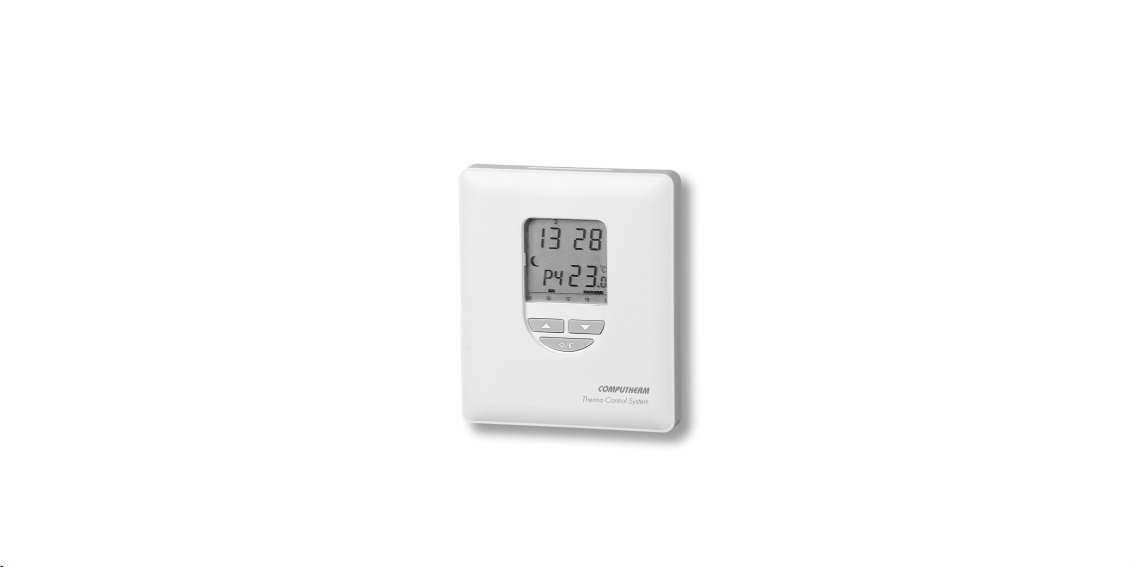

COMPUTHERM
097A
Termostat de cameră digital programabil
Manual de utilizare
Page 2
Prezentarea generală a termostatului
Termostatul de cameră
COMPUTHERM
097A se poate
utiliza la majoritatea cazanelor comercializate în România,
cu tensiune de comandă de 24 V sau 230 V.
Termostatul poate fi programat astfel încât instalaţia de
încălzire să realizeze 2 valori dorite de temperatură, la
diferite ore dorite, în locuinţa sau biroul Dvs, asigurând
CONFORT și ECONOMIE.
Termostatul vine din fabrică cu 6 programe care satisfac
cerinţele uzuale, dar totodată aveţi posibilitatea să vă
întocmiţi alte 3 programe, după dorinţă. Programele vă dau
posibilitatea de a obţine o temperatură mai mare, de zi și o
temperatură mai mică, de noapte, în orice zi a săptămânii,
schimbându-le între ele chiar din oră în oră.
Afișajul termostatului vă indică ziua săptămânii, ora exactă, programul valabil pentru ziua respectivă, temperatura
momentană precum și alte informaţii.
1
Page 3
Utilizarea termostatului
1. Locul de montaj al aparatului
Aparatul se va monta la 1,5 m înălţime pe peretele unei
încăperi, astfel încât să fie în zona de circulaţie naturală a
aerului, de obicei pe peretele opus radiatorului, dar să nu fie
influenţat de curent sau surse de căldură (horn cald,
frigider, razele soarelui, etc.).
2. Montarea aparatului și realizarea conexiunilor
Îndepărtaţi placa din faţă a termostatului și apărătoarea
bornelor (vezi figura) folosind o șurubelniţă.
32

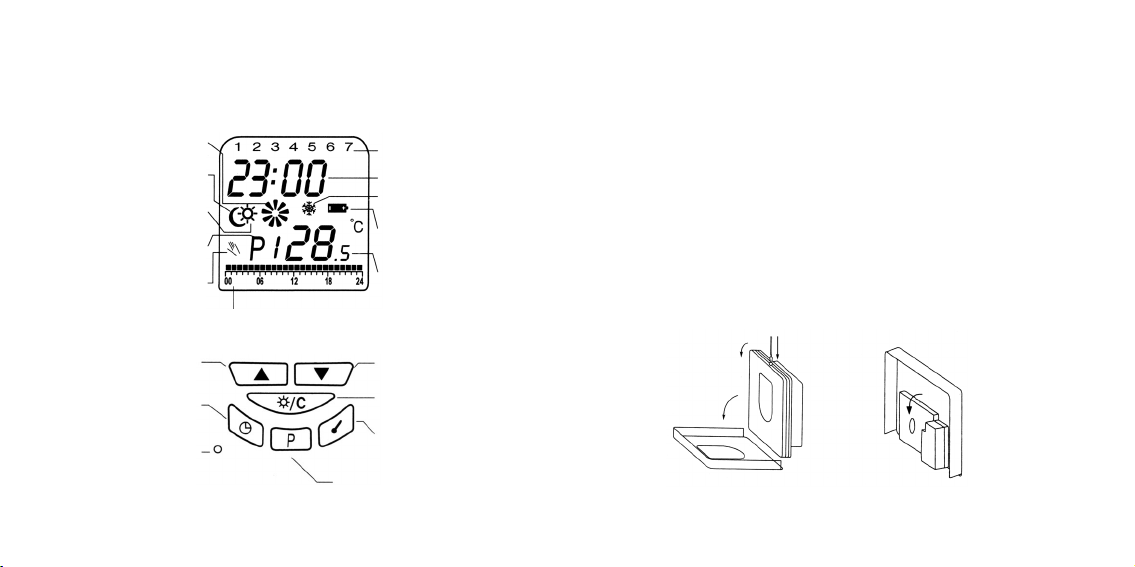

Butoanele termostatului și informaţiile
afișajului
Nr. program
Regim manual
Axa timpului
Buton creștere
Reglaj oră
Ziua
Ora
Antiîngheţ
Buton scădere
Comutare zi/noapte
Reglaj temperatură
Buton programare
Buton reset
Temperatura
de noapte
Temperatura de zi
Baterii slabe
Afișare stare cuplată
Temperatura
Page 4
faţă, cu ajutorul comutatoarelor DIP nr.1 și nr. 2 care se
găsesc pe partea dorsală a plăcii din faţă.
Prin sensibilitate de comutare se înţelege diferenţa dintre
temperatura reglată și temperatura de cuplare respectiv de
decuplare. De exemplu, în cazul sensibilităţii de comutare
de ±0,5
0
C, termostatul reglat la 20 0C va cupla cazanul la
temperatură mai mică de 19,5 oC și îl va decupla la o temperatură mai mare de 20,5
0
C.
Atenţie! Sensibilitatea de comutare a termostatului se poate
verifica numai cu un termometru de precizie, nu și prin
citirea temperaturii afișate de termostat, precizia de
măsurare a temperaturii fiind de ± 1
0
C.
5
Utilizaţi șablonul anexat pentru marcarea găurilor pe
perete și șuruburile anexate pentru fixarea termostatului.
Releul de ieșire al termostatului are 3 borne de conexiune
fără potenţial electric, care se află pe placa de bază și devin
vizibile după îndepărtarea plăcii din faţă și al apărătorii
bornelor. Cei doi conductori electrici ai cablului aparatului
de încălzire care trebuie comandat de termostat, se vor
conecta la bornele NO și COM.
ATENTIE! La conectarea termostatului la aparatul de
încălzire sau de răcire, trebuie să se respecte în toate
cazurile instrucţiunile producătorului aparatului.
După efectuarea conexiunilor se va monta apărătoarea
bornelor în vederea evitării electrocutării.
3. Reglajele iniţiale și pornirea

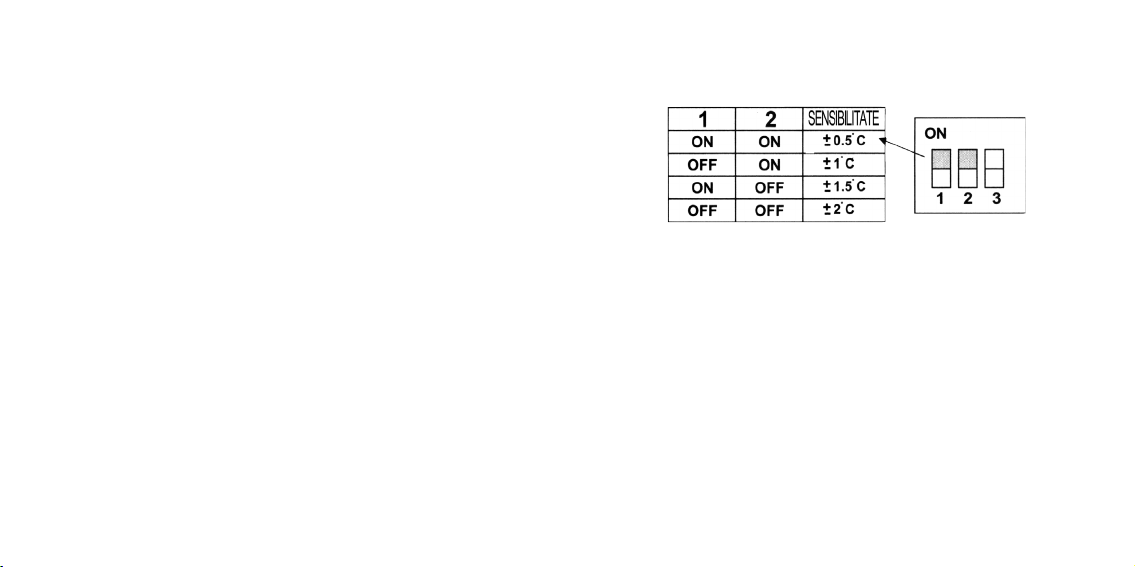

3.1 Reglarea sensibilităţii la temperatură
Sensibilitatea de comutare se poate regla, după dorinţă, la
valoarea de ±0,5; ±0,75; ±1 sau ±2
0
C. Reglajul se va face
înaintea introducerii bateriilor, după înlăturarea plăcii din
4
Page 5
obiect ascuţit de lemn sau de plastic butonul RESET. Nu
folosiţi obiecte din material bun conducător electric, ace,
creion.
După selectarea regimului cu ajutorul comutatoarelor DIP
și introducerea bateriilor, aparatul este pregătit pentru
funcţionare, se poate fixa placa din faţă pe placa de bază.
4. Introducerea zilei săptămânii și a orei exacte
Numărul de ordine al zilelor săptămânii (1 - luni, 2 - marţi,
etc) și ora exactă se pot introduce folosind butoanele , ,
. Apăsând o dată butonul va pâlpâi un număr referitor la o zi a săptămânii. Alegerea zilei dorite se face
acţionând butonul sau .
Apăsând din nou butonul , cu ajutorul butoanelor și
, puteţi introduce ora exactă, iar apăsând înca o data
butonul și folosind butoanele și , puteţi introduce minutele. Se poate modifica întotdeauna valoarea care
pâlpâie. La 10 secunde dupa introducerea minutelor sau la
acţionarea butonului datele se vor fixa și afișajul revine
în starea iniţială.
7

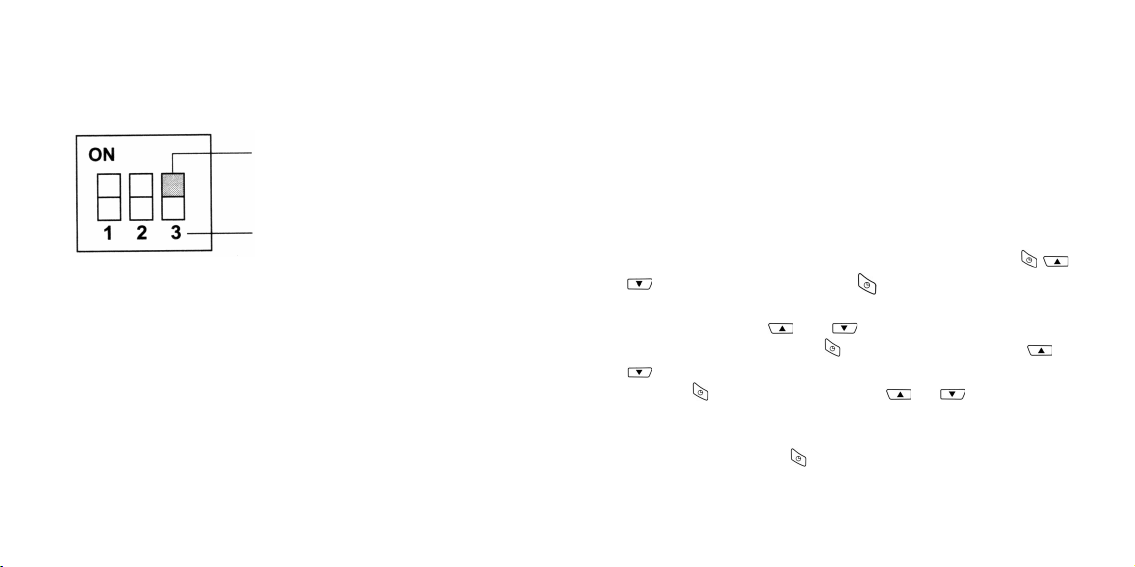

3.2 Selectarea regimului de încălzire sau răcire
Se face cu ajutorul comutatorului DIP nr.3 de pe partea
dorsală a plăcii din faţă conform figurii.
În regim de încălzire contactul
NO și COM al releului se
închide atunci când temperatura ambientală este mai mică
decât cea reglată, acţionând
astfel aparatul de încălzire. În
regim de răcire contactul NO și COM se închide atunci când
temperatura ambientală este mai mare decât cea reglată,
acţionând astfel aparatul de răcire.
3.3 Introducerea bateriilor
Demontaţi de pe placa de bază placa din faţă, pe care se
găsește suportul bateriilor. Introduceţi 2 baterii alcaline,
tip AA (R6), respectând polaritatea. Vor fi vizibile următoarele date: ora exactă, ziua, numărul programului și temperatura ambientală.
Dacă pe afișaj nu apar aceste date, atunci acţionaţi cu un
6
Page 6
butoanelor și , puteţi selecta ziua dorită sau un
grup de zile ale săptămânii. Zilei sau grupului de zile alese
îi puteti atribui programul dorit apăsând odată butonul P și
folosind sau .

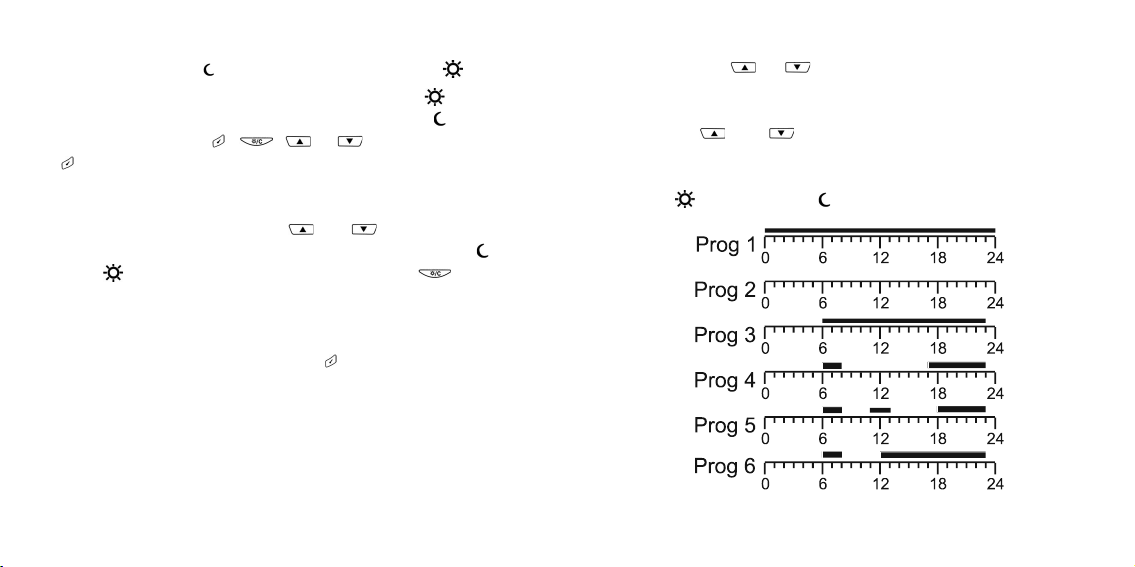

Programele P1 - P6 realizate de fabrică sunt următoarele:
(segmentele negre de deasupra axei timpului reprezintă
temp. , lipsa lor temp. ) Vezi tabelul de mai jos.
9
5. Temperatura de noapte și a temperatura de zi
Temperatura de zi (de confort), simbolizată cu , și temperatura de noapte (economică), simbolizată cu , se pot
regla cu butoanele , , și . Apăsând butonul
, pe afișaj apare valoarea de zi sau de noapte reglată de
fabrică sau ultima modificare făcută. Această valoare o
puteti modifica din 0,5 în 0,5 oC până ajungeti la valoarea
dorită, cu ajutorul butonului sau , acţionându-l de
mai multe ori sau ţinându-l apăsat.Trecerea de la temp. la
temp. sau invers se face acţionând butonul
Puteti modifica, mari sau micșora, întotdeauna numai valoarea aferenta simbolului afisat.
După introducerea temperaturilor, datele vor fi fixate
apăsând de mai multe ori butonul sau, în mod automat,
după 10 secunde.
6. Alegerea programului
Vă stau la dispoziţie 6 programe ( P1 - P6) realizate de
fabrică și 3 programe (P7, P8 și P9) realizate de Dvs., după
dorinţă. Apăsaţi o dată butonul P, după care, cu ajutorul
8
Page 7
7. Modificarea manuală a temperaturii programate
(regim manual)
Dacă doriţi modificarea temporară a temperaturii programate, aveţi 3 posibilităţi:
7.1 Schimbarea temporară a programului
Apăsând butonul apare semnul . Termostatul trece
temporar de la temp. la temp. sau invers. Termostatul
va lucra cu această temperatură până la următoarea
comutare programată dinainte, moment din care termostatul va relua programul iniţial.
Se mai poate ieși din regimul manual acţionând din nou
butonul .
7.2 Schimbarea temporară a valorilor de temperatură programate
Puteţi modifica temperatura de zi sau cea de noapte cu ajutorul butonului sau . Apăsând unul dintre acestea
dispare semnul sau și apare semnul , semnalizând
că termostatul este în regim manual.
Acţionaţi butonul sau de mai multe ori, până
obţineţi valoarea dorită. Valoarea o fixaţi cu oricare buton în
11
De exemplu în cazul Progr 3, aparatul comandat va asigura
temperatură de noapte între orele 0-6, temperatură de zi
între orele 6-23, iar între orele 23-24, din nou cea de noapte.
Programele P7, P8, și P9 le puteţi alcătui după dorinţa Dvs.
Alegeţi numărul programului din acestea, de exemplu P7,
acţionaţi butonul P. Acum P7 care a pâlpâit, va fi stabil și
va pâlpâi segmentul de la ora 00, așteptând să alegeţi temp.
sau temp. . Pe afișaj se vede semnul sau . Dacă vă
convine temperatura afișată, atunci faceţi un pas înainte pe
axa timpului cu , în caz contrar schimbaţi cu butonul
. Acum apare ora 01. Dacă vă convine temperatura
afișată apăsaţi , dacă nu, apăsaţi . Astfel programaţi
pentru fiecare oră temperatura dorită. Datele se fixează la
acţionarea butonului P sau automat, după 10 secunde. În
cazul introducerii unui nou program, datele programului
vechi se pierd.
Dacă v-aţi ales pentru fiecare zi programul corespunzător,
atunci programarea este terminata.Termostatul va repeta în
mod automat programul săptămânal.
10
Page 8
8. Schimbarea bateriilor
Tensiunea scazută a bateriilor este indicată pe afișaj cu semnul . Bateriile se vor schimba astfel:
- deconectaţi de la reţea aparatul comandat de termostat;
- demontaţi placa din faţă de pe placa de bază;
- schimbaţi bateriile, folosiţi 2 baterii alcaline tip AA (R6);
- fixaţi placa din faţă pe placa de bază;
- conectaţi la reţea aparatul comandat de termostat.
Termostatul memorează pentru câteva secunde datele programate și ele nu se vor pierde dacă se introduc rapid bateriile noi. Dacă s-au pierdut datele, se va acţiona butonul
RESET și termostatul trebuie programat din nou.
13
afara butonului sau . Valoarea se fixează și automat,
după 10 secunde.
Termostatul va lucra cu această temperatură până la următoarea comutare programată iniţial, moment din care termostatul continuă program.
Se mai poate ieși din regimul manual acţionând din nou
butonul .
7.3 Pornirea programului antiîngheţ
În regim de încălzire se poate porni programul antiîngheţ
acţionând deodată butoanele și . Dispare semnul
și , precum și axa timpului. Apare semnul și .
Programul antiîngheţ realizează 7
0
C. Se poate ieși din acest
program acţionând oricare buton, după aceasta termostatul
va funcţiona după program.
12
Page 9
9. Date tehnice
- tensiunea care se poate comuta: 24V AC/DC... 250 V AC 50 Hz
- curentul care se poate cupla 5 A sau 3 A inductiv
- precizia ceasului ± 1 min-lună
- domeniul de măsură a temperaturii 0. .. 40
0
C (din 0,5 în 0,5 0C)
-precizia de măsurare a temperaturii ± 1
0
C
-domeniul de reglaj al temperaturii 7..30
0
C din 0,5 în 0,5 0C
-sensibilitatea de comutare la alegere ± 0,5
0
C, ± 10C, ± 1,50C, ± 2 0C
- ciclul regimului de răcire 3 minute
-tensiunea de alimentare 2 x 1,5 V baterii alcaline
AA (R6)
- temperatura admisibilă
pentru păstrare -10 ... +60
0
C
ISO 9002 CE
