Page 1
COMPUTHERM
093
Termostat de cameră digital programabil
Manual de utilizare
Page 2

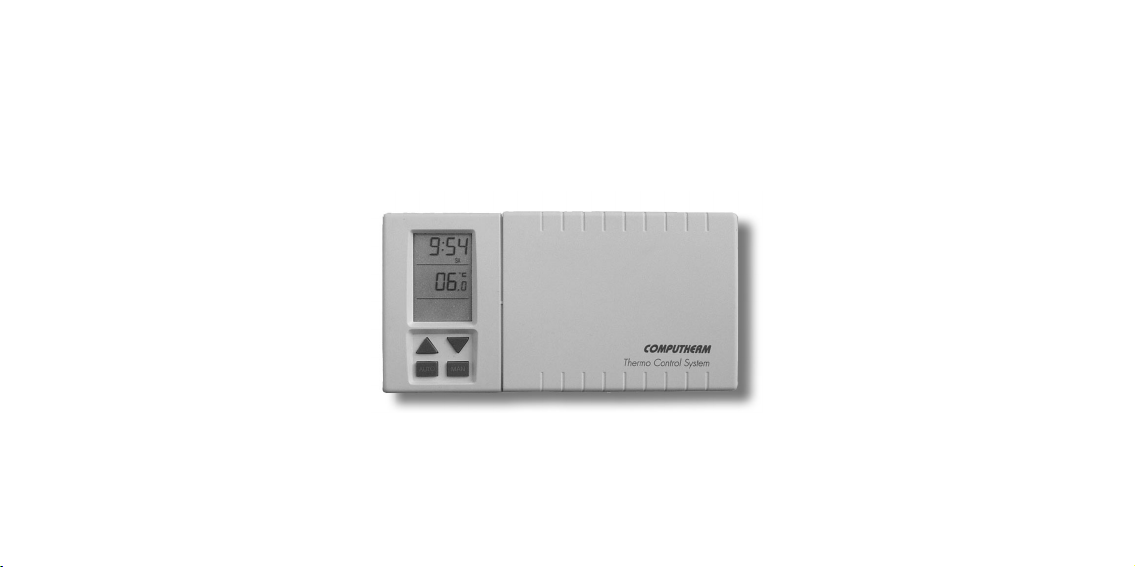

Prezentarea generală a termostatului
Termostatul de cameră
COMPUTHERM
093 se poate utiliza la majoritatea cazanelor comercializate în România, cu
tensiune de comandă de 24 V sau 230 V.
Termostatul poate fi programat astfel încât instalaţia de
încălzire să realizeze diferite valori dorite de temperatură la
diferite ore dorite în locuinţa sau biroul Dvs., asigurând
CONFORT și ECONOMIE.
Termostatul este programat de fabrică să realizeze 4 temperaturi diferite într-o zi de lucru, 2 temperaturi diferite
pentru sâmbătă și duminică.
Programul realizat de fabrică îl puteţi modifica după
dorinţă, obţinând programul săptămânal cel mai potrivit
pentru Dvs.
2

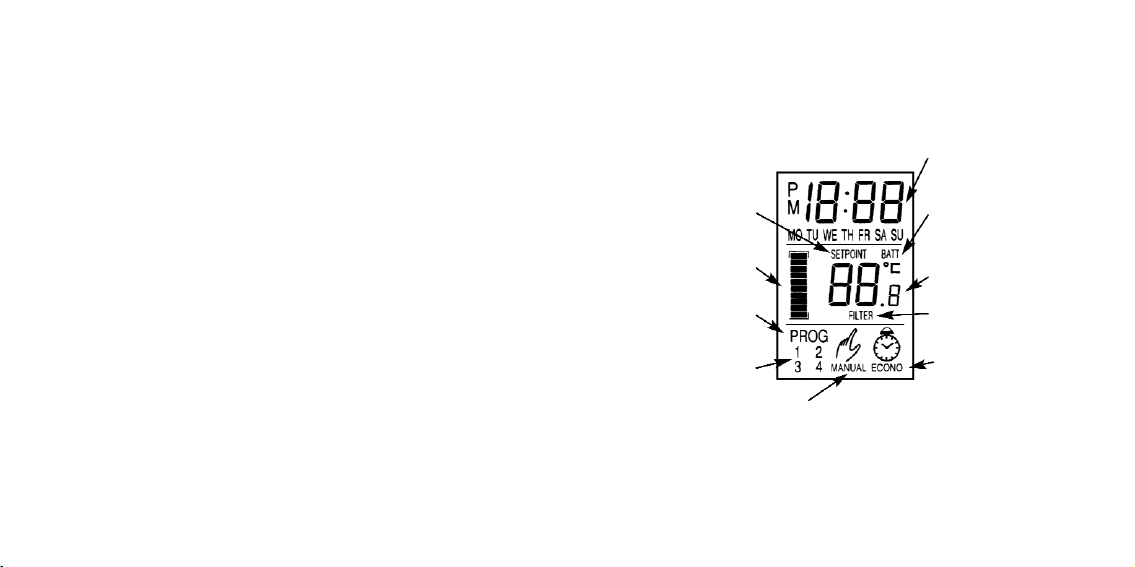

Informaţiile afișajului cu cristale lichide
3
Nr. program
Regim AUTO
Regim ECONO
Ora și ziua
Baterii slabe
Filtrul
Reglaj
temperatură
Regim MANUAL
Afișare stare cuplată
Temperatura
Page 3
Utilizarea termostatului
1. Locul de montaj
Aparatul se va monta la 1,5 m înălţime pe peretele unei
încăperi, astfel încât să fie în zona de circulaţie naturală a
aerului, pe peretele opus radiatorului, dar să nu fie influenţat de curent sau surse de căldură (horn cald, frigider,
razele soarelui, etc.).
Pentru montaj folosiţi șablonul din cutie.
2. Realizarea conexiunilor
Termostatul 093 are un releu de ieșire cu 3 puncte de
conexiune fără potenţial electric, care se găsesc sub
căpăcelul de lângă suportul bateriilor. Cei 2 conductori
electrici ai aparatului de încălzire se vor conecta la punctele
de conexiune NO (jos ) și COM (mijloc).
ATENTIE! La conectarea termostatului la aparatul de
încălzire trebuie să se respecte în toate cazurile instrucţiunile producătorului aparatului de încălzire. După realizarea
4
conexiunilor se va monta capacul termostatului cu scopul
prevenirii electrocutării.
3. Punerea în funcţiune
Îndepărtaţi capacul glisabil, vor fi vizibile butoanele și
suportul bateriilor. Introduceţi două baterii ALCALINE tip
AA (echivalent cu R6) în suportul lor, respectând polaritatea. ATENŢIE! Utilizaţi numai baterii alcaline! Aduceţi
afișajul în starea iniţială acţionând RESET (orificiul de sub
butonul RETURN) cu un obiect ascuţit din material neconducător electric, (material plastic, lemn). Nu este adecvat
pixul, acele metalice, creionul (grafitul este bun conducător
electric). După un timp îndelungat de funcţionae, tensiunea
bateriilor scade, pe afișaj apare semnalizarea BATT, aver-
tizându-vă că, în curând trebuie schimbate bateriile.
Termostatul memorează pentru câteva secunde datele programate astfel, în cazul schimbării rapide a bateriilor, aceste date nu se pierd. Scoateţi una dintre baterii și introduceţi
rapid alta nouă în locul ei, apoi procedaţi la fel și cu cealaltă
baterie.
5
Page 4
4. Introducerea datelor de bază
Comutaţi selectorul regimurilor de lucru în poziţia HEAT.
Iniţializaţi acţionând butonul RESET, dupa care introduceţi
ora exactă și ziua cu ajutorul butoanelor DAY (ziua), HOUR
(ora) și MIN (minutul). Aceste butoane se apasă de mai
multe ori în vederea modificării valorilor respective.
Valoarea se modifică rapid, dacă butonul este acţionat mai
mult de 3 secunde.
Sensibilitatea de comutare reprezintă diferenţa dintre temperatura reglată și temperatura la care termostatul comută,
cuplează sau decuplează cazanul. De exemplu, în cazul sensibilitaţii de ± 0,5
0
C, dacă am programat 20 0C, termostatul
cuplează cazanul la o temperatură mai mică de 19,5
0
C și îl
decuplează la o temperatură mai mare de 20,5
0
C. Diferenţa
dintre valoarea temperaturii la care termostatul decuplează
cazanul și valoarea temperaturii la care îl cuplează se
numește histereză. Pentru cazul de mai sus, histereza este
20,5
0
C - 19,5 0C = 10C. Histereza de bază care apare după
resetare este de 1
0
C, căreia îi corespunde sensibilitatea de
±0,5
0
C. Histereza poate fi modificată acţionând și ţinând
6
apăsat butonul RETURN, timp în care se apasă și butonul
PROG, după care cu ajutorul butoanelor si se
poate alege oricare dintre următoarele valori de histereză:
0,5; 1; 1,5; 2, vizibele pe afișaj. În cazul histerezei de 0,5
0
C
(sensibilitate de ± 0,25
0
C), temperatura ambientală va fi
mai uniformă, dar va crește consumul de gaz datorită
cuplării-decuplării dese a cazanului.
ATENŢIE! Sensibilitatea de comutare a termostatului se
poate verifica numai cu un termometru de precizie, nu și
prin citirea temperaturii afișate de termostat, precizia de
măsurare a temperaturii fiind de ±1
0
C.
5. Programarea orelor de comutare și a temperaturilor diferitelor perioade ale zilei
Termostatul poate fi programat pe durata unei săptămâni,
termostatul va funcţiona automat repetând ciclic programul introdus.
– cele 5 zile lucrătoare vor avea același program, împărţit în 4
perioade de timp în care vor fi realizate 4 temperaturi diferite;
– sâmbătă și duminică va fi program identic, compus din 2
perioade de timp cu 2 temperaturi diferite;
7
Page 5

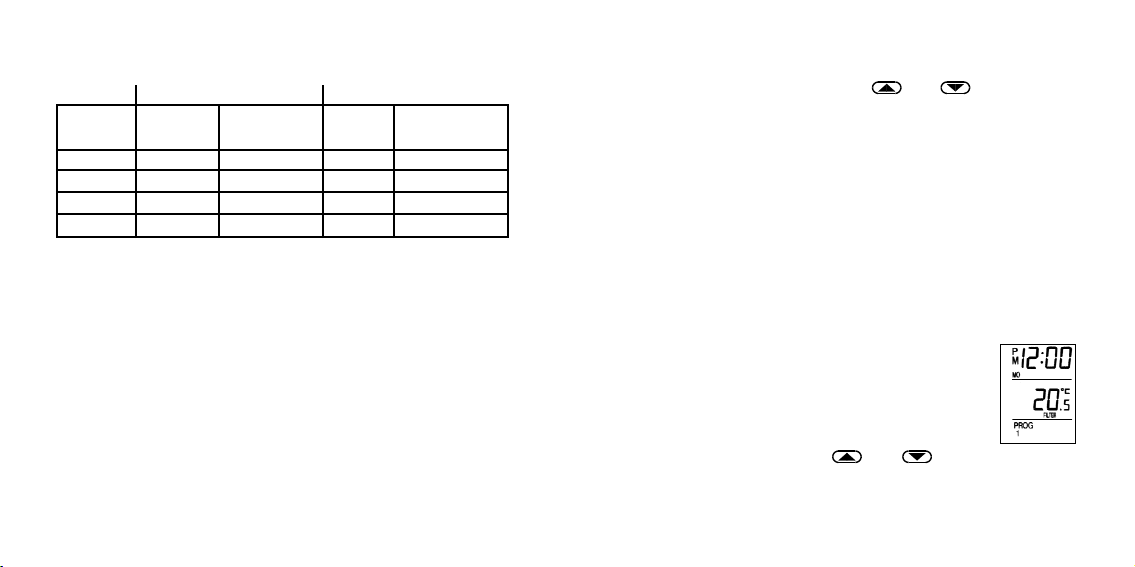

Programul fabricii este prezentat în tabelul următor:
Luni - vineri Sâmbătă - duminică
Numar Început Temperatura Început Temperatura
perioadă perioadă reglată perioadă perioadă
1 6:00 am 21
0
C 06:00 am 21 0C
2 8:30 am 21
0
C 11:00 pm 17 0C
3 4:00 pm 21
0
C
4 11:00 pm 17
0
C
Programul fabricii îl puteţi modifica după dorinţă, realizând programul săptămânal cel mai potrivit pentru Dvs.
Procedaţi astfel:
– Acţionând de mai multe ori butonul PROG, selectaţi
numărul programului pe care doriţi să-l modificaţi. (Pentru
zile lucrătoare 1, 2, 3 sau 4, pentru zile de odihnă 1 și 2).
Afișajul va indica numărul programului, ora comutării,
temperatura și prescurtarea zilelor la care se referă programul respectiv (MO TU WE TH FR, adică luni, marti, miercuri, joi, vineri pentru zilele lucrătoare și SA SU
sâmbătă,duminică pentru zilele de odihnă).
– Pentru modificarea orelor de început a perioadelor uti-
8
lizaţi butoanele HOUR și MIN, iar pentru modificarea temperaturilor perioadelor butonul sau . Fixaţi datele
apăsând butonul RETURN. Fixarea se face și în mod
automat după 10 secunde. Afișajul revine în starea normală.
Termostatul este gata de funcţionare.
6. Selectarea regimurilor de lucru
Cu ajutorul selectorului de regimuri cu 3 poziţii de sub
capacul glisabil și utilizând butoanele AUTO, MAN, puteţi
alege regimul cel mai potrivit pentru Dvs.
6.1 Poziţia HEAT (încălzire)
Regimul automat
Plasând comutatorul de sub capacul glisabil pe
poziţia HEAT (încălzire), termostatul este adus
în regim AUTO (automat), pe afișaj vedeţi PROG
și numărul programului (1,2,3 sau 4).
Temperatura atașată acestui program se poate
vizualiza apăsând butonul sau .
9
Page 6

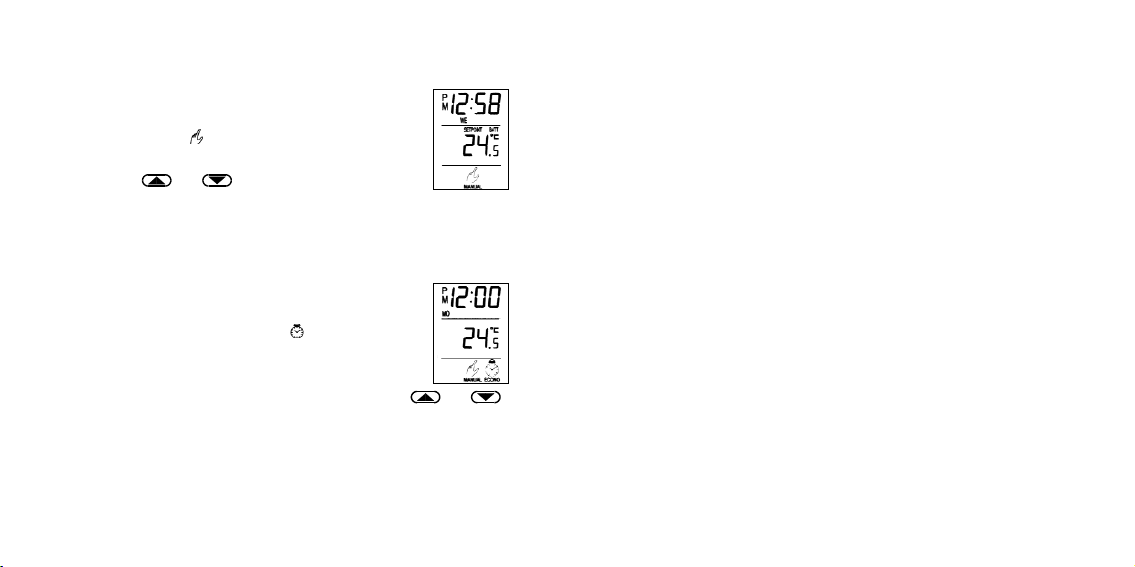

Regimul manual
Termostatul trece în regim manual dacă apăsaţi
butonul MAN, lucru indicat pe afișaj de simbolul unei mâini . În acest regim, temperatura se poate modifica din 0,5
0
C în 0,50C cu
butoanele și . În acest regim cazanul
funcţionează independent de program, până la apăsarea
butonului AUTO.
Regimul economic
sau de concediu, ECONO apare după acţionarea
timp de 3 secunde a butonului MAN și este simbolizat pe afișaj de un ceas . Introducerea
zilei și orei de terminare a regimului ECONO se
va face utilizând butoanele DAY, HOUR, MIN,
iar pentru introducerea temperaturii butonul sau .
Butonul MAN sau AUTO șterge regimul ECONO. După
regimul ECONO termostatul va funcţiona din nou după
program.
10
6.2 Poziţia OFF
În poziţia OFF al comutatorului de sub capacul glisabil, termostatul decuplează aparatul comandat indiferent de programare. Afișajul indică în continuare ora și temperatura
ambientală.
6.3 Poziţia 5
0
C
În poziţia 5
0
C al comutatorului de sub capacul glisabil, ter-
mostatul realizează temperatură de 5
0
C (antiîngheţ), desi-
gur în încăperea unde este montat.
7. Funcţia FILTER
(filtru sau afișarea timpului de funcţionare)
Prin funcţia FILTER se atrage atenţia utilizatorului să inter-
vină asupra unor elemente care necesită intreţinere, de
exemplu schimbarea sau spălarea unui filtru. După o funcţionare de 250 ore apare pe afișaj și pâlpâie simbolul FILTER.
După 999 ore, contorizarea timpului de funcţionare se va
opri. Contorul timpului de funcţionare afișează numărul
orelor de funcţionare la apăsarea butonului FILTER și se
șterge, dacă ţineţi apăsat butonul mai mult de 5 secunde.
Contorul indică numărul orelor de funcţionare al cazanului
comandat de termostat, creând posibilitatea analizei sistemului de încălzire.
11
Page 7
8. Date tehnice
- tensiunea care se poate comuta: 24V AC/DC... 250 V AC 50 Hz
- curentul care se poate cupla 5 A sau 3 A inductiv
- domeniul de măsură a temperaturii 0 ... 40
0
C (din 0,5 în 0,5 0C)
-precizia de măsurare a temperaturii ± 1
0
C
-domeniul de reglaj al temperaturii 5 ... 27
0
C din 0,5 în 0,5 0C
-sensibilitatea de comutare ± 0,25
0
C, ± 0,50C, ± 0,750C, ± 1 0C
-histereza 0,5
0
C, 1 0C, 1,5 0C; 2 0C
-tensiunea de alimentare 2 x 1,5 V baterii alcaline
AA (R6)
ISO 9002 CE
