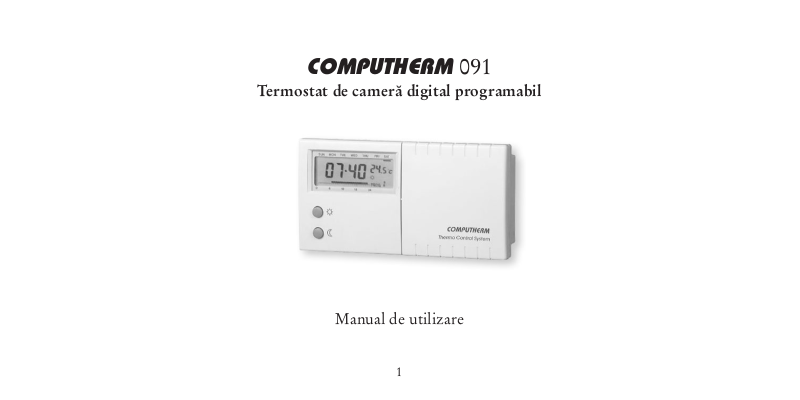

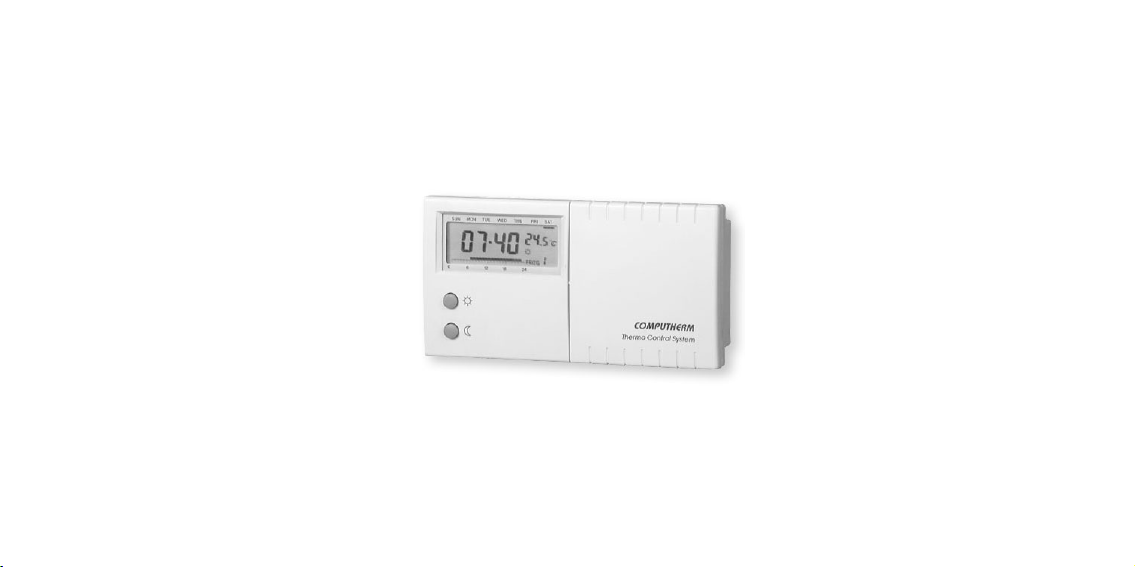

COMPUTHERM

091

Termostat de cameră digital programabil

Manual de utilizare

1

Utilizarea termostatului

1. Punerea în funcţiune

După îndepărtarea capacului glisabil al aparatului, devin
vizibile butoanele de comandă și suportul bateriilor.
Introduceţi în suport două baterii alcaline AA (R6) respec­tând polaritatea. Aduceţi afișajul în starea iniţială acţionând
butonul Reset cu un obiect ascuţit din material neconducă­tor electric, lemn, plastic. Nu este adecvat pixul, acele met­alice, creionul (grafitul este bun conducător electric).

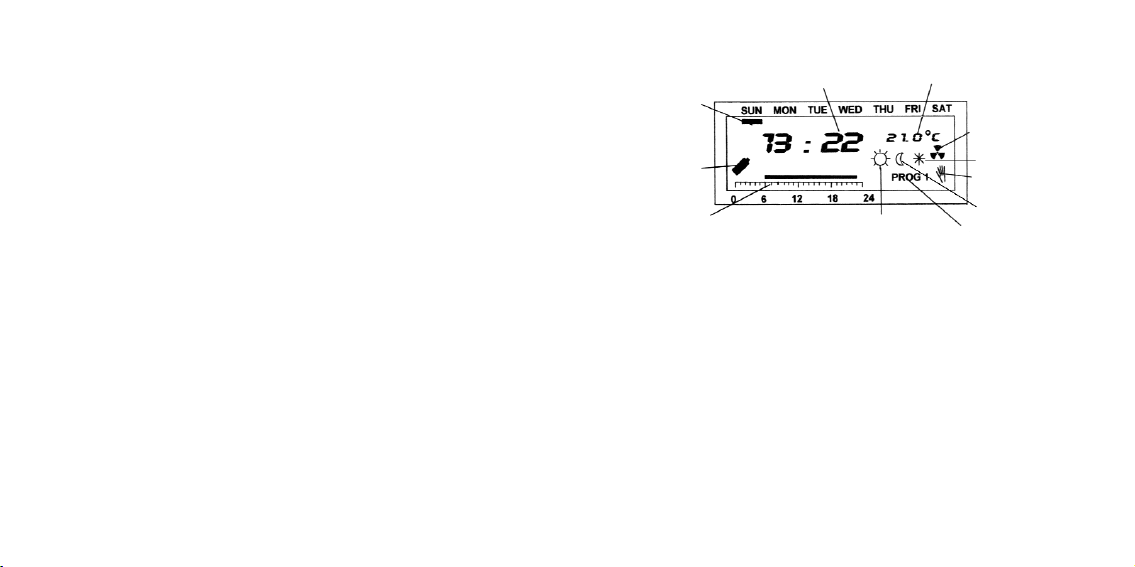

Prezentarea generală a termostatului

Termostatul de cameră

COMPUTHERM

091 se poate uti­liza la majoritatea cazanelor comercializate în România, cu
tensiune de comandă de 24 V sau 230 V.
Termostatul 091/24V se poate utiliza numai pentru coman­da acelor cazane care au tensiunea de comandă de maxi­mum 24 V.
Termostatul poate fi programat astfel încât instalaţia de
încălzire să realizeze 2 valori dorite de temperatură, la
diferite ore dorite, în locuinţa sau biroul Dvs., asigurând
CONFORT și ECONOMIE.
Termostatul este livrat din fabrică cu 6 programe care satis­fac cerinţele uzuale, dar totodată aveţi posibilitatea să vă
întocmiţi alte 3 programe, după dorinţă. Programele vă dau
posibilitatea de a obţine o temperatură mai mare, de zi și o
temperatură mai mică, de noapte sau economică, în orice zi
a săptămânii, schimbându-le chiar din oră în oră.

23

Ziua săptămânii

Ora exactă

Baterii slabe

Programul

Temperatura

de zi

Temperatura

de noapte

Regim manual

Stare cuplată

Temperatura

antiîngheţ

Temperatura măsurată

0

C. Fixaţi temperatura introdusă cu butonul OK.

4. Alegerea programului

Vă stau la dispoziţie 6 programe de fabrică (Prog 0 ... Prog

5) și 3 programe (Prog 6, Prog 7 și Prog 8) pe care le puteţi
stabili Dvs. După ce apăsaţi odată butonul Prog, afișajul
orei va indica zero și, acţionând de mai multe ori butonul
Prog se poate selecta ziua săptămânii. Programul dorit pen­tru ziua respectivă îl puteţi alege apăsând de mai multe ori
butonul Prog #. În acest mod alegeţi pentru fiecare zi pro­gramul cel mai potrivit.

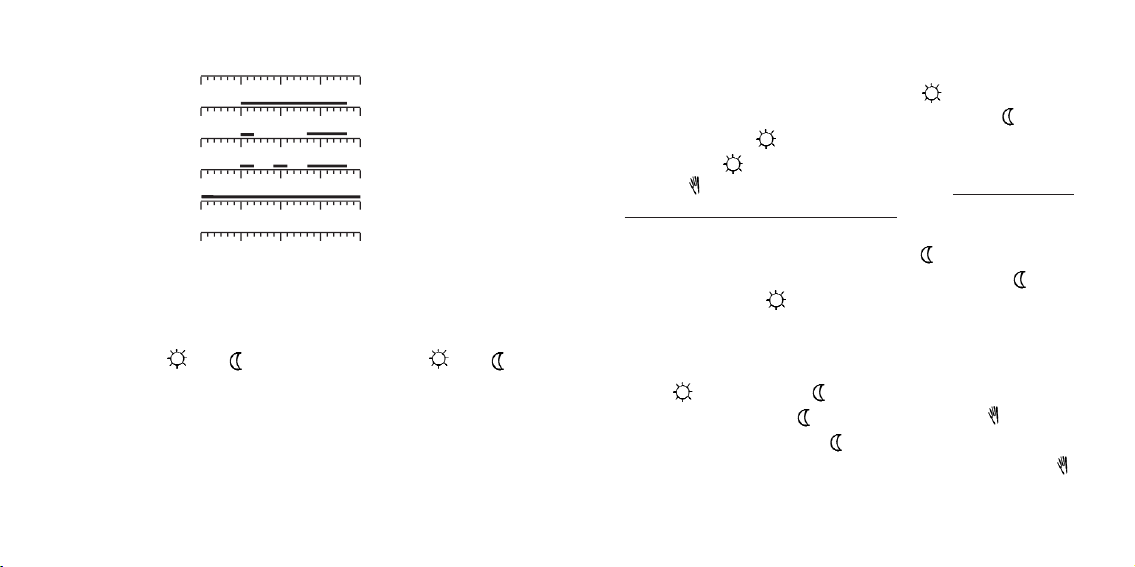

În tabelul de pe următoarea pagină puteţi urmării progra­mele realizate de fabrică. Linia groasă de deasupra axei
timpului înseamnă temperatura , lipsa liniei indică tem­peratura .
De exemplu în cazul Prog 1 aparatul de încălzire sau de
răcire va realiza temperatura între orele 0-6, temperatu­ra între orele 6 - 23 și revine la temperatura între
orele 23 - 24.

2. Introducerea zilei săptămânii și a orei exacte

Iniţializaţi aparatul prin acţionarea butonului Reset.
Introduceţi ora exactă și ziua cu ajutorul butoanelor d
(ziua), h (ora) și m (minute). Apăsaţi butoanele de mai
multe ori până obţineţi valorile dorite.

3. Introducerea temperaturii (de zi) și a
temperaturii (de noapte)

Cu ajutorul butoanelor Temp, și puteţi introduce
acele două temperaturi care vor fi realizate de programele pe
care vi le prezentăm în continuare. Apăsaţi butonul Temp
după care acţionaţi de mai multe ori sau continuu butonul

până obţineţi valoarea dorită pentru temperatura de zi.
La fel veţi introduce temperatura de noapte folosind
butonul . Temperaturile se pot regla din 0,5 în 0,5

0

C în

domeniul de +5 ... + 30

0

C. Modificarea temperaturilor este
posibilă numai în sensul creșterii valorii. Temperaturile mai
mici se pot regla acșionând butonul până când valoarea
ajunge la 30

0

C, după care începe din nou să crească de la 5

45

5. Modificarea manuală a programului

Dacă doriţi, de exemplu, temperatură într-un moment
când termostatul este programat pe temperatură , atunci
apăsaţi butonul . În acest caz, termostatul va comanda
temperatură în regim manual, semnalizat pe afișaj de
o mână . Regimul manual durează până în momentul în
care programul cere din nou temp., moment din care ter­mostatul va continua automat programul iniţial. Puteţi ieși
din regimul manual apăsând butonul sau butonul OK.
Această metodă o putem folosi și când vrem temp. , fiind
programată temp. .

Regimul manual o puteţi impune și pentru o perioadă de
timp prestabilită. De exemplu, dacă termostatul lucrează pe
temp. și doriţi temp. pentru 4 ore: acţionaţi mai mult
de 2 secunde butonul , apare semnul mâinii și ora 01.
Apăsaţi de 3 ori butonul , apare ora 04. Fixaţi cu OK,
dispare de pe afișaj 04, dar rămâne semnul mâinii ,
semnalizând că termostatul este în regim manual. Dacă

Programele Prog 6, Prog 7 sau Prog 8 pot fi alcătuite de
Dvs. după dorinţă, astfel: după selectarea unuia din aceste
programe apare afișată ora 00 și pâlpâie semnul pe axa tim­pului; apăsaţi sau . Apare ora 01, apăsaţi sau
ș.a.m.d. Astfel stabiliţi pentru fiecare oră temperatura
dorită. Valorile alese le fixaţi apăsând butonul OK. Cu
ocazia introducerii unui program nou, datele anterioare se
vor șterge.

67

061218

24

061218

24

061218

24

061218

24

061218

24

061218

24

Prog 0

Prog 1

Prog 3

Prog 4

Prog 5

Prog 2

antiîngheþ la 7 grade

Comutatorul 2 pe poziţia ON (sus), în cazul încălzirii,
conectează întârzierea, astfel că termostatul nu va reacţiona
imediat la modificările de temperatură, numai dacă acestea
durează mai mult de 5 minute. În cazul răcirii (comutatorul
1 pe ON ), întârzierea este cuplată automat.

Comutatorul 3 stabilește histereza termostatului, care pe
poziţia ON (sus) a comutatorului este de 2

0

C, iar pe pozi-

ţia de jos 1

0

C
Valoarea histerezei reprezintă diferenţa dintre temperatura
de cuplare și cea de decuplare. De exemplu, pe poziţia de
jos, (histereză de 1

0

C) termostatul fiind reglat pe 20 0C, la

scăderea temperaturii ambientale sub 19,5

0

C termostatul

cuplează, iar la depășirea temperaturii ambientale de 20,5

0

C
termostatul decuplează aparatul de încălzire. Sensibilitatea
de comutare este de ± 0,5

0

C (poz. de jos) sau ± 1 0C (poz.

ON).
Atenţie! Sensibilitatea de comutare a termostatului se

poate verifica numai cu un termometru de precizie, nu și

doriţi să reveniţi în programul iniţial înainte de scurgerea
timpului de 4 ore, apăsaţi butonul sau OK

6. Alegerea modului de funcţionare

După înlăturarea capacului glisabil găsiţi 3 comutatoare
mici (1, 2, 3 ), lângă suportul bateriilor, care servesc la
alegerea modului de funcţionare.

Comutatorul 1 trebuie să fie pe poziţia ON (sus)dacă ter­mostatul comandă un aparat de răcire și în poziţia de jos
pentru un aparat de încălzire.
În cazul încălzirii, releul de ieșire al termostatului are con­tactele închise când temperatura ambientală este mai mică
decât temperatura dorită și deschide contactele când tem­peratura ambientală depășește valoarea dorită.
În cazul răcirii (poziţia ON) releul lucrează invers, temper­atura de noapte este mai mare decât cea de zi, nu este pro­gram antiîngheţ și comutarea se face automat cu întârziere
de 5 minute.

89

9. Date tehnice

- tensiunea care se poate comuta:

091/24 max 24 V AC, DC
091 24V AC/DC... 230 V AC 50 Hz

- curentul care se poate cupla 5 A sau 3 A inductiv

- domeniul de măsură a temperaturii 0. .. 34,5

0

C (din 0,5 în 0,5 0C)

-precizia de măsurare a temperaturii ± 1

0

C

-domeniul de reglaj al temperaturii 5....30

0

C din 0,5 în 0,5 0C

-sensibilitatea de comutare ± 0,5

0

C sau ± 1 0C, la alegere

-histereza 1 ș

0

C sau 2 0C, la alegere

-tensiunea de alimentare 2 x 1,5 V baterii alcaline
AA (R6)

ISO 9002 CE

prin citirea temperaturii afișate de termostat, precizia de
măsurare a temperaturii fiind de ± 1

0

C.

7. Locul de montaj al aparatului

Aparatul se va monta la 1,5 m înălţime pe peretele unei
încăperi, astfel încât să fie în zona de circulaţie naturală a
aerului, pe peretele opus radiatorului, dar să nu fie influ­enţat de curent sau surse de căldură (horn cald, frigider,
razele soarelui,etc.).

8. Conectarea termostatului

În spatele termostatului se găsesc cele 2 contacte ale releu­lui de ieșire. Cablul cu 2 conductori al aparatului pe care îl
comandă termostatul se conectează la borna COM (din
mijloc) și borna NO (de sus).

ATENTIE ! La conectarea termostatului la aparat trebuie
să se respecte în toate cazurile instrucţiunile producătoru­lui aparatului.
