Compur Monitors Tracer User Manual

COMPUR TRACER

Bedienungsanleitung / Manual

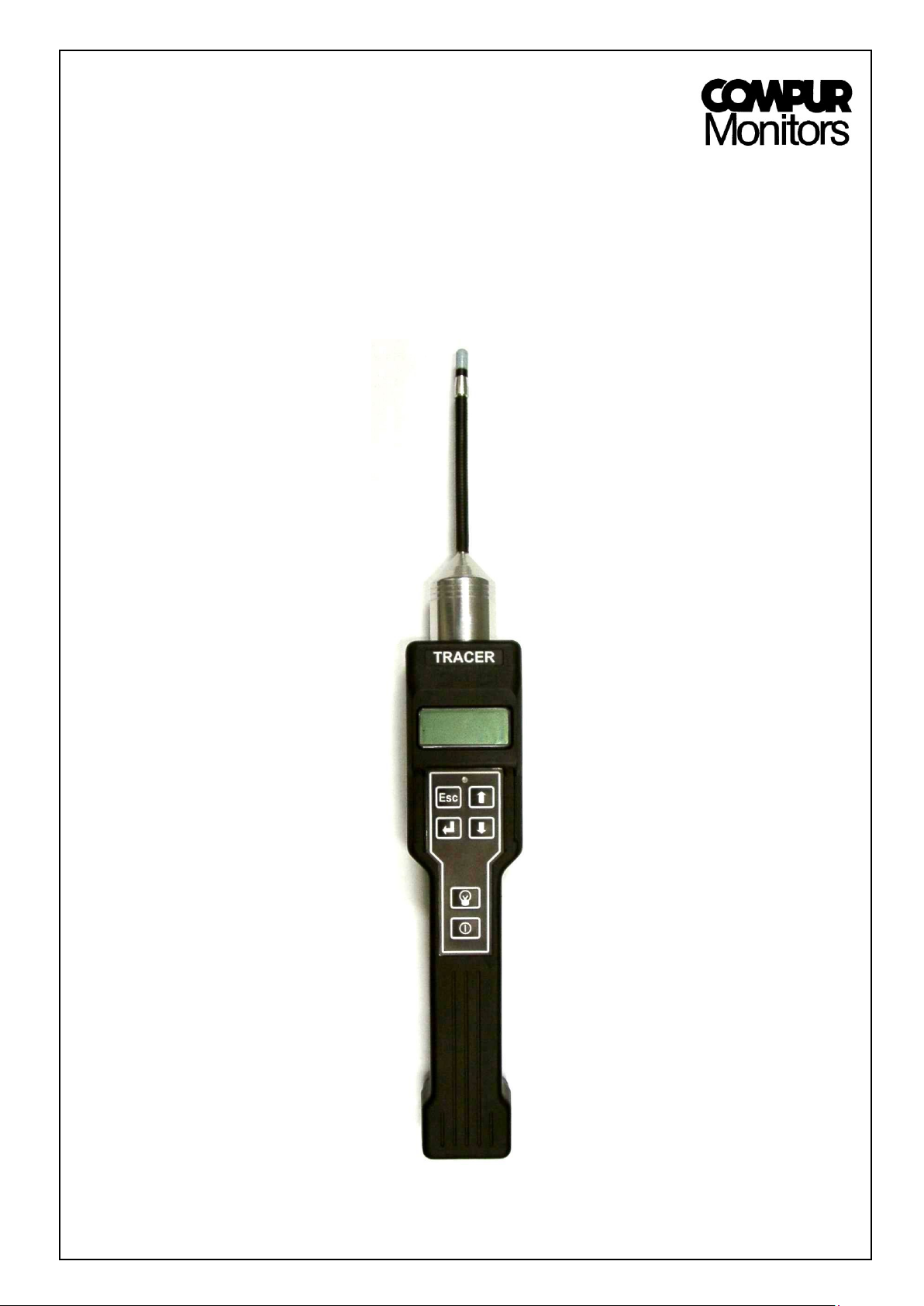

COMPUR Tracer

Bedienungsanleitung

Manual

Inhaltsverzeichnis

Contents

1.

Sicherheitshinweise

1.

Safety instructions

2.

Aufbau und Funktionsbeschreibung

2.

Design and function

2.1

Packliste

2.1

Packing list

2.2

Inbetriebnahme

2.2

Getting started

3.

Bedienung

3.

Operation

3.1

Tastaturfeld

3.1

Key pad

3.2

Menuführung

3.2

Menu

3.3

Gerätefunktionen

3.3

Functions

3.3.1

Hauptanzeige

3.3.1

Main Display

3.3.2

Akkuspannung

3.3.2

Battery voltage

3.3.3

Akustisches Signal

3.3.3

Audible alarm

3.3.4

Beleuchtung

3.3.4

Display backlight

3.3.5

Anzeigenwahl

3.3.5

Display options

3.4

Wie suche ich richtig?

3.4

Leak locating strategy

4.

Stromversorgung

4.

Power supply

5.

Fehlermeldungen

5.

Error messages

6.

Wartung

6.

Maintenance

6.1

Sensorwechsel

6.1

Sensor replacement

6.2

Ansaugfilter und Probenahmesonde

6.2

Filter element and sampling probe

6.3

Akkuwechsel

6.3

Battery replacement

6.4

Funktionstest mit dem Gasgenerator

6.4

Functional test with gas generator

7.

Zubehör und Ersatzteile

7.

Accessories and spare parts

8.

Technische Daten

8.

Technical data

9.

CE-Konformitätserklärung

9.

CE-Declaration of conformity

1.

Sicherheitshinweise

1.

Safety instructions

Der TRACER ist ein explosionsgeschützt ausgeführtes Gerät der Gruppe II Kategorie 2 und dient zur Lecksuche toxischer Gase. Er weist ein hohes Sicherheitsmaß auf und ist für den Einsatz in den Zonen 1 und 2 geeignet.

Nachstehende Warn- und Sicherheitshinweise sind besonders zu beachten:

 Das Gerät darf nur in nicht explosionsgefährdeten

Bereichen geladen werden. Verwenden Sie dazu nur das vorgesehene Ladegerät.

 Die vorgeschriebenen Betriebsbedingungen sind

einzuhalten. Dies gilt insbesondere für die angegebene Umgebungstemperatur, die während des Betriebes weder über- noch unterschritten werden darf.

 Es dürfen ausschließlich Orignal-Zubehör und Original-

Ersatzteile verwendet werden.

 Unvollständige Verschraubungen sind unzulässig.  Ein sicherer Betrieb ist nicht mehr gewährleistet, wenn

das Gehäuse beschädigt ist.

 Ein Einsaugen von Flüssigkeiten beschädigt den

Sensor und die Elektronik.

The Tracer is rated explosion proof, Group II category

2. It is safe to be used for toxic gas detection in zone 1 and 2.

Please observe the following instructions:

 Do not charge in classified areas. Use only the

original charger.

 Do not use the instrument in other than the specified

ambient conditions.

 Only original Compur spare parts and accessories must

be used.

 All screws must be tightened before operating.  Operating the Tracer with a damaged housing is unsafe.

 Sampling liquid will damage the sensor and the

electronics.

2.

Aufbau und Funktionsbeschreibung

2.

Design and Function

Der TRACER ist ein portabler Leckdetektor für toxische Gase. Eine eingebaute Pumpe saugt Luft durch die Probenahmesonde auf den Sensor. Als Sensor dient eine gasspezifische elektrochemische Zelle.

Tracer is a portable leak detector for toxic gases. A built-in pump transports ambient air to the sensor. The sensor is a gas specific electrochemical cell.

2.1

Packliste

2.1 Packing List

1 TRACER mit Probenahmesonde 1 Sensor (eingebaut) 1 Ersatz-Ansaugfilter 1 Ladegerät 1 Bedienungsanleitung

1 Tracer with sampling probe 1 Sensor ( built-in ) 1 Spare filter element 1 Charger 1 Operations manual

2.2

Inbetriebnahme

2.2 Getting started

Der Geräteakku ist ab Werk geladen. Da sich der Akku auch während der Lagerung entlädt, sollte er vor der Inbetriebnahme geladen werden.

Vor einer Messung empfehlen wir eine Funktionskontrolle mit Testgas, z.B mit einem COMPUR Testgasgenerator. Zur Auswahl des jeweils richtigen Generators lassen Sie sich bitte von COMPUR Monitors München oder Ihrer zuständigen COMPUR Monitors Vertretung beraten.

The battery is fully charged ex- works. Rechargeable batteries tend to discharge even when not in use, therefore charge the battery before starting.

A function check with test gas or the COMPUR test gas generator is recommended. To choose the relevant gas generator please ask the advice of your COMPUR Monitors local representative.

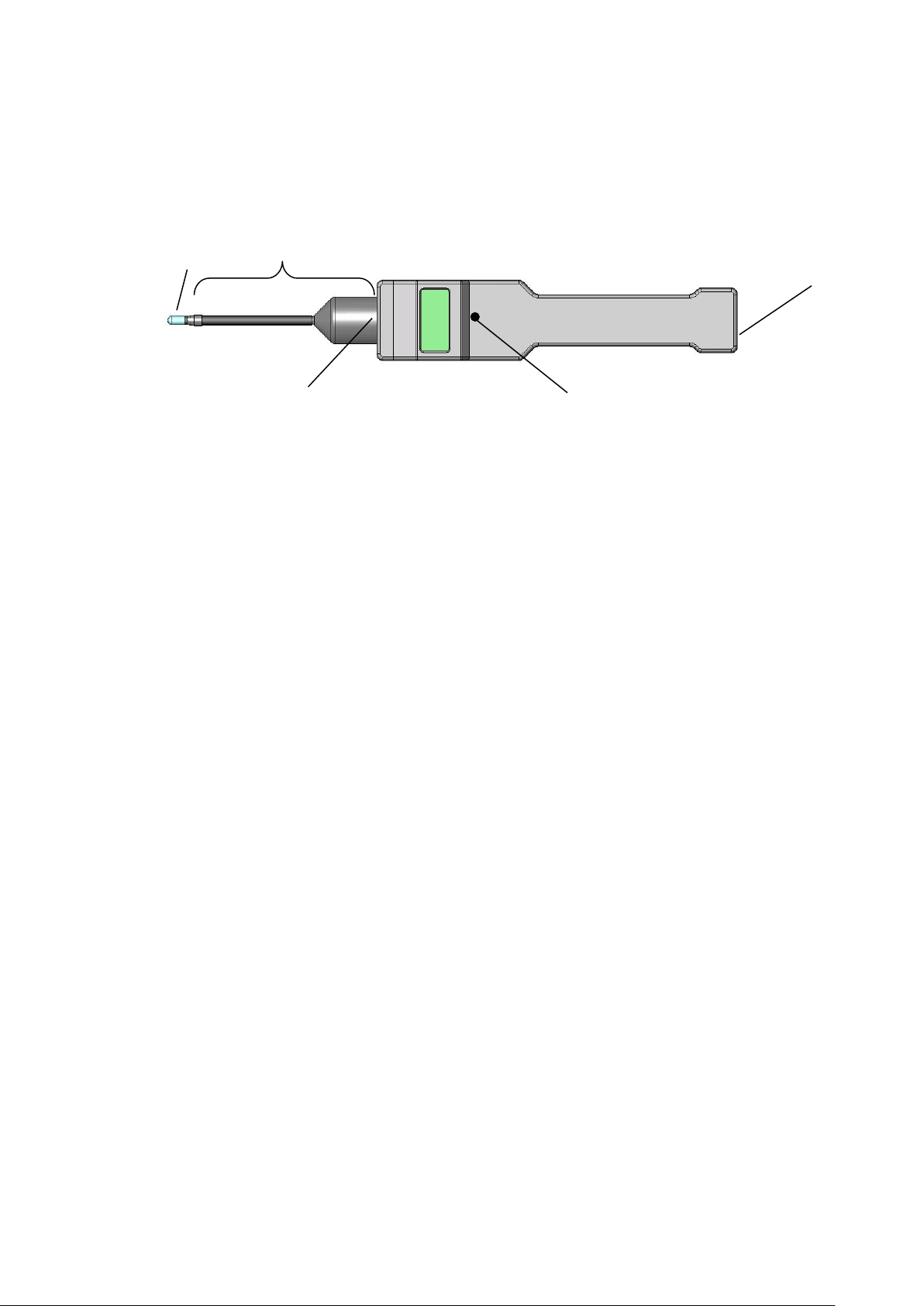

1 Ansaugfilter / Filter 2 Probenahmesonde / Sampling Probe 3 Buchse für Ladegerät / Charging Jack 4 Sensor 5 LED

1 2 3

4

5

3.

Bedienung

3.

Operation

3.1

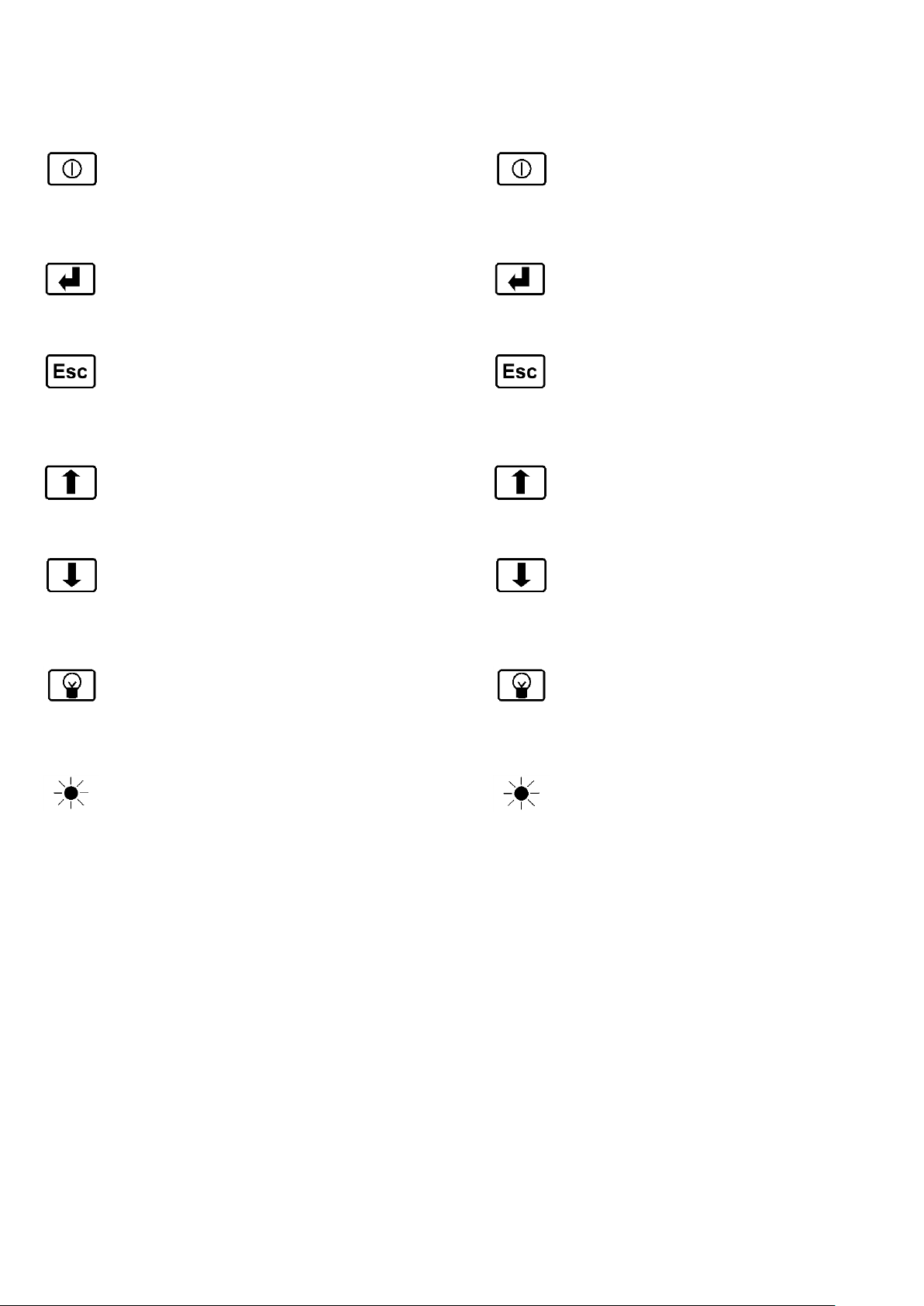

Tastaturfeld

3.1 Key pad

Gerät ein- und ausschalten.

ON/OFF

Bestätigung von Einstellungen und Optionen.

ENTER Aufruf von Untermenüs.

Rückkehr zur vorherigen Anzeige oder

ESCAPE Abbruch einer Einstellung. Wiederholtes Drücken führt zurück zur Hauptanzeige.

Auswahl von Menüpunkten und Optionen.

UP

Auswahl von Menüpunkten und Optionen.

DOWN

Hintergrundbeleuchtung der Anzeige.

LICHT

LED Die LED blinkt synchron zum akustischen Signalgeber. Wird dieser stumm geschaltet, erlischt auch die LED.

Switching the instrument on and off.

ON/OFF

Enter parameters, options and submenus.

ENTER

Return to the previous window or interrupt

ESCAPE a setting. Return to main menu by pushing repeatedly.

Select menu options.

UP

Select menu options

DOWN

Switch display backlight on

LIGHT

LED Flashes in proportion to the buzzer alarm.

Switching the buzzer off switches the LED off too.

3.2

Menuführung

3.2 Menu

Drücken Sie die Taste um das Gerät einzuschalten. Das Gerät meldet sich mit der zu detektierenden Gasart, der Geräteseriennummer und der Softwareversion.

Anschließend führt der Lecksucher einen automatischen Nullabgleich durch. Achten Sie darauf, dass dies immer in reiner Umgebungsluft geschieht. Nach erfolgreichem Nullabgleich (dies kann einige Minuten dauern) erscheint die Hauptanzeige. Das Gerät ist nun betriebsbereit. Wir empfehlen eine Funktionskontrolle mit Gas, z.B mit einem COMPUR Testgasgenerator durchzuführen.

Push to start the instrument. The instrument starts displaying the gas to be detected, the serial number and the software version.

A ”zeroing” of the instrument is automatically performend.

Make sure to start the instrument only in clean atmosphere. After finishing zero (this can take a few minutes) the main display appears. The instrument is now ready to be used. It is recommendable to proceed a functional test with test gas for instance with a COMPUR gas generator.

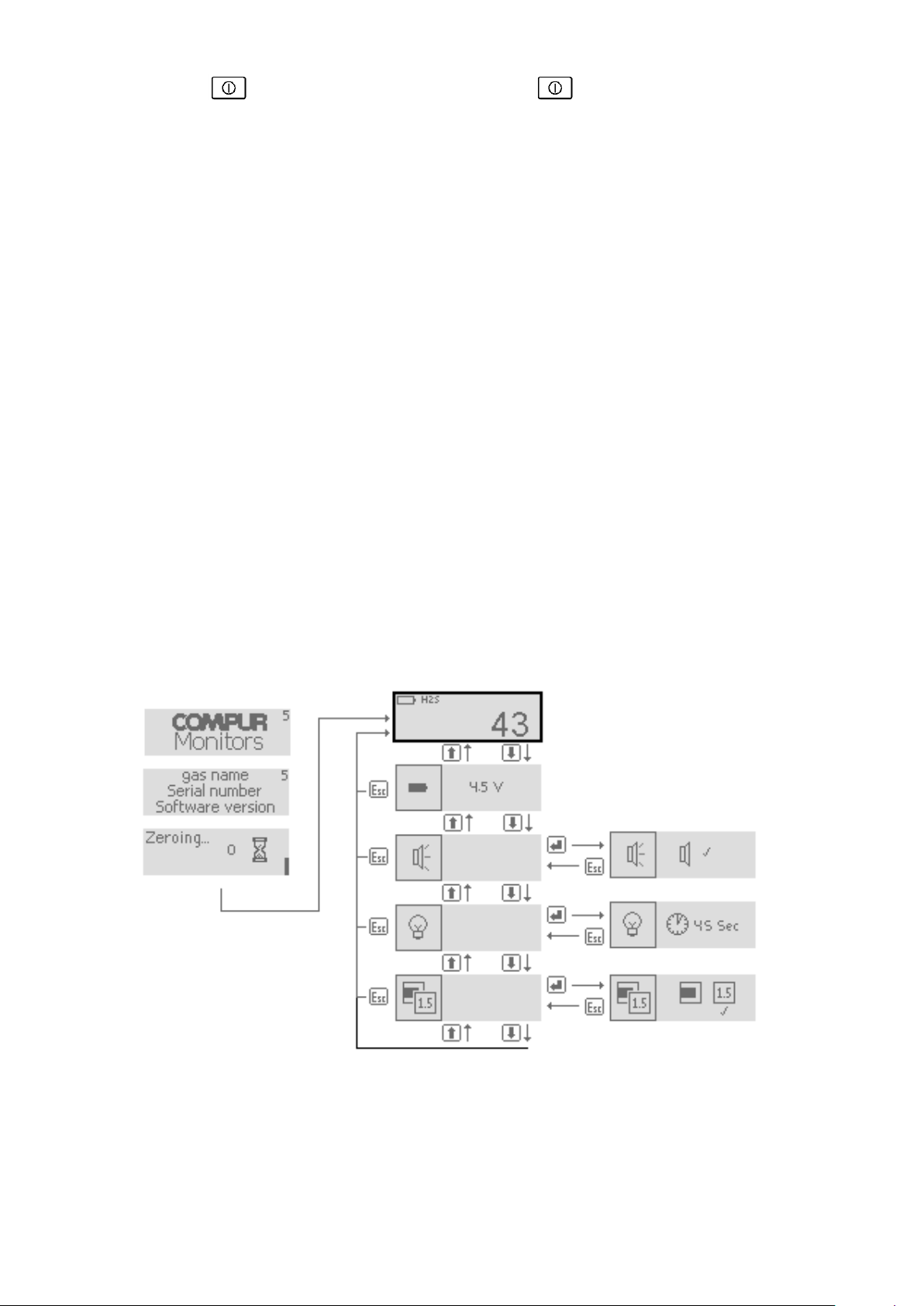

Ausgehend von der Hauptanzeige bringen Sie die Tasten UP und DOWN zu den verschiedenen Funktionen. Durch Drücken der ENTER Taste gelangen Sie in die Untermenüs. Symbole oder Zahlen werden mit den UP und DOWN Tasten ausgewählt oder verändert.

Aktive Funktionen werden mit einem „“ , inaktive Funktionen meist mit einem „X“ gekennzeichnet.

Nach Auswahl des gewünschten Wertes ESC Taste drücken. Der gewählte Parameter wird gespeichert. Werden keine Änderungen vorgenommen, arbeitet das Gerät mit den ursprünglichen Parametern weiter.

Eine automatische Rückkehr in die Hauptanzeige erfolgt,

wenn 10 Sekunden lang keine Taste gedrückt wurde. Durchgeführte Änderungen werden dabei übernommen, auch wenn sie nicht mit ESC bestätigt wurden.

The UP and DOWN keys select different menus. To enter the selected menu push the ENTER button.

Select symbols or figures with the UP or DOWN key.

Active options are marked with a ““, inactive options with a ”X“.

After selecting the appropriate option press the ESC key to store this parameter. If no changes are made, the instrument will continue using the original parameters.

If no key is pushed within 10 seconds, the instrument returns to the main display. Parameter changes will be accepted then.

3.3

Gerätefunktionen

3.3

Functions

3.3.1

Hauptanzeige

3.3.1

Main display

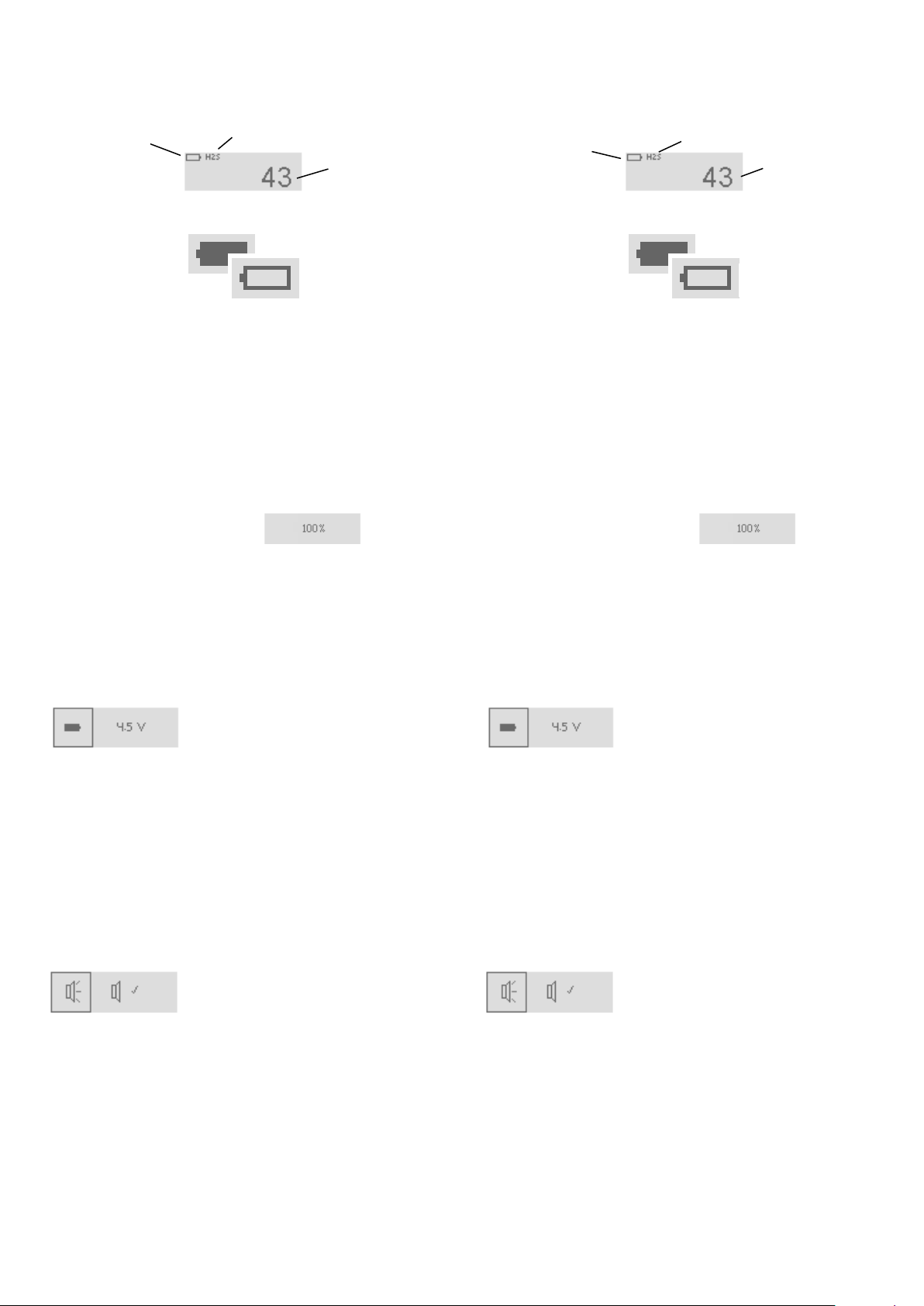

Akkustatus:

Ein blinkendes Symbol weist auf einen fast leeren Akku hin. Die minimale Betriebsdauer beträgt dann noch etwa 1 Minute. Das Symbol blinkt ebenfalls wenn der Stecker des Ladegerätes steckt.

Messwert:

Dimensionslose numerische Anzeige 0 – 100. Ersatzweise ist eine Bargraph - Trendanzeige wählbar (siehe 3.3.5). Wird der Messbereich überschritten, so erscheint die blinkende Anzeige

und die Pumpe stoppt, um den Sensor vor Überlastung zu schützen. Die Pumpe startet automatisch wieder, wenn der Messwert auf 95% des Messbereiches gefallen ist.

Battery:

A flashing signal indicates that less than one minute of operation time remains or that the charging plug is connected.

Measured value:

An indicated value of 0 – 100 is displayed. There is no unit of measure. As an option a bar graph display can be selected.

If the measuring range is exceeded,

will flash and the pump stops to protect the sensor from poisoning. The pump restarts as soon as the measured value drops below 95% of the measuring range.

3.3.2

Akkuspannung

3.3.2

Battery voltage

ca. 5,8 V: Akku voll ca. 4,4 V: Akkuvoralarm, das Akkusymbol in der Haupt anzeige blinkt. ca. 4,2 V: akustischer Akkualarm, das Gerät schaltet nach 10s ab.

5.8 V: Battery fully charged.

4.4 V: Battery warning, the battery symbol will flash.

4.2 V: Audible battery alarm. Instrument will switch off after 10 s.

3.3.3

Akustisches Signal

3.3.3

Audible alarm

Der Signalgeber kann mit den UP- und DOWN-Tasten ein- und ausgeschaltet werden.

Signalgeber aktiv : , inaktiv: X

Zusammen mit der akustischen Anzeige wird auch die optische Anzeige (LED) aus- und eingeschaltet.

The buzzer can be deactivated with UP and DOWN keys.

Active:  Deactivated: X

Switching the buzzer off also deactivates the LED.

Messwert

Akkustatus

voll

leer

Zur akustischen Signalisierung des Messwertes kann ein Signalgeber aktiviert werden. Abhängig von der Höhe des Messwertes ändert sich die Tonfolge ("Geigerzähler").

Die aktuelle Akkuspannung wird angezeigt.

Measured value

Messgas

Akkustatus

full

discharged

Battery status

Measuring gas

Display of the actual battery voltage.

This menu activates the buzzer and LED. The buzzer and LED alarm are in sync and in proportion to the indicated measured value (Geiger counter).

3.3.4

Beleuchtung

3.3.4

Display backlight

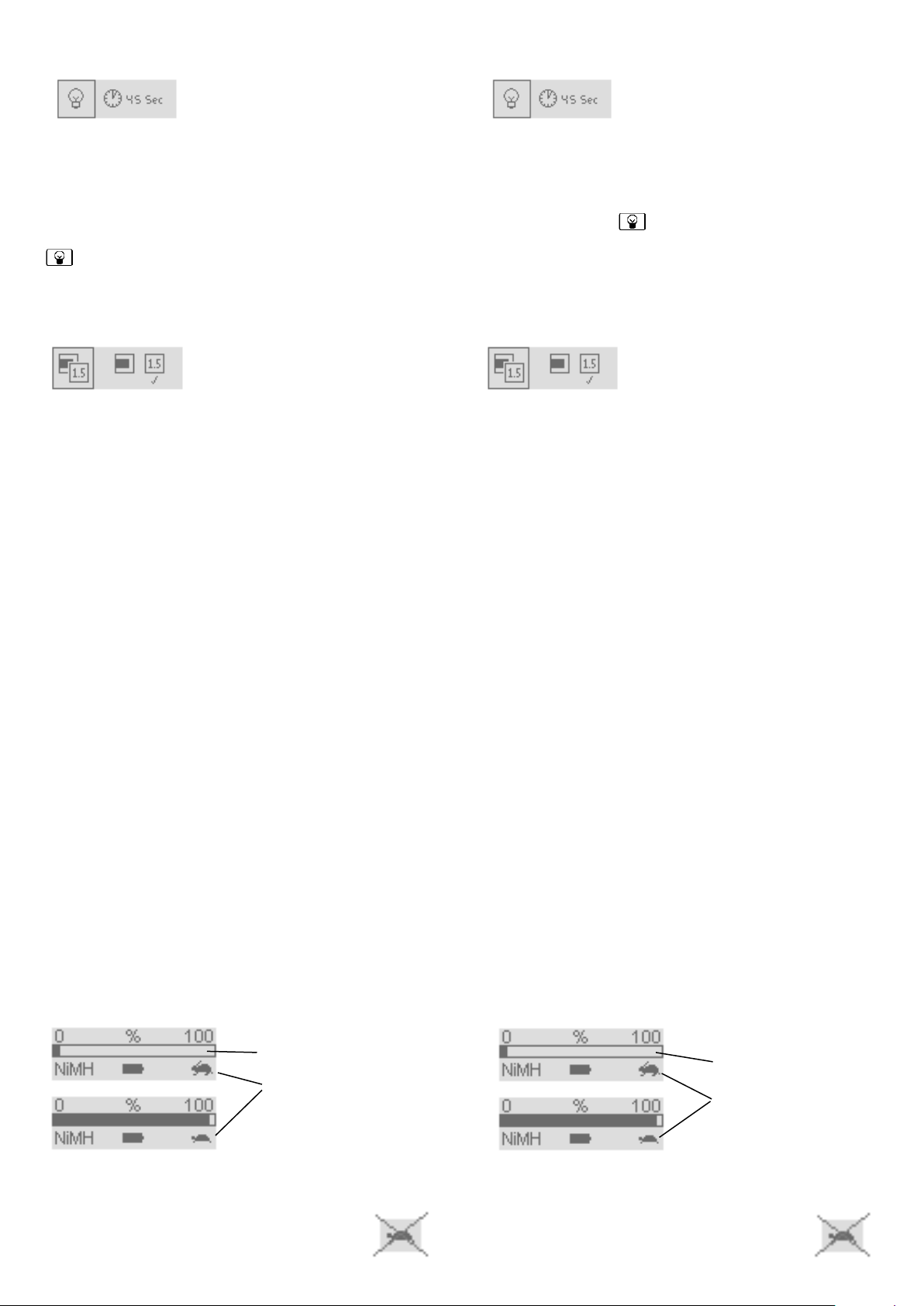

Die Beleuchtung schaltet sich nach Ablauf der eingestellten Zeit automatisch aus. Wird die Beleuchtungsdauer auf 0 Sekunden eingestellt, kann die Beleuchtung mit der

-Taste ein- und ausgeschaltet werden.

Select a figure from 1 to 60 s with the UP and DOWN key. If you select 0 s the key operates as on / off key.

3.3.5

Anzeigenwahl

3.3.5

Display options

Wählen Sie mit den UP und DOWN Tasten die gewünschte Anzeige. Die aktive Anzeige ist mit einem  gekennzeichnet.

Achtung: Die Bargraph-Anzeige entspricht nur 10% des numerischen Anzeigebereichs. Sie dient als Trendanzeige im Spurenbereich zur besseren optischen Erkennung.

Use the UP and DOWN button to navigate. The active option is marked with a .

Caution: The bar graph reflects only 10 % of the measuring range. Its purpose is to easily visualize trends.

3.4

Wie suche ich richtig?

3.4

Leak locating strategy

Fahren Sie mit dem Ansaugfilter möglichst nahe an die zu testenden Stellen (Dichtungen, Rohrverbindungen,...) heran. Bewegen Sie die Probenahmesonde dabei nicht schneller als 10 mm pro Sekunde vorwärts, damit kleine Leckagen nicht übersehen werden.

Position the sampling probe intake filter as close as possible to the location to be checked. Move forward not faster than 10 mm per second to make sure even small leakages will not go unnoticed.

4.

Stromversorgung

4.

Power supply

Verwenden Sie ausschließlich das TRACER Ladegerät! Laden Sie den Tracer stets in ausgeschaltetem Zustand. Laden Sie den Akku vor Gebrauch ganz auf. Dies kann je nach Ladezustand bis zu 15 Stunden dauern. Ein voller Akku erlaubt eine Betriebszeit von mindestens 2 Stunden. Beachten Sie bitte, dass sich der Akku auch bei Nichtgebrauch selbst entlädt. Dauerladung schadet dem TRACER nicht. Das Ladegerät sollte jedoch nach spätestens 60 Stunden vom Netz genommen werden. Sobald das Ladegerät eingesteckt wird, erscheint die Ladeanzeige:

Switch the Tracer off to charge. Use only the original charger. Always charge the battery completely. Depending on how far it has been discharged this can take a maximum of 15 h. A fully charged battery will work at least for 2 h. Rechargeable batteries may discharge when not in use. Keeping the instrument on permanent charge will not damage the battery, but it is recommended to disconnect the charger from mains after 60 h. As soon as the charger is connected the charging information appears on the display:

Hier kann die Beleuchtungsdauer eingestellt werden (max. 60 s). Wählen Sie mit den UP- und DOWN-Tasten den gewünschten Wert und drücken Sie ESC.

Hier können die Anzeigenarten numerisch oder Bargraph gewählt werden.

Ladezustand

Ladevorgang läuft

Charging Status

Charge in progress

Program how long the backlight stays on. Increase = UP, decrease = DOWN, confirm with ESC.

Select between numeric and bar graph display.

Ist das Ladegerät zwar mit dem Tracer verbunden aber nicht mit dem Stromnetz, erscheint ein durchgestrichenes Ladesymbol:

If the charger is connected to the Tracer but not to mains, a crossed charging symbol will appear:

5.

Fehlermeldungen

5.

Error messages

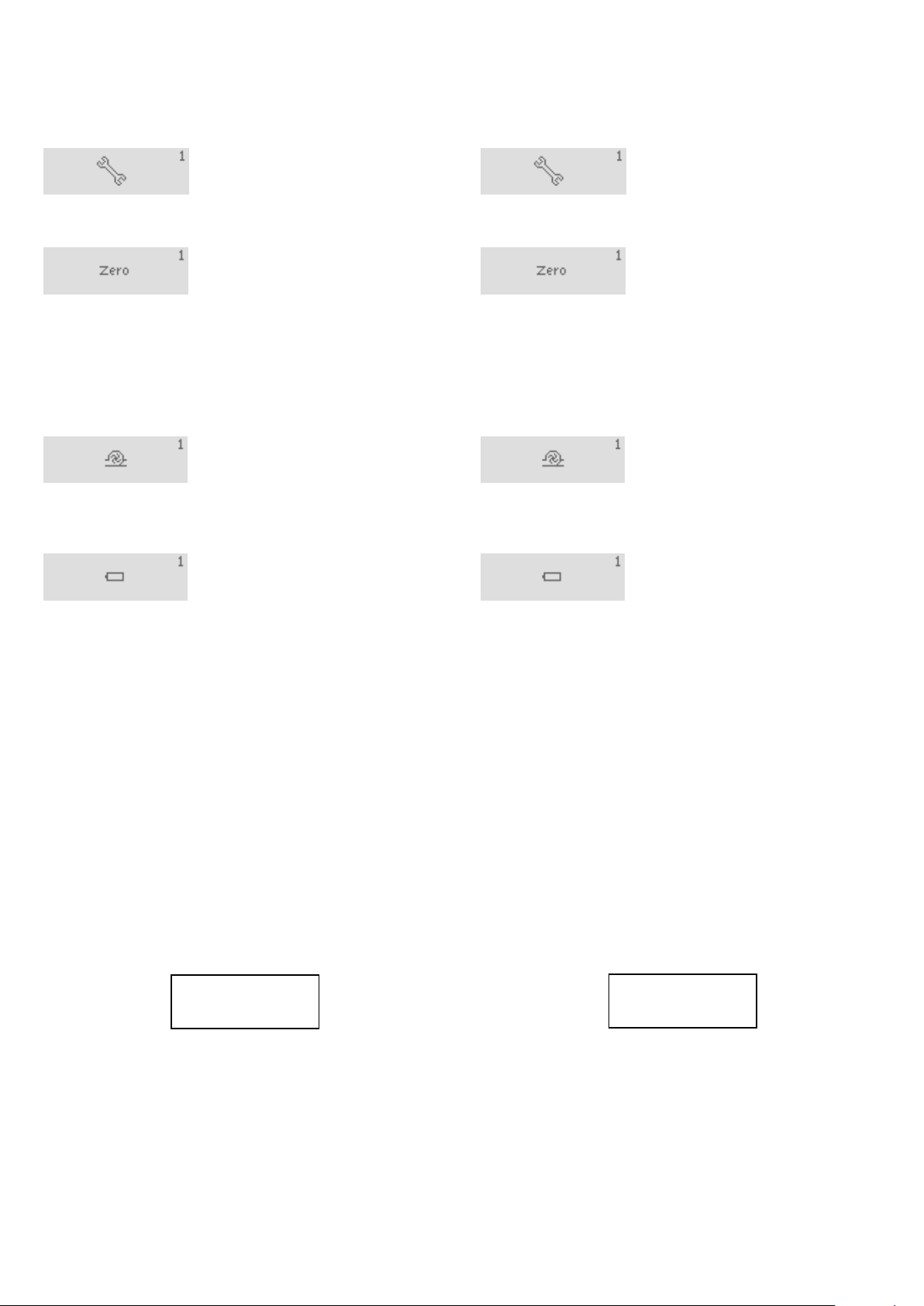

Beim Auftreten eines Fehlers erscheint ein Warnsymbol. Nach Fehlerbeseitigung löschen Sie die Warnung mit ENTER oder ESCAPE.

Allgemeiner Fehler

Nullpunkt

Pumpe

Akku

Any error will trigger a warning signal to appear on the display. After solving the problem this message can be deleted pushing the ENTER or ESCAPE key.

General defect

Zero

Pump

Battery

6.

Wartung

6.

Maintenance

Das Gerät ist werkseitig kalibriert. Eine Kalibrierung durch den Benutzer ist nicht erforderlich. Abhängig von der Belastung der Sensorzelle sollten Sie diese spätestens nach Ablauf eines Jahres wechseln. Das Herstelldatum (QC) ist im Format Woche/Jahr auf dem Sensor angegeben. Das Sensoretikett zeigt auch die individuelle Sensornummer, die Gasart und den Messbereich (hr = high range, lr = low range).

Verschmutzte oder beschädigte Ansaugfilter müssen sofort gewechselt werden.

Zum Reinigen des Gerätes verwenden Sie ein sauberes, fusselfreies, schwach angefeuchtetes Tuch, evtl. mit etwas Spülmittel.

Wir empfehlen den Abschluss eines Wartungsvertrages.

The instrument is calibrated ex works. A calibration by the user is not required. Depending on the total gas exposure, the sensor should be replaced after one year. The sensor label carries the following information: Manufacturing date (QC) calendar week/year, individual sensor number, gas type and measuring range (hr = high range, lr = low range).

Polluted or damaged filters must be replaced immediately.

To clean the instrument use a lent- free damp cloth with a small amount of detergent.

Ask your local distributor for a maintenance contract.

Elektronik defekt. Reparatur nur durch den COMPUR Kundendienst möglich.

Gerät findet nach dem Einschalten keinen Nullpunkt. Stellen Sie sicher, dass der Abgleich in unbelasteter Luft stattfindet. Zum erneuten Nullabgleich das Gerät aus- und wieder einschalten. Bleibt die Fehlermeldung erhalten, so muss evtl. der Sensor erneuert werden.

Zu geringer Durchfluss. Sonde oder Ansaugfilter verstopft ? Bleibt die Fehlermeldung, so benachrichtigen Sie den COMPUR Kundendienst.

Akku leer. Gerät laden. Evtl. Akku defekt. Bei gleichzeitigem Warnton: Ladegerätstecker entfernen.

Electronics defective. Return to Compur Monitors.

Zero could not be accomplished after switching the instrument on. Make sure you are in a clean atmosphere. Restart by switching instrument off and on again. Sensor replacement may eventually be necessary.

Flow too low. Probe or filter blocked? Clean the probe and replace filter. If error persists call technical service.

Battery discharged or defective. If audible alarm is on: Remove charger contact.

12345-COCl2 hr QC W 47 / 04

6.1

Sensorwechsel

6.1

Sensor replacement

 Schalten Sie das Gerät aus.  Schrauben Sie die Probenahmesonde vom Gerät.  Ziehen Sie den Sensor aus der Halterung.  Entfernen Sie den Kurzschlussstecker vom neuen

Sensor und stecken Sie ihn in die Halterung. Achten Sie dabei auf die Führungsnase.

 Schrauben Sie die Probenahmesonde wieder auf das

Gerät und ziehen Sie sie handfest an.

 Schalten Sie das Gerät ein. Wir empfehlen einen

Funktionstest mit Gas, z.B. mit einem COMPUR Testgasgenerator.

 Switch the instrument off.  Remove the sampling probe turning it counter

clockwise.

 Pull the sensor out.  Remove the jumper from the new sensor. Connect the

sensor to the instrument.

 Mount the sampling probe.  Switch the instrument on. We recommend to perform a

functional test with gas (i. e. with a COMPUR gas generator).

6.2

Ansaugfilter und Probenahmesonde

6.2

Filter element and sampling probe

Der Ansaugfilter besteht aus porösem Polyethylen und verhindert ein Eindringen von Schmutz und Feuchtigkeit in die Probenahmesonde. Ein verschmutzter Filter muss unverzüglich gewechselt werden, da Verunreinigungen im Gasweg die Detektion von Gas verfälschen oder sogar verhindern können. Zum Filterwechsel schrauben Sie den alten Filter heraus und den neuen Filter hinein. Der Ansaugfilter kann nicht verhindern, dass die Probenahmesonde allmählich durch feinste Staubpartikel verschmutzt. Die Gasdetektion kann dadurch erheblich beeinträchtigt werden. Zum Wechsel der Probenahmesonde wird einfach die alte Sonde abgeschraubt und die neue Sonde handfest aufgeschraubt. Wechseln Sie ebenfalls den O-Ring am Gewindeansatz. Ein neuer ORing liegt jeder neuen Sonde bei.

The filter element consists of hydrophobic polyethylene preventing dust and humidity from intruding the sampling probe. Please replace polluted filter elements immediately. Dirt can absorb the sampled gas and thus have an impact on the performance of the instrument.

To replace the filter turn it counter clockwise.

Even the filter cannot prevent very small dust particles from entering the probe. Should the probe prove to be polluted or dirty, by poor response to the functional test, it should be replaced. Every new probe comes with a fresh O - ring.

6.3

Akkuwechsel

6.3

Battery replacement

Das Gerät enthält Bauteile die durch elektrostatische Aufladung beschädigt werden können. Treffen Sie bitte bei Arbeiten am offenen Gerät entsprechende Vorsichtsmaßnahmen.

 Schalten Sie das Gerät aus.  Schrauben Sie die Probenahmesonde etwa 2 Um-

drehungen heraus.

 Lösen Sie die 4 Schrauben an der Geräteunterseite.  Der Akku ist im Gehäuseunterteil vergossen.  Heben Sie das Gehäuseunterteil vorsichtig ab und

lösen Sie den Verbindungsstecker zur Leiterplatte.

 Stecken Sie das neue Unterteil an und verschrauben

Sie es wieder mit dem Oberteil. Achten Sie darauf, dass keine Kabel eingeklemmt werden.

 Drehen Sie die Probenahmesonde wieder fest.

Always take proper precautions against electrostatic discharge when working on the open instrument.

 Switch the instrument off.  Turn the probe two full turns counter clockwise.

 Loosen the bottom part of the housing removing the 4

screws.

 Remove the bottom part of the housing and the PCB

contact.

 Mount the new bottom part. Use caution and do not

bend or cut the cable. Fasten the 4 screws.

 Mount the sampling probe.

6.4

Funktionstest mit dem Gasgenerator

6.4

Functional test with gas generator

Drücken Sie den Schaltstift des Gasgenerators und halten Sie die Ansaugfritte des Tracers direkt an die Gasöffnung. Der Tracer muss während der Gasproduktion ansprechen. Dann ist das Gerät betriebsbereit.

Beachten Sie auch die Bedienungsanleitung des Gasgenerators.

Put the filter element into the gas outlet of the generator. Activate the generator by pushing the black switch pin. Gas production will stop automatically. During this period of time the Tracer should respond to the test gas. It is now ready to be used.

Please read and observe the gas generator manual.

7.

Zubehör und Ersatzteile

7.

Accessories and Spare Parts

Tracer Sensor H2S low range Tracer Sensor H2S high range Tracer Sensor HCN low range Tracer Sensor HCN high range Tracer Sensor COCl2 low range Tracer Sensor COCl

2

high range Tracer Sensor NO2 low range Tracer Sensor NO2 high range Tracer Sensor Cl2 low range Tracer Sensor Cl2 high range Tracer Sensor ClO2 low range Tracer Sensor HCl high range Tracer Sensor HCl low range Ansaugfilter (5 Stück) Probenahmesonde Ladegerät Gehäuseunterteil mit Akku

Tracer Sensor H2S low range Tracer Sensor H2S high range Tracer Sensor HCN low range Tracer Sensor HCN high range Tracer Sensor COCl2 low range Tracer Sensor COCl2 high range Tracer Sensor NO

2

low range

Tracer Sensor NO

2

high range Tracer Sensor Cl2 low range Tracer Sensor Cl2 high range Tracer Sensor ClO2 low range Tracer Sensor HCl high range Tracer Sensor HCl low range Filter element (5 each) Sampling probe Charger Bottom part incl. battery

8.

Technische Daten

8. Technical Data

 Bezeichnung COMPUR Tracer  Typ 5910 100  Messprinzip elektrochemisch  Ansprechzeit  2 s  Umgebungstemperatur -20°C bis +40°C,

kurzfristig bis +60°C  Lagertemperatur -25°C bis +40°C, kurzfristig bis +60°C  Feuchtebereich 0 - 99% r.F., nicht kondensierend

 Durchfluss 200 ml/min  Explosionsschutz EEx ia IIC T4  Einsatzbereich II 2 G  Prüfbescheinigung BASEEFA 03 ATEX 0742  Akku NiMH  Ladegerät

IN: 100-240 VAC

OUT: 9 VDC  Stromaufnahme 20 mA, mit Beleuchtung 140 mA

 Schutzart nach EN 60529 IP 20 mindestens  Abmessungen (HxBxT) 450x60x50mm  Masse 0,55 kg  Gehäusematerial leitfähiges PP  EMV: EN 61326:1997 Störaussendung Grenz-

(+A1/A2) wertklasse B und generelle Störfestigkeit

 Product name COMPUR Tracer  Type 5910 100  Measuring principle electrochemical cell  Response time  2 s  Temperature -20°C to +40°C,

Short term +60°C  Storage temperature -25°C to +40°C, Short term +60°C  Humidity 0 - 99% r.F., non condensing

 Flow 200 ml/min  Approval EEx ia IIC T4  Zone II 2 G  Approval BASEEFA 03 ATEX 0742  Battery NiMH  Charger

IN: 100-240 VAC OUT: 9 VDC  Current 20 mA, with backlight on 140 mA

 Protection class EN 60529 IP 20 minimum  Dimensions 450x60x50mm  Weight 0,55kg  Housing material conductive PP  EMC: EN 61326:1997 Class B Emissions and

(+A1/A2) General Immunity

Die vorliegenden Informationen erfolgen nach bestem Wissen, gelten jedoch nur als unverbindliche Hinweise auch in Bezug auf etwaige Schutzrechte Dritter. Die vorangegangenen technischen Daten und Anwendungshinweise befreien den Anwender nicht von einer eingehenden Prüfung unserer Produkte und Anwendungsvorschläge im Hinblick auf ihre Eignung für die beabsichtigten Verfahren und Zwecke.

Die Anwendung der Produkte erfolgt außerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungsbereich des Kunden. Der Verkauf der Produkte erfolgt nach der Maßgabe der allgemeinen Verkaufs- und Lieferbedingungen der Compur Monitors GmbH & Co. KG, München.

Specifications are subject to change without notice, and are provided only for comparison of products. The conditions, under which our products are used, are beyond our control. Therefore, the user must fully test our products and/or information to determine suitability for any intended use, application, condition or situation. All information is given without warranty or guarantee. Compur Monitors disclaims any liability, negligence or otherwise, incurred in connection with the use of the products and information. Any statement or recommendation not contained herein is unauthorized and shall not bind Compur Monitors. Nothing herein shall be construed as a recommendation to use any product in conflict with patents covering any material or device or its use. No licence is implied or in fact granted under the claims of any patent. Instruments are manufactured by Compur Monitors GmbH & Co. KG, Munich. The General Conditions of Supply and Service of Compur Monitors GmbH & Co. KG are applicable.

500614 500666 500613 500597 500612 500659 500615 500598 500611 500641 500616 500655 500662 500633 500631 500637 500632

9.

CE-Konformitätserklärung

9.

CE- Declaration of Conformity

Declaration of Conformity for the TRACER Instrument

Safety Rating

This instrument conforms to the ATEX directive. it has been assessed by BASEEFA (2001) and approved to BSEN 50014:1998, BSEN 50020:2002 standards having the following certification:

ll 2 G EEx ia llC T4 BASEEFA 02ATEX0742

-200C  Ta  +600C This intrinsic safety rating, permits its deployment in all hazardous areas of the quoted (or less demanding) rating. That is, in areas where explosive gases (of Group IIA, IIB and IIC) are intermittently present (Zone 1), within an ambient temperature range of -20C and +60C.

Tracer complies with the requirements of 73/23 EEC low voltage directive and, apart from a low voltage pump, there are no moving parts within the instrument so that the machinery directives are not applicable.

This instrument has been designed under and complies to: BS EN 61010-1:2001 (IEC 61010-1:2001) Safety requirements for electrical equipment for measurement, control and laboratory use.

Safety Rating (within IS Protective Cover)

When used inside the provided IS protective cover (part number A-830206) the intrinsically safe rating is upgraded to ll 1 G EEx ia llC T4 BASEEFA 02ATEX0742 (Zone 0) as long as the cover remains intact, if damaged then rating reverts to that of the instrument inside.

EMC Emissions and Immunity

This gas detector has been tested to the following standards: BSEN61000-6-3:2001 and BSEN61000-6-1:2001, July 2004, and found to comply.

Manufactured Quality Assurance

Tracer has been designed in compliance with ISO9001:2000, which ensures that the equipment supplied to our customers has been designed and reproducibly assembled from certified drawings using traceable safety components.

Technical Director (Mark Stockdale)

Konformitätserklärung (Übersetzung)

Sicherheitsbeurteilung

Dieses Gerät entspricht der ATEX-Richtlinie. Es wurde durch die BASEEFA beurteilt und nach den Normen BSEN 50014:1998, BSEN 50020:2002 zugelassen und zertifiziert

ll 2 G EEx ia llC T4 BASEEFA 02ATEX0742

-200C  Ta  +600C

Die eigensichere Schutzart erlaubt den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2. Dies sind Bereiche in denen explosible Gase (der Gruppe IIA, IIB, IIC) zeitweilig bei einer Umgebungstemperatur im Bereich von -20C bis +60C auftreten.

Der TRACER entspricht den Forderungen der Niederspannungsrichtlinie 73/23 EG. Das Gerät enthält ausser einer mit Niederspannung betriebenen Pumpe keine bewegten Teile, so dass die Maschinenrichtlinie nicht zur Anwendung kommt.

Das Gerät wurde nach den Normen BS EN 61010-1: 2001 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen (IEC61010-1:2001) entwickelt und entspricht diesen.

Sicherheitseinstufung (mit IS Schutzabdeckung)

Wird das Gerät in der angebotenen IS Schutzabdeckung (Teile # A-830206) betrieben, so ist dieses in Zone 0 einsetzbar (ll 1 G EEx ia llC T4 BASEEFA 02ATEX0742) so lange die Abdeckung intakt ist. Ist die Abdeckung beschädigt darf das Gerät nur in Zone 1 und 2 betrieben werden.

Störemission und Störfestigkeit

Dieser Gasdetektor wurden nach folgenden Normen getestet und entspricht diesen: BSEN61000-6-3:2001 and BSEN61000-6-1:2001, July 2004

Qualitätssicherung

Der TRACER wurde in Übereinstimmung mit der ISO9001:2000 entwickelt. Dies gewährleistet eine reproduzierbare Fertigung anhand zertifizierter Zeichnungen unter Verwendung sicherer, rückverfolgbarer Komponenten.

gez. (Mark Stockdale)

Technical Director ISL

Compur Monitors GmbH & Co. KG Weissenseestrasse 101 D-81539 München Tel. 0049 (0) 89 62038 268 Fax 0049 (0) 89 62038 184 www.compur.com [email protected]

5910 100 998 08 05 / 7.15 500610

Compur Monitors Tracer User Manual [de, en]
