ТВ тюнер VideoMate W700F
Автономный ТВ тюнер
VideoMate W700F
Инструкция по эксплуатации
Compro Technology, Inc.
www.comprousa.com
1
Page 2
ТВ тюнер VideoMate W700F
Copyright © 2001-2009. Compro Technology, Inc.Никакой материал данного
документа не может быть скопирован или представлен в каком-либо ином
виде без письменного разрешения компании Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo
являются торговыми марками Compro Technology, Inc. Остальные
названия и марки являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также
не принимает никаких жалоб по товарному состоянию, качеству или
пригодности под особые нужды. Информация в данном документе может
быть изменена в любой момент. COMPRO оставляет за собой право
изменить содержание данной публикации без предварительных
предупреждений и последующих уведомлений.
Compro Technology, Inc.
Тел. +886 2 2918 0169, Факс +886 2 2915 2389
3/F, No.12, Alley 6, Lane 45, Pao Shin Road
Hsintein City, Taipei, Taiwan
www.comprousa.com
Содержание
ТВ тюнер VideoMate W700F...........................................................3
Комплект поставки ТВ тюнера VideoMate W700F............................4
Установка тюнера на подставку ....................................................5
Подключение тюнера ...................................................................6
Панель управления ......................................................................7
Пульт дистанционного управления ...............................................8
Эксплуатация VideoMate W700F....................................................9
Экранное меню ..........................................................................10
Возможные неполадки и способы их устранения..........................15
Обращение в службы технической поддержки Compro.................16
2
Page 3
ТВ тюнер VideoMate W700F
Автономный ТВ тюнер VideoMate W700F
Телевизионный внешний тюнер VideoMate W700F позволяет смотреть передачи
аналогового телевидения на любом мониторе, имеющем вход D-Sub (15контактный VGA). Тюнер позволяет также подключать к монитору другие
источники видеосигнала, например, DVD-плеер, игровые приставки или
видеокамеры — для этого тюнер снабжен аналоговыми видеовходами:
композитным, S-Video и компонентным, поддерживающим разрешение до
1080i. Максимальное разрешение — 1920 х 1200 (16:10) или 1920 х 1080
(16:9) пикселей - и поддержка дисплеев с разным соотношением длин сторон
(4:3, 5:4, 16:9, и 16:10) позволяет подключать к тюнеру практически любые
мониторы с аналоговым входом и получать на них максимально качественное
изображение. Укомплектованный пультом дистанционного управления
автономный тюнер придает Вашему монитору все функции обычного телевизора
и избавляет Вас от необходимости покупать еще один. В дополнение тюнер
VideoMate W700F позволяет принимать радиопередачи FM-диапазона.
Минимальные требования к системе
¨ Монитор (ЭЛТ или ЖК), оборудованный аналоговым входом D-Sub (15-
pin VGA) и поддерживающий разрешение 800
¨ ТВ-антенна или кабель.
´ 600 или выше.
Внимание
Во время работы тюнер VideoMate W700F может нагреваться - это не
признак неисправности. Выбирайте расположение тюнера так, чтобы
он свободно обдувался окружающим воздухом.
Тюнеру VideoMate W700F для нормальной работы нужен только монитор,
подключение к компьютеру не обязательно, и для его работы компьютер
включать не нужно.
Пожалуйста пользуйтесь только блоком питания, поставляемым в
комплекте с тюнером. Выход тюнера из строя из-за применения
нештатного блока питания не покрывается условиями гарантии.
3
Page 4
ТВ тюнер VideoMate W700F
Комплект поставки
ТВ тюнера VideoMate W700F
Тюнер
Videomate
W700F
Блок питания Антенна
Аудиокабель
Подставка
Инструкция по
эксплуатации
Переходник для
S-Video и
компонентного
входов
Пульт ДУ
2 элемента
ААА
Кабель
видеовхода
от компьютера
FM диапазона
4
Page 5
ТВ тюнер VideoMate W700F
Установка тюнера на подставку
1 2
3 4
5
Page 6
ТВ тюнер VideoMate W700F

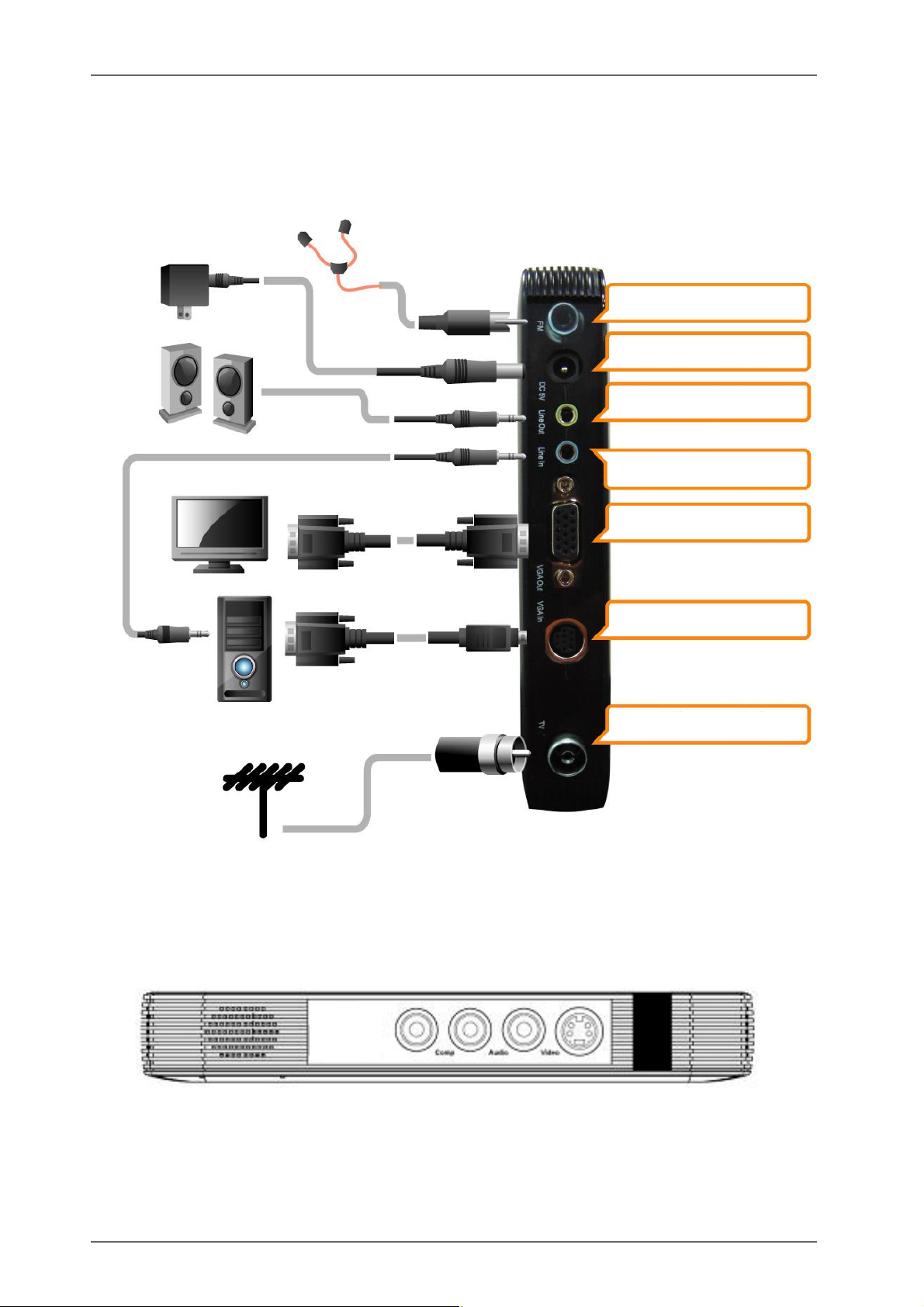

Подключение тюнера
FM антенна
Питание
Выход на колонки
Аудиовход с ПК
Подключение
монитора (D-Sub)
Видеовход с ПК
ТВ антенна
или кабель
Панель входов
Встроенный
громкоговоритель
Композитный
Стерео
аудио
S-Video
и компонентный
Окно
ИК-
приемника
6
Page 7

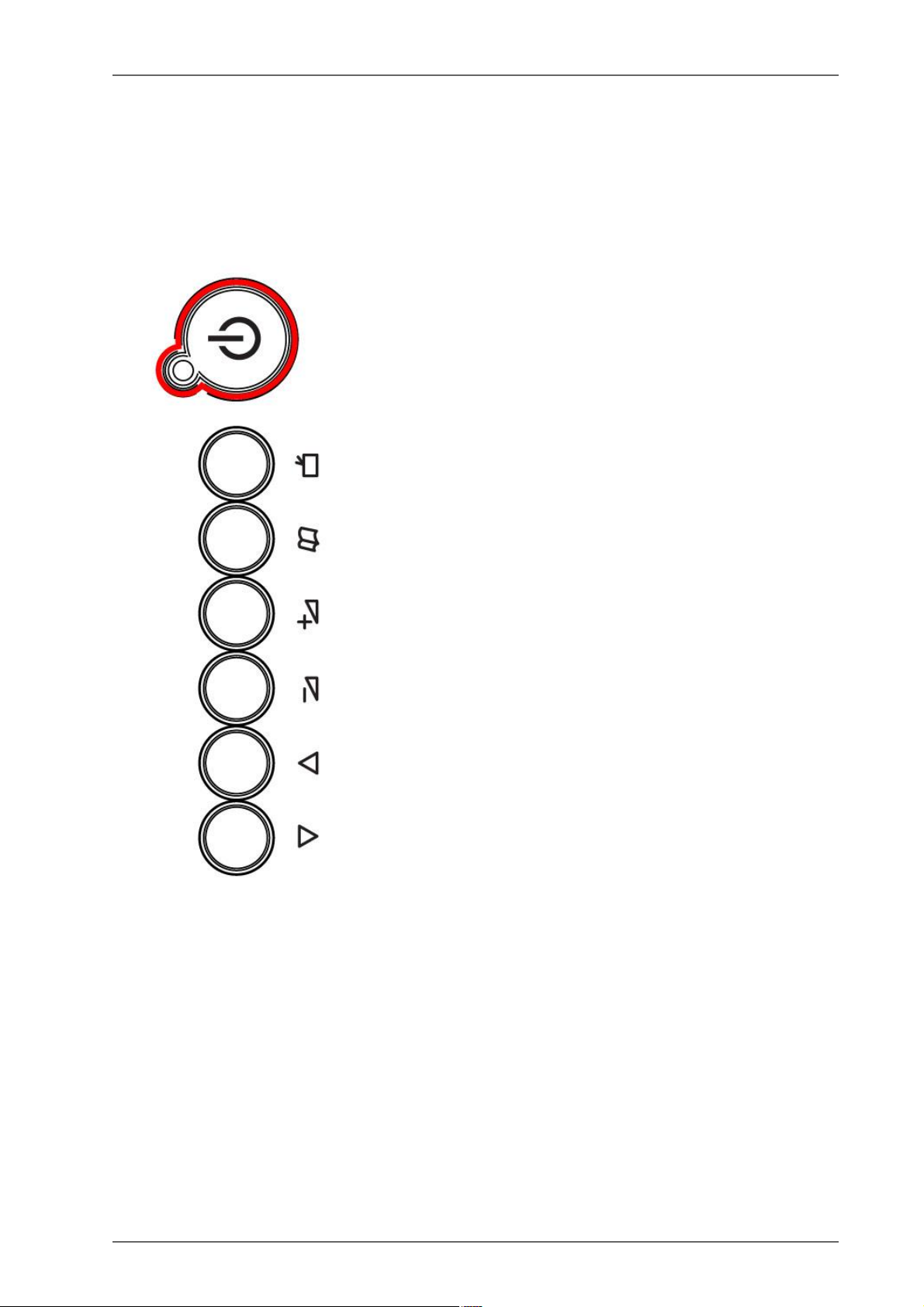

Панель управления
Включение / выключение
Переключение входов
ТВ > FM > Composite > S-Video > Compronent
> ТВ > ...
ТВ тюнер VideoMate W700F
Вызов экранного меню
Громкость +
Громкость —
Канал +
Канал —
7
Page 8
ТВ тюнер VideoMate W700F
Вызов

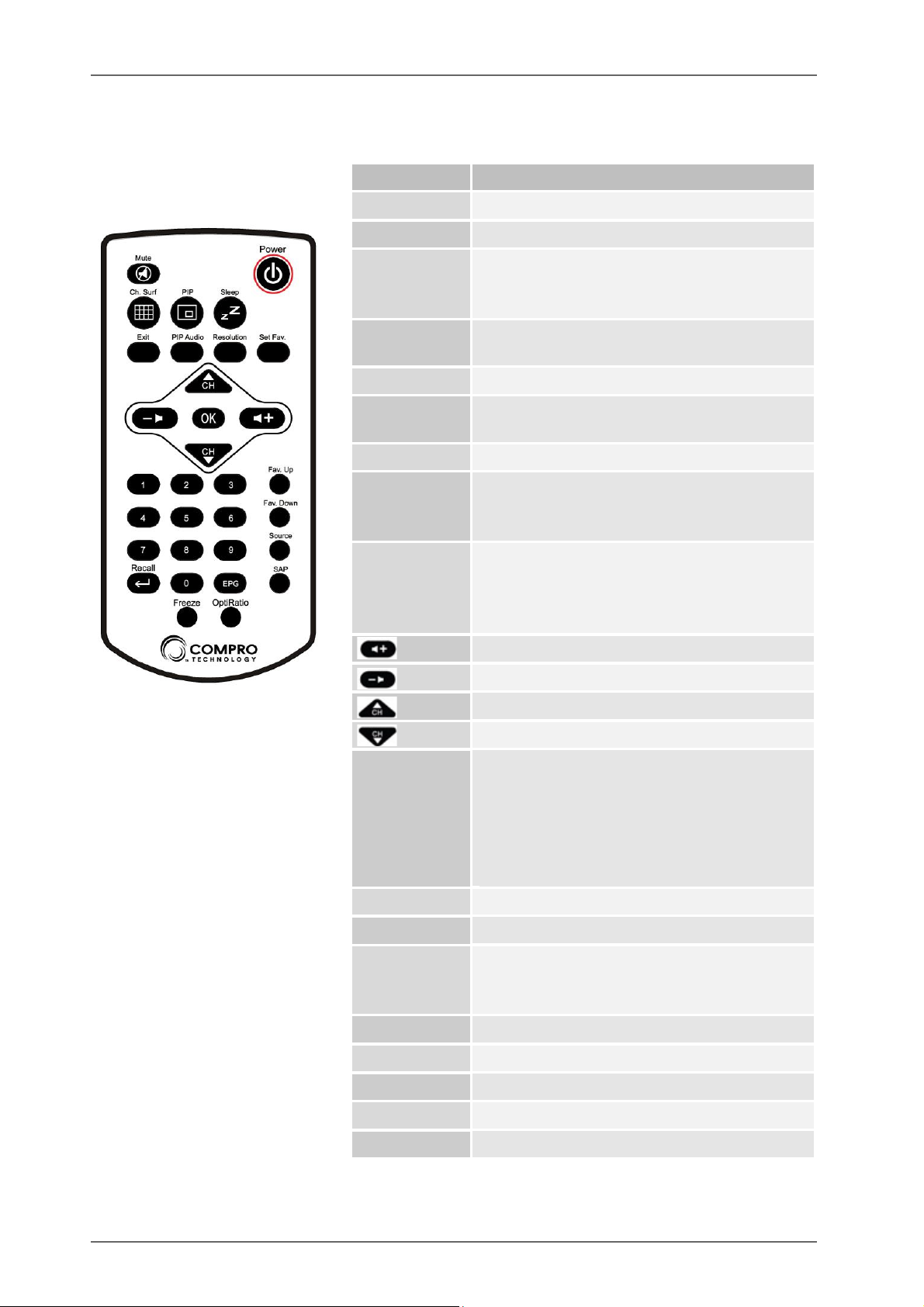

Пульт дистанционного управления
Кнопка
Power
Mute
Sleep
PIP
Ch. Surf
Set Fav.
Resolution
PIP Audio
Exit
OK
Fav. Up
Fav. Down
Назначение
Включение / выключение
Отключение звука
Режим сна
(отклà5à10à15à30à60à90à
120 минут)
Включение режима «картинка-вкартинке» и выбор размера окна
Обзор каналов
Записать в список избранных
каналов
Выбор разрешения
Переключение звука между ТВ и
ПК в режиме «картинка-вкартинке»
* Выход из меню
* Информация
* Выход из режима «картинка-в-
картинке»
Громкость + / ®
Громкость — / ¬
Канал + / -
Канал — / ¯
* Подтверждение выбора /
меню
* Переключение кнопок
направления в :режиме
«картинка-в-картинке»:
смещение окна по десктопу
Избранный канал +
Избранный канал —
Source
SAP
0-9
Recall
OptiRatio
Freeze
Переключение входов
(ТВ à FM à AV(Composite) à
S-Video à Component à ТВ…)
Stereo/SAP/Mono
Цифровая клавиатура
Возврат к предыдущему каналу
Переключение отношения сторон
Остановка изображения
8
Page 9
ТВ тюнер VideoMate W700F
800 x 600
1024 x 768
1280 x 1024
1600 x 1200
1680 x 1050
192
0 x 10
80 1920 x
1200
Эксплуатация VideoMate W700F
Первое включение
Подключите к тюнеру монитор и, если хотите, колонки или наушники.
Если Ваш монитор оборудован собственной акустической системой, можно
воспользоваться ею (не забудьте подключить аудиокабель монитора к
выходу тюнера), но для обеспечения лучшего качества звука рекомендуется
использовать более качественную акустику. Если до этого Ваш монитор и
акустическая система были подключены к компьютеру, соедините
компьютер и тюнер поставляемыми в комплекте кабелями. После этого
подключите блок питания и вставьте его в розетку. Нажмите кнопку Power
(или Power на пульте ДУ, предварительно установив в него батарейки) под кнопкой Power загорится зеленый индикатор и тюнер включится.
Если W700F подключен к компьютеру, то в выключенном состоянии он
подключает монитор к видеовыходу компьютера. Вы можете переключать
изображение между телепередачей и компьютером нажатием кнопки
Power, то есть выключением тюнера.
Вы можете подключить внешние источники видеосигнала к тюнеру и
переключаться между ними кнопкой Source: ТВ > FM > Composite >
S-Video > Compronent > ТВ > ...
VideoMate W700F поддерживает 9 режимов по
разрешению экрана, каждый из которых может
работать с кадровой частотой 60 или 75 Герц.
Начальное значение - 1024
´ 768 @ 60 Hz.
Чтобы изменить разрешение, выберите нужное
из меню (описано далее) или воспользуйтесь
кнопкой Resolution.
При использовании режима «Картинка-в-
800 ´ 600 (4:3)
1024 ´ 768 (4:3)
1280 ´ 1024 (5:4)
1400 ´ 1050 (4:3)
1440 ´ 900 (16:10)
1600 ´ 1200 (4:3)
1680 ´ 1050(16:10)
1920 ´ 1080 (16:9)
1920 ´ 1200(16:10)
картинке», поддерживаются такие кадровые
частоты VGA выхода компьютера,
устанавливаемые в операционной системе:
Разрешение
Поддерживаемая частота кадров
60 Hz 75 Hz
9
Page 10
ТВ тюнер VideoMate W700F
5 пользовательских режимов)
Если изображение некачественное, подстройте его.
(0~50~
100)
Добавление и редактирование канала (для некоторых
стран).
Экранное меню
Кнопка OK на пульте дистанционного управления или Menu на корпусе
тюнера вызывает экранное меню, с помощью которого Вы можете настроить
тюнер. Вид меню и его содержание зависят от режима работы тюнера —
набор настраиваемых параметров соответствует текущему состоянию.
Переключение между режимами производится кнопкой Source на пульте
ДУ или кнопкой выбора входов на корпусе тюнера.
Яркость
Контраст
Насыщенность
Оттенок
Четкость
Режим OptiMode
Тип сигнала
Переименование
канала
Автосканирование Запуск автосканирования
Точная настройка
Подстройка яркости (0~50~100)
Подстройка контраста (0~50~100)
Подстройка насыщенности (0~50~100)
Подстройка оттенка ( 0~50~100)
Подстройка четкости (0~15)
Выбор режима (стандартный / кино / игры +
Тюнер
Эфирный
Задайте имя каналу. (4 буквы или цифры)
или кабельный.
Добавление канала
CH…….
Монитор
Разрешение 800´600 ~
Шумоподавление Подстройка уровня шумоподавления. (0~4~8)

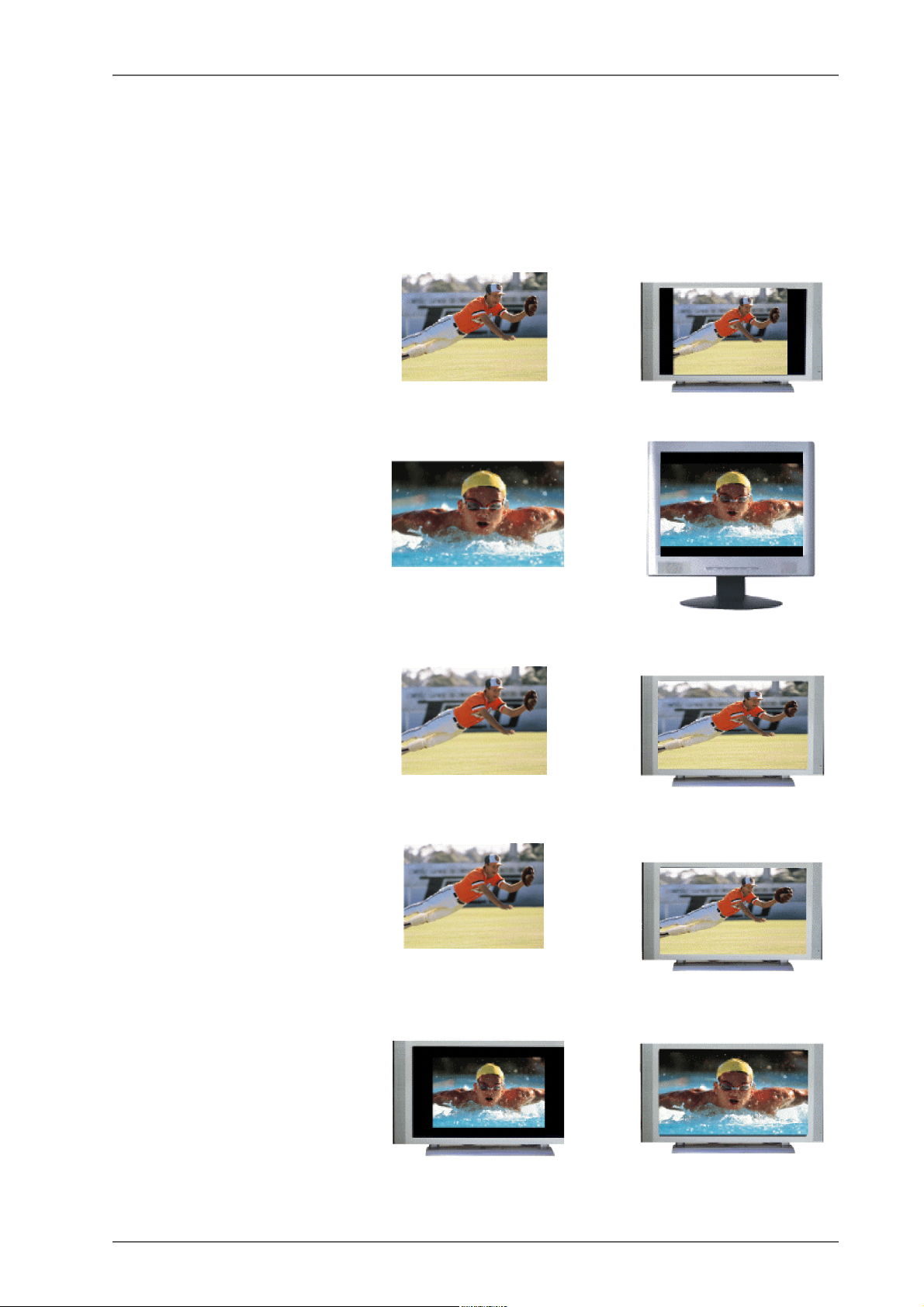

Режим OptiRatio 4:3 16:9 SmartZoom Панорама Полноэкранный
Вход TV, FM, Composite (AV), S-Video, Component (YPbPr)
Расположение Подстройка горизонтального расположения экрана
1024´768
~ 1920´1200
10
Page 11
ТВ тюнер VideoMate W700F
Автосканирование
и передвиньте меню куда Вам
Список станций и их частот. Из него можно выбрать
вниз,
Меню
Страна Выбор страны
Язык Переключение языка меню
Позиция
Прозрачность (0 ~ 70 ~ 100)
Информация Версия VideoMate W800F
Сброс настроек Да / Нет
Уровень Подстройка громкости (0 ~ 100)
ВЧ Подстройка высоких частот (0 ~ 15)
НЧ Подстройка низких частот (0 ~ 15)
Тонкомпенсация Вкл (подъем НЧ) / Выкл (оригинальный звук)
Стереоэффект Подстройка стереоэффекта (0 ~ 8)
Сброс Сброс настроек звука (Да / Нет)
Нажмите кнопку
нравится с помощью кнопки со стрелочками
Звук
OK
При переключении в режим FM становятся доступными следующие закладки
главного меню:
FM станции
CH…….
Ввод частоты Ввод частоты радиостанции с цифровой клавиатуры.
Удалить канал Удаление существующей станции из списка
Очистка списка Да /
нужную станцию либо движением по списку вверх-
Сканирование FM
Автоматическое сканирование диапазона FM
Нет
11
Page 12
ТВ тюнер VideoMate W700F
Обмен каналов
Вы можете поменять порядок каналов в списке. Для этого выберите пункт
меню Обмен каналов и нажмите Да, после чего на экране появится
подменю, состоящее из списка каналов. Перемещение по нему
осуществляется кнопками
постранично). Выберите канал, которому Вы хотите присвоить новый номер
и нажмите OK. После этого введите номер, который Вы бы хотели присвоить
этому каналу.
Чтобы отменить переназначения, проведите автосканирование каналов.
-/¯ (нажатием ¬ или ® можно смещаться
Пользовательский список каналов
В пользовательском списке каналов могут храниться до 10 каналов, которые
Вы смотрите чаще всего и переход между которыми происходит по кнопкам
FAV UP и FAV DOWN на пульте дистанционного управления.
Чтобы добавить текущий канал в список, нажмите SET FAV на пульте,
потом нажмите OK на выбранной позиции.

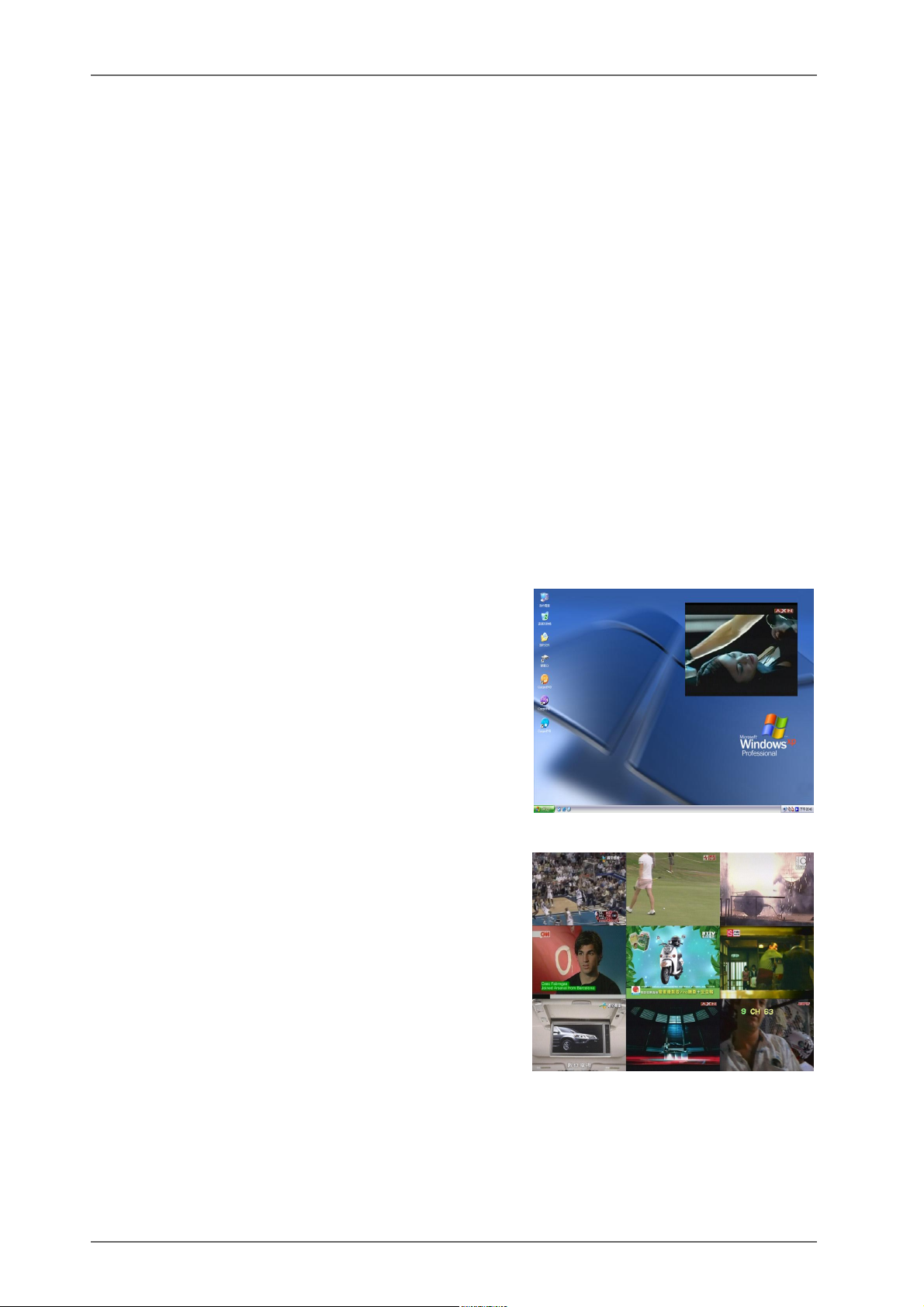

PIP (Картинка-в-картинке)
Нажатием кнопки PIP на пульте ДУ
включается режим «Картинка-в-картинке»,
позволяющий смотреть телепередачи в окне
поверх изображения, создаваемого
компьютером.
При включенном PIP нажатие кнопки PIP
изменит размер картинки, и повторное
нажатие отключит эту функцию. Положение
картинки можно менять кнопками направления на пульте ДУ.
Обзор каналов
Нажатие кнопки CH.SURF вызывает на экран
картинки девяти каналов, периодически
обновляющиеся. После нажатия на кнопку
CH.SURF в левом верхнем углу появится
уменьшенное изображение текущего канала,
и далее слева направао и сверху вниз на
экран выводятся изображения с последующих
кагалов. Для того чтобы переключиться на
понравившийся канал, нажмите цифровую
кнопку с его номером.
12
Page 13
ТВ тюнер VideoMate W700F
OptiRatio - переключение соотношения сторон
OptiRatio позволяет работать в режимах 4:3, 16:9, Панорама, полноэкранном
и SmartZoom, обеспечивая наиболее комфортное изображение любого
входного формата на любом типе монитора
Режим 4:3
используется при просмотре
телепередач формата 4:3 на широкоформатных дисплеях. Изображение
остается неискаженным, с краев
добавляются поля.
Режим 16:9
используется при просмотре
телепередач формата 16:9 на
стандартных дисплеях. Изображение
остается неискаженным, сверху и снизу
добавляются поля.
Полноэкранный режим
Телевизионная картинка растягивается
по горизонтали так, чтобы заполнить
весь экран. При этом изображение
становится больше , но пропорции его
меняются (этот режим используется по
умолчанию в большинстве
широкоформатных телевизоров и
плазменных панелях)
Режим Панорама
Как и в полноэкранном режиме, картинка
растягивается на весь экран, но
неравномерно — в центре искажения
минималь- ны. Этот режим используется
обычно в широкоформатных
телевизорах высокого класса.
Режим SmartZoom
Когда широкоэкранный фильм
транслируется по те- левидению, к нему
добавляя- ются сверху и снизу поля для
соответствия с телевизион- ным
стандартом 4:3. При просмотре на
широкофор- матном мониторе такой кадр
окажется окруженным поля- ми со всех
сторон: горизон- тальными с телестанции
и вертикальными, чтобы со- хранить
пропорции. Smart- Zoom позволяет
увеличить изображение так, чтобы оно при
сохранении пропорций занимало
максимальную площадь экрана .
Источник формата 4:3
Источник формата 16:9
Источник формата 4:3
Источник формата 4:3
Поля со всех сторон
видео
Изображение на мониторе с
полями по краям
à
Изображение на мониторе с
полями сверху и снизу
à
Изображение растянуто на весь
экран
à
Изображение растянуто на весь
экран, в центре искажения
минимальны
à
Картинка увеличена до размеров
экрана
à
13
Page 14
ТВ тюнер VideoMate W700F
Тонкомпенсация
Эта функция предназначена для компенсации восприятия человеческим
ухом низкочастотных звуков при снижении общей громкости. Так как
чувствительность человека к звукам разных частот меняется нелинейно
при изменении их громкости, то для сохранения общей аудиокартины при
снижении уровня громкости низкочастотную ее составляющую нужно
усиливать. Тюнер VideoMate W700F с включенным режимом тонкомпенсации
автоматически анализирует звуковой сигнал и подстраивает уровень низких
частот под оптимальный для восприятия уровень.
Стереоэффект
При монофоническом (одноканальном) входном сигнале тюнер VideoMate
W700F может эмулировать стереофоническое звучание. Для включения
этого режима нужно с помощью кнопки MENU на пульте или корпусе тюнера
вызвать экранное меню тюнера, и установить уровень стереоэффекта в
закладке Звук.
Режим SAP
Если принимаемый телевизионный сигнал имеет два аудиопотока, с
помощью режима SAP можно слышать их оба: основной в левом канале,
дополнительный - в правом. Этот режим включается в закладке Звук
экранного меню или кнопкой SAP на пульте ДУ. Этот режим поддерживается
nолько для стран, транслирующих передачи в стандартах PAL и SECAM.
14
Page 15
ТВ тюнер VideoMate W700F
Возможные неполадки и их устранение
Установка
Наиболее частая причина неполадок - неверное подключение кабелей.
Внимательно проверьте правильность подключения кабелей в соответствии
с назначением разъемов.
Внимание
Во время работы тюнер VideoMate W700F может нагреваться - это не
признак неисправности. Выбирайте расположение тюнера так, чтобы
он свободно обдувался окружающим воздухом.
Тюнеру VideoMate W700F для нормальной работы нужен только монитор,
подключение к компьютеру не обязательно, и для его работы компьютер
включать не нужно.
Пожалуйста пользуйтесь только блоком питания, поставляемым в
комплекте с тюнером. Выход тюнера из строя из-за применения
нештатного блока питания не покрывается условиями гарантии.
Нет изображения
Проверьте подключение телевизионной антенны к тюнеру. Если все в
порядке, проверьте, не выбран ли другой источник сигнала нажатием
кнопки Source.
Нет звука
Если нет звука при приеме телепередач, убедитесь в том, что акустическая
система подключена к выходу тюнера, включена, и ее громкость не
выведена в минимум. Для контроля можно воспользоваться встроенным
громкоговорителем: если в неи звук есть, а в колонках нету - проверьте
их подключение. Если звука нет и на встроеном громкоговорителе,
проверьте правильность выбора телевизионного стандарта для текущего
канала. Проверьте, не выключен ли звук в тюнере копкой Mute.
Если нет звука с компьютера, проверьте правильность подключения и
исправность кабеля, соединяющего линейный вход тюнера со звуковым
выходом компьютера.
Телевизионный сигнал нечеткий?
ТВ-сигнал может ослабляться из-за подключения через разветвитель.
Пожалуйста, убедитесь, что сигнал в кабеле достаточно четкий. Попробуйте
переставить компьютер к телевизору и подключите антенный кабель для
телевизора. Также попробуйте подсоединить кабель напрямую без
разветвителя.
Еще одной причиной этой проблемы может быть разность напряжений между
корпусом тюнера и экраном антенного кабеля. Для качественной работы
ТВ-тюнера необходимо, чтобы тюнер был правильно заземлен.
15
Page 16
ТВ тюнер VideoMate W700F
Не работает режим "Картинка-в-картинке"?
Пожалуйста убедитесь, что VGA выход компьютера подключен к входу
тюнера.
Если видеокарта Вашего компьютера снабжена двумя выходами - убедитесь,
что выход, к которому подключен тюнер, включен.
На заключительном этапе убедитесь, что разрешение рабочего стола
находится среди поддерживаемых тюнером (см. таблицу на странице 9).
Не работает пульт ДУ?
Пожалуйста, убедитесь, что батарейки правильно вставлены в пульт.
Несмотря на то, что пульт может работать с аккумуляторами, их рабочее
напряжение меньше, чем у батареек, и стабильность работы может быть
ниже. Поэтому при возникновении вопросов вставьте в пульт свежие
батарейки.
Направьте пульт в направлении на тюнер и нажмите на нужную Вам кнопку.
Если тюнер принимает команду пульта, Вы увидите голубые вспышки
индикатора на тюнере.
Обращение в службы технической
поддержки Compro
Если Вам не удалось решить проблему, указанными выше способами,
пожалуйста, обратитесь в рубрику Часто Задаваемых Вопросов (FAQs) на
нашем сайте http://www.comprousa.com/support
Для обращения в службу технической поддержки Compro, пожалуйста,
используйте форму запроса и предоставляйте как можно больше
информации о проблеме. Пожалуйста, опишите ситуацию максимально
подробно для определения проблемы. Также напишите серийный номер
тюнера. Форму запроса можно найти на
http://www.comprousa.com/russian/form.htm
Также можно обратиться в cлужбу поддержки по адресам электронной почты
или
Мы постараемся Вам помочь в кратчайшие сроки.
на английском языке
- на русском
P/N: 3GA0310430
16
Loading...
