Page 1

康博啟視錄 V300 電視盒

安裝及使用手冊

Compro Technology, Inc.

www.compro.com.tw

Page 2

document may be copied or reproduced in any form or by any means

without the prior written consent of Compro Technology, Inc.

同意，不得擅自拷貝或使用本手冊中的內容，或以其他方式改變本手冊的資料及發行。

Compro, VideoMate, Poladyne, Play with Power, 和 Compro logo 爲康博科技公司的註冊商標；其它名稱和標示則為其它公司所屬的個別註冊商標。

康博科技公司對其生產製造的產品提供保固，在一年的保固期限內對硬體產品提供非人為操作所造成產品故障的免費更換元件及維修服務。

康博科技對本手冊中的內容無任何擔保，宣告或暗示，以及其他特殊目的。除此之外，對本手冊中所提到的産品規格及資訊僅供參考，內容亦會隨時更新，恕不另行通知。本手冊中所提的資訊，包括軟體及硬體，若有任何錯誤，康博科技沒有義務爲其擔負任何責任。

康博科技公司電話：+886 2 2918 0169 傳真：+886 2 2915 2389 台北縣新店市寶興路 45 巷 6 弄 12 號 4 樓

www.comprousa.com

Page 3

目錄

關於安裝指南..................................................................... 2

啟視錄 V300 電視盒產品內容物 ........................................ 3

啟視錄 V300 電視盒連接方式說明..................................... 4

多功能無線遙控器說明...................................................... 5

啟視錄 V300 電視盒操作方式說明..................................... 6

疑難排解.......................................................................... 13

Page 4

關於安裝指南

這份指南提供您安裝及使用啟視錄 V300 電視盒的資訊，讓您能快速的安裝及使用本產品。

啟視錄 V300 電視盒提供您使用電腦螢幕的顯示器來收看電視，V300 電視盒還提供了視訊輸入底座，讓您方便連接其它視訊裝置如 (DVD 播放機，XBOX 或 PS2 等電視遊樂器等)，高達 1600*1200 和 1680*1050 的解析度讓您收看最清晰的畫面，實用的各種輸入切換與不同的解析度設定，還提供 4:3、5:4、16:9 與 16:10 的視訊比例來適用各種螢幕的特性，再搭配簡單易用的遙控器，大大增加您電腦螢幕的附加價值，減少您另外購置一台電視機的空間。

系統需求

z 具有 D-sub 接腳及支援 640*480 解析度以上的螢幕顯示器(CRT 或 LCD) z 立體聲接頭的喇叭

注意

啟視錄 V300 電視盒使用時機體會有微溫，此為正常現象，請將電視盒置於通風處以便散熱。

啟視錄 V300 電視盒只需要電腦螢幕的顯示器即可運作，並不一定需要連接電腦或打開電腦電源後才能使用。

請勿使用其它不明的變壓器連接本電視盒，以避免不當電流損壞，這樣所造成的損壞並不包含在保固合約中。

Page 5

啟視錄 V300 電視盒產品內容物

啟視錄 V300

電視盒

變壓器

安裝及使用手冊

音源線

多功能遙控器

D-sub (VGA)連接線

V300 底座

Page 6

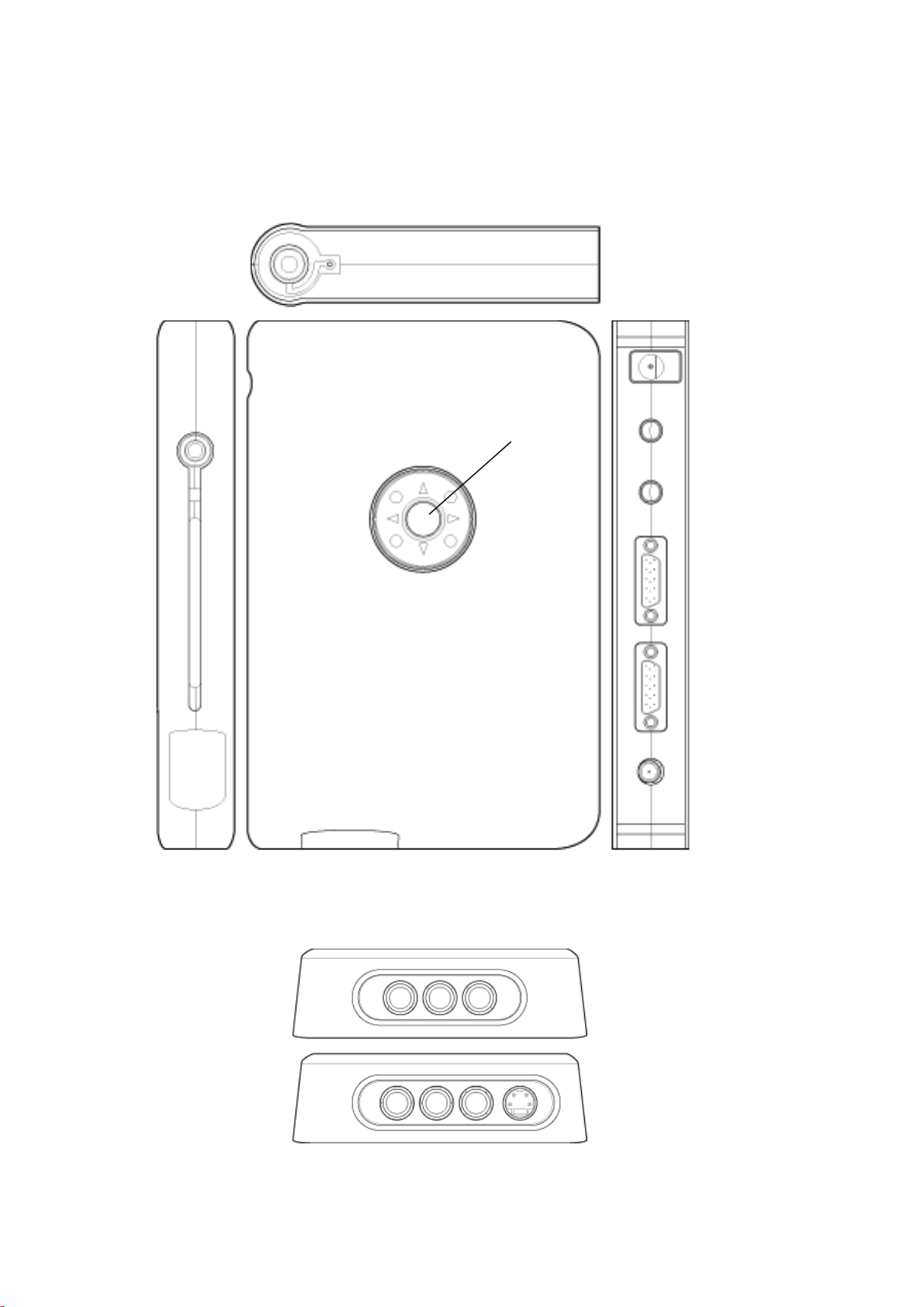

啟視錄 V300 電視盒連接方式說明

電源開關(按住兩秒) 切換來源(按一下)

5V 電源接孔

耳機接孔

15 pin

轉換頻道＋

轉換頻道－

音量升高音量降低

選單

連接 PC 聲音

連接喇叭

接電腦顯示卡輸出

(15 pin D-sub input)

接電腦螢幕

(15 pin D-sub

接有線/無線電視訊號

色差輸入端子

(Y / Pb / Pr)

AV 端子(紅 / 白 / 黃)

S 端子

Page 7

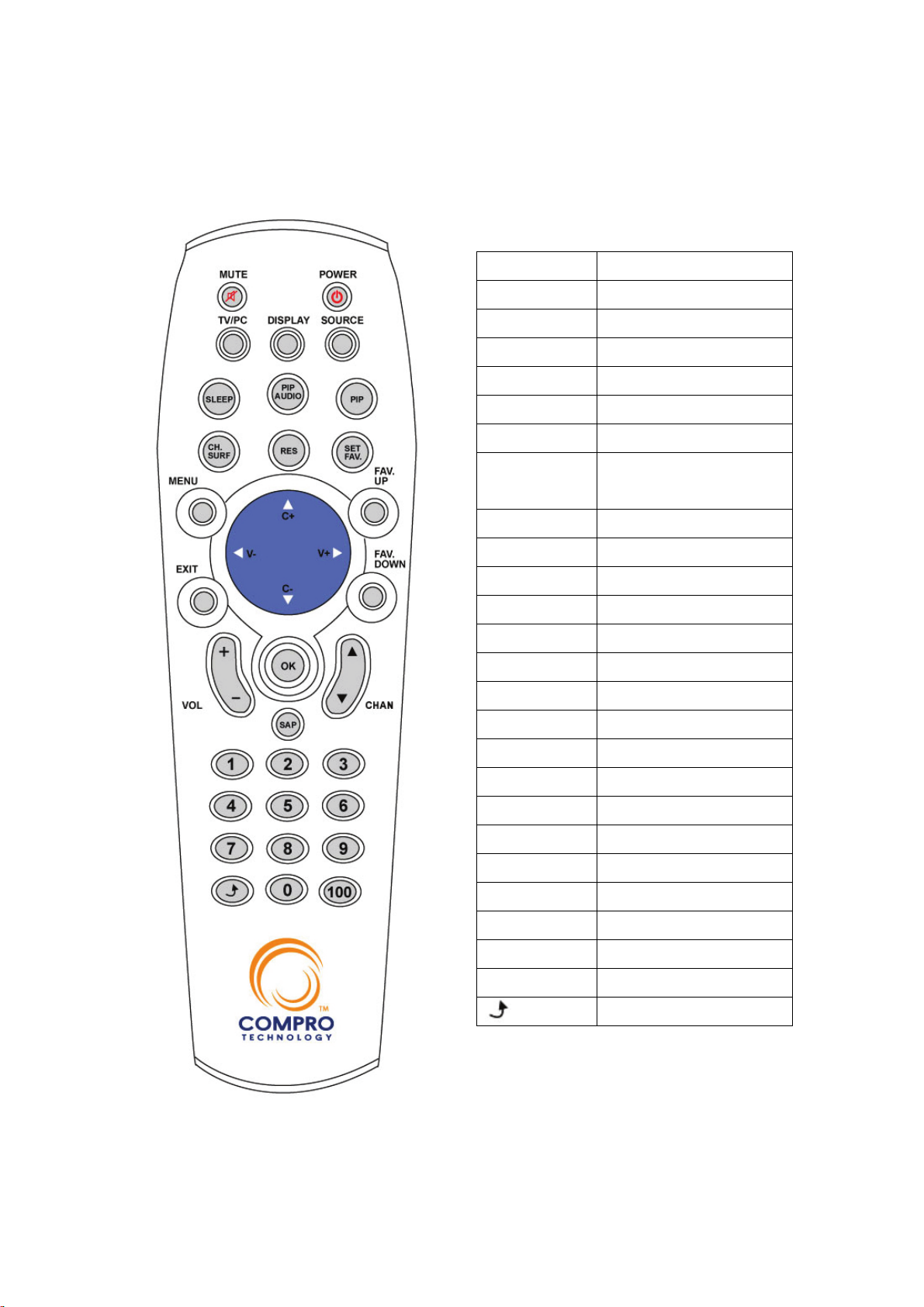

多功能無線遙控器說明

POWER

MUTE

DISPLAY

TV/PC

SOURCE

SLEEP

PIP

PIP AUDIO

RES

CH.SURF

SET FAV.

FAV UP

FAV DOWN

EXIT

DOWN

LEFT

RIGHT

VOL

CHAN

SAP

0-9

100

電源開關靜音顯示 OSD 資訊電視/電腦模式切換切換視訊來源睡眠模式子母畫面子母畫面下的電腦/ 電視聲音切換解析度切換頻道瀏覽設定我的最愛頻道我的最愛頻道切換我的最愛頻道切換顯示選單離開選單上方向鍵 (頻道切換) 下方向鍵 (頻道切換) 左方向鍵 (音量減低) 右方向鍵 (音量增加) 確定音量控制頻道切換雙語切換數字鍵數字鍵返回上一頻道

Page 8

啟視錄 V300 電視盒操作方式說明

第一次使用

請依照連接說明頁來正確連接啟視錄 V300 電視盒，插上電源後您應該會看到側面機體發出橘色的光，按下盒上的電源開關鍵或遙控器上電源開關鍵後，即會看到機體發出藍光，此時即可收看電視節目。

如果您有將啟視錄 V300 電視盒連接上電腦的顯示卡，那麼若是按下盒上的電源開關鍵或遙控器上電源開關鍵來關閉啟視錄 V300 電視盒後，即會顯示電腦的畫面。

或是您也可以透過遙控器的”TV/PC”按鈕切換到電腦的畫面。

來源切換鍵的順序(循環)如下：電視＞AV 端子＞S 端子＞色差端子＞電視

啟視錄 V300 電視盒支援下列九種解析度，每種解析度都可以設為 60Hz 或 75Hz 兩種垂直更新頻率，而產品預設為 1024*768 @ 60Hz。

解析度 1 -> 640*480 (4:3) 解析度 6 -> 1400*1050 (4:3) 解析度 2 -> 800*600 (4:3) 解析度 7 -> 1440*900 (16:10) 解析度 3 -> 1024*768 (4:3) 解析度 8 -> 1600*1200 (4:3) 解析度 4 -> 1280*720 (16:9) 解析度 9 -> 1680*1050 (16:10) 解析度 5 -> 1280*1024 (5:4)

若需更改解析度或其它設定的選項，可以透過盒上的 Menu 鍵或遙控器上 Menu 鍵來進入系統選單中設定，詳細選單說明如下節。解析度的設定也可以透過遙控器上的”RES”按鈕來切換解析度。

下列是子母畫面支援的解析度

螢幕更新率

解析度

60 Hz 70 Hz 72 Hz 75 Hz 640 x 480 Yes - Yes Yes 800 x 600 Yes - Yes Yes

1024 x 768 Yes Yes Yes Yes 1152 x 864 Yes Yes - Yes

1280 x 1024 Yes Yes Yes Yes

1280 x 720 Yes Yes Yes Yes

1440 x 900 Yes Yes Yes Yes 1400 x 1050 Yes Yes Yes Yes 1600 x 1200 Yes - Yes Yes 1680 x 1050 Yes Yes Yes Yes

Page 9

啟視錄 V300 電視盒的底座能夠支援 S 緞子,AV 緞子,及色差端子(Y, Pb, Pr)的影音輸入。您可以輕鬆的將 DVD 撥放器,錄影機,DV,或 Xbox/Wii/PS 3 電視遊樂器等連結到電視盒上，讓您能透過電視盒在您的螢幕上收看 DVD 電影或玩遊樂器。

當您在使用色差端子輸入時，啟視錄 V300 會自動偵測您的輸入訊號，您將不需要手動選擇 480i / 480p / 565p / 720p / 1080i 的輸入訊號。

啟視錄 V300 電視盒所能夠支援的訊號有:

SDTV：480i, 576i HDTV：480p @ 60Hz, 576p @ 50Hz, 720p @ 60Hz, 1080i @ 60Hz

注意: 上面敘述的更新頻率為您接到電視盒所發出的訊號，並非您顯示器的更新頻率。

OSD 選單說明

按下 Menu 鍵，即會出現 OSD 選單如下，您可以使用方向鍵來操作其所有功能。

(畫面)

亮度調整畫面的明亮度 (0~100) 預設50 對比調整畫面的對比 (0~100) 預設 50 飽和度調整畫面的顏色飽和度 (0~100) 預設 50 銳利度調整畫面的銳利度 (0~15) 預設 0 色相調整畫面的色調( 0~100) 預設 50 情境模式三種預設畫面設定模式以及五組自訂畫面設定

(電視)

(螢幕)

(螢幕顯示)

(聲音)

(畫面)

電視訊號選擇收看無線電視或是有線電視頻道命名設定頻道的名稱 (5個字元) 頻率微調如果畫面較模糊時可以微調頻率改善雜訊 (0~100) 預設 50 自動掃描建議第一次使用時用自動掃瞄來偵測頻道 (否/是) 頻道互換將頻道的數字掉換讓頻道順序依您的喜好排列 (否/是) 頻道增加刪除 (增加/刪除) 頻道電視系統

更換所在頻道的電視系統 PAL I, PAL D/K (僅限於香港/大陸)

(電視)

(螢幕)

(螢幕顯示)

(聲音)

Page 10

(畫面)

解析度

更新頻率 60Hz (預設值) 75Hz 雜訊抑制調整雜訊處理效果 (0~8) (預設:4 0 為無處理雜訊)

OptiRatio

顯示比例顯示模式 LCD (預設值) CRT PDP 訊號來源 TV AV SV (S端子) YPbPr (色差端子) PC

(畫面)

OSD 位置按下 OK 鍵後使用遙控器的上下左右鍵來調整 OSD 位置 OSD 透明度語言中文 (預設值) 英文

640*480 800*600 1024*768 1280*720 1280*1024

1400*1050 1440*900 1600*1200 1680*1050

4:3 16:9 SmartZoom 全景模式全螢幕

1 2 3 4

(電視)

(螢幕)

(螢幕顯示)

(聲音)

資訊 VideoMate V300 版本資訊回復出廠設定 (否/是) (1 取消/2 回復) 國家/地區台灣香港地區大陸 (預設為當地購買國家)

(畫面)

音量調整音量大小 (0-50) 高音調整高音大小 (0-15) 低音調整低音大小 (0-15) 動態低音增強開啟/關閉 (預設為關閉) 立體聲音效調整特效大小 (0-8) (預設: 0) 雙語模式開啟/關閉 (預設為關閉) 重置 (否/是)

(電視)

(螢幕)

(螢幕顯示)

(聲音)

頻道互換

頻道互換可以讓您自由排列頻道的順序。當您選擇頻道互換後，您將會看到另外一個選項出現。此時您可以使用上下鍵來選擇頻道數字或是左右鍵來換頁。當您選擇到您要更換數字的頻道時，請按下 OK 並且輸入您想要對換的台數。

當您想回復原先的數字，您可以在選項中選擇自動掃描來重置頻道的號碼。

Page 11

我的最愛頻道列表

我的最愛頻道列表是讓您加入您喜愛的節目，以便用遙控器上的”FAV UP” 和”FAV DOWN”來快速切換到您常看的節目。

當您轉到您常看的節目時按下”SET FAV.”後，螢幕上會顯示我的最愛頻道列表，此時您可以按”OK”將現在的頻道加入列表。

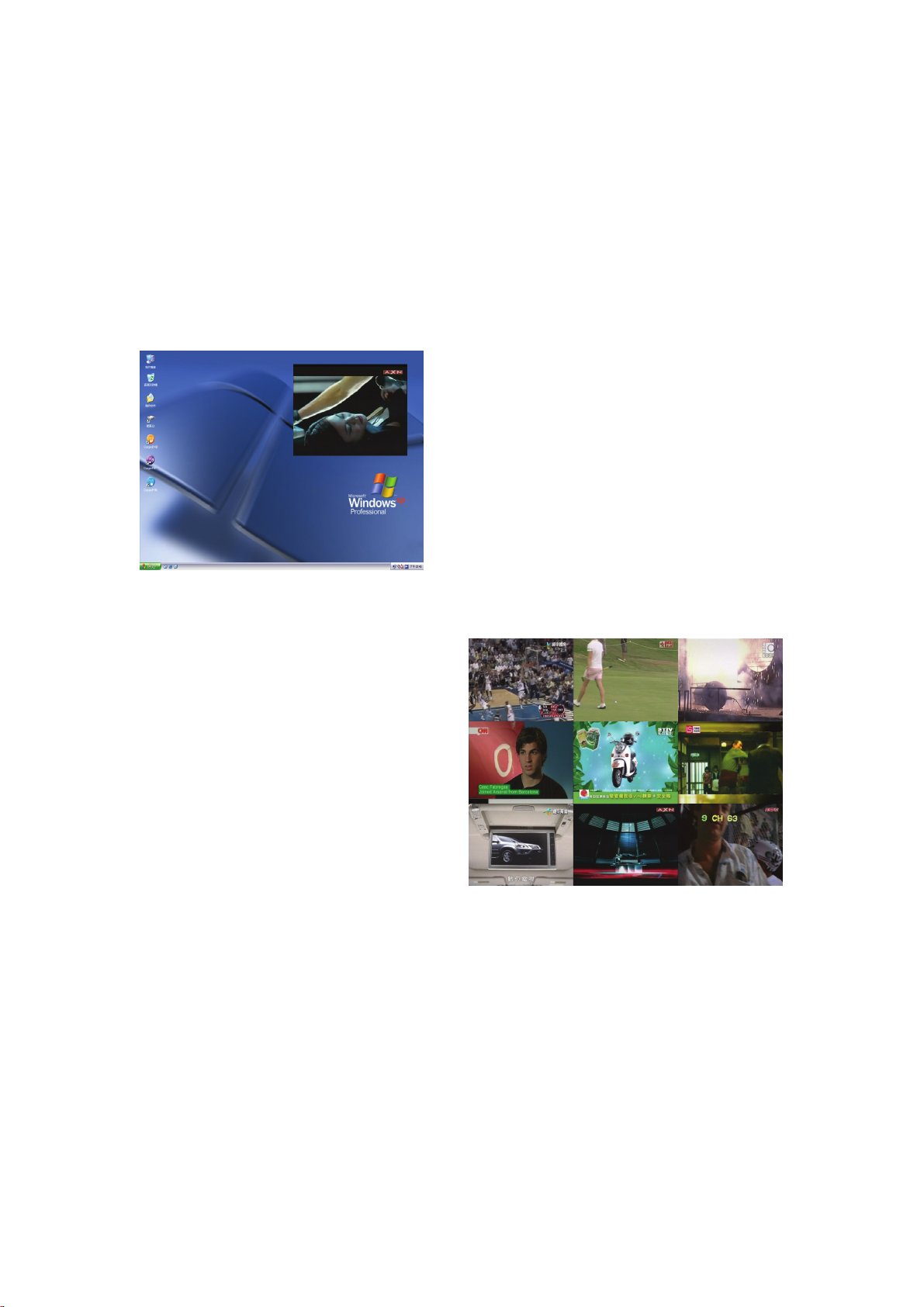

PIP 功能

當您按下遙控器上的”PIP”按鈕後即可啟動 PIP 的功能。

重複按”PIP”按鈕可以將電視畫面縮小，能夠縮小兩次，接著則關閉 PIP 功能。您也可以按藍色的方向鍵來調整電視螢幕的位置。

頻道預覽功能

頻道預覽的功能是讓您由九宮格的方式預覽電視頻道來尋找您要收看的節目。

當您按下遙控器上的”CH.SURF”時即可使用頻道預覽的功能，電視節目的畫面將會由左至右呈現並且依序更新畫面。

當您看到您想要收看的節目時，請使用遙控器按對應的數字（1 ～ 9）來放大畫面收看或是再按一次”CH.SURF”來關閉頻道預覽。

Page 12

OptiRatio 顯示比例

康博獨家 OptiRatio 智慧型畫面比例顯示功能提供 5 種畫面比例模式設定，讓不同比例的電視、影片畫面能符合各式標準或寬螢幕顯示器撥放，享受不失真的高清畫面觀賞。

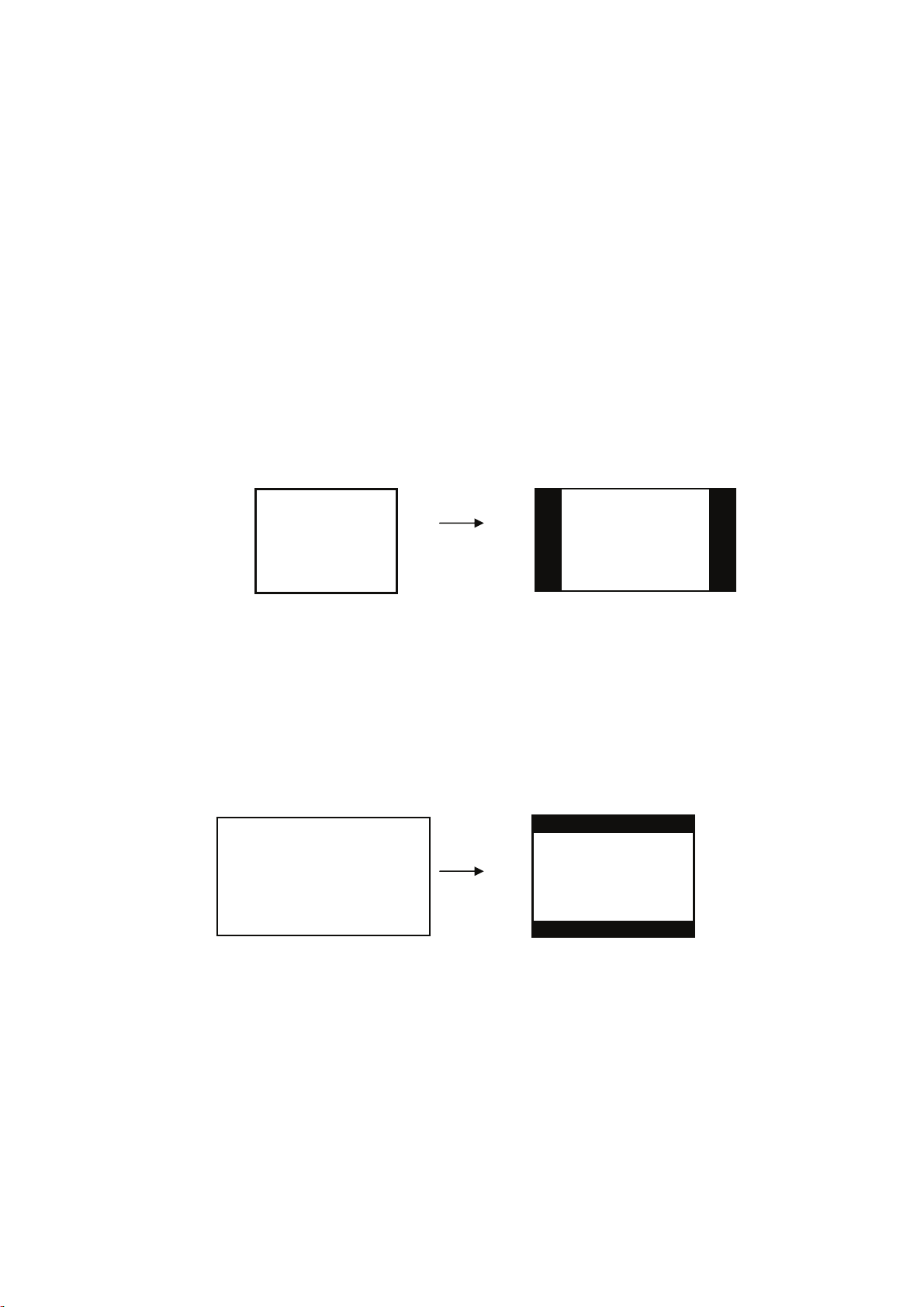

4:3 模式：呈現最真實的 4:3 畫面在 16:9 或 16:10 寬螢幕顯示器，觀賞輸入影像格式為 4:3 的比例的畫面時(如電視節目畫面)，依然可保有原始畫面比例。(此模式會自動於螢幕左右兩邊加上黑邊)

原始影像格式 4:3

加上左右黑邊維持畫面比例

在寬螢幕上

16:9 模式：呈現最真實的 16:9 畫面在 4:3 或 5:4 一般傳統 CRT/LCD 顯示器，觀賞輸入影像格式為 16:9 比例的畫面時(如 DVD 影片畫面)，依然可保有原始畫面比例。(此模式會自動於螢幕上下兩邊加上黑邊)

原始影像格式 16:9

在一般傳統 CRT/LCD 上

加上左右黑邊維持畫面比例

Page 13

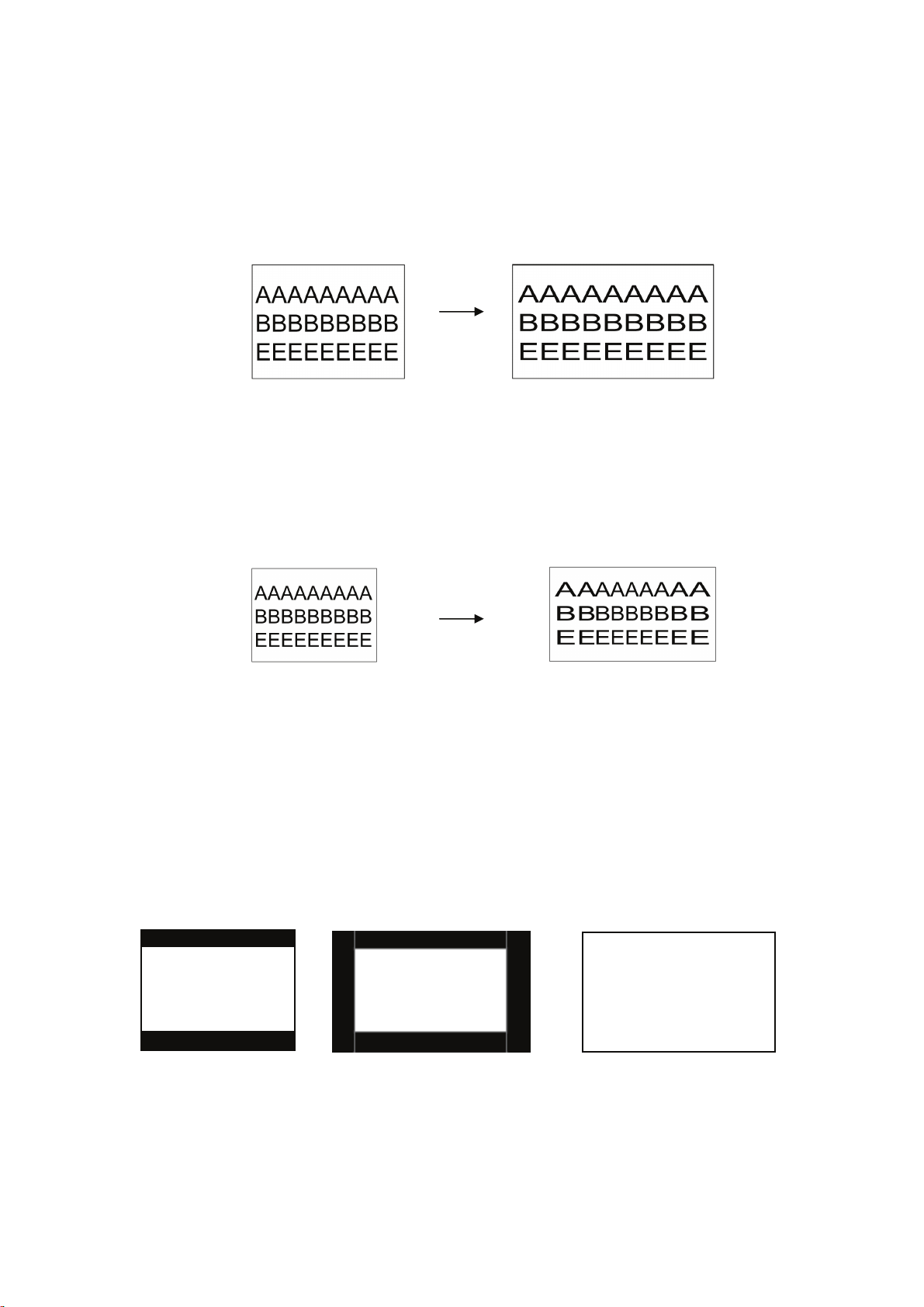

全螢幕模式(Full Screen)：將訊號來源，不論原始畫面比例為 4:3 或 16:9，皆放大成全螢幕的方式顯示，適用於任何比例大小的螢幕。

寬螢幕顯示時會左右拉長原始影像格式 4:3

全景模式(Panorama)：顯示方式亦為全螢幕。但若原始畫面比例為 4:3，會自動處理影像畫面，讓畫面中間部分的變形較少，邊緣部份的變形較大，使畫面觀賞更舒適。目前許多高畫質液晶電視，陸續採用此方式來處理全螢幕顯示

中間部分變形較小原始影像格式 4:3

智慧型放大模式(SmartZoom)：當原本 16:9 的電影影片透過電視台發送時，會加上上下黑邊，轉換成 4:3 模式顯示，所以在 16:9/16:10 寬螢幕觀賞時若維持原比例觀賞，會形成上下、左右皆有黑邊，電影畫面變小的情況。智慧型放大模式會自動將影片加上的上、下黑邊移除，並依照電影原比例放大成 16:9 的畫面呈現，，使影像更大、更清晰，較能填滿整個寬螢幕畫面。

4:3 螢幕上

原始影像畫面

16:9 螢幕上

影片四周皆為黑邊

將影片還原成 16:9 比例

Page 14

動態低音增強

動態低音增強的功能是能夠自動偵測您的聲音訊號來調整低音的大小。您可以使用您的搖控器按下 MENU 按鈕,將聲音目錄下的動態低音增強開啟即可。若是您不清楚選項的位置，您可以參考 OSD 選單說明來操作。

立體聲音效

立體聲音效的功能是能將您的訊號從 Mono 經過運算模擬成立體聲(Stereo)。當您的聲音訊號已經是立體聲(Stereo)時，此功能則加強立體聲的效果讓您感到更強烈的環繞音效。您可以使用您的搖控器按下 MENU 按鈕,將聲音目錄下的立體聲音效數字調大，越大將會有越強烈的效果。若是您不清楚選項的位置，您可以參考 OSD 選單說明來操作。

雙語模式

雙語模式的功能是讓您可以同時將主聲道及副聲道同時在左右喇叭播出(選擇左右皆為主/附聲道，或是同時左為主聲道或右為副聲道)。您可以使用您的遙控器按下 MENU 按鈕,將聲音目錄下的雙語模式開啟，在選擇到有雙語的頻道按下遙控器的 SAP 按鈕來啟動功能。若是您不清楚選項的位置，您可以參考 OSD 選單說明來操作。

Page 15

疑難排解

安裝問題

最常見的問題是電視盒沒有正確接好線的緣故，請參照連接方式說明章節來安裝即可。也請您確認變壓器電源有接上電視盒。

注意

啟視錄 V300 電視盒使用時機體會有微溫，此為正常現象，請將電視盒置於通風處以便散熱。

啟視錄 V300 電視盒只需要電腦螢幕的顯示器即可運作，並不一定需要連接電腦或打開電腦電源後才能使用。

請勿使用其它不明的變壓器連接本電視盒，以避免不當電流損壞，這樣所造成的損壞並不包含在保固合約中。

為什麼沒有畫面？

請確認您有正確連接電視訊號線，才能收看電視。另外一種可能則是因為啟視錄 V300 目前訊號來源設為其它裝置，請透過來源切換鍵切到電視的畫面，來源切換鍵的順序(循環)如下：

電視＞Composite＞S 端子＞色差端子＞電視

為什麼沒有聲音？

如果您有看到畫面但聽不到聲音，請確認您有將電腦喇叭接上啟視錄 V300 上的聲音輸出孔，並檢查是否喇叭音量過低。

若是您可以正常收看電視，但切換到電腦時 PC 沒有聲音，請確認您有接上音源線連接啟視錄 V300 上的聲音輸入孔到 PC 上音效卡的輸出孔。

電視畫面不清楚，我該怎麼辦？

這類問題很有可能是因為電視訊號分接太多所造成的，請試著將電視盒移到電視機旁邊，直接用接電視的那條訊號線來試看看，根據我們的經驗，如果接在電視機的訊號正常，那麼電腦螢幕中的電視畫面即不會差別太大，建議您換個較好的訊號線材，或是使用強波器等的方式來改善訊號強度。

Page 16

另外一種可能是因為訊號線沒有接地的關係，而產生如靜電等的干擾，請試看看將訊號線外圍連上一條電線或鐵絲之類的導體到其它金屬或地上，看看是否有所改善，另外，也請將電腦接地做好應該即不會有這樣的問題。

也請您確認您所在的國家和選項裏的國家相同以確保電視盒所使用的頻率表是正確的。

為什麼不能使用 PIP？

請確認是否已將顯示卡連接到 V300 的 VGA 輸入孔(靠近電源孔的那側)，並且顯示器連接到 V300 的 VGA 輸出孔(靠近電視訊號孔的那側)

若您使用的顯示卡同時有 DVI 和 VGA 兩種接頭，在 Windows 中的顯示卡設定也必須調整至 VGA 輸出。

請試著變更您的 Windows 桌面解析度至說明手冊中第六頁所提供相容的解析度 (在桌面按下滑鼠右鍵->內容->設定值->螢幕解析度)

為什麼不能遙控？

請先確認您已經可以看到電視畫面，啟視錄 V300 可以不用遙控器來操作大部分功能及收看電視。

請您確認一下遙控器中的電池是否有正確安裝並且有足夠的電。建議不要使用充電電池。

請對準前方面板按下遙控器，您應該會看到藍光閃了一下，即代表電視盒接收到了訊號，或是離電視盒本體更近些來操作遙控器。

如何回復到出廠設定?

請按住 V300 機身上的”選單”紐 8 秒等到下列文字出現即可

回復出廠設定

Please wait…

聯絡康博科技

聯絡我們之前，請您先到我們的網站查詢常見問題 (FAQs) http://www.comprousa.com/tw/support

如果您還是需要與我們聯絡，請使用我們的表格來填寫您的問題，以便能迅速了解您的問題 http://www.comprousa.com/tw/support/form.htm

P/N: 3GA0310240
