ТВ тюнер VideoMate V300
Инструкция по эксплуатации
Compro Technology, Inc.
www.comprousa.com
Page 2
Copyright © 2001-2007. Compro Technology, Inc.Никакой материал
данного документа не может быть скопирован или представлен в
каком-либо ином виде без письменного разрешения компании
Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo
являются торговыми марками Compro Technology, Inc. Остальные
названия и марки являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также
не принимает никаких жалоб по товарному состоянию, качеству или
пригодности под особые нужды. Информация в данном документе
может быть изменена в любой момент. COMPRO оставляет за
собой право изменить содержание данной публикации без
предварительных предупреждений и последующих уведомлений.
Compro Technology, Inc.
Тел. +886 2 2918 0169, Факс +886 2 2915 2389
3/F, No.12, Alley 6, Lane 45, Pao Shin Road
1
Hsintein City, Taipei, Taiwan
www.comprousa.com
Page 3
Содержание
Об Инструкции................................................................. 3
Комплект поставки VideoMate V300 TV Box .................. 4
VideoMate V300 TV Box — внешний вид ....................... 5
Пульт дистанционного управления................................ 6
VideoMate V300: Эксплуатация TV Box ......................... 7
Возможные неполадки и их устранение ...................... 13
2
Page 4
Об Инструкции
В этой Инструкции Вы найдете сведения об установке и использовании
Вашего телевизионного внешнего тюнера VideoMate V300.
Телевизионный внешний тюнер VideoMate V300 позволяет смотреть
передачи аналогового телевидения на любом мониторе, имеющем вход
D-Sub (15-контактный VGA). Тюнер позволяет также подключать к монитору
другие источники видеосигнала, например, DVD-плеер, игровые приставки
или видеокамеры. Максимальное разрешение — 1600 x 1200 (4:3) или 1680
x 1050 (16:10) пикселей — и поддержка дисплеев с разным соотношением
длин сторон (4:3, 5:4, 16:9, и 16:10) позволяет подключать к тюнеру
практически любые мониторы с аналоговым входом и получать на них
максимально качественное изображение. Поставляемый в комплекте пульт
дистанционного управления придает Вашему монитору все функции
обычного телевизора и избавляет Вас от необходимости покупать еще один.
Минимальные требования к системе
z Монитор (ЭЛТ или ЖК), оборудованный аналоговым входом D-Sub
(15-pin VGA) и поддерживающий разрешение 640 x 480 или выше.
z Активная акустическая система со стерео разъемом (если нет в
мониторе).
Внимание!
Во время работы тюнер VideoMate V300 TV Box может нагреваться — это не
признак неисправности. Выбирайте расположение тюнера так, чтобы он
свободно обдувался окружающим воздухом.
Тюнеру VideoMate V300 TV Box для нормальной работы нужен только
монитор, подключение к компьютеру не обязательно, и для его работы
компьютер включать не нужно.
Пожалуйста пользуйтесь только блоком питания, поставляемым в комплекте
с тюнером. Выход тюнера из строя из-за применения нештатного блока
питания не покрывается условиями гарантии.
3
Page 5
Комплект поставки VideoMate V300 TV Box
VideoMate V300
Инструкция по
эксплуатации
Пульт ДУ
(с двумя батарейками AAA)
Блок питания Кабель D-Sub Аудиокабель
Блок входов
4
Page 6

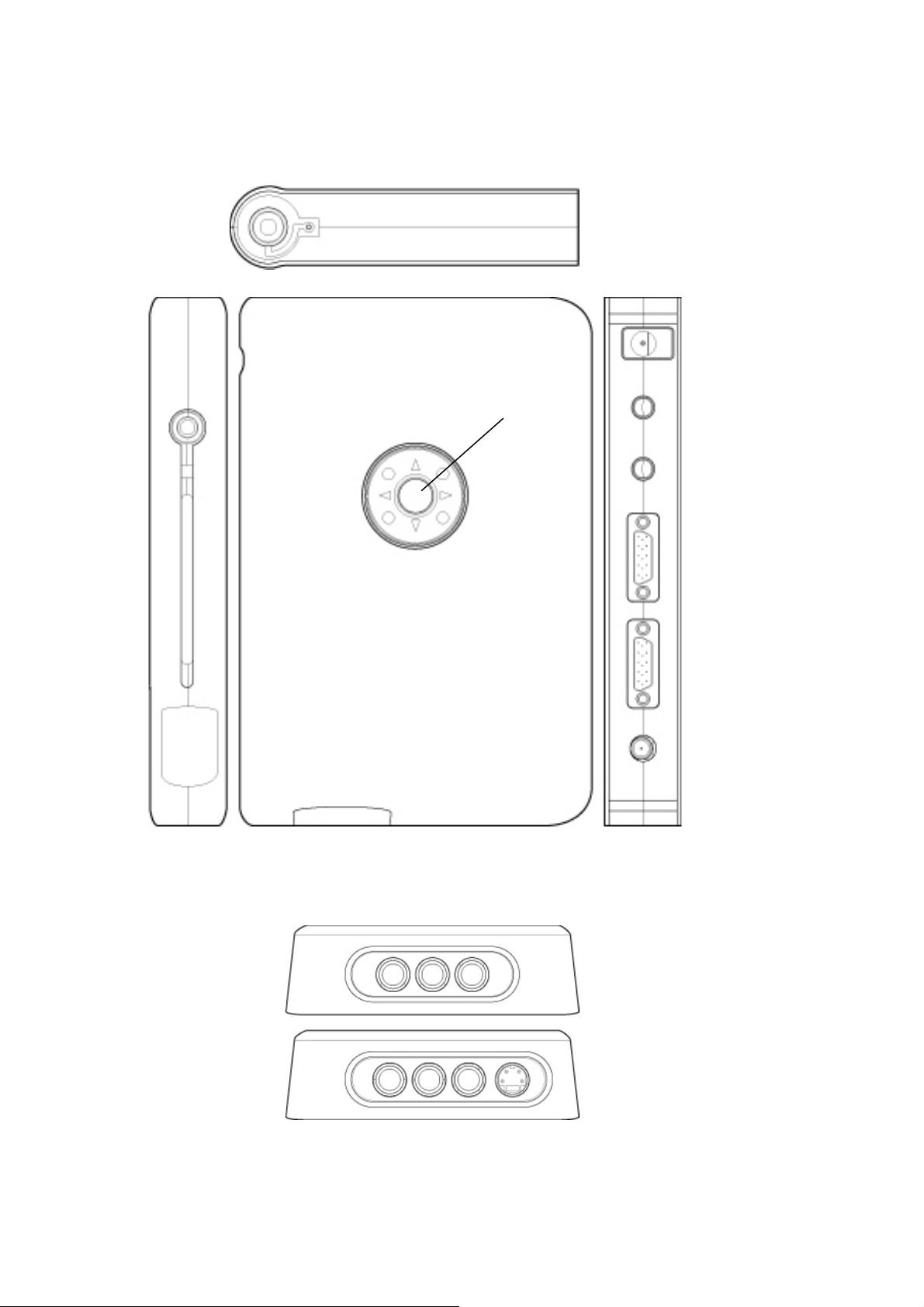

VideoMate V300 TV Box — внешний вид
Выключатель питания
(Нажмите и
удерживайте 2 секунды)
Гнездо для
наушников Канал +
Громкость –
Канал –
Меню
Громкость +
Разъем питания
Линейный вход с ПК
Выход на колонки
Вход 15-pin D-sub с ПК
Выход 15-pin D-sub на
монитор
Вход для ТВ антенны
15-контактный разъем для блока
дополнительных входов
Компонентный вход
(Y / Pb / Pr)
Композитный вход S-Video
или кабеля
5
Page 7

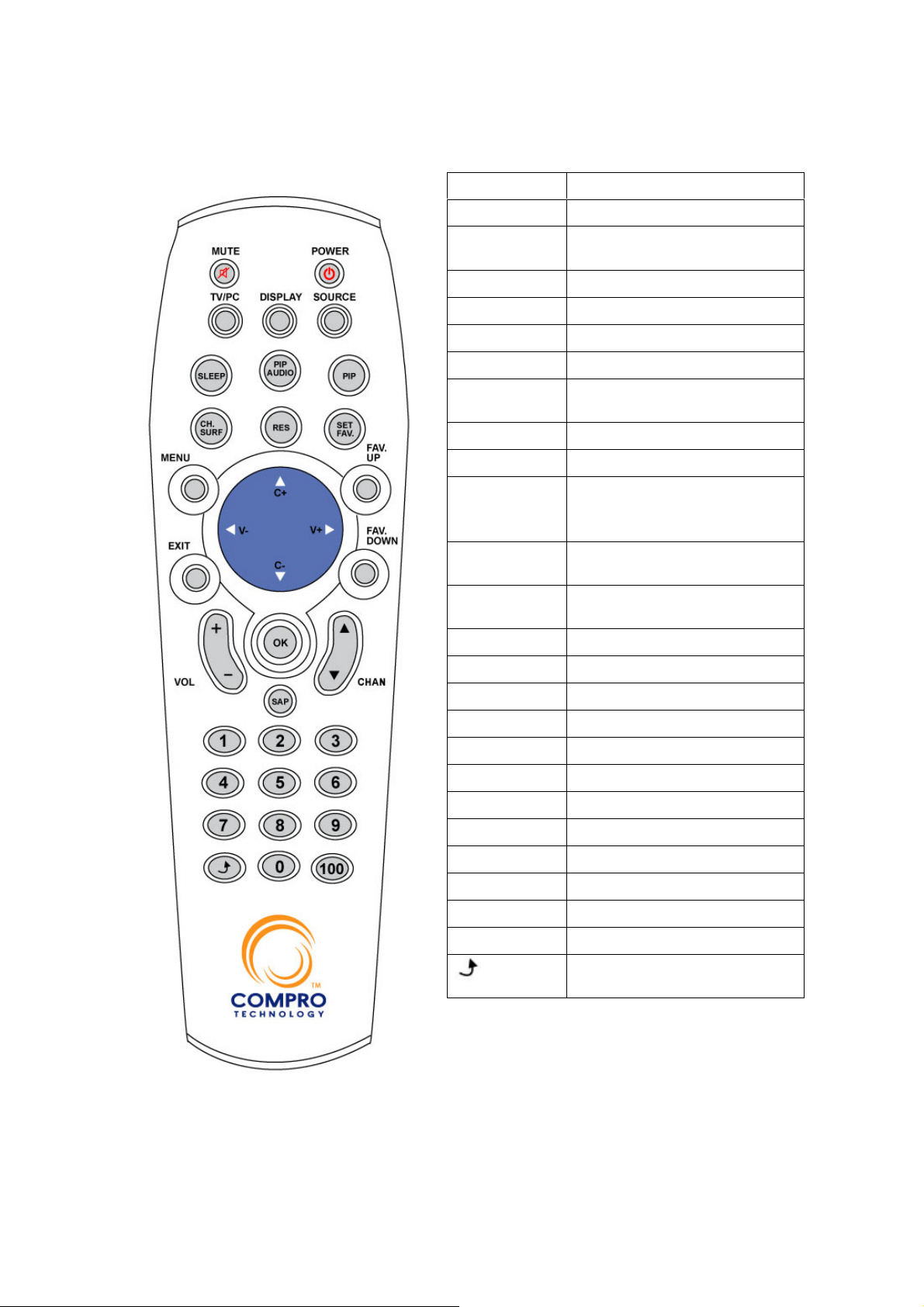

Пульт дистанционного управления
POWER Включение / выключение
MUTE Отключение звука
DISPLAY Вызов экранной
информации
TV/PC Переключение ТВ / ПК
SOURCE Выбор источника видео
SLEEP Режим сна
PIP Картинка-в-картинке
PIP AUDIO Переключение звука ТВ /
ПК
RES Разрешение
CH.SURF Обзор каналов
SET FAV. Устано вить
пользовательский список
каналов
FAV UP Следующий канал из
списка
FAV DOWN Предыдущий канал из
списка
MENU Меню
EXIT Выход из меню
UP (канал +)
DOWN (канал -)
LEFT (громкость -)
RIGHT (громкость +)
OK Выбор
VOL Громкость
CHAN Каналы
SAP Stereo / SAP / Mono
0-9 Цифровые кнопки
100 100
Возврат к последнему
каналу
6
Page 8
VideoMate V300: Эксплуатация TV Box
Первое включение
Подключите к тюнеру монитор и колонки или наушники. Если Ваш монитор
оборудован собственной акустической системой, можно воспользоваться ею
(не забудьте подключить аудиокабель монитора к выходу тюнера), но для
обеспечения лучшего качества звука рекомендуется использовать более
качественную акустику. Если до этого Ваш монитор и акустическая система
были подключены к компьютеру, соедините компьютер и тюнер кабелями
D-Sub и аудио, поставляемыми в комплекте тюнера. После этого
подключите блок питания и вставьте его в розетку. При подаче питания сбоку
тюнера загорится оранжевый индикатор, означающий, что на тюнер
подается питание, и он находится в дежурном режиме. Нажмите кнопку
Power и придержите ее в нажатом состоянии в течение двух секунд (или
нажмите Power на пульте ДУ, предварительно установив в него батарейки) —
оранжевый индикатор сменится голубым и тюнер включится.
Если V300 TV Box подключен к компьютеру, то в выключенном состоянии он
подключает монитор к видеовыходу компьютера. Вы также можете
переключать изображение между телепередачей и компьютером нажатием
кнопки TV/PC на пульте дистанционного управления.
Вы можете подключить внешние источники видеосигнала к тюнеру и
переключаться между ними кнопкой Source: TV > Composite > S-Video >
Component > TV
VideoMate V300 TV Box поддерживает 9 режимов по разрешению экрана,
каждый из которых может работать с кадровой частотой 60 или 75 Герц.
Начальное значение — 1024 x 768 @ 60 Hz.
640 x 480 (4:3) 800 x 600 (4:3)
1024 x 768 (4:3) 1280 x 1024 (5:4)
1280 x 720 (16:9) 1400 x 1050 (4:3)
1440 x 900 (16:10) 1600 x 1200 (4:3)
1680 x 1050 (16:10)
Чтобы изменить разрешение, выберите нужное из меню (описано далее)
или воспользуйтесь кнопкой RES.
При использовании режима «Картинка-в-картинке», поддерживаются такие
кадровые частоты, устанавливаемые в Windows:
Разрешение
640 x 480 Поддерживается - Поддерживается Поддерживается
800 x 600 Поддерживается - Поддерживается Поддерживается
1024 x 768 Поддерживается Поддерживается Поддерживается Поддерживается
1152 x 864 Поддерживается Поддерживается - Поддерживается
1280 x 1024 Поддерживается Поддерживается Поддерживается Поддерживается
1280 x 720 Поддерживается Поддерживается Поддерживается Поддерживается
1440 x 900 Поддерживается Поддерживается Поддерживается Поддерживается
1400 x 1050 Поддерживается Поддерживается Поддерживается Поддерживается
1600 x 1200 Поддерживается - Поддерживается Поддерживается
1680 x 1050 Поддерживается Поддерживается Поддерживается Поддерживается
60 Hz 70 Hz 72 Hz 75 Hz
Поддерживаемая частота кадров
Тюнер VideoMate V300 укомплектован специальной подставкой с
разъемами аналоговых входов S-Video, композитного видео, стерео аудио и
компонентного (YPbPr), к которым может быть подключен любой внешний
7
Page 9
источник видеосигнала, например, DVD-плеер, видеомагнитофон,
)
видеокамера или игровая приставка.
При использовании компонентного входа тюнер автоматически определяет
формат входного сигнала, избавляя пользователя от необходимости
переключать его вручную.
Компонентный вход поддерживает все используемые сегодня форматы
кадра:
SDTV (телевидение стандартного разрешения) — 480i, 576i
HDTV (телевидение высокого разрешения) — 480p @ 60Hz, 576p @ 50Hz,
720p @ 60Hz, 1080i @ 60Hz
Примечание: Указанная частота кадров относится к входному сигналу, а
не к монитору, подключенному к тюнеру.
Экранное меню
Кнопка Menu вызывает экранное меню, с помощью которого Вы можете
настроить тюнер
(Изображение)
Яркость Подстройка яркости (0~100 Начальное значение: 50
Контраст Подстройка контраста (0~100) Начальное значение: 50
Насыщенность Подстройка насыщенности (0~100) Начальное значение: 50
Четкость Подстройка четкости (0~15) Начальное значение: 0
Оттенок Подстройка оттенка ( 0~100) Начальное значение: 50
Режим OptiColor
(Изображение)
Тип сигнала
Переименование канала Задайте имя каналу. (5 букв или цифр)
Точная настройка
Автосканирование
Обмен каналов Изменить номера каналов. (Да / Нет)
Добавить / удалить
канал
TV система
(Тюнер) (Монитор)
Выбор режима (стандартный / кино / игры +
5 пользовательских режимов)
(Тюнер)
Эфирный или кабельный.
Начальное значение: Эфирный
Если изображение некачественное, подстройте его.
(0~100) Начальное значение: 50
Использовать ли автосканирование при первом
включении. (Да / Нет)
Добавить или удалить канал
Выбор видеостандарта для текущего канала. PAL (B/G, D/K, I
SECAM (B/G, D/K) Начальное значение: SECAM D/K
(Монитор)
(Меню)
(Меню)
(Звук)
(Звук)
8
Page 10
(Изображение)
Разрешение
(Тюнер)
(Монитор)
640*480 / 800*600
(Меню)
/ 1024*768
(Начальное значение)
(Звук)
/ 1280*720
1280*1024 / 1400*1050 / 1440*900 /1600*1200 /1680*1050
Кадровая частота 60 Hz (Начальное значение) 75 Hz
Шумоподавление Подстройка уровня шумоподавления. (0~8)

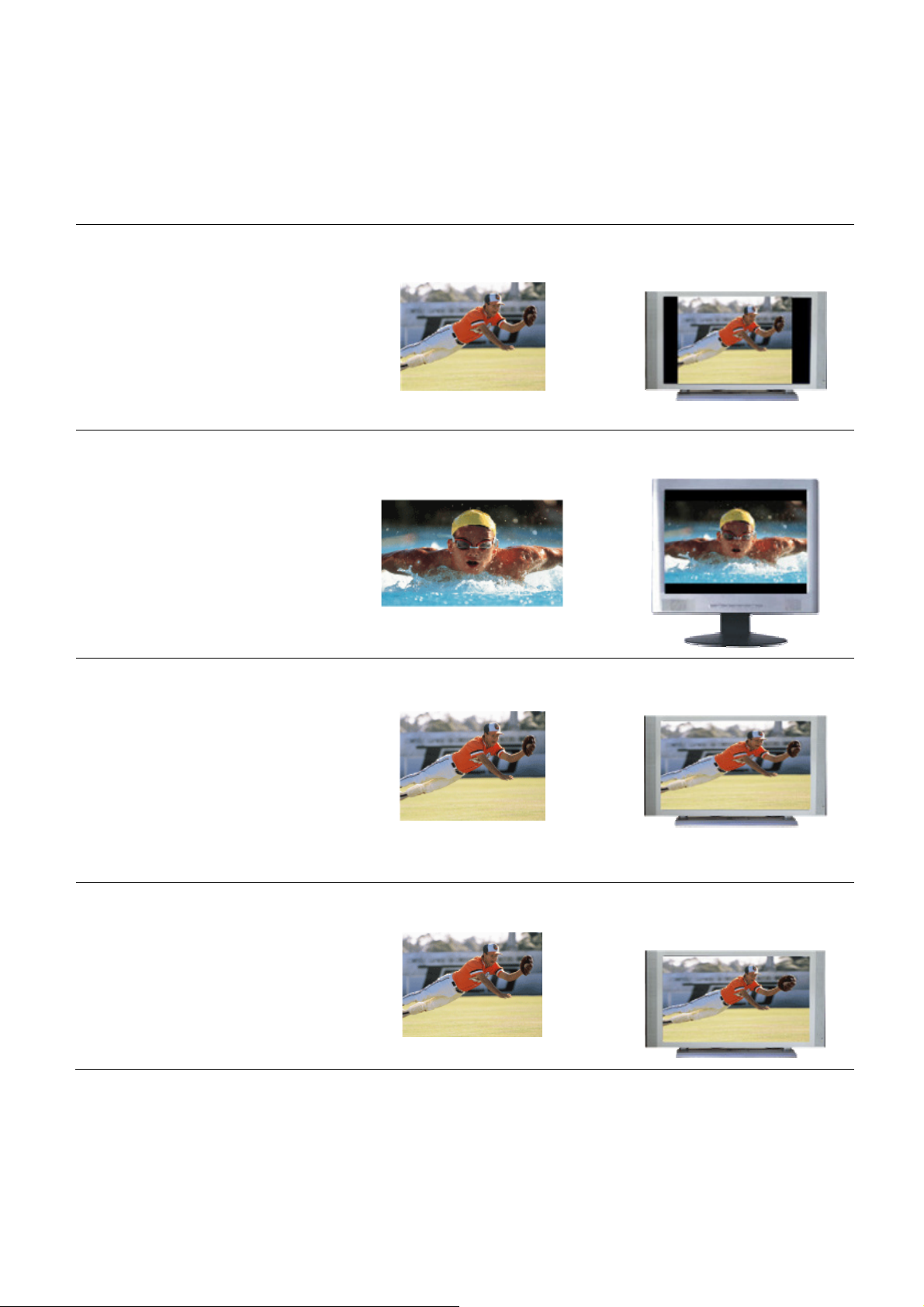

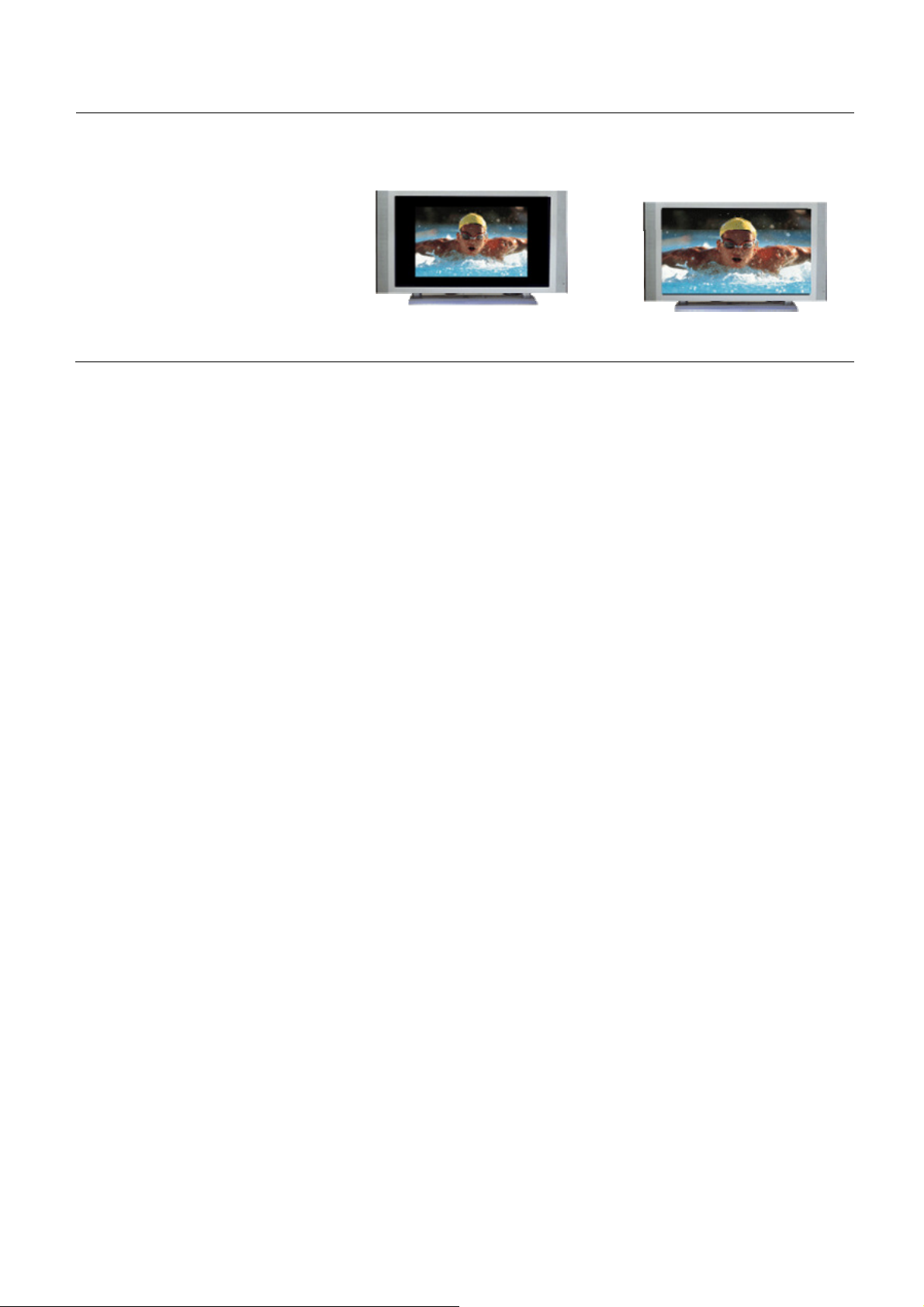

Режим OptiRatio 4:3 16:9 SmartZoom Панорама Полноэкранный
Тип дисплея LCD (Начальное значение), CRT, PDP
Вход TV Composite, SV (S-Video), YPbPr (Component), PC
(Изображение)
Позиция
(Тюнер) (Монитор)
(Меню)
(Звук)
Нажмите кнопку OK и передвиньте меню куда Вам
нравится с помощью кнопки со стрелочками
Прозрачность 1 2 3 4
Язык Переключение языка меню (Начальное значение: русский)
Информация Версия VideoMate V300
Сброс настроек Да / Нет (1 отменить / 2 сбросить все настройки)
Страна Выбор страны (Начальное значение: Россия)
(Изображение)
(Тюнер) (Монитор)
(Меню)
(Звук)
Уровень Подстройка громкости (0-50)
ВЧ Подстройка высоких частот (0-15)
НЧ Подстройка низких частот (0-15)
Тонкомпенсация Вкл (усиление звука) / Выкл (оригинальный звук)
Стереоэффект Подстройка стереоэффекта (0-8, начальное – 0)
Режим SAP Вкл / Выкл (Начальное значение — Выкл)
Сброс Сброс настроек звука (Да / Нет)
Обмен каналов
Вы можете поменять порядок каналов в списке. Для этого выберите пункт
меню Обмен каналов и нажмите Да, после чего на экране появится
подменю, состоящее из списка каналов. Перемещение по нему
осуществляется кнопкой
/ (нажатием или можно смещаться
постранично). Выберите канал, которому Вы хотите присвоить новый номер
и нажмите OK. После этого введите номер, который Вы бы хотели присвоить
этому каналу.
9
Page 11
Чтобы отменить переназначения, проведите автосканирование каналов.
Пользовательский список каналов
В пользовательском списке каналов могут храниться до 10 каналов, которые
Вы смотрите чаще всего и переход между которыми происходит по кнопкам
FAV UP и FAV DOWN на пульте дистанционного управления.
Чтобы добавить текущий канал в список, нажмите SET FAV на пульте, потом
нажмите OK на выбранной позиции.

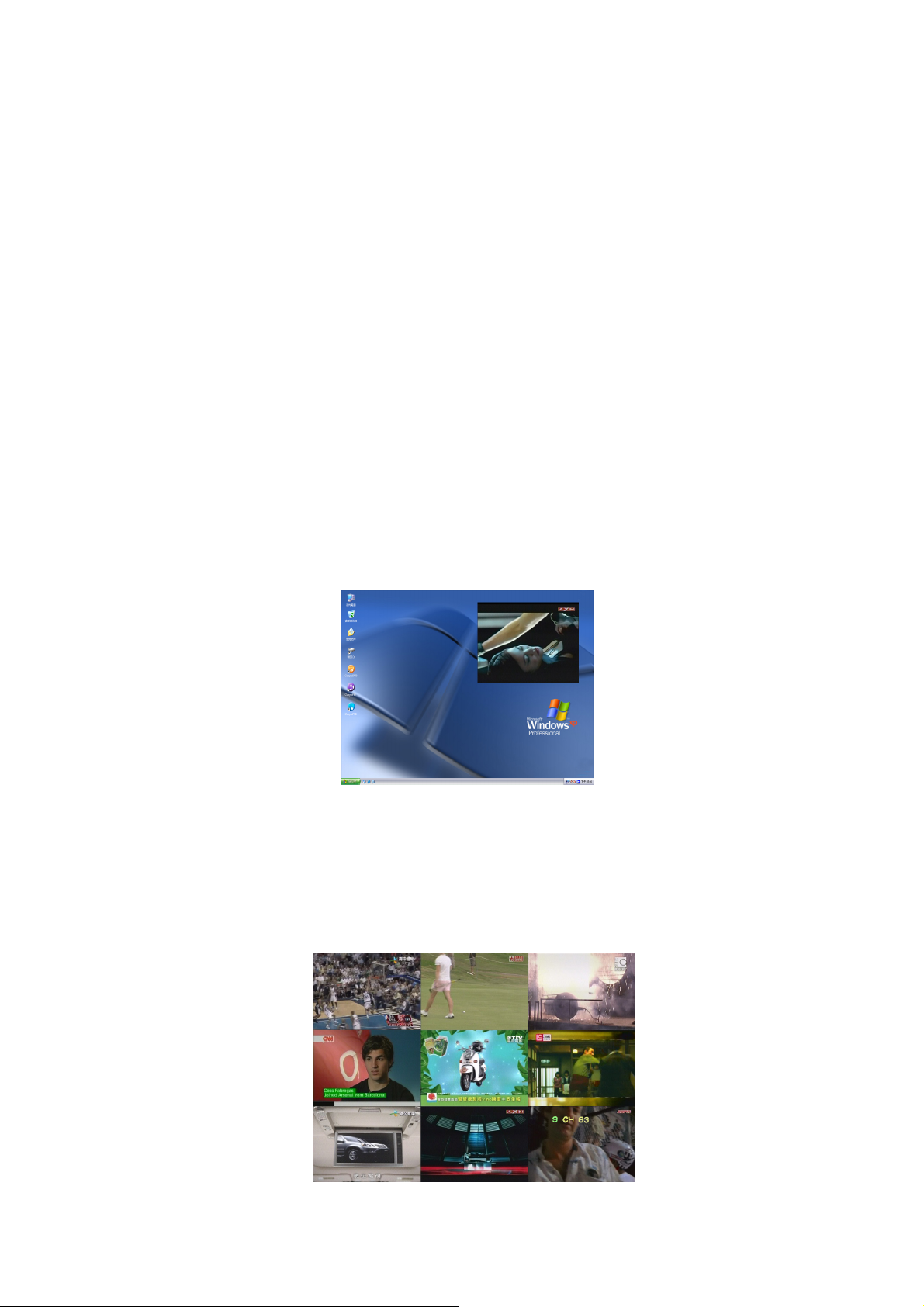

PIP (Картинка-в-картинке)
Нажатием кнопки PIP на пульте ДУ включается режим «Картинкав-картинке», позволяющий смотреть телепередачи в окне поверх
изображения, создаваемого компьютером.
При включенном PIP нажатие кнопки PIP изменит размер картинки, и
повторное нажатие отключит эту функцию. Положение картинки можно
менять кнопкой направления на пульте ДУ.
Обзор каналов
Нажатие кнопки CH.SURF вызывает на экран картинки девяти каналов,
периодически обновляющиеся. Для того чтобы переключиться на
понравившийся канал, нажмите цифровую кнопку с его номером.
10
Page 12
OptiRatio — переключение соотношения сторон
OptiRatio позволяет работать в режимах 4:3, 16:9, Панорама, полноэкранном
и SmartZoom, обеспечивая наиболее комфортное изображение любого
входного формата на любом типе монитора
Режим 4:3
используется при просмотре
телепередач формата 4:3 на
широко- форматных дисплеях.
Изображение остается
неискаженным, с краев
добавляются поля.
：
Источник формата 4:3
Изображение на мониторе с
полями по краям
Æ
Изображение на мониторе с
полями сверху и снизу
Режим 16:9：
используется при просмотре
телепередач формата 16:9 на
стандартных дисплеях.
Изображение остается
неискаженным, сверху и снизу
добавляются поля.
Полноэкранный режим：
Телевизионная картинка
растягивается по горизонтали так,
чтобы заполнить весь экран. При
этом изображение становится
больше, но пропорции его меняются
(этот режим используется по
умолчанию в большинстве
широкоформатных телевизоров и
плазменных панелях)
Режим Панорама：
Как и в полноэкранном режиме,
картинка растягивается на весь
экран, но неравномерно — в центре
искажения минимальны. Этот
режим используется обычно в
широкоформатных телевизорах
высокого класса.
Источник формата 16:9
Источник формата 4:3
Источник формата 4:3
Æ
Изображение растянуто на
весь экран
Æ
Изображение растянуто на
весь экран, в центре
искажения минимальны
Æ
11
Page 13
Режим SmartZoom
Когда широкоэкранный фильм
транслируется по телевидению, к
нему добавляются сверху и снизу
поля для соответствия с
телевизионным стандартом 4:3. При
просмотре на широкоформатном
мониторе такой кадр окажется
окруженным поля- ми со всех сторон:
горизонтальными с телестанции и
вертикальными, чтобы сохранить
пропорции. Smart- Zoom позволяет
увеличить изображение так, чтобы
оно при сохранении пропорций
занимало максимальную площадь
экрана.
：
Тонкомпенсация
Эта функция предназначена для компенсации восприятия человеческим
ухом низкочастотных звуков при снижении общей громкости. Так как
чувствительность человека к звукам разных частот меняется нелинейно при
изменении их громкости, то для сохранения общей аудиокартины при
снижении уровня громкости низкочастотную ее составляющую нужно
усиливать. Тюнер VideoMate V300 с включенным режимом тонкомпенсации
автоматически анализирует звуковой сигнал и подстраивает уровень низких
частот под оптимальный для восприятия уровень.
Поля со всех сторон видео
Картинка увеличена до
размеров экрана
Æ
Стереоэффект
При монофоническом (одноканальном) входном сигнале тюнер VideoMate
V300 может эмулировать стереофоническое звучание. Для включения этого
режима нужно с помощью кнопки MENU на пульте или корпусе тюнера
вызвать экранное меню тюнера, и установить уровень стереоэффекта в
закладке Звук.
Режим SAP
Если принимаемый телевизионный сигнал имеет два аудиопотока, с
помощью режима SAP можно слышать их оба: основной в левом канале,
дополнительный — в правом. Этот режим включается в закладке Звук
экранного меню.
12
Page 14
Возможные неполадки и их устранение
Установка
Наиболее частая причина неполадок — неверное подключение кабелей.
Внимательно проверьте правильность подключения кабелей в соответствии
с назначением разъемов.
Внимание!
Во время работы тюнер VideoMate V300 TV Box может нагреваться — это не
признак неисправности. Выбирайте расположение тюнера так, чтобы он
свободно обдувался окружающим воздухом.
Тюнеру VideoMate V300 TV Box для нормальной работы нужен только
монитор, подключение к компьютеру не обязательно, и для его работы
компьютер включать не нужно.
Пожалуйста, пользуйтесь только блоком питания, поставляемым в
комплекте с тюнером. Выход тюнера из строя из-за применения нештатного
блока питания не покрывается условиями гарантии.
Нет изображения
Проверьте подключение телевизионной антенны к тюнеру. Если все в
порядке, проверьте, не выбран ли другой источник сигнала нажатием кнопки
Source.
Нет звука
Если нет звука при приеме телепередач, убедитесь в том, что акустическая
система подключена к выходу тюнера, включена, и ее громкость не
выведена в минимум. Для контроля можно воспользоваться выходом на
наушники: если в наушниках звук есть, а в колонках нету - проверьте их
подключение. Проверьте правильность выбора телевизионного стандарта
для текущего канала. Проверьте, не выключен ли звук в тюнере копкой Mute.
Если нет звука с компьютера, проверьте правильность подключения и
исправность кабеля, соединяющего линейный вход тюнера со звуковым
выходом компьютера.
Телевизионный сигнал нечеткий?
ТВ-сигнал может ослабляться из-за подключения через разветвитель.
Пожалуйста, убедитесь, что сигнал в кабеле достаточно четкий. Попробуйте
переставить компьютер к телевизору и подключите антенный кабель для
телевизора. Также попробуйте подсоединить кабель напрямую без
разветвителя.
Еще одной причиной этой проблемы может быть разность напряжений
между корпусом тюнера и экраном антенного кабеля. Для качественной
13
Page 15
работы ТВ-тюнера необходимо, чтобы тюнер был правильно заземлен.
Не работает режим «Картинка-в-картинке»?
Пожалуйста убедитесь, что VGA выход компьютера подключен к входу
тюнера.
Если видеокарта Вашего компьютера снабжена двумя выходами —
убедитесь, что выход, к которому подключен тюнер, включен.
На заключительном этапе убедитесь, что разрешение рабочего стола
находится среди поддерживаемых тюнером (см. таблицу на странице 7.
Не работает пульт ДУ?
Пожалуйста, убедитесь, что батарейки правильно вставлены в пульт.
Несмотря на то, что пульт может работать с аккумуляторами, их рабочее
напряжение меньше, чем у батареек, и стабильность работы может быть
ниже. Поэтому при возникновении вопросов вставьте в пульт свежие
батарейки.
Направьте пульт в направлении на тюнер и нажмите на нужную Вам кнопку.
Если тюнер принимает команду пульта, Вы увидите голубые вспышки
индикатора на тюнере.
Сброс всех настроек в начальные значения
Нажмите на корпусе тюнера кнопку Menu и подержите ее в нажатом
состоянии 8 секунд до появления на экране надписи
Reset All Settings
Please wait…
Обращение в службы технической поддержки Compro
Если Вам не удалось решить проблему, указанными выше способами,
пожалуйста, обратитесь в рубрику Часто Задаваемых Вопросов (FAQs) на
нашем сайте http://www.comprousa.com/support
Также вы сможете загрузить последние версии программ с нашего сайта.
Большинство проблем могут быть решены путем установки последней
версии программ. Для обращения в службу технической поддержки Compro,
пожалуйста, используйте форму запроса и предоставляйте как можно
больше информации о проблеме. Пожалуйста, опишите ситуацию более
подробно для определения проблемы. Также напишите серийный номер
продукта (19тизначное число). Форму запроса можно найти на
http://www.comprousa.com/support/form.htm.
Мы постараемся Вам помочь в кратчайшие сроки.
P/N: 3GA0310186
14
Loading...
