Sommaire
1 Éléments
Éléments de la face supérieure ............................................................................................................ 2
Index ................................................................................................................................................................... 21
FRWWiii
ivFRWW
1Éléments
Ce chapitre décrit les caractéristiques matérielles de l'ordinateur.
Pour afficher la liste du matériel installé dans l'ordinateur :
1.Sélectionnez Démarrer > Poste de travail.
2.Dans le volet gauche de la fenêtre Tâches système, sélectionnez Afficher les informations
système.
3.Sélectionnez l'onglet Matériel, puis cliquez sur Gestionnaire de périphériques.
Vous pouvez également ajouter un matériel ou modifier des configurations des périphériques à l'aide
du Gestionnaire de périphériques.
Remarque Les éléments livrés avec l'ordinateur varient selon le pays/région et le modèle. Les
illustrations de ce chapitre permettent d'identifier les fonctionnalités standard incluses avec la
plupart des modèles.
FRWW1
Éléments de la face supérieure
Pavé tactile
ÉlémentDescription
(1)Voyant du pavé tactileBleu : le pavé tactile est activé.
Orange : le pavé tactile est désactivé.
(2)Pavé tactile*Permet de déplacer le curseur pour sélectionner ou
activer des éléments à l'écran. Peut être configuré
pour exécuter d'autres fonctions de la souris, telles
que le défilement, la sélection ou le double-clic.
(3)Zone de défilement horizontal du pavé
tactile*
(4)Bouton gauche du pavé tactile*Fonctionne comme le bouton gauche d'une souris
(5)Bouton droit du pavé tactile*Fonctionne comme le bouton droit d'une souris
(6)Zone de défilement vertical du pavé
tactile*
(7)Bouton d'activation et de désactivation
du pavé tactile
*Ce tableau décrit les réglages définis en usine. Pour afficher et modifier les préférences du pavé
tactile, sélectionnez Démarrer > Panneau de configuration > Imprimantes et autrespériphériques > Souris.
Permet de faire défiler les données vers la gauche
ou vers la droite.
externe.
externe.
Permet de faire défiler vers le haut ou vers le bas.
Permet d'activer et de désactiver le pavé tactile.
2Chapitre 1 ÉlémentsFRWW
Voyants
ÉlémentDescription
(1)Voyants d'alimentation (2)*Allumés : l'ordinateur est sous tension.
Clignotants : l'ordinateur est en mode veille.
Éteints : l'ordinateur est hors tension ou en mode hibernation.
(2)Voyant de la batterieAllumé : une batterie est en cours de charge.
Clignotant : une batterie, qui est l'unique source d'alimentation, a atteint un
niveau bas de charge ou un niveau critique.
Éteint : si l'ordinateur est branché sur une source d'alimentation externe, le
voyant s'éteint lorsque toutes les batteries de l'ordinateur sont complètement
chargées. Sinon, le voyant ne s'éteint que lorsque la charge de la batterie
atteint un niveau critique.
(3)Voyant des unitésClignotant : l'unité de disque dur ou l'unité optique est active.
(4)Voyant verr majAllumé : la fonction verr maj est activée.
(5)Voyant du bouton MultimédiaClignote une fois : le bouton Multimédia a été actionné.
(6)Voyant MuetBleu : le son de l'ordinateur est activé.
Orange : le son de l'ordinateur est coupé.
(7)Voyant de réduction du volumeClignotant : la zone de défilement du volume est utilisée pour baisser le son
des haut-parleurs.
(8)Voyant d'augmentation du
volume
(9)Voyant verr numAllumé : la fonction verr num ou le pavé numérique intégré est activé.
Clignotant : la zone de défilement du volume est utilisée pour augmenter le son
des haut-parleurs.
*Il existe 2 voyants d'alimentation. Ils affichent les mêmes informations. Le voyant situé sur l'interrupteur d'alimentation
n'est visible que lorsque l'ordinateur est ouvert. L'autre voyant d'alimentation est toujours visible à l'avant de l'ordinateur.
FRWWÉléments de la face supérieure3
4Chapitre 1 ÉlémentsFRWW
Boutons, commutateurs et haut-parleurs
ÉlémentDescription
(1)Interrupteur d'alimentation*Si l'ordinateur est :
Hors tension, appuyez sur ce bouton pour l'allumer.
●
Sous tension, appuyez sur ce bouton pour activer le mode hibernation.
●
En mode veille, appuyez brièvement sur ce bouton pour quitter ce mode.
●
En mode hibernation, appuyez brièvement sur ce bouton pour quitter ce
●
mode.
Si l'ordinateur cesse de répondre et que vous ne pouvez pas l'éteindre à l'aide
des procédures d'arrêt de Microsoft® Windows®, appuyez sur l'interrupteur
d'alimentation pendant cinq secondes pour le mettre hors tension.
(2)Haut-parleurs (2)Émettent le son.
(3)Bouton MultimédiaSi QuickPlay n'est pas installé et que l'ordinateur est :
Sous tension, le bouton Multimédia ouvre l'application de musique ou le
●
menu Multimédia, qui permet de sélectionner une application multimédia.
Hors tension, le bouton Multimédia ne fonctionne pas.
●
En mode veille, le bouton Multimédia permet de réactiver l'ordinateur sous
●
Windows.
Si QuickPlay est installé et que l'ordinateur est :
Sous tension, le bouton Multimédia ouvre l'application de musique ou le
●
menu Multimédia, qui permet de sélectionner une application multimédia.
Hors tension, le bouton Multimédia ouvre l'application de musique ou le
●
menu Multimédia, qui permet de sélectionner une application multimédia.
En mode veille, le bouton Multimédia permet de réactiver l'ordinateur sous
●
Windows.
Remarque Le bouton Multimédia n'affecte pas le fichier hibernation
ou la procédure de sortie du mode hibernation.
(4)Bouton MuetPermet de couper et de restaurer le son des haut-parleurs.
FRWWÉléments de la face supérieure5
ÉlémentDescription
Zone de défilement du volumePermet de régler le volume. Faites glisser votre doigt vers la gauche pour
(5)
*Ce tableau décrit les réglages définis en usine. Pour plus d'informations sur la modification des paramètres définis en
usine, reportez-vous aux manuels de l'utilisateur disponibles dans le Centre d'aide et de support.
réduire le volume ou vers la droite pour l'augmenter. Vous pouvez également
appuyer sur la moitié gauche de la zone pour réduire le volume, ou sur la moitié
droite pour l'augmenter.

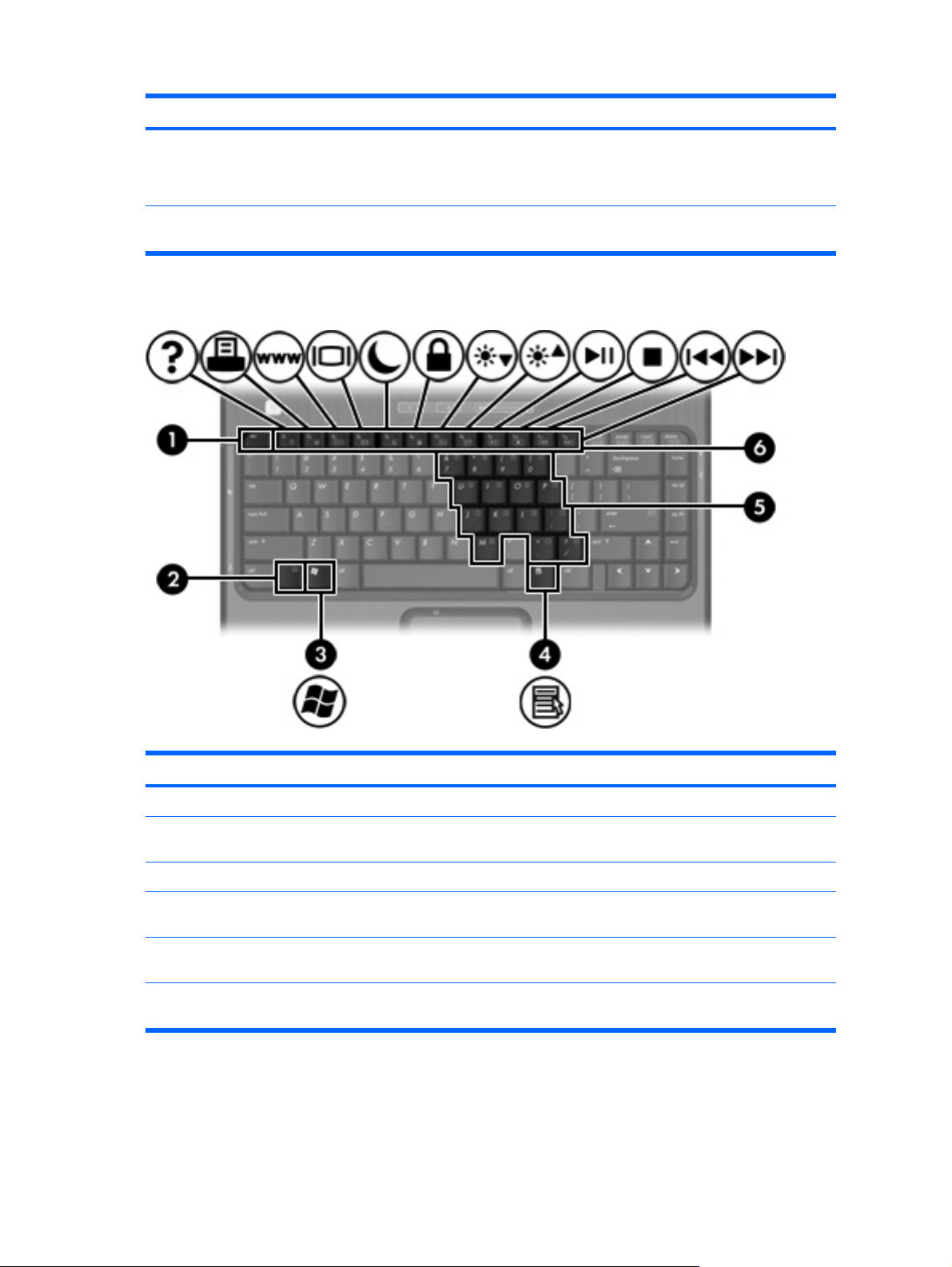

Touches
ÉlémentDescription
(1)Touche échapAffiche les informations système lorsqu'elle est associée à la touche fn.
(2)Touche fnAssociée à une touche de fonction ou à la touche échap, permet d'exécuter
les fonctions du système fréquemment utilisées.
(3)Touche logo WindowsAffiche le menu Démarrer de Microsoft Windows.
(4)Touche des applications
Windows
(5)Touches du pavé numérique
intégré
(6)Touches de fonctionAssociées à la touche fn, permettent d'exécuter des fonctions système
Permet d'afficher le menu contextuel des éléments qui se trouvent sous le
pointeur.
Peuvent être utilisées comme les touches d'un pavé numérique externe.
fréquemment utilisées.
6Chapitre 1 ÉlémentsFRWW
Aide-mémoire des touches d'activation
Pour effectuer cette fonctionAppuyez sur
Affichage des informations systèmefn+échap
Effacement des informations systèmefn+échap ou appuyez sur entrée
Ouverture du Centre d'aide et de supportfn+f1
Ouverture de la fenêtre Options d'impressionfn+f2
Ouverture du navigateur Webfn+f3
Basculement entre l'écran de l'ordinateur et un
écran externe.
Activation du mode veille.fn+f5
Activation de QuickLock.fn+f6
Réduction de la luminosité de l'écran.fn+f7
Augmentation de luminosité de l'écran.fn+f8
Lecture, mise en pause ou reprise de la lecture
d'un DVD ou d'un CD audio.
Arrêt d'un DVD ou CD audio.fn+f10
Lecture de la plage ou du chapitre précédent d'un
CD audio ou DVD.
Lecture de la plage ou du chapitre suivant d'un
CD audio ou DVD.
fn+f4
fn+f9
fn+f11
fn+f12
FRWWÉléments de la face supérieure7
Éléments du panneau avant
Remarque Votre ordinateur peut être légèrement différent du modèle représenté dans cette
section.
ÉlémentDescription
(1)Commutateur sans fil (certains
modèles)*
(2)Voyant des périphériques sans fil Bleu : un appareil sans fil intégré, tel qu'un périphérique de réseau local (LAN)
(3)Lentille infrarouge (certains
modèles)
(4)Prise d'entrée audio (microphone) Permet de connecter un microphone avec casque, un microphone stéréo ou
(5)Prise de sortie audio (casque)Émet le son du système lorsqu'elle est reliée à des haut-parleurs stéréo, à un
Permet d'activer ou de désactiver la fonctionnalité sans fil, mais ne crée pas
de connexion sans fil.
Remarque Pour établir une connexion sans fil, un réseau sans fil
doit être déjà configuré.
sans fil et/ou Bluetooth®, est activé.
Orange : un périphérique sans fil intégré est désactivé.
Relie l'ordinateur à la télécommande HP (certains modèles).
un microphone mono en option.
casque, à des écouteurs ou à un dispositif audio de télévision en option.
8Chapitre 1 ÉlémentsFRWW
Éléments du panneau arrière
ÉlémentDescription
Ouverture d'aérationPermet de faire circuler l'air pour refroidir les éléments internes.
ATTENTION Pour éviter une surchauffe, veillez à ne pas obstruer
ces ouvertures. Placez toujours l'ordinateur sur une surface plane et
rigide. La ventilation ne doit pas être entravée par des éléments
rigides, tels qu'une imprimante, ni par des éléments souples, tels que
des coussins, du tissu ou un tapis épais.
Remarque Le ventilateur de l'ordinateur démarre automatiquement
pour refroidir les éléments internes et éviter une surchauffe. Il est
normal que le ventilateur interne s'arrête et redémarre durant une
opération de routine.
FRWWÉléments du panneau arrière9
Éléments du côté droit
ÉlémentDescription
(1)Unité optiquePermet de lire un disque optique.
(2)Voyant de l'unité optiqueClignotant : l'unité optique est active.
(3)Ports USB (2)Permettent de connecter des périphériques USB en option.
(4)Prise RJ-11 (modem)Permet de connecter un câble modem.
(5)Connecteur d'alimentationPermet de brancher un adaptateur secteur.
(6)Connecteur de dispositif antivolPermet de fixer à l'ordinateur un dispositif antivol en option.
Remarque Le dispositif antivol a un caractère dissuasif mais ne
constitue pas une garantie contre une utilisation malveillante ou le vol
du produit.
10Chapitre 1 ÉlémentsFRWW
Éléments du côté gauche
Remarque Reportez-vous à l'illustration du modèle le plus proche de votre ordinateur.
ÉlémentDescription
(1)Prise de sortie S-VideoPermet de connecter un périphérique S-Video en option tel qu'un téléviseur,
un magnétoscope, un caméscope, un vidéoprojecteur ou une carte de capture
vidéo.
(2)Port de moniteur externePermet de connecter un projecteur ou un moniteur VGA externe.
(3)Port d'extension 3Permet de connecter l'ordinateur à une station d'accueil en option.
Remarque L'ordinateur est équipé d'un seul port d'extension.
L'expression port d'extension 3 décrit le type de port.
(4)Prise RJ-45 (réseau)Permet de connecter un câble réseau.
(5)Port USBPermet de connecter un périphérique USB en option.
(6)Port 1394Permet de connecter un périphérique IEEE 1394 ou 1 394a en option tel qu'un
caméscope.
(7)Lecteur de carte mémoirePrend en charge les formats de cartes numériques en option suivants : carte
mémoire Secure Digital (SD), MultiMediaCard (MMC), Secure Digital Input/
Output (SDIO), Memory Stick (MS), Memory Stick Pro (MSP), xD-Picture Card
(XD) et xD-Picture Card (XD) Type M.
(8)Voyant du lecteur de carte
mémoire
(9)Connecteur de carte
ExpressCard
Allumé : une carte numérique est active.
Prend en charge des cartes ExpressCard/54 en option.
FRWWÉléments du côté gauche11
ÉlémentDescription
(1)Prise de sortie S-VideoPermet de connecter un périphérique S-Video en option tel qu'un téléviseur,
un magnétoscope, un caméscope, un vidéoprojecteur ou une carte de capture
vidéo.
(2)Port de moniteur externePermet de connecter un projecteur ou un moniteur VGA externe.
(3)Port d'extension 3Permet de connecter l'ordinateur à une station d'accueil en option.
Remarque L'ordinateur est équipé d'un seul port d'extension.
L'expression port d'extension 3 décrit le type de port.
(4)Prise RJ-45 (réseau)Permet de connecter un câble réseau.
Connecteur de carte
(5)
ExpressCard
Prend en charge des cartes ExpressCard/54 en option.
12Chapitre 1 ÉlémentsFRWW
Éléments de la face inférieure
ÉlémentDescription
(1)Compartiment de batterieContient la batterie.
(2)Loquet de dégagement de la
batterie
(3)Compartiment Mini CardPermet d'insérer un périphérique LAN sans fil (certains modèles)
(4)Ouvertures d'aération (3)Permettent de faire circuler l'air pour refroidir les éléments internes.
(5)Compartiment de module
mémoire
Permet d'éjecter la batterie principale de son compartiment.
Remarque Pour éviter le blocage du système et l'affichage d'un
message d'avertissement, remplacez ce périphérique uniquement par
une Mini Card agréée par l'agence de régulation des périphériques
sans fil de votre pays. Si un message d'avertissement s'affiche suite
au remplacement du périphérique, retirez celui-ci afin de rétablir le
fonctionnement de l'ordinateur. Ensuite, contactez l'assistance
technique via le Centre d'aide et de support.
ATTENTION Pour éviter une surchauffe, veillez à ne pas obstruer
ces ouvertures. Placez toujours l'ordinateur sur une surface plane et
rigide. La ventilation ne doit pas être entravée par des éléments
rigides, tels qu'une imprimante, ni par des éléments souples, tels que
des coussins, du tissu ou un tapis épais.
Remarque Le ventilateur de l'ordinateur démarre automatiquement
pour refroidir les éléments internes et éviter une surchauffe. Il est
normal que le ventilateur interne s'arrête et redémarre durant une
opération de routine.
Contient les connecteurs de module mémoire.
(6)Compartiment de disque durContient le disque dur.
FRWWÉléments de la face inférieure13
Éléments de l'écran
ÉlémentDescription
(1)Microphones incorporés (2) (certains
modèles)
(2)Interrupteur d'écran interneÉteint l'écran si celui-ci est fermé alors que l'ordinateur est
Permettent d'enregistrer les sons.
Remarque La présence d'une icône à côté de
chaque ouverture de microphone indique que votre
ordinateur est équipé de microphones incorporés.
allumé.
14Chapitre 1 ÉlémentsFRWW
Antennes sans fil (certains modèles)
Certains ordinateurs ont au moins 2 antennes sans fil qui permettent d'émettre et de recevoir des
signaux d'un périphérique sans fil. Ces antennes ne sont pas apparentes de l'extérieur de l'ordinateur.
Pour connaître les réglementations relatives aux appareils sans fil dans votre pays/région, reportezvous au manuel Informations sur les réglementations, la sécurité et les conditions d'utilisation que vous
trouverez dans le Centre d'aide et de support.
Remarque Pour optimiser les transmissions, évitez d'obstruer les zones situées
immédiatement autour des antennes.
FRWWAntennes sans fil (certains modèles)15

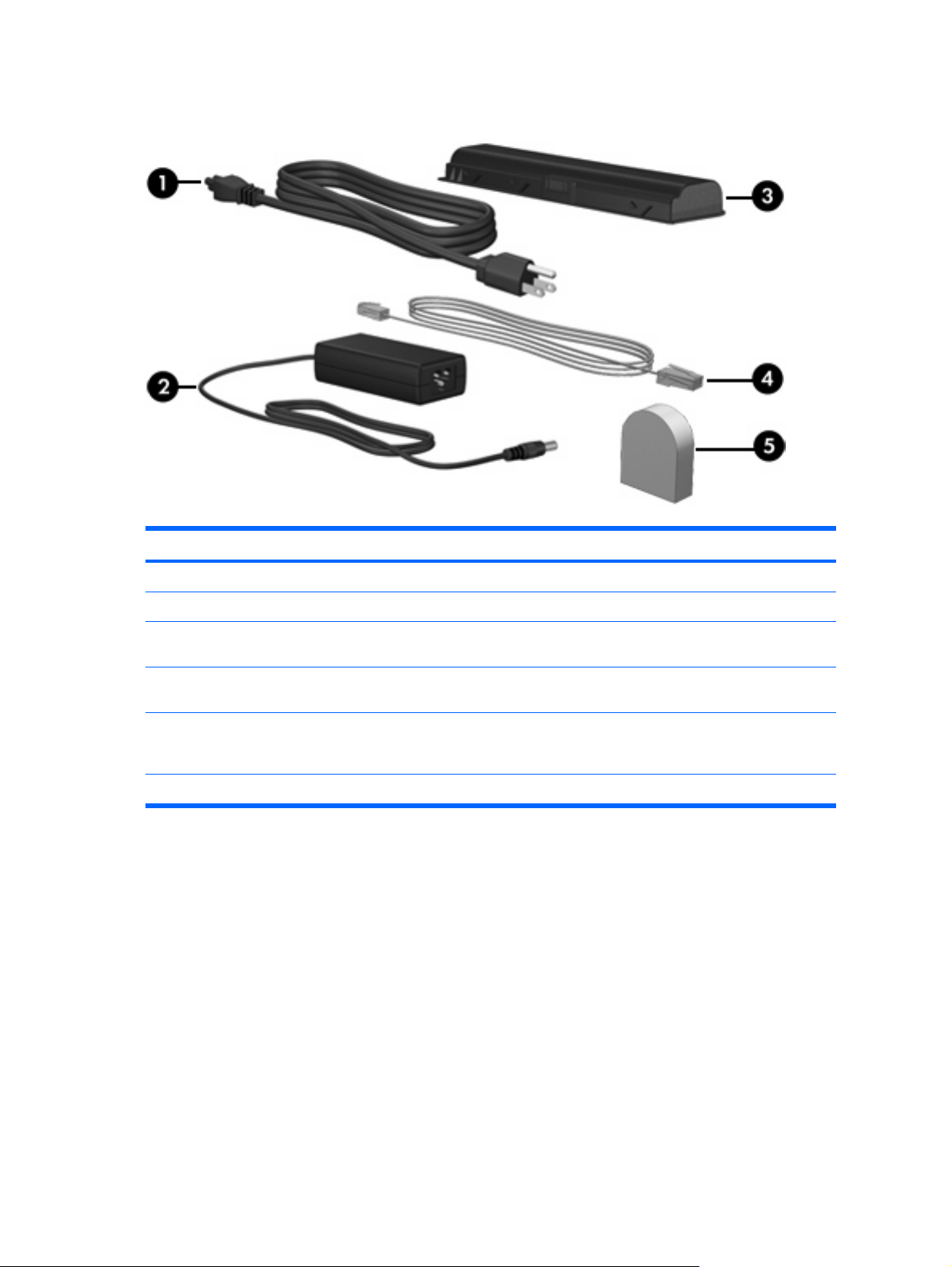

Autres éléments matériels
ÉlémentDescription
(1)Cordon d'alimentation*Permet de brancher un adaptateur secteur sur une prise secteur.
(2)Adaptateur secteurConvertit le courant alternatif en courant continu.
(3)Batterie*Alimente l'ordinateur lorsqu'il n'est pas branché sur une source d'alimentation
externe.
(4)Câble modem*Permet de connecter le modem interne à la prise téléphonique RJ-11 ou à un
adaptateur de modem propre au pays.
(5)Adaptateur de câble modem
propre au pays (certains
modèles)
*La forme des câbles de modem, des batteries et des cordons d'alimentation varie selon les pays/régions.
Permet d'adapter un câble modem à une prise téléphonique non-RJ-11.
16Chapitre 1 ÉlémentsFRWW
Etiquettes
Les étiquettes apposées sur l'ordinateur fournissent des informations qui peuvent être utiles en cas de
résolution de problèmes liés au système ou de déplacement à l'étranger avec l'ordinateur.
Service Tag : fournit le nom et le numéro de produit (P/N) ainsi que le numéro de série (S/N) de
●
votre ordinateur. Veillez à disposer de ces informations lorsque vous contactez l'assistance
clientèle. L'étiquette Service Tag est apposée sous l'ordinateur.
Certificat d'authenticité Microsoft : présente la clé de produit Microsoft® Windows®. Ces
●
informations vous seront utiles pour mettre à jour ou résoudre les problèmes liés au système
d'exploitation. Ce certificat est apposé sous l'ordinateur.
Etiquette sur les réglementations : fournit des informations sur les réglementations applicables à
●
l'ordinateur. Cette étiquette est apposée sous l'ordinateur.
Etiquette d'homologation du modem : fournit des informations sur les réglementations applicables
●
au modem et répertorie les critères d'homologation requis dans certains pays/régions où son
utilisation a été approuvée. Ces informations vous seront utiles lors de vos déplacements à
l'étranger. Cette étiquette est apposée à l'intérieur du compartiment du module mémoire.
Etiquette(s) de certification sans fil : fournit des informations sur les périphériques sans fil en option
●
disponibles sur certains modèles, ainsi que les certificats d'homologation de certains pays/régions
dans lesquels l'utilisation des périphériques a été agréée. Un périphérique sans fil en option peut
être un périphérique de réseau local sans fil (WLAN) ou un périphérique Bluetooth®. Si votre
modèle d'ordinateur intègre un ou plusieurs périphériques sans fil, une ou plusieurs étiquettes de
certification ont été incluses avec l'ordinateur. Ces informations vous seront utiles lors de vos
déplacements. Les certificats de conformité aux normes sans fil sont apposés à l'intérieur du
compartiment du module mémoire.
FRWWEtiquettes17
18Chapitre 1 ÉlémentsFRWW
2Caractéristiques techniques
Environnement d'exploitation
Les informations sur l'environnement d'exploitation présentées dans le tableau ci-après peuvent
s'avérer utiles en cas de déplacement ou d'utilisation de l'ordinateur dans des conditions extrêmes.
FacteurSystème métriqueSystème américain
Température
En fonctionnement
Hors fonctionnement-20 à 60°C-4 à 140°F
Humidité relative (sans condensation)
En fonctionnement
Hors fonctionnement5 à 95 %5 à 95 %
Altitude maximale (sans pressurisation)
En fonctionnement (14,7 à 10,1 psia*)
Hors fonctionnement (14,7 à 4,4 psia*)-15 à 12 192 m-50 à 40 000 pieds
*La pression absolue en livres par pouce carré (psia) est une autre unité de mesure pour
l'altitude.
10 à 35°C50 à 95°F
10 à 90 %10 à 90 %
-15 à 3 048 m-50 à 10 000 pieds
FRWWEnvironnement d'exploitation19
Puissance d'entrée nominale
Les informations relatives à l'alimentation contenues dans cette section peuvent s'avérer utiles en cas
de déplacement à l'étranger avec l'ordinateur.
L'ordinateur utilise du courant continu, qui peut être fournie par une source d'alimentation en courant
alternatif ou continu. Bien que l'ordinateur puisse fonctionner sur une source d'alimentation en courant
continu autonome, il est vivement recommandé de l'alimenter uniquement à l'aide d'un adaptateur
secteur ou d'une source d'alimentation CC fourni et agréé par HP.
L'ordinateur supporte une alimentation en courant continu correspondant aux caractéristiques
suivantes :
Tension d'entréeValeur nominale
Tension de fonctionnement18,5 à 19 V cc
Intensité de fonctionnement3,5 A
Ce produit est conçu pour des systèmes électriques en Norvège ayant une tension phase-à-phase ne
dépassant pas 240 Vrms.
20Chapitre 2 Caractéristiques techniquesFRWW
Index
A
adaptateur secteur, identification
16
alimentation, cordon 16
alimentation, identification de
l'interrupteur 5
alimentation, identification des
voyants 3
alimentation, identification du
connecteur 10
alimentation, identification du
cordon 16
altitude, caractéristiques 19
antennes 15
antennes sans fil 15
applications Windows, touche 6
augmentation du volume,
identification du voyant 3
B
batterie, compartiment 13, 17
batterie, identification 16
batterie, identification du loquet de
dégagement 13
batterie, identification du voyant 3
Bluetooth, étiquette 17
bouton Multimédia, identification du
