Compaq Presario Desktop Products
mise à niveau et
entretien de
l’ordinateur
Les informations apparaissant dans ce document sont sujettes à modification sans préavis.
Hewlett-Packard® Company n’offre aucune garantie de quelque sorte que ce soit concernant ce
matériel, y compris, mais sans s’y limiter, toutes garanties implicites concernant la commercialisation
et l’adéquation de ce matériel à un usage particulier.
La société HP ne peut être tenue responsable en cas d’erreurs dans ce document ou en cas de
dommages accidentels ou indirects liés à la vente, aux performances ou à l’utilisation de ce matériel.
La société HP n’assume aucune responsabilité quant à l’utilisation ou à la fiabilité de ses logiciels sur
un matériel qui n’est pas fourni par HP.
Ce document contient des informations en propriété exclusive protégées par copyright. Tous les
droits sont réservés. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite
dans une autre langue sans l’autorisation écrite préalable de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
États-Unis
© 2001–2003 Hewlett-Packard Development Company, L.P. Tous droits réservés.
Hewlett-Packard est une marque déposée de Hewlett-Packard Company aux États-Unis et dans
d’autres pays/régions.
Ce produit inclut une technologie de protection de copyright protégée par des déclarations de
méthode de certains brevets américains et d’autres droits de propriété intellectuelle appartenant à
Macrovision Corporation et autres détenteurs de droits. L’utilisation de cette technologie de
protection de copyright doit être autorisée par Macrovision Corporation, et est destinée à l’usage des
particuliers ou d’autres utilisations de visualisation limitées, sauf autorisation contraire de
Macrovision Corporation. L’analyse arrière (“reverse engineering”) ou le désassemblage du produit
sont interdits. La revendication des appareils pour les brevets US n
4,907,093 est autorisée seulement pour une utilisation de visualisation limitée.
Les autres marques ou noms de produits sont des marques de commerce appartenant à leurs
propriétaires respectifs.
HP est en faveur d’une utilisation licite des technologies et n’appuie pas ni n’encourage l’utilisation
de produits pour d’autres fins que celles autorisées par la loi nationale sur les droits d’auteur.
os
4,631,603, 4,577,216, 4,819,098 et
table des matières
mise à niveau et entretien de l’ordinateur ...................................... 1
préparation de l’ordinateur............................................................ 1
retrait ou remplacement d’un lecteur.............................................. 2
emplacement des lecteurs ..........................................................................3
retrait d’un lecteur.....................................................................................3
remplacement ou ajout d’une unité .............................................................6

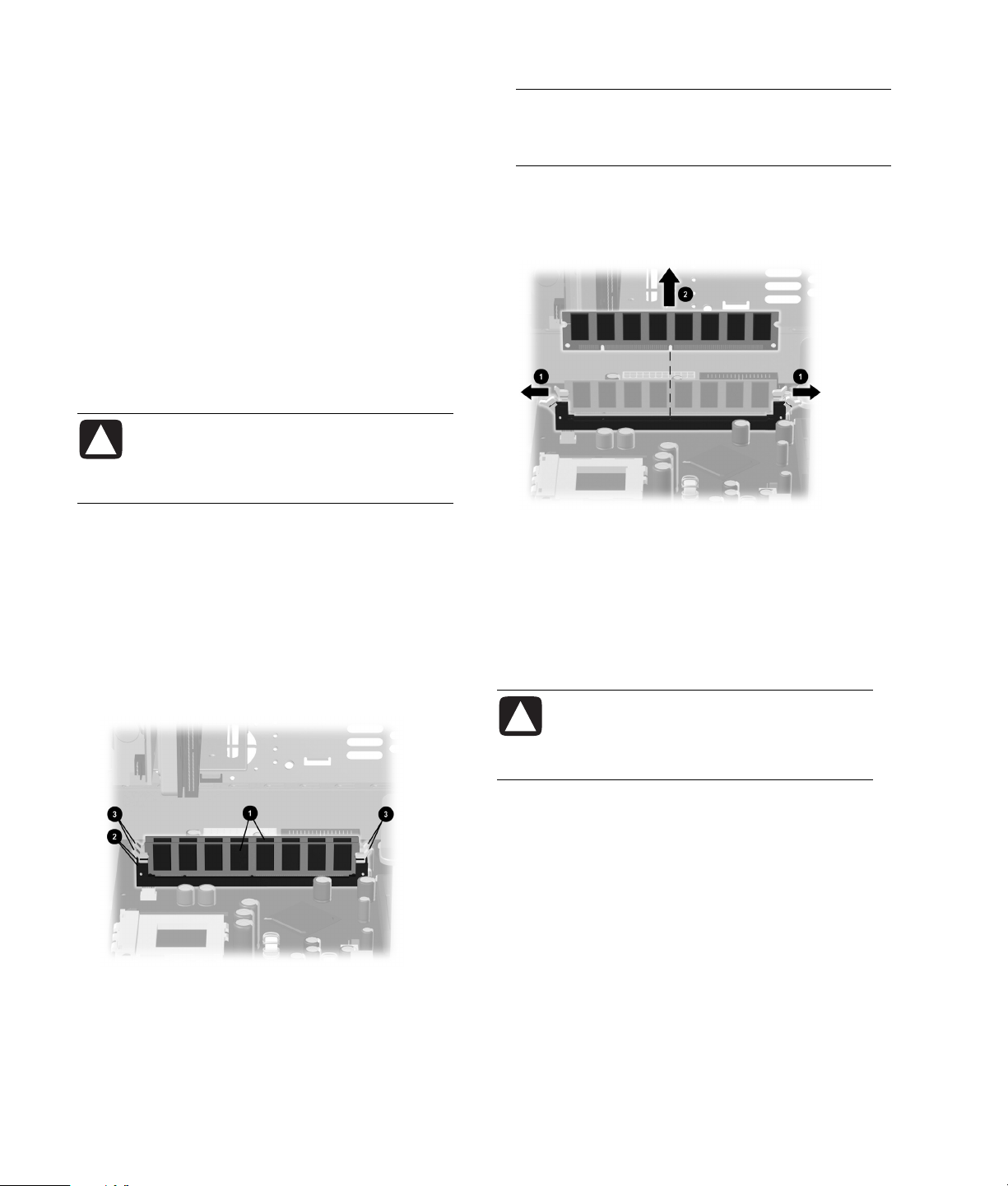

mise à niveau ou remplacement de la mémoire ............................. 8
retrait d’un module de mémoire..................................................................8

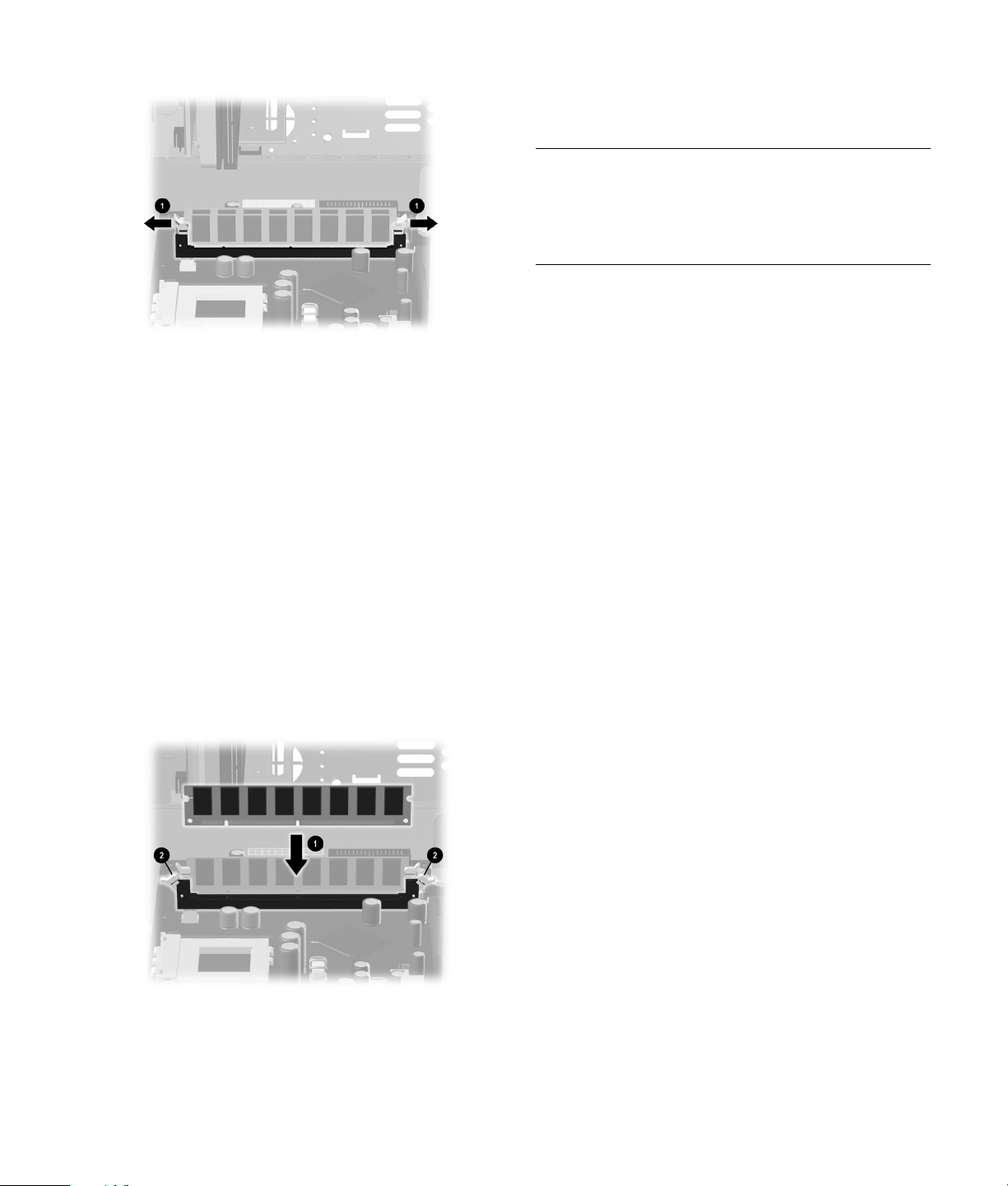

remplacement ou ajout d’un module de mémoire..........................................8
retrait ou installation d’une carte d’extension ................................ 9
réassemblage de l’ordinateur ...................................................... 11
mise à niveau et entretien de l’ordinateur
iii
iv mise à niveau et entretien de l’ordinateur
mise à niveau et entretien
de l’ordinateur
Ce manuel décrit les procédures à utiliser pour
accéder aux composants internes de l’ordinateur et
en installer de nouveaux.
REMARQUE : La procédure à suivre pour les modèles
des séries S0000 et 8000 sont les mêmes, sauf
indication contraire.
1 Ôtez tout disque optique (CD ou DVD) ou toute
disquette de l’ordinateur.
2 Cliquez ensuite sur le bouton démarrer, puis sur
Arrêter l’ordinateur. Cliquez sur Arrêter pour
mettre l’ordinateur hors tension.
3 Débranchez le câble de modem/téléphone, le cas
échéant.
4 Débranchez le cordon d’alimentation de la prise
secteur (1), puis de l’ordinateur (2).
IN
Modèle de la série 8000 et modèle de
la série S0000
préparation de l’ordinateur
Avant de modifier quelque composant que ce soit
dans votre ordinateur, vous devez le préparer afin de
pouvoir le manipuler en toute sécurité.
ATTENTION : L’électricité statique peut
endommager les composants
électroniques de l’ordinateur ou de
l’équipement en option. Il est conseillé
de toucher un objet métallique relié à la
terre avant de commencer l’installation.
débranchement du cordon d’alimentation.
AVERTISSEMENT : Afin de réduire les
risques de blessure consécutives à une
décharge électrique ou au contact avec
des surfaces chaudes, assurez-vous que
le cordon d’alimentation est débranché
et laissez les composants refroidir avant
de les toucher.
5 Débranchez tous les périphériques externes de
l’ordinateur.
6 Posez l’ordinateur sur son flanc, panneau d’accès
(c’est-à-dire le côté équipé d’une poignée) orienté
vers le haut.
mise à niveau et entretien de l’ordinateur 1
7 Pour ôter le panneau d’accès, desserrez la ou les
vis (1) qui retient (retiennent) le panneau au
châssis de l’ordinateur. Faites glisser le panneau
d’accès (2) d’environ 2,5 cm vers l’arrière, puis
retirez-le de l’ordinateur en le soulevant.
retrait du panneau d’accès de l’ordinateur sur
les modèles de la série S0000
AVERTISSEMENT : Faites attention aux
bords tranchants à l’intérieur du
châssis.
retrait du panneau d’accès de l’ordinateur sur
les modèles de la série 8000
8 Ôtez le cache selon la méthode appropriée pour
votre modèle d’ordinateur.
• Pour ôter le cache avant des modèles de la série
S0000, soulevez doucement la partie supérieure
(1) du cache et tirez-le hors du châssis. À
l’intérieur du cache avant, appuyez sur les
deux loquets centraux (pas ceux du bas) pour
libérer le cache, puis tirez ce dernier hors du
châssis (2).
retrait du cache avant des modèles de la
série S0000
• Pour ôter le cache avant du modèle 8000,
relevez les deux loquets de dégagement (1),
puis faites pivoter le cache avant hors du
châssis (2).
retrait du cache avant des modèles de la
série 8000
retrait ou remplacement
d’un lecteur
Suivant la configuration de votre ordinateur, vous
pouvez avoir jusqu’à quatre des lecteurs suivants sur
votre ordinateur :
• Lecteur de CD-ROM ou graveur de CD-RW
2 mise à niveau et entretien de l’ordinateur
• Lecteur de DVD-ROM ou graveur de
DVD+RW/+R
• Disque dur
• Lecteur de disquette
• Lecteur de carte de mémoire 7 en 1 (sur certains
modèles seulement)
Vous aurez besoin d’un tournevis pour remplacer
l’un ou l’autre de ces lecteurs.
ATTENTION : Avant d’extraire le disque
dur, veillez à sauvegarder vos fichiers
personnels résidant sur le disque dur
sur un support de stockage externe, par
exemple un CD. Dans le cas contraire,
vous risquez de perdre des données.
Après avoir remplacé le disque dur,
vous devrez lancer le programme
Restauration du système en utilisant les
CD de réinstallation afin de charger les
fichiers installés à l’origine. Reportezvous à utilisation des logiciels
réinstallation d’applications et
réinstallation système pour plus de
détails.
emplacement des lecteurs
1 Lecteur optique (il peut s’agir d’un lecteur de
CD-ROM, d’un graveur de CD-RW, d’un lecteur
de DVD-ROM, ou d’un graveur de
DVD+RW/+R).
2 Second lecteur optique ; il peut s’agir d’un lecteur
de DVD-ROM, d’un graveur de DVD+RW/+R,
d’un lecteur de CD-ROM, d’un graveur de
CD-RW, ou d’un lecteur de carte mémoire 7 en 1
(sur certains modèles seulement).
3 Lecteur de disquette.
4 Disque dur.
retrait d’un lecteur
1 Localisez le lecteur que vous souhaitez retirer.
2 Suivez les étapes décrites dans la section
préparation de l’ordinateur à la page 1.
3 Débranchez le cordon d’alimentation (1) et les
câbles de données (2) de l’arrière de l’unité que
vous souhaitez ôter. Faites pivoter délicatement.
Certaines unités disposent d’un câble audio. Le
cas échéant, débranchez le câble audio (3).
emplacement des lecteurs sur les modèles de la
série S0000/8000 (modèle S0000 sur
l’illustration)
débranchement des câbles du lecteur optique
débranchement du câble du lecteur de carte
mémoire 7 en 1
mise à niveau et entretien de l’ordinateur 3
débranchement des câbles du lecteur de
disquettes
débranchement des câbles du disque dur
4 Ôtez le disque du châssis selon la méthode
appropriée pour votre modèle d’ordinateur.
• Pour enlever une unité du châssis sur un
ordinateur de série S0000, soulevez le loquet de
dégagement (1) du support de verrouillage de
l’unité que vous souhaitez retirer, puis faites
glisser l’unité hors de son logement (2) (le
support de verrouillage de l’unité retient les
unités dans leurs emplacements respectifs au
sein du châssis).
enlever un lecteur d’un ordinateur
série S0000
• Pour retirer un lecteur optique ou un lecteur de
disquette du châssis d’un modèle de la série
8000, faites glisser le mécanisme de verrouillage
du lecteur (1) pour libérer le lecteur de la baie
(2) et retirez-le.
retrait d’un lecteur optique ou d’un lecteur
de disquettes (série 8000)
• Pour enlever un disque dur du châssis d’un
modèle de la série 8000, faites glisser le
mécanisme de verrouillage du lecteur (1) pour
libérer le disque de la baie, retirez l’écran de
protection métallique (2) en appuyant sur les
deux loquets de chaque côté de l’écran et en les
soulevant, puis retirez le disque de la baie (3).
4 mise à niveau et entretien de l’ordinateur
1
3
4
1
2
retirer un disque dur d’un ordinateur
série 8000
5 Pour les modèles des deux séries S0000 et 8000, si
vous procédez au remplacement d’un ancien
lecteur par un nouveau, enlevez les quatre vis (4),
deux de chaque côté, de l’ancienne unité. Vous en
aurez besoin lors de l’installation de la nouvelle
unité.
REMARQUE : Si vous avez un modèle de la série
S0000, et que vous avez retiré le lecteur de carte
mémoire 7 en 1, passez à l’étape 7 ; sinon, vous
avez terminé la procédure de retrait d’un disque
du châssis.
Si vous avez un ordinateur de série 8000 et que
vous avez retiré un disque dur, un lecteur de carte
mémoire 7 en 1 ou un lecteur optique, votre tâche
est également terminée. Si vous avez un
ordinateur de série 8000 et que vous avez retiré un
lecteur de disquette, continuez à l’étape 6.
2
2
3
4
2
retirer un lecteur de disquette de son support
sur un ordinateur de série 8000
7 Dans le cas d’un ordinateur S0000 avec un lecteur
de carte mémoire 7 en 1, enlevez le lecteur de son
support (uniquement si un nouveau support n’est
pas inclus avec le lecteur de rechange). Enlevez les
deux vis (sur le côté gauche et le côté droit)
retenant le lecteur sur son support. Sortez le
lecteur du support en le faisant glisser vers
l’arrière, puis vers le haut. Vous avez terminé le
retrait du lecteur.
6 Si vous avez un lecteur de disquette sur un
ordinateur de série 8000, poussez vers l’intérieur
les deux jambes de support et soulevez-les (1).
Retirez les deux jeux de vis (2) (côtés gauche et
droit) qui maintiennent le lecteur dans son
support. Faites glisser le lecteur de disquette hors
de son support (3) en le poussant vers l’arrière
puis vers le haut. Veillez à conserver les vis guides
(4) (à gauche et à droite) sur le support de l’unité.
Vous avez terminé le retrait de l’unité.
retrait du lecteur de carte mémoire 7 en 1 de
son support sur un ordinateur de série S0000
mise à niveau et entretien de l’ordinateur 5

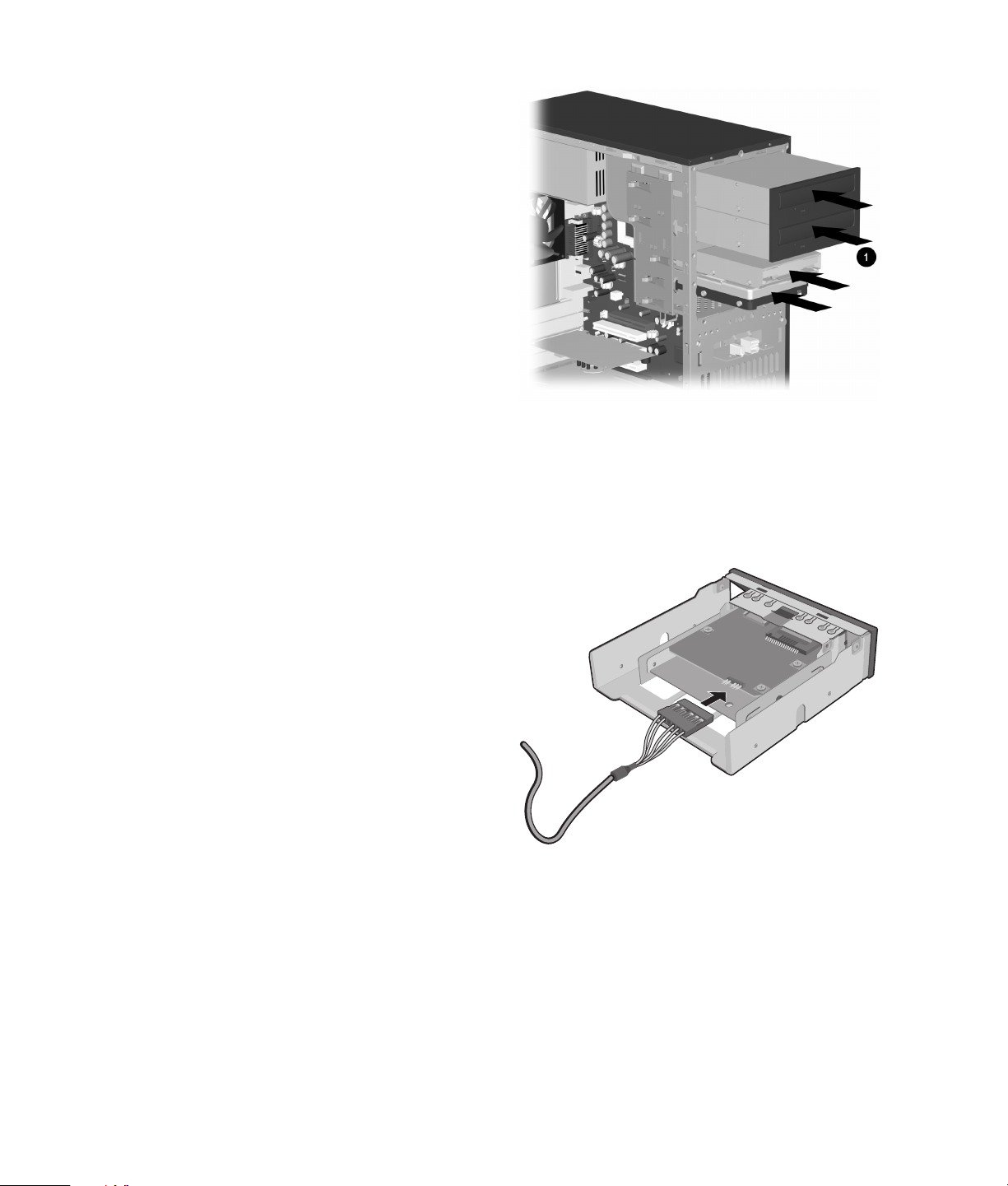

remplacement ou ajout
d’une unité
La procédure à suivre pour remplacer ou ajouter un
lecteur sont identiques sur les ordinateurs de série
S0000 et 8000, sauf lorsque vous remplacez un lecteur
de disquette sur un modèle de série 8000, ou le
lecteur de carte mémoire 7 en 1 sur un modèle de la
série S0000.
Si vous remplacez un lecteur de disquette sur un
ordinateur de série 8000, avant d’entamer la
procédure suivante, vous devez insérer le lecteur
de disquette dans un support pour lecteur de
disquette conformément aux indications figurant
sous réassemblage du support du lecteur de disquette
en page 7.
Si vous remplacez un lecteur de carte mémoire
7 en 1, avant de commencer la procédure suivante,
réinstallez le lecteur dans le support, conformément
aux indications de l’étape 7 sous retrait d’un lecteur en
page 3.
Si vous remplacez ou ajoutez une autre unité,
commencez à l’étape 1 de la procédure suivante.
pour remplacer ou ajouter une unité
1 Installez quatre vis guides, deux de chaque côté
du lecteur. Ces vis permettent de guider l’unité
lors de l’introduction dans son logement.
• Lorsque vous remplacez un lecteur sur un
modèle S0000 ou 8000, utilisez les vis que vous
avez enlevées de l’ancien lecteur pour le
nouveau lecteur.
• Lorsque vous ajoutez un second disque dur sur
un modèle de la série 8000, utilisez les quatre
vis mères supplémentaires présentes sur le
châssis en dessous du cache avant.
2 Faites glisser l’unité dans son compartiment (1), en
veillant à aligner les vis mères sur les rainures de
guidage jusqu’à son enclenchement.
remise en position de l’unité dans son
compartiment sur les modèles S0000/8000
(S0000 illustré)
3 Conformément aux instructions qui suivent,
reconnectez le cordon d’alimentation et les câbles
de données à l’unité.
reconnexion du câble de lecteur de carte
mémoire 7 en 1 sur un ordinateur de
série S0000
6 mise à niveau et entretien de l’ordinateur
reconnexion des câbles du lecteur de disquette
REMARQUE :
Il est possible que le lecteur optique
d’un ordinateur de série 8000 comprenne un câble
de son. Connectez-le également.
4 Complétez la procédure décrite sous réassemblage
de l’ordinateur en page 11.
5 Allumez l’ordinateur.
réassemblage du support du lecteur
de disquette
Pour remplacer ou ajouter un nouveau lecteur de
disquette sur un ordinateur de série 8000, vous devez
remontez le support autour du lecteur de disquettes
(les modèles S0000 ne nécessitent pas de support).
1 Appuyez sur l’unité pour qu’elle repose dans son
support (1). Assurez-vous que les orifices sont
alignés et réinstallez les vis (2) qui fixent l’unité de
disquette sur son support.
2 Poussez vers l’intérieur les deux jambes de
support (3) et appuyez sur le cache pour le mettre
en position devant le lecteur. Assurez-vous que les
vis mères (4) sont installées sur le support.
3 Retournez à remplacement ou ajout d’une unité en
page 6, puis exécutez la procédure à partir de
l’étape 1.
reconnexion des câbles du disque dur
reconnexion des câbles du lecteur optique
3
2
2
remise en place du support du lecteur de
disquette sur un ordinateur de série 8000
1
2
mise à niveau et entretien de l’ordinateur 7
4
mise à niveau ou
remplacement de la
mémoire
Votre ordinateur est fourni avec de la mémoire RAM
(Random Access Memory), laquelle stocke
temporairement des données et des instructions sur
votre ordinateur. Vous pouvez installer des modules
d’extension de mémoire dans les connecteurs
d’extension de mémoire de votre ordinateur. La
procédure pour mettre à jour ou remplacer ces
modules est identique sur les séries S0000 et 8000.
retrait d’un module de mémoire
ATTENTION : Lorsque vous manipulez un
module de mémoire, ne touchez aucun
contact, vous risqueriez d’endommager
le module.
1 Effectuez la procédure décrite sous préparation de
l’ordinateur en page 1, mais ne retirez pas le cache
avant.
2 Repérez le module de mémoire dans votre
ordinateur. Pour connaître l’emplacement des
modules de mémoire (1), des connecteurs de
mémoire (2) et des loquets d’ouverture (3) sur
la carte mère, veuillez consulter l’illustration
ci-dessous.
REMARQUE :
modules de mémoire peuvent varier légèrement
selon le modèle.
3 Ouvrez les deux loquets du module de mémoire
(1) situés à chaque extrémité du module de
mémoire. Extrayez le module de mémoire (2) de
son connecteur.
retrait d’un module de mémoire
L’emplacement et le nombre des
remplacement ou ajout d’un
module de mémoire
Dans le cas d’une mise à niveau, veillez à utiliser un
module de même type et de même fréquence que la
mémoire livrée avec votre ordinateur.
ATTENTION : Lorsque vous manipulez un
module de mémoire, ne touchez aucun
contact, vous risqueriez d’endommager
le module.
1 Ouvrez les deux loquets du support (1) du module
de mémoire.
emplacement du module de mémoire
8 mise à niveau et entretien de l’ordinateur
ouverture des loquets du support de module
mémoire
• Si vous procédez au remplacement d’un
module de mémoire, introduisez le nouveau
module dans le même support d’où l’ancien
module a été extrait.
• Si vous ajoutez un module de mémoire,
installez-le dans le support le plus proche du
module déjà installé, puis installez les autres
modules supplémentaires dans les supports
disponibles voisins.
2 Le module mémoire ne peut pas être installé de
plusieurs façons différentes. Faites coïncider le
détrompeur situé sur le module (1) avec l’onglet
du support de mémoire. Poussez délicatement sur
le module pour qu’il pénètre dans son support en
vous assurant que les loquets (2) sur les deux côtés
s’enclenchent.
3 Complétez la procédure décrite sous réassemblage
de l’ordinateur en page 11.
REMARQUE : Si un écran vierge apparaît après le
remplacement ou l’ajout d’un module de mémoire,
cette dernière n’a pas été installée correctement ou
n’est pas du type adéquat. Retirez et réinstallez le
module de mémoire.
retrait ou installation d’une
carte d’extension
Une carte d’extension est une carte de circuit
imprimé qui peut être insérée dans un connecteur
d’extension de l’ordinateur. Votre ordinateur dispose
de plusieurs connecteurs d’extension qui peuvent
être utilisés pour ajouter des composants à votre
ordinateur. La configuration des composants varie en
fonction du modèle.
Vous pouvez remplacer ou ajouter les cartes
d’extension suivantes à votre ordinateur :
• Modem
• Carte réseau
• Carte graphique
• Carte de son
• Carte auxiliaire FireWire
Pour extraire, remplacer ou ajouter une carte
d’extension, vous devrez utiliser un tournevis à
pointe cruciforme.
®
(IEEE 1394)
installation d’un module de mémoire
pour retirer une carte d’extension
1 Effectuez la procédure décrite sous préparation de
l’ordinateur en page 1, mais ne retirez pas le cache
avant.
• Pour retirer une carte d’extension d’un
ordinateur de série S0000, passez à l’étape 2.
• Pour retirer une carte d’extension d’un
ordinateur de série 8000, passez à l’étape 3.
mise à niveau et entretien de l’ordinateur 9
2 Sur un ordinateur de série S0000, à l’arrière de
l’appareil, enlevez l’obturateur recouvrant les
connecteurs d’extension en retirant les vis de
l’obturateur (1), puis retirez le support de
l’obturateur (2).
retrait de la vis et de l’obturateur du support
d’extension sur la série S0000
3 À l’intérieur de l’ordinateur (modèles
S0000/8000), localisez les connecteurs d’extension
sur la carte mère.
• Si vous avez un ordinateur de série 8000,
continuez à l’étape 4.
• Si vous avez un ordinateur de série S0000,
passez à l’étape 5.
4 Sur un ordinateur de série 8000, retirez la vis qui
fixe la carte d’extension au châssis.
5 Retirez la carte d’extension d’un modèle S0000 ou
8000 en maintenant la carte à chaque extrémité,
puis en la dégageant délicatement de son support.
Veillez à ne pas griffer la carte sur d’autres
composants.
6 Si vous ne remplacez pas l’ancienne carte
d’extension par une nouvelle, installez
l’obturateur du connecteur d’extension pour
fermer l’orifice. Introduisez l’obturateur
métallique dans l’orifice et vissez une vis au haut
de l’obturateur pour le maintenir en place.
pour installer une carte d’extension
1 Si vous remplacez ou ajoutez une nouvelle carte
d’extension (sur les modèles S0000 ou 8000),
alignez le bord de la carte sur le connecteur du
châssis, puis enfoncez délicatement la carte dans le
connecteur. L’ensemble du connecteur devra être
correctement enclenché dans le connecteur de
carte d’extension.
remplacement ou ajout d’une carte d’extension
sur un ordinateur de série S0000/8000
(modèle S0000 représenté)
retrait d’une carte d’extension sur un
ordinateur de série S0000/8000
(ordinateur S0000 illustré)
10 mise à niveau et entretien de l’ordinateur
• Si vous avez un ordinateur de série 8000,
continuez à l’étape 2.
• Si vous avez un ordinateur de série S0000,
passez à l’étape 3.
2 Sur le modèle 8000, fixez la carte d’extension au
châssis à l’aide de la vis de l’obturateur.
3 Pour les modèles S0000 et 8000, si vous avez
remplacé une carte d’extension, conservez
l’ancienne dans l’emballage antistatique de la
nouvelle carte.
• Si vous avez un ordinateur de série S0000,
continuez à l’étape 4.
• Si vous avez un ordinateur de série 8000, passez
à l’étape 5.
4 Pour le modèle S0000, replacez le support de
l’obturateur (1) et la vis (2).
1
2
remise en place de l’obturateur du support
d’extension sur un ordinateur de série S0000
5 Pour les ordinateurs de série S0000 et 8000,
complétez la procédure décrite sous réassemblage de
l’ordinateur en page 11.
réassemblage de
l’ordinateur
1 Remettez le cache avant en position selon la
méthode appropriée pour votre modèle
d’ordinateur.
• Pour remettre le cache avant en position sur un
ordinateur de série S0000, placez le châssis en
position verticale. Tout en l’inclinant, alignez la
partie supérieure du cache avant sur les orifices
supérieurs (1) du châssis de sorte que le cache
avant s’emboîte dans le châssis, puis appuyez
sur l’extrémité supérieure du cache pour mettre
ce dernier en position dans le châssis (2).
remise en place du cache avant sur un
ordinateur de série S0000
• Pour remettre le cache avant en position sur un
ordinateur de série 8000, déposez le châssis sur
le flanc avec la partie ouverte orientée vers le
haut. Placez le cache avant dans la position
adéquate. Assurez-vous que les connecteurs (2)
sont alignés correctement et faites pivoter le
cache vers le châssis (1) jusqu’à ce qu’il
s’enclenche.
remise en place du cache avant sur un
ordinateur de série 8000
mise à niveau et entretien de l’ordinateur 11
2 Pour les deux séries S0000 et 8000, placez le
panneau latéral en position correcte sur le
châssis et faites-le glisser en position (1).
Assurez-vous que l’orifice de la ou les vis à
ailettes est aligné sur l’orifice du châssis (2) et
replacez la ou les vis à ailettes.
3 Reconnectez le câble d’alimentation (1) à
l’ordinateur, puis branchez-le sur une prise
électrique (2).
remise en place du cache avant sur un
ordinateur de série S0000
remise en place du panneau d’accès latéral
sur un ordinateur de série 80000
reconnexion du câble d’alimentation sur
un ordinateur de série S0000/8000
(ordinateur S0000 illustré)
4 Reconnectez le câble de modem/téléphone, le
cas échéant.
5 Rebranchez tous les périphériques à
l’ordinateur.
AVERTISSEMENT : Afin d’éviter tout
risque d’électrocution, d’incendie ou de
dommages matériels, ne branchez
jamais de connecteurs de téléphone ou
de télécommunications dans les ports
d’interface réseau (connecteurs
Ethernet).
6 Allumez l’ordinateur en appuyant sur le bouton
marche/arrêt.
Printed in
Loading...
