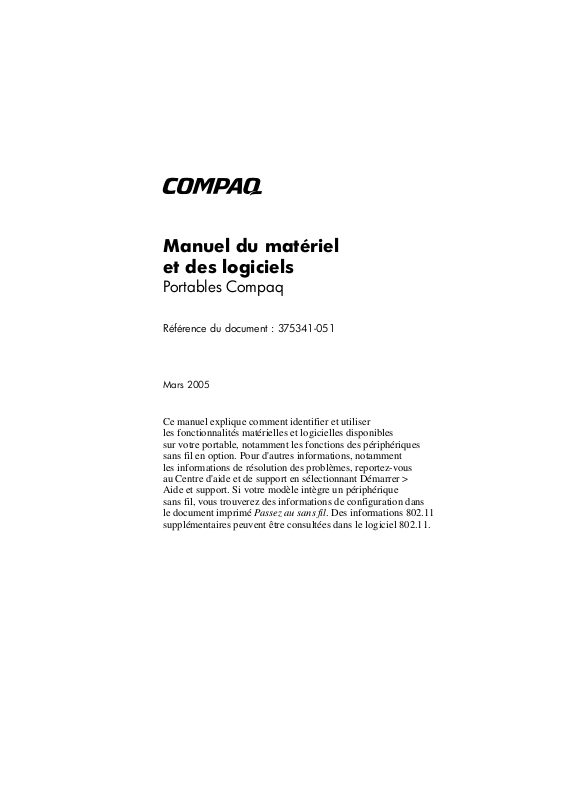

Ce manuel explique comment identifier et utiliser
les fonctionnalités matérielles et logicielles disponibles
sur votre portable, notamment les fonctions des périphériques
sans fil en option. Pour d'autres informations, notamment
les informations de résolution des problèmes, reportez-vous
au Centre d'aide et de support en sélectionnant Démarrer >
Aide et support. Si votre modèle intègre un périphérique
sans fil, vous trouverez des informations de configuration dans
le document imprimé Passez au sans fil. Des informations 802.11
supplémentaires peuvent être consultées dans le logiciel 802.11.
Microsoft et Windows sont des marques de Microsoft Corporation. Le logo
SD est une marque de son propriétaire. Bluetooth est une marque détenue
par son propriétaire et utilisée sous licence par Hewlett-Packard Company.
Les informations contenues dans ce document peuvent être modifiées
sans préavis. Les seules garanties s'appliquant aux produits et services HP
sont exposées dans les déclarations de garantie expresse accompagnant
ces produits et services. Aucun élément du présent document ne peut être
interprété comme constituant une garantie supplémentaire. HP ne saurait
être tenu pour responsable des erreurs ou omissions de nature technique
ou rédactionnelle qui pourraient subsister dans le présent document.
Manuel du matériel et des logiciels
Portables Compaq
Première édition (mars 2005)
Référence du produit : R4000
Référence du document : 375341-051
Table des matières
1Identification des composants
Éléments de la face supérieure. . . . . . . . . . . . . . . . . . . . 1–1
Signaux d'entrée et de sortie du port d'extension 2 . . . 17–3
Index
xManuel du matériel et des logiciels
Identification des composants
Éléments de la face supérieure
Voyants du clavier et Muet
1
ÉlémentDescription
1Voyant Verr MajAllumé : la fonction verr maj est activée.
2Voyant MuetAllumé : le son est coupé.
3Voyant Verr NumAllumé : la fonction verr num ou le pavé
numérique intégré est activé.
Manuel du matériel et des logiciels1–1
Identification des composants
Voyants Marche/Veille, des périphériques
sans fil et du lecteur de carte mémoire
ÉlémentDescription
1Voyant des périphériques
sans fil (certains modèles
uniquement)
Voyant Marche/Veille
2
Voyant du lecteur de carte
3
mémoire (certains
modèles uniquement)
*Pour des informations sur la création d'une connexion sans fil, reportez-vous
au manuel imprimé
"Technologie sans fil (certains modèles)".
†
Le portable possède deux voyants Marche/Veille. Le voyant Marche/Veille
présent sur la partie supérieure du portable n'est visible que lorsque l'appareil
est ouvert ; le voyant Marche/Veille situé à l'avant du portable est visible lorsque
l'appareil est fermé.
1–2Manuel du matériel et des logiciels
Passez au
Allumé : un ou plusieurs périphériques
sans fil internes en option, par exemple
un périphérique sans fil 802.11 et/ou
Bluetooth®, sont activés. Ce voyant n'indique
pas si une connexion sans fil a été créée.*
†
Allumé : le portable est sous tension.
Clignotant : le portable est en mode veille.
Éteint : le portable est hors tension.
Allumé : une carte mémoire numérique
est active. Ce voyant est également visible
sur le côté gauche du portable.
sans
fil
fourni avec le portable, et au Chapitre 11,
Identification des composants
Pavé tactile
ÉlémentDescription
1Voyant du pavé tactileAllumé : le pavé tactile est activé.
2Pavé tactile*Déplace le pointeur.
3Zone de défilement
horizontal du pavé tactile*
4Boutons gauche et droit
du pavé tactile*
5Zone de défilement vertical
du pavé tactile*
Permet de faire défiler vers la gauche
ou la droite.
Fonctionnent comme les boutons de
gauche et de droite d'une souris externe.
Permet de faire défiler vers le haut ou vers
le bas.
6Bouton du pavé tactilePermet d'activer/désactiver le pavé tactile.
*Ce tableau décrit les réglages par défaut. Pour des informations sur
la modification des fonctions des éléments du pavé tactile, reportez-vous
à la section "Définition des propriétés de la souris" du Chapitre 3, "Clavier".
Manuel du matériel et des logiciels1–3
Identification des composants
Commandes d'alimentation
ÉlémentDescription
Interrupteur
1
d'alimentation*
Si le portable est :
■ Hors tension, appuyez sur ce bouton pour l'allumer.
■ Allumé, appuyez brièvement sur ce bouton pour
lancer le mode hibernation.
■ En mode veille, appuyez brièvement sur ce bouton
pour quitter ce mode.
■ En mode hibernation, appuyez brièvement sur ce
bouton pour quitter ce mode.
Si le système cesse de répondre et que vous
✎
ne pouvez pas utiliser les procédures d'arrêt
de Microsoft® Windows® pour l'éteindre, appuyez
sur ce bouton et maintenez-le enfoncé pendant
au moins 4 secondes.
Interrupteur
2
de l'écran*
*Ce tableau décrit les réglages par défaut. Pour des informations sur
la modification de la fonction de l'interrupteur de l'écran ou de l'interrupteur
d'alimentation, reportez-vous à la section "Accès à la fenêtre des options
d'alimentation" du Chapitre 2, "Alimentation".
1–4Manuel du matériel et des logiciels
Active le mode veille lorsque l'écran est fermé
et que le portable est allumé.
Identification des composants
Boutons des périphériques sans fil
et de volume
ÉlémentDescription
1Bouton
des périphériques
sans fil (certains
modèles uniquement)
2Bouton de diminution
du volume
Bouton
3
d'augmentation
du volume
Permet d'activer ou de désactiver la fonctionnalité
sans fil, mais ne crée pas de connexion sans fil.
Pour créer une connexion sans fil,
✎
un réseau sans fil doit être déjà configuré.
Pour des informations sur la création
d'une connexion sans fil, reportez-vous au
manuel imprimé
avec le portable, et au Chapitre 11,
"Technologie sans fil (certains modèles)".
Permet de baisser le volume du système.
Permet d'augmenter le volume du système.
Passez au
sans
fil
fourni
4Bouton MuetPermet de couper ou de restaurer le son.
Manuel du matériel et des logiciels1–5
Identification des composants
Touches
ÉlémentDescription
1Touches de fonction (12)Permettent d'effectuer des opérations
relatives au système et aux applications.
Associées à la touche fn, les touches de
fonction jouent le rôle de touches
d'activation.
2Touches du pavé numérique
interne (15)
Peuvent être utilisées comme les touches
d'un pavé numérique externe.
3Tou c h e fnAssociée à d'autres touches, permet
d'exécuter des opérations système.
Par exemple, lorsque vous appuyez
sur les touches fn+f7, vous réduisez
la luminosité de l'écran.
4Touche logo WindowsAffiche le menu Démarrer de Windows.
5Touche des applications
Windows
1–6Manuel du matériel et des logiciels
Permet d'afficher le menu contextuel des
éléments qui se trouvent sous le pointeur.
Identification des composants
Éléments du panneau avant
ÉlémentDescription
1Voyant Marche/Veille*Allumé : le portable est sous tension.
Clignotant : le portable est en mode veille.
Éteint : le portable est hors tension.
2Voyant de la batterieAllumé : le module batterie est en cours
de charge.
Clignotant : il n'est pas possible de démarrer
le portable lorsqu'il fonctionne sur batterie.
Éteint : le module batterie est complètement
chargé ou il n'est pas inséré.
Voyant de l'unité IDEAllumé ou clignotant : le disque dur principal
3
ou l'unité optique est actif.
†
Bouton d'ouverture
4
Permet d'ouvrir le portable.
de l'écran
5Haut-parleurs stéréo (2)Émettent le son en stéréo.
*Le portable possède deux voyants Marche/Veille. Le voyant Marche/Veille
présent sur la partie supérieure du portable n'est visible que lorsque l'appareil
est ouvert ; le voyant Marche/Veille situé à l'avant du portable est visible lorsque
l'appareil est fermé.
†
Le voyant de la batterie clignote si vous tentez d'allumer le portable lorsqu'il
n'est pas branché sur l'alimentation externe et qu'il contient un module batterie
dont la charge n'est pas suffisante pour démarrer l'appareil.
Manuel du matériel et des logiciels1–7
Identification des composants
Éléments du panneau arrière
ÉlémentDescription
Connecteur d'alimentationPermet de connecter le câble de l'adaptateur
1
2Ouvertures d'aération (2)*Permettent de faire circuler l'air pour refroidir
secteur.
les éléments internes.
Pour éviter une surchauffe, veillez
Ä
à ne pas obstruer ces ouvertures.
La ventilation ne doit pas être entravée
par des éléments rigides, tels qu'une
imprimante, ni par des éléments
souples, tels que des coussins,
du tissu ou un tapis épais.
3Port pour écran externePermet de connecter un moniteur VGA
ou un projecteur en option.
4Port USB
†
Permet de connecter un périphérique USB
en option.
5Prise RJ-11 (modem)Permet de connecter le câble du modem.
*Le portable compte cinq ouvertures d'aération. L'une d'entre elles est visible
sur le côté droit du portable. Toutes les ouvertures d'aération sont visibles sous
le portable.
†
Le portable compte quatre ports USB. Les autres ports USB sont situés sur
les côtés droit et gauche du portable.
1–8Manuel du matériel et des logiciels
Éléments du côté droit
Ports
ÉlémentDescription
Identification des composants
Port 1394 (certains
1
modèles uniquement)
Port USB*Permet de connecter un périphérique USB
2
Port d'extension 2
3
*Le portable compte quatre ports USB. Les autres ports USB sont situés
sur le côté gauche et à l'arrière du portable.
†
Le portable possède un seul port d'extension. Le terme
désigne le type de port d'extension. Pour des informations sur les signaux
du port d'extension, reportez-vous à la section "Signaux d'entrée et de sortie
du port d'extension 2" du Chapitre 17, "Caractéristiques techniques".
Manuel du matériel et des logiciels1–9
Permet de connecter un périphérique 1394a
en option, par exemple un scanner, un appareil
photo ou un caméscope numérique.
en option.
†
Permet de connecter le portable à une station
d'accueil en option.
port d'extension 2
Identification des composants
Prises et ouverture d'aération
ÉlémentDescription
Prise de sortie audio
1
(casque)
Prise d'entrée audio
2
(microphone)
Ouverture d'aération*Permet de faire circuler l'air pour refroidir
3
Prise RJ-45 (réseau)Permet de connecter un câble réseau en option.
4
Prise de sortie S-Video Permet de connecter un périphérique S-Video
5
*Le portable compte cinq ouvertures d'aération. Deux d'entre elles sont visibles
à l'arrière du portable. Toutes les ouvertures d'aération sont visibles sous
le portable.
Permet de connecter un casque ou
des haut-parleurs stéréo avec alimentation
en option. Permet également de connecter
la fonction audio d'un périphérique audio/vidéo
tel qu'un téléviseur ou un magnétoscope.
Permet de connecter un microphone
monophonique (canal sonore unique) en option.
les éléments internes.
Pour éviter une surchauffe, veillez à ne
Ä
pas obstruer ces ouvertures. La ventilation
ne doit pas être entravée par des éléments
rigides, tels qu'une imprimante, ni par des
éléments souples, tels que des coussins,
du tissu ou un tapis épais.
en option, tel qu'un téléviseur, un magnétoscope,
un caméscope, un projecteur ou une carte
de capture vidéo.
1–10Manuel du matériel et des logiciels
Éléments du côté gauche
Éléments de carte externes
ÉlémentDescription
Identification des composants
Connecteur d'ExpressCard
1
(certains modèles
uniquement)
2Lecteur de carte mémoire
(certains modèles
uniquement)
3Voyant du lecteur de carte
mémoire (certains modèles
uniquement)
Accepte une carte ExpressCard en option.
Prend en charge une carte mémoire
numérique en option.*
Allumé : une carte mémoire numérique
en option est active.*
4Connecteur de PC CardPermet de connecter une PC Card
32 bits (CardBus) ou 16 bits de Type I
ou de Type II en option.
5Bouton d'éjection
de PC Card
*Ce connecteur prend en charge la plupart des cartes mémoire numériques.
Par exemple, vous pouvez utiliser une carte SD (Secure Digital), Memory Stick,
Memory Stick Pro, xD-Picture, MultiMediaCard ou SM (SmartMedia).
Manuel du matériel et des logiciels1–11
Éjecte une PC Card en option
du connecteur.
Identification des composants
Connecteur de dispositif antivol,
ports et compartiments
ÉlémentDescription
Connecteur de dispositif
1
antivol
Ports USB (2)*Permettent de connecter un périphérique USB
2
Unité optique
3
†
Permet de fixer un dispositif antivol en option
au portable.
Les solutions de sécurité ont
✎
un caractère dissuasif. Elles ne
constituent pas une garantie contre
l'utilisation malveillante ou le vol
du produit.
en option.
Accueille un disque optique.
Bouton d'ouverture
4
de l'unité optique
*Le portable compte quatre ports USB. Les autres ports USB sont situés sur
le côté droit et à l'arrière du portable.
†
Le type d'unité optique, par exemple lecteur de DVD-ROM, unité combinée
DVD/CD-RW ou DVD±RW et CD-RW, varie selon les modèles de portable.
1–12Manuel du matériel et des logiciels
Ouvre le chargeur de supports de l'unité
optique lorsque l'appareil est alimenté.
Identification des composants
Éléments de la face inférieure
Compartiments et ouvertures d'aération
ÉlémentDescription
Compartiment
1
de batterie
Ouvertures
2
d'aération (5)
Compartiment
3
de disque dur
Loquet de dégagement
4
du module batterie
*Les modules batterie varient selon les modèles de portable.
Manuel du matériel et des logiciels1–13
Contient un module batterie.*
Permettent la circulation de l'air pour refroidir
les éléments internes.
Pour éviter une surchauffe, veillez à ne
Ä
pas obstruer ces ouvertures. La ventilation
ne doit pas être entravée par des éléments
rigides, tels qu'une imprimante, ni par
des éléments souples, tels que des
coussins, du tissu ou un tapis épais.
Contient le disque dur principal.
Permet de libérer le module batterie
de son compartiment.
Identification des composants
Compartiment de module d'extension
mémoire
ÉlémentDescription
Compartiment de module
d'extension mémoire
*Votre portable contient deux connecteurs de module mémoire. Pour plus
d'informations sur la mémoire, reportez-vous au Chapitre 8, "Modules
mémoire".
1–14Manuel du matériel et des logiciels
Contient un seul connecteur de module
mémoire. À la livraison, le connecteur peut être
vacant ou il peut contenir un module mémoire
remplaçable.*
Identification des composants
Antennes sans fil
ÉlémentsDescription
Antennes (2)*Permettent d'envoyer et de recevoir des signaux sans fil.
Exposition aux radiations de fréquence radio.
Å
La puissance de rayonnement de cet appareil est
inférieure aux limites d'exposition aux radiations
émises par les fréquences radio édictées dans
la réglementation FCC. Toutefois, l'appareil doit
être utilisé de sorte que les possibilités de contact
humain soient réduites au maximum pendant
son fonctionnement normal. Pour éviter tout risque
de dépassement des limites d'exposition
aux fréquences radio édictées par la FCC,
les antennes ne doivent pas se trouver à moins
20 cm de l'utilisateur pendant son fonctionnement
normal, y compris lorsque l'écran du portable
est fermé.
*Les antennes du portable ne sont pas visibles de l'extérieur. Pour optimiser
les transmissions, évitez d'obstruer les zones situées aux alentours immédiats
des antennes.
Manuel du matériel et des logiciels1–15
Identification des composants
Autres éléments matériels
Les éléments livrés avec le portable varient selon la région,
le pays, le modèle et le matériel en option acheté. Les sections
suivantes identifient les éléments externes standard fournis avec
la plupart des modèles de portable.
Matériel concernant l'alimentation
et le modem
ÉlémentDescription
Adaptateur secteur*Convertit le courant alternatif en courant continu.
1
Cordon d'alimentation* Permet de brancher un adaptateur secteur sur
2
Module batterie*Alimente le portable lorsqu'il n'est pas branché
3
Câble modem*Permet de connecter un modem à la prise
4
Adaptateur de modem
5
propre au pays (fourni
dans certains pays)*
*L'aspect de tous les éléments décrits dans ce tableau varie selon les régions,
les pays et/ou le modèle de portable.
1–16Manuel du matériel et des logiciels
une prise secteur.
sur une source d'alimentation externe.
téléphonique RJ-11 ou à un adaptateur
de modem propre au pays.
Permet d'adapter un câble modem à une prise
téléphonique non-RJ-11.
Disques optiques
Les logiciels sur disques optiques, par exemple CD ou DVD,
sont fournis avec tous les modèles de portable.
■Les disques contenus dans l'emballage "Required for Setup"
(À installer) contiennent des logiciels qui ne sont pas
préinstallés sur le portable. Selon le mode d'utilisation
du portable, vous devrez installer certaines ou toutes ces
applications. Vous pouvez les installer à tout moment.
■Les disques contenus dans l'emballage "Save for Later"
(À conserver pour une utilisation ultérieure) contiennent
les disques de restauration des logiciels préinstallés ou
préchargés sur le portable. Ces disques de restauration
sont fournis en prévision d'une éventuelle réparation
ou réinstallation des logiciels préinstallés ou préchargés.
❏ Les logiciels de restauration du système d'exploitation et
des drivers sont fournis avec tous les modèles de portable.
❏ Les logiciels de restauration des applications sont fournis
avec certains modèles.
Si un CD de mise à jour du système d'exploitation est fourni
avec le portable, il est vivement recommandé d'installer
immédiatement les mises à jour. Pour des instructions et
des informations sur les mises à jour de logiciels, reportez-vous
à la section "Mises à jour des fonctions de sécurité critiques
pour Windows XP" du Chapitre 12, "Sécurité".
Identification des composants
Pour des informations sur l'installation d'applications,
reportez-vous à la section "Installation d'applications à partir
d'un disque" du Chapitre 4, "Multimédia".
Pour des informations sur l'utilisation du logiciel de restauration,
reportez-vous à la section "Récupération du système"
du Chapitre 14, "Mises à jour et restauration de logiciels".
Manuel du matériel et des logiciels1–17
Identification des composants
Étiquettes
Les étiquettes apposées sur le portable fournissent
des informations qui peuvent être utiles en cas de résolution
des problèmes liés au système ou de déplacement à l'étranger
avec le portable.
■Étiquette Service Tag : indique le nom et le numéro
du produit (P/N) ainsi que le numéro de série (S/N)
du portable. Ces informations vous seront utiles si vous
contactez le centre d'assistance technique. Cette étiquette
est apposée sous le portable. Pour afficher à l'écran
les informations qui y sont contenues, sélectionnez
Démarrer > Aide et support > Mon ordinateur Compaq.
■Certificat d'authenticité Microsoft : contient la clé de produit
Microsoft® Windows®. Ces informations vous seront utiles
pour mettre à jour ou résoudre les problèmes liés au système
d'exploitation. Cette étiquette est apposée sous le portable.
■Étiquette sur les réglementations : fournit des informations
sur les réglementations applicables au portable. Elle est
apposée à l'intérieur du compartiment de batterie.
■Étiquette d'homologation du modem : fournit des
informations sur les réglementations applicables au modem
et répertorie les critères d'homologation requis dans certains
pays où son utilisation a été approuvée. Ces informations
vous seront utiles en cas de déplacement à l'étranger.
Cette étiquette est apposée à l'intérieur du compartiment
de batterie.
1–18Manuel du matériel et des logiciels
Identification des composants
■Étiquettes de certification sans fil : certains modèles
de portable contiennent un périphérique sans fil 802.11,
un périphérique Bluetooth
® en option ou les deux.
Si votre modèle intègre un ou plusieurs périphériques
sans fil, un certificat contenant des informations sur
les réglementations applicables à chaque périphérique
et les critères d'homologation requis dans certains pays
où son utilisation a été approuvée, est fourni avec le portable.
Ces informations vous seront utiles en cas de déplacement
à l'étranger. Ces étiquettes sont apposées à l'intérieur
du compartiment de batterie.
Manuel du matériel et des logiciels1–19
Alimentation
Emplacement des commandes
et des voyants d'alimentation
L'illustration ci-dessous est un aide-mémoire permettant
d'identifier l'emplacement des commandes et des voyants
d'alimentation du portable.
2
Manuel du matériel et des logiciels2–1
Loading...
+ 226 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
