Commodore VC20 a

VblksComputer

BEDIENUNGSANLEITUNG

SUPER-ERWEITERUNG

Z

commodore

' COMPUTER

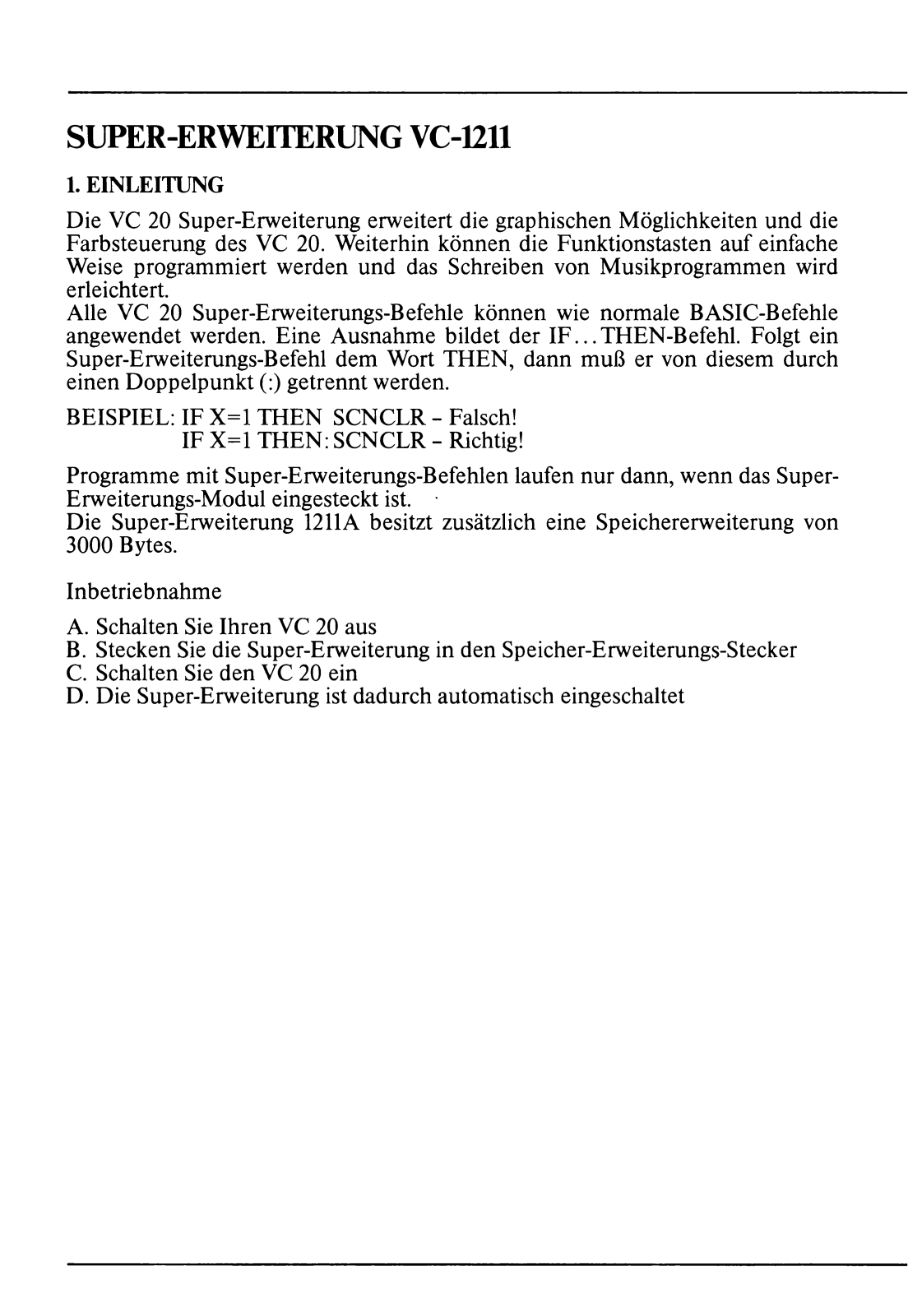

SUPER-ERWEITERUNG VC-1211

1. EINLEITUNG
Die VC 20 Super-Erweiterung erweitert die graphischen Möglichkeiten und die

Farbsteuerung des VC 20. Weiterhin können die Funktionstasten auf einfache
Weise programmiert werden und das Schreiben von Musikprogrammen wird
erleichtert.
Alle VC 20 Super-Erweiterungs-Befehle können wie normale BASIC-Befehle
angewendet werden. Eine Ausnahme bildet der IF ... THEN-Befehl. Folgt ein
Super-Erweiterungs-Befehl dem Wort THEN, dann muß er von diesem durch
einen Doppelpunkt (:) getrennt werden.

BEISPIEL: IF X=1 THEN SCNCLR - Falsch!

IF X=1 THEN: SCNCLR - Richtig!

Programme mit Super-Erweiterungs-Befehlen laufen nur dann, wenn das Super-
Erweiterungs-Modul eingesteckt ist.
Die Super-Erweiterung 1211A besitzt zusätzlich eine Speichererweiterung von
3000 Bytes.

Inbetriebnahme
A. Schalten Sie Ihren VC 20 aus

B. Stecken Sie die Super-Erweiterung in den Speicher-Erweiterungs-Stecker
C. Schalten Sie den VC 20 ein
D. Die Super-Erweiterung ist dadurch automatisch eingeschaltet

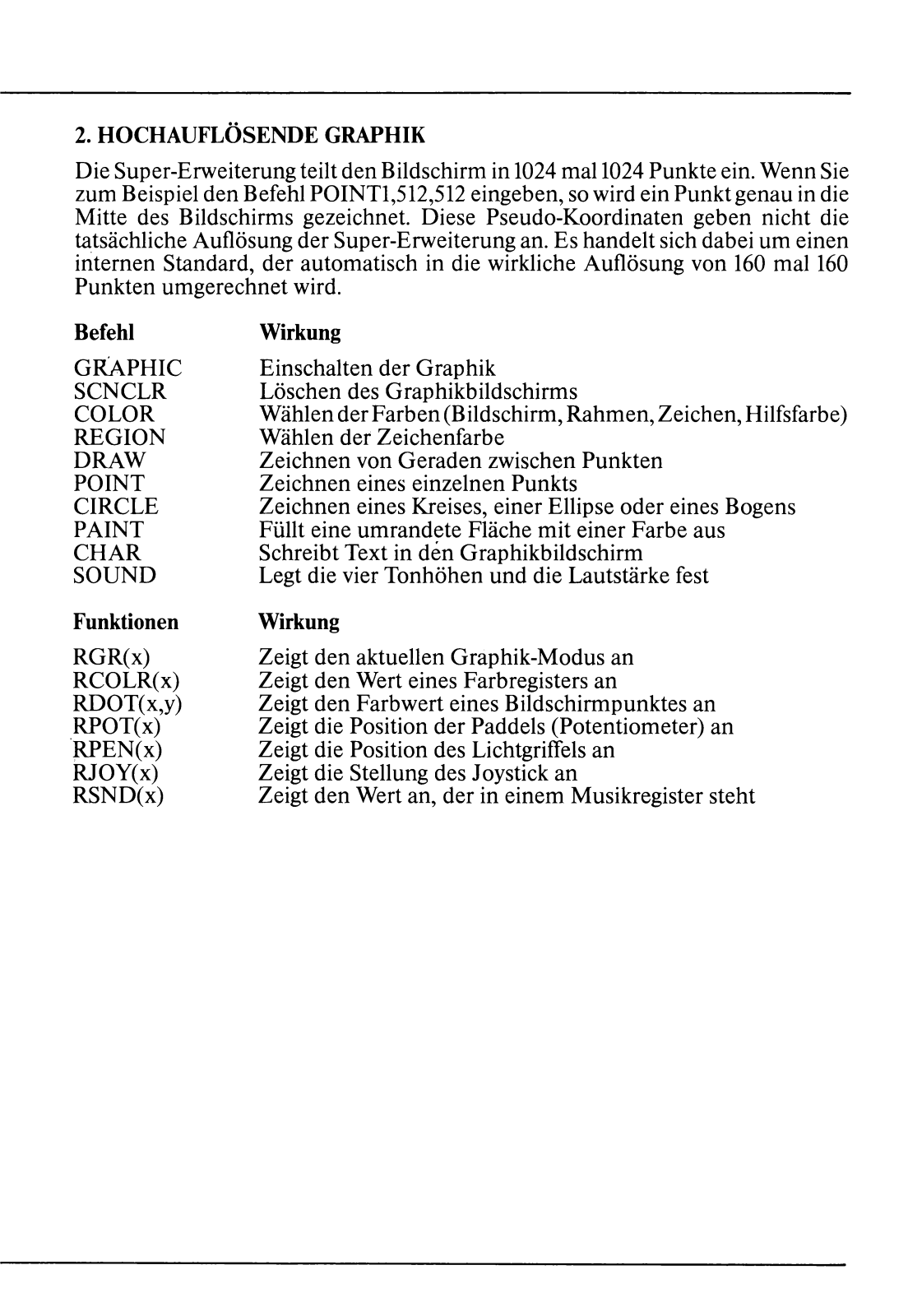

2. HOCHAUFLÖSENDE GRAPHIK

Die Super-Erweiterung teilt den Bildschirm in 1024 mal 1024 Punkte ein. Wenn Sie
zum Beispiel den Befehl P0INT1,512,512 eingeben, so wird ein Punkt genau in die
Mitte des Bildschirms gezeichnet. Diese Pseudo-Koordinaten geben nicht die
tatsächliche Auflösung der Super-Erweiterung an. Es handelt sich dabei um einen
internen Standard, der automatisch in die wirkliche Auflösung von 160 mal 160
Punkten umgerechnet wird.

Befehl Wirkung

GRAPHIC
SCNCLR

COLOR
REGION
DRAW
POINT
CIRCLE
PAINT
CHAR
SOUND

Funktionen Wirkung

RGR(x)
RCOLR(x)
RDOT(x,y)
RPOT(x)
RPEN(x)
RJOY(x)
RSND(x)

Einschalten der Graphik
Löschen des Graphikbildschirms
Wählen der Farben (Bildschirm, Rahmen, Zeichen, Hilfsfarbe)
Wählen der Zeichenfarbe
Zeichnen von Geraden zwischen Punkten
Zeichnen eines einzelnen Punkts
Zeichnen eines Kreises, einer Ellipse oder eines Bogens
Füllt eine umrandete Fläche mit einer Farbe aus
Schreibt Text in den Graphikbildschirm
Legt die vier Tonhöhen und die Lautstärke fest

Zeigt den aktuellen Graphik-Modus an
Zeigt den Wert eines Farbregisters an

Zeigt den Farbwert eines Bildschirmpunktes an
Zeigt die Position der Paddels (Potentiometer) an
Zeigt die Position des Lichtgriffels an
Zeigt die Stellung des Joystick an
Zeigt den Wert an, der in einem Musikregister steht

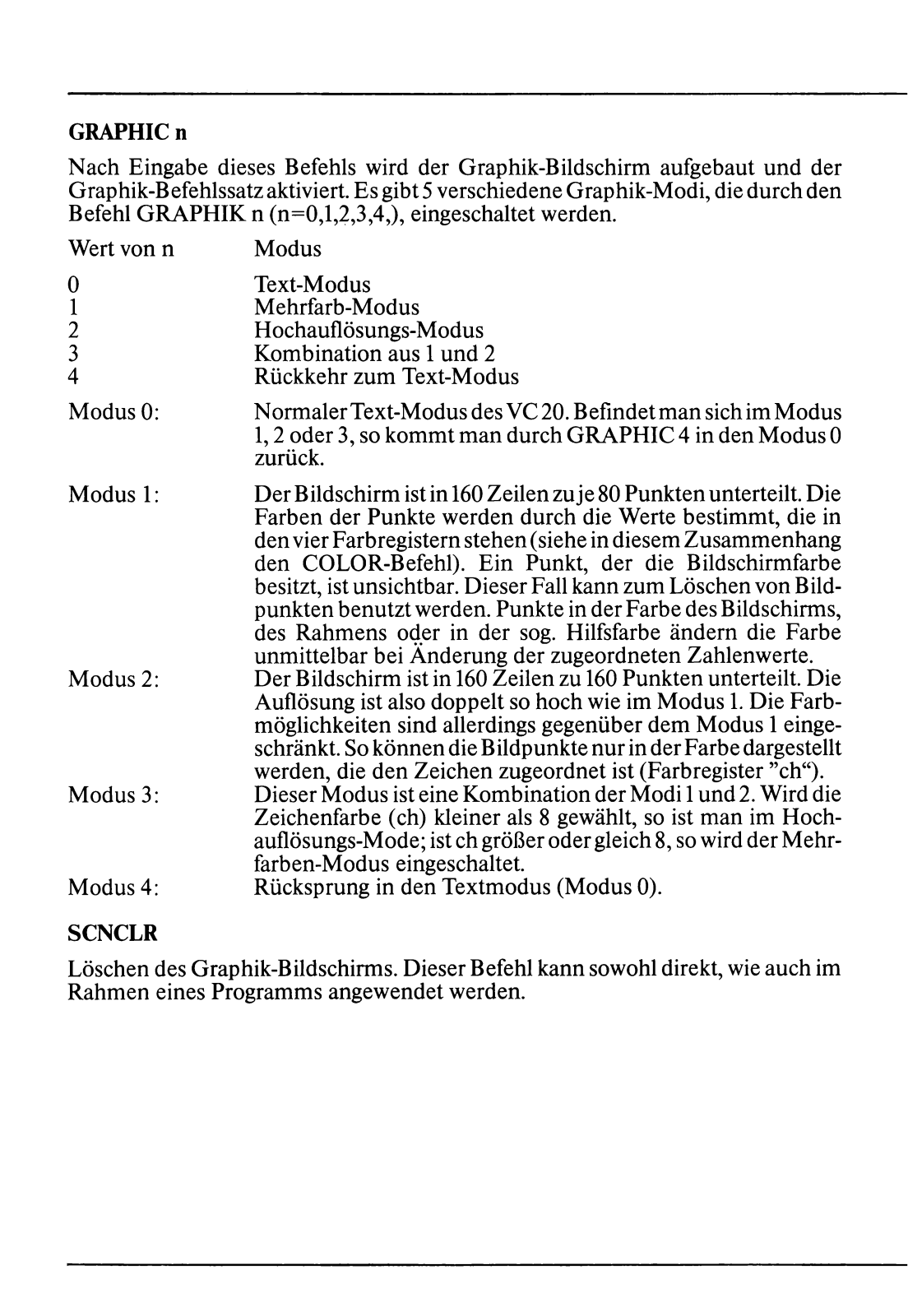

GRAPHIC n

Nach Eingabe dieses Befehls wird der Graphik-Bildschirm aufgebaut und der

Graphik-Befehlssatz aktiviert. Es gibt 5 verschiedene Graphik-Modi, die durch den

Befehl GRAPHIK n (n=0,l,2,3,4,), eingeschaltet werden.
Wert von n Modus
0

1

2

3
4

Text-Modus
Mehrfarb-Modus
Hochauflösungs-Modus
Kombination aus 1 und 2
Rückkehr zum Text-Modus

Modus 0: N ormaler Text-Modus desVC20.B efindet man sich im Modus

1,2 oder 3, so kommt man durch GRAPHIC 4 in den Modus 0
zurück.

Modus 1:

Der Bildschirm ist in 160 Zeilen zu je 80 Punkten unterteilt. Die
Farben der Punkte werden durch die Werte bestimmt, die in
den vier Farbregistern stehen (siehe in diesem Zusammenhang
den COLOR-Befehl). Ein Punkt, der die Bildschirmfarbe
besitzt, ist unsichtbar. Dieser Fall kann zum Löschen von Bild
punkten benutzt werden. Punkte in der Farbe des Bildschirms,
des Rahmens oder in der sog. Hilfsfarbe ändern die Farbe
unmittelbar bei Änderung der zugeordneten Zahlenwerte.

Modus 2:

Der Bildschirm ist in 160 Zeilen zu 160 Punkten unterteilt. Die
Auflösung ist also doppelt so hoch wie im Modus 1. Die Farb-
möglichkeiten sind allerdings gegenüber dem Modus 1 einge
schränkt. So können die Bildpunkte nur in der Farbe dargestellt
werden, die den Zeichen zugeordnet ist (Farbregister ”ch“).

Modus 3:

Dieser Modus ist eine Kombination der Modi 1 und 2. Wird die
Zeichenfarbe (ch) kleiner als 8 gewählt, so ist man im Hoch-
auflösungs-Mode; ist ch größer oder gleich 8, so wird der Mehr-
farben-Modus eingeschaltet.

Modus 4:

Rücksprung in den Textmodus (Modus 0).

SCNCLR

Löschen des Graphik-Bildschirms. Dieser Befehl kann sowohl direkt, wie auch im
Rahmen eines Programms angewendet werden.

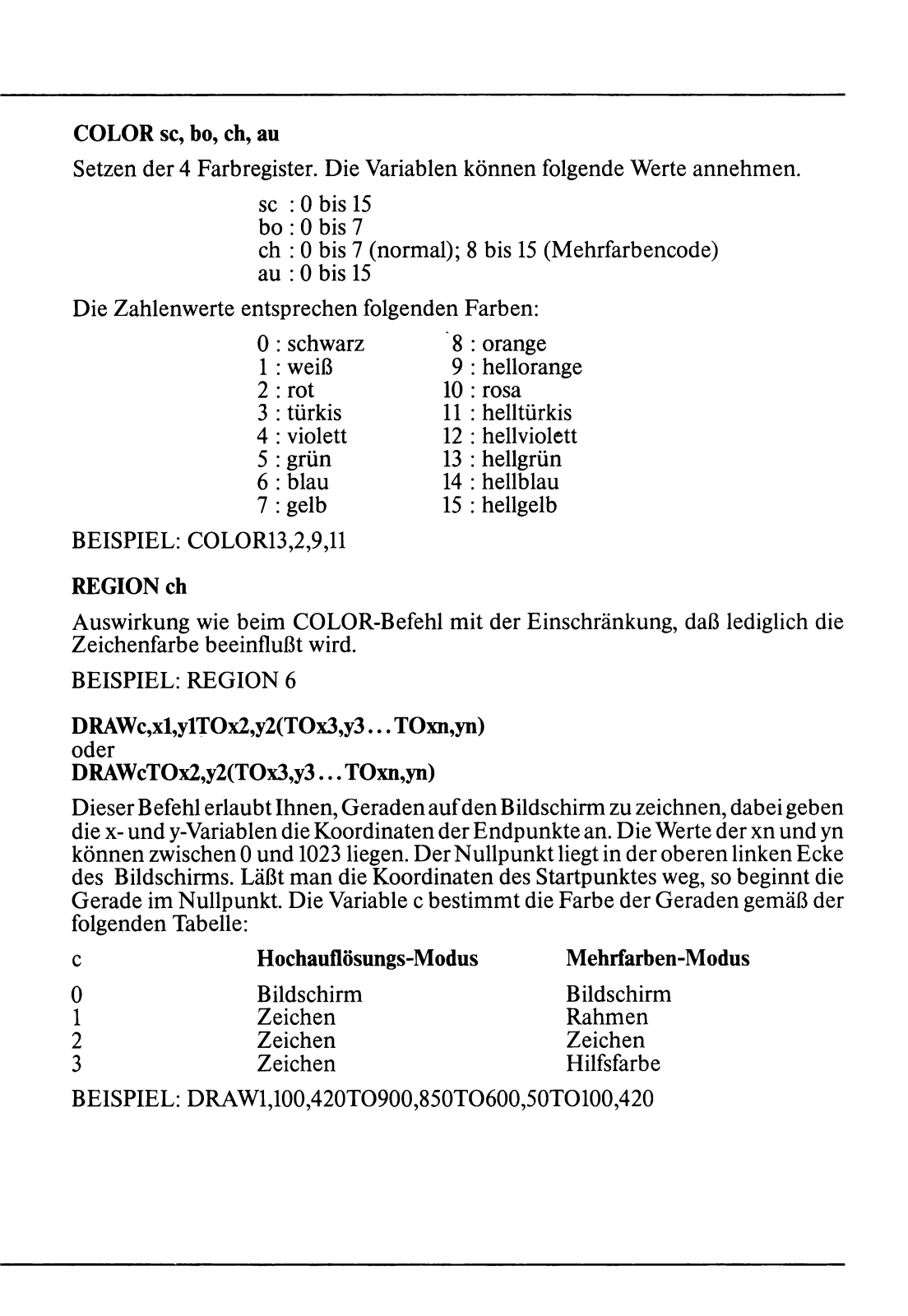

COLOR sc, bo, ch, au
Setzen der 4 Farbregister. Die Variablen können folgende Werte annehmen.

sc : 0 bis 15
bo : 0 bis 7
ch : 0 bis 7 (normal); 8 bis 15 (Mehrfarbencode)
au : 0 bis 15

Die Zahlenwerte entsprechen folgenden Farben:

0: schwarz

1 : weiß
2 : rot
3 : türkis
4 : violett
5 : grün
6 : blau
7 : gelb

BEISPIEL: COLOR13,2,9,ll
REGION ch

Auswirkung wie beim COLOR-Befehl mit der Einschränkung, daß lediglich die
Zeichenfarbe beeinflußt wird.

BEISPIEL: REGION 6
DRAWc,xl,ylTOx2,y2(TOx3,y3... TOxn,yn)

oder
DRAWcTOx2,y2(TOx3,y3... TOxn,yn)

Dieser Befehl erlaubt Ihnen, Geraden auf den Bildschirm zu zeichnen, dabei geben
die x- und y-Variablen die Koordinaten der Endpunkte an. Die Werte der xn und yn
können zwischen 0 und 1023 liegen. Der Nullpunkt liegt in der oberen linken Ecke
des Bildschirms. Läßt man die Koordinaten des Startpunktes weg, so beginnt die
Gerade im Nullpunkt. Die Variable c bestimmt die Farbe der Geraden gemäß der
folgenden Tabelle:

c Hochauflösungs-Modus Mehrfarben-Modus

0

1

2

3
BEISPIEL: DRAW1,100,420T0900,850T0600,50T0100,420

Bildschirm
Zeichen
Zeichen
Zeichen

8 : orange

9 : hellorange
10 : rosa
11 : helltürkis
12 : hellviolett
13 : hellgrün
14 : hellblau
15 : hellgelb

Bildschirm
Rahmen
Zeichen
Hilfsfarbe

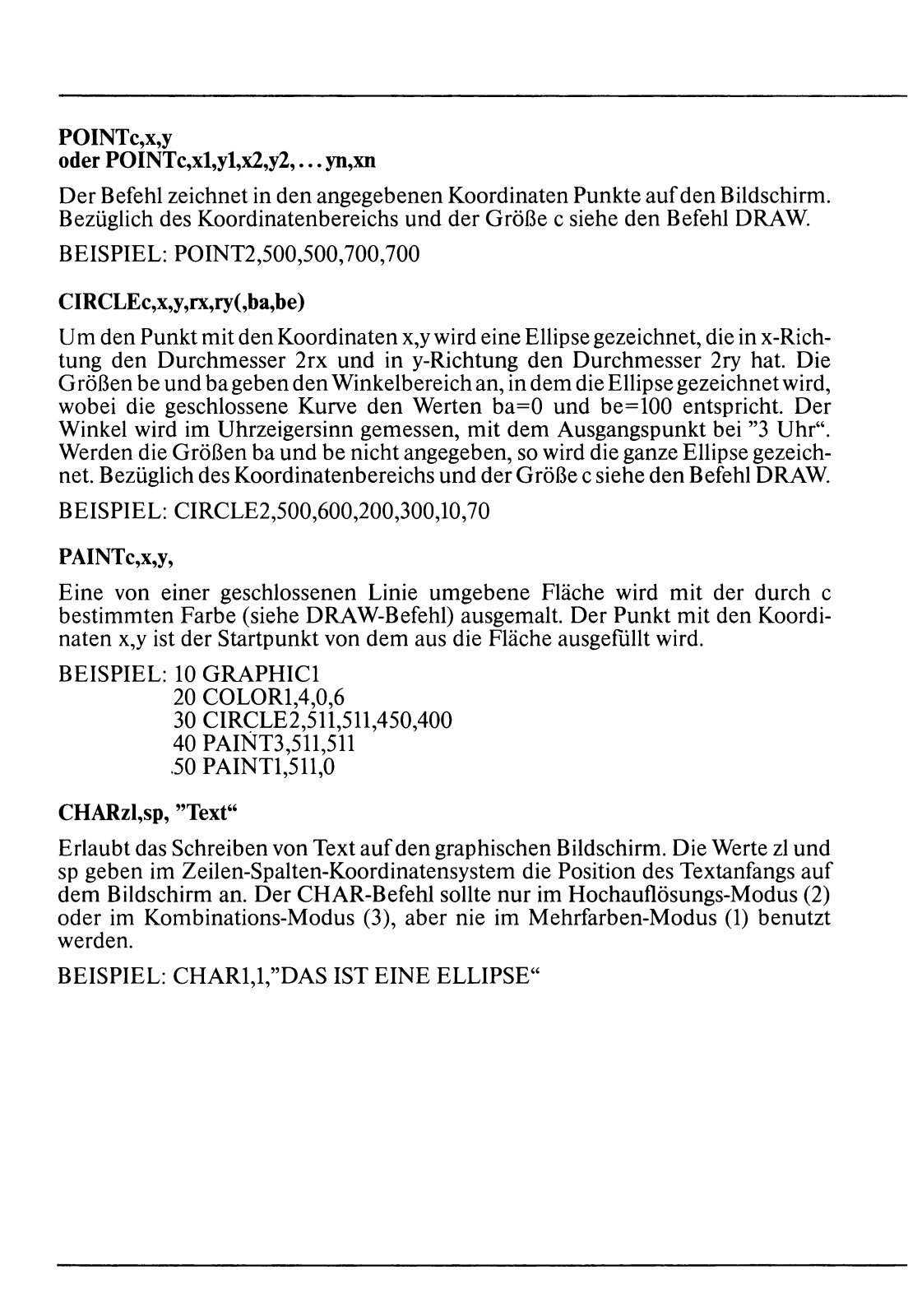

POINTc,x,y
oder POINTc,xl,yl,x2,y2,... yn,xn

Der Befehl zeichnet in den angegebenen Koordinaten Punkte auf den Bildschirm.
Bezüglich des Koordinatenbereichs und der Größe c siehe den Befehl DRAW.

BEISPIEL: PC>INT2,500,500,700,700
CIRCLEc,x,y,rx,ry(,ba,be)

Um den Punkt mit den Koordinaten x,y wird eine Ellipse gezeichnet, die in x-Rich-
tung den Durchmesser 2rx und in y-Richtung den Durchmesser 2ry hat. Die
G roßen be und bageben den Winkelbereich an, in dem die Ellipse gezeichnet wird,
wobei die geschlossene Kurve den Werten ba=0 und be=100 entspricht. Der
Winkel wird im Uhrzeigersinn gemessen, mit dem Ausgangspunkt bei ”3 Uhr“.
Werden die Größen ba und be nicht angegeben, so wird die ganze Ellipse gezeich
net. Bezüglich des Koordinatenbereichs und der Größe c siehe den Befehl DRAW.

BEISPIEL: CIRCLE2,500,600,200,300,10,70
PAINTc,x,y,

Eine von einer geschlossenen Linie umgebene Fläche wird mit der durch c
bestimmten Farbe (siehe DRAW-Befehl) ausgemalt. Der Punkt mit den Koordi
naten x,y ist der Startpunkt von dem aus die Fläche ausgefüllt wird.

BEISPIEL: 10 GRAPHIC1

20 COLOR1,4,0,6
30 CIRCLE2,511,511,450,400
40 PAINT3,511,511

.50 PAINT1,511,0

CHARzl,sp, "Text“
Erlaubt das Schreiben von Text auf den graphischen Bildschirm. Die Werte zl und

sp geben im Zeilen-Spalten-Koordinatensystem die Position des Textanfangs auf
dem Bildschirm an. Der CHAR-Befehl sollte nur im Hochauflösungs-Modus (2)
oder im Kombinations-Modus (3), aber nie im Mehrfarben-Modus (1) benutzt
werden.

BEISPIEL: CHAR1,1,”DAS IST EINE ELLIPSE“

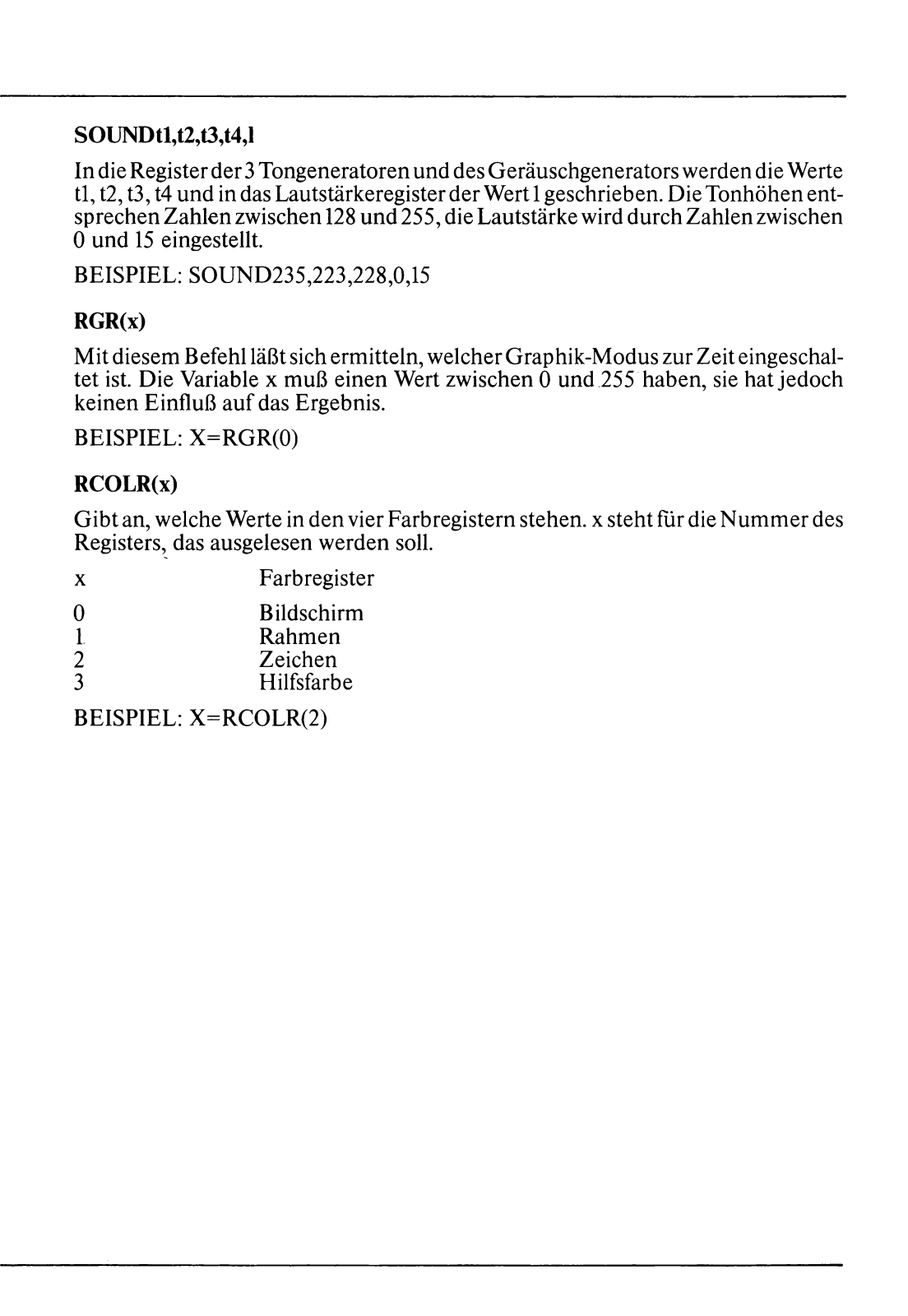

SOUNDtl,t2,t3,t4,l

In die Register der 3 Tongeneratoren und des Geräuschgenerators werden die Werte
tl, t2, t3, t4 und in das Lautstärkeregister der Wert 1 geschrieben. Die Tonhöhen ent
sprechen Zahlen zwischen 128 und 255, die Lautstärke wird durch Zahlen zwischen
0 und 15 eingestellt.

BEISPIEL: SOUND235,223,228,0,15

RGR(x)

Mit diesem Befehl läßt sich ermitteln, welcher Graphik-Modus zur Zeit eingeschal
tet ist. Die Variable x muß einen Wert zwischen 0 und 255 haben, sie hat jedoch
keinen Einfluß auf das Ergebnis.

BEISPIEL: X=RGR(0)

RCOLR(x)

Gibt an, welche Werte in den vier Farbregistern stehen, x steht für die Nummer des
Registers, das ausgelesen werden soll.

x Farbregister
0 Bildschirm

1 Rahmen
2 Zeichen
3 Hilfsfarbe

BEISPIEL: X=RCOLR(2)

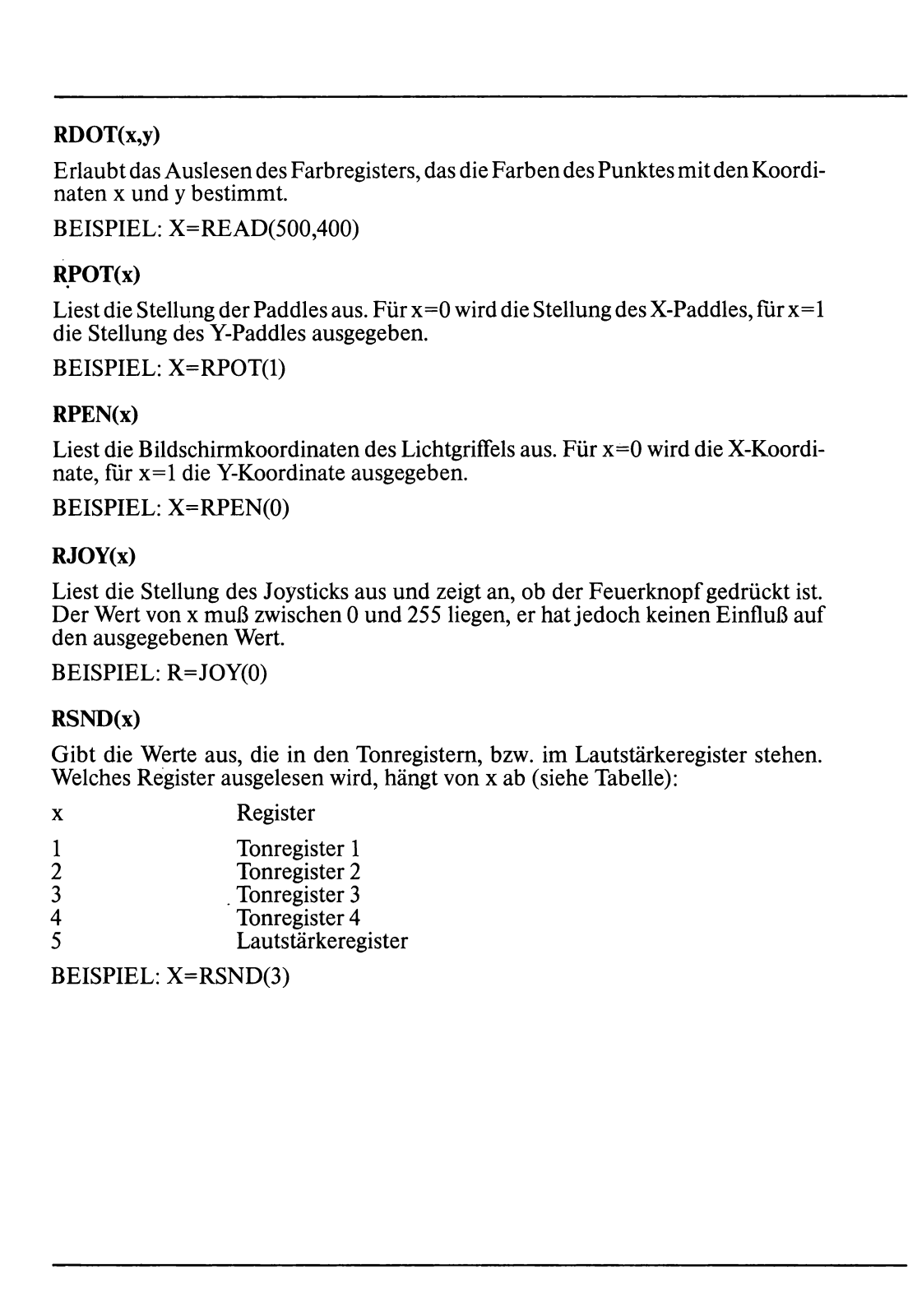

RDOT(x,y)

Erlaubt das Auslesen des Farbregisters, das die Farben des Punktes mit den Koordi
naten x und y bestimmt.

BEISPIEL: X=READ(500,400)

RPOT(x)

Liest die Stellung der Paddies aus. Für x=0 wird die Stellung des X-Paddles, für x=l
die Stellung des Y-Paddles ausgegeben.

BEISPIEL: X=RPOT(l)

RPEN(x)

Liest die Bildschirmkoordinaten des Lichtgriffels aus. Für x=0 wird die X-Koordi-
nate, für x=l die Y-Koordinate ausgegeben.

BEISPIEL: X=RPEN(0)

RJOY(x)

Liest die Stellung des Joysticks aus und zeigt an, ob der Feuerknopf gedrückt ist.
Der Wert von x muß zwischen 0 und 255 liegen, er hat jedoch keinen Einfluß auf
den ausgegebenen Wert.

BEISPIEL: R=JOY(0)

RSND(x)

Gibt die Werte aus, die in den Tonregistem, bzw. im Lautstärkeregister stehen.
Welches Register ausgelesen wird, hängt von x ab (siehe Tabelle):

x Register
1 Tonregister 1

2 Tonregister 2

3 . Tonregister 3
4 Tonregister 4
5 Lautstärkeregister

BEISPIEL: X=RSND(3)

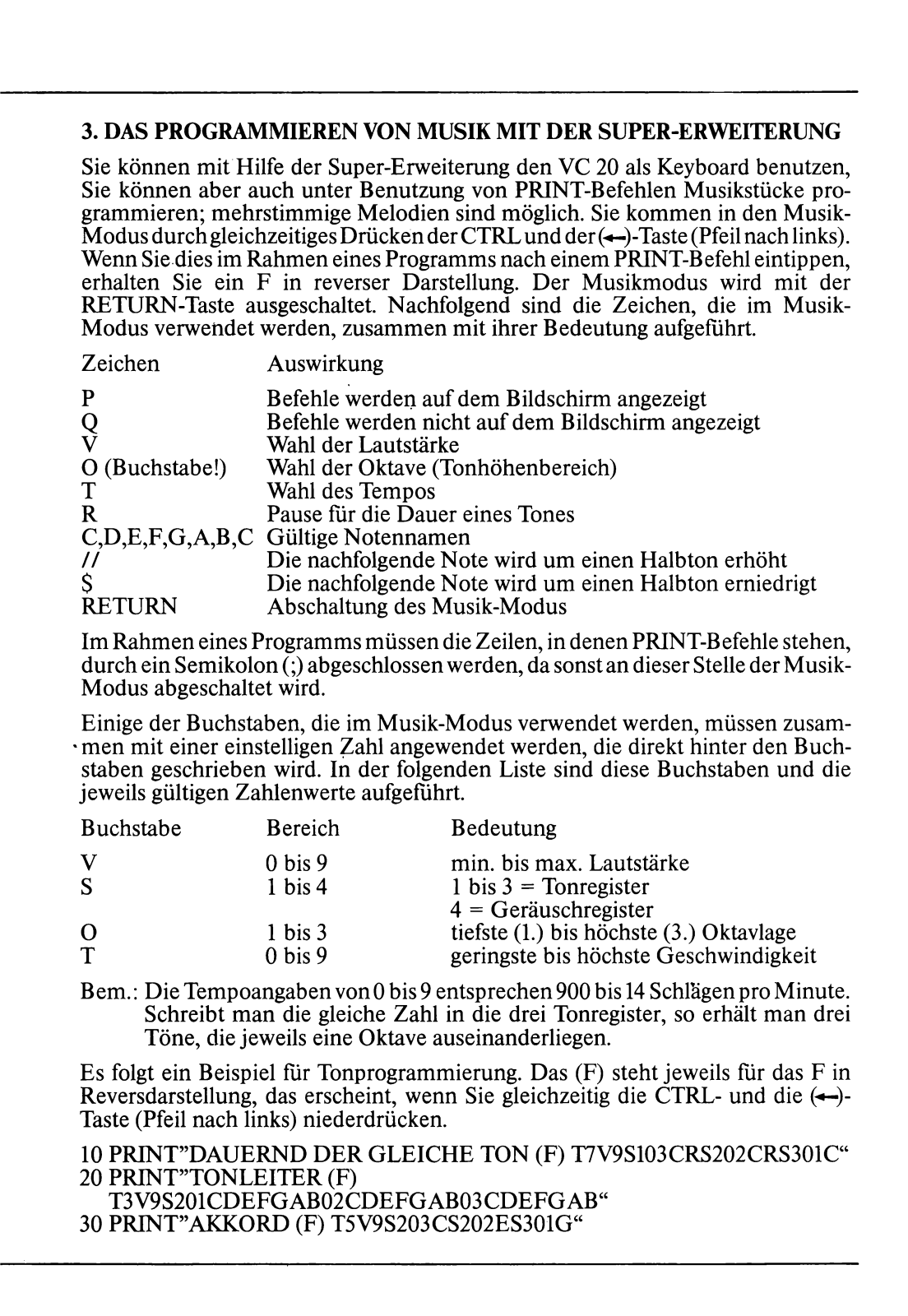

3. DAS PROGRAMMIEREN VON MUSIK MIT DER SUPER-ERWEITERUNG

Sie können mit Hilfe der Super-Erweiterung den VC 20 als Keyboard benutzen,
Sie können aber auch unter Benutzung von PRINT-Befehlen Musikstücke pro
grammieren; mehrstimmige Melodien sind möglich. Sie kommen in den Musik-
Modus durch gleichzeitiges Drücken der CTRL und der (*-)-Taste (Pfeil nach links).
Wenn Sie dies im Rahmen eines Programms nach einem PRINT-Befehl eintippen,
erhalten Sie ein F in reverser Darstellung. Der Musikmodus wird mit der
RETURN-Taste ausgeschaltet. Nachfolgend sind die Zeichen, die im Musik-
Modus verwendet werden, zusammen mit ihrer Bedeutung aufgeführt.

Zeichen Auswirkung
P

Q

v

O (Buchstabe!)
T
R
C,D,E,F,G,A,B,C
//

$

RETURN
Im Rahmen eines Programms müssen die Zeilen, in denen PRINT-Befehle stehen,

durch ein Semikolon (;) abgeschlossen werden, da sonst an dieser Stelle der Musik-
Modus abgeschaltet wird.

Einige der Buchstaben, die im Musik-Modus verwendet werden, müssen zusam-

• men mit einer einstelligen Zahl angewendet werden, die direkt hinter den Buch
staben geschrieben wird. In der folgenden Liste sind diese Buchstaben und die

jeweils gültigen Zahlenwerte aufgefuhrt.

Buchstabe

V
s 1 bis 4

0 1 bis 3

T
Bern.: Die Tempoangaben von 0 bis 9 entsprechen 900 bis 14 Schlägen pro Minute.

Schreibt man die gleiche Zahl in die drei Tonregister, so erhält man drei
Töne, die jeweils eine Oktave auseinanderliegen.

Es folgt ein Beispiel für Tonprogrammierung. Das (F) steht jeweils für das F in
Reversdarstellung, das erscheint, wenn Sie gleichzeitig die CTRL- und die (-*-)-

Taste (Pfeil nach links) niederdrücken.

10 PRINT”DAUERND DER GLEICHE TON (F) T7V9S103CRS202CRS301C“

20 PRINT’TONLEITER (F)

T3V9S201CDEFGAB02CDEFGAB03CDEFGAB“

30 PRINT”AKKORD (F) T5V9S203CS202ES301G“

Befehle werden auf dem Bildschirm angezeigt
Befehle werden nicht auf dem Bildschirm angezeigt
Wahl der Lautstärke
Wahl der Oktave (Tonhöhenbereich)
Wahl des Tempos
Pause für die Dauer eines Tones
Gültige Notennamen
Die nachfolgende Note wird um einen Halbton erhöht
Die nachfolgende Note wird um einen Halbton erniedrigt
Abschaltung des Musik-Modus

Bereich Bedeutung
0 bis 9

0 bis 9

min. bis max. Lautstärke

1 bis 3 = Tonregister
4 = Geräuschregister
tiefste (1.) bis höchste (3.) Oktavlage
geringste bis höchste Geschwindigkeit

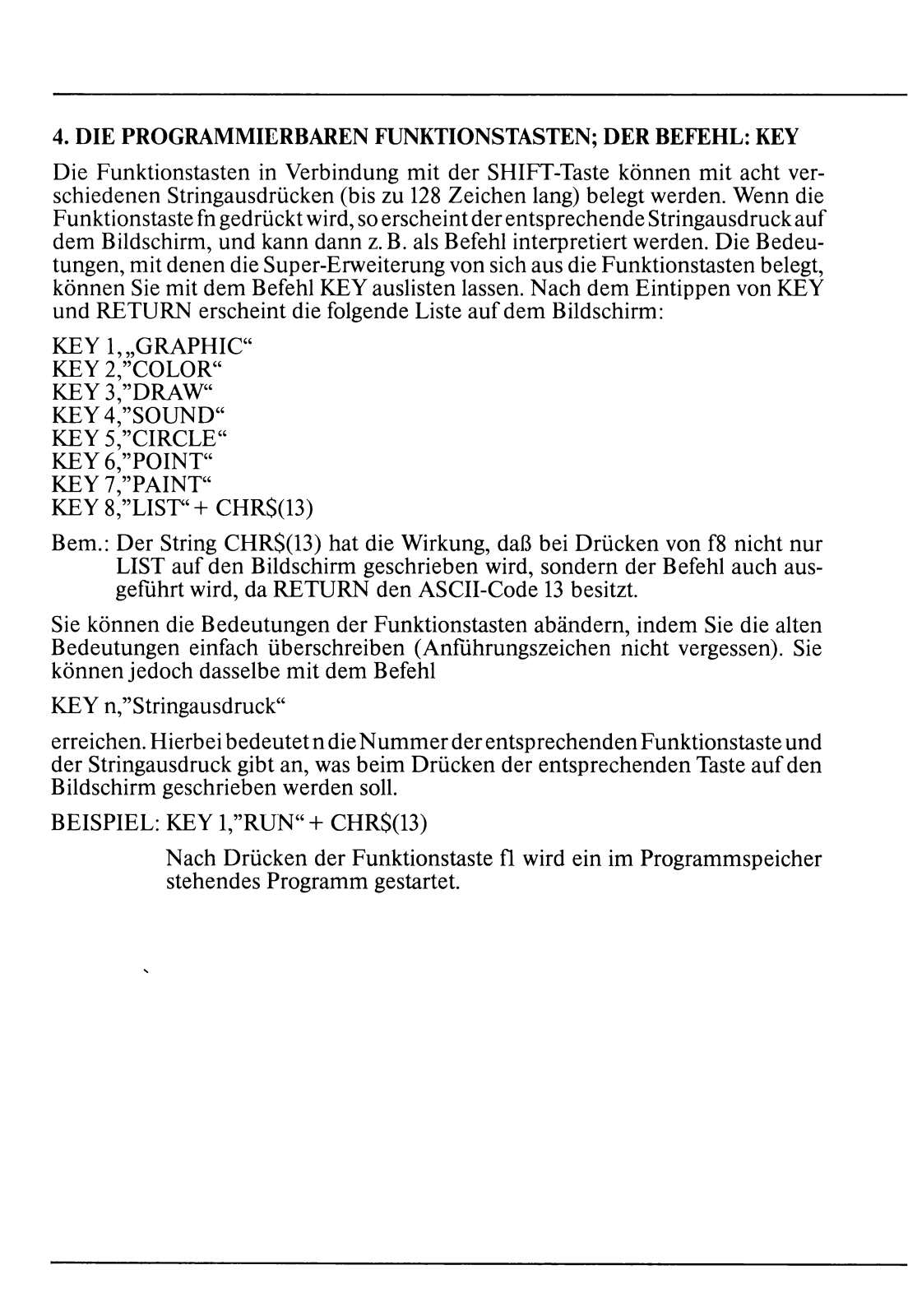

4. DIE PROGRAMMIERBAREN FUNKTIONSTASTEN; DER BEFEHL: KEY

Die Funktionstasten in Verbindung mit der SHIFT-Taste können mit acht ver

schiedenen Stringausdrücken (bis zu 128 Zeichen lang) belegt werden. Wenn die
Funktionstaste fn gedrückt wird, so erscheint der entsprechende Stringausdruck auf
dem Bildschirm, und kann dann z. B. als Befehl interpretiert werden. Die Bedeu
tungen, mit denen die Super-Erweiterung von sich aus die Funktionstasten belegt,
können Sie mit dem Befehl KEY auslisten lassen. Nach dem Eintippen von KEY
und RETURN erscheint die folgende Liste auf dem Bildschirm:

KEY 1, „GRAPHIC“
KEY 2,”COLOR“
KEY 3,”DRAW“
KEY 4,”SOUND“
KEY 5,"CIRCLE“
KEY 6,"POINT“

KEY 7,”PAINT“

KEY 8,"LIST“ + CHR$(13)

Bern.: Der String CHR$(13) hat die Wirkung, daß bei Drücken von f8 nicht nur

LIST auf den Bildschirm geschrieben wird, sondern der Befehl auch aus
geführt wird, da RETURN den ASCII-Code 13 besitzt.

Sie können die Bedeutungen der Funktionstasten abändern, indem Sie die alten

Bedeutungen einfach überschreiben (Anführungszeichen nicht vergessen). Sie
können jedoch dasselbe mit dem Befehl

KEY n,"Stringausdruck“
erreichen. Hierbei bedeutet n die N ummer der entsprechenden Funktionstaste und

der Stringausdruck gibt an, was beim Drücken der entsprechenden Taste auf den
Bildschirm geschrieben werden soll.

BEISPIEL: KEY 1,"RUN“ + CHR$(13)

Nach Drücken der Funktionstaste fl wird ein im Programmspeicher
stehendes Programm gestartet.

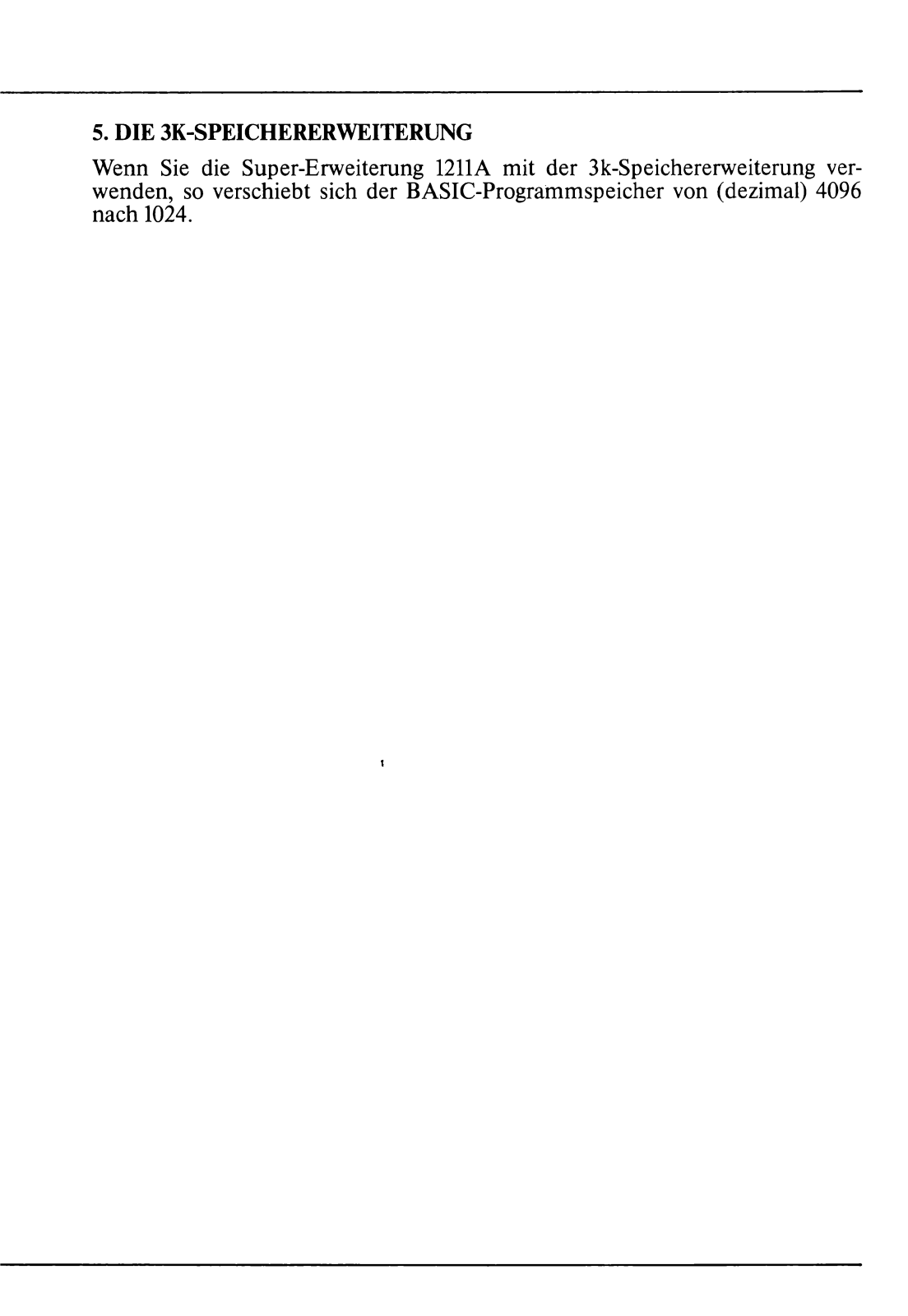

5. DIE 3K-SPEICHERERWEITERUNG

Wenn Sie die Super-Erweiterung 1211A mit der 3k-Speichererweiterung ver
wenden, so verschiebt sich der BASIC-Programmspeicher von (dezimal) 4096
nach 1024.

Nicht nur ein Computer,
sondern ein ganzes System.

Alle Rechte, auch die der Übersetzung in fremde Sprachen, Vorbehalten.

Kein Teil dieses Programms oder der technischen Beschreibung/der Spielanleitung

darf ohne schriftliche Genehmigung der Commodore GmbH

in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme

verarbeitet, vervielfältigt oder verbreitet werden.

© Copyright by Commodore GmbH, Frankfurt 1982

This was brought to you

from the archives of

http://retro-commodore.eu
