Das Einschalten der
verschiedenen Speicherbereiche
bei der 8k-Speichererweiterung
VC 1110
Z
commodore
’ COMPUTER
Page 2

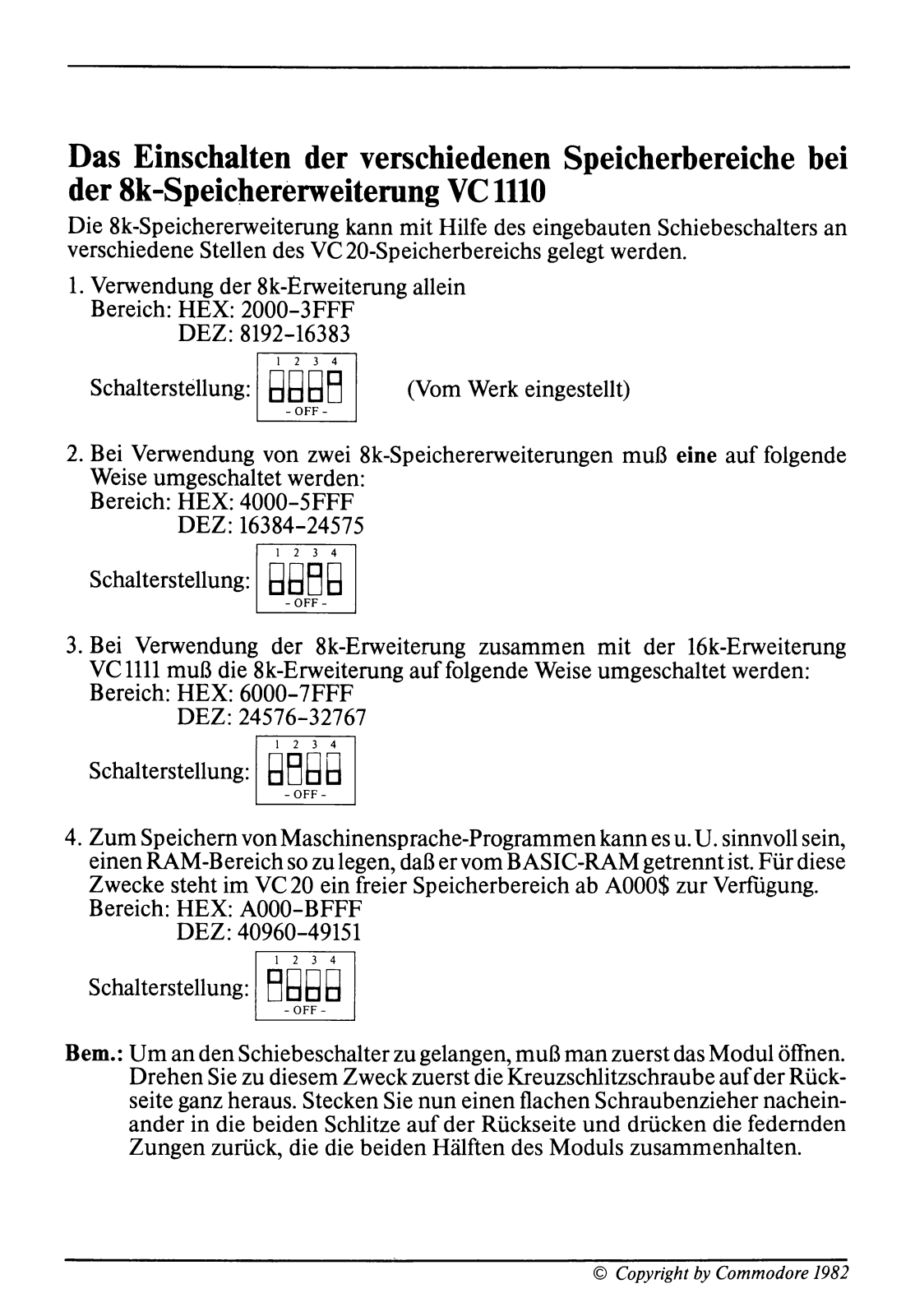

Das Einschalten der verschiedenen Speicherbereiche bei
der 8k-Speichererweiterung VC 1110
Die 8k-Speichererweiterung kann mit Hilfe des eingebauten Schiebeschalters an
verschiedene Stellen des VC20-Speicherbereichs gelegt werden.
1. Verwendung der 8k-Erweiterung allein
Bereich: HEX: 2000-3FFF
DEZ: 8192-16383
12 3 4
Schalterstellung:
SBBB
-OFF-
2. Bei Verwendung von zwei 8k-Speichererweiterungen muß eine auf folgende
Weise umgeschaltet werden:
Bereich: HEX: 4000-5FFF
DEZ: 16384-24575
12 3 4
Schalterstellung:
BBBB
-OFF-
3. Bei Verwendung der 8k-Erweiterung zusammen mit der 16k-Erweiterung
VC 1111 muß die 8k-Erweiterung auf folgende Weise umgeschaltet werden:
Bereich: HEX: 6000-7FFF
DEZ: 24576-32767
12 3 4
Schalterstellung:
BBBB
-OFF-
(Vom Werk eingestellt)
4. Zum Speichern von Maschinensprache-Programmen kann es u. U. sinnvoll sein,
einen RAM-Bereich so zu legen, daß er vom BASIC-RAM getrennt ist. Für diese
Zwecke steht im VC 20 ein freier Speicherbereich ab A000$ zur Verfügung.
Bereich: HEX: A000-BFFF
DEZ: 40960-49151
12 3 4
Schalterstellung:
BBBB
- OFF-
Bern.: Um an den Schiebeschalter zu gelangen, muß man zuerst das Modul öffnen.
Drehen Sie zu diesem Zweck zuerst die Kreuzschlitzschraube auf der Rück
seite ganz heraus. Stecken Sie nun einen flachen Schraubenzieher nachein
ander in die beiden Schlitze auf der Rückseite und drücken die federnden
Zungen zurück, die die beiden Hälften des Moduls Zusammenhalten.
© Copyright by Commodore 1982
