Commodore
Page 2
Page 3

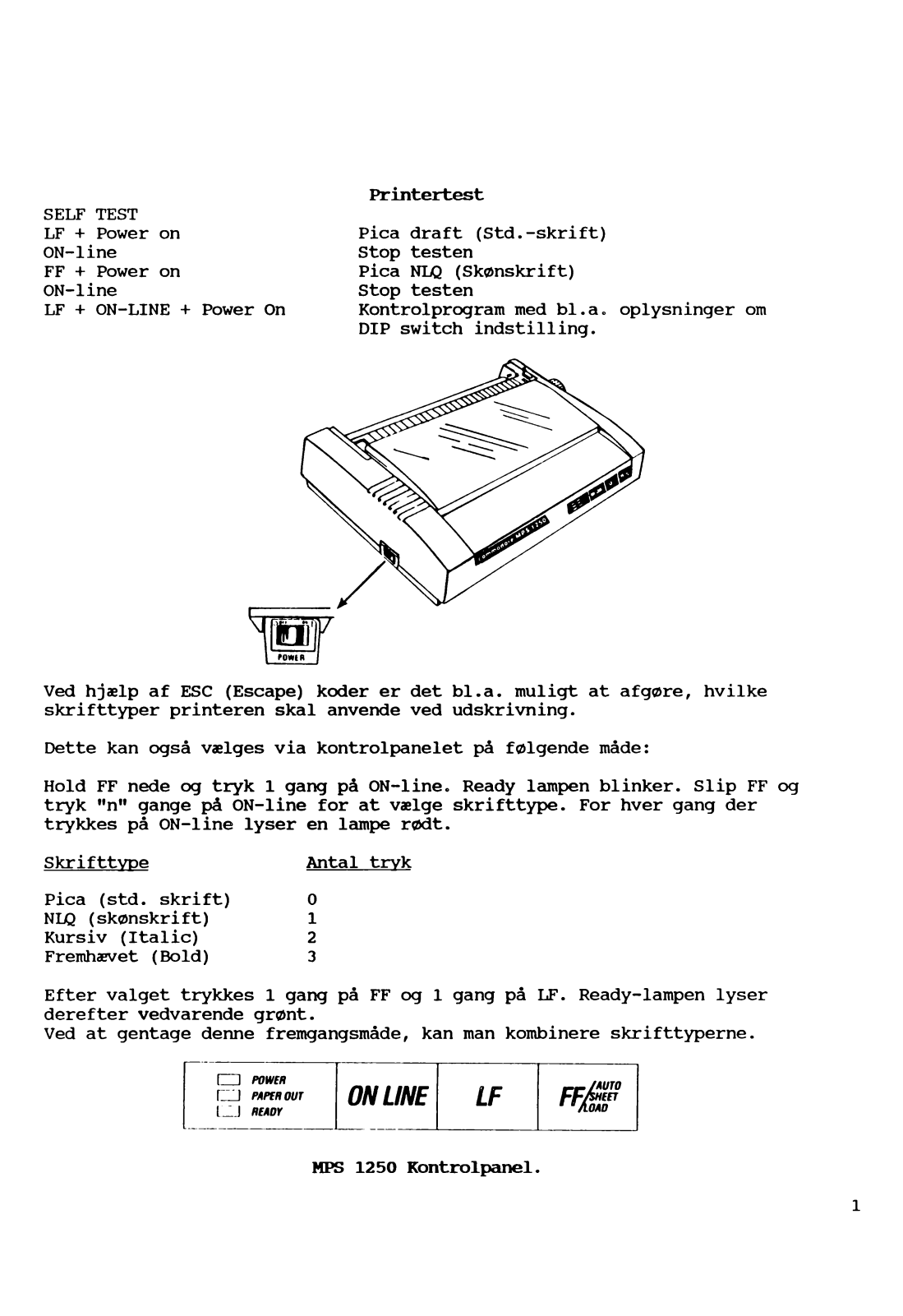

SELF TEST
LF + Power on
ON-line
FF + Power on
ON-line
LF + ON-LINE + Power On
Ved hjælp af ESC (Escape) koder er det bl.a. muligt at afgøre, hvilke
skrifttyper printeren skal anvende ved udskrivning.
Dette kan også vælges via kontrolpanelet på følgende måde:
Hold FF nede og tryk 1 gang på ON-line. Ready lampen blinker. Slip FF og
tryk "n" gange på ON-line for at vælge skrifttype. For hver gang der
trykkes på ON-line lyser en lampe rødt.
Skrifttype Antal tryk
Pica (std. skrift) 0
NLQ (skønskrift) 1
Kursiv (Italic) 2
Fremhævet (Bold) 3
Efter valget trykkes 1 gang på FF og 1 gang på LF. Ready-lampen lyser
derefter vedvarende grønt.
Ved at gentage denne fremgangsmåde, kan man kombinere skrifttyperne.
Printertest
Pica draft (Std.-skrift)
Stop testen
Pica NLQ (Skønskrift)
Stop testen
Kontrolprogram med bl.a. oplysninger om
DIP switch indstilling.
1 1 POWE R
r i PAPER O UT
L'_ J REA DY
ONLINE LF
MPS 1250 Kontrolpanel.
ffB
1
Page 4

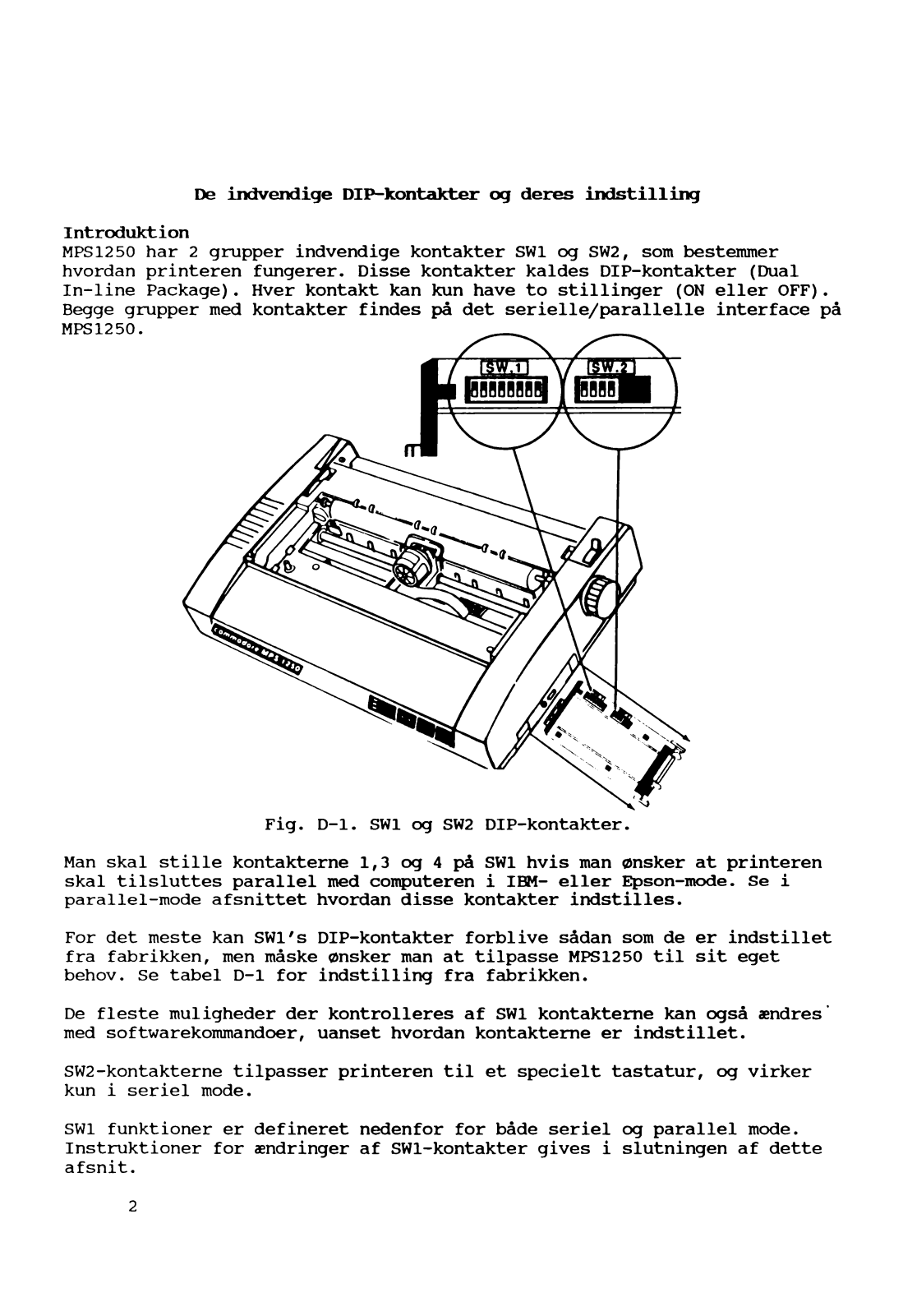

De indvendige DIP-kontakter og deres indstilling
Introduktion
MPS1250 har 2 grupper indvendige kontakter SW1 og SW2, som bestemmer
hvordan printeren fungerer. Disse kontakter kaldes DIP-kontakter (Dual
In-line Package). Hver kontakt kan kun have to stillinger (ON eller OFF).
Begge grupper med kontakter findes på det serielle/parallelle interface på
MPS1250.
Man skal stille kontakterne 1,3 og 4 på SW1 hvis man ønsker at printeren
skal tilsluttes parallel med computeren i IBM- eller Epson-mode. Se i
parallel-mode afsnittet hvordan disse kontakter indstilles.
For det meste kan SWl's DIP-kontakter forblive sådan som de er indstillet
fra fabrikken, men måske ønsker man at tilpasse MPS1250 til sit eget
behov. Se tabel D-l for indstilling fra fabrikken.
De fleste muligheder der kontrolleres af SW1 kontakterne kan også ændres’
med softwarekommandoer, uanset hvordan kontakterne er indstillet.
SW2-kontakterne tilpasser printeren til et specielt tastatur, og virker
kun i seriel mode.
SW1 funktioner er defineret nedenfor for både seriel og parallel mode.
Instruktioner for ændringer af SWl-kontakter gives i slutningen af dette
afsnit.
2
Page 5

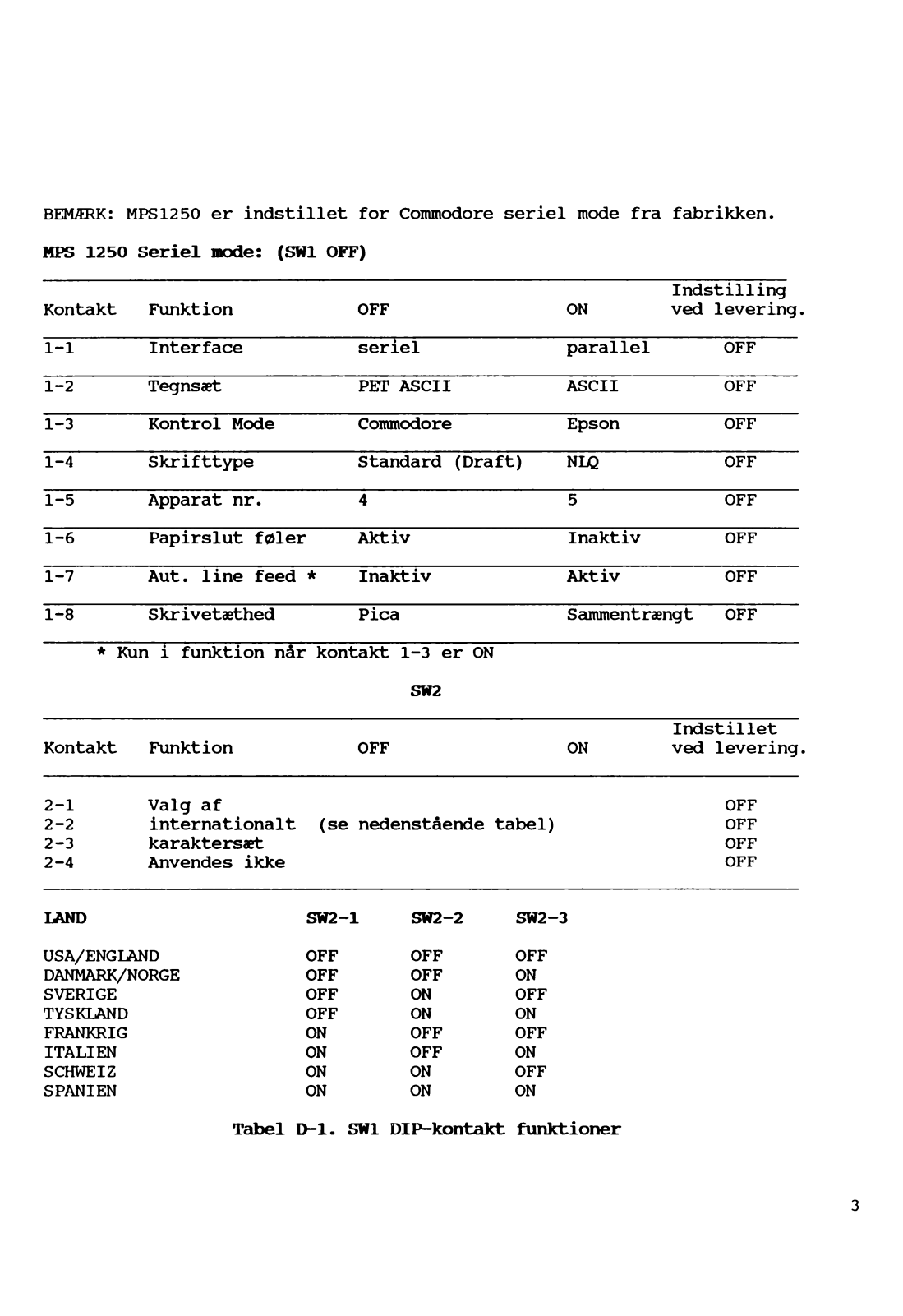

BEMÆRK: MPS1250 er indstillet for Commodore seriel mode fra fabrikken.
MPS 1250 Seriel mode: (SW1 OFF)
Kontakt Funktion OFF
1-1
1-2 Tegnsæt
1-3 Kontrol Mode Commodore
1-4 Skrifttype Standard (Draft)
1-5 Apparat nr. 4 5 OFF
1-6
1-7 Aut. line feed * Inaktiv
1-8 Skrivetæthed Pica Sammentrængt OFF
Interface seriel
PET ASCII ASCII OFF
Papirslut føler
* Kun i funktion når kontakt 1-3 er ON
Aktiv Inaktiv OFF
SW2
ON
parallel
Epson OFF
NLQ
Aktiv
Indstilling
ved levering.
OFF
OFF
OFF
Kontakt Funktion OFF ON ved levering
2-1 Valg af OFF
2-2 internationalt (se nedenstående tabel) OFF
2-3 karaktersæt OFF
2-4 Anvendes ikke
LAND
USA/ENGLAND
DANMARK/NORGE OFF OFF
SVERIGE
TYSKLAND OFF ON
FRANKRIG
ITALIEN ON OFF ON
SCHWEIZ ON ON OFF
SPANIEN ON ON ON
Tabel D-l. SW1 DIP-kontaJct funktioner
SW2-1 SW2-2
OFF
OFF
ON OFF OFF
OFF OFF
ON OFF
SW2-3
ON
ON
Indstillet
OFF
3
Page 6

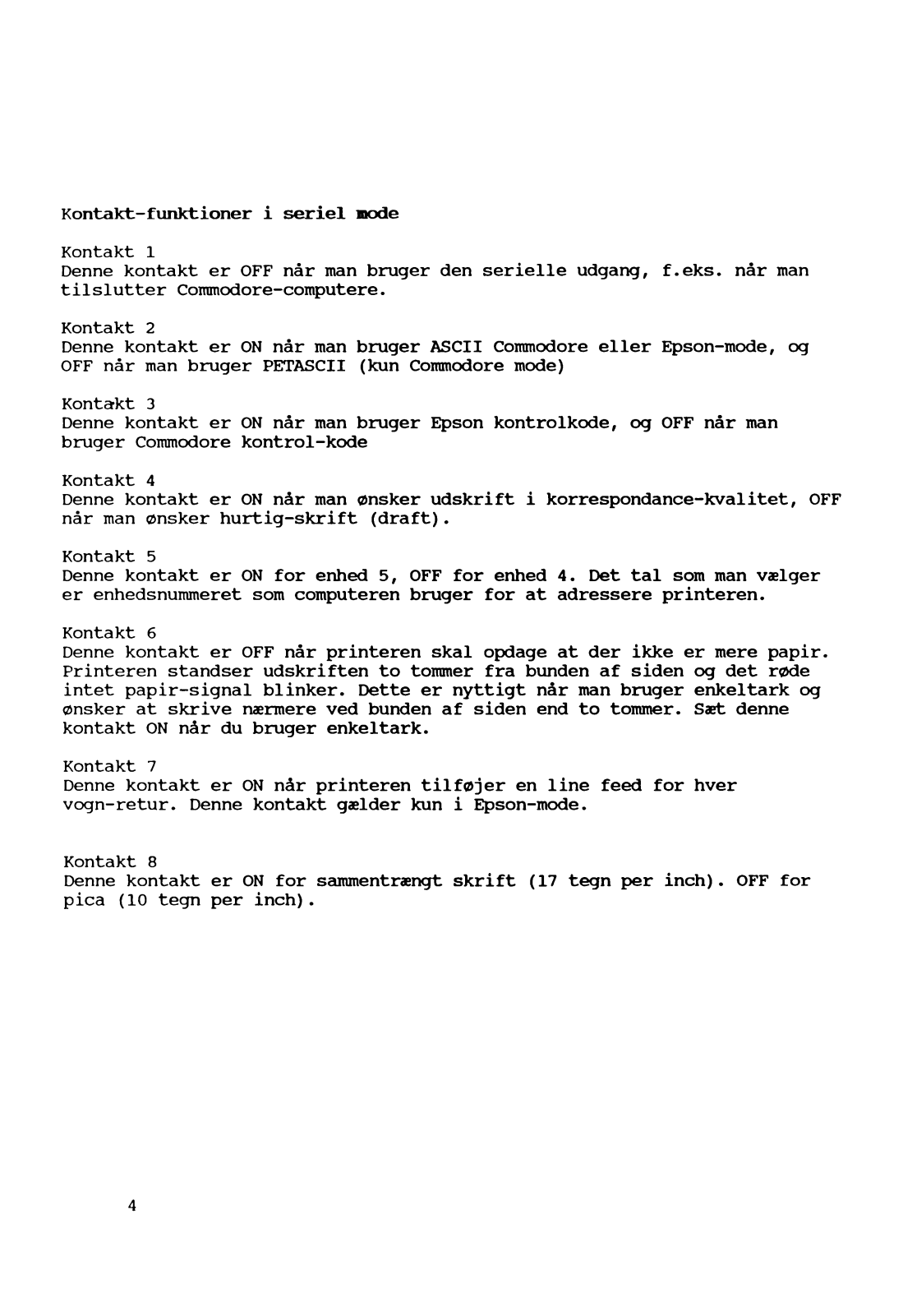

Kontakt-funktioner i seriel mode
Kontakt 1
Denne kontakt er OFF når man bruger den serielle udgang, f.eks. når man
tilslutter Commodore-computere.
Kontakt 2
Denne kontakt er ON når man bruger ASCII Commodore eller Epson-mode, og
OFF når man bruger PETASCII (kun Commodore mode)
Kontakt 3
Denne kontakt er ON når man bruger Epson kontrolkode, og OFF når man
bruger Commodore kontrol-kode
Kontakt 4
Denne kontakt er ON når man ønsker udskrift i korrespondance-kvalitet, OFF
når man ønsker hurtig-skrift (draft).
Kontakt 5
Denne kontakt er ON for enhed 5, OFF for enhed 4. Det tal som man vælger
er enhedsnummeret som computeren bruger for at adressere printeren.
Kontakt 6
Denne kontakt er OFF når printeren skal opdage at der ikke er mere papir.
Printeren standser udskriften to tommer fra bunden af siden og det røde
intet papir-signal blinker. Dette er nyttigt når man bruger enkeltark og
ønsker at skrive nærmere ved bunden af siden end to tommer. Sæt denne
kontakt ON når du bruger enkeltark.
Kontakt 7
Denne kontakt er ON når printeren tilføjer en line feed for hver
vogn-retur. Denne kontakt gælder kun i Epson-mode.
Kontakt 8
Denne kontakt er ON for sammentrængt skrift (17 tegn per inch). OFF for
pica (10 tegn per inch).
4
Page 7

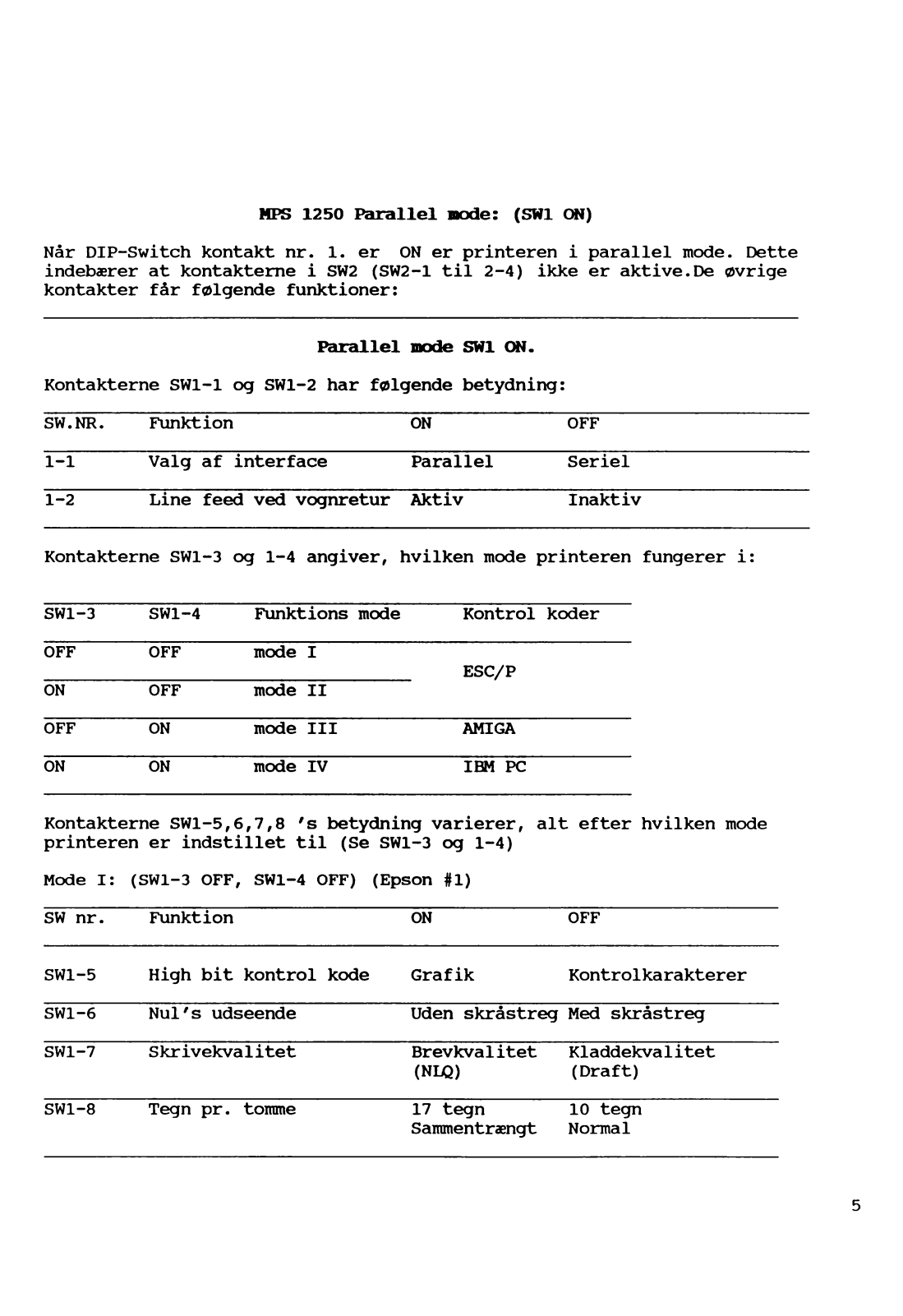

MPS 1250 Parallel node: (SW1 ON)
Når DIP-Switch kontakt nr. 1. er ON er printeren i parallel mode. Dette
indebærer at kontakterne i SW2 (SW2-1 til 2-4) ikke er aktive.De øvrige
kontakter får følgende funktioner:
Parallel mode SW1 ON.
Kontakterne SW1-1 og SW1-2 har følgende betydning:
SW.NR. Funktion
1-1 Valg af interface Parallel Seriel
1-2 Line feed ved vognretur Aktiv Inaktiv
ON OFF
Kontakterne SW1-3
SW1-3 SW1-4
OFF OFF
ON
OFF
ON
Kontakterne SWl-5,6,7,8 's betydning varierer, alt efter hvilken mode
printeren er indstillet til (Se SW1-3 og 1-4)
Mode I:
SW nr. Funktion
SW1-5
SW1-6 Nul's udseende
SW1-7 Skrivekvalitet Brevkvalitet
SW1-8 Tegn pr. tomme
OFF mode II
ON mode III
ON mode IV
(SW1-3 OFF
High bit kontrol kode Grafik Kontrolkarakterer
og 1-4 angiver, hvilken mode printeren fungerer i:
Funktions mode Kontrol koder
mode I
, SWl-4 OFF) (Epson #1)
ESC/P
AMIGA
IBM PC
ON
Uden skråstreg Med skråstreg
(NLQ)
17 tegn
Sammentrængt
OFF
Kladdekvalitet
(Draft)
10 tegn
Normal
5
Page 8

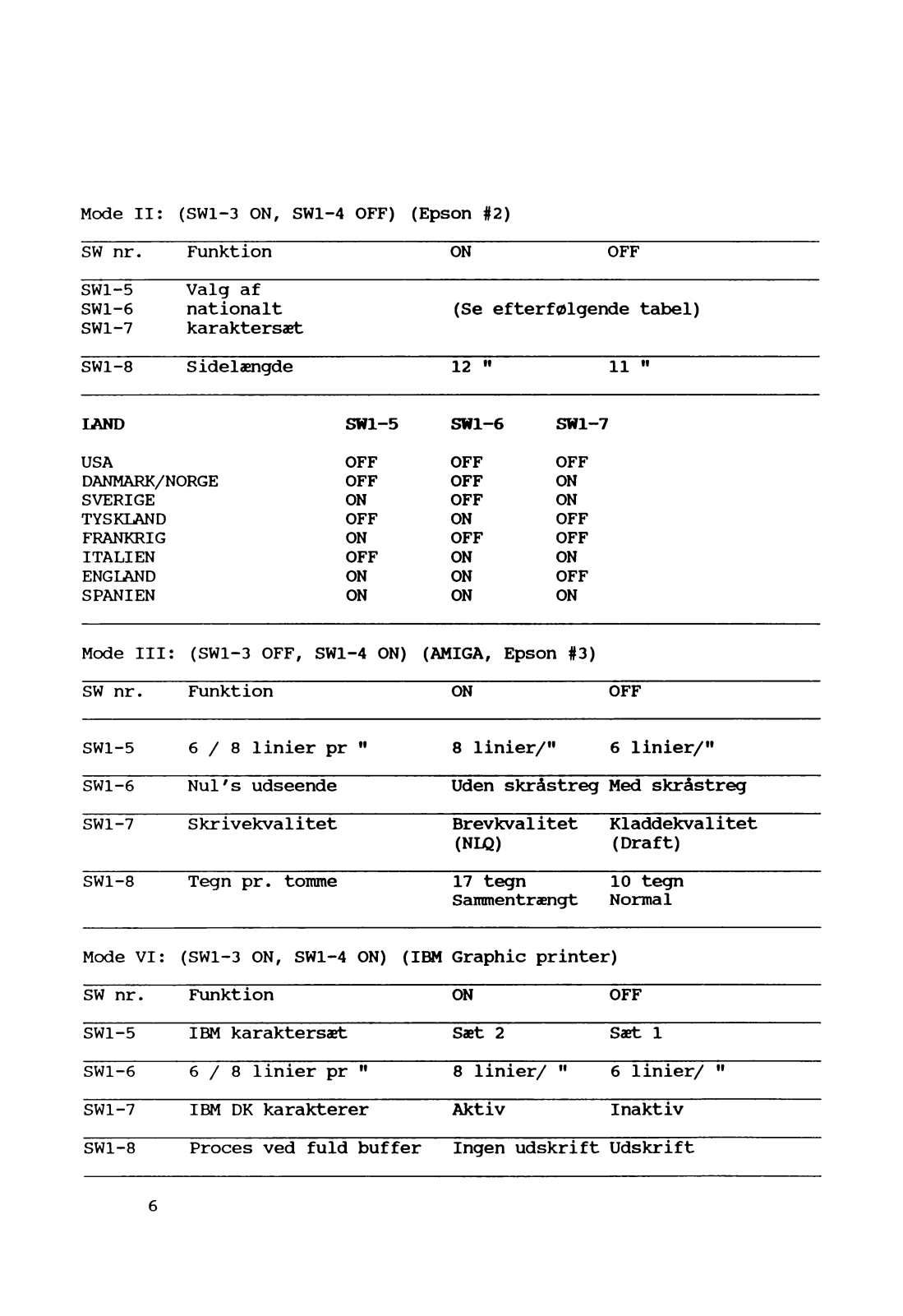

Mode II: (SW1-3 ON, SW1-4 OFF) (Epson #2)
SW nr. Funktion ON OFF
SW1-5 Valg af
SW1-6 nationalt (Se efterfølgende tabel)
SW1-7
SW1-8 Sidelængde
karaktersæt
12 " 11 "
LAND SW1-5
USA OFF OFF
DANMARK/NORGE
SVERIGE ON OFF ON
TYSKLAND OFF ON
FRANKRIG ON OFF OFF
ITALIEN
ENGLAND ON
SPANIEN ON ON ON
Mode III: (SW1-3 OFF, SW1-4 ON)
SW nr. Funktion ON OFF
SW1-5 6 / 8 linier pr "
SW1-6 Nul's udseende
SW1-7 S krivekva1itet Brevkvalitet
SW1-8 Tegn pr. tomme
Mode VI: (SW1-3 ON, SW1-4 ON) (IBM Graphic printer)
SW nr. Funktion ON OFF
SW1-5 IBM karaktersæt Sæt 2
SW1-6 6 / 8 linier pr " 8 linier/ "
SW1-7
SW1-8
IBM DK karakterer
Proces ved fuld buffer
OFF
OFF ON ON
SW1-6
OFF
ON
(AMIGA, Epson #3)
8 linier/"
Uden skråstreg Med skråstreg
(NLQ)
17 tegn
Sammentrængt
Aktiv Inaktiv
Ingen udskrift
SW1-7
OFF
ON
OFF
OFF
6 linier/"
Kladdekvalitet
(Draft)
10 tegn
Normal
Sæt 1
6 linier/ "
Udskrift
6
Page 9

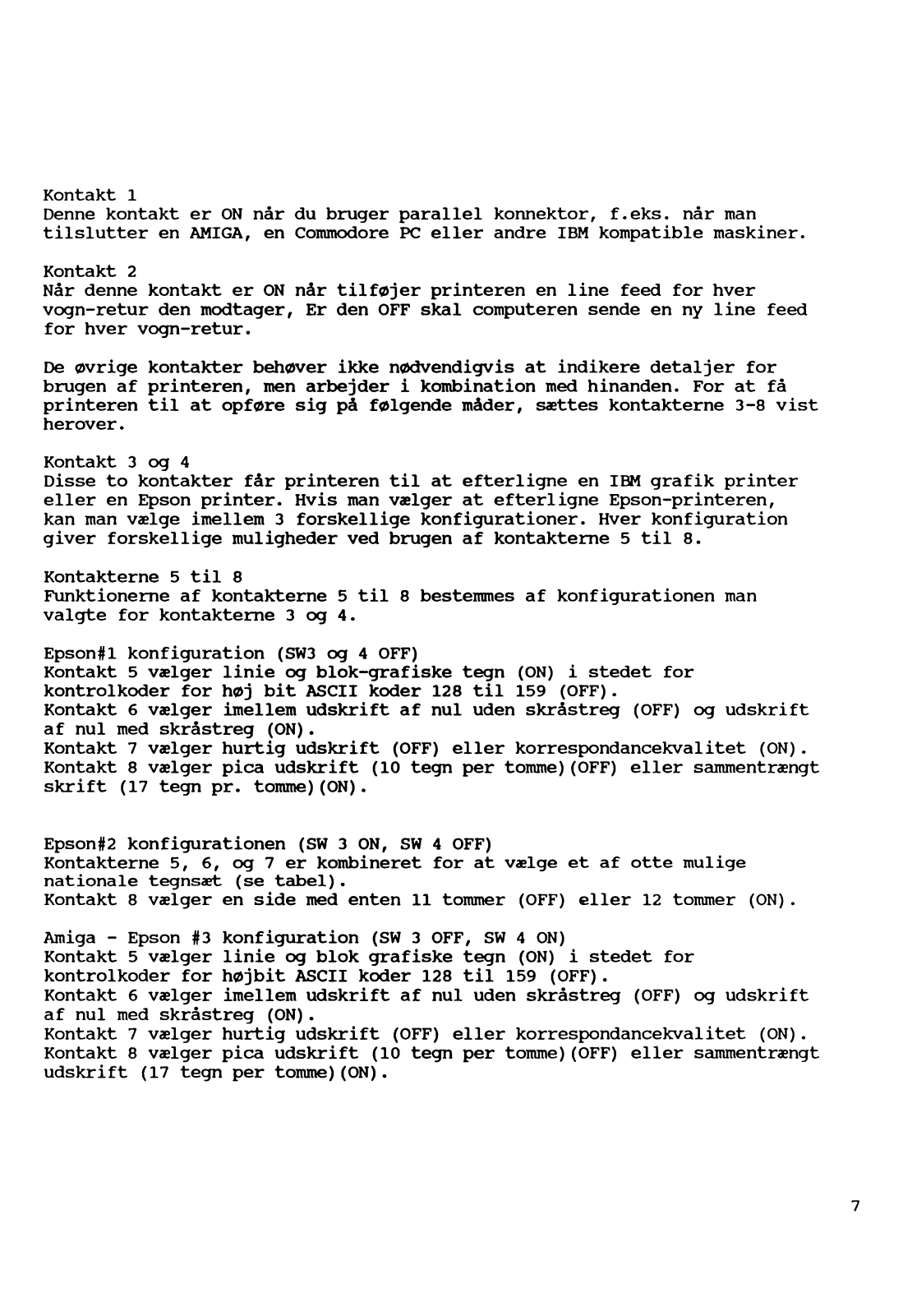

Kontakt 1
Denne kontakt er ON når du bruger parallel konnektor, f.eks. når man
tilslutter en AMIGA, en Commodore PC eller andre IBM kompatible maskiner.
Kontakt 2
Når denne kontakt er ON når tilføjer printeren en line feed for hver
vogn-retur den modtager, Er den OFF skal computeren sende en ny line feed
for hver vogn-retur.
De øvrige kontakter behøver ikke nødvendigvis at indikere detaljer for
brugen af printeren, men arbejder i kombination med hinanden. For at få
printeren til at opføre sig på følgende måder, sættes kontakterne 3-8 vist
herover.
Kontakt 3 og 4
Disse to kontakter får printeren til at efterligne en IBM grafik printer
eller en Epson printer. Hvis man vælger at efterligne Epson-printeren,
kan man vælge imellem 3 forskellige konfigurationer. Hver konfiguration
giver forskellige muligheder ved brugen af kontakterne 5 til 8.
Kontakterne 5 til 8
Funktionerne af kontakterne 5 til 8 bestemmes af konfigurationen man
valgte for kontakterne 3 og 4.
Epson#l konfiguration (SW3 og 4 OFF)
Kontakt 5 vælger linie og blok-grafiske tegn (ON) i stedet for
kontrolkoder for høj bit ASCII koder 128 til 159 (OFF).
Kontakt 6 vælger imellem udskrift af nul uden skråstreg (OFF) og udskrift
af nul med skråstreg (ON).
Kontakt 7 vælger hurtig udskrift (OFF) eller korrespondancekvalitet (ON).
Kontakt 8 vælger pica udskrift (10 tegn per tomme)(OFF) eller sammentrængt
skrift (17 tegn pr. tomme)(ON).
Epson#2 konfigurationen (SW 3 ON, SW 4 OFF)
Kontakterne 5, 6, og 7 er kombineret for at vælge et af otte mulige
nationale tegnsæt (se tabel).
Kontakt 8 vælger en side med enten 11 tommer (OFF) eller 12 tommer (ON).
Amiga - Epson #3 konfiguration (SW 3 OFF, SW 4 ON)
Kontakt 5 vælger linie og blok grafiske tegn (ON) i stedet for
kontrolkoder for højbit ASCII koder 128 til 159 (OFF).
Kontakt 6 vælger imellem udskrift af nul uden skråstreg (OFF) og udskrift
af nul med skråstreg (ON).
Kontakt 7 vælger hurtig udskrift (OFF) eller korrespondancekvalitet (ON).
Kontakt 8 vælger pica udskrift (10 tegn per tomme)(OFF) eller sammentrængt
udskrift (17 tegn per tomme)(ON).
7
Page 10

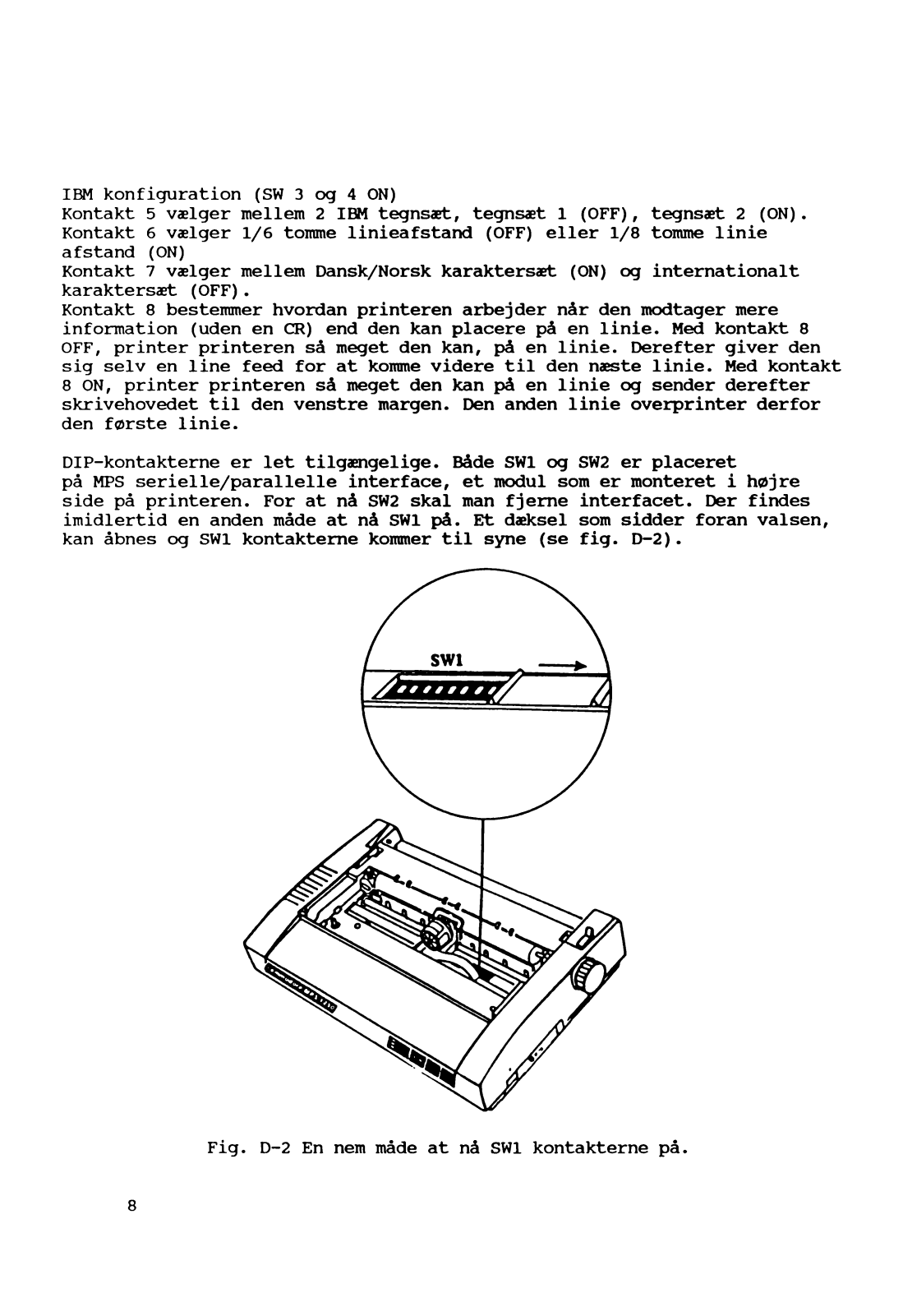

IBM konfiguration (SW 3 og 4 ON)
Kontakt 5 vælger mellem 2 IBM tegnsæt, tegnsæt 1 (OFF), tegnsæt 2 (ON).
Kontakt 6 vælger 1/6 tomme linieafstand (OFF) eller 1/8 tomme linie
afstand (ON)
Kontakt 7 vælger mellem Dansk/Norsk karaktersæt (ON) og internationalt
karaktersæt (OFF).
Kontakt 8 bestemmer hvordan printeren arbejder når den modtager mere
information (uden en CR) end den kan placere på en linie. Med kontakt 8
OFF, printer printeren så meget den kan, på en linie. Derefter giver den
sig selv en line feed for at komme videre til den næste linie. Med kontakt
8 ON, printer printeren så meget den kan på en linie og sender derefter
skrivehovedet til den venstre margen. Den anden linie overprinter derfor
den forste linie.
DIP-kontakterne er let tilgængelige. Både SW1 og SW2 er placeret
på MPS serielle/parallelle interface, et modul som er monteret i højre
side på printeren. For at nå SW2 skal man fjerne interfacet. Der findes
imidlertid en anden måde at nå SW1 på. Et dæksel som sidder foran valsen,
kan åbnes og SW1 kontakterne kommer til syne (se fig. D-2).
Fig. D-2 En nem måde at nå SW1 kontakterne på.
8
Page 11

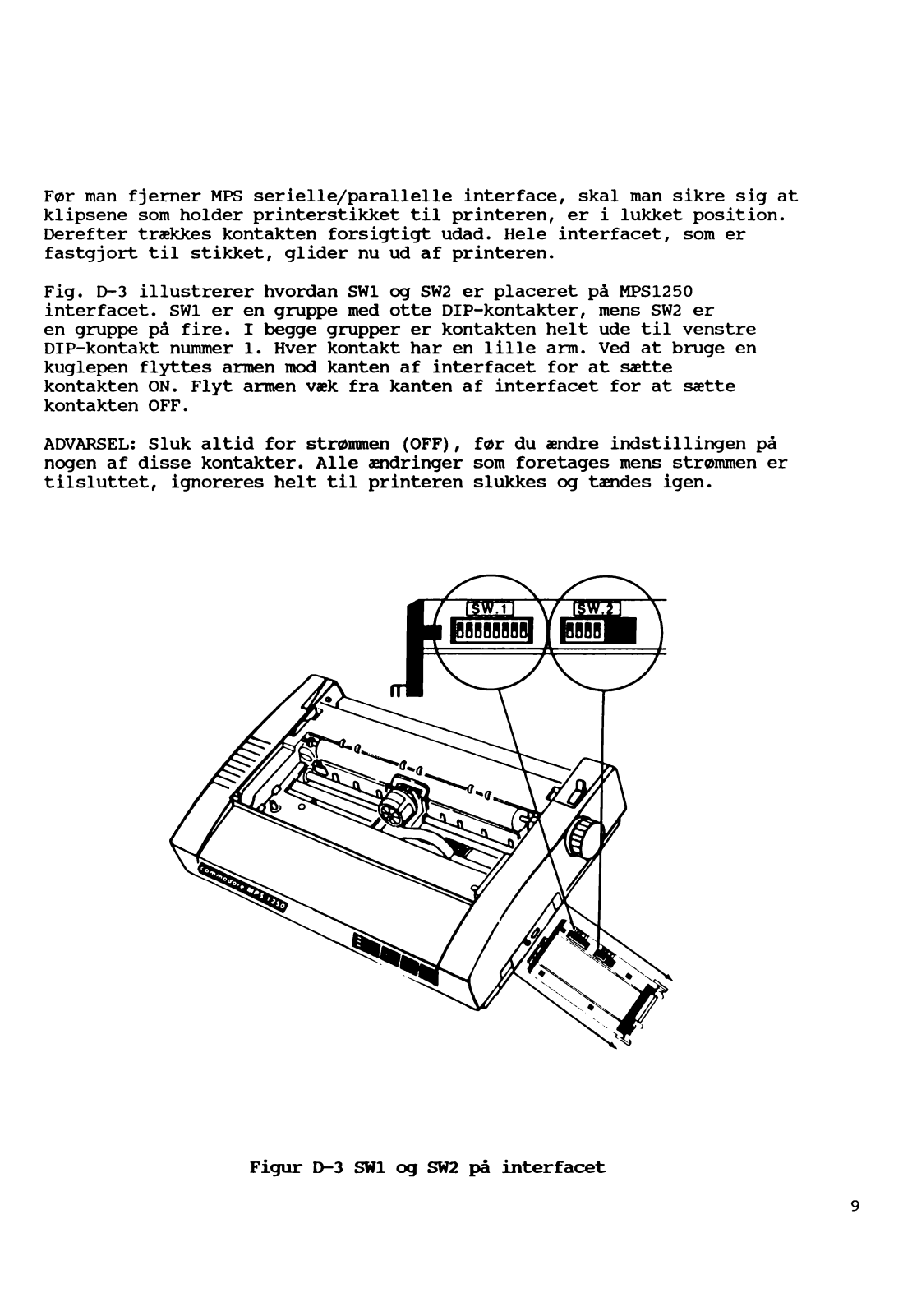

Før man fjerner MPS serielle/parallelle interface, skal man sikre sig at
klipsene som holder printerstikket til printeren, er i lukket position.
Derefter trækkes kontakten forsigtigt udad. Hele interfacet, som er
fastgjort til stikket, glider nu ud af printeren.
Fig. D-3 illustrerer hvordan SW1 og SW2 er placeret på MPS1250
interfacet. SW1 er en gruppe med otte DIP-kontakter, mens SW2 er
en gruppe på fire. I begge grupper er kontakten helt ude til venstre
DIP-kontakt nummer 1. Hver kontakt har en lille arm. Ved at bruge en
kuglepen flyttes armen mod kanten af interfacet for at sætte
kontakten ON. Flyt armen væk fra kanten af interfacet for at sætte
kontakten OFF.
ADVARSEL: Sluk altid for strømmen (OFF), før du ændre indstillingen på
nogen af disse kontakter. Alle ændringer som foretages mens strømmen er
tilsluttet, ignoreres helt til printeren slukkes og tændes igen.
Figur D-3 SW1 og SW2 på interfacet
9
Page 12

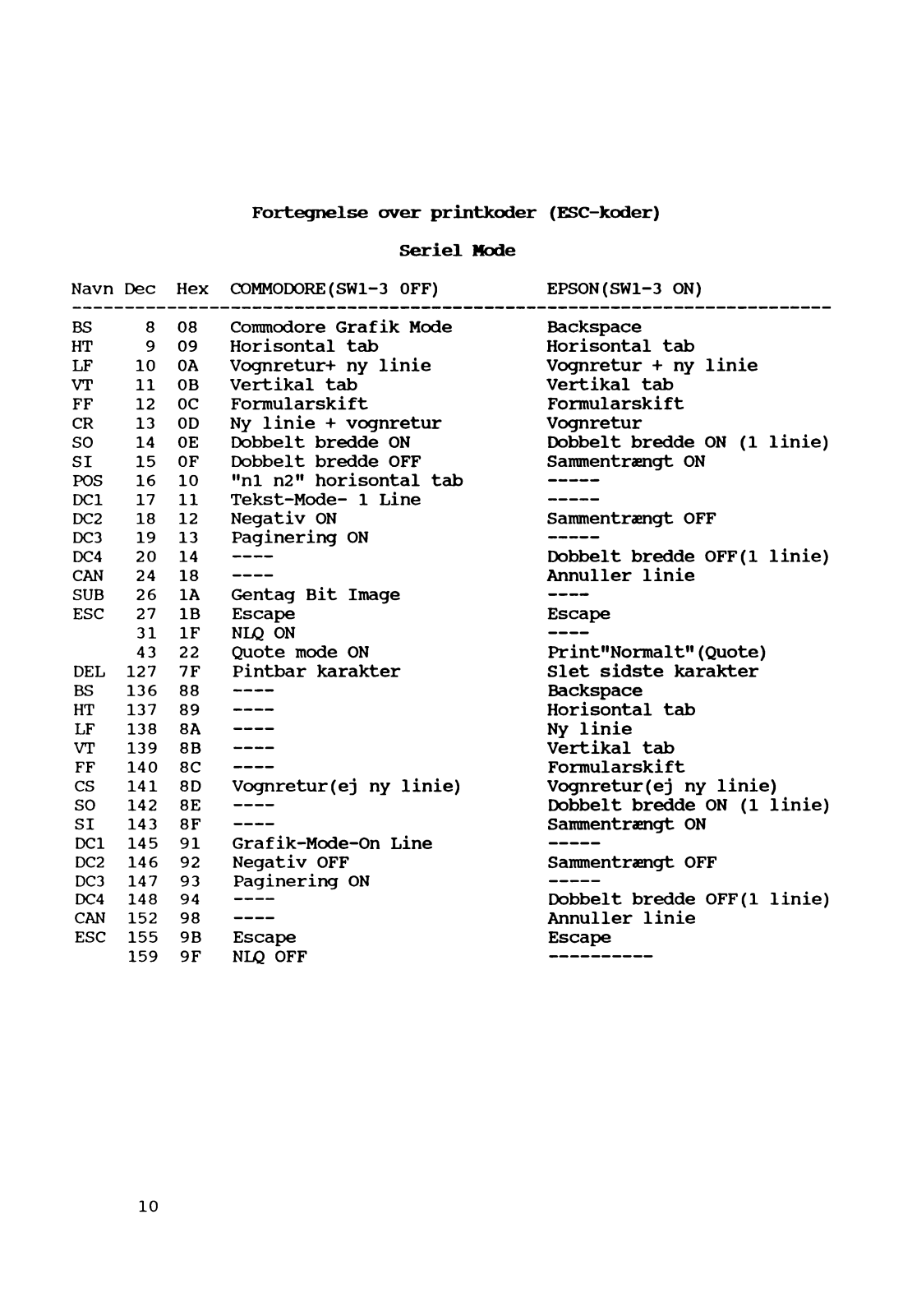

Fortegnelse over printkoder (ESC-koder)
Seriel Node
Dec
Hex C0MM0D0RE(SW1-3 OFF) EPSON(SW1-3 ON)
8
08 Coinmodore Grafik Mode
9
09 Horisontal tab
10
0A Vognretur+ ny linie
OB Vertikal tab
11
12
0C Formularskift
13
OD Ny linie + vognretur
14
0E Dobbelt bredde ON
0F Dobbelt bredde OFF
15
16
10 "ni n2" horisontal tab
17
11 Tekst-Mode- 1 Line
18
12 Negativ ON
19
13 Paginering ON
20
14 ----
24
26
27
31
43
127
136
137
138
139
140
141
142
143
145
146
147
148
152
155
159
---
18
1A Gentag Bit Image
IB Escape
1F NLQ ON
22 Quote mode ON
7F Pintbar karakter
--
88
89 ----
8A ----
8B
---
8C
---
8D Vognretur(ej ny linie)
8E
---
8F ----
91 Grafik-Mode-On Line
92 Negativ OFF
93 Paginering ON
94
-------
98 ----
9B Escape
9F NLQ OFF
Backspace
Horisontal tab
Vognretur + ny linie
Vertikal tab
Formularskift
Vognretur
Dobbelt bredde ON (1 linie)
Sammentrængt ON
Sammentrængt OFF
Dobbelt bredde OFF(l linie)
Annuller linie
Escape
Print,,Normalt,, (Quote)
Slet sidste karakter
Backspace
Horisontal tab
Ny linie
Vertikal tab
Formularskift
Vognretur(ej ny linie)
Dobbelt bredde ON (1 linie)
Sammentrængt ON
Sammentrængt OFF
Dobbelt bredde OFF(l linie)
Annuller linie
Escape
10
Page 13
Fortegnelse
over printkoder (ESC-koder)
Parallel Mode
Dec
10
11
12
13
14
15
18
20
24
27
127
Hex
8
9
08
09
OA
OB
0C
OD
OE
OF
12
14
18
IB
7F
Funktion
Backspace
Horisontal tab (htab)
Ny linie
Vertikal tab (vtab)
Formularskift
Vognretur
Dobbelt bredde ON (1 linie)
Sammentrængt ON
Sammentrængt OFF
Dobbelt bredde OFF(l linie)
Annullerer linie
Escape
Slet sidste karakter
11

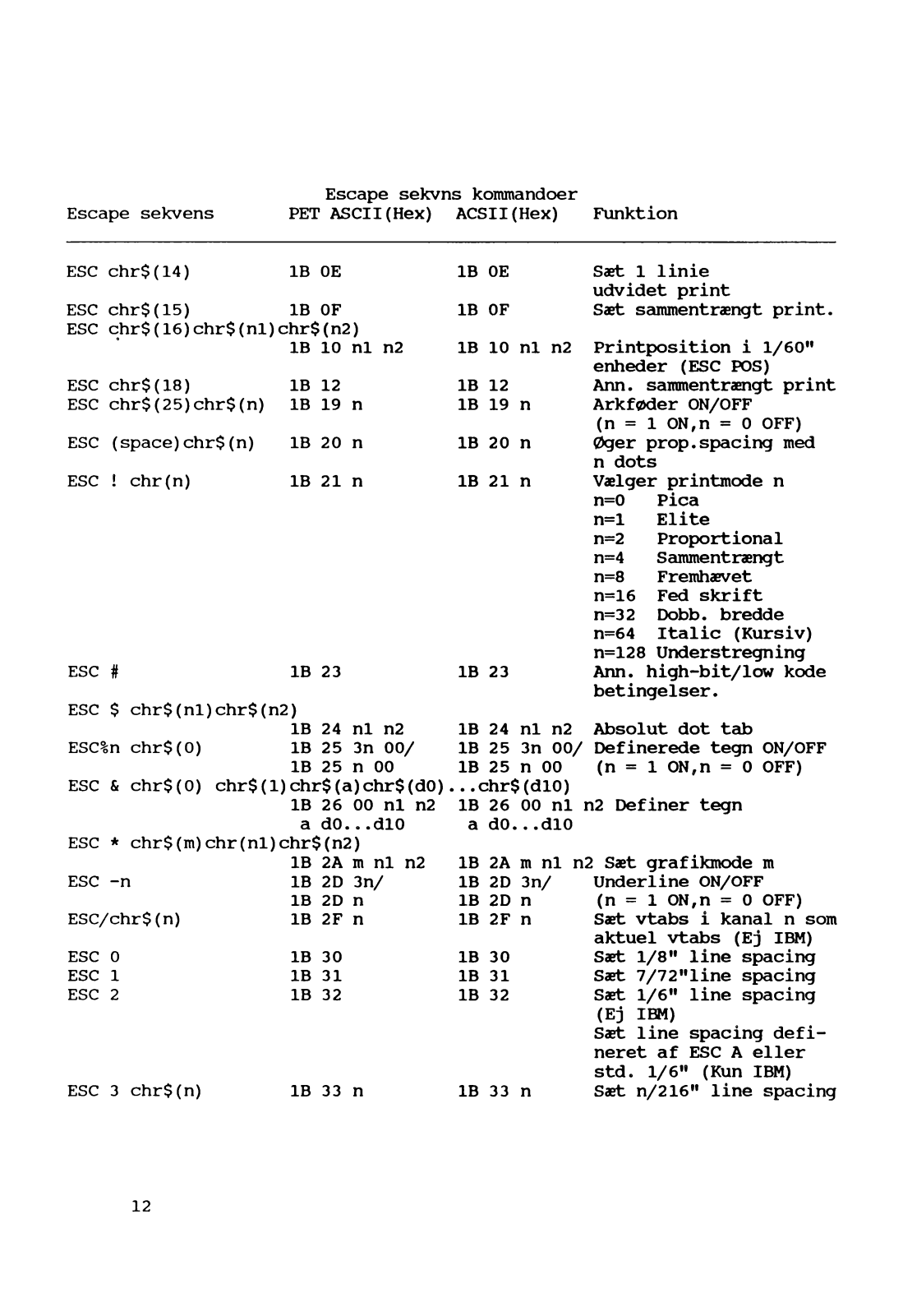

Page 14
Escape sekvens
Escape sekvns kommandoer
PET ASCII(Hex) ACSII(Hex) Funktion
ESC chr$(14)
ESC chr$(15) IB OF IB
ESC chr$(16)chr$(ni)chr$(n2)
ESC chr$(18) IB 12 IB 12 Ann. sammentrængt print
ESC chr$(25)chr$(n) IB 19 n IB 19 n Arkføder ON/OFF
ESC (space)chr$(n ) IB 20 n
ESC ! chr(n)
ESC #
ESC $ chr$(ni)chr$(n2)
ESC%n chr$(0) IB 25 3n 00/
ESC & chr$(0)
ESC * chr$(m)chr(ni)chr$(n2)
ESC -n
ESC/chr$(n) IB
ESC 0
ESC 1
ESC 2 IB
ESC 3 chr$(n)
chr$(1)chr$(a)chr$(dO)
IB OE IB OE
OF Sæt sammentrængt print.
10 ni n2
IB
IB 21 n IB 21 n Vælger printmode n
IB 23
IB
24 ni n2 IB 24 ni n2 Absolut dot tab
IB 25 n 00 IB 25 n 00 (n = 1 ON,n = 0 OFF)
IB 26 00 ni n2
a
dO...dl0 a dO...dl0
IB
2A m ni n2 IB 2A m ni n2 Sæt grafikmode m
IB 2D 3n/ IB
IB 2D n IB 2D n (n = 1 ON,n = 0 OFF)
2F n
IB 30 IB 30 Sæt 1/8" line spacing
31
IB
32 IB 32 Sæt 1/6" line spacing
IB 33 n IB 33 n Sæt n/216" line spacing
IB 10 ni n2
IB 20 n Øger prop.spacing med
23 Ann. high-bit/low kode
IB
IB 25 3n 00/ Definerede tegn ON/OFF
...chr$(dl0)
IB 26 00 ni n2 Definer tegn
2D 3n/
IB
2F n
IB 31 Sæt 7/72"line spacing
Sæt 1 linie
udvidet print
Printposition i 1/60"
enheder (ESC POS)
(n = 1 ON,n = 0 OFF)
n dots
n=0 Pica
n=l Elite
n=2 Proportional
n=4 Sammentrængt
n=8 Fremhævet
n=16 Fed skrift
n=32 Dobb. bredde
n=64 Italic (Kursiv)
n=128 Understregning
betingelser.
Underline ON/OFF
Sæt vtabs i kanal n som
aktuel vtabs (Ej IBM)
(Ej IBM)
Sæt line spacing defi
neret af ESC A eller
std. 1/6" (Kun IBM)
12

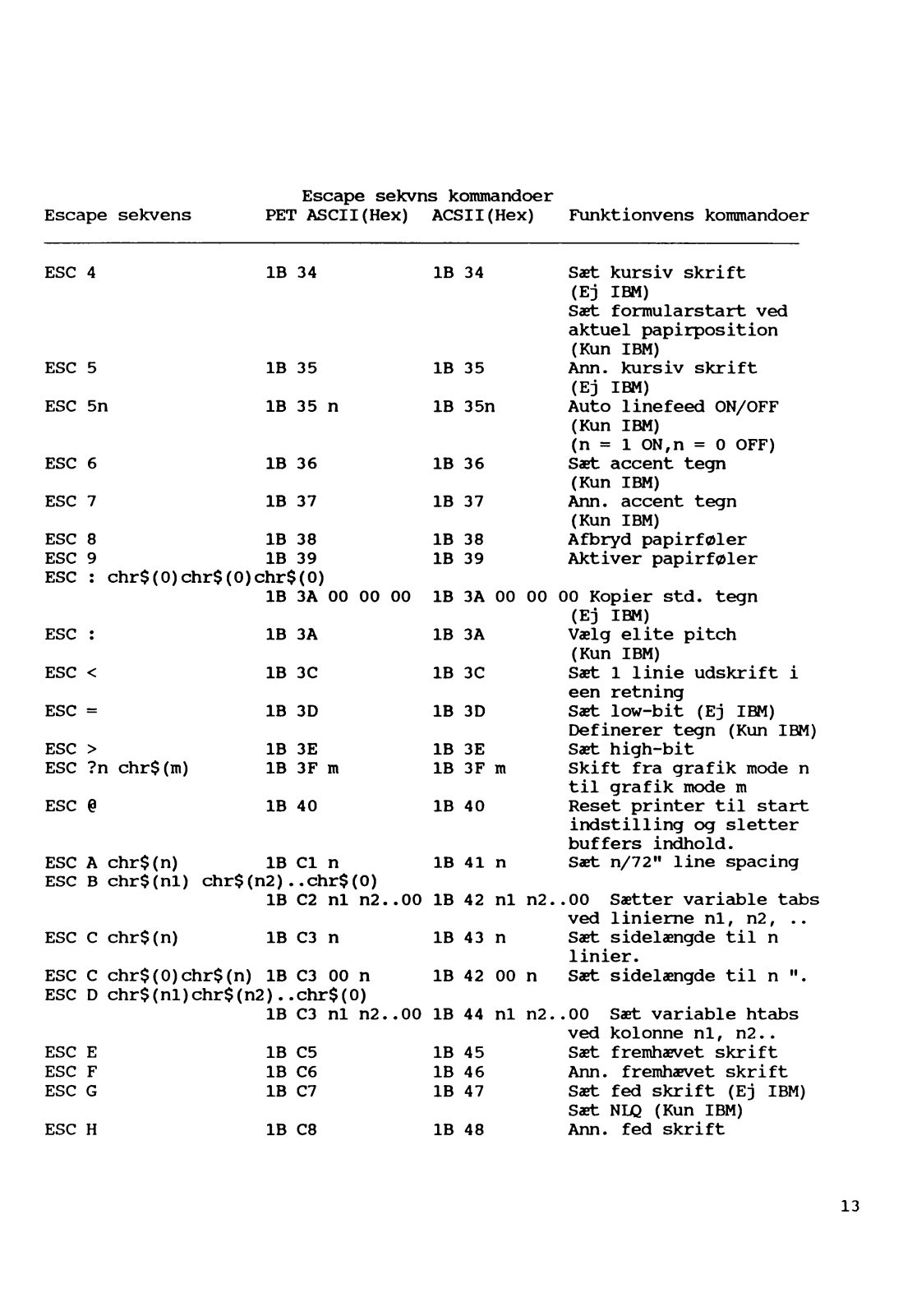

Page 15
Escape sekvens
Escape sekvns kommandoer
PET ASCII(Hex) ACSII(Hex) Funktionvens kommandoer
ESC 4 IB 34 IB 34
ESC 5
ESC 5n IB 35 n
ESC 6
7
ESC
ESC 8
ESC 9
ESC:chr$(0)chr$(0)chr$(0)
ESC
:
<
ESC
ESC
=
>
ESC
ESC ?n chr$(m) IB 3F m IB 3F m Skift fra grafik mode n
ESC
0
chr$(n)
ESC A
ESC B chr$(ni) chr$(n2).
ESC C chr$(n) IB C3 n IB 43 n
ESCCchr$(0)chr$(n)
ESC D
chr$(nl)chr$(n2)..
ESC E
ESC F
ESC G IB C7 IB 47 Sæt fed skrift (Ej IBM)
ESC H
IB 35 IB 35 Ann. kursiv skrift
IB 35n Auto linefeed ON/OFF
36
IB
37
IB
IB 38 IB 38
IB 39 IB 39 Aktiver papirføler
IB 3A 00 00 00 IB 3A 00 00 00 Kopier std. tegn
IB 3A
IB 3C
IB 3D IB 3D
IB 3E IB 3E Sæt high-bit
40
IB
Cl n IB
IB
,.chr$(0)
C2 ni n2..00 IB 42 ni n2. .00 Sætter variable tabs
IB
C3 00 n IB4200
IB
.chr$(0)
IB C3 ni n2..00 IB 44nin2..00 Sæt variable htabs
IB C5 IB 45 Sæt fremhævet skrift
IB C6 IB 46 Ann. fremhævet skrift
IB C8 IB 48
IB 36
IB 37
3A Vælg elite pitch
IB
IB 3C Sæt 1 linie udskrift i
40 Reset printer til start
IB
41 n
Sæt kursiv skrift
(Ej IBM)
Sæt formularstart ved
aktuel papirposition
(Kun IBM)
(Ej IBM)
(Kun IBM)
(n = 1 ON,n = 0 OFF)
Sæt accent tegn
(Kun IBM)
Ann. accent tegn
(Kun IBM)
Afbryd papirfoler
(Ej IBM)
(Kun IBM)
een retning
Sæt low-bit (Ej IBM)
Definerer tegn (Kun IBM)
til grafik mode m
indstilling og sletter
buffers indhold.
Sæt n/72" line spacing
ved linierne ni, n2, ..
Sæt sidelængde til n
linier.
n Sæt sidelængde til n ".
ved kolonne ni, n2..
Sæt NLQ (Kun IBM)
Ann. fed skrift
13

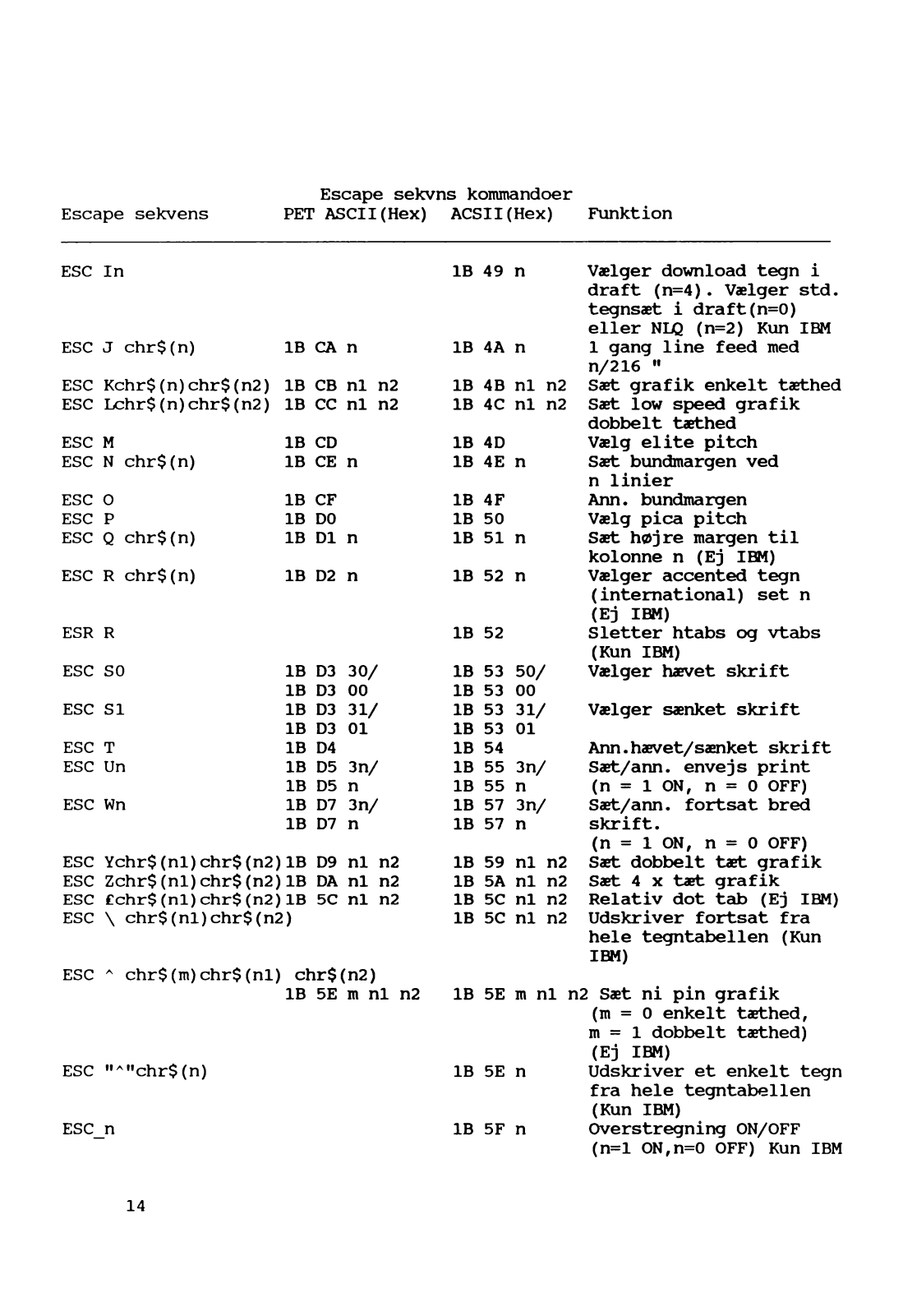

Page 16
Escape sekvens PET ASCII(Hex) ACSII(Hex) Funktion
Escape sekvns kommandoer
ESC In IB 49 n
ESC J chr$(n)
ESC Kchr$(n)chr$(n2) IB CB ni n2 IB 4B ni n2 Sæt grafik enkelt tæthed
ESC Lchr$(n)chr$(n2)
ESC M
ESC N chr$(n) IB CE
ESC 0
ESC P IB DO IB 50 Vælg pica pitch
ESC Q chr$(n)
ESC R chr$(n) IB D2 n
ESR R
ESC SO
ESC SI
ESC T IB D4
ESC Un
ESC Wn
ESC Ychr$(nl)chr$(n2)IB
ESC Zchr$(nl)chr$(n2)lBDAni n2 IB 5A ni n2
ESC £chr$(nl)chr$(n2)IB 5C ni n2 IB 5C ni n2 Relativ dot tab (Ej IBM)
ESC \ chr$(ni)chr$(n2) IB 5C
ESC A chr$(m)chr$(ni) chr$(n2)
ESC ,,A,,chr$(n)
ESC_n IB 5F n Overstregning ON/OFF
IB CA n IB 4A n
IB CC ni n2 IB 4C ni n2
IB CD IB 4D
n
IB CF IB 4F Ann. bundmargen
Dl n
IB
IB D3 30/
IB D3 00 IB 53 00
IB D3
31/ IB 53
IBD301
IB D5
3n/
IB D5 n
D7
IB
3n/
IB D7 n IB 57 n skrift.
D9 ni n2 IB 59 ni n2 Sæt dobbelt tæt grafik
IB 5E m ni n2 IB 5E m ni n2 Sæt ni pin grafik
IB 4E n Sæt bundmargen ved
IB 51 n Sæt højre margen til
IB 52 n Vælger accented tegn
IB 52 Sletter htabs og vtabs
IB 53 50/ Vælger hævet skrift
31/
IB 53 01
54
IB
IB 55
3n/
IB 55 n
IB 57
3n/
ni n2
IB 5E n Udskriver et enkelt tegn
Vælger download tegn i
draft (n=4). Vælger std.
tegnsæt i draft(n=0)
eller NL/Q (n=2) Kun IBM
1 gang line feed med
n/216 "
Sæt low speed grafik
dobbelt tæthed
Vælg elite pitch
n linier
kolonne n (Ej IBM)
(international) set n
(Ej IBM)
(Kun IBM)
Vælger sænket skrift
Ann.hævet/sænket skrift
Sæt/ann. envejs print
(n = 1 ON, n = 0 OFF)
Sæt/ann. fortsat bred
(n = 1 ON, n = 0 OFF)
Sæt 4 x tæt grafik
Udskriver fortsat fra
hele tegntabellen (Kun
IBM)
(m = 0 enkelt tæthed,
m = 1 dobbelt tæthed)
(Ej IBM)
fra hele tegntabellen
(Kun IBM)
(n=l ON,n=0 OFF) Kun IBM
14

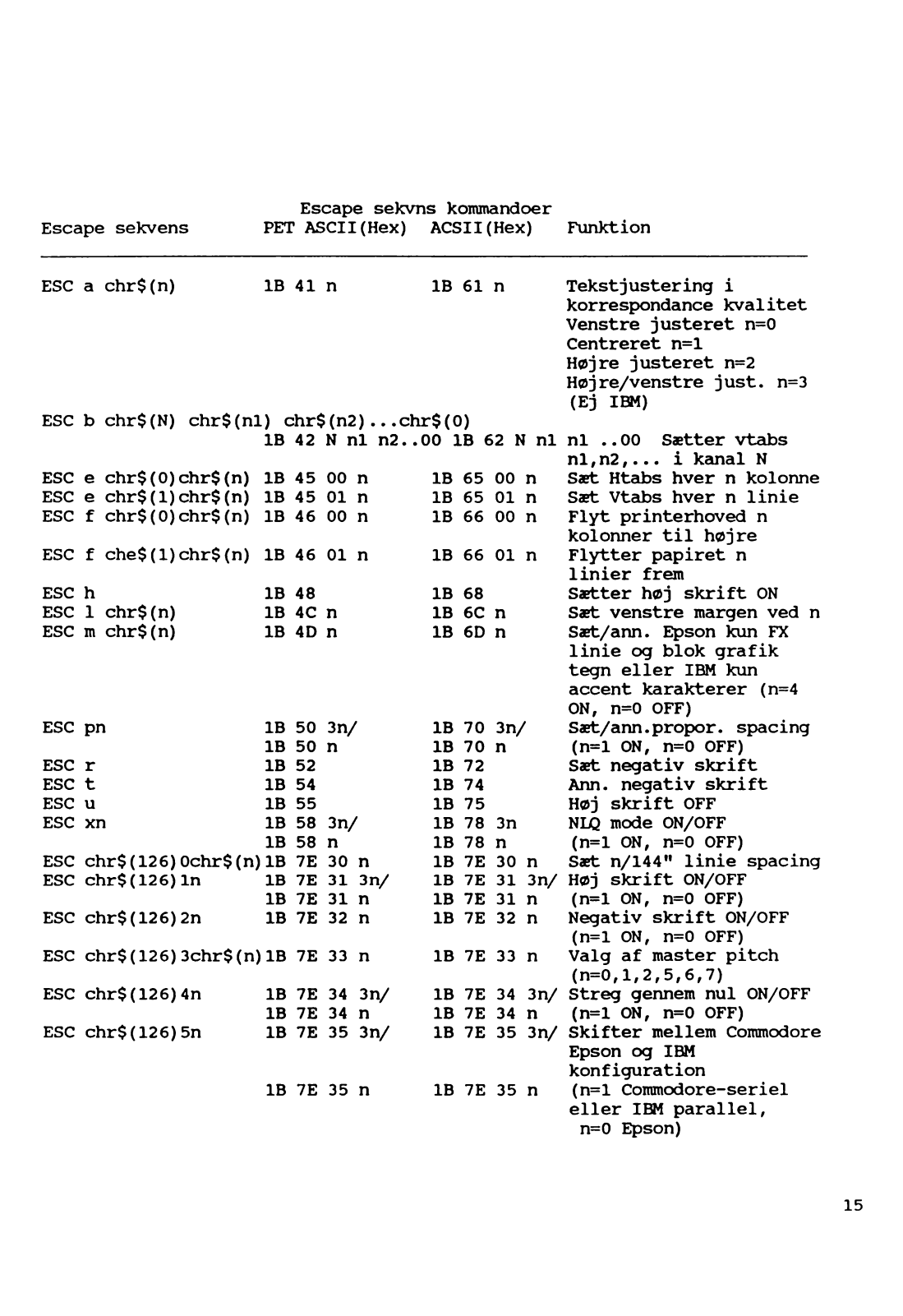

Page 17
Escape sekvens
Escape sekvns kommandoer
PET ASCII(Hex) ACSII(Hex) Funktion
ESC a chr$(n) IB 41 n IB 61 n Tekstjustering i
ESC b chr$(N) chr$(nl) chr$(n2)...chr$(0)
ESC e chr$(0)chr$(n)
ESC e
chr$(l)chr$(n) IB 45 01 n
ESC
chr$(0)chr$(n) IB 46 00 n
f
ESC f che$(1)chr$(n) IB 46 01
ESC
h
ESC 1 chr$(n)
ESC m chr$(n)
ESC pn
ESC r
ESC t
ESC u
ESC xn
ESC chr$(126)0chr$(n)IB7E30
chr$(126)ln IB 7E
ESC
ESC
chr$(126)2n
ESC
chr$(126)3chr$(n)IB 7E33n IB 7E
ESC chr$(126)4n IB 7E 34
ESC
chr$(126)5n IB 7E
IB 42 N ni n2..00 IB 62 N ni ni ..00 Sætter vtabs
45 00
IB
IB 48 IB
IB 4C
IB 4D
IB 50 3n/
IB 50 n
IB 52 IB
IB 54 IB
IB
IB 58
IB58n
IB 7E 31 n IB 7E 31 n
IB 7E
IB 7E 34 n IB 7E 34 n
IB 7E 35 n IB 7E
n
n IB6601 n Flytter papiret n
n IB 6C n
n IB 6D
55
3n/
n IB 7E 30 n
31 3n/
32 n IB
3n/ IB 7E 34 3n/
35 3n/
IB 6500n
IB 65 01 n Sæt Vtabs hver n linie
IB 66 00 n Flyt printerhoved n
68
n
IB 70
3n/
IB 70 n
72
74
IB 75 Høj skrift OFF
IB 78 3n
IB 78 n
IB 7E 31
7E 32 n
33 n
IB 7E 35
35 n
korrespondance kvalitet
Venstre justeret n=0
Centreret n=l
Højre justeret n=2
Højre/venstre just. n=3
(Ej IBM)
nl,n2,... i kanal N
Sæt Htabs hver n kolonne
kolonner til højre
linier frem
Sætter høj skrift ON
Sæt venstre margen ved n
Sæt/ann. Epson kun FX
linie og blok grafik
tegn eller IBM kun
accent karakterer (n=4
0Nf n=0 OFF)
Sæt/ann.propor. spacing
(n=l ON, n=0 OFF)
Sæt negativ skrift
Ann. negativ skrift
NLQ mode ON/OFF
(n=l ON, n=0 OFF)
Sæt n/144” linie spacing
3n/ Høj skrift ON/OFF
(n=l ON, n=0 OFF)
Negativ skrift ON/OFF
(n=l ON, n=0 OFF)
Valg af master pitch
(n=0,1,2,5,6,7)
Streg gennem nul ON/OFF
(n=l ON, n=0 OFF)
3n/ Skifter mellem Commodore
Epson og IBM
konfiguration
(n=l Commodore-seriel
eller IBM parallel,
n=0 Epson)
15
Page 18

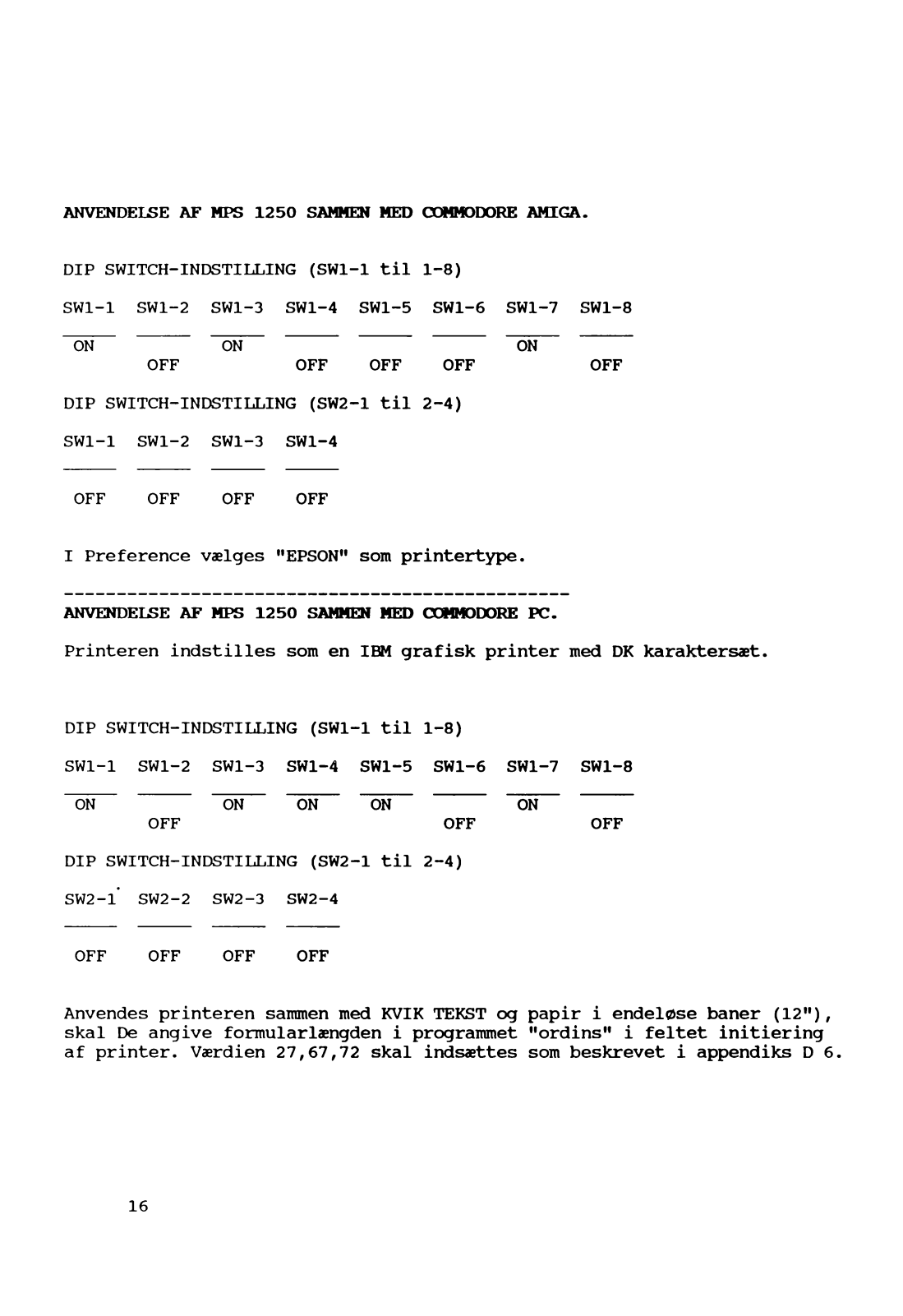

ANVENDELSE AF MPS 1250 SAMMEN MED COMMODORE AMIGA.
DIP SWITCH-INDSTILLING (SW1-1 til 1-8)
SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6 SW1-7 SW1-8
~~ON ON ON
DIP SWITCH-INDSTILLING (SW2-1 til 2-4)
SW1-1 SW1-2 SW1-3 SW1-4
OFF OFF OFF OFF
I Preference vælges "EPSON” som printertype.
ANVENDELSE AF MPS 1250 SAMMEN MED COMMODORE PC.
Printeren indstilles som en IBM grafisk printer med DK karaktersæt.
DIP SWITCH-INDSTILLING (SW1-1 til 1-8)
SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6 SW1-7 SW1-8
~~0N ~~ON ~ON ~ON ~ON
DIP SWITCH-INDSTILLING (SW2-1 til 2-4)
SW2-1* SW2-2 SW2-3 SW2-4
OFF OFF OFF OFF OFF
OFF OFF OFF
OFF OFF OFF OFF
Anvendes printeren sammen med KVIK TEKST og papir i endeløse baner (12"),
skal De angive formularlængden i programmet "ordins" i feltet initiering
af printer. Værdien 27,67,72 skal indsættes som beskrevet i appendiks D 6.
16
Page 19

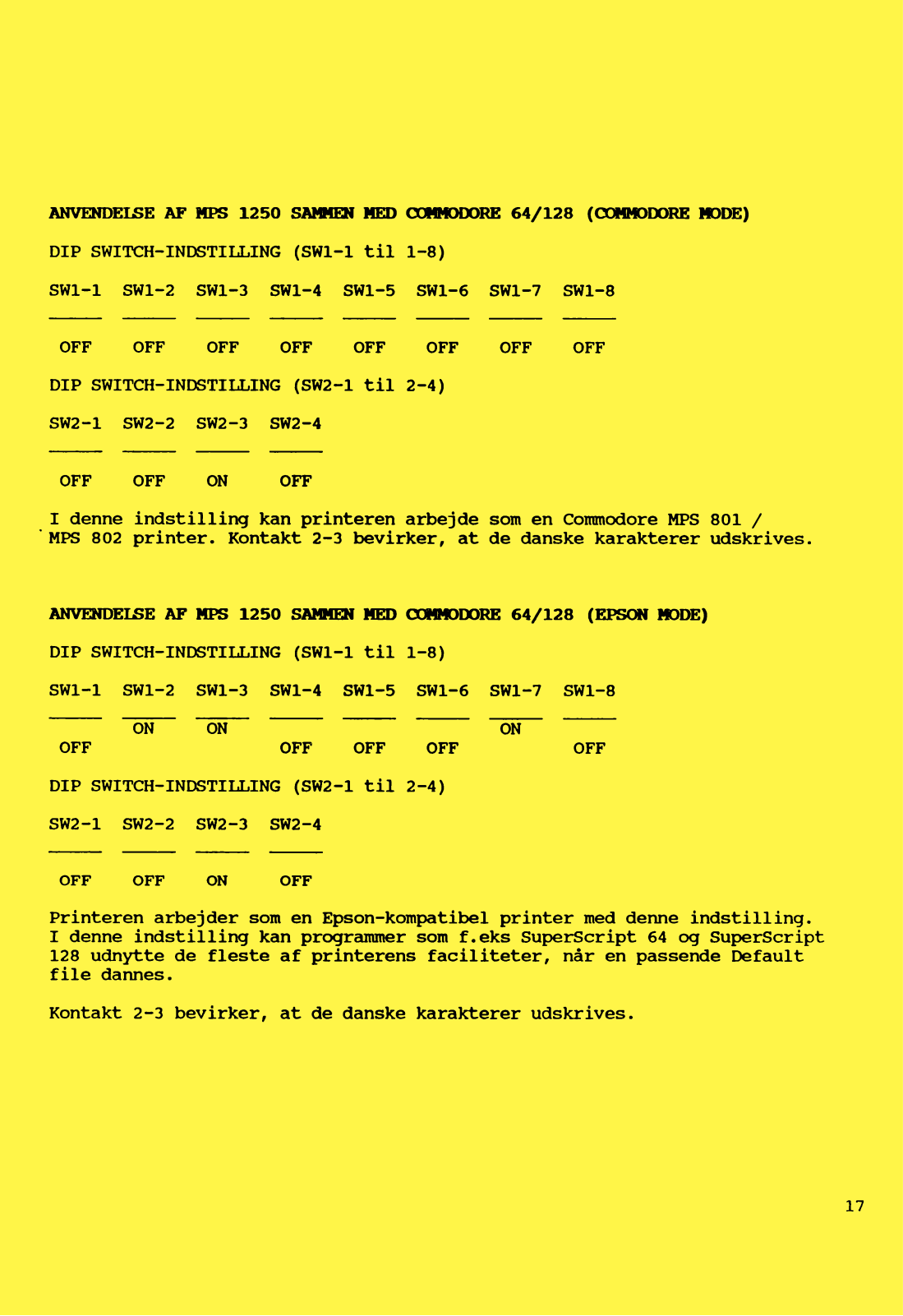

ANVENDELSE AF MPS 1250 SAMMEN MED COMMODORE 64/128 (COMMODORE MODE)
DIP SWITCH-INDSTILLING (SW1-1 til 1-8)
SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6 SW1-7 SW1-8
OFF OFF OFF OFF OFF OFF OFF OFF
DIP SWITCH-INDSTILLING (SW2-1 til 2-4)
SW2-1 SW2-2 SW2-3 SW2-4
OFF OFF ON OFF
I denne indstilling kan printeren arbejde som en Commodore MPS 801 /
* MPS 802 printer. Kontakt 2-3 bevirker, at de danske karakterer udskrives.
ANVENDELSE AF MPS 1250 SAMMEN MED COMMODORE 64/128 (EPSON MODE)
DIP SWITCH-INDSTILLING (SW1-1 til 1-8)
SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6 SW1-7 SW1-8
~~ON “ON ~ON
OFF OFF OFF OFF OFF
DIP SWITCH-INDSTILLING (SW2-1 til 2-4)
SW2-1 SW2-2 SW2-3 SW2-4
OFF OFF ON OFF
Printeren arbejder som en Epson-kompatibel printer med denne indstilling.
I denne indstilling kan programmer som f.eks SuperScript 64 og SuperScript
128 udnytte de fleste af printerens faciliteter, når en passende Default
file dannes.
Kontakt 2-3 bevirker, at de danske karakterer udskrives.
17
Page 20
Page 21
This was brought to you
from the archives of
http://retro-commodore.eu
Loading...
