Commodore MPS1000 a

d a n s k :

T I L L Æ G T I L

C O M M O D O R E MIP S l O O O M A T R I X P R I N T E R

V E J L E D N I N G

* * 5 * C

&

Commodore

ci _ci nøTCi

i _ i _ ri i j i i 111

6. JULIVEJ 85 • DK-7000 FREDERICIA
TLF. 05-9332 00

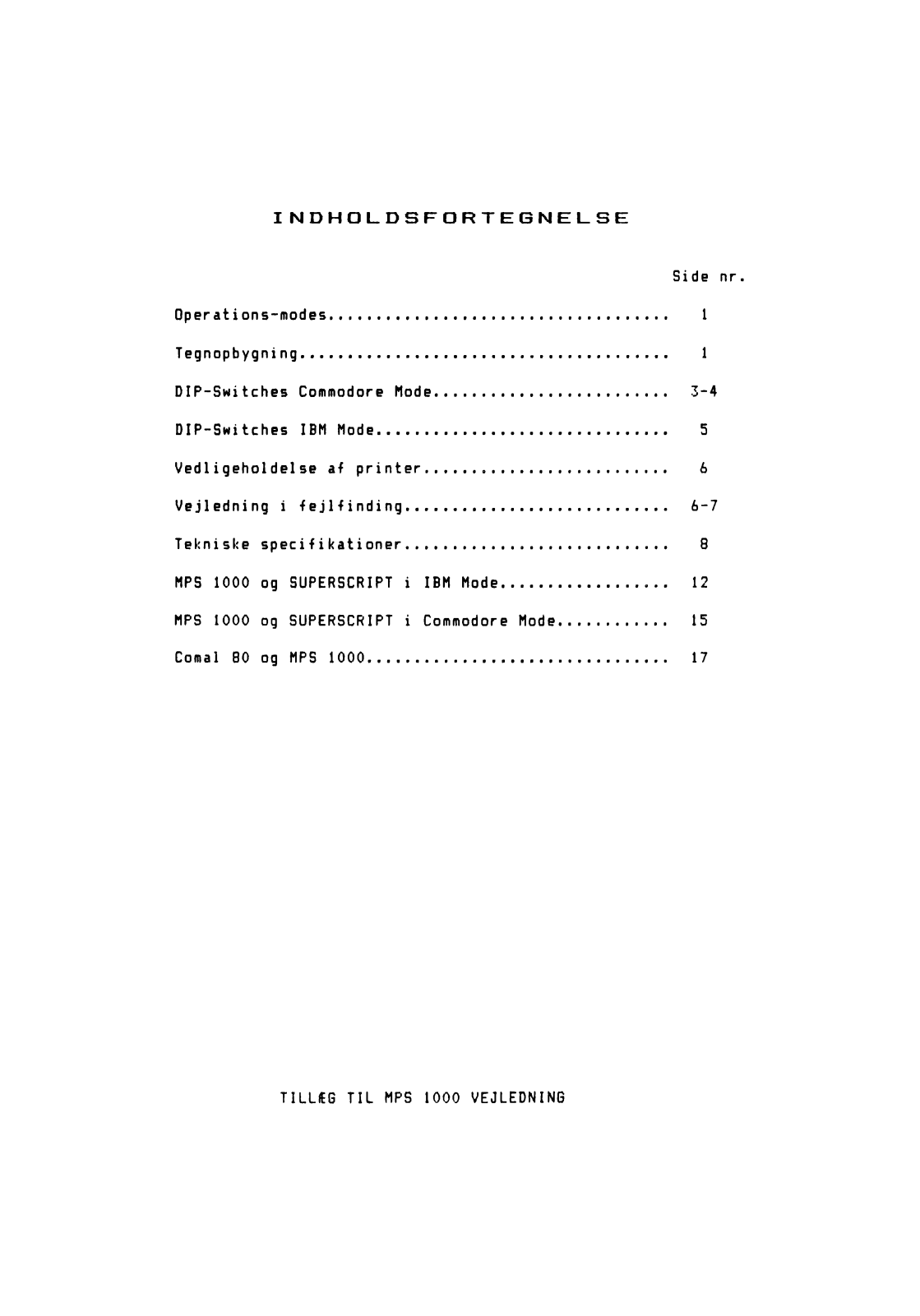

INDHOLDSFORTEGNELSE

Side i

Operations-modes........................................ 1

Tegnopbygning

DIP-Switches Commodore Mo de

DIP-Switches IBM Mod e

Vedligeholdelse af printer

Vejledning i fejlfinding............................... 6-7

Tekniske specifikationer................................. 8

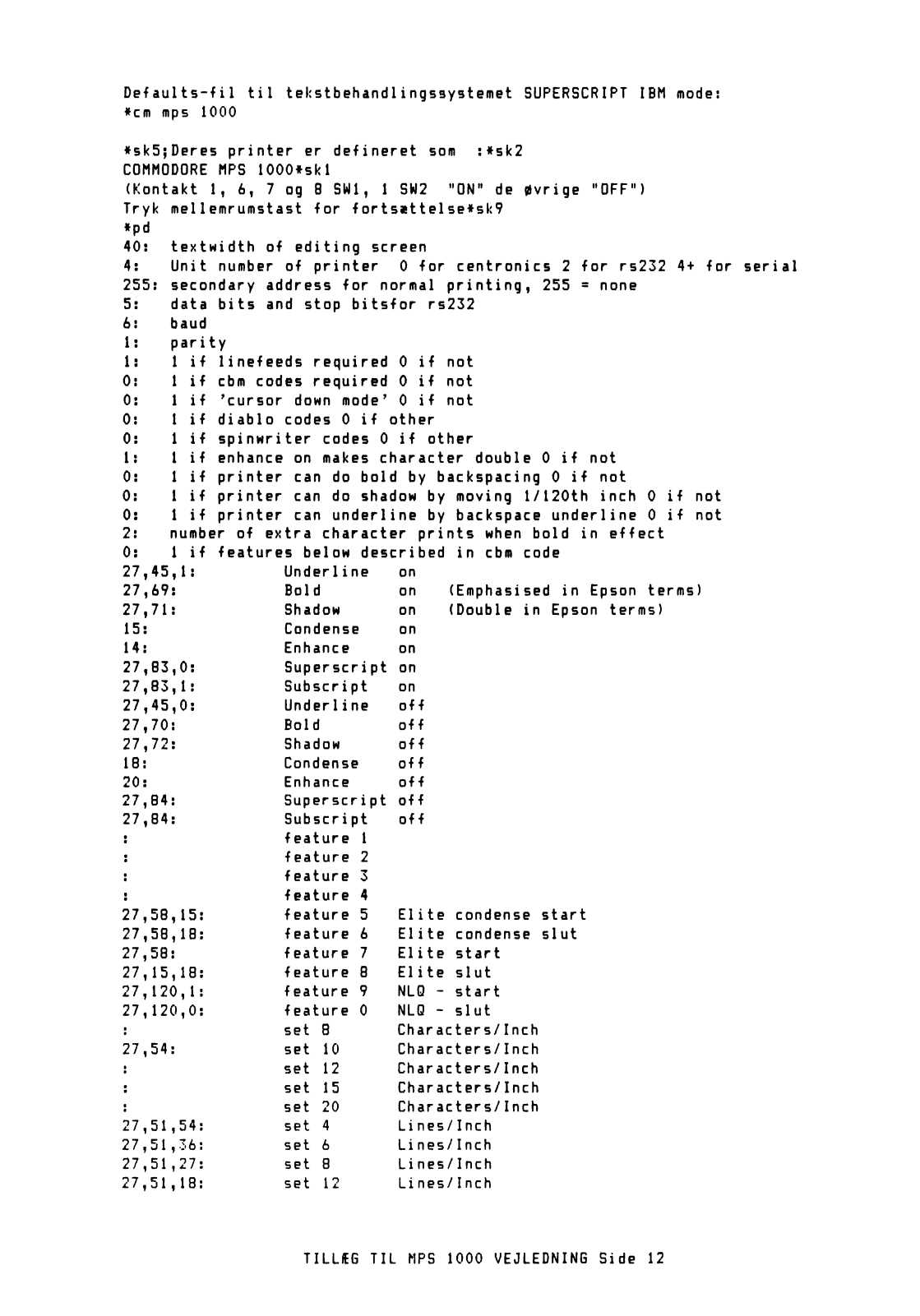

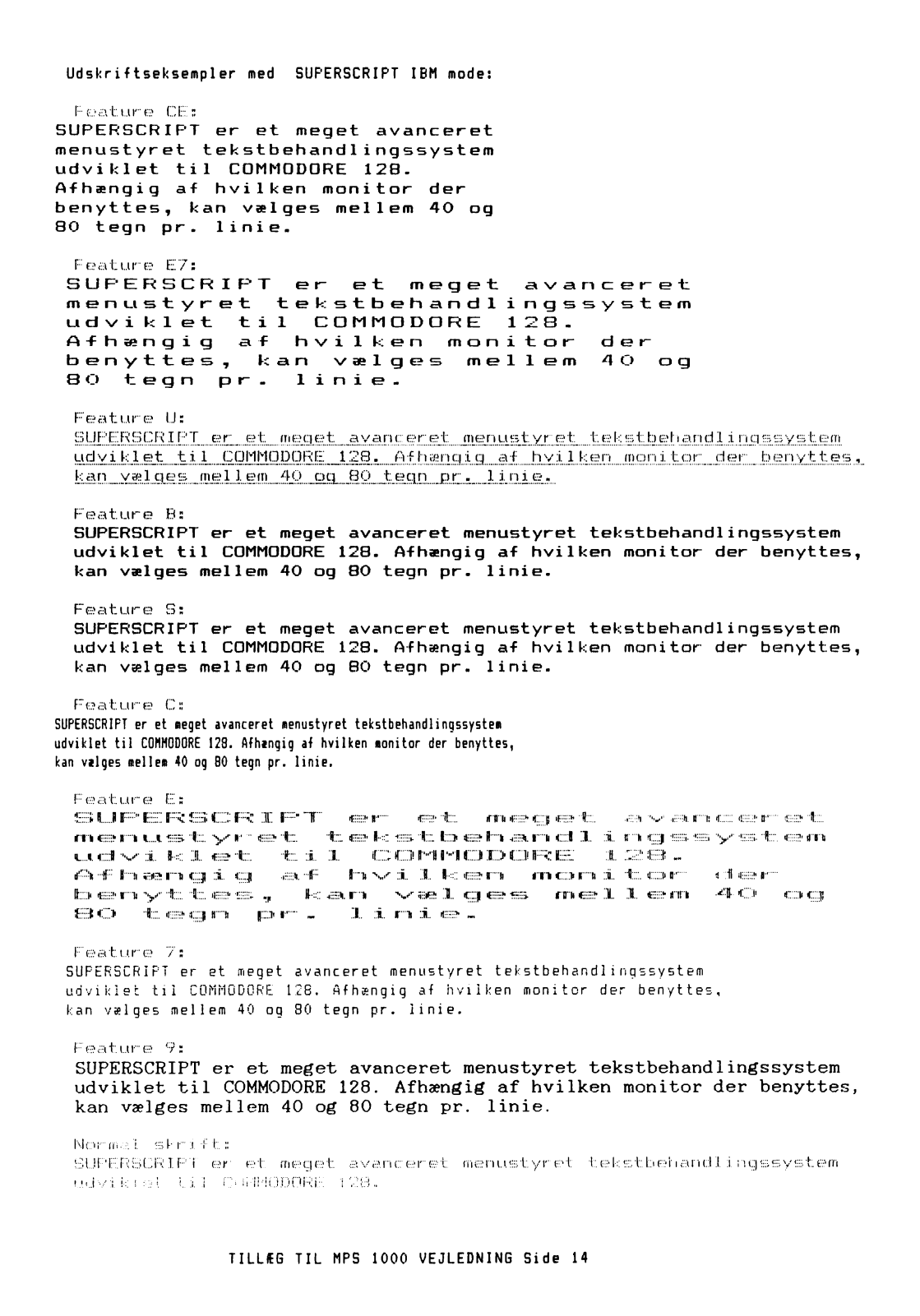

MPS 1000 og SUPERSCRIPT i IBM Mod e

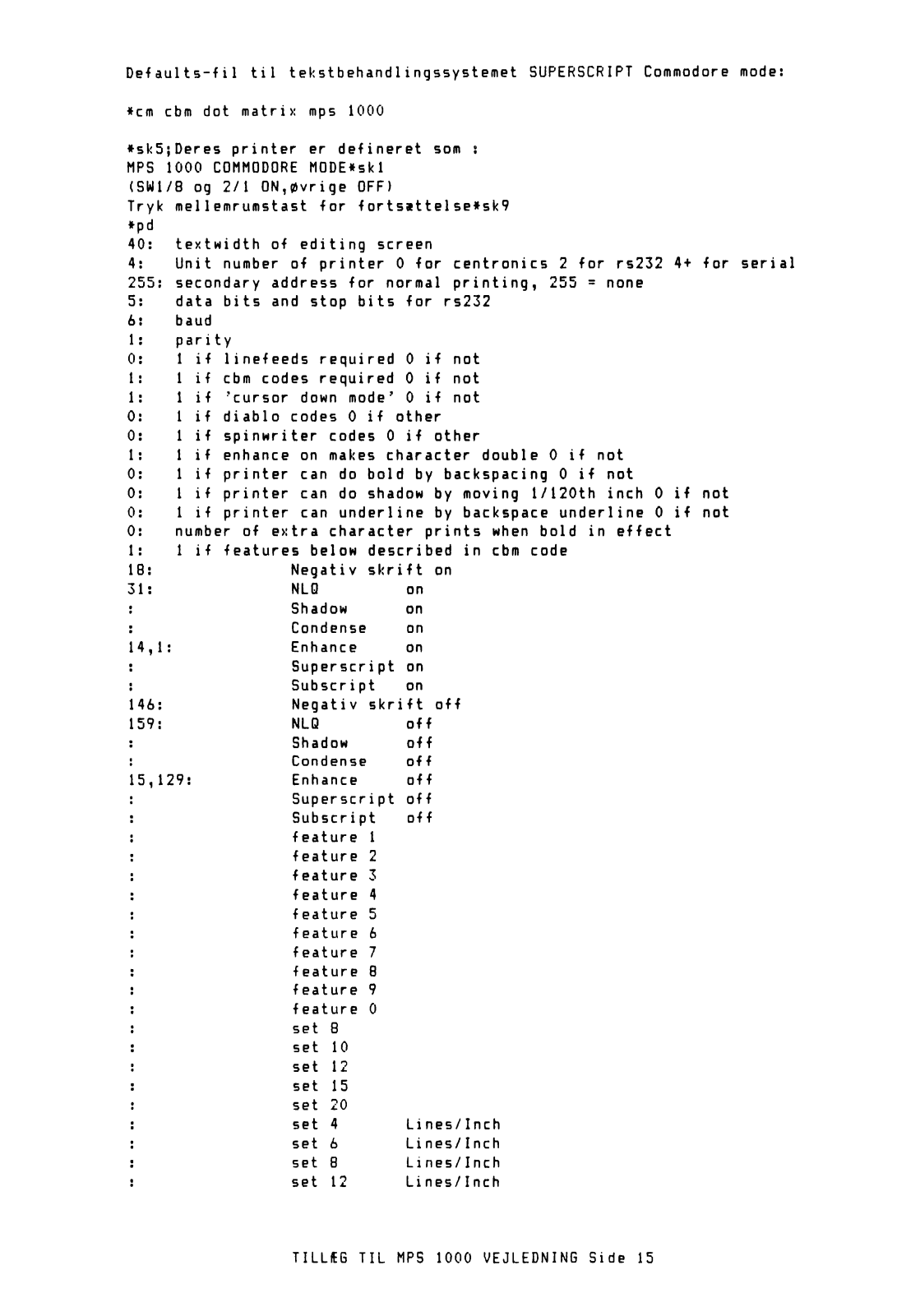

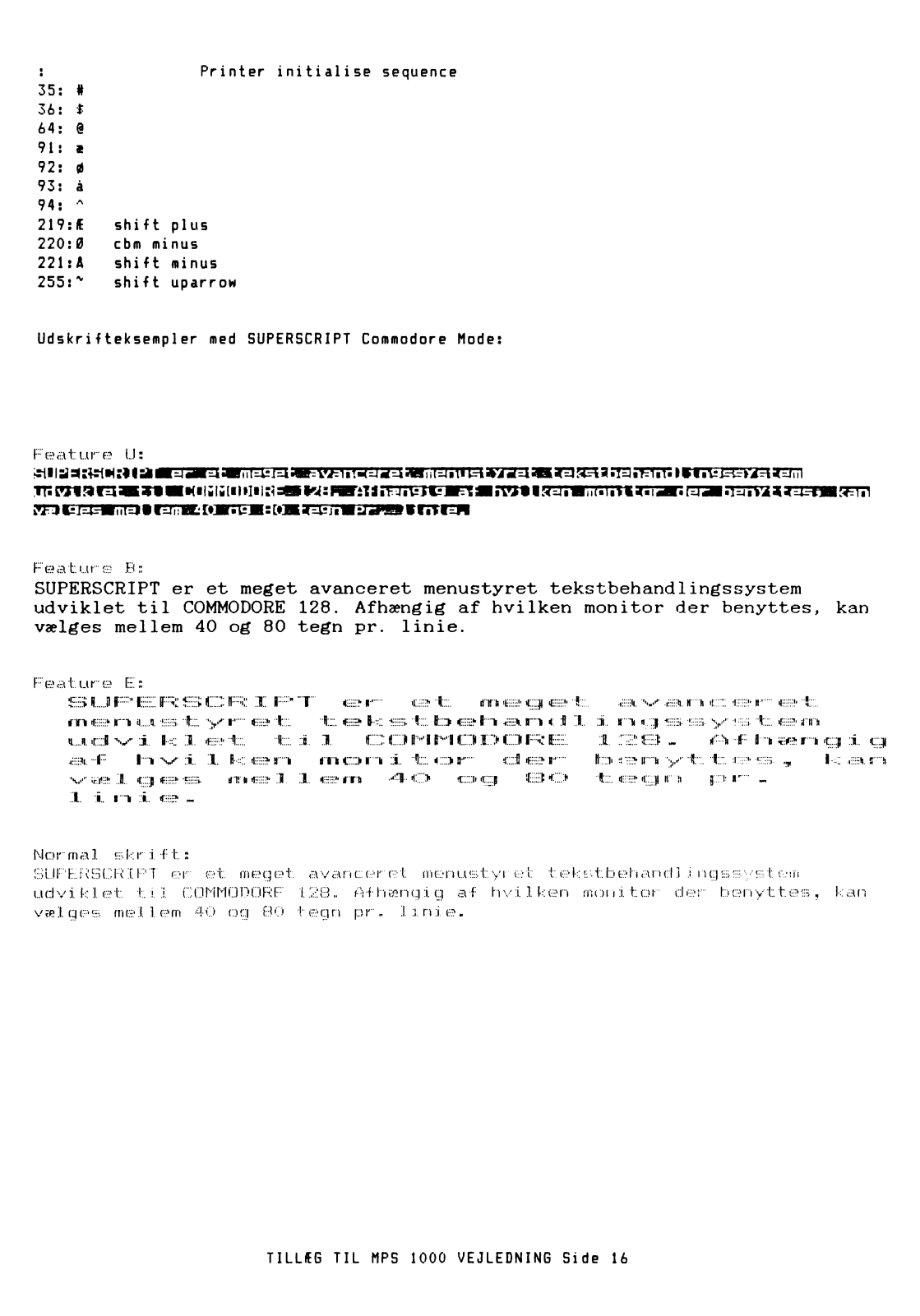

MPS 1000 og SUPERSCRIPT i Commodore Mod e

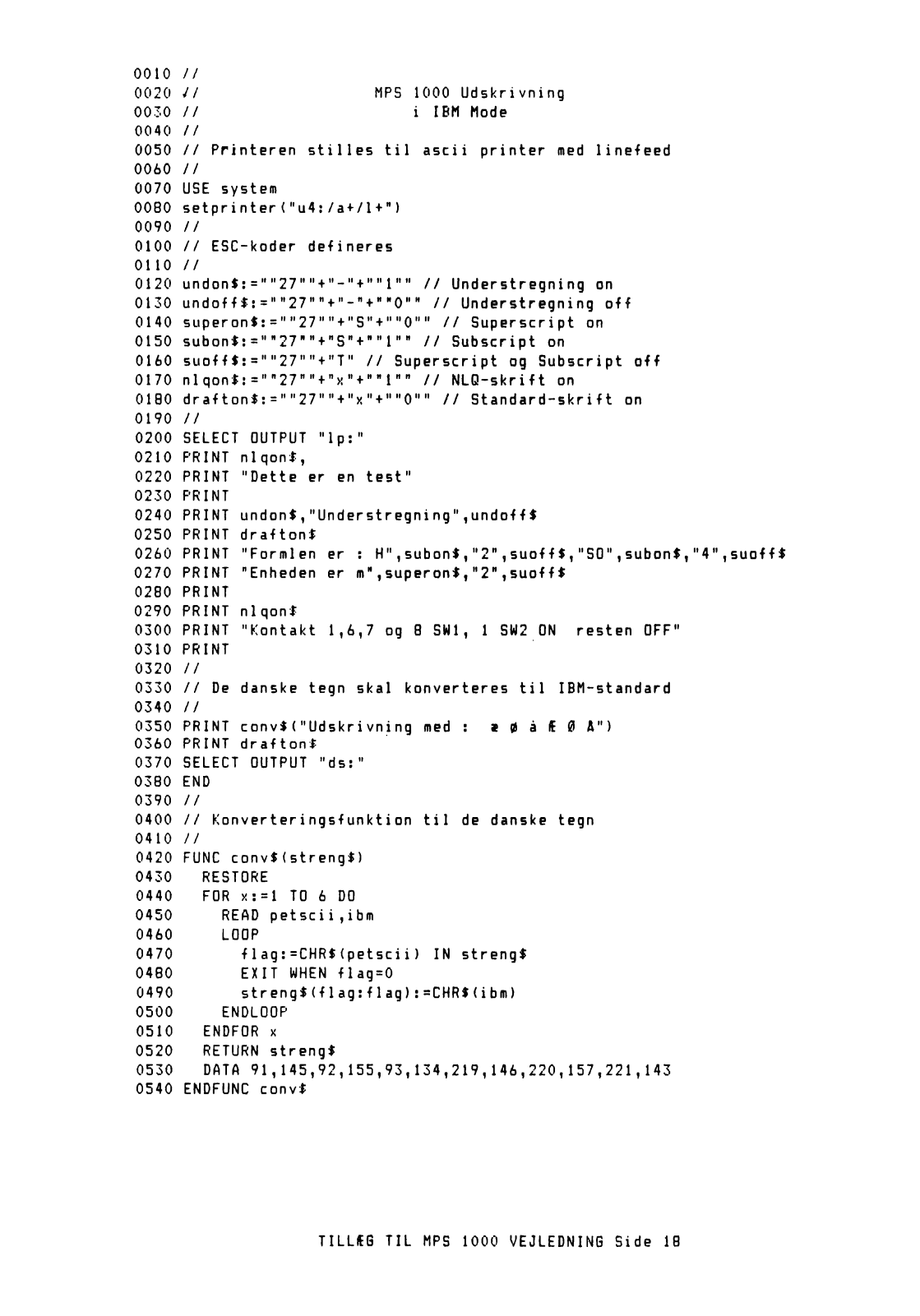

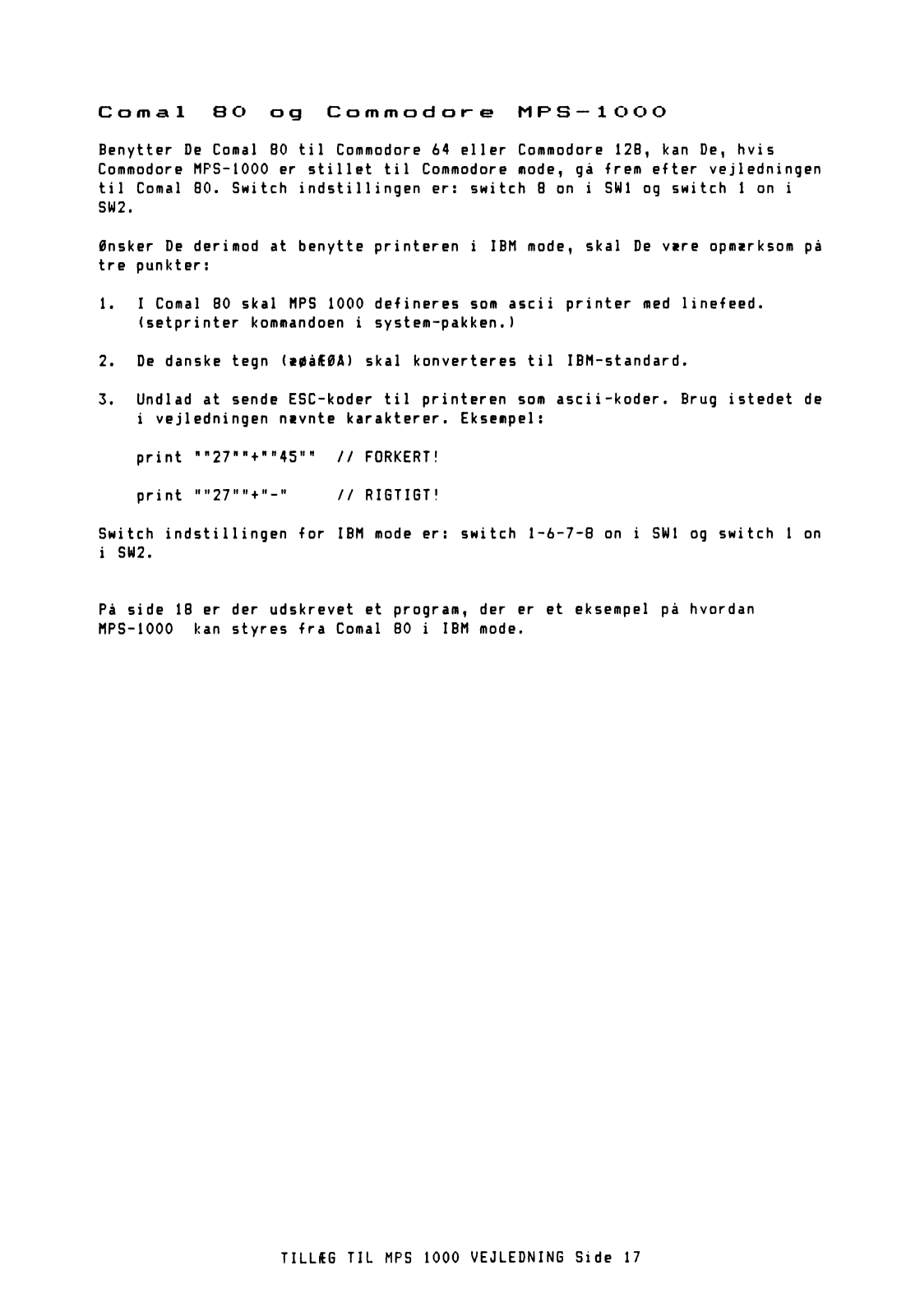

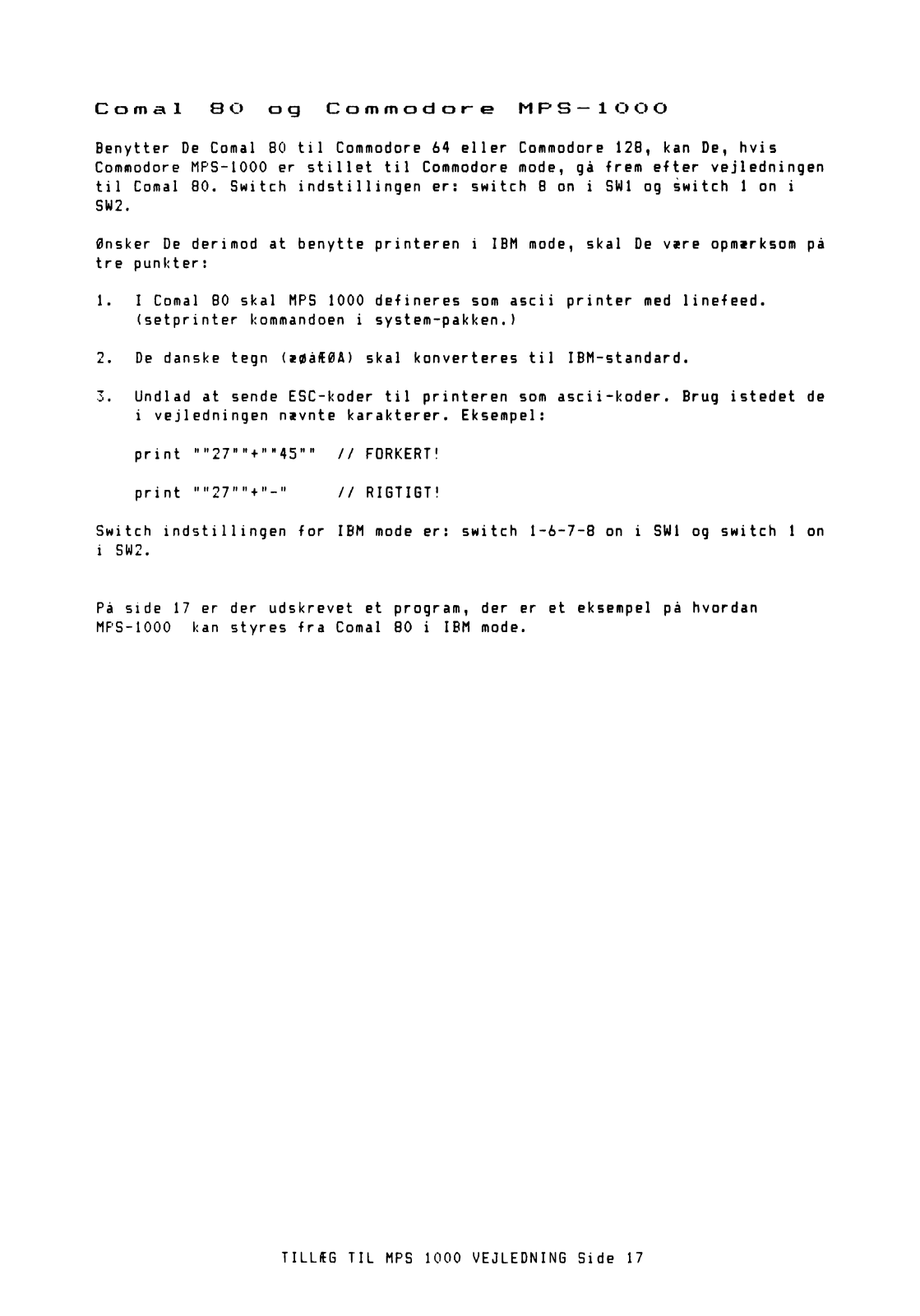

Comal BO og MPS 1000..................................... 17

...........................................

...........................

....................................

..............................

..................

..............

1

3-4

5

6

12

15

TILLÆG TIL MPS 1000 VEJLEDNING

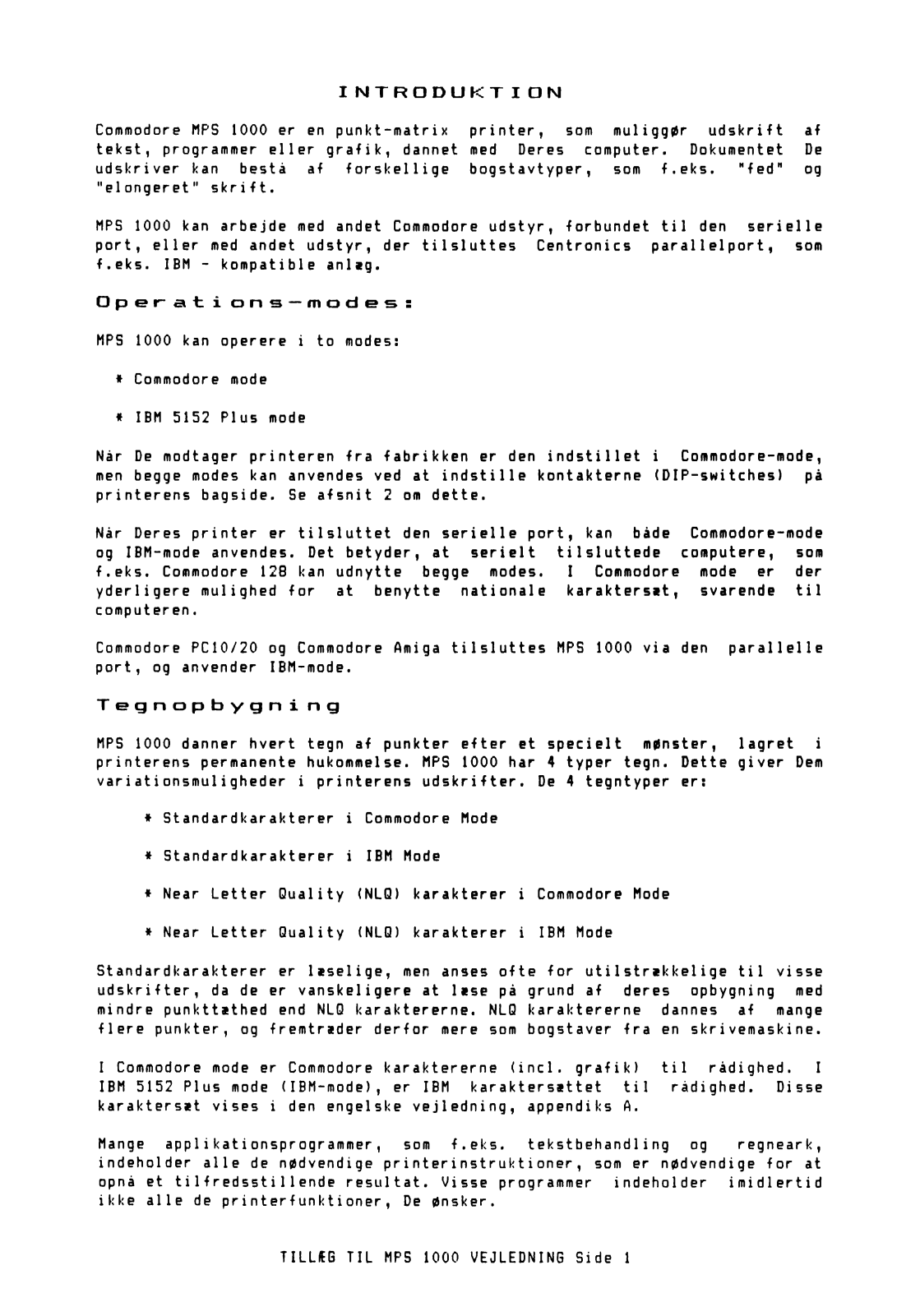

INTRODUKTION

Commodore MPS 1000 er en punkt-matrix printer, som muliggør udskrift af
tekst, programmer eller grafik, dannet med Deres computer. Dokumentet De
udskriver kan bestå af forskellige bogstavtyper, som f.eks. Mfed" og

"elongeret" skrift.

MPS 1000 kan arbejde med andet Commodore udstyr, forbundet til den serielle
port, eller med andet udstyr, der tilsluttes Centronics paral 1 el port , som
f.eks. IBM - kompatible anlig.

Op er a t i ons — modes:

MPS 1000 kan operere i to modes:

* Commodore mode

* IBM 5152 Plus mode

Når De modtager printeren fra fabrikken er den indstillet i Commodore-mode,
men begge modes kan anvendes ved at indstille kontakterne (DIP-switches) på
printerens bagside. Se afsnit 2 om dette.

Når Deres printer er tilsluttet den serielle port, kan både Commodore-mode
og IBM-mode anvendes. Det betyder, at serielt tilsluttede computere, som
f.eks. Commodore 128 kan udnytte begge modes. I Commodore mode er der
yderligere mulighed for at benytte nationale karaktersit, svarende til
computeren.

Commodore PC10/20 og Commodore Amiga tilsluttes MPS 1000 via den parallelle
port, og anvender IBM-mode.

Tegnopbygning

MPS 1000 danner hvert tegn af punkter efter et specielt mønster, lagret i
printerens permanente hukommelse. MPS 1000 har 4 typer tegn. Dette giver Dem
variati onsmul i gheder i printerens udskrifter. De 4 tegntyper ers

* Standard kar akt erer i Commodore Mode

* Standardkarakterer i IBM Mode

* Near Letter Quality (NLQ) karakterer i Commodore Mode

* Near Letter Quality (NLQ) karakterer i IBM Mode

Standardkarakterer er liselige, men anses ofte for uti1 strikkelige til visse

udskrifter, da de er vanskeligere at lise på grund af deres opbygning med
mindre punkttithed end NLQ karaktererne. NLQ karaktererne dannes af mange
flere punkter, og fremtrider derfor mere som bogstaver fra en skrivemaskine.

I Commodore mode er Commodore karaktererne (ind. grafik) til rådighed. I
IBM 5152 Plus mode (IBM-mode), er IBM karaktersittet til rådighed. Disse

karaktersit vises i den engelske vejledning, appendiks A.

Mange applikationsprogrammer, som f.eks. tekstbehandling og regneark,

indeholder alle de nødvendige pr interinstrukti oner , som er nødvendige for at
opnå et tilfredsstillende resultat. Visse programmer indeholder imidlertid
ikke alle de printerfunktioner, De ønsker.

TILLÆG TIL MPS 1000 VEJLEDNING Side 1

De kan i mange af disse tilfælde specificere disse specielle funktioner ved
at skrive et kort BASIC - program.

Eksempler på MPS 1000's programmer ingsmuligheder i BASIC findes i kapitlerne
3 - 7 i den engelske vejledning.

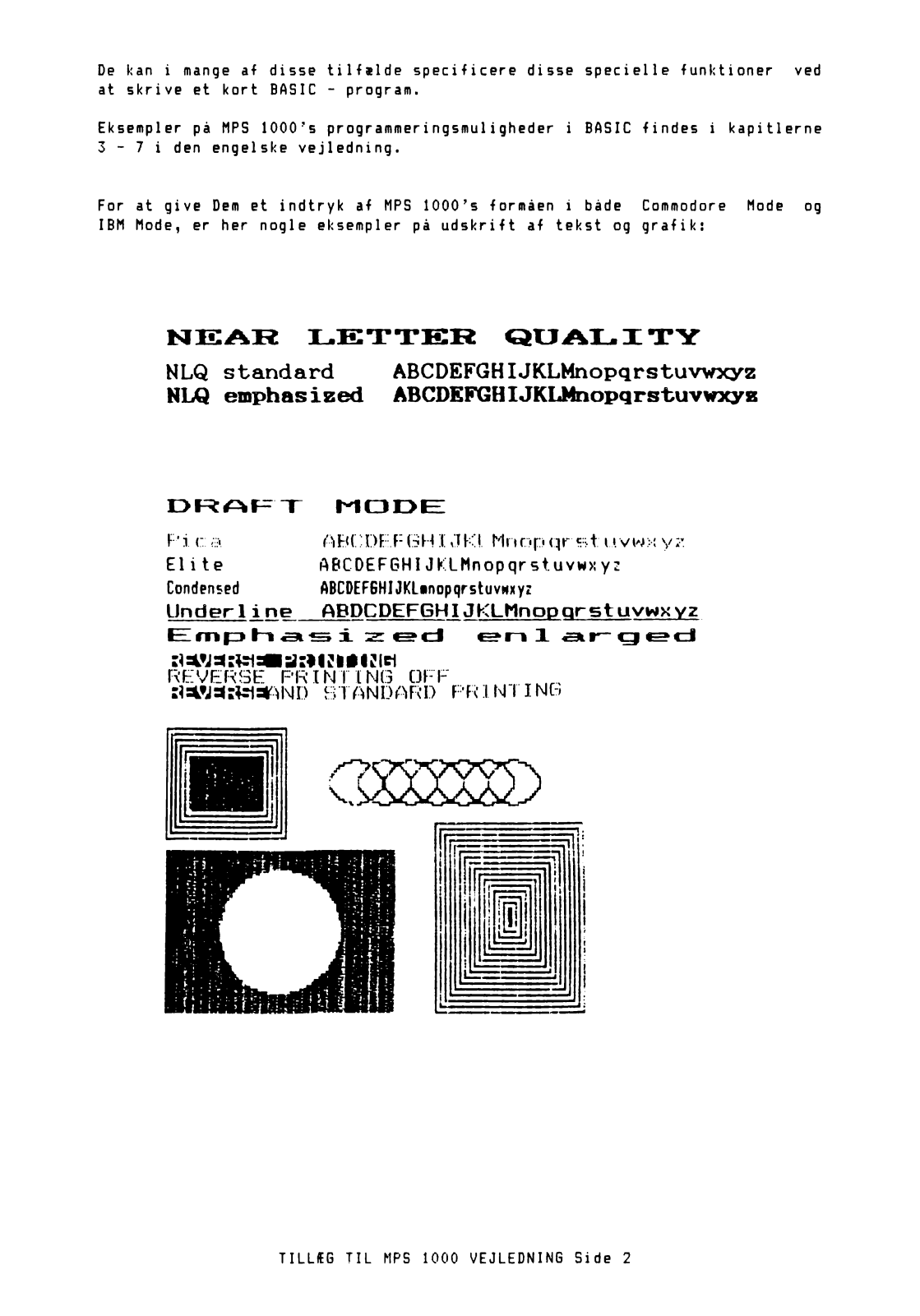

For at give Dem et indtryk af MPS 1000’s formåen i både Commodore Mode og

IBM Mode, er her nogle eksempler på udskrift af tekst og grafik:

N E A R L E T T E R Q U A L I T Y

NLQ standard ABCDEFGHIJKLMnopqrstuvwxyz
NLQ emphasized ABCDEFGHIJKLMnopqrstuvwxyz

D R A P T M O D E

Pi r a

E l i t e
Condensed

Under1 ine
E m p h a i s i 2: e d

A B C DE F: B H IJK! Mn o p qrt. uvw>: y

ABCDEFGHI JKL hnopq r st.uvw>: y :

ABCDEFGHIJKLtnopqrstuvwxyz

ABDCDEFGHIJKLMnop grstuvwx yz

? n 1 a ir g e d

REVERSE PR IN I ING C3FF

flslMrtsW WD STANDARD P R ] NT INC

TILLÆG TIL MPS 1000 VEJLEDNING Side 2

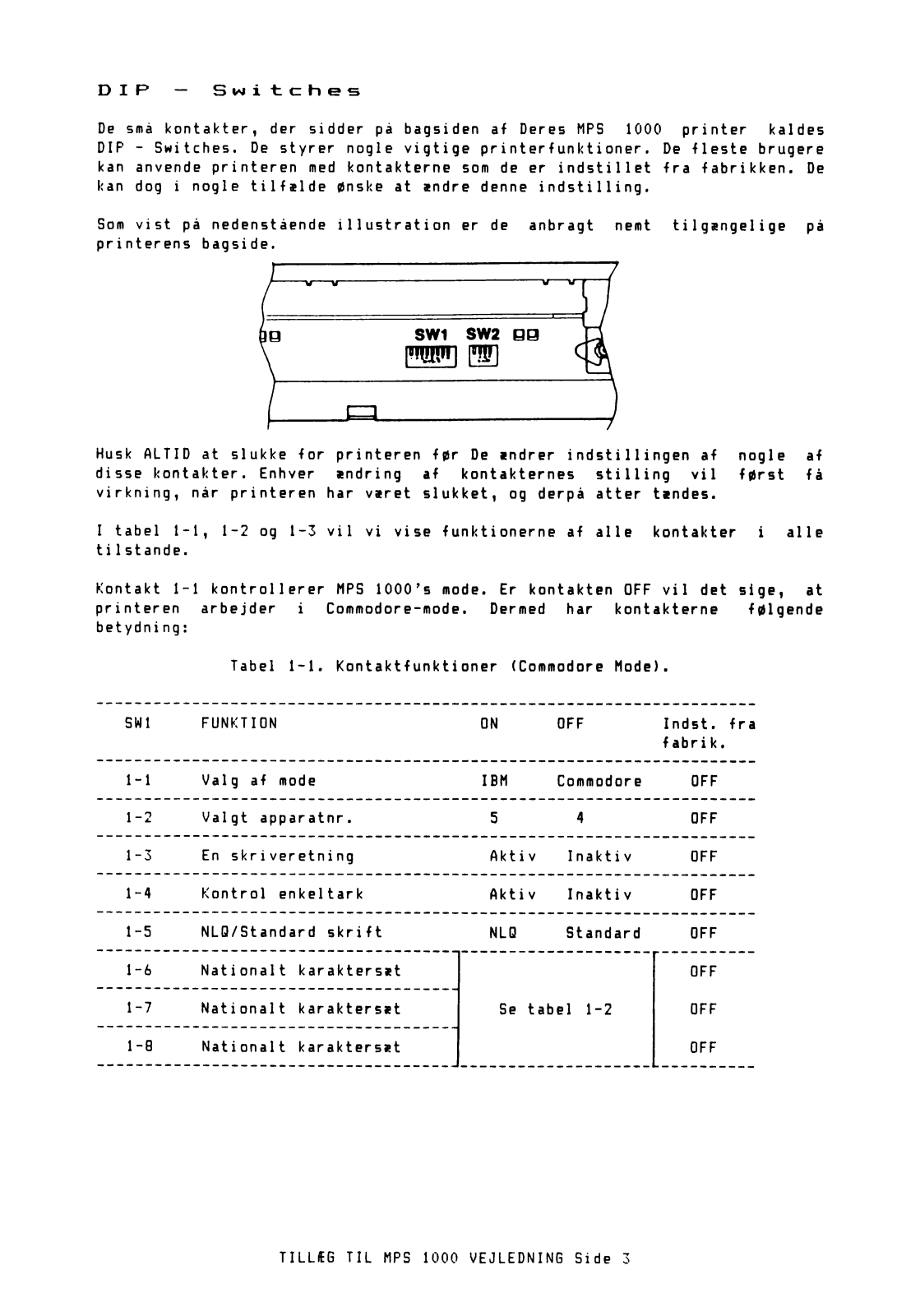

D I P

De små kontakter, der sidder på bagsiden af Deres MPS 1000 printer kaldes
DIP - Switches. De styrer nogle vigtige printerfunktione r. De fleste brugere
kan anvende printeren med kontakterne som de er indstillet fra fabrikken. De
kan dog i nogle tilfælde ønske at ændre denne indstilling.

Som vist på nedenstående illustration er de anbragt nemt tilgængelige på

printerens bagside.

Husk ALTID at slukke for printeren før De ændrer indstillingen af nogle af
disse kontakter. Enhver ændring af kontakternes stilling vil først få
virkning, når printeren har været slukket, og derpå atter tændes.

I tabel 1-1, 1-2 og 1-3 vil vi vise funktionerne af alle kontakter i alle
ti 1 stande.

Kontakt 1-1 kontrollerer MPS 1000's mode. Er kontakten OFF vil det sige, at
printeren arbejder i Comm odore-mode. Dermed har kontakterne følgende

betydni ng:

S vm i t c h e s

Tabel 1-1. Kontaktfunktioner (Commodore Mode).

SW1

1-1

1-2

1-3

1-4 Kontrol enkeltark

1-5 NLQ/Standard skrift

1-6

1-7

1-8

FUNKTION

Valg af mode

Valgt apparatnr.

En skriveretning Aktiv Inaktiv OFF

Nationalt karaktersæt

Nationalt karaktersæt

Nationalt karaktersæt OFF

TILLÆG TIL MPS 1000 VEJLEDNING Side 3

0N

IBM Commodore OFF

5

Aktiv

NLQ Standard

OFF

4

Inaktiv

Se tabel 1-2

Indst, fra
f abrik.

OFF

OFF

OFF

OFF

OFF

SW2 FUNKTION ON

OFF Indst, fra

fabrik.

2-1 Papir1engde

12"<A4)

11"

OFF

2-2

- - -

OFF

2-3 Føler -for papir slut Inaktiv Aktiv

OFF

2-4

Alarm Tavs Aktiv OFF

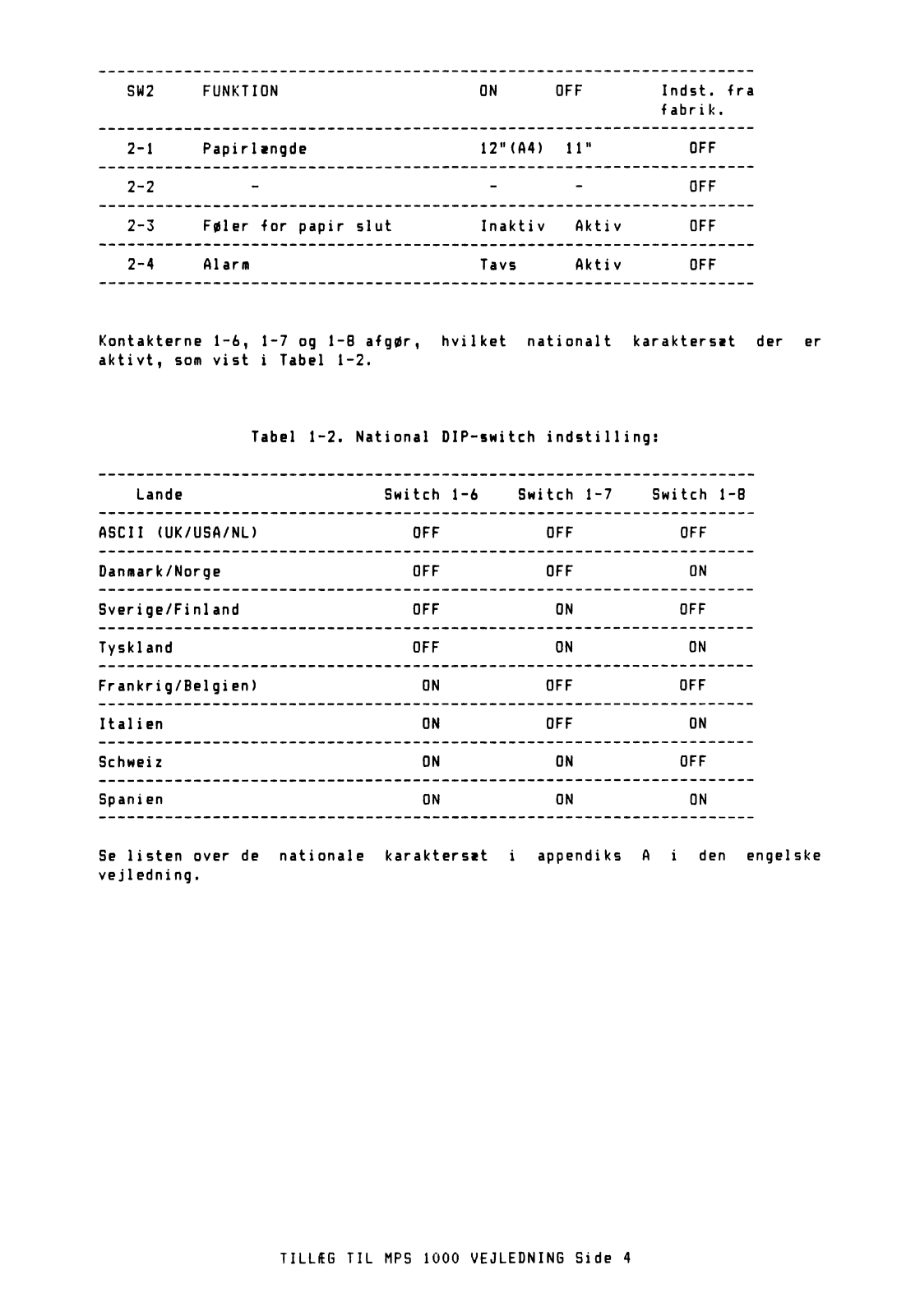

Kontakterne 1-6, 1-7 og 1-8 afgør, hvilket nationalt karakterset der er
aktivt, som vist i Tabel 1-2.

Tabel 1-2. National DIP-switch indstilling:

Lande Switch 1-6 Switch 1-7 Switch 1-8

ASCII (UK/USA/NL)

OFF

OFF OFF

Danmark/Norge

OFF OFF

ON

Sverige/Finland

OFF ON OFF

Tyskland OFF

ON

ON

Frankrig/Belgien) ON OFF

OFF

Italien

ON OFF

ON

Schweiz

ON ON OFF

Spanien

ON ON

ON

Se listen over de nationale karakterset

i appendiks

A i den engelske

vejledning.

TILLÉG TIL MPS 1000 VEJLEDNING Side 4

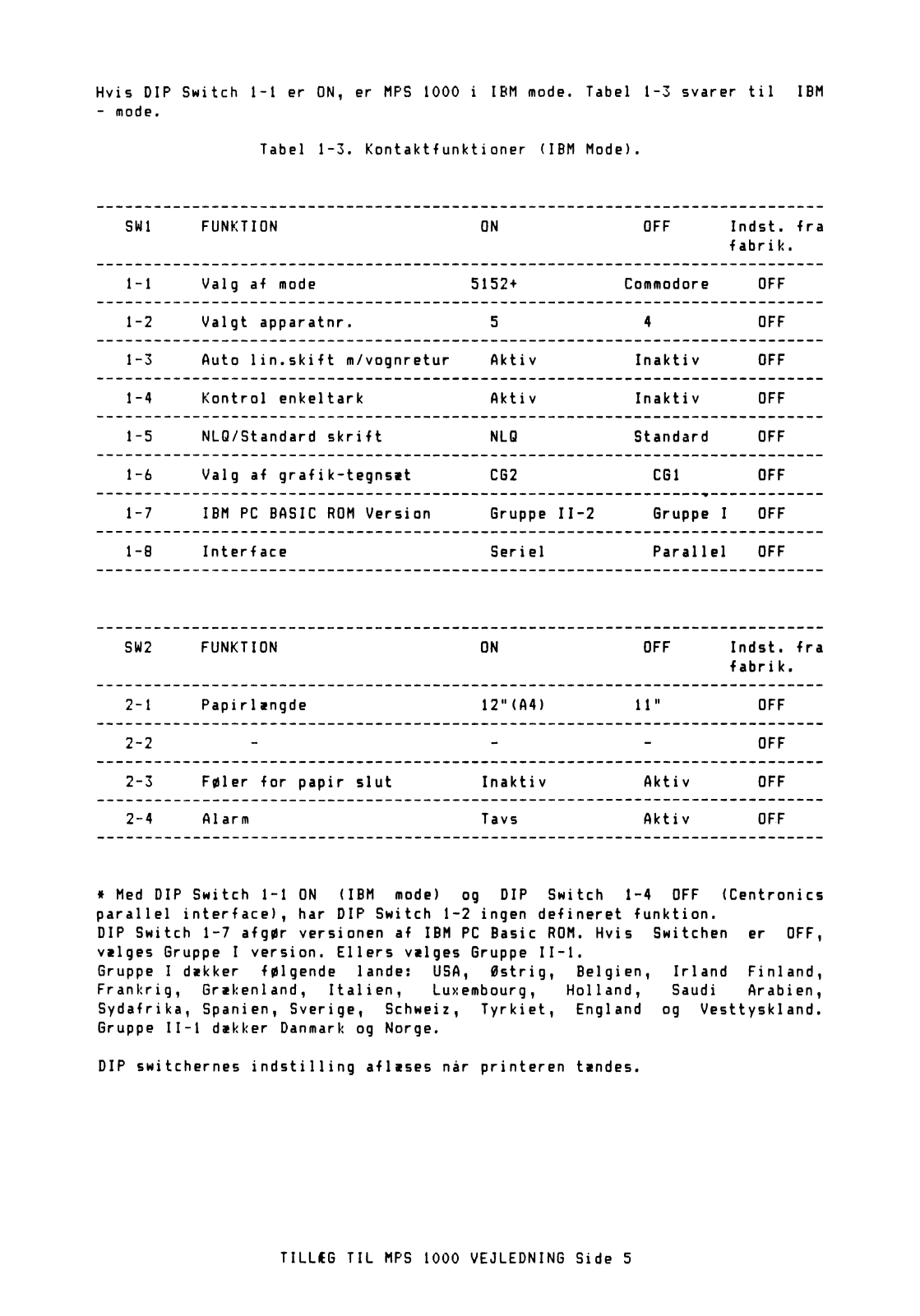

Hvis DIP Switch l-l er ON, er MPS 1000 i IBM mode. Tabel 1-3 svarer til IBM

- mode.

Tabel 1-3. Kontaktfunktianer (IBM Mode).

SW1

FUNKTION ON OFF Indst, fra

fabrik.

1-1

Valg af mode 5152 +

Commodore OFF

1-2

Valgt apparatnr.

5 4 OFF

1-3

Auto lin.skift m/vognretur Aktiv Inaktiv OFF

1-4

Kontrol enkeltark Aktiv

Inaktiv

OFF

1-5

NLQ/Standard skrift NLQ Standard OFF

1-6

Valg af gr af ik-tegnsat

CG2 CG1

OFF

1-7 IBM PC BASIC ROM Version

Gruppe II-2 Gruppe I OFF

1-8 Interface

Ser i el Parallel

OFF

SW2

FUNKTION ON OFF Indst, fra

fabrik.

2-1 Pap ir1angde 12"(A4 )

11" OFF

2-2

- - -

OFF

2-3

Føler for papir slut

Inaktiv

Aktiv OFF

2-4 Alarm

Tavs

Aktiv

OFF

# Med DIP Switch 1-1 ON (IBM mode) og DIP Switch 1-4 OFF (Centronics

parallel interface), har DIP Switch 1-2 ingen defineret funktion.

DIP Switch 1-7 afgør versionen af IBM PC Basic ROM. Hvis Switchen er OFF,
velges Gruppe I version. Ellers valges Gruppe 11 — 1.
Gruppe I dakker følgende lande: USA, Østrig, Belgien, Irland Finland,
Frankrig, Grakenland, Italien, Luxembourg, Holland, Saudi Arabien,
Sydafrika, Spanien, Sverige, Schweiz, Tyrkiet, England og Vesttyskland.
Gruppe 11 -1 dakker Danmark og Norge.

DIP switchernes indstilling aflases når printeren tandes.

TILLIG TIL MPS 1000 VEJLEDNING Side 5

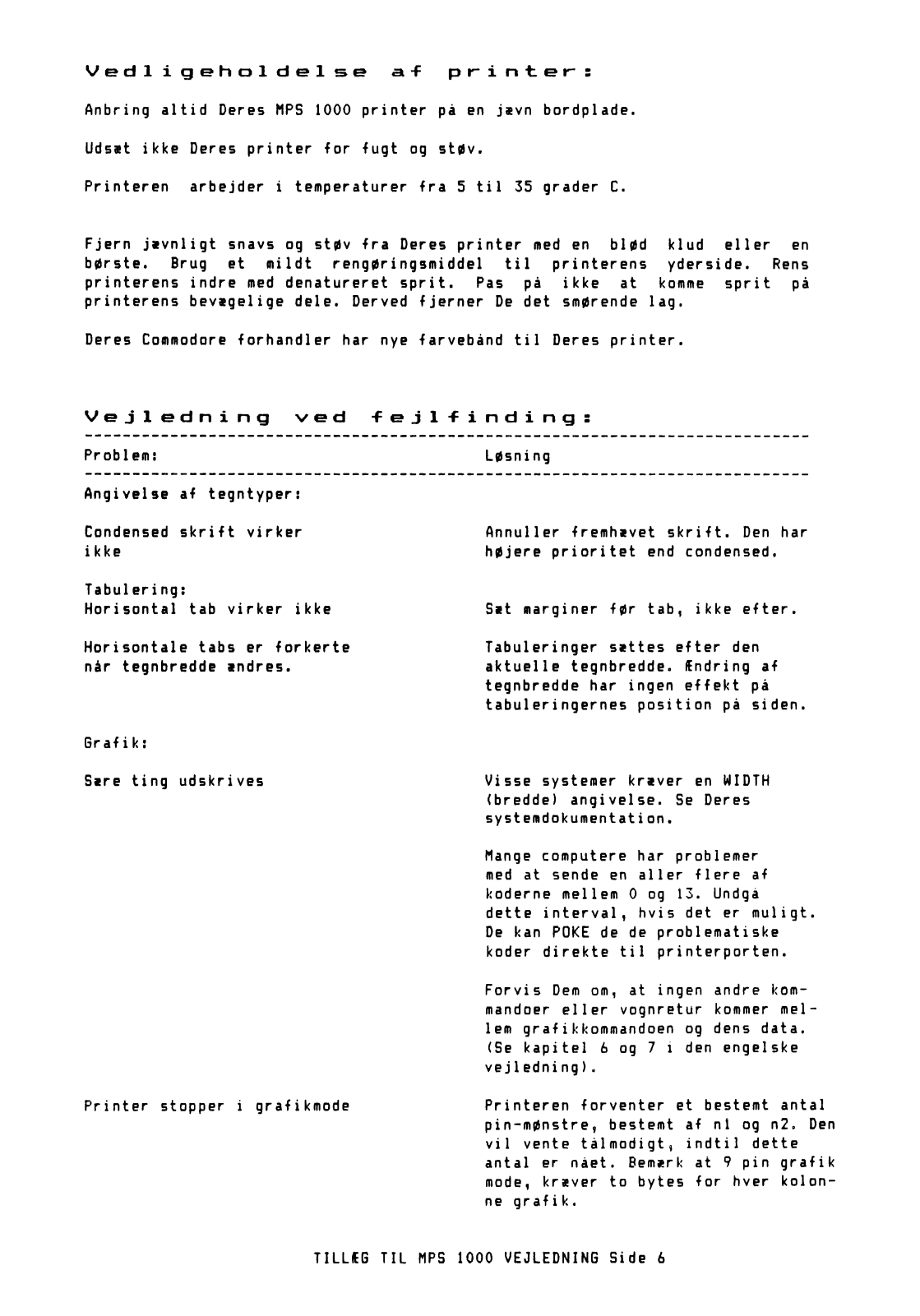

V e d l i g e h o l d e l s e af pr i n t e r - :

Anbring altid Deres MPS 1000 printer på en javn bordplade.

Udsat ikke Deres printer for tugt og støv.

Printeren arbejder i temperaturer fra 5 til 35 grader C.

Fjern javnligt snavs og støv fra Deres printer med en blød klud eller en
børste. Brug et mildt rengøringsmiddel til printerens yderside. Rens
printerens indre med denatureret sprit. Pas på ikke at komme sprit på
printerens bevagelige dele. Derved fjerner De det smørende lag.

Deres Commodore forhandler har nye farvebånd til Deres printer.

Vejledning ved -Fejlfindings

Problem: Løsning

Angivelse af tegntyper:

Condensed skrift virker
ikke

Tabulering:
Horisontal tab virker ikke

Horisontale tabs er forkerte
når tegnbredde andres.

Grafik:

Såre ting udskrives

Printer stopper i grafikmode

Annuller fremhavet skrift. Den har
højere prioritet end condensed.

Sat marginer før tab, ikke efter.

Tabuleringer sattes efter den
aktuelle tegnbredde. Ændring af
tegnbredde har ingen effekt på
tabuler i nger nes position på siden.

Visse systemer kraver en WIDTH
(bredde) angivelse. Se Deres
systemdokumentation.

Mange computere har problemer
med at sende en aller flere af
koderne mellem 0 og 13. Undgå
dette interval, hvis det er muligt.
De kan POKE de de problematiske
koder direkte til pr interpor ten.

Forvis Dem om, at ingen andre kom
mandoer eller vognretur kommer mel 
lem graf ikkommandoen og dens data.

(Se kapitel 6 og 7 i den engelske

vej1edning).

Printeren forventer et bestemt antal
pin-mønstre, bestemt af ni og n2. Den
vil vente tålmodigt, indtil dette
antal er nået. Bemark at 9 pin grafik
mode, kraver to bytes for hver kolon
ne grafik.

TILLÆG TIL MPS 1000 VEJLEDNING Side 6

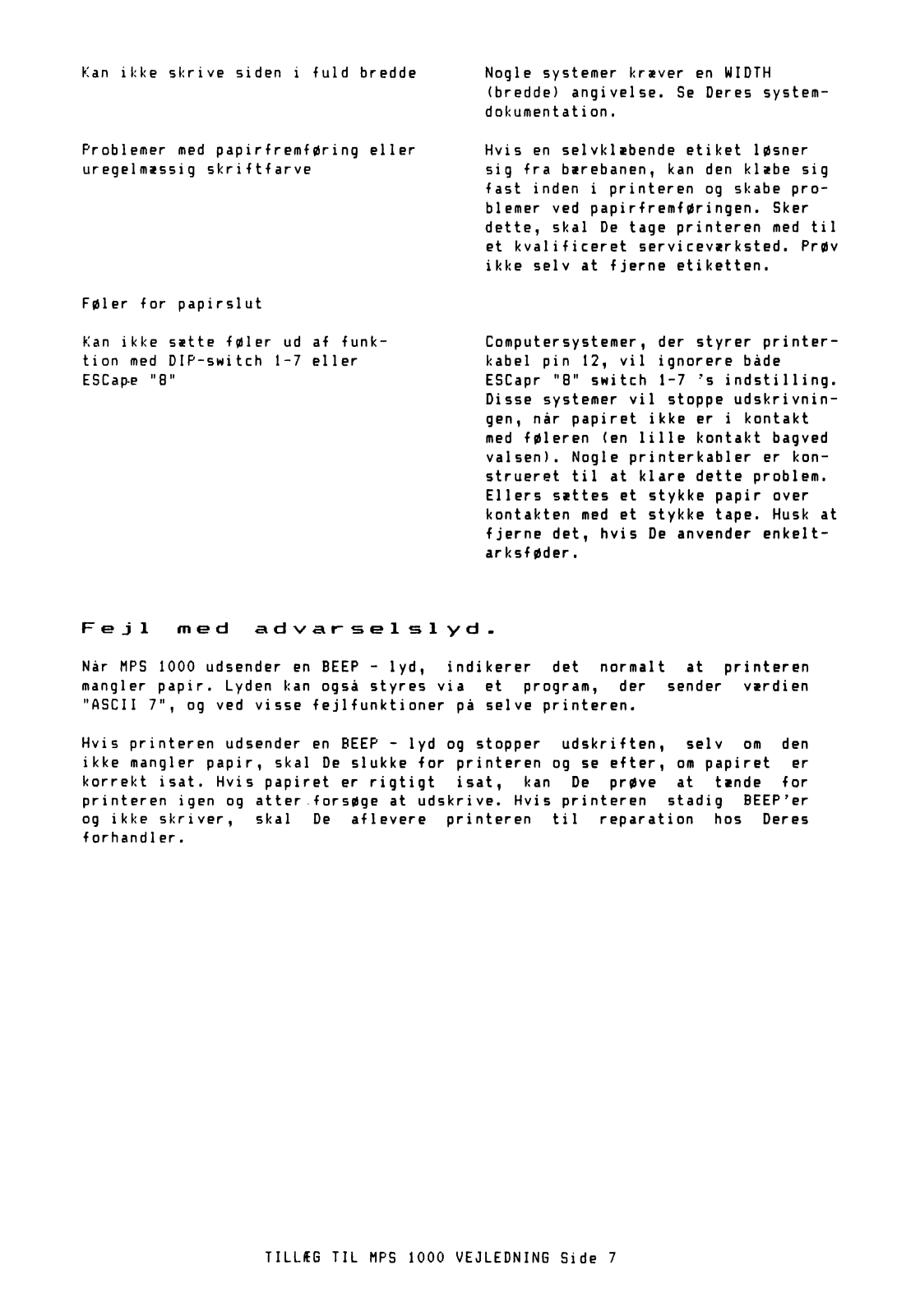

Kan ikke skrive siden i fuld bredde

Problemer med papirf remføring eller
uregelmassig skriftfarve

Føler for papirslut

Kan ikke satte føler ud af funk
tion med DIP-switch 1-7 eller
ESCap-e "8"

Nogle systemer kraver en WIDTH

(bredde) angivelse. Se Deres system-

dokumentati on .

Hvis en selvklabende etiket løsner
sig fra barebanen, kan den klabe sig
fast inden i printeren og skabe pro 
blemer ved papirfremf ør i n gen. Sker
dette, skal De tage printeren med til
et kvalificeret servicevarksted. Prøv
ikke selv at fjerne etiketten.

Computer systeme r, der styrer printer-
kabel pin 12, vil ignorere både
ESCapr "8" switch 1-7 ’s indstilling.
Disse systemer vil stoppe udskrivnin
gen, når papiret ikke er i kontakt
med føleren (en lille kontakt bagved
valsen). Nogle printerkabler er kon
strueret til at klare dette problem.
Ellers sattes et stykke papir over
kontakten med et stykke tape. Husk at
fjerne det, hvis De anvender enkelt
ar ksf øder.

Fejl med advarsel si yd .

Når MPS 1000 udsender en BEEP - lyd, indikerer det normalt at printeren
mangler papir. Lyden kan også styres via et program, der sender vardien

"ASCII 7", og ved visse fejlfunktioner på selve printeren.

Hvis printeren udsender en BEEP - lyd og stopper udskriften, selv om den
ikke mangler papir, skal De slukke for printeren og se efter, om papiret er
korrekt isat. Hvis papiret er rigtigt isat, kan De prøve at tande for
printeren igen og atter forsøge at udskrive. Hvis printeren stadig BEE P’er
og ikke skriver, skal De aflevere printeren til reparation hos Deres
forhandl er.

TILLÆG TIL MPS 1000 VEJLEDNING Side 7

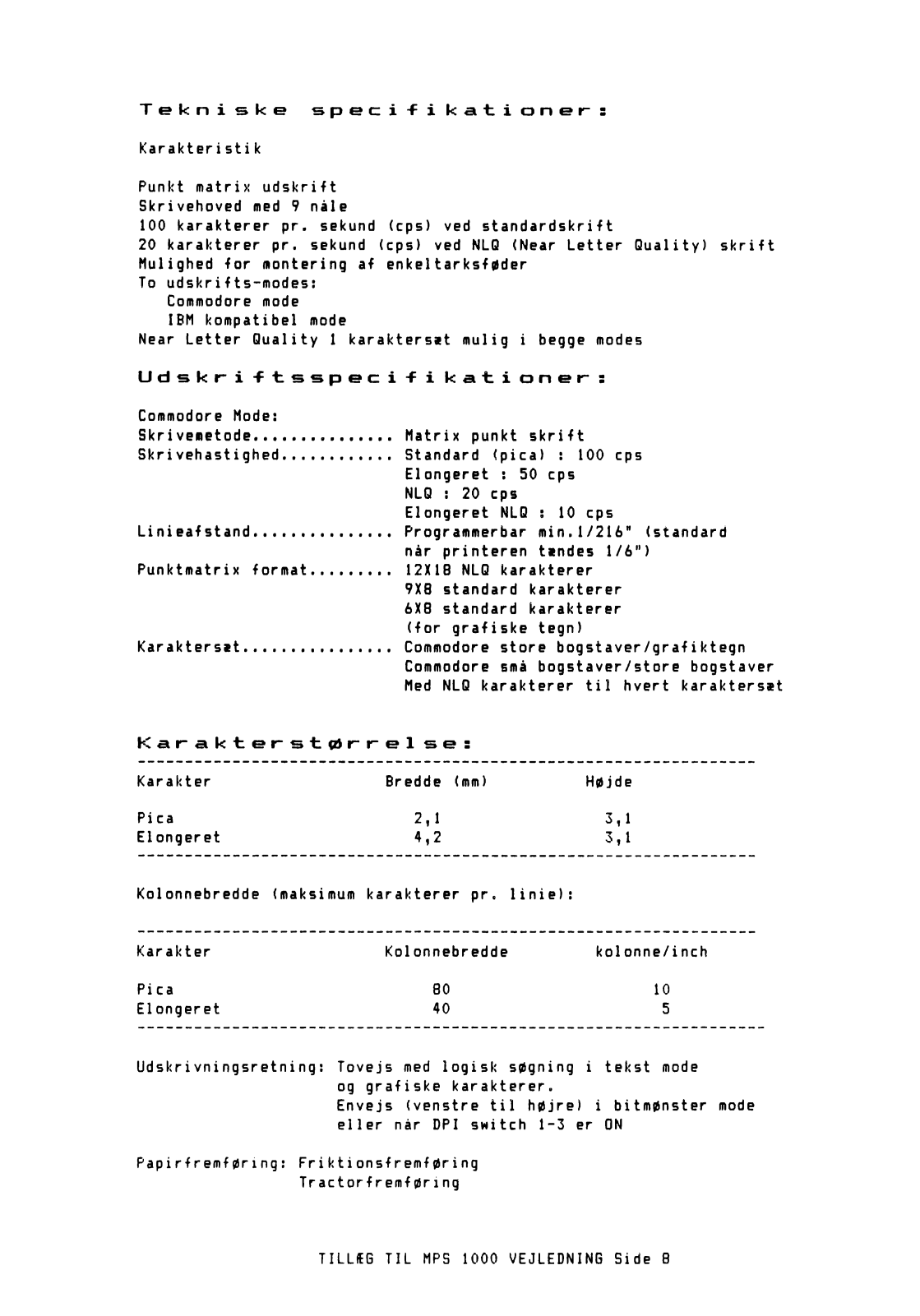

T e k n i s k e spec i-fi k a t i on e r s

Karakter i stik

Punkt matrix udskrift
Skrivehoved med 9 nåle
100 karakterer pr. sekund (cps) ved standardskrift
20 karakterer pr. sekund (cps) ved NLQ (Near Letter Quality) skrift
Mulighed for montering af enkeltarksføder
To udskrifts-modes:

Commodore mode

IBM kompatibel mode

Near Letter Quality 1 karaktersat mulig i begge modes

U d sk r i - f t s s p e c z i -f i k a t i o n e r * s

Commodore Mode:
Skrivemetode

................

Matrix punkt skrift

Skrivehastighed

............

Standard (pica) : 100 cps

Elongeret : 50 cps
NLQ : 20 cps
Elongeret NLQ : 10 cps

Linieafstand

................

Programmerbar min. 1/216" (standard

når printeren tindes 1/6")

Punktmatrix forma t

.........

12X18 NLQ karakterer

9X8 standard karakterer
6X8 standard karakterer

(for grafiske tegn)

Karaktersit

.................

Commodore store bogstaver/graf i ktegn

Commodore små bogstaver/store bogstaver
Med NLQ karakterer til hvert karaktersit

Karakterstørrelses

Karakter Bredde (mm) Højde

Pica

2,1

3,1

Elongeret 4,2 3,1

Kolonnebredde

(maksimum karakterer pr. linie):

Karakter

Kolonnebredde kolonne/inch

Pica

80

10

Elongeret

40

5

Udskrivningsretning: Tovejs med logisk søgning i tekst mode

og grafiske karakterer.
Envejs (venstre til højre) i bitmønster mode
eller når DPI switch 1-3 er 0N

Papirfremføring: Friktionsfremføring

Tractorf remf ønn g

TILLÆG TIL MPS 1000 VEJLEDNING Side 8

I B M m o de

Skrivemetode

................

Matrix punkt skrift

Skrivehastighed:

Pica

......................

: 100 cps max.

Elongeret

.................

: 50 cps max.

Fremhsvet

.................

: 50 cps max.

Elongeret fremhsvet

....

: 25 cps max.

Condensed (sammentrsngt): 82 cps max.

Elongeret con dense d

....

: 41 cps max.

Elite

.....................

: 60 cps max .

Elongeret eli te

.........

: 30 cps max.

Condensed elite

.........

: 100 cps max.

Linieafstand...............: Programmerbar minimum 1/216" (1/6"

standard når pri*nteren tindes)

Punkt matrix fo rmat

.......

: 9X9 standardkar akterer

9X12 standardkar akterer (for grafiske
tegn)

12X18 NLQ karakterer

Karaktersst

................

: IBM CG tabel 1 karakterer

IBM CG tabel 2 karakterer

Med NLQ mode til rådighed for begge
ovennsvnte karaktersst

Karakterstørrelses

Kar akter

Bredde (mm)

Højde

Pica

2,1

3,1

Elongeret

M

3,1

Condensed 1,05

3,1

Elongeret pica

4,2 3,1
Elongeret elite 2,8 3,1
Elongeret condensed

2,1

3,1

Fremhsvet

2,1 3,1
Elongeret fremhsvet

4,2 3,1
Super/Subscript

afhængig af

1,6

type

Kolonnebredde (maksimum karakterer pr. linie):

Karakter

Kolonnebredde

kolonne/inch

Pica

80 10

Elite

96 12

Condensed 132(137)# 17

Elongeret pica 40 05

Elongeret fremhævet 40 05

Elongeret elite

48

06
Elongeret condensed 66(68)# 8,5
Fremhsvet 80 10

NB: * Når venstre/højre margen ssttes med ESC X.

TILLIG TIL MPS 1000 VEJLEDNING Side 9

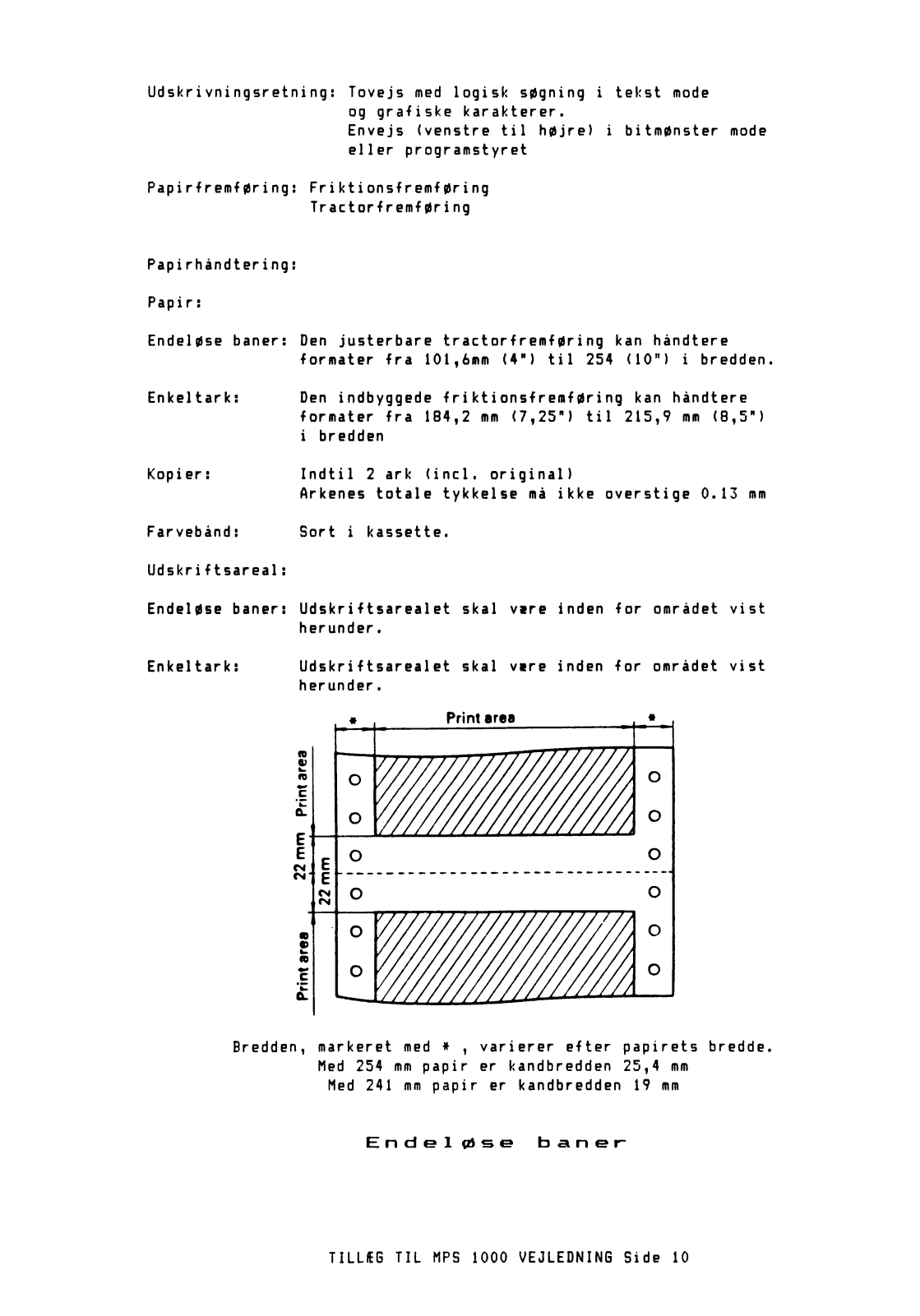

Udskrivningsretning: Tovejs med logisk søgning i tekst mode

og grafiske karakterer.
Envejs (venstre til højre) i bitmønster mode
eller programstyret

Papirfremføring: Friktionsfremføring

Papirhåndtering:

Papir:

Endeløse baner: Den justerbare tractorfremf ør ing kan håndtere

Enkeltarks Den indbyggede friktionsfremføring kan håndtere

Kopier: Indtil 2 ark (incl, original)

Farvebånd: Sort i kassette.

Udskriftsareal:

Endeløse baner: Udskriftsarealet skal vire inden for området vist

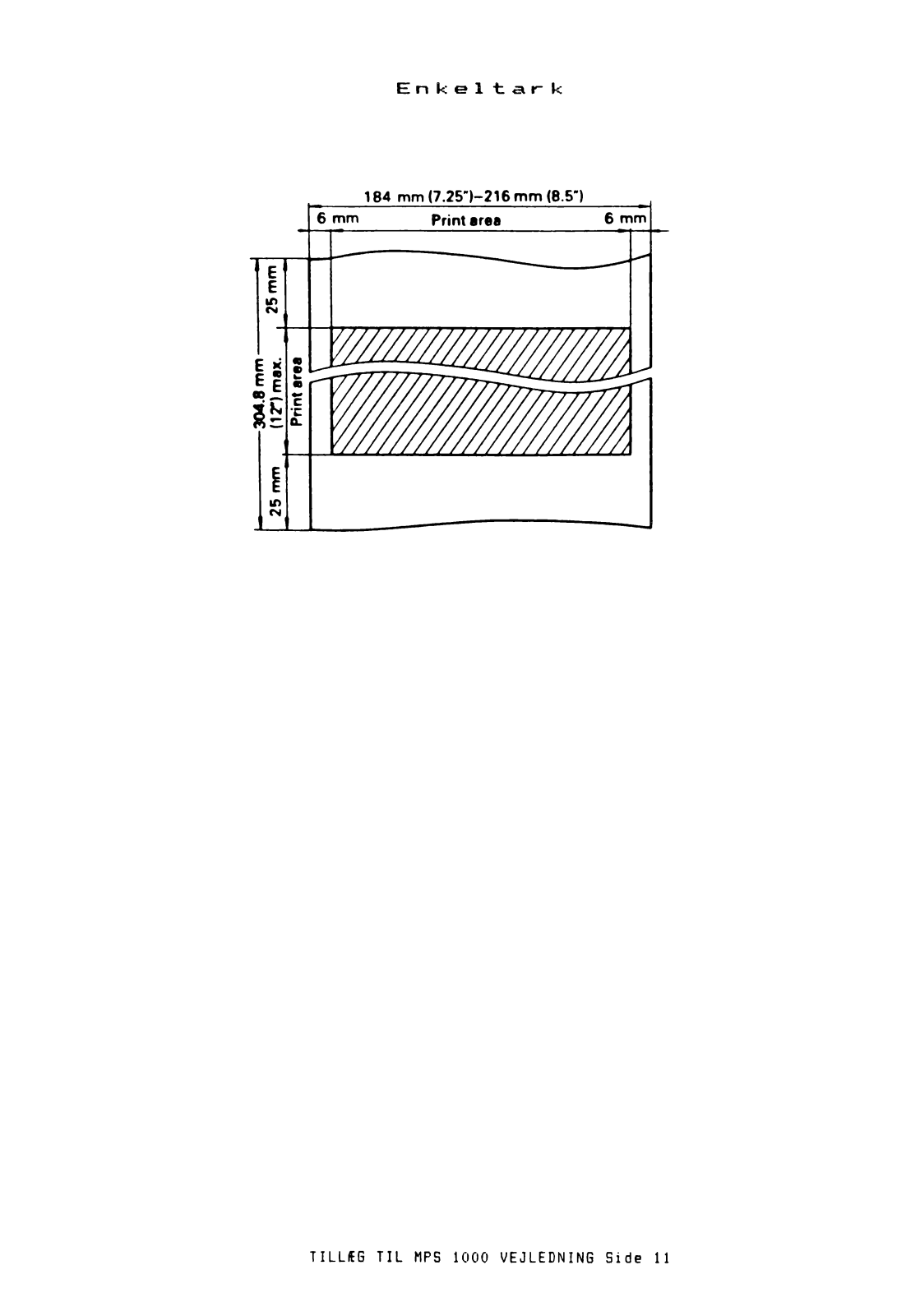

Enkeltark: Udskriftsarealet skal vire inden for området vist

Tractorfremf ør ing

formater fra 101,6mm (4") til 254 (10") i bredden.

formater fra 184,2 mm (7,25") til 215,9 mm (8,5")
i bredden

Arkenes totale tykkelse må ikke overstige 0.13 mm

herunder.

her under.

Bredden, markeret med # , varierer efter papirets bredde.

Med 254 mm papir er kandbredden 25,4 mm

Med 241 mm papir er kandbredden 19 mm

Endeløse b s n e i-

TILLfEG TIL MPS 1000 VEJLEDNING Side 10

TI LUEG TIL MPS 1000 VEJLEDNING Side 11

Defaults-fil til tekstbehand1 ingssystemet SUPERSCRIPT IBM mode:
#cm mp5 1000

#sk5;Deres printer er defineret som :#sk2
C0MM0D0RE MPS 1000*skl

(Kontakt 1, 6, 7 og 8 SW1, 1 SW2 "ON" de øvrige "OFF")
Tryk mellemrumstast for fortsettelse*sk9
*pd
40: textwidth of editing screen
4: Unit number of printer 0 for Centronics 2 for rs232 4+ for serial
255: secondary address for normal printing, 255 = none
5: data bits and stop bitsfor rs232
6: baud
1: parity
1: 1 if linefeeds required 0 if not
0: 1 if cbm codes required 0 if not
0: 1 if "cursor down mode" 0 if not
0: 1 if diabio codes 0 if other
0: 1 if spinwriter codes 0 if other
1: 1 if enhance on makes character double 0 if not
0: 1 if printer can do bold by backspacing 0 if not
0: l if printer can do shadow by moving 1 /1201h inch 0 if not
0: 1 if printer can underline by backspace underline 0 if not
2: number of extra character prints when bold in effect
0: 1 if features below described in cbm code
27,45,1: Underline on
27,69: Bold on (Emphasised in Epson terms)
27,71: Shadow on (Double in Epson terms)
15: Condense on
14: Enhance on
27,83,0:

Superscript

on

27,83,1:

Subscript on
27,45,0: Under 1ine off
27,70:

Bold off
27,72:

Shadow off
18:

Condense

off

20:

Enhance off

27,84: Superscript off
27,84:

Subscript

feature 1

feature 2

feature 3

feature 4

off

27,58,15:

feature 5 Elite condense start

27,58,18:

feature 6

Elite condense slut

27,58:

feature 7 Elite start

27,15,18:

feature 8

Elite slut

27,120,1:

feature 9 NLQ - start

27,120,0: feature 0 NLQ - slut
:

set 8

Char acter s/ I nch

27,54: set 10 Characters/ Inch

set 12 Characters/ Inch

set 15 Character s/ Inch

set 20 Char acters/ Inch

27,51,54: set 4 Li nes/1 nch
27,51,36:

set 6 Li nes/Inch

27,51,27:

set 8 Li nes/1 nch

27,51,18: set 12 Li nes/ I nch

TI LUEG TIL MPS 1000 VEJLEDNING Side 12

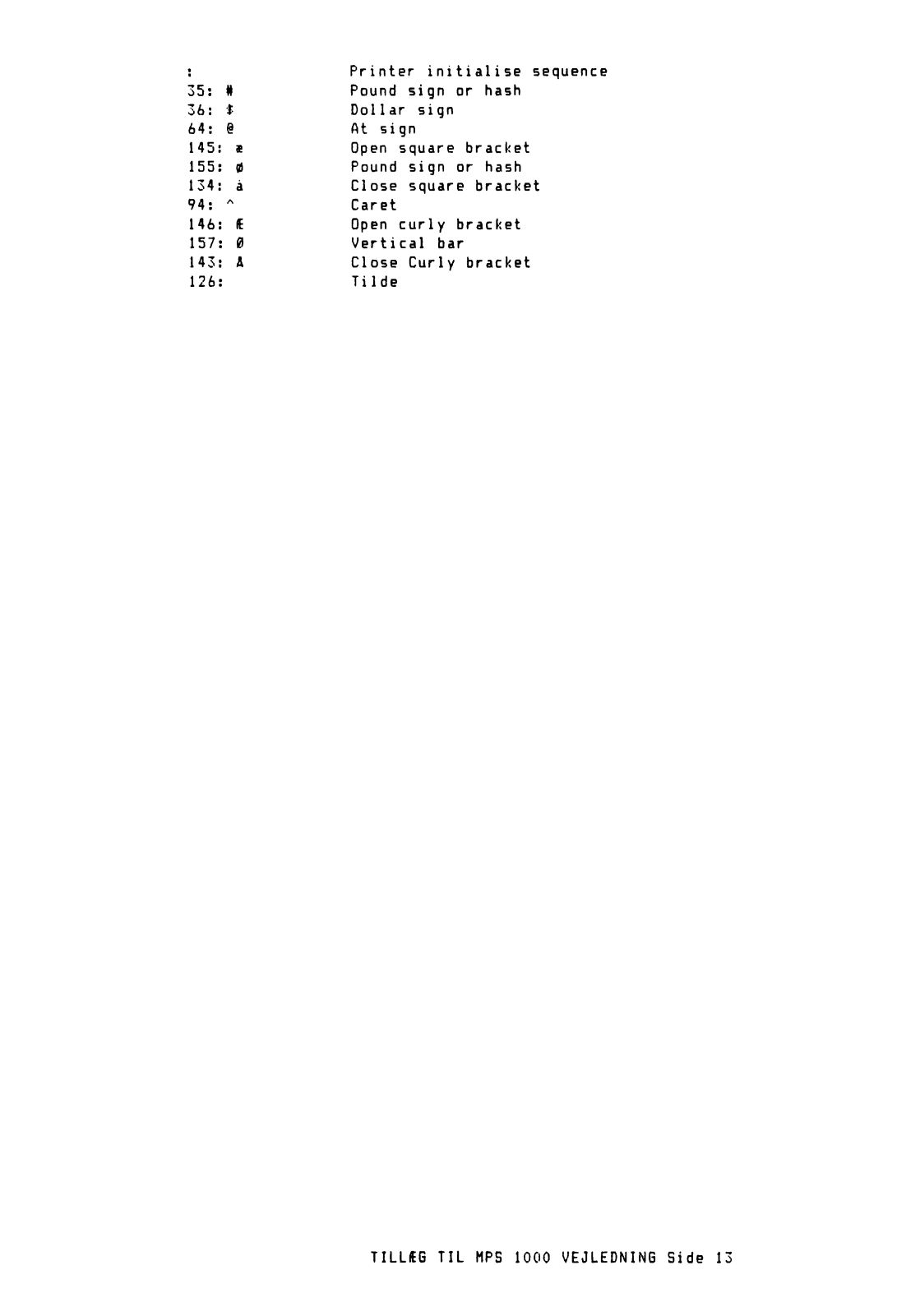

• Printer initialise sequence
35: # Pound sign or hash
36: t Dollar sign
64: @ At sign

145: s Open square bracket
155: ø Pound sign or hash
134: å Close square bracket

94: A Caret

146: (E Open curly bracket
157: 0 Vertical bar
143: A Close Curly bracket
126: Tilde

TILUEG TIL MPS 1000 VEJLEDNING Side 13

Udskriftseksempler med SUPERSCRIPT IBM mode:

F ø at u r e CE:

S UP E R S CR I PT e r e t m eg et a v a n c e re t
m e n u s t y r e t t e k s t b e h a n d l in g s s y s t e m
u d v i k l e t t i l COMMODORE 1 28 .
A f h æ n g ig a f h v i l k e n m o n i t o r d e r
b e n y t t e s , ka n v æ l g e s me l le m 40 og
80 t e g n p r . l i n i e .

F ea t u re E7 :

SUF’E R S CR I PT æ r~ et meget <avsir»c:ei^et
mencistyr~et teketbeh^ndl ingssystem
udviklet til COMMODORE 128.
A-fhængig a f hvilken monitor-

der~
benyttes, kan vælges mellem 40 og
80 tegn pr. linie.

Fe* a t ur e IJ:

er et n u '_(i f • t _ a vnni er e l m_ø_r i us i yr øt l el el h øl i und l 111 q øø /«, l (■ f n
y.d v _i _Ii .1 ejt. _t i 1 _C O MM O D (.1R E ,_1.2 B . A f li æ n q i g a f h y :i. 1 k e n m o n j. t o r- d e i Ili o n /11 e s
kan væ l g es melle m 40 og 80 _ Jt eq n .p r ._ .1 i n i e .

F ea t u re Bs

SUPERSCRIPT e r e t meget a van ce re t m enu sty ret t eks tb eh an dli ng ss ys tem
u d vi k le t t i l COMMODORE 128. Afh ængig af h v ilk e n m oni tor der b en ytt es
kan v ælge s me llem 40 og 80 te gn p r. li n i e .

F ea t u re 5 :

SUPERSCRIPT er e t meget a van ce ret m enu sty ret t ek stb eh an dli ng ss yst em
u d vi k le t t i l COMMODORE 128. Afhæng ig af h vi lk e n m onit or der b en yt tes
kan væ lges mellem 40 og 80 tegn p r. l in ie .

F ea t u r e C::

SUPERSCRIPT er et »eget avanceret nenustyret tekstbehandlingssystem
udviklet til COMMODORE 128. Afhmg i g af hvilken »onitor der benyttes,
kan vilges »ellen 40 og 80 tegn pr. linie.

h c ::.: r i:: :;:’- T:

•. y i::: ok

i 11 *£:!■ I"

.

O c::*

<:.j,

I ('c R u r e 7 :

SUPER SCRIPT er et ni eget avanceret menustyret tekstbehandlingssystem
udviklet til COMMODORE 128. Afhængig af hvilken monitor dør benyttes,
kan vælges mellem 40 og 80 tegn pr. linie.

F e a t u r e 9 :

SUPERSCRIPT e r e t m eg et a vanc er et m en u styr e t teks tbe h andl i ngs sy st em
ud v ik l e t t i l COMMODORE 128. Afh æ n gi g af h vi l k e n m o n i to r de r b e nyt t es
kan v ælge s me lle m 40 og 80 teg n p r . l i n i e .

UP

Fi

R CiR I P i ør ø l me q ø t a v a n c: ø r ø t rrie n u t y r ø t t. e k ø 11::> øi' i a ri c:l i :i 11 q s ø y i;;:-t. ø ni

!::: ø a t. u r e li." :
SI

..

I F::"Fv Eii C”!: F< I" F:> T' * " r r • il imi hø;1’ ri;::; p t::. i v . nu

rn c E i*«

..

k i I y »' a * I . h r - 1* I - i:; »• I . I > *.:■* I

....

i ø * . i

...

k c:::! 1. n k h t | 1 ■ '

u d v i I 8 f jl 4 i I. COMM ODO RE H PH .
d,r ‘k !f II !i vr*i "n * j

i i

| k I I -n v :l. I. ke?i

..

n mon..n n S i i*n

8 h i " v n y 5 I ir •* i . mf 8 øa. ■

..

k

w.

il. c:j ce ss m €--!• 1. 1. es* m

t "H '* I «i m pH b |_> ~ .1. :1 rii :i i:::-:* ™

TILLIEG TIL MPS 1000 VEJLEDNING Side 14

Defaults-fil til tekstbehandlingssystemet SUPERSCRIPT Commodore mode:

* c m cbm dot matrix mps 1000

*sk5;Deres printer er defineret som :
MPS 1000 COMMODORE M0DE*skl

(SWl/Ø og 2/1 0N,øvrige 0FF)
Tryk mellemrumstast for fortsattelse#sk9
*pd
40: textwidth of editing screen
4: Unit number of printer 0 for Centronics 2 for rs232 4+ for serial
255: secondary address for normal printing, 255 = none
5: data bits and stop bits for rs232
6: baud

1: par i ty
0: 1 if linefeeds required 0 if not

i: 1 if cbm codes required 0 if not

1: 1 if 'cursor down mo de ’ 0 if not
0: 1 if diabio codes 0 if other
0: 1 if spinwriter codes 0 if other

1: 1 if enhance on makes character double 0 if not
0: 1 if printer can do bold by backspacing 0 if not
0: 1 if printer can do shadow by moving 1 /1201h inch 0 if not
0: 1 if printer can underline by backspace underline 0 if not
0: number of extra character prints when bold in effect
1: 1 if features below described in cbm code
18: Negativ skrift on
31:

NLQ on

:

Shadow on

:

Condense on

14,1: Enhance on
:

Superscript

on

:

Subscript

on

146:

Negativ skrift off

159: NLQ

off

:

Shadow

off

:

Condense off

15,129: Enhance off

Superscript off
Subscript
feature 1

off

feature 2
feature 3
feature 4
feature 5
feature 6
feature 7
feature 8
feature 9
feature 0
set 8
set 10
set 12
set 15
set 20
set 4 Li nes/Inch
set 6

Li nes/ I nch
set 8 Lines/Inch
set 12 Li nes/Inch

TILLIEG TIL MPS 1000 VEJLEDNING Side 15

Printer initialise sequence
35: #
36:

*

64:

@

91:

s

92:

ø
93: å
94:

A

219:: BE shi ft plus
220:

: 0 cbm minus

221:

: A

shi ft

mi nus

255:

: *

shi ft uparrow

Udskrifteksempler med SUPERSCRIPT Commodore Mode:

Fe a t u r e
StUastSsfitø

K:[»l

Fe at ur e B"

SUPERSCRIPT er et meget avanceret menustyret te kstbehandlingssystem
udviklet til COMMODORE 128. Afhængig af hvilken monitor der benyttes, kan
vælges mellem 40 og 80 tegn pr. linie.

Fe at ur e E:

£ " » B Of f ’ l r < 1 - » t "1 N 1 I •" " 1 " 4 - » • 1| i m t "4 . | C " S i S * r H H H •! i T 4 " B

m f * n 4 o • -i t- v *' * -fc t : "I.::. f » I % I h f v I""i e::n. irn 4: 1 .1. x r i « ::p * 1 i y 1 . 1 *r j ii s

n 4 <r Ø v i 0 .1 + " <1 B : . i . I if

..

’.A

...

M i ll O D O R E : : . . 1 ' 1 X „ k-“k I- B..u r n » t;;;j 1.

^ n f l u v :i. I B 4 *» n f i i r ji t i l 4 >ir i ■ir H i> - n y B B i k • . .* I--: .s*. s

.

h

v ;r itt .1. r j f"":*- -ss ni s

its::!-

.1 il. n-r-n?*

rrt i

-,:1 - i c j O 0. » •< n

..

p n n g t- -

.1. i. n i <r ?■

N o r m a l < I r i f t :

Mil F : v: i ( IM I T er et. m e g e t avanceret. m e n u s t y i e t teki -t bø han d] in g s s y s t e m
udvi f I cl 1,1 QTMM O B G RF 1.28,. Af h æ n g i g af h v i l k en m o n i t o r der b e n y t t e s , kan
vælge'- m e l l o m 40 og 80 te g n prr, li n ie .

TI LUEG TIL MPS 1000 VEJLEDNING Side 16

Coma 1 BO og Commodore MPS — lOOO

Benytter De Comal BO til Commodore 64 eller Commodore 12B, kan De, hvis

Commodore MPS-1000 er stillet til Commodore mode, gå frem efter vejledningen

til Comal BO. Switch indstillingen er: switch B on i SW1 og switch 1 on i

SW2.

Ønsker De derimod at benytte printeren i IBM mode, skal De vare opmarksom på

tre punkter:

1. I Comal 80 skal MPS 1000 defineres som ascii printer med linefeed.
(setprinter kommandoen i system-pakken.)

2. De danske tegn (aøåEØA) skal konverteres til IBM-standard.

3. Undlad at sende ESC-koder til printeren som ascii-koder. Brug istedet de
i vejledningen navnte karakterer. Eksempel:

print ""27""45"" // FORKERT!

print ""27""+"-" // RIGTIGT!

Switch indstillingen for IBM mode er: switch 1-6-7-8 on i SW1 og switch 1 on

i SW2.

På side 18 er der udskrevet et program, der er et eksempel på hvordan

MPS-1000 kan styres fra Comal BO i IBM mode.

TI LUEG TIL MPS 1000 VEJLEDNING Side 17

Coma 1 8 0 og Commodor-e M P S — 1 O O O

Benytter De Comal 80 til Commodore 64 eller Commodore 128, kan De, hvis
Commodore MPS-1000 er stillet til Commodore mode, gå frem efter vejledningen
til Comal 80. Switch indstillingen ers switch 8 on i SW1 og switch 1 on i
SW2.

Ønsker De derimod at benytte printeren i IBM mode, skal De være opmarksom på
tre punkter:

1. I Comal 80 skal MPS 1000 defineres som ascii printer med linefeed.
(setprinter kommandoen i system-pakken.)

2. De danske tegn (aøåfEØÅ) skal konverteres til IBM-standard.

3. Undlad at sende ESC-koder til printeren som ase i i-koder. Brug istedet de
i vejledningen navnte karakterer. Eksempel:

print ""27"" +""45"" // FORKERT!

print ""27"" + "-'' // RIGTIGT!

Switch indstillingen for IBM mode er: switch 1-6-7-8 on i SW1 og switch 1 on

i SW2.

På side 17 er der udskrevet et program, der er et eksempel på hvordan
MPS-1000 kan styres fra Comal 80 i IBM mode.

TILLÆG TIL MPS 1000 VEJLEDNING Side 17

ooio n

0020 7/ MP5 1000 Udskrivning
0030 // i IBM Mode
0040 //
0050 // Printeren stilles til ascii printer med linefeed
0060 //
0070 USE system
OOBO se tprin ter("u4:/a+/l+")
0090 //
0100 // ESC-koder defineres
0110 //
0120 u n d o n f : ="" 2 7"" +" -" +"" 1"" // Understregning on
0130 undof ff: = " "27" " "0"" // Understregning off
0140 superon f:=""27""+"S"+""0"" // Superscript on
0150 subonf:="" 27""+"S"+"" 1"" // Subscript on

0160 suofff:=""27" " + "T" // Superscript og Subscript off

0170 nlqonf: ="n27""+"x"+""l"" // NLQ-skrift on

0180 drafton$: = ""27"" + "x " + ""0"" // Standard-skrift on

0190 //
0200 SELECT OUTPUT "lp; "
0210 PRINT nlqon*,
0220 PRINT "Dette er en test"
0230 PRINT
0240 PRINT undonf, "Understregning" ^ndo-fff
0250 PRINT drafton*
0260 PRINT "Formlen er : H ", subonl," 2", suof -f $," SO", subonf f"i
0270 PRINT "Enheden er m",superon$f"2",suoff$
0280 PRINT
0290 PRINT nlqonf
0300 PRINT "Kontakt 1,6,7 og 8 SW1, 1 SW2 0N resten OFF"
0310 PRINT

0320 //
0330 // De danske tegn skal konverteres til IBM-standard

0340 //

0350 PRINT convl ("Udskr i vni ng med : * ø å (E 0 A")

0360 PRINT drafton*

0370 SELECT OUTPUT "ds:"

0380 END

0390 //
0400 // Konverteringsfunktion til de danske tegn
0410 //
0420 FUNC conv*(streng*)
0430 REST0RE
0440 FOR x s = 1 TO 6 DO
0450 READ petscii,ibm
0460 LOOP
0470 f1 a g:=CHR$(petscii) IN strengf
0480 EXIT WHEN flag=0

0490 strengf(flag;flag):=CHRf(ibm)

0500 ENDLOOP

0510 ENDFOR x

0520 RETURN strengf

0530 DATA 91,145,92,155,93,134,219,146,220,157,221,143

0540 ENDFUNC convf

",suofff

TILLffG TIL MPS 1000 VEJLEDNING Side 18

This was brought to you

from the archives of

http://retro-commodore.eu
