Commodore 1901 a

COMMODORE

Video - Monitor

1901

USER S GUIDE

BEDIENUNGSANLEITUNG

z

commodore

COMPUTERS

802568

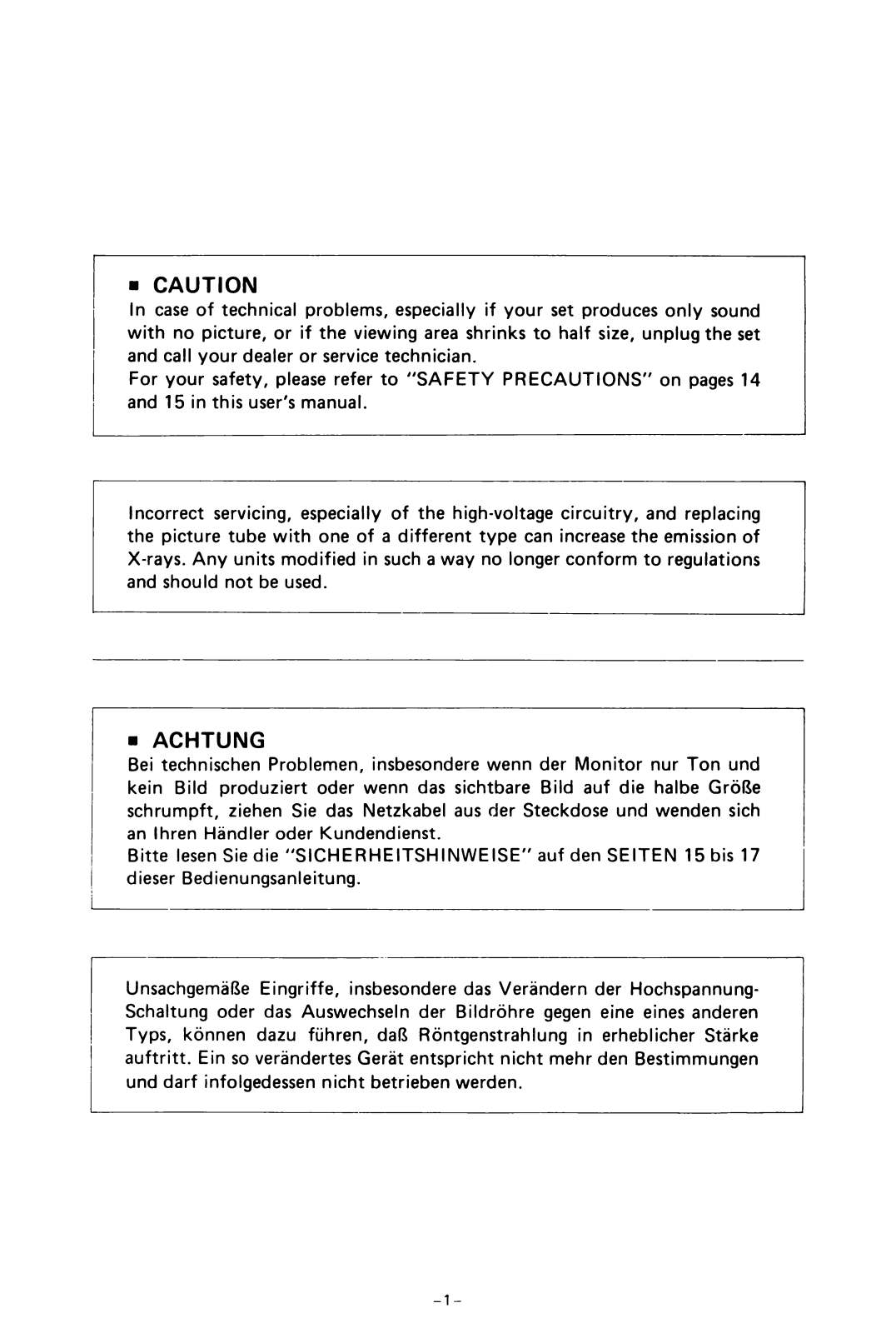

■ CAUTION

In case of technical problems, especially if your set produces only sound
with no picture, or if the viewing area shrinks to half size, unplug the set
and call your dealer or service technician.

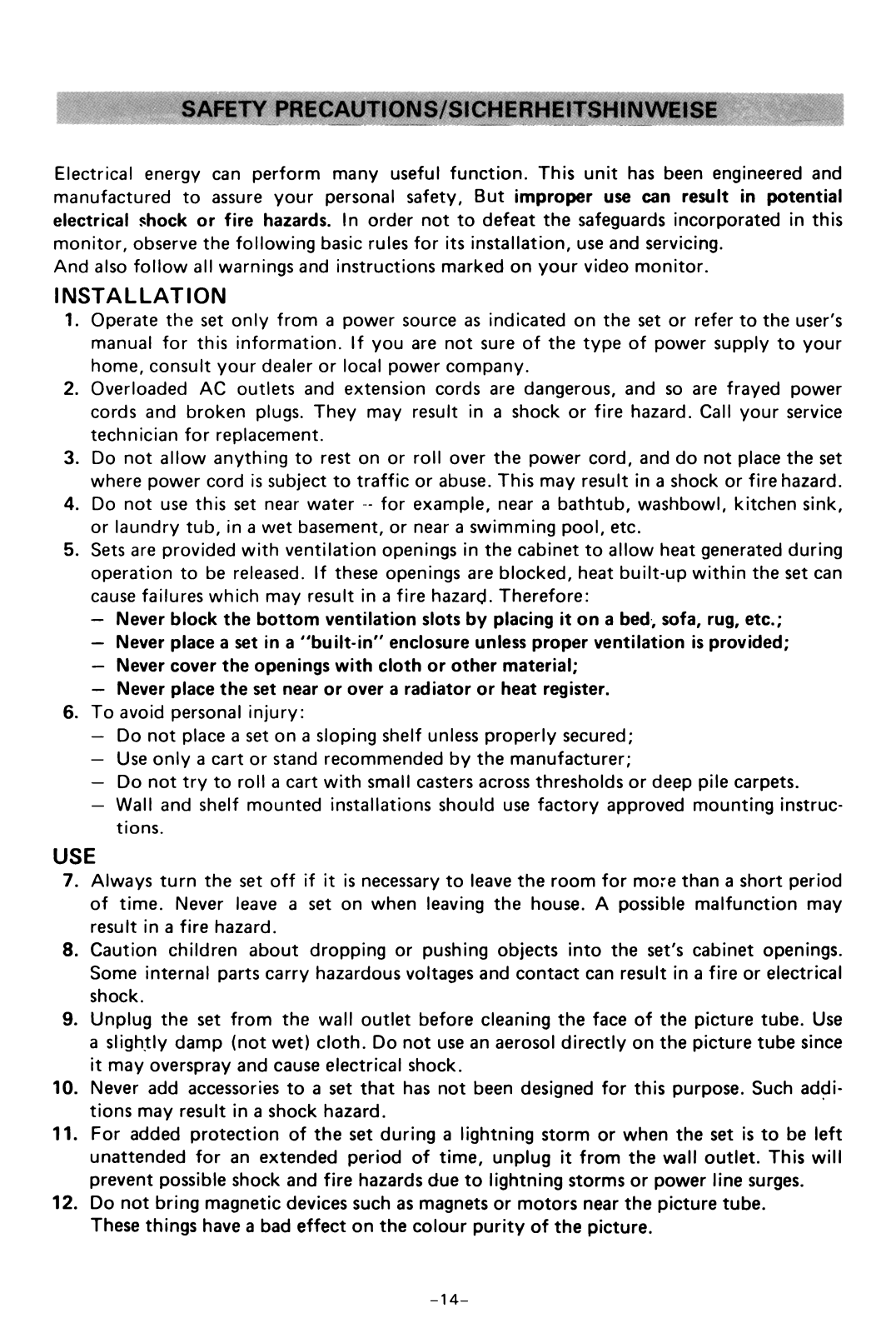

For your safety, please refer to "SAFETY PRECAUTIONS" on pages 14
and 15 in this user's manual.

Incorrect servicing, especially of the high-voltage circuitry, and replacing
the picture tube with one of a different type can increase the emission of
X-rays. Any units modified in such a way no longer conform to regulations

and should not be used.

■ ACHTUNG

Bei technischen Problemen, insbesondere wenn der Monitor nur Ton und
kein Bild produziert oder wenn das sichtbare Bild auf die halbe Größe
schrumpft, ziehen Sie das Netzkabel aus der Steckdose und wenden sich
an Ihren Händler oder Kundendienst.
Bitte lesen Sie die "SICHERHEITSHINWEISE" auf den SEITEN 15 bis 17
dieser Bedienungsanleitung.

Unsachgemäße Eingriffe, insbesondere das Verändern der Hochspannung-
Schaltung oder das Auswechseln der Bildröhre gegen eine eines anderen

Typs, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke
auftritt. Ein so verändertes Gerät entspricht nicht mehr den Bestimmungen
und darf infolgedessen nicht betrieben werden.

-1-

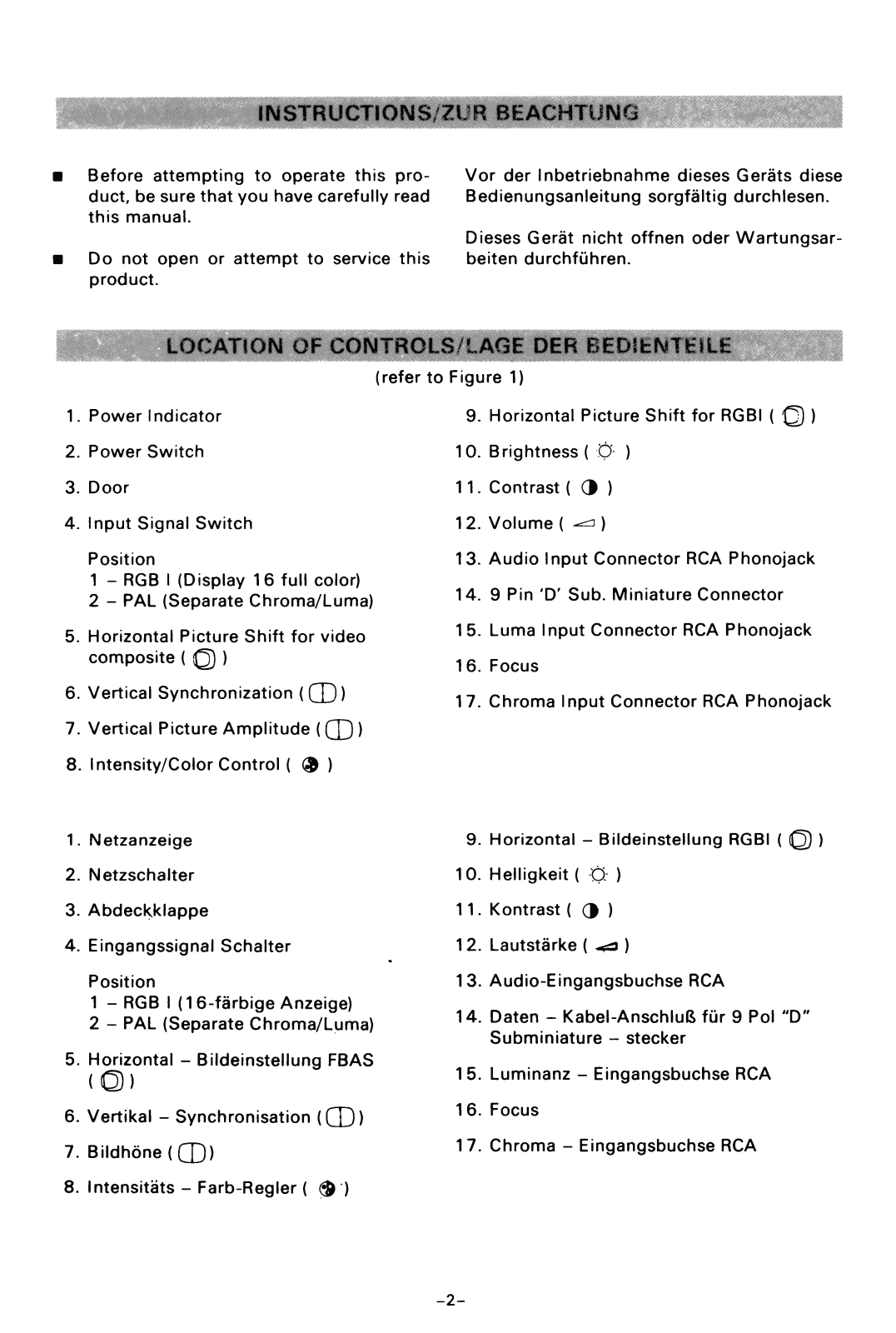

IN STR UCTI ON 5/ ZU R BEACHTUNG

■ Before attempting to operate this pro
duct, be sure that you have carefully read
this manual.

■ Do not open or attempt to service this
product.

Vor der Inbetriebnahme dieses Geräts diese
Bedienungsanleitung sorgfältig durchlesen.

Dieses Gerät nicht offnen oder Wartungsar

beiten durchführen.

LOCATION OF CONTROLS/LAGE DER BED3EN1EILE

(refer to Figure 1)

1. Power Indicator

2. Power Switch

3. Door

4. Input Signal Switch

Position

1 - RGB I (Display 16 full color)

2 - PAL (Separate Chroma/Luma)

5. Horizontal Picture Shift for Video

composite ( Q) )

6. Vertical Synchronization (C D)

7. Vertical Picture Amplitude (CD )

8. Intensity/Color Control ( 3 )

1. Netzanzeige

2. Netzschalter

3. Abdeckklappe

4. Eingangssignal Schalter

Position

1 - RGB I (16-färbige Anzeige)

2 - PAL (Separate Chroma/Luma)

5. Horizontal - Bildeinstellung FBAS
< © )

6. Vertikal - Synchronisation (C D )

7. Bildhöne ( CD)

8. Intensitäts - Farb-Regler ( )

9. Horizontal Picture Shift for RGBI ( Q) )

10. Brightness ( 0 )

11. Contrast ( (J )

12. Volume ( )

13. Audio Input Connector RCA Phonojack

14. 9 Pin 'D' Sub. Miniature Connector
1 5. Luma Input Connector RCA Phonojack

16. Focus

17. Chroma Input Connector RCA Phonojack

9. Horizontal - Bildeinstellung RGBl ( Q) )

10. Helligkeit ( 0 )

11. Kontrast ( (J )
1 2. Lautstärke ( )

13. Audio-Eingangsbuchse RCA

14. Daten - Kabel-Anschluß für 9 Pol "D"
Subminiature - Stecker

1 5. Luminanz - Eingangsbuchse RCA

16. Focus

17. Chroma - Eingangsbuchse RCA

2-

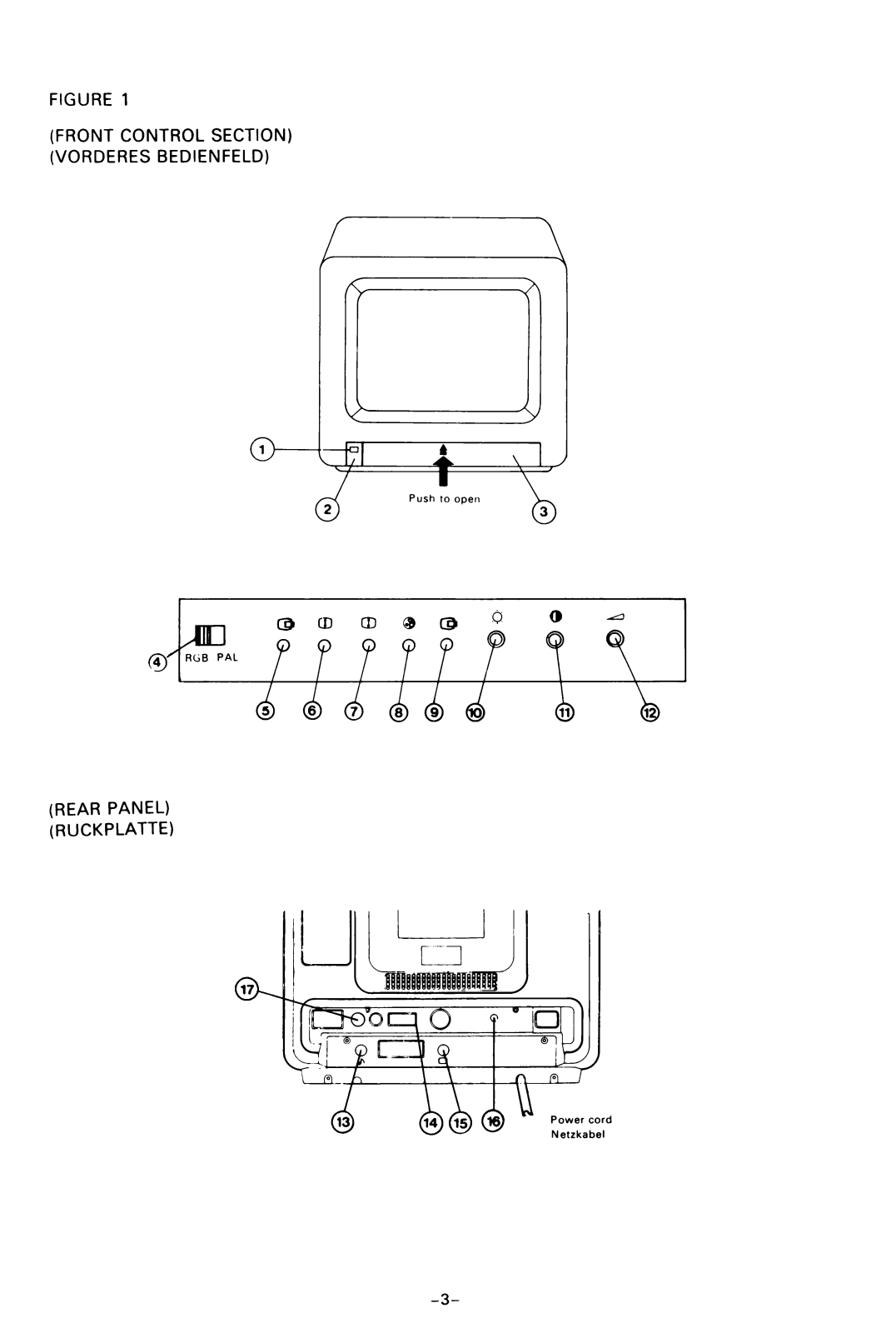

FIGURE 1
(FRONT CONTROL SECTION)

(VORDERES BEDIENFELD)

(REAR PANEL)
(RUCKPLATTE)

-3-

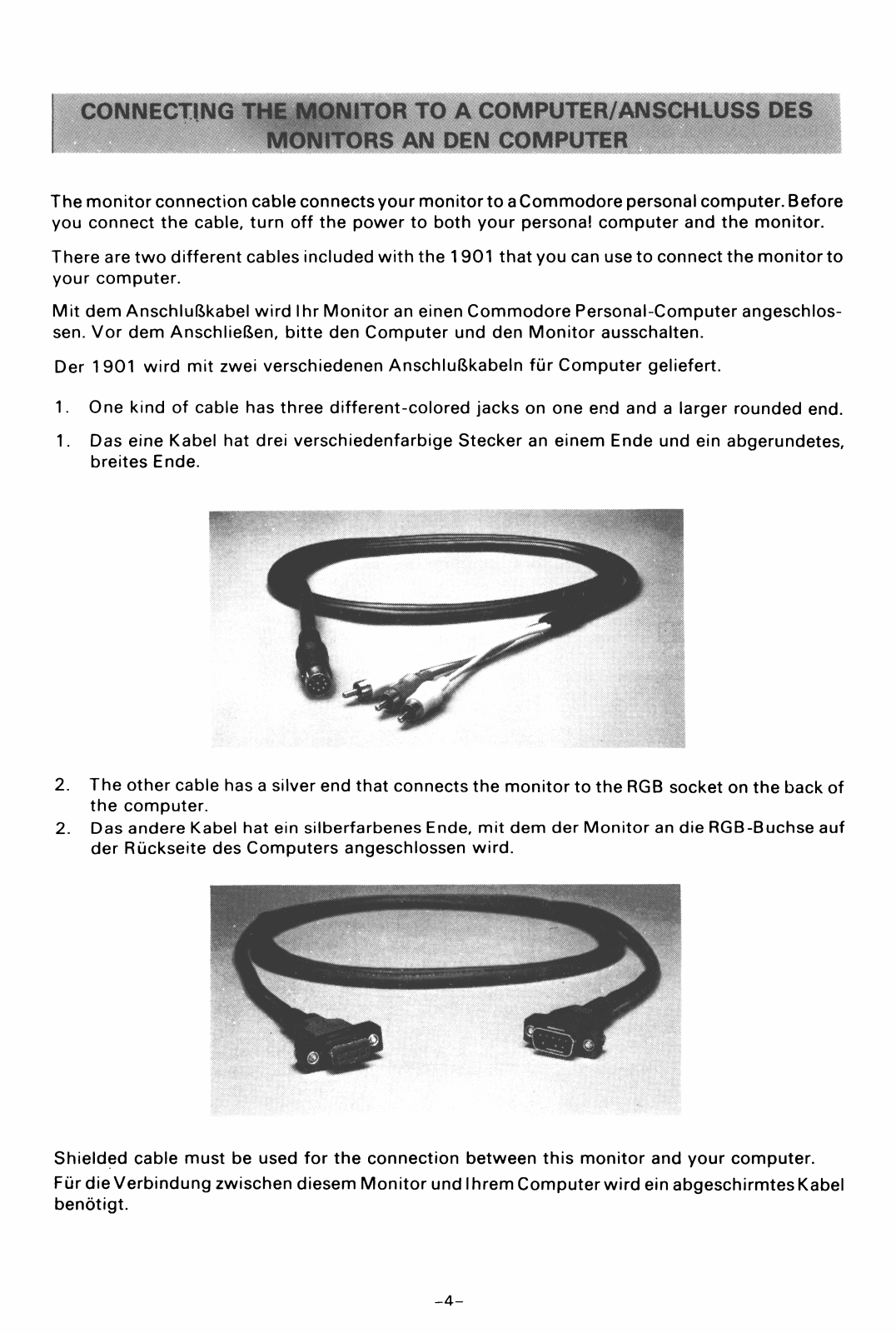

CONNECTING THE MONITOR TO A COMPUTER/ANSCHLUSS DES

MONITORS AN DEN COMPUTER

The monitor connection cable connects your monitorto aCommodore personal computer. Before

you connect the cable, turn off the power to both your persona! computer and the monitor.
There are two different cables included with the 1 901 that you can use to connect the monitorto

your computer.
Mit dem Anschlußkabel wird Ihr Monitor an einen Commodore Personal-Computer angeschlos

sen. Vor dem Anschließen, bitte den Computer und den Monitor ausschalten.

Der 1 901 wird mit zwei verschiedenen Anschlußkabeln für Computer geliefert.

1. One kind of cable has three different-colored jacks on one end and a larger rounded end.

1. Das eine Kabel hat drei verschiedenfarbige Stecker an einem Ende und ein abgerundetes,
breites Ende.

2. The other cable has a silver end that connects the monitor to the RGB socket on the back of
the computer.

2. Das andere Kabel hat ein silberfarbenes Ende, mit dem der Monitor an die RGB-Buchse auf

der Rückseite des Computers angeschlossen wird.

Shielded cable must be used for the connection between this monitor and your computer.
Für die Verbindung zwischen diesem Monitor und Ihrem Computer wird ein abgeschirmtes Kabel

benötigt.

- A r -

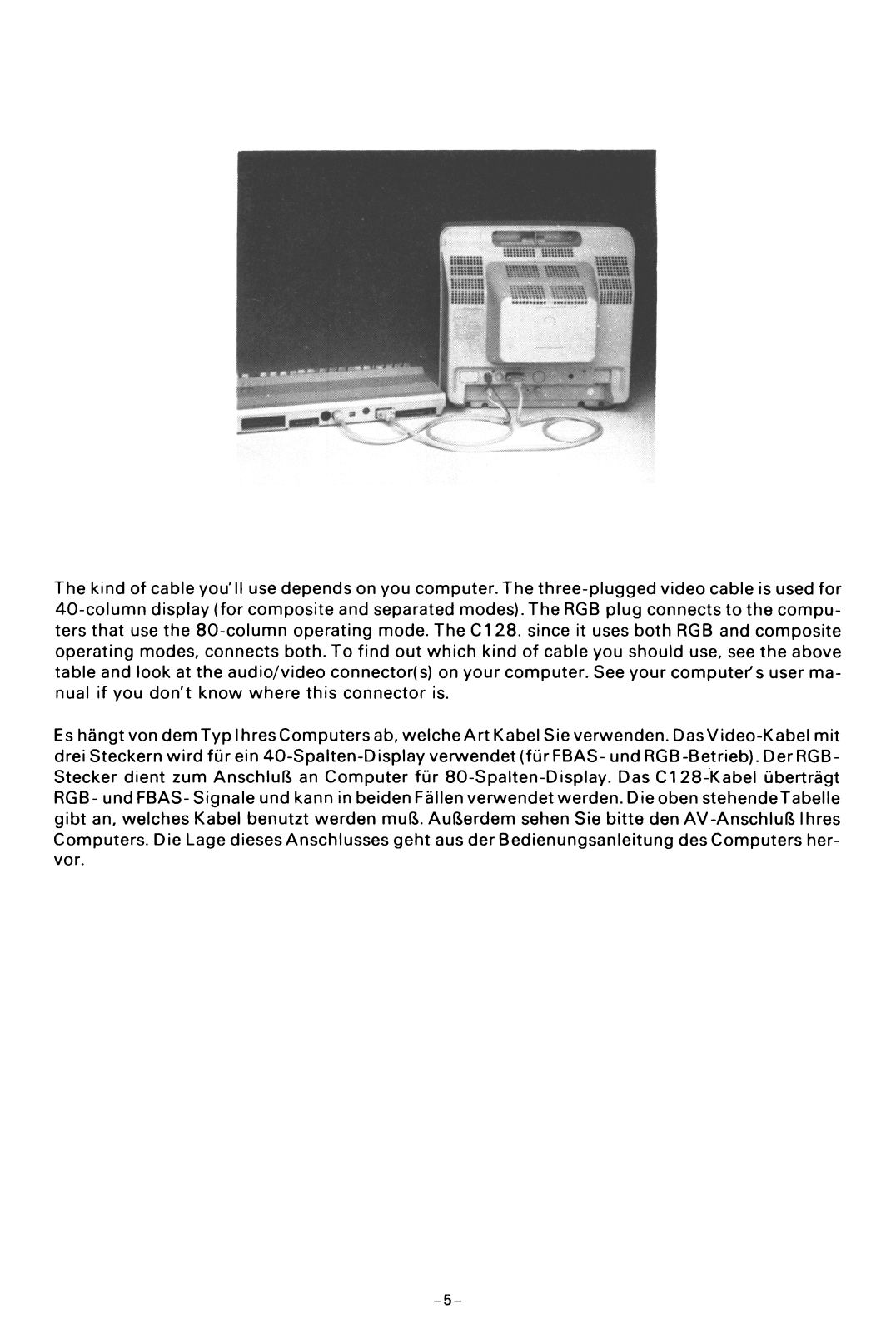

The kind of cable you'll use depends on you computer. The three-plugged video cable is used for
40-column display (for composite and separated modes). The RGB plug connects to the compu
ters that use the 80-column operating mode. The C1 28. since it uses both RGB and composite
operating modes, connects both. To find out which kind of cable you should use, see the above
table and look at the audio/video connector(s) on your computer. See your computer's user ma
nual if you don't know where this connector is.

Es hängt von demTyp IhresComputers ab, welche Art Kabel Sie verwenden. DasVideo-Kabel mit
drei Steckern wird für ein 40-Spalten-Display verwendet (für FBAS- und RGB-Betrieb). Der RGB-
Stecker dient zum Anschluß an Computer für 80-Spalten-Display. Das C128-Kabel überträgt
RGB - und FBAS- Signale und kann in beiden Fällen verwendet werden. Die oben stehende Tabelle

gibt an, welches Kabel benutzt werden muß. Außerdem sehen Sie bitte den AV-Anschluß Ihres
Computers. Die Lage dieses Anschlusses geht aus der Bedienungsanleitung desComputers her
vor.

-5-

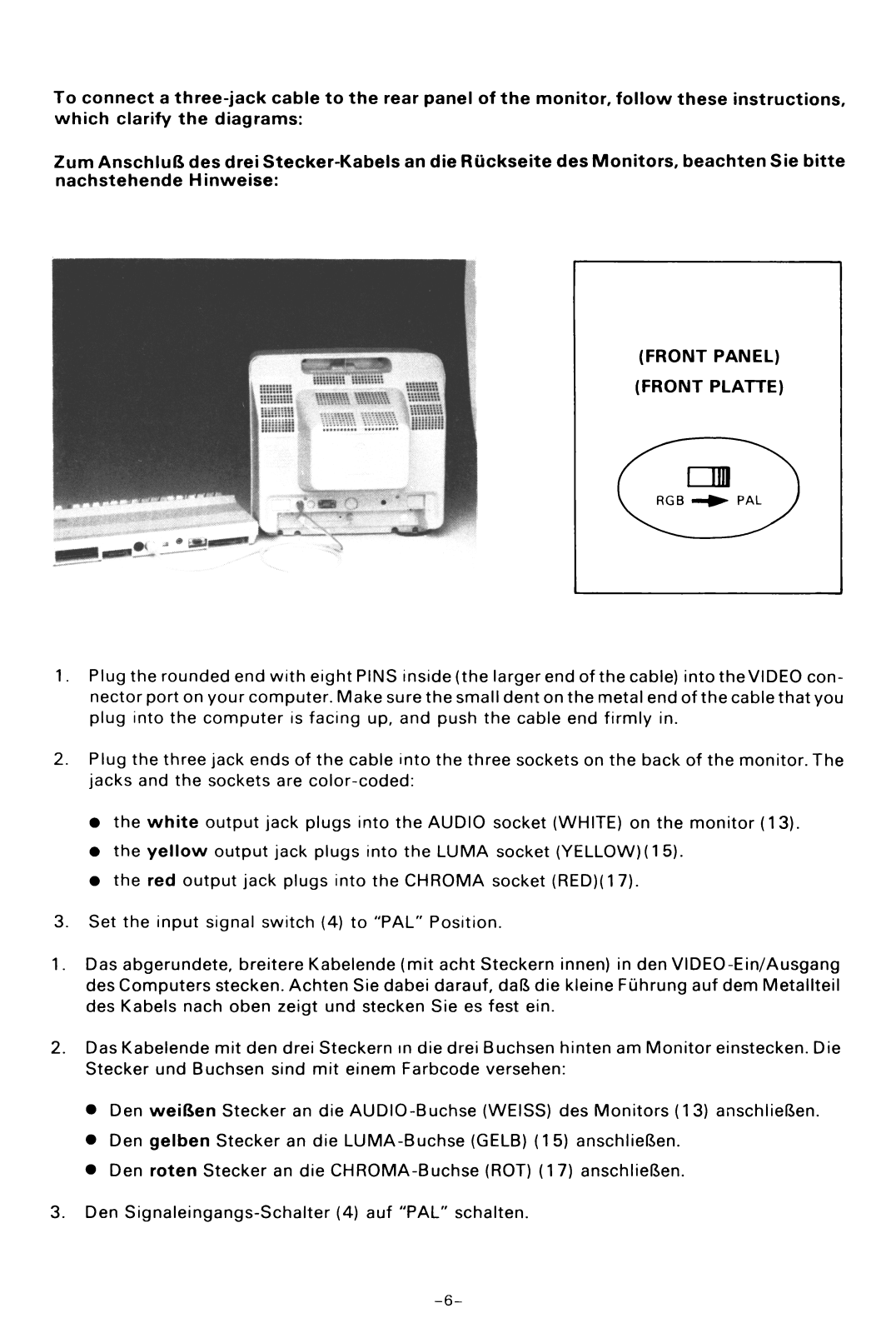

To connect a three-jack cable to the rear panel of the monitor, follow these instructions,

which clarify the diagrams:

Zum Anschluß des drei Stecker-Kabels an die Rückseite des Monitors, beachten Sie bitte

nachstehende Hinweise:

1. Plug the rounded end with eight PINS inside (the larger end of the cable) into the VIDEO con
nector port on your computer. Make sure the small dent on the metal end of the cable that you

plug into the computer is facing up, and push the cable end firm ly in.

2. Plug the three jack ends of the cable into the three sockets on the back of the monitor. The
jacks and the sockets are color-coded:

• the white output jack plugs into the AUDIO socket (WHITE) on the monitor (13).

• the yellow output jack plugs into the LUMA socket (YELLOW)(1 5).

• the red output jack plugs into the CHROMA socket (RED)(1 7).

3. Set the input signal switch (4) to "PAL" Position.

1. Das abgerundete, breitere Kabelende (mit acht Steckern innen) in den VIDEO-Ein/Ausgang

des Computers stecken. Achten Sie dabei darauf, daß die kleine Führung auf dem Metallteil
des Kabels nach oben zeigt und stecken Sie es fest ein.

2. Das Kabelende mit den drei Steckern in die drei Buchsen hinten am Monitor einstecken. Die
Stecker und Buchsen sind mit einem Farbcode versehen:

• Den weißen Stecker an die AUDIO-Buchse (WEISS) des Monitors (1 3) anschließen.

• Den gelben Stecker an die LUMA-Buchse (GELB) (1 5) anschließen.

• Den roten Stecker an die CHROMA-Buchse (ROT) (17) anschließen.

3. Den Signaleingangs-Schalter (4) auf "PAL" schalten.

-6-

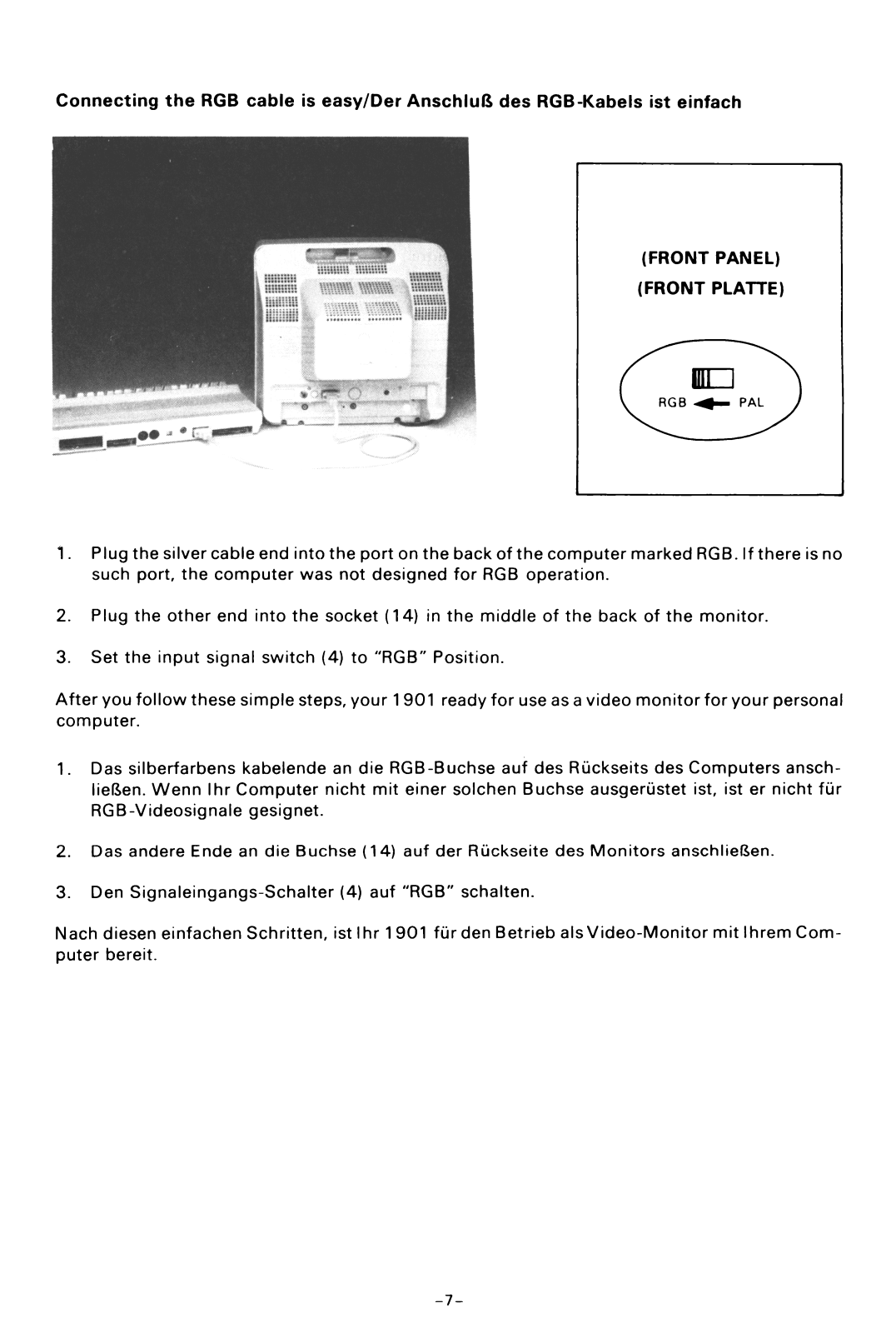

Connecting the RGB cable is easy/Der Anschluß des RGB-Kabels ist einfach

1. Plug the silver cable end into the port on the back of the Computer marked RGB. If there is no
such port, the Computer was not designed for RGB Operation.

2. Plug the other end into the socket (14) in the middle of the back of the monitor.

3. Set the input Signal switch (4) to "RGB" Position.

After you follow these simple Steps, your 1 901 ready for use as a Video monitor for your personal

Computer.

1. Das silberfarbens kabelende an die RGB-Buchse auf des Rückseits des Computers ansch

ließen. Wenn Ihr Computer nicht mit einer solchen Buchse ausgerüstet ist, ist er nicht für
RGB-Videosignale gesignet.

2. Das andere Ende an die Buchse (14) auf der Rückseite des Monitors anschließen.

3. Den Signaleingangs-Schalter (4) auf "RGB" schalten.
Nach diesen einfachen Schritten, ist Ihr 1 901 für den Betrieb als Video-Monitor mit Ihrem Com

puter bereit.

-7-

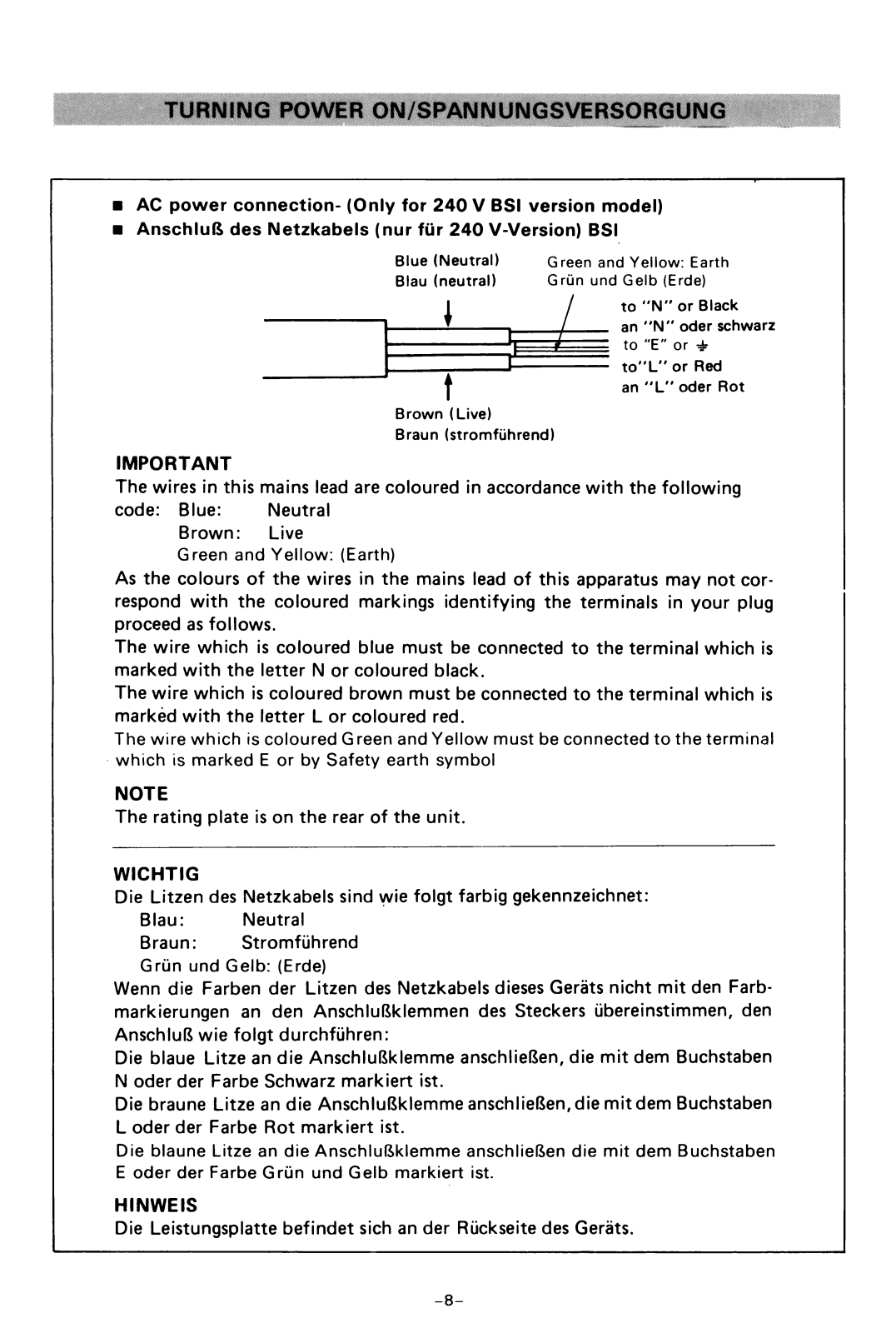

TURNING POWER ON/SPANNUNGSVERSORGUNG

■ AC power connection- (Only for 240 V BSI version model)

■ Anschluß des Netzkabels (nur für 240 V-Version) BSI

Blue (Neutral) Green and Yellow: Earth
Blau (neutral) Grün und Gelb (Erde)

to "N " or Black
an "N" oder schwarz

to "E" or -4?

to "L" or Red
an "L" oder Rot

Brown (Live)
Braun (stromführend)

IMPORTANT
The wires in this mains lead are coloured in accordance with the following

code: Blue: Neutral

Brown: Live

Green and Yellow: (Earth)

As the colours of the wires in the mains lead of this apparatus may not cor
respond with the coloured markings identifying the terminals in your plug
proceed as follows.
The wire which is coloured blue must be connected to the terminal which is
marked with the letter N or coloured black.
The wire which is coloured brown must be connected to the terminal which is
marked with the letter L or coloured red.
The wire which is coloured Green and Yellow must be connected to the terminal
which is marked E or by Safety earth symbol

NOTE
The rating plate is on the rear of the unit.

WICHTIG

Die Litzen des Netzkabels sind wie folgt farbig gekennzeichnet:

Blau: Neutral
Braun: Stromführend
Grün und Gelb: (Erde)

Wenn die Farben der Litzen des Netzkabels dieses Geräts nicht mit den Farb-

markierungen an den Anschlußklemmen des Steckers übereinstimmen, den
Anschluß wie folgt durchführen:
Die blaue Litze an die Anschlußklemme anschließen, die mit dem Buchstaben
N oder der Farbe Schwarz markiert ist.
Die braune Litze an die Anschlußklemme anschließen, die mit dem Buchstaben

L oder der Farbe Rot markiert ist.
Die blaune Litze an die Anschlußklemme anschließen die mit dem Buchstaben
E oder der Farbe Grün und Gelb markiert ist.

HINWEIS
Die Leistungsplatte befindet sich an der Rückseite des Geräts.

-8-

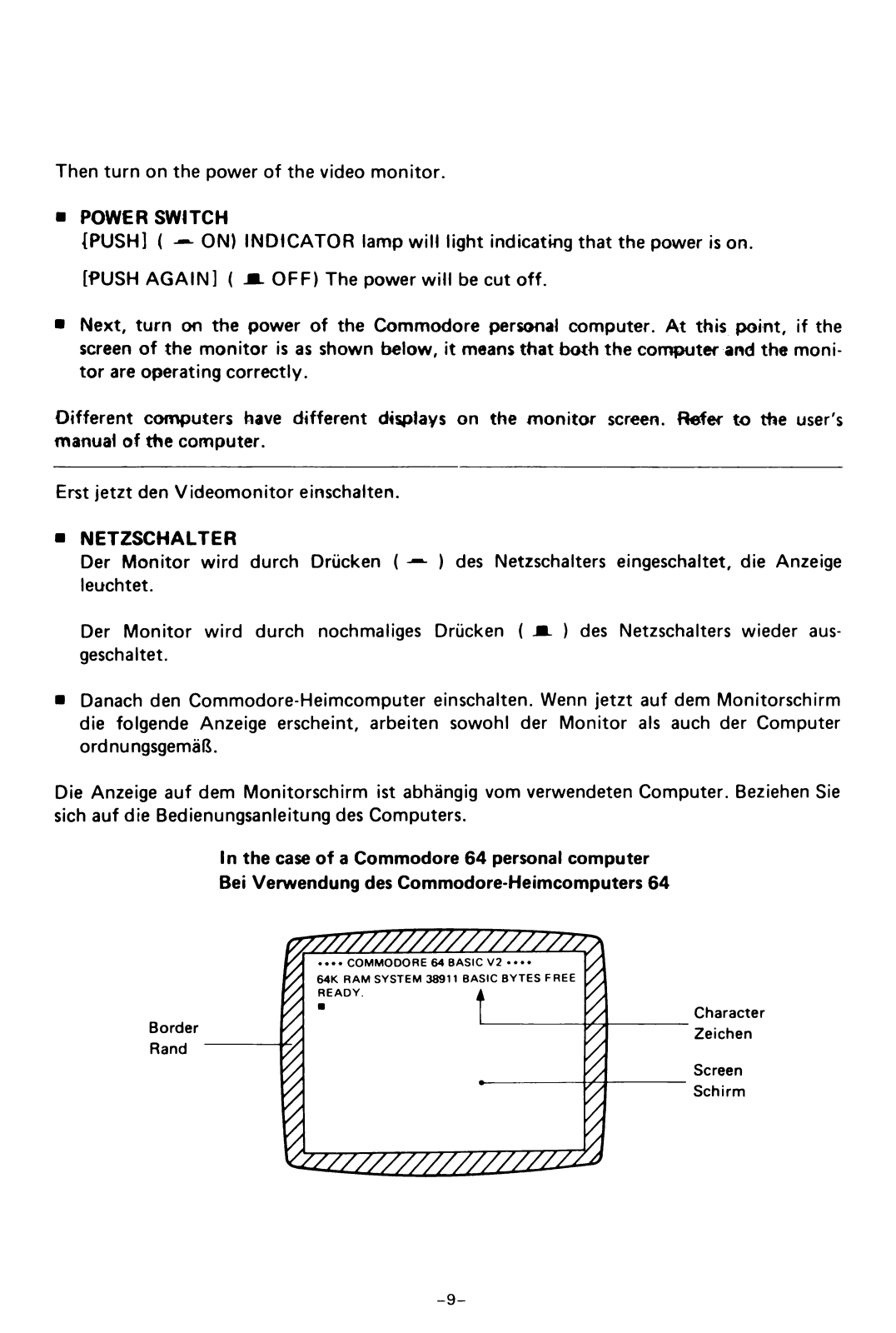

Then turn on the power of the video monitor.

■ POWER SWITCH

(PUSH] ( - ON) INDICATOR lamp will light indicating that the power is on.

[PUSH AGAIN ] ( M. OFF) The power will be cut off.

■ Next, turn on the power of the Commodore personal computer. At this point, if the

screen of the monitor is as shown below, it means that both the computer and the moni
tor are operating correctly.

Different computers have different displays on the monitor screen. Refer to the user's
manual of the computer.

Erst jetzt den Videomonitor einschalten.

■ NETZSCHALTER

Der Monitor wird durch Drücken ( —- ) des Netzschalters eingeschaltet, die Anzeige
leuchtet.

Der Monitor wird durch nochmaliges Drücken ( m. ) des Netzschalters wieder aus
geschaltet.

■ Danach den Commodore-Heimcomputer einschalten. Wenn jetzt auf dem Monitorschirm
die folgende Anzeige erscheint, arbeiten sowohl der Monitor als auch der Computer
ordnungsgemäß.

Die Anzeige auf dem Monitorschirm ist abhängig vom verwendeten Computer. Beziehen Sie
sich auf die Bedienungsanleitung des Computers.

In the case of a Commodore 64 personal computer
Bei Verwendung des Commodore-Heimcomputers 64

Border
Rand

Character
Zeichen

Screen
Schirm

-9-

( 8) 9 •

(10) D •

( 11) 3 •

(5) Q •

(9) Q •

(6) CD •

(12) ^3 •

(7) CD •

(1 6)Focus •

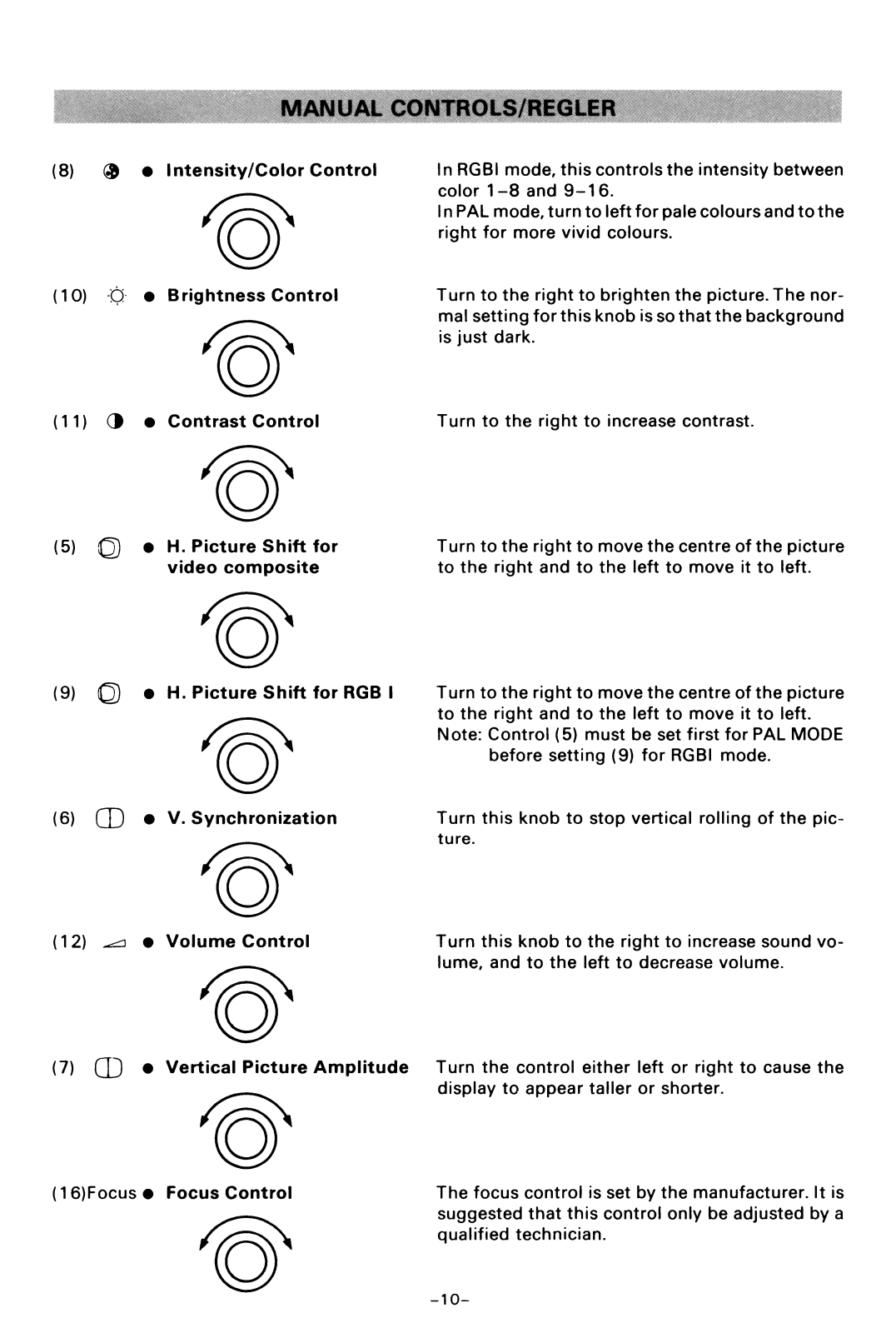

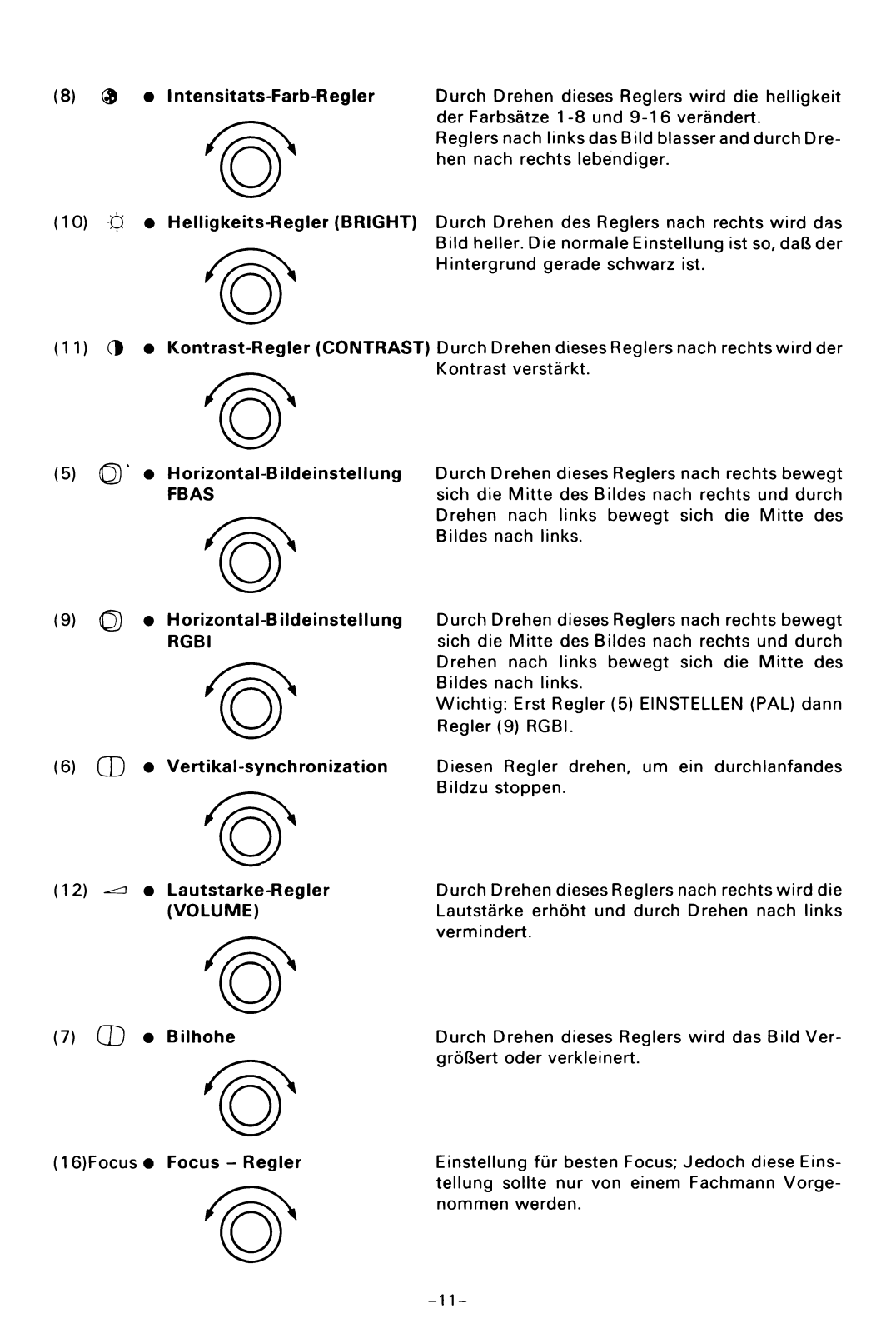

MANUAL CONTROLS/REGLER

Intensity/Color Control

In RGBI mode, this controls the intensity between
color 1 -8 and 9-1 6.
I n PAL mode, turn to left for pale colours and to the

right for more vivid colours.

Brightness Control Turn to the right to brighten the picture. The nor

mal setting for this knob is so that the background
is just dark.

Contrast Control Turn to the right to increase contrast.

H. Picture Shift for
video composite

H. Picture Shift for RGB I Turn to the right to move the centre of the picture

to the right and to the left to move it to left.
Note: Control (5) must be set first for PAL MODE

before setting (9) for RGBI mode.

V. Synchronization Turn this knob to stop vertical rolling of the pic

ture.

Turn to the right to move the centre of the picture
to the right and to the left to move it to left.

Volume Control Turn this knob to the right to increase sound vo

lume, and to the left to decrease volume.

Vertical Picture Am plitude

Turn the control either left or right to cause the

display to appear taller or shorter.

Focus Control

The focus control is set by the manufacturer. It is

suggested that this control only be adjusted by a
qualified technician.

-10-

(8) ® •

(10) ö •

(11) 3 •

(5) O ' •

(9) Q •

(6) CD •

(12) - a •

(7) CD •

(1 6)Focus •

I ntensitats-Farb-Regler

Durch Drehen dieses Reglers wird die helligkeit

der Farbsätze 1 -8 und 9-1 6 verändert.

Reglers nach links das Bild blasser and durch Dre

hen nach rechts lebendiger.

Helligkeits-Regler (BRIGHT) Durch Drehen des Reglers nach rechts wird das

Bild heller. Die normale Einstellung ist so, daß der

Hintergrund gerade schwarz ist.

Kontrast-Regler (CONTRAST) Durch Drehen dieses Reglers nach rechts wird der

Kontrast verstärkt.

Horizontal-Bildeinstellung Durch Drehen dieses Reglers nach rechts bewegt
FBAS sich die Mitte des Bildes nach rechts und durch

Drehen nach links bewegt sich die Mitte des
Bildes nach links.

Horizontal-Bildeinstellung

RGBl

Durch Drehen dieses Reglers nach rechts bewegt
sich die Mitte des Bildes nach rechts und durch
Drehen nach links bewegt sich die Mitte des
Bildes nach links.

Wichtig: Erst Regler (5) EINSTELLEN (PAL) dann

Regler (9) RGBl.

Vertikal-synchronization

Diesen Regler drehen, um ein durchlanfandes
Bildzu stoppen.

Lautstarke-Regler

(VOLUME)

Bilhohe

Durch Drehen dieses Reglers nach rechts wird die
Lautstärke erhöht und durch Drehen nach links

vermindert.

Durch Drehen dieses Reglers wird das Bild Ver
größert oder verkleinert.

Focus - Regler

Einstellung für besten Focus; Jedoch diese Eins
tellung sollte nur von einem Fachmann Vorge

nommen werden.

-11-

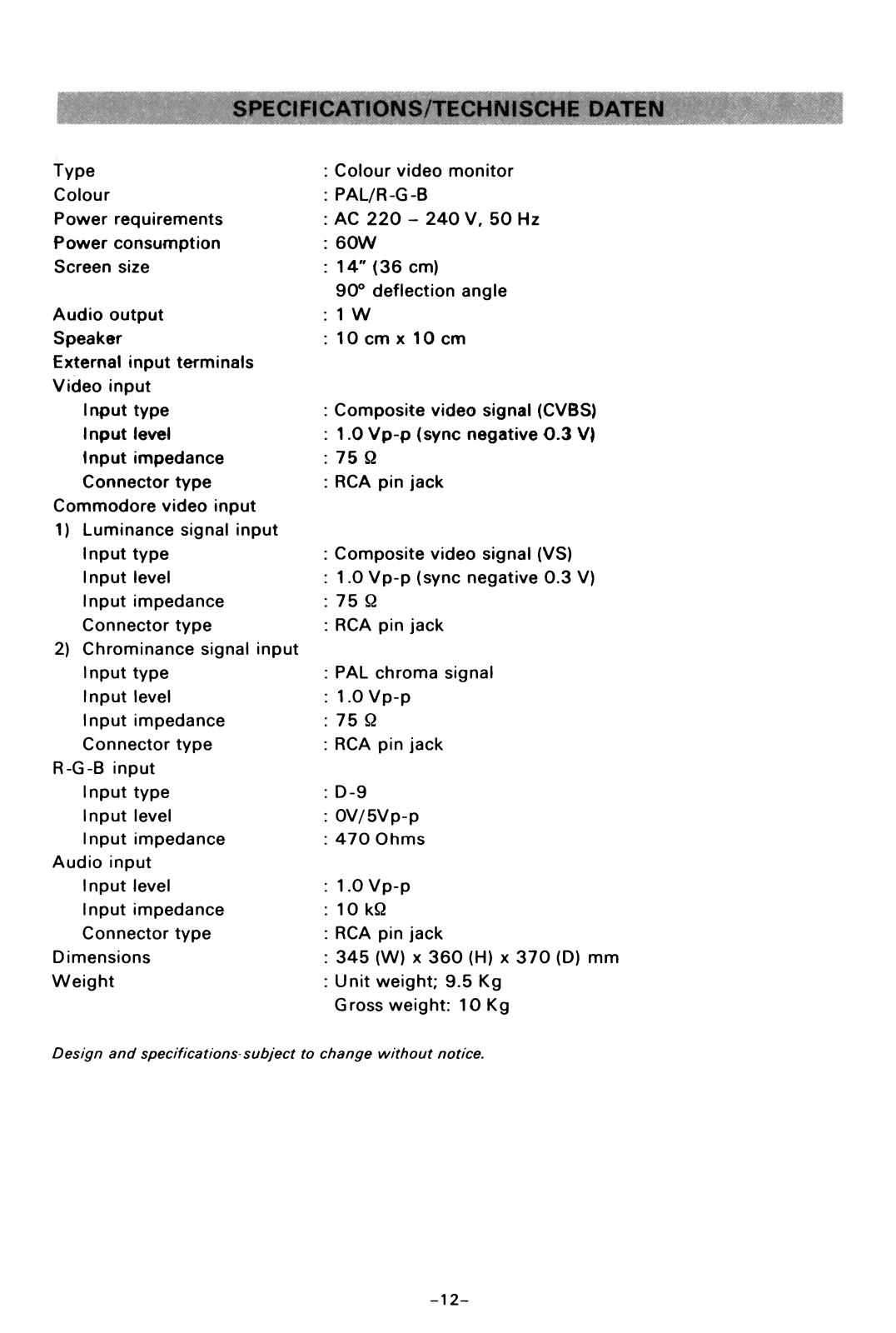

SPECIFICATIONS/TECHNISCHE DATEN

Type

Colour
Power requirements

Power consumption

Screen size

Audio output
Speaker
External input terminals
Video input

Input type

Input level
Input impedance
Connector type

Commodore video input

1) Luminance signal input

Input type

Input level

Input impedance
Connector type

2) Chrominance signal input

Input type

Input level

Input impedance

Connector type

R-G-B input

Input type

Input level

Input impedance

Audio input

Input level

Input impedance
Connector type

Dimensions
Weight

: Colour video monitor
: PAL/R-G-B
: AC 220 - 240 V, 50 Hz
: 60W
: 14" (36 cm)

90° deflection angle

: 1 W
: 10 cm x 10 cm

Composite video signal (CVBS)

1.0 Vp-p (sync negative 0.3 V)

75 Q
RCA pin jack

Composite video signal (VS)

1.0 Vp-p (sync negative 0.3 V)
75 Q
RCA pin jack

PAL chroma signal

1.0 Vp-p
75 Q
RCA pin jack

D-9
0V/5Vp-p
470 Ohms

1.0 Vp-p

10 kQ

RCA pin jack
345 (W) x 360 (H) x 370 (D) mm
Unit weight; 9.5 Kg
Gross weight: 10 Kg

Design and specif ¡cations subject to change without notice.

-12-

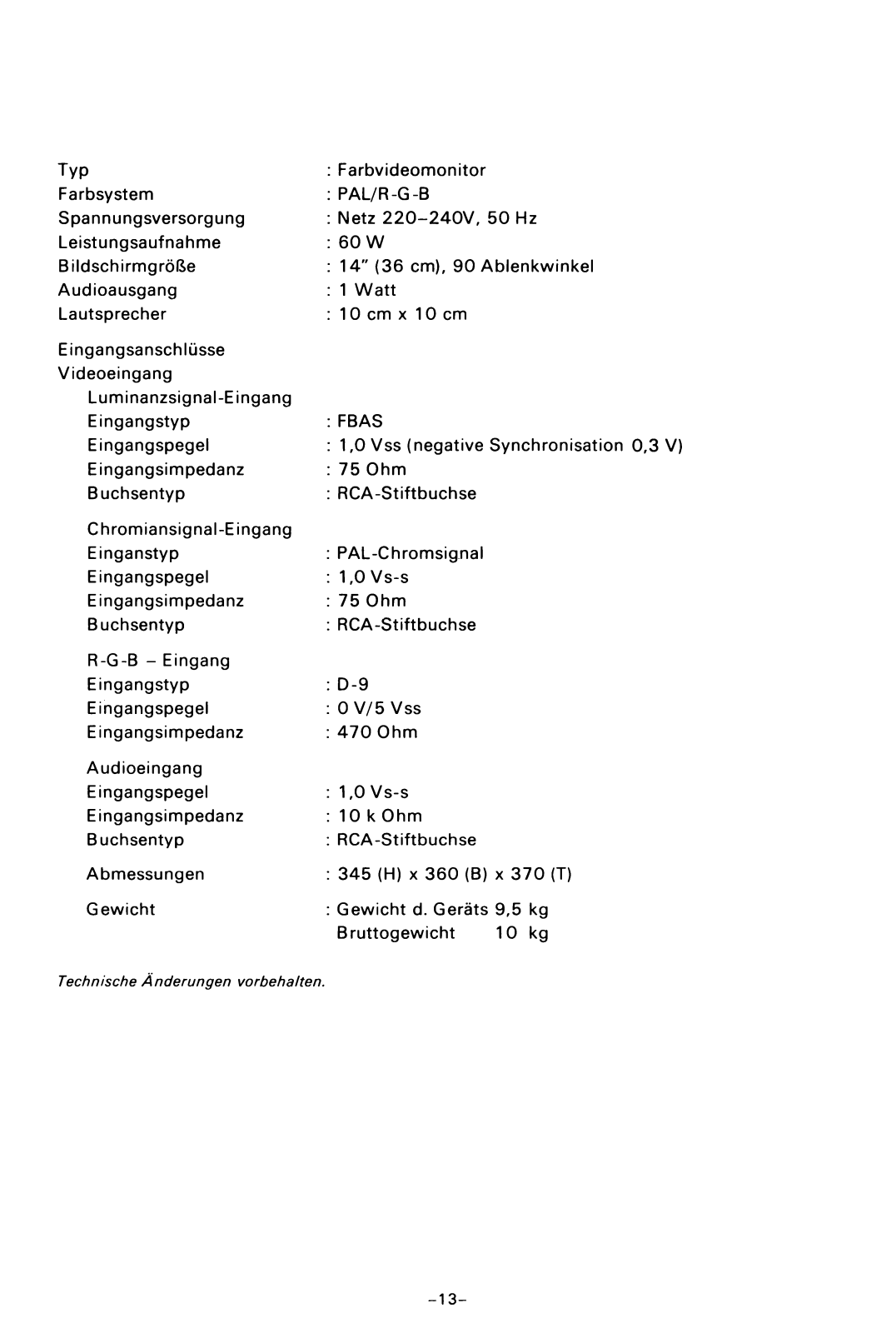

Typ

Farbsystem
Spannungsversorgung
Leistungsaufnahme
Bildschirmgröße

Audioausgang

Lautsprecher

Farbvideomonitor
PAL/R-G-B
Netz 220-240V , 50 Hz

60 W
14" (36 cm), 90 Ablenkwinkel
1 Watt
10 cm x 10 cm

Eingangsanschlüsse

Videoeingang

Luminanzsignal-E ingang
Eingangstyp
Eingangspegel
Eingangsimpedanz
Buchsentyp

FBAS

1,0 Vss (negative Synchronisation 0,3 V)
75 Ohm

RCA-Stiftbuchse

Chromiansignal-Eingang

Einganstyp
Eingangspegel
Eingangsimpedanz
Buchsentyp

PAL-Chromsignal

1,0 Vs-s
75 Ohm
RCA-Stiftbuchse

R-G-B - Eingang

Eingangstyp
Eingangspegel
Eingangsimpedanz

D-9
0 V/5 Vss
470 Ohm

Audioeingang
Eingangspegel
Eingangsimpedanz
Buchsentyp

1,0 Vs-s

10 k Ohm
RCA-Stiftbuchse

Abmessungen

: 345 (H) x 360 (B) x 370 (T)

Gewicht : Gewicht d. Geräts 9,5 kg

Bruttogewicht 10 kg

Technische Änderungen Vorbehalten.

-13-

SAFETY PRECAUTIONS/SICHERHEITSHINWEISE

Electrical energy can perform many useful function. This unit has been engineered and
manufactured to assure your personal safety, But improper use can result in potential

electrical shock or fire hazards. In order not to defeat the safeguards incorporated in this
monitor, observe the following basic rules for its installation, use and servicing.
And also follow all warnings and instructions marked on your video monitor.

INSTALLATION

1. Operate the set only from a power source as indicated on the set or refer to the user's
manual for this information. If you are not sure of the type of power supply to your
home, consult your dealer or local power company.

2. Overloaded AC outlets and extension cords are dangerous, and so are frayed power
cords and broken plugs. They may result in a shock or fire hazard. Call your service
technician for replacement.

3. Do not allow anything to rest on or roll over the power cord, and do not place the set
where power cord is subject to traffic or abuse. This may result in a shock or fire hazard.

4. Do not use this set near water - for example, near a bathtub, washbowl, kitchen sink,
or laundry tub, in a wet basement, or near a swimming pool, etc.

5. Sets are provided with ventilation openings in the cabinet to allow heat generated during
operation to be released. If these openings are blocked, heat built-up within the set can
cause failures which may result in a fire hazard. Therefore:
— Never block the bottom ventilation slots by placing it on a bed, sofa, rug, etc.;
— Never place a set in a "built-in" enclosure unless proper ventilation is provided;
— Never cover the openings with cloth or other material;
— Never place the set near or over a radiator or heat register.

6. To avoid personal injury:
— Do not place a set on a sloping shelf unless properly secured;
— Use only a cart or stand recommended by the manufacturer;
— Do not try to roll a cart with small casters across thresholds or deep pile carpets.
— Wall and shelf mounted installations should use factory approved mounting instruc

tions.

USE

7. Always turn the set off if it is necessary to leave the room for more than a short period
of time. Never leave a set on when leaving the house. A possible malfunction may
result in a fire hazard.

8. Caution children about dropping or pushing objects into the set's cabinet openings.
Some internal parts carry hazardous voltages and contact can result in a fire or electrical
shock.

9. Unplug the set from the wall outlet before cleaning the face of the picture tube. Use

a slightly damp (not wet) cloth. Do not use an aerosol directly on the picture tube since

it may overspray and cause electrical shock.

10. Never add accessories to a set that has not been designed for this purpose. Such addi
tions may result in a shock hazard.

11. For added protection of the set during a lightning storm or when the set is to be left
unattended for an extended period of time, unplug it from the wall outlet. This will
prevent possible shock and fire hazards due to lightning storms or power line surges.

12. Do not bring magnetic devices such as magnets or motors near the picture tube.

These things have a bad effect on the colour purity of the picture.

-14-

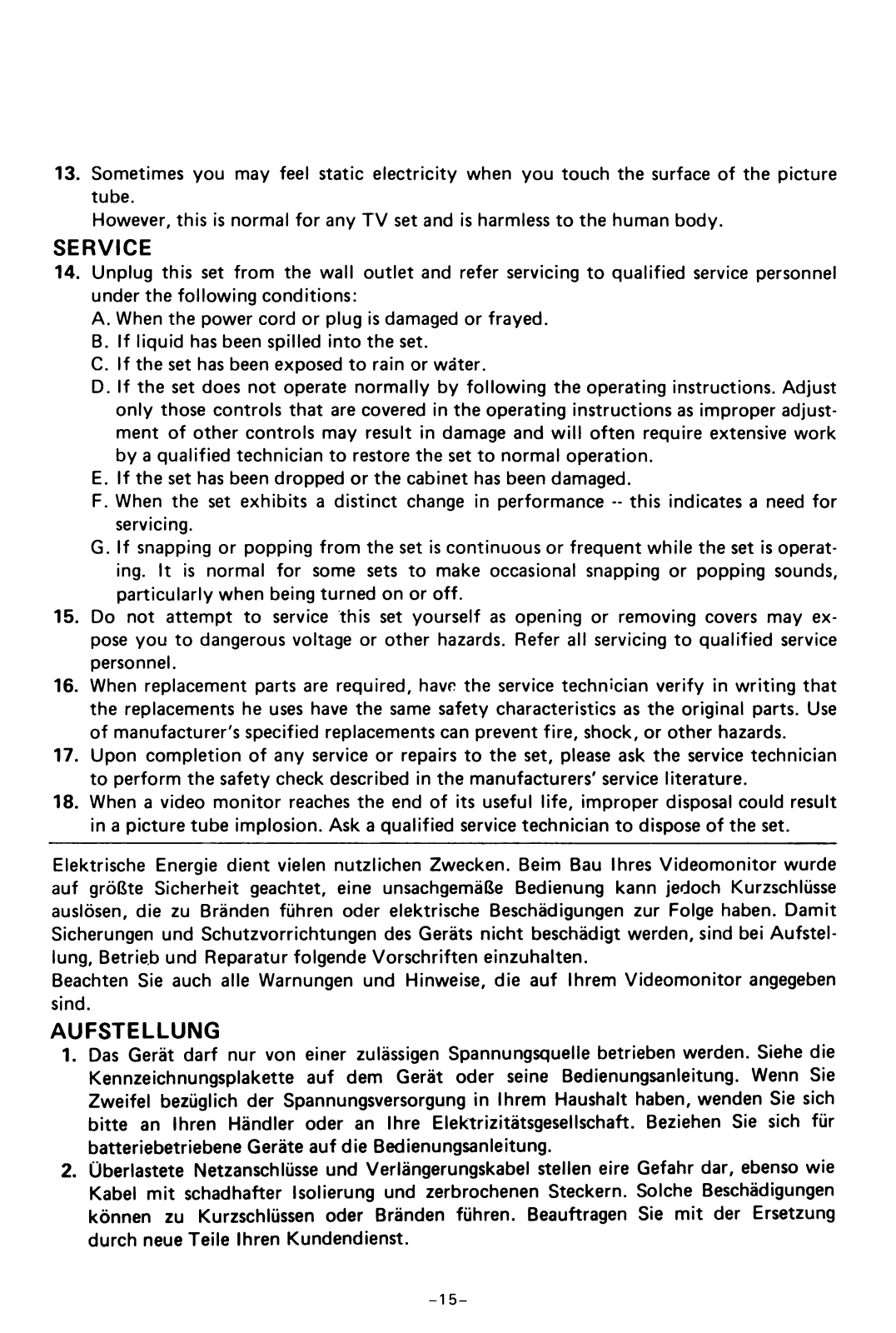

13. Sometimes you may feel static electricity when you touch the surface of the picture

tube.

However, this is normal for any TV set and is harmless to the human body.

SERVICE

14. Unplug this set from the wall outlet and refer servicing to qualified service personnel

under the following conditions:
A. When the power cord or plug is damaged or frayed.

B. If liquid has been spilled into the set.

C. If the set has been exposed to rain or water.
D. If the set does not operate normally by following the operating instructions. Adjust

only those controls that are covered in the operating instructions as improper adjust

ment of other controls may result in damage and will often require extensive work
by a qualified technician to restore the set to normal operation.

E. If the set has been dropped or the cabinet has been damaged.
F. When the set exhibits a distinct change in performance - this indicates a need for

servicing.

G. If snapping or popping from the set is continuous or frequent while the set is operat

ing. It is normal for some sets to make occasional snapping or popping sounds,
particularly when being turned on or off.

15. Do not attempt to service this set yourself as opening or removing covers may ex

pose you to dangerous voltage or other hazards. Refer all servicing to qualified service
personnel.

16. When replacement parts are required, have the service technician verify in writing that
the replacements he uses have the same safety characteristics as the original parts. Use

of manufacturer's specified replacements can prevent fire, shock, or other hazards.

17. Upon completion of any service or repairs to the set, please ask the service technician

to perform the safety check described in the manufacturers' service literature.

18. When a video monitor reaches the end of its useful life, improper disposal could result

in a picture tube implosion. Ask a qualified service technician to dispose of the set.

Elektrische Energie dient vielen nützlichen Zwecken. Beim Bau Ihres Videomonitor wurde
auf größte Sicherheit geachtet, eine unsachgemäße Bedienung kann jedoch Kurzschlüsse
auslösen, die zu Bränden führen oder elektrische Beschädigungen zur Folge haben. Damit
Sicherungen und Schutzvorrichtungen des Geräts nicht beschädigt werden, sind bei Aufstel
lung, Betrieb und Reparatur folgende Vorschriften einzuhalten.
Beachten Sie auch alle Warnungen und Hinweise, die auf Ihrem Videomonitor angegeben
sind.

AUFSTELLUNG

1. Das Gerät darf nur von einer zulässigen Spannungsquelle betrieben werden. Siehe die
Kennzeichnungsplakette auf dem Gerät oder seine Bedienungsanleitung. Wenn Sie
Zweifel bezüglich der Spannungsversorgung in Ihrem Haushalt haben, wenden Sie sich
bitte an Ihren Händler oder an Ihre Elektrizitätsgesellschaft. Beziehen Sie sich für
batteriebetriebene Geräte auf die Bedienungsanleitung.

2. Überlastete Netzanschlüsse und Verlängerungskabel stellen eire Gefahr dar, ebenso wie
Kabel mit schadhafter Isolierung und zerbrochenen Steckern. Solche Beschädigungen
können zu Kurzschlüssen oder Bränden führen. Beauftragen Sie mit der Ersetzung
durch neue Teile Ihren Kundendienst.

-15-

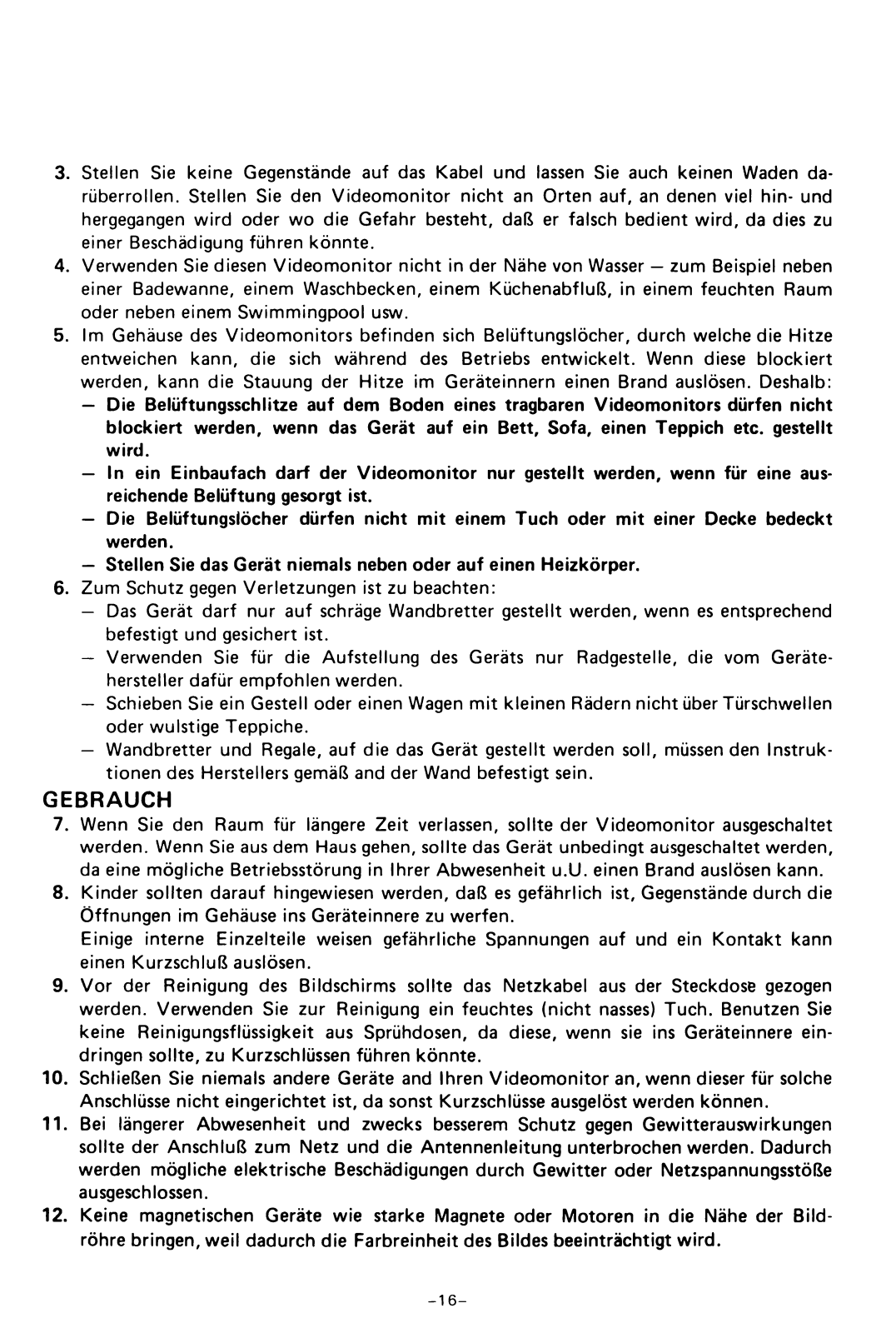

3. Stellen Sie keine Gegenstände auf das Kabel und lassen Sie auch keinen Waden da

rüberrollen. Stellen Sie den Videomonitor nicht an Orten auf, an denen viel hin- und
hergegangen wird oder wo die Gefahr besteht, daß er falsch bedient wird, da dies zu
einer Beschädigung führen könnte.

4. Verwenden Sie diesen Videomonitor nicht in der Nähe von Wasser — zum Beispiel neben
einer Badewanne, einem Waschbecken, einem Küchenabfluß, in einem feuchten Raum
oder neben einem Swimmingpool usw.

5. Im Gehäuse des Videomonitors befinden sich Belüftungslöcher, durch welche die Hitze
entweichen kann, die sich während des Betriebs entwickelt. Wenn diese blockiert
werden, kann die Stauung der Hitze im Geräteinnern einen Brand auslösen. Deshalb:

— Die Belüftungsschlitze auf dem Boden eines tragbaren Videomonitors dürfen nicht

blockiert werden, wenn das Gerät auf ein Bett, Sofa, einen Teppich etc. gestellt
wird.

— In ein Einbaufach darf der Videomonitor nur gestellt werden, wenn für eine aus

reichende Belüftung gesorgt ist.

— Die Belüftungslöcher dürfen nicht mit einem Tuch oder mit einer Decke bedeckt

werden.

— Stellen Sie das Gerät niemals neben oder auf einen Heizkörper.

6. Zum Schutz gegen Verletzungen ist zu beachten:

— Das Gerät darf nur auf schräge Wandbretter gestellt werden, wenn es entsprechend

befestigt und gesichert ist.

— Verwenden Sie für die Aufstellung des Geräts nur Radgestelle, die vom Geräte

hersteller dafür empfohlen werden.

— Schieben Sie ein Gestell oder einen Wagen mit kleinen Rädern nicht über Türschwellen

oder wulstige Teppiche.

— Wandbretter und Regale, auf die das Gerät gestellt werden soll, müssen den Instruk

tionen des Herstellers gemäß and der Wand befestigt sein.

GEBRAUCH

7. Wenn Sie den Raum für längere Zeit verlassen, sollte der Videomonitor ausgeschaltet
werden. Wenn Sie aus dem Haus gehen, sollte das Gerät unbedingt ausgeschaltet werden,
da eine mögliche Betriebsstörung in Ihrer Abwesenheit u.U. einen Brand auslösen kann.

8. Kinder sollten darauf hingewiesen werden, daß es gefährlich ist, Gegenstände durch die
Öffnungen im Gehäuse ins Geräteinnere zu werfen.

Einige interne Einzelteile weisen gefährliche Spannungen auf und ein Kontakt kann

einen Kurzschluß auslösen.

9. Vor der Reinigung des Bildschirms sollte das Netzkabel aus der Steckdose gezogen
werden. Verwenden Sie zur Reinigung ein feuchtes (nicht nasses) Tuch. Benutzen Sie
keine Reinigungsflüssigkeit aus Sprühdosen, da diese, wenn sie ins Geräteinnere ein-
dringen sollte, zu Kurzschlüssen führen könnte.

10. Schließen Sie niemals andere Geräte and Ihren Videomonitor an, wenn dieser für solche

Anschlüsse nicht eingerichtet ist, da sonst Kurzschlüsse ausgelöst werden können.

11. Bei längerer Abwesenheit und zwecks besserem Schutz gegen Gewitterauswirkungen
sollte der Anschluß zum Netz und die Antennenleitung unterbrochen werden. Dadurch
werden mögliche elektrische Beschädigungen durch Gewitter oder Netzspannungsstöße
ausgeschlossen.

12. Keine magnetischen Geräte wie starke Magnete oder Motoren in die Nähe der Bild
röhre bringen, weil dadurch die Farbreinheit des Bildes beeinträchtigt wird.

-16-

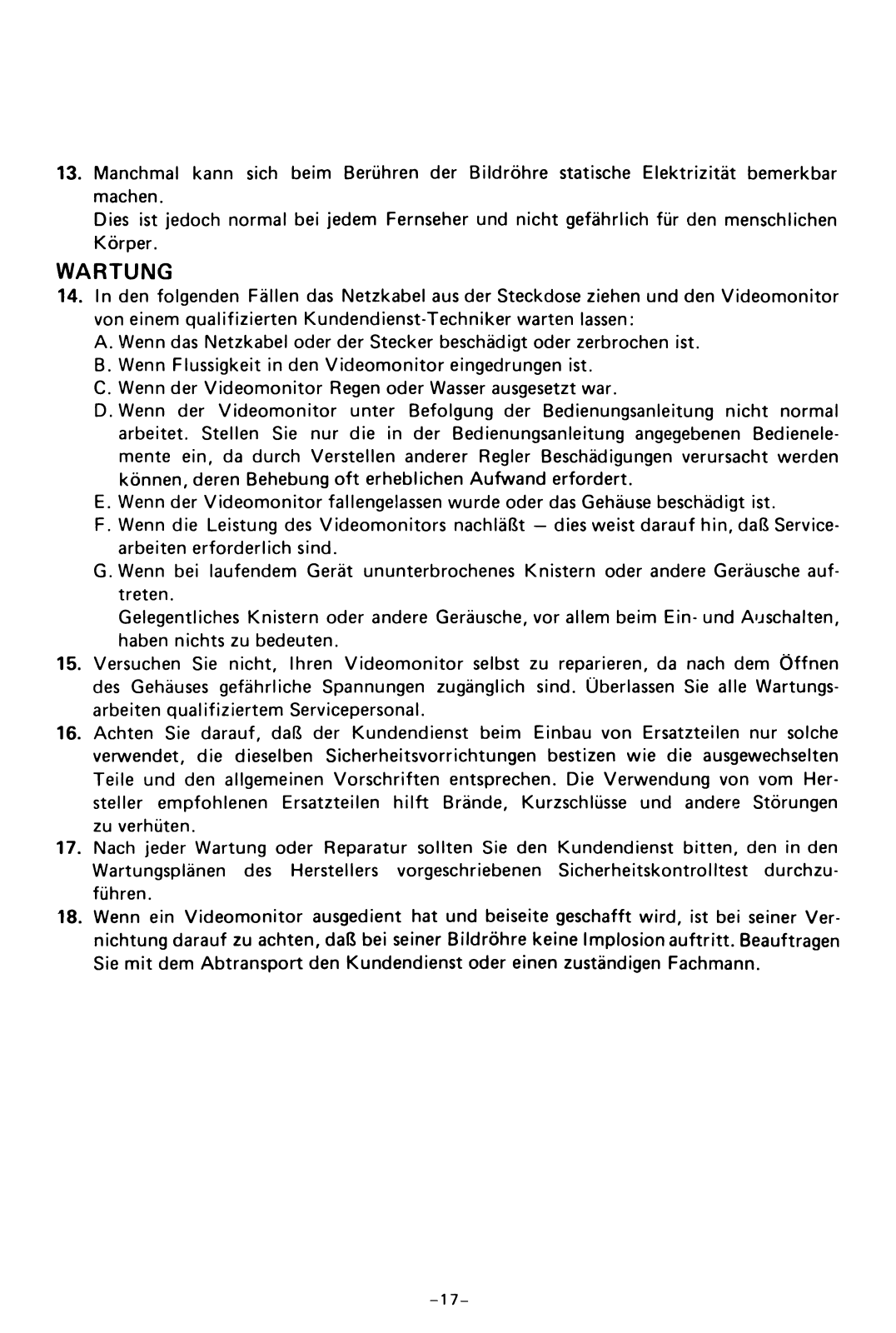

13. Manchmal kann sich beim Berühren der Bildröhre statische Elektrizität bemerkbar

machen.
Dies ist jedoch normal bei jedem Fernseher und nicht gefährlich für den menschlichen
Körper.

WARTUNG

14. In den folgenden Fällen das Netzkabel aus der Steckdose ziehen und den Videomonitor

von einem qualifizierten Kundendienst-Techniker warten lassen:
A. Wenn das Netzkabel oder der Stecker beschädigt oder zerbrochen ist.
B. Wenn Flüssigkeit in den Videomonitor eingedrungen ist.
C. Wenn der Videomonitor Regen oder Wasser ausgesetzt war.
D . Wenn der Videomonitor unter Befolgung der Bedienungsanleitung nicht normal

arbeitet. Stellen Sie nur die in der Bedienungsanleitung angegebenen Bedienele
mente ein, da durch Verstellen anderer Regler Beschädigungen verursacht werden

können, deren Behebung oft erheblichen Aufwand erfordert.
E. Wenn der Videomonitor fallengelassen wurde oder das Gehäuse beschädigt ist.
F. Wenn die Leistung des Videomonitors nachläßt — dies weist darauf hin, daß Service

arbeiten erforderlich sind.
G. Wenn bei laufendem Gerät ununterbrochenes Knistern oder andere Geräusche auf-

treten.

Gelegentliches Knistern oder andere Geräusche, vor allem beim Ein- und Auschalten,

haben nichts zu bedeuten.

15. Versuchen Sie nicht, Ihren Videomonitor selbst zu reparieren, da nach dem Öffnen

des Gehäuses gefährliche Spannungen zugänglich sind. Überlassen Sie alle Wartungs
arbeiten qualifiziertem Servicepersonal.

16. Achten Sie darauf, daß der Kundendienst beim Einbau von Ersatzteilen nur solche
verwendet, die dieselben Sicherheitsvorrichtungen bestizen wie die ausgewechselten
Teile und den allgemeinen Vorschriften entsprechen. Die Verwendung von vom Her
steller empfohlenen Ersatzteilen hilft Brände, Kurzschlüsse und andere Störungen
zu verhüten.

17. Nach jeder Wartung oder Reparatur sollten Sie den Kundendienst bitten, den in den

Wartungsplänen des Herstellers vorgeschriebenen Sicherheitskontrolltest durchzu
führen.

18. Wenn ein Videomonitor ausgedient hat und beiseite geschafft wird, ist bei seiner Ver

nichtung darauf zu achten, daß bei seiner Bildröhre keine Implosion auftritt. Beauftragen
Sie mit dem Abtransport den Kundendienst oder einen zuständigen Fachmann.

-17-

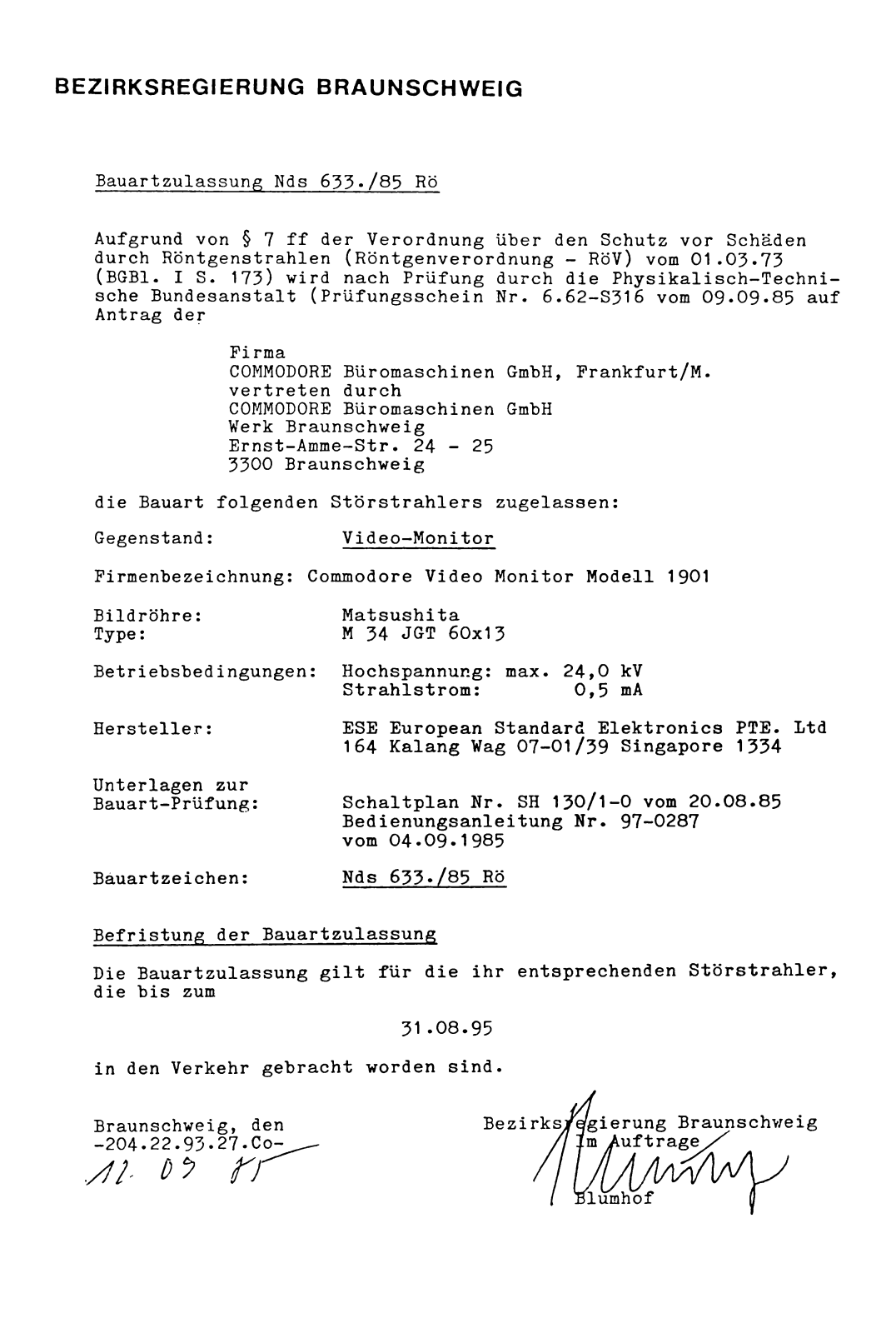

BEZIRKSREGIERUNG BRAUNSCHWEIG

Bauartzulassung Nds 633 */85 Rö

Aufgrund von § 7 ff der Verordnung über den Schutz vor Schäden
durch Röntgenstrahlen (Röntgenverordnung - RöV) vom 01.03.73

(BGBl. I S. 173) wird nach Prüfung durch die Physikalisch-Techni
sche Bundesanstalt (Prüfungsschein Nr. 6.62-S316 vom 09.09.85 auf

Antrag der

Firma
C0MM0D0RE Büromaschinen GmbH, Frankfurt/M.
vertreten durch

C0MM0D0RE Büromaschinen GmbH
Werk Braunschweig
Ernst-Amme-Str. 24 - 25
3300 Braunschweig

die Bauart folgenden Störstrahlers zugelassen:
Gegenstand: Video-Monitor

Firmenbezeichnung: Commodore Video Monitor Modell 1901

Bildröhre
Type:

Matsushita
M 34 JGT 60x13

Betriebsbedingungen: Hochspannung: max. 24,0 kV

Strahlstrom: 0,5 mA

Hersteller:

ESE European Standard Elektronica PTE. Ltd

164 Kalang Wag 07-01/39 Singapore 1334

Unterlagen zur
Bauart-Prüfung: Schaltplan Nr. SH 130/1-0 vom 20.08.85

Bedienungsanleitung Nr. 97-0287
vom 04.09*1985

Bauartzeichen: Nds 633*/85 Rö

Befristung der Bauartzulassung
Die Bauartzulassung gilt für die ihr entsprechenden Störstrahler,

die bis zum

31.08.95

in den Verkehr gebracht worden sind.

Braunschweig, den

-204.22.93-27.Co-

./U- ù y t i '

Bezirks ;ierung Braunschweig

lumhof

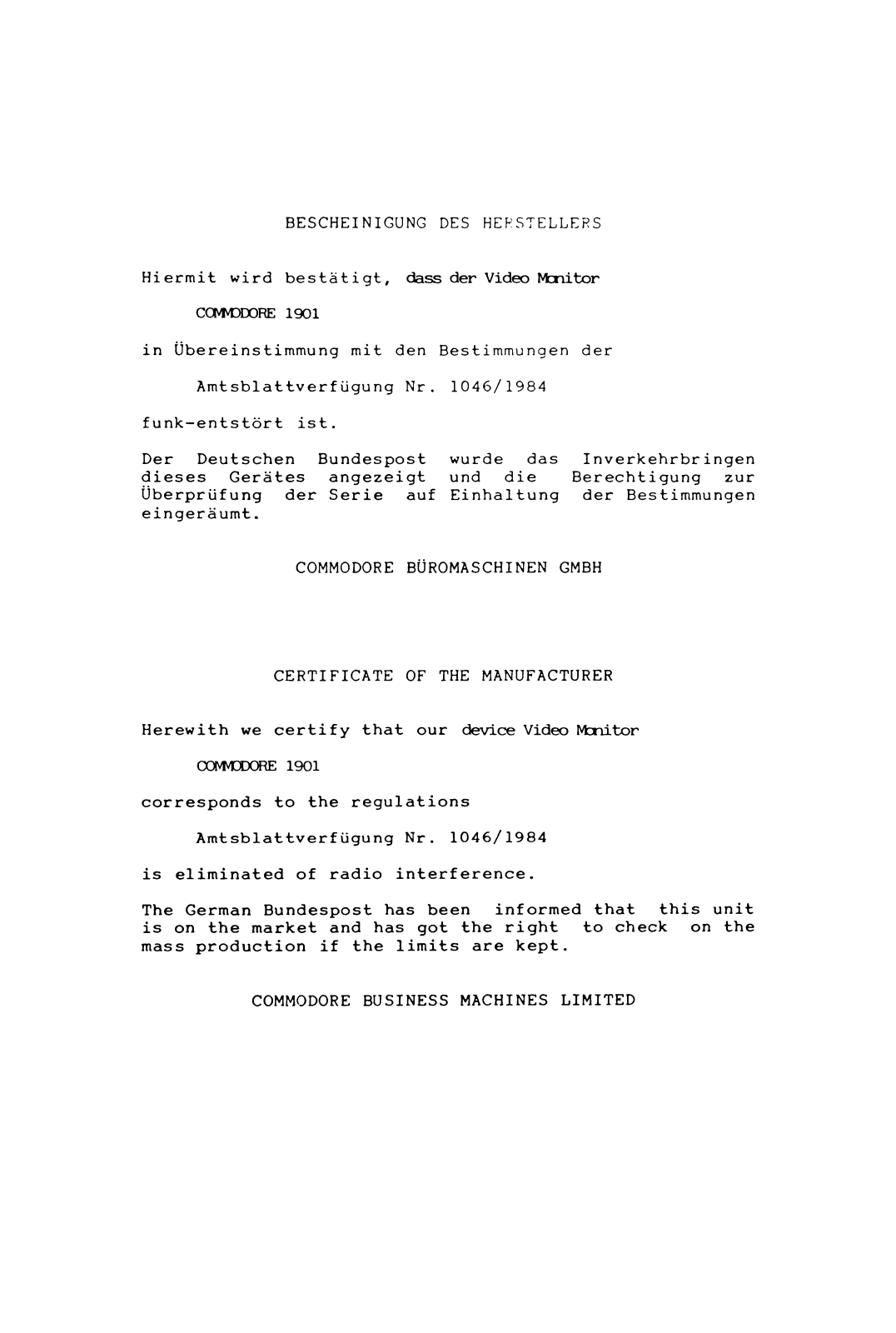

BESCHEINIGUNG DES HERSTELLERS

Hiermit wird bestätigt, dass der Video Monitor

COWDDORE 1901

in Ü ber ein sti mm ung mit den

Amtsb lat tve rfü gu ng Nr

funk-ent stört ist.

Der Deut sche n Bundespost wurde das I nverkehrb ringen
dieses Gerätes angezeigt und die Berechtig ung zur
Über prüf ung der Serie auf E inh altun g der Bestimmungen

ein g er ä um t .

Bestimmung en der

. 1046/1984

COMMOD ORE BÜRO MASCH INEN GMBH

CERTIF ICATE OF THE MANU FACT URE R

Herewit h we certif y that our device Video Monitor

COM40DORE 1901

corres pon ds to the regul ations

Amt s bl at tv er fügung Nr. 1046/1984

is elim inate d of radio interference.

The G erm an Bunde spost has been i nformed that this unit

is on the ma rke t and has got the right to check on the
mass pro du ct ion if the limits are kept.

COMM ODOR E BUSINESS MA CHI NES LIMITED

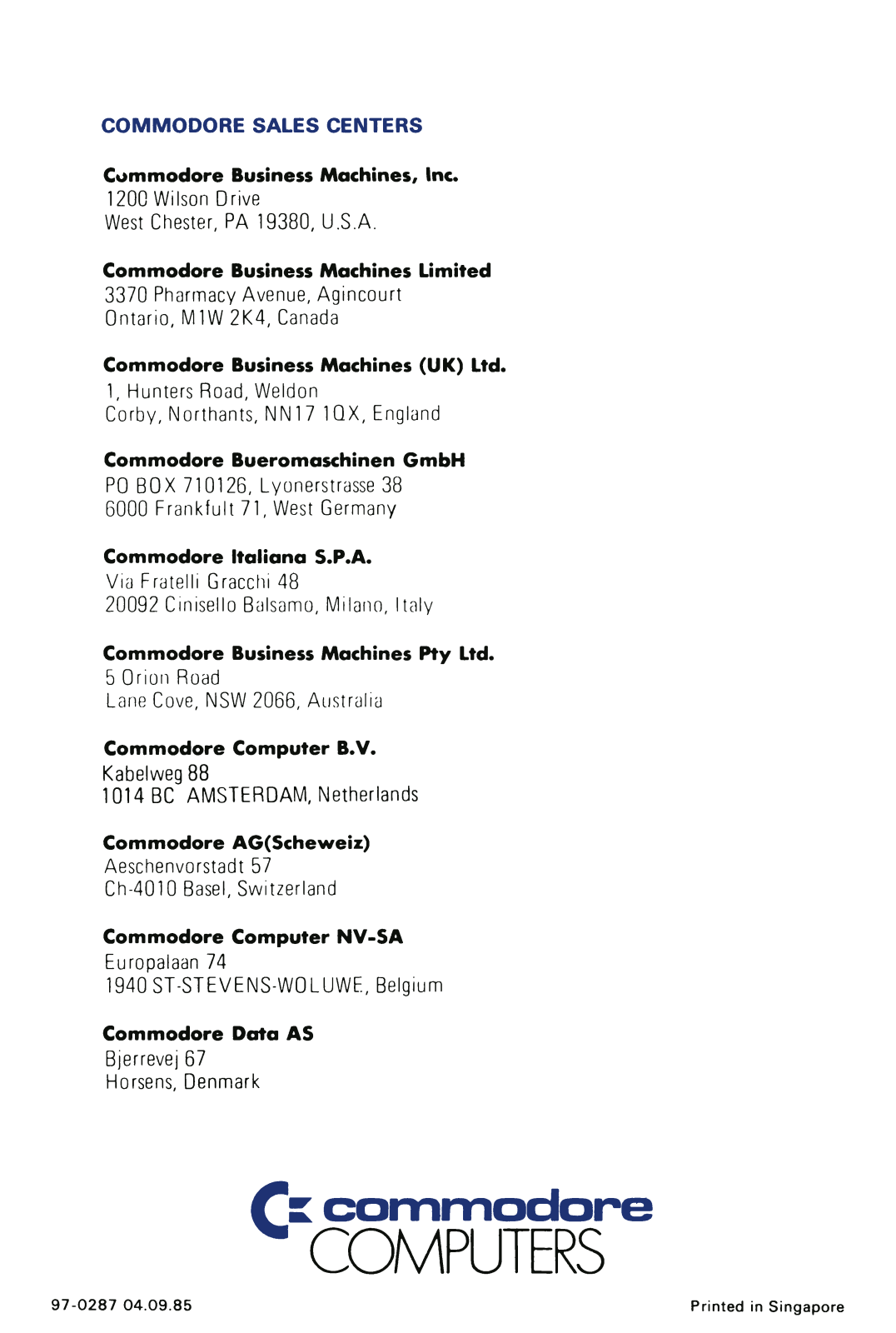

COMMODORE SALES CENTERS

Commodore Business Machines, Inc.

120G Wilson Drive

West Chester, PA 19380, U.S.A.

Commodore Business Machines Limited

3370 Pharmacy Avenue, Agincourt
Ontario, M1W 2K4, Canada

Commodore Business Machines (UK) Ltd.

1, Hunters Road, Weldon

Corby, Northants, NN17 1QX, England

Commodore Bueromaschinen GmbH

PO BOX 710126, Lyonerstrasse 38
6000 Frankfult 71, West Germany

Commodore Italiana S.P.A.

Via Fratelli Gracchi 48
20092 Cimsello Balsamo, Milano, Italy

Commodore Business Machines Pty Ltd.

5 Orion Road

Lane Cove, NSW 2066, Australia

Commodore Computer B.V.

Kabelweg 88
1014 BC AMSTERDAM, Netherlands

Commodore AG(Scheweiz)

Aeschenvorstadt 57

Ch-4010 Basel, Switzerland

Commodore Computer NV-SA

Europalaan 74

1940 ST-STEVENS-WOLUWE, Belgium

Commodore Data AS

Bjerrevej 67

Horsens, Denmark

z.

commodore

1 COMPUTERS

97-0287 04.09.85

Printed in Singapore

This was brought to you

from the archives of

http://retro-commodore.eu
