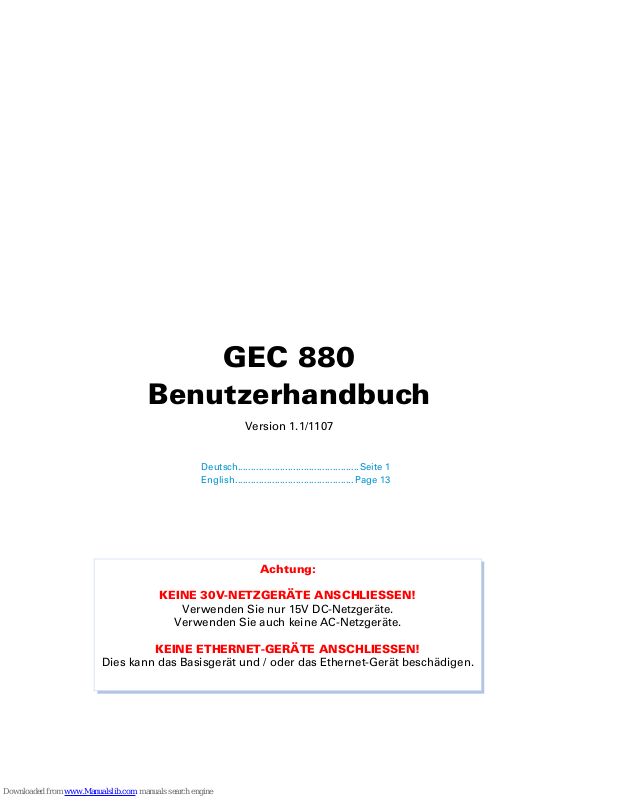

GEC 880
Benutzerhandbuch
Version 1.1/1107
Deutsch..............................................Seite 1
English.............................................Page 13
Achtung:
KEINE 30V-NETZGERÄTE ANSCHLIESSEN!
Verwenden Sie nur 15V DC-Netzgeräte.
Verwenden Sie auch keine AC-Netzgeräte.
KEINE ETHERNET-GERÄTE ANSCHLIESSEN!
Dies kann das Basisgerät und / oder das Ethernet-Gerät beschädigen.
Page 2
GEC 880
Seite 2 von 24 Version 1.1/1107
Hinweis des Herstellers:
Eine Schaltersprechanlage bestehend aus GEC881/GEC882 und PA20W15V erfüllt die
Anforderungen der EU-Richtlinie 89/336/EWG.
Einsatzbereich:
Bezüglich der CE-Kennzeichnung ist die Schaltersprechanlage für folgende Einsatzbereiche geeignet: Wohnbereich, Geschäfts- und Gewerbebereiche, Kleinbetriebe sowie Industriebereiche mit
öffentlichem Niederspannungsversorgungsnetz.
Hierfür trägt das Gerät die CE-Kennzeichnung.
Änderungen vorbehalten
Der Inhalt dieses Handbuchs dient zu Ihrer Information und kann ohne Vorankündigung geändert
werden. Bei der Erstellung dieses Dokuments wurde sorgfältig auf Genauigkeit geachtet. Es wird
jedoch keine Haftung für falsche oder fehlende Informationen in diesem Dokument übernommen
oder für die Verwendung der enthaltenen Informationen. Wir behalten uns das Recht vor, das Produktdesign oder das Produkthandbuch ohne Vorbehalt zu ändern oder zu überarbeiten. Wir sind
nicht verpflichtet, auf solche Änderungen oder Überarbeitungen hinzuweisen.
Reinigung des Basisgeräts
Benutzen Sie ein feuchtes Tuch um die Sprechstelle zu reinigen. Benutzen Sie KEIN Wasser, keine
starken Lösungsmittel wie Verdünner, Reinigungsbenzin oder Scheuermittel, die das Gehäuse
und das Indexglas beschädigen können!
Warnhinweise
Zur Vermeidung von Beschädigungen die
Schaltersprechanlage
nie Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Alle Wartungs- und Reparaturmaßnahmen sind ausschließlich
durch qualifizierte technische Fachkräfte vorzunehmen.
n
Die
Schaltersprechanlage
nicht in der Nähe von Wasser z.B. in der Nähe von Badewannen,
Waschschüsseln, Spülbecken, Einweichbottichen, Schwimmbecken oder Waschkellern betreiben.
n
Die
Schaltersprechanlage
nicht auf instabilen Rollwägen, Ständern oder Tischen aufstellen oder
transportieren. Das Herabfallen der Sprechstelle kann zu Verletzungen und schweren Geräteschäden führen.
n
Die
Schaltersprechanlage
nicht in der Nähe von Wärmequellen wie Heizkörpern oder Lüftungsleitungen oder in staubigen Umgebungen aufstellen! Die Sprechstelle nicht direktem Sonnenlicht, mechanischen Erschütterungen oder mechanischen Belastungen aussetzen!
n
Die Montage und Installation der Schaltersprechanlage GEC 880 und des Zubehörs darf ausschließlich durch autorisiertes Fachpersonal und im spannungsfreien Zustand erfolgen.
n
Die Schaltersprechanlage GEC 880 darf nur in einer ESD-Schutzzone geöffnet werden.
Auf der Unterseite des Basisgeräts befindet sich ein Aufkleber mit der Gerätetype und der
Seriennummer.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
GEC 880 Benutzerhandbuch
File: I:\DOKU\GEC880\Manuals\GEC880 User_d.FM
Version: 1.1/1107
Seitenzahl: 12
Page 3
GEC 880
Version 1.1/1107 Seite 3 von 24
Inhalt
Die Sprechstelle 7
Das Basisgerät 7
BOOT-Sequenz 7
Gesprächssteuerung 8
Headset-Betrieb 8
Lautstärkeeinstellungen 9
Spezialfunktionen 9
Fehlersuche 11
Technischer Support 12
Page 4
Page 5

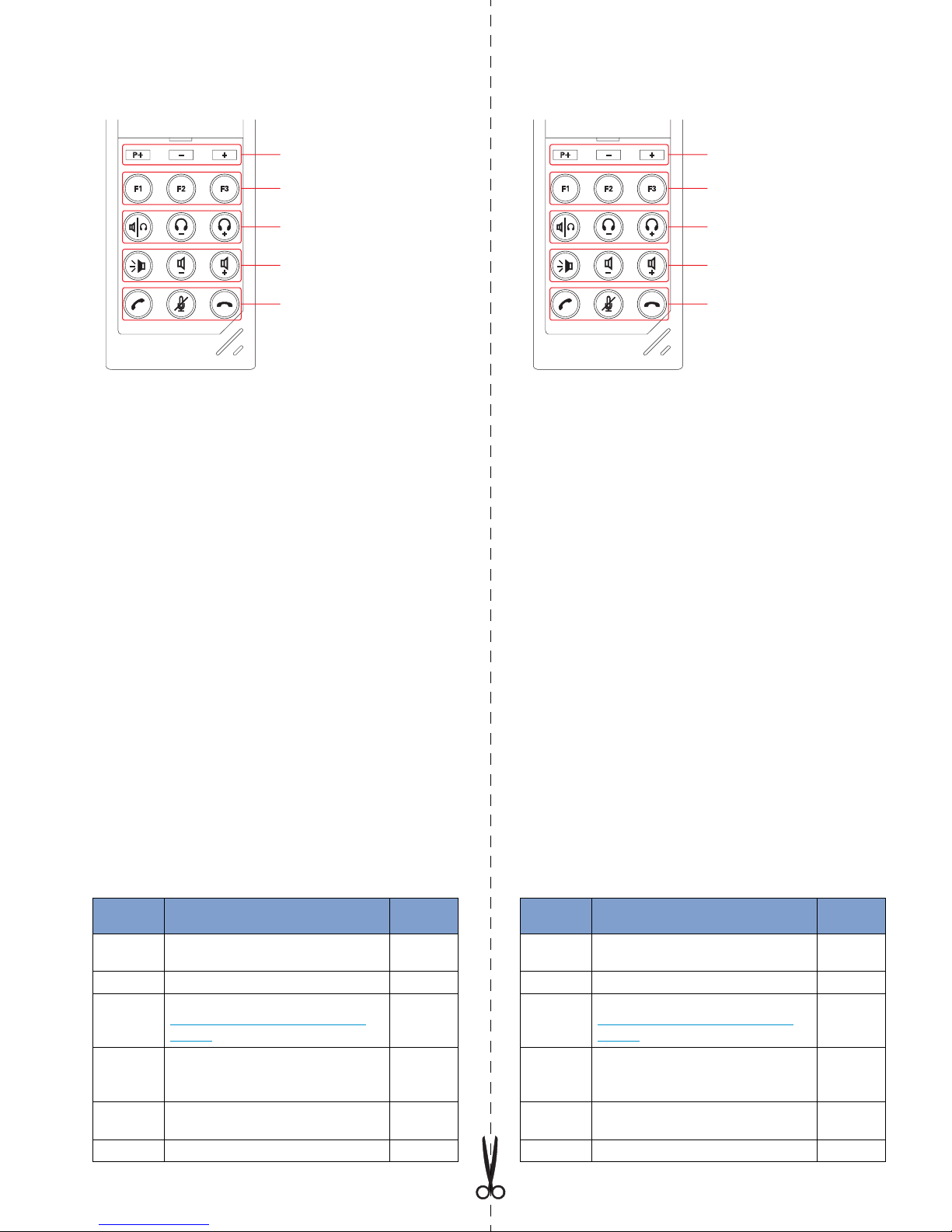

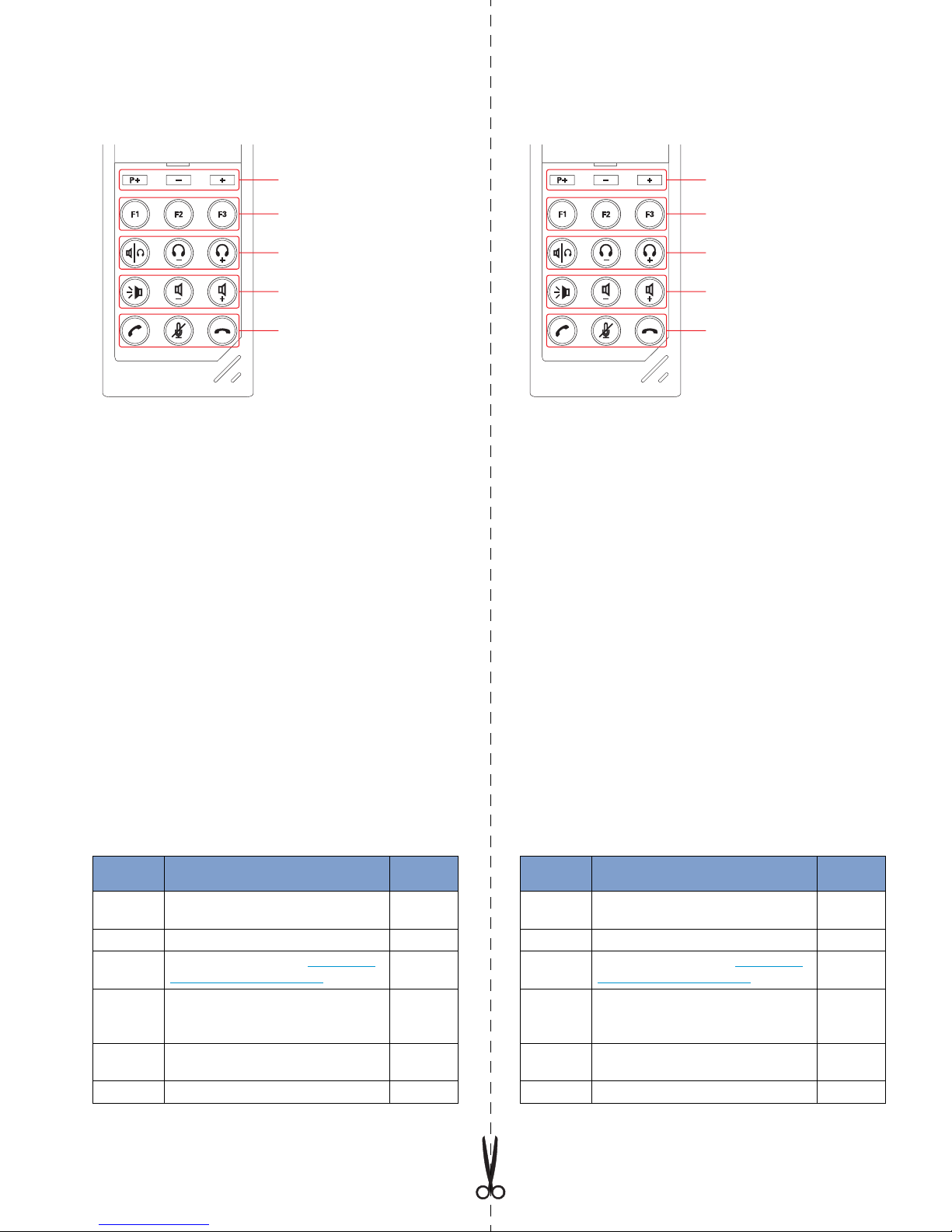

Kurzanleitung GEC 881 / GEC 882
Tastatur
Erklärung der Tasten
Parameter
Sprechen
Stummschaltung (Einwegverbindung)
STAND BY
Wechseln zwischen „normaler“ und
„BOOST“ Lautstärke
/
Lautstärke interner Lautsprecher
/
Lautstärke Headset
NORMAL / HEADSET Modus umschalten
Parametriermodus aufrufen /
nächsten Parameter wählen
/
Parameterwert einstellen
Gerätetype / Firmwareversion anzeigen
Tag / Nacht Modus der LED umschalten
Gong in Außenzone aktivieren
Parameter Beschreibung
Werte-
bereich
ACK
Quittierungstöne ein/aus („Tastaturpieps“)
0 ... AUS
1 ... EIN
LCD Einstellung des LCD-Kontrasts 1 ... 10
LED
Helligkeit der LED im Nachtmodus
siehe „
Tag- / Nacht-Modus” auf
Seite 9
1 ... 10
VCI
Lautstärke der Tonsignale in Innenzone (Tastaturpieps, Klingelton, Alarmton)
1 ... 10
VEB
Lautstärke der Aussenstelle im
BOOST-Modus
1 ... 13
VEX Lautstärke der Aussenstelle 1 ... 13
Parametereinstellungen
Spezialfunktionen
Headset
Lautsprecher außen / innen
Kommunikationssteuerung
Kurzanleitung GEC 881 / GEC 882
Tastatur
Erklärung der Tasten
Parameter
Sprechen
Stummschaltung (Einwegverbindung)
STAND BY
Wechseln zwischen „normaler“ und
„BOOST“ Lautstärke
/
Lautstärke interner Lautsprecher
/
Lautstärke Headset
NORMAL / HEADSET Modus umschalten
Parametriermodus aufrufen /
nächsten Parameter wählen
/
Parameterwert einstellen
Gerätetype / Firmwareversion anzeigen
Tag / Nacht Modus der LED umschalten
Gong in Außenzone aktivieren
Parameter Beschreibung
Werte-
bereich
ACK
Quittierungstöne ein/aus („Tastaturpieps“)
0...AUS
1...EIN
LCD Einstellung des LCD-Kontrasts 1 ... 10
LED
Helligkeit der LED im Nachtmodus
siehe „
Tag- / Nacht-Modus” auf
Seite 9
1...10
VCI
Lautstärke der Tonsignale in Innenzone (Tastaturpieps, Klingelton, Alarmton)
1...10
VEB
Lautstärke der Aussenstelle im
BOOST-Modus
1...13
VEX Lautstärke der Aussenstelle 1 ... 13
Parametereinstellungen
Spezialfunktionen
Headset
Lautsprecher außen / innen
Kommunikationssteuerung
Page 6
Page 7
GEC 880 Die Sprechstelle
Version 1.1/1107 Seite 7 von 24
Die Sprechstelle
Das Basisgerät
BOOT-Sequenz
Nach dem Einstecken des Netzteils PA20W15V durchläuft die Schaltersprechanlage eine kurze Startroutine:
n
Einstecken -> es wird “BOOT” im Display angezeigt und die LED leuchtet
eine Sekunde lang weiß.
n
Es wird eine Sekunde lang die Gerätetype angezeigt (z.B. „GEC881“) und
ein Startpieps ist hörbar.
n
Danach wird im Display “STDBY” angezeigt (LED wechselt auf Blau) und
die Schaltersprechanlage ist betriebsbereit.

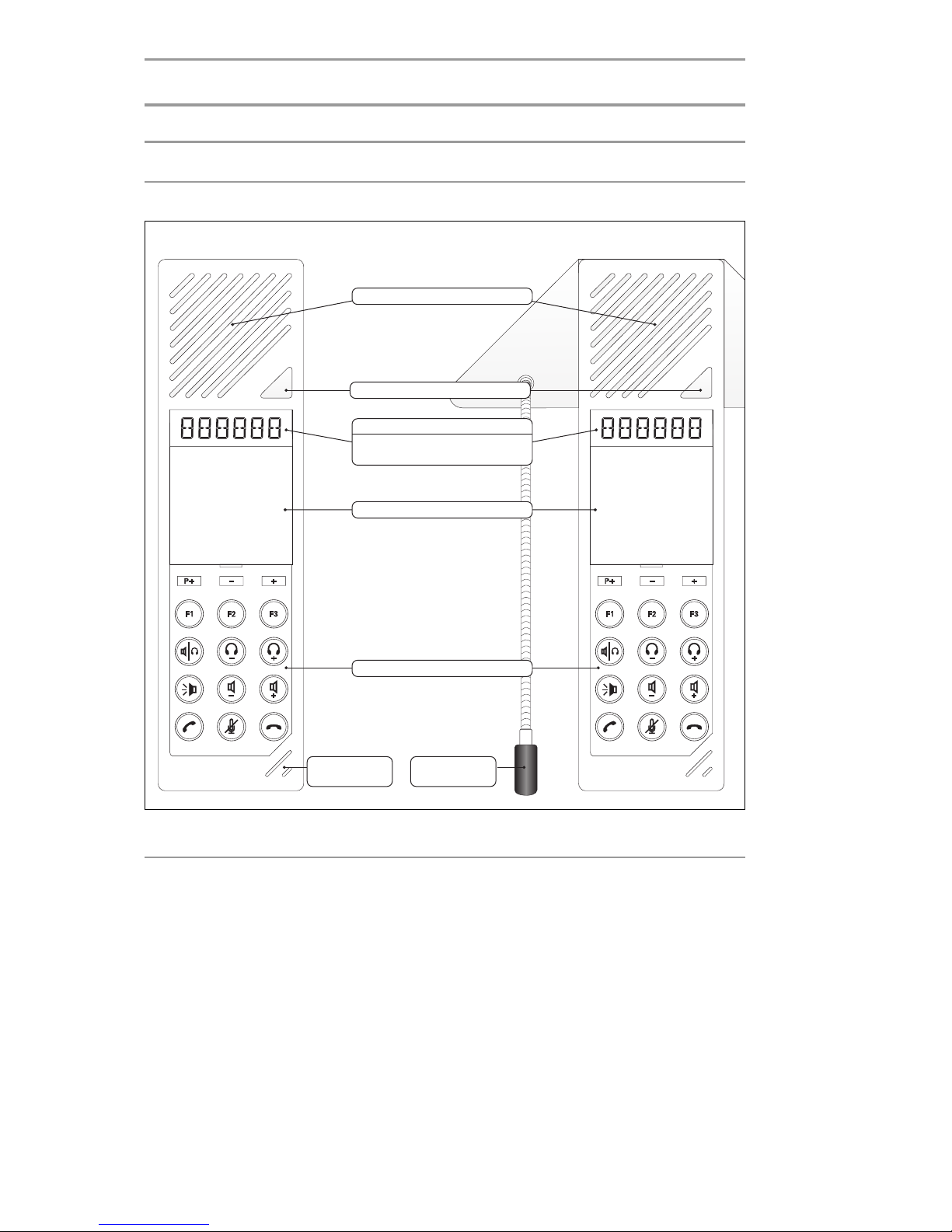

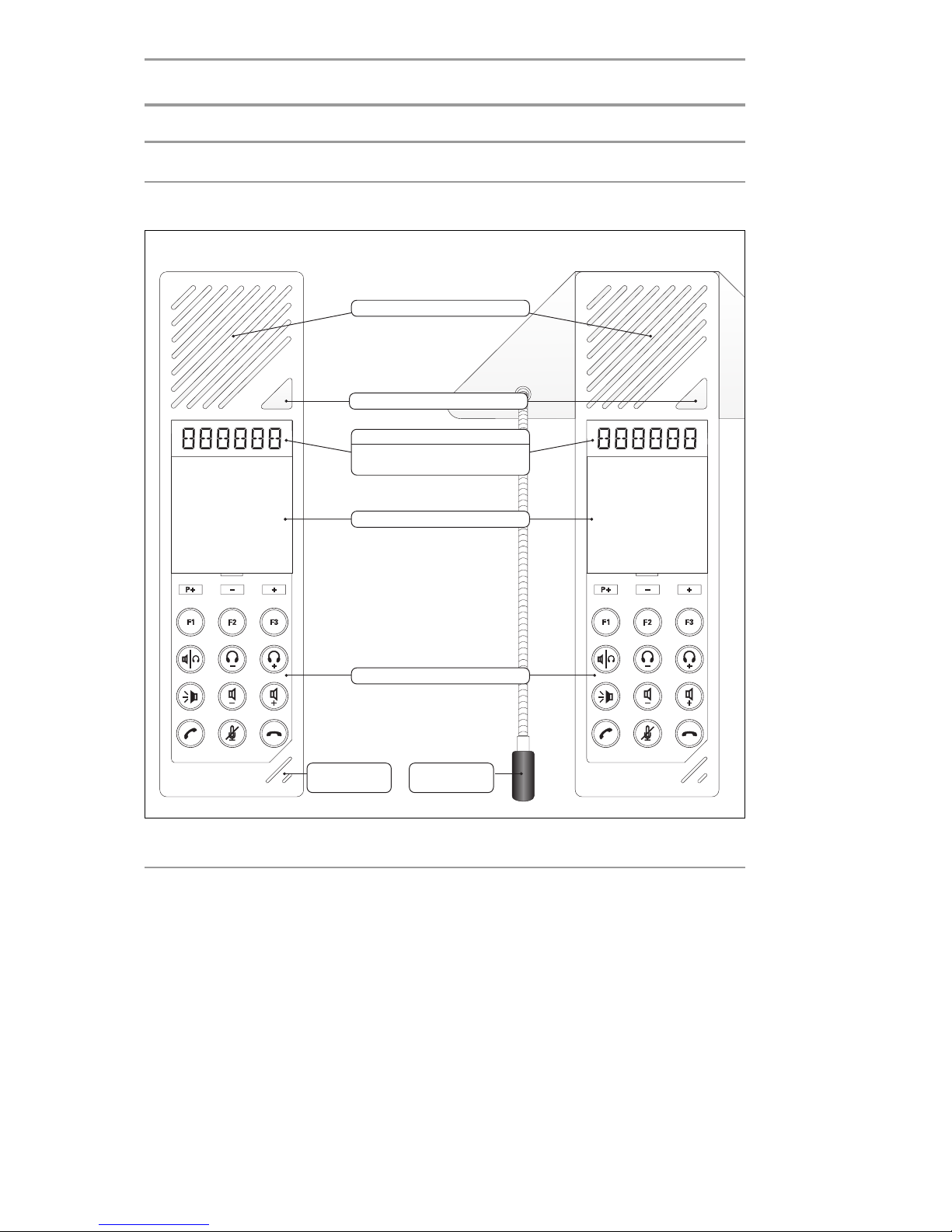

GEC 882GEC 881
A
B
C
A
B
C
Interner Lautsprecher
LED
Anzeige des Gerätestatus
bzw. der Parameter
LC-Display
Indexfeld
Tastatur
Schwanenhalsmikrofon
Internes
Mikrofon
A
B
C
Page 8
Die Sprechstelle GEC 880
Seite 8 von 24 Version 1.1/1107
Gesprächssteuerung
Headset-Betrieb
Für diese Features muss ein Headset an die GEC 881 / GEC 882 angeschlossen sein. Ein
Kopfhörer ohne Mikrofon wird nicht als Headset erkannt und daher nicht unterstützt!
Gespräch
Taste Funktion Display LED
Baut ein Gespräch (bidirektionale Verbindung) zwischen
Basisgerät und Außenseite auf. Die LED wechselt auf Rot.
ACTIVE
(Während Gespräch)
Gesprächsverbindung beenden.
STDBY
(im Standby)
Das Mikrofon des Basisgeräts wird stumm geschaltet (nur
während eines Gesprächs möglich).
Wird die Taste gedrückt, bleibt die Außenstelle innen hörbar, in der Gegenrichtung jedoch bleibt der Innenbereich
für die Außenstelle unhörbar.
Damit kann der Beamte z.B. ein Räuspern unterdrücken
oder ein Gespräch im Schalterinnenraum führen, das der
Schalterkunde nicht hören soll.
Durch nochmaliges Drücken dieser Taste wird die
Gesprächsverbindung wieder in beiden Richtungen aktiv
geschaltet.
MUTED
blinkend
(während
Gespräch)
Taste Funktion Display LED
Headset anstecken: Die Schaltersprechanlage erkennt das
Headset und wechselt in den HEADSET MODUS
HS ON
Headset abstecken: Die Schaltersprechanlage wechselt
zurück in den NORMALEN MODUS (internes Mikrofon
und Lautsprecher)
HS OFF
Manuelle Umschaltung zwischen normalem und
HEADSET MODUS.
Der HEADSET MODUS wird automatisch aktiviert, wenn
ein Headset angeschlossen wird und automatisch deaktiviert, wenn es ausgesteckt wird. Achtung: Der
HEADSET MODUS wird im Standby nicht angezeigt!
Es ist nicht möglich in den HEADSET MODUS zu wechseln
wenn kein Headset angeschlossen ist (Anzeige „NO HS“).
Baut ein Gespräch (bidirektionale Verbindung) zwischen
Basisgerät und Außenseite auf. Die LED wechselt auf
Grün.
ACTIVE
(Während Gespräch)
Gesprächsverbindung beenden.
STDBY
(im Standby)
Das Mikrofon des Headsets wird stumm geschaltet (nur
während eines Gesprächs möglich).
Wird die Taste gedrückt, bleibt die Außenstelle innen hörbar, in der Gegenrichtung jedoch bleibt der Innenbereich
für die Außenstelle unhörbar.
Damit kann der Beamte z.B. ein Räuspern unterdrücken
oder ein Gespräch im Schalterinnenraum führen, das der
Schalterkunde nicht hören soll.
Durch nochmaliges Drücken dieser Taste wird die
Gesprächsverbindung wieder in beiden Richtungen aktiv.
MUTED
blinkend
(während
Gespräch)
Page 9
GEC 880 Die Sprechstelle
Version 1.1/1107 Seite 9 von 24
Lautstärkeeinstellungen
Lautstärkeeinstellungen gelten nur für Gespräche (nicht für Töne)!
Spezialfunktionen
Gerätetype / Firmware anzeigen
Durch den Abruf der Firmware-Versionsnummer kann der Benutzer dem
Servicetechniker beim Telefonsupport Hinweise geben (z.B. auf den
Umfang der zur Verfügung stehenden Leistungsmerkmale oder auf die
Verfügbarkeit neuer Firmware-Updates).
Tag- / Nacht-Modus
Mit dieser Funktion kann die Helligkeit der LED an die Lichtverhältnisse
angepasst werden:
n
Helle LED (Stufe 10 = Max) während des Tages für gute Sichtbarkeit
n
Gedimmte LED für Nachtbetrieb um Blendung zu vermeiden; Helligkeit
einstellbar, siehe „
Einstellen der Parameter” auf Seite 10.
Hinweis: Wird die Helligkeit eingestellt, sind Änderungen nur sichtbar,
wenn der Nacht-Modus aktiv ist (
Taste drücken).
Taste Funktion Display
Lautstärke des internen Lautsprechers verringern.
VIN:
Lautstärke des internen Lautsprechers erhöhen.
VIN:
Drücken um zwischen „normaler“ und „“BOOST“ Lautstärke des Außenlautsprechers zu wechseln (nur im Zustand
„ACTIVE“ möglich).
Einstellen der normalen und BOOST Lautstärke siehe „
Ein-
stellen der Parameter” auf Seite 10.
BOOST
Lautstärke des Headsets verringern1.
VHS:
Lautstärke des Headsets erhöhen1.
VHS:
1
...Nur mit angestecktem Headset möglich, sonst erscheint „NO HS“ im Display.
Taste Funktion Display
Drücken und halten um die Gerätetype und die Firmwareversion anzuzeigen. Es wird zwei Sekunden lang
die Gerätetype angezeigt, danach solange die Firmwareversion, bis die Taste losgelassen wird.
GEC881
V50102
Taste Funktion LED
Drücken um zwischen Tag- und Nachtmodus zu
wechseln.
Nacht:
Tag:
Page 10
Die Sprechstelle GEC 880
Seite 10 von 24 Version 1.1/1107
Gong im Kundenbereich abspielen
n
Während des Gongs ist keine Gesprächsverbindung möglich (in beiden
Richtungen).
n
Wird ein Gong während einer Gesprächsverbindung ausgelöst, wird nach
Ausklingen des Gongs wieder die Gesprächsverbindung aufgebaut.
Einstellen der Parameter
Die folgenden Parameter können definiert werden:
Die eingestellten Parameter werden automatisch gespeichert und bleiben
auch erhalten, wenn die Spannungsversorgung unterbrochen wird.
Quittierungstöne
Es gibt zwei Arten von Quittierungstönen:
n
„Pieps“ = OK
n
„Boing“ = Nicht verfügbar
Beim Drücken der Tasten
und wird kein Quittierungston ausgegeben.
Taste Funktion Display
Drücken um ein Gongsignal am Außenlautsprecher
abzuspielen.
GONG
Drücken um das Gongsignal sofort abzubrechen.
Taste Funktion
Drücken Sie die Taste um in den Parametrier-Modus zu gelangen.
Erneutes Drücken wechselt zyklisch durch die Parameter.
Drücken Sie die Taste um den Wert des jeweiligen Parameters zu
verringern.
Drücken Sie die Taste um den Wert des jeweiligen Parameters zu
erhöhen.
Drücken Sie die Taste um den Parametrier-Modus jederzeit sofort
zu beenden. Dieser wird auch nach 5 Sekunden der Inaktivität
automatisch beendet.
Parameter Beschreibung Wertebereich
ACK Quittierungstöne ein/aus („Tastaturpieps“)
0....AUS
1 ....EIN
LCD Einstellung des LCD-Kontrasts 1 ....10
LED
Helligkeit der LED siehe „
Tag- / Nacht-Modus”
auf Seite 9
1....10
VCI
Lautstärke der Tonsignale in Innenzone
(Tastaturpieps, Klingelton, Alarmton)
1....10
VEB Lautstärke der Außenstelle im BOOST-Modus 1 ....13
VEX Lautstärke der Außenstelle 1 ....13
Page 11
GEC 880 Fehlersuche
Version 1.1/1107 Seite 11 von 24
Klingelsignal
Für diese Funktion muss in der Außenstelle ein Klingeltaster oder
Näherungsschalter montiert sein und das Basisgerät vom Techniker
programmiert werden.
Fehlersuche
F: Wieso wird meine Gesprächsverbindung nach einer gewissen Zeit der
Inaktivität (kein Gespräch, kein Tastendruck) automatisch beendet?
A: Diese Zeit wurde von Ihrem Techniker eingestellt und kann nur von ihm
verändert werden (Standard = 20 Sekunden).
F: Was bedeutet der Alarmton, der auf der Sprechstelle und/oder im
Außenbereich wiedergegeben wird?
A: Dieser Alarmton zeigt an, dass im Außenbereich eine Leitung
unterbrochen oder ein Peripheriegerät (Außenmikrofon) defekt ist.
Nehmen Sie Kontakt mit ihrem Service-Techniker auf.
F: Wieso zeigt mein Display seltsame Zeichen?
A: Drücken Sie die Taste . Sollte dies keine Verbesserung herbeiführen,
prüfen Sie, ob der LCD-Kontrast zu hoch eingestellt ist (siehe „
Einstellen
der Parameter” auf Seite 10). Stecken Sie die Spannungsversorgung aus
und dann wieder ein. Die BOOT-Sequenz, wie auf Seite 7
beschrieben,
wird ausgeführt. Sollte dies keine Verbesserung herbeiführen, nehmen
Sie Kontakt mit ihrem Service-Techniker auf.
F: Warum benimmt sich meine Sprechstelle seltsam?
A: Stecken Sie die Spannungsversorgung aus und dann wieder ein. Die
BOOT-Sequenz, wie auf Seite 7
beschrieben, wird ausgeführt. Sollte dies
keine Verbesserung herbeiführen, nehmen Sie Kontakt mit ihrem
Service-Techniker auf.
F: Kann das Klingelsignal lauter als die Gesprächslautstärke eingestellt
werden?
A: Ja. Stellen sie dazu den Parameter VCI (siehe „
Einstellen der Parameter”
auf Seite 10) auf eine höhere Lautstärkestufe als den Parameter VIN (sie-
he „Lautstärkeeinstellungen” auf Seite 9).
Situation Funktion Display
Schalterkunde drückt Klingeltaster oder betritt Außenstelle
(bei Näherungsschalter)
Klingelton wird wiedergegeben (im
HEADSET MODUS: sowohl im internen Lautsprecher als auch im Headset)
BELL
Page 12
Technischer Support GEC 880
Seite 12 von 24 Version 1.1/1107
Technischer Support
Mehr Informationen über unsere Produkte und Services finden Sie unter:
Page 13
GEC 880
User Manual
Version 1.1/1107
Attention:
DO NOT CONNECT 30V-POWER SUPPLIES !
Use 15V DC power supply only.
Do not connect AC power supplies.
DO NOT CONNECT ETHERNET DEVICES !
This can damage the ethernet device and/or the
operator station.
Page 14
GEC 880
Page 14 of 24 Version 1.1/1107
Manufacturer’s Reference:
A Counter Intercom System consisting of GEC881/GEC882 and PA20W15V fulfils the requirements of the EU standard 89/336/EEC.
Application:
With regard to the CE mark, the Counter Intercom is suitable for the following types of application:
residential buildings, office and commercial premises, small businesses and industrial premises
with public low-voltage mains supply.
Therefore this equipment is CE-labelled.
Subject to change
The material in this document is for information only and subject to change without notice. While
reasonable efforts have been made in the preparation of this document to assure its accuracy, we
assume no liability resulting from errors or omissions in this document, or from the use of the
information contained herein. We reserve the right to make changes or revisions in the product
design or the product manual without reservation and without obligation to notify any person of
such revisions and changes.
Cleaning the station
Use a damp cloth to clean the station when required. Do not use water, liquid detergent or paper
towels to clean the station!
PRECAUTIONS
To prevent defects, do not expose the station to rain or moisture. Do not open the station. Refer
servicing to qualified personnel only.
n
Do not use the station near water, e.g. near a bathtub, pool, kitchen sink, laundry tub, swimming
pool or in a wet basement.
n
Do not place the station on an unstable cart, stand, or table. If the station falls, it can injure a
person and cause serious damage to the appliance.
n
Do not install the station in a location near heat sources such as radiators or air ducts, or in a
place subject to direct sunlight, or excessive dust or mechanical vibration or shock.
n
Mounting and installation of the Counter Intercom GEC 880 and of the equipment may be
carried out by authorised service personnel only when the power supply is unplugged.
n
The counter intercom GEC 880 may be opened only in electrostatic protected areas.
On the bottom of the station a label displays the station type and serial number for reference.
Please keep this description in safe custody!
GEC 880 User Manual
File: I:\DOKU\GEC880\Manuals\GEC880 User_e.FM
Version: 1.1/1107
Number of Pages: 24
Page 15
GEC 880
Version 1.1/1107 Page 15 of 24
Content
The station 19
The operator station 19
BOOT Sequence 19
Conversation control 20
Headset operation 20
Volume settings / control 21
Special functions 21
FAQ 23
Technical Support 24
Page 16
Page 17
Quick Reference
GEC 881 / GEC 882
Keypad
Key description
Parameters
Talk
Mute (one way conversation)
STAND BY
Toggle Normal / BOOST volume (outside)
/
Internal speaker volume
/
Headset speaker volume
Toggle NORMAL / HEADSET MODE
Enter parameter mode /
skip to next parameter
/
Set parameter value
Show device type / firmware version
Toggle LED day / night
Trigger gong in outside area
Parameter Description Value
range
ACK
ACKnowlegement tones:
“Keypad tones” ON/OFF
0 ... OFF
1 ... ON
LCD Adjustment of LC-display contrast 1 ... 10
LED
Brightness of the LED see ”
Day /
Night Mode” on page 21
1 ... 10
VCI
Volume level for playback of
chimes at the inside station
(keypad-, chime- and alarm tone)
1 ... 10
VEB
Volume of the outside station in
BOOST-mode
1 ... 13
VEX Volume of the outside station 1 ... 13
Parameter settings
Special functions
Headset
Loudspeaker outside / inside
Communication control
Quick Reference
GEC 881 / GEC 882
Keypad
Key description
Parameters
Talk
Mute (one way conversation)
STAND BY
Toggle Normal / BOOST volume (outside)
/
Internal speaker volume
/
Headset speaker volume
Toggle NORMAL / HEADSET MODE
Enter parameter mode /
skip to next parameter
/
Set parameter value
Show device type / firmware version
Toggle LED day / night
Trigger gong in outside area
Parameter Description Value
range
ACK
ACKnowlegement tones:
“Keypad tones” ON/OFF
0...OFF
1...ON
LCD Adjustment of LC-display contrast 1 ... 10
LED
Brightness of the LED see ”
Day /
Night Mode” on page 21
1...10
VCI
Volume level for playback of
chimes at the inside station
(keypad-, chime- and alarm tone)
1...10
VEB
Volume of the outside station in
BOOST-mode
1...13
VEX Volume of the outside station 1 ... 13
Parameter settings
Special functions
Headset
Loudspeaker outside / inside
Communication control
Page 18
Page 19
GEC 880 The station
Version 1.1/1107 Page 19 of 24
The station
The operator station
BOOT Sequence
After connecting the power supply PA20W15V to the Counter Intercom
Station a short boot sequence is carried out:
n
Plug-in -> “BOOT” is shown in the display and the LED shines white for one
second.
n
For one second the station type is displayed (e.g.“GEC881”) and a start
beep is audible.
n
After that “STDBY” is shown in the display (LED turns blue) and the
Counter Intercom Station is ready for use.
GEC 882GEC 881
A
B
C
A
B
C
Internal loudspeaker
Gooseneck
microphone
Internal
microphone
LED
Indication of station status
or parameters
LC-Display
Index field
Keypad
Page 20
The station GEC 880
Page 20 of 24 Version 1.1/1107
Conversation control
Headset operation
For this feature a headset must be connected to the GEC 881 / GEC 882. Headphones
without microphones are not recognized and therefore not supported!
Conversation
Button Function Display LED
Build up a conversation (bi-directional communication
connection) between the operator station and the outside
area. The LED changes to red.
ACTIVE
(during
conversation)
Terminate the conversation.
STDBY
(in standby)
Mute the inside microphone (possible only during
conversations).
After pressing, the speech of the outside party will be
audible on the inside, but the inside will not be audible for
the outside party.
This feature is also widely known as “cough button” and
used to suppress unwanted noise or conversation on the
inside.
By pressing the mute key again the conversation is
re-established.
MUTED
blinking
(during
conversation)
Button Function Display LED
Connect headset: The Counter Intercom System recognizes the headset and switches to HEADSET MODE.
HS ON
Disconnect headset: The Counter Intercom System switches back to NORMAL MODE (internal microphone and
loudspeaker).
HS OFF
Toggle between normal operation and HEADSET MODE
manually.
HEADSET MODE is automatically activated by connecting
a headset and automatically deactivated by disconnecting. Attention: HEADSET MODE is not indicated in
standby! It is not possible to switch to HEADSET MODE
when no headset is connected (display “NO HS”).
Build up a conversation (bi-directional communication
connection) between the operator station and the outside
area. The LED changes to green.
ACTIVE
(during
conversation)
Terminate the connection.
STDBY
(in standby)
Mute the headset microphone (possible only during
conversations).
After pressing, the speech of the outside party will be
audible on the inside, but the inside will not be audible for
the outside party.
This feature is also widely known as “cough button” and
used to suppress unwanted noise or conversation on the
inside.
By pressing the mute key again the conversation is
re-established.
MUTED
blinking
(during
conversation)
Page 21
GEC 880 The station
Version 1.1/1107 Page 21 of 24
Volume settings
Volume settings are for conversations only (not for tones)!
Special functions
Display of Station Type / Firmware
Via this feature the operator can provide support engineers hints about his
specific device (e.g. about the amount of features implemented or about the
availability of new software updates).
Day / Night Mode
Via this feature the operator can select the brightness of the LED to fit the
time of day:
n
Bright LED (level 10 = Max) during the daytime for easy recognition
n
Dimmed LED for night time to prevent glare (level adjustable, see ”Setting
of Station Parameters” on page 22)
Note: If the brightness is adjusted, changes are only visible if night
mode is active (press
button).
Button Function Display
Decrease volume level of the built-in loudspeaker.
VIN:
Increase volume level of the built-in loudspeaker.
VIN:
Press to toggle between normal and BOOST volume at the
outside loudspeaker (only possible during conversations).
Setting of the normal and BOOST volume see ”
Setting of
Station Parameters” on page 22.
BOOST
Decrease volume level of the headset loudspeaker 1.
VHS:
Increase volume level of the headset loudspeaker 1.
VHS:
1
...Only if a headset is connected, otherwise “NO HS” is shown in the display.
Button Function Display
Press and hold to display the station type and the
firmware version. The station type is displayed for
two seconds and after that the firmware version for
as long as the button is pressed.
GEC881
V50102
Button Function LED
Press to switch from day to night mode and vice
versa.
Night:
Day:
Page 22
The station GEC 880
Page 22 of 24 Version 1.1/1107
Gong at outside area
n
During the gong signal conversation is not possible (in both directions).
n
If a gong is initiated during a conversation, the conversation is reestablished when the gong is over.
Setting of Station Parameters
The following parameters can be set:
The selected parameters are automatically saved. Even when the power
supply is disconnected the selected parameters remain stored.
Acknowledgement tones
There are two types of acknowledgement tones:
n
“Beep” = OK
n
“Boing” = not available
At the buttons
and no acknowledgement tones are audible.
Button Function Display
Press to trigger a gong signal at the outside loudspeaker(s) to attract the attention of customers.
GONG
Press to abort the gong signal immediately.
Button Function
Press to enter the user settings mode. Press the button again to
cycle through the parameters.
Press to decrease the value of the current parameter.
Press to increase the value of the current parameter.
Press to exit the parameter settings mode at any time.
Parameter settings mode is automatically quit after 5 seconds of
inactivity.
Parameter Description Value range
ACK
ACKnowlegement tones:
“Keypad tones” ON/OFF
0....OFF
1....ON
LCD Adjustment of LC-display contrast 1 ....10
LED
Brightness of the LED see ”
Day / Night Mode”
on page 21
1....10
VCI
Volume Chimes Internal:
Volume level for playback of chimes at the
inside station
1....10
VEB Volume of the outside station in BOOST-mode 1 ....13
VEX Volume of the outside station 1 ....13
Page 23
GEC 880 FAQ
Version 1.1/1107 Page 23 of 24
Bell Signal
For this function the outside area must be equipped with a call button or
proximity switch and the station must be programmed by the technician.
FAQ
Q: An active conversation is automatically quit after a certain time without
conversation or key press. How can I deactivate or enlarge this time?
A: This time has been programmed by the technician and can only be
changed by him (standard = 20 seconds). Please contact your service
technician.
Q: An alarm tone is played back at the station or the outside area or both.
What does this mean?
A: This alarm shall signalize that a component of the outside station part
(outside microphone) has failed or has been tampered with. Contact
your service technician as soon as possible!
Q: My display is showing strange digits or all display segments. How can I
solve this?
A: If display indication is strange or faulty try pressing . Otherwise the
contrast of the display could be set too high (see ”
Setting of Station Parameters” on page 22). If this does not help, disconnect and reconnect
the power supply of the station. If this does not change operation back
to normal, please contact your service technician.
Q: Why is my station operating strangely?
A: Disconnect and reconnect the power supply of the station. The BOOT-
sequence, as described on page 19
, should be carried out. If this does
not change operation back to normal please contact your service technician.
Q:
Can the bell signal be played back louder than the incoming conversation?
A: Yes. Choose a higher volume level for VCI (see ”Setting of Station Para-
meters” on page 22) than for VIN (see ”Volume settings” on page 21).
Situation Function Display
Customer presses call button
or enters outside area (when a
proximity switch is used)
Bell signal is audible (in HEADSET
MODE: at the internal loudspeaker
as well as the headset)
BELL
Page 24
Technical Support GEC 880
Page 24 of 24 Version 1.1/1107
Technical Support
For more information about our products and services please visit:
Loading...
