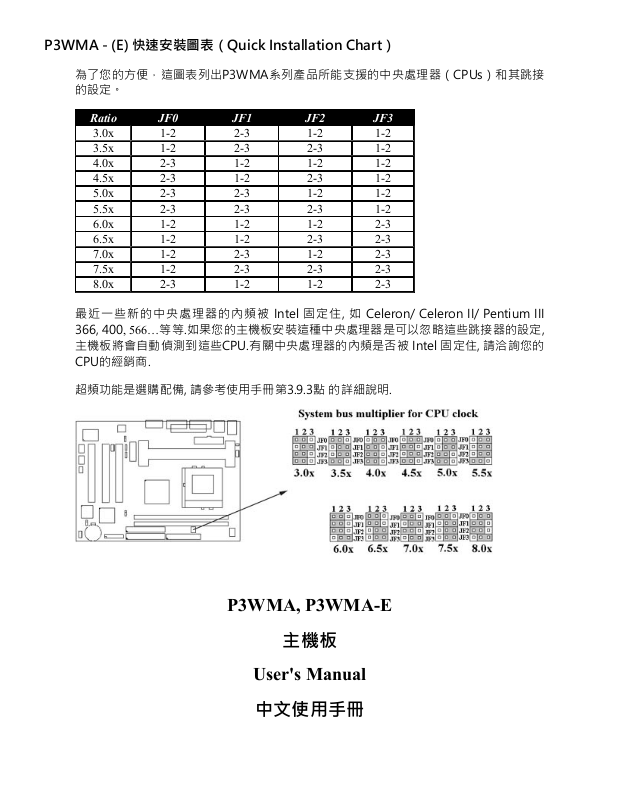

P3WMA - (E) 快速安裝圖表（Quick Installation Chart）

為了您的⽅便，這圖表列出P3WMA系列產品所能⽀援的中央處理器（CPUs）和其跳接的設定。

Ratio JF0 JF1 JF2 JF3

3.0x 1-2 2-3 1-2 1-2

3.5x 1-2 2-3 2-3 1-2

4.0x 2-3 1-2 1-2 1-2

4.5x 2-3 1-2 2-3 1-2

5.0x 2-3 2-3 1-2 1-2

5.5x 2-3 2-3 2-3 1-2

6.0x 1-2 1-2 1-2 2-3

6.5x 1-2 1-2 2-3 2-3

7.0x 1-2 2-3 1-2 2-3

7.5x 1-2 2-3 2-3 2-3

8.0x 2-3 1-2 1-2 2-3

最近⼀些新的中央處理器的內頻被 Intel 固定住, 如 Celeron/ Celeron II/ Pentium III 366, 400, 566…等等.如果您的主機板安裝這種中央處理器是可以忽略這些跳接器的設定, 主機板將會⾃動偵測到這些CPU.有關中央處理器的內頻是否被 Intel 固定住, 請洽詢您的 CPU的經銷商.

超頻功能是選購配備, 請參考使⽤⼿冊第3.9.3點的詳細說明.

P3WMA, P3WMA-E

主機板

User's Manual

中文使⽤⼿冊

Page 2

產品名稱： P3WMA 或 P3WMA-E

⼿冊版本：中文1.3

商標聲明

Intel, Socket 370, Celeron , Pentium II 及 Pentium III 為 Intel （英代爾）Corp.之產品及註冊商標。 Award 為 Award Software International Inc. 之產品及註冊商標。 MS-DOS, Windows 95, Windows 98, Windows 2000 及 Windows NT 為Microsoft Corporation 之註冊商標。 Novell 為Novell Corporation之註冊商標。 Sound Blaster SB16 是 Creative Technology 公司之註冊商標。 ADI 為 Analog Devices Inc., 之註冊商標。所有其他商標及產品名稱屬於各該公司之註冊商標或版權。

⽬錄第⼀章、簡介

1.1 產品簡介

1.2 產品特⾊

1.3 產品規格

1.4 產品內容

1.5 主機板零件配置圖

第⼆章、主機板安裝設定

2.1 主機板安裝程序

2.1.1 ⼀般跳接器設定

2.1.2 ⾳效功能設定

2.1.3 清除 CMOS 的設定值

2.1.4 鍵盤的電壓設定

2.1.5中央處理器FSB頻率選擇

2.1.6 中央處理器電壓設定

2.1.7 中央處理器⼯作頻率選擇

2.2 中央處理器的安裝

2.2.1 Celeron, Pentium II & III 的安裝⽅法

2.2.2 Socket 370 CPU的安裝⽅法

2.3 安裝系統記憶體

2.3.1 安裝168-pin 記憶模組⽅法

2.3.2 移除168-pin 記憶模組⽅法

2.3.3 記憶體的配置結構

Page 3

2.4 輸出入連接埠/外接機殼之連接埠

2.4.1 ATX 電源接頭

2.4.2 紅外線資料傳輸連接埠

2.4.3 網路喚醒系統功能的接頭

2.4.4 連接Creative相容的PCI⾳效卡的接頭

2.4.5 磁碟機接頭

2.4.6 主要及次要 IDE連接頭

2.4.7 機殼和CPU風扇連接頭

2.4.8 PS/2 滑鼠連接埠

2.4.9 PS/2 鍵盤連接頭

2.4.10 VGA 顯⽰埠

2.4.11 ⾼速串列埠

2.4.12 印表機並列埠

2.4.13 通⽤串列匯流排(UBS)連接埠

2.4.14 Line Out 連接埠

2.4.15 Line In 連接埠

2.4.16 Microphone In 連接埠

2.4.17 Game/MIDI 連接埠

2.4.18 ATAPI IDE/SONY Audio 連接埠

2.4.19 Mitsumi Audio 連接埠

2.4.20 外接機殼之連接埠

第三章、基本輸出入系統設定

3.1 CMOS 設定程式

3.2 標準 CMOS 設定

3.3 BIOS 特殊功能設定

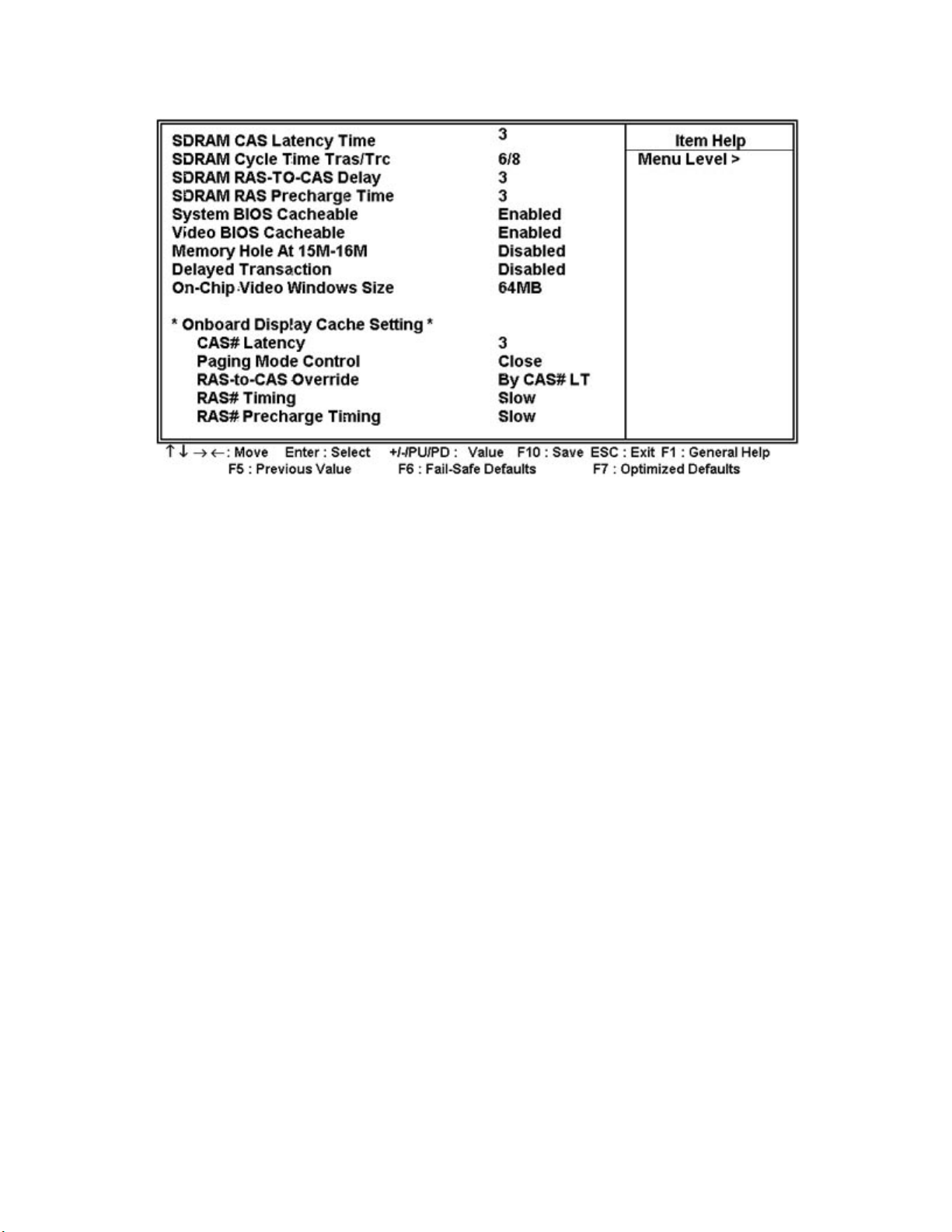

3.4 晶片組特殊功能設定

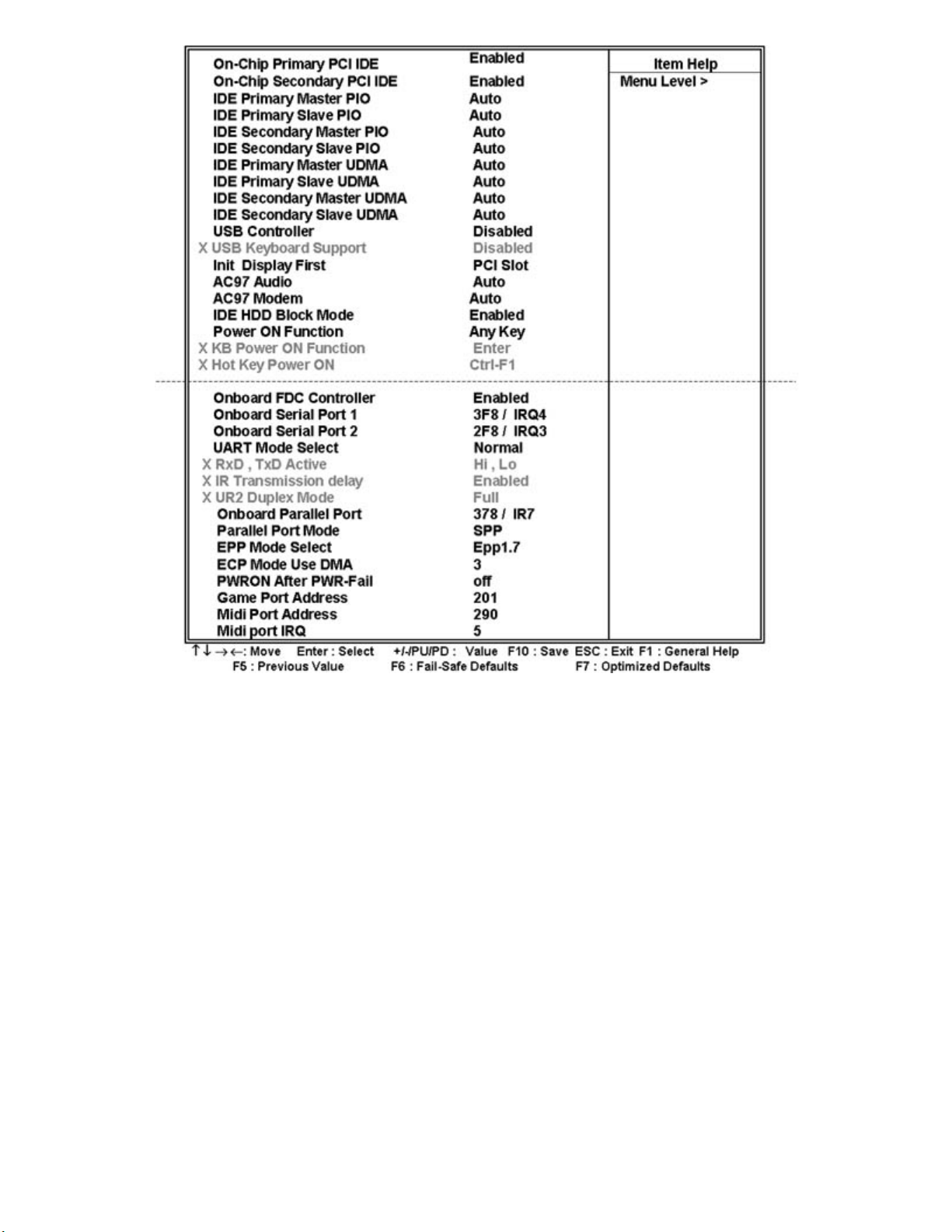

3.5 週邊整合設定

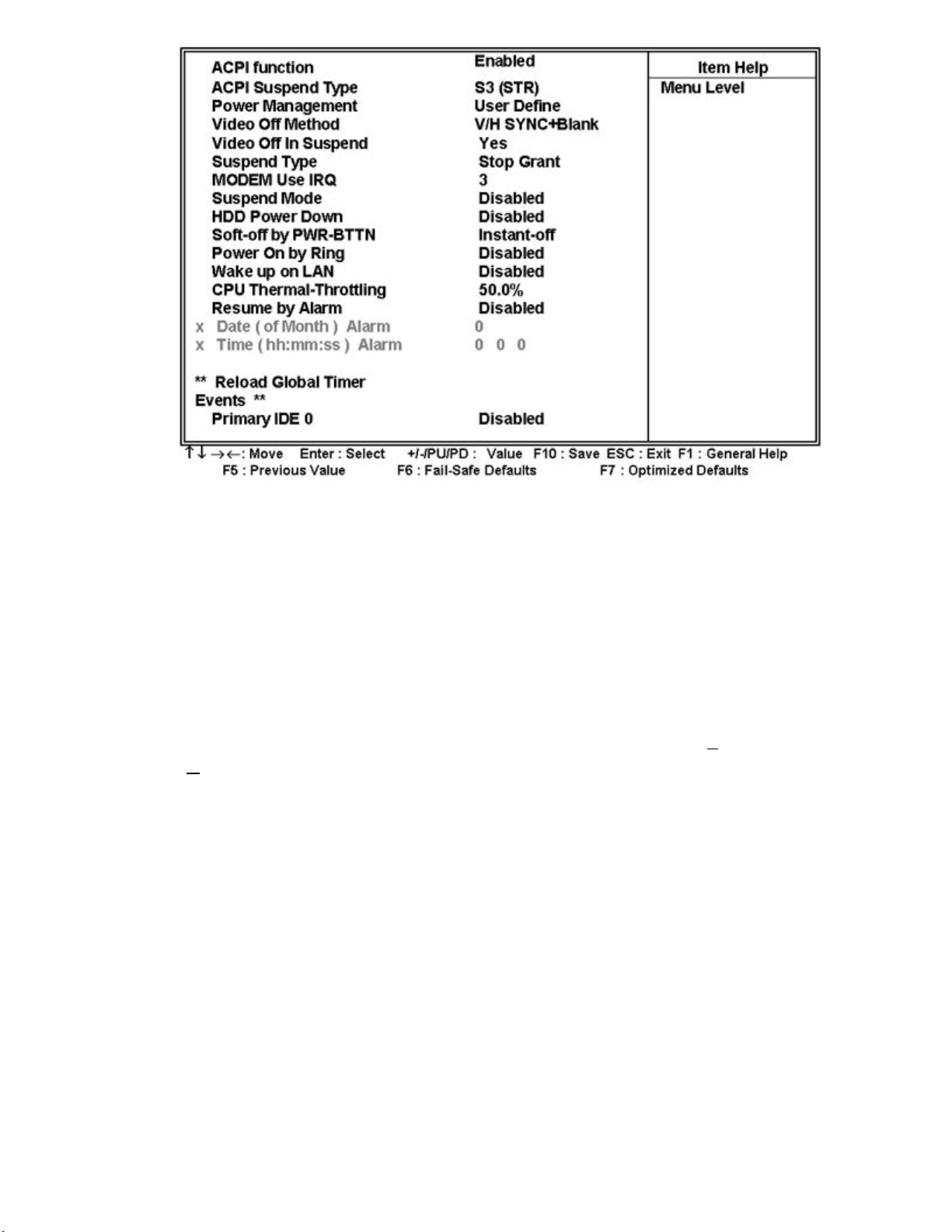

3.6 系統省電管理功能設定

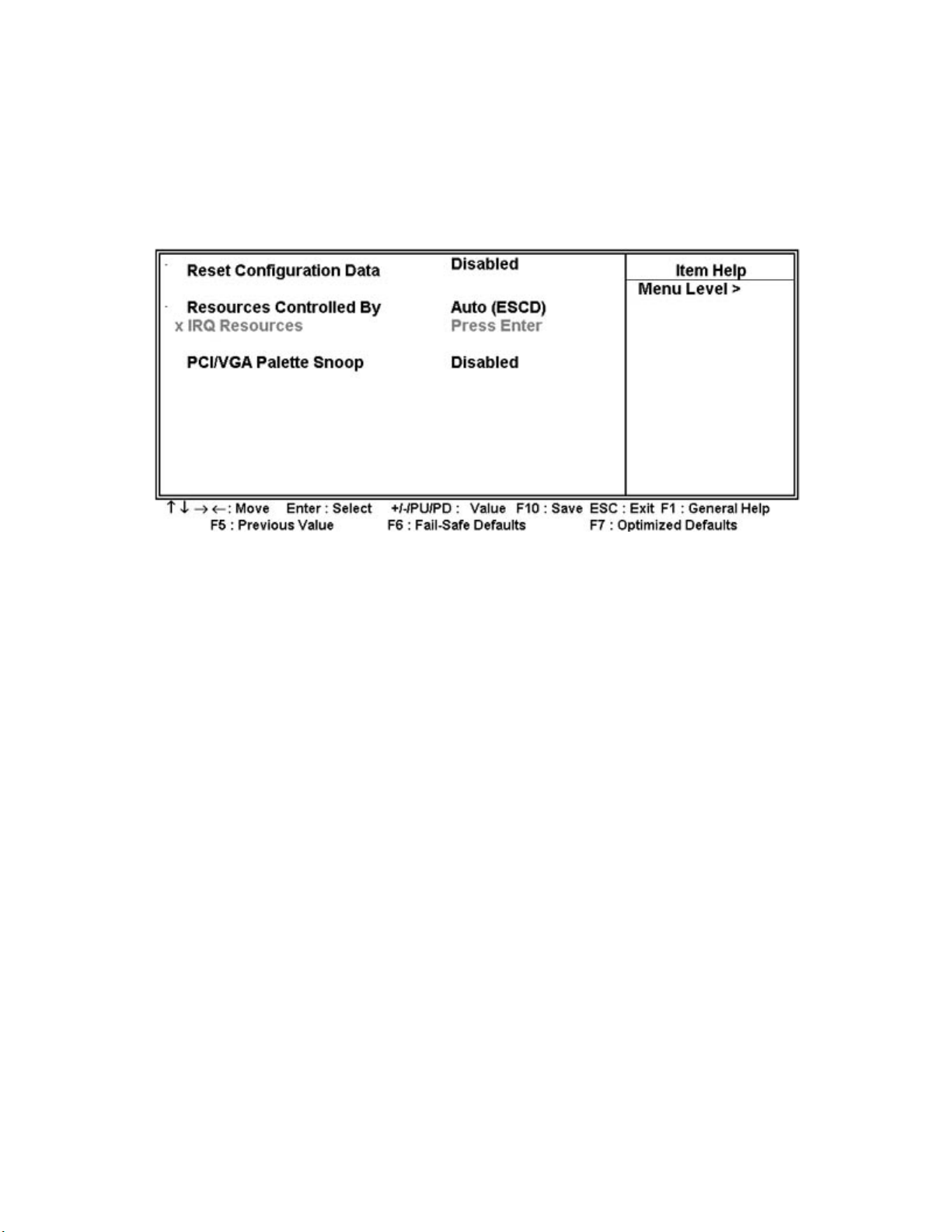

3.7 PNP/PCI 組態設定

3.8 個⼈電腦健康狀態

3.9 頻率控制

3.10 載入基本預設值

3.11 載入最佳值

3.12 管理者/使⽤者密碼設定

3.13 儲存並跳出設定程式

3.14 不儲存並離開設定程式

第四章、驅動程式的安裝

4.1 Windows 95/98/ME/2000的INF程式更新

4.1.1 ⽤於Windows 95/98第⼀版的安裝⽅法8

4.1.2 ⽤於Windows 98SE的安裝⽅法

4.1.3 ⽤於Windows ME/2000的安裝⽅法

Page 4

4.2 安裝顯⽰埠的驅動程式

4.2.1 ⽤於Windows 95/98/ME的安裝⽅法

4.2.1 ⽤於Windows 2000的安裝⽅法

4.2.3 ⽤於Windows NT 4.0的安裝⽅法

4.2.4 ⽤於Windows 3.11, NT 3.51 & OS/2時

4.3 安裝⾳效埠的驅動程式

4.4 安裝Intel防護程式

4.5 安裝 ULTRA ATA Storage 程式

4.6 安裝硬體偵測程式

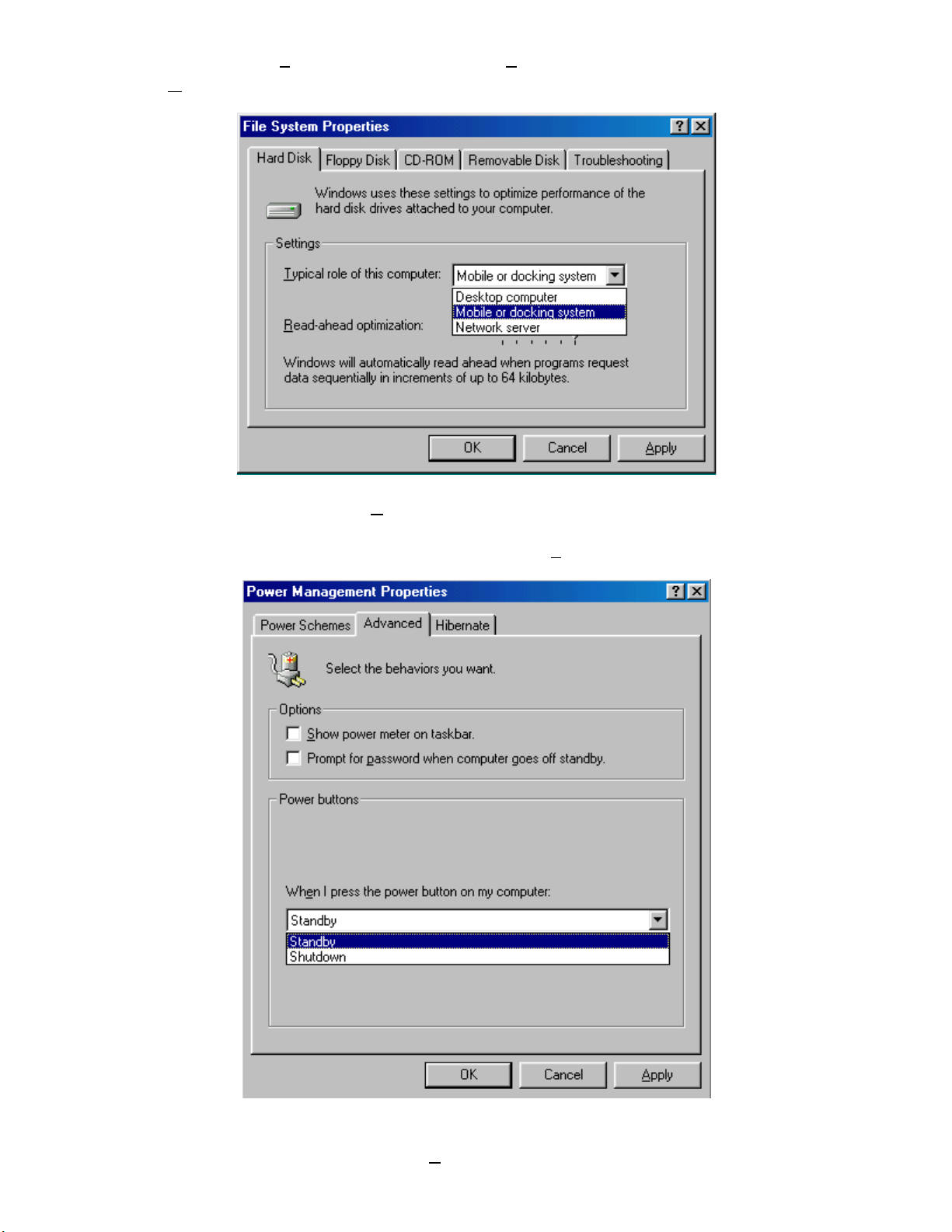

附錄 A 使⽤中⽌到RAM的功能

第⼀章、簡介 ( Introduction )

1.1 產品簡介 ( Product Overview )

歡迎您選擇使⽤P3WMA/P3WMA-E 主機板 . 本主機板是採⽤Intel 公司最新開發之 82810(DC100) 或 82810E, 82801AA(AB), 82802AB晶片組. 經本公司與各種的硬體週

邊(如：中央處理器、記憶體、顯⽰卡、硬碟、光碟機....等)及應⽤軟體(如： Novell、

MS Office....等),除了通過國際標準測試實驗室 NSTL Year 2000 的測試,並且做各種的相

容性測試，及嚴格品質管制，將是您最佳的選擇.

本⼿冊有共分肆個章節。第⼀章說明主機板的主要功能;第⼆章敘述主機板的安裝及設定，第三章提供各種不同基本輸出入系統及CMOS之設定, 最後⼀章是驅動程式和公⽤程式的安裝⽅法.

1.2 產品特⾊ ( Features )

P3WMA系列主機板擁有以下之特⾊與功能：

-⽀援系統桌⾯管理介⾯ (DMI) .

-整合⾼效率圖形加速卡 (AGP)/AC '97 控制器 .

-⽀援Ultra DMA 66( 只提供給P3WMA-E, P3WMA & P3WMA-DC ) .

-⽀援133MHz FSB 外部頻率( 只提供給P3WMA-E ) .

-數據機遙控開機.

-網路喚醒系統功能.

- 鍵盤喚醒系統功能.

- RTC ⾃動啟動系統功能.

-⽀援 NCR SCSI BIOS.

Page 5

-⽀援智慧型電源管理介⾯ (ACPI).

- 4Mbits Award PnP BIOS V6.00PG Flash Memory (快閃記憶體).

-提供 ADI AD1881 ⾳效編解器.

-系統溫度,電壓及風扇運轉速度偵測.

-提供CPU核⼼電壓和FSB頻率的調整可使系統超頻運作.

-⽀援Suspend to RAM 功能.

-硬體和BIOS都符合PC '99的規格.

1.3 產品規格 ( Specifications )

中央處理器：

⽀援 Intel Socket 370, Celeron, PentiumⅡ和 Pentium III 66/100MHz 外頻的CPU, P3WMA-E也⽀援133MHz 外頻的CPU.

晶片組： - Intel 82810(DC100)(E), 82801AA/AB 和82802AB 晶片組. VGA： - 內建4MB 32-bit 100MHz 同步動態記憶體(SDRAM)顯⽰

快取控制器( 只提供給P3WMA-E, P3WMA-DC ) 和24-bit 230MHz RAMDAC 圖形控制器.

- 內建 2D和3D圖形加速控制器,以硬體實際補償軟體DVD MPEG 2 的播放.

- 共⽤系統主記憶體1MB, 並以動態機制分配60MB顯⽰記憶體.

系統記憶體： - ⽀援PC100或更⾼規格的同步動態記憶體 (SDRAM)，內建

兩組168-pin 64位元記憶體插槽(DIMM) 可使⽤ 16/32/64/128/256 MB 記憶體模組.

- 最⾼可⽀援512 MB系統記憶體.

IDE： - 內建兩組 PIO 和 PCI Bus Master IDE 連接埠⽀援最多可⽀

援四個 EIDE 硬碟或光碟機.

- ⽀援 PIO Mode 4 傳輸速率達 14 MB/秒.

- ⽀援 Ultra DMA 33/66 ( UDMA ) 傳輸速率達 33/66 MB/ 秒. (P3WMA-L 只⽀援Ultra DMA 33)

基本輸出/入系統： - 4Mbits Award BIOS V6.00PG .

採⽤ Flash Memory (快閃記憶體)，可以隨時依需要更新 BIOS版本. ⽀援系統桌⾯管理介⾯ ( DMI ) 功能，且提供⾃動省電睡眠裝置. ⽀援 "隨插即⽤" ( Plug & Play ). ⽀援CD-ROM/HDD/LAN/SCSI/Floppy/LS120/ZIP開機.

輸出輸入連接埠：提供⼀組/兩個軟式磁碟機連接埠.

提供⼀組⾼速16550 UART串列傳輸埠. 提供⼀組加強型⾼速並列傳輸埠，⽀援 ECP/ EPP . 提供⼀組 PS/2 滑鼠連接埠. 提供⼀組 PS/2 鍵盤連接埠.

Page 6

紅外線連接埠：提供⼀組紅外線資料傳輸連接埠 IrDA/ASKIR ( Cable 是選

購配備）.

通⽤連接埠：提供⼆組通⽤串列匯流排連接埠 ( USB )，⽀援⾄ 127 週邊

設備.

⾳效 : ADI AD1881⾳效編解器.

符合AC'97 2.1版本. 內建 3D ⾳效控制器. 擴展6-bit主要聲源控制. 錄⾳, 壓縮 & 播放各種聲⾳,⽀援全雙功. 錄⾳& 播放的採樣比可從7KHz 到 48KHz.

ATX 電源供應接頭：⽀援數據機遠端遙控開機功能.

⽀援系統軟體關機功能. ⽀援設定定時開機功能. ⽀援網路喚醒系統功能. 鍵盤喚醒系統功能.

其他：⽀援Creative 相容的 PCI ⾳效卡,可以在DOS 真實模式下玩

遊戲軟體.

擴充槽：提供三個 16位元 ISA 擴充槽.

提供⼀個 Audio Modem Riser (AMR ) 擴充槽.

作業系統：可使⽤Windows 3.x/95/98/2000, Windows NT, MS-

DOS V. 6.22, OS/2, Novell, Unix, SCO UNIX…..等作業系統.

基板尺⼨： 19 公分x 24.4 公分,Micro ATX Form factor.

1.4 產品內容

P3WMA 系列主機板內含附件如下：

P3WMA 系列主機板. 硬碟連接線⼀條 . 軟碟連接線⼀條. 驅動程式 CD片. 中文使⽤⼿冊. 快速安裝卡. CPU 固定架⼀套.

1.5 主機板零件配置圖

Page 7

注意事項:

P3WMA使⽤晶片組編號82810 和82801AA. P3WMA-E 使⽤晶片組編號82810E 和82801AA. P3WMA-DC使⽤晶片組編號82810DC100 和82801AA. P3WMA-L 使⽤晶片組編號 82810 和82801AB.

第⼆章、主機板安裝設定

2.1 主機板安裝程序如下

1. ⼀般跳接器 ( Jumper ) 設定

Page 8

2. 安裝中央處理器 (CPU )

3. 安裝系統記憶體 ( RAM )

4. 安裝外部連接頭 ( Panel Connectors )

2.1.1 ⼀般跳接器 ( Jumper ) 設定

在這本⼿冊中， ( 1-2 ) 代表跳接器連接腳座的第⼀腳及第⼆腳, ( 2-3 ) 代表跳接器連接腳座的第⼆腳及第三腳. 在主機板上，跳接器共⽤參種不同顏⾊來表⽰不同之使⽤.

黃⾊跳接器： ( JRTC ) CMOS RAM 功能設定.

綠⾊跳接器： ( JF0, JF1, JF2,JF3 )是設定中央處理器的⼯作頻率.

紅⾊跳接器： ( JFSB ) 中央處理器的FSB頻率設定.

( JVID ) 中央處理器的Vcore 電壓設定.

( JKBV ) 鍵盤的電壓設定.

( JSND ) ⾳效功能設定(選購配備).

注意：電⼦零件皆對靜電較敏感，為避免損及電腦零組件，請依循以下的安裝⽅法.

可以在⼿腕上配戴靜電消除⼿環，然後去碰觸電腦外殼的⾦屬部位，同樣可以達到消除靜電的效果.

2.1.2 ⾳效功能設定 ( 選購配備,紅⾊跳接器 )

JSND: ⾳效功能設定選擇

1-2 : 開啟⾳效功能 2-3 : 關閉⾳效功能

2.1.3 清除 CMOS 中的設定值 ( 黃⾊跳接器 )

JRTC: CMOS 功能選擇

1-2：清除CMOS中的設定值 2-3：維持CMOS中的設定值 ( 預設值 )

Page 9

如何清除 CMOS 中的設定

1. 請先關閉主機電源.

2. ⾃J1 連接頭移除ATX 電源線.

3. 拔起JRTC ( 2-3 ) 黃⾊跳接器移⾄ JRTC ( 1-2 ) 位置, 清除 CMOS 內的資料.

4. 然後再將 JRTC ( 1-2 )黃⾊跳接器移回⾄ JRTC ( 2-3 ) 位置固定.

5. 將 ATX 電源線移回 J1 連接頭.

6. 開啟主機電源.

7. 待主機畫⾯出現後, 按 <DEL> 鍵進入BIOS 設定即可.

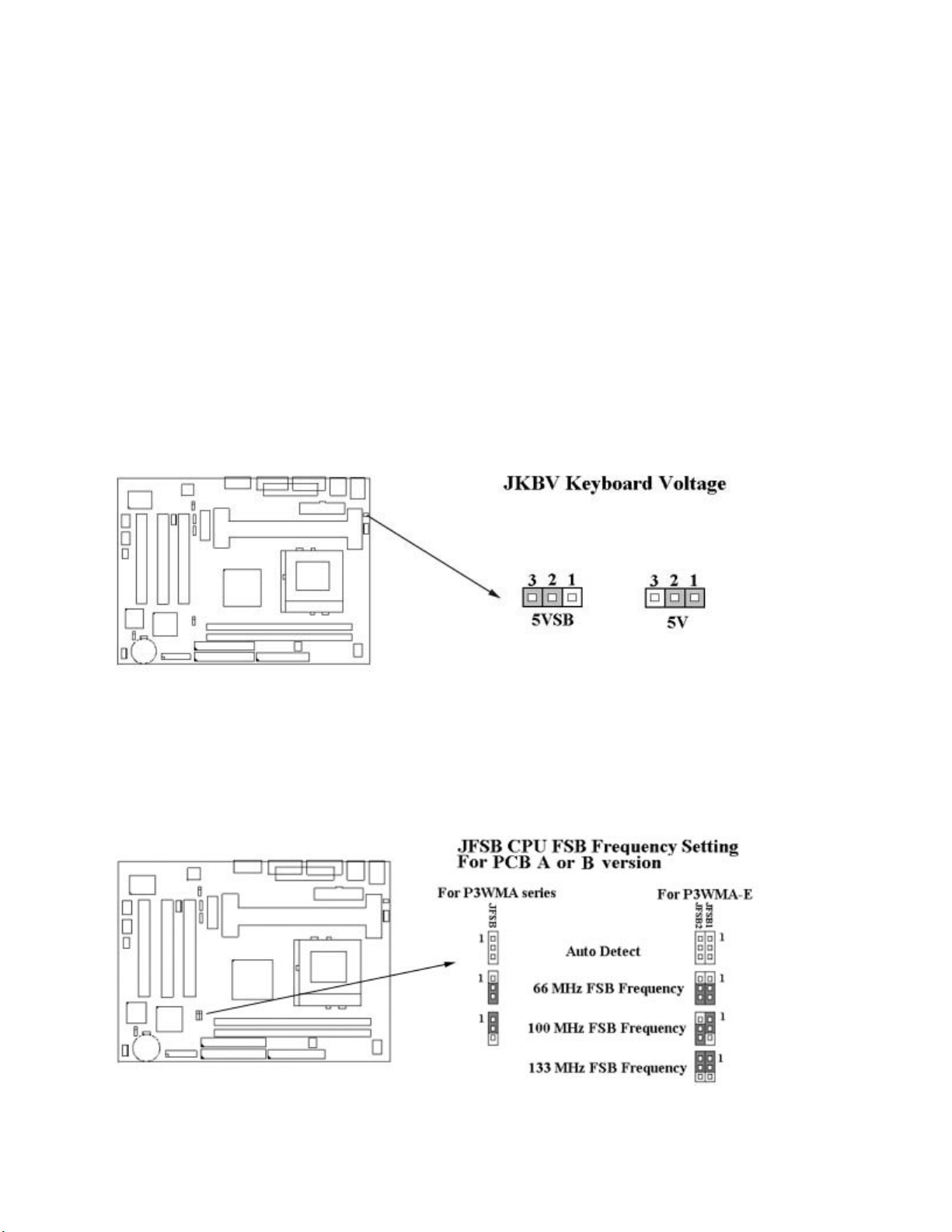

2.1.4 鍵盤的電壓設定 ( 紅⾊跳接器 )

此主機板提供鍵盤開機功能, 此功能需要使⽤有⾄少300m安培,+5伏 standby ATX電源供應器並將此跳接器設定在2和3. 進⼀步資訊請參考第3.5.9點說明.󵽱

1-2 : 5V （預設值） 2-3 : 5V Stand By

2.1.5 中央處理器FSB 頻率選擇 ( 紅⾊跳接器 )

此 JFSB 跳接器提供FSB 頻率選擇給中央處理器. 透過此 JFSB 跳接器可以調為⾃動偵測, 66MHz, 100MHz或 133MHz FSB頻率.如果此 JFSB 跳接器的設定與您的中央處理器不符是超過規格的調整⽅法 , 我們並不⿎勵您這麼做.

Page 10

2.1.6 中央處理器電壓的設定 ( 紅⾊跳接器 )

此主機板提供CPU VID功能,可以⾃動偵測及⼿動調整CPU的電壓.當所有跳接器都空接時, CPU的電壓是⾃動偵測.如果是Pentium-II 或Pentium-III CPU偵測範圍從1.3V到3.5V, 如果是Celeron或Socket 370 CPU偵測範圍從1.3V到2.0V.

Vcc2 JVID0 JVID1 JVID2 JVID3 JVID4

Auto Detect N.C. N.C. N.C. N.C. N.C.

1.8V 1-2 2-3 1-2 2-3 2-3

1.85V 2-3 2-3 1-2 2-3 2-3

1.9V 1-2 1-2 2-3 2-3 2-3

1.95V 2-3 1-2 2-3 2-3 2-3

2.0V 1-2 2-3 2-3 2-3 2-3

2.05V 2-3 2-3 2-3 2-3 2-3

2.1V 2-3 1-2 1-2 1-2 1-2

2.2V 1-2 2-3 1-2 1-2 1-2

2.1.7 中央處理器⼯作頻率選擇 ( 綠⾊跳接器 )

Ratio JF0 JF1 JF2 JF3

3.0x 1-2 2-3 1-2 1-2

3.5x 1-2 2-3 2-3 1-2

4.0x 2-3 1-2 1-2 1-2

4.5x 2-3 1-2 2-3 1-2

5.0x 2-3 2-3 1-2 1-2

5.5x 2-3 2-3 2-3 1-2

6.0x 1-2 1-2 1-2 2-3

Page 11

6.5x 1-2 1-2 2-3 2-3

7.0x 1-2 2-3 1-2 2-3

7.5x 1-2 2-3 2-3 2-3

8.0x 2-3 1-2 1-2 2-3

2.2 中央處理器 ( CPU ) 的安裝

2.2.1 Celeron, Pentium-II 和 Pentium-III CPU 的安裝⽅法

此主機板提供Slot 1 CPU 單⼀⽅向插槽及固定架 ( SEC )，請依照下列⽅法安裝Slot 1 CPU：

安裝 CPU 固定架及Slot 1中央處理器 [ Mount the Universal Retention Mechanism ( URM ) and Slot 1CPU ] ( 以下圖⽰只是參考例圖, 實際固定架以出貨為準 )

此CPU 固定架共有四部分零件,分別為 1:固定主架, 2:固定夾, 3:固定栓, 4:固定扣.

注意事項 : 安裝 CPU 固定架及中央處理器時,請在主機板底下墊⼀片軟墊以保護主機板底下線路及確保安裝固定架的順利.

此CPU 固定架可以供三種型式的 CPU使⽤( SECC, SECCII & SEPP ). 例如Pentium II, Pentium III & Celeron 系列.

Page 12

SECC CPU的安裝⽅法 :

1. 將固定扣插入固定主架的圓孔中.

2. 將固定主架安裝並插入在主機板的slot 1插座旁的固定孔中.

3. 將固定栓插入固定扣中使CPU 固定架穩固地安裝在主機板上.

4. 將 CPU 插入固定架中並完全插入 slot1 插座.

5. 確定 CPU 的卡筍已和CPU 固定架上的卡筍孔嚙合.

SECC II 或 SEPP CPU的安裝⽅法 :

1. 與SECC CPU的第(1)步驟相同 .

2. 與SECC CPU的第(2)步驟相同.

3. 與SECC CPU的第(3)步驟相同.

4. 與SECC CPU的第(4)步驟相同

5. 扣上兩個固定夾在CPU 固定架上的固定夾孔中以固定SEPP CPU.

請於安裝 CPU 時確認第⼀隻接腳和安裝插槽上的第⼀隻接腳吻合。所附屬的風扇散熱片是專為 CPU ⽽設計的。風扇⽀撐架上及散熱片上有兩個固定鎖孔，可將散熱風扇固定妥當，將風扇電源線安插於內建於主機板上三隻接腳的連接頭上。 (CPUFAN).

2.2.2 Socket 370 CPU的安裝⽅法

安裝CPU時，CPU的Pin-1必須對準CPU插槽的Pin-1⽅向腳才能插入。安裝CPU時，請先將主機板安置在平坦的地⽅，以便CPU的安裝，才不會因疏忽⽽造成CPU的損壞。

2.3 安裝系統記憶體

此主機板上提供有兩組/兩條168-pin 64-bit 雙⾯記憶體模組（DIMM）插槽. 你可安裝

3.3V 符合PC-100或以上規格的同步動態記憶體 ( SDRAM ).

某些雙⾯記憶體模組（DIMM）上有SPD (Serial Presence Detect) IC,當兩條雙⾯記憶體模組（DIMM）插在主機板時,有SPD的雙⾯記憶體模組和沒有SPD的雙⾯記憶體模組不能同時插在主機板上.

2.3.1 安裝 168-pin DIMM 記憶體模組 ( 雙⾯記憶體模組 )

1. 安裝 DIMM 記憶體模組時，請確定主記憶體模組的第⼀腳和主機板上的 DIMM 插槽第⼀腳吻合.

2. 將記憶體垂直放在 DIMM 插槽上，然後垂直壓入⾄底部即可.

2.3.2 168-pin DIMM 的移除

Page 13

1. 將DIMM 插槽兩側的固定夾向外側撥開.

2. 輕輕的將 DIMM 從插槽上取出.

2.3.3 記憶體的配置結構

記憶的容量及規格無須調整跳接器. 基本輸出入系統會⾃動偵測出記憶體的容量總數.

DIMM Socket DIMM Modules

DIMM1 PC-100 or faster SDRAM 16, 32, 64, 128,

256MB

DIMM2 PC-100 or faster SDRAM 16, 32, 64, 128,

256MB

2.4 輸出入連接埠/外接機殼之連接埠

輸出入連接埠

J1 ATX 電源接頭 ( ATX Power connector ) CHASFAN 機殼的風扇接頭 ( Chassis fan connector ) CPUFAN 中央處理器的風扇接頭 ( CPU fan connector ) JIR 紅外線資料傳輸連接頭 ( Cable optional ) JWOL 網路喚醒系統功能的接頭 SB_LINK 連接 Creative 相容的 PCI ⾳效卡的接頭 FLOPPY 軟碟連接頭 ( Floppy Disk Drive Connector ) IDE1, 2󵽱 主要 / 次要 IDE 連接頭 ( Primary/ Secondary IDE Connectors ) MS PS/2 滑鼠連接埠 ( Mouse Port ) KB PS/2 鍵盤接頭 ( Keyboard Connector ) COM1,JCOM2⾼速串列埠 ( Serial Ports 1 & 2 ) PRINTER 印表機並列埠 ( Printer Port ) USB 通⽤串列匯流排 ( USB Connector ) GAME Game/MIDI 連接頭󵽱 LINE_OUT Line out 連接頭󵽱 LINE_IN Line In 連接埠󵽱 MIC Microphone in 連接埠󵽱 Mitsumi for Mitsumi CD-DOM audio cable連接埠 SONY for SONY CD-DOM audio cable連接埠󵽱

2.4.1 ATX 電源連接頭 ( 20-pin J1 )

Page 14

在安裝電源線或移除電源線時，請先確定電源已關閉.

2.4.2 紅外線資料連接頭（Infrared） ( 10-pin JIR )

紅外線資料連接頭提供選擇紅外線無線資料的傳送及接收設備, ⽬前有⽀援此項功能的應⽤程式有 Laplink . Win95 Direct Cable Connection, 使⽤者可以⾃筆記型電腦、掌上型電腦、個⼈電腦及印表機上接收檔案資料. 紅外線資料連接頭⽀援 IrDA ( 115.2Kbps, 2 meters ) and ASK-IR ( 56Kbps ). ⼀個選購配備consumer infrared ( CIR )可以與 SIR 同時安裝在此接頭上以無線裝置來傳輸資料.安裝紅外線資料傳輸週邊設備⾄連接頭, 並且開啟BIOS SETUP 內的紅外線功能，才能正常⼯作. 必須注意 COM2 與 Infrared 串列埠不能同時使⽤.

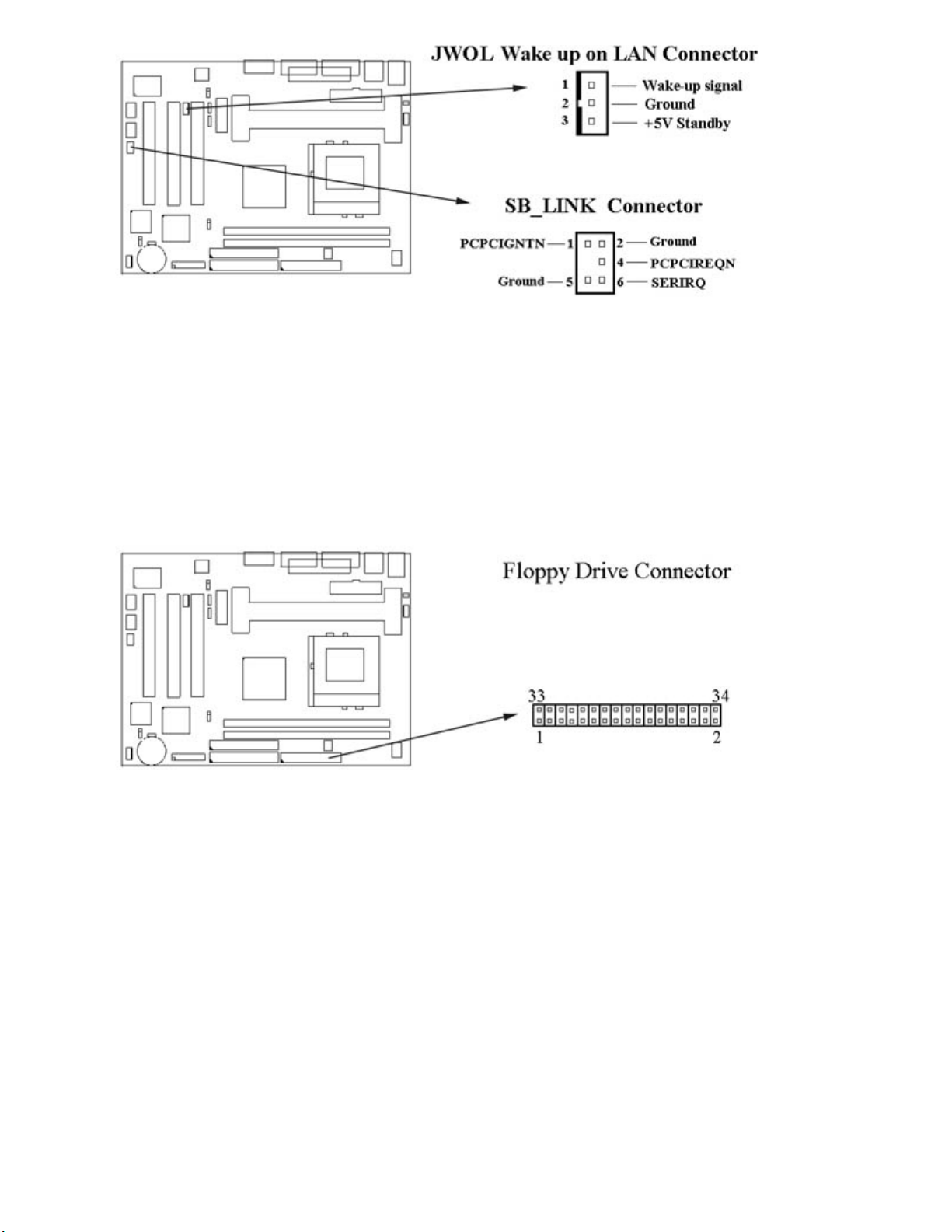

2.4.3 網路喚醒系統功能的接頭 ( JWOL )

此連接頭連接到網路卡上的網路喚醒系統功能訊號輸出 , 當系統處於關機狀態⽽網路上有訊息欲傳入系統時 , 系統就會因⽽被喚醒以執⾏正常⼯作 . 這個功能必須與⽀援網路喚醒系統功能的網路卡和ATX電源供應器 ( 720mA/5VSB ) 配合才能正常運作 .

Page 15

2.4.4 連接 Creative 相容的 PCI ⾳效卡的接頭 ( 6-pin SB_LINK )

此連接頭提供主機板與 Creative 相容的 PCI ⾳效卡的溝通橋樑 , 使Creative 相容的 PCI ⾳效卡可以相容於 ISA 的 Sound Blaster 16 ⾳效卡 , 使 PCI⾳效卡可以在DOS 真實模式下玩遊戲軟體 .

2.4.5 軟碟機連接頭 ( 34-pin FLOPPY )

此連接頭⽀援已提供的軟碟機傳輸線. 傳輸線上的紅邊代表第⼀接腳.

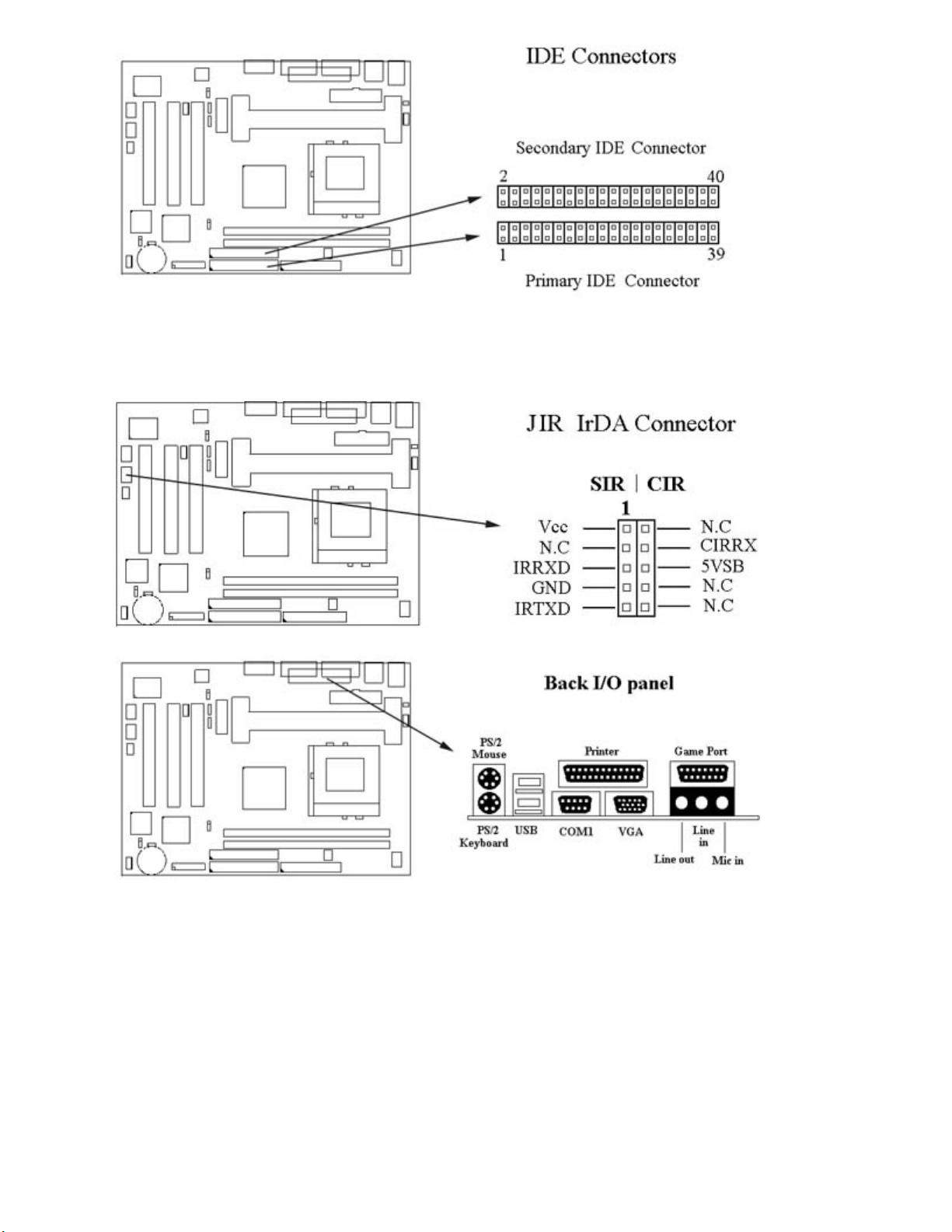

2.4.6 主要 / 次要 IDE 連接頭 ( Two 40-pin IDE )

此連接頭⽀援已提供的硬碟傳輸線.主機板上配有兩個標⽰為主要 IDE 埠( IDE1 ) 和次要 IDE埠通道 ( IDE2 ) 的連接頭, 最多可連接四個 IDE 裝置. 請將您第⼀台裝置連接於主要 IDE 埠上，並且設定為 Master Mode，⽽第⼆台裝置必須設為 Slave Mode ，如果您有第三台及第四台，請依序設成次要 IDE 埠的Master 及Slave Mode . 如果您使⽤UDMA 66 的硬碟機, 必需搭配 80-pin 硬碟連接線.

Page 16

2.4.7 外接機殼及中央處理器風扇接頭（3-pin FAN）

安裝風扇接頭於主機板上時，請留意接頭的正確⽅向.

2.4.8 PS/2 滑鼠連接頭 ( 6-pin Mini-Din MS )

系統⾃動提供 IRQ12 給 PS/2 mouse使⽤.

2.4.9 PS/2 鍵盤連接頭 ( 6-pin Mini-Din KB )

這個鍵盤連接頭為⼀標準 PS/2 鍵盤插槽，您也可以使⽤Din to Mini-Din 轉換頭連接標準 AT 鍵盤.

2.4.10 VGA 顯⽰埠

這個接頭為VGA顯⽰插槽.

Page 17

2.4.11 ⾼速串列埠 ( COM1 & JCOM2 )

2.4.12 並列埠 ( 25-pin D-type PRINTER )

您可以選擇　CMOS設定程式 ( COMS SETUP UTILITY ) 的 Integrated Peripherals 選項中, .透過 " Parallel Port Mode " 變換此埠的操作模式.

2.4.13 通⽤串列匯流排連接頭 ( USB ) ( Two 4-pin USB )

透過 USB 可使您的電腦連接更多種類的週邊設備.

2.4.14 Line Out 連接埠

此連接埠連接左右喇叭.

2.4.15 Line In 連接埠

此連接埠連接Line In 設備, 例如卡式錄⾳機, 數位⾳響… 等等供錄⾳, 混⾳ & 播放.

2.4.16 Microphone In 連接埠󶁖

此連接埠連接麥克風 ( Microphone ).

2.4.17 Game/MIDI 連接埠

此連接埠連接電動搖桿或外接 MIDI .

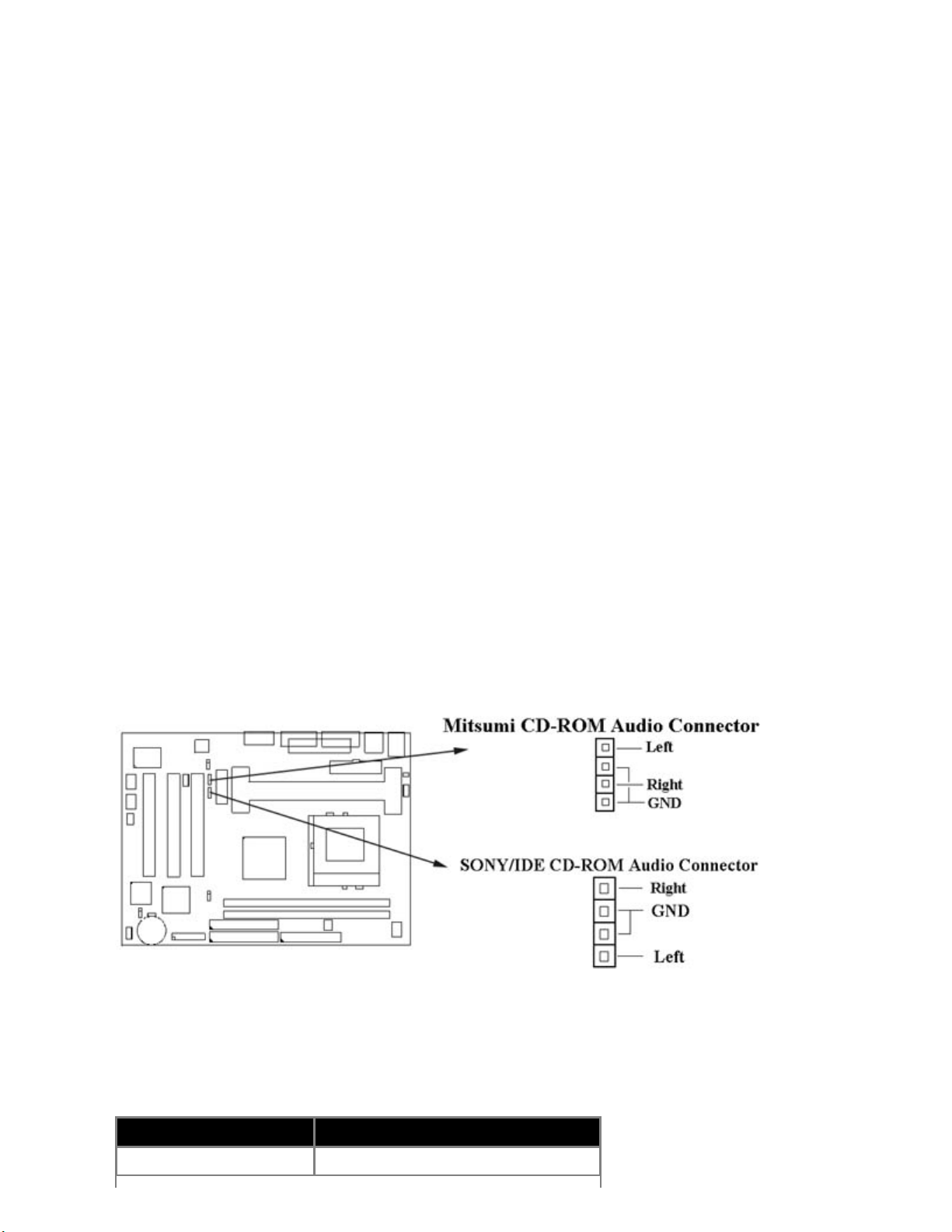

2.4.18 ATAPI IDE/SONY CD-ROM Audio 連接埠

若您的 CD-ROM ⾳源線是 ATAPI IDE 或 SONY 的型式, 可連接此連接埠.

2.4.19 Mitsumi CD-ROM Audio 連接埠

若您的 CD-ROM ⾳源線是Mitsumi 的型式, 可連接此連接埠.

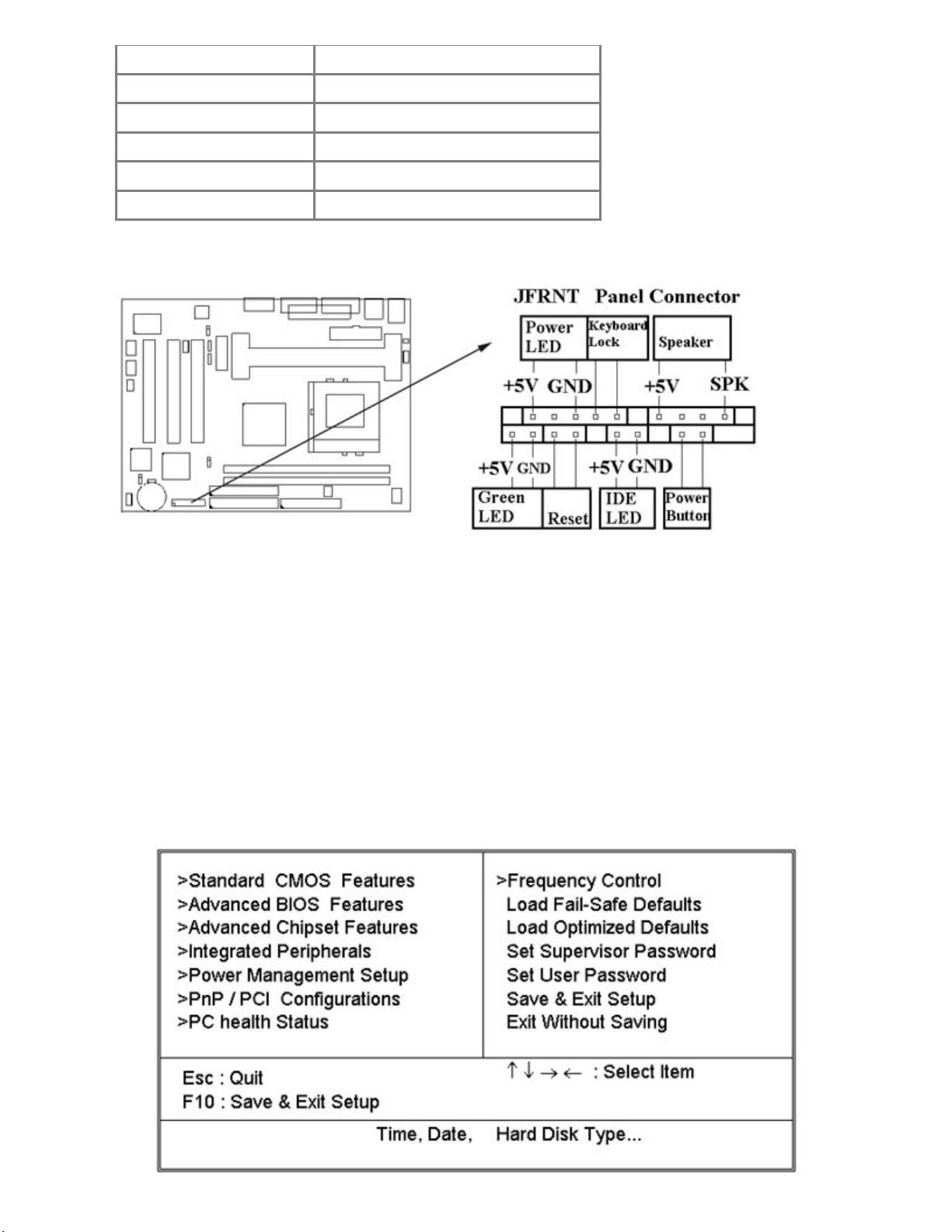

2.4.20 外接機殼之連接埠 ( 24-pin JFRNT )

JFRNT 連接器功能

GREENLED 省電模式指⽰燈接頭

Page 18

PWRLED 電源指⽰燈接頭 KEYLK 鍵盤鎖接頭 SPKR 喇叭接頭 RESET 重置開關接頭 IDELED 硬碟動作指⽰燈接頭 PWR BNT ATX 電源開關連接器

! 注意：為避免造成系統當機，於安裝任何外接設備的接頭時請先將電源關閉。

第三章、基本輸出入的系統設定

3.1 CMOS 設定程式

打開系統電源後，螢幕左下⽅出現"Press DEL to enter SETUP"訊息時，即刻按下＜ DEL＞鍵，即可進入CMOS 設定程式的主畫⾯.

當您進入 CMOS 程式設定時，主畫⾯會出現在螢幕上 ( Figure 3-1 ).此時您可利⽤ ↑↓→←鍵去選擇您要設定的項⽬後按＜Enter＞鍵，進入下⼀個⼦畫⾯去做細項設定.

Figure 3-1. CMOS 程式設定主畫⾯

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

Page 19

⼦畫⾯

在主畫⾯的左邊如果有⼀個箭頭符號,代表由此進入還有⼦畫⾯,有某些參數可供選擇或調整.您只要將游標移動到該選項再按Enter鍵即可進入⼦畫⾯,按Esc鍵可以回到主畫⾯.

3.2 標準 CMOS 設定 ( Standard CMOS Setup )

於⼦畫⾯中 ( Figure 3-2 )，您可設定系統之⽇期、時間、硬碟型式、軟碟格式及顯⽰卡種類…..等.請參照您的設備來設定這些項⽬ .設定時您可利⽤↑↓→←鍵改變⽅塊區的位置⾄欲更改項⽬上，再利⽤＜PageUp＞, ＜PageDown＞, ＜+＞, 或＜-＞鍵選擇設定.

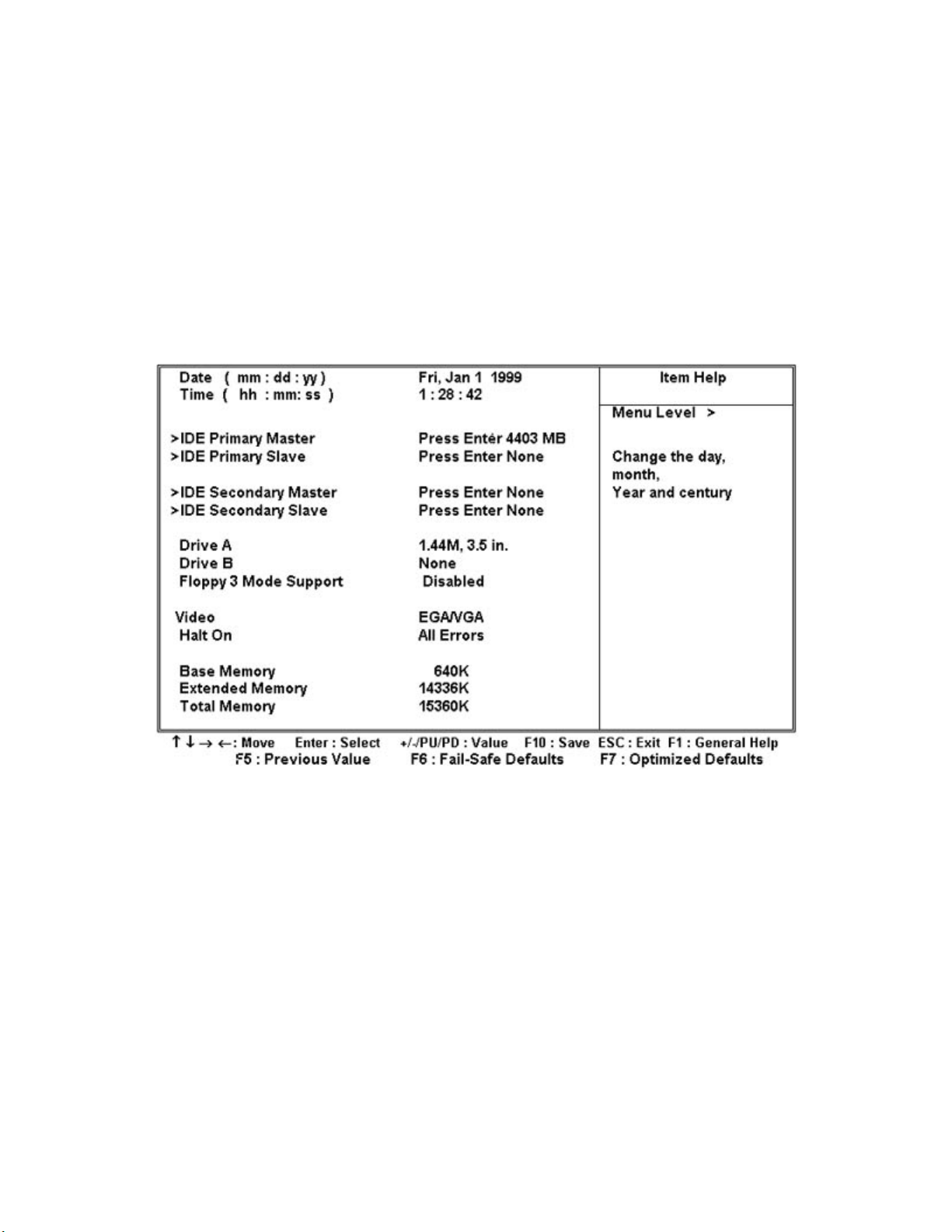

Figure 3-2. 標準 CMOS 設定畫⾯

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

Standard CMOS Features

3.2.1 ⽇期 ( Date )

設定系統⽇期，格式為 "⽉、⽇、⻄元年". “⽉”為 1-12 ⽉，“⽇”為1-31（視當⽉份⽽定），“⻄元年”則由 1994-2079年，“星期”欄，基本輸出入系統將會⾃⾏換算.

3.2.2 時間 ( Time )

設定系統時間，格式為 "時、分、秒 " 。設定採⽤24⼩時制，例如您輸入下午 2:34 則以 "14:34:00"表⽰ .

3.2.3 硬碟設定 ( Hard Disks Setting )

基本輸出入系統⽀援PIO 及 PCI Bus Master 雙通道IDE連接埠. 每⼀通道均可安裝⼀個主硬碟設備及⼀個次硬碟設備。您可使⽤＜PageUp＞或＜PageDown＞鍵更改硬碟設備規格。若您指定的硬碟規格不對，則可能造成系統不開機或當機 .

Page 20

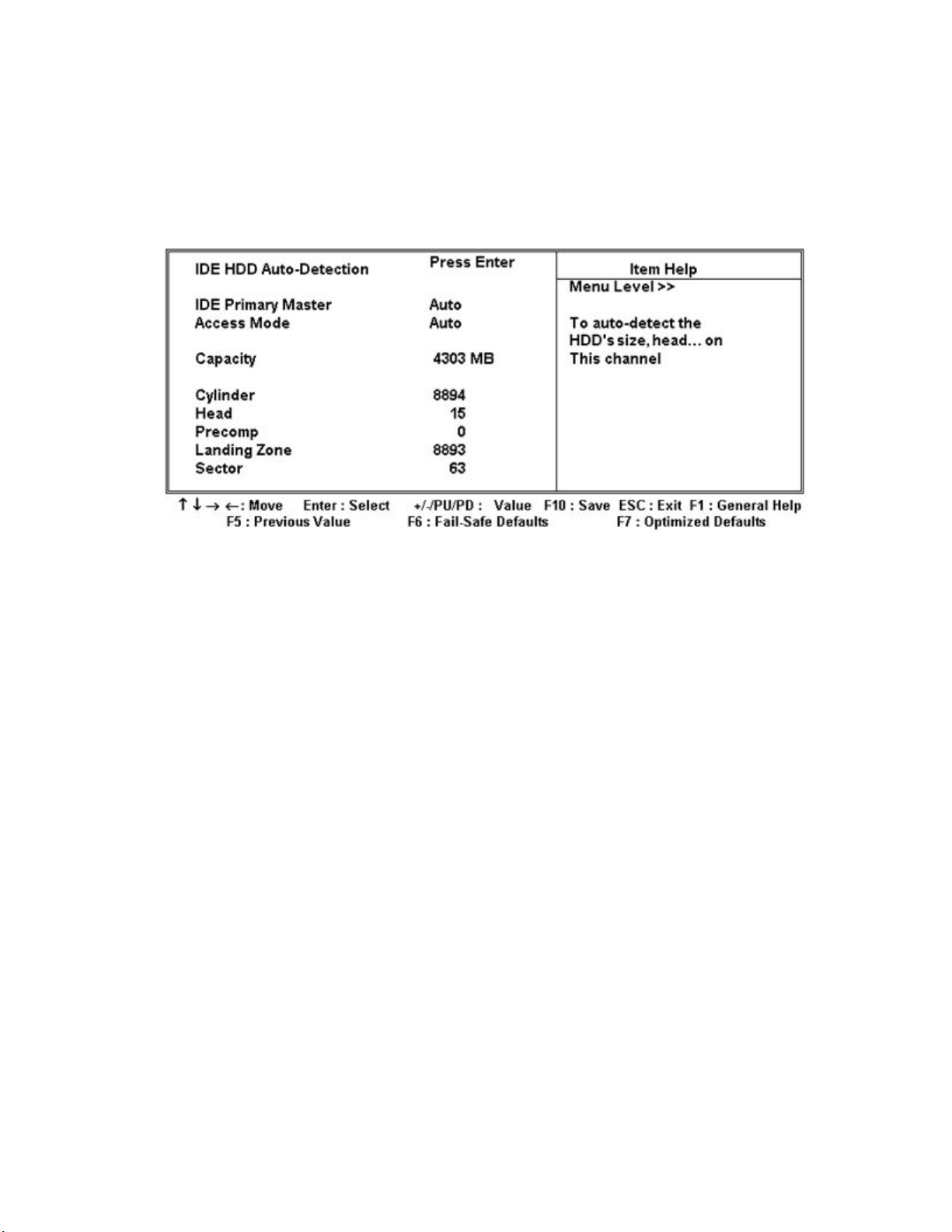

若您的硬碟規格在所有內建規格中未列出，則您可選擇 "USER"選項⾃⾏設定硬碟規式。我們建議您選擇 "AUTO"選項讓系統⾃⾏偵測所有的參數. 基本輸出入系統將⾃動偵測出硬碟規格及光碟型式的控制介⾯.

如果您使⽤的硬碟是 SCSI 控制介⾯時，則硬碟規格請選擇“ None ”.

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

IDE Primary Master

3.2.4 軟碟設定 ( Floppy Drives A&B Setting )

選擇的軟碟機型式，可選擇的軟碟格式有下列五種：360KB ( 5.25“ ), 720KB ( 3.5” ),

1.2MB ( 5.25“ ), 1.44MB ( 3.5” ), 2.88MB ( 3.5” ).

3.2.5⽀援Floppy 3 模式 ( Floppy 3 Mode Support )

如果您⽤的是⽇本標準軟碟機1.2MB, 3.5英吋的機型,可開啟此選項.

3.2.6 顯⽰卡設定 ( Video Display Adapter Setting )

請依照您系統所使⽤之顯⽰卡設定. 可選擇 EGA/VGA、MONO、 CGA40 及 CGA80.

3.2.7 暫停設定 ( Halt On )

當系統在做⾃我測試遇到錯誤時，系統會停⽌運作.

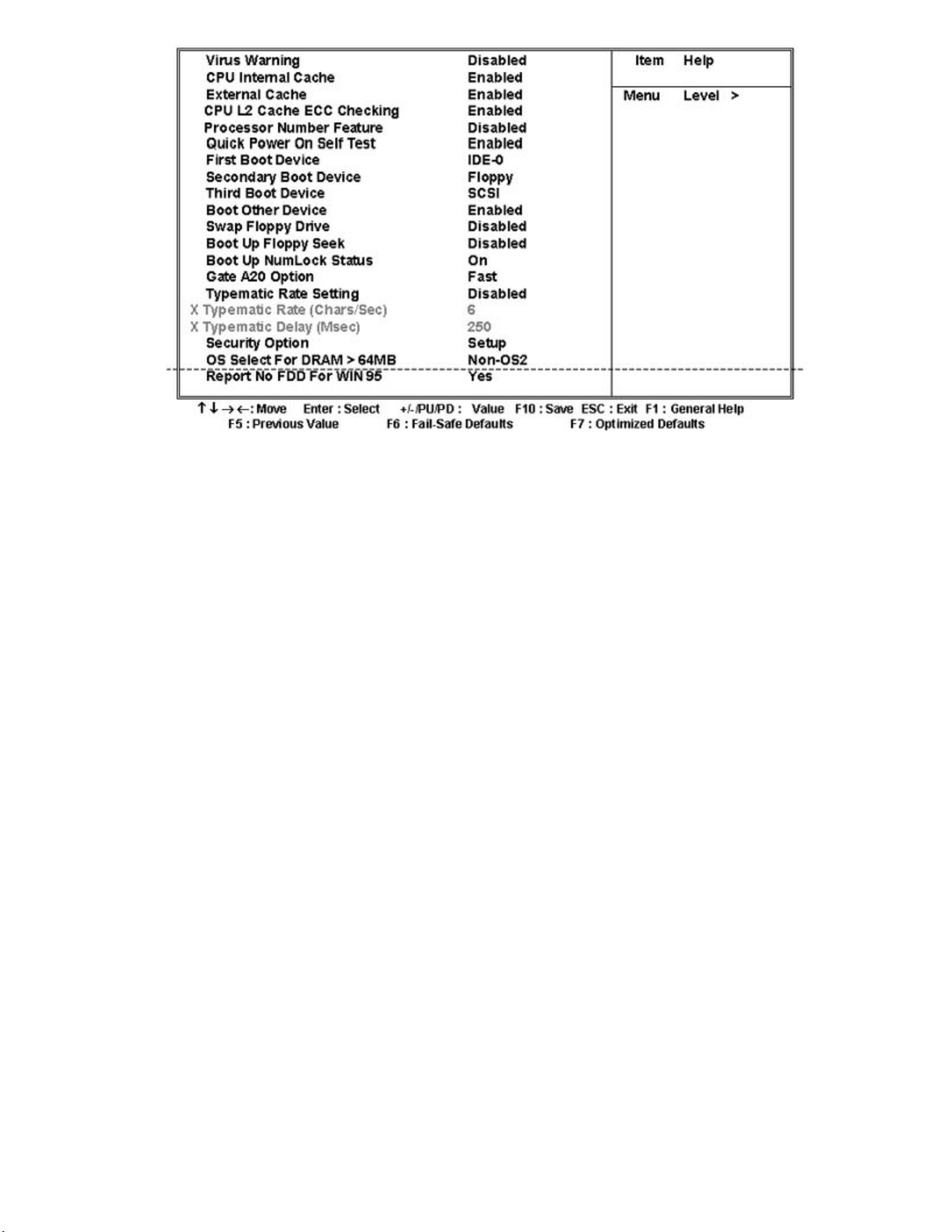

3.3 BIOS 特殊功能設定 ( BIOS Features Setup )

此項⼦畫⾯ ( Figure 3-3 ) 設定包括所有的 AWARD 指定加強功能，正確的設定值可增進系統的開機效率. 在此項中您將可設定系統的速度、開機順序、鍵盤功能、及密碼使⽤設定. 在設定中您若需要更詳細說明，可按＜F1＞鍵來查詢. 若要回到未更改前的設定值時請按＜F5＞鍵. 如果要載入 BIOS 或 SETUP 預設值，則請按＜F6＞或＜F7＞鍵.

Figure 3-3. BIOS 特殊功能設定畫⾯

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

Advanced BIOS Features

Page 21

( Scroll down to see more items , as shown here )

3.3.1 病毒警告 ( Virus Warning )

當您啟動 ( Eenabled ) 此⼀選項後，系統將去監視硬碟開機區和分割區是否被更改，若發現有任何寫入動作，系統將停⽌運作並且在螢幕中央出現警告訊息. 如果您需要安裝新的作業系統時，建議您選擇 "關閉（Disabled）" .

3.3.2 中央處理器內部快取/ 外部快取 ( CPU Internal/External Cache )

設定中央處理器內部快取 ( L1 ) Cache及主機板上的快取記憶體 ( L2 ) Cache是否使⽤。建議選擇 "啟動 ( Enabled )"，可提升記憶體處理速度及增快系統效率.

3.3.3 CPU L2 Cache ECC Checking

這個項⽬可讓您設定是否啟⽤ L2 Cache ECC Checking .

3.3.4 Processor Number Feature

當您使⽤Pentium-III CPU 時,此項⽬才會出現.每⼀個Pentium-III CPU都有其個別的序號,當您開啟此功能並上網時CPU會將此序號傳送出去以追蹤線上活動.。

3.3.5 快速開機⾃我測試 ( Quick Power On Self Test )

當啟動系統時基本輸出入系統 ( BIOS )會進⾏系統開機⾃我測試 ( POST )，當選擇“ 啟動 ( Enabled )”，基本輸出入系統將會縮減⼀些測試程序，加快開機動作.

3.3.6 第⼀/第⼆/第三開機裝置和從其他裝置開機

( First/Second/Third Boot Device & Boot Other Device )

招定由那⼀部磁碟機先做開機動作，可選定由軟碟機, 硬碟機 , CD-ROM, SCSI , LS120/ZIP 或網路卡等裝置開機.

Page 22

3.3.7 交換軟碟機代號 ( Swap Floppy Drive )

若“開啟 ( Enabled )”此選項，則軟碟機 A 會被視為軟碟機 B ，⽽軟碟機 B 則被視為軟碟機 A .

3.3.8 啟動時尋找磁碟機 ( Boot Up Floppy Seek )

當系統啟動時會⾃動搜尋磁碟機是否正確安裝及運作.

3.3.9 啟動數字鍵狀態 ( Boot Up Numlock Status )

設定系統啟動時右⽅數字鍵組為編輯鍵或數字鍵功能.

3.3.10 Gate A20 Option

選Normal時Gate A20 由鍵盤來控制, 選Fast時Gate A20 由晶片來控制.

3.3.11 鍵盤鍵入速度設定（Typematic Rate Setting）

選擇 "啟動 ( Enabled )"選項，可設定鍵盤按鍵時的速度及鍵盤鍵入延遲功能.

3.3.12 鍵盤鍵入速度 ( Typematic Rate )

此選項可設定按下鍵盤按鍵時，每秒所輸入重覆字元.

3.3.13 鍵盤鍵入延遲 ( Typematic Delay )

選擇 " 啟動 ( Enabled ) " 選項，可設定輸入字鍵間的延遲重覆時間，可設定值有 "250", "500", "750", "1000"等.

3.3.14 密碼設定 ( Security Option )

您可以選擇在系統開啟時或進入CMOS 設定程式前詢問使⽤者密碼。您可在 CMOS 設定主畫⾯下選 "Supervisor Password" 及 "User Password" 項⽬去設定且啟動管理者與使⽤者密碼.

3.3.15 OS 記憶體使⽤選擇 ( OS Select for DRAM ＞ 64MB )

當您使⽤ OS/2 作業系統⽽且安裝的記憶體⼤於 64MB 時，您需要選擇 ” 啟動 ( Enabled )” 選項.

3.3.16 Report No FDD For WIN95

當 STANDARD CMOS SETUP 中的 FDD 設為 None 時,此項⽬可以設為 No, 釋放出 IRQ 6 給System ⽤.

3.4 晶片組特殊功能設定 ( Advance Chipset Features Setup )

此項設定是針對主機板上的晶片組做功能設定. 晶片組是負責管理匯流排速度和存取系統記憶體，及連接 PCI 與 ISA 匯流排之間的傳輸，所以針對其做最佳化的設定，才能達到系統最佳的狀態.

Page 23

Figure 3.4 晶片組特殊功能設定畫⾯

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

Advanced Chipset Features

3.4.1 同步動態記憶體 CAS Latency 時間

⽤來控制同步動態記憶體下讀取命令後 , 多少時間才能有正確資料.

3.4.2 同步動態記憶體 Cycle Time Tras/Tre

⽤來控制⼀個存取週期下要⽤多少同步動態記憶體時脈.

3.4.3 同步動態記憶體 RAS-to-CAS Delay

此項選擇⽤來控制 SDRAM下啟動命令後 , 多少時間才能有讀取/寫入命令.

3.4.4 同步動態記憶體 RAS Precharge 時間

⽤來控制同步動態記憶體下 Pre-charge 命令後 , 多少時間內不得再下命令.

3.4.5 系統 BIOS 快取記憶體 ( System BIOS Cacheable )

此功能可使系統 BIOS 直接從快取記憶體啟動，加速系統執⾏速度.

3.4.6 影像 BIOS 快取記憶體 ( Video BIOS Cacheable )

此功能可使影像 BIOS 直接從快取記憶體啟動，加速影像執⾏速度.

3.4.7 記憶體保留區 ( Memory Hole At 15M-16M )

此選項可保留系統記憶體區域給指定的ISA卡使⽤，以避免記憶體相衝. 晶片組可從此區域接放直接由 ISA bus 傳輸過來的資料和解碼.通常，此區域是保留給 I/O 卡對映使⽤.

3.4.8 晶片組延遲交易 ( Delayed Transaction )

Page 24

此選項可讓您控制晶片組的延遲交易功能。由於 PCI 的資料傳輸會比 ISA bus 快，如果您的 ISA 卡會有不相容的情形，可以設定此功能讓 PCI 的傳輸資料延遲.

3.4.9 On-Chip Video Windows Size

此選項可調整記憶體映射的多少給AGP 影像資料.

3.4.10 Local Memory Frequency

此選項可調整主機板上視訊記憶體的頻率.當RAS# Precharge Timing 選項被設為Slow 時, 您可將此選項設為133MHz.

3.4.11 CAS# Latency

此選項可設定主機板上視訊記憶體的時脈週期.

3.4.12 Paging Mode Control

此選項當設定為開啟時,GMCH影像控制器會開啟Paging Mode Control的功能,當設定為關閉時,GMCH影像控制器會關閉Paging Mode Control的功能.

3.4.13 RAS-to-CAS Override

這個項⽬⽤來決定主機板上視訊記憶體的時脈週期來指定RAS#-to-CAS# 的延遲.

3.4.14 RAS# Timing

這個項⽬控制 RAS# active to Protegra, 並更新到RAS# active delay ( 主機板上視訊記憶體的時脈 ). 可以選為Slow 或Fast.

3.4.15 RAS# Precharge Timing

這個項⽬控制RAS# precharge ( 主機板上視訊記憶體的時脈 ). 可以選為Slow 或Fast.

3.5 週邊整合設定 ( Integrated Peripherals )

藉由此項設定, 可控制主機板上的輸入/ 輸出功能.。

Figure 3-5 週邊整合設定

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

Integrated Peripherals

Page 25

( Scroll down to see more items , as shown here )

3.5.1 晶片上的PCI/IDE ( On-Chip Primary/Secondary PCI/IDE )

此設定允許您"開啟 ( Enabled )"或 "關閉 ( Disabled )"主機板上的IDE 控制功能。請維持此預定值,除非您要使⽤外接IDE 控制卡時，您可以改變此設定值.

3.5.2 IDE 主要和第⼆的主/ 次PIO󶁖 ( IDE Primary & Secondary Master/Slave PIO )

此項提供0到4五種模式供選擇，可搭配不同的硬碟設定。當您設定"⾃動 ( Auto )" ，基本輸出入系統 ( BIOS )將⾃動選擇最佳的模式.

3.5.3 IDE主要和第⼆的主/ 次UDMA󶁖 ( IDE Primary & Secondary Master/Slave UDMA )

當您設定 "⾃動 ( Auto )"，系統將⾃動檢查硬碟是否⽀援 Ultra DMA 模式.

3.5.4 USB 控制功能 ( USB Controller )

若系統上有 USB 的設備請設為 Enabled.

3.5.5 USB鍵盤驅動⽀援 ( USB Keyboard Support )

Page 26

此選項可設定或取消USB鍵盤的驅動程式.

3.5.6 優先偵測顯⽰卡( Init Display First )

此選項可設定系統於開機時優先偵測何種顯⽰卡的存在.

3.5.7 AC97 Audio/Modem

當設為Enabled時,BIOS會⾃動偵測⾳效和數據機裝置是否被使⽤,如果您不是使⽤AMR 的裝置⽽是使⽤其他PCI⾳效卡或數據機控制卡,請將此選項設為Disabled.

3.5.8 IDE 硬碟磁區模式 ( IDE HDD Block Mode )

此項⽬可設定硬碟以多磁區⽅式傳送資料，並可消除每個磁碟的中斷處理時間.

3.5.9 開機功能 ( Power On Function )

此項⽬可設定以何種裝置來開機，使⽤此功能時,請確定JKBV跳接器是設定在2-3的位置, 詳細內容請參考第⼆章的鍵盤電壓設定.

Any Key :󵽱 按鍵盤的任何鍵都可以開機. Button Only:只可以以電源按鍵來啟動系統.

Keyboard 98 :

使⽤Windows 98 鍵盤上的"Wake Up"鍵來啟動系統.

Password :󵽱 先進入"KB Power On Password" 選項, 鍵入您的密碼兩次以確定無誤,最多

5個字元.

Hot Key :󵽱 先進入"Hot Key Power On" 選項,選擇啟動系統的快速鍵, 選擇範圍從Ctrl-

F1~Ctrl-F12. Mouse Left :可以按兩次滑鼠左鍵來啟動系統. Mouse Right :

可以按兩次滑鼠右鍵來啟動系統.

3.5.10 內建軟碟機控制器 ( Onboard FDC Controller )

選定是否使⽤主機板上所提供的軟碟機控制介⾯.

3.5.11 內建串列埠 1 和 2 ( Onboard Serial Port 1 & 2 )

選定是否使⽤主機板上所提供的串列埠1，及設定其中斷位址。預設值為"3F8/IRQ4" 及主機板上所提供的串列埠2，及設定其中斷位址。預設值為 " 2F8/IRQ3 ".

3.5.12 UART 模式選擇 ( UART Mode Select )

此選項可以指定串列連接埠的模式.

3.5.13 RxD, TxD Active

此選項可以設定 Hi, Lo; Lo, Hi; Lo,Lo, Hi,Hi.

Page 27

3.5.14 紅外線傳輸延遲 ( IR Transmission Delay )

當您的紅外線裝置在傳輸資料時發⽣問題可以將此選項設為Enabled⽤較低的速度來傳輸資料.

3.5.15 內建並列埠 ( Onboard Parallel Port )

此選項可以控制內建平⾏埠的位址與中斷.

3.5.16 並列埠模式 ( Parallel Port Mode )

此項⽬可讓您指定並列埠以何種操作模式來傳輸資料。選擇模式可以是 SPP, EPP, ECP, ECP 和EPP.

3.5.17 EPP Mode Select

此選項可以設定EPP模式為EPP1.7 或 EPP1.9.

3.5.18 ECP Mode Use DMA

此選項可讓您指定 ECP1.7, ECP1.9, ECPEPP1.7 或 ECPEPP1.9 模式的並列埠所使⽤的 DMA.

3.5.19 PWRON After PWR-Fail

Off: 當停電後於恢復電⼒供應時, 系統的電源是處於關閉狀態, 您必須按電源開關才

會啟動電腦. On:󵽱 當停電後於恢復電⼒供應時, 系統的電源會⾃動開啟. FormerSts:

當停電後於恢復電⼒供應時, 系統的電源會回復到停電前的狀態; 當停電前系統

的電源是關閉狀態,於恢復電⼒供應時, 系統的電源就處於關閉狀態. 當停電前

系統的電源是開啟狀態,於恢復電⼒供應時, 系統的電源就處於開啟狀態.

3.5.20 Game Port Address

此選項可設定主機板上Game接頭的I/O位置.

3.5.21 Midi Port Address

此選項可設定主機板上Midi接頭的I/O位置,如果此選項設定後, Midi接頭的中斷要求 ( Midi Port IRQ ) 也要設定.

3.5.22 Midi Port IRQ

此選項可設定主機板上Midi接頭的中斷要求 ( IRQ ).

3.6 系統省電管理功能設定󶁖 ( Power Management Setup )

當系統在待機狀態下，透過電源管理設定可以減低系統耗電量.

Figure 3-6. 系統省電管理功能設定畫⾯

CMOS Setup Utility - Copyright ( C ) 1984 - 1999 Award Software

Page 28

Power Management Setup

( Scroll down to see more items , as shown here )

3.6.1 智慧型電源管理介⾯功能 ( ACPI Function )

此選項可讓您控制智慧型電源管理介⾯功能.

3.6.2 智慧型電源管理介⾯中⽌模式功能 ( ACPI Suspend Type )

此選項可讓您選擇中⽌模式功能的模式. S1 ( POS ) : 啟動電源中⽌的功能. S3 ( STR ) : 啟動系統在停歇狀態時將資料存在RAM的功能.

3.6.3 系統省電管理 ( Power Management )

最⼩省電模式 Min Saving

系統處於停歇狀態下⼀⼩時後，會⾃動進入省電狀態. System starts power saving function when the inactivity period exceeds 1 hour.

最⼤省電模式 Max Saving

系統處於停歇狀態下⼀分鐘後，即⾃動進入省電狀態. System starts power saving function when the inactivity period exceeds 1 min.

使⽤者⾃定模式 User Defined

讓使⽤者⾃⾏設定系統停歇時間，才進入省電狀態. Allows user to define the inactivity period before power saving function activates,

3.6.4 影像關閉⽅式 ( Video Off Method )

Page 29

V/H SYNC+Blank：⾃動關閉⽔平和垂直掃描及畫⾯顯⽰. Blank Screen ( 空⽩畫⾯ )：僅關閉顯⽰畫⾯. DPMS ( 顯⽰卡電源管理 )：以 BIOS 設定值控制顯⽰卡. ( 此顯⽰卡需⽀援 DMPS 規格 ). V/H SYNC+Blank為預設值.

3.6.5 在中⽌模式關閉顯像 ( Video Off In Suspend )

選擇是否當系統進入省電模式Suspend時就關閉顯⽰畫⾯.

3.6.6 MODEM Use IRQ

若系統有安裝數據機可由 BIOS 分配 IRQ 給數據機.

3.6.7 中⽌模式 ( Suspend Mode )

決定系統在停歇狀態時，所有驅動器除了CPU之外皆進入省電狀態的時間，即進入完全的省電功能.

3.6.8 硬碟省電模式 ( HDD Power Down )

決定系統在停歇態時，硬碟機進入省電狀態的時間.

3.6.9 關機模式選擇 ( Soft-off by PWR-BTTN )

可設定立即關機 ( Instant-off ) 或延遲關機 ( Delay 4 Sec. )，當設定為延遲關機時，需按住按鈕開關4秒鐘以上才會關機，若少於4秒鐘則系統會進入省電模式.

3.6.10 數據機遙控開機 ( Power On by Ring )

可設定是否使⽤外接數據機遙控開機功能。當您開啟此功能時在跳出 BIOS 設定畫⾯，必需讓主機板再進入 DOS 或 Windows 95/98等作業系統後才能關機，這樣此功能才算設定完成.

3.6.11 網路喚醒系統功能 ( Wake up on LAN )

可設定是否使⽤網路喚醒系統功能.

3.6.12 CPU Thermal-Throttling

可設定當CPU過熱時系統電⼒消耗的比率.

3.6.13 定時開機 ( Resume by Alarm )

可設定是否使⽤系統設定時間開機功能.

3.6.14 ⽇期、時間鬧鐘設定 ( Date Alarm, Time Alarm )

此項為設定定時開機之⽇期與時間.

3.6.15 Primary/Secondary IDE 0/1, FDD, COM, LPT Port & PCI PIRQ [A-D]#

Page 30

這些選項可以開啟或關閉各種I/O埠的省電甦醒監控.

3.7 PNP/PCI 組態設定

Figure 3.7 PNP/PCI 組態設定

ROM PCI / ISA BIOS (XXXXXXXX)

PNP/PCI CONFIGURATION

AWARD SOFTWARE, INC.

3.7.1重新設定系統架構 ( Reset Configuration Data )

此選項可重新設定系統架構.

3.7.2 控制調整⽅式 ( Resources Controlled By )

預設值為" Auto (ESCD) " .當系統開機後基本輸出入系統會⾃動偵測及設定所有與隨插即⽤（Plug & Play）相容的週邊，以準備給系統運⽤。若您將這⼀欄位設為 " ⼿動（Manual） " 時, 則下⽅會出現所有可供調的中斷要求（IRQ）.此項⽬請選⽤ “Auto (ESCD)”，來達成系統隨插即⽤（Plug & Play）的功能.

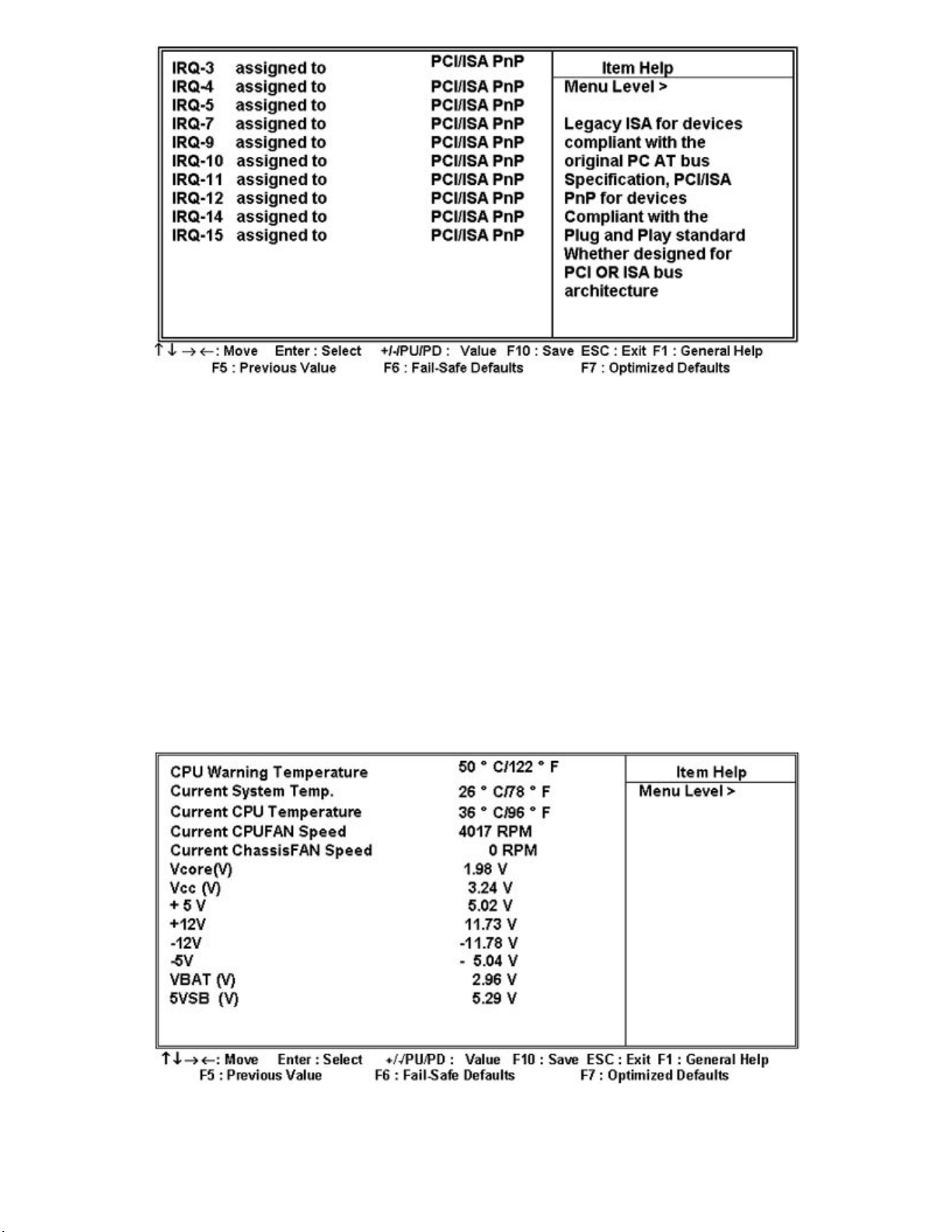

3.7.3 IRQ Resources

IRQ Resources

Page 31

3.7.4 IRQ-xx 設定

如果您的卡沒有⽀援 PnP 功能且須要特殊 IRQ ⽀援此項功能的話，請選擇 IRQ-x assigned to “Reserved”。此項設定將知會系統預留⼀個特定位置，安裝傳統的卡.

3.7.5 PCI/VGA顏⾊調合 ( PCI/VGA Palette Snoop )

解決視窗下有些非標準 VGA 圖形加速卡或 MPEG 影像解壓縮卡與 PCI 顯⽰卡⽽產⽣的不正常顏⾊.

3.8 個⼈電腦健康狀態 ( PC Health Status )

Figure 3.8 個⼈電腦健康狀態

PC Health Status

3.8.1 ⽬前CPU及系統溫度 ( Current CPU & System Temperature (xx°C/xx°F) )

內建主機板及 CPU 的溫度⾃動偵測功能。其值將跟隨其溫度變化⽽改變.

Page 32

3.8.2 ⽬前外接機殼及 CPU 風扇速度 ( Current Chassis & CPU FAN Speed (xxxxRPM) )

內建偵測每分鐘轉速 (RPM)電源風扇速度、外接機殼風扇速度、CPU風扇速度功能。此數值將依據風扇實際轉速值更改.

3.8.3 Vcore, Vcc3, +5V, +12V, -12V & -5V, VBAT & 5VSB (xx.xxV)

內建⾃動偵測電壓功能.

3.9 頻率控制 ( Frequency Control )

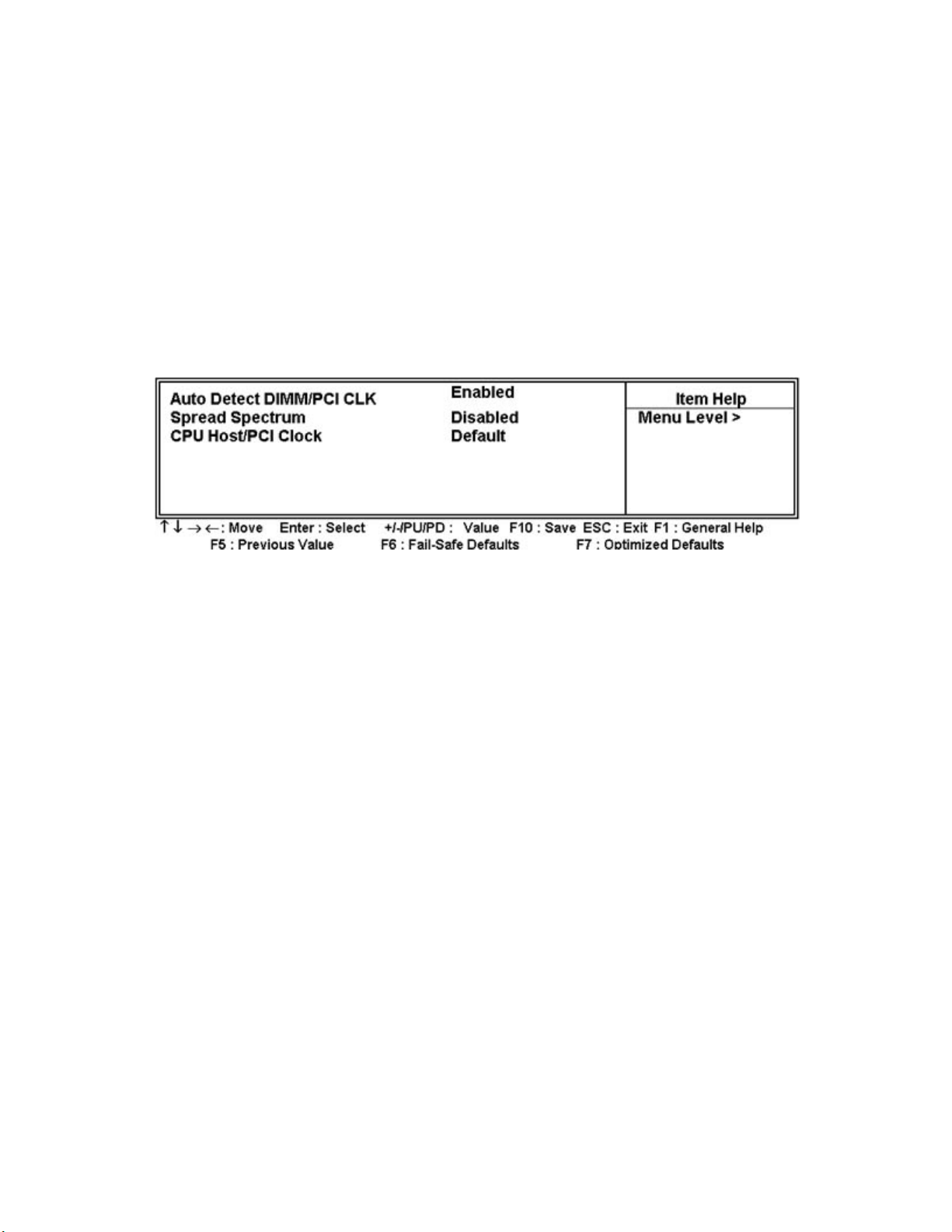

Figure 3.9 頻率控制

Frequency Control

3.9.1 ⾃動偵測DIMM/PCI的時脈 ( Auto Detect DIMM/PCI CLK )

當此選項設為Enabled時,可減少⼲擾的產⽣.

3.9.2 Spread Spectrum

使⽤預設值Disabled,可以增加系統的穩定性.

3.9.3 中央處理器外部頻率 ( CPU Host/PCI Clock )

預設值是 Default . 若 CPU 是 66MHz FSB, 可以選擇設為 Default, 66, 75或是 83MHz. 若 CPU 是100MHz FSB, 可以選擇設為 Default, 100, 103, 105, 114, 120, 124或是 133MHz 。若 CPU 是 133MHz FSB, 可以選擇設為 Default, 133, 140, 150 或是 166MHz.

注意事項:

若您設103, 105, 114, 120或124 MHz為外部頻率 , 您必須使⽤ 8ns 或更快速的 DIMM 。

若您設 133或140MHz 為外部頻率 , 您必須使⽤ 7ns 或更快速的 DIMM 。

若您設 150或166MHz 為外部頻率 , 您必須使⽤ 6ns 或更快速的 DIMM 。75, 83, 103, 105, 114, 120, 124, 133, 130, 150 和166 MHz是超過規格的調整⽅法 , 我們並不⿎勵您這麼做.

各元件頻率的對照表:

Page 33

外部頻率 PCI DIMM 66 MHz 33 MHz 100 MHz 75 MHz 37.5 MHz 112.5 MHz 83 MHz 41.6 MHz 124.9 MHz 100 MHz 33 MHz 100 MHz ** 103 MHz 34 MHz 103 MHz * 105 MHz 35 MHz 105 MHz * 114 MHz 38 MHz 114 MHz * 120 MHz 40 MHz 120 MHz 124 MHz 41.33 MHz 124 MHz ** 133 MHz 33 MHz 100 MHz ** 133 MHz 44.33 MHz 133 MHz ** 140 MHz 35 MHz 105 MHz ** 140 MHz 46 MHz 140 MHz ** 150 MHz 37 MHz 112 MHz ** 150 MHz 50 MHz 150 MHz ** 166 MHz 41 MHz 166 MHz

* 號選項只提供給P3WMA 系列產品.

** 號選項只提供給P3WMA-E.

3.10 載入基本預設值 ( Load Fail-Safe Defaults )

此選項關閉BIOS中⾼效能的功能以基本預設值來執⾏ ,從主畫⾯選取此項⽬ , 並按 <Enter>鍵會出現以下訊息:

Load Fail-Safe Defaults (Y/N)?N

若您同意,請按<Y>,然後按<Enter>.系統就會載入基本預設值.

3.11 載入最佳值 ( Load Optimized Defaults )

此選項載入BIOS中最佳值來執⾏,從主畫⾯選取此項⽬,並按<Enter>鍵會出現以下訊息:

Load Optimized Defaults (Y/N)?N

若您同意, 請按<Y>,然後按<Enter>.系統就會載入最佳值.

3.12 管理者/使⽤者密碼󶁖 ( Supervisor/User Password )

密碼設定可避免他⼈未經授權、⽽擅⾃使⽤您的電腦. 如果設定好密碼，系統會在每次開機或進入 BIOS公⽤程式時，出現⼀個提⽰符號，要求您輸入正確的密碼.

設定密碼：

1. 在提⽰符號下，鍵入最多8個字元的密碼，您所鍵入的字元在螢幕上只會出現星號.

2. 鍵入密碼後，請按 ENTER 鍵.

Page 34

3. 接著⼜會出現提⽰符號，請再鍵入⼀次密碼，以確認密碼的正確性。按 ENTER

鍵，即會直接回到主畫⾯.

如果要取消⼰設定的密碼，請在出現輸入密碼的提⽰符號後，直接按ENTER 鍵，畫⾯上就會出現⼀個訊息告訴您密碼已被取消.

3.13 儲存並跳出設定程式 ( Save & Exit Setup )

當所欲更改的設定值完成後, 選取此項⽬,並按<Enter>鍵會出現以下訊息:

Save to CMOS and Exit (Y/N)? N

若您同意, 請按<Y>,然後按<Enter>.系統就會儲存設定值並跳出Setup畫⾯重新開機.

3.14 不儲存並離開設定程式 ( Exit Without Saving )

當您不想儲存所更改的設定值, 選取此項⽬,並按<Enter>鍵會出現以下訊息:

Quit Without Saving (Y/N)? N

若您同意, 請按<Y>,然後按<Enter>.系統就會重新開機.

第四章驅動程式的安裝󶁖 ( Software installation )

4.1 Windows 95/98的INF程式更新

*** 因為Intel 82810 (DC100) or 82810E / 82801AA(AB) /82802 晶片中的⼀些控制器無法被 Windows 95/98 辨認. 為了開啟這些控制器,您的系統必須安裝INF 程式.

若您的作業系統是 Windows 95/98, 您必須從\INTEL\WINDOWS\INF和 \INTEL\WINDOWS\INF_INSTALL_UTILITY ⼦⽬錄來安裝INF 程式.

請參考以下的安裝過程來安裝INF 程式.

4.1.1󶁖 ⽤於Windows 95/98 第⼀版的安裝⽅法

1. 執⾏光碟片中的 \INTEL\WINDOWS\INF ⽬錄裏的 SETUP.EXE

2. 依據提⽰繼續完成安裝程序.

3. 執⾏光碟片中的 \INTEL\WINDOWS\INF_INSTALL_UTILITY ⽬錄裏的

SETUP.EXE

4. 依據提⽰繼續完成安裝程序並重新啟動系統.

5. 新增硬體精靈將偵測到:

"Intel R 82802 Firmware Hub Device" 或

Page 35

"Intel R 82810 (DC-100) (e DC-133) System and Graphics Controller" 或 "Intel R 82801xx Ultra ATA Controller",

6. 如果系統要求插入磁片時, 請將"Windows 98 CD-ROM" 的光碟片放入光碟機中, 然後按"確定"按鍵.

7. 請按"是"按鍵, 重新啟動系統以設定新的裝置.

4.1.2 ⽤於Windows 98 第⼆版的安裝⽅法

1. 啟動 Windows 98SE

2. 執⾏光碟片中的 \INTEL\WINDOWS\INF ⽬錄裏的 SETUP.EXE

3. 依據提⽰繼續完成安裝程序.

4. 執⾏光碟片中的 \INTEL\WINDOWS\INF_INSTALL_UTILITY ⽬錄裏的

SETUP.EXE.

5. 依據提⽰繼續完成安裝程序並重新啟動系統.

6. 新增硬體精靈將偵測到:

"Intel R 82802 Firmware Hub Device"

4.1.3 ⽤於 Windows 2000/ME的安裝⽅法

1. 啟動 Windows 2000/ME

2. 執⾏光碟片中的 \INTEL\WINDOWS\INF ⽬錄裏的 SETUP.EXE

3. 依據提⽰繼續完成安裝程序.

4.2 安裝顯⽰埠的驅動程式

4.2.1 ⽤於Windows 95/98/ME的安裝⽅法

1. 執⾏光碟片中的\INTEL\VGA\WIN9X\GRAPHICS⽬錄裏的 SETUP.EXE.

2. 依據提⽰繼續完成安裝程序並重新啟動系統.

4.2.2 ⽤於Windows 2000的安裝⽅法

1. 執⾏光碟片中的\INTEL\VGA\WIN2000⽬錄裏的 SETUP.EXE.

2. 依據提⽰繼續完成安裝程序並重新啟動系統.

4.2.3 ⽤於Windows NT 4.0的安裝⽅法

1. 啟動Windows 4.0 並安裝 Service Pack 4 或更新的版本.

2. 執⾏光碟片中的\INTEL\VGA\ WINNT4 \GRAPHICS⽬錄裏的 SETUP.EXE.

Page 36

3. 依據提⽰繼續完成安裝程序並重新啟動系統.

4.2.4 ⽤於 Windows NT 3.51, Windows 3.11 & OS/2的安裝⽅法

執⾏顯⽰埠的驅動程式,請參考各⼦⽬錄中的 readme.txt 檔案.

4.3 安裝⾳效埠的驅動程式

󶁖󶁖󶁖󶁖󶁖󶁖󶁖 請參考\ADI\A88X各⼦⽬錄中的 readme.txt 檔案.

4.4 安裝Intel 防護程式 (Installing the Intel Security Driver)

1. 執⾏光碟片中的 \P3WMA\SecurityDRV ⽬錄裏的 SETUP.EXE

2. 依據提⽰繼續完成安裝程序並重新啟動系統.

3. 若要進⼀步的資訊, 請參考 IntelSecurityDriver_Readme.txt 檔案.

4.5 安裝Ultra ATA Storage程式󶁖

1. 啟動Windows 98/ME/2000 或 4.0

2. 執⾏光碟片中的 \INTEL\ULTRAATA ⽬錄裏的 ULTRAATA.EXE

3. 依據提⽰繼續完成安裝程序並重新啟動系統.

4.6安裝硬體監測程式󶁖

如果是 Windows 95/98/ME, 執⾏光碟片中的 \MONITOR\W83627\WIN9598ME ⽬錄裏的 SETUP.EXE,󶁖

如果是 Windows 2000/NT 4.0, 執⾏光碟片中的 \MONITOR\W83627\WIN2K-NT40 ⽬錄裏的 SETUP.EXE

附錄 A. 使⽤中⽌到RAM 的功能

Appendix A. Using the Suspend to RAM Function

1. 在BIOS Setup 畫⾯中, 選擇 "Power Management Setup" 選項並且按<Enter>.

2. 將 "ACPI Function" 選項設為"Enabled".

3. 將 "ACPI Suspend Type" 選項設為"S3 ( STR )".

Power Management Setup

Page 37

4. 按<Esc> 回到主畫⾯.

5. 選擇"Save & Exit Setup" 然後按<Enter>. 按<Y> 然後按<Enter>.

6. 安裝Windows 98 時加入下列參數以確保智慧型電源管理介⾯功能 (ACPI)是被開

啟的.請注意在參數P和J之間有⼀個空格.

[drive]:>setup /p j

若您的Windows 98之前就已安裝好, 安裝時沒有下P和J參數開啟智慧型電源管理介⾯功能 (ACPI), 請與微軟公司聯絡取得軟體升級的相關訊息.

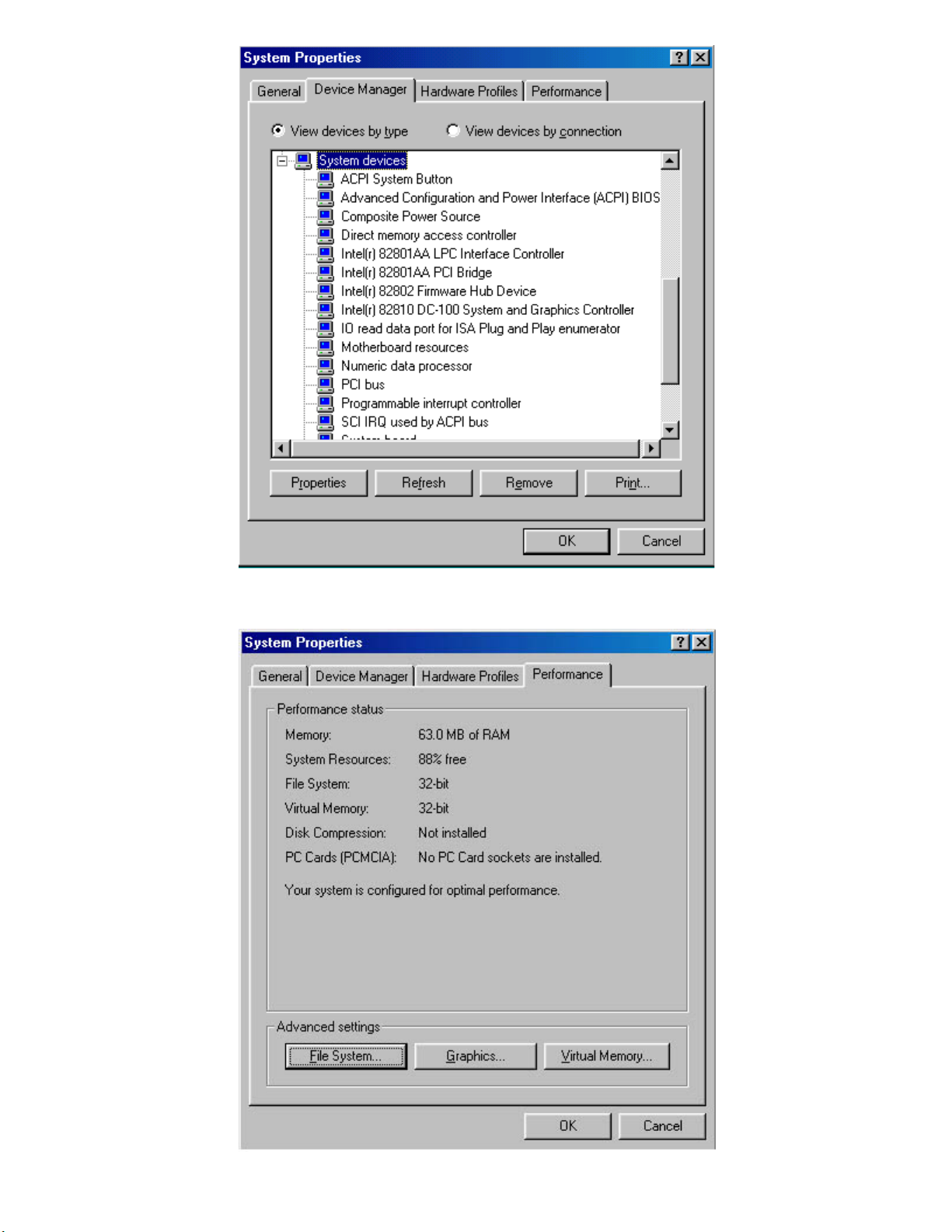

7. 啟動 Windows 98. 在Windows 98 的桌⾯, 按開始按鍵. 選擇設定(S), 然後按控制台(C)以檢查智慧型電源管理介⾯功能 (ACPI)是否已經安裝好, 開啟系統圖⽰,在系統內容對話盒中, 選擇裝置管理員. 在按類型來查看裝置下選擇系統裝置I.

Page 38

8. 開啟系統圖⽰,在系統內容對話盒中, 選擇效能⼀覽表.

Page 39

9. 選擇檔案系統(F)…在這個電腦的主要⽤途(T)區裏選擇可攜式或船塢式系統. 按套⽤

(A)再按確定. 重新啟動電腦.

10. 重複第7步驟,打開控制台(C), 選擇電源管理.

11. 選擇進階⼀覽表. 在當我按下電腦的電源按鈕時(E)的區域裏選擇待命.

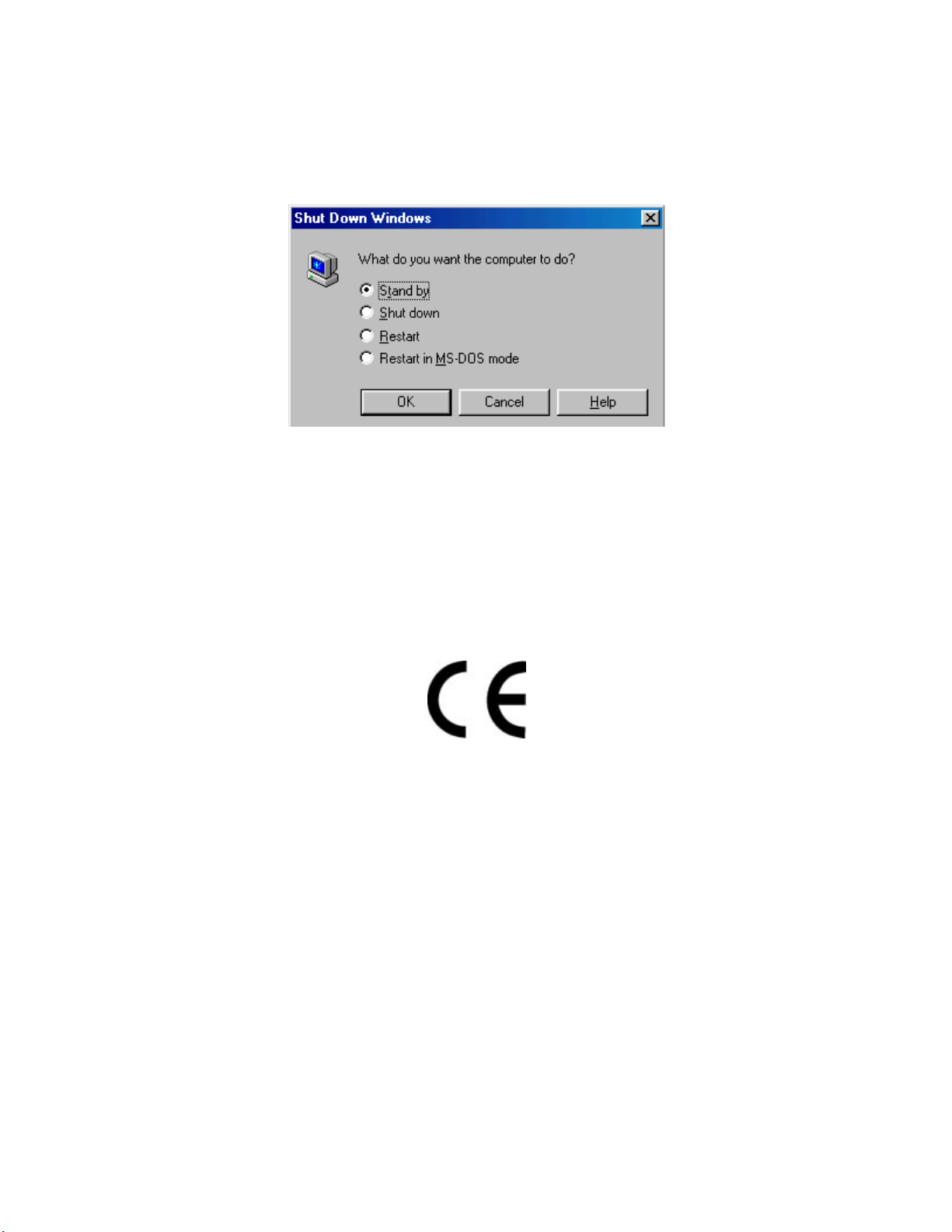

12. 完成上述步驟後當您想關閉電腦的電源就不⽤關閉檔案,應⽤程式或作業系統. 您可

以直接按下電源按鈕或選擇暫停(T).

Page 40

啟動電腦的電源只要按下電源按鈕,電腦會在8秒內回復到前⼀次您關機時的操作畫⾯.如果您已在BIOS中週邊整合設定(Integrated Peripherals) 項⽬裏的"KB Power On Password"⼦項⽬設定密碼就無法透過電源按鈕來開機,必須在鍵盤上鍵入密碼⽅可開機.

如果您更換了顯⽰卡的顏⾊或解析度 (在顯⽰器內容對話盒中), 不能在沒有重新開機的狀態下直接套⽤新的設定,您必須重新開機才可以使⽤新的設定.

CE TEST REPORT

Declaration No. :C9O1301 October 29, 1999

The following designated product

EQUIPMENT : MAIN BOARD

MODEL NO. : P3WMA The measurements shown in this test report were made in accordance with the procedures given in EUROPEAN COUNCIL DIRECTIVE 89/336/EEC. The equipment was passed the test performed according to European Standard EN 55022:1994/A1:1995/A2:1997 Class B and EN 50 082-1:1997 EN 61 000-4-2:1995, EN 61 000-4-3:1996, EN 61 000-4-4:1995

Page 41

NSTL

NSTL “ Year 2000 Test “ Certification Letter

August 27, 1999

Testing Date : August 27, 1999

Certification Date : August 27, 1999

Certification Number : NCY2000-990827-016

P3WMA system has passed NSTL Year 2000 certification test program. The Year 2000 test program tests a personal computer for its ability to support the year

2000.

The Year 2000 certification test has been done under the following system configuration:

System Model Name :󵽱 P3WMA Hardware Revision : B CPU Model : Intel Pentium II 333/66 MHz On Board Memory / L2 Cache :󵽱

PC100 SDRAM DIMM 64MBx1 / 128KB

System BIOS :󵽱 Award Modular BIOS v6.00PG, P3WMA

VER:1.0

06/23/1999-i810-W83627HF- 6A69MTP9C-00 RTC Brand Name : Intel RTC Model Name : FW82801AA
