Page 1

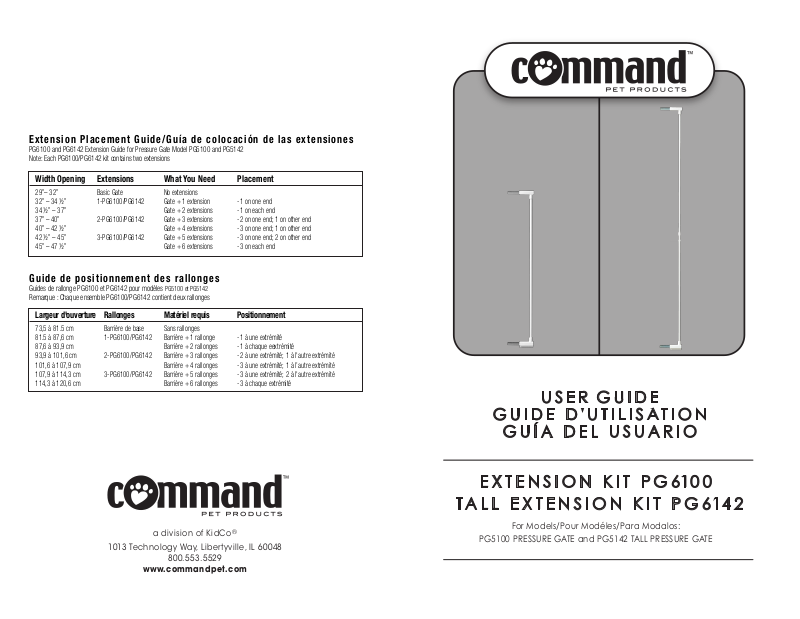

Extension Placement Guide/Guía de colocación de las extensiones
PG6100 and PG6142 Extension Guide for Pressure Gate Model PG5100 and PG5142
Note: Each PG6100/PG6142 kit contains two extensions
Width Opening Extensions What You Need Placement
29”– 32” Basic Gate No extensions
32” – 34 ½” 1-PG6100/PG6142 Gate + 1 extension -1 on one end
34 ½” – 37” Gate + 2 extensions -1 on each end
37” – 40” 2-PG6100/PG6142 Gate + 3 extensions -2 on one end; 1 on other end
40” – 42 ½” Gate + 4 extensions -3 on one end; 1 on other end
42 ½” – 45” 3-PG6100/PG6142 Gate + 5 extensions -3 on one end; 2 on other end
45” – 47 ½” Gate + 6 extensions -3 on each end
Guide de positionnement des rallonges
Guides de rallonge PG6100 et PG6142 pour modèles
Remarque : Chaque ensemble PG6100/PG6142 contient deux rallonges
Largeur d'ouverture Rallonges Matériel requis Positionnement
73,5 à 81.5 cm Barrière de base Sans rallonges
81.5 à 87,6 cm 1-PG6100/PG6142 Barrière + 1 rallonge -1 à une extrémité
87,6 à 93,9 cm Barrière + 2 rallonges -1 à chaque eextrémité
93,9 à 101,6 cm 2-PG6100/PG6142 Barrière + 3 rallonges -2 à une extrémité; 1 à l'autre extrémité
101,6 à 107,9 cm Barrière + 4 rallonges -3 à une extrémité; 1 à l’autre extrémité
107,9 à 114,3 cm 3-PG6100/PG6142 Barrière + 5 rallonges -3 à une extrémité; 2 à l'autre extrémité
114,3 à 120,6 cm Barrière + 6 rallonges -3 à chaque extrémité
PG5100 et PG5142
USER GUIDE
GUIDE D'UTILISATION
GUÍA DEL USUARIO
a division of KidCo
1013 Technology Way, Libertyville, IL 60048
800.553.5529
www.commandpet.com
®
EXTENSION KIT P G 6100
TALL EXTENSION KIT P G 6142
For Models/Pour Modéles/Para Modalos:
PG5100 PRESSURE GATE and PG5142 TALL PRESSURE GATE
Page 2
USER GUIDE • PG6100/PG6142 EXTENSION KITS FOR PG5100/PG5142 PRESSURE GATES
PG6100/PG6142 EXTENSION KITS FOR PG5100/PG5142 PRESSURE GATES • GUÍA DEL USUARIO

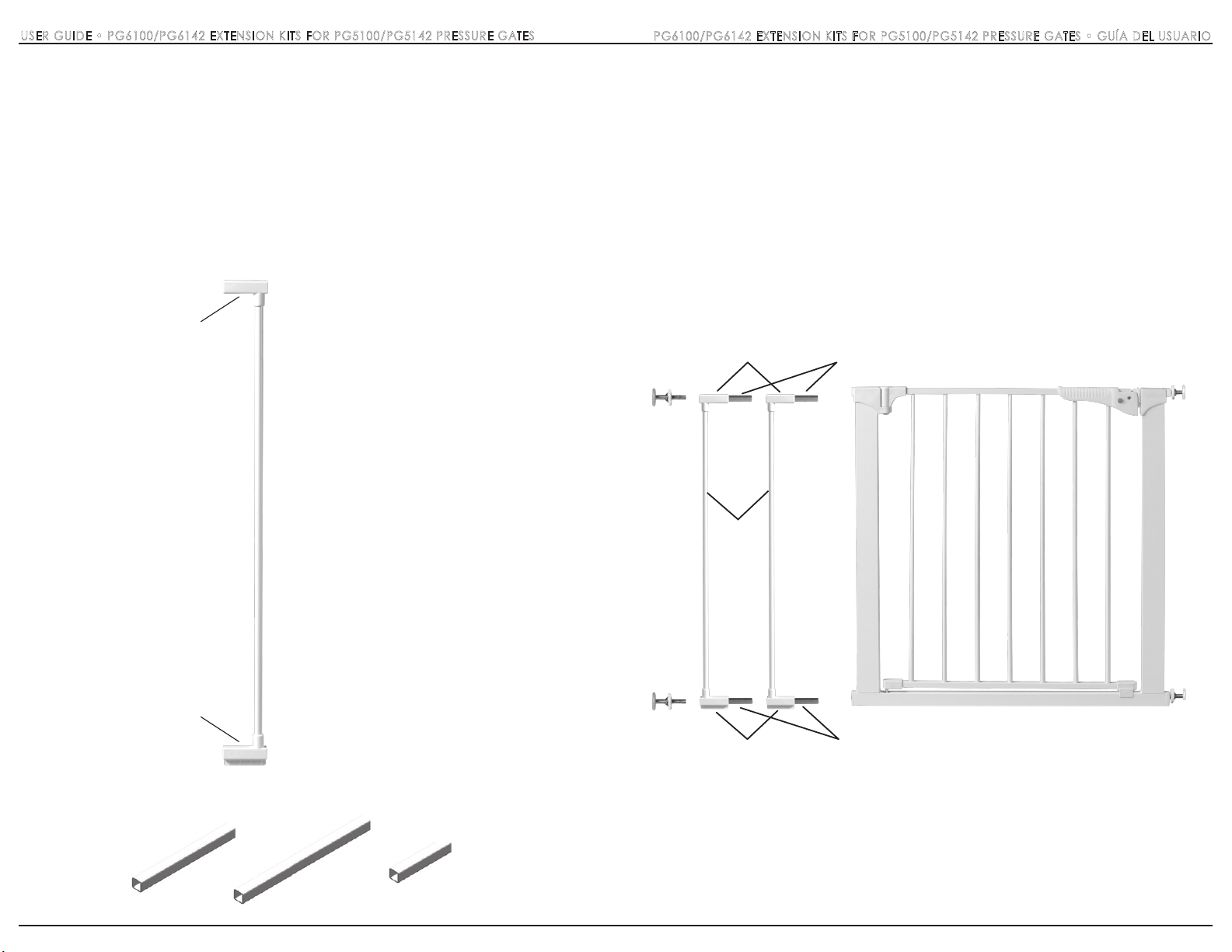

Parts list G6100/G6142
A Upper Extension Housing (2)
B Lower Extension Housing (2)
C1 Extension Tube 7 11/16” (2)
C2 Extension Tube 10 7/16” (2)
C3 Extension Tube 4 15/16” (2)
D Extension Bar (2)
A
D
Instalación
Dependiendo de cuantas extensiones se añadan, introduzca los
tubos cuadrados (c) de extensión apropiados en los extremos de la
reja. Conecte la barra (d) en una cubierta de extensión superior (a)
y en una cubierta de extensión inferior (b). Empuje el conjunto
sobre los tubos de extensión.
No se debe ver el metal de los tubos de extensión. Es posible que
sea necesario aplicar presión sobre los tubos para asegurarse de
que estén totalmente insertados en los extremos de la reja.
Deslice los pivotes en los tubos de extensión.
(a)
(d)
(c)
B
(b) (c)
C1
2
C2
C3
7
Page 3
GUIDE D’UTILISATION • PG6100/PG6142 EXTENSION KITS FOR PG5100/PG5142 PRESSURE GATES
PG6100/PG6142 EXTENSION KITS FOR PG5100/PG5142 PRESSURE GATES • GUIDE D’UTILISATION

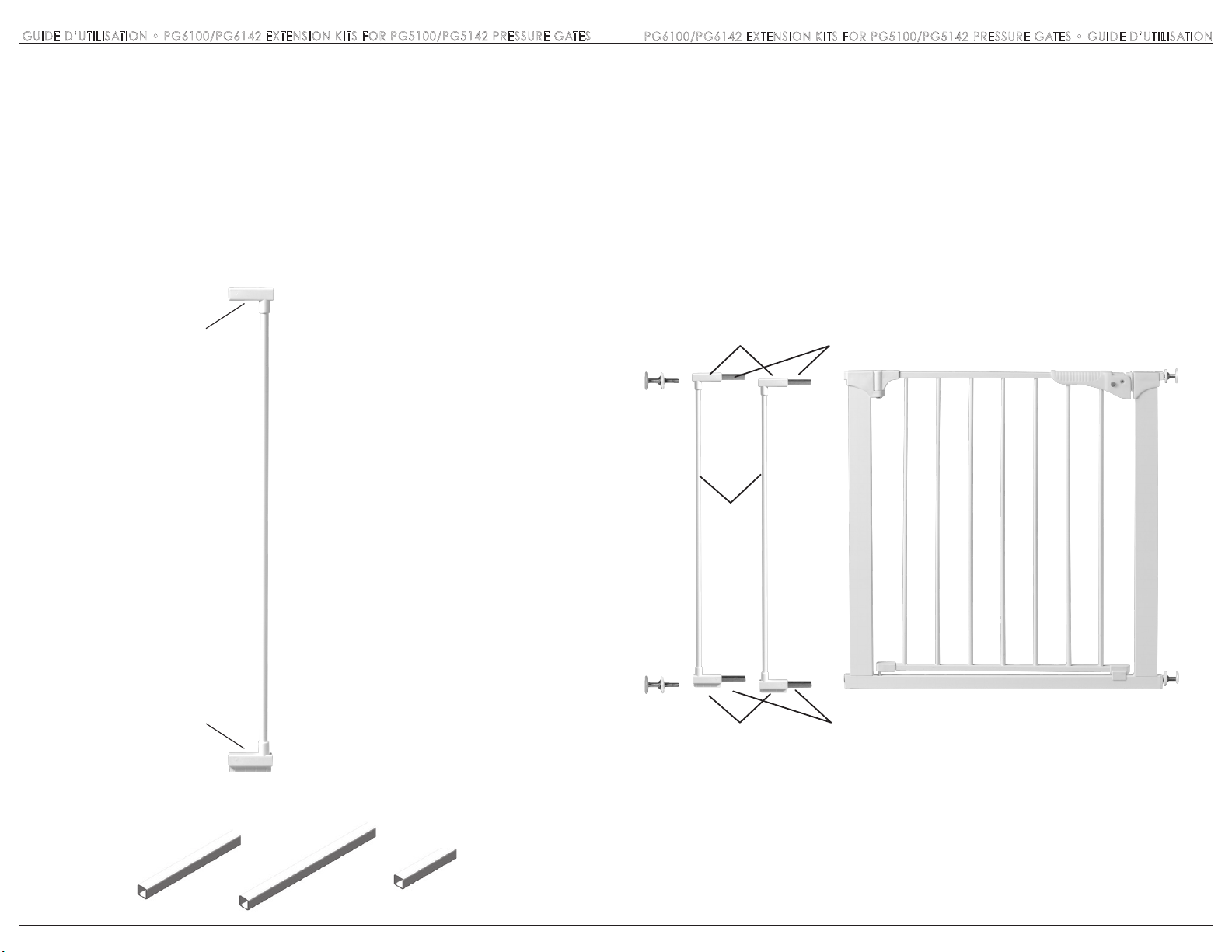

Liste des pièces G6100/G6142
A Boîtier d'extension supérieur (2)
B Boîtier d'extension inférieur (2
C1 Tube d'extension 19,5 cm (2)
C2 Tube d'extension 25,5 cm (2)
C3 Tube d'extension 12,5 cm (2)
D Tube d'extension (2)
A
D
Installation
Selon le nombre de rallonges ajoutées, insérer les tubes d’extensions
carrés appropriés dans les extrémités (c) de la barrière. Connecter la
barre (d) à un boîtier d’extension supérieur (a) et un boîtier d’extension
inférieur (b). Pousser l’ensemble sur les tubes d’extension. Aucune
partie métallique ne doit dépasser des tubes d’extension.
Il faudra peut-être appuyer sur les tubes pour garntir leur insertion
compléte dans les extrémités de la barrière. Glisser les axes dans les
tubes d’extension.
(a)
(d)
(c)
B
(b) (c)
C1
4
C2
C3
5
Page 4
GUIDE D’UTILISATION • PG6100/PG6142 EXTENSION KITS FOR PG5100/PG5142 PRESSURE GATES
PG6100/PG6142 EXTENSION KITS FOR PG5100/PG5142 PRESSURE GATES • GUIDE D’UTILISATION

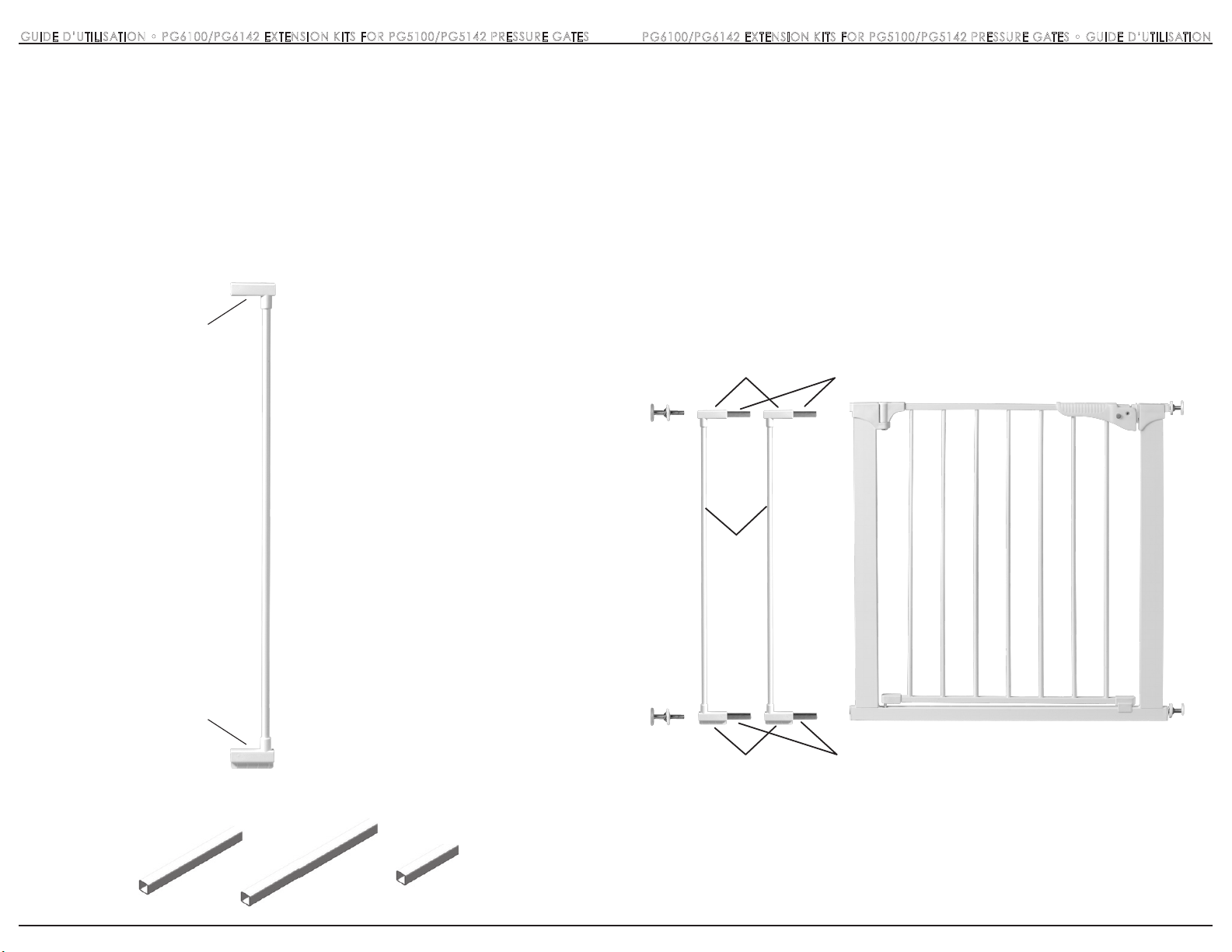

Lista de piezas G6100/G6142
A Cubierta de extensión superior (2)
B Cubierta de extensión inferior (2)
C1 Tubo de extensión 7 11/16” (2)
C2 Tubo de extensión 10 7/16” (2)
C3 Tubo de extensión 4 15/16” (2)
D Barra de extensión (2)
A
D
Installation
Depending on how many extensions are being added, insert the
appropriate square extension tubes (c) into gate ends. Connect
the bar (d) to one upper extension housing (a) and one lower
extension housing (b).
Push assembly over extension tubes. There should be no metal
showing from extension tubes. It may be necessary to apply
pressure to tubes to ensure they are fully inserted into gate ends.
Slide spindles into extension tubes.
(a)
(d)
(c)
B
(b) (c)
C1
6
C2
C3
3
