Bitte lesen Sie die Bedienungsanleitung sorgfältig und verwahren Sie alle Dokumente an
einem sicheren Ort, damit sie auch in Zukunft greifbar sind.
Bedienungsanleitung
Waschvollautomat
WM LCD 7014 A+
Inhalt
Schonwaschgang
Maschinenwäsche
Höchste Waschtem-
peratur ist 40 °C
Handwäsche
Nicht waschen
Bleichen
Nicht bleichen
Chlorbleiche erlaubt
Nicht Trockner geeignet
Trocknen
normale
Temperatur
Trocknen
reduzierte
Temperatur
Trockner
Bügeln
Nicht bügeln
Nicht heiß bügeln
Mäßig heiß bügeln
Chemisch Reinigen
Nicht chem. reinigen
Chemische Reinigung
alle Mittel
Chemische Reinigung
mit Lösemittel F
Trockner geeignet
Liegend trocknen
Tropfnaß aufhängen
Auf der Leine trocknen
Textilpflegesymbole .......................................................................................................... 2
Sicherheitshinweise .......................................................................................................... 3
Entsorgungshinweise ........................................................................................................ 3
Nützliche Hinweise für den Benutzer ..................................................................................... 4
Beschreibung der Bedienblende ........................................................................................... 5
Schnellstart..................................................................................................................... 6
Programmwahl ................................................................................................................ 6
Der Hauptwaschgang ........................................................................................................ 7
Programmtabelle ............................................................................................................ 8
Sonderprogramme und Funktionen ...................................................................................... 9
Reinigung und Wartung der Waschmaschine ........................................................................ 10
Störungsbehebung ......................................................................................................... 11

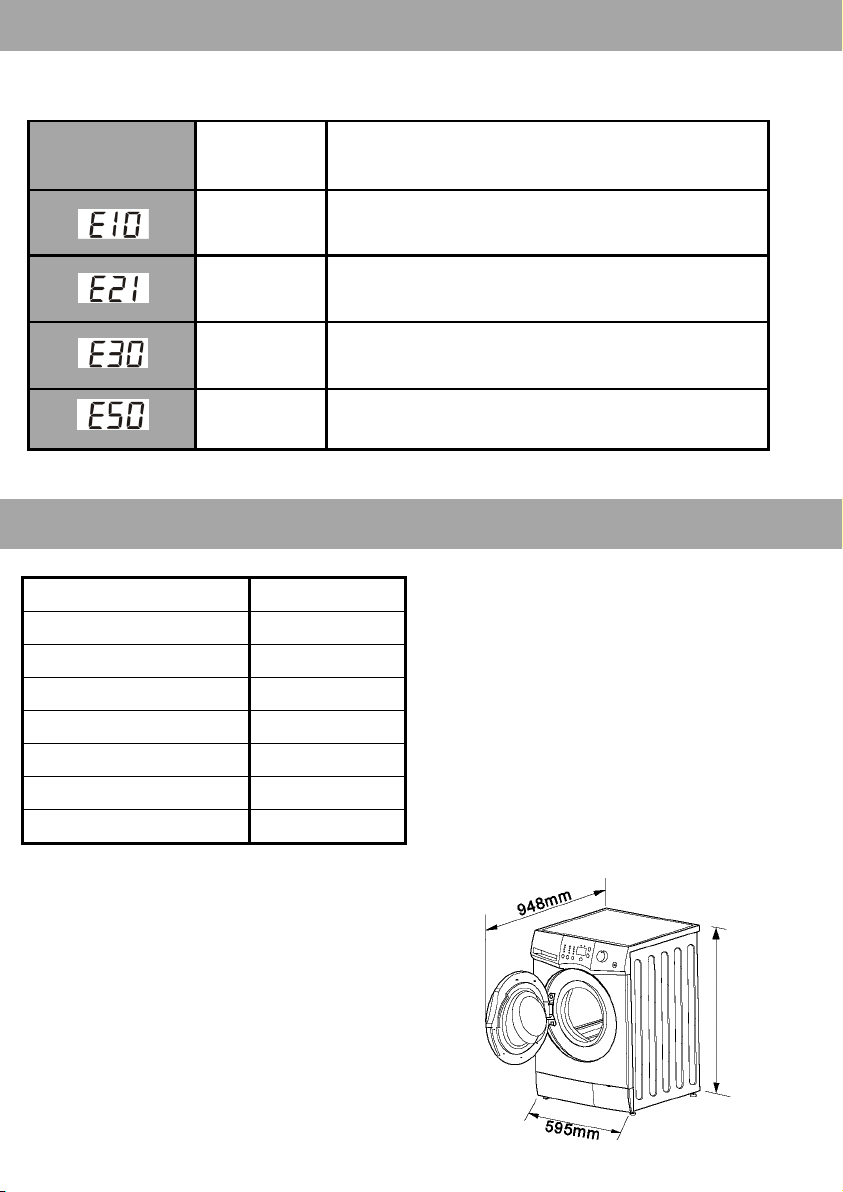

Fehleranzeigen im Display und Lösungen ............................................................................. 12
Technische Spezifikationen ............................................................................................... 12

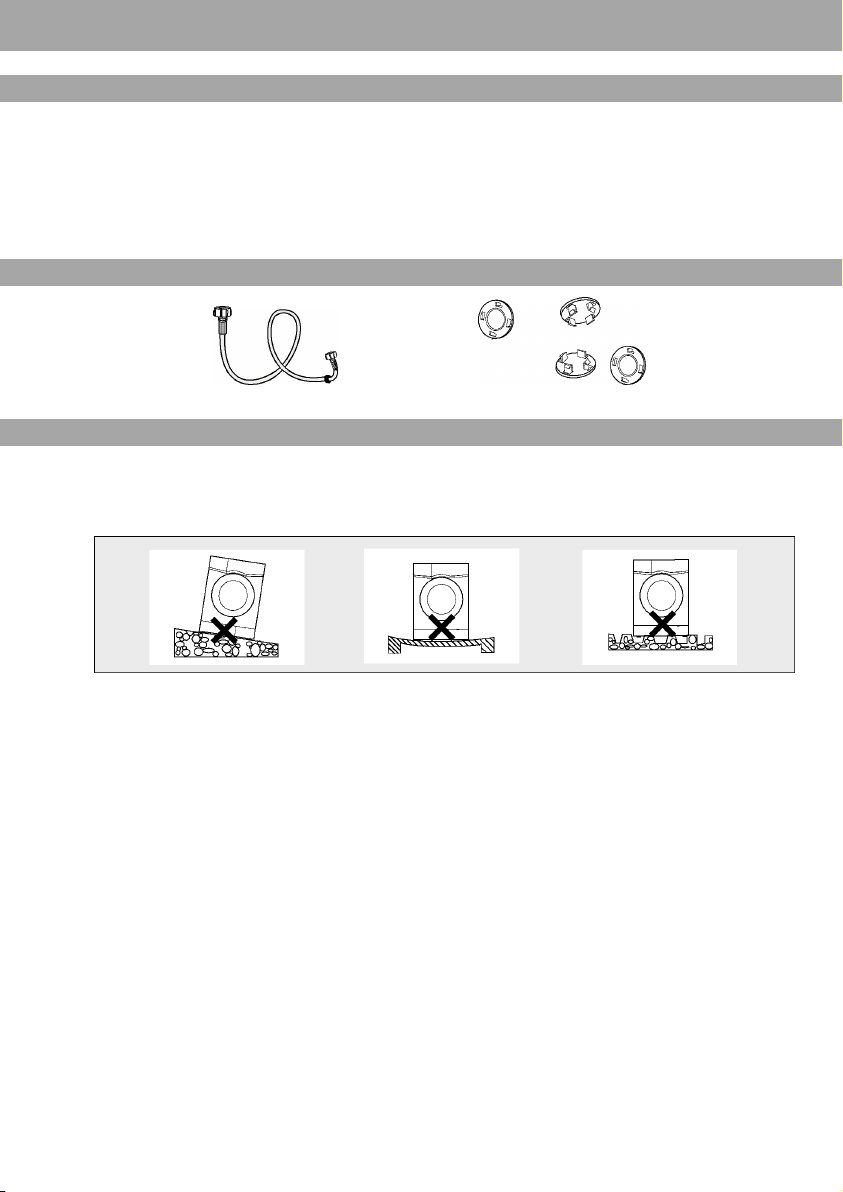

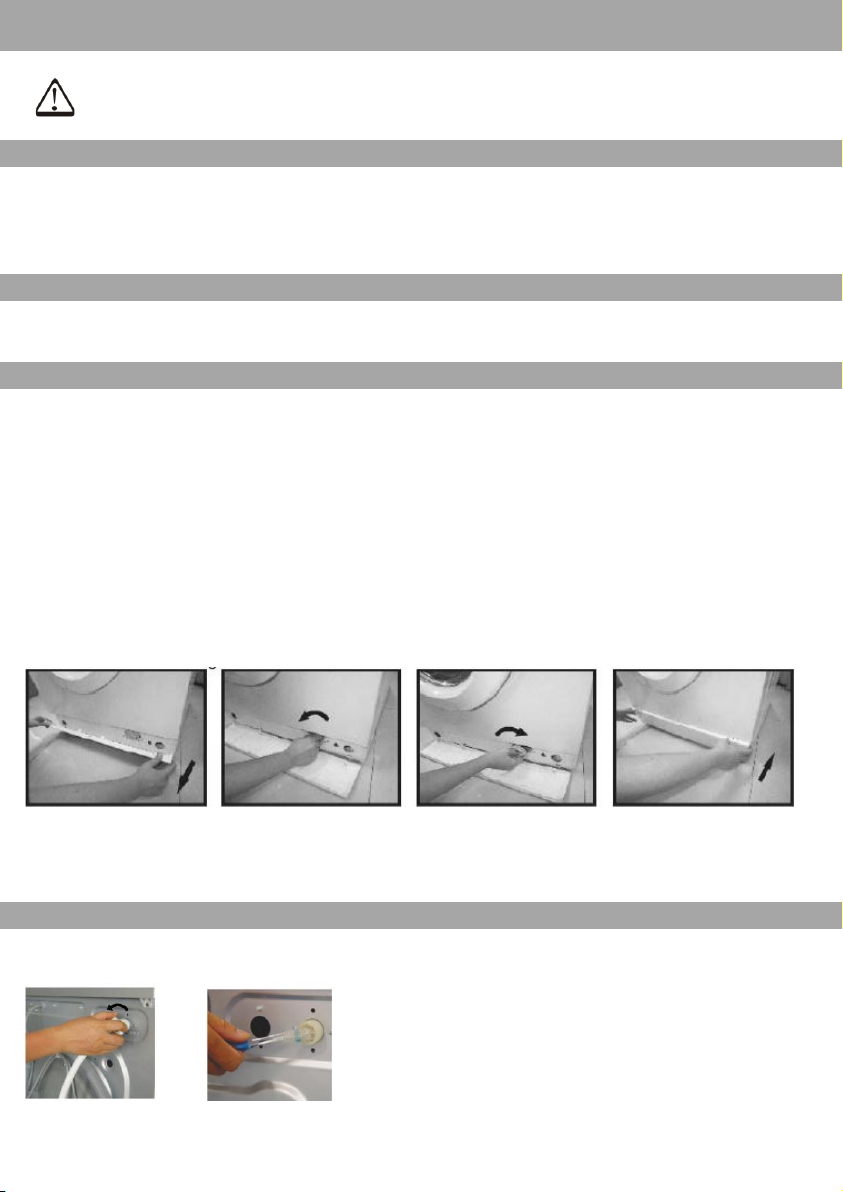

Installationsanleitung ...................................................................................................... 13
Reparatur und Kundendienst .................................................................................................................. 17
Seite
Textilpflegesymbole
Die Pflegeetiketten in den Kleidungsstücken helfen Ihnen, das beste Waschprogramm für
Ihre Kleidung zu finden.
― 2 ―
Sicherheitshinweise
Zum Schutz von Leben und Eigentum müssen die folgenden Sicherheitshinweise befolgt
werden:
Stromschlag Gefahr
Bitte lassen Sie ein defektes Anschlußkabel nur durch eine autorisierte Fachkraft tauschen.
Ziehen Sie nicht gewaltsam am Anschlußkabel, um den Stecker aus der Steckdose zu ziehen.
Stecken Sie den Netzstecker nicht mit nassen Händen ein oder aus.
Beschädigen Sie das Anschlußkabel oder den Netzstecker nicht.
Um die Gefahr eines Stromschlags zu vermeiden, vergewissern Sie sich, daß die Steckdose der Waschmaschine
richtig geerdet ist.
Verletzungsgefahr
Die Waschmaschine darf nicht ohne Anleitung oder Überwachung installiert oder demontiert werden.
Klettern Sie nicht auf die Waschmaschine, setzen Sie sich nicht darauf.
Lehnen Sie sich nicht gegen die geöffnete Tür der Waschmaschine.
Öffnen Sie die Türe der Waschmaschine nicht gewaltsam, wenn sie in Betrieb ist.
Stellen Sie keine Elektrogeräte auf die Waschmaschine, wie Leuchten, Kochgeräte, elektrische Insekten-
vernichter usw.
Kinder dürfen nicht in der Trommel der Waschmaschine spielen. Bitte sorgen Sie dafür, daß sich Kinderhände
nicht in der Tür einklemmen können.
Beschädigungsgefahr
Bitte überlasten Sie die Maschine nicht. Achten Sie auf die angegebenen maximalen Füllmengen.
Setzen Sie die Maschine nicht dem direkten Sonnenlicht aus.
Stellen Sie die Waschmaschine nicht in einer feuchten oder nassen Umgebung auf.
Ziehen Sie den Netzstecker der Waschmaschine bei Wartungs- und Reinigungsarbeiten. Reinigen Sie die
Maschine niemals mit direktem Wasserstrahl.
Vergiftungsgefahr
Bewahren Sie Waschmittel und Weichspüler außerhalb der Reichweite von Kindern auf.
Explosionsgefahr
Waschen Sie keine Kleidungsstücke, die mit entzündlichen Substanzen durchtränkt sind, wie Alkohol, Benzin
etc. Es könnte zu einer Explosion kommen.
Entsorgungshinweise
Muß die Waschmaschine weggeworfen werden, weil sie nicht mehr funktionsbereit ist und sich eine
Reparatur nicht mehr lohnt, ziehen Sie bitte den Netzstecker und kappen das Anschlußkabel, damit sie
nicht mehr in Betrieb genommen werden kann. Machen Sie die Verriegelung der Tür funktionsunfähig,
damit sich keine Kinder beim Spielen in der Maschine einsperren können. Alle verwendeten Werkstoffe der Maschine sind wiederverwertbar und umweltfreundlich. Bitte sorgen Sie für eine umweltgerechte Entsorgung und Wiederverwertung der Materialien.
― 3 ―
Nützliche Hinweise für den Benutzer
Hauptwasch- Spül- Vorwasch mittel zusatz mittel
Nach längerer Benutzung kann sich Waschmittel im
Waschmittelfach ablagern. Das Waschmittelfach
muß also regelmäßig gereinigt werden.
Drücken Sie die Verriegelung der Waschmittel-
schublade, ziehen Sie die Lade heraus und reinigen
Sie das Waschmittelfach.
1 Drücken
2. Zugleich herausziehen
3 Reinigen
Verwendung
Die Maschine ist nur für Kaltwasser-Anschluß geeignet.
Ihre Waschmaschine ist nur für den Hausgebrauch konstruiert.
Diese Waschmaschine ist für Kleidungsstücke geeignet, die mit Wasser und Waschmittel gewaschen werden
dürfen.
Bitte wählen Sie nur Kleidungsstücke und Waschmittel, die für Maschinenwäsche geeignet sind.
Das erstmalige Waschen
Vor dem ersten Waschen muß das Hochtemperatur-Selbstreinigungsprogramm ohne Wäsche durchlaufen
werden. Bitte beachten Sie die folgenden Anweisungen:
1. Netzstecker einstecken. 2. Öffnen Sie den Hahn für den Wasserzulauf. 3. Wählen Sie das Selbstreini-
gungsprogramm. 4. Geben Sie Waschmittel nach den Angaben der Programmtabelle in dieser Bedienungsanleitung in das Waschmittelfach. 5. Drücken Sie die Start / Pause - Taste.
Hinweis: Manche Kleidungsstücke färben beim Waschen ab. Bitte waschen sie färbende Wäsche nicht
zusammen mit anderer Kleidung.
Bitte waschen Sie weiße Wäsche getrennt von der Buntwäsche. Die Weißwäsche wird sonst grau.
Wahl des Waschmittels
Es werden für Maschinenwäsche geeignete, schwach schäumende Haupt-
und Vorwaschmittel für die Maschine empfohlen. Es darf kein stark
schäumendes, für Trommelwaschmaschinen ungeeignetes Waschmittel
verwendet werden. Für dadurch entstehende Schäden an der Maschine
kann der Hersteller nicht haftbar gemacht werden.
Die Dosierung des Waschmittels hängt ab von: 1. der Wäschemenge, 2.
dem Verschmutzungsgrad, 3. der Wasserhärte und 4. der Waschkraft des
Waschmittels.
Bitte prüfen Sie die Angaben des Waschmittelherstellers vor dem Waschen.
Sie werden ein besseres Waschergebnis erzielen, wenn Sie das Waschmittel richtig einsetzen.
Bei der Vorwäsche – wenn die Wäsche eine Vorwäsche benötigt – geben Sie bitte das Vorwaschmittel in das
Vorwaschmittelfach I, um den nachfolgenden Hauptwaschgang zu unterstützen. Wenn Sie die Vorwäsche einsetzen, darf für den Hauptwaschgang kein flüssiges Waschmittel verwendet werden (es würde in den Vorwaschgang fließen und ohne Wirkung bleiben).
Unter Spülzusätzen sind in erster Linie Weichspüler zu verstehen. Bitte verdünnen Sie dickflüssige Weichspüler
vor der Verwendung.
Bleichmittel – wenn sie benötigt werden – sollen im Waschvorgang nach Angabe des Herstellers verwendet
werden
Reinigung der Waschmittelschublade
― 4 ―
Beschreibung der Bedienblende
Zusatzfunktionen
Programmabhängig können
Sie, wenn gewünscht,
zusätzliche Funktionen
wählen:
• Extra Spülen und
• erhöhter Wasserstand.
Programmwahlschalter
Die Wahl des gewünschten
Programmes erfolgt einfach
über den Programmwahl-
schalter
Hinweis: Die Abbildung kann vom tatsächlichen Erscheinungsbild der Bedienblende abweichen. Die Darstellung dient nur für Referenzzwecke.
Kindersicherung
Mit der Kindersicherung
können Sie das Bedien-
feld gegen unbeabsich-
tigtes Verstellen durch
spielende Kinder
sperren.
Start / Pause
Mit der Start / Pause-
Taste kann das Pro-
gramm abwechselnd
gestartet und angehal-
ten werden.
LCD - Display
schgang,
Schleudern
Mit dieser Taste
kann die Schleuder-
drehzahl der
Schleuderzyklen
eingestellt werden.
Die Einstellung
erfolgt über wieder-
holtes Drücken.
Temperatur
Mit der Temperatur-
Taste stellen Sie die
Waschtemperatur
ein. Durch wiederhol-
tes Drücken können
Sie die gewünschte
Waschtemperatur
wählen.
Startzeit
Vorwäsche
― 5 ―
Schnellstart
1. Waschmaschine installieren
9. Taste Start / Pause drücken
2. Wäsche einfüllen
3. Waschmittel
einfüllen
4. Türe schließen
5. Schläuche prüfen
6. Wasserzulauf öffnen
7. Anschlusskabel
einstecken
8. Gewünschtes Programm wählen
Bedienblende
Waschmittelfach
Waschtrommel
Türöffner
Sockelblende (Abb.
symbolisch)
Programmwahl
1. Drehen Sie den Programmwahlschalter um das gewünschte Programm zu wählen.
2. Wählen Sie Wasserstand, Temperatur, Schleuderdrehzahl und die weiteren Funktionen.
3. Drücken Sie die Start / Pause - Taste.
Ende des Waschvorganges
Das Programmende wird durch ein akkustisches Signal angezeigt.
Schließen Sie den Wasserzulauf.
Drehen Sie den Programmwahlschalter auf die AUS – Position und ziehen Sie den Netzstecker.
― 6 ―
Der Hauptwaschgang
Anleitung: Programmstart verzögern
Wenn die Startverzögerung eingestellt ist, wird dies im LCD - Display angezeigt. Das Hinweislicht für die Start-
verzögerung leuchtet. Ist die Verzögerungszeit erreicht, erlischt das Kontrollicht, und die verbleibende Waschzeit wird im Display angezeigt und beleuchtet.
Die angezeigte Startzeitvorwahl bedeutet, daß das Waschprogramm in “xx“ Stunden beginnen wird.
Die Schritte im Detail:
1 Wählen Sie mit dem Programmwahlschalter das gewünschte Programm.
2 Sie können dann Wasserstand, Waschtemperatur, Schleuderdrehzahl und weitere Funktionen wählen.
3 Drücken Sie die Taste Startzeit.
4 Stellen Sie die gewünschte Verzögerungszeit durch wiederholtes Drücken der Taste ein.
5 Nachdem Sie die Start / Pause - Taste gedrückt haben, befindet sich die Waschmaschine im Standby-
Modus. Das Waschen beginnt automatisch nach Ablauf der Startverzögerung.
Anleitung: Einzelne Waschvorgänge
Sie können die Funktionen Abpumpen + Schleudern, Spülen + Schleudern, Abpumpen je nach
Erfordernis frei wählen.
Wenn Sie nur Spülen möchten, stellen Sie den Programmwahlschalter auf Spülen + Schleudern, drücken Sie die
Taste Schleudern und stellen Sie die Schleuderdrehzahl auf Nicht schleudern.
Anleitung: Kindersicherung
Die Waschmaschine verfügt über eine Kindersicherungsfunktion, um eine Fehlbedienung durch an den Tasten
drückenden Kindern zu verhindern.
Wenn die Waschmaschine mit dem Programm begonnen hat, drücken Sie die Tasten Kindersicherung für ca.
3 Sekunden. Wenn die Kindersperre gesetzt ist, sind alle Tasten und der Programmwahlschalter ohne Funktion.
Soll die Kindersperre wieder gelöst werden, drücken Sie bei eingeschalteter Waschmaschine die Kindersiche-
rungstaste erneut.
Wenn Sie die Kindersperre verwenden, wird die Waschmaschine das zuvor eingestellte Programm bis zum
Ende durchlaufen. War die Türe noch offen, beginnt das Programm mit dem Schließen der Tür. Wenn das Programm dann geändert werden soll, so müssen Sie die Kindersperre erst aufheben.
Manuelles Einweichen
1 Füllen Sie die Wäsche in die Waschmaschine.
2 Geben Sie das Waschmittel nach Angabe des Waschmittelherstellers in das Waschmittelfach.
3 Drehen Sie den Programmwahlschalter auf das gewünschte Programm und drücken Sie dann die Taste
Start / Pause, um die Waschmaschine zu starten.
4 Wenn Sie nach etwa 10 Minuten die Start / Pause - Taste drücken wird das Programm unterbrochen und die
Wäsche wird im Laugenwasser eingeweicht. Die Maschine setzt den Programmzyklus fort, sobald Sie die Start /
Pause - Taste erneut drücken.
― 7 ―
Programmtabelle
Weich-
spüler
Haupt-
wäsche
Vor-
wäsche
Waschmittelfach
Programmdauer
(ca. Dauer bei
Temperatur)
Art der Wäsche
(Empfehlung)
Vor-
wäsche
Extra
Spülen
Optional
Nicht optional
Optional
Optional
Optional
Optional
Optional
Optional
Optional
Optional
Nicht optional
Optional
Nicht optional
95
40
95
40
60
30
95
40
60
60
(Vorgabe)
95
(Vorgabe)
95
Maximale
Temperatur
°C
Max. Schleuder-
drehzahl (U/min.)
1400
1400
1400
1000
1000
600
1400
1400
1400
1400
600
1400
1400
Zyklus
Maximale
Füllmenge
Wäsche
7 kg
3,5 kg
7 kg
2,5 kg
3,5 kg
2 kg
7 kg
3,5 kg
3,5 kg
3,5 kg
7 kg
Optional
Optional
Optional
Nicht optional
Nicht optional
Nicht optional
Optional
Nicht optional
Verpflichtend
Optional
Vorgewählt
Optional
Nicht optional
Optional
Nicht optional
Nicht optional
Nicht optional
1:23 (40°)
0:23 (30°)
2:52 (60°)
0:43 (30°)
0:58 (40°)
0:34 (--)
1:34 (40°)
0:53 (30°)
1:21 (40°)
1:53 (60°)
1:03 (95°)
0:33 (40°)
0:08 (--)
0:14 (--)
0:01 (--)
Leicht verschmutze
Wäsche
Leicht verschmutze
Wäsche
Normal verschmutze
Wäsche
Wolle, Fleece
Mischgewebe aus
Baumwolle + Sythetik
Seide
z.B. Unterwäsche
Mischgewebe aus
Baumwolle + Sythetik
Sehr schmutzige
Kinderkleidung
Intensiv mit Vorwäsche
Keine Wäsche
einfüllen!
Ein Waschgang ohne
Schleudern
Manuelles Schleudern
Kleidung nach der
Handwäsche
Wäsche, die nicht ge-
schleudert werden muss
B.wolle
Express
Kurzpro-
gramm
Baum-
wolle
Wolle
Pflege-
leicht
Seide
Intensiv+
Selbst-
reinigung
Schnell-
wäsche
Abpump. +
Schleudern
Spülen +
Schleudern
Abpumpen
Kinderbekleidung
Koch
Bunt
Pflege-
leicht
Intensiv
bedeutet: Waschmittel oder Weichspüler zusetzen, wenn nötig.
bedeutet: Waschmittel oder Weichspüler können nicht zugesetzt werden.
Anmerkung: Die Programmdauer ist abhängig von verschiedenen Faktoren wie Temperatur, Wäschemenge, Wasserdruck, Waschmitteldo
sierung, Schleuderdrehzahl usw.
Die Angaben sind unverbindlich.
bedeutet: Waschmittel muss zugesetzt werden, oder das gewünschte Waschergebnis wird nicht erzielt.
Energieeffizienzklasse ist A+, gemessen in den Standardprogrammen „Baumwolle 60°“ und „Baumwolle 40°“. Die Standardprogramme „Baumw
olle 60°“ und
„Baumwolle 40°“ sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie
- und Wasserverbrauch am
effizientesten. Die tatsächliche Wassertemparatur kann von der angegebenen Zyklustemperatur abweichen.
― 8 ―
Sonderprogramme und Funktionen
Hochtemperatur Selbstreinigung
Das Selbstreinigungsprogramm dient bei dieser Maschine speziell zur Reinigung von Trommel und Ablaufschlauch. Das Programm verwendet 95 °C heißes Wasser zur Abtötung eventuell vorhandener Keime. Die
Verwendung von geringen Waschmittelmengen und Waschprogrammen mit niedrigen Temperaturen können zum allmählichen Ansammeln von Fett, Schmutz und Kesselstein führen. Mit der Zeit können diese Ablagerungen die Wäsche und die Maschine beschädigen und zu unangenehmen Gerüchen führen.
Es wird empfohlen dieses Programm mehrmals im Jahr durchzuführen. Insbesondere wenn regelmäßig nur
mit niedrigen Temperaturen gewaschen wird. Der Reinigungseffekt kann noch verbessert werden, wenn
Chlorbleiche zugesetzt wird.
Kleidungsstücke oder andere Wäsche dürfen bei diesem Programm nicht in die Trommel gegeben werden!
Intensiv + (Vorwäsche)
Das Programm Intensiv+ ist für sehr stark verschmutzte Wäsche und schwierig zu waschende Kleidung geeignet. Durch die Kombination von 40 °C Vorwaschtemperatur und 60 °C Hauptwaschtemperatur kommen
moderne Waschmittel voll zur Entfaltung. Achtung: Am Display der Waschmaschine wird nur die Temperatur
des Hauptwaschganges angezeigt!
Kurzprogramm, Baumwolle Express, Schnellwäsche
Bei leicht verschmutzter Wäsche stehen Ihnen drei verschiedene Programme zur Verfügung, die Sie je nach
Erfordernis (Verschmutzungsgrad, Füllmenge, gewünschte Temperatur) verwenden können.
Baumwolle Express: Für leicht verschmutzte Wäsche aus Baumwolle oder Leinen, die schnell gewaschen
werden soll (maximale Füllmenge 6 kg).
Kurzprogramm: Ein vollständiger Waschgang (Waschen, Spülen, Schleudern) für die kleine Wäsche zwischendurch (maximale Füllmenge 3 kg).
Schnellwäsche: Ein Waschgang ohne Schleudern mit maximaler Füllmenge (6 kg). Falls gewünscht, muss im
Anschluss das Programm „Abpumpen + Schleudern“ gewählt werden.
Programm Wolle + Seide
Für feine empfindliche, maschinenwaschbare Wäsche. Bitte wählen Sie die Waschtemperatur entsprechend
den Pflegeetiketten der Wäsche und verwenden Sie ein geeignetes Waschmittel.
Wolle: Zum Waschen von Wolltextilien, deren Pflegeetiketten Maschinenwäsche erlauben.
Seide: Für Kleidung aus Seide oder Kleidungsstücke, die besonders sanft gewaschen werden sollen.
Extra Spülen
Mit Extra Spülen fügt die Steuerung einen zusätzlichen Spülgang im Waschprogramm ein. Diese Funktion
wird hauptsächlich für Unterwäsche genutzt und für Textilien, die keine Waschmittelrückstände enthalten
sollen. Es wird empfohlen für Menschen mit Allergien. Die Wäsche wird sorgfältiger gespült.
Memory Funktion
Bei Stromausfall während des Waschvorgangs müssen Sie keinerlei Neueinstellungen vornehmen.
Die Waschmaschine setzt das Programm fort, sobald die Stromversorgung wieder gegeben ist. Bitte versuchen Sie nicht, die Türe während der Stromunterbrechung gewaltsam zu öffnen. Sollte eine Öffnung der Tür
in diesem Zustand notwendig sein, holen Sie sich bitte fachmännische Hilfe vom Kundendienst.
― 9 ―
Reinigung und Wartung der Waschmaschine
Hinweis: Ziehen Sie den Netzstecker vor Reinigungs- und Wartungsarbeiten.
Routinemäßige Wartung
Nach Beendigung des Waschens, sollten Sie die Fülltüre öffnen und die Gummimanschette der Türdichtung mit
einem Tuch abtrocknen. Entfernen Sie den angesammelten Schmutz sorgfältig aus der Falte der Manschette,
damit er nicht zu schimmeln und zu verrotten beginnen kann. Lassen Sie die Türe einen Spalt offen, damit die
Feuchtigkeit aus dem Inneren der Maschine entweichen kann.
Reinigung der Maschine
Die Maschine kann mit Wasser und einem feuchten Tuch gereinigt werden. Verwenden Sie keinesfalls scharfe
Lösungsmittel oder Stahlwolle etc. für die Reinigung.
Reinigung des Flusensiebes
Die Fremdkörperfalle (Flusensieb) verhindert, daß versehentlich mitgewaschene Fremdkörper (Münzen,
Knöpfe etc.) in den Ablaufschlauch gelangen und diesen verstopfen. Das Flusensieb sollte regelmäßig gereinigt
werden. Wenn das Waschwasser nicht richtig abgepumpt wird, prüfen Sie bitte, ob das Flusensieb verstopft
ist. Beachten Sie die folgenden Anweisungen:
1 Drehen Sie den Programmwahlschalter in die Position AUS und schließen sie den Wasserzulauf.
2 Wenn erforderlich, lassen Sie das Waschwasser abkühlen.
3 Entfernen Sie vorsichtig die untere Sockelblende wie dargestellt. Verwenden Sie die Sockelabdeckung als
Tablett zum Auffangen von Wasser, welches sich eventuell im Flusensieb befindet.
4 Drehen Sie den Verschluß des Flusensiebes nach links und entfernen Sie vorhandene Fremdkörper.
Achten Sie auf ablaufendes Wasser.
5 Setzen Sie den Verschluß wieder ein und achten Sie auf festen Sitz, so daß kein Wasser entweichen kann.
6 Befestigen Sie wieder die untere Sockelblende.
Wir empfehlen das Flusensieb mindestens einmal im Monat zu reinigen.
Reinigung des Wasserzulaufventils
Wenn die Zeit für das Befüllen der Maschine als zu lang empfunden wird, dann reinigen Sie bitte den Filter am
Zulaufventil.
1 Schrauben Sie den Wasserzulaufschlauch ab.
2 Reinigen Sie das Sieb mit einem geeigneten Werkzeug
(z.B. mit einer Zahnbürste).
― 10 ―
Störungsbehebung
Die Waschmaschine startet nicht
Schließen Sie die Fülltüre. Drücken Sie die Start / Pause - Taste.
Wasser tritt aus
Überprüfen Sie alle Wasseranschlüsse und ziehen Sie diese fest.
Das Schleudern ist nicht normal
Verteilen Sie die Wäsche gleichmäßig in der Trommel.
Es gibt einen seltsamen Geruch in der
Waschmaschine
Lassen Sie das Programm Selbstreinigung ohne Wäsche durchlaufen.
Es ist kein Wasser in der Trommel zu
sehen
Kein Fehler: der Wasserstand befindet sich unter halb des sichtbaren Bereichs.
Restwasser bleibt in der Waschmittelschublade stehen
Kein Fehler: das Wachergebnis wird nicht beeinträchtigt.
Es verbleiben Waschmittelreste auf
der Kleidung
Phosphatfreie Waschmittel führen manchmal zu Fleckenbildung und hinterlassen streifenförmige Rückstände. Bitte wählen Sie das Programm Spülen + Schleudern öder entfernen Sie die Rückstände nach dem Trocknen mit einer Bürste.
Es fließt kein Wasser in die Maschine
ein
Öffnen Sie den Hahn der Armatur für den Wasserzulauf. Überprüfen Sie die
Programmwahl. Überprüfen Sie, ob der Wasserdruck nicht zu niedrig ist.
Schließen Sie die Fülltür korrekt. Überprüfen Sie den Zulaufschlauch, ob er
richtig angeschlossen und nicht geknickt ist.
Die Waschmaschine füllt ein und
pumpt gleichzeitig ab
Stellen Sie sicher, daß die Position des Abwasserschlauchs höher ist, als der
Wasserstand in der Maschine.
Überprüfen Sie, ob der Abwasserschlauch am Abfluß fest angeschlossen wurde.
Ist dies der Fall, kann ein Siphoneffekt durch eine schlechte Belüftung entstehen.
Die Waschmaschine pumpt nicht ab
Überprüfen Sie, ob die Pumpe blockiert ist.
Überprüfen Sie, ob der Abwasserschlauch geknickt oder blockiert ist.
Überprüfen Sie die Höhe des Abwasser-Auslaufs. Stellen Sie sicher, daß sich das
Ende des Schlauchs 0,6 – 1 m über dem Boden der Waschmaschine befindet.
Vibrationen der Waschmaschine
Nivellieren Sie die Maschine richtig. Richten Sie die Standfüße richtig aus.
Überprüfen Sie, ob die Transportsicherungsbolzen entfernt wurden.
Schaum tritt aus der Waschmittelschublade aus
Nehmen Sie weniger Waschmittel und verwenden Sie nur ein Waschmittel, das
für Maschinenwäsche geeignet ist.
Füllen Sie einen Löffel Weichspüler mit einem ½ l Wasser in das Fach II für den
Hauptwaschgang.
Die Maschine stoppt, bevor das Programm fertig ist
Fehlende Strom- oder Wasserversorgung.
Die Abwasserpumpe macht Geräusche, nachdem das Wasser bereits
abgepumpt wurde
Das Wasser in der Trommel wurde abgepumpt, es verbleibt aber noch Restwasser in der Pumpe und im Abwasserschlauch. Die Pumpe arbeitet weiter, saugt
aber auch Luft an. Geräusche sind dabei völlig normal.
Das Programm wird im Ablauf zeitweise unterbrochen
Die Waschmaschine füllt Wasser nach.
Es ist zu viel Schaum in der Trommel, die Waschmaschine entfernt den Schaum.
Können Sie anhand dieser Liste die Fehlfunktion nicht beheben, dann drehen Sie den Programmwahlschalter auf
AUS, ziehen Sie den Netzstecker, schließen Sie den Wasserzulauf und kontaktieren Sie das nächstgelegene ServiceCenter.
― 11 ―
Fehleranzeigen im Display und Lösungen
Display
Ursache
Lösung
Zeitüberschreitung
Wasserzulauf
Öffnen Sie den Absperrhahn des Wasserzulaufs, prüfen Sie , ob der
Schlauch geknickt oder gequetscht ist, prüfen Sie das Sieb am Zulaufventil; prüfen Sie, ob der Wasserdruck ausreicht.
Zeitüberschreitung
Abpumpen
Prüfen Sie, ob der Ablaufschlauch richtig installiert ist (Siehe Seite 16).
Türe nicht
geschlossen
Prüfen Sie, ob die Fülltür richtig geschlossen ist und keine Wäschestücke
eingeklemmt sind.
Anderes
(z.B. E50)
Gerät ausschalten, 1 Minute warten und wieder einschalten. Kontaktieren
Sie das nächstgelegene Service-Center, wenn das Problem dadurch nicht
gelöst ist.
Modell
WM LCD 7014 A+
Max. Schleuderdrehzahl
1400 U / min.
Max. Füllmenge
7 kg
Gesamtnennleistung
2200 W
Wasserdruck
0,05 – 1 MPa
Gewicht unverpackt
66 kg
Stromversorgung
220 – 240 V / 50 Hz
Absicherung
10 A
Wenn die Waschmaschine nicht ordnungsgemäß arbeiten kann, erscheint ein Fehlercode am Display. Bitte führen
Sie die nachfolgenden Prüfungen durch.
Technische Spezifikationen
― 12 ―
Installationsanleitung
Richtlinien
Bei Transport der Maschine
Die Transportsicherungsschrauben sollen durch Fachleute aus- und eingebaut werden. Bitte installieren und
demontieren Sie die Maschine nicht selbst.
Bitte entleeren Sie das Restwasser der Maschine.
Bewegen Sie die Maschine vorsichtig. Fassen Sie nicht auf vorspringende Teile der Maschine. Der Türgriff darf
nicht als Haltegriff für den Transport dienen.
Zubehör der Waschmaschine
1. Ein Zulaufschlauch 2. Vier Abdeckungen
Aufstellung der Maschine
Bitte stellen Sie die Maschine auf einem festen und ebenen Untergrund.
Bitte stellen Sie die Maschine nicht auf eine geneigte Fläche, auf einen Teppich oder Holzboden.
Bitte stellen Sie die Maschine nicht im Freien auf, damit sie nicht durch Frost und Wetter beschädigt wird.
― 13 ―
Installationsanleitung
1
2
Entfernen der Transportbolzen
Als erstes müssen die Transportbolzen entfernt und für eine künftige Verwendung aufbewahrt werden.
Benutzen Sie einen Schraubenschlüssel für diesen Zweck. Seien Sie im Umgang mit dem Schraubenschlüssel
vorsichtig, um Beschädigungen oder Verletzungen durch Abrutschen zu vermeiden.
Entfernen Sie die 4 Sicherungsbolzen • Verschließen Sie die Öffnungen mit den Abdeckungen
Nivellieren
Wenn der Boden augenscheinlich uneben ist, muß er ausgeglichen werden, sonst steht die Waschmaschine schief, vibriert, schlägt oder wandert.
Wenn Sie die Stellfüße der Maschine anpassen, überprüfen Sie mit
Lösen Sie zuerst die Kontermutter 1 mit dem Schraubenschlüssel.
Passen Sie anschließend die Höhe mit dem Stellfuß 2 an.
Zum Schluß ziehen Sie die Kontermutter 1 wieder an, um den Stellfuß zu
fixieren.
einer Wasserwaage die horizontale Lage der Maschine.
― 14 ―
Installationsanleitung
• Nehmen Sie den mitgelieferten Zulaufschlauch.
• Schließen Sie das gerade Ende des Zulaufschlauchs
vertikal an den speziell für die Waschmaschine vorbereiteten Wasserhahn.
• Schrauben Sie den Anschluß im Uhrzeigersinn am
Wasserhahn fest.
• Verbinden Sie das andere Ende des Schlauchs mit
dem Wassereinlauf an der Rückseite der Maschine.
1
2 4 3
Installation des Wasseranschlusses
Wenn Sie den Zulaufschlauch am Wasserhahn befestigen, beschädigen Sie bitte das Gewinde
nicht.
Wenn Sie die Anschlußmuffe des Schlauchs mit dem Gewinde am Einlauf der Waschmaschine
verbinden, achten Sie bitte darauf, daß Sie die Anschlußmuffe gerade aufschrauben, sonst ist der
Anschluß undicht.
Vermeiden Sie Beschädigungen durch Überdehnen des Zulaufschlauchs.
Bitte überprüfen Sie den Zustand des Zulaufschlauchs regelmäßig. Ersetzen Sie ihn bei Beschädi-
gungen rechtzeitig.
― 15 ―
Installationsanleitung
Elektroanschluß
Vergewissern Sie sich, daß die Spannung der Stromversorgung mit der technischen Spezifikation der Wasch-
maschine übereinstimmt.
Schließen Sie die Waschmaschine an eine korrekt installierte, richtig geerdete Steckdose an. Achten Sie auf die
richtige Absicherung (10 A).
Bitte lassen Sie das Anschlußkabel bei Beschädigungen durch einen Fachmann austauschen. Nur ein Original-
Anschlußkabel vom Hersteller oder Service-Center darf eingesetzt werden.
Verwenden Sie bitte keine Verlängerungskabel oder Mehrfachsteckdosen.
Stecken Sie den Netzstecker nie mit nassen Händen ein oder aus.
Bitte ziehen Sie nicht gewaltsam am Anschlußkabel, um den Stecker auszustecken.
Installation des Abwasserschlauchs
Um einen Siphoneffekt zu vermeiden, muss die Installationshöhe des Abwasserschlauchs 0,6 – 1 m über dem
Boden betragen, und das Ende des Schlauchs darf nicht in das Wasser reichen.
Überprüfen Sie regelmäßig vor Inbetriebnahme der Waschmaschine, ob der Abwasserschlauch richtig montiert
ist und die Verschraubungen dicht sind.
Schließen Sie den Wasserhahn, wenn die Maschine nicht in Betrieb ist.
― 16 ―
Reparatur und Kundendienst
Gewährleistung:
1. Das Produkt verfügt über die landesübliche Gewährleistung. Der Kunde genießt die zugesicherte Gewähr-
leistung bei normalem Gebrauch und Wartung.
2. Der Hersteller wird innerhalb der Gewährleistungsfrist die Maschine kostenlos reparieren, wenn Defekte
oder Fehlfunktionen auf Grund von Herstellungsfehlern oder Qualitätsproblemen auftauchen.
3. Der Kunde kann das lokale Service-Center auch nach der Gewährleistungsfrist kontaktieren, sollte sich ein
Defekt oder eine Ersatzteilfrage einstellen.
4. Bitte bauen Sie keine Bestandteile der Maschine eigenmächtig ab, sollte die Maschine ein anormales Ver-
halten aufweisen.
― 17 ―
Midea Europe GmbH
Eisenstr. 9c
65428 Rüsselsheim
Tel.: 06142 – 301 81 – 0
Fax: 06142 – 301 81 - 20
E-Mail: info@mideagermany.de
Homepage: www.mideagermany.de
Im Servicefall:
Tel.: 06142 – 301 81 – 25
Fax: 06142 – 301 81 – 20
E-Mail: service-ww@mideagermany.de
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
― 18 ―
Loading...
