Page 1

aircon Comfee'

KLIMATYZATORY TYPU SPLIT

Instrukcja obsługi i instrukcja montażowa

ISTOTNA UWAGA:

Przed rozpoczęciem montażu lub obsługi nowego klimatyzatora, dokładnie zapoznaj się z niniejszą instrukcją. Zachowaj instrukcję do wykorzystania w przyszłości.

Page 2

Dane techniczne

Urządzenie bez modułu WIFI w standardzie.

DANE TECHNICZNE
COMFEE
Jednostka wewnętrzna CSAFBU-09HRDNXD0 CSAFBU-12HRDNXD0 CSAFCU-18HRFNXD0 CSAFDU-24HRFNXD0
Jednostka zewnętrzna COX133-09HFN8D0 COX133-12HFN8D0 COX330-18HFN8D0 COX431-24HFN8D0
Poziom mocy akustycznej (jed. wew/jed. zew.) [dB(A)] 54/62 55/63 56/63 59/67
Czynnik chłodniczy R32 R32 R32 R32
GWP 675 675 675 675
Fabryczne napełnienie czynnikiem chłodniczym [g] 550 550 1080 1420
Ekwiwalent CO 2 [t] 0.37 0.37 0.729 0.958
SEER [W/W] 6.3 6.1 7.4 6.1
Klasa efektywności energetycznej (chłodzenie) A++ A++ A++ A++
Roczne zużycie energii (chłodzenie) [1] [kWh/a] 156 221 247 405
Chłodzenie [kW] 2.8 3.6 5.2 7.0
SCOP [W/W] 4.0 4.0 4.0 4.0
Klasa efektywności energetycznej (grzanie) A+ A+ A+ A+
Roczne zużycie energii (grzanie) [kWh/a] 910 945 1435 1680
Grzanie [kW] 2.6 2.7 4.1 4.8
Deklarowana wydajność w warunkach
projektowych (średni sezon grzewczy) 		[kW] 1.996 2.019 3.349 3.838
Rezerwowa wydajność grzewcza
(średni sezon grzewczy) 		[kW] 0.604 0.681 0.751 0.962
Wyciek czynnika chłodniczego przyczynia się do zmiany klimatu. Czynnik chłodniczy o niższym potencjale globalnego ocieplenia (GWP) przyczyniłby się mniej
do globalnego ocieplenia niż czynnik chłodniczy o GWP równym 675. Oznacza to, że jeśli 1 kg tego czynnika chłodzącego wyciekłby do atmosfery, wpływ na
globalne ocieplenie byłby 675 razy większy niż 1 kg CO2 w ciągu 100 lat. Nigdy nie próbuj samemu ingerować w obwód czynnika chłodniczego ani nie próbuj
samodzielnie rozmontowywać produktu i zawsze pytaj o to specjalistę.
Urządzenia zawierają fluorowane gazy cieplarniane.
Importer: AIRCON Sp. z o.o., ul. Okólna 45, 05-270 Marki
Producent: Aikcoli Sp. z o.o., ul. Okolna 45, 05-270 Marki

[1] [2] Zużycie energii "XYZ" kWh rocznie, na podstawie standardowych wyników badań. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia i jego lokalizację.

Page 3

Dane techniczne

Urządzenie z modułem WIFI w standardzie.

DANE TECHNICZNE
COMFEE
Jednostka wewnętrzna CSAFBU-09HRDNXD0-W CSAFBU-12HRDNXDO-W CSAFCU-18HRFNXD0-W CSAFDU-24HRFNXD0-W
Jednostka zewnętrzna COX133-09HFN8D0 COX133-12HFN8D0 COX330-18HFN8D0 COX431-24HFN8D0
Poziom mocy akustycznej (jed. wew/jed. zew.) [dB(A)] 54/62 55/63 56/63 59/67
Czynnik chłodniczy R32 R32 R32 R32
GWP 675 675 675 675
Fabryczne napełnienie czynnikiem chłodniczym [g] 550 550 1080 1420
Ekwiwalent CO 2 [t] 0.37 0.37 0.729 0.958
SEER [W/W] 6.3 6.1 7.4 6.1
Klasa efektywności energetycznej (chłodzenie) A++ A++ A++ A++
Roczne zużycie energii (chłodzenie) [1] [kWh/a] 156 221 247 405
Chłodzenie [kW] 2.8 3.6 5.2 7.0
SCOP [W/W] 4.0 4.0 4.0 4.0
Klasa efektywności energetycznej (grzanie) A+ A+ A+ A+
Roczne zużycie energii (grzanie) [kWh/a] 910 945 1435 1680
Grzanie [kW] 2.6 2.7 4.1 4.8
Deklarowana wydajność w warunkach
projektowych (średni sezon grzewczy) 		[kW] 1.996 2.019 3.349 3.838
Rezerwowa wydajność grzewcza
(średni sezon grzewczy) 		[kW] 0.604 0.681 0.751 0.962
Wyciek czynnika chłodniczego przyczynia się do zmiany klimatu. Czynnik chłodniczy o niższym potencjale globalnego ocieplenia (GWP) przyczyniłby się mniej
do globalnego ocieplenia niż czynnik chłodniczy o GWP równym 675. Oznacza to, że jeśli 1 kg tego czynnika chłodzącego wyciekłby do atmosfery, wpływ na
globalne ocieplenie byłby 675 razy większy niż 1 kg CO2 w ciągu 100 lat. Nigdy nie próbuj samemu ingerować w obwód czynnika chłodniczego ani nie próbuj
samodzielnie rozmontowywać produktu i zawsze pytaj o to specjalistę.
Urządzenia zawierają fluorowane gazy cieplarniane.
Importer: AIRCON Sp. z o.o., ul. Okólna 45, 05-270 Marki
Producent: AIRCON Sp. z o.o., ul. Okólna 45, 05-270 Marki
[1] [2] Zużycie energii "XYZ" kWh rocznie, na podstawie standardowych
i jego lokalizację. 		wyników ba lań. Rzeczywiste zu: życie energii zależy od sposobu użytko wania urządzenia
Page 4

Spis treści

Instrukcja obsługi

  • 0 Środki bezpieczeństwa
  • 1 Specyfikacje i funkcje urządzenia
  • 2 Obsługa ręczna (bez pilota)
  • 3 Konserwacja
  • 4 Wykrywanie i usuwanie usterek
  • 5 Europejskie wytyczne w zakresie utylizacji

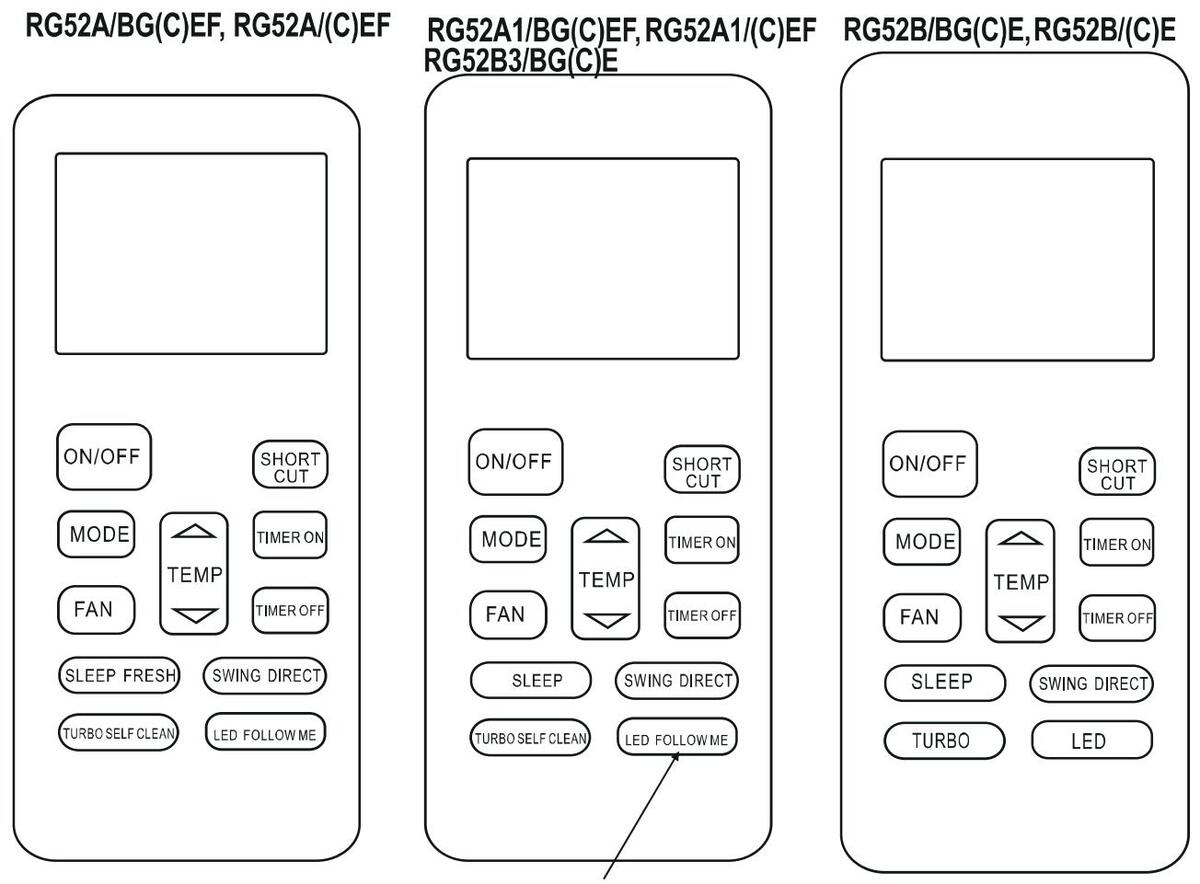

  • 6 Instrukcja obsługi sterownika RG52
Page 5

Spis treści

Instrukcja montażowa

  • 7 Środki bezpieczeństwa
  • 8 Akcesoria
  • 9 Podsumowanie jednostka wewnętrzna
  • 10 Elementy urządzenia

11 Montaż jednostki wewnętrznej

  • 1. Wybór miejsca montażu
  • 2. Instalacja wspornika montażowego na ścianie
  • 3. Wiercenie otworu w ścianie pod rurki

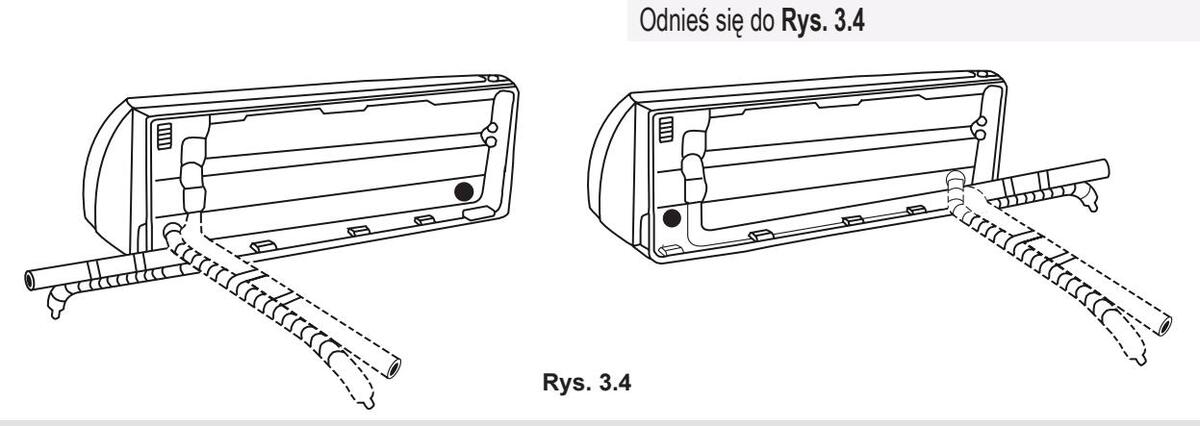

  • 4. Przygotowanie przewodów chłodniczych
  • 5. Połączenie węża skroplin
  • 6. Podłączenie przewodu sterującego
  • 7. Izolacja rurek i przewodów
  • 8. Montaż jednostki wewnętrznej

12 Montaż jednostki zewnętrznej

  • 1. Wybór miejsca montażu
  • 2. Montaż złączki odpływu skroplin
  • 3. Kotwiczenie jednostki zewnętrznej
  • 4.Łączenie przewodu sterującego i zasilającego

Page 6

13 Łączenie przewodów chłodniczych

  • A. Długość instalacji chłodnicze
  • B. Metoda łączenia przewodów chłodniczych
    • 1. Docinanie rurek
    • 2. Usuwanie zadziorów
    • 3. Kielichowanie konców rurek

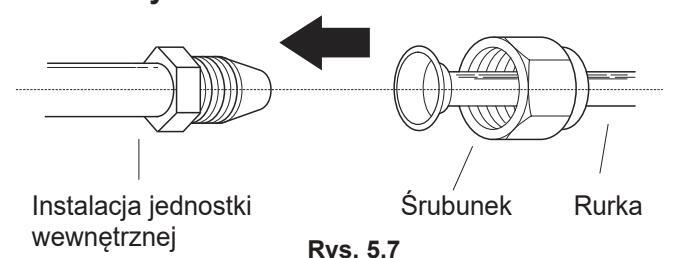

    • 4. Łączenie rurek

Uwaga: Ryzyko wzniecenia ognia (dotyczy wyłącznie czynnika R32/R290)

14 Usuwanie powietrza

1. Metoda wykonywania próżni 2. Napełnianie układu czynnikiem

  • 15 Kontrola instalacji elektrycznej i wycieków
  • 16 Tryb testowy
  • 17 Europejskie wytyczne utylizacji
  • 18 Informacje serwisowe
Page 7

Środki bezpieczeństwa

Przed przystąpieniem do montażu należy zapoznać się ze środkami bezpieczeństwa.

Nieprawidłowy montaż będący następstwem niezastosowania się do instrukcji może spowodować poważne uszkodzenia lub obrażenia.

Wagę potencjalnych uszkodzeń i obrażeń kwalifikuje się jako OSTRZEŻENIE lub UWAGĘ.

Symbol oznacza, że zignorowanie instrukcji może spowodować śmierć lub poważne obrażenia.

Symbol oznacza, że zignorowanie instrukcji może spowodować lekkie obrażenia ciała lub uszkodzenie urządzenia lub mienia.

Dzieci w wieku 8 lat i starsze oraz osoby o ograniczonej sprawności ruchowej, sensorycznej lub umysłowej, a także osoby nieposiadające należytego doświadczenia lub wiedzy mogą korzystać z urządzenia pod warunkiem, że znajdują się pod nadzorem lub otrzymały wytyczne dotyczące bezpiecznego używania urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

OSTRZEŻENIA DOTYCZĄCE MONTAŻU

  • Wykonanie montażu klimatyzatora należy zlecić autoryzowanemu dystrybutorowi. Nieprawidłowy montaż może być przyczyną wycieków, porażenia prądem lub pożaru.
  • Naprawa, serwis i zmiana miejsca montażu urządzenia muszą być wykonywane przez personel autoryzowanego serwisu. Nieprawidłowo wykonane naprawy mogą spowodować poważne obrażenia lub uszkodzenie produktu.
OSTRZEŻENIA DOTYCZĄCE UŻYTKOWANIA PRODUKTU

  • W przypadku wystąpienia nieprawidłowości (np. zapach spalenizny), należy niezwłocznie wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka; skontaktować się z dystrybutorem w celu uzyskania wskazówek, które pozwolą uniknąć porażenia prądem, pożaru lub odniesienia obrażeń.
  • Nie wolno wkładać palców, prętów ani innych przedmiotów do wlotu lub wylotu powietrza. Może to spowodować obrażenia ciała, ponieważ wentylator może obracać się z dużą prędkością.
  • Nie wolno używać łatwopalnych substancji w postaci aerozoli (np. lakier do włosów, farba w sprayu). Może to być przyczyną wzniecenia ognia.
  • Nie wolno obsługiwać klimatyzatora w pobliżu miejsc, w których może ulatniać się łatwopalny gaz. Wycieki gazu wokół urządzenia mogą być przyczyną eksplozji.
  • Nie wolno używać klimatyzatora w zawilgoconym pomieszczeniu (np. łazienka lub pralnia). Może to spowodować porażenie prądem i doprowadzić do uszkodzenia klimatyzatora.
  • Nie wolno przebywać przez dłuższy czas w bezpośrednim strumieniu zimnego powietrza.
Page 8
OSTRZEŻENIA DOTYCZĄCE INSTALACJI ELEKTRYCZNEJ

  • Należy używać wyłącznie określonych przewodów zasilających. W przypadku uszkodzenia przewodu, jego wymianę należy zlecić producentowi lub autoryzowanemu serwisowi.
  • Przewód zasilający należy utrzymywać w czystości. Usunąć kurz i inne zanieczyszczenia, nagromadzone na przewodzie lub wokół wtyczki. Brudne wtyczki mogą spowodować wzniecenie ognia lub porażenie prądem.
  • Nie odłączać urządzenia od zasilania ciągnąc za przewód zasilający. Należy mocno uchwycić wtyczkę i wyciągnąć ją z gniazdka. Bezpośrednie ciągnięcie za przewód może doprowadzić do jego uszkodzenia lub spowodować wzniecenie ognia lub porażenie prądem.
  • Nie stosować przedłużaczy, przedłużać przewodu zasilającego lub podłączać innych urządzeń do tego samego gniazdka co klimatyzator. Niedokładne połączenia elektryczne, niewystarczająca izolacja i za niskie napięcie mogą spowodować wzniecenie ognia.
OSTRZEŻENIA DOTYCZĄCE CZYSZCZENIA I KONSERWACJI

  • Przed przystąpieniem do czyszczenia urządzenia należy je wyłączyć i odłączyć przewód zasilający. Istnieje niebezpieczeństwo porażenia prądem elektrycznym.
  • Nie myć klimatyzatora nadmierną ilością wody.
  • Nie czyścić klimatyzatora łatwopalnymi środkami czyszczącymi. Środki takie mogą spowodować wzniecenie ognia lub zdeforować obudowę.

UWAGA

  • Jeżeli w tym samym pomieszczeniu, oprócz klimatyzatora znajdują się również palniki i inne urządzenia grzewcze, należy regularnie wietrzyć pomieszczenie, aby uniknąć niedoboru tlenu.
  • Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć je od źródła zasilania.
  • W czasie burzy należy wyłączyć urządzenie i odłączyć wtyczkę przewodu zasilającego z gniazdka.
  • Należy sprawdzić czy nic nie utrudnia odpływu skroplin z urządzenia.
  • Nie wolno obsługiwać klimatyzatora mokrymi rękoma. Może to spowodować porażenie prądem.
  • Urządzenie może być używane wyłącznie zgodnie z jego przeznaczeniem.
  • Nie wolno wspinać się na jednostkę zewnętrzną ani umieszczać na niej przedmiotów.
  • Nie wolno używać urządzenia przez dłuższy czas w warunkach wysokiej wilgotności, przy otwartych drzwiach lub oknach.
Objaśnienie symboli umieszczonych na jednostce wewnętrznej lub zewnętrznej:
OSTRZEŻENIE Symbol wskazuje, że klimatyzator pracuje z łatwopalnym czynnikiem chłodniczym.
W przypadku wycieku czynnika i kontaktu z zewnętrznym źródłem zapłonu, zachodzi
ryzyko wzniecenia ognia.
∃ UWAGA Symbol wskazuje konieczność dokładnego zapoznania się z podręcznikiem użytkownika.
UWAGA Symbole te wskazują, że dana czynność powinna być wykonana przez personel serwisu,
UWAGA zgodnie z instrukcją montażu.
ī UWAGA Symbol wskazuje, że informacje dostępne są w podręczniku użytkownika lub instrukcji montażu.
Page 9

Specyfikacje i funkcje urządzenia

1

Podzespoły urządzenia

Page 10
Osiągnięcie optymalnej wydajności

Optymalną wydajność dla trybów CHŁODZENIA, GRZANIA i OSUSZANIA można osiągnąć w następujących zakresach temperatury. Jeżeli klimatyzator będzie używany w warunkach spoza tych zakresów, zadziałają zabezpieczenia ograniczające optymalną wydajność urządzenia.

Typ inwerterowy

Tryb GRZANIA Tryb OSUSZANIA
Temperatura
w pomieszczeniu 		17°C - 32°C
(63°F - 90°F) 		0°C - 30°C
(32°F - 86°F) 		10°C - 32°C
(50°F - 90°F)
0°C - 50°C
(32°F - 122°F)
Temperatura
zewnętrzna 		-15°C - 50°C
(5°F - 122°F)
(dla modeli z układem
chłodzenia w niskich
temperaturach) 		-15°C - 30°C
(5°F - 86°F) 		0°C - 50°C
(32°F - 122°F)
0°C - 60°C
(32°F - 140°F)
(specjalne modele
tropikalne) 		0°C - 60°C
(32°F - 140°F)
(specjalne modele
tropikalne)
DLA JEDNOSTEK Z DODATKOWĄ NAGRZEWNICĄ ELEKTRYCZNĄ

Jeżeli temperatura zewnętrzna spadnie poniżej 0°C (32°F), zdecydowanie zalecamy pozostawienie urządzenia podłączonego do zasilania przez cały czas, dla zapewnienia stabilnej, nieprzerwanej pracy.

Typ o stałej prędkości

Tryb GRZANIA
Temperatura
w pomieszczeniu 		17°-32°C (63°-90°F) 0°-30°C (32°-86°F) 10°-32°C (50°-90°F)
18°-43°C (64°-109°F) 11°-43°C (52°-109°F)
Temperatura -7°-43°C (19°-109°F)
(dla modeli z układem chłodzenia w niskich temperaturach) 		-7°-24°C (19°-75°F) 18°-43°C (64°-109°F)
18°-54°C (64°-129°F)
(specjalne modele tropikalne) 		18°-54°C (64°-129°F)
(specjalne modele tropikalne)
Aby jeszcze bardziej zoptymalizować wydajność urządzenia, należy:

  • Nie pozostawiać otwartych drzwi i okien
  • Ograniczyć zużycie energii, korzystając z funkcji PROGRAMATORA czasu WŁ. i WYŁ.
  • Nie blokować wlotów i wylotów powietrza
  • Regularnie sprawdzać i czyścić filtry powietrza
Page 11

Szczegółowy opis poszczególnych funkcji dostępny jest w instrukcji obsługi pilota .

Pozostałe funkcje

Auto-Restart

W przypadku zaniku zasilania, urządzenie automatycznie przywróci poprzednie ustawienia po powrocie zasilania.

  • Funkcja antypleśniowa (niektóre modele) Po wyłączeniu urządzenia pracującego w trybie CHŁODZENIA, AUTO (CHŁODZENIE) lub OSUSZA-NIA, klimatyzator będzie kontynuował pracę z bardzo niską wydajnością, w celu osuszenia skroplonej wody i uniknięcia rozwoju pleśni.
  • Wykrywanie wycieku czynnika (niektóre modele) W przypadku wykrycia wycieku czynnika chłodniczego, jednostka wewnętrzna automatycznie wyświetli kod "EC".

Sterowanie bezprzewodowe (niektóre modele) Sterowanie bezprzewodowe umożliwia obsługę klimatyzatora za pomocą telefonu komórkowego i połączenia bezprzewodowego.

Dostęp do urządzenia USB, wymiana i serwis, mogą być wykonywane wyłącznie przez wykwalifikowany personel.

Zapamiętanie ustawienia żaluzji (niektóre modele)

Podczas włączania urządzenia, żaluzje powrócą automatycznie do wcześniej ustawionej pozycji.

Szczegółowe objaśnienie zaawansowanych funkcji zakupionego urządzenia (jak tryb TURBO i samoczyszczenie), dostępne jest w instrukcji pilota .

UWAGI DO RYSUNKÓW

Ilustracje zawarte w niniejszej instrukcji mają charakter poglądowy. Rzeczywisty wygląd jednostki wewnętrznej może nieco się różnić. Za obowiązujący uważa się rzeczywisty wygląd urządzenia.

Page 12
• Sterowanie kierunkiem nawiewu powietrza
Regulacja nawiewu powietrza w pionie

Po załączeniu urządzenia, użyj przycisku SWING / DIRECT , aby ustawić kierunek (kąt pionowy) nawiewu powietrza.

  • Naciśnij jednokrotnie przycisk SWING/DIRECT aby uaktywnić żaluzję. Każdorazowe naciśnięcie przycisku spowoduje zmianę kąta ustawienia żaluzji o 6 stopni. Naciskaj przycisk do momentu ustawienia żądanego kierunku.
  • Aby żaluzja poruszała się nieprzerwanie w górę i w dół, naciśnij i przytrzymaj przycisk SWING/ DIRECT na 3 sekundy. Naciśnij przycisk ponownie aby zatrzymać automatyczne wachlowanie.
Regulacja nawiewu powietrza w poziomie

Kąt ustawienia żaluzji w poziomie należy ustawić ręcznie. Ustaw żądany kierunek trzymając za dźwignię deflektora (patrz Rys. B ). W niektórych modelach , poziomy kierunek nawiewu można ustawić za pomocą pilota. Odnieś się do instrukcji obsługi pilota .

UWAGI DOTYCZĄCE USTAWIENIA ŻALUZJI

Podczas pracy w trybie CHŁODZENIA lub GRZANIA, nie ustawiaj żaluzji w pionie na dłuższy czas. Może to spowodować skraplanie się pary wodnej na żaluzjach i ściekanie jej na podłogę i meble. (Patrz Rys. A ).

Skierowanie strumienia powietrza w dół podczas pracy w trybie CHŁODZENIA lub GRZANIA może zredukować wydajność urządzenia, z powodu ograniczonego przepływu powietrza.

Nie przestawiaj żaluzji ręcznie. W ten sposób żaluzje utracą synchronizację. W takim sytuacji, zatrzymaj urządzenie, odłącz je od zasilania na kilka sekund, następnie załącz je ponownie. Kąt ustawienia zostanie wyzerowany i żaluzje uruchomia się ponownie.

Uwaga: Nie używaj klimatyzatora przez dłuższy okres czasu ze strumieniem powietrza skierowanym w dół. Może to skutkować wyciekiem skroplonej pary wodnej na elementy wyposażenia pomieszczenia.

Rys. A

UWAGA

Nie wkładaj palców w otwory wlotowe i wylotowe powietrza. Wentylator pracujący z dużą prędkością wewnątrz urządzenia, może spowodować obrażenia.

Page 13
• Program nocny (funkcja SLEEP)

Program SLEEP pozwala ograniczyć zużycie energii w nocy, podczas snu (kiedy niepotrzebne są te same ustawienia temperatury dla utrzymania komfortu). Funkcję można uruchomić wyłącznie za pomocą pilota.

Naciśnij przycisk SLEEP przed pójściem spać. W trybie CHŁODZENIA, urządzenie zwiększy temperaturę o 1°C (2°F) po upływie godziny i o kolejny 1°C (2°F) po następnej godzinie. W trybie GRZANIA, urządzenie zmniejszy temperaturę o 1°C (2°F) po upływie godziny i o kolejny 1°C (2°F) po następnej godzinie.

Nowa temperatura będzie utrzymywana przez 5 godzin, następnie urządzenie wyłączy się automatycznie.

Page 14

Obsługa ręczna (bez pilota)

2

Korzystanie z urządzenia bez pilota

W przypadku niedostępności pilota, klimatyzatorem można sterować za pomocą przycisku MANUAL CONTROL , umieszczonym na przednim panelu jednostki wewnętrznej. Prosimy zwrócić uwagę, że sterowanie ręczne nie jest rozwiązaniem długoterminowym i zdecydowanie zalecane jest korzystanie z pilota zdalnego sterowania.

PRZED PRZYSTĄPIENIEM DO STEROWANIA

Przed rozpoczęciem ręcznego sterowania należy wyłączyć urządzenie.

Procedura ręcznego sterowania urządzeniem:

  • 1. Otwórz przedni panel jednostki wewnętrznej.
  • 2. Znajdź przycisk sterowania ręcznego MANUAL CONTROL z prawej strony urządzenia.
  • Naciśnij raz przycisk MANUAL CONTROL aby załączyć tryb wymuszonej pracy automatycznej.
  • Naciśnij przycisk MANUAL CONTROL ponownie aby załączyć tryb WYMUSZONEGO CHŁO-DZENIA.
  • 5. Naciśnij przycisk MANUAL COTROL trzeci raz aby wyłączyć urządzenie.
  • 6. Zamknij przedni panel.

UWAGA

Przycisk sterowania ręcznego przeznaczony jest wyłącznie do celów testowych i sytuacji awaryjnych. Prosimy korzystać z tej funkcji tylko w przypadku zgubienia pilota lub gdy jest to absolutnie konieczne. Aby przywrócić normalny tryb pracy, użyj pilota do uruchomienia urządzenia.

Page 15

Konserwacja

Czyszczenie jednostki wewnętrznej
PRZED PRZYSTĄPIENIEM DO CZYSZCZENIA LUB KONSERWACJI

PRZED PRZYSTĄPIENIEM DO CZYSZCZENIA LUB SERWI-SOWANIA KLIMATYZATORA NALEŻY ZAWSZE WYŁĄCZYĆ URZĄDZENIE I ODŁĄCZAĆ JE OD ZASILANIA.

UWAGA

Do czyszczenia używaj wyłącznie miękkiej, suchej ściereczki. W przypadku silnego zabrudzenia, użyj ściereczki zwilżonej w ciepłej wodzie.

  • Do czyszczenia urządzenia nie wolno używać środków chemicznych lub ściereczek nasączonych chemikaliami.
  • Nie używaj benzyny, rozcieńczalnika, proszków ściernych lub innych podobnych środków czyszczących. Substancje te mogą spowodować spękania i deformację powierzchni z tworzywa sztucznego.
  • Do czyszczenia przedniego panelu nie używaj wody o temperaturze przekraczającej 40°C (104°F). Może to spowodować deformację i przebarwienia na panelu.
Czyszczenie filtra powietrza

Zatkany filtr powietrza zmniejsza wydajność chłodzenia klimatyzatora i ponadto może spowodować uszczerbek na twoim zdrowiu. Czyść filtr co dwa tygodnie.

  • 1. Podnieś w górę przedni panel jednostki wewnętrznej.
  • 2. Naciśnij zatrzask na końcu filtra aby zwolnić zaczep, unieś filtr w górę i następnie lekko pociągnij do siebie.
  • 3. Wyciągnij filtr.
  • Jeżeli filtr wyposażony jest we wkład odświeżający powietrze, należy go odpiąć z dużego filtra. Wyczyść wkład odświeżający za pomocą przenośnego odkurzacza.
  • 5. Wyczyść duży filtr ciepłą wodą z mydłem. Upewnij się, że używasz łagodnego detergentu.

  • 6. Wypłucz filtr pod czystą wodą, a następnie usuń nadmiar wody.
  • 7. Pozostaw do wyschnięcia w suchym i chłodnym miejscu; nie wystawiaj filtra na bezpośrednie działanie promieni słonecznych.
  • 8. Po wysuszeniu filtra, przymocuj wkład odświeżający powietrze do dużego filtra, a następnie wsuń całość do jednostki wewnętrznej.
  • 9. Zamknij przedni panel jednostki wewnętrznej.

UWAGA

Nie dotykaj (plazmowego) filtra odświeżającego powietrze przez co najmniej 10 minut po wyłączeniu zasilania urządzenia.

Page 16

UWAGA

  • Przed przystapieniem do wymiany lub czyszczenia filtra należy zatrzymać prace urządzenia i odłaczyć ie od źródła zasilania.
  • Podczas wyimowania filtra nie wolno dotykać metalowych części wewnątrz jednostki. Ostre, metalowe krawedzie moga spowodować obrażenia.
  • Wnetrza klimatyzatora nie wolno czyścić woda. Może to zniszczyć izolacie i spowodować porażenie pradem
  • Nie wystawiai filtra na bezpośrednie działanie promieni słonecznych. Może to spowodować obkurczenie filtra.
Funkcia przypomnienia dla filtra powietrza (opcia)
Funkcja przypomnienia o czyszczeniu filtra

Po upływie 240 godzin pracy, na wyświetlaczu jednostki wewnetrznej zostanie wyświetlony pulsujący symbol "CL". Funkcia ta ma na celu przypomnienie o konieczności wyczyszczenia filtra. Po 15 sekundach przywrócony zostanie poprzedni widok wyświetlacza.

Aby wyłaczyć sygnalizacje, naciśnij 4 razy przycisk LED na pilocie lub 3 razy przycisk recznego sterowania na panelu iednostki. Jeżeli funkcia nie zostanie wyzerowana, wskaźnik Cl." bedzie ponownie pulsował po załaczeniu urzadzenia

Funkcia przypomnienia o wymianie filtra

Po upływie 2880 godzin pracy, na wyświetlaczu jednostki wewnetrznej zostanie wyświetlony pulsujący symbol "nF". Funkcia ta ma na celu przypomnienie o konieczności wymiany filtra. Po 15 sekundach przywrócony zostanie poprzedni widok wyświetlacza.

Aby wyłaczyć sygnalizacie, naciśnii 4 razy przycisk LED na pilocie lub 3 razy przycisk recznego sterowania na panelu jednostki. Jeżeli funkcja nie zostanie wyzerowana, wskaźnik "nF" bedzie ponownie pulsował po załaczeniu urzadzenia

  • Konserwacja i czyszczenie jednostki zewnętrznej powinny być wykonywane przez autoryzowanego dystrybutora lub punkt serwisowy.
  • Wszelkie naprawy jednostki musza być wykonywane przez autoryzowanego dystrybutora lub punkt serwisowy.
Konserwacja – dłuższa przerwa w użvtkowaniu

Jeżeli przewidujesz dłuższa przerwe w pracy urządzenia wykonaj nastepujace czynności:

Wyczyść wszystkie filtry

Załacz pracę w trybi WENTYLACJI aż do całkowitego

Wyłacz jednostke i odłacz ja od źródła

osuszenia jednostk

Wvimii baterie z pilota

zasilania

Konserwacia – inspekcia przed sezonem

Po długiej przerwie w pracy urządzenia lub przed rozpoczeciem okresu czestego użytkowania należy wykonać następujące czynności:

Sprawdź stan przew

Wyczyść wszystkie filtry

Sprawdź sz

Upewnii sie, że wlot i wylot powietrza nie sa zablo

Page 17

Wykrywanie i usuwanie usterek

4

🚺 ŚRODKI BEZPIECZEŃSTWA

W przypadku wystąpienia KTÓREJKOLWIEK z poniższych sytuacji, należy natychmiast wyłączyć urządzenie!

  • Przewód zasilający jest uszkodzony lub wyjątkowo się nagrzał.
  • Czuć zapach spalenizny.
  • Z urządzenia dochodzą głośne lub nieprawidłowe dźwięki.
  • Często dochodzi do przepalenia bezpiecznika lub załączenia zabezpieczenia.
  • Woda lub inne przedmioty przedostały się do wnętrza jednostki; woda wycieka z urządzenia.
NIE PRÓBUJ NAPRAWIAĆ TYCH USTEREK SAMODZIELNIE! NALEŻY NATYCHMIAST SKONTAKTOWAĆ SIĘ Z AUTORYZOWANYM PUNKTEM SERWISOWYM!
Typowe problemy

Poniższe problemy nie są usterkami i w większości przypadków nie wymagają naprawy.

Problem Możliwa przyczyna
Jednostka nie urucha-
mia się po naciśnięciu
przycisku WŁ./WYŁ. 		Jednostka wyposażona jest w zabezpieczenie przeciążeniowe, które uniemożliwia jej ponowne załączenie przez 3 minuty od wyłączenia.
Jednostka przełącza
się z pracy w trybie
uruchomi pracę w poprzednio wybranym trybie.
GRZANIE na
tryb WENTYLACJI 		Osiągnięto punkt nastawy, w którym jednostka zatrzymuje pracę sprężarki. Urządzenie wznowi pracę kiedy temperatura ulegnie ponownym wahaniom.
Jednostka
wewnętrzna
emituje białą parę 		W przypadku wysokiej wilgotności występuje większa różnica
temperatur pomiędzy powietrzem w pomieszczeniu a powietrzem
klimatyzowanym, co może spowodować emisję białej pary.
Jednostki wewnętrzna
i zewnętrzna
emitują białą parę 		Kiedy jednostka zostanie ponownie uruchomiona w trybie GRZANIA
po zakończeniu cyklu odszraniania, może być emitowana biała para
z powodu wilgoci pochodzącej z procesu odszraniania.
Page 18
Problem Możliwa przyczyna
Głośna praca Powrotowi żaluzji na wylocie powietrza do początkowego ustawienia, może towarzyszyć szum powietrza.
wewnętrznej Po pracy w trybie GRZANIA, z urządzenia może dochodzić skrzypienie wywołane rozszerzaniem i kurczeniem się elementów jednostki wykonanych z tworzywa sztucznego.
Niskie syczenie słyszalne podczas pracy: jest to normalne działanie,
spowodowane przepływem czynnika chłodniczego w instalacji jednostki
wewnętrznej i zewnętrznej.
Jednostki
wewnętrzna
i zewnętrzna
emitują hałas 		Niskie syczenie słyszalne przy uruchomieniu urządzenia, zatrzymaniu pracy lub podczas odszraniania: jest to normalny dźwięk, spowodowany zatrzymaniem przepływu czynnika lub zmiany kierunku jego przepływu.
Trzaski: rozszerzanie i kurczenie się elementów z tworzywa sztucznego i metalu, spowodowane zmianami temperatury podczas pracy.
Jednostka
zewnętrzna
emituje hałas 		Jednostka emituje różne dźwięki w zależności od aktualnego trybu pracy.
Z jednostki
wewnętrznej lub
zewnętrznej
wydobywa się kurz 		Podczas długich okresów przestoju w jednostce może gromadzić się kurz,
który zostanie wydmuchany po uruchomieniu urządzenia. Zjawisko to
można ograniczyć osłaniając urządzenie na czas dłuższych okresów
przestoju.
Klimatyzator emituje
nieprzyjemne zapachy 		Urządzenie może pochłaniać zapachy z otoczenia (takie jak zapach
mebli, gotowanych potraw, dym papierosowy itd.), które będą emitowane
podczas pracy.
Filtry klimatyzatora pokryły się pleśnią i wymagają czyszczenia.
Wentylator jednostki
zewnętrznej nie
pracuje 		Podczas pracy, prędkość wentylatora jest kontrolowana w celu optymalizacji działania urządzenia.
Praca klimatyzatora
jest nieregularna,
nieprzewidywalna
lub urządzenie nie
reaguje na
polecenia
  • Zakłócenia powodowane przez wzmacniacze i wieże telefonii komórkowej mogą powodować nieprawidłowe działanie urządzenia.
  • W takim przypadku należy:
  • Odłączyć urządzenie od źródła zasilania i podłączyć je ponownie.
  • Nacisnąć przycisk ON / OFF pilota aby zrestartować pracę.

UWAGA: Jeśli problem nie ustąpi, należy skontaktować się z dystrybutorem lub najbliższym centrum obsługi klienta. Przedstaw szczegółowy opis usterki urządzenia oraz podaj numer modelu.

Page 19

Wykrywanie i usuwanie usterek

W przypadku wystąpienia problemu, prosimy sprawdzić poniższe punkty przed skontaktowaniem się z serwisem.

Problem Możliwa przyczyna Rozwiązanie
Nastawa temperatury może
być wyższa od temperatury
w pomieszczeniu 		Ustaw niższą temperaturę
Wymiennik ciepła jednostki
wewnętrznej lub zewnętrznej
urządzenia jest brudny 		Wyczyść wymiennik ciepła
Filtr powietrza jest brudny Zdemontuj filtr i wyczyść go zgodnie
z instrukcjami
Wlot lub wylot powietrza
jest zablokowany 		Wyłącz urządzenie, usuń przyczynę
blokady i ponownie załącz urządzenie
Niska wydajność
chłodzenia 		Drzwi i okna są otwarte Upewnij się, że wszystkie drzwi i okna
zostały zamknięte na czas pracy
urządzenia
Światło słoneczne generuje
nadmierne ciepło 		Zamknij i zasłoń okna w ciepłych
okresach oraz podczas wysokiego
nasłonecznienia
Istnieje zbyt wiele źródeł
ciepła w pomieszczeniu (ludzie,
komputery, sprzęt elektroniczny,
itp.) 		Zmniejsz liczbę źródeł ciepła
Mała ilość czynnika na skutek
nieszczelności lub długiego
użytkowania 		Sprawdź, czy nie ma wycieków, napraw
nieszczelność (w razie potrzeby)
i uzupełnij czynnik chłodniczy
Aktywna funkcja SILENCE Funkcja SILENCE może ograniczać
wydajność urządzenia w wyniku
redukcji częstotliwości pracy.
Wyłącz funkcję SILENCE.
Page 20
Problem Możliwa przyczyna Rozwiązanie
Awaria zasilania Poczekaj na przywrócenie
zasilania
Urządzenie jest wyłączone Włącz zasilanie
Przepalony bezpiecznik Wymień bezpiecznik
nie działa Zużyte baterie pilota
zdalnego sterowania 		Wymień baterie
Załączenie 3-minutowego
zabezpieczenia jednostki 		Poczekaj trzy minuty
od załączenia jednostki
Aktywny programator Wyłącz programator
llość czynnika chłodzącego w
układzie jest za duża lub za mała 		Sprawdź szczelność instalacji
i uzupełnij ilość czynnika
Urządzenie często
załącza się i wyłącza 		Do instalacji dostał się
niesprężony gaz lub wilgoć 		Opróżnij i ponownie naładuj
układ czynnikiem chłodniczym
Sprężarka jest uszkodzona Wymień sprężarkę
Za wysokie lub zbyt niskie
ciśnienie 		Zamontuj presostat do
regulacji ciśnienia
Temperatura zewnętrzna jest
bardzo niska 		Użyj pomocniczego urządzenia
grzewczego
Niewystarczająca
wydajność
grzania 		Chłodne powietrze dostaje się
przez drzwi i okna 		Upewnij się, że wszystkie
drzwi i okna są zamknięte
podczas pracy urządzenia
Mała ilość czynnika na skutek
nieszczelności lub długiego
użytkowania 		Sprawdź szczelność, usuń
przyczynę wycieku (jeśli to
konieczne) i uzupełnij czynnik
Kontrolki
nieprzerwanie pulsują 		Klimatyzator może wyłączyć się lub k kontynuować bezpieczną pracę.
  • Na panelu wyświetlacza jednostki wewnętrznej pojawia się kod błędu:
  • E0, E1, E2
  • P1, P2, P3
  • F1, F2, F3
Jezeli kontrolki nadal pulsują lub pojawią się kody błędów, nale
tlacza
znej
ędu:
W przeciwnym razie, należy odłączyć klimatyzator od źródła za
a następnie podłączyć go ponownie. Uruchom klimatyzator.
Jeśli problem będzie się powtarzał, należy odłączyć urządzeni
zasilania i skontaktować się z najbliższym punktem serwisowy

UWAGA: Jeśli problem nie ustąpi po wykonaniu powyższych weryfikacji, należy natychmiast wyłączyć urządzenie i skontaktować się z autoryzowanym centrum serwisowym.

Page 21

Europejskie wytyczne w zakresie utylizacji

Urządzenie zawiera czynnik chłodniczy i inne potencjalnie niebezpieczne materiały. Prawo wymaga specjalnego postępowania w zakresie zbiórki i przetwarzania tego typu urządzeń. Produkt ten nie może być usuwany jako odpad gospodarstwa domowego.

W celu pozbycia się urządzenia można:

  • zutylizować je w wyznaczonym punkcie zbiórki zużytego sprzętu elektrycznego;
  • przekazać stare urządzenie nieodpłatnie sprzedawcy przy zakupie nowego urządzenia;
  • przekazać urządzenie nieodpłatnie producentowi;
  • sprzedać urządzenie w uprawnionym do tego punkcie zbiórki złomu.
Szczególna uwaga

Pozostawienie tego urządzenia w lesie lub innym obszarze naturalnym, zagraża zdrowiu i ma negatywny wpływ na środowisko. Substancje niebezpieczne mogą wyciec do wód gruntowanych i zostać wprowadzone się do łańcucha pokarmowego.

Page 22

WAŻNA UWAGA:

Przed instalacją lub obsługą nowego klimatyzatora należy uważnie zapoznać się z niniejszą instrukcją oraz zachować ją do celów odniesienia w przyszłości.

Specyfikacja pilota zdalnego sterowania

Model RG52A/(C)EF, RG52B/(C)E, RG52C/(C)E, RG52D/(C)E, RG52A1/BG(C)EF, RG52B3/BG(C)E.
RG52A/BG(C)EF, RG52B/BG(C)E, RG52B1/EF, RG52C/BG(C)E, RG52D/BG(C)E.
Napięcie zasilania (znami-
onowo) 		3.0V (baterie suche R03/LR03x2)
Zasięg transmisji bezprze-
wodowej 		8m
Temperaturowy zakres
pracy 		-5 C ~ 60 C
Page 23

INSTRUKCJA OBSŁUGI PILOTA RG52

Właściwe postępowanie z urządzeniem

Dane techniczne

Przyciski sterujące

Wskazania na ekranie LCD

Jak używać przycisków/funkcji

  • Tryb automatyczny
  • Schładzanie (COOL), Ogrzewanie (HEAT),
  • Nawiew z wentylatora (FAN)
  • Osuszanie (DRY)
  • Wybranie kierunku nawiewu
  • Praca okresowa (timer)

Przykłady ustawień pracy okresowej

Page 24

Właściwe postępowanie z urządzeniem

Wybór właściwego miejsca na Pilot:

  • Pilot należy używać w odległości maks. 8 m od sterowanej jednostki (tj. jednostki wewnętrznej klimatyzatora), w pozycji skierowanej na odbiornik w jednostce. Jednostka potwierdza każdy odbiór sygnału dźwiękiem.
  • Trzymaj Pilot w takim miejscu, z którego jego sygnały będą mogły bez problemu trafiać do odbiornika w jednostce. Pamiętaj, że jeśli nastawisz w Pilocie pracę jednostki wg timera, to Pilot będzie samodzielnie wysyłał do niej sygnały sterujące o zaprogramowanym czasie. Jeśli położysz Pilota w miejscu utrudniającym prawidłową transmisję tych sygnałów, to mogą pojawiać się nawet 15-minutowe opóźnienia sterowania.

  • Klimatyzator nie będzie działać, jeśli zasłony, drzwi lub inne materiały/przedmioty będą blokować sygnały Pilota wysyłane do jednostki wewnętrznej.
  • Uważaj, żeby do wnętrza Pilota nie dostała się żadna ciecz. Nie narażaj Pilota na bezpośrednie działanie światła słonecznego.
  • Jeśli na odbiornik sygnałów IR w jednostce wewnętrznej klimatyzatora będzie bezpośrednio świeciło słońce, to klimatyzator może funkcjonować niewłaściwie. Zasłoń światło słoneczne padające na odbiornik IR zasłonami okiennymi.
  • Gdyby inne urządzenia elektryczne w otoczeniu Pilota reagowały na jego sygnały, to przenieś je w inne miejsce albo poradź się Sprzedawcy.

Wymiana baterii

Pilot zasilany jest dwiema bateriami suchymi (R03/LR03X2), znajdującymi się z tyłu urządzenia w komorze zamkniętej zatrzaskową klapką ochronną.

(1) Aby otworzyć komorę baterii, naciśnij klapkę i (nie zwalniając nacisku) zsuń ją znad komory.

(2) Wyjmij zużyte baterie. Na ich miejsce włóż nowe baterie, układając je poprawnie biegunami do styków (+) (–) w komorze.

(3) Włóż klapkę z powrotem przez wsunięcie jej na miejsce (aż się zatrzaśnie).

UWAGA: Po wyjęciu baterii z Pilota, z pamięci urządzenia znikną wszystkie wprowadzone tam nastawy konfiguracyjne. Dlatego po włożeniu nowych baterii nastawy te trzeba ponownie zaprogramować.

  • Nie mieszaj w Pilocie zużytych baterii z nowymi, ani baterii różnych typów (np. różnych ogniw).
  • Nie zostawiaj w Pilocie baterii, jeśli wiesz, że nie będziesz używać Pilota przez 2 czy 3 miesiące. Nie wyrzucaj baterii do tzw. śmieci mieszanych (tj. odpadów nie posortowanych).
  • Baterie należą do odpadów wymagających specjalnej neutralizacji / przetwarzania.
Page 25

DANE TECHNICZNE

Model RG52A/(C)EF, RG52B/(C)E, RG52C/(C)E, RG52D/(C)E, RG52A1/BG(C)EF, RG52B3/BG(C)E.
RG52A/BG(C)EF, RG52B/BG(C)E, RG52B1/EF, RG52C/BG(C)E, RG52D/BG(C)E.
Napięcie zasilania (znami-
onowo) 		3.0V (baterie suche R03/LR03x2)
Zasięg transmisji bezprze-
wodowej 		8m
Temperaturowy zakres
pracy 		-5 C ~ 60 C

PRZYCISKI STERUJĄCE

1. Wybór trybów pracy: AUTO, COOL, DRY, HEAT (tryb HEAT dostępny do wyboru tylko w modelach klimatyzatorów chłodząco-grzejących), FAN

gdzie: AUTO – pełna automatyka, COOL – schładzanie, DRY – usuwanie wilgoci, HEAT – ogrzewanie, FAN – tylko nawiew z wentylatora.

2. Regulator pracy okresowej (tj. timer) działający w zakresie 0–24 h.

3. Zakres regulacji temperatury wewnętrznej: +17°C ~ +30°C.

4. Wyświetlacz LCD wyświetlający wszystkie funkcje klimatyzatora (LCD = wyświetlacz ciekłokrystaliczny).

UWAGA: model RG52B3/BG(C)E nie posiada funkcji FOLLOW ME

Page 26

UWAGA:

  • Przyciski Pilota pokazane na kolejnych ilustracjach niniejszej Instrukcji mogą się trochę różnić od tych, które widzisz w swoim Pilocie; wynika to ze specyfcznych różnic między modelami.
  • Wszystkie funkcje, opisane w niniejszej instrukcji, są realizowane przez jednostkę wewnętrzną danego klimatyzatora. Oznacza to, że jeśli producent NIE wyposażył klimatyzatora w daną funkcję, to jego jednostka wewnętrzna NIE zareaguje na naciśnięcie na Pilocie przycisku sterującego tą funkcją.
Page 27

Przyciski sterujące

ON/OFF - włącz/wyłącz

Urządzenie włącza się, gdy naciśniesz ten przycisk. Urządzenie wyłącza się, gdy naciśniesz ten przycisk ponownie.

MODE - wybór trybu pracy

Za każdym naciśnięciem tego przycisku zmieniasz tryb pracy dla klimatyzatora na żądany; tryb zmienia się w tej kolejności:

→AUTO → COOL → DRY → HEAT → FAN →

Uwaga: Tryb HEAT jest przeznaczony wyłącznie dla klimatyzatorów chłodząco-grzejących.

SFAN - włącz/wyłącz

r AUTO → LOW → MED → HIGH -

Służy do wybrania żądanej szybkości wentylatora, w następującej kolejności:

O SLEEP - uśpienie

Przycisk aktywuje / dezaktywuje funkcję uśpienia. Funkcja może utrzymać najbardziej korzystną temperaturę i oszczędność energii. Jest ona dostępna tylko w trybie chłodzenia, ogrzewania lub w trybie automatycznym.

Szczegóły: patrz "wyłącznik czasowy" w "instrukcji obsługi".

UWAGA: Kiedy jednostka pracuje w trybie uśpienia, może on zostać anulowany poprzez naciśnięcie przycisku MODE, FAN SPEED lub ON/OFF.

G FRESH - włącz/wyłącz

Przycisk aktywuje / dezaktywuje funkcję FRESH. Kiedy funkcja FRESH jest włączona, jonizator/filtr plazmowy (w zależności od modelu) jest zasilany i pomaga usunąć pyłki i zanieczyszczenia z powietrza. (nie wzystkie urządzenia wyposażone są w jonizator/filtr plazmowy).

6 TURBO - przyspieszenie termostatyzacji

Przycisk aktywuje / dezaktywuje funkcję TURBO. Ta funkcja klimatyzatora pozwala osiągnąć docelową temperaturę zadaną w trybie chłodzenia lub ogrzewania w najkrótszym możliwym czasie (jeśli jednostka wewnętrzna nie obsługuje tej funkcji, działanie nie wykona się po naciśnięciu tego przycisku.

O SELF CLEAN - samoczyszczenie

Przycisk aktywuje / dezaktywuje funkcję samoczyszczenia.

Page 28

Aktywacja/dezaktywacja wewnętrznego wyświetlacza. Po naciśnięciu przycisku wyświetlacz wewnętrzny jest wyrazisty, naciśnij ponownie w celu podświetlenia.

⑨ UP (⌒⌒) - podwyższanie temperatury

Naciśnij ten przycisk, aby zwiększać temperatuę w pomieszczeniu co 1 stopień (maksymalna temperatura wynosi 30 stopni).

DOWN ( ) - obniżanie temperatury

Naciśnij ten przycisk, aby obniżać temperatuę w pomieszczeniu co 1 stopień (minimalna temperatura wynosi 17 stopni).

O SHORTCUT - skrót

  • Używany jest w celu przywrócenia bieżących ustawień lub wznowienia poprzednich ustawień.
  • Naciśnięcie przycisk skrótu przy pierwszym podłączeniu do zasilania spowoduje uruchomienie urządzenia w trybie automatycznym, 26 ° C oraz automatyczną prędkość wentylatora.
  • Naciśnięcie tego przycisku, podczas gdy pilot jest włączony spowoduje automatyczny powrót systemu do poprzednich ustawień w tym trybie pracy, ustawień temperatury, stopnia prędkości wentylatora i funkcji uśpienia (jeśli jest włączona). Sygnały zostaną przekazane do urządzenia.
  • Naciśnięcie przycisku przez ponad 2 sekundy spowoduje automatyczne przywrócenie bieżących ustawień, w tym trybu pracy, temperatury, poziomu ustawień prędkości wentylatora i funkcji uśpienia (jeśli jest włączona).
1 TIMER ON

Naciśnij ten przycisk, aby włączyć sekwencję automatycznego włączenia programatora czasowego. Każde naciśnięcie zwiększa ustawienie czasowe co 30 minut. Gdy programator czasu wyświetla 10,0 to każde naciśnięcie zwiększy ustawienia czasowe o 60 minut. Aby anulować program, należy ustawić programator czasowy na 0,0.

1 TIMER OFF

Naciśnij ten przycisk, aby rozpocząć sekwencję automatycznego wyłączenia programatora czasowego. Każde naciśnięcie zwiększa ustawienie czasowe co 30 minut. Gdy ustawienie programatora czasu wyświetla 10,0 to każde naciśnięcie zwiększy ustawienia czasowe o 60 minut. Aby anulować program, należy ustawić programator czasowy na 0,0.

BIRECT - zmiana kąta nachylenia żaluzji

Służy do zmiany nachylenia żaluzji i ustawić żądany kierunek przepływu powietrza w górę lub w dół. Każde naciśnięcie przycisku zmienia nachylenie żaluzji o 6 stopni. UWAGA: W niektórych modelach występuje obsługa funkcji wachlowania zamiast tej funkcji.

SWING - wachlowanie żaluziami

Służy do zatrzymywania lub uruchamiania funkcji automatycznego wachlowania żaluzji poziomej. UWAGA: W niektórych modelach stosowana jest, aby zatrzymać lub uruchomić funkcję automatycznego wachlowania żaluzji pionowej.

(b FOLLOW ME - (opcja)

Naciśnij ten przycisk, aby zainicjować funkcję Follow Me. Pilot pokaże rzeczywistą temperaturę jego lokazlizacji (praca na podstawie czujnika temepratury wewnątrz pilota) .Pilot będzie ponownie wysyłać sygnał do klimatyzatora co 3 minuty od chwili naciśnięcia przycisku Follow Me. Wyłączenie Follow Me występuje automatycznie, jeśli urządzenie nie otrzyma sygnału w dowolnym odstępie 7 minut.

Page 29

Wskazania na ekranie LCD

TRYB PRACY

Wyświetla aktualny tryb pracy. W tym; auto (心), cool (茶), dry (心), heat (茶) (nie dotyczy modeli tylko chłodzących) (釣) i spowrotem auto (心).

TRANSMISJA SYGNAŁU

To wskazanie pojawia się na LCD wtedy, kiedy Pilot wysyła sygnał do jedn. wewnętrznej klimatyzatora.

STAN ON / STAN OFF

To wskazanie będzie się wyświetlało na LCD, jeśli nacisnąłeś przycisk [ON/OFF]. Naciśnij go znowu, a wskazanie zniknie.

AUTOMATYCZNE WŁĄCZENIE KLIMATYZACJI

Będzie wyświetlane na LCD, jeśli w ustawieniach (timera) wprowadzony został czas automatycznego włączenia klimatyzatora.

AUTOMATYCZNE WYŁĄCZENIE KLIMATYZACJI

Będzie wyświetlane na LCD, jeśli w ustawieniach (timera) wprowadzony został czas automatycznego wyłączania klimatyzatora.

UŚPIENIE

Wyświetla się podczas pracy w trybie uśpienia. Ponowne naciśnięcie przycisku SLEEP wyłączy funkcje.

FOLLOW ME Wyświetlacz (wybrane modele) Wyświetla się kiedy funkcja Follow Me jest aktywna.

Temp./Timer Wyświetlacz

Wyświetla ustawienia temperatury (17 C ~ 30 C). Po ustawieniu trybu pracy na FAN, ustawienia temperatury nie są wyświetlane. Natomiast jeśli ustawiony jest TIMER, pokazuje ustawienia ON i OFF timera.

WSKAZANIE SZYBKOŚCI PRACY WENTYLATORA

Te wskazania wyświetlają aktualnie wybraną szybkość pracy wentylatora (3 poziomy): "% " (niski), "% " (średni), "% " (wysoki), AUTO (nie wyświetla). Szybkość wentylatora jest ustawiona na AUTO, jeśli wybrano albo AUTO albo DRY jako tryb pracy klimatyzatora.

Uwaga:

Na powyższej ilustracji ekranu LCD Pilota pokazujemy wszystkie wskazania wyświetlone jednocześnie, aby poprawić czytelność naszego instruktażu. Tymczasem w prawdziwym użytkowaniu Pilota zobaczysz na jego ekranie tylko niektóre z nich, stosownie do faktycznie używanych funkcji.

Page 30

Jak używać przycisków/funkcji

Tryb automatyczny

Upewnij się, że wtyczka jednostki wewnętrznej klimatyzatora jest wpięta do sieci energetycznej, a w sieci jest prąd. W tym stanie, na wyświetlaczu ww. jednostki będzie migać wskazanie czynności/gotowości operacyjnej (OPERA-TION). Wtedy wykonaj po kolei:

  • 1. Naciskając w Pilocie przycisk [MODE], wybierz tryb AUTO.
  • 2. Naciskając w Pilocie przyciski regulatora [ ↓ / ↓ ] wybierz żądaną temperaturę termostatyzacji pomieszczenia, w którym ma pracować ten klimatyzator. Do dyspozycji masz zakres regulacyjny: +17°C ~ +30°C, ze skokiem 1°C.
    • 3. Naciśnij przycisk [ON/OFF], aby uruchomić pracę klimatyzatora.
UWAGI:

1. W trybie pracy automatycznej (AUTO) logika w klimatyzatorze sama wybiera wymagany tryb (COOL / FAN / HEAT), kierując się stwierdzoną czujnikami różnicą pomiędzy temperaturą pomieszczenia a temperaturą termostatyzacji zadaną w Pilocie.

2. W trybie pracy automatycznej (AUTO) nie możesz zadać własnej żądanej szybkości pracy wentylatora, gdyż jest ona regulowana na bieżąco przez automatykę klimatyzatora.

3. Gdyby tryb pracy automatycznej (AUTO) był nieodpowiedni dla Twoich potrzeb, to możesz ręcznie wybrać dla klimatyzatora jakiś inny tryb pracy.

Schładzanie (COOL) /Ogrzewanie (HEAT)/ Nawiew z wentylatora (FAN)

Upewnij się, że wtyczka jedn. wewnętrznej klimatyzatora jest wpiętado sieci energetycznej, a w sieci jest prąd. Po tym wykonaj po kolei:

  • 1. Naciskając odpowiednią liczbę razy przycisk [MODE], wybierz żądany tryb COOL, HEAT (tylko dla modeli chłodzącogrzejących) lub FAN.
  • Naciskając w Pilocie przyciski regulatora [ △ / ▽] wybierz żądaną temperaturę termostatyzacji pomieszczenia, w którym ma pracować ten klimatyzator. Zakres regulacyjny do dyspozycji: +17°C ~ +30°C, ze skokiem 1°C.
  • Naciśnij przycisk [FAN] i przyciskami góra/dół regulatora [
  • 4. Naciśnij przycisk [ON/OFF], aby uruchomić pracę klimatyzatora.
UWAGA:

W trybie FAN nastawa temperatury termostatyzacji nie wyświetla się na Pilocie, nie masz też możliwości dobierania temperatury dla pomieszczenia. Dlatego w trybie FAN możesz wykonać tylko kroki 1, 3 i 4 powyższej procedury.

Page 31

Usuwanie wilgoci (DRY)

Upewnij się, że wtyczka jednostki wewnętrznej klimatyzatora jest wpięta do sieci energetycznej, a w sieci jest prąd. W tym stanie, na wyświetlaczu ww. jednostki będzie migać wskazanie czynności/gotowości operacyjnej (OPERA-TION). Wtedy wykonaj po kolei:

  • 1. Naciskając odpowiednią liczbę razy przycisk [MODE], wybierz tryb DRY.
  • Naciskając przyciski regulatora [ ↓ / ↓ ] wybierz żądaną temperaturę termostatyzacji pomieszczenia, w którym ma pracować ten klimatyzator. Zakres regulacyjny do dyspozycji: +17°C ~ +30°C, ze skokiem 1°C.
  • 3. Naciśnij przycisk [ON/OFF], aby uruchomić pracę klimatyzatora.

UWAGI:

W trybie DRY nie możesz zadać własnej żądanej szybkości pracy wentylatora, gdyż jest ona regulowana automatycznie.

Wybranie kierunku nawiewu

Przyciskami [SWING] i [DIRECT] wybierz żądany kierunek nawiewu z jednostki wewnętrznej klimatyzatora:

Jeśli naciśniesz przycisk [DIRECT] to poziome lamelki żaluzjowe jednostki będą zmieniać kąt o 6 stopni po kązdym naciśnięciu.

UWAGA: W niektórych modelach występuje obsługa funkcji wachlowania zamiast tej funkcji.

2. Jeśli naciśniesz przycisk [SWING] to żaluzje będą automatycznie odchylane ruchem wahadłowym raz w górę raz w dół.

UWAGA:

W trybie FAN nastawa temperatury termostatyzacji nie wyświetla się na Pilocie, nie masz też możliwości dobierania temperatury dla pomieszczenia. Dlatego w trybie FAN możesz wykonać tylko kroki 1, 3 i 4 powyższej procedury.

Page 32

Praca okresowa sterowana timerem

Naciśnij przycisk [TIMER ON], aby wprowadzić czas auto-uruchamiania (AUTO-ON). Naciśnij przycisk [TIMER OFF], aby wprowadzić czas auto-wyłączania (AUTO-OFF) jednostki wewnętrznej klimatyzatora.

Aby wprowadzić nastawę czasu AUTO-ON:

  • Naciśnij przycisk [TIMER ON]. Na wyświetlaczu LCD w Pilocie wyświetla się wówczas wartość ostatnio wprowadzonego czasu AUTO-ON oraz symbol "H". Teraz wszystko jest gotowe, by przestawić czas AUTO-ON, którego osiągnięcie URUCHOMI działanie.
  • Naciśnij jeszcze raz przycisk [TIMER ON] aby ustawić żądaną wartość dla czasu AUTO-ON. Za każdym naciśnięciem wartość czasu zwiększa się o: 0,5 godziny dla okresu od godz. 0 do godz. 10 oraz o: 1,0 godzinę dla okresu od godz. 10 do godz. 24.
  • Po wprowadzeniu czasu TIMER-ON następuje najpierw 1-sekundowe opóźnienie, po którym Pilot wysyła sygnał z nastawą do klimatyzatora. Następnie, po kolejnych 2 s oczekiwania, wartość czasu TIMER-ON oraz symbol "H" znikają z ekranu LCD Pilota.
Aby wprowadzić nastawę czasu AUTO-OFF:

  • Naciśnij przycisk [TIMER OFF]. Na wyświetlaczu LCD w Pilocie wyświetla się wówczas wartość ostatnio wprowadzonego czasu AUTO-OFF oraz symbol "H". Teraz wszystko jest gotowe, by przestawić czas AUTO-OFF, którego osiągnięcie wyłączy działanie.
  • Naciśnij jeszcze raz przycisk [TIMER OFF] aby ustawić żądaną wartość dla czasu AUTO-OFF. Za każdym naciśnięciem wartość czasu zwiększa się o: 0,5 godziny dla okresu od godz. 0 do godz. 10 oraz o: 1,0 godzinę dla okresu od godz. 10 do godz. 24.
  • 3. Po wprowadzeniu czasu TIMER-OFF następuje najpierw 1-sekundowe opóźnienie, po którym Pilot wysyła sygnał z nastawą do klimatyzatora. Następnie, po kolejnych 2 s oczekiwania, wartość czasu TIMER-OFF oraz symbol "H" znikają z ekranu LCD Pilota.
Page 33

  • * Po wybraniu pracy okresowej, pilot automatycznie przekazuje sygnał timera do jednostki wewnętrznej o określonej godzinie. Dlatego też przechowuj pilot w miejscu, gdzie bez problemu może przesyłać sygnał do jednostki wewnętrznej.
  • * Efektywny czas pracy określony przez pilot zdalnego sterowania dla funkcji zegara jest ograniczony do następujących ustawień: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0, 6,5, 7,0, 7,5, 8,0, 8,5, 9,0, 9,5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 i 24.

Przykłady ustawień pracy okresowej

Funkcja TIMER AUTO-ON (automatyczne uruchamianie się wg czasu)

Funkcja TIMER AUTO-ON przyda się, jeśli potrzebujesz, żeby jednostka wewn. klimatyzatora sama uruchamiała się przed twym powrotem do domu. Jednostka zacznie klimatyzować mieszkanie automatycznie.

PRZYKŁAD:
Aby włączyć klimatyzator po 6 godzianch.

  • Naciśnij przycisk TIMER ON, na wyświetlaczu pokażą się ostatnie ustawienie włączania operacji pracy i sygnał "H"
  • 2. Naciśnij przycisk TIMER ON, aby wyświetlić "6.0H" na wyświetlaczu.
  • 3. Poczekaj 3 sekundy, a cyfrowy obszar wyświetlania ponownie pokaże temperaturę.Wskaźnik "TIMER ON" pozostanie na wyświetlaczu i funkcja będzie włączona.
Page 34

Funkcja TIMER AUTO-OFF (automatyczne wyłączanie się wg czasu)

Funkcja TIMER AUTO-OFF jest przydatna, jeśli potrzebujesz, żeby pracująca jednostka wewn. klimatyzatora sama wyłączyła się, gdy położysz się spać. Jednostka przestanie klimatyzować POMIESZCZENIA automatycznie z chwilą nadejścia zadanego (w ustawieniach timera) czasu AUTO-OFF.

PRZYKŁAD:
Aby zatrzymać klimatyzator po 10 godzinach pracy.

  • Naciśnij przycisk TIMER OFF, na wyświetlaczu pokażą się ostatnie ustawienie zatrzymania czasu pracy i sygnał "H"
  • 2. Naciśnij przycisk TIMER OFF, aby wyświetlić "10H" na wyświetlaczu.
  • 3. Poczekaj 3 sekundy, a cyfrowy obszar wyświetlania ponownie pokaże temperaturę.Wskaźnik "TIMER OFF" pozostanie na wyświetlaczu i funkcja będzie włączona.

POŁĄCZ ZEGARY (Ustaw ON i OFF - jednoczesne ustawienia zegarów)

TIMER OFF ----------------------------------

(ON --> Stop --> Start operacji)

Funkcja jest przydatna, gdy chcemy wyłączyć klimatyzację po tym jak kładziemy się do łóżka i uruchomić go ponownie rano po przebudzeniu lub po powrocie do domu.

PRZYKŁAD:

Aby zatrzymać klimatyzator po 2 godzinach pracy i uruchomić go ponownie po upływie 10 godzin.

  • 1. Naciśnij przycisk TIMER OFF.
  • 2. Naciśnij przycisk TIMER OFF ponownie, aby wyświetlić 2,0H na wyświetlaczu TIMER OFF.
  • 3. Naciśnij przycisk TIMER ON
  • Naciśnij przycisk TIMER ON ponownie, aby wyświetlić 10H na wyświetlaczu.
  • 5. Poczekaj 3 sekundy, a cyfrowy obszar wyświetlania ponownie pokaże temperaturę.Wskaźnik "TIMER ON OFF" pozostanie na wyświetlaczu i funkcja będzie włączona.
Page 35

TIMER ON → TIMER OFF (Off → Start → Stop operation)

Ta funkcja jest przydatna, gdy chcesz uruchomić klimatyzację przed obudzeniem i wyłączyć ją po wyjściu z domu.

PRZYKŁAD:

Aby włączyć klimatyzator po 2 godzinach pracy i wyłączyć go ponownie po upływie 5 godzin.

  • 1. Naciśnij przycisk TIMER ON
  • Naciśnij przycisk TIMER ON ponownie, aby wyświetlić 2,0H na wyświetlaczu TIMER ON.
  • 3. Naciśnij przycisk TIMER OFF
  • Naciśnij przycisk TIMER OFF ponownie, aby wyświetlić 5.0H na wyświetlaczu.
  • 5. Poczekaj 3 sekundy, a cyfrowy obszar wyświetlania ponownie pokaże temperaturę.Wskaźnik "TIMER ON OFF" pozostanie na wyświetlaczu i funkcja będzie włączona.
Page 36

Środki bezpieczeństwa instrukcja montażowa

Przed przystąpieniem do montażu zapoznaj się ze środkami bezpieczeństwa. Nieprawidłowy montaż wynikający z niezastosowania się do instrukcji może być przyczyną poważnych uszkodzeń lub obrażeń.

Wagę potencjalnych uszkodzeń i obrażeń klasyfikuje się jako OSTRZEŻENIE lub UWAGA.

Symbol ten oznacza, że postępowanie niezgodne z instrukcjami może być przyczyną śmierci lub poważnych obrażeń.

Symbol ten oznacza, że postępowanie niezgodne z instrukcjami może być przyczyną lekkich obrażeń ciała lub uszkodzenia urządzenia lub mienia.

Ten symbol wskazuje czynności, których nie wolno nigdy wykonywać.

Page 37

  • Nie modyfikuj przewodu zasilającego ani nie używaj przedłużaczy do zasilania urządzenia. Nie podłączaj do jednego gniazdka elektrycznego klimatyzatora razem z innymi urządzeniami. Nieprawidłowe zasilanie lub niedostateczna moc może być przyczyną wzniecenia ognia lub porażenia prądem.
  • Podczas łączenia przewodów chłodniczych, nie dopuść do przedostania się do urządzenia substancji lub gazów innych niż określony czynnik chłodniczy. Obecność innych gazów lub substancji wpłynie na obniżenie wydajności urządzenia i może spowodować powstanie nieprawidłowo wysokiego ciśnienia w układzie chłodniczym. To natomiast może skutkować eksplozia i obrażeniami.
  • Nie pozwól dzieciom bawić się klimatyzatorem. Dzieci przebywające w pobliżu klimatyzatora powinny cały czas pozostawać pod nadzorem.
  • 1. Montaż powinien wykonać autoryzowany dystrybutor lub specjalista. Nieprawidłowo wykonany montaż może być przyczyną wycieków wody, porażenia prądem lub wzniecenia ognia.
  • 2. Montaż należy wykonać zgodnie z instrukcjami. Nieprawidłowo wykonany montaż może być przyczyną wycieków wody, porażenia prądem lub wzniecenia ognia.
  • 3. Skontaktuj się z autoryzowanym przedstawicielem serwisu w celu wykonania naprawy lub konserwacji urządzenia.
  • 4. Stosuj wyłącznie dołączone akcesoria, części oraz określone elementy montażowe. Użycie niestandardowych części może być przyczyną wycieków wody, porażenia prądem lub pożaru oraz nieprawidłowej pracy urządzenia.
  • 5. Zainstaluj urządzenie na stabilnej powierzchni, która udźwignie masę jednostki. Jeżeli nośność wybranego miejsca jest niewystarczająca lub montaż nie został wykonany w prawidłowy sposób, urządzenie może spaść powodując obrażenia i szkody.
  • 6. Nie podejmuj działań zmierzających do przyspieszenia procesu odszraniania lub czyszczenia, niezgodnych z zaleceniami producenta.
  • 7. Urządzenie należy przechowywać w pomieszczeniu gdzie nie są dostępne stale pracujące źródła ciepła (na przykład: otwarty płomień, urządzenie gazowe lub nagrzewnica elektryczna).
  • 8. Nie przekłuwać i nie palić.
  • 9. Urządzenie należy przechowywać w dobrze wentylowanym miejscu o powierzchni odpowiadającej przeznaczeniu systemu.
  • 10. Należy zwrócić uwagę, że czynniki chłodnicze są substancjami bezwonnymi. UWAGA: Punkty 7 do 10 są wymagane dla urządzeń na czynnik R32/R290.
Page 38

  • 11. Całą instalację elektryczną należy wykonać zgodnie z lokalnymi i krajowymi normami i przepisami dotyczącymi okablowania oraz instrukcją montażu. Urządzenie należy podłączyć do wydzielonego obwodu zasilania i pojedynczego gniazdka elektrycznego. Nie podłączaj innych urządzeń do tego samego gniazdka. Niewystarczająca moc elektryczna lub nieprawidłowo wykonana instalacja elektryczna mogą być przyczyną porażenia prądem lub wzniecenia ognia.
  • 12. Do wykonania instalacji elektrycznej należy użyć określonych przewodów. Solidnie podłącz przewody i przymocuj je opaskami aby uniknąć uszkodzenia zacisku przez siły zewnętrzne. Nieprawidłowo wykonana instalacja elektryczna może się nagrzewać, powodując wzniecenie ognia oraz również porażenie prądem.
  • 13. Całą instalację elektryczną należy odpowiednio poprowadzić, tak aby możliwe było prawidłowe zamknięcie osłony płytki sterującej. Niedokładnie zamknięta osłona płytki sterującej może przyczynić się do korozji i w rezultacie nagrzewania się styków na zaciskach, wzniecenia ognia lub porażenia prądem.
  • 14. W niektórych środowiskach pracy, jak kuchnie, serwerownie itp., zaleca się zastosowanie specjalnych rozwiązań klimatyzacyjnych.
  • 15. W przypadku uszkodzenia, przewód zasilający musi zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalifikowaną osobę, w celu uniknięcia niebezpieczeństwa.
  • 16. Dzieci w wieku 8 lat i starsze oraz osoby o ograniczonej sprawności ruchowej, sensorycznej lub umysłowej, a także osoby nieposiadające należytego doświadczenia lub wiedzy mogą korzystać z urządzenia pod warunkiem, że znajdują się pod nadzorem lub otrzymały wytyczne dotyczące bezpiecznego używania urządzenia i rozumieją związane z tym zagrożenia. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. Dzieci nie mogą bawić się urządzeniem.

UWAGA

  • Urządzenia wyposażone w pomocniczą grzałkę elektryczną należy instalować w odległości co najmniej 1 metra od materiałów łatwopalnych.
  • Nie instaluj urządzenia w miejscu narażonym na wycieki palnego gazu. W przypadku nagromadzenia takiego gazu wokół urządzenia może dojść do wzniecenia ognia.
  • Nie uruchamiaj klimatyzatora w wilgotnych pomieszczeniach, jak łazienka lub suszarnia. Nadmierny kontakt z wilgocią może spowodować zwarcie elementów elektrycznych.
  • 1. Urządzenie należy prawidłowo uziemić podczas montażu, w przeciwnym razie może dojść do porażenia prądem.
  • 2. Zainstaluj rurkę odpływu skroplin zgodnie z wytycznymi z niniejszej instrukcji. Nieprawidłowy odpływ może być przyczyną szkód spowodowanych wodą.
  • 3. Urządzenie należy przechowywać w sposób uniemożliwiający uszkodzenia mechaniczne.
  • 4. Każda osoba zaangażowana w prace związane z naprawą lub rozszczelnieniem obiegu chłodniczego powinna posiadać aktualny certyfikat przyznany przez uprawnioną organizację, stwierdzający nabycie kwalifikacji niezbędnych do obsługi urządzeń chłodniczych.
Uwagi na temat gazów fluorowanych

  • 1. Klimatyzator napełniony jest gazem fluorowanym. Szczegółowe informacje na temat typu i ilości zastosowanego gazu dostępne sa na odpowiedniej etykiecje na urządzeniu.
  • 2. Montaż, serwis, konserwacja i naprawa tego urządzenia musi być wykonana przez wykwalifikowanego specjaliste.
  • 3. Demontaż urządzenia i jego utylizacja muszą zostać przeprowadzone przez wykwalifikowanego specjalistę.
  • 4. Jeżeli instalacja wyposażona jest w system wykrywania wycieków, należy sprawdzać szczelność co najmniej raz w roku. Po inspekcji szczelności zaleca się zarejestrowanie wszystkich przeprowadzonych czynności kontrolnych.
Page 39

Akcesoria

System klimatyzacji dostarczany jest w zestawie z poniższymi akcesoriami. Klimatyzator należy zainstalować z użyciem wszystkich elementów montażowych i akcesoriów. Nieprawidłowy montaż może skutkować wyciekiem wody, porażeniem prądem, wznieceniem ognia lub spowodować nieprawidłowe działanie urządzenia.

Nazwa Wygląd llo ść
Wspornik montażowy 1
Kołek rozporowy 5
Śruba do montażu
wspornika ST3.9 X 25 		5
Pilot 1
Śruba do montażu uchwytu
pilota ST2.9 x 10 		2 Akcesoria
Uchwyt pilota 1 opcjonalne
Bateria AAA.LR03 2
Uszczelka 0 (tylko dla
chłodzaco 		1
a modeli
gradiacych)
Przyłącze odpływu skroplin cinouzącu- gιzσjącycii)
Page 40
Zestaw rurek
przyłączeniowych 		Po stronie
cieczy 		⊕6.35(1/4in)
Φ9.52(3/8in) Cześci które należy nabyć
Po stronie
gazu 		Φ9.52(3/8in) we własnym zakresie.
Φ12.7(1/2in) odnośnie średnic rurek.
Φ16(5/8in)
⊕19(3/4in)

Urządzenie należy przechowywać w miejscu o dobrej wentylacji, o powierzchni zgodnej z powierzchnią pomieszczenia, w którym urządzenie bedzie pracować.

Dla modeli na czynnik R32:

Urządzenie należy zainstalować, używać i przechowywać w pomieszczeniu o minimalnej powierzchni 4 m2. Urządzenia nie wolno instalować w niewentylowanym pomieszczeniu, którego powierzchnia nie przekracza 4 m2.

Minimalna powierzchnia pomieszczeń dla modeli na czynnik R290: Jednostki <=9000Btu/h: 13 m2 Jednostki >9000Btu/h i <=12000Btu/h: 17 m2 Jednostki >12000Btu/h i <=18000Btu/h: 26 m2

Jednostki >18000Btu/h i <=24000Btu/h: 35 m2

Page 41

Podsumowanie instalacji – jednostka wewnętrzna

Page 42

(strona 18)

Page 43

Elementy urządzenia

UWAGA: Montaż należy wykonać zgodnie z wymaganiami lokalnych i krajowych norm. Sposób montażu może różnić sie w zależności od lokalizacji.

UWAGI DO ILUSTRACJI

Ilustracje przedstawione w niniejszej instrukcji mają charkter orientacyjny. Rzeczywisty wygląd zakupionej jednostki wewnętrznej może nieznacznie się różnić. Obowiązuje rzeczywisty wygląd urządzenia.

Page 44

Montaż jednostki wewnętrznej

Instrukcja montażu – jednostka wewnętrzna

PRZED MONTAŻEM

Przed przystąpieniem do montażu j. wewnętrznej, zapoznaj się z etykietą na opakowaniu urządzenia aby upewnić się, że model jednostki wewnętrznej jest kompatybilny z modelem jednostki zewnętrznej.

Krok 1: Wybór miejsca montażu

Przed montażem jednostki wewnętrznej, należy wybrać właściwe miejsce. Poniższe wskazówki ułatwią wybór odpowiedniego miejsca na montażujednostki.

Właściwe miejsce montażu spełnia następujące warunki:

  • ☑ odpowiednia cyrkulacja powietrza;
  • ☑ swobodne odprowadzenie skroplin;
  • hałas generowany przez urządzenie nie będzie przeszkadzał sąsiadom;
  • ☑ stabilne i solidne nie przenosi wibracji;
  • wystarczająco wytrzymałe aby utrzymać ciężar jednostki;
  • ☑ miejsce oddalone co najmniej o metr od innych urządzeń elektrycznych (np. TV, radio, komputer).

NIE instaluj urządzenia w następujących miejscach:

  • w pobliżu źródeł ciepła, pary lub gazów palnych;
  • Ø w pobliżu materiałów łatwopalnych, jak zasłony lub odzież;
  • w pobliżu przeszkód mogących blokować przepływ powietrza;
  • Ø w pobliżu otworów drzwiowych;
  • Ø w miejscu bezpośrednio nasłonecznionym.
UWAGI NA TEMAT OTWORU W ŚCIANIE:

Jeżeli instalacja chłodnicza nie została wykonana:

Wybierając miejsce montażu należy pamiętać o zachowaniu wolnej przestrzeni na wykonanie otworu w ścianie (patrz krok Wiercenie otworu w ścianie pod instalację ), którym poprowadzony zostanie przewód sterujący oraz instalacja chłodnicza, łącząca jednostki wewnętrzną i zewnętrzną. Domyślnie, wszystkie rurki prowadzone są z prawej strony jednostki wewnętrznej (patrząc na jednostkę). Jakkolwiek, kierunek wyprowadzania rurek można dostosować – z prawej lub lewej strony.

Page 45
Zachowaj odpowiednią odległość od ścian i sufitu zgodnie z poniższym schematem:

Rys. 3.1-b

Krok 2: Instalacja wspornika montażowego

Wspornik montażowy jest elementem, na którym montowana jest jednostka wewnętrzna.

  • 1. Odkręć śruby mocujące wspornik z tyłu jednostki wewnętrznej.
  • Przyłóż wspornik montażowy do ściany w miejscu, spełniającym warunki z punktu "wybór miejsca montażu". (Sprawdź dokładne wymiary wspornika montażowego na rysunkach.)
  • 3. Wywierć otwory pod śruby w miejscu, które:
    • udźwignie ciężar jednostki wewnętrznej;
    • odpowiada otworom pod śruby we wsporniku montażowym.
  • 4. Przymocuj wspornik do ściany za pomocą dołączonych śrub.
  • 5. Upewnij się, że wspornik przylega płasko do ściany.
UWAGA DO ŚCIAN Z BETONU LUB CEGIEŁ:

W przypadku ściany wykonanej z cegieł, betonu lub podobnego materiału, wywierć otwory o średnicy 5 mm i włóż w nie dołączone kotwy rozporowe.

Następnie przymocuj wspornik do ściany wkręcając śruby bezpośrednio w zaciski kotwy.

Krok 3: Wiercenie otworu w ścianie

Należy przygotować w ścianie otwór pod instalację chłodniczą, rurkę skroplin oraz przewód sterujący, łączące jednostki wewn. i zewn.

  • Ustal położenie otworu w ścianie względem pozycji wspornika. W celu ustalenia optymalnego położenia odnieś się do wymiarów wspornika na następnej stronie. Minimalna średnica otowru to 65 mm. Otwór należy skierować lekko w dół dla ułatwienia odpływu.
  • Wywierć w ścianie otwór używając wiertła koronowego 65 mm lub 90 mm (zależnie od modelu). Otwór należy wywiercić z niewielkim spadkiem, tak aby od zewnątrz znajdował się niżej niż wewnątrz o około 5 do 7 mm. Zapewni to poprawny odpływ skroplin. (Patrz Rys. 3.2 )
  • 3. Wypełnij otwór tuleją ochronną. Zabezpieczy ona krawędzie otworu i ułatwi jego uszczelnienie po zakończeniu prac montażowych.

UWAGA

Podczas wiercenia otworu omijaj przewody, instalacje sanitarna i inne wrażliwe elementy.

Page 46

Rys. 3.2

WYMIARY WSPORNIKA MONTAŻOWEGO

Wymiary wspornika różnią się w zależności od modelu. Dla zapewnienia dostatecznej przestrzeni na montaż jednostki wewnętrznej, na rysunkach z prawej strony przedstawiono różne typy wsporników wraz z podaniem następujących wymiarów:

  • szerokość wspornika;
  • wysokość wspornika;
  • szerokość j. wewn. względem wspornika;
  • wysokość j. wewn. względem wspornika;
  • zalecana pozycja otworu w ścianie (zarówno z lewej jak i prawej strony wspornika);
  • właściwy rozstaw otworów pod śruby.

UWAGA: Jeżeli średnica rurki przyłączeniowej po stronie gazu wynosi co najmniej ø16 mm (5/8in), otwór w ścianie powinien wynosić 90 mm (3,54 in).

45
Page 47

Krok 4: Przygotowanie przewodów chłodniczych

Przewody chłodnicze owinięte są izolacją i wychodzą z tyłu jednostki wewnętrznej. Musisz przygotować rurki przed przełożeniem ich przez otwór w ścianie. Odnieś się do rozdziału opisującego podłączanie instalacji chłodniczej , gdzie podano instrukcje na temat wykonywania kielichów, wymagane momenty dokręcania śrubunków, techniki, itp.

  • 1. W zależności od położenia otworu w ścianie względem wspornika montażowego, ustal właściwy kąt prowadzenia rurek.
  • Jeżeli otwór w ścianie znajduje się za jednostką, nie wybijaj otworów w panelu. Jeżeli otwór ścienny znajduje się obok jednostki, wyłam fragment panelu po tej stronie. (Patrz Rys. 3.3). W ten sposób powstanie szczelina, przez którą będzie można wyprowadzić instalację z jednostki. Użyj szpiczastych szczypiec jeżeli ręczne wyłamanie otworu jest utrudnione.

Rys. 3.3

  • Za pomocą nożyczek dotnij izolację na odpowiednią długość, odkrywając około 15 cm przewodów chłodniczych. Służy to dwóm celom:
    • usprawnia proces łączenia instalacji chłodniczej
    • usprawnia kontrolę szczelności i umożliwia sprawdzenie stanu rurek pod kątem uszkodzeń.
  • 4. Jeżeli dotychczasowa instalacja chłodnicza jest już zabudowana w ścianie, przejdź bezpośrednio do punktu Podłączanie wężyka skroplin. Jeżeli rurki nie są zbudowane, podłącz instalację chłodniczą jednostki wewnętrznej z rurką przyłączeniową, która połączy jednostkę zewnętrzną i wewnętrzną. Dodatkowe informacje dostępne są w punkcie Łączenie instalacji chłodniczej w niniejszej instrukcji.
  • 5. W zależności od położenia otworu w ścianie względem wspornika montażowego, wybierz kierunek wyprowadzenia przewodów z jednostki.
  • 6. Uchwyć przewody chłodnicze u podstawy wygięcia.
  • Powoli, równomiernie rozkładając nacisk, wyginaj rurki w kierunku otworu. Podczas wykonywania tego procesu nie zgnieć i nie uszkodź rurek.

UWAGA DO KĄTA GIĘCIA RUREK Instalacia chłodnicza może wychodzi z jednostki

wewnetrzne z czterech różnych stron:

z lewej strony w lewo, z tyłu z prawej strony

w prawo, z tyłu

UWAGA

Zachowaj szczególną ostrożność aby nie zgnieść lub uszkodzić rurki podczas jej wyginania przy jednostce. Każde wgniecenie rurki wpłynie na wydajność urządzenia.

Page 48
Krok 5: Podłączenie węża skroplin

Standardowo, wężyk skroplin przymocowany jest z lewej strony jednostki (patrząc na tył urządzenia). Możliwe jest jednak podłączenie go z prawej strony.

  • 1. Aby zapewnić prawidłowy odpływ skroplin, przymocuj wężyk skroplin po tej samej stronie co instalacja chłodnicza wychodząca z jednostki.
  • 2. Przymocuj przedłużkę wężyka (do nabycia oddzielnie) na końcu wężyka skroplin.
  • 3. Mocno owiń miejsce łączenia taśmą teflonową dla zapewnienia szczelności.
  • 4. Fragment wężyka, który pozostanie wewnątrz owiń pianką izolacyjną aby uniknąć kondensacji.
  • 5. Wyjmij filtr powietrza i nalej niewielką ilość wody do tacy skroplin aby upewnić się, że woda swobodnie spływa z jednostki.
PROWADZENIE WĘŻYKA SKROPLIN

Poprowadź wężyk skroplin zgodnie z Rys. 3.5.

  • MIE zginaj wężyka skroplin.
  • Ø NIE twórz syfonów.
  • NIE umieszczaj końca wężyka w wodzie lub zbiorniku na skropliny.
ZATKAJ NIEUŻYWANY ODPŁYW

Aby uniknąć wycieków, należy zatkać nieużywany odpływ skroplin za pomocą dołączonej, gumowej zatyczki.

Page 49
PRZED MONTAŻEM INSTALACJI ELEKTRYCZNEJ, ZAPOZNAJ SIĘ Z PRZEPISAMI

  • 1. Wszystkie połączenia muszą zostać wykonane zgodnie z lokalnymi i krajowymi przepisami elektrycznymi przez elektryka posiadającego właściwe uprawnienia.
  • 2. Cała instalacja musi zostać wykonana zgodnie ze schematami elektrycznymi znajdującymi się na panelach jednostek wewnętrznych i zewnętrznych.
  • 3. W przypadku istotnej kwestii bezpieczeństwa, związanej z zasilaniem, natychmiast zatrzymaj pracę. Przedstaw swoje zastrzeżenia klientowi i odmów montażu jednostki do czasu ich wyeliminowania.
  • 4. Napięcie zasilania powinno mieścić się w zakresie 90-100% napięcia znamionowego. Zbyt niskie napięcie zasilające może spowodować usterkę, porażenie prądem lub wzniecenie ognia.
  • 5. Jeżeli zasilanie podłączane jest do stałej instalacji, zainstaluj zabezpieczenie przepięciowe oraz główny wyłącznik zasilania o mocy 1,5 raza większej od maksymalnego prądu urządzenia.
  • 6. Jeżeli zasilanie podłączane jest do stałej instalacji, należy je wyposażyć w wyłącznik obwodu lub zabezpieczenie rozłączające wszystkie bieguny o minimalnej przerwie między stykami 3 mm. Odpowiednie zabezpieczenie powinien dobrać wykwalifikowany specjalista.
  • 7. Urządzenie należy podłączać wyłącznie do indywidualnego gniazdka elektrycznego. Nie podłączaj innych urządzeń do tego samego gniazdka.
  • 8. Należy pamiętać o właściwym uziemieniu klimatyzatora.
  • 9. K ażdy przewód należy solidnie podłączyć. Luźne okablowanie może powodować przegrzewanie zacisków, prowadząc do niesprawności urządzenia a nawet pożaru.
  • 10. Nie dopuść do stykania się przewodów z instalacją chłodniczą, sprężarką lub ruchomymi elementami urządzenia.
  • 11. Jeżeli urządzenie wyposażone jest w pomocniczą grzałkę elektryczną, należy je zainstalować w odległości co najmniej 1 metra od materiałów palnych.

OSTRZEŻENIE

PRZED PRZYSTĄPIENIEM DO MONTAŻU INSTALACJI ELEKTRYCZNEJ LUB OKABLO-WANIA, WYŁĄCZ GŁÓWNE ZASILANIE SYSTEMU.

Page 50
Krok 6: Podłączenie przewodu sterującego

Przewód sterujący zapewnia komunikację między jednostką wewnętrzną i zewnętrzną. W pierwszej kolejności należy dobrać przewód o odpowiedniej średnicy.

  • Typy przewodów
  • Przewód zasilający jednostki wewn.: (jeżeli dotyczy): H05VV-F lub H05V2V2-F
  • Przewód zasilający jednostki zewn.: H07RN-F
  • Przewód sterujący: H07RN-F

Minimalny przekrój przewodu zasilającego i sterującego

Ameryka Północna
Pobór prądu (A) AWG
10 18
13 16
18 14
25 12
30 10
Pozostałe regiony
Prąd znamionowy (A) Nominalny przekrój
(mm²)
>3 i ≤6 0.75
>6 i ≤10 1
> 10 i ≤ 16 1.5
> 16 i ≤ 25 2.5
> 25 i ≤ 32 4
> 32 i ≤ 40 6
DOBIERZ ODPOWIEDNIĄ ŚREDNICĘ PRZEWODU

Średnica przewodu zasilającego, przewodu sterującego, wartość bezpiecznika oraz niezbędny wyłącznik określane są maksymalnym prądem jednostki. Maksymalny prąd podany jest na tabliczce znamionowej dostępnej na bocznym panelu jednostki. Dobierz przewody, zabezpieczenia i rozłączniki na podstawie danych na tabliczce znamionowej.

SPECYFIKACJE ZABEZPIECZENIA

Płytka elektroniczna klimatyzatora wyposażona jest w zabezpieczenie nadprądowe. Specyfikacje zabezpieczenia nadrukowane są na płytce:

Jednostka wewnętrzna: T5A/250VAC Jednostka zewnętrzna (Dotyczy wyłącznie jednostek pracujących z czynnikiem R32 lub R290): T20A/250VAC(jednostki<=18000Btu/h) T30A/250VAC(jednostki>18000Btu/h) UWAGA: Zastosowano bezpiecznik ceramiczny.

  • 1. Przygotuj przewód do podłączenia:
    • Za pomocą ściągacza izolacji usuń gumową koszulkę z obu końców przewodu sterującego, odkrywając około 40 mm żył.
    • b. Zdejmij izolację na końcach przewodów.
    • c. Za pomocą zaciskarki, zaciśnij na końcach przewodów końcówki kablowe typu U.
ZWRÓĆ UWAGĘ NA PRZEWÓD FAZOWY

Podczas zaciskania przewodów, należy wyraźnie rozróżnić przewód fazowy "L" od pozostałych.

  • 2. Otwórz przedni panel jednostki wewnętrznej.
  • Przy pomocy śrubokrętu otwórz osłonę skrzynki przyłączeniowej z prawej strony jednostki. Uzyskasz w ten sposób dostęp do listwy zaciskowej.

CAŁĄ INSTALACJĘ NALEŻY WYKONAĆ ZGODNIE ZE SCHEMATEM OKABLOWANIA, UMIESZCZONYM POD OSŁONĄ PRZEWO-DÓW JEDNOSTKI WEWNĘTRZNEJ.

4. Odkręć zacisk z przewodów pod listwą zaciskową i odłóż go na bok.

Page 51

  • 5. Patrząc na tył jednostki, zdemontuj plastikowy panel na spodzie po lewej stronie.
  • 6. Przełóż przewód sterowania przez ten otwór, od tyłu urządzenia do przodu.
  • Patrząc na przód urządzenia, dopasuj kolory żył z etykietami na listwie zaciskowej, podłącz końcówki kablowe typu U i mocno przykręć każdą z żył we właściwym zacisku.

UWAGA

NIE ZAMIEŃ MIEJSCAMI PRZEWODU FAZOWEGO I ZEROWEGO

Jest to niebezpieczne i może spowodować uszkodzenie klimatyzatora.

  • Po sprawdzeniu czy wszystkie połączenia zostały wykonane w bezpieczny sposób, użyj zacisku w celu przymocowania przewodu sterującego do jednostki. Mocno dokręć zacisk.
  • 9. Ponownie załóż osłonę przewodów na przednim panelu jednostki oraz plastikowy panel z tyłu.

🛕 UWAGA NT. OKABLOWANIA

SPOSÓB PODŁĄCZANIA PRZEWODÓW MOŻE NIEZNACZNIE RÓŻNIĆ SIĘ W ZALEŻNOŚCI OD MODELU.
Krok 7: Izolacja rurek i przewodów

Przed przełożeniem rurek, wężyka skroplin i przewodu sterującego przez otwór w ścianie, należy połączyć je razem w wiązkę w celu zaoszczędzenia miejsca, ich ochrony i izolacji.

1. Zwiąż razem wężyk skroplin, rurki instalacji chłodniczej oraz przewód sterujący, zgodnie z Rys. 3.10 .

WĘŻYK MUSI ZNAJDOWAĆ SIĘ NA SPODZIE

Upewnij się, że wężyk skroplin znajduje się na spodzie wiązki. Umieszczenie wężyka na wierzchu wiązki może spowodować przelanie tacy skroplin, co może doprowadzić do wzniecenia ognia lub szkody zalaniowei.

NIE SPLATAJ PRZEWODU STERUJĄCEGO Z INNYMI PRZEWODAMI

Podczas tworzenia wiązki z powyższych elementów, nie splataj lub krosuj przewodu sterującego z innymi przewodami.

  • 2. Przymocuj wężyk skroplin na spodzie przewodów chłodniczych za pomocą taśmy samoprzylepnej.
  • 3. Szczelnie owiń razem przewód sterujący, rurki instalacji chłodniczej oraz wężyk skroplin, używając taśmy izolacyjnej. Dokładnie sprawdź czy wszystkie elementy zostały połączone razem, zgodnie z Rys. 3.10 .
NIE OWIJAJ KOŃCÓW RUREK

Podczas tworzenia wiązki, nie owijaj końców rurek. Dostęp do nich będzie wymagany do przeprowadzenia próby szczelności na koniec procesu montażu (patrz rozdział Kontrola instalacji elektrycznej i wycieków .)

Krok 8: Montaż jednostki wewnętrznej

Jeżeli do jednostki zewnętrznej doprowadzono nową instalację chłodniczą, wykonaj następujące czynności:

  • 1. Jeżeli przewody chłodnicze zostały już przeprowadzone przez otwór w ścianie, przejdź do punktu 4.
  • W przeciwnym razie, dokładnie sprawdź czy końce przewodów chłodniczych zostały uszczelnione aby zapobiec przedostaniu się do wewnątrz zanieczyszczeń i ciał obcych.
  • Powoli przełóż owiniętą wiązkę utworzoną z rurek, wężyka skroplin i przewodu sterującego przez otwór w ścianie.
  • 4. Zaczep górę jednostki wewnętrznej na górnym zaczepie wspornika montażowego.
  • 5. Upewnij się, że jednostka jest solidnie zaczepiona na wsporniku, wywierając delikatny nacisk na lewą i prawą stronę jednostki. Jednostka nie powinna się kołysać ani przesuwać.
  • Równomiernie rozkładając nacisk, dociśnij dolną połowę jednostki. Dociskaj aż jednostka zatrzaśnie się na zaczepach wzdłuż dolnej krawędzi wspornika montażowego.
  • Ponownie upewnij się, że jednostka jest solidnie zamontowana, delikatnie naciskając na lewą i prawą stronę jednostki.
Page 52

Jeżeli instalacia chłodnicza iest iuż zabudowana

w ścianie, wykonaj czynności:

  • 1 Zaczep góre jednostki wewnetrznej na górnym zaczepie wspornika montażowego.
  • 2. Użyj podpórki aby unieść jednostke i zapewnić wystarczajaca ilość miejsca na podłaczenie instalacji chłodniczej, przewodu sterującego i weżyka skroplin. Przykład - patrz Rys. 3.11

Rys. 3.11

  • 3. Podłacz weżyk skroplin i instalacje chłodnicza (odnieś sie do rozdziału Łaczenie instalacii chłodniczei).
  • 4. Odsłoń miejsca łaczenia rurek w celu wykonania próby szczelności (odnieś się do rozdziału Kontrola instalacji elektrycznej i wvcieków).
  • 5. Po sprawdzeniu szczelności instalacii. owiń miejsca łaczenia taśma izolacyjna.
  • 6 Usuń wspornik lub podpórke jeżeli element ten przeszkadza w położeniu izolacji.
  • 7. Równomiernie rozkładajac nacisk. dociśnij dolna cześć jednostki. Dociskaj aż jednostka zaczepi się na zaczepach wzdłuż dolnej krawedzi wspornika montażowego.
JEDNOSTKE MOŻNA REGULOWAĆ

Należy zwrócić uwage, że zaczepy na wsporniku sa mniejsze od otworów na tylnej ściance jednostki. Jeżeli przestrzeń zapewniona na podłaczenie zabudowanych rur do jednostki wewnetrznej jest niewystarczającą urządzenie można przesunać w lewo lub prawo o około 30-50 mm, w zależności od modelu. (Patrz Rys. 3.12).

Przesuń w lewo lub w prawo

Rvs. 3.12

Page 53

Montaż jednostki zewnętrznej

Instrukcja montażu – jednostka zewnętrzna
Krok 1: Wybór miejsca montażu

Przed przystąpieniem do montażu jednostki wewnętrznej, należy wybrać właściwe miejsce. Poniżej znajduje się lista zasad, które ułatwią wybór odpowiedniego miejsca montażu jednostki.

Właściwe miejsce montażu spełnia następujące warunki:

  • ☑ zachowane są wszystkie wymagania dotyczące wolnej przestrzeni, zgodnie z Rys. 4.1.;
  • ☑ dobra cyrkulacja powietrza i wentylacja;
  • stabilne i solidne utrzyma ciężar jednostki i nie przenosi wibracji;
  • hałas generowany przez urządzenie nie będzie przeszkadzał sąsiadom;
  • ☑ Osłonięte przed długotrwałym, bezpośrednim nasłonecznieniem lub deszczem.

NIE instaluj urządzenia w następujących miejscach:

  • w pobliżu przeszkód mogących blokować wlot i wylot powietrza;
  • w pobliżu dróg publicznych, w zatłoczonych miejscach lub gdzie dźwięk będzie zakłócał spokój;
  • Ø w miejscu przechowywania zwierząt lub roślin, na które negatywnie wpłynie wydmuchiwane ciepłe powietrze
  • Ø w pobliżu źródeł palnego gazu;
  • Ø w miejscu narażonym na silne zabrudzenie;
  • Ø w miejscu występowania dużych ilości zasolonego powietrza.
Page 54
SPECJALNE WYMAGANIA DLA EKSTRE-MALNYCH WARUNKÓW POGODOWYCH

Jeżeli urządzenie narażone jest na silny wiatr:

zainstaluj jednostkę w taki sposób aby wentylator na wylocie powietrza znajdował się pod kątem 90° do kierunku wiatru. W razie potrzeby zamontuj osłonę przed jednostką w celu ochrony przed szczególnie silnym wiatrem. Patrz Rys. 4.2 i Rys. 4.3 poniżej.

Rys. 4.2

Rys. 4.3

Jeżeli urządzenie będzie zainstalowane w rejonie silnych opadów deszczu lub śniegu:

Zbuduj zadaszenie nad urządzeniem w celu jego ochrony przed deszczem lub śniegiem. Zwróć uwagę, aby nie zablokować przepływu powietrza wokół jednostki.

Jeżeli urządzenie narażone jest na zasolone powietrze (strefa nadmorska):

Użyj jednostki zewnętrznej o specjalnej konstrukcji antykorozyjnej.

Krok 2: Montaż złączki odpływu skroplin

Urządzenia typu pompa ciepła wymagają podłączenia odpływu skroplin. Zanim jednostka zostanie zainstalowana na stałe, należy pod urządzeniem zamontować przyłącze odpływu skroplin. Zwróć uwagę, że w zależności od typu jednostki zewnętrznej, dostępne są dwa rodzaje przyłączy.

Jeżeli przyłącze posiada gumową uszczelkę (patrz Rys. 4.4 - A), wykonaj następujące czynności:

  • 1. Przymocuj gumową uszczelkę na końcu przyłącza, które zostanie podłączone do jednostki zewnętrznej.
  • 2. Podłącz przyłącze do otworu w podstawie tacy skroplin jednostki.
  • 3. Patrząc na przód jednostki, obróć przyłącze o 90° aż usłyszysz kliknięcie.
  • Podłącz przedłużkę węża skroplin (nie stanowi wyposażenia) do przyłącza odpływu skroplin aby odprowadzać skropliny z jednostki podczas pracy w trybie grzania.
Jeżeli przyłącze nie posiada gumowej uszczelki (patrz Rys. 4.4 - B), wykonaj następujące czynności:

  • Włóż przyłącze w otwór w podstawie tacy skroplin jednostki. Przyłącze wskoczy na swoje miejsce.
  • Podłącz przedłużkę węża skroplin (nie stanowi wyposażenia) do przyłącza odpływu skroplin aby odprowadzać skropliny z jednostki podczas pracy w trybie grzania.

Otwor w podstawie tacy skroplin jednostki zewnętrznej

🚺 W CHŁODNIEJSZYM KLIMACIE

W regionach o chłodniejszym klimacie, należy upewnić się, że wężyk skroplin prowadzony jest maksymalnie w pionie jak to możliwe dla zapewnienia swobodnego odpływu skroplin. Jeżeli woda spływa zbyt wolno, może dojść do jej zamarznięcia w wężyku i w konsekwencji zalania jednostki.

Page 55
Krok 3: Kotwiczenie jednostki zewnętrznej

Jednostkę zewnętrzną można przymocować do fundamentu lub zawiesić na wsporniku ściennym.

WYMIARY MONTAŻOWE JEDNOSTKI

Poniżej zestawiono różne rozmiary jednostek zewnętrznych i rozstaw między ich nóżkami montażowymi. Przygotuj podstawę pod agregat zgodnie z poniższymi wymiarami.

Wymiary jednostki zewnętrznej (mm) Wymiary montażowe
Szer. x Wys. x Głęb. Odległość A (mm) Odległość B (mm)
681x434x285 (26.8"x17"x11.2") 460 (18.10") 292 (11.49")
700x550x270 (27.5"x21.6"x10.62") 450 (17.7") 260 (10.24")
780x540x250 (30.7"x21.25"x9.85") 549 (21.6") 276 (10.85")
845x700x320 (33.25"x27.5"x12.6") 560 (22") 335 (13.2")
810x558x310 (31.9"x22"x12.2") 549 (21.6") 325 (12.8")
700x550x275 (27.5"x21.6"x10.82") 450 (17.7") 260 (10.24")
770x555x300 (30.3"x21.85"x11.81") 487 (19.2") 298 (11.73")
800x554x333 (31.5"x21.8"x13.1") 514 (20.24") 340 (13.39")
845x702x363 (33.25"x27.63"x14.29") 540 (21.26") 350 (13.8")
900x860x315 (35.4"x33.85"x12.4") 590 (23.2") 333 (13.1")
945x810x395 (37.2"x31.9"x15.55") 640 (25.2") 405 (15.95")
946x810x420 (37.21"x31.9"x16.53") 673 (26.5") 403 (15.87")
946x810x410 (37.21"x31.9"x16.14") 673 (26.5") 403 (15.87")
Jeżeli jednostka będzie instalowana bezpośrednio na ziemi lub na betonowym funda-

mencie, wykonaj następujące czynności:

  • 1. Na podstawie wymiarów podanych na rysunku zaznacz miejsce montażu czterech wkrętów kotwiących.
  • 2. Nawierć otwory pod wkręty kotwiące.
  • 3. Oczyść otwory z pyłu betonowego.
  • 4. Nałóż nakrętkę na końcu każdego wkrętu.
  • 5. Wbij wkręty w nawiercone otwory.

  • 6. Zdejmij nakrętki z wkrętów i nałóż jednostkę zewnętrzną na kotwy.
  • 7. Załóż podkładkę na każdy wkręt, następnie ponownie nałóż nakrętki.
  • 8. Używając klucza, dokręć każdą nakrętkę do oporu.

ZAŁÓŻ OKULARY OCHRONNE NA CZAS WIERCENIA OTWORÓW W BETONIE.

Page 56

Jeżeli jednostka będzie montowana na wsporniku ściennym, wykonaj następujące czynności:

UWAGA

Przed zamontowaniem jednostki na ścianie upewnij się, że ściana wykonana jest z pełnych cegieł, betonu lub podobnego wytrzymałego materiału. Ściana musi być w stanie utrzymać cieżar co nai-

Sciana musi być w stanie utrzymać ciężar co najmniej 4 razy większy od masy jednostki.

  • 1. Zaznacz miejsce wykonania otworów w oparciu o rysunek z wymiarami montażowymi jednostki.
  • 2. Wywierć otwory pod kotwy.
  • 3. Oczyść otwory z kurzu i gruzu.
  • 4. Na końcu każdej kotwy nałóż podkładkę i nakrętkę.
  • Przełóż kotwy przez otwory we wspornikach montażowych, przyłóż wspornik w docelowym miejscu i wbij kotwy w ściane.
  • 6. Upewnij się, że wsporniki montażowe są zamontowane w poziomie.
  • 7. Ostrożnie unieś jednostkę i umieść jej nóżki montażowe na wspornikach.
  • 8. Solidnie przymocuj jednostkę wkrętami do wsporników.
REDUKCJA WIBRACJI JEDNOSTKI ZAMONTOWANEJ NA ŚCIANIE

Jeżeli jest to dopuszczalne, można zainstalować jednostkę na gumowych amortyzatorach, redukujących wibracje i dźwięk.

Krok 4: Łączenie przewodu sterującego i zasilającego

Listwa zaciskowa jednostki zewnętrznej osłonięta jest pokrywą z boku jednostki. Na wewnętrznej stronie pokrywy umieszczony jest szczegółowy schemat elektryczny.

PRZED PRZYSTĄPIENIEM DO WYKO-NYWANIA INSTALACJI ELEKTRYCZ-NEJ, ZAPOZNAJ SIĘ Z PRZEPISAMI

  • 1. Wszystkie połączenia muszą zostać wykonane zgodnie z lokalnymi i krajowymi przepisami elektrycznymi przez elektryka posiadającego właściwe uprawnienia.
  • 2. Cała instalacja musi zostać wykonana zgodnie ze schematami elektrycznymi znajdującymi się na panelach jednostek wewnętrznych i zewnętrznych.
  • W przypadku istotnej kwestii bezpieczeństwa, związanej z zasilaniem, natychmiast zatrzymaj pracę. Przedstaw swoje zastrzeżenia klientowi i odmów montażu jednostki do czasu ich wyeliminowania.
  • Napięcie zasilania powinno mieścić się w zakresie 90-100% napięcia znamionowego. Zbyt niskie napięcie zasilające może spowodować usterkę, porażenie prądem lub wzniecenie ognia.
  • 5. Jeżeli zasilanie podłączane jest do stałej instalacji, zainstaluj zabezpieczenie przepięciowe oraz główny wyłącznik zasilania o mocy 1,5 raza większej od maksymalnego prądu urządzenia.
  • Jeżeli zasilanie podłączane jest do stałej instalacji, należy je wyposażyć w wyłącznik obwodu lub zabezpieczenie rozłączające wszystkie bieguny o minimalnej przerwie miedzy stykami 3 mm. Wykwalifikowany specjalista powinien dobrać odpowiednie zabezpieczenie.
  • 7. Urządzenie należy podłączać wyłącznie do indywidualnego gniazdka elektrycznego. Nie podłączaj innych urządzeń do tego samego gniazdka.
  • 8. Należy pamiętać o właściwym uziemieniu klimatyzatora.

Każdy przewód należy solidnie podłączyć. Luźne

  • 9. okablowanie może powodować przegrzewanie zacisków, powodując niesprawność urządzenia i możliwe wzniecenie ognia.
  • Nie dopuść aby przewody elektryczne stykały się z instalacją chłodniczą, sprężarką lub ruchomymi elementami urządzenia.
  • 11. Jeżeli urządzenie wyposażone jest w pomocniczą grzałkę elektryczna, należy je zainstalować w odległości co najmniej 1 metra od materiałów palnych.
Page 57

PRZED PRZYSTĄPIENIEM DO MONTAŻU INSTA-LACJI ELEKTRYCZNEJ LUB OKABLOWANIA, WYŁĄCZ GŁÓWNE ZASILANIE SYSTEMU.

1. Przygotuj przewód do podłączenia:

UŻYJ ODPOWIEDNIEGO PRZEWODU

  • Przewód zasilający jednostki wewn. (jeżeli dotyczy) H05VV-F lub H05V2V2-F
  • Przewód zasilający jednostki zewn.: H07RN-F
  • Przewód sterujący: H07RN-F

Minimalny przekrój przewodu zasilającego i sterującego

Ameryka Północna
Pobór prądu (A) AWG
10 18
13 16
18 14
25 12
30 10
Pozostałe regiony
Prąd znamionowy (A) Nominalny przekrój
(mm²)
>3i ≤6 0.75
>6i ≤10 1
>10i ≤16 1.5
> 16 i ≤ 25 2.5
> 25 i ≤ 32 4
> 32 i ≤ 40 6

  • Za pomocą ściągacza izolacji usuń gumową koszulkę z obu końców przewodu sterującego, odkrywając około 40 mm żył.
  • b. Zdejmij izolację na końcach przewodów.
  • c. Za pomocą zaciskarki, zaciśnij na końcach przewodów końcówki kablowe typu U.
ZWRÓĆ UWAGĘ NA PRZEWÓD FAZOWY

Podczas zaciskania przewodów, należy wyraźnie rozróżnić przewód fazowy od pozostałych.

CAŁA INSTALACJA MUSI ZOSTAĆ WYKONANA ZGODNIE ZE SCHEMATEM OKABLOWANIA, UMIESZCZONYM POD OSŁONĄ PRZEWODÓW JEDNOSTKI ZEWNĘTRZNEJ.

  • 2. Odkręć osłonę przewodów i zdemontuj ją.
  • 3. Odkręć zacisk z przewodu pod listwą zaciskową i odłóż go na bok.
  • Dopasuj kolory przewodów/etykiet z oznaczeniem na listwie zaciskowej, dokładnie dokręć końcówkę typu U każdej żyły na odpowiednim zacisku.
  • 5. Po sprawdzeniu czy wszystkie połączenia zostały wykonane w bezpieczny sposób, ułóż przewody tak aby uniemożliwić przedostanie się wody na zaciski.
  • 6. Przymocuj przewód do jednostki za pomocą zacisku kablowego. Mocno dokręć śrubę zacisku.
  • Zaizoluj nieużywane przewody taśmą izolacyjną PVC. Ułoż przewody tak aby nie stykały się z elementami elektrycznymi i metalowymi.
  • 8. Ponownie załóż osłonę przewodów z boku jednostki. Przykręć śruby mocujące.

Rys. 4.6

Page 58

Łączenie przewodów chłodniczych

Długość instalacji chłodniczej

Długość instalacji chłodniczej ma wpływ na wydajność i energooszczędność urządzenia. Nominalna efektywność testowana jest na urządzeniach z instalacja o długości 5 metrów. Minimalna długość rur – 3 metry, wymagana jest w celu zminimalizowania wibracji i nadmiernego hałasu.

W strefie tropikalnej, maksymalna długość instalacji chłodniczej nie powinna przekraczać 10 metrów i nie należy doładowywać czynnika (dla modeli na czynnik R290).

Maksymalne długości instalacji chłodniczej oraz różnice wysokości podano w poniższej tabeli.

Model Wydajność (BTU/h) Maks. długość (m) Maks. różnica poziomów (m)
< 15,000 25 (82ft) 10 (33ft)
Klimatyzator typu ≥ 15,000 i < 24,000 30 (98.5ft) 20 (66ft)
na czynnik R410A ≥ 24,000 i < 36,000 50 (164ft) 25 (82ft)
≥ 36,000 i ≤ 60,000 65 (213ft) 30 (98.5ft)
Maksymalna długość i różnica wysokości instalacji chłodniczej wg modelu

Metoda łączenia przewodów chłodniczych

Krok 1: Docinanie rurek

Podczas przygotowywania rurek na instalację chłodniczą, zwróć szczególną uwagę na prawidłowe obcięcie i kielichowanie rurek. Zapewni to wydajną pracę i ograniczy przyszłe prace serwisowe. Dla modeli na czynnik R32/ R290, łączenia rurek muszą znajdować się poza pomieszczeniem.

1. Zmierz odległość między jednostką wewnętrzną i zewnętrzną.

Za pomocą obcinarki dotnij rurkę zachowując nieco większą długość niż zmierzona odległość.

13

Upewnij się, że rurka jest obcięta idealnie pod kątem 90°. Na Rys. 5.1 przedstawiono przykłady źle obcietych rurek.

Page 59

NIE ZDEFORMUJ RURKI PODCZAS JEJ OBCINANIA

Zachowaj szczególną ostrożność aby nie uszkodzić, wygiąć lub zdeformować rurki podczas obcinania. Wpłynie to znacznie na spadek wydajności grzewczej urządzenia.

Krok 2: Usuwanie zadziorów

Zadziory mogą wpłynąć na szczelność połączenia instalacji. Należy je całkowicie usunąć.

  • 1. Skieruj koniec rurki w dół aby uniknąć przedostania się zadziorów do jej wnętrza.
  • 2. Korzystając z rozwiertaka lub gradownicy, usuń wszystkie zadziory z obciętego końca rurki.

Krok 3: Kielichowanie końców rurek

Poprawne kielichowanie jest istotne dla uzyskania szczelności powietrznej połączeń.

  • 1. Po usunięciu zadziorów z obciętej rurki, zaizoluj jej końce taśmą PVC aby zapobiec przedostaniu się do środka ciał obcych.
  • 2. Owiń rurki materiałem izolacyjnym.
  • Na obu końcach rurki załóż śrubunki. Upewnij się, że są skierowane w odpowiednią stronę ponieważ po wykonaniu kielicha nie będzie możliwości ich zdjęcia i przełożenia. Patrz Rys. 5.3 .

  • 4. Bezpośrednio przed przystąpieniem do kielichowania zdejmij taśmę PVC z końców rurek.
  • 5. Zaciśnij matrycę kielichownicy na końcu rurki. Koniec rurki musi wystawać poza krawędź kielicha, zgodnie z wymiarami podanymi w poniższej tabeli.

Rys. 5.4

CZĘŚĆ RURKI WYSTAJĄCA POZA KIELICH
Średnica zewn. A (m ım)
rurki (mm) Min. Max.
Ø 6.35 (Ø 0.25") 0.7 (0.0275") 1.3 (0.05")
Ø 9.52 ( Ø 0.375") 1.0 (0.04") 1.6 (0.063")
Ø 12.7 ( Ø 0.5") 1.0 (0.04") 1.8 (0.07")
Ø 16 ( Ø 0.63") 2.0 (0.078") 2.2 (0.086")
Ø 19 ( Ø 0.75") 2.0 (0.078") 2.4 (0.094")

Page 60

  • 6. Nałóż kielichownicę na matrycę.
  • 7. Przekręć dźwignię kielichownicy zgodnie z kierunkiem wskazówek zegara aż do wykonania pełnego kielicha.
  • 8. Zdejmij kielichownicę i matrycę, sprawdź koniec rurki pod względem pęknięć i nierówności.
Krok 4: Łączenie rurek

Podczas łączenia instalacji chłodniczej, nie stosuj zbyt wysokiego momentu dokręcania oraz zachowaj ostrożność aby nie zdeformować rurki. W pierwszej kolejności należy podłączyć instalację niskiego, a następnie wysokiego ciśnienia.

MINIMALNY PROMIEŃ GIĘCIA RUREK

Minimalny promień gięcia rurek przyłączeniowych wynosi 10 cm. Patrz Rys. 5.6 .

Rys. 5.6

Instrukcja podłączania rurek do jednostki wewnętrznej

Wyrównaj środki dwóch łączonych rurek. Patrz Rvs. 5.7.

  • 2. Dokręć ręką śrubunek maksymalnie jak to możliwe.
  • 3. Za pomocą klucza, zablokuj nakrętkę na instalacji jednostki.
  • 4. Trzymając mocno za nakrętkę na instalacji jednostki, dokręć śrubunek kluczem dynamometrycznym, zgodnie z wartościa momentu dokręcającego

z poniższej tabeli. Nieznacznie poluzuj śrubunek i ponownie dokręć.

Rys. 5.8

WYMAGANY MOMENT DOKRĘCANIA
Średnica zewnętrzna
rurki (mm) 		Moment dokręcający (N•cm) Dodatkowy moment (N•m)
Ø 6.35 (Ø 0.25") 1,500 (11lb•ft) 1,600 (11.8lb•ft)
Ø 9.52 (Ø 0.375") 2,500 (18.4lb•ft) 2,600 (19.18lb•ft)
Ø 12.7 (Ø 0.5") 3,500 (25.8lb•ft) 3,600 (26.55lb•ft)
Ø 16 (Ø 0.63") 4,500 (33.19lb•ft) 4,700 (34.67lb•ft)
Ø 19 (Ø 0.75") 6,500 (47.94lb•ft) 6,700 (49.42lb•ft)
NIE STOSUJ ZA WYSOKIEGO MOMENTU DOKRĘCANIA

Zbyt wysoki moment dokręcania może uszkodzić nakrętkę lub instalację chłodniczą. Niedozwolone jest przekraczanie momentów podanych w powyższej tabeli.

Page 61

Instrukcja podłączania rurek do jednostki zewnętrznej

Odkręć osłonę zaworów z boku jednostki zewnętrznej. (Patrz Rys. 5.9)

Rys. 5.9

  • 2. Zdejmij zaślepki ochronne z końców zaworów.
  • 3. Wyrównaj rozszerzony koniec rurki z każdym z zaworów, dokręć śrubunek ręką do oporu.
  • Uchwyć korpus zaworu kluczem. Nie przykładaj klucza do nakrętki zamykającej zawór serwisowy. (Patrz Rys. 5.10).
O ZABLOKUJ KLUCZ NA GŁÓW-NYM KORPUSIE ZAWORU

Siła dokręcania śrubunku może spowodować odłamanie innych elementów zaworu.

Rys. 5.10

  • 5. Mocno blokując korpus zaworu, użyj klucza dynamometrycznego w celu dokręcenia śrubunku właściwym momentem dokręcającym.
  • 6. Delikatnie poluzuj śrubunek, następnie ponownie go dokręć.
  • 7. Powtórz kroki 3 do 6 dla pozostałych rurek.
Page 62

Usuwanie powietrza

Przygotowania i wstępne uwagi

Powietrze oraz ciała obce w obiegu chłodniczym mogą przyczynić się do nieprawidłowego wzrostu ciśnienia, co może doprowadzić do uszkodzenia klimatyzatora, spadku jego wydajności i spowodowania obrażeń. Użyj pompy próżniowej i manometrów do opróżnienia układu chłodniczego i usunięcia z niego nieskraplających się gazów oraz wilgoci.

Opróżnianie należy wykonać po pierwszej instalacji oraz w przypadku zmiany miejsca zamontowania urządzenia.

PRZED PRZYSTĄPIENIEM DO USUWANIA POWIETRZA

  • Upewnij się, że obie rurki instalacji: wysokiego i niskiego ciśnienia, między jednostką wewnętrzną i zewnętrzną, zostały prawidłowo podłączone, zgodnie z rozdziałem Łączenie przewodów chłodniczych, w niniejszej instrukcji.
  • ☑ Upewnij się, że wszystkie przewody zostały prawidłowo podłączone.
Metoda usuwania powietrza

Przed użyciem manometru i pompy próżniowej, przeczytaj dołączone do nich instrukcje w celu zapoznania się z prawidłową obsługą.

Rys. 6.1

  • 1. Podłącz wąż do napełniania od manometru do przyłącza serwisowego zaworu niskiego ciśnienia jednostki zewnetrznej.
  • 2. Podłącz kolejny wąż do napełniania od manometru do pompy próżniowej.
  • Otwórz zawór manometru po stronie niskiego ciśnienia. Strona wysokiego ciśnienia powinna pozostać zamknięta.
  • 4. Załącz pompę próżniową w celu opróżnienia układu.
  • Uruchom pompę na co najmniej 15 minut lub do czasu wskazania wartości -76cmHG (-105Pa) na manometrze niskiego ciśnienia.
Page 63

  • 6. Zamknij zawór manometru po stronie niskiego ciśnienia i wyłącz pompę próżniową.
  • 7. Odczekaj 5 minut, następnie sprawdź czy ciśnienie w układzie nie zmieniło się.
  • Jeżeli wartość ciśnienia uległa zmianie, odnieś się do rozdziału Kontrola wycieków aby dowiedzieć się więcej na ten temat. Jeżeli ciśnienie w układzie nie uległo zmianie, odkręć nakrętkę zaworu wysokiego ciśnienia.
  • Włóż klucz sześciokątny w zawór wysokiego ciśnienia i otwórz go przekręcając klucz o 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Spuszczaj azot przez 5 sekund, następnie zamknij zawór.
  • 10. Obserwuj manometr wysokiego ciśnienia przez jedną minutę aby upewnić się, że ciśnienie nie uległo zmianie. Wartość na manometrze wysokiego ciśnienia powinna być nieco wyższa od ciśnienia atmosferycznego.
  • 11. Odłącz wąż napełniający od przyłącza serwisowego.
Napełnianie układu czynnikiem

  • 12. Za pomocą klucza sześciokątnego całkowicie otwórz oba zawory – niskiego i wysokiego ciśnienia.
  • Dokręć ręką nakrętki na wszystkich trzech zaworach (przyłącze serwisowe, wysokie i niskie ciśnienie). W razie potrzeby można je później dokręcić kluczem dynamometrycznym.
DELIKATNIE OTWÓRZ TRZPIENIE ZAWORÓW

Aby otworzyć trzpienie zaworów, obracaj klucz sześciokątny do moemntu zatrzymania się na blokadzie. Nie używaj siły do otwarcia zaworu.

Niektóre systemy wymagają napełnienia ich dodatkową ilością czynnika, w zależności od długości instalacji. Standardowa długość instalacji różni się w zależności od lokalnych przepisów. Na przykład, w Ameryce Północnej, standardowa długość to 7.5m (25'). W innych regionach, standardowa długość to 5 m (16'). Dodatkową ilość czynnika, jaką należy napełnić układ można obliczyć na podstawie poniższego wzoru:

Długość rurki
przyłączeniowej (m) 		Metoda
opróżniania 		Dodatkowe doład owanie czynnika
< Standardowa długość Pompa próżniową nie do otyczy
Strona cieczy: Ø 6.35 (ø 0.25") Strona cieczy: Ø 9.52 (ø 0.375")
> Standardowa
długość instalacji 		Pompa próżniową R32:
(Długość rur - długość standardowa) x 12g/m
(Długość rur - długość standardowa) x 0.13oZ/ft
R290:
(Długość rur - długość standardowa) x 10g/m
(Długość rur - długość standardowa) x 0.10oZ/ft
R410A:
(Długość rur - długość standardowa) x 15g/m
(Długość rur - długość standardowa) x 0.16oZ/ft 		R32:
(Długość rur - długość standardowa) x 24g/m
(Długość rur - długość standardowa) x 0.26oZ/ft
R290:
(Długość rur - długość standardowa) x 18g/m
(Długość rur - długość standardowa) x 0.19oZ/ft
R410A:
(Długość rur - długość standardowa) x 30g/m
(Długość rur - długość standardowa) x 0.32oZ/ft
DODATKOWA ILOŚĆ CZYNNIKA WEDŁUG DŁUGOŚCI INSTALACJI

Dla jednostek napełnionych czynnikiem R290, całkowita ilość napełnianego czynnika nie może przekraczać: 387g(<=9000Btu/h), 447g(>9000Btu/h oraz <=12000Btu/h), 547g(>12000Btu/h oraz <=18000Btu/h), 632g(>18000Btu/h oraz <=24000Btu/h).

UWAGA NIE DOZWOLONE jest mieszanie różnych czynników chłodniczych.

Page 64

Kontrola instalacji elektrycznej i wycieków

15

Kontrola instalacji elektrycznej

Po zakończeniu montażu, upewnij się, że cała instalacja elektryczna została podłączona zgodnie z lokalnymi i krajowymi przepisami oraz na podstawie instrukcji montażu.

PRZED TRYBEM TESTOWYM
Kontrola uziemienia

Zmierz rezystancję uziemienia wzrokowo oraz za pomocą miernika. Powinna wynosić mniej niż 0.1Ω.

Uwaga: Może to nie być wymagane we wszystkich lokalizacjach w Stanach Zjednoczonych.

PODCZAS TRYBU TESTOWY
Kontrola przebić

Podczas trybu testowego , użyj próbnika oraz miernika w celu przeprowadzenia kompleksowej kontroli przebić.

W przypadku wykrycia przebicia, niezwłocznie wyłącz urządzenie i skontaktuj się z wykwalifikowanym elektrykiem, w celu wykrycia i usunięcia przyczyny przebicia.

Uwaga: Może to nie być wymagane we wszystkich lokalizacjach w Stanach Zjednoczonych.

OSTRZEŻENIE – RYZYKO PORAŻENIA PRĄDEM

CAŁA INSTALACJA MUSI BYĆ ZGODNA Z LOKALNYMI I KRAJOWYMI PRZEPISAMI ELEKTRYCZNYMI ORAZ MUSI BYĆ ZAIN-STALOWANA PRZEZ ELEKTRYKA POSIA-DAJĄCEGO WŁAŚCIWE UPRAWNIENIA.

Kontrola wycieków

Wycieki można sprawdzić na dwa różne sposoby.

Metoda z mydlinami

Za pomocą miękkiej szczotki, nałóż mydliny lub płynny środek myjący na wszystkie łączenia rurek po stronie jednostki wewnętrznej i zewnętrznej. Obecność pęcherzyków powietrza sygnalizuje wyciek.

Metoda z wykrywaczem wycieków

Jeżeli używasz wykrywacz wycieków, przeczytaj jego instrukcję w celu zapoznania się z prawidłowa obsługą.

PO WYKONANIU KONTROLI WYCIEKÓW

Po potwierdzeniu, że wszystkie połączenia rurek są SZCZELNE, ponownie załóż osłonę zaworów na jednostkę zewnętrzną.

Page 65

Tryb testowy

Przed trybem testowym

Tryb testowy można uruchomić wyłącznie po wykonaniu następujących operacji:

  • Kontrola bezpieczeństwa elektrycznego potwierdź, czy instalacja elektryczna urządzenia jest bezpieczna i działa prawidłowo.
  • Kontrola wycieków sprawdź połączenia wszystkich śrubunków i potwierdź, że instalacja jest szczelna.
  • Potwierdź, że zawory gazu i cieczy (wysokiego i niskiego ciśnienia) są całkowicie otwarte.
Metoda wykonania trybu testowego

Tryb testowy należy uruchomić na co najmniej 30 minut.

  • 1. Podłącz urządzenie do zasilania.
  • 2. Naciśnij przycisk ON/OFF na pilocie aby włączyć urządzenie.
  • 3. Naciśnij przycisk MODE aby przejść kolejno przez poniższe funkcje:
  • CHŁODZENIE wybierz najniższa możliwa temperaturę
  • GRZANIE wybierz najwyższa możliwa temperaturę
  • Każda z funkcji powinna być aktywna przez 5 minut, w tym czasie sprawdź:
Lista punktów POZYTYWNIE/N
Brak przebić elektrycznych
Prawidłowo uziemiona jednostka
Wszystkie zaciski elektryczne
są prawidłowo podłączone
Jednostka wewn. i zewn.
są solidnie przymocowane
Brak wycieków
na łączeniach rurek 		J. zewn.
(2): 		J. wewn.
(2):
Woda jest prawidłowo
odprowadzana
przez wężyk skroplin
Cała instalacja chłodnicza
jest prawidłowo zaizolowana
Funkcja CHŁODZENIA
działa prawidłowo
Funkcja GRZANIA
działa prawidłowo
Żaluzje jednostki wewnętrznej
pracują prawidłowo
Jednostka wewnętrzna
reaguje na pilota
Page 66
DWUKROTNIE SPRAWDŹ POŁĄCZENIA RUREK

Podczas pracy, ciśnienie w instalacji chłodniczej wzrasta. Może to ujawnić wycieki, które nie zostały wykryte podczas pierwszej kontroli. Znajdź czas podczas trybu testowego aby dokładnie sprawdzić czy na wszystkich połączeniach całej instalacji nie ma wycieków. Więcej informacji dostępnych jest w rozdziale Kontrola wycieków.

  • Po pozytywnym zakończeniu trybu testowego i potwierdzeniu braku zastrzeżeń do wszystkich punktów kontrolnych z listy, wykonaj poniższe czynności:
    • a. Przywróć normalną temperaturę pracy urządzenia za pomocą pilota.
    • Owiń taśmą izolacyjną miejsca łączenia rurek po stronie jednostki wewnętrznej, które pozostały odsłonięte na czas instalacji urządzenia.
JEŻELI TEMPERATURA OTOCZENIA WYNOSI PONIŻEJ 17°C

Jeżeli temperatura otoczenia wynosi poniżej 17°C nie będzie możliwe załączenie funkcji CHŁODZENIA za pomocą pilota. W takim przypadku, możesz użyć przycisku STEROWANIA RĘCZNEGO do przetestowania funkcji CHŁODZENIA.

  • 1. Unoś przedni panel jednostki wewnętrznej do momentu kliknięcia i zablokowania.
  • Przycisk STERÓWANIA RĘCZNEGO umieszczony jest na panelu z prawej strony jednostki. Patrz Rys. 8.1. Naciśnij przycisk dwukrotnie aby wybrać funkcie CHŁODZENIA.
  • 3. Przeprowadź tryb testowy w standardowy sposób.

Rys. 8.1

Page 67

Europejskie wytyczne w zakresie utylizacji

Urządzenie zawiera czynnik chłodniczy i inne potencjalnie niebezpieczne materiały. Prawo wymaga specjalnego postępowania w zakresie zbiórki i przetwarzania tego typu urządzeń. Produkt ten nie może być usuwany jako odpad gospodarstwa domowego.

W celu pozbycia się urządzenia można:

  • zutylizować je w wyznaczonym punkcie zbiórki zużytego sprzętu elektrycznego;
  • przekazać stare urządzenie nieodpłatnie sprzedawcy przy zakupie nowego urządzenia;
  • przekazać urządzenie nieodpłatnie producentowi;
  • sprzedać urządzenie w uprawnionym do tego punkcie zbiórki złomu.
Uwaga

Pozostawienie tego urządzenia w lesie lub innym obszarze naturalnym, zagraża zdrowiu i ma negatywny wpływ na środowisko. Substancje niebezpieczne mogą wyciec do wód gruntowanych i zostać wprowadzone się do łańcucha pokarmowego.

Page 68

Informacje serwisowe

(dotyczy tylko urządzeń napełnianych czynnikiem R32/R290)

1. Inspekcja miejsca

Przed przystąpieniem do wykonywania prac przy instalacji napełnionej łatwopalnym czynnikiem, należy dokonać kontroli mającej na celu zminimalizowanie ryzyka zapłonu. W przypadku naprawy instalacji chłodniczej, należy postępować zgodnie z poniższymi środkami ostrożności.

2. Procedura wykonywania prac

Prace należy wykonać zgodnie z procedurą kontrolną, minimalizując ryzyko obecności palnych gazów lub par podczas wykonywania prac.

3. Ogólne miejsce wykonywania prac

Cała obsługa techniczna oraz pozostałe osoby pracujące w pobliżu instalacji powinny zostać poinstruowane o specyfice wykonywanych prac. Należy unikać wykonywania prac w ograniczonej przestrzeni. Przestrzeń wokół miejsca pracy powinna zostać wydzielona. Należy zapewnić bezpieczne warunki pracy, kontrolując substancje łatwopalne.

4. Sprawdzanie obecności czynnika chłodniczego

Miejsce należy sprawdzić odpowiednim wykrywaczem czynnika przed oraz w trakcie wykonywania prac dla zapewnienia, że technik jest świadomy przebywania w potencjalnie toksycznej lub palnej atmosferze. Należy upewnić się, że sprzęt używany do wykrywania wycieków jest dedykowany do wszystkich stosowanych czynników chłodniczych, tj. nieiskrzący, odpowiednio zaizolowany lub iskrobezpieczny.

5. Dostępność gaśnicy

Jeżeli prace wymagają zastosowania wysokiej temperatury, należy zapewnić bezpośredni dostęp do środków gaśniczych. W miejscu napełniania instalacji powinna być dostępna gaśnica proszkowa lub CO2.

6. Brak źródeł zapłonu

Żadna z osób wykonujących prace przy instalacji chłodniczej, które wymagają rozszczelnienia przewodów rurowych, nie może używać jakichkolwiek źródeł zapłonu, w sposób mogący stworzyć ryzyko pożaru lub eksplozji. Wszystkie możliwe źródła zapłonu, z uwzględnieniem dymu papierosowego, należy trzymać w odpowiedniej odległości od miejsca instalacji, naprawy, demontażu i utylizacji, w trakcie których może dojść do wycieku czynnika do atmosfery. Przed przystąpieniem do prac, należy sprawdzić otoczenie urządzenia pod względem niebezpieczeństwa zapłonu. Należy rozwiesić tabliczki informujące o zakazie palenia.

7. Wentylacja pomieszczenia

Jeżeli wymagane będzie rozszczelnienie instalacji lub prace z wysoką temperaturą, należy zapewnić odpowiednią wentylację pomieszczenia. Odpowiedni poziom wentylacji należy utrzymywać przez cały czas wykonywania prac. Wentylacja powinna bezpiecznie rozproszyć uwolniony czynnik i wydalić go na zewnątrz do atmosfery.

8. Inspekcja sprzętu chłodniczego

W przypadku modyfikacji elementów elektrycznych, powinny one być zgodne z zastosowaniem i specyfikacjami. Przez cały czas należy stosować się do wskazówek producenta w zakresie konserwacji i serwisowania. W przypadku wątpliwości należy skonsultować się z działem technicznym. Poniższe punkty kontrolne dotyczą instalacji napełnianych czynnikami palnymi:

Page 69

  • ilość faktycznie napełnionego czynnika jest zgodna z powierzchnią pomieszczenia, w którym zainstalowano urządzenie chłodnicze;
  • wentylacja mechaniczna i nawiewniki działają prawidłowo i nie są zablokowane;
  • w przypadku stosowania pośredniego obiegu chłodniczego, wtórny obieg należy sprawdzić pod kątem obecności czynnika;
  • widoczne i czytelne oznaczenia sprzętu; nieczytelne oznaczenia i symbole należy poprawić;
  • instalację chłodniczą lub jej elementy należy zainstalować w miejscu, w którym nie będą narażone na działanie substancji mogących powodować korozję elementów zawierających czynnik chłodniczy, chyba że elementy te wykonane są z materiałów naturalnie odpornych na korozję lub odpowiednio zabezpieczonych przed korozją.
9. Inspekcja urządzeń elektrycznych

Naprawa i konserwacja elementów elektrycznych powinna zostać przeprowadzona razem z kontrolą bezpieczeństwa. W przypadku wykrycia usterki wpływającej na bezpieczeństwo, nie dopuszcza się podłączania instalacji do zasilania do czasu usunięcia niesprawności. Jeżeli niezwłoczne usunięcie usterki jest niemożliwe, ale konieczne jest kontynuowanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy to zgłosić właścicielowi sprzętu, aby wszystkie zaangażowane strony były poinformowane.

Wstępna inspekcja powinna obejmować:

  • stan wyładowania kondensatorów: należy wykonać to w bezpieczny sposób, aby uniknąć możliwego iskrzenia;
  • żaden z elementów elektrycznych i okablowanie pod napięciem nie mogą być odsłonięte podczas napełniania, dopełniania lub opróżniania instalacji;
  • zapewnione jest ciągłe uziemienie.
10. Naprawa hermetycznych podzespołów

  • 10.1 Podczas naprawy hermetycznych elementów, przed przystąpieniem do demontażu szczelnych obudów itp. należy odłączyć urządzenie od zasilania elektrycznego. Jeśli zapewnienie zasilania elektrycznego urządzenia podczas prac serwisowych jest absolutnie niezbędne, w najbardziej krytycznym punkcie układu należy umieścić urządzenie wykrywające wycieki pracujące w sposób ciągły, ostrzegające przed potencjalnie niebezpiecznymi sytuacjami.
  • 10.2 Szczególną uwagę należy zwrócić na zapewnienie, że podczas pracy przy elementach elektrycznych, obudowa nie została zmodyfikowana w sposób mogący obniżyć poziom ochrony. Dotyczy to szczególnie uszkodzeń przewodów, nadmierną ilość połączeń, styki wykonane niezgodnie z pierwotną specyfikacją, uszkodzenia uszczelek, nieprawidłowy montaż dławika itp.
    • Należy upewnić się, że urządzenie jest bezpiecznie zamontowane.
    • Należy upewnić się, że uszczelki i materiały uszczelniające nie zużyły się w stopniu uniemożliwiającym zabezpieczenie przed przenikaniem łatwopalnych substancji. Części zamienne powinny być zgodne ze specyfikacją producenta.

UWAGA: Użycie silikonu do uszczelnienia może obniżyć skuteczność niektórych urządzeń wykrywających wycieki. Elementy iskrobezpieczne nie muszą być izolowane przed przystąpieniem do pracy.

Page 70
11. Naprawa elementów iskrobezpiecznych

Nie należy narażać obiegu na trwałe obciążenia indukcyjne lub pojemnościowe, bez wcześniejszego sprawdzenia, czy nie spowoduje to przekroczenia maksymalnego napięcia i natężenia, dopuszczalnego dla danego urządzenia. Elementy iskrobezpieczne to jedyny typ komponentów, które mogą być naprawiane przy dopływie zasilania w atmosferze łatwopalnej. Aparatura pomiarowa powinna być ustawiona na prawidłowe wartości. Komponenty należy wymieniać wyłącznie na zamienniki wskazane przez producenta. Niezgodne części mogą spowodować zapłon czynnika w przypadku jego wycieku do atmosfery.

12. Okablowanie

Należy sprawdzić przewody pod kątem zużycia, korozji, nadmiernego nacisku, wibracji, ostrych krawędzi oraz wszelkich innych czynników mogących powodować uszkodzenia. Inspekcja powinna uwzględniać również skutki starzenia się lub ekspozycji na ciągłe wibracje z takich źródeł, jak sprężarki czy wentylatory.

13. Wykrywanie palnych czynników chłodniczych

W żadnym wypadku nie należy stosować potencjalnych źródeł zapłonu do wykrywania wycieków czynnika chłodniczego. Nie należy używać palnika halogenowego (ani żadnego innego wykrywacza wykorzystującego otwarty płomień).

14. Metody wykrywania wycieków

Poniższe metody wykrywania wycieków uznaje się za dopuszczalne dla obiegów chłodniczych napełnionych palnym czynnikiem. Elektroniczne wykrywacze wycieków mogą być stosowane do wykrywania wycieków, ale w przypadku czynników palnych, ich czułość może nie być nieodpowiednia lub mogą wymagać kalibracji. (Urządzenia wykrywające należy kalibrować w miejscu wolnym od czynnika chłodniczego.) Należy upewnić się, że wykrywacz nie jest potencjalnym źródłem zapłonu, oraz że jest odpowiedni do zastosowanego czynnika chłodniczego. Urządzenia do wykrywania wycieków należy ustawić na wartość procentową LFL czynnika chłodniczego i skalibrować dla zastosowanego czynnika oraz należy potwierdzić odpowiednią wartość procentową gazu (maksymalnie 25%). W przypadku większości czynników chłodniczych do wykrywania wycieków można stosować płyny, jednak należy unikać stosowania detergentów zawierających chlor, ponieważ może on wchodzić w reakcje z czynnikiem chłodniczym i powodować korozję orurowania miedzianego. W przypadku podejrzenia wycieku, należy usunąć/ugasić wszelkie źródła otwartego ognia. Jeśli wykryto wyciek czynnika chłodniczego wymagający lutowania, należy opróżnić układ z czynnika lub odizolować czynnik (za pomocą zaworów odcinających) z dala od miejsca wycieku. W przypadku urządzeń napełnionych palnym czynnikiem, instalację należy przepłukać azotem pozbawionym tlenu (OFN), przed i w trakcie lutowania.

15. Opróżnianie instalacji i odsysanie czynnika

W przypadku rozszczelnienia układu chłodniczego w celu dokonania naprawy – lub w jakimkolwiek innym celu – należy stosować zwyczajowe procedury. Jednak ważne jest stosowanie najlepszych praktyk ze względu na zagrożenie ze strony łatwopalnych substancji. Należy zastosować się do następującej procedury:

  • odzyskać czynnik chłodniczy;
  • przepłukać układ gazem obojętnym;
  • opróżnić instalację;
  • ponowne przepłukać układ gazem obojętnym;
  • otworzyć układ przez rozcięcie lub rozlutowanie instalacji.

Czynnik należy odsysać i gromadzić w specjalnych cylindrach. Instalacje napełnione palnym czynnikiem chłodniczym należy płukać azotem OFN dla zapewnienia bezpieczeństwa urządzenia. Proces ten może wymagać wielokrotnego powtórzenia.

Do płukania instalacji nie należy używać sprężonego powietrza lub tlenu.

Dla instalacji napełnionych palnym czynnikiem, płukanie należy realizować poprzez przełamanie próżni w układzie za pomocą azotu OFN i kontynuowanie napełniania aż do osiągnięcia ciśnienia roboczego, spuszczenie azotu do atmosfery i ponownym wytworzeniu próżni. Proces należy powtarzać do całkowitego opróżnienia układu z czynnika chłodniczego.

Page 71

Podczas ostatniego napełniania układu azotem OFN, urządzenie należy opróżnić do poziomu ciśnienia atmosferycznego, by umożliwić przeprowadzenie prac. Czynność ta jest absolutnie kluczowa, jeśli mają być lutowane przewody rurowe.

Należy upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu źródeł zapłonu oraz zapewnić wentylację.

16. Procedury napełniania

Oprócz tradycyjnych procedur napełniania należy spełnić poniższe wymagania:

  • Upewnić się, że podczas napełniania układu, nie dojdzie do zanieczyszczenia instalacji innymi czynnikami. Przewody lub instalacja rurowa powinny być jak najkrótsze w celu zminimalizowania ilości zawartego w nich czynnika.
  • Cylindry należy przechowywać w pionie.
  • Przed przystąpieniem do napełniania instalacji czynnikiem, należy upewnić się, że układ jest uziemiony.
  • Po napełnieniu oznakować układ (jeśli nie jest jeszcze oznakowany).
  • Należy zachować szczególną ostrożność, by nie przeładować układu chłodniczego.
  • Przed ponownym napełnieniem systemu należy przeprowadzić próbę ciśnieniową z użyciem odpowiedniego gazu. Układ należy sprawdzić pod kątem szczelności po zakończeniu napełniania, ale przed jego uruchomieniem. Przed opuszczeniem miejsca pracy należy przeprowadzić kontrolny test szczelności.
17. Demontaż

Przed przystąpieniem do procedury demontażu, konieczne jest aby technik dokładnie zapoznał się ze sprzętem i szczegółami na temat instalacji. Zalecaną praktyką jest bezpieczne odzyskanie czynnika.

Przed przystąpieniem do tego zadania, należy pobrać próbki oleju i czynnika, na wypadek analizy wymaganej przed ponownym użyciem odzyskanego czynnika.

Istotne jest aby przed rozpoczęciem prac dostępne było zasilanie elektryczne.

  • a) Zapoznaj się z urządzeniem i sposobem jego działania.
  • b) Zaizoluj układ elektrycznie.
  • c) Przed rozpoczęciem procedury upewnij się, że:
  • dostępny jest mechaniczny sprzęt do obsługi butli z czynnikiem chłodzącym;
  • dostępny jest cały niezbędny sprzęt ochrony osobistej oraz jest właściwie stosowany;
  • proces odzyskiwania czynnika jest nadzorowany przez wykwalifikowaną osobę;
  • stacja odzysku oraz cylindry na czynnik są zgodne z obowiązującymi normami.
  • d) W razie możliwości, wypompuj czynnik z układu.
  • e) Jeżeli nie można wytworzyć próżni, wykonaj rozgałęzienie umożliwiające usunięcie czynnika w różnych punktach instalacji.
  • f) Przed odzyskaniem czynnika upewnij się, że cylinder jest umieszczony na wadze.
  • g) Uruchom stację odzysku czynnika i obsługuj ją zgodnie z instrukcjami producenta.
  • h) Nie przepełnij cylindra. (Nie więcej niż 80 % objętości płynu).
  • i) Nie przekraczaj maksymalnego ciśnienia roboczego cylindra, nawet chwilowo.
  • j) Kiedy cylindry zostaną prawidłowo napełnione i proces zostanie ukończony, upewnij się, że cylindry i sprzęt są niezwłocznie usunięte z miejsca pracy, a wszystkie zawory odcinające są zamknięte.
  • k) Odzyskanym czynnikiem chłodniczym nie należy napełniać innego układu chłodniczego, chyba, że został oczyszczony i sprawdzony.
Page 72
18. Oznakowanie

Urządzenie należy oznakować informacją o jego wycofaniu i opróżnieniu z czynnika chłodniczego. Etykieta informacyjna powinna zostać opatrzona datą i podpisem. Należy upewnić się, że etykiety na urządzeniach zawierają informacje o obecności łatwopalnego czynnika chłodniczego w urządzeniu.

19. Odzysk czynnika

  • Podczas opróżniania układu z czynnika chłodniczego, zarówno w celach serwisowych lub demontażu urządzenia, jako dobrą praktykę zaleca się zachowanie zasad bezpieczeństwa.
  • Podczas odzyskiwania czynnika do cylindrów, należy upewnić się, że zastosowano wyłącznie właściwe zbiorniki na czynnik chłodniczy. Należy upewnić się, że dostępna liczba cylindrów pomieści całą objętość czynnika z układu. Wszystkie użyte cylindry muszą być dopuszczone do przechowywania odzyskanego czynnika chłodniczego i posiadać odpowiednie oznakowanie (np. specjalne cylindry do odzysku czynnika chłodniczego). Cylindry powinny być kompletne, wyposażone w sprawny nadciśnieniowy zawór bezpieczeń-stwa i zawory odcinające.
  • Puste cylindry należy opróżnić i w miarę możliwości schłodzić przed ponownym napełnieniem odzyskanym czynnikiem.
  • Sprzęt do odzyskiwania czynnika powinien być sprawny, wyposażony w instrukcję obsługi oraz przystosowane do odzyskiwania łatwopalnych czynników chłodniczych. Dodatkowo należy przygotować sprawną i skalibrowaną wagę.
  • Węże powinny być kompletne, w dobrym stanie technicznym, wyposażone w szczelne złącza. Przed
  • użyciem sprzętu do odzyskiwania czynnika należy sprawdzić czy jest on sprawny technicznie, był właściwie konserwowany oraz czy jego komponenty elektryczne są uszczelnione w celu zapobiegnięcia zapłonowi na wypadek wycieku czynnika chłodniczego. W razie wątpliwości należy skonsultować się z producentem.
  • Odzyskany czynnik chłodniczy należy zwrócić do dostawcy czynnika w odpowiednim, przeznaczonym do tego cylindrze wraz z dołączoną, odpowiednią specyfikacją przekazywanych odpadów. Nie należy mieszać czynników chłodniczych w urządzeniach do odzysku czynnika, w szczególności w cylindrach.
  • Jeśli konieczne jest usunięcie sprężarek lub oleju sprężarkowego, należy upewnić się, że zostały opróżnione / olej odessany do akceptowalnego poziomu, dla zapewnienia, że łatwopalny czynnik chłodniczy nie pozostał w smarze. Proces odsysania należy przeprowadzić przed zwróceniem sprężarki do dostawcy. W celu przyspie-szenia tego procesu można zastosować wyłącznie elektryczne wygrzewanie karteru sprężarki. Układ należy opróżniać z oleju w sposób bezpieczny.
20. Transport, oznakowanie i przechowywanie urządzeń

  • 1. Transport urządzeń napełnionych łatwopalnym czynnikiem chłodniczym. Patrz przepisy transportowe.
  • 2. Oznakowanie urządzeń.
    • Patrz lokalne przepisy.
  • 3. Utylizacja urządzeń napełnionych łatwopalnym czynnikiem chłodniczym. Patrz krajowe przepisy.
  • 4. Przechowywanie urządzeń/wyposażenia. Urządzenia należy przechowywać zgodnie z zaleceniami producenta.
  • 5. Przechowywanie zapakowanego urządzenia (przed sprzedażą) Ochronne materiały opakowaniowe powinny uniemożliwiać mechaniczne uszkodzenie urządzenia, w efekcie którego mogłoby dojść do wycieku czynnika chłodniczego. Maksymalną ilość urządzeń przechowywanych jednocześnie określają lokalne przepisy.
Page 73

Podręcznik użytkownika Smart Kit

Moduł WiFi OSK-103

WAŻNA INFORMACJA:

Przed instalacją lub podłączeniem urządzenia Smart Kit (modułu bezprzewodowego) przeczytaj uważnie instrukcję obsługi i zachowaj ją na przyszłość.

Page 74

Page 75

Spis treści:

1 Specyfikacja 4
2 Instalacja Smart Kit (modułu bezprzewodowego) 4
3 Pobieranie i instalacja aplikacji 5
4 Przygotowanie 5
5 Utworzenie konta 6
6 Konfiguracja sieci 7
7 Jak używać aplikacji .14
8 Funkcje specjalne .16
9 Deklaracja aplikacji .24

ŚRODKI OSTROŻNOŚCI

Obsługa systemów: iOS, Android

  • (Zalecany: iOS 8.0 lub nowszy, Android 4.0 lub nowszy)
  • Zalecamy bieżącą aktualizację aplikacji.
  • Ze względu na możliwość wystąpienia szczególnych okoliczności, wyraźnie stwierdzamy, że: nie wszystkie systemy Android i IOS są kompatybilne z aplikacją. Nie ponosimy odpowiedzialności za zdarzenia wynikające z niekompatybilności systemów.
  • Bezpieczeństwo sieci bezprzewodowej:
  • Zestaw SMART obsługuje wyłącznie szyfrowanie WPA-PSK/ WPA2-PSK oraz brak szyfrowania. Zalecane jest szyfrowanie WPA-PSK/WPA2-PSK.
  • Ostrzeżenia:
  • Ze względu na zmienny stan warunków sieciowych, proces sterowania może zostać przerwany. W takiej sytuacji, sygnalizacja na urządzeniu i w aplikacji może się różnić. Należy poczekać na przywrócenie połączenia.
  • Do prawidłowego odczytu kodu QR wymagany jest smartfon z kamerą o minimalnej rozdzielczości 5 milionów pikseli.
  • Ze względu na zmienny stan sieci, mogą wystąpić dłuższe przerwy w dostawie usługi, wymagające ponownej konfiguracji sieci.
  • W celu usprawniania działania systemu, aplikacja podlega aktualizacji bez wcześniejszego powiadomienia. Rzeczywisty proces konfiguracji sieci może nieco różnić się od opisanego w instrukcji obsługi.
Page 76

Specyfikacja:

Model: SK102, CE-OSK103, US-OSK103 Standard: IEEE 802. 11b/g/n Typ anteny: Antena PCB Zakres częstotliwości: 2400-2483.5MHz Temperatura pracy: 0°C~45°C/32°F~113°F Wilgotność pracy: 10%~85% Pobór mocy: DC 5V/300 mA Maksymalna moc transmisji: 19.8 dBm

Montaż zestawu smart

1. Zdejmij ochronną nasadkę z zestawu SMART.

  • 2. Otwórz przedni panel i podłącz zestaw SMART do wyznaczonego portu.
  • 3. Naklej kod QR dostarczony z zestawem SMART na bocznym panelu urządzenia, upewnij się, że jego zeskanowanie za pomocą telefonu nie będzie utrudnione.
  • 4. Zalecamy przechowywanie pozostałych kodów QR w bezpiecznym miejscu. Alternatywnie, użytkownik może zrobić zdjęcie kodu QR i zapisać go na swoim telefonie.

OSTRZEŻENIE: Interfejs ten jest kompatybilny wyłącznie z zestawem SMART dostarczonym przez producenta.

Page 77

Pobieranie i instalacja aplikacji

UWAGA: Powyższe kody służą wyłącznie do pobrania aplikacji i różnią się od kodu QR dostarczanego z urządzeniem SMART KIT.

Android

iOS

Zeskanuj kod QR lub przejdź do sklepu internetowego Google Play lub App Store, wyszukaj aplikację "Nethome Plus" i pobierz ją.

  • 1. Upewnij się, że urządzenie mobilne jest podłączone do routera Wi-Fi. Router Wi-Fi powinien być podłączony do Internetu przed rozpoczęciem rejestracji konta użytkownika i konfiguracji sieci.
  • Upewnij się, że urządzenie mobilne jest podłączone do sieci Wi-Fi, której chcesz używać. Należy anulować ("zapomnij sieć") nawiązywanie połączeń w stosunku do wszystkich pozostałych sieci Wi-Fi, które mogą zakłócić proces konfiguracji.
Page 78

Utworzenie konta

Przypomnienie: Przy rejestracji konta, prosimy i przeczytanie i zaakceptowanie Informacji o ochronie danych osobowych.

•••• 🗢 🗢 8:08 AM 50% 💶
1234567@mail. com ۲
Password ⊘
Login
— Log i n with third party accounts ,
Forgot passwo rd? Sign up

1. Kliknij "Sign up".

Back Sign up Enter your email address password • Registration I have read and agree to the Terms and Privacy.
Enter your email address password
Enter your email address password
Password
Password Registration ✓ I have read and agree to the Terms and Privacy.
Registration
✓ I have read and agree to the Terms and Privacy.
Registration I have read and agree to the Terms and Privacy.
✓ I have read and agree to the Terms and Privacy.

2. Wpisz swój adres email i hasło, a następnie kliknij "Registration".

Page 79

Konfiguracja sieci

UWAGI:

  • Konieczne jest anulowanie ("zapomnij sieć") nawiązywania połączeń z innymi dostępnymi sieciami i upewnienie się, że system Android lub IOS łączy się wyłącznie z siecią Wi-Fi, którą chcesz skonfigurować.
  • Upewnij się, że funkcja Wi-Fi w urządzeniu z systemem Android lub iOS funkcjonuje prawidłowo i możliwe jest automatyczne przywrócenie połączenia z oryginalną siecią Wi-Fi.

Przypomnienie:

Użytkownik powinien wykonać wszystkie kroki w ciągu 8 minut od włączenia klimatyzatora, w innym wypadku należy włączyć go ponownie.

Konfiguracja sieciowa z urządzeniem Android

  • 1. Upewnij się, że urządzenie mobilne nawiązało połączenie z siecią Wi-Fi, której chcesz używać. Ponadto należy "zapomnieć" pozostałe, nieużywane sieci Wi-Fi, ponieważ mogą zakłócić proces konfiguracji.
  • 2. Odłącz zasilanie klimatyzatora.
  • 3. Ponownie podłącz zasilanie klimatyzatora i w ciągu 10 sekund, siedem razy naciśnij przycisk "LED DISPLAY" (wyświetlacz cyfrowy) lub przycisk trybu "DO NOT DISTURB" (nie przeszkadzaj).
  • 4. Pojawienie się na wyświetlaczu klimatyzatora symbolu AP oznacza, że moduł Wi-Fi klimatyzatora aktywował tryb aplikacji.
  • Niektóre modele klimatyzatorów nie wymagają wykonania czynności z punktu 2 aby aktywować tryb aplikacji.
Page 80

  • 5. Naciśnij "+ Add Device".
  • 6. Wybierz typ urządzenia.

7. Wykonaj powyższe kroki w celu aktywacji trybu aplikacji.

Page 81

8. Wybierz sieciową metodę konfiiguracji.

9. Wybierz metodę "Scan the QR code".

  • 9. Lub wybierz metodę "Manual Setup".
  • 10. Wpisz hasło.
Page 82
••••00 奈 8:08 AM 50% 🗔 •••0 ি 🗢 8:08 AM
< Back Connecting Home
1234568
User name
+ Add Device
G AC23 30
Mobile ph one connecting home
appliance
Preconfig 		WLAN:
ure appliances: 		Done
Done 		+ · Add Shared Device
Appliance
Mobile ph 		s join the home WLAN:
one switch to home WLAN: 		Done
Done
Quit

  • 11. Konfiguracja sieci zakończona powodzeniem.
  • 12. Konfiguracja zakończona powodzeniem, urządzenie widnieje na liście.

Online >

Page 83

■ Użycie urządzenia iOS do konfiguracji sieci

  • 1. Upewnij się, że urządzenie mobilne nawiązało połączenie z siecią Wi-Fi, której chcesz używać. Ponadto, należy "zapomnieć" pozostałe, nieużywane sieci Wi-Fi, ponieważ mogą zakłócić proces konfiguracji.
  • 2. Odłącz zasilanie klimatyzatora (niektóre modele).
  • 3. Ponownie podłącz zasilanie klimatyzatora i w ciągu 10 sekund, siedem razy naciśnij przycisk "LED DISPLAY" (wyświetlacza cyfrowego) lub przycisk trybu "DO NOT DISTURB" (nie przeszkadzać).
  • 4. Pojawienie się na wyświetlaczu klimatyzatora symbolu "AP" oznacza, że moduł Wi-Fi klimatyzatora aktywował tryb aplikacji.
Split-type AC Portable AC Window AC Cassette/Duct/Ceiling& Cassette/Duct/Ceiling& Dehumidifier Note: No need to scan QR code configuration. 8:08 AM
Home 		50% 📼 ••••○

8:08 AM
Add Method
1234568 Image: Cassette / Duct / Ceiling& User name Image: Cassette / Duct / Ceiling& + Add Device Image: Dehumidifier + Add Shared Device Note: No need to scan QR code to configuration. 0 Split-type AC
User name User n 1234568 Portable AC
+ Add Device Cassette/Duct/Ceiling&Fl + Add Device Dehumidifier + Add Shared Device Note: No need to scan QR code to configuration. User name Window AC
Add Shared Device Dehumidifier + Add Device Cassette/Duct/Ceiling&Flo
+ Add Shared Device Note: No need to scan QR code to configuration. 0 Dehumidifier
+ - Add Shared Devi се Note: I
config 		No need to scan QR code to o
uration.

5. Naciśnij "+ Add Device". 6. Wybierz typ urządzenia.

Page 84

7. Wykonaj powyższe kroki w celu aktywacji trybu aplikacji.

8. Połącz się z siecią Wi-Fi.

9. Wpisz hasło.

Page 85

  • 10. Konfiguracja sieci zakończona powodzeniem
  • 11. Konfiguracja zakończona powodzeniem, urządzenie widnieje na liście.

UWAGA:

  • Po zakończeniu konfiguracji sieciowej, aplikacja wyświetli komunikat potwierdzający powodzenie operacji.
  • Ze względu na różne warunki sieciowe, wyświetlany może być nadal stan sieci "offline". W takiej sytuacji należy odświeżyć listę urządzeń w aplikacji i upewnić się, że status urządzenia zmienił się na online. Alternatywnie, użytkownik może wyłączyć zasilanie klimatyzatora i podłączyć je ponownie, urządzenie powinno przejść w stan online po kilku minutach.
Page 86

Obsługa aplikacji

7

Przed rozpoczęciem sterowania pracą klimatyzatora za pomocą aplikacji, upewnij się, że zarówno urządzenie mobilne jak i klimatyzator są podłączone do Internetu.

Wykonaj następujące czynności:

•••• 🗢 🗢 8:08 AM 50% 💶 •••• 🗢 🗢 8:08 AM 50% 💷
Home $
2 1234568
User name
1234567@mail. com ۲
Password ٥ + Add Device
Login 2330 Online >
———— Log i in with third party acc ounts + Add Shared Dev rice
facebook twitter
Forgot passwo rd? Sign up

  • 1. Kliknij "Sign up".
  • Wybierz klimatyzator.
Page 87

3. Użytkownik może sterować załączaniem/wyłączaniem klimatyzatora, trybem pracy, temperaturą, prędkością wentylatora itd.

UWAGA:

Część funkcji dostępnych w aplikacji nie jest obsługiwanaprzez dany model klimatyzatora. Na przykład: ECO, Turbo, wachlowanie w prawo i w lewo, wachlowanie w górę i w dół. Sprawdź dostępność poszczególnych funkcji w instrukcji obsługi klimatyzatora.

Page 88

Funkcje specjalne

Funkcje specjalne obejmują: programator czasu włączania, programator czasu wyłączenia, program nocny, monitorowanie zużycia energii, monitorowanie rachunków.

UWAGA:

Jeżeli klimatyzator nie obsługuje którejś z wymienionych funkcji, funkcja ta będzie ukryta na liście dostępnych opcji.

•••• ? 8:08 AM 50% 💷
< Function
Timer On >
Timer Off >
Sleep curve >
Energy Monito r >
Bill Control >
Check >
Units ۴ °
Share device >
About device >
Delete
Page 89

Programator czasu włączenia/wyłączenia

Użytkownik może ustalić konkretne godziny załączenia lub wyłączenia klimatyzatora w ciągu tygodnia. Ponadto możliwe jest ustawienie ciągłości, dzięki czemu harmonogram pracy klimatyzatora zostanie zastosowany w kolejnych tygodniach.

Back Fuct ion $0% . •••∘○ 奈
✔ Back 		Fuction
ner On 18:
Mon. 		00
Tues. 		Timer On 18:00
ər Off 02
Mon. 		:00
Tues. 		O Timer Off 02:00
Mon. Tues.
Heatin a 8° Heating
م ∕- Sleep
eck. > Check
× About
e de vice > Chora davia e
÷ 8:08 AM 50% ■ ⊃ 8:08 AM
ু
≎
ack 		8:08
Time 		am
ir On 		50% ■⊃
OK 		8:08 AM
Repeat
≎
ack 		8:08
Time
24 H 		am
r On
12 H 		50% 🖃
OK 		Share devic 8:08 AM
Repeat
≎
ack 		8:08
Time
24 H 		AM
r On
12 H 		50% ■ →
OK 		Share devic 8:08 AM
Repeat
रू
ack 		8:08
Time
24 H 		ам
r On
12 H 		50% ■→
OK 		Monday
Tuesday
Wednesday 		8:08 AM
Repeat
¢k 8:08
Time
24 H
9
10
11 		ам
r On
12 H 		50% ■→
OK 		Monday
Tuesday
Wednesday
Thursday 		8:08 AM
Repeat
ह
ck 		8:08
Time
24 H
24 H
10
11
12
13 		AM
r On
12 H
03
04
05
06
07
08 		50% ■→
OK 		Monday
Tuesday
Wednesday
Friday 		8:08 AM
Repeat
ह
ck 		8:00
Time
24 H
24 H
10
11
12
13
14 		am
r On
12 H
04
05
06
07
08
09 		50% =>
OK 		Monday
Tuesday
Wednesday
Thursday
Friday
Saturday 		8:08 AM
Repeat
Page 90

■ Program nocny (SLEEP)

Użytkownik może ustawić własną, komfortową temperaturę, która będzie utrzymywana np. w nocy, podczas snu.

•••• ? 8:08 AM 50% 💷 8:08 AM 50% 🗖
K Back Fuction $ K Back Sleep
°C
Timer On 18:00
Mon. Tues. 		29
28
Timer Off 02:00
Mon. Tues. 		27
26
25
24
23
22 		0
8° Heating 21
20
19
18
Sleep -^/- 17
0h 21 		u 4h 6h 8h
Check > v
About > young
Share device > Elder
Children
Page 91

Tryb testowy

Funkcja ta umożliwia użytkownikowi sprawdzenie stanu pracy klimatyzatora. Po zakończeniu tej procedury, wyświetlony zostanie status normalnej pracy, zestawienie nieprawidłowości wraz z podaniem szczegółowych informacji.

Page 92

Monitorowanie zużycia energii

Przy pomocy wyświetlanych zapisanych danych liczbowych i wykresów użytkownik może monitorować zużycie energii elektrycznej przez klimatyzator.

Page 93

Monitorowanie rachunków

Użytkownik może określić parametry pracy w celu ograniczenia zużycia energii elektrycznej w zadanym przedziale czasowym.

•••• 🗢 🗢 8:08 AM 50% 💶 ≎ 8:08 AM 50% 🗔
< Bill Control < Bill Control
Time 5
6
7
8 Hours Limit
9
10 		a
4
5
6 kW⋅h
7
8
9 		5:45:30
Power: 5.2 kW·h
Start Cancel
Page 94

Udostępnianie urządzenia

Funkcja Udostępniania Urządzenia pozwala na kontrolę klimatyzatora przez wielu użytkowników jednocześnie.

••• ? 8:08 AM 50% 💷 •••○ 🗢 8:08 AM 50% 💶
< Function < Share device
Timer On >
Timer Off >
Sleep curve >
Energy Monitor >
Bill Control >
Check >
Units ۴ °C
Share device >
About device >
Delete

  • 1. Kliknij "Udostępnij urzą- 2. Wyświetl kod QR. dzenie".
Page 95
•••• ፡ ፡ ? 8:08 AM 50% 🗔 •••• ? 8:08 AM 50% 🗖
Appliance Appliance
+ Add Device + Add Device
AC2330 Online > 2330 Online >
e + Add Shared Devi се
C AC2 2340 Online >
Арр Liance Discover Ne
Appliance 		Ø
Discover 		S
Me

  • Inni użytkownicy powinni zalogować się w aplikacji na swoim urządzeniu mobilnym, następnie k l i n ą ć "Add Shared Device" (Dodaj Udostępniane Urządzenie" i zeskanować kod QR).
  • 3. Inni użytkownicy powinni zalogować się w aplikacji na swoim urządzeniu 4. Inni użytkownicy mogą teraz dodać udostępnione urządzenie.
Page 96

Deklaracje

9

Niniejszym oświadczamy, że dostarczony sprzęt jest zgodny z zasadniczymi wymogami i innymi właściwymi przepisami Dyrektywy 2014/53/EU. Temat deklaracji zgodności można skonsultować z przedstawicielem handlowym.

Deklaracja zgodności:

Urządzenie to spełnia wymagania punktu 15 przepisów FCC oraz wytycznych RSS organizacji Industry & Science Canada. Jego funkcjonowanie uwzględnia dwa następujące warunki: (1) urządzenie nie może generować szkodliwych zakłóceń oraz (2) musi odbierać zakłócenia zewnętrzne, w tym zakłócenia mogące spowodować niepożądane funkcjonowanie.

  • Urządzenie należy obsługiwać zgodnie z dołączoną do niego instrukcją obsługi.
  • Zmiany lub modyfikacje urządzenia, na które nie otrzymano wyraźnej zgody strony odpowiedzialnej za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia.
  • Niniejsze urządzenie spełnia przepisy FCC oraz IC dotyczące emisji promieniowania ustalone dla niekontrolowanego środowiska. Aby uniknąć możliwości przekroczenia limitów narażenia na promieniowanie o częstotliwości radiowej, ustalonych przez FCC i IC, podczas normalnej pracy człowiek nie powinien się znajdować bliżej niż 20 cm od anteny.
UWAGA:

Niniejsze urządzenie zostało przetestowane i zostało zaklasyfikowane jako zgodne z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 wytycznych FCC. Ograniczenia te zostały ustalone w celu zapewnienia odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach budynków mieszkalnych i biurowych.

Niniejsze urządzenie generuje, wykorzystuje i może wypromieniowywać energię o częstotliwości radiowej i jeśli nie zostało zainstalowane lub nie jest użytkowane zgodnie z instrukcjami, może powodować zakłócenia szkodliwe dla komunikacji radiowej. Nie można jednak zagwarantować, że takie zakłócenia nie wystąpią w przypadku danej instalacji.

Aby sprawdzić, czy przyczyną zakłóceń jest urządzenie, można je wyłączyć. Jeśli spowoduje to wyeliminowanie zakłóceń oznacza to, że są one prawdopodobnie generowane przez urządzenie.

Jeśli urządzenie powoduje zakłócenia szkodliwe dla odbioru sygnału radiowego lub telewizyjnego, zaleca się zastosowanie jednego lub kilku poniższych środków:

  • Obrót anteny telewizyjnej lub radiowej aż do zaniku zakłóceń.
  • · Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem telewizyjnym lub radiowym.
  • Podłączenie urządzenia do gniazda w innym obwodzie niż obwód, do którego podłączono odbiornik telewizyjny lub radiowy.

W razie potrzeby należy zwrócić się o pomoc do doświadczonego serwisanta sprzętu.

Page 97

Notatki

Page 98

Notatki

Page 99

Firma nie bierze odpowiedzialności za problemy spowodowane przez Internet, Router Wi-Fi i Inteligentne Urządzenia. W celu uzyskania pomocy skontaktuj się z pierwotnym dostawcą.

Page 100

Producent zastrzega sobie prawo do udoskonalenia produktu i jego specyfikacji bez wcześniejszego powiadomienia.

Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
