Comet labs ND45000 User Manual
Network Disk - NAS
N D-45000
Manuel de
l’utilisateur
1/89
NETWORK ATTACHED STORAGE
Network Disk Server
Manuel de l’utilisateur
Version 3.0
Copyright 2001-2005. Tous droits réservés.
1/89
ASSISTANCE EN FRANCE
Votre premier interlocuteur est logiquement votre installateur : votre revendeur.
Néanmoins pour obtenir les services d’assistance technique de Comet Labs en
France, vous pouvez composer le 0826 880 880 – (Taxation d’un appel national).
Marques déposées
Microsoft®, Windows® et Internet Explorer® sont des marques déposées de
Microsoft Inc. Novell® et NetWare® sont des marques déposées de Novell Inc.
Apple® et Macintosh® est une marque déposée de Apple Computer Inc. Toutes les
autres marques sont propriétés de leurs dépositaires respectifs.
FCC STATEMENT
The COMET LABS Network Disk Server has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used according to the
instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which
is found by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
l
Reorient or relocate the receiving antenna
l
Increase the separation between the equipment or device
l
Connect the equipment to an outlet other than the receiver’s
l
Consult a dealer or an experienced radio/TV technician for assistance
ATTENTION
Ne démontez pas votre produit, ne le désassemblez pas. Ne remplacez pas de
pièces ou d’éléments de ce matériel sans directive précise du fabricant. Cet
équipement contient une pile accumulateur, ne la déconnectez pas, ne la
branchez pas à l’envers, vous risqueriez une surchauffe de la pile, voire une
explosion. S’il est nécessaire de la remplacer utilisez uniquement le modèle de pile
rechargeable recommandé par le fabricant. Le rejet des piles rechargeables est
réglementé dans certains pays . Même si ce n’est pas le cas dans votre pays, nous
vous invitons à respecter l’environnement en mettant cette pile au recyclage.
2/89
Sommaire
Chapitre 1. Présentation du NAS.........................................................5
1.1 Contenu du colis
1.2 Présentation du matériel
Chapitre 2. Installation et configuration du NAS........................................8
2.1 Installation de l’équipement
2.2 Mise en place d’une adresse IP
Chapitre 3. Administration du NAS .................................................... 10
3.1 Accéder aux pages d’administration
3.2 Administration du NAS
3.3 Configuration rapide
3.4 Paramètres système
3.5 Paramétrage réseau
3.6 Configuration des disques
3.7 Gestion des utilisateurs
3.8 Gestion des partages
3.9 Outils Système
3.10 Statistiques & historiques d’événements
Chapitre 4. Accès au NAS...............................................................27
4.1 avec Microsoft Windows
4.2 Sous le système Apple MacOS 9
4.3
sous Unix ou Linux
4.4 sous Novell NetWare
4.5 à l’aide de votre navigateur Internet
4.6 à l’aide du protocole FTP (File TransferProtocol)
Chapitre 5. Introduction aux fonctions de sauvegarde .............................. 37

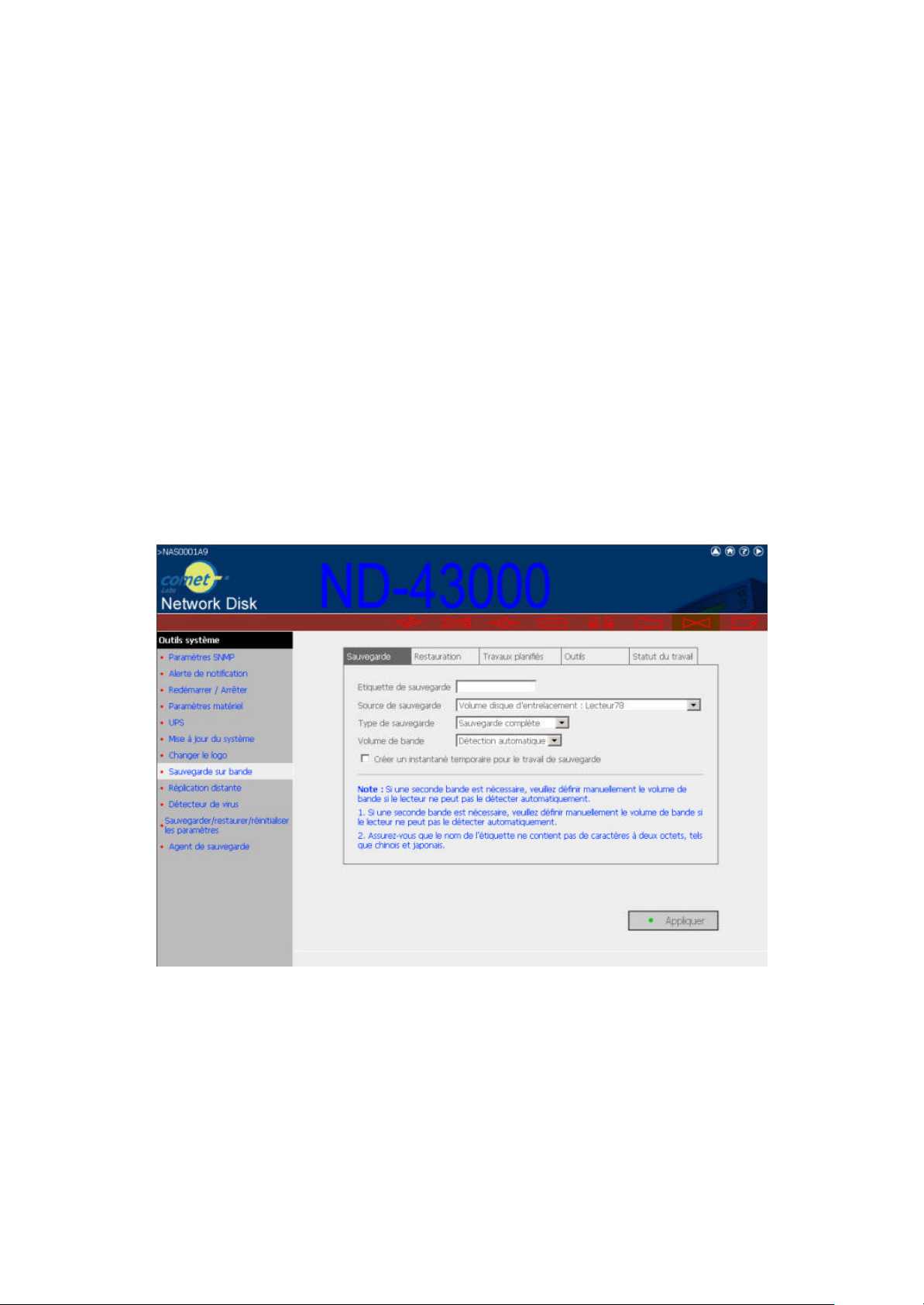

5.1 Sauvegarde sur bande

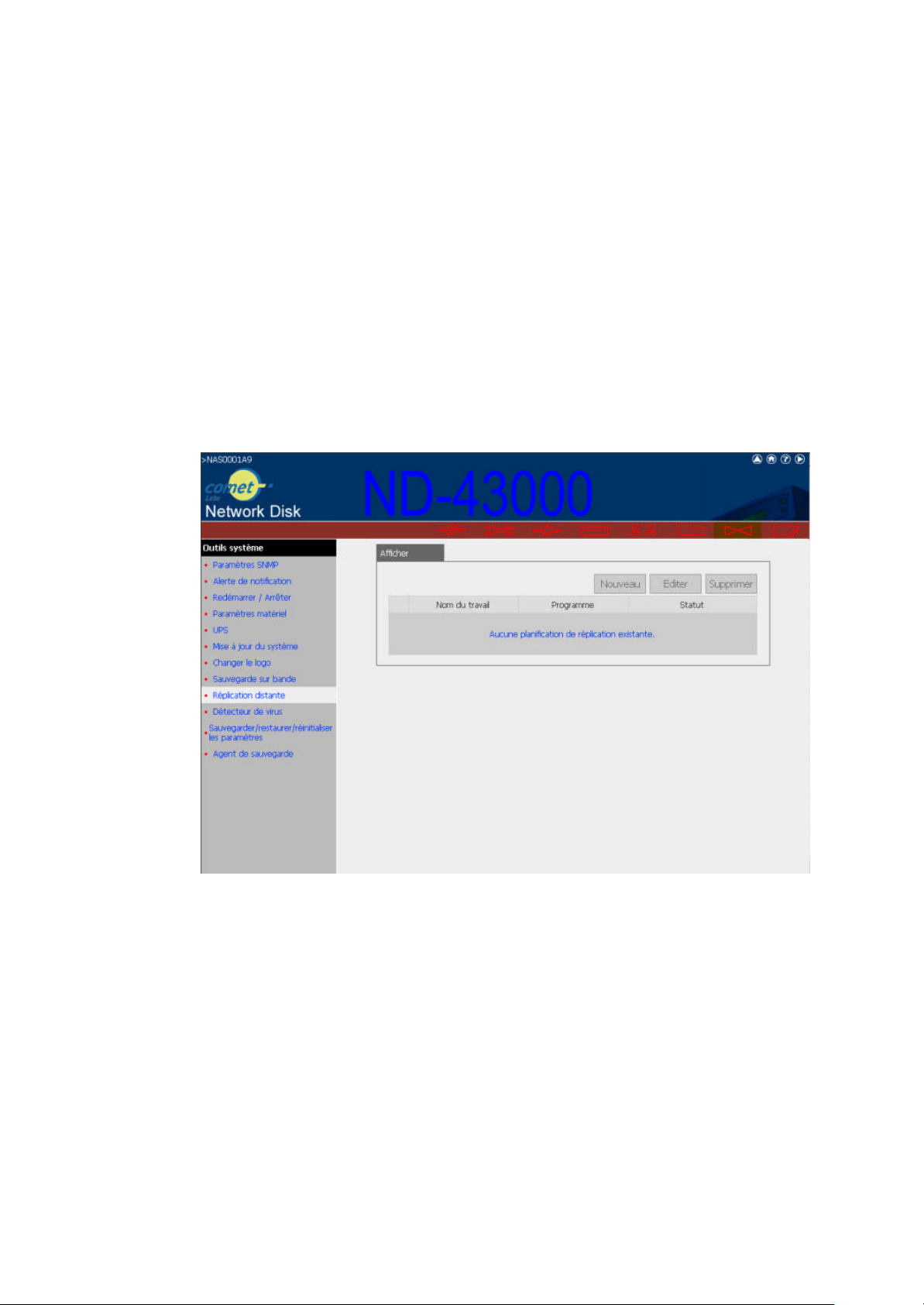

5.2 Réplication distante
5.3 Agent de sauvegarde
5.4 Logiciel de sauvegarde NetBak Replicator
Chapitre 6. Image instantanée - Snapshot ............................................ 55
6.1 Qu’est ce qu’une image instantanée - Snapshot?
6.2 Paramétrage basique de l’image instantanée
6.3 Paramètres avancés du processus de prise d’images instantanées -
Snapshot
6.4 Création d’une image instantanée immédiate ou programmation de la
prise d’images.
6.5 Restaurer les données selon une image instantanée.
6.6 Affichage des différentes images instantanées et de leur Statut
6.7 Utilisation des images instantanées dans les opérations de sauvegarde sur
bande et de réplication distante.
Chapitre 7. Agent Relais Virus Scan ................................................... 64
7.1 Relais Virus Scan
7.2 Installation de l’agent relais Virus Scan
7.3 Activer la fonction de détection de virus
7.4 Voir le détail des fichiers infectés
.............................................................................57
..................................................................5
......................................................6
....................................................8
..................................................9
......................................................... 12
........................................................... 13
............................................................ 13
............................................................ 14
...................................................... 17
........................................................ 19
........................................................... 21
.................................................................. 23
....................................................... 27
............................................... 29
............................................................. 35
............................................................ 35
....................................................... 37
......................................................... 41
........................................................ 44
......................................................................58
.................................................. 62
............................................................. 64
.......................................... 10
................................... 26
.......................................... 35
........................... 36
.................................... 46
......................... 55
.............................. 55
..................... 60
........ 61
................................... 65
.................................. 69
......................................... 70
3/89
Chapitre 8. NAS - Maintenance.........................................................71
8.1 Arrêt/Redémarrage du NAS
8.2 Réinitialiser le mot de passe administrateur et les paramètres réseaux
8.3 Panne ou mauvais fonctionnement d’un disque
8.4 Perte de tension ou arrêt anormal
................................................. 71
.. 71
.............................. 72
............................................ 72
Annexe A: Panneau d’affichage LCD..................................................73
Annexe B: Accès du NAS via le web................................................... 76
Annexe C: Gestionnaire de fichiers web JAVA........................................ 79
Annexe D: Assistant de configuration rapide ........................................ 82
Annexe E: Utilisation de FTP.......................................................... 86
4/89
Chapter 1. Présentation du NAS.
1.1 Contenu du colis
L’emballage contient :
• Votre unité NAS (Network Attached Storage )
• Le cordon secteur
• Un câble Ethernet
• Le CD-ROM d’accompagnement
• Une carte de garantie concernant le matériel.
Note Importante:
informations afin d’éviter d’éventuelles pertes de données. Le NAS
dispose de fonctions de redondance, mais ne vous met pas à l’abri
d’une erreur d’un utilisateur qui écrase vos fichiers, les place dans la
corbeille ou se trompe dans le nom d’un fichier.
Faites des sauvegardes régulières de vos
5/89
1.2 Présentation du matériel
l
Face avant
4 témoins
lumineux:
Tension, Erreur,
Réseau et accès
disque
Bouton reset de
Port Ethernet
10/100Mbps RJ-45
(Réservé)
port Gigabit 2
(RJ-45)
configuration
port Gigabit 1
(RJ-45)
Panneau
d’affichage
Bouton Switch A
Bouton Switch B
Interrupteur M/A
Alimentations redondantes
Port RS232
(pour onduleur)
6/89
Témoins lumineux(partie gauche du panneau de face avant)
Ce témoin s’allume lorsque le NAS est sous
tension.
Ce témoin indique une situation d’erreur qui
doit être corrigée. Elle est accompagnée d’un
message texte sur le panneau LCD.
Ce témoin clignote lorsque des paquets sont
reçus ou émis vers le réseau local.
Ce témoin clignote lors des accès disques.
LES COPIES D’ECRAN REALISEES POUR CE MANUEL
PRESENTE LE MODELE ND43000.
LES FONCTIONNALITES DU MODELE ND45000 SONT
IDENTIQUES.
7/89
Chapitre 2. Installation et configuration du NAS
2.1 Installation de l’équipement
Les étapes suivantes vous guideront dans l’installation du NAS au sein
de votre réseau local.
1. Insérez le NAS dans votre baie 19 pouces, branchez le cordon
secteur sur l’onduleur si vous en disposez d’un ou directement su r
le secteur, branchez des câbles Ethernet entre votre NAS et votre
réseau local.
Note:
Votre équipement dispose de 2 ou 3 ports Ethernet. Afin de
configurer le fonctionnement de basculement automatique d’un
port à l’autre ou la fonction de répartition de charge entre les
ports, au moins deux ports doivent être connectés.
2. Si vous souhaitez sauvegarder les fichiers de votre NAS sur bande
connectez le lecteur de bandes ou chargeurs sur le port SCSI de
ce dernier.
Note: Mettez sous tension le lecteur de bande avant de mettre
sous tension le NAS. Ainsi vous permettrez au NAS d’identifier la
connexion du lecteur de bandes au démarrage.
3. Si vous souhaitez que le NAS soit informé :
i. en cas de coupure de tension,
ii. si vous arrivez à un niveau de batterie trop faible suite à une
coupure de courant prolongée
Reliez le port RS-232 du NAS au câble série de votre onduleur. Le
NAS sera alors informé de l’état de votre onduleur et avant une
coupure totale du courant en fin d’autonomie de batterie, il
pourra fermer les applications et s’arrêter proprement sans
causer de dégâts aux informations.
Note: L’interrupteur Marche/Arrêt est un bouton poussoir, il n’a
pas une position Marche et une position arrêt. En appuyant sur le
bouton, vous provoquez une demande de mise sous ou hors
tension de l’équipement selon le cas.
Lorsque tous les câbles sont correctement branchés, Appuyer sur le
bouton poussoir de marche/arrêt. Le panneau d’affichage LCD de la
face avant s’illuminera et votre NAS démarrera :
Nom du NAS
NAS001122 05/22
192.168.0.1 02:48
Adresse IP
8/89
Date
Heure
8
$
La procédure d’installation se termine, il convient de passer à la
première étape de configuration.
2.2 Mise en place d’une adresse IP
Lors de sa livraison, le NAS recherche un serveur DHCP (Dynamic
Host Configuration Protocol) afin de se voir attribuer une adresse IP.
Si votre réseau n’est pas équipé de serveur DHCP, le NAS utilise les
valeurs suivantes par défaut :
Adresse IP : 192.168.0.1
Masque de sous réseau : 255.255.255.0
Une fois que le système a terminé son processus de démarrage, le
panneau d’affichage présente l’adresse courant de l’équipement.
Si vous ne disposez pas d’un serveur DHCP, il vous faut configurer
l’adresse IP du NAS en cohérence avec les adresses de votre réseau
local avant de pouvoir l’utiliser. (Si les adresses IP de votre LAN sont
gérées par un administrateur réseau au sein de votre entreprise,
contactez-le). Vous pouvez
1. Utiliser le panneau avant interactif pour configurer les paramètres
réseau. Pour plus d’informations reportez-vous à l’annexe A de ce
manuel.
2. Utiliser l’assistant d’installation rapide qui se trouve sur le CD-ROM
pour modifier les paramètres réseaux. Pour plus d’informations
reportez-vous à l’annexe D de ce manuel.
Une fois le paramétrage IP de votre réseau local, vous pouvez utiliser
votre navigateur web pour effectuer les tâches administratives de
configuration.
9/89
Chapitre 3. Administration du NAS
Une fois votre NAS connecté à ses périphériques (onduleur, lecteur de
bandes) et relié à votre réseau, vous pouvez utiliser votre navigateur
web pour effectuer toutes les tâches d’administration et de gestion de
votre NAS. (L’interface web fonctionne avec Microsoft Internet
Explorer 5.0, Netscape Navigator 4.5 ou une version ultérieure;
Microsoft Internet Explorer 5.5 est recommandé.)
3.1 Accéder aux pages d’administration
Suivez les étapes suivantes pour accéder aux pages d’administration :
1. Exécutez votre navigateur Internet favori (Microsoft
Internet Explorer version 5.5 est recommandé). Si
vous connaissez l’adresse IP de votre NAS, entrez son
adresse IP dans la barre d’adresse de votre navigateur
et appuyez sur la touche « ENTE R » pour valider.
L’adresse IP peut être obtenue sur le panneau
interactif place en face avant de votre NAS (voir
Annexe A).
2. Utilisez l’assistant d’installation raide (voir annexe D)
et double- cliquez sur le NAS qui apparaît dans la liste.
Lorsque le navigateur Internet affiche sa page
d’accueil, cliquez sur le bouton
Administration.
10/89
Le système vous demande d’entrer le nom de l’utilisateur et le mot
de passe pour accéder aux menus d’administration.
Le nom d’utilisateur et le mot de passe par défaut sont :
Nom d’utilisateur : Administrator
Mot de passe :
admin
Si vous entrez pour la première fois dans les pages d’administration
web de votre NAS, la page de configuration rapide apparaî t
automatiquement. Référez-vous à la section de configuration rapide
pour plus d’informations.
11/89
3.2 Administration du NAS
12/89
3.3 Configuration rapide
Le guide de configuration rapide vous permet en quelques étapes de
mettre en place votre NAS. Suivez les étapes suivantes :
1. Entrez le nom, le groupe de travail et un libellé indiquant la
description de ce NAS.
2. Changez le mot de passe d’administration .
3. Entrez la date, l’heure et le fuseau horaire du NAS.
4. Sélectionnez la langue d’affichage de l’interface NAS.
5. Entrez son adresse IP, le masque de sous réseau et l’adresse de la
passerelle par défaut.
6. Sélectionnez les services réseau que vous souhaitez utiliser
(Microsoft, Appletalk, NFS, …).
7. Configurez les volumes disques du NAS .
8. Configurez la méthode d’authentification des utilisateurs.
9. Gérez les utilisateurs et les affecter aux groupes.
10. Gérez les volumes partagés.
Ce processus de configuration rapide pe ut prendre de 3 à 10
minutes selon le type de paramétrage entrepris.
3.4 Paramètres système
Les paramètres basiques du système inclus le nom du NAS, la date,
l’heure et la langue d’affichage désirée.
•
Nom du NAS
Vous devez assigner un nom unique au sein de votre réseau local à
votre NAS afin de l’identification au sein de votre LAN. Le nom du
serveur peut avoir jusqu’à 14 caractères. Vous pouvez utiliser une
combinaison de lettres (de A-Z et a-z), des chiffres (de 0 à 9) et le
tiret (-). Le NAS n’accepte pas les espaces (‘ ‘), les points ou les
noms uniquement composés de chiffres. Ce nom est présenté sur le
panneau d’affichage interactif.
Ensuite, vous devez confirmer le groupe de travail dans lequel
travaille votre NAS. Le groupe de travail représente un groupe
d’ordinateurs dans un environnement Microsoft simplifié. Des
fichiers sont normalement partagés au sein du groupe de travail.
Le nom du groupe de travail peut intégrer jusqu’à 15 caractères
mais doit exclure les caractères suivants :
Le premier caractère ne doit pas être un point (.). Pour simplifier
son utilisation et le partage des fichiers, placez votre NAS dans le
même groupe de travail que vos ordinateurs.
En outre, le NAS vous permet de spécifier quelques informations
telles que le nom de l’administrateur, son service, son
emplacement au sein de l’entreprise. Ceci vous facilite son
identification aux utilisateur s connectés.
; : " < > * + = \ | ? , [ ] /
13/89
•
Date & Heure
Indiquez la date et l’heure ainsi que le fuseau horair e
correspondant. Si les paramètres que vous spécifiez sont
incorrects, les problèmes suivants peuvent apparaître :
1. Lorsque vous enregistrez un fichier, la date et l’heure attachée
à ce fichier peuvent être erronés et désynchronisés.
2. Vous ne pourrez pas suivre les évèneme nts de votre NAS
enregistrés dans le fichier de l’historique, les dates et heures
spécifiées étant erronées.
•
Paramétrage des spécificités de la langue (Accents,
caractères spécifiques à chaque langue …)
L’affichage des fichiers et des répertoires suivent les spécificités de
la langue utilisée par vos utilisateurs. Sélectionnez avec soin le
paramètre correct en fonction de votre langue afin d’éviter les
problèmes suivants :
1. Impossibilité de créer des fichiers et des répertoires utilisant les
caractères spécifiques à votre langue.
2. Impossibilité d’afficher les fichiers et les répertoires utilisant les
accents et caractères spécifiques à votre langue.
l
Visualisation des paramètres systèmes
Vous pouvez visualiser les différents paramètres que vous avez
saisis (nom du serveur, groupe de travail, …).
3.5 Paramétrage réseau
Les paramètres réseau intègrent la configuration TCP/IP et les
services réseau (Microsoft, Appletalk, NFS, Novell, …).
•
Configuration TCP/IP
En fonction des usages au sein de votre réseau local, vous pouvez
configurer les paramètres TCP/IP selon deux méthodes :
i. Obtenir une adresse IP automatiquement via DHCP
Si vous disposez d’un serveur DHCP au sein de votre réseau
local, le NAS se verra affecter une adresse IP automatiquement.
ii. Utilisez une adresse statique IP
Définissez votre adresse IP en fonction des paramètres en
usage au sein de votre réseau local.
• Adresse IP fixe
L’adresse IP est codée sur 32 bits sous la forme de 4
nombres prenant une valeur entre 0 et 255 (4 octets)
séparés par des points : Ex. 192.168.0.1.
14/89
• Masque de sous- réseau
Le masque de sous réseau est utilisé pour sub-diviser de s
groupes d’ordinateurs au sein d’un même réseau. Il est codé
sur 32 digits et est représenté sous la forme :
255.xxx.xxx.xxx.
• Passerelle par défaut
La passerelle par défaut fait généralement référence à un
équipement chargé de gérer les échanges entre réseaux
locaux et réseaux distants. (LAN et WAN). Si vous n’utilisez
pas de passerelle par défaut, vous pouvez spécifier 0.0.0.0.
Note: Il peut être utile de définir une adresse de passerelle
par défaut même si vous n’en utilisez aucune. Lorsque vous
en installerez une, vous n’aurez pas à revenir sur chaque
équipement afin d’y spécifier son adresse IP.
• Activer le serveur DHCP
Lorsque le système d’allocation d’adresse IP d’un serveur
DHCP est activé, il fournit automatiquement une adresse à
chaque ordinateur ou équipement qui en fait la demande .
Note:
Un seul serveur DHCP peut-être actif au sein de votre
réseau à un instant. Ceci afin d’éviter les conflits de
Configuration des interfaces réseau
communication.
Le système support plusieurs interfaces réseaux. Il intègre les
fonctionnalités de basculement automatique d’une interface à
l’autre et de répartition de charge. La fonction de basculement
assure la disponibilité de votre NAS sur le réseau. Si le premier port
réseau est déconnecté à cause d’une liaison matérielle, le second
port prend sa place et son identité au sein de votre réseau local. Le
premier port est rétablit, il retrouvera sa fonction d’interface
primaire.
• Réseau Microsoft
Les utilisateurs désireux d’utiliser le NAS comme serveur de réseau
Microsoft pour les ordinateurs utilisant Windows doivent démarrer
les services Microsoft.
Si votre réseau local est équipé d’un serveur WINS, spécifiez son
adresse IP. Le NAS enregistrera automatique son nom et son
adresse IP dans le service WINS. Vous pouvez également établir
votre NAS comme serveur WINS au sein de votre réseau local.
• Réseau Appletalk - MacOS
Les utilisateurs de Apple MacOS 8, 9 ou MacOS X doivent activer le
support Appletalk.
Si votre réseau Appletalk est étendu et dispose de zones Appletalk,
vous devez spécifier la zone dans laquelle doit apparaître votre NAS.
Si vous ne souhaitez pas assigner votre NAS à une zone, entrez un
astérisque (*). L’astérisque (*) est la valeur par défaut.
15/89
Note:
Nous invitons les utilisateurs de MacOS X à utiliser le
protocole TCP/IP ou le protocole SMB (Réseau Microsoft) pour accéder
au NAS. Ces deux protocoles réseaux sont souvent plus performants
dans le transfert de fichiers.
• Service NFS
Les utilisateurs d’équipements fonctionnant sous les systèmes
d’exploitation Unix/Linux doivent activer les services NFS. Le
NAS supporte NFS version 2.0/3.0. Afin d’utiliser correctement
les services NFS, vous devez assigner au NAS un UID et une
adresse IP. Sélectionner la fonction Gestion des utilisateurs ·
Paramètres NFS
pour démarrer la configuration de ce service.
• Service Novell NetWare
Si vous souhaitez accéder au NAS selon les protocoles Novell
IPX/SPX, vous devez activer les services Netware. Votre NAS
fonctionnera alors de la même manière qu’un serveur de fichiers
Novell 3.12.
• Service Web
En plus des services réseaux habituels, vous avez la possibilité
d’utiliser votre navigateur Internet pour accéder aux fichiers
stockés sur le NAS. Si votre NAS est connecté sur Internet et es t
accessible via une adresse IP publique, vous pouvez accéder à vos
fichiers à l’aide d’un simple navigateur, depuis n’importe quel
endroit dans le monde.
• Service FTP
Si vous souhaitez télécharger ou stocké vos fichiers en utilisant le
protocole FTP, vous devez activer ces services. Si votre NAS est
connecté sur Internet et est accessible via une adresse IP publique,
vous pouvez accéder à vos fichiers à l’aide d’un simple navigateur ,
depuis n’importe quel endroit dans le monde.
• Visualisation des paramètres réseaux
Vous pouvez visualiser les informations de configuration réseau
depuis ce menu.
16/89
3.6 Configuration des disques
Les modèles ND45000 disposent de 8 disques. Vous pouvez
configurer ces huit disques selon vos besoins.
•
Disque simple
Vous pouvez choisir d’utiliser chaque disque comme un volume.
Néanmoins si le disque est en panne, vos données seront perdues.
•
Volume RAID 5
Au moins trois disques doivent être rassemblés pour constituer
un volume RAID 5. Ce mode de configuration permet de
stocker les informations et d’offrir une redondance
d’informations stockées sur différents disques. Cette
redondance d’informations occupe environ un tiers de la
capacité de chaque disque. Même en cas d’une panne d’un
disque dur, le volume RAID 5 continue à fonctionner. Il vous
suffit de remplacer le disque défectueux pour que le système
recompose les informations stockées sur celui ci sans
interrompre les services réseaux. Vous pouvez également
utiliser le mode RAID 5 + Spare dans lequel un disque es t
conservé inutilisé et prendra automatiquement la place d’u n
disque défectueux sans intervention de l’utilisateur. Lorsque au
moins quatre disques sont utilisés dans une pile RAID 5, la
capacité totale disponible est la somme des capacités des
disques moins la capacité d’un disque.
Note:
Pour créer un volume RAID 5, vous disposez d’au
moins trois disques.
•
Volume RAID 1 - Miroir
Les disques miroirs protègent vos données en les copiant
automatiquement sur un second disque à chaque écriture, créant
ainsi une copie de votre disque en temps réel sur un autre disque.
En cas de panne d’un disque dur, le second continue à
fonctionner normalement jusqu’au remplacement du disque
défectueux. La capacité disponible est la moitié de la somme des
capacités des disques de votre NAS, puisqu’un disque sur deux
est utilisé pour maintenir une copie de vos informations. Les
volumes miroirs ne peuvent donc être créés qu’à l’aide de paires
de disques : 2, 4, 6, 8.
•
Volume RAID 0 - Striping
Le mode Striping assemble un ou plusieurs disques pour
constituer un unique volume. Le mode striping offre les temps
d’accès les plus rapides car l’organisation des informations sur les
disques est optimisée. En revanche, le mode striping ne dispose
d’aucune sécurité des informations en cas de panne d’un disque
composant le volume RAID 0. La capacité disponible est égale à
la somme des capacités des disques formant le volume RAID 0.
•
Disque Linéaire
Vous assemblez ainsi des disques pour former un disque linéaire
ou les informations seront stockées séquentiellement. Lorsque le
premier disque sera plein, le second sera utilisé et ainsi de suite.
Ce mode linéaire n’offre aucune sécurité pour les informations en
17/89
cas de panne d’u n des disques composant le volume. La capacité
disponible est égale à la somme des capacités des disques
formant le volume linéaire.
Si vous n’avez pas spécifié à la commande le mode RAID dans lequel
vous souhaitez voir arriver le NAS, vous devrez configurer le mode
désiré. Cette opération peut prendre plusieurs heures selon la capacité
des disques que vous avez choisis.
Afin de réduire la consommation de courant et d’essayer d’allonger la
vie des disques durs, un mode veille est actif pour chaque disque sans
accès pendant 30 minutes. Si aucune information n’est demandée au
NAS durant cette période, le disque arrêtera sa rotation et il lui faudra
3 à 5 secondes avant de pouvoir redémarrer et vous fournir les
informations demandées. Vous pouvez sélectionner le men u Outils
Systèm e · Paramètres matériel
veille des disques.
pour supprimer le passage en mode
Vous pouvez également effectuer les opérations d’administration
suivantes :
•
Création d’un Volume
•
Suppression d’un Volume
•
Vérification d’un Volume
•
Formatage d’un Volume
•
Visualiser les disques et les volumes
En plus des fonctions énumérées ci-dessus, une fonction dite de
snapshot peut également enregistrer une image de vos informations à
intervalles réguliers. Vous pouvez programmer la prise de ces images
dans le men u Outils Système
après la prise d’image, il vous est possible de replacer les information s
contenues dans le NAS au moment de la prise d’image, c omme une
restauration provenant d’une bande. L’enregistrement de l’image
(Snapshot) prise ne nécessite que quelques minutes, elle ne perturbe
pas les services de fichiers et vos utilisateurs peuvent continuer à
accéder à leurs informations pendant la prise d’images. Bien sûr ces
images prennent de l’espace disque, selon le paramétrage que vous
définissez dans la fonction Paramétrage des images disques. (Snapshot
Settings)
. Si vos données sont endommagées
18/89
3.7 Gestion des utilisateurs
Le NAS permet le partage de fichiers entre plusieurs utilisateurs. Il est
important planifier l’organisation de votre NAS. Vous pouvez répartir
les utilisateurs en groupes en leur octroyant des droits d’accès sur les
volumes partagés. Ceci facilitera votre tâche d’administration et de
gestion quotidienne lors de nouveaux arrivants.
• Utilisateurs
A la livraison, les utilisateurs suivants sont déjà créés :
Administrator (Administrateur)
Par défaut, cet utilisateur fait parti d’un groupe des
« administrators » et disposent des accès à l’administration de
votre NAS. Vous ne pouvez pa s détruire cet utilisateur
« Administrator », mais vous pouvez en changer le mot de passe.
Guest (Invité)
Lorsque vous accédez au contenu du NAS sans vous être
authentifié, le NAS vous assimile à un invité et limite vos accès. Un
invité ne dispose pas de mot de passe, il n’appartient à aucun
groupe d’utilisateurs. Vous ne pouvez pas détruire l’invité « Guest »
et vous ne pouvez pas lui affecter un mot de passe. En revanche
vous pouvez limiter ces accès de manière à ce qu’il n’accède à
aucune ressource, ni aucun fichier de votre NAS.
Anonymous (Utilisateur anonyme)
Lorsque vous vous connecté à l’aide des services ftp, vous pouvez
utiliser ce nom afin de vous connecter en tant qu’invité au NAS. Cet
utilisateur anonyme est lié aux services ftp. Vous ne pouvez pas
détruire l’invité « Guest » et vous ne pouvez pas lui affecter un mot
de passe. En revanche vous pouvez limiter ces accès de manière à
ce qu’il n’accède à aucune ressource, ni aucun fichier de votre NAS.
Vous pouvez également créer de nouveaux utili sateurs en fonction
de vos besoins. Pour créer un nouvel utilisateur, les informations
suivantes vous seront demandées :
• Nom de l’utilisateur
Le nom de l’utilisateur ne doit pas excéder 32 caractères. Les
majuscules et minuscules ne sont pas différentiées et vous
pouvez utiliser des caractères double-octets des langues
orientales (Chinois, coréen, …). Les caractères présentés cidessous sont interdits :
" / \ [ ] : ; | = , + * ? < > ` '
• Mot de passe
Le mot de passe ne doit pas excéder 16 caractères, mais doit
au moins contenir 6 caractères. Essayez d’éviter les codes trop
simples qui sont facilement identifiables. Nous vous conseillons
de mixer les lettres et les nombres.
19/89
Vous pouvez réaliser les fonctions suivantes :
•
Création d’un nouvel utilisateur
•
Création de multiples utilisateur s
•
Création d’un partage privé
•
Assignation des utilisateurs à un groupe
•
Paramétrage NFS
•
Fixation de limite de capacité aux utilisateurs
•
Suppression d’un utilisateur
• Groupes d’utilisateurs
Afin d’administrer plus facilement les droits d’accès, vous pouvez
regrouper les utilisateurs dans des groupes. Un groupe
d’utilisateurs représente une collection d’utilisateurs disposant des
même droits d’accès sur des fichiers ou des dossiers. Lors de la
livraison, les groupes suivants sont prédéfinis :
Administrators (Administrateurs)
Tous les membres du group e Administrators
le NAS. Vous ne pouvez pas supprimer ce groupe.
ont le droit de gérer
Everyone (Tout le monde)
Tous les utilisateurs créés appartiennent au groupe Everyone
Vous ne pouvez pas supprimer le groupe Everyone et il vous est
également impossible de supprimer les utilisateurs prédéfinis au
sein de ce groupe..
.
Vous pouvez gérer les groupes à partir des fonctions suivantes :
•
Création de groupes d’utilisateurs
•
Création de partage privé
•
Assignation d’utilisateurs aux groupes
•
Suppression de groupes d’utilisateurs.
Le nom d’un groupe d’utilisateur ne doit pas dépasser 255
caractères Les majuscules et minuscules ne sont pas
différentiées et vous pouvez utiliser des caractères doubleoctets des langues orientales (Chinois, coréen, …). Les
caractères présentés ci-dessous sont interdits :
" / \ [ ] : ; | = , + * ? < > ` '
Afin de bien gérer la sécurité de votre NAS, il est important de
gérer des utilisateurs et des groupes. Vous pouvez définir les
paramètres de partage pour chaque utilisateur ou pour chaque
groupe.
• Authentification par un contrôleur de domaine
Si vous disposez d’un contrôleur de domaine Windows, un PDC
(Primary Domain Controller) qui gère les paramètres de sécurité de
votre domaine, vous n’avez pas besoin de ressaisir tous les
utilisateurs et les groupes dans le NAS. Vous pouvez simplement
activer l’authentification dans le domaine. Le NAS se connaîtr a
alors au contrôleur de domaine afin d’obtenir toutes
lesinformations concernant les utilisateurs et les groupes
automatiquement.
20/89
Afin d’activer la fonction d’authentification PDC, vous devez
spécifier le nom du domaine ainsi qu’un nom d’utilisateur et son
mot de passe déjà établi dans le domaine. Le NAS se servira de ce
compte utilisateur afin de se connecter au domaine et d’obtenir les
informations concernant les utilisateurs et les groupes. Une fois que
vous avez configurez le NAS dans un domaine et qu’il y a été
authentifié, tous les utilisateurs et les groupes de ce domaine
apparaissent dans les listes d’utilisateurs et de groupes du NAS.
Vous pouvez alors y définir leurs droits d’accès aux différents
volumes.
Note:
Les utilisateurs Novell NetWare ne peuvent pas être
authentifiés via le système PDC. Afin d’authentifier les utilisateurs
Netware, aller dans la fonction Gestions des utilisateurs ·
Utilisateurs · page Changement du mot de passe
mot de passe de cet utilisateur manuellement.
• Quota (Limite de la capacité)
et saisissez le
Vous pouvez limiter l’espace disque disponible à chaque utilisateur
afin de gérer plus efficacement cet espace. Une fois ces restrictions
en place, les utilisateurs ne pourront pas disposer de plus d’espace
disque que la valeur que vous avez définie. Cette fonction permet
d’éviter quelques utilisateurs ne monopolisent tout l’espace
disponible au détriment des autres. A sa livraison aucune limitation
n’est positionnée, chaque utilisateur est libre de prendre l’espace
disque qu’il souhaite.
3.8 Gestion des partages
La première fonction d’un équipement de stockage en réseau, un NAS,
est de partager des fichiers. Dans un environnement standard, vous
organisez différents documents au sein de différents dossiers. Lorsque
vous partagez vos dossiers et fichiers avec d’autres utilisateurs, vous
définissez des droits d’accès à des utilisateurs ou/et des groupes
d’utilisateurs. A sa livraison, le NAS contient un dossier “public”
partageable. Ce dossier partagé autorise tous les types d’accès à tous
les utilisateurs et invités.
Vous pouvez gérer les volumes partagés en utilisant les fonctions
suivantes :
•
Création d’un partage réseau
•
Changement du nom, du chemin d’accès et de la description d’un
partage réseau
•
Définir des droits d’accès à un partage réseau
•
Suppression d’un partage résea u
Vous pouvez créer librement les partages réseaux en fonction de vos
besoins. Lors de cette opération les paramètres suivants doivent être
précisés :
21/89
dossier partagé.
• Nom du volume partagé
Ce nom de volume ne doit pa s dépasser 32 caractères. Il ne peut
pas contenir des caractères à double-octets. Les caractères chinois,
coréen, … ne sont pas acceptés, de même que les caractères
indiqués ci-dessous :
" . + = / \ : | * ? < > ; [ ] %
• Volume Disque
Le partage sera alors créé sur ce volume disque.
• Chemin d’accès
Toutes les données seront stockées en suivant le chemin d’accès
indiqué. Vous pouvez sélectionner Spécifier le chemin d’accès
automatiquement afin de permettre au serveur de créer
automatiquement un nouveau chemin d’accès sur le volume pour y
stocker vos partages réseaux et les fichiers et dossiers qu’il
contiendra. Ou vous pouvez assigner un chemin d’accès pour le
dossier partagé. Le chemin d’accès ne peut excéder 256 caractères
et ne doit pas contenir les caractères et signes suivants :
• Commentaires
La zone Commentaires
du dossier partagé afin d’aider les utilisateurs à identifier le
contenu du dossier partagé. Cette zone sera affichée dans la
fenêtre voisinage réseau sur votre PC. Le champ Commentaires
ne peut contenir plus de 128 caractères.
Une fois le partage réseau (ou dossier partagé) créé, vous pouvez
commencer à assigner des droits d’accès aux utilisateurs et aux
groupes d’utilisateurs :
• Accès total
L’accès total permet à l’utilisateur ou au groupe de lire, d’écrire, de
créer et de supprimer tous les fichiers et répertoires contenus dans
le dossier partagé..
• Lecture seule
Seule la lecture des fichiers est autorisée. L’utilisateur peut circuler
dans la hiérarchie des dossiers, mais ne peut ni écrire, ni créer, ni
supprimer des fichiers ou des répertoires.
• Refuser l’accès
Refuse tout accès aux fichiers ou aux répertoires contenus dans le
" \ : | * ? < > ; ` '
permet de contenir une brève description
22/89
3.9 Outils Système
Les fonctions Outils système
opérations de maintenance et de gestion de votre NAS :
• Paramètres SNMP
Afin d’utiliser le protocole SNMP (Simple Network Managemen t
Protocol) pour gérer le NAS, le service SNMP doit être démarré.
• Alerte de notification
Permet de configurer l’adresse e-mail de l’administrateur et le nom
d’un serveur SMTP qui sera chargé d’acheminer les messages
d’alerte auprès de l’administrateur en cas d’alerte ou de mauvai s
fonctionnement.
• Redémarrer / Arrêter
Permet l’arrêt ou le redémarrage de votre NAS.
• Paramètres du matériel
Vous pouvez activer ou désactiver certaines fonctionnalités de votre
NAS :
i. Autoriser le paramétrage de l’équipement à l’aide du
panneau d’affichage LCD
vous permet de changer les paramètres TCP/IP configuration à
l’aide des deux boutons situés sur le panneau d’affichage.
ii. Autoriser le reset des paramètres de configuration via le
switch en face arrière
Si cette fonction est activée, en maintenant enfoncé pendant
au moins 5 secondes, le petit bouton RESET situé en face
arrière, vous replacer le NAS dans sa configuration initiale,
comme à sa livraison. Le mot de passe par défaut ainsi que les
paramètres réseau sont rétablis.
iii. Activer le mode veille des disques durs
Les disques entreront en mode veille et arrêteront leurs
rotations s’il n’y a pas d’accès disques pendant une période
que vous pouvez définir.
iv.
Activer le buzzer (Signal sonore)
Si le buzzer est désactivé, aucun son ne se produira en cas de
défaillance, seul le témoin lumineux d’alerte sera allumé.
vous permettent d’optimiser les
23/89
• Onduleur
En activant le support de l’onduleur, vous pouvez protéger votre
NAS d’un arrêt anormal causé par une coupure de courant. En cas
de coupure de courant, le NAS suivra l’évolution de la charge des
batteries afin de s’arrête proprement le NAS sans risque pour vos
fichiers. Vous pouvez également définir un timer (compte à
rebours) qui indiquera le délai avant arrêter du NAS en cas de
coupure de courant. En général, l’onduleur peut continuer à fournir
une alimentation à votre NAS pendant 5 à 10 minutes voire 20
minutes. Tout dépend de la charge connectée à votre onduleur et à
la capacité de ses batteries. Il existe désormais certains onduleurs
à batteries longues durées (Batteries doubles) qui assure jusqu’à
40 minutes d’autonomie..
L’onduleur est suivi et monitoré de deux manières :
i. via le port série
ii. via le protocole SNMP
• Mise à jour du système
Permet les mises à jour du logiciel intégré à votre NAS. Assurezvous que le fichier image que vous souhaitez télécharger pour mise
à jour correspond bien au modèle de NAS et que la version est
bonne. Il est conseillé de sauvegarder toutes les données
existantes sur le NAS avant d’effectuer cette opération de mise à
jour. Les paramètres de configuration de votre NAS resteront
inchangés après cette mise à jour.
• Changer le Logo
Vous pouvez placer un logo, une image dans le coin haut droit de la
page d’accueil de votre NAS. Cette image ne doit pas excéde r
20Koctets.
• Sauvegarde sur bande
La fonction de sauvegarde sur bande vous permet d’effectuer des
opérations de back-up ou de restauration sur bande plu s
facilement. Deux modes de sauvegarde sont disponibles :
Sauvegarde complète ou sauvegarde incrémentale. Une
sauvegarde complète effectuera un back-up de tous les fichiers
contenus dans le dossier à sauvegarder. La sauvegarde
incrémentale ne procédera qu’au back-up des nouveaux fichiers ou
des fichiers modifiés depuis la sauvegarde précédente.
Sauvegarder maintenant
Vous copiez les fichiers sur la bande immédiatement.
Restauration
Vous replacez le contenu de la bande sur votre NAS.
Travaux planifiés
Vous pouvez programmer les opérations de sauvegarde
automatiquement selon des périodicités que vous définissez.
Outils
Plusieurs opérations sur les bandes peuvent être réalisées à partir
de cette fonction. Vous pouvez par exemple : rembobiner la bande,
l’éjecter ou l’effacer entièrement.
24/89
Etat du travail
Vous pouvez visualiser l’état des opérations de sauvegarde ou de
restauration en cours.
Note:
1. Afin d’assurer sa détection par le NA S, il convient de mett re
sous tension le lecteur de bande avant la mise sous tension du
NAS.
2. Les modèles de lecteurs de bandes d’acceptant le mode SCSI
LVD ne sont pas reconnus par le système et ne peuvent pas
être utilisés. Bannissez les lecteurs de bandes qui utilisent
encore le connecteur SCSI de type Centronics 50 pts.
• Réplication distante
Lorsque vous voulez répliquer les fichiers contenus sur un NAS vers
un autre NAS, la fonction de réplication vous permet de réaliser
cette fonction. Vous pouvez effectuer une réplication immédiate ou
choisir de programmer ses réplications selon la périodicité que vous
voulez. Afin de réduire la bande passante utilisée et d’augmenter la
sécurité durant les opérations de réplication entre les deux NAS,
vous pouvez choisir de compresser les fichiers avant leur
transmission sur le réseau local.
• Détecteur de virus
L’agent de détection de virus vous aide à protéger votre système
des infections virales. Vous devez disposer d’un ordinateur
fonctionnant sous Windows NT o u Windows 2000 Serveur disposant
d’un logiciel de détection des virus. Il doit avoir la fonction de
détection en temps réel activé afin de réaliser cette fonction. Pour
activer la fonction de détection de virus, vous devez spécifier
l’adresse IP du dossier partagé ainsi que le nom de l’administrateur
et son mot de passe.
Les fichiers infectés sont automatiquement détruits ou mis en
quarantaines par le logiciel de détection de virus en fonction du
paramétrage défini dans le logiciel anti-virus.
•
Sauvegarder / Restaurer/ Réinitialiser les paramètres
Si vous souhaitez conserver une sauvegarde des paramètres de
configuration de votre NAS, sélectionnez les paramètres et cliquez
sur le bouton [Sauvegarder]. Le système vous demandera où vous
souhaitez enregistrer ce fichier de configuration. Conservez
précieusement ce fichier qui pourra vous éviter d’avoir à entrer de
nouveau tous les paramètres en cas de panne ou en cas de
réinstallation de votre NAS.
Pour restaurer les paramètres, sélectionnez le fichier et cliquez sur
le bouton [Restaurer].
25/89
Vous pouvez également remettre les paramètres à leurs valeurs
par défaut :
• Paramètres utilisateurs et groupes
• Configuration disque
• Paramètres des partages réseaux
• Paramètres matériels
• Paramètres système
• Configuration réseau
• Tous les paramètres
3.10 Statistiques & historiques d’événements
(Logs)
Vous pouvez suivre les connexions à votre NAS, monitorer ses
évènements système (Arrêt, redémarrage, sauvegarde, ….) pour
vous aider dans vos opératio ns d’administration de vos
équipements .
• Utilisateurs actifs
Affiche les informations concernant les utilisateurs connectés.
• Historique des évènements
Le NAS peut stocker des milliers d’informations concernant les
différents éléments qui se produisent. Incluant les message s
d’informa tions, alertes, … Dans le cas d’un mauvais
fonctionnement (le témoin lumineux s’allume), l’historique des
évènements peut être visualiser afin d’aider à diagnostiquer la
panne et à résoudre le problème.
• Historiques du serveur DHCP
Si le serveur DHCP est activé, vous pouvez visualiser les
informations concernant l’assignation des adresses IP qui a été
effectuée par le serveur DHCP. L’adresse MAC de chaque
équipement qui a demandé une adresse IP est conservée avec
d’autres informations dans ce fichier de logs.
26/89
Loading...
