Comet labs JS100 User Manual
Disque Réseau
Serveur Multimédia
Modèle JS100
Manuel de l’utilisateur
Version française
Mars 2006
Table des matières
CHAPITRE 1.................................................................................................................................4
DESCRIPTION................................................................................................................................ 4
1.1 Vue d’ensemble................................................................................................................. 4
1.2 Face avant.........................................................................................................................5
1.3 Face arrière...................................................................................................................... 6
1.4 Principe de fonctionnement ............................................................................................. 7
CHAPITRE 2.................................................................................................................................9
PARAMETRAGE ET CONFIGURATION DU JS100........................................................................... 9
2.1 Avant de commencer.........................................................................................................9
2.2 Première connexion........................................................................................................10
2.2 Menu de configuration du JS100...................................................................................11
2.3 Administration................................................................................................................15
2.3.1 Administration de base: (Administration – Basic)................................................15
2.3.2 Gestion du Firmware (Firmware Administration) ................................................ 16
2.3.3 Paramétrage des alertes (Error Alerts/Logging)....................................................17
2.3.4 Paramètres Windows (Windows Setup)................................................................ 18
2.3.4.1 Membre d’un groupe de Travail (Workgroup Member Mode) .................... 18
2.3.4.2 Membre d’un Domaine (Domain Member Mode)......................................... 19
2.3.4.3 Contrôleur de Domaine Primaire (Primary Domain Controller Mode)........ 20
2.3.5 Gestion de base des utilisateurs (User Management – Basic)..............................22
2.4 Gestion des volumes en partage (Share Management)................................................23
2.4.1 Gestion basique des volumes de partages (Share Management – Basic) ............ 24
2.4.2 Création d’un nouveau volume de partage (Create New Share).......................... 25

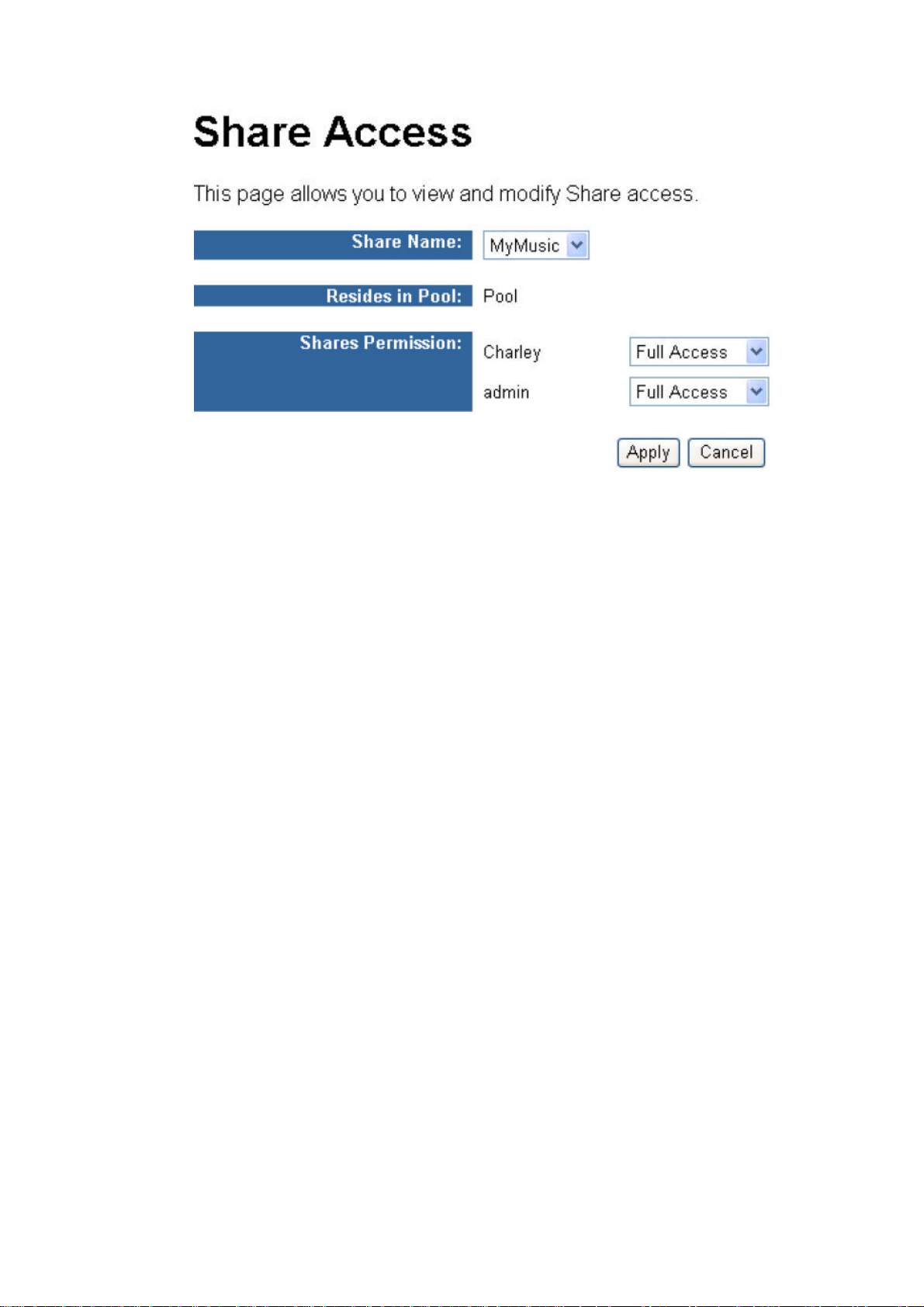

2.4.3 Gestion des accès aux volumes de partage (Share Access)..................................26
2.4.3.1 Accès à un volume partagé depuis Microsoft Windows............................... 27
2.4.3.2 Accès à un volume partagé depuis Linux en SMB........................................ 27
2.4.3.3 Accès à un volume partagé depuis Linux en NFS.........................................27

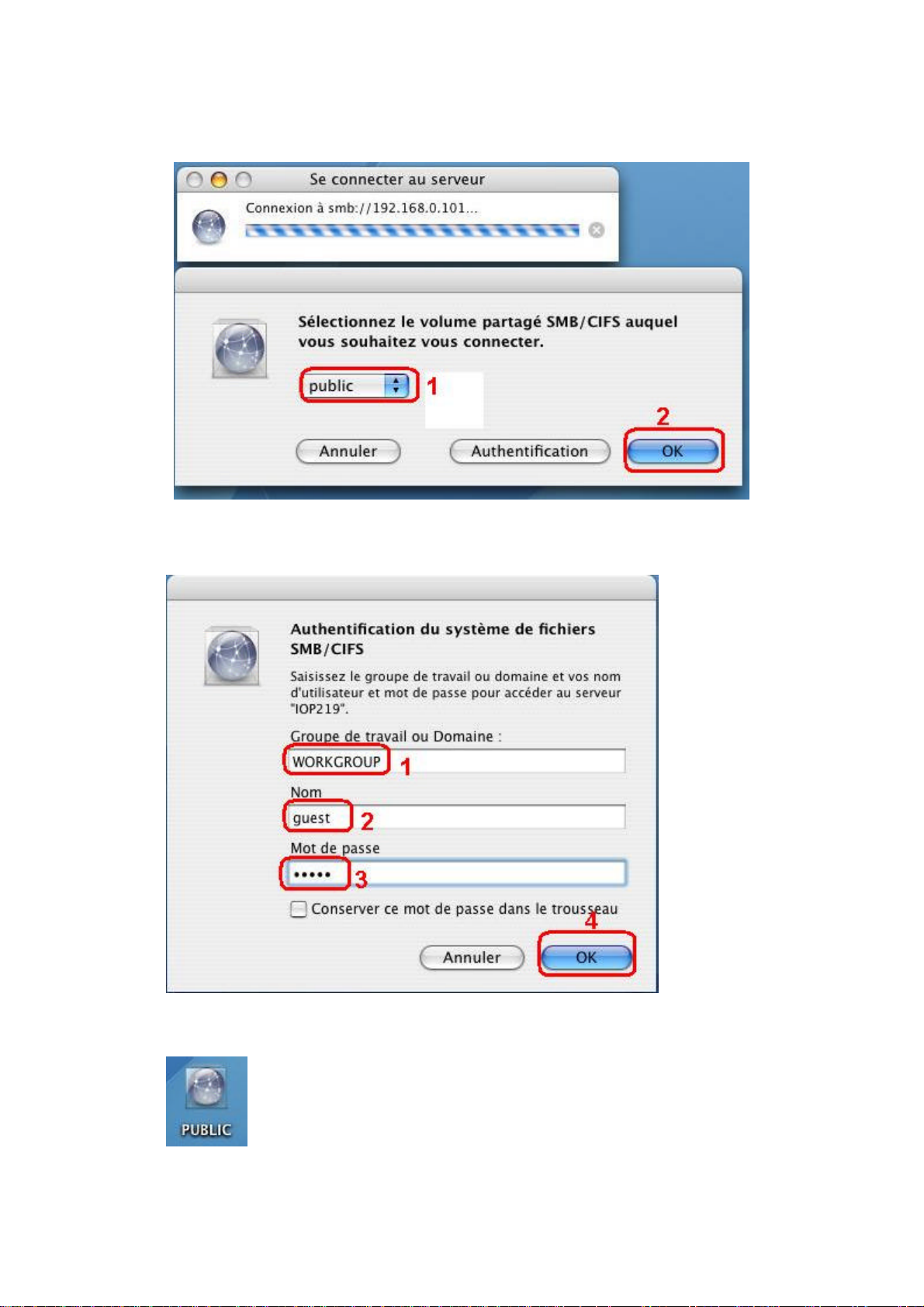

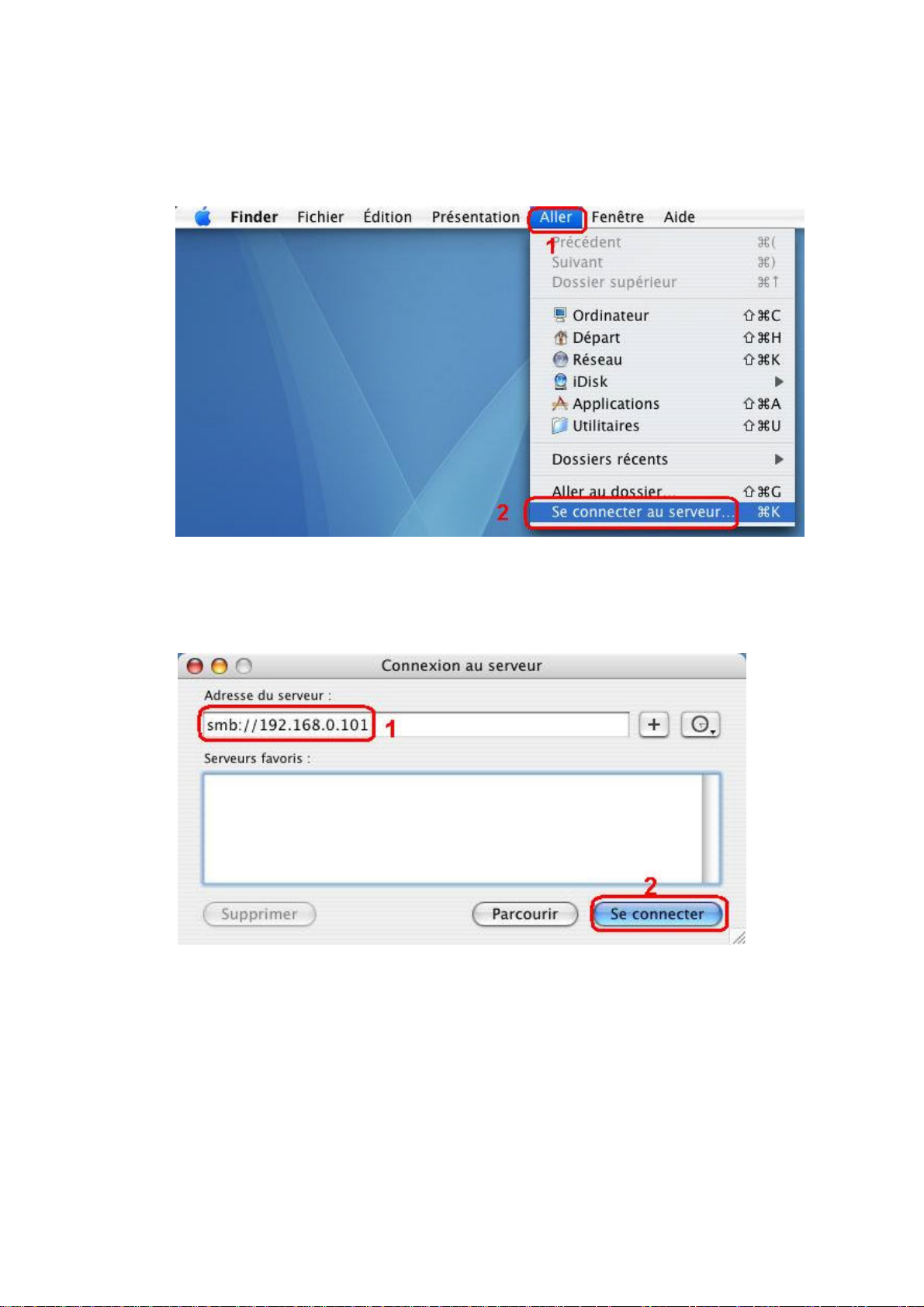

2.4.3.4 Accès au volume de partage depuis Apple MACOS X en SMB.................. 29
2.5 Gestion des disques (Disk Management)......................................................................31
2.5.1 Gestion standard des disques (Disk Management – Basic).................................. 31
2.5.1.1 Renommer un disque.......................................................................................33
2.5.1.2 Effacer un disque.............................................................................................. 34
2.5.2 Gestion de la connexion des disques et autres équipements de stockage USB
contenant des informations. – Disques hérités - « Legacy Disk ».................................35
2.5.3 Créer un nouveau pool (une nouvelle partition) – « Create New Pool »............. 36
2.5.3.1 Créer un RAID JBOD......................................................................................37
2.5.3.2 Créer un RAID 0 (Striping)............................................................................. 37
2.5.3.3 Créer un RAID 1 (Mirroring - miroir)............................................................ 37
2.5.3.4 Créer un RAID0+1...........................................................................................37
2.5.3.5 Crypter la partition...........................................................................................37
2.5.3.6 Renommer un pool........................................................................................... 38
2.5.4 Default disk behavior – Action à mener lors de la connexion d’un nouveau
disque sur un port USB. ................................................................................................... 38
2.5.5 Gestion d’alimentation du disque (Disk Power Management).............................40
2.6 Gestion MultiMedia (Media Management)...................................................................41

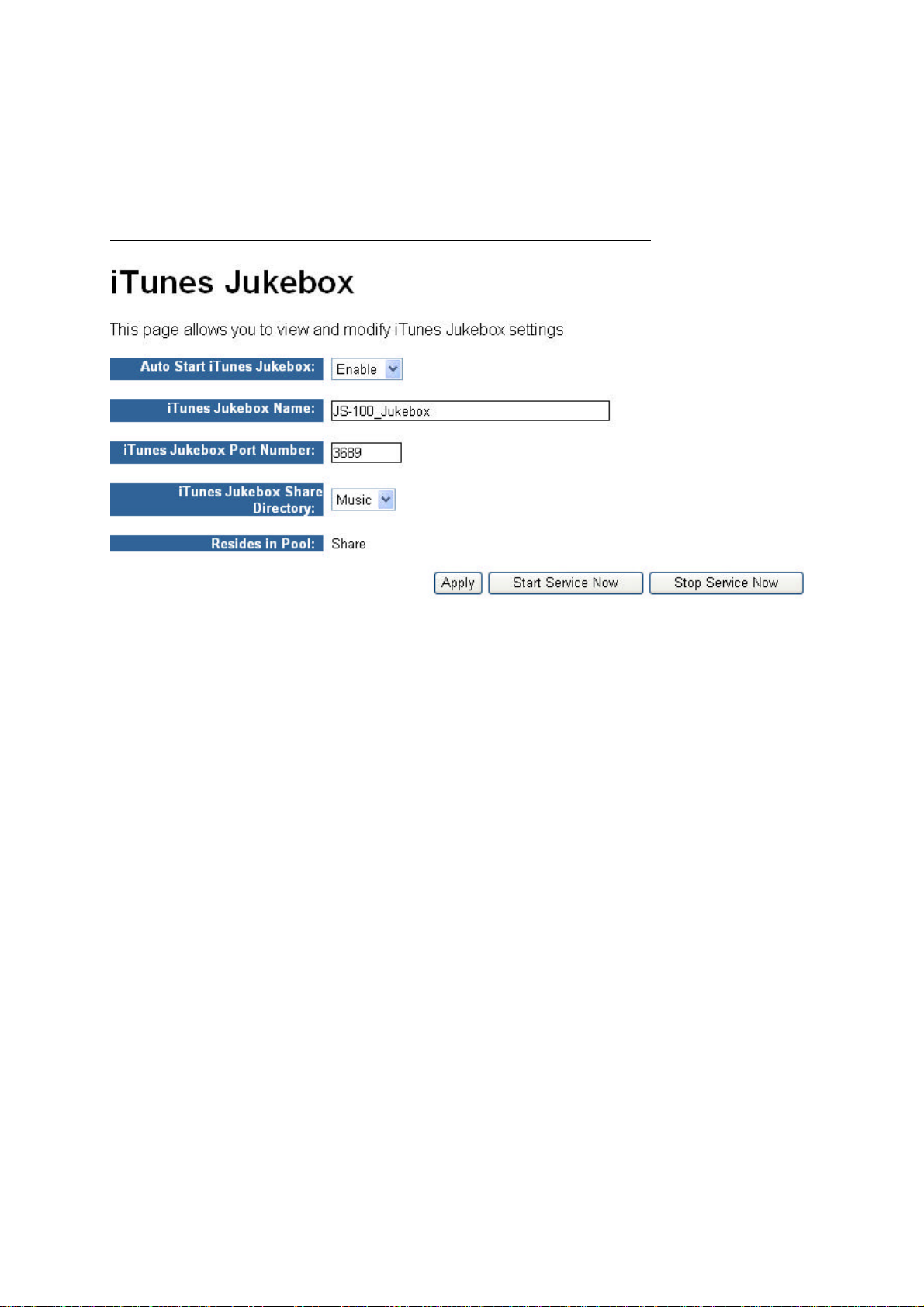

2.6.1 Jukebox iTunes (iTunes Jukebox).......................................................................... 42
2.6.2 Jukebox Airport Express (Airport Express Jukebox)............................................ 44

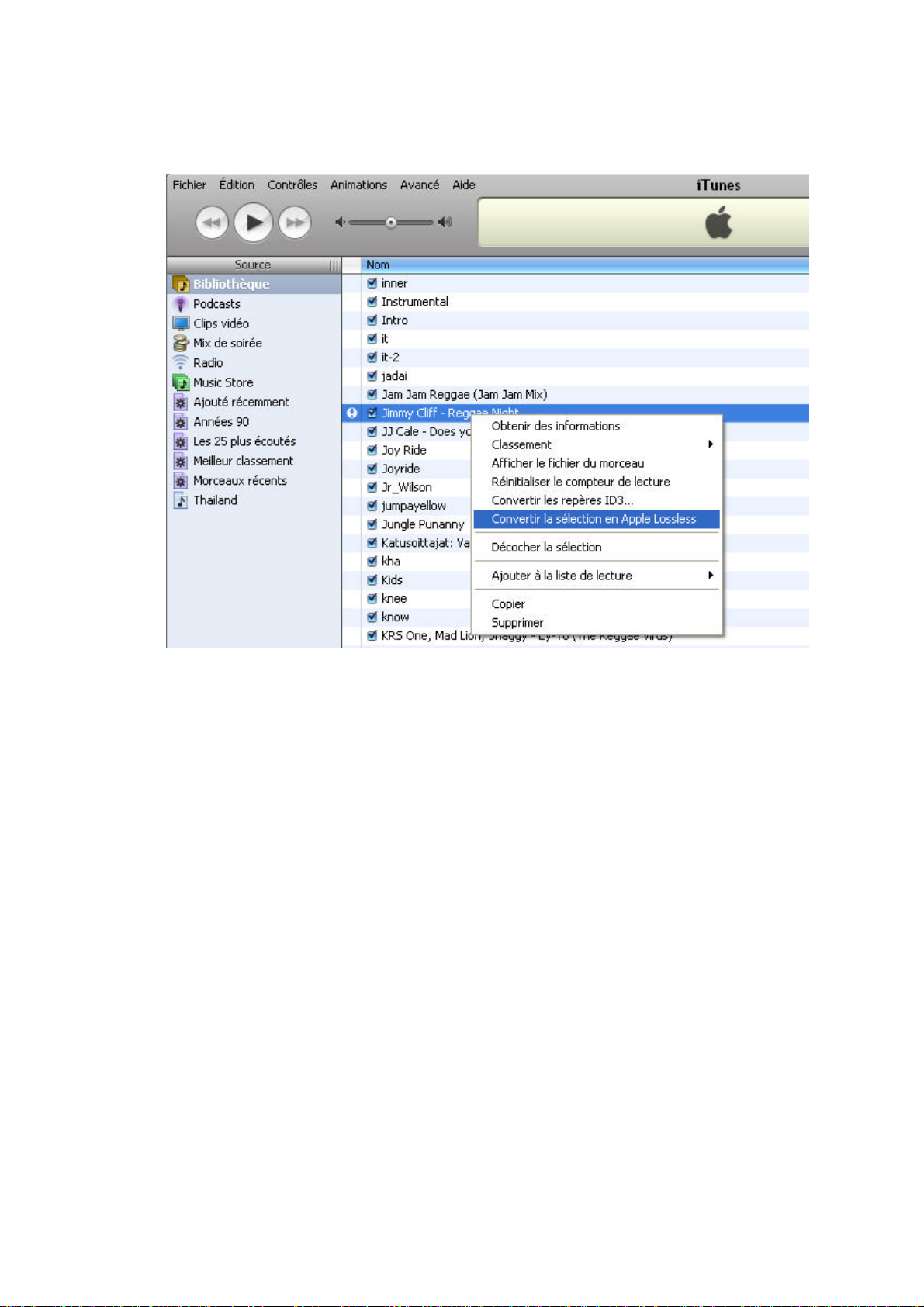

2.6.2.1 Convertir de la musique au format Apple Lossless....................................... 45

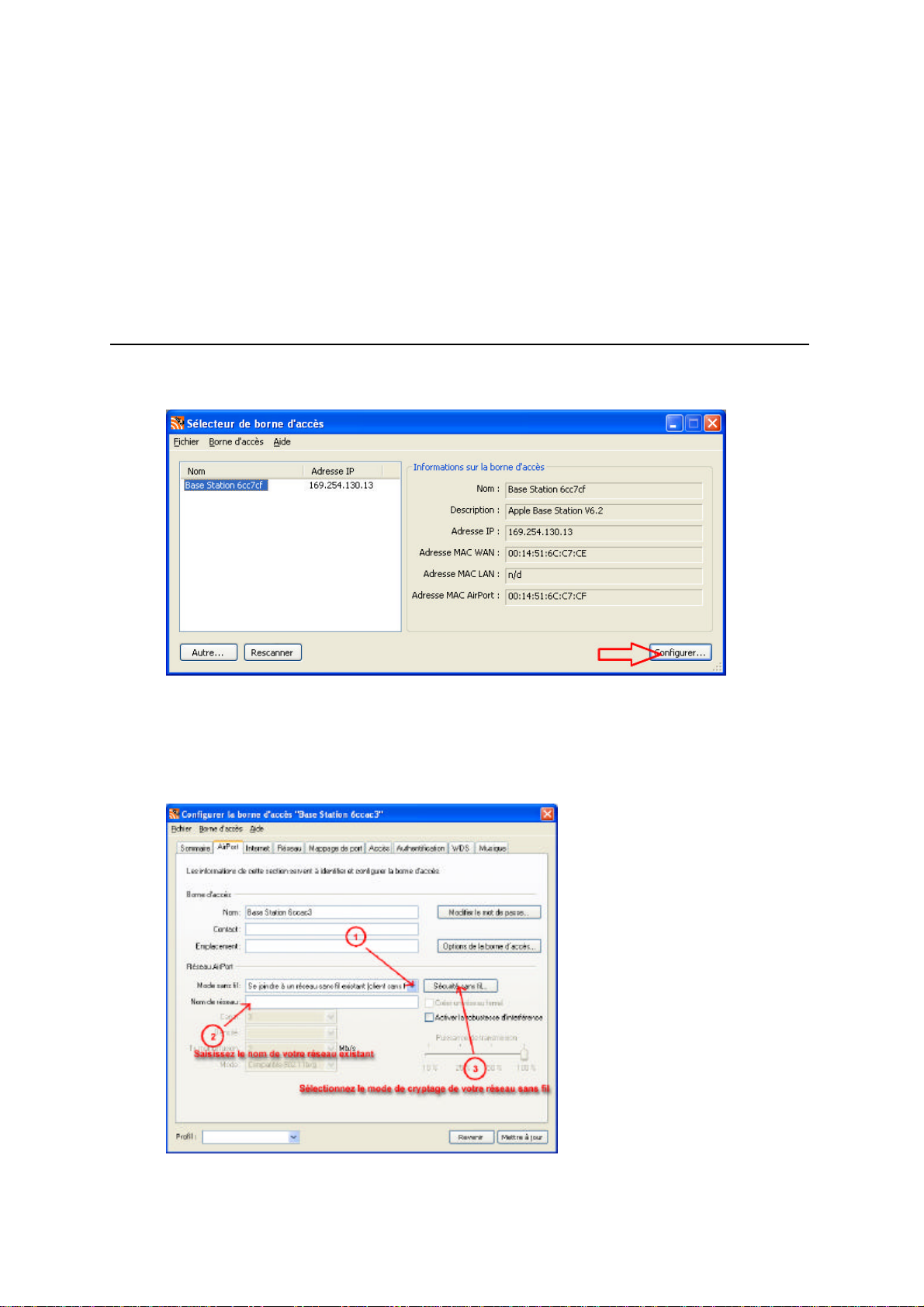

2.6.2.2 Configuration du point d’accès Apple Airport Express ................................ 47
2.6.3 Jukebox réseau (Broadcast Jukebox).....................................................................52

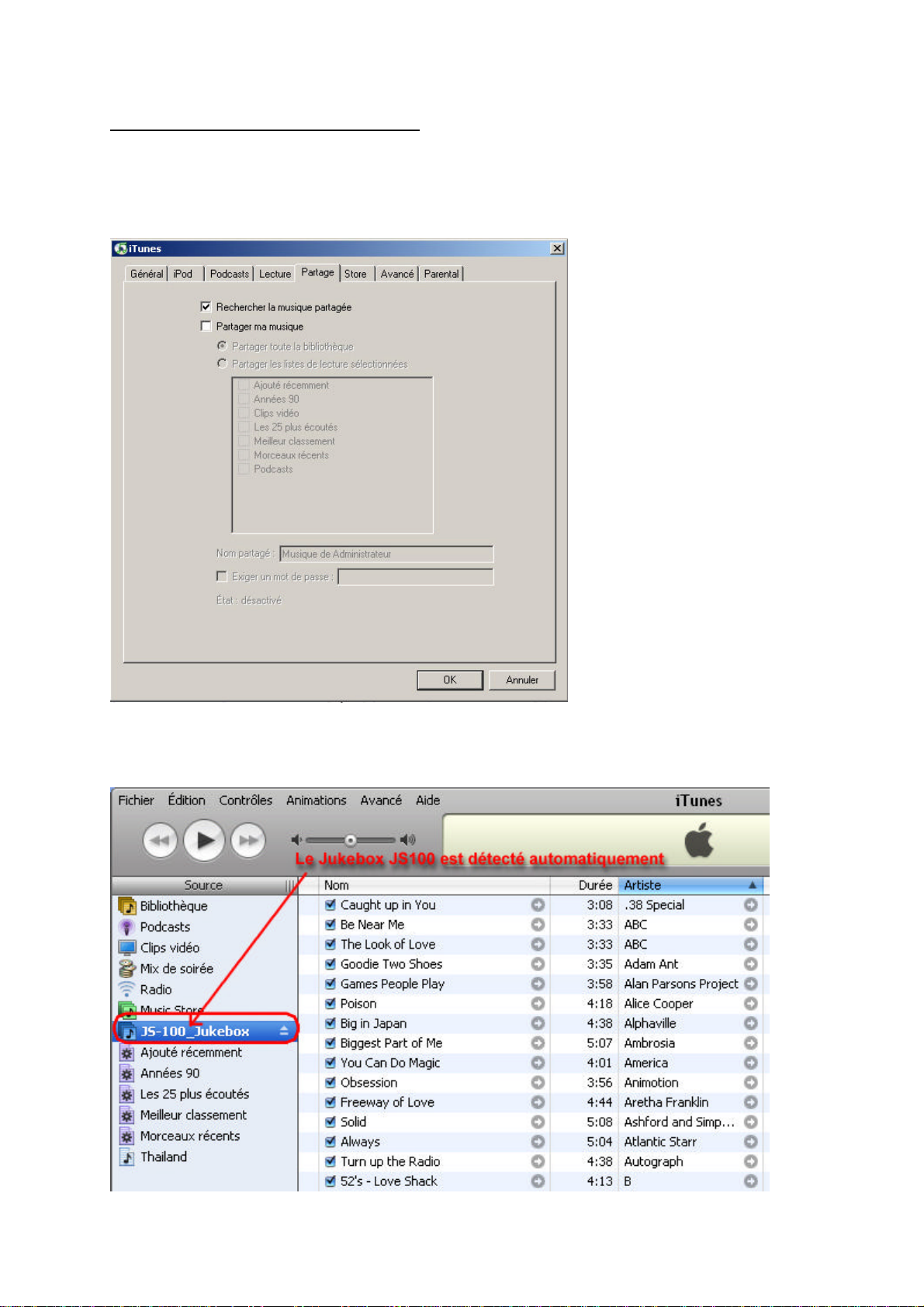

2.6.3.1 Lire de la musique du JS100 depuis iTunes................................................... 52
2.6.3.2 Lire de la musique du JS100 depuis Windows Media Player....................... 52
2.6.3.3 Lire de la musique du JS100 depuis WinAmp............................................... 53
2.6.4 Enregistrement de Radio Internet (Internet Radio Jukebox)................................ 54
2.6.4.1 Obtenir les informations sur les radios internet avec iTunes........................ 55
2.6.4.2 Obtenir les informations sur les radios internet avec WinAmp.................... 56
2.6.5 Jukebox uPnP/AV (uPnP/AV Jukebox)................................................................. 57
CHAPITRE 3...............................................................................................................................58
UTILISER LE JS100 COMME CONTROLEUR DE DOMAINE PRIMAIRE (PDC).............................58
3.1 Création un compte utilisateur......................................................................................58
3.2 Création un répertoire de travail..................................................................................58
3.3 Création d’un groupe.....................................................................................................58
3.4 Gestion du Domaine.......................................................................................................59
3.5 Création de scripts de connexion ..................................................................................59
Chapitre 1
Description
1.1 Vue d’ensemble
Le JS100 est d’abord un disque dur partageable en réseau. C’est ensuite un formidable
Jukebox Multimédia réseau. Le JS100 vous permet d’effectuer facilement vos sauvegardes,
d’organiser, de partager vos fichiers, vos musiques, images et vidéos en famille, avec vos
amis, à la maison ou en entreprise.
La face avant et la face arrière du JS100 sont équipées de témoins lumineux pour visualiser
l’état de fonctionnement de votre équipement. A l’aide de votre navigateur internet, vous
pouvez vous connecter à la page d’administration du JS100 et accéder à tous les paramètres
facilitant sa configuration et le paramétrage de ses fonctions. L’interface d’administration
permet également d’effectuer les mises à jour du micro-logiciel du JS100.
1.2 Face avant
Le bouton supérieur ON/OFF permet de mettre sous tension ou de mettre hors tension le
produit.
Le petit bouton placé en dessous n’a pour l’instant pas d’utilisation.
Les trois témoins lumineux indiquent respectivement :
- LAN : L’état de connexion du réseau. Ce témoin est allumé dès que le lien entre
votre JS100 et votre réseau Ethernet est établie.
- Power : Dès que le produit est mis sous tension à l’aide du bouton ON/OFF, ce
témoin lumineux s’illumine.
Note : Pour prévenir d’éventuelles défaillances du disque dur, le JS100 tire partie de la
technologie SMART (Self-Monitoring Analysis and Reporting Technology), qui surveille
continuellement l’état du disque pour détecter une panne éventuelle.
Port USB
Permet de connecter des périphériques USB 2/0/1.1, clé mémoire USB ou autres équipements
de stockage (disques externes, lecteurs de cartes mémoires numériques, …)
1.3 Face arrière
Port réseau RJ-45 : LAN
Le port réseau RJ-45 est un port réseau Ethernet standard 10/100 Mbps. Il permet de
connecter le JS100 à votre réseau Ethernet à l’aide d’un câble standard de catégorie 5 ou
supérieur. (Le câble réseau est livré dans le carton).
Port USB
Permet de connecter des périphériques USB 2.0/1.1, clé mémoire USB, disques externes
USB, lecteurs de cartes mémoires pour votre appareil photo numérique, …
(Câble USB non fourni).
Connecteur d’alimentation
Connecter l’alimentation externe du JS100 à cet endroit. L’alimentation externe délivre une
tension continue de 12 volts - Intensité 3 ampères.
1.4 Principe de fonctionnement
Comme nous l’avons déjà indiqué, le JS100 est tout d’abord un disque réseau (en anglais
LANDISK). A l’inverse des NDAS qui nécessitent l’installation d’un logiciel spécifique sur
chaque ordinateur, le JS100 est un véritable périphérique réseau. Il est accessible comme
n’importe quel serveur à travers les fonctions réseaux de votre ordinateur.
Pour être accessible depuis Internet, le JS100 utilise le protocole TCP/IP qui est installé
en standard sur la très grande majorité des ordinateurs vendus actuellement.
Afin de simplifier son fonctionnement, le JS100 peut fonctionner en deux modes :
- Accès des volumes par mot de passe : Un mot de passe unique pour chaque volume
autorise l’accès, aucune gestion des droits d’accès des utilisateurs n’est alors effectuée.
- Accès par utilisateur/Mot de passe : Vous devez alors définir les droits de chaque
utilisateur pour chaque volume partagé.
Côté disques, le JS100 sait piloter directement en interne les disques durs des plus
grandes capacités disponibles sur le marché aujourd’hui (Mars 2006 – 500 GB). Il
reconnaît également les équipements de stockage connectés sur ses ports USB 2.0/1.1 (Un en
face avant, l’autre en face arrière). Ces équipements de stockage peuvent être des disques
durs, des clés mémoires flash USB ou des lecteurs de cartes mémoires auxquels vous
connectez les différents modèles de cartes mémoires de vos appareils photos numériques.
Il peut également piloter et rendre partageable une imprimante connectée sur l’un des
deux ports USB.
Pour assurer la fiabilité des informations stockées, le JS100 organise vos disques RAID
0,1 ou 1+0.
LA NOTION DE POOL :
Puisque vous pouvez disposer de 3 disques (1 interne et 2 externes USB), vous pouvez les
organiser en volume logique sans contrainte. Cette organisation de l’espace habituellement
nommée partitionnement s’appelle avec le JS100 un Pool.
Un partitionnement découpe un disque dur en un ou plusieurs volumes, le pool permet de
constituer un volume réparti sur plusieurs disques physiques.
ATTENTION : Dans le cas d’une création d’un volume réparti sur plusieurs disques
physiques. Si l’un des disques constituant ce volume vient à tomber en panne, c’est
l’ensemble des informations contenues dans le volume qui sera perdue.
Pour assurer la fiabilité de vos données, utilisez plutôt le mode RAID 1 (Miroir) qu’une
gestion complexe des Pools.
L’Utilisation de disques déjà formatés et contenant des informations :
Il est possible de connecter des disques contenant des informations au JS100 sans en perdre le
contenu. La fonction Legacy Disks (traduction mot à mot : disques légués) permet le
branchement de disques externes déjà formatés en FAT32 ou NTFS.
La fonction serveur multimédia :
Comme nous l’avons déjà précisé, le JS100 est un formidable serveur numérique qui permet
le partage et la diffusion de contenu audio/vidéo au sein de votre maison.
Votre JS100 sait en même temps :
- Gérer un partage de fichiers complet et performant.
- Travailler avec iTunes, le logiciel Apple pour la gestion de l’iPod et de vos
musiques
- Diffuser des musiques différentes à destination de 4 bornes Airport Express.
- Enregistrer votre radio Internet préférée
- Présenter sur votre player Multimédia les images, les vidéos et les musiques
directement sur votre TV ou votre chaîne HIFI.
Chapitre 2
Paramétrage et Configuration du JS100
2.1 Avant de commencer
1. Prenez un câble Ethernet fourni dans le carton, connectez une extrémité du câble au
port RJ-45 du JS100 et l’autre extrémité à un port Ethernet d’un switch, hub ou
routeur faisant partie de votre réseau.
AFIN DE NE PAS PERTURBER LES EQUIPEMENTS DE VOTRE RESEAU QUI
POURRAIT UTILISER LES MEMES ADRESSES TCP/IP, NOUS VOUS
INVITONS A CONSTITUER UN PETIT RESEAU AVEC UN SWITCH OU HUB,
VOTRE ORDINATEUR ET LE JS100.
SI VOTRE ORDINATEUR EST RECENT, SA CARTE ETHERNET PEUT ETRE
EQUIPEE DE LA TECHNOLOGIE AUTO-MDI/X ET VOUS POUVEZ ALORS
CONNECTER DIRECTEMENT LE JS100 A VOTRE ORDINATEUR PAR LE
CABLE ETHERNET LIVRE DANS LE CARTON.
DANS TOUS LES CAS, ASSUREZ VOUS QUE LE TEMOIN LUMINEUX LAN
EN FACE AVANT EST BIEN ALLUME LORSQUE LE JS100 ET VOTRE
ORDINATEUR SONT TOUS LES DEUX SOUS TENSION ET RELIES.
2. Appuyez sur le bouton On/Off qui se trouve en face avant du JS100 pour le mettre
sous tension.
3. Assurez-vous que votre ordinateur est sous tension et qu’il est équipé du protocole
TCP/IP (Système de communication utilisé par Internet et livré en standard avec les
ordinateurs PC Windows, Apple Powermac et matériel Linux).
4. L’adresse TCP/IP de votre JS100 lors de sa livraison est 192.168.1.100. Si cette
adresse n’est pas incluse dans la page d’adresse réseau que vous utilisez, veuillez vous

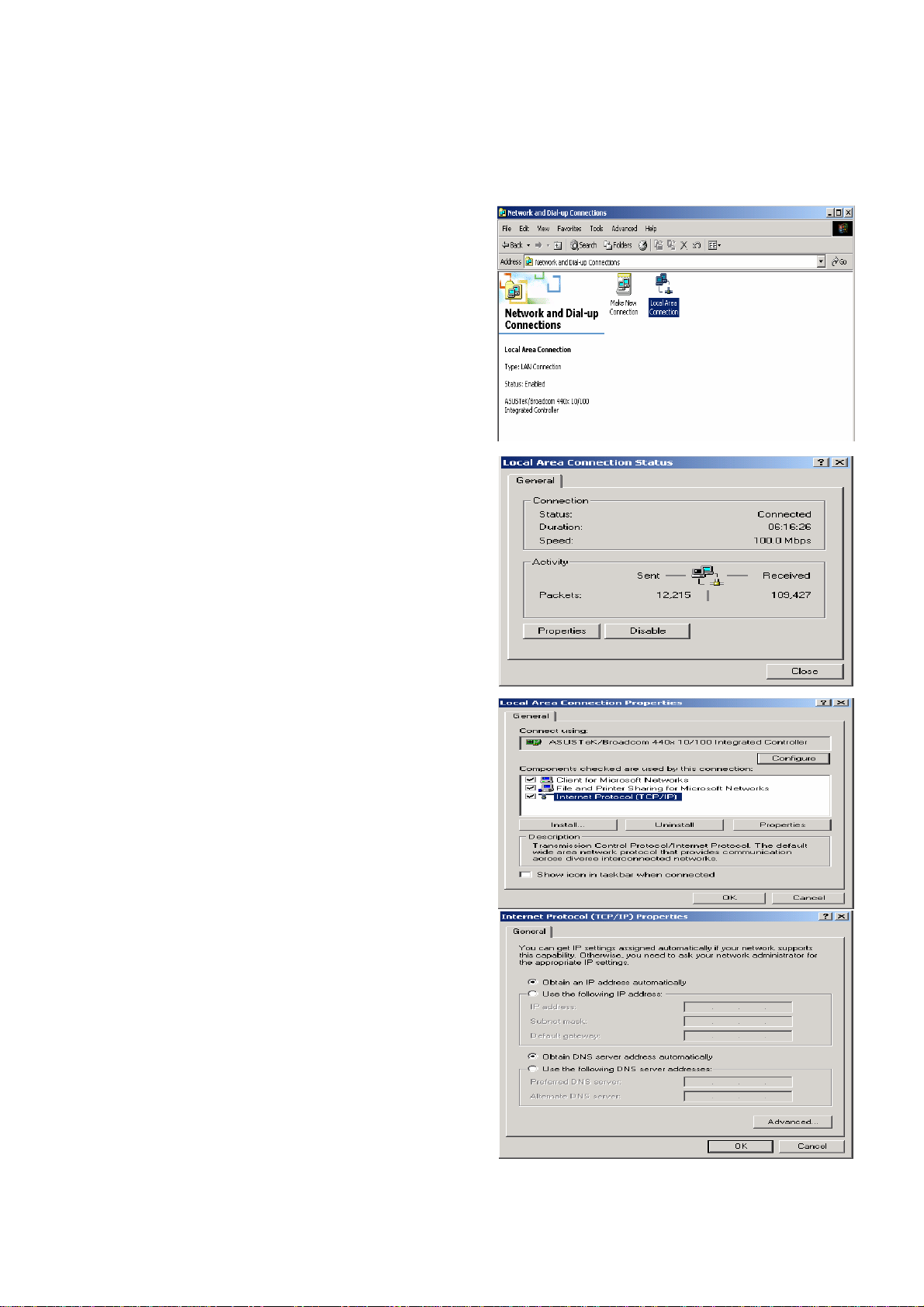

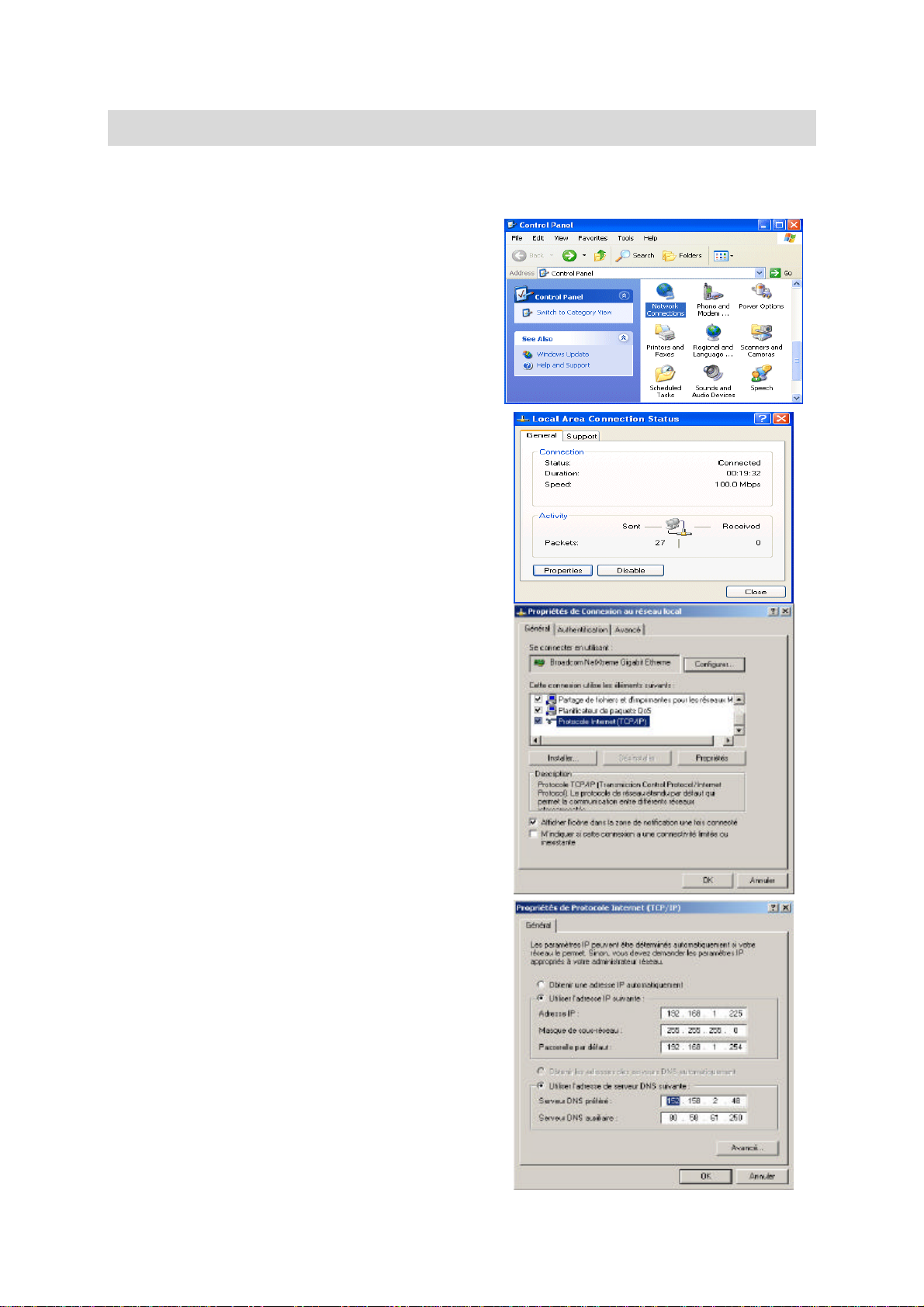

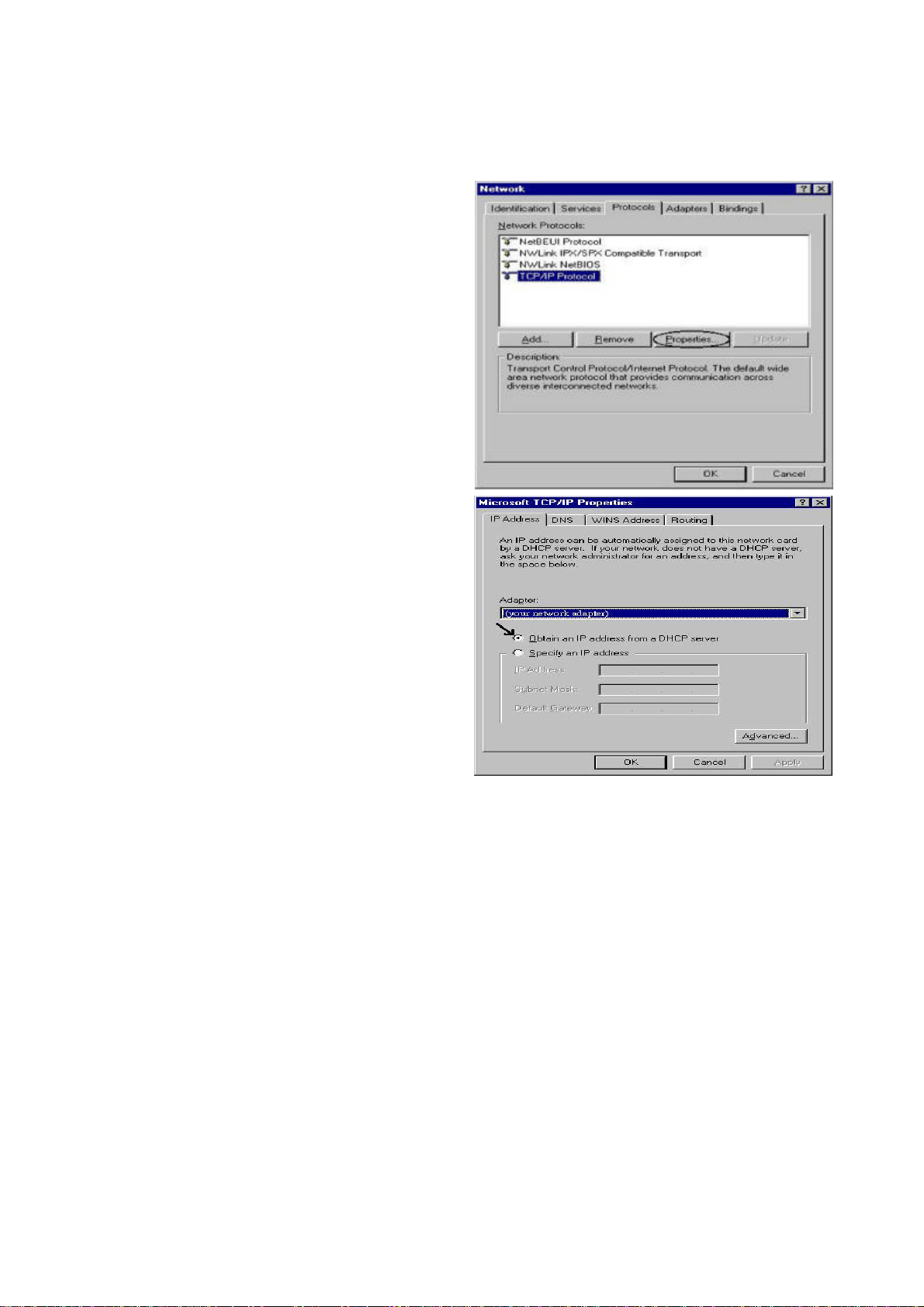

reporter en fin du manuel à l’annexe A pour modifiez au moins temporairement
l’adresse IP de votre ordinateur afin qu’il puisse accéder au JS100.
2.2 Première connexion
1. Démarrez votre navigateur web (Internet Explorer 6.0 ou équivalent).
2. Dans le champ « Adresse », saisissez l’adresse IP par défaut du JS100, qui est
192.168.1.100, puis valider avec la touche « Entrée » de votre clavier
3. Cliquez sur le bouton “ Please click here to begin your JS100 configuration ”.
5. Une fenêtre s’ouvre et vous demande le nom d’utilisateur et mot de passe par défaut
qui sont respectivement « admin » et « admin ».
Adresse IP par défaut : 192.168.1.100
Nom d’utilisateur : admin
Mot de passe : admin
2.2 Menu de configuration du JS100
La page d’accueil de l’interface de configuration compte 6 boutons de menu placés en haut de
l’écran
Le menu de configuration est composé en 6 sous-menus disposant chacun de plusieurs
fonctions :
Menu 1 - ADMIN : Le menu Administration contient 5 choix :
¦ Basic : Vous trouverez dans cette fonction le paramétrage de la langue de l’interface
(Anglais ou Chinois pour l’instant) ainsi que le mot de passe administrateur et les réglages
concernant la date et l’heure de l’équipement.
¦ Firmware : Cette page affiche la version du firmware installé et permet une
éventuelle mise à jour du firmware.
¦ Alerts/logging : organise l’envoi de mail ou l’affichage de message sur les
ordinateurs lors de changement d’état ou de panne sur votre équipement.
¦ Windows Setup : Lorsque vos ordinateurs fonctionnent dans des environnements
organisés autour de Windows (Domaine Windows, Contrôleur de domaines, serveurs
membres, …), les paramètres de cette page vous facilite l’intégration du JS100 au sein
de votre réseau local.
¦ User management : Si vous avez configuré votre JS100 pour la gestion des droits
d’accès par utilisateur (User based share Access), vous pourrez dans cette fonction
définir vos utilisateurs et leurs mots de passe.
Menu 2 - SHARE : Le menu SHARE permet de créer des volumes de partages et de
gérer leurs accès, il contient 3 choix :
¦ Basic : dans cette page vous pouvez définir les différents moyens d’accéder aux
volumes de partage
- pour les plateformes Windows et MacOS X : CIFS,
- pour les matériels Linux/Unix : NFS,
- pour la gestion de fichiers via Internet : FTP et
- pour la gestion Internet simple via votre navigateur habituel : HTTP.
¦ Create Share : Vous permet de créer des volumes de partage tout en indiquant sur
quel pool (partition) ils sont stockés.
¦ Share Access : organise les droits d’accès par volume. Si vous gérez les droits
d’accès par utilisateur, il faut vous reportez au choix 5 du Menu 1 (User Management).
Menu 3 - DISK : Le menu DISK assure la création et la gestion du disque dur interne et
des disques externes, la création des Pools (Partitionnement), Ce menu présente cinq
options :
¦ Basic : Affiche l’organisation, l’état et le partitionnement des différents disques
installées ou connectés au JS100. (Capacités disponibles, volumes, …)
¦ Legacy Disks : Si vous connectez des disques externes contenant des informations,
il vous faut entrer dans cette fonction pour que vos disques externes soient reconnus et
accessibles lors de la première connexion.
¦ Create New pool: Cette page vous permet de définir le partitionnement de vos
disques, de choisir le mode RAID 0, RAID 1 ou RAID 0+1, d’encrypter un volume de
partition.
¦ Default Disk Behavior: Dans cette fonction, vous définissez les actions à mener
lors de la connexion d’un nouveau disque sur un port USB du JS100.
¦ Disk Power Management: Cette page vous permet de paramétrer la mise en veille
des disques durs (Arrêt de la rotation du disque) en cas de non utilisation prolongée du
produit pendant plusieurs minutes.
Menu 4 - MEDIA : Le menu MEDIA contient tout le paramétrage des fonctions
audio/vidéo de votre JS100, il contient 5 choix :
¦ iTunes Jukebox : L’application Apple iTunes reconnaît le JS100 comme un
JukeBox et vous permet d’y stocker les musiques que vous souhaitez partager.
¦ Airport Express Jukebox : Votre JS100 diffuse automatiquement les musiques
contenues dans vos volumes vers un maximum de 4 bornes Airport Express. Vous
pouvez ainsi écouter 4 flux de musiques différentes dans quatre endroits de votre
maison ou de votre appartement.
¦ Internet Radio Jukebox : Cette page vous permet de spécifier la radio Internet que
vous souhaitez enregistrer et dans quels volumes, vous souhaitez stocker son contenu.
¦ Broadcast Server jukebox : Dans cette fonction, vous paramétrez les musiques que
vous diffusez vers les logiciels de media player habituels. (Streaming Audio).
¦ uPnP/AV Server : Les quelques paramètres à définir dans cette page permettent au
JS100 d’être reconnu par n’importe quel « Media Player », conforme à la norme uPnP
AV. Il s’agit des produits de diffusion Audio/vidéo que vous connectez à votre chaîne
Hi-Fi ou à votre télévision.
Menu 5 - NETWORK : Le menu NETWORK permet de définir les paramètres réseaux
de votre JS100, un seul choix :
¦ LAN : Spécifiez le mode d’adressage IP de votre JS100 dans cette page. (DHCP Client,
DHCP Serveur, Adresse IP Statique).
Menu 6 – SITE MAP : La carte de cette interface Web. En cliquant directement sur le
titre de ce menu, vous affichez l’ensemble des fonctions listées ci-dessous.
2.3 Administration
2.3.1 Administration de base: (Administration – Basic)
Depuis ce menu, vous pouvez modifier les paramètres suivants:
• Machine Name : Nom du JS100
• Language : Langue utilisée pour les menus d’administration
• Administration Username : nom de connexion pour accéder au menu de paramétrage
du JS100, par défaut c’est « admin »
• Administration Password : mot de passe de connexion pour accéder au menu de
paramétrage du JS100, par défaut c’est « admin »
• Confirm Password : re -saisissez le mot de passe de connexion pour accéder au menu
de paramétrage du JS100.
• JS100 Time : Heure actuelle du JS100. Cliquez sur « Set Time Manually » pour
entrer l’heure manuellement.
• Browser Time : Date et Heure de l’ordinateur que vous utilisez pour accéder aux
pages de configuration.. Cliquez sur « Set JS100 Time to Match » pour que le JS100
se synchronise à l’heure de votre ordinateur.
• Time Zone Region : Sélectionnez le continent du fuseau horaire
• Time Zone Country : Sélectionnez le pays du fuseau horaire
• Time Zone City : Sélectionnez la ville du fuseau horaire
• NTP Servers : Saisissez les adresses IP de serveurs de temps. Le JS100 est capable de
synchroniser son horloge avec un serveur de temps NTP (Network Time Protocol).
Vous pouvez obtenir les adresses IP de serveurs de temps auprès de votre FAI
(Fournisseur d’accès Internet).
Apply : Cliquez sur le bouton « Apply » pour sauvegarder les modifications.
Cancel : Cliquez sur « Cancel » pour annuler les modifications.
Restore Defaults : Cliquez sur « Restore Defaults » pour restaurer les valeurs d’usine.
Reboot : Cliquez sur « Reboot » pour redémarrer le JS100.
2.3.2 Gestion du Firmware (Firmware Administration)
Depuis ce menu, vous pouvez voir la version actuelle du firmware et le mettre à jour si une
nouvelle version est disponible. Veuillez noter la version de votre firmware avant de contacter
le support technique.
Pour effectuer une mise à jour du firmware :
Télécharger la dernière version du firmware sur votre ordinateur.
Cliquez sur le bouton « Parcourir », sélectionnez le fichier firmware, puis cliquez sur
« Ouvrir ».
Cliquez sur le bouton « Upgrade ».
Note : La procédure de mise à jour dure quelques minutes. N’éteignez pas le JS100 pendant la
mise à jour du firmware, sinon votre JS100 pourrait ne plus être accessible. Si vous avez
éteint le JS100 accidentellement pendant la mise à jour, veuillez contacter le support
technique Comet Labs pour une assistance.
2.3.3 Paramétrage des alertes (Error Alerts/Logging)
• E-mail Notification Enabled : Cochez cette case pour activer la fonction d’envoi des
alertes par e-mail
• Error Handling SMTP Server : Saisissez l’adresse IP ou le nom su serveur SMTP
qui transmettra les alertes.
• SMTP Port Override : Cochez cette case si votre serveur SMTP n’utilise pas le port
25 par défaut.
• Error Handling SMTP Port : Par défaut, cette valeur est 25, par contre, si votre
serveur SMTP n’utilise pas le port 25 et que vous avez cochez la case « SMTP Port
Override », saisissez à cet endroit le numéro du port utilisé par votre serveur SMTP.
• Error Handling Recipients : saisissez les adresses e-mails qui vont recevoir les
alertes. Une adresse e-mail par ligne.
• Send Test E-Mail : Cliquez sur ce bouton pour tester votre configuration. Si tout est
bien paramétré, vous devrez recevoir un e-mail de la part du JS100 à l’adresse que
vous avez indiquée.
• Pop-Up Notification Enabled : Cochez cette case pour activer l’envoie d’alertes par
des messages Windows (fenêtres pop-up).
• Error Handling Pop-Up Machines : Saisissez le nom des machines Windows qui
vont recevoir les messages d’alertes. Un nom de machine par ligne.
• Send Test Pop-Up : Cliquez sur ce bouton pour tester votre configuration. Si tout est
bien paramétré, les machines recevront les messages d’alertes. Note : Les ordinateurs
paramétrés pour recevoir les messages Windows doivent avoir le service « Affichage
des messages » activé et démarré.
2.3.4 Paramètres Windows (Windows Setup)
Depuis ce menu, vous définissez comment le JS100 va s’intégrer dans un environnement
Windows, il existe 3 modes :
Membre d’un groupe de travail (Workgroup Member mode), par défaut.
Membre d’un domaine (Domain Member mode).
Contrôleur de Domaine Primaire (PDC : Primary Domain Controller).
Note : Les paramètres de configuration dépendent du type sélectionné
2.3.4.1 Membre d’un groupe de Travail (Workgroup Member Mode)
Dans ce mode, il existe 2 options de sécurité pour limiter les accès aux données :
Accès par mot de passe (PBSA : Password-based share access)
Accès par utilisateur (UBSA : User-Based Share Access)
L’accès par mot de passe (PBSA) permet aux utilisateurs connaissant le mot de passe,
d’accéder à un partage individuel.
L’accès par utilisateur (UBSA) est plus flexible. L’administrateur peut donner les droits
d’accès à chaque utilisateur individuellement. L’administrateur peut affecter à chaque
utilisateur les droits suivants : aucun accès (no access), accès total (full access), ou lecture
seule (read access). Si vous optez pour l’accès par utilisateur (UBSA), vous devez
sélectionner une partition. Le JS100 utilise cette partition pour sauvegarder les informations
de l’utilisateur. Si aucune partition n’existe, vous devez en créer une (voir chapitre
« Création d’une nouvelle partition ») avant de sélectionnez l’accès par utilisateur UBSA.
• Pour configurer le JS100 comme un membre d’un groupe de travail :
1. Cochez la case « Workgroup Member Mode ».
2. Saisissez le nom du groupe de travail dans « Workgroup Name ».
3. Sélectionnez « Password Based Share Access » ou « User Based Share Access ». Si
vous avez sélectionné « User Based Share Access », dans “Pool Name”, sélectionnez
la partition dans lequel seront stockées les informations d’accès des utilisateurs.
2.3.4.2 Membre d’un Domaine (Domain Member Mode)
Il s’agit d’un groupe de travail Windows dont les comptes utilisateurs sont gérés par un
contrôleur de domaine. Un utilisateur a un compte qui est partagé à travers le réseau avec de
multiples ordinateurs. Ainsi, l’utilisateur peut accéder aux ressources d’un autre ordinateur
sans s’authentifier à chaque fois.
Les ordinateurs d’un domaine sont contrôlés par un Contrôleur de Domaine Principal (PDC)
et chaque utilisateur doit s’authentifier auprès de ce dernier avant de pouvoir joindre le
domaine. Si votre réseau dispose d’un domaine, vous préféreriez connecter votre JS100
comme un membre de ce domaine. Quand le JS100 est configuré de cette manière, le système
du JS100 envoie une requête à votre contrôleur de domaine primaire (PDC) pour obtenir le
niveau de sécurité de chaque utilisateur.
Bien que le JS100 ne puisse joindre qu’un domaine à la fois, vous pouvez le configurer pour
qu’il se connecte à 2 différents domaines. Vous pouvez ainsi basculer le JS100 d’un domaine
vers un autre en utilisant le même nom et mot de passe.
• Pour configurer le JS100 comme un membre d’un domaine :
1. Cochez la case « Domain Member Mode ».
2. Saisissez le nom de votre domaine actuel. Si le JS100 est reconnu dans ce
domaine, ce dernier rejoint le domaine sans vous demander de vous
authentifier. Sinon, vous devez saisir le nom et le mot de passe de
l’administrateur du domaine pour autoriser le JS100 à être membre du
domaine.
3. Pour les JS100 qui sont aussi paramétrés pour supporter NFS (Network File
System), le système assigne un identifiant UNIX (UID) et un groupe ID (GID)
à chaque fichier au moyen de CIFS (Common Internet File System). Les ID
utilisateurs UID sont dans la plage 35000-40000, les identifiants de groupes
GID sont dans la plage 42000-43000.
2.3.4.3 Contrôleur de Domaine Primaire (Primary Domain Controller Mode)
Pour constituer un domaine Windows, au moins un contrôleur de domaine doit être présent.
Le contrôleur de domaine contient toutes les informations des comptes d’utilisateurs.
Note : Chaque domaine ne doit disposer que d’un seul Contrôleur de Domaine Primaire
(PDC) et peut éventuellement disposer de contrôleurs secondaires. Si un Contrôleur de
Domaine Primaire existe déjà dans le domaine spécifié, ne pas configurer le JS100 comme
Contrôleur de Domaine Primaire.
Les utilisateurs des systèmes d’exploitation Windows NT, Windows 2000 et Windows XP
Professionnel peuvent se connecter à des domaines Windows. Les utilisateurs qui
fonctionnent avec ces versions de Windows, peuvent accéder au JS100 grâce aux fonctions de
sécurité offertes aux utilisateurs du domaine, vous n’avez pas à créer de compte utilisateur
supplémentaire pour le JS100.
Les systèmes d’exploitation Windows 98 et Windows Millenium peuvent se connecter à un
domaine mais avec certaines limitations. Les utilisateurs qui fonctionnent avec ces versions de
Windows n’ont pas accès aux fonctions de sécurité du domaine. Vous devez donc créer des
comptes utilisateurs dans le JS100 pour ces derniers.
Les utilisateurs de Windows XP Version familiale ne peuvent pas se connecter à un domaine
Windows.
• Pour configurer le JS100 en tant que Contrôleur de Domaine Primaire (PDC) :
1. Cochez la case « Primary Domain Controller Mode ».
2. Saisissez le nom de votre domaine dans « Domain Name », évitez tous caractères
spéciaux. Les utilisateurs qui désirent se connecter au domaine, doivent inclure le nom
de domaine dans leur information de connexion.
3. Saisissez le nom de l’administrateur dans « Admin User Name ». Le compte
administrateur est utilisé pour ajouter, effacer ou modifier les comptes utilisateurs et
les comptes machines du domaine.
Note : Le compte administrateur du domaine est différent du compte administrateur
qui gère l’interface de paramétrage du JS100.
4. Saisissez le mot de passe administrateur dans « Admin Password » et dans
« Confirm Password ». C’est le mot de passe du compte administrateur du domaine.
5. En face de « Profiles and Scripts », cliquez sur « Pool », puis sélectionnez en un.
Notes :
• Fonctionnant comme un PDC, le JS100 enregistre les données concernant
chaque utilisateur sur le disque. Le système du JS100 crée 2 volumes en
partage dans le pool (la partition) que vous avez sélectionnée : « profiles » et
« netlogon », des informations concernant le profil de chaque utilisateur. Les
utilisateurs du domaine n’ont pas à se soucier de ces 2 volumes de partage. Par
contre l’administrateur doit vérifier qu’il aura assez d’espace disque.
• Le volume de partage « netlogon » contient les scripts de connexions.
• Certaines versions de Microsoft Windows enregistrent ces informations dans le
volume de partage « profiles ».
6. Sélectionnez une lettre de lecteur dans « Logon Drive ».
• Notes : Quand un utilisateur se connecte dans le domaine, cette lettre de lecteur
sera affectée à son répertoire de travail. C’est essentiellement une commande
implicite de « net use ». Pour cela, il faut que l’utilisateur dispose d’un
répertoire de travail (voir « Création d’un compte utilisateur »). S’il n’existe
Loading...
