COMET LABS GSM448R User Manual

Switch Gigabit Ethernet Manageable

52 ports - (Modèle: GSM448R)

2 ports 1000BASE-T

48 ports 10/100BASE-TX

2 ports mini-GBIC (en option)

Guide de l’utilisateur

FCFCC Warning

This equipment has been tested and found to comply with the regulations for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with this user’s guide, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his or her own expense.

CE Mark Warning

Cet équipement est conforme à la norme CE classe A. Dans un environnement domestique, ce produit peut causer des interférences radios, auquel cas il peut être demandé à l’utilisateur de prendre des mesures adéquates.

VCCI Warning

Ce produit est conforme à la norme VCCI Classe A.

UL Warning

a) Elevated Operating Ambient Temperature- If installed in a closed or multi-unit rack assembly, the operating ambient temperature of the rack environment may be greater than room ambient. Therefore, consideration should be given to installing the equipment in an environment compatible with the manufacturer's maximum rated ambient temperature (Tmra).

b) Reduced Air Flow- Installation of the equipment in a rack should be such that the amount of air flow required for safe operation of the equipment is not compromised.

c) Mechanical Loading- mounting of the equipment in the rack should be such that a hazardous condition is not achieved due to uneven mechanical loading.

d) Circuit Overloading- Consideration should be given to the connection of the equipment to the supply circuit and the effect that overloading of circuits might have on over current protection and supply wiring. Appropriate consideration of equipment nameplate ratings should be used when addressing this concern.

e) Reliable Earthing- Reliable earthing of rack-mounted equipment should be maintained. Particular attention should be given to supply connections other than direct connections to the branch circuit (e.g., use of power strips).

Ver. 1.00

SOMMAIRE

A Propos de ce Guide...........................................................................1

Contenu du manuel..........................................................................1

Termes/Usage....................................................................................1

Introduction............................................................................................3

Technologie Gigabit Ethernet........................................................3

Technologie Fast Ethernet..............................................................4

Technologie de commutation........................................................4

VLAN (Virtual Local Area Network)..............................................5

Fonctionnalités..................................................................................7

Deballage et mise en place................................................................9

Déballage............................................................................................9

Mise en place...................................................................................10

Installation dans un rack...............................................................11

Branchement des câbles réseau..................................................12

Alimentation.....................................................................................12

Identifiez les elements ExternEs....................................................13

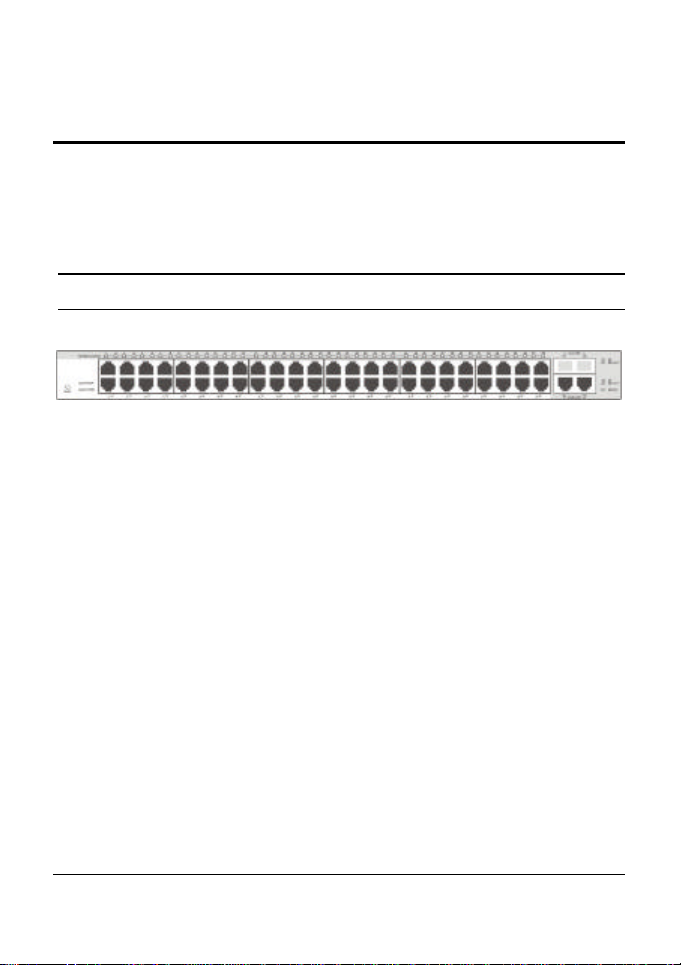

Face avant du switch.....................................................................13

Face arrière du switch...................................................................14

INFORMATIONS DES TEMOINS LUMINEUX........................................15

Témoins lumineux Power et System..........................................15

Témoins lumineux des Ports 1~48 10/100M.............................16

Témoins lumineux des Ports 49~50 Gigabit..............................16

Témoins lumineux des Ports 51~ 52 Slots mini-GBIC.............16

Configuration..........................................................................................13

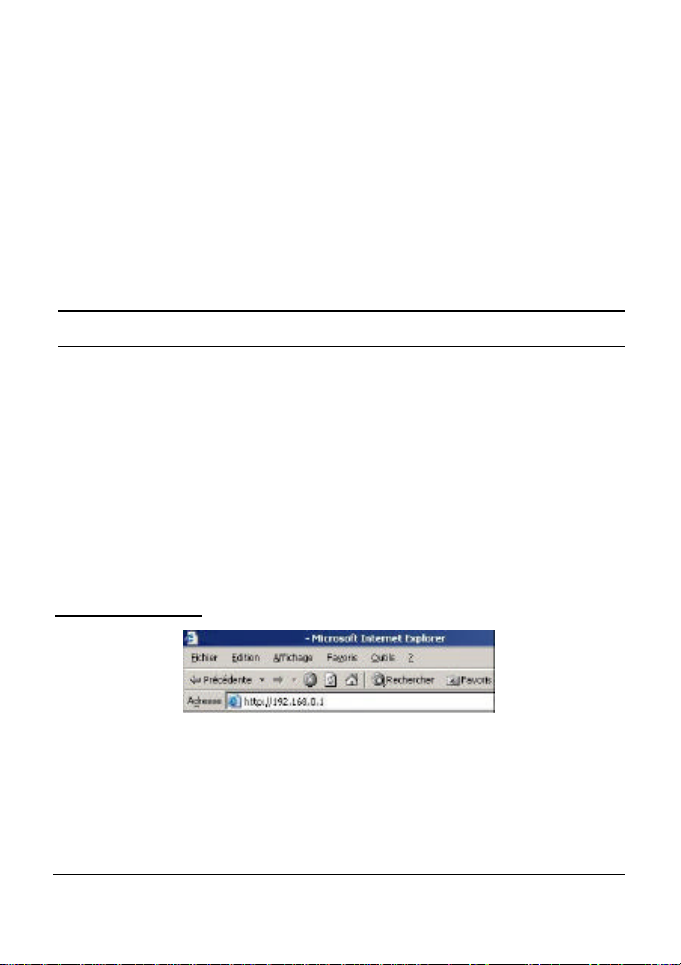

Installation de l’utilitaire de configuration web...............................13

Discovery List....................................................................................14

Monitor List.......................................................................................15

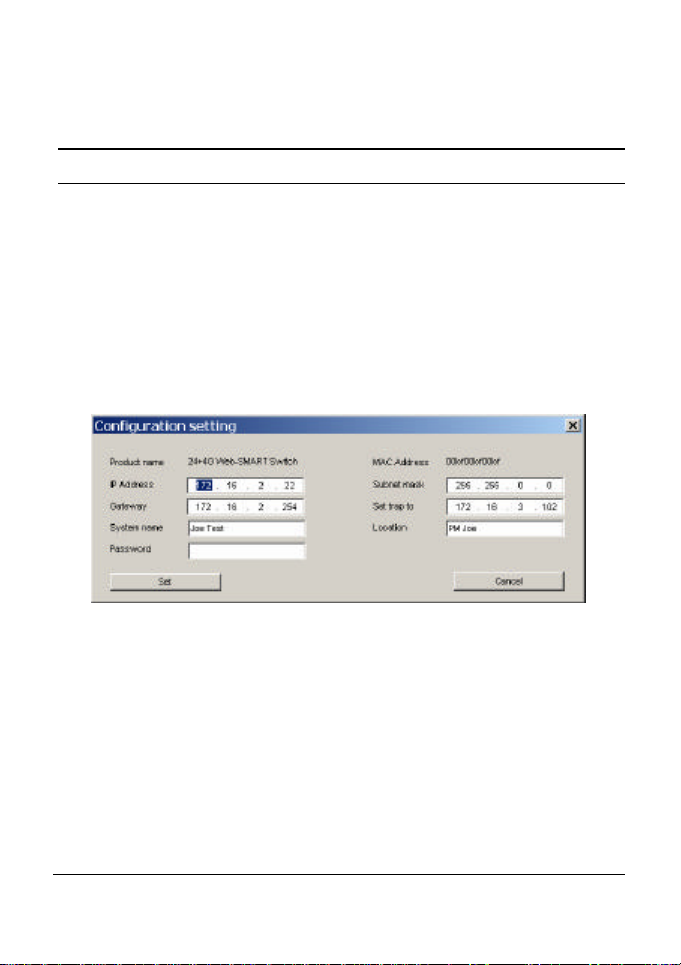

Device Setting....................................................................................17

Barre des menus.................................................................................18

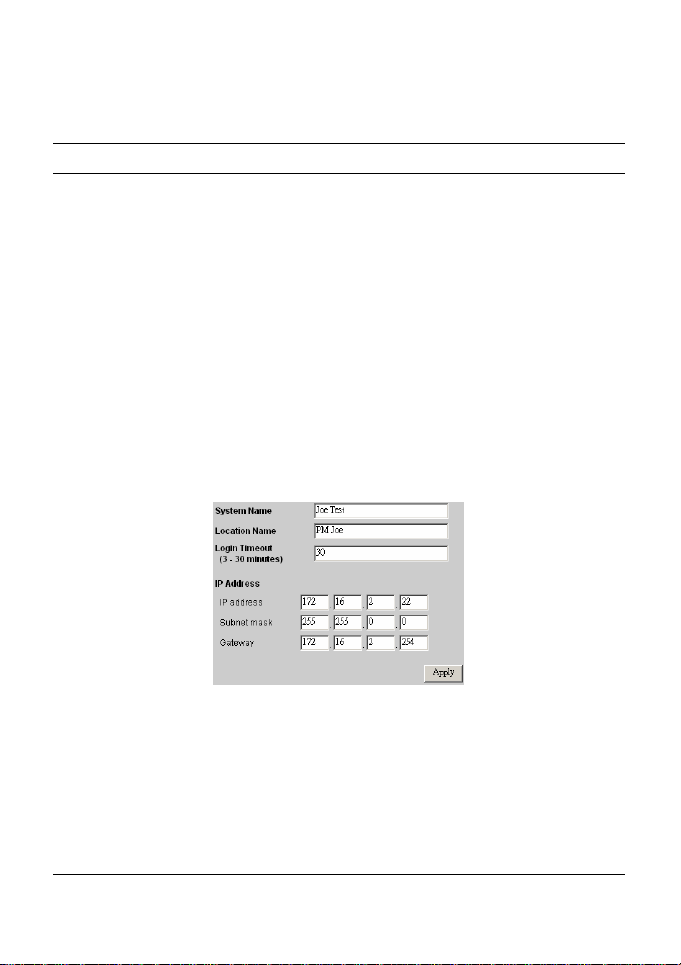

Configuration du Switch...................................................................19

Menu « Setup »..................................................................................22

Paramétrage........................................................................................23

Port..................................................................................................23

VLAN Settings (Virtual Local Area Network)............................26

Trunking (Agrégation de liens)................................................28

Device Status (état du périphérique)............................................28

Statistics (Statistiques)...................................................................28

Menu “System”..............................................................................31

Trap (Alertes).................................................................................32

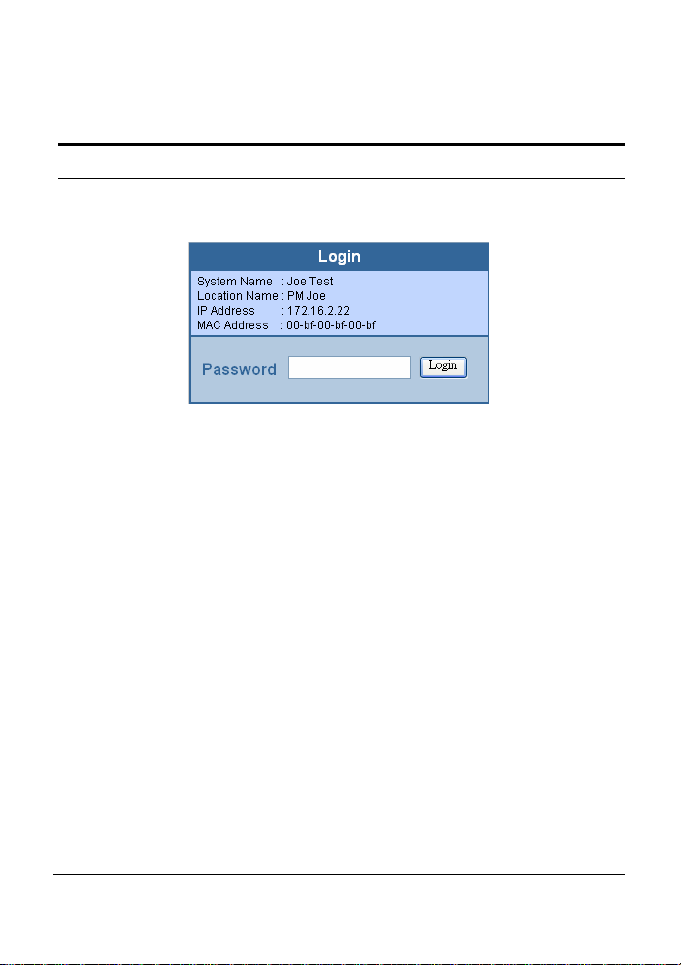

Set Password................................................................................33

Password (Mot de passe)...............................................................33

Backup Setting (sauvegarde des paramètres)...............................34

Reset Setting (réinitialisation des paramètres à leur valeur par

défaut).............................................................................................34

Logout.................................................................................................35

SpecificationS TECHNIQUES..............................................................39

A PROPOS DE CE GUIDE

Félicitations pour l’achat de ce Switch manageable 48+4G ports 10/100/1000 Mbps Comet Labs. Cet équipement intègre les technologies réseaux Fast Ethernet 1000 Mbps, 100 Mbps et Ethernet 10 Mbps dans un package simple.

Contenu du manuel

Ce manuel décrit la procédure d’installation du Switch manageable 48+4G-Port 10/100/1000Mbps.

Termes/Usage

Dans ce guide, le terme “Switch” (première lettre en majuscule) indique le switch manageable 48+4G ports 10/100/1000 Mbps Comet Labs, et le terme générique ”switch” (sans majuscules) indique n’importe quel switch.

INTRODUCTION

Ce chapitre décrit les fonctionnalités du Switch 48+4G-Port 10/100/1000Mbps Gigabit Ethernet et des informations plus générales concernant les technologies de commutation Ethernet, Fast Ethernet et Gigabit Ethernet.

Technologie Gigabit Ethernet

Gigabit Ethernet est une extension de l’Ethernet IEEE 802.3 utilisant les même structures, même format de paquets et supporte le protocole CSMA/CD, full duplex, contrôle de flux, mais en théorie 10 fois plus rapide que Fast Ethernet et 100 fois plus rapide qu’Ethernet. Puisqu’il est compatible avec les environnements 10 Mbps et 100 Mbps, Gigabit Ethernet permet une évolution rapide sans perte de temps en investissement matériel, logiciel et de formation du personnel.

L’accroissement de la vitesse et de la bande passante offerte par Gigabit Ethernet est essentiel pour les copies de fichiers à cause des goulots d’étranglement, générés par les ordinateurs et les utilisateurs qui utilisent des applications qui développent de plus en plus de trafic sur le réseau.

Evoluer les composants, comme l’épine dorsale et les serveurs vers Gigabit Ethernet peut énormément améliorer les temps de réponses du réseau, et ainsi augmenter ses performances.

Gigabit Ethernet supporte la vidéo conférence, des images complexes et toutes les applications similaires utilisant des données intenses.

Technologie Fast Ethernet

L’étendue croissante des réseaux locaux et la complexité croissante des logiciels d’applications nécessite des équipements réseaux toujours plus performants. Un certain nombre de technologies hautes vitesses sont désormais offertes afin d’améliorer la disponibilité de la bande passante et d’améliorer les temps de réponses des équipements. Parmi ces technologies : 100BASE-TX (Fast Ethernet) fournit une évolution et une compatibilité avec la technologie associée à la norme 10BASE-T. Cette compatibilité assure ainsi une évolution facile et une très large diffusion amenant à des coûts réduits pour chaque connexion. Fast Ethernet est désormais la solution qui domaine le marché du réseau local.

Fast Ethernet 100Mbps est un standard spécifié par le comité IEEE 802.3 LAN. C’est une extension de Ethernet 10Mbps qui assure la transmission de données 10 fois plus rapidement, tout en conservant le protocole de communication CSMA/CD.

Technologie de commutation

Une autre approche permettant de repousser les limites de la technologie Ethernet réside dans la technologie de commutation Ethernet. Un switch assure les fonctions de pont et transmet les paquets Ethernet au niveau de l’adresse MAC (Niveau 2 de la couche OSI).

La commutation est une manière efficace et économique pour augmenter la capacité disponible aux utilisateurs de votre réseau local. Un switch améliore la disponibilité et réduit la charge de votre réseau en le divisant en segments. Chaque

segment dispose de sa propre bande passante et ne gêne pas ainsi les autres segments.

Un switch agit comme un pont ultra-rapide entre deux segments individuels.

Pour les réseaux Fast Ethernet, l’insertion d’un switch permet d’éliminer les problèmes de distances et de nombre de répéteurs (5 mètres et 2 Répéteurs Max.) entre Hubs Fast Ethernet. Un switch peut être utilisé afin de réduire le trafic inutile entre deux parties d’un réseau , créant deux domaines de collision Fast Ethernet. Le switch supporte les connexions traditionnelles 10Mbps Ethernet et 100Mbps Fast Ethernet. Il permet également l’interconnexion entre deux segments, l’un à 10 Mbps, l’autre à 100 Mbps.

La technologie de commutation réseau est une innovation importante par rapport aux générations antérieures de ponts et passerelles qui disposaient d’un temps de latence important. Les routeurs ont également été utilisés afin de segmenter un réseau local, mais leur coût d’achat, de configuration et de maintenance rendent leur exploitation au sein de réseaux locaux prohibitif. Aujourd’hui les switches représentent une solution idéale aux problèmes de congestion de la plupart des réseaux locaux.

VLAN (Virtual Local Area Network)

Réseau local virtuel (VLAN) dans le cadre duquel la segmentation du réseau n'est pas contrainte par la configuration physique mais déterminée par configuration logique. Acronyme de Virtual LAN (réseau local virtuel), prononcé en général " vé-lanne " en français. Le principal

avantage de l’utilisation d’un VLAN, est de réduire la latence et les besoins du routeur, en utilisant des switchs plus rapides. Les autres avantages d’un VLAN sont les suivants :

La sécurité : les données sont transmis seulement vers les utilisateurs

confidentiels du VLAN. L’accès au réseau peut être soumis à plus de

Réduction des coûts: les VLANs peuvent être utilisés pour créer plusieurs

domaine de broadcast, éliminant ainsi le besoin d’avoir de coûteux routeurs.

contraintes logiques.

Le VLAN par port (ou groupe de port) est la méthode la plus courante pour implémenter un VLAN. Cette méthode est utilisée dans le Switch.

Fonctionnalités

u 48 ports 10/100 Mbps (RJ45) à auto négociation MDI/X u 2 ports 10/100/1000 Mbps Auto négociation (RJ45) u 2 slots mini-GBIC - (SFP) u Tous les ports RJ45 supportent l’auto négociation

MDI/MDIX, L’utilisation de ports Uplink et de câbles croisés est inutile.

u Mode Full/half duplex sur les ports 10/100Mbps RJ45 u Mode Full duplex sur les ports Gigabit u Commutation en mode Store and forward : Le paquet est

stocké puis vérifié. Les paquets erronés ou incomplets sont stoppés et ne sont pas transmis. Ils ne génèrent donc pas de trafic inutile dans votre réseau local

u Table d’entrée d’adresses MAC de 4K actif et auto

apprentissage.

u Buffers de paquets de 1536 Koctets u Support du contrôle de flux - protocole IEEE 802.3x en

mode full-duplex

u Support du mode Back-pressure pour le contrôle de flux en

mode half-duplex

u Support VLAN par port u Support par port de la qualité de service (QoS) et Trunking u Supporte l’agrégation de ports

u Configuration de la vitesse, de l’activation, du contrôle de

flux et du mode duplex par port.

u configuration facile par un simple navigateur WEB u Installation simplifiée par un assistant Windows de

Management

u Format Standard 19” Rackmount

DEBALLAGE ET MISE EN PLACE

Ce chapitre fournit des informations sur le déballage et l’installation du Switch.

Déballage

Ouvrez le carton contenant le Switch et déballez le délicatement. Le carton doit contenir les éléments suivants :

Un Switch manageable 48+4G-Port 10/100/1000Mbps Gigabit Ethernet

Un cordon d’alimentation

Quatre pieds en caoutchouc anti-choc

Vis et équerres pour fixation dans un rack

Un CD-Rom contenant l’utilitaire de configuration Web et le guide de

Si une pièce du contenu de votre colis venait à manquer, merci de contacter votre revendeur.

l’utilisateur.

Mise en place

L’installation de ce Switch peut être réalisée en suivant ces quelques recommandations :

Installez le Switch dans un endroit sec et ventilé. Reportez vous au chapitre

Installez le Switch dans un endroit loin de sources électromagnétique, de

Laissez au moins 10 cm d’espace libre à l’avant et à l’arrière du Switch pour

Trouvez une surface plane pouvant supporter le poids du Switch ou dans un

Si vous installez le Switch sur une surface place, installez bien les 4 pieds en

Spécifications Techniques.

vibration et des rayons du soleil.

une bonne ventilation.

Rack 19 pouces.

caoutchouc en dessous du Switch.
