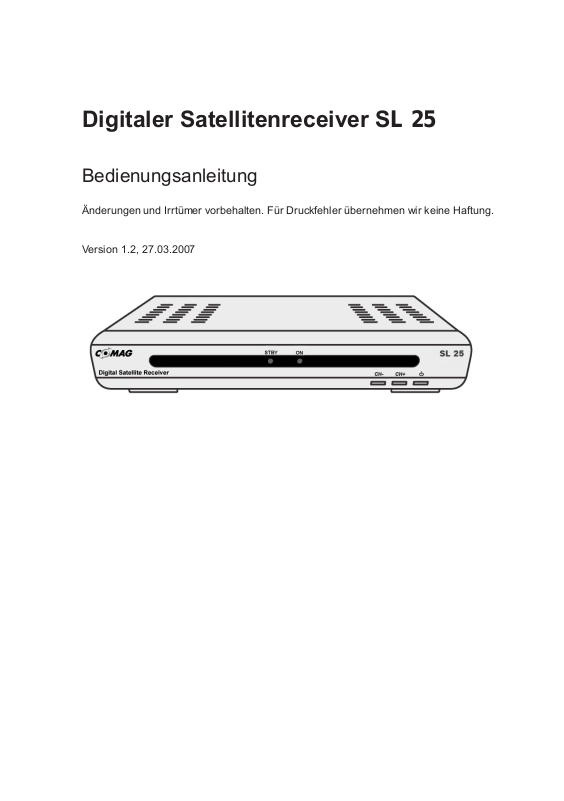

Comag SL25 User Manual
Digitaler Satellitenreceiver SL 25
Bedienungsanleitung
Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
Version 1.2, 27.03.2007
Geräteübersicht SL 25
Receiver Vorderseite
Receiver Rückseite
2 31
Fernbedienung
OFF
ON
POWER
5
RG405 DS1
100-240V~
50/60Hz
Internal F1:
T2AL 250V
Consumption:12W MAX
4
Geräteübersicht
Die Receiver Vorderseite
1
–
2
LED STBY
3
LED ON
4
Taste
Standby
5
Taste CH+
6
Taste CH-
Die Receiver Rückseite
1
LNB-IN
2
IF-OUT
3
TV (Ausgang)
4
100–240 V~
50/60 Hz, 20
W
5
ON/OFF
Infrarotempfänger für die Signale der
Fernbedienung
Rote LED leuchtet nur im StandbyBetrieb.
Grüne LED leuchtet nur im Normal-
Betrieb.
Einschalten und auf Standby-Betrieb
schalten.
Halten Sie diese Taste länger als 10
Sekunden gedrückt, werden die Werkseinstellungen wieder hergestellt.
Achtung! Dadurch gehen Ihre
persönlichen Einstellungen verloren.
Wechsel zum nächst höheren
Programmplatz
Cursor-Bewegung aufwärts
Wechsel zum nächst niedrigeren
Programmplatz
Cursor-Bewegung abwärts
LNB-Anschluss für Antennen-Kabel
LNB-Anschluss für einen zweiten
Satelliten-Receiver
SCART-Anschluss TV-Gerät
Netz-Anschluss
Netz-Schalter
Die Fernbedienung
1 STANDBY Einschalten und Standby-Betrieb
2 ZOOM Bild vergrößern
3 LIST TV-Programmliste aufrufen
4 TIMER Timer aufrufen
5 TEXT Teletext aufrufen
6 MUTE Ton-Stummschaltung
7 M/P Multi-Picture-Funktion, Bildvorschau aufrufen
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK Im Normalbetrieb: aktuelle Programmliste aufrufen.
Im Menü: Menüpunkt bestätigen.
10 CH Wechsel zum nächst niedrigeren Programmplatz/
Cursor-Bewegung abwärts
11 FAV Eigene Favoritenliste aufrufen.
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild
14 INFO Anzeige der Empfangsdaten des aktuellen
Programms (Satfinder-Funktion)
15 0–9 Programm direkt auswählen, Zifferneingabe
16 P– Im Normalbetrieb: Programmgruppen-Wechsel
In TV-Programmliste: Zehnerblock-Umschaltung
17 P+ Im Normalbetrieb: Programmgruppen-Wechsel
In TV-Programmliste: Zehnerblock-Umschaltung
18 V– Lautstärke senken/Cursor-Bewegung links
19 CH Wechsel zum nächst höheren Programmplatz/
Cursor-Bewegung aufwärts
20 MENU Hauptmenü aufrufen
21 EXIT Menü oder Menüpunkt verlassen
22 AUDIO Audio-Modus ändern
23 EPG Elektronische Programm-Zeitschrift (wenn vom
Sender angeboten)
24 TV/SAT Wechsel zwischen Haus- und Satellitenantenne
25 TV/RADIO Wechsel zwischen TV-Modus und Radio-Modus
Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen
• sicheren
• vorteilhaften
Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.
Wir setzen voraus, dass der Bediener des Receivers allgemeine
Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
• montiert
• anschließt
• bedient
• reinigt
• entsorgt
muss den vollständigen Inhalt dieser Bedienungsanleitung zur
Kenntnis genommen haben. Bewahren Sie diese
Bedienungsanleitung immer in der Nähe des Receivers auf.
Gestaltungsmerkmale
Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht
unterscheiden, ob es sich um
normalen Text
• Aufzählungen
Handlungsschritte
handelt.
Inhaltsverzeichnis
Geräteübersicht ..................................................................................2
Die Fernbedienung .............................................................................3
Vorwort ..............................................................................................5
Gestaltungsmerkmale ......................................................................5
Inhaltsverzeichnis............................................................................. 6
Sicherheitshinweise .........................................................................8
Grundlegende Sicherheitshinweise............................................ 8
Erläuterung der Sicherheitshinweise ................................................ 11
Bestimmungsgemäßer Gebrauch..................................................... 11
Lieferumfang ................................................................................... 12
Beschreibung.................................................................................. 13
Receiver anschließen ..................................................................... 16
Antennen-Kabel montieren ............................................................... 17
Anschluss mit SCART-Kabel............................................................ 19
In Betrieb nehmen .......................................................................... 21
Fernbedienung.................................................................................. 21
Receiver............................................................................................ 22
Bedienen.......................................................................................... 23
Bildschirm-Einblendungen bei einem Programm-Wechsel ..............23
Benutzer-Oberfläche auf dem TV-Bildschirm ...................................24
Menü-Aufbau ....................................................................................25
In den Menüs navigieren .................................................................. 26
Programm (Symbol: Fernseher) ....................................................... 27
Installation (Symbol: Sat-Antenne) ...................................................29
Systemeinstellungen (Symbol: Zahnrad).......................................... 31
Einstellung (Symbol: Werkzeuge) .................................................... 34
Software-Update via Satellit .............................................................35
Tasten mit Sonderfunktionen........................................................ 36
EPG ..................................................................................................36
Sleeptimer......................................................................................... 36
6
Akustisches Signal zum Ausrichten der Satelliten-Antenne............. 36
Audio................................................................................................. 38
Zoom................................................................................................. 38
List ....................................................................................................38
Umschalten TV/SAT .........................................................................38
Umschalten TV/Radio.......................................................................39
Teletext .............................................................................................39
FAV...................................................................................................40
Pause................................................................................................40
Demontieren.................................................................................... 41
Reinigen........................................................................................... 41
Fehlfunktionen beseitigen ............................................................. 42
Technische Daten ........................................................................... 44
Hersteller / Garantie ........................................................................45
Konformitätserklärung ................................................................... 46
Glossar............................................................................................. 47
7
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den
Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in
der Bedienungsanleitung.
Grundlegende Sicherheitshinweise
Elektrischer Anschluss
• Trennen Sie bei Betriebsstörungen den Receiver von der
Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen
Netzschalter ist der Receiver noch unter Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu
vermeiden, setzen Sie den Receiver weder Regen noch sonstiger
Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr
eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht installierte
Netz-Steckdose von 100–240 V, 50–60 Hz an.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss des
Receivers „LNB IN“ darf 300 mA nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das
Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie
nur am Netzstecker, nicht am Kabel.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen,
ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie
das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie
es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr
eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht
zugänglich ist.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Bezug von Ersatzteilen nur vom Hersteller. Änderungen am Gerät
führen zum Erlöschen der Verantwortung des Herstellers.
8
• Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor sie ihn
erneut verwenden. Es besteht sonst die Gefahr eines
Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver
benutzen, oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.
Richtiger Standort
• Stellen Si
• Vermeiden Sie die Nähe von:
- Wärmequellen, wie z. B. Heizkörpern,
- offenem Feuer, wie z. B. Kerzen,
- Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
- Stellen
auf den Receiver.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außer-
gewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für
ausreichende Belüftung des Receivers.
• Stelle
• Wenn Sie den Receiver von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des Receivers
Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine
Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass
niemand darauf treten oder darüber stolpern kann.
e den Receiver auf eine feste, ebene Unterlage.
Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen)
n Sie keine schweren Gegenstände auf den Receiver.
9
Richtiger Umgang mit Batterien
• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass
Batterien nicht in die Hände von Kindern gelangen. Kinder
könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver längere Zeit
nicht benutzt wird, nehmen Sie die Batterien aus der
Fernbedienung.
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen.
Entsorgen Sie die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien
niemals in den normalen Hausmüll.
Entsorgen
Werfen Sie den Receiver und die Batterien
keinesfalls in den normalen Hausmüll. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung
nach Möglichkeiten einer umwelt- und
sachgerechten Entsorgung des Geräts. Geben Sie
verbrauchte Batterien bei einer Sammelstelle ab.
10
Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende Kategorien von
Sicherheitshinweisen:
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor möglichen
Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sachoder Umweltschäden.
Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.
Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von unverschlüsselten digitalen
Satelliten-Programmen (free-to-air) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet
werden. Dazu gehört auch die Beachtung aller Informationen dieser
Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu Personenschäden führen. Sie
bedeutet zudem den sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch entstehen.
11
Lieferumfang
Kontrollieren Sie nach dem Kauf den Lieferumfang. Der
Lieferumfang kann je nach Modell variieren, beachten Sie die
Angaben auf der Verpackung.
12
Nr.
1
2
3
Anzahl
1
1
2
1
STBY
Digital Satellite Receiver
ON
RG405DS1
Erklärung
Receiver
Fernbedienung
Batterien Typ LR 03/AAA/1,5 V
Bedienungsanleitung (nicht abgebildet)
SL 25
Beschreibung
Mit dem Receiver können Sie unverschlüsselte digitale SatellitenProgramme (free-to-air) über eine Satelliten-Antenne empfangen.
Sie brauchen den Receiver vorerst nicht zu programmieren.
Die wichtigsten Sender und Satelliten sind vorprogrammiert.
Die Satelliten-Antenne muss auf den gewünschten Satelliten
ausgerichtet sein.
Der Receiver sucht weitere neue Programme, sobald Sie den
automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht
vorprogrammierte Satelliten können hinzugefügt werden.
Alle Receiver-Einstellungen können Sie leicht über die BenutzerOberfläche (Menü) auf dem TV-Bildschirm vornehmen.
Die mehrsprachige Benutzer-Oberfläche unterstützt folgende
Sprachen:
• deutsch
• griechisch
• kroatisch
• tschechisch
• dänisch
• holländisch
• ungarisch
• norwegisch
• polnisch
• slowakisch
• schwedisch
• englisch
• französisch
• türkisch
• spanisch
13
• italienisch
• portugiesisch
Ab Werk sind folgende Satelliten vorprogrammiert:
• Astra1 19E
• Hotbird 13E
• Türksat 42E
• Sirius2 5E
• Amos 4W
• Astra2 28E
• HispaSat 30W
• Atlantic 4-5
•
Hellasat 39E
Weitere Ausstattungsmerkmale:
• Software-Update via Satellit ASTRA 19,2° Ost
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Station
Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300
mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz
• Manuelle PID Eingabe möglich
• 3 Tasten an der Frontblende
• plug and play
• Leistungsaufnahme im Standby-Betrieb sensationelle ca. 2
Watt.
• Netzanschluss 100–240 V, 50/60 Hz
• 4000 Programmspeicherplätze
• Kindersicherung (voreingestelltes Passwort: 0000)
• 1 Favoritenliste und 8 Programmgruppen
• Automatischer Sender-Suchlauf
• Sender-Listeneditor
14
Loading...
