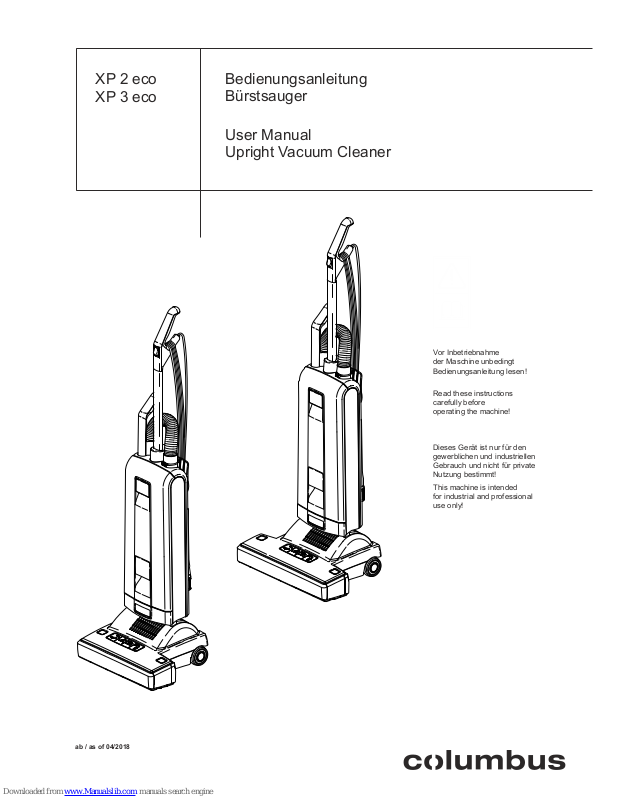

Bedienungsanleitung
Bürstsauger
User Manual
Upright Vacuum Cleaner
XP 2 eco
XP 3 eco
Vor Inbetriebnahme
der Maschine unbedingt
Bedienungsanleitung lesen!
Read these instructions
carefully before
operating the machine!
Dieses Gerät ist nur für den
gewerblichen und industriellen
Gebrauch und nicht für private
Nutzung bestimmt!
This machine is intended
for industrial and professional
use only!
ab / as of 04/2018
XP 2 eco
XP 3 eco
Inhaltsverzeichnis
Seite
1. Zubehör ............................................................................3
2. Technische Daten .............................................................3
3. Sicherheitshinweise ........................................................ 4
4. Hinweis zur Entsorgung .................................................. 6
5. Gerätebeschreibung ........................................................ 7
6. Inbetriebnahme ............................................................... 7
7. Handhabung .....................................................................8
8. Wartung und Pflege ........................................................ 10
Table of contents
Page
1. Attachments .....................................................................
2. Technical Details .............................................................
3. Safety Instructions ...........................................................
4. Note on Disposal ..............................................................
5. Machine Description ........................................................
6. Assembling ......................................................................
7. Operating Instructions .....................................................
8. Maintenance and servicing .............................................
XP 2 eco
XP 3 eco
2. Technische Daten
Staubsauger:
Gebläsemotor .........................................890 Watt
Unterdruck .............................................. 243 mbar
(2476 mm H2O)
Luftmenge ...............................................43,3 l/s
Papierbeutel ...........................................5,3 liter, 3-lagig
Arbeitsbreite ...........................................378/448 mm
Bürstenantrieb ........................................ Zahnriemen
Bürstendrehzahl .....................................2700 U/min
Bodenanpassung .................................... automatisch
sensorgesteuert
Anschlussleitung .................................... 12 m
Gewicht ................................................... 8,1/ kg
Vibrationspegel .......................................<= 2,5 m/s
2
Unsicherheit K ........................................0,2 m/s
2
Schalldruckpegel ....................................<70 dB(A)
Unsicherheit KpA ....................................2 dB(A)
Schutzklasse ...........................................II, doppelt isoliert
Arbeiten an der elektrischen Installation dürfen nur von Sach
-
kundigen ausgeführt werden.
Vacuum Cleaner:
Vacuum Motor ............................................... 890 Watt
Suction ..........................................................243 mbar
(2476 mm H2O)
Air Flow .........................................................43,3 l/s
Paper filter bag .............................................5,3 litres, 3-layer
Working width ............................................... 378/448 mm
Brush drive .................................................... tooth belt
Brush speed ..................................................2700 rpm
Floor adjustment ...........................................automatically
sensor advised
Cable .............................................................12 m
Weight ...........................................................8,1/ kg
Vibration level................................................ <= 2,5 m/s
2
Uncertainty K................................................. 0.2 m/s
2
Sound pressure level .....................................<70 dB(A)
Uncertainty KpA: ...........................................2 dB(A)
Protection ...................................................... double insulated
2. Technical Details
For Service please contact your supplier or the address below.
A Zubehör
1 20609100 Polsterdüse
2 20212900 Fugendüse
B Service-Teile
1 20599930 Papierbeutel (VPE 20 Stück)
2 20600700 Micro-Hygienefilter
3 21530700 Micro-Abluftfilter PP
4 21532000 Rundbürstenset XP 2 eco
4 Rundbürstenset XP 3 eco
A Attachments
1 20609100 Upholstery Tool
2 20212900 Crevice Tool
B Service Parts
1 20599930 Paper Filter Bag (Pckg unit 20 pcs)
2 20600700 Micro hygiene filter
3 21530700 Micro exhaust filter PP
4 21532000 Round Brush Set XP 2 eco
4 Round Brush Set XP 3 eco
1. Zubehör/ Attachments
2
1
2
1
3
4
A B
3
XP 2 eco
XP 3 eco
Original Bedienungsanleitung
Lesen Sie bitte diese Gebrauchsanweisung
und beachten Sie die darin enthaltenen
Gebrauchs-, Sicherheits- und Warnhinweise,
bevor Sie das Gerät in Betrieb nehmen.
ACHTUNG! Die Sicherheitshinweise mit
diesem Symbol können bei Nichtbeachtung
eine Gefahr für Personen darstellen.
3. Sicherheitshinweise
Die Gebrauchsanweisung bitte gut aufbewahren. Wird
das Gerät an Dritte weitergegeben, muss unbedingt die
Gebrauchsanweisung mit übergeben werden.
Die Benutzung des Gerätes geschieht auf eigene
Verantwortung. Der Hersteller haftet nicht für Schäden, die
durch falsche Bedienung oder nicht bestimmungsgemäßen
Gebrauch verursacht werden.
Bestimmungsgemäße Verwendung
Diese Maschine ist für gewerbliche Zwecke bestimmt.
z.B. Hotels, Schulen, Krankenhäusern, Fabriken, Büros,
Geschäften.
Dieses Gerät ist nicht zum Gebrauch durch Personen
(einschließlich Kindern) mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und/oder Wissen geeignet.
Beaufsichtigen Sie Kinder, die sich in der Nähe des
Staubsaugers aufhalten. Lassen Sie Kinder niemals mit
dem Staubsauger spielen. Reinigung und Benutzerwartung
dürfen nicht durch Kinder ohne Beaufsichtigung
durchgeführt werden.
Vor jedem Betrieb des Staubsaugers ist dieser auf sichtbare
Schäden am Gerät, der Netzanschlussleitung sowie dem
Saugschlauch zu untersuchen. Falls ein Defekt festgestellt
wird, muss dieser durch den Hersteller, seinen Kundendienst
oder von qualifiziertem Servicepersonal behoben werden.
Ein Gerät mit Defekten nicht anschließen!
Menschen oder Tiere nicht ab- bzw. aufsaugen.
Keine scharfen, leicht entflammbaren, explosiven und
gesundheitsschädlichen Stoffe oder Gase aufsaugen.
Nichts Glühendes, Heißes oder Wasser aufsaugen.
Niemals bei angeschlossenem oder laufenden Gerät an
die Bürste fassen! Es besteht Verletzungsgefahr durch
Einklemmung.
Das Gerät nur an einwandfreien und korrekt abgesicherten
elektrischen Installationen betreiben.
Netzkabel von scharfen Kanten fern halten.
Original instruction manual
Please read these instructions and also the
Floor maintenance guide carefully before
using the machine.
Caution: Failure to follow the safety
instructions marked with this symbol can
pose a hazard.
3. Safety Instructions
Please save these instructions. If you pass the machine to
a third party, please pass these on as well. The use of the
machine is at your own risk. The manufacturer / supplier
is not liable for any injury or damage caused by incorrect
usage of the machine.
Safe Use
This appliance is suitable for commercial use, e.g. in hotels,
schools, hospitals, factories, shops, offices, and rental
companies.
This machine is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities or lack of experience and knowledge.
Children should be supervised to ensure that they do not
play with the appliance. Cleaning and user maintenance
should not be done by children without strict supervision.
Before using the vacuum cleaner, always check for any
signs of damage, especially to the mains cable and hose.
If a component is damaged, it must be replaced with a
genuine columbus part. For safety reasons this must be
done by a columbus service representative or an authorized
service technician. The use of non-genuine parts will waive
the warranty for this product and could pose a serious
safety risk. All repairs within the guarantee period should
be performed by an authorised service representative.
Do not use a damaged machine.
Do not use on people or animals.
This machine must not be used for picking up liquid,
sharp objects, hot material, such as fire ash, or
hazardous/ harmful dust. Do not use in the presence
of flammable, explosive or harmful materials and
gases.
Do not touch the brush when it is turning as this
will cause a risk of injury to the fingers.
The machine should only be operated with faultfree and correct electricity supply systems. Do not
connect a damaged appliance to the power supply.
Keep the cable away from sharp edges and prevent
it becoming trapped or crushed.
4
XP 2 eco
XP 3 eco
Dieser Staubsauger ist nur zur Trockenan wendung be stimmt und darf nicht im Freien
und unter nassen Bedin gungen verwendet
oder aufbewahrt werden.
Nach Benutzung des Gerätes den Staubsauger
ausschalten und den Netzstecker ziehen.
Sicherer Gebrauch
Den Staubsauger nur an den vorgesehenen Griffen
transportieren und bedienen. Handgriff während
des Betriebes stets festhalten. Das Gerät erst
abstellen, sobald die rotierende Bürste komplett
zum Stillstand gekommen ist, der Netzschalter
ausgeschaltet und der Netzstecker gezogen
wurde.
Wickeln Sie die Netzanschlussleitung nach dem
Betrieb wieder auf, da durch sie eine Stolpergefahr
für Personen entsteht.
Technische Sicherheit
Den Staubsauger nur gemäß der Anschlusswerte
des Typenschildes anschließen und betreiben.
Benutzen Sie das Anschlusskabel oder den
Saugschlauch nicht zum Tragen des Gerätes.
Netzstecker nicht am Kabel aus der Steckdose
ziehen.
Achten sie darauf, dass das Netzkabel niemals
eingequetscht wird.
Mit eingeschaltetem Gerät nicht über die
Anschlussleitung fahren.
Den Staubsauger niemals ohne Filtertüte bzw.
Filter benutzen. Der Filterdeckel schließt nur mit
korrekt eingesetzter Filtertüte. Wenden sie keine
Gewalt an.
Beobachten Sie die Füllanzeige des Staubbeutels
und wechseln Sie diesen bitte rechtzeitig.
Vor Hitzequellen, Feuchtigkeit und Wasser
schützen und nur trocken oder mit einem leicht
feuchten Tuch reinigen.
Vor allen Arbeiten am Staubsauger:
Erst das Gerät ausschalten und den Netzstecker
ziehen.
Use on dry surfaces only. Do not store outdoors
or in damp conditions.
When you finish or interrupt your work, always turn
off, unplug the machine and ensure the rotating
brush has stopped.
Save Usage
Only carry the vacuum cleaner by the carry
handle. Always hold the handle when operating
the vacuum cleaner.
Always stand the machine on a stable surface.
Rewind the mains cable if the machine is not in
use to reduce the risk of tripping.
Technical Safety
Ensure that the connection data on the data label
(voltage and frequency) match the mains electricity
supply.
Do not carry the vacuum cleaner by the cable or
hose.
Only disconnect from the socket by pulling the
plug.
Do not run over the cable.
Do not over stretch the cable. When winding it on
the machine ensure there is some slack where it
enters the handle.
Do not use the vacuum cleaner without the filter
bag or filters. If a filter bag is not fitted, the cover
will not close. Never force it.
Inspect the filter bag indicator regularly and
change the filter bag when necessary. We
recommend changing all filters regularly, either
when they have become dirty, or once 20 filter
bags have been used.
Electrical appliance, do not expose to liquid,
moisture or heat. Only clean with a dry or slightly
damp cloth.
Always turn off and unplug the machine before
undertaking any maintenance.
This machine should only be operated with
genuine columbus filter bags, filters and
replacement parts. The use of non-genuine
parts will waive the warranty for this product
and could pose a serious safety risk.
5
XP 2 eco
XP 3 eco
Das Gerät darf nur mit original columbus
Filtertüten und original columbus Ersatzund Verschleißteilen betrieben werden.
Nur die Verwendung von Originalteilen
für dieses Produkt berechtigt zu
Garantieleistungen und gewährleistet die
Betriebssicherheit des Gerätes. Änderungen
am Bürstsauger sind nicht zulässig.
Zubehör
Die Steckdose am Staubsauger ist nur für original
Zubehör zu verwenden.
ALLGEMEINE BESTIMMUNGEN
Die angegebenen Messwerte dieser Gerätebaureihe
wurden nach der delegierten Verordnung (EU) Nr.
665/2013 und der Verordnung (EU) NR. 666/2013
unter Anwendung der harmonisierten Normen EN
60312-1 und den zugehörigen Teilen der Normen
EN 60335 erstellt.
Die Gerätebaureihe ist als Teppichstaubsauger
nach den oben genannten Verordnungen
eingeordnet und muss als solcher geprüft werden.
Für eine hohe Energieeffizienz und tiefgründige
Reinigung Ihres Teppichbodens empfehlen wir
das Einstellen der Bürste und die Nutzung Ihres
Staubsaugers auf Stufe 1. Die Gerätebaureihe ist
(in der ausgelieferten Ausführung) nicht für den
Einsatz auf harten Böden geeignet.
Entsorgung / Verschrottung
Betriebsstoffe, Konservierungs- und
Reinigungsmittel müssen gemäß geltender
Umweltschutzbestimmungen entsorgt werden.
Austretende Flüssigkeit auffangen und
umweltgerecht entsorgen, bzw. wenn möglich
aufbereiten und recyceln.
Altbatterien falls möglich dem Recyclingprozess
zuführen, ansonsten gemäß geltender
Umweltschutzbestimmungen entsorgen.
Die Geräteverschrottung hat bei einer autorisierten
Verschrottungsstelle zu erfolgen.
Vor der Geräteverschrottung sind folgende
Bauteile/Werkstoffe zu entfernen und zu
trennen sowie gemäß Umweltschutzvorschriften
gesondert zu entsorgen:
- Batterien
- Bürsten
- Kunststoffleitungen und -teile
- Elektrische und elektronische Bauteile (*)
(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen
und elektronischen Bauteile an die örtliche Werks-Niederlassung.
Use only genuine columbus Attachments.
Accessories
The connector of the machine may be used for
original accessories only!
MISCELLANEOUS PROVISIONS
The declared values of this series has been
evaluated according to the commission delegated
regulation (EU) No. 665/2013 and commission
regulation (EU) No. 666/2013 applying the
harmonized standards EN 60312-1, and the
applicable parts of the EN 60335.
The series is classified as carpet vacuum cleaners
according to the named regulations above and has
to be tested as such. For high energy efficiency
and a deep and intensive cleaning performance
we recommend using Position 1 of the height
adjustment knob. The series is not suitable for use
on hard floors.
Disposal / Scrapping
Working materials, preservatives and cleaning
agents have to be disposed according to established
environmental protection rules.
Leaking liquids have to be trapped and disposed
environmentally sensitive or if possible recycled.
Supply batteries for recycling if possible, otherwise
dispose according to established environmental
protection rules.
Scrapping has to be carried out by a authorized
scrapping facility.
Before scrapping a machine the following
components / materials have to be removed
and separated for special disposal according to
environmental protection rules:
- Batteries
- Brushes
- Plastic cables and -parts
- Electric and electronic components (*)
(*)For advice on disposal of electric and electronic components, please
contact your local supplier office.
6
XP 2 eco
XP 3 eco
5. Gerätebeschreibung
1 Griff
2 Schalter
3 Stiel
4 Sicherungsring
5 Deckelschloß
6 Filtergehäuse
7 Deckel
8 Entriegelungstaste
9 Gerätefuß mit Bürste
10 Anschlußleitung
11 Handgriff des Teleskopschlauchs
12 Schlauch
13 Griffmulde / Tragegriff
14 Leitungshaken
15 Saugrohr des Teleskopschlauchs
16 Fugendüse
17 Polsterdüse
18 Rastpedal
23 Abluftfilterdeckel
Bitte lesen Sie zuerst gründlich diese
Gebrauchsanweisung.
Bitte beachten Sie unbedingt die
Sicherheitshinweise.
6. Inbetriebnahme
In der Verpackung befindet sich das
in vier Teile zerlegte Gerät sowie die
Gebrauchsanweisung. Den Gerätefuß (9)
auf den Boden stellen. Das Filtergehäuse
(6) vorsichtig auf das aufrechte Gelenk (20)
und den Stützhebel (21) setzen und nach
unten drücken, bis die Entriegelungstaste
(8) einrastet. Den Stiel (3) des Handgriffs
bis zum Anschlag in die Aufnahme am
Filtergehäuse einschieben und mit einer
90°-Drehung des Hebels (22) verriegeln.
Das Saugrohr (15) erst in das Gelenk (20)
einführen und dann mit dem Griff auf den
Nocken (24) am Filtergehäuse stecken. Die
passende Schlauchseite in das Saugrohr
(15) einführen. Zum Anschließen des
Schlauches (12) an das Filtergehäuse, das
Ende mit der schwarzen Buchse in die
Verbindungshülse (26) einführen und ganz
einschieben. Durch Zusammendrücken
der Griffflächen am Sicherungsring (4)
kann der Schlauch wieder gelöst werden.
Wenn das Gerät nicht läuft, überprüfen,
ob die Teile richtig zusammengesteckt
sind.
5. Machine Description
1 Handle grip
2 On / Off switch
3 Handle assembly
4 Retaining ring
5 Cover release flap
6 Dust bag housing
7 Front cover
8 Housing release button
9 Base with brush
10 Cable
11 Attachment tube handle
12 Hose
13 Carrying handle
14 Cable hook
15 Attachment tube
16 Crevice tool
17 Upholstery tool
18 Foot pedal
23 Exhaust filter cover
Please read this instruction manual.
Do not use the machine before reading
the Cautions.
6. Assembly
In the box you will find the machine in four
major parts. To assemble the machine,
put the swivel neck (20) and black support
lever (21) in the upright position. Carefully
place the dust bag housing over them
and push down until the release button
resets (8). Lift the catch (22) and push in
the handle assembly (3) in until the arrow
disappears. Lock the catch (22) with a 90°
turn. Push the black end of the hose into
the connecting tube (26) so that it clicks
into place. Insert the attachment tube (15)
into the swivel neck and push the handle
(11) over the projection (24). The hose can
be taken off by squeezing the retaining
ring (4).
IF THE MACHINE DOES NOT WORK,
THEN THE STEPS ABOVE HAVE NOT
BEEN EXECUTED CORRECTLY. PLEASE
ENSURE THE PARTS ARE PROPERLY
PUSHED TOGETHER.
6
1
10
2
3
11
13
7
8
9
5
4
1
11
12
15
16
17
18
13
14
3
23
3
26
16
4
22
20
9
6
8
22
15
11
12
17
32
23
21
7
XP 2 eco
XP 3 eco
7. Handhabung
Der columbus XP eco Staubsauger ist auf
hohe Leistung, Benutzerfreundlichkeit
und Langlebigkeit ausgelegt. Eine
rotierende Bürste mit automatischer
Höheneinstellung im Gerätefuß (9)
reinigt Ihre Teppiche und andere
Böden schonend und gründlich. Der
Teleskopschlauch stellt komfortabel
eine Reichweite beim Staubsaugen
zur Verfügung, die Sie bald nicht mehr
entbehren möchten. Ihr columbus
ist mit einer Mikrofiltertechnik
ausgestattet, die modernsten
hygienischen Ansprüchen gerecht wird.
Die automatischen Funktionen Ihres
columbus Staubsaugers können Sie
anhand von vier Leuchtanzeigen auf
dem Gerätefuß überwachen.
Die Automatik misst die Leistung der
Bürste und stellt über eine Stellrolle
(41) immer die optimale Höhe ein. Zwei
grüne Anzeigen (a, b) zeigen dies an.
Steht das Gerät in der aufrechten
Position, hebt sich die Bürste vom
Boden ab, wie die grüne Anzeige „b“
zeigt. Ist dies nicht möglich, z.B. auf
hochflorigem Teppich, blinkt die rote
Anzeige „c“ , bis die Bürste manuell
angehoben wird.
Wenn das Gerät abschaltet und die
rote Anzeige „c“ blinkt, ist die Bürste
blockiert oder eine Überlast registriert
worden (Gerät überprüfen!) .
Leuchtet die rote Anzeige „c“
durchgehend , muss die Bürste erneuert
werden (siehe Bürste entnehmen).
Falls die rote Anzeige „d“ durchgehend
leuchtet, muss entweder der Papierbeutel
gewechselt werden oder das Gerät ist
verstopft (siehe Verstopfungen beseitigen).
Bei Nichtbeachtung schaltet das Gerät
ab und die rote Anzeige „d“ blinkt.
Das Rastpedal (18) drücken, um das
Gerät zu schwenken..
7. Operating Instructions
The columbus XP eco vacuum cleaner is
designed for high performance, usability
and durability. The rotating brush with
automatic height adjustment of the
power head (9) cleans your carpets
and other floors safely and thoroughly.
The telescope hose is featured for a all
round cleaning. The columbus XP eco
is equipped with micro filter technology
to meet modern hygiene requirements.
The machine has an information display
on the power head with four lights to
monitor the automatic functions.
The two green lights (a, b) indicate the
brush adjustments of the Active Height
Control sytem. The power head maintains
the optimum brush height continuously
by activating the adjustment wheel (41).
The lights will flash intermittently as the
machine is moved over the floor. When
the machine is clicked into the upright
position the brush head automatically
lifts from the floor.
The two red lights (c, d) are warning
lights.
If red light ”c“ is on continuously the
brush is worn out. When the light
flashes and the machine has stopped,
then the machine has shut off because
of a jammed brush or to prevent carpet
damage.
If the red light „c“ flashes when using
the hose with the machine in the upright
position, then it is warning that the
brush is making contact with the floor.
Avoid tilting the brush head on to the
floor when using the hose.
If red light “d“ is shining continuously,
the bag is full, the filters require
replacement, or there is a blockage.
When the light is flashing the machine
has shut off to prevent overheating.
To lower the machine to the horizontal
position, press the foot pedal (18) again.
a b c d
41
a
41
b
18
8
XP 2 eco
XP 3 eco
Zur Benutzung des Teleskopschlauchs (12)
das Gerät immer in die aufrechte Position
stellen. Dann das Saugrohr nach oben
herausziehen und den Schlauch spannen,
bis er einrastet. Zum Zurückstecken
das Teleskoprohr erst in das Gelenk (20)
einführen und es dann mit dem Griff
auf den Nocken (24) am Filtergehäuse
stecken. Der Schlauch gleitet dann zurück
und kann auch ohne das Saugrohr benutzt
werden. Die Saugdüsen (16,17) passen auf
das Saugrohr und den Schlauch.
ACHTUNG Hinweis zum Gebrauch:
Die Bürste im Gerätefuß (9) wird nur
angehoben, wenn das Gerät in der
aufrechten Position eingerastet ist. Im
abgekippten Zustand sollte das Gerät
ständig in Bewegung sein. Rotiert
die Bürste längere Zeit auf einer
Stelle, kann je nach Bodenbelag die
Oberfläche beschädigt werden. Der
Teleskopschlauch (12) sollte deshalb
niemals bei abgekipptem Gerät benutzt
werden.
Die Bürste läuft immer mit, auch
bei aufrechtem Gerät. Vorsicht bei
Teppichfransen, Anschlußleitungen usw.
Bitte achten Sie immer darauf, dass
Teppichkanten und -ecken nicht von der
Bürste eingezogen werden.
Bei sehr empfindlichen Bodenbelägen wie
z.B. lose gewebten, extrem langflorigen
Teppichen oder sehr weichen,
empfindlichen Bodenbeschichtungen
weisen wir darauf hin, daß
Oberflächenschäden entstehen können.
Bitte benutzen Sie bei den oben genannten
Bodenbelägen das Saugrohr und eine der
Saugdüsen aus dem columbus-Zubehör.
Auf unebenen Böden ist der Kontakt mit
dem Bodenblech möglich.
Das Gerät über hohe Schwellen tragen.
To use the telescopic hose system (12), put
the machine into the upright position, then
lift the tube from the machine and stretch
out the hose until it locks. When the tube
is returned to the machine, insure it is
pushed down over the projection (24) on
the housing. The hose can be used on its
own when the tube is fitted to the housing.
The attachments (16, 17) fit either to the
end of the hose or the end of the tube.
CAUTION
Upright vacuum cleaners are fitted with
rotating brushes which can cause damage
if the machine is used incorrectly or on
inappropriate floor surfaces.
Do not run the brush head over rug/carpet
fringes.
Do not stand the machine over rug/carpet
edges.
The brush will only get lifted if the machine
is locked in an upright position. In a titled
position you should permanently move
the machine. It may cause damage to the
floor if the brush rotates on one spot for a
longer time.
Therefore the hose should never be used
in a titled position. Ensure the machine is
upright position and the brush is above
floor level when using the hose.
For floor coverings and rugs which
are unsuitable for uprights use the
attachment tube with appropriate
columbus attachments. This may also be
necessary on uneven hard floors.
On uneven hard floors take care to prevent
contact between the floor and the bottom
plate.
Never run over the cable with the brush
head.
12
20
24
1617
12
9
XP 2 eco
XP 3 eco
29
28
d
5
8. Wartung und Pflege
ACHTUNG -
Bei allen Wartungs- und
Reinigungsarbeiten Gerät ausschalten
und Netzstecker ziehen.
Wechsel des Papierbeutels
Die rote Anzeige „d“ zeigt einen reduzierten
Luftstrom an. Dies bedeutet, dass
entweder eine Verstopfung vorliegt (siehe
unten) oder der Papierbeutel zu wechseln
ist. Sehr feiner Staub kann einen Wechsel
erfordern, ohne dass der Papierbeutel bis
oben gefüllt ist. Lockere Flusen und Haare
lassen die Luft leicht durchströmen und
der Papierbeutel könnte überfüllt werden.
Zum Wechseln des Papierbeutels das
Deckelschloß (5) öffnen. Dann den
Papierbeutel wechseln, wie auf deren
Vorderseite illustriert. Dabei sicherstellen,
dass die grüne Platte (28) auf beiden Seiten
richtig in die Führung des Filterhalters (29)
geschoben und eingerastet ist. Gebrauchte
Papierbeutel können mit Deckeln
verschlossen werden, die jeder columbus
Filterbox und Service-Box beiliegen.
Mikrofilter und Abluftfilter
wechseln
Der columbus XP eco hat zwei
zusätzliche Filter, den MikroHygienefilter und den Abluftfilter.
Beide sind auch zusammen mit zehn
Filtertüten in der columbus ServiceBox erhältlich. Der Mikro-Hygienefilter
(30) ist im Filtergehäuse untergebracht.
Der Filterdeckel (7) kann nur
geschlossen werden, wenn der MikroHygienefilter richtig eingesetzt ist.
Zum Einschieben den Sicherungsbügel
(31) anheben. Der Mikro-Hygienefilter
muss gewechselt werden, wenn er
stark verschmutzt ist oder spätestens
nach zwanzig Filtertüten.
8. Maintenance and servicing
CAUTION - Always unplug machine
at mains outlet before dismantling
any part of machine.
Changing the paper filter bag
The red bag light “d“ on the display
indicates that there is a reduced air flow.
This is caused either by a full paper filter
bag, dirty filters, or a blockage in the hose
(12) or base (9) of the machine. (To clear,
refer to blockage section). The nature of
the bags contents will effect the point at
which it needs changing. Fine dust may
require an earlier change even when the
bag is not filled to the top. Fluff or hair
lets the air pass through easily, so the
bag may overfill. To change the paper
filter bag, lift the flap (5). Then change the
bag, as illustrated on its front.
Please ensure that the bag top is located
properly on both sides of the holder (29)
and pushed in until it locks. The used
paper bag can be sealed with a cap, which
is included with each bag in the columbus
Filterbox and Service-Box.
DO NOT RE-USE PAPER BAGS.
Changing the filters
The columbus XP eco has two additional
filters, the microfilter and the exhaust
filter. They are also available together
with ten paper bags in the columbus
Service-Box. The microfilter is located
in the dust bag compartment. The front
cover (7) can only be closed when the
filter is fitted properly. Lift the metal
bar (31) to slide the filter in.
The exhaust filter is fitted on the base
(9) below a grill (34, filter cover). To
remove the grill, push back the catch
(33). The microfilter (30) needs to be
changed when it is dirty, or before
using twenty paper filter bags. We
recommend changing the exhaust filter
(32) with the microfilter.
30
31
7
10
XP 2 eco
XP 3 eco
Wir empfehlen, den Abluftfilter
(32) zusammen mit dem MicroHygienefilter (30) auszutauschen. Der
Abluftfilter (32) befindet sich unter
dem Deckel (23) auf der Rückseite des
Kehrsaugkopfes.
Entnahme des Filterelementes
Das Gerät vom Netz trennen.
Das Gerät in die aufrechte Stellung
bringen und einrasten lassen.
Den Abluftfilterdeckel (23) durch
zusammendrücken der beiden
Griffmulden (A) entriegeln und dann
nach oben abnehmen.
Der Abluftfilter (32) ist nochmals mit einer
Raste (B) im Gerät befestigt. Diese leicht
anheben und das Filterelement nach
hinten aus dem Gerät herausziehen.
Neues Filterelement einsetzen
Filterbeutel (32) mit dem
geschlossenen Ende in das Gerät
schieben.
Das Anschlussstück (C) auf die
Luftführung (D) aufsetzen und die
Sicherung (B) einrasten lassen.
Die richtige Lage des Filters kann durch
die Schlitze (E) auf der Vorderseite des
Kehrsaugkopfes beurteilt werden.
Bitte auf faltenfreie Lage des Filters
achten.
Abschließend den Abluftfilterdeckel
(23) oben am Gerät ansetzen,
herunterklappen und soweit nach
unten schieben bis dieser mit einem
hörbaren Click einrastet.
Die Filter nicht waschen.
Verstopfungen beseitigen
Wenn das Gerät nicht gut saugt, oder die
rote Filteranzeige „d“ leuchtet, obwohl
die Filtertüte leer ist, kann es verstopft
sein.
Zuerst den Schlauch überprüfen. Wenn
dort nur eine geringe Saugwirkung
spürbar ist, ist er verstopft. Den
Schlauch durch Zusammendrücken des
Sicherungsringes (4) an den Griffflächen
lösen und ihn von der anderen Seite
aussaugen. Dazu den Schlauch an
der Verstopfung dehnen und mit der
flachen Hand auf die Öffnung klopfen.
Überprüfen Sie auch das Saugrohr.
Den Schlauch niemals mit einem Stab
reinigen. Danach das Gelenk (20) zuerst
an der Einsteckstelle des Saugrohrs
überprüfen, dann durch die Klappe (38)
auf der Geräteunterseite. Stellen Sie
sicher, dass sich zwischen der Klappe
und der Einsteckstelle im Gelenk keine
Verstopfung befindet.
We recommend changing the exhaust
filter (32) at the same time as the
micro-hygiene filter (30) . The exhaust
filter is located underneath the cover
(23) on the back of the power head.
Removal of the exhaust filter
Disconnect machine from the mains
Move the dustbag housing into the
upright position and make sure that it
is locked.
Remove the exhaust filter cover (23) by
pressing the two recessed grips (A) to
the middle and lifting it upwards.
The exhaust filter (32) is locked to the
machine with an additional catch (B).
Lift the catch slightly and pull the filter
out of the housing.
Fitting a new exhaust filter
Slide the filters closed end first into the
machine.
Fit filter end (C) to the air channel (D)
and lock the catch (B).
The correct positioning of the filter can
be checked through the slots (E) on the
front of the power head. Please ensure
it is smooth and flat
Finally replace the exhaust filter cover
(23). Fit it to the top of the opening in
the power head housing and move
it downwards until an audible click
occurs.
The filters must not be washed.
Clearing blockages
If the machine is not picking up, or the
red bag light “d“ is on, but the bag is
empty and the filters are clean, then it is
probably blocked.
First check the hose by placing your
hand over the end. If there is no, or very
little suction, then it is blocked. Take off
the hose by squeezing the retaining ring
(4). Put it on the machine the wrong way
round. Place your hand over the free end
repeatedly with the machine on. Also
check that the tube is clear.
If the hose and tube are clear, check
the swivel neck (20) by looking down the
neck where the tube fits. Also check the
trap door (38) underneath the machine.
Ensure the passage between the trap
door and the exit to the tube is clear.
23
A A
23 32 E
C DB
20
23/32
E
4
38
11
XP 2 eco
XP 3 eco
Entnahme der Rundbürste
XP 2 eco / XP 3 eco
Die Rundbürste im Gerätefuß ist
zweiteilig (35, 35a). Mit den Tasten
(36, 36a) lösen Sie das Loslager
(37) und die Abdeckplatte (37a). Die
große Bürste (35) im Uhrzeigersinn
drehen und herausziehen, die kleine
(35a) entgegengesetzt drehen und
entnehmen. Zum Einsetzen die Bürste
einschieben und drehen bis Sie
einrastet. Die jeweilige Taste drücken
und das Loslager und die Abdeckplatte
aufsetzen bis sie einrasten. Niemals
das Gerät mit nur einer Bürste oder
ohne die seitlichen Abdeckungen (37,
37a) einschalten. Die beiden Bürsten
immer zusammen austauschen.
Es empfiehlt sich, die Rundbürsten
regelmäßig von aufgewickelten Fäden
und Haaren zu befreien und von den
Seiten auszusaugen.
Wechsel der Dichtlippe
Die Taste (36) drücken, das Loslager
(37) entfernen und die Dichtlippe aus
der Nut herausziehen. Neue Dichtlippe
einschieben und Loslager wieder
einsetzen.
Removing the round brush
XP 2 eco / XP 3 eco
The round brush consists of two parts (35,
35a).The push buttons (36, 36a) release
the two side plates (37, 37a). Turn the
brushes (35 clockwise, 35a anticlockwise)
and pull them out.
To replace, slide the two round brush
parts into the brush housing and turn
them until they locate into position. Push
the respective button (36,36a) and press
the side plates back into place.
We recommend vacuuming out the round
brush ends periodically to prevent a build
up of dust or fibre. When cleaning hair,
etc., from the brush roller, do not cut into
the bristles.
Replacing the hard floor strip
Remove the side plate (37) and slide out
the strip. Slide new strip into the groove
and refit side plate.
37 35
37a
35a
36a
36
12
XP 2 eco
XP 3 eco
EG-Konformitätserklärung
im Sinne der EG-Maschinenrichtlinie 2006/42/EG
G. Staehle GmbH u. Co. KG
columbus Reinigungsmaschinen
Mercedesstraße 15
D-70372 Stuttgart
erklärt hiermit, dass die nachfolgenden bezeichneten Produkte den Bestimmungen der oben
gekennzeichneten Richtlinie - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen entsprechen.
Produkt:
Bürstsauger
Typen:
XP 2 eco / XP 3 eco
Folgende harmonisierte Normen und Verordnungen wurden angewandt:
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62233:2008+Ber.1:2008
EN 60355-1:2012+AC:2014+A11:2014
EN 60355-2-69:2012
EN 60312-1:2013
Verordnung (EU) Nr. 666/2013
Folgende weitere EU-Richtlinien wurden angewandt:
Maschinenrichtlinie 2006/42/EG
EMV-Richtlinie 2014/30/EU
RoHS 2011/65/EU
Ecodesign 2009/125/EG
Stuttgart, 22.01.2018 Dipl. Ing.(BA) Erich Stockmann, Leiter Konstruktion und Entwicklung
Dokumentationsbevollmächtigter: Dr. M. Baumgärtel
13
XP 2 eco
XP 3 eco
EC-Declaration of Conformity
in terms of the EU Machine directive 2006/42/EG
G. Staehle GmbH u. Co. KG
columbus Reinigungsmaschinen
Mercedesstraße 15
D-70372 Stuttgart
herewith declares that the products specified in the following comply with the provisions of the above
directive – including the relevant modifications at the time of the declaration.
Product:
Upright Vacuum Cleaner
Types:
XP 2 eco / XP 3 eco
The following related standards apply:
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62233:2008+Ber.1:2008
EN 60355-1:2012+AC:2014+A11:2014
EN 60355-2-69:2012
EN 60312-1:2013
Commission Regulation (EU) N° 666/2013
The following EU Directives have also been complied with::
Machinery Directive
2006/42/EG
EMC Directive
2014/30/EU
RoHS
2011/65/EU
Ecodesign 2009/125/EG
Stuttgart, 22.01.2018
Dipl.Ing.(BA) Erich Stockmann, Head of Design and Development
Authorised Documentation Representative: Dr. M. Baumgärtel
14
Art.-No. 06683B - 04/2018
G. Staehle GmbH u. Co. KG
columbus Reinigungsmaschinen
Mercedesstraße 15
70372 STUTTGART
Telefon +49(0)711 / 9544-950
Telefax +49(0)711 / 9544-941
info@columbus-clean.com
www.columbus-clean.com
Loading...
