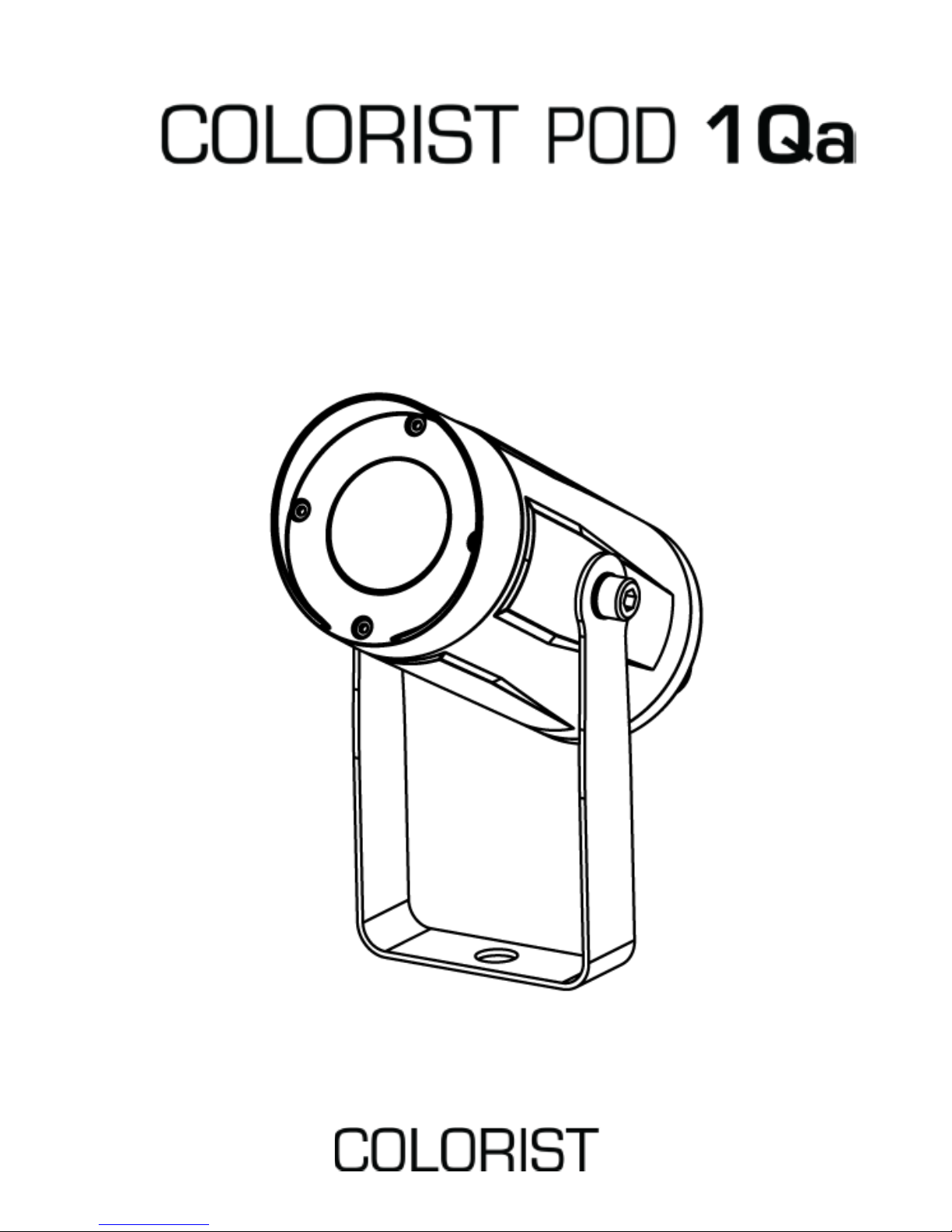

Colorist POD 1QA Quick Reference Manual

English EN

Español ES Français FR

Nederlands NL

Quick Refer ence Guide

Colorist Pod 1Qa QRG EN

2

About this

Guide

The Colorist Pod 1Qa Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX

values. Download the User Manual from www.iluminarc.com

for more

details.

Disclaimer

The information and specifications contained in this QRG are su bject to change without notice.

Safety Notes

• DO NOT open this product. It contains no user-serviceable parts.

• DO NOT look at the light source when the product is on.

• To eliminate unnecessary wear and improve its lifespan, during

periods of non-use completely disconnect the product from power via breaker or by unplugging it.

• CAUTION: When transferring product from extreme temperature

environments, (e.g. cold truck to warm humid ball

room) condensation

may form on the internal electronics of the product. To avoid causing a failure, allow product to fully acclimate to the surrounding environment before connecting it to power.

• CAUTION: This product’s housing is hot when lights are operating.

• Mount this product in a location with adequate ventilation, at least

50 cm (20 in) from adjacent surfaces.

• DO NOT leave any flammable material within 50 cm of this product

while operating or connected to power.

• DO NOT submerge the product (IP65). Regular outdoor operation is

fine.

• Not for permanent outdoor installation in locations with extreme

environmental conditions. This includes, but is not limited to:

o Exposure to a marine/saline environment (within 3 miles

of a saltwater body of water).

o

Where the normal high or low temperatures of the location

exceed the temperature ranges in this manual.

o Locations that are prone to flooding or being buried in

snow.

o Other areas where the product will be subj ect to extreme

radiation or caustic substances.

• USE a safety cable when mounting this product overhead.

• DO NOT operate this product if the housing, lenses, or cables appear

damaged.

• DO NOT connect this product to a dimmer or rheostat.

• ONLY connect this product to a grounded and protected circuit.

• ONLY use the hanging/mounting bracket to carry this product.

• In the event of a serious operating problem, stop using immediately.

• The maximum ambien t temperature range is -20 °F to 110 °F

(-29 °C to 43 °C). Do not operate this product outside these

temperatures.

Colorist Pod 1Qa QRG EN

3

Please consult with an Iluminarc Sales Representative on the suitableness of this product for your installation. Failure to follow

these guidelines or the recommendations of the Iluminarc

Sales Representative may result in the product warranty being rendered VOID and any repair cost being the sole resp onsibility of the buyer.

Contact

Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact

your distributor to request support

or return a product. Visit

www.iluminarc.com for contact information.

What Is

Included

• Colorist Pod 1Q a

• Mounting Spike

• Warranty Card

•

Quick Reference Guide

• IP65 Power Input/Output Cords

with adapters

• IP65 Data Input/Output Cords

with adapters

An RDM ca pable controll er is able to a djust the DMX address and

personality. Only the Ilumicode addresser or RDM2go

has the

capability to access the menu map for complete

product

configuration (sold separat e ly).

AC Power

This product has an auto-ranging power supply that can work with an input voltage range of 100 to 240 VAC, 50/60 Hz.

To eliminate unnecessary wear and improve its lifespan, during

periods of non-use completely disco nnect the pro duct fro m power vi a

breaker or by unpl ugging i t.

IP65 Power

Cable Table

Connection

Wire (U.S.)

Wire (Europe)

IP65 Pin

AC Live

Black

Brown

1

AC Neutral

White

Blue

2

AC Ground

Green/Yellow

3

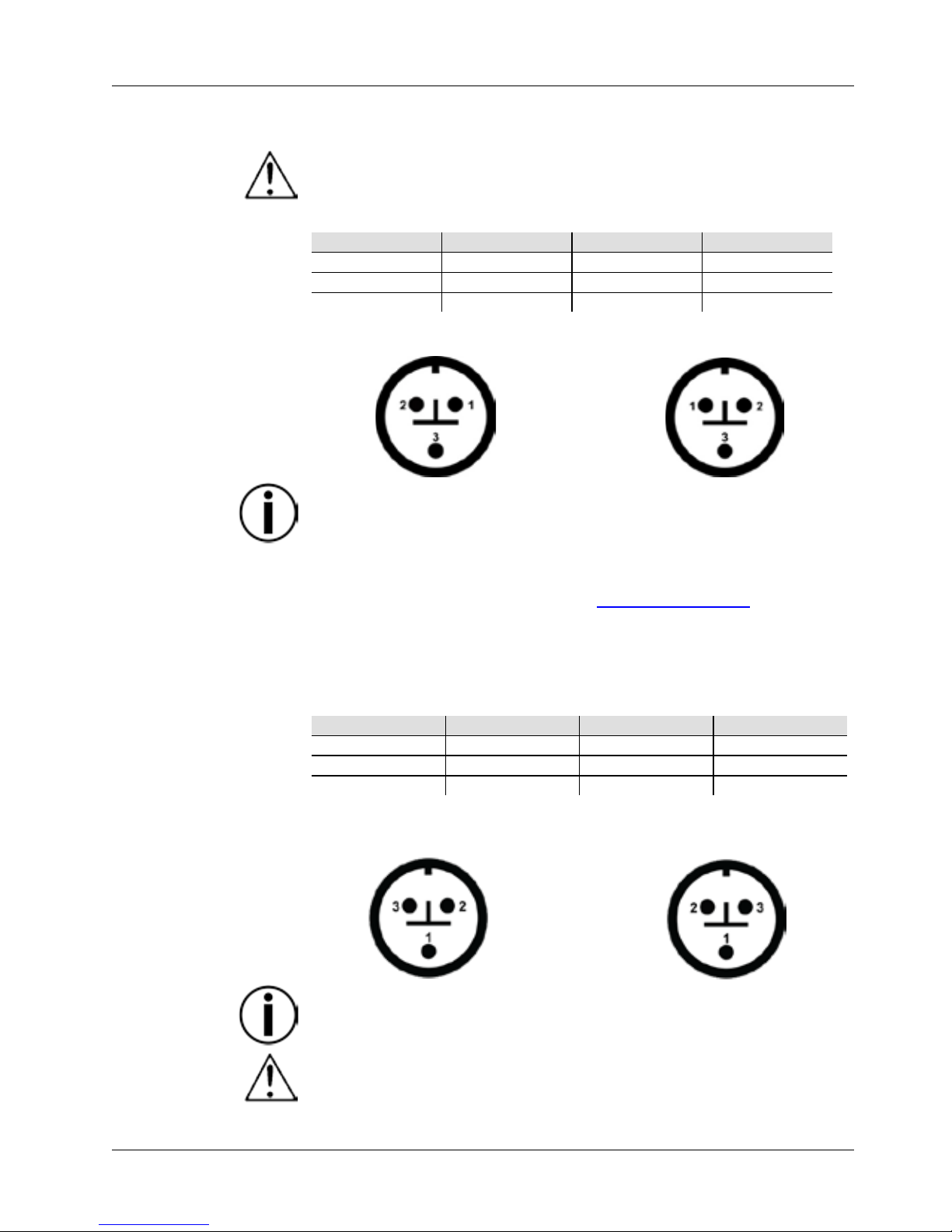

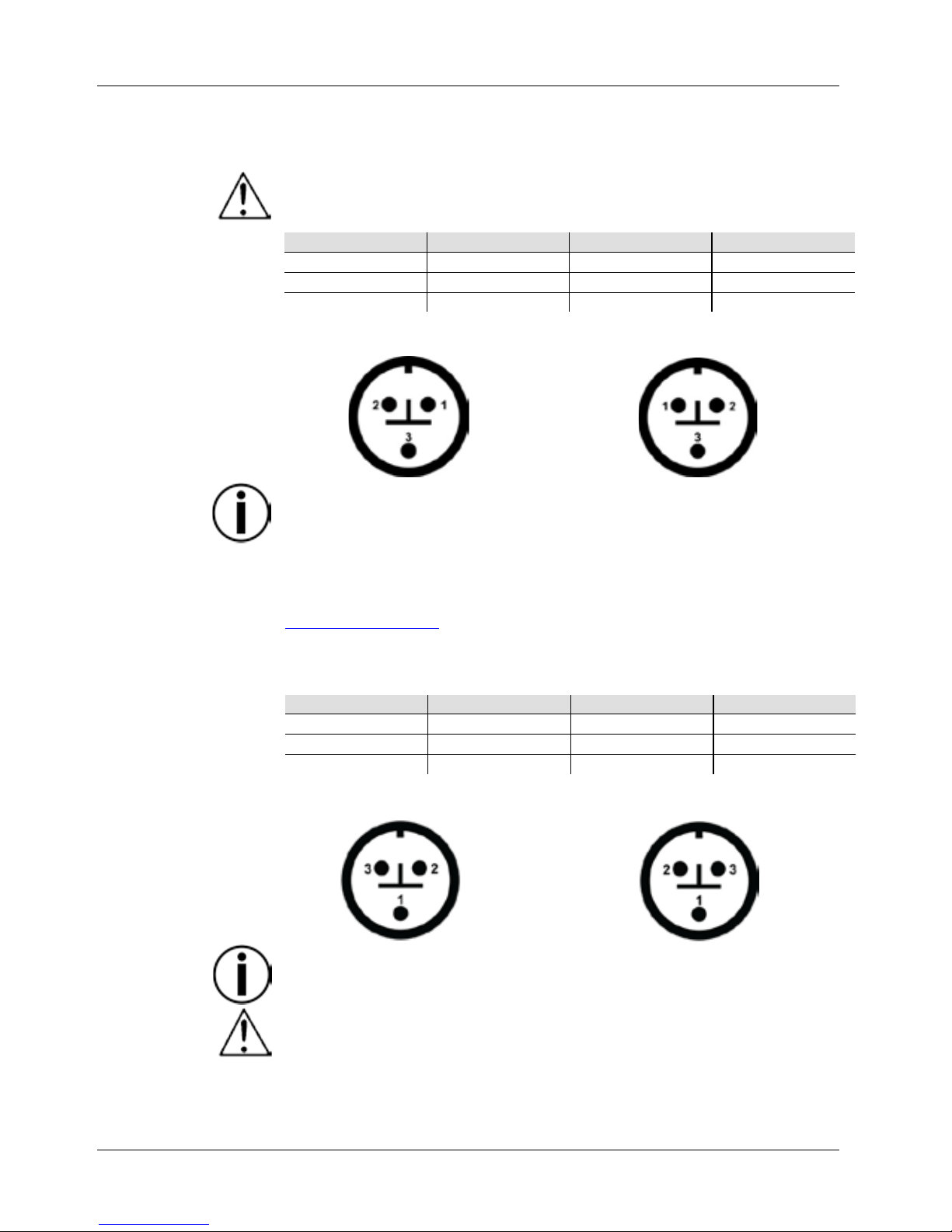

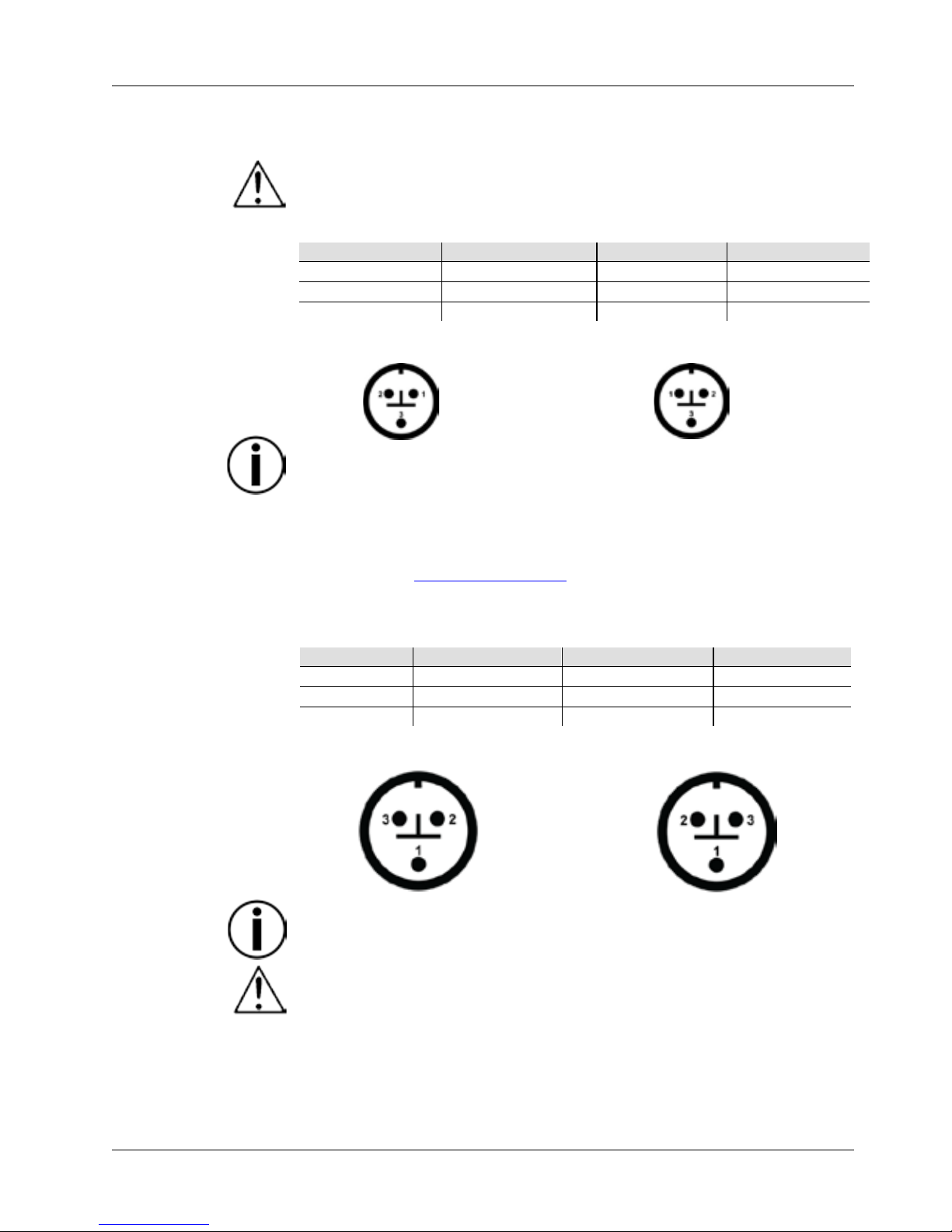

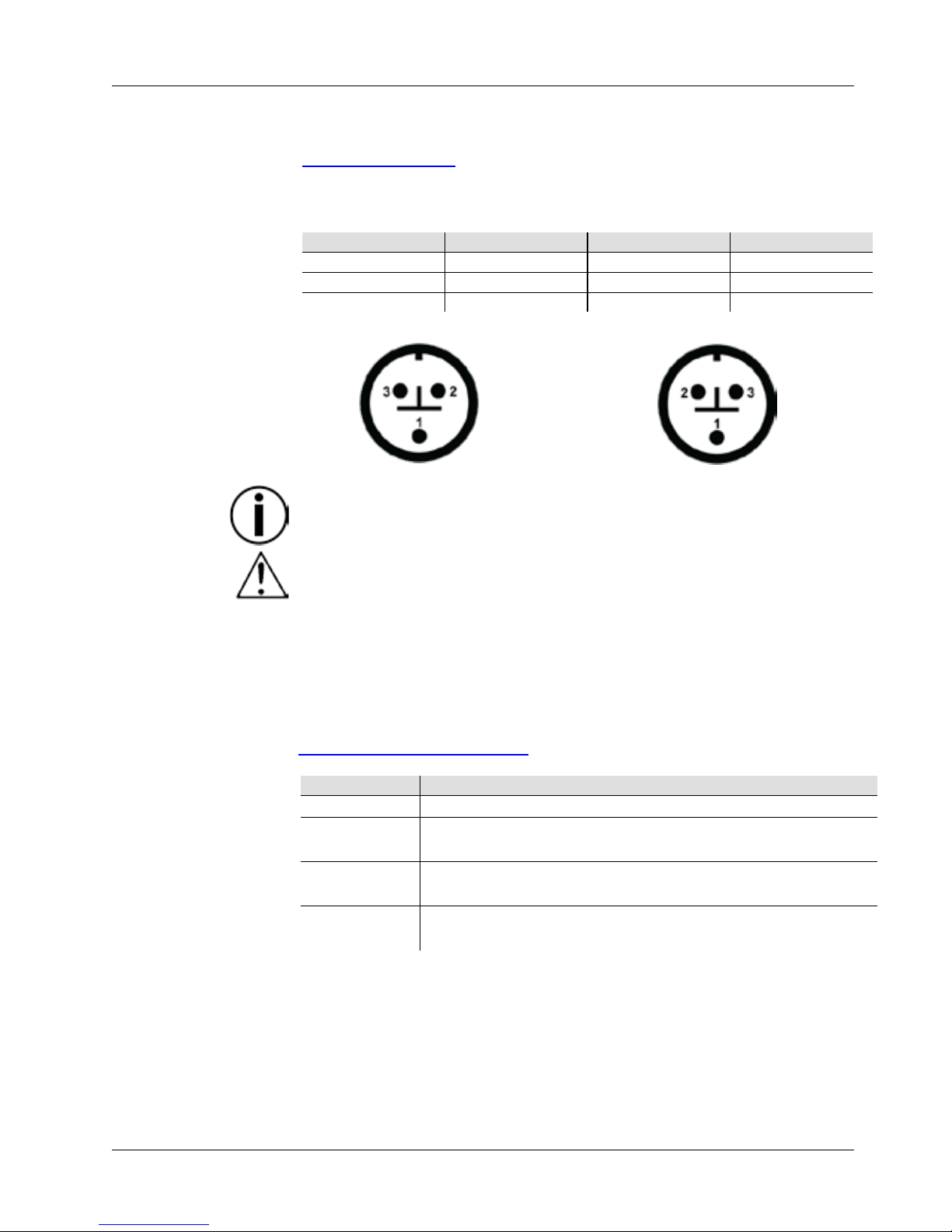

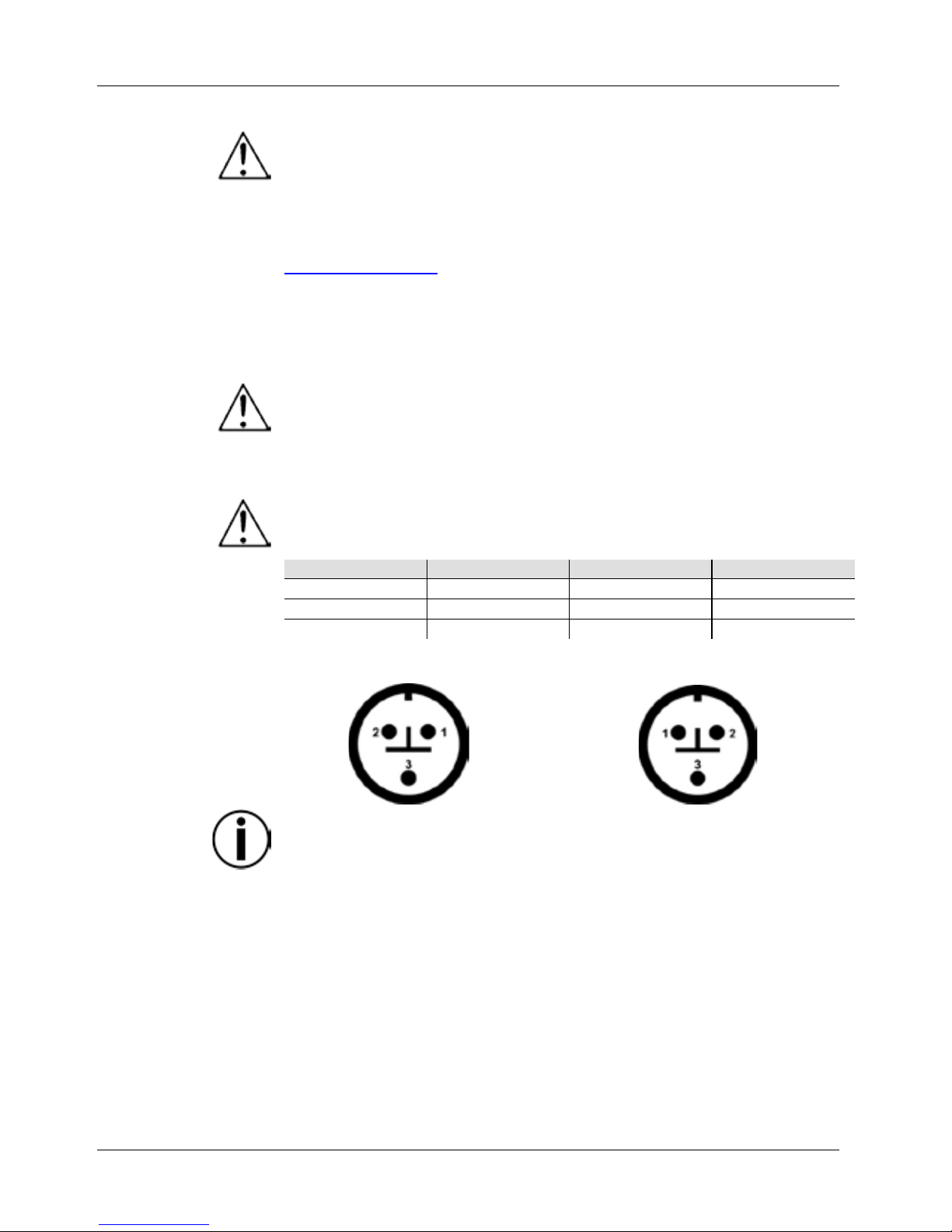

IP65 Power

Connector Pins

When connecting the Colorist Pod 1Qa to local power, it may be

necessary to use the local-to-IP65 adapters supplied with this

product.

Female Power IP65 Connector

Male Power IP65 Connector

Colorist Pod 1Qa QRG EN

4

DMX Linking

The Colorist Pod 1Qa will work with a DMX controller using a regular DMX serial connection. A DMX Primer is available from

www.iluminarc.com.

DMX Connection

The Colorist Pod 1Qa uses a regular DMX data connection for its DMX

personalities: 1ch, 4ch, 5ch, 6ch, 7ch, and 10ch

. See the User Manu al to

connect and configure for DMX operation.

IP65 DMX Cable

Table

Connection

DMX (U.S.)

DMX (Europe)

IP65 Pin

Ground

Shield

1

Data -

White

Blue

2

Data +

Red

Brown

3

IP65 DMX

Connector Pins

To connnect the Colorist Pod 1Qa to your DMX network, it is

necessary to use the 3-pi n IP65 to 5-pin

adapters supplied wit h this

product.

When not using the Power Output, DMX Input or DMX Output

connectors, you mu st seal the cable en ds with t he supplied caps.

RDM

(Remote Device

Management)

Remote Device Management, or RDM, is a standard for allowing DMX-

enabled devices to communicate bi-

directionally along existing DMX cabling. Check the DMX controller’s User Manual or with the manufacturer as not all DMX controllers have this capability. The

Colorist Pod 1Qa supports RDM protocol that allows feedback

to make changes to some menu map options. Download the User Manual from

www.chauvetprofessional.com for more details.

Ilumicode

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the currently selected value into the selected functi on

<UP>

Navigates upwards through the menu list and increases the numeric value when in a function

<DOWN>

Navigates down ward s through the menu list and decreases the numeric value when in a function

Female IP65 (DMX Output)

Male IP65 (DMX Input)

Colorist Pod 1Qa QRG EN

5

Ilumicode

Connections

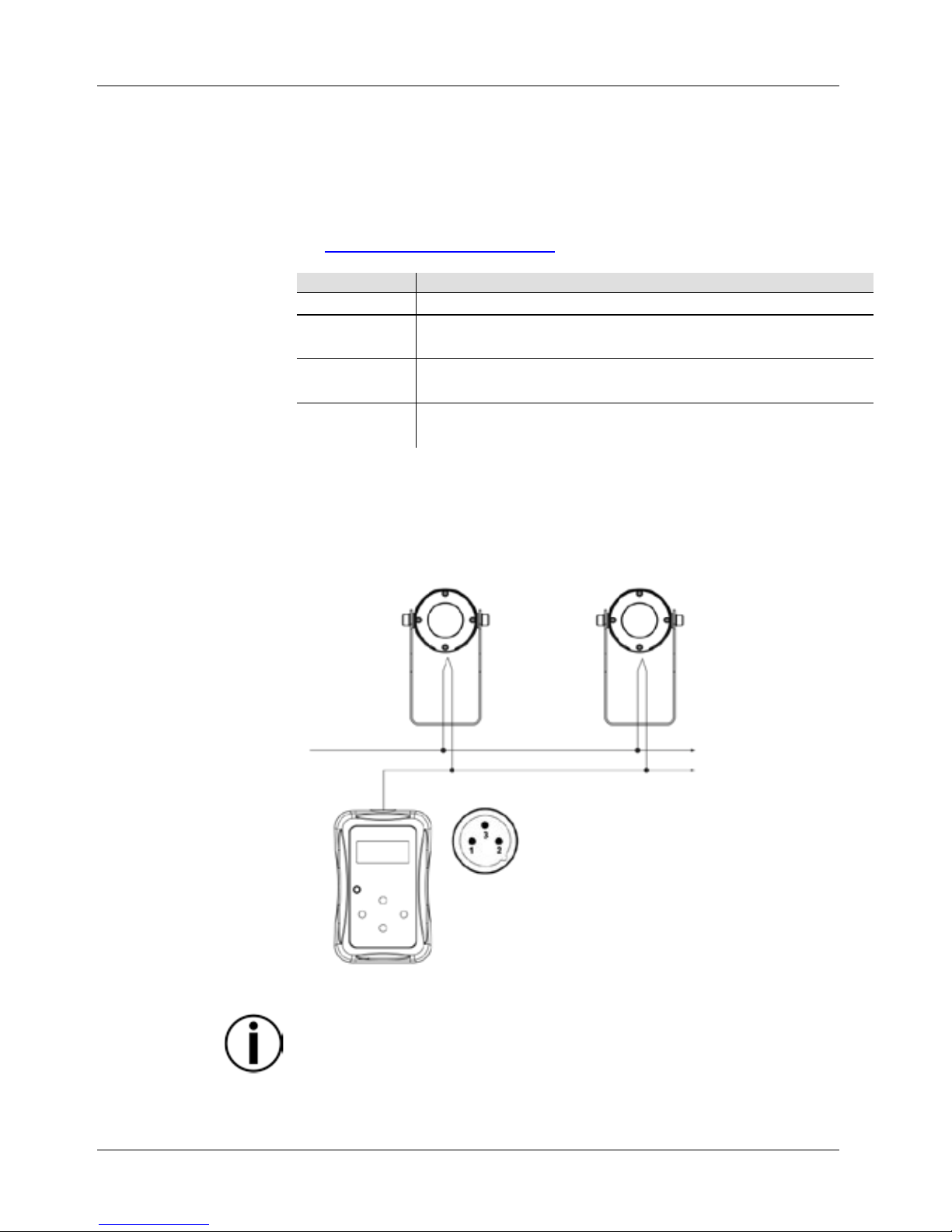

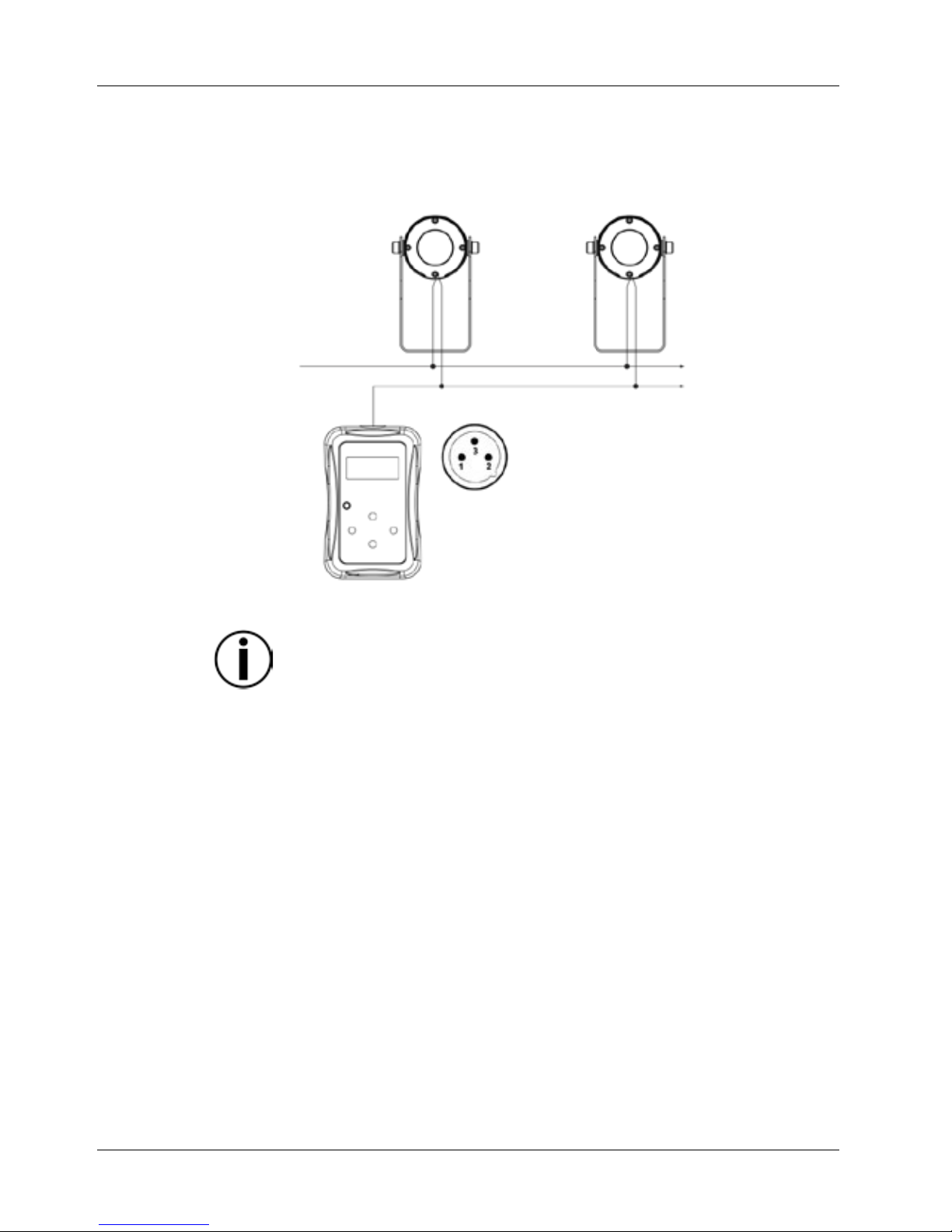

This diagram shows how to control multiple products at the same time.

All connected products will be assigned to the same DMX addres

s. To assign individual DMX addresses to each product, connect the Ilumicode to each product individually. Be sure to disconnect the DMX output of the product being configured if other products are connected to it.

Ilumicode

Connection

Diagram

When co nnecting t he Ilumico de Addresse r to the Colorist Pod 1Qa,

it may be necessary to use a ma l e 3 -pi n to fe mal e 5-

pin adaptor (sold

separately).

1: Gnd 2: Data – 3: Data +

Power

Signal

Ilumicode Addresser

DMX Output

To Other Products

Colorist Pod 1Qa QRG EN

6

Mounting

Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable

of supporting the weight of the product. For our Chauvet

line of mounting

clamps, go to http://trusst.com/products/.

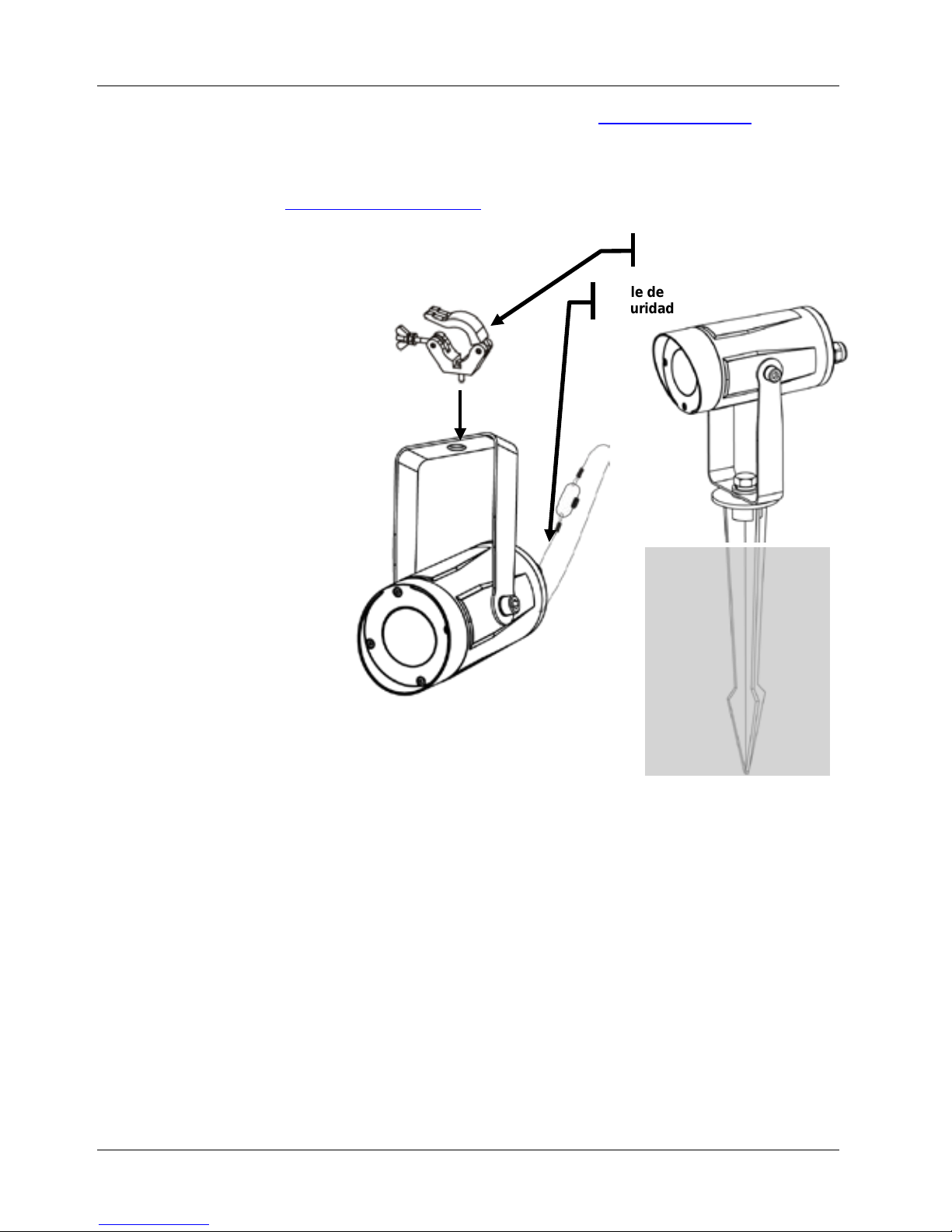

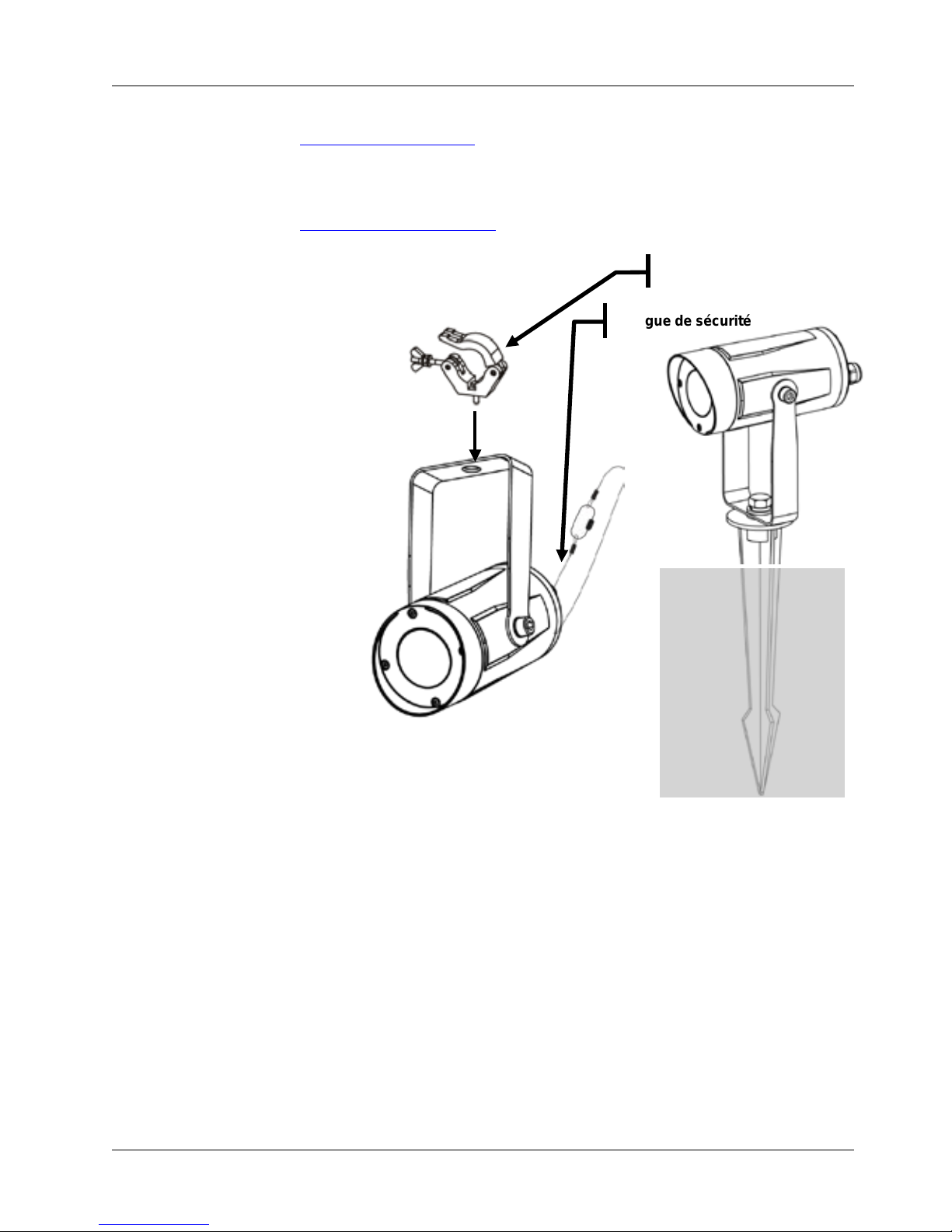

Product

Mounting

Diagram

Overhead Mounting

In-ground

Mounting

Mounting Clamp

Safety Cable

Colorist Pod 1Qa QRG EN

7

Ilumicode Menu Options

Main Level

Programming Levels

Description

DMX

001–512

Sets the DMX starting address

PERSON

ARC FULL

7-channel: RGB control, dimmer, color

macro, strobe, dimmer speed

ARC2

4-channel: RGBA control

ARC2+D

5-channel: RGBA control + dimmer

SOLID

1-channel: dimmer

CALIB

WHITE01–11

RED

GREEN

BLUE

COOL

WARM

AMBER

000–255

Determines the white balance for the color macros

RGBTOW

Determines the white balance when

RGBTOW is active

DIMMER

OFF

Dimmer works in linear mode

DIM 1

Dimmer works in non-linear mode, from fast to slo w

DIM 2

DIM 3

DIM 4

STATIC

RED

000–255

Configures the static color and effect

GREN

BLUE

COOL

WARM

AMBR

SOLD

STRB

00–20

SETTINGS

COLOR

OFF

Maximum output, unbalanced white

RGBTOW

White output is as per C ALIB >

RGBTOW settings

UC

Output matches that of product’s

previous versions

RESET

NO/YES

Restores factory defaults

Only the Ilumicode Addresser and the RDM2go can access the

Ilumicode menu options.

Colorist Pod 1Qa QRG EN

8

RDM Menu Options

Main Level

Programming Levels

Description

Pers

Mode 1 – 1ch

1-channel: dimmer

Mode 2 – 4ch

4-channel: RGBA control

Mode 3 – 5ch

5-channel: RGBA control, dimmer

Mode 4 – 6ch

6-channel: RGBA control, dimmer,

strobe

Mode 5 – 7ch

7-channel: RGBA control, dimmer,

strobe, color macro, dimmer speed

Mode 6 – 10ch

10-channel: RGBA control, dimmer,

strobe, color macro,

auto program, auto

speed, dimmer speed

Start Address

001–512

Sets the DMX starting address

Colorist Pod 1Qa QRG EN

9

DMX Values

10ch

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

2

Red

000 ó 255

0–100%

3

Green

000 ó 255

0–100%

4

Blue

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Strobe

000 ó 010 011 ó 255

No function Slow to fast

7

Color Macro + White Balance

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

No function

R: 100% G: 0–100% B: 0 R: 100%–0 G: 100% B: 0 R: 0 G: 100% B: 0–100% R: 0 G: 100%–0 B: 100% R: 0–100% G: 0 B: 100% R: 100% G: 0 B: 100%–0 R: 100% G: 0–100% B: 0–100% R: 100%–0 G: 100%–0 B: 100% RGBA: 100% White 1 White 2 White 3 White 4 White 5 White 6 White 7 White 8 White 9 White 10

White 11

8 Auto Programs

000 ó 051

052 ó 101 102 ó 152 153 ó 203 204 ó 254

255

No function

Auto Pr ogram 1 Auto Pr ogram 2 Auto Pr ogram 3 Auto Pr ogram 4

Auto Pr ogram 5

9

Auto Speed

000 ó 255

Auto program speed (slow to fast)

10 Dimming Profiles

000 ó 051

052 ó 101 102 ó 152 153 ó 203

204 ó 255

Preset dimmer speed from display menu

Dimmer profile off (linear dimmer) Nonlinear dimming profile 1 (fastest) Nonlinear dimming profile 2

Nonlinear dimming profile 3 (slowest)

6ch

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

2

Red

000 ó 255

0–100%

3

Green

000 ó 255

0–100%

4

Blue

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Strobe

000 ó 010 011 ó 255

No function Slow to fast

Colorist Pod 1Qa QRG EN

10

DMX Values (Cont.)

7ch

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

2

Red

000 ó 255

0–100%

3

Green

000 ó 255

0–100%

4

Blue

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Strobe

000 ó 010 011 ó 255

No function Slow to fast

7

Color Macro + White Balance

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

No function

R: 100% G: 0–100% B: 0 R: 100%–0 G: 100% B: 0 R: 0 G: 100% B: 0–100% R: 0 G: 100%–0 B: 100% R: 0–100% G: 0 B: 100% R: 100% G: 0 B: 100%–0 R: 100% G: 0–100% B: 0–100% R: 100%–0 G: 100%–0 B: 100% RGBA: 100% White 1 White 2 White 3 White 4 White 5 White 6 White 7 White 8 White 9 White 10

White 11

5ch

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

2

Red

000 ó 255

0–100%

3

Green

000 ó 255

0–100%

4

Blue

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

4ch

Channel

Function

Value

Percent/Setting

1

Red

000 ó 255

0–100%

2

Green

000 ó 255

0–100%

3

Blue

000 ó 255

0–100%

4

Amber

000 ó 255

0–100%

1ch

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

Colorist Pod 1Qa GRR ES

11

Acerca de

esta Guía

La Guía de Referencia Rápida (GRR) del Colorist Pod 1Qa contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de

www.iluminarc.com para información más detallada.

Exención de

Responsa-

bilidad

La información y especi fica cio n es con ten idas en esta GRR est án su jet as a

cambio sin previo aviso.

Notas de

Seguridad

• NO abra este producto. No contiene piezas reparables por el usuar io.

• NO mire a la fuente de luz cuando el producto es té encendido.

• Para evitar un d es gast e innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el inter ru ptor o desenchufándolo, durante los periodos en los que no se use.

• CUIDADO: cuando transfiera el producto desde ambientes con

temperatura extrema (p. ej., del remolqu e frío de un camión a una sala

de baile con calo r y humedad), puede formarse condensación en la electrónica interna del producto. P ara evitar que se produzca una avería, deje que el producto se aclimate completamente al ambient e antes de conect ar la alimentación.

• CUIDADO: La carcasa de este producto está caliente cuando las

luces están en funcionamiento.

• Monte este producto en una ubicación con ventilación adecuad a, al

menos a 50 cm (20 in) de superficies adyacentes.

• NO deje ningún materi al inflamable a menos de 50 cm de este

producto mientras esté funcionando o conectado a la alimentaci ón.

• NO sumerja este producto (IP65). Es adecuado para un

funcionamiento normal en exteriores.

• No apto para la inst alación permanente en exteriores en lugares con

condiciones ambi entales extremas. Estas incluyen, sin limitarse a ellas:

o Exposición a un ambiente marino/salino (a menos de

4,8 km de una masa de agua sal ada).

o Cuando las temperaturas máxima o mínima habituales del

lugar superan lo s rangos de temperatura en este manual.

o Lugares proclives a inundaciones o a ser sepultados por la

nieve.

o Otras zonas en las que el producto esté expues to a

radiación extr ema o sustancias cáusticas.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO ponga en funcionamiento este producto si sospecha que la

carcasa, lentes o cables están dañados.

• NO conecte este producto a un atenuador o reostato.

Colorist Pod 1Qa GRR ES

12

Notas de

Seguridad

(Cont.)

• Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

• Use SOLAMENTE los soportes de colgar/montar para mover este

producto

• En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

• El rango máximo de temperatura ambiente es de -20 °F a 110 °F

(-29 °C a 43 °C). No haga funcionar este produ cto a temperaturas

fuera de este rango.

Consulte a un representante de ventas de Iluminarc sobre la idonei dad de est e pr od uc t o pa r a s u ins tal a ci ó n. No se g uir las p aut as o recomendaciones del representante de ventas de Iluminarc puede ANULAR la garantía del producto, y cualquier coste de reparación será responsabilidad exclusiva del comprador.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.iluminarc.com para información de contacto.

Qué va

incluido

• Colorist Pod 1Q a

• Espiga de montaje

• Tarjeta de garantí a

• Guía de referencia rápida

• Cables de alimentación de

entrada/salida IP65 con adaptadores

• Cables de datos de

entrada/salida IP65 con

adaptadores

Un contr olador con c apacidad R DM puede ajus tar la dire cción y la personalidad DMX. Solo el direccionador Ilumicode o el RDM2go tienen la capacidad de acceder al mapa de menú para una config uración completa de l producto (vendidos por separado).

Colorist Pod 1Qa GRR ES

13

Corriente

Alterna

Este producto tiene una fuente de al imentación co n detección au tomática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para evitar un desg aste inneces ario y alarg ar su vida útil, desc onecte complemente el pro ducto de la ali mentación, mediante el inter ruptor o desenchufándolo, durante los periodos en los que no se use.

Tabla de Cable

de Alimentación

IP65

Conexión

Cable (EE.UU.)

Cable (Europa)

Pin IP65

CA Cargado

Negro

Marrón

1

CA Neutro

Blanco

Azul

2

CA Tierra

Verde/Amarillo

3

Pines de

Conector de

Alimentación

IP65

Cuando conecte el Colori st Pod 1Qa a ali mentación local , puede que sea necesario el uso de los adaptadores IP65 a local que se suministran con el producto.

Enlace DMX

El Colorist Pod 1Qa funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en

www.Iluminarc.com.

Conexión DMX

El Colorist Pod 1Qa usa una conexión de datos DMX normal para sus

personalidades DMX: 1ch, 4ch, 5ch, 6ch, 7ch, y 10ch.

Vea el Manu al d e

Usuario para con ectar y configurar para funcionamiento DMX.

Tabla de Cable

DMX IP65

Conexión

DMX (EE.UU.)

DMX (Europa)

Pin IP65

Tierra

Pantalla

1

Datos -

Blanco

Azul

2

Datos +

Rojo

Marrón

3

Pines de

Conector DMX

IP65

Para conectar el Colorist Pod 1Q a a su red DMX, es necesario usar

los adaptadores de 3 a 5 pines suministrados con el producto.

Cuando n o utilice l a salida de alimentaci ón, los con ectores DM X de entrada o DMX de salid a, debe sellar los extre mos del cable con l as capuchas suministradas.

Conector de Alimentación IP65

Hembra

Conector de Alimentación IP65

Macho

IP65 Hembra (Salida DMX)

IP65 Macho (Entrada DMX)

Colorist Pod 1Qa GRR ES

14

RDM

(gestion remota

del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM,

es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente

. El

Colorist Pod 1Qa admite protocol RDM, que posibilita información para supervisar ca mbiar las opcion es del mapa de menú. Descargu e el manual de usuario de www.chauvetprofessional.com

para una

información más detallada.

Descripción del

panel de

control

Ilumicode

Botón

Función

<MODE>

Sale del menú o función actual

<ENTER>

Habilita el menú act ualmente en pantall a o configura el

valor seleccionado actualmente dentro de la función

seleccionada

<UP>

Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú o di s min uye el valor numérico cuando está en una función

Conexiones

Ilumicode

Este diagrama indica cómo controlar múltiples productos a la vez. Todos

los productos conectados se asignarán a la misma di rección DMX

. Pa ra asignar direcciones DMX individuales a cada producto, conecte el Ilumicode a cada pr oducto individu almente. Asegúrese de descon ectar la salida DMX del producto que está configurando si otros productos están conectados a él .

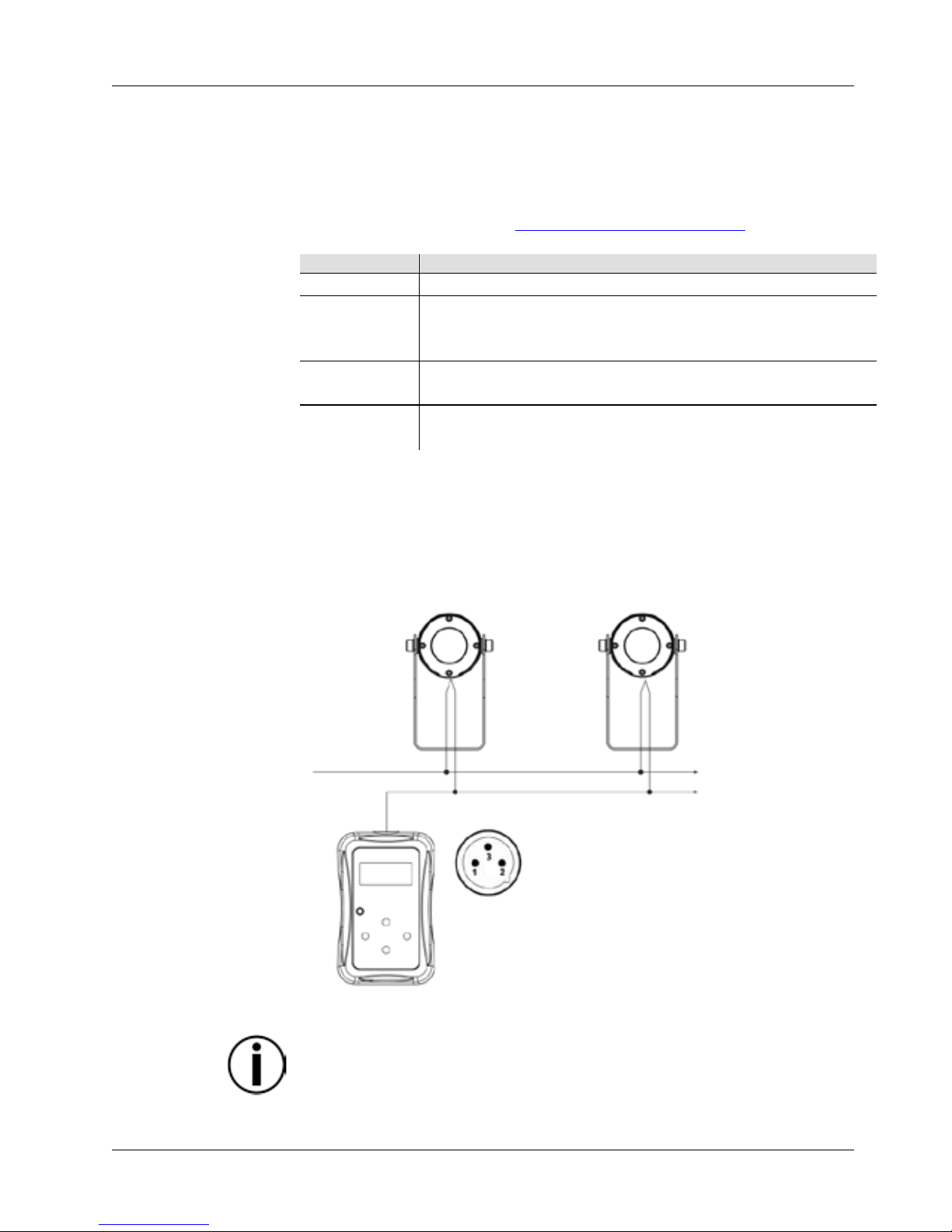

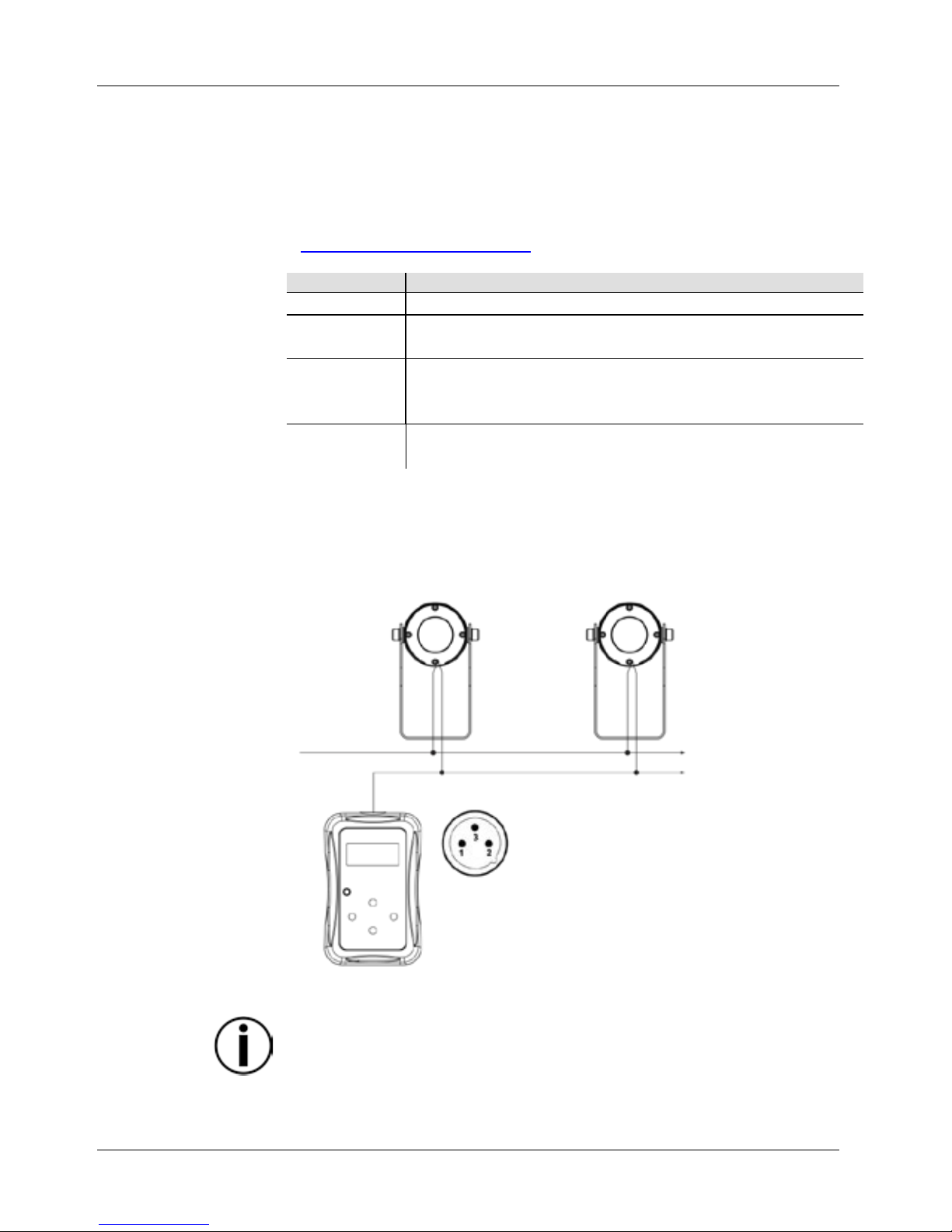

Diagrama de

conexión

Ilumicode

Cuando conecte el direccionador Ilumicode al Colorist Pod 1Qa, puede que s ea neces ario ut ilizar un adapt ador de 3 pines mac ho a 5 pines hembra (vendido por separado).

1: Tierra 2: Datos – 3: Datos +

Alimentación

Señal

Direccionador Ilumicode

Salida DMX

A otros productos

Colorist Pod 1Qa GRR ES

15

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite

http://trusst.com/products/.

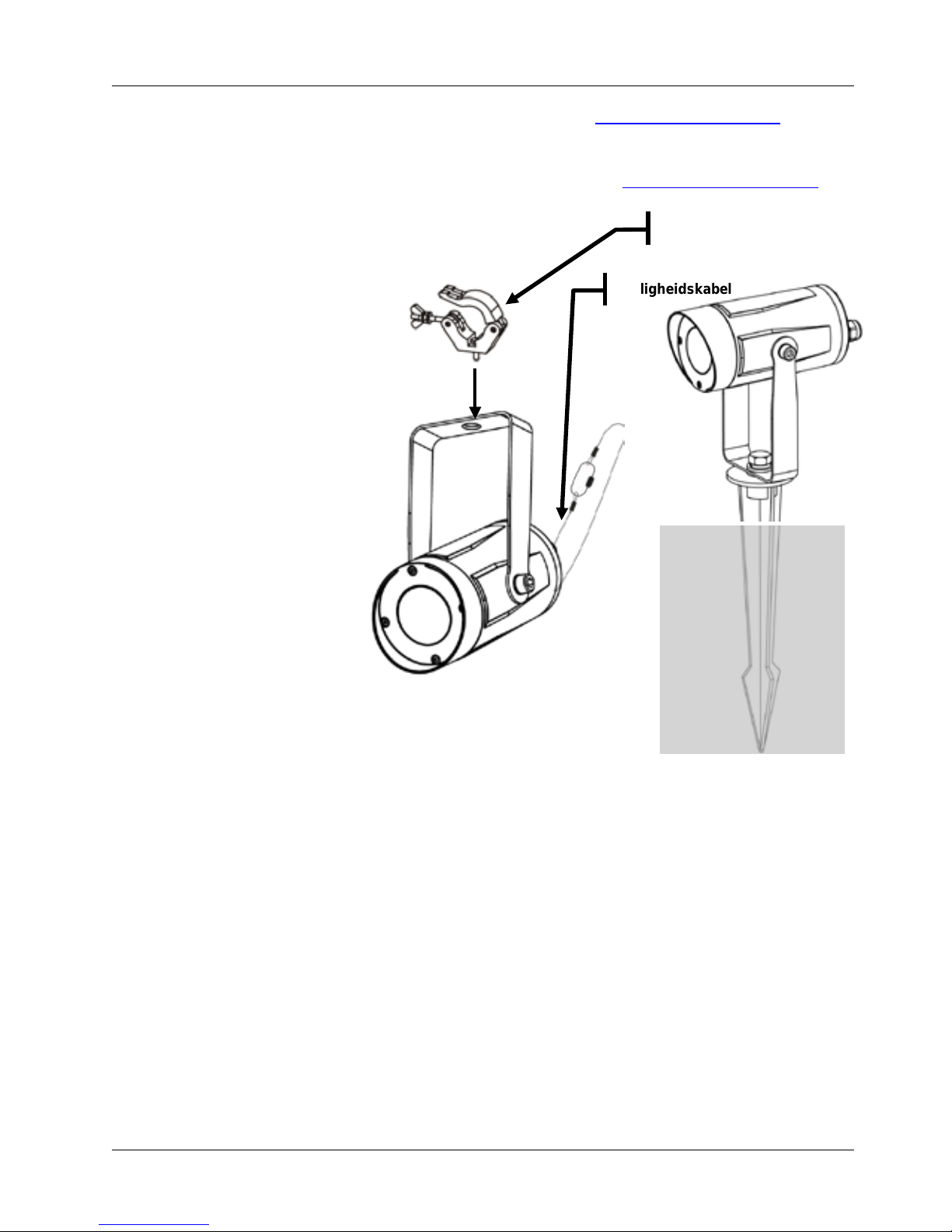

Diagrama

de Montaje

del Producto

Montaje en Altura

En la tierra de

montaje

Abrazadera de

Cable de Seguridad

Colorist Pod 1Qa GRR ES

16

Opciones de menú Ilumicode

Nivel Principal

Niveles de Programación

Descripción

DMX

001–512

Configura la dirección inicial DMX

PERSON

ARC FULL

7 canales: Control RGB, atenuador,

macro de color, estroboscopio, velocidad de atenuador

ARC2

4 canales: Control RGBA

ARC2+D

5 canales: Control RGBA + atenuador

SOLID

1 canal: atenuador

CALIB

WHITE01–11

RED

GREEN

BLUE

COOL

WARM

AMBER

000–255

Determina el balance de blancos para las macros de color

RGBTOW

Determina el balance de blancos cuando RGBTOW está activo

DIMMER

OFF

El atenuador funciona en modo lineal

DIM 1

El atenuador funciona en modo no lineal, de rápido a lento

DIM 2

DIM 3

DIM 4

STATIC

RED

000–255

Configura el color y efecto estáticos

GREN

BLUE

COOL

WARM

AMBR

STRB

00–20

SETTINGS

COLOR

OFF

Potencia máxima, blanco sin

balancear

RGBTOW

Potencia del blanco según los ajustes

CALIB > RGBTOW

UC

Potencia igual a las versiones

anteriores del producto

RESET NO/YES

Restaura los valores de fábrica por

defecto

Solamente el direcci onador Ilumico de y el RDM2g o `pueden acceder

a las opciones de menú Ilumicode.

Colorist Pod 1Qa GRR ES

17

Opciones de menú RDM

Nivel Princ ip al

Niveles de Programación

Descripción

Pers

Mode 1 – 1ch

1 canal: atenuador

Mode 2 – 4ch

4 canales: Control RGBA

Mode 3 – 5ch

5 canales: Control RGBA, atenuador

Mode 4 – 6ch

6 canales: Control RGBA, atenuador,

estroboscopio

Mode 5 – 7ch

7 canales: Control RGBA, atenuador,

estroboscopio, macro de color, velocidad de atenuador

Mode 6 – 10ch

10 canales: Control RGBA, atenuador,

estroboscopio, macro de color, programa automático, velocidad automática, velocidad de atenuador

Start Address

001–512

Configura la dirección inicial DMX

Colorist Pod 1Qa GRR ES

18

Valores DMX

10c

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0-100%

2

Rojo

000 ó 255

0-100%

3

Verde

000 ó 255

0-100%

4

Azul

000 ó 255

0-100%

5

Ámbar

000 ó 255

0-100%

6 Estroboscopio

000 ó 010 011 ó 255

Sin función Lento a rápido

7

Macro de color + Equilibrio de blancos

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Sin función

R: 100% G: 0–100% B: 0 R: 100%–0

G: 100% B: 0

R: 0

G: 100% B: 0-100%

R: 0

G: 100%–0 B: 100%

R: 0–100%

G: 0 B : 100%

R: 100%

G: 0 B: 100%–0

R: 100%

G: 0–100% B: 0-100%

R: 100%–0

G: 100%–0 B: 100%

RGBA: 100% Blanc o 1 Blanc o 2 Blanc o 3 Blanc o 4 Blanc o 5 Blanc o 6 Blanc o 7 Blanc o 8 Blanc o 9 Blanc o 10

Blanc o 11

8

Programas automáticos

000 ó 051

052 ó 101 102 ó 152 153 ó 203 204 ó 254

255

Sin función

Programa automático 1 Programa automático 2 Programa automático 3 Programa automático 4

Programa automático 5

9

Velocidad automática

000 ó 255

Velocidad del progra ma au to má tico ( lento a rápido)

10

Perfiles de atenuación

000 ó 051 052 ó 101 102 ó 152 153 ó 203 204 ó 255

Preconfigura la velocidad del atenuador

desde la pantalla de menú Perfile de atenuador apagado (atenuador lineal) Perfil de atenuación no lineal 1 (el más rápido) Perfil de atenuación no lineal 2

Perfil de atenuación no lineal 3 (el más lento)

4c

Canal

Función

Valor

Porcentaje/Configuración

1

Rojo

000 ó 255

0-100%

2

Verde

000 ó 255

0-100%

3

Azul

000 ó 255

0-100%

4

Ámbar

000 ó 255

0-100%

Colorist Pod 1Qa GRR ES

19

Valores DMX (Cont.)

7c

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0-100%

2

Rojo

000 ó 255

0-100%

3

Verde

000 ó 255

0-100%

4

Azul

000 ó 255

0-100%

5

Ámbar

000 ó 255

0-100%

6 Estroboscopio

000 ó 010 011 ó 255

Sin función Lento a rápido

7

Macro de color + Equilibrio de blancos

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Sin función

R: 100% G: 0–100% B: 0 R: 100%–0

G: 100% B: 0

R: 0

G: 100% B: 0-100%

R: 0

G: 100%–0 B: 100%

R: 0–100%

G: 0 B : 100%

R: 100%

G: 0 B: 100%–0

R: 100%

G: 0–100% B: 0-100%

R: 100%–0

G: 100%–0 B: 100%

RGBA: 100% Blanc o 1 Blanc o 2 Blanc o 3 Blanc o 4 Blanc o 5 Blanc o 6 Blanc o 7 Blanc o 8 Blanc o 9 Blanc o 10

Blanc o 11

6c

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0-100%

2

Rojo

000 ó 255

0-100%

3

Verde

000 ó 255

0-100%

4

Azul

000 ó 255

0-100%

5

Ámbar

000 ó 255

0-100%

6 Estroboscopio

000 ó 010 011 ó 255

Sin función Lento a rápido

5c

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0-100%

2

Rojo

000 ó 255

0-100%

3

Verde

000 ó 255

0-100%

4

Azul

000 ó 255

0-100%

5

Ámbar

000 ó 255

0-100%

1c

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0-100%

Colorist Pod 1Qa MR FR

20

À Propos de

ce Manuel

Le Manuel de Référence (MR) du Colorist Pod 1Qa reprend des informations de b ase su r ce p ro duit n otamment en matièr e d e co nnexio ns , montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.iluminarc.com pour de plus amples informations.

Clause de Non-

Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont

sujettes à changement sans préavis.

Consignes de

Sécurité

• N’ouvrez PAS cet apparei l. Il ne contient aucun composant

susceptible d’être réparé par l’utilisateur.

• Ne regardez PAS la source lumineuse lor sque l'appareil fonct ionne.

• Durant les périodes de non-

utilisation, pour éviter tout usure inutile et

pour prolonger la durée de vie, déconnectez-entièrement l'appar eil en le débranchant de l'alimentation électri que ou en coupant le disjoncteur.

• ATTENTION: Lorsque l'appareil est transféré d'un environnement à

température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• ATTENTION : le boîtier de ce produit est brûlant lors du

fonctionnement.

• Montez toujours ce produit dans en endroit bien ventilé, à au moins

50 cm (20 pouces) des surfaces adjacentes.

•

Ne laissez AUCUNE source inflammable dans un périmètre de 50 cm

du produit lor sque celui-ci fonctionne.

• N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en

extérieur fréquemment sans problème.

• Ne convient pas aux installations permanent es en extérieur sur des

sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

o L'exposition à un environnement marin ou à une solution

saline (à moins de 4,8 kilomètres d'un corps d'eau salée).

o Lorsque les températures moyennes hautes ou basses du

site dépassent les plages de températures indiquées dans ce manuel.

o Les sites qui sont sujets aux inondations ou qui présentent

un risque d'être en s evel is sous la neige.

o Tout autre endroit où le produit risque d'être soumis à des

rayonnements extrêmes ou à des subst ances caustiques.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce

produit en haut e ur.

• N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous

semblent endommagés.

Colorist Pod 1Qa MR FR

21

Consignes de

Sécurité

(Suite)

• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à

la terre.

• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la

poignée dont il est doté.

• En cas de sérieux problèmes de fonctionnement , arrêtez le système

immédiatement.

• La plage de température maximale ambiante (Ta) est de -

29°C à 43°C

(-20°F à 110°F). Ne faites pas fonctionner cet appareil à des

températures en dehors de cette plage.

Veuillez consulter un représentant commercial Il uminarc pour savoir

si cet appareil convient à votre installation. Le non-

respect de ces consignes et des recommandations du commercial Iluminarc peut entraîner l'annulation de la garantie de l'appareil, tout frais de réparation étant alors à supporter par l'acheteur.

Contact

En dehors des États-Unis, du Royaume-Un i, de l’Irland e, Mexique, et du Benelux, con tactez votre fournisseur si vous avez besoin d'assistance ou

de retourner votre produit. Consultez le site www.iluminarc.com

pour

découvrir nos coordonnées.

Contenu

• Colorist Pod 1Q a

• Piquet de montage

• Fiche de garantie

• Manuel de référence

• Câbles d'entrée/ s ortie

d'alimentatio n IP65 avec adaptateurs

• Câbles d'entrée/ s ortie de

données IP65 avec adaptateurs

Un contrôleur c ompatible RDM est capable de paramétrer l' adresse et la personnalité DMX. Seul l'adresseur Ilumicode ou le RDM2go ont la capacité d'accéder à l'intégralité du menu pour une configuration co mplète de l'appareil (vendu séparément).

Colorist Pod 1Qa MR FR

22

Alimentation

CA

Ce produit est doté d'une alimentation universelle prenant en charge toute

tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les pério des de non-util isation, p our éviter tout usur e inutile

et pour prolonger la durée de vi e, déconne ctez-entiè

rement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Schéma de

Raccordement

IP65

Connexion

Câble (États-Unis)

Câble (Europe)

Connecteur IP65

Conducteur CA

Noir

Marron

1

Neutre CA

Blanc

Bleu

2

Terre CA

Vert/Jaune

3

Connecteurs de

Raccordement

IP65

Lorsque vous raccordez le Colorist Pod 1Qa à une fiche sur le secteur

local, il peut s'avérer nécessaire d'utiliser l'adaptateur courant-

local/IP65 fourni.

Raccordement

DMX

Le Colorist Pod 1Qa fonctionnera avec un jeu d'orgues DMX au moyen

de connexions DMX en série. Une introduction au DMX est

à votre

disposition sur www.iluminarc.com

Connexion DMX

Le Colorist Pod 1Qa utilise une connexion de données DMX standard

pour ses personnalités DMX : 1ch, 4ch, 5ch, 6ch, 7ch, et 10ch

. Consultez

le Manuel d’Uti lisation pour connecter et configurer le système DMX.

Schéma de

Raccordement

DMX IP65

Connexion

DMX (États-Unis)

Connecteur IP65

Terre

Blindage

1

Données -

Blanc

Bleu

2

Données +

Rouge

Brun

3

Connecteurs de

Raccordement

DMX IP65

Pour connecter le Colorist Pod 1Qa à votre réseau DMX, il est nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches fournis.

Lorsque v ous n'utilisez pas la sortie secteur, les connecteurs d'entr ée ou de sortie DMX, il est impératif d'isoler les extrémités des câbles à l'aide de s embouts fournis .

Connecteur Femelle de

Raccordement IP65

Connecteur Mâle de

Raccordement IP65

Femelle IP65 (Sortie DMX)

Mâle IP65 (Entrée DMX)

Colorist Pod 1Qa MR FR

23

RDM

(gestion des

périphériques à

distance)

Le protocole RDM (gestion des périphériques à distance) est un

standard pour la communication bidirectionnelle desappareils dotés de fonctions DMX d ans un câblage DMX existant. Le

Colorist Pod 1Qa supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements d

es options de menu. Veuillez télécharger lemanuel de l'utilisateur à partir du site internet

www.chauvetprofessional.com pour plus de détails.

Description du

panneau de

commande

Ilumicode

Bouton

Fonction

<MODE>

Permet la sortie du menu ou de la fonction en cours

<ENTER>

Permet l’affichage du menu en cours ou p er met d e configurer la valeur en cours dans la foncti on sélectionnée

<UP>

Permet de parcourir les listes ou les menus vers le haut,

dans une fonction permet d'augmenter les valeurs

numériques.

<DOWN>

Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques.

Connexions

Ilumicode

Ce schéma montre comment contrôler plusieurs appareils simultanément.

Chaque appareil connecté est affecté à la

même adresse DMX. Pour

affecter des adresses DMX différentes à chaque appareil, connectez

l'Ilumicode à chaque appareil de manière individuelle. Assurez-

vous de déconnecter l a sortie DMX de l 'appareil configuré s i d'autres appa reils y sont connectés.

Schéma des

connexions

Ilumicode

Lors de l a connex ion de l'a dresseur Ilumic ode au Colori st Pod 1 Qa, il peut être nécessaire d'utiliser un adaptateur mâle 3 broches vers femelle 5 broches (vendu séparément).

1: Gnd (terre) 2: Data – (données –) 3: Data – (données +)

Alimentation

Signal

Adresseur Ilumicode

Sor tie DMX

Vers d'autres appareils

Colorist Pod 1Qa MR FR

24

Montage

Avant de monter cet appareil, lisez et assimilez les

Consignes de Sécurité

. Utilisez au moins un des points d'ancrage de

chaque produit. Assurez-

vous que les fixations de

montage peuvent supporter le poids de l'unité. Pour découvrir

la gamme de fixations de Chauvet, rendez-

vous sur

http://trusst.com/products/.

Schéma de

Montage

Montage en

Hauteur

Dans-terre de

montage

Clip de fixation

Élingue de sécurit é

Colorist Pod 1Qa MR FR

25

Options de menu Ilumicode

Niveau Principal

Niveaux de Programmation

Description

DMX 001–512

Permet de définir l'adresse DMX de

départ

PERSON

ARC FULL

7 canaux : Contrôle RGB, gradateur,

macro de couleur, stroboscope, vitesse de gradation

ARC2

4 canaux : Contrôle RGBA

ARC2+D

5 canaux : Contrôle RGBA + gradateur

SOLID

1 canal : gradateur

CALIB

WHITE01–11

RED

GREEN

BLUE

COOL

WARM

AMBER

000–255

Permet de régler la balance des blancs pour les macros de couleurs.

RGBTOW

Permet de régler la balance des blancs lorsque l'option RGBTOW est active.

DIMMER

OFF

Le gradateur fonctionne en mode

linéaire.

DIM 1

Le gradateur fonctionne en mode nonlinéaire, de vitesse rapide à lente.

DIM 2

DIM 3

DIM 4

STATIC

RED

000–255

Permet de configurer la couleur statique et l'effet

GREN

BLUE

COOL

WARM

AMBR

STRB

00–20

SETTINGS

COLOR

OFF

Sortie maximale du blanc sans

balance

RGBTOW

Sortie du blanc en fonction du

paramètre CALIB > RGBTOW

UC

La sortie correspond aux précédentes

versions de l'appareil

RESET

NO/YES

Restauration des paramètres d'usine

Seul l'adresseur Ilumicode et le RDM2go ont la capacité d'accéder

aux options de menu Ilumicode.

Colorist Pod 1Qa MR FR

26

Options de menu RDM

Niveau Principal

Niveaux de Programmation

Description

Pers

Mode 1 – 1ch

1 canal : gradateur

Mode 2 – 4ch

4 canaux : Contrôle RGBA

Mode 3 – 5ch

5 canaux : Contrôle RGBA, gradateur

Mode 4 – 6ch

6 canaux : Contrôle RGBA, gradateur,

stroboscope

Mode 5 – 7ch

7 canaux : Contrôle RGBA, gradateur,

stroboscope, macro de couleurs, vitesse de gradation

Mode 6 – 10ch

10 canaux : Contrôle RGBA, gradateur,

stroboscope, macro de couleurs, programme automatique, vitesse automatique, vitesse de gradation

Start Address 001–512

Permet de définir l'adresse DMX de

départ

Colorist Pod 1Qa MR FR

27

Valeurs DMX

10

canaux

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0–100%

2

Rouge

000 ó 255

0–100%

3

Vert

000 ó 255

0–100%

4

Bleu

000 ó 255

0–100%

5

Ambre

000 ó 255

0–100%

6 Stroboscope

000 ó 010 011 ó 255

Aucune fonction Vitesse du programme, lent à rapide

7

Macro de couleur + balance des blancs

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Aucune fonction

R : 100% G : 0 –100% B: 0 R : 100%–0

G: 100% B: 0

R : 0

G: 100% B: 0–100%

R : 0

G: 100%–0 B: 100%

R : 0–100%

G: 0 B: 100%

R : 100%

G: 0 B: 100% à 0

R : 100%

G: 0–100% B: 0–100%

R : 100%–0

G: 100%–0 B: 100%

RGBA : 100% White 1 (blanc 4) White 2 (blanc 4) White 3 (blanc 4) White 4 (blanc 4) White 5 (blanc 4) White 6 (blanc 4) White 7 (blanc 4) White 8 (blanc 4) White 9 (blanc 4) White 10 (blanc 4)

White 11 (blanc 4)

8

Programmes Automatiques

000 ó 051

052 ó 101 102 ó 152 153 ó 203 204 ó 254

255

Aucune fonction

Programme aut om atique 1 Programme aut om atique 2 Programme aut om atique 3 Programme aut om atique 4

Programme aut om atique 5

9

Vitesse Automatique

000 ó 255

Vitesse des programmes auto (lent à rapide)

10

Profils d'assombrissement

000 ó 051 052 ó 101 102 ó 152 153 ó 203 204 ó 255

Préréglage de vitesse de gradateur à partir

du menu affichage Profil d'assombrissement désactivé (assombrissement linéaire) Prof il d'assom brissem ent non li néaire 1 (rapide) Profil d'assombrissement non linéaire 2 Prof il d'assom brissem ent non li néaire 3 (le

plus lent)

Colorist Pod 1Qa MR FR

28

Valeurs DMX (Suite)

7 canaux

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0–100%

2

Rouge

000 ó 255

0–100%

3

Vert

000 ó 255

0–100%

4

Bleu

000 ó 255

0–100%

5

Ambre

000 ó 255

0–100%

6 Stroboscope

000 ó 010 011 ó 255

Aucune fonction Vitesse du programme, lent à rapide

7

Macro de couleur + bala n ce des blancs

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Aucune fonction

R : 100% G : 0 –100% B: 0 R : 100%–0

G: 100% B: 0

R : 0

G: 100% B: 0–100%

R : 0

G: 100%–0 B: 100%

R : 0–100%

G: 0 B: 100%

R : 100%

G: 0 B: 100% à 0

R : 100%

G: 0–100% B: 0–100%

R : 100%–0

G: 100%–0 B: 100%

RGBA : 100% White 1 (blanc 4) White 2 (blanc 4) White 3 (blanc 4) White 4 (blanc 4) White 5 (blanc 4) White 6 (blanc 4) White 7 (blanc 4) White 8 (blanc 4) White 9 (blanc 4) White 10 (blanc 4)

White 11 (blanc 4)

6 canaux

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0–100%

2

Rouge

000 ó 255

0–100%

3

Vert

000 ó 255

0–100%

4

Bleu

000 ó 255

0–100%

5

Ambre

000 ó 255

0–100%

6 Stroboscope

000 ó 010 011 ó 255

Aucune fonction Vitesse du programme, lent à rapide

5 canaux

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0–100%

2

Rouge

000 ó 255

0–100%

3

Vert

000 ó 255

0–100%

4

Bleu

000 ó 255

0–100%

5

Ambre

000 ó 255

0–100%

Colorist Pod 1Qa MR FR

29

Valeurs DMX (Suite)

4 canaux

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Rouge

000 ó 255

0–100%

2

Vert

000 ó 255

0–100%

3

Bleu

000 ó 255

0–100%

4

Ambre

000 ó 255

0–100%

1 canal

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0–100%

Colorist Pod 1Qa BH NL

30

Over deze

handleiding

De Colorist Pod 1Qa Beknopte Handleiding (BH) bevat basisinformatie

over het product, zoals aansluiting, montage, menu-opties en DMXwaarden. Download de gebruikershandleiding op

www.iluminarc.com

voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheids-

instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• KIJK NIET in de lichtbron wanneer het ap paraat is ingeschakeld.

• Om onnodige sli jtage te elimineren en zijn levensduur te verlengen,

gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• LET OP: Bij het v

erplaatsen van het product uit extreme omgevingen,

(bijv. koude vrachtwagen naar warme, voch tige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• LET OP: De behuizing van dit product is heet wanneer de lampen

branden.

• Monteer dit product op een plek met voldo ende ventilatie, ten minste

50 cm van de aangrenzende oppervlakken.

• Plaats GEEN ontvlambaar materiaal binnen 50 cm van dit product als

het in gebruik is of is aangesloten op het stopcontact.

• Dit product NIET onderdompelen (IP65). Regelmatig gebruik

buitenshuis is prima.

• Niet voor permanente buiteninstallatie in locaties met extre me

weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

o Blootstelling aan een marien/zout milieu

(binnen 5 km van zout water).

o Waar de gebruikelijke hoge of lage temperaturen van de

locatie de temperatuurbereiken in deze handleiding overschrijden.

o Locaties die kunnen overstromen of onder sneeuw

begraven kunnen worden.

o Andere gebieden waar het product blootstaat aan extreme

straling of bijtende substanties.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van

dit product.

• Gebruik dit product NIET als de behuizing, lenzen of kabels

beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

Colorist Pod 1Qa BH NL

31

Veiligheids-

voorschriften

(vervolg)

• Sluit dit product UITSLUITEND op een geaard en beveiligd

stroomcircuit.

• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product

te dragen.

• Stop in het geval van ernstige operationele problemen onmiddellijk

met het gebruik.

• Het maximumbereik van de omgevingste mperatuur is -29 °C tot

43 °C. Gebruik dit pr o duc t nie t b ui te n bij deze temperaturen.

Neem contact op met een verkoopvertegenwoordiger van Iluminarc over de geschiktheid van dit product voor uw installatie. Het niet volgen van deze richtlijnen of de aanbevelingen van de

verkoopvertegenwoordiger van Iluminarc kan

leiden tot het VERVALLEN van de productgarantie, waarbij de reparatiekosten volledig voor de gebruiker vervall e n.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen

dan wel het product retourneren. Ga naar www.iluminarc.com

voor

contactinformatie.

Wat Is

Inbegrepen

• Colorist Pod 1Q a

• Bevestigingspin

• Garantiebewijs

• Beknopte Handleiding

• IP65 Voeding Input/Output

Snoeren met adap ters

• IP65 Data Input/Output

Snoeren met adap ters

Een voor RDM geschikte controller kan het DMX adres en de persoonl ijkheid aanpasse n. Alleen de Ilumic ode of RDM 2go heef t de mogelijkheid om toegang te krijgen tot het menu voor volledige product configuratie (apart verkrijgbaar).

Colorist Pod 1Qa BH NL

32

AC-stroom

Dit product heeft een auto-bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz.

Om onnodige slijtag e te elimine ren en zijn leven sduur te verle ngen, gedurende peri oden wanneer het pro duct niet wordt gebruikt, moet u het prod uct van de stroo m afsluiten door e en aardleksch akelaar om te zetten of door het te ontkoppelen.

IP65-

stroomsnoertabel

Aansluiting

Snoer (VS)

Snoer (Europa)

IP65-pin

AC Live

Zwart

Bruin

1

AC Neutraal

Wit

Blauw

2

AC Aarde

Groen/geel

3

IP65-

stroomstekkerpin

nen

Bij het aansl uite n v an de C olo ris t Pod 1Q a op de lokal e n etv oe ding,

kan het noodzakelijk zijn om de lokaal-naar-

IP65 adapters te

gebruiken die bij dit produc t worde n geleverd.

DMX-koppeling

De Colorist Pod 1Qa kan met een DMX-controller werken met een

normale DMX seriël e verb in ding. Op www.iluminarc.com is een D MX -

basishandleiding verkrijgbaar.

DMX-aansluiting

De Colorist Pod 1Qa gebruikt een normale DMX-gegevensverbinding

voor zij n DMX -persoonlijkheden: 1ch, 4ch, 5ch, 6ch, 7ch, en 10ch

. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

IP65-DMX-

snoertabel

Aansluiting

DMX (VS)

DMX (Europa)

IP65-pin

Aarde

Bescherming

1

Gegevens -

Wit

Blauw

2

Gegevens +

Rood

Bruin

3

IP65-DMX-

stekkerpinnen

Om de Colorist Pod 1Qa op uw DM X-netwerk, is h et noodzakelij k

om de 3-pins naar 5-

pins ad apters te ge bruiken die bij dit pr oduct

zijn geleverd.

Wanneer u de stroomuitgang-, DMX-ingang- of DMXuitgangs tekkers niet gebr uikt moet u de kabeleinde s afdicht en met de meegeleverde kapjes.

Vrouwelijke IP65-

stroomstekker

Mannelijke IP65-

stroomstekker

Vrouwelijke IP65

(DMX-uitgang)

Mannelijke IP65

(DMX-ingang)

Colorist Pod 1Qa BH NL

33

RDM

(Remote Device

Management)

Remote Device Management of RDM (apparaatbeheer op afstand)

is een standaard die het voo r DMX-

apparaten mogelijk maakt o m in

twee richtingen te communiceren over bestaande DMX-kabels. De Colorist Pod 1Qa ondersteunt het RDM-

protocol dat zorgt feedback

toelaat bij de bewaking van wijzigingen aan de menu map-

opties van. Download de gebruikershandleiding op

www.chauvetprofessional.com voor meer informatie.

Ilumicode

Configuratiesch

erm

Beschrijving

Toets

Functie

<MODE>

Sluit het huidige menu of functie af

<ENTER>

Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waard e in de geselecteerde fu nctie

<UP>

Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie

<DOWN>

Navigeert omlaag vi a het menu of verlaagt de n umerieke

waarde wanneer in een functie

Ilumicode

Verbindingen

Dit schema laat zien hoe je meerdere producten op hetzelfde moment kunt besturen. Alle aangesloten producten worden toegewezen aan

hetzelfde DMX

adres. Om individuele DMX adressen voor elk product toe te wijzen, verbindt de Ilumicode ieder product afzonderlijk. Zorg ervoor dat u de stekker uit de DMX uitgang haalt van het product dat geconfigureerd wordt als andere producten zijn aangesloten.

Ilumicode

Verbindingsschema

Bij het aanslui ten van de Ilu micode A ddress er aan de Colo rist P od

1QA, kan het nodi g zijn om een mannelijke 3-

pins naar v ro uwelijke

5-polige adapter te gebruiken. (apart verkrijgbaar)

1: Gnd 2: Data – 3: Data +

Vermogen

Signaal

Ilumicode Addresser

DMX Output

Naar Andere Producten

Colorist Pod 1Qa BH NL

34

Montage

Lees voor montage van dit product de Veiligheidsvoorschriften. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze Chauvet-ser ie montageklemmen naar http://trusst.com/products/.

Montagediagram

van het product

Montage boven het hoofd

Plaatsing op de

vloer

Montageklem

Veiligheidskabel

Colorist Pod 1Qa BH NL

35

Ilumicode Menu Opties

Hoofdniveau

Programmeerniveaus

Beschrijving

DMX

001–512

Stelt het DMX startadres in

PERSON

ARC FULL

7-kanaal: RGB besturing, dimmer,

kleurenmacro, stroboscoop, dimmer snelheid

ARC2

4-kanaal: RGBA besturing

ARC2+D

5-kanaal: RGBA besturing + dimmer

SOLID

1-kanaal: dimmer

CALIB

WHITE01–11

RED

GREEN

BLUE

COOL

WARM

AMBER

000–255

Bepaalt de witbalans voor de kleurenmacro's

RGBTOW

Bepaalt de witbalans als RGBTOW actief is

DIMMER

OFF

Dimmer werkt in lineaire modus

DIM 1

Dimmer werkt in niet-lineaire modus, van snel naar langzaam

DIM 2

DIM 3

DIM 4

STATIC

RED

000–255

Configureert de statische kleur en het effect

GREN

BLUE

COOL

WARM

AMBR

STRB

00–20

SETTINGS

COLOR

OFF

Maximale output, ongebalanceerd wit

RGBTOW

Wit output volgens de CALIB >

RGBTOW instellingen

UC

Output komt overeen met de vorige

versies van het product

RESET

NO/YES

Stelt opnieuw de fabrieksinstellingen in

Alleen de Ilumicode Addresser en de RDM2go kaunnen toegang

krijgen tot de Ilu mic o de me nuo pt i es.

Colorist Pod 1Qa BH NL

36

RDM Menu Opties

Hoofdniveau

Programmeerniveaus

Beschrijving

Pers

Mode 1 – 1ch

1-kanaal: dimmer

Mode 2 – 4ch

4-kanaal: RGBA besturing

Mode 3 – 5ch

5-kanaal: RGBA besturing, dimmer

Mode 4 – 6ch

6-kanaal: RGBA besturing, dimmer,

stroboscoop

Mode 5 – 7ch

7-kanaal: RGBA besturing, dimmer,

stroboscoop, kleurenmacro, dimmer snelheid

Mode 6 – 10ch

10-kanaal: RGBA besturing, dimmer,

stroboscoop, kleurenmacro, auto programma, auto snelheid, dimmer snelheid

Start Address

001–512

Stelt het DMX startadres in

Colorist Pod 1Qa BH NL

37

DMX-waarden

10 kn

Kanaal

Functie

Waarde

Percentage/instelling

1

Dimmer

000 ó 255

0–100%

2

Rood

000 ó 255

0–100%

3

Groen

000 ó 255

0–100%

4

Blauw

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Stroboscoop

000 ó 010 011 ó 255

Geen fu nctie Langzaam tot snel

7

Kleurenmacro + witbalans

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Geen fu nctie

R: 100% G: 0–100% B: 0 R: 100%–0

G: 100% B: 0

R: 0

G: 100% B: 0–100%

R: 0

G: 100%–0 B: 100%

R: 0–100%

G: 0 B : 100%

R: 100%

G: 0 B: 100%–0

R: 100%

G: 0–100% B: 0–100%

R: 100%–0

G: 100%–0 B: 100%

RGBA: 100% Wit 1 Wit 2 Wit 3 Wit 4 Wit 5 Wit 6 Wit 7 Wit 8 Wit 9 Wit 10

Wit 11

8

Automatische programma's

000 ó 010

011 ó 028 029 ó 046 047 ó 064 065 ó 082 083 ó 100 101 ó 118 119 ó 136 137 ó 154 155 ó 172 173 ó 190 191 ó 208 209 ó 226 227 ó 244

245 ó 255

Geen fu nctie

Automatisch p rogramma 1 Automatisch p rogramma 2 Automatisch p rogramma 3 Automatisch p rogramma 4 Automatisch p rogramma 5 Automatisch p rogramma 6 Automatisch p rogramma 7 Automatisch p rogramma 8 Automatisch p rogramma 9 Automatisch p rogramma 10 Automatisch p rogramma 11 Automatisch p rogramma 12 Automatisch p rogramma 13

Automatisch p rogramma 0

9

Automatische snelheid

000 ó 255

Automatische programmasnelheid (langzaam tot snel)

10 Dimprofielen

000 ó 051

052 ó 101 102 ó 152 153 ó 203

204 ó 255

Voorinstelling van de dimmersnelhei d vana f

het displaymenu Dimmerprofiel uit (lineaire dimmer) Niet-lineair dimprofiel 1 (snelst) Niet-lineair dimprofiel 2

Niet-lineair dimprofiel 3 (langzaamst)

Colorist Pod 1Qa BH NL

38

DMX-waarden (vervolg)

7kn

Kanaal

Functie

Waarde

Percentage/instelling

1

Dimmer

000 ó 255

0–100%

2

Rood

000 ó 255

0–100%

3

Groen

000 ó 255

0–100%

4

Blauw

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Stroboscoop

000 ó 010 011 ó 255

Geen fu nctie Langzaam naar snel

7

Kleurenmacro + Witbalans

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Geen fu nctie

R: 100% G: 0–100% B: 0 R: 100%–0

G: 100% B: 0

R: 0

G: 100% B: 0–100%

R: 0

G: 100%–0 B: 100%

R: 0–100%

G: 0 B : 100%

R: 100%

G: 0 B: 100%–0

R: 100%

G: 0–100% B: 0–100%

R: 100%–0

G: 100%–0 B: 100%

RGBA: 100% Wit 1 Wit 2 Wit 3 Wit 4 Wit 5 Wit 6 Wit 7 Wit 8 Wit 9 Wit 10

Wit 11

6kn

Kanaal

Functie

Waarde

Percentage/instelling

1

Dimmer

000 ó 255

0–100%

2

Rood

000 ó 255

0–100%

3

Groen

000 ó 255

0–100%

4

Blauw

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Stroboscoop

000 ó 010 011 ó 255

Geen fu nctie Langzaam naar snel

5kn

Kanaal

Functie

Waarde

Percentage/instelling

1

Dimmer

000 ó 255

0–100%

2

Rood

000 ó 255

0–100%

3

Groen

000 ó 255

0–100%

4

Blauw

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

Colorist Pod 1Qa BH NL

39

DMX-waarden (vervolg)

4kn

Kanaal

Functie

Waarde

Percentage/instelling

1

Rood

000 ó 255

0–100%

2

Groen

000 ó 255

0–100%

3

Blauw

000 ó 255

0–100%

4

Amber

000 ó 255

0–100%

1kn

Kanaal

Functie

Waarde

Percentage/instelling

1

Dimmer

000 ó 255

0–100%

Colorist Pod 1Qa QRG Multi-Language

40

Contact

Us

USA WORLD HEADQUARTERS

General Information - ILUMINARC

Address: 5200 NW 108th Avenue Sunrise, FL 33351 Voice: (954) 923-3680 Fax: (800) 544-4898

Technical Support

Voice: (800) 762-1074 Email: [email protected]

World Wide Web

www.iluminarc.com

EUROPE

General Information - Chauvet Europe BVB A

Address: Stokstraat 18 9770 K ruishoutem Belgium Voice: +32 9 388 93 97

General Information - Chauvet Europe Ltd. Address: Unit 1C Brookhill Ro ad Indust rial Estate Pinxton, Nottingham, UK NG16 6NT Voice: +44 (0)1773 511115 Fax: +44 (0)1773 511110

Technical Support

Email: [email protected]

World Wide Web

www.chauvetlighting.eu

Technical Support

Email: [email protected]

World Wide Web

www.chauvetlighting.co.uk

MEXICO

General Information

Address: Av. de las Partidas 34-3B, Zona Industrial Lerma

Lerma, Edo. de Mexic o C.P. 5200 0

Voice: +52 (728) 285-5000

Technical Support

Email: [email protected]

World Wide Web

www.chauvet.com.mx

Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact the dealer of

record. Follow their instructions to request support or to return a product. Visit our website

for contact details.

Printed in the P. R. C.
