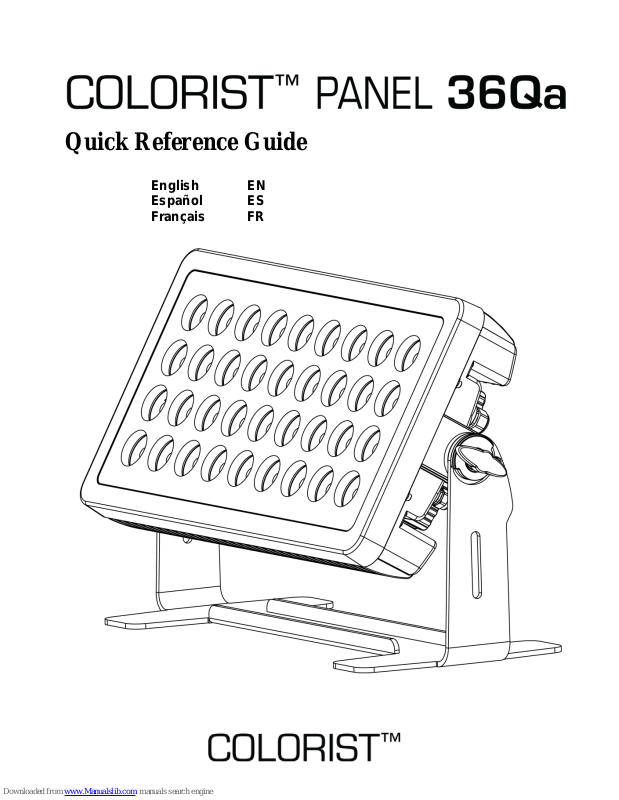

Colorist PANEL 36Qa Quick Reference Manual

Quick Reference Guide

English EN

Español ES

Français FR

Colorist™ Panel 36Qa QRG EN

2

About this

Guide

The Colorist™ Panel 36Qa Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and

DMX values. Download the User Manual from www.iluminarc.com

for

more details.

Disclaimer

The information and specifications contained in this QR G are subject to change without notice.

Safety Notes

• DO NOT open this product. It contains no user-serviceable parts.

• DO NOT look at the light source when the product is on.

• To eliminate unn eces s ary wear and improve its lifespan, during

periods of non-

use completely disconnect the product from power via

breaker or by unplugging it.

• CAUTION: When transferring product from extreme temperature

environments, (e.g. cold truck to warm humid ballroom) condensation

may form o

n the internal electronics of the product. To avoid causing

a failure, allow product to fully acclimate to the surrounding environment before connecting it to power.

• CAUTION: This product’s housing is hot when lights are operating.

• Mount this product in a location with adequate ventilation, at least

50 cm (20 in) from adjacent surfaces.

•

In outdoor environments, the product aperture must not hang between

171° and 189° on the vertical axis where 0° is straight up.

• DO NOT leave any flammable mater ial within 50 cm of this product

while operating or connected to power.

• DO NOT submerge the product (IP65). Regular outdoor operation is

fine.

• Not for permanent outdoor installation in locations with extreme

environmental conditions. This includes, but is not limited to:

o Exposure to a marine/saline environment (within 3 miles

of a saltwater body of water).

o

Where the normal high or low temperatures of the location

exceed the temperature ranges in thi s manual.

o Locations that are prone to flooding or being buried in

snow.

o Other areas where the product will be sub ject to extreme

radiation or caustic substances.

Colorist™ Panel 36Qa QRG EN

3

Safety Notes

(Cont.)

• USE a safety cable when mounting this product overhead.

•

DO NOT operate this product if the housing, lenses, or cables appear

damaged.

• DO NOT connect this product to a dimmer or rheostat.

• ONLY connect this product to a grounded and protected circuit.

• ONLY use the hanging/mounting bracket to carry this product.

• In the event of a serious operating problem, stop using immediately.

• The maximum ambien t temperature range i s -20 °F to 110 °F

(-29 °C to 43 °C). Do not operate this product outside these

temperatures.

Please consult with an Iluminarc Sales Representative on the suitableness of this product for your installation. Failure to follow these guidelines or the recommendations of the Iluminarc Sales

Representative may result in the product warranty being re

ndered

VOID and any repair cost being the sole responsibility of the buyer.

Contact

Outside the U.S., United Kingdom, Ireland or Mexico, contact your distributor to request support or return a product. Visit

www.iluminarc.com for contact information.

What Is

Included

• Colorist™ Pa nel 36Qa

• Warranty Card

• Quick Reference Guide

• IP65 Power Input/Output Cords

with adapters

• IP65 Data Input/Output Cords

with adapters

AC Power

This product has an auto-ranging power supply that can work with an input voltage range of 100 to 240 VAC, 50/60 Hz.

Power Linking

You can link up to 6 Colorist™ Panel 36Qa products at 120 V;

11 at 208 V; or 12

at 230 V. Never exceed this number. Power linking

cords can be purchased separately.

IP65 Power Cable

Table

Connection

Wire (U.S. )

Wire (Europe)

IP65 Pin

AC Live

Black

Brown

1

AC Neutral

White

Blue

2

AC Ground

Green/Yellow

3

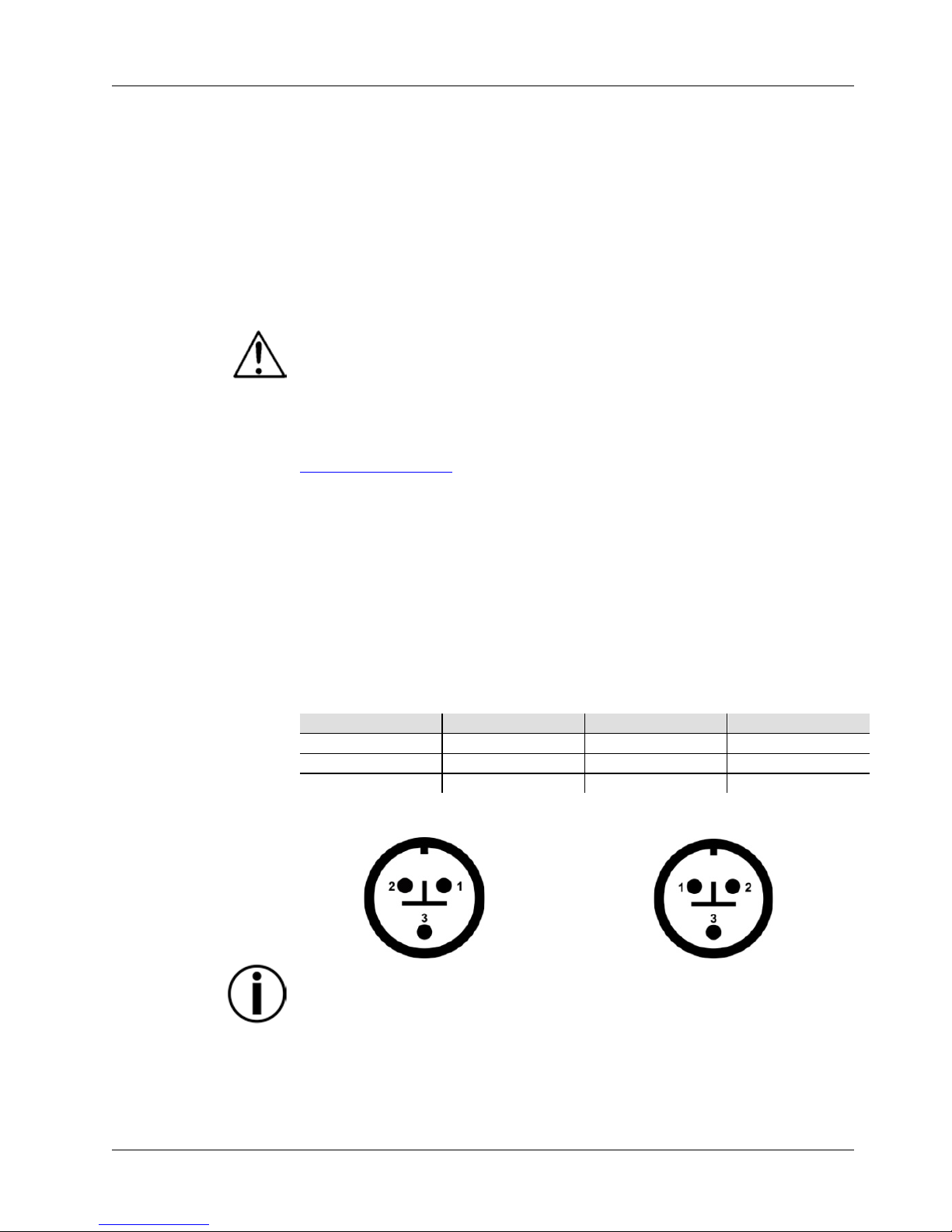

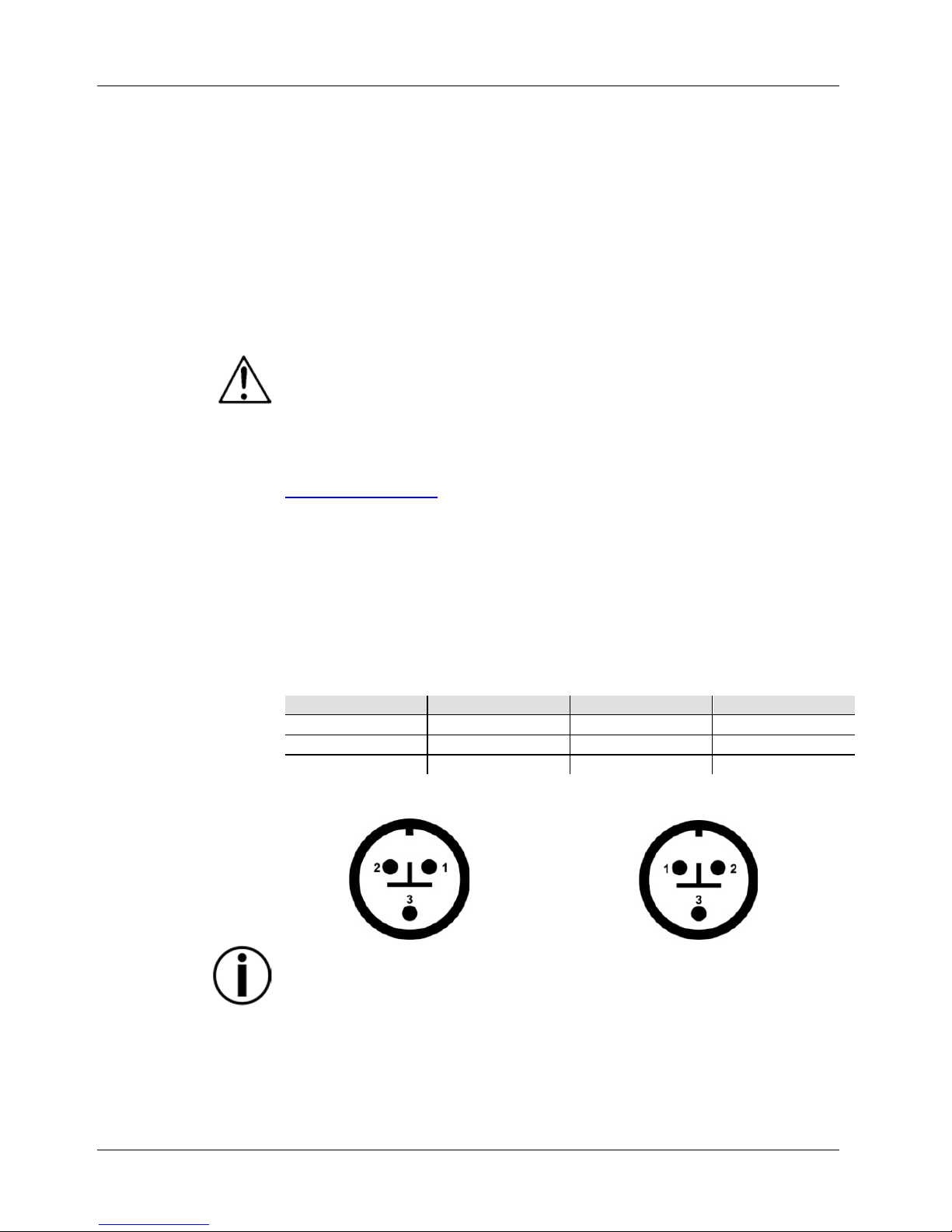

IP65 Power

Connector Pins

When con nect i ng t he Colorist™ Panel 36Qa to local power, i t may be

necessary to use the local-to-IP65 adapters supplied with this

product.

Female Power IP65 Connector

Male Power IP65 Connector

Colorist™ Panel 36Qa QRG EN

4

DMX Linking

The Colorist™ Panel 36Qa will work with a DMX controller using a regular DMX serial connection. A DMX Primer is available from

www.iluminarc.com.

DMX Connection

The Colorist™ Panel 36Qa uses a regular DMX data connection for its

DMX personalities: 4-CH, 6-CH, and 10CH

. See the User Manual to

connect and configure for DMX operation.

IP65 DMX Cable

Table

Connection

DMX (U.S.)

DMX (Europe)

IP65 Pin

Ground

Shield

1

Data -

White

Blue

2

Data +

Red

Brown

3

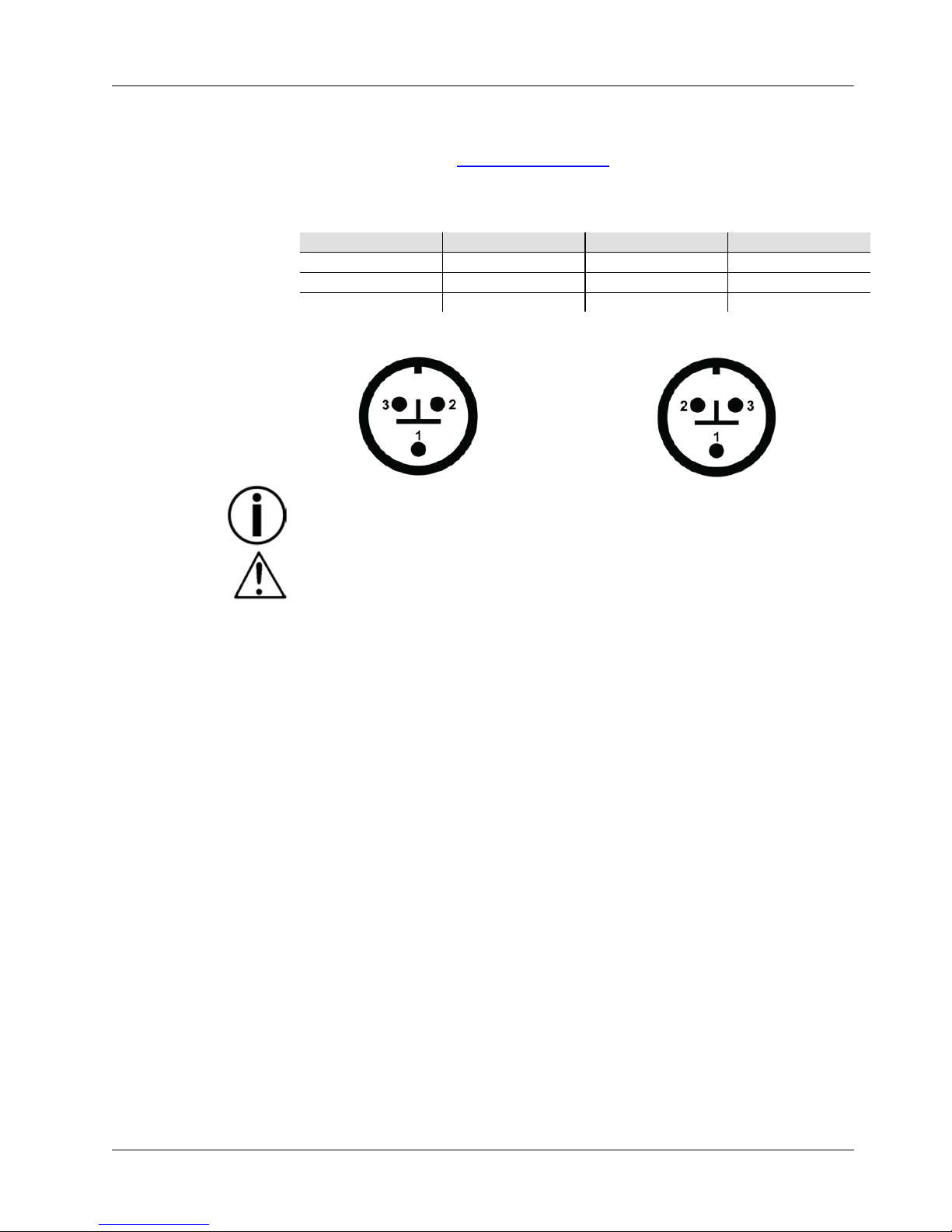

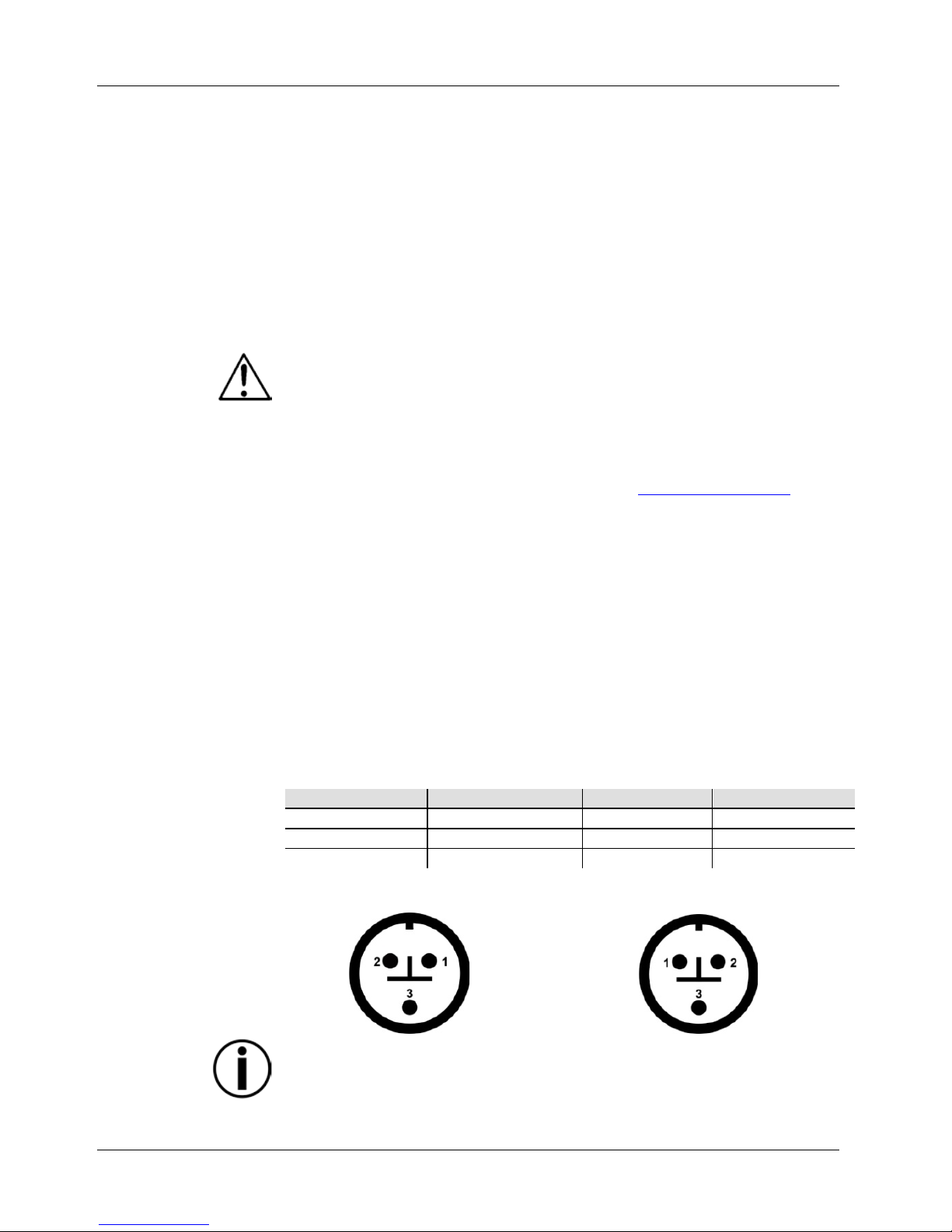

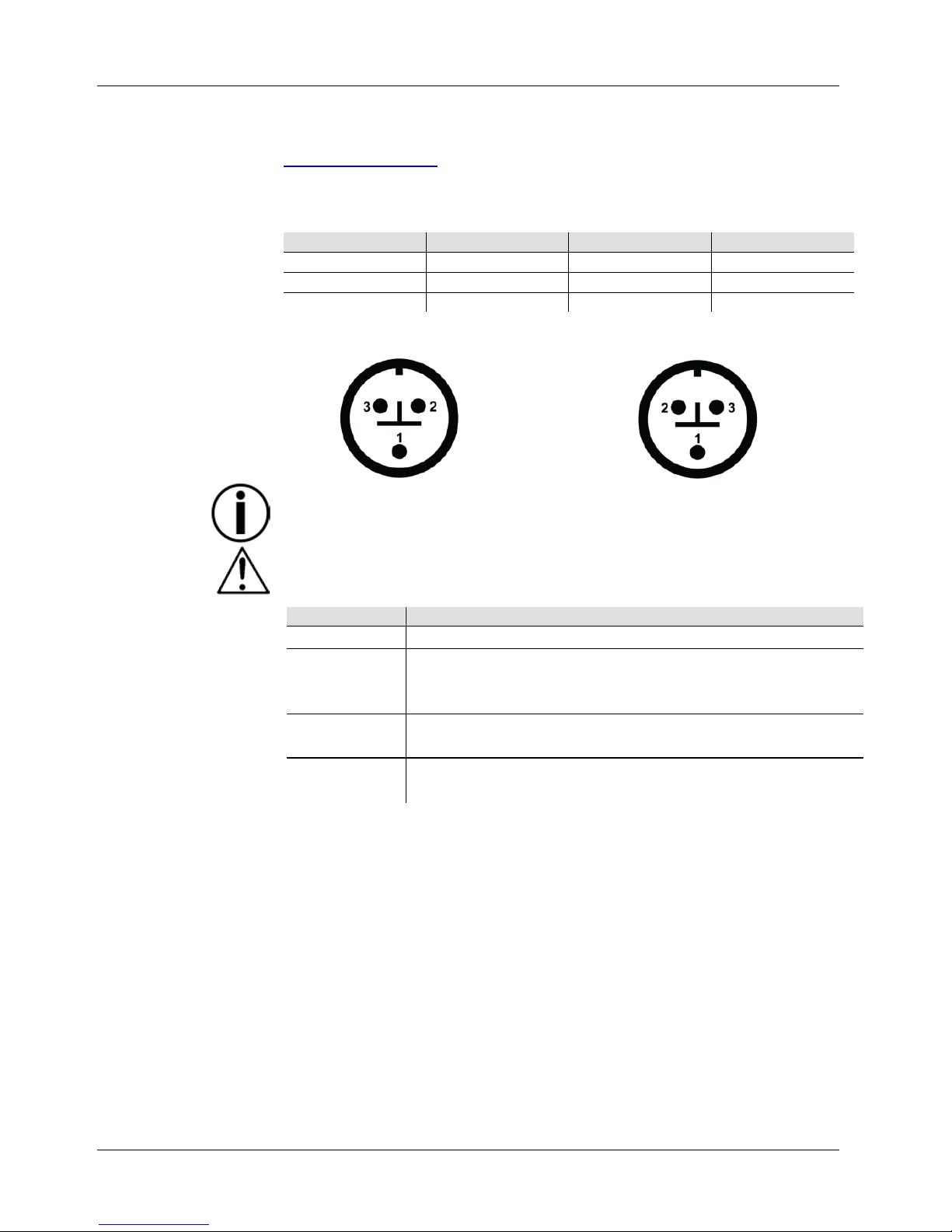

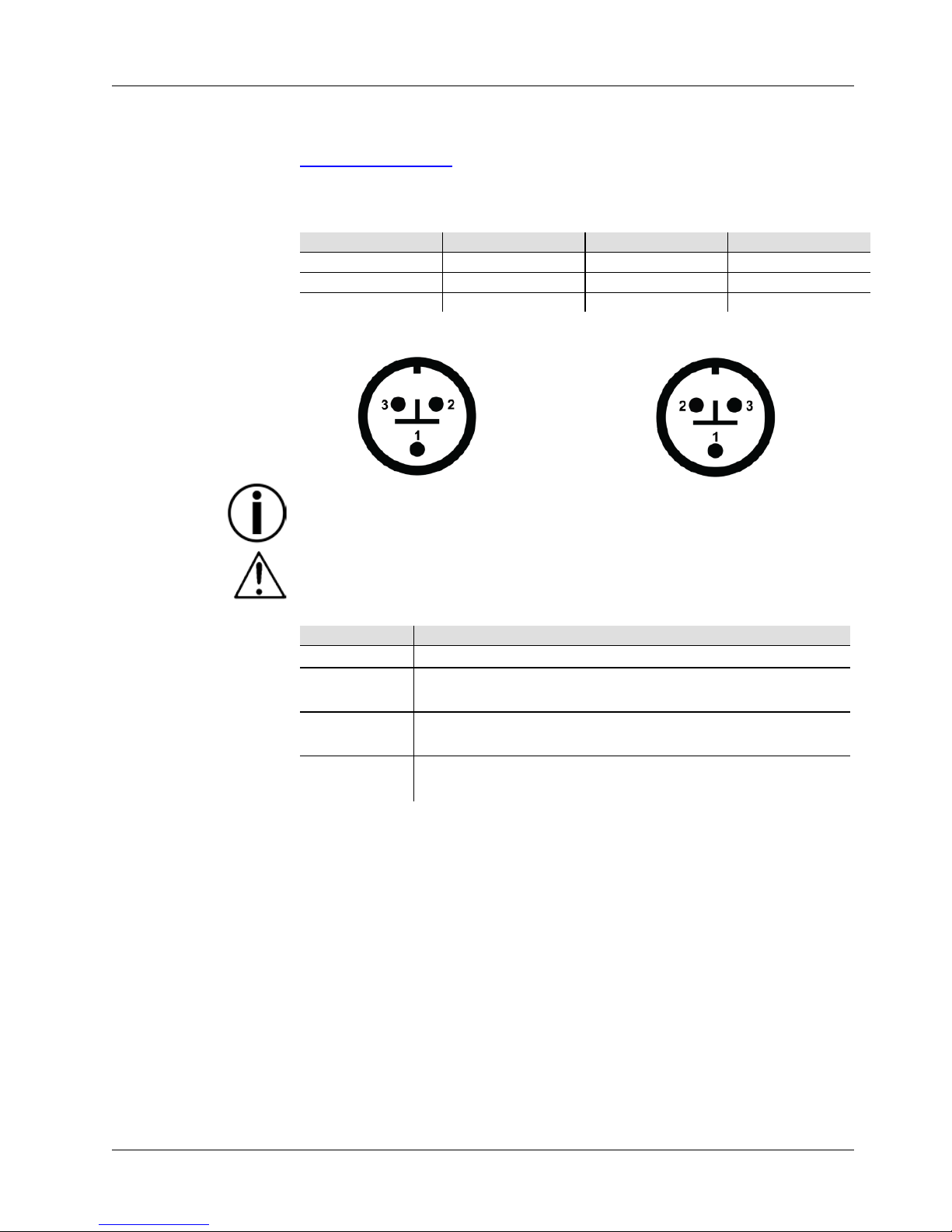

IP65 DMX

Connector Pins

To connnect the Colori st™ Panel 36Qa to your DMX network, it is

necessary to use the 3-pin to 5-pin adapters supplied wi

th this

product.

When not using the Power Output, DMX Input or DMX Output

connectors, y o u must seal the cable ends wit h the supplied caps.

Control Panel

Description

Button

Function

<MODE>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the currently selected value into the selected function

<UP>

Navigates upwards through the menu list or increases the numeric value when in a function

<DOWN>

Navigates downwards through the menu list or decreases the numeric value when in a function

Passcode

After being prompted, enter the following passcode by pressing:

• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>

This passcode cannot be changed and must be used whenever prompted.

Female IP65 (DMX Output)

Male IP65 (DMX Input)

Colorist™ Panel 36Qa QRG EN

5

Mounting

Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable

of supporting the weight of the product. For our Chauvet

line of mounting

clamps, go to www.trusst.com/productcategory/accessories-clamps/.

Product aperture must not hang between 171° and 189° on the vertical

axis in outdoor environments. For a more detailed illustration

, see the

diagram in the User Manual.

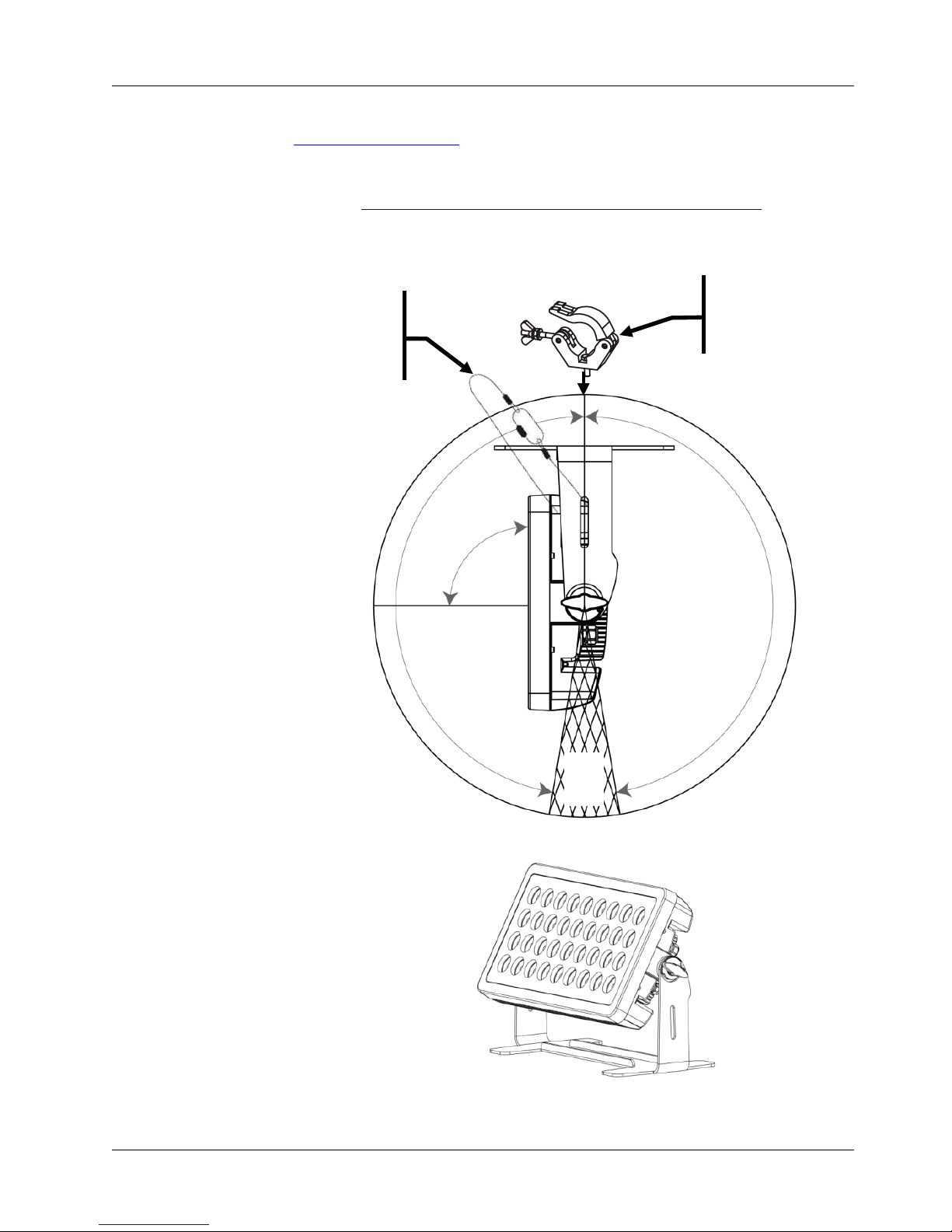

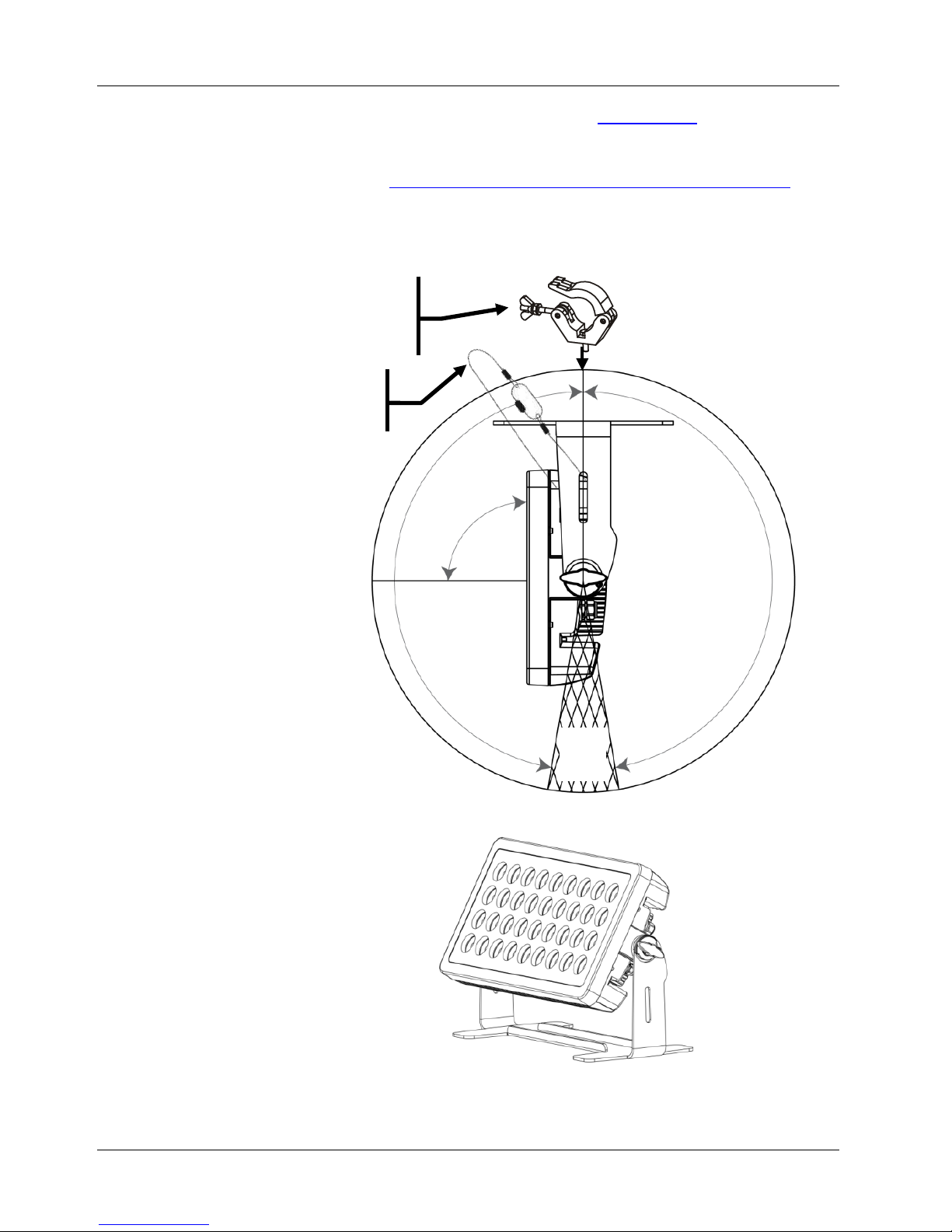

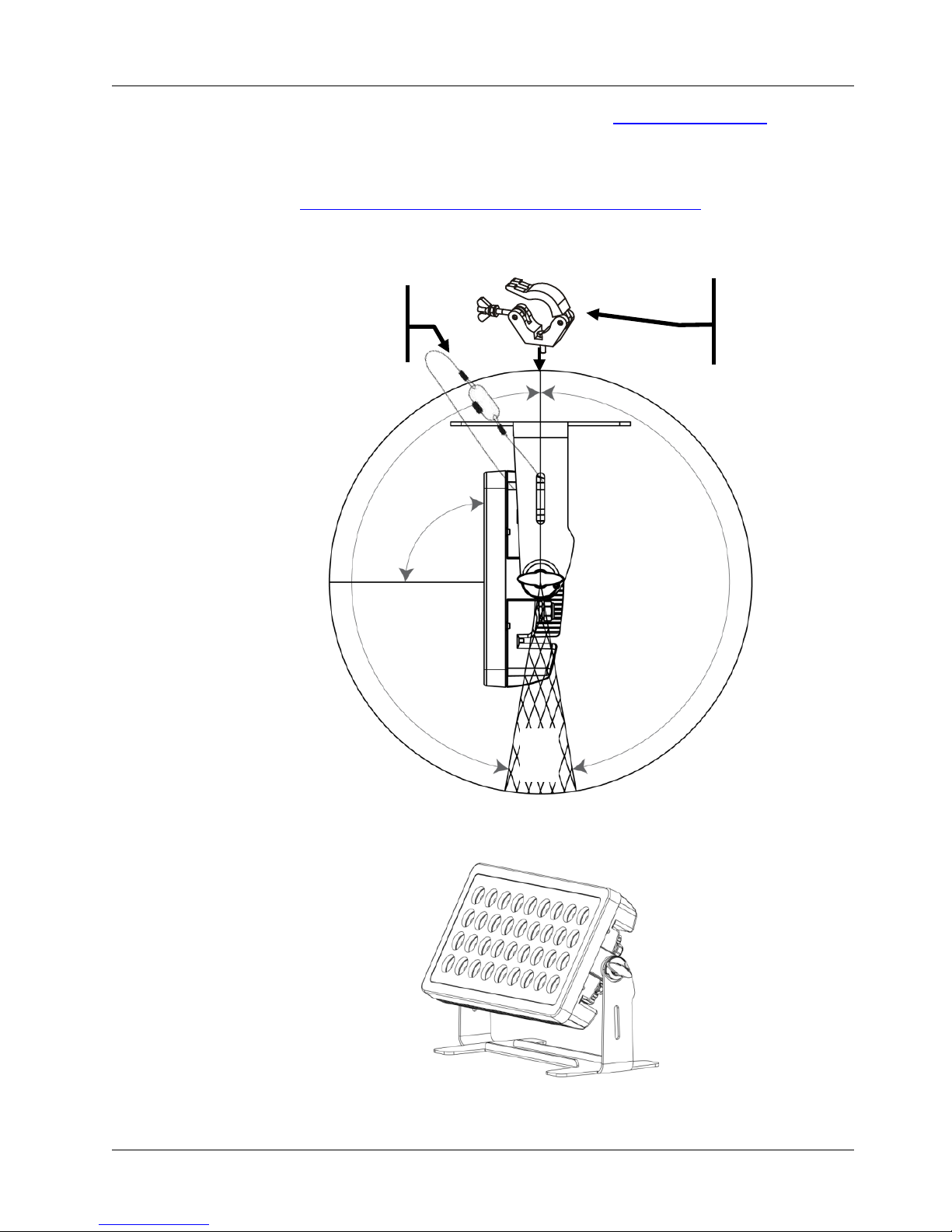

Product

Mounting

Diagram

Overhead Mounting

Floor Mounting

Mounting Clamp

(such as

CLP-15 or

CLP

-15N from

Chauvet

)

Safety Cable

(such as

CH-05

from

Chauvet)

171°

to

189°

190°

to

360°

0° to

170°

90°

Colorist™ Panel 36Qa QRG EN

6

Menu Map

Main Level

Programming Levels

Description

4-CH

d 1–512

Selects DMX personality and sets the DMX starting address

6-CH

10CH

C---

C 1

R (red)

C 2

G (green)

C 3

B (blue)

C 4

A (amber)

C 5

GB

C 6

RB

C 7

RG

C 8

RGB

C 9

RA

C 10

GA

C 11

BA

C 12

RGA

C 13

RBA

C 14

GBA

C 15

RGBA

P--

P

1–5

Selects an auto program

S-- S 1–100

Selects the auto program speed

(slow to fast)

U---

r

0–255

Combines red, green, blue, and amber

to make a custom c olor (0–100%)

g b A

dIM

OFF

Off

dIM1

Dimming profi les fast (dIM1) to slo w (dIM3)

dIM2

dIM3

teMP

XX

Shows product temperature (°C)

PASS

On

Turns the passcode on or off

OFF

Colorist™ Panel 36Qa QRG EN

7

DMX Values

10CH

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

2

Red

000 ó 255

0–100%

3

Green

000 ó 255

0–100%

4

Blue

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Strobe

000 ó 010 011 ó 255

No function Slow to fast

7

Color Macro + White Balance

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

No function

R: 100% G: 0–100% B: 0 R: 100%–0 G: 100% B: 0 R: 0 G: 100% B: 0–100% R: 0 G: 100%–0 B: 100% R: 0–100% G: 0 B: 100% R: 100% G: 0 B: 100%–0 R: 100% G: 0–100% B: 0–100% R: 100%–0 G: 100%–0 B: 100% RGBA: 100% White 1 White 2 White 3 White 4 White 5 White 6 White 7 White 8 White 9 White 10

White 11

8 Auto Programs

000 ó 051

052 ó 101 102 ó 152 153 ó 203 204 ó 254

255

No function

Auto Pr ogram 1 Auto Pr ogram 2 Auto Pr ogram 3 Auto Pr ogram 4

Auto Pr ogram 5

9

Auto Speed

000 ó 255

Auto program speed (slow to fast)

10 Dimming Profiles

000 ó 051

052 ó 101 102 ó 152 153 ó 203

204 ó 255

Preset dimmer speed from display menu

Dimmer profile off (linear dimmer) Nonlinear dimming profile 1 (fastest) Nonlinear dimming profile 2

Nonlinear dimming profile 3 (sl owe st)

Colorist™ Panel 36Qa QRG EN

8

DMX Values (Cont.)

6-CH

Channel

Function

Value

Percent/Setting

1

Dimmer

000 ó 255

0–100%

2

Red

000 ó 255

0–100%

3

Green

000 ó 255

0–100%

4

Blue

000 ó 255

0–100%

5

Amber

000 ó 255

0–100%

6 Strobe

000 ó 010 011 ó 255

No function Slow to fast

4-CH

Channel

Function

Value

Percent/Setting

1

Red

000 ó 255

0–100%

2

Green

000 ó 255

0–100%

3

Blue

000 ó 255

0–100%

4

Amber

000 ó 255

0–100%

Colorist™ Panel 36Qa GRR ES

9

Acerca de esta

Guía

La Guía de Referencia R ápi da ( GR R) d el Colorist™ Panel 36Qa contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de

www.iluminarc.com para informaci ón más detallada.

Exención de

Responsa-

bilidad

La información y especi ficacio n es co nt enidas en est a GRR están suj etas a cambio sin previo aviso.

Notas de

Seguridad

• NO abra este producto. No contiene pi ezas r eparables por el u suar io.

• NO mire a la fuente de l uz cuando el producto esté encendido.

• Para evitar un d es gast e innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

• CUIDADO: cuando transfiera el producto desde ambientes con

temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conect ar la alimentación.

• CUIDADO: La carcasa de este producto es tá caliente cuando las

luces están en funcionamiento.

• Monte este producto en una ubicación con ventilación adecuada, al

menos a 50 cm (20 in) de superficies adyacentes.

• En exteriore s , la ape rt ur a de l pr o ducto no debe colg a r entr e 17 1° y

189° del eje vertical, en el cual 0° corresponde a la posición completamente vert ical.

• NO deje ningún materi al inflamable a menos de 50 cm de este

producto mientras esté funcionando o conectado a la alimentación.

• NO sumerja este producto (IP65). Es adecuado para un

funcionamiento normal en exteriores.

• No apto para la instalación permanente en exteriores en lugar es con

condiciones ambi entales extremas. Estas incluyen, sin limitarse a ellas:

o Exposición a un ambiente marino/salino (a menos de

4,8 km de una masa de agua salada).

o Cuando las temperaturas máxima o mínima habituales del

lugar superan lo s r angos de temperatura en este manual.

o Lugares proclives a inundaciones o a ser sepultados por la

nieve.

o Otras zonas en las que el producto esté expu es to a

radiación extr ema o sustancias cáusticas.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO ponga en funcionamiento este producto si sospecha que la

carcasa, lentes o cables están dañado s.

• NO conecte este producto a un atenuador o reostato.

Colorist™ Panel 36Qa GRR ES

10

Notas de

Seguridad

(Cont.)

• Conecte este producto SOLO a un circui to con toma de tierra y

protegido.

• Use SOLAMENTE los soportes de colgar/ montar para mover este

producto

• En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

• El rango máximo de temperatura ambient e es de -20 °F a 110 °F

(-29 °C a 43 °C). No haga funcionar este producto a temperaturas

fuera de este rango.

Consulte a un representante de ventas de Iluminarc sobre la

idonei dad de este producto para su ins talación. No seguir

las paut as o recomendaciones del representante de ventas de Iluminarc puede ANULAR la garantía del producto, y cualquier coste de reparación será responsabilidad exclusiva del comprador.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto

con su distribuidor para solicitar asistencia o devolver el producto.

Visite

www.iluminarc.com para información de contacto.

Qué va

Incluido

• Colorist™ Pa nel 36Qa

• Tarjeta de garantí a

• Cables de alimentación de

entrada/salida IP65 con

adaptadores

• Cables de datos de

entrada/salida IP65 con adaptadores

• Guía de Referencia Rápida

Corriente

Alterna

Este producto tiene una fuente de aliment ación con d etección automática

que puede funcionar con un rango de tensi

ón de entrada de

100 a 240 VCA, 50/60 Hz.

Alimentación en

Cadena

Puede enlazar hasta 6 productos Colorist™ Panel 36Qa a 120 V;

11 a 208 V; o 12

a 230 V. Nunca sob repase esta cant idad. Los cab les de

alimentación en cadena se pueden adquirir por separado.

Tabla de Cable

de Alimentación

IP65

Conexión

Cable (EE.UU.)

Cable (Europa)

Pin IP65

CA Cargado

Negro

Marrón

1

CA Neutro

Blanco

Azul

2

CA Tierra

Verde/Amarillo

3

Pines de

Conector de

Alimentación

IP65

Cuando conecte el Colorist™ Pan el 3 6Qa a ali mentaci ón l ocal , puede que sea necesario el uso de los adaptadores IP65 a local que se suministran con e l producto.

Conector de Alimentación IP 6 5

Hembra

Conector de Alimentación IP65

Macho

Colorist™ Panel 36Qa GRR ES

11

Enlace DMX

El Colorist™ Panel 36Qa funcionará con un controlador DMX usando

una conexión serie DMX normal. Hay

un Manual DMX disponible en

www.Iluminarc.com.

Conexión DMX

El Colorist™ Panel 36Qa usa una co nexión de datos DMX normal para

sus personalidades DMX: 4-CH, 6-CH y 10CH

. Vea el Manual de

Usuario para conectar y configurar para funcionamiento DMX.

Tabla de Cable

DMX IP65

Conexión

DMX (EE.UU.)

DMX (Europa)

Pin IP65

Tierra

Pantalla

1

Datos -

Blanco

Azul

2

Datos +

Rojo

Marrón

3

Pines de

Conector DMX

IP65

Para conectar el Color ist™ Panel 36Qa a su red DMX, es n ecesario

usar los adaptad ores de 3 a 5 pines su ministrados con el producto.

Cuando no util ice la salida de ali mentación, los conectores DM X de

entrada o DMX de sali da, debe sellar los extremos del c able con las

capuchas suministradas.

Descripción del

Panel de

Control

Botón

Función

<MODE>

Sale del menú o función actual

<ENTER>

Habilita el menú act ualmente en pantal la o configura el

valor seleccionado actualmente dentro de la función

seleccionada

<UP>

Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de

Acceso

Después de que se le solicite, introduzca el siguiente código de acceso

pulsando:

• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>

Este código d e acceso no se puede cambiar y se deb e usar cuando se le solicite.

IP65 Hembra (Salida DMX)

IP65 Macho (Entrada DMX)

Colorist™ Panel 36Qa GRR ES

12

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al

menos un punto de montaje por producto. Asegúrese de

que las

abrazaderas de montaje son capaces de soportar el peso del producto.

Para nuestra línea Chauvet

de abrazaderas de montaje, visite

www.trusst.com/productcategory/accessories-clamps/.

En exteriores, la apertura del producto no debe colgar entre 171° y 189° del eje vertical. P ara una ilustración más detallada, vea el di agrama en el Manual de usuario.

Diagrama

de Montaje

del Producto

171°

a

189°

190°

a

360°

0°

a

170°

90°

Montaje en Altura

Montaje en el

Suelo

Abrazadera de Montaje

(como

CLP-15 o

CLP

-15N de Chauvet)

Cable de

S

eguridad

(como CH-05

de

Chauvet

)

Colorist™ Panel 36Qa GRR ES

13

Mapa de Menú

Nivel Princ ip al

Niveles de Programación

Descripción

4-CH

d 1–512

Selecciona la personalidad DMX y configura la dirección de inicio DMX

6-CH

10CH

C---

C 1

R (rojo)

C 2

G (verde)

C 3

B (azul)

C 4

A (ámbar)

C 5

GB

C 6

RB

C 7

RG

C 8

RGB

C 9

RA

C 10

GA

C 11

BA

C 12

RGA

C 13

RBA

C 14

GBA

C 15

RGBA

P--

P

1–5

Selecciona un programa automático

S-- S 1–100

Selecciona la velocidad del programa

automático (lento a rápido)

U---

r

0–255

Combina rojo, verde, azul, blanco y

ámbar para crear un color personalizado

(0–100%)

g b A

dIM

OFF

Apagado

dIM1

Perfiles de atenuación rápido (dIM1) a lento (dIM3)

dIM2

dIM3

teMP

XX

Muestra la temperatura del producto

(°C)

PASS

On

Activa o desactiva el código de acceso

OFF

Colorist™ Panel 36Qa GRR ES

14

Valores DMX

10CH

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0–100%

2

Rojo

000 ó 255

0–100%

3

Verde

000 ó 255

0–100%

4

Azul

000 ó 255

0–100%

5

Ámbar

000 ó 255

0–100%

6 Estroboscopio

000 ó 010 011 ó 255

Sin función Lento a rápido

7

Macro de Color + Equilibrio de Blancos

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Sin función

R: 100% G: 0–100% B: 0 R: 100%–0 G: 100% B: 0 R: 0 G: 100% B: 0–100% R: 0 G: 100%–0 B: 100% R: 0–100% G: 0 B: 100% R: 100% G: 0 B: 100%–0 R: 100% G: 0–100% B: 0–100% R: 100%–0 G: 100%–0 B: 100% RGBA: 100% Blanc o 1 Blanc o 2 Blanc o 3 Blanc o 4 Blanc o 5 Blanc o 6 Blanc o 7 Blanc o 8 Blanc o 9 Blanc o 10

Blanc o 11

8

Programas Automáticos

000 ó 051

052 ó 101 102 ó 152 153 ó 203 204 ó 254

255

Sin función

Programa Automático 1 Programa Automático 2 Programa Automático 3 Programa Automático 4

Programa Automático 5

9

Velocidad Automática

000 ó 255

Velocidad del programa automático (lento a rápido)

10

Perfiles de Atenuación

000 ó 051 052 ó 101 102 ó 152

153 ó 203 204 ó 255

Preconfigura la velocidad del atenuador

desde la pantalla de menú Perfile de atenuador apagado (atenuador lineal) Perfil de atenuación no lineal 1 (el más rápido) Perfil de atenuación no lineal 2

Perfil de atenuación no lineal 3 (el más lento)

Colorist™ Panel 36Qa GRR ES

15

Valores DMX (Cont.)

6-CH

Canal

Función

Valor

Porcentaje/Configuración

1

Atenuador

000 ó 255

0–100%

2

Rojo

000 ó 255

0–100%

3

Verde

000 ó 255

0–100%

4

Azul

000 ó 255

0–100%

5

Ámbar

000 ó 255

0–100%

6 Estroboscopio

000 ó 010 011 ó 255

Sin función Lento a rápido

4-CH

Canal

Función

Valor

Porcentaje/Configuración

1

Rojo

000 ó 255

0–100%

2

Verde

000 ó 255

0–100%

4

Azul

000 ó 255

0–100%

4

Ámbar

000 ó 255

0–100%

Colorist™ Panel 36Qa MR FR

16

À Propos de ce

Manuel

Le Manuel de Référence (MR) du Colorist™ Panel 36Qa reprend des

informations de base

sur ce produit n otamment en matièr e d e co nnexio n s,

montage, options de menu et valeurs DMX. Téléchargez le M

anuel

d'Utilisation sur www.iluminarc.com pour de plus amples informations.

Clause de Non-

Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont

sujettes à changement sans préavis.

Consignes de

Sécurité

• N’ouvrez PAS cet appareil. Il ne contient aucun composan t

susceptible d’être réparé par l’utilisateur.

• Ne regardez PAS la source lumineuse lo rsque l'appareil fonctionne.

• Durant les périodes de non-

utilisation, pour éviter tout usure inutile et

pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• ATTENTION: Lorsque l'appareil est transféré d'un environnement à

température extrême à un autre (par exemple d 'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composan ts électriques intern es . Pour éviter de caus er des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• ATTENTION : le boîtier de ce produit est brûlant lors du

fonctionnement.

• Montez toujours ce produit dans en endroit bien ventilé, à au moins

50 cm (20 pouces) des sur faces adjacentes.

•

En environnements extérieurs, l'angle d'ouverture de l'appareil ne doit

pas être compris entre 171° et 189° sur l'axe v er tical, 0° étant la position totalement relevée.

• Ne laissez AUCUNE source inflammable d ans un périmètre de 50 cm

du produit lorsque celui-ci fonctionne.

• N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en

extérieur fréquemment sans problè me.

• Ne convient pas aux installations permanen tes en extérieur sur des

sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

o L'exposition à un environnement marin ou à une solution

saline (à moins de 4,8 kilomètres d'un corps d'eau salée).

o Lorsque les températures moyennes hautes ou basses du

site dépassent les plages de températures indiquées dans ce manuel.

o

Les sites qui sont sujets aux inondations ou qui présentent

un risque d'être en s evel is sous la neige.

o Tout autre endroit où le produit risque d'être soumis à des

rayonnements extrêmes ou à des sub s tances caustiques.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce

produit en haut e ur .

• N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous

semblent endommagés.

Colorist™ Panel 36Qa MR FR

17

Consignes de

Sécurité

(Suite)

• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

• Connectez UNIQUEMENT cet appareil à un circuit protégé et reli é à

la terre.

• Transportez/S uspendez ce produ it UNIQUEMENT au moyen d e la

poignée dont il est doté.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système

immédiatement.

• La plage de température maximale ambian te (Ta) est de -

29°C à 43°C

(-20°F à 110°F). Ne faites pas fonctionner cet appareil à des

températures en dehors de cette plage.

Veuillez consulter un représent ant commercial Iluminarc pour sav oi r

si cet appareil convient à votre installation. Le non-

respect de ces

consignes et des recommandations du commercia

l Iluminarc peut entraîner l'annulation de la garantie de l'appareil, tout frais de réparation étant alors à supporter par l'acheteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l’Irlande et du Mexique,

contactez votre fournisseur si vous avez b

esoin d'assistance ou de

retourner votre produit. Consultez le site www.iluminarc.com

pour

découvrir nos coordonnées.

Ce Qui est

Inclus

• Un Colorist™ Pane l 36Q a

• Une fiche de garanti e

• Des cordons d'entrée et de

sortie de données avec adaptateurs répondant aux

normes IP65

• Des cordons d'entrée et de

sortie d'alimentat ion avec adaptateurs répondant aux normes IP65

• Un Manuel de Référen ce

Alimentation

CA

Ce produit est doté d'une alimentation universelle prenant en charge toute

tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion

Électrique

Vous pouvez raccorder jusqu'à 6 Colorist™ Panel 36Qa à 120 V,

11 à 208 V ou 12 à 230

V. Ne dépassez jamais ces quantités. Vous

pouvez vous procurer séparément des c

ordons d'alimentation pour

raccorder les unités entre elles.

Schéma de

Raccordement

IP65

Connexion

Câble (États-Unis)

Câble (Europe)

Connecteur IP65

Conducteur CA

Noir

Marron

1

Neutre CA

Blanc

Bleu

2

Terre CA

Vert/Jaune

3

Connecteurs de

R

accordement

IP65

Lorsque vous raccor dez le Colorist ™ Panel 36Qa à une fiche sur l e secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur courant-local/IP65 fourni.

Connecteur Femelle de

Raccordement IP65

Connecteur Mâle de

Raccordement IP65

Colorist™ Panel 36Qa MR FR

18

Raccordement

DMX

Le Colorist™ Panel 36Qa fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série. Une introduction au DMX est à votre disposition sur www.iluminarc.com

Connexion DMX

Le Colorist™ Panel 36Qa utilise une connexion de données DMX

standard pour ses personnalités DMX : 4-CH, 6-CH et 10CH.

Consultez

le Manuel d’Uti lisation pour connecter et configurer le systè me D MX.

Schéma de

Raccordement

DMX IP65

Connexion

DMX (États-Unis)

Connecteur IP65

Terre

Blindage

1

Données -

Blanc

Bleu

2

Données +

Rouge

Brun

3

Connecteurs de

Raccordement

DMX IP65

Pour connecter le Colorist™ P anel 36Qa à votre réseau DMX, il est nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches fournis.

Lorsque v ous n'utili sez pas la sortie secteu r, les connecteurs d' entrée ou de sortie DMX, il est impératif d'isole r les extrémités d es câbles à l'aide de s embouts fourni s.

Femelle IP65 (Sortie DMX)

Mâle IP65 (Entrée DMX)

Colorist™ Panel 36Qa MR FR

19

Description du

Tableau de

Commandes

Bouton

Fonction

<MODE>

Permet la sortie du menu ou de la fonction en cours

<ENTER>

Permet l’affichage du menu en cours ou permet de configurer la valeur en cours dans la fonct ion sélectionnée

<UP>

Permet de parcourir les listes ou les menus vers le haut,

dans une fonction permet d'augmenter les valeurs

numériques.

<DOWN>

Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques.

Séquence de

Verrouillage

Une fois que cette page s’affiche, saisissez le séquence de verrouillage

suivante comme suit :

• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER> Cette séquence d e verrouillage n e peut pas êt re modifiée et d oit être saisie

sur demande.

Colorist™ Panel 36Qa MR FR

20

Montage

Avant de monter cet appareil, lisez et assimilez les

Consignes de Sécurité

. Utilisez au moins un des points d'ancrage de chaque

produit. Assurez-

vous que les fixations de montage peuvent supporter le

poids de l'unité. Pour découvrir la gamme de fixations de Chauvet, rendezvous sur

www.trusst.com/productcategory/accessories-clamps/.

En environnements extérieures, l'angle d'ouverture de l'appareil ne doit pas être compris entre 171° et 189° sur l'axe vertical. Pour une illustration plus détaillée, consultez le schéma dans le gu ide de l'utilisateur.

Schéma de

Montage

171°

à

189°

190°

à

360°

0°

à

170°

90°

Montage en Hauteur

Montage au Sol

Élingue de

sécurité

(comme un

CH-05

de

Chauvet

)

Clip de fixation

(comme un CLP-15 ou un CLP-15N de Chauvet)

Colorist™ Panel 36Qa MR FR

21

Schéma de Menu

Niveau Principal

Niveaux de Programmation

Description

4-CH

d 1–512

Sélectionne la personnalité DMX et définit l'adresse DMX de départ

6-CH

10CH

C---

C 1

R (rouge)

C 2

G (vert)

C 3

B (bleu)

C 4

A (ambre)

C 5

GB

C 6

RB

C 7

RG

C 8

RGB

C 9

RA

C 10

GA

C 11

BA

C 12

RGA

C 13

RBA

C 14

GBA

C 15

RGBA

P-- P 1–5

Sélectionne un programme

automatique

S-- S 1–100

Sélectionne la vitesse du programme

auto (lent à rapide)

U---

r

0–255

Combine rouge, vert, bleu et ambre afin de créer une couleur personnalisée (0–100 %)

g b A

dIM

OFF

Off

dIM1

Profils de gradation de rapide (dIM1

) à

lent (dIM3)

dIM2

dIM3

teMP

XX

Indique la température du produit (°C)

PASS

On

Active ou désactive la séquence de verrouillage

OFF

Colorist™ Panel 36Qa MR FR

22

Valeurs DMX

10CH

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0 à 100%

2

Rouge

000 ó 255

0 à 100%

3

Vert

000 ó 255

0 à 100%

4

Bleu

000 ó 255

0 à 100%

5

Ambre

000 ó 255

0 à 100%

6 Stroboscope

000 ó 010 011 ó 255

Aucune fonction De lent à rapide

7

Macro de Couleur + Bala n c e d e Blanc

000 ó 010

011 ó 030 031 ó 050 051 ó 070 071 ó 090 091 ó 110 111 ó 130 131 ó 150 151 ó 170 171 ó 200 201 ó 205 206 ó 210 211 ó 215 216 ó 220 221 ó 225 226 ó 230 231 ó 235 236 ó 240 241 ó 245 246 ó 250

251 ó 255

Aucune fonction

R: 100% V: 0–100% B: 0 R: 100%–0 V: 100% B: 0 R: 0 V: 100% B: 0–100% R: 0 V: 100%–0 B: 100% R: 0–100% V: 0 B: 100% R: 100% V: 0 B: 100%–0 R: 100% V: 0–100% B: 0–100% R: 100%–0 V: 100%–0 B: 100% RVBA: 100% Blanc 1 Blanc 2 Blanc 3 Blanc 4 Blanc 5 Blanc 6 Blanc 7 Blanc 8 Blanc 9 Blanc 10

Blanc 11

8

Programmes Automatiques

000 ó 051

052 ó 101 102 ó 152 153 ó 203 204 ó 254

255

Aucune fonction

Programme automatiq ue 1 Programme automatiq ue 2 Programme automatiq ue 3 Programme automatiq ue 4

Programme automatiq ue 5

9

Vitesse Auto

000 ó 255

Vitesse du programme a uto (lent à rapide )

10

Profils de Gradation

000 ó 051

052 ó 101 102 ó 152 153 ó 203

204 ó 255

Vitesse du gradateur p rédéfinie depui s le

menu Profil de gradation désactivé (gradation linéaire) Courbe de gradation non linéaire 1 (la plus rapide) Courbe de gradation non linéaire 2 Courbe de gradation non linéaire 3

(la moins rapide)

Colorist™ Panel 36Qa MR FR

23

Valeurs DMX (Suite)

6-CH

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Gradateur

000 ó 255

0 à 100%

2

Rouge

000 ó 255

0 à 100%

3

Vert

000 ó 255

0 à 100%

4

Bleu

000 ó 255

0 à 100%

5

Ambre

000 ó 255

0 à 100%

6 Stroboscope

000 ó 010 011 ó 255

Aucune fonction De lent à rapide

4-CH

Canal

Fonction

Valeur

Pourcentage/Configuration

1

Rouge

000 ó 255

0 à 100%

2

Vert

000 ó 255

0 à 100%

3

Bleu

000 ó 255

0 à 100%

4

Ambre

000 ó 255

0 à 100%

Colorist™ Panel 36Qa QRG Multi-Language

24

Contact

Us

WORLD HEADQUARTERS - ILUMINARC®

General Information

Address:5200 NW 108th Avenue Sunrise, FL 33351 Voice: (954) 923-3680 Fax: (800) 544-4898

Technical Support

Voice: (800) 762-1074 Email: [email protected]

World Wide Web

www.iluminarc.com

UNITED KINGDOM AND IRELAND - Chauvet Europe Ltd.

General Information

Address:Unit 1C Brookhill R oad Industrial Es tate Pinxton, Nottingham, UK NG16 6NT Voice: +44 (0)1773 511115

Fax: +44 (0)1773 511110

Technical Support

Email: [email protected]

World Wide Web

www.chauvetlighting.co.uk

MEXICO - Chauvet Mexico

General Information

Address:Av. Santa Ana 30 Parque Industrial Lerma Lerma, Mexico C.P. 52000

Voice: +52 (728) 285-5000

Technical Support

Email: [email protected]

World Wide Web www.chauvet.com.mx

Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record.

Follow their instructions to request support or to return a product. Visit our website

for contact details.

Printed in the P. R. C.
