Quick Reference Guide
English EN
Español ES
Français FR
Page 2
Colorist™ Line 6Qa QRG EN
2
About this
Guide
The Colorist™ Line 6Qa Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.iluminarc.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
• DO NOT open this product. It contains no user-serviceable parts.
• DO NOT look at the light source when the product is on.
• CAUTION: This product’s housing is hot when lights are operating.
• Mount this product in a location with adequate ventilation, at least
50 cm (20 in) from adjacent surfaces.
•
In outdoor environments, the product aperture must not hang between
171° and 189° on the vertical axis where 0° is straight up.
• DO NOT leave any flammab le material within 50 cm of this product
while operating or connected to power.
• DO NOT submerge the product (IP65). Regular outdoor operation is
fine.
• Not for permanent outdoor installation in locations with extreme
environmental conditions. This includes, but is not limited to:
o Exposure to a marine/saline environment (within 3 miles
of a saltwater body of water).
o
Where the normal high or low temperatures of the location
exceed the temperature ranges in thi s manual.
o Locations that are prone to flooding or being buried in
snow.
o Other areas where the product will be sub ject to extreme
radiation or caustic substances.
• USE a safety cable when mounting this product overhead.
• DO NOT operate t
his product if the housing, lenses, or cables appear
damaged.
• DO NOT connect this product to a dimmer or rheostat.
• ONLY connect this product to a grounded and protected circuit.
• ONLY use the hanging/mounting bracket to carry this product.
• In the event of a serious operating problem, stop using immediately.
• The maximum ambien t temperature range i s -20 °F to 110 °F
(-29 °C to 43 °C). Do not operate this product outside these
temperatures.
Please consult with an Iluminarc Sales Rep resentat ive on t he sui tableness
of this product for your installation. Failure to follow these guidelines or
the recommendat ions of the Il uminarc Sales R epresentati ve may resul t in
the product warranty being rendered VOID and any repair cost bein
g the
sole responsibility of the buyer.
Contact
Outside the U.S., United Kingdom, Ireland or Mexico, contact your
distributor to request support or return a product. Visit
www.iluminarc.com for contact information.
Page 3
Colorist™ Line 6Qa QRG EN
3
What Is
Included
• Colorist™ Line 6Qa
• Warranty Card
• Quick Reference Guide
• IP65 Power Input/Output Cords
with adapters
• IP65 Data Input/Output Cords
with adapters
AC Power
This product has an auto-ranging power supply that can work with an
input voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
You can link up to 17 Colorist™ Line 6Qa products at 120 V;
39
at 208 V; or 42 at 230 V. Never exceed this number. Power linking
cords can be purchased separately.

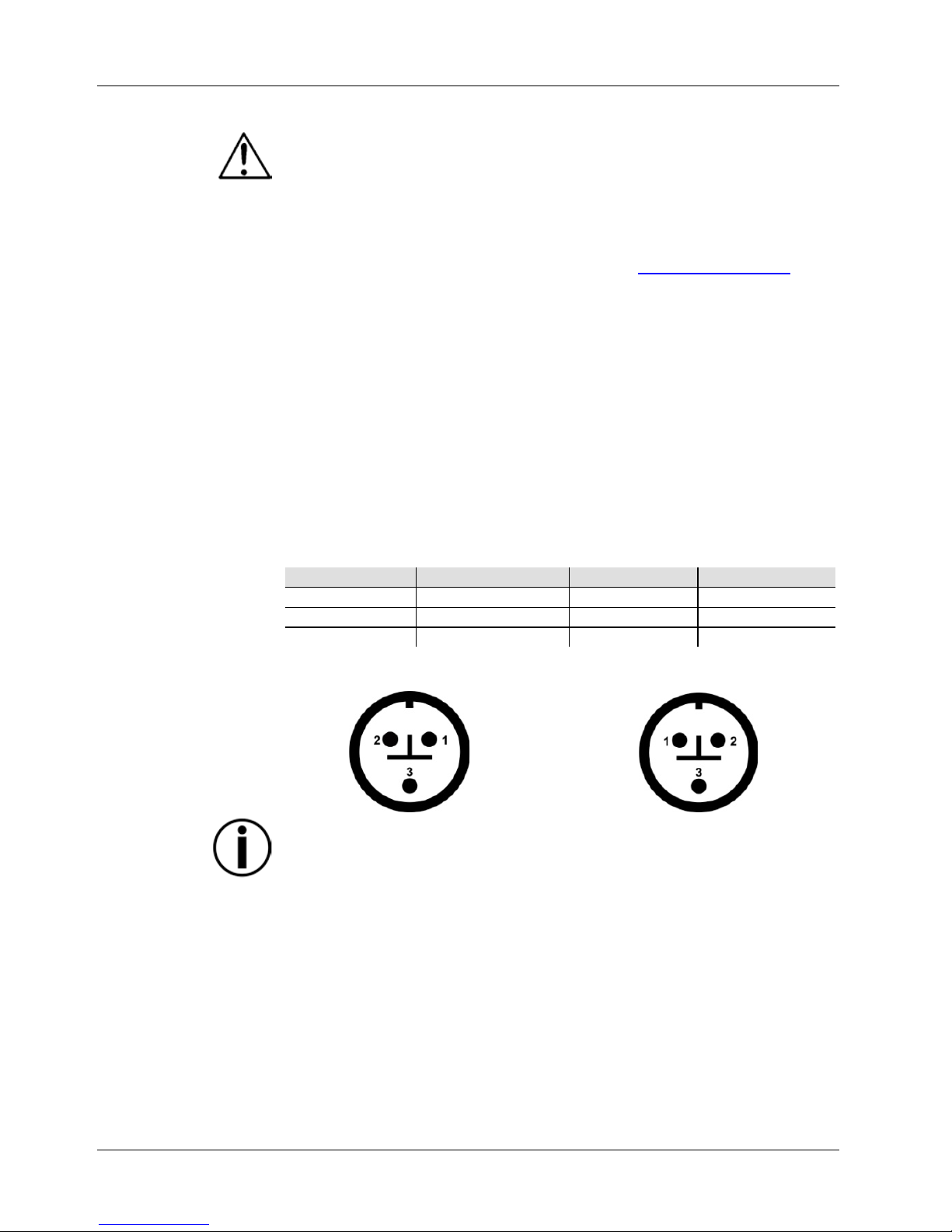

IP65 Power Cable
Table
Connection
Wire (U.S.)
Wire (Europe)
IP65 Pin
AC Live
Black
Brown
1
AC Neutral
White
Blue
2
AC Ground
Green/Yellow
Green/Yellow
3

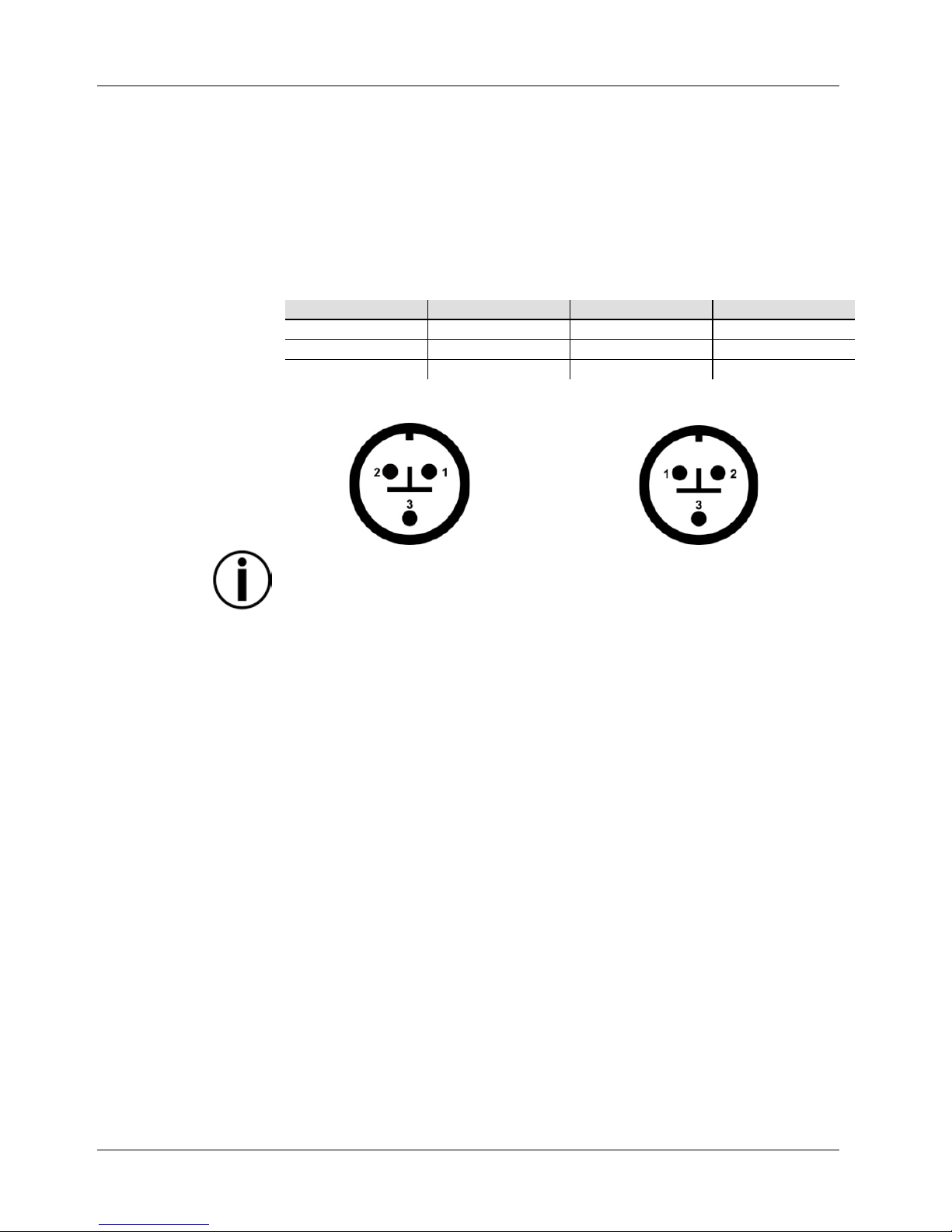

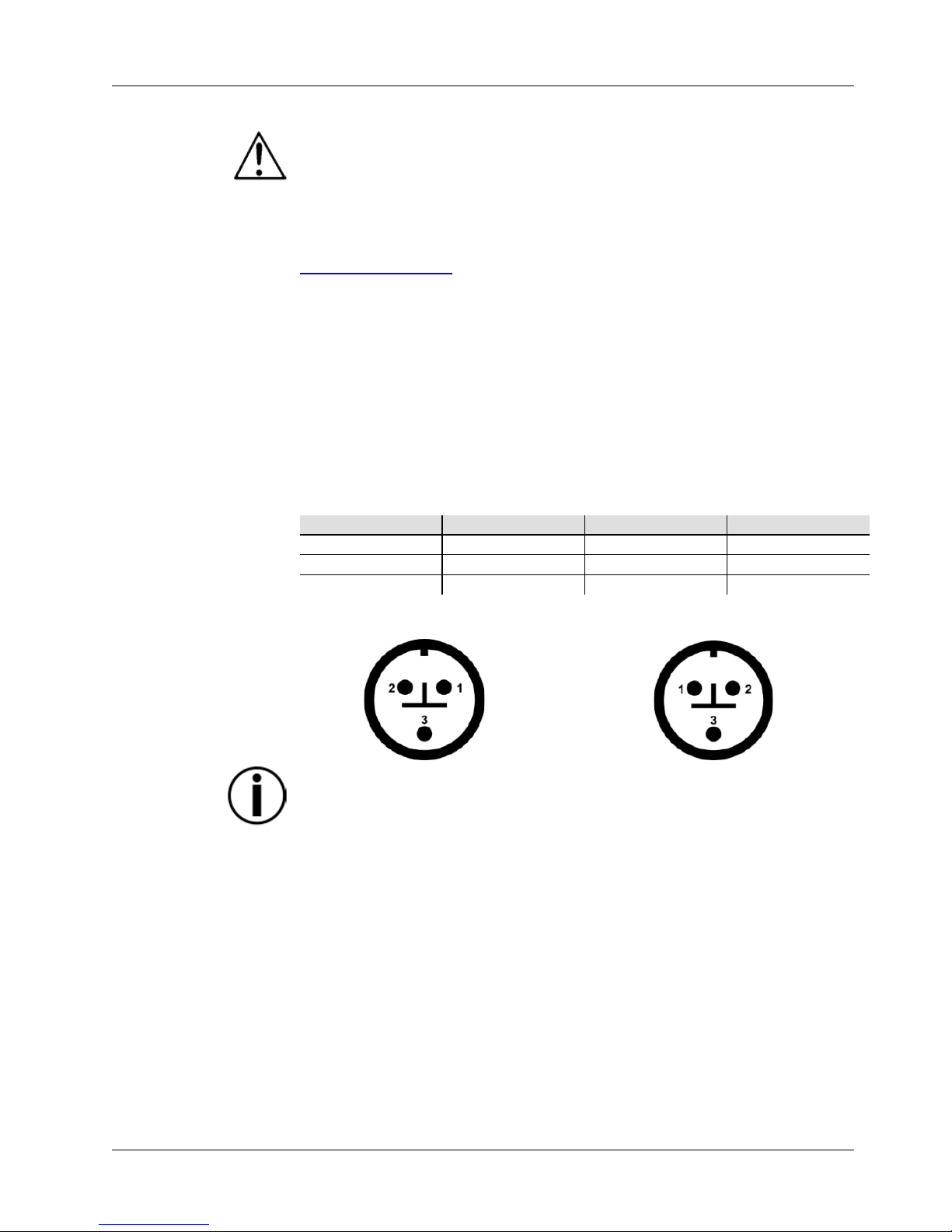

IP65 Power
Connector Pins
When con necting the Colorist™ Line 6Qa to local power , it may be
necessary to use the local-to-IP65 adapters supplied with this
product.
Female Power IP65 Connector
Male Power IP65 Connector
Page 4
Colorist™ Line 6Qa QRG EN
4
DMX Linking
The Colorist™ Line 6Qa will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.iluminarc.com.
DMX Connection
The Colorist™ Line 6Qa uses a regular DMX data connection for its
DMX personalities: 4-CH, 6-CH, 10CH, 24CH, and 29CH
. See the User
Manual to connect and configure for DMX operation.

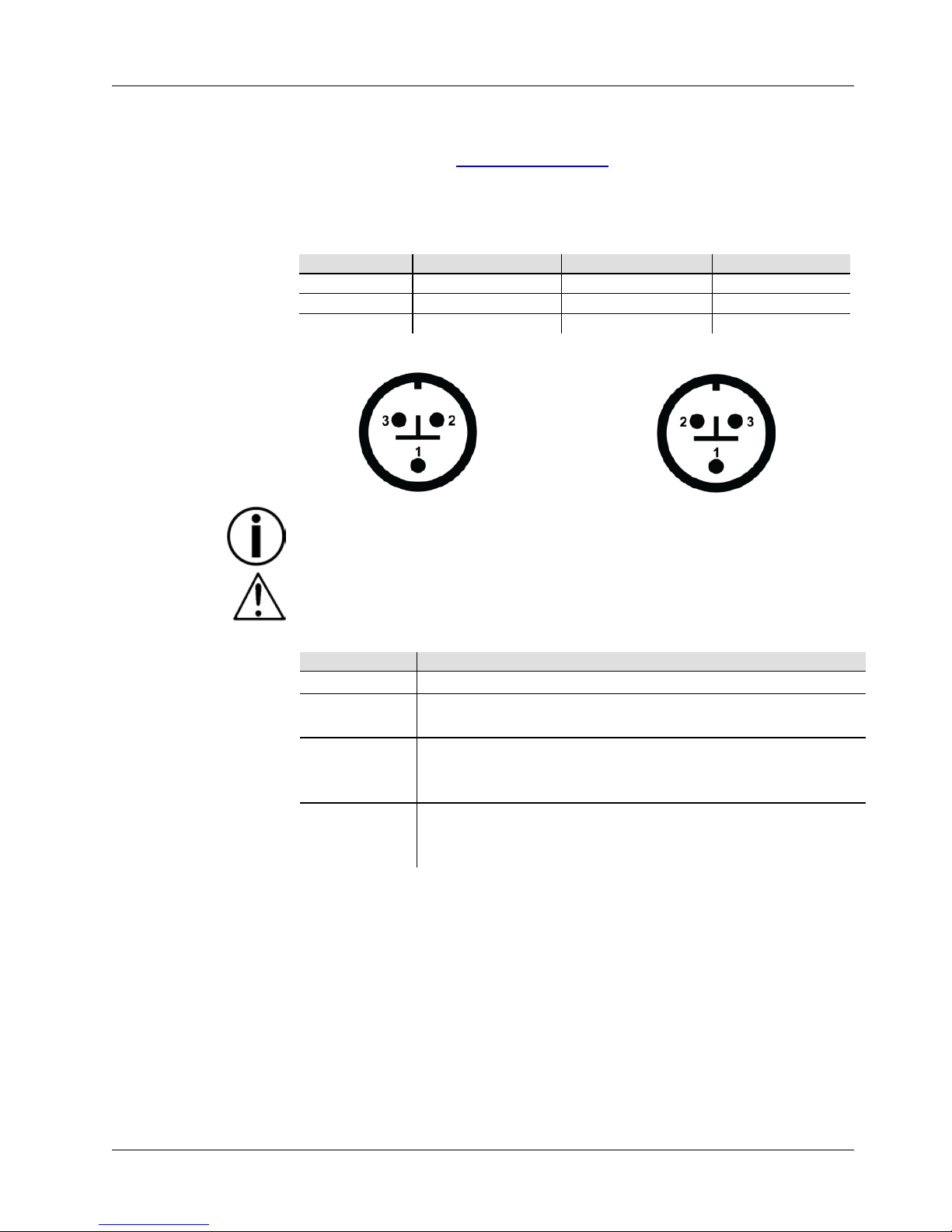

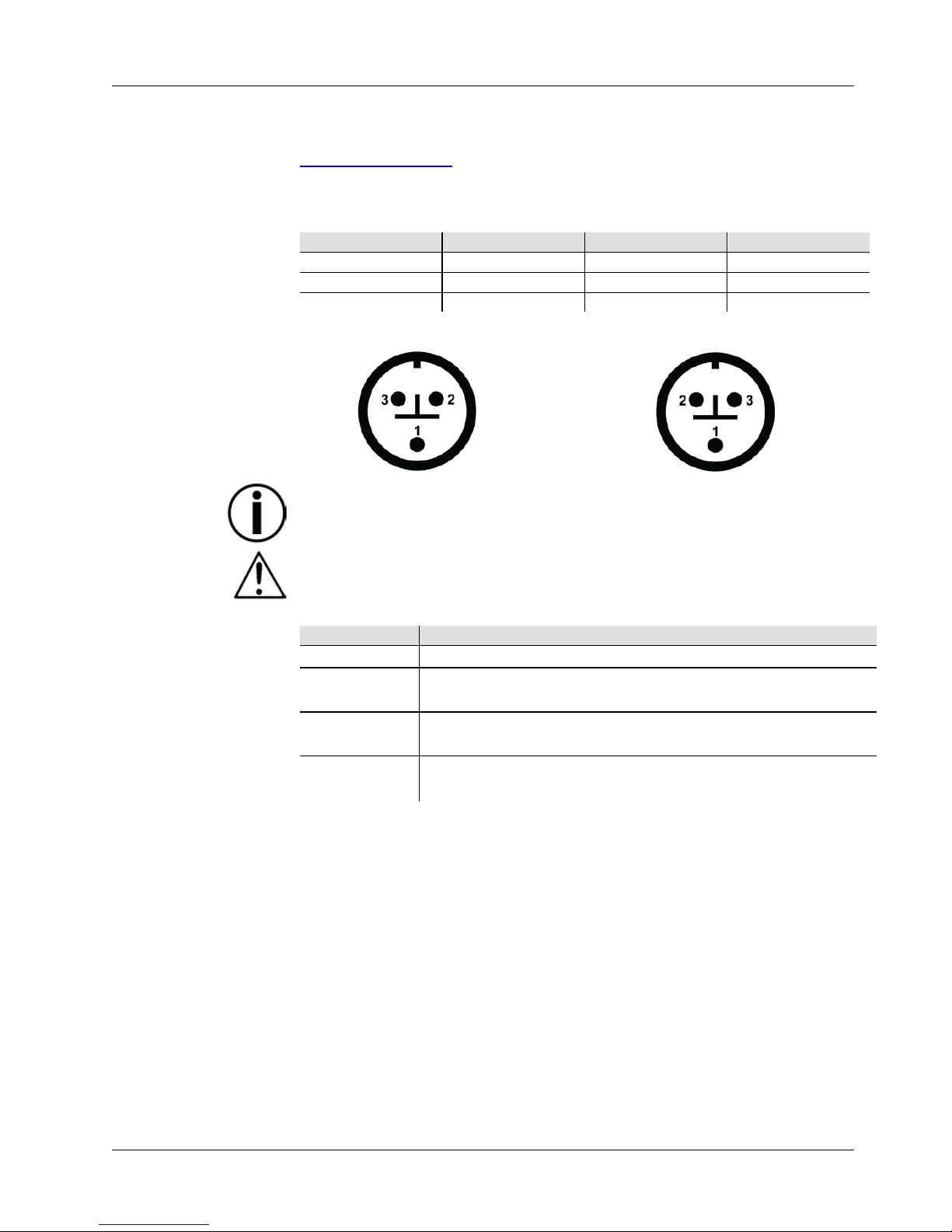

IP65 DMX Cable
Table
Connection
DMX (U.S.)
DMX (Europe)
IP65 Pin
Ground
Shield
Shield
1
Data -
White
Blue
2
Data +
Red
Brown
3

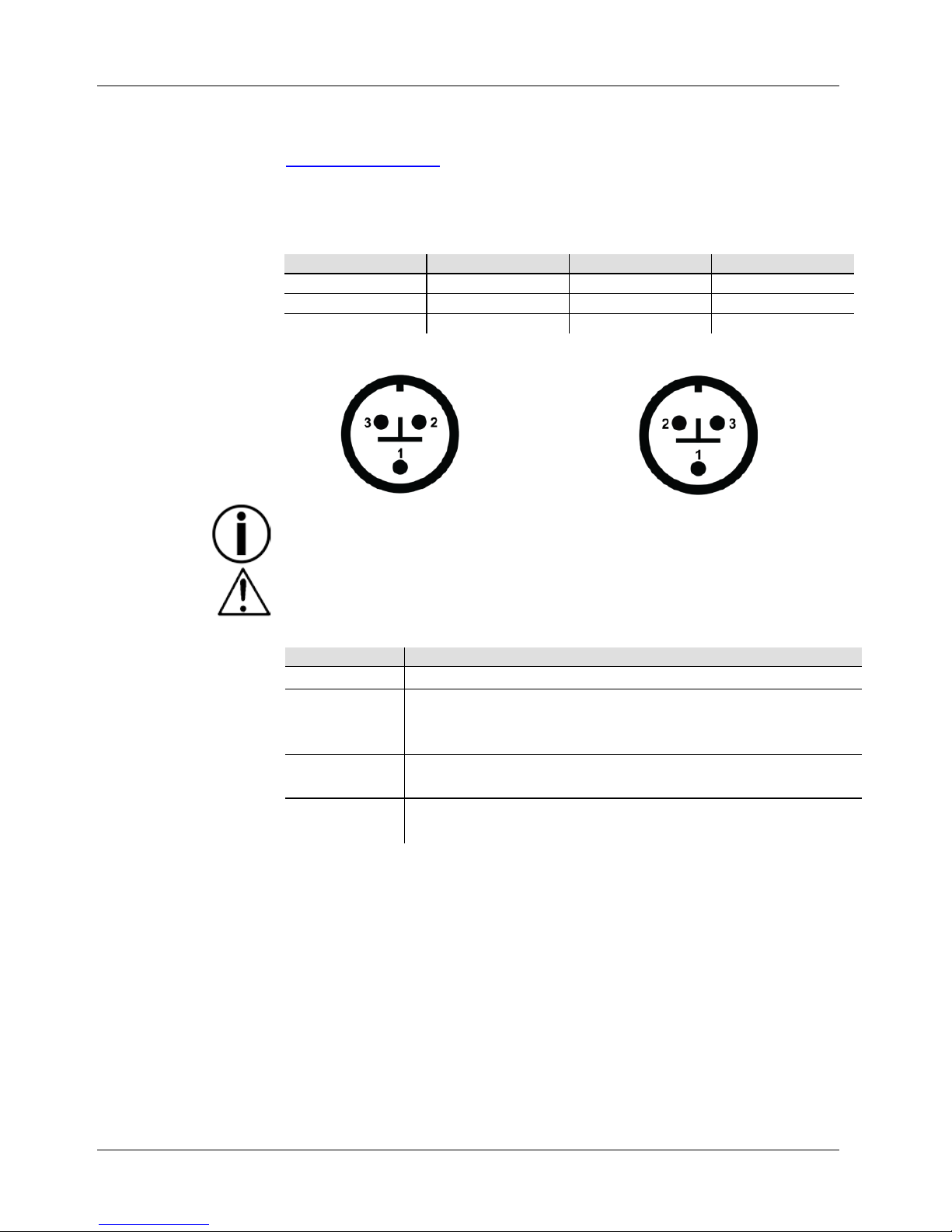

IP65 DMX
Connector Pins
To connnect the Colorist™ Line 6Qa to your DMX network, it is
necessary to use the 3-pin to 5-
pin adapters supplied with this
product.
When not using the Power Output, DMX Input or DMX Output
connectors, y o u must seal the cable ends wit h the supplied caps.
Control Panel
Description
Button
Function
<MODE>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value in to the selected funct ion
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases
the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Female IP65 (DMX Output)
Male IP65 (DMX Input)
Page 5
Colorist™ Line 6Qa QRG EN
5

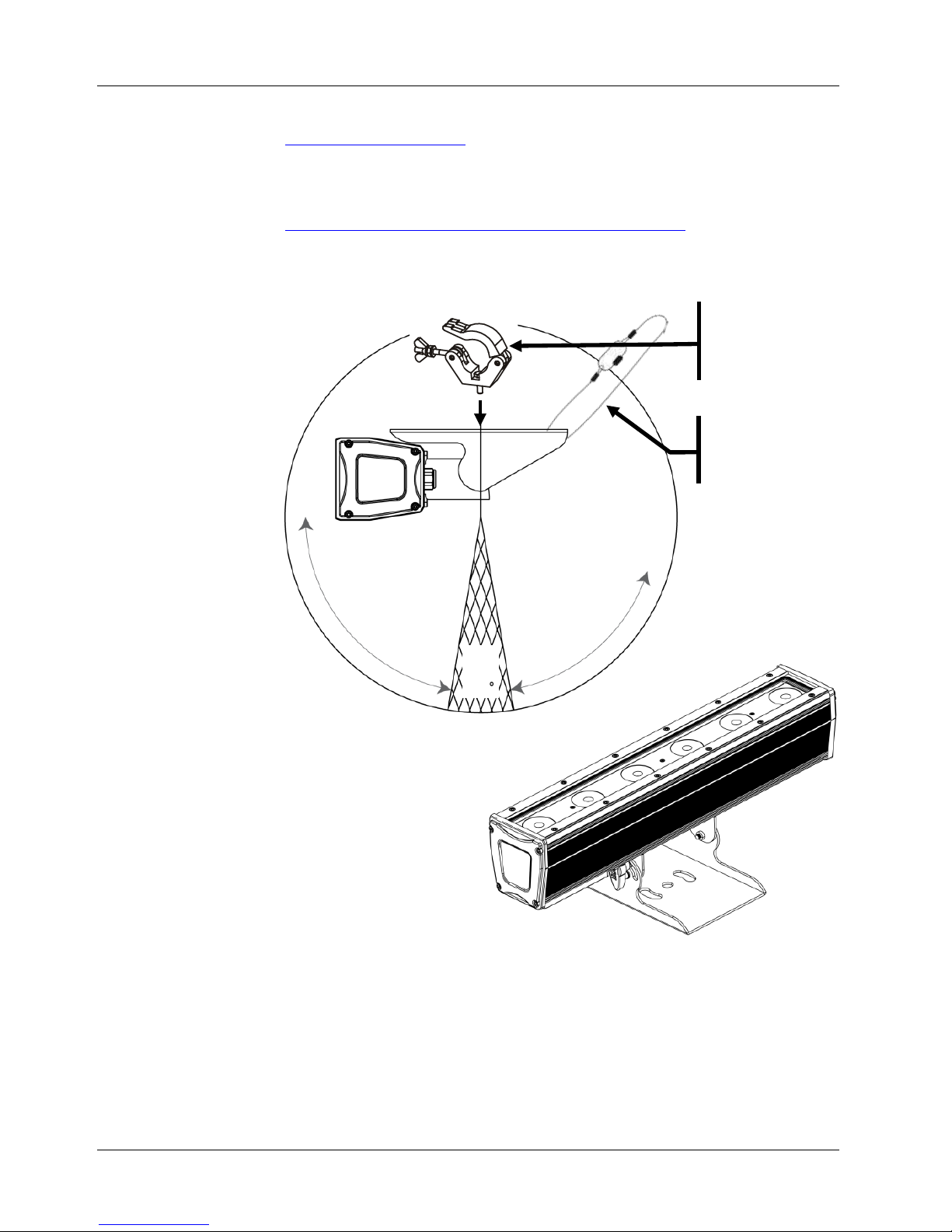

Mounting
Before mounting this product, read the Safety Notes. Use at least one
mounting point per product. Make sure the mounting clamps are
capable
of supporting the weight of the product. For our CHAUVET® line of
mounting clamps, go to www.trusst.com/productcategory/accessories-
clamps/.
Product aperture must not hang be
tween 171° and 189° on the vertical
axis in outdoor environments. For a more detailed illustration, see the
diagram in the User Manual.

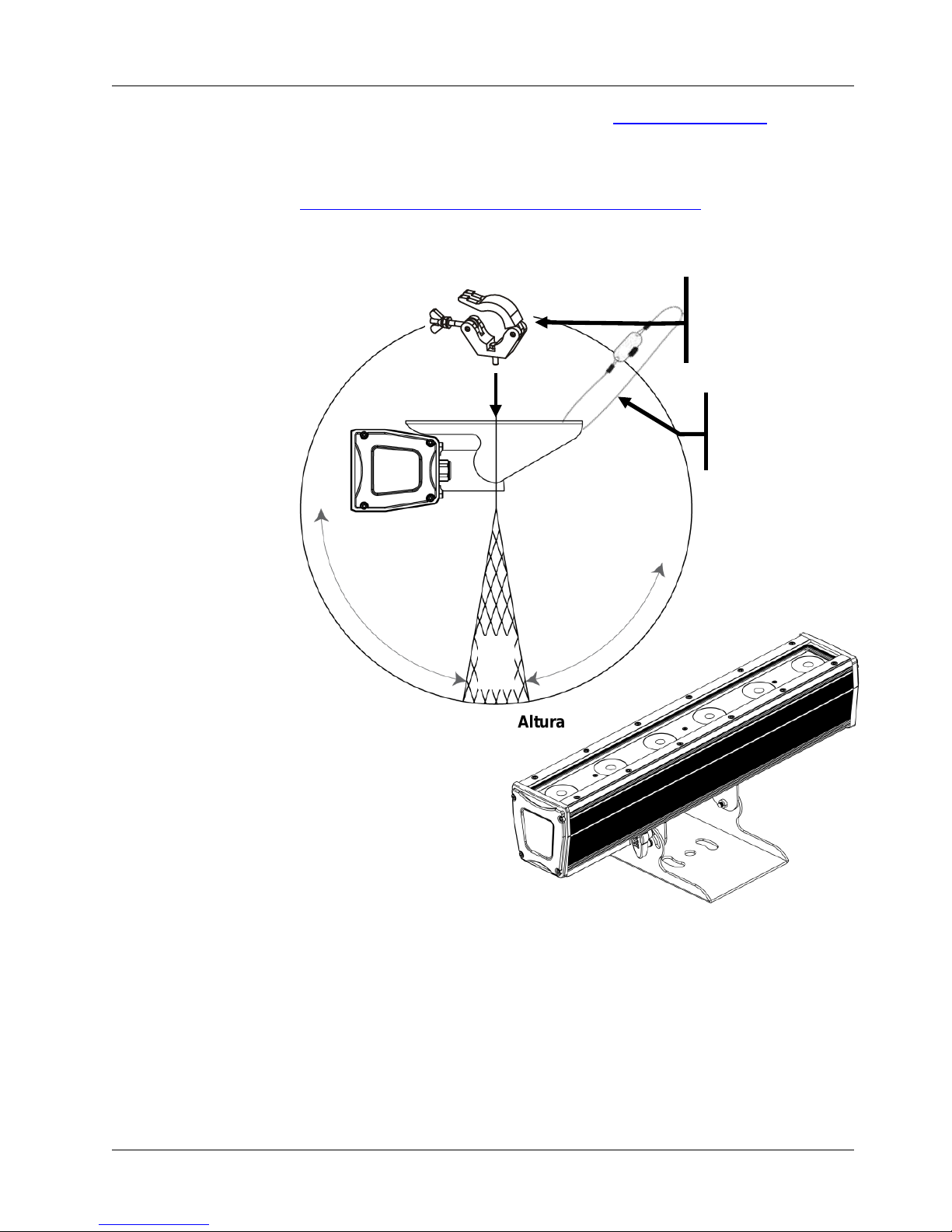

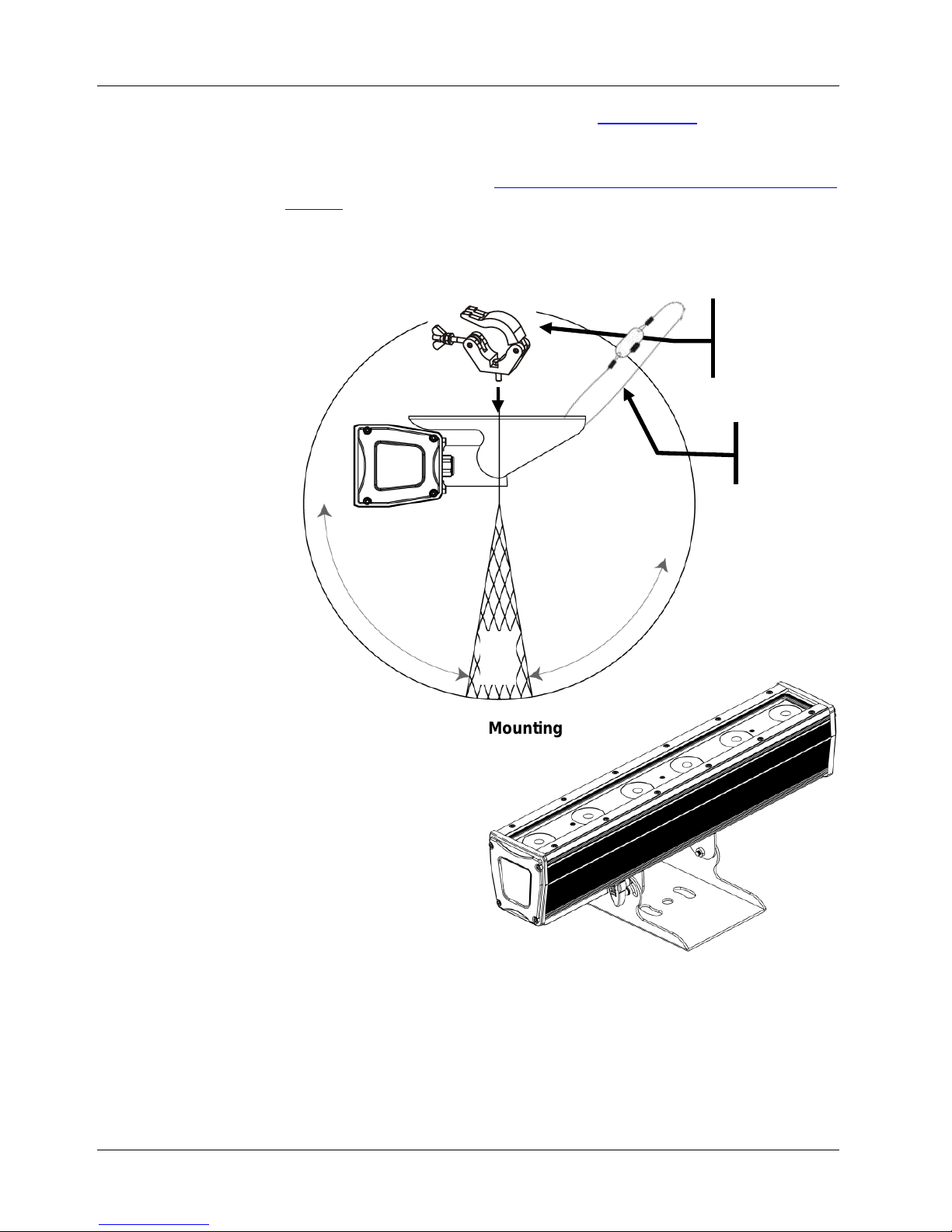

Product
Mounting
Diagram
Overhead Mounting
Floor Mounting
Safety Cable
(such
as CH-05
from CHAUVET®)
171°
to
189°
190°
to
255°
90°
to
170°
0°
Mounting Clamp
(such as
CLP-15 or
CLP
-15N from
CHAUVET®)
Page 6
Colorist™ Line 6Qa QRG EN
6
Menu Map
Main Level
Programming Levels
Description
4-CH
d 1–512
Selects DMX personality and sets the
DMX s t arting address
6-CH
10CH
24CH
29CH
C---
C 1
R (red)
C 2
G (green)
C 3
B (blue)
C 4
A (amber)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
0–13
Selects an auto program
S-- S 1–100
Selects the auto program speed
(slow to fast)
U---
r
0–255
Combines red, green, blue, and amber
to make a custom c olor (0–100%)
g b A
dIM
OFF
Off
dIM1
Dimming profi les fast (dIM1) to
slo w (dIM3)
dIM2
dIM3
teMP
XX
Shows product temperature (°C)
PASS
On
Turns the passcode on or off
OFF
Page 7
Colorist™ Line 6Qa QRG EN
7
DMX Values
29CH
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó 255
0–100%
2
Green 1
000 ó 255
0–100%
3
Blue 1
000 ó 255
0–100%
4
Amber 1
000 ó 255
0–100%
5
Red 2
000 ó 255
0–100%
6
Green 2
000 ó 255
0–100%
7
Blue 2
000 ó 255
0–100%
8
Amber 2
000 ó 255
0–100%
9
Red 3
000 ó 255
0–100%
10
Green 3
000 ó 255
0–100%
11
Blue 3
000 ó 255
0–100%
12
Amber 3
000 ó 255
0–100%
13
Red 4
000 ó 255
0–100%
14
Green 4
000 ó 255
0–100%
15
Blue 4
000 ó 255
0–100%
16
Amber 4
000 ó 255
0–100%
17
Red 5
000 ó 255
0–100%
18
Green 5
000 ó 255
0–100%
19
Blue 5
000 ó 255
0–100%
20
Amber 5
000 ó 255
0–100%
21
Red 6
000 ó 255
0–100%
22
Green 6
000 ó 255
0–100%
23
Blue 6
000 ó 255
0–100%
24
Amber 6
000 ó 255
0–100%
25 Auto Programs
000 ó 010
011 ó 028
029 ó 046
047 ó 064
065 ó 082
083 ó 100
101 ó 118
119 ó 136
137 ó 154
155 ó 172
173 ó 190
191 ó 208
209 ó 226
227 ó 244
245 ó 255
No function
Auto Pr ogram 1
Auto Pr ogram 2
Auto Pr ogram 3
Auto Pr ogram 4
Auto Pr ogram 5
Auto Pr ogram 6
Auto Pr ogram 7
Auto Pr ogram 8
Auto Pr ogram 9
Auto Program 10
Auto Program 11
Auto Program 12
Auto Program 13
Auto Pr ogram 0
26
Auto Speed
000 ó 255
Auto program speed (slow to fast)
27
Dimmer
000 ó 255
0–100%
28 Strobe
000 ó 010
011 ó 255
No function
Slow to fast
29 Dimming Profiles
000 ó 051
052 ó 101
102 ó 152
153 ó 203
204 ó 255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonli near dimming profile 1 (fastest )
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)
Page 8
Colorist™ Line 6Qa QRG EN
8
DMX Values (Cont.)
24CH
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó 255
0–100%
2
Green 1
000 ó 255
0–100%
3
Blue 1
000 ó 255
0–100%
4
Amber 1
000 ó 255
0–100%
5
Red 2
000 ó 255
0–100%
6
Green 2
000 ó 255
0–100%
7
Blue 2
000 ó 255
0–100%
8
Amber 2
000 ó 255
0–100%
9
Red 3
000 ó 255
0–100%
10
Green 3
000 ó 255
0–100%
11
Blue 3
000 ó 255
0–100%
12
Amber 3
000 ó 255
0–100%
13
Red 4
000 ó 255
0–100%
14
Green 4
000 ó 255
0–100%
15
Blue 4
000 ó 255
0–100%
16
Amber 4
000 ó 255
0–100%
17
Red 5
000 ó 255
0–100%
18
Green 5
000 ó 255
0–100%
19
Blue 5
000 ó 255
0–100%
20
Amber 5
000 ó 255
0–100%
21
Red 6
000 ó 255
0–100%
22
Green 6
000 ó 255
0–100%
23
Blue 6
000 ó 255
0–100%
24
Amber 6
000 ó 255
0–100%

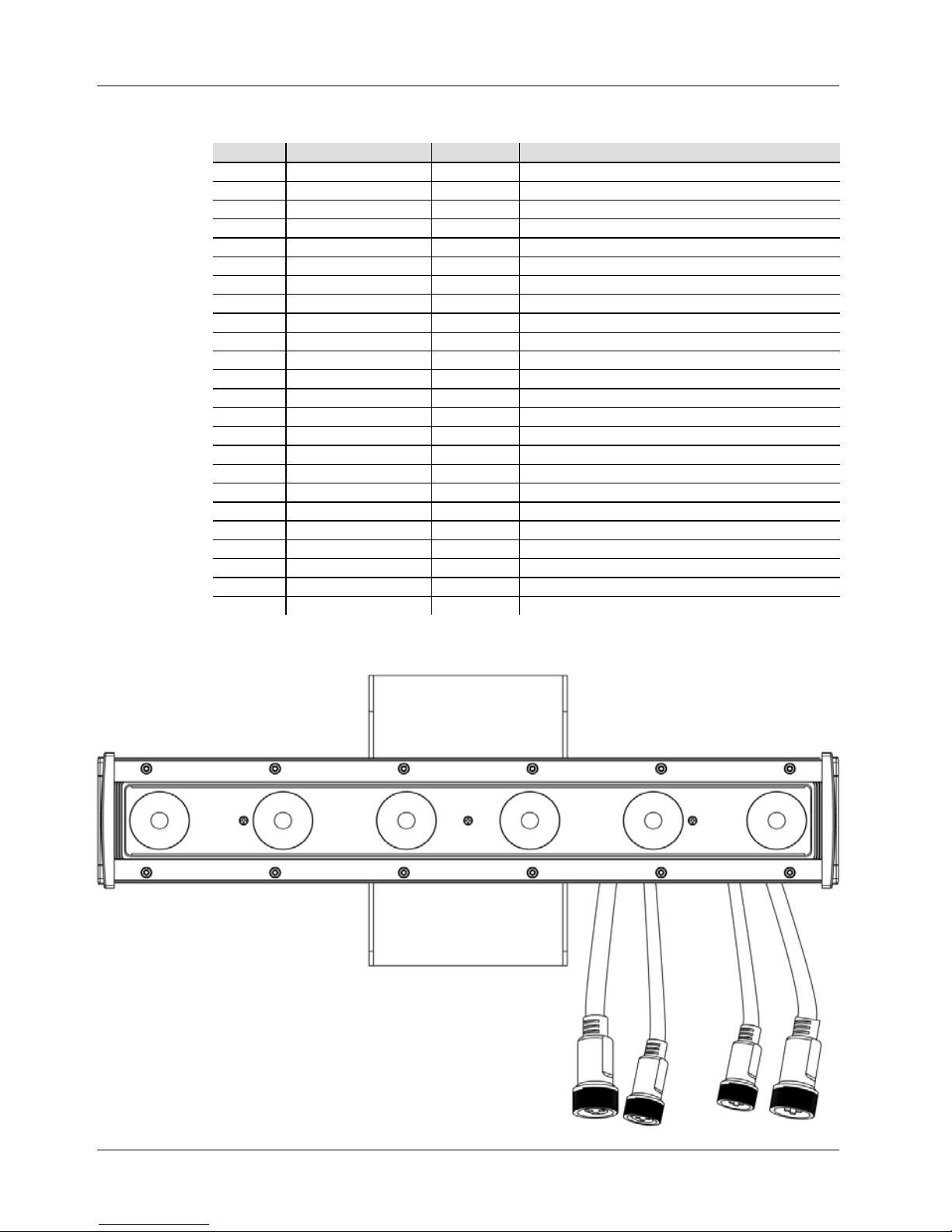

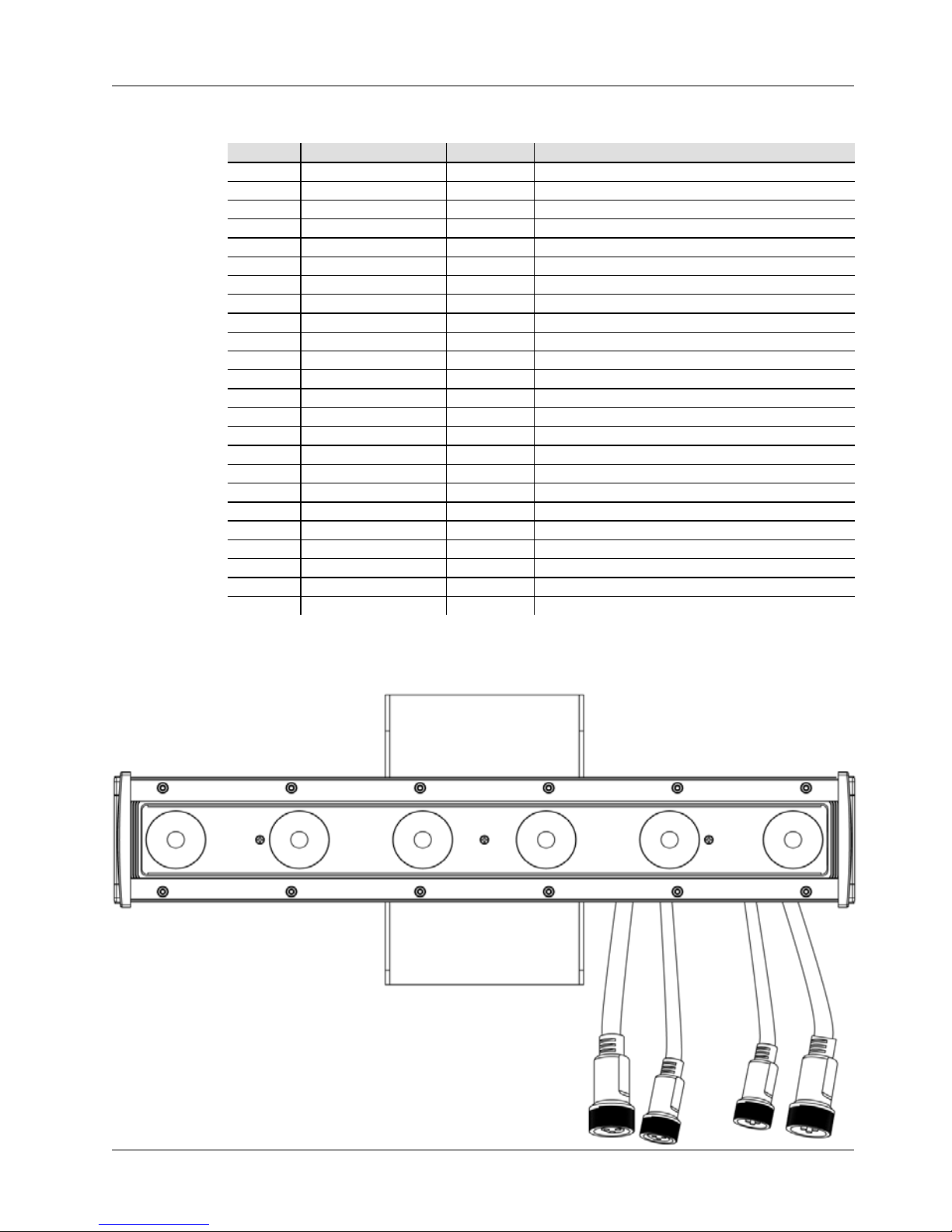

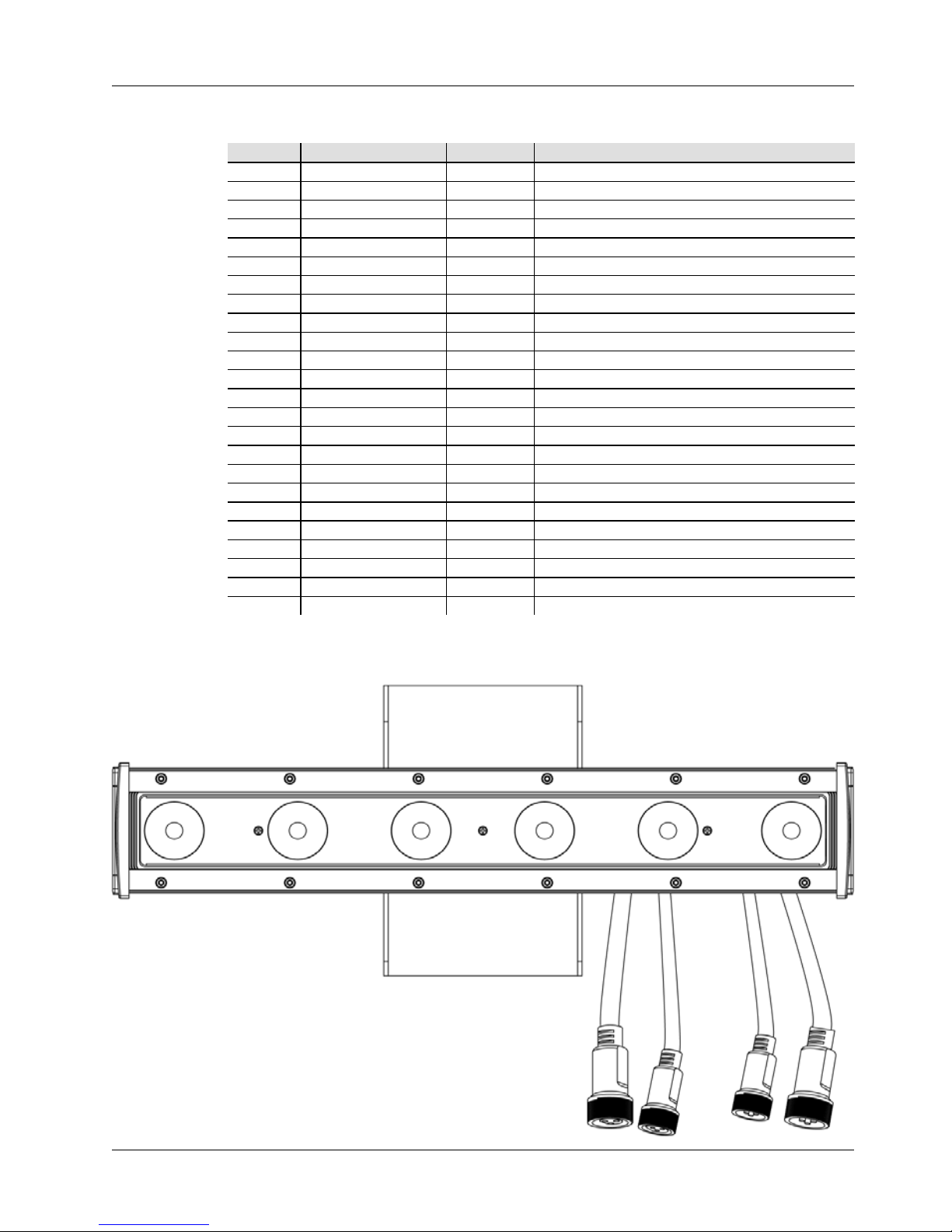

Colorist™ Line 6Qa Pixel Selection for DMX Control
1
2 3 4 6 5
Page 9
Colorist™ Line 6Qa QRG EN
9
DMX Values (Cont.)
10CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó 255
0–100%
2
Red
000 ó 255
0–100%
3
Green
000 ó 255
0–100%
4
Blue
000 ó 255
0–100%
5
Amber
000 ó 255
0–100%
6 Strobe
000 ó 010
011 ó 255
No function
Slow to fast
7
Color Macro +
White Balance
000 ó 010
011 ó 030
031 ó 050
051 ó 070
071 ó 090
091 ó 110
111 ó 130
131 ó 150
151 ó 170
171 ó 200
201 ó 205
206 ó 210
211 ó 215
216 ó 220
221 ó 225
226 ó 230
231 ó 235
236 ó 240
241 ó 245
246 ó 250
251 ó 255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 ó 010
011 ó 028
029 ó 046
047 ó 064
065 ó 082
083 ó 100
101 ó 118
119 ó 136
137 ó 154
155 ó 172
173 ó 190
191 ó 208
209 ó 226
227 ó 244
245 ó 255
No function
Auto Pr ogram 1
Auto Pr ogram 2
Auto Pr ogram 3
Auto Pr ogram 4
Auto Pr ogram 5
Auto Pr ogram 6
Auto Pr ogram 7
Auto Pr ogram 8
Auto Pr ogram 9
Auto Program 10
Auto Program 11
Auto Program 12
Auto Program 13
Auto Pr ogram 0
9
Auto Speed
000 ó 255
Auto program speed (slow to fast)
10 Dimming Profiles
000 ó 051
052 ó 101
102 ó 152
153 ó 203
204 ó 255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonlinear dimming profile 1 (fastest)
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)
Page 10
Colorist™ Line 6Qa QRG EN
10
DMX Values (Cont.)
6-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó 255
0–100%
2
Red
000 ó 255
0–100%
3
Green
000 ó 255
0–100%
4
Blue
000 ó 255
0–100%
5
Amber
000 ó 255
0–100%
6 Strobe
000 ó 010
011 ó 255
No function
Slow to fast
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000 ó 255
0–100%
2
Green
000 ó 255
0–100%
3
Blue
000 ó 255
0–100%
4
Amber
000 ó 255
0–100%
Page 11
Colorist™ Line 6Qa GRR ES
11
Acerca de esta
Guía
La Guía de Referencia Rápi da (GRR) del Colorist™ Line 6Qa contiene
información básica sobre el producto, como conexión, montaje, opciones
de menú y valores DMX. Descargue el Manual de Usuario de
www.iluminarc.com para informaci ón más detallada.
Exención de
Responsa-
bilidad
La información y especi ficacio n es co nt enidas en est a GRR están suj etas a
cambio sin previo aviso.
Notas de
Seguridad
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de l uz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto es tá caliente cuando las
luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al
menos a 50 cm (20 in) de superficies adyacent es .
• En exteriore s , la ape rt ur a de l pr o ducto no debe colgar entre 17 1° y
189° del eje vertical, en el cual 0° corresponde a la posición
completamente vert ical.
• NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la al imentación.
• NO sumerja este producto (IP65). Es adecuado para un
funcionamiento normal en exteriores.
• No apto para la instalación permanente en exteriores en lugar es con
condiciones ambientales extremas. Estas incluyen, si n limitarse a
ellas:
o Exposición a un ambiente marino/salino (a menos de
4,8 km de una masa de agua salada).
o Cuando las temperaturas máxima o mínima habituales del
lugar superan lo s r angos de temperatura en este manual.
o Lugares procliv
es a inundaciones o a ser sepultados por la
nieve.
o Otras zonas en las que el producto esté expu es to a
radiación extr ema o sustancias cáusticas.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados .
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circui to con toma de tierra y
protegido.
• Use SOLAMENTE los soportes de colgar/ montar para mover este
producto
• En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
• El rango máximo de temperatura ambient e es de -20 °F a 110 °F
(-29 °C a 43 °C). No haga funcionar este producto a temperaturas
fuera de este rango.
Page 12
Colorist™ Line 6Qa GRR ES
12
Consulte a un representante de ventas de Iluminarc sobre la idoneidad de
este producto p ara su instal ació n. No segu ir l as pautas o recomend acio nes
del repres
entante de vent as de Iluminarc pued e ANULAR la garan tía del
producto, y cualq uier coste de reparación será responsabilidad exclusiva
del comprador.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto
con su distribuidor para solicitar asistencia o devolver el produ cto.
Visite
www.iluminarc.com para información de contacto.
Qué va
Incluido
• Colorist™ Line 6Qa
• Tarjeta de garantí a
• Cables de alimentación de
entrada/salida IP65 con
adaptadores
• Cables de datos de
entrada/salida IP65 con
adaptadores
• Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de aliment ación con d etección automática
que puede funcionar con un rango de tensión de entrada de
100 a 240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 17 productos Colorist™ Line 6Qa a 120 V;
39 a 208 V; o 42 a 230 V. Nunca sobrepase esta cantidad. Los cables de
alimentación en cadena se pueden adquirir por separado.
Tabla de Cable
de Alimentación
IP65
Conexión
Cable (EE.UU.)
Cable (Europa)
Pin IP65
CA Cargado
Negro
Marrón
1
CA Neutro
Blanco
Azul
2
CA Tierra
Verde/Amarillo
Verde/Amarillo
3
Pines de
Conector de
Alimentación
IP65
Cuando conecte el Colorist™ Line 6Qa a alimentación local, puede
que sea necesario el uso de los adaptadores IP65 a local que se
suministran con e l producto.
Conector de Alimentación IP65
Hembra
Conector de Alimentación IP65
Macho
Page 13
Colorist™ Line 6Qa GRR ES
13
Enlace DMX
El Colorist™ Line 6Qa funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.Iluminarc.com.
Conexión DMX
El Colorist™ Line 6Qa usa una conexión de datos DMX normal para sus
personalidades DMX: 4-CH, 6-CH, 10CH, 24CH y 29CH.
Vea el
Manual de Usuario para conectar y configurar para funcionamiento
DMX.
Tabla de Cable
DMX IP65
Conexión
DMX (EE.UU.)
DMX (Europa)
Pin IP65
Tierra
Pantalla
Pantalla
1
Datos -
Blanco
Azul
2
Datos +
Rojo
Marrón
3
Pines de
Conector DMX
IP65
Para conectar el Colorist™ Line 6Qa a su red DMX, es necesario
usar los adaptad ores de 3 a 5 pines su ministrados con el producto.
Cuando no utilice la s alida de alimentación, los conectores D MX de
entrada o DMX de sali da, debe sellar los extremos del c able con las
capuchas suministradas.
Descripción del
Panel de
Control
Botón
Función
<MODE>
Sale del menú o función actual
<ENTER>
Habilita el menú act ualmente en pantal la o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función
Código de
Acceso
Después de que se le solicite, introduzca el siguiente código de acceso
pulsando:
• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código de
acceso no se pu ede cambiar y se debe usar cuando se le
solicite.
IP65 Hembra (Salida DMX)
IP65 Macho (Entrada DMX)
Page 14
Colorist™ Line 6Qa GRR ES
14
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al
menos un punto de montaje por producto. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto.
Para nuestra línea CHAUVET® de abrazaderas de montaje, visite
www.trusst.com/productcategory/accessories-clamps/.
En exteriores, la apertura del producto no debe colgar entre 171° y 189°
del eje vertical. P ara una ilustración más detallada, vea el di agrama en el
Manual de usuario.
Diagrama
de Montaje
del Producto
171°
a
189°
190° a
255°
90°
a
170°
0°
Abrazadera de
Montaje
(como
CLP-15 o
CLP
-15N de
CHAUVET®)
Cable de
S
eguridad
(como
CH-05 de
CHAUVET®)
Montaje en Altura
Montaje en el
Suelo
Page 15
Colorist™ Line 6Qa GRR ES
15
Mapa de Menú
Nivel Princ ip al
Niveles de Programación
Descripción
4-CH
d 1–512
Selecciona la personalidad DMX y
configura la dirección de inicio DMX
6-CH
10CH
24CH
29CH
C---
C 1
R (rojo)
C 2
G (verde)
C 3
B (azul)
C 4
A (ámbar)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
0–13
Selecciona un programa automático
S-- S 1–100
Selecciona la velocidad del programa
automático (lento a rápido)
U---
r
0–255
Combina rojo, verde, azul, blanco y
ámbar para crear un color personalizado
(0–100%)
g b A
dIM
OFF
Apagado
dIM1
Perfiles de atenuación rápido (dIM1) a
lento (dIM3)
dIM2
dIM3
teMP
XX
Muestra la temperatura del producto
(°C)
PASS
On
Activa o desactiva el código de acceso
OFF
Page 16
Colorist™ Line 6Qa GRR ES
16
Valores DMX
29CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó 255
0–100%
2
Verde 1
000 ó 255
0–100%
3
Azul 1
000 ó 255
0–100%
4
Ámbar 1
000 ó 255
0–100%
5
Rojo 2
000 ó 255
0–100%
6
Verde 2
000 ó 255
0–100%
7
Azul 2
000 ó 255
0–100%
8
Ámbar 2
000 ó 255
0–100%
9
Rojo 3
000 ó 255
0–100%
10
Verde 3
000 ó 255
0–100%
11
Azul 3
000 ó 255
0–100%
12
Ámbar 3
000 ó 255
0–100%
13
Rojo 4
000 ó 255
0–100%
14
Verde 4
000 ó 255
0–100%
15
Azul 4
000 ó 255
0–100%
16
Ámbar 4
000 ó 255
0–100%
17
Rojo 5
000 ó 255
0–100%
18
Verde 5
000 ó 255
0–100%
19
Azul 5
000 ó 255
0–100%
20
Ámbar 5
000 ó 255
0–100%
21
Rojo 6
000 ó 255
0–100%
22
Verde 6
000 ó 255
0–100%
23
Azul 6
000 ó 255
0–100%
24
Ámbar 6
000 ó 255
0–100%
25
Programas
Automáticos
000 ó 010
011 ó 028
029 ó 046
047 ó 064
065 ó 082
083 ó 100
101 ó 118
119 ó 136
137 ó 154
155 ó 172
173 ó 190
191 ó 208
209 ó 226
227 ó 244
245 ó 255
Sin función
Programa Automático 1
Programa Automático 2
Programa Automático 3
Programa Automático 4
Programa Automático 5
Programa Automático 6
Programa Automático 7
Programa Automático 8
Programa Automático 9
Programa Automático 10
Programa Automático 11
Programa Automático 12
Programa Automático 13
Programa Automático 0
26
Velocidad
Automática
000 ó 255
Velocidad del programa automático
(lento a rápido)
27
Atenuador
000 ó 255
0–100%
28 Estroboscopio
000 ó 010
011 ó 255
Sin función
Lento a rápido
29
Perfiles de
Atenuación
000 ó 051
052 ó 101
102 ó 152
153 ó 203
204 ó 255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Perfile de atenuador apagado
(atenuador lineal)
Perfil de atenuación no lineal 1
(el más rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)
Page 17
Colorist™ Line 6Qa GRR ES
17
Valores DMX (Cont.)
24CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó 255
0–100%
2
Verde 1
000 ó 255
0–100%
3
Azul 1
000 ó 255
0–100%
4
Ámbar 1
000 ó 255
0–100%
5
Rojo 2
000 ó 255
0–100%
6
Verde 2
000 ó 255
0–100%
7
Azul 2
000 ó 255
0–100%
8
Ámbar 2
000 ó 255
0–100%
9
Rojo 3
000 ó 255
0–100%
10
Verde 3
000 ó 255
0–100%
11
Azul 3
000 ó 255
0–100%
12
Ámbar 3
000 ó 255
0–100%
13
Rojo 4
000 ó 255
0–100%
14
Verde 4
000 ó 255
0–100%
15
Azul 4
000 ó 255
0–100%
16
Ámbar 4
000 ó 255
0–100%
17
Rojo 5
000 ó 255
0–100%
18
Verde 5
000 ó 255
0–100%
19
Azul 5
000 ó 255
0–100%
20
Ámbar 5
000 ó 255
0–100%
21
Rojo 6
000 ó 255
0–100%
22
Verde 6
000 ó 255
0–100%
23
Azul 6
000 ó 255
0–100%
24
Ámbar 6
000 ó 255
0–100%
Selección de Pixel del Colorist™ Line 6Qa para Control DMX
1
2 3 4
6
5
Page 18
Colorist™ Line 6Qa GRR ES
18
Valores DMX (Cont.)
10CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó 255
0–100%
2
Rojo
000 ó 255
0–100%
3
Verde
000 ó 255
0–100%
4
Azul
000 ó 255
0–100%
5
Ámbar
000 ó 255
0–100%
6 Estroboscopio
000 ó 010
011 ó 255
Sin función
Lento a rápido
7
Macro de Color +
Equilibrio de
Blancos
000 ó 010
011 ó 030
031 ó 050
051 ó 070
071 ó 090
091 ó 110
111 ó 130
131 ó 150
151 ó 170
171 ó 200
201 ó 205
206 ó 210
211 ó 215
216 ó 220
221 ó 225
226 ó 230
231 ó 235
236 ó 240
241 ó 245
246 ó 250
251 ó 255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
Blanc o 1
Blanc o 2
Blanc o 3
Blanc o 4
Blanc o 5
Blanc o 6
Blanc o 7
Blanc o 8
Blanc o 9
Blanc o 10
Blanc o 11
8
Programas
Automáticos
000 ó 010
011 ó 028
029 ó 046
047 ó 064
065 ó 082
083 ó 100
101 ó 118
119 ó 136
137 ó 154
155 ó 172
173 ó 190
191 ó 208
209 ó 226
227 ó 244
245 ó 255
Sin función
Programa Automático 1
Programa Automático 2
Programa Automático 3
Programa Automático 4
Programa Automático 5
Programa Automático 6
Programa Automático 7
Programa Automático 8
Programa Automático 9
Programa Automático 10
Programa Automático 11
Programa Automático 12
Programa Automático 13
Programa Automático 0
9
Velocidad
Automática
000 ó 255
Velocidad del programa automático
(lento a rápido)
10
Perfiles de
Atenuación
000 ó 051
052 ó 101
102 ó 152
153 ó 203
204 ó 255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Perfile de atenuador apagado
(atenuador lineal)
Perfil de atenuación no lineal 1
(el más rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)
Page 19
Colorist™ Line 6Qa GRR ES
19
Valores DMX (Cont.)
6-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó 255
0–100%
2
Rojo
000 ó 255
0–100%
3
Verde
000 ó 255
0–100%
4
Azul
000 ó 255
0–100%
5
Ámbar
000 ó 255
0–100%
6 Estroboscopio
000 ó 010
011 ó 255
Sin función
Lento a rápido
4-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó 255
0–100%
2
Verde
000 ó 255
0–100%
3
Azul
000 ó 255
0–100%
4
Ámbar
000 ó 255
0–100%
Page 20
Colorist™ Line 6Qa MR FR
20
À Propos de ce
Manuel
Le Manuel de Référence (MR) du Colorist™ Line 6Qa reprend des
informations d e base su r ce p ro duit n otammen t en matière d e co nnexio n s,
montage, options de menu et valeurs DMX. Téléchargez le M
anuel
d'Utilisation sur www.iluminarc.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
Consignes de
Sécurité
• N’ouvrez PAS cet appareil. Il ne contient aucun composan t
susceptible d’être réparé par l’uti lis ateur.
• Ne regardez PAS la source lumineuse lo rsque l'appareil fonctionne.
• ATTENTION : le boîtier de ce produit est brûlant lors du
fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins
50 cm (20 pouces) des sur faces adjacentes.
•
En environnements extérieurs, l'angle d'ouverture de l'appareil ne doit
pas être compris entre 171° et 189° sur l'axe v er tical, 0° étant la
position totalement relevée.
• Ne laissez AUCUNE source inflammable d ans un périmètre de 50 cm
du produit lorsque celui-ci fonctionne.
• N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en
extérieur fréquemment sans problè me.
• Ne convient pas aux installations permanen tes en extérieur sur des
sites sujets à des conditions environnementales extrêmes. Cela inclut
par exemple :
o L'exposition à un environnement marin ou à une solution
saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
o Lorsque les températures moyennes hautes ou basses du
site dépassent les plages de températures indiquées dans
ce manuel.
o
Les sites qui sont sujets aux inondations ou qui présentent
un risque d'être en s evel is sous la neige.
o Tout autre endroit où le produit risque d'être soumis à des
rayonnements extrêmes ou à des sub s tances caustiques.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en haut e ur .
• N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et reli é à
la terre.
• Transportez/S uspendez ce produ it UNIQUEMENT au moyen d e la
poignée dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
• La plage de température maximale ambian te (Ta) est de -
29°C à 43°C
(-20°F à 110°F). Ne faites pas fonctionner cet appareil à des
températures en dehors de cette plage.
Page 21
Colorist™ Line 6Qa MR FR
21
Veuillez consulter un représentant commercial Iluminarc pour savoir si
cet appareil convient à votre installation. Le non-
respect de ces consignes
et des recommandations du commercial Iluminarc peut entraîner
l'annulation de la garanti e de l'appareil , tout frais de r éparati on étant alors
à supporter par l'acheteur.
Contact
En dehors des États-Unis, du R oyaume-Uni, de l’Irlande et du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou de
retourner votre produit. Consultez le site www.iluminarc.com
pour
découvrir nos coordonnées.
Ce Qui est
Inclus
• Un Colorist™ Line 6Qa
• Une fiche de garanti e
• Des cordons d'entrée et de
sortie d'alimentat ion avec
adaptateurs répondant aux
normes IP65
• Des cordons d'entrée et de
sortie de donné e s avec
adaptateurs répondant aux
normes IP65
• Un Manuel de Référen ce
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Vous pouvez raccorder jusqu'à 17 Colorist™ Line 6Qa à 120 V,
39 à 208 V ou 42 à 230
V. Ne dépassez jamais ces quantités. Vous
pouvez vous procurer séparément des cordons d'alimentation pour
raccorder les unités entre elles.
Schéma de
Raccordement
IP65
Connexion
Câble (États-Unis)
Câble (Europe)
Connecteur IP65
Conducteur CA
Noir
Marron
1
Neutre CA
Blanc
Bleu
2
Terre CA
Vert/Jaune
Vert/Jaune
3
Connecteurs de
Raccordement
IP65
Lorsque vous raccordez le Colorist™ Line 6Qa à une fiche sur le
secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur
courant-local/IP65 fourni.
Connecteur Femelle de
Raccordement IP65
Connecteur Mâle de
Raccordement IP65
Page 22
Colorist™ Line 6Qa MR FR
22
Raccordement
DMX
Le Colorist™ Line 6Qa fonctionnera avec un jeu d'orgues DMX au
moyen de connexions DMX en série. Une introduction au DMX est à
votre disposition sur www.iluminarc.com
Connexion DMX
Le Colorist™ Line 6Qa utilise une connexion de données DMX standard
pour ses personnalités DMX : 4-CH, 6-CH, 10CH, 24CH et 29CH
,
Consultez le Manuel d’Utilisation pour connecter et configurer le système
DMX.
Schéma de
Raccordement
DMX IP65
Connexion
DMX (États-Unis)
DMX (États-Unis)
Connecteur IP65
Terre
Blindage
Blindage
1
Données -
Blanc
Bleu
2
Données +
Rouge
Brun
3
Connecteurs de
Raccordement
DMX IP65
Pour connecter le Colorist™ Line 6Qa à votre réseau DMX, il est
nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches
fournis.
Lorsque vous n'utilis ez pas la sortie secteu r, les connecteurs d' entrée
ou de sortie DMX, il est impératif d'isole r les extrémités des câbles à
l'aide de s embouts fourni s.
Description du
Tableau de
Commandes
Bouton
Fonction
<MODE>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonct ion sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut,
dans une fonction permet d'augmenter les valeurs
numériques.
<DOWN>
Permet de parcourir les listes ou les menus vers le bas,
dans une fonction permet de diminuer les valeurs
numériques.
Séquence de
Verrouillage
Une fois que cette page s’affiche, saisissez le séquence de verrouillage
suivante comme suit :
• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Cette séquence de verrouillage ne peut pas être modifiée et doit être saisie
sur demande.
Femelle IP65 (Sortie DMX)
Mâle IP65 (Entrée DMX)
Page 23
Colorist™ Line 6Qa MR FR
23
Montage
Avant de monter cet appareil, lisez et assimilez les
Consignes de Sécurité
. Utilisez au moins un des points d'ancrage
de chaque produit. Assurez-
vous que les fixations de
montage peuvent supporter le poids de l'unité. Pour découvrir
la gamme de fixations de CHAUVET®, rendez-
vous sur
www.trusst.com/productcategory/accessories-clamps/.
En environnements extérieures, l'angle d'ouverture de l'appareil ne doit
pas être compris ent re 171 ° et 189° sur l'axe vertical . P ou r un e illustratio n
plus détaillée, consultez le schéma dans le guide de l'utilisateur.
Schéma de
Montage
171°
à
189°
190°
à
255°
90°
à
170°
0°
Clip de fixation
(comme un
CLP-15
ou un
CLP-15N de
CHAUVET®)
Élingue de
sécurité
(comme un
CH-05 de
CHAUVET®)
Montage en Hauteur
Montage au Sol
Page 24
Colorist™ Line 6Qa MR FR
24
Schéma de Menu
Niveau Principal
Niveaux de Programmation
Description
4-CH
d 1–512
Sélectionne la personnalité DMX et
définit l'adresse DMX de départ
6-CH
10CH
24CH
29Ch
C---
C 1
R (rouge)
C 2
G (vert)
C 3
B (bleu)
C 4
A (ambre)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P-- P 0–13
Sélectionne un programme
automatique
S-- S 1–100
Sélectionne la vitesse du programme
auto (lent à rapide)
U---
r
0–255
Combine rouge, vert, bleu et ambre
afin de créer une couleur
personnalisée
(0–100 %)
g b A
dIM
OFF
Off
dIM1
Profils de gradation de rapide (dIM1
) à
lent (dIM3)
dIM2
dIM3
teMP
XX
Indique la température du produit (°C)
PASS
On
Active ou désactive la séquence de
verrouillage
OFF
Page 25
Colorist™ Line 6Qa MR FR
25
Valeurs DMX
29CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge 1
000 ó 255
0 à 100%
2
Vert 1
000 ó 255
0 à 100%
3
Bleu 1
000 ó 255
0 à 100%
4
Ambre 1
000 ó 255
0 à 100%
5
Rouge 2
000 ó 255
0 à 100%
6
Vert 2
000 ó 255
0 à 100%
7
Bleu 2
000 ó 255
0 à 100%
8
Ambre 2
000 ó 255
0 à 100%
9
Rouge 3
000 ó 255
0 à 100%
10
Vert 3
000 ó 255
0 à 100%
11
Bleu 3
000 ó 255
0 à 100%
12
Ambre 3
000 ó 255
0 à 100%
13
Rouge 4
000 ó 255
0 à 100%
14
Vert 4
000 ó 255
0 à 100%
15
Bleu 4
000 ó 255
0 à 100%
16
Ambre 4
000 ó 255
0 à 100%
17
Rouge 5
000 ó 255
0 à 100%
18
Vert 5
000 ó 255
0 à 100%
19
Bleu 5
000 ó 255
0 à 100%
20
Ambre 5
000 ó 255
0 à 100%
21
Rouge 6
000 ó 255
0 à 100%
22
Vert 6
000 ó 255
0 à 100%
23
Bleu 6
000 ó 255
0 à 100%
24
Ambre 6
000 ó 255
0 à 100%
25
Programmes
Automatiques
000 ó 010
011 ó 028
029 ó 046
047 ó 064
065 ó 082
083 ó 100
101 ó 118
119 ó 136
137 ó 154
155 ó 172
173 ó 190
191 ó 208
209 ó 226
227 ó 244
245 ó 255
Aucune fonction
Programme automatiq ue 1
Programme automatiq ue 2
Programme automatiq ue 3
Programme automatiq ue 4
Programme automatiq ue 5
Programme automatique 6
Programme automatiq ue 7
Programme automatiq ue 8
Programme automatiq ue 9
Programme automatique 10
Programme automatique 11
Programme automatique 12
Programme automatique 13
Programme automatiq ue 0
26
Vitesse Auto
000 ó 255
Vitesse du programme auto (lent à rapide)
27
Gradateur
000 ó 255
0 à 100%
28 Stroboscope
000 ó 010
011 ó 255
Aucune fonction
De lent à rapide
29
Profils de
Gradation
000 ó 051
052 ó 101
102 ó 152
153 ó 203
204 ó 255
Vitesse du gradateur p rédéfinie depui s le
menu
Profil de gradation désactivé
(gradation linéaire)
Courbe de gradation non linéaire 1
(la plus rapide)
Courbe de gradation non linéaire 2
Courbe de gradation non linéaire 3
(la moins rapide)
Page 26
Colorist™ Line 6Qa MR FR
26
Valeurs DMX (Suite)
24CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge 1
000 ó 255
0 à 100%
2
Vert 1
000 ó 255
0 à 100%
3
Bleu 1
000 ó 255
0 à 100%
4
Ambre 1
000 ó 255
0 à 100%
5
Rouge 2
000 ó 255
0 à 100%
6
Vert 2
000 ó 255
0 à 100%
7
Bleu 2
000 ó 255
0 à 100%
8
Ambre 2
000 ó 255
0 à 100%
9
Rouge 3
000 ó 255
0 à 100%
10
Vert 3
000 ó 255
0 à 100%
11
Bleu 3
000 ó 255
0 à 100%
12
Ambre 3
000 ó 255
0 à 100%
13
Rouge 4
000 ó 255
0 à 100%
14
Vert 4
000 ó 255
0 à 100%
15
Bleu 4
000 ó 255
0 à 100%
16
Ambre 4
000 ó 255
0 à 100%
17
Rouge 5
000 ó 255
0 à 100%
18
Vert 5
000 ó 255
0 à 100%
19
Bleu 5
000 ó 255
0 à 100%
20
Ambre 5
000 ó 255
0 à 100%
21
Rouge 6
000 ó 255
0 à 100%
22
Vert 6
000 ó 255
0 à 100%
23
Bleu 6
000 ó 255
0 à 100%
24
Ambre 6
000 ó 255
0 à 100%
Sélection de Pixels pour le Contrôle DMX du Colorist™ Line 6Qa
1
2 3 4
6
5
Page 27
Colorist™ Line 6Qa MR FR
27
Valeurs DMX (Suite)
10CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó 255
0 à 100%
2
Rouge
000 ó 255
0 à 100%
3
Vert
000 ó 255
0 à 100%
4
Bleu
000 ó 255
0 à 100%
5
Ambre
000 ó 255
0 à 100%
6 Stroboscope
000 ó 010
011 ó 255
Aucune fonction
De lent à rapide
7
Macro de Couleur
+ Bala n c e d e
Blanc
000 ó 010
011 ó 030
031 ó 050
051 ó 070
071 ó 090
091 ó 110
111 ó 130
131 ó 150
151 ó 170
171 ó 200
201 ó 205
206 ó 210
211 ó 215
216 ó 220
221 ó 225
226 ó 230
231 ó 235
236 ó 240
241 ó 245
246 ó 250
251 ó 255
Aucune fonction
R: 100% V: 0–100% B: 0
R: 100%–0 V: 100% B: 0
R: 0 V: 100% B: 0–100%
R: 0 V: 100%–0 B: 100%
R: 0–100% V: 0 B: 100%
R: 100% V: 0 B: 100%–0
R: 100% V: 0–100% B: 0–100%
R: 100%–0 V: 100%–0 B: 100%
RVBA: 100%
Blanc 1
Blanc 2
Blanc 3
Blanc 4
Blanc 5
Blanc 6
Blanc 7
Blanc 8
Blanc 9
Blanc 10
Blanc 11
8
Programmes
Automatiques
000 ó 010
011 ó 028
029 ó 046
047 ó 064
065 ó 082
083 ó 100
101 ó 118
119 ó 136
137 ó 154
155 ó 172
173 ó 190
191 ó 208
209 ó 226
227 ó 244
245 ó 255
Aucune fonction
Programme automatiq ue 1
Programme automatiq ue 2
Programme automatiq ue 3
Programme automatiq ue 4
Programme automatiq ue 5
Programme automatiq ue 6
Programme automatiq ue 7
Programme automatiq ue 8
Programme automatiq ue 9
Programme automatique 10
Programme automatique 11
Programme automatique 12
Programme automatique 13
Programme automatique 0
9
Vitesse Auto
000 ó 255
Vitesse du programme a uto (lent à rapide )
10
Profils de
Gradation
000 ó 051
052 ó 101
102 ó 152
153 ó 203
204 ó 255
Vitesse du gradateur p rédéfinie depui s le
menu
Profil de gradation désactivé
(gradation linéaire)
Courbe de gradation non linéaire 1
(la plus rapide)
Courbe de gradation non linéaire 2
Courbe de gradation non linéaire 3
(la moins rapide)
Page 28
Colorist™ Line 6Qa QRG Multi-Language
Valeurs DMX (Suite)
6-CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó 255
0 à 100%
2
Rouge
000 ó 255
0 à 100%
3
Vert
000 ó 255
0 à 100%
4
Bleu
000 ó 255
0 à 100%
5
Ambre
000 ó 255
0 à 100%
6 Stroboscope
000 ó 010
011 ó 255
Aucune fonction
De lent à rapide
4-CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000 ó 255
0 à 100%
2
Vert
000 ó 255
0 à 100%
3
Bleu
000 ó 255
0 à 100%
4
Ambre
000 ó 255
0 à 100%
Contact
Us
WORLD HEADQUARTERS - ILUMINARC®
General Information
Address:5200 NW 108th Avenue
Sunrise, FL 33351
Voice: (954) 923-3680
Fax: (800) 544-4898
Technical Support
World Wide Web
www.iluminarc.com
UNITED KINGDOM AND IRELAND - CHAUVET® Europ e Ltd.
General Information
Addr ess :Unit 1C
Bro okhill R oad Indus trial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: +44 (0)1773 511115
Fax: +44 (0)1773 511110
Technical Support
MEXICO - CHAUVET® Mexico
General Information
Address:Av. Santa Ana 30
Parque Industrial Lerma
Lerma, Mexico C.P. 52000
Voice: +52 (728) 285-5000
Technical Support
Email: [email protected]
World Wide Web www.chauvet.com.mx
Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record.
Follow their instructions to request support or to return a product. Visit our website
for contact details.
Colorist™ Line 6Qa QRG – Rev. 5 ML
© Copyright 2014
All rights reserve d.
Printed in the P. R. C.
Loading...
