Maschinenelemente
1 Bügelgriff
2 Knopf zur Scheibenarretierung
3 Schlauchstutzen Ø 35 mm
4 Schutzhaube
5 Lamellenring
6 Stützflansch
7 Diamant-Schleiftopf
8 Spannmutter
9 Knopf (zum Verdrehen des Haupthandgriffs)
10 Schaltersperre
11 EIN-/AUS-Schalter
12 Lüftungsschlitze
13 Haupthandgriff
14 Netzkabel mit Stecker
15 Elektronik-Signal-Anzeige
Bestimmungsgemäßer Gebrauch
Der Betonschleifer ist zum Schleifen und Abtragen
von Beton, Estrich und Beschichtungen bestimmt.
Nur für den gewerblichen Einsatz in Handwerk und
Industrie.
Beachten Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen die Sie mit diesem Gerät erhalten.
Mit dem, für die entsprechende Anwendung geeig-
neten Schleiftopf dient er zum trockenen Schleifen,
Entgraten und Glätten von Unebenheiten auf Betonflächen, dem Entfernen von Schalungsnähten,
Schlämmhäuten sowie von zementären Kleberresten bei der Fliesenerneuerung. Mit dem passenden
Schleiftopf ist er auch geeignet zum Entfernen von
thermoplastischen Schutzanstrichen und Klebstoffresten. Beim Bearbeiten von thermoelastischen Materialien kann es zum Verkleben des Lamellenrings
kommen.
Verwenden Sie nur vom Hersteller empfohlene
Schleiftöpfe. Der Einsatz anderer Schleiftöpfe kann
zur Überlastung des Gerätes bzw. zur Beschädigung
der Lager und Gefährdung des Bedieners führen.
Der Betonschleifer darf nur in Verbindung mit einer
geeigneten Absaugvorrichtung der Staubklasse „M“
verwendet werden.
Für Schäden durch nicht bestimmungsgemäßen Ge-
brauch haftet der Benutzer
EG-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Pro-
dukten übereinstimmt: EN 55014, EN 61000, EN 607451:2009, EN60745-2-3:2011+A2:2013+A11+A12:2014
gemäß den Bestimmungen der Richtlinien: 2014/30/EU;
2006/42 EG, 2011/65 EG
Technische Unterlagen anzufordern bei:
Alexander Essing
Geschäftsführung
08.11.2017
Collomix GmbH
Abt. Technische Entwicklung
Daimlerstr. 9, 85080 Gaimersheim
Deutschland
Rev. 3 / 3
Technische Daten
Betonschleifer CMG 2600
Nennaufnahmeleistung: 2600 Wa
Spannung: 230-240 Volt
Frequenz: 50/60 Hz
Leerlaufdrehzahl : 6600 min
-1
Durchmesser Schleiftopf: 180 mm
Bezeichnung Schleiopf: BST 180 #19297
Gewicht ohne Scheibe: 6,8 kg
Schutzklasse: q / II
Geräusch-/Vibrationswerte
Messwerte ermielt entsprechend EN 60745: Der A-bewertete
Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruck
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Unsicherheit K = 3 dB
Schwingungsgesamtwert
Emissionswert an [m/s2]
CMG 2600 6,7 m/s
Unsicherheit K = 1,5 m/s
Schallleistung
L
[dB(A)]
WA
2
2
WARNUNG:
Die angegebenen Messwerte gelten für neue Geräte.
Im täglichen Einsatz verändern sich Geräusch- und
Schwingungswerte.
HINWEIS
Der in diesen Anweisungen angegebenen Schwingungspegel ist entsprechend einem in EN 60745 ge-
normten Messverfahren gemessen worden und kann
für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine
vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird,
kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in
denen das Gerät abgeschaltet ist oder zwar läuft, aber
nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich reduzieren.
DE
Page 4
Sicherheitshinweise
WARNUNG:
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die
Sicherheitshinweise vollständig lesen und die
Anweisungen strikt befolgen. Die Maschine darf
nur von Personen benutzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Zusätzlich müssen die beigelegten, „Allge-
meinen Sicherheitshinweise für Elektrowerkzeugge“ beachtet und befolgt werden.
Sicherheitshinweise zum Schleifen
► Dieses Elektrowerkzeug ist nur als Schleifer zu
verwenden. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die
Sie mit dem Elektrowerkzeug erhalten. Wenn Sie
die folgenden Anweisungen nicht beachten, kann
es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
► Dieses Elektrowerkzeug ist nicht geeignet zum
Sandpapierschleifen, Arbeiten mit Drahtbürsten,
Polieren und Trennschleifen. Verwendungen, für
die das Elektrowerkzeug nicht vorgesehen ist,
können Gefährdungen und Verletzungen verursachen.
► Verwenden Sie kein Zubehör, das vom Hersteller
nicht speziell für deses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zube-
hör an Ihrem Elektrowerkzeug befesgen können,
garanert das keine sichere Verwendung.
► Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf dem
Elektrowerkzeug angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig dreht, kann
zerbrechen und umheriegen.
► Der Außendurchmesser des Einsatzwerkzeugs
muss den Maßangaben Ihres Elektrowerkzeugs
entsprechen. Falsch bemessenene Einsatzwerk-
zeuge können nicht ausreichend abgeschirmt oder
kontrolliert werden.
► Einsatzwerkzeuge mit Gewindeeinsatz müssen
genau auf die Schleifspindel Ihres Elektrowerk-
zeugs passen. Bei Einsatzwerkzeugen, die miels
Flansch monert werden, muss der Lochdurch-
messer des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerk-
zeuge, die nicht genau auf die Schleifspindel des
Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
Rev. 3 / 4
► Verwenden Sie keine beschädigten Einsatzwerk-
zeuge. Kontrollieren Sie vor jeder Verwendung
Diamant-Schleifscheibe auf Risse, Verschleiß
oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt,
überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug.
Wenn Sie das Einsatzwerkzeug kontrolliert und
eingesetzt haben, halten Sie und sich in der Nähe
bendliche Personen außerhalb der Ebenen des
roerenden Einsatzwerkzeugs auf. Lassen Sie das
Elektrowerkzeug eine Minute lang mit Höchstdrehzahl unbelastet laufen. Beschädigte Einsatz-
werkzeuge brechen meist in dieser Testphase.
► Tragen Sie persönliche Schutzausrüstung. Ver-
wenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit
angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze,
die kleine Schleif- und Materialparkel von Ihnen
fernhält. Die Augen sollen vor herumiegenden
Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Stauboder Atemschutzmaske müssen den bei der An-
wendung entstehenden Staub ltern. Wenn Sie
lange lautem Lärm ausgesetzt sind, können Sie
einen Hörverlust erleiden.
► Achten Sie bei anderen Personen auf sicheren Ab-
stand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betri, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder
gebrochener Einsatzwerkzeuge können wegiegen
und Verletzungen auch außerhalb des direkten Ar-
beitsbereichs verursachen.
► Fassen Sie das Elektrowerkzeug nur an den iso-
lierten Griächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeuge verborgene
Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden
Leitung setzt auch Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.
► Halten Sie das Netzkabel von sich drehenden Ein-
satzwerkzeugen fern. Wenn Sie die Kontrolle über
das Elektrowerkzeug verlieren, kann das Netzkabel
durchtrennt oder erfasst werden und Ihre Hand
oder Ihr Arm in das sich drehende Elektrowerkzeug geraten.
► Legen Sie das Elektrowerkzeug niemals ab, bevor
das Einsatzwerkzeug völlig zum Sllstand gekommen ist. Das sich drehende Einsatzwerkzeug kann
in Kontakt mit der Ablageäche geraten, wodurch
Sie die Kontrolle über das Elektrowerkzeug verlie-
ren können.
► Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann durch
zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatz-
werkzeug sind in Ihren Körper bohren.
Page 5
► Reinigen Sie regelmäßig die Lüungsschlitze Ihres
Elektrowerkzeugs. Das Motorgebläse zieht Staub
in das Gehäuse, eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
► Verwenden Sie das Elektrowerkzeug nicht in der
Nähe brennbarer Materialien. Funken können
diese Materialien entzünden.
► Verwenden Sie keine Einsatzwerkzeuge, die üs-
sige Kühlmiel erfordern. Die Verwendung von
Wasser oder anderen üssigen Kühlmieln kann
zu einem elektrischen Schlag führen.
Besondere Sicherheitshinweise zum Schleifen
► Verwenden Sie ausschließlich die für Ihr Elektro-
werkzeug zugelassenen Diamant-Schleifscheiben
und die für das Elektrowerkzeug vorgesehene
Schutz- und Absaughaube. Schleiörper, die nicht
für das Elektrowerkzeug vorgesehen sind, können
nicht ausreichend abgeschirmt werden und sind
unsicher.
► Gekröpe Schleifscheiben müssen so monert
werden, dass ihre Schleiäche nicht über der
Ebene des Schutzhaubenrandes hervorsteht. Eine
unsachgemäß monerte Schleifscheibe, die über
die Ebene des Schutzhaubenrandes hinausragt,
kann nicht ausreichend abgeschirmt werden.
► Die Schutzhaube muss sicher am Elektrowerkzeug
angebracht und für ein Höchstmaß an Sicherheit
so eingestellt sein, dass der kleinstmögliche Teil
des Schleiörpers oen zum Bediener zeigt. Die
Schutzhaube hil, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleiörper
sowie Funken, die Kleidung entzünden könnten,
zu schützen.
► Maschine mit beschädigter Schutz- und Absaug-
haube nicht betreiben. Eine beschädigte oder ris-
sige Schutzhaube ist zu ersetzen.
► Diamant-Schleifscheiben dürfen nur für die
empfohlenen Einsatzmöglichkeiten verwendet
werden. Zum Beispiel: Schleifen Sie nie mit der
Kante einer Diamant-Schleifscheibe. DiamantSchleifscheiben sind zum Materialabtrag mit der
Unterseite der Diamantsegmente besmmt. Seitliche Kraeinwirkung auf diese Schleiörper kann
sie zerbrechen.
► Verwenden Sie immer unbeschädigte Stütz-an-
sche in der richgen Größe und Form für die von
Ihnen gewählte Diamant-Schleifscheibe. Geeignete Flansche stützen die Diamant-Schleifscheiben
und verringern so die Gefahr eines Bruchs.
► Verwenden Sie keine abgenutzten Diamant-
Schleifscheiben von größeren Elektrowerkzeugen. Diamant-Schleifscheiben für größere Elektro-
werkzeuge sind nicht für die höheren Drehzahlen
von kleineren Elektrowerkzeugen ausgelegt und
können brechen.
Rückschlag und entsprechende
Sicherheitshinweise
► Rückschlag ist die plötzliche Reakon infolge ei-
nes hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleiopf,
Drahtbürste usw. Verhaken oder Blockieren führt
zu einem abrupten Stopp des roerenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes
Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.
Wenn z.B. eine Schleifscheibe im Werkstück
hakt oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht,
verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen.
Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle.
Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaen Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
► Halten Sie das Elektrowerkzeug gut fest und brin-
gen Sie Ihren Körper und Ihre Arme in eine Posion, in der Sie die Rückschlagkräe abfangen können. Verwenden Sie immer den Zusatzgri, falls
vorhanden, um die größtmögliche Kontrolle über
Rückschlagkräe oder Reakonsmomente beim
Hochlauf zu haben. Die Bedienperson kann durch
geeignete Vorsichtsmaßnahmen die Rückschlag-
und Reakonskräe beherrschen.
► Bringen Sie Ihre Hand nie in die Nähe sich drehen-
der Einsatzwerkzeuge. Das Einsatzwerkzeug kann
sich beim Rückschlag über Ihre Hand bewegen.
► Meiden Sie mit Ihrem Körper den Bereich, in den
das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerk-
zeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
► Arbeiten Sie besonders vorsichg im Bereich von
Ecken, scharfen Kanten usw. Verhindern Sie, dass
Einsatzwerkzeuge vom Werkstück zurückprallen
und verklemmen. Das roerende Einsatzwerkzeug
neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht
einen Kontrollverlust oder Rückschlag.
► Verwenden Sie kein Keen- oder gezähntes Säge-
bla. Solche Einsatzwerkzeuge verursachen häug
einen Rückschlag oder den Verlust der Kontrolle
über das Elektrowerkzeug.
Rev. 3 / 5
Page 6
Zusätzliche Sicherheitshinweise zum Schleifen
► Tragen Sie immer eine Schutzbrille
und Gehörschutz.
► Fassen Sie die Diamant-Schleifscheibe nicht an,
bevor sie abgekühlt ist. Diamant-Schleifscheiben
werden beim Arbeiten sehr heiß.
► Zum Bearbeiten von Stein und mineralischen
Baustoen ist zwingend eine Staubabsaugung
vorgeschrieben. Der Staubsauger muss zum Absaugen von Steinstaub zugelassen sein (Klasse
M). Das Verwenden dieser Einrichtungen verrin-
gert gesundheitliche Gefährdungen durch Staub.
► Keine asbesthalgen Materialien/Werkstücke
schleifen.
► Halten Sie das Elektrowerkzeug beim Arbeiten
fest mit beiden Händen und sorgen Sie für einen
sicheren Stand. Das Elektrowerkzeug wird mit
zwei Händen sicher geführt.
► Sichern Sie das Werkstück. Ein mit Spannvorrich-
tungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
► Vermeiden Sie ein Blockieren der Diamant-
Schleifscheibe oder einen zu hohen Anpressdruck
während des Schleifens. Eine Überlastung der
Schleifscheibe erhöht deren Beanspruchung und
die Anfälligkeit zum Verkanten oder Blockieren
und damit die Möglichkeit eines Rückschlags oder
Schleiörperbruchs.
► Falls die Diamant-Schleifscheibe blockiert oder
Sie die Arbeit unterbrechen, schalten Sie das
Elektrowerkzeug aus und halten es ruhig bis die
Scheibe zum Sllstand gekommen ist.
► Schalten Sie das Elektrowerkzeug nicht wieder
ein, solange es sich noch am Werkstück bendet. Lassen Sie die Schleifscheibe erst ihre volle
Drehzahl erreichen, bevor Sie die Arbeit weiter
fortsetzen.
► Geönete Schutzhaube nur an Wandkanten ver-
wenden. Bei Flächenschli ist die Schutzhaube im-
mer zu schließen.
► Vor jeder Benutzung Gerät, Kabel und Stecker
überprüfen. Lassen Sie Schäden nur von einer
anerkannten Elektro-Fachkra beseigen. Stecker
nur bei ausgeschalteter Maschine in die Steckdose
stecken.
► Betreiben Sie das Gerät grundsätzlich über einen
Fehlerstrom-Schutzschalter (RCD) mit max. 30
mA Auslösestrom. Bei Abschaltung des Schleifers
durch den FI-Schutzschalter muss die Maschine
überprü und gereinigt werden.
► Ziehen Sie den Netzstecker und überprüfen Sie,
dass der Schalter ausgeschaltet ist, wenn die Ma-
schine unbeaufsichgt bleibt, z.B. bei Auf- und
Abbauarbeiten, bei Spannungsabfall, beim Einset-
zen bzw. bei der Montage eines Zubehörteiles.
► Schalten Sie die Maschine ab, wenn Sie aus ir-
gend einem Grund stehen bleibt. Sie vermeiden
damit das plötzliche Anlaufen im unbeaufsichgten Zustand.
► Benutzen Sie das Gerät nicht, wenn ein Teil des
Gehäuses defekt ist, bzw. bei Beschädigungen an
Schalter, Zuleitung oder Stecker.
► Überprüfen Sie, dass die auf der Scheibe ange-
gebene Drehzahl gleich oder größer ist als die
Drehzahl der Maschine. Nur passendes Zubehör
verwenden.
► Der Außendurchmesser des Schleiopfs muss mit
den Maßangaben des Elektrowerkzeugs überein-
smmen.
► Diamant-Schleifscheiben und Flansche müssen
genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.
► Diamant-Schleifscheiben dürfen nur für die da-
für denierten Einsatzmöglichkeiten verwendet
werden.
► Maschine nur mit monerter Schutzhaube be-
treiben. Eine Verwendung ohne Schutzhaube ist
verboten.
► Die Maschine ist nur mit einer unbeschädigten
und voll funkonsfähigen Schutzhaube zu betreiben. Eine beschädigte oder rissige Schutzhaube ist
zu ersetzen.
► Nur Schleifscheiben verwenden, welche von dem
Lamellenring der Schutzhaube überragt werden.
► Den Lamellenring bei Verschleiß austauschen.
Maschine nicht ohne, oder mit beschädigten Lamellenring betreiben.
► Ein beschädigter Bügelgri ist zu ersetzen. Ma-
schine mit defektem Bügelgri nicht betreiben.
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen und beachten!
Während der Arbeit Schutzbrille
und Gehörschutz tragen.
Es wir empfohlen bei staubintensiven Arbeiten eine Staubmaske zu
tragen.
Während der Arbeit Schutzhandschuhe tragen.
Rev. 3 / 6
Page 7
Montage
Ziehen Sie vor allen Arbeiten am Gerät den
Netzstecker aus der Steckdose.

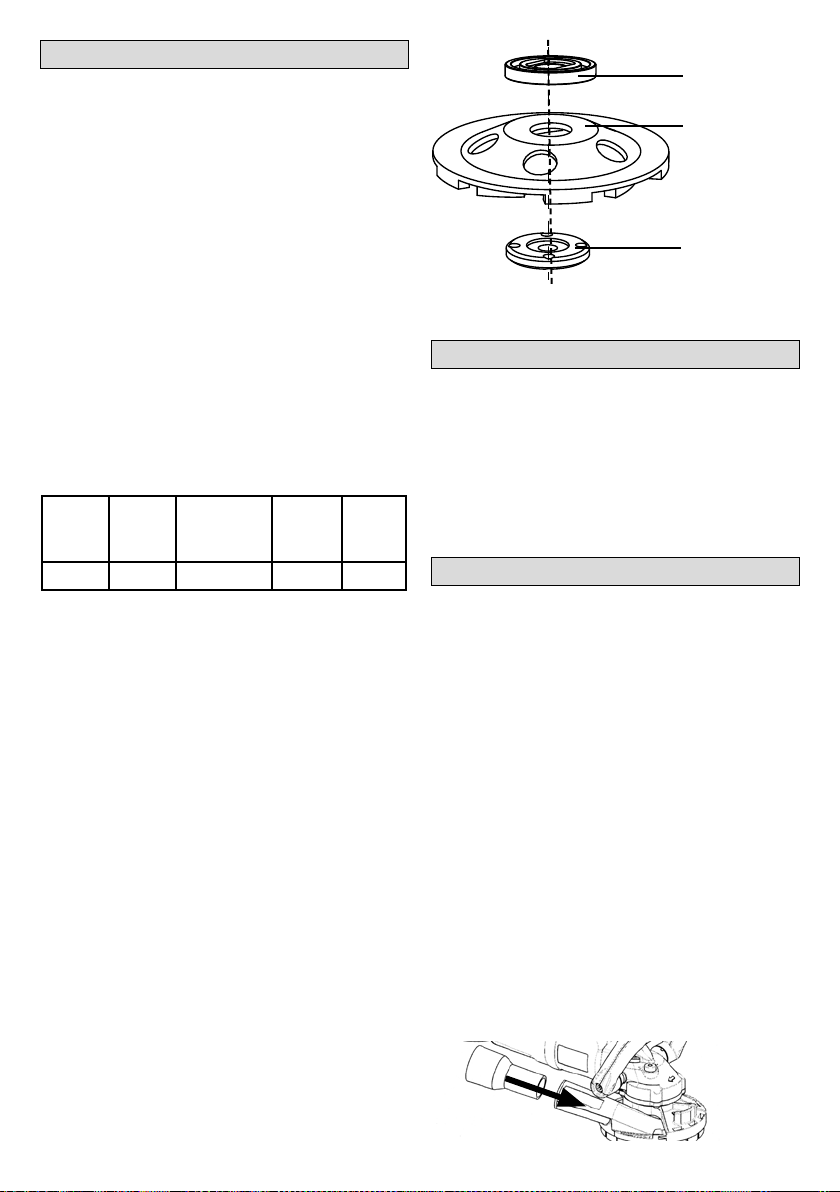

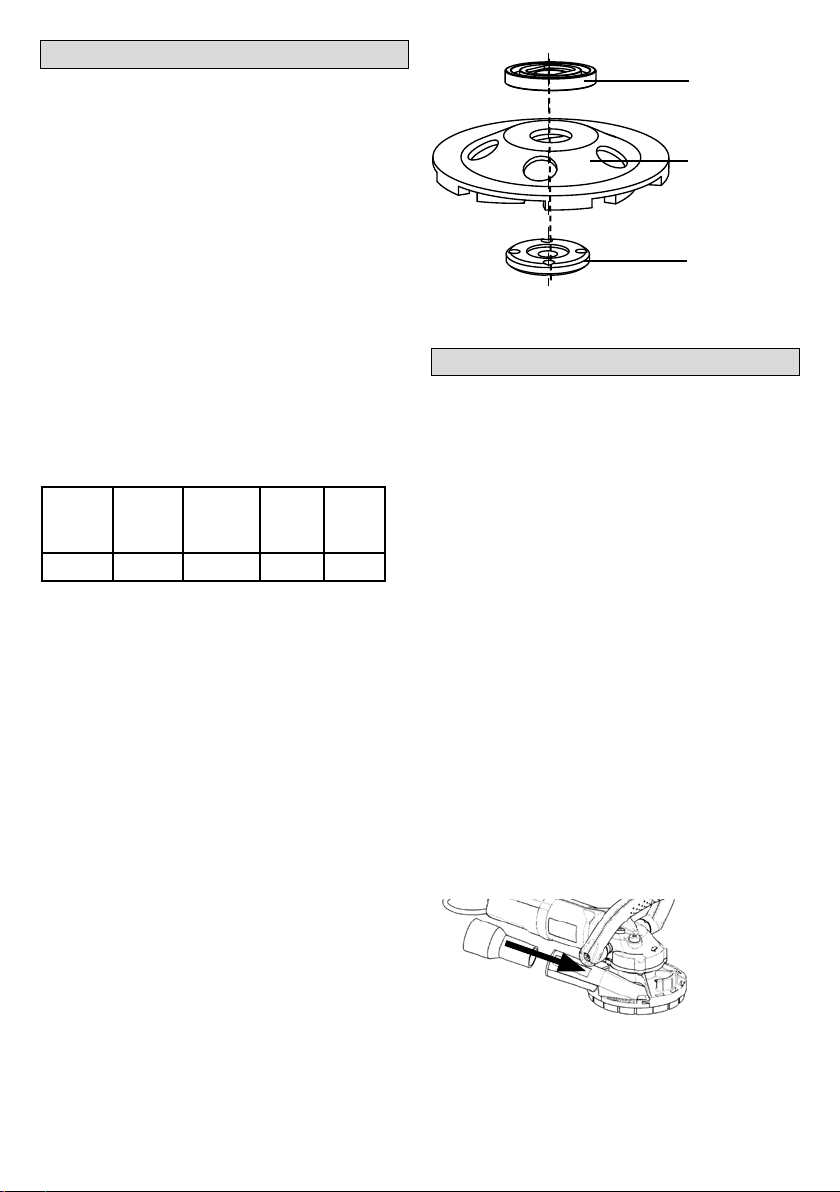

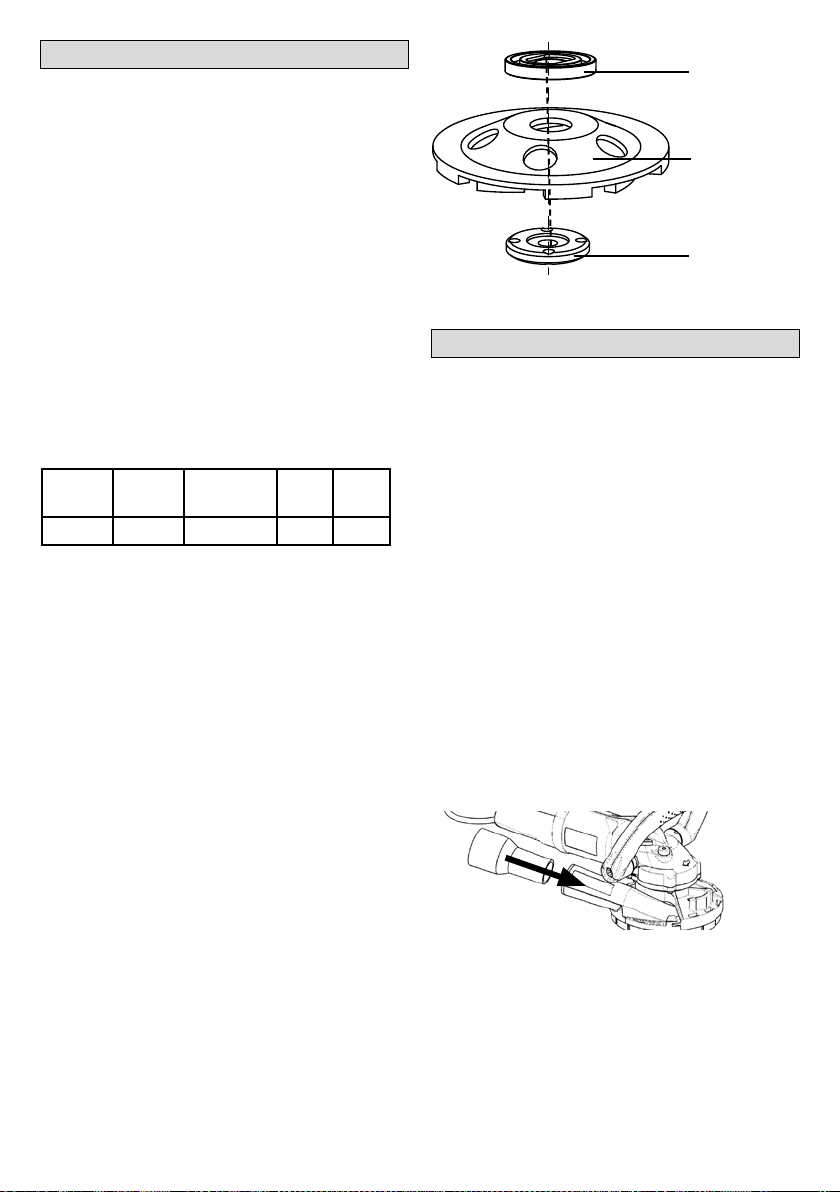

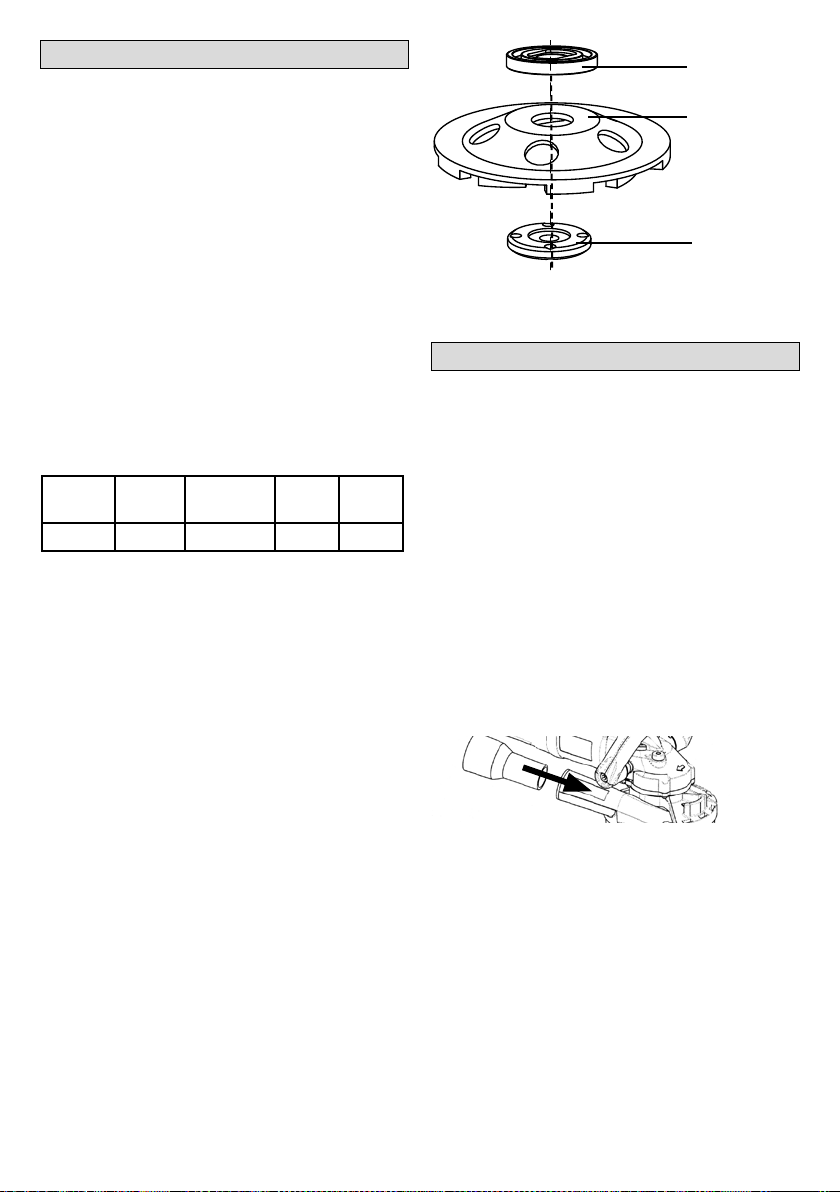

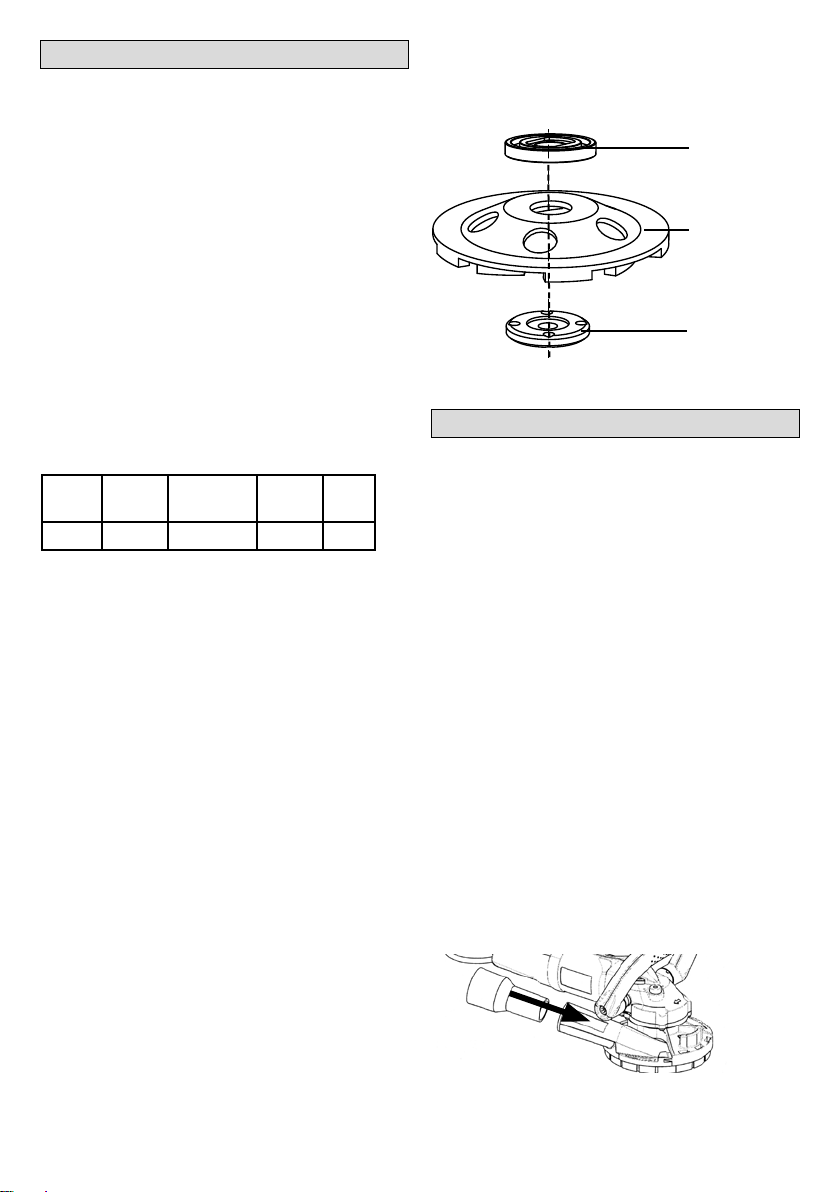

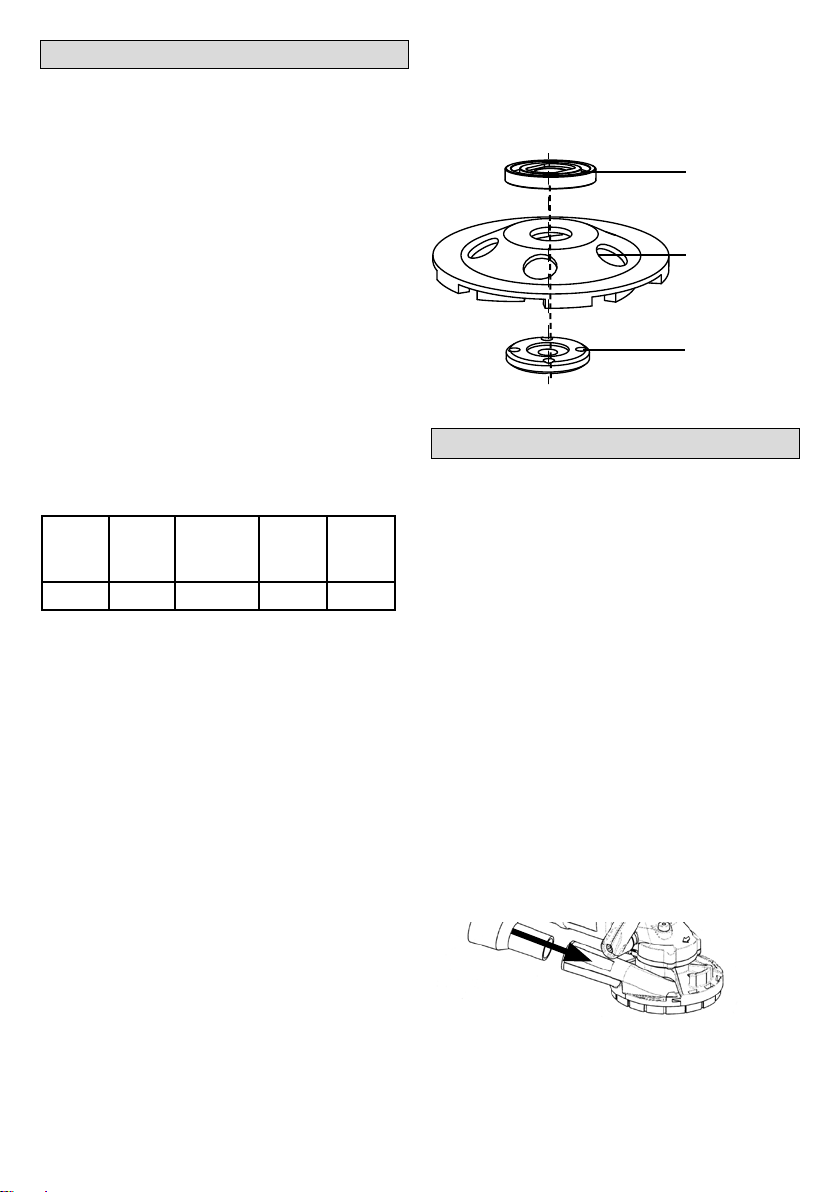

Montage der Diamant-Schleifscheibe:
Wählen Sie eine Diamant-Schleifscheibe deren Qualität und Spezikaon dem vorgesehenen zu bearbeitenden Material entspricht.
Verwenden Sie nur Diamant-Schleifscheiben die den
Angaben in der untenstehenden Tabelle entsprechen.
Achten Sie auf die richtige Größe und den richtigen
Lochdurchmesser der Diamant-Schleifscheibe.
Die zulässige Drehzahl der verwendeten Diamant-
Schleifscheibe muss den Angaben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie die Angaben zur Drehzahl bzw. zur Umfangsgeschwindigkeit auf der Diamant-Schleifscheibe.
max D
[mm]
►
► Auf der Gewindespindel sitzt ein Stützansch (6)
► Setzen Sie die Diamant-Schleifscheibe (7) zen-
► Anschließend ziehen Sie die Spannmuer (8) im
► Nach der Montage und vor dem Einschalten die
► Kontrollieren Sie dass die Diamant-Schleifscheibe
Der Schleiopf kann durch den Einsatz heiß werden.
Bohrung
[mm] d
180 22,2 8500 80 30
Schrauben Sie Spannmuer (8) mit Hilfe des beigelegten Steckschlüssels gegen den Uhrzeigersinn von der Gewindespindel ab. Dabei drücken
Sie den Arreerknopf (2) um die Spindel zu arreeren.
zur Stabilisierung des Schleiopfs. Zum Arbeiten
mit den passenden Collomix Diamant-Schleifscheiben ist immer darauf zu achten, dass der
Stützansch und die Distanzscheibe eingesetzt
sind. Ohne Stützansch Maschine nicht betreiben.
trisch auf den Stützansch (6) auf. Die Schleif-
scheibe muss gleichmäßig auf dem Stützansch
auiegen.
Uhrzeigersinn auf der Gewindespindel mit Hilfe
des Steckschlüssels gut fest. Dabei drücken Sie
den Arreerknopf (2) um ein Weiterdrehen der
Spindel zu vermeiden.
Schleifscheibe auf korrekte Montage und auf
Freilauf prüfen. Die Scheibe darf die Schutzhaube
oder andere Teile nicht berühren.
und der Lamellenring auf gleicher Höhe sind. Die
Diamant-Schleifscheibe darf nicht über den Lamellenring hinausragen. Nur wenn der Lamellen-
ring auf der Arbeitsäche auiegt ist die Schutzfunkon sowie die volle Absaugleistung für den
Staub gewährleistet.
max.
Drehzahl
[min-1]
max.
[m/s]
Höhe
[mm]
Rev. 3 / 7
Erst abkühlen lassen. Sie können sich die Hände verbrennen oder sich an den Segmenten schneiden bzw.
reißen. Benutzen Sie für den Werkzeugwechsel des-
halb immer Arbeitsschutzhandschuhe.
Führen Sie einen Probelauf in sicherer Posion und
ohne Belastung durch. Bei unruhigem Lauf des Werk-
zeuges brechen Sie sofort die Arbeit ab.
Den Knopf zur Scheibenarreerung nie bei laufender
Maschine betägen.
Verwenden Sie nur die für diesen Betonschleifer zugelassenen Diamant-Schleifscheiben.
6
7
8

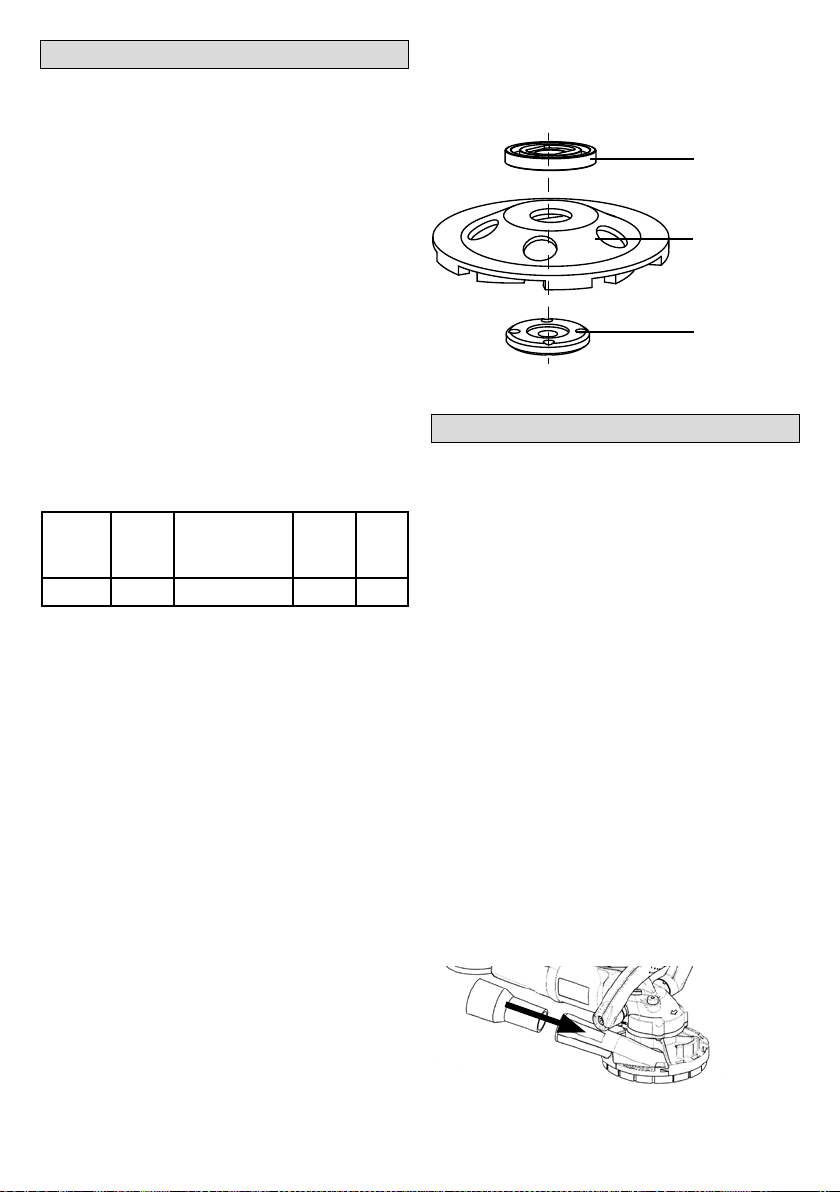

Montage/Demontage der Diamant-Schleifscheibe
Passende Diamant-Schleifscheibe für den
Collomix Betonschleifer CMG 2600:
Diamant-Schleifscheibe
BST 180, für Beton, Estrich,
Mörtel, Kleber etc.
Art.nr. 19297
Staubabsaugung
Stäube von Materialien wie bleihalgem An-
strich, einigen Holzarten, Mineralien und Metall kön-
nen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reakonen und/
oder Atemwegserkrankungen des Benutzers oder in
der Nähe bendlicher Personen hervorrufen. Das Ri-
siko ist abhängig davon, wie lange der Benutzer oder
in der Nähe bendliche Personen der Belastung ausgesetzt sind.
Benutzen Sie grundsätzlich eine Staubabsaugung
wenn Sie mineralische Stoe bearbeiten (Filterklasse
„M“). Asbesthalges Material darf nur von Fachleu-
ten bearbeitet werden.
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie den empfohlenen CollomixHochleistungsstaubsauger mit diesem Elektrowerkzeug. Dieser Sauger mit der Filterklasse „M“ ist für
das Absaugen von Feinstaub zugelassen.
Sorgen Sie für gute Belüung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filter
zu tragen.
Anschluß:
Den Absaugschlauch des Staubsaugers Ø 35 mm mit
dem Absaugstutzen an der Schutzhaube dichtschlie-
ßend verbinden.
Page 8
Bei Arbeiten mit der Staubabsaugung folgende Hinweise beachten:
Arbeiten Sie nur mit der von Collomix empfohlenen
Produktkombinaon aus Elektrowerkzeug mit de-
nierter Diamant-Schleifscheibe und angeschlossener
Staubabsaugung miels Collomix-Sauger der Klasse
„M“. Dies gewährleistet eine opmale Staubabsaugung und Arbeitsfortschri.
Beachten Sie darüber hinaus, die separate Bedienungsanleitung des Staubsaugers, insbesonders die
Hinweise zur Reinigung, Wartung und Wechsel des
Filters.
Achten Sie auf eine regelmäßige Entleerung des
Staubsaugers. Verwenden Sie dabei die vorgeschriebenen Staubfangbeutel um ein Entweichen der Stäube in die Umwelt zu vermeiden.
Tragen Sie grundsätzlich Gehörschutz, Schutzbrille,
Staubmaske und Schutzhandschuhe.
Drehbarer Haupthandgriff
Nur mit eingerastetem Haupthandgriff (10) arbeiten.
Siehe Seite 2.
► Knopf (9) eindrücken.
► Der Haupthandgriff (10) kann nun nach beiden
Seiten um 90°gedreht und eingerastet werden.
► Auf sicheren Sitz prüfen: Der Haupthandgriff (10)
muss eingerastet sein und darf sich nicht verdrehen lassen.
Betrieb
Netzspannung beachten! Die auf dem Typen-
schild angegebene Spannung muss mit der Span-
nung der Stromquelle übereinsmmen.
EIN-/AUS-Schalten
Maschine immer mit beiden Händen halten.
Erst einschalten, dann das Einsatzwerkzeug
an das Werkstück bringen.
Vermeiden Sie unbeabsichgtes Anlau-
fen: stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird oder
wenn eine Stromunterbrechung eingetreten
ist.
Bei Dauereinschaltung läu die Maschine
weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Hän den an den vorgesehenen Handgrien fest-
halten, einen sicheren Stand einnehmen
und konzentriert arbeiten.
Rev. 3 / 8
Momenteinschaltung
► Einschalten: Sperre (10) in Pfeilrichtung schie-
ben und dann EIN-/AUS-Schalter (11) drücken.
► Ausschalten: EIN-/AUS-Schalter (11) loslassen.
Dauerschaltung:
► Einschalten: Sperre (10) in Pfeilrichtung schie-
ben und dann EIN-/AUS-Schalter (11) drücken
und gedrückt halten. Maschine ist nun einge-
schaltet. Jetzt Sperre (10) ein weiteres Mal in
Pfeilrichtung schieben um EIN-/AUS-Schalter
(11) zu arreeren.
► Ausschalten: EIN-/AUS-Schalter (11) drücken
und loslassen.
Überprüfen Sie den Schleiopf vor dem Gebrauch. Der Schleiopf muss einwandfrei monert sein und sich frei drehen. Lassen Sie die
Maschine vor dem Einsatz mindestens 1 Minute
im Leerlauf laufen. Setzten Sie keine beschädig-
ten, unrunden oder vibrierende Schleiöpfe ein.
Wenn Sie starke Vibraonen feststellen, überprüfen Sie die richge Montage der Schleifscheibe
bzw. wechseln diese aus. Können Sie das Ergebnis
nicht verbessern, kontakeren Sie umgehend eine
Servicestelle.
Arbeitshinweise
Schalten Sie die Maschine erst ein, dann den
Schleiopf vollächig auf die zu bearbeitende Fläche aufsetzen. Dabei nicht verkanten.
Halten Sie das Gerät immer mit beiden Händen
fest. Im Dauerbetrieb läu das Gerät weiter, wenn
es aus der Hand gerissen wird.
Arbeiten Sie in linearen oder kreisenden Bewegungen auf der Fläche. Beste Arbeitsergebnisse lassen
sich erreichen, wenn kein übermäßiger Druck auf
die zu bearbeitende Stelle ausgeübt wird.
Den Schleifer nicht so stark belasten, dass er zum
Sllstand kommt.
Fassen Sie den Schleiopf nicht an, bevor es ab-
gekühlt ist. Schleiöpfe des Betonschleifers werden beim Arbeiten sehr heiß.
Die Schutzhaube und der Lamellenring vermindern
das Risiko von Verletzungen durch weggeschleudertes Schleifgut.
Achten Sie während des Arbeitens darauf, dass die
Lüungsschlitze nicht abgedeckt sind.
Ein stumpfer Schleiopf kann zur kurzes Schleifen
von abrasivem Material (z.B. Ziegel, Kalksandstein)
nachgeschlien werden.
Störungsbehebung
Überlastschutz: Die Elektronik-Signal-Anzeige (15)
leuchtet, die Lastdrehzahl nimmt STARK ab. Die
Motortemperatur ist zu hoch! Maschine im Leerlauf
laufen lassen, bis die Maschine abgekühlt ist.
Überlastschutz: Die Elektronik-Signal-Anzeige (15)
leuchtet und die Lastdrehzahl nimmt LEICHT ab. Die
Page 9
Maschine wird überlastet. Arbeiten Sie mit reduzier-
ter Belastung weiter.
Elektronische Sicherheitsabschaltung: Die Maschine
wurde selbsttätig ABGESCHALTET. Bei zu hoher StromAnstiegsgeschwindigkeit (wie sie z.B. bei einer plötzlichen Blockierung oder einem Rückschlag auftritt)
wird die Maschine abgeschaltet. Maschine am EIN-/
AUS-Schalter (8) ausschalten. Danach wieder ein-
schalten und normal weiterarbeiten. Vermeiden sie
weitere Blockierungen.
Wiederanlaufschutz: Die Elektronik-Signal-Anzeige
(15) blinkt und die Maschine läuft nicht an. Der Wie-
deranlaufschutz hat angesprochen. Wird der Netzstecker bei eingeschalteter Maschine eingesteckt oder
ist die Stromversorgung nach einer Unterbrechung
wieder hergestellt, läuft die Maschine nicht an. Die
Maschine aus- und wieder einschalten.
Die Maschine beschleunigt beim Einschalten sehr
schnell auf Maximaldrehzahl, d.h. die automatische
Anlaufstrombegrenzung (Sanftanlauf) funktioniert
nicht. Ein Elektronikfehler liegt vor, weitere sicherheitsrelevante Elektronikfunktionen stehen nicht
mehr zur Verfügung. Lassen sie die Maschine sofort
reparieren.
Austauschen des Lamellenrings
Siehe Fig. C01 - C08
► Um eine opmale Staubabsaugung und Schutz für
den Bediener zu gewährleisten wechseln Sie einen
abgenutzten Lamellenring rechtzeig aus.
► Um den Lamellenring auszutauschen, enernen
Sie zuerst den Schleiopf. Lockern Sie Schrauben
des zweiteiligen Spannrings mit einem Gabelschlüssel SW 8. Ziehen Sie die beiden verschlissenen Lamellen aus der Halterung.
► Drücken Sie jeweils einen der beiden Lamellenein-
sätze vollständig in den Spalt zwischen Haube und
Spannring. (C 03 - C 04).
► Wenn die beiden Lamellen passend eingesetzt
sind, ziehen Sie die Schrauben wieder fest. Achten
Sie beim Festziehen darauf, dass sich die Enden
des Spannrings auf gleicher Höhe gegenüberstehen.
► Prüfen Sie, ob der Lamellenring fest in der Halte-
rung sitzt und sich nicht herausziehen lässt.
Rev. 3 / 9
Pflege und Wartung
•
Vor allen Arbeiten am Gerät, insbesonders beim
Wechsel des Schleifwerkzeugs, Netzstecker ziehen!
• Die Lüftungsschlitze sauber und offen halten, um
eine ausreichende Kühlung zu gewährleisten. Verschlossene Lüftungsschlitze führen zur Zerstörung
der Maschine. Vordere und hintere Lüftungsschlitze regelmäßig aussaugen oder mit Druckluft ausblasen.
• Reparaturen nur von einer anerkannten Fachwerk-
stätte oder vom Collomix-Service vornehmen lassen.
• Nur Original-Collomix Zubehör und Ersatzteile ver-
wenden.
Garantie
Im Rahmen der Lieferbedingungen leistet der Hersteller Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen. Bitte legen Sie bei einem
Garantiefall die Rechnung oder Lieferschein bei.
Durch Drittpersonen ausgeführte Reparaturen entbinden uns von jeglicher Garantiepflicht. Bei Unregelmäßigkeiten bitten wir Sie, die Maschine an uns einzusenden. Beanstandungen können nur anerkannt
werden, wenn das Gerät unzerlegt an den CollomixService eingesandt wird.
Schäden, die auf normalen Verschleiß, Überlastung,
unsachgemäße Behandlung, unpassendes Zubehör
oder unzureichende Wartung zurückzuführen sind,
bleiben von der Garantie ausgeschlossen.
Nicht mit uns abgeklärte bauliche oder funktionelle
Veränderungen an der Maschine, haben das Erlöschen der Gewährleistung sowie der Konformitätserklärung zur Folge.
Entsorgung
Der angefallene Schleifstaub kann Schadstoffe
enthalten. Nicht über den Hausmüll entsorgen,
sondern sachgerecht an einer Sammelstelle für
Sondermüll entsorgen.
Gerät, Zubehör und Verpackung sollen einer
umweltgerechten Wiederverwertung zugeführt
werden.
Ausgediente Elektrowerkzeuge durch
Entfernen des Netzkabels unbrauchbar
machen.
Elektrowerkzeuge nicht über den Hausmüll
entsorgen.
Befolgen Sie nationale Vorschriften zur ordnungsgemäßen Sammlung und Wiederverwertung
ausgedienter Elektrowerkzeuge, Verpackungen und
Zubehör.
Hersteller:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Deutschland
Änderungen vorbehalten
Page 10
Machine components
EN
1 Handle
2 Button for disk locking
3 Hose connector Ø 35 mm
4 Dust hood
5 Lamellar ring
6 Flange nut
7 Diamond cup wheel
8 Coupling nut
9 Button
(to turn the main handle)
10 Lock switch
11 ON/OFF switch
12 Ventilation openings
13 Main handle
14 Mains cable with plug
15 Electronic-signal-indicator
Intended use
The concrete grinder is designed for grinding and re-
moving concrete, screed and coangs.
Only for commercial use in trade and industry.
Observe all safety informaon, instrucons, gures
and data which you received with this device.
Equipped with the suitable cup wheel for the respecve applicaon, the tool is designed for dry grind-
ing, deburring and smoothing of uneven areas on
concrete surfaces, for removing formwork seams,
limewash and cemenous adhesive residue during
re-ling. With the correct cup wheel it is also suitable for removing thermoplasc protecve coangs
and adhesive residue. The lamellar ring may become
clogged up when working on thermoelasc materials.
Only use cup wheels recommended by the manufacturer. The use of other cup wheels can overstrain the
power tool, damaging the bearings and pung the
operator at risk.
The concrete grinder may only be used in connecon
with a suitable dust extracon device of dust class
“M”.
The user is liable for any damage caused by improper
use.
CE - Declaration of conformity
We declare under our sole responsibility that
this product complies with the following stand-
ards and standard products: EN 55014, EN 61000,
EN 60745-1:2009 + EN 60745-2-3:2011+A2:2013
+A11+A12:2014 in accordance with directives till
19.04.2016: 2004/108 EC; from 20.04.2015 2014/30/
EC; 2006/42 EC, 2011/65/EC.
Gaimersheim, 08.11.2017
Alexander Essing
Managing Director
Technical data
Concrete grinder CMG 2600
Rated input power 2600 Was
Voltage: 230-240 Volt
Frequency: 50/60 Hz
Idling speed 1. Gear: 6600 min
-1
Cup wheel diameter: 180 mm
Weight without disk: 6,8 kg
Protecon class: q / II
Noise/ vibration levels
Measuring values determined in accordance with EN
60745.
The A-rated noise level of the device is typically:
Acousc pressure
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Uncertainty K = 3 dB
Triaxial total vibraon value
Emission value an [m/s2]
CMG 2600 6,7 m/s
Uncertainty K = 1.5 m/s
Sound power
L
[dB(A)]
WA
2
2
WARNING:
The measurement values stated apply for new de-
vices. Noise levels and vibraon values will change in
daily operaon.
NOTE
The vibraon level stated in this manual was measured in a standard test procedure in compliance with
EN 60745, and can be used for comparisons of power
tools. It can also be used for a preliminary assessment
of vibraon stresses. The stated vibraon level is representave for the main applicaons of the power
tool. The vibraon level may deviate where the power
tool is ulised for other applicaons and other tool
inserts, or where insucient maintenance aects performance. Vibraon stresses may then be signicantly
higher for the duraon of tool ulisaon.
For an exact esmaon of the vibraon stresses, deacvaon mes of the device must be taken into consideraon, as well as mes during which the machine
is running, but is not actually in operaon. These aspects may signicantly reduce vibraon stresses over
the enre work me.
Technical documentation can be requested from:
Collomix GmbH
Dept. Technical Development
Daimlerstr. 9, 85080 Gaimersheim, Germany
Rev. 3 / 10
Page 11
Device-specific safety instructions
WARNING:
Hazard-free working conditions can only be ensured
if the operating manual and the safety instructions
have been read in their entirety, and if all instructions are strictly adhered to. The machine must only
be operated by personnel familiar with the operating manual and the applicable health and safety
regulations.
Store all safety notes and instructions in a safe location for future reference.
The additionally attached "General Safety In-
structions" must be strictly complied with.
► This power tool is to be used for the purpose of
grinding. Comply with all safety notes, instruc-
ons, diagrams and other informaon supplied
with the device. Non-compliance with the follow-
ing instrucons may result in electrocuon, re
and/or severe injury.
► This power tool is not suitable for: sand paper
grinding, tasks involving wire brushes, polishing
or cut-o grinding. Any use for which this power
tool is not intended may result in hazards and injury.
► Do not use accessory that has not been speci-
cally designed for this power tool or has not been
recommended by the manufacturer. The fact that
you may be able to mount accessory to the power
tool does not mean that its safe use is guaranteed.
► The permissible rotaonal speed of the tool in-
sert must be at least as high as the max. speed
stated on the power tool. Any accessory that
rotates at a higher speed that permissible, may
break and y o.
► The outer diameter of the tool insert must match
the measurements provided for your power tool.
Incorrectly dimensioned tool inserts can not be
appropriately shielded or controlled.
► Diamond cup wheels and anges must t exactly
onto the grinding spindle of your power tool. Any
tool inserts that do not t exactly onto the grinding spindle of your power tool will rotate unevenly, will vibrate severely, and may result in a loss of
control over the power tool.
► Never use damaged tool inserts. Check the dia-
mond cup wheel for cracks, wear or deforma-
on before each use. Aer a fall, the power tool
or tool insert must be checked for any damage;
never work with damaged tools. Once you have
checked and inserted the tool insert, ensure that
you and other personnel in the immediate vicin-
ity remains outside the reach of the rotang tool
insert, while running it at max. speed for one
minute. Damaged or faulty tool inserts will usu-
Rev. 3 / 11
ally shear o during this test phase.
► Wear your PPE (personal protecon equipment).
Depending on tool applicaon, wear eye protecon or protecve goggles. Wear a face mask,
hearing protecon, protecve gloves or a special
apron to protect you from small grinding or mate-
rial parcles as needed. Protect your eyes from
ying debris generated in various applicaons.
The face mask or respiratory protecon used
must be designed for ltering the dust generated
during tool applicaon. Prolonged exposure to ex-
treme noise levels may result in a loss of hearing.
► Ensure that other personnel in the vicinity remain
at a safe distance to your work area. Any personnel entering the work area must be wearing relevant PPE. Workpiece debris or broken tool inserts
may y o and cause injury outside the immediate
work area.
► Only touch the power tool at its insulated grips
when carrying out tasks in which the tool inserts
could compromise hidden power lines or the
power tool's own power cable. Contact with a
live line will conduct electricity through the metal
parts of the power tool and may result in electro-
cuon.
► Keep the power cable away from rotang tool in-
serts. Should you lose control of the power tool,
then the power cable could be cut or snared, and
your hand or arm could be drawn into the rotang
power tool.
► Never put the power tool down unl the tool in-
sert has come to a complete standsll. The rotat-
ing tool insert could come into contact with the
storage surface, which could result in a loss of control over the power tool.
► Never acvate the power tool while walking. Your
clothing could accidentally be snared by the rotating tool insert and result in physical injury.
► Clean the air vents of your power tool regularly.
The motor blower draws dust into the housing,
and heavy concentraon of metal dust may cause
electrical hazards.
► Do not operate the power tool in close proximity
to ammable materials. Flying sparks could result
in the ignion of these materials.
► Do not use tool inserts that require liquid cool-
ant. The use of water or other liquid coolants may
result in electrocuon.
► Only use the diamond cup disks cered for use
with your power tool and the protecve and extracon hood designed for the device. Grinding
disks that are not designed for use with this power
tool can not be suciently shielded and are unsafe.
► The protecve and extracon hood must be
mounted on the power tool securely. The protec-
ve and extracon hood is designed to protect the
machine operator from ying debris and acciden-
Page 12
tal contact with the grinding disk.
► Diamond cup disks must only be used for their
recommended applicaons. For example: Never
grind edges with a diamond cup disk. Diamond
cup disks are designed to grind o material with
the underside of the diamond segments. Lateral
stresses on these grinding disks may cause them
to break.
► Only use undamaged clamping anges in the cor-
rect size and shape for the diamond cup disk of
your choice. Appropriate anges will support the
diamond cup disk and will therefore lower the risk
of breaking.
► Never use worn diamond cup disks of larger pow-
er tools. Diamond cup disks for larger power tools
are not designed for the higher rotaonal speeds
of smaller power tools and can break.
Recoil and associated safety notes
► Recoil is the sudden reacon of a hooked or
blocked rotang tool insert, e.g. grinding disk, cup
wheel, wire brush, etc. A hooking or blocking of the
insert will cause a sudden stop of the rotang tool
insert. As a result, the power tool will be accelerated uncontrollably in the opposite direcon of the
rotang tool insert at the locaon of the blockage.
If e.g. a grinding disk is hooked or blocked inside the workpiece, the edge of the grinding disk
submerged in the workpiece may get caught
and thus break the grinding disk or cause a recoil. The grinding disk will then move towards
the operator or away, depending on the rota-
onal direcon of the disk at the blockage locaon. This may cause the grinding disk to break.
A recoil is the result of incorrect or erroneous handling of the power tool. Appropriate prevenve
measures - as described below - will help prevent
a recoil.
► Hold the power tool rmly and posion your
body and arms in such a way as to be able to compensate any recoil. Always use the second handle
(where available) to ensure a rm grip on the tool
and greatest possible control in the event of a re-
coil, and best possible reacon during the run-up
of the tool. The operator will be able to compensate for the recoil force provided appropriate pre-
venve measures are taken.
► Never posion your hand in close proximity of
rotang tool inserts. A recoil could cause the tool
insert to move across your hand.
► Posion your body away from the area into which
the power tool would move in case of a recoil.
A recoil will drive the power tool in the opposite
direcon of the movement of the grinding disk at
the blockage locaon.
► Work with parcular cauon in the area of cor-
ners, sharp edges, etc. Prevent the tool inserts
bouncing o the workpiece or geng stuck. The
rotang tool insert is prone to geng stuck at corners, sharp edges, or when it bounces o a sur-
face. This could cause a loss of control or a recoil.
► Do not use chain disks or toothed disks. These
tool inserts oen create a recoil acon or loss of
control over the power tool.
Additional safety instructions
► Wear protecve goggles and hearing
protecon.
► Do not touch the diamond cup disk un-
l it has cooled down. Diamond cup disks become
very hot during operaon.
► Use a dust extractor when grinding stone. The
dust extractor must be cered for stone dust
extracon. The use of these devices reduces the
hazards of dust.
► Do not grind any materials or workpieces con-
taining asbestos.
► Grip the power tool rmly with both hands while
working and ensure a safe and rm stance. The
power tool must be held rmly in both hands.
► Secure the workpiece. A workpiece held in a
clamping device or bench vise is beer secured
than when held by hand.
► Avoid any blockage of the diamond cup disk or
excessive contact pressure during grinding. Exces-
sive stresses on the grinding disk increases its load
and its vulnerability, i.e. it can easier get stuck or
blocked and the risk of recoil or breakage of the
grinding disk is increased.
► Switch o the power tool if the diamond cup disk
gets blocked or you need to interrupt your work
for any reason. Hold the power tool steady unl
the disk has come to a complete standsll.
► Do not switch the power tool back on while it is
in contact with the workpiece. Allow the grinding
disk to reach its full speed before recommencing
work.
► Only use the power tool with the protecve hood
opened along wall edges. The protecve hood
must always be closed when working on at areas.
► Check the device, cable and plug before each use.
Any damage detected must only be repaired by
a cered electrician. Connect the wall plug only
with the machine switched o.
► When working outdoors, operate the machine
with a residual current operated circuit-breaker
(RCD) with max. 30 mA. If the grinder is shut down
via the RCD, it must be checked and cleaned.
► Pull the mains plug and check that the main
switch is in OFF posion if you leave the machine
unaended, e.g. during installaon or removal
Rev. 3 / 12
Page 13
work, in case of a voltage drop, or when inserng/
mounng an accessory part.
► Switch o the machine if it comes to a standsll
for any reason. This will prevent any sudden run-
up while the machine is unaended.
► Do not use the machine if any part of the housing
is defecve, or if any damage is detected on the
switch, power line or plug.
► Ensure that the rotaonal speed stated on the
grinding disk is equal to or higher than the motor speed of the machine. Only use appropriate
accessory parts.
► The exterior diameter of the grinding cup must
match the measurements provided on the power
tool.
► Diamond cup wheels and anges must t exactly
onto the grinding spindle of your power tool.
► Diamond cup disks must only be used for their
specied applicaons.
► The device may only be operated with the protec-
ve hood undamaged and fully funconal.
► Only use cup wheels which are smaller than the
lamellar ring of the protecve hood.
► Replace the lamellar ring when it is worn.
Read the operang manual of the machine before use and comply with the
instrucons contained therein!
Wear protecve goggles and hearing
protecon while working with the ma-
chine.
The use of a face mask is recommended
for dust-intensive tasks.
Wear protecve gloves while working.
Assembly
Disconnect the mains plug from the wall plug
before carrying out any tasks on the device.
Adjusting the handle
Open the two wing nuts left and right and move the
handle to the desired position. Tighten the wing nuts
again.
Mounting the diamond grinding disk:
Select a diamond grinding disk that matches the grade
and specicaon of the material to be processed.
Only use diamond grinding disks that comply with the
data listed in the table below.
Ensure the correct size, height and diameter of the
hole in the diamond cup wheel.
The permissible rotational speed of the diamond
grinding disk used must at least match with the data
listed in the following table.
Please note the data provided on the diamond grinding disk regarding its rotational and circumferential
speed.
max D
[mm]
► Unscrew the coupling nut (8) from the threaded
► A ange nut (6) is aached to the threaded spin-
► Centre the diamond cup disk (11) on the ange
► Use a pinhole spanner to ghten the clamp nut
► Check the cup disk for correct seang and free
The cup wheel can heat up during use. Leave to cool.
You could burn your hands or cut/ tear your skin on
the segments. Always wear protecve work gloves
when changing tool inserts.
Carry out a test run in a safe posion and without any
material load. Interrupt your work immediately if you
noce the tool running irregularly.
Only use original accessory parts!
[mm] dMax. rotaonal
speed [min-1]
180 22.2 8500 80 30
max.
[m/s]
height
[mm]
spindle using the socket spanner provided. While
doing this, press the locking buon (2) and turn
the spindle by hand unl you can feel it engage.
dle to stabilise the cup wheel. When working with
the suitable Collomix diamond cup wheel, always
ensure that the ange nut is in place. Do not operate the device without the ange nut.
nut and spacer disk.
(10) on the threaded spindle. Press and hold the
arrester buon (3) while doing so to prevent the
spindle from turning.
running before switching on the machine. The
disk must not come into contact with the protec-
ve hood or other parts.
Rev. 3 / 13
Page 14
and lter replacement instrucons.
6
Ensure to empty the dust extractor regularly. Use the
spulated plasc dust bags to prevent the dust from
entering the environment.
Always wear hearing protecon, protecve goggles,
dust mask and protecve gloves while working.
7
8
Mounng the cup wheel
Dust extraction
Dust from materials like lead paints, some wood types
and metals may be hazardous to your health. Skin
contact or inhalaon of that dust may result in allergic
reacons and/or respiratory illness of the operator or
other personnel in the vicinity.
Specic types of dust (e.g. oak or beech wood) are
carcinogenic, specically in conjuncon with addives
for wood treatment (chromate, wood preservave).
Materials containing asbestos must only be processed
by specialists.
Always use a dust extractor when processing mineral
substances (lter class "M").
For best results, use the recommended Collomix highperformance dust extractor with this power tool. This
extractor with lter class "M" is cered for the extracon of ne parculate.
Ensure sucient venlaon of the work area.
The use of a respiratory protecon mask with lter
class P2 is recommended.
Connecon:
Create an air-ght connecon between the extracon
hose of the extractor with Ø 35 mm and the extractor
connector on the protecve hood.
Comply with the following instrucons when working with the dust extractor:
Only work with the product combinaon of power
tool and specied diamond cup disk recommended
by Collomix, and the Collomix extractor of class "M".
This will guarantee opmised dust extracon and
work process.
Read the separate operang manual for the extractor,
and take parcular note of the cleaning, maintenance
Rev. 3 / 14
Pivotable main handle
Only work with the main handle (13) engaged.
See page 2.
► Push in the button (9).
► The main handle (13) can now be turned 90° to
both sides and can be engaged.
► Make sure that it is securely positioned: the main
handle (13) must be engaged and it should not
be possible to move it.
Operation
Note mains voltage specicaon! The voltage
data provided on the type plate must match the voltage of the power source. 230 V devices can be operated with 220 V or 240 V power sources.
Switching ON/ OFF
Always guide the machine with both hands.
Switch on rst, then guide the accessory to-
wards the workpiece.
Avoid inadvertent starts: always switch the
tool o when the plug is removed from the mains
socket or if there has been a power cut.
In connuous operaon, the machine conn-
ues running if it is forced out of your hands. Therefore, always hold the machine with both hands using
the handles provided, stand securely and concentrate.
Aer switching o the machine, only place it down
when the motor has come to a standsll.
Temporary acvaon
► Switching on: Slide the lock (10) in the direcon
of the arrow and press the trigger switch (11).
► Switching o: Release the trigger switch (11)
Connuous operaon (depending on features)
► Switching on: Slide the lock (10) in the direcon
of the arrow, press the trigger switch (11) and
keep it pressed. The machine is now switched
on. Now slide the lock (10) in the direcon of the
arrow once more to lock the trigger switch (11)
(connuous operaon).
Page 15
► Switching o: Press the trigger switch (11) and
release.
Check the cup wheel before use. The cup wheel must
be mounted perfectly and run smoothly. Allow the
machine to run at idling speed for at least 1 minute
before commencing work. Do not use any damaged,
non-round or vibrang grinding cups. Check for correct mounng of the grinding disk or replace it if you
detect strong vibraons. Please contact a service rep-
resentave immediately if your adjustments do not
result in an improvement.
Operang instrucons
First switch on the device, then place the cup wheel
fully and evenly on the surface to be treated. Be care-
ful not to lt the tool.
Always hold the device with both hands. In connuous operaon the device will connue to run when it
is torn from your hands.
Work in straight lines or with a circular moon. The
best results are achieved without excessive downpressure onto the area to be processed.
Do not push down on the grinder, as this might cause
the machine to stop.
Do not touch the grinding cup unl it has cooled
down. The grinding cup on a concrete grinder can be-
come very hot during operaon.
Fault tracing
Overload protection: The electronic signal display
(15) lights up and the load speed decreases dramatically. The motor temperature is too high! Run the machine in idling until it coolsdown and the electronic
signal display switches off.
Overload protection: The electronic signal display
(15) lights up and the load speed decreases slightly.
The machine is overloaded. Work with a reduced load
until the electronic signal display goes out.
Electronic safety stop: The electronic signal display
(15) lights up and the machine was SWITCHED OFF
automatically. If the slew rate of the current is too
high (for example, if the machine suddenly seizes or
kickback occurs), the machine switches off. Switch off
the machine at the trigger switch (11). Switch it on
again and continue to work as normal. Try to prevent
the machine from seizing.
Restart protection: The electronic signal display (15)
FLASHES and the machine does not start. The restart
protection is active. If the mains plug is inserted with
the machine switched on, or if the power supply is
restored following an interruption, the machine does
not start up. Switch the machine off and on again.
When switched on, the machine accelerates to maximum speed very quickly, i.e. automatic restriction
of the starting current does not work (soft start). An
electronic error exists. Other safety-related electronic
functions are no longer available. Have the machine
repaired immediately
Replacing the lamellar ring
See Fig. C 01 – C 05
► Replace a worn lamellar ring early enough to en-
sure opmum dust extracon and the safety of the
operator.
► To replace the lamellar ring, rst remove the cup
wheel. Loosen the screws of the two-part clamping ring with a SW 8 open-end wrench. Pull both of
the worn lamellas out of the holder.
► In each case press one of the two lamellar in-
serts fully into the gap between the hood and the
clamping ring. (C 03 – C 04).
► Once the two lamellas are inserted correctly,
ghten the screws again. When ghtening, ensure
that the ends of the clamping ring protrude to the
same height.
► Check that the lamellar ring is seated rmly in the
holder and cannot be pulled out.
Care and maintenance
► Always disconnect the mains power plug before
carrying out any work on the device, specifically
when changing the grinding tool!
► The air vents must be kept clean and clear to en-
sure sufficient cooling. Blocked air vents will lead
to the destruction of the machine. Regularly clean
the ventilation openings with a vacuum cleaner.
► Repairs must only be carried out by authorised
workshops or by the Collomix Service department.
► Only use original Collomix accessories and spare
parts.
Warranty
The manufacturer offers a product warranty within
the scope of the delivery terms and in accordance
with legal/ country-specific guidelines. Please include
your payment receipt or delivery note with any warranty claims.
Any repairs carried out by third parties shall release
us from any warranty obligation. Please return the
machine to us if you detect any irregularities. Com-
plaints/ claims can only be considered if the device
is delivered to the Collomix Service department in a
complete and undismantled state.
Any damage resulting from normal wear, overload,
improper handling, non-approved accessories or insufficient maintenance shall be exempt from the warranty.
Rev. 3 / 15
Page 16
Any structural or functional changes to the machine
not authorised by us shall result in the invalidation of
the warranty as well as the declaration of conformity.
Disposal
The accumulated grinding dust may contain harmful substances. Do not dispose of the dust through
general household waste but at a collection point for
special waste.
The device, accessories and packaging should be
introduced into an environmentally friendly recycling
system.
Render any old power tools unserviceable by
removing the power supply cable.
Do not dispose of power tools through general household waste.
Follow the national regulations for correct
collection and recycling of old power tools, packaging
and accessories.
Subject to change without notice
Manufacturer:
Collomix GmbH
Daimlerstrasse 9
85080 Gaimersheim
Germany
Rev. 3 / 16
Page 17
Eléments de la machine
1 Poignée
2 Bouton de blocage du disque
3 Manchon, Ø 35 mm
4 Capot de protection anti-poussière
5 Anneau à lamelles
6 Ecrou à bride
7 Meule Diamant
8 Écrou de serrage
9 Bouton (pour tourner la poignée principale)
10 Verrouillage
11 Interrupteur MARCHE/ARRÊT
12 Fente d’aération
13 Poignée principale
14 Câble électrique avec connecteur
15 Affichage des signaux électroniques
Usage conforme
La meuleuse à béton a été conçue pour le meulage et
l’éliminaon de béton, chape et revêtements.
Celle-ci ne convient que pour les ulisaons profes-
sionnelles, chez les arsans et dans l’industrie.
Respectez toutes les consignes de sécurité, instruc-
ons, illustraons et données fournies avec l’appareil.
Ulisée avec la meule adéquate pour l’applicaon vi-
sée, celle-ci sert au meulage à sec, à l’ébavurage et au
polissage d’inégalités sur les surfaces en béton, ainsi
qu’à l’éliminaon des soudures sur les corages, des
résidus de lévigaon et des restes de colle à base de
ciment lors du remplacement de carrelages. Avec une
meule adéquate, celle-ci convient également pour
éliminer les enduits de protecon thermoplasques
et restes de colle. L’anneau à lamelles peut coller lors
du traitement de matériaux thermoplasques.
Ulisez exclusivement les meules recommandées par
le fabricant. L’ulisaon d’autres meules peut entraîner une surchaue de l’appareil ou des dommages au
palier, ainsi que des dangers pour l’ulisateur.
La meuleuse à béton ne peut être ulisée qu’avec un
disposif d’aspiraon approprié de classe de pous-
sières « M ».
L’ulisateur est seul responsable des dommages en
cas d’ulisaon non conforme.
Déclaration de conformité CE
Nous déclarons sous notre seule responsabilité que ce
produit satisfait aux normes ou produits normatifs sui-
vants : EN 55014, EN 61000, EN 60745-1:2009 + EN 607452-3:2011 +A2:2013+A11+A12:2014 , conformément aux
dispositions des directives à 19.04.2016:2004/108/CE, á
partir de 20.04.2016: 2014/30/EU; 2006/42 CE, 2011/65
Dépt. Développement technique
Daimlerstr. 9, 85080 Gaimersheim, Allemagne
Gaimersheim, 08.11.2017
Alexander Essing, Gérant
euillez demander les documents
V
techniques correspondants à :
Collomix GmbH
Rev. 3 / 17
Caractéristiques techniques
Meuleuse à béton CMG 2600
Puissance absorbée nominale : 1 700 Wa
Tension : 230-240 Volt
Fréquence : 50/60 Hz
Régime à vide, vit. 1 : 6600 tr/min.
Diamètre de la meule : 180 mm
Poids sans disque : 6,8 kg
Classe de protecon : q / II
Bruits / Vibrations
Valeurs de mesure déterminées conformément à la
norme EN 60745. Le niveau sonore pondéré A de l'appareil s'élève, en règle générale, à :
Pression sonore
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Imprécision K = 3 dB
Vibraons totales
Valeur d'émission an [m/s2]
CMG 2600 6,7 m/s
Imprécision K = 1,5 m/s
Puissance sonore
L
[dB(A)]
WA
2
2
AVERTISSEMENT :
Les valeurs de mesure indiquées valent pour les appa-
reils neufs. Au quodien, les valeurs applicables pour
les bruits et les vibraons varient.
REMARQUE
Le niveau de vibraons repris dans ce mode d'emploi a été mesuré selon un procédé normalisé dans
la norme EN 60745 et peut être ulisé pour comparer diérents ouls électriques entre eux. Celui-ci
convient également pour établir une évaluaon provisoire des vibraons exercées. Le niveau de vibraons
donné s'applique pour les principales applicaons de
cet oul électrique. Si, cependant, l'oul électrique
est ulisé pour d'autres applicaons, avec des embouts diérents ou sans entreen susant, le niveau
de vibraons peut varier. Ceci peut sensiblement augmenter les vibraons sur toute la période de travail.
Pour évaluer les vibraons avec précision, les durées
pendant lesquelles l'appareil est à l'arrêt ou fonconne, mais n'est pas ulisé doivent également être
prises en considéraon. Ceci peut sensiblement réduire les vibraons sur toute la période de travail.
FR
Page 18
Consignes de sécurité spécifique
à l'appareil
AVERTISSEMENT :
Travailler sans danger avec cet appareil est uniquement possible si vous avez lu le présent mode d'emploi et les consignes de sécurité dans leur intégralité
et suivez à la lettre les instructions. La machine ne
peut être utilisée que par des personnes familiarisées avec le présent mode d'emploi et avec les
prescriptions en vigueur en matière de sécurité du
travail et de prévention des accidents.
Conservez toutes les consignes de sécurité et instructions pour le futur.
Les "consignes générales de sécurité" jointes
doivent également être respectées.
► Cet oul électrique doit être ulisé comme meu-
leuse. Respectez toutes les consignes de sécurité,
instrucons, illustraons et données fournies
avec cet oul électrique. Si vous ne respectez pas
les instrucons suivantes, il existe un risque de
choc électrique, incendie et/ou blessures graves.
► Cet oul électrique ne convient pas pour l'uli-
saon de papier émeri, de brosses métalliques,
polissoirs et meules à tronçonner. Toute ulisaon pour laquelle l'oul électrique n'est pas pré-
vue peut causer des dommages et blessures.
► N'ulisez aucun accessoire n'ayant pas été spé-
cialement prévu et recommandé pour cet oul.
Le fait de pouvoir xer l'accessoire à votre oul
électrique ne garant aucunement la sécurité
d'ulisaon.
► Le régime admissible pour l'oul doit être au
mois aussi élevé que le régime maximal indiqué
sur l'oul électrique. Un accessoire tournant plus
rapidement que la limite admissible peut rompre
et voler en éclats.
► Le diamètre extérieur de l'oul doit correspondre
aux données de votre oul électrique. Des ouls
mal dimensionnés peuvent ne pas être susamment blindés ou contrôlés.
► Les meules en diamant et brides doivent parfai-
tement correspondre à la broche porte-meule de
votre oul électrique. Les ouls ne s'adaptant pas
parfaitement à la broche porte-meule de votre
oul électrique tournent de manière irrégulière,
vibrent très fortement et peuvent causer des
pertes de contrôle.
► N'ulisez jamais d'ouls endommagés. Avant
toute ulisaon, contrôlez la présence de ssures, traces d'usure ou fortes détérioraons
sur la meule en diamant. Lorsque l'oul électrique ou l'oul tombent, vériez si ceux-ci sont
endommagés ou ulisez un oul en parfait état.
Lorsque vous avez contrôlé et mis l'oul en place,
Rev. 3 / 18
tenez vous, ainsi que les personnes se trouvant à
proximité, hors de la zone de rotaon de l'oul
et laissez tourner l'oul électrique une minute à
plein régime. Les ouls endommagés rompent le
plus souvent lors de cee phase de test.
► Portez des équipements de protecon person-
nelle. Selon l'applicaon, ulisez un casque intégral, un protecon pour les yeux ou des lunees
de protecon. Si nécessaire, portez un masque
an-poussières, des protecons audives, des
gants de protecon ou un tablier spécial tenant
les parcules de meulage et de matériau à l'écart.
Les yeux doivent être protégés des corps projetés
lors des diérentes applicaons. Les masques an-
-poussières ou de protecon respiratoire doivent
ltrer la poussière émise pendant l'ulisaon.
Vous pouvez sourir de pertes audives si vous
êtes soumis à des bruits forts pendant une période
prolongée.
► Veillez à ce que les autres personnes restent à
une distance de sécurité de votre zone de travail.
Toute personne pénétrant dans la zone de tra-
vail doit porter des équipements de protecon
personnelle. Des fragments d'oul ou des ouls
brisés peuvent s'envoler et causer des blessures
également en dehors de la zone de travail directe.
► Ne touchez l'oul électrique qu'au niveau des
poignées isolées lorsque vous eectuez des travaux lors desquels l'oul électrique peut heur-
ter des lignes électriques cachées ou son propre
câble d'alimentaon. Tout contact avec une ligne
sous tension met également les pièces métalliques
de l'oul électrique sous tension et entraîne un
choc électrique.
► Maintenez le câble d'alimentaon à distance des
ouls en rotaon. Si vous perdez le contrôle de
votre oul électrique, le câble d'alimentaon peut
être seconné ou entraîné et votre main ou votre
bras peuvent entrer en contact avec l'oul en rotaon.
► Ne déposez jamais l'oul électrique avant l'arrêt
complet de l'oul. L'oul en rotaon peut entrer
en contact avec la surface de dépôt, vous faisant
perdre le contrôle de l'oul électrique.
► Ne laissez jamais tourner l’oul électrique lorsque
vous le portez. Vos vêtements peuvent être ara-
pés par un contact inopiné avec l’oul en rotaon
et l’oul peut s’enfoncer dans votre corps.
► Neoyez régulièrement les fentes d’aéraon de
votre oul électrique. La souerie motorisée
aspire de l’air dans le carter; une accumulaon
important de poussières métalliques peut causer
des dangers électriques.
► N’ulisez pas l’oul électrique à proximité de
matériaux inammables. Les éncelles peuvent
allumer ces matériaux.
► N’ulisez aucun oul requérant l’ulisaon de
produit de refroidissement liquide. L’ulisaon
d’eau ou d’autres produits de refroidissement
Page 19
liquides peut causer des chocs électriques.
► Ulisez exclusivement les disques en diamant ho-
mologués pour votre oul électrique et le capot
de protecon et d’aspiraon prévu pour l’oul
électrique. Les meules n’étant pas prévues pour
l’oul électrique peuvent ne pas être susamment blindées et présentent des risques.
► Le capot de protecon et d’aspiraon doit être
xé de manière sûre à l’oul électrique. Le capot
de protecon et d’aspiraon doit protéger le personnel des fragments et de tout contact avec la
meule.
► Les disques en diamant ne peuvent être ulisés
que dans les limites recommandées. Par exemple
: Ne meulez jamais avec le bord d’un disque en
diamant. Les disques en diamant conviennent
pour éliminer des matériaux, avec la face inférieur
des segments de diamant. Toute force latérale
exercée sur la meule peut la rompre.
► Ulisez toujours des brides de serrage en parfait
état, de la bonne dimension et de la forme adéquate pour le disque en diamant choisi. Une bride
adéquate mainent le disque en diamant et réduit
les risques de rupture.
► N’ulisez jamais des disques en diamant usés
ayant appartenu à un plus grand oul électrique.
Les disques en diamant conçus pour les plus
grands ouls électriques ne conviennent pas aux
régimes élevés des plus pets ouls électriques et
peuvent rompre.
Contrecoup et consignes de sécurité correspondantes
► Un contrecoup est la réacon soudaine provoquée
par un oul en rotaon – meule, disque, brosse
métallique, etc. – s'accrochant ou se bloquant. Le
blocage ou l'accrochage entraîne un arrêt abrupt
de l'oul en rotaon. Un oul électrique hors de
contrôle peut ainsi accélérer à l'endroit du blocage
dans le sens contraire au sens de rotaon de l'oul.
Lorsque, p.ex., un disque accroche ou se bloque
dans le matériau, le bord du disque se trouvant dans le matériau peut se prendre et faire
rompre le disque ou provoquer un contre-
coup. Le disque se déplace alors vers l'ulisateur et s'en éloigne, en foncon du sens de
rotaon du disque au point de blocage. Les
disques peuvent également rompre dans ce cas.
Un contrecoup est la conséquence d'une mauvaise
ulisaon ou d'une ulisaon inadaptée de l'oul
électrique. Ceci peut être évité en prenant des mesures de précauon adéquates, telles que décrites
dans la suite.
► Tenez bien l'oul électrique et placez votre corps
et vos bras de manière à pouvoir absorber les
forces de recul. Ulisez toujours la poignée complémentaire, si nécessaire, pour garder le meil-
leur contrôle possible sur les forces de recul ou
moments de réacon au démarrage. L'ulisateur
peut maitriser les forces de recul et de réacon
grâce à des mesures de prudence adéquates.
► Ne placez jamais votre main à proximité d'ouls
en rotaon. L'oul peut se déplacer sur votre main
en cas de contrecoup.
► Evitez de placer votre corps dans la zone dans
laquelle l'oul électrique se déplace en cas de
contrecoup. Le contrecoup entraîne l'oul électrique dans la direcon opposée au mouvement
du disque au point de blocage.
► Travaillez avec une prudence toute parculière
dans les coins, sur les bords acérés, etc. Empê-
chez l'oul de rebondir ou de se coincer dans le
matériau. L'oul en rotaon à tendance à se coincer dans les coins, sur les bords acérés ou lorsqu'il
rebondit. Ceci peut causer une perte de contrôle
ou un contrecoup.
► N’ulisez pas de plateaux ou lames de scie dentées.
De tels ouls causent souvent des contrecoups ou
une perte de contrôle de l’oul électrique.
Rev. 3 / 19
Page 20
Consignes de sécurité supplémentaires
► Portez des lunees de protec-
on et une protecon audive.
► Ne touchez jamais le disque en diamant avant
qu'il soit refroidi. Les disques en diamant
s'échauent fortement pendant le travail.
► Lorsque du traitement de pierre, ulisez un sys-
tème d'aspiraon de poussières. L'aspirateur doit
pouvoir être ulisé pour l'aspiraon de pous-
sières de pierre. L'ulisaon de ces disposifs
réduit les risques liés à la poussière.
► Ne meulez jamais de matériaux contenant de
l'amiante.
► Lors de l'ulisaon, tenez l'oul électrique à deux
mains et veillez à garanr ne stabilité susante.
Deux mains sont nécessaires pour guider l'oul
électrique en toute sécurité.
► Bloquez la pièce à traiter. Une pièce xée dans
des disposifs de serrage ou un étau est mainte-
nue avec plus de sécurité qu'entre vos mains.
► Evitez tout blocage du disque en diamant ou une
pression trop élevée pendant le meulage. Une
surcharge du disque augmente les sollicitaons
sur celui-ci et les risques de blocages ou de défor-
maons et donc les possibilités de contrecoup ou
de rupture de la meule.
► Si le disque en diamant est bloqué ou si vous
interrompez le travail, éteignez l'oul électrique
et maintenez-le jusqu'à ce que le disque soit à
l'arrêt.
► Ne rallumez pas l'oul électrique tant qu'il se
trouve sur la pièce à traiter. Ne laissez tourner
le disque à plein régime qu'avant de reprendre le
travail.
► N'ouvrez le capot de protecon que sur les bords.
Pour meuler des surfaces, le capot de protecon
doit toujours rester fermé.
► Contrôlez la prise et le câble avant toute ulisa-
on de l'appareil. Faites exclusivement réparer
les dommages par des électriciens qualiés. Ne
connectez la prise au réseau que lorsque la machine est éteinte.
► A l'extérieur, ulisez l'appareil avec un interrup-
teur de protecon contre les courants de court-
circuit (RCD) avec un courant de déclenchement
max. de 30 mA en amont. Lorsque la ponceuse
d’angle est arrêtée par son interrupteur de protecon contre les courants de court-circuit, elle doit
être vériée et neoyée.
► Débranchez la prise et vériez que l'interrupteur
soit éteint lorsque la machine reste sans surveillance, p.ex. lors des travaux de montage et de
démontage, en cas de baisse de tension ou lors
de la mise en place / du montage d'un accessoire.
► Eteignez la machine lorsque vous vous arrêtez
pour quelque raison que ce soit. Vous éviterez
ainsi un démarrage soudain alors que l'appareil
n'est pas surveillé.
► N'ulisez pas l'appareil lorsqu'une pièce du carter
est défectueuse ou en cas de dommages à l'interrupteur, au câble ou à la prise.
► Vériez si le régime indiqué sur le disque est iden-
que ou supérieur au régime de la machine. Uli-
sez uniquement des accessoires appropriés.
► Le diamètre extérieur de la meule doit corres-
pondre aux données de l'oul électrique.
► Les meules en diamant et brides doivent parfai-
tement correspondre à la broche porte-meule de
votre oul électrique.
► Les disques en diamant ne peuvent être ulisés
que dans les limites dénies.
► La machine ne peut être ulisée qu’avec un capot
de protecon en parfait état et totalement fonconnel.
► N’ulisez que des meules surplombées par l’an-
neau à lamelles du capot de protecon.
► Remplacez l’anneau à lamelles en cas d’usure.
Lisez et respectez le présent mode
d'emploi avant la mise en service de la
machine !
Portez des lunees de protecon et protecons audives pendant le travail.
Il est recommandé de porter un masque
an-poussières lors des travaux produisant de grandes quantés de poussière.
Portez des gants de protecon pendant
le travail.
Rev. 3 / 20
Page 21
Montage
► Débranchez la prise de l'appareil du réseau avant
de travailler sur l'appareil.
Réglage de la poignée
Ouvrez les deux écrous papillon de gauche et de
droite et placez la poignée dans la position souhaitée.
Resserrez les écrous papillon.
Montage du disque en diamant :
Choisissez un disque en diamant dont la qualité et les
spécicaons correspondent au matériau à traiter.
Utilisez uniquement des disques en diamant correspondant aux indications du tableau ci-dessous.
Veillez à utiliser une meule Diamant de taille appropriée, de hauteur appropriée et présentant un trou
de diamètre approprié.
Le régime admissible pour le disque en diamant utilisé doit au moins correspondre aux indications du
tableau suivant.
Veuillez respecter les indications relatives au régime
ou à la vitesse périphérique sur le disque en diamant.
D max.
[mm]
180 22,2 8500 30 80
► Dévissez l’écrou de serrage (8) de la broche le-
tée au moyen de la clé à douille fournie. Enfoncez
ici le bouton de blocage (2) et tournez la broche
à la main jusqu’à ce que celle-ci s’enclenche de
manière audible.
► La broche letée est dotée d’un écrou à broche (6)
pour stabiliser la meule. Pour uliser la meule en
diamant Collomix appropriée, veillez toujours à ce
que l’écrou à bride soit en place. N’ulisez pas la
machine sans écrou à bride.
► Placez le disque en diamant (7) au centre de
l'écrou à bride ou de la rondelle d'écartement.
► Serrez ensuite l'écrou de serrage (8) fermement
sur la broche letée au moyen de la clé à fourche
simple. Maintenez ici le bouton de blocage (2)
enfoncé pour empêcher la broche de connuer à
tourner.
► Après le montage et avant de démarrer le disque,
contrôlez le bon montage et la course libre du
disque. Le disque ne doit pas toucher le capot de
protecon ou d'autres pièces.
La meule peut s'échauer fortement pendant l'ulisaon. Laissez-la tout d'abord refroidir. Vous pouvez
vous brûler les mains ou vous couper / éraer sur les
segments. Ulisez donc toujours des gants de protecon pour le remplacement de l'oul.
Procédez à un essai en posion de sécurité et sans
[mm] dRégime
max.
[tr/min.]
Hau-
teur
[mm]
[m/s]
Rev. 3 / 21
sollicitaon. Interrompez immédiatement le travail si
l'oul ne tourne pas correctement.
Ulisez exclusivement des accessoires d'origine !
6
7
8
Montage de la meule
Aspiration des poussières
Certaines poussières de matériaux, tels que les enduits contenant du plomb, certaines essences de bois,
les minéraux et les métaux, peuvent être nocives pour
la santé. Toucher ou inhaler ces poussières peut cau-
ser des réacons allergiques et/ou des maladies des
voies respiratoires à l'ulisateur ou aux personnes se
trouvant à proximité.
En principe, un disposif d'aspiraon des poussières
doit être ulisé lorsque vous traitez des substances
minérales (classe de ltraon "M").
Pour aeindre un niveau d'aspiraon supérieur,
ulisez l'aspirateur haute performance Collomix recommandé pour cet oul électrique. Cet aspirateur
de la classe de ltraon "M" convient pour l'aspiraon des poussières nes.
Veillez à bien aérer le poste de travail.
Il est recommandé de porter un masque de protecon
respiratoire de classe P2.
Raccordement :
Raccordez de manière étanche l'embout d'aspiraon
du tuyau d'aspiraon de l'aspirateur de Ø 35 mm au
capot de protecon.
Respectez les consignes suivantes lorsque vous ulisez un disposif d'aspiraon de poussière :
Ulisez uniquement la combinaison de produits recommandés par Collomix – oul électrique / disque
en diamant approprié / disposif d'aspiraon – avec
un aspirateur Collomix de classe "M". Ceci garant
Page 22
une aspiraon opmale de la poussière et une pro-
gression idéale du travail.
Respectez en outre le mode d'emploi de l'aspirateur
de poussière, et plus parculièrement les remarques
relaves au neoyage, à l'entreen et au remplacement du ltre.
Veillez à vider régulièrement l’aspirateur de poussière.
Ulisez ici le sac-collecteur de poussière en plasque
prescrit pour éviter toute fuite de poussière dans l’air.
En principe, portez une protecon audive, des lunees de protecon, un masque an-poussières et
des gants de protecon.
Poignée principale rotative
Toujours travailler avec la poignée principale
bien fixée (13).
Voir page 2.
► Presser le bouton (9).
► La poignée principale (13) peut désormais être-
tournée des deux côtés sur 90° et fixée.
► Vérifier la fixation : la poignée principale doit s‘en-
cliqueter et ne doit pas changer de position
Fonctionnement
Respectez la tension du réseau ! La tension indiquée
sur la plaque signaléque doit correspondre à la tension de la source de courant.
Démarrage / Mise à l’arrêt
Toujours guider la machine des deux mains.
Meez la machine sous tension avant de posionner
la machine sur la pièce à usiner.
Évitez les démarrages intempesfs : l’oul doit toujours être arrêté lorsque l’on rere le connecteur de
la prise ou après une coupure de courant.
Lorsque l’oul est en posion de marche connue,
il connue de tourner s’il vous échappe des mains.
An d’éviter tout comportement inaendu de l’oul,
le tenir avec les deux mains au niveau des poignées,
veiller à un bon équilibre et travailler de manière
concentrée.
Évitez que la machine ne fasse tourbillonner ou n’aspire de la poussière et des sciures. Après l’avoir arrêtée, ne poser la machine qu’une fois que le moteur a
cessé de tourner.
Voir page 2, gure A.
Fonconnement momentané :
Mise en marche : pousser la sécurité andémarrage
(10) dans le sens de la èche et aconner l’interrupteur MARCHE/ARRÊT (11).
Arrêt : relâcher l’interrupteur MARCHE/ARRÊT 11).
Fonconnement en connu :
Rev. 3 / 22
Mise en marche : Pousser la sécurité andémarrage
(10) dans le sens de la èche, aconner l’interrupteur MARCHE/ARRÊT (11) et la maintenir appuyée.
La machine est acvée. Pousser la sécurité (10) une
nouvelle fois dans le sens de la èche pour bloquer
l’interrupteur MARCHE/ARRÊT (11) (fonconnement
en connu).
Arrêt : appuyer sur l’interrupteur MARCHE/ARRÊT
(11) puis la relâcher.
Contrôlez la meule avant ulisaon. La meule doit
être correctement montée et tourner librement.
Laissez la machine tourner à vide pendant au moins
1 minute avant ulisaon. N’ulisez pas de meules
endommagées, ovalisées ou qui vibrent. Si vous
constatez d’importantes vibraons, contrôlez le
montage du disque ou remplacez-le. Si vous ne pouvez pas améliorer le résultat, contactez immédiatement un centre de service.
Consignes de travail
Démarrez uniquement la machine lorsque la meule
repose totalement sur la surface à traiter. Ne l’inclinez
pas.
Maintenez toujours l’appareil à deux mains. En cas de
fonconnement connu, l’appareil connue de fonconnement lorsque vous le lâchez.
Placez toute la surface de la meule sur la surface à
traiter et ne l’inclinez pas. Maintenez l’appareil à deux
mains et eectuez des mouvements linéaires ou circulaires. Vous obendrez les meilleurs résultats en
n’exerçant pas de pression exagérée sur l’endroit à
traiter. N’appuyez pas sur la meuleuse jusqu’à ce que
celle-ci s’arrête.
Ne touchez jamais la meule avant qu’elle soit refroidie. Les meules de la meuleuse à béton s’échauent
fortement pendant le travail.
Dépannage
► Protection contre la surcharge : le témoin électro-
nique (15) s‘allume et la vitesse en charge diminue
FORTEMENT. La température du moteur est trop
élevée ! Laisser fonctionner la machine à vide
jusqu‘à ce qu‘elle ait refroidi et que le témoin électronique s‘éteigne.
► Protection contre la surcharge : le témoin électro-
nique (15) s‘allume et la vitesse en charge diminue
LÉGÈREMENT. La machine est en surcharge. Tra-
vailler à charge réduite jusqu‘à ce que le témoin
électronique s‘éteigne.
► Arrêt électronique de sécurité : le témoin électro-
nique (15) s‘allume et la machine s‘ARRÊTE automatiquement. Lorsque la vitesse d‘augmentation
du courant est trop élevée (comme c‘est le cas par
exemple lors d‘un blocage soudain ou d‘un choc en
arrière), la machine s‘arrête. Arrêter l‘outil à l‘aide
de l’interrupteur MARCHE/ARRÊT (11). Ensuite, la
Page 23
redémarrer et reprendre le travail normalement.
Éviter tout autre blocage.
► Protection contre le redémarrage : le témoin
électronique (15) CLIGNOTE et la machine ne fonctionne pas. La protection contre le redémarrage
s‘est déclenchée. Si le cordon d‘alimentation est
branché alors que la machine est sur « Marche »,
ou si l‘alimentation revient après une coupure de
courant, la machine ne démarre pas. Éteindre la
machine et la remettre en marche.
► Après la mise en marche, la machine accélère très
rapidement jusqu‘au régime maximal, cela signifie que la limitation du courant de démarrage
(démarrage progressif) ne fonctionne pas. Un
défaut électronique est présent, d‘autres fonctions
électroniques de sécurité ne sont plus disponibles.
Faire immédiatement réparer la machine
Changer l’anneau à lamelles
Voir Fig. CO1-CO5
►
An d’assurer une absorpon opmale de la poussière et de protéger l’ulisateur, veuillez changer
l’anneau à lamelles usé à temps.
► Pour changer l’anneau à lamelles, veuillez tout
d’abord rerer la meule assiee. Desserrez les vis
de l’anneau de serrage à deux pares avec une clé
plate SW 8. Rerez les deux lamelles fermées hors
du support.
► Appuyez à fond sur un des deux bouts de lamelle
puis sur l’autre dans la fente entre la hoe et l’anneau de serrage. (C 03 - C 04).
► Lorsque les deux lamelles sont correctement ajus-
tées, resserrez les vis. En resserrant, veillez à ce
que les bouts de l’anneau de serrage soient à la
même hauteur.
► Vériez que l’anneau à lamelles soit bien xé dans
le support et ne puisse pas sorr.
Garantie
Dans le cadre de ses conditions de livraison, le fournisseur octroie une garantie conforme aux disposi-
tions légales / spécifiques au pays. En cas d'exercice
de la garantie, veuillez joindre la facture ou le bon de
livraison.
Toute réparation effectuée par des tiers nous libère
de toute obligation de garantie. En cas d'irrégularités,
veuillez nous renvoyer la machine. Nous ne pouvons
accepter vos réclamations que si l'appareil est renvoyé au service Collomix sans avoir été démonté.
Les dommages dus à une usure normale, à une surcharge, à une manipulation inappropriée, à des ac-
cessoires inadaptés ou à un manque d'entretien sont
exclus de la garantie.
Toute modification fonctionnelle ou constructive
apportée à la machine sans notre accord entraine
l'extinction de la garantie, ainsi que de la déclaration
de conformité.
Elimination
La poussière de meulage peut contenir des polluants.
Ne les jetez pas avec les ordures ménagères, mais
déposez-les dans un lieu de collecte compétent.
L’appareil, ses accessoires et son emballage doivent
être recyclés dans le respect de l’environnement.
Les outils électriques que ne sont plus utilisés doivent
être rendus inutilisables en retirant leur câble d’ali-
mentation.
Ne jetez pas les outils électriques aux
ordures ménagères.
Respectez les prescriptions nationales en
matière de collecte et de recyclage des appareils
électriques en fin de vie, emballages et accessoires.
Entretien et maintenance
► Débranchez la prise de l'appareil avant de travail-
ler sur celui-ci, et plus particulièrement de remplacer les outils de meulage !
► Conservez les fentes d'aération propres et libres
afin de garantir un refroidissement suffisant.
Aspirez régulièrement la fente d’aération avec un
aspirateur.
► Faites exclusivement réaliser les réparations par
un atelier agréé ou par le service Collomix.
► Utilisez exclusivement des accessoires et pièces de
rechange Collomix d'origine.
Rev. 3 / 23
Sous réserve de modifications.
Fabricant :
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Allemagne
Page 24
Elementos de la máquina
ES
1 Empuñadura
2 Botón para bloquear arandela
3 Soporte de manguera Ø 35 mm
4 Cubierta antipolvo
5 Aro laminado
6 Tuerca de brida
7 Zapata de lijado de diamante
8 Tuerca tensora
9 Botón (para girar la empuñadura principal)
10 Tornillos para empuñadura
11 Interruptor de ENC/APAG
12 Ranura de ventilación
13 Empuñadura principal
14 Cable de red con enchufe
15 Indicador de señal electrónica
Uso previsto
La lijadora de cemento sirve para lijar y nivelar hormi-
gón, pavimentos y revesmientos.
Solo para uso comercial en la industria y para profesionales del sector.
Tenga en cuenta todas las indicaciones de seguridad,
instrucciones, representación y datos recibidos con
este aparato.
Junto con la zapata de lijado adecuada para cada
aplicación sirve para lijar en seco, quitar rebabas y
alisar irregularidades en supercies de hormigón,
para eliminar cordones de encofrado, escamas de
lodo, así como restos adheridos de cemento cuando
se renuevan azulejos. Con la zapata de lijado adecuada también es apto para eliminar capas protectoras
termopláscas y restos de pegamentos. Al procesar
materiales termoeláscos el aro laminado puede ad-
herirse.
Emplee solo las zapatas de lijado recomendadas por
el fabricante. El uso de otras zapatas de lijado pue-
de producir una sobrecarga en el aparato o daños de
los rodamientos, así como suponer un riesgo para el
operario.
La lijadora de cemento únicamente puede emplearse
en combinación con un disposivo de succión adecuado con la categoría de polvo “M”.
Los daños resultantes del uso indebido son responsabilidad del usuario.
Declaración de conformidad CE
Declaramos bajo nuestra exclusiva responsabilidad
que este producto cumple con las siguientes normas o
productos normativos: EN 55014, EN 61000, EN 607451:2009 + EN 60745-2-3:2011+A2:2013+A11+A12:2014
de conformidad con las disposiciones de las Directivas a
19.04.2016: 2004/108/CE, desde 20.04:20146: 2014/30
CE; 2006/42 CE; 2011/45/CE
Gaimersheim, 08.11.2017
Alexander Essing, Gerente
Para solicitar documentación técnica diríjase a:
Collomix GmbH
Departamento de desarrollo técnico
Daimlerstr. 9, 85080 Gaimersheim,
Alemania
Rev. 3 / 24
Especificaciones técnicas
Lijadora para hormigón CMG 2600
Potencia nominal absorbida: 2600 vaos
Tensión: 230-240 volos
Frecuencia: 50/60 Hz
Velocidad de ralentí 1. Marcha: 6600 min
-1
Diámetro de la muela de copa: 180 mm
Peso sin disco: 6,8 kg
Clase de protección: q / II
Valores de ruido/vibración
Valores de medición determinados según la norma EN
60745. El nivel de ruido del aparato clasicado como A
comprende normalmente:
Presión acúsca
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Incerdumbre K = 3 dB
Valor total de la vibración
Valor de emisión an [m/s2]
CMG 2600 6,7 m/s
Incerdumbre K = 1,5 m/s
Potencia acúsca
L
[dB(A)]
WA
2
2
ADVERTENCIA:
Los valores de medición indicados se aplican a aparatos
nuevos. Durante el uso diario se modican los valores de
los niveles de ruido y de vibraciones.
NO TA
El nivel de vibración indicado en el presente manual se
ha medido de acuerdo con un procedimiento de prueba
estandarizado en la norma EN 60745 y puede ulizarse
de manera conjunta para comparar las herramientas
eléctricas. También es adecuado para una evaluación
preliminar de la carga por vibración. El nivel de vibración
representa las principales aplicaciones de la herramienta
eléctrica. Si, sin embargo, la herramienta eléctrica se uliza para otras aplicaciones, con diferentes accesorios o no
se le realiza un mantenimiento adecuado, los niveles de
vibración pueden variar. Esto puede aumentar signicavamente la carga por vibración durante todo el período
de trabajo.
Para realizar una esmación precisa de la exposición a la
vibración deberían tenerse también en cuenta los empos en los cuales el aparato está apagado o bien encendido, pero no precisamente en uso. Esto puede reducir
signicavamente la carga por vibración durante todo el
período de trabajo.
Page 25
Indicaciones de
seguridad propias del aparato
ADVERTENCIA:
Sólo la lectura del manual de servicio y de las indicaciones de seguridad completas, así como la estricta
observación de las indicaciones puede garantizar la
operación segura del aparato. La máquina sólo puede ser utilizada por personas que estén familiarizadas con el manual de servicio y las normas vigentes
en materia de seguridad laboral y prevención de
accidentes.
Guarde todas las indicaciones de seguridad e instrucciones para referencia futura.
Deben observarse además las "indicaciones
generales de seguridad".
► Esta herramienta eléctrica debe ulizarse como
lijadora. Siga todas las advertencias de seguridad, instrucciones, ilustraciones e información
que reciba conjuntamente con la herramienta
eléctrica. La no observación de las presentes ins-
trucciones, puede producir choque eléctrico, incendio y / o lesiones graves.
► Esta herramienta eléctrica no es adecuada para
el lijado con papel de lija, trabajos con cepillos
de alambre, pulido ni corte por abrasión. El uso
de la herramienta eléctrica para propósitos para
los cuales no ha sido diseñada puede generar peligros o accidentes.
► No ulice ningún accesorio que no haya sido
expresamente previsto y recomendado especialmente por el fabricante para esta herramienta
eléctrica. El hecho de que usted pueda conectar
los accesorios a su herramienta eléctrica, no ga-
ranza un uso seguro de la misma.
► La velocidad permida de la herramienta de in-
serción debe ser al menos tan alta como la que
se indica como velocidad máxima para la herramienta eléctrica. Los accesorios, que giran más
rápido de lo permido pueden quebrase y volar
por los aires.
► El diámetro exterior de la herramienta de inser-
ción debe coincidir con las dimensiones de su
respecva herramienta eléctrica. Las herramientas de inserción de un tamaño incorrecto no pueden protegerse ni controlarse adecuadamente.
► Las muelas de copa de diamante y las bridas de-
ben encajar perfectamente en el eje de su herramienta eléctrica. Las herramientas de inserción
que no se encajen exactamente en el eje de la herramienta eléctrica, que giren de manera irregular
o que vibren muy fuertemente y pueden provocar
la pérdida de control.
► No ulice herramientas de inserción dañadas.
Antes de cada uso, verique que la muela de
copa de diamante no esté rota, desgastada ni sig-
Rev. 3 / 25
nicavamente gastada. Si la herramienta eléctrica o la herramienta de inserción se ha caído,
verique que no se haya dañado, si así fuera, ulice una herramienta en buen estado. Una vez que
haya controlado e insertado la herramienta de inserción, tanto usted como las personas que se en-
cuentren en las inmediaciones deberán alejarse de
la zona de rotación de la herramienta de inserción.
Tras haber tomado distancia, haga funcionar la
herramienta eléctrica a velocidad máxima durante
un minuto. Las herramientas de inserción dañadas
se rompen generalmente en esta fase de prueba.
► Ulice equipo de protección individual. Depen-
diendo de la aplicación, ulice protección facial
completa, gafas protectoras o gafas de seguri-
dad. En caso necesario, ulice máscara anpolvo, protección audiva, guantes de seguridad o
un delantal especial que le permitan mantenerse
alejado de las pequeñas parculas provenientes
del lijado o de los materiales. Los ojos deben protegerse de cuerpos extraños presentes en el aire
y generados por las diversas aplicaciones de la
herramienta eléctrica. Las máscaras de protección
anpolvo o respiratoria deben ltrar el polvo generado por la respecva aplicación. La exposición
prolongada a ruidos intensos, puede provocar una
pérdida de la audición.
► Asegúrese que las demás personas se manten-
gan a una distancia segura de su zona de trabajo.
Cualquier persona que ingrese en la zona de trabajo deberá ulizar equipo de protección individual. Los fragmentos de la pieza de trabajo o de
herramientas de inserción rotas pueden volar por
los aires y provocar daños más allá de la zona de
trabajo en sí misma.
► Cuando realice trabajos en los cuales la herra-
mientas de inserción pudiera entrar en contacto
con cableados ocultos o con el propio cable de
red, sostenga sólo la herramienta eléctrica de las
supercies de agarre aisladas. El contacto con una
línea con tensión pone también las partes metáli-
cas de la herramienta eléctrica bajo tensión y produce una descarga eléctrica.
► Mantenga el cable de red alejado de las herra-
mientas de inserción en rotación. Si pierde el con-
trol de la máquina, el cable de red puede cortarse
o engancharse, de modo que su mano o su brazo
entren en contacto con la herramienta eléctrica en
rotación.
► Nunca deje (apoye) la herramienta eléctrica antes
de que la herramienta de inserción se haya detenido completamente. La herramienta de inserción
en rotación puede entrar en contacto con la super-
cie de apoyo, con lo que usted puede perder el
control de la herramienta eléctrica.
► Nunca lleve consigo la herramienta eléctrica en
funcionamiento. La herramienta de inserción en
rotación puede entrar accidentalmente en contacto con su ropa y consecuentemente lesionar su
cuerpo.
Page 26
► Limpie periódicamente las ranuras de venlación
de su herramienta eléctrica. El venlador del
motor aspira polvo hacia la carcasa. Una acumu-
lación signicava de polvo metálico puede provocar peligros eléctricos.
► NO ulice la herramienta eléctrica cerca de mate-
riales inamables. Las chispas pueden hacer que
estos materiales se prendan fuego.
► No ulice ninguna herramienta de inserción que
requiera el uso de líquido refrigerante. El uso de
agua o de otros refrigerantes líquidos puede provocar una descarga eléctrica.
► Ulice solamente muelas de copa de diamante
aptas para la herramienta eléctrica y la cubierta de protección y de extracción de polvo de la
herramienta eléctrica. Los elementos abrasivos
no previstos exclusivamente para la herramienta
eléctrica no pueden protegerse sucientemente y
resultan inseguros.
► La cubierta de protección y de extracción de pol-
vo debe estar rmemente sujeta a la herramienta
eléctrica. La cubierta de protección y de extracción
de polvo debe proteger al operador de fragmentos desprendidos y del contacto accidental con la
muela.
► Las muelas de copa de diamante sólo pueden u-
lizarse para las aplicaciones recomendadas. Por
ejemplo: Nunca ulice el borde de una muela de
copa de diamante para lijar. Las muelas de copa
de diamante se han diseñado para eliminar material con la parte inferior de los segmentos de
diamante. El efecto de la fuerza lateral aplicada a
estos discos abrasivos puede provocar su rotura.
► Ulice siempre bridas de sujeción que se encuen-
tren en perfecto estado y que posean el tamaño y
la forma adecuada para la muela de copa de diamante que usted haya seleccionado. Las bridas
adecuadas protegen las muelas de copa de diamante y reducen por lo tanto el riesgo de fractura.
► No ulice muelas de copa de diamante gastadas
provenientes de herramientas eléctricas de mayor tamaño. Las muelas de copa de diamante para
las herramientas eléctricas de mayor tamaño no
están diseñados para las velocidades más elevadas de las herramientas eléctricas más pequeñas
y pueden romperse.
Retroceso (contragolpe): indicaciones de
seguridad pernentes
► El retroceso es una reacción repenna frente al
enganche o al bloqueo de una herramienta de
inserción en rotación, como por ejemplo de un
disco abrasivo, una muela de copa, un cepillo de
alambre, etc. Tanto el enganche como el bloqueo
provocan una parada brusca de la herramienta
de inserción en rotación. Por lo tanto,en el punto de enganche, una herramienta eléctrica des-
controlada se acelera en el sendo opuesto al
de la rotación de la herramienta de inserción.
Por ejemplo, si un disco abrasivo se engancha
o se bloquea en la pieza de trabajo, el borde del
mismo, que penetra en la pieza de trabajo, puede quedar atrapado en la pieza y romperse o
provocar un retroceso. La muela se desplaza entonces hacia el operador o se aleja del mismo,
dependiendo del sendo de rotación de la misma en el punto de bloqueo. Estos discos abra-
sivos también pueden romperse en este caso.
El retroceso es el resultado de un uso incorrecto
de la herramienta eléctrica. El retroceso puede
prevenirse tomando las precauciones apropiadas,
como se describe a connuación.
► Sostenga rmemente la herramienta eléctrica y
lleve su cuerpo y sus brazos a una posición en la
que pueda “amorguar” el contragolpe. Ulice
siempre el mango auxiliar, en caso de que su aparato disponga del mismo, para tener el máximo
control posible sobre el contragolpe o los torques
de reacción durante el arranque. Tomando las
precauciones adecuadas, el operador puede do-
minar las fuerzas de retroceso (contragolpe) y de
reacción.
► Nunca coloque su mano cerca la herramienta de
inserción en rotación. Si se produce un retroceso,
la herramienta de inserción puede caer encima de
su mano.
► Evite colocar su cuerpo en la zona hacia la que
se desplazaría la herramienta eléctrica en el caso
de que se produjera un retroceso. En el punto de
bloqueo, el retroceso impulsa la herramienta eléctrica en dirección opuesta al movimiento del disco
abrasivo.
► Tenga mucho cuidado cuando trabaje en la zona
de aristas, cantos vivos, etc. Evite que las herramientas de inserción reboten o se atasquen en la
pieza de trabajo. La herramienta de inserción en
rotación ende a quedarse atascada,cuando existen aristas, o cantos vivos o cuando se producen
rebotes. Esto provoca una pérdida de control o
contragolpes.
► No ulice una hoja de sierra dentada o de cadena.
Este po de herramientas causan frecuentemente
un golpe de retroceso o la pérdida de control sobre la herramienta eléctrica.
Rev. 3 / 26
Page 27
Indicaciones adicionales de seguridad
► Ulice gafas de seguridad y protección
audiva.
► No toque la muela de copa de diamante hasta
que no se haya enfriado. Las muelas de copa de
diamante se calientan signicavamente durante
el uso.
► Ulice un aspirador cuando trabaje con piedra.
El aspirador debe estar aprobado para succionar
polvo de piedra. El uso de estos aparatos reduce
los riesgos derivados de la generación de polvo.
► No ulice la lijadora en materiales/piezas que
contengan amianto.
► Cuando ulice la herramienta eléctrica, sosténga-
la rmemente con ambas manos y manténgase
en una posición segura. La herramienta eléctrica
se guía de forma segura con las dos manos.
► Asegure la pieza de trabajo. Las piezas de trabajo
colocadas en un disposivo de sujeción o en un
tornillo de banco están sujetas de manera más se-
gura que en su mano.
► Evite bloquear el la muela de copa de diamante
o ejercer una presión excesiva durante el reccado. Una sobrecarga del disco abrasivo aumenta
su esfuerzo y su suscepbilidad a la torsión o al
bloqueo y por lo tanto la posibilidad de un contragolpe o de la rotura del disco.
► Si la muela de copa de diamante se bloquea o us-
ted interrumpe el trabajo, apague la herramienta
eléctrica y sosténgala hasta que la muela se haya
detenido.
► Encienda nuevamente la herramienta eléctrica si
la misma se encuentra todavía en la pieza de trabajo. Espere hasta que la muela alcance su máxi-
ma velocidad antes de connuar con el trabajo..
► Sólo ulice la herramienta con la cubierta de
protección abierta en las aristas de los muros. La
cubierta de protección debe permanecer siempre
cerrada durante el lijado de supercies
► Controle el aparato, el cable y el enchufe antes de
cada uso. Los daños sólo deben ser eliminados por
un electricista cualicado. Sólo enchufe la máquina si esta está apagada.
► Ulice el aparato en exteriores con un disyuntor
diferencial FI (RCD). de máx. 30 mA. Al desconec-
tar la amoladora angular mediante el interruptor
de protección FI, ésta debe ser revisada y limpiada.
► Desconecte el cable de alimentación y verique
que el interruptor esté apagado cuando cuando la máquina permanezca sin supervisión, por
ejemplo, durante tareas de montaje y desmontaje,
cuando se produce una caída de tensión, cuando
se instala un accesorio, etc.
► Desconecte la máquina cuando esta se detenga
por algún movo. De este modo evitará el arran-
Rev. 3 / 27
que repenno de la herramienta cuando esta permanezca sin supervisión.
► No ulice el aparato si la carcasa presenta algún
defecto (está dañada) o si el interruptor, el cable
o el enchufe están defectuosos.
► Verique que la velocidad especicada en la
muela sea igual o mayor que la velocidad de la
máquina. Ulice sólo accesorios adecuados.
► El diámetro exterior de muela de copa debe coin-
cidir con las dimensiones de la herramienta eléctrica.
► Las muelas de copa de diamante y las bridas de-
ben encajar perfectamente en el eje de su herramienta eléctrica.
► Las muelas de copa de diamante sólo pueden uli-
zarse para los usos especicados.
► La máquina únicamente debe operarse con una
caperuza de protección íntegra y completamente
funcional.
► Emplear solo zapatas de lijado que no sobresalgan
por encima del aro laminado de la caperuza de
protección.
► Si está desgastado, reemplazar el aro laminado.
¡Antes de la puesta en servicio, lea y observe el manual de instrucciones de la
máquina!
Ulice gafas de seguridad y protección
audiva durante el trabajo.
Le recomendamos ulizar una máscara
anpolvo cuando realice trabajos que
generen una gran candad de polvo.
Ulice guantes de seguridad durante el
trabajo.
Page 28
Montaje
► Desenchufe el aparato de la alimentación de red
antes de realizar cualquier trabajo en el mismo.
Ajustar la empuñadura
Abrir las dos tuercas de mariposa a izquierda y derecha y colocar la empuñadura en la posición deseada.
Volver a apretar las tuercas de mariposa.
Montaje de la muela de diamante:
Elija una muela de copa de diamante, cuya calidad y
especicaciones se correspondan con el material a
ser procesado.
Utilice sólo muelas de diamante con las especificacio-
nes indicadas en la tabla de abajo.
Preste atención a que la zapata de lijado del diaman-
te tenga el tamaño, la altura y el diámetro de orificios
correctos.
La velocidad admisible de la muela de diamante utili-
zada debe corresponderse mínimamente con los datos indicados en la siguiente tabla.
Observe la información acerca de la velocidad/velocidad periférica indicada en la muela de diamante.
D máx
[mm]
► Desenrosque del husillo roscado las tuercas de
► En el husillo roscado hay una tuerca de brida (6)
► Coloque la muela de copa de diamante (7) de ma-
► A connuación, apriete rmemente la tuerca de
► Tras el montaje y antes de conectar, verique que
La muela de copa puede calentarse por el uso. Déjela
enfriar. De lo contrario puede sufrir quemaduras en
las manos o los segmentos pueden provocarle cortes
o suras. Por ello, para cambiar la herramienta de in-
[mm] d Velocidad
máx
[min-1]
180 22,2 8500 30 80
mariposa (8) con ayuda de la llave de vaso incluida. Al hacerlo, presione el botón de bloqueo (2) y
gire el husillo con la mano hasta que se oiga encajar.
que estabiliza la zapata de lijado. Para trabajar con
la zapata de lijado de diamante Collomix adecuada debe prestarse siempre atención a que la tuer-
ca de brida esté colocada. No operar la máquina
sin tuerca de brida.
nera centrada sobre la tuerca con reborde/espaciador.
bloqueo (8) en el husillo roscado ulizando para
ello la llave de pasador. Presione asimismo el bo-
tón de bloqueo (2) para evitar que el husillo siga
girando.
la muela esté bien colocada y que gire libremente.
La muela no debe tocar la cubierta de protección
ni otras piezas.
Alto
[mm]
[m/s]
Rev. 2 / 28
serción ulice siempre guantes de protección.
Realice una prueba en una posición segura y sin carga.
Si la herramienta funciona de manera inestable, interrumpa inmediatamente el trabajo.
¡Ulice solo accesorios originales!
6
7
8
Montaje de la muela de copa
Extracción de polvo
El polvo de algunos materiales como las pintura con
plomo, algunas especies de madera, los minerales y
metales, puede ser perjudicial. para la salud El contacto o la inhalación del polvo puede provocar reacciones alérgicas y / o enfermedades respiratorias al
operador o a terceros.
Ulice siempre un aspirador cuando procese sustancias minerales (ltro de clase "M")
Para lograr un alto nivel de extracción del polvo, u-
lice el aspirador de alto rendimiento de Collomix con
esta herramienta eléctrica. Este aspirador con ltro
de clase "M" está permido para la aspiración de
polvo no.
Asegúrese de que el lugar de trabajo esté bien venlado.
Recomendamos ulizar una máscara de protección
respiratoria con un ltro de la clase P2.
Conexión:
Conecte la manguera de succión del aspirador, de 35
mm de diámetro, de manera estanca con la tubuladura de aspiración en la cubierta de protección.
Tenga en cuenta las siguientes indicaciones cuando
ulice el aspirador:
Trabaje únicamente con la combinación de productos
recomendada por Collomix: herramienta eléctrica con
muela de copa de diamante adecuada y aspiración co-
nectada al aspirador Collomix de clase "M". Esto garanza una ópma extracción de polvo y el progreso
del trabajo.
Tenga en cuenta también, las instrucciones de funcio-
Page 29
namiento del aspirador, especialmente las instrucciones para la limpieza, mantenimiento y reemplazo del
ltro.
Vacíe regularmente el aspirador. Ulice la bolsa reco-
lectora de polvo prescrita para prevenir un escape de
polvo hacia el medio ambiente.
Preste atención a que haya un vaciado regular de la
aspiradora. Emplee las bolsas de plásco para aspiradora prescritas con el n de evitar que el polvo entre
en contacto con el medio ambiente.
Siempre ulice protección audiva, gafas, protección
facial completa y guantes de seguridad.
Asidero principal giratorio
Trabaje únicamente con la empuñadura encajada
(13). Véase página 2, figura B.
► Pulsar (9) botón.
► Se puede girar (13) la empuñadura principal hacia
ambos lados en un ángulo de 90° y encajarla.
► Comprobar que asienta correctamente: La em-
puñadura principal (13) debe estar encajada y no
debe dejarse girar.
Operación
¡Tenga en cuenta la tensión de red! La tensión indica-
da en la placa de idencación debe coincidir con la
tensión de la fuente de alimentación. Los aparatos de
230 V pueden operarse con fuentes de 220 V o 240 V.
Conexión/Desconexión (On/O)
Sostenga siempre la herramienta con ambas
manos.
dirección de la echa y mantenga presionado el interruptor (11). Ahora la máquina está conectada. Empuje nuevamente el bloqueo (10) en dirección de la echa para bloquear el interruptor (11) (funcionamiento
connuo).
Desconexión: Presione el interruptor (11) y suéltelo.
Controle la muela de copa antes de su uso. La muela
de copa debe instalarse correctamente y girar libremente. Antes de su uso, deje funcionar la máquina al
menos 1 minuto al ralen. No ulice discos de copa
dañados, desparejos ni con vibraciones. Si detecta
una vibración excesiva, verique el correcto montaje
de la muela o reemplácela. Si no logra mejorar los re-
sultados, póngase indefecblemente en contacto con
el centro de atención al cliente.
Indicaciones de uso
Encienda la máquina primero, coloque después la zapata de lijado asegurándose de que toda la supercie
de la zapata hace contacto con la supercie a proce-
sar. No inclinar el aparato.
Sujete el aparato jamente siempre con las dos manos. En el servicio connuo el aparato sigue funcio-
nando cuando se suelta de la mano.
Posicione la muela de copa sobre la supercie de
trabajo y no la incline. Sostenga rmemente el apa-
rato con las dos manos y deslícelo con movimientos
lineales o circulares. Se obenen mejores resultados
cuando no se ejerce una presión excesiva sobre la su-
percie a tratar. No cargue excesivamente la lijadora
de modo que esto provoque su detención.
No toque la muela de copa, hasta que se haya enfriado completamente. Las muelas de copa de la lijadora
de hormigón pueden calentarse durante el uso.
Conecte en primer lugar la herramienta de in-
serción, y a connuación acérquela a la pieza de trabajo.
Evite que la herramienta se ponga en funciona-
miento de forma involuntaria: desconéctela siempre
al extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente.
En la posición de funcionamiento connuado, la
máquina seguirá funcionando en caso de pérdida del
control de la herramienta debido a un rón. Por este
movo deben sujetarse las empuñaduras previstas
siempre con ambas manos, adoptar una buena postura y trabajar concentrado.
Funcionamiento instantáneo:
Conexión: Presione el bloqueo de conexión (10) en
dirección de la echa y mantener presionado el interruptor (11).
Desconexión: suelte el interruptor (11).
Posición de funcionamiento connuo :
Conexión: Presione el bloqueo de conexión (10) en
Rev. 3 / 29
Eliminación de averías
Protección de sobrecarga: El indicador de señal elec-
trónica (6) reluce y las revoluciones de carga se reduce
fuertemente. La temperatura del motor es demasiado
alta. Deje funcionar la máquina en ralen hasta que
la máquina se haya enfriado y el indicador de señal
electrónica se apague.
Protección de sobrecarga: El indicador de señal electrónica (6) reluce y las revoluciones se reducen LIGERAMENTE. La máquina está sobrecargada. Siga tra-
bajando con carga reducida hasta que se apague el
indicador de señal electrónica.
Desconexión electrónica de seguridad: El indicador
de señales electrónicas (6) está encendido y la máquina se APAGA automácamente. En caso de acelera-
ción por corriente demasiado alta (como sucede en
caso de un bloqueo repenno o de un contragolpe)
se desconecta la máquina. Desconectar máquina en
el pulsador interruptor (8). Vuelva a conectarla y siga
trabajando normalmente. Evitar que se vuelva a blo-
quear.
Page 30
Protección de rearranque: El indicador de señal del
sistema electrónico (6) PARPADEA y la máquina no
funciona. La protección contra el rearranque se ha acvado. Si el enchufe se inserta con la máquina conectada o se restablece el suministro de corriente tras un
corte, la máquina no se pondrá en funcionamiento.
Desconecte y vuelva a conectar la herramienta.
La máquina acelera al máximo al conectarse, es de-
cir, la limitación automáca de arranque (arranque
suave) no funciona. Consta un error electrónico, otras
funciones de seguridad del sistema electrónico no
están a la disposición. Reparar la máquina inmediatamente
Sustitución del anillo laminar
Véase g. C01-C05
►
Para poder garanzar una aspiración de polvo y un
nivel de protección ópmos para el usuario, debe
sustuir a empo los anillos de láminas desgasta-
dos.
► Para sustuir el anillo de láminas, debe rerar la
copa de muela. Bloquee los tornillos del anillo de
sujeción de dos piezas con una llave de boca del
8. Rere las dos láminas desgastadas del soporte.
► Presione uno de los dos insertos de lámina para
introducirlo completamente en la ranura entre la
capota y el anillo de sujeción.
► Una vez que las láminas están debidamente co-
locadas, vuelva a apretar los tornillos. Al apretar,
asegúrese de que los extremos del anillo de suje-
ción están situados a la misma altura.
► Compruebe que el anillo de láminas asienta co-
rrectamente en el soporte, de forma que quede
jo y no se salga.
Cuidado y mantenimiento
► Antes de trabajar en equipo, especialmente cuan-
do se cambia la herramienta de abrasión, desenchúfelo!
► Mantenga las ranuras de ventilación limpias y
abiertas, con el fin de garantizar una refrigeración
suficiente. Las ranuras de ventilación cerradas con-
ducen a la destrucción de la máquina.
► Las reparaciones deben ser realizadas únicamente
por un taller autorizado o por el servicio técnico
de Collomix.
► Utilice sólo accesorios y recambios originales de
Collomix.
Garantía
Como parte de las condiciones de suministro, el fabricante garantiza el producto de conformidad con
las disposiciones legales específicas de cada país. En
caso de reclamo por garantía, incluya la factura o el
albarán.
Las reparaciones realizadas por parte de terceros nos
eximen de cualquier obligación de garantía. En caso
de irregularidades, le solicitamos que nos envíe la
máquina. Las reclamaciones sólo pueden reconocerse si el aparato puesto a disposición del servicio
técnico de Collomix no está desarmado.
Los daños causados por el desgaste normal, la sobrecarga, el manejo inadecuado, el uso de accesorios
incorrectos o un mantenimiento insuficiente del aparato quedan excluidos de la garantía.
Los cambios estructurales o funcionales realizados en
la máquina y no consultados previamente con nosotros anulan consiguientemente la garantía así como la
declaración de conformidad.
Disposición final
El polvo de lijado producido puede contener sustancias nocivas. No eliminar con la basura doméstica.
Llevar a un centro municipal de recogida de desechos
especiales.
El aparato, los accesorios y el embalaje deben reciclarse de forma respetuosa con el medio ambiente.
Inutilizar las herramientas eléctricas usadas retirando
el cable de alimentación.
No eliminar las herramientas eléctricas en
la basura doméstica.
Cumpla las normativas nacionales sobre
la recuperación y el reciclaje debidos de
herramientas eléctricas, embalajes y accesorios.
Sujeto a cambios
Fabricante:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Alemania
Rev. 3 / 30
Page 31
Componenti della macchina
1 Maniglia
2 Pulsante per il bloccaggio del disco
3 Bocchetta per tubo flessibile Ø 35 mm
4 Cappuccio parapolvere di protezione
5 Anello lamellare
6 Dado flangiato
7 Mola diamantata a tazza
8 Dado di serraggio
9 Manopola
(per ruotare l’impugnatura principale)
10 Blocco
11 Interruttore ON/OFF
12 Prese d’aria
13 Impugnatura principale
14 Cavo elettrico con connettore
15 Display elettronico
Uso conforme
La levigatrice per calcestruzzo è stata costruita per
levigare e asportare calcestruzzo, masse e rivesmen.
Solo per uso professionale nel seore dell’argianato
e dell’industria.
Osservare tue le avvertenze di sicurezza, istruzioni,
gure e da ricevu in dotazione con l’apparecchio.
Nelle sue varie esecuzioni, la mola a tazza è desnata
ai seguen lavori: levigare a secco, sbavare e lisciare
eventuali irregolarità su superci in calcestruzzo, rimuovere i cordoni crea dalle casseforme, le pellicole
di fango e i res di colla cemenzia durante la sos-
tuzione delle piastrelle. Con la mola a tazza idonea
è anche possibile rimuovere le vernici proteve termoplasche e i res di colla. Durante la lavorazione
di materiali termoplasci è possibile che si blocchi
l’anello lamellare.
Ulizzare solo mole a tazza raccomandate dal costruore. L’uso di altre mole a tazza può causare un
sovraccarico dell’apparecchio e/o il danneggiamento
dei cuscine e costuire un rischio per l’utente.
La levigatrice per calcestruzzo può essere ulizzata
solo in combinazione con un disposivo aspirapolvere idoneo di classe “M”.
Per danni dovu ad un uso non conforme, la respon-
sabilità ricade sull’utente
Dichiarazione di conformità CE
Dichiariamo sotto la nostra responsabilità esclusiva
che questo prodotto è conforme alle seguenti norme:
EN 55014, EN 61000, EN 60745-1:2009+ EN60745-23:2011+A2:2013+A11+A12:2014 ai sensi delle dispo-
sizioni delle direttive a19.04.2016: 2004/108/CE, da
20.04.2016: 2014/30/CE; 2006/42/CE; 2011/65/CE.
Gaimersheim, 08.11.2017
Alexander Essing
Direttore Amministrativo
Documentazione tecnica da richiedere a:
Collomix GmbH; Abt. Techn. Entwicklung
Daimlerstr. 9, D-85080 Gaimersheim
Rev. 3 / 31
Dati tecnici
Levigatrice per calcestruzzo CMG 2600
Potenza nominale assorbita: 2600 Wa
Tensione: 230-240 Volt
Frequenza: 50/60 Hz
Numero di giri a vuoto 1° marcia 6600 min
-1
Diametro mola a tazza: 180 mm
Peso senza mola: 6,8 kg
Classe di protezione: q / II
Valori relativi alla rumorosità e alle vibrazioni
Valori di misurazione rileva conformemente alla norma
EN 60745. Il livello di rumorosità dell'apparecchio valutato A solitamente è pari a:
Pressione acusca
LpA [dB(A)]
CMG 2600 94 dB(a) 105
Incertezza K = 3 dB
Valore totale vibrazioni
Valore emissioni a
CMG 2600 6,7 m/s
Incertezza K = 1,5 m/s
Potenza sonora
L
[dB(A)]
WA
2
[m/s
]
n
2
2
ATTENZIONE:
I valori di misurazione indica valgono per apparecchi nuovi. Nell'impiego quodiano i valori rela-
vi a rumorosità e vibrazioni variano.
AVVERTENZA
Il livello di vibrazioni indicato in queste istruzioni è
stato rilevato secondo una procedura di misurazione
conforme alla norma EN 60745 e può essere usato per il confronto con altri eleroutensili. E' adao
anche per una valutazione preliminare del carico di
vibrazioni. Il livello di vibrazioni indicato rappresenta
le applicazioni principali dell'eleroutensile. Se però
l'eleroutensile viene usato per altre applicazioni, con
altri accessori o con una manutenzione insuciente,
il livello di vibrazioni può divergere. In questo caso il
carico di vibrazioni può aumentare notevolmente per
tuo il periodo di lavoro.
Per una sma esaa del carico di vibrazioni si deve
tenere conto anche dei tempi in cui l'apparecchio è
spento oppure è in funzione, ma non viene realmente
ulizzato. Così si può ridurre neamente il carico di
vibrazioni nel corso dell'intero periodo di lavoro.
IT
Page 32
Avvertenze di sicurezza specifiche per
l'apparecchio
ATTENZIONE:
Lavorare con l'apparecchio senza pericoli è possibile
solo se si leggono le istruzioni per l'uso e le avvertenze di sicurezza per intero e si seguono esattamente
le istruzioni. L'apparecchio può essere usato solo da
persone che hanno dimestichezza con le istruzioni
per l'uso e le norme vigenti sulla sicurezza sul lavoro
e la protezione dagli infortuni.
Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.
Inoltre si devono seguire le "Avvertenze di si-
curezza generali" allegate.
► Questo eleroutensile deve essere usato come
levigatrice. Osservare tue le avvertenze di sicurezza, le istruzioni, le gure e i da ricevu con
questo apparecchio. Se non vengono rispeate
le istruzioni seguen, si possono vericare scosse
eleriche, incendi e/o gravi lesioni.
► Questo eleroutensile non è adao a smeriglia-
tura con carta vetrata, lavori con spazzole metalliche, lucidatura e troncatura alla mola. Usi non
previs per questo eleroutensile possono causare pericoli e lesioni.
► Non ulizzare accessori che non sono apposita-
mente previs per questo eleroutensile e che
non sono sta raccomanda dal costruore. Il
fao che l'accessorio si possa ssare all'eleroutensile non garansce un uso sicuro.
► Il numero di giri per cui è omologato l'accessorio
ad innesto deve essere pari almeno al numero di
giri massimo indicato sull'eleroutensile. Acces-
sori che girano più rapidamente di quanto consen-
to possono rompersi e volare qua e là.
► Il diametro esterno dell'accessorio ad innesto
deve corrispondere alle quote dell'eleroutensile. Gli accessori ad innesto con dimensioni non
corree non possono essere scherma o controlla adeguatamente.
► Le mole a tazza diamantate e le ange devono
adaarsi perfeamente al mandrino portamola
dell'eleroutensile. Gli accessori ad innesto che
non sono perfeamente ada al mandrino portamola dell'eleroutensile girano in modo irrego-
lare, vibrano molto e possono causare la perdita
del controllo.
► Non ulizzare accessori ad innesto danneggia.
Prima di ogni ulizzo, controllare che la mola a
tazza diamantata non presen crepe, segni di
usura o for segni di logoramento. Se l'elerou-
tensile o l'accessorio cadono, controllare se sono
danneggia; usare un accessorio non danneggiato. Una volta che l'accessorio è stato controllato
e inserito, tenersi al di fuori del raggio d'azione
Rev. 2 / 32
dell'accessorio rotante e tenere lontano le altre
persone presen e azionare l'eleroutensile per
un minuto al numero di giri massimo. La maggior
parte degli accessori danneggia si rompono già in
questa fase di test.
► Indossare l'equipaggiamento protevo per la
persona. A seconda dell'applicazione usare una
protezione per il viso, per gli occhi o occhiali pro-
tevi. Se necessario, indossare una maschera
anpolvere, una protezione per l'udito, guan
protevi o un grembiule speciale, che tengono
le piccole parcelle di materiale prodoe dal-
la levigatura lontano dall'operatore. Gli occhi
devono essere prote da corpi estranei volan
che possono formarsi in diverse applicazioni. La
maschera respiratoria o anpolvere deve ltrare la
polvere che deriva dall'applicazione. Se si è espos
a rumore forte, si può vericare una perdita dell'u-
dito.
► Controllare che le altre persone sano a una di-
stanza di sicurezza dall'area di lavoro. Tue le
persone che entrano nell'area di lavoro devono indossare l'equipaggiamento protevo individuale.
Frammen del pezzo in lavorazione e di accessori
ro possono volare e causare lesioni anche al di
fuori dell'area di lavoro direa.
► Aerrare l'eleroutensile solo dall'impugnatura
isolata quando si eseguono lavori in cui l'eleroutensile può toccare linee eleriche nascoste o il
suo stesso cavo di alimentazione. Il contao con
una linea che conduce tensione può meere soo
tensione anche par metalliche dell'eleroutensile e causare scossa elerica.
► Tenere il cavo di alimentazione lontano da acces-
sori rotan. Se si perde il controllo dell'eleroutensile, il cavo di alimentazione può essere staccato o aerrato e colpire la mano o il braccio che
tengono l'eleroutensile rotante.
► Non posare mai l'eleroutensile prima che l'ac-
cessorio sia completamente fermo. L'accessorio
rotante può entrare in contao con la supercie di
appoggio facendo perdere all'operatore il controllo sull'eleroutensile.
► Non far girare l’eleroutensile mentre lo si tra-
sporta. Gli indumen potrebbero accidentalmente
entrare in contao con l’accessorio rotante che a
sua volta potrebbe perforare il corpo dell’operatore.
► Pulire regolarmente le prese d’aria dell’elero-
utensile. La ventola del motore ara polvere nel
corpo e un grande accumulo di polvere metallica
può causare pericoli lega all’elericità.
► Non usare l’eleroutensile nei pressi di materia-
le combusbile. Scinlle potrebbero incendiare i
materiali.
► Non usare accessori che richiedono refrigeran
liquidi. L’uso di acqua o di altri liquidi refrigeran
può causare una scossa elerica.
Page 33
► Usare esclusivamente mole a tazza diamantate
autorizzate per questo eleroutensile e la copertura di protezione e aspirazione prevista per
questo eleroutensile. Mole non adae a questo
eleroutensile potrebbero non essere schermate
adeguatamente, riducendo la sicurezza.
► La copertura di protezione e aspirazione deve es-
sere applicata all’eleroutensile in modo sicuro.
La copertura di protezione e aspirazione deve pro-
teggere l’operatore dai frammen e dal contao
accidentale con la mola.
► Le mole diamantate possono essere usate solo
per le possibilità d’impiego raccomandate. Per
esempio: Non levigare mai con il bordo di una
mola diamantata. Le mole diamantate sono con-
cepite per l’asportazione di materiale con il lato inferiore del segmento diamantato. L’azione di forze
laterali sulla mola potrebbe romperla.
► Usare sempre ange di serraggio non danneg-
giate delle giuste dimensioni e forma per le mole
diamantate selezionate. Le ange adae sosten-
gono le mole diamantate ed evitano il pericolo di
una roura.
► Non ulizzare molte diamantate usurate di elet-
troutensili più grandi. Le mole diamantate per
eleroutensili più grandi non sono progeate per
i regimi più eleva di eleroutensili più piccoli e
possono rompersi.
Contraccolpo e relave avvertenze di sicurezza.
► Il contraccolpo è una reazione improvvisa dovuta a
un accessorio rotante incastrato o bloccato, come
mole, spazzole metalliche, etc. L'intoppo o il blocco causano un arresto improvviso dell'accessorio
rotante. In questo modo l'eleroutensile viene ac-
celerato in modo non controllato in direzione op-
posta a quella dell'accessorio nel punto di blocco.
Se, per esempio, una mola si blocca o s'incastra
nel pezzo in lavorazione, il bordo della mola in-
serito nel pezzo può restare incastrato e così si
può rompere la mola o si può determinare un
contraccolpo. La mola si muove poi avvicinan-
dosi o allontanandosi dall'operatore, a seconda
del senso di rotazione della mola nel punto di
blocco. In questo modo la mola si può rompere.
Un contraccolpo è la conseguenza di un uso non
correo dell'eleroutensile. Può essere evitato
araverso misure di sicurezza adae, descrie di
seguito:
► Tenere saldamente l'eleroutensile e portare il
corpo e il braccio in una posizione in cui si possano respingere le forze che determinano il contraccolpo. Usare sempre un'impugnatura supplementare, se presente, per avere il massimo controllo
sulle forze che determinano il contraccolpo o sulle coppie di reazione all'avvio. L'operatore può
dominare le forze di reazione e che determinano il
contraccolpo con misure di sicurezza adae.
► Non portare mai la mano vicino agli accessori
rotan. In caso di contraccolpo l'accessorio può
muoversi sopra la mano.
► Evitare di portare il corpo nella zona in cui l'elet-
troutensile si muove in caso di contraccolpo. Il
contraccolpo spinge l'eleroutensile nella direzione opposta al movimento della mola nel punto di
blocco.
► Lavorare con parcolare cautela nelle zone con
angoli, spigoli vivi, etc. Evitare che l'eleroutensile indietreggi di scao e si blocchi. L'accessorio
rotante tende a bloccarsi in angoli, spigoli vivi o
quando rimbalza all'indietro. Ciò provoca una perdita di controllo o un contraccolpo.
► Non ulizzare lame a catena o lame dentate. Si-
mili arezzi causano spesso un contraccolpo o la
perdita di controllo dell’eleroutensile.
Rev. 3 / 33
Page 34
Ulteriori avvertenze di sicurezza
► Indossare occhiali protevi e una
protezione per l'udito.
► Non toccare la mola diamantata prima che si sia
rareddata. Le mole diamantate diventano molto
calde durante il lavoro.
► Per la lavorazione di pietra usare un aspirapol-
vere. L'aspirapolvere deve essere omologato per
aspirare polvere di pietra. L'uso di ques disposi-
vi riduce i pericoli dovu alla polvere.
► Non levigare materiali/pezzi che contengono
amianto.
► Durante i lavori tenere saldamente l'elerouten-
sile con entrambe le mani e garanre la sicurezza.
L'eleroutensile viene guidato in modo sicuro con
due mani.
► Bloccare il pezzo. Un pezzo bloccato con disposivi
di serraggio o con una morsa è più sicuro di uno
tenuto con la propria mano.
► Evitare di bloccare la mola diamantata o una
pressione di appoggio troppo elevata durante la
levigatura. Un sovraccarico della mola ne aumen-
ta la sollecitazione e la probabilità che s'inclini o si
blocchi e quindi la possibilità di un contraccolpo o
di una roura della mola.
► Se la mola diamantata si blocca o se s'interrompe
il lavoro, spegnere l'elerutensile e tenerlo no a
quando la mola non si ferma.
► Non riaccendere l'eleroutensile nché si trova
sul pezzo in lavorazione. Portare la mola a pieno
regime prima di proseguire il lavoro.
► Usare la copertura di protezione aperta solo su-
gli angoli delle pare. Per levigare superci piane
chiudere sempre la copertura di protezione.
► Prima di ogni ulizzo controllare l'apparecchio, il
cavo e la spina. Far riparare eventuali danni solo
da un elerotecnico specializzato. Inserire la spi-
na nella presa solo quando l'apparecchio è spento.
► Usare l'apparecchio all'aperto con un interruore
dierenziale (RCD) da max 30 mA. In caso di spe-
gnimento della smerigliatrice angolare per mezzo
dell’interruore di sicurezza FI, controllare e pulire
la macchina.
► Staccare la spina e controllare che l'interruore
sia disinserito quando l'apparecchio rimane incustodito, per es. durante lavori di costruzione o
demolizione, in caso di caduta di tensione e per
l'inserimento e il montaggio di accessori.
► Spegnere l'apparecchio se per qualsiasi movo
si blocca. Evitare l'avvio improvviso in situazioni
incontrollate.
► Non usare l'apparecchio se una parte del corpo è
difeosa o in presenza di danni all'interruore, al
cavo di alimentazione o alla spina.
► Controllare che il numero di giri indicato sulla
Rev. 3 / 34
mola sia uguale o superiore al numero di giri della
macchina. Usare solo accessori ada.
► Il diametro esterno della mola deve corrisponde-
re alle quote dell'eleroutensile.
► Le mole a tazza diamantate e le ange devono
adaarsi perfeamente al mandrino portamola
dell'eleroutensile.
► Le mole diamantate possono essere usate solo
per le possibilità d'impiego stabilite.
► La macchina può essere ulizzata solo con un
cappuccio di protezione integro e completamente funzionante.
► Usare solo mole a tazza che sporgono dall’anello
lamellare del cappuccio di protezione.
► Quando l’anello lamellare è consumato, sostu-
irlo.
Prima della messa in funzione dell'apparecchio leggere e osservare le istruzioni
per l'uso!
Durante il lavoro indossare gli occhiali
protevi e la protezione per l'udito.
In caso di lavori con abbondante produ-
zione di polvere si raccomanda l'uso di
una maschera anpolvere.
Durante i lavori indossare guan protetvi.
Page 35
Montaggio
► Prima di tutti i lavori all'apparecchio staccare la
spina dalla presa.
Regolazione della maniglia
Aprire i due dadi ad alette a sinistra e a destra e spostare la maniglia nella posizione desiderata. Riserrare
a fondo i dadi ad alette.
Montaggio della mola a tazza diamantata:
Scegliere una mola a tazza diamantata la cui qualità e
le cui specifiche siano adatte al materiale da lavorare.
Usare solo mole diamantate conformi ai dati della tabella in basso.
Accertarsi che la mola diamantata a tazza sia di
dimensioni idonee, abbia l’altezza corretta e un foro
con il giusto diametro.
Il numero di giri consentito per la mola diamantata
usata deve essere conforme almeno ai dati della tabella seguente.
Osservare i dati relativi al numero di giri o alla velocità
periferica sulla mola diamantata.
D max
[mm] d N. giri max.
[mm]
180 22,2 8500 30 80
► Con l’aiuto della chiave fornita in dotazione, svi-
tare il dato di serraggio (8) dalla spina leata.
Durante questa operazione, spingere la testa di
arresto (2) e ruotare la spina con la mano sino a
quando scaa percebilmente in sede.
► Sulla spina leata si trova un dado angiato (6)
che serve per stabilizzare la mola a tazza. Prima di
lavorare con la mola diamantata a tazza Collomix
idonea, accertarsi sempre che il dado angiato
sia inserito. Non far funzionare la macchina senza
dado angiato.
► Meere la mola diamantata (7) al centro sul dado
angiato / sul distanziatore.
► Serrare poi saldamente il dado di serraggio (8)
sull'asta leata usando una chiave a bussola.
Premere il tasto di bloccaggio (2) per evitare che
l'asta connui a girare.
► Dopo il montaggio e prima di dell'azionamento
della mola controllare che il montaggio sia corretto e che la mola giri a ruota libera. La mola non
deve toccare la copertura di protezione o altri
componen.
Durante l'uso la mola può diventare calda. Farla
raffreddare. Potrebbe ustionare le mani o tagliare o
lacerare segmenti. Per il cambio degli accessori usare
pertanto sempre guanti protettivi.
Eseguire un giro di prova in posizione sicura e senza
[min-1]
Altezza
[mm]
[m/s]
carico. In caso di rotazione strana dell’accessorio interrompere immediatamente il lavoro.
Usare solo accessori originali!
6
7
8
Montaggio della mola
Aspirazione della polvere
Le polveri di materiali come vernici a base di piombo,
alcuni tipi di legno, minerali e metalli possono essere
nocive per la salute. Toccare o respirare queste polveri
può scatenare reazioni allergiche e/o malattie dell’apparato respiratorio dell’utilizzatore o delle persone
che si trovano nella vicinanze.
Alcune polveri, come la polvere di rovere o di faggio,
sono cancerogene, in particolare in combinazione con
additivi per il trattamento del legno (cromato, prodotti di protezione per il legno). I materiali che contengono amianto possono essere lavorati solo da tecnici
specializzati.
In linea di massima usare un aspirapolvere quando si
lavorano sostanze minerali (classe filtro “M”)
Per ottenere un elevato livello di aspirazione delle
polveri, usare l’aspirapolvere ad alte prestazioni Collomix con questo elettroutensile. Questo aspiratore
è stato omologatp con la classe di filtro “M” per l’aspirazione di polvere sottili.
Assicurare una buona aerazione del luogo di lavoro.
Si raccomanda d’indossare una maschera respiratoria
con classe di filtro P2.
Collegamento:
Collegare il tubo dell’aspiratore Ø 35 mm al raccordo per l’aspirazione sulla copertura di protezione in
modo ermetico.
Per i lavori con aspirapolvere osservare le seguenti
avvertenze:
Lavorare solo con la combinazione di prodotti racco-
Rev. 3 / 35
Page 36
mandata da Collomix composta dall’elettroutensile
con una data mola diamantata e aspirazione delle polveri mediante collegamento dell’aspirapolvere Collo-
mix della classe “M”. Così si assicurano un’aspirazione
della polvere e un avanzamento dei lavori ottimali.
Osservare inoltre le istruzioni per l’uso separate dell’a-
spirapolvere, in particolare le avvertenze per la pulizia, la manutenzione e la sostituzione del filtro.
Accertarsi che l’aspirapolvere venga periodicamente
svuotato. Durante questa operazione usare il sacco
raccoglipolvere in plastica previsto per evitare la dispersione della polvere nell’ambiente.
In linea di massima indossare la protezione per l’udito, gli occhiali protettivi, la maschera respiratoria e i
guanti protettivi.
Impugnatura principale girevole
Lavorare soltanto con l‘impugnatura principale inne-
stata (13). Vedere pagina 2, figura B.
► Premere il pulsante (9) .
► L‘impugnatura principale (13) può essere ruotata
di 90° ed innestata su entrambi i lati.
► Verificare il corretto montaggio: l‘impugnatura
principale (13) dev‘essere saldamente innestata in
posizione e non dev‘essere in condizione di poter
ruotare
Funzionamento
Osservare la tensione di rete! La tensione indicata sulla targhetta deve coincidere con la tensione della sorgente elettrica. Gli apparecchi a 230 V possono essere
azionati anche con sorgenti da 220 V o 240 V.
Interruttore ON/OFF
Tenere la macchina sempre con entrambe le
mani.
Meere dapprima in funzione la macchina,
quindi avvicinare l’utensile al pezzo in lavorazione.
Evitare l’avviamento accidentale: disinserire
sempre la macchina quando la spina viene staccata
dalla presa oppure se si è vericata un’interruzione
di corrente.
Con il funzionamento connuo, la macchina
connua a funzionare anche se viene liberata dalla
mano. Pertanto, tenere sempre saldamente l’apparecchio con entrambe le mani aerrandolo per le apposite impugnature, assumere una postura stabile e
concentrarsi durante il lavoro.
Prima dell’uso controllare la mola. La mola deve essere montata a regola d’arte e girare liberamente.
Prima dell’uso far girare la macchina almeno per 1
minuto a vuoto. Non utilizzare mole danneggiate,
non rotonde o che vibrano. Se si riscontrano forti
vibrazioni, controllare che il montaggio della mola
sia corretto o sostituirla. Se la situazione non migliora
contattare subito un punto di assistenza.
Rev. 3 / 36
Accensione temporanea:
Accensione: spingere il blocco (10) in direzione della
freccia e quindi premere il pulsante interruttore (11).
Spegnimento: rilasciare il pulsante interruttore (11).
Funzionamento continuo:
Accensione: spingere il blocco (10) in direzione della
freccia, quindi premere e tenere premuto il pulsante
interruttore (11). L’utensile è ora acceso. A questo
punto, spingere il blocco (10) ancora una volta nel
senso della freccia, in modo da bloccare il pulsante
interruttore (11) (Funzionamento continuo).
Spegnimento: premere e rilasciare il pulsante inter-
ruttore (11).
Avvertenze per il lavoro
Prima accendere la macchina, poi appoggiare completamente la mola a tazza sulla superficie da lavorare.
Durante questa operazione non angolare la mola.
Tenere sempre l’apparecchio con entrambe le mani.
Quando si trova in modalità di funzionamento continuo, l’apparecchio continua a funzionare anche se
cade dalle mani.
Posizionare la mola con tutta la sua superficie sulla
superficie da lavorare, senza inclinarla. Tenere saldamente l’apparecchio nelle due mani e lavorare con
movimenti lineari o circolari. Si ottengono risultati
ottimali quando non si esercita una pressione eccessiva sul punto da lavorare. Non caricare la levigatrice
tanto da farla fermare.
Non toccare la mola prima che si sia raffreddata.
Durante il lavoro le mole della levigatrice diventano
molto calde.
Eliminazione delle anomalie
► Protezione contro i sovraccarichi: il display elet-
tronico (6) si illumina e la velocità sotto carico
diminuisce CONSISTENTEMENTE. La temperatura
del motore è troppo elevata! Lasciare la macchina
in funzione al minimo, finché si è raffreddata ed il
segnale del display elettronico è scomparso.
► Protezione contro i sovraccarichi: il display elet-
tronico si illumina e la velocità sotto carico diminu-
isce LIEVEMENTE (6). La macchina è sovraccarica.
Continuare a lavorare a carico ridotto, finché il segnale del display elettronico è scomparso.
► Arresto di sicurezza automatico elettronico: il di-
splay elettronico (6) si illumina e la macchina viene
DISATTIVATA automaticamente. In caso di un‘ec-
cessiva velocità di rampa della corrente (come ad
esempio in caso di blocco improvviso o contraccol-
po) la macchina si spegne. Spegnere la macchina
con il pulsante interruttore (8). Rimetterla quindi
in funzione e continuare a lavorare normalmente
Evitare ulteriori bloccaggi.
► Protezione contro il riavvio: il display elettronico
(6) LAMPEGGIA e l‘utensile non entra in funzione.
Page 37
La protezione contro il riavvio della macchina è
scattata. Se la spina viene inserita con la macchina
accesa o viene ripristinata la corrente dopo un‘interruzione, la macchina non si riavvia. Spegnere e
riaccendere la macchina.
► All‘accensione, la macchina accelera molto rapi-
damente, fino a raggiungere il massimo numero
di giri, cioè la limitazione automatica della corrente di avviamento (soft start) non funziona. È
presente un guasto elettronico e le ulteriori funzioni elettroniche rilevanti per la sicurezza non sono
più disponibili. Fare riparare immediatamente la
macchina
Sostituzione dell'anello lamellare
Vedere la g. C01 - C05
►
Per garanre un’omale funzione di aspirazione
della polvere e un’adeguata protezione dell’opera-
tore, sostuire tempesvamente l’anello lamellare
usurato.
► Per sostuire l’anello lamellare, rimuovere dap-
prima il disco abrasivo. Allentare le vi dell’anello
elasco a due elemen servendosi di una chiave
aperta da 8. Estrarre le due lamelle usurate dal
supporto.
► Premere completamente uno dei due inser la-
mellari nella fessura posta tra la copertura e l’anel-
lo elasco.
► Dopo avere correamente inserito le due lamelle,
serrare le vi facendo aenzione che le estremità
dell’anello elasco siano disposte alla stessa altez-
za.
► Vericare che l’anello lamellare sia correamente
ssato nel supporto e che non possa essere estratto.
Garanzia
Il costruttore fornisce una garanzia ai sensi delle disposizioni di legge specifiche del paese nel quadro
delle condizioni di consegna. In presenza di un caso
di garanzia allegare la fattura o la bolla di accompagnamento.
Le riparazioni eseguite da terzi fanno decadere l'obbligo di garanzia. In caso d'irregolarità vi preghiamo
d'inviarci la macchina. I reclami possono essere ac-
cettati solo se l'apparecchio arriva al servizio di assistenza Collomix non smontato.
I danni che sono dovuti alla normale usura, a sovraccarico, a manipolazione non corretta, ad accessori
non adatti o a una manutenzione insufficiente sono
esclusi dalla garanzia.
Le modifiche strutturali o funzionali non concordate
con noi preventivamente comportano il decadimento
della garanzia e della dichiarazione di conformità.
Smaltimento
La polvere di levigatura può contenere sostanze nocive. Non smaltire insieme ai rifiuti domestici, ma consegnare a un centro di raccolta per rifiuti speciali per
uno smaltimento a regola d’arte.
Effettuare un riciclo nel rispetto dell’ambiente della
macchina, degli accessori e dell’imballaggio.
Rendere inutilizzabili gli elettroutensili fuori
uso smontando il cavo elettrico.
Non smaltire gli elettroutensili insieme ai rifiuti domestici.
Rispettare la normativa nazionale in materia di raccolta e riciclo di elettroutensili, imballaggi e accessori
fuori uso.
Cura e manutenzione
► Prima di tutti i lavori sull'apparecchio, in particola-
re per la sostituzione della mola, staccare la spina!
► Tenere le prese d'aria pulite e aperte, per assicura-
re il raffreddamento necessario. Prese d'aria chiuse possono causare l'avaria dell'apparecchio.
► Far eseguire le riparazioni solo da officine autoriz-
zate o dal servizio di assistenza Collomix.
► Usare solo accessori e ricambi originali Collomix.
Rev. 3 / 37
Con riserva di modifiche
Costruore:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Germania
Page 38
Machine-onderdelen
NL
1 Handgreep
2 Knop voor schijfvergrendeling
3 Aansluiting voor slang Ø 35 mm
4 Beschermkap tegen stof
5 Lamellenring
6 Flensmoer
7 Diamant-komschijf
8 Spanmoer
9 Knop
(voor het draaien van de hoofdhandgreep)
10 Blokkering
11 AAN-/UIT-schakelaar
12 Elektronica-signaal-indicator
13 Ventilatieopeningen
14 Netsnoer met stekker
15 Elektronische signaalindicatie
Gebruik conform de voorschriften
De betonschuurmachine is bedoeld om beton, estrik
en coatings te schuren en te verwijderen.
Alleen voor professionele toepassing in handwerk en
industrie.
Neem alle veiligheidsinstructies, aanwijzingen, af-
beeldingen en gegevens in acht die u samen met dit
apparaat ontvangt.
Samen met de voor het betreffende werk geschikte
komschijf dient de machine voor het droog schuren,
afbramen en egaliseren van oneffenheden op betonoppervlakken, voor het verwijderen van bekistingsnaden, cementsluiers en cementhoudende lijmresten
bij het vernieuwen van tegels. Met de bijpassende
komschijf is hij ook geschikt voor het verwijderen van
thermoplastische beschermende coatings en lijmresten. Bij het bewerken van thermoelastische materialen kan het gebeuren dat de lamellenring vastplakt.
Gebruik alleen door de fabrikant aanbevolen komschijven. Het gebruik van andere komschijven kan leiden tot overbelasting van het apparaat resp. tot beschadiging van de lagers en risico´s voor de bediener.
De betonschuurmachine mag alleen in combinatie
met een geschikte afzuiginrichting van stofklasse ‘M’
worden gebruikt.
Voor schade door niet doelmatig gebruik is de gebruiker aansprakelijk.
CE - conformiteitsverklaring
Wij verklaren als enig verantwoordelijken dat dit
product voldoet aan de volgende normen of norma-
tieve producten. EN 55014, EN 61000, EN 607451:2009 + EN 60745-2-3:2011+A2:2013+A11+A12:2014
conform de bepalingen van de richtlijnen naar
19.04.2016:2004/108/EG, van 20.04.2016:2014/30/EG
2006/42 EG; 2011/65 EG.
Gaimersheim, 08.11.2017
Alexander Essing, Directeur
Technische documentatie op te vragen
bij: Collomix GmbH
Afd. Technische Ontwikkeling
Daimlerstr. 9, 85080 Gaimersheim,
Duitsland
Rev. 3 / 38
Technische gegevens
Betonschuurmachine CMG 2600
Nominaal opnamevermogen: 2600 Wa
Spanning: 230-240 Volt
Frequene: 50/60 Hz
Nullasttoerental 1ste versnelling: 6600 min
-1
Diameter komschijf: 180 mm
Gewicht zonder schijf: 6,8 kg
Beschermingsklasse: q / II
Geluids-/vibratiewaarden
Meetwaarden berekend volgens EN 60745
De gemeten karakteriseke A-geluidsdruk van het ap-
paraat bedraagt:
Geluidsdruk
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Onzekerheid K = 3 dB
Totale trillingswaarde
Emissiewaarde an [m/s2]
CMG 2600 6,7 m/s
Onzekerheid K = 1,5 m/s
Geluidsvermogen
L
[dB(A)]
WA
2
2
WAARSCHUWING:
De aangegeven meetwaarden gelden voor nieuwe
apparaten. Bij het dagelijkse gebruik veranderen geluids- en trillingswaarden.
OPMERKING
De in deze instructies aangegeven trillingswaarde is
volgens een in EN 60745 genormeerde meetmethode
gemeten en kan voor de onderlinge vergelijking van
elektrische gereedschappen worden gebruikt. Hij is
ook geschikt als voorlopige inschatting van de trillingsbelasting. De aangegeven trillingswaarde is representatief voor de hoofdzakelijke toepassingen van
het elektrisch gereedschap. Wanneer het elektrisch
gereedschap daarentegen voor andere doeleinden,
met afwijkende inzetgereedschappen of onvoldoende
onderhoud wordt ingezet, kan de trillingswaarde afwijken. Dit kan de trillingsbelasting gedurende de hele
werkperiode duidelijk verhogen.
Voor een exacte inschatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijden
waarin het apparaat is uitgeschakeld of weliswaar
draait, maar niet daadwerkelijk wordt ingezet. Dit kan
de trillingsbelasting gedurende de hele werkperiode
duidelijk reduceren.
Page 39
Apparaatspecifieke veiligheidsinstructies
WAARSCHUWING:
Gevaarloos werken met het apparaat is enkel mogelijk wanneer u de gebruiksaanwijzing en de veiligheidsinstructies volledig leest en de instructies strikt
naleeft. De machine mag enkel worden gebruikt
door personen die vertrouwd zijn met de gebruiksaanwijzing en de geldende voorschriften m.b.t. arbeidsveiligheid en ongevallenpreventie.
Bewaar alle veiligheidsinstructies en aanwijzingen
voor toekomstig gebruik.
Daarnaast moeten de bijgevoegde, 'algemene
veiligheidsinstructies' worden nageleefd.
► Dit elektrisch gereedschap moet gebruikt worden
als schuurmachine. Neem de veiligheidsinstruc-
es, aanwijzingen, aeeldingen en gegevens in
acht, die u met het elektrisch gereedschap hebt
gekregen. Wanneer u de volgende instruces
niet in acht neemt, kan dat leiden tot elektrische
schok, brand en/of ernsg letsel.
► Dit elektrisch gereedschap is niet geschikt voor
schuren met schuurpapier, werken met draadborstels, polijsten en doorslijpen. Toepassingen
waar het elektrisch gereedschap niet voor is bedoeld, kunnen gevaren en letsel veroorzaken.
► Gebruik geen toebehoren dat door de fabrikant
niet speciaal is bedoeld en geadviseerd voor dit
elektrisch gereedschap. Alleen het feit dat u het
toebehoren aan uw elektrisch gereedschap kunt
bevesgen is geen garane voor een veilig gebruik.
► Het toegestane toerental van het inzetgereed-
schap moet minstens zo hoog zijn als het op het
elektrisch gereedschap aangegeven maximale
toerental. Toebehoren dat sneller draait dan toe-
gelaten, kan breken en rondvliegen.
► De buitendiameter van het inzetgereedschap
moet voldoen aan de maten van uw elektrisch
gereedschap. Inzetgereedschappen met verkeer-
de afmengen kunnen niet voldoende worden
afgeschermd of gecontroleerd.
► Diamant-komschijven en ensen moeten exact
op de schuurspil van uw elektrisch gereedschap
passen. Inzetgereedschappen die niet exact op de
schuurspil van het elektrisch gereedschap passen,
draaien ongelijkmag, trillen erg sterk en kunnen
leiden tot controleverlies.
► Gebruik geen beschadigde inzetgereedschappen.
Controleer voor elk gebruik de diamant-komschijf op scheuren, slijtage of ernsge gebruikssporen. Wanneer het elektrisch gereedschap of
het inzetgereedschap op de grond valt, controleer
dan of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Wanneer u het in-
Rev. 3 / 39
zetgereedschap gecontroleerd hebt en erin gezet,
houden u en in de buurt aanwezige personen zich
dan buiten de zones van het ronddraaiende inzetgereedschap op en laat het elektrisch gereedschap
een minuut lang met maximaal toerental draaien.
Beschadigde inzetgereedschappen breken meestal
jdens deze tesase.
► Draag een persoonlijke beschermuitrusng. Ge-
bruik al naargelang de toepassing een volledig gezichtsmasker, oogbescherming of veiligheidsbril.
Indien nodig, draag dan een stofmasker, gehoorbescherming, veiligheidshandschoenen of een
speciaal schort, welke kleine schuur- en materiaaldeeltjes van u vandaan houden. De ogen moeten
worden beschermd tegen rondvliegende delen die
bij verschillende toepassingen ontstaan. Stof- en
ademmasker moeten het jdens gebruik vrijkomende stof lteren. Wanneer u lang bent blootgesteld
aan luid lawaai, kunt u gehoorverlies oplopen.
► Let bij andere personen op een veilige afstand tot
de zone waarin u werkt. Iedereen die deze zone
betreedt, moet een persoonlijke beschermuit-
rusng dragen. Brokken van het materiaal of gebroken inzetgereedschappen kunnen weg vliegen
en letsel ook buiten de directe werkzone veroorzaken.
► Pak het elektrisch gereedschap alleen vast aan de
geïsoleerde grepen wanneer u werkzaamheden
uitvoert waarbij het inzetgereedschap verborgen
stroomleidingen of het snoer van het apparaat
zelf kan raken. Het contact met een spanning-
voerende leiding zet ook de metalen onderdelen
van het elektrisch gereedschap onder spanning en
leidt tot een elektrische schok.
► Houd het snoer uit de buurt van draaiende in-
zetgereedschappen. Wanneer u de controle over
het elektrisch gereedschap verliest, kan het snoer
worden afgekapt of gegrepen en uw hand of arm
in het draaiende elektrisch gereedschap terechtkomen.
► Leg het elektrisch gereedschap nooit neer voor-
dat het inzetgereedschap volledig tot slstand is
gekomen. Het draaiende inzetgereedschap kan in
contact komen met een oppervlak waardoor u de
controle over het elektrisch gereedschap zou kunnen verliezen.
► Laat het elektrisch gereedschap niet draaien ter-
wijl u het draagt. Uw kleding kan door toevallig
contact met het draaiende inzetgereedschap worden gegrepen en het inzetgereedschap kan zich in
uw lichaam boren.
► Maak regelmag de venlaeopeningen van uw
elektrisch gereedschap schoon. De motorvenla-
tor trekt stof in de behuizing, een sterke ophoping
van metaalstof kan elektrische gevaren veroorzaken.
► Gebruik het elektrisch gereedschap niet in de
buurt van brandbare materialen. Vonken kunnen
deze materialen doen ontvlammen.
Page 40
► Gebruik geen inzetgereedschappen die vloeibare
koelmiddelen nodig hebben. Gebruik van water
of andere vloeibare koelmiddelen kan tot een
elektrische schok leiden.
► Gebruik uitsluitend de voor uw elektrisch ge-
reedschap toegelaten diamant-komschijven en
de voor het elektrisch gereedschap bestemde bescherm- en afzuigkap. Schuurelementen die niet
voor het elektrisch gereedschap zijn bedoeld, kunnen niet voldoende worden afgeschermd en zijn
onveilig.
► De bescherm- en afzuigkap moet veilig aan het
elektrisch gereedschap zijn aangebracht. De be-
scherm- en afzuigkap moet de bedienende persoon beschermen tegen brokstukken en toevallig
contact met het schuurelement.
► Diamant-komschijven mogen alleen worden ge-
bruikt voor de aanbevolen toepassingen. Bijvoorbeeld: schuur nooit met de rand van een diamantkomschijf. Diamant-komschijven zijn bedoeld om
materiaal af te schuren met de onderkant van de
diamant-segmenten. Krachten van opzij op deze
schuurelementen kunnen hen vernielen.
► Gebruik aljd onbeschadigde spanensen van het
juiste formaat en de juiste vorm voor de door u
gekozen diamant-komschijf. Geschikte spanensen
ondersteunen de diamant-komschijven en verminderen zo de kans op breken.
► Gebruik geen versleten diamant-komschijven
van grotere elektrisch gereedschappen. Diamant-
komschijven voor grotere elektrisch gereedschappen zijn niet afgestemd op de hogere toerentallen
van kleiner elektrisch gereedschap en kunnen breken.
Terugslag en daarvoor geldende veiligheids-
instruces
► Terugslag is de plotselinge reace als gevolg van
een klemmend of geblokkeerd draaiend inzetgereedschap, zoals slijpschijf, komschijf, draadborstel enz. Klemmen of blokkeren leidt tot een abrupte stop van het draaiende inzetgereedschap.
Daardoor wordt een ongecontroleerd elektrisch
gereedschap tegen de draairichng van het inzetgereedschap op het blokkerende punt versneld.
Wanneer bijv. een slijpschijf in het materiaal
klemt gaat zien of blokkeert, kan de rand van
de slijpschijf, die in het materiaal zit, vast blijven zien en daardoor de slijpschijf eruit breken of een terugslag veroorzaken. De slijpschijf
beweegt dan op de bedienende persoon toe
of van hem weg, al naargelang de draairichng van de schijf op het punt waar deze blokkeert. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van een verkeerd gebruik van het elektrisch gereedschap. Dit kan met
behulp van de volgende maatregelen worden
voorkomen.
► Houd het elektrisch gereedschap goed vast en
breng uw lichaam en uw armen in een posie
waarin u de terugslagkrachten op kunt vangen.
Gebruik aljd de extra greep, indien aanwezig,
om zoveel mogelijk controle over terugslagkrachten of reacemomenten bij het opstarten te hebben. De bedienende persoon kan door geschikte
voorzorgsmaatregelen de terugslag- en reacekrachten beheersen.
► Breng uw hand nooit in de buurt van draaiende
inzetgereedschappen. Het inzetgereedschap kan
bij een terugslag over uw hand bewegen.
► Vermijd met uw lichaam het bereik waarin het
elektrisch gereedschap bij een terugslag wordt
bewogen. De terugslag stuurt het elektrisch ge-
reedschap in de richng tegengesteld aan de beweging van de slijpschijf op het punt waar deze
blokkeert.
► Werk bijzonder voorzichg in de buurt van hoe-
ken, scherpe randen enz. Voorkom dat inzetgereedschappen van het materiaal terugslaan en
klem gaan zien. Het ronddraaiende inzetgereed-
schap hee bij hoeken, scherpe randen of wanneer het terugslaat de neiging om klem te gaan
zien. Dit veroorzaakt een controleverlies of terugslag.
► Gebruik géén keng- of getand zaagblad. Zulke
gereedschappen veroorzaken vaak een terugslag
of controleverlies over het elektrische apparaat.
Rev. 3 / 40
Page 41
Extra veiligheidsinstructies
► Draag een veiligheidsbril en gehoorbe-
scherming.
► Raak de diamant-komschijf niet aan voordat deze
is afgekoeld. Diamant-komschijven worden bij het
werken erg heet.
► Gebruik bij het bewerken van steen een stofaf-
zuiging. De stofzuiger moet zijn goedgekeurd om
steenstof af te zuigen. Gebruik van deze inrichn-
gen vermindert gevaren door stof.
► Schuur geen asbest-houdende materialen/werk-
stukken.
► Houdt het elektrisch gereedschap jdens het
werken met beide handen vast en zorg ervoor dat
u stevig staat. Het elektrisch gereedschap wordt
met twee handen veilig geleid.
► Zet het werkstuk vast. Een met spaninrichngen
of bankschroef vastgehouden werkstuk wordt
veiliger gehouden dan met de hand.
► Vermijd blokkeren van de diamant-komschijf of
een te hoge druk jdens het schuren. Overbelas-
ng van de slijpschijf verhoogt de belasng ervan
en het risico om klem te gaan zien of te blokke-
ren, en daarmee de mogelijkheid van een terugslag of breken van het slijpelement.
► Wanneer de diamant-komschijf blokkeert of u
het werk onderbreekt, schakel het elektrisch ge-
reedschap dan uit en houd het rusg vast totdat
de schijf tot slstand is gekomen.
► Schakel het elektrisch gereedschap niet opnieuw
in zolang het nog op het werkstuk zit. Laat de
slijpschijf eerst het volledige toerental bereiken
voordat u het werk hervat.
► Geopende beschermkap alleen bij muurranden
gebruiken. Bij vlak schuren de beschermkap aljd
sluiten.
► Voor elk gebruik apparaat, snoer en stekker con-
troleren. Laat beschadigingen alleen door een
erkende elektricien verhelpen. Steek de stekker
alleen bij uitgeschakelde machine in de contactdoos.
► Gebruik het apparaat buiten alleen met een aard-
lekschakelaar (RCD) met max. 30 mA. Indien de
haakse slijper door de aardlekschakelaar is uitgeschakeld moet de machine gecontroleerd en gereinigd worden.
► Trek de stekker uit de contactdoos en controleer
of de schakelaar is uitgeschakeld wanneer de ma-
chine zonder toezicht blij, bijv. bij montage en
demontage, bij spanningsverval, bij het inzeen
resp. monteren van een onderdeel.
► Schakel de machine uit wanneer deze om welke
reden dan ook opeens sl blij staan. Daarmee
vermijdt u plotseling opstarten terwijl de machine
zonder toezicht is.
► Gebruik het apparaat niet wanneer een deel van
de behuizing defect is, resp. bij beschadigingen
aan schakelaar, snoer of stekker.
► Controleer of het op de schijf aangegeven toeren-
tal hetzelfde of hoger is dan het toerental van de
machine. Gebruik alleen correct toebehoren.
► De buitendiameter van de komschijf moet over-
eenstemmen met de maten van het elektrisch
gereedschap.
► Diamant-komschijven en ensen moeten exact
op de schuurspil van uw elektrisch gereedschap
passen.
► Diamant-komschijven mogen alleen worden ge-
bruikt voor de daarvoor vastgelegde toepassingen.
► De machine mag alleen worden ingezet wanneer
de beschermkap onbeschadigd en volledig opera-
oneel is.
► Gebruik alleen komschijven waar de lamellenring
van de beschermkap overheen steekt.
► Vervang de lamellenring wanneer die versleten
is.
Lees voor de ingebruikneming van de
machine de gebruiksaanwijzing en
neem deze in acht!
Draag jdens het werk veiligheidsbril en
gehoorbescherming.
Bij stof-intensieve werkzaamheden
wordt aangeraden een stofmasker te
dragen.
Draag jdens het werk veiligheidshandschoenen.
Rev. 3 / 41
Page 42
Montage
► Trek vóór werkzaamheden aan het apparaat al-
tijd eerst de stekker uit de contactdoos.
Instellen van de handgreep
Open de twee vleugelmoeren links en rechts en
breng de handgreep in de gewenste positie. Draai de
vleugelmoeren weer vast.
Montage van de diamant-slijpschijf:
Kies een diamant-komschijf waarvan kwaliteit en specificaties overeenkomen met het materiaal dat u wilt
bewerken.
Gebruik alleen diamant-slijpschijven die voldoen aan
de gegevens in onderstaande tabel.
Let op het juiste formaat, de juiste hoogte en de juiste
diameter van het gat in de diamant-komschijf.
Het toegelaten toerental van de gebruikte diamantslijpschijf moet minstens overeenstemmen met de
gegevens in de hier volgende tabel.
Neem de gegevens over toerental resp. randsnelheid
op de diamant-slijpschijf in acht.
max D
[mm]
► Schroef spanmoer (8) met bijgevoegde dopsleutel
van de draadspil af. Daarbij drukt u op vergren-
delingsknop (2) en u draait de spil zo ver met de
hand totdat deze voelbaar vastklikt.
► Op de draadspil zit een ensmoer (6) ter stabili-
sering van de komschijf. Om met de passende
Collomix diamant-komschijf te werken moet u er
aljd op leen dat de ensmoer is ingezet. Zonder
ensmoer niet met de machine werken.
► Zet de diamant-komschijf (7) centrisch op de en-
smoer resp. afstandschijf.
► Vervolgens draait u de spanmoer (8) op de draad-
spil goed vast met behulp van de pensleutel. Daar-
bij drukt u de vergrendelingsknop (2) in om verder
draaien van de spil te vermijden.
► Let na de montage en voor het inschakelen van de
slijpschijf op correcte montage en vrij draaien. De
schijf mag de beschermkap of andere onderdelen
niet aanraken.
De komschijf kan door gebruik heet worden. Eerst
laten afkoelen. U kunt uw handen branden of zich
snijden aan de segmenten. Gebruik voor het wisselen
van gereedschap daarom altijd veiligheidshandschoenen.
Voer een testloop uit in een veilige stand en zonder
belasng. Bij onrusg draaien van het gereedschap
staakt u het werken onmiddellijk.
Gebruik alléén origineel toebehoren!
[mm] d Max.
toerental
[min
180 22,2 8500 30 80
Hoogte
[mm]
-1
]
[m/s]
6
7
8
Montage van de komschijf
Stofafzuiging
Stoffen van metalen als loodhoudende verf, sommige
houtsoorten, mineralen en metaal kunnen schadelijk
zijn voor de gezondheid. Aanraken of inademen van
de stoffen kan leiden tot allergische reacties en/of
aandoeningen aan de ademhalingsorganen bij de gebruiker of in de buurt aanwezige personen.
Bepaalde stoffen zoals eiken- of beukenstof gelden
als kankerverwekkend, met name in combinatie met
bijkomende stoffen voor de houtbehandeling (chro-
maat, houtbeschermende middelen). Asbesthoudend
materiaal mag alleen door gespecialiseerde personen
worden bewerkt.
Gebruik principieel een stofafzuiging wanneer u minerale stoffen bewerkt (filterklasse ‘M’)
Om een hoge mate van stofafzuiging te bereiken ge-
bruikt u de aanbevolen Collomix-stofzuiger in combinatie met dit elektrisch gereedschap. Deze zuiger
van de filterklasse ‘M’ is goedgekeurd voor het afzuigen van fijn stof.
Zorg voor een goede ventilatie van de werkplek.
Aanbevolen wordt, een ademmasker met filterklasse
P2 te dragen.
Aansluiting:
Verbind de afzuigslang van de stofzuiger Ø 35 mm
dicht sluitend met het aansluitstuk op de beschermkap.
Neem bij werkzaamheden met de stofafzuiging de
volgende aanwijzingen in acht:
Werk alleen met de door Collomix aanbevolen productcombinatie van elektrisch gereedschap met
vastgelegde diamant-komschijf en aangesloten stofafzuiging via Collomix-zuigers van de klasse ‘M’. Dit
Rev. 3 / 42
Page 43
garandeert een optimale stofafzuiging en voortgang
van het werk.
Neem bovendien de aparte gebruiksaanwijzing van de
stofzuiger in acht, met name de instructies over reiniging, onderhoud en vervangen van het filter.
Let erop dat de stofzuiger regelmatig wordt leeggemaakt. Gebruik daarbij de voorgeschreven stofzakken
van kunststof om ontsnappen van het stof in het milieu te vermijden.
Draag principieel gehoorbescherming, veiligheidsbril,
stofmasker en veiligheidshandschoenen.
Draaibare hoofdhandgreep
Alleen met vergrendelde hoofdhandgreep (13) werken. Zie pagina 2.
► Knop (9) indrukken.
► De hoofdhandgreep (13) kan nu naar beide kanten
90° gedraaid en vergrendeld worden.
► Controleer of de hoofdhandgreep (13) goed beves-
tigd is: Hij dient vergrendeld te zijn en er mag niet
aan kunnen worden gedraaid.
Bedrijf
Netspanning in acht nemen! De op het typeplaatje
vermelde spanning moet overeenkomen met de spanning van de stroombron. 230 V-apparaten kunnen ook
op 220-V of 240-V bronnen worden aangesloten.
In-/uitschakelen
De machine altijd met beide handen leiden!
Eerst inschakelen, dan het inzetgereedschap
naar het werkstuk brengen.
Voorkom onverhoeds aanlopen: De machine
altijd uitschakelen wanneer de stekker uit het stopcontact wordt gehaald of wanneer zich een stroomonderbreking heeft voorgedaan.
Bij continue inschakeling loopt de machine ver-
der wanneer hij uit de hand wordt getrokken. Houd
de machine daarom altijd met beide handen aan de
hiervoor bestemde handgrepen vast, zorg ervoor dat
u stevig staat en werk geconcentreerd.
Momentinschakeling:
► Inschakelen: De blokkering (10) in de richting van
de pijl schuiven en vervolgens de drukschakelaar
(11) indrukken.
► Uitschakelen: Laat de drukschakelaar (11) los.
Continue inschakeling:
► Inschakelen: De blokkering (10) in de richting van
de pijl schuiven en vervolgens de drukschakelaar
(11) indrukken en ingedrukt houden. De machine
is nu ingeschakeld. Nu de blokkering (10) nog-
maals in de richting van de pijl schuiven om de
drukschakelaar (11) te vergrendelen (continue in-
Rev. 3 / 43
schakeling).
► Uitschakelen: De drukschakelaar (11) indrukken
en loslaten.
Controleer de komschijf voor gebruik. De komschijf
moet correct gemonteerd zijn en vrij draaien. Laat
de machine voor de inzet minstens 1 minuut stationair draaien. Gebruik geen beschadigde, niet gebalanceerde of vibrerende komschijven. Wanneer u
sterke trillingen constateert, controleer dan de juiste
montage van de slijpschijf of vervang deze. Als het
resultaat niet beter wordt, neem dan direct contact
op met een servicepunt.
Arbeidsinstructies
Schakel de machine eerst in, zet dan de komschijf met
zijn hele oppervlak op het te bewerken oppervlak.
Daarbij niet kantelen.
Houd het apparaat altijd met beide handen vast. In
continu-bedrijf blijft het apparaat lopen wanneer het
uit de handen wordt getrokken.
Plaats de komschijf met het hele oppervlak op het te
bewerken oppervlak en zorg dat hij nergens vastzit.
Belast de schuurmachine niet zo sterk dat hij stil
komt te staan.
Raak de komschijf niet aan voordat hij is afgekoeld.
Komschijven van de betonschuurmachine worden tijdens het werk zeer heet.
Storingen verhelpen
► Overbelastingsbeveiliging: De elektronische sig-
naalindicatie (6) gaat aan en het lasttoerental
neemt STERK af. De motortemperatuur is te hoog!
De machine in onbelast toerental laten lopen tot
hij afgekoeld is en de elektronische signaalindicatie uitgaat.
► Overbelastingsbeveiliging: De elektronische sig-
naalindicatie (6) gaat aan en het lasttoerental
neemt LICHT af. De machine wordt overbelast.
Werk met gereduceerde belasting verder tot de
elektronische signaalindicatie uitgaat.
► Elektronische veiligheidsuitschakeling: De elek-
tronische signaalindicatie (6) brandt en de machine werd zelfstandig UITGESCHAKELD. Bij een te
hoge str omtoenamesnelheid (zoals bijvoorbeeld
bij een plotselinge blokkering of terugslag) wordt
de machine uitgeschakeld. Machine bij de drukschakelaar (8) uitschakelen. Vervolgens weer inschakelen en normaal verder werken. Zorg ervoor
dat zich verder geen blokkeringen voordoen. Zie
hoofdstuk 4.2.
► Herstartbeveiliging: De elektronische signaalini-
catie (6) KNIPPERT en de machine loopt niet. De
herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de
machine ingeschakeld is, of is de stroomtoevoer
na een onderbreking weer hersteld, dan loopt de
ma chine niet aan. De machine uit- en weer inschakelen.
Page 44
► De machine versnelt bij het inschakelen zeer snel
tot het maximale toerental, d.w.z. de automatische aanloopstroombegrenzing (zachte aanloop)
werkt niet. Er is sprake van een elektronische fout,
andere elektronische veiligheidsfuncties staan niet
meer ter beschikking. Laat de machine direct repareren.
De lamellenring vervangen
Zie g. C01 - C05
► Om een opmale stofafzuiging en bescherming
voor de gebruiker te garanderen dient u een ver-
sleten lamellenring jdig te vervangen.
► Om de lamellenring te vervangen verwijdert u
eerst de slijpkop. Maak de schroeven van de tweedelige klemring los met een steeksleutel SW 8.
Trek de twee versleten lamellen uit de beugel.
► Druk telkens één van de twee lamel-inzetstukken
volledig in de opening tussen de kap en de klemring.
► Als de beide lamellen correct geplaatst zijn draait u
de schroeven weer vast. Let er bij het vastdraaien
op dat de beide uiteinden van de klemring recht
tegenover elkaar staan.
► Controleer of de lamellenring stevig in de beugel
zit en er niet uitgetrokken kan worden.
Verzorging en onderhoud
► Trek vóór alle werkzaamheden aan het apparaat,
met name bij wisselen van het slijpgereedschap,
de stekker uit!
► Houd de ventilatieopeningen schoon en open om
voor voldoende koeling te zorgen. Gesloten ventilatieopeningen leiden tot stukgaan van de machine. Zuig de ventilatieopeningen regelmatig uit
met een stofzuiger.
► Laat reparaties enkel uitvoeren door een erkende
werkplaats of door de Collomix-service.
► Gebruik alleen origineel Collomix toebehoren en
vervangende onderdelen.
Garantie
In het kader van de leveringsvoorwaarden geeft de
fabrikant garantie conform de wettelijke/nationale
bepalingen. Voeg bij een garantieclaim de factuur of
bon bij.
Door derde personen uitgevoerde reparaties ontslaan ons van elke garantieverplichting. Bij onregelmatigheden verzoeken wij u, de machine naar ons
op te sturen. Klachten kunnen enkel in behandeling
worden genomen wanneer het apparaat in volledig
gemonteerde toestand naar de Collomix-service
wordt gestuurd..
Beschadigingen die te herleiden zijn tot normale slijtage, overbelasting, ondeskundige behandeling, onjuist toebehoren of onvoldoende onderhoud vallen
niet onder de garantie.
Niet met ons afgesproken constructieve of functionele veranderingen aan de machine leiden tot vervallen van de garantie en van de conformiteitsverklaring.
Verwijdering
Het stof dat bij het schuren ontstaat, kan schadelijke
stoffen bevatten. Verwijder dit niet via het huisvuil
maar correct via een verzamelpunt voor klein chemisch afval.
Apparaat, toebehoren en verpakking dienen op een
milieuvriendelijke wijze te worden gerecycled.
Maak afgedankt elektrisch gereedschap onbruikbaar door het snoer te verwijderen.
Verwijder elektrisch gereedschap niet via het
huisvuil.
Houd u aan nationale voorschriften voor een correct
inzamelen en recyclen van afgedankt elektrisch gereedschap, verpakkingen en toebehoren.
Wijzigingen voorbehouden
Rev. 3 / 44
Fabrikant:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Duitsland
Page 45
Maskinelementer
1 Håndtak
2 Knapp for skivelås
3 Slangetilkobling Ø 35 mm
4 Støvbeskyttelseshette
5 Lamellring
6 Flensmutter
7 Diamant-slipehode
8 Spennmutter
9 Knapp (til å dreie hovedhåndtaket)
10 Bryterknapp
11 PÅ-/AV-bryter
12 Luftespalte
13 Hovedhåndtak
14 Strømkabel med støpsel
15 Elektronikk-signal-indikator
Bestemmelsesrett bruk
Betongsliperen er beregnet for sliping og erning av
betong, sement og belegg.
Kun for næringsmessig bruk innen håndverk og in-
dustri.
Overhold alle sikkerhetsanvisninger, anvisninger,
fremsllinger og data, som du moar med denne
maskinen.
Med en slipekopp som er egnet for den lsvarende
bruken tjener den l tørr sliping, avgrading og glang
av ujevnheter på betongater, erning av forskalingsskjøter, slamhinner samt sementbaserte limrester
ved utskining av iser. Med passende slipekopp er
den også egnet for erning av termoplasske beskyt-
telsesbelegg og limrester. Ved bearbeiding av ter-
moplasske materialer kan det oppstå lklistring av
lamellringen.
Bruk kun slipekopper som anbefales av produsenten.
Bruken av andre slipekopper kan føre l overbelastning av maskinen hhv. skade på lagrene og fare for
brukeren.
Betongsliperen må kun brukes sammen med en eg-
net avsugsinnretning av støvklasse ”M”.
Brukeren er selv ansvarlig for skader som oppstår
som følge av ikke ltenkt bruk
CE - samsvarserklæring
Vi erklærer med eneansvar, at dette produktet tilsvarer
følgende standarder eller normative produkter: EN 55014,
EN 61000, EN 60745-1:2009 + EN 60745-2-3:2011+A2:2
013+A11+A12:2014 i henhold til bestemmelsene til ret-
ningslinjene, til 19.04.2016:2004/108 EU; fra 20.04.2016:
2014/30/EU, 2006/42 EU, 2011/65/EU.
Gaimersheim, 08.11.2017
Alexander Essing
Forretningsledelse
Tekniske data
Betongsliper CMG 2600
Nominell inngangseffekt: 2600 Wa
Spenning: 230-240 Volt
Frekvens: 50/60 Hz
Tomgangsturtall 1. Gir: 6600 min
-1
Diameter koppskive: 180 mm
Vekt uten skive: 6,8 kg
Verneklasse: q / II
Støy-/vibrasjonsverdier
Måleverdier er bli beregnet lsvarende l EN 60745
Det A-vurderte støynivået l apparatet er l vanlig:
Lydtrykk
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Usikkerhet K = 3 dB
Total vibrasjonsverdi
Emisjonsverdi an [m/s2]
CMG 2600 6,7 m/s
Usikkerhet K = 1,5 m/s
Lydeekt
L
[dB(A)]
WA
2
2
ADVARSEL:
De angitte måleverdiene gjelder for nye apparater.
Med daglig bruk forandres støy- og vibrasjonsverdiene.
MERKNAD
Vibrasjonsnivået som angis i disse anvisningene er
blitt målt tilsvarende til en i EN 60745 standardisert
måleprosedyre og kan brukes til sammenligning av
elektroniske verktøy. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte
vibrasjonsnivået representerer den hovedsakelige
bruken til det elektroniske verktøyet. Men hvis det
elektroniske verktøyet brukes for andre anvendelser
med avvikende bruksverktøy, og ved utilstrekkelig
vedlikehold, kan vibrasjonsnivået avvike. Dette kan
føre til at vibrasjonsbelastningen økes betydelig i løpet av hele arbeidstidsrommet.
For nøyaktig vurdering av vibrasjonsbelastningen bør
man også ta hensyn til tidsrommet hvor apparatet er
slått av eller er i drift, men ikke virkelig brukes. Dette
kan redusere vibrasjonsbelastningen betydelig i løpet
av hele arbeidstidsrommet.
NO
Tekniske dokumenter må anmodes ved:
Collomix
Abt. Technische Entwicklung (avd. for teknisk utvikling)
Daimlerstr. 9, 85080 Gaimersheim, Tyskland
Rev. 3 / 45
Page 46
Apparatspesifikke sikkerhetsmerknader
ADVARSEL:
Ufarlig arbeid med apparatet er kun mulig, hvis du
leser hele bruksanvisningen og sikkerhetsmerknadene og følger anvisningene til punkt. Maskinen må
kun brukes av personer som er kjent med bruksanvisningen og de gjeldende forskriftene om arbeidssikkerhet og forebyggelse av ulykker.
Alle sikkerhetsmerknader og anvisninger må oppbevares til senere bruk.
I tillegg må de vedlagte, „generelle sikkerhet-
smerknadene“ følges.
► Dee elektroniske verktøyet skal brukes som sli-
per. Følg alle sikkerhetsmerknader, anvisninger,
fremsllinger og informasjoner som du moar
sammen med det elektroniske verktøyet. Hvis
du ignorerer følgende anvisninger, kan det føre l
elektrisk slag, ild og/eller alvorlige personskader.
► Dee elektroniske verktøyet er ikke egnet l sli-
ping med sandpapir, arbeid med stålbørster, po-
lering og kue sliping. Bruk, som det elektroniske
verktøyet ikke er ment l, kan forårsake farer og
personskader.
► Ikke bruk lbehør som ikke er bli spesielt plan-
lagt eller anbefalt av produsenten. Muligheten l
å kunne montere lbehøret på det elektroniske
verktøyet garanterer ikke sikker bruk.
► Det llae turtallet l bruksverktøyet må minst
være like høyt som det angie maksimal turtallet l det elektroniske verktøyet. Tilbehør som
roterer raskere enn lla, kan brekke og kastes
omkring.
► Den utvendige diameteren l bruksverktøyet
må lsvare målene l det elektroniske verktøy.
Bruksverktøy som måles feil kan ikke avskjermes
eller kontrolleres lstrekkelig.
► Diamant-koppskiver og enser må passe nøyak-
g på slipespindelen l det elektroniske verktøy-
et. Bruksverktøy, som ikke passer nøyakg på slipespindelen l det elektroniske verktøyet, dreies
uregelmessig, vibrerer veldig strekt og kan før l
tap av kontrollen.
► Ikke bruk skadd bruksverktøy. Diamant-koppski-
ven må før hver bruk kontrolleres for sprekker,
slitasje eller sterk bruk. Hvis det elektroniske
verktøyet eller bruksverktøyet faller ned, må du
kontrollere om det er skadd, eller benye deg av
et uskadd bruksverktøy. Hvis du har kontrollert og
brukt bruksverktøyet, må du og personer i nærheten holde dere utenfor det roterende bruksverk-
tøyet, og la bruksverktøyet gå med høyeste turtall
i e minu. Bruksverktøy som er skadd brekker i
regel i denne tesasen.
► Bruk personlig verneutstyr. Eersom anvendelse
må du bruke helmaske, øyevern eller vernebrille.
Så vidt det er hensiktsmessig må du bruke støvmaske, hørselsvern, vernehansker eller e spesielt forkle, som holder små slipe- og materialpar-
kler borte innenfra. Øynene må beskyes mot
fremmedlegemer i luen, som oppstår ved forskjellige anvendelser. Støv- eller åndedresmasker
må kunne ltrere støvet som oppstår ved anvendelsen. Hvis du over lang d er utsa for støy, kan
du få hørselsskader.
► Pass på at andre personer holder sikker avstand
l arbeidsområdet di. Alle, som går inn på arbeidsområdet, må bruke personlig verneutstyr.
Bruddstykker l materialet eller bruksverktøy som
er brukket kan y avgårde, og forårsake personska-
der utenfor det direkte arbeidsområdet.
► Det elektroniske verktøyet må kun berøres på de
isolerte gripeatene, hvis du uører arbeid hvor
det er mulighet for at bruksverktøyet treer på
skjulte strømledninger eller den egne strømkabelen. Kontakt med ledninger som står under spen-
ning seer også metalldeler l det elektroniske
verktøyet under spenning, og fører l elektrisk
slag.
► Hold strømkabelen unna roterende bruksverktøy.
Hvis du mister kontrollen over det elektroniske
verktøyet, kan strømkabelen kues eller gripes, og
hånden eller armen din kan komme i kontakt med
det roterende elektriske verktøyet.
► Legg det elektroniske verktøyet aldri fra deg før
bruksverktøyet har kommet l fullstendig stans.
Det roterende bruksverktøyet kan komme i kontakt med lageraten, og føre l at du kan miste
kontrollen over det elektroniske verktøyet.
► Ikke la det elektroniske verktøyet være i dri,
mens du bærer på det. Klær kan ved lfeldig kon-
takt med det roterende bruksverktøyet gripes, og
bruksverktøyet kan bore seg inn i kroppen.
► Gjennomfør regelmessig rengjøring av venla-
sjonssprekkene l det elektroniske verktøyet.
Motorvien trekker støv inn i huset, sterk avleiring
av metallstøv kan forårsake elektriske farer.
► Ikke bruk det elektroniske verktøyet i nærheten
av brennbare materialer. Gnister kan tenne mate-
rialene.
► Ikke bruk bruksverktøy som krever kjølevæske.
Bruk av vann eller kjølevæsker kan føre l elektrisk
slag.
► Bruk kun diamant-koppskiver og verne- og av-
trekksheer som er godkjent for det elektroniske
verktøyet. Slipeenheter, som ikke er konstruert for
det elektroniske verktøyet kan ikke skjermes lstrekkelig og er ikke sikre.
► Verne- og avtrekksheen må festes sikkert på det
elektroniske verktøyet. Verne- og avtrekksheen
skal beskye brukere mot bruddstykker og lfeldig
kontakt med slipeenheten.
Rev. 3 / 46
Page 47
► Diamant-koppskiver må kun brukes l de anbe-
falte bruksmulighetene. For eksempel: Slip aldri
med kanten l en diamant-koppskive. Diamant-
koppskiver er ment for materialborøring med
undersiden l diamantsegmentene. Krainnvirkning fra siden kan føre l at slipeenheten brekker.
► Bruk alld uskadde strammeenser med rikg
størrelse og form for valgt diamant-koppskive.
Egnede enser støer diamant-koppskiven og reduserer faren for brudd.
► Ikke bruk nedslie diamant-koppskiver fra større
elektroniske verktøy. Diamant-koppskiver l stør-
re elektroniske verktøy er ikke lpasset l de høye
turtallene l mindre elektroniske verktøy, og kan
brekke.
Tilbakeslag og lsvarende
sikkerhetsmerknader
► Tilbakeslag er den plutselige reaksjonen som
følge av fasthektet eller blokkert bruksverktøy
som roterer, som slipeskive, slipekopp, stålbørste osv.. Fasthekng eller blokkering fører l
omgående stans av det roterende bruksverk-
tøyet. På denne måten akselereres et ukontrollert elektronisk verktøy mot dreieretningen
l bruksverktøyet på stedet l blokkeringen.
Hvis f.eks. en slipeskive hekter seg fast i arbeidsstykket eller blokkerer, kan kanten l slipeskiven som går inn i arbeidsstykket, feste seg
og dermed brekke ut slipeskiven eller forår-
sake lbakeslag. Eersom dreieretning l skiven på stedet l blokkeringen, beveger slipe-
skiven seg enten mot eller bort fra brukeren.
Herved kan det også hende at slipeskiver brekker.
Tilbakeslag er følge av feil bruk eller en defekt ved
bruken det elektroniske verktøyet. Det kan unngås
gjennom egnede sikkerhetsltak, som beskrives
påfølgende.
► Hold det elektroniske verktøyet i et godt grep
og se kroppen og armene i en posisjon hvor du
kan ta opp lbakeslagskraen. Bruk alld ekstrahåndtaket, hvis lgjengelig, for å ha størstmulig
kontroll over lbakeslagskreene eller reaksjons-
momenter ved oppkjøring. Brukeren kan beher-
ske lbakeslags- og reaksjonskreene ved hjelp av
egnede sikkerhetsltak.
► Se hånden din aldri i nærheten av roterende
bruksverktøy. Bruksverktøyet kan bevege seg over
hånden ved lbakeslaget.
► Unngå området med kroppen, som det elektro-
niske verktøyet beveger seg l ved lbakeslag.
Tilbakeslaget driver det elektroniske verktøyet i
motsa retning av slipeskiven ved stedet l blok-
keringen.
► Vær spesielt forsikg ved arbeid på hjørner, skar-
pe kanter osv.. Unngå at bruksverktøy l arbeidsstykker spreer lbake eller klemmes fest. Det
roterende bruksverktøyet tenderer l å klemme
seg fast ved hjørner, skarpe kanter eller når det
spreer bort. Dee forårsaker tap av kontrollen
eller lbakeslag.
► Ikke bruk kjeng eller tannet sagblad. Slike ar-
beidsverktøy forårsaker oe et lbakeslag eller
tap av kontrollen over elektroverktøyet.
Rev. 3 / 47
Page 48
Tilleggs sikkerhetsmerknader
► Bruk vernebrille og hørselsvern.
► Ikke ta på diamant-koppskiven før den er ned-
kjølt. Diamant-koppskiver blir ved arbeider veldig
varme.
► Bruk støvavtrekk ved bearbeiding av stein. Støv-
sugeren må være godkjent for oppsuging av steinstøv. Bruk av denne innretningen reduserer fare
grunnet støv.
► Ikke slip asbestholdige materialer/arbeidsstyk-
ke r.
► Ved arbeider med det elektroniske verktøyet må
du holde det godt fast med begge hendene og
sørge for stødig stand. Det elektroniske verktøyet
føres sikkert med to hender.
► Sikre arbeidsstykket. E arbeidsstykke som holdes
fast med en strammeinnretning eller skrueskke,
holdes sikrere enn med hånden.
► Unngå blokkering av diamant-koppskiven eller for
høyt kontakrykk ved sliping. Overbelastning av
slipeskiven øker slitasjen og sjansene for kanng eller blokkering og dermed også muligheten for lba-
keslag eller brudd av slipeenheten.
► Hvis diamant-koppskiven blokkerer eller hvis du
avbryter arbeidet, må det elektroniske verktøyet
slås av og vent l skiven har kommet l full stans.
► Ikke slå det elektroniske verktøyet på igjen, så-
lenge det enda benner seg på arbeidsstykket.
La slipeskiven først nå fullt turtall før du fortseer
arbeidet.
► Åpne beskyelsesheer må kun brukes ved vegg-
kanter. Ved overateslipning må beskyelseshet-
ten alld lukkes.
► Kontroller apparatet, kabler og kontakter før hver
bruk. Skader må kun utbedres av en anerkjent
elektriker. Skk kontakten kun inn i skkontakten
når maskinen er slå av.
► Utendørs må apparatet drives med en feilstrøm-
automatbryter (RCD) med maks. 30 mA. Dersom
jordfeilbryteren kobler ut vinkelsliperen, trenger
den kontroll og rengjøring.
► Trekk strømkontakten og kontroller om bryteren
er slå av hvis maskinen blir stående uten oppsyn, f.eks. ved monterings- og demonteringsarbeider, ved spenningstap, ved installasjon eller
montering av en lbehørsdel.
► Slå av maskinen hvis den av en eller annen grunn
blir stående. På denne måten unngår du ulsiktet
oppstart når maskinen ikke er under oppsyn.
► Ikke bruk apparatet hvis en del av huset er defekt,
eller ved skader på bryteren, lførselslednigen eller kontakten.
► Kontroller at turtallet som er angi på skiven er
lik eller større enn turtallet l maskinen. Bruk kun
Rev. 3 / 48
egnet lbehør.
► Den utvendige diameteren l slipekoppen må
stemme overens med målene l det elektriske
verktøyet.
► Diamant-koppskiver og enser må passe nøyakg
på slipespindelen l det elektroniske verktøyet.
► Diamant-koppskiver må kun brukes l de de-
nerte bruksmulighetene.
► Maskinen må kun tas i bruk med en uskadd og
fullt funksjonsdykg beskyelseshee.
► Bruk kun slipekopper, som lamellringen l be-
skyelsesheen rager ut over.
► Ski ut lamellringen ved slitasje
Les og følg bruksanvisningen før oppstart av maskinen!
Bruk vernebrille og hørselsvern ved arbeidet.
Det anbefales å bruke en støvmaske ved
støvintensive arbeider.
Bruk vernehansker ved arbeidet.
Page 49
Montering
► Trekk alltid strømkontakten fra stikkontakten før
arbeider på apparatet.
Innstilling av håndtaket
Løsne begge vingemutrene til venstre og høyre og
bring håndtaket i ønsket posisjon. Trekk til vingemu-
trene igjen.
Montering av diamant-slipeskiven:
Velg en diamant-koppskive med tilsvarende kvalitet
og spesifikasjoner som materialet som skal bearbeides.
Bruk kun diamant-slipeskiver som tilsvarer angivelsene i tabellen nedenfor.
Påse at det er riktig størrelse, riktig høyde og riktig
diameter på boringen til diamantslipekoppen.
Det tillatte turtallet til diamant-slipeskiven som bru-
kes må tilsvare angivelsene i tabellen som følger.
Vær obs på angivelsene til turtallet eller omfangshastigheten på diamant-slipeskiven.
maks D
[mm]
► Skru spennmueren (8) av gjengespindelen ved
hjelp av den vedlagte pipenøkkelen. Derved trykker du låseknappen (2) og dreier spindelen så
langt for hånd, l den går merkbart i lås.
► På gjengespindelen sier det en ensmuer (6)
for stabilisering av slipekoppen. For arbeid med
passende Collomix diamantslipekopp må det alld
påses at ensmueren er sa i. Ikke ta maskinen i
bruk uten ensmuer.
► Se diamant-koppskiven (7) sentrert på ensmut-
teren eller avstandsskiven.
► Dereer trekkes spennmueren (8) godt fast på
gjengespindelen ved hjelp av pinnehullnøkkelen.
Derved trykker du låseknappen (2) for å hindre at
spindelen dreier videre.
► Eer montering og før innkobling må slipeskiven
kontrolleres for rikg montering og om den er legående. Skiven må ikke berøre beskyelsesheen
eller andre deler.
Slipekoppen kan ved bruk bli varm. La den først kjøle
seg ned. Du kan få forbrenninger på hendene eller
kutte hhv. skrape deg opp på segmentene. Derfor må
du alltid bruke arbeidshansker ved bytte av verktøy.
Gjennomfør et testløp i en sikker posisjon og uten
last. Hvis verktøyet går urolig, må du omgående av-
bryte arbeidet.
Bruk kun originaltilbehør!
[mm] d Maks. tur-
tall [min-1]
180 22,2 8500 30 80
Høyde
[mm]
[m/s]
6
7
8
Montering av koppskiven
Støvavtrekk
Støv fra materialer som blyholdig maling, noen tretyper, mineraler og metall kan være helseskadelig.
Berøring eller innånding av støv kan føre til allergiske
reaksjoner og/eller luftveissykdommer til brukeren eller personer i nærheten.
Bestemte typer støv som eik- eller bøkstøv gjelder
som kreftfremkallende, spesielt i forbindelse med til-
setningsstoffer for trebehandling (kromat, trelasur).
Asbestholdig material må kun bearbeides av spesia-
lister.
Bruk generelt støvavtrekk ved bearbeidelse av mine-
ralske stoffer (filterklasse „M“)
For å oppnå en høy grad støvavtrekk, må du bruke
den anbefalte Collomix-høyytelsesstøvsugeren
sammen med dette elektroniske verktøyet. Denne
støvsugeren med filterklasse „M“ er godkjent for
støvsuging av finstøv.
Sørg for at arbeidsplassen er godt ventilert.
Det anbefales å bruke en åndedrettsmaske med filterklasse P2.
Tilkobling:
Forbind sugeslangen til støvsugeren Ø 35 mm tettsittende med sugestussen på beskyttelseshetten.
Ved arbeid med støvavtrekk må du være obs på følgende merknader:
Utfør arbeidet kun med en fra Collomix anbefalt produktkombinasjon av elektriske verktøy med definert
diamant-koppskive og tilkoblet støvavtrekk ved hjelp
av Collomix-støvsugeren av klasse „M“. Dette garanterer optimalt støvavtrekk og arbeidsfremskritt.
Utover dette må du følge den separate bruksanvisningen til støvsugeren, spesielt merknadene om rengjø-
ring, vedlikehold og skifte av filteret.
Rev. 3 / 49
Page 50
Sørg for regelmessig tømming av støvsugeren. Bruk
de foreskrevne støvoppsamlingposene av plast for å
unngå at støv trenger ut i miljøet.
Generelt skal du bruke hørselsvern, vernebrille, støv-
maske og vernehansker.
Dreibart hovedhåndtak
Ikke begynn arbeidet før hovedhåndtaket er gått i inngrep (10). Se bilde på side 2.
► Trykk inn knappen (9).
► Hovedhåndtaket kan nå dreies i 90° til begge side-
rog gå i inngrep (10).
► Sjekk at det sitter godt: Hovedhåndtaket (10) må
gå i inngrep og må ikke kunne dreies.
Bruk
Vær obs på strømspenningen! Spenningen som er angitt på typeskiltet må stemme overens med spennin-
gen til strømkilden. 230 V-apparater kan også drives
på 220-V eller 240-V kilder.
Start og stopp
Før alltid maskinen med begge hender.
Slå maskinen på før du plasserer verktøyet på ar-
beidsstykket.
Unngå utilsiktet oppstart av maskinen: Slå alltid
av maskinen når støpselet blir trukket ut av kontakten
eller ved strømbrudd.
Under vedvarende drift fortsetter maskinen å gå
selv om den blir revet ut av hendene dine. Hold derfor
alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.
Momentinnkobling:
Slå på maskinen: Skyv (10) sperren i pilens retning
og trykk deretter på bryteren (11).
Slå av: Slipp bryterknappen (11).
Permanentkobling (avhengig av utstyret):
Slå på maskinen: Skyv (10) sperren i pilens retning og
trykk deretter på bryteren (11) og hold den inne. Maskinen er nå slått på. Skyv sperren (10) på nytt i pilens
retning for å låse bryteren (11) (permanentkobling) .
Slå av maskinen: Trykk på bryterknappen (11) og slipp
den.
ikke forbedrer resultatet må du omgående ta kontakt
med serviceverkstedet.
Arbeidsinstrukser
Slå først på maskinen, sett deretter slipekoppen med
hele flaten ned på flaten som skal bearbeides. Ikke
tipp maskinen.
Hold alltid maskinen fast med begge hender. I kontinuerlig drift fortsetter maskinen å gå, hvis den rykkes
ut av hånden.
Ikke belast sliperen så sterkt at den stanser.
Ikke ta på slipekoppen før den er nedkjølt. Slipekop-
pene til betongsliperen blir ved arbeider veldig varme.
Utbedring av feil
Overbelastningsvern:
Elektronikksignalindikatoren (15) lyser og belastningsturtallet avtar KRAFTIG. Motortemperaturen er for
høy! La maskinen gå på tomgang inntil den er avkjølt
og elektronikksignalindikatoren slukkes.
Overbelastningsvern:
Elektronikksignalindikatoren (15) lyser og belastningsturtallet avtar LITT. Maskinen er i ferd med å bli over-
belastet. Arbeid videre med redusert belastning til
elektronikksignalindikatoren slukker.
Elektronisk sikkerhetsutkopling: Den elektroniske-
signal-visningen (15) lyser og maskinen ble KOPLET UT
automatisk. Ved for høy økning av strømstyrken (som
f.eks. oppstår ved plutselig blokkering eller rekyl) slås
maskinen av. Slå av maskinen med bryteren. Slå deretter på maskinen igjen og jobb videre. Unngå flere
blokkeringer.
Gjeninnkoblingsvern: Elektronikksignalindikatoren
(15) BLINKER og maskinen går ikke. Startsperren har
slått inn. Hvis støpselet settes inn mens maskinen er
på, eller hvis strømforsyningen gjenopprettes etter et
strømbrudd, starter ikke maskinen. Slå maskinen av
og deretter på igjen.
Maskinen øker turtallet svært raskt til maksimalt turtall når den slås på, dvs. den automatiske startstrømbegrensningen (mykstart) fungerer ikke. Det forelig-
ger en elektronikkfeil, og elektronikkfunksjoner som
er relevante for sikkerheten, er ikke lenger tilgjengelige. Maskinen må umiddelbart repareres
Kontroller slipekoppen før bruk. Slipekoppen må
være feilfritt montert og bevege seg fritt. La maskinen gå i minst 1 minutt i tomgang, før bruk. ikke bruk
skadde, ujevne eller vibrerende slipekopper. Hvis du
merker sterke vibrasjoner må du kontrollere riktig
montering av slipeskiven eller skifte den ut. Hvis det
Rev. 3 / 50
Page 51
Skifte av lamellringen
Se g. C01 - C05
► For å sikre opmalt støvavsug og at operatøren er
beskyet så godt som mulig, må en sli lamellring
byes i re d.
► For å bye lamellringen erner du først slipekop-
pen. Løsne skruene på den todelte klemringen
med en skienøkkel SW 8. Trekk de to slie lamellene ut av brakeen.
► Trykk en av de to lamellinnsatsene helt inn i åpnin-
gen mellom deksel og klemring. (C 03 - C 04).
► Når de to lamellene er rikg montert, må du skru
inn skruene igjen. Når skruene skrus l igjen må
du sørge for at endene på klemringen er i samme
høyde.
► Kontroller om lamellarringen sier fast i brakeen
og ikke kan trekkes ut.
Stell og vedlikehold
► Før alle arbeider på apparatet, spesielt ved skifte
av slipeverktøy, må strømkontakten trekkes!
► Ventilasjonssprekkene må holdes rene og åpne for
å garantere tilstrekkelig kjøling. Lukkede ventilasjonssprekker fører til ødeleggelse av maskinen.
Rengjør luftespalten regelmessig med en støvsu-
ger.
► Reparasjoner må kun utføres av et anerkjent fag-
verksted eller Collomix-servicen.
► Bruk kun original Collomix tilbehør og reservede-
ler.
Kassering
Slipestøvet som dannes kan inneholde skadelige stoffer. Det må ikke kastes sammen med husholdningsavfall, men leveres forskriftsmessig til godkjent mottak
for spesialavfall.
Maskinen, tilbehør og emballasje skal leveres til miljøriktig gjenvinning.
Elektroverktøy som skal kasseres må gjøres
funksjonsudyktige ved å fjerne strømka-
belen.
Ikke kast elektroverktøy sammen med hus-
holdningsavfallet.
Følg nasjonale forskrifter for avfallsbehandling og
gjenvinning av elektroverktøy, emballasje og tilbehør.
Med forbehold om endringer
Produsent:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Tyskland
Garanti
Innenfor rammen til leveransebetingelsene yter produsenten garanti i henhold til de lovregulerte/landspesifikke bestemmelsene. I tilfelle av garantikrav må
du legge ved kvitteringen eller leveransebeviset.
Reparasjoner som gjennomføres av tredje løser oss
fra samtlige garantiplikter. Ved uregelmessigheter ber
vi om at du sender maskinen til oss. Reklamasjoner
kan kun anerkjennes, hvis hele apparatet sendes til
Collomix-servicen.
Skader, som oppstår grunnet vanlig slitasje, overbe-
lastning, ikke-forskriftsmessig bruk, tilbehør som ikke
er egnet eller utilstrekkelig vedlikehold, er utelukket
av garantien.
Konstruksjonsmessige eller funksjonelle endringer på
maskinen, uten godkjenning fra oss har som følge at
garantien samt samsvarserklæringen slokner.
Rev. 3 / 51
Page 52
Maskinelement
SE
1 Handtag
2 Knapp för snabbarretering
3 Slangmunstycke Ø 35 mm
4 Dammskyddshuv
5 Lamellring
6 Flänsmutter
7 Diamant-sliphjul
8 Spännmutter
9 Knapp
(för att vrida huvudhandtaget)
10 Spärr
11 PÅ-/AV-brytare
12 Luftningsslitsar
13 Huvudhandtag
14 Nätkabel med kontakt
15 Elektronik-signal-display
Regelmässig användning
Betongslipmaskinen är avsedd för slipning och avlägsnande av betong,.
Endast för kommersiell användning inom hantverk
och industri,
Beakta alla säkerhetshänvisningar, anvisningar, bilder
och data som du får med denna apparat.
Med den för motsvarande användning ägnade slip-
hjulet tjänar den för torrslipning, gradning och utjämning av ojämnheter på betongytor, avlägsnande av
skalningssömmar, kalkrester samt cementära klister-
rester vid byte av plaor. Med passande sliphuvud
ägnar den sig också för avlägsnande av termoplas-
ska skyddsbeläggningar och klisterrester. Vid bearbetning av termoelasska material kan lamellringen
klistras ihop.
Använd endast sliphjul som rekommenderas av llverkaren. Användningen av andra sliphjul kan leda
ll överbelastning av apparaten resp. skador på lager
och fara för operatören.
Betongslipmaskinen får endast användas llsammans
med en lämplig uppsugningsutrustning av dammklas-
sen ”M”.
Användaren ansvarar ensam för alla skador som upp-
står genom icke ändamålsenlig användning
CE-konformitetsförklaring
Vi förklarar i ensamt ansvar att denna produkt överensstämmer med följande normer eller normativa pro-
dukter. EN 55014, EN 61000, EN 60745-1:2009 + EN
60745-2-3:2011+A2:2013+A11+A12:2014 enligt bestäm-
melserna i riktlinjerna, till 19.04.2016:2004/108/EG,
från 20.04.2016: 2014/30/EU; 2006/42 EG, 2011/65/EG.
Gaimersheim, 08.11.2017
Alexander Essing
Företagsledning
Tekniska data
Betongslipare CMG 2600
Nominell upptagningsprestation: 2600 Wa
Spänning: 230-240 volt
Frekvens: 50/60 Hz
Tomgångsvarvtal 1 Gång: 6600 min
-1
Diameter slipbehållare: 180 mm
Vikt utan skiva: 6,8 kg
Skyddsklass: q / II
Ljud-/vibrationsvärden
Mätvärdena utreds enligt EN 60745
Den A-värderade ljudnivån av apparaten är normalt:
Ljudtryck
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Osäkerhet K = 3 dB
Svängningstotalvärde
Emissionsvärde an [m/s2]
CMG 2600 6,7 m/s
Osäkerhet K = 1,5 m/s
Ljudeekt
L
[dB(A)]
WA
2
2
Varning:
Angivna mätvärden gäller för nya apparater. I den dagliga användningen ändrar sig ljud- och svängningsvärdena.
HÄNVISNING
Den i denna bruksanvisning angivna svängningsnivå
är mätt enligt ett i EN 60745 normalt mätförfarande
och kan användas för att jämföra elektriska verktyg
med varandra. Den ägnar sig för en uppskattning av
svängningsbelastningen. Den angivna svängningsnivån representerar de huvudsakliga användningarna av
elektroverktyget. När dock elektroverktyget används
för andra användningar med avvikande insatsverktyg
eller otillräckligt underhåll kan svängningsnivån avvika. Detta kan tydligt höja svängningsbelastningen
över hela arbetstidsrymden.
För en exakt uppskattning av svängningsbelastningen
måste också tiderna uppmärksammas under vilka apparaten är avstängd eller visserligen körs, men inte är
i insats. Detta kan tydligt reducera svängningsbelastningen över hela arbetstidsrymden,
Tekniska dokument kan begäras från:
Collomix
Abt. Technische Entwicklung
Daimlerstr. 9, 85080 Gaimersheim, Deutschland
Rev. 3 / 52
Page 53
Apparatspecifika säkerhetshänvisningar
VARNING:
Arbete utan faror vid apparaten är endast möjligt om
du fullständigt läser bruksanvisningen och säkerhetshänvisningarna och strikt följer anvisningarna. Maskinen får endast användas av personer som är förtrodda med bruksanvisningen och gällande föreskrift om
arbetssäkerhet och olycksförebyggande.
Förvara alla säkerhetshänvisningar och anvisningarna
för framtiden.
Dessutom måste bifogade "allmänna säker-
hetshänvisningar" följas.
► Dea elektroverktyg ska användas som slip. Be-
akta alla säkerhetshänvisningar, anvisningar, bilder och data som du får med elektroverktyget, Om
du inte beaktar följande anvisningar kan det leda
ll elchockar, eld och/eller svåra skador.
► Dea elektroverktyg ägnar sig inte för sandpap-
perslipning, arbete med trådborstar, polering
och separeringsslipning. Användningar för vilka
elektroverktyget inte är avse kan orsaka fara eller skador.
► Använd inget llbehör som inte speciellt avses
och rekommenderats av llverkaren för dea
elektroverktyg, Bara för a du kan fästa llbehör
vid elektroverktyget garanterar dea ingen säker
användning.
► Insatsverktygets llåtna varvtal måste minst vara
så högt som det på elektroverktyget angivna
högsta varvtal. Tillbehör som snurrar snabbare än
llåtet kan gå sönder och yga omkring.
► Insatsverktygets yre diameter måste motsvara
måangivelserna av di elektroverktyg, Felakgt
mäa insatsverktyg kan inte skärmas av eller kontrolleras llräckligt.
► Diamant-grytskidor och änsar måste passa ex-
akt på di elektroverktygs slipspindel. Insats-
verktyg som inte passar exakt på elektroverktygets slipspindel vrider sig ojämnt, vibrerar starkt
och kan leda ll en förlust av kontrollen.
► Använd inga skadade insatsverktyg. Kontrollera
innan varje användning av diamant-toppskivan
om det nns revor, nötning eller starkt slitage.
Om elektroverktyget eller insatsverktyget faller
ner kontrollera om det är skadat eller använd e
oskadat insatsverktyg. Om du har kontrollerat och
sa in insatsverktyget ska du och andra personer
i närheten hålla er utanför områdena av det roterande insatsverktyget och låt elektroverktyget
löpa en minut med högsta varvtal. Skadade insats-
verktyg bryter mest i tesasen.
► Bär personlig skyddsavrustning. Använd bero-
ende på användning fullt ansiktsskydd, ögon-
Rev. 3 / 53
skydd eller skyddsglasögon. Om nödvändigt, bär
dammask, hörselskydd, skyddshandskar eller
specialförkläde som håller små slip- och materi-
alparklar borta från dig. Ögon ska skyddas från
omkringygande främmande objekt som uppstår
vid olika användningar. Damm- eller andnings-
skyddsmask måste ltrera dammen som uppstår
vid användningen. Om du länge utsäs för höga
ljud kan hörselförlust uppstå.
► Akta på säkert avstånd ll di arbetsområde vid
andra personer. Alla som kommer in i arbetsområdet måste bära personlig skyddsutrustning.
Verktygets brobitar eller brutna insatsverktyg
kan yga bort och orsaka skador utanför det di-
rekta arbetsområdet.
► Faa endast elektroverktyget vid de isolerade
greppytorna när du uör arbeten vid vilka insatsverktyget kan träa gömda strömledningar
eller den egna nätkabeln. Kontakt med en spän-
ningsförande lednings säer även elektroverktygets metalldelar under spänning och leder ll en
strömstöt.
► Hål nätkabeln borta från insatsverktyg som snur-
ra r. Om du tappar kontrollen över elektroverktyget
kan nätkabeln kapas eller faas och din hand eller
arm kan hamna i det snurrande elektroverktyget.
► Lägg aldrig ner elektroverktyget innan insatsverk-
tyget totalt har stoppats. Det snurrande insats-
verktyget kan komma i kontakt med avläggningsy-
tan vilket kan leda ll a du tappar kontrollen av
insatsverktyget.
► Låt inte elektroverktyget vara på när du bär det.
Din klädsel kan genom llfällig kontakt med det
snurrande insatsverktyget fastna och insatsverktyget kan borra sig in i din kropp.
► Rengör regelbundet elektroverktygets lunings-
slitsar. Motoräkten drar in damm i kåpan och en
stark ansamling av metalldamm kan orsaka elektriska faror.
► Använd inte elektroverktyget i närheten av
brännbara material. Gnistor kan tända på dessa
material.
► Använd inga insatsmaterial som kräver ytande
kylmedel. Användningen av vaen eller andra y-
tande kylmedel kan leda ll en strömstöt.
► Använd endast diamant-behållarskivor som en-
dast är llåtna för di elektroverktyg och för
elektroverktyget avsedd skydds- och sugningshuv, Slipkroppar som inte är avsedda för elektro-
verktyget kan inte skärmas av nog och är osäkra.
► Skydds- och sughuven måste säkert fästas vid
elektroverktyget. Skydds- och sughuven skall
skydda operatören från brobitar och llfällig kontakt med slipkroppen,
► Diamant-behållarskivor får endast användas med
rekommenderade insats möjligheter. Till exempel: Slipa aldrig med diamant.behållarskivans
kant. Diamant-behållarskivor är avsedda för ma-
Page 54
terialboragningen med undersidan av diamantsegmenten, En krainverkan från sidan på dessa
slipkroppar kan bryta sönder dem.
► Använd allt oskadade spannänsar i rikg storlek
och form för den av dig valda diamant-behållarskiva. Ägnade änsar stöder diamant-behållarski-
vor och minskar så broets fara.
► Använd inga nöa diamant-grytbitar av större
elektroverktyg. Diamant-behållarskivorna för stör-
re elektroverktyg är inte konstruerade för mindre
elektroverktygs högre varvtal och kan gå sönder.
Bakslag och motsvarande
säkerhetshänvisningar
► Bakslag är den plötsliga reakonen ll följd av e
hackande eller blockerad snurrande insatsverktyg,
som slipskiva, slipbehållare, trådborste osv. För-
hakning och blockering leder ll e abrupt stopp av
det roterande insatsverktyget. Därigenom accelererar e okontrollerat elektroverktyg mot vridriktningen av insatsverktyget vid blockeringsplatsen.
När t.ex. en slipskiva i verkbiten hakar eller blockerar kan slipskivans kan som är i verkbiten fastna
och bryta ut ur slipskivan eller orsaka e bakslag.
Slipskivan rör sig sedan mot eller ifrån operatören
beroende på vridriktningen av skivan vid blockeringsdelarna. Här kan slipskivorna också brytas.
E bakslag är följden av en fel eller felakg användning av elektroverktyget. Det kan förhindras
genom ägnade säkerhetsåtgärder som beskrivs i
följande.
► Håll ordentligt fast elektroverktyget och för din
kropp och armar i en posion i vilken du kan
fånga bakslagskraerna, Använd alld e llsatsgrepp om bentligt för a ha den störst möjliga
kontrollen över bakslagskraerna eller reakons-
moment vid uppgången. Operatören kan genom
ägnade försikghetsåtgärder härska över bakslagsoch reakonskraerna.
► För aldrig din hand i närheten av vridande insats-
verktyg. Insatsverktyget kan röra sig över din hand
vid bakslaget.
► Undvik det området med din kropp i vilket elek-
troverktyget rör sig vid e bakslag. Bakslaget driver elektroverktyget i motsa riktning av slipski-
vans rörelse vid blockeringsplatsen.
► Arbete speciellt försikgt i området av hörn, skar-
pa kanter osv. Förhindra a insatsverktyget studsar llbaka och kläms vid verkbiten. Det roteran-
de insatsverktyget har en tendens a klämmas vid
hörn, skarpa kanter eller när det studsar llbaka.
Dea orsakar en kontrollförlust eller e bakslag.
► Använd inget kedje- eller tandsågblad. Sådana in-
satsverkyg orsakar oa e bakslag eller förlusten
över elverktygets kontroll.
Rev. 3 / 54
Page 55
Ytterligare säkerhetshänvisningar
► Bär skyddsglasögon och hörselskydd.
► Ta inte i diamant-behållarskivan innan
den har kylts ner. Diamant-behållarskivor blir väl-
digt heta vid arbeten.
► Använd en dammsugare vid bearbetning av sten.
Dammsugaren måste vara godkänd för sugning av
stendamm. Användning av denna inräning minskar faran av damm.
► Slipa inga material/verkbitar som innehåller as-
best.
► Håll vid arbeten fast elektroverktyget med båda
händer och sörj för e säkert stånd. Elektroverk-
tyget förs säkert med två händer.
► Säkra verkbiten. En verkbit som hålls säkrare fast
med en spännanordningen eller skruvstäd än med
din hand.
► Undvik a blockera diamant-behållarskivan el-
ler e för högt anpressningstryck vid slipning. En
överbelastning av slipskivan höjer dess påfrestning
och tendens ll a förkanta eller blockera och därmed möjligheten av e bakslag eller slipkroppsbro.
► Om diamant-behållarskivan blockerar eller du
avbryter arbetet, koppla av elektroverktyget och
håll det lugnt lls skivan står slla.
► Koppla inte åter in elektroverktyget så länge det
benner sig vid verktyget. Låt slipskivan först
uppnå si fulla varvtal innan du fortsäer med
arbetet.
► Använd endast en öppnad skyddshuv vid vägg-
kanterna, Vid ytslipning måste skyddshuven alld
vara stängd.
► Kontrollera apparat, kabel och kontakt före varje
användning. Låt skador endast åtgärdas av en er-
känd elektrisk fackkra. Stoppa endast in kontakten i uaget när maskinen är avstängd.
► Använd apparaten utomhus med en felströms-
skyddsbrytare (RCD) med max. 30 mA. Slår jord-
felsbrytaren av vinkelslipen, måste du kontrollera
och rengöra den.
► Dra ut strömkontakten och kontrollera a bry-
taren är avstängd om maskinen är utan uppsikt,
t.ex. vid upp- och nerbyggnadsarbeten, vid spän-
ningsborall, vid insäning resp. vid montering
av llbehör.
► Stäng av maskinen om den av någon anledning
stannar. Du undviker a maskinen plötsligt startar
utan uppsikt.
► Använd inte apparaten om någon del av kåpan är
defekt resp. vid skador på brytaren, ledningen eller kontakten.
► Kontrollera a det på skivan angivna varvtalet är
lika eller större än maskinens varvtal Använd en-
dast passande llbehör.
► Slipgrytans yre diameter måste överensstämma
med elektroverktygets måangivelser.
► Diamant-grytskidor och änsar måste passa ex-
akt på di elektroverktygs slipspindel.
► Diamant-behållarskivor får endast användas för
de därför avsedda insatsmöjligheterna.
► Maskinen får endast användas med en oskadad
och fullständigt funkonsduglig skyddshuv.
► Använd endast sliphjul som står ut över skyddshu-
vens lamellring.
► Byt ut lamellringen vid slitage
Läs och beakta bruksanvisningen innan
idritagning av maskinen.
Bär skyddsglasögon och hörselskydd vid
arbetet.
Det rekommenderas a bär en dammask vid dammintensiva arbeten.
Bär skyddshandskar vid arbetet.
Rev. 3 / 55
Page 56
Montering
► Dra alltid ut kontakten ur uttaget före alla arbe-
ten vid apparaten.
Inställning av handtaget
Öppna båda vingmuttrar vänster och höger och för
handtaget till önskad position. Dra åter fast vingmuttern.
Montering av diamant-slipskivan:
Välj en diamant-behållarskiva vars kvalitet och speci-
kaoner motsvarar materialet som ska bearbetas.
Använd endast diamant-slipskivor som motsvarar an-
givelserna i tabellen nedan.
Akta på rätt storlek och rätt håldiameter på diamant-
slipskivan.
Det tillåtna varvtalet av använd diamant-slipskiva
måste åtminstone motsvara angivelserna i tabellen
nedan.
Beakta angivelserna om varvtal resp. för diamantslipskivans omfångshastighet.
max D
[mm]
► Skruva bort spännmuern (8) med hjälp av bifo-
gad nyckel från den gängade spolen. Tryck på ar-
reteringsknappen (2) och vrid spolen så långt per
hand lls denna fäster kännbart.
► På den gängade spolen sier en änsmuer (6)
för stabiliseringen av sliphjulet. Vid arbete med
passande Collomix-diamant-sliphjul måste beak-
tas a änsmuern används. Använd inte maskinen utan änsmuer.
► Sä på diamant-behållarskivan (7) centriskt på
änsmuern resp. distansskivan
► Dra sedan åt spännmuern (8) ordentligt på kon-
solspindeln med hjälp av småhålsnyckeln. Tryck
härvid på arresteringsknappen (2) för a undvika
a spindeln dras vidare.
► Kontrollera eer monteringen och före påkopp-
lingen av slipskivan a den är korrekt monterad
och är fri löpande. Skivan får inte beröra skydds-
huven eller andra delar.
Slipbehållaren kan bli varm genom insatsen. Låt
först kyla av. Du kan bränna dig på händerna eller
skära resp. riva dig på segmenten. Använd därför
alld arbetsskyddshandskar vid verktygsväxel.
Genomför en testkörning i säker position och utan
belastning. Avbryt omedelbart arbetet om verktyget
körs oroligt.
Använd endast originaltillbehör!
[mm] d Max. varv-
tal [min-1]
180 22,2 8500 30 80
Höjd
[mm]
[m/s]
6
7
8
Montering av slipbehållare
Betongsugning
Damm från material med blyhaltig färg, vissa träsorter, mineraler och metall kan vara hälsovådliga. Beröring eller inandning av damm kan leda till allergiska
reaktioner och/eller luftvägsproblem hos användaren
eller hos personer som befinner sig i närheten.
Visst damm som ek- eller bokdamm gäller som cancerframkallande speciellt i förbindelse med tillsatsämnen
för träbehandling (kromat, träskyddsmedel) Material
med asbest får endast bearbetas av fackpersonal.
Använd principiellt en dammsugare när du bearbetar
mineraliska ämnen (filterklass "M")
För att uppnå en hög grad av dammsugning använd
den rekommenderade Collomix-höprestationsdammsugaren med detta elektroverktyg. Denna sugare med filterklassen "M" är tillåten för dammsugning av fint damm.
Säkerställ att arbetsplatsen har en bra ventilation.
Det rekommenderas att bära en andningsskyddsmask
med filterklass P2.
Anslutning:
Förbind dammsugarens sugslang Ø 35 mm med sugstöden vid skyddshuven tätt.
Beakta följande hänvisningar vid arbete med dammsugning:
Arbeta endast med den av Collomix rekommenderade
produktkombinationen av elektroverktyg med definierad diamant-behållarskiva och ansluten dammsugning medels Collomix-sugare av klassen "M". Detta garanterar en optimal dammsugning och arbetsprocess.
Beakta dessutom dammsugarens separata bruksanvisning speciellt hänvisningarna för rengöring, underhåll och byte av filter.
Rev. 3 / 56
Page 57
Beakta att dammsugaren töms regelbundet. Använd
föreskriven dammuppfångningspåse av plast för att
undvika att damm når ut i omgivningen.
Bär principiellt hörselskydd, dammask och skyddshankar.
Vridbart huvudhandtag
Jobba alltid med fasthakat huvudhandtag (10). Se sid.
2, bild B.
► Tryck på knappen (9).
► Huvudhandtaget (13) går nu att vrida 90° åt båda
håll och haka fast.
► Kontrollera att det sitter ordentligt: huvudhandta-
get ska ha hakat fast och inte gå att vrida (13).
Drift
Beakta nätspänning! Den på typskylten angivna spänningen måste överensstämma med strömkällans
spänning.
Start och stopp
Hantera alltid maskinen med två händer!
Slå på maskinen först, lägg sedan an verktyget
mot arbetsstycket.
Undvik oavsiktlig start: slå alltid av strömbry-
taren när du drar ut kontakten ur uttaget eller om
strömmen bryts.
Vid kontinuerlig användning fortsätter maskinen
att gå om du tappar den. Håll alltid maskinen med
båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.
Starta maskinen:
► Slå PÅ: skjut spärren (10) i pilens riktning och tryck
sedan på strömbrytaren (11).
► Stopp: Lossa strömbrytarspärren (11).
Kontinuerlig användning (bara vissa modeller):
► Slå PÅ: skjut spärren (10) i pilens riktning och tryck
sedan på strömbrytaren (11) och håll den intryckt.
Maskinen är PÅ. Skjut spärren (10) ytterligare en
gång i pilens riktning tills strömbrytaren (11) låser
(kontinuerlig användning).
► Slå AV: tryck på strömbrytaren (11) och släpp.
Kontrollera slipbehållaren innan användning. Slipgrytan måste vara perfekt monterad och snurra fritt.
Låt maskinen gå på tomgång i minst 1 minut för användning. Använd inga skadade, runda eller vibrerande slipgrytor. Om du upptäcker starka vibrationer
kontrollera att slipbehållaren är korrekt monterad
resp. byt ut den. Om du inte kan förbättra resultatet,
kontakta omgående en serviceplats.
Arbetshänvisningar
Sätt först på maskinen och sätt sedan på sliphjulet
fullständigt på ytan som ska bearbetas. Förkanta inte.
Håll fast apparaten med både händer. I kontinuerlig
drift körs apparaten vidare om den rivs ut ur handen.
Belasta inte sliparen så hårt att den stannar.
Ta inte i slipbehållaren före den kylts ner. Betongsli-
parens slipbehållare blir väldigt varma under arbete.
Störningsåtgärder
Överlastskydd: elektronikindikeringen (6) tänds och
arbetsvarvtalet avtar kraftigt. För hög motortemperatur! Kör maskinen obelastad tills den svalnar och
elektronikindikeringen slocknar.
Överlastskydd: elektronikindikeringen (6) tänds och
arbetsvarvtalet avtar något. Maskinen är överbelastad. Fortsätt arbeta, men sänk belastningen tills elektronikindikeringen slocknar.
Säker elektrisk frånkoppling: Den elektriska signalin-
dikatorn (6) lyser och maskinen FRÅNKOPPLADES
automatiskt. Maskinen slår av vid strömspikar (t.ex.
om skivan nyper eller du får ett kast). Slå av maskinen med strömbrytaren (8). Slå på igen och fortsätt
att jobba som vanligt. Försök att undvika att maskinen
nyper.
Återstartspärr: elektronikindikeringen (6) blinkar och
maskinen går inte. Återstartspärren har löst ut. Om
stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott
startar inte maskinen. Slå av och på maskinen igen.
Maskinen accelererar snabbt upp till maxvarvtal när
du slår på, dvs. den automatiska startströmsbegränsningen (mjukstarten) fungerar inte. Elektronikfel, det
finns ingen ytterligare skyddselektronik. Lämna in maskinen på reparation direkt.
Rev. 3 / 57
Page 58
Utbyte av lamellringar
Se g. C01 - C05
► För a kunna garantera en opmal dammsugning
och skydd för operatören måste en sliten lamell-
ring bytas ut i god d.
► För a byta ut lamellringen måste kopphjulet först
tas bort. Lossa den tvådelade spännringens skruvar med en U-nyckel SW 8. Dra ut de båda utslitna
lamellerna ur hållaren.
► Tryck in en av de båda lamellinsatserna helt i spal-
ten mellan huven och spännringen. (C 03 - C 04).
► Dra fast skruvarna igen när de båda lamellerna är
rä insaa. Kontrollera a spännringens ändar benner sig på samma höjd då skruvarna dras fast.
► Kontrollera a lamellringen sier fast i hållaren
och inte går a dra ut.
Avyttring
Slipdammet som uppstår kan innehålla skadliga ämnen. Släng inte i hushållssoporna utan avyttra den på
en återvinningscentral för specialavfall.
Apparat, tillbehör och förpackning ska återvinnas miljövänligt.
Uttjänade elverktyg ska göras oanvändbara genom att avlägsna nätkontakten.
Släng inte elverktygen i hushållssoporna.
Följ de nationella föreskrifterna för korrekt
insamling och återvinning av uttjänade el-
verktyg, förpackningar och tillbehör.
Skötsel och underhåll
► Dra alltid ut strömkontakten vid allt arbete på ma-
skinen, speciellt vid byta av slipverktyg!
► Håll luftningsslitsarna rena och öppna för att ga-
rantera en tillräcklig nerkylning. Slutna luftningsslitsar kan leda till maskinens förstörelse. Sug
regelbundet ut luftningsslitsarna med en dammsugare.
► Låt reparationer endast utföras av erkända fack-
verkstäder eller av Collomix-service.
► Använd endast original-Collomix-tillbehör och re-
servdelar.
Garanti
Inom ramen för leveransvillkoren ger tillverkaren garanti enligt de juridiska/landspecifika reglerna. Vänligen bifoga vid garantifall alltid räkningen eller leveranssedeln.
Vid av tredje part utförda reparationer avsäger vi oss
alla sorters garantiplikter. Vid oregelbundenheter ber
vi dig att skicka in maskinen till oss. Klagomål kan
endast då godkännas när apparaten i sin helhet har
skickats till Collomix-service.
Skador som uppstår genom normalt slitage, överbelastning, felaktig användning, opassande tillbehör eller otillräckligt med underhåll täcks inte av garantin.
Byggsidiga eller funktionella förändringar på maskinen som inte avtalats med oss innebär också att
garantin samt konformitetsförklaringen inte längre
gäller.
Ändringar förbehålls
Tillverkare:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Tyskland
Rev. 3 / 58
Page 59
Koneen osat
1 Käsikahva
2 Nappi laikan lukitukseen
3 Letkunippa Ø 35 mm
4 Pölynsuojakupu
5 Lamellirengas
6 Laippamutteri
7 Timanttikuppilaikka
8 Kiinnitysmutteri
9 Nuppi
(pääkahvan kääntämiseen)
10 Salpa
11 ON-/OFF-kytkin
12 Tuuletusraot
13 Pääkahva
14 Verkkojohto pistokkeen kanssa
15 Elektronisen signaalin näyttö
Määräystenmukainen käyttö
Betonihiomakone on tarkoiteu betonin, semenpohjan ja päällysteiden hiomiseen ja työstöön.
Vain ammakäyöön käsityöammateissa ja teollisuudessa.
Huomioi kaikki tämän laieen mukana saamasi turvaohjeet, neuvot, kuvaukset ja edot.
Vastaavaan käyöön soveltuvan kuppilaikan kanssa
sillä voi kuivahioa, poistaa purseita ja tasoiaa beto-
nipintojen epätasaisuuksia. Sillä voidaan poistaa ver-
hoilusaumoja, lietekerroksia ja hioa semenpitoiset
liimausjäännökset kaakeleita uusiaessa. Sopivan
kuppilaikan kanssa sillä voi myös poistaa termoplas-
sia suojamaalauksia ja liimojen loppuja. Termoplassten materiaalien työstössä lamellirengas saaaa
tahrautua materiaaleista.
Käytä vain valmistajan suosielemia kuppilaikkoja.
Muiden kuppilaikkojen käyö voi ylikuormiaa laitetta tai vaurioiaa laakereita ja vaarantaa siten koneen
käyäjää.
Betonihiomakonea saa käyää vain yhdessä sopivan imurin kanssa, jonka pölyluokka on ”M”.
Määräystenvastaisesta käytöstä aiheutuvista vahin-
goista vastaa laieen käyäjä.
CE-vaatimustenmukaisuusvakuutus
Vakuutamme omalla vastuullamme, että tämä tuote noudattaa seuraavia standardeja ja standardoituja
asiakirjoja: EN 55014, EN 61000, EN 60745-1:2009 +
EN 60745-2-3:2011+A2:2013+A11+A12:2014 direktii-
vien, että 19.04.2016:2004/108EY, alkaen 20.04.2016:
2014/30/EY; 2006/42 EY; 2011/65/EY mukaisesti.
Gaimersheim, 08.11.2017
Alexander Essing
Liikkeenjohtaja
Teknisten asiakirjojen tilaus:
Collomix
Abt. Technische Entwicklung
Daimlerstr. 9, 85080 Gaimersheim,
Germany
Tekniset tiedot
Betonihiomakone CMG 2600
Nimellisteho: 2600 W
Jännite: 230–240 V
Taajuus: 50/60 Hz
Tyhjäkäyntikierrosluku: 6600 min
-1
Hiomalaikan halkaisija: 180 mm
Paino ilman laikkaa: 6,8 kg
Suojausluokka: q / II
Melu- ja värähtelyarvot
Miausarvot mitau standardin EN 60745 mukaises
Laieen tyypillinen A-painoteu äänen painetaso:
Äänenpaine
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Epävarmuus K = 3 dB
Värähtelyn kokonaisarvo
Päästöarvo an [m/s2]
CMG 2600 6,7 m/s
Epävarmuus K = 1,5 m/s
Ääniteho
L
[dB(A)]
WA
2
2
VAROITUS:
Annetut mittausarvot koskevat vain uusia laitteita.
Melu- ja värähtelyarvot vaihtelevat päivittäisessä käytössä.
OHJE
Tässä ohjeessa mainittu värähtelytaso on mitattu
EN 60745 -standardin mukaisella mittausmenetelmällä, ja sitä voidaan käyttää sähkötyökalujen vertailussa.
Se soveltuu myös värähtelyrasituksen ennakkoarvi-
ointiin. Annettu värähtelytaso edustaa sähkötyökalun
pääasiallisia käyttötapoja. Värähtelytaso voi vaihdella,
jos sähkötyökalua käytetään muihin töihin, poikkeavilla vaihtotyökaluilla tai puutteellisesti huollettuna.
Tämä voi lisätä koko työjakson värähtelyrasitusta merkittävästi.
Värähtelyrasituksen tarkkaa arviointia varten tulee ottaa huomioon myös ajat, joina laite on sammutettuna
tai käynnissä mutta ei varsinaisesti käytössä. Tämä voi
vähentää koko työjakson värähtelyrasitusta merkittävästi.
SF
Rev. 3 / 59
Page 60
Laitekohtaiset turvallisuusohjeet
VAROITUS:
Laitteen vaaraton käyttö on mahdollista vain kun
käyttöohje ja turvallisuusohjeet luetaan kokonaan
ja niitä noudatetaan tarkasti. Konetta saavat käyttää
vain henkilöt, jotka ovat lukeneet käyttöohjeen ja
tuntevat voimassaolevat työturvallisuus- ja tapaturmantorjuntaohjeet.
Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää tarvetta varten.
Noudata myös oheisia "yleisiä turvallisuusoh-
jeita".
► Tämä sähkötyökalu on tarkoiteu hiomakoneek-
si. Noudata kaikkia sähkötyökalun mukana tulevia
turvallisuusohjeita, huomautuksia, kaavioita ja
etoja. Ohjeiden noudaamaa jääminen voi
johtaa sähköiskuun, tulipaloon ja/tai vakavaan
loukkaantumiseen.
► Tämä sähkötyökalu ei sovellu hiekkapaperihion-
taan, teräsharjatöihin, kiillotukseen eikä katkaisuhiontaan. Sähkötyökalun käyö ohjeiden vas-
taisiin tarkoituksiin voi johtaa vaaralanteisiin ja
loukkaantumisiin.
► Älä käytä mitään tarvikkeita, joita valmistaja ei
ole tarkoianut tai suositellut nimenomaan tälle
sähkötyökalulle. Vaikka tarvikkeen kiinniäminen
sähkötyökaluun onnistuisi, sen turvallista toimintaa ei voida taata.
► Vaihtotyökalun sallitun kierrosluvun tulee olla
sama tai suurempi kuin sähkötyökalun enimmäiskierrosluku. Salliua nopeammin pyörivät
tarvikkeet voivat murtua ja sinkoutua ympäristöön.
► Vaihtotyökalun ulkohalkaisijan tulee vastata säh-
kötyökalun miaetoja. Väärin mitoiteuja vaihtotyökaluja ei voida suojata tai hallita riiäväs.
► Timanhiomalaikkojen ja laippojen tulee sopia
tarkas sähkötyökalun hiomakaraan. Vaihtotyö-
kalut, jotka eivät sovi tarkalleen sähkötyökalun
hiomakaraan, pyörivät epätasaises, värähtelevät
voimakkaas ja voivat aiheuaa laieen hallinnan
meneämisen.
► Älä käytä vaurioituneita vaihtotyökaluja. Tar-
kasta manhiomalaikka repeämien, murtumien ja kulumisen varalta aina ennen käyöä. Jos
sähkötyökalu tai vaihtotyökalu putoaa, tarkista,
eä se on kunnossa. Käytä tarviaessa ehjää vaih-
totyökalua. Kun olet tarkistanut vaihtotyökalun ja
kiinniänyt sen, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivästä vaihtotyökalusta ja anna
sähkötyökalun käydä minuun ajan täydellä kierrosluvulla. Jos vaihtotyökalu on vaurioitunut, se
murtuu usein tämän tesvaiheen aikana.
Rev. 3 / 60
► Käytä henkilökohtaisia suojavarusteita. Käytä
käyötarkoituksen mukaan kasvosuojusta, silmäsuojusta tai suojalaseja. Käytä tarviaessa
pölysuojainta, kuulosuojaimia, suojakäsineitä tai
erikoissuojavaaeita, jotka suojaavat hioma- ja
materiaalihiukkasilta. Silmät on suojaava sinkou-
tuvilta vierasesineiltä, joita voi syntyä erilaisissa
töissä. Pöly- ja hengityssuojaimien on suodateava työstössä syntyvä pöly. Pitkäaikainen alstuminen voimakkaalle melulle voi vahingoiaa kuuloa.
► Valvo, eä muut henkilöt pysyvät turvallisella
etäisyydellä työalueelta. Kaikkien työalueelle
tulevien henkilöiden tulee käyää henkilökohtaisia suojavarusteita. Työkappaleen tai murtuneen
vaihtotyökalun osat voivat sinkoutua myös varsinaisen työalueen ulkopuolella ja aiheuaa loukkaantumisia.
► Pitele sähkötyökalua vain eristetystä kahvas-
ta, kun teet töitä, joissa vaihtotyökalu saaaa
osua piilossa oleviin sähköjohtoihin tai työkalun
omaan virtajohtoon. Jos sähkötyökalu joutuu kos-
ketuksiin jännieisen johdon kanssa, sen metalliosat tulevat jännieisiksi, mikä voi johtaa sähkö-
iskuun.
► Pidä virtajohto poissa pyörivien vaihtotyökalujen
eltä. Jos menetät sähkötyökalun hallinnan, virta-
johto voi katketa tai tarua kiinni ja vetää kätesi tai
käsivartesi pyörivään vaihtotyökaluun.
► Älä koskaan laske sähkötyökalua kädestäsi ennen
kuin vaihtotyökalu on kokonaan pysähtynyt. Pyö-
rivä vaihtotyökalu voi joutua kosketuksiin alustan
kanssa ja aiheuaa sähkötyökalun hallinnan meneämisen.
► Älä kuljeta sähkötyökalua sen ollessa käynnissä.
Vaaeet voivat kosketuksen seurauksena tarua
kiinni pyörivään vaihtotyökaluun, joka saaaa
porautua ihon läpi.
► Puhdista sähkötyökalun tuuletusaukot säännöl-
lises. Mooorin tuulen imee pölyä koteloon.
Runsas metallipöly voi aiheuaa sähkövaaroja.
► Älä käytä sähkötyökalua palavien materiaalien
lähellä. Kipinät voivat sytyää materiaalin.
► Älä käytä vaihtotyökaluja, jotka vaavat neste-
mäisiä jäähdytysaineita. Veden tai muiden nes-
temäisten jäähdytysaineiden käyö voi aiheuaa
sähköiskun.
► Käytä vain sähkötyökalulle salliuja manhio-
malaikkoja ja sille tarkoiteua suoja- ja imuku-
pua. Muita kuin sähkötyökalulle tarkoiteuja hiontavälineitä ei voida suojata riiäväs, eikä niiden
käyö ole turvallista.
► Suoja- ja imukuvun tulee olla tukevas kiinni säh-
kötyökalussa. Suoja- ja imukuvun on suojaava
käyäjää irtoavilta osilta ja kosketukselta hiontavälineeseen.
► Timanhiomalaikkoja saa käyää vain niiden
suositeltuun käyötarkoitukseen. Esimerkkejä:
Älä koskaan hio manhiomalaikan reunaosalla.
Page 61
Timanhiomalaikat on tarkoiteu materiaalin
poistoon manlaikan alapuolella. Hiontavälineeseen kohdistuvat sivuaisvoimat voivat rikkoa
välineen.
► Käytä aina oikean kokoista ja muotoista, vaurioi-
tumatonta kiristyslaippaa valitun manlaikan
mukaan. Oikeanlainen laippa tukee manhio-
malaikkaa ja vähentää siten rikkoutumisriskiä.
► Älä käytä isompiin sähkötyökaluihin kuuluneita,
kuluneita manhiomalaikkoja. Suuremmille
sähkötyökaluille tarkoitetut manhiomalaikat
eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.
Takaisku ja siihen liiyvä turvallisuusohjeet
► Takaisku on äkillinen reako, joka aiheutuu pyörivän
vaihtotyökalun, kuten hiomalaikan, hiomakupin
tai teräsharjan kiinnitarumisesta tai puristuksiin joutumisesta. Taruminen tai puristuksiin
joutuminen aiheuaa pyörivän vaihtotyökalun
äkillisen pysähtymisen. Hallitsematon sähkötyökalu sinkoutuu tarumakohdasta vaihtotyökalun pyörimissuunnan vastakkaiseen suuntaan.
Jos esimerkiksi hiomalaikka taruu työkappaleeseen tai joutuu puristuksiin, hiomalaikan
työkappaleeseen painunut reuna voi juuua
kiinni ja aiheuaa laikan sinkoutumisen ir tai
takaiskun. Hiomalaikka liikkuu käyäjää koh tai hänestä poispäin laikan pyörimissuun-
nan mukaan. Hiomalaikka voi myös murtua.
Takaisku johtuu sähkötyökalun väärinkäytöstä tai
väärästä käyötarkoituksesta. Se voidaan välää
seuraavassa kuvatuilla soveltuvilla varotoimenpiteillä.
► Pitele sähkötyökalua tukevas ja pidä var-
talosi ja käsivartesi asennossa, jossa pystyt
vastaamaan takaiskuvoimiin. Käytä aina lisä-
kahvaa, jos sellainen on käyteävissä. Se auaa
hallitsemaan takaiskuvoimia tai vastamomentteja työkalun käynnistyksessä. Käyäjä voi hallita
takaisku- ja vastamomenvoimia noudaamalla
soveltuvia varotoimenpiteitä.
► Älä koskaan vie kää pyörivän vaihtotyökalun lä-
helle. Vaihtotyökalu voi takaiskun sauessa liikkua
käden yli.
► Pyri pitämään vartalosi poissa alueelta, jolla säh-
kötyökalu liikkuu takaiskun sauessa. Takaisku
pakoaa sähkötyökalun hiomalaikan liikkeeseen
nähden vastakkaiseen suuntaan.
► Työskentele erityisen varovas kulmien, terävien
reunojen jne. alueella. Estä vaihtotyökalun juut-
tuminen ja sinkoutuminen ir työkappaleesta.
Pyörivällä vaihtotyökalulla on taipumus juuua
kiinni kulmissa, terävissä reunoissa tai sinkoutues-
saan ir. Tämä johtaa hallinnan meneämiseen tai
takaiskuun.
► Älä käytä ketjusahanterää tai hammasteua sa-
hanterää. Sellaiset työkalut aiheuavat usein ta-
kaiskun tai sähkötyökalun hallinta menetetään.
Rev. 3 / 61
Page 62
Muita turvallisuusohjeita
► Käytä suojalaseja ja kuulosuojaimia.
► Älä koske manhiomalaikkaan ennen
kuin se on jäähtynyt. Timanhiomalaikka kuumenee voimakkaas työskentelyn aikana.
► Käytä kiviaineksen työstössä pölynimuria. Imurin
tulee olla hyväksyy kivipölyn imuroinin. Laieen
käyö vähentää pölyn aiheuamia vaaroja.
► Älä hio asbesa sisältäviä materiaaleja tai työ-
kappaleita.
► Pitele sähkötyökalua tukevas molemmin käsin
työskentelyn aikana ja seiso tukevassa asennossa. Sähkötyökalun ohjaus on varmempaa kaksin
käsin.
► Kiinnitä työkappale varmas. Kiinnitysvälinein
tai ruuvipenkkiin kiinnitey työkappale pysyy varmemmin paikoillaan kuin kädessä pideynä.
► Vältä manhiomalaikan juuumista tai liiallista
painamista hionnan aikana. Hiomalaikan ylikuor-
miuminen lisää kiilautumisen tai juuumisen
mahdollisuua ja lisää siten takaiskun ja hiomalai-
kan murtumisen riskiä.
► Jos manhiomalaikka juuuu tai keskeytät
työskentelyn, katkaise sähkötyökalun virta ja
pidä työkalu paikallaan, kunnes laikka on pysähtynyt.
► Älä käynnistä sähkötyökalua uudelleen, kun se on
työkappaleessa. Jatka työskentelyä vasta kun hi-
ontalaikka on saavuanut täyden kierroslukunsa.
► Käytä suojakupua avauna vain seinien kulmissa.
Tasohionnassa suojakupu on pideävä aina suljettuna.
► Tarkasta laite, kaapeli ja pistoke aina ennen käyt-
töä. Vauriot saa korjata vain pätevä sähköalan am-
malainen. Pistokkeen saa työntää pistorasiaan
vain koneen virran ollessa katkaistuna.
► Käytä ulkotyöskentelyssä aina enint. 30 mA:n vi-
kavirtasuojakytkintä. Jos FI-suojakytkin katkaisee
kulmahiomakoneen toiminnan, tarkasta kone ja
puhdista tarviaessa.
► Irrota verkkopistoke ja varmista, eä virta on kat-
kaistu virtakytkimestä, ennen kuin jätät koneen
valvomaa, esim. asennus- ja purkutöiden, jännitekatkoksen ja lisävarusteen vaihtamisen tai kiin-
niämisen yhteydessä.
► Katkaise koneen virta virtakytkimestä aina kun et
käytä sitä. Tämä estää tahaoman uudelleenkäyn-
nistymisen.
► Älä käytä laitea, jos kotelo, kytkin, johto tai pis-
toke on vaurioitunut.
► Varmista, eä laikan kierrosluku on sama tai suu-
rempi kuin koneen kierrosluku. Käytä vain yhteen-
sopivia tarvikkeita.
► Hiomalaikan ulkohalkaisijan tulee vastata sähkö-
Rev. 3 / 62
työkalun miaetoja.
► Timanhiomalaikkojen ja laippojen tulee sopia
tarkas sähkötyökalun hiomakaraan.
► Timanhiomalaikkoja saa käyää vain niiden
määriteltyyn käyötarkoitukseen.
► Konea saa käyää vain vaurioiumaoman ja
täysin toimintakykyisen suojakuvun kanssa.
► Käytä vain sellaisia kuppilaikkoja, jotka suojakuvun
lamellirengas yliää.
► Vaihda lamellirengas sen ollessa kulunut.
Lue käyöohje ennen koneen käyöönooa ja noudata sitä.
Käytä työskentelyn aikana suojalaseja ja
kuulosuojaimia.
Pölyä tuoavissa töissä on suositeltavaa
käyää pölysuojainta.
Käytä työskentelyn aikana suojakäsineitä.
Page 63
Asennus
► Irrota pistoke pistorasiasta aina ennen laitteen
käsittelyä.
Käsikahvan säätö
Avaa kummatkin siipimutterit vasemmalta ja oikealta
puolelta ja aseta käsikahva toivottuun asentoon. Kiristä siipimutterit taas.
Timanttihiomalaikan asentaminen:
Valitse timanttihiomalaikka, joka on laatunsa ja ominaisuuksiensa puolesta tarkoitettu työstettävän materiaalin käsittelyyn.
Käytä vain timanttihiomalaikkoja, jotka vastaavat seuraavan taulukon tietoja.
Varmista timanttihiomalaikan oikea koko ja aukon
halkaisija.
Käytettävän timanttihiomalaikan sallitun kierrosluvun
tulee olla vähintään seuraavan taulukon tietojen mukainen.
Noudata timanttihiomalaikan annettua kierroslukua
tai kehänopeutta.
max D
[mm]
► Kierrä kiinnitysmueri (8) mukana toimitetulla
► Kierrekaralla on laippamueri (6) kuppilaikan va-
► Aseta manhiomalaikka (7) laippamuerin tai
► Kiristä kiristysmueri (8) kierrekaraan tappiavai-
► Tarkista asennuksen jälkeen ennen laieen käyn-
Hiomalaikka voi kuumentua käytössä. Anna sen
jäähtyä. Käsien palovamma- ja loukkaantumisvaara.
Käytä aina suojakäsineitä työkalua vaihtaessasi.
Suorita koekäyttö turvallisessa asennossa ilman kuor-
mitusta. Jos työkalu käy epätasaisesti, keskeytä käyttö
välittömästi.
Käytä vain alkuperäisiä varaosia!
[mm] d Enimmäis-
kierrosluku
[min
180 22,2 8500 22 80
hylsyavaimella kierrekarasta ir. Paina samalla lukitusnappia (2) ja käännä karaa käsin sen verran,
eä tunnet sen lukiuvan.
kauamiseksi. Sopivalla Collomix-mankuppilaikalla työskenneltäessä on aina varmisteava,
eä laippamuerit on kiinnitey. Ilman laippamuereita konea ei saa käyää.
välilevyn päälle.
mella. Paina samalla lukituspainikea (2), joa
kierrekara ei käänny.
nistämistä, eä hiomalaikka on asenneu oikein
ja pyörii vapaas. Laikka ei saa koskeaa suojaku-
pua tai muita osia.
Korkeus
[mm]
-1
]
[m/s]
6
7
8
Hiomalaikan asentaminen
Kääntyvä pääkahva
Aloita työskentely vasta sitten, kun pääkahva (10) on
lukittunut pitävästi paikalleen. Katso sivu 2.
► Paina nuppi (9) sisään.
► Sitten pääkahvaa (13) voidaan kääntää molempiin
suuntiin 90° verran ja lukita paikalleen.
► Tarkasta pitävä kiinnitys: Pääkahvan (10) on oltava
lukittunut paikalleen niin, että sitä ei pysty kääntämään.
Pölyn imu
Joidenkin materiaalien, kuten lyijypitoisen maalin,
joidenkin puulaatujen, mineraalien ja metallien pöly
voi olla haitallista terveydelle. Pölyn koskettaminen tai
hengittäminen voi laukaista allergisen reaktion ja/tai
aiheuttaa hengitystiesairauksia käyttäjälle tai lähellä
oleville henkilöille.
Jotkin pölylaadut, kuten tammi- ja pyökkipöly, aiheuttavat syöpää erityisesti puunkäsittelylisäaineiden
(kromaatti, puunsuoja-aine) kanssa. Vain pätevä henkilöstö saa käsitellä asbestimateriaaleja.
Käytä pölynimuria työstäessäsi mineraaliaineita (suo-
datinluokka M)
Hyvän imutehon varmistamiseksi tämän sähkötyökalun kanssa on suositeltavaa käyttää Collomix-suurtehoimuria. Tämä suodatusluokan M imuri on hyväksytty hienopölyn imurointiin.
Huolehdi työtilan riittävästä tuuletuksesta.
On suositeltavaa käyttää suodatusluokan P2 hengitys-
suojainta.
Liitäntä:
Liitä pölynimurin imuletku Ø 35 mm tiiviisti suojakuvun liittimeen.
Rev. 3 / 63
Page 64
Noudata seuraavia ohjeita töissä, joissa käytetään
pölynimuria:
Käytä Collomixin suosittelemaa tuoteyhdistelmää,
joka käsittää sähkötyökalun, määritellyn timanttihiomalaikan ja luokan M Collomix-imurin. Tämä varmistaa parhaan mahdollisen imutehon ja työstötehon.
Noudata myös pölynimurin omaa käyttöohjetta, erityisesti suodattimen puhdistamiseen, huoltoon ja
vaihtoon liittyviä ohjeita.
Muista tyhjentää imuri säännöllisesti. Käytä määrättyä
muovista pölypussia, ettei pöly pääse ympäristöön.
Käytä kuulosuojaimia, suojalaseja, pölysuojainta ja
suojakäsineitä.
Työohjeita
Käynnistä kone ensin ja aseta sitten kuppilaikka täysipintaisesti työstettävälle pinnalle. Älä pidä sitä työstössä vinossa, reunan päällä.
Pidä laitteesta aina kummallakin kädellä kiinni. Kestokäytöllä laite käy edelleen, jos se irtoaa kädestä.
Hiomakonetta ei saa kuormittaa pysähdykseen saakka.
Älä koske hiomalaikkaan ennen kuin se on jäähtynyt.
Betonihiomakoneen laikka kuumenee voimakkaasti
työskentelyn aikana.
Käyttö
Noudata verkkojännitettä! Tyyppikilvessä annetun
jännitteen tulee vastata virtalähteen jännitettä. 230 V
laitteita voidaan käyttää myös 220 V ja 240 V virtalähteellä.
Päälle-/poiskytkeminen
Ohjaa konetta aina molemmin käsin.
Kytke kone ensin päälle ja vie vasta sitten käyttö-
varuste työkappaleelle.
Estä tahaton käynnistyminen: Kytke kone aina
pois päältä, jos vedät pistokkeen irti pistorasiasta tai
jos sähköt ovat katkenneet.
Jatkuvassa kytkennässä kone käy edelleen, vaik-
ka se pääsisi riistäytymään käsistä. Siitä syystä koneesta on aina pidettävä kiinni siihen tarkoitetuista
kahvoista, otettava tukeva asento ja työskenneltävä
keskittyneesti.
Hetkellinen päällekytkentä:
► Päällekytkentä: Työnnä salpa (7) nuolen suuntaan
ja paina sitten painokytkintä (8).
► Kytkeminen pois päältä: Vapauta painokytkin (8).
Jatkuva kytkentä (riippuu varustuksesta):
► Päällekytkentä: Työnnä salpa (7) nuolen suuntaan
ja paina sitten painokytkintä (8) ja pidä sitä painettuna. Sitten kone on kytketty toimintaan. Työnnä
sitten salpa (7) toisen kerran nuolen suuntaan,
jolloin painokytkin (8) lukittuu (jatkuva kytkentä).
► Poiskytkentä: Paina painokytkintä (8) ja vapauta
se.
Tarkasta hiomalaikka ennen käyttöä. Hiomalaikan
tulee olla asennettu oikein ja pyöriä vapaasti. Anna
koneen olla tyhjäkäynnillä vähintään 1 minuutin ajan
ennen sen käyttöä. Älä käytä vaurioituneita, epätasaisen muotoisia tai täriseviä laikkoja. Jos havaitset
voimakasta tärinää, tarkista hiomalaikan asennus tai
vaihda laikka. Jos ongelma ei ratkea, ota heti yhteyttä
huoltoon.
Rev. 3 / 64
Häiriönpoisto
Ylikuormitussuoja: Elektroniikan signaalinäyttö (15)
palaa ja kuormituskierrosluku alenee VOIMAKKAASTI. Moottorin lämpötila on liian korkea! Anna koneen
käydä kuormittamattomana, kunnes kone on jäähtynyt ja elektroniikan signaalinäyttö sammuu.
Ylikuormitussuoja: Elektroniikan signaalinäyttö (15)
palaa ja kuormituskierrosluku alenee HIEMAN. Konet-
ta ylikuormitetaan. Työskentele edelleen pienemmällä kuormituksella, kunnes elektroniikan signaalinäyttö
sammuu.
Elektroninen turvakatkaisu: Elektroniikan signaalinäytössä (15) palaa valo ja kone SAMMUI automaat-
tisesti. Jos virran voimakkuus kasvaa liian nopeasti
(mikä voi tapahtua esim. äkillisen jumiutumisen tai
takaiskun johdosta), koneen toiminta katkeaa. Kytke
kone pois päältä painokytkimellä (11). Kytke kone sen
jälkeen jälleen päälle ja työskentele normaalisti edelleen. Vältä koneen jumittumista.
Uudelleenkäynnistysesto: Elektroniikan signaalinäyttö (15) VILKKUU ja kone ei käynnisty. Uudelleenkäyn-
nistysesto on lauennut toimintaan. Kun päällekytketyn koneen verkkopistoke kytketään virtalähteeseen
tai sähköt palaavat sähkökatkoksen jälkeen, kone ei
käynnisty. Kytke kone pois päältä ja sen jälkeen takaisin päälle.
Kone kiihtyy päällekytkettäessä erittäin nopeasti
maksiminopeuteen, ts. automaattinen käynnistysvirran rajoitus (pehmeä käynnistys) ei toimi. Koneen
elektroniikassa on vika, ja muutkaan turvallisuuteen
liittyvät elektroniikkatoiminnot eivät ole enää käytettävissä. Korjauta kone välittömästi.
Page 65
Lamellirenkaan vaihtaminen
Ks. kuvat C01 - C05
► Varmista opmaalinen pölynpoisto ja käyäjän
suojaus vaihtamalla loppuunkulunut lamellirengas
ajoissa.
► Poista lamellirenkaan vaihtamista varten ensin
kuppilaikka. Löysää kaksiosaisen kiristysrenkaan
ruuvit kiintoavaimella SW8. Vedä molemmat kuluneet lamellit pois pidikkeestä.
► Paina ruuvin kohdasta lähen toinen lamellisisäk-
keistä kokonaan suojuksen ja kiristysrenkaan väliseen rakoon.
► Kun molemmat lamellit ovat sopivas paikoillaan,
kiristä ruuveja taas. Tarkista kiristyksessä, eä kiristysrenkaan päät ovat samalla korkeudella.
► Tarkista, onko lamellirengas kunnolla pidikkeessä
eikä sitä voi vetää ir.
Hävittäminen
Irtoava hiomapöly voi sisältää haitallisia aineita. Älä
hävitä sitä kotitalousjätteiden mukana, vaan toimita
se asianmukaisesti erikoisjätteiden keräyspisteeseen.
Laite, lisävarusteet ja pakkaus tulee toimittaa ympäristöystävällisesti kierrätykseen.
Tee käytetyt sähkötyökalut käyttökelvottomiksi poistamalla niista verkkojohto.
Älä hävitä sähkötyökaluja kotitalousjätteiden mukana.
Noudata kansallisia määräyksiä käytöstä
poistettavien sähkötyökalujen, pakkausten ja lisävarusteiden asianmukaisesta keräämisestä ja kierrätyksestä.
Kunnossapito ja huolto
► Irrota verkkopistoke aina ennen laitteen huoltoa,
erityisesti ennen hiomatyökalun vaihtoa!
► Pidä tuuletusaukot puhtaina ja avoimina riittävän
jäähdytyksen varmistamiseksi. Tukkeutuneet tuuletusaukot johtavat koneen vaurioitumiseen.
► Korjaustyöt saa suorittaa vain valtuutettu huolto-
liike tai Collomix-huolto.
► Käytä vain alkuperäisiä Collomix-tarvikkeita ja -va-
raosia.
Takuu
Valmistaja myöntää tuotteelle lakien ja maakohtaisten määräysten mukaisen takuun toimitusehtojen
puitteissa. Liitä takuuasioissa mukaan lasku tai toimitusluettelo.
Kolmannen osapuolen suorittamat korjaukset mitätöivät takuun. Jos käytössä ilmenee häiriöitä, lähetä
kone meille. Vaatimukset huomioidaan vain kun lai-
te toimitetaan purkamattomana Collomix-huoltoon.
Normaalista kulumisesta, ylikuormituksesta, epäasianmukaisesta käsittelystä, vääränlaisista tarvikkeista
tai puutteellisesta huollosta johtuvat vauriot eivät
kuulu takuun piiriin.
Koneeseen tehdyt, muut kuin kanssamme sovitut rakenteelliset ja toiminnalliset muutokset aiheuttavat
takuun ja vaatimustenmukaisuusvakuutuksen mitätöitymisen.
Oikeus muutoksiin pidätetään
Valmistaja:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Germany
Rev. 3 / 65
Page 66
Elementy maszyny
PL
1 Uchwyt
2 Przycisk blokowania tarczy
3 Króciec wężowy Ø 35 mm
4 Osłona chroniąca przed pyłem
5 Pierścień lamelowy
6 Nakrętka kołnierzowa
7 Diamentowa ściernica garnkowa
8 Nakrętka mocująca
9 Przycisk
(do obracania głównej rękojeści)
10 Blokada
11 Przełącznik ZAŁ./WYŁ.
12 Szczeliny wentylacyjne
13 Rękojeść główna
14 Kabel sieciowy z wtyczką
15 Elektroniczny wskaźnik sygnalizacyjny
Zastosowanie zgodne z przeznaczeniem
Szlifierka do betonu służy do szlifowania i ściągania betonu, jastrychu i powłok.
Tylko do zastosowań profesjonalnych w rzemiośle i przemyśle.
Przestrzegać wszystkich zasad bezpieczeństwa, instrukcji,
prezentacji i danych, które zostały dołączone do niniejszego urządzenia.
Wraz z odpowiednią do określonego zastosowania ściernicą garncarską służy do suchego szlifowania, usuwania
zadziorów i wygładzania nierówności na betonowych powierzchniach, do usuwania spoin szalunkowych, powłok
osadowych oraz resztek klejów cementowych podczas
renowacji glazury. Wraz z odpowiednią ściernicą garnkową nadaje się także do usuwania termoplastycznych
powłok malarskich i resztek klejów. Podczas prac z materiałami termoplastycznymi może dojść do zaklejenia się
pierścienia lamelowego.
Stosować wyłącznie ściernice garnkowe zalecane przez
producenta. Użycie innych ściernic garnkowych może
prowadzić do przeciążenia urządzenia wzgl. do uszkodzenia łożyska i zagrożenia dla obsługującego.
Szlifierka do betonu może być stosowana wyłącznie w
połączeniu z odpowiednim urządzeniem do odsysania
pyłu klasy „M“.
W razie szkód wynikłych z zastosowania niezgodnie z
przeznaczeniem odpowiedzialność ponosi użytkownik.
Deklaracja zgodności CE
Oświadczamy z pełną odpowiedzialnością, że produkt
przedstawiony w rozdziale »Dane techniczne« od-
powiada wymaganiom następujących dyrektyw: do
19.04.2016: 2004/108/WE,od 20.04.2016: 2014/30/
WE, 2011/65/WE, 2006/42/WE; wraz ze zmianami oraz
następujących norm: EN 55014, EN 61000, EN 607451:2009 + EN 60745-2-3:2011+A2:2013+A11+A12:2014
zgodnie z postanowieniami
Gaimersheim, 08.11.2017
Alexander Essing, Kierownictwo przedsiębiorstwa
Dokumentację techniczną można otrzymać w:
Collomix GmbH; Abt. Technische Entwicklung
Daimlerstr. 9, 85080 Gaimersheim, Niemcy
Wartości pomiarowe określone zgodnie z EN 60745
Oceniony poziom hałasu A urządzenia wynosi typowo:
Wartość łączna drgań
OSTRZEŻENIE:
Podane wartości pomiarowe obowiązują tylko dla nowych urządzeń. W trakcie codziennego używania wartości hałasu i drgań ulegają zmianom.
WSKAZÓWKA
Podany w niniejszej instrukcji poziom drgań został
zmierzony zgodnie z metodą pomiaru podaną w normie EN 60745 i może być używany w porównaniu z
innymi elektronarzędziami. Może być także stosowany do tymczasowego szacowania obciążenia drganiami. Podany poziom drgań reprezentuje główny zakres
zastosowań elektronarzędzia. Jeżeli jednak elektronarzędzie będzie używane do innych zastosowań z innymi narzędziami roboczymi lub w przypadku niedostatecznej konserwacji, poziom drgań może odbiegać.
Może to w znacznym stopniu zwiększyć obciążenia
drganiami w ciągu całego czasu eksploatacji.
W celu dokładnego oszacowania obciążenia drganiami
należy także uwzględnić czasy, w których urządzenie
jest wyłączone lub wprawdzie pracuje, ale nie jest w
rzeczywistości używane. Może to w znacznym stopniu
zredukować obciążenia drganiami w ciągu całego cza-
su eksploatacji.
Rev. 3 / 66
Dane techniczne
Szlierka do betonu CMG 2600
Znamionowa moc pobierana: 2600 W
Napięcie: 230-240 V
Częstotliwość: 50/60 Hz
Prędkość obrotowa biegu jałowego: 6600 min
Średnica talerza szlifierskiego: 180 mm
Ciężar bez tarczy: 6,8 kg
Klasa ochrony: q / II
Wartości hałasu/wibracji
Ciśnienie
akustyczne:
LpA [dB(A)]
CMG 2600 94 dB(a) 105 dB(A)
Niepewność K = 3 dB
Wartość emisji an [m/s2]
CMG 2600 6,7 m/s
Niepewność K = 1,5 m/s
Moc akustyczna
L
[dB(A)]
WA
2
2
-1
Page 67
Wskazówki dotyczące bezpieczeństwa
specyficzne dla urządzenia
OSTRZEŻENIE:
Bezpieczna praca z urządzeniem jest możliwa tylko
wtedy, gdy zostaną kompletnie przeczytane i będą
przestrzegane niniejsza instrukcja obsługi i wskazówki dotyczące bezpieczeństwa. Maszyna może być
użytkowana wyłącznie przez osoby, które zostały zapoznane z instrukcją obsługi oraz z obowiązującymi
przepisami BHP.
Wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje należy zachować do przyszłego użycia.
Dodatkowo należy przestrzegać, „ogólnych
wskazówek dotyczących bezpieczeństwa“.
► Niniejsze elektronarzędzie należy używać w funk-
cji szlierki. Należy przestrzegać wszystkich wska-
zówek dotyczących bezpieczeństwa, prezentacji i
danych dostarczonych z niniejszym elektronarzędziem. Jeżeli poniższe wskazówki nie będą przestrzegane, może dojść do prażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń.
► Niniejsze elektronarzędzie nie jest przeznaczone
do szlifowania papierem ściernym, prac z drucia-
nymi szczotkami, polerowania i rozcinania. Za-
stosowanie nieprzewidziane do elektronarzędzia
mogą spowodować zagrożenia i obrażenia.
► Nie stosować żadnego wyposażenia dodatkowe-
go, które nie zostało przewidziane i zalecone do
niniejszego elektronarzędzia. Sam fakt pewnego
zamontowania wyposażenia w elektronarzędziu
nie jest gwarantem bezpiecznego użytkowania.
► Dopuszczalna prędkość zastosowanych narządzi
musi być przynajmniej tak duża, jak prędkość
maksymalna podana na elektronarzędziu. Wypo-
sażenie obracające się szybciej, niż prędkość dopuszczalna, może się rozpaść i zostać rozrzucone
dookoła.
► Średnica zewnętrzna narzędzia roboczego musi
odpowiadać wymiarom elektronarzędzia. Źle
zwymiarowane narzędzia robocze mogą być trudne do osłonięcia i kontrolowania.
► Diamentowe talerze szlierskie i kołnierze muszą
pasować dokładnie do wrzeciona szlierskiego
elektronarzędzia. Narzędzia robocze niepasujące
dokładnie do wrzeciona szlierskiego elektronarzędzia obracają się nieregularnie, mocno wibrują
i mogą spowodować utratę kontroli.
► Nie stosować uszkodzonych narzędzi roboczych!
Przed każdym użyciem sprawdzać talerz diamentowy pod kątem pęknięć, zużycia lub przydatności. Jeżeli elektronarzędzie lub narzędzie robocze
spadną, należy sprawdzić, czy nie są uszkodzone
lub zastosować nieuszkodzone narzędzie robo-
Rev. 3 / 67
cze. Jeżeli narzędzie robocze zostało sprawdzone
i będzie używane, należy usunąć osoby znajdujące się w pobliżu w poziomie wirującego narzędzia
(pamiętać o własnej osobie) i pozostawić urządzenie pracujące z maksymalną prędkością przez jedną minutę. Uszkodzone narzędzia robocze rozpadają się zwykle podczas tej fazy testowej.
► Należy przy tym używać środków ochrony oso-
bistej. W zależności od rodzaju użycia stosować
ochronę całej twarzy, ochronę oczu lub okulary
ochronne. W razie konieczności nosić maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne
lub specjalny fartuch, izolujący od cząsteczek szlierskich i materiału. Należy chronić oczy przed
przelatującymi dookoła obcymi ciałami pojawiającymi się podczas różnych zastosowań. Maska
przeciwpyłowa i chroniąca drogi oddechowe musi
podczas użycia ltrować powstający pył. Jeżeli osoba obsługująca jest długo narażona na hałas, może
dojść do utraty słuchu.
► W przypadku obecności innych osób zwracać
uwagę na odstęp od ich obszaru roboczego. Każda osoba wchodząca w obszar roboczy musi nosić
osobiste wyposażenie ochronne. Pęknięte części
obrabianego elementu lub zniszczonego elektro-
narzędzia mogą oderwać się i spowodować obrażenia poza obszarem roboczym.
► Chwytać elektronarzędzie wyłącznie za izolowane
uchwyty, jeżeli wykonywana jest praca, podczas
której narzędzia robocze mogą natrać na ukryte kable elektryczne lub własny kabel sieciowy.
Kontakt z przewodem pod napięciem powoduje,
iż także metalowe części elektronarzędzia znajdują
się pod napięciem i może dojść do porażenia prą-
dem elektrycznym.
► Należy utrzymywać kabel sieciowy z dala od ob-
racających się narzędzi roboczych. Jeżeli nastąpi
utrata kontroli nad elektronarzędziem, może dojść
do przecięcia kabla sieciowego lub uchwycenia
reki lub ramienia przez obracające się elektronarzędzie.
► Nigdy nie odkładać elektronarzędzia, zanim na-
rzędzie robocze kompletnie nie zatrzyma się. Ob-
racające się narzędzie robocze może zetknąć się z
powierzchnią, przez co można utracić kontrolę nad
elektronarzędziem.
► Nie przenosić elektronarzędzia, jeżeli się obraca.
Odzież może zostać uchwycona przez przypadkowe zetkniecie się z obracającym się narzędziem
roboczym i narzędzie może poranić ciało.
► Regularnie czyścić szczeliny wentylacyjne elek-
tronarzędzia. Dmuchawa silnika odciąga pył do
obudowy, znaczne ilości zebranego metalowego
pyłu mogą spowodować zagrożenia natury elek-
trycznej.
► Nie stosować elektronarzędzi w pobliżu łatwopal-
nych materiałów. Iskry mogą spowodować zapłon
tych materiałów.
► Nie stosować żadnych narzędzi roboczych wyma-
Page 68
gających płynnych środków chłodzących. Zastoso-
wanie wody lub innych płynnych środków chłodniczych może spowodować porażenie prądem
elektrycznym.
► Stosować wyłącznie diamentowe talerze szlier-
skie dopuszczone do danego elektronarzędzia i
odpowiednie pokrywy ochronne oraz odsysają-
ce. Elementy szlifujące nieprzewidziane do danego elektronarzędzia nie mogą być wystarczająco
chronione i są niebezpieczne.
► Pokrywa ochronna i odsysająca musi być pew-
nie zamontowana w elektronarzędziu. Pokrywa
ochronna i odsysająca powinna chronić osobę
obsługującą przez odłamanymi elementami i przypadkowym kontaktem z elementem szlifującym.
► Diamentowe tarcze szlierskie mogą być używa-
ne do określonych zastosowań. Na przykład: nigdy nie szlifować krawędzią talerza szlierskiego.
Diamentowe talerze są przeznaczone do ściągania
materiału dolną stroną diamentowych segmentów. Boczne działanie sił na te elementy szlifujące
może spowodować ich zniszczenie.
► Zawsze stosować nieuszkodzone kołnierze mocu-
jące o właściwej wielkości i kształcie dla wybranego diamentowego talerza szlierskiego. Odpo-
wiednie kołnierze podpierają diamentowe tarcze
talerzowe i zmniejszają w ten sposób zagrożenie
zniszczenia.
► Nie stosować zużytych tarcz diamentowych z
większych elektronarzędzi. Diamentowe tarcze
szlierskie od większych elektronarzędzi nie są zaprojektowane do większych prędkości obrotowych
w mniejszych urządzeniach i mogą ulec zniszcze-
niu.
Odrzut i odpowiednie wskazówki dotyczące
bezpieczeństwa
► Odrzut jest nagłą reakcją wskutek zahaczenia
lub zablokowania obracającego się narzędzia
roboczego, jak tarcza szlierska, głowica szlierska, szczotka druciana itp. zahaczenie się lub
zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. W
wyniku tego w miejscu zablokowania następu-
je przyspieszenie niekontrolowanego elektro-
narzędzia w kierunku przeciwnym do obrotów.
Jeżeli np. tarcza szlierska w zahaczy się lub zablokuje się w obrabianym elemencie, jej krawędź zanurzona w tym elemencie może zostać wyłamana i
spowodować odrzut. Tarcza szlierska porusza się
wtedy w kierunku obsługującej osoby lub w kierunku przeciwnym, w zależności id kierunku obrotów
tarczy w miejscu zablokowania. W takim przypadku
może także dojść do zniszczenia tarczy szlierskiej.
Odrzut jest skutkiem niewłaściwego lub błędnego
użycia elektronarzędzia. Można temu zapobiec
poprzez odpowiednie środki ostrożności opisane
poniżej.
► Należy mocno trzymać elektronarzędzie i ustawić
swoje ciało oraz ramiona w takiej pozycji, aby
można było przyjąć siły odrzutu. Zawsze używać
dodatkowego uchwytu, jeżeli występuje, aby
mieć możliwie największą kontrolę nad siłami od-
rzutu lub momentami reakcji podczas rozruchu.
Osoba obsługująca poprzez odpowiednie środki
ostrożności może zapanować nad siłami odrzutu i
reakcji.
► Nigdy nie zbliżać dłoni do obracających się części
elektronarzędzia. Narzędzie robocze może się po-
ruszyć w odrzutu i poranić dłoń.
► Unikać przebywania części ciała w obszarze, w
którym może się poruszać elektronarzędzie pod-
czas odrzutu. Odrzut porusza elektronarzędzie w
kierunku przeciwnym do kierunku obrotów tarczy
szlierskiej w miejscu zablokowania.
► Należy pracować ze szczególną ostrożnością w
obszarze naroży, ostrych krawędzi itp. Unikać
uderzania i zakleszczania się narzędzi roboczych
w obrabianym elemencie. Obracające się narzędzie robocze ma tendencję do zakleszczania się w
narożach, ostrych krawędziach lub w przypadku
uderzenia. Powoduje to utratę kontroli lub odrzut.
► Nie stosować brzeszczotów łańcuchowych lub zę-
batych. Takie narzędzie powoduje zwykle odbicia
lub utratę kontroli na elektronarzędziem.
Rev. 3 / 68
Page 69
Dodatkowe wskazówki dotyczące bezpieczeństwa
► Nosić okulary ochronne i ochronniki
słuchu.
► Nigdy nie chwytać diamentowego talerza szlier-
skiego, zanim nie ostygnie. Diamentowe talerze
szlierskie mocno nagrzewają się podczas pracy.
► Do obróbki kamienia stosowania odsysanie pyłu.
Urządzenie odsysające musi nadawać się do odsysania pyłu. Zastosowanie takich urządzeń zmniejsza
zagrożenie związane z pyłem.
► Nie szlifować materiałów/elementów zawiera-
jących azbest.
► Podczas prac trzymać elektronarzędzia mocno
obydwoma rękami i zadbać o pewną pozycję stojącą. Elektronarzędzie jest prowadzone pewnie
dwoma rękami.
► Zabezpieczyć obrabiany element. Obrabiany ele-
ment unieruchomiony imadłem lub urządzeniami
mocującymi jest bezpieczniejszy niż przytrzymywany ręką.
► Unikać blokowania się diamentowego talerza
szlierskiego lub zbyt dużego docisku podczas
szlifowania. Przeciążenie tarczy szlierskiej zwiększa jej naprężenia i podatność na zakleszczanie się i
zablokowanie a tym samym możliwość odrzutu lub
zniszczenia materiału szlifującego.
► Jeżeli diamentowy talerz szlierski zablokuje się
lub zostanie przerwana praca, wyłączyć elektronarzędzie i przytrzymać je do momentu unieru-
chomienia tarczy.
► Nie włączać ponownie elektronarzędzia dopóki
znajduje się przy obrabianym elemencie. Należy
pozwolić najpierw tarczy osiągnąć pełną prędkość
obrotową zanim będzie kontynuowana praca.
► Stosować otwartą pokrywę ochronną tylko przy
krawędziach ścian. W przypadku szlifowania
płaskich powierzchni zawsze zamykać pokrywę
ochronną.
► Przed każdym użyciem urządzenia sprawdzić ka-
ble i wtyczkę. Usuwanie uszkodzeń zlecać wyłącz-
nie elektrykowi z uprawnieniami. Wtyk wkładać do
gniazda tylko przy wyłączonej maszynie.
► Na zewnątrz użytkować urządzenia tylko z wy-
łącznikiem ochronnym prądu błędnego (RCD)
maks. 30 mA. W przypadku wyłączenia szlierki
kątowej przez wyłącznik różnicowo-prądowy należy sprawdzić i oczyścić urządzenie.
► Jeżeli maszyna pozostaje bez nadzoru, wyciągnąć
wtyk i sprawdzić czy wyłączono wyłącznik, np.
podczas montażu. demontażu, podczas zaniku
napięcia, przy stosowaniu wzgl. montażu narzędzi
roboczych.
► Wyłączyć maszynę, jeżeli z jakiegoś powodu zo-
stanie unieruchomiona. Tym samym unika się
gwałtownego rozruchu w stanie bez nadzoru.
► Nie używać urządzenia, jeżeli część obudowy jest
uszkodzona, wzgl. w przypadku uszkodzeń wyłącznika, przewodu zasilającego lub wtyku.
► Sprawdzić, czy podana na tarczy prędkość obroto-
wa jest równa lub wyższa od prędkości obrotowej
maszyny. Stosować tylko odpowiednie wyposaże-
nie dodatkowe.
► Średnica zewnętrzna talerza szlierskiego musi od-
powiadać wymiarom elektronarzędzia.
► Diamentowe talerze szlierskie i kołnierze muszą
pasować dokładnie do wrzeciona szlierskiego
elektronarzędzia.
► Diamentowe tarcze szlierskie mogą być używa-
ne do zdeniowanych zastosowań.
► Maszyna może być użytkowana wyłącznie w nie-
uszkodzonym i w pełni sprawnym stanie.
► Stosować wyłącznie ściernice, które wystają poza
pierścień lamelowy osłony ochronne.
► W przypadku zużycia wymienić pierścień lamelowy
Przed uruchomieniem maszyny przeczy-
tać i zastosować się do instrukcji obsługi!
Podczas pracy nosić okulary ochronne i
ochronniki słuchu.
W przypadku prac z dużą ilością pyłu zalecamy nosić maskę przeciwpyłową.
Podczas pracy nosić rękawice ochronne.
Rev. 3 / 69
Page 70
Montaż
► Przed wszystkimi pracami przy urządzeniu wycią-
gnąć wtyk gniazda.
Ustawianie uchwytu
Odkręcić obydwie nakrętki motylkowe po lewej i prawej stronie i umieścić uchwyty w żądanej pozycji. Ponownie dociągnąć nakrętki motylkowe.
Montaż diamentowej tarczy szlifierskiej:
Wybrać diamentową tarczę szlifierską, której jakość i
specyfikacja odpowiada materiałowi przewidzianemu
do obróbki.
Stosować tylko tarcze szlifierskie odpowiadające danym w poniższej tabeli.
Zwracać uwagę na poprawną wielkość, wysokość i
średnicę otworu diamentowej ściernicy garnkowej.
Dopuszczalna prędkość obrotowa stosowanej tarczy
szlifierskiej musi odpowiadać danym w poniższej ta-
beli.
Przestrzegać danych dotyczących prędkości obrotowej wzgl. prędkości obwodowej na diamentowej tar-
czy szlifierskiej.
Maks. D
► Odkręcić nakrętkę mocującą (8) przy pomocy
► Na gwintowanym wrzecionie znajduje się nakręt-
► Nałożyć diamentową tarczę szlierską (7) cen-
► Następnie dociągnąć nakrętkę mocującą (8) na
► Po montażu a przed włączeniem sprawdzić tar-
Talerz szlifierski może się rozgrzać w wyniku podgrzania. Poczekać aż ostygnie. Może dojść do popa-
rzenia rąk lub przecięcia wzgl. zerwania w segmentach. Do wymiany narzędzi stosować zawsze robocze
rękawice ochronne.
[mm] d Maks. prędkość
[mm]
180 22,2 8500 30 80
załączonego klucza nasadowego z gwintowanego wrzeciona. Należy przy tym nacisnąć przycisk
blokujący (2) i obrócić wrzeciono ręką aż do jego
słyszalnego zatrzaśnięcia.
ka kołnierzowa (6) do stabilizacji głowicy szlierskiej. Podczas prac z odpowiednią diamentową
ściernicą garnkową Collomix należy zwrócić uwagę, aby użyta została także nakrętka kołnierzowa.
Nie użytkować maszyny bez nakrętki kołnierzowej.
trycznie na nakrętkę kołnierzową wzgl. podkładkę
dystansową.
wrzecionie przy pomocy klucza z kołkiem stożkowym. Należy przy tym nacisnąć przycisk unieruchamiający (3), aby uniknąć dalszego obracania
się wrzeciona.
czę szlierską pod kątem poprawnego montażu i
swobody ruchu. Tarcza nie może dotykać pokrywy
ochronnej lub innych części.
obrotowa
[min-1]
Wyso-
kość
[mm]
[m/s]
Rev. 3 / 70
Przeprowadzić bieg próbny w bezpiecznej pozycji i
bez obciążenia. W przypadku niespokojnego biegu natychmiast przerwać pracę.
Stosować tylko oryginalne wyposażenie dodatkowe!
6
7
8
Montaż talerza szlifierskiego
Odsysanie pyłu
Pyły powstające z materiałów takich, jak zawierający ołów jastrych, niektóre rodzaje drewna, minerały
i metale mogą być szkodliwe dla zdrowia. Dotykanie
lub wdychanie takich pyłów może wywołać reakcje
alergiczne i/lub choroby dróg oddechowych użytkownika lub osób znajdujących się w pobliżu.
Określone pyły jak pył bukowy i dębowy są rakotwórcze, szczególnie w połączeniu z dodatkami do obróbki
drewna (chromiany, środki do ochrony drewna). Materiał zawierający azbest może być obrabiany tylko
przez specjalistów.
Generalnie należy używać odsysania pyłu podczas obróbki materiałów mineralnych (klasa filtrowania „M“).
Aby osiągnąć wysoki stopień odsysania pyłu, z niniejszym elektronarzędziem należy stosować wysokowydajne systemy odsysające zalecane przez Collomix.
Systemy odsysające o klasie filtrowania „M“ są dopuszczone do odsysania drobnego pyłu.
Należy zapewnić odpowiednią wentylację miejsca
pracy.
Zaleca się nosić maskę chroniącą drogi oddechowe o
klasie filtrowania P2.
Podłączenie:
Połączyć szczelnie wąż odsysający systemu odsysania
Ø 35 mm z króćcem odsysania przy pokrywie ochron-
nej.
Podczas prac z systemem odsysania przestrzegać następujących wskazówek:
Pracować tylko z zestawieniami produktów zalecany-
Page 71
mi przez Collomix składającymi się z elektronarzędzia
z określonymi diamentowymi talerzami szlifierskimi
i podłączonym systemem do odciągania pyłu z odsysaniem Collomix klasy „M“. Zapewnia to optymalne
odsysanie pyłu i postępy w pracy.
Ponadto należy przestrzegać oddzielnej instrukcji obsługi systemu odsysania w szczególności wskazówek
dotyczących czyszczenia, konserwacji i wymiany filtra.
Zwracać uwagę na regularne opróżnianie odkurzacza. Należy stosować zalecane worki wyłapujące pył
z tworzywa sztucznego, aby zapobiec przedostawaniu
się pyłów do otoczenia.
Zawsze nosić ochronniki słuchu, okulary ochronne,
maskę ochronną i rękawice ochronne.
Obrotowa rękojeść główna
Pracować wyłącznie z zablokowaną rękojeścią główną
(10). Patrz strona 2.
► Nacisnąć przycisk (9).
► Rękojeść główną (10) można teraz obrócić o 90° w
obie strony i zablokować.
► Sprawdzić bezpieczeństwo zamocowania: główna
rękojeść (10) musi być zablokowana i nie może dać
się obracać.
Użytkowanie
Przestrzegać napięcia sieciowego! Podane tabliczce
znamionowej napięcie musi zgadzać się z napięciem
źródła zasilania. Urządzenia 230 V mogą być także eksploatowane ze źródłami 220-V lub 240-V.
Włączanie i wyłączanie
Urządzenie należy prowadzić zawsze obiema rę-
kami.
Najpierw włączyć urządzenie, a dopiero potem
przyłożyć narzędzie robocze do obrabianego elementu.
Unikać niezamierzonego urucho mienia: zawsze
wyłączać urządzenie po wyciągnięciu wtyczki z gniazda wtykowego lub w przypadku przerwy w dopływie
prądu.
Przy włączeniu na ciągły tryb pracy urządzenie
będzie pracować nadal, nawet jeżeli wypadnie z ręki. Z
tego względu urządzenie należy zawsze trzymać obiema rękami za przewidziane uchwyty, przyjąć bezpieczną pozycję i pracować w skupieniu.
Włączanie chwilowe:
► Włączanie: przesunąć blokadę (10) w kierunku
strzałki i nacisnąć przycisk włącznika (11).
► Wyłączanie: zwolnić przycisk włączający (11).
Tryb pracy ciągłej (w zależności od wyposażenia):
► Włączanie: przesunąć blokadę (10) w kierunku
strzałki i nacisnąć przycisk włącznika (11) i przytrzymać go w pozycji wciśniętej. Urządzenie jest
włączone. Następnie przesunąć blokadę (10) kolejny raz w kierunku strzałki, aby zablokować przycisk
włącznika (11) (tryb ciągły).
► Wyłączanie: nacisnąć a następnie zwolnić przycisk
włącznika (11).
Przed użyciem sprawdzić talerz szlifierski. Talerz szlifierski musi być poprawnie zamontowany i musi się
swobodnie obracać. Przed użyciem pozwolić, aby
maszyna pracowała na biegu jałowym przez przynajmniej 1 minutę. Nie stosować uszkodzonych,
nieokrągłych lub wibrujących talerzy szlifierskich.
Jeżeli zostaną stwierdzone silne wibracje, sprawdzić
poprawność montażu talerza szlifierskiego wzgl. wymienić talerz. Jeżeli nie można poprawić rezultatu,
skontaktować się natychmiast z najbliższym punktem
serwisowym.
Wskazówki dotyczące pracy
Najpierw należy włączyć maszynę, a dopiero później
można ją przyłożyć do obrabianej powierzchni. Nie
przystawiać pod kątem.
Urządzenie należy zawsze trzymać dwoma rękami. W
trybie ciągłym urządzenie pracuje nadal po wyrwaniu
się z ręki.
Nigdy nie chwytać talerza szlifierskiego, zanim nie
ostygnie. Talerze szlifierskie mocno nagrzewają się
podczas pracy.
Usuwanie usterek
Przeciążenie: elektroniczny wskaźnik sygnału (15)
świeci się i prędkość obrotowa pod obciążeniem
MOCNO się zmniejsza. Temperatura silnika jest zbyt
wysoka! Pozostawić urządzenie włączone na jałowych
obrotach do momentu, aż ochłodzi się a elektroniczny
wskaźnik sygnału zgaśnie.
Przeciążenie: elektroniczny wskaźnik sygnału (15)
świeci się i prędkość obrotowa pod obciążeniem NIECO się zmniejsza. Przeciążenie urządzenia. Pracować
dalej ze zredukowanym obciążeniem do momentu, aż
zgaśnie elektroniczny wskaźnik sygnału.
Elektroniczny wyłącznik bezpieczeństwa: Wskaźnik
sygnału elektroniki (15) świeci i następuje samoczynne WYŁĄCZENIE maszyny. W przypadku zbyt szybkiego wzrostu poboru prądu (jaki występuje np. przy nagłym zablokowaniu lub odrzucie) urządzenie zostanie
wyłączone. Wyłączyć urządzenie za pomocą przełącznika (11). Następnie z powrotem włączyć urządzenie i
pracować normalnie dalej. Unikać ponownego zablo-
kowania.
Zabezpieczenie przed ponownym uruchomieniem:
elektroniczny wskaźnik sygnału (15) MIGA i urządzenie nie pracuje. Zadziałało zabezpieczenie przed
Rev. 3 / 71
Page 72
ponownym uruchomieniem. W przypadku włożenia
wtyczki
przewodu zasilającego do gniazda przy włączonym
urządzeniu lub powrocie zasilania po wcześniejszym
zaniku napięcia urządzenie nie uruchomi się. Wyłączyć urządzenie i ponownie włączyć.
Urządzenie przyspiesza przy włączaniu bardzo szybko do maksymalnej prędkości obrotowej, tzn. że automatyczny ogranicznik prądu rozruchowego (łagodny rozruch) nie działa. Oznacza to błąd elektroniki,
dalsze istotne dla bezpieczeństwa funkcje elektroniki
nie będą dostępne. Natychmiast zlecić naprawę urzą-
dzenia
Wymiana pierścienia lamelowego
Patrz rys. C01–C05
► Aby zapewnić optymalne odsysanie pyłu i ochronę
operatora, wymieniaj zużyty pierścień lamelowy w
odpowiednim czasie.
► Aby wymienić pierścień lamelowy, usuń najpierw
ściernicę garnkową. Poluzuj śruby dwuczęściowego pierścienia zaciskowego za pomocą klucza płasko-oczkowego SW 8. Wyciągnij obie zużyte lamele
z mocowania.
► Wciśnij odpowiednio każdy z dwóch wkładów la-
melowych całkowicie w szczelinę między pokrywą
a pierścieniem zaciskowym. (C 03 – C 04).
► Po prawidłowym założeniu obu lameli dokręć po-
nownie śruby. Podczas dokręcania upewnij się, że
końce pierścienia zaciskowego znajdują się na tej
samej wysokości.
► Sprawdź, czy pierścień lamelowy jest mocno osa-
dzony w mocowaniu i nie da się wyciągnąć.
Konserwacja i pielęgnacja
► Przed wszystkimi pracami przy urządzeniu, w
szczególności przy wymianie narzędzia szlifującego, wyciągnąć wtyk sieciowy!
► Utrzymywać czyste i otwarte szczeliny wentyla-
cyjne, aby zapewnić wystarczające chłodzenie.
Zamknięte szczeliny wentylacyjne prowadzą do
zniszczenia maszyny. Regularnie odsysać szczeliny
wentylacyjne przy pomocy odkurzacza.
► Naprawy mogą być dokonywane wyłącznie przez
uprawnione warsztaty lub serwis Collomix.
► Stosować tylko oryginalne wyposażenie dodatko-
we i części zamienne Collomix.
Gwarancja
W ramach warunków gwarancyjnych producent
udziela gwarancji zgodnie z postanowieniami prawnymi/krajowymi. W razie roszczenia gwarancyjnego
prosimy przedstawić dowód zakupu lub dokumenty
dostawy.
Naprawy wykonane przez osoby trzecie zwalniają
nas z wszelkich obowiązków gwarancyjnych. W razie
pojawienia się nieregularności prosimy o przesłanie
maszyny. reklamacje mogą być uznane wyłącznie
po przesłania nierozłożonego urządzenia do naszej
firmy.
Szkody powstałe w wyniku zwykłego zużycia, przeciążenia, nieprawidłowego obchodzenia się, nieodpowiedniego wyposażenia dodatkowego lub niedostatecznej konserwacji nie podlegają świadczeniom
gwarancyjnym.
Nieuzgodnione z nami zmiany konstrukcyjne i funk-
cjonalne w maszynie skutkują utratą prawa do świadczeń gwarancyjnych oraz deklaracji o zgodności.
Utylizacja
Osiadły pył ze szlifowania może zawierać groźne substancje. Nie utylizować jako odpady domowe, dostarczyć do punktu zbiórki odpadów specjalnych.
Urządzenie, akcesoria i opakowanie powinny być
zawsze dostarczane do ponownego przetworzenia
zgodnie za zasadami ekologii.
Wysłużone elektronarzędzia należy pozbawić zdol-
ności do działania poprzez usunięcie kabla
sieciowego.
Nie utylizować elektronarzędzi jako odpa-
dy domowe.
Przestrzegać przepisów krajowych dotyczących właściwego zbierania i ponownego przetwarzania wysłużonych elektronarzędzi, opakowań i
akcesoriów.
Zmiany zastrzeżone
Producent:
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Niemcy
Rev. 3 / 72
Page 73
Rev. 3 / 73
Page 74
Rev. 3 / 74
Page 75
Rev. 3 / 75
Page 76
Collomix GmbH
Daimlerstraße 9
85080 Gaimersheim
Deutschland
www.collomix.com
Rev. 3 / 76
Art.nr. 07019 - Rev. 3- 0818
Loading...
