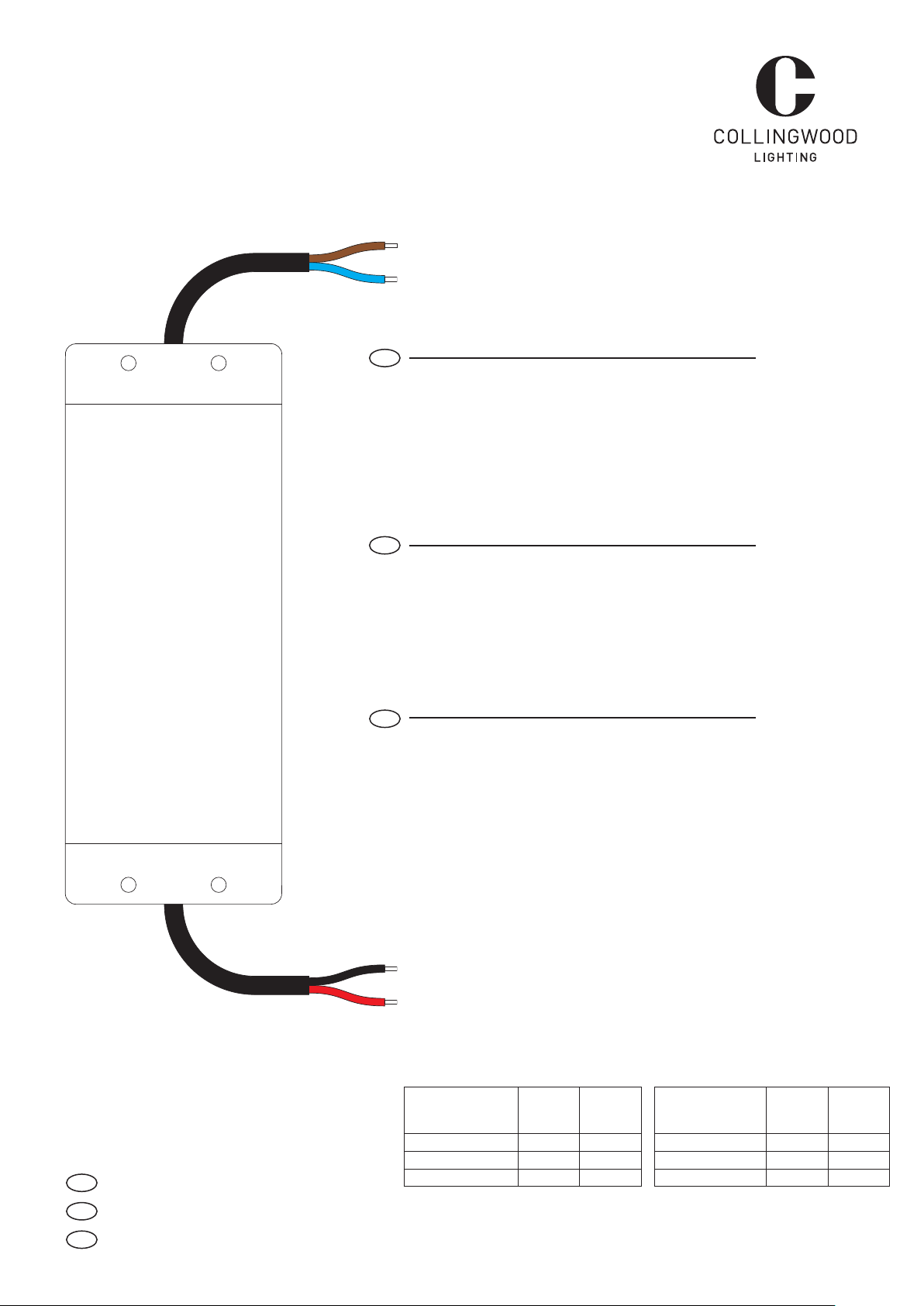

CONSTANT CURRENT DRIVER
MAINS DIMMABLE
Wiring Instructions/Instructions de câblage/
Installationsanleitung
INPUT/ENTRÉE/EINGANG 220~240V AC | 5060HZ
LIVE/PHASE - L (F) BROWN/MARRON/BRAUN
NEUTRAL/NEUTRE/NEUTRAL - N (N) BLUE/BLEU/BLAU
Refer to driver case to identify live and neutral terminals. /
Reportez-vous à la boîte d’alimentation afin d’identifier les bornes positives et neutres. /
Auf dem Vorschaltgerät sehen Sie die Anschlüsse für Phase und Neutral.
Inrush current/Courant d’appel/Einschaltstrom - PSMD3501324 20A 0.13ms, PSMD700610 28A 0.16ms
EN
• Collingwood Lighting advises the following maximum loads to assist
functionality of the dimming driver when used with suitable standard
mains wall dimmers.
L
N
- 1 x units on a 250W dimmer
- 3 x units on a 500W dimmer
• For better dimming performance, use dimmers which have been
designed for electronic LED drivers, e.g.
• Collingwood DM298 - Min 1, Max 3 units.
• Varilight V COM 220W – Min 1, max 8 units.
• Legrand Mosaic 078407 - Min 1, max 2 units.
• Legrand Celiane 067083 - Min 1, max 2 units.
PSMD3501324 /
PSMD700610
-
Refer to driver case to identify positive and negative terminals. /
Reportez-vous à la boîte d’alimentation afin d’identifier les bornes positives
et négatives./
Auf dem Vorschaltgerät sehen Sie die Anschlüsse für Plus und Minus.
Refer to LED instructions for wiring details.
Reportez-vous aux consignes de LED pour obtenir les détails de câblage.
Beachten Sie die Installationshinweise, die den LEDs beiliegen.
t +44 (0) 1604 495 151 f +44 (0) 1604 495 095
EN
e sales@collingwoodgroup.com w collingwoodlighting.com
t +33 (0) 4 81 68 16 10 f +33 (0) 4 81 68 16 11
FR
e ventes@collingwoodgroup.com w collingwoodlighting.com
t +49 (0)89 411123 777 f +49 (0)89 411123 778
DE
e verkauf@collingwoodgroup.com w collingwoodlighting.com
+
FR
• Collingwood Lighting conseille les charges maximales ci-dessous afin
d’assurer la fonctionnalité de l’alimentation dimmable lorsque celle-ci
est utilisée avec un variateur 230V compatible:
- 1 produits par variateur de 250 W
- 3 produits par variateur de 500 W
• Pour de meilleures performances en terme de variation, utilisez un
variateur qui a été conçu pour des alimentations LED, par exemple :
• Varilight V COM 220W: min 1 produits, max 8 produits
• Legrand Mosaic 078407: min 1 produits, max 2 produits
• Legrand Céliane 067083: min 1 produits, max 2 produits
DE
• Collingwood Lighting empfiehlt die folgenden maximalen Belastungen,
um die Funktionalität des Treibers beim Dimmen mit geeigneten,
handelsüblichen Netzspannungs-Wanddimmern zu gewährleisten:
– 1 Leuchten an einem 250W Dimmer
– 3 Leuchten an einem 500W Dimmer
• Für bessere Dimmleistung benutzen Sie Dimmer, die für elektronische
LED-Treiber konzipiert wurden, z.B:
• Varilight V COM 220W - Min 1, max. 8 Strahler.
• Legrand Mosaic 078407 - Min 1, max. 2 Strahler.
• Legrand Celiane 067083 - Min 1, max. 2 Strahler.
OUTPUT/SORTIE/AUSGANG
RED/ROUGE/ROT - [POSITIVE/POSITIF/PLUS+]
BLACK/NOIR/SCHWARZ - [NEGATIVE/NÉGATIF/MINUS-]
PSMD3501324 350mA
Min/Max no. of LED units on output
Nombre Min/Max de produits LED en sortie
Min./Max. Anzahl der LED-Einheiten
No. of LED’s in each unit Min units Max units No. of LED’s in each unit Min units Max units
Nombre de LED dans
chaque produit
Anzahl LED in jeder Einheit Min Einheiten Max Einheiten Anzahl LED in jeder Einheit Min Einheiten Max Einheiten
1 13 24 1 6 10
2 7 12 2 3 5
3 5 8 3 2 3
Min de
produits
Max de
produits
PSMD700610 700mA
Min/Max no. of LED units on output
Nombre Min/Max de produits LED en sortie
Min./Max. Anzahl der LED-Einheiten
Nombre de LED dans
chaque produit
Min de
produits
CWW 6096 V1
Max de
produits
