FL01 I FL02 I FL03

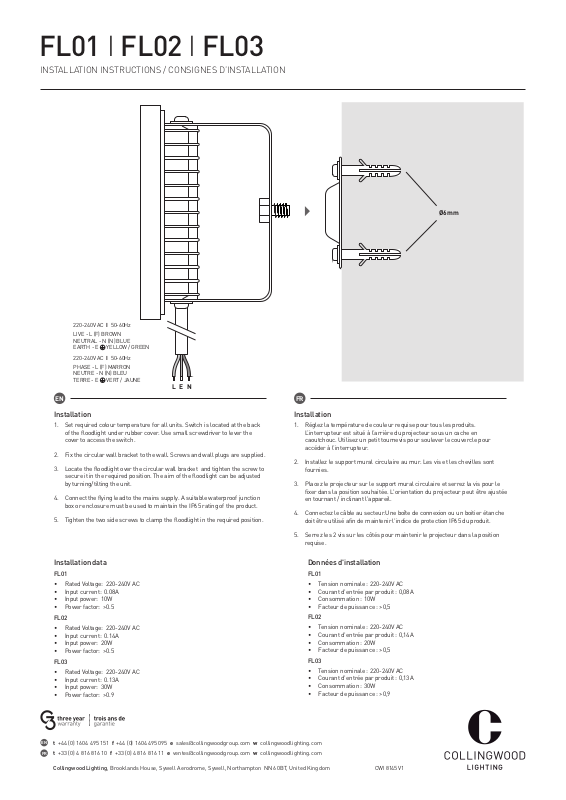

INSTALLATION INSTRUCTIONS / CONSIGNES D’INSTALLATION
220-240V AC I 50-60Hz
LIVE - L (F) BROWN
NEUTRAL - N (N) BLUE
EARTH - E YELLOW / GREEN
220-240V AC I 50-60Hz
PHASE - L (F) MARRON
NEUTRE - N (N) BLEU
TERRE - E VERT / JAUNE
EN FR
Installation
1. Set required colour temperature for all units. Switch is located at the back
of the floodlight under rubber cover. Use small screwdriver to lever the
cover to access the switch.

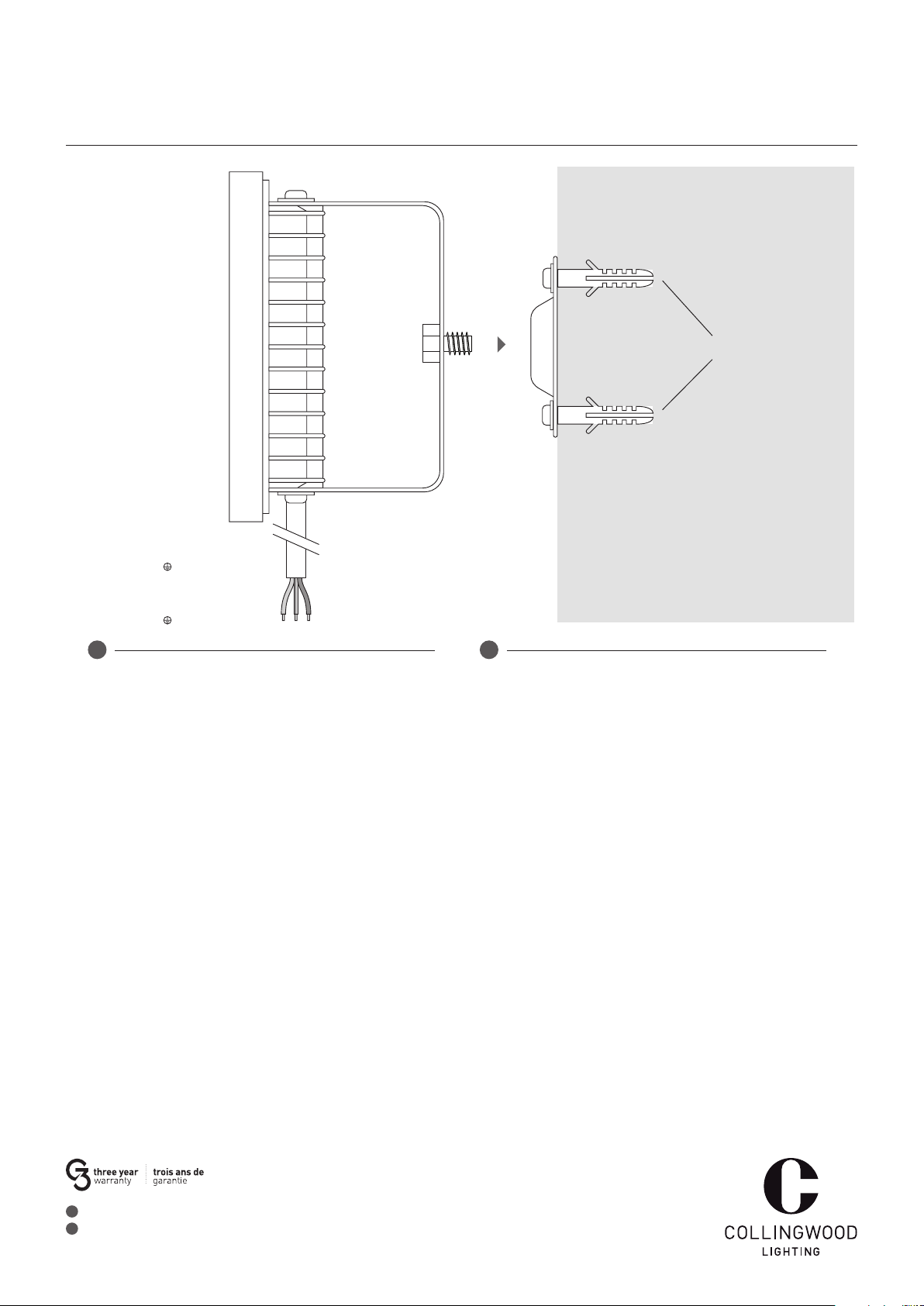

2. Fix the circular wall bracket to the wall. Screws and wall plugs are supplied.
3. Locate the floodlight over the circular wall bracket and tighten the screw to
secure it in the required position. The aim of the floodlight can be adjusted
by turning/tilting the unit.
4. Connect the flying lead to the mains supply. A suitable waterproof junction
box or enclosure must be used to maintain the IP65 rating of the product.
5. Tighten the two side screws to clamp the floodlight in the required position.
L E N
Ø6mm
Installation
1. Réglez la température de couleur requise pour tous les produits.
L’interrupteur est situé à l’arrière du projecteur sous un cache en
caoutchouc. Utilisez un petit tournevis pour soulever le couvercle pour
accéder à l’interrupteur.
2. Installez le support mural circulaire au mur. Les vis et les chevilles sont
fournies.
3. Placez le projecteur sur le support mural circulaire et serrez la vis pour le
fixer dans la position souhaitée. L'orientation du projecteur peut être ajustée
en tournant / inclinant l'appareil.
4. Connectez le câble au secteur.Une boîte de connexion ou un boitier étanche
doit être utilisé afin de maintenir l'indice de protection IP65 du produit.
5. Serrez les 2 vis sur les côtés pour maintenir le projecteur dans la position
requise.
Installation data
FL01
• Rated Voltage: 220-240V AC
• Input current: 0.08A
• Input power: 10W
• Power factor: >0.5
FL02
• Rated Voltage: 220-240V AC
• Input current: 0.14A
• Input power: 20W
• Power factor: >0.5
FL03
• Rated Voltage: 220-240V AC
• Input current: 0.13A
• Input power: 30W
• Power factor: >0.9
EN
FR
Collingwood Lighting, Brooklands House, Sywell Aerodrome, Sywell, Northampton NN6 0BT, United Kingdom
Données d'installation
FL01
• Tension nominale : 220-240V AC
• Courant d'entrée par produit : 0,08A
• Consommation : 10W
• Facteur de puissance : >0,5
FL02
• Tension nominale : 220-240V AC
• Courant d'entrée par produit : 0,14A
• Consommation : 20W
• Facteur de puissance : >0,5
FL03
• Tension nominale : 220-240V AC
• Courant d'entrée par produit : 0,13A
• Consommation : 30W
• Facteur de puissance : >0,9
