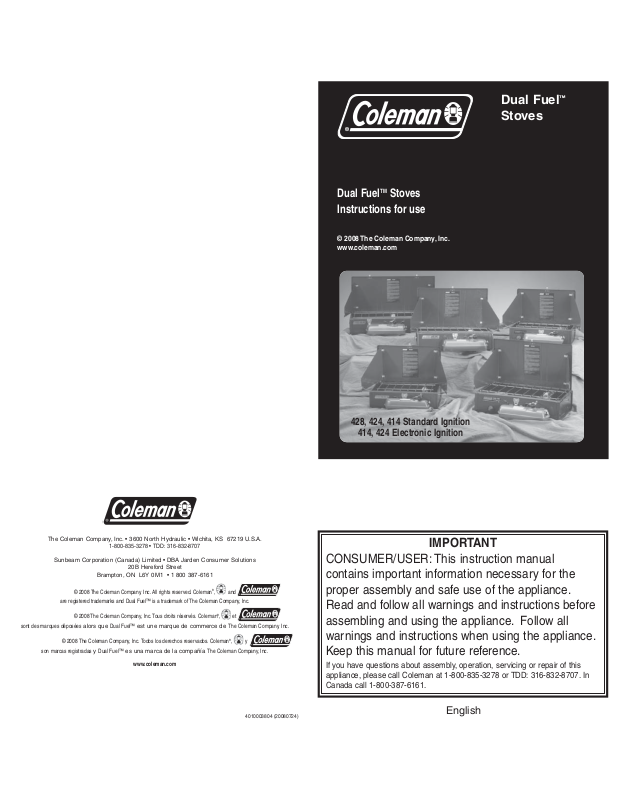

CONSUMER/USER: This instruction manual
contains important information necessary for the
proper assembly and safe use of the appliance.
Read and follow all warnings and instructions before
assembling and using the appliance. Follow all
warnings and instructions when using the appliance.
Keep this manual for future reference.
If you have questions about assembly, operation, servicing or repair of this
appliance, please call Coleman at 1-800-835-3278 or TDD: 316-832-8707. In
Canada call 1-800-387-6161.
English
FOR YOUR
SAFETY
Do not store or use
gasoline or other liquids
with flammable vapors in
the vicinity of this or any
other appliance.
DANGER
CARBON MONOXIDE
HAZARD
• This appliance can produce carbon monoxide
which has no odor.
• Using it in an enclosed
space can kill you.
• Never use this appliance
in an enclosed space
such as a camper, tent,
car or home.
This manual contains important information about
the assembly, operation and maintenance of this
outdoor liquid fueled appliance. General safety
information is presented on this page and is also
located throughout these instructions. Particular
attention should be paid to information accompanied by the safety alert symbol “ DANGER”,
“ WARNING”, “ CAUTION”.
Keep this manual for future reference and
to educate new users of this product. This manual
should be read in conjunction with the labeling on
the product.
Safety precautions are essential when any
®
fueled equipment is involved.These pre-
Coleman
cautions are necessary when using, storing, and
servicing. Using this equipment with the respect
and caution demanded will reduce the
possibilities of personal injury or property damage.
The following symbols shown below are used
extensively throughout these instructions. Always
heed these precautions, as they are essential when
using any Coleman
®
fueled equipment.
DANGER
DANGER indicates an imminently hazardous
situation which, if not avoided, will result in
death or serious injury.
WARNING
WARNING indicates a potentially hazardous
situation which, if not avoided, could result in
death or serious injury.
CAUTION
CAUTION indicates a potentially hazardous
situation which, if not avoided, may result in
minor or moderate personal injury, or
property damage.
DANGER
Failure to comply with the precautions and
instructions provided with these stoves can
result in death, serious bodily injury and proper-
ty loss or damage from hazards of fire, explo-
sion, burn, asphyxiation, and/or carbon
monoxide poisoning.
Only persons who can understand and follow
the instructions should use or service
these stoves.
If you need assistance or information such
as an instruction manual or labels, contact
The Coleman Company, Inc.
Cosas que Debe Saber
1. Enjuague el tanque dos veces al año con
combustible fresco para quitar el
sedimento, formaciones de resina, y
acumulaciones de humedad.
2. Estacionalmente o antes de guardarla, rocíe
unas pocas gotas de aceite dentro del
ORIFICIO DEL ACEITE en la tapa de la
ORIFICIO PARA
EL ACEITE
Fig. 26
bomba. Esto mantendrá la bomba
funcionando apropiadamente. (Fig. 26)
3. La PALANCA DE ENCENDIDO mueve una
aguja pequeña para adentro y para afuera
de la punta del generador del gas. Si es
difícil encender la estufa o no produce una
salida completa de calor, accione la
PALANCA DE ENCENDIDO
abajo varias veces para limpiar el
generador.
4. Los combustibles sin plomo pueden variar
en calidad y pueden afectar la vida útil y el
funcionamiento del generador. Si usted está
teniendo un problema con su estufa o
generador use combustible sin plomo,
reemplace el generador y pruebe con una
marca diferente de combustible sin plomo.
5. Las áreas comunes para guardar el equipo
de acampar y de excursión son el sótano,
el ático, o el garaje. Para evitar la
acumulación de polvo, de telarañas, etc.,
que es común en estas áreas, ponga su
estufa en una bolsa de plástico y séllela
con una banda de goma.
hacia arriba y
6. Para servicio de reparación, llame a uno de
los números detallados abajo para la
localización de su Centro de Servicio
Coleman más cercano. Si la estufa se debe
enviar por correo a un centro de servicio,
adjunte al producto una etiqueta que
incluya su nombre, dirección, número de
teléfono durante el día y una descripción
del problema. No enviar el combustible.
Empaquete cuidadosamente el producto y
envíelo, ya sea, por correo de mensajero
o correo certificado con el envío y el
seguro pagado por adelantado a:
Para los productos comprados
en los Estados Unidos:
The Coleman Company, Inc.
3600 N. Hydraulic • Wichita, KS 67219 U.S.A.
1-800-835-3278 • TDD: 316-832-8707
Para productos comprados en Canadá:
Sunbeam Corporation (Canadá) Limited
DBA Jarden Consumer Solutions
20B Hereford Street
Brampton, ON L6Y 0M1
1-800-387-6161
7. Si no está totalmente satisfecho con el
funcionamiento de este producto, por favor
llame a uno de los números enumerados
arriba.
CALIFORNIA PROPOSITION 65:
WARNING: This fuel, and byproducts of com-
bustion of this fuel, contain chemicals known to the
state of California to cause cancer, birth defects,
or other reproductive harm.
English-1
Español-12
Garantía
Garantía Limitada de Cinco Años
The Coleman Company, Inc. (“Coleman”)
garantiza que por un periodo de cinco años a
partir de la fecha original de compra, este
producto estará libre de defectos en material y
construccion. Coleman, a su discreción, reparará
o reemplazará este producto o cualquier
componente del producto que esté defectuoso
durante el periodo de la garantía. Cualquier
reemplazo será hecho con un producto o
componente nuevo o refabricado. Si el producto
no se encuentra disponible, el reemplazo se
podrá hacer con un producto similar de igual o
mayor valor. Esta es su garantía exclusiva.
Esta garantía es válida para el comprador
original desde la fecha de la compra inicial y no
es transferible. Guarde su recibo de compra.
Prueba de recibo de compra es requerido para
obtener ejecución de la garantía. Los
comerciantes de Coleman, centros de servicio o
las tiendas al por menor que venden artículos
®
no tienen el derecho de alterar,
Coleman
modificar o cambiar de ninguna otra manera los
términos y condiciones de esta garantía.
Lo Que Esta Garantía No Cubre
Esta garantía no cubre el desgaste normal de
las piezas, piezas que no sean genuinas de
®
ni daño resultante por las siguientes
Coleman
causas; uso negligente o uso incorrecto del
producto; uso con voltaje o corriente no
apropiado, uso comercial de este producto, uso
contrario a las instrucciones de operación,
desmontaje, reparación o alteración por
cualquiera que no sea Coleman
servicio autorizado. Además, la garantía no cubre
Fuerzas Naturales tales como son fuego,
inundaciones, huracanes y tornados. La garantía
no es valida si el daño al producto es un
resultado del uso de piezas que no sean piezas
genuinas Coleman
®
.
COLEMAN NO SERA PESPONSABLE POR
DEFECTOS CAUSADOS POR EL USO DE
PIEZAS O SERVICIO NO AUTORIZADO.
COLEMAN NO SERÁ RESPONSABLE POR
NINGÚN DAÑO INCIDENTAL O
CONSIGUIENTE OCASIONADO POR LA
VIOLACIÓN DE CUALQUIER GARANTÍA O
CONDICIÓN IMPLICADA O EXPRESADA.
CON EXCEPCIÓN AL LIMITE DE LO QUE
PROVEE LA LEY APLICABLE, CUALQUIER
GARANTÍA IMPLICADA DE COMERCIO O
ADAPTACIÓN PARA UN USO EN
PARTICULAR ES LIMITADA EN SU
DURACIÓN A LA DURACIÓN DE LA
GARANTÍA ARRIBA MENCIONADA.
ALGUNOS ESTADOS, PROVINCIAS O
JURISDICCIONES NO PERMITEN LA
EXCLUSIÓN O LIMITACIÓN DE DAÑOS
INCIDENTALES O CONSIGUIENTES O
LIMITACIONES REFERENTE A CUÁNTO UNA
GARANTÍA LIMITADA DEBE DURAR, POR
LO TANTO LAS LIMITACIONES O
EXCLUSIONES ARRIBA MENCIONADAS
PUEDE QUE NO SEAN APLICABLES A
USTED. ESTA GARANTÍA LE PROVEE
®
o un centro de
DERECHOS LEGALES EXPECÍFICOS, Y
ADEMÁS PUEDE QUE USTED TENGA
OTROS DERECHOS QUE VARÍAN DE
ESTADO A ESTADO O DE PROVINCIA A
PROVINCIA.
Como Obtener Servicio de Garantía
Lleve el producto a un centro de servicio
Coleman autorizado. Usted puede encontrar
el centro de servicio Coleman autorizado más
cercano visitando nuestro lugar web en
www.coleman.com o llamando al
1-800-835-3278 ó al TDD 316-832-8707 en los
Estrados Unidos ó al 1-800-387-6161 en Canadá.
Si no encuentra un centro de servicio
convenientemente localizado, adhiera una
etiqueta al producto que incluya su nombre,
dirección, número de teléfono y una descripción
del problema. Incluya una copia del recibo de
compra original. Empaquete cuidadosamente el
producto y envíelo ya sea por servicio de entrega
o por correo asegurado con el franqueo y el
seguro pagado por anticipado a:
Los gastos de transporte del producto a
Coleman o a un centro de servicio autorizado
para servicio de garantía son la responsabilidad
del comprador.
No envíe productos con combustible en los
tanques, o con cilindros de propano desechables.
Quite los globos de cristal de las linternas y
envuélvalos por separado.
NO DEVUELVA ESTE PRODUCTO AL LUGAR
DONDE LO COMPRO.
Si usted tiene alguna pregunta sobre esta
garantia favor de llamar al 1-800-835-3278 o al
TDD 316-832-8707 en los Estados Unidos o al
1-800-387-6161 en Canadá.
Para productos comprados en los
Estados Unidos:
The Coleman Company, Inc.
3600 North Hydraulic
Wichita, KS 67219
Para productos comprados en
Canada:
Sunbeam Corporation (Canada) Limited
DBA Jarden Consumer Solutions
20B Hereford Street
Brampton, ON L6Y 0M1
WARNING
This multi-fuel appliance may be fueled by
®
Liquid Fuel or unleaded gasoline.
Coleman
• Never use kerosene or leaded automotive fuel.
• Store fuel in a clean, properly marked
container away from flame (including pilot
lights), other sources of ignition, or
excessive heat.
DANGER
• EXPLOSION - FIRE HAZARD
• During lighting and operation, this product can
be a source of ignition. Never use the stove in
spaces that contain or may contain volatile or
airborne combustibles, or products such as
gasoline, solvents, paint thinner, dust particles
or unknown chemicals. Minimum clearances
from combustible materials: 24 inches from the
sides and 48 inches from the top.
• Provide adequate clearances around air
openings into the combustion chamber.
DANGER
• EXPLOSION - FIRE HAZARD
®
• Coleman
• Always fill outdoors.
• Never open a pressurized Coleman
Liquid Fuel and gasoline are
extremely flammable; handle with care. Fuel
vapors are invisible, explosive, and can be
ignited by ignition sources many feet away.
®
or fill fuel tank near flame (including pilot
lights), or other ignition sources. It is normal
for a pressurized fuel tank to vent a small
amount of fuel mist when unscrewing the fuel
cap. Be sure stove has no flame before
unscrewing the fuel cap.
fuel tank
WARNING
Not for home or recreational vehicle use.
We cannot foresee every use which may be
made of our products.
Check with your local fire safety authority
if you have questions about use.
Other standards govern the use of fuel and
heat producing products for specific uses.
Your local authorities can advise you about
these.
• Use only Coleman
• During stove set-up, check all fittings for
leaks using soapy water. Never use a flame.
®
accessories or parts.
WARNING
• BURN HAZARD
• Never leave stove unattended when hot
or in use.
• Keep out of reach of children.
DANGER
• CARBON MONOXIDE HAZARD
• This stove is a combustion appliance. All combustion appliances produce carbon monoxide
(CO) during the combustion process. This
product is designed to produce extremely
minute, non-hazardous amounts of CO if used
and maintained in accordance with all warnings and instructions. Do not block air flow into
or out of the stove.
• Carbon Monoxide (CO) poisoning produces
flu-like symptoms, watery eyes, headaches,
dizziness, fatigue and possibly death.You
can’t see it and you can’t smell it. It’s an invisible killer. If these symptoms are present during operation of this product get fresh
air immediately!
• For outdoor use only.
• Never use inside house, camper, tent, vehi-
cle or other unventilated or enclosed
areas. This stove consumes air (oxygen).
Do not use in unventilated or enclosed
areas to avoid endangering your life.
CAUTION
• SERVICE SAFETY
• Keep all connections and fittings clean.
Inspect fuel cap for dirt or damage after refilling the fuel tank. Wipe up any spilled fuel and
dispose of in a safe place.
• Use as a cooking appliance only. Never alter
in any way or use with any device or part not
expressly approved by Coleman.
• Clean stove frequently to avoid grease
accumulation and possible grease fires.
• Check all connections for leaks. Liquid fuel
present at connections indicates a leak.
Español-11
English-2
Technical
Characteristics
Input: Model 414 – 17,000 BTU/H
Model 424 – 14,000 BTU/H
Model 428 – 17,000 BTU/H
Category: Direct pressure
multi-fuel stove
Coleman®Liquid Fuel
Fuel:
or
unleaded gasoline
WARNING
1. Coleman®Liquid Fuel is extremely
flammable, handle with extreme
care. Fuel vapors are invisible,
explosive, and can be ignited by
ignition sources many feet away.
2. Always fill outdoors. Never open or
fill fuel tank near flame (including
pilot lights), or other ignition
sources. It is normal for a pressurized fuel tank to vent a small
amount of fuel mist when
unscrewing the fuel cap.
3. Always light and use stove
outdoors; never inside house,
camper, tent, or other unventilated
or enclosed areas.
4. This stove consumes air
(oxygen). Do not use in
unventilated or enclosed areas
to avoid endangering your life.
5. This stove is designed to use
Coleman
gasoline.
6. Store fuel in a clean, properly
marked container away from
flame (including pilot lights),
other sources of ignition, or
excessive heat.
7. Use for cooking only. Never alter
in any way or use with any device
or part not expressly approved
by Coleman. Never use as a
space heater. Never leave stove
unattended while burning.
8. Keep stove away from flammables. Never allow fabric, clothing,
or any flammable material come
within 48 inches of the top and 24
inches of all sides of the stove.
9. When stove is in use, all metal
parts of the stove assembly and
generator become extremely hot.
DO NOT TOUCH.
10. Never place heavy or large
11. Keep out of reach of children.
®
Liquid Fuel or unleaded
capacity utensils on stove.
Thank you for purchasing your new
Coleman®multi-fuel stove.We
recommend operating your new stove
in a safe location outside your home
to familiarize yourself with its multi-fuel
operation before your next outdoor
experience.
Helpful Hints
• Coleman®Liquid Fuel is recommended
when using the stove in temperatures
below 40° F or in high elevation.
• For best results, always use Coleman
®
Filter/Funnel Part No. 5103A700T.
• If necessary, unleaded gasoline
may be substituted for Coleman
®
Liquid Fuel.
• Do not use kerosene in this stove.
To Set Up
DANGER
• CARBON MONOXIDE HAZARD
• For outdoor use only.
• Never use inside house, camper, tent, vehicle
or other unventilated or enclosed areas.This
stove consumes air (oxygen). Do not use in
unventilated or enclosed areas to avoid
endangering your life.
Filling the tank
Always fill outdoors. Never fill tank,
loosen or remove fuel cap while tank is
on or attached to stove, near flame
(including pilot lights), or other ignition
sources.
■ Close FUEL VALVE firmly. (Fig. 1)
■ Close PUMP KNOB firmly. (Fig. 1)
Fig. 1
Lista de piezas
Encendido estándar
No.428Descripción
1220C1401Tapa de combustible
2220A6201Juego de reparación de la bomba
3414-6601Válvula y generador
4414-5621Generador
5413D3461Quemador auxiliar
6R413-149TPerilla de la válvula
7425A3451Quemador principal
8426A5281Conjunto del colector
9426-3141Rejilla
10414-5601Ensamblaje del Tanque
11639-1091Taza de bomba y presilla
12413B4971
13N/AConjunto de encendido
14N/APerilla de encendido
15200-6381Ensamblaje de válvula de retención y tubo
VEA EL DETALLE "A"
VEA EL DETALLE "A"
Presillas de los deflectores de viento
English-3
Español-10
Loading...
+ 8 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
