Page 1
1
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
ВИННЫЙ ХОЛОДИЛЬНИК
МОДЕЛИ C34-KBF2 и C34-KSF2
Благодарим Вас за выбор нашего винного холодильника. Надеемся, наши изделия
придадут вашим винам особенный вкус и прекрасно сохранят их. Перед
использованием рекомендуем ознакомиться с правилами безопасности и инструкцией.
Page 2
2
ВНИМАНИЕ!
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ!
Во избежание риска возгорания,
электрошока или ранения
соблюдайте следующие меры
предосторожности:
Перед использованием винного шкафа прочитайте инструкцию
ВНИМАНИЕ, ОПАСНОСТЬ! Маленькие дети без надзора взрослых могут проникнуть в
холодильник и существует реальный риск удушья. Отнеситесь к этому серьёзно!
Выброшенные и оставленные без присмотра изделия опасны. Поэтому перед тем, как
выбросить старый винный шкаф: снимите дверь и не вынимайте полки, чтобы детям было
сложнее забраться внутрь.
Не позволяйте детям играть, пользоваться или забираться в холодильник.
Не чистите изделие воспламеняемыми жидкостями. Испарения могут создать угрозу
возгорания или взрыва.
Никогда не храните и не используйте вблизи этого или других изделий бензин или другие
легковоспламеняющиеся жидкости и газы. Испарения могут создать угрозу возгорания или
взрыва. Не храните взрывчатые вещества, такие как аэрозоль с легковоспламеняющимся
содержимым, внутри шкафа.
ВНИМАНИЕ! Держите вентиляционные отверстия в изделии или в прилагающихся к нему
частях открытыми и незагроможденными.
ВНИМАНИЕ! Не используйте механические приборы и иные средства дла ускорения
процесса размораживания, кроме средств, рекомендованных производителем.
Изделие должно быть закреплено в соответствии с инструкцией во избежание риска
падения и перемещения.
ВНИМАНИЕ! Не наносите повреждений холодильному контуру.
ВНИМАНИЕ! Не используйте электроприборы внутри отделений для хранения пищи, если
они не рекомендованы к использованию производителем.
Если в изделиях присутствует хладагент R600a, воспламеняемые и взрывчатые вещества
не должны храниться внутри или рядом с ними, чтобы избежать риска возгорания или
взрыва.
Сохраните указанные рекомендации.
Во избежание повреждения дверного уплотнителя, при вынимании полок заранее
убедитесь, что дверь полностью открыта.
Выберите правильное место для установки винного холодильника (шкафа). Не
передвигайте шкаф, когда он слишком заполнен, т.к. это может привести к
повреждению корпуса. Шкаф должен располагаться таким образом, чтобы
электрическая вилка была легкодоступна и чтобы невозможно было задеть случайно за
компрессор руками.
Изделие не предназначено для использования лицами (включая детей) с низкими
физическими, сенсориальными или умственными способностями, а также лицами, у
которых отсутствуют знания и опыт использования изделия, за исключением случаев,
когда они находятся под наблюдением ответственных за их безопасность лиц или
после проведенного инструктажа по использованию изделия.
Не оставлять детей без присмотра и не позволяйте им играть с изделием.
В
случае
повреждения
шнура
питания,
замена
его
должна
выполняться
производителем или его сервисным центром.
УБЕДИТЕЛЬНАЯ ПРОСЬБА НИ В КОЕМ СЛУЧАЕ НЕ УДЛИННЯТЬ ШНУР.
Page 3
3
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Перед использованием винного шкафа:
Уберите внешнюю и внутреннюю упаковку
Перед тем, как подсоединить изделие к сети, оставьте его стоять в вертикальном положении
в течение не менее 2-х часов. Это снизит риск возникновения неполадок в системе
охлаждения, связанных с перевозкой.
Почистите внутренние поверхности изделия мягкой тряпкой, смоченной в чуть теплой воде.
Первоначально (когда изделие новое) могут присутствовать посторонние запахи.
Данное изделие предназначено для использования в промышленных условиях, а также в
подобных ситуациях, таких как:
o На кухнях для сотрудников офисов, магазинов и т.д.
o В небольших отелях, мотелях и подобных жилых помещениях
o В отелях типа постель и завтрак (bed and breakfast)
o Кейтеринг и подобные применения для не розничной торговли
Пожалуйста, устанавливая изделие, выбирайте предназначенное для этого место.
УСТАНОВКА ВИННОГО ШКАФА
Изделие предназначено для отдельностоящей установки и не предназначено для
встраивания. Встраивать данные модели в мебель разрешается только с соблюдением
значительных зазоров с левой, правой стороны и сверху (согласно схеме приведённой в
данной инструкции)
Изделие предназначено исключительно для хранения вина и напитков.
Установите ваш винный шкаф на достаточно крепкий пол, который сможет выдержать вес
заполненного шкафа. Отрегулируйте передние ножки изделия, чтобы выровнять его.
Хладагент, используемый в данном изделии, легко воспламеняется. Поэтому не
повреждайте систему охлаждения во время перевозки и эксплуатации. Располагайте винный
шкаф вдали от прямых солнечных лучей и источников тепла (духовки, нагревателя, батареи
и т.д.). Прямой солнечный свет может плохо повлиять на акриловый корпус, а источники
тепла могут увеличить энергопотребление. Слишком низкая температура окружающей
среды также может быть причиной неправильной работы изделия.
Не располагайте изделие во влажных помещениях.
Подключайте винный шкаф в специально для него отведенную, должным образом
установленную и заземленную розетку. Ни в коем случае не убирайте и не отрезайте третий
контакт (заземление). Любые вопросы по подключению к сети и / или заземлению должны
быть адресованы сертифицированному электрику или авторизованному Сервисному Центру.
ВНИМАНИЕ
Храните вино в закупоренных бутылках
Не перегружайте изделие
Не открывайте дверь лишний раз без необходимости
Не закрывайте полки алюминиевой фольгой или иными материалами для полок, которые
могут нарушить циркуляцию воздуха
Если винный шкаф не использовался в течение долгого времени, рекомендуется перед
повторным использованием почистить его, а затем оставить с приоткрытой дверью.
Циркуляция воздуха предотвратит появление конденсата, плесени и запаха.
Page 4
4
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ
Изделие предназначено для работы в температурных условиях, указанных на табличке с
температурным классом.
Температурный класс
Символ
Температурный диапазон (°C )
Расширенный умеренный
SN
от +10 до +32
Умеренный климат N от +16 до +32
Субтропики
ST
от +16 до +38
Тропики
T
от +16 до +43
РАБОТА С ВИННЫМ ШКАФОМ И УСТАНОВКА ТЕМПЕРАТУРЫ
КОНТРОЛЬНАЯ ПАНЕЛЬ:
RUN
Подсветка этого индикатора означает, что включен режим охлаждения
LIGHT
Включение/выключение внутренней подсветки
POWER
Включение/выключение изделия (нажать и удерживать в нажатом состоянии кнопку в течение
примерно 3 секунд).
SET UPPER
Эта кнопка регулирует температуру в верхнем отсеке
SET LOWER
Эта кнопка регулирует температуру в нижнем отсеке
UPPER CHAMBER
Показывает текущую температуру в верхнем отсеке
LOWER CHAMBER
Показывает текущую температуру в нижнем отсеке
Page 5
5
НАСТРОЙКА ТЕМПЕРАТУРЫ
При использовании кнопок SET UPPER или SET LOWER система входит в режим установки
температуры в верхнем или нижнем отделении. Температурное значение на экране
замигает, это будет заданное значение температуры. При однократном нажатии кнопок
температура понизится или повысится на 1°C. Если вы попытаетесь установить температуру
ниже, чем минимально возможное значение, то система перескочит автоматически на
самую высокую температуру. Выбранная температура будет мигать на экране в течение
примерно 5 секунд, а затем возобновится значение текущей температуры внутри верхнего
или нижнего отделения.
После отключения изделия из электросети система вернется к фабричным настройкам
температуры: - верхний отсек:6°C, - нижний отсек: 12°C
Если вы хотите проверить настройки температуры, нажмите кнопки SET UPPER или SET
LOWER, экран замигает и покажет заданную температуру. После 5 секунд мигание
прекратиться, и на экране будет показана опять текущая температура в отделениях.
Верхнее отделение: температура может быть задана от 5°C до 10°C.
Нижнее отделение: температура может быть задана от 10°C до 18°C
ВНУТРЕННЯЯ ПОДСВЕТКА
Для уменьшения энергопотребления светодиодная подсветка автоматически выключается
через 10 минут после включения.
Если Вы хотите, чтобы подсветка оставалась постоянно включенной, нажмите и
удерживайте кнопку «LIGHT» в течение 5 секунд, на экране возникнет надпись «LP». Через
4 секунды надпись исчезнет, и свет останется включенным до тех пор, пока не будет
выключен вручную.
Чтобы возвратиться к предыдущей настройке (рекомендованная настройка для экономии
электроэнергии), нажмите и удерживайте кнопку «LIGHT» в течение 5 секунд, на экране
появится надпись «LF», через 4 секунды она погаснет, и тогда подсветка внутри шкафа
снова будет выключаться автоматически через 10 минут.
ВНИМАНИЕ
Если изделие было выключено, или выдернута вилка из розетки, или был сбой в
электропитании, подождите 3 – 5 минут перед тем, как включать его заново. При попытке
включить винный шкаф ранее- он не включится.
При использовании винного шкафа впервые или после длительного перерыва в
использовании может наблюдаться небольшая разница в несколько градусов между
заданной температурой и температурой на экране. Это нормальное явление и происходит
оно по причине длительного времени, необходимого для начала стандартной работы. По
прошествии нескольких часов все придет в норму.
Page 6
6

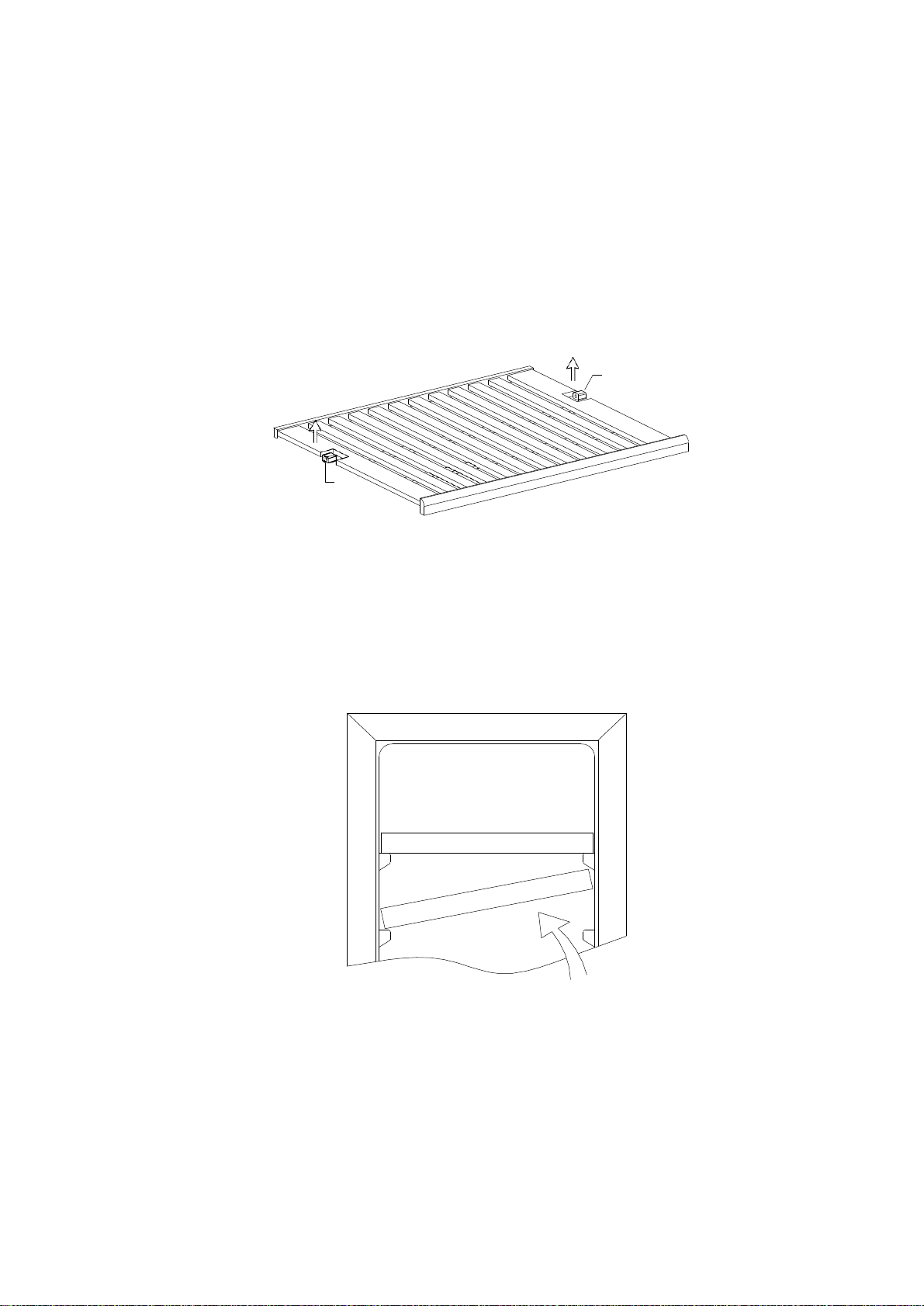

ПОЛКИ
Во избежание повреждения корпуса двери при вынимании полок откройте дверь
полностью.
Чтобы легко достать содержимое полок, их надо выдвинуть наружу примерно на 1/3.
Чтобы бутылки не упали, в полках предусмотрены специальные углубления.
ТИП А
Чтобы вынуть полку, расположите ее таким образом, чтобы пазы полки соответствовали
полкодержателю А. Затем поднимите полку и, вынув полкодержатель из паза, вытащите
полку из шкафа.
ТИП Б
Чтобы вынуть полку из шкафа, наклоните ее как показано на рисунке, а затем вытащите.
Чтобы поместить полку обратно в шкаф, вставьте ее и убедитесь, что она хорошо встала на
полкодержатель.
A
A
Page 7
7
СМЕНА СТОРОНЫ КРЕПЛЕНИЯ ДВЕРИ
Двери изделия перенавешиваемые (двусторонние), при поставке с фабрики дверь всегда
открывается справа. Если Вы хотите, чтобы дверь открывалась справа, следуйте следующим
указаниям:

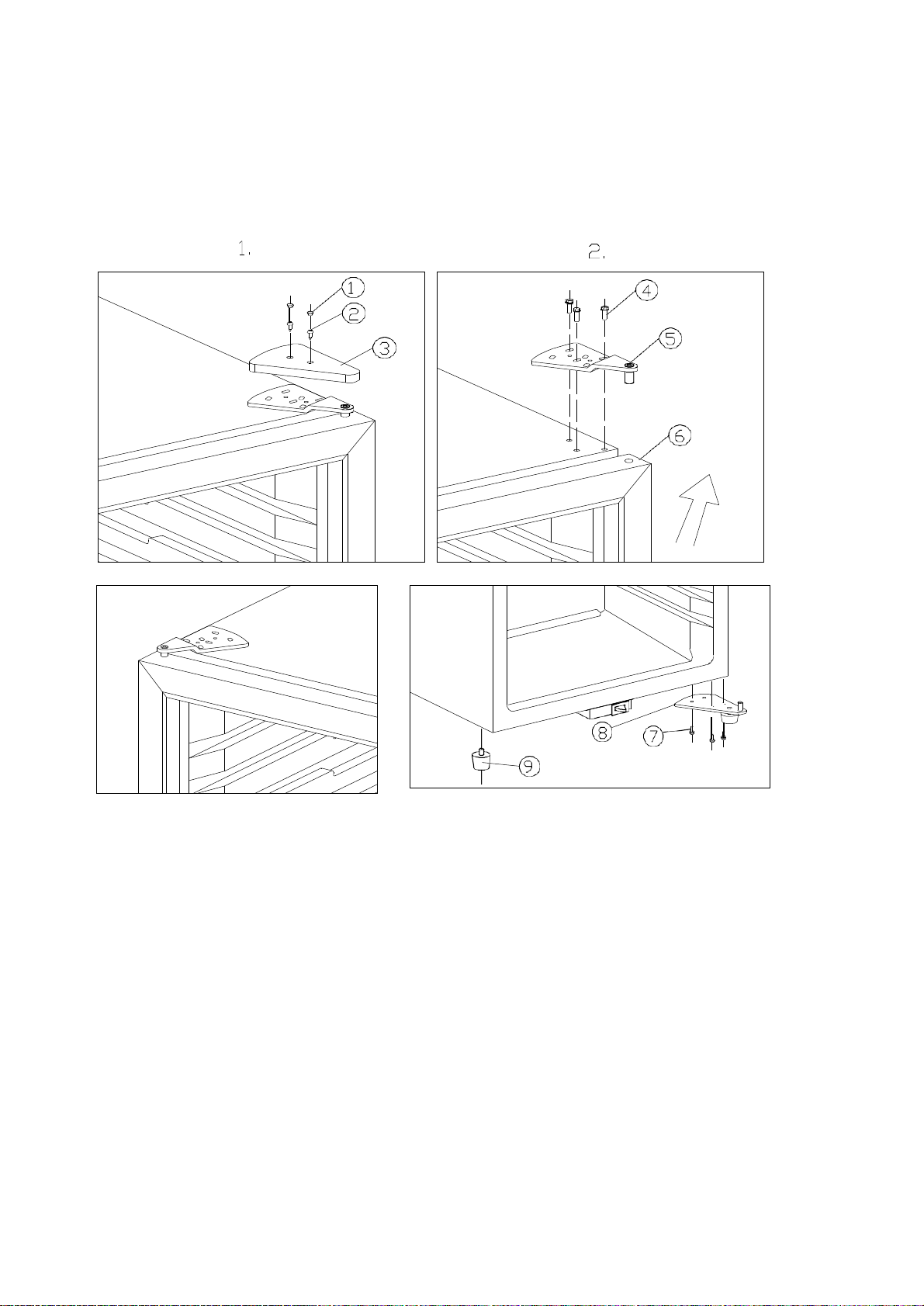

Type A
1. Резиновая заглушка
2. Винты
3. Декоративная накладка
4. Винты
5. Верхняя петля
6. Дверь
7. Винты
8. Нижняя петля
9. Ножка
Открутите винты, затем открутите декоративное покрытие (рис.1)
Держа крепко дверь, ослабьте и снимите верхнюю петлю, затем приподнимите и снимите
дверь (см. рис.2)
Отвинтите нижнюю петлю (8)
Переместите ножку шкафа слева направо (рис.3)
Установите нижнюю петлю, и привинтите ее болтами
Установите дверь на ось нижней петли (8) таким же образом, как она была снята,
привинтите верхнюю петлю
Закрепите декоративное покрытие и резиновое покрытие
Page 8
8

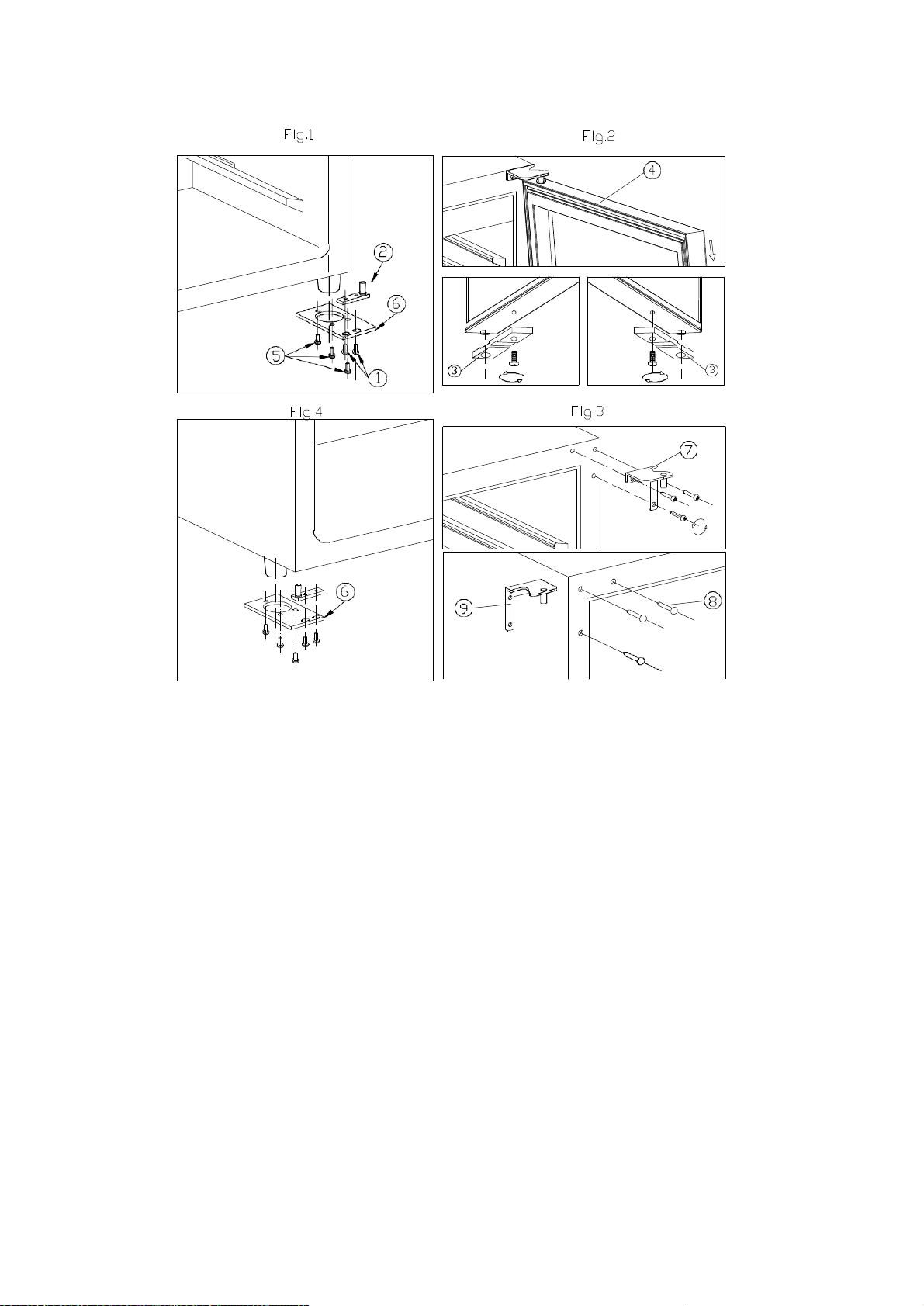

Type B
1. винты
2. дверная ось
3. ограничитель двери
4. дверь
5. винты от петель
6. нижняя петля
7. верхняя петля (правая)
8. заклепки
9. верхняя петля (левая)
Откройте дверь под углом 90 градусов, выньте 2 винта (1) из дверной оси (2), снимите дверь
(4), снимите ось (2) (рис.1 и 2).
Отвинтите винт, расположенный под дверной рамкой и ограничитель (3) и переместите его
на левый конец дверной рамки (рис. 2)
Выньте 3 винта из верхнего правого крепления (7) и удалите ее (рис.3)
Удалите заклёпку (8) с верхнего левого края шкафа и прикрутите верхнюю петлю (левую) (9)
на верхнюю левую часть шкафа с помощью 3 винтов (рис. 3)
Переверните нижнюю петлю (6). Привинтите нижнюю петлю на левый нижний угол шкафа с
помощью 3х винтов (5) (рис. 4)
Переверните дверную ось на 180С, вставьте ее в отверстие для оси (рис.4)
Вставьте и выровняйте дверь. Привинтите два винта (1) (рис.4)
Закрепите пластиковые заклепки на отверстиях от петель (8).
Page 9
9
Модели исключительно для свободной (невстроенной) установки.
Любая встройка аннулирует гарантию.
Вид спереди Вид сбоку Вид сверху
Технические характеристики:
Бренд
COLD VINE
Модель
C34-KBF2 или C34-KSF2
Макс. количество бутылок (типа Бордо)
34
Количество температурных зон
2
Тип охлаждения
компрессор
Тип установки
отдельностоящая
Диапазон температур
Верхнее отделение: от 5оС до 10оС.
Нижнее отделение: от 10оС до 18оС
Климатический класс (допустимая внешняя
температура)
N
Хладагент
R600A (30 гр.)
Класс энергопотребления
B
Энергопотребление
0.521 Квт/24 ч.
Уровень шума (Дб)
43
Перенавешивание двери
да
Высота / ширина / глубина (мм)
840,5 / 493 / 540 + 47 (дверь)
Минимальные размеры ниши для встраивания
(высота / ширина / глубина (мм))
967,5 / 747 / 667 + 47 (дверь)
Вес нетто (кг)
41
Вес брутто (кг)
44
Page 10
10
УХОД И ТЕХОБСЛУЖИВАНИЕ
Чистка винного шкафа
Выключите прибор, отключите его от сети, уберите все предметы изнутри, включая полки.
Вымойте внутренние поверхности теплой водой с раствором соды. Раствор соды готовится
из расчета 2 столовые ложки соды на литр воды.
Помойте полки слабым раствором моющего средства.
Отожмите лишнюю воду из губки, когда будете чистить панель управления или
электрические части.
Вымойте внешнюю часть шкафа теплой водой и слабым раствором чистящего средства.
Хорошо протрите чистой мягкой тряпкой.
Отключение электричества
Большинство отключений электричества не длятся дольше нескольких часов, поэтому если
свести к минимуму количество открытий двери в это время, температура должна
сохраниться. Если же отключение длится дольше нескольких часов, позаботьтесь о том,
чтобы предпринять необходимые меры для сохранности содержимого шкафа.
Во время отпуска
Короткий отпуск: оставьте винный шкаф включенным, если отпуск длится менее 3х
недель.
Длительный отпуск: если шкаф не будет использоваться более 3-х недель, вытащите
содержимое из шкафа и выключите его. Помойте и протрите насухо внутреннюю
поверхность шкафа. Оставьте дверь шкафа в слегка приоткрытом состоянии (при
необходимости зафиксируйте ее), чтобы избежать появления неприятного запаха и плесени.
Передвижение винного шкафа
Удалите содержимое
Зафиксируйте надежно изолентой все незакрепленные части (полки) внутри изделия.
Поверните регулируемую ножку к основанию, чтобы не повредить ее
Заклейте изолентой дверь
Убедитесь, что во время транспортировки шкаф находится в вертикальном положении.
Предохраните корпус изделия от повреждений, накрыв накидкой.
Для уменьшения энергопотребления
Расположите винный шкаф в самой прохладной части помещения, вдали от источников
тепла и прямых солнечных лучей.
МОДЕЛИ ИМЕЮТ СВЕТОДИОДНЫЕ ЛАМПЫ, ЕСЛИ ОНИ ПОВРЕЖДЕНЫ,
ОБРАЩАЙТЕСЬ В СЕРВИСНЫЙ ЦЕНТР ДЛЯ ЗАМЕНЫ.
Page 11
11
ВОЗНИКЛИ НЕПОЛАДКИ С ВИННЫМ ШКАФОМ?
Ознакомьтесь с данной информацией перед обращением в сервисный цент.
Вы можете уладить самостоятельно большую часть неполадок изделия, сэкономив таким
образом затраты на техобслуживание. Воспользуйтесь нижеприведенной таблицей перед тем,
как звонить в сервисный центр.
РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕПОЛАДОК
НЕПОЛАДКА
ВОЗМОЖНАЯ ПРИЧИНА
Винный шкаф не работает
Вилка не вставлена в розетку.
Нет питания в розетке.
Выключатель изделия выключен.
Сработал автоматический выключатель или перегорел
предохранитель.
Винный шкаф недостаточно
охлаждает
Проверьте настройки температуры.
Может быть необходимо задать более низкую
температуру в зависимости от температуры в помещении.
Слишком часто открывается дверь.
Дверь не полностью закрывается.
Дверная прокладка неплотно прилегает.
Изделие часто включается и
выключается
Температура в помещении выше положенной.
Винный шкаф слишком загружен. (не рекомендуется
единовременно загружать большое количество тёплых
бутылок)
Дверь слишком часто открывается.
Дверь не полностью закрывается.
Температурный режим установлен неправильно.
Дверная прокладка неплотно прилегает.
Свет не работает
Вилка не вставлена в розетку.
Сработал автоматический выключатель или перегорел
предохранитель.
Перегорела лампочка.
Выключатель света выключен.
Вибрации
Проверьте уровнем, правильно ли выровнен винный
шкаф
Винный шкаф издаёт
повышенный шум
Шум может происходить от течения охлаждающей
жидкости внутри системы- это нормально.
В конце цикла охлаждения булькающие шумы могут
происходить от течения охлаждающей жидкости.
Расширение и сжатие внутренних стенок может
производить редкие хлопающие шумы и треск.
Винный шкаф не выровнен правильно.
Дверь не закрывается
должным образом
Винный шкаф не выровнен правильно.
Дверь была перевешена и неверно установлена.
Дверная прокладка загрязнена.
Полки плохо установлены.
Page 12
12
Перед тем, как выбросить шкаф.
1. Отсоедините вилку от провода.
2. Отрежьте главный провод и выбросите его.

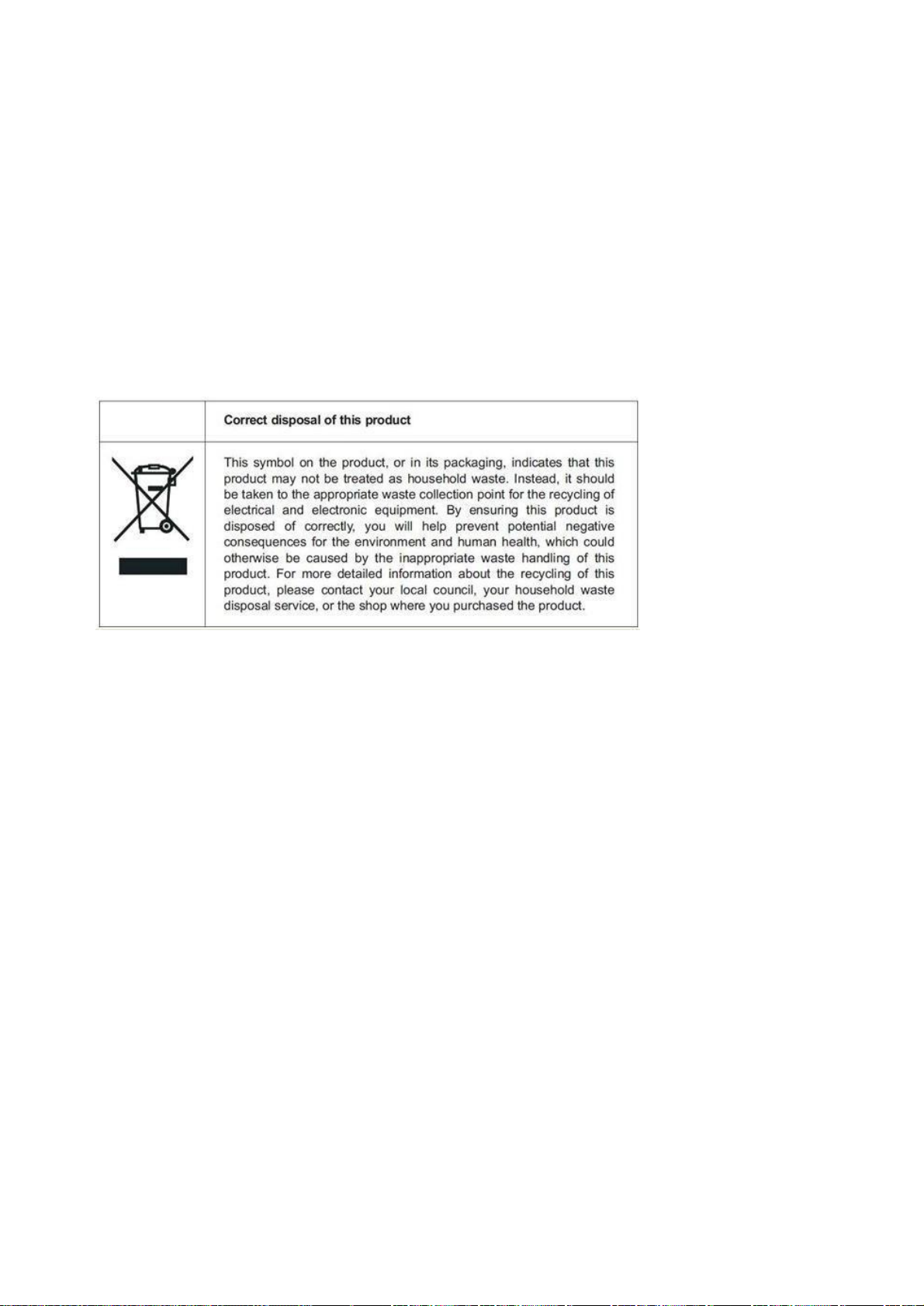

Сдача в утиль
Данный символ на изделии или упаковке означает, что изделие не может быть утилизировано
как обычный мусор. Оно должно быть доставлено в специальный пункт сбора электрического и
электронного мусора. Правильно сдавая в утиль данный продукт, вы помогаете преодолеть
потенциальные негативные последствия для окружающей среды и человеческого здоровья,
которые могут случиться в случае неправильной утилизации изделия. Для более детальной
информации о переработке данного изделия обращайтесь в местные органы управления, в
организации по сдаче в утиль или в магазин, где вы приобрели продукт.
Loading...
