In-Sight®5000 Series Vision System

Manual

2019 October02 Revision: 5.8.0.1

Regulations/Conformity

Note: For the most up-to-date regulations and conformity information, please

refer to the Cognex online support site:http://www.cognex.com/Support.

In-Sight 5100/5110/5400/5410: Type 821-0034-1R In-Sight 5100C/5400C: Type821-0036-1R In-Sight 5403/5413: Type 821-0037-1R

FCC

KCC In-Sight 5100/5110/5400/5410: CGX-IS5400-01(A)

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme for UL/CAN 60950-1. CB TÜV SÜD AM, IEC/EN 60950-1. CB r eport available upon request. RoHS Compliant to thelatest applicable Dir ective.

FCC Part 15, Class A This device complies with Part 15 of the FCC Rules.Operation is subjectto the followingtwo conditions: (1) this devicemay not cause harmful interference; and(2) this device must accept any interferencer eceived, includinginterferencethat may cause undesired operation. This equipment generates, uses, andcan r adiate radio frequency energy and, if not installed andused in accordancewith the instruction manual, m ay cause harmful interference to r adiocommunications. Operation of this equipmentin a residential areais likely to cause harmful interference in which case the user will be required to correct theinterferenceat their own expense.

In-Sight 5100C/5400C: CGX-IS5400-C01(A) In-Sight 5403/5413: CGX-IS5403-01(A)

Safety and Regulatory

In-Sight 5600/5610: Type 821-0041-1R In-Sight 5603/5613: Type 821-0042-1R In-Sight 5604/5614: Type 821-0051-1R In-Sight 5605/5615: Type 821-0032-1R; Type 821-0032-2R In-Sight 5705/5715/5705C: Regulatory M odel 1AAF

FCC

KCC In-Sight 5600/5610: KCC-REM-CGX-IS5600-01

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme for UL/CAN 61010-1. CB TÜV SÜD AM, IEC/EN 61010-1. CB r eport available upon request. RoHS Compliant to thelatest applicable Dir ective.

In-Sight 5603/5613: KCC-REM-CGX-IS5603-01 In-Sight 5604/5614: KCC-REM-CGX-IS5604-01 In-Sight 5605/5615: CGX-IS5605-01(A) In-Sight 5705/5715/5705C: Regulatory M odel 1AAF:MSIP-REM-CGX-1AAF

Safety and Regulatory

Precautions

Observe these precautionswhen installing the Cognex product, to reduce the risk of injury or equipment damage:

l In-Sight 5000 series vision systemsare intended to be supplied by a UL or

NRTL listed power supplywith a 24VDC output rated for at least600 mA continuousand a maximum short circuit current rating of lessthan 8A and a maximum power rating of less than 100VA and marked Class 2 or Limited Power Source (LPS). Any other voltage creates a risk of fire or shockand can damage the components. Applicable national and local wiring standards and rules must be followed.

l Do not installIn-Sight vision systemswhere they are directlyexposed to

environmental hazards suchas excessive heat, dust, moisture, humidity, impact, vibration, corrosive substances,flammable substances, or static electricity.

l To reduce the riskof damage or malfunctiondue to over-voltage, line noise,

electrostaticdischarge (ESD), power surges, or other irregularities in the power supply, route all cables and wires away from high-voltage power sources.

l The housing of the vision systemis internallyconnected to the system

ground wire (pin 8 of the Breakout cable). Therefore, if the mounting surface of the vision system is at a non-zero ground potential, it is strongly recommended that the vision system be mounted on an isolated or nonconductive mount.

l Do not expose the image sensor to laser light; image sensors can be

damaged by direct, or reflected, laser light. If your application requires the use of laser light that may strikethe image sensor, a lens filter at the corresponding laser's wavelength is recommended. Contact your local integrator or applicationengineer for suggestions.

l The In-Sight vision system does not contain user-serviceable parts. Do not

make electrical or mechanical modificationsto In-Sight vision system components. Unauthorizedmodificationsmay void your warranty.

l Changes or modifications not expressly approved by the party responsible

for regulatory compliance could void the user’s authority to operate the equipment.

l Service loops should be included with all cable connections. l Cable shielding can be degraded or cablescan be damaged or wear out

more quicklyif a service loop or bend radius istighter than 10X the cable diameter. The bend radius must be at least sixinchesfrom the connector.

l ClassA Equipment (broadcastingand communication equipment for office

work): Seller and user shall be notifiedthat this equipment issuitablefor electromagnetic equipment for office work (Class A) and can be used outside the home.

l This device should be used in accordance with the instructionsin this

manual.

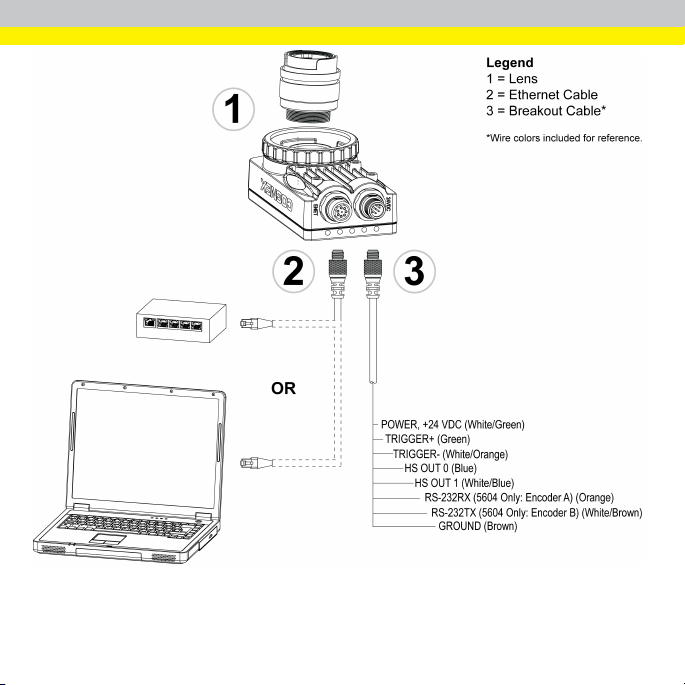

Installation

Installation procedures and specificationsare presented in detailin the In-Sight 5000 Series Vision System Reference Guide, whichis installedwith In-Sight Explorer

software. From the Windows Start menu, select the following to access the manual: AllPrograms > Cognex > In-Sight > In-Sight Explorer x.x.x > Documentation.

Note:

l Cables are sold separately. l If any of the standard components appear to be missing or damaged,

immediatelycontact your Cognex Authorized ServiceProvider (ASP) or Cognex TechnicalSupport.

CAUTION: Allcable connectors are “keyed” to fit the connectors on the vision

system; do not force the connectionsor damage may occur.

Install the Lens

1. Remove the protective film covering the threaded lens opening, if present.

2. Attacha C-Mount lens to the visionsystem. The exact lens focallength needed depends on the working distance and the fieldof view required for your machine vision application.

3. If using a lenscover, remove the thread guard and attach the lens to the vision system.

Connect the Ethernet Cable

1. Connect the Ethernet cable’sM12 connector to the vision system’sENET connector.

2. Connect the Ethernet cable’sRJ-45 connector to a switch/router or PC, as applicable.

Connect the Breakout Cable

Note: Unused bare wires can be clipped short or tied back using a tie made of

non-conductive material. Keep all bare wires separated from the +24VDC wire.

1. Verifythat the 24VDC power supply being used is unplugged and not receivingpower.

2. Optionally,connect the I/O or serial wires to an appropriate device (for example, a PLC, an encoder, or a serial device).

Note: When using an In-Sight 5604 line scan vision system, the RS232RX wire is used as Encoder A and the RS-232TX wire isused as Encoder B.

3. Attachthe I/O Breakout cable's+24VDC (White/Green wire) and 24V COMMON (Brown wire) to the corresponding terminalson the power supply.

CAUTION: Never connect voltagesother than 24VDC. Always

observe the polarity shown.

4. Attachthe Breakout cable's M12 connector to the vision system's 24VDC connector.

5. Restore power to the 24VDC power supply and turn it on if necessary.

Install Software and Documentation

To configure an In-Sight vision system, In-Sight Explorer software must be installed on a networked PC. In-Sight software is available as a free download from the InSight support site,or can be purchased separatelyon a DVD.

Log On to the Vision System

1. Openthe In-Sight Explorer software. From the Windows Start menu, select: All Programs > Cognex > In- Sight > In-Sight Explorer x.x.x> In-Sight Explorer x.x.x.

2. From the Get Connected Application Step, select your In-Sight vision system from the Select an In-Sight Sensor or Emulator group box and press the Con nect button.

5100, 5100C, 5400C, 5403 and 5400 Vision System Specifications

Specification 5100/5110 5100C 5400C 5403/5413 5400/5410

Operating Temperature 0°C to 45°C (32°F to 113°F) Storage Temperature -30°C to 80°C ( -22°F to 176°F) Humidity 95%, non-condensing( Operating andStorage) Protection IP67 ( with appropriate lens cover properly installed). Shock (Shipping and Storage) 80 G Shock with 150gram lens attached per IEC 68-2-27. Vibration ( Shipping andStorage) 10 G from 10-500Hz with 150 gram lens per IEC 68-2-6.

5603, 5600 and 5605 Vision System Specifications

Specification 5603/5613 5600/5610 5605/5615

Operating Temperature (noncirculatingair)

Operating Temperature (circulating air)

Storage Temperature -30°C to 80°C ( -22°F to 176°F) Humidity 95%, non-condensing( Operating andStorage) Protection IP67 ( with appropriate lens cover properly installed). Shock (Shipping and Storage) 80 G Shock with 150gram lens attached per IEC 68-2-27. Vibration ( Shipping andStorage) 10 G from 10-500 Hz with 150 gram l ens per IEC 68-2-6.

The vision system shou ldb e mo unte d with sufficient clearance on allside sto allowa ircirculation aro und a nd th rough t he cooling posts

on th e blackh eat sink.

Additionalcoo ling f rom a fa n isrecom men ded fo ro perat ion above 4 0°C. Fo ro peration up to 5 0°C, there m ust be ≥ 16 CFM of air

moving th rough t he cooling posts on t he blackh eat sink.

Additionalcoo ling f rom a fa n isrecom men ded fo ro perat ion above 4 0°C. Fo ro peration up to 5 0°C, there m ust be ≥ 4 CFM o f air

moving th rough t he cooling posts on t he blackh eat sink.

Additionalcoo ling f rom a fa n isrecom men ded fo ro perat ion above 4 0°C. Fo ro peration up to 5 0°C, there m ust be ≥ 16 CFM of air

moving th rough t he cooling posts on t he blackh eat sink.

0°C to 45°C (32°F to 113°F)

0°C to 50°C (32°F to

122°F)

0°C to 50°C (32°F to

122°F)

0°C to 50°C (32°F to

122°F)

5604 Line Scan Vision System Specifications

Specification 5604/5614

Operating Temperature (non-circulating air) 0°C to 45°C (32°F to 113°F) Operating Temperature (circulatingair) 0°C to 50°C (32°F to 122°F) Storage Temperature -30°C to 80°C ( -22°F to 176°F) Humidity 95%, non-condensing( Operating andStorage) Protection IP67 ( with appropriate lens cover properly installed). Shock (Shipping and Storage) 80G Shock with 150 gram lens attached per IEC 68-2-27. Vibration ( Shipping andStorage) 10 G from 10-500Hz with 150 gram lens per IEC 68-2-6.

5705 and 5705C Vision System Specifications

Specification 5705/5715 5705C

Operating Temperature (non-circulating air) 0°C to 45°C (32°F to 113°F) Operating Temperature (circulatingair) 0°C to 50°C (32°F to 122°F) Storage Temperature -30°C to 80°C ( -22°F to 176°F) Humidity 95%, non-condensing( Operating andStorage) Protection IP67 (wi th appropriate lens cover properly i nstalled). Shock (Shipping and Storage) 80 G Shock with 150gram lens attached per IEC 68-2-27. Vibration ( Shipping andStorage) 10 G from 10-500Hz with 150 gram lens per IEC 68-2-6.

The vision system shou ldb e mo unte d with sufficient clearance on allside sto allowa ircirculation aro und a nd th rough t he cooling posts

on th e blackh eat sink.I f the vision system isnot mou nted w ith sufficient clearan ce, a fan isrecomm ende d.

Additionalcoo ling f rom a fa n isrecom men ded fo ro perat ion above 4 0°C. Fo ro peration up to 5 0°C, there m ust be ≥ 16 CFM of air

moving th rough t he cooling posts on t he blackh eat sink.

The vision system shou ldb e mo unte d with sufficient clearance on allside sto allowa ircirculation aro und a nd th rough t he cooling posts

on th e blackh eat sink.

Additionalcoo ling f rom a fa n isrecom men ded fo ro perat ion above 4 0°C. Fo ro peration up to 5 0°C, there m ust be ≥ 16 CFM of air

moving th rough t he cooling posts on t he blackh eat sink.

規制情報/適合宣言

注 : 規制および適合宣言に関する最新情報については、Cognex オンラインサポートセンターにアクセスしてください。http://www.cognex.com/Support

In-Sight 5100/5110/5400/5410: タイプ 821-0034-1R In-Sight 5100C/5400C: タイプ 821-0036-1R In-Sight 5403/5413: タイプ 821-0037-1R

FCC

KCC In-Sight 5100/5110/5400/5410: CGX-IS5400-01(A)

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme for UL/CAN 60950-1 CB TÜV SÜD AM、IEC/EN 60950-1

RoHS 適用可能な最新の指令に準拠。

FCC ( アメリカ連邦通信委員会) 規則第 15 章クラス A 準拠本装置は FCC 規則第 15 章に準拠しており、次の 2 つの条件を前提として動作します。(1) 本装置が有害な干渉を起こさないこと。(2) 本装置が干渉(誤動作を引き起こす恐れのある干渉を含む) を受けても耐えること。本装置は高周波を発生・使用・放射することがあります。取扱説明書の指示にしたがわずに設置・使用した場合、無線通信に有害な干渉を与える可能性があります。本装置を住宅地で使用すると有害な電波障害を起こす恐れがあり、この場合、使用者の負担で障害を是正する必要があります。

In-Sight 5100C/5400C: CGX-IS5400-C01(A) In-Sight 5403/5413: CGX-IS5403-01(A)

請求により、CB 報告書を提供します。

安全規制

In-Sight 5600/5610: タイプ 821-0041-1R In-Sight 5603/5613: タイプ 821-0042-1R In-Sight 5604/5614: タイプ 821-0051-1R In-Sight 5605/5615: タイプ 821-0032-1R; タイプ 821-0032-2R In-Sight 5705/5715/5705C: 規制モデル 1AAF

FCC

KCC In-Sight 5600/5610: KCC-REM-CGX-IS5600-01

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme for UL/CAN 61010-1 CB TÜV SÜD AM, IEC/EN 61010-1 請求により、CB 報告書を提供します。 RoHS 適用可能な最新の指令に準拠。

In-Sight 5603/5613: KCC-REM-CGX-IS5603-01 In-Sight 5604/5614: KCC-REM-CGX-IS5604-01 In-Sight 5605/5615: CGX-IS5605-01(A) In-Sight 5705/5715/5705C: 規制モデル 1AAF: MSIP-REM-CGX-1AAF

安全規制

注意事項

人体への障害や機器の損傷を防ぐために、Cognex 製品をインストールする際には次の注意事項を厳守してください。

l In-Sight 5000 シリーズビジョンシステムは、UL または NRTL 規格に準拠し

た最低定格出力 24 VDC および 600mA 、短絡定格電流最大 8A 以下、電力定格最大 100VA 以下、クラス 2 または LPS (Limited Power Source) による電力供給を必要とします。異なる電源を使用すると、火災や感電の危険性が生じ、コンポーネントに損傷を与える原因となります。必要に応じて、国および地域の配線規格および規則に従ってください。

l 過度の熱、ほこり、水分、湿度、衝撃、振動、腐食性物質、可燃性物質、静電気

などの環境下に、In-Sight ビジョンシステムを設置しないでください。

l 過電圧、回線ノイズ、静電気放電 (ESD)、電力サージ、その他の電源異常に起

因した損傷や誤作動を防止するために、ケーブルとワイヤはすべて高電圧電源を避けて配線してください。

l ビジョンシステムの筐体は、内部でシステムのグラウンド線 (ブレークアウトケー

ブルの 8 番ピン) に接続されています。したがって、ビジョンシステムの設置場所でグラウンドとの電位差が生じる可能性がある場合は、設置面を絶縁するか、または非導電性の固定具を使用してください。

l レーザー光線を画像センサに当てないでください。直接的または間接的にレー

ザー光線が当たると、画像センサが損傷する可能性があります。画像センサにレーザー光線が当たるような場合には、対応するレーザーの波長に合わせたレンズフィルタをお勧めします。お近くのシステムインテグレータやアプリケーションエンジニアにお尋ねください。

l In-Sight ビジョンシステムには、ユーザが修理できる部品はありません。電気的

または機械的な変造を加えないでください。許可なく変造を行った場合は、保証が無効になります。

l 各種規格関連団体からの明示的な了承なしに変更、変造を行った場合は、本

機器の使用権を失う可能性があります。

l ケーブルの配線時はサービスループ (余長ループ) を設けてください。 l ケーブル径の 10 倍に満たない小さな曲げ半径やサービスループを設けた場

合、ケーブルのシールドの劣化、ケーブルの損傷または磨耗が短期間で生じることがあります。曲げ半径はコネクタから最低 6 インチ離れている必要があります。

l クラス A 装置 (商業目的の放送・通信機器)。本機器は、商用の電磁機器 (ク

ラス A) で、家庭用以外で使用可能であることを、販売者あるいは購入者に通知する必要があります。

l このデバイスは、本マニュアルの指示にしたがって使用してください。

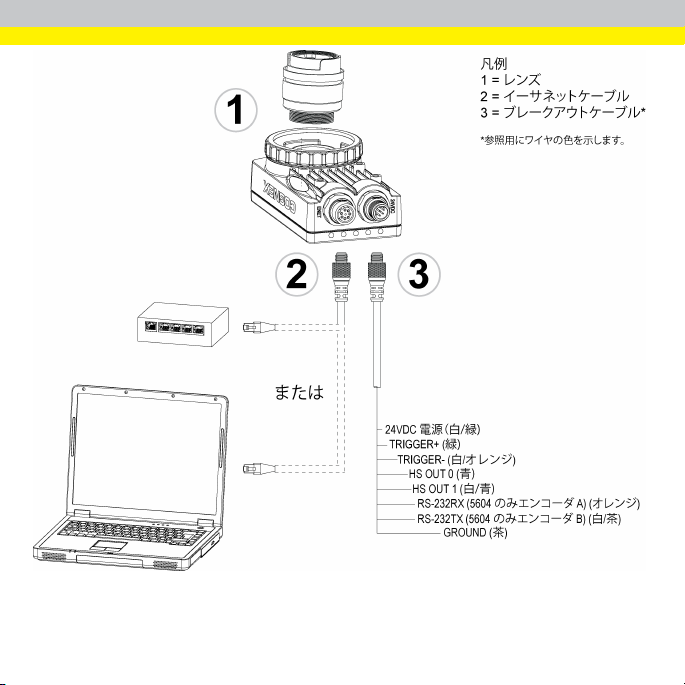

設置

設置手順および仕様についての詳細は、In-Sight®Explorer ソフトウェアに格納されている、『In-Sight 5000 シリーズビジョンシステムリファレンスガイド』をご参照ください。このガイドにアクセスするには、ウィンドウズの [スタート] メニューから、[すべてのプログラム] > [Cognex] > [In-Sight] > [In-Sight Explorer x.x.x] > [ドキュメント] を選択してくだ

さい。

注 :

l ケーブルは別途ご購入ください。 l 内容物の不足や破損がある場合は、コグネックス販売代理店 (ASP) ま

たは弊社テクニカルサポートまでご連絡ください。

注意 : ケーブルは、ビジョンシステムのコネクタのキー溝に合わせて接合するよう

に設計されています。無理に接続しようとすると、破損することがあります。

レンズの取り付け

1. ネジ付きレンズ開口部をカバーしている保護フィルムを取り外します (保護フィルムがない場合もあります)。

2. ビジョンシステムに C マウントレンズを取り付けます。レンズの焦点距離は、マシンビジョンアプリケーションが必要とする視野とワークディスタンスによって変わります。

3. レンズカバーを使用している場合、スレッドガードを取り外し、ビジョンシステムにレンズを取り付けます。

イーサネットケーブルの接続

1. イーサネットケーブルの M12 コネクタをビジョンシステムの ENET コネクタに接続します。

2. イーサネットケーブルの RJ-45 コネクタを、必要に応じてスイッチ/ルータまたは PC に接続します。

ブレークアウトケーブルの接続

注 : 使用しないワイヤは切断するかまたは絶縁材で保護してください。 +24VDC のワイヤとショートすることのないようご注意ください。

1. 24VDC 電源のスイッチが OFF になっていることを確認します。

2. I/O またはシリアルワイヤを適切なデバイス (PLC、エンコーダ、シリアルデバイスなど) に接続します (オプション)。

注 : In-Sight 5604 ラインスキャンビジョンシステムを使用する場合、 RS-232RX ワイヤをエンコーダ A として、RS-232TX ワイヤをエンコーダ B として使用します。

3. I/O ブレークアウトケーブルの +24VDC (白色/緑色ワイヤ) および 24V コモン (茶色ワイヤ) を電源の対応する端子に接続します。

注意 : 24VDC 以外の電圧は使用しないでください。記載されている極

性を遵守してください。

4. ブレークアウトケーブルの M12 コネクタをビジョンシステムの 24VDC コネクタに接続します。

5. 24VDC 電源を入れます。

ソフトウェアおよびドキュメントのインストール

In-Sight ビジョンシステムを設定するには、In-Sight Explorer ソフトウェアをネットワーク上の PC にインストールする必要があります。In-Sight ソフトウェアは、In-Sight サポートサイトから無償ダウンロードするか、あるいは別売のインストール DVD-ROM をご購入ください。

ビジョンシステムへのログオン

1. In-Sight Explorer を開きます。Windows の [スタート] メニューから、[すべてのプログラム] > [Cognex] > [In-Sight Explorer x.x.x] > [In-Sight Explorer x.x.x] を選択します。

2. [接続] アプリケーションステップで、In-Sight ビジョンシステムを [In-Sight センサまたはエミュレータ] グループボックスから選び、[接続] ボタンを押します。

5100、5100C、5400C、5403 および 5400 ビジョンシステムの仕様

動作時の温度 0°C～ 45°C 保存時の温度 -30～80°C 湿度 95%、結露しないこと(動作および保管) 保護 IP67 (適切なレンズカバー装着時) 衝撃 (輸送および保管) IEC 68-2-27 準拠、80 G (150 グラムのレンズ装着時) 振動 (輸送および保管) IEC 68-2-6 準拠、 10～500 Hz の範囲で 10 G

仕様 5100/5110 5100C 5400C 5403/5413 5400/5410

5603、5600 および 5605 ビジョンシステムの仕様

動作時の温度 (空気非循環時) 動作時の温度 (空気循環時) 保存時の温度 -30～80°C 湿度 95%、結露しないこと(動作および保管) 保護 IP67 (適切なレンズカバー装着時) 衝撃 (保管および輸送) IEC 68-2-27 準拠、80 G (150 グラムのレンズ装着時) 振動 (輸送および保管) IEC 68-2-6 準拠、 10～500 Hz の範囲で 10 G

ビジョンシステムの設置にあたっては、すべての側面に十分な隙間を確保し、黒いヒートシンク全体に空気が流れるようにしてください。

動作時の温度が 40°C を超える場合は、さらにファン冷却が必要です。動作時の温度が 50°C までは、黒いヒートシンクの冷却ポスト周囲

に 16 CFM 以上の空気の流れが必要です。

動作時の温度が 40°C を超える場合は、さらにファン冷却が必要です。動作時の温度が 50°C までは、黒いヒートシンクの冷却ポスト周囲

に 4 CF M 以上の空気の流れが必要です。

動作時の温度が 40°C を超える場合は、さらにファン冷却が必要です。動作時の温度が 50°C までは、黒いヒートシンクの冷却ポスト周囲

に 16 CFM 以上の空気の流れが必要です。

仕様 5603/5613 5600/5610 5605/5615

0°C～45°C 0°C～50°C

0°C～50°C

5604 ラインスキャンビジョンシステムの仕様

動作時の温度 (空気非循環時) 0°C～45°C

仕様 5604/5614

動作時の温度 (空気循環時) 0°C～50°C 保存時の温度 -30～80°C 湿度 95%、結露しないこと(動作および保管) 保護 IP67 (適切なレンズカバー装着時) 衝撃 (輸送および保管) IEC 68-2-27 準拠、80 G (150 グラムのレンズ装着時) 振動 (輸送および保管) IEC 68-2-6 準拠、 10 ～ 500 Hz の範囲で 10 G

5705 および 5705C ビジョンシステムの仕様

動作時の温度 (空気非循環時) 0°C～45°C

仕様 5705/5715 5705C

ビジョンシステムの設置にあたっては、すべての側面に十分な隙間を確保し、黒いヒートシンク全体に空気が流れるようにしてください。十分

な隙間を確保できない場合は、空冷ファンの設置を推奨します。

動作時の温度が 40°C を超える場合は、さらにファン冷却が必要です。動作時の温度が 50°C までは、黒いヒートシンクの冷却ポスト周囲

に 16 CFM 以上の空気の流れが必要です。

ビジョンシステムの設置にあたっては、すべての側面に十分な隙間を確保し、黒いヒートシンク全体に空気が流れるようにしてください。

動作時の温度が 40°C を超える場合は、さらにファン冷却が必要です。動作時の温度が 50°C までは、黒いヒートシンクの冷却ポスト周囲

に 16 CFM 以上の空気の流れが必要です。

规章/符合性

注意:要查看最新的规章和符合性信息，请访问 Cognex 在线支持网站：http://www.cognex.com/Support。

In-Sight 5100/5110/5400/5410: Type 821-0034-1R In-Sight 5100C/5400C: Type 821-0036-1R In-Sight 5403/5413: Type 821-0037-1R

FCC

KCC In-Sight 5100/5110/5400/5410: CGX-IS5400-01(A)

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme for UL/CAN 60950-1. CB TÜV SÜD AM, IEC/EN 60950-1.可随时索取 CB 报告。 RoHS 符合适用的最新指令。

FCC 第 15 部分，A 类此设备遵循 FCC 规章的第 15 部分。操作将受以下两个条件的制约：(1) 此设备不能产生有害干扰，并且 (2) 此设备必须接受任何收到的干扰，包括可能引起意外操作的干扰。如果未按照说明手册进行安装和使用，则此设备会产生、使用和放射出射频能量，并可能对无线电通信造成有害干扰。在居住区操作此设备可能会产生有害干扰，这种情况下，用户必须自费消除干扰。

In-Sight 5100C/5400C: CGX-IS5400-C01(A) In-Sight 5403/5413: CGX-IS5403-01(A)

安全和规章

FCC

KCC In-Sight 5600/5610: KCC-REM-CGX-IS5600-01

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme for UL/CAN 61010-1. CB TÜV SÜD AM, IEC/EN 61010-1.可随时索取 CB 报告。 RoHS 符合适用的最新指令。

In-Sight 5603/5613: KCC-REM-CGX-IS5603-01 In-Sight 5604/5614: KCC-REM-CGX-IS5604-01 In-Sight 5605/5615: CGX-IS5605-01(A) In-Sight 5705/5705C: Regulatory Model 1AAF: MSIP-REM-CGX-1AAF

安全和规章

注意事项

安装 Cognex 产品时请遵循以下注意事项，以降低人身伤害或设备损坏的风险：

l In-Sight 5000 系列视觉系统设计为由额定输出为 24VDC（电流为 600 mA

或更大），最大额定短路电流小于 8A，最大额定功率小于 100VA 且标有 2 类或限功率源 (LPS) 的 UL 或者 NRTL 认证电源供电。任何其它电压都会带来火灾或电击风险，并可能会损坏组件。必须遵守适用的国家和本地接线标准和规则。

l 请勿将 In-Sight 视觉系统直接裸露安装在危险环境中，例如：过热、灰

尘、潮湿、湿气、冲击、振动、腐蚀性物质、易燃物品或静电。

l 为避免由于电源供电中的过压、线路噪音、静电放电 (ESD)、电涌或其

它意外事故引起的破坏或故障，请将所有电缆和电线布置在远离高压电源的地方。

l 视觉系统的外壳在内部与系统接地线连接（分接电缆的管脚 8）。因

此，如果视觉系统的安装面处于非零接地电位，则强烈建议在绝缘或非导体的底座上安装视觉系统。

l 请勿将图像传感器暴露在激光中；图像传感器可能会被直接或反射的激

光损坏。如果您的应用程序需要使用可能会损坏图像传感器的激光，则建议使用相应激光波长的镜头滤光镜。请与您本地的系统集成师或应用工程师联系以获得建议。

l In-Sight 视觉系统中没有可由用户维护的部件。请勿对 In-Sight 视觉系

统组件做任何电气或机械方面的改动。未经授权的拆装可能会使您的保修失效。

l 如果未经规章符合性负责方的明确许可而对设备进行更改或修改，则用

户将无权操作设备。

l 所有电缆连接中均应包含维修环。

l 如果辅助电缆环线或弯曲半径小于 10 倍电缆直径，则会降低电缆的屏

蔽性能、造成电缆损坏或加快电缆磨损。弯曲半径至少应距离连接口 6 英寸。

l A 类设备(用于办公环境的广播和通讯设备)：销售者和使用者应被告

知，此设备是适用于办公环境中使用的电磁设备 (A 类)，并可在室外使用。

l 本设备应根据本手册中的说明使用。

安装

在 In-Sight®5000 系列视觉系统参考指南中对安装步骤和规范进行了详细介绍，该参考指南会随 In-Sight Explorer 软件一起安装。在 Windows 开始菜单中，选择以下选项来访问安装手册：All Programs > Cognex > In-Sight > In-Sight Explorer x.x.x > Documentation。

注意:

l 电缆单独销售。 l 如果出现任何标准组件丢失或损坏的情况，请立刻与“Cognex 授

权服务提供商 (ASP)”或“Cognex 技术支持”取得联系。

小心:所有电缆连接口均以“锁定”方式与视觉系统上的连接口配接；切勿

强行连接，否则会造成损坏。

安装镜头

1. 去掉盖住镜头的保护膜（如果有保护膜）。

2. 将 C-Mount 镜头安装到视觉系统。所需的精确镜头焦距取决于机器视觉系统应用程序所要求的工作距离和视野。

3. 如果使用镜头盖，除去保护盖，然后将镜头安装到视觉系统。

连接以太网电缆

1. 将以太网电缆的 M12 连接口与视觉系统的 ENET 连接口连接。

2. 如适用，可将以太网电缆的 RJ-45 连接口与交换机/路由器或 PC连接。

连接分接电缆

注意:可将不用的裸线剪短或用由非导体材料制成的带子系起来。将所有裸线与 +24VDC 线保持分开。

1. 确认使用的 24VDC 电源已拔下且未获得电能。

2. （可选）将 I/O 或串行导线与相应的设备连接。（例如，PLC、编码器或串行设备）。

注意:使用 In-Sight 5604 线扫描视觉系统时，RS-232RX 线可以被作为编码器 A 来使用，RS-232TX 线可以被作为编码器 B 来使用。

3. 将 I/O 分接电缆的 +24VDC （白色/绿色导线）以及 24V COMMON （棕色导线）与电源供应器上的相应接线端连接。

小心:严禁连接高于 24VDC 的电压。始终观察极性显示。

4. 将分接电缆的 M12 连接口与视觉系统的 24VDC 连接口连接。

5. 恢复对 24VDC 电源供电并根据需要打开电源。

安装软件和文档

要配置 In-Sight 视觉系统，必须将 In-Sight 浏览器软件安装在联网的 PC 上。 In-Sight 软件可在 In-Sight 支持网站免费下载，或可单独购买该软件的 DVD。

登录到视觉系统

1. 打开 In-Sight 浏览器软件。在 Windows 开始菜单中，选择以下选项：All Programs > Cognex > In-Sight > In-Sight Explorer x.x.x > InSight Explorer x.x.x。

2. 在“进行连接”应用程序步骤中，从 “选择 In-Sight 视觉传感器或模拟器”组框中选择您所使用的 In-Sight 视觉系统，然后点击“连接”按钮。

5100、5100C、5400C、5403 和 5400 视觉系统规范

规范 5100/5110 5100C 5400C 5403/5413 5400/5410 运行温度 0℃ 至 45℃（32°F 至 113°F）存贮温度 -30°C 至 80°C (-22°F 至 176°F) 湿度 95%，无冷凝（运行和存储时）保护 IP67（在合适的镜头盖正确安装的情况下）。冲击（运输和储存）符合 IEC 68-2-27 标准，附加的 150 克镜头可承受 80 G 撞击。振动（运输和储存）符合 IEC 68-2-6 标准，带 150 克镜头的可承受频率为 10-500 Hz 的 10 G 的振动。

5603、5600 和 5605 视觉系统规范

规范 5603/5613 5600/5610 5605/5615 运行温度（无循环

空气）运行温度（循环空

气）存贮温度 -30°C 至 80°C (-22°F 至 176°F) 湿度 95%，无冷凝（运行和存储时）保护 IP67（在合适的镜头盖正确安装的情况下）。冲击（运输和储存）符合 IEC 68-2-27 标准，附加的 150 克镜头可承受 80 G 撞击。

振动（运输和储存）符合 IEC 68-2-6 标准，带 150 克镜头的可承受频率为 10-500 Hz 的 10 G 的振动。

安装视觉系统时各侧应留有足够的间隙以供空气在周围循环并通过黑色散热片上的冷却筋。

在 40°C 以上运行时，需要使用风扇增强冷却。在温度高达 50°C 的环境下运行时，应有大于等于 16 CFM 的空气通过黑色散

热片上的冷却器。

在 40°C 以上运行时，需要使用风扇增强冷却。在温度高达 50°C 的环境下运行时，应有大于等于 4 CFM 的空气通过黑色散

热片上的冷却器。

在 40°C 以上运行时，需要使用风扇增强冷却。在温度高达 50°C 的环境下运行时，应有大于等于 16 CFM 的空气通过黑色散

热片上的冷却器。

0℃ 至 45℃（32°F 至 113°F）

0℃ 至 50℃（32°F 至

122°F）

0℃ 至 50℃（32°F 至

122°F）

0℃ 至 50℃（32°F 至

122°F）

5604 线扫描视觉系统规范

规范 5604/5614

运行温度（无循环空气）0°C 至 45°C (32°F 至 113°F)

运行温度（循环空气） 0℃ 至 50℃（32°F 至 122°F）存贮温度 -30°C 至 80°C (-22°F 至 176°F) 湿度 95%，无冷凝（运行和存储时）保护 IP67（在合适的镜头盖正确安装的情况下）。冲击（运输和储存）符合 IEC 68-2-27 标准，附加的 150 克镜头可承受 80 G 撞击。振动（运输和储存）符合 IEC 68-2-6 标准，带 150 克镜头的可承受频率为 10-500 Hz 的 10 G 的振

动。

5705 和 5705C 视觉系统规范

规范 5705 5705C 运行温度（无循环空气） 0℃ 至 45℃（32°F 至 113°F）运行温度（循环空气） 0℃ 至 50℃（32°F 至 122°F）存贮温度 -30°C 至 80°C (-22°F 至 176°F) 湿度 95%，无冷凝（运行和存储时）保护 IP67（在合适的镜头盖正确安装的情况下）。冲击（运输和储存）符合 IEC 68-2-27 标准，附加的 150 克镜头可承受 80 G

振动（运输和储存）符合 IEC 68-2-6 标准，带 150 克镜头的可承受频率为

安装视觉系统时各侧应留有足够的间隙以供空气在周围循环并通过黑色散热片上的冷却筋。如果安装视觉系统的空间不够，则

建议使用风扇。

在 40°C 以上运行时，需要使用风扇增强冷却。在温度高达 50°C 的环境下运行时，应有大于等于 16 CFM 的空气通过黑色散

热片上的冷却器。

安装视觉系统时各侧应留有足够的间隙以供空气在周围循环并通过黑色散热片上的冷却筋。

在 40°C 以上运行时，需要使用风扇增强冷却。在温度高达 50°C 的环境下运行时，应有大于等于 16 CFM 的空气通过黑色散

热片上的冷却器。

撞击。

10-500 Hz 的 10 G 的振动。

규정/적합성

참고 : 최신 규정 및 적합성 정보는 Cognex 온라인 지원 사이트

http://www.cognex.com/Support를 참조하십시오.

In-Sight 5100/51 10/5400 /541 0: T ype 82 1-0 034 -1R In-Sight 5100C/5400 C: T ype 821-0 036 -1R In-Sight 5403/54 13: Type 821 -003 7-1 R

FCC

KCC In-Sigh t 5100 /5110/540 0/54 10: CGX-IS540 0-01 (A)

NRTL UL/CAN 60950 -1용 TÜV SÜD AM SCC/NRTL OSHA 개요. CB T ÜV SÜD AM, IEC/EN 609 50 -1. 요청 시 CB 보고서 제공 가능. RoHS 최신 해당 지침 준수

FCC 1 5부, A등급 이 장치는 F CC 규칙의 15 부를 준수합니다. 작동은 다음 두 가지 조건을 따릅니다. (1) 이 장치는 유해한 간섭을 유발하지 않으며, (2) 이 장치는 원하지 않는 작동을 유 발하는 간섭을 포함하여 모든 수신된 간섭을 허용해야 합니다. 이 장비는 무선 주파 수 에너지를 생성, 사용 및 방출할 수 있으며 지침 설명서에 따라 설치 및 사용되지 않을 경우, 무선 통신 장비에 유해한 간섭을 유발할 수 있습니다. 주거 지역에서 이 장비를 작동할 경우 유해한 간섭이 발생할 수 있으며 이러한 경우 자가 비용으로 간 섭을 제거해야 합니다.

In-Sight 5100C/5400 C: CGX-IS5400 -C01 (A) In-Sight 5403/54 13: CGX-IS540 3-0 1(A)

안전 및 규정

In-Sight 5600/56 10: Type 821 -004 1-1 R In-Sight 5603/56 13: Type 821 -004 2-1 R In-Sight 5604/56 14: Type 821 -005 1-1 R In-Sight 5605/56 15: Type 821 -003 2-1 R; Type 8 21 -003 2-2R In-Sight 5705/57 15/5705 C: 규정 모델 1AAF

FCC

KCC In-Sigh t 5600 /5610: KCC -REM-CGX-IS56 00-01

NRTL UL/CAN 61010 -1용 TÜV SÜD AM SCC/NRTL OSHA 개요. CB T ÜV SÜD AM, IEC/EN 610 10 -1. 요청 시 CB 보고서 제공 가능. RoHS 최신 해당 지침 준수

In-Sight 5603/56 13: KCC-REM-CGX-IS5603-01 In-Sight 5604/56 14: KCC-REM-CGX-IS5604-01 In-Sight 5605/56 15: CGX-IS560 5-0 1(A) In-Sight 5705/57 15/5705 C: 규정 모델 1AAF: MSIP-REM-CGX-1AAF

안전 및 규정

주의 사항

Cognex 제품 설치 시 다음의 주의 사항을 확인하여 부상 또는 장비 손상의 위험 을 줄이도록 하십시오.

In-Sight 5000 시리즈 비전 시스템은 최소 연속 600mA에 대해 정격 출 력 24VDC, 최대 단락 전류 정격 8A 미만, 최대 전원 정격 100VA 미만이 며,2등급 또는 LPS(제한된 동력원) 표시가 되어 있는 UL 또는 NRTL 등 록 전원 공급장치에서 제공하도록 되어 있습니다. 기준을 벗어난 전압은 화재 또는 감전의 위험을 유발하며 구성요소를 손상시킬 수 있습니다. 적절한 국가 및 지역 배선 기준과 규정을 따라야 합니다.

비전 시스템이 지나친 열, 먼지, 습기, 습도, 충격, 진동, 부식성 물질, 인 화성 물질 또는 정전기에 직접 노출될 수 있는 환경에 In-Sight 비전 시 스템을 설치하지 마십시오.

과전압, 라인 소음, 정전기 방전(ESD), 파워 서지 또는 기타 전원 공급장 치의 고장으로 인한 손상 또는 오작동의 위험을 줄이기 위해서는 모든 케이블과 전선을 고전압 전원으로부터 멀리해야 합니다.

비전 시스템 하우징은 시스템 접지선(브레이크아웃 케이블의 핀 8)에 내 부적으로 연결됩니다. 따라서 비전 시스템 장착 표면의 접지 전위가 0이 아닌 경우 비전 시스템을 절연되었거나 전도성이 없는 표면에 장착할 것 을 적극 권장합니다.

이미지 센서를 레이저 광선에 노출시키지 마십시오. 이미지 센서가 직접 또는 반사된 레이저 광선에 의해 손상될 수 있습니다. 응용에 이미지 센 서에 영향을 줄 수 있는 레이저 광선을 사용해야 하는 경우 해당 레이저 파장의 렌즈 필터를 사용하는 것이 좋습니다. 해당 지역 조정자나 응용 엔지니어에게 문의하십시오.

In-Sight 비전 시스템에는 사용자가 수리 가능한 부품이 포함되어 있지 않습니다. In-Sight 비전 시스템 부품에 전기적 또는 기계적 변경을 가하 지 마십시오. 무단 개조 시 보증이 무효화될 수 있습니다.

규정 준수 책임자가 명시적으로 승인하지 않은 변경이나 수정을 가할 경 우 사용자의 장비 작동에 대한 권한이 무효화될 수 있습니다.

서비스 루프는 모든 케이블 연결에 포함되어야 합니다.

굴곡 반경 또는 서비스 루프가 케이블 직경의 10배보다 작을 경우 케이 블 차폐의 품질이 저하되거나 케이블이 빨리 손상 또는 마모될 수 있습 니다. 굴곡 반경은 커넥터에서 6인치 이상이어야 합니다.

A등급 장비(업무용방송통신기자재): 이 기기는 업무용(A등급) 전자파적 합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정 외 의 장소에서 사용하는 것을 목적으로 합니다.

이 장치는 이 설명서의 지침에 따라 사용해야 합니다.

설치

설치 절차 및 사양은 In-Sight Explorer 소프트웨어와 함께 설치되어 있는

In-Sight®5000 시리즈 비전 시스템 참조 안내서

Windows 시작 메뉴에서, 다음 항목을 선택해 설명서에 액세스합니다:

그램>Cognex>In-Sight>In-Sight Explorer x.x.x>문서

참고 :

케이블은 별도 판매합니다.

표준 구성품 중에서 누락 또는 손상된 곳이 있으면 즉시 Cognex ASP(지정 서비스 제공자) 또는 Cognex 기술 지원으로 연락하십시 오.

주의 : 모든 케이블 커넥터는 비전 시스템에 있는 커넥터에 맞게 “끼울” 수

있도록 되어 있습니다. 연결 시 물리적인 힘을 가하면 파손될 수 있습니다.

에 상세히 설명되어 있습니다.

렌즈 설치

1. 스레디드 렌즈 구멍을 덮고 있는 보호 필름을 제거합니다(존재하는 경 우).

2. C-Mount 렌즈를 비전 시스템에 부착합니다. 머신 비전 응용 프로그램의 요구되는 작업 거리 및 화각에 따라 정확한 렌즈 초점 길이가 달라집니 다.

3. 렌즈 커버를 사용하는 경우 스레드 가드를 제거한 다음 렌즈를 비전 시 스템에 부착합니다.

모든 프로

이더넷 케이블 연결

1. 이더넷 케이블의 M12 커넥터를 비전 시스템의 ENET 커넥터에 연결합니 다.

2. 이더넷 케이블의 RJ-45 커넥터를 스위치/라우터 또는 PC에 연결합니다 (해당되는 경우).

브레이크아웃 케이블 연결

참고 : 사용하지 않는 피복이 벗겨진 전선은 짧게 자르거나 비전도성 재질 로 만들어진 끈을 사용하여 묶어둘 수 있습니다. 피복이 벗겨진 전선은 모 두 +24VDC 선과 분리해 두어야 합니다.

1. 사용 중인 24VDC 전원 공급장치의 전원 플러그를 뽑았으며 전원 공급이 되지 않는지 확인하십시오.

2. 경우에 따라 I/O 또는 시리얼 선을 해당 장치에 연결하십시오(예: PLC, 인코더 또는 시리얼 장치).

참고 : In-Sight 5604 라인 스캔 비전 시스템을 사용할 때는 RS-232RX 전선이 인코더 A로 사용되고, RS-232TX 전선이 인코 더 B로 사용됩니다.

3. I/O 브레이크아웃 케이블의 +24VDC(흰색/녹색 선)와 24V 공통(갈색선) 을를 전원 공급장치상의 해당 터미널에 부착하십시오.

주의 : 24VDC 이외의 다른 볼트 전원은 절대 연결하지 마십시오.

항상 표시된 전극 방향을 준수하십시오.

4. 브레이크아웃 케이블의 M12 커넥터를 비전 시스템의 24VDC 커넥터에 연결합니다.

5. 전원을 24VDC 전원 공급장치에 복원하고 필요한 경우 전원을 켭니다.

소프트웨어 설치 및 설명서

In-Sight 비전 시스템을 구성하려면 네트워크화된 PC에 In-Sight Explorer 소프 트웨어를 설치해야 합니다. In-Sight 소프트웨어는 In-Sight 지원 사이트에서 무 료로 다운로드할 수 있고 또는 별도로 DVD로 구매할 수 있습니다.

비전 시스템에 로그온

1. In-Sight Explorer 소프트웨어를 실행합니다. Windows 시작 메뉴에서 다음을 차례로 선택하십시오:

In-Sight Explorer x.x.x>In-Sight Explorer x.x.x

연결하기

그룹 상자에서 In-Sight 비전 시스템을 선택한 후 연결 버튼을 누릅니다.

애플리케이션 단계에서

모든 프로그램>Cognex>In-Sight >

In-Sight 센서 또는 에뮬레이터 선택

5100, 5100C, 5400C, 5403 및 5400 비전 시 스템 사양

사양 51 00/51 10 5100C 5400 C 540 3/541 3 5400/54 10

작동 온도 0°C ~ 45 °C(32 °F ~ 1 13°F) 보관 온도 -30°C ~ 80°C(-22°F ~ 176 °F) 습도 9 5%, 비응축(작동 및 보관) 보호 IP6 7(적절한 렌즈 커버가 올바르게 설치된 상태). 충격(배송 및 보관) IEC 68 -2-27 에 따라 150 그램 렌즈 장착 80G 충격. 진동(배송 및 보관) IEC 68 -2-6에 따라 1 50그램 렌즈 장착 10-50 0Hz에서 10G.

5603, 5600 및 5605 비전 시스템 사양

사양 56 03/5613 5600 /561 0 56 05 /5615

작동 온도(비순환 공 기)

작동 온도(순환 공기)

보관 온도 -30°C ~ 80°C (-22 °F ~ 176 °F) 습도 95%, 비응축(작동 및 보관) 보호 IP67(적절한 렌즈 커버가 올바르게 설치된 상태). 충격(배송 및 보관) IEC 68-2 -27 에 따라 1 50 그램 렌즈 장착 8 0G 충격. 진동(배송 및 보관) IEC 68-2 -6에 따라 15 0그램 렌즈 장착 10 -500Hz에서 10 G.

비전 시 스템은 블 랙 히트 싱 크의 냉 각 기둥 주 변에 공 기가 순환 할 수 있 도록 사면 에 충분 한 간격을 두고 탑재 해야 합 니다.

40°C 이상에 서 작동할 경우 팬의 추가 냉각 을 권장 합니다 . 50 °C 이 하에서 작 동하는 경우 블랙 히트 싱크 의 냉각 기 둥을 지 나는

16 CFM 이상의 공기가 있 어야 합니 다.

40°C 이상에 서 작동할 경우 팬의 추가 냉각 을 권장 합니다 . 50 °C 이 하에서 작 동하는 경우 블랙 히트 싱크 의 냉각 기 둥을 지 나는

4 CFM 이 상의 공 기가 있 어야 합니 다.

40°C 이상에 서 작동할 경우 팬의 추가 냉각 을 권장 합니다 . 50 °C 이 하에서 작 동하는 경우 블랙 히트 싱크 의 냉각 기 둥을 지 나는

16 CFM 이상의 공기가 있 어야 합니 다.

0°C ~ 45 °C (32°F ~ 1 13°F )

0°C ~ 50 °C (32°F ~

122 °F)

0°C ~ 50 °C (32°F ~

122 °F)

0°C ~ 50 °C (32°F ~

122 °F)

5604 라인 스캔 비전 시스템 사양

사양 560 4/56 14

작동 온도(비순환 공기) 0°C ~ 45 °C (32 °F ~ 1 13°F) 작동 온도(순환 공기) 0 °C ~ 50°C (32°F ~ 12 2°F) 보관 온도 -3 0°C ~ 80 °C (-22 °F ~ 1 76 °F) 습도 95%, 비응축(작동 및 보관) 보호 IP67(적절한 렌즈 커버가 올바르게 설치된 상태). 충격(배송 및 보관) IEC 68-2 -27에 따라 1 50그램 렌즈 장착 8 0G 충격. 진동(배송 및 보관) IEC 68-2 -6에 따라 15 0그램 렌즈 장착 10 -500 Hz에서 10 G.

5705 및 5705C 비전 시스템 사양

사양 570 5/57 15 5 705C

작동 온도(비순환 공기) 0°C ~ 45 °C (32°F ~ 1 13°F ) 작동 온도(순환 공기) 0°C ~ 50 °C (32°F ~ 1 22°F ) 보관 온도 -30°C ~ 80°C (-22 °F ~ 176 °F) 습도 95%, 비응축(작동 및 보관) 보호 IP67(적절한 렌즈 커버가 올바르게 설치된 상태). 충격(배송 및 보관) IEC 68-2-2 7에 따라 15 0그램 렌즈 장착 80 G 충격. 진동(배송 및 보관) IEC 68-2-6 에 따라 150 그램 렌즈 장착 1 0-5 00Hz에서

비전 시 스템은 블 랙 히트 싱 크의 냉 각 기둥 주 변에 공 기가 순환 할 수 있 도록 사면 에 충분 한 간격을 두고 탑재 해야 합 니다. 비전

시스템 이 충분한 공간 없이 탑재되 는 경우 팬 을 설치 하는 것이 좋습니다 .

40°C 이상에 서 작동할 경우 팬의 추가 냉각 을 권장 합니다 . 50 °C 이 하에서 작 동하는 경우 블랙 히트 싱크 의 냉각 기 둥을 지 나는

16 CFM 이상의 공기가 있 어야 합니 다.

비전 시 스템은 블 랙 히트 싱 크의 냉 각 기둥 주 변에 공 기가 순환 할 수 있 도록 사면 에 충분 한 간격을 두고 탑재 해야 합 니다.

40°C 이상에 서 작동할 경우 팬의 추가 냉각 을 권장 합니다 . 50 °C 이 하에서 작 동하는 경우 블랙 히트 싱크 의 냉각 기 둥을 지 나는

16 CFM 이상의 공기가 있 어야 합니 다.

10G.

Réglementations/Conformité

Remarque : pour lesinformations lesplus récentes relativesaux

réglementations et à la conformité, veuillezconsulter le Centre de support en ligneCognex : http://www.cognex.com/Support.

Informations relatives à la sécurité et la réglementation

In-Sight 5100/5110/5400/5410: type821-0034-1R In-Sight 5100C/5400C: type 821-0036-1R In-Sight 5403/5413: type821-0037-1R

FCC

KCC In-Sight 5100/5110/5400/5410: CGX-IS5400-01(A)

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme pour UL/CAN 60950-1. CB TÜV SÜD AM, IEC/EN 60950-1. RapportCB disponible sur demande. RoHS Conforme à la directivela plus récente applicable.

FCC Article 15,Catégorie A Ce périphérique est conforme à l' Article 15ducode FCC. Sonutilisation est soumise aux deux conditions suivantes: (1) ce périphériquene peut provoquer des interférences nuisibles, et (2) il doit accepter les interférences en réception, y compris les interférences qui peuvent entraîner un fonctionnement indésirable. Cet équipement génère, utilise et peut diffuser une énergie à fréquence radio et, s'il n'est pas installé et utilisé conformément aumanuel d'instructions, peut causer des interférences nuisibles auniveau des communications radio. L'utilisationdecet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur doit corriger ces interférences à ses frais.

In-Sight 5100C/5400C: CGX-IS5400-C01(A) In-Sight 5403/5413: CGX-IS5403-01(A)

Informations relatives à la sécurité et la réglementation

In-Sight 5600/5610: type821-0041-1R In-Sight 5603/5613: type821-0042-1R In-Sight 5604/5614: type821-0051-1R In-Sight 5605/5615: type821-0032-1R ; type 821-0032-2R In-Sight 5705/5715/5705C: modèle réglementaire 1AAF

FCC

KCC In-Sight 5600/5610: KCC-REM- CGX-IS5600-01

NRTL TÜV SÜD AM SCC/NRTL OSHA Scheme pour UL/CAN 61010-1. CB TÜV SÜD AM, IEC/EN 61010-1. RapportCB disponible sur demande. RoHS Conforme à la directivela plus récente applicable.

In-Sight 5603/5613: KCC-REM- CGX-IS5603-01 In-Sight 5604/5614: KCC-REM- CGX-IS5604-01 In-Sight 5605/5615: CGX-IS5605-01(A) In-Sight 5705/5715/5705C: modèle réglementaire 1AAF:MSIP-REM-CGX-1AAF

Précautions

Respectez ces précautions lors de l'installation de votre produit Cognex afin de réduire les risques de blessures corporelles et les dommages matériels:

Les systèmes de visionIn-Sight série 5000 sont destinés à être alimentésau moyen d'une unité d'alimentationUL ou NRTL agréée, dotée d'une puissance de sortie nominale de 24VCC à 600 mA continus minimum, d'une intensitémaximale de courant de court-circuit inférieure à 8Aet d'une puissance nominale maximaleinférieure à 100VA, appartenant à la Catégorie2 ou dotée d'une puissancelimitée (LPS). L'utilisation de toute autre tension entraîne un risque d'incendie ou de décharge électrique, et peut endommager lescomposants. Observez les normes et codes locauxet nationaux en vigueur en matière de câblage.

N'installez pas les systèmes de vision In-Sight dans des endroits dans lesquelsils sont susceptibles d'être exposés à des risques environnementaux directs, tels qu'une chaleur excessive, la poussière, l'humidité,les chocs, les vibrations,les substances corrosives, les produits inflammablesou l'électricité statique.

Afin de réduire les risquesde dommage ou de dysfonctionnement liésaux surtensions, parasites,décharges électrostatiques, pics de tension ou autres instabilités de l'alimentation électrique, disposeztous les câbles et les filsà distancedes sources d'alimentation à haute tension.

Le boîtier du système de visionest connecté en interne au filde masse du système (broche8du câble de module d'E/S). Par conséquent, si la surface de montage du système de vision a un potentiel de masse différent de0,il est vivement recommandé de fixer le système sur une monture isolée ou non conductrice.

N'exposez pas le capteur d'image à la lumière laser. Les capteurs d'images peuvent être endommagés par la lumière directe, réfléchieou laser. Si l'application nécessite l'utilisation de lumière laser qui peut frapper le capteur d'image, un filtre d'objectifprévu pour la longueur d'onde correspondante au laser est recommandé. Prenez contact avec un intégrateur localou un ingénieur d'application pour obtenir des suggestions.

Le système de visionIn-Sight ne contient aucune pièce réparable par l'utilisateur. N'apportez jamaisde modifications électriques ou mécaniques aux composants du système de vision In-Sight. Toute modificationnon autorisée entraîne l'annulation de la garantie.

Les changements ou modifications qui ne sont pas approuvés explicitement par la partie responsable de la conformité aux réglementations peuvent annuler les droits d'utilisation de l'équipement accordés à l'utilisateur.

Intégrez des bouclesde service dans toutes les connexions de câbles.

Le blindage des câbles peut se dégrader ou les câbles s'endommager ou s'user plusrapidement si un rayon de courbure ou une boucle de service est 10 foisplus serré(e) que le diamètre des câbles.Le rayon de courbure doit être à au moins sixpouces du connecteur.

Équipement de Catégorie A (équipement de radiodiffusion et de communicationpour travailde bureau): le vendeur et l'utilisateur seront avertis du fait que cet équipement est adapté à l'équipement électromagnétique pour travailde bureau (Catégorie A) et qu'il peut être utilisé à l'extérieur du domicile.

Ce périphérique doit être utilisé conformément aux instructions présentes dans ce manuel.

Installation

Les procédures d'installation et les spécifications sont présentées en détaildans le Guide de référence du système de visionIn-Sight®série5000, installéavec le logiciel In-Sight Explorer. Dans le menu Démarrer de Windows, sélectionnezce qui suit pour accéder au manuel: Tous lesprogrammes > Cognex > In-Sight > In-Sight Explorer x.x.x> Documentation.

Remarque :

Les câbles sont vendus séparément.

S'ilmanque des éléments standard ou si des éléments sont endommagés, contactez immédiatement votre distributeur agréé Cognex ou le support technique Cognex.

Attention : toutes les fichesde câble s'enclenchent dans les connecteurs du

système de vision.Ne tentez pas de les insérer de force ou vous risqueriezde lesendommager.

Installation de l'objectif

1. Retirez le film protecteur recouvrant l'ouverture filetée de l'objectif, le cas échéant.

2. Installez un objectif à monture C sur le système de vision. La longueur focale nécessaire dépend de la distance de travailet du champ de vue requis pour l'application désirée.

3. Sivousutilisez un capuchon d'objectif, retirez la protection du filetage du capuchon et fixez l'objectif au système de vision.

Connexion du câble Ethernet

1. Insérezla fiche M12 du câble Ethernet dans le connecteur ENET du système de vision.

2. Branchezla ficheRJ-45 du câble Ethernet sur un commutateur/routeur ou l'ordinateur, selon le cas.

Connexion du câble de module d'E/S

Remarque : les fils nus inutilisés peuvent être coupés ou noués à l'aide d'une

attache fabriquée dans un matériau non conducteur. Conservez tous les fils nus à distance du fil+24VCC.

1. Assurez-vous que le blocd'alimentation 24 VCC utilisé est débranché et n'est pas alimenté.

2. Le cas échéant, connectez les câbles d'E/S ou série à un périphérique approprié (par exemple, un PLC, un encodeur ou un périphérique série).

Remarque : lors de l'utilisation d'un système de vision In-Sight 5604 à balayage de ligne, le fil RS-232RX est utilisécomme encodeurA et le filRS-232TX comme encodeurB.

3. Branchezles fils +24VCC (blanc/vert) et 24V COMMUN (marron) du câble de module d'E/S dans les bornes correspondantes du bloc d'alimentation.

Attention : ne connectez jamaisune tension autre que 24VCC.

Respectez toujours la polarité indiquée.

4. Insérezla fiche M12 du câble de module d'E/S dans le connecteur 24VCC du système de vision.

5. Remettez le bloc d'alimentation 24 VCC sous tension et allumez-le, le cas échéant.

Installation du logiciel et documentation

La configuration du système de visionIn-Sight nécessitel'installation du logiciel In-Sight Explorer sur un ordinateur mis en réseau. Le logiciel In-Sight est téléchargeable gratuitement depuis le site de support In-Sight ou peut être acheté séparément sur DVD.

Connexion au système de vision

1. Ouvrez le logiciel In-Sight Explorer. Dans le menu Démarrer de Windows, sélectionnez: Tous les programmes > Cognex > In-Sight > In-Sight Explorer x.x.x> In-Sight Explorer x.x.x.

2. Depuisl'étape d'application Établir une connexion, sélectionnezvotre système de visionIn-Sight dans la zone de groupe Sélectionner un capteur

ou émulateur In-Sight et appuyezsur le bouton Connexion.

Spécifications des systèmes de vision 5100, 5100C, 5400C, 5403 et 5400

Spécification 5100/5110 5100C 5400C 5403/5413 5400/5410

Température de fonctionnement 0 à 45°C (32 à 113°F) Température de stockage -30à 80°C (- 22à 176°F) Humidité 95%, sans condensation(fonctionnement et stockage) Protection IP67 ( avec capuchond'objectif adéquat) Résistance aux chocs ( expéditionet

stockage) Vibrations (expéditionet stockage) 10G à 10-500Hz avec un objectif de 150g, conformément à

Choc de 80Gavec un objectif de 150g, conformément à IEC68-2-27.

IEC68-2-6.

Spécifications des systèmes de vision 5603, 5600 et 5605

Spécification 5603/5613 5600/5610 5605/5615

Température de fonctionnement(sans circulationd'air)

Température de fonctionnement(avec circulationd'air)

Le système d e vision do itêt re mon té avec un e space suffisant sur tous lescôt ésp our laisser l'aircirculer auto ur et à l'intérieurd es

mon tants de refroidissem ent d u dissipate ur de chaleurn oir.

Ile strecom mandé d 'utiliseru n ventilateur po ur un refroidissement sup plémentaire lorsque la temp ératu re de fon ctionnem ent

dépa sse40°C. Pour un e tem pérature de fo nctionnement jusqu'à 50°C, un d ébit d'airsupérieur ou ég alà 16CFM doitêt re présent dans les mon tants de refroidissem ent du dissipate ur de chaleu rn oir.

Ile strecom mandé d 'utiliseru n ventilateur po ur un refroidissement sup plémentaire lorsque la temp ératu re de fon ctionnem ent

dépa sse40°C. Pour un e tem pérature de fo nctionnement jusqu'à 50°C, un d ébit d'airsupérieur ou ég alà 4CFM doit être p résent dans les mon tants de refroidissem ent du dissipate ur de chaleu rn oir.

Ile strecom mandé d 'utiliseru n ventilateur po ur un refroidissement sup plémentaire lorsque la temp ératu re de fon ctionnem ent

0à45°C (32à 113°F)

0à50°C (32à

122°F)

0à50°C (32à

122°F)

0à50°C (32à

122°F)

Spécification 5603/5613 5600/5610 5605/5615

Température de stockage -30à80°C (-22à176°F) Humidité 95%, sans condensation(fonctionnement et stockage) Protection IP67 ( avec capuchond'objectif adéquat) Résistance aux chocs ( expéditionet stockage) Choc de 80Gavec un objectif de 150g, conformément à

Vibrations (expéditionet stockage) 10G à 10-500Hz avec un objectif de 150g,conformément à

IEC68-2-27.

IEC68-2-6.

Spécifications du système de vision 5604 à balayage de ligne

Spécification 5604/5614

Température de fonctionnement(sans circulationd'air)

Température de fonctionnement(avec circulationd'air)

Température de stockage -30à80°C (- 22à 176°F) Humidité 95%, sans condensation(fonctionnement et stockage) Protection IP67 (avec capuchond'objectif adéquat) Résistance aux chocs ( expéditionet stockage) Choc de 80Gavec un objectif de 150g, conformément à

Vibrations (expéditionet stockage) 10G à 10-500Hz avec un objectif de 150g,conformément à

Le système d e vision do itêt re mon té avec un e space suffisant sur tous lescôt ésp our laisser l'aircirculer auto ur et à l'intérieurd es

mon tants de refroidissem ent d u dissipate ur de chaleurn oir.Sile système d e vision n'est pa sm onté avec un espa cesuf fisant, ilest recomm andé d'utiliser un vent ilate ur.

Ile strecom mandé d 'utiliseru n ventilateur po ur un refroidissement sup plémentaire lorsque la temp ératu re de fon ctionnem ent

0à45°C (32à 113°F)

0à50°C (32à 122°F)

IEC68-2-27.

IEC68-2-6.

Spécifications des systèmes de vision 5705 et 5705C

Spécification 5705/5715 5705C

Température de fonctionnement(sans circulation d'air)

Température de fonctionnement(avec circulation d'air)

Température de stockage -30à80°C (-22à176°F) Humidité 95%,sans condensation (fonctionnement et stockage) Protection IP67 (avec capuchon d'objectif adéquat) Résistance aux chocs ( expéditionet stockage) Choc de 80Gavec un objectif de 150g, conformément à

Vibrations (expéditionet stockage) 10G à 10-500Hz avec un objectif de 150g, conformément à

Le système d e vision do itêt re mon té avec un e space suffisant sur tous lescôt ésp our laisser l'aircirculer auto ur et à l'intérieurd es

mon tants de refroidissem ent d u dissipate ur de chaleurn oir.

Ile strecom mandé d 'utiliseru n ventilateur po ur un refroidissement sup plémentaire lorsque la temp ératu re de fon ctionnem ent

0à45°C (32à 113°F)

0à50°C (32à 122°F)

IEC68-2-27.

IEC68-2-6.

Konformitätserklärung

Hinweis: AktuelleInformationen über Konformitätsrichtlinien finden Sie auf

der Cognex-Supportwebsite: http://www.cognex.com/Support.

In-Sight 5100/5110/5400/5410: Typ 821-0034-1R In-Sight 5100C/5400C: Typ 821-0036-1R In-Sight 5403/5413: Typ 821-0037-1R

FCC

KCC In-Sight 5100/5110/5400/5410: CGX-IS5400-01(A)

NRTL TÜV SÜD AM SCC/NRTL OSHA-Schema für UL/CAN 60950-1 CB TÜV SÜD AM, IEC/EN 60950-1, CB-Bericht auf Anfrage erhältlich RoHS Entspricht der aktuell geltendenRichtlinie.

Teil 15 der FCC-Bestimmungen, Klasse A Dieses Gerät erfüllt die Richtlinien von Teil 15 der FCC-Bestimmungen. Der Betrieb ist vonden folgenden beiden Bedingungen abhängig: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betriebverursachen.Dieses Gerät erzeugt und nutzt H ochfrequenzenergie undkann dieseausstrahlen. Wird es nicht entsprechend den Anweisungendes Herstellers installiert undgenutzt,könnenschädliche Interferenzen bei Funkwellenübertragungen auftreten. D er Betrieb dieses Geräts in einem Wohnbereich führt normalerweise zu schädlichen Interferenzen; in solch einem Fall muss der Benutzer die Interferenzen auf eigene Kosten beseitigen lassen.

In-Sight 5100C/5400C: CGX-IS5400-C01(A) In-Sight 5403/5413: CGX-IS5403-01(A)

Sicherheit und Richtlinien

In-Sight 5600/5610: Typ 821-0041-1R In-Sight 5603/5613: Typ 821-0042-1R In-Sight 5604/5614: Typ 821-0051-1R In-Sight 5605/5615: Typ 821-0032-1R; Typ 821-0032-2R In-Sight 5705/5715/5705C: Richtlinienmodell 1AAF

FCC

KCC In-Sight 5600/5610: KCC-REM-CGX-IS5600-01

NRTL TÜV SÜD AM SCC/NRTL OSHA-Schema für UL/CAN 61010-1 CB TÜV SÜD AM, IEC/EN 61010-1, CB-Bericht auf Anfrage erhältlich RoHS Entspricht der aktuell geltendenRichtlinie.

In-Sight 5603/5613: KCC-REM-CGX-IS5603-01 In-Sight 5604/5614: KCC-REM-CGX-IS5604-01 In-Sight 5605/5615: CGX-IS5605-01(A) In-Sight 5705/5715/5705C: Richtlinienmodell 1AAF: MSIP-REM-CGX-1AAF

Sicherheit und Richtlinien

Vorsichtsmaßnahmen

Beachten Sie diese Vorsichtsmaßnahmen bei der Installation des Cognex-Produkts, um das Risiko von Verletzungen oder der Beschädigung von Geräten zu verringern:

Die Vision-Systeme der In-Sight 5000-Serie erfordern als Spannungsquelle ein UL- oder NRTL-24-V-Gleichstromnetzteilmit mind. 600mAmit einer Dauerstrom- und einer Kurzschlussstrom-Belastbarkeit von max. 8A und einer max. Belastbarkeit von 100VA, das als LPS Class 2 (Stromquelle mit begrenzter Leistung gemäß Klasse2) gekennzeichnet ist. Jede andere Spannung kann einen Brand oder Stromschlag verursachen und Komponenten beschädigen. Geltende regionale und nationale Standards und Regelungen für Verdrahtung/Verkabelung müssen eingehalten werden.

StellenSie In-Sight Vision-Systeme nicht an Orten auf, an denen sie direkt Umwelteinflüssenwie starker Hitze,Staub, Nässe, Feuchtigkeit, Stößen, Vibrationen, korrodierenden oder entzündlichen Substanzen oder Reibungselektrizität ausgesetzt sind.

Verlegen Sie alle Leitungen und Kabel abseitsvon Hochspannungsquellen, um das Risiko von Beschädigungen oder Fehlfunktionen durch Überspannung, Leitungsgeräusche, elektrostatische Entladungen, Spannungsschwankungen oder andere Ungleichmäßigkeitender Stromversorgung zu verringern.

Das Gehäuse des Vision-Systems istintern mit der Systemmasse verbunden (Pin 8 des Breakoutkabels). Beträgt die Bezugsmasseder Befestigungsoberfläche für das Vision-System nicht Null, empfehlen wir daher die Befestigung des Vision-Systemsan einer isolierten oder nicht leitenden Halterung.

Schützen Sie den Bildsensor vor Laserstrahlen; Bildsensoren können durch direkte oder reflektierte Laserstrahlen beschädigt werden. Ist in Ihrer Umgebung der Einsatzvon Laserstrahlen erforderlich, die auf den Bildsensor treffen könnten, wird ein Objektivfilter zum Schutz vor der entsprechenden Wellenlänge des Lasers empfohlen. Fordern Sie gegebenenfalls technische Hilfe an.

Das In-Sight Vision-System enthält keine Teile, die vom Benutzer gewartet werden können. Nehmen Sie keineelektrischen oder mechanischen Änderungen an den Komponenten des In-Sight Vision-Systems vor. Nicht autorisierte Veränderungen können zum Verlust Ihrer Gewährleistungsansprüche führen.

Aufgrund von Änderungen, die nichtausdrücklich von der für die Richtlinieneinhaltung verantwortlichen Stelle genehmigt wurden, kann dem Benutzer die Berechtigung für den Betrieb des Geräts entzogen werden.

Kabelreserven solltenfür alle Kabelverbindungen bereitgestellt werden.

Die Kabelschirmung kann sich verschlechtern, oder Kabel können beschädigtwerden oder schnellerem Verschleiß ausgesetztsein, wenn ein Biegeradius oder eine Kabelreserve nichtmindestens dem Zehnfachen des Kabeldurchmessers entspricht. Der Biegeradius muss mindestens 15cm (6Zoll) vom Anschlussentfernt sein.

Geräte der Klasse A (Sende- und Kommunikationsgerät für Arbeitsbereiche wie Büroumgebungen): Verkäufern und Benutzern ist mitzuteilen, dass dieses Gerät für elektromagnetische Anlagen in Arbeitsbereichen wie Büroumgebungen (KlasseA) und für die Anwendung im Außenbereichgeeignet ist.

DiesesGerät ist gemäß den Anweisungen in diesem Handbuch zu verwenden.

Installation

AusführlicheInstallationsanweisungen und technische Daten finden Sie im In-Sight 5000-Vision-System-Referenzhandbuch, das gemeinsam mit der Software In-Sight

Explorer installiert wird. Greifen Sie über das Windows-Startmenü folgendermaßen auf das Handbuch zu: Alle Programme > Cognex > In-Sight > In-Sight Explorer x.x.x > Dokumentation.

Hinweis:

Kabel sind separat erhältlich.

SolltenStandardkomponenten im Lieferumfang fehlen oder beschädigtsein, setzen Sie sich umgehend mit dem für Sie zuständigen autorisierten Dienstanbieter (Authorized Service Provider, ASP) oder mit dem technischen Support von Cognex in Verbindung.

Vorsicht: Die Kabelverbindungen sind auf die Buchsen des Vision-Systems

zugeschnitten. Wenden Sie beim Anschließen keine Gewalt an, da sonst Schäden auftreten können.

Installieren des Objektivs

1. Entfernen Sie, falls vorhanden, den Schutzfilm auf der Objektivöffnung.

2. Schließen Sie am Vision-System ein C-Mount-Objektiv an. Die exakt benötigte Brennweite hängt vom Arbeitsabstandund dem Bildausschnitt ab, den Sie für Ihre Anwendung benötigen.

3. Entfernen Sie bei Verwendung einer Objektivabdeckung den Gewindeschutz, und befestigen Sie das Objektivam Vision-System.

Anschluss des Ethernet-Kabels

1. Verbinden Sie den M12-Stecker des Ethernet-Kabels mit dem ENETAnschluss des Vision-Systems.

2. Verbinden Sie den RJ-45-Anschluss des Ethernet-Kabelsmit dem PC, Switch oder Router.

Anschließen des Breakoutkabels

Hinweis: Blanke Drähte können abgetrennt oder mit nicht leitendem Material

isoliert werden. Blanke Drähte dürfen das +24-VDC-Kabel nicht berühren.

1. Vergewissern Sie sich,dass das verwendete 24-VDC-Netzteilvom Stromnetz getrennt ist.

2. Optional können Sie die seriellenKabel oder E/A-Kabel mit einem geeigneten Gerät verbinden (z.B. einem SPS-Gerät, Encoder oder seriellenGerät).

Hinweis: Wenn Sie ein In-Sight-5604-Zeilenscan-Vision-System verwenden, wird das RS-232RX-Kabel alsTaktgeber A und das RS232TX-Kabel als Taktgeber B verwendet.

3. Schließen Sie den +24-VDC-Stecker (weiß-grünes Kabel) und den 24-VCOMMON-Stecker (braunes Kabel) des E/A-Breakoutkabels an den entsprechenden Anschlüsse am Netzteil an.

Vorsicht: Legen Sie keine anderen Spannungen als 24 VDC an.

Verwenden Sie immer die gezeigte Polung.

4. Verbinden Sie den M12-Stecker des Breakoutkabelsmit dem 24-VDCAnschluss des Vision-Systems.

5. Schließen Sie das 24-VDC-Netzteilwieder am Stromnetz an, und schalten Sie es gegebenenfallsein.

Installation der Software und Dokumentation

Zum Konfigurieren eines In-Sight Vision-Systemsmuss die In-Sight ExplorerSoftware auf einem Netzwerk-PC installiert sein. In-Sight-Software kann kostenlos von der In-Sight-Support-Websiteheruntergeladen oder separat auf DVD erworben werden.

Anmelden am Vision-System

1. Öffnen Sie das Programm InSight Explorer. Wählen Sie im Startmenü von Windows Folgendes: Alle Programme > Cognex > In-Sight> In-Sight Explorer x.x.x > In-Sight Explorer x.x.x.

2. WählenSie im Anwendungsschritt Verbindung herstellen im Gruppenfeld In-Sight-Sensor oder Emulator auswählen das In-Sight-Vision-System, und klicken Sie auf die Schaltfläche Verbinden.

Technische Daten der Vision-Systeme der Serien 5100, 5100C, 5400C, 5403 und 5400

Detail 5100/5110 5100C 5400C 5403/5413 5400/5410

Betriebstemperatur 0°C bis 45°C Lagertemperatur -30°C bis 80°C Luftfeuchtigkeit 95%, nicht kondensierend (Betrieb undLagerung) Schutz IP67 ( mit korrekt installierter Objektivabdeckung) Erschütterung ( Lagerungund

Transport) Vibration ( Lagerung und Transport) 10 G von 10 bis 500Hz mit 150-Gramm- Objektiv gemäß IEC 68-2-6

80 G Erschütterung mit montiertem 150-Gramm-Objektiv gemäß IEC 682-27

Technische Daten der Vision-Systeme 5603, 5600 und 5605

Detail 5603/5613 5600/5610 5605/5615

Betriebstemperatur (ohne Luftzirkulation)

Betriebstemperatur (mit Luftzirkulation)

Lagertemperatur -30°C bis 80°C Luftfeuchtigkeit 95%, nicht kondensierend (Betrieb undLagerung) Schutz IP67 ( mit korrekt installierter Objektivabdeckung)

Achten Siebe id er Befestigung d esVision -Systems da rauf, d assau f allen Seiten gen ügen d Platzbleibt, um die Belüftung um u nd

durch den schwarzen Kühlkörperzue rmöglichen.

BeiBetriebstemp erature n von üb er 40°C wirdd er Einsatzeines zusätzlichen L üfte rsem pfoh len. BeiBetriebstem peratu ren von bis zu

50°C mu ssder schwarze Kühlkörper mit einem Luftf lussvon 27m³/h (16 C FM) geküh ltwe rden.

BeiBetriebstemp erature n von üb er 40°C wirdd er Einsatzeines zusätzlichen L üfte rsem pfoh len. BeiBetriebstem peratu ren von bis zu

50°C mu ssder schwarze Kühlkörper mit einem Luftf lussvon 6,8 m³/h (4CFM)ge kühlt werden .

BeiBetriebstemp erature n von üb er 40°C wirdd er Einsatzeines zusätzlichen L üfte rsem pfoh len. BeiBetriebstem peratu ren von bis zu

50°C mu ssder schwarze Kühlkörper mit einem Luftf lussvon 27m³/h (16 C FM) geküh ltwe rden.

0°C bis 45°C

0°C bis 50°C

Detail 5603/5613 5600/5610 5605/5615

Erschütterung ( Lagerungund Transport)

Vibration ( Lagerung und Transport) 10 G von 10 bis 500 Hz mit 150-Gramm-Objektiv gemäß IEC 68-2-6

80 G Erschütterung mit montiertem 150-Gramm-Objektiv gemäß IEC 68-2-27

Technische Daten des Vision-Systems 5604 Line Scan

Detail 5604/5614

Betriebstemperatur (ohne Luftzirkulation)

Betriebstemperatur (mit Luftzirkulation)

Lagertemperatur -30°C bis 80°C Luftfeuchtigkeit 95%, nicht kondensierend (Betrieb undLagerung) Schutz IP67 ( mit korrekt installierter Objektivabdeckung) Erschütterung ( Lagerungund

Transport) Vibration ( Lagerung und Transport) 10 G von 10 bis 500 Hz mit 150-Gramm-Objektiv gemäß IEC 68-2-6

Achten Siebe id er Befestigung d esVision -Systems da rauf, d assau f allen Seiten gen ügen d Platzbleibt, um die Belüftung um u nd

durch den schwarzen Kühlkörperzue rmöglichen. Verfüg t das befe stigte Vision-System nicht über g enüg end Platz, wirdd er Einsatz eines Lüft ersem pfo hlen.

BeiBetriebstemp erature n von üb er 40°C wirdd er Einsatzeines zusätzlichen L üfte rsem pfoh len. BeiBetriebstem peratu ren von bis zu

50°C mu ssder schwarze Kühlkörper mit einem Luftf lussvon 27m³/h (16 C FM) geküh ltwe rden.

0°C bis 45°C

0°C bis 50°C

80 G Erschütterung mit montiertem 150-Gramm-Objektiv gemäß IEC 68-2-27

Technische Daten der Vision-Systeme der Serien 5705 und 5705C

Detail 5705/5715 5705C

Betriebstemperatur (ohne Luftzirkulation) 0°C bis 45°C Betriebstemperatur (mit Luftzirkulation) 0°C bis 50°C Lagertemperatur -30°C bis 80°C Luftfeuchtigkeit 95%, nicht kondensierend (Betriebund Lagerung) Schutz IP67 ( mit korrekt installierter Objektivabdeckung) Erschütterung ( Lagerungund Transport) 80 G Erschütterung mit montiertem 150-Gramm-Objektiv

Vibration ( Lagerung und Transport) 10 G von 10 bis 500 Hz mit 150-Gramm-Objektiv gemäß IEC

Achten Siebe id er Befestigung d esVision -Systems da rauf, d assau f allen Seiten gen ügen d Platzbleibt, um die Belüftung um u nd

durch den schwarzen Kühlkörperzue rmöglichen.

BeiBetriebstemp erature n von üb er 40°C wirdd er Einsatzeines zusätzlichen L üfte rsem pfoh len. BeiBetriebstem peratu ren von bis zu

50°C mu ssder schwarze Kühlkörper mit einem Luftf lussvon 27m³/h (16 C FM) geküh ltwe rden.

gemäß IEC 68-2-27

68-2-6

Reglamentaciones y conformidad

Nota: Para obtener la informaciónmás actualizada sobre reglamentacionesy

conformidad, consulte el sitio web de asistenciaen línea de Cognex:

http://www.cognex.com/Support.

In-Sight 5100/5110/5400/5410: Tipo 821-0034-1R In-Sight 5100C/5400C: Tipo 821-0036-1R In-Sight 5403/5413: Tipo 821-0037-1R

FCC

KCC In-Sight 5100/5110/5400/5410: CGX-IS5400-01(A)

NRTL TÜV SÜD AM SCC/NRTL EsquemaOSHA para UL/CAN 60950-1 CB TÜV SÜD AM, IEC/EN 60950-1. Informe CB disponible a petición. RoHS Cumplela directiva pertinente más reciente.

FCC, Parte 15,Clase A Estedispositivo cumplelas disposiciones dela Parte 15 de la reglamentaciónFCC. La utilizaciónde estedispositivo está sujetaa las dos condiciones siguientes: (1) este dispositivo nodebe provocar interferencias y ( 2) debe aceptar cualquier interferencia recibida, incluso las interferencias quepudieran provocar un funcionamiento no deseado. Este equipogenera, utiliza y puede emitir energía de r adiofrecuencia, por lo que puedeprovocar interferencias en las radiocomunicaciones si no se instala y utiliza deacuerdo con el manual de instrucciones. La utilización de este dispositivo en zonas residenciales probablemente producirá interferencias, que el usuario será responsable deeliminar por cuenta propia.

In-Sight 5100C/5400C: CGX-IS5400-C01(A) In-Sight 5403/5413: CGX-IS5403-01(A)

Normas técnicas y de seguridad

In-Sight 5600/5610: Tipo 821-0041-1R In-Sight 5603/5613: Tipo 821-0042-1R In-Sight 5604/5614: Tipo 821-0051-1R In-Sight 5605/5615: Tipo 821-0032-1R; Tipo 821-0032-2R In-Sight 5705/5715/5705C: Modeloregulatorio 1AAF

FCC

KCC In-Sight 5600/5610: KCC-REM-CGX-IS5600-01

NRTL TÜV SÜD AM SCC/NRTL EsquemaOSHA para UL/CAN 61010-1 CB TÜV SÜD AM, IEC/EN 61010-1. Informe CB disponible a petición. RoHS Cumplela directiva pertinente más reciente.

In-Sight 5603/5613: KCC-REM-CGX-IS5603-01 In-Sight 5604/5614: KCC-REM-CGX-IS5604-01 In-Sight 5605/5615: CGX-IS5605-01(A) In-Sight 5705/5715/5705C: Modeloregulatorio 1AAF: MSIP-REM-CGX-1AAF

Normas técnicas y de seguridad

Precauciones

A la hora de instalar el producto de Cognex, tome estas precauciones para reducir el riesgo de lesiones y daños materiales:

Los sistemas de visiónde la serie In-Sight 5000 están diseñadospara ser alimentados eléctricamente por una fuente de alimentación reconocida por UL o NRTL ("NationallyRecognized Testing Laboratories") con una salida nominal mínima de 24 V CC y 600 mA continuos, una intensidad de cortocircuito máxima inferior a 8A,una potencia nominal máxima inferior a 100 VA y que esté homologada como Clase 2 o fuente de alimentación limitada ("LPS"). La aplicación de cualquier otra tensión supone un riesgo de incendioo de descarga eléctrica y puede dañar loscomponentes. Deberán cumplirselas normas y los reglamentos sobre cableado, tanto locales como nacionales.

No instalelos sistemas de visiónIn-Sight en zonas expuestasdirectamente a peligros ambientales, como calor excesivo, polvo, humedad, impacto, vibración,sustanciascorrosivas,sustanciasinflamables o electricidad estática.

Para reducir el riesgo de daños o funcionamiento incorrecto debidosa una tensión excesiva, ruido en la línea, descargas electrostáticas (ESD), picos de corriente u otras irregularidades del suministro eléctrico,tienda todos los cablesy conductores lejos de fuentes de alimentación de alta tensión.

La carcasa del sistema de visiónestá conectada internamente al cablede puesta a tierra del sistema(pin 8 del cable de conexión). Por lo tanto, si la superficiede montaje del sistema de visióntiene un potencialde tierra distinto de cero, se recomienda montar el sistema sobre un montaje aislado o no conductor.

No exponga el sensor de imágenes a la luzláser, ya que lossensores de imágenes pueden resultar dañados por este tipo de luz, ya sea directa o reflejada. Si su aplicación requiere el uso de una luz láser que pudiera incidir sobre el sensor de imágenes, se recomienda el uso de un filtro de lente en la longitud de onda del láser correspondiente. Póngase en contacto con su integrador local o ingeniero de aplicaciones, quien le proporcionará sugerencias.

El sistema de visiónIn-Sight no contiene piezasreparables por el usuario. No efectúe modificaciones eléctricasni mecánicasen el sistema de visión In-Sight. Cualquier modificación no autorizada puede anular la garantía.

Los cambios o modificaciones que no hayan sido expresamente autorizados por la parte responsabledel cumplimiento de las normas y leyesvigentespodrían anular el derecho del usuario a utilizar el equipo.

Conviene dejar un bucle de holgura en cada conexión de cable.

Si el radio de un tramo de cable curvado o un bucle de holgura es inferior a 10 vecesel diámetro del cable, puede producirse un desgaste prematuro o daño del cable,o bien un deterioro de su blindaje. El radio de un tramo de cable debe encontrarse a una distanciamínima de 15 cm (6 pulg.).

Equipo de clase A (equipo de emisión y comunicaciones para trabajo en oficina): Elvendedor y el usuario deberán ser advertidos de que este equipo es adecuado para uso como equipo electromagnéticoen trabajo en oficina (Clase A) y puede utilizarse fuera del entorno doméstico.

Este dispositivo debe utilizarse siguiendo las instrucciones de este manual.

Instalación

Los procedimientosde instalación y las especificacionesse explican detalladamente en la Guía de referencia del módulo de E/S de In-Sight®serie 5000, que se instala automáticamente con el software In-Sight Explorer. En el menú Iniciode Windows, elija las siguientes opciones para acceder al manual: T odos los programas> Cognex>In-Sight>In-Sight Explorer x.x.x> Documentación.

Nota:

Los cables se venden por separado.

Si alguno de los componentes estándar falta o está dañado, póngase en contacto de inmediato con su proveedor de servicio autorizado de Cognex o con la Asistencia técnicade Cognex.

Precaución: Todos los conectores de cables llevan muescasde

posicionamiento para asegurar su correcta colocación en los conectores del sistema de visión.No fuerce ninguna conexión, ya que podría dañarla.

Instalación de la lente

1. Retire la película protectora que cubre la lente roscada, si existe.

2. Acople una lente de montura C al sistema de visión. La longitud focal exacta necesaria depende de la distancia de trabajo y del campo visual requeridos por su aplicación de visión artificial.

3. Siutiliza una cubierta de lente, retire el protector roscado y acople la lente al sistema de visión.

Conectar el cable Ethernet

1. Enchufe el conector M12 del cable Ethernet en el conector ENET del sistema de visión.

2. Enchufe el conector RJ-45 del cable Ethernet a un conmutador, enrutador o PC, según corresponda.

Conexión del cable de conexión

Nota: Los cables desnudos no utilizados se pueden recortar o apartar

utilizando una brida fabricada con materialno conductor. Mantenga todos los cablesdesnudos apartados del cable+24VCC.

1. Asegúrese de que la fuente de alimentación de 24 V CC que está utilizando esté desenchufada y desconectada de todo suministro eléctrico.

2. Opcionalmente, conecte los cablesde E/S o serie a un dispositivo adecuado (por ejemplo, a un PLC, a un codificador o a un dispositivo serie).

Nota: Alutilizar un sistema de visión de exploración por líneas In-Sight 5604, el hiloRS-232RX se utiliza como codificador A y el hilo RS-232TX como codificador B.

3. Enchufe los contactos +24 V CC (blanco/verde) y 24 V COMÚN (marrón) del cable de conexiónde E/S a los terminalescorrespondientesde la fuente de alimentación.

Precaución: Nunca aplique tensionesdistintas de 24VCC. Respete

siempre la polaridad indicada.

4. Enchufe el conector M12 del cable de conexión en el conector 24 V CC del sistema de visión.

5. Restablezca el suministro eléctricoa la fuente de alimentación de 24 V CC y enciéndalasi fuese necesario.

Instalar el software y la documentación

Para configurar un sistema de visión In-Sight, el software de In-Sight Explorer debe estar instalado en un PC conectado a la red. El software In-Sight está disponible como descarga gratuita desde el sitio de asistenciaen línea de In-Sight. También se puede comprar por separado en forma de DVD.

Conéctese al sistema de visión

1. Abra el software In-Sight Explorer. En el menú Iniciode Windows, seleccione: Todos los programas > Cognex > In-Sight > In-Sight Explorer x.x.x> In- Sight Explorer x.x.x.

2. Enel paso de aplicación Establecer conexión, seleccione su sistema de visión In-Sight en el cuadro de grupo Seleccionar un sensor o emulador

In-Sight y presione el botón Conectar.

Dimensiones de los sistemas de visión 5100, 5100C, 5400C, 5403 y 5400

Especificación 5100/5110 5100C 5400C 5403/5413 5400/5410

Temperatura de funcionamiento 0°C a 45°C (32°F a 113°F) Temperatura de almacenamiento -30°C a 80°C (-22°F a 176°F) Humedad 95%, no condensante (en servicio y almacenado) Protección IP67 (con la cubiertade la lente apropiadacorrectamentecolocada). Impactos ( almacenamientoy transporte) Golpede80 G con una lente de 150 gramos montada, según

Vibraciones (almacenamiento y transporte)

IEC68-2-27. 10G entre 10-500 Hz conla lente de 150 gramos, según IEC68-2-6.

Especificaciones de los sistemas de visión 5603, 5600 y 5605

Especificación 5603/5613 5600/5610 5605/5615

Temperatura de funcionamiento(aire nocirculante)

Temperatura de funcionamiento(aire circulante)

Elsistem a de visiónd ebe montarse con distanciasuf iciente por tod oslos lados para permitirla circulación del aire alrededo ry a tra vésde

lospu ntos de refrigeraciónd eld isipad or de calor negro.

Silat emp eratura d e fun cionamiento supera los 40°C, deb erá refrigerarse adicionalmen te con un ventilador. Para tem peratu rasd e

funcionam iento d e hasta 5 0°C, deb e circular un caud alm ínimo d e 45 3 l/min (≥16 CFM ) a través de los punt osd e refrigeración del disipador de calor neg ro.

Silat emp eratura d e fun cionamiento supera los 40°C, deb erá refrigerarse adicionalmen te con un ventilador. Para tem peratu rasd e

funcionam iento d e hasta 5 0°C, deb e circular un caud alm ínimo d e 11 3,27 l/m in(≥4 CFM) a través de lospu ntos de ref rigeraciónd el disipador de calor neg ro.

Silat emp eratura d e fun cionamiento supera los 40°C, deb erá refrigerarse adicionalmen te con un ventilador. Para tem peratu rasd e

funcionam iento d e hasta 5 0°C, deb e circular un caud alm ínimo d e 45 3 l/min (≥16 CFM ) a través de los punt osd e refrigeración del disipador de calor neg ro.

0°C a 45°C (32°F a 113°F)

0°C a 50°C (32°F a

122°F)

0°C a 50°C (32°F a

122°F)

0°C a 50°C (32°F a

122°F)

Especificación 5603/5613 5600/5610 5605/5615

Temperatura de almacenamiento -30°C a 80°C (-22°F a 176°F) Humedad 95%, no condensante(en servicio y almacenado) Protección IP67 ( con la cubierta de la lente apropiadacorrectamentecolocada). Impactos ( almacenamientoy

transporte) Vibraciones (almacenamiento y

transporte)

Golpede 80 G con una lentede 150 gramos montada, según IEC68-2-27.

10G entre 10-500 Hz conla lente de 150 gramos, según IEC68-2-6.

Especificaciones del sistema de visión 5604 Line Scan

Especificación 5604/5614

Temperatura de funcionamiento(aire no circulante)

Temperatura de funcionamiento(aire circulante)

Temperatura de almacenamiento -30°C a 80°C (-22°F a 176°F) Humedad 95%, no condensante(en servicio y almacenado) Protección IP67 (con la cubierta dela lente apropiada correctamente

Impactos ( almacenamientoy transporte) Golpe de 80 G con una lentede 150 gramos montada, según

Vibraciones (almacenamiento y transporte) 10 G entre 10-500 Hz con la lente de 150gramos, según

Elsistem a de visiónd ebe montarse con distanciasuf iciente por tod oslos lados para permitirla circulación del aire alrededo ry a tra vésde

lospu ntos de refrigeraciónd eld isipad or de calor negro. Sielsistem a de visión no pu ede m ontarsecon lad istanciasuficiente, se recomienda utilizar un vent ilad or.

Silat emp eratura d e fun cionamiento supera los 40°C, deb erá refrigerarse adicionalmen te con un ventilador. Para tem peratu rasd e

funcionam iento d e hasta 5 0°C, deb e circular un caud alm ínimo d e 45 3 l/min (≥16 CFM ) a través de los punt osd e refrigeración del disipador de calor neg ro.

0°C a 45°C (32°F a 113°F)

0°C a 50°C (32°F a 122°F)

colocada).

IEC68-2-27.

IEC68-2-6.

Especificaciones de los sistemas de visión 5705 y 5705C

Especificación 5705/5715 5705C

Temperatura de funcionamiento(aire no circulante)

Temperatura de funcionamiento(aire cir culante) 0°C a 50°C (32°F a 122°F) Temperatura de almacenamiento -30°C a 80°C (-22°F a 176°F) Humedad 95%, no condensante (en servicio y almacenado) Protección IP67(con la cubierta de la lente apropiadacorrectamente

Impactos ( almacenamientoy transporte) Golpede 80 G con una lentede 150 gramos montada, según

Vibraciones (almacenamiento y transporte) 10 G entre 10-500 Hz con la lente de 150gramos,según

Elsistem a de visiónd ebe montarse con distanciasuf iciente por tod oslos lados para permitirla circulación del aire alrededo ry a tra vésde

lospu ntos de refrigeraciónd eld isipad or de calor negro.

Silat emp eratura d e fun cionamiento supera los 40°C, deb erá refrigerarse adicionalmen te con un ventilador. Para tem peratu rasd e

funcionam iento d e hasta 5 0°C, deb e circular un caud alm ínimo d e 45 3 l/min (≥16 CFM ) a través de los punt osd e refrigeración del disipador de calor neg ro.

0°C a 45°C (32°F a 113°F)

colocada).

IEC68-2-27.

IEC68-2-6.

Cognex In-Sight 5000, In-Sight 5400C, In-Sight 5100, In-Sight 5100C, In-Sight 5403 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Regulations/Conformity

Precautions

Installation

Install the Lens

Connect the Ethernet Cable

Connect the Breakout Cable

Install Software and Documentation

Log On to the Vision System

5100, 5100C, 5400C, 5403 and 5400 Vision System Specifications

5603, 5600 and 5605 Vision System Specifications

5604 Line Scan Vision System Specifications

5705 and 5705C Vision System Specifications

規制情報/適合宣言

注意事項

レンズの取り付け

イーサネットケーブルの接続

ブレークアウトケーブルの接続

ソフトウェアおよびドキュメントのインストール

ビジョンシステムへのログオン

5100、5100C、5400C、5403 および 5400 ビ ジョンシステムの仕様

5603、5600 および 5605 ビジョンシステムの仕 様

5604 ラインスキャンビジョンシステムの仕様

5705 および 5705C ビジョンシステムの仕様

规章/符合性

注意事项

安装镜头

连接以太网电缆

连接分接电缆

安装软件和文档

登录到视觉系统

5100、5100C、5400C、5403 和 5400 视觉系统 规范

5603、5600 和 5605 视觉系统规范

5604 线扫描视觉系统规范

5705 和 5705C 视觉系统规范

규정/적합성

주의 사항

렌즈 설치

이더넷 케이블 연결

브레이크아웃 케이블 연결

소프트웨어 설치 및 설명서

비전 시스템에 로그온

5100, 5100C, 5400C, 5403 및 5400 비전 시 스템 사양

5603, 5600 및 5605 비전 시스템 사양

5604 라인 스캔 비전 시스템 사양

5705 및 5705C 비전 시스템 사양

Réglementations/Conformité

Précautions

Installation

Installation de l'objectif

Connexion du câble Ethernet

Connexion du câble de module d'E/S

Installation du logiciel et documentation

Connexion au système de vision

Spécifications des systèmes de vision 5100, 5100C, 5400C, 5403 et 5400

Spécifications des systèmes de vision 5603, 5600 et 5605

Spécifications du système de vision 5604 à balayage de ligne

Spécifications des systèmes de vision 5705 et 5705C

Konformitätserklärung

Vorsichtsmaßnahmen

Installation

Installieren des Objektivs

Anschluss des Ethernet-Kabels

Anschließen des Breakoutkabels

Installation der Software und Dokumentation

Anmelden am Vision-System

Technische Daten der Vision-Systeme der Serien 5100, 5100C, 5400C, 5403 und 5400

Technische Daten der Vision-Systeme 5603, 5600 und 5605

Technische Daten des Vision-Systems 5604 Line Scan

Technische Daten der Vision-Systeme der Serien 5705 und 5705C

Reglamentaciones y conformidad

Precauciones

Instalación

Instalación de la lente

Conectar el cable Ethernet

Conexión del cable de conexión

Instalar el software y la documentación

5100、5100C、5400C、5403 および 5400 ビジョンシステムの仕様

5603、5600 および 5605 ビジョンシステムの仕様

5100、5100C、5400C、5403 和 5400 视觉系统规范
