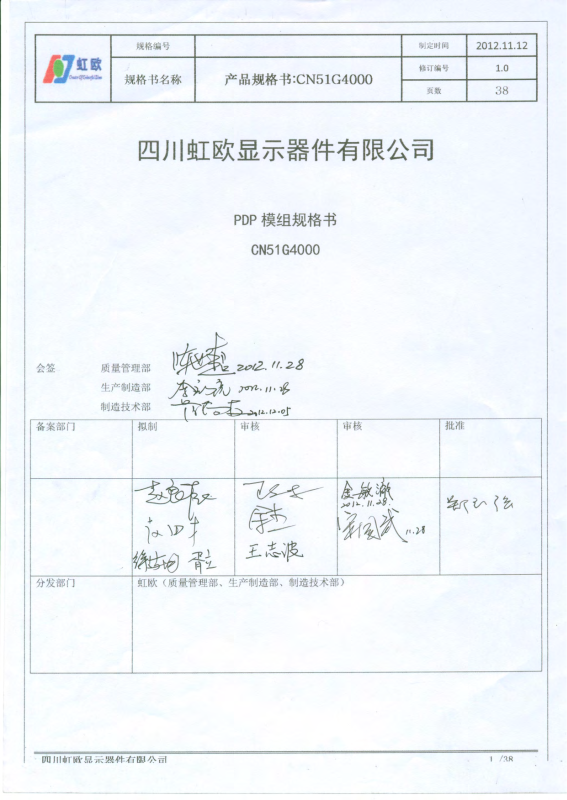

COC CN51G4000 Specification

规格书名称

产品规格书:CN51G4000

规格编号

版本修改记录表

版本编号修改日期

1.0 12.10.12 40 产品规格书制定

页数

修改原因内容

制定时间

修订编号

页数

2012.11.12

1.0

38

四川虹欧显示器件有限公司 2 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

1 概述 .............................................................................. 5

2 一般规格 .......................................................................... 5

3 电路模块图 ........................................................................ 7

4 电气特性 .......................................................................... 8

4.1 电源输出规格 ................................................................... 8

4.2 电源上电时序 ................................................................... 9

4.3 LVDS输入规格 ................................................................... 10

4.4 输入信号(逐行) ................................................................. 13

4.5 I2C信号规格&寄存器描述 ......................................................... 15

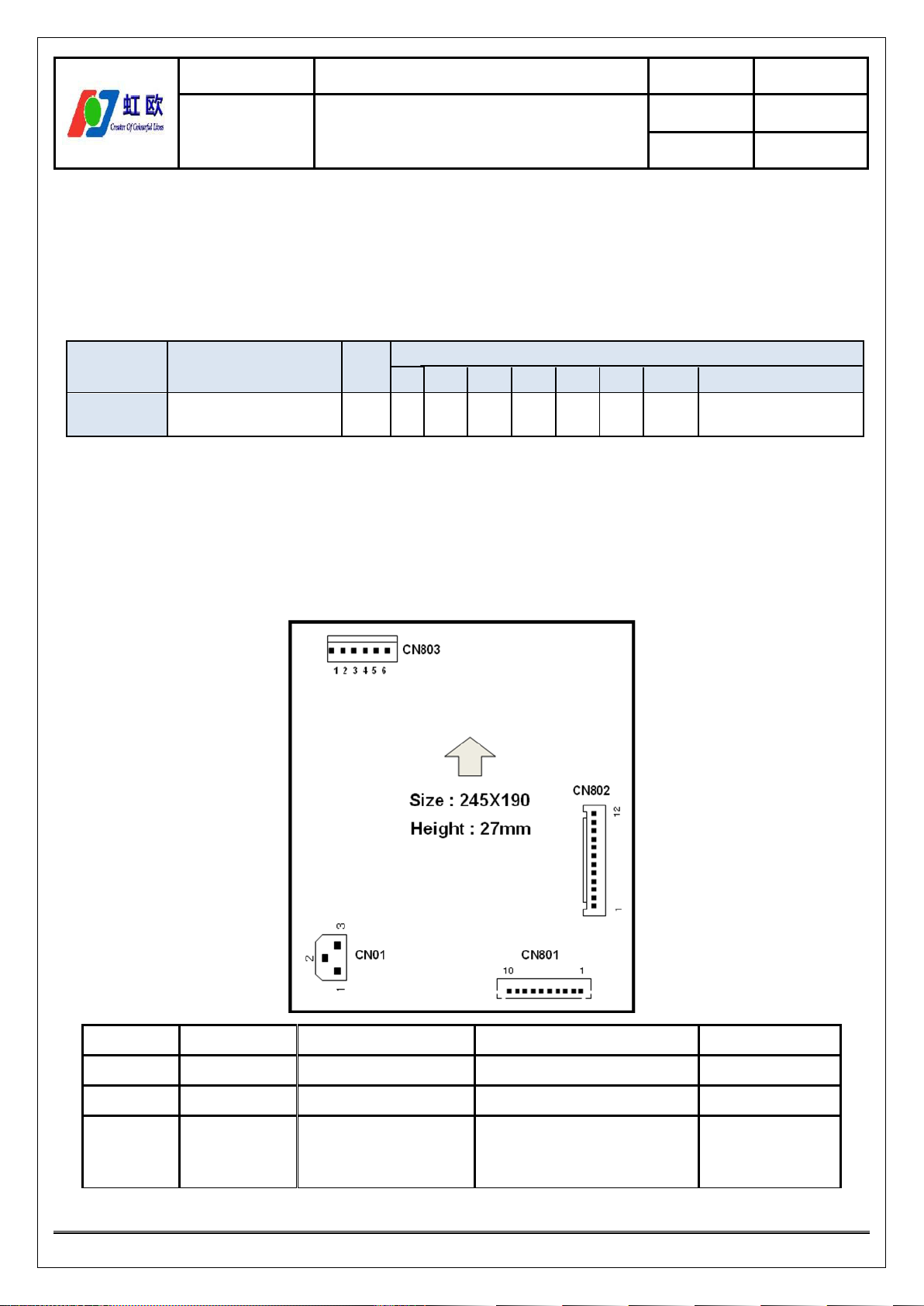

4.6 电源输入接口 .................................................................. 22

5 电气光学特性 ..................................................................... 23

5.1 电气光学特性规格(60Hz) ........................................................ 23

5.2 电气光学特性规格(50Hz) ........................................................ 25

6 机械特性 ......................................................................... 28

6.1 机械特性规格 .................................................................. 28

6.2 振动，冲击，落下规格 .......................................................... 28

6.3 工作及保存环境条件 ............................................................ 28

6.4 屏弯曲规格 .................................................................... 29

6.5 屏划痕以及压痕规格 ............................................................ 29

6.6 模组温度以及温度差规格 ........................................................ 29

6.7 介质耐电压规格 ................................................................ 29

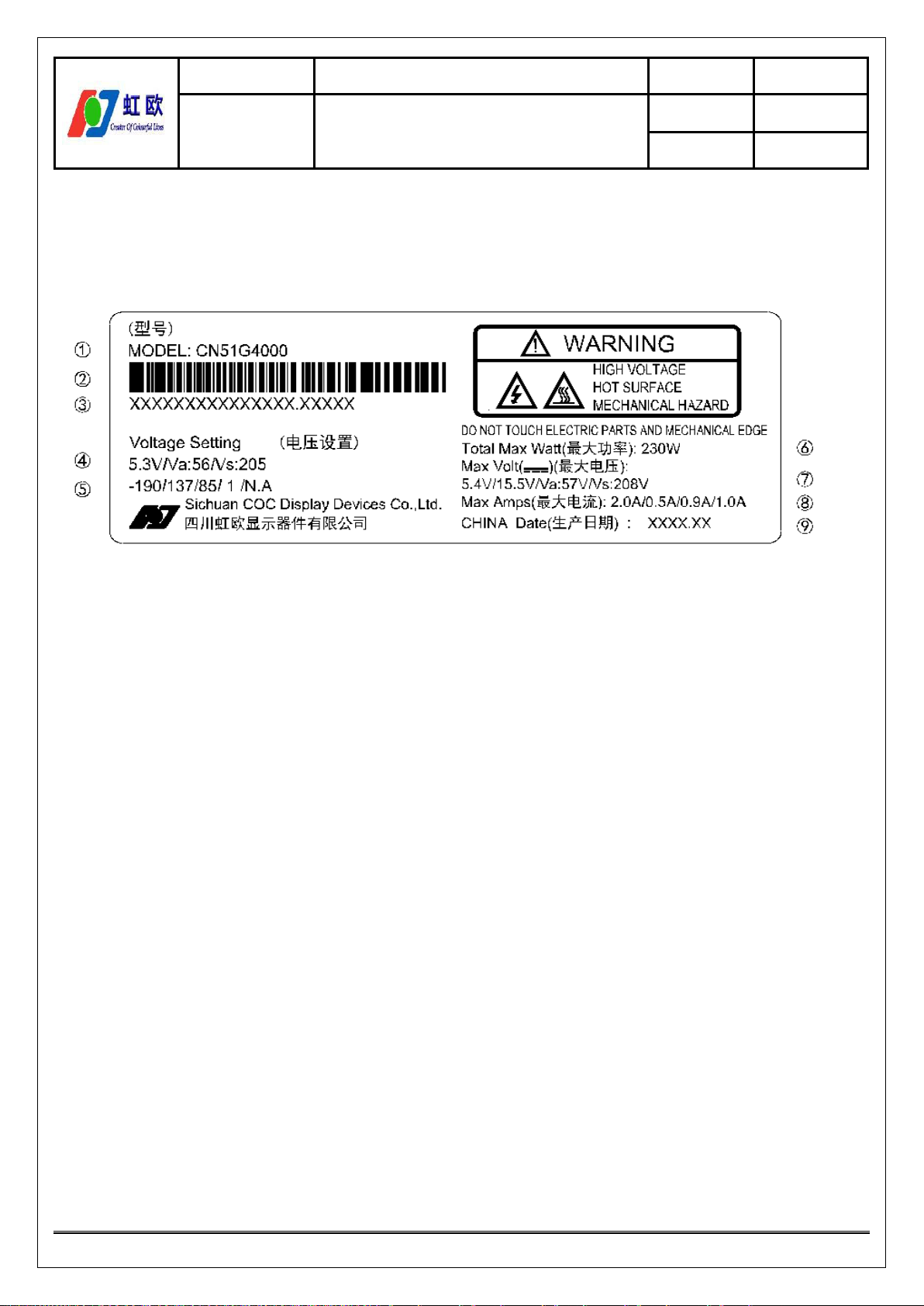

6.8 标签 .......................................................................... 30

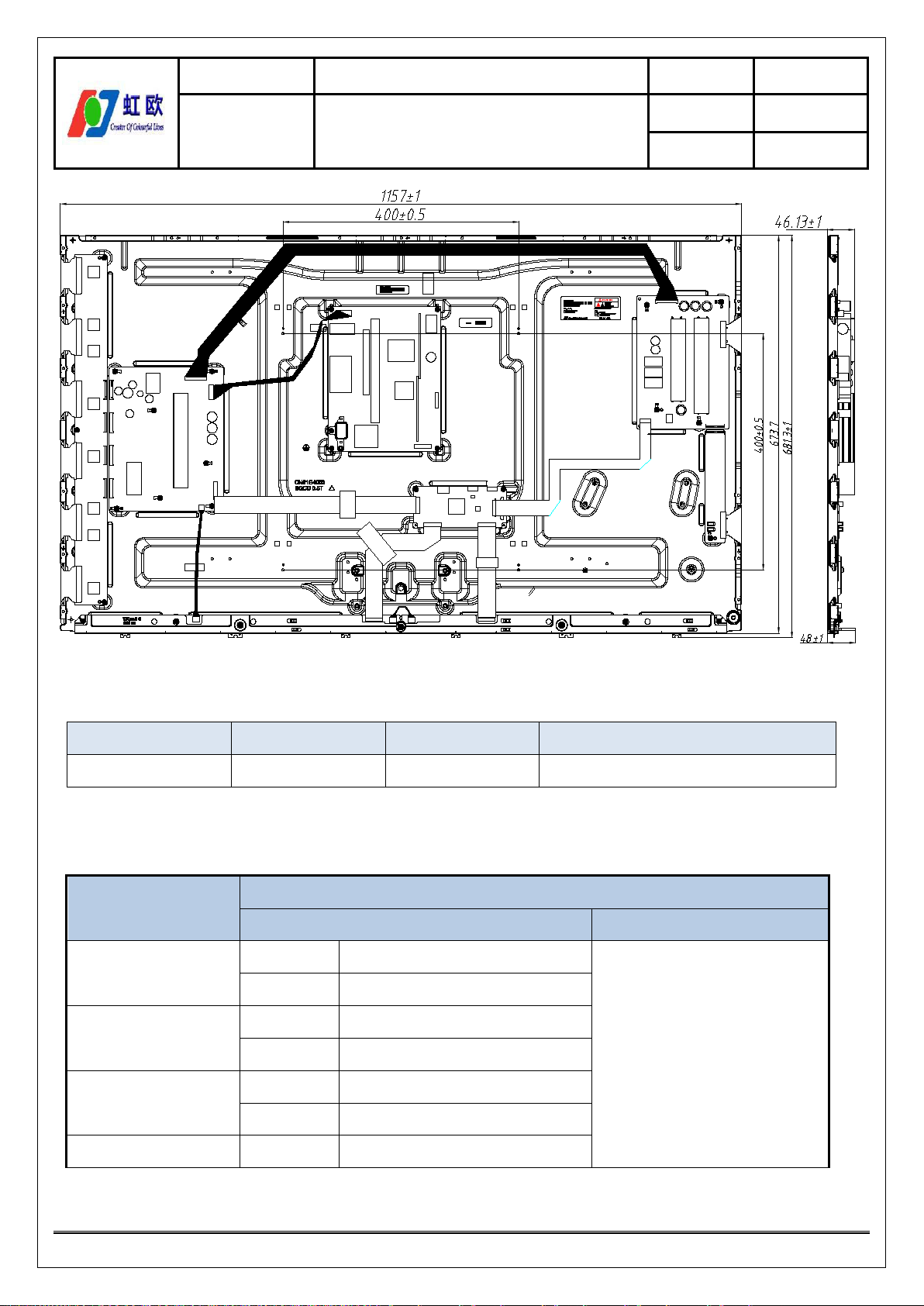

6.9 模组外观尺寸 .................................................................. 32

7 残像时间规格 ..................................................................... 34

8 Cell缺点以及斑点规格 ............................................................. 34

9 滤光膜规格 ....................................................................... 36

9.1 滤光膜结构 .................................................................... 36

四川虹欧显示器件有限公司 3 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

9.2 滤光膜特性 .................................................................... 36

9.3 滤光膜缺陷规格 ................................................................ 36

10 注意事项 ........................................................................ 37

10.1 移动注意事项 ................................................................. 37

10.2 移动时静电注意事项 ........................................................... 37

10.3 擦屏时的注意事项 ............................................................. 37

10.4 保管时的注意事项 ............................................................. 37

10.5 注意事项 ...................................................................... 38

11 包装规格 ........................................................................ 38

四川虹欧显示器件有限公司 4 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

1 概述

CN51G4000 是具有 1024(H)×768(V)分辨率的 51 英寸 16:9 彩色 PDP 模组，是使用 AC-PDP 方式，

提供亮丽、鲜明画面的显示装置。

2 一般规格

2.1 型号 : CN51G4000

2.2 像数 : 1024(H)×768(V)(1pixel=3 RGB cells)

2.3 像数尺寸 : 1098 ㎛(H)×816 ㎛(V)

2.4 单元尺寸 : 366 ㎛(H)×816 ㎛(V)

2.5 有效面积 : 1124.4(H)×626.7(V)±0.5mm

2012.11.12

1.0

38

2.6 外形尺寸 : 1157(H)×681.3(V)×48(D)±1mm

2.7 像素形态 : RGB Groove Type

2.8 色彩数 :10bit (R)1,024 ×(G)1,024×(B)1,024colors(1.073billion)

: 8bit (R)256×(G)256×(B)256colors(16.78million)

2.9 重量 : 15.3±0.5Kg

2.10 画面的长宽比 :16:9

2.11 亮度 :Min250cd/m2,Typ.300cd/m2(1%窗口)

:Min50cd/m2, Typ.60cd/m2(F/W)

:Min 130cd/m2 (30%窗口)

2.12 对比度 :Min2100:1, Typ.4000:1(60Hz，1%窗口暗室)

:Min750:1,Typ.1000:1(50Hz，1%窗口暗室)

2.13 功耗 :Max230W（模组）

:平均动态功耗 Typ.150W,Max155W(50Hz,模组)

:F/W 功耗 Typ.180W,Max230W(50Hz,模组)

2.14 寿命（MTBF） :

≥30000 小时

2.15 发光效率：>1.5

四川虹欧显示器件有限公司 5 /38

规格书名称

产品规格书:CN51G4000

R G B

Pixel Pitch (width)

1

st

Pixel

column

2

nd

Pixel

column

3

rd

Pixel

column

1,024

th

Pixel

column

1

st

Pixel

row

3

rd

Pixel

768

th

Pixel

row

2

nd

Pixel

row

4

th

Pixel

row

G R B

Pixel Pitch (width)

Cell Pitch (width)

1

st

Pixel

column

2

nd

Pixel

column

3

rd

Pixel

column

th

Pixel

column

1

st

Pixel

row

3

rd

Pixel

768

th

Pixel

row

2

nd

Pixel

row

4

th

Pixel

row

R G B G R B R G B G R B R G B G R

B

R G B G R

B

R G B G R B R G B G R

B

R G B G R

B

R G B G R B R G B G R

B

R G B G R

B

R G B G R B R G B G R

B

R G B G R

B

R G B G R B R G B G R B R G B G R

B

规格编号

2.16 像素几何参数示意图

row

Pitch (Height)

...............

1,098 ㎛

366 ㎛

...............

816 ㎛

...............

制定时间

修订编号

页数

2012.11.12

1.0

38

2.17 3D功能模式，支持HALF 3D显示模式：

（1）Side-by-side(Horizontal)

（2）Line-by-line(Horizontal)

（3）Line-by-line(Vertical)

...............

（4）Pixel-by-pixel(Checkerboard)

四川虹欧显示器件有限公司 6 /38

规格书名称

产品规格书:CN51G4000

3 电路模块图

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

四川虹欧显示器件有限公司 7 /38

规格书名称

产品规格书:CN51G4000

±5

56

4 电气特性

4.1 电源输出规格

信号名称

5VSTB 5.3 D5V

D15V

VA

VS

典型电压[V]

5.3

15.5

205

规格编号

调整范围[V]

固定的

54 ~ 57

200 ~ 208

电压偏差[%]

5.2 ~ 5.4

±2

平均电流

Min Nor Max

0.1 0

0

0.2

3.5

2.0

0.4

0.6

0.5

4.5

2.5

0.9

1.0

制定时间

修订编号

页数

噪声

[mVp-p]

150 150

300

500

800

2012.11.12

1.0

38

备注

机芯板供电

模组、机芯板供电

模组供电

注意：（1）机芯板最大功耗低于 50W。（2）PDP 屏模组最大功耗低于 230W。（3）模组待机功耗≦0.18W（AC220V/50Hz）。（4）过冲。在开启状态下，无论有无负载，输出电压不超过正常值的 10%。（5）纹波和噪声测量方法。纹波和噪声定义为 10Hz 到 20MHz 频率范围内的周期性离散信号。测试时应使用 20MHz 以上带宽示波器。

四川虹欧显示器件有限公司 8 /38

规格书名称

产品规格书:CN51G4000

4.2 电源上电时序

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

注意：

（1）VA/VS 上升时间:10%~90% of VA & VS Voltage。

（2）VA/VS 下降时间:90%~10% of VA & VS Voltage。

（3）VS ON~VA/VS ON 时间: Max 200ms(由逻辑板控制)。

四川虹欧显示器件有限公司 9 /38

规格书名称

产品规格书:CN51G4000

规格编号

4.3 LVDS 输入规格

4.3.1 连接示意图，FFC LVDS 输入接口（逻辑板组件 U3 位号）。

FFC LVDS 连接器示意图(俯视图)

Pin. No Symbol Pin. No Symbol

1 NC 17 RD-

2 NC 18 RD+

3 RE- 19 G

4 RE+ 20 NC

5 RA- 21 G

6 RA- 22 3D SYNC

7 G 23 G

8 RB- 24 NC

9 RB+ 25 G

10 G 26 NC

11 RC- 27 NC

12 RC+ 28 SCLK

13 G 29 G

14 Rclk- 30 SDATA

15 Rclk+

16 G

制定时间

修订编号

页数

2012.11.12

1.0

38

四川虹欧显示器件有限公司 10 /38

规格书名称

产品规格书:CN51G4000

4.3.2 信号定义及功能描述

规格编号

机芯板、逻辑板连接示意图

制定时间

修订编号

页数

2012.11.12

1.0

38

Symbol Function and description

RA+ Channel-A Pos. Receiver Input

RA- Channel-A Neg. Receiver Input

RB+ Channel-B Pos. Receiver Input

RB- Channel-B Neg. Receiver Input

RC+ Channel-C Pos. Receiver Input

RC- Channel-C Neg. Receiver Input

RD+ Channel-D Pos. Receiver Input

RD- Channel-D Neg. Receiver Input

RE+ Channel-E Pos. Receiver Input

RE- Channel-E Neg. Receiver Input

RCLK+ Clock Pos. Receiver Input

RCLK- Clock Neg. Receiver Input

四川虹欧显示器件有限公司 11 /38

规格书名称

产品规格书:CN51G4000

4.3.3 视频输入接口规格

○ LVDS Receiver 8bit

Symbol

RA+/- Channel-A. Receiver Input RE0 RE1 RE2 RE3 RE4 RE5 GE0

RB+/- Channel-B. Receiver Input GE1 GE2 GE3 GE4 GE5 BE0 BE1

RC+/- Channel-C. Receiver Input BE2 BE3 BE4 BE5 HS VS DE

RD+/- Channel-D. Receiver Input RE6 RE7 GE6 GE7 BE6 BE7 \

RE+/- Channel-E. Receiver Input \ \ \ \ \ \ \

RF+/- Channel-F. Receiver Input \ \ \ \ \ \ \

RCLK+/- Clock. Receiver Input DCLK

规格编号

Signal Definition and

Function

LSB ~ MSB

0 1 2 3 4 5 6

制定时间

修订编号

页数

2012.11.12

1.0

38

○ LVDS Receiver 10bit

Signal Definition and

Symbol

Function

RA+/- Channel-A. Receiver Input RE2 RE3 RE4 RE5 RE6 RE7 GE2

RB+/- Channel-B. Receiver Input GE3 GE4 GE5 GE6 GE7 BE2 BE3

RC+/- Channel-C. Receiver Input BE4 BE5 BE6 BE7 HS VS DE

RD+/- Channel-D. Receiver Input RE8 RE9 GE8 GE9 BE8 BE9 \

RE+/- Channel-E. Receiver Input RE0 RE1 GE0 GE1 BE0 BE1 \

RF+/- Channel-F. Receiver Input \ \ \ \ \ \ \

RCLK+/- Clock. Receiver Input DCLK

0 1 2 3 4 5 6

LSB ~ MSB

注意： RE0~RE9 : 10 bit Red Pixel Video Signal (RE0:LSB, RE9:MSB) GE0~GE9 : 10 bit Green Pixel Video Signal (GE0:LSB, GE9:MSB) BE0~BE9 : 10 bit Blue Pixel Video Signal (BE0:LSB, BE9:MSB) VS : Vertical Video Sync HS : Horizontal Video Sync DE : Video Data Enable

四川虹欧显示器件有限公司 12 /38

规格书名称

产品规格书:CN51G4000

4.4 输入信号(逐行)

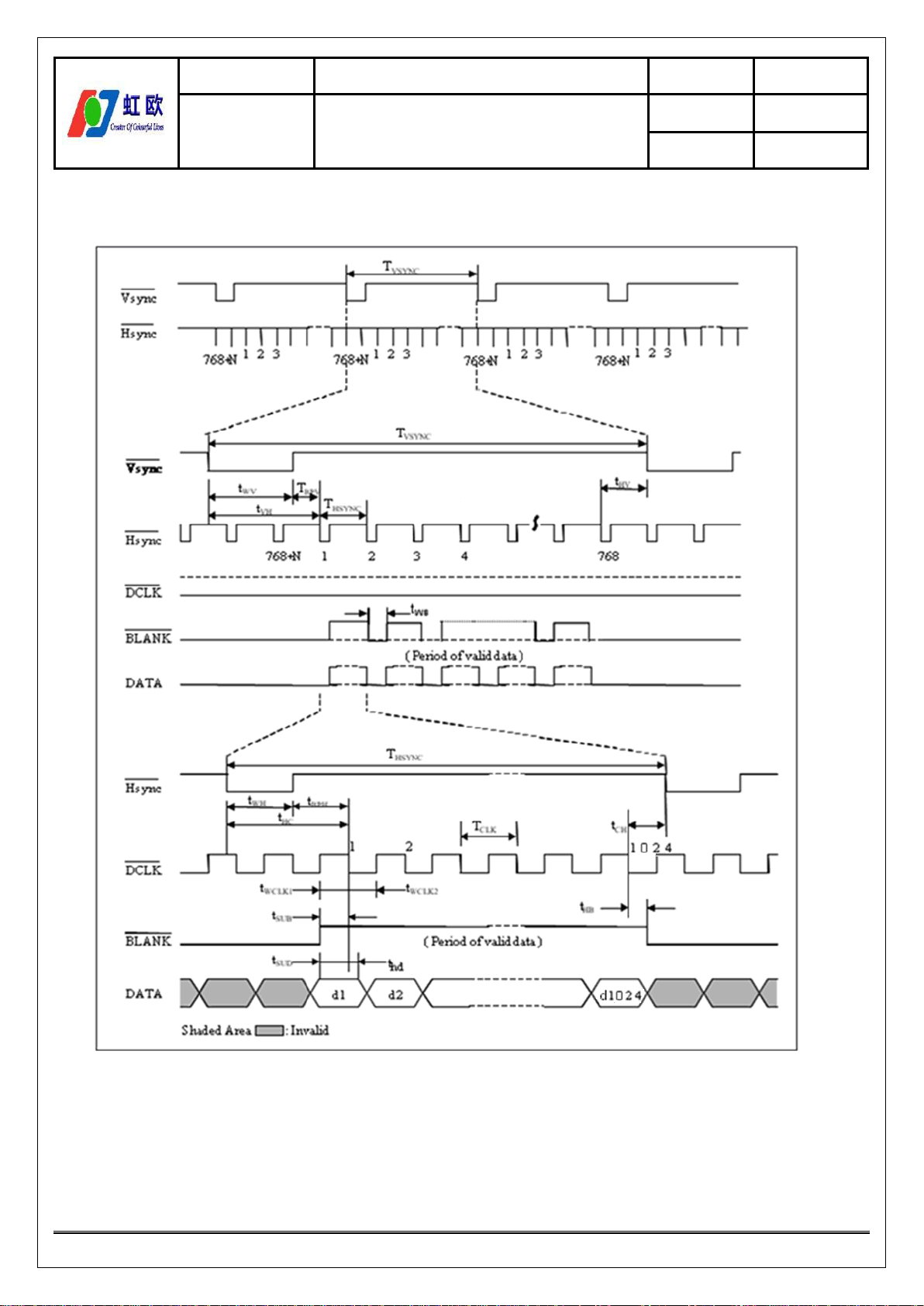

（1）信号输入时序

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

注意：每个信号的最小、最大值为测量值，其他信号为典型值。

四川虹欧显示器件有限公司 13 /38

规格书名称

产品规格书:CN51G4000

（2）60Hz 输入信号规格

Parameter Symbol Min. Typ. Max. Unit Note

DCLK

Hsync

Vsync

规格编号

Period Tclk 14.3 13.5 12.8 ns \

Frequency - 71 74 77 MHz \

Period Thp 1451 1504 1520 Tclk \

Width Twh 6 10 12 Tclk \

Period Tvp 810 820 830 Thp \

Width Twv 2 6 10 Thp \

Horizontal Valid Thv 1024 1024 1024 Tclk \

60Hz

制定时间

修订编号

页数

2012.11.12

1.0

38

Data

Enable

Horizontal Back Porch Thbp 56 76 86 Tclk \

Vertical Valid Tvp 768 768 768 Thp \

Vertical Back Porch Tvbp 20 30 35 Thp \

（3）50Hz 输入信号规格

Paramete

r

DCLK

Hsync

Vsync

Horizontal Valid Thv 1024 1024 1024 Tclk

50Hz

Symbol Min. Typ. Max. Unit Note

Period Tclk 14.3 13.5 12.8 ns

Frequency - 71 74 77 MHz

Period Thp 1451 1504 1520 Tclk

Width Twh 6 10 12 Tclk

Period Tvp 976 984 993 Thp

Width Twv 2 6 10 Thp

\

Data

Enable

Horizontal Back Porch Thbp 56 76 86 Tclk

Vertical Valid Tvp 768 768 768 Thp

Vertical Back Porch Tvbp 20 30 35 Thp

四川虹欧显示器件有限公司 14 /38

\

规格书名称

产品规格书:CN51G4000

规格编号

4.5 I2C 信号规格&寄存器描述

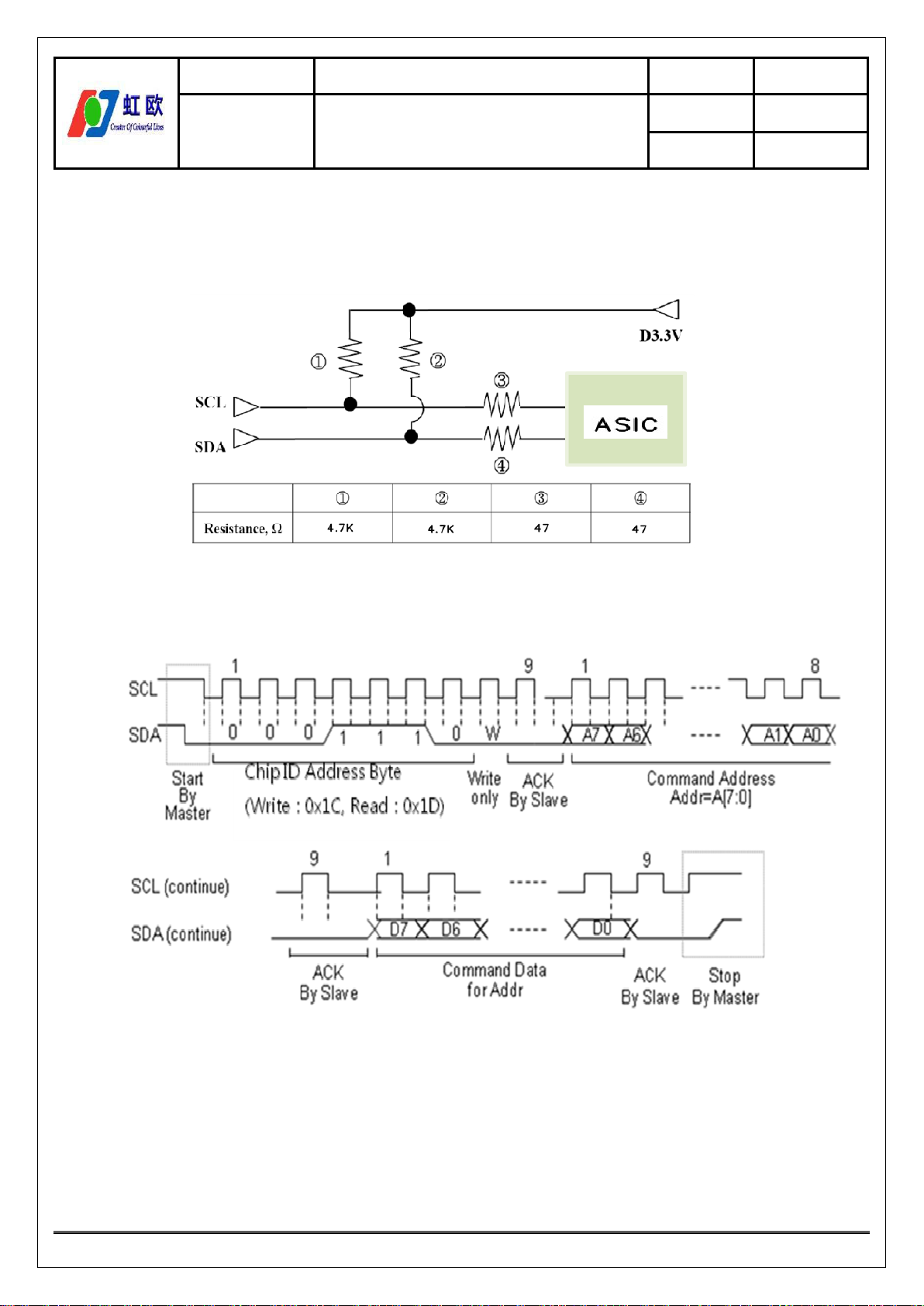

○ I2C 连接

制定时间

修订编号

页数

2012.11.12

1.0

38

I2C 总线电路连接示意图

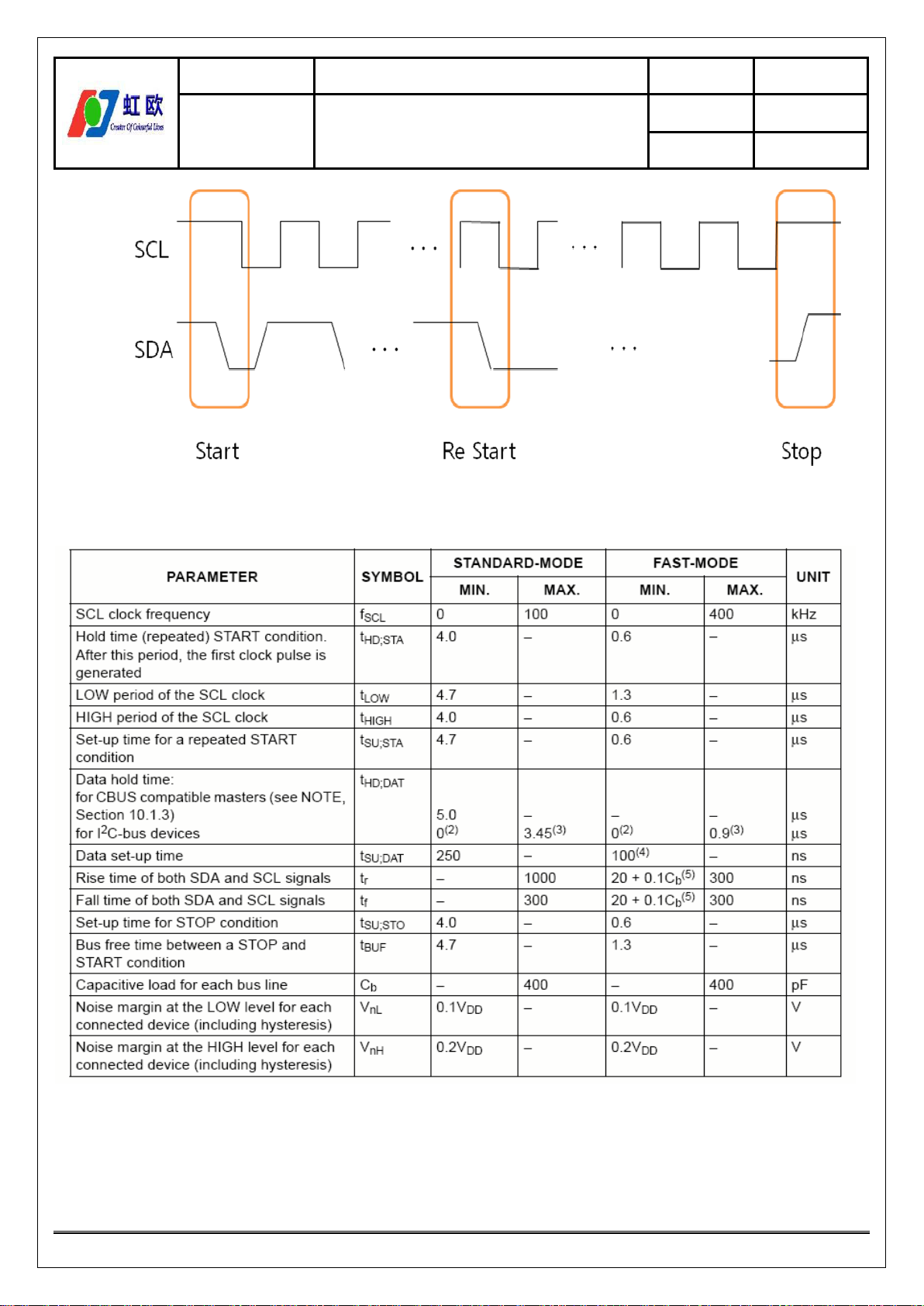

○ I2C Start, Restart and Stop condition

I2C 总线时序图

四川虹欧显示器件有限公司 15 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

I2C 总线开始、重新开始、停止条件示意图

I2C 总线特性参数表

四川虹欧显示器件有限公司 16 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

○ Register Description

I2C

Mode

address

08h BRIGHT_MODE 4bit N N N N PAL(1:0) NT (1:0)

0Bh GAMMA_MODE 4bit N N N N PAL (1:0) NT (1:0)

10h COLOR_INVERSION 1bit N N N N N N N ON/OFF

18h ISM_MODE 1bit N N N N N N N ON/OFF

20h PGR 3bit N N N N N ON/OFF Sel (1:0)

C0h 3D enable switch 1bit N N N N N N N ON/OFF

C1h 3D Mode select 2bit N N N N N N Sel(1:0)

Bit I2C data

7 6 5 4 3 2 1 0

C2h L/R eye switch 1bit N N N N N N N ON/OFF

C3h 3D to 2D Enable 1bit N N N N N N N ON/OFF

C4h,C5h Sync Output(Left) 16bit Sel(15:0)

C6h,C7h Sync Output(Right) 16bit

C8h Full Resolution Select 1bit N N N N N N N ON/OFF

C9h Dual View Enable 1bit N N N N N N N ON/OFF

Sel(15:0)

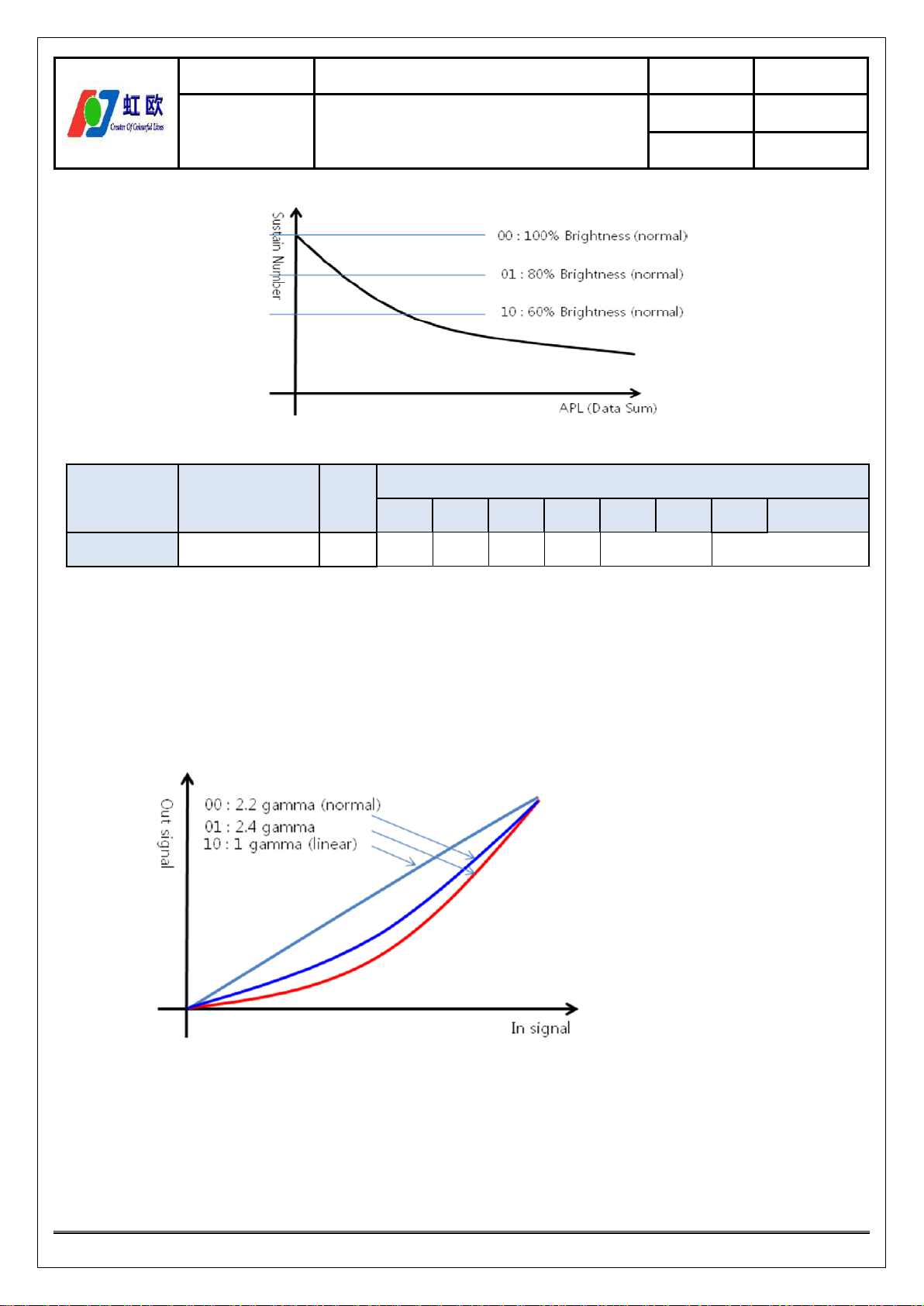

○ Bright MODE(三代逻辑板无此功能)

I2C

address

08h BRIGHT_MODE 4bit N N N N PAL (1:0) NT (1:0)

▶ PAL(1:0) : 50Hz bright mode

▶ NT(1:0) : 60Hz bright mode

▶ “00” : 100% brightness mode(Default Value)

▶ “01” : 80% brightness mode，具体参数待定。

Mode Bit

7 6 5 4 3 2 1 0

I2C data

▶ “10” : 60% brightness mode，具体参数待定。

▶ “11” : TBD

四川虹欧显示器件有限公司 17 /38

规格书名称

产品规格书:CN51G4000

规格编号

○ Gamma MODE(三代逻辑板无此功能)

I2C

address

Mode Bit

制定时间

修订编号

页数

2012.11.12

1.0

38

I2C data

7 6 5 4 3 2 1 0

0Bh GAMMA_MODE 4bit N N N N PAL (1:0) NT (1:0)

▶ PAL(1:0) : 50Hz gamma mode

▶ NT(1:0) : 60Hz gamma mode

▶ “00” : 2.2 gamma mode, Default Value

▶ “01” : 2.4 gamma mode，具体参数待定。

▶ “10” : 1 gamma mode，具体参数待定。

▶ “11” : TBD

四川虹欧显示器件有限公司 18 /38

规格书名称

产品规格书:CN51G4000

规格编号

○ Color Inversion MODE

I2C address Mode Bit

10h COLOR_INVERSION 1bit

▶ Image inversion enable

▶ “0” : Image inversion off, Default Value

▶ “1” : Image inversion on

○ IRR (Image Retention Reduction)模式

I2C address Mode Bit

制定时间

修订编号

页数

2012.11.12

1.0

38

I2C data

7 6 5 4 3 2 1 0

N N N N N N N ON/OFF

I2C data

7 6 5 4 3 2 1 0

18h IRR_MODE 1bit N N N N N N N ON/OFF

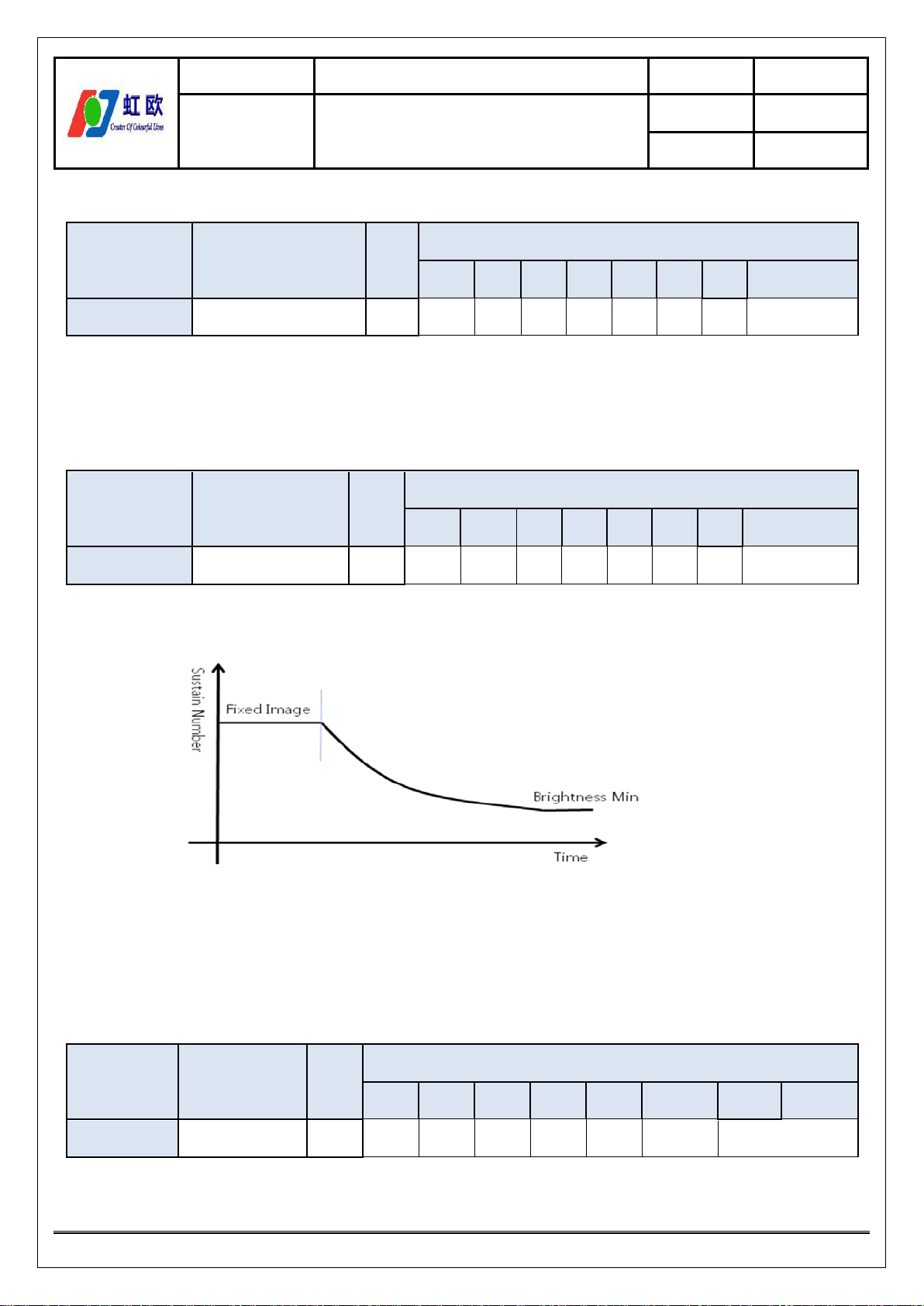

PDP 模组已经配备了特殊的方法，能最大限度地减少了图像残留现象。当显示静止图像的时候，亮度 5 分钟下降

到一定值。下图表示亮度下降过程，由于下降曲线缓慢，人眼将感受不到亮度下降。

▶亮度水平每 3 秒降低一小步长的亮度水平，直至最小亮度水平。

▶ “1”:IRR 开，默认值。

▶ “0”:IRR 关。

○ Internal Pattern Generation

I2C

I2C data

Mode Bit

address

7 6 5 4 3 2 1 0

20h PGR 3bit N N N N N ON/OFF SEL (1:0)

▶自动图像产生

四川虹欧显示器件有限公司 19 /38

规格书名称

产品规格书:CN51G4000

规格编号

▶ ON/OFF: “0” => OFF, “1” => ON Default Value “0”

▶ SEL(1:0): Pattern Select

▶ “01”: Rotation stop

▶ “10”: Scroll bar

▶ “00”: 16% window

▶ “11”: Rotation pattern

1.F_W  2.F_R  3.F_G  4.F_B 

5.Horigental 256 gray_White 

6.Horigental 256 gray_Red 

7.Horigental 256 gray_Green 

8.Horigental 256 gray_Blue 

制定时间

修订编号

页数

2012.11.12

1.0

38

9.Vertical 256 gray_White 

10.Vertical 256 gray_Red 

11.Vertical 256 gray_Green 

12.Vertical 256 gray_Blue 

13.Diagonal 256 gray_White 

14. Diagonal 256 gray_Red 

15. Diagonal 256 gray_Green 

16. Diagonal 256 gray_Blue  1.Full_White

○ 3D Enable Switch

I2C

Mode Bit

address

C0h 3D enable switch 1bit N N N N N N N ON/OFF

▶ ON/OFF: “0” => OFF, “1” => ON Default Value “0”

7 6 5 4 3 2 1 0

I2C data

○ 3D Mode select

I2C

Mode Bit

address

7 6 5 4 3 2 1 0

C1h 3D Mode select 2bit N N N N N N SEL(1:0)

▶ SEL(1:0): Pattern Select

▶ “00” : pixel by pixel

▶ “01” : side by side(C9=0x01,enable);column by column(C9=0x00,enable)

I2C data

四川虹欧显示器件有限公司 20 /38

规格书名称

产品规格书:CN51G4000

规格编号

▶ “10” : line by line

制定时间

修订编号

页数

○ L/R eye switch

I2C

Mode Bit

address

C2h L/R eye switch 1bit N N N N N N N ON/OFF

L/R eye switch enable

▶“0”: Disable(default value)

▶“1”: Enable

7 6 5 4 3 2 1 0

I2C data

○ 3D to 2D switch

I2C

address

C3h 3D to 2D switch 1bit N N N N N N N ON/OFF

3D to 2D switch enable

Mode Bit

7

6 5 4 3 2 1 0

I2C data

2012.11.12

1.0

38

▶“0”: Disable(default value)

▶“1”: Enable(0xC0=1)

○ Sync Output

I2C

Mode Bit

address

C4h Sync Output Control(L) 8bit

C5h Sync Front Porch(L) 8bit N N N N N N N N

C6h Sync Output Control(R) 8bit N N N N N N N N

C7h Sync Front Porch(R) 8bit N N N N N N N N

0xC4,0xC5,0Xc6,0Xc7 寄存器通过调整左右眼占空比的方法，从而控制左右眼的同步输出时间。其中，C4,C5 是控制

左眼的宽度（C4 为高位，C5 为低位），C6,C7 是控制右眼的宽度（C6 为高位，C7 为低位）。Default value :0F01H.

7 6 5 4 3 2 1 0

N

N N N N N N N

I2C data

○ Full resolution select

I2C

address

Mode Bit

7 6 5 4 3 2 1 0

I2C data

Full resolution

C8h

select

1bi

N N N N N N N ON/OFF

t

四川虹欧显示器件有限公司 21 /38

规格书名称

产品规格书:CN51G4000

规格编号

Full resolution select ( no value now)

▶“0”:Disable(default value)

▶“1”: Enable

○ Dual View Control

I2C

address

C9h

Dual View Control

Dual View Enable (side by side)

▶“0”:Disable(default value)

▶“1”: Enable

4.6 电源输入接口

Mode Bit

1bit N N N N N N N ON/OFF

I2C data

7

6 5 4 3 2 1 0

制定时间

修订编号

页数

2012.11.12

1.0

38

Location CN01 CN801 CN802 CN803

Usage From AC To Logic PSU ~ AV Interface To X/Y Board

Maker HUAJIE HUATE YEON HO YEON HO

Part No.

SA-4S-450GP

TJC3-10A (Equivalent) SMW200-12CG (Equivalent)

(Equivalent)

YW396-06V

(Equivalent)

四川虹欧显示器件有限公司 22 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

Pin No. Pin Name Pin Name Pin Name Pin Name

1 Neutral D5V PS_ON VS

2 FG D5V 5VSTB VS

3 Live GND GND GND

4 -- GND D15V VA

5 -- D5V GND GND

6 -- GND GND D15V

7 -- RLY_SYG D5V --

8 -- ACD D5V --

9 -- VS_ON GND --

10 -- NC D15V --

11 -- -- D15V --

12 -- -- D5V --

5 电气光学特性

5.1 电气光学特性规格(60Hz)

项目标识测试条件最小典型最大单位

白场平均亮度 BW 全白场 50 60 \ cd/m2

1%窗口亮度 BWP1 1%白窗口 250 300 \ cd/m

最低亮度(1%窗口) \ 1%白窗口暗场亮度 \ \ ≤0.13 cd/m

30%窗口亮度 \ 30%白窗口 130 \ \ cd/m

背景亮度 0%时 16 灰阶最大亮度 \ 测试图片 230 265 \ cd/m2

背景亮度 20%时 16 灰阶最大亮度 \ 测试图片 ≥Max*70% ≥Max*75% \ cd/m2

背景亮度 40%时 16 灰阶最大亮度 \ 测试图片 ≥Max*46% ≥Max*50% \ cd/m

背景亮度 60%时 16 灰阶最大亮度 \ 测试图片 ≥Max*27% ≥Max*30% \ cd/m

背景亮度 80%时 16 灰阶最大亮度 \ 测试图片 ≥Max*20% ≥Max*22% \ cd/m

背景亮度 100%时 16 灰阶最大亮度 \ 测试图片 ≥Max*18% ≥Max*20% \ cd/m

屏（有滤光膜）

反射亮度

屏（无滤光膜） \ 待定 \ \ \ cd/m

不开机状

态下测试

\ \ \ 0.9 cd/m2

2

83%

亮度均匀性 \

全白场各点/九点平均值

\

93%预警

四川虹欧显示器件有限公司 23 /38

117%

\

107 预警

规格书名称

产品规格书:CN51G4000

对比度

功耗

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

105:1

明室 CRBR

1%窗口

150:1 预警

125:1 \ \

暗室 CRDR 2100:1 4000:1 \ \

F/W \ 全白场 \ 180 230 W

30% \ 30%白窗口 \ 180 190 \

亮度 50

平均功耗

对比度

50

IEC 平均功耗 \ 150 155 \

A1 屏色温范围 \ 平均色温 8500 9750 11000 K

A2 屏色温范围 \ 平均色温 11000 12250 13500 K

全白场

X XW

全白场

0.265 0.280 0.295 \

Y YW 0.275 0.290 0.305 \

全红场

X XR

全红场

0.625 0.645 0.665 \

Y YR 0.305 0.325 0.345 \

色坐标

全绿场

全蓝场

X XG

全绿场

Y Y 0.650

X X

0.670 0.690 \

G

B

全蓝场

Y Y 0.040

0.060 0.080 \

B

0.265 0.285 0.305 \

0.130 0.150 0.170 \

U \ 行业标准 0.173 0.188 0.203 \

相关色温

X XG

全绿场

Y Y 0.650

X X

0.670 0.690 \

G

B

全蓝场

Y Y 0.040

0.060 0.080 \

B

U \

行业标准

0.265 0.285 0.305 \

0.135 0.155 0.175 \

0.173 0.188 0.203 \

V \ 0.427 0.442 0.457 \

5000

16 灰阶 \ \ 16 灰阶 MAX-MIN \ \

3000

预警

K

差

1400

全白场 \ \ 全白场 9 点 \ \

1000

色域覆盖率 \ \ 行业标准 35 \ \ %

白色色度不均匀性△U,V \ \ 行业标准 \ \ 0.015 \

色坐标均匀性△X \ \ 行业标准 \ ±0.01 \ \

色坐标均匀性△Y \ \ 行业标准 \ ±0.01 \ \

四川虹欧显示器件有限公司 26 /38

K

预警

规格书名称

产品规格书:CN51G4000

规格编号

长残像 \ 20 \ \

制定时间

修订编号

页数

2012.11.12

1.0

38

≤20

残影

短残像 \ 5 \ \

≤5

裸屏待机功耗（不接机芯） \ 长虹多媒体标准 \ \ 180 mW

整机能效（包括 50Hz/60Hz) \ 国家标准 2.2 \ \ \

静态清晰度

水平 \

行业标准

720 \ \ 线

垂直 \ 720 \ \

可视角

水平 \

行业标准

160 \ \ 度

垂直 \ 80 \ \

亮度均匀性与视角的关系 \ 行业标准 50 \ \ %

色度与视角的关

△U \ 行标，不劣于±0.020 \ \ \ \

Min

系

△V \ 行标，不劣于±0.020 \ \ \ \

运动图像拖尾时间 \ 行业标准 \ \ 20 ms

Tsync Margin(2D) Hz 48.5 50 51.5 Hz

Tsync Margin(3D) Hz 48.5 50 51.5 Hz

Vs 电压范围 Vs 全白/红/绿/蓝/黑场

Va 电压范围 Va 全白/红/绿/蓝/黑场

200 205 208 V

m

53 56 57 V

m

进行性误放电 POM ≥ 1 年 (使用时间; 8 小时/天)

部分混色;全红场蓝色混色 PCM 运动图片未发现

部分擦除误放电 PEM 滚动 80%白窗口未发现

注：

【1】按 GB 24850-2010 的方法进行测量，能效指数为 2.2；按即将施行的 GB 24850-2013 的方法进行

测量，能效指数为 2.0.

注意：

（1）在室温下屏温度低于 18℃时，模组的亮度可降低高达 25％。

（2）所有特性均是在室温环境下测试。

（3）暗室亮度小于 1 Lux。

（4）模组最大功耗不超过 230W。

（5）带滤光膜测试时，模组发光效率=屏发光效率*滤光膜的透过率*效率 0.85。

（6）~在整机状态下测试，模组不单独进行测试。50Hz 的参数同此说明。

四川虹欧显示器件有限公司 27 /38

规格书名称

产品规格书:CN51G4000

规格编号

5.3 电气光学特性评价项目以及测量基准

以ＣＯＣ管理文件，ＣＯＣ测量基准 QG/JUQ07.001 规格基准来进行测量

6 机械特性

6.1 机械特性规格

项目规格单位备注

外观尺寸

有效显示面积 1124.4(H)*626.7(V)*±0.5 mm

净重 15.3±0.5 Kg

重量

毛重 251±5(13 个/箱) Kg

1157(H) × 681.3(V) × 48(D) ±

1

mm

制定时间

修订编号

页数

参见外观尺寸

2012.11.12

1.0

38

前面 ≤21 不能有异常声音 dB 全白场（通过认定机构

模组噪音

后面 ≤26 不能有异常声音 dB

屏噪音测量标准以 QG/JUQ07.001 “噪音测量规格”为标准

6.2 振动，冲击，落下规格

振动

冲击

落下

振动

X,Y 方向 1.04G, Z 方向 0.73G,5~100Hz (时间: 每方向各 30 分钟)

X,Y 方向 20G, Z 方向 10G, 持续时间 11ms,3 次/方向，半正弦波

一侧轴向支撑高度 15cm，另一侧包装落下高度 20.32cm

Z 方向 1.25G, 5~55Hz，扫频周期 2 分钟，共 30 分

6.3 工作及保存环境条件 (1)工作条件

项目推荐值最大值

认证的全消音室音室的

设备测试）

不开机状态

整箱 13 台不开机状态

环境温度 5℃~45℃ 0℃~50℃

湿度 20~70% RH 20~80% RH

屏表面温度最高温度 : 120℃ ( ΔT ≤ 20℃/㎝)

注意:1）该模组能在海拔低于 2000m(625Torr)处正常工作。

2）该模组放置在较低温度（0℃）一段时间后（超过 1 小时），至少 15 分钟后才能正常工作。

四川虹欧显示器件有限公司 28 /38

规格书名称

产品规格书:CN51G4000

(2)保存条件

项目推荐值最大值

环境温度 -5℃~45℃ -20℃~70℃

湿度 20~80% RH 5~85% RH

大气压 633Torr~760Torr(0~1,500m) 229Torr~760Torr(0~10,000m)

6.4 屏弯曲规格

项目规格单位备注

弯曲量 Max1.0 mm

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

屏弯曲量标准以“制造工序管理规格”为基准进行测量

6.5 屏划痕以及压痕规格

项目规格单位备注

W ≤ 0.01 : 忽略

0.01 ≤ W ≤ 0.09, 0.3 ≤ L ≤ 25.4, N ≤ 1

划痕

0.1 ≤ W ≤ 0.14,L ≤ 12.7, N ≤ 1

0.14 < W，N ≤ 0

压痕 D ≤ 0.75, N ≤ 6

6.6 模组温度以及温度差规格

项目规格单位备注

屏温度 60 ℃ 环境温度 25℃

温度差 12 ℃

6.7 介质耐电压规格

项目规格单位备注

介质耐电压 510 V

mm

W : 宽度

L :长度

D : 深度

N : 数量

mm

全白场

四川虹欧显示器件有限公司 29 /38

规格书名称

产品规格书:CN51G4000

规格编号

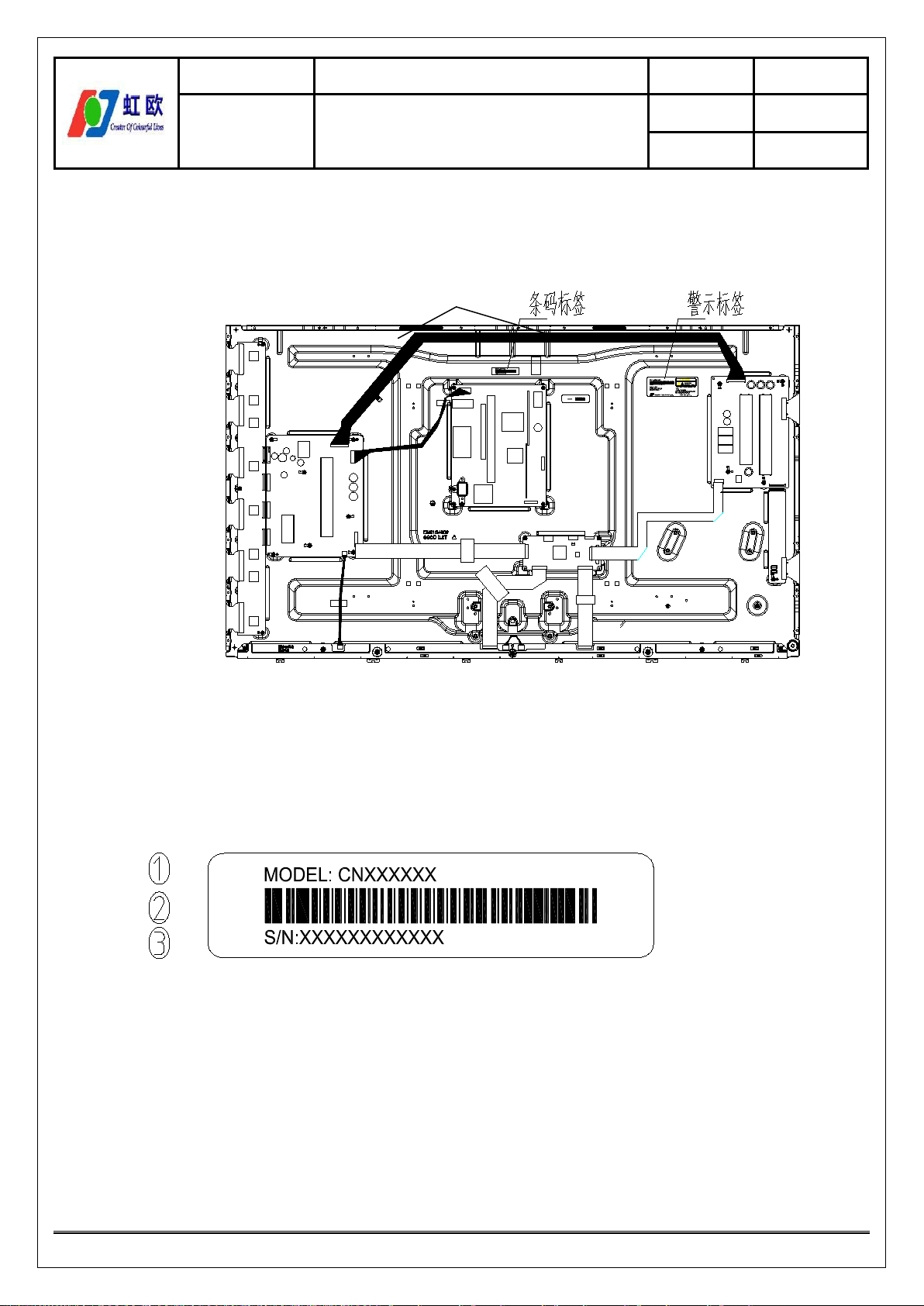

6.8 标签

6.8.1 贴标签的位置：产品标签,参考位置，请以实际产品为准。

制定时间

修订编号

页数

2012.11.12

1.0

38

6.8.1 标签

（1）标识标签

① 模组型号 ② 条形码 (128 位代码, 包含生产编号) ③ 序列号

四川虹欧显示器件有限公司 30 /38

规格书名称

产品规格书:CN51G4000

（2）电压与警告标签

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

① 模组型号 ② 条形码 ③ 生产编号 ④ 可调电压: (DC, Va, Vs) ⑤ 可调电压 : (Setup/-Vy/Vsc/) ⑥ 最大功耗 ⑦ 最大电压 ⑧ 最大电流 ⑨ 生产日期

四川虹欧显示器件有限公司 31 /38

规格书名称

产品规格书:CN51G4000

6.9 模组外观尺寸

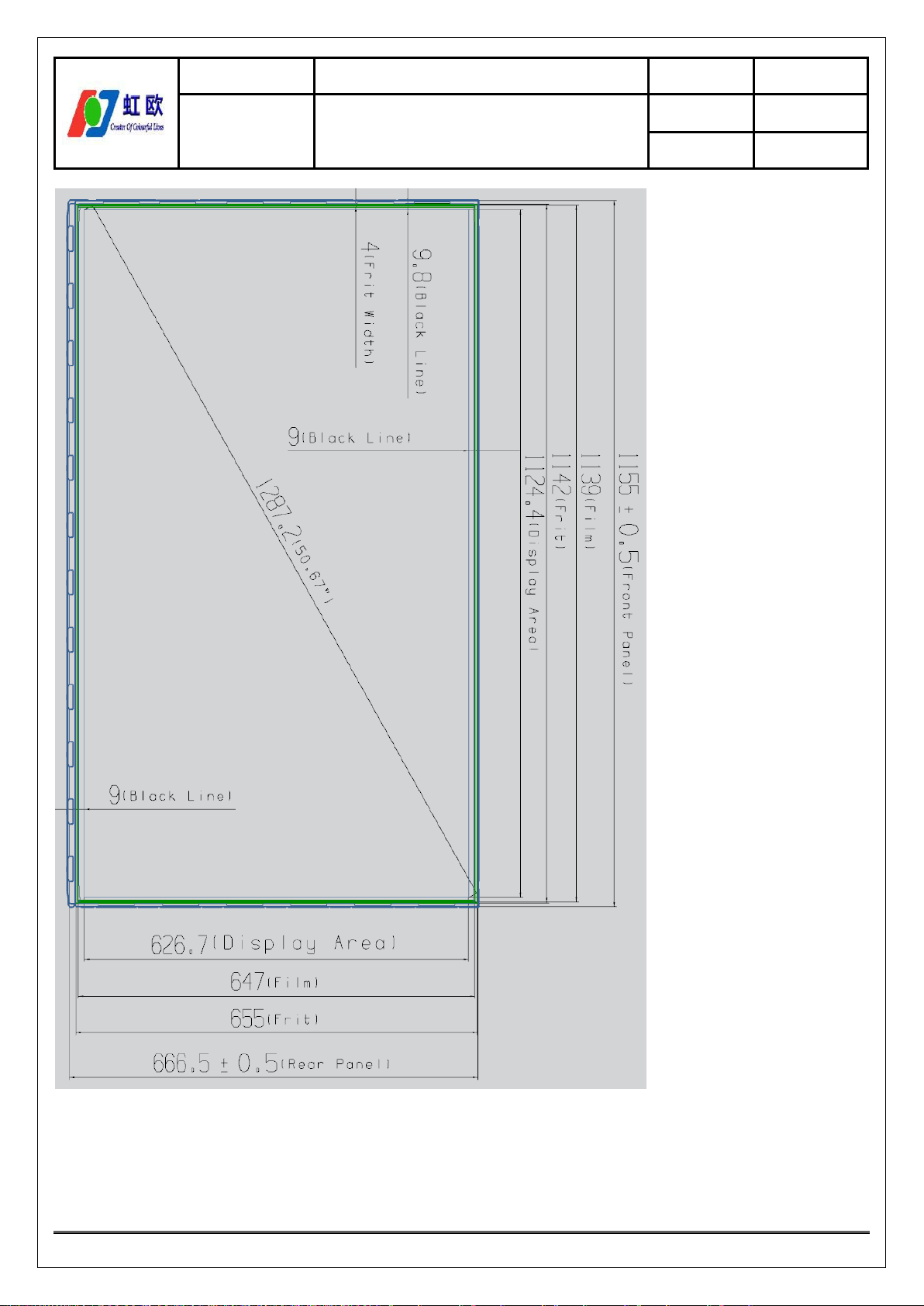

6.9.1 前视图

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

四川虹欧显示器件有限公司 32 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

6.9.2 后视图

四川虹欧显示器件有限公司 33 /38

规格书名称

产品规格书:CN51G4000

规格编号

制定时间

修订编号

页数

2012.11.12

1.0

38

7 残像时间规格

项目规格单位备注

屏的残像 20 分钟残像试验画面热机60分

屏残像测量标准以 QG/JUQ07.001 “屏残像测量测试规格”为基准进行测量

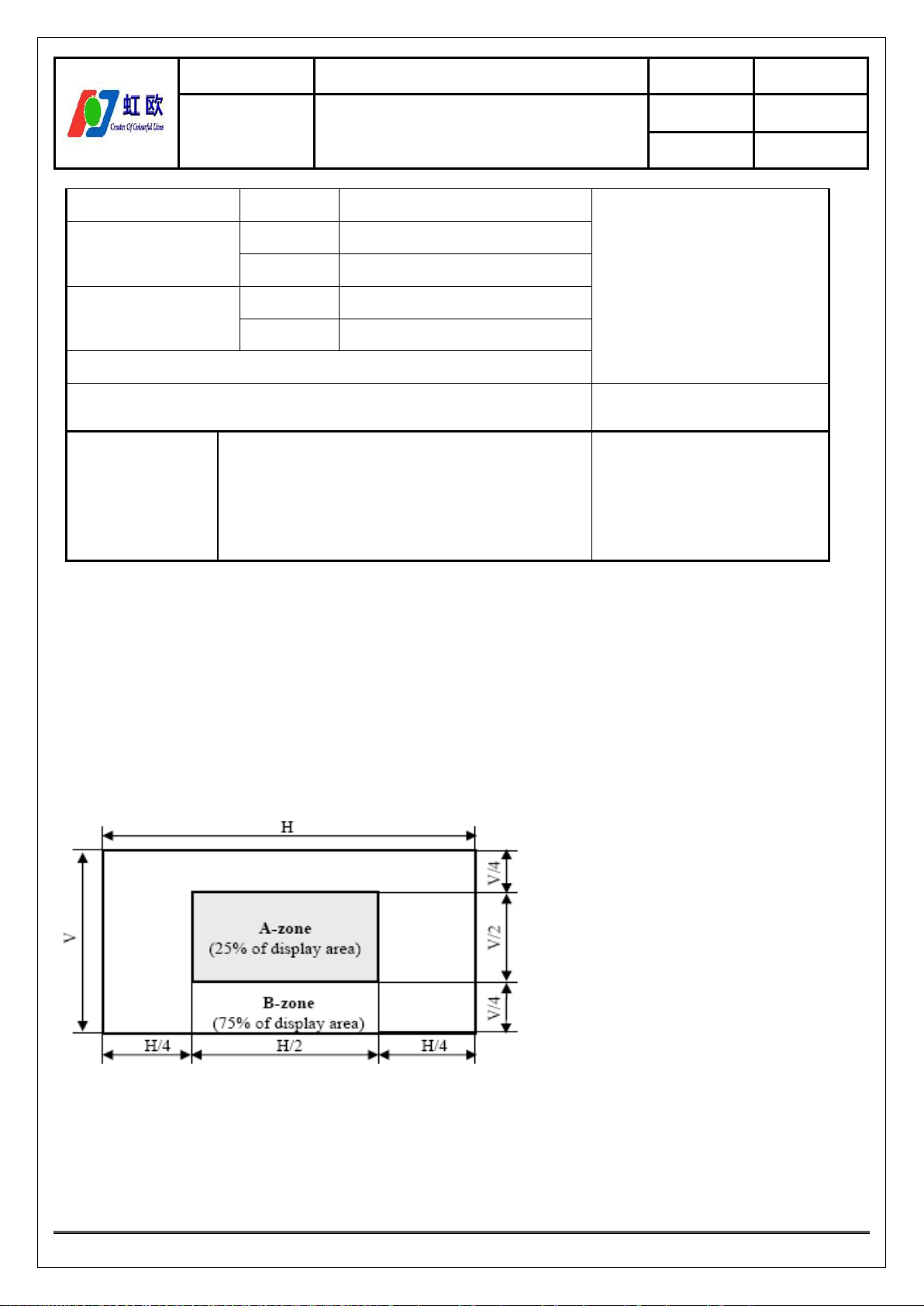

8 Cell 缺点以及斑点规格

缺点名称

暗点

明点

闪点（白/红/绿/蓝场）

规格

点缺陷的数量两个点缺陷的距离

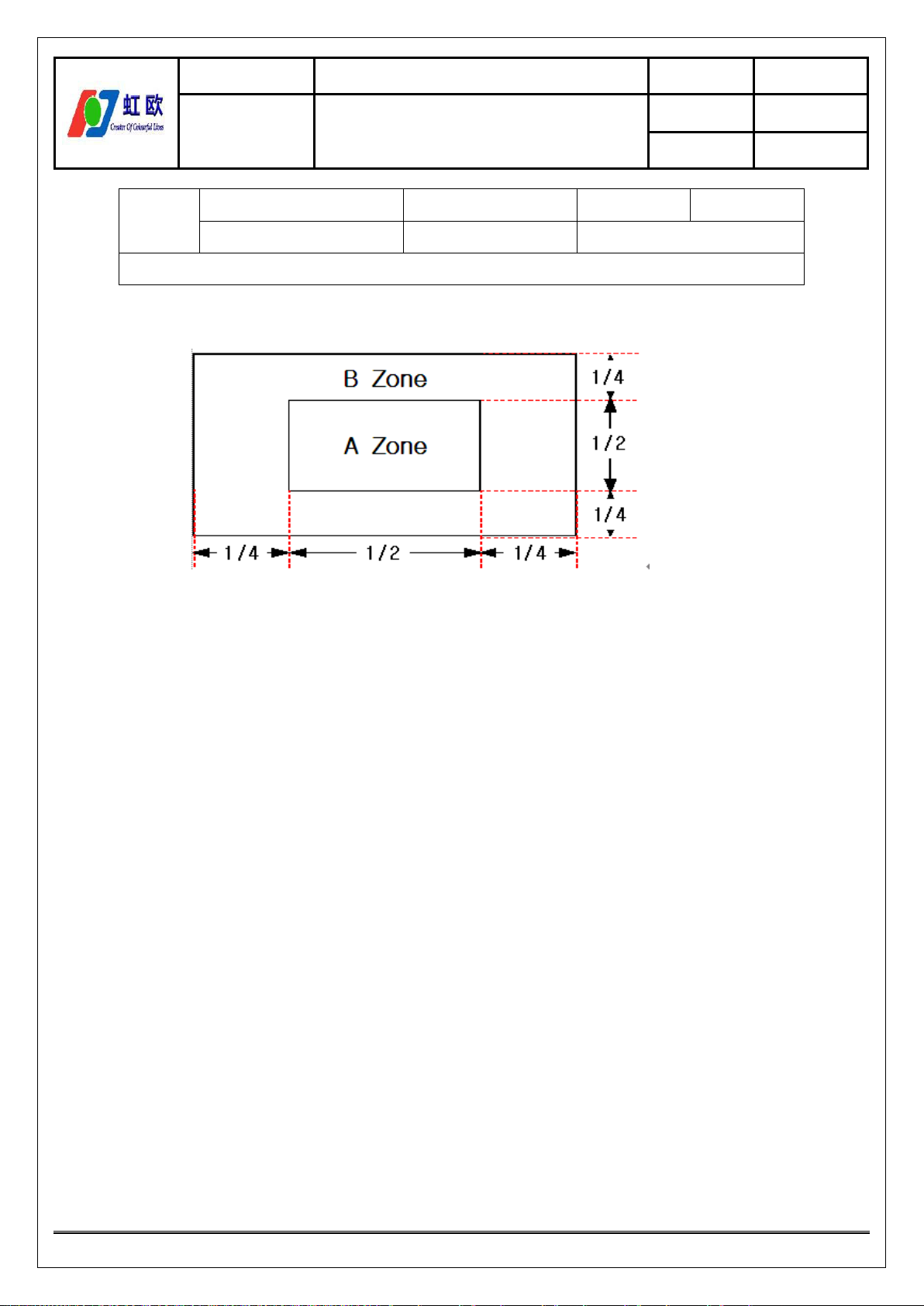

A 区 ▶小于 3

B 区 ▶小于 10

A 区 ▶小于 1

▶在 A 或 B 区域 50*50 mm 内最

B 区 ▶小于 2

大允许 1 个点缺陷

A 区 ▶小于 2

B 区 ▶小于 3

闪点（其他图像） A 区 ▶小于 1

四川虹欧显示器件有限公司 34 /38

规格书名称

产品规格书:CN51G4000

规格编号

B 区 ▶小于 2

A 区 ▶小于 1

亮点

B 区 ▶小于 2

A 区 ▶小于 1

Cell 连接

B 区 ▶小于 1

点缺陷总数 ≤ 14

垂直方向上的闪点（垂直方向上的首行与最后一行）允许

▶ N ≤ 3, 轴向上 5mm 或者更短方向

上存在的污点

污点

▶ N = 0, 轴向上 5mm 或者更短方向上

制定时间

修订编号

页数

▶距离 > 50mm

2012.11.12

1.0

38

存在的污点

注意：

（1）不发光的单元被定义为“暗点”。

（2）一直处于发光的单元被定义为“明点”。

（3）处于闪烁状态的单元被定义为“闪点”。

（4）高亮度的单元被定义为“亮点”。

（5）污点被定义为“与白色或者其他单一色模式混合导致改变本来颜色的点”。

判定时考虑事项

（1）最终电压设置后判定 cell 缺点数量。

（2）各测试画面全红，全绿，全蓝，全白，黑场时满足上述条件。

四川虹欧显示器件有限公司 35 /38

规格书名称

产品规格书:CN51G4000

规格编号

（3）全白场画面判定连续的 cell 以及暗点的缺点数，黑场画面判定明点的缺点数。

（4）暗点和明点的定义：暗点是作为发光 cell，不发光面积为 50%以上，明点是作为非发光 cell，

发光面积为 50%以上的 cell。

（5）cell 缺点不能随着时间（包括运送过程）增加而增加。

（6）综合上述要求满足规格，在判定距离以及判定亮度条件下主观上不能看见缺点。

（判定距离是离屏 1.6m(3H)，判定亮度是 100~200Lux）

制定时间

修订编号

页数

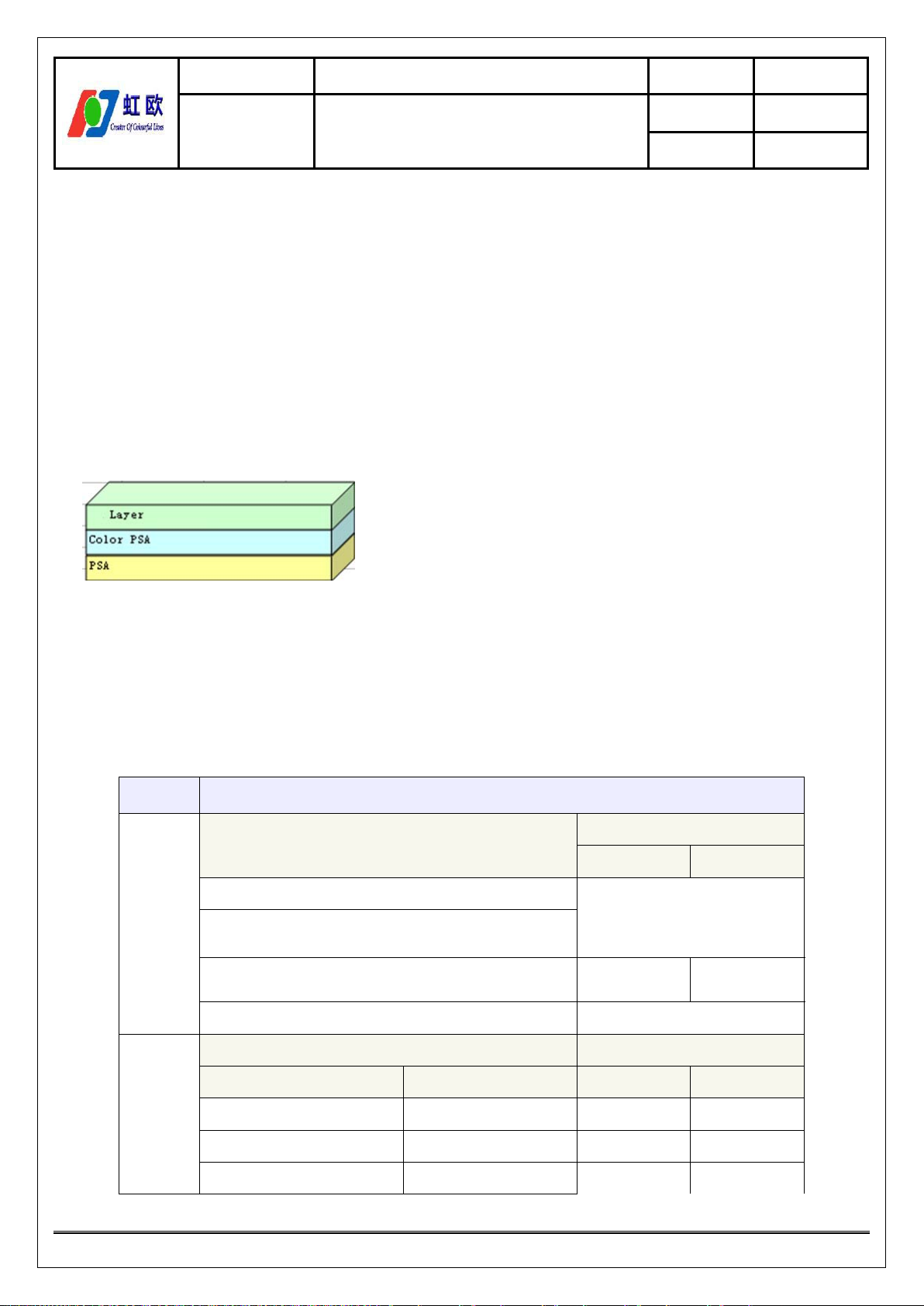

9 滤光膜规格

9.1 滤光膜结构

HC

2012.11.12

1.0

38

9.2 滤光膜特性

(1)滤光膜大体以 HC 层构成，这些层是贴在屏表面的。

(2)HC 层彩色 PSA 具有滤除红外线功能。

(3)无 MESH 层。

9.3 滤光膜缺陷规格

项目规格

点缺陷

滤光膜透光率 53%（±2%）

可允许缺陷

点缺陷尺寸(mm)

A 区 B 区

φ<0.5

无限制

0.5≤φ<1.0

1.0≤φ≤1.5 1 2

1.5< ø 无

线缺陷尺寸(mm) 可允许缺陷

宽度长度 A 区 B 区

线缺陷

0.1≤W<0.15 10<L≤20 0 5

0.05≤W<0.1 10<L≤20 3 5

0.05≤W<0.1 L<10 10 20

四川虹欧显示器件有限公司 36 /38

规格书名称

产品规格书:CN51G4000

规格编号

W<0.05 10<L≤20

W<0.05 L<10 35

* 缺陷之间的距离 ≧3mm

制定时间

修订编号

页数

2012.11.12

1.0

38

注意

（1）当电源关闭时出现缺陷判定不合格。

（2）When power on Colored defects treated Cell defect specification Management.

10 注意事项

PDP是由屏部分和电路结构件组成的显示装置。屏部分是在前后玻璃，电极，荧光体，还有障壁，介质，保护

层来构成，内部由气体密封而成的。电路结构件是包括了高压开关的各种器件和电源电路，内部结构件来构成的。

这样形成的结合体称作为PDP屏模组。使用这样的PDP屏模组时要注意以下事项。

10.1 移动注意事项

移动时注意震动冲击。如果掉下或者施加过大的冲击和震动会使屏的玻璃破碎或者电路组件受到损伤，所

以要用COC指定的包装方法移动。由于包装状态下的模组会有损伤的可能，故不能倾斜保管和倾斜移动。

10.2 移动时静电注意事项

电路组件是C-MOS电路，为了能够在静电中进行保护，取给时带上防静电腕带。

10.3 擦屏时的注意事项

擦屏的时候，使用柔和的布，布上用水或者中性的洗涤液，用力拧干后，水不能接触到屏和电路的连接部

分，不能使用信那水或者苯等化学用品。

10.4 保管时的注意事项

保管时注意环境。避开温度或者湿度过高的地方，如果长期保管时（一个月以上），要在包装盒中放入干

燥剂。长时间保存后，再使用时，有可能出现动作迟延，这是利用了电气放电的PDP特性，如果发生动作迟延

四川虹欧显示器件有限公司 37 /38

规格书名称

产品规格书:CN51G4000

规格编号

时放到温暖的地方重新启动，直到动作为止维持这个状态。

10.5 注意事项

PDP使用了高电压（Max450V）,使用PDP模组时要注意被电击，不能碰电路器件。而且模组的驱动、电源电

路的电容在电源关闭状态下也会留有高压电荷，在电源关闭后触摸高压电路部分需要等待至少一分钟。

制定时间

修订编号

页数

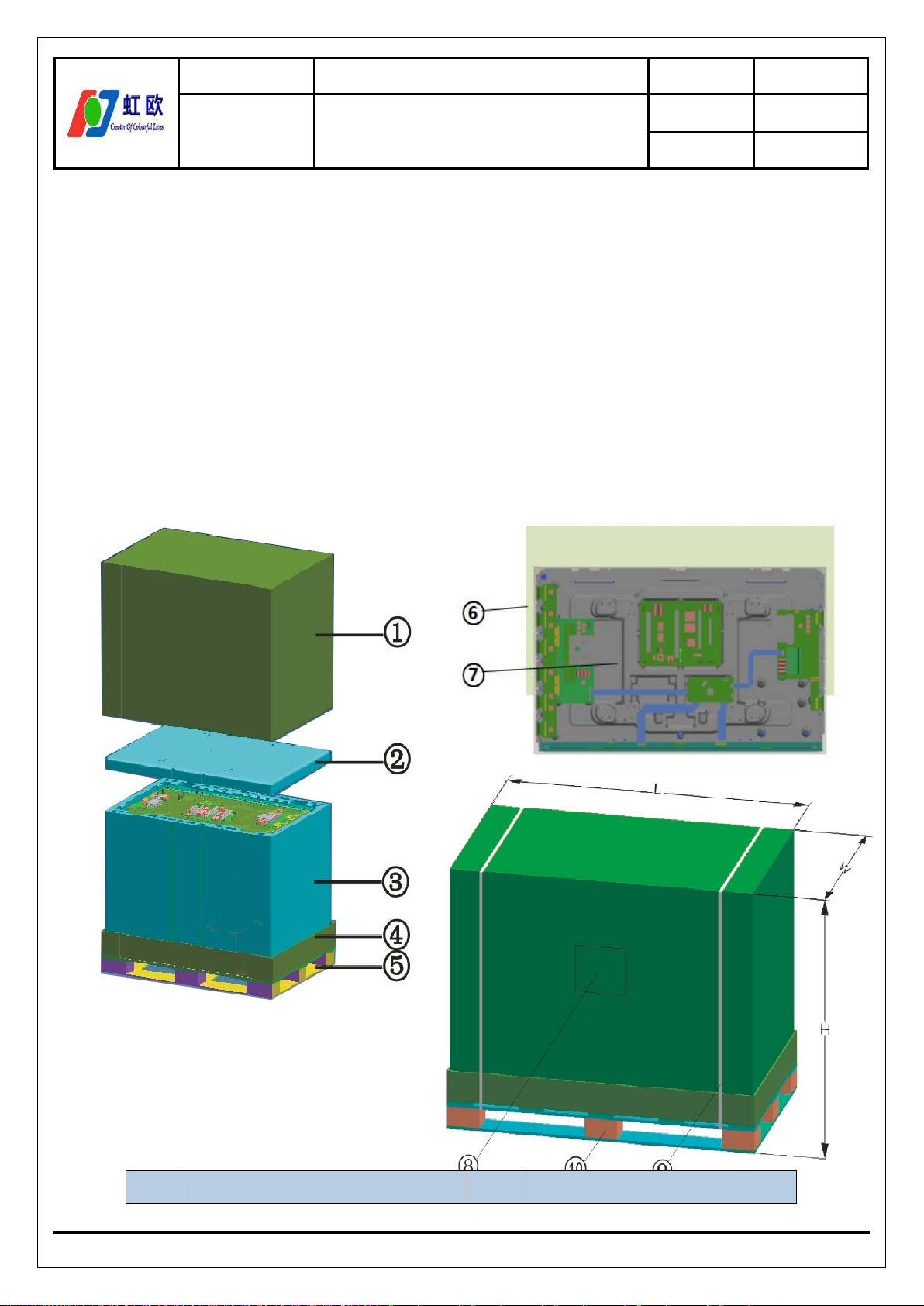

11 包装规格

（1）箱包装。13台/箱，短距离运送用。

（2）包装尺寸。长×宽×高: 1330x870x1125mm (包括货盘）。

（3）重量。大约251±5Kg。

（3）包装箱。

2012.11.12

1.0

38

序号项目序号项目

四川虹欧显示器件有限公司 38 /38

规格书名称

产品规格书:CN51G4000

规格编号

本规格书适用于虹欧4代51寸模组CN51G4000。

1 包装箱 6

2 顶层包装垫 7 PDP 模组

3 中间层包装垫 8 检查标签

4 底层包装垫 9 编制带

5 包装箱底层 10 托盘

制定时间

修订编号

页数

包装膜

2012.11.12

1.0

38

四川虹欧显示器件有限公司 39 /38

COC CN51G4000 Specification [zh, en]
