Cobra RU 865 User Manual [ru]

По вопросам обслуживания клиентов обращайтесь по адресу:

ООО «Рус Коннект» 143912, Россия, Балашиха, шоссе Энтузиастов, владение 1a, офис 13 anna@rus-connect.ru Многоканальный телефон:

007.495.660.59.06

Nothing Comes Close to a Cobra

Русский

Руководство по эксплуатации

ВЫСОКОЭФФЕКТИВНЫЙ ЦИФРОВОЙ ДЕТЕКТОР РАДАРОВ И ЛАЗЕРНЫХ УСТРОЙСТВ НА ОСНОВЕ ТЕХНОЛОГИИ XTREME RANGE SUPERHETERODYNE®

RU 865

Nothing Comes Close to a Cobra

Отпечатано в Китае

Номер документа 480-802-P

Версия A

Русский

Важная информация и сведения о поддержке клиентов

Введение

Важная информация

Safety Alert и Strobe Alert

Использование этого изделия не гарантирует предотвращения дорожно-транспортных происшествий сучастием водителей и пассажиров и не предназначено для этой цели. Это изделие предназначено только для оповещения водителя о том, что в пределах дальности, определяемой характеристиками изделия, находится автомобиль оперативной службы, оборудованный передатчиком Safety Alert производства Cobra, передатчиком 3M или передатчиком стробирующих сигналов. За сведениями о применении этих технологий на конкретной территории следует обращаться в местные отделения пожарной охраны иполиции.

Безопасное вождение

При эксплуатации этого изделия водители механических транспортных средств, включая автомобили оперативных и аварийно-ремонтных служб, должны проявлять все необходимые меры предосторожности и соблюдать все действующие правила дорожного движения.

Безопасность автомобиля

При выходе из автомобиля не забудьте скрыть радар-детектор во избежание взлома и кражи.

Поддержка клиентов

В случае возникновения неполадок при эксплуатации изделия или затруднений при работе с его многочисленными функциями обращайтесь к данному руководству пользователя. Если после прочтения руководства неполадки или затруднения не будут устранены, обращайтесь в службу поддержки клиентов, контактные данные которой приведены ниже.

ООО «Рус Коннект» 143912, Россия, Балашиха, шоссе Энтузиастов, владение 1a, офис 13 anna@rus-connect.ru Многоканальный телефон: 007.495.660.59.06

•

Русский

6500 West Cortland Street

Chicago, Illinois 60707 USA (США)

www.cobra.com

Элементы управления, индикаторы, соединения и дисплей

Введение

Элементы управления, индикаторы, соединения и дисплей

•

Кнопка освобождения

кронштейна для крепления

на лобовом стекле

Разъем питания на 12 В

Выключатель/

регулятор громкости

Служит для настройки громкости

тональных сигналов оповещения.

Кнопка «PROGRAM/MUTE»

Служит для отключения звуковых

сигналов оповещения вручную

(и для перехода в режим

программирования).

Разъем кронштейна

для крепления на

лобовом стекле

Кнопка «SELECT/DIM»

Служит для настройки яркости дисплея с целью повышения удобочитаемости (а также для циклического выбора параметров пользовательских режимов припрограммировании).

Линза LaserEye

Обеспечивает обнаружение лазерных сигналов с охватом 360°.

Гнездо дополнительных аудиоустройств

Громкоговоритель

Кнопка «SET/CITY»

Служит для выбора режима города или автомагистрали сцелью снижения вероятности ложных сигналов оповещения (а также для изменения пользовательских параметров при программировании).

Алфавитно-цифровой текстовый

Служит для отображения заданных пользователем режимов,

инструкций по программированию, индикации мощности сигнала,

индикаторов режима города/автомагистрали, индикаторов сигналов

* Дополнительные сведения о функциях дисплее см. на стр. 5 – 28.

Русский

дисплей с точечной матрицей*

радаров, VG-2, Spectre I и IV+, Safety Alert и Strobe Alert.

Система готова

Введение

Функции изделия

Поздравляем! Вы сделали разумный выбор – приобрели высокоэффективный цифровой детектор радаров и лазерных устройств производства Cobra. Ниже приведено описание некоторых функций и возможностей устройства, разработанных на основе современных технологий.

Технология Xtreme Range Superheterodyne

Благодаря схеме сверхбыстрой развертки технология XRSобеспечивает раннее предупреждение оприближении радарных измерителей скорости независимо от их быстродействия.

Отличные рабочие характеристики

Своевременное предупреждение за счет повышеннойдальности обнаружения

Отдельные сигналы оповещения при обнаруженииследующих сигналов

Сигналы радаров (в диапазонах X, K, Ka и Ku суказанием мощности сигнала), лазерные сигналы, сиг налы S afety Aler t, сигналы Strobe Alert, сигналы VG-2, сигналы Spectre 1 и IV+

Компас с определением восьми направлений

Отображение направления движения

Линза LaserEye

Обнаружение лазерных и стробирующих сигналов сохватом 360°

Готовность к обнаружению импульсных радаров

Обнаружение быстродействующих радарных измерителей скорости, работающих вкороткоимпульсном режиме

Обнаружение радаров, работающих сприменением технологии Pop

Обнаружение современных моноимпульсных радарных измерителей скорости, характеризующихся сверхвысоким быстродействием

Тональные сигналы оповещения

Возможность настройки громкости

Информационный дисплей DigiView

Улучшенное отображение текста на алфавитноцифровомдисплее с точечной матрицей

В этой брошюре приведено описание простых операций монтажа и настройки детектора. В ней также содержится полезная информация о работе радарных и лазерных измерителей скорости и об интерпретации принимаемых сигналов оповещения.

Выбор режимов автомагистрали/города с применением технологии IntelliShield

Снижение вероятности ложных сигналов оповещения вгородских зонах за счет выбора подходящего режима; предусмотрены режим автомагистрали и три различных режима города

Safety Alert

Система дорожного оповещения позволяет отличать важные сигналы оповещения об угрозах безопасности отдругих сигналов в диапазоне K

Strobe Alert

Система предупреждения о приближении автомобилей оперативных служб

Отключение звуковых сигналов вручную иавтоматическое приглушение

Функция отключения/приглушения звуковых сигналов оповещения

IntelliMute

Функция отключения звуковых сигналов в зависимости от числа оборотов двигателя с целью снижения вероятности ложных сигналов оповещения

Управление электропитанием с интеллектуальными функциями

Функция энергосбережения на основе расчета времени, позволяющая увеличить время работы аккумулятора автомобиля

Программирование с помощью функции EasySet

Удобный выбор и настройка режимов с отображением инструкций на дисплее

Гнездо дополнительных аудиоустройств

Служит для подсоединения внешнего громкоговорителя

Крепление

Удобное крепление на лобовом стекле или приборной панели

Nothing Comes Close to a Cobra

•

Поддержка клиентов

Уведомление о товарных знаках

Cobra® и изображение змеи являются зарегистрированными товарными знаками корпорации Cobra Electronics (США).

Opticom™ является товарным знаком корпорации 3M Corporation. Instaclear зарегистрированным товарным знаком корпорации Ford Motor Company. Electriclear зарегистрированным товарным знаком корпорации General Motors. LTI Laser™ и LTI 20-20™ являются товарными знаками корпорации Laser Technology. Kustom Laser™, Kustom Laser 340™ и ProLaser II™ являются товарными знаками корпорации Kustom Signals. SpeedLaser™ является товарным знаком компании Laser Atlanta. Bee III™ и Pop™ являются товарными знаками компании MPH Industries. Stalker™ LIDAR является товарным знаком корпорации Applied Concepts. Spectre I™ и Spectre IV™ являются товарными знаками компании с ограниченной ответственностью Stealth Micro Systems. Interceptor VG-2™ является товарным знаком компании с ограниченной ответственностью TechniSonic Industries. Tomar

является зарегистрированным товарным знаком корпорации

TOMAR Electronics.

LISD является товарным знаком научно-исследовательского института Polyus.

корпорации Ford является

корпорации GM является

•

Nothing Comes Close to a Cobra

Введение

Содержание Функции изделия

Введение

Важная информация ................................................................................................................... A1

Поддержка клиентов ................................................................................................................... A1

Элементы управления, индикаторы, соединения и дисплей ................................................... A2

Функции изделия ......................................................................................................................... A3

Детектор

Установка ..................................................................................................................................... 2

Начало работы .............................................................................................................................. 5

Программирование с помощью функции EasySet ..................................................................... 6

Настройка ..................................................................................................................................... 10

Выбор режимов автомагистрали/города с применением технологии IntelliShield ............. 10

Отключение звукового сигнала оповещения .......................................................................... 12

Режим автоматического приглушения .................................................................................... 12

Гнездо дополнительных аудиоустройств ................................................................................. 12

IntelliMute ...................................................................................................................................13

Компас ........................................................................................................................................ 16

Оповещение о радарах, работающих с применением технологии Pop ................................. 18

Обнаружение сигналов в диапазонах Ku и X/Super X...............................................................18

Оповещение о сигналах VG-2 .................................................................................................... 19

Оповещение о сигналах Spectre I и IV+ ................................................................................... 20

SmartPower ................................................................................................................................ 21

Яркость информационного дисплея DigiView ......................................................................... 22

Обнаружение ................................................................................................................................ 24

Обнаруживаемые сигналы ....................................................................................................... 24

Звуковые сигналы оповещения ............................................................................................... 24

Индикация на дисплее .............................................................................................................. 24

Обнаружение импульсных радаров......................................................................................... 28

Обнаружение радаров, работающих с применением технологии Pop .................................. 28

Реакция на сигналы оповещения ............................................................................................. 28

Общие сведения о радарах и лазерных устройствах ................................................................ 29

Обслуживание .............................................................................................................................. 31

Технические характеристики ....................................................................................................... 32

Поддержка клиентов

Уведомление о товарных знаках ................................................................................................ 33

Nothing Comes Close to a Cobra

Введение

Детектор

Установка Функции изделия

Установка

•

Место крепления устройства

Оптимальные рабочие характеристики детектора достигаются при его креплении на лобовом стекле приблизительно по центру автомобиля, по возможности ниже, но при условии, что обеспечивается беспрепятственный обзор дороги спереди и сзади. Можно также закрепить его непосредственно на приборной панели.

Крепление на лобовом стекле Крепление на приборной панели

Необходимо обеспечить отсутствие препятствий перед объективом устройства, а также свободный обзор заднего стекла из местоположения линзы LaserEye для обнаружения с охватом 360°.

Необходимо обеспечить беспрепятственный обзор из местоположения линзы LaserEye

Сигналы радаров и лазерных устройств проходят через стекло, но не проходят через другие материалы и предметы. Воспрепятствовать приему сигнала или ослабить его могут, в час тности, следующие предметы:

щетки стеклоочистителя лобового стекла;

g зеркальные солнцезащитные козырьки;

g темное тонирование верхней части лобового стекла;

g лобовые стекла с подогревом, устанавливаемые в настоящее время на некоторых автомобилях

(Instaclear компании Ford, Electriclear компании GM). Информацию о наличии такой системы на вашем автомобиле можно получить у торгового представителя.

Русский

Установка

Введение

Детектор

Функции изделия

Крепление на лобовом стекле

1. Прикрепите резиновые присоски

ккронштейну.

2. Убедитесь в отсутствии загрязнений на резиновых присосках и лобовом стекле.

3. Сильно прижмите кронштейн

клобовому стеклу.

4. Прикрепите детектор ккронштейну. Проверьте угол наклона устройства.

5. При необходимости наклоните кронштейн для регулировки угла, аккуратно нажав на кронштейн или потянув его на себя. ЗАПРЕЩАЕТСЯ прилагать усилие к детектору для наклона кронштейна.

6. Подсоедините кабель питания кдетектору.

7. Вставьте адаптер прикуривателя на кабеле питания в гнездо прикуривателя автомобиля.

8. При необходимости можно в любой момент временно снять детектор, нажав кнопку освобождения кронштейна и сдвинув детектор скронштейна.

Nothing Comes Close to a Cobra

Детектор

Установка

Крепление на приборной панели

1. Поместите детектор на приборную панель и найдите для него

местоположение, обеспечивающее беспрепятственный горизонтальный обзор дороги и ориентацию устройства параллельно поверхности дороги. Отрегулировать угол наклона после установки НЕВОЗМОЖНО.

2. Снимите бумажную подложку

с одной стороны крепежной пластины с лентой Велькро.

3. Прикрепите пластину

кприборной панели в выбранном месте и снимите другую бумажную подложку.

4. Прикрепите детектор к крепежной пластине с лентой Велькро. Устройство можно снимать и снова прикреплять без ограничений.

5. Подсоедините кабель питания кдетектору.

6. Вставьте адаптер прикуривателя на кабеле питания в гнездо прикуривателя автомобиля.

Русский

Введение

Детектор

Начало работы Функции изделия

Начало работы

Выключатель/

регулятор громкости

Поверните по часовой

стрелке (от себя)

Включение устройства и регулировка громкости звука

Поверните выключатель/ регулятор громкости по

часовой стрелке (от себя).

Питание включено

Проверка…

Тональные сигналы

Три коротких звуковых сигнала

По завершении процедуры запуска на дисплее отображается индикация – – h.

Важная информация. После калибровки компаса вместо штрихов отображается одно из основных направлений, определяемых по компасу (С, СВ, В, ЮВ, Ю, ЮЗ, З, СЗ). Инструкции по калибровке компаса см. на стр. 17.

Процедура запуска завершена

Индикация на дисплее

Testing (Проверка)

System Ready (Система готова)

Затем на дисплее циклически отображаются заданные пользователем режимы (режим города или автомагистрали, состояние функций Intellimute и SmartPower).

•

Система готова

ПРИМЕЧАНИЕ На некоторых автомобилях питание подается на прикуриватель даже при выключенном зажигании. В этом случае перед длительной стоянкой следует выключить детектор или отсоединить его от прикуривателя. Компания Cobra рекомендует не отключать функцию SmartPower, включенную на заводе-изготовителе.

Nothing Comes Close to a Cobra

Детектор

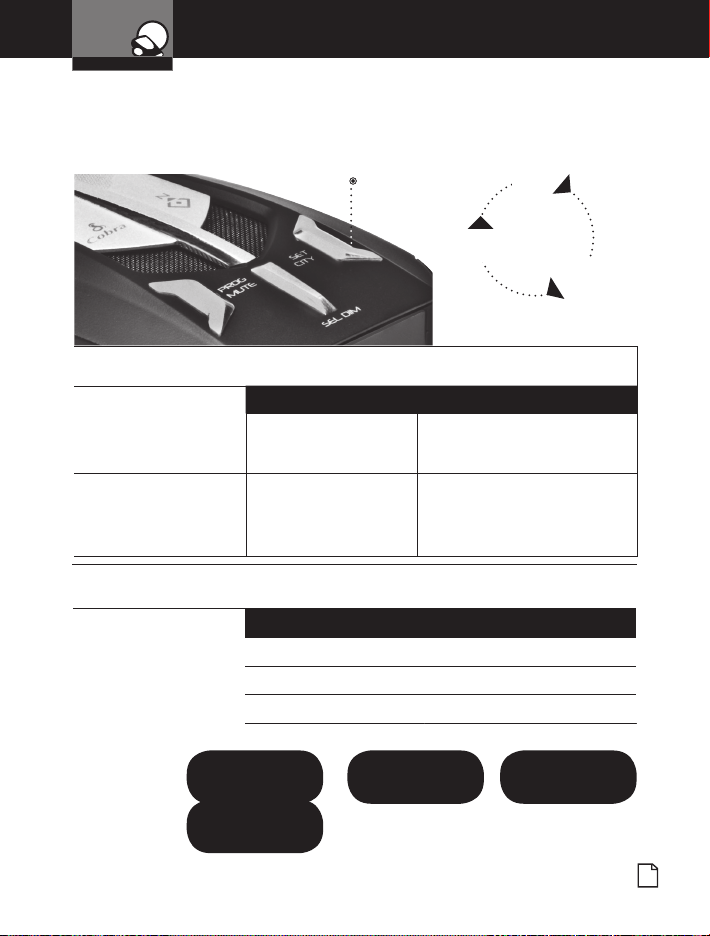

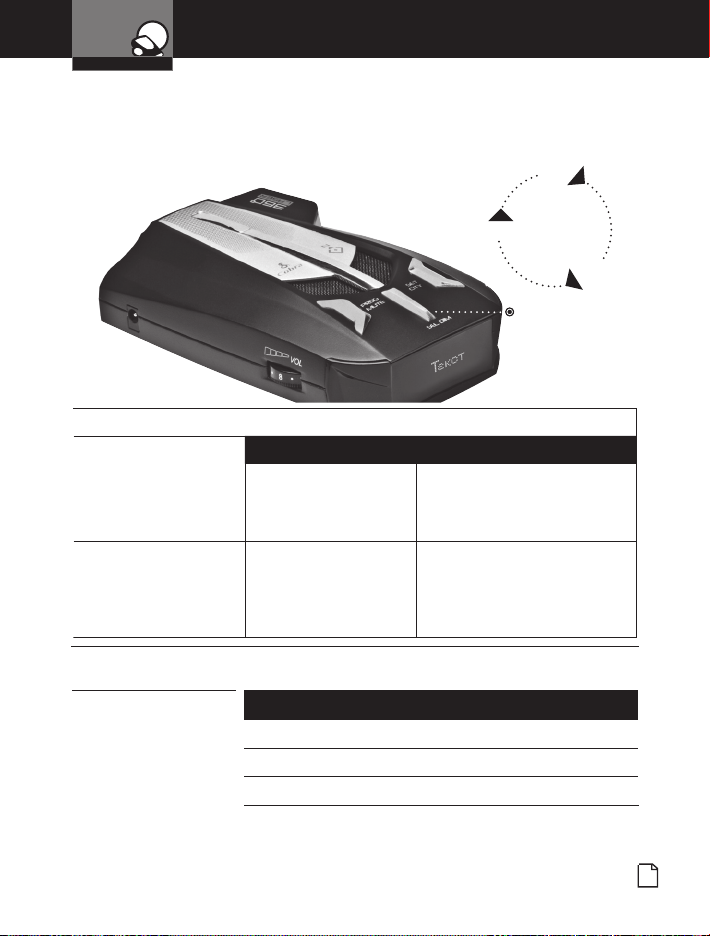

Программирование с помощью функции EasySet

Все пользовательские параметры режимов работы детек тора можно изменить в режиме программирования. При изменении параметров необходимо учитывать следующие особенности.

Кнопки могут иметь несколько функций.

Все параметры настройки сохраняются в памяти при отключении питания и восстанавливаютс я

припоследующем включении.

На стр. 7 приведено описание процедуры настройки детектора в режиме программирования.

ПРИМЕЧАНИЕ

Во время оповещения невозможно перейти в режим программирования. В режиме программирования сигналы не обнаруживаются устройством. Если в режиме программирования в течение десяти секунд на устройстве не нажато ни одной кнопки, режим программирования автоматически отключается с сохранением последних значений параметров.

Программирование пользовательских режимов

Таблицы на стр. 8 – 9 содержат инструкции по программированию всех пользовательских режимов изначения параметров, доступные для выбора.

ПРИМЕЧАНИЕ Подробные описания каждого параметра приведены на последующих страницах.

Инструкции по заданию точки активизации для функции IntelliMute см. на стр. 14. Инструкции по калибровке компаса см. на стр. 17. Инструкции по работе с функцией SmartPower см. на стр. 21.

•

Русский
