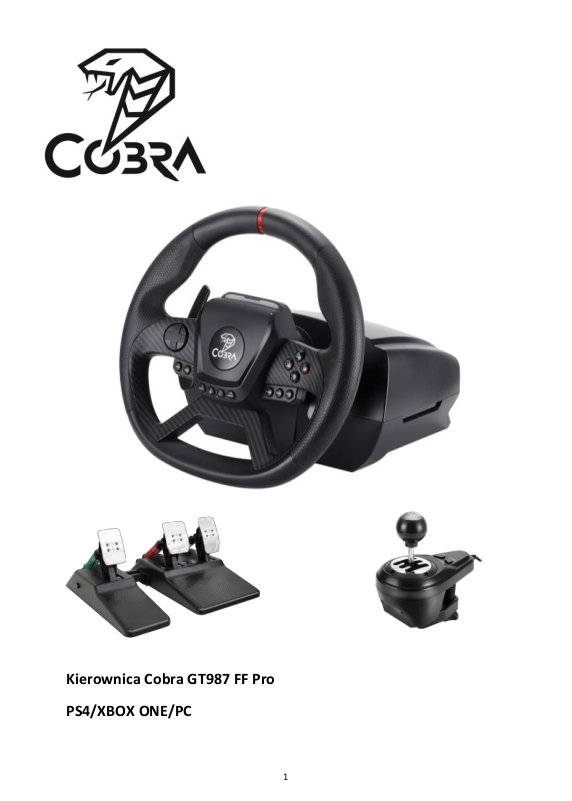

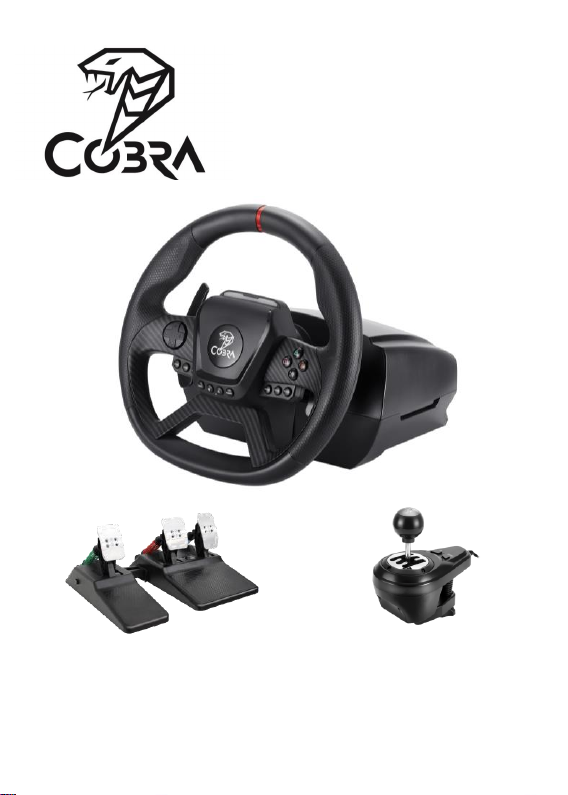

Kierownica Cobra GT987 FF Pro
PS4/XBOX ONE/PC
Page 2
2
Wprowadzenie
Dziękujemy za zakup przewodowej kierownicy wyścigowej Cobra GT987 FF
Pro zaprojektowanej do użytku z konsolami PS4/XBOX ONE/PC. Kierownica
wyposażona jest w funkcję force feedback, kąt skrętu 1080 stopni a także
bardzo stabilny uchwyt do blatu doskonale stabilizujący urządzenie.
Dodatkowo kierownica posiada funkcję automatycznego powrotu do pozycji
wyjściowej, funkcję Share, 3 stopowe rozdzielane pedały z czujnikami Halla,
6 stopniowy moduł dźwigni zmiany biegów. Moc napędu kierownicy
DC24V/2A. Urządzenie wyposażone jest w potencjometr na kole kierownicy
który pokazuje przyśpieszenie ( podczas przyśpieszania pokazuje się kolory
zielony, żółty, czerwony) a podczas hamowania kolor czerwony. Kształt
kierownicy zaprojektowano, wzorując się na prawdziwej kierownicy
wyścigowej i zgodnie z zasadami ergonomii, dlatego nawet wielogodzinne
używanie nie jest męczące. Gry stają się bardziej realistyczne i interesujące, a
wszystkie manewry łatwiejsze do wykonania. Prosimy o przeczytanie
poniższych informacji przed pierwszym użyciem kierownicy wyścigowej.
Najważniejsze cechy produktu Cobra GT987 FF Pro :
1. Kierownica Cobra GT987 Force Feedback jest kompatybilna z : PS4/XBOX
ONE/PC (PS4 i XBOX ONE wymaga podłączenia oryginalnych kontrolerów).
2. Kierownica wyposażona została w funkcję Force Feedback zwiększającą
Kierownica GT987 FF PRO to
uniwersalny model na Xbox ONE,
PS4 i PC, wymagający ręcznej
konfiguracji pod każdą grę, co
pozwala idealnie dostosować
ustawienia do Twoich preferencji.
Page 3
3
doznania podczas gry.
3. Sześciobiegowa ręczna skrzynia biegów z oddzielnym mocowaniem do
blatu( nie działa z PS4 i wybranych grach XB ONE).
4. Kierownica o wyjątkowej trwałości , wytrzymująca obciążenia skrętne
nawet do 8 kg nacisku. Wygodna i ergonomiczna obręcz kierownicy, pokryta
miłym w dotyku materiałem.
5. Łatwo dostępne elementy sterujące grą X-INPUT/D-INPUT , gry 2D/3D , 12
przycisków akcji.
6. Szybko reagujący moduł pedałów , wykończony metalowymi nakładkami
7. 1080 stopniowy kąt obrotu kierownicy, realistyczne prowadzenie również
w zakrętach odzwierciedlający kąt obrotu kierownicy jak w prawdziwym
samochodzie.
8. Czerwony pasek na kierownicy- zawsze zachowuj właściwy kierunek jazdy.
1. Opis kierownicy

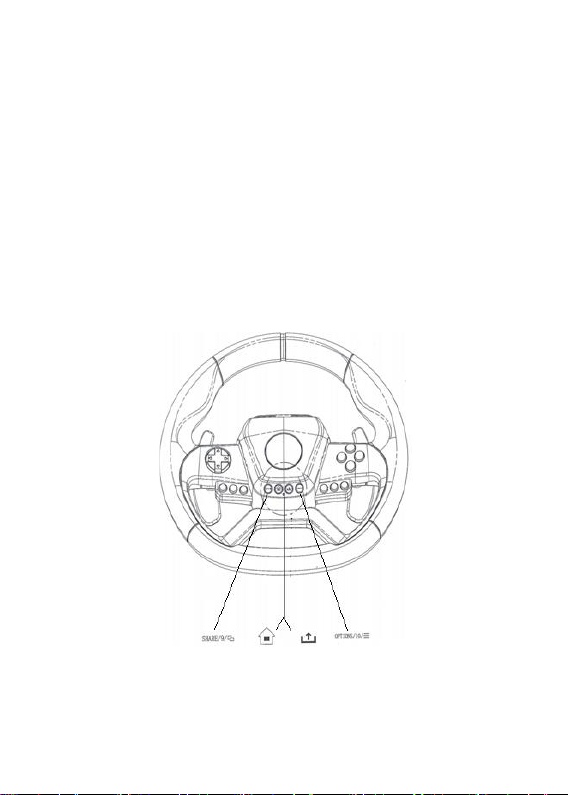

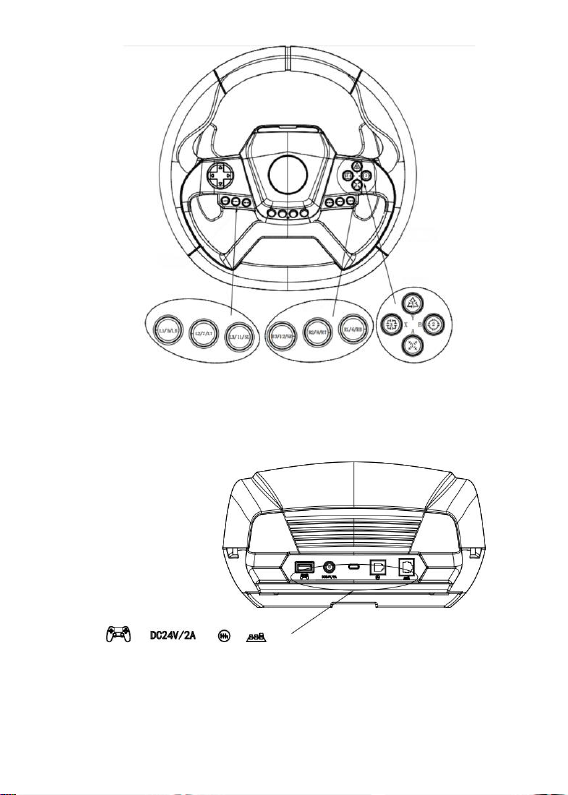

1.1 Schemat przednich przycisków na kierownicy
Page 4
4
1.2 Schemat slotów na obudowie kierownicy
1.3 Schemat modułu dźwigni zmiany biegów:
Page 5
5

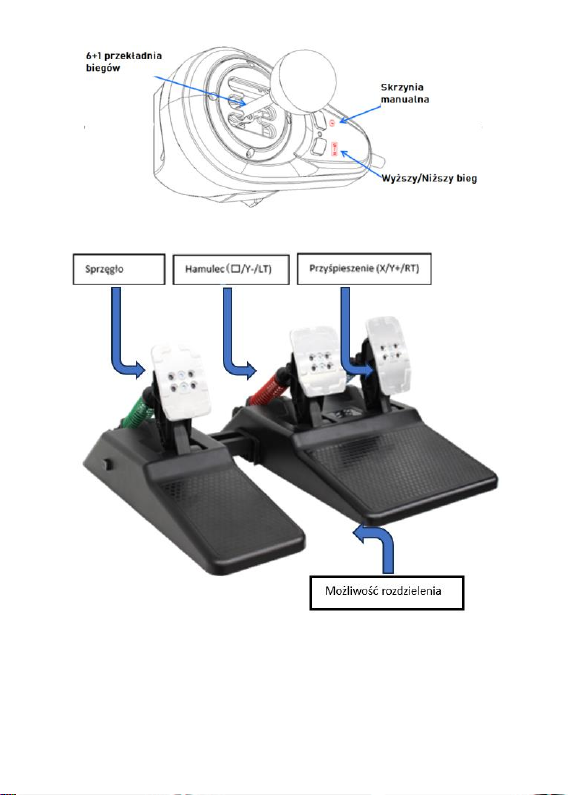

1.4 Rysunek 3 stopowego modułu pedałów:
2. Podstawowe funkcje:
2.1 W celu skonfigurowania kierownicy z PC należy podłączyć urządzenie do
PC za pomocą kabla USB. W przypadku PS4/XB ONE należy podłączyć
urządzenie z konsolą a następnie podłączyć do kierownicy oryginalnego pada
( dla PS4 i XB ONE kablem USB z transmisją danych) oraz nacisnąć przycisk
HOME.
2.2 Kierownica jest kompatybilna z PC Windows Vista / 7/8/10/11.
2.3 Podczas gry przy udziale konsol PS4 / XBOX ONE należy podłączyć
oryginalny joypad ( dla PS4 i XB ONE kablem USB z transmisją danych).
2.4 Kierownica posiada promień skrętu 1080 stopni.
3. Obsługa kierownicy
3.1 Moduł 3 stopowych, rozdzielanych pedałów które zostały wyposażone
w ultra precyzyjny czujnik Halla :
3.1.1 Lewy pedał to pedał sprzęgła, środkowy pedał to hamulec, prawy pedał
to przyspieszenie
3.1.2 Jeśli gra jest bez funkcji sprzęgła, pedał sprzęgła nie działa, a może
Page 6
6
działać jako pedał hamulca
3.1.3 W grach, które obsługują funkcję sprzęgła, jeśli wciśniesz pedał sprzęgła
(bez luzowania), a następnie wciśniesz pedał hamulca lub przyspieszenia,
samochód nie będzie się poruszał
3.1.4 W przypadku tego modułu istnieje możliwość rozdzielania pedałów i
dostosowania ich do na przykład ustawień automatycznej skrzyni biegów.
3.2 Zmiana biegów( PS4 nie działa, XB ONE działa z wybranymi grami np.
seria Forza):
3.2.1 Podłącz moduł dźwigni zmiany biegów do wejścia znajdującego się na
obudowie kierownicy
3.2.2 Lewy przycisk na module zmiany biegów ( HI-LO) służy do przełączania
biegów na wyższy lub niższy
3.2.3 Aby można było wykorzystać tą funkcję gra musi obsługiwać tego typu
ustawienia
4.Centrowanie kierownicy – ustawienie względem kierunku jazdy
4.1 Przytrzymaj jednocześnie klawisz A+B, włóż kabel USB do komputera,
biała dioda na kierownicy zaczyna migać i nie ma sygnału zwrotnego;
4.2 Ustaw kierownicę we właściwym kierunku (powrót do środka);

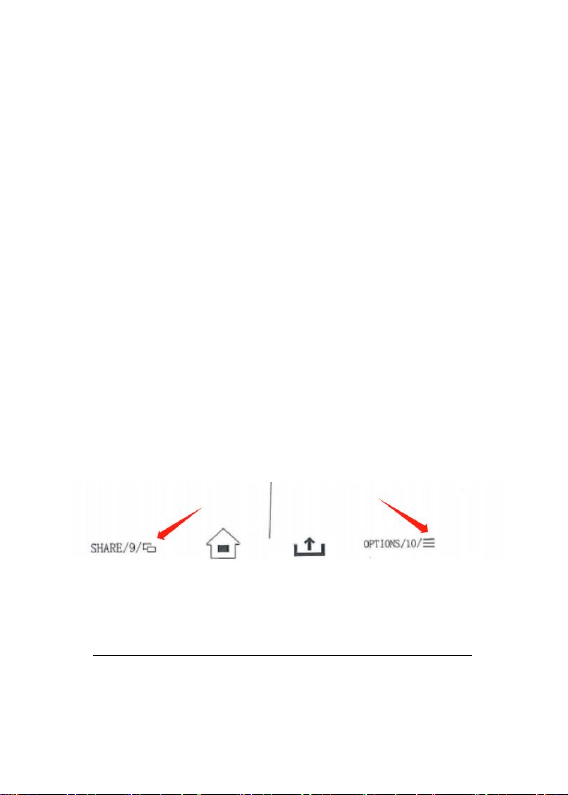

4.3 Wciśnij jednocześnie dwa przyciski zaznaczone na poniższym rysunku w
celu potwierdzenia, a kierownica ponownie powróci do pozycji środkowej.
5. Konfiguracja z poszczególnymi platformami:
5.1 PS4 ：
5.1.1 Podłącz do modułu kierownicy wszystkie akcesoria ( pedały, zasilacz
oraz oryginalny kontroler PS4 za pomocą kabla USB z transmisją danych
UWAGA: kontroler jest niezbędny do ustanowienia połączenia pomiędzy
kontrolerem a kierownicą (kontroler musi być wyłączony)
5.1.1 Podłącz kierownicę do konsoli PS4 za pomocą przewodu USB,
urządzenie wykona proces kalibracji co jest normalnym procesem
5.1.2 Po nawiązaniu połączenia czerwona dioda LED świeci światłem ciągłym,
Page 7
7
naciśnij przycisk HOME, następnie możesz uruchomić grę lub ustawienia.
5.1.3 Uwaga: nie wszystkie gry na PS4 obsługują funkcję zmiany biegów 6 + 1,
dlatego lepiej nie podłączać modułu zmiany biegów, aby uniknąć
niepożądanego działania( np. brak wibracji).
5.1.4 Funkcja mapowania przycisków może się różnić w zależności od gry i
tylko wówczas występuje jeśli gra daję taką możliwość.
5.2 XBOX ONE：
5.2.1 Podłącz do modułu kierownicy wszystkie akcesoria ( pedały, moduł
zmiany biegów, zasilacz oraz oryginalny kontroler XB ONE za pomocą kabla
USB z transmisją danych
UWAGA: kontroler jest niezbędny do ustanowienia połączenia pomiędzy
kontrolerem a kierownicą (kontroler musi być wyłączony)
5.2.1 Podłącz kierownicę do konsoli XB ONE za pomocą przewodu USB,
urządzenie wykona proces kalibracji co jest normalnym procesem
5.2.2 Po nawiązaniu połączenia czerwona dioda LED świeci światłem ciągłym,
naciśnij przycisk HOME, następnie możesz uruchomić grę lub ustawienia.
5.2.3 Uwaga: w przypadku konsoli XB ONE funkcja zmiany biegów 6 + 1
jest obsługiwana tylko w przypadku bardziej rozbudowanych gier ( np. serii
FORZA).
5.2.4 Funkcja mapowania przycisków może się różnić w zależności od gry i
tylko wówczas występuje jeśli gra daję taką możliwość.
5.3 Platforma PC：
5.3.1 Podłącz do modułu kierownicy wszystkie akcesoria ( pedały, moduł
zmiany biegów, zasilacz).
5.2.1 Podłącz kierownicę do PC za pomocą przewodu USB, urządzenie wykona
proces kalibracji co jest normalnym procesem
5.2.2 Po nawiązaniu połączenia czerwona dioda LED świeci światłem ciągłym,
można uruchomić grę.
5.2.3 Uwaga: Cześć gier wymusza ręczne przyporządkowanie ustawień i
sposób dokonania ustawień poszczególnych gier
5.2.4 Funkcja mapowania przycisków może się różnić w zależności od gry i
tylko wówczas występuje jeśli gra daję taką możliwość.
6. Rozwiązywanie problemów:
6.1 Najczęstszym powodem braku komunikacji kierownicy z konsolą (
PS4,XB ONE) jest wadliwy przewód USB łączący kierownicę z oryginalnym
kontrolerem. Kabel w takim przypadku jest z reguły albo bez funkcji
transmisji danych lub jest uszkodzony.
6.2 Jeśli dioda LED połączenia nie jest włączona, należy ponownie połączyć
się z uruchomionym kontrolerem i sprawdzić, czy kontroler działa
Page 8
8
6.3 Jeśli kierownica nie reaguje, a konsola jest zablokowana, wyłącz konsolę
i włącz ponownie.
6.4 Po stwierdzeniu nieprawidłowego działania kierownicy podczas gry
Należy ją odłączyć i podłączyć ponownie.
6.5 Po stwierdzeniu nieprawidłowego działania kierownicy podczas gry
należy wyłączyć zasilanie oryginalnego kontrolera ( dotyczy konsoli PS4 lub
XBOX One ) i ponownie włączyć.
7. Środki ostrożności:
7.1 Przed użyciem kierownicy przeczytaj i zapoznaj się z instrukcją obsługi.
7.2 Nie należy samodzielnie demontować, modyfikować ani próbować
napraw.
7.4 Nie należy przechowywać kierownicy w miejscach narażonych na wilgoć
lub narażać jej na zbyt wysoką lub zbyt niską temperaturę.
7.5 W przypadku jakichkolwiek wątpliwości lub sugestii proszę o
skontaktowanie się z naszym działem technicznym lub ze sprzedawcą.

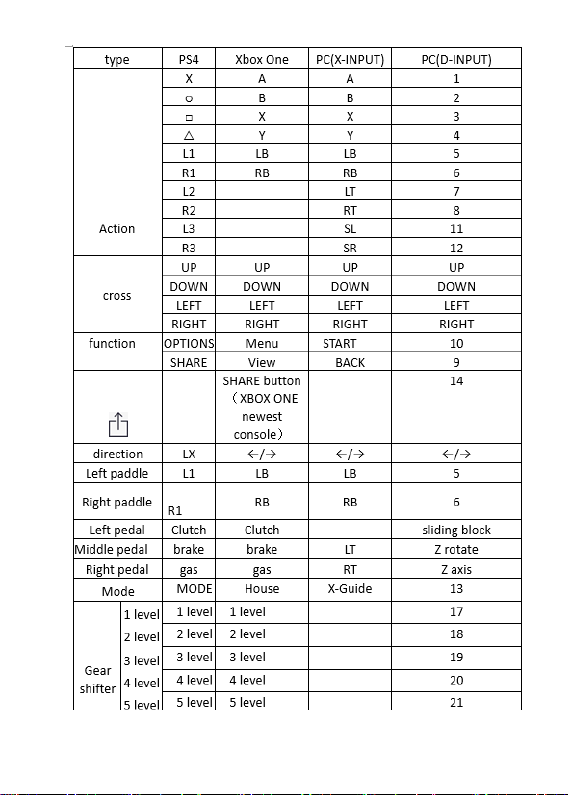

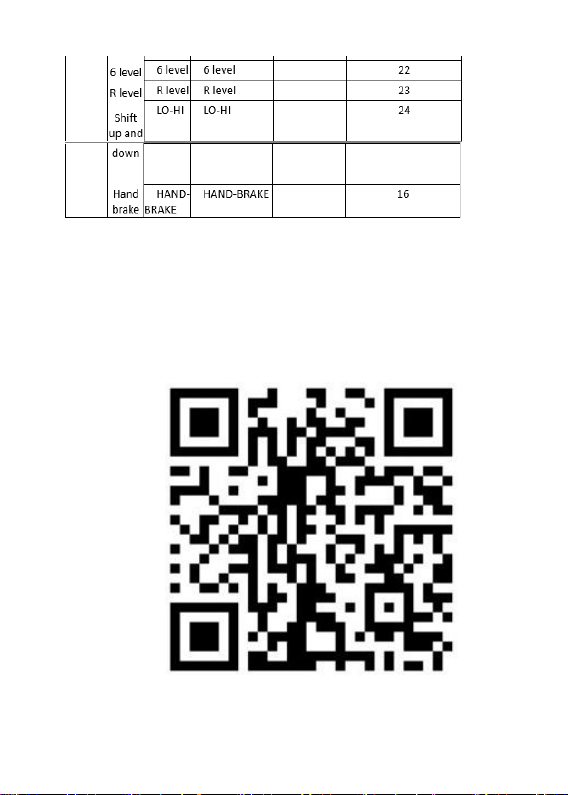

8. Fabryczne ustawienia przycisków:
Page 9
9
Page 10
10
9. Mapowanie przycisków oraz testy diagnostyczne
Poniżej przedstawione zostały kody QR dzięki którym istnieje możliwość
pobrania aplikacji Racing Wheel służącej do mapowania przycisków,
testowanie ustawień i poprawności działania kierownicy. Dzięki temu mamy
możliwość w prosty sposób zaprogramowania kierownicy zgodnie z własnymi
upodobaniami a także zweryfikować czy urządzenie pracuje prawidłowo.
Przedstawione kody dają możliwość pobrania aplikacji zarówno na urządzenie
z systemem Android jak również IOS.
QR Android
Page 11
11
QR IOS

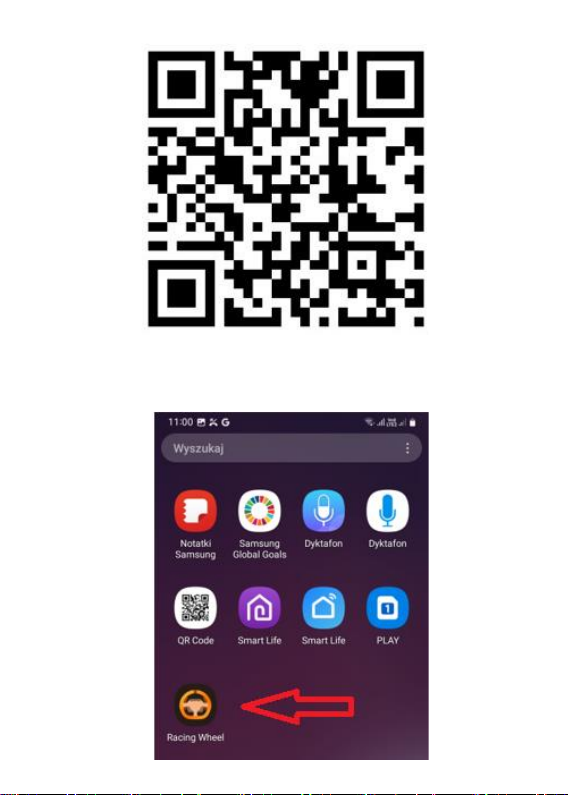

9.1 Za pomocą kodu QR odpowiedniego do systemu operacyjnego, należy
pobrać aplikację Racing Wheel. Po pobraniu na ekranie urządzenia pojawi się
ikonka jak poniżej
]
Page 12
12

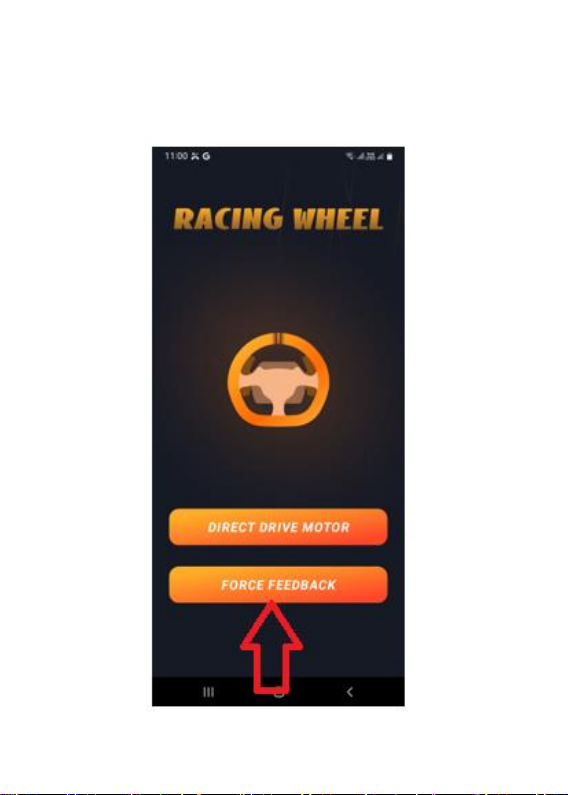

9.2 Następnie włóż wtyczkę USB kierownicy do komputera lub innej
platformy hosta, otwórz aplikację testową Bluetooth i wybierz Force
Feedback.
Page 13
13

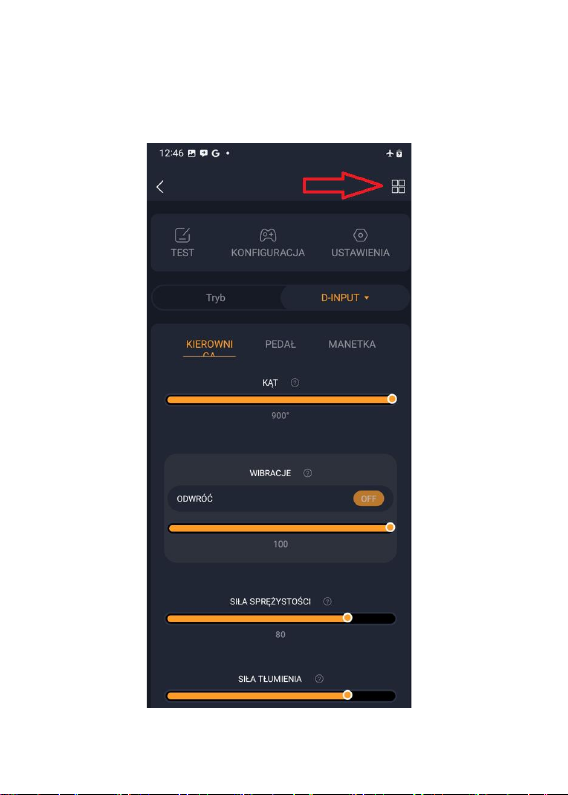

9.3 Po uruchomieniu aplikacji pojawia się możliwość wyboru
trybu w jakim chcemy dokonać modyfikacji lub przeprowadzić testy
urządzenia poprzez wybranie pola jak na zdjęciu. Tryby do wyboru to:
TEST/KONFIGURACJA/USTAWIENIA
Page 14
14

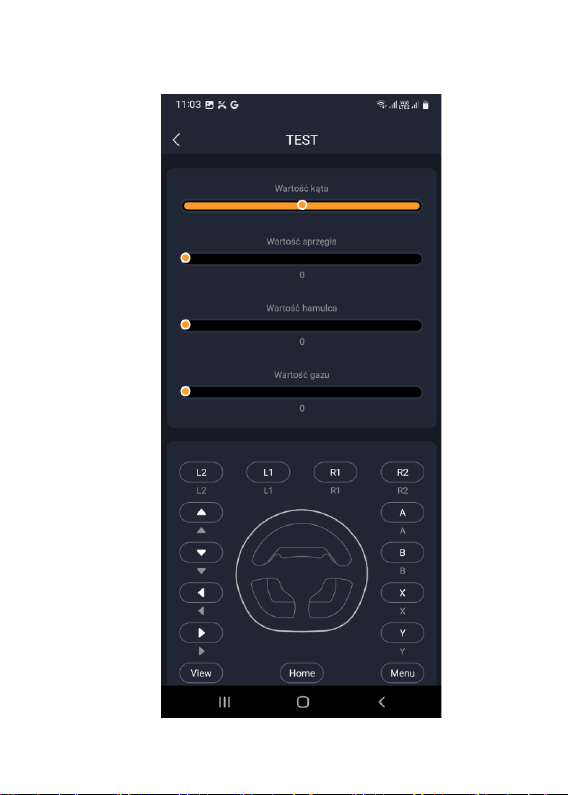

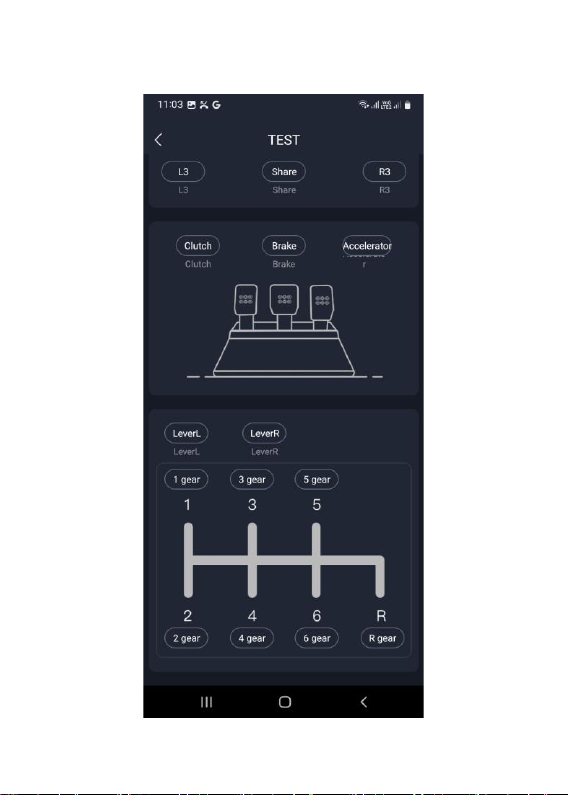

9.4 Tryb TEST daje możliwość samodzielnego przeprowadzenia
podstawowych testów diagnostycznych urządzenia
Page 15
15
Page 16
16

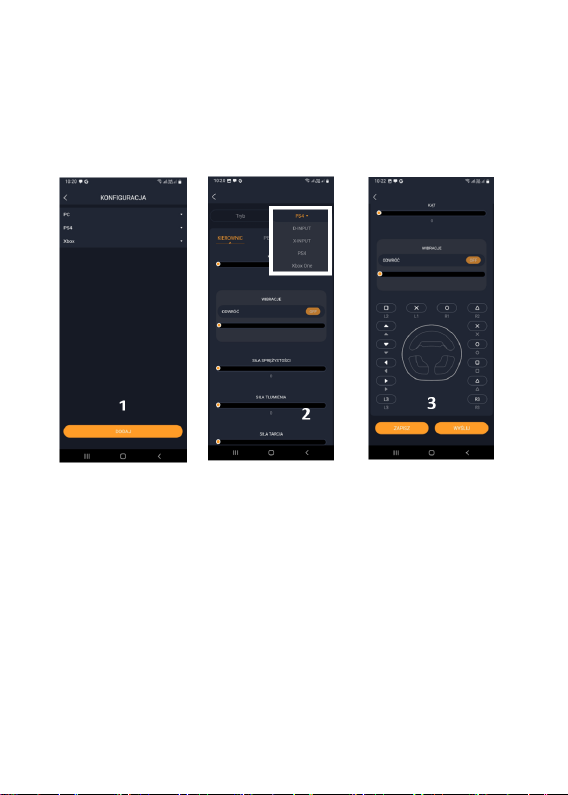

9.5 Tryb KONFIGURACJA daje możliwość mapowania przycisków kierownicy,
pedałów i skrzyni biegów wedle własnych preferencji. W zakładce „Test”
własne ustawienia nie są widoczne. Aby zmienić ustawienia przycisków należy
dodać profil ustawień przyciskiem „Dodaj”. Dodane profile będą przypisane i
widoczne po naciśnięciu na daną platformę (rys. 1).
Następnie należy wybrać platformę, które ma dotyczyć ustawienie (rys. 2). W
aplikacji jest możliwość ustawień mapowania przycisków kierownicy,
pedałów i modułu skrzyni biegów. Można również ustawić siłę oddziaływania
force feedback oraz kąt skrętu kierownicy.
Po ustawieniu wszystkiego według własnych preferencji należy nacisnąć
przycisk „Zapisz” a następnie „Wyślij” aby kierownica wczytała wybrane
ustawienia (rys. 3)
UWAGA: brak możliwości zmiany kąta kierownicy a także w XB ONE brak
możliwości zmiany ustawień force feedback.
Page 17
17
9.6 Tryb USTAWIENIA to informacja o pobranej wersji aplikacji.
OPAKOWANIE ZAWIERA :
1 x kierownica
1 x moduł pedałów
1 x moduł skrzyni biegów
1 x zestaw dodatkowego mocowania do blatu
1 x instrukcja obsługi
Oświadczenie producenta o zgodności urządzenia z zasadniczymi
wymaganiami.
Niniejszym Technology Gate Polska Sp. z o.o. oświadcza, że urządzenie model
Cobra GT987 FF Pro jest zgodne z zasadniczymi wymaganiami oraz innymi
stosownymi postanowieniami dyrektywy 2014/30/EU.
Odniesienie do pełnej wersji deklaracji zgodności z normami CE znajduje się
na stronie www.icobra.pl w karcie produktu.
Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady
informuje o zakazie umieszczania zużytego sprzętu elektrycznego i
elektronicznego wraz z innymi odpadami. Przekazanie zużytego sprzętu
elektrycznego i elektronicznego do punków zbierania przyczynia się do
ponownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska
naturalnego. Składniki niebezpieczne zawarte w sprzęcie elektronicznym
mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku
naturalnym, jak również działać szkodliwie na zdrowie
Gwarancja, serwis
1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie
produktu w okresie 12 miesięcy od daty zakupu, jednak nie
dłużej niż 24 miesięcy od daty produkcji. Gwarancją objęte są
jedynie produkty posiadające z dowodem zakupu. Naprawy w
Page 18
18
okresie trwania gwarancji będą wykonywane bezpłatnie. Gdy
naprawa będzie niemożliwa nastąpi wymiana produktu na
nowy wolny od wad.
Dystrybutor dopuszcza możliwość wymiany na inny podobny model
urządzenia (o takich samych parametrach lub lepszych) w
przypadku gdy przedmiotowy sprzęt nie jest już dostępny na
rynku.
W przypadku wymiany okres udzielanej gwarancji biegnie od pierwotnej daty
zakupu urządzenia.
2) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące
niemożność korzystania z produktu lub jego wadliwe działanie.
3) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne
urządzenie w oryginalnym opakowaniu (zawierające wszystkie
akcesoria: ładowarki, kable) do siedziby dystrybutora na własny
koszt, wraz z ważną kartą gwarancyjną, dowodem zakupu oraz
dokładnym opisem występującej usterki.
4) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych
z powodu użytkowania urządzenia niezgodnie z instrukcją
obsługi lub do innych celów niż określone w opisie urządzenia.
5) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych,
ulegających zużyciu w trakcie normalnego użytkowania (np.
baterie, akumulatory, uchwyty, etc.)
6) Gwarancja nie obejmuje naprawy urządzeń, których stan higieniczny
narusza przyjęte normy, były niewłaściwie konserwowane i
użytkowane co spowodowało nieprawidłową pracę urządzenia
lub jego uszkodzenie. Tego typu naprawy będą dokonywane
odpłatnie po uzgodnieniu kosztów z Klientem.
7) Serwis dokona naprawy w terminie 21 dni od daty otrzymania urządzenia.
Termin może ulec przedłużeniu do 30 dni jeżeli zajdzie
konieczność sprowadzenia od producenta części zapasowych.
8) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub
zakwalifikowania jej jako nie podlegającej gwarancji), klient
ponosi koszty ekspertyzy w wysokości 50 zł netto oraz koszty
przesyłki.
9) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie
zawiesza uprawnień kupującego wynikających z art.13 pkt.4
Ustawy o warunkach sprzedaży konsumenckiej oraz zmianie
Kodeksu cywilnego ( Dz.U. z 2002r Nr141 , poz. 1176 ).
10) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej
Polskiej.
Page 19
19
Informacja, pomoc techniczna i serwis:
Technology Gate Poland Sp. z o.o.
Ul. Opłotek 29
01-940 Warszawa
Tel. + 48 883 183 375
Model sprzętu:.....................................................................
Data
sprzedaży i podpis................................................................
Numer seryjny:...............................................
Page 20
20
www.icobra.pl
Loading...
