Page 1

MANUALE INSTALLAZIONE GLOBE 3100

GLOBE 3100 FITTING INSTRUCTION

DELTA ELETTRONICA s.p.a.

via Astico 41 - 21100 VARESE - ITALY

www.cobra.it

01/02 06DE1467B

Page 2

TOGLIERE

PARTE

CENTRALE

CONTENENTE

GLI

SCHEMI

ELETTRICI

MONTAGGIO

PULL

OUT

THE

CENTRAL

SECTION

WITH

THE

INSTALLATION

CIRCUIT

DIAGRAMS

GLOBE 3100

Notes

Page 3

GLOBE 3100 MANUALE INSTALLAZIONE

✓ ✓ ✓

✓ ✓ ✓ ✓ ✓ ✓

✓ ✓

✓✓

✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓ ✓✓

✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓ ✓✓

✓✓✓✓

✓ ✓ ✓✓✓✓ ✓✓✓✓ ✓✓✓✓

✓✓

✓

THATCHAM APPROVED

FITTING INSTRUCTION GLOBE 3100

CARATTERISTICHE TECNICHE DEL SISTEMA

Tensione di alimentazione nominale 12VDC Tensione di esercizio 9/16VDC Consumo per configurazione standard (allarme con sensore ultrasuoni, arresto motore e LED) a 12 VDC

- disinserito < 9 mA

- inserito < 16 mA Temperatura d’esercizio centrale -40/+85 °C Temperatura d’esercizio sirena -40/+105 °C Potenza acustica >115 dB(A) a 1 m

SYSTEM TECHNICAL SPECIFICATIONSSYSTEM TECHNICAL SPECIFICATIONS

SYSTEM TECHNICAL SPECIFICATIONS

Rated supply voltage 12VDC Operation supply voltage 9/16VDC Consumption by standard configuration (alarm with ultrasonic sensor, engine cut-off and LED) at 12 VDC

- disarmed < 9 mA

- armed < 16 mA Alarm unit operating temperature -40/+85 °C Siren operating temperature -40/+105 °C Acoustic power >115 dB(A) a 1 m

Il sistema é conforme alle seguenti regolamentazioni /

The system conforms to the following

regulations:

DIRETTIVE EUROPEE /

EUROPEAN DIRECTIVES

Commission Directive 95/56/EC of 8 November 1995 Commission Directive 95/54/EC of 31 October 1995 Commission Directive 89/336 /EEC of 3 May 1989

Page 4

MANUALE INSTALLAZIONE GLOBE 3100

INTRODUZIONE

Questo manuale contiene tutte le informazioni relative alle operazioni che sono richieste per installare il sistema di allarme e per configurarlo come richiesto dal cliente e/o dalle disposizioni normative del Vostro Paese. Per la descrizione delle singole funzioni fare riferimento al manuale utente. Dovrà essere Vostra cura indicare sul manuale utente la programmazione eseguita. Ribadiamo che la descrizione delle singole funzioni è riportata nel manuale utente, mentre in questo manuale sono riportate alcune note cui fare riferimento durante l’installazione.

Elenco delle funzioni standard (non programmabili)

Di seguito sono elencate le caratteristiche funzionali principali dell’allarme, che non è possibile attivare/disattivare e personalizzare.

• Inserimento/disinserimento per mezzo di radiocomandi a codice dinamico.

• Protezione volumetrica dell’abitacolo con sensore ad ultrasuoni che non necessita di regolazioni della sensibilità.

• Protezione perimetrica. Ad allarme inserito, dopo 40 s., la sirena suona se una porta, il cofano o il baule viene aperto.

• Protezione da tentativi di avviamento. Ad allarme inserito il motore è bloccato ed il tentativo di avviamento genera allarme.

• Quando si verifica un allarme la sirena suona per 30 s. ad una potenza maggiore di 115 dB (@ 1 m). Gli indicatori di direzione lampeggiano.

• Comando del sistema originale di chiusura centralizzata di porte e baule.

• LED di indicazione dello stato del sistema con funzione di memoria avvenuti allarmi

• Segnalazione batteria del radiocomando scarica

• Un circuito di sicurezza impedisce l’inserimento del sistema a motore in moto.

• Allarme panico

• Esclusione ultrasuoni e/o di un eventuale sensore esterno da radiocomando

• Autoapprendimento di radiocomandi

• Disinserimento di emergenza con pin-code

• Protezione taglio cavi

• Funzione garage

Elenco delle funzioni base (programmabili)

Sono le funzioni che richiedono di essere programmate in funzione del modello di vettura e delle modalità di funzionamento dell’allarme desiderate.

Fate riferimento alla TABELLA FUNZIONI BASE delle tavole di programmazione.

• Tempo chiusure centralizzate

• Chiusura vetri confort controllata

• Segnalazione porte/cofano/baule aperti

• Blinker inserimento/disinserimento

• Inserimento automatico allarme

• Inserimento automatico antiavviamento

• Allarme antiavviamento

GLOBE 3100 FITTING INSTRUCTION

mod. 7777

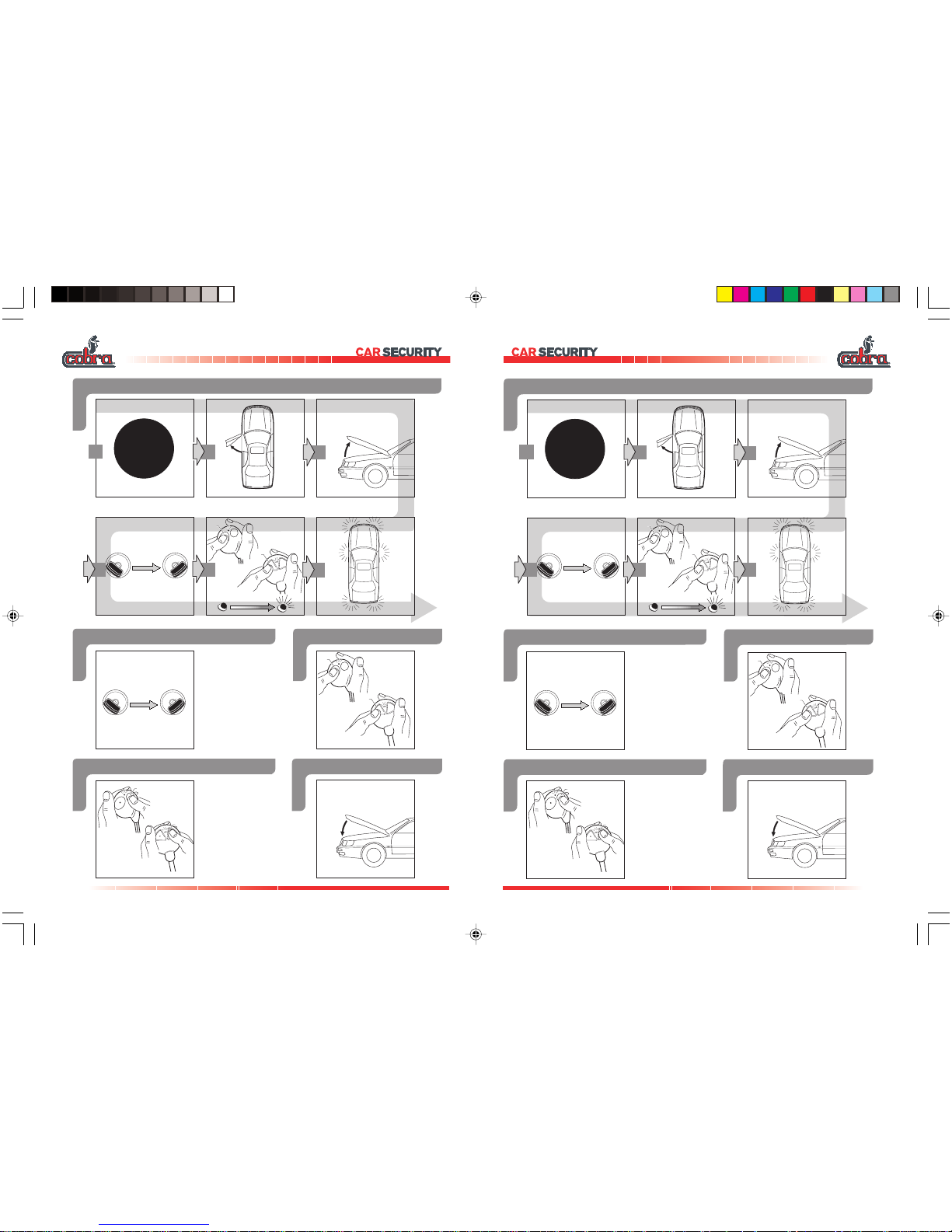

Carry out the test operations in the indicated sequence.

FUNCTIONAL TEST OF THE

PERIMETRIC PROTECTION

Insert a hand into the passenger compartment and wave it about, in the areas you want to test, if the sensor is working correctly the LED will stop flashing while it detects movement.

Arm the system pressing "A" button of the radio control. Verify that in the passengers compartment there is no moving obiect. Close doors, bonnet and boot leaving two windows opened by around 10 cm..

Rearm the alarm and slap the windows with the palm of your hand. The LED must continue to flash, uninterupted.

Disarm the alarm pressing "A" button and close the windows.

Wait 40 s.. Open a door with the key. The siren will sound and the turn indicators will flash. Close the door.

Arm the alarm by pressing button A button of the radio control. The turn indicators will flash twice, the buzzer will beep twice (if activated). The doors will lock. The LED will flash.

Disarm the alarm by pressing button A on the radio control. The turn indicators will flash four times (alarm memory). The doors will unlock and the LED will switch to flashing the alarm memory display.

FUNCTIONAL TEST FOR THE

VOLUMETRIC ULTRASONIC SENSOR

(IF FORESEEN)

mod. 7779

Repeat the test for the other doors, bonnet and boot.

Carry out the test operations in the indicated sequence. An alarm status will be generated (siren and blinker) once this time has elapsed.

Page 5

GLOBE 3100 MANUALE INSTALLAZIONE

Elenco delle funzioni avanzate (programmabili)

Sono funzioni particolari che richiedono di essere programmate secondo le modalità di funzionamento dell’allarme desiderate.

Fate riferimento alla TABELLA FUNZIONI AVANZATE delle tavole di programmazione.

• Antidistrazione immobilizzatore

• Antidistrazione allarme

• Chiusura porte da antidistrazione allarme

• Autolock - blocco automatico porte

• Autolock - selezione modalità blocco automatico porte

• Antirapina automatica

• Antirapina volontaria

• Blocco motore antirapina controllato da sensore di movimento

Elenco delle funzioni di selezione avvisatore acustico

Si può configurare l’uscita di comando dell’ avvisatore acustico in modo tale da poter collegare un clacson (uscita intermittente) oppure selezionare uno dei quattro suoni sirena:

• Monotonale fissa

• Monotonale alternata

• Bitonale

• Con segnale modulato in frequenza

Fate riferimento alla TABELLA SIRENE delle tavole di programmazione.

FUNZIONALITA’ DEI PULSANTI DEL RADIOCOMANDO

Pulsante APulsante A

Pulsante A Inserisce/disinserisce l’allarme e l’immobilizzatore, consente l’accesso alla

programmazione, seleziona la linea e aumenta il volume del buzzer nelle tabelle di programmazione

Pulsante BPulsante B

Pulsante B Panico, attiva disattiva antirapina volontaria, disattiva l’immobilizzatore,

esclude l’ingresso volumetrico e l’ingresso sensori supplementari, attiva/ disattiva la funzione e diminuisce il volume del buzzer nelle tabelle di programmazione.

ATTENZIONE!ATTENZIONE!

ATTENZIONE! Questo prodotto é configurato per soddisfare i requisiti della Direttiva Europea per i sistemi di allarme. L’utilizzazione della funzione buzzer é consentita solo per i mercati extra CE. L’attivazione invalida l’omologazione. Prima di iniziare l’installazione scollegare il cavo negativo dalla batteria e ricollegarloPrima di iniziare l’installazione scollegare il cavo negativo dalla batteria e ricollegarlo

Prima di iniziare l’installazione scollegare il cavo negativo dalla batteria e ricollegarloPrima di iniziare l’installazione scollegare il cavo negativo dalla batteria e ricollegarlo

Prima di iniziare l’installazione scollegare il cavo negativo dalla batteria e ricollegarlo solo ad installazione ultimata.solo ad installazione ultimata.

solo ad installazione ultimata.solo ad installazione ultimata.

solo ad installazione ultimata. Questo sistema é compatibile con veicoli a motore che abbiano batteria a 12 V con negativo a massa.

FITTING INSTRUCTION GLOBE 3100

VEHICLE SPEED SENSOR (VSS)

The VSS is a signal which frequency is proportional to the speed of the vehicle (normally is a square signal f max = 4 KHz). If the activated function requires it, the VSS signal must be connected to the PINK/BLACK wire of the alarm. In some vehicles this signal must be taken directly on the tachymeter. The signal should not be taken on ABS control system or on control circuits to prevent any vehicle malfunctions.

CENTRAL DOOR LOCKING CONNECTION

The central door locking control wires can be connected in different way to control the various CDL systems. Refer to the center pages for the different application diagrams.

Page 6

MANUALE INSTALLAZIONE GLOBE 3100

POSIZIONAMENTO DEGLI ELEMENTI DEL SISTEMA

Tutti gli elementi del sistema devono essere posti in posizioni difficilmente accessibili e lontane da fonti di calore.

Centrale d’allarme

Da fissare all’interno dell’abitacolo utilizzando il bi-adesivo fornito nel kit ed avendo cura di orientare il connettore principale verso il basso.

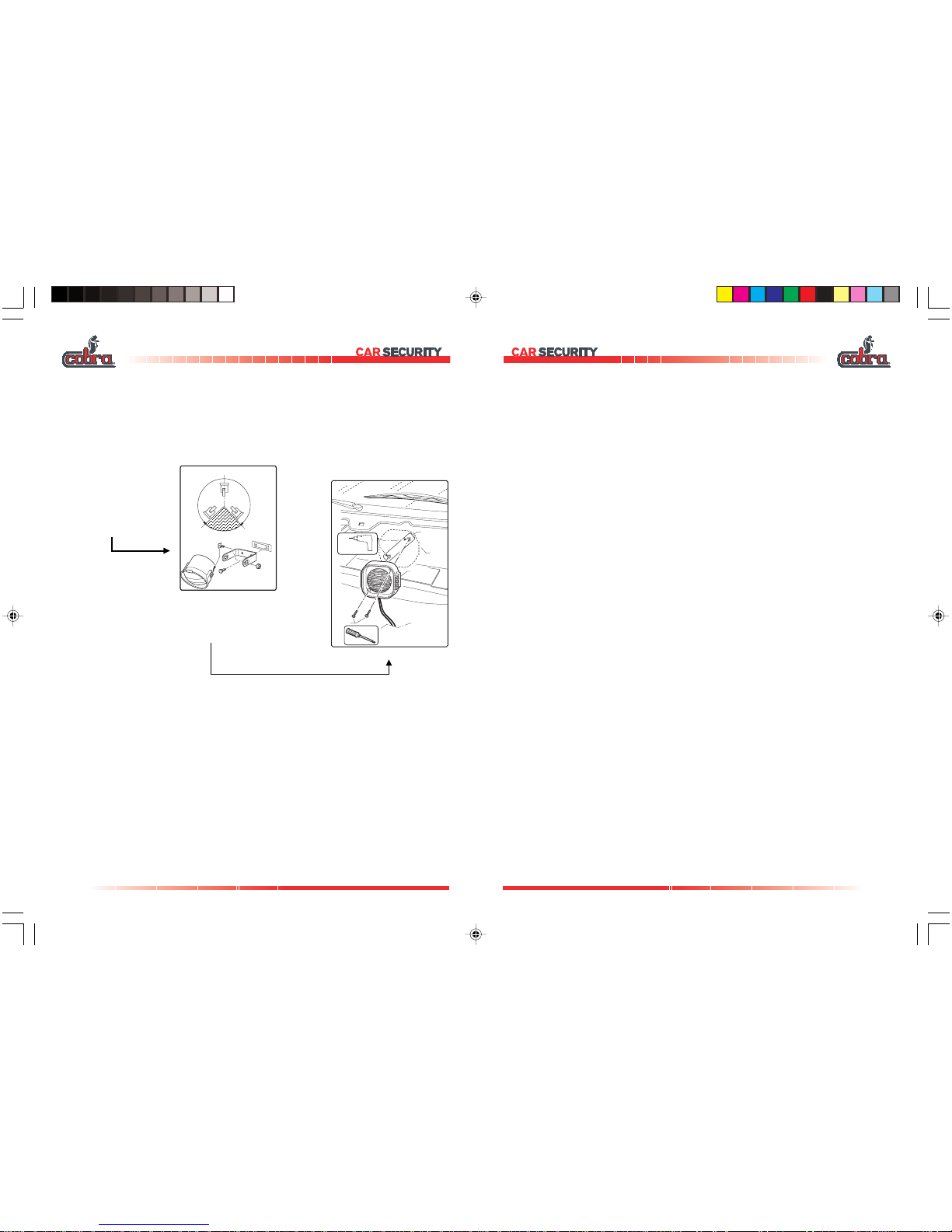

Sirena autoalimentata

Da fissare all’interno del vano motore avendo cura di orientarla come indicato.

Sirena non autoalimentata

Da fissare all’interno del vano motore avendo cura di fissarla mediante le apposite viti ad una superficie metallica che favorisca la dissipazione termica del magnete.

Sensore volumetrico ad ultrasuoni (se previsto)

Le testine possono essere installate sulla parte alta dei montanti del parabrezza anteriore o del lunotto posteriore, avendo cura che non vengano coperte quando le alette parasole sono abbassate. Nel caso la vettura sia dotata di tetto apribile non è consigliabile installare le testine sul piano del cruscotto. Determinare il corretto orientamento delle testine durante l’esecuzione del test funzionale del sistema. Questo allarme incorpora un sensore che non richiede alcuna regolazione. Si adatta ad ogni tipo di vettura indipendentemente dalla volumetria dell’abitacolo.

Sensore di rottura vetri (se previsto)

Si raccomanda di posizionare il relativo microfono in posizione centrale della vettura, meglio se sul cruscotto orientato verso il lunotto posteriore. Questo posizionamento consente di ottenere una sensibilità uniforme. Il sensore può essere utilizzato anche in combinazione con il sensore volumetrico ad ultrasuoni. Per le diverse modalità di collegamento riferirsi ai disegni inseriti al centro del manuale.

Ø 3 mm.

O.K.

GLOBE 3100 FITTING INSTRUCTION

AUTO-LEARNING PROCEDURE FOR NEW REMOTE CONTROLS

If a remote control is lost or fails, it is possible to replace it in a secure way as the procedure is only possible according special conditions. If you have at least one working remote control, proceed as follow:

1. Disarm the system

2. Open a door and the bonnet

3. Turn the ignition key ON

4. Keep button ‘A’ of the remote control pressed: the turn indicators will flash once

5. Enter the PIN code

6. The turn indicators will come on for 2 s and the LED will illuminate permanently, indicating

that you have entered the auto-learning procedure.

Press both buttons of the new radio control to be added to the system. The transmitter led will flash. Keep the buttons pressed until the led goes off.

8. Release the buttons and the led will illuminate permanently.

9. Press button ‘A’ of the remote control, make sure that its led blinks and that the led of the

emergency panel goes out for 1 s; the direction lights should also blink to confirm that the new remote has been stored in the system

10. Repeat steps 7-8-9 for all the radio controls for the system. All existing radio controls must be retaught at this point.

11. If no more operations are done within 30 s, the system automatically goes out of the auto-learning procedure giving a long blink of the turn indicators.

12. To exit of the auto-learning procedure at any time, just turn the ignition OFF.

ATTENTION!

If you don’t have any working remote control proceed as follows:

A. Disarm the system entering the PIN code. B. Disconnect the unit power supply (disconnect the connector) C. Open a door and the bonnet D. Turn the ignition ON E. Reconnect power supply F. Enter the PIN code G. The system confirms the correct code: the led comes on for 2 s. H. After 5 s. the led will start blinking showing that the system has gone into the self-

learning procedure.

I. Repeat steps 7-8-9 of the main self-learning procedure for all remotes you want to add. Note: When a new radio control is added to the system it will automatically delete all old

radio controls. If you want to keep them working you must reteach the old radio controls. A maximum of 4 radio controls can be programmed.

Page 7

GLOBE 3100 MANUALE INSTALLAZIONE

Pulsante cofano

L’installazione del pulsante è indispensabile per consentire l’accesso alle procedure di programmazione dell’allarme e autoapprendimento dei radiocomandi. Ad installazione ultimata controllare che il pulsante sia premuto dal cofano per almeno 5 mm. Controllare che il pulsante non vada a premere su pannelli fonoassorbenti o sulla lamiera esterna della carrozzeria, poiché questi materiali potrebbero deformarsi nel tempo.

Antenna

Il posizionamento dell’antenna è fondamentale ai fini del buon funzionamento del sistema di radiocomando. Il cavo non deve essere tagliato, arrotolato, collegato ad altro cavo o alla carrozzeria e deve essere mantenuto separato dal cablaggio. Posizionare l’antenna in modo che sia distante almeno 20 mm. da parti metalliche.

Pannello di emergenza

Da installare sul cruscotto in modo tale che il pulsante sia raggiungibile ed il LED visibile anche dall’utente. Infatti oltre ad avere una funzione deterrente il pannello (LED + pulsante) viene utilizzato durante le operazioni di programmazione e per quelle di riconoscimento dell’utente.

COLLEGAMENTI ELETTRICI

Fare riferimento agli schemi allegati tenendo presente quanto segue:

• Posizionare il cablaggio dell’allarme insieme al cablaggio originale del veicolo.

• La massa deve essere derivata da un punto di massa originale del veicolo.

• Prima di ricollegare la batteria accertarsi che il positivo e il negativo del sistema di allarme siano stati collegati.

• Tutti i cavi collegati a positivo devono essere protetti da un fusibile opportunamente dimensionato e posto vicino al punto di collegamento a positivo (vedi schema principale).

FITTING INSTRUCTION GLOBE 3100

FACTORY SET-UP

1 NOT USED

3 FIXED MONOTONAL SIREN

4 ALTERNATING MONOTONAL SIREN

5 BITONAL SIREN

6 SWEEP SIREN TYPE

activated

deactivated

horn

siren

1 NOT USED

2 NOT USED

1 NOT USED

2 ALARM EMISSION DEVICE

horn-siren

KITKIT

System with siren

HORN ALARM EMISSION MODE

continous

intermittent

System without siren

Slow flashing

Quick flashing

Slow flashing

Quick flashing

SIRENS TABLE

Quick flashing

Slow flashing

Page 8

MANUALE INSTALLAZIONE GLOBE 3100

Alcune caratteristiche di funzionamento di questo allarme sono programmabili. Abbiamo suddiviso le funzioni programmabili nelle seguenti tabelle: buzzer, funzioni base, funzioni avanzate, sirene. Lo stesso criterio di suddivisione delle funzioni è stato utilizzato nel manuale utente.

Regolazione del volume del buzzer

Per regolare il volume del buzzer è necessario entrare in programmazione: il sistema deve essere disinserito, la porta ed il cofano devono essere aperti e il quadro deve essere acceso (+15 presente). Mantenete premuto il tasto ‘A’ del radiocomando. Se tutte le condizioni sono verificate il LED del pannello di emergenza si accende e dopo 3 s. circa il sistema risponderà con un lampeggio delle frecce per segnalarVi che siete entrati in programmazione nella tabella buzzer. Premendo il tasto ‘A’ del radiocomando il volume del buzzer aumenta, premendo il tasto ‘B’ diminuisce. Chiudendo il cofano si esce dalla programmazione.

COME PROGRAMMARE IL SISTEMA

Per entrare in programmazione è necessario che il sistema sia disinserito, che la porta ed il cofano siano aperti e che il quadro sia acceso (+15 presente). Mantenete premuto il tasto ‘A’ del radiocomando. Se tutte le condizioni sono verificate il LED del pannello di emergenza si accende e dopo 3 s. circa il sistema risponderà con un lampeggio delle frecce per segnalarVi che siete entrati in programmazione nella tabella buzzer (regolazione volume buzzer). Premete il tasto ‘A’ del radiocomando per alzare il volume, premete il tasto ‘B’ del radiocomando per diminuire il volume. Per passare alla tabella successiva ruotate la chiave quadro in posizione OFF e poi ON. Il sistema risponderà con due lampeggi delle frecce per segnalarVi che siete nella tabella funzioni base; questa segnalazione verrà emessa ogni 10 s. circa per rammentarVi il numero di pagina in cui siete posizionati. Per passare alle funzioni avanzate ruotate la chiave quadro in posizione OFF e poi ON. Il sistema conferma sempre il cambio di tabella tramite il blinker, che lampeggerà tre volte. Con quattro lampeggi indicherà che siete nella tabella sirene.

Come attivare/disattivare una funzione

Dopo essere entrati nelle tabelle funzioni base o funzioni avanzate, premete il tasto ‘A’ del radiocomando e posizionatevi sul numero di linea corrispondente alla funzione che volete attivare/ disattivare. Il lampeggio veloce indicherà che la funzione è disattiva, il lampeggio lento che è attiva, il numero di lampeggi corrisponde al numero di riga della tabella funzioni che avete selezionato. Per attivare/disattivare una funzione premete il tasto ‘B’ del radiocomando. Nella stessa pagina possono essere attivate più funzioni contemporaneamente. L’attivazione di una funzione non disattiva automaticamente le altre. Chiudendo il cofano il sistema segnala con un lampeggio di 3 s. delle frecce che siete usciti dalla procedura di programmazione. Fate riferimento a pag. 9 dove troverete una guida rapida per la programmazione.

GLOBE 3100 FITTING INSTRUCTION

1 IMMOBILISER AUTO-REARM

2 ALARM AUTO-REARM

3 ALARM AUTO-REARM WITH DOOR LOCKING

4 AUTOLOCK - AUTOMATIC DOORS LOCKING

5 AUTOLOCK - AUTOMATIC DOORS LOCKING SELECTION MODE

6 AUTOMATIC ANTI HI-JACK

7 VOLUNTARY ANTI HI-JACK

ANTI HI-JACK IMMOBILISER CONTROLLED BY MOVEMENT SENSOR

1 CENTRAL DOOR LOCKING TIME SELECTION 1 See diagrams

3 CONTROLLED WINDOWS LIFT (CONFORT)

4 SIGNAL OF OPENED DOORS/BONNET/BOOT

5 ARM/DISARM BLINKER

6 AUTOMATIC ARMING

7 IMMOBILISER AUTOMATIC ARMING

8 IMMOBILISER ALARM

BUZZER VOLUME

2 CENTRAL DOOR LOCKING TIME SELECTION 2 See diagrams

deactivated

activated

deactivated

activated

time

activated

deactivated

speed

deactivated

Vol + Vol -

activated

BUZZER TABLE

deactivated

activated

BASIC FUNCTIONS TABLE

ADVANCED FUNCTIONS TABLE

FACTORY SET-UP

Slow flashing

Quick flashing

Page 9

GLOBE 3100 MANUALE INSTALLAZIONE

OFF

IGN +15

ALLARME

DISINSERITO

PER ENTRARE IN PROGRAMMAZIONE

PER CAMBIARE TABELLA

OFF

PER CAMBIARE LINEA

PER USCIRE

PER ATTIVARE / DISATTIVARE UNA FUNZIONE

FITTING INSTRUCTION GLOBE 3100

OFF

IGN +15

ALARM

DISARMED

HOW TO START PROGRAMMING

HOW TO CHANGE TABLE

OFF

HOW TO CHANGE LINE

HOW TO GO OUT

HOW TO ACTIVATE/DEACTIVATE A FUNCTION

Page 10

MANUALE INSTALLAZIONE GLOBE 3100

1 ANTIDISTRAZIONE IMMOBILIZZATORE

2 ANTIDISTRAZIONE ALLARME

3 CHIUSURA PORTE DA ANTIDISTRAZIONE ALLARME

4 AUTOLOCK - BLOCCO AUTOMATICO PORTE

5 AUTOLOCK - SELEZIONE MODALITA' BLOCCO AUTOMATICO PORTE

6 ANTIRAPINA AUTOMATICA

7 ANTIRAPINA VOLONTARIA

8 BLOCCO MOTORE ANTIRAPINA CONTROLLATO DA SENSORE DI MOVIMENTO

1 TEMPO CHIUSURE CENTRALIZZATE SELEZIONE 1 Vedi schemi

3 CHIUSURA VETRI CONFORT CONTROLLATA

4 SEGNALAZIONE PORTE / COFANO / BAULE APERTI

5 BLINKER INSERIMENTO / DISINSERIMENTO

6 INSERIMENTO AUTOMATICO ALLARME

7 INSERIMENTO AUTOMATICO ANTIAVVIAMENTO

8 ALLARME ANTIAVVIAMENTO

VOLUME BUZZER

2 TEMPO CHIUSURE CENTRALIZZATE SELEZIONE 2 Vedi schemi

disattiva

attiva

attiva attiva

disattiva

attiva

attiva attiva

attiva

tempo

attiva

disattiva

velocità

disattiva

Vol + Vol -

attiva

attiva attiva

TABELLA BUZZER

disattiva

attiva

TABELLA FUNZIONI BASE

TABELLA FUNZIONI AVANZATE

PROGRAMMAZIONE DI FABBRICA

Lampeggio lungo

Lampeggio corto

GLOBE 3100 FITTING INSTRUCTION

PROGRAMMING THE SYSTEM

Many functions of this alarm are programmable. The programmable functions are divided in the following tables: buzzer, basic functions, advanced functions and sirens. Refer to the user manual for their working description.

Buzzer volume adjustment

To adjust the buzzer volume enter in the programming procedure: disarm the system, open a door and the bonnet and turn the ignition key ON. Keep pressed button “A” of the remote control. The turn indicators will come on for 2 s and the LED will blink indicating that you have entered the programming procedure (buzzer table). Pressing button “A” the buzzer volume increases, pressing button “B” it decreases. To exit the procedure just close the bonnet.

This product is reset to comply with EC Directives for alarm systems. The buzzer function may only be activated in non EC or the Homologation will be invalidated.

How to program the system

Disarm the system, open a door and the bonnet and turn the ignition key ON. Keep pressed button “A” of the remote control. The turn indicators will come on for 2 s and the LED will blink indicating that you have entered the programming procedure (buzzer table). Pressing button “A” the buzzer volume increases, pressing button “B” it decreases. Turn the ignition key OFF and then ON to go to the next table. The turn indicators will flash twice to indicate that you are in the basic functions table. This signal is repeated every 10 s to indicate which table you are in. Turn again the ignition key OFF and then ON to go to the advanced functions table. The system will confirm the new table with 3 turn indicator flashes. 4 flashes will indicate that you are in sirene table.

How to activate/deactivate a function

Press button “A” of the radio control to change from one line of the same table to the next until you reach the number of LED blink corresponding to the required line. Press button “B” of the radio control to active the function. The blinks will become slow to indicate that the chooser function has been activated. More than one functions can be activated in the same table. The activation of a function will not automatically deactivate the others. To exit the procedure just close the bonnet. As a “programming quick reference” please refer to page 20.

Page 11

GLOBE 3100 MANUALE INSTALLAZIONE

PROGRAMMAZIONE DI FABBRICA

1 NON USARE

3 SIRENA MONOTONALE FISSA

4 SIRENA MONOTONALE ALTERNATA

5 SIRENA BITONALE

6 SIRENA TIPO SWEEP

attiva attiva

attiva

disattiva

clacson

sirena

1 NON USARE

2 NON USARE

1 NON USARE

2 DISPOSITIVO EMISSIONE ALLARME

clacson-sirena

KITKIT

Sistema con sirena

Lampeggio corto

Lampeggio lungo

3 MODALITA' EMISSIONE ALLARME CLACSON

continua

alternata

Sistema senza sirena

Lampeggio lungo

Lampeggio corto

Lampeggio lungo

Lampeggio corto

TABELLA SIRENE

FITTING INSTRUCTION GLOBE 3100

Bonnet switch

The bonnet switch must be installed to facilitate programming of the alarm and of the radio control auto-learning. Check that the switch is depressed by at least 5 mm. when the bonnet is closed. Ensure that the switch is not acting against sound proofing as these materials could deform over time.

Antenna

The position of the antenna is of fundamental importance to the operation of the radio controls. The wire must not be cut, wound, connected to other wires or to the bodywork and must be kept separate from the wiring harness. Position the antenna at least 20 mm. far from metallic parts.

Emergency Button Panel / LED

Install on the dashboard in an accessable position. The LED should be visable from outside the vehicle. In addition to its deterrent function, the panel (LED + push button) is used for programming and for emergency override.

ELECTRICAL CONNECTIONS

ATTENTION! Disconnect the negative terminal from the battery before starting the installation of the system. This system is compatible with 12 Volt negative ground vehicles

Refer to the enclosed wiring diagrams, and take note of the following:

• Route the alarm wires along side the original vehicle harness.

• The system ground must be connected to an original vehicle ground point.

• Connect the alarm unit negative and positive feed before reconnecting the car battery.

• The positive supply to the system, must be protected by an adequate fuse located close to the point of connection (see main diagram).

Page 12

MANUALE INSTALLAZIONE GLOBE 3100

PROCEDURA DI ABBINAMENTO NUOVI RADIOCOMANDI (AUTOAPPRENDIMENTO)

In caso di smarrimento o di malfunzionamento dei radiocomandi è possibile sostituirli in condizioni di sicurezza poichè tale operazione è permessa solo in particolari circostanze. Se siete in possesso di almeno uno dei radiocomandi e questo funziona correttamente, procedere come segue:

1.1.

1. Disinserire il sistema

2.2.

2. Aprire una porta ed il cofano

3.3.

3. Accendere il quadro

4.4.

4. Tenere premuto il tasto ‘A’ del radiocomando fino a che non si ottiene un lampeggio degli

indicatori di direzione

5.5.

5. Digitare il PIN code

6.6.

6. Il sistema conferma che si è entrati in procedura di autoapprendimento con un altro

lampeggio lungo degli indicatori di direzione e con l’accensione del LED del sistema in modo fisso.

7.7.

7. Premere entrambi i tasti del nuovo radiocomando fino a quando il led di quest’ultimo

diventa da lampeggiante a spento.

8.8.

8. Rilasciare i tasti e verificare che il led del radiocomando si accenda in modo fisso

9.9.

9. Premere il tasto ‘A’ del radiocomando, verificare che il led del radiocomando lampeggi e che

il led del pannello di emergenza si spenga per circa 1 s.; anche gli indicatori di direzione emetteranno un breve lampeggio per confermare l’avvenuta memorizzazione del radiocomando.

10.10.

10. Ripetere i passi 7-8-9 per tutti i radiocomandi che si vogliono abbinare (anche il

radiocomando che era già funzionante dovrà essere rimemorizzato)

11.11.

11. Se non si esegue nessuna operazione per un tempo maggiore di 30 s. il sistema esce

automaticamente dalla modalità di autoapprendimento segnalandone l’abbandono con un lampeggio lungo degli indicatori di direzione.

12.12.

12. Per uscire volontariamente dalla procedura è necessario spegnere il quadro. Tale operazione

può essere effettuata in qualsiasi momento.

ATTENZIONE!ATTENZIONE!

ATTENZIONE! Nel caso siano stati smarriti entrambi i radiocomandi procedere come segue: A.A.

A.A.

A. Disinserire il sistema inserendo il PIN code B.B.

B.B.

B. Togliere alimentazione al sistema (scollegare il connettore dalla centralina) C.C.

C.C.

C. Aprire una porta ed il cofano. D.D.

D.D.

D. Accendere il quadro E.E.

E.E.

E. Ricollegare l’alimentazione. F.F.

F.F.

F. Digitare il PIN code G.G.

G.G.

G. Con un lampeggio lungo il led conferma che il codice inserito è corretto. H.H.

H.H.

H. Dopo circa 5 s. il led inizia a lampeggiare segnalando che si è entrati nella procedura di

autoapprendimento.

I.I.

I. Ripetere i passi 7-8-9 della procedura di abbinamento nuovi radiocomandi per tutti i

trasmettitori da abbinare.

Nota:Nota:

Nota: Quando si abbina un nuovo radiocomando il sistema mette automaticamente fuori uso quelli precedentemente utilizzati. Per mantenerne la funzionalità dovranno essere abbinati nuovamente. Il sistema può memorizzare fino ad un massimo di 4 radiocomandi.

GLOBE 3100 FITTING INSTRUCTION

Ø 3 mm.

ATTENTION!

This product is preset to comply with EC Directives for alarm systems. The buzzer function may only be activated in non EC or the homologation will be invalidated.

Disconnect the negative terminal from the battery before starting the installation of the system.

This system is compatible with 12 volt negative ground vehicles.

POSITIONING THE COMPONENTS OF THE SYSTEM

All the parts of the system should be installed in hidden locations which are difficult to access and away from heat sources.

Alarm unit

Fit in the passenger compartment using the adhesive pad provided. The alarm unit main connector should exit downwards.

Siren with back up battery

Locate in the engine bay taking care to position it as indicated.

Siren without back up battery

Fix in the engine compartment, using the screws provided, to a metal surface to increase heat dissipation.

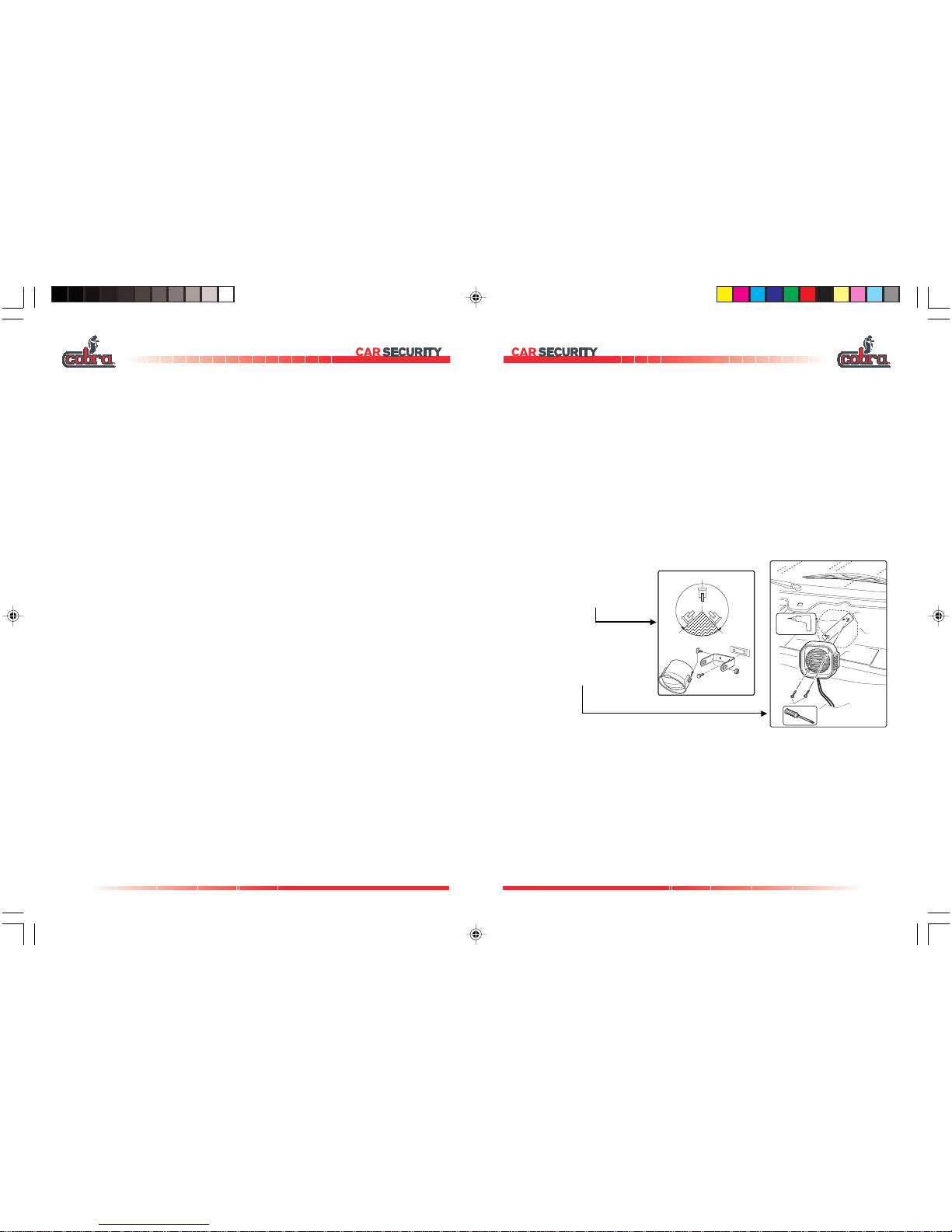

Volumetric ultrasonic sensor (if applicable)

Fit the transducers at the top of the ‘A’ pillars each side of the windscreen, taking care that they are not covered when the sunvisors are down. If the car is equipped with sliding sunroof, do not fit the transducers on the dashboard. Check the right position of the transducers during the functional test of the system. No adjustment is required for the volumetric ultrasonic sensor.

Glass break sensor (if applicable)

Fit the microphone in a central position in the passenger compartment. Eg. in the dashboard, pointing towards the rear window. This position achieves uniform sensitivity. The sensor can be used in conjunction with the ultrasonic volumetric sensor. Drawings in the central part of this manual show different connection methods.

O.K.

Page 13

GLOBE 3100 MANUALE INSTALLAZIONE

COLLEGAMENTO DEL SENSORE DI MOVIMENTO/SEGNALE DI TACHIGRAFO

Il segnale di tachigrafo è un segnale la cui frequenza è proporzionale alla velocità di marcia (normalmente segnale con forma rettangolare e f max = 4 KHz) Se la funzione attivata lo richiede il segnale di tachigrafo deve essere collegato al filo ROSA/ NERO dell’allarme. In alcune vetture il segnale deve essere prelevato direttamente dallo strumento combinato. Il segnale non deve essere prelevato da apparecchi di comando del sistema ABS o da circuiti di controllo affinchè non vengano pregiudicate la funzionalità e la sicurezza del veicolo.

COLLEGAMENTO DELLE CHIUSURE CENTRALIZZATE

Gli allarmi sono forniti con diverse configurazioni di uscita per il controllo delle chiusure centralizzate: 2 fili, 3 fili, 6 fili. Gli schemi applicativi sono riportati nelle pagine centrali.

FITTING INSTRUCTION GLOBE 3100

• Self-learning radio controls.

• Emergency override (PIN code).

• Battery back up protection.

• Garage function.

Basic functions list (programmable) These are the functions that require to be programmed as per the model of the vehicle and of the

required functions of the alarm. Please refer to the basic functions of the programming tables.

• Central door locking pulse width selection.

• Controlled windows lift (comfort).

• Warning opened doors/bonnet/boot.

• Arm/disarm blinker.

• Automatic arming.

• Immobiliser automatic arming.

• Immobiliser alarm.

Advanced functions list (programmable) These are particular functions that can be programmed as per the required modalites of function

of the alarm. Please refer to the advanced functions of the programming tables.

• Immobiliser auto-rearm.

• Alarm auto-rearm.

• Auto-rearm with doors locking.

• Autolock - automatic doors locking.

• Autolock - automatic doors locking mode.

• Automatic anti hi-jack.

• Voluntary anti hi-jack.

• Anti hi-jack immobilisation controlled by movement sensor (VSS input).

Horn/siren functions (Only for 3193/3191/3192)

It is possible to select an intermittent alarm horn output or the following siren sounds.

- Fixed monotonal siren.

- Intermittent monotonal siren.

- Bitonal siren.

- Sweep siren type.

Please refer to the sirens table of the programming tables.

RADIO CONTROLS FUNCTIONS

Button A Arm/disarm the alarm and the immobiliser, allows entry into programming,

selects the line and increases the volume of the buzzer in the programming tables.

Button B Panic, arm/disarm voluntary anti hi-jack mode, activates the garage function,

excluses the volumetric and additional sensor protection, activates/ deactivates the buzzer and reduce its volume in the programming tables.

Page 14

MANUALE INSTALLAZIONE GLOBE 3100

mod. 7777

Inserire lallarme premendo il pulsante 'A' del radiocomando. Verificare che nellabitacolo non vi sia alcun oggetto in movimento. Chiudere porte, cofano e bagagliaio tenendo abbassati di 10 centimetri i due vetri dello stesso lato.

Introdurre la mano e muoverla allaltezza del poggiatesta del sedile anteriore. Se il LED si spegne ad ogni movimento rilevato vuol dire che il sensore sta funzionando correttamente.

Inserire lallarme premendo il pulsante 'A' e con il palmo della mano dare dei colpi su ogni vetro. Il LED deve restare acceso fisso.

Disinserire lallarme premendo il pulsante 'A' del radiocomando e chiudere i vetri.

Attendere 40 s.. Aprire una porta con la chiave. La sirena suona e gli indicatori di direzione lampeggiano. Chiudere la porta. Spegnere la sirena con il pulsante "A" del radiocomando.

Ripetere la prova per le altre porte collegate, il cofano ed il bagagliaio.

Inserire lallarme premendo il pulsante 'A' del radiocomando. Gli indicatori di direzione lampeggiano due volte, mentre il buzzer genera due segnali acustici (se attivato). Le porte si bloccano. Il LED si accende.

Disinserire lallarme premendo il pulsante 'A' del radiocomando. Gli indicatori di direzione lampeggiano 4 volte (memoria di allarme). Le porte si sbloccano e il led lampeggia indicando la causa dell'allarme.

Effettuare i controlli nella sequenza indicata. Le operazioni di prova devono essere effettuate entro i 40 s. di inibizione. Scaduto questo tempo si originerà una situazione di allarme (sirena e blinker).

CONTROLLO FUNZIONALE DEL

SENSORE AD ULTRASUONI

(SE PREVISTO)

Effettuare i controlli nella sequenza indicata.

CONTROLLO FUNZIONALE

PROTEZIONE PERIMETRICA

mod. 7779

GLOBE 3100 FITTING INSTRUCTION

INTRODUCTION

This manual contains all the information necessary to install the alarm system and to set it up as required by the customer and/or by the local / insurance directive. Refer to the user manual for a description of each function. You should indicate the program you have set in the user manual. Each function is described in the user manual, while in this manual you will find some suggestions to follow during the installation.

IMPORTANT

1- The Cobra 3198 alarm system MUST be fitted with a previously installed Category 2

M.I.R.R.C. listed immobiliser to obtain Category 1 status for the vehicles security systems. If there is no Category 2 Thatcham listed immobiliser fitted along with associated VSIB installation certificate, Category 1 status cannot be claimed on fitment of alarm.

2- The Cobra 3198 is a stand-alone system and MUST NOT be connected in any way

to an existing immobiliser.

3- The Cobra 3198 must not take it’s power supply from the same circuit as the existing

immobiliser and not interfere in any way with the immobiliser cut circuitry.

4- Where the existing immobiliser is connected to visual indicators Cobra 3198 MUST

NOT be connected to visual indicators at all. Therefore the 2 Yellow wires are not used and must be insulated.

Standard functions list (not programmable)

Here following are listed the main functions of the alarm. It is not possible to activate / deactivate and personalize them.

• Remote arm and disarm via dynamic code radio control.

• Volumetric protection of the passenger compartment by self adjusting ultrasonic sensor.

• Perimetric protection. An alarm condition is triggered if a door, boot or bonnet is opened. There is a 40 s set up delay, after arming the system, before the sensors are active.

• Hotwire protection. When armed, the immobiliser is active and any attempt at starting triggers an alarm condition.

• When the alarm is triggered the electronic siren sounds for 30 s at more than 115 dB (@ 1m) and the turn indicators flash.

• Electric central door locking and boot remote control.

• Alarm status LED which displays also alarm status history.

• Signal of low radio control battery.

• Safety circuit that ensures that the alarm cannot be armed while the vehicle’s engine is running.

• Panic alarm.

• Volumetric ultrasonic sensor and/or external sensor excludable by remote control.
