Page 1
-
Benutzer
handbuch
CMT 417 / 437
Page 2
Warning
. . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . .
. . . . . . . .
Safety sheet
. . . . . . . . .
. . . . . . . . . .
. . . . . . . . . .
. . . . . . . .
. . . . . . . . .
Bitte, beachten Sie sorgfältig die folgenden Hinweise.
Verwenden Sie dieses Messgerät nur wie in diesem Handbuch angegeben ist; andernfalls können die Schutzfunktionen des Gerätes unwirksam werden.
Bitte, zuerst lesen
Sicherheitshinweise
Kennzeichnet Verletzungs- und Lebensgefahren.
VORSICHT
WARNUNG
Kennzeichnet Bedingungen, die das Gerät oder den Prüfling beschädigen können.
WARNUNG
Berühren Sie keine blanken Teile der Messleitungen oder Tastköpfe.
Entfernen Sie vor dem Öffnen des Gerätes oder des Batteriefaches die Messleitungen
vom Gerät.
Verwenden Sie dieses Messgerät nur wie in diesem Handbuch angegeben ist; an-
dernfalls können die Schutzfunktionen des Gerätes unwirksam werden.
Achten Sie bei Ihren Messungen auf die richtigen Anschlussbuchsen, Schalterstel-
lungen und Messbereiche.
Legen Sie keine höhere Spannung als auf dem Gerät angegeben an die Anschluss-
buchsen oder zwischen einer der Anschlussbuchsen und Masse.
Besondere Vorsicht ist bei Spannungen von über 30 VAC
, 42 VACSp oder 60 VDC
eff
geboten, da bei diesen Spannungspegeln elektrische Schläge auftreten können.
Ersetzen Sie erschöpfte Batterien sofort, um falsche Anzeigen, die zu elektrischen
Schlägen und Verletzungen führen können, zu vermeiden.
Entladen Sie Hochspannungskondensatoren vor dem Test.
Benutzen Sie das Gerät nicht an Orten, wo explosive Gase oder Dämpfe auftreten
können.
Zur Verringerung von Gefahr durch Brände oder elektrische Schläge setzen Sie das
Gerät nicht bei Regen oder Feuchtigkeit ein.
2
Page 3
VORSICHT
Schließen Sie niemals eine Spannungsquelle an, die einen Schaden am Gerät oder
Prüfling verursachen könnte.
Setzen Sie das Gerät keinen extremen Temperaturen oder hoher Feuchtigkeit aus.
Symbole auf dem Messgerät und im Handbuch
Gefahr durch elektrische Schläge
Siehe Benutzerhandbuch
DC-Messung
Batterie
Sicherung
Masse
AC-Messung
Erfüllt EU-Vorschriften
Darf nicht im Hausmüll entsorgt werden.
Wartung
Führen Sie keine Reparaturversuche aus. Das Gerät enthält keine Verschleißteile.
Reparatur- oder Wartungsarbeiten dürfen nur von qualifiziertem Personal ausgeführt
werden.
Reinigung
Wischen Sie das Gehäuse regelmäßig mit einem trockenen Tuch und einem Reinigungsmittel ab. Vermeiden Sie Polier- und Lösungsmittel.
3
Page 4
Beschreibung des Messgerätes
Frontplatte
1. LCD-Display : 20000/2000 Zählschritte
2. Funktionstasten
3. 5poliger Eingang für SMD-Pinzette oder Kurzschlussbügel
4. 2poliger Eingang für Messkabel mit Abgreifklemmen
4
Page 5
Zubehör
1. 5 V AC-Adapter (nur CMT 437)
2. USB-Kabel (nur CMT 437)
3. Kurzschlussbügel
4. SMD-Pinzette (nur CMT 437)
5. Satz Messkabel mit Abgreifklemmen
5
Page 6
Messprinzip
X
Q
Messung in Reihenschaltung
2
L
C
tan
1
fC2
1
1
tan
D
)Xj(XRE
CL
tan)X(XRZ
CL
LfL2X
1
C
XX
CL
R
jXRZ
SS
Messung in Parallelschaltung
XX
1
CL
R
6
Page 7
g
Phasenverschiebun
5polige Messung mit SMD-Tastkopf
7
Page 8
5polige Messung mit SMD-Pinzette
8
Page 9
4polige Messung am 5poligen Eingang
2polige Messung mit Abgreifklemmen
9
Page 10
L/C/R/DCR-Messung
• Wählen Sie die Messfunktion mit der L/C/R/DCR-Taste.
• Zur Eingabe der automatischen L/C/R-Funktion halten Sie die L/C/R/DCR-Taste für
2 Sekunden gedrückt.
10
Page 11

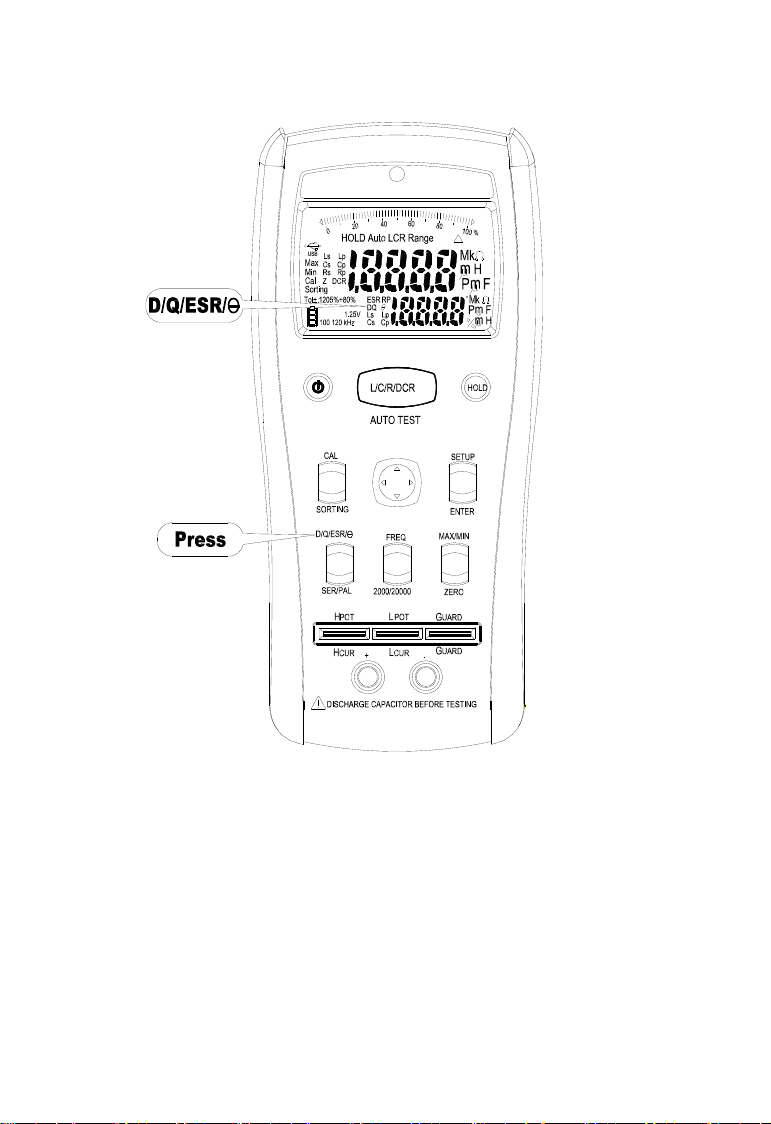

D/Q/ESR/Θ-Messung
• Wählen Sie die Messfunktion mit der D/Q/ESR/Θ-Taste.
• Die Θ-Funktion ist nur beim CMT 437 vorhanden.
11
Page 12

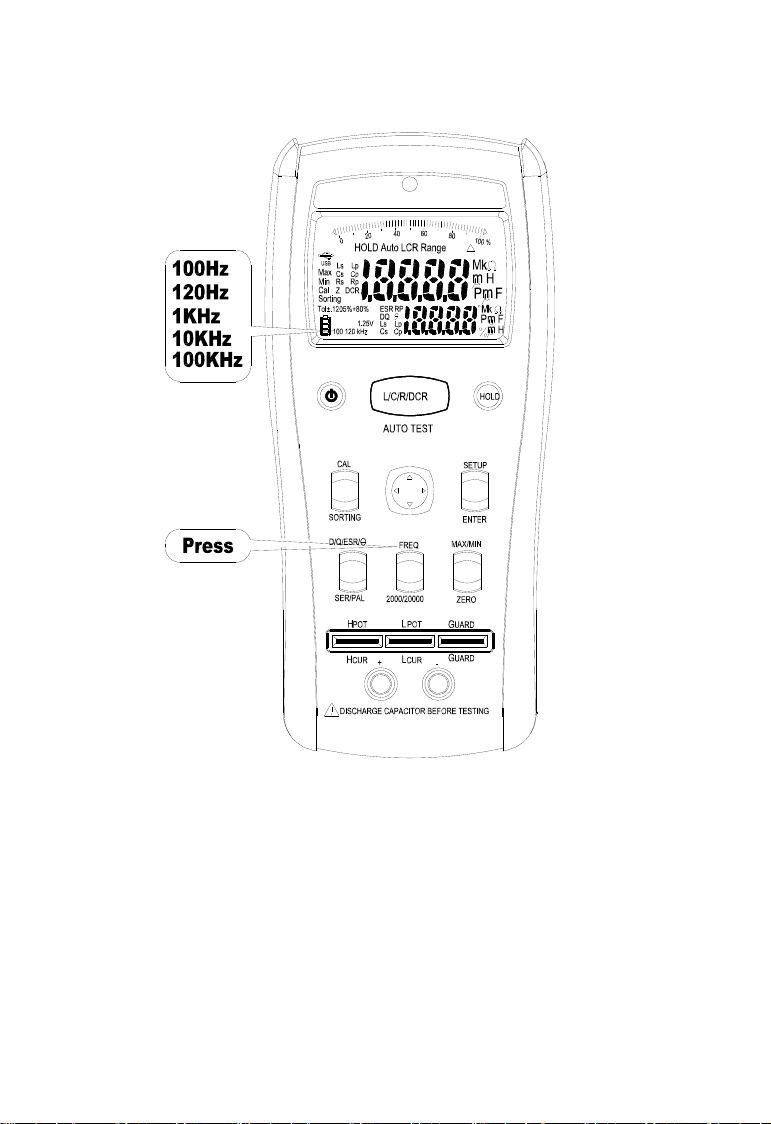

Testfrequenz wählen
• Drücken Sie die FREQ-Taste zur Wahl der Testfrequenz.
• Die 100-kHz-Testfrequenz ist nur beim CMT 437 vorhanden.
12
Page 13

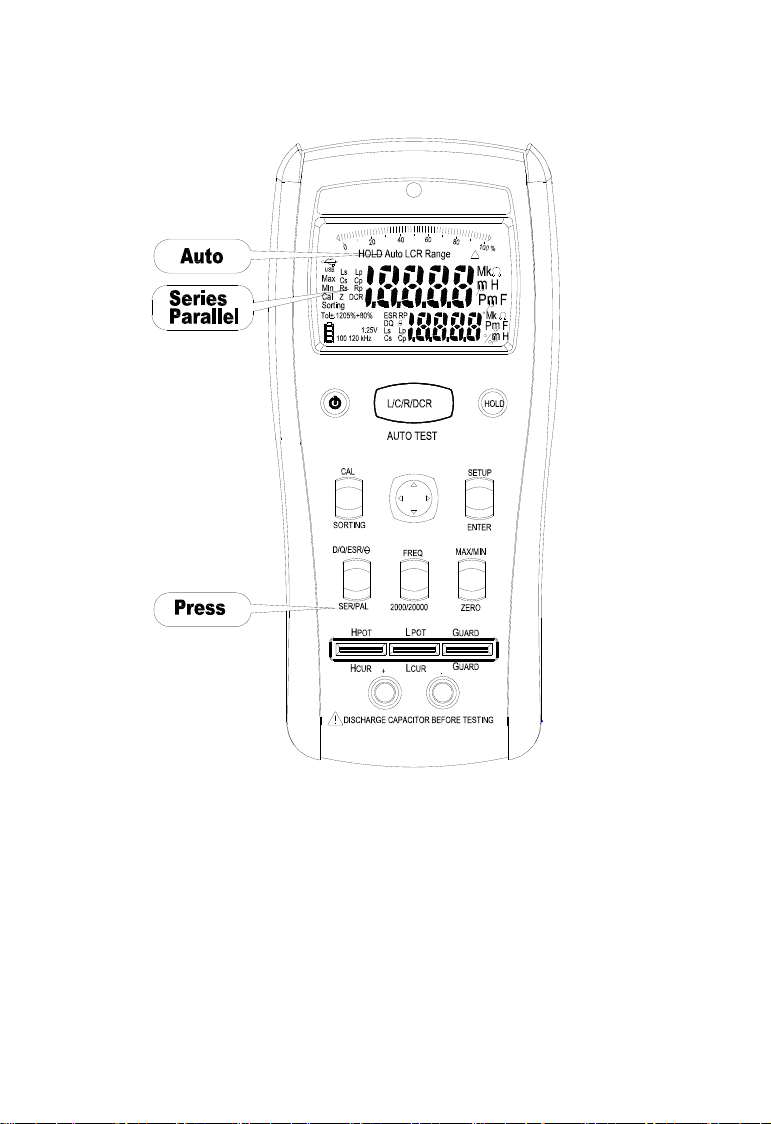

Messfunktion für Reihen/Parallel-Schaltung wählen
• Bei der L/C/R-Messfunktion ist als Vorgabe die automatische Reihen/Parallelschaltung
eingestellt.
• Drücken Sie die SER/PAL-Taste zur Wahl der Messfunktion.
13
Page 14

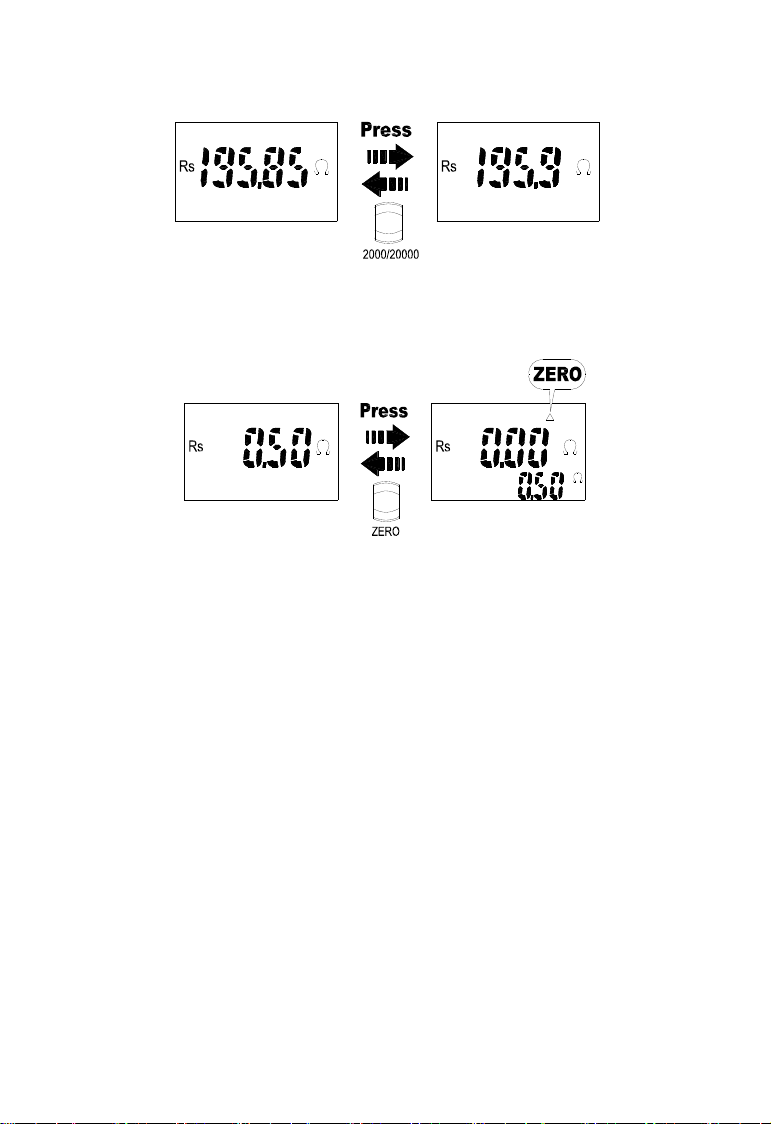

Display-Zählschritte wählen
• Drücken Sie die 2000 /20000-Taste zur Wahl der Display-Zählschritte.
Zero {Null}
Der ZERO-Modus registriert den aktuellen Eingangswert als Referenzwert, der in der
Unteranzeige erscheint. Die Referenz wird von den nachfolgenden Eingangswerten
subtrahiert, die dann in der Hauptanzeige erscheinen. Der ZERO-Modus läuft in folgenden Schritten ab.
1. Drücken Sie die ZERO-Taste zum Aufruf des ZERO-Modus. Das ∆-Symbol erscheint
im Display.
2. Drücken Sie nochmals die ZERO-Taste, um einen neuen Eingangswert als Referenzwert zu registrieren.
3. Halten Sie zum Verlassen dieses Modus die ZERO-Taste für 2 Sekunden gedrückt.
14
Page 15

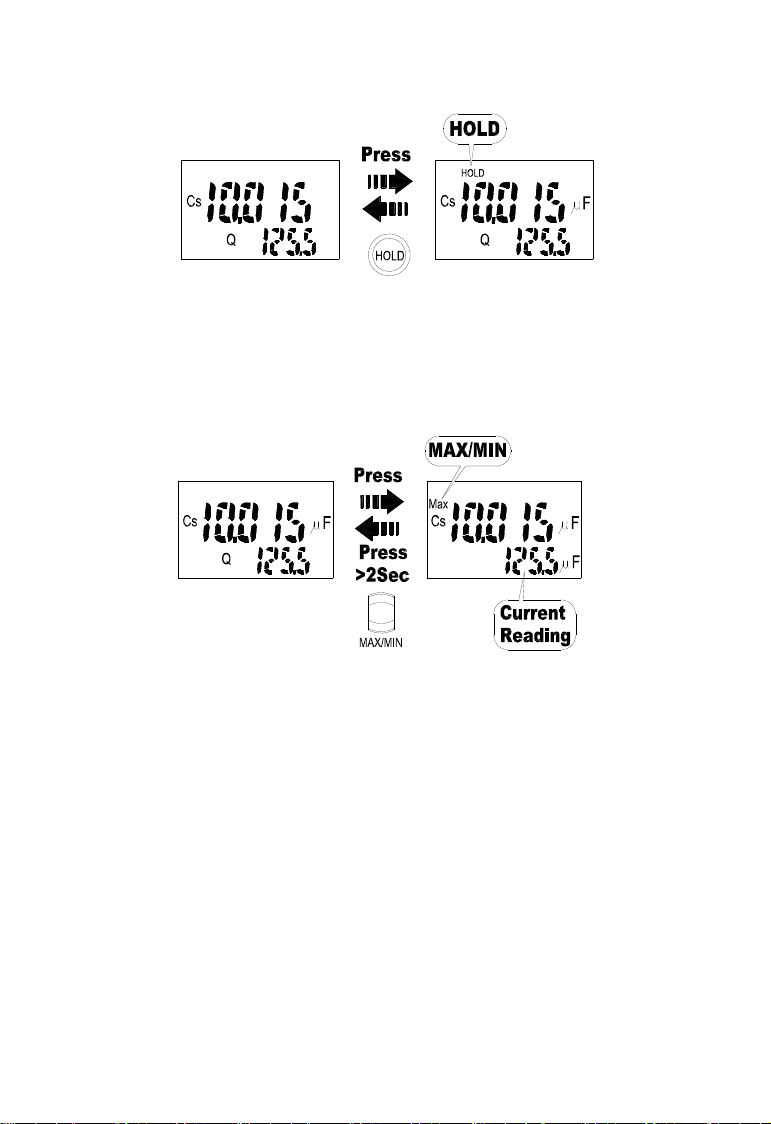

Display auf HOLD {Einfrieren} setzen
• Drücken Sie die HOLD-Taste zum Einfrieren der Anzeige des Gerätes. Mit nochmaligem Tastendruck wird der HOLD-Zustand deaktiviert.
MAX/MIN anzeigen
Der MAX/MIN-Modus registriert die Maximum- und Minimum-Eingangswerte. Liegt ein
Eingangswert unter dem registrierten Minimum-Wert oder über dem registrierten Maximum-Wert, ertönt eine Warnung und der neue Wert wird aufgezeichnet.
Der MAX/MIN-Modus läuft in folgenden Schritten ab.
1. Rufen Sie mit der MAX/MIN-Taste den MAX/MIN-Modus auf. MAX erscheint im Display, dazu der MAX-Wert in der Hauptanzeige und der aktuelle Wert in der Unteranzeige.
2. Drücken Sie die MAX/MIN-Taste zur Wahl der MAX- oder der MIN-Anzeige.
3. Halten Sie die MAX/MIN-Taste für 2 Sekunden gedrückt, um diesen Modus zu verlassen.
Hinweis: Diese Funktion ist nur beim CMT 437 vorhanden.
15
Page 16

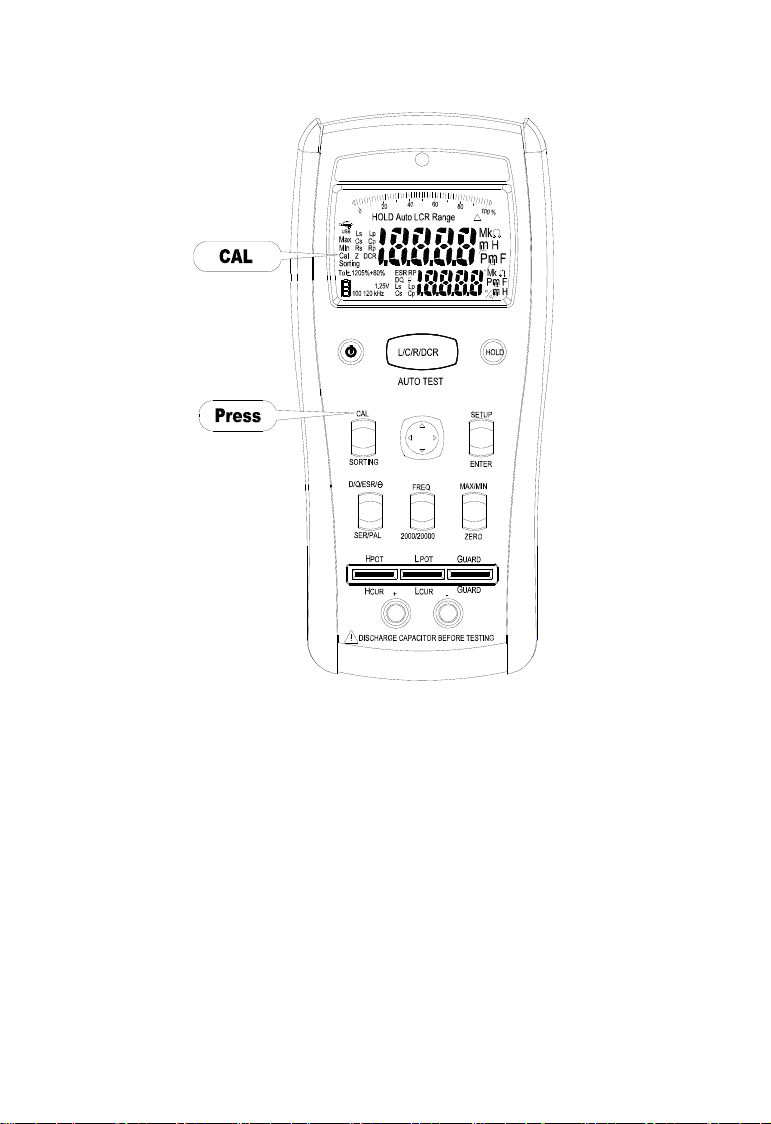

Kalibrierung
Für hochpräzise Messungen ist eine Kalibrierung erforderlich. Drücken Sie zum Kalibrieren des Gerätes die CAL-Taste.
16
Page 17

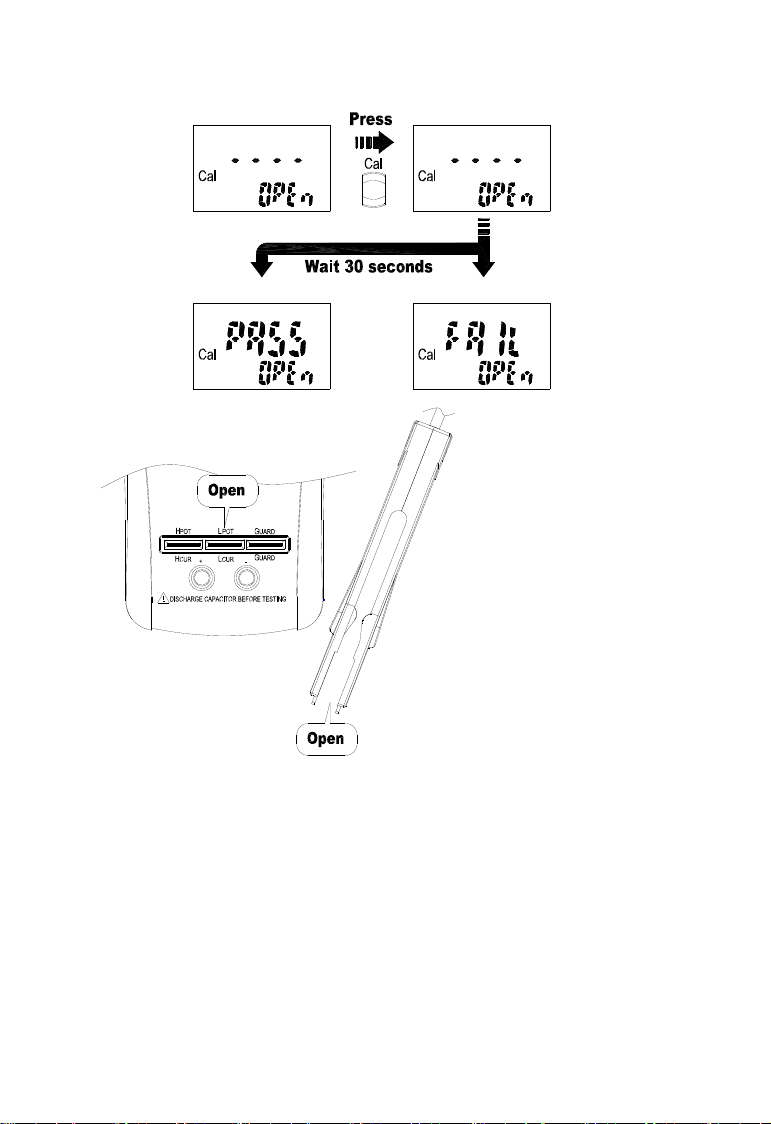

Wenn in der Unteranzeige ‚OPEN’ erscheint, geben Sie die Anschlussbuchse oder die
SMD-Pinzette frei und starten Sie die Leerlauf-Kalibrierung durch Drücken der CAL-Taste.
Nach etwa 30 Sekunden erscheint das Ergebnis der Leerlauf-Kalibrierung in der Hauptanzeige. Lautet das Ergebnis PASS {bestanden}, drücken Sie die CAL-Taste für den
nächsten Schritt. Lautet das Ergebnis FAIL {Fehler}, drücken Sie die CAL-Taste zum
Verlassen der Funktion.
17
Page 18

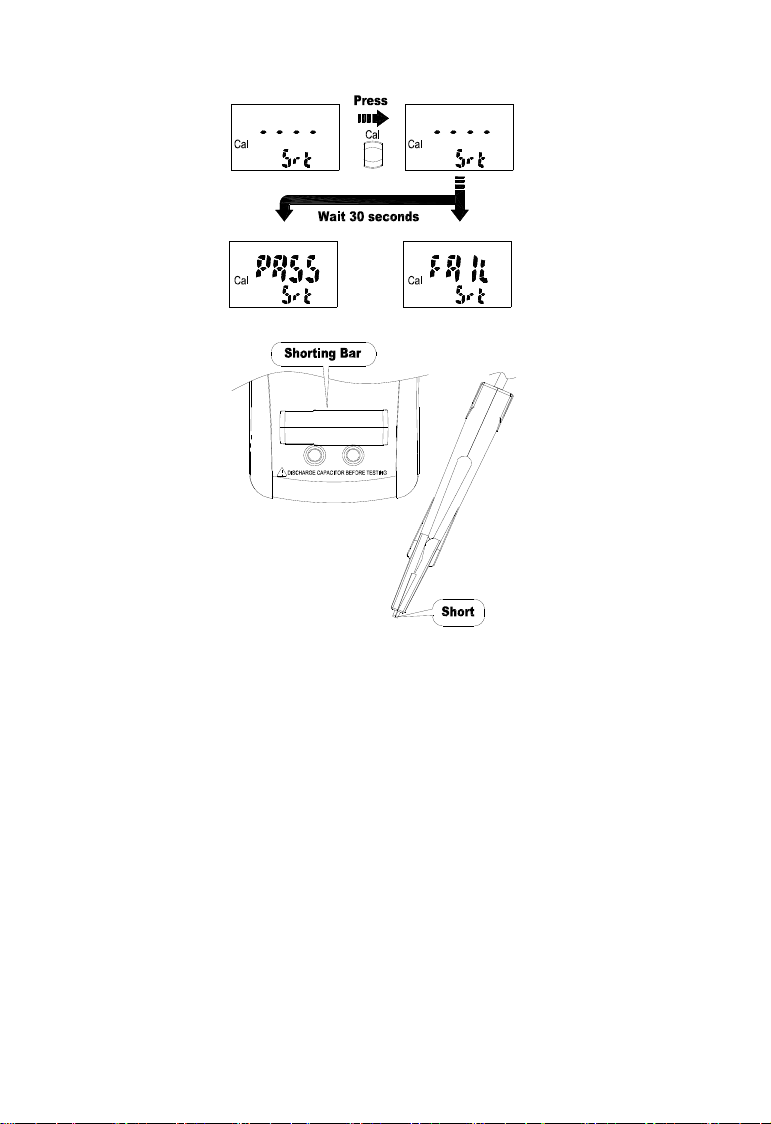

Wenn in der Unteranzeige ‚Srt’ erscheint, schließen Sie die Eingangsbuchsen oder die
SMD-Pinzette kurz und starten Sie die Kurzschluss-Kalibrierung durch Drücken der
CAL-Taste. Nach etwa 30 Sekunden erscheint das Ergebnis der Kurzschluss-Kalibrierung in der Hauptanzeige. Lautet das Ergebnis PASS {bestanden}, drücken Sie die
CAL-Taste, um die Kalibrierung zu beenden. Lautet das Ergebnis FAIL {Fehler}, drücken
Sie die CAL-Taste zum Verlassen der Funktion.
18
Page 19

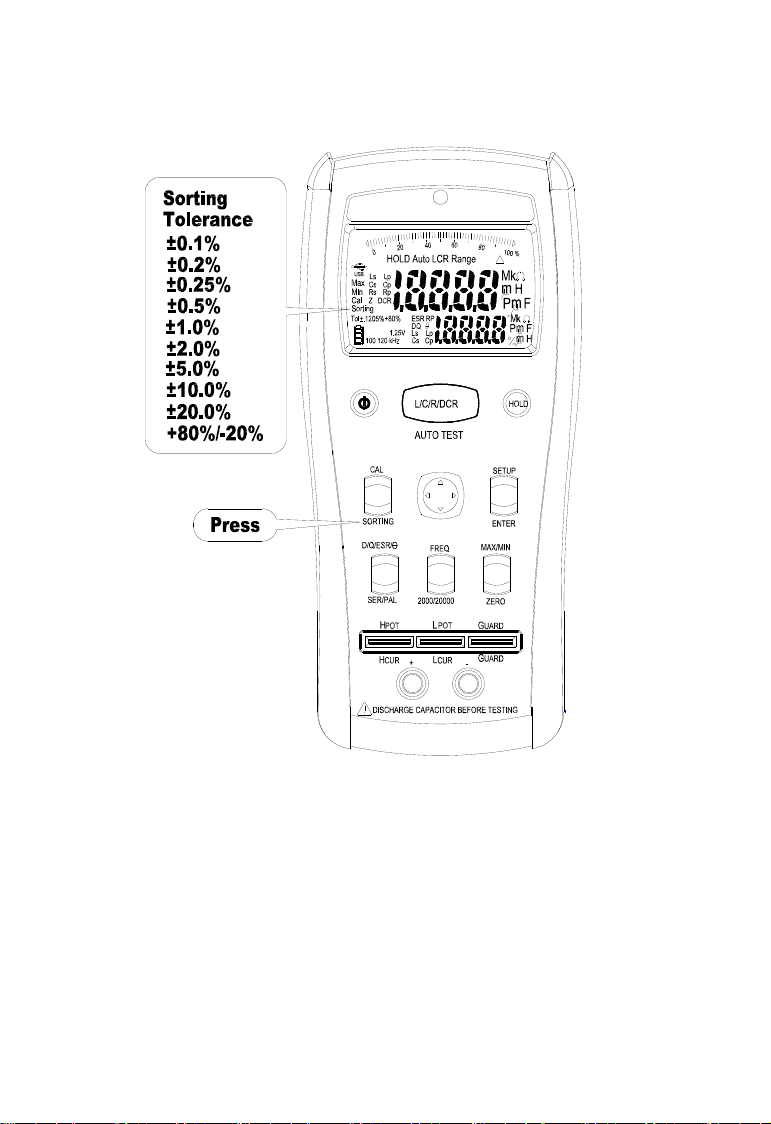

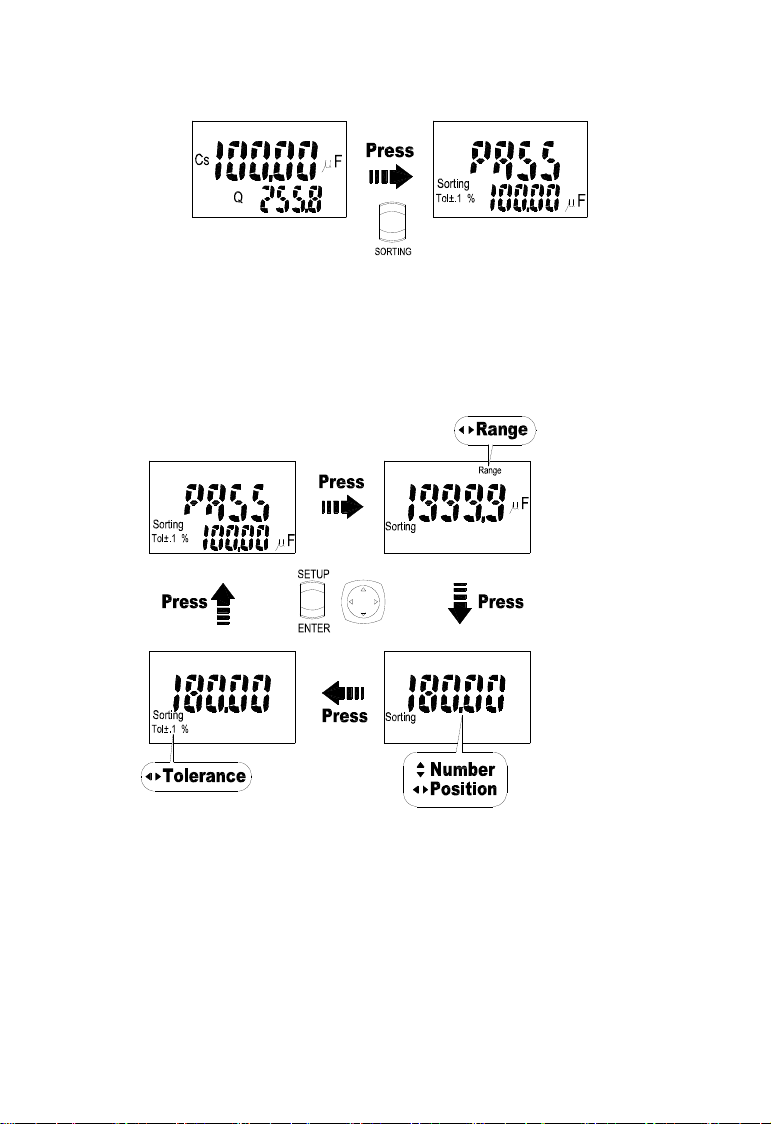

Sorting {Sortieren}
Drücken Sie zum Prüfen der Genauigkeit eines Bauelementes die SORTING-Taste, um
den SORTING-Modus aufzurufen. Das SORTING-Ergebnis erscheint in der Hauptanzeige, der aktuelle Wert in der Unteranzeige.
19
Page 20
Gemäß Vorgabe ist der SORTING-Standardwert der aktuelle Wert, und die Toleranz
beträgt ±1,0%.
SORTING-Standardwert festlegen
Folgende Schritte dienen zur Festlegung des SORTING-Standardwertes.
1. Drücken Sie SETUP zum Aufruf des SETUP-Modus.
2. Mit der◄ und ►-Taste bestimmen Sie den Bereich des Standardwertes. Mit ENTER
speichern Sie den eingestellten Wert und gelangen zum nächsten Schritt.
3. Mit der ▲, ▼, ◄ und ►-Taste bestimmen Sie den Standardwert. Mit ENTER speichern Sie den eingestellten Wert und verlassen diesen Modus.
4. Bestimmen Sie mit der ◄ und ►-Taste den Toleranzwert. Mit ENTER speichern Sie
den eingestellten Wert und verlassen diesen Modus.
20
Page 21

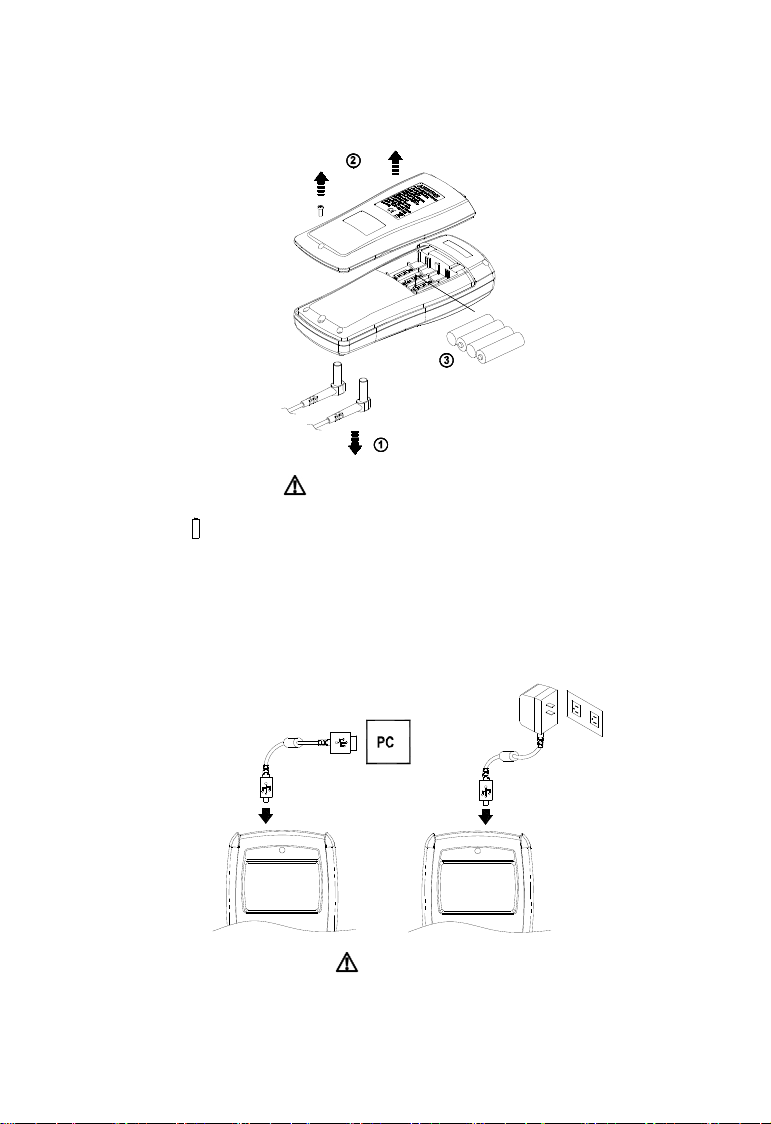

Batterien austauschen
Beachten Sie zum Austausch der Batterien folgende Abbildung.
Ersetzen Sie die Batterien sofort bei Erscheinen des Sym-
bols für erschöpfte Batterien, um falsche Anzeigen zu
vermeiden.
Als Ersatz werden 4 Alkali-Batterien LR6 oder AA benötigt.
Vorsicht
Externe Stromversorgung
Benutzen Sie zum Einsparen von Batterien die externe Stromversorgung.
Vorsicht
Verwenden Sie den 5-V-AC-Adapter nur wie in diesem Handbuch spezifiziert.
Verwenden Sie keine andere Stromquelle zum Anschluss an das Gerät.
21
Page 22
Spezifikationen
Allgemeine Spezifikationen
Max. Spannung für jede Anschlussbuchse :
30 VDC oder 30 VAC
Display : 2000/20000 Zählschritte
Anzeige für Bereichsüberschreitung : OL
Lebensdauer der Batterien : 50 Stunden
Symbol für erschöpfte Batterien : Sinkt die Batteriespannung unter die Betriebsspan-
nung, erscheint ein Symbol im Display.
Niedrige Batteriespannung : ca. 4,5V
Automatische Abschaltung : 10 Minuten
Umgebungsbedingungen : nicht kondensierend ≤10°C,
11°C bis 30°C (≤80% rel. Feuchte),
30°C bis 40°C (≤75% rel. Feuchte),
40°C bis 50°C (≤45% rel. Feuchte)
Lagertemperatur :
-20°C bis 60°C, 0 bis 80% rel. Feuchte (ohne Batterien)
Temperaturkoeffizient :
0,15 x (spez. Genauigkeit) / °C, < 18°C oder > 28°C.
Messrate : 1,25 pro Sekunde im Normalbetrieb
Höhe : 2000 m
Gewicht : 630 g einschl. Batterien
Abmessungen (B x H x T) :
95 mm x 207 mm x 52 mm mit Tasche
Zubehör :
Batterien (installiert), Messleitungen und Benutzerhandbuch
(Die mitgelieferte Pinzette ist zum Gebrauch mit dem Gerät vorgesehen.)
Stromversorgung : 4 Batterien 1,5 V, Typ LR6 oder AA
Schadstoffklasse : 2
Sicherheit : Erfüllt EN 61010-1, IEC 61010-1
EMC : EN 61326-1
Schock und Vibration : Sinusschwingung gemäß MIL-T- 28800E (5 bis 55 Hz, max.
3 g).
Aufprallfestigkeit : Fallhöhe 1,20 m auf Hartholz mit Betonunterlage
Benutzung in Innenräumen
eff
22
Page 23
Elektrische Spezifikationen
Genauigkeit: ±(% Anzeige + Zahl der Digits) bei 23°C ± 5°C und rel. Feuchte < 80%,
gemessen am 5poligen Eingang oder mit SMD-Pinzette.
Für präzise Messungen ist die Kalibrierung zwingend erforderlich.
(1) Induktivität
Frequenz
100 Hz
120 Hz
1 kHz
10 kHz
100 kHz [1]
[1] 100 kHz Testfrequenz nur beim CMT 437.
[2] Die Messdauer beträgt 2 Sekunden.
Eingangsschutz: 30 VDC oder 30 VAC
Mindestauflösung : 0,001 µH im Bereich für 20,000 µH.
Messdauer : 800 ms
Genauigkeit mit 2 Leitern : Addiere 1,0% zur Genauigkeit.
Hinweis : Bei D > 0,1 muss die Genauigkeit mit
multipliziert werden.
Bereich Genauigkeit
20,000 mH ± (0,5% + 5d) [2]
200,00 mH
2000,0 mH
20,000 H
± (0,2% + 5d)
200,00 H
2000,0 H ± (0,5% + 5d)
20,000 kH ± (1,0% + 5d) [2]
2000,0 µH ± (0,5% + 5d) [2]
20,000 mH
200,00 mH
2000,0 mH
± (0,2% + 5d)
20,000 H
200,00 H ± (0,5% + 5d)
2000,0 H ± (1,0% + 5d) [2]
200,00 µH ± (0,5% + 5d) [2]
2000,0 µH
20,000 mH
± (0,2% + 5d)
200,00 mH
2000,0 mH ± (2,0% + 5d)
20,000 H ± (5,0% + 5d)
20,000 µH ± (0,5% + 5d) [2]
200,00 µH
2000,0 µH
± (0,2% + 5d)
20,000 mH ± (2,0% + 5d)
200,00 mH ± (5,0% + 5d)
eff
2
1 D
23
Page 24
(2) Kapazität
Frequenz
Bereich Genauigkeit
2000,0 pF ± (0,5% + 5d) [2]
20,000 nF
100 Hz
120 Hz
200,00 nF
2000,0 nF
20,000 µF
± (0,2% + 5d)
200,00 µF ± (0,5% + 5d)
2000,0 µF ± (1,0% + 5d)
20,000 mF ± (2,0% + 5d) [2]
2000,0 pF ± (0,5% + 5d) [2]
20,000 nF
1 kHz
200,00 nF
2000,0 nF
± (0,2% + 5d)
20,000 µF ± (0,5% + 5d)
200,00 µF ± (1,0% + 5d)
2000,0 µF ± (2,0% + 5d) [2]
200,00 pF ± (0,5% + 5d) [2]
2000,0 pF
10 kHz
20,000 nF
200,00 nF
± (0,2% + 5d)
2000,0 nF ± (0,5% + 5d)
20,000 µF ± (2,0% + 5d)
200,00 µF ± (5,0% + 5d) [2]
20,000 pF ± (0,5% + 20d) [2]
200,00 pF
100 kHz [1]
2000,0 pF
20,000 nF
± (0,2% + 5d)
200,00 nF ± (0,5% + 5d)
2000,0 nF ± (2,0% + 5d)
20,000 µF ± (5,0% + 5d) [2]
[1] 100 kHz Testfrequenz nur beim CMT 437.
[2] Die Messdauer beträgt 2 Sekunden.
Eingangsschutz: 30 VDC oder 30 VAC
eff
Mindestauflösung : 0,001 pF im Bereich für 20,000 pF
Messdauer : 800ms
Genauigkeit mit 2 Leitern : Addiere 1,0% zur Genauigkeit.
Hinweis : Bei D > 0,1 muss die Genauigkeit mit
1 D
2
multipliziert werden.
24
Page 25
(3) Widerstand
Frequenz
Bereich Genauigkeit
200,00 Ω
2,0000 kΩ
100 Hz
120 Hz
20,000 kΩ
200,00 kΩ
2,0000 MΩ
± (0,2% + 5d)
20,000 MΩ ± (0,5% + 5d)
200,00 MΩ ± (1,0% + 5d) [2]
20,000 Ω ± (0,5% + 15d) [2]
200,00 Ω
2,0000 kΩ
1 kHz
20,000 kΩ
200,00 kΩ
± (0,2% + 5d)
2,0000 MΩ
20,000 MΩ ± (2,0% + 5d)
200,00 MΩ ± (5,0% + 5d) [2]
20,000 Ω ± (0,5% + 15d) [2]
200,00 Ω
10 kHz
2,0000 kΩ
20,000 kΩ
± (0,2% + 5d)
200,00 kΩ
2,0000 MΩ ± (2,0% + 5d)
20,000 MΩ ± (5,0% + 5d)
20,000 Ω ± (0,5% + 15d) [2]
200,00 Ω
100 kHz [1]
2,0000 kΩ
20,000 kΩ
± (0,2% + 5d)
200,00 kΩ ± (2,0% + 5d)
2,0000 MΩ ± (5,0% + 5d)
[1] 100 kHz Testfrequenz nur beim CMT 437.
[2] Die Messdauer beträgt 2 Sekunden.
Eingangsschutz : 30 VDC oder 30 VAC
eff
Mindestauflösung : 0,001Ω im Bereich für 20,000Ω
Messdauer : 800ms
Genauigkeit mit 2 Leitern : Addiere 1,0% zur Genauigkeit.
Hinweis : Bei D > 0,1 muss die Genauigkeit mit
1 D
2
multipliziert werden.
25
Page 26
(4) DCR
Bereich
200,00 Ω 0,01 Ω
2,0000 kΩ 0,0001 kΩ
20,000 kΩ 0,001 kΩ
200,00 kΩ 0,01 kΩ
2,0000 MΩ 0,0001 MΩ
20,000 MΩ 0,001 MΩ ± (0,5% + 5d)
200,00 MΩ 0,01 MΩ ± (1,0% + 5d) [1]
[1] < 50dgt Abweichung
Eingangsschutz : 30 VDC oder 30 VAC
Mindestauflösung : 0,01Ω im Bereich für 200,00Ω
Genauigkeit mit 2 Leitern : Addiere 1,0% zur Genauigkeit.
Auflösung Genauigkeit
± (0,2% + 5d)
eff
(5) D & Q
Definition : Q=1/D
Bereich : 2,000 bis 2000
Mindestauflösung : 0,001 im 2,000Ω Bereich
Genauigkeit : Genauigkeit der Hauptanzeige x (1+D)
Eingangsschutz : 30 VDC oder 30 VAC
Genauigkeit mit 2 Leitern : Addiere 1,0% zur Genauigkeit.
eff
(6) ESR :
Die Spezifikation von ESR ist die gleiche wie beim Widerstand.
(7) θ :
Bereich
-90,0° bis 90,0° 0,1° ± (0,2% + 5d)
Eingangsschutz : 30 VDC oder 30 VAC
Genauigkeit mit 2 Leitern : Addiere 1,0% zur Genauigkeit.
Hinweis : Die θ-Funktion ist nur beim CMT 437 vorhanden.
Auflösung Genauigkeit
eff
26
Page 27
Eingeschränkte Garantie
Für dieses Messgerät wird gegenüber dem Original-Käufer eine Garantie bezüglich
Material- und Verarbeitungsfehlern über einen Zeitraum von 2 Jahren ab Verkaufsdatum
übernommen. Der Hersteller wird innerhalb dieser Garantiezeit nach Überprüfung des
Fehlers oder der Fehlfunktion das fehlerhafte Gerät nach eigenem Ermessen austauschen oder instandsetzen.
Diese Garantie umfasst nicht Sicherungen, Batterien sowie Schäden infolge falscher
Anwendung, Sorgfaltsverletzungen, Unfall, unbefugter Reparatur, Umbau, Kontamination
oder abnormaler Bedingungen im Betrieb oder bei der Handhabung.
Alle besagten Garantien, die aus dem Verkauf des Gerätes entstehen, und zwar einschließlich, jedoch nicht limitiert, der Zusicherung der allgemeinen Gebrauchstauglichkeit
und Eignung für einen bestimmten Zweck, sind auf oben Gesagtes limitiert. Der Hersteller haftet nicht für den Nutzungsausfall des Gerätes oder andere Zufalls- oder Folgeschäden, Aufwendungen oder wirtschaftliche Verluste oder für einen Anspruch oder
mehrere Ansprüche aus derartigen Schäden, Aufwendungen oder wirtschaftlichen Verlusten. In manchen Ländern oder Staaten gelten abweichende Gesetze, so dass die
obigen Begrenzungen und Ausnahmen nicht immer zutreffen.
27
Page 28
CMT 417 und CMT 437 sind Markennamen von
COSINUS Messtechnik GmbH
Lise-Meitner-Str. 6 (Rgb. 1.4A) | D-85521 Ottobrunn
Tel ++49 (0)89-665594–0 | Fax ++49 (0)89-665594–30
eMail: [email protected] | Internet: www.cosinus.de
28
Page 29
Page 30
Page 31
Page 32
7 gute Gründe, die für COSINUS sprechen.
COSINUS ComputerMesstechnik GmbH
Lise-Meitner-Strasse 6
85521 Ottobrunn
Tel. +49 89 66
55 94 - 0
Fax +49 89 66 55 94 - 30
[email protected]
www.cosinus.de
V1004
Loading...
