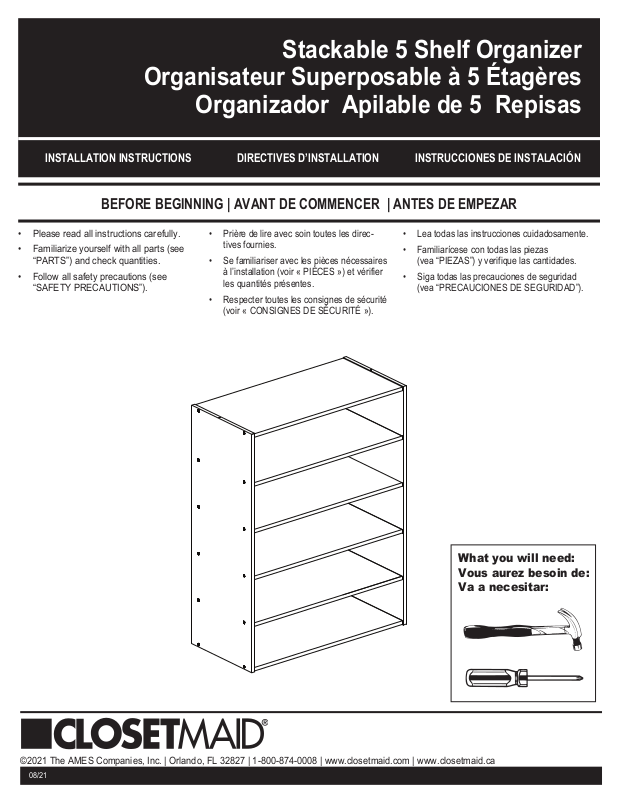

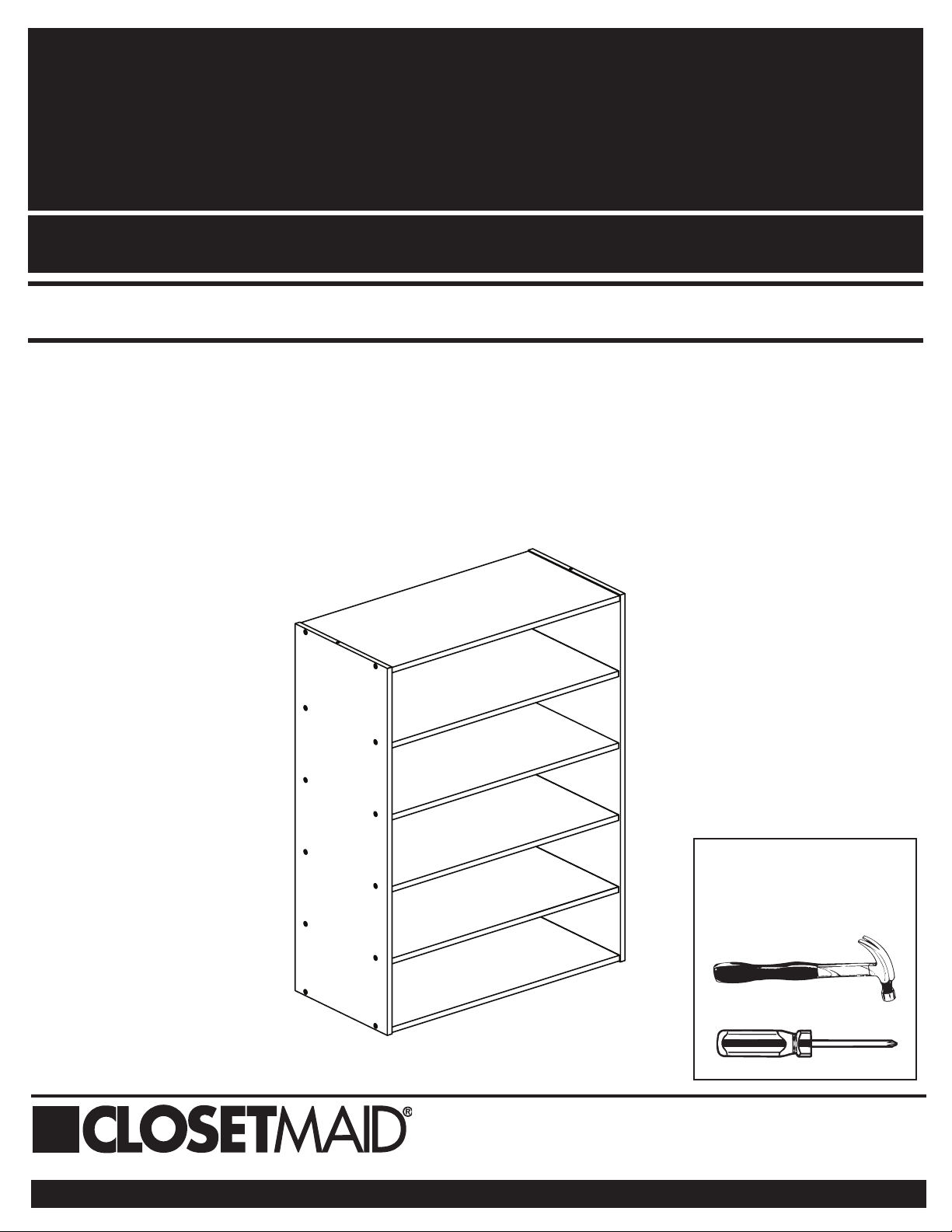

Page 1

Stackable 5 Shelf Organizer

Organisateur Superposable à 5 Étagères

Organizador Apilable de 5 Repisas

INSTALLATION INSTRUCTIONS DIRECTIVES D’INSTALLATION INSTRUCCIONES DE INSTALACIÓN

BEFORE BEGINNING | AVANT DE COMMENCER | ANTES DE EMPEZAR

• Please read all instructions carefully.

• Familiarize yourself with all parts (see “PARTS”) and check quantities.

• Follow all safety precautions (see “SAFETY PRECAUTIONS”).

• Prière de lire avec soin toutes les directives fournies.

• Se familiariser avec les pièces nécessaires à l’installation (voir « PIÈCES ») et vérifier les quantités présentes.

• Respecter toutes les consignes de sécurité (voir « CONSIGNES DE SÉCURITÉ »).

• Lea todas las instrucciones cuidadosamente.

• Familiarícese con todas las piezas (vea “PIEZAS”) y verifique las cantidades.

• Siga todas las precauciones de seguridad (vea “PRECAUCIONES DE SEGURIDAD”).

What you will need: Vous aurez besoin de: Va a necesitar:

08/21

Page 2

SAFETY PRECAUTIONS | CONSIGNES DE SÉCURITÉ | PRECAUCIONES DE SEGURIDAD

WARNING

• This unit contains small parts which could be a choking hazard for small children. Children should be under adult supervision at all times or serious injury could occur.

• Always unload unit prior to moving the unit. The weight of personal belongings can cause the unit to become unstable and either tip or collapse. Serious bodily injury and/ or damage to personal belongings may occur.

• Do not overload unit. If any shelf, top, or bottom of unit bows or bends greater than ½", it is overloaded. The shelf, top, or bottom could collapse and cause serious bodily injury and/or damage to personal belongings.

• Do not climb or step on the unit. The unit may become unstable and either tip or collapse. Serious bodily injury and/or damage to personal belongings may occur.

• Do not mount or attach anything to the sides, rear or front of the unit as this can create a force which can cause the unit to tip. Serious bodily injury and/or damage to personal belongings may occur.

• Do not hang this unit on the wall. The product structure is not designed for wall hanging. Serious bodily injury, damage to personal belongings, and/ or damage to the wall may occur.

• Do not stack units more than 2 high.

• All units must be secured individually to wall stud using L-Bracket and Wall Screw (#10 x 1-1/2") provided. If wall stud is not accessible, consult your local hardware store for appropriate mounting hardware. Failure to do so may create an unsafe tipping hazard that could lead to serious bodily injury and/or damage to personal belongings.

• Follow proper safety procedures when using power tools and ladders.

• We recommend you protect your work surface during assembly to prevent scratching or damage to table tops, wood floors, etc.

MISE EN GARDE

• Ce module contient de petites pièces avec lesquelles de petits enfants peuvent s'étouffer. Les enfants doivent toujours être sous la surveillance constante d’adulte faute de quoi des blessures graves peuvent se produire.

• Toujours vider le module avant de le déplacer. Le poids des effets personnels qui s’y trouvent peut causer l’instabilité du module et le faire basculer ou s’affaisser. Cela pourrait provoquer des blessures graves ou des dommages matériels.

• Ne pas surcharger les modules. Lorsqu'une étagère ou encore le haut ou le bas d'un module plie ou arque de plus de 1,2 cm, cela indique une surcharge. L’étagère ou les panneaux supérieur ou inférieur pourraient s'affaisser, provoquant des blessures graves ou des dommages matériels.

• Ne pas grimper ou se tenir debout ou assis sur le module. Le module risque de devenir instable et basculer ou s’affaisser. Cela pourrait provoquer des blessures graves ou des dommages matériels.

• Ne rien ancrer ou fixer sur les côtés, l'arrière ou l'avant du module, car cela pourrait le faire basculer. Cela pourrait provoquer des blessures graves ou des dommages matériels.

• Ne pas suspendre ce module au mur. La structure de ce produit n’est pas conçue pour suspendre au mur. Cela pourrait provoquer des blessures graves, des dommages matériels ou endommager le mur.

• Ne pas superposer plus de deux modules.

• Tous les modules doivent être fixés aux montants de charpente à l’aide de Supports en L et de la Vis Murale (nº 10 x 38 mm) fournis. Lorsqu’ aucun montant de charpente n’est accessible, consulter une quincaillerie locale pour obtenir la quincaillerie d’installation qui convient. Négliger de le faire peut provoquer un danger de basculement susceptible d’occasionner des blessures graves ou des dommages matériels.

• Respecter toutes les consignes de sécurité lors de l’utilisation d’outils à moteur et d’échelles.

• Nous recommandons de protéger la surface de travail durant le montage afin d'éviter d’égratigner ou d’endommager les dessus de table, plancher de bois, etc.

ADVERTENCIA

•

Este

producto contiene piezas pequeñas que pueden causar peligro de asfixia a niños pequeños. Los niños deben estar bajo la supervisión de un adulto en todo momento, de lo contrario pueden ocurrir lesiones graves.

• Vacíe siempre la unidad antes de moverla de lugar. El peso de los objetos personales puede hacer que la unidad quede inestable, se vuelque o colapse pudiendo causar lesiones personales graves y / o daños a los objetos personales.

• No sobrecargue la unidad. Si cualquier repisa

o la parte superior o inferior de la unidad se

arquea o se dobla más de 1,2 cm, está sobrecargada. La repisa o la parte superior o inferior puede colapsarse, causando lesiones corporales graves y/o daños a objetos personales.

• No escale o suba a la unidad. La unidad puede resultar inestable y puede volcarse o colapsar pudiendo causar lesiones graves personales y daños a los objetos personales.

• No instale o fije nada a los laterales de la unidad o partes delantera o trasera ya que puede crear peso y resultar en que la misma se vuelque pudiendo causar lesiones graves personales y daños a los objetos personales.

• No cuelgue esta unidad a la pared. La estructura del producto no está diseñada para colgarse en la pared. Pueden ocurrir lesiones personales graves y daños a los objetos personales y / o a la pared.

• No apile más de una unidad encima de otra.

• Todas las unidades deben sujetarse individualmente al montante de la pared usando un Soporte en Forma de L y un Tornillo de Pared (#10 x 3,8 cm) incluidos. Si no se puede acceder al montante de la pared, visite su ferretería local para los herrajes de montaje apropiados. El no instalar este producto correctamente podría resultar en que la unidad se vuelque y en lesiones graves personales y/o daños a objetos personales.

• Siga los procedimientos de seguridad adecuados al usar herramientas eléctricas y escaleras.

• Recomendamos que proteja su área de trabajo durante el ensamblaje para no rayar las superficies de las mesas, pisos de madera, etc.

Page 3

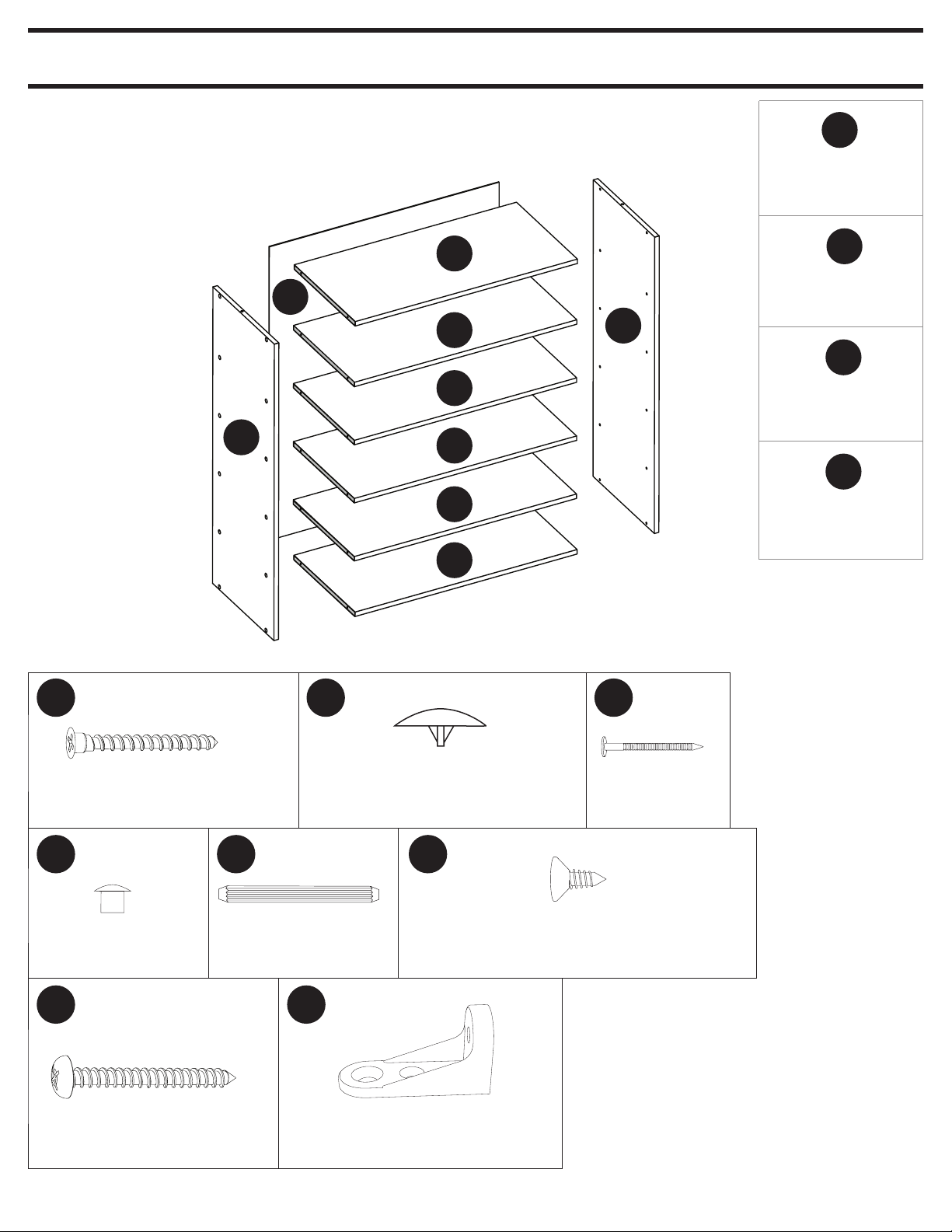

PARTS | PIÈCES | PIEZAS

left side panel (1)

panneau latéral de gauche (1)

panel lateral izquierdo (1)

9572

right side panel (1)

panneau latéral de droite (1)

panel lateral derecho (1)

fixed shelf (6)

étagère fixe (6)

repisa fija (6)

back panel (1)

panneau arrière

(1) panel trasero (1)

50528

wood screw #8 x 1-1/2” (24) vis à bois nº 8 x 3,8 cm (24) tornillo de madera n.º 8 x 3,8 cm (24)

DD EE

screw cover (24) capuchon (24) tapón (24)

817215 0523

wall screw - #10 x 1-1/2” (1) vis murale - nº 10 x 3,8 cm (1) tornillo de pared - #10 x 3,8 cm (1)

screw cover (24) capuchon (24) tapón (24)

50514 81719

L-bracket screw (#10 x 1/2” Flathead) (1) vis de support en L (à tête plate nº 10 x 1,3 cm) tornillo de soporte en forma de L (cabeza plana #10 x 1,3 cm)

L-bracket (1) support en L (1) soporte en forma de L (1)

nail (18) clou (18) clavo (18)

Page 4

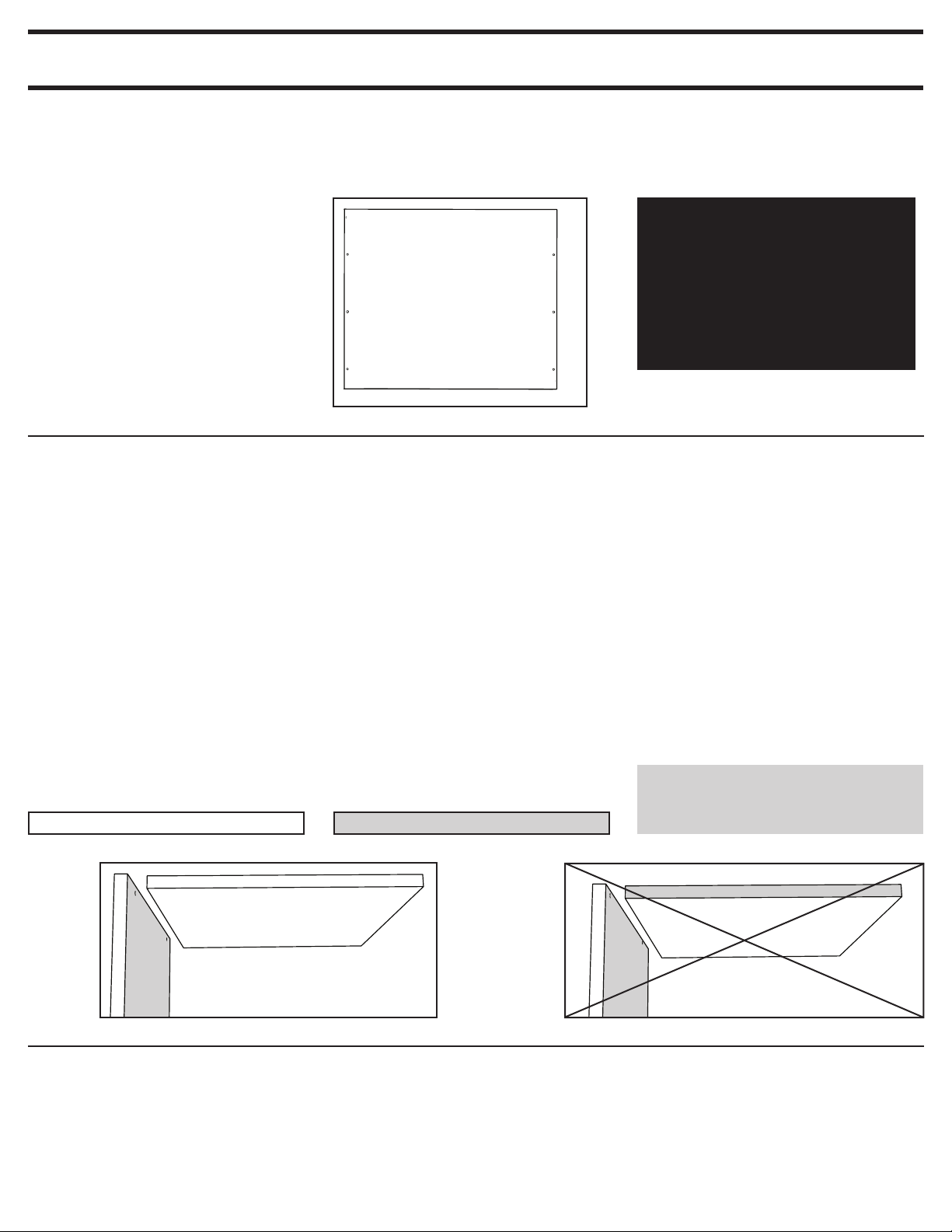

HELPFUL HINTS | CONSEILS UTILES | CONSEJOS PRÁCTICOS

PART IDENTIFICATION IDENTIFICATION DES PIÈCES

PART IDENTIFICATION SAMPLE EXEMPLE D’IDENTIFICATION DES PIÈCES MUESTRA DE IDENTIFICACIÓN DE LAS PIEZAS

Use “PART IDENTIFICATION” picture (in step) and exploded view (on previous page) to identify parts!

Utiliser l’illustration « IDENTIFICATION DES PIÈCES » (dans la description de l’étape) et le schéma éclaté (à la page précédente) pour identifier les pièces!

¡Use la imagen “IDENTIFICACIÓN DE LAS PIEZAS” (en el paso) y la perspectiva ampliada (en la página anterior) para identificar las piezas!

FINISHED VS. UNFINISHED

It is important to understand how finished edges go together. Take a moment to lay out all the wood pieces and note the finished and unfinished (raw wood) edges. Arrange pieces so all finished edges are facing the same way. While assembling, take care to note in each diagram which way finished edges are facing. In general, all finished edges will face forward and all finished sides (large area of piece) will face up when product is fully assembled and upright.

Look for part letter “stamping” in unfinished edges of part.

Rechercher « l’estampillage » de la lettre de pièce dans les bordures brutes de la pièce.

Busque la letra de la pieza estampada en los bordes sin acabar de la pieza.

OUVRÉ VS BRUT

Il est important de comprendre comment s’emboîtent les bordures ouvrées. Prendre le temps d’étaler toutes les pièces en bois et remarquer quelles sont les bordures ouvrées et brutes (bois non fini). Disposer les pièces de manière à ce que les bordures ouvrées soient toutes orientées dans la même direction. Lors du montage, prendre soin de noter dans cha-cun des schémas dans quelle direction les bordures ouvrées sont orientées. De manière générale, toutes les bordures ouvrées sont orientées vers l’avant et les surfaces ouvrées (grandes surfaces) sont orientées vers le haut une fois le produit assemblé et en place.

IDENTIFICACIÓN DE LAS PIEZAS

• Note overall shape of part. Count and locate holes in each part.

• Remarquer la forme générale de chaque pièce. Compter et localiser les trous de chaque pièce.

• Vea la forma de las piezas en general. Cuente y ubique los agujeros de cada pieza.

SUPERFICIES ACABADAS Y SIN ACABAR

Es importante comprender cómo los bordes acabados se unen. Tome el tiempo de organizar todas las piezas de madera y observe los lados acabados y sin acabar

(madera sin tratar). Coloque las piezas para que todos los bordes acabados queden orientados en la misma dirección. Al montar el producto, tenga cuidado de observar la orientación de los bordes acabados en cada diagrama. En general, todos los bordes acabados se orientarán hacia delante y todos los lados acabados (superficies grandes de una pieza) se orientarán hacia arriba una vez que el producto quede completamente montado y en posición vertical.

FINISHED EDGE BORDURE OUVRÉE BORDE ACABADO

CORRECT CORRECT CORRECTO

ALWAYS ALIGN FINISHED EDGES! TOUJOURS ALIGNER LES BORDURES OUVRÉES! ¡SIEMPRE ALINEE LOS BORDES ACABADOS!

HAND TIGHTEN SCREWS

We recommend you hand-tighten screws. Use care not to overtighten if using power tools.

UNFINISHED “RAW” EDGE BORDURE BRUTE (NON FINIE) BORDE SIN ACABAR

RESSERRER LES VIS À LA MAIN

Nous recommandons de resserrer les vis à la main. Prendre garde de ne pas trop serrer en utilisant des outils mécaniques.

• Unfinished surfaces are shaded in gray.

• Les surfaces brutes sont colorées en gris.

• Las superficies sin acabar están sombreadas en color gris.

INCORRECT INCORRECT INCORRECTO

APRIETE LOS TORNILLOS A MANO

Recomendamos que usted apriete los tornillos a mano. No apriete demasiado los tornillos si usa una herramienta automática.

Page 5

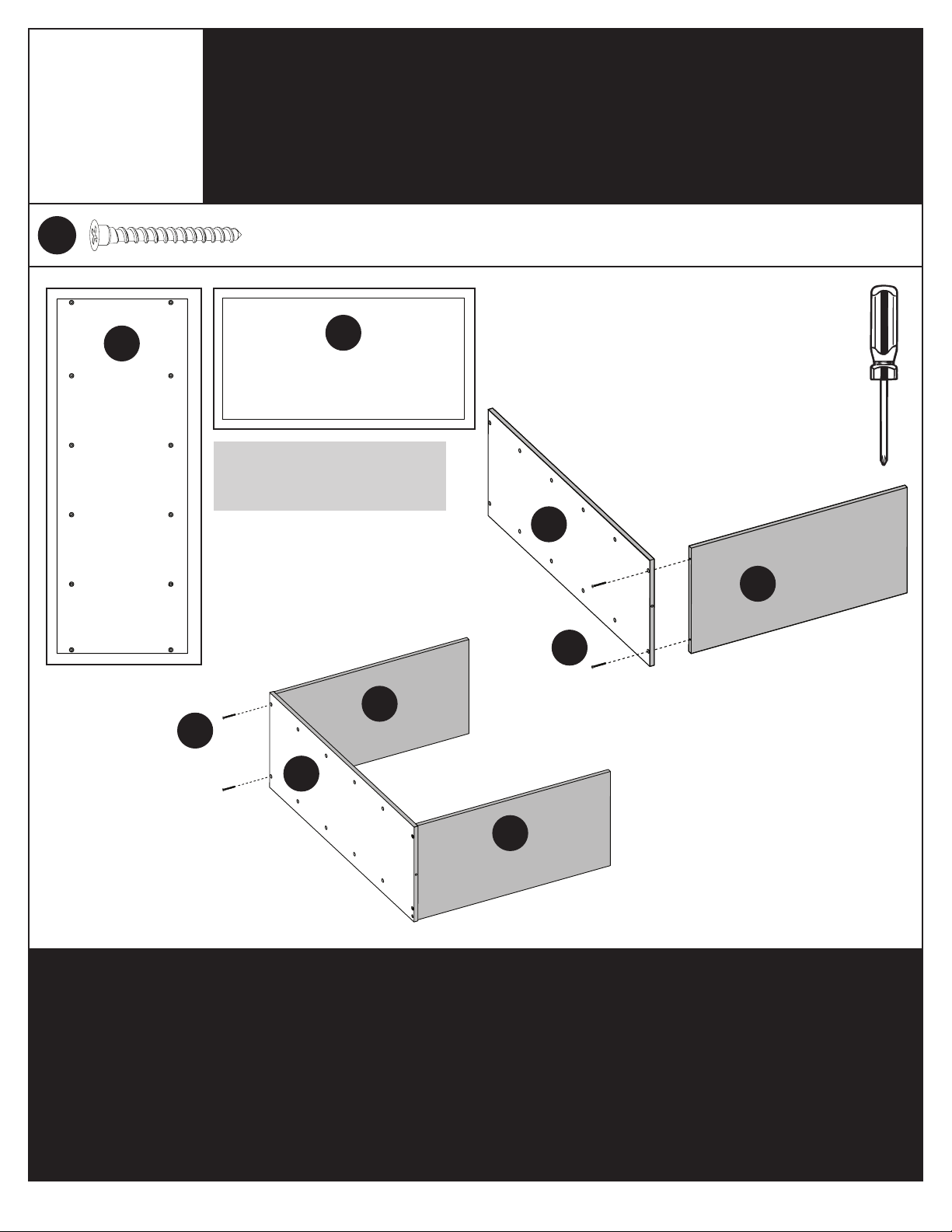

STEP 1

Attach side panel to bottom and top fixed shelves.

ÉTAPE 1 PASO 1

SIDE PANEL PANNEAU LATÉRAL PANEL LATERAL

Fixer le panneau latéral aux étagères fixes d’en haut et d’en bas. Fije el panel lateral a las repisas fijas inferior y superior.

x 4

FIXED SHELF ÉTAGÈRE FIXE REPISA FIJA

• Unfinished surfaces are shaded in gray.

• Les surfaces brutes sont colorées en gris.

• Las superficies sin acabar están sombreadas en color gris.

NOTE:

• This unit will be assembled with the back (unfinished edges) of the unit facing up.

• Attach RIGHT side panel to BOTTOM fixed shelf as shown.

• Attach RIGHT side panel to TOP fixed shelf as shown.

• Cover all exposed screw heads with cover caps.

REMARQUE :

• Ce module sera monté de manière à ce que l’arrière (bordures brutes) soit orienté vers le haut.

• Fixer le panneau de DROITE à l’étagère fixe INFÉRIEURE, tel qu’illustré.

• Fixer le panneau de DROITE à l’étagère fixe SUPÉRIEURE, tel qu’illustré.

• Recouvrir les têtes de vis exposées à l’aide des capuchons.

BOTTOM BAS PARTE INFERIOR

NOTA:

• Esta unidad se montará con la parte posterior (bordes sin terminar) de la unidad hacia arriba.

• Fije el panel lateral DERECHO a la repisa fija INFERIOR tal como se indica.

• Fije el panel lateral DERECHO a la repisa fija SUPERIOR tal como se indica.

• Cubra las cabezas expuestas de los tornillos con los tapones.

Page 6

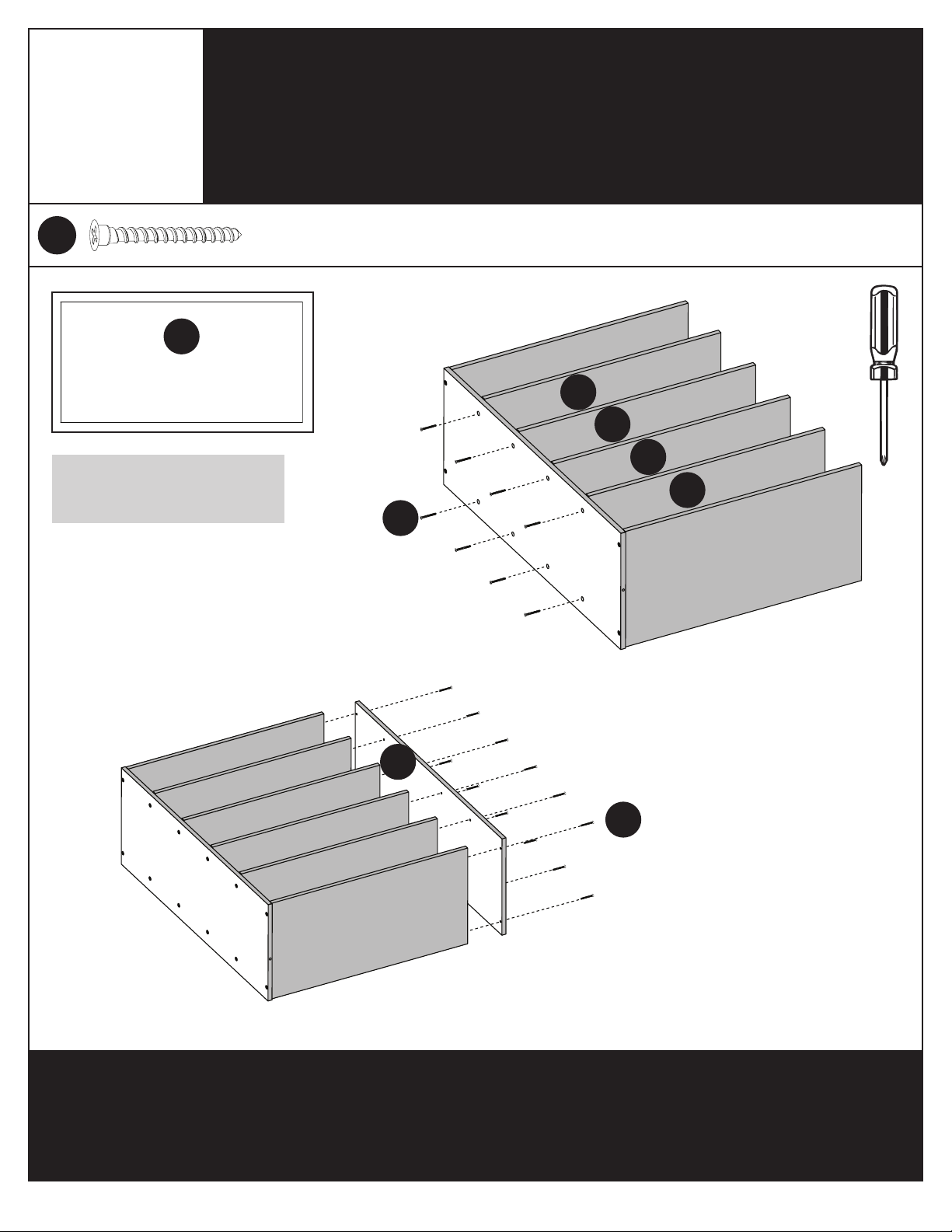

STEP 2

Attach remaining fixed shelves and other side panel.

ÉTAPE 2 PASO 2

FIXED SHELF ÉTAGÈRE FIXE REPISA FIJA

• Unfinished surfaces are shaded in gray.

• Les surfaces brutes sont colorées en gris.

• Las superficies sin acabar están sombreadas en color gris.

Installation des autres étagères fixes et de l’autre panneau latéral.

Coloque las repisas fijas restantes y el otro panel lateral.

x 20

NOTE:

• Attach remaining fixed shelves to RIGHT side panel as shown.

• Attach LEFT side panel to fixed shelves as shown.

REMARQUE :

• Installer les autres étagères fixes au panneau latéral de DROITE.

• Fixer le panneau de GAUCHE aux étagères fixes, tel qu’illustré.

BOTTOM OF UNIT FOND DU MODULE PARTE INFERIOR DE LA UNIDAD

NOTA:

• Fije las repisas fijas restantes al panel lateral DERECHO tal como se indica.

• Fije el panel lateral IZQUIERDO a las repisas fijas tal como se indica.

Page 7

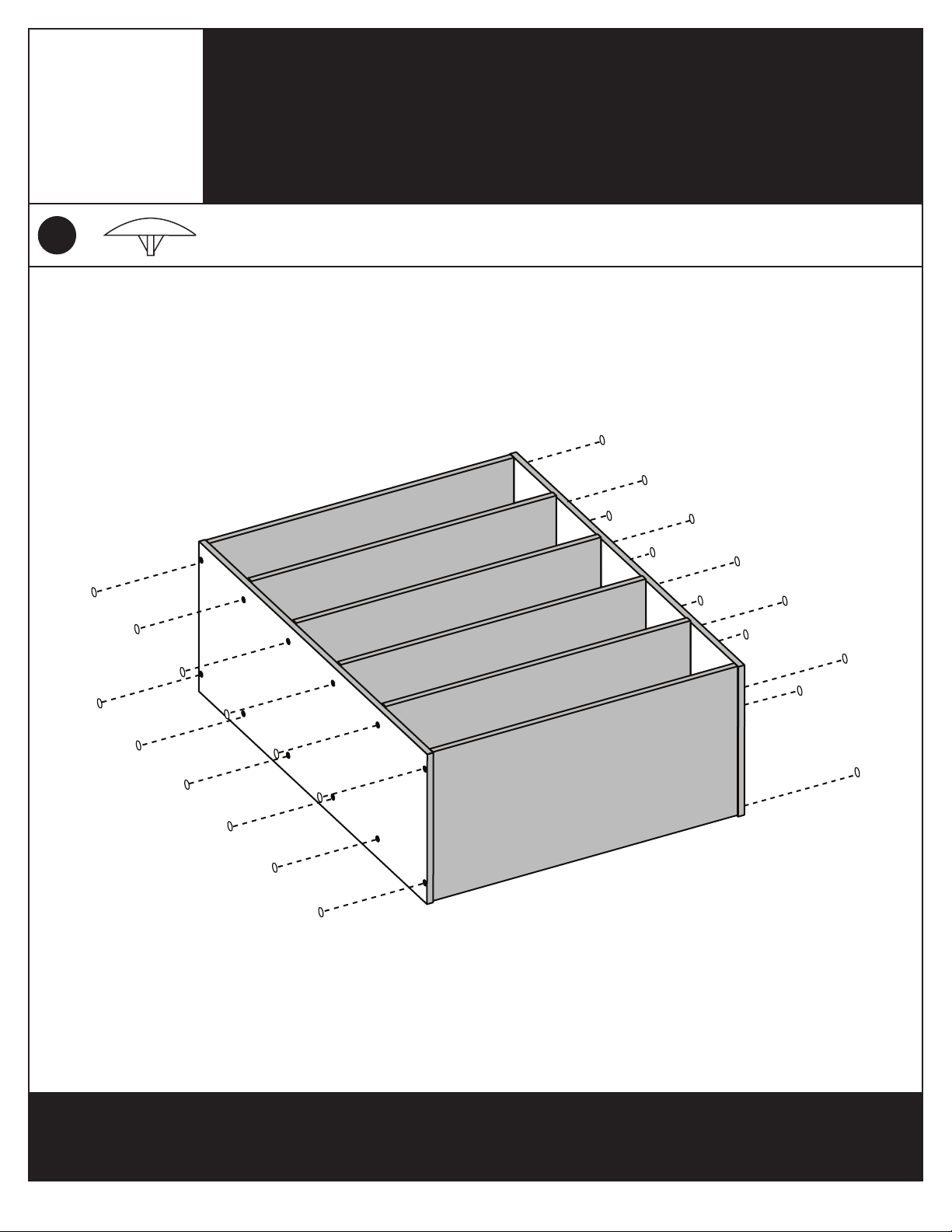

STEP 3

Cover all exposed screw heads with a screw cover.

ÉTAPE 3 PASO 3

Recouvrir les têtes de vis exposées à l’aide des capuchons. Cubra las cabezas expuestas de los tornillos con los tapones.

x 24

NOTE:

• Push screw covers onto all screw heads.

REMARQUE :

• Pousser les capuchons de vis sur toutes les têtes de vis.

NOTA:

• Coloque tapones sobre las cabezas de todos los tornillos.

Page 8

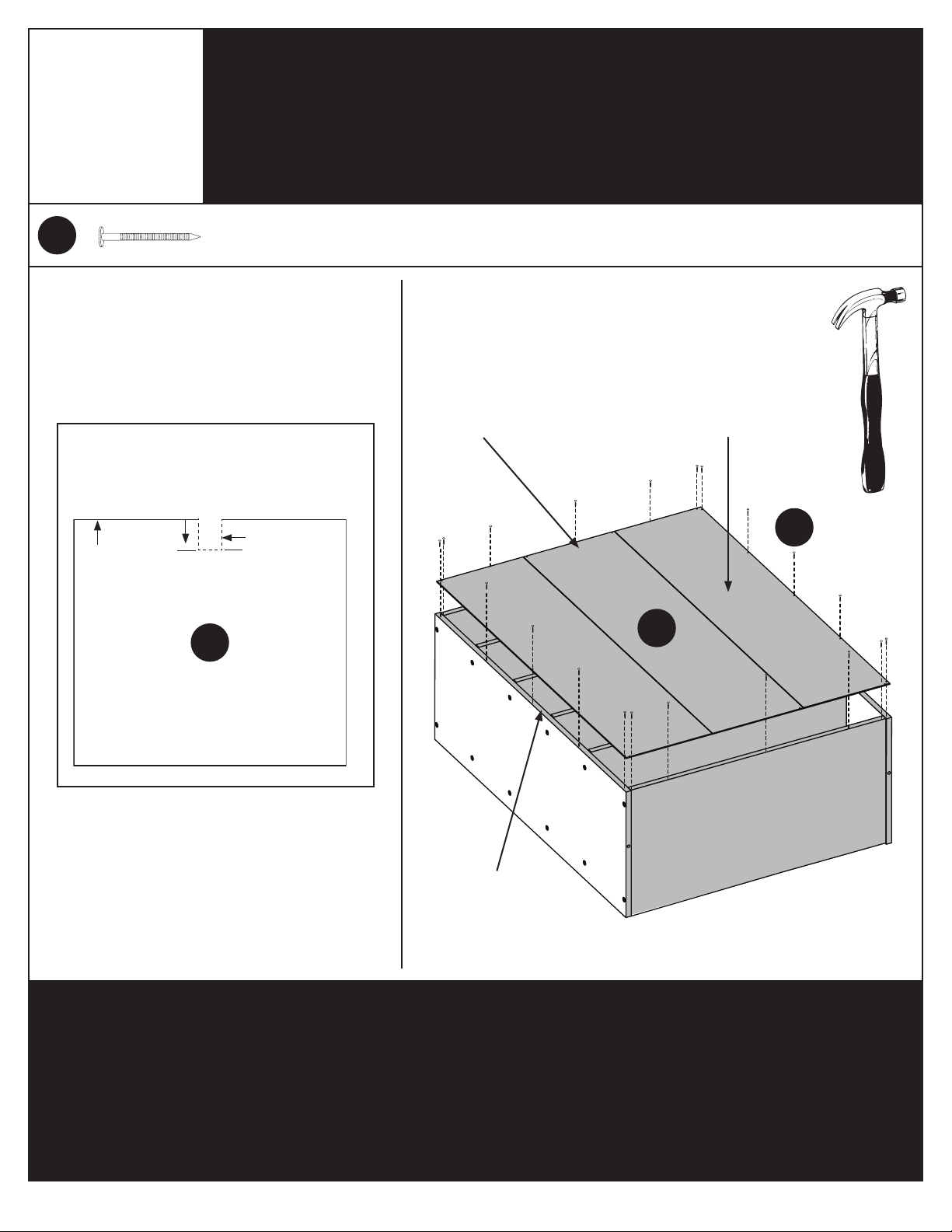

STEP 4

Attach back panel to back (unfinished) side of unit.

ÉTAPE 4 PASO 4

Fixer le panneau arrière au côté arrière (brut) du module. Fije el panel trasero al lado trasero (sin acabar) de la unidad.

x 18

FOR STACKING UNITS ONLY—DO THIS FIRST! POUR SUPERPOSER LES MODULES

SEULEMENT : PROCÉDER D’ABORD AINSI! SÓLO PARA UNIDADES APILABLES. ¡HAGA

ESTO PRIMERO!

CUT HOLE FIRST DÉCOUPER D’ABORD LE TROU CORTE PRIMERO EL AGUJERO

3/4”

TOP HAUT SUPERIOR

1-1/4” 3,2 cm

1,9 cm

FOR SINGLE & STACKING UNIT(S) MODULE(S) AUTONOME OU SUPERPOSÉS PARA UNIDADES SENCILLAS Y APILABLES

IF STACKING, PLACE CUT HOLE HERE!

POUR SUPERPOSER LES MODULES, PLACER LE TROU ICI!

¡SI ESTÁ APILANDO, PONGA EL AGUJERO AQUÍ!

UNFINISHED (RAW) SIDE OF BACK PANEL UP!

CÔTÉ BRUT (NON OUVRÉ) DU PANNEAU VERS LE HAUT!

¡EL LADO SIN ACABAR (SIN TRATAR) DEL PANEL TRASERO ORIENTADO HACIA ARRIBA!

BACK PANEL PANNEAU ARRIÈRE PANEL TRASERO

CUT HOLE AT TOP OF BACK PANEL BEFORE NAILING ON!

COUPER UNE OUVERTURE AU SOMMET DU PANNEAU ARRIÈRE AVANT DE CLOUER!

¡HAGA UN AGUJERO EN LA PARTE SUPERIOR DEL PANEL TRASERO ANTES DE CLAVARLO!

NOTE:

• If you plan to stack units, use scissors or utility knife to cut a 3/4” x 1-1/4” hole in top center location of back panel.

• With all unfinished edges facing up, square up the unit by placing back panel onto the cabinet. Nail the back into position using nails. Avoid angling nails.

REMARQUE :

• En prévision de la superposition, utiliser des ciseaux ou un couteau universel pour tailler un trou de 1,9 cm x 3,2 cm au centre de la partie supérieur du panneau arrière.

• Retourner l’ensemble sur le plancher, les rebords non finis vers le haut. Clouez le panneau arrière avec les clous. Évitez d’enfoncer les clous de travers.

UNFINISHED EDGES OF UNIT UP!

BORDURES BRUTES DU MODULE VERS LE HAUT!

¡LOS BORDES SIN ACABAR DE LA UNIDAD ORIENTADOS HACIA ARRIBA!

NOTA:

• Si piensa apilar los cubos, utilice tijeras o un cuchillo para cortar un agujero de 1,9 cm x 3,2 cm en el centro superior del panel trasero.

• Coloque la unidad cara abajo en el suelo con los bordes no terminados hacia arriba. Clave el panel trasero en su lugar usando los clavos. Evite colocar los clavos en ángulo.

Page 9

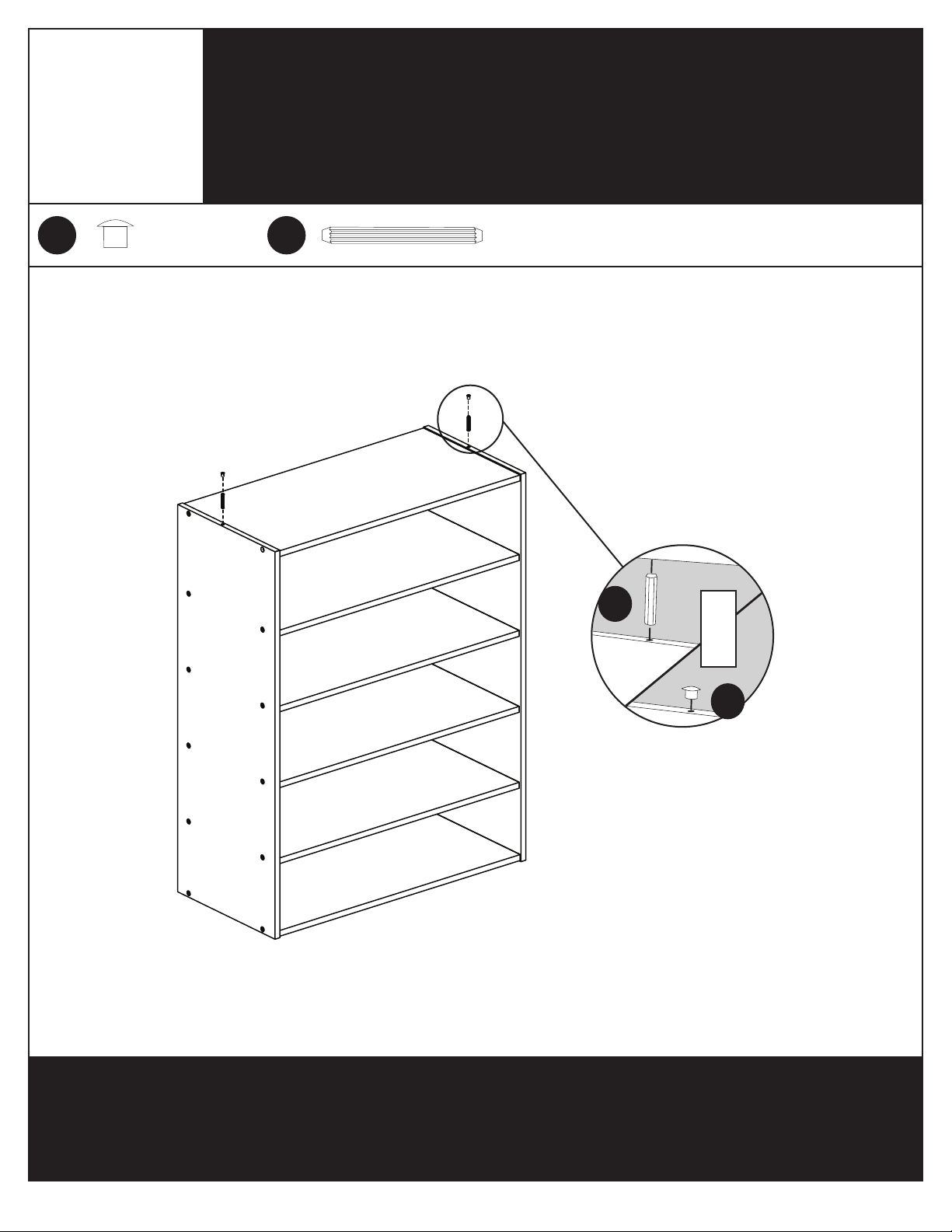

STEP 5

Install hole plugs or dowels.

ÉTAPE 5 PASO 5

DD EE

x 2

Installer les goujons ou bouchons. Instale los tapones de agujero o espigas.

OR OU O

x 2

FOR STACKING

MODULES SUPERPOSÉS

PARA APILAR

OR OU O

FOR SINGLE UNIT

MODULE AUTONOME

PARA UNIDADES SENCILLAS

NOTE:

• For single unit: Insert hole plugs into top holes. For stacking units: Insert dowels into top holes.

REMARQUE :

• Module autonome : Insérer les bouchons dans les ouvertures. Modules supposés : Insérer les goujons dans les trous supérieurs.

NOTA:

• Para unidades sencillas: Inserte los tapones de agujeros en los agujeros superiores. Para unidades apilables: Inserte las espigas en los agujeros superiores.

Page 10

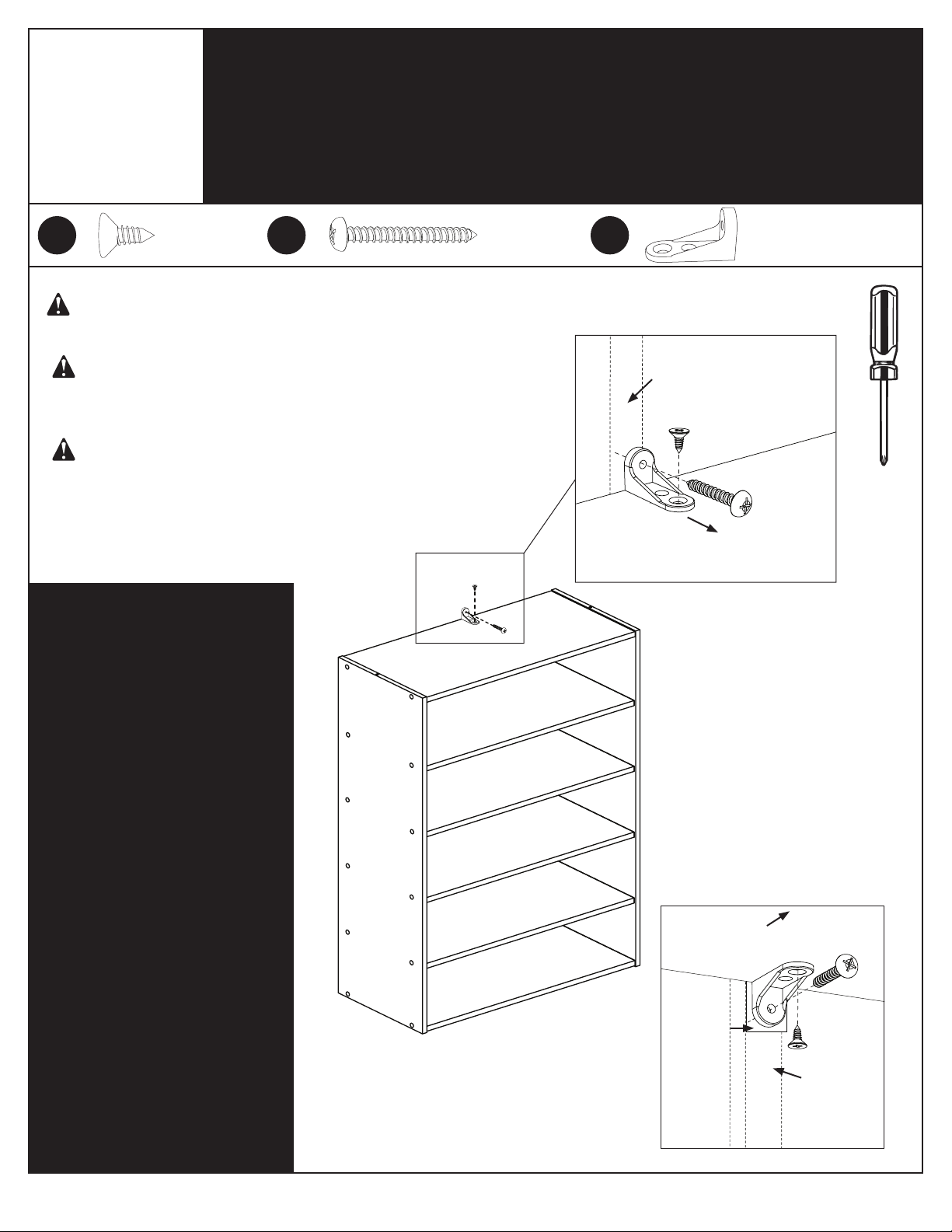

STEP 6

Attach unit to wall (at wall stud location).

ÉTAPE 6

Fixer le module au mur (vis-à-vis les montants de charpente). Fije la unidad a la pared (en la ubicación del montante

PASO 6

WARNING

the unit on the bottom must be attached to the wall first before setting another unit on top. Do not stack units more than 72” high.

MISE EN GARDE

Pour empiler les modules, celui du bas doit d’abord être fixé au mur avant l’installation d’un autre module par dessus. Ne pas superposer les modules à plus de 183 cm.

ADVERTENCIA

Cuando las unidades se apilen, la unidad del fondo debe sujetarse a la pared primero antes de colocar otra unidad encima. No apile las unidades a más de 183 cm de altura.

All units MUST be fastened to the wall. When stacking units,

de pared).

GG HHFF

Tous les modules DOIVENT être attachés au mur.

Todas las unidades DEBEN sujetarse a la pared.

x 1

x 1x 1

FOR SINGLE UNIT MODULE AUTONOME PARA UNIDADES SENCILLAS

WALL STUD MONTANT DE CHARPENTE MONTANTE DE PARED

TOP PANEL / SHELF PANNEAU SUPÉRIEUR / ÉTAGÈRE PANEL SUPERIOR / REPISA

NOTE:

• Align center of unit with wall stud.

• Place short end of L-bracket against wall/ wall stud. Use 1-1/2” screw to secure L-bracket to wall.

• Use 1/2” screw to secure L-bracket to top panel.

REMARQUE :

• Aligner le centre du module avec le montant de charpente.

• Placer la petite extrémité du support en L contre le mur/le montant de charpente. Fixer le support en L au mur à l’aide d’une vis de 3,8 cm.

• Fixer le support en L au panneau supérieur à l’aide d’une vis de 1,2 cm.

NOTA:

• Alinee el centro de la unidad con el montante de pared.

• Coloque el extremo corto del soporte en forma de L contra la pared /montante de pared. Use un tornillo de 3,8 cm para fijar el soporte en forma de L a la pared.

• Use un tornillo de 1,2 cm para fijar el soporte en forma de L al panel superior.

STACKING

SUPERPOSÉS

APILABLES

MOUNT L-BRACKET UNDERNEATH EACH TOP SHELF FOR STACKING!

INSTALLER UN SUPPORT EN L SOUS CHAQUE ÉTAGÈRE SUPÉRIEURE POUR SUPERPOSER!

¡INSTALE UN SOPORTE EN FORMA DE L DEBAJO DE CADA REPISA SUPERIOR PARA APILAR LAS UNIDADES!

TOP PANEL / SHELF PANNEAU SUPERIEUR / ETAGERE PANEL SUPERIOR / REPISA

CUT-OUT COUPE RECORTE

WALL STUD MONTANT DE

CHARPENTE MONTANTE DE

PARED
