CLIVET ELFOROOM 3, ELFOROOM 11, ELFOROOM 17, ELFOROOM 5, ELFOROOM 15 Installation And Maintenance Manual

ELFORoom2 3 - 5 - 11 - 15 - 17

Terminale ad acqua

I

GB

F

E

D

RU

MANUALE DI INSTALLAZIONE E MANUTENZIONE pagina 3

ISTALLATION AND MAINTENANCE MANUAL page 45

MANUEL D’INSTALLATION ET D’ENTRETIEN page 89

MANUAL DE INSTALACIÓN Y USO página 133

ANLEITUNG ZUR INSTALLATION UND WARTUNG Saite 177

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

страница 221

M09160A13-02 13-02-14

Gentile Cliente,

Ci congratuliamo con Lei per avere scelto un prodotto che fa parte della
famiglia ELFOSystem il sistema di climatizzazione a ciclo annuale che Le
offre la possibilità in un unico impianto di rispondere a tutte le necessità di
riscaldamento, condizionamento ed acqua calda sanitaria.

Clivet da anni opera per proporre al mercato sistemi in grado di assicurare il
massimo benessere per lungo tempo con elevata affidabilità, efficienza,
qualità e sicurezza.
L’obiettivo dell’azienda è quello di portare ai propri clienti sistemi evoluti, che
assicurino il comfort migliore, riducano i consumi di energia, i costi di
installazione e di manutenzione per l’intero ciclo di vita del sistema.

Con questo manuale, desideriamo fornire informazioni che potranno essere
utili in tutte le fasi: dalla ricezione, all’installazione, all’utilizzo e fino allo
smaltimento affinché un sistema così evoluto incontri le migliori modalità
d’istallazione ed utilizzo.

Cordiali saluti e buona lettura.
CLIVET Spa

I dati contenuti nel presente manuale non sono impegnativi e possono venire cambiati dal
costruttore senza obbligo di preavviso. Riproduzione anche parziale VIETATA

INDICE

3

Generalità

1

Ricevimento

2

Posizionamento

3

Collegamenti idraulici

4

Collegamenti elettrici

5

Regolazione

6

Manutenzione

7

Dismissione

8

Informazioni tecniche

9

4

7

8

11

16

23

34

37

38

10

Rischi residui

42

1 - GENERALITA'

4

1.1 MANUALE

Il manuale permette una corretta installazione, uso e
manutenzione dell’unità.

Fare particolare attenzione ad :
AVVERTENZE, indicano operazioni o informazioni

particolarmente importanti
DIVIETI, indicano operazioni che non si possono fare , che

compromettono la funzionalità della macchina o che possono
causare danni a cose o persone .

• Leggere con attenzione consente di risparmiare tempo

nelle varie operazioni.

• Seguire le indicazioni riportate per non incorrere in danni

a cose o persone.Le informazioni preliminari devono
essere lette prima di effettuare qualsiasi operazione
seguente.

1.2 AVVERTENZE GENERALI

Preliminari

L’ubicazione, l’impianto idraulico, frigorifero, elettrico e le
canalizzazioni dell’aria devono essere stabilite dal progettista
dell’impianto in accordo con la legislazione locale vigente .

Sull’unità può intervenire solo personale qualificato, come
previsto dalle normative in vigore.

Utilizzare l’unità in presenza di guasto o malfunzionamento:

• fa decadere la garanzia

• può compromettere la sicurezza della macchina

• può aumentare costi e tempi di riparazione .

Attenersi in qualsiasi operazione alle norme di sicurezza
locali.

Tenere fuori dalla portata di bambini il materiale di imballaggio
perché potenziale fonte di pericolo.

Riciclare e smaltire il materiale di imballaggio secondo le
norme locali.

Situazioni di rischio

L’unità è progettata e costruita in modo tale da non esporre a
rischio la salute e la sicurezza delle persone.

In fase di progetto non è possibile intervenire su tutte le cause
di rischio.

Leggere la sezione “Rischi residui” che riporta le situazioni
che possono dare origine a rischi per cose o persone.

Installazione, avviamento, manutenzione e riparazione
richiedono conoscenze specifiche; se effettuate da personale
inesperto possono portare danni a cose o persone.

Destinazione d’uso

Destinare l’unità solo al raffreddamento/riscaldamento di
acqua o acqua glicolata per il condizionamento attenendosi ai
limiti previsti dal bollettino tecnico e dal presente manuale.

Qualsiasi diverso utilizzo non comporta al costruttore impegno
o vincolo di alcun genere.

Installazione

Verificare che le caratteristiche della rete elettrica siano
conformi ai dati riportati sulla targhetta matricolare dell’unità.

Manutenzione

Prevedere ispezioni e manutenzioni periodiche per evitare e
limitare i costi di riparazione.

Togliere tensione prima di ogni operazione

.

Modifiche

Ogni tipo di modifica all’unità fa decadere la garanzia e la
responsabilità del costruttore.

Guasto o funzionamento difettoso

Disattivare subito l’unità in caso di guasto o
malfunzionamento.

Rivolgersi ad un centro assistenza autorizzato dal costruttore.
Richiedere l’utilizzo di ricambi originali.

Formazione utilizzatore

L’installatore deve istruire l’ utilizzatore; in particolare su :

• Accensione/spegnimento;

• Modifica setpoint;

• Messa a riposo

• Manutenzione;

• Cosa fare/non fare in caso di guasto.

Aggiornamento dati

I continui miglioramenti apportati al prodotto possono
determinare variazioni dei dati indicati in questo manuale.

Consultare il sito web www.clivet.it per ottenere dati
aggiornati.

1.3 INDICAZIONI PER L'UTENTE

Conservare questo manuale insieme allo schema elettrico in
luogo accessibile all’operatore.

Annotare i dati identificativi dell’unità in modo da poterli fornire
al centro assistenza in caso di richiesta di intervento (vedere il
paragrafo “Identificazione della macchina”).

Prevedere un libretto di macchina che consenta di tenere
traccia degli interventi effettuati sull’unità, in questo modo sarà
più facile cadenzare adeguatamente i vari interventi e sarà
facilitata una eventuale ricerca guasti.

In caso di guasto o malfunzionamento:

• disattivare subito l'unità

• rivolgersi ad un centro assistenza autorizzato.

• richiedere l'utilizzo di ricambi originali.

Chiedere all’installatore di essere formati su:

• accensione/spegnimento

• modifica setpoint

• messa a riposo

• manutenzione

• cosa fare/non fare in caso di guasto.

1 - GENERALITA'

5

1.4 REGOLE FONDAMENTALI DI SICUREZZA

Ricordiamo che l’utilizzo di prodotti che impiegano energia
elettrica ed acqua, comporta l’osservanza di alcune regole
fondamentali di sicurezza quali:

• È vietato l’uso dell’apparecchio ai bambini e alle persone

inabili non assistite.

• È vietato toccare l’apparecchio se si è a piedi nudi e con

parti del corpo bagnate o umide.

• È vietata qualsiasi operazione di pulizia, prima di aver

scollegato l’apparecchio dalla rete di alimentazione
elettrica posizionando l’interruttore generale dell’impianto
su “spento”.

• È vietato modificare i dispositivi di sicurezza o di

regolazione senza l’autorizzazione e le indicazioni del
costruttore dell’apparecchio.

• È vietato tirare, staccare, torcere i cavi elettrici

fuoriuscenti dall’apparecchio, anche se questo è
scollegato dalla rete di alimentazione elettrica.

• È vietato introdurre oggetti e sostanze attraverso le griglie

di aspirazione e mandata d’aria.

• È vietato aprire gli sportelli di accesso alle parti interne

dell’apparecchio, senza aver prima posizionato
l’interruttore generale dell’impianto su “spento”.

• È vietato disperdere e lasciare alla portata di bambini il

materiale dell'imballo in quanto può essere potenziale
fonte di pericolo.

• È vietato salire con i piedi sull’apparecchio e/o

appoggiarvi qualsiasi tipo di oggetto.

• L’apparecchio può raggiungere temperature, sui

componenti esterni, superiori ai 70°C.
PRESTARE MOLTA ATTENZIONE AL CONTATTO,
PERICOLO SCOTTATURE.

• dati elettrici

• logo e indirizzo del costruttore

Numero di matricola
Identifica in modo univoco ciascuna macchina.

Permette di individuare i ricambi specifici per la macchina

Richieste di intervento
Annotare dall’etichetta matricolare i dati caratteristici e ripor-

tarli in tabella in modo da averli facilmente disponibili in caso
di necessità.

In caso di richiesta di intervento fornire sempre i dati.

Serie

Grandezza

Numero di matricola

Anno di produzione

Schema elettrico

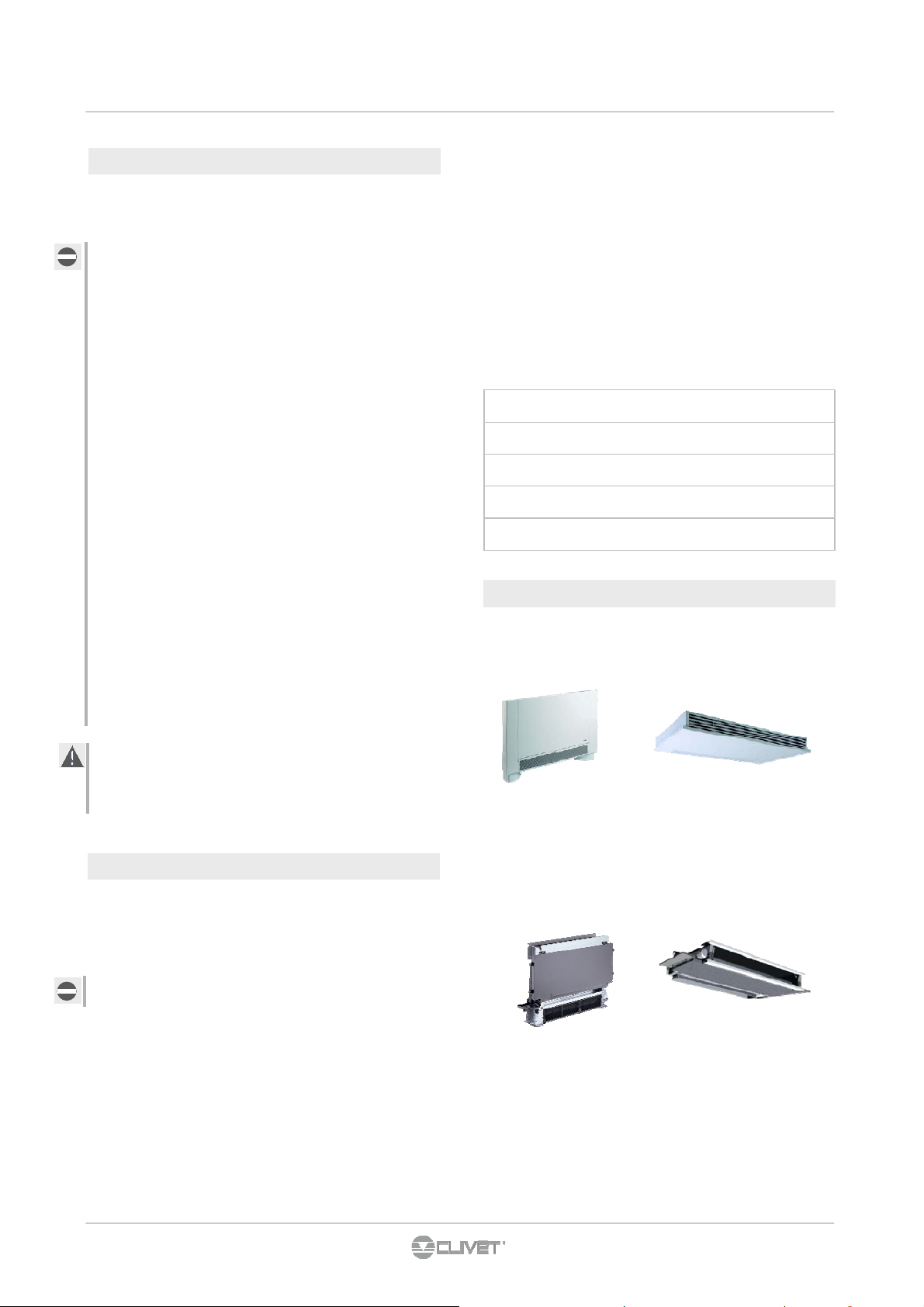

1.6 VERSIONI DELLA MACCHINA

Verticale / orizzontale a vista

1.5 IDENTIFICAZIONE DELLA MACCHINA

Etichetta matricolare

L’ etichetta matricolare è posizionata sull’unità, generalmente
in prossimità del quadro elettrico, e consente di risalire a tutte
le caratteristiche della macchina.

L'etichetta matricolare non deve mai essere rimossa.
L’etichetta matricolare riporta le indicazioni previste dalle nor-

mative, in particolare :

Verticale / orizzontale ad incasso

• il tipo di macchina

serie → ELFOROOM
grandezza → 3 ( o 5 o 11 o 15 o 17)

2

• il numero di matricola, esempio : Axxxxxxxxxxx

• l’anno di fabbricazione

• il numero di schema elettrico

1 - GENERALITA'

6

1.7 ACCESSORI FORNITI SEPARATAMENTE

Ogni accessorio è fornito con le istruzioni di montaggio.

• KASPX

Kit aspirazione

• GMX

Griglia di mandata

• GRA1X

Griglia di aspirazione aria

• PR90MX

Plenum a 90° di mandata aria

• PMSTX

Kit plenum di mandata superiore telescopico

• KV3B4X

Kit valvola 3 vie con testina elettrotermica e bilanciamento per impianto 4 tubi
(disponibile solo con opzioni: B4T)

• KV3VBX

Kit valvola 3 vie con testina elettrotermica e bilanciamento

• HIDE1X

Selettore 3 velocità + on/off per installazione a muro (disponibile solo con opzioni: 3V010)

• HIDE2X

Controllo ambiente semplificato E/I +3V +on/off per installazione a muro (disponibile solo con opzioni: 3V010)

• HIDE3X

Controllo ambiente plurifunzionale per installazione a muro (disponibile solo con opzioni: 3V010)

• HID-T2X

Controllo ambiente elettronico HID-T2
(esterno solo temperatura)

• HID-T3X

Controllo ambiente elettronico HID-T3
(esterno temperatura e umidità)

• HID-TI2X

Controllo ambiente elettronico da incasso HID-TI2
(da incasso solo temperatura)

• KCMDX

Cavi per collegamento motore per unità con attacchi a destra

• PCIX

Pannello di chiusura ad incasso

•

BACKVX

Pannello posteriore verniciato per unità a vista

• CSFIX

Cassaforma per installazione a incasso

• FXPPX

Kit staffe di fissaggio a pavimento

• KPDX

Kit Piedini

2 - RICEVIMENTO

7

2.1 INFORMAZIONI PRELIMINARI

Generali

Operare rispettando le normative di sicurezza in vigore.
Per le informazioni di dettaglio (dimensioni, pesi,

caratteristiche tecniche, etc) far riferimento al capitolo
INFORMAZIONI TECNICHE.

Per effettuare le operazioni usare dispositivi di
protezione: guanti , occhiali ecc.

Stoccaggio
Rispettare le indicazioni riportate sull’esterno

dell’imballo.
Movimentazione

Verificare peso dell’unità e capacità del mezzo di
sollevamento.

Individuare i punti critici nel percorso di
movimentazione

(percorsi sconnessi, rampe, scalini, porte).
Considerare che il baricentro potrebbe essere spostato

rispetto al centro dell'unità .
Prima di iniziare la movimentazione assicurarsi che

l’unità sia in equilibrio stabile.
Rimozione imballo

Fare attenzione a non danneggiare l’unità.
Riciclare e smaltire il materiale di imballaggio secondo

le norme locali.

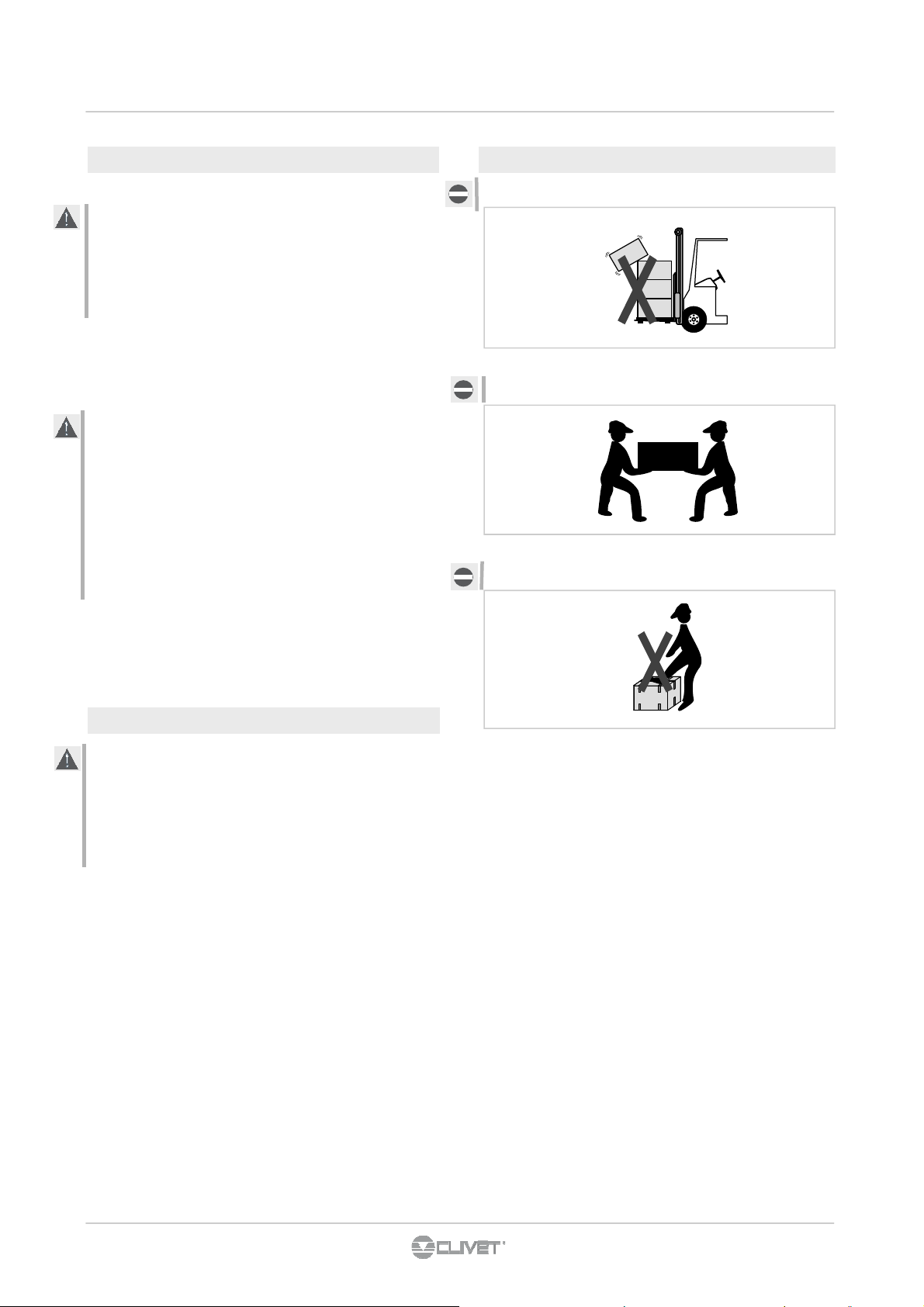

2.3 MOVIMENTAZIONE

non lasciare gli imballi sciolti durante il trasporto

non spostare l'unità da soli

non calpestare

2.2 CONTROLLO ALL’ARRIVO

Prima di accettare la consegna controllare:

• Che l’unità non abbia subito danni nel trasporto

• Che il materiale consegnato corrisponda a quanto

indicato sul documento di trasporto confrontando i
dati con l’etichetta matricolare posizionata
sull’imballo.

In caso di danni o anomalie :

• annotare immediatamente sul documento di tra-

sporto il danno riscontrato e riportare la dicitura:
“Ritiro con riserva per evidenti ammanchi/danni da
trasporto”.

• contestare via fax e con raccomandata A.R. al vet-

tore e al fornitore.

Le contestazioni devono essere effettuate entro 8 gior­ni dal ricevimento, le segnalazioni oltre tale termine
non sono valide.

3 - POSIZIONAMENTO

8

3.1 INFORMAZIONI PRELIMINARI

Generali

Operare rispettando le normative di sicurezza in vigore.
Per le informazioni di dettaglio (dimensioni, pesi,

caratteristiche tecniche, etc) far riferimento al capitolo
INFORMAZIONI TECNICHE .

Per effettuare le operazioni usare dispositivi di protezione:
guanti, occhiali ecc.

Nel posizionamento considerare questi elementi :

• spazi tecnici richiesti dalla macchina e dall’impianto

• scelta del luogo di installazione della macchina

• collegamenti elettrici

• collegamenti idraulici

• aria / canalizzazioni aerauliche

Trascurare questi aspetti può diminuire prestazioni e vita
operativa dell’unità.

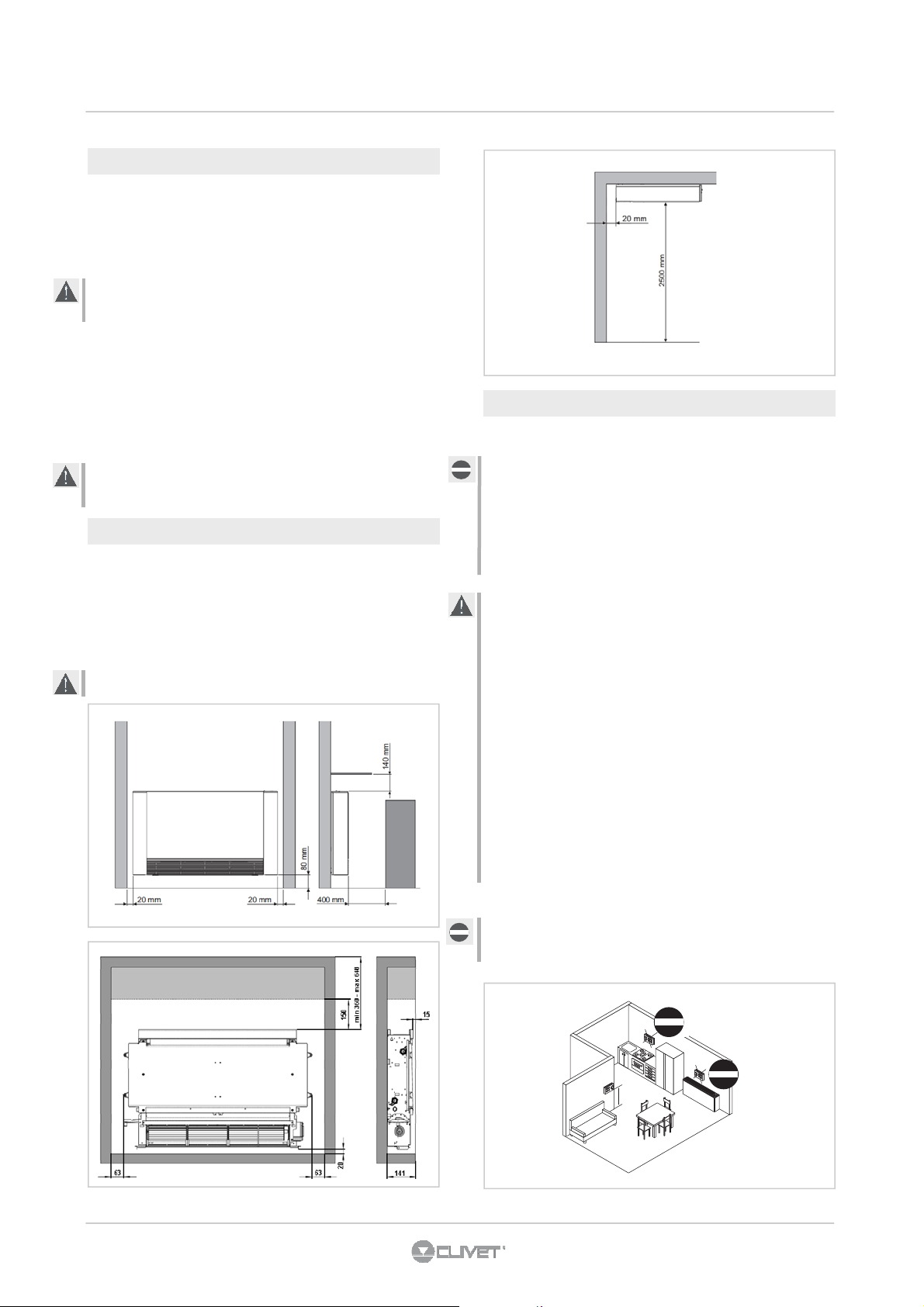

3.2 SPAZI FUNZIONALI

Gli spazi funzionali hanno lo scopo di:

• garantire il buon funzionamento dell’unità

• consentire le operazioni di manutenzione

• salvaguardare gli operatori autorizzati e le persone

esposte.

Rispettare gli spazi funzionali indicati in figura .

3.3 POSIZIONAMENTO

Evitare l’installazione dell’unità in prossimità di :

• posizioni soggette all’esposizione diretta dei raggi solari;

• in prossimità di fonti di calore

• in ambienti umidi e zone con probabile contatto con

l’acqua

• in ambienti con vapori d’olio

• in ambienti sottoposti ad alte frequenze.

Accertarsi che :

• la parete su cui si intende installare l’unità abbia una

struttura e una portata adeguata

• la zona della parete interessata non sia percorsa da

tubazioni o linee elettriche

• la parete interessata sia perfettamente in piano

• sia presente un’area libera da ostacoli che potrebbero

compromettere la circolazione dell’aria in ingresso ed
uscita

• la parete di installazione sia possibilmente una parete di

perimetro esterno per consentire lo scarico della
condensa all’esterno

• in caso di installazione a soffitto il flusso dell’aria non sia

rivolto direttamente verso le persone.

Se previsto un termostato ambiente a parete - OPZIONE - :
installare il termostato ambiente lontano da fonti di calore

(caloriferi, raggi del sole, cucine), da porte , finestre ecc.

OK

1,5 m

3 - POSIZIONAMENTO

9

3.4 INSTALLAZIONE

Le seguenti descrizioni sulle varie fasi di montaggio ed i relativi disegni fanno riferimento ad una versione di macchina con attacchi a
sinistra. Le descrizioni per le operazioni di montaggio delle macchine con attacchi a destra sono le medesime.

Solo le immagini sono da considerarsi rappresentate specularmente.

3.5 APERTURA FIANCHI

• sollevare A

• svitare B

• spostare a sinistra C

• alzare C

3.6 INSTALLAZIONE A SOFFITTO O ORIZZONTALE

• sollevare A

• svitare B

• spostare a destra D

• alzare D

• Utilizzare la dima di carta, e tracciare a soffitto la posizione delle due staffe di fissaggio e delle due viti posteriori.

• Forare con una punta adeguata ed infilare i tasselli (2 per ogni staffa) (fig. 3.1 rif. A) ; fissare le due staffe (fig. 3.1 rif. B). Non

stringere eccessivamente le viti.

• Infilare la macchina sulle due staffe, mantenendola in posizione quindi fissare le due viti nei tasselli posteriori (fig. 3.1 rif. C), una

per ogni lato.

• Si raccomanda di conferire un’adeguata inclinazione dell’unità verso il tubo di drenaggio per agevolare la fuoriuscita dell’acqua

(fig. 3.1 rif. D).

• Stringere definitivamente tutte le 6 viti di fissaggio.

fig 3.1

3 - POSIZIONAMENTO

10

3.7 INSTALLAZIONE A PARETE O PAVIMENTO VERTICALE

In caso di montaggio a pavimento con piedini, rispettare l’altezza minima da terra di 80mm. e fare riferimento ai singoli fogli
d’istruzione in dotazione e al relativo manuale .

• Utilizzare la dima di carta, e tracciare sulla parete la posizione delle due staffe di fissaggio (fig. 3.2).

• Forare con una punta adeguata ed infilare i tasselli (2 per ogni staffa)(fig. 3.3 rif. A); fissare le due staffe (fig. 3.3 rif. B). Non

stringere eccessivamente le viti, in modo da poter effettuare una regolazione delle staffe con una bolla di livello (fig. 3.4).

• Bloccare definitivamente le due staffe serrando completamente le quattro viti.

• Verificarne la stabilità spostando manualmente le staffe verso destra e sinistra, alto e basso.

• Montare l’unità, verificando il corretto aggancio sulle staffe e la sua stabilità (fig. 3.5).

fig 3.2 fig 3.3

fig 3.4

fig 3.5

4 - COLLEGAMENTI IDRAULICI

11

4.1 DIAMETRO TUBAZIONI

Ingresso acqua : EUROKONUS 3/4
Uscita acqua : EUROKONUS 3/4
Scarico condensa : Ø 14 mm (diametro interno)
Per la posizione delle tubazioni per gli attacchi a parete fare

riferimento ai disegni riportati nei paragrafi successivi, in base
alla specifica configurazione.

4.2 COLLEGAMENTI

La scelta ed il dimensionamento delle linee idrauliche è de­mandato per competenza al progettista, che dovrà operare
secondo le regole della buona tecnica e delle legislazioni
vigenti.

Isolare le linee idrauliche / In figura componenti opzionali

Per effettuare i collegamenti :

• posizionare le linee idrauliche

• serrare le connessioni utilizzando il metodo “chiave contro

chiave” ( rif. B)

• verificare l’eventuale perdita di liquido

• rivestire le connessioni con materiale isolante ( rif. C).

Le linee idrauliche e le giunzioni devono essere isolate termi­camente.

Evitare isolamenti parziali delle tubazioni.
Evitare di stringere troppo per non danneggiare l’isolamento.
Per la tenuta idrica delle connessioni filettate utilizzare canapa

e pasta verde; l’utilizzo di nastro di teflon è consigliato in pre­senza di liquido antigelo nel circuito idraulico.

4.3 SCARICO CONDENSA

La rete di scarico della condensa deve essere
opportunamente dimensionata (diametro interno tubo minimo
16 mm) e la tubazione posizionata in modo da mantenere
sempre lungo il percorso una determinata pendenza, mai
inferiore a 1%.

• Nell’installazione verticale il tubo di scarico si collega

direttamente alla vaschetta di scarico, posizionata in
basso sulla spalla laterale, sotto gli attacchi idraulici.

• Nell’installazione orizzontale il tubo di scarico viene

allacciato a quello già presente sulla macchina.

Se possibile fare defluire il liquido di condensa direttamente in
una grondaia o in uno scarico di “acqua bianche”.

In caso di scarico nella rete fognaria, si consiglia di realizzare
un sifone per impedire la risalita dei cattivi odori verso gli
ambienti. La curva del sifone deve essere più in basso
rispetto alla bacinella di raccolta condensa.

Nel caso si debba scaricare la condensa all’interno di un
recipiente, questo deve restare aperto all’atmosfera ed il tubo

non deve essere immerso in acqua, evitando fenomeni di
adesività e contropressioni che ostacolerebbero il libero
deflusso.

Nel caso si debba superare un dislivello che ostacolerebbe il
deflusso della condensa, è necessario montare una pompa
(kit accessorio):

• per l’installazione verticale montare la pompa sotto la

vaschetta di drenaggio laterale;

• per l’installazione orizzontale la posizione della pompa

deve essere decisa in funzione delle specifiche esigenze.

In ogni caso consultare le specifiche istruzioni presenti nel kit
pompa smaltimento condensa.

Al termine dell’installazione,verificare il corretto deflusso del
liquido di condensa versando molto lentamente (circa 1/2 l di
acqua in circa 5-10 minuti) nella vaschetta di raccolta.

4 - COLLEGAMENTI IDRAULICI

12

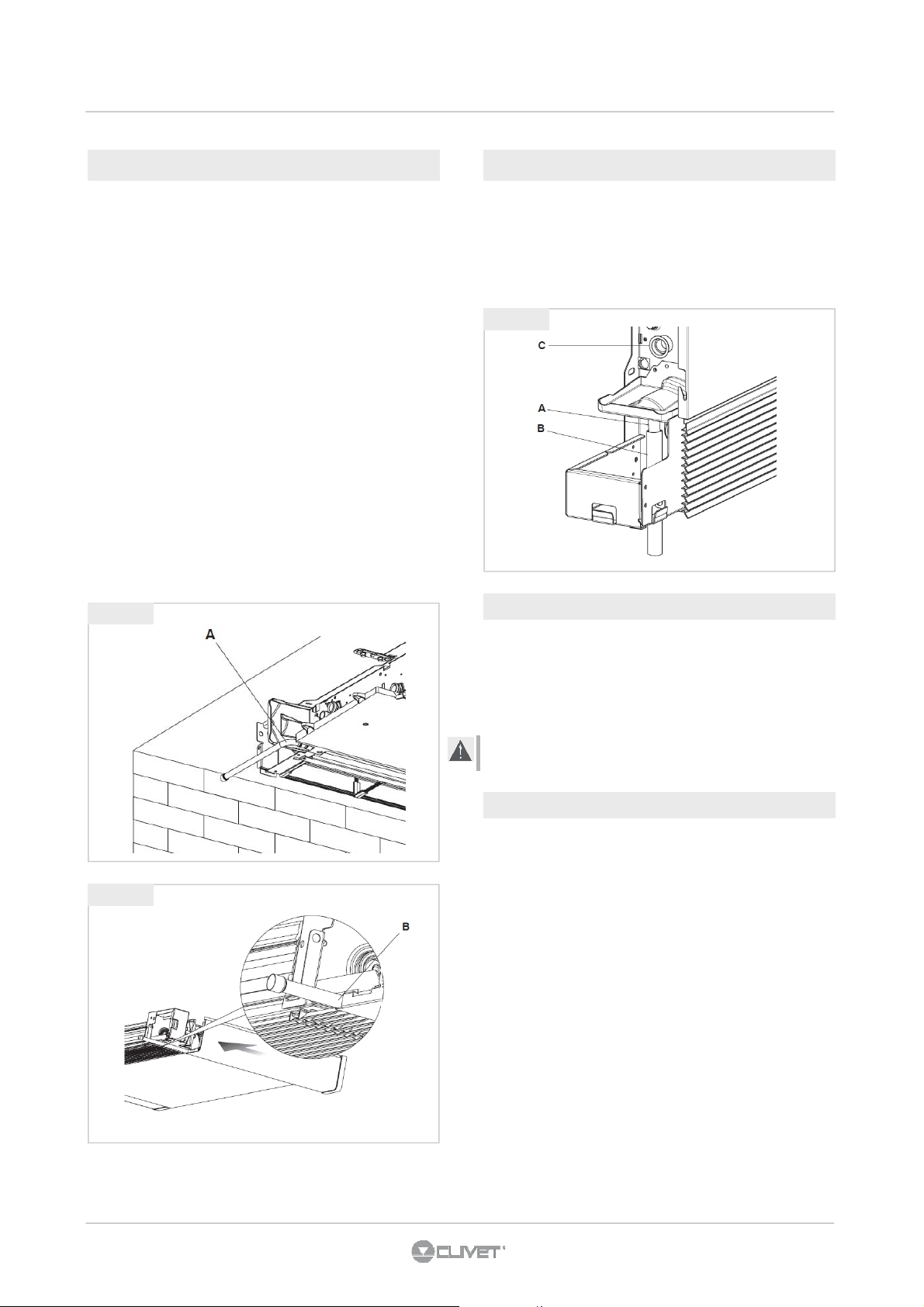

4.3.2 Scarico condensa versione VERTICALE 4.3.1 Scarico condensa versione ORIZZONTALE

Per il montaggio della bacinella orizzontale fare riferimento
alle istruzioni contenute nei kit .

• verificare che il tubo ad “L” e quello in gomma flessibile

siano correttamente allacciati alla bacinella (fig. 4.1 rif. A).

• infilare il fianco della macchina tenendo il tubo in posizio-

ne a battuta sulla griglia anteriore.

• chiudere definitivamente il fianco verificando che il tubo

rimanga bloccato nell’apposito scasso presente sul fianco
(fig. 4.2 rif. B).

Per l’installazione orizzontale osservare le seguenti avverten­ze :

• assicurarsi che la macchina sia installata perfettamente a

livello, o con una leggera inclinazione nel verso dello sca­rico della condensa;

• coibentare bene i tubi di mandata e ritorno fino all’imbocco

della macchina, in modo da impedire gocciolamenti di
condensa all’esterno della bacinella di raccolta stessa ;

• coibentare il tubo di scarico della condensa della bacinella

per tutta la sua lunghezza.

fig 4.1

• Collegare al raccordo di scarico della vaschetta raccogli

condensa (fig. 4.3 rif. A) un tubo per il deflusso del liquido
(fig. 4.3 rif. B) bloccandolo in modo adeguato.

• Verificare che la prolunga rompigoccia (fig. 4.3 rif. C) sia

presente e correttamente installata.

fig 4.3

4.4 ROTAZIONE ATTACCHI

Le operazioni descritte, e le immagini relative, si riferiscono ad
una macchina con attacchi a sinistra su cui necessita la rota­zione degli attacchi sul lato destro.

Nel caso si abbia a disposizione una macchina con attacchi a
destra con necessità di rotazione a sinistra, la sequenza delle
operazioni è la medesima, solo le immagini sono da conside­rarsi speculari.

Per la connessione del motore ai kit di comando è necessario
utilizzare l’apposito cablaggio opzionale .

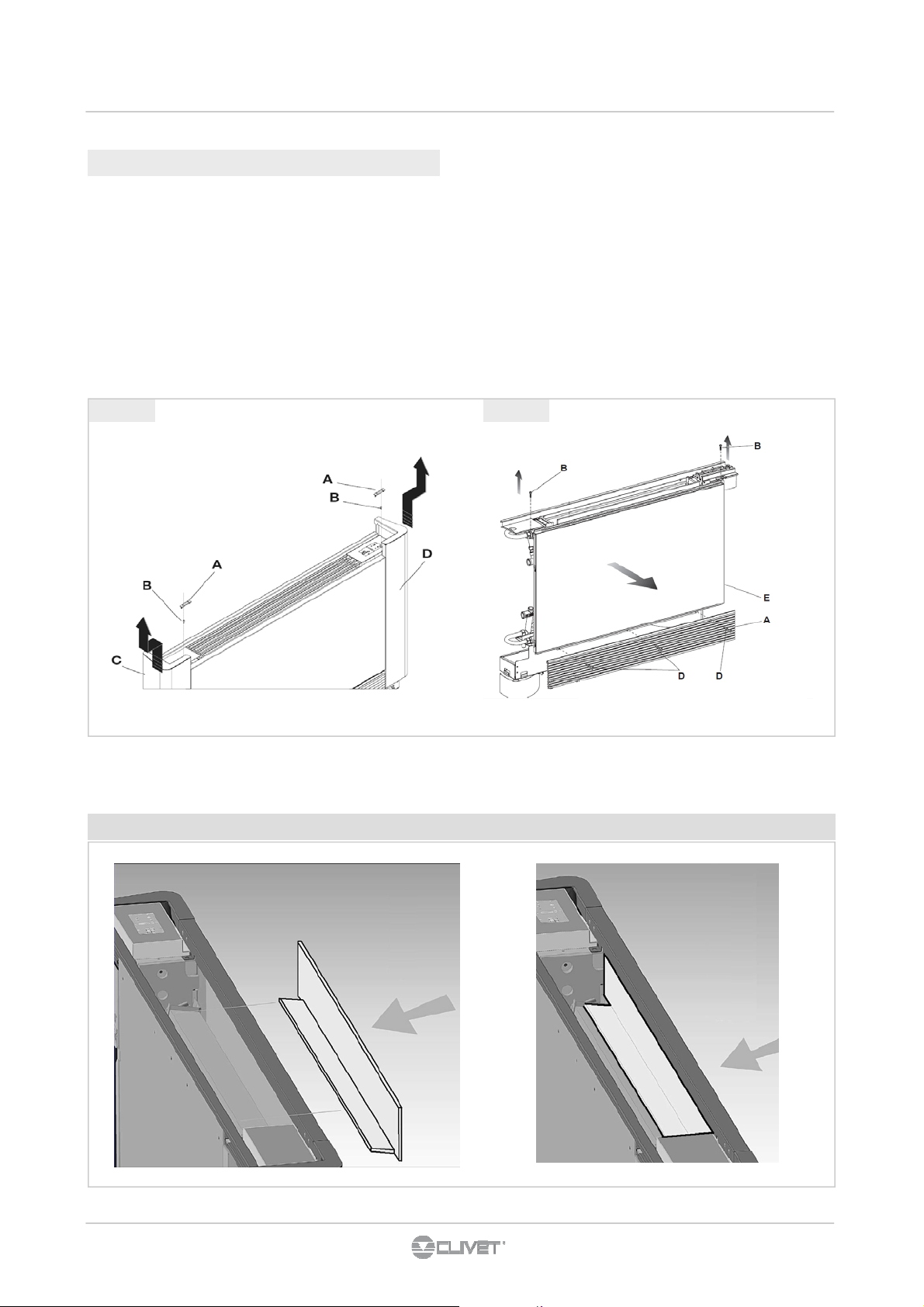

fig 4.2

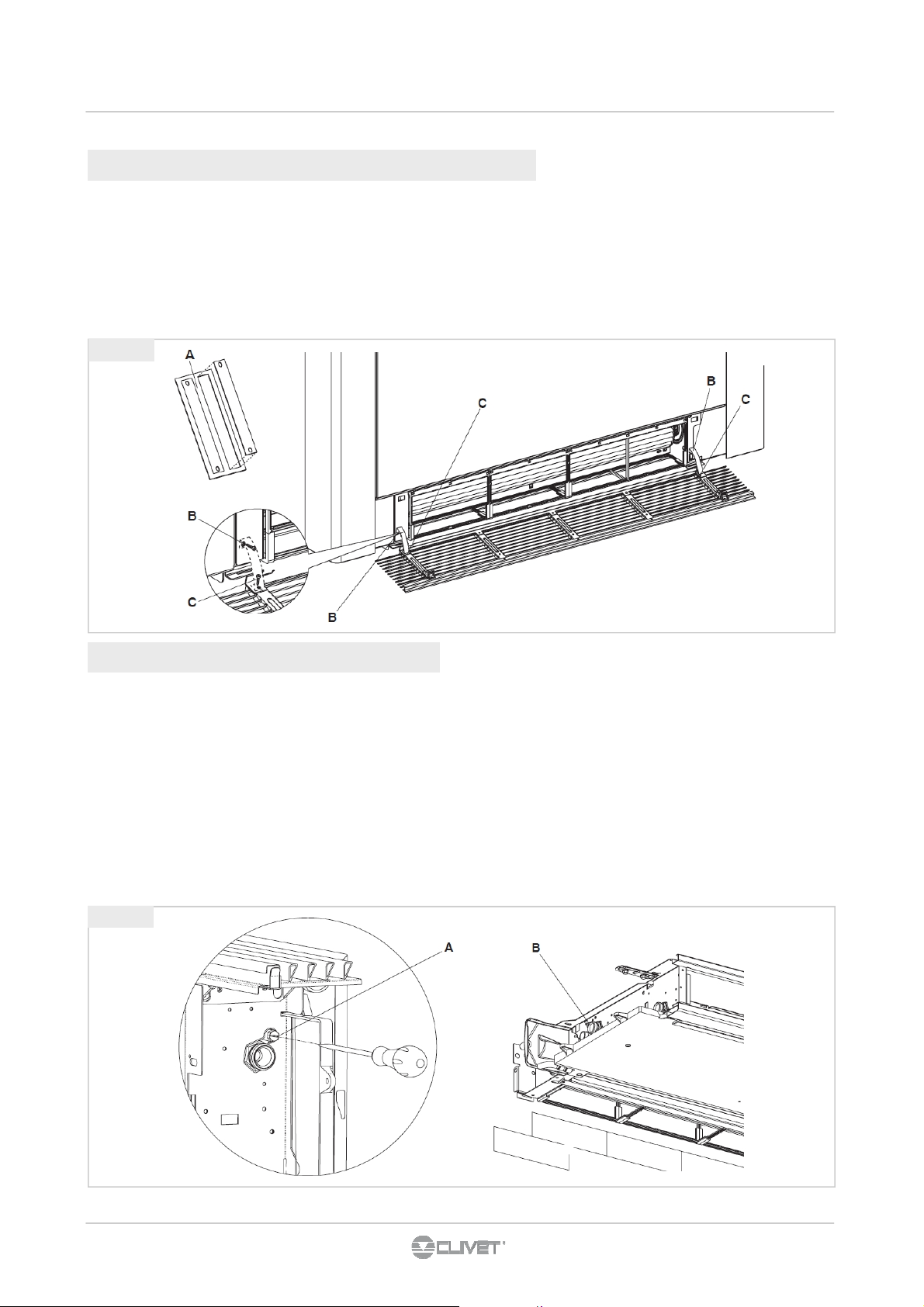

4.4.1 Smontaggio pannellature

• Smontare la griglia superiore (fig. 4.4) svitando le due viti

di fissaggio .

• Sul lato sinistro svitare la vite che fissa il fianchetto sini-

stro, spostarlo leggermente verso sinistra e sollevarlo.

• Sul alto opposto sollevare il coperchietto di copertura vite

e svitarla

• Spostare leggermente verso destra il fianchetto e sollevar-

lo.

• Togliere la griglia anteriore inferiore (fig. 4.5 rif. A).

• Svitare le viti (fig. 4.5 rif. B-D) di fissaggio pannello fronta-

le (fig. 4.5 rif. E) e smontarlo.

4 - COLLEGAMENTI IDRAULICI

13

4.4.2 Smontaggio pannello di comando

• Posizionare l’interruttore generale dell’impianto su spento.

• Utilizzare, per la connessione del motore, l’apposito

• Smontare lo sportellino di accesso gruppi collettori (fig.

4.6 rif. A) svitando le due viti di fissaggio (fig. 4.6 rif. B).

• Smontare il pannello di comando (fig. 4.6 rif. C) svitando

le due viti di fissaggio (fig. 4.6 rif. D).

• Staccare la scheda di controllo (fig. 4.6 rif. E).

• Invertire le posizioni di montaggio dello sportellino (fig. 4.6

• Smontare la vaschetta di raccolta condensa (fig. 4.6 rif. F) e

• Staccare i connettori dei collegamenti elettrici.

• Sfilare i cablaggi all’interno della macchina e reinfilarli dal

lato opposto.

fig 4.4 fig 4.5

cablaggio per attacchi a destra disponibile come
accessorio.

rif. A) con il pannello di comando (fig. 4.6 rif. C) e rimontarli
nelle rispettive posizioni.

rimontarla sul lato opposto con le relative viti di fissaggio
(fig. 4.6 rif. G).

Il pannello isolante deve essere nella posizione indicata, altrimenti la batteria non viene attraversata dal'aria

fig 4.6

14

4 - COLLEGAMENTI IDRAULICI

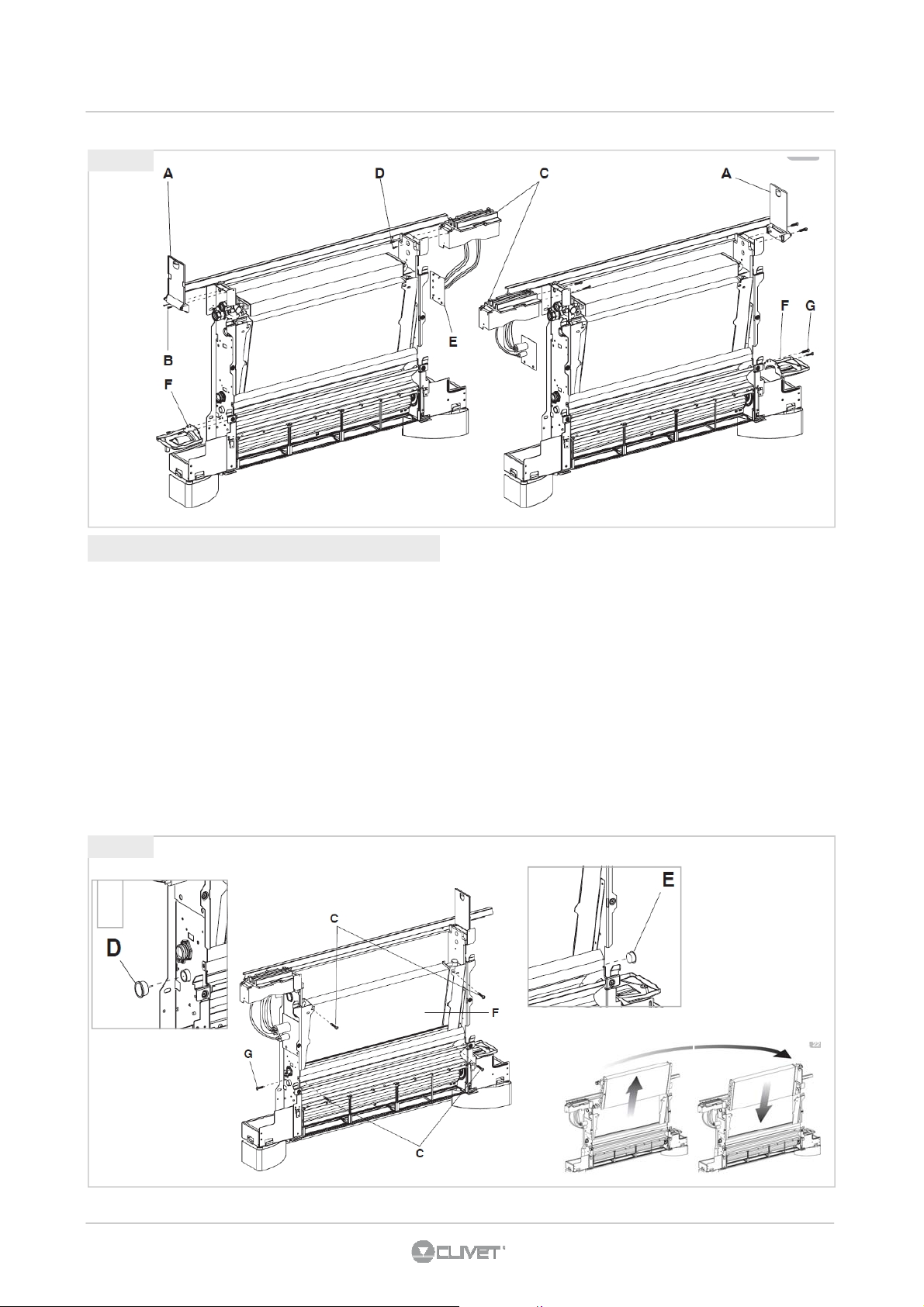

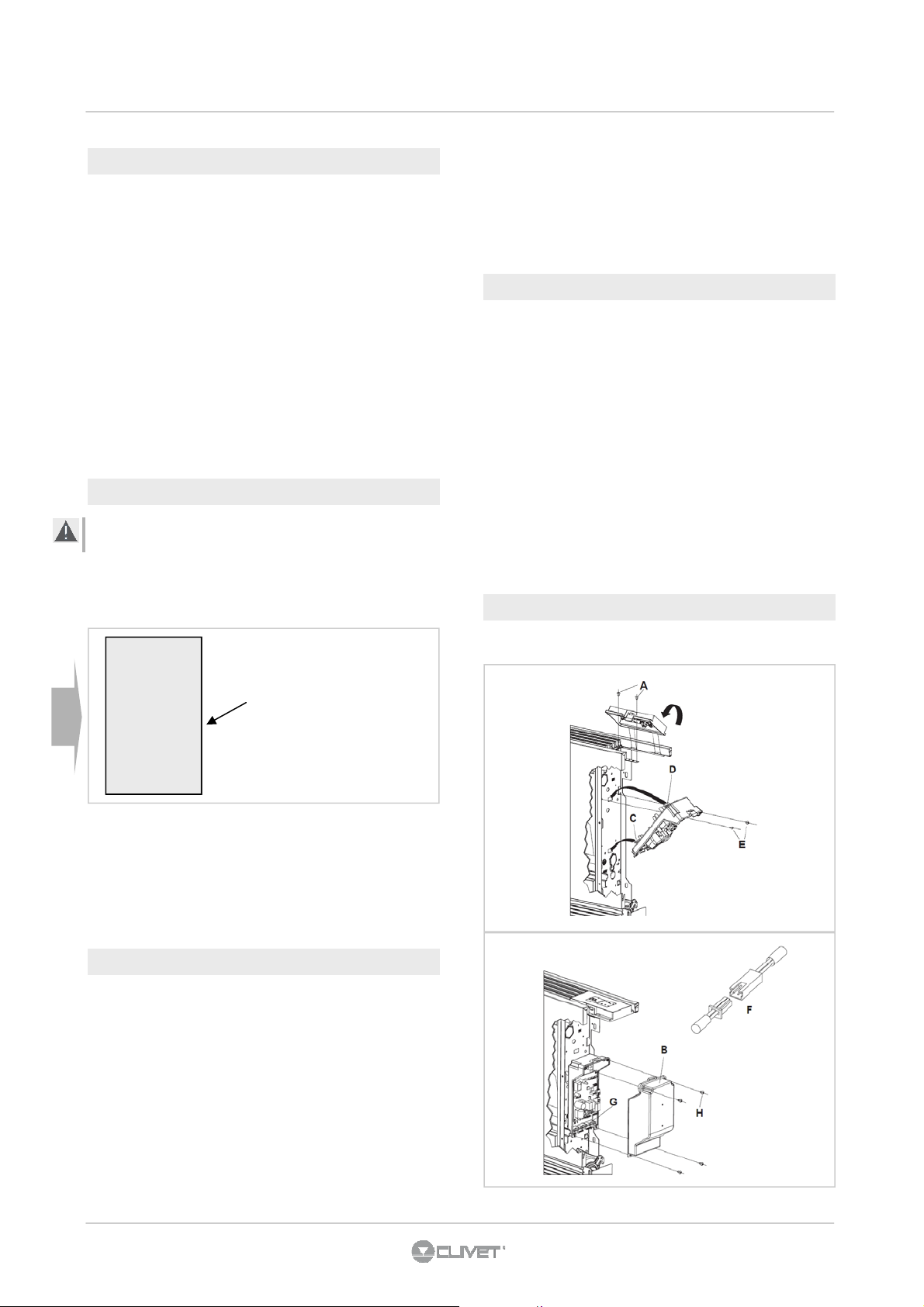

4.4.3 Rotazione batteria per attacchi a DX

• svitare le quattro viti che fissano lo scambiatore (fig. 4.7

rif. C);

• sfilare la sonda acqua della batteria;

• sfilare lo scambiatore (fig. 4.7 rif. F);

• sfilare la prolunga rompigoccia dalla vaschetta centrale

(fig. 4.7 rif. D);

• sul lato opposto sfilare il tappo sul foro di evacuazione

condensa (fig. 4.7 rif. E);

• svitare la vite di fissaggio vaschetta di raccolta condensa

centrale (fig. 4.7 rif. G), portare la vaschetta in appoggio

fig 4.7

sul lato opposto in modo che dalla struttura fuoriesca il
bocchettone di attacco per la prolunga rompigoccia indi
bloccare la bacinella con la vite precedentemente smontata;

• reinfilare la prolunga rompigoccia e sul lato opposto il tappo;

• ruotare lo scambiatore portando gli attacchi sul lato opposto,

e reinfilarlo sulla macchina

• avvitare tutte le viti di fissaggio dello scambiatore

• Completate tutte le operazioni descritte rimontate tutti i

componenti precedentemente smontati seguendo le
operazioni di smontaggio in senso inverso.

4 - COLLEGAMENTI IDRAULICI

15

4.5 MONTAGGIO SOSTEGNO SICUREZZA GRIGLIA ANTERIORE

Nel caso in cui il ventilconvettore venga installato in posizione
orizzontale, per garantire la sicurezza delle operazioni di
pulizia/sostituzione filtri, devono obbligatoriamente essere
montate, dall'installatore, le due fascette di sicurezza presenti
nel sacchetto in dotazione assieme al manuale di istruzioni ed
agli accessori.

• Separare le due fascette (fig. 4.8 rif. A);

fig 4.8

• aprire la griglia anteriore e svitare completamente le viti di

fissaggio delle molle (fig. 4.8 rif. B);

• fissare le due fascette riavvitando le viti (fig. 4.8 rif. B);

• fissare l'altra parte delle fascette alla griglia per mezzo delle

viti in dotazione (fig. 4.8 rif. C);

• chiudere la griglia.

4.6 RIEMPIMENTO IMPIANTO

Durante l’avviamento dell’impianto assicurarsi che il detentore
sul gruppo idraulico sia aperto.

Se ci si trova in mancanza di alimentazione elettrica e la ter­movalvola è già stata alimentata precedentemente sarà ne­cessario utilizzare l’apposito cappuccio per premere
l’otturatore della valvola per aprirla.

• Aprire tutti i dispositivi di intercettazione dell’impianto

(manuali o automatici);

• Iniziare il riempimento aprendo lentamente il rubinetto di

carico acqua impianto;

fig 4.9

• Per i modelli installati in posizione verticale agire

(utilizzando un cacciavite) sullo sfiato della batteria posto
più in alto (fig.4.9 rif.A);

• per gli apparecchi installati in posizione orizzontale agire

sullo sfiato posizionato più in alto (fig.4.9 rif.B);

• Quando comincia ad uscire acqua dalle valvole di sfiato

dell’apparecchio, chiuderle e continuare il caricamento fino
al valore nominale previsto per l’impianto.

• Verificare la tenuta idraulica delle guarnizioni.

• Si consiglia di ripetere questa operazione dopo che

l’apparecchio ha funzionato per alcune ore e di controllare
periodicamente la pressione dell’impianto.

5 - COLLEGAMENTI ELETTRICI

16

5.1 INFORMAZIONI PRELIMINARI

Le caratteristiche delle linee devono essere determinate da
personale abilitato alla progettazione di impianti elettrici,
attenendosi alle normative in vigore.
I dispositivi di protezione della linea di alimentazione dell’unità
devono essere in grado di interrompere la corrente di corto
circuito presunta, il cui valore deve essere determinato in
funzione delle caratteristiche dell’impianto.
La sezione dei cavi di alimentazione e del cavo di protezione
deve essere determinata in funzione delle caratteristiche delle
protezioni adottate.
Tutte le operazioni di carattere elettrico devono essere
eseguite da personale in possesso dei requisiti previsti dalle
normative in vigore, istruito sui rischi correlati a tali operazioni.
Operare rispettando le normative di sicurezza in vigore

5.2 DATI ELETTRICI

L’ etichetta matricolare riporta i dati elettrici specifici dell’unità,
compresi eventuali accessori elettrici.

I dati elettrici indicati nel bollettino tecnico e nel manuale sono
riferiti all’unità standard, accessori esclusi. Fare quindi
riferimento ai dati riportati in etichetta matricolare .

5. Proteggere i cavi utilizzando passacavi di misura
adeguata

6. Prima di alimentare elettricamente l’unità, assicurarsi che
siano state ripristinate tutte le protezioni che erano state
rimosse durante i lavori di allacciamento elettrico.

5.4 LINEE SEGNALI / DATI

Non superare la massima distanza consentita, che varia in
funzione del tipo di cavo e del segnale .

Posare i cavi lontano da linee di potenza, con tensione
diversa, o che emettano disturbi di origine elettromagnetica.

Evitare di posare i cavi nelle vicinanze di apparecchiature che
possono creare interferenze elettromagnetiche.

Evitare la posa in parallelo con altri cavi, eventuali incroci con
altri cavi sono ammessi solo se a 90°.

Lo schermo va connesso ad una terra priva di disturbi.
Garantire la continuità dello schermo per tutta l’estensione del

cavo .
Rispettare le indicazioni relative a impedenza, capacità,

attenuazione.

5.5 ACCESSO QUADRO ELETTRICO

etichetta

matricolare

F.L.A. full load ampere
corrente assorbita alle massime condizioni ammesse

F.L.I. Full load input
Potenza assorbita a pieno carico
( alle massime condizioni ammesse )

n° SCHEMA ELETTRICO
TENSIONE ALIMENTAZIONE
FLA (A)
FLI (kW)

5.3 COLLEGAMENTI

1. Fare riferimento allo schema elettrico dell’unità (il numero
di schema elettrico è indicato nell’etichetta matricolare)

2. Verificare che la rete abbia caratteristiche conformi ai dati
riportati sulla targhetta matricolare

3. Prima di iniziare i lavori verificare che il dispositivo di
sezionamento alla partenza della linea di alimentazione
dell’unità sia aperto, bloccato e dotato dell’apposito
cartello di segnalazione

4. Realizzare per primo il collegamento di messa a terra

Aprire i fianchi : istruzioni al paragrafo 3.5.

5 - COLLEGAMENTI ELETTRICI

17

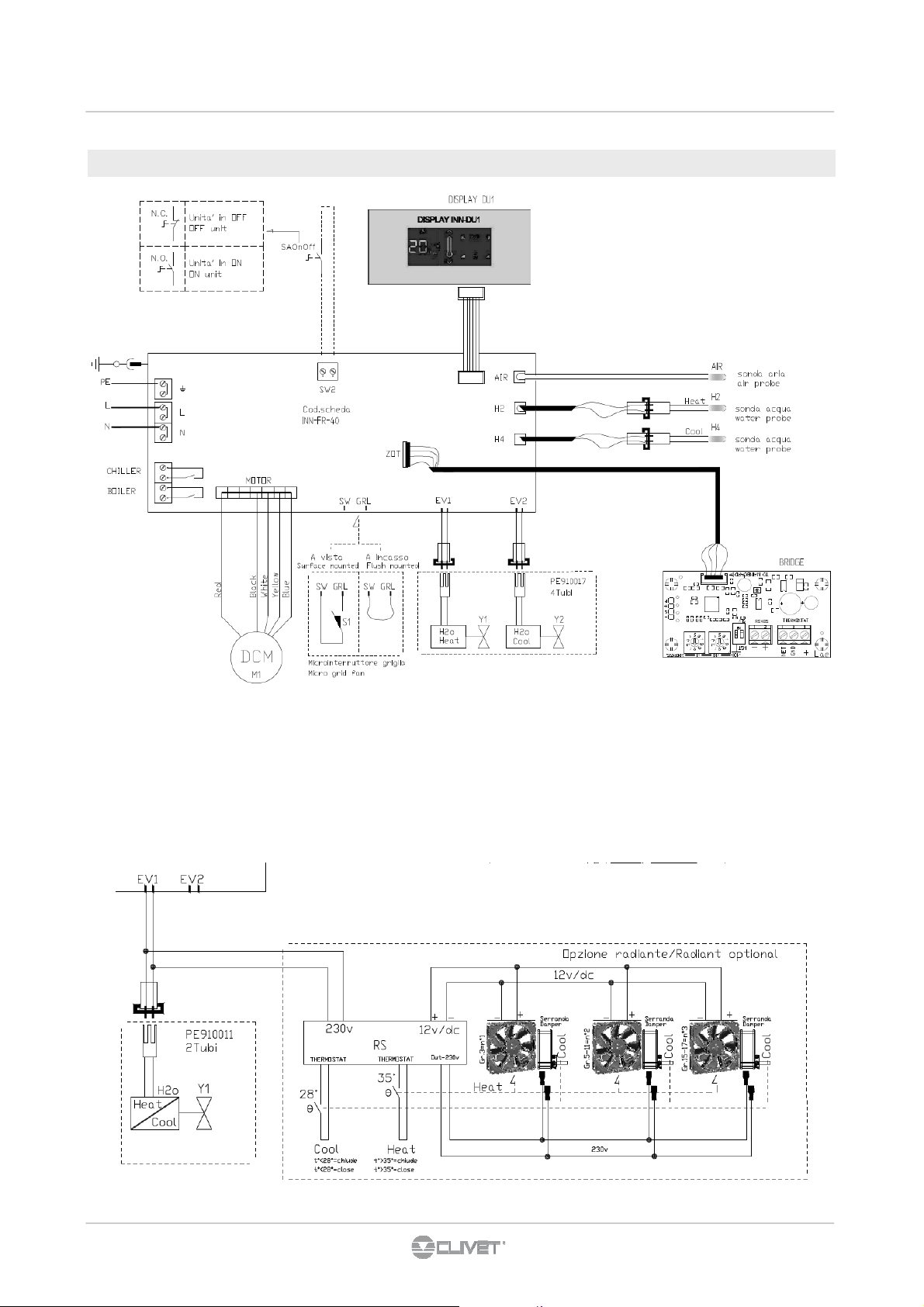

5.6 Collegamento con termostato a bordo

4 tubi : Y1 + Y2
2 tubi : Y1

BOILER uscita consenso riscaldamento (boiler-caldaia)

contatto pulito max 1A

CHILLER uscita consenso raffreddamento (chiller)

contatto pulito max 1A
SW2 ON / OFF remoto
H2 sonda temperatura acqua (4T → riscaldamento)
2T → raffreddamento / riscaldamento

H4 sonda temperatura acqua (4T → raffreddamento)
S1 microinterruttore sicurezza griglia
Y1 Elettrovalvola acqua (4T → riscaldamento)
(2T → riscaldamento / raffreddamento)
Y2 Elettrovalvola acqua (4T → raffreddamento)

5 - COLLEGAMENTI ELETTRICI

18

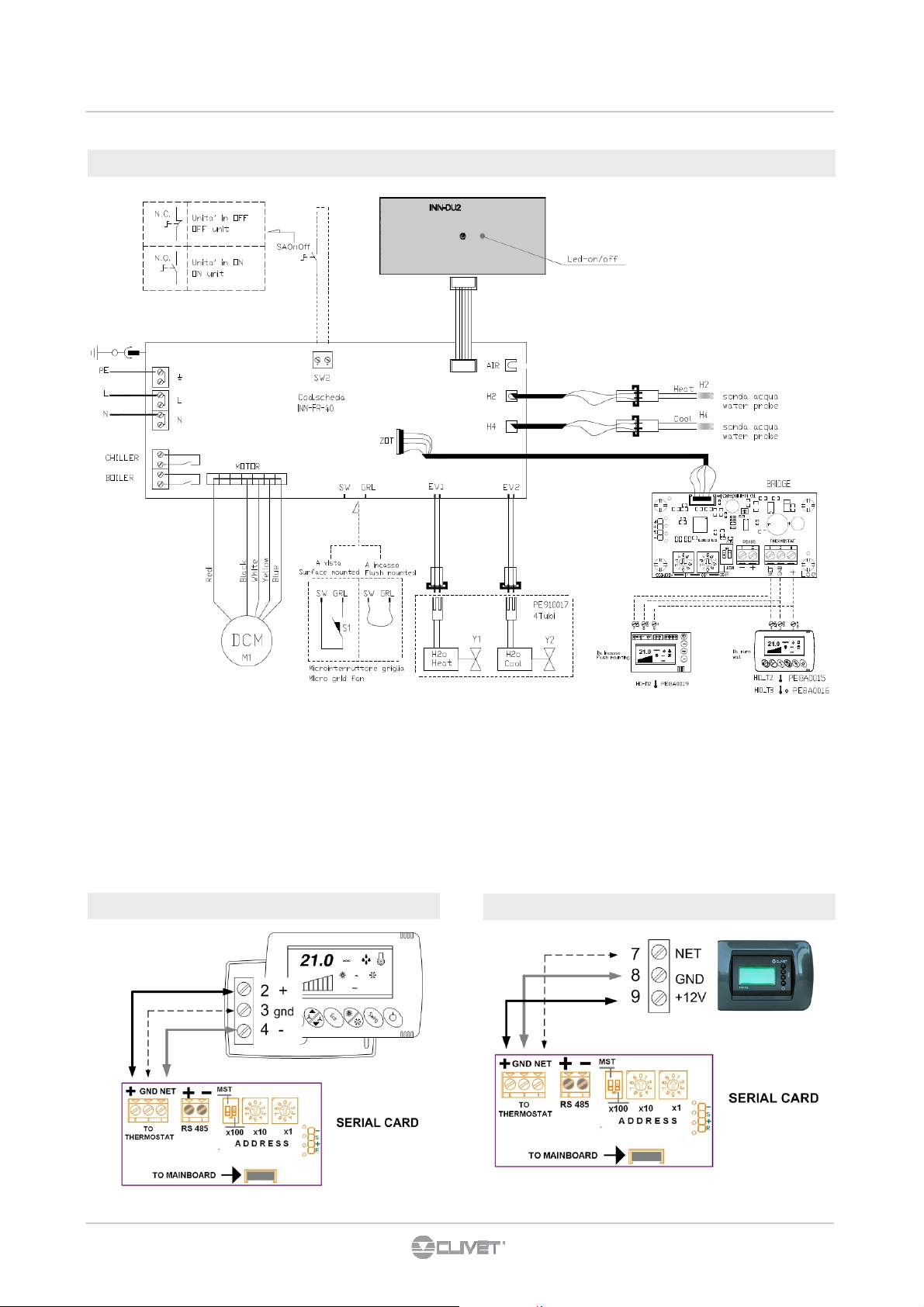

5.7 Collegamento a termostato ambiente elettronico HID-Txx

4 tubi : Y1 + Y2
2 tubi : Y1

BOILER uscita consenso riscaldamento (boiler-caldaia)
contatto pulito max 1A
CHILLER uscita consenso raffreddamento (chiller)
contatto pulito max 1A
SW2 ON / OFF remoto
H2 sonda temperatura acqua (4T → riscaldamento)

2T → raffreddamento / riscaldamento

TERMOSTATO HID-T2 / T3

H4 sonda temperatura acqua (4T → raffreddamento)
S1 microinterruttore sicurezza griglia
off = ventilazione spenta a setpoint soddisfatto
Y1 Elettrovalvola acqua (4T → riscaldamento)
(2T → riscaldamento / raffreddamento)
Y2 Elettrovalvola acqua (4T → raffreddamento)
Opzione radianti: vedere 5.6

TERMOSTATO HID-Ti2

5 - COLLEGAMENTI ELETTRICI

19

5.8 MINIRETE - MAX 9 ELFORoom2

* Resistenza terminazione rete 120 Ω - a cura cliente

5.9 ELFOSystem GAIA Edition

1. Bus RS485

2. ELFOControl Home

3. GAIA

4. ELFOFRESH

5. zona con 2 ELFOROOM
comanda entrambi i terminali

6. zona con 1 ELFOROOM
comanda il terminale

7. ELFOROOM
entrambi i terminali

8. ELFOROOM

2

2

con tastiera e termostato HID-T3 che comanda

2

con termostato a bordo

2

con tastiera e termostato HID-Ti2 che

2

con tastiera e termostato HID-Ti2 che

5 - COLLEGAMENTI ELETTRICI

20

5.10 Collegamento con controllo elettronico 4 velocità

AIR sonda temperatura aria

H2 sonda temperatura acqua

S1 microinterruttore sicurezza griglia

Y1 Elettrovalvola acqua

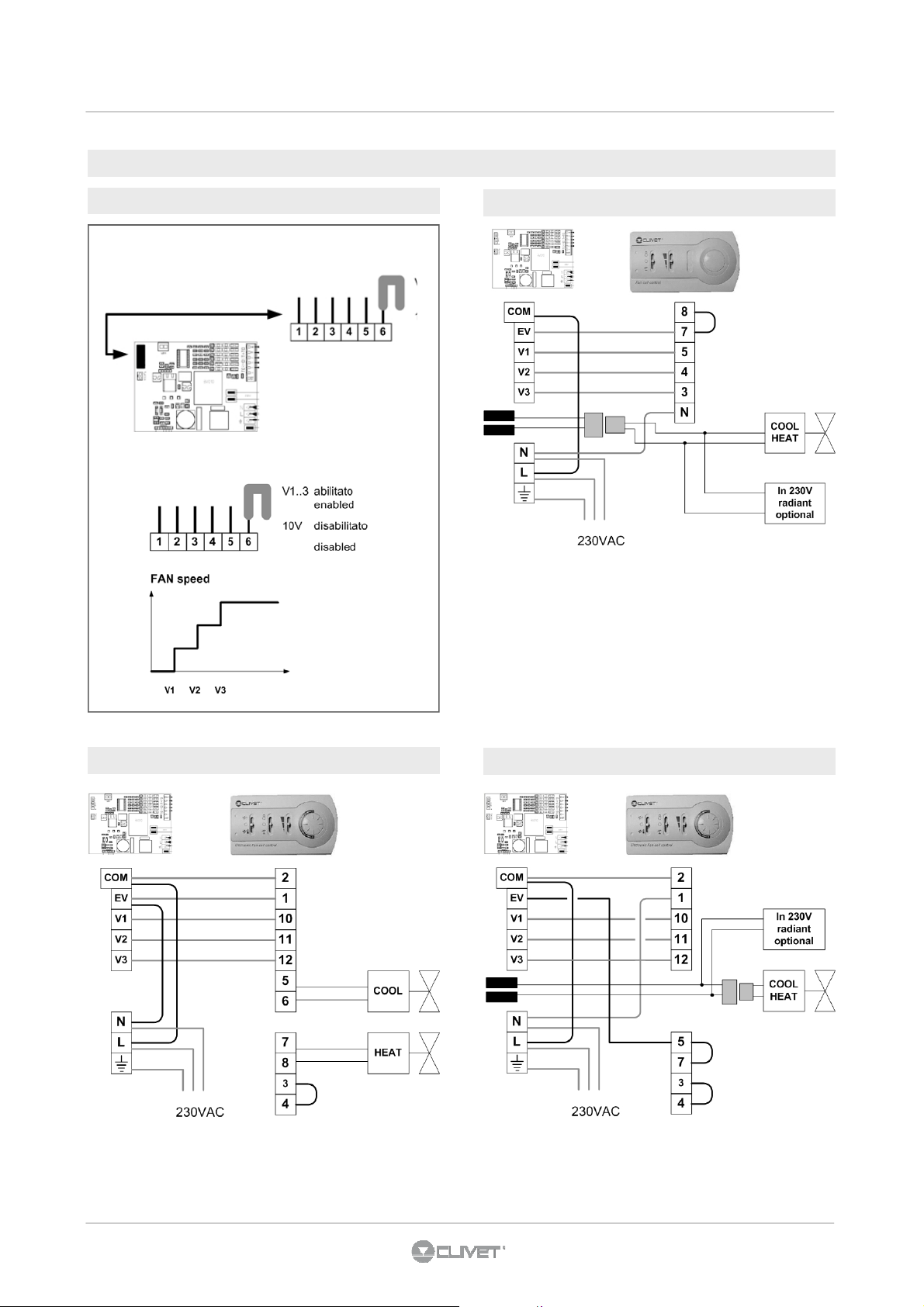

5.11 Collegamenti termostati

21

5 - COLLEGAMENTI ELETTRICI

Abilitare comando 3 velocità

Termostato HID-E1 - impianto 2 tubi

Termostato HID-E2 - impianto 4 tubi

Termostato HID-E2 - impianto 2 tubi

5 - COLLEGAMENTI ELETTRICI

22

Termostato HID-E3 - impianto 4 tubi

H2O sonda temperatura acqua

Termostato HID-E3 - impianto 2 tubi

H2O sonda temperatura acqua

Abilitare comando 0-10V

10v = fan 1400 rpm
1v = fan 450 rpm
<1v = fan off

6.1 TERMOSTATO A BORDO MACCHINA

23

6 - REGOLAZIONE

display tasti

display

funzionamento automatico

funzionamento silenzioso

massima velocità ventilatore

funzionamento notturno

riscaldamento

raffreddamento

supervisione da webserver

allarme attivo

ON / Standby

Tenere premuto il tasto ON stand-by per circa 2 secondi .
La mancanza di qualsiasi segnalazione luminosa dal display

identifica lo stato di "stand-by" (assenza di funzione).
Quando il comando si trova in questo modo di funzionamento

garantisce una sicurezza antigelo.Nel caso in cui la
temperatura ambiente scenda al di sotto dei 5°C vengono
attivate le uscite elettrovalvola acqua calda e consenso
caldaia.

regolazione automatica velocità ventilatore

Tener premuto il tasto AUTO. L’attivazione della funzione
viene segnalata dall'accensione del relativo simbolo a display

La regolazione della velocità di ventilazione avverrà
automaticamente tra un valore minimo ed un valore massimo,
secondo la effettiva distanza della temperatura ambiente dal
setpoint impostato in base ad un algoritmo di tipo PI.

tasti

ON / Standby

aumenta temperatura impostata

diminuisce temperatura

regolazione automatica velocità ventilatore

funzionamento notturno

minima velocità ventilazione

riscaldamento / raffreddamento

massima velocità di ventilazione

modificare temperatura impostata

Impostare con l'ausilio dei due tasti aumento e diminuzione il
valore di temperatura desiderato in ambiente visualizzato sui
3 digit del display.

Il range di regolazione va da 16 a 28 °C, con risoluzione di
0,5°C, ma sono consentiti anche i valori fuori scala di 5°C e di
40°C.

Impostare tali valori solo per brevi periodi e poi regolare la
selezione su un valore intermedio.

Il comando è molto preciso, portarlo sul valore desiderato ed
attendere che il comando esegua la regolazione in base alla
effettiva temperatura ambiente rilevata.

6 - REGOLAZIONE

24

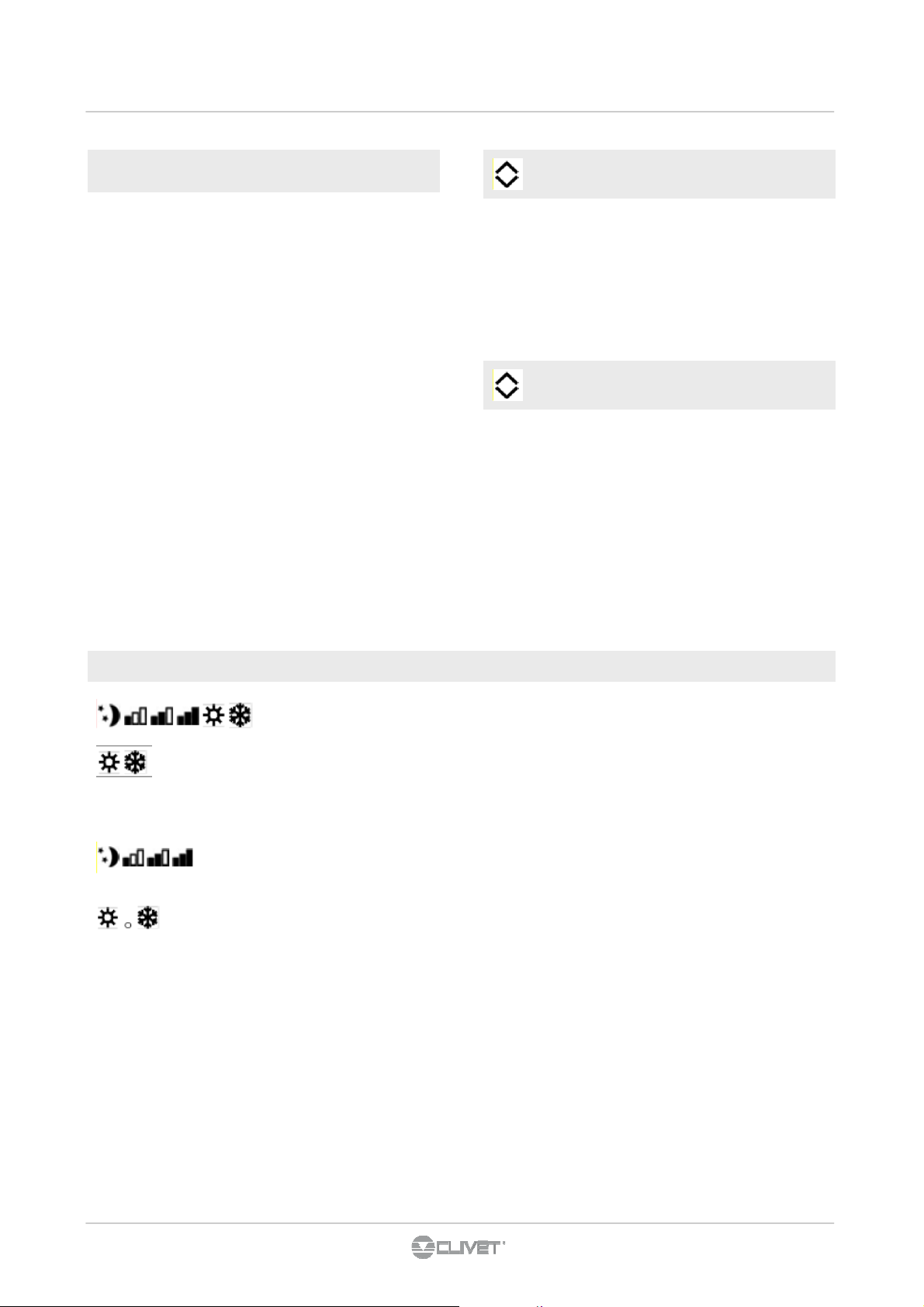

funzionamento notturno

Tener premuto il tasto Funzionamento notturno.
L’attivazione della funzione viene segnalata dall'accensione

del relativo simbolo a display
Selezionando questo modo di funzionamento, viene limitata la

velocità di ventilazione ad un valore molto contenuto e la
temperatura impostata viene variata automaticamente come
segue:

- diminuita di 1° C dopo un ora ed un ulteriore grado dopo 2

ore nella funzione riscaldamento;

- aumentata di 1°C dopo un ora e un ulteriore grado dopo 2

ore nella funzione raffreddamento.

minima velocità ventilazione

Tener premuto il tasto minima velocità ventilazione.
L’attivazione della funzione viene segnalata dall'accensione
del relativo simbolo a display

La velocità di ventilazione viene limitata ad un valore massimo
più contenuto.

riscaldamento / raffreddamento

Tenere premuto il tasto Riscaldamento / Raffrescamento per
circa 2 secondi per commutare il modo di funzionamento tra
riscaldamento e raffrescamento visibile attraverso
l’accensione dei 2 simboli riscaldamento attivo o
raffrescamento attivo.

In riscaldamento il simbolo è acceso con setpoint superiore
alla temperatura ambiente, spenti entrambi con setpoint
inferiore.

In raffrescamento il simbolo è acceso con setpoint inferiore
alla temperatura ambiente, spenti entrambi con setpoint
superiore.

Nelle versioni a 4 tubi, con il sistema di regolazione
raffrescamento/riscaldamento automatico attivato
I'accensione contemporanea dei 2 simboli indica il
raggiungimento del setpoint (banda neutra).

Il lampeggio di uno dei 2 simboli indica che la temperatura

dell’acqua (calda o fredda) non è soddisfatta e comporta
l'arresto del ventilatore finché la temperatura non raggiunge
un valore adeguato a soddisfare la richiesta.

Se la temperatura dell'acqua non raggiunge un valore idoneo
al funzionamento richiesto, dopo 10minuti il comando va in
blocco, compare il simbolo di indicazione allarme E5.

Lo sblocco avviene automaticamente dopo 45 minuti o
manualmente premendo uno degli 8 tasti.

massima velocità di ventilazione

Tener premuto il tasto massima velocità di ventilazione.
L’attivazione della funzione viene segnalata dall'accensione
del relativo simbolo a display

Con questa modalità di funzionamento, si ottiene
immediatamente il massimo della potenza erogabile sia in
riscaldamento che in raffreddamento.

Una volta raggiunta latemperatura ambiente desiderata è
consigliabile selezionare uno degli altri 3 modi di
funzionamento per ottenere un miglior confort termico ed
acustico.

Premendo contemporaneamente i tasti ON stand-by e Temp
per 1 secondo si attiva il blocco locale di tutti i tasti, la
conferma è data dalla visualizzazione di Loc.

Tutte le regolazioni vengono inibite all’utente e alla pressione
di qualsiasi tasto compare Loc. Ripetendo la sequenza si
ottiene lo sblocco dei tasti.

E1 +
Guasto della sonda di temperatura ambiente (AIR).

E2 +
Guasto della sonda di rilevazione della temperatura dell’acqua
delle versioni a 2 tubi (H2) posizionata nella batteria
principale.

E3 +
Guasto della sonda di rilevazione della temperatura dell’acqua
fredda delle versioni a 4 tubi (H4).

E4 +
Problema al motore ventilatore (ad esempio inceppamento
dovuto a corpi estranei, guasto del sensore di rotazione,
azionamento del micro di protezione dovuto all’operazione di
pulizia del filtro).

E5 +
Se, dopo 10 minuti di funzionamento la temperatura
dell'acqua non ha raggiunto un valore idoneo al
funzionamento richiesto viene disattivato il contatto
dell'elettrovalvola e del consenso al chiller o alla caldaia
(Esempio 1: in riscaldamento con temperatura ambiente di
20°C e temperatura acqua inferiore ai 15°C. Esempio 2: in
raffrescamento con temperatura ambiente di 20°C e
temperatura acqua superiore ai 25°C).

Lo sblocco avviene automaticamente dopo 45 minuti o
manualmente premendo uno degli 8 tasti.

blocco tasti

allarmi

6 - REGOLAZIONE

25

Impostazione sistema di regolazione
raffrescamento/ riscaldamento automatico

L’impostazione di questo tipo di regolazione permette al
comando di effettuare automaticamente la selezione del
raffrescamento o del riscaldamento escludendo la normale
selezione manuale.

Tale regolazione è particolarmente indicata per le versioni a 4
tubi.

Questo sistema di regolazione può essere attivato solo da un
tecnico installatore qualificato ed autorizzato.

Per attivare questa funzione mantenere premuto il tasto est/
inv (rif. A) per 10 secondi fino all’accensione simultanea dei
simboli raffrescamento (rif. C) e riscaldamento (rif. B).

Per ritornare nuovamente alla regolazione del funzionamento
solo raffrescamento o solo riscaldamento manuale premere il
tasto est/inv (rif. A) per 10 secondi fino allo spegnimento dei
simboli raffrescamento (rif. C) e riscaldamento (rif. B).

Premere nuovamente il tasto per selezionare la funzione
inverno.

Verificare il funzionamento del simbolo riscaldamento (rif. B)
(acceso con setpoint superiore alla temperatura ambiente,
spenti entrambi con setpoint inferiore).

Premere 1 volta il tasto est/inv per selezionare la funzione
estate. Verificare il funzionamento del simbolo raffrescamento
(rif. C) (acceso con setpoint inferiore alla temperatura
ambiente, spenti entrambi con setpoint superiore).

Questa selezione viene mantenuta anche in caso di
interruzione d’alimentazione.

6.2 CONTROLLO A 4 VELOCITA'

26

6 - REGOLAZIONE

Il comando rende completamente autonoma la regolazione
della temperatura ambiente attraverso l’impostazione del
setpoint regolabile da 5 a 40°C, di una delle 4 velocità e la
selezione estate/inverno.

Essendo collegato alla sonda di rilevazione della temperatura
dell’acqua all’interno della batteria esegue la funzione di
minima temperatura invernale (30°C) e massima temperatura
estiva (20°C

).

display

Supersilent

velocità minima

velocità media

velocità massima

raffreddamento

Dopo un periodo di 20 secondi dall’ultima azione la luminosità
del pannello viene appositamente ridotta per aumentare il
confort nelle ore notturne e sul display viene visualizzata la
temperatura ambiente.
Alla pressione di un qualsiasi tasto viene ripristinata la
massima luminosità.

Tasti

aumenta temperatura impostata

diminuisce temperatura

Riscaldamento/Raffrescamento: consente di
commutare il modo di funzionamento tra
riscaldamento e raffrescamento (2 secondi)

mode

Consente di attivare l’apparecchio, di selezionare
una delle 4 velocità o di porlo in stand-by

off

(2 secondi).

riscaldamento

mode

Premere il tasto mode/off
Selezionare una delle 4 velocità di funzionamento premendo il

relativo tasto mode/off. In riscaldamento i simboli rimangono
accesi con setpoint superiore alla temperatura ambiente,
spenti con setpoint inferiore.

In raffrescamento i simboli sono accesi con setpoint inferiore
alla temperatura ambiente, spenti con setpoint superiore.

Stand-by: tenere premuto il tasto mode/off per circa 2
secondi . La mancanza di qualsiasi segnalazione luminosa dal
display identifica lo stato di "stand-by" (assenza di funzione).

Accensione / spegnimento

off

Riscaldamento/Raffrescamento

Tenere premuto il tasto Riscaldamento / Raffrescamento per
circa 2 secondi per commutare il modo di funzionamento tra
riscaldamento e raffrescamento visibile attraverso
l’accensione dei 2 simboli riscaldamento attivo o
raffrescamento attivo.

Il lampeggio di uno dei 2 simboli o indica che la temperatura
dell’acqua (calda o fredda) non è soddisfatta e comporta
l'arresto del ventilatore finché la temperatura non raggiunge
un valore adeguato a soddisfare la richiesta.

6 - REGOLAZIONE

27

mode

Ad ogni pressione del pulsante del tasto mode/off corrisponde
la variazione della velocità del ventilatore tra supersilent,
minima, media e massima.

L’attivazione della funzione viene segnalata dall'accensione
del relativo simbolo a display

La velocità supersilent darà luogo ad una forte
deumidificazione in raffrescamento e ad un funzionamento
solo radiante (con ventilatore spento ed elettrovalvola
azionata) in riscaldamento.

Impostando la velocità massima si ottiene immediatamente il
massimo della potenza erogabile sia in riscaldamento che in
raffreddamento.

Una volta raggiunta latemperatura ambiente desiderata è
consigliabile selezionare uno degli altri 3 modi di
funzionamento per ottenere un miglior confort termico ed
acustico.

Regolazione velocità ventilatore

off

blocco tasti

Premendo contemporaneamente i tasti incremento e
decremento temperatura per 5 secondi si attiva il blocco
locale di tutti i tasti, la conferma è data dalla visualizzazione di
bL.

Tutte le regolazioni vengono inibite all’utente e alla pressione
di qualsiasi tasto compare bL.

Ripetendo la sequenza si ottiene lo sblocco dei tasti.

modificare temperatura impostata

Impostare con l'ausilio dei due tasti aumento e diminuzione il
valore di temperatura desiderato in ambiente visualizzato sui
2 digit del display.

Il range di regolazione va da 15 a 30 °C, con risoluzione di 1°
C, ma sono consentiti anche i valori fuori scala di 5°C e di 40°
C.

Impostare tali valori solo per brevi periodi e poi regolare la
selezione su un valore intermedio.

Il comando è molto preciso, portarlo sul valore desiderato ed
attendere che il comando esegua la regolazione in base alla
effettiva temperatura ambiente rilevata.

allarmi

Guasto della sonda di temperatura ambiente (AIR). Lampeggio dei 6 LED (allarme a riarmo
automatico).

Guasto della sonda di rilevazione della temperatura dell’acqua (H2) posizionata nella batteria
principale. Lampeggio dei 2 LED (possibile riarmo manuale).
Se la scheda rileva la sonda della temperatura dell’acqua, presente sull’apparecchio, l’avvio avviene
in condizioni normali. Se la sonda non viene connessa è possibile confermare il funzionamento privo
di sonda, premendo il pulsante Riscaldamento/Raffreddamento per 5 secondi

Problema al motore ventilatore (ad esempio inceppamento dovuto a corpi estranei, guasto del
sensore di rotazione, azionamento del micro di protezione griglia dovuto all’operazione di pulizia del
filtro). Lampeggio simultaneo dei 4 LED (allarme a riarmo automatico).

Richiesta di acqua (calda o fredda) non soddisfatta (sopra i 20°C in raffreddamento, sotto i 30°C in
riscaldamento).

Il LED della funzione selezionata lampeggia ed il ventilatore è arrestato finchè la temperatura
dell'acqua non raggiunge un valore adeguato a soddisfare la richiesta.

6 - REGOLAZIONE

28

6.3 TASTIERA ON/OFF CON LED DI SEGNALAZIONE

Consente di attivare l'apparecchio o di metterlo
in condizione di attesa (tenere premuto 2 sec.)

Segnala il funzionamento dell’apparecchio.
Lampeggia in caso di anomalie.

Led di segnalazione

Acceso fisso Macchina connessa in rete e correttamente funzionante

Spento ventilconvettore spento o privo di alimentazione elettrica; nel primo caso alla successiva riaccensione del

comando remoto il ventilconvettore viene riacceso.

1 lampeggio + pausa Richiesta di acqua (calda o fredda) non soddisfatta. Comporta l'arresto del ventilatore finchè la temperatura

dell'acqua non raggiunge un valore adeguato a soddisfare la richiesta.

2 lampeggi + pausa Errore di comunicazione, il comando prevede uno scambio di informazioni continuo sulla linea seriale

RS485 con il controllo remoto , se questo viene a mancare per oltre 5 minuti viene visualizzato l'errore ed il
ventilradiatore/ventilconvettore viene disattivato.

3 lampeggi + pausa Bloccato per acqua non idonea, lo sblocco viene eseguito automaticamente dopo 45 minuti oppure

manualmente premendo due volte il tasto ON stand-by.

4 lampeggi + pausa Sonda acqua malfunzionante, tutte le uscite vengono spente fino alla risoluzione del problema.

5 lampeggi + pausa La segnalazione è associata ad un problema del motore ventilatore (ad esempio inceppamento dovuto a

corpi estranei, guasto del sensore di rotazione, azionamento del micro di protezione dovuto all’operazione
di pulizia del filtro).

6 - REGOLAZIONE

29

6.4 settaggio funzioni ausiliarie

Sulla scheda elettronica del comando sono posizionati due dip

-switch per la configurazione del funzionamento dell'apparec-

chio in funzione delle necessità.
Tramite il cursore A (fig. 9) si modifica la logica del funziona-

mento notturno:

• nella posizione ON viene inibita la ventilazione permetten-

do così alla macchina di riscaldare gli ambienti mediante
irraggiamento e convezione naturale, come avviene nei
radiatori tradizionali;

• in posizione OFF si ha invece il normale funzionamento

del ventilatore.

Posizionando il cursore B (fig. 9) in ON viene abilitata, solo in
raffrescamento, la ventilazione continua alla minima velocità
anche dopo il raggiungimento del set point (nella banda neu­tra) per consentire un più regolare funzionamento della sonda
di temperatura. Il passaggio alla condizione di riscaldamento
annulla la condizione;

con il cursore nella posizione OFF si disabilita tale funzione

6.5 spegnimento per lunghi periodi

In caso di spegnimenti stagionali o per vacanze procedere
come segue:

• Disattivare l'apparecchio.

• Posizionare l'interruttore generale impianto su Spento.

La funzione antigelo non è attiva

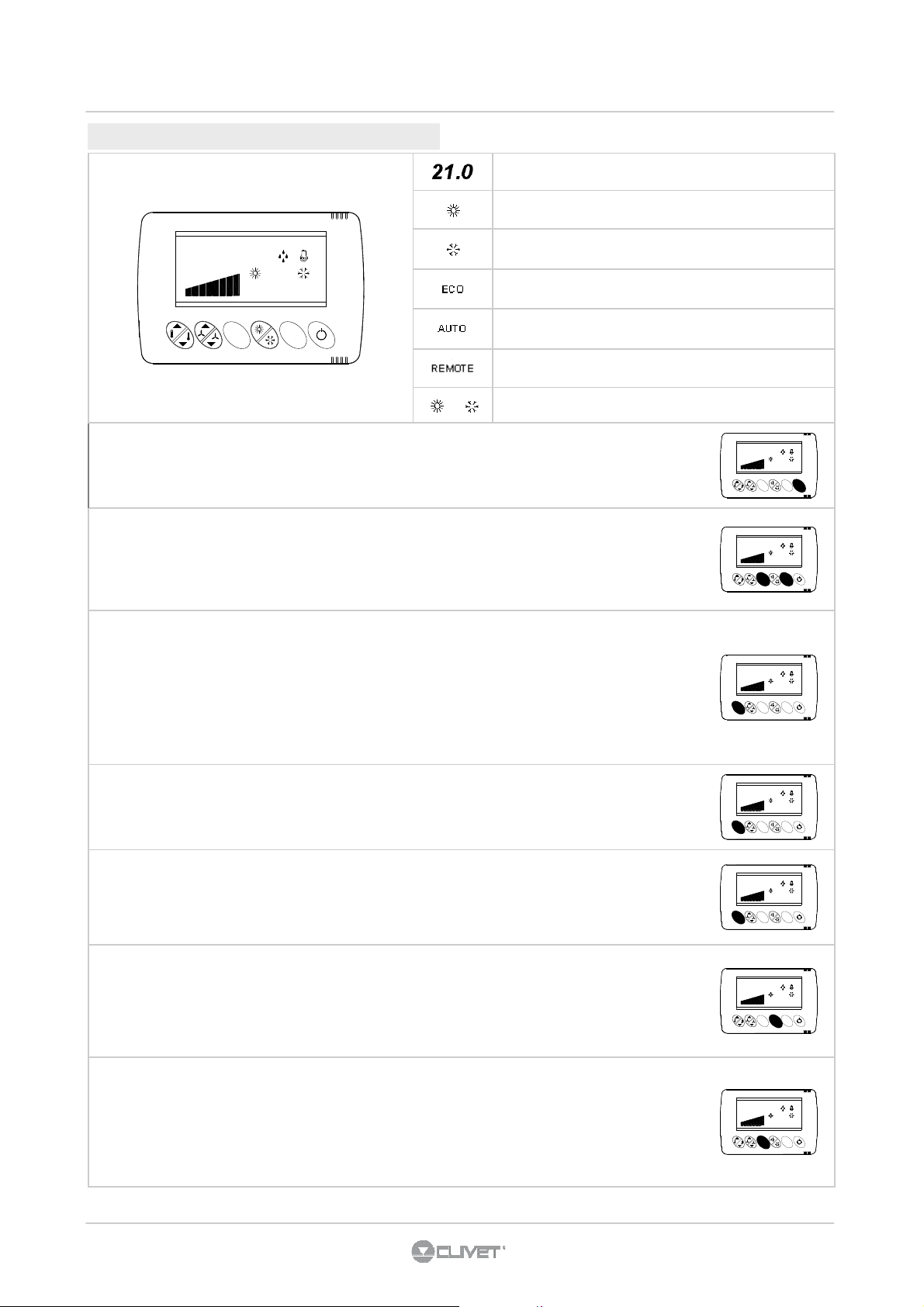

6.6 TERMOSTATO HID-T2 / T3 - OPZIONE

30

6 - REGOLAZIONE

set-point

unità in RAFFREDDAMENTO

21.0

REMOTE

ECO

AUTO

E

c

o

S

w

i

n

g

unità in RISCALDAMENTO

modalità ECO

visibile se la scelta del modo raffreddamento/riscaldamento
è AUTOMATICA

unità gestita da RETE

lampeggio : temperatura acqua fuori limiti
(ESTATE > 20°C , INVERNO < 30°C )

Accendere il termostato

tenere premuto per 4 sec il tasto ON OFF.
Se la funzione è gestita in modo remoto via ModBus non è possibile effettuare alcuna modifica (la dicitura

REMOTE inizia a lampeggiare).

Inserire / togliere il BLOCCO ANTIMANOMISSIONE

premere per 5 sec. i tasti ECO + SWING.
ll blocco è evidenziato dalla comparsa di 3 barrette orizzontali ogniqualvolta viene premuto un tasto qualsiasi.
Se la funzione è gestita in modo remoto via ModBus non è possibile effettuare alcuna modifica (la dicitura

REMOTE inizia a lampeggiare).

Modificare il set-point

premendo sulle frecce si aumenta o diminuisce il set-point del modo di lavoro in corso (riscaldamento, ECO
risc. , raffreddamento, ECO raff.

La differenza minima tra i due set point non può essere inferiore a 1°C e il valore è mantenuto automatica­mente.

Ad esempio se con unità in raffreddamento si abbassa il set point estate fino a portarlo a ridosso del set in­verno automaticamente quest’ultimo viene anch’esso abbassato.

Se la funzione è gestita in modo remoto via ModBus non è possibile effettuare alcuna modifica (la dicitura
REMOTE inizia a lampeggiare).

21.0

21.0

21.0

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g

Visualizzare la temperatura ambiente

premere a lungo entrambe le frecce del tasto SET, la temperatura ambiente viene visualizzata alternata alla
sigla “ t a ”.

Visualizzare l’umidità ambiente

SOLO PER TERMOSTATI HID-T3 CON SONDA UR
premere a lungo entrambe le frecce del tasto SET, la temperatura ambiente viene visualizzata alternata alla

sigla “ t a ”.
premere ancora a lungo il tasto set apparirà il valore di umidità alternato alla scritta “ ur “.

Passare dal modo RISCALDAMENTO al modo RAFFREDDAMENTO e viceversa

Se l’unità è in manuale la commutazione viene effettuata con il tasto relativo
Se a display è attiva la scritta “AUTO” il passaggio da un modo all’altro è gestito automaticamente dall’unità e

la pressione di questo tasto non ha alcun effetto.
Se la funzione è gestita in modo remoto via ModBus non è possibile effettuare alcuna modifica (la dicitura

REMOTE inizia a lampeggiare).

Mettere l’unità in modo ECO

Premere brevemente il tasto ECO.
Per ripristinare il funzionamento normale ripetere l’operazione.

Il set point ECO estivo è più alto del setpoint ESTATE, mentre il setpoint ECO invernale è più basso del se­tpoint INVERNO.

Se la funzione è gestita in modo remoto via ModBus non è possibile effettuare alcuna modifica (la dicitura
REMOTE inizia a lampeggiare).

21.0

21.0

21.0

21.0

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g

REMOTE

ECO

AUTO

S

E

w

c

i

n

o

g
