HC 428

HDMI Switch/Splitter 2 in/8 out

Bedienungsanleitung Manual Notice d’utilisation Manual Istruzioni per l’uso Bruksanvisning Manual

Οδηγίες Χρήσης

Bedienungsanleitung

HC 428 HDMI Switch/Splitter 2 IN/8 OUT

Professioneller HDMI Switch/Splitter zur Wiedergabe der Signale einer von 2 angeschlossenen Eingangsquellen (wie z.B. DVD-Player, Spielekonsole oder SAT-Receiver), an max. 8 Displays (z.B. LCD/

deutsch

Plasma T V) gleichzeitig.

Der HC 428 mit integrierter Verstärker- und Equalizer-Funktion ist die ideale Lösung für folgende Anwendungsbereiche: Home Theater, Audio/Video Installation, z.B. in Konferenz-/Schulungsräumen, Messe- oder Verkaufspräsentationen.

Das Gerät ist nur für den Anschluss an HDMI Ein- und Ausgänge von entsprechenden AV-Geräten zugelassen. Als Stromversor- gung darf nur das mitgelieferte Netzteil verwendet werden. Das Netzteil ist nur für den Anschluss an 100-240V/50-60Hz Wechselspannung zugelassen. Eine andere Verwendung als zuvor beschrieben führt zur Beschä digung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Die Sicherheitshinweise sind unbedingt zu befolgen. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächti-

ge Umbauen und/oder Verändern des Produktes nicht gestattet.

• Das Steckernetzteil ist in Schutzklasse II aufgebaut und darf nur

an einer Steckdose des öffentlichen Stromversorgungsnetzes betrieben werden.

• Um das Gerät vollständig vom Netz zu trennen muss das Netzteil

aus der Netzsteckdose gezogen werden.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt

werden.

• Die Sicherheitshinweise der Hersteller der anzuschließenden

Geräte sind ebenfalls zu beachten. Lesen Sie dazu die entspre chenden Betriebsanleitungen sorgfältig durch.

• Nehmen Sie das Produkt nicht in Betrieb, wenn es beschädigt ist.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet.

Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.

• Eine Verwendung ist nur in geschlossenen Räumen, also nicht im

Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. in Feuchträumen u.ä. ist unbedingt zu vermeiden.

• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder

Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf

oder direkt neben dem Gerät ab.

• Achten Sie während des Betriebs auf eine ausreichende Belüftung

von Steckernetzteil und Umschalter. Decken Sie die Geräte nicht

durch Zeitschriften, Decken, Vorhänge o.ä. ab.

Eigenschaften

- 2 HDMI Eingänge/8 HDMI Ausgänge mit HDMI Lock System

- 1080p Full HDTV-Unterstützung

- Auösung: 480i, 480p, 720i, 720p, 1080i und 1080p

- HDMI 1.2a und HDMI 1.3 kompatibel

- HDCP kompatibel

- Tonformate: Dolby Digital 7.1, DTS, True HD, DTS-HD, PCM

- intelligente Erkennung aktiver Eingänge

- eingebauter Verstärker/Equalizer für lange Kabelwege

- Vergoldete Steckkontakte

- Professionelles Metall-Gehäuse Design

Lieferumfang

- HDMI Switch/Splitter HC428

- 5 V DC Netzteil

- Haltewinkel für Wandmontage

- Bedienungsanleitung

deutsch

Anschluss

Vor dem Anschließen der Geräte informieren Sie sich in den jeweiligen Betriebsanleitungen. Alle Geräte ausschalten. Verkabeln Sie sie

nun mit dem HC 428 und überprüfen anschließend ob alles korrekt

ausgeführt ist.

Bei Änderungen der Beschaltung des HC 428 gehen Sie ebenso vor.

1. Verbinden Sie die Eingänge IN1 bis IN2 mit den Ausgängen Ihrer

AV-Quellgeräte (z.B. DVD-Player, SAT-Receiver).

2. Verbinden Sie die Ausgänge OUT1 bis OUT8 mit den Eingängen

Ihrer Bildschirme.

3. Stecken Sie den Niedervoltstecker des beiliegenden Netzteils

in die Anschlussbuchse DC 5V.

4. Stecken Sie das Netzteil in eine Wandsteckdose.

Bedienungsanleitung

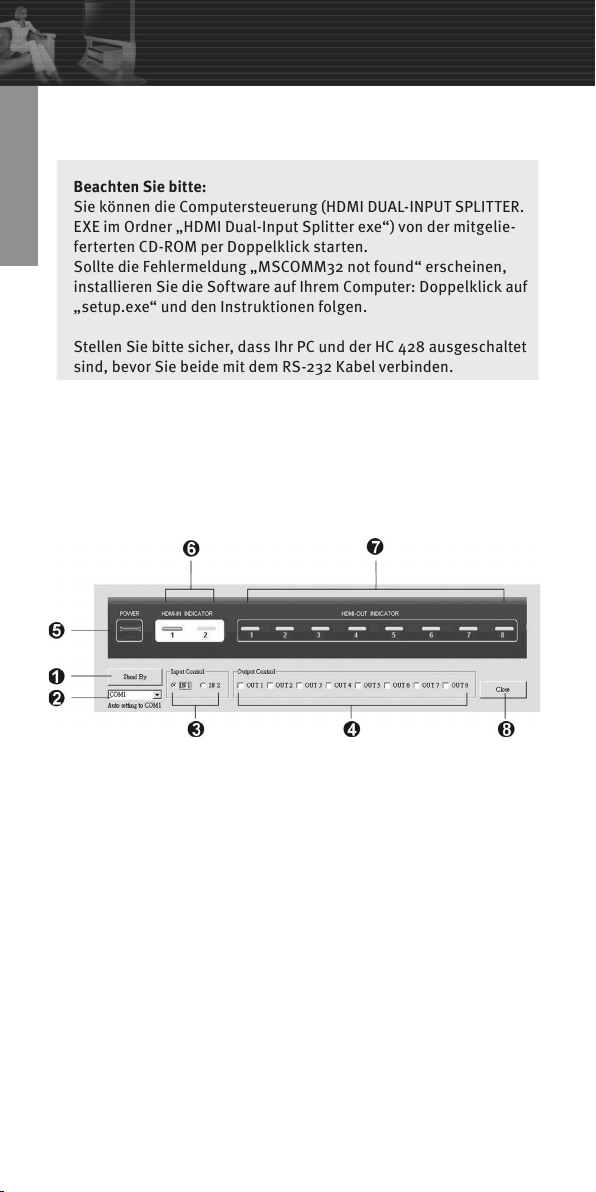

RS-232 Anschluss für die Computersteuerung

Beachten Sie bitte:

Sie können die Computersteuerung (HDMI DUAL-INPUT SPLIT TER. EXE im Ordner „HDMI Dual-Input Splitter exe“) von der mitgelie- ferterten CD-ROM per Doppelklick starten.

deutsch

Sollte die Fehlermeldung „MSCOMM32 not found“ erscheinen, installieren Sie die Software auf Ihrem Computer: Doppelklick auf

„setup.exe“ und den Instruktionen folgen.

Stellen Sie bitte sicher, dass Ihr PC und der HC 428 ausgeschaltet sind, bevor Sie beide mit dem RS-232 Kabel verbinden.

1. Verbinden Sie den COM-Anschluss Ihres PCs mit demselben des HC 428.

2. Schalten Sie Ihren PC und den HC 428 ein.

3. Starten Sie die Software.

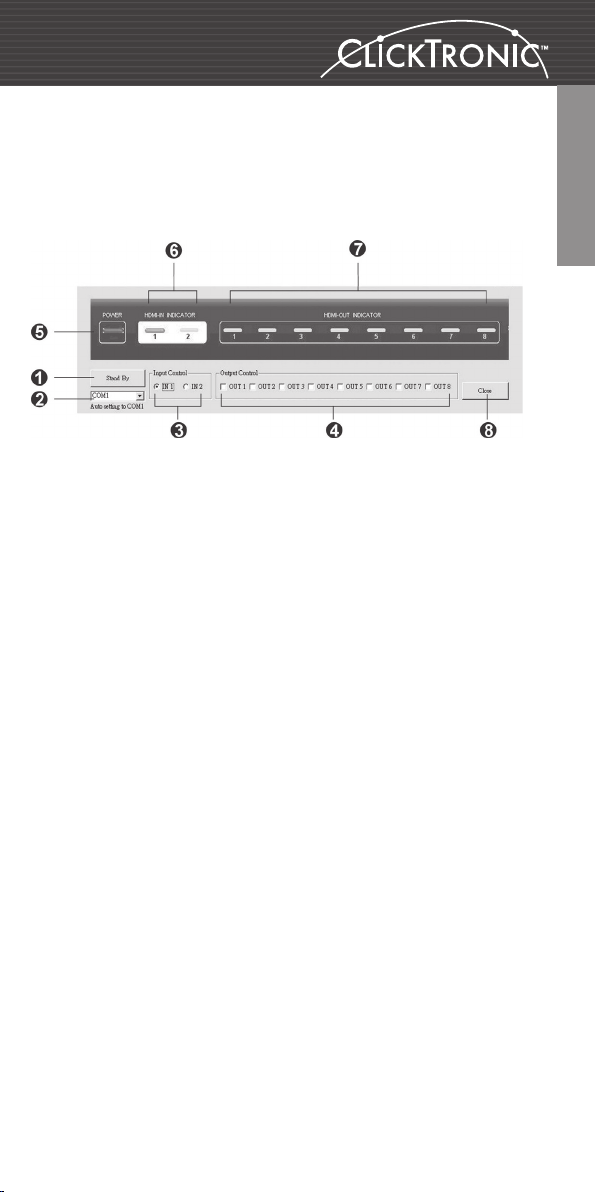

RS-232 Software

1. Stand by und Power On Anzeige:

Wenn Sie die Software starten, wird der HC 428 eingeschaltet (Die Schaltäche wird “Stand By” anzeigen). Drücken Sie die “Stand By” Schaltäche. Der HC 428 wird in den Stand By Modus geschal tet. (Die Schaltäche wird “Power On” anzeigen)

2. COM Anschlussauswahl:

Die Software kann bis zu 15 COM Anschlüsse verwalten. Wählen Sie den COM Anschluss den Sie benutzen möchten. (In der Regel sind die Anschlüsse COM 1 und COM 2 RS-232)

3. Eingangsquelle wählen:

Sie können 2 Eingangsquellen wählen. Drücken Sie “IN 1” oder “IN 2” um die Eingangsquelle zu wählen. Nach der Auswahl der

Quelle wird die Eingangsanzeige grün leuchten.

4. Ausgangsanschluss wählen:

8 Ausgangsanschlüsse sind kontrollierbar. Drücken Sie “OUT 1” bis “OUT 8” um das Ausgangssignal zu kontrollieren. Ein Haken

wird anzeigen, welchen Ausgang sie angewählt haben.

5. Power Anzeige:

rot (ON); grau (Stand by)

6. Eingangsanzeige:

grün (ausgewählt); grau (nicht ausgewählt)

7. Ausgangsanzeige:

blau (aktiv); grau (nicht aktiv)

8. Beenden der Software:

Drücken Sie “EXIT”, um die Software zu beenden.

Bedienung

• Schalten Sie mit dem Hauptschalter an der Geräterückseite das

Gerät ein.

• Die LED Betriebsanzeige POWER INDICATOR leuchtet.

• Um den Umschalter auf Standby zu schalten bzw. wieder einzu schalten, drücken Sie kurz die Taste POWER ON/OFF.

• Aktivieren Sie an Ihren Bildschirmen die HDMI-Eingänge (siehe Bedienungsanleitungen der betreffenden Geräte).

• Starten Sie an den HDMI-Quellgeräten die Wiedergabe.

• Der Eingang, dessen grüne LED am Gerät aueuchtet, sendet sein

Signal an die 8 Ausgänge des Umschalters.

Der Umschalter ist mit einer intelligenten Eingangserkennung ausgestattet, die ein Umschalten auf einen Eingang ohne Signal verhindert. Nicht aktive Eingänge sind also nicht anwählbar. Der Umschalter liefert an allen 8 Ausgängen die Auösung des aktiven HDMI-Quellgerätes. Stellen Sie deshalb sicher, dass alle angeschlossenen Bildschirme

diese Auösung unterstützen.

Alle angeschlossenen Geräte müssen HDCP-kompatibel sein und diesen Standard unterstützen.

deutsch

Problembehebung

Kein Bild:

• Überprüfen Sie alle Steckverbindungen.

• Überprüfen Sie die Verbindungsleitungen auf Beschädigungen.

• Schalten Sie den HC428 mit dem Hauptschalter hinten am Gerät

aus, stecken Sie das Netzteil ab und warten Sie ca. 5 Minuten. Nehmen Sie dann das Gerät erneut in Betrieb, wie weiter vorne in dieser Anleitung beschrieben.

Kein Ton:

• Überprüfen Sie alle Steckverbindungen.

• Überprüfen Sie die Verbindungsleitungen auf Beschädigungen.

Sind die Leitungen für Audio- und Videoübertragung geeignet?

• Eventuell muss der Umschalter zurückgesetzt werden. Schalten Sie den HC428 mit dem Hauptschalter hinten am Gerät

Bedienungsanleitung

aus, stecken Sie das Netzteil ab und warten Sie ca. 5 Minuten. Nehmen Sie dann das Gerät erneut in Betrieb, wie weiter vorne in dieser Anleitung beschrieben.

• Ist ein Video-Aufnahmegerät an einem der Ausgänge ange schlossen? In diesem Fall blockiert HDCP automatisch die Ton-

übertragung.

deutsch

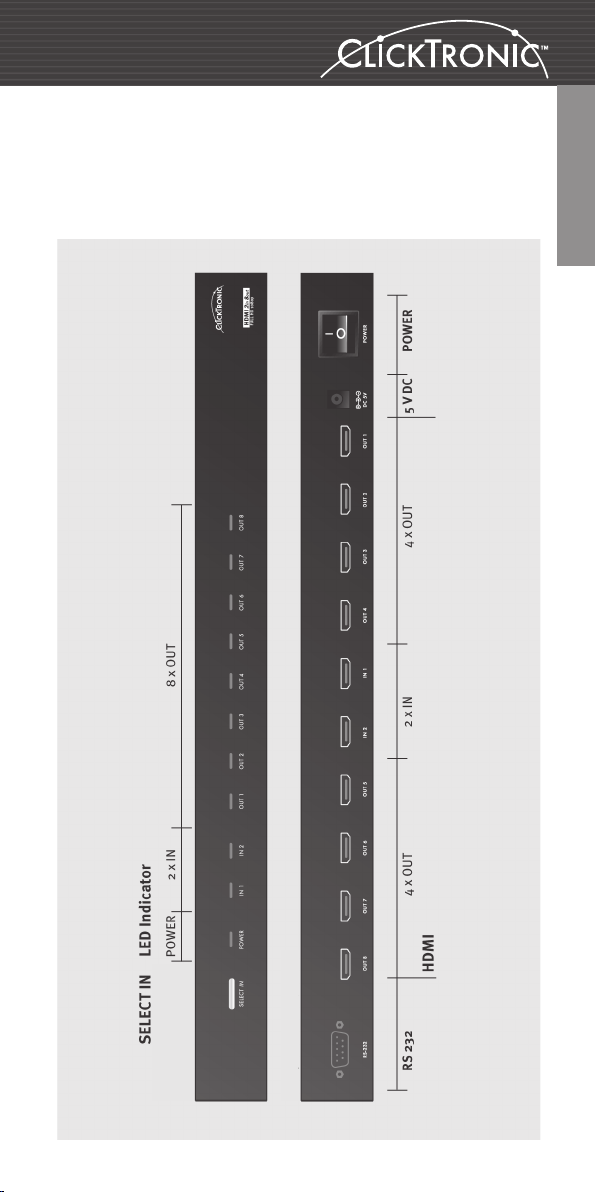

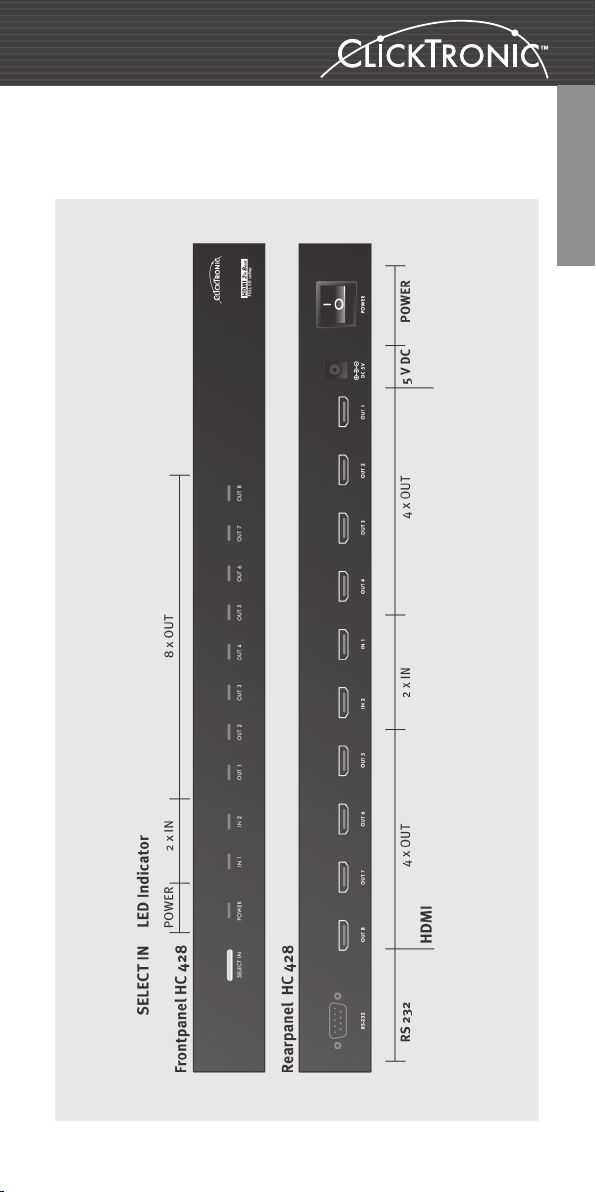

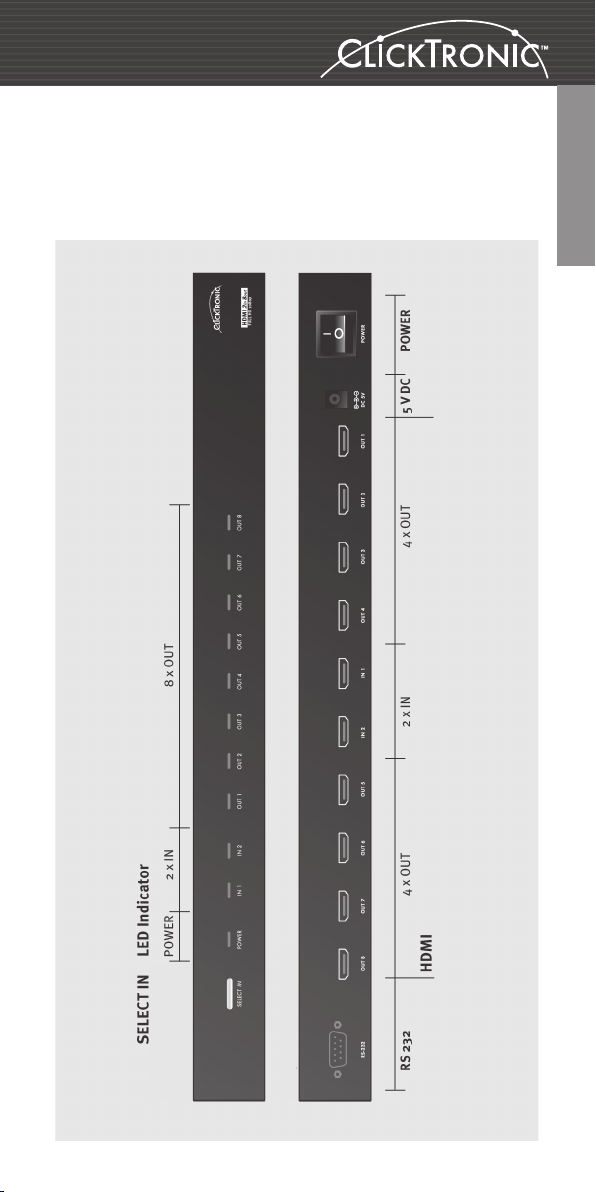

Anschlüsse

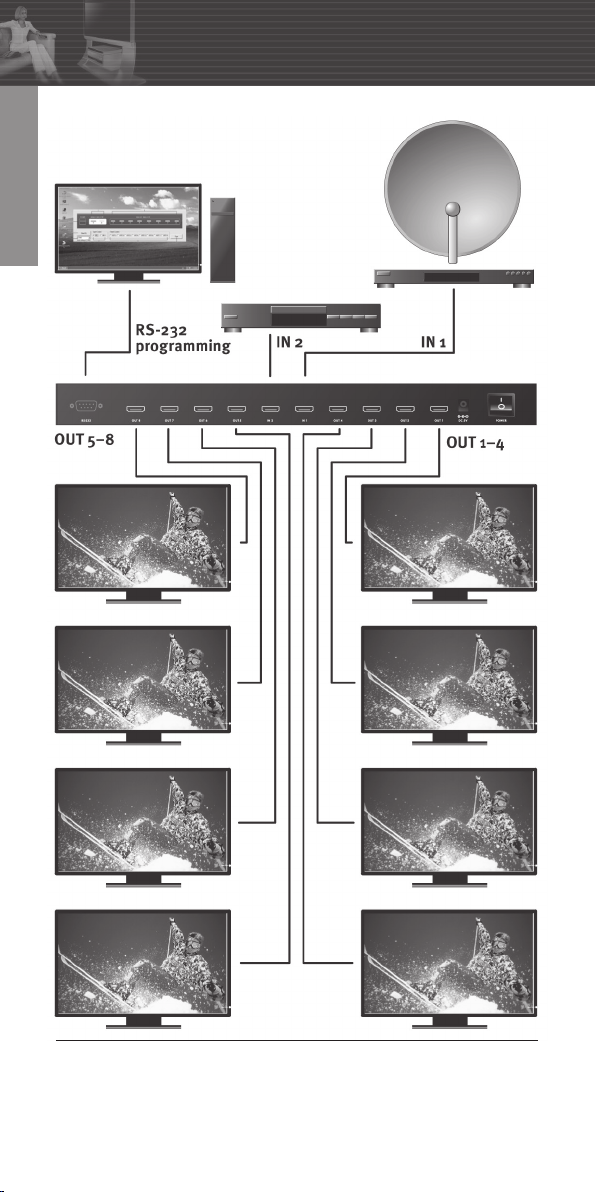

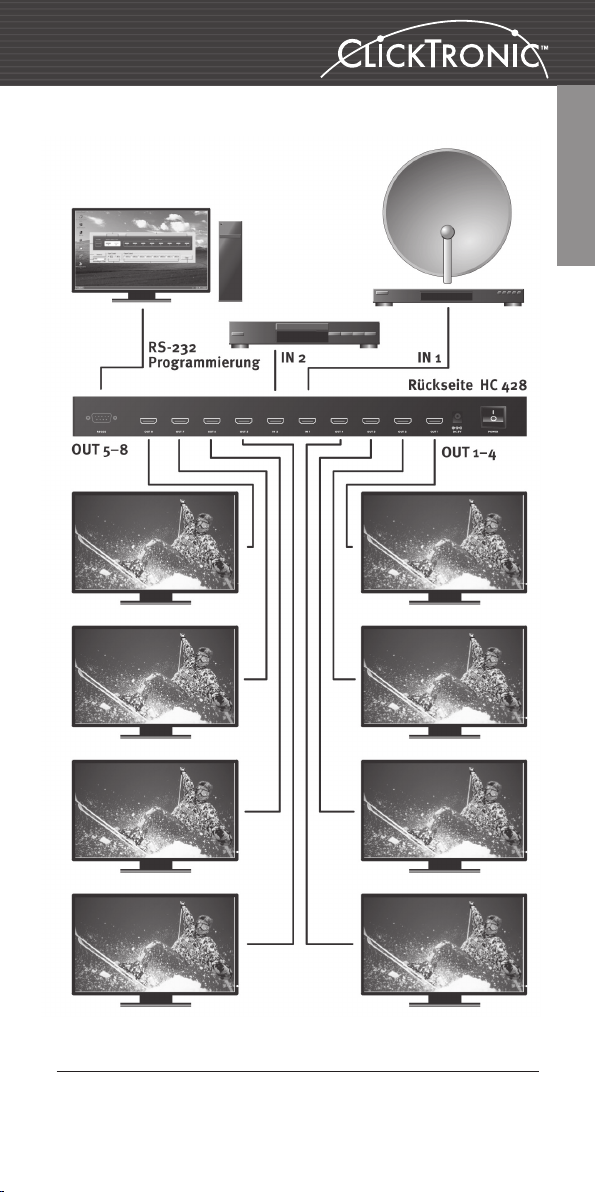

Anschluss-Skizze

deutsch

Alle en thaltenen Fi rmennamen und P roduktbe zeichnungen sin d Warenzeichen d er jeweili-

gen Inha ber. Alle Rechte v orbehalten. Bei HDM I handelt es sich u m eine eingetr agene Marke der H DMI Licensing L .L.C.

Hierm it erklärt d ie Wentronic Gmb H, dass sich Ar tikel-Nr. 6 0803 in Überein stimmung mit den gr undlegenden A nforderung en und den andere n relevanten Vo rschrift en der Richtlin ien 89/336/E WG, 2004/108/EC un d 73/2G bendet .

Manual

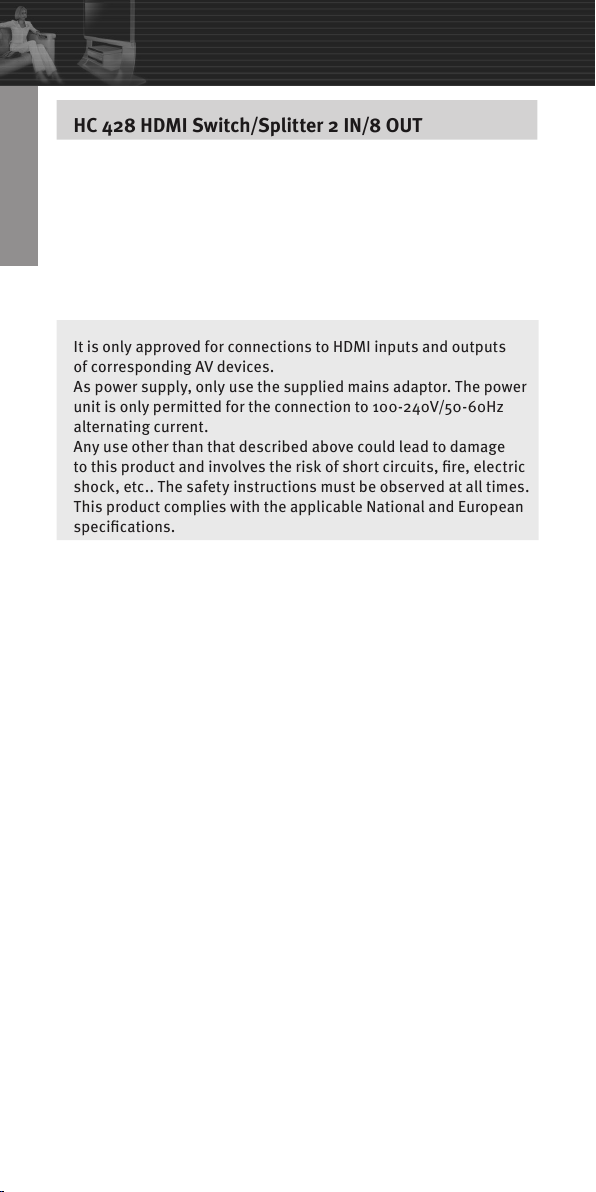

HC 428 HDMI Switch/Splitter 2 IN/8 OUT

With this professional HDMI switch/splitter you can play one of the 2 connected HDMI sources (f.e. a DVD, game console or satellite receiver), on up to 8 HDMI displays (LCD/Plasma).

The HC 428 with amplier and equalizer functions offer solutions

english

for Home Theater, AV installation data center, information distribution, conference room presentation, school and corporate training environment.

It is only approved for connections to HDMI inputs and outputs of corresponding AV devices.

As power supply, only use the supplied mains adaptor. The power

unit is only permitted for the connection to 100-240V/50-60Hz alternating current. Any use other than that described above could lead to damage

to this product and involves the risk of short circuits, re, electric shock, etc.. The safety instructions must be observed at all times. This product complies with the applicable National and European specications.

Safety instructions

In case of damage caused by not complying with these safety instructions the guarantee will be rendered void. We will not assume liability for any resulting damage. We shall not accept liability for damage to property or personal injury caused by incorrect handling or non-

compliance with the safety instructions. The warranty is voided in

these cases.

• Any unauthorized conversion and/or modication of the product is inadmissible for safety and Q.C. reasons (CE).

• The plug-in power supply is designed for safety class II and must

only be used with a socket of the public electric grid.

• In order to disconnect the unit from the power system completely

the power supply must be disconnected from the power socket.

• Power supply must never be plugged in or disconnected with

wet hands.

• The manufacturer’s safety instructions of devices to which the

adapter will be connected will also have to be observed. You should therefore also carefully read other relevant operating instructions.

• Do not start using the product when it is damaged.

• This product is not a toy, it is not suitable for children. Children cannot judge the dangers involved when handling

electrical devices.

• It can only be used in closed rooms, and therefore not outdoors. Contact with humidity, e.g. in damp locations and similar, must be

avoided at all times.

• Do not expose the device to extremely high temperatures, dripping

or spraying water, strong vibrations, or great mechanical strain.

• Do not put sources of naked ames such as candles on or next

to the device.

• Ensure sufcient ventilation of the power supply and the switch

during operation. Do not cover the units with newspapers, sheets, curtains or similar.

Features:

- 2 HDMI inputs/8 HDMI output with HDMI Lock System

- fully support 1080p HDTV

- resolution: 480i, 480p, 720i, 720p, 1080i und 1080p

- HDMI 1.2a and HDMI 1.3 compatible

- HDCP compatible

- audio: Dolby Digital 7.1, DTS, True HD, DTS-HD, PCM

- intelligent recognition of active inputs

- built-in signal amplier/equalizer for enable longer HDMI cable

- gold-plated contacts

- professional metal-housing design

Content of Package

- HC 428 Switch/Splitter

- 5V DC power adaptor

- Bracket set for wall mounting

- User’s manual

Installation/Setup

You can place the switch on an even surface or mount it on or under a surface by using the provided assembly brackets. For fastening only use screws appropriate to the mounting surface.

Connection

english

Carefully read the input and output connection and/or compatibility

section in the relevant operating instructions of the devices that are to be connected to the adapter. Switch off the devices to be connected before connecting them to the connecting jacks. Do not put them into operation again until you have made all necessary connections and checked them over once again. Stick to the same procedure when changing the connection to any of the devices.

• Connect the inputs IN 1 to IN 2 with the outputs of your AV source devices (DVD player, SAT receiver, etc.).

• Connect the exits OUT1 to OUT8 with the inputs of your display

monitors.

• Put the low-voltage plug of the enclosed power supply into the DC 5V connector socket .

• Plug the power unit into a wall socket.

Manual

RS-232 Connection for computer control application

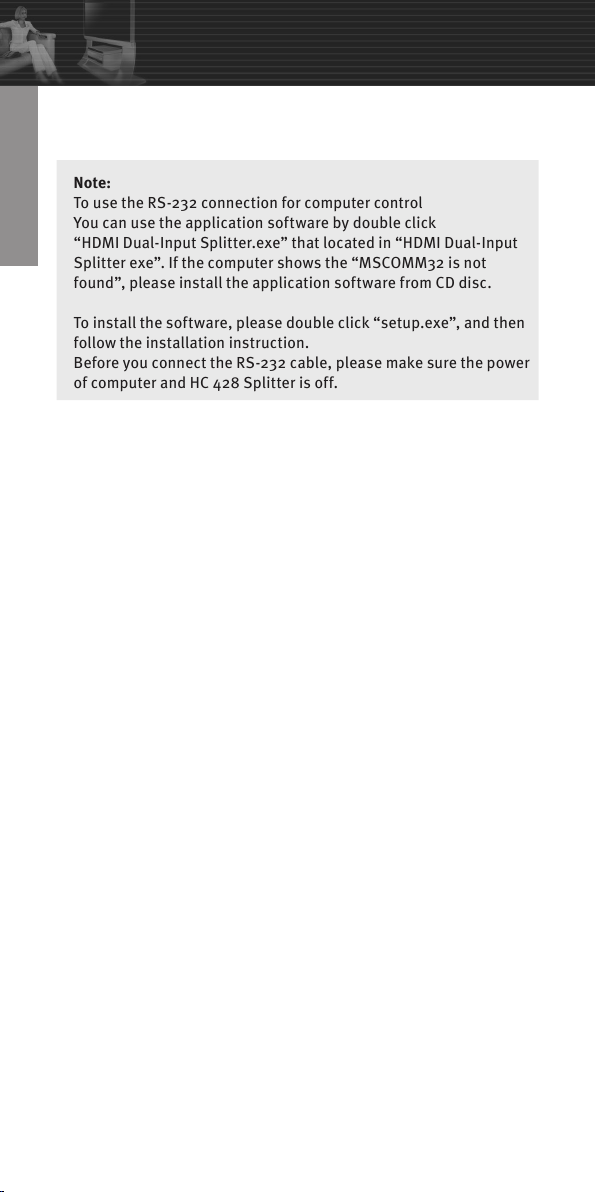

Note:

To use the RS-232 connection for computer control

You can use the application software by double click

“HDMI Dual-Input Splitter.exe” that located in “HDMI Dual-Input

english

Splitter exe”. If the computer shows the “MSCOMM32 is not found”, please install the application software from CD disc.

To install the software, please double click “setup.exe”, and then

follow the installation instruction.

Before you connect the RS-232 cable, please make sure the power of computer and HC 428 Splitter is off.

1. Connect the RS-232 cable form the COM Port (RS-232) of your computer to the RS-232 port of HC 428 Splitter.

2. Turn on the power ofHC 428 Splitter, and computer.

3. Start the control software.

Operations of HC 428

Manual Operation

• Power On:

The power main switch is located at rear panel of the splitter. Please switch it to turn on the power of splitter. The LED indication

light of power will be on.

• Power Off:

The power main switch is located at rear panel of the splitter. Please switch it to turn off the power of splitter. The LED indication

light of power will be off.

• Selection:

Press the “SELECT IN” button once to select the inputs. The LED

will indicate which input is current source device.

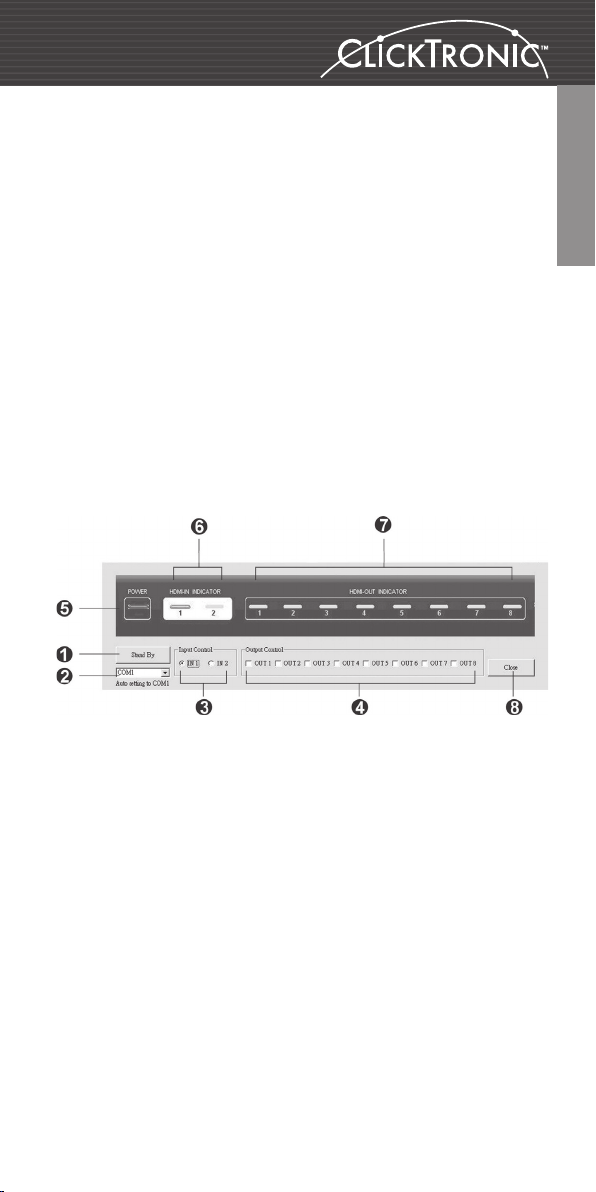

RS-232 Operation

The power main switch is located at rear panel of the splitter. Please switch it to turn on the power of the splitter. The LED indication light

of power will be on.

1 Stand by and power on control:

When you run the software, the power is set to on (The button will show “Stand By”). Press the “Stand By” button. The Splitter will be turned to stand by mode. (The button will show “Power ON”)

2 COM port select:

The software can control up to 15 COM ports. Scroll down the menu and select the COM port you want to control. (Normally the COM 1 and COM 2 are RS-232)

3 Input source select:

2 input source selectable. Press “IN 1” or “IN 2” to select the input

source. After the source is selected, the input indicator will display green color.

4 Output port control:

8 output source controllable. Press “OUT 1” ~ “OUT 8” to control

the output signal. A check mark will show if you choose to turn on the output port.

5 Power indicator:

Red (ON); Gray (Stand by)

6 Input indicator:

Input source indication. (Green: selected; Gray: non-selected)

7 Output indicator:

Active or non-active output port indication. (Blue: Active)

8 Exit the Software:

Press to exit the software.

english

Operation

• Turn on with the main switch on the rear side of the device.

• The LED operating display POWER INDICATOR is lit.

• In order to turn the switch to standby or to switch it on again, shortly press the button POWER ON/OFF on the remote control or push the key SELECT on the device for about 3 seconds.

• Activate the HDMI input on your screens (see instructions of the

Manual

devices in question)

• Start the playback on your HDMI source device.

• The respective inputs are selected directly with the buttons 1-2 on

the remote control.

• With the buttons << or >> on the remote control, or the button SELECT on the device, you access the individual inputs in sequence.

english

• The input whose green LED ashes on the device, sends a signal to

the 8 outputs of the switch.

The switch is equipped with an intelligent input recognition which prevents a switching to an input without signal. Non-active inputs are therefore not accessible. The switch supplies the resolution of the active AV source device to all 8 outputs. Therefore make sure that all connected screens support this resolution. All connected devices must be HDCP compatible and must support this standard.

Troubleshooting

No image:

• Check all plug-in connections.

• Check the connecting lines Is any line damaged?

• Turn off the HC 428 by using the main switch on the rear side of

the device, unplug the power supply and wait about 5 minutes.

Then restart the device as previously described in this manual.

No sound:

• Check all plug-in connections.

• Check the connecting lines. Is any line damaged? Are the lines

suitable for audio and video transmission?

• It might be required to reset the switch. Turn off the HC 428 by

using the main switch on the rear side of the device, unplug

the power supply and wait about 5 minutes. Then restart the device

as previously described in this manual.

• Is there a video recording device connected to one of the outputs? In this case HDCP automatically blocks the sound signal

transmission.

Connections

english

Manual

Connection Illustration

english

All name s of companies and p roducts are t rademark s of the respec tive owner. All r ights

reser ved. HDMI is a r egistered t rademark of t he HDMI Licensi ng L.L.C

Wentr onic GmbH hereby d eclares that A rticle No. 6 0803 complie s with the basic r equirements a nd other relev ant regulat ions of direct ives 89/336/EWG, 2004/10 8/EC a nd 73/23/E WG.

HC 428 Commutateur/Separateur HDMI 2 IN/8 OUT

sources d’entrée raccordées (comme le DVD, la console de jeu ou le récepteur satellite) sur 8 appareils au max. (par ex. télé LCD/plasma). L’image et le son sont transmis avec la même qualité sur tous les téléviseurs raccordés.

Le HC 428 avec une fonction d’amplicateur et d’égaliseur of fre la

solution idéale pour les domaines d’utilisation suivants : home cinéma, installation audio/vidéo, par ex. dans des salles de conférence/ formation, présentations sur des salons ou de vente.

Il peut être raccordé uniquement sur les entrées et sorties HDMI des appareils A/V correspondants. Le bloc d’alimentation fourni doit uniquement servir d’alimentation électrique. Le bloc d’ali mentation peut être raccordé uniquement sur une tension alterna tive 100-240 V~/50-60 Hz. Toute autre utilisation que celle décrite précédemment entraîne l’endommagement de ce produit, avec en conséquence des dangers, tels que court-circuit, incendie, décharge électrique, etc. Les consignes de sécurité doivent être absolument respectées. Ce

produit satisfait les exigences légales nationales et européennes.

Consignes de sécurité

En cas de dommages causés par le non-respect de ce mode d’emploi, tout droit à la garantie devient caduque. Nous n’assumons aucune

responsabilité pour les dommages consécutifs. En cas de dommages matériels ou corporels, causés par un maniement incorrect ou un non-respect des consignes de sécurité, nous

n’assumons aucune responsabilité. Dans de tels cas, tout droit à la garantie devient caduque.

france

• Pour des raisons de sécurité et d’homologation (CE), toute trans formation ou modication arbitraire est interdite.

• Le bloc secteur dispose de la classe de protection II et peut fonc tionner uniquement sur une prise de courant du réseau d’alimenta

tion public.

• An de couper l’appareil complètement du secteur, le bloc d’ali

mentation doit être débranché de la prise de courant.

• Les blocs d’alimentation ne doivent jamais être branchés ou dé

branchés avec des mains humides.

• Les consignes de sécurité des fabricants des appareils à raccorder

doivent être aussi respectées. Lisez soigneusement les modes

d’emploi correspondants.

• Ne jamais faire fonctionner le produit lorsqu’il est endommagé.

• Le produit n’est pas un jouet et n’est pas adapté aux enfants. Les enfants ne peuvent pas apprécier les dangers qui résultent lors du maniement des appareils électriques.

• L’utilisation est autorisée uniquement dans des locaux fermés, pas à l’extérieur. Il convient en outre d’éviter absolument le contact avec l’humidité, par ex. dans des locaux humides.

• Ne pas exposer l’appareil à des températures élevées, des pro jections ou gouttes d’eau, des vibrations fortes et des sollicita tions mécaniques élevées.

• Ne pas poser de sources d’incendie, comme des bougies allumées,

france

sur ou directement à côté de l’appareil.

• Pendant le fonctionnement, veiller à garantir une ventilation suf

sante du bloc secteur et du commutateur inverseur. Ne pas recou vrir les appareils avec des journaux, couvertures, rideaux, etc.

Caractéristiques

- 2 entrées HDMI/8 sorties HDMI avec le système HDMI Lock

- 1 Interface RS-232 pour l’ordinateur

- Full HDTV 1080p supporté

- Résolution : 480i, 480p, 720i, 720p, 1080i et 1080p

- Compatible HDMI 1.2a et HDMI 1.3

- Compatible HDCP

- Formats de son : Dolby Digital 7.1, DTS, True HD, DTS-HD, PCM

- Reconnaissance intelligente des entrées actives

- Amplicateur/Egaliseur intégré pour de longs câbles

- Fiches dorées

- Design du boîtier métallique professionnel

Fourniture

- Commutateur/Séparateur HDMI

- Bloc d’alimentation c.c. 5 V

- Equerre de maintien pour un montage mural

- Mode d’emploi

Branchement

Consultez les modes d’emploi des appareils à raccorder pour réaliser

des branchements corrects des entrées et sorties. Eteignez les appareils à raccorder avant de les raccorder sur les ches de connexion et allumez-les uniquement lorsque tous les branchements sont effectués et ont été contrôlés. Procédez de la même

manière en cas de modications des branchements de l’appareil.

1. Connectez les entrées IN1 à IN2 aux sorties de vos appareils source A/V (par ex. lecteur DVD, récepteur satellite).

2. Connectez les sorties OUT1 à OUT8 aux entrées de vos écrans.

3. Branchez le connecteur basse tension du bloc d’alimentation fourni dans la che de raccord c.c. 5 V.

4. Branchez le bloc d’alimentation dans une prise murale.

Branchement RS-232 pour la commande par ordinateur

Veuillez observer :

Utilisation du branchement RS-232 pour la commande par ordina teur. Veuillez installer le logiciel HDMI DUAL-INPUT SPLITTER.EXE présent sur le CD-Rom fourni. An d’installer le logiciel, veuillez double-cliquer avec le bou

ton droit de la souris sur Setup.exe et suivez les instructions sui vantes.

Assurez-vous que votre PC et le HC 428 sont éteints avant de connecter celui-ci au câble RS-232.

1. Reliez le port COM de votre PC au port COM du HC 428.

2. Allumez votre PC et le HC 428.

3. Démarrez le logiciel.

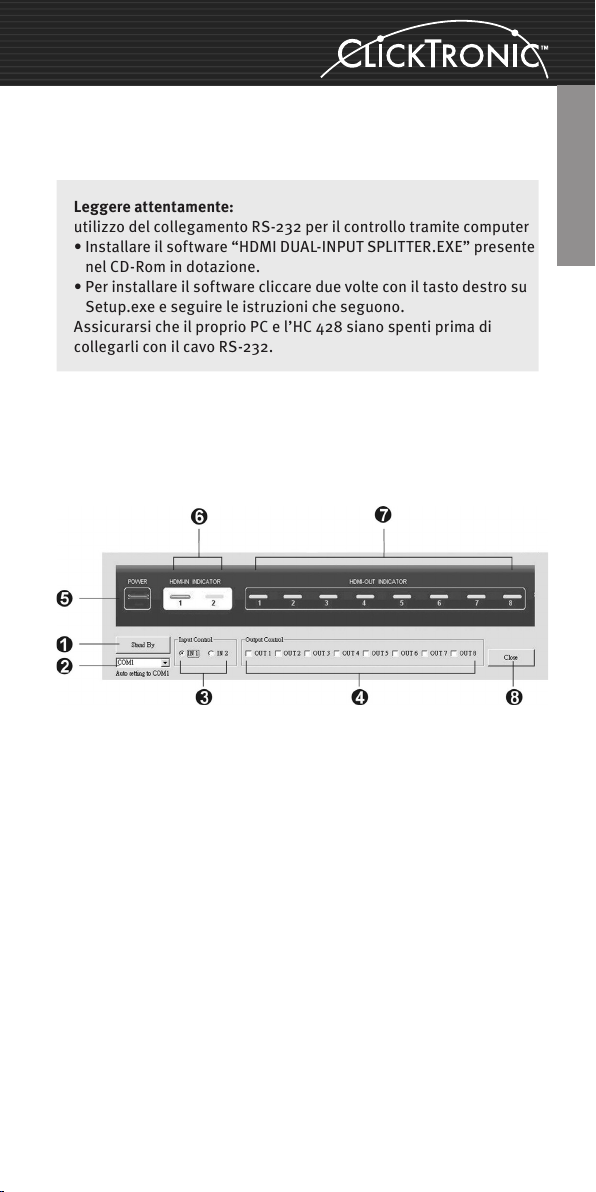

Logiciel RS-232

france

1. Voyants Stand by et Power On : Lorsque vous démarrez le logiciel, le HC 428 se connecte (le bou

ton afche « Stand By »). Appuyez sur le bouton « Stand By ». Le HC 428 commute en mode Stand By. (Le bouton afche alors « Power On »)

2. Choix du port COM :

Le logiciel peut gérer 15 ports COM. Sélectionnez le port COM que vous souhaitez utiliser. (En général, ce sont les ports COM 1 et COM 2 RS-232)

3. Sélection de la source d’entrée :

Vous pouvez sélectionner 2 sources d’entrée. Appuyez sur « IN 1 » ou « IN 2 » an de sélectionner la source d’entrée. Après la sélec tion de la source, l’afchage de l’entrée s’allume en vert.

4. Sélection du port de sortie :

8 ports de sortie peuvent être contrôlés. Appuyez sur « OUT 1 » à « OUT 8 » an de sélectionner le signal de sortie. Un petit crochet indique la sortie que vous avez sélectionnée.

5. Voyant Power :

rouge (ON) ; gris (Stand by)

6. Voyant d’entrée :

vert (sélectionné) ; gris (non sélectionné)

7. Voyant de sortie :

france

bleu (activé) ; gris (non activé)

8. Arrêt du logiciel :

Appuyez sur « EXIT » an d’arrêter le logiciel.

Utilisation

• Allumez l’appareil avec l’interrupteur principal au dos de l’appareil.

• Le voyant d’afchage (DEL) POWER INDICATOR s’allume.

• An de commuter le commutateur inverseur sur Standby ou de l’activer de nouveau, appuyez brièvement sur la touche POWER ON/OFF.

• Activez sur vos écrans les entrées HDMI (voir modes d’emploi des appareils concernés).

• Démarrez la lecture sur les appareils source HDMI.

• L’entrée dont la DEL verte s’allume sur l’appareil envoie son signal

au 8 sorties du commutateur inverseur.

Le commutateur inverseur est doté d’une reconnaissance intelligente des entrées qui empêche de commuter sur une entrée sans signal. Les entrées non actives ne peuvent donc pas être sélectionnées. Le commutateur inverseur fournit sur les 8 sor ties la résolution de l’appareil source HDMI actif. Assurez-vous en conséquence que tous les écrans raccordés supportent cette résolution. Tous les appareils raccordés doivent être compatibles HDCP et supporter ce standard.

Résolution des problèmes

Aucune image :

• Contrôlez toutes les ches de raccordement.

• Contrôlez les câbles de raccordement. Un câble est-il endommagé ?

• Eteignez le HC 428 avec l’interrupteur principal au dos de l’appareil, débranchez le bloc d’alimentation et attendez env. 5 minutes. Allumez ensuite de nouveau l’appareil comme décrit ci-dessus dans ce mode d’emploi.

Aucun son :

• Contrôlez toutes les ches de raccordement.

• Contrôlez les câbles de raccordement. Un câble est-il endommagé ? Les câbles sont-ils adaptés à une transmission audio et vidéo ?

• Le commutateur inverseur doit le cas échéant être réinitialisé. Eteignez le HC 428 avec l’interrupteur principal au dos de l’appa

reil, débranchez le bloc d’alimentation et attendez env. 5 minutes. Allumez ensuite de nouveau l’appareil comme décrit ci-dessus dans ce mode d’emploi.

• Un enregistreur vidéo est-il raccordé sur une des sorties ? Dans ce cas, le HDCP bloque automatiquement la transmission sonore.

Branchements

france

Avant HC 428

Arrière HC 428

Schéma de branchement

france

Arrière HC 428

Tous les no ms de société et désigna tions de produi t indiqués sont de s marques de fabrique déposées. Tous droits ré servés. HDMI es t une marque dépo sée de la socié té HDMI Licensi ng L.L.C.

Par la pr ésente, Went ronic GmbH décl are que l’arti cle n° 60803 es t conforme aux exigences f ondamental es et aux autre s prescript ions import antes des direc tives 89/336/CE E,

2004/108/EC et 73/23/CEE .

HC 428 HDMI SWITCH/SPLITTER 2 IN/8 OUT

HDMI Switch/Splitter profesional para la reproducción de una de las 2 fuentes de entrada conectadas, (por ejemplo, DVD, consola de juegos o receptor SAT), en un máximo de 8 aparatos (por ejemplo, TV LCD o de plasma) al mismo tiempo.

La imagen y el sonido se transmiten con la misma calidad a todos los televisores conectados.

El HC 428 con función integrada de amplicador y ecualizador

ofrece la solución ideal para los siguientes ámbitos de aplicación: home theater, instalación de audio / vídeo por ejemplo en salas de conferencias o de cursos de formación, presentaciones de ventas o en ferias.

Sólo está autorizado para la conexión a entradas y salidas HDMI de los correspondientes aparatos de AV. Para la alimentación eléctrica únicamente debe utilizarse la fuente de alimentación suministrada con el aparato. La fuente de alimentación sólo está autorizada para la conexión a una tensión alterna

de 100-240 V~/50-60 Hz. Cualquier uso distinto al arriba mencionado provoca el deterio

ro de este producto, e implica además riesgos como, por ejemplo, cortocircuito, incendio, descarga eléctrica, etc. Es necesario seguir las instrucciones de seguridad. Este producto cumple los

requisitos legales nacionales y europeos.

españiol

Advertencias de seguridad

En caso de que se produzcan daños debido a que no se han seguido

estas instrucciones de uso, se extingue el derecho a garantía. No

asumimos ninguna responsabilidad por los daños derivados. En caso de que se produzcan daños materiales o personales debido al manejo incorrecto o a que no se han tenido en cuenta las adver-

tencias de seguridad, no asumimos responsabilidad alguna. En tales

casos se extingue cualquier derecho a garantía.

• Por motivos de seguridad y de aprobación (CE), no está permitido modicar ni transformar el producto sin autorización.

• La fuente de alimentación del enchufe está construida con la clase

de protección II y únicamente debe funcionar en una toma de corriente de la red eléctrica pública.

• Para desconectar el aparato completamente de la red eléctrica,

es necesario desenchufar la fuente de alimentación de la toma de corriente.

• Nunca hay que enchufar ni desenchufar las fuentes de alimenta

ción con las manos mojadas.

• También hay que tener en cuenta las advertencias de seguridad de los fabricantes de los aparatos que se van a conectar. Para ello, lea

detenidamente las correspondientes instrucciones de funciona miento.

• No ponga en marcha el aparato si éste está dañado.

• Este producto no es un juguete y no es apto para niños. Los niños no pueden estimar los riesgos que se producen cuando se manejan

aparatos eléctricos.

• Sólo está permitida la utilización en salas cerradas, es decir, no

españiol

debe utilizarse al aire libre. Hay que evitar en cualquier caso el

contacto con la humedad, por ejemplo en salas húmedas o similares.

• No exponga el aparato a altas temperaturas, a las gotas o las

salpicaduras de agua, a fuertes vibraciones ni a elevados esfuer zos mecánicos.

• No coloque encima del aparato ni justo al lado del mismo ninguna

fuente de fuego abierto, por ejemplo velas encendidas.

• Durante el funcionamiento, preste atención a que la fuente de alimentación y el conmutador tengan suciente ventilación.

No cubra el aparato con revistas, mantas, cortinas, etc.

Equipamiento:

- 2 entradas HDMI / 8 salidas HDMI con HDMI Lock System

- 1 interfaz RS-232 para ordenador

- Compatible con Full HDTV 1080p

- Resolución: 480i, 480p, 720i, 720p, 1080i y 1080p

- Compatible con HDMI 1.2a y HDMI 1.3

- Compatible con HDCP

- Formatos de sonido: Dolby Digital 7.1,DTS,True HD,DTS-HD,PCM

- Detección inteligente de las entradas activas

- Amplicador / ecualizador integrado para cableado largo

- Contactos dorados,

- Diseño profesional de metal de la carcasa

El suministro incluye:

- HDMI Switch/Splitter

- Fuente de alimentación de 5 V CC

- Escuadra de soporte para el montaje en la pared

- Instrucciones

Conexión

Consulte las instrucciones de funcionamiento de los aparatos respectivos para conocer el modo de conexión de las entradas y salidas y su idoneidad. Antes de enchufarlos en las hembrillas de conexión, apa-

gue los aparatos y no vuelva a encenderlos hasta que haya realizado

todas las conexiones necesarias y las haya comprobado una vez más. Proceda del mismo modo para cambiar el modo de conexión del aparato.

• Conecte las entradas IN1 a IN2 con las salidas de sus aparatos fuente de AV (por ejemplo, reproductor de DVD, receptor SAT).

• Conecte las salidas OUT1 a OUT8 con las entradas de las pantallas.

• Enchufe el conector de baja tensión de la fuente de alimentación adjunta a la hembrilla de conexión de 5V CC.

• Enchufe la fuente de alimentación en una toma de corriente.

Conexión RS-232 para el control por ordenador

Tenga en cuenta que:

Utilización de la conexión RS-232 para el control por ordenador

• Instale el software «HDMI DUAL-INPUT SPLITTER.EXE» del CD-Rom que se envía junto con el aparato.

• Para instalar el software, haga doble clic con el botón derecho del ratón en Setup.exe y siga las instrucciones que se le indiquen. Asegúrese de que el PC y el HC 428 estén apagados antes de conectarlos con el cable RS-232.

1. Conecte el puerto COM del PC con el puerto COM del HC 428.

2. Encienda el PC y el HC 428.

3. Inicie el software.

RS-232 Software

españiol

1. Indicador de Stand by y de Power on:

Cuando inicie el software se encenderá el HC 428 (el botón indica rá «Stand By»). Pulse el botón de «Stand By». El HC 428 conmuta al modo de Stand by. (El botón indica «Power On»)

2. Selección del puerto COM:

El software puede administrar hasta 15 puertos COM. Seleccione el puerto COM que desea utilizar. (Normalmente son los puertos COM 1 y COM 2 RS-232)

3. Seleccionar la fuente de entrada:

Puede seleccionar 2 fuentes de entrada. Pulse «IN 1» o «IN 2» para

seleccionar la fuente de entrada. Después de seleccionar la fuente se enciende de color verde el indicador de entrada.

4. Seleccionar la conexión de salida:

Se pueden controlar 8 conexiones de salida. Pulse «OUT 1» a «OUT 8» para controlar la señal de salida. La salida seleccionada

aparece marcada.

(5) Indicador Power:

rojo (ON); gris (Stand by)

(6) Indicador de entrada:

verde (seleccionada); gris (no seleccionada)

españiol

(7) Indicador de salida:

azul (activa); gris (no activa)

(8) Cerrar el software:

Pulse «EXIT» para cerrar el software.

Manejo

• Encienda el aparato con el interruptor principal que se

encuentra en la parte trasera del mismo.

• Se enciende el indicador LED de funcionamiento POWER INDICATOR.

• Para poner el conmutador en Stand by o para volver a encender lo, pulse brevemente el botón POWER ON/OFF.

• Active en todas las pantallas las entradas de HDMI (consulte las instrucciones de uso de los aparatos respectivos).

• Inicie la reproducción en los aparatos fuente de HDMI.

• La entrada cuyo indicador LED verde esté encendido en el aparato, envía una señal a las 8 salidas del conmutador.

El conmutador está equipado con una detección inteligente de entrada que impide la conmutación a una entrada sin señal. Por tanto, no se pueden seleccionar las entradas que no están activas. El conmutador envía a las 8 salidas la resolución del aparato fuente de HDMI activo. Por eso debe asegurarse de que todas las pantallas conectadas sean compatibles con esa resolución. Todos los aparatos conectados deben ser compatibles con HDCP y con este estándar.

Solución de problemas

No hay imagen:

• Compruebe todas las conexiones.

• Compruebe todos los cables de conexión. ¿Está dañado algún

cable?

• Apague el HC 428 con el interruptor principal de la parte posterior

del aparato, desenchufe la fuente de alimentación y espere aproxi madamente 5 minutos. Vuelva a poner en marcha el aparato, tal como se describe más adelante en estas instrucciones.

No hay sonido:

• Compruebe todas las conexiones.

• Compruebe todos los cables de conexión. ¿Está dañado algún cable? ¿Los cables son adecuados para la transmisión de audio

y vídeo?

• Es posible que sea necesario restablecer el conmutador. Apague el HC 428 con el interruptor principal de la parte posterior del

aparato, desenchufe la fuente de alimentación y espere aproximadamente 5 minutos. Vuelva a poner en marcha el aparato, tal como se describe más adelante en estas instruccio nes.

• ¿Está conectado un aparato de grabación de vídeo en una de las salidas? En tal caso, el HDCP bloquea automáticamente la transmi-

sión del sonido.

Conexiones

españiol

Parte frontal HC 428

Parte trasera HC 428

Esquema de conexiones

españiol

Parte trasera HC 428

Todos los no mbres comerci ales y los nombre s de los product os que se incluye n son marcas regis tradas de sus r espectiv os propietar ios. Reser vados todos lo s derechos. En el cas o de HDMI, se tr ata de una marca r egistrad a de HDMI Licensi ng L.L.C.

Por la pr esente, Went ronic GmbH decl ara que el art ículo n.º 60803 cumple los r equisitos básico s y las demás nor mas relevan tes de las Direc tivas 89/33 6/CE E, 2004/108/EC y 73/23/CEE .

HC 428 SWITCH/SPLITTER HDMI 2 IN/8 OUT

Switch/splitter HDMI professionale per la riproduzione di 2 sorgenti di ingresso collegate (come ad es. DVD, console per videogiochi o ricevitori satellitari) a max. 8 apparecchi (es. LCD/TV plasma) contemporaneamente. Immagini e suoni vengono trasmessi con la stessa qualità in tutti i televisori collegati.

L’HC 428 con funzione integrata di amplicatore ed equalizzatore è

la soluzione ideale per i seguenti ambiti di impiego: home theater, installazione audio/video ad es. in ambienti adibiti a conferenze e

corsi, ere o presentazioni di vendita.

È omologato solo per il collegamento a ingressi e uscite HDMI

di apparecchi AV corrispondenti. Per l’alimentazione utilizzare unicamente l’alimentatore di rete in dotazione. L’alimentatore di rete è omologato solo per il collegamento alla tensione alternata 100-240V~/50-60Hz. Un utilizzo diverso da quello sopra indicato può causare danni al prodotto ed in particolare provocare l’insorgere di pericoli quali

ad es. cortocircuito, incendio, scossa elettrica ecc. Osservare attentamente le indicazioni di sicurezza. Questo prodotto soddisfa

i requisiti di legge nazionali ed europei.

Indicazioni di sicurezza

Per i danni dovuti alla mancata osservanza delle presenti istruzioni per l’uso, decade il diritto di garanzia. Decliniamo qualsiasi responsabilità per danni collaterali. Non ci assumiamo alcuna responsabilità per danni a persone o cose attribuibili ad un uso improprio o alla mancata osservanza delle indicazioni di sicurezza. In tali casi decade ogni diritto di garanzia.

italiano

• Per motivi di sicurezza e di omologazione (CE) non è consentito smontare e/o modicare il prodotto di propria iniziativa.

• L’alimentatore a spina è costruito in base alla classe di protezio ne II e può essere utilizzato solo con una presa della rete elettrica

pubblica.

• Per disconnettere completamente l’apparecchio dalla rete, è necessario estrarre l’alimentatore di rete dalla presa di corrente.

• Gli alimentatori di rete non devono mai essere inseriti o estratti

con le mani bagnate.

• Le indicazioni di sicurezza del produttore degli apparecchi da

collegare vanno osservate con attenzione. Leggere attentamente

le corrispondenti istruzioni per l’uso.

• Non mettere in funzione il prodotto se questo è danneggiato.

• Il prodotto non è un giocattolo e quindi non è adatto ai bambini.

I bambini non sanno riconoscere i pericoli che insorgono nel maneggiare apparecchi elettrici.

• L’utilizzo è consentito solo in ambienti chiusi e quindi non all’aria

aperta. Evitare assolutamente di esporre l’apparecchio all’umidità,

ad es. in ambienti umidi.

• Non esporre l’apparecchio ad alte temperature, gocce o spruzzi di acqua, forti vibrazioni e elevate tensioni meccaniche.

• Non avvicinare o appoggiare direttamente sopra l’apparecchio amme libere come ad esempio candele accese.

• Durante il funzionamento accertarsi che la ventilazione dell’ali-

italiano

mentatore a spina e del commutatore sia garantita in maniera adeguata. Non coprire gli apparecchi con giornali, coperte, tende o altro.

Caratteristiche:

- 2 ingressi HDMI / 8 uscite HDMI con HDMI Lock System

- 1 interfaccia per computer RS-232

- supporto completo di 1080p HDTV

- risoluzione: 480i, 480p, 720i, 720p, 1080i e 1080p

- HDMI 1.2a e HDMI 1.3 compatibile

- HDCP compatibile

- formati suono: Dolby Digital 7.1, DTS, True HD, DTS-HD, PCM

- riconoscimento intelligente degli ingressi attivi

- amplicatore/equalizzatore integrato per l’utilizzo di cavi lunghi

- contatti placcati in oro

- alloggiamento in metallo dal design professionale

Dotazione:

- switch/splitter HDMI

- alimentatore di rete 5V DC

- staffa di supporto per montaggio a parete

- istruzioni per l’uso

Collegamento

Nelle relative istruzioni per l’uso leggere le indicazioni per la disposizione in ingresso e in uscita dei dispositivi da collegare. Spegnere gli apparecchi da collegare prima di effettuare il collegamento alle prese di connessione e rimetterli in funzione solo dopo

aver eseguito e ricontrollato i collegamenti necessari. Per la modica

della disposizione degli apparecchi, procedere come segue.

1. Collegare gli ingressi da IN1 a IN2 alle uscite del vostro apparec chio sorgente AV (ad es. lettore DVD, ricevitore satellitare).

2. Collegare le uscite da OUT1 a OUT8 con gli ingressi dei vostri

schermi.

3. Inserire il connettore a basso voltaggio dell’alimentatore di rete in dotazione nella presa di collegamento DC 5V.

4. Collegare l’alimentatore di rete ad una presa di corrente.

Collegamento di RS-232 per il controllo tramite computer

Leggere attentamente:

utilizzo del collegamento RS-232 per il controllo tramite computer

• Installare il software “HDMI DUAL-INPUT SPLITTER.EXE” presente nel CD-Rom in dotazione.

• Per installare il software cliccare due volte con il tasto destro su

Setup.exe e seguire le istruzioni che seguono.

Assicurarsi che il proprio PC e l’HC 428 siano spenti prima di collegarli con il cavo RS-232.

1. Collegare la porta COM del PC con la porta COM dell’HC 428.

2. Accendere il PC e l’HC 428.

3. Avviare il software.

Software RS-232

italiano

1. Indicatore Stand by e Power On:

Quando viene avviato il software, l’HC 428 si accende (il pulsante indica “Stand By”). Premere il pulsante di “Stand By”. L’HC 428 viene attivato in modalità Stand By. (il pulsante indica “Power On”)

2. Selezione porte COM:

Il software può gestire no a 15 porte COM. Selezionare la porta COM che si desidera utilizzare. (Normalmente si utilizzano le porte COM 1 e COM 2 RS-232)

3. Selezionare la sorgente di ingresso:

È possibile scegliere 2 sorgenti di ingresso. Premere “IN 1” o “IN 2” per selezionare la sorgente di ingresso. Dopo aver scelto la sorgente l’indicatore di ingresso diventa verde.

4. Selezionare il collegamento di uscita:

Non è possibile controllare 8 collegamenti di uscita. Premere da “OUT 1” a “OUT 8” per controllare il segnale di uscita. Un check mark indicherà quale uscita è stata scelta.

5. Indicatore Power:

rosso (ON); grigio (Stand By)

6. Indicatore di ingresso:

verde (selezionato); grigio (non selezionato)

7. Indicatore di uscita:

blu (attivo); grigio (non attivo)

8. Terminare il sofware:

italiano

Premere “EXIT” per terminare il software.

Utilizzo

• Accendere il dispositivo con l’interruttore principale posto sul retro dell’apparecchio.

• Si illumina l’indicatore di funzionamento a LED POWER INDICATOR.

• Per mettere il commutatore in Stand By o riavviarlo, premere bre vemente il tasto POWER ON/OFF.

• Attivare gli ingressi HDMI sui propri schermi (vedere le istruzioni per l’uso dei dispositivi corrispondenti).

• Avviare la riproduzione negli apparecchi sorgente HDMI.

• L’ingresso il cui LED si illumina di verde, invia il suo segnale alle

8 uscite del commutatore.

Il commutatore è dotato di riconoscimento intelligente degli ingressi che impedisce il collegamento di un ingresso senza segnale. Gli ingressi non attivi non possono quindi essere selezionati. Il commutatore trasmette a tutte le 8 uscite la risoluzione dell’apparecchio sorgente HDMI attivo. Per questo motivo, assicurarsi che tutti gli schermi collegati supportino tale risoluzione. Tutti gli apparecchi collegati devono essere HDCP compatibili e supportare questo standard.

Risoluzione dei problemi

Nessuna immagine:

• Controllare tutti i connettori.

• Controllare i cavi di collegamento. Un cavo è danneggiato?

• Spegnere l’HC 428 tramite l’interruttore principale posto dietro all’apparecchio, staccare l’alimentatore di rete e attendere circa 5 minuti. Quindi rimettere in funzione l’apparecchio, come già descritto nelle presenti istruzioni per l’uso.

Nessun suono:

• Controllare tutti i connettori.

• Controllare i cavi di collegamento. Un cavo è danneggiato? I cavi

sono idonei alla trasmissione audio e video?

• Probabilmente il commutatore deve essere disattivato. Spegnere l’HC 428 tramite l’interruttore principale posto dietro all’apparec chio, staccare l’alimentatore di rete e attendere circa 5 minuti. Quindi rimettere in funzione l’apparecchio, come già descritto nelle presenti istruzioni per l’uso.

• A una delle uscite è collegato un apparecchio di registrazione vi deo? In questo caso l’HDCP blocca automaticamente la trasmissio-

ne del suono.

Collegamenti

italiano

Lato anteriore HC 428

Lato posteriore HC 428

Schema di collegamento

italiano

Lato posteriore HC 428

Tutti i no mi dei marchi e dei pr odotti qui ut ilizzati so no marchi regis trati o depo sitati dei rispe ttivi prop rietari. Tut ti i diritti r iserva ti. Nel cas o di HDMI si tra tta di un marchi o registra to di HDMI Licens ing L.L.C.

Con la pre sente la Wentr onic GmbH, dich iara che l’art icolo n° 60803 è conform e alle rivendicaz ioni fondament ali nonché alle p rescrizion i delle dirett ive 89/336/CEE, 20 04/108/EC e

73/23/CEE .

HC 428 SWITCH/SPLITTER HDMI 2 IN/8 OUT

Professionell HDMI Switch/Splitter för återgivning av en av 2 anslutna ingångskällor, (som t.ex. DVD, spelkonsoler eller SAT-receiver), till max. 8 apparater (t.ex. LCD-/plasma-T V) samtidigt. Bild och ljud överförs med samma k valitet till alla anslutna TVapparater. HC 428 med integrerad förstärkar- och equalizer-funktion erbjuder den ideala lösningen för följande användningsområden: Hemteater, audio-/videoinstallation t.ex. i konferens-/ utbildningslokaler, mäss- eller försäljningspresentationer.

Den är godkänd endast för anslutning till HDMI-in- och -utgångar på motsvarande AV-apparater. Endast den medföljande nätadap- tern får användas till elförsörjningen. Nätadaptern är godkänd

endast för anslutning till 100-240V~/50-60Hz växelspänning.

Annan användning än den, som förut beskrivits, leder till att denna

produkt skadas; därutöver är detta förenat med risker, som t.ex.

kortslutning, brand, elstöt etc. Säkerhetsanvisningarna ska ovill- korligen följas. Denna produkt uppfyller de lagstadgade nationella och europeiska kraven.

Säkerhetsanvisningar

Vid skador, som orsakas av oföljsamhet mot denna bruksanvisning, faller garantianspråket. Vi tar inte på oss något ansvar för följdskador. För sak- eller personskador, som orsakas av olämplig hantering eller om säkerhetsanvisningarna inte följs, tar vi inte på oss något ansvar. I sådana fall faller varje garantianspråk.

swenska

• På grund av säkerhet och godkännande (CE) är egenmäktig om-

byggnad och/eller ändring av produkten inte tillåten.

• Stickkontaktadaptern är konstruerad i skyddsklass II och får

endast användas för ett uttag i det allmänna elnätet.

• För att skilja apparaten fullständigt från elnätet måste nätadap-

tern dras ur eluttaget.

• Nätadaptrar får aldrig stickas in eller dras ur med våta händer.

• Även tillverkarens säkerhetsanvisningar för de apparater som ska

anslutas ska följas. Läs därför noggrant igenom motsvarande bruksanvisningar.

• Ta inte produkten i bruk, om den är skadad.

• Produkten är ingen leksak; den är inte lämplig för barn. Barn kan

inte bedöma riskerna, som hör ihop med hantering av elapparater.

• Användning är endast tillåten inomhus i slutna rum, alltså inte

utomhus. Kontakt med fukt, t.ex. i våtrum o.dyl. ska ovillkorligen undvikas.

• Utsätt inte apparaten för höga temperaturer, vattendroppar eller

-stänk, starka vibrationer, liksom starka mekaniska påkänningar.

• Placera inga öppna eldhärdar, såsom brinnade ljus, på eller direkt

bredvid apparaten.

• Se till, att det nns tillräcklig ventilation för nätadaptern och

om kopplaren under användningen. Täck inte apparaterna med

tidskrifter, täcken, draperier, el.likn.

Features:

- 2 HDMI ingångar/ 8 HDMI utgångar med HDMI Lock System

- 1 RS-232 gränssnitt för dator

swenska

- 1080p fullt HDTV-stöd

- upplösning: 480i, 480p, 720i, 720p, 1080i och 1080p

- HDMI 1.2a- och HDMI 1.3-kompatibel

- HDCP-kompatibel

- ljudformat: Dolby Digital 7.1,DTS,True HD,DTS-HD,PCM

- intelligent detektering av aktiva ingångar

- inbyggd förstärkare/equalizer för långa kabeldragningar

- förgyllda stickkontakter

- professionell metall-hölje-design

- yttermått: 41,7 x 15,5 x 3,6 cm (B x H x D)

Leveransomfång:

- HDMI Switch/Splitter

- 5 V DC nätadapter

- vinkelfäste för väggmontering

- instruktion

Anslutning

Läs på angående in- och utgångsgångskoppling resp. -lämplighet i motsvarande bruksanvisningar för de apparater som ska anslutas. Stäng av de apparater som ska anslutas före anslutningen till anslutningskontakterna och ta den i bruk först, när alla erforderliga anslutningar gjorts och kontrollerats en gång till. Gå till väga på samma sätt vid ändringar i kopplingen av apparaten.

1. Anslut ingångarna IN1 till IN2 med utgångarna på dina AV-källor

(t.ex. DVD-spelare, SAT-receiver).

2. Aslut utgångarna OUT1 till OUT8 med bildskärmarnas ingångar.

3. Stick det medföljande nätaggregatets lågspänningskontakt i

anslutningsuttaget DC 5V.

4. Anslut nätaggregatet till ett eluttag.

RS-232-anslutning för datorstyrningen

Beakta följande:

Användning av RS-232-anslutningen för datorstyrningen Var god installera mjukvaran „HDMI DUAL-INPUT SPLITTER.EXE“ på den medföljande CD-romenheten.

Dubbelklicka med höger musknapp på setup.exe och följ de vidare anvisningarna för att installera programmet.

Se till, att din PC och HC 428 är avstängda, innan du kopplar ihop dem med RS-232-kabeln.

1. Koppla ihop COM-porten på din PC med COM-porten på HC 428.

2. Starta din PC och HC 428.

3. Starta programmet.

RS-232-programmet

1. Stand by och Power On-meddelande:

När du startar programmet, kopplas HC 428 på (manöverdisplayen ska visa “Stand By”). Tryck på ”Stand By”. HC 428 kopplas till Stand By-läget. (Manöverdisplayen ska visa ”Power On”.)

2. COM-portsval:

Programmet kan administrera upp till 15 COM-portar. Välj den COM-port du vill använda. (Vanligen är det COM 1 och COM 2 RS-232)

3. Välja ingångskälla:

Du kan välja 2 ingångskällor. Tryck på ”IN 1” eller ”IN 2” för att

välja ingångskällan. Efter valet av källa ska ingångsdisplayen lysa grönt.

swenska

4. Välja utgång:

8 utgångar är kontrollerbara. Tryck på ”OUT 1” till ”OUT 8” för att

kontrollera utgångssignalen. En bock ska visa, vilken utgång du har valt.

5. Power-meddelande:

Röd (ON); grå (Stand by)

6. Ingångsmeddelande:

Grön (vald); grå (inte vald)

7. Utgångsmeddelande:

Blå (aktiv); grå (inte aktiv)

8. Avsluta programmet:

Tryck på “EXIT” för att avsluta programmet.

Hantering

• Koppla på apparaten med huvudbrytaren på apparatens baksida.

• LED-driftsdisplayen POWER INDICATOR lyser.

• För att koppla omkopplaren till Standby resp. koppla på den igen tr ycker du kort på tangenten POWER ON/OFF.

• Aktivera HDMI-ingångarna på dina bildskärmar (se bruksanvis ningarna för de respektive apparaterna).

• Starta återgivningen på HDMI-källapparaterna.

• Den ingång, vars gröna LED på apparaten tänds, sänder sin signal

till omkopplarens 8 utgångar.

swenska

Omkopplaren är utrustad med en intelligent ingångsdetektering, som förhindrar omkoppling till en ingång utan signal. Inaktiva ingångar är alltså inte valbara. Omkopplaren levererar den aktiva HDMI-källapparatens upplösning till alla 8 utgångarna. Se därför till, att alla anslutna bildskärmar stöder denna upplösning. Alla anslutna apparater måste vara HDCP-kompatibla och stödja denna standard.

Problemlösning

Ingen bild:

• Kontrollera alla insticksanslutningar.

• Kontrollera anslutningskablarna. Är en kabel skadad?

• Koppla från HC 428 med huvudbrytaren på apparatens baksida, dra ur nätadaptern och vänta i ca 5 minuter. Ta på nytt apparaten i

bruk, såsom beskrivs längre fram i denna anvisning.

Inget ljud:

• Kontrollera alla insticksanslutningar.

• Kontrollera anslutningskablarna. Är en kabel skadad? Passar

kablarna för audio- och videoöverföring?

• Ev. måste omkopplaren återställas. Koppla från HC 428 med

huvudbrytaren på apparatens baksida, dra ur nätadaptern och

vänta i ca 5 minuter. Ta på nytt apparaten i bruk, såsom beskrivs

längre fram i denna anvisning.

• Är en video-inspelningsapparat ansluten till en av utgångarna? I detta fall blockerar HDCP automatiskt ljudöverföringen.

Uttag

swenska

Framsida HC 428

Baksida HC 428

Kopplingsschema

swenska

Baksida HC 428

Alla ing ående föret agsnamn och pr oduktbete ckningar är va rumärken för respek tive innehavar e. Alla rätt igheter för behålles.

Vid HDM I handlar det om e tt registr erat varum ärke för HDMI L icensing L.L .C.

Härme d förklara r Wentronic Gmb H, att arti kel nr 60803 över ensstämmer m ed de grundlä ggande k raven och med ö vriga rele vanta best ämmelser i dir ektiven 89/33 6/EEG, 2004/108/

EC och 73/2 3/EEG.

HC 428 SWITCH/SPLITTER HDMI 2 IN/8 OUT

Professionel HDMI switch/splitter til samtidig gengivelse af 2 tilsluttede indgangskilder (f.eks. DVD, spillekonsol eller SAT-receiver) på max. 8 enheder (f.eks. LCD/plasma-tv). Billede og lyd transmitteres i samme kvalitet på alle tilsluttede fjernsyn. HC 428 med integreret forstærker- og equalizerfunktion byder på den ideelle løsning på følgende anvendelsesområder: hjemmebiograf, audio/video-installation f.eks. i konference-/kursuslokaler, messe- eller salgspræsentationer.

Enheden er kun godkendt til tilslutning til HDMI ind- og udgange på tilsvarende AV-enheder. Som strømforsyning må man kun anvende den medleverede strømforsyningsenhed. Strømforsy-

ningsenheden er godkendt til tilslutning til 100-240V~/50-60Hz

vekselspænding. Anvendelse til andre formål end beskrevet ovenfor medfører be- skadigelse af dette produkt, endvidere er dette forbundet med farer, f.eks. kortslutning, brand, elektrisk stød m.m. Sikkerhed- sanvisningerne skal absolut følges. Dette produkt opfylder de lovmæssige nationale og europæiske krav.

Sikkerhedsanvisninger

I tilfælde af skader, som skyldes tilsidesættelse af denne betjeningsvejledning, bortfalder alle garantikrav. Vi påtager os intet ansvar for følgeskader. For materielle eller personskader, som skyldes ukorrekt håndtering eller tilsidesættelse af sikkerhedsanvisningerne, påtager vi os intet ansvar. I sådanne tilfælde bortfalder enhver form for garantikrav.

dansk

• Egenmægtig ombygning og/eller ændring af produktet er ikke til ladt af sikkerheds- og godkendelsesmæssige grunde (CE).

• Strømforsyningen er udført som beskyttelsesklasse II og må kun

tilsluttes en stikdåse, der forsynes fra det offentlige strømforsy ningsnet.

• For at afbryde enheden fuldstændigt fra nettet, skal netstikket

tages ud af stikdåsen.

• Strømforsyningsenheden må ikke sættes i eller tages ud af stikdå-

sen med våde hænder.

• Sikkerhedsanvisningerne fra producenterne af de enheder, som

skal tilsluttes, skal ligeledes følges. Læs i denne forbindelse de pågældende betjeningsvejledninger omhyggeligt igennem.

• Produktet må ikke anvendes, hvis det er beskadiget.

• Produktet er ikke legetøj og egner sig derfor ikke til børn. Børn kan

ikke vurdere farer i forbindelse med håndteringen af elektrisk udstyr.

• Produktet må kun anvendes i lukkede lokaler, dvs. ikke udendørs.

Kontakt med fugt, f.eks. i vådrum o.l., skal absolut undgås.

• Produktet må ikke udsættes for høje temperaturer, dryp- eller

stænkvand, kraftige vibrationer samt høj mekanisk belastning.

• Stil ingen åbne brandkilder, som f.eks. brændende stearinlys, på

eller direkte ved siden af enheden.

• Sørg under brug for tilstrækkelig ventilation af strømforsynings-

enheden og omskifteren. Enheden må ikke tildækkes med aviser, tæpper, forhæng e.l.

dansk

Features:

- 2 HDMI indgange/ 8 HDMI udgange med HDMI Lock System

- 1 RS-232 interface til computer

- 1080p fuld HDTV-understøttelse

- Opløsning: 480i, 480p, 720i, 720p, 1080i og 1080p

- Kompatibel med HDMI 1.2a og HDMI 1.3

- Kompatibel med HDCP

- Lydformater: Dolby Digital 7.1, DTS, True HD, DTS-HD, PCM

- Intelligent registrering af aktive indgange

- Indbygget forstærker/equalizer til lange kabelstrækninger

- Forgyldte stikkontakter

- Professionelt design af metalhuset

Leveringsomfang:

- HDMI switch/splitter

- 5 V DC strømforsyningsenhed

- Holdevinkel til vægmontering

- Vejledning

Tilslutning

Læs betjeningsvejledningerne til de enheder, som skal tilsluttes, med hensyn til tilslutning og egnethed af ind- og udgange. Sluk for enhederne, som skal tilsluttes, før forbindelse med tilslutningerne og tænd dem først igen, når alle nødvendige forbindelser er blevet oprettet og kontrolleret endnu engang. Følg samme fremgangsmåde, hvis enhedens forbindelser ændres.

• Forbind indgangene IN1 til IN2 med udgangene på AV-kildeenheden (f.eks. DVD-afspiller, SAT-receiver).

• Forbind udgangene OUT1 til OUT8 med indgangene på skærmene.

• Sæt den vedlagte strømforsyningsenheds lavvoltstik i tilslutnin gen DC 5V.

• Forbind strømforsyningsenheden med en vægstikdåse.

RS-232 tilslutning for computerstyring

Bemærk venligst:

Anvendelse af RS-232 tilslutningen for computerstyringen Installer softwaren ”HDMI DUAL-INPUT SPLITTER.EXE” fra den medleverede CD-ROM.

For at installere software, dobbeltklik med højre knap på Setup.exe og følg anvisningerne.

Kontroller, at din pc og HC 428 er slukket, før de forbindes med RS-232 kablet.

1. Forbind dpc’ens COM-tilslutning med COM-tilslutningen på HC 428.

2. Tænd for pc’en og HC 428.

3. Start softwaren.

RS-232 software

1. Indikatorer for Stand By og Power On:

Når du starter softwaren, tændes for HC 428 (kontrolfeltet viser ”Stand By”). Tryk på knappen ”Stand By”. HC 428 skiftes til Stand By-modusen. (Kontrolfeltet viser ”Power On”)

2. Valg af COM-tilslutning:

Softwaren kan administrere op til 15 COM-tilslutninger. Vælg den COM-tilslutning, som du vil anvende. (Som regel er tilslutningerne COM 1 og COM 2 RS-232)

dansk

3. Valg af indgangskilde:

Du kan vælge 2 indgangskilder. Tryk på ”IN 1” eller ”IN 2” for at

vælge indgangskilden. Efter valg af kilde lyser indgangslampen grønt.

4. Valg af udgangstilslutning:

8 udgangstilslutninger kan kontrolleres. Tryk på ”OUT 1” til ”OUT 8” for at kontrollere udgangssignalet. Et ueben viser,

hvilken udgang du har valgt.

5. Power-indikator:

rød (ON); grå (stand-by)

6. Indgangsindikator:

grøn (valgt); grå (ikke valgt)

7. Udgangsindikator:

blå (aktiv); grå (ikke aktiv)

8. Afslutning af software:

Tryk på ”EXIT” for at afslutte softwaren.

Betjening

• Tænd for enheden med hovedafbryderen på enhedens bagside.

• LED’en POWER INDICATOR lyser.

• For stille omskifteren på stand-by eller tænde for enheden igen, tr yk kort på knappen POWER ON/OFF.

• Aktiver HDMI indgangene på skærmene (se betjeningsvejlednin-

dansk

gerne til de pågældende enheder).

• Start gengivelsen på HDMI kildeenhederne.

• Den indgang, hvis grønne LED på enheden lyser, sender sit signal

til omskifterens 8 udgange.

Omskifteren er udstyret med en intelligent indgangsregistrering, der forhindrer omskiftning til en indgang uden signal. Ikke aktive indgange kan således ikke vælges. Omskifteren leverer den aktive HDMI kildeenheds opløsning til alle 8 udgange. Kontroller derfor, at alle tilsluttede skærme understøtter denne opløsning. Alle tilsluttede enheder skal være HDCP-kompatible og understøtte denne standard.

Problemafhjælpning

Intet billede:

• Kontroller alle stikforbindelser.

• Kontroller forbindelsesledningerne. Er en ledning beskadiget?

• Sluk for HC 428 med hovedafbryderen bag på enheden, tag netstikket ud af stikdåsen og vent i ca. 5 minutter. Tænd igen for

enheden, som beskrevet i begyndelsen af denne vejledning.

Ingen lyd:

• Kontroller alle stikforbindelser.

• Kontroller forbindelsesledningerne. Er en ledning beskadiget?

Egner ledningerne sig til audio- og videotransmission?

• Evt. skal omskifteren stilles tilbage. Sluk for HC 428 med hovedaf

bryderen bag på enheden, tag netstikket ud af stikdåsen og vent i

ca. 5 minutter. Tænd igen for enheden, som beskrevet i begyndel-

sen af denne vejledning.

• Er en videooptager forbundet med en af udgangene? I dette tilfælde blokerer HDCP automatisk lydtransmissionen.

Tilslutninger

dansk

Framside HC 428

Bakside HC 428

Tilslutningsskitse

dansk

Bakside HC 428

Alle i be tjeningsve jledningen ind eholdte rmanavne og p roduktbet egnelser er v aremærker

tilhør ende de pågæld ende indehave re. Alle rett igheder for beholdes.

Ved HDMI d rejer det sig om et r egistrere t mærke tilhørende HDM I Licensing L.L.C.

Herme d erklærer We ntronic GmbH , at produktnr. 6 0803 opfy lder de grundl æggende kr av

og de andre releva nte forskrifter i di rektiver ne 89/336/EØF, 2004/108/EC o g 73/2 3/EØF.

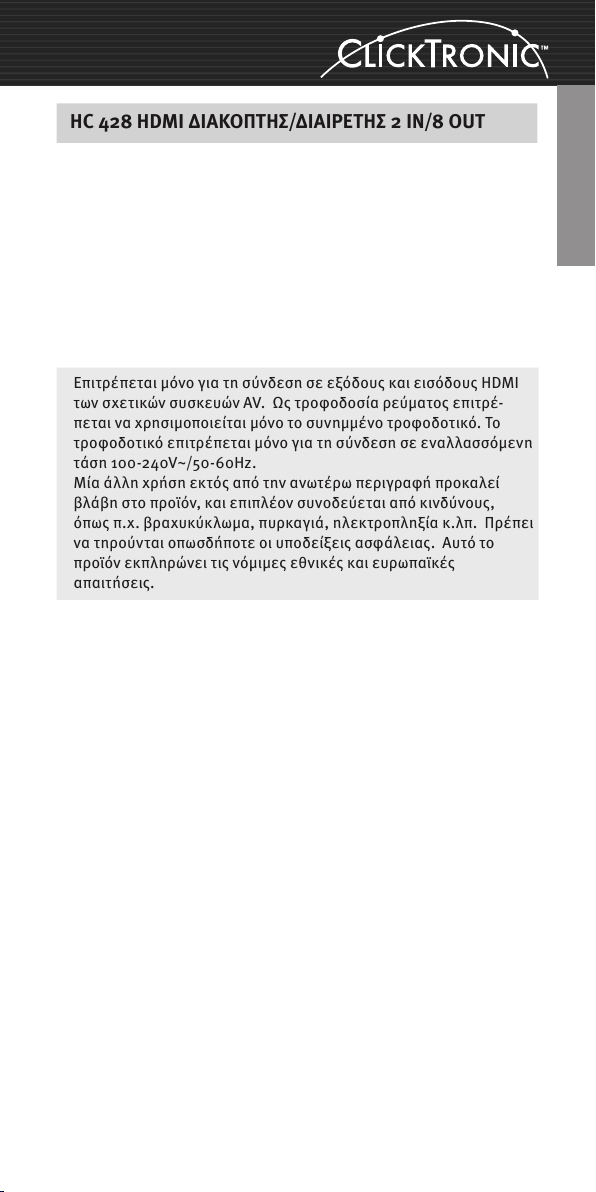

HC 428 HDMI ΔΙΑΚΟΠΤΗΣ/ΔΙΑΙΡΕΤΗΣ 2 IN/8 OUT

Επαγγελματικός διακόπτης/διαιρέτης HDMI για αναπαραγωγή μίας από 2 συνδεδεμένες πηγές εισόδου, (όπως π.χ. DVD, κονσόλα παιχνιδιών ή δέκτη SAT), το ανώτερο σε 8 συσκευές (π.χ. LCD/Plasma TV ) ταυτόχρονα. Εικόνα και ήχος μεταδίδον ται σε ίδια ποιότητα σε όλες τις συνδεδεμένες τηλεοράσεις. Η συσκευή HC 428 με ενσωματωμένη λειτουργία ενισχυτή και εξισωτή προσφέρει την ιδανική λύση για τους ακόλουθους τομείς εφαρμογής: Εγκατάσ ταση Home Theater, Audio/Video π.χ. σε αίθουσες διαλέξεων/ σεμιναρίων, παρουσιάσεις εκθέσεων ή πωλήσεων.

Επιτρέπεται μόνο για τη σύνδεση σε εξόδους και εισόδους HDMI των σχετικών συσκευών AV. Ως τροφοδοσία ρεύματος επιτρέ- πεται να χρησιμοποιείται μόνο το συνημμένο τροφοδοτικό. Το τροφοδοτικό επιτρέπεται μόνο για τη σύνδεση σε εναλλασσόμενη τάση 100-240V~/50-60Hz. Μία άλλη χρήση εκτός από την ανωτέρω περιγραφή προκαλεί βλάβη στο προϊόν, και επιπλέον συνοδεύεται από κινδύνους, όπως π.χ. βραχυκύκλωμα, πυρκαγιά, ηλεκτροπληξία κ.λπ. Πρέπει να τηρούνται οπωσδήποτε οι υποδείξεις ασφάλειας. Αυτό το προϊόν εκπληρώνει τις νόμιμες εθνικές και ευρωπαϊκές απαιτήσεις.

Υποδείξεις ασφάλειας

Σε περίπτωση βλάβης οφειλόμενης σε παράβαση αυτών των οδηγιών χειρισμού, ακυρώνεται η εγ γυητική αξίωση. Για επακόλουθες βλάβες δεν αναλαμβάνουμε καμία ευθύνη. Σε περίπτωση υλικών ή σωματικών βλαβών οφειλομένων σε ακατάλληλο χειρισμό ή παράβαση των υποδείξεων ασφάλειας, δεν αναλαμβάνουμε καμία ευθύνη. Σε τέτοιες περιπτώσεις ακυρώνεται κάθε εγγυητική αξίωση.

ελληνικός

• Για λόγους ασφάλειας και έγκρισης (CE) δεν επιτρέπεται η αυθαί-

ρετη μετασκευή ή/και τροποποίηση του προϊόντος.

• Το εξάρτημα τροφοδοτικού έχει σχεδιαστεί σε κατηγορία προστα-

σίας II και επιτρέπεται να λειτουργεί μόνο σε ηλεκτρική πρίζα του δημοσίου δικτύου ηλεκτρισμού.

• Για να αποσυνδεθεί πλήρως η συσκευή από το δίκτυο πρέπει το

τροφοδοτικό να τραβηχτεί έξω από την ηλεκτρική πρίζα.

• Τα τροφοδοτικά δεν επιτρέπεται ποτέ να πιάνονται με υγρά χέρια

για σύνδεση ή αποσύνδεση από την πρίζα.

• Πρέπει να τηρούνται επίσης οι υποδείξεις ασφάλειας των κατα-

σκευαστών των προς σύνδεση συσκευών. Προς το σκοπό αυτό διαβάστε προσεκτικά τις σχετικές οδηγίες λειτουργίας.

• Μην λειτουργείτε το προϊόν εάν παρουσιάζει βλάβη.

• Το προϊόν δεν είναι παιχνίδι, και δεν είναι κατάλληλο για παιδιά.

Τα παιδιά δεν μπορούν να εκτιμήσουν σωστά τους κινδύνους που εγκυμονούν κατά το χειρισμό ηλεκτρικών συσκευών.

• Η χρήση επιτρέπεται μόνο σε κλειστούς χώρους, δηλαδή όχι σε

υπαίθριους. Η επαφή με υγρασία, π.χ. σε υγρούς χώρους κ.λπ.

πρέπει να αποφεύγεται οπωσδήποτε.

• Μην εκθέτετε τη συσκευή σε υψηλές θερμοκρασίες, σε νερό γλαστρών ή ψεκασμού, σε ισχυρές δονήσεις, ούτε επίσης σε μηχα-

νικές καταπονήσεις.

• Μην τοποθετείτε ανοιχτές πηγές φωτιάς, όπως αναμμένα κεριά

πάνω ή δίπλα στη συσκευή.

ελληνικός

• Κατά τη διάρκεια της λειτουργίας προσέχετε ώστε να υπάρχει

επαρκής αερισμός για το εξάρτημα τροφοδοτικού και το διακόπτη. Μην καλύπτετε τη συσκευή με περιοδικά, κουβέρτες, κουρτίνες κ.λπ.

Χαρακτηριστικά

- 2 HDMI είσοδοι/ 8 HDMI έξοδοι με HDMI Lock System

- 1 Διεπαφή RS-232 για υπολογιστή

- Πλήρης υποστήριξη 1080p HDTV

- Ανάλυση: 480i, 480p, 720i, 720p, 1080i und 1080p

- Συμβατότητα με HDMI 1.2a και HDMI 1.3

- Συμβατότητα με HDCP

- Τύποι ήχου: Dolby Digital 7.1,DTS,True HD,DTS-HD,PCM

- Ευφυής αναγνώριση ενεργών εισόδων

- Ενσωματωμένος ενισχυτής/εξισωτής για μεγάλες αποστάσεις καλωδίων

- Επιχρυσωμένες επαφές βυσμάτων

- Επαγγελματικό μοντέρνο μεταλλικό πλαίσιο

- Διαστάσεις: 41,7 x 15,5 x 3,6 cm (Π x Υ x Β)

Περιεχόμενο παράδοσης

- Διακόπτης/Διαιρέτης HDMI

- Τροφοδοτικό 5 V DC

- Γωνία στήριγμα για εγκατάσταση σε τοίχο

- Οδηγίες

Σύνδεση

Σχετικά με τη διευθέτηση και καταλληλότητα εισόδων και εξόδων διαβάστε στις σχετικές οδηγίες λειτουργίας των προς σύνδεση συσκευών. Απενεργοποιήσ τε τις προς σύνδεση συσκευές πριν από τη σύνδεση στις υποδοχές σύνδεσης και τις θέτετε πάλι σε λειτουργία, εφόσον έχετε εκτελέσει και ελέγξει πάλι όλες τις απαραίτητες συνδέσεις. Για αλλαγές διευθέτησης της συσκευής προβείτε στην ίδια διαδικασία.

1. Συνδέστε τις εισόδους IN1 έως IN2 με τις εξόδους των δικών σας

συσκευών AV (π.χ. συσκευή αναπαραγωγής DVD, δέκτης SAT).

2. Συνδέστε τις εξόδους OUT1 έως OUT8 με τις εισόδους των οθονών σας.

3. Εισάγετε το βύσμα χαμηλής τάσης του συνημμένου τροφοδοτικού

στην υποδοχή σύνδεσης DC 5V.

4. Εισάγετε το τροφοδοτικό σε ηλεκ τρική πρίζα τοίχου.

Σύνδεση RS-232 για έλεγχο υπολογιστή

Παρακαλούμε προσέχετε:

Χρήση της σύνδεσης RS-232 για έλεγχο υπολογισ τή

Εγκαταστήστε το λογισμικό „HDMI DUAL-INPUT SPLITTER.EXE“ από το συνημμένο δίσκο CD-Rom.

Για να εγκαταστήσετε το λογισμικό κάνετε διπλό κλικ δεξιά σ το Setup.exe και ακολουθείτε τις περαιτέρω οδηγίες.

Βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή σας (PC) και τη συσκευή HC 428, και μετά κάνετε τη σύνδεση με το καλώδιο

RS-232.

1. Συνδέστε τη σύνδεση COM του υπολογιστή σας (PC) με τη σύνδεση COM της συσκευής HC 428.

2. Ενεργοποιήστε τον υπολογιστή σας (PC) και τη συσκευή HC 428.

3. Εκκινήστε το λογισμικό.

RS-232 Λογισμικό

1. Ένδειξη Stand by και Power On:

Μόλις εκκινήσετε το λογισμικό, η συσκευή HC 428 ενεργοποιείται (Η επιφάνεια ενεργοποίησης εμφανίζει “Stand By”). Πατήστε την επιφάνεια ενεργοποίησης “Stand By”. Η συσκευή HC 428 περνάει στη λειτουργία Stand By Modus. (Η επιφάνεια ενεργοποίησης εμφανίζει “Power On”)

ελληνικός

2. Επιλογή σύνδεσης COM:

Το λογισμικό είναι σε θέση να διαχειρίζεται έως και 15 συνδέσεις

COM. Επιλέξτε τη σύνδεση COM που επιθυμείτε να χρησιμοποιή σετε. (Κατά κανόνα είναι οι συνδέσεις COM 1 και COM 2 RS-232)

3. Επιλογή πηγής εισόδου:

Μπορείτε να επιλέξετε 2 πηγές εισόδου. Πατήσ τε “IN 1” ή “IN 2”

για να επιλέξετε την πηγή εισόδου. Μετά την επιλογή της πηγής η ένδειξη εισόδου ανάβει πράσινη.

4. Επιλογή πηγής εξόδου:

Μπορούν να ελέγχονται 8 συνδέσεις εξόδου. Πατήστε “OUT 1” έως “OUT 8” για να ελέγχετε το σήμα εξόδου. Ένα σημαδάκι

δεί χνει την έξοδο επιλογής σας.

5. Ένδειξη Power:

κόκκινο (ON), γκρίζο (Stand by)

6. Ένδειξη εισόδου:

πράσινο (έγινε επιλογή), γκρίζο (δεν έγινε επιλογή)

7. Ένδειξη εξόδου:

ελληνικός

μπλε (ενεργός), γκρίζο (αδρανής)

8. Τερματισμός λογισμικού:

Πατήστε “EXIT”, για να τερματίσετε το λογισμικό.

Χειρισμός

• Ενεργοποιήστε τη συσκευή με τον κεντρικό διακόπτη στην πίσω

πλευρά της συσκευής.

• Η ένδειξη λειτουργίας LED POWER INDICATOR ανάβει.

• Για να περάσετε το διακόπτη σε Standby ή για να τον ενεργοποιή σετε πάλι, πατήστε λίγο το πλήκτρο POWER ON/OFF.

• Ενεργοποιήστε στις οθόνες σας τις εισόδους HDMI (βλέπε οδηγίες χειρισμού των σχετικών συσκευών).

• Εκκινήστε στις συσκευές πηγής HDMI την αναπαραγωγή.

• Η είσοδος της οποίας ανάβει το πράσινο LED στη συσκευή, εκπέ-

μπει σήμα στις 8 εξόδους του διακόπτη.

Ο διακόπτης είναι εξοπλισμένος με ευφυή αναγνώριση εισόδου, η οποία εμποδίζει τη μεταγωγή σε είσοδο χωρίς σήμα. Συνεπώς αδρανείς είσοδοι δεν μπορούν να επιλεχτούν. Ο διακόπτης τροφοδοτεί και τις 8 εξόδους την ανάλυση της ενεργούς συσκευής πηγής HDMI. Συνεπώς βεβαιωθείτε ότι όλες οι συνδεδεμένες οθόνες υποστηρίζουν αυτή την ανάλυση. Όλες οι συνδεδεμένες συσκευές πρέπει να είναι συμβατές με HDCP και να υποστηρίζουν αυτό το πρότυπο.

Εξάλειψη προβλήματος

Καμία εικόνα:

• Ελέ γχετε όλες τις συνδέσεις βυσμάτων.

• Ελέ γχετε τους αγωγούς σύνδεσης. Υπάρχει βλάβη σε αγωγό;

• Απενεργοποιείτε τη συσκευή HC 428 με τον κεντρικό διακόπτη

πίσω στη συσκευή, αποσυνδέετε το τροφοδοτικό και περιμένετε περ. 5 λεπτά. Μετά θέτετε τη συσκευή πάλι σε λειτουργία, όπως περιγράφεται μπροσ τά στις παρούσες οδηγίες χειρισμού.

Κανένας ήχος:

• Ελέ γχετε όλες τις συνδέσεις βυσμάτων.

• Ελέ γχετε τους αγωγούς σύνδεσης. Υπάρχει βλάβη σε αγωγό; Είναι κατάλληλοι οι αγωγοί για μετάδοση ήχου και βίν τεο;

• Εν ανάγκη πρέπει να επαναφερθεί ο διακόπ της. • Απενεργοποιεί τε τη συσκευή HC 428 με τον κεντρικό διακόπτη πίσω στη συ-

σκευή, αποσυνδέετε το τροφοδοτικό και περιμένετε περ. 5 λεπτά.

Μετά θέτετε τη συσκευή πάλι σε λειτουργία, όπως περιγράφεται μπροστά σ τις παρούσες οδηγίες χειρισμού.

• Είναι συνδεδεμένη μία συσκευή λήψης βίντεο σε μία από τις εξό δους; Στην περίπ τωση αυτή η συσκευή HDCP μπλοκάρει αυτόματα

τη μετάδοση ήχου.

Συνδέσεις

ελληνικός

Σχέδιο συνδέσεων

Πρόσ θια πλευρ ά HC 428

Οπίσ θια πλευρ ά HC 428

ελληνικός

Οπίσθια πλευρά HC 428

Όλα τα περ ιεχόμενα ονόματα ε ταιρειών και οι ο νομασίες προϊόντω ν αποτελούν σ ήματα κατατε θέντα του εκ άστοτε κατόχ ου. Με επιφύλα ξη όλων των δικαιωμάτων.

Το HDMI εί ναι σήμα κατατε θέν της HDMI Licensin g L.L.C.

Με το παρό ν δηλώνει η Wen tronic GmbH, ό τι ο κωδικός είδ ους 60803 βρί σκεται σε αν τα-

πόκρι ση με τις βασικές απαιτ ήσεις και τις ά λλες σημα ντικές προδιαγρ αφές των Οδηγι ών

89/336/EΟΚ , 2004/108/EC και 73/23/EΟΚ.

Wentronic GmbH

Pillmannstraße 12 • 38112 Braunschweig info@wentronic.com • www.wentronic.com

clicktronic HC 428 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
