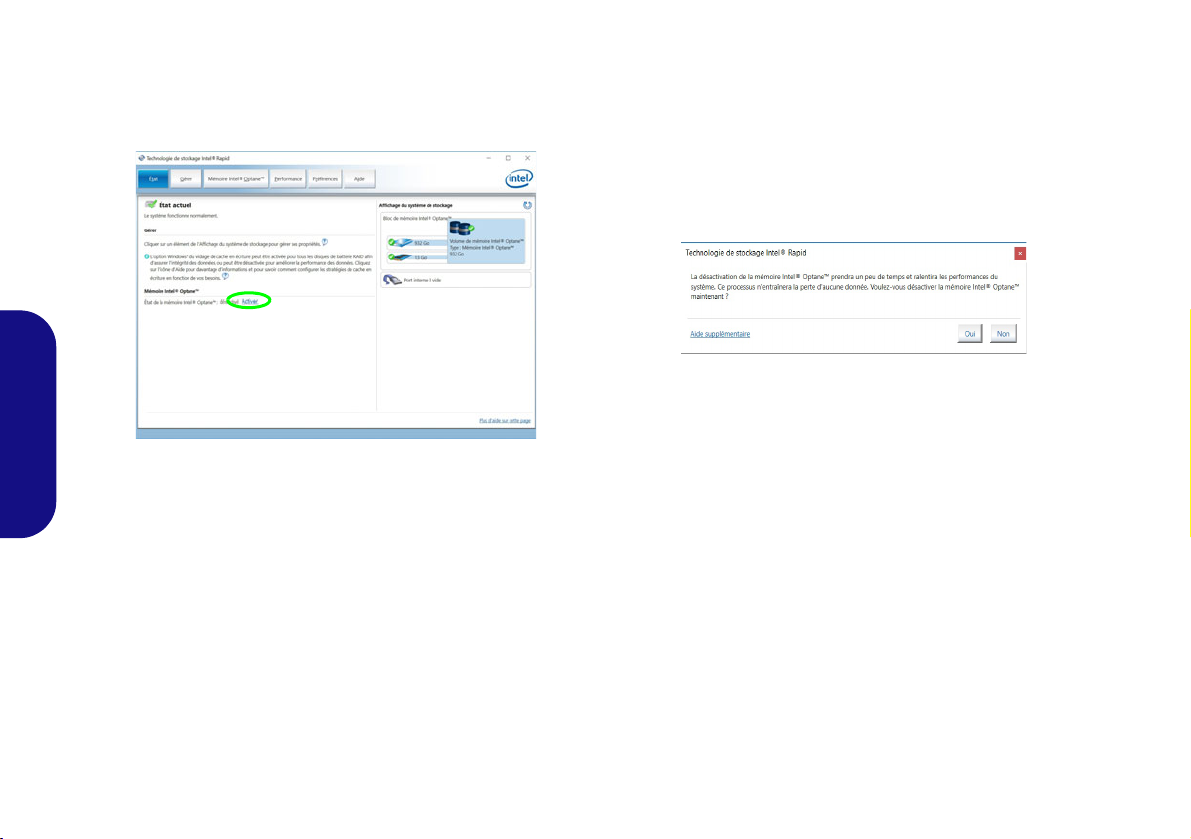

Configuration Intel® Optane™ .................................................................... 69

Configuration RAID ..................................................................................... 71

Carte du système: Vue de face avec l'écran ouvert ..................................... 73

Indicateurs LED ............................................................................................ 74

Clavier et touches fonction ........................................................................... 75

Carte du système: Vues de face, gauche et droite ....................................... 76

Carte du système: Vues de dessous et arrière ............................................... 77

Control Center .............................................................................................. 78

Application Flexikey® ................................................................................. 81

Clavier à LED pleine couleur « par touche » ............................................... 84

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ............................................... 86

Caractéristiques vidéo .................................................................................. 87

Options d’alimentation ................................................................................. 88

Caractéristiques audio .................................................................................. 89

Installation du pilote ..................................................................................... 90

Module LAN sans fil (Option) ..................................................................... 91

Module Bluetooth (Option) .......................................................................... 91

Lecteur d'empreintes digitales ......................................................................92

TPM ..............................................................................................................93

Dépannage ....................................................................................................94

Spécifications ................................................................................................ 95

Contenidos

Acerca de esta Guía del Usuario Concisa ..................................................... 97

Guía rápida para empezar ...........................................................................100

Configuración de Intel® Optane™ .............................................................101

Configuración RAID ..................................................................................103

Mapa del sistema: Vista frontal con la pantalla abierta .............................105

Indicadores LED ......................................................................................... 106

Teclado y teclas de función ........................................................................ 107

Mapa del sistema: Vistas frontal, izquierda y derecha ..............................108

Mapa del sistema: Vistas inferior y posterior ............................................ 109

Control Center ............................................................................................110

Aplicación Flexikey® .................................................................................113

Teclado LED a todo color «por tecla» ........................................................116

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ...................................................................118

Parámetros de vídeo .................................................................................... 119

Opciones de energía .................................................................................... 120

Características de audio .............................................................................. 121

Instalación de controladores .......................................................................122

Módulo LAN Wireless (Opción) ................................................................ 123

Módulo Bluetooth (Opción) .......................................................................123

Lector de huellas digitales ..........................................................................124

TPM ............................................................................................................125

Solución de problemas ................................................................................ 126

Especificaciones .........................................................................................127

Sommario

Informazioni su questa guida rapida ........................................................... 129

Guida di avvio rapido ................................................................................. 132

Configurazione Intel® Optane™ ............................................................... 133

Configurazione RAID ................................................................................ 135

Descrizione del sistema: Vista anteriore con lo schermo aperto ............... 137

Indicatori LED ............................................................................................ 138

Tastiera e tasti funzione .............................................................................. 139

Descrizione del sistema: Vista anteriore, sinistra e destra .........................140

Descrizione del sistema: Vista inferiore e posteriore ................................. 141

Control Center ............................................................................................ 142

Applicazione Flexikey® ............................................................................. 145

Tastiera a LED "per tasto" a colori ............................................................. 148

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di

controllo e Impostazioni di Windows 10 .................................................... 150

Funzioni video ............................................................................................ 151

Opzioni risparmio energia .......................................................................... 152

Funzionalità audio ...................................................................................... 153

Installazione driver ..................................................................................... 154

Modulo LAN Wireless (Opzione) .............................................................. 155

Modulo Bluetooth (Opzione) ..................................................................... 155

Lettore d’impronte digitali ......................................................................... 156

TPM ............................................................................................................ 157

Risoluzione dei problemi ............................................................................ 158

Specifiche tecniche ..................................................................................... 159

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Ma nual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper operation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual disc.

Trademarks

Intel is a trademark/registered trademark of Intel Corporation. Windows is a registered trademark of Microsoft Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any external power supplies, peripherals and cables.

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Note that in computer’s featuring a raised electro-plated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deteriorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using Polymer/Lithium-Ion batteries. Do not use Polymer/Lithium-Ion batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

• If you are working in areas of low temperature use the AC/DC adapter to power the computer.

Adapter Notes

This computer is designed to be powered by the 2 AC/DC adapters supplied. When the computer is powered by the dual adapters the system will be in its highest performance mode.

If the system is being powered by a single adapter, note the following:

• When the battery level is less than 10%, the system will not start if powered by one Adapter only.

• If a battery is not installed, the system will not start.

• The overall system performance will be equivalent to the system in DC (battery powered) mode.

• Although powered by a single adapter the battery will not charge.

• As the adapter is powered separately, the battery will not be charged, and the operating system will show the capacity unchanged.

• When the battery is low, and the low battery beep sound is being played, the system will continue to do so and will not enter a power-saving state.

English

System Startup

130°

Figure 1

Opening the Lid /

Computer with

Dual AC/DC Adapt-

ers Plugged-In

Adapter Stand

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. The AC/DC adapters can be stored in the stand supplied, but can only be orientated one way as indicated in the picture on the right. Insert the adapters with the open end for the power cord facing the 280W logo. Do not use a

single AC/DC adapter to power the system (see Adapter Notes on page 3).

English

5. When first setting up the computer use the following procedure (as to safeguard the computer during shipping, the battery will be locked to not power the system until first connected to the AC/DC adapters and initially set up as below):

• Attach the AC/DC adapter cords to the DC-In jacks on the rear of the com-

6. Use one hand to raise the degrees); use the other hand (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid).

7. Press the power button to turn the computer “on”.

puter then plug the AC power cords into an outlet, and connect the AC power cords to the AC/DC adapters and the battery will now be unlocked.

lid to a comfortable viewing angle

(do not exceed 130

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you will find this manual refers to Micro- soft Windows 10.

Intel® Optane™/RAID Support

Note that your system can be set up as a RAID OR to support Intel® Optane™, but it cannot be set to support both systems. You need to setup Intel

® Optane™ or RAID before installing your Windows 10 operating system (see page 5 & page 7).

Intel® Optane™ Setup

Intel® Optane™ is a combination of a compatible memory device and Intel Rapid Storage Technology soft- ware. This combination is designed to speed up your system performance by caching boot data, executables, frequently accessed data and system page files to a non volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system supports this technology.

If you are reinstalling a system that has previously been setup in Intel RST Premium mode, make sure you have disabled the Intel Optane Memory (see Disabling Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your Windows 10 operating system, and you will need to prepare the following in order to do so.

English

•The Microsoft Windows 10 OS on a DVD or USB flash

drive

• An Intel® Optane™ SSD installed in your system.

•The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press F2 to enter the BIOS and go to the Setup Utility.

2. Select the Advanced menu.

3. Select SATA Mode, press Enter and select Intel RST Premium... and select <OK>.

4. Press F10 to “Save and Exit” and select <Yes>, however note below.

• Make sure the Windows 10 OS (DVD) is in the attached DVD

drive or on a USB flash drive and as the computer starts up it will automatically boot from the Windows 10 OS DVD or USB flash drive.

5. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

6. Select Custom: Install Windows only (advanced).

7. It is recommended that you select and then delete existing partitions.

8. Click New to create a partition for Windows.

9. It is very important to make sure that when you create the partition, leave at least a minimum of unallocated space of 5MB.

10. Follow the on-screen instructions to install the Windows 10 operating system.

11. Install the Windows drivers (see page 26). Make sure you install

Figure 2 - Intel® Rapid Storage Technology - Status

the Intel® Rapid Storage Technology (IRST) driver.

12. Run the Intel® Rapid Storage Technology application.

13. Click Enable.

English

14. The system will pop-up a message and ask you to select a compatible fast drive (in this case there should only be one option).

15. You will need to restart the computer after enabling Optane, and make sure the system is powered by the powered AC/DC adapter, and not by battery only.

16. Click Yes to begin the process (this may take some time).

17. After the process has been completed restart the computer.

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup then follow the procedure below to do so.

1. Run the Intel® Rapid Storage Technology application.

2. Click Disable.

3. Click Yes when the message pops up.

4. Restart the computer to complete the process.

5. Run the Intel® Rapid Storage Technology application.

6. The Status of Intel® Optane™ Memory is indicated in the

Window.

RAID Setup

Your solid state drives (SSDs) can be set up in RAID mode (for increased performance or protection). Note

that setting up your solid state drives in RAID mode needs to be done prior to installing the Windows OS.

Do not change the mode unless you intend to reinstall your operating system, and make sure you back up all necessary files and data before doing so.

To configure your RAID (Redundant Array of Independent Disks) system in Striping (RAID 0) or Mirroring (RAID 1) require two or three identical solid state drives.

Prepare the following before setting up your SSDs in RAID mode:

• The Microso ft Windows 10 OS on a DVD or USB flash

drive.

• Two or three identical solid state drives.

• The Device Drivers & Utilities + User’s Manual disc.

Note: All SSDs in a RAID should be identical (the same size and brand) in order to prevent unexpected system behavior.

or Parity (RAID 5) mode (see Table 1) you will

RAID Level Description

RAID 0

(at lease two

SSDs

needed)

RAID 1

(at lease two

SSDs

needed)

RAID 5

(at lease three

needed)

Identical drives reading and writing data in parallel to increase performance. RAID 0 implements a striped disk array and the data is broken into blocks and each block is written to a separate drive.

Identical drives in a mirrored configuration used to protect data. Should a drive that is part of a mirrored array fail, the mirrored drive (which contains identical data) will handle all the data. When a new replacement drive is installed, data to the new drive is rebuilt from the mirrored drive to restore fault tolerance.

RAID 5 (Parity) is the most regularly used secure RAID level. RAID 5 consists of block-

level striping with distributed parity so data blocks are striped across the drives and parity data is not written to a fixed drive, but is spread across all drives. Using the parity data, the computer can recalculate the data of one of the other data blocks, should that data no longer be available. A RAID 5 array can withstand a failure of a single drive so that no data is lost.

Table 1 - RAID Description

English

RAID Setup Procedure

1. Start-up your notebook computer and press F2 to enter the BIOS and go to the Setup Utility.

2. Select the Advanced menu.

3. Select SATA Mode, press Enter and select Intel RST Premium... and select <OK>.

4. Press F10 to Save and Exit and select <Yes>.

5. After the computer restarts press F2 to enter the BIOS again and

English

go to the Setup Utility.

6. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and select Create RAID Volume.

7. You can now setup your RAID volume using the installed SSDs.

8. Select Name and type a name of your choice for your RAID volume and select <Yes>.

9. Select RAID Level and choose the RAID Level required (see

Table 1 on page 7) and press Enter.

• RAID 0 (Striping)

• RAID 1 (Mirroring)

• RAID 5 (Parity)

10. Go to any of the disks listed under Select Disks: and select a disk name.

11. Click on X to select the disk required.

12. You should select two or three identical SSDs to form your RAID volume.

13. If you have selected RAID 0 (Stripe) then you can adjust the Strip Size to your requirements (It is recommended that you set the “Strip Size” to 128KB).

14. Select Create Volume (make sure you have selected your disks).

15. The system will list your RAID volume.

16. Press F10 to “Save and Exit” and select <Yes>, however note below.

• Make sure the Windows 10 OS (DVD) is in the attached DVD

drive or on a USB flash drive and as the computer starts up it will automatically boot from the Windows 10 OS DVD or USB flash drive.

17. Click Next > Install Now to continue installing the operating

system as normal (see your help on installing the Windows OS).

18. Follow the on-screen instructions to install the Windows 10

operating system.

19. Install the Windows drivers (see page 26). Make sure you install

the Intel® Rapid Storage Technology (IRST) driver.

Windows documentation if you need

System Map: Front View with Display Open

Figure 3

Front View with Display Open

1. PC Camera

2. *Camera LED

*When the camera is in use, the LED will be illuminated.

3. Built-In Array Microphone

4. Display

5. Power Button

6. Keyboard

7. Fingerprint Sensor

8. Touchpad & Buttons

12 33



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut down from the menu.

English

LED Indicators



*Powered USB Port

The powered USB 3.2 Gen 2 port (see page 12) may be toggled on /off by means of the Fn + Power Button key combination. When the powered USB port is on it will supply power (for charging de-

vices only, not for operating devices) when the system is off but

still powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see

page 30).

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Blinking Orange*

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Storage Device Activity

The AC/DC Adapter is Plugged In and the Powered

USB Port is On*

Table 2 - LED Indicators

Keyboard & Function Keys

Numeric Keypad

Fn Key

Windows Logo Key

Scr Lk & Num Lk

Function Keys

The keyboard includes a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

Turn Display Backlight Off

(Press a key to or use touchpad to turn on)

Mute Toggle

Volume Decrease/

Increase

Change Display Configuration (see page 23)

Display Brightness

Decrease/Increase

PC Camera Power

To gg l e

Airplane Mode Toggle

Table 3 - Function Keys & Visual Indicators

Fn +

Fn + Power

Button

Fn +

*Note: It is recommended that you use Maximum fan speed when playing games.

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Powered USB Port Power Toggle (see pag e 12)

Control Center Toggle (see page 14)

Fan Automatic Control/

Full Power

Disable/Enable

Flexikey® (see page

17)

Sleep Toggle

System Map: Front, Left & Right Views

Figure 4 - Front, Left & Right Views

1. LED Indicators

2. Speakers

3. Vent

4. Multi-in-1 Card Reader

5. USB 3.2 Gen 2 Type-A Ports

6. 2-In-1 Audio Jack (Microphone / S/PDIF Optical)

7. 2-In-1 Audio Jack (Headphones / Microphone)

8. USB 3.2 Gen 2x2 Type-C Port

9. DisplayPort 1.4 over USB 3.2 Gen 2 Type-C Port

10. *Powered USB 3.2 Gen 2 Type-A Port *Toggle power to this port by using Fn + Power Button (see Table 2 on

page 10).

11. Security Lock Slot



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Front

Left

Right

6 7

English

System Map: Bottom & Rear Views



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty.

If you need to replace/remove the SSDk/RAM etc., for any reason, please contact your distributor/supplier for further information.

Figure 5

Bottom & Rear Views

1. Vent

2. Battery

3. Subwoofer

4. Speakers

5. Thunderbolt 3 Port

6. Mini DisplayPorts 1.4

7. HDMI-Out Port

8. RJ-45 LAN Jack

9. DC-In Jacks

10. Light Bar (see Light Bar on page 21).

5 6 7 8 9 96

English

Control Center

Figure 6 - Control Center

Figure 7 - Power Modes

Run the Control Center from the Start menu in Windows

. You can also press the Fn + Esc key com-

bination, or double-click the icon in the notification

area of the taskbar to access the Control Center. The Control Center provides quick access to Power Modes, Fan settings, CPU/GPU overclocking settings, LED

English

Keyboard configuration and the Flexikey application.

Power Modes

Power Modes allows you to adjust the power mode by clicking the appropriate icon.

• Power Saving mode focuses on saving battery life (the

CPU Turbo Boost will be on and dGPU Turbo will be off).

• Quiet mode focuses on reducing fan noise and will

decrease both CPU and GPU power.

• Entertainment mode balances CPU and GPU power and

is ideal for watching videos etc.

• Performance mode is ideal for gaming with higher CPU

and GPU performance.

Fan Speed Control

Figure 8 - Fan Speed Control/Anti-Dust Fan

Setting

You can set the fan speed to Maximum (full power), Automatic/ Slient or Custom. The fan speed will adjust itself automatically to

control the heat of the CPU/GPU. You can use the Offset slider to adjust the settings to your preference. However you can adjust the setting to Maximum if you prefer.

The Custom setting allows you to click and drag on any of the 2 midrange nodes on the graph in order to adjust the temperature parameters of the CPU Fan or GPU Fan. All these settings can be

overidden by the system, as a safety precaution, if it requires heavier use of the fan.

Anti-Dust Fan Setting

This system features an anti-dust fan, which runs alternately clockwise and counter-clockwise, in order to eliminate dust from building up inside the computer. You can run the fan immediately, and adjust the schedule for when to run the fan, by clicking Anti-Dust Fan Set- ting in the Fan Speed Setting control panel and then clicking the appropriate controls.

English

GPU Overclocking



Overclocking Issues

Note overclocking the system (CPU/GPU) by making alterations to clock frequency and/or voltage may cause hardware damage, reduce system stability, the useful life of the system and affect system data integrity. Therefore overclocking the system is enabled at the user’s own risk, and is not covered in the warranty terms.

Overclocking should only be enabled when powered by a plugged-in adapter, and not on battery power. A warning message will appear when you have activated CPU/Memory/GPU overclocking, click OK to activate the changes or click Cancel to return to the previous settings.

Resetting the System In Case of Errors

If you get any system errors, to reset the computer you can press and hold the power button to force the system to shutdown. To restart press and hold the power button while holding down the Fn + D key combination (for the CPU reset) or Fn + G (for the GPU reset). This will change the overclocking settings back to the disabled state.

Figure 9

GPU Overclocking

Figure 10

CPU Overclocking

The GPU Overclocking item can be used to adjust the GPU Core Increment and Memory Increment by means of the sliders. Click Save to retain the setting changes. You can also access the GPU Overclocking item from the Start menu in Windows .

English

CPU Overclocking

You can enable overclocking support for systems with a compatible CPU (contact your distributor/supplier for details). You can adjust the CPU Overclocking settings by adjusting the sliders for the CPU Ratio Override, then click Save to retain the setting changes.

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile functions currently in use by using the Fn + key combination. Pressing this key combination will toggle you between the currently selected keyboard or mouse profile to the standard keyboard and/or mouse settings, and back again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key except the Windows Logo Key and P key.

The Flexikey® application is a quick hotkey configuration application, which allows you to assign a single key to launch multiple key combinations, or to create text macros and to disable certain keys. The application can also be used to configure the mouse buttons to create hotkeys for gaming etc.

Keyboard and Mouse Settings

Click Enable (at the bottom right of the application window) to create settings for the keyboard and/ or mouse. Clicking on Keyboard Macro or Mouse Mac-

ro will allow you to access the settings page for either the

keyboard or mouse.

English

Click Flexikey in the Control Center to access the Flexikey® application.

Figure 11 - Enable (Keyboard Macro & Mouse Macro)

Profiles

The controls at the top right side of the application relate to Profiles. You can Add /Delete profiles, Export

and Import profiles by clicking on the appropriate

icon. If you double-click on a profile you can change the profile name. If you double-click on a profile you can change the profile name, and change an image file (images created using PNG files).

Flexikey® Application Features

123

• Express Key - This feature allows you to configure a sin-

gle key (or mouse click) to send multiple key combinations, or to create more useful shortcut keys This is useful in gaming or when using applications which have a complex set of keyboard shortcuts.

• Express Text - With this you can assign single keys (or

mouse clicks) to send commonly used strings of text.

• Disable - Use this function to disable any keyboard keys or

English

mouse buttons.

Keyboard Settings

The keyboard settings allow you to configure actions for any single key (or a combination of keys). Click the key and then select the action type (Express Key, Express Text or Disable) from the menu at the top of the page.

Mouse Settings

The mouse settings allow you to configure actions for the left , right and middle buttons of any attached mouse, and also for any forward and backward buttons if applicable (on a gaming type mouse). Click the button number and then select the action type (Express Key, Express Text or Disable) from the menu at the top of the page.

Figure 13 - Mouse Configuration

Figure 12 - Keyboard Configuration

Keyboard Settings - Express Key

To configure a single key to send multiple key combinations, or to create more useful shortcut keys, use Express Key.

1. Enable and select Keyboard Macro under your chosen profile,

click on the chosen key to select it, and then click to select Express Key.

2. In the following example we want to change an existing game

key configuration which uses the left shift key for sprinting, and the W key for moving forwards, to use the 1 key to combine this movement to sprint forward.

3. Click the Record keys (in this case we will press Left Shift and W) required (make sure you press the key(s) required and do not click on them).

4. Click the Record and stop recording.

5. If you want to remove any individual key click to select it, and then click Restore.

6. Any assigned Express Keys will appear in green.

button and then press the key or

button again to complete the process

Keyboard Settings - Express Text

A single key can be set to send a string of text within any application using Express Text.

1. Enable and select Keyboard Macro under your chosen profile, click to select a key, and then click to select Express Text.

2. Click the Record (the Start key is the key used in your target program to open a text message).

3. Click in the Text Content field and type in your message and click Save.

button in Start key and press a key

4. Click the Record (the Send key is the key used in your target program to send a text message e.g the Enter key would be the most commonly used).

5. The key will now be configured to send the text message in the target program under your chosen Profile, and the key will appear in blue.

6. If you want to remove any Express Text key, select it and click on Restore.

button in Send key and press a key

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select Keyboard Macro under your chosen profile, click to select a key to disable, and then click to select Disable.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on Restore.

4. The key will be disabled under your chosen Profile, and the key will appear in gray.

KB Brightness

You can adjust the keyboard brightness using the Brightness slider.

English

Full Color “Per Key” LED Keyboard

On boot the keyboard will momentarily flash. You can click in the Override

Boot Effect

check box to disable the keyboard flashing effect as the system boots.

You can change the colors for individual keys on the full color “Per Key” LED Keyboard. The LED Keyboard ap- plication can be accessed by clicking LED Keyboard in the Control Center (or by pressing the Fn plus key) or from the Start menu in Windows .

English

Figure 14 - LED Keyboard Application

The keyboard LED may be configured using the Fn + key combination outlined in the table below.

Keyboard LED Function key Combinations

Fn +

Launch the LED Keyboard

Application

Toggle the Keyboard LED

On/Off

Keyboard LED Illumination

Decrease

Keyboard LED Illumination

Increase

Table 4 - Keyboard LEDs

LED Mode - Keyboard

Click Keyboard, on the left under LED Mode, to set individual color settings for any keyboard keys you may wish to highlight.

Simply click to highlight any keys to which you wish to apply the color, and then click a color from the color swatch to apply the color. To highlight further keys first click to deselect any previously selected keys, then repeat the above procedure. To clear settings click Restore.

LED Mode - Keyboard Effect

Click on Keyboard Effect (under LED Mode) and then click any of the Effect buttons to view the effects on the keyboard. You can also adjust the LED Speed for the effects from the buttons on the right. Some effect colors can set to Random or Custom.

Wave Breath

Scan Blink

Random Ripple

Snake

Table 5 - Keyboard Effects

KB Sleep Timer

Figure 15 - LED Mode - Light Bar

Enable and then select the amount of time for which the system is idle before the keyboard LED enters sleep mode (i.e. the LED keyboard illumination will turn off to save power).

KB Brightness

You can adjust the keyboard brightness using the Brightness slider.

Light Bar

Click LED Keyboard in the Control Center to access the LED Keyboard application (see Figure 14 on page

20).

Click on Light Bar (under LED Mode). You can use

the Light Bar control to configure the lighting. The Light Bar effect features different lighting modes, some of which can be set to Random or Custom colors. The Light Bar can also be adjusted for Brightness and LED Speed.

English

Windows 10 Start Menu, Context Menu,

Figure 16

Start Menu, Con-

text Menu, Task-

bar, Control

Panel and Set-

tings

Taskbar, Control Panel and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key

English

combination) to bring up an advanced Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, Device Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications referred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Control Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to a number of system settings control panels allowing you to adjust settings for System, Devices, Phone, Network & Internet, Personalization, Apps, Accounts, Time & Language, Gaming, Ease of Access, Search, Cortana, Privacy and Update & Security.

Video Features

Figure 17

Project

You can switch display devices, and configure display options in Windows as long as the video driver is installed.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the

menu.

2. Choose the required display settings from the menus.

To access the NVIDIA Control Panel:

1. Access the NVIDIA Control Panel from the Start menu in Windows .

2. Right-click the desktop and select NVIDIA Control Panel from the menu.

G-SYNC

G-SYNC is designed to provide a smooth game play experience from your GeForce product by synchronizing the monitor’s refresh cycle to the GPU’s render rate, thus removing lag and stutter issues, in order to have objects appear sharper and scenes display instantly. enabled by default. In a multiple display configuration set the G-SYNC capable display as the Primary Display.

G-SYNC is

Display Devices

Note that you can use external displays connected to the HDMI-Out port and/or Mini DisplayPort and/or DisplayPort over USB 3.2 Gen 2 Type-C port and/or Thunderbolt 3 port. See your display device manual to see which formats are supported.

Configuring the Displays in Windows

All external and internal displays (up to 4 active displays) can be configured from Windows by using the Display or System (in Settings) control panel or the Project menu.

To configure the displays using the Project menu:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Press the + P (or Fn + F7) key combination.

3. Click on any one of the options from the menu to select PC screen only,

Duplicate, Extend or Second screen only.

4. You can also click Connect to a wireless display at the bottom of the Project screen and follow the steps to

connect to any wireless enabled display.

English

To configure the displays using the Display control panel:

Figure 18

Display (Multiple displays)



4 Connected Displays

Note that when 4 displays are connected, only 2 displays may be configured in Duplicate mode.

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Right-click the desktop and select Display settings from the menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 4 displays from the Multiple displays menu.

English

Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu.

Click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access fur- ther configuration options.

Figure 19 - Power Options

Audio Features

You can configure the audio options on your computer from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6 key combination. The sound volume level can also be set using the volume control within Windows. Click the Speaker icon in the taskbar to check the setting.

Super X-Fi Headphone Holography

This system features Super X-Fi headphone holography to replicate a high-end multi-speaker system in your headphones/headset. However note the following:

1. X-Fi audio technology will be the default audio control for headphones/a headset plugged in to the 2-in-1 (Headphone/

Microphone) audio jack, therefore volume levels are only controllable by the Windows volume controls and not the Realtek Audio Console or Sound Blaster Atlas control panel .

English

Sound Blaster Atlas

The Sound Blaster Atlas application allows you to configure the audio settings to your requirements for the best performance in games, music and movies.

Sound Blaster Atlas Application

Run the Sound Blaster Atlas control panel from the Start menu in Windows .

Figure 20 - Sound Blaster Atlas

2. The default volume level for the connected headphones/ headset is set at 69%. If the volume level is increased above 69%, upon restart the system will revert to the 69% default level. Any decrease in the volume level lower than 69% will be retained after restart.

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

Figure 21 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow the default on-screen instructions for each driver (e.g. Next > Next > Fin- ish) unless you are an advanced user. In many cases a restart is required to install the driver.

Make sure any modules (e.g. WLAN or Bluetooth) are ON before installing the appropriate driver.

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the or- der indicated in Figure 21. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

English

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not in Airplane Mode) before configuration begins.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in Airplane Mode) before configuration begins.

WLAN Configuration in Windows

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click

Connect).

4. Enter a network security key (password) if required, and click

Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will

display Connected.

7. Select any connected network and click Disconnect to

disconnect from a connected access point.

8. You can click the Airplane Mode button to turn the mode On or

Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi

On or Off.

Bluetooth Configuration in Windows

1. Click the Settings item in the Start Menu and then click Devices.

2. Click Bluetooth & other devices.

3. Click Add Bluetooth & other device > Bluetooth and a list of discovered devices will appear.

4. Double-click the device you want to pair with the computer and click Connect.

5. Select a device and click Remove Device > Yes to disconnect from any device.

English

Fingerprint Reader



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader fails to recognize the fingerprint 3 times it will then block access to the computer. In this case you will need to use your PIN (the PIN you used when initially setting up the fingerprint reader) to access the computer. Alternatively you can sign-in using your windows password. After using the PIN code (or windows Password) to access the computer you can go to the Settings > Accounts > Sign-in options if you wish to change any settings.

Figure 22

Accounts

- Sign-in options

Enroll your fingerprints as instructed below before use. The fingerprint reader module uses the Sign-in options configuration of the Windows Account.

English

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under

Password).

4. After you have added the password you will need to also add a

PIN.

5. Click Set up under Windows Hello Fingerprint.

6. The wizard will then guide you through the set up process to enroll your fingerprints.

7. You will be instructed to Touch the fingerprint sensor a number

of times (repeatedly rest your finger on the sensor, and then lift it off until the setup is complete as instructed).

8. Try to present different parts of your finger in different positions similar to the various positions you may use when using it, and note the following:

• Hold the finger on the sensor for at least half a second.

• Make sure that you make firm direct contact with the sensor,

and cover the entire area of the sensor with the finger (you are looking for a reading of at least 75% of the finger area).

• Use a pressing motion as opposed to a touching or tapping

motion.

• When authenticating use the same sort of angle you used for

enrollment.

9. Click Close when complete.

10. You can choose to Add another finger (this is recommended) or Remove the current fingerprint reading.

11. You can now touch the fingerprint sensor to log-on to the computer.

TPM

Figure 23

Security -

Trusted

Computing

Figure 24

BitLocker Drive

Encryption

(TPM Administra-

tion)

Figure 25

Trusted Plat-

form Module

(TPM) Manage-

ment on Local Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module) functions you must initialize the security platform.

3. Click TPM Administration.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

4. Click TPM Configuration and select Enable for Security Device Support.

5. You will then need to press/click F10 to save the changes and restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

English

4. The TPM Management window allows you to configure the TPM

within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to Turn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The PC Camera module cannot be detected.

English

The computer is off (or in Sleep Mode) but powered by the AC/DC adapter plugged in to a working outlet or powered by the battery with a capacity level above 20%. I have plugged a device into the powered USB port in order to charge it, but the device is not charging.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the

The modules are off as the computer is in Airplane Mode. Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 3 on page 11).

The module is off. Press the Fn + F10 key combination in order to enable the module (see

Table 3 on page 11). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + Power Button combination.

This function may not work with certain external USB compliant devices (check your device’s documentation). If this is the case, power the computer on and connect the

external USB device in order to charge it.

Fn + 1 key combination to adjust the fan speed.

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Note that this computer model series may support a range of CPUs and/or video adapters.

To find out which CPU is installed on your system go to the Start menu and select Settings, and then select Sys- tem and click About. This will also provide information on the amount of Installed RAM etc.

To get information on your system’s video adapter go to the Start menu and select Settings, and then select

System and click Display > Advanced display settings > Display adapter properties.

Core Logic

Intel® Z490 Express Chipset

BIOS

128Mb SPI Flash ROM INSYDE BIOS

Memory

Dual Channel DDR4 Four 260 Pin SO-DIMM Sockets

Supporting up to 3200MHz DDR4 Memory (The real memory operating frequency depends on the FSB of the processor.)

Memory Expandable from 16GB (mini- mum) up to 128GB (maximum)

Compatible with 8GB, 16GB or 32GB Modules

(2 or 4 RAM Modules only)

Display Options

LCD, 17.3" (43.94cm), 16:9, UHD (3840x2160)/FHD (1920x1080)

Storage

(Factory Option) Four M.2 2280 Solid State Drive (SSD)

Three M.2 2280 SATA SSDs supporting RAID level 0/1/5 and one M.2 2280 PCIe Gen3 x4 SSD

Or Three M.2 2280 PCIe Gen3 x4 SSDs

supporting RAID level 0/1/5 and one M.2 2280 SATA SSD

Security

Security (Kensington® Type) Lock Slot BIOS Password TPM 2.0 Fingerprint Sensor

Audio

High Definition Audio Compliant Interface S/PDIF Digital Output Built-In Array Microphone Two 3W Speakers One 5W Subwoofer Sound Blaster Atlas Super X-Fi headphone holography

Keyboard

Full Size Full Color N-Key Rollover “Per Key” LED Keyboard (with Numeric Keypad)

Pointing Device

Built-in Secure Pad (with Microsoft PTP Multi Gesture & Scrolling Functionality)

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth Module

Slot 2 for SATA or PCIe Gen3 x4 SSD Slot 3 for SATA or PCIe Gen3 x4 SSD Slot 4 for PCIe Gen3 x4 SSD Slot 5 for SATA SSD

English

Card Reader

Embedded Multi-In-1 Push-Push Card Reader

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC (up to UHS-III)

Interface

One USB 3.2 Gen 2x2 Type-C Port*

English

One DisplayPort 1.4 over USB 3.2 Gen 2 Type-C Port*

*The maximum amount of current supplied by USB Type-C ports is 500mA (USB 2.0)/ 900mA (USB 3.2).

Three USB 3.2 Gen 2 Type-A Ports (Including one AC/DC Powered USB Port)

One Thunderbolt 3 Port Two Mini DisplayPorts 1.4 One HDMI-Out Port One 2-In-1 Audio Jack (Microphone / S/

PDIF Optical) One 2-In-1 Audio Jack (Headphones /

Microphone) One RJ-45 LAN Jack Two DC-In Jacks

Communication

1.0M HD PC Camera Module Built-In Killer 10/100/1000/2500Mb Base-

TX Ethernet LAN

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wi-Fi 6 AX200 Wireless LAN (802.11ax) + Bluetooth PCIe

(Factory Option) Intel® Dual Band Wi-Fi 6 AX201 Wireless LAN (802.11ax) + Bluetooth CNVi

(Factory Option) Killer™ Dual Band Wi-Fi 6 AX1650i Wireless LAN (802.11ax) + Bluetooth CNVi

(Factory Option) Killer™ Dual Band Wi-Fi 6 AX1650x Wireless LAN (802.11ax) + Bluetooth PCIe

Features

NVIDIA® G-SYNC™ Technology Intel® Optane™ Technology Virtual Reality Ready Windows® Mixed Reality Compatible

Environmental Spec

Temperature

Operating: 5 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Power

Removable 8 Cell Smart Lithium-Ion Battery Pack, 97WH

Dual Full Range AC/DC Adapters

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 20V, 14A (280W)

Dimensions & Weight

399mm (w) * 319mm (d) * 43.5mm (h)

4.5kg (Barebone with 97WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es

den Transport z.B. während einer Reise in eine Tasche einpakken.

• Stellen Sie vor dem Reinigen des Computers sicher, dass er von allen externen Stromquellen, Peripheriegeräten und Kabeln getrennt ist.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

für

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer-/Lithium-Ionen Akkus. Verwenden Sie keine Polymer-/Lithium-Ionen Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

• Wenn Sie in Bereichen mit niedrigen Temperaturen arbeiten, verwenden Sie den AC/DC-Adapter, um den Computer mit Strom zu versorgen.

Adapter Hinweise

Dieser Computer ist für die Stromversorgung über die 2 mitgelieferten AC/DC-Adapter ausgelegt. Wenn der Computer über die Dual-Adapter mit Strom versorgt wird, befindet sich das System in seinem leistungsstärksten Modus.

Wenn das System von einem einzigen Adapter gespeist wird, beachten Sie Folgendes:

• Wenn der Akkustand weniger als 10% beträgt, startet das System nicht, wenn es nur von einem Adapter gespeist wird.

• Wenn kein Akku installiert ist, startet das System nicht.

• Die Akku-LED leuchtet nicht auf, wenn das System ausgeschaltet ist oder wenn es startet.

• Die Gesamtleistung des Systems entspricht der des Systems im DCModus (batteriebetrieben).

• Obwohl der Akku von einem einzigen Adapter gespeist wird, wird er nicht aufgeladen.

• Da der Adapter separat mit Strom versorgt wird, wird der Akku nicht geladen, und das Betriebssystem zeigt die Kapazität unverändert an.

• Wenn der Akku fast leer ist und der Signalton bei fast leerem Akku ertönt, setzt das System diesen Vorgang fort und geht nicht in einen Stromsparzustand über.

Deutsch

Schnellstart

130°

Abb. 1

Öffnen des Dekkels/

Computer mit Dual

AC/DC-Adaptern

eingesteckt

Adapter Ständer

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Die AC/DC-Adapter können in dem mitgelieferten Ständer aufbewahrt werden, können aber nur in einer Richtung orientiert werden, wie im Bild rechts angegeben. Setzen Sie die Adapter so ein, dass das offene Ende des Netzkabels zum 280W Logo zeigt. Verwenden Sie keinen einfachen AC/DC-Adapter, um das System zu speisen (siehe "Adapter Hinweise" auf Seite 35).

5. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor (um den Computer während des Versands zu schützen, wird der Akku das System nicht mit Strom versorgen, bis es das erste Mal mit den AC/DC-Adaptern verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie die AC/DC-Adapterkabel an den DC-Eingangsbuchsen an der

Deutsch

6. Klappen Sie den Deckel vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Rückseite des Computers an und verbinden Sie die AC-Netzkabel anschließend mit einer Steckdose. Schließen Sie die AC-Netzkabel an die AC/DC-Adapter an. Der Akku wird jetzt entsperrt sein.

angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel hoch).

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™/RAID-Unterstützung

Beachten Sie, dass Ihr System als RAID oder eingerichtet werden kann, um Intel® Optane™ zu unterstützen, aber es kann nicht für die Unterstützung beider Systeme eingestellt werden. Sie müssen Intel® Optane™ oder RAID vor der Installations Ihres Windows 10 Betriebssystems einrichten

(siehe Seite 37 und Seite 39).

Intel® Optane™ Setup

Intel® Optane™ ist eine Kombination aus einem kompatiblen Speichergerät und Intel® Rapid Storage-Technolo- gie Software. Diese Kombination wurde entwickelt, um Ihre Systemleistung zu beschleunigen, indem Sie Bootdaten, ausführbare Dateien, auf häufig zugegriffene Daten und Auslagerungsdateien auf eine nichtflüchtige Intel® Optane™ SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel RST Premium Modus eingerichtet wurde, stellen Sie sicher, dass Sie den Intel Optane Speicher deaktiviert haben (

"Intel® Optane™ deaktivieren" auf Seite 38).

siehe

Intel® Optane™ Setup-Verfahren

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems installieren, und Sie müssen Folgendes vorbereiten, um dies zu tun.

•Das Microsoft W indows 10 OS auf einer DVD oder einem USB-

Flash-Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen und gehen Sie zum Setup Utility.

2. Wählen Sie das Menü Advanced.

3. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie

Drücken Sie F10 bis "Speichern und Fertigstellen (Save and Exit)" und wählen Sie Punkte.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD-Laufwerk (oder Windows 10 auf einem USBFlash-Laufwerk) befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD oder dem USB-Flash-Laufwerk.

5. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

6. Wählen Sie Benutzerdefiniert: nur Windows installieren (für fortgeschrittene Benutzer).

7. Es wird empfohlen, bestehende Partitionen auszuwählen und zu löschen.

8. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

9. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der Partition ein Minimum von 5MB nicht zugewiesenem Speicherplatz gelassen wird.

Intel RST Premium... und wählen Sie <OK>.

<Yes>, beachten Sie jedoch die folgenden

Deutsch

10. Folgen Sie den Anweisungen auf dem Bildschirm, um das

Abb. 2 - Intel® Rapid Storage-Technologie - Status

Windows 10-Betriebssystem zu installieren.

11. Installieren Sie die Windows-Treiber (siehe Seite 58). Sollten Sie

den Intel® Rapid Storage-Technologie (IRST) Treiber Installieren.

12. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

13. Klicken Sie auf Aktivieren.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

2. Klicken Sie auf Deaktivieren.

3. Klicken Sie auf Ja, wenn die Nachricht angezeigt wird.

Deutsch

14. Das System wird eine Meldung anzeigen und Sie bitten, ein kompatibles schnelles Laufwerk auszuwählen (in diesem Fall sollte nur eine Option vorhanden sein).

15. Sie müssen den Computer nach dem Aktivieren von Optane neu starten und sicherstellen, dass das System mit dem eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku betrieben wird.

16. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige Zeit dauern).

17. Starten Sie den Computer neu, nachdem der Vorgang abgeschlossen ist.

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

6. Der Status von Intel® Optane ™ Arbeitsspeicher wird im

Fenster angezeigt.

RAID Setup

Die Solid State Laufwerke (SSDs) können im RAID-Modus (für eine erhöhte Leistung oder Sicherheit) eingerichtet werden. Die Einrichtung der SSDs im RAID-Modus muss vor der Installation des Windows-Betriebssystems erfolgen. Ändern Sie den Modus nicht, es sei denn, Sie möchten Ihr Betriebssystem neu installieren. Stellen Sie zudem sicher, dass Sie sämtliche benötigten Dateien und Daten vorab sichern.

Um RAID-Systeme im Striping (RAID 0) oder Mirroring (RAID 1) oder konfigurieren benötigen Sie zwei oder drei identische Solid State Laufwerke.

Um die SSDs im RAID-Modus einrichten können, benötigen Sie Folgendes:

•Das Microsoft Wi ndows 10 OS auf einer DVD oder einem USB-

Flash-Laufwerk.

• Zwei oder drei identische SSDs.

• Die Disc Device Drivers & Utilities + User's Manual.

Hinweis: Alle SSDs in einem RAID sollten identisch sein (gleiche Größe und Marke), um ein unerwartetes Systemverhalten zu vermeiden.

Parität (RAID 5) Modus (siehe Tabelle 1) zu

RAID-Ebene Beschreibung

RAID 0

(mindestens

zwei SSDs

erforderlich)

RAID 1

(mindestens

zwei SSDs

erforderlich)

RAID 5

(mindestens

drei SSDs

erforderlich)

Identische Laufwerke lesen und schreiben Daten parallel, um die Leistung zu verbessern. Bei RAID 0 wird ein Striped-Disk-Array verwendet, die Daten werden in Blöcke aufgeteilt, und jeder Block wird auf ein anderes Laufwerk geschrieben.

Identische Laufwerke mit einer Mirror-Konfiguration zum Schutz von Daten. Wenn ein Laufwerk, das Teil eines "gespiegelten" Arrays ist, nicht funktionieren, übernimmt das andere Laufwerk (das dieselben Daten enthält) die weiteren Funktionen. Wenn ein neues Ersatzlaufwerk installiert wird, werden die Daten aus dem Mirror-Laufwerk auf dieses Laufwerk gespielt, um die Fehlertoleranz wieder herzustellen.

RAID 5 (Parität) ist das am häufigsten verwendete sichere RAID Level. RAID 5 besteht aus

Striping auf Blockebene mit verteilter Parität, so dass Datenblöcke über die Laufwerke gestriped und Paritätsdaten nicht auf ein festes Laufwerk geschrieben werden, sondern über alle Laufwerke verteilt werden. Mithilfe der Paritätsdaten kann der Computer die Daten eines der anderen Datenblöcke neu berechnen, falls diese Daten nicht mehr verfügbar sein sollten. Ein RAID 5 Array kann den Ausfall eines einzelnen Laufwerks verkraften, so dass keine Daten verloren gehen.

Deutsch

Tabelle 1 - RAID-Beschreibung

RAID Setup-Verfahren

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen und gehen Sie zum Setup Utility.

2. Wählen Sie das Menü Advanced.

3. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie

Drücken Sie F10 bis "Speichern und Fertigstellen (Save and Exit)" und wählen Sie

5. Drücken Sie beim Neustart des Computers auf F2, um das BIOS erneut aufzurufen und gehen Sie zum Setup Utility.

6. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü Advanced) und wählen Sie Create RAID Volume.

7. Sie können nun Ihr RAID-Volume mit den installierten SSDs einrichten.

8. Wählen Sie Name und geben für das RAID-Volumen einen

Deutsch

beliebigen Namen ein und wählen Sie <Yes>.

9. Wechseln Sie zu RAID Level: und wählen Sie die erforderliche RAID-Ebene (siehe Tabelle 1 auf Seite 39) und drücken Sie auf die Eingabetaste.

• RAID 0 (Striping)

• RAID 1 (Mirroring)

• RAID 5 (Parität)

10. Gehen Sie zu einer der unter Select Disks: aufgeführten Festplatten aus, und wählen Sie einen Festplattennamen.

11.

Klicken Sie auf X, um die erforderliche Festplatte auszuwählen.

12. Wählen Sie für Ihr RAID-Volumen zwei oder drei identische SSDs.

13. Wenn Sie RAID 0 (Stripe) gewählt haben, können Sie die Strip Size (Stripe-Größe) entsprechend den Anforderungen wählen (Es wird empfohlen, “Strip Size” auf 128KB einzustellen).

14. Wählen Sie Create Volume (stellen Sie sicher, dass Sie Ihre Festplatten ausgewählt haben).

15. Das System listet Ihr RAID-Volume auf.

Intel RST Premium... und wählen Sie <OK>.

<Yes>.

16.

Drücken Sie F10 bis "Speichern und Fertigstellen (Save and Exit)" und wählen Sie Punkte.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange- schlossenen DVD-Laufwerk (oder Windows 10 auf einem USBFlash-Laufwerk) befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD oder dem USB-Flash-Laufwerk.

17. Drücken Sie auf Weiter > Jetzt installieren, um die Installation

des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows-Dokumentation).

18. Folgen Sie den Anweisungen auf dem Bildschirm, um das

Windows 10-Betriebssystem zu installieren.

19. Installieren Sie die Windows-Treiber (siehe Seite 58). Sollten Sie

den Intel® Rapid Storage-Technologie (IRST) Treiber Installieren.

<Yes>, beachten Sie jedoch die folgenden

Systemübersicht: Ansicht von vorne mit geöffnetem Bildschirm

Abb. 3

Ansicht von vorne mit geöffnetem Bildschirm

1. PC-Kamera

2. *LED der Kamera

*Wenn die Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. Bildschirm

5. Netzschalter

6. Tastatur

7. Fingerabdrucksensor

8. Touchpad mit Tasten

12 33



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in

Windows (siehe unten) her-

untergefahren werden muß. Dadurch werden Festplattenbzw. Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü-Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

3. Wählen Sie aus dem Menü die Option

Herunterfahren.

Deutsch

LED-Anzeigen



*Eingeschaltete USB

Anschluss

Der eingeschaltete USB 3.2 Gen 2 Anschluss (siehe

Seite 44) kann mit der

Tastenkombination Fn + Netzschalter ein- bzw. ausgeschal-

tet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum

Aufladen, nicht für den Betrieb der Geräte), sofern das

System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 62).

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Deutsch

Lampe blinkt

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Lampe blinkt

Orange Der AC/DC-Adapter ist angeschlossen

Der AC/DC-Adapter ist eingesteckt und der eingeschaltete

Orange*

Grün Der Computer ist angeschaltet

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

orange

Grün Aktivität des Speichergeräts

Der Akku hat einen kritisch niedrigen Stromstatus erreicht

USB Anschluss ist eingeschaltet*

Tabelle 2 - LED-Anzeigen

Tastatur und Funktionstasten

Funktionstasten

Nummemtastatur

Fn Taste

Windows-Logo-Taste

Num & Rollen

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber installiert ist.

Tasten Funktion/Visuelle Anzeigen Tas ten Funktion/Visuelle Anzeigen

Deutsch

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad

aktivieren/deaktivieren

Hintergrundlicht des Bildschirms ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad berüh-

Stummschaltung/Stumm-

schaltung aufheben

Audio-Lautstärke

verringern/erhöhen Wechseln der Anzeigegerate (siehe Seite 55)

Helligkeit des Bildschirms

verringern/erhöhen

PC-Kamera

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

schalten

ren)

Tabelle 3 - Funktionstasten und visuelle Anzeigen

Fn +

Ein-/Ausschalten der

Fn +

Netzschalter

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das Maximal zu setzen.

Fn +

Ein-/Ausschalten des

Ein-/Ausschalten der Fest-

Ein-/Ausschalten des eingeschalteten USB Anschlus-

Ein-/Ausschalten des Control Centers (siehe Seite 46)

Automatische Lüftersteue-

rung/Volle Leistung

Flexikey® aktivieren/deak-

tivieren (siehe Seite 49)

Energiesparmodus wechseln

Nummerntastatur

Scroll-Modus

stelltaste

ses (siehe Seite 44)

System

6 7

Abb. 4 - Ansicht von vorne, links und rechts

1. LED-Anzeigen

2. Lautsprecher

3. Luftungsoffnung

4. Multi-in-1 Kartenleser

5. USB 3.2 Gen 2 Typ-A Anschlüsse

6. 2-in-1 Audiobuchse (Mikrofon / Optischer S/PDIF)

7. 2-in-1 Audiobuchse (Kopfhörer / Mikrofon)

8. USB 3.2 Gen 2x2 Typ-C Anschluss

9. DisplayPort 1.4 über USB 3.2 Gen 2 Typ-C Anschluss

10. *Eingeschaltete USB 3.2 Gen 2 Typ-A Anschluss *Dieser Anschluss wird mit der Tastenkombination Fn + Netzschalter eingeschaltet (siehe Tabelle 2 auf Seite

42).

11. Sicherheitsschloß-Buchse



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Vorderseite

Rechte Seite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts

Deutsch

Systemübersicht:



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die SSD, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Abb. 5

Ansicht von unten und hinten

1. Luftungsoffnung

2. Akku

3. Subwoofer

4. Lautsprecher

5. Thunderbolt 3 Anschluss

6. Mini DisplayPort 1.4 Anschlüsse

7. HDMI-Ausgangsanschluss

8. RJ-45 LAN-Buchse

9. DC-Eingangsbuchsen

10. Lichtleiste (siehe "Lichtleiste" auf Seite 53)

5 6 7 8 9 96

Ansicht von unten und hinten

Deutsch

Control Center

Abb. 6 - Control Center

Abb. 7 - Leistungsmodi

Führen Sie das Control Center über das Startmenü in Windows aus. Sie können auch die Tastenkombination Fn + Esc drücken oder auf das Symbol

im Infobereich auf der Taskleiste doppelklicken, um

das Control Center zu öffnen. Das Control Center bietet einen schnellen Zugriff auf die Leistungsmodi, die Flexi-

key® Anwendung, die Lüfter Einstellungen, CPU/GPUÜbertaktungseinstellungen und die Konfiguration der LED-Tastatur.

Deutsch

Power Modes (Leistungsmodi)

“Power Modes (Leistungsmodi)” ermöglicht es Ihnen, den Leistungsmodus anzupassen, indem Sie auf das entsprechende Symbol klicken.

•Der Stromsparmodus konzentriert sich auf die Schonung des

Akkus (CPU Turbo Boost wird auf und dGPU Turbo wird aus).

•Der Lautlosmodus konzentriert sich auf die Reduzierung von

Lüftergeräuschen und reduziert sowohl die CPU- als auch die GPU-Leistung.

•Der Unterhaltungsmodus gleicht die CPU- und GPU-Leistung

aus und ist ideal zum Abspielen von Videos usw. geeignet.

•Der Leistungsmodus ist ideal für Spiele mit höherer CPU- und

GPU-Leistung.

FAN Speed Control (LÜFTER Geschwindigkeits-

Abb. 8 - LÜFTER Geschwindigkeits-

regelung/Anti-Staublüfter Einstellung

regelung)

Können Sie die Lüftergeschwindigkeit auf Maximal (volle Leistung), Automatisch/Lautlos oder Benutzerdefiniert stellen. Die Lüfterge-

schwindigkeit wird sich automatisch einstellen, um die Temperatur der CPU/GPU zu regeln. Mit dem Regler "Versatz" können Sie die Ein- stellungen nach Ihren Wünschen anpassen. Sie können die Einstellung nach Bedarf auch auf Maximal anpassen.

Die Benutzerdefiniert Einstellung ermöglicht es Ihnen, auf einen der beiden Mitteltöner im Diagramm zu klicken und zu ziehen, um die Temperaturparameter des CPU Lüfters oder des GPU Lüfters anzupassen.

Alle diese Einstellungen können als Sicherheitsvorkehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Anti-Staublüfter Einstellung

Dieses System verfügt über einen Anti-Staublüfter, der abwechselnd im und gegen den Uhrzeigersinn läuft, um die Ansammlung von Staub im Inneren des Computers zu verhindern. Sie können den Lüfter sofort in Betrieb nehmen und den Zeitplan für den Betrieb des Lüfters anpassen, indem Sie im Bedienfeld für die Lüftergeschwindigkeitseinstellung (Fan Speed Setting) auf Anti-Staublüfter Einstellung klicken und dann auf die entsprechenden Bedienelemente klicken.

Deutsch

GPU Overclocking (GPU-Übertaktung)



Probleme beim Übertakten

Bitte beachten Sie, dass die Übertaktung des Systems (CPU/GPU) durch Änderungen der Taktfrequenz und/oder der Spannung zu Schäden an der Hardware führen, die Systemstabilität und die Lebensdauer des Systems beeinträchtigen und die Integrität der Systemdaten beeinträchtigen kann. Die Übertaktung des Systems erfolgt daher auf eigenes Risiko des Anwenders und ist nicht Bestandteil der allgemeinen Garantiebestimmungen.

Übertakten sollte nur aktiviert werden, wenn eine Verbindung mit dem AC/DC-Adapter besteht und nicht bei Akkustrom. Eine Warnmeldung erscheint, wenn Sie die CPU/Speicher/GPU-Übertaktung aktiviert haben. Klicken Sie auf OK, um die Änderungen zu aktivieren, oder auf Abbrechen, um zu den vorherigen Einstellungen zurückzukehren.

Zurücksetzen des Systems im Fehlerfall

Falls Systemfehler auftreten und Sie den Computer zurücksetzen müssen,

halten Sie den Netzschalter gedrückt, um das System zum Abschalten zu zwingen.

Zum Neustart drücken und halten Sie die

Netztaste gedrückt, während Sie die Tastenkombination Fn + D (für den CPU-Reset) oder Fn + G (für den GPU-Reset) gedrückt halten. Hiermit werden die Übertaktungseinstellungen wieder deaktiviert.

Abb. 9

GPU-Übertaktung

Abb. 10

CPU-Übertaktung

Mit dem GPU Overclocking (GPU-Übertaktung)-Element können Sie die GPU Kern Zuwachsrate und die Speicher Zuwachsrate mit Hilfe der Schieberegler anpassen. Klicken Sie dann auf Speichern, um die Einstellungsänderungen beizubehalten. Sie können auf das GPU Overclocking-Element auch über das Startmenü in Windows

Deutsch

CPU Overclocking (CPU-Übertaktung)

Sie können die Unterstützung zur Übertaktung von System mit einer kompatiblen CPU (hierzu setzen Sie sich mit Ihrem Großhändler/Lieferanten in Verbindung) aktivieren. Sie können die CPU-Übertaktungs-

einstellungen anpassen, indem Sie die Schieberegler für CPU Ratio Überschreiben (CPU Ratio Override) einstellen und dann auf Speichern (Save) klicken, um die Einstellungsänderungen beizu-

behalten.

zugreifen.

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren oder

deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn + drücken. Wenn Sie diese Tastenkombination drücken, können Sie zwischen den aktuell ausgewählten Tastatur- oder Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen können, außer der Windows-Logo-Taste

und P

Taste.

“Flexikey®” ist eine Direkttasten-Konfigurationsan- wendung, mit der Sie eine Einzeltaste für das Ausführen mehrerer Tastenkombinationen zuweisen können, oder um Textmakros zu erstellen und um bestimmte Tasten zu deaktivieren. Die Anwendung kann auch zum Konfigurie- ren der Maustasten zum Erstellen von Direkttasten für Gaming usw. verwendet werden.

Klicken Sie auf Flexikey im Control Center, um auf die Flexikey® Anwendung zuzugreifen.

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren (unten rechts im Anwendungsfenster), um Einstellungen für die Tastatur bzw. Maus zu erstellen. Wenn Sie auf Tastatur Makro oder Maus Makro klicken, können Sie auf die Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 11 - Aktivieren (Tastatur Makro und Maus Makro)

Profile

Die Bedienelemente oben rechts in der Anwendung beziehen sich auf Profile. Sie können Profile Hinzufügen

schen

, Profile Exportieren und Importieren ,

indem Sie auf das entsprechende Symbol klicken. Wenn Sie doppelt auf ein Profil klicken, können Sie den Profilnamen und eine Bild Datei ändern (mit PNG Dateien erstellte Bilder).

/Lö-

Deutsch

Flexikey® Anwendungsfunktionen

123

Abb. 13 - Mauskonfiguration

1 2

• Express-Taste - Diese Funktion ermöglicht Ihnen die

Konfiguration einer einzelnen Taste (oder Mausklick) für das Senden mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming oder wenn Sie Anwendungen mit vielen Tastaturkürzeln verwenden.

• Express-Text - Hiermit können Sie einzelne Tasten (oder

Mausklicks) für das Senden von häufig genutzten Textstrings zuweisen.

• Deaktivieren - Mit dieser Funktion können Sie sämtliche

Tastaturtasten oder Maustasten deaktivieren.

Tastatureinstellungen

Deutsch

Die Tastatureinstellungen erlauben die Konfiguration von Aktionen für jede einzelne Taste (oder einer Kombination von Tasten). Klicken Sie auf die Taste und wählen Sie anschließend Aktionstyp (Express-Taste, Express-Text oder Deaktivieren) aus dem Menü am oberen Rand der Seite aus.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigurationen von Aktionen für die linke , rechte und mittlere Taste jeder angeschlossenen Maus, sowie für die Zurück - und Vorwärtstasten falls verfügbar (bei einer Gaming-Maus). Klicken Sie auf die Tastennummer und wählen Sie anschließend Aktionstyp (Express-Taste, Ex- press-Text oder Deaktivieren) aus dem Menü am oberen Rand der Seite aus.

Abb. 12 - Tastaturkonfiguration

Tastatureinstellungen - Express-Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer Tastenkombinationen konfigurieren möchten, oder um nützlichere Tastenkürzel zu erstellen, verwenden Sie Express- Taste.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-

gewählten Profil aus, klicken Sie zur Auswahl auf die gewünschte Taste und wählen Sie anschließend Express-Taste.

2. Im folgenden Beispiel möchten wir eine bestehende

Spieltastenkombination, welche die linke Umschalttaste zum Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf die 1-Taste legen, um diese Bewegung als vorwärts sprinten miteinander zu kombinieren.

3. Klicken Sie auf die Schaltfläche Aufnah

Sie anschließend auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir die linke Umschalttaste und W) (stellen Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht anklicken).

4. Klicken Sie erneut auf die Schaltfläche Aufnah , um den

Vorgang abzuschließen und die Aufnahme zu beenden.

5. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur

Auswahl auf die Taste, und klicken Sie auf Wiederherstellen.

6. Jede zugewiesene Express-Taste wird in Grün angezeigt.

und drücken

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings innerhalb jeder Anwendung mit Express-Text eingestellt werden.

Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu öffnen).

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre Nachricht ein und klicken Sie auf Speichern.

4. Klicken Sie auf die Schaltfläche Aufnah Versandtaste und drücken Sie eine Taste (die Versandtaste ist die Taste, die in Ihrem Zielprogramm verwendet wird, zum Senden einer Textnachricht z.B. wird die Eingabetaste dafür am häufigsten verwendet).

5. Die Taste wird jetzt zum Senden von Textnachrichten im Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die Ta st e in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

auf

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte Tasten zu deaktivieren.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert werden soll und wählen Sie anschließend Deaktivie- ren.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die Taste erneut aktivieren möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

4. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil und die Taste in Grau angezeigt.

Deutsch

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-

gewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Text.

2. Klicken Sie auf die Schaltfläche Aufnah auf Starttaste und drücken Sie eine Taste (die Starttaste ist die Taste, die in

Vollfarbe "Pro Taste" LED-Tastatur

Beim Systemstart blinkt die Tastatur kurzzeitig. Sie können in das Kontrollkästchen Boot-

Effekt überschreiben klicken,

um den Tastaturblinkeffekt beim Systemstart zu deaktivieren.

Sie können die Farben der einzelnen Tasten auf der vollfarbe "Pro Taste" LED-Tastatur ändern. Die LED Keyboard-Anwendung kann durch Klicken auf LED Keyboard im Control Center (oder durch Drücken von Fn und der Taste) oder über das Startmenü in Windows aufgerufen werden.

Deutsch

Abb. 14 - LED Keyboard-Anwendung

Die Tastatur-LED kann mit einer Tastenkombination aus + beliebiger Taste wie unten beschrieben konfiguriert werden.

Tastatur-LED Funktionstastenkombinationen

Fn +

Startet die LED Keyboard-

Anwendung

Tastatur-LED ein-/auszu-

schalten

Tastatur-LED Beleuch-

tung verringern

Tastatur-LED Beleuch-

tung erhöhen

Tabelle 4 - Tastatur-LED

LED Modus - Tastatur

Klicken Sie auf Tastatur, auf der linken Seite unter LED Modus, um individuelle Farbeinstellungen für alle Ta-

staturtasten festzulegen, die Sie hervorheben möchten. Klicken Sie einfach auf die Tasten, auf die Sie die Farbe an-

wenden möchten, und klicken Sie dann auf eine Farbe aus dem Muster, um die Farbe anzuwenden. Um weitere Tasten hervorzuheben, klicken Sie zuerst auf die zuvor ausgewählten Tasten und wiederholen Sie dann den obigen Vorgang. Um die Einstellungen zu löschen, klicken Sie auf Wiederherstellen.

LED Modus - Tastatureffekt

Klicken Sie auf Tastatureffekt (unter LED Modus) und klicken Sie dann auf eine der Schaltflächen, um die Effekte auf der Tastatur zu sehen. Sie können auch die LED-Ge-

schwindigkeit für die Effekte über die Tasten auf der rechten

Seite einstellen. Einige Effektfarben können auf Zufall oder Anpassen eingestellt werden.

Welle Atem

Scan Blinken

Random Welle

Schlange

Tabelle 5 - Tastatureffekte

Tastatur Sleeptimer

Abb. 15 - LED Modus - Lichtleiste

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs, nach der die Tastatur LED den Schlafmodus aufrufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

KB Helligkeit

Sie können die Tastaturhelligkeit mit dem Schieberegler Helligkeit einstellen.

Lichtleiste

Klicken Sie im Control Center auf LED Keyboard, um auf die LED Keyboard-Anwendung zuzugreifen (siehe Abb. 14

auf Seite 52). Klicken Sie auf Lichtleiste (unter LED Mo-

dus). Sie können die Lichtleiste Steuerung verwenden, um

die Beleuchtung zu konfigurieren. Der Lichtleisteneffekt bietet verschiedene Beleuchtungsmodi, von denen einige auf zufällige oder benutzerdefinierte Farben eingestellt werden können. Die Lichtleiste kann auch für Helligkeit und LED Geschwindigkeit eingestellt werden.

Deutsch

Start-Menü, Kontextmenü, Taskleiste, Sys-

Abb. 16

Start-Menü, Kon-

textmenü,

Taskleiste, Sys-

temsteuerung

und Einstellungen

temsteuerung und Einstellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features, Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkver-

Deutsch

bindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, die Konten, die Zeit und Sprache, die Spiele, die Erleichterte Bedienung, Cortana, Suche, den Datenschutz und Update und die Sicherheit.

Grafikfunktionen

Abb. 17

Projizieren

Wenn der Grafiktreiber installiert ist, können Sie bei Windows die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten Anzeigeeinstellungen.

So öffnen Sie die NVIDIA Systemsteuerung:

1. Rufen Sie die NVIDIA Systemsteuerung über das Startmenü in Windows

Oder

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

G-SYNC

G-SYNC wurde entwikkelt, um ein flüssiges Gaming-Erlebnis mit Ihrem GeForce Produkt zu bieten, indem die Aktualisierungsrate des Monitors mit der Renderrate der GPU synchronisiert wird und somit Verzögerungen behebt, damit Objekte schärfer und Szenen sofort angezeigt werden. G-SYNC ist standardmäßig aktiviert. Stellen Sie den GSYNC fähigen Monitor in einer Konfiguration mit mehreren Monitoren als Primärer Monitor ein.

auf.

Anzeigegeräte

Beachten Sie, dass Sie externe Anzeigen nutzen können, die an den HDMI-Ausgangsanschluss und/oder an den Mini DisplayPort Anschluss und/oder an den DisplayPort über USB 3.2 Gen 2 Typ-C Anschluss und/oder an den Thunderbolt 3 Anschluss angeschlossen sind. Lesen Sie die Anleitung des Anzeigegerätes, um zu erfahren, welche Formate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 4 aktive Anzeigen) können unter Windows konfiguriert werden, indem Sie die Anzeige oder System (in Einstellungen) Bedienfenster oder das Projizieren-Menü verwenden.

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n) Anzeige(n) an

den entsprechenden Port an und schalten Sie sie anschließend ein

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im Menü zur Auswahl von Nur PC-Bildschirm, Duplizieren, Erweitern oder Nur zweiter Bildschirm.

4. Sie können klicken auf Mit drahtloser

Anzeige verbinden

Fenster tippen und den Schritten folgen, um sich mit einem drahtlosen Anzeigegerät zu verbinden.

unten im Projizieren

Deutsch

Konfiguration der Anzeige im Einstellfenster Anzeige:

Abb. 18

(Mehrere

Bildschirme)



4 verbundene Anzeigen

Beachten Sie, dass beim Anschluss von 4 Anzeigen nur 2 Anzeigen im Duplizieren-Modus angezeigt werden können.

Abb. 19 - Energieoptionen

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend erkennen.

5. Im Menü Mehrere Bildschirme können Sie bis zu 4 Anzeigen konfigurieren.

Deutsch

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bildschirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Audiofunktionen

Sie können die Audiooptionen für Ihren Computer über die Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn + F5/F6 ändern. Die Lautstärke kann auch mit den Windows-Lautstärkereglern eingestellt werden. Überprüfen Sie die Einstellung, indem Sie in der Taskleiste auf das Laut- sprecher-Symbol Klicken.

Sound Blaster Atlas

Mit der Anwendung Sound Blaster Atlas können Sie die Audioeinstellungen nach Ihren Anforderungen konfigurieren, um eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.

Anwendung Sound Blaster Atlas

Führen Sie die Sound Blaster Atlas-Systemsteuerung über das Startmenü in Windows

aus.

Super X-Fi Kopfhörer Holografie Hinweise

Dieses System verfügt über Super X-Fi Kopfhörer Holografie, um ein High-End Mehrlautsprechersystem in Ihrem Kopfhörer/Headset nachzubilden. Beachten Sie jedoch Folgendes:

1. Die X-Fi Audiotechnologie wird die Standard Audiosteuerung für Kopfhörer/ein Headset sein, die an die 2-in-1 Audiobuchse

(Kopfhörer/Mikrofon) angeschlossen sind, daher sind die Lautstärkepegel nur über die Windows Lautstärkeregler regelbar und nicht über die Realtek Audiokonsole oder die Sound Blaster Atlas Systemsteuerung.

2. Der Standard Lautstärkepegel für den angeschlossenen Kopfhörer/Headset ist auf 69% eingestellt. Wenn der Lautstärkepegel über 69% erhöht wird, kehrt das System beim Neustart auf den Standardwert von 69% zurück. Jede Verringerung des Lautstärkepegels unter 69% wird nach dem Neustart beibehalten.

Deutsch

Abb. 20 - Sound Blaster Atlas

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DCAdapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Abb. 21 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen Kenntnisse haben, folgen Sie für jeden Treiber den Anweisungen auf dem Bildschirm (z. B. Weiter > Weiter > Fertig stellen). In vielen Fällen ist es erforderlich, den Computer nach der Treiberinstallation neu zu starten.

Alle Module (z. B. WLAN oder Bluetooth) müssen vor der Treiberinstallation eingeschaltet werden.

Die Disc Devi ce Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü Optional aufzurufen. installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen > Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

Installieren Sie die Treiber in der in Abb. 21 angegebenen Reihenfolge. Markieren Sie die Treiber, die

Wireless-LAN-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das WLANModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das BluetoothModul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung herzustellen (oder klicken Sie ihn an, und klicken Sie auf Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk (passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur das Wi-Fi ein- oder auszuschalten.

Bluetooth-Konfiguration in Windows

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klikken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth- und andere Geräte.

3. Klicken Sie auf Bluetooth- oder anderes Gerät hinzufügen > Bluetooth und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer gekoppelt werden soll, und klicken Sie auf Verbinden.

5. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen >

Ja, für eine Trennung von jedem Gerät.

Deutsch

Fingerabdruckleser



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des WindowsBegrüßungsbildschirms den Fingerabdruck 3-mal nicht erkennen können, wird der Computerzugriff gesperrt. In diesem Falle benötigen Sie Ihren PIN-Code (den Sie bei der ursprünglichen Einrichtung des Fingerabdrucklesers eingegeben haben), um wieder auf den Computer zugreifen zu können. Alternativ können Sie auch Ihr WindowsKennwort zur Anmeldung verwenden. Nachdem Sie den PIN-Code (oder das Windows-Kennwort) zur Anmeldung verwandt haben, können Sie unter Einstellungen > Kon- ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 22

Konten -

Anmeldeop-

tionen

Melden Sie Ihre Fingerabdrücke vor dem Benutzen wie unten beschrieben an. Das Fingerabdrucklesemodul verwendet die Anmeldeoption Konfiguration des Windows Kontos.

Deutsch

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre Fingerabdrücke zu registrieren.

7. Sie werden angewiesen, den Fingerabdrucksensor mehrmals zu berühren (legen Sie Ihren Finger wiederholt auf den Sensor

und heben Sie ihn an, bis die Einrichtung wie angewiesen abgeschlossen ist).

8. Versuchen Sie, verschiedene Fingerteile in unterschiedlichen Stellungen zu zeigen, ähnlich den unterschiedlichen Stellungen, die Sie im Gebrauch verwenden würden, und beachten Sie Folgendes:

• Halten Sie den Finger mindestens eine halbe Sekunde lang auf

dem Sensor.

• Achten Sie darauf, dass Sie festen direkten Kontakt mit dem

Sensor haben und die gesamte Fläche des Sensors mit dem Finger abdecken (es wird ein Messwert von mindestens 75% der Fingerfläche angestrebt).

• Verwenden Sie eine Druckbewegung im Gegensatz zu einer

Berührungs- oder Klopfbewegung.

• Verwenden Sie bei der Authentifizierung den gleichen Winkel,

den Sie bei der Registrierung verwendet haben.

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen (empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun den Fingerabdrucksensor berühren, um sich am Computer anzumelden.

TPM (Option)

Abb. 23

Security -

Trusted

Computing

Abb. 24

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 25

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST-Vorgangs/ Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable (Aktivieren) für Security Device Support (Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf

und Sicherheit).

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

3. Klicken Sie auf TPM-Verwaltung.

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows

verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei-

sungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können

anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Deutsch

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/ Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Der Computer ist ausgeschaltet (oder im Energiesparmodus), wird

Deutsch

aber über den an das Stromnetz angeschlossenen AC/DC-Adpater mit Strom versorgt oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird. Ich habe ein Gerät an den eingeschalteten USB Anschluss angeschlossen, um es aufzuladen, was aber nicht geschieht.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das

Im Flugzeugmodus sind die Module ausgeschaltet. Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 3 auf Seite 43).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-KameraModul einschalten (siehe Tabelle 3 auf Seite 43). Starten Sie die Kamera-Anwendung, um das Kamerabild zu sehen.

Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der Tastenkombination Fn + Netzschalter ein.

Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das externe USB- Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

Maximal zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die Lüftergeschwindigkeit zu regulieren.

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von Computer-Modellen eine Vielzahl an Prozessoren und/oder Grafikkarten unterstützen kann.

Um herauszufinden welcher Prozessor/ CPU in Ihrem System verbaut ist, begeben Sie sich zum Start-Menü und wählen dort Einstellungen, und dann wählen Sie System und klicke auf Info. Hier finden Sie ebenfalls Information über die Größe des installierten RAM u.v.m.

Um Informationen über den in Ihrem System verwendeten Videoadapter zu erhalten gehen Sie zum Start-Menü, wo Sie Einstellungen wählen, dann wählen Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeeinstellungen > Adaptereigenschaften anzeigen.

Core Logic

Intel® Z490 Express Chipsatz

BIOS

INSYDE BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4 Quatre 260-Pin SODIMM-Sockel

Unterstützt DDR4-Speicher bis zu 3200MHz (Die tatsächliche Speicherarbeitsfrequenz hängt vom FSB des Prozessors ab.

Speicher erweiterbar von 16GB (Minimum) bis zu 128GB (Maximum)

Mit 8GB, 16GB oder 32GB Modulen kompatibel

(Nur 2 oder 4 RAM-Module)

Anzeigeoptionen

LCD, 17,3" (43,94cm), 16:9, UHD (3840x2160)/FHD (1920x1080)

Speichereinheiten

(Werkseitige Option) Quatre M.2 2280 SSD

Drei M.2 2280 SATA SSDs, die RAID Level 0/1/5 unterstützen und ein M.2 2280 PCIe Gen3 x4 SSD

Oder Drei M.2 2280 PCIe Gen3 x4 SSDs, die

RAID Level 0/1/5 unterstützen und ein M.2 2280 SATA SSD

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort TPM 2.0 Fingerabdruckleser

Audio

High-Definition-Audio-kompatible Schnittstelle

S/PDIF Digtalausgang Eingebautes Array-Mikrofon Zwei 3W Lautsprecher 5W Subwoofer Sound Blaster Atlas Super X-Fi Kopfhörer Holografie

Tastatur

Vollfarbe N-Key Rollover "Pro Taste"

LED-Tastatur in voller Größe (mit Nummerntastatur)

Zeigegerät

Eingebautes Secure Pad (mit Microsoft PTP Multi Gesture & Scrolling Functionality)

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für SATA oder PCIe Gen3 x4 SSD

Steckplatz 3 für SATA oder PCIe Gen3 x4 SSD

Steckplatz 4 für PCIe Gen3 x4 SSD Steckplatz 5 für SATA SSD

Deutsch

Kartenleser

Festes Multi-in-1 Push-Push KartenleserModul

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC (bis zu UHS-III)

Schnittstellen

Ein USB 3.2 Gen 2x2 Typ-C Anschluss* Ein DisplayPort 1.4 über USB 3.2 Gen 2

Typ-C Anschluss*

*Die maximale Strommenge, die von USB Typ-C Anschlüssen geliefert wird, beträgt 500mA (USB 2.0)/900mA (USB 3.2).

Deutsch

Drei USB 3.2 Gen 2 Typ-A Anschlüsse (Verfügt über einen eingeschaltete USB Anschluss über AC/DC)

Ein Thunderbolt 3 Anschluss Zwei Mini DisplayPort 1.4 Anschlüsse Ein HDMI-Ausgangsanschluss Eine 2-in-1 Audiobuchse (Mikrofon /

Optischer S/PDIF) Eine 2-in-1 Audiobuchse (Kopfhörer /

Mikrofon) Eine RJ-45 LAN-Buchse Zwei DC-Eingangsbuchsen

Kommunikation

1,0M HD PC-Kamera-Modul Eingebautes Killer 10/100/1000/2500Mb

Base-TX Ethernet LAN

WLAN/Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band WiFi 6 AX200 Wireless LAN (802.11ax) und Bluetooth PCIe

(Werkseitige Option) Intel® Dual Band WiFi 6 AX201 Wireless LAN (802.11ax) und Bluetooth CNVi

(Werkseitige Option) Killer™ Dual Band Wi-Fi 6 AX1650i Wireless LAN (802.11ax) und Bluetooth CNVi

(Werkseitige Option) Killer™ Dual Band Wi-Fi 6 AX1650x Wireless LAN (802.11ax) und Bluetooth PCIe

Charakteristika

NVIDIA® G-SYNC™ Technologie Intel® Optane™ Technologie Bereit für Virtual Reality Windows® Mixed Reality kompatibel

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Abnehmbarer 8 Zellen-Smart Lithium-Ionen-

, 97WH

Akku

Dual-Vollspektrum AC/DC-Adapter

Vollspektrum AC/DC-Adapter AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 14A (280W)

Abmessungen und Gewicht

399 (B) x 319 (T) x 43,5 (H) mm

4,5kg (Barebone mit 97WH-Akku)

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Util isateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utili ties + User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disque Devi ce Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel est une marque enregistrée d’Intel Corporation. Windows est une marque enregistrée de Microsoft Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-

teur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,

abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous

ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran

est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, assurez-vous que l'ordinateur est débranché de toute alimentation électrique externe, périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères/Lithium-Ion de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères/ Lithium-Ion dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

• Si vous travaillez dans des zones à basse température, utilisez l'adaptateur AC/DC pour alimenter l'ordinateur.

Remarques sur l'adaptateur

Cet ordinateur est conçu pour être alimenté par les 2 adaptateurs AC/DC fournis. Lorsque l'ordinateur est alimenté par les deux adaptateurs, le système est dans son mode de fonctionnement le plus performant.

Si le système est alimenté par un seul adaptateur, notez les points suivants :

• Lorsque le niveau de la batterie est inférieur à 10%, le système ne démarre pas s'il est alimenté par un seul adaptateur.

• Si aucune batterie n'est installée, le système ne démarre pas.

• La LED de la batterie ne s'allume pas lorsque le système est éteint ou lorsqu'il démarre.

• Les performances globales du système seront équivalentes à celles du système en mode DC (alimentation par batterie).

• Bien qu'alimentée par un seul adaptateur, la batterie ne se charge pas.

• Comme l'adaptateur est alimenté séparément, la batterie ne se charge pas, et le système d'exploitation affiche une capacité inchangée.

• Lorsque la batterie est faible, le signal sonore de batterie faible retentit jusqu'à ce que le système passe pas en mode d'économie d'énergie.

Français

Guide de démarrage rapide

130°

Figure 1

Ouvrir le cou-

vercle/Ordinateur

avec doubles

adaptateurs AC/

DC branchés

Support pour adaptateur

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Les adaptateurs AC/DC peuvent être rangés dans le support fourni, mais ne peuvent être orientés que dans un sens comme indiqué sur la photo de droite. Insérez les adaptateurs avec l'extrémité ouverte pour le cordon d'alimentation face au logo 280W. N'utilisez pas d'adaptateur AC/DC pour alimenter le système (voir

"Remarques sur l'adaptateur" à la page 67).

5. Lors de la première installation de l'ordinateur utilisez la procédure suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le système avant la première connexion aux adaptateurs AC/DC et initialement installée comme ci-dessous) :

Français

• Branchez les cordons d’adaptateur AC/DC aux prises d'entrée DC à l’arrière de

l’ordinateur, branchez ensuite les cordons d'alimentation AC à une prise murale, puis connectez les cordons d'alimentation AC aux adaptateurs AC/DC. La batterie est maintenant déverrouillée.

6. D'une main, soulevez soigneusement le couvercle pour obtenir un angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main (comme illustré dans la

Figure 1) maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordi-

nateur par le couvercle).

7. Pressez le bouton d'alimentation pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Win- dows 10.

Prend en charge Intel® Optane™/RAID

Notez que votre système peut être configuré en RAID ou pour prendre en charge Intel® Optane™, mais il ne peut pas être configuré pour prendre en charge les deux systèmes. Vous devez configurer Intel® Optane™ ou RAID avant d'installer votre système d'exploitation Windows 10 (voir la page 69 et la page 71).

Configuration

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de mémoire compatible et du logiciel Technologie de stockage Intel® Rapid. Cette combinaison est conçue pour accélérer les performances de votre système en mettant en cache les données de démarrage, les exécutables, les données accessibles fréquemment et les fichiers de page système sur un SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en mode Intel RST Premium, assurez-vous d'avoir désactivé la mémoire Intel Optane (voir "Désactivation de Intel® Op-

tane™" à la page 70).

Procédure de configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 et, pour ce faire, vous devrez préparer ce qui suit.

•Le SE Microsoft Windows 10 sur un DVD ou sur un lecteur flash

USB.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS et cliquez sur Setup Utility.

2. Sélectionnez le menu Advanced.

3. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez

Intel RST Premium... et sélectionnez <OK>.

4. Appuyez sur F10 pour « Enregistrer et quitter (Save and Exit) » et sélectionnez <Yes>, mais notez ce qui suit.

• Vérifiez que le (DVD du) SE Windows 10 est dans le lecteur

DVD connecté ou sur un lecteur flash USB, ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 10 ou lecteur flash USB.

5. Appuyez sur Suivant > Installer maintenant pour continuer à installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

7. Il est recommandé de sélectionner, puis de supprimer les partitions existantes.

8. Cliquez sur Nouveau pour créer une partition pour Windows.

9. Il est très important de vous assurer que lorsque vous créez la partition, vous laissez un minimum d'espace non alloué de 5Mo.

10. Suivez les instructions à l'écran pour installer le SE Windows 10.

Français

11. Installez les pilotes Windows (voir la page 90). Vérifiez que vous

Figure 2 - Technologie de stockage Intel® Rapid - état

avez installé le pilote Technologie de stockage Intel® Rapid (IRST).

12. Exécutez l'application Technologie de stockage Intel® Rapid.

13. Cliquez sur Activer.

Français

14. Le système affichera un message et vous demandera de sélectionner un lecteur rapide compatible (dans ce cas, il ne devrait y avoir qu'une seule option).

15. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et vous assurer que le système est alimenté par l'adaptateur AC/DC, et non par batterie uniquement.

16. Cliquez sur Oui pour commencer le processus (cela peut prendre un certain temps).

17. Une fois le processus terminé, redémarrez l'ordinateur.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Optane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Technologie de stockage Intel® Rapid.

2. Cliquez sur Désactiver.

3. Cliquez sur Oui lorsque le message s'affiche.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Technologie de stockage Intel® Rapid.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la

fenêtre.

Configuration RAID

Vos disques SSD peuvent être configurés en mode RAID (pour améliorer les performances ou la protection). Notez

que la configuration de vos disques SSD en mode RAID doit être faite avant d'installer le SE Windows. Ne modi-

fiez pas le mode, sauf si vous envisagez de réinstaller votre système d'exploitation, et prenez soin de sauvegarder tous les fichiers et données nécessaires avant de le faire.

Pour configurer votre système RAID en mode Entrelacement (RAID 0) ou Miroir (RAID 1) ou Parité (RAID 5) (voir le

Tableau 1), vous aurez besoin de deux ou trois disques SSD

identiques.

Avant de configurer vos SSD en mode RAID, vous devrez préparer ce qui suit :

•Le SE Microsoft Windows 10 sur un DVD ou sur un lecteur flash

USB.

• Deux ou trois SSD identiques.

• Le disque Device Drivers & Utilities + User’s Manual.

Remarque: Tous les SSD en configuration RAID doivent être identiques (même capacité et même marque) afin d’éviter tout comportement inattendu du système.

Niveau RAID Description

Disques identiques lisant et écrivant des don-

RAID 0

(deux SSD mini-

mum sont néces-

saires)

RAID 1

(deux SSD mini-

mum sont néces-

saires)

RAID 5

(trois SSD

minimum sont

nécessaires)

nées en parallèle pour améliorer les perfor- mances. RAID 0 implémente une matrice de disques agrégés et les données sont décomposées en blocs et chaque bloc est écrit sur un disque séparé.

Des disques identiques dans une configuration en miroir utilisée pour protéger les données. Si un disque faisant partie d'une matrice en miroir tombe en panne, le disque en miroir (qui contient des données identiques) gèrera toutes les données. Quand un nouveau disque de rechange est installé, les données sont reconstruites sur le nouveau disque à partir du disque en miroir pour rétablir la tolérance de faute.

RAID 5 (Parité) est le niveau RAID sécurisé le plus régulièrement utilisé. RAID 5 consiste en une répartition au niveau des blocs avec une parité distribuée, de sorte que les blocs de données sont répartis sur les lecteurs et que les données de parité ne sont pas écrites sur un lecteur fixe, mais réparties sur tous les lecteurs. En utilisant les données de parité, l'ordinateur peut recalculer les données de l'un des autres blocs de données, si ces données ne sont plus disponibles. Une matrice RAID 5 peut résister à la défaillance d'un seul lecteur afin qu'aucune donnée ne soit perdue.

Français

Tableau 1 - Description RAID

Procédure de configuration RAID

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS et cliquez sur Setup Utility.

2. Sélectionnez le menu Advanced.

3. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez

Intel RST Premium... et sélectionnez <OK>.

4. Appuyez sur F10 pour « Enregistrer et quitter (Save and Exit) » et sélectionnez <Yes>.

5. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour accéder au BIOS et cliquez sur Setup Utility.

6. Allez à Intel(R) Rapid Storage Technology (dans le menu Advanced) et sélectionnez Create RAID Volume.

7. Vous pouvez maintenant configurer votre volume RAID à l'aide des disques SSD installés.

8. Sélectionnez Name et tapez un nom de votre choix pour votre volume RAID

9. Sélectionnez RAID Level et choisissez le niveau RAID requis (voir

le Tableau 1 à la page 71) et appuyez sur Entrée.

• RAID 0 (Entrelacement)

Français

• RAID 1 (Miroir)

• RAID 5 (Parité)

10. Allez à l'un des disques énumérés sous Select Disks: et sélectionnez un nom de disque.

11. Cliquez sur X pour sélectionner le disque requis.

12. Vous devez sélectionner deux ou trois disques SSD pour former votre volume RAID.

13. Si vous avez sélectionné RAID 0 (Stripe) (Bande) alors vous pouvez ajuster la Strip Size (Taille de bande) pour qu'elle corresponde à vos besoins (Il est recommandé de configurer la « Taille de bande » à 128Ko).

14. Sélectionnez Create Volume (assurez-vous d'avoir sélectionné vos disques).

15. Le système affichera la liste de votre volume RAID.

et sélectionnez <Yes>.

16. Appuyez sur F10 pour « Enregistrer et quitter (Save and Exit) »

et sélectionnez <Yes>, mais notez ce qui suit.

• Vérifiez que le (DVD du) SE Windows 10 est dans le lecteur

DVD connecté ou sur un lecteur flash USB, ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 10 ou lecteur flash USB.

17. Appuyez sur Suivant > Installer maintenant pour continuer à

installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

18. Suivez les instructions à l'écran pour installer le SE Windows 10.

19. Installez les pilotes Windows (voir la page 90). Vérifiez que vous

avez installé le pilote Technologie de stockage Intel® Rapid

(IRST).

Carte du système: Vue de face avec l'écran ouvert

Figure 3

Vue de face avec l'écran ouvert

1. Caméra PC

2. *Indicateur LED de caméra

*Quand la caméra est en cours d'utilisation le Indicateur LED sera illuminé.

3. Réseau de microphones intégré

4. Écran

5. Bouton d'alimentation

6. Clavier

7. Capteur d'empreintes digitales

8. Touchpad et boutons



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

1. Cliquez sur l'icône du Menu Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

12 33

Français



*Port USB alimenté

Le port USB 3.2 Gen 2 alimenté (voir la page 76) peut être activé/ désactivé par le biais de la combinaison de touches Fn + Bouton d’alimentation. Lorsque le port USB alimenté est activé il fournit du courant (pour charger les appa-

reils uniquement, pas pour les faire fonctionner) lorsque le sys-

tème est éteint mais toujours alimenté par l'adaptateur AC/DC branché sur une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20% (ceci peut ne pas fonctionner avec certains appareils - voir

la page 94).

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Français

Orange L'adaptateur AC/DC est branché

Orange

clignotant*

Vert L’ordinateur est allumé

Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert Activité des périphériques de stockage

L'adaptateur AC/DC est branché et le port USB ali-

menté est activé*

Le système est dans le mode de Veille configuré

La batterie a atteint le niveau bas critique

Tableau 2 - Indicateurs LED

Touches Fonction

Touche Fn

Pavé numérique

Verr Num & ArrêtDét

Touche du logo Windows

Clavier et touches fonction

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer instantanément de mode opérationnel. Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles quand le pilote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

touchpad

Eteindre le rétroéclairage de l'affichage (Appuyez sur

une touche ou utilisez le touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Alternance d'affichage (voir la page 87)

Diminution/Augmentation de

la luminosité de l'affichage

Activer/Désactiver le

module caméra PC

Activer/Désactiver le Mode

Avion

Tableau 3 - Touches de fonctions et indicateurs visuels

Fn +

Activer/Désactiver le pavé

numérique

Fn +

Fn + Bouton

d’alimenta-

tion

Fn +

*Remarque : Il est recommandé d'utiliser la vitesse maximale du ventilateur pour jouer à des jeux.

Fn +

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule et

minuscule

Permutation de l’alimentation du port USB alimenté

Activer/Désactiver le Control Center (voir la page 78)

Contrôle Automatique du

Ventilateur/Pleine Puissance

Activer/Désactiver Flexikey®

(voir la page 81)

Permutation veille

(voir la page 76)

Français

Carte du système: Vues de face, gauche et droite

Figure 4 - Vues de face, gauche et droite

1. Indicateurs LED

2. Haut-parleurs

3. Ventilation

4. Lecteur de carte Multi-en-1

5. Ports USB 3.2 Gen 2 Type-A

6. Prise audio 2-en-1 (microphone / S/PDIF optique)

7. Prise audio 2-en-1 (casque / microphone)

8. Port USB 3.2 Gen 2x2 Type-C

9. DisplayPort 1.4 sur USB 3.2 Gen 2 Type-C

10. *Port USB 3.2 Gen 2 Type-A alimenté *Basculer l’alimentation sur ce port en utilisant la combinaison Fn + Bouton d’alimentation (voir le Tableau 2 à la

page 74).

11. Fente de verrouillage de sécurité



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Face

Gauche

Droit

6 7

Français

Carte du système: Vues de dessous et arrière



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Avertissement de retrait du capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'appareil car cela pourrait enfreindre les termes de votre garantie.

Si vous avez besoin de remplacer/supprimer le disque dur/RAM etc., pour une raison quelconque, contactez votre distributeur/fournisseur pour plus d'informations.

Figure 5

Vues de dessous et arrière

1. Ventilation

2. Batterie

3. Caisson de basses

4. Haut-parleurs

5. Port Thunderbolt 3

6. Mini DisplayPorts 1.4

7. Prise de sortie HDMI

8. Prise réseau RJ-45

9. Prises d’entrée DC

10. Barre lumineuse ("Barre lumineuse" à la

page 85)

7 8 9 96

Français

Control Center

Figure 6 - Control Center

Figure 7 - Modes d'alimentation

Exécutez le Control Center à partir du Menu Démarrer dans Windows . Vous pouvez également appuyer sur la combinaison de touches Fn + Échap ou double-cli-

quez sur l'icône dans la zone de notification de la barre des tâches pour accéder au Control Center. Le Control Center permet d'accéder rapidement aux Modes d'alimentation, aux paramètres du ventilateur, aux paramètres de Surfréquençage du CPU/GPU, à l'application Flexikey® et à la configuration du Clavier à LED.

Français

Power Modes (Modes d'alimentation)

« Power Modes (Modes d'alimentation) » vous permet d'ajuster le mode d'alimentation en cliquant sur l'icône appropriée.

•Le mode Économie d'énergie se concentre sur l'optimisation de

l'autonomie de la batterie (le CPU Turbo Boost sera allumé et le dGPU Turbo sera désactivé).

•Le mode Silencieux se concentre sur la réduction du bruit du ven-

tilateur et diminue la puissance du CPU et du GPU.

•Le mode Divertissement équilibre la puissance du CPU et du

GPU et est idéal pour regarder des vidéos, etc.

•Le mode Performances est idéal pour les jeux avec des perfor-

mances CPU et GPU supérieures.

FAN Speed Control (Contrôle de la vitesse du

Figure 8 - Contrôle de la vitesse du

VENTILATEUR

/Réglage du ventilateur

anti-poussière

VENTILATEUR)

Vous pouvez régler la vitesse du ventilateur sur Maximum (pleine puissance), Automatique/Silencieux ou Personnalisé à partir de cet élément de menu. La vitesse du ventilateur s'ajuste automatiquement pour contrôler la chaleur du CPU/GPU. Vous pouvez utiliser le curseur Dé- calage pour ajuster les paramètres selon vos préférences. Cependant, vous pouvez ajuster le réglage au Maximum si vous préférez.

Le paramètre Personnalisé vous permet de cliquer et de faire glisser l'un des 2 nœuds du milieu sur le graphique afin de régler les paramètres de température du Ventilateur du CPU ou du ventilateur du GPU. Tou s

ces paramètres peuvent être supplantés par le système, par mesure de sécurité, si une utilisation plus intensive du ventilateur est nécessaire.

Réglage du ventilateur anti-poussière

Ce système comporte un ventilateur anti-poussière, qui fonctionne alternativement dans le sens horaire et anti-horaire, afin d'éliminer la poussière qui s'accumule à l'intérieur de l'ordinateur. Vous pouvez faire fonctionner le ventilateur immédiatement, et ajuster le programme de fonctionnement du ventilateur, en cliquant sur Réglage du ventilateur anti-poussière tesse du ventilateur (Fan Speed Setting), puis en cliquant sur les commandes appropriées.

dans le panneau de configuration du réglage de la vi-

Français

GPU Overclocking (Surfréquençage du GPU)



Problèmes de surfréquençage

Notez que le surfréquençage du système (CPU/ GPU) effectué en modifiant la fréquence d'horloge et/ou la tension peut endommager le matériel, réduire la stabilité du système ainsi que la durée de vie utile du système et affecter l'intégrité des données du système. Par conséquent, le surfréquençage du système est activé aux risques et périls de l'utilisateur et n'est pas couvert par les termes de la garantie.

Le surfréquençage ne doit être activé que lorsque l'alimentation provient d'un adaptateur AC/DC branché, et non d'une batterie. Un message d'avertissement apparaîtra lorsque vous aurez activé le surfréquençage du CPU/ de la Mémoire/ du GPU, cliquez sur OK pour activer les modifications ou cliquez sur Annuler pour revenir aux paramètres précédents.

Réinitialisation du système en cas d'erreurs

Si vous rencontrez des erreurs système, pour réinitialiser l'ordinateur, maintenez enfoncé le bouton d'alimenta- tion pour forcer l'arrêt du système. Pour redémarrer, appuyez sur le bouton d'alimentation et maintenez-le enfoncé tout en maintenant enfoncée la combinaison de touches Fn + D (pour la réinitialisation du CPU) ou Fn + G (pour la réinitialisation du GPU). Cela rétablira les pa- ramètres de surfréquençage à l'état désactivé.

Figure 9

Surfréquençage du

GPU

Figure 10

Surfréquençage du

CPU

Vous pouvez utiliser l'élément GPU Overclocking (Surfréquençage du GPU) pour ajuster l'accroissement du cœur du GPU et

l'accroissement de la mémoire à l'aide des curseurs, puis cliquer sur Enregistrer pour conserver les modifications des paramètres. Vous pouvez également accéder à l'élément GPU Overclocking à partir du Menu Démarrer dans Windows .

CPU Overclocking (Surfréquençage du GPU)

Vous pouvez activer la prise en charge du surfréquençage pour les

Français

systèmes dotés d'un processeur compatible (contactez votre distributeur/fournisseur pour les détails). Vous pouvez ajuster le réglage du CPU en ajustant les curseurs pour le Contournement de ratio de CPU (CPU Ratio Override), puis cliquer sur Enregistrer (Save) pour conserver les modifications des paramètres.

Application Flexikey®



Activer ou désactiver le profil Flexikey® en cours

d'utilisation

Vous pouvez activer ou désactiver des fonctions de profil du clavier ou de la souris en cours d'utilisation en utilisant

Fn +

. Cette combinaison de touches vous permettra de passer du profil du clavier ou de la souris actuellement sélectionné aux paramètres standard du clavier et/ou de la souris, et vice-versa.

Touche du logo Windows et touche P

Notez que vous pouvez associer des actions aux touches du clavier à l'exception de la Touche du logo Windows et de la touche P.

« Flexikey® » est une application de configuration de touches de raccourci rapide, qui vous permet d'attribuer une

touche unique aux combinaisons de plusieurs touches de lancement, ou de créer des macros de texte et de désactiver certaines touches. L'application peut être utilisée pour configurer les boutons de la souris pour créer des raccourcis cla-

vier pour les jeux, etc.

Cliquez sur Flexikey dans le Control Center pour accéder à l'application Flexikey®.

Paramètres du clavier et de la souris

Cliquez sur Activer (en bas à droite de la fenêtre de l'application) pour créer des paramètres pour le clavier et/ou la souris. En cliquant sur Macro clavier ou Macro souris vous pourrez accéder à la page des paramètres pour le clavier ou la souris.

Figure 11 - Activer (Macro clavier et Macro souris)

Profils

Les contrôles en haut à droite de l'application se rapportent aux Profils. Vous pouvez Ajouter /Supprimer profils, Exporter

et Importer des profils en cliquant

sur l'icône appropriée. Si vous double-cliquez sur un Profil, vous pouvez modifier le nom du profil, et modifier un fichier image (images créées à l'aide des fichiers PNG).

des

Français

Caractéristiques de l'application

123

Figure 13 - Configuration de la souris

1 2

Flexikey®

• Touche Express - Cette fonction vous permet de configurer une

seule touche (ou le clic de la souris) pour envoyer plusieurs combinaisons de touches. Ceci est utile dans les jeux ou lors de l'utilisation d'applications ayant un ensemble complexe de raccourcis clavier.

• Texte Express - Cela vous permet d'affecter des touches uniques

(ou les clics de la souris) pour envoyer des chaînes de texte couramment utilisées.

• Désactiver - Utilisez cette fonction pour désactiver des touches du

clavier ou les boutons de la souris.

Paramètres du clavier

Les paramètres du clavier vous permettent de configurer des actions pour toute touche unique (ou une combinaison de touches). Cliquez sur la touche, puis sélectionnez le type d'action (Touche Express, Texte Express ou Désactiver)

Français

dans le menu en haut de la page.

Paramètres de la souris

Les paramètres de la souris vous permettent de configurer des actions pour les boutons de gauche , de droite et du milieu d'une souris connectée, et aussi pour les boutons retour arrière et avance le cas échéant (sur une souris de type jeu). Cliquez sur le chiffre du bouton, puis sélectionnez le type d'action (Touc he E xp re ss , Texte Express ou Dé- sactiver) dans le menu en haut de la page.

Figure 12 - Configuration du clavier

Paramètres du clavier - Touche Express

Pour configurer une touche unique pour envoyer plusieurs combinaisons de touches, ou pour créer les touches de raccourci les plus utiles, utilisez Tou ch e E xp re ss .

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cli-

quez sur la touche choisie pour la sélectionner, puis cliquez pour sélectionner Touche Express.

2. Dans l'exemple suivant, nous voulons changer une configuration

de touches de jeu existante qui utilise la touche Maj gauche pour le sprint, et la touche W pour se déplacer vers l'avant, pour utiliser la touche 1 pour combiner ce mouvement au sprint avant.

3. Cliquez sur le bouton Enregi puis appuyez sur la

touche ou les touches requise(s) (dans ce cas, nous allons

appuyer sur Maj gauche et W) (assurez-vous que vous appuyez sur la touche ou les touches requise(s) et ne cliquez pas sur

celles-ci).

4. Cliquez à nouveau sur le bouton Enregi

le processus et arrêter l'enregistrement.

5. Si vous voulez retirer une touche individuelle cliquez pour la sélec-

tionner, puis cliquez sur Restaurer.

6. Les Touches Express attribuées apparaîtront en vert.

pour terminer

Paramètres du clavier - Texte Express

Une touche unique peut être configurée pour envoyer une chaîne de texte dans n'importe quelle application en utilisant Texte Express.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cli-

quez sur une touche pour la sélectionner, puis cliquez pour sélectionner Texte Express.

2. Cliquez sur le bouton Enregi rage et appuyez sur une touche (la touche Démarrer est la touche utilisée dans votre programme cible pour ouvrir un message texte).

dans la touche Démar-

3. Cliquez dans le champ Contenu Texte et tapez votre message et cliquez sur Sauvegarder

4. Cliquez sur le bouton Enregi dans la touche Envoyer et appuyez sur une touche (la touche Envoyer est la touche utilisée dans votre programme cible destinée à envoyer un message texte, par exemple la touche Entrée serait la plus couramment utilisée).

5. La touche est maintenant configurée pour envoyer le message texte dans le programme cible sous votre Profil choisi), et la touche s'affichera en bleu.

6. Si vous voulez retirer une touche Texte Express, sélectionnez-la et cliquez sur Restaurer.

Paramètres du clavier - Désactiver

Vous pouvez utiliser le programme pour désactiver les touches non requises.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cliquez pour sélectionner une touche à désactiver, puis cliquez pour sélectionner Désactiver.

2. La touche sera alors désactivée.

3. Si vous voulez activer à nouveau la touche, sélectionnez-la et cliquez sur Restaurer.

4. La touche sera désactivée sous votre Profil choisi, et la touche s'affichera en gris.

Français

Clavier à LED pleine couleur « par touche »

Le clavier clignote momentanément au démarrage. Vous pouvez cliquer sur la case à cocher Ignorer

l'effet de démarrage pour désac-

tiver l'effet de clignotement du clavier au démarrage du système.

Vous pouvez changer les couleurs des touches individuelles sur le clavier à LED pleine couleur « par touche ».

accéder à l'application LED Keyboard en cliquant sur LED Keyboard dans le Control Center (ou en appuyant sur Fn plus la touche ) ou à partir du Menu Démarrer dans Win- dows .

Figure 14 - Application LED Keyboard

Français

La LED du clavier peut être configurée en utilisant la combinaison Fn + touche décrites dans le tableau ci-dessous.

Combinaisons de touches de fonction de LED du clavier

Fn +

Lancer l'application LED

Keyboard

Activer/désactiver la LED du

clavier

Diminution de l’illumination

de la LED du clavier

Augmentation de l’illumina-

tion de la LED du clavier

Tableau 4 - LED du clavier

Vous pouvez

Mode LED - Clavier

Cliquez sur Clavier, à gauche sous Mode LED, pour définir les paramètres de couleur individuels pour les touches du clavier que vous souhaitez mettre en surbrillance.

Cliquez simplement pour mettre en surbrillance les touches auxquelles vous souhaitez appliquer la couleur, puis cliquez sur une couleur de l'échantillon pour appliquer la couleur. Pour mettre d'autres touches en surbrillance, cliquez d'abord pour désélectionner les touches précédemment sélectionnées, puis répétez la procédure ci-dessus. Pour effacer les paramètres, cliquez sur Restaurer.

Mode LED - Effet du clavier

Cliquez sur Effet du clavier (sous Mode LED) et puis cliquez sur l'un des boutons d'effet pour afficher les effets sur le clavier. Vous pouvez également ajuster la Vitesse de la LED pour les effets (Scan/Serpent/Clignotement/Ondulation) à partir des boutons de droite. Certaines couleurs d'effet peuvent être définies sur Aléatoire ou Personnalisé.

Vague Souffle

Scan Clignotement

Aléatoire Ondulation

Serpent

Tableau 5 - Effets du clavier

Minuterie de veille du clavier

Figure 15 - Mode LED - Barre lumineuse

Activez puis sélectionnez la durée pendant laquelle le système est inactif avant que la LED du clavier n'entre en mode veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne pour économiser de l'énergie).

Luminosité du clavier

Vous pouvez régler la luminosité du clavier à l’aide du curseur Luminosité.

Barre lumineuse

Cliquez sur LED Keyboard dans le Control Center pour accéder à l'application LED Keyboard (voir la Figure 14 à

la page 84). Cliquez sur Barre lumineuse (sous Mode

LED)

. Vous pouvez utiliser la commande Barre lumineuse

pour configurer l'éclairage. L'effet Barre lumineuse propose différents modes d'éclairage, dont certains peuvent être réglés sur des couleurs aléatoires ou personnalisées. La Barre lumineuse peut également être réglée pour la Luminosité et la Vitesse de LED.

Français

Menu Démarrer, Menu contextuel, Barre des

Figure 16

Menu Démarrer,

Menu contextuel,

Barre des tâches,

Panneau de

Configuration et

Paramètres

tâches, Panneau de Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis le Menu Démarrer en cliquant sur l'icône

dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant

sur la Touche du logo Windows sur le clavier). Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de

touches Touche du logo Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Applications et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Gestionnaire de périphériques et Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et certaines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

Français

Tout au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Périphériques, Téléphone, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue, Jeux, Options d'ergonomie, Cortana, Recherche, Confidentialité et Mise à jour et sécurité.

Caractéristiques vidéo

Figure 17

Projeter

Vous pouvez permuter les dispositifs d'affichage et configurer les options d'affichage dans Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affichage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Panneau de configuration NVIDIA:

1. Accédez au Panneau de configuration NVIDIA à partir du menu Démarrer dans Windows .

2. Cliquez-droit sur le bureau et sélectionnez Panneau de configuration NVIDIA dans le menu.

G-SYNC

G-SYNC est conçu pour offrir une expérience de jeu fluide à partir de votre produit GeForce en synchronisant le cycle de rafraîchissement de l'écran avec le taux de rendu du GPU, supprimant ainsi les problèmes de décalage et saccade, de sorte que les objets apparaissent plus nets et que les scènes s'affichent instantanément. G-SYNC est activé par défaut. Dans une configuration à affichages multiples définissez l'affichage G-SYNC comme Affichage principal.

Périphériques d’affichage

Vous pouvez utiliser des écrans externes connectés à la prise de sortie HDMI et/ou au Mini DisplayPort et/ou au DisplayPort sur USB 3.2 Gen 2 Type-C et/ou au port Thunderbolt 3. Consultez le manuel de votre périphérique d'affichage pour connaître les formats pris en charge.

Configurer les affichages dans Windows

Tous les écrans externes et internes (jusqu'à 4 écrans actifs) peuvent être configurés à partir de Windows à l'aide des pan- neaux de configuration Affichage ou Système (dans Para- mètres) ou du menu Projeter.

Pour configurer les affichages en utilisant le menu Projeter:

1. Connectez votre (vos) écran(s)

externe(s) au port approprié, puis allumez-le(s).

2. Appuyez sur la combinaison de

touches + P (ou Fn + F7).

3. Cliquez sur l'une des options du menu

pour sélectionner Écran du PC unique-

ment, Dupliquer, Étendre ou Deuxième écran uniquement.

Vous pouvez également cliquez sur Se connecter à un affichage sans fil au bas de l'écran Projeter et suivez les étapes pour connecter à un affichage sans fil activé.

Français

Pour configurer les affichages en utilisant le panneau de

Figure 18

Affichage

(Plusieurs

affichages)



4 Écrans Connectés

Notez que lorsque 4 écrans sont connectés, seuls 2 écrans peuvent être configurés en mode Dupliquer.

Figure 19 - Options d’alimentation

contrôle Affichage:

1. Connectez votre (vos) écran(s) externe(s) au port approprié, puis allumez-le(s).

2. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affichage dans le menu.

3. Cliquez sur Détecter (bouton).

4. L'ordinateur détectera alors tous les écrans connectés.

5. Vous pouvez configurer jusqu'à 4 écrans à partir du menu

Plusieurs

affichages.

Français

Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lorsqu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche. Cliquez sur Créer un mode de gestion d'alimentation dans

le menu gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Caractéristiques audio

Vous pouvez configurer les options audio sur votre ordinateur à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de touches Fn + F5/F6. Le niveau du volume sonore aussi peut également être réglé à l'aide du contrôle de volume dans Windows. Cliquez sur l'icône Haut-parleurs dans la barre des tâches pour vérifier le réglage.

Sound Blaster Atlas

L'application Sound Blaster Atlas vous permet de configurer les paramètres audio selon vos besoins pour obtenir les meilleures performances de jeux, de musique et de films.

Application Sound Blaster Atlas

Exécutez le panneau de configuration Sound Blaster Atlas à partir du Menu Démarrer dans Window

Son

dans

Windows

Remarques sur l'holographie de l'écouteur Super X-Fi

Ce système est doté d'une holographie de l'écouteur Super XFi pour reproduire un système haut de gamme à plusieurs haut-parleurs dans vos écouteurs/casque. Notez cependant ce qui suit :

1. La technologie audio X-Fi sera la commande audio par défaut pour les écouteurs/casque branchés à la prise audio 2-en-1

(Écouteurs/Micro), par conséquent les niveaux de volume sont uniquement contrôlables par les commandes de volume de Win- dows et non par la console audio Realtek ou le panneau de configuration Sound Blaster Atlas.

2. Le niveau de volume par défaut pour les écouteurs/casque connectés est fixé à 69%. Si le niveau de volume dépasse 69%, au redémarrage, le système reviendra au niveau par

Français

Figure 20 - Sound Blaster Atlas

Installation du pilote



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurezvous que votre ordinateur est alimenté par l'adaptateur AC/DC connecté à une source d'alimentation. Certains pilotes consomment une quantité importante d'énergie pendant la procédure d'installation, et si la capacité restante de la batterie n'est pas suffisante cela peut provoquer l'arrêt du système et entraîner des problèmes de système (à noter qu'il n'y a pas ici de problème de sécurité en cause, et la batterie sera rechargeable en 1 minute).

Figure 21 - Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les instructions par défaut à l'écran pour chaque pilote (par exemple Suivant > Suivant > Terminer) à moins que vous ne soyez un utilisateur avancé. Dans la plupart des cas, un redémarrage est nécessaire pour installer le pilote.

Assurez-vous que les modules (par exemple, WLAN ou Bluetooth) sont allumés avant d'installer le pilote correspondant.

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction- nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 21. Cliquez pour sélectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Rechercher des mises à jour (Paramètres > Mise à jour et sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft Store et cliquez sur Téléchargements et mises à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

Module LAN sans fil (Option)

Assurez-vous que le module LAN sans fil est activé (et non en Mode Avion) avant que la configuration commence.

Module Bluetooth (Option)

Assurez-vous que le module Bluetooth est activé (et non en Mode Avion) avant que la configuration commence.

Configuration WLAN dans Windows

1. Cliquez sur l’icône dans la zone de notification de la barre des

tâches.

2. Une liste des points d'accès disponibles s'affiche.

3. Double-cliquez sur un point d'accès pour se connecter à celui-ci

(ou cliquez dessus, puis cliquez sur Connecter).

4. Entrez une clé de sécurité réseau (mot de passe) si nécessaire, et

cliquez sur Suivant.

5. Vous avez la possibilité de rechercher d'autres périphériques.

6. Lorsque vous êtes connecté au point d'accès du réseau, il affiche

l'icône Connecté.

7. Sélectionnez n'importe quel réseau connecté et cliquez sur

Déconnecter pour vous déconnecter d'un point d'accès connecté.

8. Vous pouvez cliquer sur le bouton Mode Avion pour activer ou

désactiver le mode.

9. Vous pouvez également cliquer sur le bouton Wi-Fi pour

simplement activer ou désactiver Wi-Fi.

Configuration Bluetooth

1. Cliquez sur l'élément Paramètres dans le menu Démarrer, puis cliquez sur Périphériques.

2. Cliquez sur

3. Cliquez sur

reil >

tra.

4. Double-cliquez sur le périphérique que vous souhaitez appairer avec l'ordinateur et cliquez sur Connecter.

5. Sélectionnez un périphérique, puis cliquez sur Supprimer le péri- phérique > Oui pour déconnecter de tout périphérique.

Appareils Bluetooth et autres. Ajouter un appareil Bluetooth ou un autre appa-

Bluetooth et une liste des périphériques détectés apparaî-

dans Windows

Français

Lecteur d'empreintes digitales



Problèmes de connexion par empreintes digitales

Si, sur l'écran de bienvenue de Windows, le lecteur d'empreintes digitales ne parvient pas à reconnaître l'empreinte 3 fois il bloquera alors l'accès à l'ordinateur. Dans ce cas, vous devrez utiliser votre code PIN (le code PIN utilisé lors de la configuration initiale du lecteur d'empreintes digitales) pour accéder à l'ordinateur. Vous pouvez également vous connecter en utilisant votre mot de passe Windows. Après avoir utilisé le code PIN (ou le mot de passe Windows) pour accéder à l'ordinateur, vous pouvez aller dans Paramètres > Comptes > Options de connexion si vous souhaitez modifier les paramètres.

Figure 22

Comptes -

Options de

connexion

Enregistrez vos empreintes digitales comme indiqué ci-dessus avant utilisation. Le module de lecteur d'empreintes digitales utilise la configuration Options de connexion du Compte Windows.

Français

Configuration du module d'empreinte digitale

1. Cliquez sur l'élément Paramètres dans le menu Démarrer.

2. Cliquez sur Comptes et cliquez sur Options de connexion.

3. Vous devrez ajouter un mot de passe Windows (cliquez sur

Ajouter sous Mot de passe).

4. Après avoir ajouté le mot de passe, vous devrez ajouter

également un code PIN.

5. Sous Windows Hello cliquez sur Configurer sous Empreinte

digitale.

6. L'assistant vous guidera dans le processus de configuration pour enregistrer vos empreintes digitales.

7. Vous serez invité à toucher le lecteur d'empreintes digitales plusieurs fois (posez plusieurs fois votre doigt sur le capteur, puis soulevez-le jusqu'à ce que l'installation soit terminée comme indiqué).

8. Essayez de présenter différentes parties de votre doigt dans différentes positions, semblables aux différentes positions que vous pouvez adopter lorsque vous l'utilisez, et notez ce qui suit :

• Maintenez le doigt sur le capteur pendant au moins une demiseconde.

• Assurez-vous que vous êtes en contact direct avec le capteur et couvrez toute la zone du capteur avec le doigt (vous recherchez une lecture d'au moins 75% de la surface du doigt).

• Adoptez un mouvement de pression plutôt qu'un mouvement de contact ou de tapotement.

• Lors de l'authentification, adoptez le même type d'angle que celui utilisé pour l'inscription.

9. Cliquez sur Fermer lorsque vous avez terminé.

10. Vous pouvez choisir d'Ajouter un autre doigt (ce qui est recommandé) ou de Supprimer la lecture actuelle de l'empreinte.

11. Vous pouvez maintenant toucher le lecteur d'empreintes digitales pour ouvrir une session sur l'ordinateur.

TPM

Figure 23

Security -

Trusted

Computing

Figure 24

Chiffrement de lecteur

BitLocker

(Administration du TPM)

Figure 25

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

Avant de paramétrer les fonctions TPM (Module de plateforme sécurisée) vous devez initialiser la plateforme de sécurité.

3. Cliquez sur Administration du TPM.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans le BIOS en appuyez sur F2 pendant le POST/ démarrage.

3. Cliquez sur Setup Utility et sélectionnez le menu

4. Sélectionnez TPM Configuration et sélectionnez Enable (Activer) pour Security Device Support (Prise en charge du dispositif de sécurité).

5. Appuyez/Cliquez ensuite sur F10 pour enregistrer les modifications et redémarrer l’ordinateur.

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

1. Allez au Panneau de Configuration.

2. Cliquez sur

Sécurité).

Chiffrement de lecteur BitLocker (Système et

Security.

4. La fenêtre de gestion du TPM vous permet de configurer le TPM

dans Windows. Comme le TPM est généralement administré au sein de larges enterprises et organisations, votre administrateur système devra vous assister pour la gestion des données.

Français

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM)

et suivez les instructions de l'Assistant pour préparer le TPM (cela nécessitera probablement un redémarrage de l'ordinateur et la confirmation des modifications des paramètres après le redémarrage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors

utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire, Effacer le module de plateforme sécurisée ou Réinitialiser le verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configuration.

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/ Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut pas être détecté.

L'ordinateur est éteint (ou en mode Veille) mais alimenté par l'adaptateur AC/DC branché à une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20%. J'ai

branché un périphérique sur le

Français

port USB alimenté, afin de le charger, mais l'appareil ne se recharge pas.

Les performances de jeu sont lentes.

Les modules sont désactivés quand l'ordinateur e st en Mod e Avion. Utilisez la combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 3 à la pa ge 75).

Le module est désactivé. Utilisez la combinaison de touches Fn + F10 pour activer le module (voir le Tableau 3 à la page 75). Exécutez l’application Caméra pour voir l'image de l'appareil photo.

Le port n'est pas activé. Basculer l’alimentation sur le port en utilisant la combinaison Fn + Bouton d’alimentation.

Cette fonction peut ne pas fonctionner avec certains périphériques externes USB compatibles (consultez la documentation de votre appareil). Si c'est le cas, allumez l'ordinateur et connectez le périphérique externe USB afin de le charger.

Il est recommandé d'utiliser la vitesse maximale du ventilateur pour jouer à des jeux.

Utilisez la combinaison de touches Fn + 1 pour régler la vitesse du ventilateur.

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette section sont correctes à l'heure de la mise sous presse. Certains éléments (particulièrement les types de processeur/vitesse unique) peuvent être modifiés ou mis à niveau en fonction du calendrier des parutions du fabricant. Voyez auprès de votre service clientèle pour les détails.

Notez que cette série de modèles d'ordinateurs peut prendre en charge une gamme de CPU et/ou d'adaptateurs vidéo.

Pour savoir quel est le CPU installé sur votre système allez dans le menu Dé- marrer et sélectionnez Paramètres, puis sélectionnez Système et cliquez sur Informations système. Cela permettra également de fournir des informations sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap- tateur vidéo de votre système allez dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Système, puis cliquez sur Affichage > Para- mètres d'affichage avancés > Afficher les propriétés de l'adaptateur.

Core logic

Express Chipset Intel® Z490

BIOS

INSYDE BIOS (SPI Flash ROM de 128Mb)

Mémoire

Double canal DDR4 Quatre emplacements SODIMM 260

broches

Prend en charge la mémoire DDR4 jusqu'à 3200MHz (La fréquence réelle d’opération de la mémoire dépend du FSB du processeur.)

Mémoire extensible de 16Go (minimum) jusqu'à 128Go (maximum)

Compatible avec les modules de 8Go, 16Go ou 32Go

(2 ou 4 modules RAM seulement)

Options d'affichage

LCD, 17,3" (43,94cm), 16:9, UHD (3840x2160)/FHD (1920x1080)

Stockage de données

(Option d’usine) Quatre SSD M.2 2280

Trois

SSD M.2 2280 SATA

charge la configuration RAID niveau 0/1/5 et un S

SD M.2 2280 PCIe Gen3 x4

Trois

SSD M.2 2280 PCIe Gen3 x4

prenant en charge la configuration RAID niveau 0/1/5 et un S

prenant en

SD M.2 2280 SATA

Sécurité

Fente de verrouillage de sécurité (type Kensington)

Mot de Passe du BIOS TPM 2.0 Capteur d'empreintes digitales

Son

Interface conforme HDA (Son Haute Définition)

Sortie numérique S/PDIF

Réseau de microphones intégré

Deux 3W haut-parleurs

Un 5W caisson de basses

Sound Blaster Atlas Holographie de l'écouteur Super X-Fi

Dispositif de pointage

Pavé sécurisé intégré (avec la fonctionnalité Multi Geste et Défilement PTP de Microsoft)

Clavier

Clavier à LED pleine taille pleine couleur N-Key Rollover « par touche » (avec pavé

numérique)

Logements M.2

Logement 1 pour module combo Bluetooth et LAN sans fil

Logement 2 pour lecteur SSD SATA ou PCIe Gen3 x4 Logement 3 pour lecteur SSD SATA ou PCIe Gen3 x4

Logement 4 pour lecteur Logement 5 pour lecteur SSD SATA

SSD PCIe Gen3 x4

Français

Lecteur de carte

Lecteur de carte Push-Push multi-en-1

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC (

Interface

Un port USB 3.2 Gen 2x2 Type-C* Un DisplayPort 1.4 sur USB 3.2 Gen 2 Type-

*La quantité maximale de courant fournie par les ports USB Type-C est 500mA (USB

2.0)/900mA (USB 3.2).

Trois ports USB 3.2 Gen 2 Type-A (comprenant un port USB alimenté par AC/ DC)

Un port Thunderbolt 3

Deux Mini DisplayPorts 1.4 Un port de sortie HDMI

Français

Une prise audio 2-en-1 (microphone / S/ PDIF optique)

Une prise audio 2-en-1 (casque / microphone)

Une prise réseau RJ-45 Deux prises d’entrée en DC

jusqu'à UHS-III)

Communication

Caméra PC 1,0M HD LAN Ethernet 10/100/1000/2500Mb Base-

TX Killer intégré

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil (802.11ax) Intel® Dual Band Wi-Fi 6 AX200 PCIe

(Option d’usine) Bluetooth et LAN sans fil (802.11ax) Intel® Dual Band Wi-Fi 6 AX201 CNVi

(Option d’usine) Bluetooth et LAN sans fil (802.11ax) Killer™ Dual Band Wi-Fi 6 AX1650i CNVi

(Option d’usine) Bluetooth et LAN sans fil (802.11ax) Killer™ Dual Band Wi-Fi 6 AX1650x PCIe

Caractéristiques

Technologie NVIDIA® G-SYNC™ Technologie Intel® Optane™ Prêt pour la Réalité Virtuelle Compatible Windows® Mixed Reality

Spécifications environnementales

Température

En fonction : 5 Eteint : -20°C - 60°C

Humidité relative

En fonction : 20% - 80% Eteint : 10% - 90%

°C- 35°C

Mise en marche

Batterie amovible Smart Lithium-Ion à 8 éléments
