Clevo WA50SHQ, WA50SRQ Concise User's Guide

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

System Map: Front View with LCD Panel Open ............... ..............6

LED Indicators ..................................................................................7

Keyboard ...........................................................................................8

Control Center ......... .......................................................... ..............10

System Map: Front, Left, Right & Rear Views ..............................12

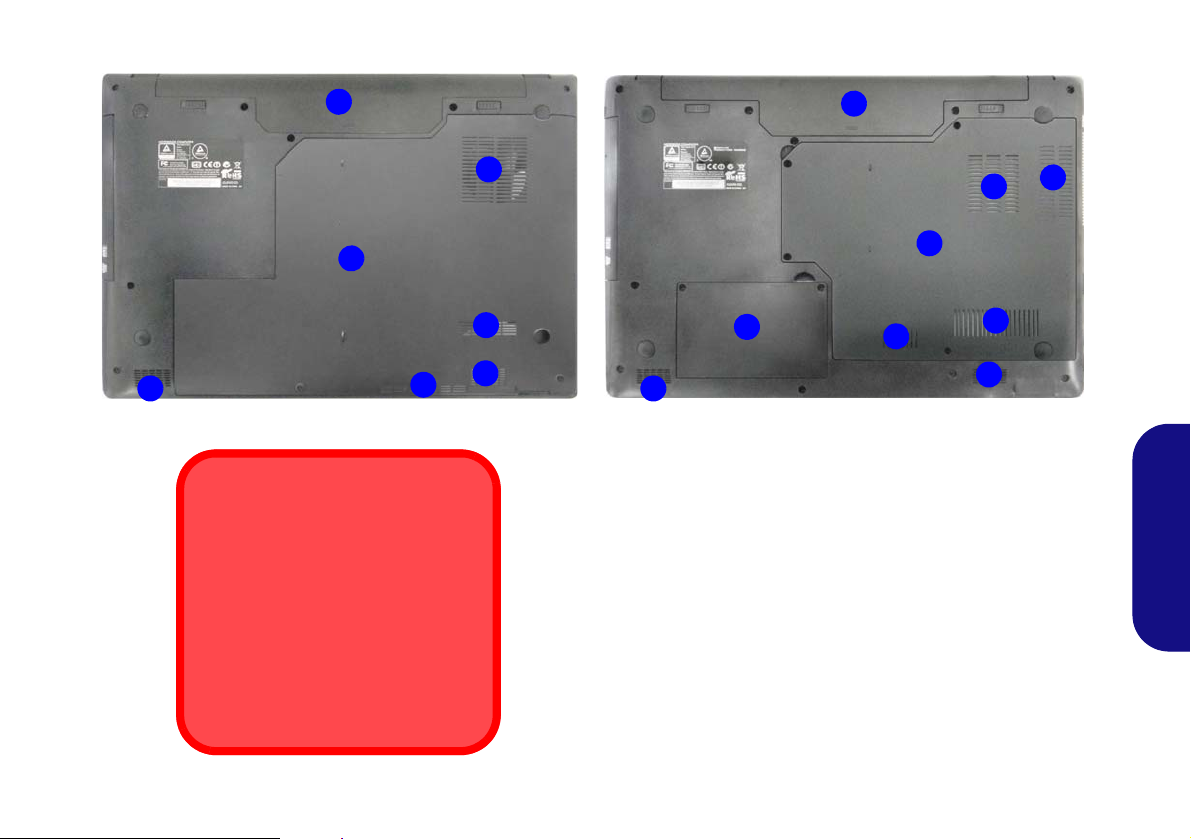

System Map: Bottom Views (Models A & B) ................................13

Windows 8.1 Control Panel ............................................................14

Windows 8.1 Start Screen & Desktop ............................................14

Apps & Tiles ...................................................................................15

Charms Bar ......................... ............................ ................................15

Video Features ................................................................................16

Audio Features ................................................................................18

Power Options .................................... ............................. ................19

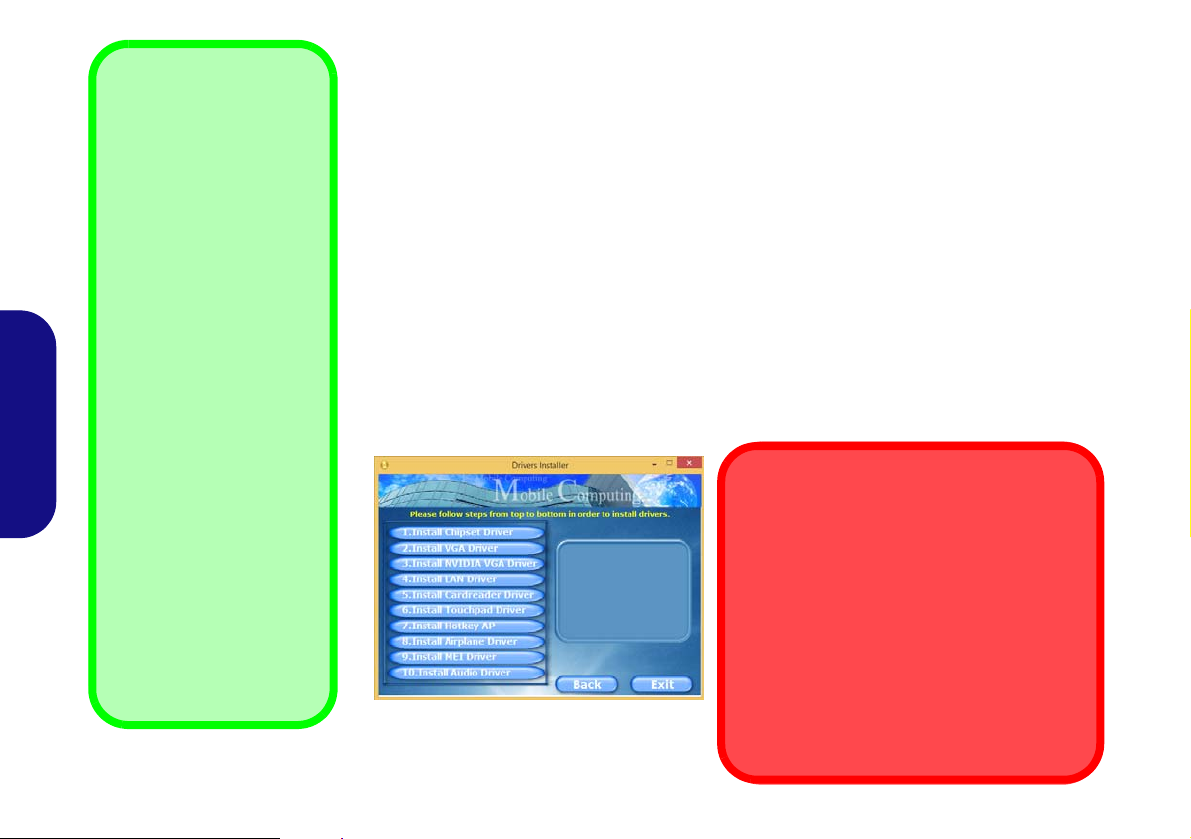

Driver Installation ............................................................. ..............20

3G Module ......................................................................................21

Troubleshooting ..............................................................................22

Specifications ............... ................................. .................................. 23

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................27

Schnellstart ................. ............... .............. ............... ................ .........30

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm ............................................................................32

LED-Anzeigen ............... ................................................... ..............33

Tastatur ...........................................................................................34

Funktionstasten ...............................................................................35

Control Center (Steuerzentrum) ......................................................36

Systemübersicht: Ansicht von vorne, links, rechts und hinten .......38

Systemübersicht: Ansicht von unten (Modelle A & B) ..................39

Windows 8.1 Systemsteuerung .......................................................40

Windows 8.1 Start-Bildschirm und Desktop ...................................40

Apps und Kacheln ...........................................................................41

Charms-Leiste .................................................................................41

Grafikfunktionen ................................................. ............................42

Audiofunktionen ..............................................................................44

Energieoptionen ..............................................................................45

Installation der Treiber ....................................................................46

3G-Modul ........................ ............................................. ...................47

Fehlerbehebung ...............................................................................48

Technische Daten ............................................................................49

Sommaire

A propos de ce Guide Utilisateur Concis ........................................53

Guide de démarrage rapide .............................................................56

Carte du système: Vue de face avec l’écran LCD ouvert ..............58

Indicateurs LED .......................................................................... ....59

Clavier ...................... .................................................... ...................60

Touches fonction .... ............................. ............................. ...............61

Control Center (Centre de contrôle) .......................... ......................62

Carte du système: Vues de face, gauche, droite & arrière ............64

Carte du système: Vues de dessous (Modèles A & B) ....................65

Panneau de Configuration de Windows 8.1 ....................................66

Écran d'accueil & bureau de Windows 8.1 .....................................66

Applications et Vignettes ........................... ............................. ........67

Barre des charmes ...................... ............................. ........................67

Caractéristiques vidéo .....................................................................68

Caractéristiques audio .....................................................................70

Options d’alimentation ........... ............................. ............................ 71

Installation du pilote ........................................................................72

Module 3G .......................................................................................73

Dépannage ....................... .................................... ............................74

Spécifications ..................................................................................75

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................79

Guía rápida para empezar ...............................................................82

Mapa del sistema: Vista frontal con panel LCD abierto .................84

Indicadores LED ................................................................. ............85

Teclado ....................... ............. ................ ............... ................ .........86

Control Center (Centro de control) .... ............................... ..............88

Mapa del sistema: Vistas frontal, izquierda, derecha e posterior ..90

Mapa del sistema: Vistas inferior (Modelos A & B) ......................91

Panel de Control de Windows 8.1 ...................................................92

Pantalla Inicio y escritorio de Windows 8.1 ...................................92

Apps y Mosaicos .............................................................................93

Barra Charms .............................. ............................. .......................93

Parámetros de vídeo .............. ..........................................................94

Características de audio .......... ........................................................96

Opciones de energía ................................................................. .......97

Instalación de controladores ...........................................................98

Módulo 3G ......................................................................................99

Solución de problemas .......... ........................................................100

Especificaciones ............... ................ ............... ................ ..............101

Sommario

Informazioni su questa guida rapida .............................................105

Guida di avvio rapido ....................................................................108

Descrizione del sistema: Vista anteriore con pannello

LCD aperto ....................................................................................110

Indicatori LED ..............................................................................111

Tastiera ................ ................ ............. ............... ................ ............. . 112

Tasti funzione ................................................................................113

Control Center (Centro di controllo) .............................................114

Descrizione del sistema: Vista anteriore, sinistra, destra e

posteriore ...................... ....... .... ....... ...... ..... ...... ....... ..... ...... ....... .... .116

Descrizione del sistema: Vista inferiore (Modelli A & B) ...........117

Pannello di controllo di Windows 8.1 ...........................................118

Schermata Start e Desktop di Windows 8.1 ... ...............................118

App & Titoli ..................................................................................119

Charms Bar ....................................................................................119

Funzioni video . ............................. ............................. ... .................120

Funzionalità audio .........................................................................122

Opzioni risparmio energia ........ ............................. .. ......................123

Installazione driver ...... ....................................................... ...........124

Modulo 3G ....................................................................................125

Risoluzione dei problemi ...................................... .. ......................126

Specifiche tecniche ........................................................................127

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

© November 2013

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fo l­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables (including
telephone lines). It is advisable to also remove your battery in
order to prevent accidentally turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery a ccording to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup



Shut Down

Note that you should always shut your
computer down by choosing the Shut
down command in Windows (see below).
This will help prevent hard disk or system
problems.

Click Settings in the Charms Bar (use the
Windows Logo Key + C key combi-
nation to access the Charms Bar) and
choose Shut down from the Power menu.

Or
Choose Shut down or sign out > Shut

down from the context menu (use the Win­dows Logo Key + X key combination

to access the context menu).

135°

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in

position.

4. Securely attach any peripherals you want to use

with the computer (e.g. keyboard and mouse) to
their ports.

5. Attach the AC/DC adapter to the DC-In jack on

English

the left of the computer, then plug the AC power
cord into an outlet, and connect the AC power
cord to the AC/DC adapter.

6. Use one hand to raise the

comfortable viewing angle

;

degrees)

Figure 1) to support the base of the computer

(Note: Never lift the computer by the lid/LCD).

7. Press the power button to turn the computer

“on”.

use the other hand (as illustrated in

System Software

Your computer may already come with sys-

lid/LCD to a

(do not exceed 135

tem software pre-installed. Where this is not
the case, or where you are re-configuring
your computer for a different system, you will
find this manual refers to Microsoft Windows

8.1.

4

Model Differences

This notebook series includes two different model types that mainly differ as indicated in the table below.

Feature Model A Model B

Intel® Integrated GPU (Intel® HD Graphics 4600)

and NVIDIA® Discrete GPU

(NVIDIA® GeForce 740M)

Full Range AC/DC Adapter

AC input 100 - 240V, 50 - 60Hz,

DC Output 19V, 4.74A (90 Watts)

Video Adapter

Power Supply

Intel® Integrated GPU (Intel® HD Graphics 4600)

and NVIDIA® Discrete GPU

(NVIDIA® GeForce 750M)

Supports NVIDIA® Optimus Technology

Full Range AC/DC Adapter

AC input 100 - 240V, 50 - 60Hz,

DC Output 19.5V, 6.15A (120 Watts)

Table 1 - Model Differences

English

5

System Map: Front View with LCD Panel Open

Figure 2

Front View with LCD Panel

Open

1. PC Camera

2. *PC Camera LED

*When the PC camera is in
use, the LED will be
illuminated in red.

3. Built-In Microphone

4. LCD

5. Power Button

6. LED Indicators

7. Keyboard

8. Touchpad & Buttons



Wireless Device

Operation Aboard Aircraft

The use of any portable
electronic transmission de­vices aboard aircraft is usu­ally prohibited.

Make sure the WLAN &
Bluetooth module(s) are
OFF if you are using the
computer aboard aircraft by
putting the system in to Air­plane Mode.

5

7

6

2

1

3

4

8



Clickpad/Touchpad

Sensitivity

The mouse button zones
at the bottom of the pad
measure about 15mm
from the bottom of the
pad, and the left and right
buttons are divided
roughly down the middle
as illustrated below.
Press the left button
zone for a left click, and
right button zone for a
right click action.

8

English

6

LED Indicators

The LED indicators on the computer display helpful infor­mation about the current status of the computer.

Icon Color Description

Icon Color Description

Orange

Green The Computer is On

Blinking Green

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange

Green

Green

Table 2 - LED Power Indicators

The AC/DC Adapter is

Plugged In

The Computer is in Sleep

Mode

The Battery Has Reached

Critically Low Power Status

The Hard Disk/Optical Device

is in use

Airplane Mode is ON (the

WLAN, 3G & Bluetooth Mod-

ules are OFF)

Blue

Blue

Blue

Table 3 - LED Status Indicators

Number Lock (Numeric Keypad) Acti-

vated

Caps Lock Activated

Scroll Lock Activated

English

7

Keyboard

ad

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key



Windows Logo Keyboard Shortcut

Use the Windows Logo Key + D key combination to switch between the Start screen and Windows
Desktop.

Menu/Application Keyboard Shortcut

When the Desktop app is running you can use the Menu/Application key on the keyboard to dis-
play the context menu as per a mouse right-click.

The keyboard has a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It
also features function keys to allow you to change operational features instantly.

English

8

Figure 3 - Keyboard

Function Keys & Visual Indicators

The function keys (F1 - F11 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available (in the Windows Desktop application only and
not in the Start Screen) when the hot key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Fn +

Fn +

Fn + Mute Toggle Fn + Scroll Lock Toggle

Fn + Sleep Toggle

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Volume Decrease/

Increase

Change Display Configuration (see page 17) Fn +

Brightness Decrease/

Increase

Fn +

Fn +

Fn +

Table 4 - Function Keys & Visual Indicators

PC Camera Power

Toggle

Airplane Mode Toggle

Number Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 10)

Fan Automatic Control/

Full Power

9

Control Center

When in the Windows Desktop application ( not in the Start Screen), press the Fn + Esc key combination, or double­click the icon in the notification area of the taskbar to toggle the Control Center on/off. The Control Center gives
quick access to frequently used controls, and enables you to quickly turn modules on/off.

English

Figure 4 - Control Center

Click on any button to turn any of the modules (e.g. TouchPad, Camera) on/off. Click on Power Conservation to switch
between Performance, Balanced or Energy Star modes. Click on the buttons (or just click and hold the mouse button)
to adjust the slider for Brightness/Volume. Click on Display Switch/Time Zone/ Desktop Background to bring up
the appropriate Windows control panel. Click on the Sleep button to put the computer into Hibernate or Sleep modes.

10

Power Status

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen bright­ness level. You can use the slider to adjust the screen
brightness or the Fn + F8/F9 key combinations, or use the
Fn + F2 key combination to turn off the LED backlight
(press any key to turn it on again). Note that screen bright­ness is also effected by the Power Mode selected.

Sleep

Click the Sleep button to bring up the Hibernate or
Sleep buttons, and click either button to have the

computer enter the appropriate power-saving mode.

English

Display Switch

Click the Display Switch button to access the menu (or
use the + P key combination) and select the appropri­ate display mode.

Time Zone

Clicking the Time Zone button will access the Date and
Time Windows control panel.

Volume

The Volume icon will show the current volume level. You
can use the slider to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Power Conservation

This system supports Energy Star power management
features that place computers (CPU, hard drive, etc.) into
a low-power sleep mode after a designated period of inac­tivity. Click either the Performance, Balanced or Ener-
gy Star button.

Desktop Background

Clicking the Desktop Background button will allow you
to change the desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or
camera module’s power status. A crossed out icon will ap­pear over the top left of the icon when it is off
that the power status of the camera is also effected by the
Power Mode selected.

. Note

11

System Map: Front, Left, Right & Rear Views

Figure 5

Front, Left, Right & Rear

Views

1. LED Indicators

2. Multi-in-1 Card Reader

3. DC-In Jack

4. Vent

5. External Monitor Port

6. RJ-45 LAN Jack

7. Combined eSATA/USB

3.0 Port

8. HDMI-Out Port

9. USB 3.0 Ports

10. Microphone-In Jack

11. Headphone/
S/PDIF Out Combo Jack

12. USB 2.0 Port

13. Optical Device Drive Bay

14. Emergency Eject Hole

15. Security Lock Slot

16. Battery

1

13

2

8

4

6

3

5

10

12

9

7

14

15

16

11

9

Front

Left

Right

Rear



USB 3.0

USB 3.0 will trans­fer data much fast­er than USB 2.0,
and is backwards­compatible with
USB 2.0.



Overheating

To prevent your computer from overheating make sure nothing blocks
any vent while the computer is in use.

Disc Emergency Eject

If you need to manually eject a disc (e.g. due to an unexpected power
interruption) you may push the end of a straightened pap er clip into the
emergency eject hole. Do not use a sharpened pencil or similar o bject
that may break and become lodged in the hole.

English

12

System Map: Bottom Views (Models A & B)

Figure 6 - Bottom Views (Models A & B)

1. Battery

2. Component Bay Cover

3. Vent

4. Hard Disk Bay Cover

5. Speakers

1

2

5

3

Modelo A

5

3

1

2

4

3

3

Modelo B



CPU

The CPU is not a user serviceable
part. Accessing the CPU in any way
may violate your warranty.

Overheating

To prevent your computer from over­heating make sure nothing blocks any
vent while the computer is in use.

3

3

5

5

3

English

13

Windows 8.1 Control Panel

Move the mouse to
the bottom left of the
screen and right-click
the Start button to ac­cess the menu.

Figure 7

Context

Menu

Figure 8

Start

Screen

Throughout this manual you will see an instruction to open the Control Panel. Right-click the Start button in the
Desktop app or Start screen (or use the Windows Logo Key + X key combination) to bring up an advanced context

menu of useful features such as Control Panel, Programs and Features, Power Options, Task Manager, Search, File Ex­plorer, Command Prompt, Device Manager and Network Connections etc. and then select Control Panel.

English

Windows 8.1 Start Screen & Desktop

The Apps, control panels, utilities and programs within

Windows are accessed from the Start screen and/or
Windows Desktop app. The Desktop (which runs as an

app within the Start screen) can be accessed by clicking
the Desktop item in the Start screen (or by using the
Windows Logo Key + D key combination). Click
the arrow at the bottom of the Start screen to access Ap-
ps.

14

Apps & Tiles

Click the arrow at the bottom of the
screen to access Apps

The Start screen will contain a number of apps, and many more
will be installed as you add more applications etc. Not all of these
apps can fit on one screen so you will often need use the slider at
the bottom of the screen in order to view all the necessary Apps.

Charms Bar

The right side of the screen displays the Charms Bar. The Charms Bar contains the Search, Share, Start, Devices and
Settings menus. To access up the Charms Bar move the cursor to the upper or lower right corners of the screen, and

then hover over one of the items in the Charms Bar to activate it (the bar will be black when it is active), or use the
Windows Logo Key + C key combination.

English

Figure 9 - Start Screen with Charms Bar

15

Video Features

The system features both an Intel’s Integrated GPU (for
power-saving) and an NVIDIA’s discrete GPU (for per­formance). You can switch display devices, and configure
display options as long as the appropriate video driver is
installed.

NVIDIA® Optimus™ Technology

English

NVIDIA® Optimus™ technology is a seamless technolo­gy designed to get best performance from the graphics
system while allowing longer battery life, without having
to manually change settings. The computer will automati­cally and seemlessly switch between the integrated UMA
(Unified Memory Architecture) GPU (iGPU) and the dis­crete GPU (dGPU) when required by the applications in
use.

To access the Display control panel in Windows:

1. Go to the Control Panel.

2. Click Display (icon) - in the Appearances and
Personalization category.

3. Click Adjust Screen Resolution/Adjust resolution.

OR

4. Right-click the desktop (use the Windows Logo Key + D
key combination to access the desktop) and select Screen
resolution.

5. Use the dropbox to select the screen resolution.

6. Click Advanced settings.

To access the Intel® HD Graphics Control Panel:

1. Click the icon (Intel® HD Graphics Control Panel) on the
Apps screen.

OR

2. Right-click the desktop (use the Windows Logo Key + D

key combination to access the desktop) and select Graphics
Properties from the menu.

OR

3. Click the icon in the notification area of the Desktop

taskbar and select Graphics Properties from the menu.

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and

Personalization category.

OR

3. Right-click the desktop (use the Windows Logo Key + D

key combination to access the desktop) and select NVIDIA

Control Panel from the menu.

16

Display Devices & Options



Screen Resolution for Apps (Windows 8.1)

The minimum resolution in which Apps will run is
1024x768.

The minimum resolution required to support all the fea­tures of Windows 8.1 (including multitasking with snap)
is 1366x768.

Figure 10

+ P (Change Display

Configuration)

Besides the built-in LCD you can also use an external
monitor/flat panel display/TV (connected to the external
monitor port or to the HDMI-Out port) as your display de­vice.

Using the Windows Logo Key + P Key Combination to Switch Displays

You can also use the + P key combination (or Fn + F7
) to quickly change display configuration and modes (this
is particularly useful when attaching a projector) in Win-
dows.

1. Attach your external display to the external monitor port/HDMI-

Out port, and turn it on.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Use the cursor keys ( + P) to select the appropriate

configuration from the menu, and press Enter to confirm the
selection.

English

17

Audio Features



Volume Adjustment

The sound volume level can also be set using the vol­ume control in the Settings menu in the Charms Bar
(on the Start screen) or the Speaker icon in the desktop
taskbar.



Sound Blaster Cinema

& HDMI

Note that the Sound
Blaster Cinema audio ef­fects do not apply to au­dio generated through an
HDMI connection.

You can configure the audio options on your computer
from the Sound control panel in Windows, from the
HD VDeck icon on the desktop or VIA HD Audio Deck
control panel.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

English

18

Sound Blaster Cinema EQ

Install the Sound Blaster Cinema application to allow
you to configure the audio settings to your requirements
for the best performance in games, music and movies.

Creative Software AutoUpdate

Run the application from the shortcut in the Apps screen
and make sure you are connected to the internet, then click
Next and follow the on screen instructions to update the
software.

Sound Blaster Cinema Application

Run the Sound Blaster Cinema control panel from the
notification area of the taskbar (or from the item in the
Apps screen). Click on the tabs to access any of the con­trol panel menus.

Figure 11 - Sound Blaster Cinema

(Taskbar Notification Area Icon)

Power Options

Figure 12 - Power Options

The Power O ptions (Hardware and Sound menu) control panel icon in Windows allows you to configure power man­agement features for your computer. You can conserve power by means of power plans and configure the options for
the power button, sleep button (Fn + F4), computer lid (when closed), display and sleep mode (the default power
saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create
a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration
options.

English

19



Driver Installation General

Guidelines

As a general guide follow the
default on-screen instruc­tions for each driver (e.g.
Next > Next > Finish) unless
you are an advanced user. In
many cases a restart is re­quired to install the driver.

Make sure any modules (e.g.
WLAN or Bluetooth) are ON
before installing the appropri­ate driver.

Windows Update

After installing all the drivers
make sure you enable Win-
dows Update in order to get
all the latest security updates
etc. (all updates will include
the latest hotfixes from Mi-
crosoft).



Driver Installation & Power

When installing drivers make sure
your computer is powered by the
AC/DC adapter connected to a
working power source. Some driv­ers draw a significant amount of
power during the installation proce­dure, and if the remaining battery
capacity is not adequate this may
cause the system to shut down and
cause system problems (note that
there is no safety issue involved
here, and the battery will be re­chargeable within 1 minute).

English

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have al­ready been done for you. If this is not the case, insert the disc and click Install Drivers
(button), or Option Drivers (button) to access the Optional driver menu. Install the
drivers in the order indicated in Figure 13. Click to select the drivers you wish to
install (you should note down the drivers as you install them). Note: If you need to
reinstall any driver, you should uninstall the driver first

If the Found New Hardware wizard appears during the installation procedure, click
Cancel to close the window, and follow the installation procedure as directed.

Figure 13 - Install Drivers

.

20

3G Module

1

Model A



USIM Card

Orientation

Note that the USIM
card’s readable side
(with the gold-colored
contacts) should face
upwards as illustrated.

1

1

If you have included an optional 3G module in your purchase option, follow the instructions below to install the USIM
card (which will be provided by your service provider), and then run the appropriate application supplied with your
module.

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery (slide the latches in the direction indicated below and slide the bat­tery out).

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

English

Figure 14 - Remove the battery and Insert the USIM Card

21

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

English

The PC Camera module cannot be
detected.

The captured video files from the PC
Camera are taking up too much disk
space.

The modules are off as the computer is in Airplane Mode. Check the LED in dicator
and/or function key indicator to see if it is in Airplane Mode (see Table 2 on page 7). Use
the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 4 on page 9).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 4 on page 9). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space
for each file.

Note that the Windows system requires a minimum of 16GB (32bit) or 20GB (64bit) of
free space on the C: drive system partition. It is recommended that you save the capture
video file to a location other than the C:drive, limit the file size of the captured video or
reduce video resolution.

22

Specifications



Latest Specification Information

The specifications listed in this here
are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release sched­ule. Check with your service center
for details.

Processor Options

Model A:

Intel® Core™ i7 Processor

i7-4900MQ (2.80GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4800MQ (2.7GHz), i7-4700MQ (2.4GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4600M (2.9GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i5 Processor

i5-4330M (2.80GHz), i5-4300M (2.60GHz),
i5-4200M (2.50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i3 Processor

i3-4100M (2.50GHz), i3-4000M (2.40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Model B:

Intel® Core™ i7 Processor

i7-4702MQ (2.2GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

i7-4600M (2.9GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i5 Processor

i5-4330M (2.80GHz), i5-4300M (2.60GHz),
i5-4200M (2.50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i3 Processor

i3-4100M (2.50GHz), i3-4000M (2.40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Pentium® Processor

3550M (2.30GHz)

2MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Core Logic

Intel® HM86 Chipset

BIOS

48Mb SPI Flash ROM
AMI BIOS

Memory

Two 204 Pin SO-DIMM Sockets Supporting
DDR3L 1600MHz Memory

Memory Expandable up to 16GB
(The real memory operating frequency

depends on the FSB of the processor.)

English

23

Storage

One Changeable 2.5" 7.0mm (h) SATA
HDD/SSD

(Factory Option) One 9.5mm(h) Optical
Device Type Drive (Super Multi Drive/Blu­Ray Combo Drive/Blu-Ray Writer Drive)

(Factory Option) One mSATA Solid State
Drive (SSD)

English

LCD

15.6" (39.62cm) HD / FHD

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Microphone

Sound Blaster™ Cinema

Security

Security (Kensington® Type) Lock Slot
BIOS Password
(Factory Option) TPM 1.2

Keyboard

Full-size “WinKey” keyboard (with numeric
keypad)

Pointing Device

Built-in Touchpad

Video Adapter

Intel® Integrated GPU and NVIDIA®
Discrete GPU

Supports NVIDIA® Optimus Technology
Intel Integrated GPU

Intel® HD Graphics 4600

Dynamic Frequency (Intel Dynamic Video
Memory Technology for up to 1.7GB)

Microsoft DirectX®11 Compatible

Model A:

NVIDIA® Discrete GPU
NVIDIA® GeForce 750M
2GB GDDR3 Video RAM on board

Microsoft DirectX® 11.1 Compatible

Model B:

NVIDIA® Discrete GPU
NVIDIA® GeForce 740M
2GB GDDR3 Video RAM on board

Microsoft DirectX® 11.1 Compatible

Interface

One USB 2.0 Port
Two USB 3.0 Ports

One eSATA Port (USB 3.0 Combo)

One HDMI-Out Port
One External Monitor Port
One Headphone/S/PDIF Out Combo Jack
One Microphone-In Jack
One RJ-45 LAN Jack
One DC-in Jack

Mini Card Slots

Slot 1 for WLAN Module or WLAN and

Bluetooth Combo Module

(Factory Option) Slot 2 for 3G Module or
mSATA SSD

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC

24

Communication

Built-In Gigabit Ethernet LAN

1.0M HD PC Camera Module
(Factory Option) 3G Mini-Card Module

WLAN/ Bluetooth Half Mini-Card
Modules:

(Factory Option) Intel® Wireless-AC 7260
Wireless LAN (802.11a/c) + Bluetooth 4.0

(Factory Option) Intel® Wireless-N 7260
Wireless LAN (802.11a/g/n) + Bluetooth 4.0

(Factory Option) Intel® Wireless-N 7260
Wireless LAN (802.11b/g/n) + Bluetooth 4.0

(Factory Option) Third-Party Wireless LAN
(802.11b/g/n)

(Factory Option) Third-Party Wireless LAN
(802.11b/g/n) + Bluetooth 4.0

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Power

Model A:

6 Cell Smart Lithium-Ion Battery Pack,
48WH

(Factory Option) 6 Cell Smart Lithium-Ion
Battery Pack, 62WH

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19.5V, 6.15A (120W)

Model B:

4 Cell Smart Lithium-Ion Battery Pack,
44WH

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 4.74A (90W)

Dimensions & Weight

Model A:

376mm (w) * 261mm (d) * 29.9mm (h)

2.3kg (with ODD and 48WH Battery)

Model B:

376mm (w) * 261mm (d) * 24.9mm (h)

2.25kg (with ODD and 44WH Battery)

English

25

English

26

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© November 2013

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

27

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen

ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu-

ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den

Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie

ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren , können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is -

sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in

Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht

korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln (einschließlich Telefonkabel) ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

28

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

29

Schnellstart



Herunterfahren

Bitte beachten Sie, daß der Computer immer
mit dem Befehl Herunterfahren in Windows
(siehe unten) heruntergefahren werden muß.
Dadurch werden Festplatten- bzw. System­probleme vermieden.

Klicken auf Einstellungen in der Charms­Leiste aus (die Charms-Leiste wird aufgeru­fen, indem Sie die Windows Logo-Taste

und gleichzeitig auf C drücken). Wählen

Sie dann aus dem

Ein/Aus-Menü die Option

Herunterfahren.
Oder
Wählen Sie aus dem Kontextmenü Herun-

terfahren oder abmelden > Herunterfah­ren (das Kontextmenü wird aufgerufen,

indem Sie die Windows Logo-Taste
und gleichzeitig auf X drücken).

Abb. 1 - Öffnen des Dek-

kels/LCD/Computers mit

angeschlossenem AC/

DC-Adapter

135°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile

Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher,

dass sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit

dem Computer verwenden wollen (z. B. Tastatur
und Maus), an die entsprechenden Schnittstellen
an.

5. Schließen Sie den AC/DC-Adapter an die DC-

Eingangsbuchse an der linken Seite des
Computers an. Verbinden Sie dann das Netzka bel
mit einer Netzsteckdose und dem AC/DC-

Deutsch

Adapter.

6. Klappen Sie den Deckel/LCD vorsichtig mit einer

Hand auf, und öffnen Sie ihn auf einen
angenehmen Sichtwinkel (jedoch nicht weiter als
135°). Mit der anderen Hand halten Sie das
Unterteil des Computers fest (siehe Abb. 1)
(Hinweis: Heben Sie den Computer niemals am
Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den

Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits
mit vorinstallierter Software ausgeliefert. Ist
das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren
möchten, finden Sie dazu eine Anleitung in die­sem Handbuch zu Microsoft Windows 8.1.

30

Modellunterschiede

Diese Notebookserie umfasst zwei verschiedene Modelltypen, die sich hauptsächlich in Folgendem unterscheiden.

Funktion Modell A Modell B

Videoadapter

Stromversorgung

Integrierte GPU von Intel® (Intel® HD Graphics

4600) und Diskrete GPU von NVIDIA®
(NVIDIA® GeForce 750M)

Unterstützt die Optimus-Technologie von NVIDIA®

AC/DC-Adapter für den gesamten Spannungs-

bereich

AC-Eingang: 100-240 V, 50-60Hz

DC-Ausgang: 19,5V, 6,15A (120W)

Tabelle 1 - Modellunterschiede

Integrierte GPU von Intel® (Intel® HD Graphics

4600) und Diskrete GPU von NVIDIA®
(NVIDIA® GeForce 740M)

Deutsch

AC/DC-Adapter für den gesamten Spannungs-

bereich

AC-Eingang: 100-240 V, 50-60Hz

DC-Ausgang: 19V, 4,74A (90W)

31

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Abb. 2

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera ver­wendet wird, leuchtet die
LED rot.

3. Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. LED-Anzeigen

7. Tastatur

8. Touc h pad m it Tasten



Die Benutzung drahtlos

angeschlossener Geräte

in Flugzeugen

In der Regel ist die Benut­zung jeglicher tragbarer
elektronischer Funkgeräte
in Flugzeugen verboten.

Stellen Sie sicher, dass das
WLAN- und das Bluetooth­Modul durch Aktivieren des
Flugzeugmodus ausge­schaltet sind, wenn Sie sich
an Bord eines Flugzeugs
befinden.

8

5

7

6

2

1

3

4

8



Empfindlichkeit des

Clickpads/Touchpads

Der Maustasten-Bereich
befindet sich ca. 15 mm
über der unteren Kante
des Pads. Die Trennlinie
zwischen der linken und
rechten Maustaste verläuft
ungefähr in der Mitte
(siehe unten). Drücken Sie
für einen Linksklick auf den
linken Maustastenbereich
und für einen Rechtsklick
auf den rechten
Maustastenbereich.

8

Deutsch

32

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige
Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Symbol Farbe Beschreibung

Orange

Grün Der Computer ist angeschaltet

Lampe

blinkt grün

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe

blinkt

orange

Grün

Grün

Tabelle 2 - LED-Stromanzeigen

Der AC/DC-Adapter ist ange-

schlossen

Das System ist im konfigurierten

Energiesparmodus

Der Akku hat einen kritisch niedri-

gen Stromstatus erreicht

Es wird auf die Festplatte/das
optische Laufwerk zugegriffen

Flugzeugmodus ist EIN (das
WLAN-, das 3G- und das Blu-

etooth-Modul ausgeschaltet sind)

Blau Die Nummerntastatur ist aktiviert

Deutsch

Blau Caps-Lock ist aktiviert

Blau Scroll-Lock ist aktivi ert

Tabelle 3 - LED-Statusanzeigen

33

Tastatur

ad

Windows-Logo-Taste

Menü/Anwendungstaste



Tastenkürzel Windows-Logo

Durch Drücken der Tastenkombination Windows-Logo-Taste + D können Sie zwischen dem Start-Bild-
schirm und dem Windows-Desktop wechseln.

Tastenkürzel Menü/Anwendung

Wenn die Desktop-App läuft können Sie mit der Menü/Anwendungstaste der Tastatur wie mit einem
Rechtsklick mit einer Maus das Kontextmenü öffnen.

Fn Taste

Nummemtastatur

Funktionstasten

Num &
Rollen

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie di rekt zwischen den Funktionen um­schalten können.

Deutsch

34

Abb. 3 - Tastatur

Funktionstasten

Wenn die Funktionstasten (F1 - F11) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen (nur bei der Windows Desktop-An-
wendung, aber nicht im Start-Bildschirm), wenn der Hotkey Treiber ins talliert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/Stumm-

schaltung aufheben

Wechsel Schlaf/Wiederaufnahme

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 43)

LCD-Helligkeit ver-

ringern/erhöhen

Fn +

Fn +

Fn +

Fn +

Fn +

PC-Kamera aktivieren/

deaktivieren

Flugzeugmodus ein-/

ausschalten

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Center (Steuerzent-

rum) (siehe Seite 36)

Automatische Lüfter­steuerung/Volle Leis-

tung

Tabelle 4 - Funktionstasten & visuelle Anzeigen

Deutsch

35

Control Center (Steuerzentrum)

Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleis­te um das Control Center (Steuerzentrum) ein-/auszuschalten in der Windows Desktop-Anwendung (nicht Start-Bild-
schirm). Das Control Center (Steuerzentrum) bietet den schnellen Zugriff auf häufig verwendete Funktionen, und Sie haben
hier die Möglichkeit, Module direkt ein-/auszuschalten.

Deutsch

Abb. 4 - Control Center

Klicken Sie auf eine beliebige Taste, um ein Modul (z. B. Touchpad, Kamera) ein-/auszuschalten. Klicken Sie auf Power
Conservation (Strom sparen), um einen der Modi Performance (Leistung), Balanced (Ausgeglichen) oder Energy Star

auszuwählen. Klicken Sie auf die Tasten (oder drücken Sie nur auf die Maustaste, und halten Sie diese gedrückt), um die
Helligkeit/Lautstärke (Brightness/Volume) einzustellen. Klicken Sie auf Display Switch (Anzeige wechseln)/Time Zone
(Zeitzone)/Desktop Background (Desktop-Hintergrund), um das entsprechende Windows-Systemsteuerungsfenster aufzu­rufen. Klicken Sie auf den Sleep (Schalter) für den Ruhezustand, um den Computer in den Ruhezustand oder in einen Ener-
giesparmodus zu versetzen.

36

Power Status (Energiestatus)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Sleep (Schalter)

Klicken Sie auf den Schalter für den Ruhezustand, um die
Schaltflächen Ruhezustand
fen. Klicken Sie dann auf eine der beiden Tasten, um den
Computer in den jeweiligen Modus zu versetzen.

oder Schlaf aufzuru-

Brightness (Helligkeits)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an.Sie können die Bildschirmhelligkeit ent­weder mit dem Schieberegler oder mit der
Tastenkombination Fn + F8/F9 ändern. Mit der
Tastenkombination Fn + F2 wird das LED-Hintergrundlicht
ausgeschaltet (drücken Sie auf eine beliebige Taste, um es
wieder einzuschalten). Beachten Sie, dass die Bildschir­mhelligkeit auch vom eingestellten Energiemodus abhängt.

Volume (Lautstärke)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie
können die Lautstärke entweder mit dem Schieberegler oder
mit der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Power Conservation (Strom sparen)

Dieses System unterstützt die Energy Star-Stromsparfunk­tionen, die Computer (CPU, Festplatte usw.) nach einer
längeren Zeit der Inaktivität in einen Ruhemodus versetzen,
bei dem weniger Strom verbraucht wird. Klicken Sie entwe­der auf die Taste Performance, Balanced oder Energy
Star.

Display Switch (Anzeige wechseln)

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts,
um das Menü aufzurufen (Sie können dazu auch die
Tastenkombination + P verwenden), und wählen Sie
einen Anzeigemodus aus.

Time Zone (Zeitzone)

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das
Windows-Systemsteuerungsfenster Datum und Uhrzeit
aufgerufen.

Desktop Background (Desktop-Hintergrund)

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klik­ken, können Sie das Bild für den Desktophintergrund ein­stellen.

Touchpad/PC-Kamera-Modul

Klicken Sie auf eine dieser Tasten, um das Touchpad oder
das Kamera-Modul ein- oder auszuschalten. Ist es ausge­schaltet, erscheint links oben am Symbol
Beachten Sie, dass der Energiestatus des Kamera-Moduls
auch vom ausgewählten Energiemodus abhängen.

ein Kreuz.

Deutsch

37

Systemübersicht: Ansicht von vorne, links, rechts und hinten

Abb. 5

Ansicht von vorne, links,

rechts und hinten

1. LED-Anzeigen

2. Multi-in-1 Kartenleser

3. DC-Eingangsbuchse

4. Luftungsoffnung

5. Schnittstelle für exter­nen Monitor

6. RJ-45 LAN-Buchse

7. Kombinierter eSATA/
USB 3.0 Anschluss

8. HDMI-Ausgangsan­schluss

9. USB 3.0 Anschlüsse

10. Mikrofon-Eingangs­buchse

11. Kopfhörer und S/PDIF
Ausgang Kombibuchse

12. USB 2.0 Anschluss

13. Schacht für optisches
Laufwerk

14. Notauswurfloch

15. Sicherheitsschloß­Buchse

1

13

2

8

4

6

3

5

10

12

9

7

14

15

16

11

9

Vorderseite

Linke Seite

Hinterseite

Rechte Seite



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoff­nung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Disc-Notauswurf

Wenn eine Disc manuell entnommen werden muß (z.B. wegen eines
Stromausfalls) können Sie mit dem Ende einer geradegebogenen Bü­roklammer in das Notauswurfloch drükken. Verwenden Sie hierzu aber
keinen spitzen Bleistift oder ähnliche Objekte, die im Loch abbrechen
und darin stekkenbleiben könnten.



USB 3.0

Die Datenüber­tragung ist bei
USB 3.0 viel
schneller als bei
USB 2.0, und USB

3.0 ist rückwärts
kompatibel mit
USB 2.0.

Deutsch

38

Systemübersicht: Ansicht von unten (Modelle A & B)

Abb. 6 - Ansicht von unten (Modelle A & B)

1. Akku

2. Komponentenfachabdekkung

3. Luftungsoffnung

4. Abdeckung des Festplattenschachts

5. Lautsprecher



CPU

Die CPU darf nicht vom Anwender repariert
werden. Jeglicher Zugriff auf die CPU führt
zum Verlust der Garantieansprüche.

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers
dürfen die Luftungsoffnung(en) nicht während
das Notebook in Betrieb ist verdeckt werden.

1

2

5

Modelle A

5

3

3

1

2

3

4

3

3

Modelle B

5

5

3

Deutsch

39

Windows 8.1 Systemsteuerung

Abb. 7

Kontextmenü

Verschieben Sie die Maus in
die linke untere Ecke des Bild­schirms, und klikken Sie mit der
rechten Maustaste auf die
Start-Taste darauf, um das
Menü aufzurufen.

Abb. 8 - Start-Bildschirm

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Klicken Sie mit der rechten Maustaste
auf die Start-Taste in der Desktop-App oder auf dem Start-Bildschirm (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Systemsteuerung,
Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte­Manager, Netzwerkverbindungen usw. Wählen Sie dann Systemsteuerung.

Deutsch

Windows 8.1 Start-Bildschirm und Desktop

Die Apps, Bedienfenster, Dienstprogramme und andere Software er­reichen Sie bei Windows über den Start-Bildschirm und/oder die
Windows Desktop-App. Der Desktop (der im Start-Bildschirm eine
App startet) wird geöffnet durch Anklicken des Desktop-Eintrags im

Start-Bildschirm (oder durch Drükken der Tastenkombination
Windows-Logo-Taste + D). Die Taskleiste wird am unteren

Rand des Desktop-Bildschirms angezeigt. Der Infobereich befindet
sich in der rechten unteren Ecke des Bildschirms. Klicken Sie auf den
Pfeil unten auf dem Start-Bildschirm, um auf die Apps zuzugreifen.

40

Apps und Kacheln

Klicken Sie auf den Pfeil unten auf dem
Start-Bildschirm, um auf die Apps zuzugreifen.

Der Start-Bildschirm enthält bereits eine Reihe von Apps, die mit
jeder weiteren Installation erweitert wird. Wenn auf dem Bild­schirm nicht ausreichend Platz ist, um alle Apps anzuzeigen, kön­nen Sie den Schieberegler am unteren Rand des Bildschirms
verwenden, um das Fenster entsprechend zu verschieben und die
gewünschten Apps sehen zu können.

Charms-Leiste

An der rechten Seite des Bildschirms wird die Charms-Leiste angezeigt. Die Charms-Leiste enthält die Menüs Suchen,
Teilen, Start, Geräte und Einstellungen. Um eines der Menüs aus der Charms-Leiste aufzurufen, bewegen Sie den Cursor

in die unteren rechten Ecken des Bildschirms und dann über den jeweiligen Eintrag in der Charms-Leiste, um diesen zu ak­tivieren (ein aktivierter Eintrag wird schwarz dargestellt) oder drücken Sie auf die Tastenkombination Windows-Logo-Taste

+ C.

Deutsch

Abb. 9 - Start-Bildschirm mit Charms-Leiste

41

Grafikfunktionen

Dieses System verfügt sowohl über eine integrierte GPU
von Intel (zum Energie sparen) und eine diskrete GPU von
NVIDIA (für die Leistung). Wenn der richtige Videotreiber

installiert ist, können Sie die Anzeigegeräte wechseln und
die Anzeigeoptionen konfigurieren.

NVIDIA® Optimus™-Technologie

Die NVIDIA® Optimus™-Technologie ist eine nahtlose
Technologie, mit der bei längerer Akkubetriebsdauer die
höchstmögliche Leistung des Grafiksystems erreicht wird,
ohne manuell die Einstellungen ändern zu müssen. Der Com­puter wechselt automatisch übergangslos zwischen der inte-

Deutsch

grierten UMA (Unified Memory Architecture) GPU (iGPU)
und der diskreten GPU (dGPU), wenn dieses von der ver­wendeten Anwendung erfordert wird.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung
und Anpassung.

3. Klicken Sie auf Bildschirmauflösung anpassen/Auflösung
anpassen.

Oder

4. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drucken) und dann die Option

Bildschirmauflösung wählen.

5. Wählen Sie aus dem Drop-down-Menü die Bildschirmauflösung .

6. Klicken Sie auf Erweiterte Einstellungen.

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Klicken Sie auf das Symbol (Steuerung für Intel® HD-Grafik)
auf dem Apps-Bildschirm.

Oder

2. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drucken) und dann aus dem Menü die

Option Grafikeigenschaften wählen.

Oder

3. Klicken Sie auf das Symbol im Infobereich auf der Desktop­Taskle iste und dann aus dem Menü die Option
Grafikeigenschaften wählen.

So öffnen Sie die NVIDIA Systemsteuerung:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im Kategorie
Darstellung und Anpassung.

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drucken) und dann aus dem Menü die

Option NVIDIA Systemsteuerung wählen.

42

Anzeigegeräte



Bildschirmauflösung für Apps (Windows 8.1)

Die Mindestauflösung für Apps ist 1024x768.
Damit alle Funktionen von Windows 8.1 unterstützt werden

(einschließlich Multitasking mit Snap), ist eine Mindestauflö­sung von 1366x768 erforderlich.

Abb. 10

+ P (Ändern der

Anzeigeeinstellungen)

Neben dem integrierten LCD-Monitor können Sie auch
einen externen VGA-Monitor/Flachbildschirm oder ein
Fernsehgerät (an die Schnittstelle für externen Monitor oder
an den HDMI-Ausgangsanschluss angeschlossen) als An­zeigegerät anschließen.

Wechseln der Anzeigegeräte mit der Windows-Logo-Taste und der Taste P

Wenn Sie gleichzeitig auf die Tasten und P (oder Fn +
F7) drücken, konnen Sie bei Windows schnell und einfach

die Anzeigeeinstellungen und -modi wechseln (was be­sonders praktisch ist, wenn Sie einen Projektor anschließen).

1. Schließen Sie das externe Anzeigegerät an die Schnittstelle für
externen Monitor oder an den HDMI-Ausgangsanschlussan an,
und schalten Sie es ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Wählen Sie mit den Cursor-Tasten (oder + P) eine geeignete
Konfiguration aus dem Menü aus, und bestätigen Sie die Auswahl
durch Drücken der Eingabetaste.

Deutsch

43

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Lautstärkeeinstellung im
Menü Einstellungen in der Charms-Bar (auf dem Start­Bildschirm) oder über das Lautsprecher-Symbol in der
Desktop-Taskleiste eingestellt werden.



Sound Blaster Cinema &

HDMI

Die Sound Blaster Cinema-Au­dioeffekte können nicht ver­wendet werden, wenn der
Klang über einen HDMI-An­schluss erzeugt wird.

Sie können die Audio-Einstellungen Ihres Computers über
die Windows-Systemeinstellungen bei Sound , über das

HD VDeck-Symbol auf dem Desktop oder über das VIA HD
Audio Deck-Bedienfenster konfigurieren.

Sound Blaster Cinema EQ

Mit der Anwendung Sound Blaster Cinema können Sie die
Audioeinstellungen nach Ihren Anforderungen konfigurie­ren, um eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Deutsch

44

Creative Software AutoUpdate

Starten Sie die Anwendung über das Shortcut auf dem Start­Bildschirm. Stellen Sie eine Verbindung zum Internet her,
klikken Sie auf Weiter, und folgen Sie den Anweisungen auf
dem Bildschirm, um die Software zu aktualisieren.

Anwendung Sound Blaster Cinema

Starten Sie das Sound Blaster Cinema-Bedienfenster aus
dem Infobereich der Taskleiste heraus (oder über das ent­sprechende Symbol auf dem Apps-Bildschirm). Klicken Sie
auf die Registerkarten, um in die entsprechenden Menüs des
Bedienfensters zu gelangen.

Abb. 11 - Sound Blaster Cinema

(Symbol im Infobereich der Taskleiste)

Energieoptionen

Abb. 12 - Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Com­puters. Sie können Strom sparen, indem Sie Energiesparpläne erstellen und im linken Menü können Sie die Optionen für
den Netzschalter, die Energiespartasten (Fn + F4) und Zuklappeinstellung (beim Schließen des Dekkels) und den An-

zeige- und Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Ener-
giesparpläne (Energiesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie
die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstell ungen ändern, und klicken Sie auf Er-
weiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Deutsch

45



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortge­schrittenen Kenntnisse
haben, folgen Sie für jeden
Treiber den Anweisungen
auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig
stellen). In vielen Fällen

ist es erforderlich, den
Computer nach der
Treiberinstallation neu zu
starten.

Alle Module (z. B. WLAN
oder Bluetooth) müssen
vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber
installiert haben, sollten
Sie die Funktion Windows
Update aktualisieren, um
immer die neuesten Si­cherheits-Updates usw. zu
erhalten (die Updates ent­halten die neuesten
Fehlerbehebungen von
Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der
Computer über den AC/DC-Adapter mit Strom ver­sorgt werden. Einige Treiber benötigen für den In­stallationsvorgang sehr viel Strom. Wenn der Akku
nicht mehr über genügend Strom verfügt, kann sich
das System während der Installation ausschalten,
was zu Systemfehlern führen kann (das ist kein Si­cherheitsproblem, und der Akku ist innerhalb von
einer Minute wieder aufladbar).

Abb. 13 - Installation der Treiber

Deutsch

Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro-
gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicher­weise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und
klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das
Treibermenü Optional aufzurufen.
Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späte­ren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und
navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint,
klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installa­tionsanweisungen.

Installieren Sie die Treiber in der in Abb. 13 angegebenen

46

3G-Modul

1



Ausrichtung der USIM-Karte

Die lesbare Seite der USIM-Karte
(die Seite, auf der sich die
Goldkontakte befinden) muss wie
abgebildet nach oben zeigen.

1

Wenn Ihr Modell das optionale 3G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu in­stallieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus (schieben Sie die Riegel in die unten
angezeigte Richtung, und ziehen Sie den Akku heraus).

2.

Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Deutsch

Abb. 14 - Herausnehmen des Akkus und einsetzen der USIM-Karte

47

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Die mit der PC-Kamera

Deutsch

aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige und/
oder Funktionstastenanzeige, ob der Computer im Flugzeugmodus ist (siehe Tabelle 2 auf

Seite 33). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder

ausschalten (siehe Tabelle 4 auf Seite 35).
Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera-

Modul einschalten (siehe Tabelle 4 auf Seite 35). Starten Sie die Kamera-Anwendung, um
das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 16GB (32bit) oder 20GB
(64bit) freien Speicher im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die
aufgenommenen Videodateien in eine m anderen Laufwerk als C: zu speichern, die
Dateigröße der Aufnahmedateien zu beschränken oder die Auflösung der Videos zu
verringern.

48

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des
Herstellers zwischenzeitlich geändert
oder aktualisiert werden. Detailinforma­tionen erhalten Sie bei Ihrem Service­zentrum.

Prozessor-Optionen

Modell A:

Intel® Core™ i7 Prozessor
i7-4900MQ (2,80GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4800MQ (2,7GHz), i7-4700MQ (2,4GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4600M (2,9GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i5 Prozessor
i5-4330M (2,80GHz), i5-4300M (2,60GHz),

i5-4200M (2,50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i3 Prozessor
i3-4100M (2,50GHz), i3-4000M (2,40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Modell B:

Intel® Core™ i7 Prozessor
i7-4702MQ (2,2GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

i7-4600M (2,9GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i5 Prozessor
i5-4330M (2,80GHz), i5-4300M (2,60GHz),

i5-4200M (2,50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Core™ i3 Prozessor

i3-4100M (2,50GHz), i3-4000M (2,40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Intel® Pentium® Prozessor
3550M (2,30GHz)

2MB L3 Cache, 22nm, DDR3L-1600MHz,
TDP 37W

Core Logic

Intel® HM86 Chipsatz

BIOS

AMI BIOS (48Mb SPI Flash-ROM)

Speicher

Zwei 204-Pin SODIMM-Sockel,
Unterstützung von DDR3L 1600MHz
Speicher

Speicher auf bis zu 16GB erweiterbar
(Die tatsächliche Speicherarbeitsfrequenz

hängt vom FSB des Prozessors ab.)

Deutsch

49

Speicher

Eine austauschbare SATA-2,5"-Festplatte/
SSD (7,5 mm Höhe)

(Werkseitige Option) Ein austauschbares
optisches Laufwerk (9,5 mm Höhe) (Super
Multi-Laufwerk/kombinierte
Laufwerk/Blu-Ray-Writer-Laufwerk)

(Werkseitige Option) Ein mSATA-SSD­Laufwerk

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher
Eingebautes Mikrofon
Sound Blaster

Deutsch

LCD

15,6" (39,62cm) HD / FHD

™

Cinema

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
(Werkseitige Option) TPM 1.2

Tastatur

"Win Key"-T astatur (mit Nummerntastatur) in
Normalgröße

Zeigegerät

Eingebautes Touchpad

Blu-Ray-

Videoadapter

Integrierte GPU von Intel® und Diskrete
GPU von NVIDIA®

Unterstützt die Optimus-Technologie von
NVIDIA®

Integrierte GPU von Intel®
Intel® HD Graphics 4600

Dynamische Frequenz (Intel Dynamic Video
Memory Technology für bis zu 1,7GB)

Kompatibel mit MS DirectX® 11

Modell A:

Diskrete GPU von NVIDIA®
NVIDIA® GeForce 750M
2GB GDDR3 Video-RAM On Board

Kompatibel mit MS DirectX® 11.1

Modell B:

Diskrete GPU von NVIDIA®
NVIDIA® GeForce 740M
2GB GDDR3 Video-RAM On Board

Kompatibel mit MS DirectX® 11.1

Schnittstellen

Ein USB 2.0-Anschluss
Zwei USB 3.0-Anschlüsse
Ein eSATA-Anschluss (kombinierter USB

3.0-Anschluss)
Ein HDMI-Ausgangsanschluss
Eine Schnittstelle für externen Monitor
Eine Kopfhörer und S/PDIF Ausgang

Kombibuchse
Eine Mikrofon-Eingangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Mini-Card-Steckplätze

Steckplatz 1 für Wireless-LAN-Modul o
Kombinierte Bluetooth und WLAN-Modul

(Werkseitige Option) Steckplatz 2 für 3G­Modul oder mSATA-SSD-Laufwerk

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC

50

Kommunikation

Gbit Ethernet-LAN eingebaut
1,0M HD PC-Kamera-Modul

(Werkseitige Option) 3G Mini-Card-Modul

WLAN/ Bluetooth Half Mini-Card Module:

(Werkseitige Option) Intel® Wireless-AC
7260 WLAN (802.11a/c) und Bluetooth 4.0

(Werkseitige Option) Intel® Wireless-N
7260 WLAN (802.11a/g/n) und Bluetooth

4.0

(Werkseitige Option) Intel® Wireless-N
7260 WLAN (802.11b/g/n) und Bluetooth

4.0

(Werkseitige Option) Wireless LAN
(802.11b/g/n) (andere Hersteller)

(Werkseitige Option) Wireless LAN
(802.11b/g/n) und Bluetooth 4.0 (andere
Hersteller)

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Modell A:

Smart Lithium-Ionen-Akkupack mit 6 Zellen,
48WH

(Werkseitige Option) Smart Lithium-Ionen-

Akkupack mit 6 Zellen, 62WH

AC/DC-Adapter für den gesamten
Spannungsbereich
AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19,5V, 6,15A (120W)

Modell B:

Smart Lithium-Ionen-Akkupack mit 4 Zellen,
44WH

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 4,74A (90W)

Abmessungen und Gewicht

Modell A:

376 (B) x 261 (T) x 29,9 (H) mm
2,3kg (mit

Akku)

optischem Laufwerk und 48WH-

Modell B:

376 (B) x 261 (T) x 24,9 (H) mm
2,25kg (mit

Akku)

optischem Laufwerk und 44WH-

Deutsch

51

Deutsch

52

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Novembre 2013

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

53

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de trans for-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-

teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,

abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous

ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran

LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la ch ale ur ou de la fu mée ap par ais sait so r­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électr iq ue externe,
périphériques et câbles (y compris les lignes téléphoniques).

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

54

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

55

Guide de démarrage rapide



Arrêt

Veuillez noter que vous devriez toujours
éteindre votre ordinateur en utilisant la
commande Arrêter dans Windows (voir ci­dessous). Cette précaution évite des pro­blèmes de disque dur ou de système.

Cliquez sur Périphériques dans la barre
des charmes (utilisez la combinaison de
touches T ouche Logo de Windows +
touche C pour accéder à la barre des
charmes) et sélectionnez Arrêter dans el
menu Marche/Arrêt.

Ou
Sélectionnez Arrêter ou se déconnecter

> Arrêter dans el menu contextuel (utilisez
la combinaison de touches Touche Logo
de Windows + touche X pour accéder

au menu contextuel).

Figure 1 - Ouvrir le cou-

vercle/LCD/ordinateur

avec un adaptateur AC/

DC branché

130°

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle cor-

rectement positionnée.

4. Connectez fermement les périphériques que

vous souhaitez utiliser avec votre ordinateur
(par ex. clavier et souris) à leurs ports respec­tifs.

5. Branchez l'adaptateur AC/DC à la prise d'entrée

sur la gauche de l’ordinateur, branchez

DC
ensuite le cordon secteur à une prise murale,
puis à l’adaptateur AC/DC.

6. D'une main, soulevez soigneusement le cou-

vercle/LCD pour obtenir un angle de vision
confortable (ne pas dépasser 130 degrés), de
l'autre main (comme illustré dans la Figure 1)
maintenez la base de l'ordinateur (Remarque :

Ne soulevez jamais l'ordinateur par le cou-

Français

vercle/LCD).

7. Pressez le bouton de mise en marche pour allu-

mer.

Logiciel système

Votre ordinateur peut être livré avec un logi­ciel système pré-installé. Si ce n’est pas le cas,
ou si vous re-configurez votre ordinateur pour
un système différent, vous constaterez que ce
manuel fait référence à Microsoft Windows

8.1.

56

Différences de modèles

Cette série d’ordinateurs portables inclut deux types de modèles dont les principales différences sont indiquées dans le tableau
ci-dessous.

Caractéristique Modèle A Modèle B

Adaptateur Vidéo

Mise en marche

GPU intégré Intel® (Intel® HD Graphics 4600)

et GPU discret NVIDIA

(NVIDIA® GeForce 750M)

Prennent en charge la technologie NVIDIA® Optimus

Adaptateur AC/DC pleine bande

Entrée AC: 100-240V, 50-60Hz

Sortie DC: 19,5V, 6,15A (120W)

Tableau 1 - Différences de modèles

GPU intégré Intel® (Intel® HD Graphics 4600)

et GPU discret NVIDIA

(NVIDIA® GeForce 740M)

Adaptateur AC/DC pleine bande

Entrée AC: 100-240V, 50-60Hz

Sortie DC: 19V, 4,74A (90W)

Français

57

Carte du système: Vue de face avec l’écran LCD ouvert



Utilisation des appareils

sans fil à bord d'un avion

L'utilisation de tout appareil
électronique de transmission
est généralement interdite à
bord d'un avion.

Vérifiez que les modules
WLAN & Bluetooth sont dé­sactivés si vous utilisez l'ordi­nateur à bord d'un avion en
mettant le système en Mode
Avion.

Figure 2 - Vue de face avec

l’écran LCD ouvert

1. Caméra PC

2. *Indicateur LED de caméra
PC

*Quand la caméra PC est en
cours d'utilisation le
Indicateur LED sera illuminé
en rouge.

3. Microphone

4. Écran LCD

5. Bouton d'alimentation

6. Indicateurs LED

7. Clavier

8. Pavé tactile (Touchpad) et
boutons

5

7

6

2

1

3

4

8



Sensibilité du Clickpad/

Touchpad

Les zones de bouton de
souris au bas du pavé me­surent environ 15mm à par­tir du bas du pavé, et les
boutons gauche et droit
sont divisés à peu près au
milieu comme illustré ci­dessous. Appuyez sur la
zone du bouton gauche
pour faire un clic gauche, et
sur la zone du bouton droit
pour faire un clic droit.

8
8

Français

58

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des infor ­mations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé
Vert

clignotant

Orange La batterie est en charge

Vert

Orange

clignotant

Vert

Vert

Le système est dans le mode de

Veille configuré

La batterie est complètement char-

gée

La batterie a atteint le niveau bas

critique

Le disque dur/périphérique optique est

en cours d'utilisation

Mode Avion activé (les modules

WLAN, 3G & Bluetooth sont désacti-

vés)

Tableau 2 - Indicateurs d’alimentation LED

Bleue

Bleue

Bleue

Verrouillage numérique (pavé numé-

rique) activé

Verrouillage majuscule activé

Verrouillage défilement activé

Tableau 3 - Indicateurs d’etat LED

Français

59

ad

eric

Touche Logo de Windows

Touche Menu/Application



Raccourci clavier du logo de Windows

Utilisez la combinaison de touches Tou c he L o go de Windows + touche D pour permuter entre l'écran
d'accueil et Bureau de Windows.

Raccourci clavier de Menu/Application

Lorsque l'application Bureau est en cours d'exécution vous pouvez utiliser la touche Menu/Application
du clavier pour afficher le menu contextuel comme par un clic droit de souris.

Touches Fonction

Touche Fn

Pavé
numérique

Verr Num &
ArrêtDét

Clavier

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Verr
Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer ins-

tantanément de mode opérationnel.

Français

60

Figure 3 - Clavier

Touches fonction

Les touches de fonctions (F1 - F11 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles (dans l'ap-
plication Bureau de Windows uniquement et pas dans l'écran d'accueil) quand le pilote de touches de raccourci (HotKey

Driver) est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn + Permutation veille

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Modifier la configuration de l'affichage (voir la

page 69)

Diminution/Augmentation

de la luminosité de l’écran

LCD

Fn +

Fn +

Fn +

Fn +

Fn +

Activer/Désactiver le

module caméra PC

Permutation du mode

Avion

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Basculer entre les centres de contrôle (Control Cen-

ter) (voir la page 62)

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance

Tableau 4 - Touches de fonctions & indicateurs visuels

Français

61

Control Center (Centre de contrôle)

Lorsque vous êtes dans l'application Bureau de Windows (pas dans l'écran d'accueil) appuyez sur la combinaison de touches

Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la barre des tâches pour activer/désactiver le
Control Center (Centre de contrôle).

quemment utilisées, et vous permet de rapidement d'activer/désactiver des modules.

Français

Le Control Center (Centre de contrôle) donne un accès rapide aux commandes fré-

Figure 4 - Control Center

Cliquez sur un bouton pour activer/désactiver l'un des modules (par exemple, Touchpad, Appareil photo). Cliquez sur Power
Conservation (Économie d'énergie) pour basculer entre les modes Performance (Performances), Balanced (Equilibré) ou
Energy Star. Cliquez sur les boutons (ou cliquez et maintenez simplement le bouton de la souris) pour ajuster le curseur de
Luminosité (Brightness)/Volume. Cliquez sur Display Switch (Permutation d’affichage)/Time Zone (Fuseau horaire)/Des­ktop Background (Fond d'écran du bureau) pour faire apparaître le panneau de configuration de W indows approprié. Cliquez
sur le bouton Veille pour mettre l'ordinateur en mode Veille prolongée ou Veille.

62

Power Status (État d'alimentation)

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Sleep (Veille)

Cliquez sur le bouton Veille pour faire apparaître les boutons
Veille Prolongée

boutons pour que l'ordinateur entre dans le mode d’économie
d'énergie appropr i é .

ou Veille , et cliquez sur l’un des

Brightness (Luminosité)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser le curseur pour ajuster la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9, ou utiliser la combinaison de touches Fn + F2 pour
éteindre le rétroéclairage LED (appuyez sur une touche pour
le rallumer). Notez que la luminosité de l'écran est également
affectée par le Mode d'alimentation choisi.

Volume

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser le curseur pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai­sons de touches Fn + F3 pour couper le volume.

Power Conservation (Économie d'énergie)

Ce système prend en charge les fonctionnalités de gestion
d’alimentation Energy S tar qui placent les ordinateurs (CPU,
disque dur, etc.) dans des modes veille à faible consommation
d'énergie après une période d'inactivité donnée. Cliquez sur le
bouton Performance (Performances), Balanced (Equilibré)
ou Energy Star.

Display Switch (Permutation d’affichage)

Cliquez sur le bouton Permutation d’affichage pour accé­der au menu (ou utilisez la combinaison de touches + P)
et sélectionnez le mode d'affichage joint approprié.

Time Zone (Fuseau horaire)

Cliquer sur le bouton Fuseau horaire permet d’accéder au
panneau de configuration de Date et heure de Windows.

Desktop Background (Fond d'écran du bureau)

Cliquer sur le bouton Fond d'écran du bureau vous permet­tra de changer l'image du fond d'écran du bureau.

Touchpad/caméra PC

Cliquez sur l’un de ces boutons pour permuter l’état d’ali­mentation du TouchPad ou du module caméra. Une icône
barrée apparaît au-dessus du coin supérieur gauche de l'icône

quand elle est désactivée. Notez que l'état de l'alimenta-

tion du module caméra est également affecté par le mode
d'alimentation choisi.

Français

63

Carte du système: Vues de face, gauche, droite & arrière

Figure 5

Vues de face, gauche,

droite & arrière

1. Indicateurs LED

2. Lecteur de carte multi­en-1

3. Prise d’entrée DC

4. Ventilation

5. Port moniteur externe

6. Prise réseau RJ-45

7. Port combiné eSATA et
USB 3.0

8. Prise de sortie HDMI

9. Ports USB 3.0

10. Prise d'entrée de
microphone

11. Prise combo de sortie
casque et S/PDIF

12. Port USB 2.0

13. Baie de périphérique
optique

14. Trou d’ejection
d’urgence

15. Fente de verrouillage de
sécurité

1

13

2

8

4

6

3

5

10

12

9

7

14

15

16

11

9



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que
rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Ejection d’urgence du disque

Si vous devez éjecter manuellement un disque (par ex. suite à une
coupure de courant) vous pouvez enfoncer l’extrémité d’un trombone
redressé dans le trou d’ejection d’urgence. N’utilisez pas la pointe d’un
crayon, ou tout autre objet similaire qui pourrait se casser et rester
coincé dans le trou.



USB 3.0

USB 3.0 transfère­ra des données
bien plus rapide­ment que l’USB

2.0, et il est compa­tible en amont avec
USB 2.0.

Face

Gauche

Arrière

Droit

Français

64

Carte du système: Vues de dessous (Modèles A & B)

Figure 6 - Vues de dessous (Modèles A & B)

1. Batterie

2. Couvercle de baie de composant

3. Ventilation

4. Baie de disque dur

5. Haut-parleurs

1

2

5

Modèle A

5

3

3

1

2

4

3

3

Modèle B

3

3

5

5



CPU

Veuillez ne pas essayer d’ouvrir ou de for­cer le processeur UC de votre ordinateur.
Le fait d'accéder au CPU de quelque ma­nière que ce soit risque de violer la garantie.

Surchauffe

Afin de ne pas causer une surchauffe de
votre ordinateur, verifiez que rien ne
bouche la (les) ventilation(s) quand le sys­teme est allumé.

3

Français

65

Panneau de Configuration de Windows 8.1

Figure 7

Menu

contextuel

Déplacez la souris vers le
coin inférieur gauche de
l'écran et faites un clic
droit sur le bouton Dé­marrer pour accéder au
menu.

Figure 8 - Écran d'accueil

Tout au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Faites un clic droit sur
le bouton Démarrer dans l'appli Bureau ou sur l'écran d'accueil (ou utilisez la combinaison de touches Touche Logo de
Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Panneau de configu-
ration, Programmes et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers,
Invite de commandes, Gestionnaire de périphériques et Connexions réseau, et plus encore et sélectionnez Panneau de Confi-
guration.

Français

Écran d'accueil & bureau de Windows 8.1

Les applications, les panneaux de contrôle, les utilitaires et les programmes
dans Windows sont accessibles depuis l'écran d'accueil et/ou l'application
Bureau de Windows. Le Bureau (qui fonctionne comme une application
dans l'écran d'accueil) est accessible en cliquant sur l'élément Bureau dans
l'écran d'accueil (ou en utilisant la combinaison de touches Touche Logo de
Windows + D). La barre des tâches est affichée au bas de l'écran du bu-
reau, et vous pouvez voir la zone de notification de la barre des tâches en bas
à droite de l'écran. Cliquez sur la flèche en bas de l'écran d'accueil pour ac­céder à Applications.

66

Applications et Vignettes

Cliquez sur la flèche en bas de
l'écran d'accueil pour accéder à Applications.

L'écran d'accueil contiendra un certain nombre d'applications, et bien
d'autres seront installées lorsque vous ajouterez des applications, etc.
T outes ces applications peuvent tenir sur un seul écran ainsi vous aurez
souvent besoin d'utiliser le curseur au bas de l'écran afin d'afficher
toutes les applications nécessaires.

Barre des charmes

Le côté droit de l'écran affiche la Barre des charmes. La Barre des charmes contient les menus Rechercher, Partager, Ac­cueil, Périphériques et Paramètres. Pour accéder à la Barre des charmes déplacez le curseur vers les coins supérieurs ou

inférieurs à droite de l'écran, puis passez la souris sur l'un des éléments de la Barre des charmes pour l'activer (la barre est
noire quand elle est active), ou utilisez la combinaison de touches Touche Logo de Windows + C.

Français

Figure 9 - Ecran d'accueil avec la Barre des charmes

67

Caractéristiques vidéo

Le système comporte à la fois un GPU intégré Intel (pour
l’économie d’énergie) et un GPU discr et NVIDIA (pour les
performances). Vous pouvez changer de périphérique d’affi­chage, et configurer les options d’affichage à partir du mo­ment où le pilote vidéo approprié est installé.

Technologie NVIDIA® Optimus™

La technologie NVIDIA® Optimus™ est une technologie
transparente conçue pour tirer les meilleures performances
du système graphique tout en permettant une durée de batte­rie plus longue, sans avoir à changer manuellement les para­mètres. L’ordinateur commute automatiquement et de façon
transparente entre l’UMA (Unified Memory Architecture)
GPU (iGPU) intégrée et le GPU (dGPU) discret lorsque c’est
requis par les applications en cours.

Français

Pour accéder au panneau de contrôle Affichage:

1. Allez au Panneau de Configuration.

2. Cliquez sur Affichage dan Apparence et personnalisation
(catégorie).

3. Cliquez sur Modifier la résolution de l’écran/Ajuster la
résolution.

OU

4. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau) et sélectionnez la Résolution d’écran.

5. Utilisez le menu déroulant pour sélectionner la résolution
d’écran.

6. Cliquez sur Paramètres avancés.

Pour accéder au Panneau de configuration des graphiques
HD Intel®:

1. Cliquez sur l’icône (Panneau de configuration des gra­phiques HD Intel®)

dans l'écran Applications.

OU

2. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau)

et sélectionnez Propriétés graphiques dans le menu.

OU

3. Cliquez sur l'icône dans la zone de notification de la barre
des tâches du bureau et

dans le menu.

sélectionnez Propriétés graphiques

Pour accéder au Panneau de configuration NVIDIA:

1. Allez au Panneau de Configuration.

2. Cliquez sur Panneau de c onfiguration NVIDIA dan Apparence
et personnalisation (catégorie).

OU

3. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau) et sélectionnez Panneau de configuration NVI DIA dans
le menu.

68

Périphériques d’affichage



Résolution de l'écran des applications (Windows 8.1)

La résolution minimale dans laquelle les applications s'exé­cuteront est 1024x768.

La résolution minimale requise pour prendre en charge
toutes les fonctionnalités de Windows 8.1 (y compris le mul­titâche avec ancrage) est 1366x768.

Figure 10

+ P (Modifiez la

configuration de l'af-

fichage)

En plus du LCD intégré, vous pouvez aussi utiliser un moni­teur VGA externe/écran plat ou TV (connecté au port moni­teur externe ou à la prise de sortie HDMI) comme
périphérique d'affichage.

Utilisez la combinaison de touches du
logo de Windows + P pour changer
d'affichage

Vous pouvez utiliser la combinaison de touches + P (ou
Fn + F7) pour changer rapidement de configuration d'affi-

chage et de mode (ce qui est particulièrement utile lors de la
connexion d'un projecteur) sous Windows.

1. Connectez votre écran externe au port moniteur externe ou à la
prise de sortie HDMI, et allumez-le.

2. Appuyez sur la combinaison de touches + P (ou Fn + F7).

3. Un menu d'écran apparaîtra.

4. Utilisez les touches du curseur (ou + P) pour sélectionner la
configuration appropriée dans le menu, et appuyez sur Entrée
pour confirmer la sélection.

Français

69

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être ré­glé à l'aide du réglage du volume dans le menu Para-
mètres dans la barre des Charmes (dans l'écran
d'accueil) ou au moyen de l'icône Haut-parleurs de la
barre des tâches du bureau.



Sound Blaster Cinema &

HDMI

A noter que les effets audio
Sound Blaster Cinema ne
s'appliquent pas à l'audio gé­néré via une connexion HDMI.

Vous pouvez configurer les options audio de votre ordinateur
à partir du panneau de configuration Son
à partir de l'icône HD VDeck sur le bureau ou le panneau de
configuration VIA HD Audio Deck.

dans Windows,

Sound Blaster Cinema EQ

Installez l'application Sound Blaster Cinema afin de pou­voir configurer les paramètres audio adéquats permettant
d’obtenir les meilleures performances de jeux, de musique et
de films.

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6.

Français

70

Creative Software AutoUpdate

Exécutez l'application à partir du raccourci sur l'écran d'ac­cueil et assurez-vous que vous êtes connecté à Internet, puis
cliquez sur Suivant et suivez les instructions à l'écran pour
mettre à jour le logiciel.

Application Sound Blaster Cinema

Exécutez le panneau de configuration Sound Blaster Cine­ma dans la zone de notification de la barre des tâches (ou à

partir de l'élément dans l'écran Applications). Cliquez sur
les onglets pour accéder aux menus du panneau de configu­ration.

Figure 11 - Sound Blaster Cinema

(Icône de zone de notification de la barre des tâches)

Options d’alimentation

Figure 12 - Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de
votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les op-
tions pour le bouton d'alimentation, bouton de veille (Fn + F4), couvercle de l'ordinateur (lorsqu'il est fermé), mode

Affichage et Veille (l'état d'économie d'énergie par défaut) dans le menu de gauche. Remarquez que le mode de gestion d'éco­nomie d'énergie peut avoir un impact sur les performances de l'ordinateur.

Cliquez pour sélectionner l'un des modes existants, ou cliquez sur Créer un mode de gestion d'alimentation dans le menu
gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez
sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Français

71



Directives générales pour

l'installation du pilote

D'une manière générale,
suivez les instructions par
défaut à l'écran pour chaque
pilote (par exemple Suivant
> Suivant > Terminer) à
moins que vous ne soyez un
utilisateur avancé. Dans la
plupart des cas, un redé­marrage est nécessaire
pour installer le pilote.

Assurez-vous que les mo­dules (par exemple WLAN
ou Bluetooth) sont allumés
avant d'installer le pilote cor­respondant.

Windows Update

Après avoir installé tous les
pilotes vérifiez que vous
avez activé Windows
Update afin d'obtenir toutes
les dernières mises à jour de
sécurité etc. (toutes les
mises à jour incluront les
derniers correctifs de Mi­crosoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous
que votre ordinateur est alimenté par l'adapta­teur CA/CC connecté à une source d'alimenta­tion. Certains pilotes consomment une quantité
importante d'énergie pendant la procédure
d'installation, et si la capacité restante de la bat­terie n'est pas suffisante cela peut provoquer
l'arrêt du système et entraîner des problèmes
de système (à noter qu'il n'y a pas ici de pro­blème de sécurité en cause, et la batterie sera
rechargeable en 1 minute).

Figure 13 - Installation du pilote

Français

72

Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires
nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura proba­blement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Option­nels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 13. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous
les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord l e désins­taller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jus­qu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez
sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Module 3G

1



Orientation de la carte USIM

Notez que le côté lisible de la
carte USIM (avec les contacts
dorés) doit être orienté vers le
haut comme illustré.

1

Si votre option d'achat comporte un module 3G optionnel, suivez les instructions ci-dessous pour installer la carte USIM
(qui vous sera fournie par votre fournisseur de service), et installez ensuite l'application.

Insérer la carte USIM

1. Eteignez l'ordinateur, retournez-le et retirez la batterie (faites glisser le loquet dans la direction indiquée en dessous et sortez la batte­rie).

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce qu'elle se clique en position, et remettez la batterie.

Français

Figure 14 - Retirer la batterie et insérer la carte USIM

73

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut
pas être détecté.

Les fichiers vidéo capturés depuis
la caméra PC prennent trop de
place sur le disque.

Français

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

et/ou l’indicateur de la touche de fonction pour voir si l'ordinateur est en Mode Avion (voir

le Tableau 2 à la page 59). Utilisez la combinaison de touches Fn + F11 pour activer ou

désactiver le Mode Avion (voir le Tableau 4 à la page 61).
Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module

(voir le Tableau 4 à la page 61). Exécutez l’application Caméra pour voir l'image de l'appareil
photo.

Notez que la capture de fichiers vidéo à haut e résolution nécess ite un esp ace subst antiel sur le
disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 16Go (32bit) ou 2 0Go (64bit)
d'espace libre sur la partition système du lecteur C:. Il vous est recommandé d'enregistrer le
fichier vidéo capturé dans un autre emplacement que le lecteur C:, limitez la taille du fichier de
la vidéo capturée ou réduisez la résolution vidéo.

74

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans
cette section sont correctes à l'heure de
la mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Options de processeurs

Modèle A:

Processeur Intel® Core i7

i7-4900MQ (2,80GHz)

Cache L3 8Mo, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4800MQ (2,7GHz), i7-4700MQ (2,4GHz)

Cache L3 6Mo, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4600M (2,9GHz)

Cache L3 4Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Core i5
i5-4330M (2,80GHz), i5-4300M (2,60GHz),

i5-4200M (2,50GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Core i3
i3-4100M (2,50GHz), i3-4000M (2,40GHz)

Cache L3 3Mo, 22nm, DDR3-1600MHz,
TDP 37W

Modèle B:

Processeur Intel® Core i7

i7-4702MQ (2,2GHz)

Cache L3 6Mo, 22nm, DDR3L-1600MHz,
TDP 47W

i7-4600M (2,9GHz)

Cache L3 4Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Core i5
i5-4330M (2,80GHz), i5-4300M (2,60GHz),

i5-4200M (2,50GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Core i3
i3-4100M (2,50GHz), i3-4000M (2,40GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Processeur Intel® Pentium®
3550M (2,30GHz)

Cache L3 2Mo, 22nm, DDR3L-1600MHz,
TDP 37W

Core logic

Chipset Intel® HM86

BIOS

AMI BIOS (SPI Flash ROM de 48Mb)

Mémoire

Deux emplacements SODIMM 204
broches, supportant la mémoire DDR3L

1600MHz

Mémoire extensible jusqu’à 16Go
(La fréquence réelle d’opération de la

mémoire dépend du FSB du processeur.)

Français

75

Stockage

Un disque dur SATA/lecteur SSD
échangeable de 2,5" 7.0mm (H)

(Option d’usine)

optique

lecteur Super Multi ou module de lecteur
combo Blu-Ray)

(Option d’usine) Un lecteur SSD mSATA

LCD

15,6" (39,62cm) HD / FHD

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés
Microphone intégré

Sound Blaster™ Cinema

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Français

Mot de Passe du BIOS
(Option d’usine) TPM 1.2

Clavier

Clavier "Win Key" pleine taille (avec pavé
numérique)

Dispositif de pointage

Touchpad intégré

Un module de lecteur

(9,5mm) échangeable (module de

Adaptateur vidéo

GPU intégré Intel® et GPU discret
NVIDIA

Prennent en charge la technologie
NVIDIA® Optimus

GPU intégré Intel®
Intel® HD Graphics 4600

Fréquence dynamique (Technologie de
mémoire vidéo dynamique d'Intel jusqu’à
1,7Go)

Compatible avec MS DirectX® 11

Modèle A:

GPU discret NVIDIA
NVIDIA® GeForce 750M

RAM Vidéo interne GDDR3 2Go
Compatible avec MS DirectX® 11.1

Modèle B:

GPU discret NVIDIA
NVIDIA® GeForce 740M

RAM Vidéo interne GDDR3 2Go
Compatible avec MS DirectX® 11.1

Interface

Un port USB 2.0
Deux ports USB 3.0
Un port eSATA (port USB 3.0 combiné)

Un port de Sortie HDMI

Un port moniteur externe
Une prise combo de sortie casque et S/

PDIF
Une prise d'entrée de microphone
Une prise réseau RJ-45
Une prise d’entrée en DC

Logements Mini-carte

Logement 1 pour module LAN sans fil o
module combo Bluetooth et LAN sans fil

(Option d’usine) Logement 2 pour module

3G ou lecteur SSD mSATA

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card) /RS MMC
SD (Secure Digital) /Mini SD /SDHC /SDXC

76

Communication

Gbit réseau Ethernet intégré
1,0M caméra PC HD
(Option d’usine) Module Mini-carte 3G

Modules Half Mini-carte LAN sans fil/
Bluetooth:

(Option d’usine) Bluetooth 4.0 et LAN
sans fil (802.11a/c) Intel® Wireless-AC
7260

(Option d’usine) Bluetooth 4.0 et LAN
sans fil (802.11a/g/n) Intel® Wireless-N
7260

(Option d’usine) Bluetooth 4.0 et LAN
sans fil (802.11b/g/n) Intel® Wireless-N
7260

(Option d’usine) LAN sans fil (802.11b/g/
n) (tiers)

(Option d’usine) Bluetooth 4.0 et LAN
sans fil (802.11b/g/n) (tiers)

Spécifications environnementales

Température

En fonction : 5°C- 35°C

Eteint : -20

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

°C - 60°C

Mise en marche

Modèle A:

Batterie Smart Lithium-Ion à 6 éléments,
48,WH

(Option d’usine) Batterie Smart Lithium­Ion à 6 éléments, 62WH

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19,5V, 6,15A (120W)

Modèle B:

Batterie Smart Lithium-Ion à 4 éléments,
44WH

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 4,74A (90W)

Dimensions physiques & poids

Modèle A:

376 (l) x 261 (p) x 29,9(h) mm
2,3kg (avec lecteur optique & batterie

48WH)

Modèle B:

376 (l) x 261 (p) x 24,9(h) mm
2,25kg (avec lecteur optique & batterie

44WH)

Français

77

Français

78

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Noviembre del 2013

Marcas registradas

Intel y Intel Core son marcas/marcas registradas de Intel Corporation.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Español

79

Instrucciones para el cuidado y funcio­namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para
evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de
calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido
en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos
magnéticos fuertes. Éstos pueden dificultar el correcto funciona­miento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo.
Recuerde guardar periódicamente sus datos, pues los datos pueden
perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la
garantía y exponerse usted y el ordenador a descarga eléctrica.
Deje que sea personal de reparación cualificado el que realice
las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o
pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instruc­ciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso
si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del orde­nador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su
uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en
este manual. No tire las baterías al fuego. Podrían explotar. Con­sulte los códigos locales para posibles instrucciones para desechos
especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada
(p. ej. doblada o retorcida). Incluso si el ordenador sigue funcio­nando con una batería dañada, puede provocar daños en el circuito
que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de
introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el
ordenador esté desconectado de cualquier fuente de alimentación
externa, periféricos y cables (incluyendo la línea telefónica).

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no
aplique limpiador directamente en el ordenador. No utilice limpia­dores volátiles (derivados del petróleo) o limpiadores abrasivos en
ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a
su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etique­tados eléctricamente en relieve, el logotipo está recubierto por un
adhesivo protector. Debido al desgaste y rotura normales, este
adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto
pueden formarse bordes afilados. Tenga cuidado al manipular el
ordenador en este caso y evite tocar el logotipo del LCD etiquetado
eléctricamente. Evite colocar cualquier elemento en la bolsa de
transporte que pueda rozar la parte superior del ordenador durante
el transporte Si ocurre un desgaste o rotura, contacte con el centro
de servicios.

80

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería
recargable. La batería es reciclable Terminada su vida útil,
según las leyes locales y estatales, puede ser ilegal
desecharla junto con los residuos ordinarios. Verifique con las
autoridades locales responsables de los desechos sólidos
cuáles son las opciones de eliminación y reciclado existentes
en su zona.

Peligro de explosión si la batería está mal colocada.
Sustitúyala con un tipo de batería igual o equivalente al
recomendado por el fabricante. Elimine la batería usada de
conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para bate­rías de polímero; además, donde corresponda, invalida la infor­mación sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo,
esto es parte del mecanismo de seguridad de la batería y o supone un
problema.

• Utilice los procedimientos de manejo apropiados cuando utilice
baterías de polímero. No utilice baterías de polímero en entornos
con temperatura ambiental alta y no guarde las baterías sin usar
durante mucho tiempo.

Español

81

Guía rápida para empezar



Apagar

Por favor, tenga en cuenta que debería siem­pre apagar el ordenador eligiendo la opción

Apagar en Windows (ver abajo). Esto le

ayudará a evitar problemas con el disco duro
o el sistema.

Haga clic en Configuración en la Barra
Charms (utilice la combinación Tecla de
Windows

+ tecla C para acceder a la

Barra Charms) y elige la opción Apagar des­de el menú Iniciar/Apagar.

O
Elige Apagar o cerrar

sesión > Apagar en

el menú contextual (utilice la combinación
Tecla de Windows

+ tecla X para acce-

der al menú contextual).

Figura 1 - Abrir la tapa/

LCD/ordenador con el

adaptador AC/DC enchu-

fado

130°

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Inserte la batería y asegúrese de que quede

bloqueada en su posición.

4. Conecte en los puertos correspondientes los

periféricos que desee utilizar con el ordenador (p.
ej. teclado y ratón).

5. Conecte el adaptador AC/DC al conector de

entrada DC que está del lado izquierdo del
ordenador, y luego conecte el cable de
alimentación AC en un eschufe y al adaptador.

6. Utilice una mano para levantar con cuidado la

tapa/LCD a un ángulo de visión cómodo (no
exceder 130 grados), mientras utiliza la otra
mano (como se muestra en la Figura 1) para
sostener la base del ordenador (Nota: Nunca
levante el ordenador por la tapa/LCD).

7. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un
software de sistema. Si no es el caso, o si desea

Español

reconfigurarlo con otro sistema, este manual se
refiere a Microsoft Windows 8.1.

82

Diferencias de modelos

Esta serie de portátil incluye dos ti pos de modelos distintos que principalmente se diferen cian según se indica en la si guiente
tabla.

Característica

Adaptador de vídeo

Alimentación

Modelo A Modelo B

GPU integrada de Intel® (Intel® HD Graphics

4600) y GPU discreta NVIDIA
(NVIDIA® GeForce 750M)

Soporta la Tecnología NVIDIA® Optimus

Adaptador de AC/DC autodetector de

corriente
Entrada AC: 100-240V, 50-60Hz
Salida DC: 19,5V, 6,15A (120W)

Tabla 1 - Diferencias de modelos

GPU integrada de Intel® (Intel® HD Graphics

4600) y GPU discreta NVIDIA
(NVIDIA® GeForce 740M)

Adaptador de AC/DC autodetector de corriente

Entrada AC: 100-240V, 50-60Hz

Salida DC: 19V, 4,74A (90W)

Español

83

Mapa del sistema: Vista frontal con panel LCD abierto



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos elec­trónicos portátiles a bordo
de un avión suele estar pro­hibido.

Asegúrese de que los
módulos WLAN y Bluetooth
estén apagados si utiliza el
equipo en un avión
ajustando el sistema al
Modo de avión.

Figura 2 - Vista frontal con

panel LCD abierto

1. Cámara PC

2. *LED de cámara PC

*Cuando la cámara PC esté
en uso, el LED se iluminará
en rojo.

3. Micrófono incorporado

4. Panel LCD

5. Botón de encendido

6. Indicadores LED

7. Teclado

8. T ouchp ad (almohadilla táctil)
y botones

5

7

6

2

1

3

4

8



Sensibilidad Clickpad/

Touchpad

Las zonas de los botones del
ratón de la parte inferior de la
plataforma mide unos 15mm
desde la parte inferior de ésta
y los botones izquierdo y de­recho están divididos por la
mitad como se ilustra a conti­nuación. Presione la zona del
botón izquierdo para clic iz­quierdo y la del botón dere­cho para hacer clic derecho.

8

Español

84

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa
información sobre el estado actual del ordenador.

Icono Color Descripción

Icono Color Descripción

Naranja

Verde El ordenador está encendido
Verde

parpadeante

Naranja La batería se está cargando

Verde

Naranja

parpadeante

Verde

Verde

Tabla 2 - Indicadores LED de encendido

El adaptador AC/DC está conec-

tado

El ordenador está en modo Sus-

pensión

La batería está completamente

cargada

La batería ha alcanzado el

estado crítico de poca energía

El disco duro/dispositivo óptico

está en uso

El Modo de avión está activado

(los módulos WLAN, 3G y Blue-

tooth están apagados)

Azul

Azul

Azul

Tabla 3 - Indicadores LED de estado

El teclado numérico (NumLk) está acti-

vado

El bloqueo de mayúsculas está acti-

vado

El bloqueo de desplazamiento está

activado

Español

85

Teclado

ad

Tecla de Windows

Tecla Menú/Aplicación



Acceso directo del teclado al logotipo Windows

Utilice la combinación Tecla de Windows + tecla D para cambiar entre la pantalla Inicio y el Escritorio
de Windows.

Acceso directo del teclado a Menú/Aplicación

Cuando la app Escritorio esté ejecutándose podrá usar la tecla Menú/Aplicación en el teclado para
mostrar el menú contextual como con un clic derecho del ratón.

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num &
BloqDespl

El teclado tiene un teclado numérico para una entrada fácil d e datos nu méricos. Al presionar Bloq Num el teclado numérico
se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al
instante.

Español

86

Figura 3 - Teclado

Teclas de función

Las teclas de función (F1 - F11 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además
de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles (sólo en la aplicación
Escritorio de Windows y no en la pantalla Inicio) cuando el controlador de teclas directas está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Fn +

Fn +

Fn + Conmutación mudo

Fn +

Fn +

Fn +

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación dormir

Reducción/aumento

volumen de sonido

Cambiar la configuración de pantalla (

Reducción/aumento bri-

llo LCD

página 95

Fn +

Fn +

Fn +

Fn +

ver la

)

Fn +

Activar/desactivar el

módulo cámara PC

Cambiar Modo de

avión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Cambiar Control Center (centro de control)

(

ver la página 88)

Control automático del

ventilador/potencia

completa

Español

Tabla 4 - Teclas de función & indicadores visuales

87

Control Center (Centro de control)

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de tareas
para activar o desactivar el Control Center (Centro de control) en la aplicación Escritorio de Windows (no en la pantalla
Inicio). El Control Center (Centro de control) ofrece un acceso rápido a los controles usados con más frecuencia y le permite
activar, y desactivar módulos rápidamente.

Español

Haga clic en cualquier botón para activar o desactivar cualquiera de los módulos (p.ej. Touchpad, Cámara). Haga clic en
Power Conservation (Ahorro de energía) para cambiar entre los modos Performance (Rendimiento), Balanced
(Equilibrado) o Energy Star. Haga clic en los botones (o simplemente haga clic y mantenga presionado el botón del ratón)
para ajustar el control deslizante del Brightness/Volume (Brillo/Volumen). Haga clic en Display Switch (Cambiar pantalla)/
Time Zone (Zona horaria)/Desktop Background (Fondo de pantalla) para abrir el panel de control de Windows adecuado.
Haga clic en el botón Suspensión para cambiar el equipo a los modos Hibernar o Suspender.

Figura 4 - Control Center

88

Power Status (Estado de energía)

El icono Estado de energía mostrará si la alimentación
actual viene dada por la batería o por el adaptador AC/DC
enchufado en una toma de corriente. La barra de estado de
energía muestra el estado actual de la carga de la batería.

Sleep (Suspender)

Haga clic en el botón Suspender para abrir los botones
Hibernar

botones para que el equipo entre en el modo de ahorro de
energía elegido.

o Suspender y haga clic en uno de esos

Brightness (Brillo)

El icono Brillo mostrará el nivel actual del brillo de la
pantalla. Puede usar el control deslizante para ajustar el brillo
de la pantalla o las combinaciones de teclas Fn + F8/F9 o
usar la combinación de teclas Fn + F2 para apagar la
retroiluminación LED (presione una tecla para volver
encenderla). Tenga en cuenta que Modo de energía también
puede afectar el brillo de la pantalla.

Volume (Volumen)

El icono Volumen mostrará el nivel actual del volumen.
También puede usar el control deslizante para ajustar el
volumen o las combinaciones de teclas Fn + F5/F6 o la
combinación de teclas Fn + F3 para silenciar el volumen.

Power Conservation (Ahorro de energía)

Este sistema soporta las características de administración de
energía Energy Star que hace que los equipos (CPU, disco
duro, etc.) entren en modos de ahorro de energía y suspensión
tras el período de tiempo de inactividad designado. Haga clic
en el botón Performance (Rendimiento), Balanced
(Equilibrado) o Energy Star.

Display Switch (Cambiar pantalla)

Haga clic en el botón Cambiar pantalla para acceder al
menú (o utilice la combinación de teclas + P) y
seleccione el modo de pantalla apropiado.

Time Zone (Zona horaria)

Si hace clic en el botón Zona horaria accederá al panel de
control Fecha y hora de Windows.

Desktop Background (Fondo de pantalla)

Si hace clic en el botón Fondo de pantalla podrá cambiar la
imagen del fondo del escritorio.

Touchpad/cámara PC

Haga clic en cualquiera de estos botones para cambiar el estado
de energía del Touchpad o del módulo cámara. Aparecerá una
cruz en la esquina superior izquierda del icono
apagado. Tenga en cuenta que el estado de energía del módulo
cámara también queda afectado por el Modo de energía
seleccionado.

cuando esté

Español

89

Mapa del sistema: Vistas frontal, izquierda, derecha e posterior

Figura 5

Vistas frontal, izquierda,

derecha e posterior

1. Indicadores LED

2. Lector de tarjetas multi­en-1

3. Conector de entrada DC

4. Rejilla

5. Puerto para monitor
externo

6. Conector LAN RJ-45

7. Puerto combinado
eSATA/USB 3.0

8. Puerto de salida de HDMI

9. Puertos USB 3.0

10. Conector de entrada para
micrófono

11. Conector combo de
salida para auriculares y
S/PDIF

12. Puerto USB 2.0

13. Bahía de dispositivo
óptico

14. Orificio de expulsión de
emergencia

15. Ranura del cierre de
seguridad

16. Batería

1

13

2

8

4

6

3

10

12

9

7

14

15

16

11

9

Parte frontal

Lateral izquierdo

Parte posterior

Lateral derecho



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada
bloquea la(s) rejilla(s) con el equipo encendido.

Expulsión de emergencia del disco

Si necesita expulsar un disco manualmente (p. ej. por un corte de
corriente inesperado) puede introducir la punta de un clip en el orificio
de expulsión de emergencia. No utilice la punta de un lápiz u otros
objetos que puedan romperse y quedar atrapados en el or ificio.



USB 3.0

USB 3.0 transfiere los
datos mucho más rá­pido que USB 2.0 y
es compatible con su
antecesor USB 2.0.

5

Español

90

Mapa del sistema: Vistas inferior (Modelos A & B)

1

2

5

Modelo A

5

3

3

1

2

4

3

3

Modelo B

3

3

5

5

Figura 6 - Vistas inferior (Modelos A & B)

1. Batería

2. Tapa de la bahía componente

3. Rejilla

4. Bahía HDD

5. Altavoces incorporados



CPU

El usuario no debe manipular la CPU.
El acceso a la CPU de cualquier modo
puede anular su garantía.

Recalentamiento

Para evitar que su ordenador se reca­liente compruebe que nada bloquea
la(s) rejilla(s) con el equipo encendido.

3

Español

91

Panel de Control de Windows 8.1

Figura 7

Menú contextual

Mueva el ratón a la esquina
inferior izquierda de la pan­talla y haga clic con el botón
derecho en el botón Inicio
para acceder al menú.

Figura 8 - Pantalla Inicio

A lo largo de este manual verá una instrucción para abrir el Panel de Control. Haga clic con el botón derecho en el botón
Inicio en la app del Escritorio o en la pantalla Inicio (o utilice la combinación Tecla de Windows + tecla X) para abrir

un menú contextual avanzado con características útiles como Panel de control, Programas y características, Opciones de
energía, Administrador de tareas, Buscar, Explorador de archivos, Símbolo del sistema, Administrador de dispositivos,
Conexiones de red, etc y seleccionar Panel de Control.

Pantalla Inicio y escritorio de Windows

8.1

A las apps, paneles de control, utilidades y programas en Windows se
accede desde la pantalla Inicio y/o desde la app Escritorio de

Español

Windows. Al Escritorio (que se ejecuta como una app dentro de la
pantalla Inicio) se puede acceder haciendo clic en Escritorio en el menú
Inicio (o usando la combinación Tecla de Windows + tecla D). La
barra de tareas aparecerá en la parte inferior de la pantalla del escritorio
y verá el área de notificación de la barra de tareas en la parte inferior
derecha de la pantalla. Haga clic en la flecha en la parte inferior de la
pantalla Inicio para acceder a Aplicaciones.

92

Apps y Mosaicos

Haga clic en la flecha en la parte inferior de
la pantalla Inicio para acceder a Aplicaciones.

La pantalla Inicio contendrá varias apps y muchas más se instalarán
conforme añada más aplicaciones, etc. No todas estas apps caben en una
pantalla, por lo que a menudo deberá usar el control deslizante de la parte
inferior de la pantalla para ver todas las apps necesarias.

Barra Charms

El lado derecho de la pantalla muestra la barra Charms. La barra Charms contiene los menús Buscar, Compartir, Inicio,
Dispositivos y Configuración. Para acceder a la barra Charms, mueva el cursor hacia la esquina superior o inferior derecha

de la pantalla y luego mueva uno de los elementos hacia la barra Charms para activarla (la barra estará en negro cuando esté
activa) o utilice la combinación Tecla de Windows + tecla C.

Español

Figura 9 - Pantalla Inicio con la barra Charms

93

Parámetros de vídeo

El sistema incluye una GPU integrada de Intel (para el
ahorro de energía) y una GPU discreta NVIDIA (para
mayor rendimiento). Puede cambiar entre los dispositivos de
pantalla y configurar las opciones de pantalla siempre que
tenga instalado el controlador de vídeo apropiado.

Tecnología NVIDIA® Optimus™

La tecnología NVIDIA® Optimus™ es una tecnología sin
interrupciones diseñada para obtener el mejor rendimiento
del sistema de gráficos permitiendo una mayor duración de
la batería, sin tener que cambiar la configuración
manualmente. El ordenador cambiará automáticamente y sin
interrupción entre la UMA (Unified Memory Architecture)
integrada, la GPU (iGPU) y la GPU (dGPU) discreta cuando
la aplicación en uso lo requiera.

Para acceder al panel de control Pantalla:

1. Vaya al Panel de Control.

2. Haga clic en Pantalla (icono) - en Apariencia y
personalización (categoría).

3. Haga clic en Ajustar resolución de pantalla/Ajustar

Español

resolución.

O

4. Haga clic con el botón derecho en el escritorio (utilice la

combinación Tecla de Windows + tecla D para acceder al
escritorio) y seleccione Resolución de pantalla.

5. Utilice el cuadro desplegable para seleccionar la resolución de la
pantalla.

6. Haga clic en Configuración avanzada.

Para acceder al Panel de control de gráficos HD Intel®:

1. Haga clic en el icono (Panel de control de gráficos HD Intel®)
en la pantalla Apps.

O

2. Haga clic con el botón derecho en el escritorio (utilice la
combinación Tecla de Windows + tecla D para acceder al
escritorio) y seleccione Propiedades de gráficos en el menú.

O

3. Haga clic en el icono en el área de notificación de la barra
de tareas del escritorio y seleccione Propiedades de gráficos
en el menú.

Para acceder al Panel de control de NVIDIA:

1. Vaya al Panel de Control.

2. Haga clic en Panel de control de NVIDIA (icono) - en
Apariencia y personalización (categoría).

O

3. Haga clic con el botón derecho en el escritorio (utilice la
combinación Tecla de Windows + tecla D para acceder al
escritorio) y seleccione Panel de control de NVIDIA en el
menú.

94

Dispositivos y opciones de pantalla



Resolución de pantalla para Apps (Windows 8.1)

La resolución mínima en la que las apps se ejecutarán es de
1024x768.

La resolución mínima necesaria para soportar todas las
características de Windows 8.1 (incluyendo multitarea con
snap) es de 1366x768.

Figura 10

+ P (Cambiar la

configuración de

pantalla)

Además del LCD incorporado, también puede utilizar un
monitor VGA/pantalla plana o TV (conectado al puerto para
monitor externo o al puerto de salida de HDMI) como
dispositivo de pantalla.

Usar la combinación de teclas del logoti­po Windows + P para cambiar entre
pantallas

Puede usar la combinación de teclas + P (o Fn + F7) para
cambiar rápidamente la configuración de pantalla y los
modos (esto resulta especialmente útil cuando se coloca un
proyector) en Windows.

1. Conecte una pantalla externa al puerto para monitor externo o
puerto de salida de HDMI y enciéndala.

2. Pulse la combinación de teclas + P (o Fn + F7).

3. Aparecerá un menú en pantalla.

4. Utilice las teclas del cursor (o + P) para seleccionar la
configuración apropiada en el menú y presione Entrar para
confirmar la selección.

Español

95

Características de audio



Ajuste del volumen del sonido (Windows)

El nivel del volumen del sonido también se ajusta utilizando
el control del volumen en

el menú Configuración en la

barra Charms

(en la pantalla Inicio) o con el icono Alta-

voces en la barra de tareas del escritorio.



Sound Blaster Cinema &

HDMI

Tenga en cuenta que los efec­tos de audio

Sound Blaster

Cinema

no se aplican al au­dio generado a través de una
conexión HDMI.

Puede configurar las opciones de audio en su ordenador
desde el panel de control de Sonido en Windows, desde el
icono HD VDeck en el escritorio o en el panel de control de
VIA HD Audio Deck.

El volumen puede ajustarse con la combinación de teclas Fn
+ F5/F6.

Español

96

Sound Blaster Cinema EQ

Instale la aplicación Sound Blaster Cinema para poder
ajustar la configuración de audio según sus necesidades para
obtener el mejor rendimiento en juegos, música y películas.

Auto actualización de Creative Software

Ejecute la aplicación desde el acceso directo en la pantalla
Inicio y asegúrese de estar conectado a Internet, luego haga
clic en Siguiente y siga las instrucciones en pantalla para
actualizar el software.

Aplicación Sound Blaster Cinema

Ejecute el panel de control de Sound Blaster Cinema desde
el área de notificación de la barra de tareas (o desde el
elemento en la pantalla Apps). Haga clic en las fichas para
acceder a cualquiera de los menús del panel de control.

Figura 11 - Sound Blaster Cinema

(Icono del área de notificación de la barra de tareas)
