Clevo W950KU, W950KL Concise User's Guide

Contents

Inhalt

Sommaire

Contenidos

Sommario

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

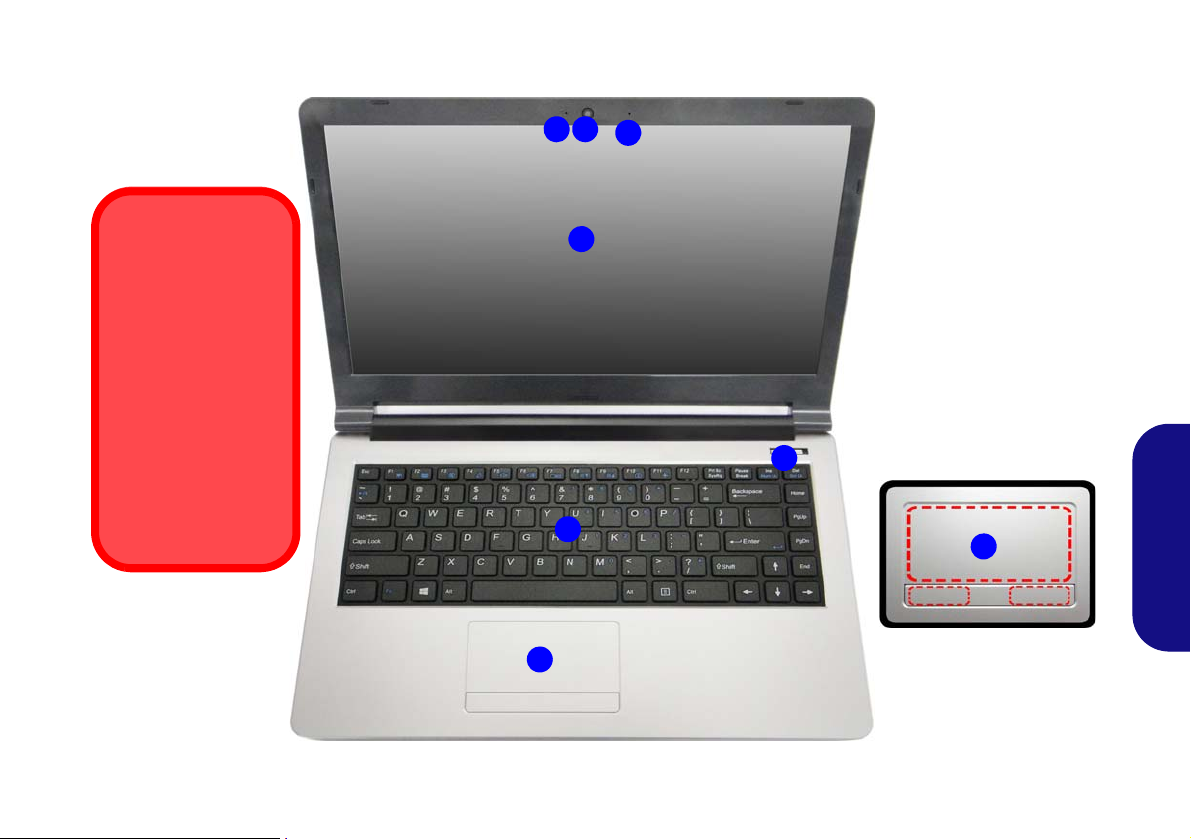

System Map: Front View with LCD Panel Open .................... .........5

LED Indicators ..................................................................................6

Keyboard ...........................................................................................7

Control Center ......... ............................. ............................. ................9

System Map: Front, Left, Right, Rear & Bottom Views ................11

Windows 8.1 Touch Screen Controls/Gestures ..............................12

Touch Keyboard ..............................................................................14

Windows 8.1 Control Panel ............................................................15

Windows 8.1 Start Screen & Desktop ............................................15

Apps & Tiles ...................................................................................16

Charms Bar ............................. ........................................................16

........................... .... ....... ....... .... ....... .... ....... ...... ..... ....... .... ....... .... .....16

Video Features ................................................................................17

Power Options .................................... ............................. ................18

Driver Installation .................................................................. .........19

Troubleshooting ..............................................................................20

Specifications ............... ................................. .................................. 21

Über das Ausführliche Benutzerhandbuch .....................................23

Schnellstart ................... ............... .................. .................. ................26

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm
27

LED-Anzeigen ............... ................................................... ..............28

Tastatur ................... ......................... ........................ ........................29

Funktionstasten ................................................................................30

Control Center (Steuerzentrum) .................................................... ..31

Systemübersicht: Ansicht von vorne, links, rechts, hinten und unten .
33

Touchscreen-Steuerung/Gesten bei Windows 8.1 ..........................34

Touch-Tastatur ................................................................................36

Windows 8.1 Systemsteuerung .......................................................37

Windows 8.1 Start-Bildschirm und Desktop ...................................37

Apps und Kacheln ...........................................................................38

Charms-Leiste .................................................................................38

Grafikfunktionen ................................................. ............................39

Energieoptionen ..............................................................................40

Installation der Treiber ....................................................................41

Fehlerbehebung ...............................................................................42

Technische Daten .....................................43

A propos de ce Guide Utilisateur Concis ........................................45

Guide de démarrage rapide .............................................................48

Carte du système: Vue de face avec l’écran LCD ouvert ... ...........49

Indicateurs LED ....................... ............................. ..........................50

Clavier ...................... .................................................... ...................51

Touches fonction .... ............................. ............................. ...............52

Control Center (Centre de contrôle) .......................... ......................53

Carte du système: Vues de face, gauche, droite, arrière & dessous 55

Commandes d'écran tactile/Gestes Windows 8.1 ............................56

Clavier tactile ..................................................................................58

Panneau de Configuration de Windows 8.1 ....................................59

Écran d'accueil & bureau de Windows 8.1 .....................................59

Applications et Vignettes ............................... ............................. ....60

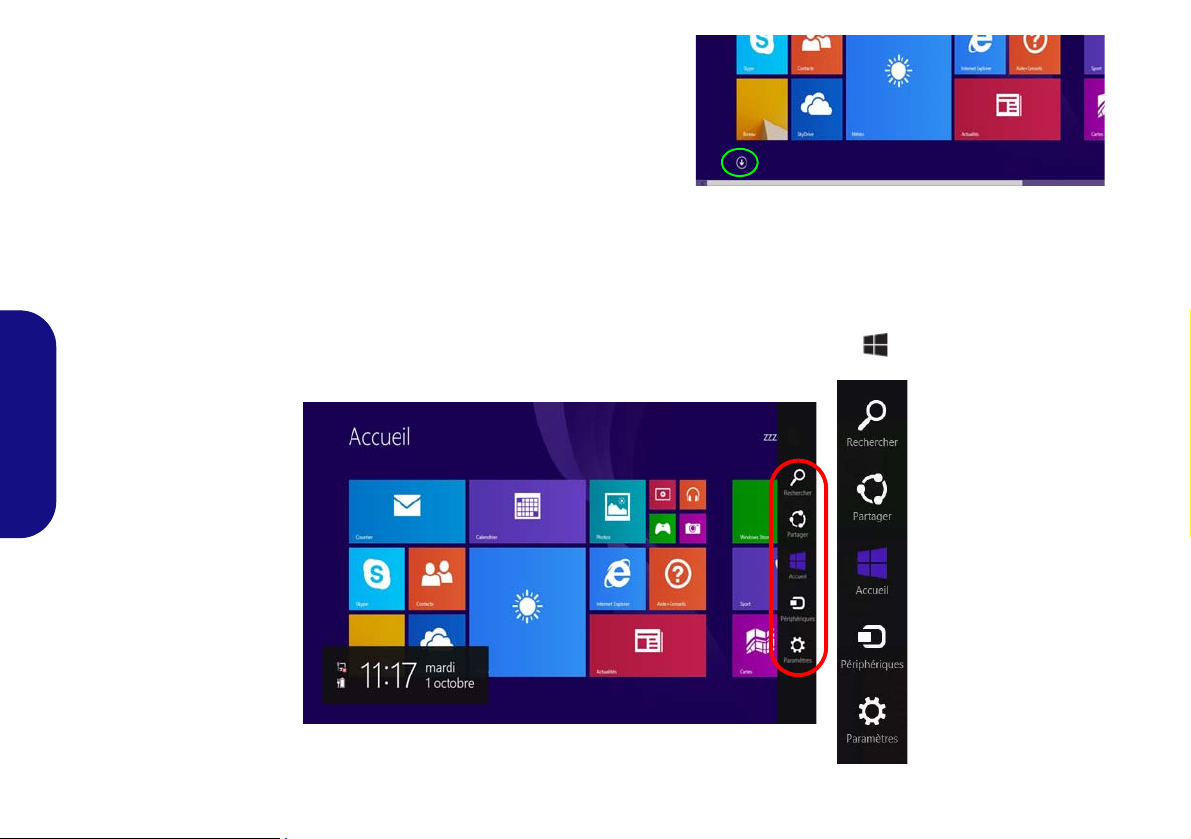

Barre des charmes ........................... ................................................60

Caractéristiques vidéo .....................................................................61

Options d’alimentation ........... ............................. ............................ 62

Installation du pilote ........................................................................63

Dépannage ....................... ................................. ...............................64

Spécifications ........................................ 65

Acerca de esta Guía del Usuario Concisa .......................................67

Guía rápida para empezar ...............................................................70

Mapa del sistema: Vista frontal con panel LCD abierto .................71

Indicadores LED ...................................................................... .......72

Teclado ....................... ............. ................ ............... ................ .........73

Control Center (Centro de control) .... ............................... ..............75

Mapa del sistema: Vistas frontal, izquierda, derecha, posterior e infe-

rior ....................... ........................... .......................... ....................... 77

Controles/gestos de pantalla táctil en Windows 8.1 .......................78

Teclado táctil ...................................................................................80

Panel de Control de Windows 8.1 ...................................................81

Pantalla Inicio y escritorio de Windows 8.1 ...................................81

Apps y Mosaicos .............................................................................82

Barra Charms ................................... ............................. ..................82

Parámetros de vídeo .............. ..........................................................83

Opciones de energía ................................................................. .......84

Instalación de controladores ...........................................................85

Solución de problemas .......... ............................. .............................86

Especificaciones ...................................... 87

Informazioni su questa guida rapida ................................. ..............89

Guida di avvio rapido ......................................................................92

Descrizione del sistema: Vista anteriore con pannello LCD aperto 93

Indicatori LED ................................................................................94

Tastiera ................ ................ ............. ............... ................ ............. ...95

Tasti funzione ..................................................................................96

Control Center (Centro di controllo) ............... ... .............................97

Descrizione del sistema: Vista anteriore, sinistra, destra, posteriore e

inferiore ...................... ........................ ......................... ....................99

Controlli e movimenti delle dita sul touch screen di Windows 8.1 ....

100

Tastiera touch ................................................................................102

Pannello di controllo di Windows 8.1 ...........................................103

..................................Schermata Start e Desktop di Windows 8.1 103

App & Titoli ..................................................................................104

Charms Bar ....................................................................................104

Funzioni video . ............................. ............................. ... .................105

Opzioni risparmio energia ........ ............................. .. ......................106

Installazione driver ...... ....................................................... ...........107

Risoluzione dei problemi ..............................108

Specifiche tecniche ...................................109

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

© November 2013

Trademarks

AMD® is a registered trademark of Advanced Micro Devices, Inc.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fo l­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables (including
telephone lines). It is advisable to also remove your battery in
order to prevent accidentally turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery a ccording to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup

127 ﾟ



Shut Down

Note that you should always shut your computer down by
choosing the Shut down command in Windows (see be-
low). This will help prevent hard disk or system problems.

Click Settings in the Charms Bar (use the Windows
Logo Key + C key combination to access the
Charms Bar) and choose Shut down from the Power
menu.

Or

Choose Shut do wn or sign out > Shut down from the
context menu (use the Windows Logo Key + X key
combination to access the context menu).

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the computer

(e.g. keyboard and mouse) to their ports.

4. Attach the AC/DC adapter to the DC-In jack on the left of the

computer, then plug the AC power cord into an outlet, and connect
the AC power cord to the AC/DC adapter (make sure you use the

English

adapter when first setting up the computer, as to safeguard the

computer during shipping the battery will be locked to not power the
system until first connected to the AC/DC adapter).

5. Use one hand to raise the

not exceed 127 degrees)

Figure 1) to support the base of the computer (Note: Never lift the

computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software pre­installed. Where this is not the case, or where you are re-con­figuring your computer for a different system, you will find
this manual refers to Microsoft Windows 8.1.

Model Differences

This notebook series includes different models that vary
slightly in design style, color and general appearance. Design
II computers feature a Multi Touch screen. Note that
though your computer may look slightly different from that
pictured throughout this documentation, all ports, jacks, indi­cators, specifications and general functions are the same for
all the design styles.

4

lid/LCD to a comfortable viewing angle

;

use the other hand (as illustrated in

(do

System Map: Front View with LCD Panel Open

Note that the Touchpad
and Buttons valid oper­ational area is that indi­cated within the red
dotted lines above.

Figure 2

Front View with LCD

Panel Open

1. PC Camera

2. *PC Camera LED

*When the PC camera is
in use, the LED will be
illuminated in red.

3. Built-In Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons

5

7

6

2 1

3

7

4



Wireless Device

Operation Aboard

Aircraft

The use of any por­table electronic
transmission devic­es aboard aircraft is
usually prohibited.

Make sure the
WLAN & Bluetooth
module(s) are OFF
if you are using the
computer aboard
aircraft by putting
the system in to Air­plane Mode.

English

5

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

6

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green The Hard Disk/Optical Device is in use

Green

Airplane Mode is ON (the WLAN & Bluetooth Modules are OFF)

Table 1 - LED Indicators

Keyboard

ad

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Fn + Num Lk turns on/off the numeric key­pad. It also features function keys to allow you to change operational features instantly.

Figure 3 - Keyboard

English

7

Function Keys & Visual Indicators

The function keys (F1 - F11 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available (in the Windows Desktop application only and
not in the Start Screen) when the hot key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

English

Fn + Touchpad Toggle Fn + Airplane Mode Toggle

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Sleep Toggle

Volume Decrease/

Increase

Change Display Configuration (see page 18)

Brightness Decrease/

Increase

Fn +

Fn +

Fn +

Fn + Control Center Toggle (see page 9)

Fn +

Fn +

PC Camera Power

Number Lock Toggle

Scroll Lock Toggle

Caps Lock Toggle

T oggle Bat tery Charging

Fan Automatic Control/

Full Power

Table 2 - Function Keys & Visual Indicators

Toggle

On/Off

8

Control Center

When in the Windows Desktop application ( not in the Start Screen), press the Fn + Esc key combination, or double­click the icon in the notification area of the taskbar to toggle the Control Center on/off. The Control Center gives
quick access to frequently used controls, and enables you to quickly turn modules on/off.

English

Figure 4 - Control Center

Click on any button to turn any of the modules (e.g. TouchPad, Camera) on/off. Click on Power Conservation to switch
between Performance, Balanced or Energy Star modes. Click on the buttons (or just click and hold the mouse button)
to adjust the slider for Brightness/Volume. Click on Display Switch/Time Zone/ Desktop Background to bring up
the appropriate Windows control panel. Click on the Sleep button to put the computer into Hibernate or Sleep modes.

9

Power Status

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen bright-

English

ness level. You can use the slider to adjust the screen
brightness or the Fn + F8/F9 key combinations, or use the
Fn + F2 key combination to turn off the LED backlight
(press any key to turn it on again). Note that screen bright­ness is also effected by the Power Mode selected.

Sleep

Click the Sleep button to bring up the Hibernate or
Sleep buttons, and click either button to have the

computer enter the appropriate power-saving mode.

Display Switch

Click the Display Switch button to access the menu (or
use the + P key combination) and select the appropri­ate display mode.

Time Zone

Clicking the Time Zone button will access the Date and
Time Windows control panel.

Volume

The Volume icon will show the current volume level. You
can use the slider to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Power Conservation

This system supports Energy Star power management
features that place computers (CPU, hard drive, etc.) into
a low-power sleep mode after a designated period of inac­tivity. Click either the Performance, Balanced or Ener-
gy Star button.

10

Desktop Background

Clicking the Desktop Background button will allow you
to change the desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or
camera module’s power status. A crossed out icon will ap­pear over the top left of the icon when it is off
that the power status of the camera is also effected by the
Power Mode selected.

. Note

System Map: Front, Left, Right, Rear & Bottom Views

1

Front

14

6

Bottom

15

Figure 5

Front, Left, Right, Rear & Bottom Views

1. LED Indicators

2. Multi-in-1 Card Reader

3. DC-In Jack

4. RJ-45 LAN Jack

5. External Monitor Port

6. Vent

7. HDMI-Out Port

8. USB 3.0 Ports

9. Microphone-In Jack

10. Headphone-Out Jack

11. USB 2.0 Port

12. Optical Device Drive Bay

13. Emergency Eject Hole

14. Security Lock Slot

15. Speakers

2

8

4

6

3

Left

Right

5

Rear

10

11

7



Battery Charging

Toggle

You can toggle
battery charging
on/off by using the
Fn + key com­bination.

6

6

13



Bottom Cover Removal Warning

Do not remove any cover(s) and/or
screw(s) for the purposes of device up­grade as this may violate the terms of
your warranty.

If you need to replace/remove the hard
disk/RAM/optical device etc., for any
reason, please contact your distributor/
supplier for further information.

9

12

15

8

English

11

Windows 8.1 Touch Screen Controls/Gestures

Design II computers incorporate a Touch Screen and this can be used to navigate through he interface in much the same
way as a mouse, touchpad and keyboard. The following gestures are useful when navigating the Windows 8.1 interface.

• Swipe from the right (Access the Charms Bar) - Pull your finger from the right side of the screen (in the black

area) to the left a little bit to bring up the Charms Bar.

English

Figure 6 - Swipe from Right & Left

• Swipe from the left (Switch apps) - If multiple apps are running you can slide your finger from the left side of the

screen (in the black area) to the right to switch between apps.

• Swipe slowly from the left (Snap apps) - Perform the same action above more slowly, to drag one app out and dis-

play it side-by-side with the app that was already on your screen.

• Swipe from left and back (Display running apps) - Slide your finger from the left and quickly drag it back

towards the right to display a list of apps that are currently running. Tap any app to switch to it.

• Pull down from the top (Close app) - Close any running app by starting at the top area of the screen and quickly

pulling your finger about halfway down the screen.

12

• Swipe down/up (Customize menu) - Swiping the finger a little bit down from the top, or up from the bottom of the

Start screen will bring up the menu with the Customize icon. Tap the Customize icon and then select the app

tiles, and slide them to any selected position to rearrange them.

Figure 7 - Swipe Up and Tap, Hold & Release (Desktop Right-Click)

• Swipe down on an item (Select/right-click) - Swipe down on any tile in the Start screen to select it and bring up

additional options.

• Tap, Hold & Release (Desktop right-click) - Tap the Desktop, hold until a square icon appears, and then release

to access the right click menu.

English

13

Touch Keyboard

Touch Keyboard Desktop App taskbar Icon

Select Keyboard or Writing Pad Input

Click Help

(Design II only)
If you need to type on screen then the Touch Keyboard
will pop up when required (e.g. when you need to type in
an internet URL address in Internet Explorer). When the
Touch Keyboard is displayed you have several display/in­put options and these can be accessed from the icon

English

To access the Touch Keyboard from the Desktop App
click/tap the keyboard icon in the taskbar .

at the bottom right of the keyboard.

The Touch Keyboard allows you to input text without the
use of an actual keyboard, and you can use writing pad to
write (continuously or one character at a time) or Touch
Keyboard to input text. Use the Help menu for further in­formation.

Figure 8 - Touch Keyboard

14

Figure 9 - Touch Keyboard, Writing Pad Input & Help

Windows 8.1 Control Panel

Move the mouse to
the bottom left of the
screen and right-click
the Start button to ac­cess the menu.

Figure 10

Context

Menu

Figure 11

Start

Screen

Throughout this manual you will see an instruction to open the Control Panel. Right-click the Start button in the
Desktop app or Start screen (or use the Windows Logo Key + X key combination) to bring up an advanced context

menu of useful features such as Control Panel, Programs and Features, Power Options, Task Manager, Search, File Ex­plorer, Command Prompt, Device Manager and Network Connections etc. and then select Control Panel.

Windows 8.1 Start Screen & Desktop

The Apps, control panels, utilities and programs within

Windows are accessed from the Start screen and/or
Windows Desktop app. The Desktop (which runs as an

app within the Start screen) can be accessed by clicking
the Desktop item in the Start screen (or by using the
Windows Logo Key + D key combination). The
taskbar is displayed at the bottom of the desktop screen,
and you can see the notification area of the taskbar in the
bottom right of the screen. Click the arrow at the bottom
of the Start screen to access Apps.

15

English

Apps & Tiles

Click the arrow at the bottom of the
screen to access Apps

The Start screen will contain a number of apps, and many more
will be installed as you add more applications etc. Not all of these
apps can fit on one screen so you will often need use the slider at
the bottom of the screen in order to view all the necessary Apps.

Charms Bar

English

The right side of the screen displays the Charms Bar. The Charms Bar contains the Search, Share, Start, Devices and
Settings menus. To access up the Charms Bar move the cursor to the upper or lower right corners of the screen, and

then hover over one of the items in the Charms Bar to activate it (the bar will be black when it is active), or use the
Windows Logo Key + C key combination.

16

Figure 12 - Start Screen with Charms Bar

Video Features

1

2

2

1

Figure 13

Display

Control

Panel



Screen Resolution for Apps (Windows 8.1)

The minimum resolution in which Apps will run is
1024x768.

The minimum resolution required to support all the fea­tures of Windows 8.1 (including multitasking with snap)
is 1366x768.

The system features an AMD integrated GPU. You can
switch display devices, and configure display options,
from the Display control panel in Windows as long as the
video driver is installed.

To access the Display control panel in Windows:

1. Go to the Control Panel.

2. Click Display (icon) - in the Appearances and

Personalization category.

3. Click Adjust Screen Resolution/Adjust resolution.

OR

4. Right-click the desktop (use the Windows Logo Key + D

key combination to access the desktop) and select Screen
resolution.

5. Use the dropbox to select the screen resolution .

6. Click Advanced settings .

To access the AMD Vision Engine Control Center:

1. Right-click the desktop (use the Windows Logo Key + D
key combination to access the desktop) and select AMD
Vision Engine Control Center.

OR

2. Double-click the icon in the Windows taskbar (or right­click the icon and select AMD Vision Engine Control Center).

Display Devices

Besides the built-in LCD, you can also use an external
VGA monitor (CRT)/external Flat Panel Display or TV
(connected to the external monitor port/HDMI-Out port)
as your display device.

English

17

Using the Windows Logo Key + P

Figure 14

+ P (Change Display

Configuration)

Figure 15 - Power Options

Key Combination to Switch Displays

You can also use the + P key combination (or Fn + F7
) to quickly change display configuration and modes (this
is particularly useful when attaching a projector) in Win-
dows.

1. Attach your external display to the external monitor port/HDMI-

English

Out port, and turn it on.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Use the cursor keys ( + P) to select the appropriate
configuration from the menu, and press Enter to confirm the
selection.

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F4),
computer lid (when closed), display and sleep mode (the
default power saving state) from the left menu. Note that
the Power saver plan may have an affect on computer
performance.

Click to select one of the existing plans, or click Create a
power plan in the left menu and select the options to cre­ate a new plan. Click Change Plan Settings and click
Change advanced power settings to access further con­figuration options.

18

Driver Installation



Driver Installation General

Guidelines

As a general guide follow the
default on-screen instruc­tions for each driver (e.g.
Next > Next > Finish) unless
you are an advanced user. In
many cases a restart is re­quired to install the driver.

Make sure any modules (e.g.
WLAN or Bluetooth) are ON
before installing the appropri­ate driver.

Windows Update

After installing all the drivers
make sure you enable Win-
dows Update in order to get
all the latest security updates
etc. (all updates will include
the latest hotfixes from Mi-
crosoft).



Driver Installation & Power

When installing drivers make sure
your computer is powered by the
AC/DC adapter connected to a
working power source. Some driv­ers draw a significant amount of
power during the installation proce­dure, and if the remaining battery
capacity is not adequate this may
cause the system to shut down and
cause system problems (note that
there is no safety issue involved
here, and the battery will be re­chargeable within 1 minute).

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have al­ready been done for you. If this is not the case, insert the disc and click Install Drivers
(button), or Option Drivers (button) to access the Optional driver menu. Install the
drivers in the order indicated in Figure 16. Click to select the drivers you wish to
install (you should note down the drivers as you install them). Note: If you need to
reinstall any driver, you should uninstall the driver first

If the Found New Hardware wizard appears during the installation procedure, click
Cancel to close the window, and follow the installation procedure as directed.

Figure 16 - Install Drivers

.

English

19

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module cannot be

English

detected.

The captured video files from the PC
Camera are taking up too much disk
space.

The modules are off as the computer is in Airplane Mode. Check the LED in dicator
and/or function key indicator to see if it is in Airplane Mode (see Table 1 on page 6). Use
the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 2 on page 8).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 2 on page 8). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space
for each file.

Note that the Windows system requires a minimum of 16GB (32bit) or 20GB (64bit) of
free space on the C: drive system partition. It is recommended that you save the capture
video file to a location other than the C:drive, limit the file size of the captured video or
reduce video resolution.

20

Specifications



Latest Specification Information

The specifications listed in this here
are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release sched­ule. Check with your service center
for details.

Processor Options

AMD E1-2100 (Dual-Core) Processor
(1.0GHz)

1MB L2 Cache, 28nm, DDR3-1333MHz,
TDP 9W

BIOS

32Mb SPI Flash ROM
AMI BIOS

Memory

Two 204 Pin SO-DIMM Sockets Supporting
DDR3 1333MHz Memory

Memory Expandable up to 16GB
(The real memory operating frequency

depends on the FSB of the processor.)

LCD

14" (35.56cm) HD (Thickness: 3.6mm)

Design II Only:

Multi Touch

Storage

(Factory Option) One Changeable

9.5mm(h) Super Multi Optical Device Drive
(Factory Option) Dummy ODD
One Changeable 2.5" 7.0mm (h) SATA

HDD

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Microphone

Security

Security (Kensington® Type) Lock Slot
BIOS Password

Keyboard

“WinKey” keyboard (with embedded
numeric keypad)

Pointing Device

Built-in Touchpad

Interface

Two USB 3.0 Ports
One USB 2.0 Port
One HDMI-Out Port
One External Monitor Port
One Headphone-Out Jack
One Microphone-In Jack
One RJ-45 LAN Jack
One DC-in Jack

Mini Card Slot

One Slot for WLAN Module or WLAN and

Bluetooth Combo Module

Video Adapter

AMD Radeon™ HD 8210G

Shared Memory Architecture of up to
1469MB

Microsoft DirectX®11.1 Compatible

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC
MS (Memory Stick) / MS Pro / MS Duo

English

21

Communication

Built-In 10/100Mb Ethernet LAN

1.0M HD PC Camera Module

WLAN/ Bluetooth Half Mini-Card
Modules:

(Factory Option) Third-Party Wireless LAN
(802.11b/g/n)

English

(Factory Option) Third-Party Wireless LAN
(802.11b/g/n) + Bluetooth 4.0

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 1.58A (30W)

(Factory Option) 3 Cell Smart Lithium-Ion
Battery Pack, 24.42WH

(Factory Option) 6 Cell Smart Lithium-Ion
Battery Pack, 48.84WH

Dimensions & Weight

340mm (w) * 242mm (d) * 26.5mm (h)
(Height Excluding Battery Area)

2.0kg (with ODD and 48.84WH Battery)

Design II:

340mm (w) * 242mm (d) * 28mm (h)
(Height Excluding Battery Area)

2.2kg (with ODD and 48.84WH Battery)

°C - 35°C

22

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© November 2013

Warenzeichen

AMD ist ein eingetragenes warenzeichen von Advanced Micro Devices, Inc.

Deutsch

23

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen

ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu-

ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den

Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie

ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren , können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is -

sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in

Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht

korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln (einschließlich Telefonkabel) ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

24

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

25

Schnellstart

127 ﾟ



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem
Befehl Herunterfahren in Windows (siehe unten) herun-
tergefahren werden muß. Dadurch werden Festplatten­bzw. Systemprobleme vermieden.

Klicken auf Einstellungen in der Charms-Leiste aus (die
Charms-Leiste wird aufgerufen, indem Sie die Windows
Logo-Taste

und gleichzeitig auf C drücken). Wählen

Sie dann aus dem

Ein/Aus-Menü die Option Herunterfah-

ren.
Oder
Wählen Sie aus dem Kontextmenü Herunterfahren oder

abmelden > Herunterfahren (das Kontextmenü wird

aufgerufen, indem Sie die Windows Logo-Taste
und gleichzeitig auf X drücken).

Abb. 1

Öffnen des Deckels/

LCD/Computers mit

angeschlossenem AC/

DC-Adapter

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden

wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der lin-

ken Seite des Computers an. Verbinden Sie dann das Netzkabel mit einer
Netzsteckdose und dem AC/DC-Adapter

richtung des Computers den Adapter, da der Akku des Computers
während des Transport s so geschützt ist, dass er den Computer bis zum
ersten Anschluss des AC/DC-Adapter nicht starten kann).

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie

ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 127°). Mit
der anderen Hand halten Sie das Unterteil des Computers fest (siehe

Deutsch

Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD

hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

(benutzen Sie bei der Erstein-

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 8.1.

Modellunterschiede

Diese Notebookserie umfasste verschiedene Modelle, die sich leicht
in Design, Farbe und allgemeinen äußeren Merkmalen voneinander
unterscheiden. Das Design II verfügt über einen Touchscreen. Ihr
Modell kann zwar äußerlich von dem in dieser Dokument
abgebildeten Modell etwas abweichen, jedoch sind alle Ports, An­schlüsse, Anzeigen, Spezifikationen und allgemeinen Funktionen bei
allen Modellen gleich.

26

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Beachten Sie, dass der
Funktionsbereich des
Touchpads und der Tasten
innerhalb der rot gepunk­teten Linien liegt.

Abb. 2

Ansicht von vorne mit

geöffnetem LCD-Bild-

schirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuch­tet die LED rot.

3. Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten

7



Die Benutzung

drahtlos

angeschlossener

Geräte in

Flugzeugen

In der Regel ist die
Benutzung jeglicher
tragbarer elektroni­scher Funkgeräte in
Flugzeugen ver­boten.

Stellen Sie sicher,
dass das WLAN­und das Bluetooth­Modul durch Aktivie­ren des Flug­zeugmodus
ausgeschaltet sind,
wenn Sie sich an
Bord eines Flug­zeugs befinden.

5

7

6

2 1

3

4

Deutsch

27

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Deutsch

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Es wird auf die Festplatte/das optische Laufwerk zugegriffen

28

Green

Flugzeugmodus ist EIN (das WLAN- und das Bluetooth-Modul ausgeschaltet

sind)

Tabelle 1 - LED-Anzeigen

Tastatur

ad

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Nummemtastatur

Funktionstasten

Num &
Rollen

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Fn + Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie di rekt zwischen den Funktionen um­schalten können.

Abb. 3 - Tastatur

Deutsch

29

Funktionstasten

Wenn die Funktionstasten (F1 - F11) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen (nur bei der Windows Desktop-An-
wendung, aber nicht im Start-Bildschirm), wenn der Hotkey Treiber ins talliert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn + Wechsel Schlaf/Wiederaufnahme

Fn +

Fn + Ändern der Anzeigeeinstellungen (siehe Seite 40)

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/Stumm-

schaltung aufheben

Audio-Lautstärke

verringern/erhöhen

LCD-Helligkeit ver-

ringern/erhöhen

Tabelle 2 - Funktionstasten & visuelle Anzeigen

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

PC-Kamera aktivieren/

deaktivieren

Flugzeugmodus ein-/

ausschalten

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Center (Steuerzent-

rum) (siehe Seite 31)

Ein-/Ausschalten der

Akku-Ladefunktion

Automatische Lüfter­steuerung/Volle Leis-

tung

30

Control Center (Steuerzentrum)

Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleis­te um das Control Center (Steuerzentrum) ein-/auszuschalten in der Windows Desktop-Anwendung (nicht Start-Bild-
schirm). Das Control Center (Steuerzentrum) bietet den schnellen Zugriff auf häufig verwendete Funktionen, und Sie haben
hier die Möglichkeit, Module direkt ein-/auszuschalten.

Abb. 4 - Control Center

Klicken Sie auf eine beliebige Taste, um ein Modul (z. B. Touchpad, Kamera) ein-/auszuschalten. Klicken Sie auf Power
Conservation (Strom sparen), um einen der Modi Performance (Leistung), Balanced (Ausgeglichen) oder Energy Star

auszuwählen. Klicken Sie auf die Tasten (oder drücken Sie nur auf die Maustaste, und halten Sie diese gedrückt), um die
Helligkeit/Lautstärke (Brightness/Volume) einzustellen. Klicken Sie auf Display Switch (Anzeige wechseln)/Time Zone
(Zeitzone)/Desktop Background (Desktop-Hintergrund), um das entsprechende Windows-Systemsteuerungsfenster aufzu­rufen. Klicken Sie auf den Sleep (Schalter) für den Ruhezustand, um den Computer in den Ruhezustand oder in einen Ener-
giesparmodus zu versetzen.

Deutsch

31

Power Status (Energiestatus)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Sleep (Schalter)

Klicken Sie auf den Schalter für den Ruhezustand, um die
Schaltflächen Ruhezustand
fen. Klicken Sie dann auf eine der beiden Tasten, um den
Computer in den jeweiligen Modus zu versetzen.

oder Schlaf aufzuru-

Brightness (Helligkeits)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an.Sie können die Bildschirmhelligkeit ent­weder mit dem Schieberegler oder mit der
Tastenkombination Fn + F8/F9 ändern. Mit der
Tastenkombination Fn + F2 wird das LED-Hintergrundlicht
ausgeschaltet (drücken Sie auf eine beliebige Taste, um es
wieder einzuschalten). Beachten Sie, dass die Bildschir-

Deutsch

mhelligkeit auch vom eingestellten Energiemodus abhängt.

Volume (Lautstärke)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie
können die Lautstärke entweder mit dem Schieberegler oder
mit der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Power Conservation (Strom sparen)

Dieses System unterstützt die Energy Star-Stromsparfunk­tionen, die Computer (CPU, Festplatte usw.) nach einer
längeren Zeit der Inaktivität in einen Ruhemodus versetzen,
bei dem weniger Strom verbraucht wird. Klicken Sie entwe­der auf die Taste Performance, Balanced oder Energy
Star.

Display Switch (Anzeige wechseln)

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts,
um das Menü aufzurufen (Sie können dazu auch die
Tastenkombination + P verwenden), und wählen Sie
einen Anzeigemodus aus.

Time Zone (Zeitzone)

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das
Windows-Systemsteuerungsfenster Datum und Uhrzeit
aufgerufen.

Desktop Background (Desktop-Hintergrund)

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klik­ken, können Sie das Bild für den Desktophintergrund ein­stellen.

Touchpad/PC-Kamera-Modul

Klicken Sie auf eine dieser Tasten, um das Touchpad oder
das Kamera-Modul ein- oder auszuschalten. Ist es ausge­schaltet, erscheint links oben am Symbol
Beachten Sie, dass der Energiestatus des Kamera-Moduls
auch vom ausgewählten Energiemodus abhängen.

ein Kreuz.

32

Systemübersicht: Ansicht von vorne, links, rechts, hinten und unten



Ein-/Ausschalten

der Akku-

Ladefunktion

Sie können die
Akku-Ladefunk­tion mit der
Tastenkombina­tion Fn + ein­und ausschalten.



Keine Gehäuseteile entfernen oder

öffnen

Entfernen Sie keine Gehäuseteile und/
oder Schrauben, um das Gerät aufzu­rüsten, da anderenfalls Ihre Garantiean­sprüche verloren gehen.

Ist es erforderlich, die Festplatte, den
RAM, ein optisches Gerät usw. auszu­wechseln oder zu entfernen, wenden Sie
sich an Ihren Vertragshändler/Lieferanten.

Abb. 5

Ansicht von vorne, links, rechts, hinten und unten

1. LED-Anzeigen

2. Multi-in-1 Kartenleser

3. DC-Eingangsbuchse

4. RJ-45 LAN-Buchse

5. Schnittstelle für externen
Monitor

6. Luftungsoffnung

7. HDMI-Ausgangsanschluss

8. USB 3.0-Anschlüsse

9. Mikrofon-Eingangsbuchse

10. Kopfhörer-Ausgangs­buchse

11. USB 2.0-Anschluss

12. Schacht für optisches
Laufwerk

13. Notauswurfloch

14. Sicherheitsschloß­Buchse

15. Lautsprecher

Unterseite

1

14

2

8

4

6

3

5

10

11

7

13

9

12

8

Vorderseite

Linke Seite

Rechte Seite

Hinterseite

6

15

6

6

15

Deutsch

33

Touchscreen-Steuerung/Gesten bei Windows 8.1

Das Design II verfügt über einen Touchscreen. Er kann wie eine Maus, ein Touchpad und eine Tastatur verwendet werden,
um durch die Menüs zu navigieren. Mit den folgenden Gesten können Sie in der Windows 8.1-Benutzeroberfläche navigieren.

• Wischen von rechts (Zugriff auf die Charms-Bar) - Ziehen Sie den Finger von der rechten Seite des Bildschirms (im

schwarzen Bereich) etwas nach links, um die Charms-Bar aufzurufen.

Deutsch

Abb. 6 - Wischen von rechts und von links

• Wischen von links (Apps wechseln) - Wenn mehrere Apps gleichzeitig laufen, können Sie mit dem Finger von links

nach rechts wischen, um zwischen den Apps zu wechseln.

• Langsam von links wischen (Apps greifen) - Führen Sie dieselbe Bewegung wie eben, aber langsamer aus, um eine

App neben die bereits auf dem Bildschirm angezeigte App zu ziehen.

• Wischen von links und zurück (laufende Apps anzeigen) - Wischen Sie mit dem Finger von links nach rechts und

schnell wieder zurück, um eine Liste der aktuell la ufenden Apps aufzurufen. T ippen Sie auf eine b eliebige App, um diese
aufzurufen.

34

• Ziehen von oben (App schließen) - Eine laufende App können Sie schließen, indem Sie mit dem Finger vom oberen

Bildschirmrand schnell etwa bis zur Hälfte des Bildschirms herunterwischen.

• Wischen nach unten/oben (Menü Anpassen) - Wenn Sie mit dem Finger auf dem Start-Bildschirm von oben etwas
nach unten bzw. von unten etwas nach oben wischen, wird das Symbol Anpassen aufgerufen. Tippe n Sie auf das
Anpassen Symbol und wählen Sie anschließend die App-Kacheln aus und schieben Sie s ie an eine gewünschte Posit ion,
um sie neu anzuordnen.

Abb. 7 - Nach oben wischen und tippen, halten und loslassen (Rechtsklick auf dem Desk top)

• Auf einem Eintrag wischen (auswählen/Rechtsklick) - Wischen Sie im Start-Bildschirm auf einer beliebigen Tile
nach unten, um sie auszuwählen und weitere Optionen aufzurufen.

• Tippen, halten und loslassen (Rechtsklick auf dem Desktop) - Tippen Sie auf den Desktop, und halten Sie den Finger
darauf, bis ein viereckiges Symbol erscheint. Lassen Sie den Bildschirm los, um auf das Rechtsklickmenü zuzugreifen.

Deutsch

35

Touch-Tastatur

Taskleistensymbol für die Touch-Tastatur in
der Desktop-App

Wählen Sie die Tastatur- oder Notizblock-Eingabe

Klick Hilfe

(Nur Design II)

Wenn Sie etwas auf dem Bildschirm schreiben müssen, er­scheint die Touch-Tastatur (z. B. wenn Sie bei Internet Ex­plorer eine URL eingeben möchten). Wenn die Touch­Tastatur erscheint, haben Sie verschiedene Anzeige- und
Eingabeoptionen. Diese können Sie über das Symbol

in der unteren rechte Ecke der Tastatur

aufrufen. Um die Touch-Tastatur über die Desktop-App auf­zurufen, klicken/tippen Sie auf das Tastatursymbol in der
Taskleiste .

Deutsch

Über die Touch-Tastatur können Sie Texte eingeben, ohne
dass Sie dafür eine mechanische Tastatur benötigen. Für die
Eingabe von Text können Sie wählen zwischen dem Schreib­pad (für kontinuierliches Schreiben), dem Zeichenpad (für
einzelne Buchstaben) oder einer Touch-Tastatur. Weitere
Informationen finden Sie unter dem HilfeMenü.

Abb. 8 - Touch-Tastatur

36

Abb. 9 - Touch-Tastatur, Notizblock-Eingabe & Hilfe

Windows 8.1 Systemsteuerung

Abb. 10

Kontextmenü

Verschieben Sie die Maus in
die linke untere Ecke des Bild­schirms, und klikken Sie mit der
rechten Maustaste auf die
Start-Taste darauf, um das
Menü aufzurufen.

Abb. 11 - Start-Bildschirm

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Klicken Sie mit der rechten Maustaste
auf die Start-Taste in der Desktop-App oder auf dem Start-Bildschirm (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Systemsteuerung,
Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte­Manager, Netzwerkverbindungen usw. Wählen Sie dann Systemsteuerung.

Windows 8.1 Start-Bildschirm und Desktop

Die Apps, Bedienfenster, Dienstprogramme und andere Software er­reichen Sie bei Windows über den Start-Bildschirm und/oder die
Windows Desktop-App. Der Desktop (der im Start-Bildschirm eine
App startet) wird geöffnet durch Anklicken des Desktop-Eintrags im

Start-Bildschirm (oder durch Drükken der Tastenkombination
Windows-Logo-Taste + D). Die Taskleiste wird am unteren

Rand des Desktop-Bildschirms angezeigt. Der Infobereich befindet
sich in der rechten unteren Ecke des Bildschirms. Klicken Sie auf den
Pfeil unten auf dem Start-Bildschirm, um auf die Apps zuzugreifen.

37

Deutsch

Apps und Kacheln

Klicken Sie auf den Pfeil unten auf dem
Start-Bildschirm, um auf die Apps zuzugreifen.

Der Start-Bildschirm enthält bereits eine Reihe von Apps, die mit
jeder weiteren Installation erweitert wird. Wenn auf dem Bild­schirm nicht ausreichend Platz ist, um alle Apps anzuzeigen, kön­nen Sie den Schieberegler am unteren Rand des Bildschirms
verwenden, um das Fenster entsprechend zu verschieben und die
gewünschten Apps sehen zu können.

Charms-Leiste

An der rechten Seite des Bildschirms wird die Charms-Leiste angezeigt. Die Charms-Leiste enthält die Menüs Suchen,
Teilen, Start, Geräte und Einstellungen. Um eines der Menüs aus der Charms-Leiste aufzurufen, bewegen Sie den Cursor

in die unteren rechten Ecken des Bildschirms und dann über den jeweiligen Eintrag in der Charms-Leiste, um diesen zu ak-

Deutsch

tivieren (ein aktivierter Eintrag wird schwarz dargestellt) oder drücken Sie auf die Tastenkombination Windows-Logo-Taste

+ C.

38

Abb. 12 - Start-Bildschirm mit Charms-Leiste

Grafikfunktionen

1

2

2

1

Abb. 13

Ein-

stellfenster

Anzeige



Bildschirmauflösung für Apps (Windows 8.1)

Die Mindestauflösung für Apps ist 1024x768.
Damit alle Funktionen von Windows 8.1 unterstützt werden

(einschließlich Multitasking mit Snap), ist eine Mindestauflö­sung von 1366x768 erforderlich.

Dieses System verfügt über eine integrierte GPU von
AMD. Wenn der Grafiktreiber installiert ist, können Sie bei

Windows im Einstellfenster Anzeige die Anzeigegeräte
wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung
und Anpassung.

3. Klicken Sie auf Bildschirmauflösung anpassen/Auflösung
anpassen.

Oder

4. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drucken) und dann die Option

Bildschirmauflösung wählen.

5. Wählen Sie aus dem Drop-down-Menü die Bildschirmauflösung .

6. Klicken Sie auf Erweiterte Einstellungen .

So öffnen Sie das AMD Vision Engine Control Center:

1. Klicken Sie mit der rechten Maustaste auf den Desktop (der Desk-

top wird aufgerufen, indem Sie die Windows Logo-Taste
gleichzeitig auf D drucken)

AMD Vision Engine Control Center wählen.

und dann aus dem Menü die Option

und

Oder

2. Klicken Sie doppelt auf das Symbol in der Taskleiste (oder
mit der rechten Maustaste auf das Symbol klicken und AMD

Vision Engine Control Center wählen).

Anzeigegeräte

Neben dem integrierten LCD-Monitor können Sie auch
einen externen VGA-Monitor/Flachbildschirm oder ein
Fernsehgerät (an die Schnittstelle für externen Monitor oder
an den HDMI-Ausgangsanschluss angeschlossen) als An­zeigegerät anschließen.

Deutsch

39

Wechseln der Anzeigegeräte mit der

Abb. 14

+ P (Ändern der

Anzeigeeinstellungen)

Abb. 15 - Energieoptionen

Windows-Logo-Taste und der Taste P

Wenn Sie gleichzeitig auf die Tasten und P (oder Fn +
F7) drücken, konnen Sie bei Windows schnell und einfach

die Anzeigeeinstellungen und -modi wechseln (was be­sonders praktisch ist, wenn Sie einen Projektor anschließen).

1. Schließen Sie das externe Anzeigegerät an die Schnittstelle für
externen Monitor oder an den HDMI-Ausgangsanschlussan an,
und schalten Sie es ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Wählen Sie mit den Cursor-Tasten (oder + P) eine geeignete

Deutsch

Konfiguration aus dem Menü aus, und bestätigen Sie die Auswahl
durch Drücken der Eingabetaste.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F4) und Zuklappeinstellung (beim Schließen des
Dekkels) und den Anzeige- und Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.
Beachten Sie, dass sich die Energiesparpläne (Ener-
giesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im
linken Menü auf Energiesparplan erstellen, und wählen Sie
die Optionen, um einen neuen Plan zu erstellen. Klicken Sie
auf Energieplaneinstellungen ändern, und klicken Sie auf
Erweiterte Energieeinstellungen ändern, um weitere Op­tionen für die Konfiguration aufzurufen.

40

Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortge­schrittenen Kenntnisse
haben, folgen Sie für jeden
Treiber den Anweisungen
auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig
stellen). In vielen Fällen

ist es erforderlich, den
Computer nach der
Treiberinstallation neu zu
starten.

Alle Module (z. B. WLAN
oder Bluetooth) müssen
vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber
installiert haben, sollten
Sie die Funktion Windows
Update aktualisieren, um
immer die neuesten Si­cherheits-Updates usw. zu
erhalten (die Updates ent­halten die neuesten
Fehlerbehebungen von
Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der
Computer über den AC/DC-Adapter mit Strom ver­sorgt werden. Einige Treiber benötigen für den In­stallationsvorgang sehr viel Strom. Wenn der Akku
nicht mehr über genügend Strom verfügt, kann sich
das System während der Installation ausschalten,
was zu Systemfehlern führen kann (das ist kein Si­cherheitsproblem, und der Akku ist innerhalb von
einer Minute wieder aufladbar).

Abb. 16 - Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro-
gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicher­weise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und
klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das
Treibermenü Optional aufzurufen.
Reihenfolge. Markieren Sie die Treiber, die installiert werden soll en (notieren Si e zum späte­ren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und
navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint,
klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installa­tionsanweisungen.

Installieren Sie die Treiber in der in Abb. 16 angegebenen

Deutsch

41

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Die mit der PC-Kamera

Deutsch

aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige und/
oder Funktionstastenanzeige, ob der Computer im Flugzeugmodus ist (siehe Tabelle 1 auf

Seite 28). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder

ausschalten (siehe Tabelle 2 auf Seite 30).
Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera-

Modul einschalten (siehe Tabelle 2 auf Seite 30). Starten Sie die Kamera-Anwendung, um
das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 16GB (32bit) oder 20GB
(64bit) freien Speicher im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die
aufgenommenen Videodateien in eine m anderen Laufwerk als C: zu speichern, die
Dateigröße der Aufnahmedateien zu beschränken oder die Auflösung der Videos zu
verringern.

42

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des
Herstellers zwischenzeitlich geändert
oder aktualisiert werden. Detailinforma­tionen erhalten Sie bei Ihrem Service­zentrum.

Prozessor-Optionen

AMD E1-2100 (Dual-Core) Prozessor
(1,0GHz)

1MB L2 Cache, 28nm, DDR3-1333MHz,
TDP 9W

BIOS

AMI BIOS (32Mb SPI Flash-ROM)

Speicher

Zwei 204-Pin SODIMM-Sockel,
Unterstützung von DDR3 1333MHz
Speicher

Speicher auf bis zu 16GB erweiterbar
(Die tatsächliche Speicherarbeitsfrequenz

hängt vom FSB des Prozessors ab.)

LCD

14" (35,56cm) HD (Dicke: 3,6mm)

Nur Design II:

Multi Touch

Speicher

(Werkseitige Option) Ein austauschbares
Super Multi-optisches Laufwerk (9,5mm
Höhe)

(Werkseitige Option) Dummy-Laufwerk
Eine austauschbare SATA-2,5"-Festplatte

(7,0 mm Höhe)

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher
Eingebautes Mikrofon

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort

Tastatur

"Win Key"-Tastatur (mit integrierter
Nummerntastatur)

Zeigegerät

Eingebautes Touchpad

Schnittstellen

Zwei USB 3.0-Anschlüsse
Ein USB 2.0-Anschluss
Ein HDMI-Ausgangsanschluss
Eine Schnittstelle für externen Monitor
Eine Lautsprecher/Kopfhörer-

Ausgangsbuchse
Eine Mikrofon-Eingangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Mini-Card-Steckplatz

Ein Steckplatz für Wireless-LAN-Modul
oder Kombinierte Bluetooth und WLAN­Modul

Videoadapter

AMD Radeon™ HD8210G

Shared-Memory-Architektur bis zu 1469MB

Kompatibel mit MS DirectX® 11.1

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC
MS (Memory Stick) / MS Pro / MS Duo

43

Deutsch

Kommunikation

10Mb/100Mb Ethernet LAN

1,0M HD PC-Kamera-Modul

WLAN/ Bluetooth Half Mini-Card Module:

(Werkseitige Option) Wireless LAN
(802.11b/g/n) (andere Hersteller)

(Werkseitige Option) Wireless LAN
(802.11b/g/n) und Bluetooth 4.0 (andere
Hersteller)

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Deutsch

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 1,58A (30W)

(Werkseitige Option) Smart Lithium-Ionen­Akkupack mit 3 Zellen, 24,42WH
(Werkseitige Option) Smart Lithium-Ionen­Akkupack mit 6 Zellen, 48,84WH

Abmessungen und Gewicht

340 (B) x 242 (T) x 26,5 (H) mm (Höhe ohne
Akkubereich)

2,0kg (mit
48,84WH-Akku)

optischem Laufwerk und

Design II:

340 (B) x 242 (T) x 28 (H) mm (Höhe ohne
Akkubereich)

2,2kg (mit
48,84WH-Akku)

optischem Laufwerk und

44

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Novembre 2013

Marques déposées

AMD est une marque enregistrée d’Advanced Micro Devices, Inc.

Français

45

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-

teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,

abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous

ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran

LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumé e app arais sai t sor­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électr iq ue externe,
périphériques et câbles (y compris les lignes téléphoniques).

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

46

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

47

Guide de démarrage rapide

130 ﾟ



Arrêt

Veuillez noter que vous devriez toujours éteindre votre
ordinateur en utilisant la commande Arrêter dans Win-
dows (voir ci-dessous). Cette précaution évite des pro­blèmes de disque dur ou de système.

Cliquez sur Périphériques dans la barre des charmes
(utilisez la combinaison de touches Touche Logo de
Windows + touche C pour accéder à la barre des
charmes) et sélectionnez Arrêter dans el menu Marche/

Arrêt.
Ou

Sélectionnez Arrêter ou se déconnecter > Arrêter
dans el menu contextuel (utilisez la combinaison de
touches Touche Logo de Windows + touche X
pour accéder au menu contextuel).

Figure 1 - Ouvrir le cou-

vercle/LCD/ordinateur

avec un adaptateur AC/DC

branché

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser avec

votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Branchez l'adaptateur AC/DC à la prise d'entrée DC sur la gauche de

l’ordinateur, branchez ensuite le cordon secteur à une prise murale, puis
à l’adaptateur AC/DC (prenez soin d'utilisez l'adaptateur lors de la
configuration de l'ordinateur, car pour des raisons de sécurité pour
l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas
alimenter le système avant la première connexion à l'adaptateur AC/DC).

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un

angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main
(comme illustré dans la Figure 1) maintenez la base de l'ordinateur
(Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

6. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé.

Français

Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un
système différent, vous constaterez que ce manuel fait référence à Mi-
crosoft Windows 8.1.

Différences de modèles

Cette série d’ordinateurs portables incluent diff érents modèles avec
des légères variations de style, de couleur et d’apparence. Les ordi-
nateurs de Design II intègrent un écran tactile. Notez que même
si votre ordinateur a une apparence différente des ill ustrations propo­sées dans cette documentation, tous les ports, prises, indicateurs,
spécifications et toutes les fonctions générales sont les mêmes pour
tous les styles de design.

48

Carte du système: Vue de face avec l’écran LCD ouvert

7

Figure 2

Vue de face avec l’écran

LCD ouvert

1. Caméra PC

2. *Indicateur LED de
caméra PC

*Quand la caméra PC
est en cours
d'utilisation le
Indicateur LED sera
illuminé en rouge.

3. Microphone

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Pavé tactile (T ouchpad)
et boutons

Remarquez que la zone d’uti­lisation valide du Touchpad
et des boutons est celle indi­quée à l’intérieur des lignes
en pointillé rouges ci-dessus.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout
appareil électronique
de transmission est
généralement inter­dite à bord d'un avion.

Vérifiez que les mo­dules WLAN & Blue­tooth sont désactivés
si vous utilisez l'ordi­nateur à bord d'un
avion en mettant le
système en Mode
Avion.

5

7

6

2

1

3

4

Français

49

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé

Français

50

Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert Le disque dur/périphérique optique est en cours d'utilisation

Vert Mode Avion activé (les modules WLAN & Bluetooth sont désactivés)

Tableau 1 - Indicateurs LED

Le système est dans le mode de Veille configuré

La batterie a atteint le niveau bas critique

ad

eric

Touche Logo de Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé
numérique

Verr Num &
ArrêtDét

Clavier

Le clavier est doté d'un pavé numérique intégré pour une sais ie des donn ées numériq ues plus facile. Le fait d'appuyer sur Fn
+ V err Num active ou désactive le pavé numérique. Il est également doté de touches fonction po ur vous permettre de changer

instantanément de mode opérationnel.

Français

Figure 3 - Clavier

51

Touches fonction

Les touches de fonctions (F1 - F11 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles (dans l'ap-
plication Bureau de Windows uniquement et pas dans l'écran d'accueil) quand le pilote de touches de raccourci (HotKey

Driver) est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Français

Fn +

Fn +

Fn +

Fn +

52

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Permutation veille

Diminution/Augmentation du

volume sonore

Modifiez la configuration de l'affichage (voir la page 62)

Diminution/Augmentation de
la luminosité de l’écran LCD

Tableau 2 - Touches de fonctions & indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Activer/Désactiver le

module caméra PC

Permutation du mode

Avion

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Basculer entre les centres de contrôle (Control Cen-

ter) (voir la page 53)

Activer/Désactiver le char-

gement de la batterie

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance

Control Center (Centre de contrôle)

Lorsque vous êtes dans l'application Bureau de Windows (pas dans l'écran d'accueil) appuyez sur la combinaison de
touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la barre des tâches pour activer/dé­sactiver le Control Center (Centre de contrôle).
mandes fréquemment utilisées, et vous permet de rapidement d'activer/désactiver des modules.

Le Control Center (Centre de contrôle) donne un accès rapide aux com-

Figure 4 - Control Center

Français

Cliquez sur un bouton pour activer/désactiver l'un des modules (par exemple, Touchpad, Appareil photo). Cliquez sur Power
Conservation (Économie d'énergie) pour basculer entre les modes Performance (Performances), Balanced (Equilibré) ou
Energy Star. Cliquez sur les boutons (ou cliquez et maintenez simplement le bouton de la souris) pour ajuster le curseur de
Luminosité (Brightness)/Volume. Cliquez sur Display Switch (Permutation d’af fichage)/ Time Zone (Fuseau horaire)/Des­ktop Background (Fond d'écran du bureau) pour faire apparaître le panneau de configuration de W indows approprié. Cliquez
sur le bouton Veille pour mettre l'ordinateur en mode Veille prolongée ou Veille.

53

Power Status (État d'alimentation)

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Sleep (Veille)

Cliquez sur le bouton Veille pour faire apparaître les boutons
Veille Prolongée

boutons pour que l'ordinateur entre dans le mode d’économie
d'énergie appropr i é .

ou Veille , et cliquez sur l’un des

Brightness (Luminosité)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser le curseur pour ajuster la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9, ou utiliser la combinaison de touches Fn + F2 pour
éteindre le rétroéclairage LED (appuyez sur une touche pour
le rallumer). Notez que la luminosité de l'écran est également
affectée par le Mode d'alimentation choisi.

Volume

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser le curseur pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai-

Français

sons de touches Fn + F3 pour couper le volume.

Power Conservation (Économie d'énergie)

Ce système prend en charge les fonctionnalités de gestion
d’alimentation Energy S tar qui placent les ordinateurs (CPU,
disque dur, etc.) dans des modes veille à faible consommation
d'énergie après une période d'inactivité donnée. Cliquez sur le
bouton Performance (Performances), Balanced (Equilibré)
ou Energy Star.

Display Switch (Permutation d’affichage)

Cliquez sur le bouton Permutation d’affichage pour accé­der au menu (ou utilisez la combinaison de touches + P)
et sélectionnez le mode d'affichage joint approprié.

Time Zone (Fuseau horaire)

Cliquer sur le bouton Fuseau horaire permet d’accéder au
panneau de configuration de Date et heure de Windows.

Desktop Background (Fond d'écran du bureau)

Cliquer sur le bouton Fond d'écran du bureau vous permet­tra de changer l'image du fond d'écran du bureau.

Touchpad/caméra PC

Cliquez sur l’un de ces boutons pour permuter l’état d’ali­mentation du TouchPad ou du module caméra. Une icône
barrée apparaît au-dessus du coin supérieur gauche de l'icône

quand elle est désactivée. Notez que l'état de l'alimenta-

tion du module caméra est également affecté par le mode
d'alimentation choisi.

54

Carte du système: Vues de face, gauche, droite, arrière & dessous



Commutation de

chargement de

la batterie

Vous pouvez acti­ver/désactiver le
chargement de la
batterie à l'aide
de la combinai­son de touches
Fn + .



Avertissement de retrait du capot

inférieur

Ne pas retirer le(s) capot(s) et/ou la (les)
vis dans le but de mettre à niveau l'appa­reil car cela pourrait enfreindre les termes
de votre garantie.

Si vous avez besoin de remplacer/suppri­mer le disque dur/RAM/le dispositif op­tique etc., pour une raison quelconque,
contactez votre distributeur/fournisseur
pour plus d'informations.

Dessous

Figure 5

Vues de face, gauche, droite, arrière & dessous

1. Indicateurs LED

2. Lecteur de carte multi­en-1

3. Prise d’entrée DC

4. Prise réseau RJ-45

5. Port moniteur externe

6. Ventilation

7. Prise de sortie HDMI

8. Ports USB 3.0

9. Prise d'entrée de
microphone

10. Prise de sortie haut­parleurs/casque

11. Port USB 2.0

12. Baie de périphérique
optique

13. Trou d’ejection d’urgence

14. Fente de verrouillage de
sécurité

15. Haut-parleurs

1

14

2

8

4

6

3

5

10

11

7

13

9

12

8

Face

Gauche

Droit

Arrière

15

6

15

6

6

Français

55

Commandes d'écran tactile/Gestes Windows 8.1

Les ordinateurs de Design II intègrent un écran tactile, ce qui peut être utilisé pour naviguer dans l'int erface de la même façon
qu'une souris, un pavé tactile et un clavier. Les gestes suivants sont utiles pour la navigation sur l'interface de Windows 8.1.

• Balayez depuis la droite (Accéder à la barre des Charmes) - Faites un peu glisser votre doigt depuis le côté droit de

l'écran (dans la zone noire) vers la gauche pour faire apparaître la barre des Charmes.

Français

• Balayez depuis la gauche (Changer d'applications) - Si plusieurs applications sont en cours d'exécution, vous pouvez

faire glisser votre doigt depuis le côté gauche de l'écran vers la droite pour basculer entre les applications.

• Balayez doucement depuis la gauche (Ancrer les applications) - Exécuter la même action ci-dessus plus lentement,

pour faire glisser une application et l'afficher côte-à-côte avec l'application qui était déjà sur votre écran.

• Balayez depuis la gauche et revenez (Afficher les applications en cours d'exécution) - Faites glisser votre doigt

depuis la gauche et faites-le rapidement glisser vers la droite pour afficher une liste des appli cations en cours d'exécution.
Appuyez sur n'importe quelle application pour y accéder.

• Déroulez à partir du haut (Fermer l'application) - Fermez toute application en cours d'exécution en commençant par

la partie supérieure de l'écran et baissez rapidement votre doigt vers le milieu de l'écran.

Figure 6 - Balayer de droite et de gauche

56

• Balayez vers le bas/haut (Menu Personnaliser) - Balayer avec le doigt un peu vers le bas depuis le haut, ou vers le haut
à partir du bas de l'écran d'accueil pour faire apparaître le menu avec l'icône Personnaliser. Appuyez sur l'icône Per-
sonnaliser puis sélectionnez les vignettes d'applications, et faites-les glisser à la position désirée pour les réorganiser.

Figure 7 - Glissez vers le haut et appuyer, maintenez et relâchez (Clic droit sur le bureau)

• Balayez vers le bas sur un élément (Sélectionnez/Faites un clic droit) - Balayez vers le bas sur une vignette dans
l'écran d'accueil pour la sélectionner et faire apparaître des options supplémentaires.

• Appuyez, Maintenez et Relâchez (Clic droit sur Bureau) - Appuyez sur le Bureau, maintenez jusqu'à ce que l'icône
d'un carré s'affiche, puis relâchez-la pour accéder au menu de clic droit.

Français

57

Clavier tactile

Sélectionnez saisie clavier ou Writing Pad

Icône de barre des tâches des applications du
Bureau de Clavier tactile

Clic Aide

(Design II seulement)

Si vous avez besoin de taper sur l'écran, alors le clavier tac­tile apparaîtra lorsque cela sera nécessaire (par exemple
lorsque vous devez taper une adresse URL Internet dans In­ternet Explorer). Lorsque le clavier tactile est affiché, vous
avez plusieurs options d'affichage/saisie et vous pouvez y ac­céder à partir de l'icône en bas à droite
du clavier . Pour accéder au clavier tactile depuis l'application
du bureau cliquez/appuyez sur l'icône du clavier dans la
barre des tâches.

Français

Le clavier visuel vous permet de saisir du texte sans utiliser
de clavier physique. Le panneau de saisi vous permet de sai­sir du texte sans utiliser de clavier. Vous pouvez utiliser le
bloc d'écriture (écrire en continu), bloc à caractères (écrire un
caractère à la fois) ou le clavier tactile pour saisir du texte.
Utilisez le menu Aide pour plus d’informations.

Figure 8 - Clavier tactile

58

Figure 9 - Clavier tactile, Writing Pad Input & Aide

Panneau de Configuration de Windows 8.1

Figure 10

Menu

contextuel

Déplacez la souris vers le
coin inférieur gauche de
l'écran et faites un clic
droit sur le bouton Dé­marrer pour accéder au
menu.

Figure 11 - Écran d'accueil

Tout au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Faites un clic droit sur
le bouton Démarrer dans l'appli Bureau ou sur l'écran d'accueil (ou utilisez la combinaison de touches Touche Logo de
Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Panneau de configu-
ration, Programmes et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers,
Invite de commandes, Gestionnaire de périphériques et Connexions réseau, et plus encore et sélectionnez Panneau de Confi-
guration.

Écran d'accueil & bureau de Windows 8.1

Les applications, les panneaux de contrôle, les utilitaires et les programmes
dans Windows sont accessibles depuis l'écran d'accueil et/ou l'application
Bureau de Windows. Le Bureau (qui fonctionne comme une application
dans l'écran d'accueil) est accessible en cliquant sur l'élément Bureau dans
l'écran d'accueil (ou en utilisant la combinaison de touches Touche Logo de
Windows + D). La barre des tâches est affichée au bas de l'écran du bu-
reau, et vous pouvez voir la zone de notification de la barre des tâches en bas
à droite de l'écran. Cliquez sur la flèche en bas de l'écran d'accueil pour ac­céder à Applications.

Français

59

Applications et Vignettes

Cliquez sur la flèche en bas de
l'écran d'accueil pour accéder à Applications.

L'écran d'accueil contiendra un certain nombre d'applications, et bien
d'autres seront installées lorsque vous ajouterez des applications, etc.
T outes ces applications peuvent tenir sur un seul écran ainsi vous aurez
souvent besoin d'utiliser le curseur au bas de l'écran afin d'afficher
toutes les applications nécessaires.

Barre des charmes

Le côté droit de l'écran affiche la Barre des charmes. La Barre des charmes contient les menus Rechercher, Partager, Ac­cueil, Périphériques et Paramètres. Pour accéder à la Barre des charmes déplacez le curseur vers les coins supérieurs ou

inférieurs à droite de l'écran, puis passez la souris sur l'un des éléments de la Barre des charmes pour l'activer (la barre est
noire quand elle est active), ou utilisez la combinaison de touches Touche Logo de Windows + C.

Français

Figure 12 - Ecran d'accueil avec la Barre des charmes

60

Caractéristiques vidéo

1

2

2

1



Résolution de l'écran des applications (Windows 8.1)

La résolution minimale dans laquelle les applications s'exé­cuteront est 1024x768.

La résolution minimale requise pour prendre en charge
toutes les fonctionnalités de Windows 8.1 (y compris le mul­titâche avec ancrage) est 1366x768.

Le système comporte un GPU intégré AMD. Vous pouvez
permuter les dispositifs d'affichage et configurer les options
d'affichage depuis le panneau de contrôle Affichage dans
Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Allez au Panneau de Configuration.

2. Cliquez sur Affichage dan Apparence et personnalisation
(catégorie).

3. Cliquez sur Modifier la résolution de l’écran/Ajuster la réso-
lution.

OU

4. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au
bureau) et sélectionner la Résolution d’écran.

5. Utilisez le menu déroulant pour sélectionner la résolution d’écran

.

6. Cliquez sur Paramètres avancés .

Pour accéder au AMD Vision Engine Control Center:

1. Cliquez-droit sur le bureau (utilisez la combinaison de touches

Touche Logo de Windows + touche D pour accéder au

et sélectionnez AMD Vision Engine Control Center

bureau)

dans le menu.

OU

2. Double-cliquez sur l’icône de la barre des tâches (ou cli­quez-droit sur l’icône et sélectionnez AMD Vision Engine

Control Center).

Périphériques d’affichage

En plus du LCD intégré, vous pouvez aussi utiliser un moni­teur VGA externe/écran plat ou TV (connecté au port moni­teur externe ou à la prise de sortie HDMI) comme
périphérique d'affichage.

Français

Figure 13 - Panneau de contrôle Affichage

61

Utilisez la combinaison de touches du

Figure 14

+ P (Modifiez la

configuration de l'af-

fichage)

Figure 15 - Options d’alimentation

logo de Windows

+ P pour changer

d'affichage

Vous pouvez utiliser la combinaison de touches + P (ou
Fn + F7) pour changer rapidement de configuration d'affi-

chage et de mode (ce qui est particulièrement utile lors de la
connexion d'un projecteur) sous Windows.

1. Connectez votre écran externe au port moniteur externe ou à la
prise de sortie HDMI, et allumez-le.

2. Appuyez sur la combinaison de touches + P (ou Fn + F7).

3. Un menu d'écran apparaîtra.

4. Utilisez les touches du curseur (ou + P) pour sélectionner la
configuration appropriée dans le menu, et appuyez sur Entrée
pour confirmer la sélection.

Français

Options d’alimentation

Le panneau de configuration Options d'alimentation de
Windows vous permet de configurer la gestion d'alimenta­tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de modes de gestion de l'alimentation et
configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F4), couvercle de l'ordinateur (lors­qu'il est fermé), mode Affichage et Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche. Remarquez
que le mode de gestion d'économie d'énergie peut avoir un
impact sur les performances de l'ordinateur.

Cliquez pour sélectionner l'un des modes existants, ou cli­quez sur Créer un mode de gestion d'alimentation dans le
menu gauche et sélectionnez les options pour créer un nou­veau mode. Cliquez sur Modifier les paramètres du mode
et cliquez sur Modifier les paramètres d'alimentation
avancés pour accéder à plus d'options de configuration.

62

Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale,
suivez les instructions par
défaut à l'écran pour chaque
pilote (par exemple Suivant
> Suivant > Terminer) à
moins que vous ne soyez un
utilisateur avancé. Dans la
plupart des cas, un redé­marrage est nécessaire
pour installer le pilote.

Assurez-vous que les mo­dules (par exemple WLAN
ou Bluetooth) sont allumés
avant d'installer le pilote cor­respondant.

Windows Update

Après avoir installé tous les
pilotes vérifiez que vous
avez activé Windows
Update afin d'obtenir toutes
les dernières mises à jour de
sécurité etc. (toutes les
mises à jour incluront les
derniers correctifs de Mi­crosoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous
que votre ordinateur est alimenté par l'adapta­teur CA/CC connecté à une source d'alimenta­tion. Certains pilotes consomment une quantité
importante d'énergie pendant la procédure
d'installation, et si la capacité restante de la bat­terie n'est pas suffisante cela peut provoquer
l'arrêt du système et entraîner des problèmes
de système (à noter qu'il n'y a pas ici de pro­blème de sécurité en cause, et la batterie sera
rechargeable en 1 minute).

Figure 16 - Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires
nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura proba­blement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Option-
nels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 16. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous
les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désins­taller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jus-
qu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez
sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Français

63

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut
pas être détecté.

Les fichiers vidéo capturés depuis
la caméra PC prennent trop de
place sur le disque.

Français

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

et/ou l’indicateur de la touche de fonction pour voir si l'ordinateur est en Mode Avion (voir

le Tableau 1 à la page 50). Utilisez la combinaison de touches Fn + F11 pour activer ou

désactiver le Mode Avion (voir le Tableau 2 à la page 52).
Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module

(voir le Tableau 2 à la page 52). Exécutez l’application Caméra pour voir l'image de l'appareil
photo.

Notez que la capture de fichiers vidéo à haut e résolution nécess ite un esp ace subst antiel sur le
disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 16Go (32bit) ou 2 0Go (64bit)
d'espace libre sur la partition système du lecteur C:. Il vous est recommandé d'enregistrer le
fichier vidéo capturé dans un autre emplacement que le lecteur C:, limitez la taille du fichier de
la vidéo capturée ou réduisez la résolution vidéo.

64

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans
cette section sont correctes à l'heure de
la mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Options de processeurs

Processeur AMD E1-2100 (Dual-Core)
(1,0GHz)

Cache L2 1Mo, 28nm, DDR3-1333MHz,
TDP 9W

BIOS

AMI BIOS (SPI Flash ROM de 32Mb)

Mémoire

Deux emplacements SODIMM 204
broches, supportant la mémoire DDR3

1333MHz

Mémoire extensible jusqu’à 16Go
(La fréquence réelle d’opération de la

mémoire dépend du FSB du processeur.)

LCD

14" (35,56) HD (épaisseur: 3.6mm)

Design II seulement:

Tactile multipoint

Stockage

(Option d’usine) Un module de Super Multi

lecteur optique échangeable

(Option d’usine) Dummy ODD
Un disque dur SATA échangeable de 2,5"

7,0mm (H)

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés
Microphone intégré

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Mot de Passe du BIOS

Clavier

Clavier “Win Key” (avec pavé numérique
intégré)

Dispositif de pointage

Touchpad intégré

Interface

Deux ports USB 3.0

Un port USB 2.0
Un port de Sortie HDMI

Un port moniteur externe
Une prise de sortie haut-parleurs/casque
Une prise d'entrée de microphone
Une prise réseau RJ-45
Une prise d’entrée en DC

Logement Mini-carte

Un logement pour module LAN sans fil ou
module combo Bluetooth et LAN sans fil

Adaptateur Vidéo

AMD Radeon™ HD8210G

Architecture de mémoire partagée jusqu'à
1469Mo

Compatible avec MS DirectX® 11.1

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card) /RS MMC

SD (Secure Digital) /Mini SD /SDHC /
SDXC

MS (Memory Stick) /MS Pro /MS Duo

65

Français

Communication

LAN 10Mb/100Mb Ethernet

1,0M HD caméra PC

Modules Half Mini-carte LAN sans fil/
Bluetooth:

(Option d’usine) LAN sans fil (802.11b/g/
n) (tiers)

(Option d’usine) Bluetooth 4.0 et LAN
sans fil (802.11b/g/n) (tiers)

Spécifications environnementales

Température

En fonction : 5

Eteint : -20°C - 60°C

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

Mise en marche

Français

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 1,58A (30W)

(Option d’usine) Batterie Smart Lithium-Ion
à 3 éléments, 24,42WH

(Option d’usine) Batterie Smart Lithium-Ion
à 6 éléments, 48,84WH

Dimensions physiques & poids

340 (l) x 242 (p) x 1 1 - 26,5(h) mm (Hauteur
hors zone de batterie)

2,0kg (avec lecteur optique & batterie
48,84WH)

Design II

340 (l) x 242 (p) x 11 - 28(h) mm (Hauteur
hors zone de batterie)

2,2kg (avec lecteur optique & batterie
48,84WH)

°C- 35°C

66

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Noviembre del 2013

Marcas registradas

AMD es una marca registrada de Advanced Micro Devices, Inc.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Español

67

Instrucciones para el cuidado y funcio­namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para
evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de
calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido
en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos
magnéticos fuertes. Éstos pueden dificultar el correcto funciona­miento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo.
Recuerde guardar periódicamente sus datos, pues los datos pueden
perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la
garantía y exponerse usted y el ordenador a descarga eléctrica.
Deje que sea personal de reparación cualificado el que realice
las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o
pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instruc­ciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso
si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del orde­nador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su
uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en
este manual. No tire las baterías al fuego. Podrían explotar. Con­sulte los códigos locales para posibles instrucciones para desechos
especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada
(p. ej. doblada o retorcida). Incluso si el ordenador sigue funcio­nando con una batería dañada, puede provocar daños en el circuito
que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de
introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el
ordenador esté desconectado de cualquier fuente de alimentación
externa, periféricos y cables (incluyendo la línea telefónica).

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no
aplique limpiador directamente en el ordenador. No utilice limpia­dores volátiles (derivados del petróleo) o limpiadores abrasivos en
ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a
su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etique­tados eléctricamente en relieve, el logotipo está recubierto por un
adhesivo protector. Debido al desgaste y rotura normales, este
adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto
pueden formarse bordes afilados. Tenga cuidado al manipular el
ordenador en este caso y evite tocar el logotipo del LCD etiquetado
eléctricamente. Evite colocar cualquier elemento en la bolsa de
transporte que pueda rozar la parte superior del ordenador durante
el transporte Si ocurre un desgaste o rotura, contacte con el centro
de servicios.

68

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería
recargable. La batería es reciclable Terminada su vida útil,
según las leyes locales y estatales, puede ser ilegal
desecharla junto con los residuos ordinarios. Verifique con las
autoridades locales responsables de los desechos sólidos
cuáles son las opciones de eliminación y reciclado existentes
en su zona.

Peligro de explosión si la batería está mal colocada.
Sustitúyala con un tipo de batería igual o equivalente al
recomendado por el fabricante. Elimine la batería usada de
conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para bate­rías de polímero; además, donde corresponda, invalida la infor­mación sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo,
esto es parte del mecanismo de seguridad de la batería y o supone un
problema.

• Utilice los procedimientos de manejo apropiados cuando utilice
baterías de polímero. No utilice baterías de polímero en entornos
con temperatura ambiental alta y no guarde las baterías sin usar
durante mucho tiempo.

Español

69

Guía rápida para empezar

127 ﾟ



Apagar

Por favor, tenga en cuenta que debería siempre apagar el ordena­dor eligiendo la opción Apagar en Windows (ver abajo). Esto le
ayudará a evitar problemas con el disco duro o el sistema.

Haga clic en Configuración en la Barra Charms (utilice la c ombi­nación Tecla de Windows

+ tecla C para acceder a la Barra

Charms) y elige la opción Apagar desde el menú Iniciar/Apagar.

O
Elige Apagar o cerrar

sesión > Apagar en el menú contextual (uti-

lice la combinación Tecla de Windows

+ tecla X para acceder

al menú contextual).

Figura 1 - Abrir la tapa/

LCD/ordenador con el

adaptador AC/DC en-

chufado

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte el adaptador AC/DC al conector de entrada DC que

está del lado izquierdo del ordenador, y luego conecte el cable
de alimentación AC en un eschufe y al adaptador (asegúrese

de usar el adaptador cuando configure por primera vez el
ordenador, pues para proteger el ordenador durante el envío

la batería estará bloqueada para no alimentar al sistema hasta
que se conecte al adaptador AC/DC por primera vez).

4. Utilice una mano para levantar con cuidado la tapa/LCD a un

ángulo de visión cómodo (no exceder 130 grados), mientras
utiliza la otra mano (como se muestra en la Figura 1) para
sostener la base del ordenador (Nota: Nunca levante el
ordenador por la tapa/LCD).

5. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de
sistema. Si no es el caso, o si desea reconfigurarlo con otro
sistema, este manual se refiere a Microsoft Windows 8.1.

Diferencias de modelos

Esta serie de portátiles incluye diferentes modelos que

Español

varían ligeramente en el estilo del diseño, color y ap ariencia
general. El Diseño II incorpora una pantalla táctil. Tenga
en cuenta que aunque su ordenador puede parecer distinto
del de las imágenes en este documento, todos los puertos,
conectores, indicadores, especificaciones y funciones
generales son las mismas para todos los estilos de diseños.

70

Mapa del sistema: Vista frontal con panel LCD abierto

5

7

6

2 1

3

4

7

Figura 2

Vista frontal con panel

LCD abierto

1. Cámara PC

2. *LED de cámara PC

*Cuando la cámara PC
esté en uso, el LED se
iluminará en rojo.

3. Micrófono incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7. Touchpad (almohadilla
táctil) y botones

Tenga en cuenta que el
área válida de operación
del Touchpad y los botones
es la indicada dentro de las
líneas de puntos de arriba.



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos
electrónicos portátiles
a bordo de un avión
suele estar prohibido.

Asegúrese de que los
módulos WLAN y
Bluetooth estén
apagados si utiliza el
equipo en un avión
ajustando el sistema al
Modo de avión.

Español

71

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido

Español

72

Verde

parpadeante

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja

parpadeante

Verde El disco duro/dispositivo óptico está en uso

Verde

La batería ha alcanzado el estado crítico de poca energía

El Modo de avión está activado (los módulos WLAN y Bluetooth están

Tabla 1 - Indicadores LED

El ordenador está en modo Suspensión

apagados)

Teclado

ad

Tecla de Windows

Tecla Menú/Aplicación

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num &
Bloq Despl

El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Fn + Bloq Num el teclado
numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características
operacionales al instante.

Figura 3 - Teclado

Español

73

Teclas de función

Las teclas de función (F1 - F11 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además
de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles (sólo en la aplicación
Escritorio de Windows y no en la pantalla Inicio) cuando el controlador de teclas directas está instalado.

Teclas Función/in dicadores visuales Teclas Función/indicadores visuales

Fn +

Fn +

Fn +

Fn +

Fn +

Español

Fn +

Fn +

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación mudo

Conmutación dormir

Reducción/aumento

volumen de sonido

Cambiar la configuración de pantalla (

página 84

Reducción/aumento bri-

llo LCD

)

ver la

Tabla 2 - Teclas de función & indicadores visuales

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Activar/desactivar el

módulo cámara PC

Cambiar Modo de

avión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Cambiar Control Center (centro de control)

(

ver la página 75)

Activar o desactivar

carga de la batería

Control automático del

ventilador/potencia

completa

74

Control Center (Centro de control)

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de tareas
para activar o desactivar el Control Center (Centro de control) en la aplicación Escritorio de Windows (no en la pantalla
Inicio). El Control Center (Centro de control) ofrece un acceso rápido a los controles usados con más frecuencia y le permite
activar, y desactivar módulos rápidamente.

Figura 4 - Control Center

Español

Haga clic en cualquier botón para activar o desactivar cualquiera de los módulos (p.ej. Touchpad, Cámara). Haga clic en
Power Conservation (Ahorro de energía) para cambiar entre los modos Performance (Rendimiento), Balanced
(Equilibrado) o Energy Star. Haga clic en los botones (o simplemente haga clic y mantenga presionado el botón del ratón)
para ajustar el control deslizante del Brightness/Volume (Brillo/Volumen). Haga clic en Display Switch (Cambiar pantalla)/
Time Zone (Zona horaria)/Desktop Background (Fondo de pantalla) para abrir el panel de control de Windows adecuado.
Haga clic en el botón Suspensión para cambiar el equipo a los modos Hibernar o Suspender.

75

Power Status (Estado de energía)

El icono Estado de energía mostrará si la alimentación
actual viene dada por la batería o por el adaptador AC/DC
enchufado en una toma de corriente. La barra de estado de
energía muestra el estado actual de la carga de la batería.

Sleep (Suspender)

Haga clic en el botón Suspender para abrir los botones
Hibernar

botones para que el equipo entre en el modo de ahorro de
energía elegido.

o Suspender y haga clic en uno de esos

Brightness (Brillo)

El icono Brillo mostrará el nivel actual del brillo de la
pantalla. Puede usar el control deslizante para ajustar el brillo
de la pantalla o las combinaciones de teclas Fn + F8/F9 o
usar la combinación de teclas Fn + F2 para apagar la
retroiluminación LED (presione una tecla para volver
encenderla). Tenga en cuenta que Modo de energía también
puede afectar el brillo de la pantalla.

Volume (Volumen)

El icono Volumen mostrará el nivel actual del volumen.
También puede usar el control deslizante para ajustar el
volumen o las combinaciones de teclas Fn + F5/F6 o la
combinación de teclas Fn + F3 para silenciar el volumen.

Power Conservation (Ahorro de energía)

Este sistema soporta las características de administración de

Español

energía Energy Star que hace que los equipos (CPU, disco
duro, etc.) entren en modos de ahorro de energía y suspensión
tras el período de tiempo de inactividad designado. Haga clic
en el botón Performance (Rendimiento), Balanced
(Equilibrado) o Energy Star.

Display Switch (Cambiar pantalla)

Haga clic en el botón Cambiar pantalla para acceder al
menú (o utilice la combinación de teclas + P) y
seleccione el modo de pantalla apropiado.

Time Zone (Zona horaria)

Si hace clic en el botón Zona horaria accederá al panel de
control Fecha y hora de Windows.

Desktop Background (Fondo de pantalla)

Si hace clic en el botón Fondo de pantalla podrá cambiar la
imagen del fondo del escritorio.

Touchpad/cámara PC

Haga clic en cualquiera de estos botones para cambiar el
estado de energía del Touchpad o del módulo cámara.
Aparecerá una cruz en la esquina superior izquierda del
icono cuando esté apagado. Tenga en cuenta que el
estado de energía del módulo cámara también queda
afectado por el Modo de energía seleccionado.

76

Mapa del sistema: Vistas frontal, izquierda, derecha, posterior e



Activar o

desactivar

carga de la

batería

Puede activar
o desactivar la
carga de la ba­tería utilizando
la combina­ción de teclas
Fn + .



Advertencia sobre quitar la tapa

inferior

No quite ninguna tapa y/o tornillo
para actualizar el dispositivo, pues
podría violar los términos de su
garantía.

Si necesita colocar o quitar el disco
duro/RAM/dispositivo óptico, etc. por
cualquier razón, contacte con su
distribuidor o vendedor para más
información.

Cara inferior

Figura 5

Vistas frontal, izquierda, derecha, posterior e inferior

1. Indicadores LED

2. Lector de tarjetas multi-en-1

3. Conector de entrada DC

4. Conector LAN RJ-45

5. Puerto para monitor externo

6. Rejilla

7. Puerto de salida de HDMI

8. Puertos USB 3.0

9. Conector de entrada para
micrófono

10. Conector de salida de
auriculares

11. Puerto USB 2.0

12. Bahía de dispositivo óptico

13. Orificio de expulsión de
emergencia

14. Ranura del cierre de
seguridad

15. Altavoces incorporados

1

14

2

8

4

6

3

5

10

11

7

13

9

12

8

Parte frontal

Lateral izquierdo

Parte posterior

Lateral derecho

6

15

6

6

15

inferior

Español

77

Controles/gestos de pantalla táctil en Windows 8.1

El Diseño II incorpora una pantalla táctil que puede usarse para navegar por la interfaz como con un ratón, plataforma táctil
y teclado. Los gestos siguientes resultan útiles para navegar por la interfaz Windows 8.1.

• Mover desde la derecha (Acceder a la Charms Bar) - Tire con el dedo del lateral derecho de la pantalla (en la zona

negra) hacia la izquierda un poco para abrir la Charms Bar.

Figura 6 - Mover de derecho a izquierda

• Mover desde la izquierda (cambiar entre apps) - Si tiene varias apps abiertas, puede deslizar el dedo desde el lateral

izquierdo de la pantalla hasta el derecho para cambiar entre aplicaciones.

Español

• Mover lentamente desde la izquierda (dividir apps) - Realice la misma acción que la anterior pero más lenta para

arrastrar una aplicación y mostrarla junto a la aplicación que ya estaba en la pantalla.

• Mover desde la izquierda y atrás (mostrar apps en ejecución) - Deslice el dedo desde la izquierda y rápidamente

arrástrela hacia la derecha para mostrar una lista de apps actualmente en ejecución. Pu ntee en cualquier app para ir a ella.

• Tirar hacia abajo desde arriba (cerrar app) - Cierra cualquier app en ejecución comenzando desde la zona superior de

la pantalla y tirando rápidamente con el dedo hasta la mitad de la pantalla.

78

• Mover abajo/arriba (menú Personalizar) - Si mueve el dedo un poco hacia abajo desde la parte superior, o hacia arriba
desde la parte inferior de la pantalla Inicio aparecerá el menú con el icono Personalizar. Puntee en el icono Personali-
zar, seleccione las imágenes de app y deslícelas a una posición concreta para reorganizarlas.

Figura 7 - Mover arriba y puntear, mantener y soltar (clic derecho en el escritorio)

• Mover abajo sobre un elemento (seleccionar/clic derecho) - Mueva hacia abajo sobre un elemento en la pantalla de
Inicio para seleccionarlo y abrir más opciones.

• Puntear, mantener y soltar (clic derecho en el escritorio) - Puntee en el escritorio, manténgalo hasta que aparezca un
icono cuadrado y luego suéltelo para acceder al menú contextual.

Español

79

Teclado táctil

Seleccione la entrada con teclado o plataforma
de escritura

Icono de la barra de tareas teclado táctil
app de escritorio

Clic Ayuda

(Sólo Diseño II)

Si necesita escribir en la pantalla, aparecerá el teclado táctil
(p. ej. cuando necesite escribir una dirección URL en Internet
Explorer). Cuando aparezca el teclado táctil tendrá varias
opciones de pantalla/entrada y puede acceder a ellas desde el
icono de la parte inferior derecha del
teclado. Para acceder al teclado táctil desde la aplicación del
escritorio, haga clic o puntee en el icono del teclado de
la barra de tareas.

Español

El teclado táctil le permite escribir texto sin usar un teclado
real. Puede usar la pizarra de escritura (escribir
continuadamente), la pizarra de caracteres (escribir un
carácter a la vez) o el teclado táctil para introducir texto.
Utilice el menú Ayuda para más información.

Figura 8 - Teclado táctil

80

Figura 9 - Teclado táctil, plataforma de escritura & Ayuda

Panel de Control de Windows 8.1

Figura 10

Menú contextual

Mueva el ratón a la esquina
inferior izquierda de la pan­talla y haga clic con el botón
derecho en el botón Inicio
para acceder al menú.

Figura 11 - Pantalla Inicio

A lo largo de este manual verá una instrucción para abrir el Panel de Control. Haga clic con el botón derecho en el botón
Inicio en la app del Escritorio o en la pantalla Inicio (o utilice la combinación Tecla de Windows + tecla X) para abrir

un menú contextual avanzado con características útiles como Panel de control, Programas y características, Opciones de
energía, Administrador de tareas, Buscar, Explorador de archivos, Símbolo del sistema, Administrador de dispositivos,
Conexiones de red, etc y seleccionar Panel de Control.

Pantalla Inicio y escritorio de Windows

8.1

A las apps, paneles de control, utilidades y programas en Windows se
accede desde la pantalla Inicio y/o desde la app Escritorio de
Windows. Al Escritorio (que se ejecuta como una app dentro de la
pantalla Inicio) se puede acceder haciendo clic en Escritorio en la
pantalla Inicio (o usando la combinación Tecla de Windows + tecla
D). La barra de tareas aparecerá en la parte inferior de la pantalla del
escritorio y verá el área de notificación de la barra de tareas en la parte
inferior derecha de la pantalla. Haga clic en la flecha en la parte inferior
de la pantalla Inicio para acceder a Aplicaciones.

Español

81

Apps y Mosaicos

Haga clic en la flecha en la parte inferior de
la pantalla Inicio para acceder a Aplicaciones.

La pantalla Inicio contendrá varias apps y muchas más se instalarán
conforme añada más aplicaciones, etc. No todas estas apps caben en una
pantalla, por lo que a menudo deberá usar el control deslizante de la parte
inferior de la pantalla para ver todas las apps necesarias.

Barra Charms

El lado derecho de la pantalla muestra la barra Charms. La barra Charms contiene los menús Buscar, Compartir, Inicio,
Dispositivos y Configuración. Para acceder a la barra Charms, mueva el cursor hacia la esquina superior o inferior derecha

de la pantalla y luego mueva uno de los elementos hacia la barra Charms para activarla (la barra estará en negro cuando esté
activa) o utilice la combinación Tecla de Windows + tecla C.

Español

82

Figura 12 - Pantalla Inicio con la barra Charms

Parámetros de vídeo

1

2

2

1

Figura 13 - Panel de control Pantalla



Resolución de pantalla para Apps (Windows 8.1)

La resolución mínima en la que las apps se ejecutarán es de
1024x768.

La resolución mínima necesaria para soportar todas las
características de Windows 8.1 (incluyendo multitarea con
snap) es de 1366x768.

El sistema incluye una GPU integrada de AMD. Puede
cambiar los dispositivos de pantalla y configurar las
opciones de pantalla desde el panel de control Pantalla en
Windows siempre que tenga instalado el controlador de
vídeo.

Para acceder al panel de control Pantalla:

1. Vaya al Panel de Control.

2. Haga clic en Pantalla (icono) - en Apariencia y
personalización (categoría).

3. Haga clic en Ajustar resolución de pantalla/Ajustar
resolución.

O

4. Haga clic con el botón derecho en el escritorio (utilice la

combinación Tecla de Windows + tecla D para acceder al
escritorio) y seleccione Resolución de pantalla.

5. Utilice el cuadro desplegable para seleccionar la resolución de la
pantalla .

6. Haga clic en Configuración avanzada .

Para acceder al AMD Vision Engine Control Center:

1. Haga clic con el botón derecho en el escritorio (utilice la

combinación Tecla de Windows + tecla D para acceder al
escritorio)

el menú.

y seleccione AMD Vision Engine Control Center en

O

2. Haga doble clic en el icono de la barra de tareas (o haga
clic con el botón derecho en el icono y seleccione AMD Vision

Engine Control Center).

Dispositivos de pantalla

Además del LCD incorporado, también puede utilizar un
monitor VGA/pantalla plana o TV (conectado al puerto para
monitor externo o al puerto de salida de HDMI) como
dispositivo de pantalla.

Español

83

Usar la combinación de teclas del

Figura 14

+ P (Cambiar la

configuración de

pantalla)

Figura 15 - Opciones de energía

logotipo Windows

+ P para cambiar

entre pantallas

Puede usar la combinación de teclas + P (o Fn + F7) para
cambiar rápidamente la configuración de pantalla y los
modos (esto resulta especialmente útil cuando se coloca un
proyector) en Windows.

1. Conecte una pantalla externa al puerto para monitor externo o
puerto de salida de HDMI y enciéndala.

2. Pulse la combinación de teclas + P (o Fn + F7).

3. Aparecerá un menú en pantalla.

4. Utilice las teclas del cursor (o + P) para seleccionar la
configuración apropiada en el menú y presione Entrar para
confirmar la selección.

Español

Opciones de energía

El panel de control de las opciones de energía (menú
Hardware y sonido) de Windows permite configurar las
funciones de administración de energía del ordenador. Puede
ahorrar energía con los planes de energía y configurar las
opciones para el botón de encendido, botón de suspensión
(Fn + F4), tapa del ordenador (al cerrarla), pantalla y
modo de suspensión (el estado de ahorro de energía
predeterminado) en el menú de la izquierda. Tenga en cuenta
que el plan economizador puede afectar al rendimiento del
ordenador.

Haga clic para seleccionar uno de los planes existentes o
haga clic en Crear un plan de energía en el menú izquierdo
y seleccione las opciones para crear un plan nuevo. Haga clic
en Cambiar la configuración del plan y haga clic en
Cambiar la configuración avanzada de energía para
acceder a más opciones de configuración.

84

Instalación de controladores



Directrices generales

para la instalación del

controlador

Como guía general, siga
las instrucciones predeter­minadas en pantalla para
cada controlador (p.ej. Si-

guiente > Siguiente > Fi­nalizar) a menos que sea

usuario avanzado. En mu­chos casos necesitará rei­niciar para instalar el
controlador.

Asegúrese de que los mó­dulos (p.ej. WLAN o Blue­tooth) estén
ENCENDIDOS antes de
instalar el controlador
apropiado.

Windows Update

Tras instalar todos los con­troladores asegúrese de
haber habilitado Windows
Update para obtener las
últimas actualizaciones de
seguridad, etc. (todas las
actualizaciones incluirán
los últimos parches de Mi­crosoft).



Instalación del controlador y

alimentación

Cuando instale controladores asegúrese de
que el ordenador esté alimentado por el
adaptador AC/DC conectado a una fuente
de corriente activa. Algunos controladores
consumen una cantidad significativa de
corriente durante el proceso de instalación, y
si la batería se consume puede provocar que
el sistema se apague, causando problemas
en el sistema (tenga en cuenta que esto no
supone un problema de seguridad y la
batería podrá recargarse en 1 minuto).

Figura 16 - Instalación de controladores

El disco Device Drivers & Utilities + User’s Manual contiene los controladores y utilitarios
necesarios para utilizar el ordenador correctamente. Inserte el disco y haga clic en Install
Drivers (botón), u Option Drivers (botón) para acceder al menú de controladores opcional.
Instale los controladores en el orden indicado en la Figura 16. Haga clic para seleccionar los
controladores que desea instalar (debería anotar los controladores conforme lo s instala). Nota:
Si necesita reinstalar un controlador, debería desinstalar el controlador antes.

Instalación manual del controlador

Haga clic en el botón Browse CD/DVD en la aplicación Drivers Installer y busque el archivo
ejecutable en la carpeta de controladores apropiada.

Si durante el procedimiento de instalación aparece una ventana Nuevo hardware
encontrado, haga clic en Cancelar para cerrar la ventana y siga con el procedimiento de
instalación.

Español

85

Solución de problemas

Problema Posible causa - Solución

Los módulos WLAN y
Bluetooth no pueden
detectarse.

El módulo cámara PC no
puede detectarse.

Los archivos de vídeo
capturados de la cámara PC
ocupan demasiado espacio en
el disco.

Español

Los módulos están apagados cuando el equipo está en Modo de avión. Compruebe el indicador
LED y/o el indicador de la tecla de función para ver si el equipo está en Modo de avión (vea

la Tabla 1 en la página 72). Utilice la combinación de teclas Fn + F11 para activar/desactivar el

Modo de avión (vea la Tabla 2 en la página 74).
El módulo está desactivado. Utilice la comb inación de tecl as Fn + F10 para activar el módulo (vea

la Tabla 2 en la página 74). Ejecute la aplicación de la cámara para ver la imagen de la cámara.

Tenga en cuenta que capturar archivos de vídeo de alta resolución requiere una cantidad
sustancial de espacio en el disco para cada archivo.

Tenga en cuenta que el sistema Windows requiere un mínimo de 16GB (32bit) o 20GB (64bit)
de espacio libre en la partición del sistema unidad C:. Se recomienda que guarde el archivo de
vídeo capturado en una ubicación distinta a la unidad C:, limite el tamaño de archivo del vídeo
capturado o reduzca la resolución del vídeo.

86

Especificaciones



Información actualizada de

especificaciones

Las especificaciones listadas en esta
sección son correctas en el momento de
publicación. Ciertas opciones (particu­larmente tipos/velocidades de procesa­dores) pueden cambiar o actualizarse
según la fecha de lanzamiento del fabri­cante. Diríjase a su centro de servicios
para más detalles.

Opciones de procesadores

Procesador AMD E1-2100 (Dual-Core)
(1,0GHz)

Caché de nivel 2 de 1MB, 28nm, DDR3­1333MHz, TDP 9W

BIOS

AMI BIOS (SPI Flash ROM de 32Mb)

Memoria

Dos zócalos de 204 pins SODIMM, para
memoria DDR3 1333MHz

Memoria expansible hasta 16GB
(La frecuencia de operación de memoria

real depende del FSB del procesador.)

LCD

14" (35,56cm) HD(espesura: 3.6mm)

Sólo Diseño II:

Multi Touch

Almacenamiento

(Opción de fábrica) Un dispositivo óptico
Super Multi de 9,5mm(h) intercambiable

(Opción de fábrica) ODD falso
Un HDD SATA intercambiable de 2,5"

7,0mm (h)

Audio

Interfaz compatible HDA (Sonido Intel de
alta definición)

2 altavoces incorporados
Micrófono incorporado

Seguridad

Ranura para cierre de seguridad (tipo
Kensington®)

Contraseña de BIOS

Teclado

Teclado "Win Key" (con teclado numérico
incorporado)

Dispositivo puntero

Touchpad incorporado

Interfaz

Dos puertos USB 3.0
Un puerto USB 2.0
Un puerto para monitor externo
Un conector de salida de altavoces/

auriculares
Un conector de entrada para micrófono
Un conector LAN RJ-45
Un conector de entrada DC

Ranura Mini-Card

Una ranura para módulo LAN inalámbrica
o módulo combo Bluetooth y LAN

Inalámbrica

Adaptador de vídeo

AMD Radeon™ HD8210G

Arquitectura de memoria compartida hasta

1469MB

Compatible con DirectX® 11.1

Lector de tarjetas

Módulo lector de tarjetas multi en 1

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

compatible SDXC
MS (Memory Stick) / MS Pro / MS Duo

Español

87

Comunicaciones

LAN Ethernet de 10Mb/100Mb

Módulo cámara PC 1,0M HD

Módulos Half Mini-Card WLAN/
Bluetooth:

(Opción de fábrica) LAN inalámbrica
(802.11b/g/n) (tercera parte)

(Opción de fábrica) Bluetooth 4.0 y LAN
Inalámbrica (802.11b/g/n) (tercera parte)

Especificaciones del ambiente

Temperatura

En funcionamiento: 5°C - 35°C
Apagado: -20°C - 60°C

Humedad relativa

En funcionamiento: 20% - 80%
Apagado: 10% - 90%

Alimentación

Adaptador de AC/DC autodetector de
corriente

Entrada AC: 100-240V, 50-60Hz
Salida DC: 19V, 1,58A (30W)

Español

(Opción de fábrica) Batería de Litio-Ion
inteligente de 3 elementos, 24,42WH

(Opción de fábrica) Batería de Litio-Ion
inteligente de 6 elementos, 48,84WH

Dimensiones y peso

340 (a) x 242 (l) x 11 - 26,5 (h) mm (Altura
excluyendo el área de la batería)

2,0kgs (con unidad óptica & batería de
48,84WH)

Diseño II:

340 (a) x 242 (l) x 28 (h) mm (Altura
excluyendo el área de la batería)

2,2kgs (con unidad óptica & batería de
48,84WH)

88

Informazioni su questa guida rapida

Questa guida rapida rappresenta un’introduzione rapida all’avvio del sistema. Si tratta di un supplemento e non di una
sostituzione del Manuale per l'utente completo in lingua inglese nel formato Adobe Acrobat, memorizzato sul disco Device
Drivers & Utilities + User's Manual fornito a corredo del computer. Inoltre, questo disco con tiene i driver e le utilità necessari
per il corretto uso del computer (Nota: La società si riserva il diritto di revisionare la presente pubblicazio ne o di modificarne
il contenuto senza preavviso).

È possibile che alcune o tutte le funzionalità del computer siano già state configurate. In caso contrari o, o se si sta pianificando
di riconfigurare (o reinstallare) componenti del sistema, fare riferimento al Manuale per l'utente completo. Il disco Device
Drivers & Utilities + User’s Manual non contiene il sistema operativo.

Informazioni legali e di sicurezza

Prestare particolare attenzione alle informative legali e di sicurezza contenute nel Manuale per l'utente che si trova sul disco
Device Drivers & Utilities + User’s Manual.

© Novembre 2013

Marchi registrati

AMD è un marchio registrato di Advanced Micro Devices, Inc.

Italiano

89

Istruzioni per la custodia e il funziona­mento

Il computer notebook è abbastanza rigido, ma è possibile che
possa essere danneggiato. Per evitare qualsiasi danno, attenersi
ai seguenti suggerimenti:

• Non lasciarlo cadere ed evitare urti. Se il computer cade, è possi-

bile che il telaio e i componenti possano esserne danneggiati.

• Tenerlo all'asciutto e non provocarne il surriscaldamento. Tenere

il computer e l'alimentazione lontani da ogni tipo di impianto di
riscaldamento. Si tratta di un apparato elettrico. Se acqua o altri
liquidi dovessero penetrarvi, esso potrebbe risultarne seriamente
danneggiato.

• Evitare le interferenze. Tenere il computer lontano da trasformatori

ad alta capacità, motori elettrici e altri intensi campi magnetici. Ciò
ne può impedire il corretto funzionamento e danneggiare i dati.

• Attenersi alle corrette procedure di lavoro con il computer. Spe-

gnere il computer correttamente e non dimenticare di salvare il pro­prio lavoro. Ricordare di salvare frequentemente i propri dati poiché
essi potrebbero essere persi nel caso in cui la batteria si esaurisse.

Assistenza

Ogni tentativo di riparare da soli il computer può an nullare la
garanzia ed esporre l'utente a scosse elettriche. Per l'assistenza
rivolgersi solo a personale tecnico qualificato, in particolar
modo nelle situazioni seguenti:

• Quando il cavo di alimentazione o l'adattatore AC/DC è danneggiato

o logorato.

• Se il computer è stato esposto alla pioggia o ad altri liquidi.

Italiano

• Se il computer non funziona normalmente dopo aver seguito corret-

tamente le istruzioni operative.

• Se il computer è caduto o si è danneggiato (non toccare il liquido

velenoso in caso di rottura dello schermo LCD).

• Se c'è un odore non usuale, calore o fumo che fuoriesce dal compu­ter.

Informazioni di sicurezza

• Utilizzare esclusivamente un adattatore approvato per l'utilizzo di
questo computer.

• Utilizzare solo il cavo di alimentazione e le batterie indicate in que­sto manuale. Non gettare le batterie nel fuoco, poiché potrebbero
esplodere. Fare riferimento alle normative locali per istruzioni spe­ciali in tema di smaltimento rifiuti.

• Non continuare a usare in alcun modo una batteria che sia caduta in
terra o che sembri danneggiata (es. piegata o torta). Anche se il com­puter continua a funziona re con una bat teria da nnegg iata, qu esta p uò
provocare danni ai circuiti risultanti in pericolo di incendio.

• Assicurarsi che il computer sia completamente spento prima di inse­rirlo in una borsa da viaggio (o in un contenitore simile).

• Prima di pulire il computer ricordare sempre di rimuovere la batteria
e di scollegare il computer da qualsiasi fonte di alimentazione
esterna, da periferiche e altri cavi (incluse linee telefoniche).

• Per pulire il computer utilizzare solo un panno morbido e pulito, evi­tando di applicare detergenti direttamente sul computer. Non utiliz­zare detergenti volatili (distillati di petrolio) o abrasivi su qualsiasi
parte del computer.

• Non provare a riparare il pacco batteria. Fare riferimento sempre
all'assistenza tecnica o a personale qualificato per la riparazione o la
sostituzione del pacco batteria.

• Si noti che nei computer che hanno un logo elettroimpresso LCD in
rilievo, questo è coperto da un adesivo protettivo. Nell'uso quoti­diano e con il passare del tempo, questo adesivo potrebbe deterio­rarsi e il logo sottostante potrebbe avere del bordi acuminati. In
questo caso, fare attenzione quando si maneggia il computer ed evi­tare di toccare il logo elettroimpresso LCD in rilievo. Evitare di inse­rire altri oggetti nella borsa di trasporto poiché potrebbero sfregare
contro la copertura del computer durante il trasporto. Se si svilup­pano parti consumate e logorate, contattare il centro di assistenza.

90

Precauzioni relative alla batteria ai polimeri



Smaltimento della batteria & Attenzione

Il prodotto acquistato contiene una batteria ricaricabile. La
batteria è riciclabile. Al termine della durata di uso, in base
alle diverse leggi locali e statali, può essere illegale smaltire
questa batteria insieme ai rifiuti comuni. Controllare i requisiti
previsti nella propria zona consultando i funzionari locali
addetti allo smaltimento dei rifiuti solidi per le opzioni di riciclo
o lo smaltimento corretto.

Pericolo di esplosione in caso sostituzione errata della
batteria. Sostituire solamente con lo stesso tipo o con uno
analogo raccomandato dal produttore. Eliminare la batteria
usata seguendo le istruzioni del produttore.

Le informazioni seguenti sono molto importanti e si riferiscono
unicamente alle batterie ai polimeri e, ove applicabile, hanno
priorità rispetto alle precauzioni generali relative alle batterie.

• Le batterie ai polimeri possono espandersi o gonfiarsi leggermente,
tuttavia questo fa parte del meccanismo di sicurezza della batteria e
non deve essere causa di preoccupazione.

• Maneggiare le batterie ai polimeri in modo corretto nel loro utilizzo.
Non utilizzare batterie ai polimeri in ambienti con temperature ele­vate e non conservare le batterie inutilizzate per periodi di tempo pro­lungati.

Italiano

91

Guida di avvio rapido

127 ﾟ



Spegnimento

È importante tenere presente che è sempre necessario spe­gnere il computer scegliendo il comando Arresta il sistema
in Windows (vedere sotto). In questo modo si evitano proble­mi al sistema o al disco rigido.

Fare clic su Impostazioni nella barra Charms (utilizzare la

combinazione di tasti Tasto logo Windows + C per ac­cedere alla barra Charms)

e scegliere il comando Arresta il

sistema disponibile dal menu Arresta.
O

Scegliere Chiudi o disconnetti > Arresta il sistema dal

menu contestuale (utilizzare la combinazione di tasti Tasto
logo Windows + X per accedere al menu contestuale).

Figura 1 - Apertura del

coperchio/LCD/Com-

puter con alimentatore

AC/DC collegato

1. Eliminare tutti i materiali di imballo.

2. Appoggiare il computer su una superficie stabile.

3. Collegare bene le periferiche che si desidera usare con il computer

(per esempio tastiera e mouse) alle porte corrispondenti.

4. Collegare l'adattatore AC/DC al jack di ingresso DC situato alla sini-

stra del computer, quindi inserire il cavo di alimentazione AC in una
presa e collegare il cavo di alimentazione AC all'adattatore AC/DC (

accertarsi di utilizzare l'adattatore nella prima impostazione del
computer, poiché, per proteggere il computer durante la spedizione,

la batteria sarà bloccata e non potrà alimentare il sistema prima di
essere collegata ad un adattatore AC/DC).

5. Con una mano sollevare con cautela il coperchio/LCD fino a un

angolo di visione comodo (non superare i 127 gradi), mentre con
l'altra mano (come illustrato nella Figura 1) si mantiene la base del
computer (Nota: Non sollevare mai il computer tenendolo dal
coperchio/LCD).

6. Premere il pulsante di alimentazione per accendere.

Software del sistema

È possibile che il software sia già pre-installato sul computer. In
caso contrario, oppure in casi di riconfigurazione del computer
per un sistema diverso, questo manuale si riferisce a Microsoft
Windows 8.1.

Differenze dei modelli

Questa serie di notebook comprende diversi modelli che variano
leggermente per stile di design, colorazioni e aspetto generale.
computer Design II incorporano un touch screen. Si noti che

Italiano

il proprio computer potrebbe essere leggermente diverso da
quello rappresentato nelle figure di questa documentazione.
Tutte le porte, i jack, gli indicatori, le caratteristiche tecniche e
le funzioni generali sono uguali per tutti gli stili di design.

92

I

Descrizione del sistema: Vista anteriore con pannello LCD aperto

7

Figura 2

Vista anteriore con pan-

nello LCD aperto

1. Camera PC

2. *LED della camera PC

*Quando si utilizza la
camera PC, l'indicatore
LED si illumina in
rosso.

3. Microfono incorporato

4. Schermo LCD

5. Pulsante di
alimentazione

6. Tastiera

7. Touchpad e pulsanti

Si noti che l'area operativa
valida del touchpad e dei
pulsanti è quella indicata
all'interno delle linee trat­teggiate sopra.



Funzionamento del

dispositivo senza fili

a bordo di un aereo

Solitamente l’uso di
qualsiasi dispositivo di
trasmissione elettroni­ca è proibito a bordo
di un aereo.

Accertarsi che i
moduli WLAN &
Bluetooth siano OFF
quando si utilizza il
computer a bordo di
un aereo inserendo il
sistema nella modalità
aereo.

5

7

6

2 1

3

4

Italiano

93

Indicatori LED

Gli indicatori LED sul computer segnalano importanti informazioni relative allo stato corrente del computer.

Icona Colore Descrizione

Arancione L'alimentatore è collegato

Verde Il computer è acceso

Verde lampeggiante Il computer è in modalità Sospensione

Arancione La batteria è in carica

Verde Batteria completamente carica

Italiano

94

Arancione lampeg-

giante

Verde Il disco rigido/l'unità ottica è in uso

Verde

Tabella 1 - Indicatori LED

La batteria ha raggiunto lo stato critico di carica bassa

La modalità aereo è ON (i moduli WLAN & Bluetooth sono OFF)

Tastiera

ad

Tasto logo Windows

Tastierino

Tasti funzione

Bloc Num &

Tasto Fn

Bloc Scorr

numerico

Nella tastiera è stato integrato un tastierino numerico per un facile inserimento dei numeri. Premere Fn + Bloc Num per
commutare l’attivazione e la disattivazione della tastiera numerica. Dispone anche di tasti funzione che consentono di
cambiare istantaneamente le funzionalità operative.

Figura 3 - Tastiera

Italiano

95

Tasti funzione

I tasti funzione (da F1 a F11) agiscono come Hot-Key quando premuti tenendo premuto il tasto Fn. In aggiunta alle
combinazioni di tasti funzione base, quando è installato il driver hot key (HotKey Driver) alcuni indicatori visivi sono
disponibili (solo nell'applicazione Windows Desktop e non nella schermata Start).

Tasti Tasti funzione e indicatori visivi Tasti Funzione/indicatori visivi

Fn +

Fn +

Fn +

Fn + Commutazione mute

Fn + Commutazione Sospendi

Fn +

Italiano

Fn +

Fn +

Play/pausa (nei programmi audio/video)

Attiva/disattiva

touchpad

Spegne la retroilluminazione dello schermo LCD

(premere un tasto o utilizzare il touchp ad pe r rip rist i-

nare lo schermo)

Riduzione/aumento

volume audio

Cambia configurazione di visualizzazione (vedere la

pagina 106)

Riduzione/aumento lumi-

nosità LCD

Tabella 2 - Tasti funzione e indicatori visivi

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Attiva/disattiva la camera

PC

Commutazione modalità

aereo

Attiva/disattiva il tastierino

numerico

Attiva/disattiva il

blocco dello scorrimento

Attiva/disattiva maiuscolo

Attiva/disattiva Control Center (Centro di controllo)

(vedere la pagina 97)

Alterna l'attivazione e la

disattivazione della carica

della batteria

Controllo automatico ven-

tola/pieno power

96
