Clevo W942SW Concise User's Guide

Download

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

System Map: Front View with LCD Panel Open .................... .........6

LED Indicators ..................................................................................7

Keyboard ...........................................................................................8

Control Center ......... .......................................................... ..............10

System Map: Front, Left, Right & Rear Views ..............................13

System Map: Bottom View ........................... ............................. .....14

Video Features ................................................................................15

Power Options .................................... ............................. ................16

Driver Installation .................................................................. .........17

Fingerprint Reader ..........................................................................18

Trusted Platform Module ................................................................19

Intel® vPro™ Technology ..............................................................21

Troubleshooting ..............................................................................22

Specifications ............... ................................. .................................. 23

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................25

Schnellstart ................... ............... .................. .................. ................28

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm ............................................................................30

LED-Anzeigen ............... ................................................... ..............31

Tastatur ...........................................................................................32

Funktionstasten ...............................................................................33

Control Center (Steuerzentrum) ......................................................34

Systemübersicht: Ansicht von vorne, links, rechts und hinten .......37

Systemübersicht: Ansicht von unten ...............................................38

Grafikfunktionen .............................................................................39

Energieoptionen .................... ..................................................... .....40

Installation der Treiber ....................................................................41

Fingerabdruckleser .................. ................ ............... ................ .........42

TPM (Trusted Platform Module) ....................................................43

Intel® vPro™ Technologie .............................................................45

Fehlerbehebung ...............................................................................46

Technische Daten ............................................................................47

Sommaire

A propos de ce Guide Utilisateur Concis ........................................49

Guide de démarrage rapide .............................................................52

Carte du système: Vue de face avec l’écran LCD ouvert ... ...........54

Indicateurs LED ....................... ............................. ..........................55

Clavier ...................... .................................................... ...................56

Touches fonction .... ............................. ............................. ...............57

Control Center (Centre de contrôle) .......................... ......................58

Carte du système: Vues de face, gauche, droite et arrière ...............61

Carte du système: Vue de dessous ..................................................62

Caractéristiques vidéo .....................................................................63

Options d’alimentation ........... ............................. ............................ 64

Installation du pilote ........................................................................65

Lecteur d'empreintes digitales ......... ............................. ...................66

TPM (Trusted Platform Module) ....................................................67

Technologie Intel® vPro™ .............................................................69

Dépannage ....................... .................................... ............................70

Spécifications ..................................................................................71

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................73

Guía rápida para empezar ................................................................76

Diferencias de modelos ....................................... ............................77

Mapa del sistema: Vista frontal con panel LCD abierto .................78

Indicadores LED .................. ............................ ............................. ..79

Teclado ..................... ............................................. ..........................80

Control Center (Centro de control) ......................... ........................82

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior ....85

Mapa del sistema: Vista inferior .....................................................86

Parámetros de vídeo .............. ..........................................................87

Opciones de energía ................................................................. .......88

Instalación de controladores ...........................................................89

Lector de huellas digitales ........................................................... ...90

TPM (Trusted Platform Module) ....................................................91

Tecnología Intel® vPro™ ... ............................ ............................. ...93

Solución de problemas .......... ............................. .............................94

Especificaciones ............... ................ ............... ................ ................95

Sommario

Informazioni su questa guida rapida ................................. ..............97

Guida di avvio rapido ....................................................................100

Descrizione del sistema: Vista anteriore con pannello

LCD aperto ....................................................................................102

Indicatori LED ..............................................................................103

Tastiera ................ ................ ............. ............... ................ ............. . 104

Tasti funzione ................................................................................105

Control Center (Centro di controllo) .............................................106

Descrizione del sistema: Vista anteriore, sinistra, destra e

posteriore ...................... ....... .... ....... ...... ..... ...... ....... ..... ...... ....... .... .109

Descrizione del sistema: Vista inferiore .......................................110

Funzioni video ........... .......................... .........................................111

Opzioni risparmio energia ..... ............................. ...........................112

Installazione driver ........................................................................113

Lettore d’impronte digitali ................................... .........................114

TPM (Trusted Platform Module) ..................................................115

Tecnologia Intel® vPro™ ... ............................ ............................. .117

Risoluzione dei problemi ..............................................................118

Specifiche tecniche .......................................................................119

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1.This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual disc.

Trademarks

Intel, Intel Core, Pentium and Celeron are trademarks/registered trademarks of Intel Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the fo llowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any external power supplies, peripherals and cables (including telephone lines). It is advisable to also remove your battery in order to prevent accidentally turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Note that in computer’s featuring a raised LCD electro-plated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deteriorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised LCD electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery a ccording to the manufacturer’s instructions.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

English

System Startup

130 ﾟ



Shut Down

Note that you should always shut your computer down by choosing Shut Down from the Start Menu.

This will help prevent hard disk or system problems.

Figure 1

Opening the Lid/

LCD/Computer with

AC/DC Adapter

Plugged-In

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the

computer (e.g. keyboard and mouse) to their ports.

4. Attach the AC/DC adapter to the DC-In jack on the left of the

computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter (make sure

English

you use the adapter when first setting up the computer, as to

safeguard the computer during shipping the battery will be locked to not power the system until first connected to the AC/DC adapter).

5. Use one hand to raise the

(do not exceed 130 degrees); use the other hand (as illustrated in

Figure 1) to support the base of the computer (Note: Never lift

the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software

lid/LCD to a comfortable viewing angle

pre-installed. Where this is not the case, or where you are reconfiguring your computer for a different system, you will find this manual refers to Microsoft Windows 7.

Model Differences

This notebook series includes four different model types that mainly differ as indicated in the table below. Note that your model may appear slightly different from those pictured in this manual.

Feature Model A Model B Model C Model D

English

Core Logic

Smart Card

Reader Module

Intel® vPro™

Technology

Dimensions &

Weight

Intel® QM87 Chipset Intel® HM87 Chipset Intel® QM87 Chipset Intel® HM87 Chipset

Supported Not Supported

Supported Not Supported Supported Not Supported

340 mm(w) * 242 mm(d) * 30.5mm(h) - height exclud-

ing battery area

2.3kg (Barebone System with Battery and ODD)

Table 1 - Model Differences

340 mm(w) * 242 mm(d) * 26.5mm(h) - height exclud-

ing battery area

2.3kg (Barebone System with Battery and ODD)

System Map: Front View with LCD Panel Open

Note that the Touchpad and Buttons valid operational area is that indicated within the red dotted lines above.

Figure 2

Front View with LCD

Panel Open

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be illuminated in red.

3. Built-In Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons

8. Fingerprint Reader



Wireless Device

Operation Aboard

Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the WLAN & Bluetooth module(s) are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

English

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Airplane Mode is ON (the WLAN & Bluetooth Modules are OFF)

Green The Hard Disk/Optical Device is in use

Table 2 - LED Indicators

English

Keyboard

Function Keys

Num Lk & Scr Lk

Numeric Keypad

Fn Key

Windows Logo Key

Menu/Application Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Fn + Num Lk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly.

English

Figure 3 - Keyboard

Function Keys & Visual Indicators

The function keys (F1 - F11 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the hot key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Fn + Sleep Toggle

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Volume Decrease/

Increase

Change Display Configuration (see page 16)

Brightness Decrease/

Increase

Fn +

Fn + Control Center Toggle (see page 10)

Fn +

PC Camera Power

Toggle

Airplane Mode Toggle

Number Lock Toggle

Scroll Lock Toggle

Caps Lock Toggle

Fan Automatic Control/

Full Power

Table 3 - Function Keys & Visual Indicators

Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

English

Figure 4 - Control Center

Click the Control Center icons to toggle the appropriate function, or hold the mouse button down and move the dial control where applicable. Certain functions will automatically be adjusted when a power mode is selected.

Power Modes

You can set a Power Mode by clicking the appropriate icon at the top of the Control Center. Each power mode will affect the Power Conservation Mode, Airplane Mode, Power Plan and PC camera power etc.

You can click a Control Center icon to set an overall power mode and then click individual icons in the Control Cen- ter to power on/off the Touchpad and PC camera.

Modes Quiet Power Saving Performance Entertainment

Icon

Power Plan

Balanced

Power Conservation Mode Energy Star Performance

PC Camera ON OFF ON ON

Touchpad ON ON ON ON

Airplane Mode OFF ON OFF OFF

Table 4 - Power Modes

Power Saver High Performance

Balanced

English

Power Status

The Power Status icon will show whether you are currently powered by the battery, or by the AC/DC adapter plugged in to a working power outlet. The power status bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen bright-

English

ness level. You can use the slider to adjust the screen brightness or the Fn + F8/F9 key combinations, or use the Fn + F2 key combination to turn off the LED backlight (press any key to turn it on again). Note that screen brightness is also effected by the Power Mode selected.

Volume

The Volume icon will show the current volume level. You can use the slider to adjust the volume or the Fn + F5/F6 key combinations, or use the Fn + F3 key combination to mute the volume.

Power Conservation

This system supports Energy Star power management features that place computers (CPU, hard drive, etc.) into a low-power sleep mode after a designated period of inactivity. Click either the Performance, Balanced or Ener- gy Star button.

Sleep Button

Click either the Hibernate or Sleep button to have the computer enter the selected power-saving mode.

Display Switch

Click the Display Switch button to access the menu (or use the Fn + F7 key combination) and select the appropriate display mode.

Time Zone

Clicking the Time Zone button will access the Date and Time Windows control panel.

Desktop Background

Clicking the Desktop Background button will allow you to change the desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or camera module’s power status. Note that the power status of the camera module is also effected by the Power Mode selected.

System Map: Front, Left, Right & Rear Views

Front

Figure 5 - Front, Left, Right & Rear Views

1. LED Indicators

2. Multi-in-1 Card Reader

3. ExpressCard Slot

4. DC-In Jack

5. RJ-45 LAN Jack

6. External Monitor Port

7. Vent

8. HDMI-Out Port

9. USB 3.0 Port

10. Powered USB 3.0 Port (See Below)

11. Audio Combo Jack (HeadphoneOut/Microphone-In)

12. USB 2.0 Ports

13. Smart Card Reader (Models A & B Only)

14. Optical Device Drive Bay

15. Emergency Eject Hole

16. Security Lock Slot

Left

Right (Models A & B)

Rear



Combination Headphone/Microphone

Headsets

This system uses Apple iPhone/iPad compatible combination headphone/microphone headsets only. When purchasing a combination headphone/microphone headset for use with this system make sure that it is Apple iPhone/iPad compatible otherwise it will not function.

Smart Card Orientation

Note that the card’s readable side (with the gold-colored contacts) should face upwards as illustrated.

USB

The USB 3.0 ports

are colored blue. USB 3.0 will

transfer data much faster than USB 2.0, and is backwards-compatible with USB 2.0. When the powered USB 3.0 port

is on it will supply

power (for charging devices only, not for oper- ating devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see page 22). Toggle power to this port by using Fn + power button.

Right (Models C & D)

English

System Map: Bottom View



Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of d evice upgrade as this may violate the terms of your warranty.

If you need to replace/remove the hard disk/SSD/RAM/optical device etc., for any reason, please contact your distributor/supplier for further information.

Figure 6

Bottom View

1. mSATA SSD Module Cover (not user serviceable)

2. Vent

3. Speakers

Models A & B

Models C & D

English

Video Features

Figure 7

Display

Control

Panel

The system features an Intel integrated GPU. You can switch display devices, and configure display options, from the Display control panel in Windows as long as the video driver is installed.

To access the Display control panel in Windows:

1. Go to the Control Panel.

2. Click Display (icon) - in the Appearances and Personalization category.

3. Click Adjust Screen Resolution/Adjust resolution.

4. Right-click the desktop and select Screen resolution.

5. Use the dropbox to select the screen resolution .

6. Click Advanced settings .

To access the Intel® HD Graphics Control Panel:

1. Go to the Control Panel.

Click Intel® HD Graphics Control Panel in the Class ic view.

3. Right-click the desktop and select Graphics Properties from the menu.

4. Click the icon in the notification area of the Desktop taskbar

and select Graphics Properties from the menu.

Display Devices

Besides the built-in LCD, you can also use an external VGA monitor (CRT)/external Flat Panel Display or TV (connected to the external monitor port/HDMI-Out port) as your display device.

English

Using the Windows Logo Key + P

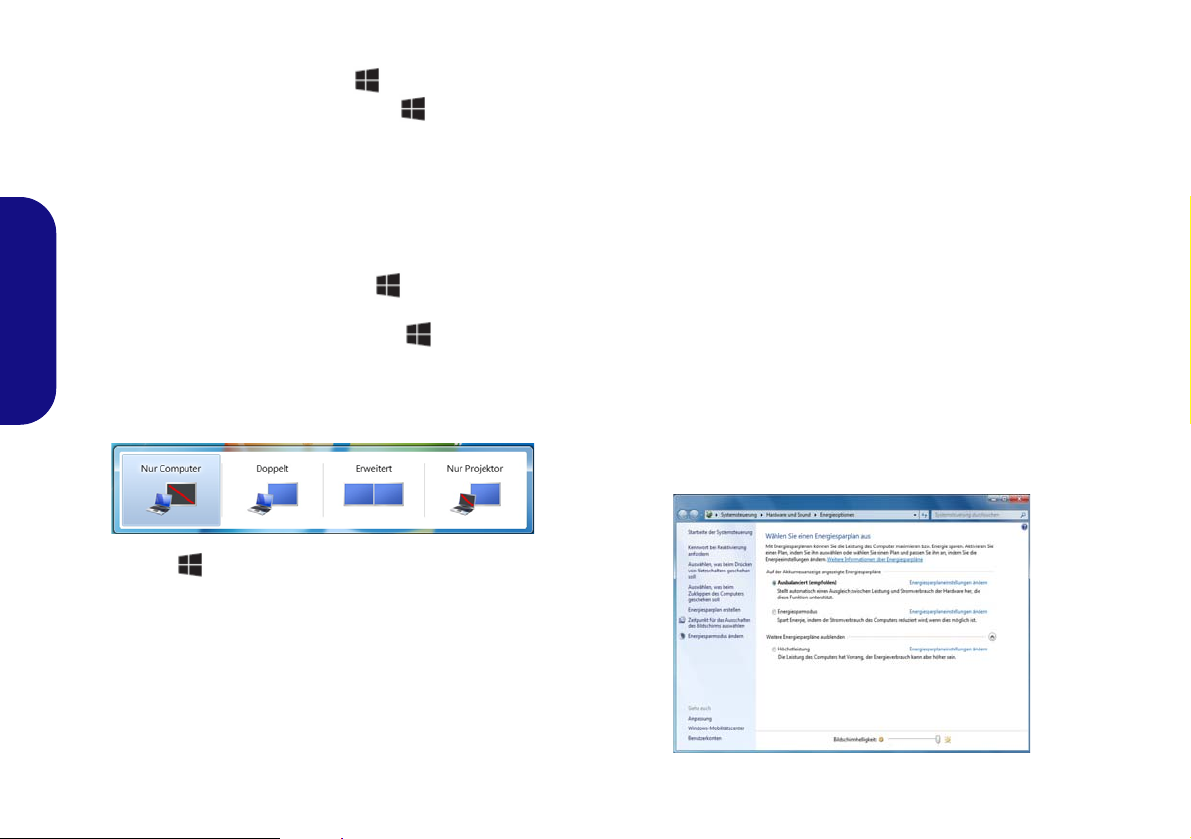

Figure 8 - + P (Change Display Configuration)

Figure 9 - Power Options

Key Combination to Switch Displays

You can also use the + P key combination (or Fn + F7 ) to quickly change display configuration and modes (this is particularly useful when attaching a projector) in Win- dows.

1. Attach your external display to the external monitor port/HDMI-

English

Out port, and turn it on.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Use the cursor keys ( + P) to select the appropriate configuration from the menu, and press Enter to confirm the selection.

Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F4), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

Driver Installation



Driver Installation General

Guidelines

As a general guide follow the default on-screen instructions for each driver (e.g. Next > Next > Finish) unless you are an advanced user. In many cases a restart is required to install the driver.

Make sure any modules (e.g. WLAN or Bluetooth) are ON before installing the appropriate driver.

Windows Update

After installing all the drivers make sure you enable Win- dows Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Mi- crosoft).



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

Figure 10 - Install Drivers

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Figure 10. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to the executable file in the appropriate driver folder.

If a

Found New Hardware

Cancel, and follow the installation procedure as directed.

wizard appears

during the installation procedure, click

English

Fingerprint Reader

Install the driver and enroll your fingerprints as instructed below before use.

Fingerprint Reader Driver Installation

1. Click Option Drivers (button).

2. Click 3.Install Fingerprint Driver > Yes.

English

3. Click Next.

4. Click Finish to complete the installation.

User Enrollment

1. Run the BioExcess application from the Start > All Programs > EgisTec > BioExce ss menu.

2. Click Next when the Initial Wizard appears.

3. Swipe a finger to practice enrollment (click Next to skip this step).

4. Enter your Windows log on password, and then click Next.

5. Click on the fingerprint diagram to select any finger to enroll.

6. Swipe the finger until the finger is enrolled and then repeat for other fingers.

7. Click Next to continue once you have enrolled a number of fingerprints.

8. Click Finish when the Initialization Successful message appears (if you have selected Launch Control Center then it will be run on exiting the wizard).

Trusted Platform Module

Before setting up the TPM functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

4. Select TPM Configuration and press Enter.

5. Select TPM Support and press Enter . Select Enable and press Enter.

6. Select TPM St ate, press Enter and select Enable to change the TPM state to enabled. You will then need to press F4 to save the changes and restart the computer.

7. As the computer restarts press F2 to enter the BIOS again and go to the TPM Configuration menu.

8. Select Pending operation, press Enter and select the option you require (if you are initializing TPM you should select Enable Take Ownership). You will then need to press F4 to save the changes and restart the computer.

9. You can now install the TPM driver and then initialize the TPM.

TPM Driver Installation

1. Click Option Drivers (button).

2. Click 5.Install TPM Driver > Yes.

3. Click Next.

4. Click the button to accept the license and click Next.

5. Click Next > Next > Install.

6. Click Finish > Yes to restart the computer.

English

Initializing TPM

Figure 11

Security

Platform

Quick Initial-

ization Wiz-

ard

Figure 12

Infineon Secu-

rity Platform

Settings Tool

1. Run the application from the Infineon Security Platform Solution > Manage Security Platform item in the Start > All Pro- grams menu.

2. Click User Settings (tab) and click Yes, or right-click the icon

in the notification area of the taskbar, and select Security Platform Initialization (or click the Security Platform State taskbar bubble).

3. The Quick Initialization method will automatically be selected

English

for you (if you need to use advanced settings provided by your network administrator then select Advanced Initialization).

4. You will need to use a removable media (e.g. a USB Flash Drive) to store passwords and data (keep the media in a safe place until required).

5. Select the drive you want to use from the drop-down menu and click Next.

6. Choose the Security Platform Features you want to use by clicking the appropriate tickbox.

7. Enter a Basic User Password (and re-type to confirm it) and click Next.

8. Click Next to confirm the settings.

9. The computer will then initialize the settings.

10. Click Finish.

11. Click the tabs and control panels to adjust the settings.

12. Double-click the taskbar icon to access the Infineon Security Platform Settings Tool, or right-click the taskbar icon

and select a menu item.

Infineon Security Platform Settings Tool

The Infineon Security Platform Settings Tool allows you to manage and check the TPM state, manage your password information, and to backup and restore the TPM data. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

Intel® vPro™ Technology

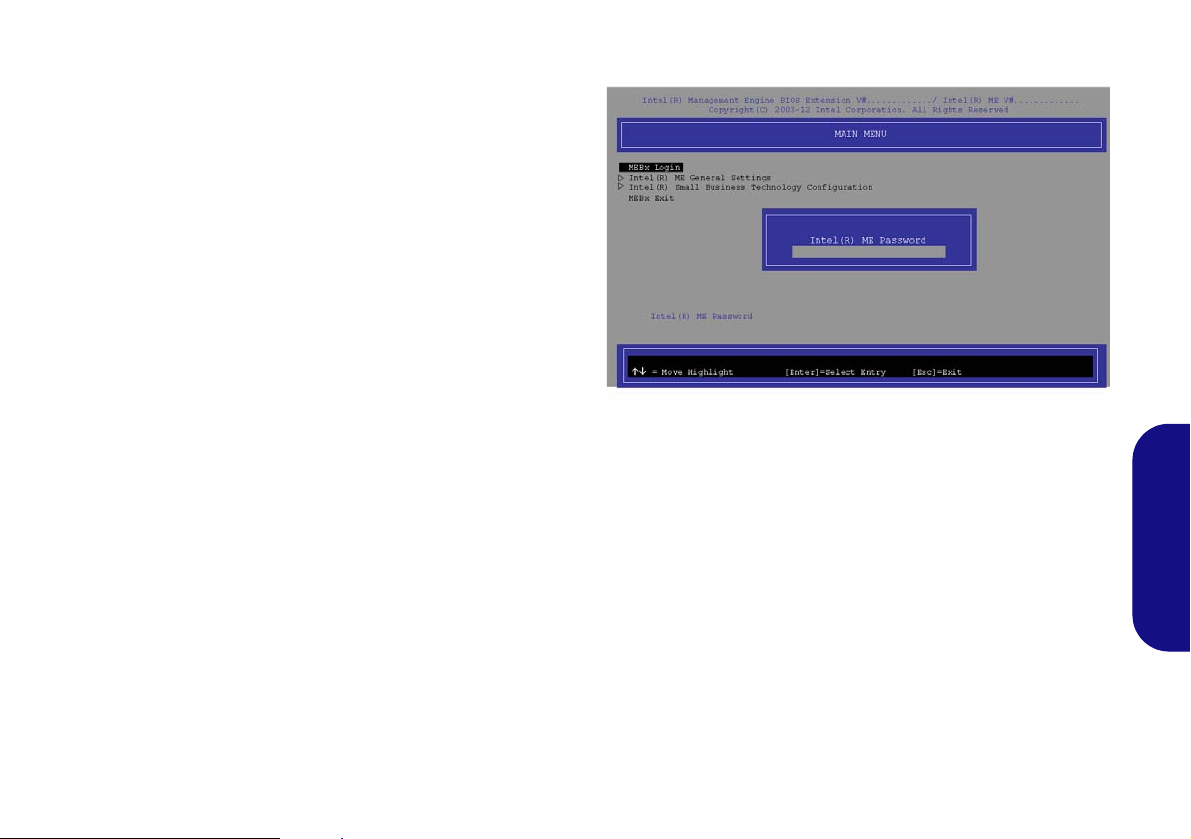

Figure 13 - Intel(R) Management Engine

(Password Creation)

(Models A & C Only)

The computer supports Intel® vPro™ Technology. This set of technology features, built into the computer’s motherboard, allows Information Technology departments remote access to the computer. This allows the IT department to monitor, maintain and manage computers regardless of the state of the operating system or the computer’s power state. This can be done over a wired or corporate wireless network, or even outside the corporate firewall through a wired LAN connection.

Accessing the Intel Management Engine

To access the Intel Management Engine press Ctrl + P at startup. Your system administrator will need to assist you in managing the information as applicable to your enterprise. Note the following password information for the Intel Management Engine:

• The default password is “admin” (without quotes).

If you get an "Error - Intel(R) ME password change re- jected" message when creating a new password, then note the following parameters for creating a password:

• between 8 and 32 characters long

• Contain both upper and lower case Latin characters

• Have at least one numeric character

• Have at least one ASCII non-alphanumeric character (!, @, #, $,%, ^, &, *)

English

Select MEBx Login and press “Enter” to access the password screen. Enter the password “admin” (without quotes) and you will then be prompted to enter your own password (note the password information above). Once you have entered the password you will then be taken to the platform configuration screen.

The platform configuration screen allows you to setup Intel ME as per your requirements (consult your IT administrator for the actual settings required).

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

English

The PC Camera module cannot be detected.

The captured video files from the PC Camera are taking up too much disk space.

The computer is off (or in Sleep Mode) but powered by the AC/DC adapter plugged in to a working outlet or powered by the battery with a capacity level above 20%. I have plugged a device into the powered USB port in order to charge it, but the device is not charging.

The modules are off as the computer is in Airplane Mode. Check the LED in dicator to see if it is in Airplane Mode (see Table 2 on page 7). Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 3 on page 9).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 3 on page 9). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space for each file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the C: drive system partition. It is recommended that you save the capture video file to a location other than the C:drive, limit the file size of the captured video or reduce video resolution.

The port is not powered on. Toggle power to the port using the Fn + power button combination.

This function may not work with certain external USB compliant devices (check your device’s documentation). If this is the case, power the computer on and connect the

external USB device in order to charge it.

Specifications



Latest Specification Information

The specifications listed in this here are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Processor Options

Models A & C:

Intel® Core™ i7 Processor i7-4610M (3.00GHz), i7-46010M (2.90GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel® Core™ i5 Processor i5-4340M (2.90GHz), i5-4330M (2.80GHz),

i5-4310M (2.70GHz), i5-4300M (2.60GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Models B & D:

Intel® Core™ i7 Processor i7-4712MQ (2.30GHz), i7-4702MQ

(2.20GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

i7-4610M (3.00GHz), i7-46010M (2.90GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel® Core™ i5 Processor i5-4340M (2.90GHz), i5-4330M (2.80GHz),

i5-4310M (2.70GHz), i5-4300M (2.60GHz), i5-4210M (2.60GHz), i5-4200M (2.50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel® Core™ i3 Processor i3-4110M (2.60GHz), i3-4100M (2.50GHz),

i3-4000M (2.40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel®

Pentium® Processor

3560M (2.40GHz), 3550M (2.30GHz)

2MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel®

Celeron® Processor

2970M (2.20GHz), 2950M (2.00GHz)

2MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Core Logic

Models A & C:

Intel® QM87 Chipset

Models B & D:

Intel® HM87 Chipset

BIOS

96Mb SPI Flash ROM AMI BIOS

Memory

Two 204 Pin SO-DIMM Sockets Supporting DDR3L 1600MHz Memory

Memory Expandable up to 16GB

English

(The real memory operating frequency depends on the FSB of the processor.)

Storage

(Factory Option) One Changeable

9.5mm(h) Optical Device Type Drive (Super Multi Drive Module)

One Changeable 2.5" 7.0mm (h) SATA HDD

(Factory Option) One mSATA Solid State Drive (SSD)

LCD

14" (35.56cm) HD (Thickness: 3.6mm)

Video Adapter

Intel GPU (CPU integrated) Intel HD Graphics 4600

Dynamic Frequency (Intel Dynamic Video Memory Technology for up to 1.7GB)

Microsoft DirectX®11 Compatible

Audio

High Definition Audio Compliant Interface 2 * Built-In Speakers Built-In Microphone

Security

Security (Kensington® Type) Lock Slot BIOS Password Fingerprint Reader TPM v1.2 Intel® vPro Technology Support (Models A

& C Only)

English

Keyboard

“WinKey” keyboard (with embedded numeric keypad)

Pointing Device

Built-in Touchpad

Interface

Two USB 3.0 Ports (Including one AC/DC Powered USB port)

Two USB 2.0 Ports One HDMI-Out Port One External Monitor Port One Audio Combo Jack (Headphone-out/

Microphone-In) One RJ-45 LAN Jack One DC-in Jack

Slots

One ExpressCard/34 Slot

Mini Card Slots

Slot 1 for WLAN Module or WLAN and

Bluetooth Combo Module

Slot 2 for mSATA SSD

Card Readers

Smart Card Reader (Models A & B Only) Multi-In-1 Card Reader

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

SDXC MS (Memory Stick) / MS Pro / MS Duo

Communication

Built-In Gigabit Ethernet LAN

1.0M HD /2.0M FHD PC Camera Module

WLAN/ Bluetooth Half Mini-Card Modules:

Models A & C:

(Factory Option) Intel® Wireless-N 7260 Wireless LAN (802.11a/g/n) + Bluetooth 4.0

(Factory Option) Intel® Wireless-N 7260 Wireless LAN (802.11a/g/n)

Models B & D:

(Factory Option) Intel® Wireless-N 7260 Wireless LAN (802.11a/g/n) + Bluetooth 4.0

(Factory Option) Intel® Wireless-N 3160 Wireless LAN (802.11ac) + Bluetooth 4.0

(Factory Option) Third-Party Wireless LAN (802.11b/g/n)

(Factory Option) Third-Party Wireless LAN (802.11b/g/n) + Bluetooth 4.0

Environmental Spec

Temperature

Operating: 5 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Power

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 3.42A (65W)

6 Cell Smart Lithium-Ion Battery Pack,

62.16WH

Dimensions & Weight

Models A & B:

340mm (w) * 242mm (d) * 30.5mm (h) (Height Excluding Battery Area)

2.3kg (Barebone System with ODD and

62.16WH Battery)

Models C & D:

340mm (w) * 242mm (d) * 26.5mm (h) (Height Excluding Battery Area)

2.3kg (Barebone System with ODD and

62.16WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel, Intel Core, Pentium und Celeron sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen

ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu-

ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den

Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie

ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren , können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is -

sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in

Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht

korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln (einschließlich Telefonkabel) ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

Schnellstart

130 ﾟ



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren im Menü

Start heruntergefahren werden

muß. Dadurch werden Festplatten- bzw. Systemprobleme ver-

mieden.

Abb. 1

Öffnen des Deckels/

LCD/Computers mit

angeschlossenem

AC/DC-Adapter

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer

verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an

der linken Seite des Computers an. Verbinden Sie dann das Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter (

benutzen Sie bei der Ersteinrichtung des Computers den Adapter, da der Akku des Computers während des Transports so

geschützt ist, dass er den Computer bis zum ersten Anschluss des AC/DC-Adapter nicht starten kann).

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und

Deutsch

öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

6. Drücken Sie auf den Netzschalter, um den Computer

einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 7.

Modellunterschiede

Diese Notebookserie umfasst veir verschiedene Modelltypen, die sich hauptsächlich in Folgendem unterscheiden.

Funktion Modell A Modell B Modell C Modell D

Core Logic

Smart Card-

Leser

Intel® vPro™

Technologie

Abmessungen

und Gewicht

Intel® QM87 Chipsatz Intel® HM87 Chipsatz Intel® QM87 Chipsatz Intel® HM87 Chipsatz

Unterstützt Nicht unterstützt

Unterstützt Nicht unterstützt Unterstützt Nicht unterstützt

340 (B) x 242 (T) x 30,5(H) mm (Höhe ohne Akkube-

reich)

2,3kg (Barebone-System mit optischem Laufwerk und

Akku)

Tabelle 1 - Modellunterschiede

340 (B) x 242 (T) x 26,5(H) mm (Höhe ohne Akkube-

reich)

2,3kg (Barebone-System mit optischem Laufwerk

und Akku)

Deutsch

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Beachten Sie, dass der Funktionsbereich des Touchpads und der Tasten innerhalb der rot gepunkteten Linien liegt.

Abb. 2

Ansicht von vorne mit

geöffnetem LCD-Bild-

schirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet wird, leuchtet die LED rot.

3. Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten

8. Fingerabdruckleser



Die Benutzung

drahtlos

angeschlossener

Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass das WLANund das BluetoothModul durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

Deutsch

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün

Grün Es wird auf die Festplatte/das optische Laufwerk zugegriffen

Flugzeugmodus ist EIN (das WLAN- und das Bluetooth-Modul ausgeschaltet

sind)

Tabelle 2 - LED-Anzeigen

Deutsch

Tastatur

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Nummemtastatur

Funktionstasten

Num & Rollen

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Fn + Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie di rekt zwischen den Funktionen umschalten können.

Deutsch

Abb. 3 - Tastatur

Funktionstasten

Wenn die Funktionstasten (F1 - F11) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Hotkey Treiber installiert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn + Ändern der Anzeigeeinstellungen (siehe Seite 40)Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/

Stummschaltung

aufheben

Wechsel Schlaf/Wiederaufnahme

Audio-Lautstärke

verringern/erhöhen

LCD-Helligkeit ver-

ringern/erhöhen

Fn +

PC-Kamera aktivie-

ren/deaktivieren

Flugzeugmodus ein-/

ausschalten

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Center (Steuerzen-

trum) (siehe Seite 34)

Automatische Lüftersteuerung/Volle Leis-

tung

Tabelle 3 - Funktionstasten & visuelle Anzeigen

Deutsch

Control Center (Steuerzentrum)

Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Deutsch

Abb. 4 - Control Center

Klicken Sie auf die Symbole des Control Center, um die entsprechende Funktion zu wählen, oder halten Sie die Maustaste gedrückt und verschieben Sie den Regler, falls vorhanden. Bestimmte Funktionen werden automatisch angepasst, wenn ein Strommodus ausgewählt ist.

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie im Control Center auf das entsprechende Symbol klicken. Jeder Energiemodus wird Einfluss auf den Energiesparmodus, Flugzeugmodus, Energiesparpl an und PC Kamerastrom usw. haben.

Klicken Sie auf das Control Center-Symbol, um einen allgemein gültigen Energiemodus einzustellen. Kli cken Sie dann auf die einzelnen Symbole des Control Centers, um das Touchpad und das Kamera-Modul ein-/auszuschalten.

Modi

Symbol

Energiesparplan Ausbalanciert Energiesparmodus Höchstleistung Ausbalanciert

Power Conservation Mode

(Stromsparmodus)

PC Kamera AN AUS AN AN

Touchpad AN AN AN AN

Flugzeugmodus AUS AN AUS AUS

Quiet

(Lautlosmodus)

Balanced Energy Star Performance Balanced

Tabelle 4 - Energiemodi

Power Saving

(Stromsparmodus)

Performance

(Leistungsmodus)

Entertainment

(Unterhaltungsmodus)

Deutsch

Power Status (Energiestatus) /

Das Energiestatus-Symbol zeigt an, ob die Stromversorgung aktuell über den Akku oder über das an das Stromnetz angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige zeigt den aktuellen Akkuladestatus an.

Brightness (Helligkeits)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bildschirmhelligkeit an.Sie können die Bildschirmhelligkeit entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F8/F9 ändern. Mit der Tastenkombination Fn + F2 wird das LED-Hintergrundlicht ausgeschaltet (drücken Sie auf eine beliebige Taste, um es wieder einzuschalten). Beachten Sie, dass die Bildschir-

Deutsch

mhelligkeit auch vom eingestellten Energiemodus abhängt.

Sleep Button (Schaltfläche Schlaf)

Klicken Sie entweder auf die Schaltfläche Ruhezustand oder Schlaf, um den Computer der aus gewählten Stromsparmodus aufrufen zu lassen.

Display Switch (Anzeige wechseln)

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts, um das Menü aufzurufen (Sie können dazu auch die Tastenkombination Fn + F7 verwenden), und wählen Sie einen Anzeigemodus aus.

Time Zone (Zeitzone)

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das Windows-Systemsteuerungsfenster Datum und Uhrzeit aufgerufen.

Volume (Lautstärke)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie können die Lautstärke entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F5/F6 einstellen. Mit der Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Power Conservation (Strom sparen)

Dieses System unterstützt die Energy Star-Stromsparfunktionen, die Computer (CPU, Festplatte usw.) nach einer längeren Zeit der Inaktivität in einen Ruhemodus versetzen, bei dem weniger Strom verbraucht wird. Klicken Sie entweder auf die Taste Performance, Balanced oder Energy Star.

Desktop Background (Desktop-Hintergrund)

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klikken, können Sie das Bild für den Desktophintergrund einstellen.

Touchpad/PC-Kamera-Modul

Klicken Sie auf eine dieser Tasten, um das Touchpad oder das Kamera-Modul ein- oder auszuschalten. Beachten Sie, dass der Energiestatus des Kamera-Moduls auch vom ausgewählten Energiemodus abhängen.

Systemübersicht: Ansicht von vorne, links, rechts und hinten

Abb. 5 - Ansicht von vorne, links, rechts und hinten

1. LED-Anzeigen

2. Multi-in-1 Kartenleser

3. ExpressCard-Steckplatz

4. DC-Eingangsbuchse

5. RJ-45 LAN-Buchse

6. Schnittstelle für externen Monitor

7. Luftungsoffnung

8. HDMI-Ausgangsanschluss

9. USB 3.0-Anschluss

10. Eingeschaltete USB 3.0 Anschluss (Siehe folgenden Hinweis)

11. Audio Kombibuchse (KopfhörerAusgang/Mikrofon-Eingang)

12. USB 2.0-Anschlüsse

13. Smart Card-Leser (Nur Modelle A & B)

14. Schacht für optisches Laufwerk

15. Notauswurfloch

16. Sicherheitsschloß-Buchse

Vorderseite

Linke Seite

Hinterseite



Kompatiblen Kopfhörer/Mikrofon Headsets

Dieses System kann nur mit Apple iPhone/iPad kompatiblen Kopfhörer/Mikrofon Headsets verwendet werden. Wenn Sie ein Kopfhörer/Mikrofon Headset für die Verwendung mit diesem System kaufen, stellen Sie sicher, dass es Apple iPhone/iPad kompatibel ist, da es ansonsten nicht funktionieren wird.

Ausrichtung der Smart-Karte

Die lesbare Seite der Smart-Karte (die Seite, auf der sich die Goldkontakte befinden) muss wie abgebildet nach oben zeigen.

USB

Die USB 3.0 Anschlüsse sind blau. Die Datenübertragung ist bei USB 3.0 viel schneller als bei USB 2.0, und USB 3.0 ist rückwärts kompatibel mit USB 2.0. Wenn der eingeschaltete USB 3.0 Anschluss eingeschal tet i st, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren -

siehe Seite 46). Dieser Anschluss wird mit der

Tastenkombination Fn + Netzschalter eingeschaltet.

Rechte Seite (Modelle C & D)

Rechte Seite (Modelle A & B)

Deutsch

Systemübersicht: Ansicht von unten



Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte/SSD, den RAM, ein optisches Gerät usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Abb. 6

Ansicht von unten

1. mSATA SSD Modulabdeckung (darf nicht vom Anwender repariert werden)

2. Luftungsoffnung

3. Lautsprecher

Modelle A & B

Modelle C & D

Deutsch

Grafikfunktionen

Abb. 7

Ein-

stellfenster

Dieses System verfügt über eine integrierte GPU von Intel. Wenn der Grafiktreiber installiert ist, können Sie bei Windows im Einstellfenster Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung und Anpassung.

3. Klicken Sie auf Bildschirmauflösung anpassen/Auflösung anpassen.

Oder

4. Klicken Sie mit der rechten Maustaste auf den Desktop und dann die Option Bildschirmauflösung wählen.

5. Wählen Sie aus dem Drop-down-Menü die Bildschirmauflösung

6. Klicken Sie auf Erweiterte Einstellungen .

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Steuerung für Intel® HD-Grafik (Symbol) in der Klassischen Ansicht.

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Grafikeigenschaften wählen.

Oder

4. Klicken Sie auf das Symbol im Infobereich auf der Desktop-

Taskleiste und dann aus dem Menü die Option

Grafikeigenschaften wählen.

Anzeigegeräte

Neben dem integrierten LCD-Monitor können Sie auch einen externen VGA-Monitor/Flachbildschirm oder ein Fernsehgerät (an die Schnittstelle für externen Monitor oder an den HDMI-Ausgangsanschluss angeschlossen) als Anzeigegerät anschließen.

Deutsch

Wechseln der Anzeigegeräte mit der

Abb. 8 - + P (Ändern der Anzeigeeinstellungen)

Abb. 9 - Energieoptionen

Windows-Logo-Taste und der Taste P

Wenn Sie gleichzeitig auf die Tasten und P (oder Fn + F7) drücken, konnen Sie bei Windows schnell und einfach

die Anzeigeeinstellungen und -modi wechseln (was besonders praktisch ist, wenn Sie einen Projektor anschließen).

1. Schließen Sie das externe Anzeigegerät an die Schnittstelle für externen Monitor oder an den HDMI-Ausgangsanschlussan an, und schalten Sie es ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Wählen Sie mit den Cursor-T asten (oder + P) eine geeignete

Deutsch

Konfiguration aus dem Menü aus, und bestätigen Sie die Auswahl durch Drücken der Eingabetaste.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F4) und Zuklappeinstellung (beim Schließen des Dekkels) und den Anzeige- und Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Energiesparpläne (Ener- giesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen Kenntnisse haben, folgen Sie für jeden Treiber den Anweisungen auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig stellen). In vielen Fällen ist

es erforderlich, den Computer nach der Treiberinstallation neu zu starten.

Alle Module (z. B. WLAN oder Bluetooth) müssen vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits-Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DC-Adapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Abb. 10 - Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro- gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü Optional aufzurufen. Reihenfolge. Markieren Sie die Treiber, die installiert werden soll en (notieren Si e zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint, klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installationsanweisungen.

Installieren Sie die Treiber in der in Abb. 10 angegebenen

Deutsch

Fingerabdruckleser

Installieren Sie die Treiber und melden Sie Ihre Fingerabdrücke vor dem Benutzen wie unten beschrieben an.

Installieren des Fingerabdruckleser-Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Fingerprint Driver > Ja.

3. Klicken Sie auf Weiter.

4. Klicken Sie auf Fertig stellen, um die Installation abzuschließen.

Deutsch

Benutzerregistrierung

1. Starten Sie die Anwendung BioExcess aus dem Menu Start > Alle Programme > EgisTec > BioExcess.

2. Klicken Sie auf Weiter, wenn der Installationsassistent erscheint.

3. Wischen Sie für die Anmeldung mit einem Finger über das Feld (klicken Sie auf Weiter, um diesen Schritt zu überspringen).

4. Geben Sie Ihr Anmelde-Passwort für Windows ein, und dann klicken Sie auf Weiter.

5. Wählen Sie in der Abbildung den Finger aus, der angemeldet werden soll.

6. Wischen Sie so oft mit dem Finger über das Feld, bis dieser angemeldet ist. Wiederholen Sie diesen Vorgang für die anderen Finger.

7. Wenn Sie mehrere Fingerabdrücke angemeldet haben, klicken Sie zum Fortfahren auf Weiter.

8. Klicken Sie auf Fertigstellen, wenn die Meldung Initialisierung erfolgreich erscheint. Wenn Sie Kontrollzentrum aufrufen gewählt haben, wird diese nach Beenden des Assistenten gestartet).

TPM (Trusted Platform Module)

Bevor Sie die TPM-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die Eingabetaste.

5. Wählen Sie TPM Support und drücken Sie auf die Eingabetaste. Wählen Sie Enable und drücken Sie auf die Eingabetaste.

6. Wählen Sie TPM State, drücken Sie auf die Eingabetaste und wählen Sie Enable (Aktivieren), um den TPM St atus auf Aktiviert zu setzen. Sie müssen anschließend auf F4 drücken, um die Änderungen zu speichern und den Computer neu zu starten.

7. Drücken Sie beim Neustart des Computers auf F2, um das BIOS erneut aufzurufen und gehen Sie zum Menü TPM Configuration.

8. Wählen Sie Pending operation (Laufende TPM Operation), drücken Sie auf die Eingabetaste und wählen Sie die benötigte Option aus (wenn Sie TPM initialisieren, sollten Sie Enable T ake Ownership (Besitz übernehmen aktivieren) auswählen). Sie müssen anschließend auf F4 drücken, um die Änderungen zu speichern und den Computer neu zu starten.

9. Sie können jetzt den TPM Treiber installieren und anschließend den TPM initialisieren.

Security.

Installieren des TPM-Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 5.Install TPM Driver > Ja.

3. Klicken Sie auf Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Weiter > Weiter >Installieren.

6. Klicken Sie auf Fertig stellen > Ja, um den Computer neu zu starten.

Deutsch

Initialisieren des TPM

Abb. 11

Assistent

für die

schnelle Ini-

tialisierung

der Security

Platform

Abb. 12

Parametrierungs-

tool der Infineon

Security Platform

1. Die Software des TPM wird über den Eintrag Infineon Security

Platform Lösung > Security Platform verwalten im Menü Start > Alle Programme gestartet.

2. Klicken Sie auf Benutzereinstellungen, und dann auf Ja, oder klicken Sie mit der rechten Maustaste auf das Symbol im Benachrichtigungsbereich der Taskleiste und wählen Sie Security Platform-Initialisierung (oder klicken Sie auf die Sprechblase des Security Platform-Status in der Taskleiste).

3. Die Schnelle Initialisierung Methode wird automatisch für Sie ausgewählt (falls Sie die erweiterten Einstellungen Ihres Netzwerkadministrators verwenden müssen, wählen Sie Erweiterte Initialisierung).

4. Sie müssen einen Wechseldatenträger (z.B. ein USB Flash-

Deutsch

Laufwerk) zum Speichern von Kennwörtern und Daten verwenden (bewahren Sie das Medium an einem sicheren Ort auf, bevor Sie es benötigen).

8. Klicken Sie auf Weiter, um die Einstellungen zu bestätigen.

9. Der Computer wird die Einstellungen anschließend initialisieren.

10. Klicken Sie auf Fertig stellen.

11. Klicken Sie auf die Registerkarten und Fenster, um die Einstellungen anzupassen.

12. Klicken Sie doppelt auf das Taskleisten-Symbol zum Aufruf des Parametrierungstools der Infineon Security Platform oder klicken Sie mit der rechten Maustaste auf das TaskleistenSymbol und wählen eine Menüoption.

Parametrierungstool der Infineon Security Platform

Mit dem Parametrierungstool der Infineon Security Platform können Sie den TPM Status verwalten und überprüfen, Ihre Kennwortinformationen verwalten und Ihre TPM Daten sichern und wiederherstellen. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

5. Wählen Sie das zu benutzende Laufwerk aus der Liste aus und klicken Sie auf Weiter.

6. Wählen Sie die gewünschten Funktionen der Security Platform durch Anklicken der entsprechenden Kästchen aus.

7. Geben Sie ein Basic User Password (Benutzerkennwort) ein (und ein zweites Mal zur Bestätigung) und klicken Sie auf

Weiter.

Intel® vPro™ Technologie

Abb. 13 - Intel(R) Management Engine

(Kennworterstellung)

(Nur Modelle A & C)

Der Computer unterstützt die Intel® vPro™ Technologie. Die auf dem Mainboard des Computers integrierten technischen Funktionen ermöglichen es IT-Abteilungen aus der Ferne auf den Computer zuzugreifen. IT-Abteilungen können Computer somit unabhängig vom Zustand des Betriebssystems oder dem Energiestatus des Computers überwachen, warten und verwalten. Dies kann über eine Kabeloder WLAN-Verbindung in einem Firmennetzwerk geschehen, oder selbst außerhalb der Firmen-Firewall über eine kabelgebundene LAN-Verbindung.

Zugriff auf die Intel Management Engine

Drücken Sie für den Zugriff auf die Intel Management Engine beim Start auf Strg + P. Ihr Systemadministrator wird Ihnen beim Verwalten der für das Unternehmen benötigten Informationen helfen. Beachten Sie die folgenden Kennwortinformationen für die Intel Management Engine:

• Das Standardpasswort ist „admin“ (ohne Anführungszeichen).

Falls die Meldung „Fehler - Intel(R) ME Kennwortänderung abgelehnt“ beim Erstellen eines neuen Kennwortes erscheint, beachten Sie die folgenden Regeln für die Erstellung eines neues Kennwortes:

• zwischen 8 und 32 Zeichen lang

• Enthält sowohl Groß- als auch Kleinbuchstaben

• Enthält mindestens eine Zahl

• Enthält mindestens ein nicht-numerisches ASCII Zeichen (!, @, #, $,%, ^, &, *)

Deutsch

Wählen Sie MEBx Login (MEBx Anmeldung) und drücken Sie auf “Enter”, um das Passwortfenster aufzurufen. Geben Sie das Passwort “admin” (ohne Anführungszeichen), woraufhin Sie zur Eingabe Ihres eigenen Passwortes aufgefordert werden (beachten Sie die obigen Informationen zum Passwort). Nach Eingabe des Kennwortes erscheint der Plattform-Konfigurationsbildschirm.

Im Plattform-Konfigurationsbildschirm können Sie Intel ME Ihren Wünschen nach einstellen (wenden Sie sich für die benötigten Einstellungen an Ihren IT-Administrator).

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/ Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Die mit der PC-Kamera

Deutsch

aufgenommenen Dateien benötigen zu viel Speicherplatz.

Der Computer ist ausgeschaltet (oder im Energiesparmodus), wird aber über den an das Stromnetz angeschlossenen AC/DC-Adpater mit Strom versorgt oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird. Ich habe ein Gerät an den eingeschalteten USB Anschluss angeschlossen, um es aufzuladen, was aber nicht geschieht.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob der Computer im Flugzeugmodus ist (siehe Tabelle 2 auf Seite 31). Mit der Tastenkombination Fn + F11 können Sie de n Flugzeugmodus ein- oder ausschalten (siehe Tabelle 3 auf Seite

33).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-KameraModul einschalten (siehe Tabelle 3 auf Seite 33). Starten Sie die Kamera-Anwend ung, um das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien Speicher im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der Tastenkombination Fn + Netzschalter ein.

Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das externe USB-

Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Prozessor-Optionen

Modelle A & C:

Intel® Core™ i7 Prozessor i7-4610M (3,00GHz), i7-46010M (2,90GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel® Core™ i5 Prozessor i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Modelle B & D:

Intel® Core™ i7 Prozessor i7-4712MQ (2,30GHz), i7-4702MQ

(2,20GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

i7-4610M (3,00GHz), i7-46010M (2,90GHz)

4MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel® Core™ i5 Prozessor i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz), i5-4210M (2,60GHz), i5-4200M (2,50GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel® Core™ i3 Prozessor i3-4110M (2,60GHz), i3-4100M (2,50GHz),

i3-4000M (2,40GHz)

3MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel®

Pentium® Prozessor

3560M (2,40GHz), 3550M (2,30GHz)

2MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Intel®

Celeron® Prozessor

2970M (2,20GHz), 2950M (2,00GHz)

2MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 37W

Core Logic

Modelle A & C:

Intel® QM87 Chipsatz

Modelle B & D:

Intel® HM87 Chipsatz

BIOS

AMI BIOS (96Mb SPI Flash-ROM)

Speicher

Zwei 204-Pin SODIMM-Sockel, Unterstützung von DDR3L 1600MHz Speicher

Speicher auf bis zu 16GB erweiterbar (Die tatsächliche Speicherarbeitsfrequenz

hängt vom FSB des Prozessors ab.)

Speicher

(Werkseitige Option) Ein austauschbares optisches Laufwerk (9,5mm Höhe) (Super Multi-Laufwerk)

Eine austauschbare SATA-2,5"-Festplatte (7,0 mm Höhe)

(Werkseitige Option) Ein mSATA-SSDLaufwerk

LCD

14" (35,56cm) HD (Dicke: 3,6mm)

Videoadapter

Intel GPU (CPU integriert) Intel HD Graphics 4600

Dynamische Frequenz (Intel Dynamic Video Memory Technology für bis zu 1,7GB)

Kompatibel mit MS DirectX® 11

Audio

High-Definition-Audio-kompatible Schnittstelle

2 eingebaute Lautsprecher Eingebautes Mikrofon

Deutsch

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort Fingerabdruckleser TPM v1.2 Unterstützung von Intel vPro Technologie

(Nur Modelle A & C)

Tastatur

"Win Key"-Tastatur (mit integrierter Nummerntastatur)

Zeigegerät

Eingebautes Touchpad

Deutsch

Schnittstellen

Zwei USB 3.0-Anschlüsse (Verfügt über einen über den USB-Anschluss mit Strom versorgten USB-Anschluss)

Zwei USB 2.0-Anschlüsse Ein HDMI-Ausgangsanschluss Eine Schnittstelle für externen Monitor Eine Audio Kombibuchse (Kopfhörer-

Ausgang/Mikrofon-Eingang) Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse

Steckplätze

Ein ExpressCard/34-Steckplatz

Mini-Card-Steckplätze

Steckplatz 1 für Wireless-LAN-Modul oder Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für mSATA-SSD-Laufwerk

Kartenleser

Smart Card-Leser (Nur Modelle A & B) Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

SDXC MS (Memory Stick) / MS Pro / MS Duo

Kommunikation

Gbit Ethernet-LAN eingebaut 1,0M HD/ 2,0M FHD PC-Kamera-Modul

WLAN/ Bluetooth Half Mini-Card Module:

Modelle A & C:

(Werkseitige Option) Intel® Wireless-N 7260 Bluetooth 4.0 und WLAN (802.11a/g/ n)

(Werkseitige Option) Intel® Wireless-N 7260 WLAN (802.11a/g/n)

Modelle B & D:

(Werkseitige Option) Intel® Wireless-N 7260 Bluetooth 4.0 und WLAN (802.11a/g/ n)

(Werkseitige Option) Intel® Wireless-N 3160 Bluetooth 4.0 und WLAN (802.11ac)

(Werkseitige Option) Wireless LAN (802.11b/g/n) (andere Hersteller)

(Werkseitige Option) Wireless LAN (802.11b/g/n) und Bluetooth 4.0 (andere Hersteller

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Stromversorgung

AC/DC-Adapter für den gesamten Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 3,42A (65W)

Smart Lithium-Ionen-Akkupack mit 6 Zellen, 62,16WH

Abmessungen und Gewicht

Modelle A & B:

340 (B) x 242 (T) x 30,5(H) mm (Höhe ohne Akkubereich)

2,3kg (Barebone-System mit optischem Laufwerk und 62,16WH-Akku)

Modelle C & D:

340 (B) x 242 (T) x 26,5(H) mm (Höhe ohne Akkubereich)

2,3kg (Barebone-System mit optischem Laufwerk und 62,16WH-Akku)

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel, Intel Core, Pentium et Celeron sont des marques déposées ou enregistrées d’Intel Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina- teur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel , de la ch ale ur ou de la fumée ap par ais sait so rtant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordinateur est débranché de toute alimentation électr iq ue externe, périphériques et câbles (y compris les lignes téléphoniques).

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

Français

Guide de démarrage rapide

130 ﾟ



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter du menu Démarrer.

Cette précaution évite des problèmes de disque dur ou de système.

Figure 1

Ouvrir le couvercle/

LCD/ordinateur

avec un adaptateur

AC/DC branché

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utili-

ser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Branchez l'adaptateur AC/DC à la prise d'entrée DC sur la gauche

de l’ordinateur, branchez ensuite le cordon secteur à une prise murale, puis à l’adaptateur AC/DC tateur lors de la configuration de l'ordinateur, car pour des raisons de sécurité pour l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le système avant la première connexion à l'adaptateur AC/DC).

5. D'une main, soulevez soigneusement le couvercle/LCD pour obte-

nir un angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main (comme illustré dans la Figure 1) maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

6. Pressez le bouton de mise en marche pour allumer.

Français

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 7.

(prenez soin d'utilisez l'adap-

Différences de modèles

Cette série d’ordinateurs portables inclut quatre types de modèles dont les dif férences sont indi quées dans le tableau ci-dessous. Remarquez que l’apparence de votre modèle peut être légèrement différente de celles présentées dans ce manuel.

Caractéristique Modèle A Modèle B Modèle C Modèle D

Core Logic

Lecteur de carte à

puce

T echnologie Intel®

vPro™

Dimensions

physiques & poids

Chipset Intel® QM87 Chipset Intel® HM87 Chipset Intel® QM87 Chipset Intel® HM87

Supporté Non supporté

Supportée Non supportée Supporté Non supportée

340 (l) x 242 (p) x 30,5 (h) mm (Hauteur hors zone de

batterie)

2,3kg (Système barebone avec lecteur de disque

optique et batterie)

Tableau 1 - Différences de modèles

340 (l) x 242 (p) x 26,5 (h) mm (Hauteur hors zone de

batterie)

2,3kg (Système barebone avec lecteur de disque

optique et batterie)

Français

Carte du système: Vue de face avec l’écran LCD ouvert

Figure 2

Vue de face avec l’écran

LCD ouvert

1. Caméra PC

2. *Indicateur LED de caméra PC

*Quand la caméra PC est en cours d'utilisation le Indicateur LED sera illuminé en rouge.

3. Microphone

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

8. Lecteur d'empreintes digitales

Remarquez que la zone d’utilisation valide du Touchpad et des boutons est celle indiquée à l’intérieur des lignes en pointillé rouges ci-dessus.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion.

Vérifiez que les modules WLAN & Bluetooth sont désactivés si vous utilisez l'ordinateur à bord d'un avion en mettant le système en Mode Avion.

Français

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert Mode Avion activé (les modules WLAN & Bluetooth sont désactivés)

Vert Le disque dur/périphérique optique est en cours d'utilisation

Tableau 2 - Indicateurs LED

Le système est dans le mode de Veille configuré

Français

La batterie a atteint le niveau bas critique

Français

eric

Touche Logo de Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé numérique

Verr Num & ArrêtDét

Clavier

Le clavier est doté d'un pavé numérique intégré pour une sais ie des donn ées numériq ues plus facile. Le fait d'appuyer sur Fn + V err Num active ou désactive le pavé numérique. Il est également doté de touches fonction po ur vous permettre de changer

instantanément de mode opérationnel.

Figure 3 - Clavier

Touches fonction

Les touches de fonctions (F1 - F11 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibl es quand le pi-

lote de touches de raccourci (HotKey Driver) est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicate urs visuels

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Permutation veille

Diminution/Augmenta-

tion du volume sonore

Modifiez la configuration de l'afficha ge (voir la

page 64)

Diminution/Augmenta-

tion de la luminosité de

l’écran LCD

Fn +

Activer/Désactiver le

module caméra PC

Activer/Désactiver le

Mode Avion

Activer/Désactiver le

pavé numérique

Activer/Désactiver

l'arrêt

défilement

Basculer entre majus-

cule et minuscule

Activer/Désactiver le Control Center (Centre de

contrôle) (voir la page 58)

Contrôle Automatique

du Ventilateur /Pleine

Puissance

Tableau 3 - Touches de fonctions & indicateurs vis uel s

Français

Control Center (Centre de contrôle)

Appuyez sur la combinaison de touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la barre des tâches pour activer/désactiver le Control Center. Le Control Center donne un accès rapide aux commandes fré-

quemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra PC.

Français

Figure 4 - Control Center

Cliquez sur les icônes du Control Center pour activer la fonction correspondante, ou maintenez le bouton de la souris enfoncé et déplacez le curseur à l'endroit approprié. Certaines fonctions sont automatiquement ajustées lorsque le mode d'alimentation est sélectionné.

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant sur l'icône appropriée au dessus du Contr ol Center . Chaque mode d'alimentation aura une incidence sur le mode Economie d'énergie, le mode Avion, la gestion de l'alimentation et l'alimentation de la caméra PC de l'ordinateur, etc.

Vous pouvez cliquer sur l’icône du Control Center pour définir un mode d'alimentation générale, puis cliquer sur les icônes individuelles dans le Control Center pour activer/désactiver le touchpad et le module caméra PC

Modes

Icône

Mode de gestion de l'alimen-

tation

Power Conservation Mode

(Mode Economie d'énergie)

Caméra PC Activé Désactivé Activé Activé

Touchpad Activé Activé Activé Activé

Mode Avion Désactivé Activé Désactivé Désactivé

Quiet

(Silencieux)

Utilisation normale Economie d'énergie Performances élevées Utilisation normale

Balanced Energy Star Performance Balanced

Tableau 4 - Modes d’alimentation

Power Saving

(Economie

d’énergie)

Performance

(Performances)

Entertainment

(Divertissement)

Français

Power Status (État d'alimentation) /

L'icône État d'alimentation indique si vous êtes actuellement alimenté par la batterie, ou par l'adaptateur AC/DC branché à une prise de courant. La barre d’état d’alimentation indiquera l'état de charge actuel de la batterie.

Brightness (Luminosité)

L'icône Luminosité indiquera le niveau de luminosité actuel de l'écran. Vous pouvez utiliser le curseur pour ajuster la luminosité de l'écran ou les combinaisons de touches Fn + F8/ F9, ou utiliser la combinaison de touches Fn + F2 pour éteindre le rétroéclairage LED (appuyez sur une touche pour le rallumer). Notez que la luminosité de l'écran est également affectée par le Mode d'alimentation choisi.

Volume

L'icône Volume indiquera le niveau du volume actuel. Vous

Français

pouvez utiliser le curseur pour régler le volume ou les combinaisons de touches Fn + F5/F6, ou utiliser les combinaisons de touches Fn + F3 pour couper le volume.

Power Conservation (Économie d'énergie)

Ce système prend en charge les fonctionnalités de gestion d’alimentation Energy S tar qui placent les ordinateurs (CPU, disque dur, etc.) dans des modes veille à faible consommation d'énergie après une période d'inactivité donnée. Cliquez sur le bouton Performance (Performances), Balanced (Equilibré) ou Energy Star.

Sleep Button (Bouton Veille)

Cliquez sur le bouton Veille Prolongée ou Veille pour que l'ordinateur entre dans le mode d'économie d'énergie sélectionné.

Display Switch (Permutation d’affichage)

Cliquez sur le bouton Permutation d’affichage pour accéder au menu (ou utilisez la combinaison de touches Fn + F7) et sélectionnez le mode d'affichage joint approprié.

Time Zone (Fuseau horaire)

Cliquer sur le bouton Fuseau horaire permet d’accéder au panneau de configuration de Date et heure de Windows.

Desktop Background (Fond d'écran du bureau)

Cliquer sur le bouton Fond d'écran du bureau vous permettra de changer l'image du fond d'écran du bureau.

Touchpad/caméra PC

Cliquez sur l’un de ces boutons pour permuter l’état d’alimentation du Touchpad ou du module caméra. Notez que l'état de l'alimentation du module caméra est également affecté par le mode d'alimentation choisi.

Carte du système: Vues de face, gauche, droite et arrière

Figure 5 - Vues de face, gauche, droite et arrière

1. Indicateurs LED

2. Lecteur de carte multi-en-1

3. Logement d'ExpressCard

4. Prise d’entrée DC

5. Prise réseau RJ-45

6. Port moniteur externe

7. Ventilation

8. Prise de sortie HDMI

9. Port USB 3.0

10. Port USB 3.0 alimenté (Voir la remarque ci-dessous)

11. Prise combo audio (sortie casque/ entrée de microphone)

12. Ports USB 2.0

13. Lecteur de carte à puce (Modèles A & B seulement)

14. Baie de périphérique optique

15. Trou d’ejection d’urgence

16. Fente de verrouillage de sécurité

Face

Gauche

Arrière



Combinaison de casques / microphone casque

Ce système utilise une combinaison de casques / microphone casque compatible Apple iPhone/iPad. Lors de l'achat d'une combinaison casque / microphone casque pour une utilisation avec ce système assurez-vous qu'il est compatible Apple iPhone / iPad sinon il ne fonctionnera pas.

Orientation de la carte à

puce

Notez que le côté lisible de la carte à puce (avec les contacts dorés) doit être orienté vers le haut comme illustré.

USB

Les ports USB 3.0 sont colorés en bleu. USB 3.0 transfèrera des données bien plus rapidement que l’USB 2.0, et il est compatible en amont avec USB

2.0. Lorsque le port USB 3.0 alimenté est activé il fournit du courant (pour charger les appareils uniquement, pas pour les faire fonctionner) lorsque le système est éteint mais toujours alimenté par l'adaptateur AC/DC branché sur une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20% (ceci peut ne pas fonctionner avec certains appareils -

voir la page 70).

Basculer l’alimentation sur ce port en utilisant la combinaison Fn + bouton d’alimentation.

Droit (Modèles C & D)

Droit (Modèles A & B)

Français

Carte du système: Vue de dessous



Avertissement de retrait du capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'appareil car cela pourrait enfreindre les termes de votre garantie.

Si vous avez besoin de remplacer/supprimer le disque dur/SSD/RAM/le dispositif optique etc., pour une raison quelconque, contactez votre distributeur/fournisseur pour plus d'informations.

Figure 6

Vue de dessous

1. Couvercle du module SSD mSATA (pas réparable par l'utilisateur)

2. Ventilation

3. Haut-parleurs

Modèles A & B

Modèles C & D

Français

Caractéristiques vidéo

Le système comporte un GPU intégré Intel. Vous pouvez permuter les dispositifs d'affichage et configurer les options d'affichage depuis le panneau de contrôle Affichage dans Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Allez au Panneau de Configuration.

2. Cliquez sur Affichage dan Apparence et personnalisation (catégorie).

3. Cliquez sur Modifier la résolution de l’écran/Ajuster la réso- lution.

4. Cliquez-droit sur le bureau et sélectionner la Résolution d’écran.

5. Utilisez le menu déroulant pour sélectionner la résolution d’écran

6. Cliquez sur Paramètres avancés .

Pour accéder au Panneau de configuration des graphiques HD Intel®:

1. Allez au Panneau de Configuration.

2. Cliquez sur Panneau de configuration des graphiques HD Intel® en Affichage classique.

3. Cliquez-droit sur le bureau et sélectionnez Propriétés graphiques dans le menu.

4. Cliquez sur l'icône dans la zone de notification de la barre des

tâches du bureau et sélectionnez Propriétés graphiques dans le menu.

Français

Périphériques d’affichage

En plus du LCD intégré, vous pouvez aussi utiliser un moniteur VGA externe/écran plat ou TV (connecté au port moniteur externe ou à la prise de sortie HDMI) comme périphérique d'affichage.

Figure 7 - Panneau de contrôle Affichage

Utilisez la combinaison de touches du

Figure 8 - + P (Modifiez la configuration de

l'affichage)

Figure 9 - Options d’alimentation

logo de Windows

+ P pour changer

d'affichage

Vous pouvez utiliser la combinaison de touches + P (ou Fn + F7) pour changer rapidement de configuration d'affi-

chage et de mode (ce qui est particulièrement utile lors de la connexion d'un projecteur) sous Windows.

1. Connectez votre écran externe au port moniteur externe ou à la prise de sortie HDMI, et allumez-le.

2. Appuyez sur la combinaison de touches + P (ou Fn + F7).

3. Un menu d'écran apparaîtra.

4. Utilisez les touches du curseur (ou + P) pour sélectionner la configuration appropriée dans le menu, et appuyez sur Entrée pour confirmer la sélection.

Français

Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F4), couvercle de l'ordinateur (lorsqu'il est fermé), mode Affichage et Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche. Remarquez que le mode de gestion d'économie d'énergie peut avoir un impact sur les performances de l'ordinateur.

Cliquez pour sélectionner l'un des modes existants, ou cliquez sur Créer un mode de gestion d'alimentation dans le menu gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les instructions par défaut à l'écran pour chaque pilote (par exemple Suivant > Suivant > Terminer) à moins que vous ne soyez un utilisateur avancé. Dans la plupart des cas, un redémarrage est nécessaire pour installer le pilote.

Assurez-vous que les modules (par exemple WLAN ou Bluetooth) sont allumés avant d'installer le pilote correspondant.

Windows Update

Après avoir installé tous les pilotes vérifiez que vous avez activé Windows Update afin d'obtenir toutes les dernières mises à jour de sécurité etc. (toutes les mises à jour incluront les derniers correctifs de Microsoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous que votre ordinateur est alimenté par l'adaptateur CA/CC connecté à une source d'alimentation. Certains pilotes consomment une quantité importante d'énergie pendant la procédure d'installation, et si la capacité restante de la batterie n'est pas suffisante cela peut provoquer l'arrêt du système et entraîner des problèmes de système (à noter qu'il n'y a pas ici de problème de sécurité en cause, et la batterie sera rechargeable en 1 minute).

Figure 10 - Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Option- nels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 10. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désinstaller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jus- qu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Français

Lecteur d'empreintes digitales

Installez le pilote et enregistrez vos empreintes digitales comme indiqué ci-dessus avant utilisation.

Installation du pilote du lecteur d'empreintes digitales

1. Cliquez sur Option Drivers (bouton).

2. Cliquez sur 3.Install Fingerprint Driver > Oui.

3. Cliquez sur Suivant.

4. Cliquez sur Terminer pour terminer l'installation.

Français

Enregistrement de l'utilisateur

1. Exécutez l'application BioExcess à partir du menu Démarrer > Tous les programmes > EgisTec > BioExcess.

2. Cliquez sur Suivant quand Assistant initial apparaît.

3. Balayez avec un doigt pour effectuer l’enregistrement (cliquez sur Suivant pour sauter cette étape).

4. Entrez votre mot de passe de connexion de Windows, puis cliquez sur Suivant.

5. Cliquez sur le schéma d'empreintes digitales pour sélectionner un doigt à enregistrer.

6. Balayez avec le doigt jusqu'à ce que le doigt soit enregistré, puis répétez pour les autres doigts.

7. Cliquez sur Suivant pour continuer une fois que vous avez enregistré un certain nombre d'empreintes digitales.

8. Cliquez sur Terminer lorsque le message Configuration réus-

sie apparaît (si vous avez sélectionné Lancer le centre de contrôle, il sera alors exécuté lorsque vous quitterez l’assistant).

TPM (Trusted Platform Module)

A vant de paramétrer les fonctions TPM vous devez initialiser la plate-forme de sécurité.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans l' POST.

3. Utilisez les touches fléchées pour sélectionner le menu Secu-

rity

4. Sélectionnez TPM Configuration, puis appuyez sur Entrée.

5. Sélectionnez TPM Support, puis appuyez sur Entrée. Sélectionnez Enable, puis appuyez sur Entrée.

6. Sélectionnez TPM State, puis appuyez sur Entrée et sélectionnez Enable pour modifier l’état du TPM sur activé. Appuyez ensuite sur F4 pour enregistrer les modifications et redémarrer l’ordinateur.

7. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour accéder au BIOS et allez dans le menu TPM Configuration (Configuration de TMP).

8. Sélectionnez Pending TMP operation, appuyez sur Entrée et sélectionnez l’option adaptée (si vous initialisez le TPM, sélectionnez Enable T ake Ownership). Appuyez ensuite sur F4 pour enregistrer les modifications et redémarrer l’ordinateur.

9. Maintenant, vous pouvez installer le pilote TPM, puis initialiser le TPM.

Aptio Setup Utility en appuyez sur F2 pendant le

Installation du pilote TPM

1. Cliquez sur Option Drivers (bouton).

2. Cliquez sur 5.Install TPM Driver > Oui.

3. Cliquez sur Installer > Suivant.

4. Cliquez sur le bouton pour accepter le contrat de licence ,

puis cliquez sur Suivant.

5. Cliquez sur Suivant > Suivant > Installer.

6. Cliquez sur Terminer > Oui pour redémarrer votre

ordinateur.

Français

Initialiser TPM

Figure 11

Security Platform Assistant Rapide d’Initia-

lisation

Figure 12

Outil des para-

métrage d’Infi-

neon Security

Platform

1. Exécutez l'application de la TPM à partir de l'élément Solution

Infineon Security Platform > Gestion de Security Platform

dans le menu Démarrer > Tous les programmes.

2. Cliquez sur Paramétres utilisateur, et cliquez sur Oui, ou cliquez avec le bouton droit sur l’icône dans la zone de notification de la barre des tâches, et sélectionnez Initialisation de

Security Platform (ou cliquez sur la bulle de la barre des tâches État de Security Platform).

3. La méthode Initialisation Rapide sera sélectionnée automatiquement (si vous avez beoin d’utiliser les paramètres avancés fournis par votre administrateur réseau, sélectionnez Initialisa- tion avancée).

4. Vous aurez besoin d’un média amovible (une clé USB par exemple) pour stocker les mots de passe et les données (conservez le média dans un endroit sûr).

Français

8. Cliquez sur Suivant pour confirmer les paramètres.

9. L’ordinateur initialisera les paramètres.

10. Cliquez sur Terminer.

11. Cliquez sur les onglets et les panneaux de contrôle pour régler les paramètres.

12. Cliquez deux fois sur l’icône de la barre des tâches pour accéder à Outil des paramétrage d’Infineon Security Plat- form, ou cliquez deux fois sur l’icône de la barre des tâches et sélectionnez un élément du menu.

Outil des paramétrage d’Infineon Security Platform

L’Outil des paramétrage d’Infineon Security Platform vous permet de gérer et de vérifiez l’état du TPM, gérer vos informations de mot de passe, et sauvegarder et récupérer les données du TPM. Comme le TPM est généralement administré au sein de larges enterprises et organisations, votre administrateur système devra vous assister pour la gestion des données.

5. Sélectionnez le pilote que vous souhaitez utiliser dans le menu déroulant et cliquez sur Suivant.

6. Choisissez les Fonctions de Security Platform que vous souhaitez utiliser en cliquant la case correspondante.

7. Entrez un Mot de passe utilisateur de base (et retapez-le pour le confirmer) et cliquez sur Suivant.

Technologie Intel® vPro™

Figure 13 - Intel(R) Management Engine

(Création du mot de passe)

(Modèles A & C seulement)

L’ordinateur supporte la technologie Intel® vPro™ . Cet ensemble de fonctionnalités technologiques, intégré à la carte mère de l'ordinateur, permet aux départements Technologies de l'information d’accéder à distance à l'ordinateur. Cela permet au département IT de surveiller, maintenir et gérer des ordinateurs indépendamment de l'état du système d'exploitation ou de l'état d'alimentation de l'ordinateur. Cela peut être fait sur un réseau câblé ou sans fil de l’entreprise, ou même en dehors du firewall de l'entreprise via une connexion LAN câblée.

Accès au moteur Intel Management Engine

Pour accéder au moteur Intel Management Engine appuyez sur Ctrl + P au démarrage. Votre administrateur système devra vous aider à gérer l'information qui s'applique à votre entreprise. Notez les informations de mot de passe suivantes pour le moteur Intel Management Engine :

• Le mot de passe par défaut est « admin » (sans les guillemets).

Si vous obtenez le message « Erreur - changement de mot de passe Intel(R) ME rejeté » lorsque vous créez un nouveau mot de passe, notez alors les paramètres suivants pour créer un mot de passe :

• entre 8 et 32 caractères

• Contiennent les caractères latins à la fois en majuscules et en

minuscules

• A au moins un caractère numérique

• A au moins un caractère ASCII non-alphanumérique (!, @, #, $,%, ^, &, *)

Français

Sélectionnez MEBx Login (Connexion MEBx) et appuyez sur « Entrée » pour accéder à l'écran de mot de passe. Entrez le mot de passe «admin» (sans les guillemets) et vous serez alors invité à entrer votre propre mot de passe (notez le mot de passe ci-dessus). Une fois que vous avez entré le mot de passe vous serez alors conduit à l'écran de configuration de la plate-forme.

L'écran de configuration de la plate-forme vous permet de configurer Intel ME selon vos besoins (consultez votre administrateur IT pour les paramètres réels, requis).

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/ Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut pas être détecté.

Les fichiers vidéo capturés depuis la caméra PC prennent trop de place sur le disque.

Français

L'ordinateur est éteint (ou en mode Veille) mais alimenté par l'adaptateur AC/DC branché à une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20%. J'ai

branché un périphérique sur le port USB alimenté, afin de le charger, mais l'appareil ne se recharge pas.

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

si l'ordinateur est en Mode Avion (voir le Tableau 2 à la page 55). Utilisez la combinaison

de touches Fn + F11 pour activer ou désactiver le Mode Avion (v oir le Tableau 3 à la page

57).

Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module (voir le Tableau 3 à la page 57). Exécutez l’application Caméra pour voir l'image de l'appareil photo.

Notez que la capture de fichiers vidéo à haut e résolution nécess ite un esp ace subst antiel sur le disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 20Go (64bit) d'espace libre sur la partition système du lecteur C:. Il vous est recommandé d'enregistrer le fichier vidéo capturé dans un autre emplacement que le lecteur C:, limitez la taille du fichier de la vidéo capturée ou réduisez la résolution vidéo.

Le port n'est pas activé. Basculer l’alimentation sur le port en utilisant la combinaison Fn + bouton d’alimentat ion.

Cette fonction peut ne pas fonctionner avec certains périphériques externes USB compatibles (consultez la documentation de votre appareil). Si c'est le cas, allumez l'ordinateur et

connectez le périphérique externe USB afin de le charger.

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette section sont correctes à l'heure de la mise sous presse. Certains éléments (particulièrement les types de processeur/vitesse unique) peuvent être modifiés ou mis à niveau en fonction du calendrier des parutions du fabricant. Voyez auprès de votre service clientèle pour les détails.

Options de processeurs

Modèles A & C:

Processeur Intel® Core i7 i7-4610M (3,00GHz), i7-46010M (2,90GHz)

Cache L3 4Mo, 22nm, DDR3L-1600MHz, TDP 37W

Processeur Intel® Core i5 i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz, TDP 37W

Modèles B & D:

Processeur Intel® Core i7 i7-4712MQ (2,30GHz), i7-4702MQ

(2,20GHz)

Cache L3 6Mo, 22nm, DDR3L-1600MHz, TDP 37W

i7-4610M (3,00GHz), i7-46010M (2,90GHz)

Cache L3 4Mo, 22nm, DDR3L-1600MHz, TDP 37W

Processeur Intel® Core i5 i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz), i5-4210M (2,60GHz), i5-4200M (2,50GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz, TDP 37W

Processeur Intel® Core i3 i3-4110M (2,60GHz), i3-4100M (2,50GHz),

i3-4000M (2,40GHz)

Cache L3 3Mo, 22nm, DDR3L-1600MHz, TDP 37W

Processeur Intel® 3560M (2,40GHz), 3550M (2,30GHz)

Cache L3 2Mo, 22nm, DDR3L-1600MHz, TDP 37W

Processeur Intel® 2970M (2,20GHz), 2950M (2,00GHz)

Cache L3 2Mo, 22nm, DDR3L-1600MHz, TDP 37W

Pentium®

Celeron®

Core logic

Modèles A & C:

Chipset Intel® QM87

Modèles B & D:

Chipset Intel® HM87

BIOS

AMI BIOS (SPI Flash ROM de 96Mb)

Mémoire

Deux emplacements SODIMM 204 broches, supportant la mémoire DDR3L

1600MHz

Mémoire extensible jusqu’à 16Go (La fréquence réelle d’opération de la

mémoire dépend du FSB du processeur.)

Stockage

(Option d’usine) Un module de lecteur

(9,5mm) échangeable (module de

optique

lecteur Super Multi) Un disque dur SATA échangeable de 2,5"

7,0mm (H) (Option d’usine) Un lecteur SSD mSATA

LCD

14" (35,56) HD (épaisseur: 3,6mm)

Adaptateur Vidéo

Intel GPU (CPU intégré) Intel® HD Graphics 4600

Fréquence dynamique (Technologie de mémoire vidéo dynamique d'Intel jusqu’à 1,7Go)

Compatible avec MS DirectX® 11

Son

Interface conforme HDA (Son Haute Définition)

2 haut-parleurs intégrés Microphone intégré

Français

Sécurité

Fente de verrouillage de sécurité (type Kensington)

Mot de Passe du BIOS Lecteur d'empreintes digitales TPM v1.2 Support pour la technologie Intel® vPro

(Modèles A & C seulement)

Clavier

Clavier “Win Key” (avec pavé numérique intégré)

Dispositif de pointage

Touchpad intégré

Interface

Deux ports USB 3.0 (comprenant un port USB alimenté par AC/DC)

Deux ports USB 2.0

Français

Un port de Sortie HDMI

Un port moniteur externe Une prise combo audio (sortie casque/

entrée de microphone) Une prise réseau RJ-45 Une prise d’entrée en DC

Logements

Un logement d'ExpressCard/34

Logements Mini-carte

Logement 1 pour module LAN sans fil ou module combo Bluetooth et LAN sans fil

Logement 2 pour lecteur SSD mSA TA

Lecteurs de carte

Lecteur de carte à puce (Modèles A & B

seulement)

Lecteur de carte multi-en-1

MMC (MultiMedia Card) /RS MMC SD (Secure Digital) /Mini SD /SDHC /

SDXC MS (Memory Stick) /MS Pro /MS Duo

Communication

Gbit réseau Ethernet intégré 1,0M HD/ 2,0M FHD caméra PC

Modules Half Mini-carte LAN sans fil/ Bluetooth:

Modèles A & C:

(Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11a/g/n) Intel® Wireless-N 7260

(Option d’usine) LAN sans fil (802.11a/g/

n) Intel® Wireless-N 7260

Modèles B & D:

(Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11a/g/n) Intel® Wireless-N 7260

(Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11ac) Intel® Wireless-N 3160

(Option d’usine) LAN sans fil (802.11b/g/ n) (tiers)

(Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11b/g/n) (tiers)

Spécifications environnementales

Température

En fonction : 5 Eteint : -20

Humidité relative

En fonction : 20% - 80% Eteint : 10% - 90%

°C- 35°C

°C - 60°C

Mise en marche

Adaptateur AC/DC pleine bande Entrée AC: 100-240V, 50-60Hz Sortie DC: 19V, 3,42A (65W)

Batterie Smart Lithium-Ion à 6 éléments, 62,16WH

Dimensions physiques & poids

Modèles A & B:

340 (l) x 242 (p) x 30,5 (h) mm (Hauteur hors zone de batterie)

2,3kg (Système barebone avec lecteur de disque optique et batterie 62,16WH)

Modèles C & D:

340 (l) x 242 (p) x 26,5 (h) mm (Hauteur hors zone de batterie)

2,3kg (Système barebone avec lecteur de disque optique et batterie 62,16WH)

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el ordenador correctamente (Nota: previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities + User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del usuario completo del disco Device Drivers & Utilities + User’s Manual.

Marcas registradas

Intel, Intel Core, Pentium y Celeron son marcas/marcas registradas de Intel Corporation.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Español

Instrucciones para el cuidado y funcionamiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos magnéticos fuertes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar periódicamente sus datos, pues los datos pueden perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garantía y exponerse usted y el ordenador a descarga eléctrica. Deje que sea personal de reparación cualificado el que realice las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en este manual. No tire las baterías al fuego. Podrían explotar. Consulte los códigos locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej. doblada o retorcida). Incluso si el ordenador sigue funcionando con una batería dañada, puede provocar daños en el circuito que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el ordenador esté desconectado de cualquier fuente de alimentación externa, periféricos y cables (incluyendo la línea telefónica).

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique limpiador directamente en el ordenador. No utilice limpiadores volátiles (derivados del petróleo) o limpiadores abrasivos en ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etiquetados eléctricamente en relieve, el logotipo está recubierto por un adhesivo protector. Debido al desgaste y rotura normales, este adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto pueden formarse bordes afilados. Tenga cuidado al manipular el ordenador en este caso y evite tocar el logotipo del LCD etiquetado eléctricamente. Evite colocar cualquier elemento en la bolsa de transporte que pueda rozar la parte superior del ordenador durante el transporte Si ocurre un desgaste o rotura, contacte con el centro de servicios.

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería recargable. La batería es reciclable Terminada su vida útil, según las leyes locales y estatales, puede ser ilegal desecharla junto con los residuos ordinarios. Verifique con las autoridades locales responsables de los desechos sólidos cuáles son las opciones de eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada. Sustitúyala con un tipo de batería igual o equivalente al recomendado por el fabricante. Elimine la batería usada de conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para baterías de polímero; además, donde corresponda, invalida la información sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo, esto es parte del mecanismo de seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice baterías de polímero. No utilice baterías de polímero en entornos con temperatura ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

Español

Guía rápida para empezar

130 ﾟ



Apagar

Por favor, tenga en cuenta que debería siempre apagar el ordenador eligiendo la opción Apagar desde el menú Inicio.

Esto le ayudará a evitar problemas con el disco duro o el sistema.

Figura 1

Abrir la tapa/LCD/

ordenador con el adaptador AC/DC

enchufado

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que desee

utilizar con el ordenador (p. ej. teclado y ratón).

4. Conecte el adaptador AC/DC al conector de entrada DC que está

del lado izquierdo del ordenador, y luego conecte el cable de alimentación AC en un eschufe y al adaptador (asegúrese de usar el adaptador cuando configure por primera vez el ordenador, pues para proteger el ordenador durante el envío la batería estará bloqueada para no alimentar al sistema hasta que se conecte al adaptador AC/DC por primera vez).

5. Utilice una mano para levantar con cuidado la tapa/LCD a un

ángulo de visión cómodo (no exceder 130 grados), mientras utiliza la otra mano (como se muestra en la Figura 1) para sostener la base del ordenador (Nota: Nunca levante el ordenador por la tap a/ LCD).

6. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de sistema. Si no es el caso, o si desea reconfigurarlo con otro sistema, este manual se refiere a Microsoft Windows 7.

Español

Diferencias de modelos

Esta serie de portátil incluye cuatro tipos de modelos distintos que principalmente se diferencian según se indica en la siguiente tabla

Característica Modelo A Modelo B Modelo C Modelo D

Núcleo logic

Lector de Smart

Card

Tecnología Intel®

vPro

Dimensiones y

peso

Chipset Intel® QM87 Chipset Intel® HM87 Chipset Intel® QM87 Chipset Intel® HM87

Soportado No soportado

Soportada No soportada Soportada No soportada

340 (a) x 242 (l) x 30,5 (h) mm (Altura excluyendo el

área de la batería)

2,3kgs (Sistema barebone con unidad óptica y bate-

ría)

Tabla 1 - Diferencias de modelos

340 (a) x 242 (l) x 26,5 (h) mm (Altura excluyendo el

área de la batería)

2,3kgs (Sistema barebone con unidad óptica y bate-

ría)

Español

Mapa del sistema: Vista frontal con panel LCD abierto

Figura 2

Vista frontal con panel

LCD abierto

1. Cámara PC

2. *LED de cámara PC

*Cuando la cámara PC esté en uso, el LED se iluminará en rojo.

3. Micrófono incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7. Touchpad y botones

8. Lector de huellas digitales

Tenga en cuenta que el área válida de operación del Touchpad y los botones es la indicada dentro de las líneas de puntos de arriba.



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos electrónicos portátiles a bordo de un avión suele estar prohibido.

Asegúrese de que los módulos WLAN y Bluetooth estén apagados si utiliza el equipo en un avión ajustando el sistema al Modo de avión.

Español

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido Verde

parpadeante

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja

parpadeante

Verde El Modo de avión está activado (los módulos WLAN y Bluetooth están apagados)

Verde El disco duro/dispositivo óptico está en uso

Tabla 2 - Indicadores LED

La batería ha alcanzado el estado crítico de poca energía

El ordenador está en modo Suspensión

Español

Teclado

Tecla de Windows

Tecla Menú/Aplicación

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num & Bloq Despl

El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Fn + Bloq Num el teclado numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al instante.

Figura 3 - Teclado

Español

Teclas de función

Las teclas de función (F1 - F11 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de teclas directas está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Fn + Conmutación mudo

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación dormir

Reducción/aumento

volumen de sonido

Cambiar la configuración de pantalla (ver la

Reducción/aumento

brillo LCD

página 88)

Fn +

Activar/desactivar el

módulo cámara PC

Activar/desactivar el

Modo de avión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo

de desplazamiento

Cambio Bloq. Mayús-

culas

Activar/desactivar el Control Center (centro de con-

trol)

(ver la página 82)

Control automático

del ventilador/poten-

cia completa

Tabla 3 - Teclas de función & indicadores visuales

Español

Control Center (Centro de control)

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de tareas para activar o desactivar el Control Center. El Control Center ofrece un acceso rápido a los controles usados con

más frecuencia y le permite activar, y desactivar el touchpad/el módulo cámara rápidamente.

Español

Haga clic en los iconos del Control Center para cambiar a la función apropiada o mant eng a pres ionado el botón del ratón y nueva el control dial a la posición deseada. Algunas funciones serán ajustadas automáticamente al seleccionar un modo de energía.

Figura 4 - Control Center

Modos de energía

Puede ajustar el Modo de energía haciendo clic en el icono apropiado en la parte superior del Control Center. Cada modo de energía afectará a Power Conservation Mode (Modo ahorro de energía), Airplane Mode (Modo de avión), Power Plan (Plan de energía) y PC camera power (Energía de cámara PC), etc.

Puede hacer clic en un icono del Control Center para ajustar un modo de energía global y luego hacer clic en iconos individuales en el Control Center para encender o apagar el touchpad y el módulo cámara.

Modos

Icono

Plan de energía Equilibrado Economizador Alto rendimiento Equilibrado

Power Conservation Mode

(Modo ahorro de energía)

Cámara PC Activado Desactivado Activado Activado

Touchpad Activado Activado Activado Activado

Modo de avión Desactivado Activado Desactivado Desactivado

Quiet

(Silencioso)

Balanced Energy Star Performance Balanced

Tabla 4 - Modos de energía

Power Saving

(Ahorro de

energía)

Performance

(Rendimiento)

Entertainment

(Entretenimiento)

Español

Power Status (Estado de energía) /

El icono Estado de energía mostrará si la alimentación actual viene dada por la batería o por el adaptador AC/DC enchufado en una toma de corriente. La barra de estado de energía muestra el estado actual de la carga de la batería.

Brightness (Brillo)

El icono Brillo mostrará el nivel actual del brillo de la pantalla. Puede usar el control deslizante para ajustar el brillo de la pantalla o las combinaciones de teclas Fn + F8/F9 o usar la combinación de teclas Fn + F2 para apagar la retroiluminación LED (presione una tecla para volver encenderla). Tenga en cuenta que Modo de energía también puede afectar el brillo de la pantalla.

Volume (Volumen)

El icono Volumen mostrará el nivel actual del volumen. También puede usar el control deslizante para ajustar el volumen o las combinaciones de teclas Fn + F5/F6 o la combinación de teclas Fn + F3 para silenciar el volumen.

Español

Power Conservation (Ahorro de energía)

Este sistema soporta las características de administración de energía Energy Star que hace que los equipos (CPU, disco duro, etc.) entren en modos de ahorro de energía y suspensión tras el período de tiempo de inactividad designado. Haga clic en el botón Performance (Rendimiento), Balanced (Equilibrado) o Energy Star.

Sleep Button (Botón Suspender)

Haga clic en el botón Hibernate (Hibernar) o Sleep (Suspender) para que el equipo entre en el modo de ahorro de energía seleccionado.

Display Switch (Cambiar pantalla)

Haga clic en el botón Cambiar pantalla para acceder al menú (o utilice la combinación de teclas Fn + F7) y seleccione el modo de pantalla apropiado.

Time Zone (Zona horaria)

Si hace clic en el botón Zona horaria accederá al panel de control Fecha y hora de Windows.

Desktop Background (Fondo de pantalla)

Si hace clic en el botón Fondo de pantalla podrá cambiar la imagen del fondo del escritorio.

Touchpad/cámara PC

Haga clic en cualquiera de estos botones para cambiar el estado de energía del Touchpad o del módulo cámara. Tenga en cuenta que el estado de energía del módulo cámara también queda afectado por el Modo de energía seleccionado.

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

Figura 5 - Vistas frontal, izquierda, derecha y posterior

1. Indicadores LED

2. Lector de tarjetas multi-en-1

3. Ranura ExpressCard

4. Conector de entrada DC

5. Conector LAN RJ-45

6. Puerto para monitor externo

7. Rejilla

8. Puerto de salida de HDMI

9. Puerto USB 3.0

10. Puerto USB 3.0 alimentado (Ver nota abajo)

11. Conector de audio combo (salida de auriculares/entrada para micrófono)

12. Puertos USB 2.0

13. Lector de Smart Card (Sólo Modelos A & B)

14. Bahía de dispositivo óptico

15. Orificio de expulsión de emergencia

16. Ranura del cierre de seguridad



Auriculares con micrófono incorporado

Este sistema utiliza solamente auriculares con micrófono incorporado compatibles con Apple iPhone/ iPad. Cuando compre unos auriculares con micrófono para usarlos con este sistema asegúrese de que sean compatibles con Apple iPhone/iPad, de lo contrario no funcionarán.

Orientación de la tarjeta

Smart

Tenga en cuenta que el lateral legible de la tarjeta Smart (con los contactos dorados) debería mirar hacia arriba, como se ilustra.

USB

El color de los puertos USB 3.0 es azul. USB 3.0 transfiere los datos mucho más rápido que USB 2.0 y es compatible con su antecesor USB 2.0. Cuando el puerto USB 3.0 alimentado

está activado su-

ministrará energía (para cargar dispositivos, no para el uso de dispositivos) cuando el sistema esté apagado, pero estando alimentado por el adaptador AC/DC enchufado en una toma de corriente o alimentado por la batería con un nivel de carga superior al 20% (esto puede no funcionar con ciertos dispositivos -

ver la página 94). Active o desactive

este puerto con Fn + botón de encendido.

Parte frontal

Lateral izquierdo

Parte posterior

Lateral derecho (Modelos A & B)

Lateral derecho (Modelos C & D)

Español

Mapa del sistema: Vista inferior



Advertencia sobre quitar la tapa inferior

No quite ninguna tapa y/o tornillo para actualizar el dispositivo, pues podría violar los términos de su garantía.

Si necesita colocar o quitar el disco duro/SSD/RAM/dispositivo óptico, etc. por cualquier razón, contacte con su distribuidor o vendedor para más información.

Figura 6

Vista inferior

1. Tapa del módulo mSATA SSD (no contiene partes reparables por el usuario)

2. Rejilla

3. Altavoces incorporados

Modelos A & B

Modelos C & D

Español

Parámetros de vídeo

Figura 7 - Panel de control Pantalla

El sistema incluye una GPU integrada de Intel. Puede cambiar los dispositivos de pantalla y configurar las opciones de pantalla desde el panel de control Pantalla en Windows siempre que tenga instalado el controlador de vídeo.

Para acceder al panel de control Pantalla:

1. Vaya al Panel de Control.

2. Haga clic en Pantalla (icono) - en Apariencia y personalización (categoría).

3. Haga clic en Ajustar resolución de pantalla/Ajustar resolución.

4. Haga clic con el botón derecho en el escritorio y seleccione Resolución de pantalla.

5. Utilice el cuadro desplegable para seleccionar la resolución de la pantalla .

6. Haga clic en Configuración avanzada .

Para acceder al Panel de control de gráficos HD Intel®:

1. Vaya al Panel de Control.

2. Haga clic en Panel de control de gráficos HD Intel® (icono)

Vista clásica

3. Haga clic con el botón derecho en el escritorio y seleccione Propiedades de gráficos en el menú.

4. Haga clic en el icono en el área de notificación de la barra

de tareas del escritorio y seleccione Propiedades de gráficos en el menú.

Dispositivos de pantalla

Además del LCD incorporado, también puede utilizar un monitor VGA/pantalla plana o TV (conectado al puerto para monitor externo o al puerto de salida de HDMI) como dispositivo de pantalla.

Español

Usar la combinación de teclas del

Figura 8 - + P (Cambiar la configuración de

pantalla)

Figura 9 - Opciones de energía

logotipo Windows

+ P para cambiar

entre pantallas

Puede usar la combinación de teclas + P (o Fn + F7) para cambiar rápidamente la configuración de pantalla y los modos (esto resulta especialmente útil cuando se coloca un proyector) en Windows.

1. Conecte una pantalla externa al puerto para monitor externo o puerto de salida de HDMI y enciéndala.

2. Pulse la combinación de teclas + P (o Fn + F7).

3. Aparecerá un menú en pantalla.

4. Utilice las teclas del cursor (o + P) para seleccionar la configuración apropiada en el menú y presione Entrar para confirmar la selección.

Español

Opciones de energía

El panel de control de las opciones de energía (menú Hardware y sonido) de Windows permite configurar las funciones de administración de energía del ordenador. Puede ahorrar energía con los planes de energía y configurar las opciones para el botón de encendido, botón de suspensión (Fn + F4), tapa del ordenador (al cerrarla), pantalla y modo de suspensión (el estado de ahorro de energía predeterminado) en el menú de la izquierda. Tenga en cuenta que el plan economizador puede afectar al rendimiento del ordenador.

Haga clic para seleccionar uno de los planes existentes o haga clic en Crear un plan de energía en el menú izquierdo y seleccione las opciones para crear un plan nuevo. Haga clic en Cambiar la configuración del plan y haga clic en Cambiar la configuración avanzada de energía para acceder a más opciones de configuración.

Instalación de controladores



Directrices generales

para la instalación del

controlador

Como guía general, siga las instrucciones predeterminadas en pantalla para cada controlador (p.ej. Si-

guiente > Siguiente > Finalizar) a menos que sea

usuario avanzado. En muchos casos necesitará reiniciar para instalar el controlador.

Asegúrese de que los módulos (p.ej. WLAN o Bluetooth) estén ENCENDIDOS antes de instalar el controlador apropiado.

Windows Update

Tras instalar todos los controladores asegúrese de haber habilitado Windows Update para obtener las últimas actualizaciones de seguridad, etc. (todas las actualizaciones incluirán los últimos parches de Microsoft).



Instalación del controlador y

alimentación

Cuando instale controladores asegúrese de que el ordenador esté alimentado por el adaptador AC/DC conectado a una fuente de corriente activa. Algunos controladores consumen una cantidad significativa de corriente durante el proceso de instalación, y si la batería se consume puede provocar que el sistema se apague, causando problemas en el sistema (tenga en cuenta que esto no supone un problema de seguridad y la batería podrá recargarse en 1 minuto).

Figura 10 - Instalación de controladores

El disco Device Drivers & Utilities + User’s Manual contiene los controladores y utilitarios necesarios para utilizar el ordenador correctamente. Inserte el disco y haga clic en Install Drivers (botón), u Option Drivers (botón) para acceder al menú de controladores opcional. Instale los controladores en el orden indicado en la Figura 10. Haga clic para seleccionar los controladores que desea instalar (debería anotar los controladores conforme lo s instala). Nota: Si necesita reinstalar un controlador, debería desinstalar el controlador antes.

Instalación manual del controlador

Haga clic en el botón Browse CD/DVD en la aplicación Drivers Installer y busque el archivo ejecutable en la carpeta de controladores apropiada.

Si durante el procedimiento de instalación aparece una ventana Nuevo hardware encontrado, haga clic en Cancelar para cerrar la ventana y siga con el procedimiento de instalación.

Español

Lector de huellas digitales

Instale el controlador y registre sus huellas digitales como se describe a continuación antes de usarlo.

Instalación del controlador para huellas digitales

1. Haga clic en Option Drivers (botón).

2. Haga clic en 3.Install Fingerprint Driver > Sí.

3. Haga clic en

4. Haga clic en Finalizar para completar la instalación.

Español

Siguiente.

Inclusión de usuarios

1. Ejecute la aplicación BioExcess desde el menú Inicio > Todos

los programas

2. Haga clic en Siguiente cuando aparezca el Asistente inicial.

3. Mueva un dedo para practicar el registro (haga clic en Siguiente para omitir este paso).

4. Escriba su Contraseña de inicio de sesión de Windows, luego haga clic en Siguiente.

5. Haga clic en el diagrama de huellas digitales para seleccionar un dedo para registrar.

6. Pase el dedo hasta que quede registrado y luego repita el proceso con los otros dedos.

7. Haga clic en Siguiente para continuar una vez registrado un número de huellas digitales.

8. Haga clic en Finalizar cuando aparezca el mensaje

Inicialización correcta (si ha seleccionado Iniciar Centro de control entonces se ejecutará al salir del asistente).

> EgisTec > BioExcess.

TPM (Trusted Platform Module)

Antes de configurar las funciones del TPM deberá iniciar la plataforma de seguridad.

Activar TPM

1. Reinicie el ordenador.

2. Entre en Aptio Setup Utility pulsando F2 durante el POST.

3. El menú

4. Seleccione TPM Configuration y presione Entrar.

5. Seleccione TPM Support y presione Entrar. Seleccione Enable y presione Entrar.

6. Seleccione TPM State, presione Entrar y seleccione Enable (Activar) para cambiar el estado de TPM a activado. Luego deberá presionar F4 para guardar los cambios y reiniciar el ordenador.

7. Cuando el ordenador reinicie presione F2 para entrar en la BIOS de nuevo y vaya al menú TPM Configuration (Configuración de TPM).

8. Seleccione Pending operation (Operación TPM pendiente), presione Entrar y seleccione la opción necesaria (si está inicializando TPM debería seleccionar Enable Take Ownership (Activar tomar posesión). Luego deberá presionar F4 para guardar los cambios y reiniciar el ordenador.

9. Ahora puede instalar el controlador TPM y luego inicializar el TPM.

Security aparecerá.

Instalación del controlador TPM

1. Haga clic en Option Drivers (botón).

2. Haga clic en 5.Install TPM Driver > Sí.

3. Haga clic en Instalar > Siguiente.

4. Haga clic en el botón para aceptar el acuerdo de licencia,

luego haga clic en Siguiente.

5. Haga clic en Siguiente > Siguiente >Instalar.

6. Haga clic en Finalizar > Sí para reiniciar el sistema.

Español

Inicializar el TPM

Figura 11

Asistente

para la ini-

cialización

rápida de

Security Platform

Figura 12

Herramienta

de configu-

ración de In-

fineon

Security Pla-

tform

1. Ejecute la aplicación del TPM desde la opción La solución

Infineon Security Platform > Administrar Security Platform en

el menú Inicio > Programas/Todos los programas.

2. Haga clic en Configuración del usuario, y haga clic en Sí, o haga clic con el botón derecho en el icono en el área de notificación de la barra de tareas y seleccione Inicialización de Security Platform (o haga clic en la burbuja de la barra de tareas Security Platform State (Estado de Security Platform)).

3. El método Inicialización rápida se seleccionará automáticamente (si necesita utilizar la configuración avanzada ofrecida por su administrador de red, seleccione Inicialización avanzada).

4. Necesitará usar una unidad extraíble (p. ej. una unidad Flash USB) para almacenar contraseñas y datos (guarde la unidad en un lugar seguro hasta que la necesite).

Español

9. El ordenador inicializará la configuración.

10. Haga clic en Finalizar.

11. Haga clic en las fichas y paneles de control para ajustar la configuración.

12. Haga doble clic en el icono de la barra de tareas para acceder a la Herramienta de configuración de Infineon Security Platform o haga clic con el botón derecho en el icono

y seleccione un elemento del menú.

Herramienta de configuración de Infineon Security Platform

La Herramienta de configuración de Infineon Security Platform le permite administrar y comprobar el estado de la TPM, administrar su información de contraseñas y copiar y restaurar los datos de la TPM. Como la TPM normalmente es administrada en empresas y organizaciones grandes, su administrador de sistemas deberá asesorarle para administrar esta información.

5. Seleccione la unidad que desea usar en el menú desplegable y haga clic en Siguiente.

6. Elija las Características de Security Platform que desee usar haciendo clic en la casilla apropiada.

7. Escriba una Contraseña básica de usuario (y vuelva a escribirla para confirmarla) y haga clic en Siguiente.

8. Haga clic en Siguiente para confirmar la configuración.

Tecnología Intel® vPro™

Figura 13 - Intel(R) Management Engine

(Creación de la contraseña)

(Sólo Modelos A & C)

El ordenador soporta la tecnología Intel® vPro™. El conjunto de características de esta tecnología, incorporada en la placa base del ordenador, permite a los departamentos de Tecnología de la Información remotos acceder al ordenador. Esto permite al departamento IT monitorizar, mantener y administrar los ordenadores independientemente del estado del sistema operativo o del estado de energía del ordenador. Esto puede ser hecho sobre una red con cables o inalámbrica, o incluso fuera del cortafuegos corporativo a través de una conexión LAN con cable.

Acceder al Intel Management Engine

Para acceder al Intel Management Engine presione Ctrl + P en el arranque. El administrador de su sistema necesitará ayudarle a administrar la información aplicable a su empresa. Tenga en cuenta la información de contraseña siguiente para el Intel Management Engine:

• La contraseña predeterminada es “admin” (sin comillas).

Si obtiene el mensaje "Error - Intel(R) ME password change rejected" al crear la contraseña, tenga en cuenta los parámetros siguientes para crear una contraseña:

• entre 8 y 32 caracteres de longitud

• Contiene caracteres latinos en mayúsculas y minúsculas

• Tiene al menos un carácter numérico

• Tiene al menos un carácter ASCII no alfanumérico (!, @, #, $,%, ^, &, *)

Español

Seleccione MEBx Login y presione “Entrar” para acceder a la pantalla de la contraseña. Escriba la contraseña “admin” (sin comillas) y entonces se le pedirá que escriba su propia contraseña (tenga en cuenta la información de contraseña de arriba. Una vez introducida la contraseña, irá a la pantalla de configuración de la plataforma.

La pantalla de configuración de la plataforma le permite configurar Intel ME según sus requisitos (consulte a su administrador de IT para la configuración real requerida).

Solución de problemas

Problema Posible causa - Solución

Los módulos WLAN y Bluetooth no pueden detectarse.

El módulo cámara PC no puede detectarse.

Los archivos de vídeo capturados de la cámara PC ocupan demasiado espacio en el disco.

El ordenador está apagado (o en modo Suspensión) pero alimentado con el adaptador AC/DC enchufado en una toma de corriente o alimentado por la

Español

batería con un nivel de carga superior al 20%. He

enchufado un dispositivo en el puerto USB con alimentación para cargarlo, pero el dispositivo no carga.

Los módulos están apagados cuando el equipo está en Modo de avión . Compruebe el indicador LED para ver si el equipo está en Modo de avión (vea la Tabla 2 en la página 79). Utilice la combinación de teclas Fn + F11 para activar/desactivar el Modo de avión (vea la Tabla 3 en la

página 81).

El módulo está desactivado. Utilice la comb inación de tecl as Fn + F10 para activar el módulo (vea

la Tabla 3 en la página 81). Ejecute la aplicación de la cámara para ver la imagen de la cámara.

Tenga en cuenta que capturar archivos de vídeo de alta resolución requiere una cantidad sustancial de espacio en el disco para cada archivo.

Tenga en cuenta que el sistema Windows requiere un mínimo de 20GB (64bit) de espacio libre en la partición del sistema unidad C:. Se recomienda que guarde el archivo de vídeo capturado en una ubicación distinta a la unidad C:, limi te el tamaño de archivo del vídeo capturado o reduzca la resolución del vídeo.

El puerto no está activado. Active o desactive este puerto con la combinación Fn + botón de encendido.

Esta función puede no funcionar con ciertos dispositivos externos compatibles con USB (compruebe la documentación de su dispositivo). Si éste es el caso, encienda el ordenador y

conecte el dispositivo USB externo para cargarlo.

Especificaciones



Información actualizada de

especificaciones

Las especificaciones listadas en esta sección son correctas en el momento de publicación. Ciertas opciones (particularmente tipos/velocidades de procesadores) pueden cambiar o actualizarse según la fecha de lanzamiento del fabricante. Diríjase a su centro de servicios para más detalles.

Opciones de procesadores

Modelos A & C:

Procesador Intel® Core™ i7 i7-4610M (3,00GHz), i7-46010M (2,90GHz)

Caché de nivel 3 de 4MB, 22nm, DDR3L1600MHz, TDP 37W

Procesador Intel® Core™ i5 i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz)

Caché de nivel 3 de 3MB, 22nm, DDR3L1600MHz, TDP 37W

Modelos B & D:

Procesador Intel® Core™ i7 i7-4712MQ (2,30GHz), i7-4702MQ

(2,20GHz)

Caché de nivel 3 de 6MB, 22nm, DDR3L1600MHz, TDP 37W

i7-4610M (3,00GHz), i7-46010M (2,90GHz)

Caché de nivel 3 de 4MB, 22nm, DDR3L1600MHz, TDP 37W

Procesador Intel® Core™ i5 i5-4340M (2,90GHz), i5-4330M (2,80GHz),

i5-4310M (2,70GHz), i5-4300M (2,60GHz), i5-4210M (2,60GHz), i5-4200M (2,50GHz)

Caché de nivel 3 de 3MB, 22nm, DDR3L1600MHz, TDP 37W

Procesador Intel® Core™ i3 i3-4110M (2,60GHz), i3-4100M (2,50GHz),

i3-4000M (2,40GHz)

Caché de nivel 3 de 3MB, 22nm, DDR3L1600MHz, TDP 37W

Procesador Intel® 3560M (2,40GHz), 3550M (2,30GHz)

Caché de nivel 3 de 2MB, 22nm, DDR3L1600MHz, TDP 37W

Procesador Intel® 2970M (2,20GHz), 2950M (2,00GHz)

Caché de nivel 3 de 2MB, 22nm, DDR3L1600MHz, TDP 37W

Pentium®

Celeron®

Núcleo logic

Modelos A & C:

Chipset Intel® QM87

Modelos B & D:

Chipset Intel® HM87

BIOS

AMI BIOS (SPI Flash ROM de 96Mb)

Memoria

Dos zócalos de 204 pins SODIMM, para memoria DDR3L 1600MHz

Memoria expansible hasta 16GB (La frecuencia de operación de memoria

real depende del FSB del procesador.)

Almacenamiento

(Opción de fábrica) Una unidad de dispositivo óptico de 9,5mm(h) intercambiable (módulo unidad Super Multi)

Un HDD SATA intercambiable de 2,5" 7,0mm (h)

(Opción de fábrica) Una unidad Solid State (SSD) mSATA

LCD

14" (35,56cm) HD (espesura: 3,6mm)

Adaptador de vídeo

Intel GPU (CPU integrada) Intel® HD Graphics 4600

Frecuencia dinámica (Tecnología de memoria de vídeo dinámica Intel hasta 1,7GB)

Compatible con DirectX® 11

Audio

Interfaz compatible HDA (Sonido Intel de alta definición)

2 altavoces incorporados Micrófono incorporado

Español

Seguridad

Ranura para cierre de seguridad (tipo Kensington®)

Contraseña de BIOS Lector de huellas digitales

TPM v1.2

Soporte para la tecnología Intel® vPro (Sólo

Modelos A & C)

Teclado

Teclado "Win Key" (con teclado numérico incorporado)

Dispositivo puntero

Touchpad incorporado

Interfaz

Dos puertos USB 3.0 (incluyendo un puerto USB alimentado por AC/DC)

Dos puertos USB 2.0 Un puerto para monitor externo Un conector de salida HDMI Un conector de audio combo (salida de

auriculares/entrada para micrófono) Un conector LAN RJ-45 Un conector de entrada DC

Español

Ranuras

Una ranura ExpressCard/34

Ranuras Mini-Card

Ranura 1 para módulo LAN inalámbrica o módulo combo Bluetooth y LAN

Inalámbrica Ranura 2 para mSATA SSD

Lectores de tarjetas

Lector de Smart Card (Sólo Modelos A & B) Módulo lector de tarjetas multi en 1

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

compatible SDXC MS (Memory Stick) / MS Pro / MS Duo

Comunicaciones

LAN Ethernet de gigabyte incorporada Módulo cámara PC 1,0M HD/ 2,0M FHD

Módulos Half Mini-Card WLAN/ Bluetooth:

Modelos A & C:

(Opción de fábrica) Bluetooth 4.0 y LAN inalámbrica (802.11a/g/n) Intel® Wireless-N 7260

(Opción de fábrica) LAN inalámbrica (802.11a/g/n) Intel® Wireless-N 7260

Modelos B & D:

(Opción de fábrica) Bluetooth 4.0 y LAN inalámbrica (802.11a/g/n) Intel® Wireless-N 7260

(Opción de fábrica) Bluetooth 4.0 y LAN inalámbrica (802.11ac) Intel® Wireless-N 3160

(Opción de fábrica) LAN inalámbrica (802.11b/g/n) (tercera parte)

(Opción de fábrica) Bluetooth 4.0 y LAN Inalámbrica (802.11b/g/n) (tercera parte)

Especificaciones del ambiente

Temperatura

En funcionamiento: 5°C - 35°C Apagado: -20°C - 60°C

Humedad relativa

En funcionamiento: 20% - 80% Apagado: 10% - 90%

Alimentación

Adaptador de AC/DC autodetector de corriente

Entrada AC: 100-240V, 50-60Hz Salida DC: 19V, 3,42A (65W)

Batería de Litio-Ion inteligente de 6 elementos, 62,16WH

Dimensiones y peso

Modelos A & B:

340 (a) x 242 (l) x 30,5 (h) mm (Altura excluyendo el área de la batería)

2,3kgs (Sistema barebone con unidad óptica y batería de 62,16WH)

Modelos C & D:

340 (a) x 242 (l) x 26,5 (h) mm (Altura excluyendo el área de la batería)

2,3kgs (Sistema barebone con unidad óptica y batería de 62,16WH)

Clevo W942SW Concise User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

About this Concise User Guide

Regulatory and Safety Information

Trademarks

System Startup

System Software

Model Differences

System Map: Front View with LCD Panel Open

LED Indicators

Keyboard

Function Keys & Visual Indicators

Control Center

Power Modes

Brightness

Volume

Power Conservation

Sleep Button

Display Switch

Time Zone

Desktop Background

Touchpad/PC Camera

System Map: Front, Left, Right & Rear Views

System Map: Bottom View

Video Features

Display Devices

Power Options

Driver Installation

Manual Driver Installation

Fingerprint Reader

Fingerprint Reader Driver Installation

Trusted Platform Module

Activating TPM

TPM Driver Installation

Initializing TPM

Infineon Security Platform Settings Tool

Intel® vPro™ Technology

Accessing the Intel Management Engine

Troubleshooting

Specifications

Über das Ausführliche Benutzerhandbuch

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Warenzeichen

Schnellstart

Systemsoftware

Modellunterschiede

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

LED-Anzeigen

Tastatur

Funktionstasten

Control Center (Steuerzentrum)

Energiemodi

Systemübersicht: Ansicht von vorne, links, rechts und hinten

Systemübersicht: Ansicht von unten

Grafikfunktionen

Anzeigegeräte

Energieoptionen

Installation der Treiber

Manuelle Treiber-Installation

Fingerabdruckleser

TPM (Trusted Platform Module)

Aktivieren der TPM-Funktionen

Installieren des TPM-Treibers

Initialisieren des TPM

Intel® vPro™ Technologie

Zugriff auf die Intel Management Engine

Fehlerbehebung

Technische Daten

A propos de ce Guide Utilisateur Concis

Informations de réglementation et de sécurité

Marques déposées

Guide de démarrage rapide

Logiciel système

Différences de modèles

Carte du système: Vue de face avec l’écran LCD ouvert

Indicateurs LED

Clavier

Touches fonction
