Clevo TN120R Concise User's Guide

Introduction (English)

This Concise User’s Guide introduces the main features of your computer. The English version of this guide begins on page 1. The expanded User’s Manual is on the Device Drivers & Utilities + User’s Manual CD-ROM.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die Hauptfunktionen des Notebooks ein. Die deutsche Version des Handbuchs beginnt auf Seite 45. Das erweiterte Benutzerhandbuch finden Sie auf der CD-ROM für die Gerätetreiber und Hilfsprogramme (CD-ROM Device Drivers & Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités principales de votre ordinateur. La version française de ce guide commence à la page 89. Le Manuel de l'Utilisa-

teur étendu se trouve sur le CD-ROM de Pilotes & Utilitaires + Manuel de l'Utilisateur (CD-ROM Device Drivers & Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las características principales de su ordenador. La versión española de esta guía comienza en la página 133. El Manual del usua-

rio completo se encuentra en el CD-ROM de Controladores del dispositivo y Utilidades + Manual del usuario (CD-ROM Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le caratteristiche principali del computer. La versione italiana di questa guida inizia da pagina 177. Il Manuale utente completo si trova nel CD contenente driver e utilità +

Manuale utente (CD-ROM Device Drivers & Utilities + User's Manual).

Contents

Notice ..................................................................................................1

About this Concise User Guide ...........................................................2

Instructions for Care and Operation ................................................ ....3

System Software ..................................................................................6

System Startup .....................................................................................7

Rotating The LCD Panel .....................................................................8

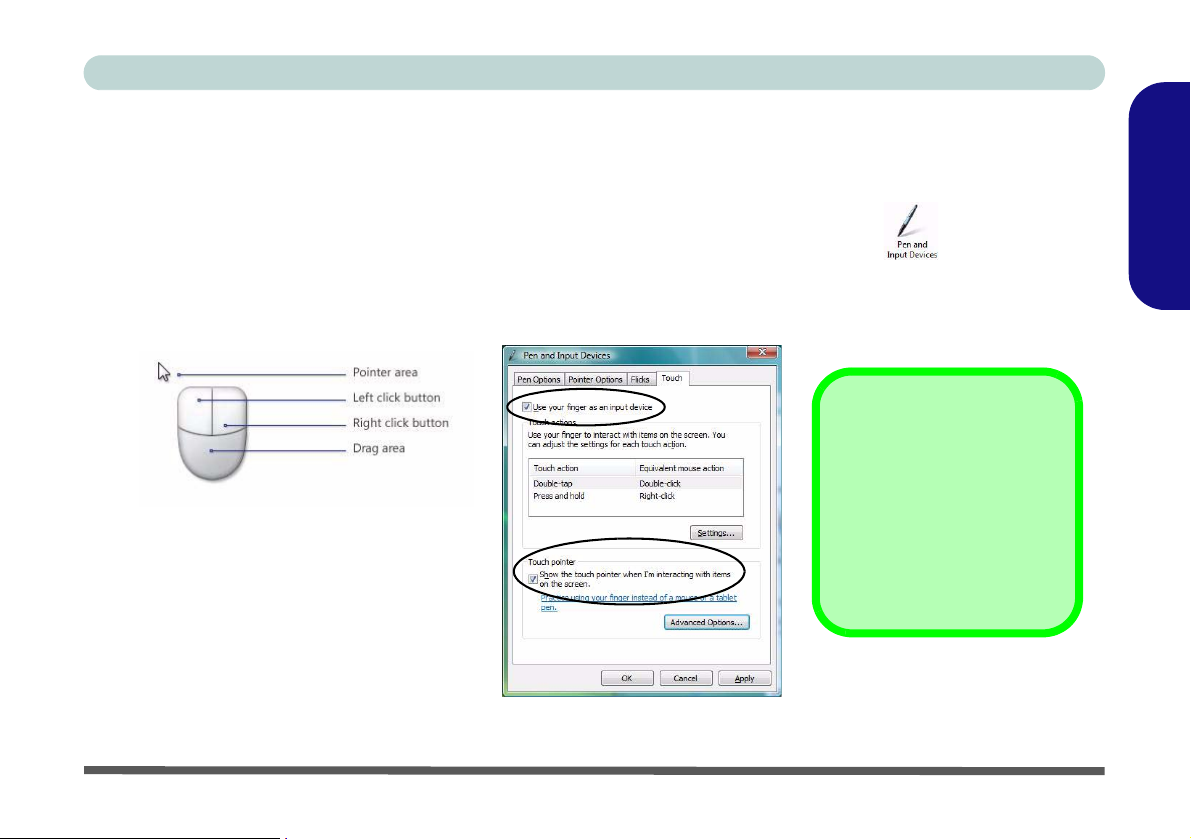

Tablet PC Input ....................................................................................9

System Map: Top View with LCD Panel Open ................................13

LED Indicators ..................................................................................14

Keyboard ...........................................................................................15

On-Screen Menu ................................................................................17

System Map: Front & Rear Views ....................................................18

System Map: Right & Left Views .....................................................19

System Map: Bottom View ...............................................................20

Windows Vista Start Menu & Control Panel ....................................21

Video Features ...................................................................................22

Power Options ...................................... .............................................24

Audio Features ...................................................................................25

Driver Installation ............................................... .. .............................26

Wireless LAN Module ......................................................................28

PC Camera Module ...........................................................................29

Fingerprint Reader .............................. .......................................... .....31

3.5G Module ......................................................................................33

Intel Turbo Memory Module .............................................................36

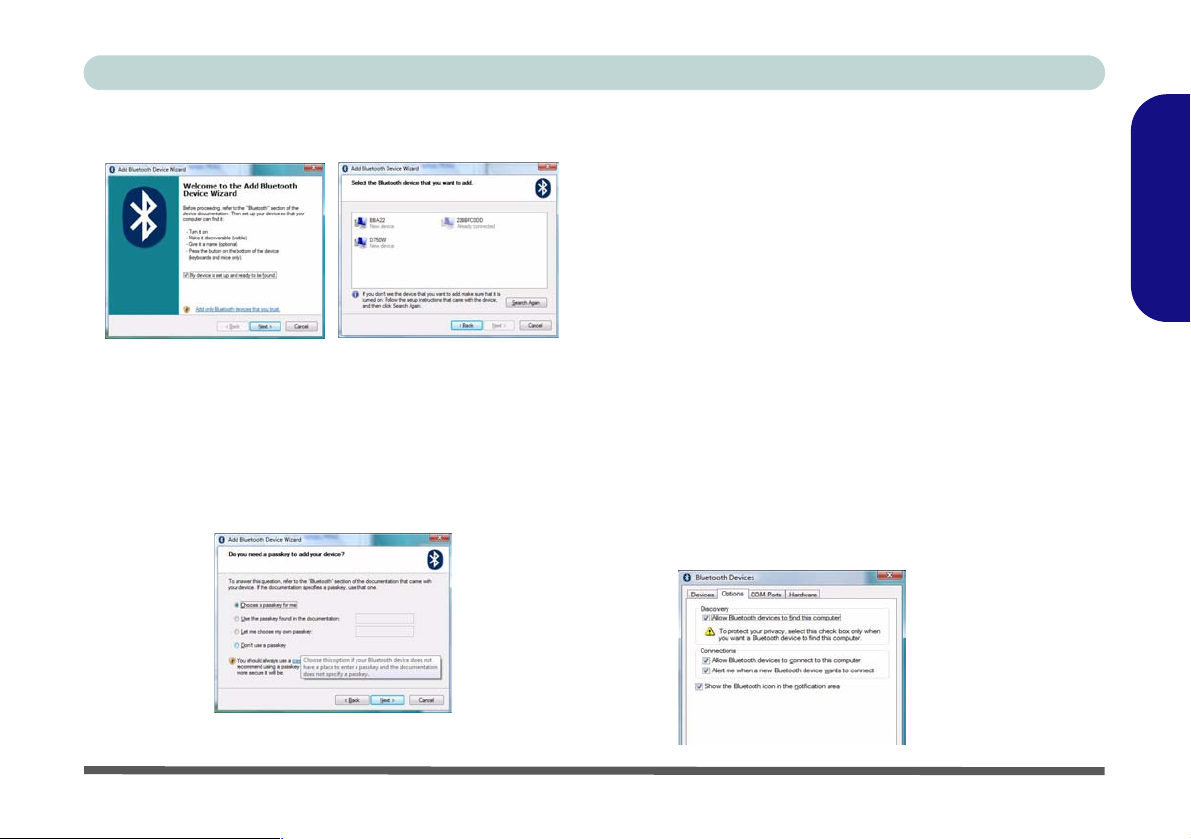

Bluetooth Configuration ....................................................................38

Troubleshooting .................................................................................40

Specifications ....................................................................................41

Inhalt

Hinweis .............................................................................................45

Über das Ausführliche Benutzerhandbuch ........................................46

Hinweise zu Pflege und Betrieb ........................................................47

Systemsoftware ................................................................................. 50

Schnellstart ........................................................................................ 51

LCD-Bildschirm drehen ............................... .....................................52

Tablet PC-Eingabe ............................................................................ 53

Systemübersicht: Ansicht von oben mit geöffnetem

LCD-Bildschirm ................................................................................57

LED-Anzeigen ..................................................................................58

Tastatur .............................................................................................. 59

Bildschirmmenü ................................................................................ 61

Systemübersicht: Ansicht von vorne und Rückansicht .....................62

Systemübersicht: Ansichten von rechts und links .............................63

Systemübersicht: Ansicht von unten .................................................64

Windows Vista Startmenü und Systemsteuerung .............................65

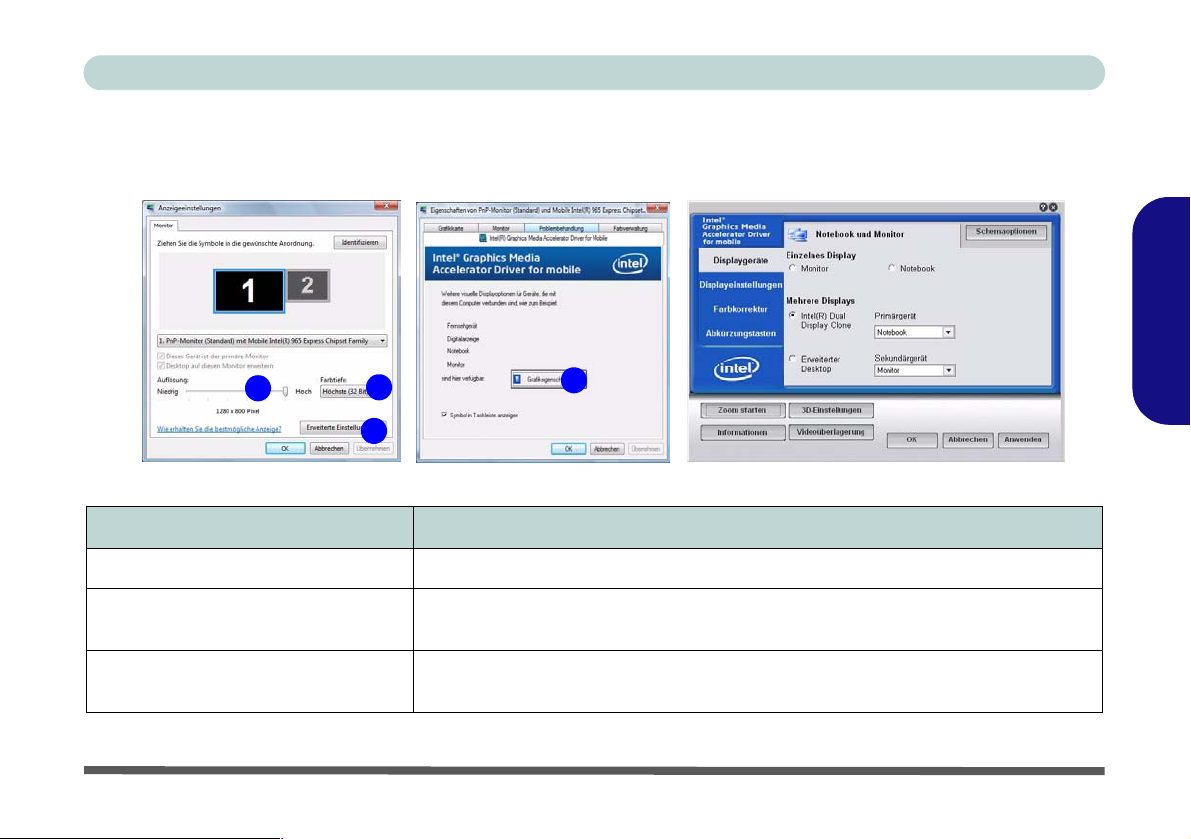

Grafikfunktionen ............................................................................... 66

Energieverwaltungsfunktionen .........................................................68

Audiofunktionen ...............................................................................69

Installation der Treiber ......................................................................70

Wireless LAN ....................................................................................72

PC-Kamera ........................................................................................ 73

Fingerabdruckleser ............................................................................ 75

3.5G-Modul .......................................................................................77

Intel Turbo Memory-Modul ..............................................................80

Bluetooth-Konfiguration ................................................................... 82

Fehlerbehebung .................................................................................84

Technische Daten ..............................................................................85

Sommaire

Avertissement ....................................................................................89

A propos de ce Guide Utilisateur Concis ..........................................90

Instructions d’entretien et d’utilisation ..............................................91

Logiciel système ...................................... ..........................................94

Guide de démarrage rapide ................................................................95

Rotation de l'écran LCD ....................................................................96

Entrée Tablet PC ...................................... ..........................................97

Carte du système : Vue du dessus avec l’écran LCD ouvert ...........101

Indicateurs LED ...............................................................................102

Clavier .............................................................................................103

Menu d'écran ...................................................................................105

Carte du système : Vues de face & arrière ......................................106

Carte du système : Vues droite & gauche ................................. ......107

Carte du système : Vue d’en dessous ..............................................108

Menu Démarrer & Panneau de configuration de Windows Vista ...109

Caractéristiques vidéo .....................................................................110

Caractéristiques de gestion de l’alimentation ..................................112

Caractéristiques Audio ....................................................................113

Installation du pilote ................................................ ........................114

LAN sans fil ....................................................................................116

Caméra PC .......................................................................................117

Lecteur d'empreintes digitales .........................................................119

Module 3.5G ....................................................................................121

Module Intel Turbo Memory ...........................................................124

Configuration Bluetooth ..................................................................126

Dépannage .......................................................................................128

Spécifications ..................................................................................129

Contenidos

Aviso ...............................................................................................133

Acerca de esta Guía del Usuario Concisa .......................................134

Instrucciones para el cuidado y funcionamiento .............................135

Software de sistema .........................................................................138

Guía rápida para empezar ................................................................139

Girar la pantalla LCD ......................................................................140

Entrada Tablet PC ...........................................................................141

Mapa del sistema: Vista superior con panel LCD abierto ...............145

Indicadores LED .............................................................................146

Teclado ............................................................................................ 147

Menú en pantalla .............................................................................149

Mapa del sistema: Vistas frontal y posterior ...................................150

Mapa del sistema: Vistas izquierda y derecha ................................151

Mapa del sistema: Vista inferior .....................................................152

Menú Inicio y Panel de control de Windows Vista .........................153

Parámetros de vídeo .............................. ..........................................154

Funciones de administración de energía .........................................156

Características de audio ...................................................................157

Instalación de controladores ............................................................158

LAN Wireless ..................................................................................160

Cámara PC ......................................................................................161

Lector de huellas digitales ...............................................................163

Módulo 3.5G ...................................................................................165

Módulo de memoria Intel Turbo .....................................................168

Configuración de Bluetooth ............................................................170

Solución de problemas ............................ ........................................172

Especificaciones ..............................................................................173

III

Sommario

Avviso ..............................................................................................177

Informazioni sulla Guida Rapida per l'Utente .................................178

Istruzioni per la custodia e il funzionamento ..................................179

Software del sistema ........................................................................182

Guida di avvio rapido ......................................................................183

Rotazione dello schermo LCD ........................................................184

Immissione nel Tablet PC .......................... .....................................185

Descrizione del sistema: Vista superiore con pannello

LCD aperto ......................................................................................189

Indicatori LED .................................................................................190

Tastiera ............................................................................................191

Menu a schermo ..............................................................................193

Descrizione del sistema: Vista anteriore e posteriore ......................194

Descrizione del sistema: Vista destra e sinistra ...............................195

Descrizione del sistema: Vista inferiore ..........................................196

Menu Start e Pannello di controllo di Windows Vista ....................197

Funzioni video .................................................................................198

Funzioni di risparmio energetico .....................................................200

Funzionalità audio ...........................................................................201

Installazione driver ..........................................................................202

LAN Wireless ..................................................................................204

Camera PC .......................................................................................205

Lettore d’impronte digitali ...................................................... ........207

Modulo 3.5G ....................................................................................209

Modulo Intel Turbo Memory ...........................................................212

Configurazione Bluetooth ...............................................................214

Risoluzione dei problemi .................................................................216

Specifiche tecniche ....................................... ...................................217

Concise User’s Guide

Notice

The company reserves the right to revise this publication or to change its contents without notice. Information contained herein is for reference only and does not constitute a commitment on the part of the manufacturer or any subsequent vendor. They assume no responsibility or liability for any errors or inaccuracies that may appear in this publication nor are they in anyway responsible for any loss or damage resulting from the use (or misuse) of this publication. This publication and any accompanying software may not, in whole or in part, be reproduced, translated, transmitted or reduced to any machine readable form without prior consent from the vendor, manufacturer or creators of this publication, except for copies kept by the user for backup purposes. Brand and product names mentioned in this publication may or m ay not be copyrights and/or registe red trademarks of their respective companies. They are mentioned for identification purposes only and are not intended as an endorsement of that product or its manufacturer.

©January 2008

Trademarks

This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovisio n Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home or other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disasse mbly is prohibited.

Intel, Celeron, and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

Notice - 1

Concise User’s Guide

About this Concise User Guide

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual CD-ROM supplied with your computer. This CD-ROM also contains the drivers and utilities necessary for the proper operation of the computer.

English

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual CD-ROM does not contain an operating system.

Regulatory Information

Regulatory notices and information are contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual CD-ROM.



Wireless Device Operation Aboard Aircraft

The use of any portable electronic transmission devic es aboard aircraft is usually prohibited. Make sure the Wireless LAN, Bluetooth and 3.5G modules are OFF if yo u are using the computer aboard aircraft.

2 - About this Concise User Guide

Concise User’s Guide

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and power supply away from any kind of heating element.

This is an electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.

• A void interference. Keep the computer away from high capacity transformers, electric motors, and other strong mag-

netic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut the computer down properly and don’t forget to

save your work. Remember to periodically save your data as data may be lost.

• Take care when using peripheral devices.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the following conditions:

• When the power cord is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work no rmally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

English

Instructions for Care and Operation - 3

Concise User’s Guide

Power Safety

The computer has specific power requirements:

• Only use an AC/DC adapter ap proved for use with this computer.

• Your AC/DC adapter may be designed for in ternational travel but it still requires a steady, uninterrupted power supply.

English

If you are unsure of your local power specifications, consult your service representative or local power company.

• The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.

• When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.

• Make sure the socket and any extension cord(s) you use can support the total current load of all the connected devices.

• Before cleaning the computer, make sure it is disconnected from any external power supplies.



Power Safety Warning

Before you undertake any upgrade procedures, make sure that you have turned off the power, and disconnected all peripherals and cables (including telephone lines). It is advisable to also remove your battery in order to prevent accidentally turning the machine on.

Power Off Before Traveling

Make sure that your notebook is completely powered off before putting it into a travel bag (or any such container). Putting a notebook which is powered on in a travel bag may cause the vent(s) to be bloc ked. To prevent your computer from overheating make sure nothing blocks the vent(s) while the computer is in use.

Cleaning

Do not apply cleaner directly to the computer, use a soft clean cloth. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

4 - Instructions for Care and Operation

Concise User’s Guide

Battery Precautions

• Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Recharge the batteries using the notebook’s system. Incorrect recharging may make the battery explode.

• Do not try to repair a battery pack. Refer any battery pac k repair or replacement to your servi ce representative or qualified service personnel.

• Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully . Batteries may explode or leak if exposed to fire, or improperly handled or discarded.

• Keep the battery away from metal appliances.

• Affix tape to the battery contacts before disposing of the battery.

• Do not touch the battery contacts with your hands or metal objects.



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful li fe, under various state and local laws, it may be illegal to dispose of this battery into the muni cipal waste stream. Check wit h your local sol id waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

English

Instructions for Care and Operation - 5

Concise User’s Guide

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you

English

will find this manual refers to the Microsoft Windows Vista operating system

the drivers and utilities is available in Chapters 4 & 7 of the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual CD-ROM.

If you are installing/re-installing new system software, you will need to install the appropriate drivers. It is very impo rtant that you install the drivers in the order listed in Table 6, on

page 26.

Intel Turbo Memory Module

If you have included an Intel Turbo Memory (Robson) NAND flash memory card module in your purchase option (see page 36), then you will need to enabl e the option in the BIOS BEFORE installing the Windows Vista operating system software (do not enable this option in Windows XP or on a Windows Vista operating system that has been installed without the option enabled).

. Further information on installing



Drivers

Operating Systems Supported

Operating System Note

*Windows XP Home

Edition or Professional

Note that Windows Vista Home Basic Edition supports only lim-

Windows Vista (64-bit)

Home Basic/ Premium/

Business/Enterprise/

Ultimate Editions

ited Tablet PC functions. In order to run Windows Vista

without limitations or decreased performance, your computer requires a minimum 1GB of sys- tem memory (RAM).

*For information on the Windows XP OS see the Device Drivers & Utilities + User’s Manual CD-ROM.

Not Included

Operating Systems (e.g. Windows Vista) and applications (e.g. Microsoft Word) have their own manuals, so please consult the appropriate manuals.

6 - System Software

System Startup

1. Remove all packing materials and place the computer on a stable surface.

2. Securely attach any peripherals you want to use with the notebook (e.g. keyboard and mouse) to their ports.

3. Attach the AC/DC adapter to the DC-In jack at the rear of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter.

4. Use one hand to carefully raise the lid/LCD to a comfortable viewing angle, while using the other hand (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).

5. See “Rotating The LCD Panel” on page 8.

6. Slide the power swit ch to the lef t and then releas e it to tur n the computer “on”.



Touch Panel Input Device

Do not use any sharp or pointed objects as your input device e.g. the end of a pen or pencil.

Be very careful not to press too hard with the stylus pen when using it as the input device.

Concise User’s Guide

English



Shutdown

Note that you should always shut your computer down by choosing the Shut Down command from the Lock Button Menu in Windows Vista. This will help prevent hard disk or system problems.

Figure 1 - Opening the Lid/LCD &

Computer with AC/DC Adapter Plugged-In

System Startup - 7

Concise User’s Guide

Rotating The LCD Panel

You can use the computer either in Notebook Mode, or in Tablet Mode. To put the computer into Tablet Mode:

1. Raise the lid/LCD panel .

2. Carefully rotate the lid/LCD panel fully in the (clockwise) direction indicated by the arrow , until it is unable to rotate any

English

further .

3. Carefully push the lid/LCD panel down into Tablet Mode , and use the stylus pen as an input device .

4. Firmly press the screen rotation button to adjust the screen to the most comfortable viewing orientation (give the screen time to refresh).

5. The on-screen menu (see page 17) allows you to adjust settings, rotate the screen and turn the modules on/off etc.

4 5

Figure 2 - Rotating the LCD Panel Into Tablet Mode

8 - Rotating The LCD Panel

Concise User’s Guide

Tablet PC Input

Use the stylus pen provided to interact with the computer in the same way you would use the mouse (use the stylus pen to tap/double-tap on-screen buttons etc.). Calibrate the touch screen before using the stylus pen.

Calibrating the Touch Screen

1. Double-click the Touch Screen Utility icon in the taskbar (the driver must be installed) OR IDC TSC folder in the Pro- grams/All Programs group.

2. Click Start, and click

3. Click to choose the number of Calibration Points, and then click Calibration (button).

Programs/All Programs

and point to

IDC TSC (folder

), and then click

IDCTSC



Screen Rotation & Re-

Calibration

Note that you should recalibrate the touch screen after you have rotated the display to display in a different mode from that first calibrated.

English

Figure 3 - ENE Touch Screen Utility

Tablet PC Input - 9

Concise User’s Guide

4. Use the stylus pen to touch the blinking symbol until you hear a beep or the symbol stops blinking (maintain contact until the symbol stops blinking).

5. The plus (

+) symbol will change from green to white after the reading has been obtained.

English

Touch Panel Input Device

Do not use any sharp or pointed objects as your input device e.g. the end of a pen or pencil.

Be very careful not to press too hard with the stylus pen when using it as the input device.



For maximum accuracy, make sure that you use the stylus pen to touch the CENTER of the blinking target symbol when calibrating the touch screen.

Figure 4 - ENE Touch Screen Calibration Tool

6. Repeat the process for all the remaining screen points.

7. Click Draw Test (button) and write on the screen to test the calibration.

10 - Tablet PC Input



Calibration Points

Concise User’s Guide

Stylus Pen Input

Configure the stylus pen input settings from the Pen and Input Devices control panel in Windows Vista. Access the control panel as follows:

1. Click Start, and click Control Panel (or point to Settings and click Control Panel).

2. Click Mobile PC and click Pen and Input Devices (or just double-click Pen and Input Devices ).

3. Click Touch (tab).

4. If you wish to use your finger as an input device you can enable this from this control panel tab.

5. It is recommended you enable the Touch Pointer (which simulates mouse buttons on screen) for greater input accuracy.



Windows Vista Home

Basic Edition

Note that the Pointer Options & Flicks control panel tabs, and the Tablet PC Input Panel (see page 12) are

not available in Windows Vista Home Basic Edition.

English

Figure 5 - Pen and Input Devices Control Panel & Touch Pointer

Tablet PC Input - 11

Concise User’s Guide

Tablet PC Input Panel

When not in use the Tablet PC Input Panel (not available in Windows Vista Home Basic Edition) docks at the side of the screen (and may be docked at either side of the screen at any height) with just a small portion visible. Move the pen over the TIC and then tap it to activate it. The input panel allows you to input text without the use of a keyboard. You can use the writing pad (write continuously), character pad (write one character at a time) or on-screen keyboard

English

to input text. Use the Help menu for further information.

symbol pad & number pad

Figure 6 - Tablet PC Input Panel & Tablet PC Settings Control Panel

Tablet PC settings may be customized from the Tablet PC Settings in Windows Vista (Windows Vista Home Basic Edition does not support Handwriting Recognition). Access the control panel as follows:

1. Click Start, and click Control Panel (or point to Settings and click Control Panel).

2. Click Mobile PC and click Tablet PC Settings (or just double-click Tablet PC Settings ).

12 - Tablet PC Input

Concise User’s Guide

System Map: Top View with LCD Panel Open



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited. Make sure the module(s) are OFF if you are using the computer aboard aircraft.

Use the appropriate function key combination (see

Table 3, on page 16) to tog -

gle power to the wireless modules (3.5G/WLAN/Bluetooth), and check the LED indicator the modules are powered on or not (see Table 2, on

page 14).

/ to see if

Figure 7

Top View with LCD Pan-

el Open

1. Built-In PC Camera (Optional)

2. LCD

3. Fingerprint Reader Module (Optional)

4. Menu & Screen Rotation Buttons

5. Speakers

6. Screen Hinge

7. LED Status Indicators

8. Keyboard

9. TouchPad & Buttons

10. LED Power & Communication Indicators

11. Power Switch

12. Microphone

English

System Map: Top View with LCD Panel Open - 13

Concise User’s Guide

LED Indicators

The two sets of LED indicators (LED Status Indicators and LED Power & Communication Indicators) on the computer display helpful information about the current

English

status of the computer.

Icon Color Description

Green Number Lock Activated

Green Caps Lock Activated

Green Scroll Lock Activated

Table 1 - LED Status Indicators

Icon Color Description

Orange DC Power is Plugged In

Green The Computer is On

Blinking Green

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange

Green Hard Disk Activity

Green

Orange

Green

The Computer is in Sleep

Mode

The Battery Has Reached

Critically Low Power Status

The (optional) Wireless LAN

Module is Powered On

The (optional) Bluetooth Mod-

ule is Powered On

The (optional) 3.5G Module is

Powered On

Table 2 - LED Power & Communication Indicators

14 - LED Indicators

Keyboard

The keyboard has a numerical keypad for easy numeric data input, and features function keys to allow you to change operational features instantly (see Figure 8).

Concise User’s Guide

English



Special Characters

Fn Key

Keypad

Function Keys

Numeric Keypad

Figure 8 - Keyboard

NumLk & ScrLk

3.5G Module Power Toggle

Some software applications allow the number-keys to be used with Alt to produce special characters. These special characters can only be produced by using the numeric ke ypad. Regular number keys (in the upper row of the keyboard) will not work. Make sure that the numeric keypad (NumLk) is on.

Other Keyboards

If your keyboard is damaged or you just want to make a change, you can use any standard USB keyboard. The system will detect and enable it automatica lly. However special functions/hot keys unique to the system’s regular keyboard may not work.

Keyboard - 15

Concise User’s Guide

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations; visual indicators (see the table below) are available when the pop menu driver is installed (see “Pop Menu” on page 27).

English

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn + ~ Play/Pause (in Audio/Video Programs) Fn + F7 Display Toggle

Fn +

Fn + F1 TouchPad Toggle Fn + F10

Fn + F2

Fn + F3 Mute Toggle Fn + F12

Fn + F4 Sleep Toggle Fn + NumLk Number Lock Toggle

Fn +F5/F6

3.5G Module

Power Toggle

Turn LCD Backlight Off

(Press a key to or use TouchPad to turn on)

Volume Decrease/

Increase

Fn +F8/F9

Fn + F11

Fn + ScrLk Scroll Lock Toggle

Brightness

Decrease/Increase PC Camera Power

Toggle

WLAN Module

Power Toggle

Bluetooth Module

Power Toggle

Table 3 - Function Keys & Visual Indicators

16 - Keyboard

Concise User’s Guide

On-Screen Menu

Pressing the Menu button on the computer will bring up the On-Screen Menu buttons (make sure you install the pop menu driver - see “Pop Menu” on page 27). Use the stylus pen to touch any of the b uttons to activate the control. If the PC Camera (optional), Bluetooth (optional), WLAN (optional) or 3.5G (optional) modules are on the indica- tor will appear green ; if the modules are off then the indicator will appear black .

On-Screen Menu Function On-Screen Button Function On-Screen Button

Brightness Decrease/

Increase

Mute Toggle

Volume Decrease/

Increase

LCD Toggle

Screen Rotation

Note: Use the stylus pen to tap the appropriate on-screen button to adjust the setting.

PC Camera

Module Power

Toggle

Bluetooth Module

Power Toggle

WLAN Module

Power Toggle

3.5G Module

Power Toggle

Note that you can also use the screen rot ation butto n to

rotate the screen.

English

Table 4 - On-Screen Menu Buttons

On-Screen Menu - 17

Concise User’s Guide

System Map: Front & Rear Views

Figure 9

Front & Rear Views

1. LED Power & Commu-

English

nication Indicators

2. Power Switch

3. S/PDIF-Out Jack

4. Microphone-In Jack

5. Headphone-Out Jack

6. 7-in-1 Card Reader

7. Stylus Pe n Ho l d er

8. Security Lock Slot

9. 2 * USB 2.0 Ports

10. DC-In Jack

11. Battery

The card reader allows you to use the most popular digital storage card formats:

MMC (MultiMedia Card) / SD (Secure Digital) / MS (Memory Stick) /

MS Pro (Memory Stick Pro) / MS Duo (requires PC adapter) /

Mini SD (requires PC adapter) / RS MMC (requires PC adapter)

Front

Rear



7-in-1 Card Reader

18 - System Map: Front & Rear Views

Concise User’s Guide

System Map: Right & Left Views



CD Emergency Eject

If you need to manually eject a CD/DVD (e.g. due to an unexpected power interruption) you may push the end of a straightened paper clip into the emergency eject hole. Do not use a sharpened pencil or similar object that may break and become lodged in the hole.

Media Warning

Don’t try to remove a floppy disk/CD/ DVD while the system is accessing it. This may cause the system to “crash”.

Right

Left

Go to the Control Panel and double-click Device Manager (Hardware and Sound), then click the +

next to DVD/CD-ROM drives. Double-click on the DVD-ROM device to bring up the Properties dialog box, and select the DVD Region (tab) to bring up the control panel to allow you to adjust the regional code.

DVD region detection is device dependent, not OSdependent. You can select your module’s region code 5 times. The fifth selection is permanent. This cannot be altered even if you change your operating system or you use the module in another computer.

Changing DVD Regional Codes



English

Figure 10

Right & Left Views

1. Stylus Pen Ho l d er

2. Optical Device (for DVD Device)

3. Emergency Eject Hole

4. USB 2.0 Port

5. RJ-11 Phone Jack

6. RJ-45 LAN Jack

7. External Monitor Port

8. Mini-IEEE 1394 Port (supports SELF Powered IEEE 1394 devices only)

9. Vent

10. ExpressCard/54(34) Slot

System Map: Right & Left Views - 19

Concise User’s Guide

System Map: Bottom View

Figure 11

Bottom View

1. Battery

English

2. Hard Disk Bay Cover (3.5G Module Location)

3. RAM & CPU Bay Cover

4. Vent

The CPU is not a user serviceable part. Accessing the CPU in any way may violate your warranty.

Overheating

To prevent your computer from overheating make sure nothing blocks the Vent/Fan Intake while the computer is in use.



CPU



Battery Information

Always completely discharge, then fully charge, a new battery before using it. Completely discharge and charge the battery at least once every 30 days or after about 20 partial discharges.

20 - System Map: Bottom View

Concise User’s Guide

Windows Vista Start Menu & Control Panel

Most of the control panels, utilities and programs within Windows Vista (and most other Windows versions) are accessed from the Start menu. When you install programs and utilities they will be installed on your hard disk drive, and a shortcut will usually be placed in the Start menu and/or the desktop. Right-click the Start menu icon , and then select Properties if you want to customize the appearance of the Start menu.

Click here to toggle Views

Figure 12 - Start Menu & Control Panel

In many instances throughout this manual you will see an instruction to open the Control Panel. The Control Panel is accessed from the Start menu, and it allows you to configure the settings for most of the key features in Windows (e.g. power, video, network, audio etc.). Windows Vista provides basic controls for many of the features, however many new controls are added (or existing ones are enhanced) when you install the drivers listed in Table 6, on

page 26. To see all controls it may be necessary to toggle to Classic View on.

English

Windows Vista Start Menu & Control Panel - 21

Concise User’s Guide

Video Features

You can switch display devices, and configure display options, from the Display Settings control panel (in Personalization) in Windows Vista as long as the video driver is installed.

To access Display Settings in Windows Vista:

English

1. Click Start, and click Control Panel (or point to Settings and click Control Panel).

2. Click Adjust screen resolution under the Appearanc e and Personalization menu (or double-click Personalization > Display Settings).

3. Move the slider to the preferred setting in Resolution: (Figure 13 on page 23).

4. Click the arrow, and scroll to the preferred setting In Colors: (Figure 13 on page 23).

5. Click Advanced Settings (button) (Figure 13 on page 23) and click Intel(R) Graphics Media Accelerator Driver for Mobile (tab).

6. Click Graphics Properties (button) (Figure 13 on page 23) to access the Intel GMA control panel (this control panel can also be accessed by double-clicking Intel(R) GMA Driver for mobile in Classic View).

7. The Intel GMA control panel can also be accessed by clicking the icon in the taskbar and selecting Graphics Properties from the menu.

Video Memory

The system does not feature dedicated video memory, but automatically and dynamically allocates as much (up to 256MB maximum) system memory (RAM) as needed to the video system. The system returns whatever memory is no longer needed to the operating system.

22 - Video Features

Concise User’s Guide

Display Devices & Options

Besides the built-in LCD, you can also use an external VGA monitor (CRT) or external Flat Panel Display connected to the external monitor port as your display device.

Figure 13 - Display Settings

Intel Display Mode Description

Single Mode One of the connected displays is used as the display device Intel(R) Dual Display Clone Mode Both connected displays output the same view and may be configured independently Extended Desktop Mode Both connected displays are treated as separate devices, and act as a virtual desktop

English

Table 5 - Display Options

Video Features - 23

Concise User’s Guide

Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows (see page 21) allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button, computer lid (when closed), display and sleep mode from the left menu. Note that the Power saver plan may have an affect on computer performance.

English

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

24 - Power Options

Note: Sleep is the default power saving state in Windows Vista

Figure 14 - Power Options

Concise User’s Guide

Audio Features

You can configure the audio options on your comp uter from the Sound control panel in Windows, or from the Realtek HD Audio Manager icon in the taskbar/control panel (right-click the taskbar icon to bring up an audio menu). The volume may also be adjusted by means of the Fn + F5/F6 key combination.

Right-click the icon to access the menu above.



Sound Volume

Adjustment

The sound volume level is set using the volume control within Windows (and the volume function keys on the computer). Click the Volume icon in the taskbar to check the setting.

Figure 15

Realtek HD Audio

Manager

English

Audio Features - 25

Concise User’s Guide

Driver Installation

The Device Drivers & Utilities + User’s Manual CDROM contains the drivers and utilities necessary for the

proper operation of the computer. Insert the CD-ROM

English

and click Install Drivers (button), or Option Drivers (button) to access the Optional driver menu.

Install the drivers in the order indicated in Table 6. After installing each driver it will become grayed out (if you need to reinstall any driver, click Unlock).

Manual Driver Installation

Click the Browse CD button in the Drivers Installer application and browse to the executable file in the appropriate driver folder.

Windows Update

After installing all the drivers make sure you enable Window Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Microsoft).

Driver (Windows Vista) Page#

Chipset page 27 Video page 27 Touch Panel page 27 Audio page 27 Modem page 27 CardReader page 27 LAN page 27 TouchPad page 27 Pop Menu page 27 Wireless LAN (Optional) page 28 PC Camera (Optional) page 29 Fingerprint Reader (Optional) page 31

3.5G Module (Optional) page 33 Intel Turbo Memory Module (Optional) page 36 Bluetooth (Optional)

Note: No driver installation required (see page 38) Enable Windows Update (see left)

26 - Driver Installation

Table 6 - Driver Installation

Concise User’s Guide

Chipset

1. Click 1.Install Chipset Driver > Yes.

2. Click Next > Yes > Next > Next.

3. Click Finish to restart the computer.

Video

1. Click 2.Install Video Driver > Yes.

2. Click Next > Yes > Next > Next.

3. Click Finish to restart the computer.

Touch Panel

1. Click 3.Install Touch Panel Driver > Yes.

2. Click Next > Next > Install.

3. Click Finish.

Audio

1. Click 4.Install Audio Driver > Yes.

2. Click Next.

3. Click Finish to restart the computer.

Modem

1. Click 5.Install Modem Driver > Yes.

2. Click OK.

3. The modem is ready for dial-up configuration.

English

CardReader

1. Click 6.Install CardReader Driver > Yes.

2. Click Next > Next.

3. Click Finish to restart the computer.

LAN

1. Click 7.Install LA N Driver > Yes.

2. Click Next > Install.

3. Click Finish.

4. The network settings can now be configured.

TouchPad

1. Click 8.Install TouchPad Driver > Yes.

2. Click Next.

3. Click Fin ish > Restart Now to restart the computer.

Pop Menu

1. Click 9.Install POP Menu Driver > Yes.

2. Click Next > Install.

3. Click Finish > Finish to restart the computer.

4. See “On-Screen Menu” on page 17 for details.

Driver Installation - 27

Concise User’s Guide

Wireless LAN Module



Power Toggle for the Wireless LAN Module

English

Enable power to the Wireless LAN module by using the Fn + F11 key combination. When the Wireless LAN mod-

ule is powered on, the LED will be green and the indicator

will briefly be displayed.

802.11b/g USB WLAN

1. Make sure the module is powered on.

2. Click Option Drivers (button).

3. Click 1.Install WLan driver > Yes.

4. Choose the language you prefer and click Next.

5. Click Next > Install.

6. Click Finish to complete the installation.

Intel WLAN

1. Make sure the module is powered on.

2. Click Option Drivers (button).

3. Click 1.Install WLan driver > Yes.

4. Click Install Software.

5. Click the button to accept the license and click Next.

6. Click Next to complete the installation.

Connecting to a Wireless Network

The operating system is the default setting for Wireless LAN control in Windows Vista. Make sure the Wireless LAN module is turned on.

1. Click the taskbar wireless icon , and then click Connect to a network (or right-click the icon , and then click Connect to a network).

2. In the Show list, click to choose Wireless from the dropdown menu.

3. A list of currently available networks will appear.

4. Click a network, and then click Connect.

5. If you do not see a network you want to connect to, click Set up a connection or network (a list of options will appear allowing manual searching, and creating a new network).

6. Move the cursor over the taskbar icon to see the connection status.

7. To disconnect from the wireless network you can click the taskbar wireless icon , and then select Connect or disconnect to access the network menu, and click Disconnect (or right-click the icon , and then click

Disconnect from).

28 - Wireless LAN Module

Concise User’s Guide

PC Camera Module

There are 2 camera options available for this computer. The 1.3M pixel camera module uses the BisonCap application to capture video files. The 2.0M pixel camera module uses the VideoView application to capture video files.

PC Camera Driver Installation

Before installing the driver, use the Fn + F10 key combination/On-Screen Menu button to toggle power to the PC camera module.

For the 1.3M Pixel Camera Module:

1. Click Option Drivers (button).

2. Click 2.PC Camera, Web cam > Yes.

3. Choose the language you prefer and click Next > Next.

4. Click Finish to restart the computer.

For the 2.0M Pixel Camera Module:

1. Click Option Drivers (button).

2. Click 2.PC Camera, Web cam > Yes.

3. Click Install.

4. Click to select Yes or No in answer to the power

system question.

5. Click Finish > Finish to restart the computer.

BisonCap/VideoView

The BisonCap (for 1.3M pixel camera) and VideoView (for 2.0M pixel camera) applications are video viewers useful for general purpose video viewing and testing, and can capture video files to .avi format.

1. Run the BisonCap/VideoView program from the Start > Programs/All Programs > BisonCam/USB2.0 PC Camera menu (it is recommended that you Set Capture File before the capture process - see “Set Capture File” below).

2. Go to the Capture menu heading (if you wish to capture audio select Capture Audio - it should have a tick alongside it) and select Start Capture.

3. Click OK (the file location will be displayed in the pop-up box) to start capturing the video, and press Esc to stop the capture (you can view the file using the Windows Media

Player).

Set Capture File

Prior to capturing video files you may select the Set Capture File... option in the File menu, and set the file name

and location before capture (this will help avoid accidentally overwriting files).

English

PC Camera Module - 29

Concise User’s Guide

Zoom

The BisonCap and VideoView programs allow you to zoom the camera in and out.

For BisonCap:

1. Run the BisonCap program.

English

2. Go to Zoom and select Zoom Out/Zo om In.

For VideoView:

1. Run the VideoView program.

2. Go to Options and scroll down to select Setting (use the slider to adjust the zoom level, and click OK to save the setting).

Taking Still Pictures

The BisonCap and VideoView programs allow you to take still pictures.

1. Run the BisonCap/VideoView program.

2. (BisonCap) Go to Options and select T ake Picture. or (VideoView) Go to Capture and select SnapShot.

3. The picture (in JPEG format) will be placed in the

Snapshot folder on the desktop (do not move or rename the folder).

Eliminating Screen Flicker

If you find that the video screen in the BisonCap/VideoView program is flickering, you can try to adjust the set- ting in the Video Capture Filter options.

For BisonCap:

1. Run the BisonCap program.

2. Go to Options and scroll down to select Video Ca pture

Filter....

3. Click either 50Hz or 60Hz under Frequency in Property

Page (tab).

For VideoView:

1. Run the VideoView program.

2. Go to Options and scroll down to select Video Ca pture

Filter....

3. Click either 50Hz or 60Hz under Flickering Reduction in

Image (tab).

30 - PC Camera Module

Fingerprint Reader

If you have included the fingerprint reader in your purchase option you will need to install the driver as per the instructions below.

Make sure you have administrator’s rights to your computer, and have a Windows password enabled for full security protection.

Before beginning the enrollment process it is recommended that you go through the fingerprint tutorial. To run the tutorial click Start > Programs/All Programs > Protector Suite QL > Fingerprint Tutorial after installing the driver.

Fingerprint Reader Driver Installation

1. Make sure the module is powered on, and then insert

the Device Drivers & Utilities + User’s Manual CD- ROM into the CD/DVD drive.

2. Click Option Drivers (button).

3. Click 3.Install FingerPrint Driver > Yes.

4. Click Software Installation.

5. Click Ne xt > Next > Next.

6. Click Finish > Yes to restart the computer.

Concise User’s Guide



Help & Manual

Right-click the taskbar icon to bring up the menu to select Help.

Insert the Device Drivers & Utilities + User’s Manual CD- ROM and click Option Drivers (button). Click Unlock (button) and then click 3.Install FingerPrint Driver > Yes.

Click Documentation to open the folder containing the manual in .pdf format.

To install the Adobe Acrobat Reader software to read the file, i

nsert the Device Drivers & Utilities + User’s Manual CD-

ROM and click User’s Manual (button), and click Install Acrobat Reader (button).

User Enrollment

1. Click Start > Programs/All Programs > Pr otector Suite QL > User Enrollment, or double click the taskbar icon

2. On the first run of the program you will be asked to click the button to accept the license, and then click OK.

3. Click Next and select “Enrollment to the hard disk”, and click Finish.

English

Fingerprint Reader - 31

Concise User’s Guide

4. If you have not set a Windows password you will be prompted to do so (note: If you have not set a password Protector Suite QL cannot secure access to your computer).

5. Click Next and you will then be prompted to enter your

English

Windows password.

6. Click Next > Next (if you have the “Run interactive tutorial” tickbox selected you will run through the Fingerprint Tutorial).

7. Click Next for each window of the tutorial (you can click the button to “skip tutorial” at any time).

8. Click the button above any of the fingers to begin the enrollment process for that finger.

9. Swipe the finger three times to enroll that finger.

10. Repeat the process for all the fingers you wish to enroll, and then click Next.

11. Click Finish.

12. Click any of the headings under “Learn more about:” to get more information on any topic.

13. Click Close.

14. Restart the computer.

15. Right-click the taskbar icon to bring up the menu that allows you to Edit Fingerprints, Start Control Center, access the Help menu etc. You can also run the Control

Center etc. from the Protector Suite QL item in the Programs/All Programs menu.

16. See “Help & Manual” on page 31 for further details.

17. If you swipe your finger over the reader at any time you can access the Biomenu to lock the computer, register websites, open the Control Center and access the Help menu.

18. The Control Center allows you to change the Settings, enroll Fingerprints and get Help.



Fingerprint Enrollment

Note that it is strongly recommended that you enroll more than one finger in case of injury etc.

l PRO Wireless 2200BG

Figure 16 - Control Center & Biomenu

32 - Fingerprint Reader

Concise User’s Guide

3.5G Module

If you have included an optional 3.5G module in your purchase option, follow the instructions overleaf to install the USIM card (supplied by your service provider), and then install the application.



Power Safety Warning

Before you undertake any installation procedures, make sure that you have turned off the power, and disconnected all peripherals and cables (including telephone lines). It is advisable to also remove your battery in order to prevent accidentally turning the machine on.

1. Turn off the computer, and turn it over and remove the battery.

2. Locate the hard disk bay cover and remove screws &

3. Remove the hard disk bay cover.

4. Grip the tab and slide the hard disk in the direction of

arrow to remove it.

5. Insert the USIM card as you would into your mobile phone.

6. Slide the SIMLOCK in the direction of the arrow in order to release the lock and lift it up.

Figure 17- Hard Disk Removal and SIMLOCK Un-

lock

7. Insert the USIM card and close the SIMLOCK by pushing it in the direction of the arrow in Figure 18.

Figure 18

USIM Card Insertion &

SIMLOCK

Lock

8. Replace the hard disk assembly, cover, screws and battery etc.

English

3.5G Module - 33

Concise User’s Guide

3G Watcher Application

The 3G Watcher application allows you to directly access your 3.5G internet service from the computer.

3G Watcher Application Installation

English

1. Make sure you enable power to the module by press-

ing the Fn + key combination (the icon will be green).

2. Click Option Drivers (button).

3. Click 4.Install 3G Driver > Yes.

4. Click Next.

5. Choose your region, and click Next.

6. Click the button to accept the license agreement, and

then click Next.

7. Click Next > Install.

8. Click Finish, and the 3G Watcher icon will

appear on the desktop.

9. You can access the 3G W atcher application from the

Start menu (Start > Programs/All Programs > Sierra Wireless > 3G Watcher), or by clicking the

desktop icon .

Setting Up a Carrier Profile

Although the connection information is stored on the USIM card supplied by the service provider, you will need to set up the appropriate carrier profile from the 3G Watcher software.

1. Power on the 3.5G module using the Fn + key combination (the icon will be green).

2. Access the 3G Watcher application from the Start menu (Start > Programs/All Programs > Sierra Wireless > 3G Watcher), or by clicking the desktop icon .

3. Click Tools and select Options.

4. Click Profiles and then click the Add new profile button

, and select WWAN profile.

5. Y ou can then enter a new profile name or choose a profile from the drop-down list provided by the software.

6. Click Apply > OK to save the information.

7. You can choose the profile from the pull-down menu.

Connecting to the Service Provider

1. Power on the 3.5G module using the Fn + key combination.

2. Y ou can access the 3G Watcher app lication from the Start menu (Start > Programs/All Programs > Sierra

Wireless > 3G Watcher), or by clicking the icon .

34 - 3.5G Module

Concise User’s Guide

3. The software will run and display the service provider name (connection information is obtained from the USIM card).

Figure 19 - 3G

Watcher

4. Click Connect to begin the connection process.

5. The 3G Watcher application will then display the connection information in the window.

6. When the connection is successful a taskbar notification will appear (as below).

Figure 20 - Connect-

ed Taskbar Notifica-

tion

7. You can then access the internet, download e-mail etc. as per any internet connection.

8. While you are connected the taskbar icon will be green

(it will be red when the program is running but not

connected).

9. To disconnect click the Disconnect icon.

10. The program will disconnect from the service provider.

11. The module will still be on, and you will need to press the Fn + key combination.

12. If you click the 3G Watcher close icon a message will be displayed asking you to click OK to confirm the program exit.

Figure 21 - Exit

Warning

13. Exiting the program DOES NOT turn off the 3.5G module, and you will need to press the Fn + key combination to turn off the module (pay careful attention to this aboard aircraft - see “Wireless Device Operation Aboard

Aircraft” on page 13).

14. If the module is on and the computer enters a powersaving state, then the power status of the module on resuming from the power-saving state will be as below:

• If the 3.5G module is on and the computer is Shut

Down or Restarted; the module will be off when the

computer starts up.

• If the 3.5G module is on and the computer enters

Sleep or Hibernate; the module will be off when the computer resumes from sleep.

English

3.5G Module - 35

Concise User’s Guide

F1 Help  Select Item -/+ Change Values F9 Setup Defaults Esc Exit  Select Menu Enter Select Sub-Menu F10 Save and Exit

Item Specific Help

Controls if DFOROM Support is enabled during POST.

Advanced

SATA: [Enhanced]

AHCI Configuration: [Disabled

]

DFOROM (Robson) Support: [Enabled]

Disabled

Enabled

Phoenix TrustedCore(tm) Setup Utility

Sata Control Sub-Menu

Intel Turbo Memory Module

If you have included an Intel Turbo Memory (Robson) NAND flash memory card module tion, then you will need to enable the option in the BIOS

English

BEFORE installing the Windows Vista operating system software (do not enable this option in Windows XP or on a Windows Vista operating system that has been installed without the option enabled).

Intel Turbo Memory Technology (also known son flash memory) is an Intel technology that reduces the time it takes for a computer to boot up, to load applications, and to write data to the hard drive. Intel Turbo Memory Technology is supported in Windows Vista only (it also supports Windows Vista features such as ReadyBoost, ReadyDrive, and Superfetch).

Intel Turbo Memory Setup

1. Start-up your computer and press F2 to enter the BIOS.

2. Go to the Advanced menu.

3. Select Sata Control Sub-Menu and press Enter.

4. Use the spacebar and Enter to set SATA to Enhanced.

5. Use the spacebar and Enter to set AHCI Configuration to Enabled.

in your purchase op-

6. Use the spacebar and Enter to set DFOROM (Robson) Support to Enabled.

as Rob-

Figure 22 - Sata Control Sub-Menu (BIOS Ad-

vanced Menu)

7. Go to the Boot menu.

8. Set the CD-ROM/DVD-ROM Drive (make sure the Microsoft Windows Vista OS CD is inserted) as the first device in the boot order from the Boot priority order menu.

9. Select Exit Saving Changes from the Exit menu (or press F10 and Enter) and press Enter to exit the BIOS and reboot the computer.

10. As the computer starts up, press a key when you see the message "Press any key to boot from CD or DVD".

36 - Intel Turbo Memory Module

Concise User’s Guide

11. The system software will prompt you through the installation procedure (see the Microsoft Windows Vista OS documentation for more details).

12. Install the drivers as per the instructions in “Driver

Installation” on page 26 (make sure the drivers are

installed in the order indicated in Table 6, on page 26).

Intel Turbo Memory Driver Installation

1. Insert the Device Drivers & Utilities + User’s Manual CD-ROM into the CD/DVD drive.

2. Click Option Drivers (button).

3. Click 5.Install Robson Driver > Yes.

4. Click Next > Ye s > Next > Next.

5. Click Finish to restart the computer.



ReadyBoost & ReadyDrive

Note that enabling ReadyBoost & ReadyDrive from the Intel® Turbo Memory Console will depend on which Turbo Memory module is installed:

If you have a 1GB Turbo Memory module installed you may enable both ReadyBoost & ReadyDrive.

If you have a 512MB Turbo Memory module installed you may enable ReadyDrive ONLY.

English

Intel Turbo Memory Module - 37

Concise User’s Guide

Bluetooth Configuration

Setup your Bluetooth Device so the Computer Can Find it

1. Turn your Bluetooth device (e.g. PDA, mobile phone etc.)

English

on.

2. Make the device discoverable (to do this check your device documentation).

To Turn the Bluetooth Module on

1. Press the Fn + F12 key combination to power on the Bluetooth module.

2. A Bluetooth icon will appear in the taskbar (you may need to enable the option from the Bluetooth Devices control panel)

3. You can then do any of the following to access the Bluetooth Devices control panel.



Bluetooth Data

Transfer

Note that transferring data between the computer and a Bluetooth enabled device is supported in one direction

only (simultaneous data transfer is not supported).

Figure 23 - Bluetooth Devices & Click Icon Menu

• Double-click the icon to access the Bluetooth Devices

control panel.

•Click Start, and click Control Panel (or point to Settings

and click Control Panel), and then click Bluetooth Devices (Hardware and Sound).

• Click/Right-click the icon and choose an option from

the menu.

38 - Bluetooth Configuration

To Add a Bluetooth Device

1. Access the Bluetooth Devices control panel.

2. Click Options (tab), and make sure that Allow Bluetooth devices to connect to this computer check box (Connections) has a tick inside it.

3. Click Devices (tab), and then click Add.

4. The Add Bluetooth Device Wizard will appear.

Concise User’s Guide

5. Click to select “My device is set up and ready to be found”, and then click Next.

Figure 24 - Add Bluetooth Device Wizard

6. The Wizard will then search for any available Bluetooth devices within range.

7. Select the device you want to communicate with, and click Next.

8. Select an appropriate passkey option and click Next Finish.

To Change Settings for the Bluetooth Device

1. Access the Bluetooth Devices control panel.

2. Click on the device you want to change and click Properties to:

• Change the name of the device (click General, type a new

name and click OK).

• Enable/Disable a service (click Services, tick/clear the

check box next to the service and click OK).

To Make your Computer Discoverable To Bluetooth Devices

1. Access the Bluetooth Devices control panel.

2. Click Options, and make sure that Allow Bluetooth devices to find this computer check box (Discovery) has a tick inside it.

3. Make sure that Alert me when a new Bluetooth device wants to connect check box (Connections) has a tick inside it, if you want to be notified when a Bluetooth device wants to connect.

Figure 26

Bluetooth

Devices Options

English

Figure 25 - Passkey Option

Bluetooth Configuration - 39

Concise User’s Guide

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/

English

Bluetooth/3.5G modules

cannot be detected.

The Bluetooth module is off after resuming from Sleep.

A file cannot be copied to/ from a connected Bluetooth device.

The captured video files from the PC Camera are taking up too much disk space.

40 - Troubleshooting

The modules are off. Check the LED indicator / to see if the WLAN/Bluetooth/3.5G module is on or off. If the LED indicator is off, then press the Fn + F11 (WLAN), Fn + F12 (Bluetooth) or Fn + (3.5G) in order to enable the modules (see Table 2, on page 14 and

Table 3, on page 16).

The Bluetooth module’s default state will be off after resuming from the Sleep power-saving state. Use the key combination (Fn + F12) to power on the Bluetooth module after the computer

resumes from Sleep.

Transferring data between the computer and a Bluetooth enab led device is supported in one direction only (simultaneous data transfer is not supported). If you are copying a file from

your computer to a Bluetooth enabled device, you will not be able to copy a file from the Bluetooth enabled device to your computer until the file transfer process from the computer h as been completed

Note that capturing high resolution video files requires a substantial amount of disk space for each file.

Note that the Windows Vista system requires a minimum of 15GB of free space on the C: drive system partition. It is recommended that you save the capture video file to a location other than the C:drive, limit the file size of the captured video or reduce video resolution (Options > Video

Capture Pin... > Output Size).

Concise User’s Guide

Specifications



Latest Specification Information

The specifications listed in this Appendix are correct at t he time of going to press. Certain it ems (particularly processor types/speeds and CD/DVD device types) may be changed, delayed or updated due to t he manufacturer's rel ease schedule. Check with y our service center for details.

Feature Specification

Processor Intel® Core™2 Duo Processor

(478-pin) Micro-FC-PGA Package, Socket P

T7100/ T7250

Intel® Core™2 Duo Processor (478-pin) Micro-FC-PGA Package, Socket P T7300/ T7500/ T7700/ T7800

Intel® Celeron® M Processor (478-pin) Micro-FCPGA Package, Socket P

530/ 540/ 550 Core Logic Intel® GM965 + ICH8M Chipset LCD 12.1" WXGA (1280 * 800) TFT LCD Touch Panel

65nm (65 Nanometer) Process Technology 2MB On-die L2 Cache & 800MHz FSB

1.8/ 2.0 GHz 65nm (65 Nanometer) Process Technology

4MB On-die L2 Cache & 800MHz FSB

2.0/ 2.2/ 2.4/ 2.6 GHz 65nm (65 Nanometer) Process Technology

1MB On-die L2 Cache & 533MHz FSB

1.73/ 1.86/ 2.0 GHz

English

BIOS One 8Mb SPI Flash ROM Phoenix™ BIOS

Specifications - 41

Concise User’s Guide

Feature Specification

Memory Two 200 Pin SO-DIMM Sockets Supporting DDRII (DDR2) 667 MHz

Memory Expandable up to 4GB

English

Video Adapter Intel GM965 Integrated Video - Mobile Intel Graphics Media Accelerator X3100 (Intel GMA X3100)

Security Security (Kensington® Type) Lock Slot

Storage One Changeable 12.7mm(h) Optica l Device (CD/DVD) Type Drive (see “Optional” on page 44)

Audio Intel High Definition Audio Compliant Interface

Keyboard & Pointing Device

Card Reader Embedded 7-in-1 Card Reader (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

ExpressCard Slot One ExpressCard/34(54) Slot

512MB Or 1GB Intel® Turbo Memory Module (Factory Option)

Shared Memory Architecture - Supports up to 256MB of Video Memory (dynamically allocated from system memory where needed) Supports DirectX9.0

BIOS Password

Fingerprint ID Reader Module (Factory Option)

One Easy Changeable 2.5" 9.5 mm (h) SATA (Serial) HDD

2 * Built-In Speakers 3D Stereo Enhanced Sound System Sound-Blaster PRO™ Compatible

Winkey Keyboard Stylus Pen for Touch Panel

Note: MS Duo/ Mini SD/ RS MMC Cards require a PC adapter

Built-In Microphone

Built-In TouchPad with Scrolling Function

42 - Specifications

Concise User’s Guide

Feature Specification

Interface Three USB 2.0 Ports

One Headphone-Out Jack One Microphone-In Jack One S/PDIF Out Jack One RJ-11 Modem Jack

Communication 1000/100/10 Mb Fast Ethernet LAN

Azalia 56K Plug and Play Fax Modem V.90 & V.92 Compliant

Wireless Module Options:

Intel PRO/Wireless 3945ABG PCIe Wireless LAN Module Intel Wireless WiFi Link 4965AGN PCIe Wireless LAN Module

802.11 b/g USB Wireless LAN Module

UMTS/HSPDA-based 3.5G Module with MiniCard Interface (Factory Option )

Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800 MHz, 1900 MHz) UMTS WCDMA FDD (2100 MHz)

1.3M or 2.0M Pixel USB PC Camera Module (Factory Option) Bluetooth 2.0 + EDR (Enhanced Data Rate) Module (Factory Option)

Power Management

Power Full Range AC/DC Adapter AC input 100 - 240V, 50 - 60Hz, DC Output 19V, 3.42A or 18.5V, 3.5A (65

Supports ACPI 3.0

Watts)

One RJ-45 LAN Jack

One DC-in Jack

One External Monitor Port

One Mini-IEEE 1394 Port



UMTS Modes

Note that UMTS modes CAN NOT be used in North America.

English

Specifications - 43

Concise User’s Guide

Feature Specification

Battery 4 Cell Smart Lithium-Ion Battery Pack, 14.8V/2.4AH

8 Cell Smart Lithium-Ion Battery Pack, 14.8V/4.4AH (Option)

Environmental

English

Spec

Dimensions & Weight

Optional

*Note: The Intel

Turbo Memory and

3.5G Modules can-

not coexist. If one of these factory options is included in your purchase option, then the other is unavail- able.

44 - Specifications

Temperature

Operating: 5 Non-Operating: -20°C ~ 60°C

306mm (w) * 224mm (d) * 35 - 37.5mm (h) 2.1 kg With 4 Cell Battery

Optical Drive Module Options:

DVD/CD-RW Combo Drive Module Super Multi Drive Module

Wireless Module Options:

Intel PRO/Wireless 3945ABG PCIe Wireless LAN Module Intel Wireless WiFi Link 4965AGN PCIe Wireless LAN Module

802.11 b/g USB Wireless LAN Module

8 Cell Smart Lithium-Ion Battery Pack

°C ~ 35°C

Relative Humidity

Operating: 20% ~ 80% Non-Operating: 10% ~ 90%

Bluetooth 2.0 + EDR (Enhanced Data Rate)

Module (Factory Option)

1.3M or 2.0M Pixel USB PC Camera Module

(Factory Option)

Fingerprint ID Reader Module (Factory Option)

*512MB Or 1GB Intel® Turbo Memory

Module(Robson) NAND Flash Memory Card

Module (Factory Option)

*UMTS/HSPDA-based 3.5G Module with

MiniCard Interface (Factory Option)

Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800 MHz, 1900 MHz) UMTS WCDMA FDD (2100 MHz)

Ausführliches Benutzerhandbuch

Hinweis

Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern. Alle enthaltenen Informationen sind nur Anhaltspunkte und stellen keine Verpflichtung seitens des Herstellers oder Wiederverkäufers dar. Sie übernehmen weder Verantwortung oder Haftung für mögliche Fehler oder Ungenauigkeiten dieser Publikation noch sind sie in irgendeiner Weise verantwort lich für Verluste o der Schäden aus der Nutzun g (oder fehlerhaften Nutzung) dieser Publikation. Die Publikation und alle beiliegende Software darf nicht, ganz oder in Teilen, ohne vorheriges Einverständnis des Verkäufers, Herstellers oder Autors dier Publikation reproduziert, üb ersetzt, übertragen oder in maschinenlesbare Form umgewandelt werden, abgesehen von Kopien, die für Archivzwecke erstellt werden. In dier Publikation erwähnte Marken- und Produktnamen können Copyrights und/oder eingetragene Warenzeichen ihrer jeweiligen Firmen in. Sie werden nur zu Identi fikationszwecken erwäh nt und sind nicht als Werbu ng für die Produkte oder ihre Hersteller gedacht.

Warenzeichen

Dies Produkt beinhaltet durch Urheberrechte geschützte Technologie, die durch Ansprüche bestimmter US-Patente und andere geistige Eigentumsrechte geschützt ist, welche der Ma crovision Corporation und anderen Recht sbesitzern gehö rt. Die Verwendung dier durch Urheberrechte geschüt zten Technologie muß von der Macrovision Corporation genehmigt werden und dient nur für den Heimgebrauch bzw. andere beschränkte Ansichtszwecke, wenn nicht anderweitig von der Macrovision Corporation genehmigt. Reverse Engineering oder Auseinandernehmen ist untersagt.

Deutsch

, Celeron, und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Intel

Hinweis - 45

Ausführliches Benutzerhandbuch

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die daz u notw en dig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischspra chi ge Benutzerhandbuch, das auf der mitgelieferten CD-ROM Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese CD-ROM enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Notebooks notwendig sind.

Einige oder alle Funktionen des Notebooks sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Be- nutzerhandbuch. Die CD-ROM Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Deutsch

Informationen zu gesetzlichen Vorschriften

Die Informationen zu gesetzlichen Vorschriften finden Sie im erweiterten Benutzerhandbuch auf der CD-ROM Device Drivers & Utilities + User's Manual.



Betrieb von Wireless-Geraten in Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten. Achten Sie darau f, daß die Module (Bluetooth, WLAN und 3.5G) AUSGESCHALTET sind, wenn Sie das Notebook im Flugzeug benutzen.

46 - Über das Ausführliche Benutzerhandbuch

Ausführliches Benutzerhandbuch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das

Gehäuse und andere Komponenten beschädigt werden.

• Halten Sie den Computer trocken, Das Gerät darf nichtüberhitzt werden. Computer und Netzteil dürfen nicht in der Nähe von

Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeid en Sie Interferenzen mit ander en Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquel-

len, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden

(speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

• Seien Sie vorsichtig bei der Verwendung von Peripheriegeräten.

Reparatur

Reparieren Sie das Gerät nicht selbst. Damit verstoßen Sie gegen die Garantiebedingungen und Sie können Schäden am Gerät und an der eigenen Gesundheit verursachen. Überlassen Sie alle Reparaturen autorisiertem Fachpersonal. Trennen Sie das Notebook vom Stromnetz. Unter den folgenden Umständen sollten Sie das Gerät zur Reparatur geben:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Hinweise zu Pflege und Betrieb - 47

Deutsch

Ausführliches Benutzerhandbuch

Stromsicherheit

Für dieses Computer werden bestimmte Stromanforderungen gestel lt:

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Der AC/DC-Adapter kann zwar für internationale Benutzung vorgesehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbrochene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Servicevertreter oder Ihre lokale Stromgellschaft.

• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunktion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifizierten Elektriker eine solche einbauen.

• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.

Deutsch

• Achten Sie darauf, daß die Steckdose und alle verwendeten Verlängerungskabel die Gesamtstromlast aller angeschlossenen Geräte trägt.

• Trennen Sie den Computer vor dem Reinigen von allen externen Stromquellen.



Warnung zur Stromsicherheit

Bevor Sie Schritte zum Aufrüsten des Computers unternehmen, müssen Sie zunächst das Gerät ausschalten und alle Peripheriegeräte und Kabel (einschließlich Telefonkabel) abtrennen. Sie sollten auch den Akku herausnehmen, damit das Gerät nicht versehentlich eingeschaltet werden kann.

Vor dem Transport in einer Tasche ausschalten

Achten Sie darauf, dass Ihr Notebook ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken. In einer Tasche kann/konnen die Luftungsoffnung(en) verdeckt werden. Wenn das Gerat dann noch eingeschaltet ist, kann es uberhitzt werden. Damit das eingeschaltete Notebook nicht uberhitzt wird, stellen Sie sicher, dass die Luftungsoffnung(en) immer frei sind.

Reinigung

• Tragen Sie Reinigungsmittel nicht direkt auf das Computer auf. Reinigen Sie es mit einem weichen, sauberen Tuch.

• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

48 - Hinweise zu Pflege und Betrieb

Ausführliches Benutzerhandbuch

Sicherheitshinweise zum Akku

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den Computer beschädigen.

• V erwenden Sie den Akku nicht mehr , wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn das Notebook mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Laden Sie die Akkus über das Notebook auf. Durch falsches Laden kann der Akku explodieren.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus. Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.

• Halten Sie den Akku von Metallgeräten fern.

• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den Akku entsorgen.

• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit metallenen Gegenständen.



Entsorgen der Akkus/Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Deutsch

Hinweise zu Pflege und Betrieb - 49

Ausführliches Benutzerhandbuch

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zum Betriebssystem Microsoft Windows Vista. Weitere Informationen zur Installation der Treiber und Hilfsprogramme finden Sie in den Kapiteln 4 und 7 des erweiterten Benutzerhandbuchs auf der CD-ROM Device Drivers & Utilities + User's Manual.

Deutsch



Treiber

Wenn Sie eine neue Systemsoftware installieren oder erneut installieren, müssen Sie die geeigneten Treiber installieren. Es ist sehr wichtig, dass Sie die Treiber in der in Tabelle 6 auf

Seite 70 angegebenen Reihenfolge installieren.

Intel Turbo Memory-Modul

Wenn Ihr Modell über ein Intel Turbo Memory (Robson) NANDSpeicherkartenmodul verfügt, müssen Sie die Option im BIOS aktivieren, BEVOR Sie das Windows Vista-Betriebssystem installieren (aktivieren Sie diese Option nicht bei Windows XP oder Windows Vista, wenn das Betriebssystem ohne aktivierte Option installiert wurde). Siehe Seite 80.

Unterstützte Betriebssysteme

Betriebssystem Anmerkung

*Windows XP (Home Edi-

tion oder Professional)

Beachten Sie, dass Windows

Windows Vista (64-bit)

Home Basic Edition/

Home Premium Edition/

Business Edition/

Enterprise Edition/

Ultimate Edition

*Informationen zum Betriebssystem Windows XP finden Sie auf der CD-ROM Device Drivers & Utilities + User’s Manual.

Nicht enthalten

Zu den Betriebssystemen (z.B. Windows Vista/Windows XP) und zu den Programmen (z.B. Textverarbeitung, Kal-

kulationsprogramme und Datenbanken) gibt es eigene Handbücher, in denen Sie entsprechende Informationen finden.

Vista in der Home Basic-Version nur einige Tablet PC-Funk-

tionen unterstützt. Windows Vista kann nur dann

mit voller Leistung laufen, wenn der Computer über einen Systemspeicher (RAM) von mindestens 1GB verfügt.

50 - Systemsoftware

Schnellstart

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie das Notebook auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem

Notebook verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Schließen Sie den AC/DC-Adapter an die DC-

Eingangsbuchse an der Rückseite des Notebooks an. Verbinden Sie dann das Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf,

und öffnen Sie ihn auf einen angenehmen Sic htwinkel. Mit der anderen Hand halten Sie das Unterteil des Notebooks fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

6. Siehe “LCD-Bildschir m drehen” auf Seite 52.

7. Schieben Sie den Netzschalter nach links und lassen Sie ihn

dann los, um den Computer einzuschalten.



Eingabegeräte für den Touch-Panel-Bildschirm

Verwenden Sie als Eingabegerät keine scharfen oder spitzen Gegenstände wie etwa Bleistiftspitzen.

Vorsicht, damit Sie mit dem Griffel nicht zu fest aufdrücken, wenn Sie ihn als Eingabegerät benutzen.

Ausführliches Benutzerhandbuch



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in das Menü der Schaltfläche Sperren dows Vista heruntergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.

Abb. 1 - Öffnen des Deckels/LCD/Notebooks mit an-

geschlossenem AC/DC-Adapter

in Win-

Deutsch

Schnellstart - 51

Ausführliches Benutzerhandbuch

LCD-Bildschirm drehen

Sie können das Notebook entweder im Notebook-Modus oder im Tafel-Modus betreiben. Der Tafel-Modus wird so ein- gestellt:

1. Öffnen Sie den Deckel/LCD-Bildschirm .

2. Drehen Sie den Deckel/LCD-Bildsc hirm vorsichtig nach rechts (Uhrzeigersinn, siehe Pfeil) , bis er sich nicht mehr weiter drehen

lässt .

3. Drücken Sie den Deckel/LCD-Bildsc hirm nach unten in den Tablet-Modus , und benutzen Sie den Griffel als Eingabegerät .

4. Drücken Sie fest auf die Bildschirmrotationstaste , um den Bildschirm in die für Sie bequemste Stellung zu bringen (lassen

Sie ihm Zeit, sich zu aktualisieren).

Deutsch

5. Das Bildschirmmenü (siehe Seite 61) gestattet Ihnen, Einstellungen anzupassen, den Bildschirm zu rotieren und Module ein- bzw.

auszuschalten.

4 5

Abb. 2 - Drehen des LCD-Bildschirms in den Tablet-Modus

52 - LCD-Bildschirm drehen

Ausführliches Benutzerhandbuch

Tablet PC-Eingabe

Verwenden Sie den Griffel, den Sie als Eingabegerät zu Ihrem Computer erhalten haben, wie eine Maus (tippen/doppeltippen Sie auf Schaltflächen am Bildschirm usw.). Vor der Verwendung des Griffels muss der Bildschirm kalibriert werden.

Kalibrierung des Touchscreens

1. Doppelklicken Sie auf das Symbol der Touchscreen-Utility in der Symbolleiste (der Treiber muss installiert sein) oder auf das

Verzeichnis IDC TSC in der Gruppe Programme/Alle Programme.

2. Klicken Sie auf St art und dann auf Programme/Alle Programme. Zeigen Sie auf IDC TSC (Verzeichnis) und klicken Sie dann auf

IDCTSC.

3. Legen Sie die Anzahl der Kalibrierungspunkte (Calibration Points) fest und klicken Sie dann auf die Schaltfläche Calibration

(Kalibrierung).



Bildschirmrotation und

Neukalibrierung

Beachten Sie, dass der Touchscreen nach einer Rotation des Displays zur Einstellung auf die neue Anzeigeart erneut kalibriert werden muss.

Abb. 3 - ENE Touch Screen Utility

Tablet PC-Eingabe - 53

Deutsch

Ausführliches Benutzerhandbuch

4. Berühren Sie das blinkende Symbol mi t dem Grif fel, bis Sie einen Piep ston hören oder bis das Sy mbol zu bli nken aufhö rt (halten Si e

die Berührung aufrecht, bis das Symbol zu blinken aufhört).

5. Das Pluszeichen (

+) ändert sich von grün in weiß, wenn der Wert gelesen wurde.



Eingabegeräte für den

Touch-Panel-Bildschirm

Verwenden Sie als Eingabegerät keine scharfen oder spitzen

Deutsch

Gegenstände wie etwa Bleistiftspitzen.

Vorsicht, damit Sie mit dem Griffel nicht zu fest aufdrücken, wenn Sie ihn als Eingabegerät benutzen.

For maximum accuracy, make sure that you use the stylus pen to touch the CENTER of the blinking target symbol when calibrating the touch screen.



Calibration Points

Abb. 4 - ENE Touch Screen Calibration Tool

6. Wiederholen Sie diesen Vorgang für die restlichen Bildschirmpunkte.

7. Klicken Sie auf die Schaltfläche Draw Test (Zeichentest) und schreiben Sie etwas auf den Bildschirm, um die Kalibrierung zu

kontrollieren.

54 - Tablet PC-Eingabe

Ausführliches Benutzerhandbuch

Griffel-Eingabe

Konfigurieren Sie die Einstellungen für die Griffel-Eingabe in der Systemsteuerung von Windows Vista unter Stift und Eingabegeräte. Öffnen Sie die Systemsteuerung wie folgt:

1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klicken Systemsteuerung).

2. Klicken Sie Mobil-PC und klicken Sie Stift- und Eingabegeräte (oder doppelklicken Sie einfach auf Stift- und Eingabegeräte ).

3. Klicken Sie Fingereingabe (Registerkarte).

4. Falls Sie mit Fingereingabe arbeiten möchten, können Sie dies in dieser Registerkarte der Systemsteuerung tun.

5. Es wird empfohlen, den Touch Point er (Fingereingabezeiger) (der Maustasten auf dem Bildschirm simuliert) zu benutzen, um eine

größere Eingabegenauigkeit zu erzielen.



Windows Vista Home Basic

Edition

Beachten Sie, dass die Registerkarten Zeigeroptionen &

Bewegungen und der Tablet PC-Eingabebereich (siehe

Seite 56) in der Windows Vi-

sta Home Basic-Version

nicht zur Verfügung stehen.

Deutsch

Abb. 5 - Stift und Eingabegeräte & Fingereingabezeiger

Tablet PC-Eingabe - 55

Ausführliches Benutzerhandbuch

Tablet PC-Eingabebereich

Der Tablet PC-Eingabebereich (TIC ) (steht in der Windows Vista Home Basic-Version nicht zur Verfüg ung) wird an einer Seite des Bildschirms auf einer beliebigen Höhe angedockt und steht dann nur ein klei n wenig über. Fahren Sie mit dem Stift über den TIC und tippen Sie dann darauf, um es zu aktivieren. Der Eingab eb er eic h gestattet Ihnen, Text ohne Verwendung einer Tastatur einzugeben. Für die Eingabe von Text können Sie wählen zwischen dem Schreibpad (für kontinuierliches Schreiben), dem Zeichenpad (für einzelne Buchstaben) oder einer Bildschirmtastatur. Weitere Informationen enthält das Menü Hilfe.

Deutsch

Symbolpad & Zeichenpad

Abb. 6 - Tablet PC-Eingabebereich & Tablet PC-Einstellungen

Die Anpassung der Tablet PC- Einstellungen erfolgt unter Tablet PC-Einstellungen in Windows Vista (in der Windows Vista Home Basic-Version gibt es keine Handschrifterkennung). Öffnen Sie die Systemsteuerung wie folgt:

1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klicken Systemsteuerung).

2. Klicken Sie Mobil-PC und klicken Sie Tablet PC-Einstellungen (oder doppelklicken Sie einfach auf Tablet PC-Einstellungen ).

56 - Tablet PC-Eingabe

Ausführliches Benutzerhandbuch

Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm



Die Benutzung drahtlos

angeschlossener Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten. Achten Sie

darauf, daß die Module AUSGESCHALTET sind, wenn Sie das Notebook im Flugzeug benutzen.

Drücken Sie die entsprechenden Tastenkombinationen (siehe Tabelle 3 auf Seite

60), um die Module (Blue-

tooth, WLAN und 3.5G) einund auszuschalten. Prüfen Sie die Statusanzeigen / , um festzustellen, ob die Module einoder ausgeschaltet sind (siehe Tabelle 2 auf Seite 58).

3 4

Abb. 7

Ansicht von oben mit

geöffnetem LCD-Bild-

schirm

1. PC-Kamera (optional)

2. LCD-Bildschirm

3. Fingerabdruckleser (optional)

4. Menü- und Bildschirmrotationstasten

5. Lautsprecher

6. Bildschirmscharnier

7. LED-Anzeigen

8. Tastatur

9. TouchPad mit Tasten

10.LED-Strom- und -Kommunikationsanzeigen

1 1 .Netzschalter

12.Mikrofon

Deutsch

Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm - 57

Ausführliches Benutzerhandbuch

LED-Anzeigen

Die zwei LED-Anzeigegruppen (LED-Statusanzeigen und LED-Strom- und -Kommunikationsanzeigen) auf dem

Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Tabelle 1 - LED-Statusanzeigen

Symbol Farbe Beschreibung

Deutsch

Grün

Grün Caps-Lock ist aktiviert

Grün Scroll-Lock ist aktiviert

Die Funktion NumLk (Nummerntastatur) ist aktiviert

Tabelle 2 - LED-Strom- und -Kommunikationsanzei-

gen

Symbol Farbe Beschreibung

Orange

Grün Der Computer ist angeschaltet

Lampe

blinkt grün

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe

blinkt

orange

Grün Es wird auf die Festplatte zugegriffen

Grün

Orange

Der AC/DC-Adapter ist angeschlossen

Das System ist im konfigurierten

Energiesparmodus

Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Das Wireless LAN-Modul ist eingeschaltet

Das Bluetooth-Modul ist eingeschaltet

58 - LED-Anzeigen

Grün Das 3.5G-Modul ist eingeschaltet

Tastatur

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können (siehe Abb. 8)

Funktionstasten

Ein-/Ausschalten des

3.5G-Moduls

Fn Taste

Abb. 8 - Tastatur

NumLk & ScrLk Tasten

Nummemtastatur

Ausführliches Benutzerhandbuch



Sonderzeichen

Bei einigen Programmen können die Nummern-Tasten zur Erzeugung von Sonderzeichen zusammen mit der Taste Alt gedrückt werden. Diese Sonderzeichen können nur mit der Nummerntastatur erzeugt werden. Die normalen Zahlentasten (in der oberen Tastenreihe der Tastatur) können dazu nicht verwendet werden. Die Funktion NumLk muß aktiviert sein.

Andere Tastaturen

Wenn Ihre Tastatur beschädigt ist oder Sie aus anderen Gründen eine andere benutzen möchten, können Sie hierzu jede Standard-USB-Tastatur verwenden. Sie wird automatisch vom System erkannt und aktiviert. Es ist jedoch möglich, daß Sonderfunktionen/Hotkeys, die speziell auf die Standard-Tastatur des Computers zugeschnitten sind, bei anderen Tastaturen nicht funktionieren.

Deutsch

Tastatur - 59

Ausführliches Benutzerhandbuch

Funktionstasten und Visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werd en, fun ktion iere n sie w ie Ho tkeys. Neben den Tastenkombinationen für die Gr undfunktionen gibt es vi suelle Anzeigen, wenn der Pop-Menü-Treiber installiert

ist

(siehe “Pop-Menü” auf Seite 71).

Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen

Fn + ~

Deutsch

Fn +

Fn + F1

Fn + F2

Fn + F3

Fn + F4 Wechsel Schlaf/Wiederaufnahme

Fn + F5/

60 - Tastatur

Wiedergabe/Pause (in Audio /Videoprogrammen) Fn + F7 Wechseln der Anzeigegerate Ein-/Ausschalten des

3.5G-Moduls TouchPad aktivieren/

deaktivieren LCD-Hintergrundlicht ausschalten

(zum Einschalten beliebige Taste drücken oder TouchPad berühren)

Stummschaltung/Stummschaltung aufheben

Audio-Lautstärke verringern/erhöhen

Fn + F8/F9

Fn + F10

Fn + F11

Fn + F12

Fn +

NumLk

Fn + ScrLk Ein-/Ausschalten des Scroll-Modus

LCD-Helligkeit verringern/erhöhen

PC-Kamera aktivieren/deaktivieren

Wireless-LAN aktivieren/deaktivieren

Bluetooth aktivieren/ deaktivieren

Ein-/Ausschalten des NumLk (Nummerntastatur)

Tabelle 3 - Funktionstasten & visuelle Anzeigen

Ausführliches Benutzerhandbuch

Bildschirmmenü

Die Menü-Taste am Computer öffnet die Schaltflächen des Bildschirmmenüs (stellen Sie sicher, dass der Pop-MenüTreiber installiert ist - siehe “Pop-Menü” auf Seite 71). Verwenden Sie den Griffel, um eine der Schaltflächen zu berühren und die Steuerung zu aktivieren. Falls die optionalen PC-Kamera-, Bluetooth-, WLAN- oder 3.5G-Module aktiviert sind, erscheint die Anzeige grün ; andernfalls erscheint die Anzeige schwarz .

Bildschirmmenü Funktion

Bildschirmmenü-

Schaltfläche

Funktion

Bildschirmmenü-

Schaltfläche

Deutsch

LCD-Helligkeit verringern/erhöhen

Stummschaltung/ Stummschaltung aufheben

Audio-Lautstärke verringern/erhöhen

LCD aktivieren/ deaktivieren

Bildschirmrotation

Anmerkung: Tippen Sie mit dem Griffel auf die entsprechende Bildschirmmenü-Schaltfläche, um die Einstellung anzupassen.

PC-Kamera aktivieren/deaktivieren

Bluetooth aktivieren/deaktivieren

Wireless-LAN aktivieren/deaktivieren

Ein-/Ausschalten des 3.5GModuls

Beachten Sie, dass Sie auch die Bildschirmrotationsschaltfläche verwenden können, um den

Bildschirm zu drehen.

Tabelle 4 - Schaltflächen des Bildschirmmenüs

Bildschirmmenü - 61

Ausführliches Benutzerhandbuch

Ansicht von vorne und

1. LED-Strom- und -Kommunikationsanzeigen

2. Netzschalter

3. S/PDIF-Ausgangsbuchse

4. Mikrofon-Eingangs-

Deutsch

buchse

5. Kopfhörer-Ausgangsbuchse

6. 7-in-1 Kartenleser

7. Griffel-Halter

8. SicherheitsschloßBuchse

9. 2 USB 2.0 Anschlüsse

10.DC-Eingangsbuchse

11. Akku

Abb. 9

Rückansicht

Systemübersicht:

Ansicht von vorne und Rück-

ansicht

Mit dem Kartenleser können einige der neuesten digitalen Speicherkarten gelesen werden.

Vorderseite

Rückseite



7-in-1 Kartenleser

MMC (MultiMedia Card) / SD (Secure Digital) / MS (Memory Stick) /

MS Pro (Memory Stick Pro) / MS Duo (PC adapter erforderlich) /

Mini SD (PC adapter erforderlich) / RS MMC (PC adapter erforderlich)

62 - Systemübersicht: Ansicht von vorne und Rückansicht

Ausführliches Benutzerhandbuch

Systemübersicht:



CD-Notauswurf

Wenn eine CD/DVD manuell entnommen werden muß (z.B. wegen eines Stromausfalls) können Sie mit dem Ende einer geradegebogenen Büroklammer in das Notauswurfloch drükken. Verwenden Sie hierzu aber keinen spitzen Bleistift oder ähnliche Objekte, die im Loch abbrechen und darin stekkenbleiben könnten.

Warnung zu Datenträgern

Entnehmen Sie keine Diskette/CD, wenn das System gerade darauf zugreift. Dadurch könnte es zu einem “Systemzusammen-bruch” kommen.

Ansichten von rechts und links

2 5

Rechte Seite

Linke Seite

Die DVD-Regionalcodes ändern

Gehen Sie auf Systemsteuerung und doppelklicken Sie auf Geräte-Manager (Hardware und Sound) und dann auf das + neben den DVD/CD-ROM-Lauf- werken. klicken Sie doppelt auf das DVD-ROM-Laufwerk, öffnen das Menü Eigenschaften und wählen DVD-Region (Registerkarte). In dem angezeigten Fenster können Sie nun den Regionalcode einstellen. Die DVD-Regionserkennung hängt vom Gerät, nicht vom Betriebssystem ab. Sie können den Regionalcode für Ihr Modul 5mal wählen. Die fünfte Wahl ist nicht mehr änderbar. Sie kann auch bei Wechsel des Betriebssystems oder bei Verwendung des Moduls in einem anderen Computer verändert werden.



Abb. 10

Ansichten von rechts

und links

1. Griffel-Halter

2. Schacht für optisches Laufwerk (für DVDGeräte)

3. Notauswurfloch

4. USB 2.0 Anschluss

5. RJ-11-Telefonbuchse

6. RJ-45 LAN-Buchse

7. Schnittstelle für externen Monitor

8. Mini-IEEE 1394 Anschluss (unterstützt nur SELBSTVERSORGTE (SELF-POWERED) IEEE 1394-Geräte)

9. Luftungsoffnung

10.ExpressCard/54(34)Steckplatz

Deutsch

Systemübersicht: Ansichten von rechts und links - 63

Ausführliches Benutzerhandbuch

Ansicht von unten

1. Akku

2. Abdeckung des Festplattenschachts (dort befindet sich das 3.5GModul)

3. Abdeckung des CPU/ RAM-Schachts

Deutsch

4. Luftungsoffnung

Abb. 11

Systemübersicht:

Ansicht von unten



Garantie

Die CPU darf nicht vom Anwender repariert werden. Jeglicher Zugriff auf die CPU führt zum Verlust der Garantieansprüche.

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.



Hinweis zum Akku

Ein neuer Akku sollte bei seiner ersten Verwendung zuerst einmal vollständig entladen und dann komplett wieder geladen werden. Entladen und laden Sie den Akku mindestens einmal im Monat oder nach etwa 20 Teilentladungen einmal

vollständig.

64 - Systemübersicht: Ansicht von unten

Ausführliches Benutzerhandbuch

Windows Vista Startmenü und Systemsteuerung

Die meisten Einstellfenster, Utilitys und Programme erreichen Sie in Windows Vista (und bei den meisten anderen Versionen von Windows) über das Start-Menü. Wenn Sie Prog ramme und Utilitys installieren, werden di ese auf der Festplatte installiert. Eine Verknüpfung davon wird in das Start-Menü und/oder auf dem Desktop erstellt. Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol , und wählen Sie die Option Eigenschaften, um das Erscheinungsbild des Start- menüs zu ändern.

Klicken Sie hier, um in die Klassische Ansicht zu wechseln

Abb. 12 - Startmenü und Systemsteuerung

In diesem Benutzerhandbuch finden Sie wiederholt die Aufforderung, die Systemsteuerung zu öffnen. Zur Systemsteuerung gelangen Sie über das Start-Menü. In der Systemsteuerung können Sie die Einstellungen für die meisten w ichtige n

Windows-Funktionen (z.B. Strom, Video, Netzwerk, Audio) vornehmen. Windows Vista bietet für viele dieser Funktione n Einstellfenster, wobei viele neue Fenster bereits hinzugefügt werden (oder die bestehenden verbessert werden), wenn Sie die in Tabelle 6 auf Seite 70 aufgeführten Treiber installieren. Es kann sinnvoll sein, die klassische Ansicht des Startmenüs einzustellen.

Deutsch

Windows Vista Startmenü und Systemsteuerung - 65

Ausführliches Benutzerhandbuch

Grafikfunktionen

Wenn der Grafiktreiber installiert ist, können Sie bei Windows Vista im Einstellfenster Anzeigeeinstellungen die Anzei- gegeräte wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows Vista das Dialogfeld Anzeigeeinstellungen:

1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klicken Systemsteuerung).

2. Klicken Sie im Menü Darst ellun g und Anp ass ung auf Bilds chirmauflösung anp ass en (oder dopp elklicken Sie auf Anpassung > Anzeige).

3. Verschieben Sie den Regler auf die gewünschte Einstellung für die Auflösung (siehe Abb. 13 auf Seite 67).

4. Klicken Sie auf den Pfeil, und wählen Sie die gewünschte Einstellung für die Farbtiefe (siehe Abb. 13 auf Seite 67).

Deutsch

5. Klicken Sie auf Erweiterte Einstellungen (Schaltfläche) (siehe Abb. 13 auf Seite 67) und Klicken Sie auf Intel(R) Graphics Media Accelerator Driver for Mobile (Registerkarte).

6. Klicken Sie auf Grafikeigenschaften (Schaltfläche) (siehe Abb. 13 auf Seite 67), um das Einstellfenster Intel GMA aufzurufen (Sie können es auch aufrufen, indem Sie in der klassischen Ansicht doppelt auf Intel(R) GMA Driver for Mobile klicken).

7. Sie können das Intel GMA-Einstellfenster auch aufrufen, indem Sie in der Taskleiste auf das Symbol klicken und dann aus dem Menü die Option Grafikeigenschaften wählen.

Grafikspeicher

Das System verfügt nicht über einen eigenen Grafikspeicher. Es wird aber automatisch und dynamisch immer so viel RAM-Speicher zugewiesen (maximal 256 MB) wie das Grafiksystem benötigt (der Videotreiber muss installiert sein). Die Größe des zugewiesenen Speichers wird im BIOS eingestellt. Der Speicher, der nicht mehr benötigt wird, wird dann wieder dem Betriebssystem zugewiesen.

66 - Grafikfunktionen

Ausführliches Benutzerhandbuch

Anzeigegeräte und -optionen

Neben dem integrierten LCD-Bildschirm können Sie auch einen externen VGA-Bildschirm (CRT)/einen externen Flachbildschirm als Anzeigegerät anschließen.

Deutsch

Anzeigemodus Beschreibung

Einzelnes Display

Mehrere Displays - Intel(R) Dual

Display Clone

Mehrere Displays - Erweiterter

Desktop

Abb. 13 - Anzeigeeinstellungen

Einer der angeschlossenen Monitore wird als Anzeigegerät verwendet

Auf beiden angeschlossenen Geräten wird dasselbe Bild angezeigt und das aber getrennt konfiguriert werden kann

Die beiden angeschlossenen Geräte werden wie getrennte Geräte behandelt, sie arbeiten wie ein virtueller Desktop

Tabelle 5 - Anzeigemodi

Grafikfunktionen - 67

Ausführliches Benutzerhandbuch

Energieverwaltungsfunktionen

Die Energieoptionen von Windows (siehe Seite 65) ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Si e könn en St rom spar en, indem Sie Energiesparpläne erstellen, die Netzschalter-, Energie-

spartasten- und Zuklappeinstellung (beim Schließen des Deckels) konfigurieren und im linken Menü den Anzeige- und Energiesparmodus festlegen. Beachten Sie, dass sich die Energiesparpläne (Energiesparmodus) auf die Computerlei-

stung auswirken. Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie

die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Deutsch

Hinweis: Bei Windows Vista ist die Standardeinstellung Energie sparen

Abb. 14 - Energieoptionen

68 - Energieverwaltungsfunktionen

Ausführliches Benutzerhandbuch

Audiofunktionen

Die Audioeinstellungen können Sie bei Windows durch Anklicken des Soundsymbols oder des rung aufrufen (wenn Sie mit der rechten Maustaste auf das Taskleistensymbol klicken, wird das Audiomenü aufgerufen). Die Lautstärke können Sie durch Drücken der Tastenkombination Fn + F5/F6 ändern.

Realtek HD Audio Manager -Symbols / in der Taskleiste/Systemsteue-

Klicken Sie mit der rechten Maustaste auf das Symbol , um das obige Menü aufzurufen.



Lautstärkeeinstellung

Die Lautstärke wird mit den

Windows-

Lautstärkereglern (oder den Lautstärkereglern am Notebook) eingestellt. Überprüfen Sie die Einstellung, indem Sie in der Taskleiste auf das

Lautstärke-Symbol klicken.

Deutsch

Abb. 15 - Realtek HD Audio-Manager

Audiofunktionen - 69

Ausführliches Benutzerhandbuch

Installation der Treiber

Die CD-ROM "Device Drivers & Utilities + User's Manual" enthält die Treiber und Hilfsprogramme, die für das ein -

wandfreie Funktionieren des Notebooks notwendig sind. Legen Sie die mitgelieferte CD-ROM

Install Drivers (Schaltfläche), oder klicken Sie auf Option Drivers (Schaltfläche), um das optionale Treibermenü auf-

zurufen. Installieren Sie die Treiber in der in Tabelle 6 angegebenen

Deutsch

Reihenfolge

. Nachdem ein Treiber installiert wurde , wird er

grau dargestellt (wenn einer dieser Treiber ein weiteres Mal installiert werden soll, klicken Sie auf die Schaltfläche Unlock).

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD (CD durchsuchen) und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Windows Update

Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits-Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).

und klicken Sie auf

Treiber (Windows Vista) Seite#

Chipset Seite 71 Video Seite 71 Touch-Panel Seite 71 Audio Seite 71 Modem Seite 71 Kartenleser Seite 71 Network (LAN) Seite 71 TouchPad Seite 71 Pop-Menü Seite 71 Wireless-LAN-Modul (Option) Seite 72

PC-Kamera Fingerabdruckleser

3.5G-Modul Intel Turbo Memory-Modul

Bluetooth-Modul (Option) Hinweis: Ein Treiber muss nicht installiert werden

Seite 82

Windows Update aktivieren (siehe links)

(Option)

)

Seite 73 Seite 75 Seite 77 Seite 80

(siehe

Tabelle 6 - Installationsvorgang

70 - Installation der Treiber

Ausführliches Benutzerhandbuch

Chipset

1. Klicken Sie auf 1.Install Chipset Driver > Ja.

2. Klicken Sie auf Weiter > Ja > Weiter > Weiter.

3. Klicken Sie auf Fertig stellen, um das Notebook neu zu

starten.

Video

1. Klicken Sie auf 2.Install VGA Driver > Ja.

2. Klicken Sie auf Weiter > Ja > Weiter > Weiter.

3. Klicken Sie auf Fertig stellen, um das Notebook neu zu

starten.

Touch-Panel

1. Klicken Sie auf 3.Install Touch Panel Driver > Ja.

2. Klicken Sie auf Weiter > Weiter > Installieren.

3. Klicken Sie auf Fertigstellen.

Audio

1. Klicken Sie auf 4.Install Audio Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf Fertig stellen, um das Notebook neu zu

starten.

Modem

1. Klicken Sie auf 5.Install Modem Driver > Ja.

2. Klicken Sie auf OK.

3. Ihr Modem ist nun bereit zur Konfiguration.

Kartenleser

1. Klicken Sie auf 6.Install CardReader Driver > Ja.

2. Klicken Sie auf Weiter > Weiter.

3. Klicken Sie auf Fertig stellen, um das Notebook neu zu

starten.

LAN

1. Klicken Sie auf 7.Install LAN Driver > Ja.

2. Klicken Sie auf Weiter > Installieren.

3. Klicken Sie auf Fertig stellen.

4. Nun können die Netzwerkeinstellungen konfiguriert werden.

TouchPad

1. Klicken Sie auf 8.Install TouchPad Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf Fertig stellen > Jetzt neu starten, um das

Notebook neu zu starten.

Pop-Menü

1. Klicken Sie auf 9.Install POP Menu Driver > Ja.

2. Klicken Sie auf Next > Install.

3. Klicken Sie auf Finish > Finish, um das Notebook neu zu

starten.

4. Detailinformationen finden Sie unter “Bildschirm menü”

auf Seite 61.

Deutsch

Installation der Treiber - 71

Ausführliches Benutzerhandbuch

Wireless LAN



Ein- und Ausschalten des Wireless-LAN-Moduls

Das Wireless-LAN-Modul wird durch Drücken der Tastenkombination (Fn + F11) eingeschaltet. Wenn das Wireless-LANModul eingeschaltet ist, leuchtet die LED grün und erscheint kurz die Anzeige .

802.11b/g USB WLAN

1. Schalten Sie das Modul ein.

Deutsch

2. Klicken Sie auf Option Drivers

3. Klicken Sie auf 1.Install WLan driver > Ja.

4. Wählen Sie eine Sprache und klicken auf Weiter.

5. Klicken Sie auf Weiter > Installieren.

6. Klicken Sie auf Fertig stellen, um die Installation

abzuschließen.

Intel WLAN

1. Schalten Sie das Modul ein.

2. Klicken Sie auf Option Drivers

3. Klicken Sie auf 1.Install WLan driver > Ja.

4. Klicken Sie auf

5. Klicken Sie auf die Schaltfläche Ich akzeptiere die Bedin-

gungen der Lizenzvereinbarung, und dann auf Weiter.

6. Klicken Sie auf Weiter, um die Installation abzuschließen.

Software installieren.

(Schaltfläche).

Anschließen an ein Drahtlosnetzwerk

Das Betriebssystem ist die Standardeinstellung für die Steue-

rung des Wire less LAN

dass das Wireless-LAN-Modul aktiviert ist.

1. Klicken Sie auf das Wireless-Symbol in der T askleiste,

und klicken Sie dann auf Verbindung mit einem Netz- werk herstellen (oder klicken Sie mit der rechten Maustaste auf das Symbol , und klicken Sie dann auf Verbindung mit einem Netzwerk herstellen).

2. Klicken Sie in der Liste Anzeigen aus dem DropdownMenü die Option Drahtlosnetzwerke.

3. Eine Liste der verfügbaren Netzwerke wird angezeigt.

4. Klicken Sie auf ein Netzwerk und dann auf Verbinden.

5. Wenn das gewünschte Netzwerk nicht angezeigt wird, klicken Sie auf Eine Verbindung oder ein Netzwerk einrichten.

6. Schieben Sie den Cursor über das Taskleistensymbol , um den Verbindungsstatus aufzurufen.

7. Wenn Sie die Verbindung zum Wireless-Netzwerk trennen möchten, klicken Sie in der Taskleiste auf das WirelessSymbol , und wählen Sie dann die Option Verbindung herstellen oder Trennen, um das Netzwerkmenü aufzurufen. Klicken Sie dann auf Trennen (oder klicken Sie mit der rechten Maustaste auf das Symbol , und klicken Sie dann auf Verbindung trennen von).

bei Windows V ista. Stellen Sie sicher,

72 - Wireless LAN

Ausführliches Benutzerhandbuch

PC-Kamera

Dieses Notebook verfügt über zwei Kameraoptionen. Das 1,3M-Pixel-Kamera-Modul verwendet für die Aufnahme von Videodateien die Anwendung BisonCap. Das 2,0MPixel-Kameramodul verwendet für die Aufnahme von Vi- deodateien VideoView.

Installieren des PC-Kamera-Treibers

Vor Installation des Treibers. Verwenden Sie die Tastenkombination Fn + F10/Bildschirmmenü-Schaltfläche, um die Stromversorgung zum PC-Kamera-Modul einzuschalten.

Für 1,3M-Pixel-PC-Kamera-Modul:

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 2.PC Camera, Web cam > Ja.

3. Wählen Sie eine Sprache und klicken auf Weiter.

4. Klicken Sie auf Weiter > Fertig stellen, um das

Computer neu zu starten.

Für 2,0M-Pixel-PC-Kamera-Modul:

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 2.PC Camera, Web cam > Ja.

3. Klicken Sie auf Installieren.

4. Wählen Sie als Antwort auf die Frage zum Stromsystem

Ja oder Nein.

5. Klicken Sie auf Fertig stellen > Fertig stellen, um das

Notebook neu zu starten.

BisonCap/VideoView

Die Anwendungen BisonCap (für 1,3-Megapixel- Kameras) und VideoView (für 2,0 Megapixel -Kameras) sind Video-Viewer-Programme für die allgemeine Videowiedergabe und -prüfung. Die Videodateien werd en im Format .avi aufgenommen.

1. Starten Sie das Programm BisonCap/VideoView aus dem

Menü Start > Programme/Alle Programme > BisonCam/

USB2.0 PC Camera (es wird empfohlen, vor der Aufnahme die Aufnahmedatei einzustellen - siehe "Einstellen der Aufnahmedatei" weiter unt en).

2. Gehen Sie zum Menü Aufnahme/Capture (wenn Sie Ton

aufnehmen möchten, wählen Sie Audio aufnehmen /Capture Audio - es sollte mit einem Häkchen gekennzeichnet sein) und wählen Sie dann Aufnahme starten/S tart Capture.

3. Klicken Sie auf OK (der Speicherort der Datei wird im Pop-up-

Fenster angezeigt), um die Aufzeichnung zu starten, und auf

Esc, um sie zu stoppen (Die Datei können Sie sich dann mit Windows Media Player ansehen).

Einstellen der Aufnahmedatei

Vor dem Aufnehmen von Videodateien können Sie im Menü Datei/File die Option Aufnahmedatei einst./Set Capture File wählen und den Dateinamen und den Speicherort für die aufgenommene Datei festlegen (dadurch können Sie vermeiden, dass andere Dateien versehen tlich überschrieben werden).

Deutsch

PC-Kamera - 73

Ausführliches Benutzerhandbuch

Zoom

Mit den Programmen BisonCap und VideoView können Sie das Kamerabild verkleinern und vergrößern.

Für BisonCap:

1. Starten Sie das Programm BisonCap.

2. Gehen Sie zum Menü Zoom und wählen Sie dann

Vergrößern/Verkleinern.

Für VideoView:

1. Starten Sie das Programm VideoView.

Deutsch

2. Gehen Sie zum Menü Options und wählen Sie dann Setting (verwenden Sie den Schieberegler zu Einstellen der Vergrößerung, und klicken Sie auf OK, um die Einstellung zu speichern).

Fotografieren

Mit den Programmen BisonCap und VideoView können Sie auch fotografieren.

1. Starten Sie das Programm BisonCap/VideoView.

2. (BisonCap) Gehen Sie zum Menü Optionen und wählen Sie dann Fotografieren. oder (VideoView) Gehen Sie zum Menü Capture und wählen Sie dann SnapShot.

3. Das Bild (im Format JPEG) wird im Desktopordner Snapshot

gespeichert (der Ordner darf nicht verschoben oder

umbenannt werden).

Bildschirmflimmern beseitigen

Wenn das Videobild bei der Wiedergabe mit dem Programm BisonCap/VideoView flimmern sollte, können Sie bei den Optionen des Video Aufnahme Filters/Video Capture Filters die Einstellung vornehmen.

Für BisonCap:

1. Starten Sie das Programm BisonCap/VideoView.

2. Gehen Sie zu Optionen und wählen Sie "Video Aufnahme

Filter....

3. Wählen Sie aus dem Feld Frequenz in der Registerkarte

Eigenschaftenseite entweder 50Hz oder 60Hz.

Für VideoView:

1. Starten Sie das Programm VideoView.

2. Gehen Sie zu Options und wählen Sie "Video Capture Filter...".

3. Wählen Sie aus dem Feld Flickering Reduction in der Registerkarte Image entweder 50Hz oder 60Hz.

74 - PC-Kamera

Fingerabdruckleser

Wenn das von Ihnen erworbene Gerät über einen Fingerabdruckleser verfügt müssen Sie den Treiber entsprechend der folgenden Anweisung installieren.

Für einen vollen Schutz müssen Sie für den Computer Administratorrechte und ein Windows-Kennwort aktiviert haben.

Bevor Sie mit der Registrierung beginnen, sollten Sie d as Lernprogramm zum Fingerabdruckleser durchgehen. Um das Lernprogramm zu starten, klicken Sie auf Start > Pro-

gramme/ Alle Programme > Protector Suite QL > Fingerprint Tutorial (Fingerabdruck-Lernprogramm).

Installieren des FingerabdruckleserTreibers

1. Legen Sie die CD-ROM Device Drivers & Utilities +

User’s Manual in das CD/DVD-Laufwerk.

2. Klicken Sie auf Option Drivers

3. Klicken Sie auf 3.Install FingerPrint Driver > Ja.

4. Klicken Sie auf Softwareinstallation.

5. Klicken Sie auf Weiter > Weiter > Weiter.

6. Klicken Sie auf Fertig stellen > Ja, um das Notebook neu

zu starten.

(Schaltfläche).

Ausführliches Benutzerhandbuch



Hilfe & Handbuch

Klicken Sie mit der rechten Maustaste auf das Taskleistensymbol und wählen Sie aus dem Menü die Option Help (Hilfe).

Legen Sie die mitgelieferte CD-ROM Device Drivers & Utilities + User's Manual ein und klicken Sie auf Option Drivers (Schaltfläche). klicken Sie auf Unlock (Schaltfläche) und dann klicken Sie auf 3.Instal FingerPrint Driver > Ja.

Klicken Sie auf Documentation um den Ordner zu öffnen, in dem Sich das Benutzerhandbuch im .pdf-Format befindet.

Um die Adobe Acrobat Reader-Software zu installieren, die Sie benötigen, um die Datei lesen zu können, legen Sie die CDROM Device Drivers & Utilities + User’s Manual in das CDLaufwerk ein, und klicken sie auf User’s Manual (Schaltfläche) und dann auf Install Acrobat Reader (Schaltfläche).

Benutzerregistrierung

1. Klicken Sie auf Start > Programme/ Alle Programme > Protector Suite QL > Benutzerregistrierung, oder doppelklik-

ken Sie in der Taskleiste auf das Symbol .

2. Wenn das Programm da s erste Mal gestartet wird, werden Sie gefragt, ob Sie die Lizenzvereinbarung annehmen möchten. Klicken Sie dann auf OK.

3. Klicken Sie auf Weiter und wählen Sie “Registrierung auf

der Festpllate”, und klicken Sie auf Fertig stellen.

Deutsch

Fingerabdruckleser - 75

Ausführliches Benutzerhandbuch

4. Wenn Sie kein Windows-Kennwort eingerichtet haben, werden Sie dazu aufgefordert (Hinweis: W enn kein Kennwort festgelegt wurde, kann Protector Suite QL nicht den Zugriff auf den Computer sichern).

5. Wenn Sie auf Weiter klicken, werden Sie aufgefordert, Ihr Windows-Kennwort einzugeben.

6. Klicken Sie auf Weiter > Weiter (Markieren Sie das Kontrollfeld bei "Interaktives Lernpro gramm ausführen" , um das Fingerabdruck-Lernprogramm durchzugehen).

7. Klicken Sie bei jedem Fenster des Lernprogramms au f Weiter (sie können jederzeit auch auf die Schaltfläche

Deutsch

"Lernprogramm überspringen" klicken).

8. Klicken Sie auf eine d er Tasten über einem beliebigen Finger, um mit der Registrierung dieses Fingers zu beginnen.

9. Tippen Sie dreimal mit dem Finger auf, um diesen Finger zu registrieren.

10. Wiederholen Sie diesen Vorgang für alle Finger, die registriert werden sollen, und dann klicken Sie auf Weiter.

11. Klicken Sie auf Fertig stellen.

12. Klicken Sie auf einen der Einträge unter "Weitere Informationen zu:", um weitere Informationen über dieses Thema zu erhalten.

13. Klicken Sie auf Schließen.

14.

Starten Sie das Notebook neu.

15. Klicken Sie mit der rechten Maustaste auf das Taskleistensymbol um das Menü mit den Optionen zu starten, mit denen Sie Fingerabdrücke bearbeiten, auf das Control Center zugreifen, die Hilfe aufrufen können. Sie

können das Control Center usw.

Protector Suite QL im Menü Start > Pro gr am me /Alle Programme starten.

16. Eine ausführliche Beschreibung finden Sie unter “Hilfe &

Handbuch” auf Seite 75.

17. Wenn Sie mit dem Finger auf den Fingerabdruckleser tippen, können Sie auf das Biomenü zugreifen, um den Computer zu sperren, Websites zu registrieren, das Control Center zu öffnen und das Hilfe-Menü aufzurufen.

18. Im Control Center können Sie die Einstellungen und Fingerabdrücke bearbeiten, und h ier erhal te n Si e auch Hilfe dazu.

auch über den Eintrag



Fingerabdruckregistrierung

Beachten Sie, dass es für den Fall einer Verletzung o. ä. sinnvoll ist, mehr als einen Finger zu registrieren.

Abb. 16 - Control Center & Biomenü

76 - Fingerabdruckleser

Ausführliches Benutzerhandbuch

3.5G-Modul

Wenn Ihr Modell das optionale 3.5G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIMKarte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.



Warnung zur Stromsicherheit

1. Schalten Sie das Notebook aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

2. Lösen Sie die Schrauben und der Abdeckung des Festplattenschachts.

3. Nehmen Sie die Abdeckung des Festplattenschachts ab.

4. Ziehen Sie die Festplatte an der Lasche in Pfeilrichtung heraus.

5. Setzen Sie die USIM-Karte wie bei Ihrem Mobiltelefon ein.

6. Schieben Sie den SIMLOCK-Riegel in Pfeilricht ung (Abb.

17), um den Riegel zu lösen und die Karte herauszunehmen.

Abb. 17 - Herausnehmen der Festplatte und Lösen

des SIMLOCK-Riegels

7. Setzen Sie die USIM-Karte ein, und schließen Sie den SIMLOCK-Riegel, indem Sie ihn in Pfeilrichtung schieben (Abb. 18).

Abb. 18

Einsetzen der

USIM-Karte und Schlie-

ßen des SIM-

LOCK-Riegels

8. Setzen Sie die Festplatte wieder ein, schließen Sie den Festplattenschacht, schrauben Sie ihn fest, setz en Sie den Akku ein usw.

Deutsch

3.5G-Modul - 77

Ausführliches Benutzerhandbuch

Programm 3G Watcher

Wenn das 3.5G-Modul und die USIM-Karte (Ihres Dienstanbieters) installiert sind, können Sie das Programm 3G Watcher verwenden. Mit 3G Watcher können Sie mit dem Notebook direkt auf den -Internetdienst zugreifen.

Installieren von 3G Watcher

1. Schalten Sie das Modul an, indem Sie auf die Tasten Fn +

drücken (die LED leuchtet grün).

2. Klicken Sie auf Option Drivers

Deutsch

3. Klicken Sie auf 4.Install 3G Driver > Ja.

4. Klicken Sie auf Weiter.

5. Wählen Sie Ihre Region, und klicken Sie dann auf Weiter.

6. Klicken Sie auf die Schaltfläche Ich akzeptiere die

Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

7. Klicken Sie Weiter > Installieren.

8. Klicken Sie auf Fertigstellen, und auf dem Desktop erscheint das 3G Watcher -Symbol .

9. Sie können das Programm 3G Watcher über das Start- Menü aufrufen (Start > Programme/ AlleProgramme > Sierra Wireless > 3G Watcher) oder durch Anklicken des Symbols in der T askleiste.

(Schaltfläche).

Einrichten eines Profils

Auch wenn die Verbindungsinformationen auf der vom Dienstanbieter zur Verfügung gestellten USIM-Karte gespeichert sind, müssen Sie im Programm 3G Watcher das richtige Profil einrichten.

1. Benutzen Sie die Tastenkombina tion Fn + , um das 3.5GModul zu aktivieren (die LED leuchtet grün).

2. Sie können das Programm 3G Watcher über das Start-Menü aufrufen (Start > Programme/ AlleProgramme > Sierra Wireless > 3G Watcher) oder durch Anklicken des Symbols

in der Taskleiste.

3. Klicken Sie auf Extras und wählen Sie

4. Klicken Sie auf Profile und dann auf die Schaltfläche Neues Profil hinzufügen . Wählen Sie WWAN-Profil.

5. Sie können dann eine n ne uen Prof il name n e ingeben ode r ei n Profil aus der Drop-down-Liste auswählen, die von der Software angeboten wird.

6. Klicken Sie auf Übern. > OK, um die Informationen zu speichern.

7. Sie können das Profil aus dem Pull-down-Menü auswählen.

Optionen.

Herstellen einer Verbindung zum Dienstanbieter

1. Benutzen Sie die Tastenkombina tion Fn + , um das 3.5GModul zu aktivieren (die LED leuchtet grün).

2. Sie können das Programm 3G Watcher über das Start-Menü aufrufen (Start > Programme/ AlleProgramme > Sierra Wireless > 3G Watcher) oder durch Anklicken des Symbols

in der Taskleiste.

78 - 3.5G-Modul

Ausführliches Benutzerhandbuch

3. Die Software wird gestartet und zeigt dann den namen des Dienstanbieters an (die Verbindungsdaten sind auf der USIMKarte gespeichert).

Abb. 19

3G Watcher

4. Klicken Sie auf Verbinden um die Verbindung herzustellen.

5. Das Programm 3G Watcher zeigt im Fenster dann die Verbindungsinformationen an.

6. Wenn die Verbindung erfolgreich hergestellt wurde, erscheint eine entsprechende Benachrichtigung (siehe unten).

Abb. 20

Verbindungsbenach-

richtigung in der Tas-

kleiste

7. Sie können dann wie bei jeder Internetverbindung auf das Internet zugreifen, E-Mails herunterladen usw.

8. Solange die Verbindung besteht, ist das Taskleistensymbol grün (wenn das Programm läuft, aber nicht verbunden ist, leuchtet es rot ).

9. Um die Verbindung zu trennen, klicken Sie auf das Trennen- Symbol.

10. Das Programm trennt die Verbindung zum Dienstanbieter.

11. Das Modul ist dann immer noch aktiviert. Um es zu deaktivieren, drücken Sie auf die Tastenkombination Fn + (das Symbol wird nicht mehr angezeigt, wenn die Verbindung getrennt ist).

12. Wenn Sie auf das Schließen-Symbol von 3G Watcher klicken, erscheint ein Fenster, in dem Sie auf OK klicken müssen, um das Programm zu beenden.

Abb. 21

Hinweis zum Beenden

13. Durch das Beenden des Programms wird das Modul NICHT ausgeschaltet. Um es auszuschalten, müssen Sie auf die Tastenkombination Fn + drücken (denken Sie daran, wenn Sie im Flugzeug unterwegs sind - siehe “Betrieb von

Wireless-Geraten in Flugzeugen” auf Seite 46).

14. Wenn das Modul aktiviert ist, und der Computer in einen Stromsparmodus wechselt, wird der Stromstatus des Moduls beim erneuten Einschalten des Computers wie umseitig angezeigt:

• Wenn das 3.5G-Modul aktiviert ist und der Computer aus-

geschaltet/neu gestartet wird, ist das Modul beim Wie-

dereinschalten des Computers aus.

• Wenn das 3.5G-Modul aktiviert ist, und der Computer in

den Energiesparmodus/Ruhezustand wechselt, ist das Modul beim Wiedereinschalten des Computers aus.

Deutsch

3.5G-Modul - 79

Ausführliches Benutzerhandbuch

F1 Help  Select Item -/+ Change Values F9 Setup Defaults Esc Exit  Select Menu Enter Select Sub-Menu F10 Save and Exit

Item Specific Help

Controls if DFOROM Support is enabled during POST.

Advanced

SATA: [Enhanced]

AHCI Configuration: [Disabled

]

DFOROM (Robson) Support: [Enabled]

Disabled

Enabled

Phoenix TrustedCore(tm) Setup Utility

Sata Control Sub-Menu

Intel Turbo Memory-Modul

Wenn Ihr Modell über ein Intel Turbo Memory (Robson) NAND-Speicherkartenmodul verfügt, müssen Sie die Option im BIOS aktivieren, BEVOR Sie das Windows Vista-Betriebssystem installieren (aktivieren Sie diese Option nicht bei Windows XP oder Windows Vista, wenn das Betriebssystem ohne aktivierte Option installiert wurde).

Die Intel Turbo Memory-Technologie (auch bekannt als Robson-Flash-Speicher) ist eine Intel-Technologie, mit

Deutsch

der die Zeit zum Hochfahren des Computers, Laden von Programmen und Schreiben von Daten auf die Festplatte verkürzt wird. Die Intel Turbo Memory-Technologie wird nur von Windows Vista unterstützt (es unterstützt auch Windows Vista-Funktionen wie ReadyBoost, ReadyDrive und Superfetch).

Einrichten von Intel Turbo Memory

1. Starten Sie das Notebook und drücken Sie auf die Taste

F2, um in das BIOS zu gelangen.

2. Gehen Sie zum Menü Advanced.

3. Wählen Sie Sata Control Sub-Menu und und drücken auf Enter.

4. Stellen Sie SATA mithilfe der Leertaste und der Eingabetaste (Enter) auf Enhanced (Erhöht).

5. Stellen Sie AHCI Configuration mithilfe der Leertaste und der Eingabetaste (Enter) auf Enabled.

6. Stellen Sie DFOROM (Robson) Support mithilfe der Leertaste und der Eingabetaste (Enter) auf Enabled.

Abb. 22 - Sata Control Sub-Menu (das BIOS-Menü

"Advanced Chipset Control")

7. Gehen Sie zum Menü Boot.

8. Legen Sie im Menü Boot priority order das CD/DVD-

ROM-Laufwerk (stellen Sie sicher, dass die

Betriebssystem-CD für Microsoft Windows Vista eingelegt ist) als das in der Bootreihenfolge erste Gerät fest.

9. Wählen Sie Exit Saving Changes aus dem Menü Exit (oder drücken auf F10 und Enter) und drücken auf Enter

80 - Intel Turbo Memory-Modul

Ausführliches Benutzerhandbuch

um das BIOS zu verlassen und den Computer neu zu starten.

10. Wenn die Meldung "Press any key to boot from CD or DVD" erscheint, drücken Sie eine Taste.

11.Die Systemsoftware leitet Sie durch den Installationsvorgang (die Anleitung zur Installation des

Windows-Betriebssystems finden Sie in der Windows Vista- Dokumentation).

12.Installieren Sie die Treiber entsprechend der Anleitung unter “Installation der Treiber” auf Seite 70 (stellen Sie sicher, dass die Treiber in der in Tabelle 6 auf Seite 70 aufgeführten Reihenfolge installiert werden).

Installation des Intel Turbo MemoryTreibers

1. Legen Sie die CD-ROM Device Drivers & Utilities + User's Manual in das CD/DVD-Laufwerk ein.

2. Klicken Sie auf Option Drivers

3. Klicken Sie auf 5.Install Robson Driver > Ja.

4. Klicken Sie auf Weiter.

5. Klicken Sie auf Weiter > Ja > Weiter > Weiter.

6. Klicken Sie auf Fertig stellen, um das Notebook neu zu starten.

(Schaltfläche).



ReadyBoost & ReadyDrive

Beachten Sie, dass die Aktivierung von ReadyBoost & ReadyDrive in der Intel® Turbo Memory-Konsole von dem instal-

lierten Turbo Memory-Modul abhängt: Falls Sie ein 1 GB Turbo Memory-Modul installiert haben,

müssen Sie eventuell ReadyBoost & ReadyDrive aktivieren.

Falls Sie ein 512 MB Turbo Memory-Modul installiert haben, müssen Sie eventuell NUR ReadyDrive aktivieren.

Deutsch

Intel Turbo Memory-Modul - 81

Ausführliches Benutzerhandbuch

Bluetooth-Konfiguration

Richten Sie Ihr Bluetooth-Gerät so ein, dass der Computer es erkennen kann

1. Schalten Sie Ihr Blue tooth -Gerät (z . B. PDA, Mobil telefon ) ei n.

2. Schalten Sie das Gerät in den Erkennbar-Modus (eine Beschreibung dazu finden Sie in der dazugehörigen Dokumentation).

Einschalten des Bluetooth-Moduls

Deutsch

1. Schalten Sie das Bluetooth-Modul mit der Tastenkombination Fn + F12 ein.

2. In der Taskleiste erscheint das Bluetooth-Symbol (möglicherweise müssen Sie die Option über das BluetoothFenster aktivieren).

3. Führen Sie dann einen der folgenden Schritte aus, um das Fenster Bluetooth-Geräte aufzurufen.



Bluetooth-

Datenübertragung

Beachten Sie, dass die Datenübertragung zwischen dem Notebook und einem Bluetooth-Gerät

nur in einer Richtung möglich ist (eine gleichzeitige Datenübertragung in beide Richtungen wird nicht unterstützt).

Abb. 23 - Fenster "Bluetooth-Geräte" und beim Ank-

licken des Symbols angezeigtes Menü

• Klicken Sie doppelt auf das Symbol , um das Fenster

Bluetooth-Geräte aufzurufen.

• Klicken Sie Start (Menü) und klicken Sie Systemsteue-

rung (oder zeigen auf Einstellungen und klicken Systemsteuerung), und klicken Sie dan auf Bluetooth-Geräte

(Hardware und Sound).

• Klicken/klicken Sie mit der rechten Maustaste auf das

Symbol und wählen Sie eine Option aus dem Menü.

82 - Bluetooth-Konfiguration

Hinzufügen eines Bluetooth-Geräts

1. Rufen Sie das Fenster Bluetooth-Geräte auf.

2. Klicken Sie auf Optionen (Registerkarte), und machen Sie ein Häkchen bei Bluetooth-Geräte können eine Verbindung mit diesem Computer herstellen (Verbindungen).

3. Klicken Sie auf Geräte (Registerkarte) und klicken Sie dann auf Hinzufügen.

4. Der Assistent zum Hinzufügen von Bluetooth- Geräten erscheint.

Ausführliches Benutzerhandbuch

5. Klicken Sie auf “Gerät ist eingerichtet und kann erkannt werden”, und klicken Sie dann auf Weiter.

Abb. 24 - Assistent zum Hinzufügen von Bluetooth-

Geräten

6. Der Assistent sucht dann in nerhalb der Reichweite nach verfügbaren Bluetooth-Geräten.

7. Wählen Sie das Gerät aus, mit dem Sie kommunizieren möchten, und klicken Sie auf Weiter.

8. Wählen Sie einen gee igneten Haupts chlüssel, und kli cken Sie auf Weiter > Fertig stellen.

Ändern der Einstellungen für das Bluetooth-Gerät

1. Rufen Sie das Fenster Bluetooth-Geräte auf.

2. Klicken Sie auf das Gerä t, das Sie ändern möchten, und dann auf Eigenschaften, um:

•den Namen des Geräts zu ändern (klicken Sie auf Allgemein,

geben Sie einen neuen Nam en e in, und klic ken Si e au f OK).

•einen Dienst zu aktivieren/deaktivieren (klicken Sie auf Die n-

ste, markieren Sie das Kontrollkästchen neben im Feld Dienst (oder entfernen die Markierung), und klicken Sie auf OK).

Schalten des Computers in den Erkennbar-Modus Für Bluetooth-Geräte

1. Rufen Sie das Fenster Bluetooth-Geräte auf.

2. Klicken Sie auf Optionen (Registerkarte), und machen Sie ein Häkchen bei Bluetooth-Geräte können diesen Computer ermitteln (Suche).

3. Machen Sie ein Häkchen bei Benachrichtigung anzeigen, wenn ein Bluetooth-Gerät eine V erbindung herstellen möchte (V erbi ndungen), wenn Sie benachrich tigt werden möchten, wenn ein Bluetooth-Gerät eine V erbindung herstellen möcht e.

Abb. 26

Bluetooth-Geräte -

Optionen

Deutsch

Abb. 25 - Hauptschlüssel-Option

Bluetooth-Konfiguration - 83

Ausführliches Benutzerhandbuch

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/Bluetooth/3.5G können nicht erkannt werden.

Deutsch

Das Bluetooth-Modul ist aus, wenn das Gerät aus dem Energiesparmodus zurückkehrt.

Eine Datei kann nicht auf ein/von einem angeschlossenen Bluetooth-Gerät übertragen werden.

Die mit der PC-Kamera aufgenommenen Dateien benötigen zu viel Speicherplatz.

84 - Fehlerbehebung

Das/Die Modul(e) ist/sind ausgeschaltet. S tellen Sie anhand der Anzeige-LED / fest, ob das Modul an- oder ausgeschaltet ist. Wenn die Anzeige-LED nicht leuchtet, drücken Sie die Tastenkombination Fn + F11 (WLAN), Fn + F12 (Bluetooth) oder Fn +

(3.5G), um das/die Modul(e) zu aktivieren (siehe Tabelle 2 auf Seite 58 und

Tabelle 3 auf Seite 60).

Das Bluetooth-Modul ist standardmäßig ausgeschaltet, wenn es aus dem Energiesparmodus zurückkehrt. Drücken Sie die Tastenkombination (Fn + F12), um das

Bluetooth-Modul nach der Rückkehr aus dem Energiesparmodus wieder einzuschalten.

Die Datenübertragung zwischen dem Notebook und ein em Bluetooth-Gerät nur i n einer Richtung möglich ist (eine gleichzeitige Datenübertragung in beide Richtungen wird nicht unterstützt). Sie können eine Datei vom Notebook auf ein aktiviertes

Bluetooth-Gerät nur dann kopieren, wenn nicht gleichzeitig Dateien vom Gerät zum Computer übertragen werden. Dieser Vorgang muss zuerst abgeschlossen werden.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows Vista mindestens 15 GB freien Speicher im Laufwer k C: der Systempartition benötigt. Es wird empfohl en, die aufgenommenen Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern (Optionen/Options > Video Aufnahme ko nfigurieren.../Video Capture

Pin... > Ausgabegröße).

Ausführliches Benutzerhandbuch

Technische Daten



Aktualität der technischen Daten

Die in diesem Anhang aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Funktion Technische Daten

Deutsch

Prozessor Typen

Core Logic Intel® GM965 + ICH8M Chipsatz LCD BIOS

Intel Core 2 Duo Prozessor Micro-FCPGA-Paket (478-pin)

T7100/ T7250

Intel Core 2 Duo Prozessor Micro-FCPGA-Paket (478-pin)

T7300/ T7500/ T7700/ T7800

Intel Celeron M Prozessor Micro-FCPGA-Paket (478-pin)

530/ 540/ 550

12,1" - WXGA (1280 * 800) TFT LCD-Touch-Panel 8MB SPI Flash-ROM Phoenix BIOS

(65nm) 65 Nanometer-Prozesstechnologie 2 MB L2 Cache & 800-MHz-Systembus (FSB) 1,8/ 2,0 GHz

(65nm) 65 Nanometer-Prozesstechnologie 4 MB L2 Cache & 800-MHz-Systembus (FSB) 2,0/ 2,2/ 2,4/ 2,6 GHz

(65nm) 65 Nanometer-Prozesstechnologie 1 MB L2 Cache & 533-MHz-Systembus (FSB) 1,73/ 1,86/ 2,0 GHz

Technische Daten - 85

Ausführliches Benutzerhandbuch

Funktion Technische Daten

Speicher

Videoadapter

Deutsch

Sicherheit

Speicher

Audio

T astatur Zeigegerät

Kartenleser

Zwei 200-Pin SODIMM-Sockel, Unterstützung von DDRII (DDR2) 667 Speicher Speicher auf bis zu 4GB erweiterbar

Intel Turbo Memory-Modul (512MB oder 1GB) - Werkseitige Option Einbebauter 965GM-Chipsatz - Intel Grafik-Media-Beschleuniger X3100 für Notebooks (Intel GMA X3100)

Dynamic Video Memory Technology (DVMT) 3.0 - unterstützt bis zu 256 MB Videospeicher (bei Bedarf dynamisch vom Systemspeicher zugewiesen)

Unterstützt DirectX 9 Öffnung für Sicherheitsschloß (Typ Kensington)

Fingerabdruckleser (Werkseitige Option) Ein Austauschbares optisches Laufwerk (12,7 mm Höhe) für CDs/DVDs (Laufwerksoptionen finden Sie unter

“Optional” auf Seite 88)

Eine einfach auszuwechselnde SATA-2,5"-Festplatte (9,5 mm Höhe) Intel High-Definition-Audio-kompatible Schnittstelle

3D Stereo-Soundsystem Kompatibel mit Sound-Blaster PRO

“Win Key”-Tastatur Eingebautes TouchPad (integrierte Rolltastenfunktion)

Griffel für Touch-Panel Festes 7-in-1 Kartenleser-Modul (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

Hinweis: MS Duo/ Mini SD/ RS MMC Karte erfordert PC-Adapter

™

BIOS-Paßwort

2 eingebaute Lautsprecher Eingebautes Mikrofon

86 - Technische Daten

Ausführliches Benutzerhandbuch

Funktion Technische Daten

Schnittstellen

ExpressCardSteckplatz

Energieverwaltung

Kommunikation

Drei USB 2.0-Anschlüsse Eine Lautsprecher/Kopfhörer-Ausgangsbuchse Eine Mikrofon-Eingangsbuchse Eine S/PDIF-Ausgangsbuchse

ExpressCard/54(34)-Steckplatz

Unterstützt ACPI v3.0

10Mb/100Mb/1000Mb Ethernet LAN 56K MDC-Modem (V.90- und V.92-kompatibel)

Optionen für Wireless-LAN-Module

Intel PRO/Wireless 3945ABG PCIe Wireless-LAN Modul Intel Wireless Wi-Fi Link 4965AGN PCIe Wireless-LAN Modul USB 802.11b/g Wireless LAN-Modul

UMTS/HSPDA-gestützes 3.5G-Modul mit MiniCard-Schnittstelle (Werk- seitige Option)

Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800 MHz, 1900 MHz) UMTS WCDMA FDD (2100 MHz)

1,3M oder 2,0M Pixel USB PC-Kamera-Modul (Werkseitige Option) USB Bluetooth 2.0 + EDR-Modul (Werkseitige Option)

Eine RJ-11 Buchse für Modem Eine RJ-45-Buchse für LAN Eine DC-Eingangsbuchse Eine Schnittstelle für externen Monitor Ein Mini-IEEE 1394-Anschluss

Deutsch



UMTS-Modi

Beachten Sie, dass die UMTSModi NICHT in Nordamerika verwendet werden können.

Technische Daten - 87

Ausführliches Benutzerhandbuch

Funktion Technische Daten

Stromversorgung

Umgebungsbedingungen

Deutsch

Abmessungen und Gewicht

Optional

*Anmerkung: Ein

Notebookmodell kann nicht gleichzeitig ein Intel

Turbo Memoryund ein 3.5G-Modul haben. Wenn

das Modell über ein Modul verfügt, ist das andere nicht verfügbar.

AC/DC-Adapter für den gesamten Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 3,42A oder 18,5V, 3,5A (65W)

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

306 (B) x 224 (T) x 35 - 35,7 (H) mm 2,1 kg mit 4-Zellen-Akku

Optionen für optische Laufwerks-Module:

Kombiniertes-Laufwerk DVD (Super Multi)-Laufwerk

Optionen für Wireless-LAN-Module

Intel PRO/Wireless 3945ABG PCIe Wireless-LAN Modul

Intel Wireless Wi-Fi Link 4965AGN PCIe WirelessLAN Modul

USB 802.11b/g Wireless LAN-Modul Akkupack mit Smart Lithium-Ionen-Haupt akku mit 8

Zellen

Akkupack mit Smart-Lithium-Ionen, 2400mAH (4 Zel len) oder Akkupack mit Smart-Lithium-Ionen, 4400mAH (8 Zellen) -

Option Relative Luftfeuchti gkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

USB Bluetooth 2.0 + EDR-Modul (Werkseitige Option) 1,3M oder 2,0M Pixel USB PC-Kamera-Modul (Werksei-

tige Option) Fingerabdruckleser (Werkseitige Option)

*Intel Turbo Memory-Modul (512MB oder 1GB) - Werksei-

tige Option

*UMTS/HSPDA-gestützes 3.5G-Modul mit MiniCard-

Schnittstelle (Werkseitige Option) Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800 MHz, 1900 MHz) UMTS WCDMA FDD (2100 MHz)

88 - Technische Daten

Guide Utilisateur Concis

Avertissement

La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis. Les informations qu’elle contient sont pour référence seul emen t et n’en ga gent pas la responsabilité du fabricant ou d’aucun distributeur. Ils n’assument aucune responsabilité en cas d’erreurs ou d’imprécisions qui pourraient se trouver dans cette publication et ne sont en aucun cas responsable d’aucunes pertes ou dommages résultant de l’util isation (corre cte ou incorrecte) de cette publication.

Cette publication et les logiciels qui l’accompagnent ne peuvent pas, dans leur intégrité ou en partie, être reproduits, traduits, transmits ou convertis en format électronique sans l’autorisation préalable du vendeur, du fabricant ou des créateurs de cette publication, à l’exception de copies conservées par l’utilisateur pour archive. Les noms de marques ou de produits mentionnés dans cette publication peuvent ou pas être protégés et/o u être des marques déposées par leur compagnies respectives. Ils sont mentionnés dans un but d’i dentification seulemen t et ne signi fient pas l’approbation de ce produit ou de son fabricant.

Marques déposées

Ce produit incorpore une technologie de protection des droits d'auteur protégée par certains brevets américains et autres droits sur la propriété intellectuelle appartenant à Macrovision Corporation et d’autres prop riétaires légitimes. L’utilisation de cette technologie de protection des droits d'auteur doit être autorisé par Macrovision Corporation, et n’est prévu que dans un cadre privé ou limité, à moin s d’obtenir l ’autorisation de Ma crovision Corporation. L'ingénierie inverse et le désassemblage sont interdits.

Français

Intel, Celeron et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation déposées.

Avertissement - 89

Guide Utilisateur Concis

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. l s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acroba t sur le CD-ROM Device Drivers & Utilities + User's Manual fourni avec votre ordinateur. Ce CD-ROM contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur portable.

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà instal lés. Si ce n’est pas le cas, ou si vous avez l’int ention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le CD- ROM Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de contrôle

Des mises en garde et informations de contrôle sont incluses dans le Manuel de l'Utilisateur complet qui se trouve sur le CD-ROM Device Drivers & Utilities +User’s Manual.

Francais



Utilisation des appareils sans fil à bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion. Assurez-vous que les modules 3.5G/WLAN/Bluetooth sont éteints si vous utilisez l'ordinateur à bord d'un avion.

90 - A propos de ce Guide Utilisateur Concis

Guide Utilisateur Concis

Instructions d’entretien et d’utilisation

L ’ordinateur portable est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si l’ordinateur tombe, le boîtier et d’autres éléments pour-

raient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son alimentation externe à distance de toute source de chaleur.

Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transformateurs à haute capacité, moteurs électriques, et autres appareils

générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur. Arrêtez l’ordinateur correctement, et fermez tous vos pro-

grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être perdues si la batterie est vide.

• Soyez prudent lorsque vous utilisez des périphériques.

Révision

N’essayez pas de réaliser les opérations de révision de votre ordinateur par vous-même. Le faire pourrait annulez votre garantie et vous exposez à des chocs électriques. Pour toute opération de révision, adressez-vous à des personnes agrées. Débranchez votre ordinateur de toute source d’alimentation. Puis adressez-vous à des professionnels agréés si vous rencontrez l’une des situations suivantes :

• Si le cordon d’alimentation ou l’adaptateur CA/CC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé de quelque manière que ce soit (ne touchez pas le liquide qui sortirait de l’écran LCD au cas où celui-ci serait cassé : il est très dangereux et contient des produits qui pourraient vous empoisonner).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Français

Instructions d’entretien et d’utilisation - 91

Guide Utilisateur Concis

Sécurité electrique

Votre ordi nateur possède des besoins en énergie propre :

• Utilisez uniquement un adaptateur CA/CC agréé avec votre ordinateur.

• Votre adaptateur CA/CC peut avoir été conçu pour les voyages internationaux mais il lui faut tout de même une source de courant régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau électrique local, consultez notre représentant de service ou la compagnie électrique locale.

• L’adaptateur CA/CC que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est un des éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un électricien qualifié de vous en installez une.

• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.

• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez peuvent supporter la consommation électrique de tous les appareils qui y sont reliées.

• Avant de nettoyez votre ordinateur, assurez-vous qu’il n’est relié à aucune source de courant.

Francais

Mise en garde pour le sécurité electrique

Avant d’entreprendre des procédures de mise à niveau, assurez-vous d’avoir éteint l’ordina-teur, et déconnecté tous les périphériques et câ-bles (y compris les cor-dons téléphoniques). Il est également conseillé d’enlever la batterie afin d’éviter d’allumer l’ap-pareil par mégarde.

Eteignez avant de partir en voyage

Assurez-vous que votre notebook est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire). Si vous placez le notebook allumé dans un sac de voyage, cela peut obstruer la (les) ventilation(s). Pour éviter que votre ordinateur ne surchauffe, assurez-vous que rien n'obstrue la (les) ventilation(s) quand l'ordinateur est en cours d'utilisation.



Nettoyage

• N’appliquez pas de produit de nettoyage directement sur l’ordinateur, utilisez un bout de tissu propre et souple.

• N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

92 - Instructions d’entretien et d’utilisation

Guide Utilisateur Concis

Précautions à prendre pour la batterie

• Utilisez uniquement des batteries conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des fuites et/ou endommager votre ordinateur.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Rechargez les batteries en utilisant le système de l’ordinateur portable. Un rechargement incorrect peut provoquer l’explosion de la batterie.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Gardez les batteries endommagées hors de portée des enfants et débarrassez-vous en le plus vite possible. Veuillez toujours jeter les batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipulées ou jetées d’une façon non appropriée.

• Gardez la batterie loin des appareils métalliques.

• Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.

• Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsible local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la mettre au rebut.

Il existe un danger d’explosion si la batterie est replacée de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommendé par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Français

Instructions d’entretien et d’utilisation - 93

Guide Utilisateur Concis

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous con staterez que ce manuel fait référence au système d’exploitation Mi- crosoft Windows Vista. De plus amples informations sur l’installation des pilote s et utilitaires sont disponibles aux Chapitres 4 & 7 du Manuel de l’Utilisateur sur le CD-ROM Device Drivers & Utilities + User’s Manual.



Pilotes

Francais

Si vous installez/réinstallez un nouveau logiciel système, vous devrez installer les pilotes appropriés. Il est très important d'installer les pilotes dans l'ordre indiqué dans le Tableau

6 à la page 114.

Module Intel Turbo Memory

Si votre option d'achat comporte un module de carte mémoire flash NAND Intel Turbo Memory (Robson), vous devrez alors activer l'option dans le BIOS AVANT d'installer le système d'exploitation Windows Vista (n'activez pas cette option dans

Windows XP ou dans un système d'exploitation Windows Vista installé sans l'option activée). Voir la page 124.

Systèmes d'exploitation pris en charge

Système

d’exploitation

*Windows XP (Home

Edition ou Professional)

Remarquez que Windows Vista Home Basic Edition (Windows

Windows Vista (64-bit)

Home Basic Edition/

Home Premium Edition/

Business Editon/Enter-

prise Editon/Ultimate

Editon

Vista Édition Familiale Ba sique) ne prend en charge que certaines fonctions du Tablet PC.

Pour utiliser Windows Vista sans limitations ni baisse de performances, votre ordinateur doit comporter au minimum 1Go de mémoire vive (RAM).

*Pour les informations sur le système d'exploitation Windows XP (consultez le CD-ROM Device Drivers & Utilities + User’s Manual).

Remarque

Non inclus

Les Systèmes d’exploitation (par ex. Windows Vista/Windows XP, etc.) ainsi que les applications (par ex. program-

mes de traitement de texte, tableur et base de données) ont leurs propres manuels, aussi veuillez consulter les manuels appropriés.

94 - Logiciel système
