Clevo S3100, S3100M Concise User's Guide

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................3

System Map: Front View with LCD Panel Open ............... ..............4

System Map: Front, Left, Right, & Rear Views ...............................5

System Map: Bottom View . ..............................................................6

Keyboard & Function Keys ..............................................................7

3.75G/HSPA Module ........................................................................8

Driver Installation ................................... ............................... ...........9

Troubleshooting ..............................................................................10

Specifications ................. .................................... ............................. 11

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................13

Schnellstart ................. ................. ................ ................ ............... .....15

Systemübersicht:

Ansicht von vorne mit geöffnetem LCD-Bildschirm .....................16

Systemübersicht: Ansicht von vorne, links, rechts und hinten .......17

Systemübersicht: Ansicht von unten ...............................................18

Tastatur & Funktionstasten .............................................................19

3.75G/HSPA-Modul .......................................................................20

Installation der Treiber ....................................................................21

Fehlerbehebung ...............................................................................22

Technische Daten ............................................................................23

Sommaire

A propos de ce Guide Utilisateur Concis ........................................25

Guide de démarrage rapide .............................................................27

Carte du système: Vue de face avec l’écran LCD ouvert ...............28

Carte du système: Vues de face, gauche, droite & arrière ..............29

Carte du système: Vue d’en dessous ...............................................30

Clavier & touches fonction ............................................................31

Module 3.75G/HSPA ............ ..........................................................32

Installation du pilote ........................................................................33

Dépannage ......................... ...................................... ........................34

Spécifications ..................................................................................35

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................37

Guía rápida para empezar ................................................................39

Mapa del sistema: Vista frontal con panel LCD abierto .................40

Mapa del sistema: Vistas frontal, izquierda, derecha e posterior ....41

Mapa del sistema: Vista inferior .....................................................42

Teclado & teclas de función ............................................................43

Módulo 3.75G/HSPA ......................................................................44

Instalación de controladores ............................................................45

Solución de problemas ............................... .....................................46

Especificaciones ................ ................................................. .............47

Sommario

Informazioni sulla Guida Rapida per l'Utente .................................49

Guida di avvio rapido ......................................................................51

Descrizione del sistema:

Vista anteriore con pannello LCD aperto ........................................52

Descrizione del sistema:

Vista anteriore, sinistra, destra e posteriore ...................................53

Descrizione del sistema: Vista inferiore ..........................................54

Tastiera & tasti funzione ................. ................................................55

Modulo 3.75G/HSPA ......................................................................56

Installazione driver ...... ............................... .....................................57

Risoluzione dei problemi ........... .....................................................58

Specifiche tecniche ..........................................................................59

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitu te for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the prop er operation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

© May 2010

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

1

Instructions for Care and Operation



Battery Disposal & Caution

The product that you have purchased contains a rechargeable
battery. The battery is recyclable. At the end of its useful life, un­der various state and local laws, it may be illegal to dispose of
this battery into the municipal waste stream. Check with your lo­cal solid waste officials for details in your area for recycling op­tions or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace
only with the same or equivalent type recommended by the
manufacturer. Discard used battery according to the manufac­turer’s instructions.

The computer is quite rugged, but it can be damaged. To prevent
this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the case and the

components could be damaged.

• Keep it dry, and don’t ove rheat it. Kee p the computer and power s upply

away from any kind of heating element. This is an electrical appliance. If
water or any other liquid gets into it, the computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity trans-

English

formers, electric motors, and other strong magnetic fields. These can hin­der proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut the com-

puter down properly and don’t forg et to save yo ur work. Remember to
periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may vi­olate your warranty and expose you and the computer to electric
shock. Refer all servicing to authorized service personnel. Unplug
the computer from the power supply. Then refer servicing to qual­ified service personnel under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating
instructions.

• If the computer has been dropped or damaged (do not touch the poisonous
liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dis­pose of batteries in a fire. They may explode. Check with local codes for
possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears
damaged (e.g. bent or twisted) in any way. Even if the computer continues
to work with a damaged battery in place, it may cause circuit damage,
which may possibly result in fire.

2

• Make sure that your computer is completely powered off before putting it
into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any exter­nal power supplies, peripherals and cables (including telephone lines). It is
advisable to also remove your battery in order to prevent accidentally turn­ing the machine on.

• Use a soft clean cloth to clean the computer, but do not apply cleaner
directly to the computer. Do not use volatile (petroleum distillates) or abra­sive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replace­ment to your service representative or qualified service personnel.

Polymer Battery Precautions

Note the following information which is specific to polymer batteries
only, and where applicable, this overrides the general battery precau­tion information.

• Polymer batteries may experience a slight expansion or swelling, however
this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use
polymer batteries in high ambient temperature environments, and do not
store unused batteries for extended periods.

System Startup

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the
computer (e.g. keyboard and mouse) to their ports.

4. Attach the AC/DC adapter to the DC-In jack on the rear of
the computer, then plug the AC power cord into an outlet,
and connect the AC power cord to the AC/DC adapter.

5. Use one hand to raise the

(do not exceed 120 degrees); use the other hand (as

angle
illustrated in Figure 1) to support the base of the comput er
(Note: Never lift the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

Model Differences

This notebook series includes some model types that differ slightly in design style, and in particular the LCD back cover
options. Note that your model’s appearance may appear slightly different from those pictured throughout this documen­tation.

Feature Model A Model B

lid/LCD to a comfortable viewing

English

LCD Back Covers

Dimensions & Weight

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re­configuring your computer for a different system, you will find this manual refers to Microsoft Windows 7.

330mm (w) x 221mm (d) x 25.5mm (h)

1.55kg (with 31.08WH Battery)

Standard

Table 1 - Model Differences

MOFA (Magic Of Film Art) Changeable LCD Back

Covers

330mm (w) x 221mm (d) x 26mm (h)

1.65kg (with 31.08WH Battery)

3

System Map: Front View with LCD Panel Open

4

3

5

1

2

6

7

7

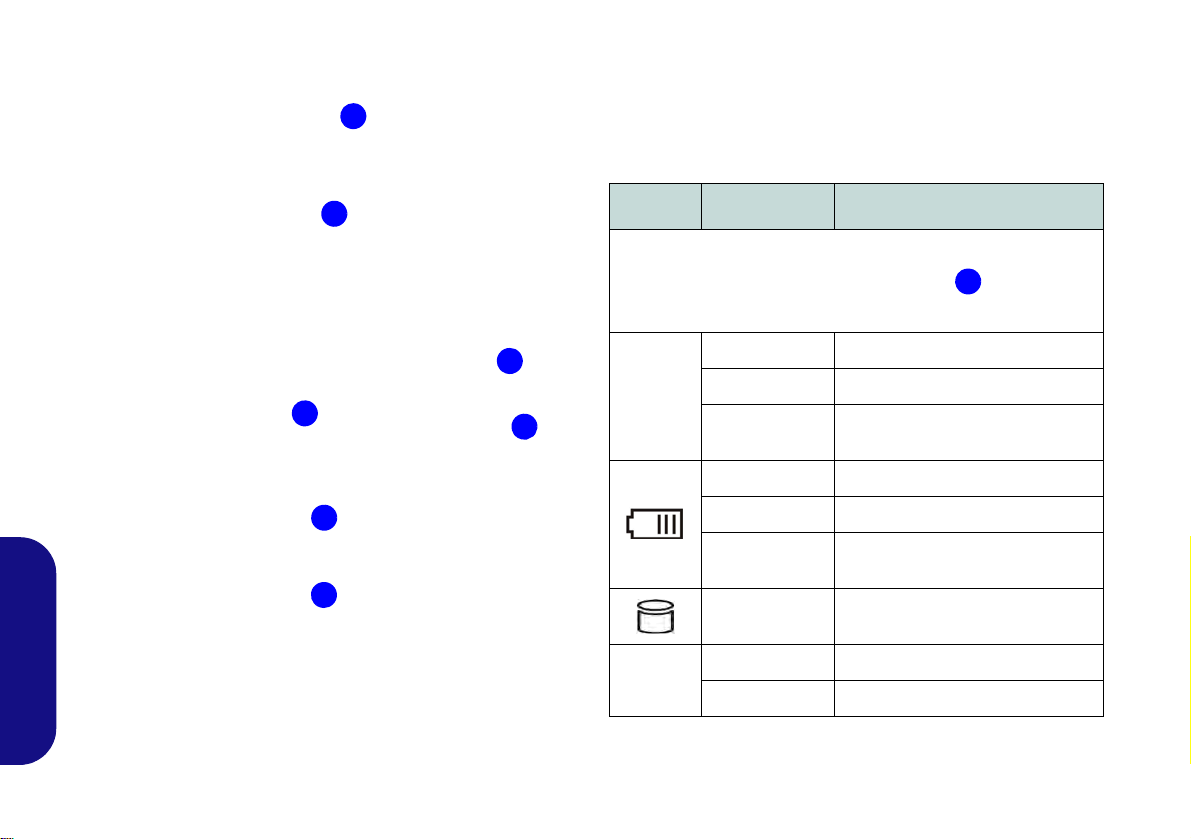

LED Indicators

The LED indicators on the computer display helpful infor­mation about the current status of the computer.

Icon Color Description

English

Figure 2 - Front View with LCD Panel Open

1. PC Camera

2. LCD

3. Power Button

4. Keyboard

4

Orange DC Power is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking
Orange

The Battery Has Reached Criti-

cally Low Power Status

Green Hard Disk Activity

5. Built-In Microphone

6. Touchpad & Buttons

7. LED Indicators

Green

Orange

Table 2 - LED Indicators

The Wireless LAN Module is

Powered On

The Bluetooth Module is Powered

On

System Map: Front, Left, Right, & Rear Views

2

1

7

8

6

3

Left

Right

4

Front

Rear

10

12

9

5



3-in-1 Card Reader

The card reader allows you to use the most
popular digital storage card formats:

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/

SDXC Compatible

MS (Memory Stick) / MS pro / MS Duo

2

5

2

11



Overheating

To prevent your computer from overheating make sure nothing
blocks any vent while the computer is in use.

English

Figure 3 - Front, Left, Right & Rear Views

1. LED Indicators

2. 3 * USB 2.0 Ports

3. Microphone-In Jack

4. Headphone-Out Jack

5. Speakers

6. 3-in-1 Card Reader

7. HDMI-Out Port

8. RJ-45 LAN Jack

9. External Monitor Port

10. Vent

11. Security Lock Slot

12. DC-In Jack

5

Figure 4

Bottom View

1. Battery

2. Vent

3. Hard Disk Bay Cover

4. Speakers



CPU

The CPU is not a user
serviceable part. Open­ing this compartment,
or accessing the CPU in
any way, may violate
your warranty.

1

3

2

4



3.75G/HSPA Module USIM
Card

The 3.75G/HSPA module’s
USIM card location is located
under the battery compart­ment. See page 8 for instruc­tions on installing the 3.75G/
HSPA USIM card.

Battery Information

Always completely discharge,
then fully charge, a new bat­tery before using it. Complete­ly discharge and charge the
battery at least once every 30
days or after about 20 partial
discharges (see the expanded

User’s Manual on the Device
Drivers & Utilities + User’s
Manual disc).

4

1

3

2

4

4

System Map: Bottom View

English

6

Keyboard & Function Keys

Function Keys

NumLk &
ScrLk

Numeric
Keypad

Fn Key

3.75G/HSPA

Module Power Toggle

Figure 5 - Keyboard

The keyboard has a numeric keypad for easy numeric data
input. Pressing the Fn + NumLk keys turns on/off the nu­meric keypad. It also features function keys to allow you
to change operational features instantly. The function keys
(F1 - F12 etc.) will act as hot keys when pressed while the
Fn key is held down. In addition to the basic function key
combinations, visual indicators are available when the hot
key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn + ~ Play/Pause (in Audio/Video Programs) Fn + F8/F9

Fn +

Fn + F1 Touchpad Toggle Fn + F11

Fn + F2

Fn + F3 Mute Toggle Fn + NumLk

Fn + F4 Sleep Toggle Fn + ScrLk Scroll Lock Toggle

Fn + F5/F6

Fn + F7 Display Toggle

3.75G/HSPA Module
Power Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Volume Decrease/

Increase

Fn + F10

Fn + F12

Caps Lock Caps Lock Toggle

Table 3 - Function Keys & Visual Indicators

Brightness

Decrease/Increase
PC Camera Power

Toggle

WLAN Module

Power Toggle

Bluetooth Module

Power Toggle

Numeric Keypad

Toggle

7

3.75G/HSPA Module

1

3

1

3

2

1

2



Battery Note

Latch should be held in place before
removing the battery, and the 62.16WH
battery has three battery latches to be
unlocked before releasing the battery.

USIM Card Orientation

Note that the USIM card’s readable side
(with the gold-colored contacts) should
face upwards as illustrated.

2

31.08WH

Battery

62.16WH

Battery

Figure 6 - Battery Removal & USIM Card Insertion

If you have included an optional 3.75G/HSPA module in your purchase option, follow the instructions below to install
the USIM card (which will be provided by your service provider), and then run the appropriate application supplied with
your module.

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery (slide the latches - in the direction indicated below and slide

English

the battery out).

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

8

Driver Installation



Driver Installation General

Guidelines

As a general guide follow the
default on-screen instruc­tions for each driver (e.g.
Next > Next > Finish) unless
you are an advanced user. In
many cases a restart is requi­red to install the driver.

Make sure any modules (e.g.
PC Camera, WLAN or

3.75G/HSPA) are ON before
installing the appropriate dri­ver.

Windows Update

After installing all the drivers
make sure you enable Win­dows Update in order to get
all the latest security updates
etc. (all updates will include
the latest hotfixes from Mi­crosoft).

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have al­ready been done for you. If this is not the case, insert the disc and click Install Driv-
ers (button), or Option Drivers (button) to access the Optional driver menu. Install
the drivers in the order indicated in Figure 7.

to install (you should note down the drivers as you install them). Note: If you need
to reinstall any driver, you should uninstall the driver first.

If the Found New Hardware wizard appears during the installation procedure, click
Cancel to close the window, and follow the installation procedure as directed.

Figure 7 - Install Drivers

Click to select the drivers you wish

English

9

Troubleshooting



Wireless Device

Operation Aboard

Aircraft

The use of any portable
electronic transmission
devices aboard aircraft is
usually prohibited. Make

sure the wireless mod­ules are OFF if you are
using the computer
aboard aircraft.

Use the key combina­tions to toggle power to
the 3.75G/HSPA/WLAN/
Bluetooth modules, and
check the LED indicator/
visual indicator to see if
the modules are powered
on or not (see Table 2 on

page 4 and Table 3 on
page 7).

Problem Possible Cause - Solution

English

The Wireless LAN/
Bluetooth/3.75G/
HSPA modules canno t

be detected.

The Wireless LAN

indicators

show
that the WLAN m odule
is powered on,
however the module
does not connect.

The Bluetooth module
is off after resuming
from Sleep.

The captured video
files from the PC
Camera are taking up
too much disk space.

The modules are off. Check the LED indicator and/or function key
indicator to see if the WLAN/Bluetooth/3.75G/HSPA module is on or off
(see Table 2 on page 4 and Table 3 on page 7). If the LED indicator is
off, then press the Fn + F11 (WLAN), Fn + F12 (Bluetooth) or Fn +
(3.75G/HSPA) in order to enable the modules (see Table 3 on page 7).

The WLAN module is turned off in the Windows Mobility Center. The
computer’s wireless function keys will not function properly if Wireless is
turned OFF in the Windows Mobility Center control panel. Make sure
that Wireless is ON in the Windows Mobility Center to ensure proper
function key behavior.

The Bluetooth module’s default state will be off after resuming from the
Sleep power-saving state. Use the key combination (Fn + F12) to power

on the Bluetooth module after the computer resumes from Sleep.
Note that capturing high resolution video files requires a substantial

amount of disk space for each file.
Note that the Windows system requires a minimum of 15GB of free

space on the C: drive system partition. It is recommended that you save
the capture video file to a location other than the C:drive, limit the file
size of the captured video or reduce video resolution (Options > Vide o

Capture Pin... > Output Size).

10

Specifications



Latest Specification Information

The specifications listed in this here
are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for
details.

Processor

Intel® Core™ i3 Mobile Processor
i3-330UM (1.20GHz)

3MB L3 Cache, 800MHz FSB, TDP:18W

Intel® Pentium® Processor
U5400 (1.20GHz)

3MB L3 Cache, 800MHz FSB, TDP:18W

Intel® Celeron® Processor
U3400 (1.06GHz)

2MB L3 Cache, 800MHz FSB, TDP:18W

Display

13.3” (33,78cm) HD LCD

Core Logic

Intel® HM55 Chipset

Memory

Two 204 Pin SO-DIMM Socket s Supporting
DDR3 1066/1333MHz Memory

Memory Expandable up to 8GB

Video Adapter

Intel GMA HD

Shared Memory Architecture (DVMT) up to

1.7GB

MS DirectX® 10.0 compatible

Storage

One Changeable 2.5" 9.5mm (h) SA TA
Hard Disk Drive

(Factory Option) External USB Super
Multi/Blu-ray Drive Module

BIOS

One 16Mb SPI Flash ROM
Phoenix™ BIOS

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Microphone

Security

Kensington Lock Slot
BIOS Password

Interface

Three USB 2.0 Ports
One Headphone-Out Jack
One Microphone-In Jack
One External Monitor Port
One HDMI-Out Port
One RJ-45 LAN Jack
One DC-in Jack

Keyboard

“WinKey” keyboard (with embedded
numeric keypad)

English

11

Pointing Device

Built-in Touchpad

Communication

Built-In Gigabit Ethernet LAN

1.3M Pixel USB PC Camera Module
(Factory Option) Bluetooth 2.1 + EDR

Module

English

(Factory Option) 3.75G/HSP A Half Mini­Card Module

(Factory Option) Combo WLAN (802.11b/

g/n) and Bluetooth 3.0 Module
Wireless LAN Module Options:

(Factory Option) Intel® WiFi Link 1000
(802.11b/g/n) Wi reless LAN Half Mini-Card
Module

(Factory Option) Third-Party 802.11b/g/n
Wireless LAN Half Mini-Card Module

Card Reader

Embedded 3-in-1 Card Reader

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/

SDXC Compatible
MS (Memory Stick) / MS Pro / MS Duo

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 3.42A or 18.5V, 3.5A

(65W)

Removable Polymer Lithium-Ion Battery
Pack, 31.08WH

(

Factory Option

Lithium-Ion Battery Pack, 62.16WH

Energy Star 5.0 Compliant

)

Removable Polymer

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

Model A:

330mm (w) x 221mm (d) x 25.5mm (h)

1.55kg (with 31.08WH Battery)

Model B:

330mm (w) x 221mm (d) x 26mm (h)

1.65kg (with 31.08WH Battery)

12

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© Mai 2010

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

13

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt wer­den. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise
beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausge-
setzt werden. Wenn der Computer fällt, können das Gehäuse und andere Kom­ponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und
Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert wer­den. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten
eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer
fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten
etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten
beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst
aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!).
Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der

Deutsch

Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Compu­ter selbst zu reparieren, können Ihre Garantieansprüche verloren
gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und
das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur
von qualifizierten Reparaturfachleuten durchführen, insbesondere
wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen
sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung
gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt
arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie
nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer ent­weicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem
Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzer­handbuch spezifiziert sind. Entsorgen Sie die Akkus nicht in Feuer. Sie können
explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvor­schriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in ande­rer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem
beschädigten Akku zu funktionieren schein, können dadurch Stromkreise
beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den
Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen
Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln (ein­schließlich Telefonkabel) ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das
Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine
flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum
Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den
Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

Polymer Akku Sicherheitshinweise

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer
Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber
den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies
ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur
Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie

keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku.
Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und
regionalen Getzgebungen kann es verboten in, einen nicht mehr
gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Infor­mieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über
Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr.
Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen
Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den ver­brauchten Akku entsprechend der Anweisungen des Herstellers.

14

Schnellstart

Abb. 1

Öffnen des Deckels/

LCD/Computers mit

angeschlossenem AC/

DC-Adapter

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4.

Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der
Rückseite de
Netzsteckdose und dem AC/DC-Adapter.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 120°). Mit
der anderen Hand halten Sie das Unterteil des Computers fest (siehe

Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD

hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

ModMellunterschiede

Die Modelltypen dieser Notebookserie unterscheiden sich geringfügig im Stil, aber insbesondere bei den LCD-Rückseiten.
Beachten Sie, dass das Erscheinungsbild Ihres Modells von der des im Benutzerhandbuch dargestellten Geräts abweichen
kann.

Abmessungen und Gewicht

s Computers an. Verbinden Sie dann das Netzkabel mit einer

Funktion Modell A Modell B

LCD-Rückseiten

Standard

330 (B) x 221 (T) x 25,5 (H) mm

1,55kg (mit 31,08WH-Akku

)

Austauschbare MOFA (Magic Of Film Art) LCD-Rück-

330 (B) x 221 (T) x 26 (H) mm

1,65kg (mit 31,08WH-Akku)

seiten

Deutsch

Tabelle 1 - ModMellunterschiede

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie
das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu
Microsoft Windows 7.

15

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

4

3

5

1

2

6

7

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige
Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Deutsch

Abb. 2 - Ansicht von vorne mit geöffnetem LCD-Bild-

1. PC-Kamera

2. LCD-Bildschirm

3.

4. Tastatur

16

Netzschalter

7

schirm

5. Mikrofon

6. Touchpad mit Tasten

7. LED-Statusanzeigen

Orange

Grün Der Computer ist angeschaltet

Lampe blinkt

grün

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt

orange

Grün

Grün Das WLAN-Modul ist eingeschaltet

Orange

Tabelle 2 - LED-Anzeigen

Der AC/DC-Adapter ist angeschlos­sen

Das System ist im konfigurierten

Energiesparmodus

Der Akku hat einen kritisch niedri­gen Stromstatus erreicht

Es wird auf die Festplatte
zugegriffen

Das Bluetooth-Modul ist einge­schaltet

Systemübersicht: Ansicht von vorne, links, rechts und hinten

2

1

7

8

6

3

4

10

12

9

5

2

5

2

11

Vorderseite

Linke Seite

Rechte Seite

Hinterseite



3-in-1 Kartenleser

Mit dem Kartenleser können einige der neu­esten digitalen Speicherkarten gelesen wer­den.

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/

SDXC

kompatibel

MS (Memory Stick) / MS pro / MS Duo



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dür­fen die Luftungsoffnung(en) nicht während das
Notebook in Betrieb ist verdeckt werden.

Ansicht von vorne, links, rechts und hinten

1. LED-Anzeigen

2. 3 USB 2.0 Anschlüsse

3. Mikrofon-Eingangsbuchse

4. Kopfhörer-Ausgangsbuchse

5. Lautsprecher

6. 3-in-1 Kartenleser

HDMI-Ausgangsanschluss

7.

Abb. 3

8. RJ-45 LAN-Buchse

9. Schnittstelle für externen Monitor

10. Luftungsoffnung

11. Sicherheitsschloß-Buchse

12. DC-Eingangsbuchse

Deutsch

17

Abb. 4

Ansicht von unten

1. Akku

2. Luftungsoffnung

3.

Abdeckung des Festplat­tenschachts

4. Lautsprecher



CPU

Die CPU darf nicht vom
Anwender repariert wer­den. Jeglicher Zugriff auf
die CPU führt zum Verlust
der Garantieansprüche.



USIM-Karte des 3,75G/HSPA-

Moduls

Die USIM-Karte des 3,75G/
HSPA-Moduls befindet sich unter
dem Akkufach. Eine Anleitung zur
Installation der 3,75G/HSPA
USIM-Karte finden Sie auf

Seite 20.

Hinweis zum Akku

Ein neuer Akku sollte bei seiner
ersten Verwendung zuerst einmal
vollständig entladen und dann
komplett wieder geladen werden.
Entladen und laden Sie den Akku
mindestens einmal im Monat oder
nach etwa 20 Teilentladungen
einmal

vollständig (siehe das er-

weiterte Benutzerhandbuch auf
der Disc Device Drivers & Utilities
+ User's Manual).

1

3

2

4

4

1

3

2

4

4

Deutsch

Systemübersicht:

Ansicht von unten

18

Tastatur & Funktionstasten

Numeric

Fn Taste

Nummemtastatur

Ein-/Ausschalten des

3.75G/HSPA-Moduls

Funktionstasten

Num &

Rollen

Abb. 5 - Tastatur

Die Tastatur hat eine eingebettete Nummerntastatur für
einfache Zahleneingabe. Durch Drücken auf Fn + Num
wird die Nummerntastatur ein- und ausgeschaltet. Zusätz­lich gibt es Funktionstasten, über die Sie direkt zwischen
den Funktionen umschalten können. Wenn die Funktion­stasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt
werden, funktionieren sie wie Hotkeys. Neben den
Tastenkombinationen für die Grundfunktionen gibt es visu ­elle Anzeigen, wenn der Hotkey Treiber installiert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Deutsch

Fn + ~ Wiedergabe/Pause (in Audio /Videoprogrammen) Fn + F8/F9

Fn +

Fn + F1

Fn + F2

Fn + F3

Fn + F4 Wechsel Schlaf/Wiederaufnahme Fn + Rollen

Fn + F5/F6

Fn + F7 Wechseln der Anzeigegerate

3.75G/HSPA-Modul

aktivieren/deaktivieren

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

Audio-Lautstärke

verringern/erhöhen

LCD-Helligkeit verringern/

erhöhen

Fn + F10

Fn + F11

Fn + F12

Fn + Num

PC-Kamera aktivieren/

deaktivieren

Wireless-LAN-Modul

aktivieren/deaktivieren

Bluetooth-Modul

aktivieren/deaktivieren

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Tabelle 3 - Funktionstasten & visuelle Anzeigen

19

3.75G/HSPA-Modul

1

3

1

3

2

1

2



Hinweis zur Akku

Halten Sie den Riegel fest, um den
Akku herauszunehmen. Der Akku

62.16WH ist mit drei Riegeln gesichert,
die vor dem Herausnehmen gelöst
werden müssen.

Ausrichtung der USIM-Karte

Die lesbare Seite der USIM-Karte (die Sei­te, auf der sich die Goldkontakte befinden)
muss wie abgebildet nach oben zeigen.

2

31.08WH

Akku

62.16WH

Akku

Abb. 6 - Herausnehmen des Akkus und einsetzen der USIM-Karte

Wenn Ihr Modell das optionale 3.75G/HSPA-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM­Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus (schieben Sie die Riegel - in die
unten angezeigte Richtung, und ziehen Sie den Akku heraus).

2.

Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Deutsch

20

Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrit­tenen Kenntnisse haben,
folgen Sie für jeden Treiber
den Anweisungen auf dem
Bildschirm (z. B. Weiter > Wei-
ter > Fertig stellen). In vielen
Fällen ist es erforderlich, den
Computer nach der Treiberin­stallation neu zu starten.

Alle Module (z. B. PC-Kamera,
WLAN oder 3.75G/HSPA)
müssen vor der Treiberin­stallation eingeschaltet wer­den.

Windows Update

Nachdem Sie alle Treiber in­stalliert haben, sollten Sie die
Funktion Windows Update
aktualisieren, um immer die
neuesten Sicherheits-Updates
usw. zu erhalten (die Updates
enthalten die neuesten Fehler­behebungen von Microsoft).

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro­gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Mög­licherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein,
und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche),
um das Treibermenü Optional aufzurufen. Installieren Sie die Treiber in der in Abb. 7
angegebenen Reihenfolge.

ren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein
Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Wenn während des Installationsvorgangs der Assistent Neue Hardware gefunden er­scheint, klicken Sie auf Abbrechen, um den Assistenten zu schließen. Befolgen Sie dann
die Installationsanweisungen.

Markieren Sie die Treiber, die installiert werden sollen (notie-

Abb. 7 - Installation der Treiber

Deutsch

21

Fehlerbehebung



Die Benutzung drah tlos

angeschlossener

Geräte in Flugzeugen

In der Regel ist die Benut­zung jeglicher tragbarer
elektronischer Funkgeräte
in Flugzeugen verboten.

Achten Sie darauf, daß
die Wireless-Module
AUSGESCHALTET sind,
wenn Sie den Computer
im Flugzeug benutzen.

Drücken Sie die ent­sprechenden
Tastenkombinationen, um
jeweils das 3.75G/HSPA-,
das WLAN- oder das Blu­etooth-Modul zu aktivie­ren. Prüfen Sie anhand
der LED-Anzeigen/visu­ellen Anzeigen, ob die
Module eingeschaltet sind
(siehe Tabelle 2 auf Seite

16 & Tabelle 3 auf Seite

19).

Problem Mögliche Ursache - Lösung

Deutsch

Die Module Wireless­LAN/Bluetooth/3.75G/
HSPA können nicht

erkannt werden.

Die Wireless LAN-
Anzeigen

zeigen
an, dass das WLAN­Modul eingeschaltet ist,
aber das Modul hat
keine Verbindung.

Das Bluetooth-Modul
ist aus, wenn das
Gerät aus dem Ener­giesparmodus
zurückkehrt.

Die mit der PC-Kamera
aufgenommenen
Dateien benötigen zu
viel Speicherplatz.

Das/Die Modul(e) ist/sind ausgeschaltet. Prüfen Sie anhand der LED-Anzeige

und/oder Funktionstastenanzeige, ob das WLAN/Bluetooth/3.75G/HSPA-

Modul ein- oder ausgeschaltet ist (siehe Tabelle 2 auf Seite 16 und

Tabelle 3 auf Seite 19). Wenn die Anzeige-LED nicht leuchtet, drücken Sie

die Tastenkombination Fn + F11 (WLAN), Fn + F12 (Bluetooth) oder Fn +

(3.75G/HSPA), um das/die Modul(e) zu aktivieren (siehe Tabelle 3 auf

Seite 19).

Das WLAN-Modul ist im Windows-Mobilitätscenter ausgeschaltet. Die
WLAN-Funktionstasten des Computers funktionieren nicht, wenn die
Wireless-Funktion im Windows-Mobilitätscenter ausgeschaltet ist. Die
Tasten funktionieren, sobald Sie die Wireless-Funktion im Windows-
Mobilitätscenter eingeschaltet haben.

Das Bluetooth-Modul ist standardmäßig ausgeschaltet, wenn es aus dem
Energiesparmodus zurückkehrt. Drücken Sie die Tastenkombination (Fn +

F12), um das Bluetooth-Modul nach der Rückkehr aus dem
Energiesparmodus wieder einzuschalten.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr
viel Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 15GB freien
Speicher im Laufwerk C: der Systempartition benötigt. Es wird empfohlen,
die aufgenommenen Videodateien in einem anderen Laufwerk als C: zu
speichern, die Dateigröße der Aufnahmedateien zu beschränken oder die
Auflösung der Videos zu verringern (Optionen/Options > Video Aufnahme

konfigurieren.../Video Capture Pin... > Ausgabegröße).

22

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten
technischen Daten sind zum Zeitpunkt
der Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des
Herstellers zwischenzeitlich geändert
oder aktualisiert werden. Detailinfor­mationen erhalten Sie bei Ihrem Ser­vicezentrum.

Prozessor-Optionen

Speicher

Intel® Core™ i3 Notebookprozessor
i3-330UM (1,20GHz)

3MB

L3 Cache, 800-MHz-FSB, TDP:18W

Intel® Pentium® Prozessor
U5400 (1,20GHz)

3MB

L3 Cache, 800-MHz-FSB, TDP:18W

Intel® Celeron® Prozessor
U3400 (1,06GHz)

2MB

L3 Cache, 800-MHz-FSB, TDP:18W

LCD

13,3” (33,78cm) HD LCD

Core Logic

Intel® HM55 Chipsatz

Speicher

Zwei 204-Pin SODIMM-Sockel,
Unterstützung von DDR3 1066/1333MHz
Speicher

Speicher auf bis zu 8GB erweiterbar

Videoadapter

Intel GMA HD

Shared-Memory-Architektur (DVMT) bis zu

1,7GB

Kompatibel mit MS DirectX® 10

Eine herausnehmbare SATA-2,5"-Festplatte
(9,5mm Höhe)

(Werkseitige Option) Externes USB Super
Multi/Blu-ray Drive-Modul

BIOS

Phoenix BIOS (16Mb SPI Flash-ROM)

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher
Eingebautes Mikrofon

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort

Schnittstellen

Drei USB 2.0-Anschlüsse
Eine Lautsprecher/Kopfhörer-

Ausgangsbuchse
Eine Mikrofon-Eingangsbuchse
Ein HDMI-Ausgangsanschluss
Eine Schnittstelle für externen Monitor
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Deutsch

23

Tastatur

Stromversorgung

"Win Key"-Tastatur (mit integrierter
Nummerntastatur)

Zeigegerät

Eingebautes Touchpad

Kommunikation

1 Gbit Ethernet-LAN eingebaut
1,3M Pixel USB PC-Kamera-Modul
(Werkseitige Option) USB Bluetooth 2.1 +

EDR-Modul
(Werkseitige Option) 3.75G/HSPA Half

Deutsch

Mini-Card-Modul

(Werkseitige Option) Kombinierte Bluetooth

3.0 und WLAN (802.11b/g/n)-Modul

Optionen für Wireless-LAN-Module:

(Werkseitige Option) Intel® WiFi Link 1000
(802.11b/g/n) Wireless LAN Half Mini-Card­Modul

(Werkseitige Option) 802.11b/g/n WLAN
Half Mini-Card-Modul eines anderen
Herstellers

Kartenleser

Festes 3-in-1 Kartenleser-Modul

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/
SDXC kompatibel
MS (Memory Stick) / MS Pro / MS Duo

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 3,42 Oder 18,5V, 3,5A
(65W)

Herausnehmbares Lithium-Ionen polymer
Akkupack, 31,08WH

(Werkseitige Option) Herausnehmbares
Lithium-Ionen polymer Akkupack, 62,16WH

Kompatibel mit Energy Star 5.0

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

Modell A:

330 (B) x 221 (T) x 25,5 (H) mm
1,55kg (mit 31,08WH-Akku

Modell B:

330 (B) x 221 (T) x 26 (H) mm
1,65kg (mit 31,08WH-Akku

)

)

24

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. l s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Mai 2010

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

25

Instructions d’entretien et d’utilisation



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une ba tterie rechar­geable. Cette batterie est recyclable. Quand ell e n’ es t plu s uti lis ab le ,
en fonction des lois loc ales de s di ffé ren t s é tat s et p ay s, i l peu t être il ­légal de s’en débarrasser en la jetant avec les ordures ménagères
normales. Vérifiez auprès du responsable lo cal de l’élimination des
déchets solides de votre quartier pour vou s informe r des poss ibilités
de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie es t remise de faç on in­correcte. Remplacez-la uniquement par des batteries de même type
ou de type équivalent, recommand ées pa r le fab rica nt. El iminez l es
batteries usagées selon les i nstructions du fabricant.

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin
d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si l’ordi-

nateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son ali-

mentation externe à distance de toute source de chaleur. Il s’agit d’un appareil
électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de
votre ordinateur, il po urrai t être sérieu sement endommag é.

• Evitez les interférences. Tenez l’ordinateur à distance de transformateurs à

haute capacité, moteurs électriques, et autres appareils générateurs de champs
magnétiques importants. Ceux-ci p euvent gêner ses performances normales et
endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateu r. Arrê-

tez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas
d’enregistrer votre travail). N’oubl iez pas d’enregi strer vos donn ées régulière­ment puisqu’elles peuvent être p erd u es si l a batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie
sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur
à des chocs électriques. Confiez toute réparation à un technicien qua­lifié, particulièrement dans les cas suivants:

Français

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou
effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi
les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est
cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de
votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce
manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consul­tez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endom­magée (ex: tordue ou vrillée) d'une manière qu elconque. Même si l'ordin ateur

26

continue de fonctionner avec la batterie en place, cela peut détériorer le cir­cuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre
dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordina­teur est débranché de toute alimentation électrique externe, périphériques et
câbles (y compris les lignes téléphoniques).

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez
pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit
de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments
de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin
d’être réparée ou changée, veuillez vous adresser à votre représentant de ser­vice ou à des professionnels qualifiés.

Précautions concernant les batteries polymères

Notez les informations suivantes spécifiques aux batteries polymères,
et le cas échéant, celles-ci remplacent les informations générales de
précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonfle-

ment, mais cela est inhérent au mécanisme de sécurité de la batterie et ne
représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation.
Ne pas utiliser de batteries polymères dans des environnements présentant
une température ambiante élevée, et ne pas stocker les batteries non utilisées
pendant de longues périodes.

Guide de démarrage rapide

Figure 1

Ouvrir le couvercle/LCD/

ordinateur avec un adap-

tateur AC/DC branché

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3.

Connectez fermement les périphériques que vous souhaitez utili­ser avec votre ordinateur (par ex. clavier et souris) à leurs ports
respectifs.

4. Branchez l'adaptateur AC/DC à la prise d'entrée DC sur la
gauche de l’ordinateur, branchez ensuite le cordon secteur à
une prise murale, puis à l’adaptateur AC/DC.

5. D'une main, soulevez soigneusement le couvercle/LCD pour
obtenir un angle de vision confortable (ne pas dépasser 120
degrés), de l'autre main (comme illustré dans la Figure 1 ci-des­sous) maintenez la base de l'ordinateur (Remarque : Ne soule­vez jamais l'ordinateur par le couvercle/LCD).

6. Pressez le bouton de mise en marche pour allumer.

Différences de modèles

Cette série de notebooks comporte des types de modèles qui diffèrent légèrement au niveau du design, notamment pour les
options de capot arrière de l’écran LCD. Notez que l’apparence de votre modèle peut être légèrement différente de celle re­présentée dans cette documentation.

Caractéristique Modèle A Modèle B

Français

Capots arrière d’écran LCD

Dimensions physiques & poids

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre
ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 7.

300 (l) x 221 (p) x 25,5 (h) mm

1,55kg (avec batterie 31,08WH)

Tableau 1 - Différences de modèles

Standard

Capots arrière amovibles d’écran LCD MOFA

(Magic Of Film Art)

300 (l) x 221 (p) x 26 (h) mm

1,65kg (avec batterie 31,08WH)

27

Carte du système: Vue de face avec l’écran LCD ouvert

4

3

5

1

2

6

7

7

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des infor­mations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Français

1. Caméra PC

2. Écran LCD

Bouton d'alimentation

3.

4. Clavier

28

Figure 2 - Vue de face avec l’écran LCD ouvert

5. Microphone

6. Pavé tactile (TouchPad) et
boutons

7. Indicateurs LED

Orange L'adaptateur AC/DC est branchée

Vert L’ordinateur est allumé
Vert

clignotant

Orange La batterie est en charge

Vert

Orange

clignotant

Vert

Vert Le module LAN sans fil est allumé

Orange Le module Bluetooth est allumé

Tableau 2 - Indicateurs LED

Le système est dans le mode de

Veille configuré

La batterie est complètement char-

gée

La batterie a atteint le niveau bas

critique

Le disque dur est en cours d'utilisa-

tion

Carte du système: Vues de face, gauche, droite & arrière

Face

Gauche

Droit

Arrière



Lecteur de carte 3-en-1

Le lecteur de carte vous permet d'utiliser cer-

taines des cartes de stockage numériques les

plus ressentes.

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/ compatible

SDXC

MS (Memory Stick) / MS pro / MS Duo

2

1

7

8

6

3

4

10

12

9

5

2

5

2

11



Surchauffe

Afin de ne pas causer une surchauffe de votre ordi­nateur, verifiez que rien ne bouche la (les) ventila­tion(s) quand le systeme est allume.

Français

Figure 3 - Carte du système: Vues de face, gauche, droite & ar-

1. Indicateurs LED

2. 3 Ports USB 2.0

3. Prise d'entrée de microphone

4. Prise de sortie haut-parleurs/
casque

5. Haut-parleurs

6. Lecteur de carte 3-en-1

rière

7. Un port de Sortie HDMI

8. Prise réseau RJ-45

9. Port moniteur externe

10. Ventilation

11.

12. Prise d’entrée DC

Fente de verrouillage de
sécurité

29

Figure 4

Vue d’en dessous

1. Batterie

2. Ventilation

3.

Couvercle de baie de
disque dur

4. Haut-parleurs



CPU

Veuillez ne pas essayer
d’ouvrir ou de forcer le
processeur UC de votre
ordinateur. Le fait d'accé­der au CPU de quelque
manière que ce soit risque
de violer la garantie.



Carte USIM du module

3.75G/HSPA

L’emplacement de la carte
USIM du module 3.75G/
HSPA est situé sous le com­partiment de batterie. Voir la

page 32 pour les instructions

concernant l’installation de la
carte USIM 3.75G/HSPA.

Informations batterie

Décharger puis rechargez
toujours complètement une
batterie neuve avant de l'utili­ser. Déchargez complète­ment puis rechargez la
batterie au moins une fois
tous les 30 jours ou après en­viron 20 décharges partielles
(consultez le Manuel de l’Utili-

sateur complet sur le disque
Device Drivers & Utilities +
User’s Manual).

1

3

2

4

4

1

3

2

4

4

Français

Carte du système: Vue d’en dessous

30

Clavier & touches fonction

ScrLk Keys

Numeric

Figure 5 - Clavier

Pavé

Touche Fn

Touches Fonction

Activer/

Désactiver

le module 3.75G/ HSPA

numérique

Verr Num &
ArrêtDét

Le clavier est doté d'un pavé numérique intégré pour une
saisie des données numériques plus facile. Le fait d'appuyer
sur Fn + Verr Num active ou désactive le pavé numérique.
Il est également doté de touches fonction pour vous per­mettre de changer instantanément de mode opérationnel.
Les touches de fonctions (F1 - F12 etc.) agiront comme
touches de raccourci (hot-key) quand pressée en mainte­nant la touche Fn appuyée. En plus des combinaisons des
touches de fonction de base, les indicateurs visuels sont dis­ponibles quand le pilote de touches de raccourci est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn + ~ Lecture/Pause (dans les programmes audio/vidéo) Fn + F8/F9

Fn +

Fn + F1

Fn + F2

Fn + F3 Allume/Éteind le son

Fn + F4 Permutation veille Fn + ArrêtDét

Fn + F5/F6

Fn + F7 Alternance d'affichage

Activer/Désactiver le
module 3.75G/HSPA

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Diminution/Augmentation

du volume sonore

Fn + F10

Fn + F11

Fn + F12

Fn + Verr

Num

Tableau 3 - Touches de fonctions & indicateurs visuels

Diminution/Augmentation

de la luminosité de l’écran

LCD

Activer/Désactiver le

module Caméra PC

Activer/Désactiver le

module LAN sans fil

Activer/Désactiver le

module Bluetooth

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Français

31

Module 3.75G/HSPA

1

3

1

3

2

1

2



Remarque concernant la batterie

Le loquet doit être maintenu en place
avant de retirer la batterie et la batterie
62,16WH a trois loquets qui doivent être dé­verrouillés avant de la sortir.

Orientation de la carte USIM

Notez que le côté lisible de la carte USIM
(avec les contacts dorés) doit être orienté
vers le haut comme illustré.

2

31,08WH

Batterie

62,16WH

Batterie

Figure 6 - Retirer la batterie et insérer la carte USIM

Si votre option d'achat comporte un module 3.75 G/HSPA optionnel, suivez les instructions ci-dessous pour installer la carte
USIM (qui vous sera fournie par votre fournisseur de service), et installez ensuite l'application.

Insérer la carte USIM

1. Eteignez l'ordinateur, retournez-le et retirez la batterie (faites glisser le loqu et - dans la direction indiquée en dessous et sortez

la batterie).

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce qu'elle se clique en position, et remettez la batterie.

Français

32

Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, sui­vez les instructions par défaut
à l'écran pour chaque pilote
(par exemple Suivant > Sui-
vant > Terminer) à moins que
vous ne soyez un utilisateur
avancé. Dans la plupart des
cas, un redémarrage est né­cessaire pour installer le pilote.

Assurez-vous que les modules
(par exemple caméra PC,
WLAN ou 3.75G/HSPA) sont
allumés avant d'installer le pi­lote correspondant.

Windows Update

Après avoir installé tous les pi­lotes vérifiez que vous avez
activé Windows Update afin
d'obtenir toutes les dernières
mises à jour de sécurité etc.
(toutes les mises à jour inclu­ront les derniers correctifs de
Microsoft).

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires
nécessaires pour un bon fonctionnement de votre ordinateur . Cette installation aura proba­blement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Ins-

tall Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes
Optionnels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 7.

pour sélectionner les pilotes que vous désirez installer (vous devez noter les pilotes
lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez
d’abord le désinstaller.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cli­quez sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme in­diqué.

Figure 7 - Installation du pilote

Cliquez

Français

33

Dépannage



Utilisation des appareils

sans fil à bord d'un avion

L'utilisation de tout appareil
électronique de transmission
est généralement interdite à
bord d'un avion. Assurez-

vous que les modules sans
fil sont éteints si vous utili­sez l'ordinateur à bord d'un
avion.

Utilisez les combinaisons de
touches pour basculer l'ali­mentation sur les modules

3.75G/HSPA/WLAN/Blue­tooth, et consultez l’indicateur
LED/visuel pour voir si les mo­dules sont alimentés ou pas
(voir le Tableau 2 à la page

28 et le Tableau 3 à la page

31).

Problème Cause possible - résolution

Français

Les modules LAN sans fil/
Bluetooth/3.75G/HSPA

ne peuvent pas être
détectés.

Les indicateurs LAN sans
fil indiquent
que le module WLAN est
allumé, cependant le
module ne se connecte
pas.

Le module Bluetooth est
désactivé après la reprise
depuis Veille.

Les fichiers vidéo capturés
depuis la Caméra PC
prennent trop de place sur
le disque.

Le(s) module(s) est (sont) désactivé(s). Vérifiez l'indicateur LED
et/ou l’indicateur de la touche de fonction pour voir si le module
WLAN/Bluetooth/3.75G/HSPA est activé ou désactivé (voir le

Tableau 2 à la page 28 et le Tableau 3 à la page 31). Si l'indicateur

LED est désactivé, alors appuyez sur la (les) combinaison(s) de
touches Fn + F11 (WLAN), Fn + F12 (Bluetooth) ou Fn +
(3.75G/HSPA) pour activer le(s) module(s) (voir le Tableau 3 à la

page 31).

Le module WLAN est éteint dans le Centre de mobilité Windows.
Les touches de fonction sans fil de l’ordinateur ne fonctionneront pas
correctement si Sans fil est Désactivé dans le panneau de contrôle
Centre de mobilité Windows. Assurez-vous que Sans fil est Activé
dans le Centre de mobilité Windows afin d’assurer le comportement
correct de la touche de fonction.

L'état par défaut du module Bluetooth sera désactivé après la reprise
à partir de l'état Economie d'énergie de veille. Utilisez la combinaison

de touches (Fn + F12) pour activer le module Bluetooth quand
l'ordinateur reprend à partir de l'état de Veille.

Notez que la capture de fichiers vidéo à haute résolution nécessite un
espace substantiel sur le disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 15Go
d'espace libre sur la partition système du lecteur C:. Il vous est
recommandé d'enregistrer le fichier vidéo capturé dans un autre
emplacement que le lecteur C:, limitez la taille du fichier de la vidéo
capturée ou réduisez la résolution vidéo (Options > Video Capture

Pin... > T

aille de sortie).

34

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans
cette section sont correctes à l'heure de
la mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Options de processeurs

Adaptateur vidéo

Processeur Intel® Core™ i3 pour PC
portables

i3-330UM (1,20GHz)

Cache L3 8Mo, bus principal à 800MHz,
TDP:18W

Processeur Intel®

U5400 (1,20GHz)

Cache L3 3Mo, bus principal à 800MHz,
TDP:18W

Processeur Intel®

U3400 (1,06GHz)

Cache L3 2Mo, bus principal à 800MHz,
TDP:18W

LCD

13,3" (33,78cm) HD LCD

Core logic

Chipset Intel® HM55

Mémoire

Deux emplacements SODIMM, supportant
la mémoire DDR3 1066/1333MHz

Mémoire extensible jusqu’à 8Go

Pentium®

Celeron®

Intel GMA HD

Architecture de mémoire partagée (DVMT)
allant jusqu'à 1,7Go

Compatible avec MS DirectX® 10

Stockage de données

Un disque dur SATA remplaçable de 2,5"
9,5mm (H)

(Option d’usine) Module USB Super
Multi/Blu-ray Drive Externe

BIOS

Phoenix BIOS (SPI Flash ROM de 16Mb)

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés
Microphone intégré

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Mot de Passe du BIOS

Français

35

Interface

Communication

Spécifications environnementales

Français

Trois ports USB 2.0
Une prise de sortie haut-parleurs/casque
Une prise d'entrée de microphone

Un port de Sortie HDMI

Un port moniteur externe
Une prise réseau RJ-45
Une prise d’entrée en DC

Clavier

Clavier “Win Key” (avec pavé numérique
intégré)

Dispositif de pointage

Touchpad intégré

Lecteur de carte

Lecteur de carte 3-en-1

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/
compatible SDXC

MS (Memory Stick) / MS Pro / MS Duo

1Gbit réseau Ethernet intégré

1,3M pixel caméra PC USB
(Option d’usine) Module Bluetooth 2.1 +

EDR USB
(Option d’usine) Module Half Mini-carte

3.75G/HSPA
(Option d’usine) Module Combo

Bluetooth 3.0 et LAN sans fil (802.11b/g/n)

Options du module LAN sans fil :

(Option d’usine) Module Half Mini-carte
LAN sans fil Intel® WiFi Link 1000
(802.11b/g/n)

(Option d’usine) Module Half Mini-carte
LAN sans fil 802.11b/g/n tiers

Mise en marche

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 3,42A ou 18,5V, 3,5A

(65W)
Batterie polymère

amovible

(Option d’usine) Batterie polymère

Lithium-Ion amovible

Conforme à la norme Energy Star 5.0

, 31,08WH

smart Lithium-Ion

smart

, 62,16WH

Température

En fonction : 5°C- 35°C

Eteint : -20

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

°C - 60°C

Dimensions physiques & poids

Modèle A:

330 (l) x 221 (p) x 25,5(h) mm
1,55kg (avec batterie 31,08WH)

Modèle B:

330 (l) x 221 (p) x 26(h) mm
1,65kg (avec batterie 31,08WH)

36

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Mayo del 2010

Marcas registradas

Intel e Intel Core son marcas/marcas registradas de Intel Corporation.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Español

37

Instrucciones para el cuidado y funcio-



Eliminación de la batería & Cuidado

El producto que usted ha comprado conti ene una bater ía recar­gable. La batería es reciclable Terminada su vida úti l, según la s
leyes locales y estatales, puede ser ilegal desecharla junto con
los residuos ordinarios. Verifique con las autoridades locales res­ponsables de los desechos sólido s cuáles son las opciones de
eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada. S ustitúyala
con un tipo de batería igual o equivalente al recomendado por el
fabricante. Elimine la batería usad a de conform idad con las ins­trucciones del fabricante.

namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evi­tar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenador se cae, la

carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y fuente de

alimentación alejados de cualquier tipo de fuente de calor. Esto es un apa­rato eléctrico. Si se derrama agua u otro líquido en su interior, el ordenador
podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de transformado-

res de alta capacidad, motores eléctricos y otros campos magnéticos fuert es.
Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador. Apague el

ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar
periódicamente sus datos, pues los datos pueden perderse si la batería se
descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garan­tía y exponerse usted y el ordenador a descarga eléctrica. Deje que
sea personal de reparación cualificado el que realice las reparacio­nes, especialmente bajo cualquiera de estas condiciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de
uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el

Español

panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su uso con
este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en este
manual. No tire las baterías al fuego. Podrí an explotar. Consulte los códigos
locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej.
doblada o retorcida). Incluso si el ordenador sigue funcionando con una

38

batería dañada, puede provocar daños en el circuito que podrían causar
fuego.

• Compruebe que su ordenador esté completamente apagado antes de introdu­cirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el ordena­dor esté desconectado de cualquier fuente de alimentación externa, periféri­cos y cables (incluyendo la línea telefónica).

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique
limpiador directamente en el ordenador. No utilice limpiadores volátiles
(derivados del petróleo) o limpiadores abrasivo s en ningú n lugar del ordena­dor.

• No intente reparar baterías. Solicite la reparación o la sustitución a su repre­sentante de servicio o a personal de servicio cualificado.

Precauciones para baterías de polímero

Tenga en cuenta la información siguiente específica para baterías de
polímero; además, donde corresponda, invalida la información so­bre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo, esto es
parte del mecanismo de seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice baterías de
polímero. No utilice baterías de polímero en entornos con temperatura
ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

Guía rápida para empezar

Figura 1

Abrir la tapa/LCD/

ordenador con el

adaptador AC/DC

enchufado

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que desee
utilizar con el ordenador (p. ej. teclado y ratón).

4. Conecte el adaptador AC/DC al conector de entrada DC que está del
lado izquierdo del ordenador, y luego conecte el cable de alimentación
AC en un eschufe y al adaptador.

5. Utilice una mano para levantar con cuidado la t apa/LCD a un ángulo de
visión cómodo (no exceder 120 grados), mientras utiliza la otra mano
(como se muestra en la Figura 1 siguiente) para sostener la base del
ordenador (Nota: Nunca levante el ordenador por la tapa/LCD).

6. Presione el botón de encendido para “encender”.

Diferencias de modelos

Esta serie de portátil incluye algunos tipos de modelos que se diferencian ligeramente en estilo, particularmente en las
opciones de la tapa posterior del LCD. Tenga en cuenta que la apariencia de su modelo puede ser ligeramente distinta a la de
las imágenes en este documento.

Característica Modelo A Modelo B

Español

Tapas posteriores de LCD

Dimensiones y peso

Software de sistema

Puede ser que su ordenador tenga instalado un software de sistema. Si no es el caso, o si desea reconfigurarlo con otro sistema,
este manual se refiere a Microsoft Windows 7.

330 (a) x 221 (l) x 25,5 (h) mm

1,55kg (con batería de 31,08WH)

Estándar

Tabla 1 - Diferencias de modelos

Tapas posteriores de LCD intercambiables MOFA

(Magic Of Film Art)

330 (a) x 221 (l) x 26 (h) mm

1,65kg (con batería de 31,08WH)

39

Mapa del sistema: Vista frontal con panel LCD abierto

4

3

5

1

2

6

7

7

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa
información sobre el estado actual del ordenador.

Icono Color Descripción

Español

1. Cámara PC

2. Panel LCD

3. Botón de encendido

4. Teclado

40

Figura 2 - Vista frontal con panel LCD abierto

5. Micrófono incorporado

6. Touchpad (almohadilla táctil) y
botones

7. Indicadores LED

Naranja

Verde El ordenador está encendido
Verde

parpadeante

Naranja La batería se está cargando

Verde

Naranja

parpadeante

Verde El disco duro está en uso

Verde

Naranja El módulo Bluetooth está activado

Tabla 2 - Indicadores LED

El adaptador de CA/CC está
conectado

El ordenador está en modo Sus-

pensión

La batería está completamente
cargada

La batería ha alcanzado el estado
crítico de poca energía

El módulo LAN Wireless está acti­vado

Mapa del sistema: Vistas frontal, izquierda, derecha e posterior

Parte frontal

Lateral izquierdo

Parte posterior

Lateral derecho



Lector de tarjetas 3 en 1

El lector de tarjetas le permite usar algu­nas de las últimas tarjetas de almacena-

miento digital.

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/

compatible SDXC

SDXC MS (Memory Stick) / MS pro / MS

Duo

2

1

7

8

6

3

4

10

12

9

5

2

5

2

11



Recalentamiento

Para evitar que su ordenador se recaliente
compruebe que nada bloquea la(s) rejilla(s)
con el equipo encendido.

Figura 3 - Vistas frontal, izquierda, derecha e posterior

1. Indicadores LED

2. 3 Puertos USB 2.0

3. Conector de entrada para micrófono

4. Conector de salida de auriculares

5. Altavoces incorporados

6. Lector de tarjetas 3 en 1

7. Puerto de salida de HDMI

8. Conector LAN RJ-45

9. Puerto para monitor externo

10. Rejilla

11 . Ranura del cierre de seguridad

12. Conector de entrada DC

Español

41

Figura 4

Vista inferior

1. Batería

2. Rejilla

3.

Tapa de la bahía para el
disco duro

4. Altavoces incorporados



CPU

El usuario no debe
manipular la CPU. El
acceso a la CPU de
cualquier modo puede
anular su garantía.



Tarjeta USIM Módulo 3.75G/

HSPA

La ubicación de la tarjeta USIM
del módulo 3.75G/HSPA está
debajo del compartimiento de la
batería. Consulte la Figura 44
para instrucciones sobre la ins­talación de la tarjeta USIM

3.75G/HSPA.

Información de la batería

Siempre complete la descarga
de una batería nueva y luego
cárguela por completo antes de
usarla. Descárguela por comple­to y vuelva a cargarla al menos
una vez cada 30 días o tras unas
20 descargas parciales (consul­te el Manual del usuario comple-

to en el disco Device Drivers &
Utilities + User’s Manual).

1

3

2

4

4

1

3

2

4

4

Español

Mapa del sistema: Vista inferior

42

Teclado & teclas de función

Numeric

Figura 5 - Teclado

Teclado

Tecla Fn

Teclas de función

numérico

Activar/ desactivar

módulo 3.75G/HSPA

Bloq Num &
Bloq Despl

El teclado tiene un teclado numérico para una entrada
fácil de datos numéricos. Al presionar Fn + Bloq Num el
teclado numérico se habilita o inhabilita. También
incluye las teclas de función para permitirle cambiar las
características operacionales al instante. Las teclas de
función (F1 - F12 etc.) actuarán como teclas directas
(Hot-Key) cuando se pulsan junto con la tecla Fn.
Además de las combinaciones de teclas de función
básicas los indicadores visuales están disponibles cuando
el controlador de teclas directas está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn + ~ Reproducir/Pausar (en los programas Audio/Vídeo) Fn + F8/F9

Fn +

Fn + F1

Fn + F2

Fn + F3 Conmutación mudo Fn + Bloq Num

Fn + F4 Conmutación dormir Fn + BloqDespl

Fn + F5/F6

Fn + F7 Conmutación pantalla

Activar/desactivar el

módulo 3.75G/HSPA

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Reducción/Aumento

volumen de sonido

Reducción/Aumento

brillo LCD

Fn + F10

Fn + F11

Fn + F12

Activar/desactivar el

módulo Cámara PC

Activar/desactivar el

módulo LAN Wireless

Activar/desactivar el

módulo Bluetooth

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayúscu-

las

Tabla 3 - Teclas de función & indicadores visual es

Español

43

Módulo 3.75G/HSPA

1

3

1

3

2

1

2



Nota para la batería

El cierre debería mantenerse en su
lugar antes de quitar la batería, la batería
62,16WH tiene tres cierres que necesita
desbloquear para poder sacarla.

Orientación de la tarjeta USIM

Tenga en cuenta que el lateral legible de la
tarjeta USIM (con los contactos dorados)
debería mirar hacia arriba, como se ilustra.

2

31,08WH

Batería

Figura 6 - Quitar la batería e insertar la tarjeta USIM

62,16WH

Batería

Si ha incluido un módulo opcional 3.75G/HSPA en su opción de compra, siga las instrucciones siguientes para instalar la
tarjeta USIM (suministrada por su proveedor de servicios) y luego instale la aplicación.

Insertar la tarjeta USIM

1. Apague el ordenador y gírelo para quitar la batería (deslice los pestillos - en la dirección indicada abajo y saque la batería).

2. Inserte la tarjeta USIM como se ilustra a continuación hasta que haga clic en su posición y vuelva a colocar la batería.

Español

44

Instalación de controladores



Directrices generales para la

instalación del controlador

Como guía general, siga las
instrucciones predeterminadas
en pantalla para cada controla­dor (p.ej. Siguiente > Siguien-
te > Finalizar) a menos que
sea usuario avanzado. En mu­chos casos necesitará reiniciar
para instalar el controlador.

Asegúrese de que los módulos
(p.ej. cámara PC, WLAN o

3.75G/HSPA) estén ENCEN-
DIDOS antes de instalar el
controlador apropiado.

Windows Update

Tras instalar todos los contro­ladores asegúrese de haber
habilitado Windows Update
para obtener las últimas actua­lizaciones de seguridad, etc.
(todas las actualizaciones in­cluirán los últimos parches de
Microsoft).

El disco Device Drivers & Utilities + User’s Manual contiene los controladores y
utilitarios necesarios para utilizar el ordenador correctamente. Es probable que esta
instalación ya haya sido realizada. De no ser así, inserte el disco y haga clic en Install

Drivers (botón) u Option Drivers (botón) para acceder al menú de controladores
Optional. Instale los controladores en el orden indicado en la Figura 7.

seleccionar los controladores que desea instalar (debería anotar los controladores
conforme los instala). Nota: Si nece sita re instal ar un con trolado r, debería desinsta lar el
controlador antes.

Si durante el procedimiento de instalación aparece el asistente Nuevo hardware
encontrado, haga clic en Cancelar para cerrar el asistente y siga con el procedimiento de
instalación.

Figura 7 - Instalación de controladores

Haga clic para

Español

45

Solución de problemas



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos
electrónicos portátiles a
bordo de un avión suele
estar prohibido.

Compruebe que los
módulos inalámbricos
estén DESCONECTADOS
si va a utilizar el
ordenador en el avión.

Utilice las combinaciones
de teclas para cambiar la
alimentación entre los mó­dulos WLAN/ Bluetooth/

3.75G/ HSPA y haga com­pruebe el indicador LED/ in­dicador visual para ver si
los módulos están encendi­dos o no

(ver

la Tabla 2 en

la página 40

&

la Tabla 3

en la página 43

).

Problema Posible causa - Solución

Español

Los módulos WLAN,
Bluetooth y 3.75G/
HSPA no pueden

detectarse.

Los indicadores de la
LAN inalámbrica

muestran que el
módulo WLAN está
encendido, sin
embargo el módulo no
se conecta.

El módulo Bluetooth
está apagado tras
reanudar desde la
Suspensión.

Los archivos de vídeo
capturados de la
Cámara PC ocupan
demasiado espacio en
el disco.

El (Los) módulo(s) está(n) desactivado(s). Compruebe el indicador LED

y/o el indicador de la tecla de función para ver si el módulo WLAN/

Bluetooth/3.75G/HSPA está apagado o encendido (vea la Tabla 2 en la

página 40 y la Tabla 3 en la página 43). Si el indicador LED está apagado,

entonces pulse la(s) combinación(es) Fn + F11 (WLAN), Fn + F12
(Bluetooth) o Fn + (3.75G/HSPA) para activar el módulo(s) (vea la

Tabla 3 en la página 43).

El módulo WLAN está apagado en el Centro de movilidad de Windows.
Las teclas de función inalámbrica del ordenador no funcionarán bien si la

Conexión inalámbrica está Desactivada en el panel de control Centro de
movilidad de Windows. Asegúrese de que la Conexión inalámbrica esté
Activada en el Centro de movilidad de Windows para el correcto

funcionamiento de la tecla de función.

El estado predeterminado del módulo Bluetooth será apagado tras
reanudar desde el estado de ahorro de energía Suspensión. Utilice la

combinación de teclas (Fn + F12) para encender el módulo Bluetooth tras
reanudar el ordenador desde Suspensión.

T enga en cuent a que capturar archivos de vídeo de alta resolución requiere
una cantidad sustancial de espacio en el disco para cada archivo.

Tenga en cuenta que el sistema Windows requiere un mínimo de 15GB de
espacio libre en la partición del sistema unidad C:. Se recomienda que
guarde el archivo de vídeo capturado en una ubicación distinta a la unidad
C:, limite el tamaño de archivo del vídeo capturado o reduzca la resolución
del vídeo (Options > Video Capture Pin... > Tamaño de salida).

46

Especificaciones



CPU

El usuario no debe manipular la CPU. El
acceso a la CPU de cualquier modo
puede anular su garantía.



Información actualizada de

especificaciones

Las especificaciones listadas en esta
sección son correctas en el momento de
publicación. Ciertas opciones (particu­larmente tipos/velocidades de procesa­dores) pueden cambiar o actualizarse
según la fecha de lanzamiento del fabri­cante. Diríjase a su centro de servicios
para más detalles.

Opciones de procesadores

Adaptador de vídeo

Procesador Intel® Core™ i3 para
portátiles

i3-330UM (1,20GHz)

Caché de nivel 3 de 3MB, FSB de 800MHz,
TDP:18W

Procesador Intel®

U5400 (1,20GHz)

Caché de nivel 3 de 3MB, FSB de 800MHz,
TDP:18W

Procesador Intel®

U3400 (1,06GHz)

Caché de nivel 3 de 2MB, FSB de 800MHz,
TDP:18W

LCD

13,3" (33,78cm) HD TFT LCD

Núcleo logic

Chipset Intel® HM55

Memoria

Dos zócalos de 204 pins SODIMM, para
memoria DDR3 1066/1333MHz

Memoria expansible hasta 8GB

Pentium®

Celeron®

Intel GMA HD

Arquitectura de memoria compartida (DVMT)
de hasta 1,7GB

Compatible con DirectX® 10

Dispositivos de almacenamiento

Un HDD SATA intercambiable de 2,5"
9,5mm (h)

(Opción de fábrica) Módulo externo USB
Super Multi/Blu-ray Drive

BIOS

Phoenix BIOS (SPI Flash ROM de 16Mb)

Audio

Interfaz compatible HDA (Sonido Intel de
alta definición)

2 altavoces incorporados
Micrófono incorporado

Seguridad

Ranura para cierre de seguridad (tipo
Kensington®)

Contraseña de BIOS

Español

47

Interfaz

Comunicaciones

Especificaciones del ambiente

Tres puertos USB 2.0
Un conector de salida de altavoces/

auriculares
Un conector de entrada para micrófono
Un conector de salida HDMI
Un puerto para monitor externo
Un conector LAN RJ-45
Un conector de entrada DC

Teclado

Teclado "Win Key" (con teclado numérico
incorporado)

Dispositivo puntero

Touchpad incorporado

Lector de tarjetas

Módulo lector de tarjetas 3 en 1

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/
compatible SDXC

Español

MS (Memory Stick) / MS Pro / MS Duo

LAN Ethernet de 1Gbit incorporada
Módulo cámara PC USB de 1,3M píxeles
(Opción de fábrica) Módulo Bluetooth 2.1 +

EDR USB
(Opción de fábrica) Módulo Half Mini-Card

3.75G/HSPA
(Opción de fábrica) Módulo Combo

Bluetooth 3.0 y LAN Inalámbrica (802.11b/

g/n)
Opciones del módulo LAN inalámbrico:

(Opción de fábrica) Módulo Half Mini-Card
LAN inalámbrica Intel® WiFi Link 1000
(802.11b/g/n)

(Opción de fábrica) Módulo Half Mini-Card
LAN inalámbrica 802.11b/g/n de tercera
parte

Alimentación

Adaptador de AC/DC autodetector de
corriente

Entrada AC: 100-240V, 50-60Hz
Salida DC: 19V, 3,42A o 18,5V, 3,5A (65W)

Batería de Litio-Ion de polímero extraíble,
31,08WH

(Opción de fábrica) Batería de Litio-Ion de
polímero extraíble, 62,16WH

Compatible con Energy Star 5.0

Temperatura

En funcionamiento: 5°C - 35°C
Apagado: -20°C - 60°C

Humedad relativa

En funcionamiento: 20% - 80%
Apagado: 10% - 90%

Dimensiones y peso

Modelo A:

330 (a) x 221 (l) x 25,5 (h) mm
1,55kg (con batería de 31,08WH)

Modelo B:

330 (a) x 221 (l) x 26 (h) mm
1,65kg (con batería de 31,08WH)

48

Informazioni sulla Guida Rapida per l'Utente

Questa guida rapida rappresenta un’introduzione rapida all’avvio del sistema. Si tratta di un supplemento e non di una
sostituzione del Manuale per l'utente completo in lingua inglese nel formato Adobe Acrobat, memorizzato sul disco Device
Drivers & Utilities + User's Manual fornito a corredo del computer. Inoltre, questo disco contiene i driver e le utilità necessari
per il corretto uso del computer (Nota: La società si riserva il diritto di revisionare la presente pubbli cazione o di modifica rne
il contenuto senza preavviso).

È possibile che alcune o tutte le funzionalità del computer siano già state configurate. In caso contrari o, o se si sta pianificando
di riconfigurare (o reinstallare) componenti del sistema, fare riferimento al Manuale utente completo. Il disco Device Drivers
& Utilities + User’s Manual non contiene il sistema operativo.

Informazioni legali e di sicurezza

Prestare particolare attenzione alle informative legali e di sicurezza contenute nel manuale dell'utente che si trova sul disco
Device Drivers & Utilities + User’s Manual.

© Maggio 2010

Marchi registrati

Intel ed Intel Core sono marchi/marchi registrati della Intel Corporation.

Italiano

49

Istruzioni per la custodia e il funziona-



Smaltimento della batteria & Attenzione

Il prodotto acquistato contiene una batteria ricaricabile. La batteria è
riciclabile. Al termine della durata di uso, in base alle diverse leggi lo­cali e statali, può essere illegale smaltire questa batteria insieme ai
rifiuti comuni. Controllare i requisiti previsti nella propria zona consul­tando i funzionari locali addetti allo smaltimento dei rifiuti solidi per le
opzioni di riciclo o lo smaltimento corretto.

Pericolo di esplosione in caso sostituzione errata della batteria. So­stituire solamente con lo stesso tipo o con u no analogo racc omanda­to dal produttore. Eliminare la batteria usata seguendo le istruzioni
del produttore.

mento

Il computer notebook è abbastanza rigido, ma è possibile che possa
essere danneggiato. Per evitare qualsiasi danno, attenersi ai seguenti
suggerimenti:

• Non lasciarlo cadere ed evitar e urti. Se il computer cade, è possibile che il

telaio e i componenti possano esserne danneggiati.

• Tenerlo all'asciutto e non provocarne il surriscaldamento. Tenere il

computer e l'alimentazione lontani da ogni tipo di impianto di riscalda­mento. Si tratta di un apparato elettrico. Se acqua o altri liquidi dovessero
penetrarvi, esso potrebbe risultarne seriamente danneggiato.

• Evitare le interferenze. Tenere il computer lont ano da trasfor matori ad alta

capacità, motori elettrici e altri intensi campi magnetici. Ciò ne può impe­dire il corretto funzionamento e danneggiare i dati.

• Attenersi alle corrette procedure di lavoro con il computer. Spegnere il

computer correttamente e non dimenticare di salvare il proprio lavoro.
Ricordare di salvare frequentemente i propri dati poiché essi potrebbero
essere persi nel caso in cui la batteria si esaurisse.

Assistenza

Ogni tentativo di riparare da soli il computer può annull are la garan­zia ed esporre l'utente a scosse elettriche. Per l'assistenza rivolgersi
solo a personale tecnico qualificato, in particolar modo nelle situa­zioni seguenti:

• Quando il cavo di alimentazione o l'adattatore AC/DC è danneggiato o logorato.

• Se il computer è stato esposto alla pioggia o ad altri liquidi.

• Se il computer non funziona normalmente dopo aver seguito correttamente
le istruzioni operative.

• Se il computer è caduto o si è danneggiato (non toccare il liquido velenoso
in caso di rottura dello schermo LCD).

• Se c'è un odore non usuale, calore o fumo che fuoriesce dal computer.

Informazioni di sicurezza

• Utilizzare esclusivamente un adattatore approvato per l'utilizzo di questo

Italiano

computer.

• Utilizzare solo il cavo di alimentazione e le batterie indicate in questo
manuale. Non gettare le batterie nel fuoco, poiché potrebbero esplodere.
Fare riferimento alle normative locali per istruzioni speciali in tema di smal­timento rifiuti.

50

• Non continuare a usare in alcun modo una batteria che sia caduta in terra o
che sembri danneggiata (es. piegata o torta). Anche se il computer continua
a funzionare con una batteria danneggiata, questa può provocare danni ai
circuiti risultanti in pericolo di incendio.

• Assicurarsi che il computer sia completamente spento prima di inserirlo in
una borsa da viaggio (o in un contenitore simile).

• Prima di pulire il computer ricordare sempre di rimuovere la batteria e di
scollegare il computer da qualsiasi fonte di alimentazione esterna, da perife­riche e altri cavi (incluse linee telefoniche).

• Per pulire il computer utilizzare solo un panno morbido e pulito, evit ando di
applicare detergenti direttamente sul computer. Non utilizzare detergenti
volatili (distillati di petrolio) o abrasivi su qualsiasi parte del computer.

• Non provare a riparare il pacco batteria. Fare riferimento sempre all'assi­stenza tecnica o a personale qualificato per la riparazione o la sostituzione
del pacco batteria.

Precauzioni relative alla batteria ai polimeri

Le informazioni seguenti sono molto importanti e si riferiscono uni­camente alle batterie ai polimeri e, ove applicabile, hanno priorità ri­spetto alle precauzioni generali relative alle batterie.

• Le batterie ai polimeri possono espandersi o gonfiarsi leggermente, tutt avia
questo fa parte del meccanismo di sicurezza della batteria e non deve essere
causa di preoccupazione.

• Maneggiare le batterie ai polimeri in modo corretto nel loro utilizzo. Non
utilizzare batterie ai polimeri in ambienti con temperature elevate e non con­servare le batterie inutilizzate per periodi di tempo prolungati

.

Guida di avvio rapido

Figura 1

Apertura del coper-

chio/LCD/Computer

con alimentatore AC/

DC collegato

1. Eliminare tutti i materiali di imballo.

2. Appoggiare il computer su una superficie stabile.

3. Collegare bene le periferiche che si desidera usare con il computer
(per esempio tastiera e mouse) alle porte corrispondenti.

4.

Collegare l'adattatore AC/DC al jack di ingresso DC situato sul retro del
computer, quindi inserire il cavo di alimentazione AC in una presa e
collegare il cavo di alimentazione AC all'adattatore AC/DC.

5. Con una mano sollevare con cautela il coperchio/LCD fino a un angolo
di visione comodo (non superare i 120 gradi), mentre con l'altra mano
(come illustrato nella seguente Figura 1) si mantiene la base del com­puter (nota: non sollevare mai il computer tenendolo dal coperchio/
LCD).

6. Premere il pulsante di alimentazione per accendere.

Differenze dei modelli

Questa serie di notebook include alcuni tipi di modelli che differiscono leggermente nello stile del design e, in particolare,
nelle opzioni del cover del retro schermo LCD. Si noti che l'aspetto del proprio modello potrebbe essere leggermente diverso
da quello raffigurato nella presente documentazione.

Funzionalità Modello A

Cover retro schermo LCD

Dimensioni fisiche & peso

Software del sistema

È possibile che il software sia già pre-installato sul computer. In caso contrario, oppure in casi di riconfigurazione del
computer per un sistema diverso, questo manuale si riferisce a Microsoft Windows 7.

330 (l) x 221 (p) x 25,5 (a) mm
1,55kg (con batteria 31,08WH)

Standard

Tabella 1 - Differenze dei modelli

Cover retro schermo LCD intercambiabili MOFA

1,65kg (con batteria 31,08WH)

Modello B

(Magic Of Film Art)

330 (l) x 221 (p) x 26 (a) mm

51

Italiano

Descrizione del sistema: Vista anteriore con pannello LCD aperto

4

3

5

1

2

6

7

7

Indicatori LED

Gli indicatori LED sul computer segnalano importanti infor­mazioni relative allo stato corrente del computer.

Icona Colore Descrizione

1. Camera PC

Italiano

2. Schermo LCD

3. Pulsante di alimentazione

4. Tastiera

52

Figura 2 - Vista anteriore con pannello LCD aperto

5. Microfono incorporato

6. Touchpad e pulsanti

7. Indicatori LED

Arancione L'alimentatore è collegato

Verde Il computer è acceso

Verde lampeg-

giante

Arancione La batteria è in carica

Verde Batteria completamente carica

Arancione lam-

peggiante

Verde Il disco rigido è in uso

Verde Il modulo LAN Wireless è attivo

Arancione Il modulo Bluetooth è attivo

Tabella 2 - Indicatori LED

Il computer è in modalità Sospen­sione

La batteria ha raggiunto lo stato cri­tico di carica bassa

Descrizione del sistema: Vista anteriore, sinist ra, destra e posteriore

Lato anteriore

Lato sinistro

Lato destro

Lato posteriore



Lettore di schede 3-in-1

Il lettore di schede consente di utilizzare

alcune tra le più recenti schede di memoria

digitali.

MMC (MultiMedia Card) / RS MMC

SD (Secure Digital) / Mini SD / SDHC/

SDXC Compatible

MS (Memory Stick) / MS pro / MS Duo

2

1

7

8

6

3

4

10

12

9

5

2

5

2

11



Surriscaldamento

Per prevenire il surriscaldamento del computer, accertarsi che non
vi sia nulla che ostruisca la (le) ventola (ventole) durante l’uso del
computer.

1. Indicatori LED

2. 3 Porte USB 2.0

3. Jack ingresso del

4. Jack uscita delle cuffie

5. Altoparlanti incorporati

6. Lettore di schede 3-in-1

7. Porta uscita HDMI

Vista anteriore, sinistra, destra e posteriore

microfono

Figure 3

8. Jack RJ-45 per LAN

9. Porta per monitor

10. Ventola

11. Slot blocco di sicurezza

12. Jack di ingresso DC

esterno

Italiano

53

Figura 4

Vista inferiore

1. Batteria

2. Ventola

3.

Coperchio bay disco
rigido

4. Altoparlanti incorporati



CPU

La CPU non è un
componente che
necessita assistenza da
parte dell’utente.
Accedere alla CPU in
qualsiasi modo implica
una violazione della
garanzia.



Scheda USIM modulo 3.75G/

HSPA

La scheda USIM del modulo

3.75G/HSPA si trova sotto il vano
batteria. Vedere la Figura 56 per le
istruzioni di installazione della
scheda USIM del modulo 3.75G/
HSPA.

Informazioni sulla batteria

Prima di utilizzare una batteria
nuova, scaricarla prima completa­mente, quindi caricarla al massi­mo. Scaricare completamente e
caricare la batteria almeno una vol­ta ogni 30 giorni oppure dopo una
ventina di cariche parziali (consul­tare il Manuale per l’utente esteso
nel disco Device Drivers & Utilities
+ User’s Manual).

1

3

2

4

4

1

3

2

4

4

Italiano

54

Descrizione del sistema: Vista inferiore

Tastiera & tasti funzione

Numeric

Figura 5 - Tastiera

Attiva/disattiva

modulo 3.75G/HSPA

Tastierino

Tasti funzione

Bloc Num &

Tasto Fn

Bloc Scorr

numerico

Nella tastiera è stato integrato un tastierino numerico per un
facile inserimento dei numeri. Premere Fn + Bloc Num per
commutare l’attivazione e la disattivazione della tastiera
numerica. Dispone anche di tasti funzione che consentono
di cambiare istantaneamente le funzionalità operative. I tasti
funzione (da F1 a F12) agiscono come Hot-Key quando
premuti tenendo premuto il tasto Fn. In aggiunta alle
combinazioni di tasti funzione base, quando è installato il
driver hot key sono disponibili gli indicatori visivi.

Tasti Tasti funzione e indicatori visivi Tasti Funzione/indicatori visivi

Fn + ~ Play/pausa (nei programmi Audio/Video) Fn + F8/F9

Fn +

Fn + F1

Fn + F2

Fn + F3 Commutazione Mute Fn + Bloc Num

Attiva/disattiva il modulo

3.75G/HSPA

Attiva/disattiva

Touchpad

Spegne la retroilluminazione dello schermo LCD (pre-

mere un tasto o utilizzare il Touchpad per ripristinare

lo schermo)

Fn + F4 Commutazione Sospendi Fn + Bloc Scorr

Fn + F5/F6

Fn + F7 Commutazione Display

Riduzione/Aumento

volume audio

Riduzione/Aumento

luminosità LCD

Fn + F10

Fn + F11

Fn + F12

Attiva/disattiva

Camera PC

Attiva/disattiva il

modulo LAN Wireless

Attiva/disattiva il

modulo Bluetooth

Attiva/disattiva il tastie-

rino numerico

Attiva/disattiva il

blocco dello scorri-

mento

Attiva/ disattiva maiu-

scolo

Tabella 3 - Tasti funzione e indicatori visivi

Italiano

55

Modulo 3.75G/HSPA

1

3

1

3

2

1

2



Nota sulla batteria

Il fermo deve essere in tenuto in
posizione prima di rimuovere la batteria; la
batteria 62,16WH presenta tre fermi che
devono essere sbloccati prima di poterla
estrarre.

Orientamento della scheda USIM

Si noti che il lato leggibile della scheda
USIM, quello con i contatti di colore oro,
deve essere rivolto verso l'alto, come illu­strato in figura.

2

31,08WH

Batteria

62,16WH

Batteria

Figura 6 - Rimozione della batteria e inserimento della carta USIM

Se nell'opzione di acquisto è stato incluso un modulo 3.75G/HSPA opzionale, seguire le istruzioni sotto per installare la carta
USIM (presumibilmente fornita dal proprio operatore), quindi installare l'applicazione.

Inserimento della carta USIM

1. Spegnere il computer, girarlo e rimuovere la batteria (rilasciare i fermi - nella direzione indicata sotto e sganciare la batteria
facendola scorrere).

2.

Inserire la carta USIM come illustrato sotto finché non scatta in posizione e installare nuovamente la batteria.

Italiano

56

Installazione driver



Linee guida generali per

l'installazione dei driver

Come guida generale, attener­si alle istruzioni predefinite vi­sualizzate sullo schermo per
ogni driver (ad esempio Avanti
> Avanti > Fine) finché le pro­prie conoscenze non consenti­ranno di operare come utente
più avanzato. Per installare il
driver spesso sarà necessario
riavviare il computer.

Verificare che tutti i moduli (ad
esempio camera PC, WLAN o

3.75G/HSPA) siano ACCESI
prima di installare il driver ap­propriato.

Windows Update

Dopo l'installazione di tutti i dri­ver assicurarsi di aver attivato
Windows update per ottenere
tutti i recenti aggiornamenti di
sicurezza ecc. (tutti gli aggior­namenti includeranno i più re­centi hotfixes di Microsoft).

Il disco Device Drivers & Utilities + User’s Manual contiene i driver e le utilità necessari
per il corretto funzionamento del computer. Questa configurazione è stata probabilmente
già eseguita. In caso contrario, inserire il disco e fare clic sul pulsante Install Drivers
(installa driver) o sul pulsante Option Drivers (driver opzionali) per accedere al menu dei
driver opzionali. Installare i driver attenendo si all'ordine indicato nella Fi gura 7.

per selezionare i driver da installare (è consigliabile annotarsi i driver quando li si
installa). Nota: Se occorre reinstallare un qualsiasi driver, è opportuno disinstallare
prima quello precedente.

Se compare l’installazione guidata Trovato nuovo hardware durante la procedura di
installazione, fare clic su Annulla per chiudere l’installazione guidata e seguire la
procedura di installazione come descritto.

Figura 7 - Installazione driver

Fare clic

Italiano

57

Risoluzione dei problemi



Funzionamento del

dispositivo senza fili a

bordo di un aereo

Solitamente l’uso di
qualsiasi dispositivo di
trasmissione elettronica è
proibito a bordo di un
aereo. Accertarsi che i

moduli wireless siano
spenti quando si utilizza
il computer in aereo.

Utilizzare la combinazione
di tasti appropriata per
disattivare i moduli WLAN/
Bluetooth/3.75G/HSPA e
controllare l'indicatore
visivo/LED per vedere se i
moduli sono alimentati o
meno (vedere la Tabella 2

a pagina 52 & la
Tabella 3 a pagina 55).

Problema Possibile causa - Soluzione

Italiano

Non è possibile rilevare i
moduli LAN Wireless,
Bluetooth e 3.75G/HSPA.

Gli indicatori della LAN
wireless
mostrano che il modulo
WLAN è acceso, tuttavia il
modulo non si connette.

Il modulo Bluetooth viene
spento dopo aver ripreso
dalla modalità
Sospensione.

I file video catturati dalla
camera PC prendono
troppo spazio sul disco.

II/I modulo/i è/sono disattivato/i. Controllare il LED indicatore e/o
l'indicatore del tasto funzione per vedere se il modulo WLAN/Bluetooth/

3.75G/HSPA è acceso o spento (vedere la Tabella 2 a pagina 52 e la

Tabella 3 a pagina 55). Se il LED indicatore

combinazione di tasti Fn + F11 (WLAN), Fn + F12 (Bluetooth) oppure Fn

(3.75G/HSPA) al fine di attivare i moduli (vedere la Tabella 3 a

+

pagina 55).

Il modulo WLAN è disattivato in Centro PC portatile Windows. I tasti
della funzione wireless del computer non funzionano correttamente se il

wireless è disattivato nel pannello di controllo Centro PC portatile
Windows. Verificare che il wireless sia attivano all'interno di Centro PC
portatile Windows per garantire il corretto comportamento del tasto

funzione.

Il modulo Bluetooth è spento dopo aver ripreso dalla Sospensione. Lo
stato predefinito del modulo Bluetooth sarà spento dopo aver ripreso dallo
stato di risparmio energetico Sospensione. Utilizzare la combinazione di

tasti (Fn + F12) per accendere il modulo Bluetooth dopo che il computer
ha ripreso da Sospensione.

Nota catturare file di video ad altra risoluzione molto spazio disco
disponibile per ogni file.

Nota Windows richiede un minimo di 15GB di spazio disco libero sulla
partizione del disco C:. Si consiglia di salvare la cattura del file video in
un'ubicazione diversa dal disco C:, limitare la dimensione del file del video
catturato o ridurne la risoluzione (Options/Opzioni > Video Capture
Pin... > Dimensioni output).

è spento, quindi premere la

58

Specifiche tecniche



Ultimi aggiornamenti delle

specifiche tecniche

Le specifiche tecniche elencate in que­sta sezione sono corrette al momento
di andare in stampa. Alcuni elementi (in
particolare tipi di processore e velocità)
possono essere modificati o aggiornati
causa la programmazione del produtto­re. Per dettagli rivolgersi al proprio cen­tro di assistenza.

Opzioni di processore

Adattatore video

Processore Intel® Core™ i3 per PC
portatili

i3-330UM (1,20GHz)

Cache L2 da 3MB, FSB a 800MHz,
TDP:18W

Processore

U5400 (1,20GHz)

Cache L3 da 3MB, FSB a 800MHz,
TDP:18W

Processore

U3400 (1,06GHz)

Cache L3 da 2MB, FSB a 800MHz,
TDP:18W

Intel® Pentium®

Intel® Celeron®

LCD

13,3" (33,78cm) HD LCD

Logica del core

Chipset Intel® HM55

Memoria

Due prese SODIMM 204 pin, dotate di
supporto per la memoria DDR3 1066/

1333MHz
Memoria espandibile fino a 8GB

Intel GMA HD

Architettura di memoria condivisa (DVMT)
fino a 1,7GB

Compatibile con MS DirectX® 10.0

Periferiche di memorizzazione

Un disco rigido SATA sostituibile da 2,5" di
9,5mm (altezza)

(Opzione di fabbrica) Modulo super
multi-drive DVD USB esterno

BIOS

Phoenix BIOS (SPI Flash ROM da 16Mb)

Audio

Interfaccia conforme High Definition Audio
2 altoparlanti incorporati
Microfono incorporato

Sicurezza

Slot blocco di sicurezza (tipo Kensing­ton®)

Password del BIOS

Italiano

59

Interfaccia

Comunicazione

Requisiti ambientali

Tre porte USB 2.0
Un jack uscita delle cuffie
Un jack ingresso del microfono
Una porta uscita HDMI
Una porta per monitor esterno
Un jack RJ-45 per LAN
Un jack di ingresso DC

Tastiera

Tastiera "Win Key" (con tastierino nume­rico integrato)

Periferica di puntamento

Touchpad incorporato

Lettore di schede

Modulo lettore di schede 3-in-1

Italiano

MMC (MultiMedia Card) / RS MMC
SD (Secure Digital) / Mini SD / SDHC/
SDXC compatibile
MS (Memory Stick) / MS Pro / MS Duo

Gigabit Ethernet LAN integrata
Modulo di camera PC USB da 1,3M pixel
(Opzione di fabbrica) Modulo Bluetooth

2.1 + EDR USB
(Opzione di fabbrica) Modulo 3.75G/

HSPA Half Mini-Card
(Opzione di fabbrica) Modulo Combo

Bluetooth 3.0 e Wireless LAN (802.11b/g/

n)
Opzioni del modulo LAN Wireless:

(Opzione di fabbrica) Modulo Intel® WiFi
Link 1000 (802.11b/g/n) Wireless LAN H alf
Mini-Card

(Opzione di fabbrica) Modulo Wireless
LAN 802.11b/g/n Half Mini-Card di terze
parti

Alimentazione

Adattatore AC/DC a pieno campo
Ingresso AC: 100-240V, 50-60Hz
Uscita DC: 19V, 3,42A o 18,5V, 3,5A

(65W)
Pacco batteria agli ioni di Litio ai polimeri

rimovibile, 31,08WH
(Opzione di fabbrica) Pacco batteria agli

ioni di Litio ai polimeri rimovibile, 62,16WH

Conforme allo standard Energy Star 5.0

Temperatura

In esercizio: 5

Non in esercizio: -20°C - 60°C

Umidità relativa

In esercizio: 20% - 80%
Non in esercizio: 10% - 90%

°C - 35°C

Dimensioni fisiche & peso

Modello A:

330 (larghezza) x 221 (profondità) x 25,5
(altezza) mm

1,55kg (con batteria 31,08WH)

Modello B:

330 (larghezza) x 221 (profondità) x 26
(altezza) mm

1,65kg (con batteria 31,08WH)

60
