Clevo PA70HP6, PA70HP6-G, PA71HP6, PA70HS, PA70HS-G User guide

...

Introduction (English)

This Concise User’s Guide introduces the main features of your computer. The English version of this guide begins on page 1. The expanded User’s Manual is on the Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die Hauptfunktionen des Computers ein. Die deutsche Version des Handbuchs beginnt auf Seite 45. Das erweiterte Benutzerhandbuch finden Sie auf der Disc für die Gerätetreiber und Hilfsprogramme (Disc Device Drivers & Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités principales de votre ordinateur. La version française de ce guide commence à la page 89. Le Manuel de l'Utilisa-

teur étendu se trouve sur le disque de Pilotes & Utilitaires + Manuel de l'Utilisateur (disque Device Drivers & Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las características principales de su ordenador. La versión española de esta guía comienza en la página 133. El Manual del usua-

rio completo se encuentra en el disco de Controladores del dispositivo y Utilidades + Manual del usuario (disco Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le caratteristiche principali del computer. La versione italiana di questa guida inizia da pagina 177. Il Manuale utente completo si trova nel disco contenente driver e utilità +

Manuale utente (disco Device Drivers & Utilities + User's Manual).

Contents

About this Concise User Guide ......................................................... 1

System Startup ...................................................................................4

Intel® Optane™ Setup ...................................................................... 5

RAID Setup ....................................................................................... 7

System Map: Front View with LCD Panel Open .............................9

LED Indicators ................................................................................. 10

Keyboard & Function Keys .............................................................11

System Map: Front, Rear, Right & Bottom Views .......................... 14

System Map: Left View ................................................................... 15

Control Center ................................................................................. 16

CPU / Memory Overclocking Support ............................................19

GPU Overclocking ........................................................................... 21

Flexikey® Application .................................................................... 22

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings ...................................................................................... 26

Video Features .................................................................................27

Audio Features ................................................................................. 30

PC Camera .......................................................................................31

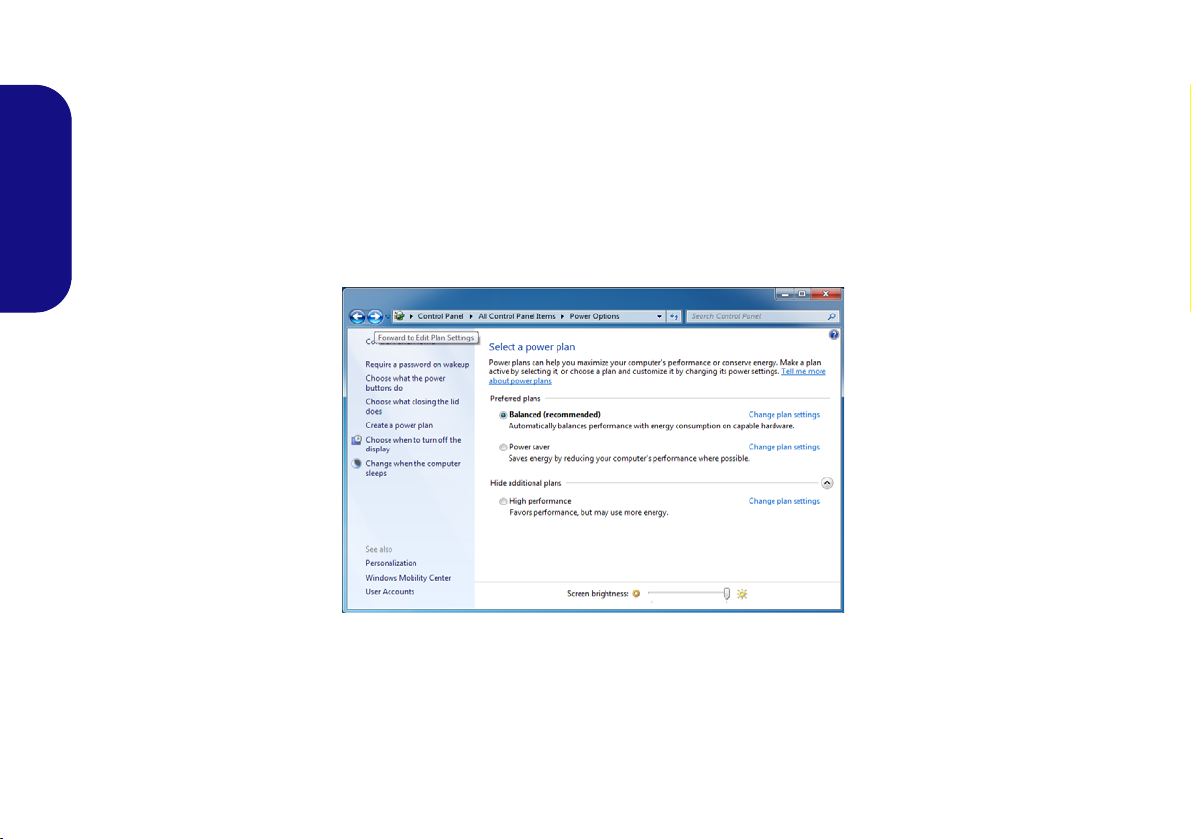

Power Options ................................................................................. 32

Driver Installation ............................................................................ 33

Wireless LAN Module (Option) ...................................................... 35

Fingerprint Reader (Option) ............................................................37

Bluetooth Module (Option) .............................................................38

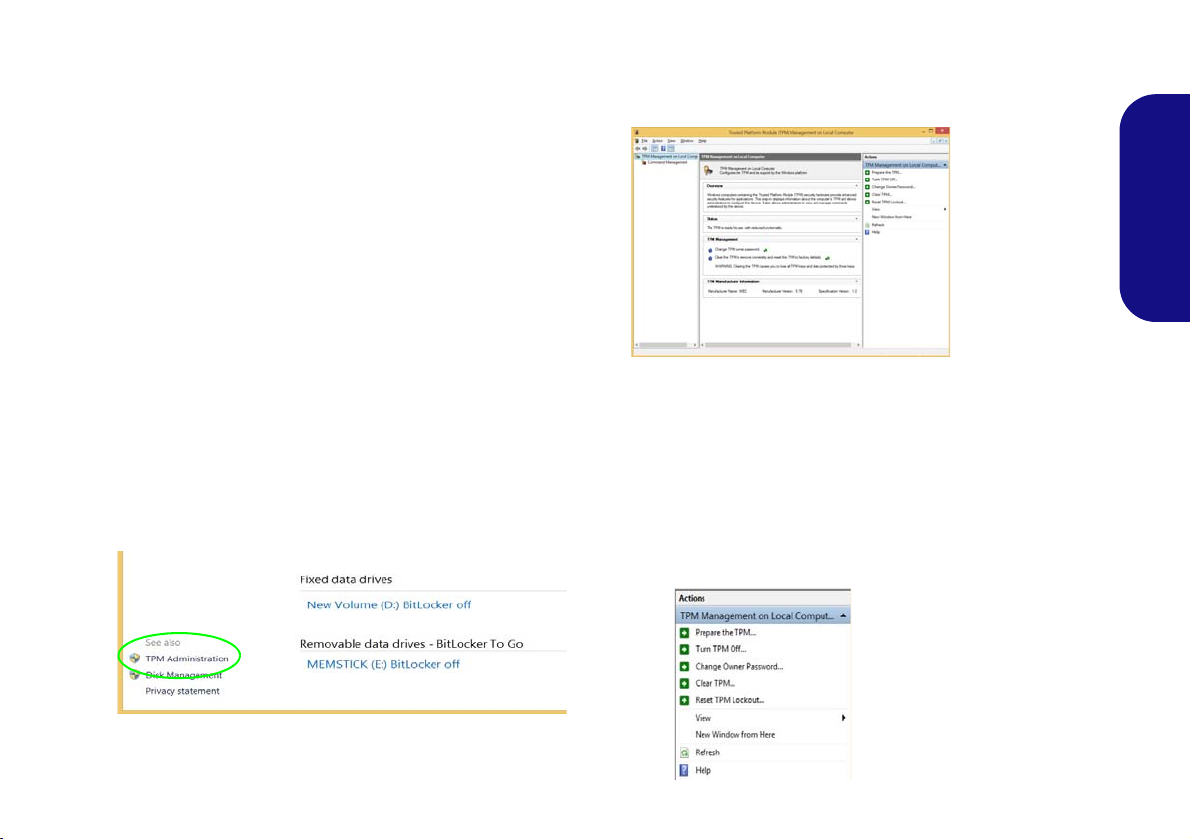

TPM (Option) ..................................................................................39

Troubleshooting ............................................................................... 40

Specifications ................................................................................... 41

Inhalt

Über das Ausführliche Benutzerhandbuch ...................................... 45

Schnellstart .......................................................................................48

Intel® Optane™ Setup ..................................................................... 49

RAID Setup ...................................................................................... 51

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................. 53

LED-Anzeigen ................................................................................. 54

Tastatur & Funktionstasten .............................................................. 55

Systemübersicht: Ansicht von vorne, hinten, rechts und unten ....... 58

Systemübersicht: Ansicht von links .................................................59

Control Center .................................................................................. 60

Unterstützung für CPU/Speicher-Übertaktung ................................ 63

GPU Übertakten ...............................................................................65

Flexikey® Anwendung ....................................................................66

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstel-

lungen von Windows 10 .................................................................. 70

Grafikfunktionen .............................................................................. 71

Audiofunktionen .............................................................................. 74

PC-Kamera .......................................................................................75

Energieoptionen ............................................................................... 76

Installation der Treiber ..................................................................... 77

Wireless-LAN-Modul (Option) .......................................................79

Fingerabdruckleser (Option) ............................................................ 81

Bluetooth-Modul (Option) ............................................................... 82

TPM (Option) ..................................................................................83

Fehlerbehebung ................................................................................ 84

Technische Daten .............................................................................85

Sommaire

A propos de ce Guide Utilisateur Concis ......................................... 89

Guide de démarrage rapide .............................................................. 92

Configuration Intel® Optane™ .......................................................93

Configuration RAID ........................................................................ 95

Carte du système: Vue de face avec l’écran LCD ouvert ................ 97

Indicateurs LED ............................................................................... 98

Clavier & touches fonction ..............................................................99

Carte du système: Vues de face, arrière, droite et dessous ........... 102

Carte du système: Vue de gauche ................................................. 103

Control Center ............................................................................... 104

Prise en charge du surfréquençage du CPU/Mémoire ................... 107

Surfréquençage du GPU ................................................................ 109

Application Flexikey® .................................................................. 110

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ................................114

Caractéristiques vidéo ....................................................................115

Caractéristiques audio ....................................................................118

Caméra PC .....................................................................................119

Options d’alimentation ..................................................................120

Installation du pilote ...................................................................... 121

Module LAN sans fil (Option) ...................................................... 123

Lecteur d'empreintes digitales (Option) ......................................... 125

Module Bluetooth (Option) ...........................................................126

TPM (Option) ................................................................................127

Dépannage ..................................................................................... 128

Spécifications ................................................................................. 129

Contenidos

\Acerca de esta Guía del Usuario Concisa .....................................133

Guía rápida para empezar .............................................................. 136

Configuración de Intel® Optane™ ................................................137

Configuración RAID ...................................................................... 139

Mapa del sistema: Vista frontal con panel LCD abierto ................141

Indicadores LED ............................................................................142

Teclado & teclas de función ..........................................................143

Mapa del sistema: Vistas frontal, posterior, derecha e inferior ..... 146

Mapa del sistema: Vista izquierda ................................................147

Control Center ................................................................................ 148

Soporte de Overclocking de CPU/Memoria .................................. 151

Overclocking de GPU .................................................................... 153

Aplicación Flexikey® .................................................................... 154

Menú Inicio, Menú contextual, Barra de tareas, Panel de

Control y Configuración de Windows 10 ......................................158

Parámetros de vídeo .......................................................................159

Características de audio ................................................................. 162

Cámara PC .....................................................................................163

Opciones de energía .......................................................................164

Instalación de controladores ..........................................................165

Módulo LAN Wireless (Opción) ...................................................167

Lector de huellas digitales (Opción) .............................................. 169

Módulo Bluetooth (Opción) ........................................................... 170

TPM (Opción) ................................................................................171

Solución de problemas ................................................................... 172

Especificaciones ............................................................................. 173

III

Sommario

Informazioni sulla Guida Rapida per l'Utente ............................... 177

Guida di avvio rapido ....................................................................180

Configurazione Intel® Optane™ ................................................... 181

Configurazione RAID ....................................................................183

Descrizione del sistema: Vista anteriore con pannello LCD

aperto ............................................................................................. 185

Indicatori LED ...............................................................................186

Tastiera & tasti funzione ................................................................187

Descrizione del sistema: Vista anteriore, posteriore, destra e

inferiore .......................................................................................... 190

Descrizione del sistema: Vista sinistra .......................................... 191

Control Center ............................................................................... 192

Supporto di overclock di CPU/memoria ........................................ 195

Overclocking GPU ......................................................................... 197

Applicazione Flexikey® ................................................................ 198

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello

di controllo e Impostazioni di Windows 10 ...................................202

Funzioni video ............................................................................... 203

Funzionalità audio ......................................................................... 206

Camera PC .....................................................................................207

Opzioni risparmio energia .............................................................208

Installazione driver ........................................................................209

Modulo LAN Wireless (Opzione) ................................................. 211

Lettore d’impronte digitali (Opzione) ............................................ 213

Modulo Bluetooth (Opzione) ......................................................... 214

TPM (Opzione) .............................................................................. 215

Risoluzione dei problemi ............................................................... 216

Specifiche tecniche ........................................................................ 217

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1.This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + Us- er’s Manual disc.

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an

English

electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedur e s for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

• Note that in computer’s featuring a raised LCD electro-pl ated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deter iorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised LCD electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Power & Battery Safety

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.

• Your AC/DC adapter may be designed for international travel but it still requires a steady, uninterrupted power supply. If you are unsure of your local power specifications, consult your service representative or local power company.

• The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.

• When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.

• Make sure the socket and any extension cord(s) you use can support the total current load of all the connected devices.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Recharge the batteries using the computer’s system. Incorrect recharging may make the battery explode.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully. Batteri es ma y explode or leak if exposed to fire, or improperly handled or discarded.

• Keep the battery away from metal appliances.

• Affix tape to the battery contacts bef ore disposing of the battery.

• Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not touch the battery contacts with your hands or metal objects.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

CPU Speed & Computer in DC Mode

Note that when the computer is in DC mode (powered by the battery only) the CPU may not run at full speed. This is a design feature implemented in order to protect the battery.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

Cleaning

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer.

• Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• (For Computer Models Supplied with Light Blue Cleaning Cloth) Some computer models in this series come supplied with a light blue cleaning cloth. To clean the computer case with this cloth follow the instructions below.

• Power off the computer and peripherals.

• Disconnect the AC/DC adapter from the computer.

• Use a little water to dampen the cloth slightly.

• Clean the computer case with the cloth.

• Dry the computer with a dry cloth, or allow it time to dry

before turning on.

• Reconnect the AC/DC adapter and turn the computer on.

Servicing

Attempting to service the computer yourself may violate your warranty and expose you and the computer to electric shock. Refer all servicing to qualified service personnel, particularly under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

English

System Startup

135°

Figure 1

Opening the Lid/

LCD/Computer

with AC/DC Adapt-

er Plugged-In



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut Down from the menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the computer (e.g. keyboard and mouse) to their ports.

4. When first setting up the computer use the following procedure (as to safeguard the computer during shipping, the battery will be locked to not power the system until first

English

connected to the AC/DC adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left

of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter and leave it there for 6 seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack,

and then plug it back in again; the battery will now be unlocked.

5. Use one hand to raise the lid/LCD to a comfortable viewing angle (do not to exceed 135 degrees); illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

use the other hand (as

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a differen t system, you will find this manual refers to Microsoft Windows 10.

Intel® Optane™/RAID Support

Note that your system can be set up as a RAID OR to support Intel® Optane™, but it cannot be set to support both systems. You need to setup Intel & page 7).

® Optane™ or RAID before installing your Windows 10 operating system (see page 5

Intel® Optane™ Setup

Intel® Optane™ is a combination of a compatible memory device and Intel Rapid Storage Technology soft- ware. This combination is designed to speed up your system performance by caching boot data, executables, frequently accessed data and system page files to a non volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system supports this technology.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Contro ller Configuration and press Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select “Intel RST

Premium”.

English

If you are reinstalling a system that has previously been setup in Intel RST Premium mode, make sure you have cleared the Intel Optane Memory (see Clearing Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your Windows 10 operating system, and you will need to prepare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press F2 to enter the BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

8. Press F4 and <Yes> to “Save Changes and Reset”.

9. As the computer restarts press F2 to enter the BIOS again.

10. Press F4 and <Yes> to “Save Changes and Reset”, however ensure that the condition in the bulleted point below is met before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD drive, as the computer starts up it will automatically boot from the Windows 10 OS DVD (you will be prompted to press a key to boot from the DVD).

11. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

12. Select Custom: Install Windows only (advanced).

13. It is recommended that you select and then delete existing partitions.

14. Click New to create a partition for Windows.

15. It is very important to make sure that when you create the partition, leave at least a minimum of unallocated space of 5MB.

16. Follow the on-screen instructions to install the Windows 10 operating system.

17. Install the Windows drivers as per Table 6 on page 33. Make

Figure 2 - Intel® Rapid Storage Technology - Status

sure you install the Intel® Rapid Storage Technology (IRST) driver (see page 34).

18. Run the Intel® Rapid Storage Technology application.

19. Click Enable.

English

20. The system will pop-up a message and ask you to select a compatible fast drive (in this case there should only be one option).

21. Y ou will need t o restart the computer af ter enabling Optane, and make sure the system is powered by the powered AC/DC adapter, and not by battery only.

22. Click Yes to begin the process (this may take some time).

23. After the process has been completed restart the computer.

Clearing Intel® Optane™

If you wish to clear an existing Intel® Optane™ setup then follow the procedure below to do so. However back-

up up any necessary files and data before clearing an Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

1. Make sure that Intel® Optane™ is enabled in the Intel® Rapid Storage Technology application.

2. Start-up your computer and press F2 to enter the BIOS.

3. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and press Enter.

4. Select Intel Optane, **** (listed under Optane Volume:) and press Enter.

5. Select “Deconcatentate” and press Enter.

6. Select Yes from the “Are you sure you want to perform deconcatentation” option.

7. Select “Start deconcatentation” and press Enter.

8. The system will return to the standard Intel(R) Rapid Storage Technology menu when complete.

9. You should then select the appropriate SATA Mode for your system and reinstall the OS.

RAID Setup

Your solid state drives (SSDs) can be set up in RAID mode (for increased performance or protection). Note

that setting up your solid state drives in RAID mode needs to be done prior to installing the Windows OS.

Do not change the mode unless you intend to reinstall your operating system, and make sure you back up all necessary files and data before doing so.

Prepare the following before setting up your serial ATA SSDs in RAID mode:

•The Microsoft Windows 10 OS disc.

• An attached external DVD drive.

• Two Identical SATA solid state drives.

•The Device Drivers & Utilities + User’s Manual disc.

English

To configure your RAID (Redundant Array of Independent Disks) system in Striping (RAID 0) or Mirroring (RAID 1) mode (see Table 1) you will require two identical solid state drives.

RAID Level Description

RAID 0

(at lease two

SSDs

needed)

RAID 1

(at lease two

SSDs

needed)

Identical drives reading and writing data in parallel to increase performance. RAID 0 implements a striped disk array and the data is broken into blocks and each block is written to a separate disk drive.

Identical drives in a mirrored configuration used to protect data. Should a drive that is part of a mirrored array fail, the mirrored drive (which contains identical data) will handle all the data. When a new replacement drive is installed, data to the new drive is rebuilt from the mirrored drive to restore fault tolerance.

Table 1 - RAID Description

Note: All SSDs in a RAID should be identical (the same size and brand) in order to prevent unexpected system behavior.

RAID Setup Procedure

Figure 4 - Select Disks

1. Start-up your notebook computer and press F2 to enter the BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

4. Press Esc to exit the menu and go to the Advanced menu.

5. Select SATA Mode, press Enter and select “Intel RST Premium”.

6. Press F4 and <Yes> to “Save Changes and Reset”.

English

7. After the computer restarts press F2 to enter the BIOS again.

8. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and press Enter.

9. Select Create RAID Volume and press Enter.

10. You can now setup your RAID volume using any two installed disks.

11. Go to Name: and press Enter.

12. Type a name of your choice for your RAID volume and press Enter.

Figure 3 - Name the RAID Volume (Advanced > Intel(R)

Rapid Storage Technology)

13. Go to RAID Level: and press Enter.

14. Choose the RAID Level required (see Table 1 on page 7) and press Enter.

• RAID 0 (Stripe)

• RAID 1 (Mirror)

15. Go to any of the disks listed under Select Disks: and select a disk name and press Enter.

16. Move the cursor down (use the arrow keys) onto X (or select the disk required) and press Enter.

17. You should select two identical disks to form your RAID volume.

18. If you have selected RAID 0 (Stripe) then you can adjust the “Strip Size” to your requirements (It is recommended that you set the “Strip Size” to 128KB).

19. Go to Create Volume and press Enter.

20. The RAID volume will then be created and the RAID information will be displayed under Intel(R) Rapid Storage Technology (in the Advanced menu).

21. Press Esc to exit the menu.

22. Press F4 and <Yes> to “Save Changes and Reset”, however ensure that the condition in the bulleted point below is met before doing so.

23. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

24. Follow the on-screen instructions to install the Windows 10 operating system.

25. Install the Windows drivers as per Table 6 on page 33. Make sure you install the Intel® Rapid Storage Technology (IRST) driver (see page 34).

System Map: Front View with LCD Panel Open

2 1

3 3

Figure 5

Front View with LCD Panel

Open

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be illuminated.

3. Built-In Array Microphone

4. LCD

5. Speakers

6. Power Button

7. Keyboard

8. Touchpad & Buttons

9. Fingerprint Reader (Optional)

English

LED Indicators



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Off MSHYBRID Mode

Green DISCRETE Mode Green Scroll Lock Activated

Green Caps Lock Activated Green Number Lock (Numeric Keypad) Activated

Green

Green The Hard Disk is in use

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange

Orange The AC/DC Adapter is Plugged In Blinking

Orange*

Green The Computer is On

Blinking

Green

Table 2 - LED Indicators

Airplane Mode is ON (the WLAN and

Bluetooth Modules are OFF)

The Battery Has Reached Critically Low

Power Status

The AC/DC adapter is plugged in and the

powered USB Port is on*

The Computer is in Sleep Mode

*The powered USB 3.0 (USB 3.1 Gen 1) port (see

page 14) may be toggled on /off by means of the Fn +

Power Button key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating devices) when the system is off but still

powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see

page 40).

Keyboard & Function Keys

Numeric Keypad

Fn Key

Windows Logo Key

ScrLk & NumLk

Figure 6 - Keyboard

Function Keys

The keyboard includes a numeric keypad for easy numeric data input. Pressing NumLk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Sleep Toggle

English

Fn +

Toggle Keyboard Illumina-

tion/Adjust Brightness Level

Volume Decrease/Increase

Change Display Configuration (see page 29)

Brightness Decrease/

PC Camera Power

Airplane Mode Toggle

Increase

Toggle

(for White LED Keyboards)

Fn + Power But-

ton

Fn +

*Note: It is recommended that you use Maximum fan speed when playing games.

Fn +

Powered USB Port Power Toggle (see page 14)

Control Center Toggle (see page 16)

Fan Automatic Control/

Full Power

Disable/Enable

Flexikey® (see page 22)

Table 3 - Function Keys & Visual Indicators

Colored Keyboard Backlight LED

Figure 7

Keyboard Backlight

Application

(For Illuminated Colored Keyboards Only) Press Fn plus the key to toggle the keyboard LED on / off. The keyboard LED may be configured using the Fn + key combination outlined in the table below. In addition press Fn plus the key to launch the keyboard backlight application to configure the settings.

Keyboard Backlight Application

The Keyboard Backlight application can be accessed by pressing the Fn plus key.

English

Fn +

Keyboard LED Function key Combinations

Fn +

Launch the Keyboard Backlight Application

Toggle the Keyboard LED On/Off

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Toggle the Left keyboard LED On/Off

Toggle the Middle keyboard LED On/Off

Toggle the Right keyboard LED On/Off

Table 4 - Keyboard LEDs

Modes

The buttons surrounding the swatch allow you to alter the effects of the keyboard backlight. Click on any of the buttons to view the effects on the keyboard. Click Save when exiting the application to retain the setting.

Mode Buttons

Random Color Wave Up/Down

Custom - Display & Configure

Keyboard Sections & Colors

Breathe (All Colors) Tempo Beat

Cycle Colors

Table 5 - Mode Buttons

Dancing Effect

Flashing

Brightness

Figure 9

Preview

Figure 10

Keyboard

Sections

Click on any of the numbers (0 - 3) on the brightness bar to set the brightness level of the keyboard backlight.

Preview

The bottom left section of the application allows you to preview setting changes made to colors on the keyboard.

Color Swatch

The color swatch in the top right of the screen allows you to select a range of colors for your keyboard backlight by clicking on the color required. You can choose to display the swatch either in Full Color or as an 256 Color Scheme. Click the Custom mode button to select any colors from the swatch and to apply your chosen colors to parts of the keyboard.

Figure 8 - Color Swatch

Keyboard Sections

The bottom right section of the application allows you to select partial areas, or all, of the keyboard on which to apply the color changes and effects.

Sets

The application allows you to save up to 3 sets of color and effect combinations. Click Save when exiting the application to retain the settings.

Save & Exit

Click Exit to quit the application without saving, or Save to exit and retain the settings.

English

System Map: Front, Rear, Right & Bottom Views

Figure 11

Front, Rear, Right & Bottom Views

1. LED Indicators

2. Vent

3. Headphone-Out Jack

4. Microphone-In Jack

5. 2- In-1 Audio Jack (Line-Out & S/PDIF-Out Combo Jack)

6. Multi-in-1 Card Reader

7. USB 3.0 (USB 3.1 Gen 1) Port

8. *Powered USB 3.0 (USB 3.1 Gen 1) Port *Toggle power to this port by using Fn + Power Button (see

Table 2 on page 10).

9. RJ-45 LAN Ja c k

10. Security Lock Slot

11. Sub Woofer



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty.

If you need to replace/remove the hard disk/RAM etc., for any reason, please contact your distributor/ supplier for further information.

Front

Rear

6 8

Right

English

System Map: Left View

Left

Figure 12 - Left View

1. Vent

2. DC-In Jack

3. HDMI-Out Port

4. Mini DisplayPort 1

5. Mini DisplayPort 2

6. USB 3.0 (USB 3.1 Gen 1) Type-C Port Or (Factory Option) USB 3.1 Gen 2/Thunderbolt 3 Combo Port (Type-C)

7. USB 3.0 (USB 3.1 Gen 1) Ports

Thunderbolt Port for Display

The display configuration for the Thunderbolt port and Mini DisplayPorts can be set up in the BIOS (Advanced menu > Advanced Chipset Control > DDI Control). Restart your notebook computer and press F2 to enter the BIOS.

The table below outlines which ports will be enabled/disabled when the Thunderbolt port is set for display only.

Setting

DDI to mDP

(Default Setting)

DDI to TBT

Thunderbolt 3 Port

Disabled Enabled

Mini DisplayPort #1

Enabled Disabled

Mini DisplayPort #2

Enabled Enabled

645



Thunderbolt Devices

When plugging a device into a Thunderbolt port alllow 30 seconds for the system to scan and recognize the connected device.

Ejecting Thunderbolt Devices

In order to prevent system problems make sure you do not simply pull the cable out from the Thunderbolt port. The hardware must be ejected safely:

1.Go to the notification area of the taskbar and click on the Safely Re-

move Hardware and Eject Media

icon.

2. Click on Eject “Thunderbolt Device Name”.

3.When you see the “Safe to Remove

Hardware” message you can re- move the cable after about 20 seconds, to make sure that it is safe to

eject the device.

English

Control Center

Figure 13 - Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle

the Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly turn the camera/Touchpad on/off.

English

Power Modes

You can set a Power Mode by clicking the appropriate icon at the top of the Control Center. Each power mode will affect the Power Conservation Mode, Airplane Mode, Power Plan and PC camera power etc.

Control Center Menus

The Control Center contains 3 menu headings (System Program, Device and Gaming) under the Power Modes.

Click the Control Center icons to toggle the appropriate function, or hold the mouse button down and move the dial control where applicable. Certain functions will automatically be adjusted when a power mode is selected. Click the menu headings and then click any of the buttons.

Power Status

The Power Status icon will show whether you are currently powered by the battery, or by the AC/DC adapter plugged in to a working power outlet. The power status bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen brightness level. You can use the slider to adjust the screen brightness or the Fn + F8/F9 key combinations, or use the Fn + F2 key combination to turn off the LED backlight (press any key to turn it on again). Note that screen brightness is also effected by the Power Mode selected.

Volume

The Volume icon will show the current volume level. You can use the slider to adjust the volume or the Fn + F5/F6 key combinations, or use the Fn + F3 key combination to mute the volume.

Fan Speed

You can set the fan speed to Maximum (full power), Automatic, Custom or Overclock from this menu item. The

fan speed will adjust itself automatically to control the heat of the CPU. However you can adjust the setting to maximum if you prefer. Select Custom and click on the sliders to adjust the settings to your preference, however these settings can be overidden by the system, as a safety precaution, if it requires heavier use of the fan.

Overclock will be selected automatically if you have enabled CPU or GPU overclocking (in this case do not change the setting).

Sleep Button

Click either the Hibernate or Sleep button to have the computer enter the selected power-saving mode.

English

Power Conservation

This system supports Energy Star power management features that place computers (CPU, hard drive, etc.) into a low-power sleep mode after a designated period of inactivity. Click either the Performance, Balanced or Power Saving button.

Display Utility

The Display Utility icon will only appear in the System Program menu if your display’s resolution is QHD or above. The Display Utility allows you to adjust text size on the screen to make it easier to view.

Display Switch

Click the Display Switch button to access the menu (or use the + P key combination) and select the appropriate display mode.

Time Zone

GPU Switch

Clicking the Time Zone button will access the Date and Time Windows control panel.

Desktop Background

English

Clicking the Desktop Background button will allow you to change the desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or camera module’s power status. Note that the power status of the camera module is also effected by the Power Mode selected.

Left Windows Key

Click Disable to disable the Windows Logo Key on the left side of the keyboard. This may be useful if you are using the gaming keys (W, A, S & D) and wish to avoid accidentally triggering menus with the Windows Logo Key.

Headphone

The headphones may be set for different effects using this menu.

Select if the system uses either Microsoft Hybrid

Graphics Mode (MSHYBRID) or Discrete Graphics Mode (DISCRETE). MSHYBRID is selected by de-

fault. After selecting MSHYBRID, the computer’s operating system (and some applications) will automatically switch between the integrated GPU and the discrete GPU when required by the applications in use. Selecting DIS- CRETE graphics will force the system to use th e dedicat- ed Graphics Processing Unit (GPU). After any changes in the setting you will be required to confirm a system restart.

Backlight Keyboard (for White-LED Keyboards)

Click the numbers under the Backlight Keyboard icon to adjust the brightness of the keyboard backlight LED.

Enter Sleep Timer

Enable and then select the amount of time for which the system is idle before the keyboard LED enters sleep mode (i.e. the LED keyboard illumination will turn off to save power).

Flexikey®

Click the button to access the Flexikey® application.

CPU / Memory Overclocking Support



CPU Overclocking Issues

If you get any system errors, e.g. a black screen, to reset the computer press and hold the power button to force the system to shutdown. To restart press and hold the power button while holding down the Fn + D keys. This will change the overclocking settings back

to the disabled state. Note overclocking the system (CPU/Memory/GPU) may

cause hardware damage and is enabled at the user’s

own risk, and is not covered in the warranty terms.

Fan Speed

If you have enabled CPU overclocking the Fan Speed will also automatically be set to Overclock (do not adjust this fan speed setting if you have enabled CPU overclocking).

Figure 14

Access the CPU

Memory Over-

clocking Utility

You can enable overclocking support for systems with a compatible CPU (contact your distributor/supplier for details) and Memory. This can be done in the BIOS or by using the Control Center utility (make sure you have installed the Control Center AP).

Note that making alterations to clock frequency and/or voltage can cause system instability, cause components to fail, cause heat damage and result in data loss, and any changes made may affect the processor warranty.

You can access the CPU Memory Overclocking utility from the Control Center or taskbar notification area.

English

CPU Overclocking

1. Click the CPU tab at the bottom right of the screen and the CPU overclocking tab will pop out to allow adjustments to be made.

2. Click Save to retain the settings.

3. A warning will pop-up to remind that activating CPU overclocking may cause system instability.

4. Click OK to retain the saved changes or Cancel to return to the utility.

5. You can click Default to go back to the standard default settings

English

Memory Overclocking

1. Click the Memory tab at the bottom right of the screen and the Memory overclocking tab will pop out to allow adjustments to be made.

2. Click Custom to adjust any settings from the drop-down menus.

3. Click Save to retain the settings.

4. A warning will pop-up to remind that you will need to restart the system (make sure you save any open files).

5. Click Restart Now to restart the system or Cancel to return to

the utility.

6. You can click Default to go back to the standard default settings.

Figure 15 - CPU Overclocking

Figure 16 - Memory Overclocking

GPU Overclocking

Figure 17

Gaming with GPU

Overclock



GPU Overclocking Issues

If you get any system errors, to reset the computer press and hold the power button to force the system to shutdown. To restart press and hold the power button while holding down the Fn + G keys. This will change the over- clocking settings back to the disabled state.



Warning Message

The message highlights the fact that while overclocking the GPU offers a boost to graphics performance, it can cause system instability in certain circumstances as the harder you push the processor, the more power you will need to supply to it, and the hotter the system will run. Therefore it is not recommended that you enable GPU overclocking for extended periods, only as and when specifically required.



GPU Overclocking Off Using the Taskbar Icon

Move the cursor over the GPU Overclock icon in the taskbar, and right-click it and select Turn off GPU overclocking.

You can access the GPU Overclock utility from the Control Center or taskbar notification area.

Click the GPU Overclock button to access the Graphics Processing Unit (or GPU) overclocking menu for certain types of CPU and GPU (contact your distributor or supplier to see if this is applicable to your model). Overclocking the graphics processing unit (or GPU) involves running your graphics processor at a faster speed than was originally intended. GPU overclocking is useful when undertaking intensive graphic tasks e.g. 3D rendering and gaming, without dropping framerates etc.

Overclocking should only be enabled when powered by a plugged-in AC/DC adapter, and not on battery power. The Fan Speed will also automatically be set to Overclock (do not adjust this fan speed setting if you have enabled GPU overclocking).

1. Click On to enable GPU overclocking.

2. Use the sliders to adjust the settings for Core Increment, Memory Increment and Fan Speed Offset.

3. Click Save to retain the setting changes, and then click OK when the system warning message appears, or Cancel to return to the utility.

4. Clicking Off will return to the standard default settings.

English

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile functions currently in use by using the Fn + key combination. Pressing this key combination will toggle you between the currently selected keyboard or mouse profile to the standard keyboard and/or mouse settings, and back again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key except the Windows Logo Key and P key.

Figure 18

Flexikey®

Applica-

tion

The Flexikey® application is a quick hotkey configura- tion application, which allows you to assign a single key to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to disable certain keys. The application can also be used to configure the mouse buttons to create hotkeys for gam-

ing etc. All the configuration settings are retained under

English

(up to12) profiles to which the settings are applied. The Flexikey® application can be accessed by clicking

the button ter or by clicking the icon the desktop taskbar.

in the Gaming section of the Control Cen-

in the notification area of

Profiles

The menus on the left side of the application relate to Profiles. You can Add or Delete profiles (you can maintain 12 active Profiles), Export and Import profiles from the menus. If you double-click on a profile you can change the Profile Name, and change an Image file (images created using PNG files).

Keyboard and Mouse Settings

Click Enable to create settings for the keyboard and/or mouse by clicking the button on the top left of the screen (e.g. you may wish to create a profile with settings only for the mouse or keyboard). Clicking on the keyboard or mouse icons will allow you to access the settings page for either the keyboard or mouse.

Figure 19 - Enable (Keyboard & Mouse)

Keyboard Settings

123

The keyboard settings allow you to configure actions for

by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function.

any single key (or a combination of keys). Click the key and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bot-

English

tom of the page. You can rename the action by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function.

Figure 21 - Mouse Configuration

Flexikey® Application Features:

• EXPRESS KEY - This feature allows you to configure a

single key (or mouse click) to send multiple key combinations, or to create more useful shortcut keys This is useful

Figure 20 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the left , right and middle buttons of any attached mouse, and also for any backward and forward buttons if applicable (on a gaming type mouse). Click the button number and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bottom of the page. You can rename the action

in gaming or when using applications which have a complex set of keyboard shortcuts.

• LAUNCH APP - This simply assigns single keys (or

mouse clicks) to launch any program’s or application’s executable file.

• EXPRESS TEXT - With this you can assign single keys

(or mouse clicks) to send commonly used strings of text.

• DISABLE - Use this function to disable any keyboard

keys or mouse buttons.

• STATISTICS - Use this to quickly record keys in use in

any application, and to disable unused keys.

Keyboard Settings - Express Key

To configure a single key to send multiple key combinations, or to create more useful shortcut keys, use Express Key.

1. Enable and select the keyboard under your chosen profile, click on a key to select it, and then click to select Express Key in Action Type.

2. In the following example we want to change an existing game

English

key configuration which uses the left shift key for sprinting, and the W key for moving forwards, to use the left Ctrl key to combine this movement to sprint forward.

3. Click on the chosen key for the shortcut action.

4. Click in the Tool Tips field and type to give the key combination a name e.g. “Sprint Fwds”, then click back in the Name field (to avoid adding the recorded keys to the Tool Tips name).

5. Click Start Record and then press the key or keys (in this case we will press Left Shift and W) required (make sure you press the key(s) required and do not click on them).

6. Click Stop Record to complete the process.

9. If you want to clear all the settings click Restore to return to the default key setting.

10. Any assigned Express Keys will appear in orange.

Keyboard Settings - Launch App

You can configure keys to launch any application or program as follows:

1. Enable and select the keyboard under your chosen profile, click to select a key to launch the appllication, and then click to select Launch App in Action Type.

2. Click Browse... at the bottom right of the application window.

Figure 23 - Keyboard - Launch App

Figure 22 - Keyboard - Express Key

7. Click Save to save the settings within your chosen profile.

8. If you want to remove any individual key click to select it, and then click Delete.

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application under your chosen Profile, and the key will appear in green.

5. If you want to remove any Launch App key, select it and click on Restore.

6. Click Save to save the settings within your chosen profile.

Keyboard Settings - Express Text

A single key can be set to send a string of text within any application using Express Text.

1. Enable and select the keyboard under your chosen profile, click to select a key, and then click to select Express Text in Action Type.

2. Click in Start key if required (the Start key is the key used in your target program to open a text message), or you can leave it blank if you prefer.

3. Click in the Click to type field and type in your message.

Figure 24 - Keyboard - Express Text

4. Click in Send key if required (the Send key is the key used in your target program to send a text message e.g the Enter key would be the most commonly used), or you can leave it blank if you prefer.

5. The key will now be configured to send the text message in the target program under your chosen Profile, and the key will appear in blue.

6. If you want to remove any Express Text key, select it and click on Restore.

7. Click Save to save the settings within your chosen profile.

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select the keyboard under your chosen profile, click to select a key to disable, and then click to select Disable in Action Type.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on Restore.

4. Click Save to save the settings within your chosen profile.

5. The key will be disabled under your chosen Profile, and the key will appear in gray.

English

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 25 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced Context Menu of useful features such as Programs and Features, Power Options, Task Manager, Search, File Explorer,

English

Command Prompt, Device Manager and Network Connections etc. The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re-

ferred to throughout the course of this manual can be accessed from here. Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con-

trol Panel under the Windows System item in the Start Menu. The Settings item in the Start Menu (and also as an App) gives you quick acce ss to a number of system settings control

panels allowing you to adjust settings for System, Devices, Network & Internet, Personalization , Accounts, Time & language, Ease of Access, Privacy and Update & security.

Video Features

You can switch display devices, and configure display options, from the Display control panel in Windows as long as the video drivers are installed.

Microsoft Hybrid Graphics Or Discrete Graphics Mode

Your computer features a dedicated Discrete Graphics Mode (DISCRETE), and a Microsoft Hybrid Graphics Mode

(MSHYBRID) featuring switchable graphics technology.

English

Microsoft Hybrid Graphics Mode

from the graphics system while allowing longer battery life, without having to manually change settings. The computer’s operating system (and some applications) will automatically switch between the integrated GPU(iGPU) and the discrete GPU (dGPU) when required by the applications in use. This switch is seamless to the user. This mode is se-

lected by default. Discrete Graphics Mode

(GPU) which is more powerful, and therefore more suitable for playing games, watching HD video or running GPUbased applications.

Icon Color Graphics Mode GPU Switch Button (Control Center)

(DISCRETE) - Discrete Graphics Mode will use the dedicated Graphics Processing Unit

Off

Green DISCRETE Mode

(MSHYBRID)- This seamless technology is designed to get best performance

MSHYBRID Mode

You can choose either DISCRETE mode or MSHYBRID mode by selecting the appropriate option from GPU Switch in the Control Center, or in the BIOS. You will need to restart the system after making changes to the selected graphics mode.

To access the Display control panel in Windows:

Figure 26

Set Up G-

SYNC



Setting up G-SYNC

In a multiple display configuration set the G-SYNC capable display as the Primary Display.

In 3D Settings click Manage 3D Settings > Global Set- tings, select Vertical sync and then select G-SYNC. Setting G-SYNC in global settings means it will be applied to all games.

G-SYNC Support

G-SYNC is only supported if you have a G-SYNC capable display and a GTX series video adapter (contact your distributor or supplier for details).

1. Right-click the desktop and select Display settings from the menu.

2. Choose the required display settings from the menus.

3. Click Apply to save the settings.

To access the Intel® HD Graphics Control Panel:

1. Right-click the desktop and select Graphics Properties from

English

the menu.

2. Click the icon in the notification area of the Desktop taskbar and select Graphics Properties from the menu.

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and Personalization category.

3. Right-click the desktop and select NVIDIA Control Panel from the menu.

G-SYNC

Click to put a check in the box to Enable G-SYNC (it is enabled by default). G-SYNC is designed to provide a smooth game play experience from your GeForce product by synchronizing the monitor’s refresh cycle to the GPU’s render rate, thus removing lag and stutter issues, in order to have objects appear sharper and scenes display instantly.

Display Devices

Figure 27

Project

Figure 28 - Display (4 Connected Displays)



4 Connected Displays

Note that when 4 displays are connected, only 2 displays may be configured in Duplicate mode.

Note that you can use an HDMI cable connected to the HDMI-Out port and/or Mini DisplayPort compatible cable connected to a Mini DisplayPort 1.3 to connect an external display. You can also use the Thunderbolt port connected to a compatible display device (see Thunder-

bolt Port for Display on page 15). See your external dis-

play device’s manual to see which formats it supports.

Configuring the Displays in Windows

All external and internal displays (up to 4 active displays) can be configured from Windows by using the Display or System (in Settings) control panel or the Project menu.

To configure the displays using the Project menu:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Press the + P (or Fn + F7) key combination.

3. Click on any one of the options from the menu to select PC screen only,

Duplicate, Extend or Second screen only.

To configure the displays using the Display control panel:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Right-click the desktop and select Display settings from the menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 4 displays from the Multiple Displays menu.

English

Audio Features

Figure 29

Speaker

Configura-

tion

You can configure the audio options on your computer from the Sound control panel in Windows, or from the

Realtek HD Audio Manager

tion area/Control panel (right-click the notification area icon to bring up an audio menu). The volume may also be adjusted by means of the Fn + F5/F6 key combination or the Speaker icon in the taskbar.

English

Setup for 5.1 Surround Sound

To setup your system for 5.1 surround sound you will need to connect the audio cables to the Line-Out & S/ PDIF-Out Combo jack, Headphone-Out jack and Microphone-In jack

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification area icon

3. Click Speakers (tab) and click Speaker Configuration (tab).

4. Select 5.1 Speaker from the Speaker Configuration pull-down menu.

and select Sound Manager).

/ icon in the notifica-

5. Plug in the cables (you may require an adapter to connect each cable to the appropriate jack e.g a stereo mini to dual RCA adapter) from your speakers as follows:

• Line-Out & S/PDIF-Out Combo Jack = Front Speaker Out

• Microphone-In Jack = Center/Subwoofer Speaker Out

• Headphone-Out Jack = Rear Speaker Out

6. As you plug in each cable a dialog box will pop up.

7. Click to put a tick in the appropriate box according to the speaker plugged-in (e.g. Rear Speaker Out), and then click OK to save the setting.

8. Click OK to exit Realtek HD Audio Manager.

Setup for Audio Recording

To record audio sources on your computer at optimum quality follow the instructions below:

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification area icon

3. Click Microphone Effects (tab) in Microphone (tab), and then click to select Noise Suppression (button), or adjust the Recording Volume level to around 60, to obtain the optimum recording quality.

4. Click OK to close the Sound control panel.

and select Sound Manager).

Sound BlasterX® Pro-Gaming

Figure 30

Sound Blaster

Connect 2

(Taskbar Notifica-

tion Area Icon)

Install the Sound Blaster application to allow you to configure the audio settings to your requirements for the best performance in games, music and movies.

Sound Blaster Application Installation

1. Click Option Drivers (butto n).

2. Click 5.Install Sound Blaster AP > Yes.

3. Choose the language you prefer and click OK.

4. Click Next to accept the terms of the license agreement.

5. Click Next > Next.

6. Click Install > Finish to restart the computer

Sound Blaster Application

Run the Sound Blaster Connect 2 control panel from the notification area of the taskbar. Click on the tabs to access any of the control panel menus. Note that the Sound Blaster audio effects do not apply to audio generated through an HDMI/Mini DisplayPort connection.

PC Camera

Use the Fn + F10 key combination to toggle power to the PC Camera module. When the PC Camera is in use the PC Camera LED will be illuminated (see page 9).

Camera App

Note that you need to use the Camera app in Windows to take pictures and capture video.

1. Run the Camera app from the Start menu by clicking on the Camera app icon in All Apps (you can type “camera” into the search box to find the Camera app if it is not pinned to the Start menu).

2. Click to sele ct either photo

3. Click the photo icon briefly turn yellow as the picture is taken.

4. Click on the video icon capture begins a timer will appear at the bottom of the screen and the icon will turn yellow).

5. To stop video capture click the video icon again.

6. Captured photos and videos will be saved to a Camera Roll folder within the Pictures folder in This PC, and to the Photos app stored in the Start menu.

or video mode.

to take a picture, and the icon will

to start video capture (if video

English

Power Options

Figure 31 - Power Options

The Power O ptions (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration

English

options.

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

The Device Drivers & Utilities + User’s Manual disc con- tains the drivers and utilities necessary for the proper operation of the computer. Insert the disc and click Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Table 6. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first.

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to the executable file in the ap-

propriate driver folder.

If a

Found New Hardware

stallation procedure, click Cancel and follow the installation procedure as directed.

wizard appears

during the in-

Driver Page#

Chipset page 34 Video (VGA) page 34 NVIDIA Video (NVIDIA VGA) page 34 LAN page 34 Cardreader page 34 Touchpad page 34 Control Center page 34 Airplane Mode (Airplane) page 34 MEI page 34 Audio page 34 Wireless LAN Module (Optional) page 35 Fingerprint Reader (Optional) page 37 Bluetooth Module (Optional) page 38 Thunderbolt (Optional) page 34 Sound Blaster Audio page 31 Intel® Rapid Storage Technology (IRST) page 34 Enable Windows Update *After installing all the drivers make sure you enable Windows

Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Microsoft).

Table 6 - Driver Installation

English

Chipset

1. Click Install Drivers (button).

2. Click 1.Install Chipset Driver > Yes.

3. Click Next > Accept > Install.

4. Click Restart Now to restart the computer.

English

Video (VGA)

1. Click 2.Install VGA Driver > Yes.

2. Click Next > Yes > Next > Next.

3. Click Finish to restart the computer.

NVIDIA Video (NVIDIA VGA)

1. Click 3.Install NVIDIA VGA Driver > Yes.

2. Click AGREE AND CONTINUE (button) to accept the terms of the license agreement.

3. Click Next > Close.

LAN

1. Click 4.Install LAN Driver > Yes.

2. Click Next > Install > Finish.

CardReader

1. Click 5.Install Cardreader Driver > Yes.

2. Click Finish.

Touchpad

1. Click 6.Install Touchpad Driver > Yes.

2. Click Next.

3. Click the tickbox to accept the license, and then click Next.

4. Click Finish > Restart Now to restart the computer.

Control Center

1. Click 7.Install Control Center AP > Yes.

2. Click Next > Install.

3. Click Finish to restart the computer.

Airplane Mode (Airplane)

1. Click 8.Install Airplane Driver > Yes.

2. Click Next.

3. Click Finish to restart the computer.

MEI

1. Click 9.Install MEI Driver > Yes.

2. Click

3. Click the tickbox to accept the

4. Click Next > Finish.

Next.

license, and then click Next.

Audio

1. Click 10.Install Audio Driver > Yes.

2. Click Next > Next.

3. Click Finish to restart the computer.

Thunderbolt

Before installing the Thunderbolt driver it is necessary to initialize the port first. To do so simply insert any USB Type-C device (e.g. a USB flash drive) into the combo port.

1. Click Option Drivers (butto n).

2. Click 4.Install Thunderbolt Driver > Yes.

3. Click the tickbox to accept the license, and then click Install.

4. Click Finish.

IRST

1. Click 6.Install IRST Driver > Yes.

2. Click Next > Next.

3. Click the tickbox to accept the license and click Next.

4. Click Next > Next > Next.

5. Click Finish to restart the computer

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not in Airplane Mode).

WLAN Configuration in Windows

Make sure the Wireless LAN module is turned on (and not in Airplane Mode) before configuration begins.

WLAN Driver Installation

Follow the instructions below:

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (butto n).

2. Click 1.Install WLAN Driver > Yes.

3. Click the button to accept the license and click Install.

4. Click Finish.

(Qualcomm) WLAN 802.11ac and Bluetooth Combo

1. Click Option Drivers (butto n).

2. Click 1.Install WLAN Driver > Yes.

3. Choose the language you prefer and click Next.

4. Click Next > Next.

5. Click the button to accept the license and click Next.

6. Click Finish > Yes to restart the computer.

(Qualcomm) WLAN 802.11ac/ad and Bluetooth Combo

1. Click Option Drivers (butto n).

2. Click 1.Install WLAN Driver > Yes.

3. Click Next > Next > Install (the driver will take some

time to install).

4. Click Finish to restart the computer.

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click Connect).

4. Enter a network security key (password) if required, and click Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will display Connected.

7. Select any connected network and click Disconnect to disconnect from a connected access point.

8. You can click the Airplane Mode button to turn the mode On or Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi On or Off.

English

Wireless Display



AC/AD WLAN Module - Connect to a Wireless Display

When an AC/AD WLAN module is installed you may find that the “Connect to a wireless display” item at the bottom of the Project screen does not appear. In this case you will need to disable one of the wireless adapter items as follows:

1. Click the icon in the notification area of the taskbar.

2. Select “Open Network and Sharing Center”.

3. Click “Change adapter settings” in the menu on the left.

4. Right-click “WiFi# - Qualcomm Atheros Sparrow 11ad Wireless Network Adapter”.

5. Select Disable to turn off this adapter.

6. Return to the Project menu and click “Connect to a wireless display”.

Wireless Display (Miracast) uses your Wireless LAN module/WLAN/Bluetooth Combo module (you need to make sure that your video adapter/display device is compatible with your particular WLAN/Combo module) in conjunction with a compatible video adapter/display device (purchased separately) to allow you to display the contents of the notebook display on another display (e.g.

English

HDTV), without the need to have cables stretching across a room. You can then play games, browse the internet, display videos or photo slide shows on your TV/external display without using HDMI or A/V cables.

Before configuring Wireless Display you will need to set up your compatible adapter with your display. Connect the adapter using an HDMI or A/V cable and turn on the display, and then set the display to the appropriate input channel (see the documentation supplied with your com- patible adapter for full details).

Wireless Display Configuration

1. Note that no driver or application is required for wireless display in Windows 10.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Click Connect to a wireless display (see sidebar if this does not appear).

5. The system will then search for compatible display devices (this may take up to 60 seconds so allow time for this to complete).

6. Double-click any detected display device in the list.

7. The display will then connect (for specific settings for your display see the documentation supplied with your compatible adapter/display for full details).

8. Press the + P (or Fn + F7) key combination, click Connect to a wireless display and then click Disconnect to temporarily disconnect from the wireless display.

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader fails to recognize the fingerprint 3 times it will then block access to the computer. In this case you will need to use your PIN (the PIN you used when initially setting up the fingerprint reader) to access the computer. Alternatively you can sign-in using your Windows password. After using the PIN code (or Windows Password) to access the computer you can go to the Settings > Accounts > Sign-in options if you wish to change any settings.

Install the driver and enroll your fingerprints as instructed below before use. The fingerprint reader module uses the Sign-in options configuration of the Windows Account.

Fingerprint Reader Driver Installation

1. Click Option Drivers (button).

2. Click 2.Install Fingerprint Driver > Yes.

3. Click Next > Install > Finish.

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under Password).

4. After you have added the password you will need to also add a PIN.

5. Under Wind ows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to scan your fingerprints.

7. You will be instructed to swipe the same finger across the reader a number of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions (similar to the various positions you may use when using it, and if you see red at any point try a different position).

9. Click Close when complete.

10. Y ou can choose to Add an other finger (this is recommended) or Remove the current fingerprint reading.

11. You can now scan your fingerprint to log-on to the computer.

Figure 32 - Accounts - Sign-in options

English

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in Airplane Mode).

Bluetooth Configuration in Windows

Make sure the Bluetooth module is turned on (and not in Airplane Mode) before configuration begins.

Note that the AC/AD module does not require a Bluetooth driver installation.

Bluetooth Driver Installation

English

Follow the instructions below:

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (butto n).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next.

4. Click the button to accept the license and click Next.

5. Click Next > Finish > Yes to restart the computer.

(Qualcomm) WLAN 802.11ac and Bluetooth Combo

1. Click Option Drivers (butto n).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next > Install.

4. Click Finish > Yes to restart the computer.

1. Click the Settings item in the Start Menu and then click Devices.

2. Click Bluetooth & other devices.

3. Make sure that Bluetooth is turned on and a list of discovered devices will appear.

4. Double-click the device you want to pair with the computer and click Pair.

5. On first connection the computer will provide you with a pairing code to be entered onto the device.

6. Enter the code into your Bluetooth enabled device and click Yes on the computer to complete the pairing.

7. Select a device and click Remove Device to disconnect from any device.

TPM (Option)

Figure 33 - BitLocker Drive Encryption

(TPM Administration)

Figure 34

Trusted Plat-

form Module

(TPM) Manage-

ment on Local

Computer Ad-

ministration

Figure 35

Actions Menu

Before setting up the TPM (Trusted Platform Module) functions you must initialize the security platform.

4. The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and select Enable.

6. You will then need to press F4 to save the changes and restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

English

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to Turn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The PC Camera module cannot be detected.

English

The computer is off (or in Sleep Mode) but powered by the AC/DC adapter plugged in to a working outlet or powered by the battery with a capacity level above 20%. I have

plugged a device into the powered USB port in order to charge it, but the device is not charging.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the Fn + 1 key

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it is in Airplane Mode (see Table 2 on page 10). Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 3 on page 11).

The module is off. Press the Fn + F10 key combination in order to enable the module (see Table 3

on page 11). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + Power Button combination.

This function may not work with certain external USB compliant devices (check your device’s documentation). If this is the case, power the computer on and connect the external USB device in order to charge it.

combination to adjust the fan speed.

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Note that this computer model series may support a range of CPUs and/or video adapters.

To find out which CPU is installed on your system go to the Start menu and select Settings, and then select Sys- tem and click About. This will also provide information on the amount of Installed RAM etc.

To get information on your system’s video adapter go to the Start menu and select Settings, and then select

System and click Display > Advanced display settings > Display adapter properties.



SO-DIMM Memory Types

All SO-DIMM memory modules installed in the system should be identical (the same size and brand) in order to prevent unexpected system behavior.

Do not mix SO-DIMM memory module sizes and brands otherwise unexpected system problems may occur

Core Logic

Intel® HM175 Express Chipset

Memory

Two 260 Pin SO-DIMM Sockets Supporting DDR4 2400MHz Memory

(The real memory operating frequency depends on the FSB of the processor.)

Memory Expandable from 8GB (minimum) up to 32GB (maximum)

Compatible with 4GB, 8GB or 16GB Modules

Supports XMP 2666/3000MHz (XMP support depends on processor)

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

LCD Options

17.3" (43.94cm), 16:9, UHD (3840x2160)/

*QHD (2560x1440)/FHD (1920x1080) *Note: QHD panels are available for sys-

tems with NVIDIA® G-SYNC™Technology only

Storage

One changeable 2.5" (6cm) 7.0mm/9.5mm (h) SATA (Serial) Hard Disk Drive/Solid

State Drive (SSD) (Factory Option) Two SATA M.2 2280

SSDs supporting RAID level 0/1 Or

(Factory Option) One PCIe Gen3 x4 M.2 2280 SSD and one PCIe Gen3 x2 M.2 2280 SSD

Security

Security (Kensington® Type) Lock Slot BIOS Password Intel PTT for Systems Without TPM Hard-

ware (Factory Option) TPM 2.0 (Factory Option) Fingerprint Reader Mod-

ule

Pointing Device

(Factory Option) Built-In Secure Pad (with Microsoft PTP Multi Gesture & Scrolling Functionality)

Or (Factory Option) Built-in Touchpad ( (with

Microsoft PTP Multi Gesture & Scrolling Functionality)

English

Keyboard



Intel® Optane™ SSD Module

Installation

Service personnel please note that

Intel® Optane™ modules must be installed in the SSD1 slot.

(Factory Option) Full-size Illuminated White LED Winkey Keyboard (with numeric

keypad) Or (Factory Option) Full Color Illuminated

Full-size Winkey Keyboard (with numeric keypad)

Audio

English

High Definition Audio Compliant Interface S/PDIF Digital Output Two Speakers Sound BlasterX® Pro-Gaming 720°

ANSP™ 3D sound technology on headphone output

Built-In Array Microphone One Sub-Woofer

Note: External 5.1CH Audio Output Supported by 2-in1 Audio, Microphone-In and Headphone-Out Jacks

Features

Supports NVIDIA G-SYNC Technolgy in dGPU Mode

(NVIDIA® G-SYNC™ Technology is supported by some LCD panels and GTX series video adapters Only)

Virtual Reality Ready Intel Optane

Interface

One USB 3.0 (USB 3.1 Gen 1) Type-C Port*

*The maximum amount of current supplied by USB Type-C ports is 500mA (USB 2.0)/ 900mA (USB 3.1).

Or (Factory Option) One USB 3.1 Gen 2/ Thunderbolt 3 Combo Port (Type-C)

Four USB 3.0 (USB 3.1 Gen 1) Ports (Including one AC/DC Powered USB port)

Two Mini DisplayPorts (1.3) One HDMI-Out Port One 2-In-1 Audio Jack (Line-Out & S/PDIF-

Out (Optical) Combo Jack) One Microphone-In Jack One Headphone-Out Jack One RJ-45 LAN Jack One DC-In Jack

Card Reader

Embedded Multi-In-1 Push-Push Card Reader

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/SDXC

(up to UHS-II)

M.2 Slots

Slot WLAN for Combo WLAN and Bluetooth Module

Slot SSD1 for SATA or PCIe Gen3 x4 SSD Slot SSD2 for SATA or PCIe Gen3 x2 SSD

Communication

Built-In 10/100/1000Mb Base-TX Ethernet LAN

2.0M FHD PC Camera Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Wireless-AC 8265 Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Intel® Wireless-AC 3168 Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Qualcomm® Atheros Killer™ Wireless-AC 1535 Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Qualcomm® Wireless LAN (802.11ad) + Bluetooth

Environmental Spec

Temperature

Operating: 5 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Power

Embedded 4-Cell Polymer Battery Pack, 66WH

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz

Design I

DC Output: 19.5V, 11.8A (230W)

Design II

DC Output: 19V, 10.5A (200W)

Dimensions & Weight

418.5mm (w) * 287mm (d) * 24.9mm (h)

3.4kg (Barebone with 66WH Battery)

English

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Der Computer ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Compu ter fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Der Computer und das Netzteil dürfen nicht in der Nähe einer Wärmequelle stehen. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

Deutsch

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

Strom- und Akkusicherheit

• V erwenden Sie nur einen AC/DC-Adapter , der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind.

• Der AC/DC-Adapter kann zwar für internationale Benutzung vorgesehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro-

chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Servicevertreter oder Ihre lokale Stromgellschaft.

• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunktion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifizierten Elektriker eine solche einbauen.

• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.

• Achten Sie darauf, daß die Steckdose und alle verwendeten Verlängerungskabel die Gesamtstromlast aller angeschlossenen Geräte trägt.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den Computer beschädigen.

• V erwenden Sie den Akku nicht mehr , wenn er herunter gefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Laden Sie die Akkus über den Computer auf. Durch falsches Laden kann der Akku explodieren.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus. Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.

• Halten Sie den Akku von Metallgeräten fern.

• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den Akku entsorgen.

• Entsorgen Sie die Akkus nicht in Feuer. Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit metallenen Gegenständen.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Reinigung

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf.

• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

•(Für Computermodelle mit einem hellblauen Reinigungstuch) Bei einigen Computermodellen dieser Serie ist ein hellblaues Reinigungstuch im Lieferumfang enthalten. Folgen Sie den unten stehenden Anweisungen, um das Computergehäuse mit diesem Tuch zu reinigen:

• Schalten Sie den Computer und alle Peripheriegeräte ab.

• Trennen Sie den AC/DC-Adapter vom Computer.

• Feuchten Sie das Tuch leicht mit etwas Wasser an.

• Reinigen Sie das Computergehäuse mit dem Tuch.

• Trocknen Sie den Computer mit einem trockenen Tuch, oder lassen

Sie ihn vor dem Einschalten von alleine abtrocknen.

• Schließen Sie den AC/DC-Adapter wieder an und schalten Sie den

Computer ein.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• W enn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• W enn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• W enn ein ungewöhnlicher Geruc h, Hitze oder Rauch aus dem Computer entweicht.

Deutsch

Schnellstart

Abb. 1

Öffnen des

Dekkels/LCD/Com-

puters mit ange-

schlossenem AC/

DC-Adapter

135°



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in

Windows (siehe unten) heruntergefahren

werden muß. Dadurch werden Festplattenbzw. Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü-Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

3. Wählen Sie aus dem Menü die Option Herunterfahren.

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor (um den Computer während des Versands zu schützen, wird der Akku das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/ DC-Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

linken Seite des Computers an und verbinden Sie das AC-Netzkabel anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden oder

länger.

Deutsch

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Com-

puters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt entsperrt sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 135°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb.

1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™/RAID-Unterstützung

Beachten Sie, dass Ihr System als RAID oder eingerichtet werden kann, um Intel® Optane™ zu unterstützen, aber es kann nicht für die Unterstützung beider Systeme eingestellt werden. Sie müssen Intel® Optane™ oder RAID vor der Installations Ihres Windows 10 Betriebssystems einrichten

(siehe Seite 49 & Seite 51).

Intel® Optane™ Setup

Intel® Optane™ ist eine Kombination aus einem kompatiblen Speichergerät und Intel® Rapid Storage-Technolo- gie Software. Diese Kombination wurde entwickelt, um Ihre Systemleistung zu beschleunigen, indem Sie Bootdaten, ausführbare Dateien, auf häufig zugegriffene Daten und Auslagerungsdateien auf eine nichtflüchtige Intel® Optane™ SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel RST Premium Modus eingerichtet wurde, stellen Sie sicher, dass Sie den Intel Optane Speicher gelöscht haben (siehe

"Intel® Optane™ löschen" auf Seite 50).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems installieren, und Sie müssen Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel® Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie “Intel RST Premium”.

8. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes and Reset”).

9. Drücken Sie beim Neustart des Computers auf F2, um das BIOS erneut aufzurufen.

10. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes and Reset”), stellen Sie jedoch sicher, dass die Bedingung im Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD (Sie werden aufgefordert, eine Taste zu drücken, um den Systemstart von der DVD auszuführen).

11. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

Deutsch

12. Wählen Sie Benutzerdefiniert: nur Windows installieren (für

Abb. 2 - Intel® Rapid Storage-Technologie - Status

fortgeschrittene Benutzer).

13. Es wird empfohlen, bestehende Partitionen auszuwählen und zu löschen.

14. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

15. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der Partition ein Minimum von 5MB nicht zugewiesenem Speicherplatz gelassen wird.

16. Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10-Betriebssystem zu installieren.

17. Installieren Sie die Windows-Treiber entsprechend Tabelle 6 auf

Seite 77

. Sollten Sie den Intel® Rapid Storage-Technologie

(IRST) Treiber Installieren (siehe Seite 78)

18. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

19. Klicken Sie auf Aktivieren.

Deutsch

20. Das System wird eine Meldung anzeigen und Sie bitten, ein kompatibles schnelles Laufwerk auszuwählen (in diesem Fall sollte nur eine Option vorhanden sein).

21. Sie müssen den Computer nach dem Aktivieren von Optane neu starten und sicherstellen, dass das System mit dem eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku betrieben wird.

22. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige Zeit dauern).

23. Starten Sie den Computer neu, nachdem der Vorgang abgeschlossen ist.

Intel® Optane™ löschen

Wenn Sie eine bestehende Intel® Optane™ Einrichtung löschen möchten, gehen Sie wie folgt vor. Sichern Sie jedoch

alle notwendigen Dateien und Daten vor dem Löschen einer Intel® Optane™ Einrichtung, da dies zu einem Ver-

lust aller Daten auf den Volumes führen wird.

1. Stellen Sie sicher, dass Intel® Optane™ in der Intel® Rapid Storage-Technologie Anwendung aktiviert ist.

2. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

3. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü Advanced) und drücken Sie auf die Eingabetaste.

4. Wählen Sie Intel Optane, **** (aufgeführt unter Opt ane Volume:) und drücken Sie auf die Eingabetaste.

5. Wählen Sie “Deconcatentate” und drücken Sie auf die Eingabetaste.

6. Wählen Sie <Yes> (Ja) aus der Option “Are you sure you want to perform deconcatentation”.

7. Wählen Sie “Start deconcatentation” und drücken Sie auf die Eingabetaste.

8. Das System kehrt zum Standard Intel(R) Rapid Storage Technology Menü zurück, wenn es fertig ist.

9. Sie sollten dann den entsprechenden SAT A-Modus für Ihr System auswählen und das Betriebssystem neu installieren.

RAID Setup

Die Solid State Laufwerke (SSDs) können im RAID-Modus (für eine erhöhte Leistung oder Sicherheit) eingerichtet werden. Die Einrichtung der SSDs im RAID-Modus muss vor der Installation des Windows-Betriebssystems erfolgen. Ändern Sie den Modus nicht, es sei denn, Sie möchten Ihr Betriebssystem neu installieren. Stellen Sie zudem sicher, dass Sie sämtliche benötigten Dateien und Daten vorab sichern.

Um RAID-Systeme im Striping (RAID 0) oder Mirroring (RAID 1) Modus (siehe Tabelle 1) zu konfigurieren benötigen Sie zwei identische Solid State Laufwerke

RAID-Ebene Beschreibung

Identische Laufwerke lesen und schreiben Daten

RAID 0

(mindestens

zwei SSDs

erforderlich)

RAID 1

(mindestens

zwei SSDs

erforderlich)

parallel, um die Leistung zu verbessern. Bei RAID 0 wird ein Striped-Disk-Array verwendet, die Daten werden in Blöcke aufgeteilt, und jeder Block wird auf ein anderes Laufwerk geschrieben.

Identische Laufwerke mit einer Mirror-Konfiguration zum Schutz von Daten. Wenn ein Laufwerk, das Teil eines "gespiegelten" Arrays ist, nicht funktionieren, übernimmt das andere Laufwerk (das dieselben Daten enthält) die weiteren Funktionen. Wenn ein neues Ersatzlaufwerk installiert wird, werden die Daten aus dem Mirror-Laufwerk auf dieses Laufwerk gespielt, um die Fehlertoleranz wieder herzustellen.

Um die Serial ATA SSDs im RAID-Modus einrichten können, benötigen Sie Folgendes:

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Zwei identische SATA SSDs.

•Die Disc Device Drivers & Utilities + User's Manual.

Deutsch

Hinweis: Alle SSDs in einem RAID sollten identisch sein (gleiche Größe und Marke), um ein unerwartetes Systemverhalten zu vermeiden.

Tabelle 1 - RAID-Beschreibung

Beschreibung des RAID Setup

Abb. 3 - Benennen Sie

das RAID-Volumen

Abb. 4

Select Disks

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setti ng und drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Advanced.

5. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie “Intel RST Premium”.

6. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes and Reset”).

7. Drücken Sie beim Neustart des Computers auf F2, um das BIOS

Deutsch

erneut aufzurufen.

8. Wechseln Sie zu Intel(R) Rapid Storage T echnology (im Menü Advanced) und drücken Sie auf die Eingabetaste.

9. Wählen Sie Create RAID Volume und drücken Sie auf die Eingabetaste.

10. Jetzt können Sie das RAID-Volumen so einrichten, dass es zwei beliebige installierte Festplatten nutzt.

11. Wechseln Sie zu Name: und drücken Sie auf die Eingabetaste.

12. Geben für das RAID-Volumen einen beliebigen Namen ein und drücken Sie auf die Eingabetaste.

13. Wechseln Sie zu RAID Level: und drücken Sie auf die Eingabetaste.

14. Wählen Sie die erforderliche RAID-Ebene (siehe Tabelle 1 auf

Seite 51) und drücken Sie auf die Eingabetaste.

• RAID 0 (Stripe)/RAID 1 (Mirror)

15. Gehen Sie zu einer der unter Select Disks: aufgeführten SSDs aus, und wählen Sie einen SSD Namen und drücken Sie auf die Eingabetaste.

16. Bewegen Sie den Cursor (mit den Pfeltasten) nach unten zu X (oder wählen Sie die erforderliche SSD) und drücken Sie auf die Eingabetaste.

17. Wählen Sie für Ihr RAID-Volumen zwei identische SSDs.

18. Wenn Sie RAID 0 (Stripe) gewählt haben, können Sie die “Strip Size” (Stripe-Größe) entsprechend den Anforderungen wählen (Es wird empfohlen, “Strip Size” auf 128KB einzustellen).

19. Wechseln Sie zu Create Volume und drücken Sie auf die Eingabetaste.

20. Das RAID-Volumen wird erstellt, und die RAID-Daten werden unter Intel(R) Rapid Storage Technology (im Menü Advanced) angezeigt.

21. Drücken Sie auf Esc um das Menü zu verlassen.

22. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes and Reset”), stellen Sie jedoch sicher, dass die Bedingung im Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

23. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

24. Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10-Betriebssystem zu installieren.

25. Installieren Sie die Windows-Treiber entsprechend Tabelle 6 auf

Seite 77. Sollten Sie den Intel® Rapid Storage-Technologie

(IRST) Treiber Installieren (siehe Seite 78).

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 5

Ansicht von vorne mit geöffne-

tem LCD-Bildschirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Lautsprecher

6. Netzschalter

7. Tastatur

8. Touchpad mit Tasten

9. Fingerabdruckleser (optional)

2 1

3 3

schirm

Deutsch

LED-Anzeigen



Die Benutzung drahtlos angeschlossener Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Aus MSHYBRID Modus

Grün DISCRETE Modus Grün Scroll-Lock ist aktiviert

Deutsch

Grün Caps-Lock ist aktiviert

Grün Die Nummerntastatur ist aktiviert

*Der eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (siehe Seite 58) kann mit der Tastenkombination Fn + Netz- schalter ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren

- siehe Seite 84).

Grün

Grün Es wird auf die Festplatte zugegriffen

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt

orange

Orange Der AC/DC-Adapter ist angeschlossen

Lampe blinkt

Orange*

Grün Der Computer ist angeschaltet

Lampe blinkt

grün

Tabelle 2 - LED-Anzeigen

Flugzeugmodus ist EIN (die Module

WLAN und Bluetooth ausgeschaltet sind)

Der Akku hat einen kritisch niedrigen

Stromstatus erreicht

Wenn der AC/DC-Adapter angeschlossen

wird, ist der USB-Anschluss eingeschaltet*

Das System ist im konfigurierten Ener-

giesparmodus

Funktionstasten

Nummemtastatur

Fn Taste

Windows-Logo-Taste

Abb. 6 - Tastatur

Num & Rollen

Tastatur & Funktionstasten

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber installiert ist.

Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

aktivieren/deaktivieren LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

Tastaturbeleuchtung wech-

seln/Helligkeitsstufe anpas-

Audio-Lautstärke

verringern/erhöhen

Wechseln der Anzeigegerate (siehe Seite 73)

LCD-Helligkeit verringern/

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

Touchpad

sen

erhöhen

PC-Kamera

schalten

(Für weiß-LED Tastaturen)

Fn +

Ein-/Ausschalten der

Nummerntastatur

Fn +

Netzschalter

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das Maximum zu setzen.

Fn +

Ein-/Ausschalten des

Ein-/Ausschalten der Fest-

Ein-/Ausschalten des eingeschalteten USB Anschlusses

Ein-/Ausschalten des Control Center (siehe Seite 60)

Automatische Lüftersteue-

rung/Volle Leistung

Flexikey® aktivieren/deak-

tivieren (siehe Seite 66)

Tabelle 3 - Funktionstasten & visuelle Anzeigen

Energiesparmodus wechseln

Scroll-Modus

stelltaste

(siehe Seite 58)

Deutsch

Farbige Tastatur Hintergrundlicht-LED

123

Abb. 7

Tastatur-Hinter-

grundlichtan-

wendung

(Nur für beleuchtet farbige Tastaturen) Drücken Sie auf die Fn- und die -Taste, um die TastaturLED ein-/auszuschalten. Die Tastatur-LED kann mit einer Tastenkombination aus Fn + beliebiger Taste wie unten beschrieben konfiguriert werden. Drücken Sie die Fn-Taste gleichzeitig mit der -Taste zum Starten des Hintergrundlichts, um die Einstellungen zu konfigurieren.

Tastatur-LED Funktionstastenkombinationen

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch Drükken von Fn und der -Taste.

Fn +

Deutsch

Fn +

Startet die Anwendung für das Tastatur-Hintergrundlicht

Tastatur-LED ein-/auszuschalten

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Linke Tastatur-LED Ein/Aus schalten

Mittlere Tastatur-LED Ein/Aus schalten

Rechte Tastatur-LED Ein/Aus schalten

Tabelle 4 - Tastatur-LED

Modi

Mit den Schaltflächen neben dem Muster können Sie die Effekte der Tastatur-Hintergrundbelichtung ändern. Klicken Sie auf eine der Schaltflächen, um die Effekte auf der Tastatur zu sehen. Klikken Sie auf Speichern wenn Sie die Anwendung verlassen, um die Einstellung beizubehalten.

Modusschaltflächen

Zufallsfarbe

Custom (Benutzerdefiniert):

Tastaturbereiche und –farben

anzeigen und konfigurieren

Atem (alle Farben) Taktschlag

Zyklus

Tabelle 5 - Modusschaltflächen

Auf- und Abbe-

wegung

Tanzeffekt

Blinken

Helligkeits

Abb. 9

Vorschau

Abb. 10

Tastatur

Abschnitte

Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeitsleiste, um die Helligkeitsstufe der Hintergrundbeleuchtung einzustellen.

Farbmuster

Über das Farbmuster oben rechts können Sie eine Reihe von Farben für die Hintergrundbeleuchtung auswählen, indem Sie auf die gewünschte Farbe klicken. Sie können das Farbmuster entweder in Vollfarben oder als ein 256 Farbschema anzeigen lassen. Klicken Sie auf die Modustaste Benutzer um vom Swatch Farben auszuwählen und diese Bereichen der Tastatur zuzuweisen.

Vorschau

Im Bereich unten links der Anwendung wird eine Vorschau der gemachten Änderungen an den Farben der Tastatur.

Tastatur Abschnitte

Im unteren rechten Abschnitt der Anwendung können Sie Teilbereiche oder sämtliche Bereiche der Tastatur auswählen, in denen die Farbänderungen und Effekte angewendet werden.

Sätze

In der Anwendung können bis zu 3 Sätze von Farb- und Effektkombinationen gespeichert werden. Klicken Sie auf Speichern wenn Sie die Anwendung verlassen, um die Einstellung beizubehalten.

Deutsch

Abb. 8 - Farbmuster

Speichern & Beenden

Klicken Sie auf Beenden, um die Anwendung ohne speichern zu beenden oder auf Speichern, um die Anwendung zu beenden und die Einstellungen beizubehalten.

Systemübersicht:

Abb. 11

Ansicht von vorne, hinten, rechts und unten

1. LED-Anzeigen

2. Luftungsoffnung

3. Kopfhörer-Ausgangsbuchse

4. Mikrofon-Eingangsbuchse

5. 2-in-1 Audiobuchse (Line- und S/PDIF-Ausgang Kombibuchse)

6. Multi-in-1 Kartenleser

7. USB 3.0 (USB 3.1 Gen 1) Ans ch lu s s

8. *Eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss *Dieser Anschluss wird mit der Tastenkombination Fn + Netz- schalter eingeschaltet (siehe Tabelle 2 auf Seite 54).

9. RJ-45 LAN-Buchse

10. Sicherheitsschloß-Buchse

11. Subwoofer

Vorderseite

Hinterseite

6 8

Rechte Seite



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Ansicht von vorne, hinten, rechts und unten

Deutsch

System

Abb. 12 - Ansicht von links

1. Luftungsoffnung

2. DC-Eingangsbuchse

3. HDMI-Ausgangsanschluss

4. Mini DisplayPort Anschluss 1

5. Mini DisplayPort Anschluss 2

6. USB 3.0 (USB 3.1 Gen 1) Typ-C Anschluss Oder

(Werkseitige Option) USB 3.1 Gen 2/Thunderbolt 3 Kombianschluss (Typ-C)

7. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

Thunderbolt Anschluss für Bildschirme

Die Bildschirm-Einstellungen für die Thunderbolt- und Mini DisplayPort-Anschlüsse kennen im BIOS vorgenommen werden (Menü Advanced > Advanced Chipset Control > DDI Control). Starten Sie das Notebook neu und drükken Sie auf F2, um in das BIOS zu gelangen.

Aus der unten stehenden Tabelle entnehmen Sie, welche Anschlüsse aktiviert/deaktiviert werden, wenn der Thunderbolt Anschluss nur für Bildschirme aktiviert ist.

Einstellungen

DDI to mDP

(Werkseinstellungen)

DDI to TBT

Thunderbolt 3 Anschluss

Deaktiviert Aktiviert

Mini DisplayPort Anschluss #1

Aktiviert Deaktiviert

Mini DisplayPort Anschluss #2

Aktiviert Aktiviert

645

Linke Seite



Thunderbolt-Geräte

Bei der Verbindung eines Gerätes über den Thunderbolt-Anschluss kann es bis zu 30 Sekunden dauern, bis das System die Geräte überprüft und erkannt hat.

Auswerfen von Thunderbolt-Geräten

Um Systemprobleme zu vermeiden, sollten Sie das Kabel nicht einfach aus dem Thunderbolt-Anschluss herausziehen. Zunächst muss die Hardware sicher entfernt werden.

1. Klicken Sie im Infobereich der Taskleiste auf das Symbol Hard-

ware sicher entfernen und Medium auswerfen.

2. Klicken Sie auf “ThunderboltGerätename” auswerfen.

3. Wenn die Meldung “Hardware kann jetzt entfernt werden”

erscheint, können Sie das Kabel nach ca. 20 Sekunden entfernen,

um sicherzustellen, dass es sicher ist, das Gerät auszuwerfen.

übersicht: Ansicht von links

Deutsch

Control Center

Abb. 13 - Control Center

Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Deutsch

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie im Control Center auf das entsprechende Symbol klicken.

Jeder Energiemodus wird Einfluss auf den Energiesparmodus, Flugzeugmodus, Energiesparplan und PC Kamerastrom usw. haben.

Control Center Menüs

Das Control Center umfasst 3 Menütitel (Systemprogramm, Gerät und Gaming) für die Strommodi. Klicken

Sie auf die Symbole des Control Center, um die entsprechende Funktion zu wählen, oder halten Sie die Maustaste gedrückt und verschieben Sie den Regler, falls vorhanden. Bestimmte Funktionen werden automatisch angepasst, wenn ein Strommodus ausgewählt ist. Klicken Sie auf die Menütitel und anschließend auf eine der Schaltflächen.

Energiestatus

Das Energiestatus-Symbol zeigt an, ob die Stromversorgung aktuell über den Akku oder über das an das Stromnetz angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige zeigt den aktuellen Akkuladestatus an.

Helligkeits

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bildschirmhelligkeit an.Sie können die Bildschirmhelligkeit entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F8/F9 ändern. Mit der Tastenkombination Fn + F2 wird das LED-Hintergrundlicht ausgeschaltet (drücken Sie auf eine beliebige Taste, um es wieder einzuschalten). Beachten Sie, dass die Bildschirmhelligkeit auch vom eingestellten Energiemodus abhängt.

Lautstärke

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an. Sie können die Lautstärke entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F5/F6 einstellen. Mit der Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Strom sparen

Dieses System unterstützt die Energy Star-Stromsparfunktionen, die Computer (CPU, Festplatte usw.) nach einer längeren Zeit der Inaktivität in einen Ruhemodus versetzen, bei dem weniger Strom verbraucht wird. Klicken Sie entweder auf die Taste Leistungsmodus, Ausgeglichen oder Stromsparmodus.

Lüftergeschwindigkeit

Sie können die Lüftergeschwindigkeit in diesem Menü auf

Maximal (volle Leistung), Automatisch, Benutzer oder Overclock (Übertakten) stellen. Die Lüftergeschwindigkeit

wird sich automatisch einstellen, um die Temperatur der CPU zu regeln. Sie können die Einstellung nach Bedarf auch auf die maximale Einstellung anpassen. Wählen Sie Benut- zer und klicken Sie auf die Regler, um die Einstellungen nach Ihren Wünschen anzupassen. Diese Einstellungen können allerdings als Sicherheitsvorkehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Overclock (Übertakten) wird automatisch ausgewählt, wenn Sie CPU und GPU Übertaktung ausgewählt haben (ändern Sie in diesem Fall nicht die Einstellung).

Schalter

Klicken Sie entweder auf die Schaltfläche Ruhezustand oder Schlaf, um den Computer der aus gewählten Stromsparmodus aufrufen zu lassen.

Anzeigehilfsprogramm

Das Anzeigehilfsprogramm Symbol wird nur im Systemprogramm Menü angezeigt, wenn die Bildschirmauflösung QHD oder höher ist. Das Systemprogramm ermöglicht Ihnen die Anpassung der Textgröße auf dem Bildschirm, um das Lesen zu vereinfachen.

Deutsch

Anzeige wechseln

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts, um das Menü aufzurufen (Sie können dazu auch die Tastenkombination und P verwenden), und wählen Sie einen Anzeigemodus aus.

Zeitzone

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das Windows-Systemsteuerungsfenster Datum und Uhrzeit aufgerufen.

Desktop-Hintergrund

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klicken, können Sie das Bild für den Desktophintergrund einstellen.

Deutsch

Touchpad/PC-Kamera

Klicken Sie auf eine dieser Tasten, um das Touchpad oder das Kamera-Modul ein- oder auszuschalten. Beachten Sie, dass der Energiestatus des Kamera-Moduls auch vom ausgewählten Energiemodus abhängen.

GPU Switch (GPU-Wechsel)

Wählen Sie, ob das System den Microsoft Hybrid Grafikmodus (MSHYBRID) oder Separater Grafikmodus (DISCRETE) nutzen soll. MSHYBRID ist standardmäßig ausgewählt. Nach Auswahl von MSHYBRID wird das Betriebssystem des Computers (und einige

Anwendungen) automatisch bei Bedarf der genutzten Anwendungen zwischen der integrierten GPU und der separaten GPU wechseln. Die Auswahl von SEPARATER Grafik wird das System dazu zwingen, die separate Graphics Processing Unit (GPU) zu verwenden. Nach einer der Änderung der Einstellung müssen Sie das System neu starten.

Beleuchtete Tastatur (Für weiß-LED Tastaturen)

Klicken Sie auf die Zahlen unter den Beleuchtete Tastatursymbol, um die Helligkeit der TastaturHintergrundlicht-LED anzupassen.

Linke Windows Taste

Klicken Sie auf Deaktiviere, um die Windows-Logo-Taste auf der linken Seite der Tastatur zu deaktivieren. Dies könnte hilfreich sein, wenn Sie die Gaming-Tasten (W, A, S & D) benutzen und eine versehentliche Aktivierung von Menüs über die Windows-Logo-Taste vermeiden möchten.

Kopfhörer

Die Kopfhörer können in diesem Menü für verschiedene Effekte eingestellt werden.

Enter Sleep Timer

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs, nach der die Tastatur LED den Schlafmodus aufrufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

Flexikey®

Klicken Sie auf die Schaltfläche, um auf die Flexikey® Anwendung zuzugreifen.

Unterstützung für CPU/Speicher-Übertaktung



Probleme beim Übertakten (CPU)

Falls Systemfehler auftreten, z.B. schwarzer Bildschirm und Sie den Computer zurücksetzen müssen, halten Sie den Netzschalter ge drückt, um

das System zum Abschalten zu zwingen. Um neu zu starten, halten Sie den Netzschalter zusammen mit den Fn + D Tasten gedrückt. Hier-

mit werden die Übertaktungseinstellungen wieder deaktiviert. Bitte beachten Sie, dass die Übertaktung des Systems (CPU/Speicher/

GPU) zu Hardwareschäden führen kann. Daher werden solche Ein-

stellungen auf eigenes Risiko des Anwenders vorgenommen und sind nicht Bestandteil der allgemeinen Garantiebestimmungen.

Lüftergeschwindigkeit

Wenn Sie CPU Übertaktung aktiviert haben, wird die Lüftergeschwindigkeit auch automatisch auf Overclock (Übertakten) eingestellt (passen Sie diese Lüftergeschwindigkeitseinstellung nicht an, wenn Sie CPU Übertaktung aktiviert haben).

Abb. 14

CPU Memory

Overclocking Utility

öffnen

Sie können die Unterstützung zur Übertaktung von System mit kompatiblen CPUs (hierzu setzen Sie sich mit Ihrem Großhändler/Lieferanten in Verbindung) und Speicher aktivieren. Diese Einstellungen können ent weder direkt im BIOS oder im Control Center Assistenten (vergewissern Sie sich, dass das Cont rol Center auch bereits installiert ist) vorgenommen werden.

Beachten Sie, dass die Änderung der Taktfrequenz und/oder der Spannung zu Instabilitäten des Systems, Ausfall von Komponenten, Schäden durch Hitze und Datenverlust führen könnte. Sämtliche vorgenommenen Änderungen könnten die Garantie des Prozessors beeinträchtigen.

Auf das CPU Memory Overclocking Utility können Sie entweder über das Control Center oder über das Nachrichtenfeld der Aufgabenleiste zugreifen.

Deutsch

CPU-Übertaktung

Abb. 15 - CPU-Übertaktung

1. Klicken Sie auf den CPU Reiter am rechten unteren Rand des Bildschirms, das CPU overclocking (CPU-Übertaktungs)-Infofeld, indem Sie die Einstellungen vornehmen können, öffnet sich dann.

2. Klicken Sie auf Speichern, um die Einstellungen zu übernehmen.

3. Daraufhin erscheint ein Warnhinweis, dass die CPU-Übertaktung zur Systeminstabilität führen kann.

4. Klicken Sie auf OK, um die gespeicherten Einstellungen zu übernehmen, oder Abbrechen, um zum Assistenten zurückzukehren.

5. Sie können Standard klicken, um die Voreinstellungen wieder herzustellen.

Deutsch

Speicher-Übertaktung

1. Klicken Sie auf den Speicher Reiter am rechten unteren Rand des Bildschirms, das Memory overclocking (Speicher-Übertaktungs)Infofeld, indem Sie die Einstellungen vornehmen können, öffnet sich dann.

2. Klicken Sie auf Benutzerd, um Einstellungen vom Aufklappmenü anzupassen.

3. Klicken Sie auf Speichern, um die Einstellungen zu übernehmen.

4. Daraufhin erscheint ein Warnhinweis, der Sie auffordert das System neu zu starten (achten Sie darauf zunächst alle geöffneten Dateien zu speichern).

5. Klicken Sie auf Jetzt Neu Starten, um den Computer neu zu starten, oder Abbrechen, um zum Assistenten zurückzukehren.

6. Sie können Standard klicken, um die Voreinstellungen wieder herzustellen.

Abb. 16 - Speicher-Übertaktung

GPU Übertakten

Abb. 17

Gaming mit GPU

Overclock



Probleme beim GPU Übertakten (GPU)

Falls Systemfehler auftreten und Sie den Computer zurücksetzen müssen,

halten Sie den Netzsc hal ter gedrückt, um das System zum Abschalten zu zwingen. Um neu zu starten, halten Sie den Netzschalter zusammen mit den Fn + G Tasten gedrückt

. Hiermit werden die Übertaktungsein-

stellungen wieder deaktiviert.



Warnmeldung

Die Meldung beschreibt die Tatsache, dass eine Übertaktung der GPU zwar eine Steigerung der Grafikleistung bietet, es aber unter bestimmten Umständen auch zu Systeminstabilitäten kommen kann. Je mehr Sie den Prozessor fordern, desto mehr Strom muss er verbrauchen und desto wärmer wird das System werden. Es wird nicht empfohlen, GPU Übertaktung über einen längeren Zeitraum zu aktivieren, sondern nur wenn es benötigt wird.



GPU-Übertaktung Aus mit dem Task-Leisten-Symbol

Bewegen Sie den Cursor über das GPU Overclock-Symbol in der Task-Leiste, dann rechtsklicken und dort wählen Sie Turn off GPU overclocking (GPU-Übertaktung ausschalten).

Auf das GPU Overclock Utility können Sie entweder über das Control Center oder über das Nachrichtenfeld der Aufgabenleiste zugreifen.

Klicken Sie auf die GPU Overclock Schaltfläche, um das Graphics Processing Unit (oder GPU) Übertaktungsmenü für bestimmte CPU- und GPU-Typen anzuzeigen (kontaktieren Sie Ihren Händler, um zu erfahren, ob dies für Ihr Modell zutrifft). Das Übertakten der Graphics Processing Unit (oder GPU) bedeutet die Taktung Ihres Grafikprozessors mit einer höheren Geschwindigkeit als ursprünglich vorgesehen zu betreiben. GPU Übertaktung ist nützlich bei grafikintensiven Aufgaben, z.B. 3D Rendering und Spielen ohne langsame Bildraten usw.

Übertakten sollte nur aktiviert werden, wenn eine Verbindung mit dem AC/DC-Adapter besteht und nicht bei Akkustrom. Die Lüftergeschwindigkeit wird auch au-

tomatisch auf Overclock (Übertakten) eingestellt (passen Sie diese Lüftergeschwindigkeitseinstellung nicht an, wenn Sie GPU Übertaktung aktiviert haben).

1. Klicken Sie auf Ein, um GPU Übertakten zu aktivieren.

2. Verwenden Sie den Schieberegler um die Einstellungen für Kern

Zuwachsrate, Speicher Zuwachsrate und Lüftergeschwindigkeit Versatz anzupassen.

3. Klicken Sie auf auf Speichern, um die geänderten Einstellungen zu speichern und klicken Sie anschließend auf OK, wenn das System die Warnmeldung anzeigt, oder Abbrechen, um zum Assistenten zurückzukehren.

4. Indem Sie sie auf Aus klicken, werden die Werkseinstellunge n wieder hergestellt.

Deutsch

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren od er deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn + drücken. Wenn Sie diese Tastenkombination drücken, können Sie zwischen den aktuell ausgewählten Tastatur- oder Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen können, außer der Windows-Logo-Taste und P Taste.

Abb. 18

Flexikey® Anwendung

“Flexikey®” ist eine Direkttasten-Konfigurationsan- wendung, mit der Sie eine Einzeltaste für das Ausführen mehrerer Tastenkombinationen zuweisen können, oder um Programme und Anwendungen auszuführen, um Textmakros zu erstellen und um bestimmte Tasten zu deaktivieren. Die Anwendung kann auch zum Konfigurieren der Maustasten zum Erstellen von Direkttasten für Gaming usw. verwendet werden. Sämtliche Konfigurationseinstellungen werden unter (bis zu 12) Profilen gespeichert, für welche die Einstellungen angewendet werden. Die Flexi- key® Anwendung kann durch Klicken der Schaltfläche im Gaming Abschnitt des Control Center oder durch Klik-

Deutsch

ken des Symbols Taskleiste aufgerufen werden.

im Infobereich auf der Desktop-

Profile

Die Menüs auf der linken Seite der Anwendung gelten für Profile. Sie können Profile in den Menüs Hinzufügen oder

Löschen (Sie können 12 aktive Profile speichern), Exportieren und Importieren. Wenn Sie doppelt auf ein Profil

klicken, können Sie den Profilnamen und eine Bild Datei ändern (mit PNG Dateien erstellte Bilder).

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren, um Einstellungen für die Tastatur bzw. Maus zu erstellen, indem Sie auf die Taste ganz links klicken (z.B. wenn Sie ein Profil nur mit Einstellungen die Maus oder Tastatur erstellen möchten). Wenn Sie auf die Tastatur- oder Maussymbole klicken, können Sie auf die Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 19 - Aktivieren (Tastatur & Maus)

Tastatureinstellungen

Abb. 20 - Tastaturkonfiguration

12345

Abb. 21 - Mauskonfiguration

Die Tastatureinstellungen erlauben die Konfiguration von

Infos klicken, um eine Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Aktionen für jede einzelne Taste (oder einer Kombination von Tasten). Klicken Sie auf die Taste und wählen Sie anschließend Aktionstyp (Express-Taste,

APP ausführen,

Express-Text oder Deaktivieren) aus dem Menü unten auf

der Seite aus. Sie können die Aktion umbenennen, indem Sie auf das Kästchen Name und Quick-Infos klicken, um eine Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Deutsch

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming oder wenn Sie Anwendungen mit vielen Tastaturkürzeln verwenden.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigurationen von Aktionen für die linke , rechte und mittlere Taste jeder angeschlossenen Maus, sowie für die Zurück - und Vorwärtstasten falls verfügbar (bei einer Gaming-Maus). Klicken Sie auf die Tastennummer und wählen Sie anschließend Aktionstyp (Express-Taste, ausführen, Express-Text oder Deaktivieren) aus dem Menü unten auf der Seite aus. Sie können die Aktion umbenennen, indem Sie auf das Kästchen Name und Quick-

APP

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuweisen.

ktivieren - Mit dieser Funktion können Sie sämtliche

• Dea

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht verwendeten Tasten.

Tastatureinstellungen - Express-Taste

Abb. 22

Tastatur -

Express-

Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer Tastenkombinationen konfigurieren möchten, oder um nützlichere Tastenkürzel zu erstellen, verwenden Sie Express- Taste.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Taste unter Aktionstyp aus.

2. Im folgenden Beispiel möchten wir eine bestehende Spieltastenkombination, welche die linke Umschalttaste zum Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf die linke Strg-Taste legen, um diese Bewegung als vorwärts sprinten miteinander zu kombinieren.

3. Klicken Sie auf die gewünschte Taste für die verknüpfte Aktion.

Deutsch

4. Klicken Sie auf das Quick-Infos Feld und geben Sie der Tastenkombinationen einen Namen, z.B. “Vorwärts sprinten”. Klicken Sie anschließend wieder in das Feld Name (um zu vermeiden, dass die gespeicherten Tasten zum Quick-Info hinzugefügt werden).

5. Klicken Sie auf Aufnahme starten und drücken Sie anschließend auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir die linke Umschalttaste und W) (stellen Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht anklicken).

6. Klicken Sie auf Aufnahme stoppen, um den Vorgang abzuschließen.

8. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur Auswahl auf die Taste, und klicken Sie auf Löschen.

9. Wenn Sie sämtliche Einstellungen löschen möchten, klicken Sie auf Wiederherstellen, um zu den Standard Tasteneinstellungen zurückzukehren.

10. Jede zugewiesene Express-Taste wird in Orange angezeigt.

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Programmen wie folgt konfigurieren:

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zum Auswahl einer Taste, um die Anwendung zu starten und wählen Sie anschließend APP aus- führen unter Aktionstyp aus.

2. Klicken Sie auf Durchsuchen unten rechts im Anwendungsfenster.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihr em gewählten Profil zu speichern.

Abb. 23 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und klicken Sie auf Öffnen.

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in Ihrem ausgewählten Profil konfiguriert und die Taste in Grün angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

6. Klicken Sie auf Speichern, um die Einstellungen in Ihr em gewählten Profil zu speichern.

5. Die Taste wird jetzt zum Senden von Textnachrichten im Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die Taste in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings innerhalb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Text unter Aktionstyp aus.

2. Klicken Sie ggf. auf die Starttaste (die Starttaste ist die Taste, die in Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu öffnen), oder Sie können dies auch frei lassen.

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre Nachricht ein.

Abb. 24 - Tastatur - Express-Text

4. Klicken Sie ggf. auf Versandtaste (die Versandtaste ist die Taste, die in Ihrem Zielprogramm verwendet wird, zum Senden einer Textnachricht z.B. wird die Enter-Taste dafür am häufigsten verwendet, oder Sie können dies auch frei lassen.

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte Tasten zu deaktivieren.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert werden soll und wählen Sie anschließend Deaktivieren unter Aktionstyp aus.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die Taste erneut aktivieren möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

4. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

5. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil und die Taste in Grau angezeigt.

Deutsch

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 25 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

Deutsch

In diesem Handbuch finden Sie eine Anleitung zum Öffnen de r Systemsteuerung. Um die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das Netzwerk und das Internet, die Personalisi erung, Konten, die Uhrzei t und Sprache, die erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit.

Grafikfunktionen

Wenn die Grafiktreiber installiert sind, können Sie bei Windows im Einstellfenster Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.

Microsoft Hybrid Grafikmodus oder Separate Grafikmodus

Ihr Computer verfügt über einen Separaten Grafikmodus (DISCRETE), und einen Microsoft Hybrid Grafikmodus (MSHYBRID) mit wechselbarer Grafiktechnologie.

Microsoft Hybrid Grafikmodus (MSHYBRID) - Mit dieser nahtlosen Technologie kann bei längerer Akkubetriebsdauer

die höchstmögliche Leistung des Grafiksystems erreicht werden, ohne manuell die Einstellung en ändern zu müssen. Das Betriebssystem des Computers (und einige Anwendungen) automatisch bei Bedarf der genutzten Anwendungen zwischen der integrierten GPU (iGPU) und der separaten GPU (dGPU) wechseln. Dieser Wechsel geht für den Anwender nahtlos vonstatten. Dieser Modus ist standardmäßig ausgewählt.

Separate Grafikmodus (DISCRETE) - Der Separate Grafikmodus wird die eigenst ändige Graphics Processing Unit (GPU) nutzen, welche leistungsfähiger und daher besser geeignet für Spiele, HD-Videos oder die Ausführung von GPU-lastigen Anwendungen ist.

Symbol Farbe Grafikmodus

Aus MSHYBRID Modus

Grün DISCRETE Modus

Sie können entweder den DISCRETE Modus oder MSHYBRID Modus durch Auswahl der entsprechenden Option beim GPU-Wechsel im Control Center oder im BIOS auswählen. Sie müssen das System nach dem Vornehmen von Änderungen im ausgewählten Grafikmodus neu starten.

GPU-Wechsel-Schaltfläche (GPU Switch)

(Control Center)

Deutsch

So öffnen Sie in Windows das Einstellfenster Anzeige:

Abb. 26

G-SYNC

einrichten



G-SYNC einrichten

Stellen Sie den G-SYNC fähigen Monitor in einer Konfiguration mit mehreren Monitoren als Primärer Monitor ein.

Klicken Sie in 3D-Einstellungen auf 3D-Einstellungen ver-

walten > Globale Einstellu ngen, wählen Sie Vertikale Synchronisierung und anschließend G-SYNC. Die Einstellung

von G-SYNC auf globale Einstellungen bedeutet, dass sie auf sämtliche Spiele angewendet wird.

G-SYNC Unterstützung

G-SYNC wird nur unterstützt, wenn Sie über einen G-SYNC fähigen Monitor und einen Videoadapter der GTX Serie verfügen (kontaktieren Sie Ihren Händler, um weitere Einzelheiten zu erfahren).

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten Anzeigeeinstellungen.

3. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern.

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Grafikeigenschaften wählen.

Oder

2. Klicken Sie auf das Symbol im Infobereich auf der DesktopTaskleiste und dann aus dem Menü die Option

Grafikeigenschaften wählen.

Deutsch

So öffnen Sie die

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im Kategorie Darstellung und Anpassung.

NVIDIA Systemsteuerung:

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

G-SYNC

Klicken Sie, um einen Haken bei G-SYNC aktivieren zu setzen (ist standardmäßig aktiviert). G-SYNC wurde entwikkelt, um ein flüssiges Gaming-Erlebnis mit Ihrem GeForce Produkt zu bieten, indem die Aktualisierungsrate des Monitors mit der Renderrate der GPU synchronisiert wird und somit Verzögerungen behebt, damit Objekte schärfer und Szenen sofort angezeigt werden.

Anzeigegeräte

Abb. 27

Projizieren

Abb. 28 - Anzeige (4 verbundene Anzeigen)



4 verbundene Anzeigen

Beachten Sie, dass beim Anschluss von 4 Anzeigen nur 2 Anzeigen im Duplizieren-Modus angezeigt werden können.

Sie können ein HDMI-Kabel am HDMI-Ausgangsanschluss und/oder ein Mini DisplayPort kompatibles Kabel am Mini DisplayPort 1.3 Anschluss verwenden, um eine externe Anzeige anzuschließen. Sie können auch den Thunderbolt Anschluss zur Verbindung mit einem kompatiblen Anzeigegerät verwenden (siehe "Thunderbolt Anschluss

für Bildschirme" auf Seite 59). Lesen Sie die Anleitung des

Anzeigegerätes, um zu erfahren, welche Formate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 4 aktive Anzeigen) können unter Windows konfiguriert werden, indem Sie die Anzeige oder System (in Einstellungen) Bedienfenster oder das Projizieren-Menü verwenden.

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden Port an und schalten Sie sie anschließend ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im Menü zur Auswahl von Nur PC-Bildschirm,

Duplizieren, Erweitern oder Nur zweiter Bildschirm.

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend erkennen.

5. Im Menü Mehrere Anzeigen können Sie bis zu 4 Anzeigen konfigurieren.

Deutsch

Audiofunktionen

Abb. 29

Laut-

sprecherkonfig

uration

Die Audioeinstellungen können Sie bei Windows durch Anklicken des Soundsymbols oder des Realtek HD Audio Manager-Symbols / im Infobereich/in der System- steuerung aufrufen (wenn Sie mit der rechten Maustaste auf das Symbol im Infobereich klicken, wird das Audiomenü aufgerufen). Die Lautstärke kann auch über das Laut- sprecher-Symbol in der Taskleiste oder durch Drücken der Tastenkombination Fn + F5/F6 eingestellt werden.

Einrichten des 5.1 Surround Sound

Um das System für 5.1 Surround Sound einzurichten, müssen Sie die Audiokabel an die Kopfhörer-Ausgangsbuchse,

Deutsch

die Mikrofon-Eingangsbuchse und die Line- und S/PDIFAusgang Kombibuchse anschließen.

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol wählen Sie Sound-Manager).

3. Klicken Sie auf Lautsprecher (Registerkarte) und klicken Sie auf Lautsprecherkonfiguration (Registerkarte).

4. Wählen Sie bei Lautsprecherkonfiguration die Option 5.1 Lautsprecher.

im Infobereich und

5. Schließen Sie die Kabel an (möglicherweise benötigen Sie einen Adapter, um die Kabel an die entsprechenden Anschlüsse anzuschließen (z. B. einen Stereo-mini-auf-dual-RCA-Adapter). Stellen Sie die folgenden Kabelverbindungen her:

• Line- und S/PDIF-Ausgang Kombibuchse = Front-Lautsprecher-

Ausgang

• Mikrofon-Eingangsbuchse = Mitten-/Subwoofer-Laut-

sprecherausgang

• Kopfhörer-Ausgangsbuchse = Lautsprecherausgang hinten

6. Sobald ein Stecker angeschlossen wird, erscheint ein Dialogfeld.

7. Setzen Sie ein Hä kchen in die Felder der angeschlossenen Lautsprecher (z. B. Lautsprecherausgang hinten), und speichern Sie die Einstellung mit OK.

8. Klicken Sie auf OK, um den Realtek HD Audio-Manager zu verlassen.

Einrichten der Audioaufnahme

Wenn Sie auf Ihrem Computer Audioaufnahmen mit optimaler Qualität machen möchten, führen Sie die folgenden Schritte aus:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol wählen Sie Sound-Manager).

3. Klicken Sie bei Mikrofon (Registerkarte) auf Mikrofoneffekt (Registerkarte). Klicken Sie dann auf Rauschunterdrückung (Schaltfläche), oder regeln Sie die Lautstärke bei Aufnahmelautstärke auf ca. 60. So erhalten Sie eine optimale Aufnahmequalität.

4. Klicken Sie auf OK, um das Fenster Sound zu schließen.

im Infobereich, und

Blaster AudioX® Pro-Gaming

Abb. 30

Sound Blaster

Connect 2 (Sym-

bol im Infobereich

der Taskleiste)

Mit der Anwendung Sound Blaster können Sie die Audioeinstellungen nach Ihren Anforderungen konfigurieren, um eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.

PC-Kamera

Mit der Tastenkombination Fn + F10 können Sie das PCKameramodul ein- oder ausschalten. Wenn die PC-Kamera verwendet wird, leuchtet die LED der PC-Kamera (siehe

Seite 53).

Installation der Anwendung Sound Blaster

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 5.Install Sound Blaster AP > Ja.

3. Wählen Sie eine Sprache und klicken auf OK.

4. Klicken Sie auf Weiter, um die Bedingungen der

Lizenzvereinbarung zu akzeptieren.

5. Klicken Sie auf Weiter > Weiter.

6. Klicken Sie auf

Installieren > Fertig stellen, um den

Computer neu zu starten.

Anwendung Sound Blaster

Starten Sie das Sound Blaster Connect 2-Bedienfenster aus dem Infobereich der Taskleiste heraus. Klicken Sie auf die Registerkarten, um in die entsprechenden Menüs des Bedienfensters zu gelangen. Die Sound Blaster-Audioeffekte können nicht verwendet werden, wenn der Klang über einen HDMI/Mini DisplayPort-Anschluss erzeugt wird.

Kamera-App

Wenn Sie bei Windows zum Aufnehmen von Fotos und Videos aufnehmen möchten, benötigen Sie die Kamera-App

1. Starten Sie die Kamera-App aus dem Startmenü, indem Sie auf das Symbol der Kamera-App bei Alle Apps klicken (Sie können auch “Kamera” in das Suchfeld eingeben, um die KameraApp aufzurufen, wenn sie sich nicht im Start-Menü befindet).

2. Wählen Sie den Foto oder Video modus.

3. Klicken Sie auf das Foto-Symbol , um ein Bild aufzunehmen. Während das Foto aufgenommen wird, wird das Symbol kurz gelb

4. Klicken Sie auf das Video-Symbol , um die Videoaufnahme zu starten (wenn die Videoaufnahme beginnt, erscheint ein Timer am unteren Rand des Bildschirms, und das Symbol wird gelb).

5. Um die Videoaufnahme zu stoppen, Klicken Sie wieder auf das Video-Symbol .

6. Die aufgenommenen Fotos und Videos werden in einer Eigene Aufnahmen im Ordner Bilder unter Dieser PC und in der Fotos App im Startmenü gespeichert.

Deutsch

Energieoptionen

Abb. 31 - Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Energiesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bild-

schirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Energiesparpläne (Energiesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstell ungen ändern, und klicken Sie auf Er- weiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Deutsch

Installation der Treiber



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DC-Adapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers oder Op- tion Drivers, um das Treibermenü Optional aufzurufen. Installieren Sie die Treiber in der in Tabelle 6 angegebenen Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber. Wenn während des Installationsvorgangs der Assistent Neue Hardware gefunden erscheint, klicken Sie auf Abbrechen. Befolgen Sie dann die Installationsanweisungen.

Treiber Seite#

Chipsatz (Chipset) Seite 78 Video (VGA) Seite 78 NVIDIA Video (NVIDIA VGA) Seite 78 LAN Seite 78 Kartenleser (Cardreader) Seite 78 Touchpad Seite 78

Control Center Seite 78 Flugzeugmodus (Airplane) Seite 78

MEI Seite 78 Audio Seite 78

Wireless-LAN-Modul (Option) Fingerabdruckleser (Option)

Bluetooth-Modul Thunderbolt

Sound Blaster Audio Intel® Rapid Storage-Technology (IRST)

Windows Update aktivieren*

*Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits- Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).

(Option)

Tabelle 6 - Installationsvorgang

Seite 79 Seite 81 Seite 82 Seite 78 Seite 75 Seite 78

Deutsch

Chipsatz (Chipset)

1. Klicken Sie auf Install Drivers.

2. Klicken Sie auf 1.Install Chipset Driver > Ja.

3. Klicken Sie auf Weiter >

Akzeptieren > Installieren.

4. Klicken Sie auf Jetzt neu starten, um den Computer neu zu starten.

Video (VGA)

1. Klicken Sie auf 2.Install VGA Driver > Ja.

2. Klicken Sie auf Weiter > Ja > Weiter > Weiter.

3. Klicken Sie auf Fertig stellen, um den

Deutsch

Computer neu zu starten

NVIDA Video (NVIDA VGA)

1. Klicken Sie auf 3.Install NVIDIA VGA Driver > Ja.

2. Klicken Sie auf ZUSTIMMEN UND FORTFAHREN (Schaltfläche), um die

Bedingungen der Lizenzvereinbarung zu akzeptieren.

3. Klicken Sie auf WEITER > SCHLIESSEN.

LAN

1. Klicken Sie auf 4.Install LAN Driver > Ja.

2. Klicken Sie auf Weiter > Installieren > Fertig stellen.

Kartenleser (Cardreader)

1. Klicken Sie auf 5.Install Cardreader Driver > Ja.

2. Klicken Sie auf Fertig stellen.

Touchpad

1. Klicken Sie auf 6.Install Touchpad Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

4. Klicken Sie auf Fertig stellen > Jetzt neu starten, um den Computer neu zu starten.

Control Center

1. Klicken Sie auf 7.Install Control Centery AP > Ja.

2. Klicken Sie auf Weiter > Installieren.

3. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Flugzeugmodus (Airplane)

1. Klicken Sie auf 8.Install Airplane Driver > Ja.

2. Klicken Sie auf Next

3. Klicken Sie auf Finish, um den Computer neu zu starten.

MEI

1. Klicken Sie auf 9.Install MEI Driver > Ja.

2. Klicken Sie auf Weiter

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

4. Klicken Sie auf Weiter > Fertig stellen.

Audio

1. Klicken Sie auf 10.Install Audio Driver > Ja.

2. Klicken Sie auf Weiter > Weiter.

3. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Thunderbolt

Vor der Installation des Thunderbolt Treibers ist es notwendig, den Anschluss zuerst zu initialisieren. Schließen Sie dazu einfach ein USB Typ-C Gerät (z.B. ein USB-Flashlaufwerk) an den Combo-Anschluss an.

1. Klicken Sie auf Option Drivers.

2. Klicken Sie auf 4.Install Thunderbolt Driver > Ja.

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der Lizenzvereinbarung, und dann auf Installieren.

4. Klicken Sie auf Fertig stellen.

IRST

1. Klicken Sie auf 6.Install IRST Driver > Ja.

2. Klicken Sie auf Weiter > Weiter.

3. Setzen Sie ein Häkchen in die Felder, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

4. Klicken Sie auf Weiter > Weiter > Weiter.

5. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Wireless-LAN-Modul (Option)

Stellen Sie sicher, dass das WLAN-Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das WLANModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Installieren des WLAN-Treibers

Führen Sie die folgenden Schritte aus:

(Intel) WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf

4. Klicken Sie auf Fertig stellen.

(Qualcomm) WLAN 802.11ac und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Wählen Sie eine Sprache und klicken auf Weiter > We iter > Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Fertig stellen > Ja, um den Computer neu zu starten.

(Qualcomm) WLAN 802.11ac/ad und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

Klicken Sie auf Weiter > Weiter > Installieren (die Treiberinstallation benötigt einige Zeit).

4. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Installieren.

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung herzustellen (oder klicken Sie ihn an, und klicken Sie auf Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk (passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur das Wi-Fi ein- oder auszuschalten.

Deutsch

Wireless-Display



AC/AD WLAN-Modul - Mit drahtloser Anzeige verbinden

Sollte ein AC/AD WLAN-Modul installiert sein, kann es sein, dass am unteren Bildschirmrand des Projizieren-Bildschirms der Hinweis "Mit drahtloser Anzeige verbinden" nicht erscheint. In diesem Fall müssen Sie eine Funktion des kabellosen Adapters wie folgt deaktivieren:

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Wählen Sie “Netzwerk- und Freigabecenter öffnen".

3. Klicken Sie im linken Menü auf "Adaptereinstellungen ändern".

4. Klicken Sie mit der rechten Maustaste auf “WiFi# -

Qualcomm Atheros Sparrow 11ad Wireless Network Adapter".

5. Wählen Deaktivieren um den Adapter auszuschalten.

6. Kehren Sie zum Projizieren Menü zurück und klicken Sie auf "Mit drahtloser Anzeige verbinden".

Das Wireless-Display (Miracast) verwendet Ihr Wireless LAN-Modul/WLAN/Bluetooth-Combo-Modul (Sie müssen sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompatibel mit Ihrem speziellen WLAN/Combo-Modul ist) in Verbindung mit einer bzw. einem kompatiblen Grafikkar- te/Anzeige-Gerät (separat erhältlich), um den Inhalt des Notebook-Displays auf einem anderen Display (zB- HDTV) anzeigen zu können, ohne die Notwendigkeit, Kabel quer durchs Zimmer zu ziehen. Sie können dann auf dem TV/externen Monitor ohne HDMI- oder A/V-Kalbelverbindung Games spielen, im Internet browsen oder Videos oder Fotos ansehen.

Deutsch

Bevor Sie das Wireless-Display konfigurieren, müssen Sie den kompatiblen Adapter an den Monitor anschließen und einrichten. Schließen Sie den Adapter mit einem HDMIoder A/V-Kabel an, und schalten Sie den Monitor ein. Schalten Sie dann den Monitor auf den entsprechenden Eingangskanal (Angaben dazu finden Sie in der Dokumentation, die Sie zusammen mit dem kompatiblen Adapter erhalten haben).

Wireless-Display-Konfiguration

1. Bitte beachten Sie, dass kein Treiber bzw. keine Applikation notwendig ist, um das Wireless-Display unter Windows 10 zu betreiben.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Klicken Sie auf Mit drahtloser Anzeige verbinden (sollte dies nicht erscheinen, schauen Sie in der Seitenleiste nach).

5. Das System wird dann nach kompatiblen Display-Geräten (dies kann bis zu 60 Sekunden dauern, was Sie bitte bei der

Fertigestellung einberechnen).

6. Doppelklicken Sie jegliches angezeigtes Display-Gerät in der Liste an.

7. Das Display wird dann eine Verbindung herstellen (für bestimmte Einstellungen für Ihren Bildschirm siehe bitte die Dokumentation zu Ihrem kompatiblen Adapter/Display für volle Details im Lieferumfang enthalten).

8. Drücken Sie die Tastenkombination + P (oder Fn + F7), klicken Sie auf Mit drahtloser Anzeige verbinden und klicken Sie auf Trennen um eine zeitweilige Trennung vom WirelessDisplay durchzuführen.

Fingerabdruckleser (Option)



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des WindowsBegrüßungsbildschirms den Fingerabdruck 3-mal nicht erkennen können, wird der Computerzugriff gesperrt. In diesem Falle benötigen Sie Ihren PIN-Code (den Sie bei der ursprünglichen Einrichtung des Fingerabdrucklesers eingegeben haben), um wieder auf den Computer zugreifen zu können. Alternativ können Sie auch Ihr WindowsKennwort zur Anmeldung verwenden. Nachdem Sie den PIN-Code (oder das Windows-Kennwort) zur Anmeldung verwandt haben, können Sie unter Einstellungen > Kon- ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 32

Konten -

Anmeldeop-

tionen

Installieren Sie die Treiber und melden Sie Ihre Fingerabdrücke vor dem Benutzen wie unten beschrieben an. Das Fingerabdrucklesemodul verwendet die Anmeldeoption Konfiguration des Windows Kontos.

Installieren des FingerabdruckleserTreibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 2.Install Fingerprint Driver > Ja.

3. Klicken Sie auf Next > Install > Finish.

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre Fingerabdrücke zu scannen.

7. Sie werden anschließend aufgefordert, mit Ihrem Finger

mehrere Male über den Leser zu streichen (Dies kann mehr als 20 Mal sein).

8. Versuchen Sie es, indem Sie verschiedene Fingerteile in unterschiedlichen Stellungen zeigen (ähnlich der unterschiedlichen Stellungen, die Sie im Gebrauch verwenden würden; wenn Sie eine rote Anzeige sehen, versuchen Sie eine andere Stellung).

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen (empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun Ihren Fingerabdruck scannen lassen, um sich am Computer anzumelden.Klicken Sie auf Hinzufügen unter

Fingerabdruck.

Deutsch

Bluetooth-Modul (Option)

Stellen Sie sicher, dass das Bluetooth-Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das BluetoothModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Beachten Sie bitte, dass das AC/AD-Modul keine BluetoothTreiberinstallation benötigt.

Installieren des Bluetooth-Treibers

Führen Sie die folgenden Schritte aus:

Intel) WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

Deutsch

3. Klicken Sie auf W eiter > Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung

anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf W eiter > Fertig stellen > Ja, um den

Computer neu zu starten.

(Qualcomm) WLAN 802.11ac und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

3. Klicken Sie auf W eiter > Weiter > Installieren.

4. Klicken Sie auf Fertig stellen > Ja, um den Computer neu

zu starten.

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klikken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth- und andere Geräte.

3. Stellen Sie sicher, dass die Bluetooth-Funktion eingeschaltet ist und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer gekoppelt werden soll, und klicken Sie auf Koppeln.

5. Wenn Sie das erste Mal eine Verbindung mit dem Computer herstellen mochten, mussen einen Kopplungscode in das Gerät eingeben.

6. Geben Sie den Code in das Gerät mit aktivierter BluetoothFunktion ein, und klicken Sie auf dem Computer auf Ja, um die Kopplung abzuschliesen.

7. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen für eine Trennung von jedem Gerät.

TPM (Option)

Abb. 33 - BitLocker-Laufwerkverschlüsselung

(TPM-Verwaltung)

Abb. 34

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Abb. 35

Menü Aktionen

Bevor Sie die TPM (Trusted Platform Module)-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Security.

Windows

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

Deutsch

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anweisungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/Bluetooth können nicht erkannt werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Der Computer ist ausgeschaltet (oder im Energiesparmodus), wird aber über den

Deutsch

an das Stromnetz angeschlossenen AC/ DC-Adpater mit Strom versorgt oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird. Ich habe ein Gerät an den eingeschalteten USB Anschluss angeschlossen, um es aufzuladen, was aber nicht geschieht.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob der Computer im Flugzeugmodus ist (siehe Tabelle 2 auf Seite 54). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 3 auf Seite 55).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PCKamera-Modul einschalten (siehe Tabelle 3 auf Seite 55). Starten Sie die Kamera-

Anwendung, um das Kamerabild zu sehen. Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der

Tastenkombination Fn + Netzschalter ein. Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie

dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das externe USB-Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

das Maximum zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die Lüftergeschwindigkeit zu regulieren.

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von Computer-Modellen eine Vielzahl an Prozessoren und/oder Grafikkarten unterstützen kann.

Um herauszufinden welcher Prozessor/ CPU in Ihrem System verbaut ist, begeben Sie sich zum Start-Menü und wählen dort Einstellungen, und dann wählen Sie System und klicke auf Info. Hier finden Sie ebenfalls Information über die Größe des installierten RAM u.v.m.

Um Informationen über den in Ihrem System verwendeten Videoadapter zu er- halten gehen Sie zum Start-Menü, wo Sie Einstellungen wählen, dann wählen Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeeinstellungen > Adaptereigenschaften anzeigen.



SO-DIMM Speichertypen

Sämtliche im System installierten SODIMM Speichermodule sollten identisch sein (dieselbe Größe und Marke), um unvergesehenes Systemverhalten zu vermeiden.

Mischen Sie keine SO-DIMM Speichermodulgrößen und Marken, da es ansonsten zu unvorgesehenem Systemverhalten kommen könnte.

Core Logic

Intel® HM175 Chipsatz

Speicher

Zwei 260-Pin SODIMM-Sockel, Unterstützung von DDR4-2400MHz Speicher

(Die tatsächliche Speicherarbeitsfrequenz hängt vom FSB des Prozessors ab.)

Speicher erweiterbar von 8GB (Minimum) bis zu 32GB (Maximum)

Mit 4GB, 8GB oder 16GB Modulen kompatibel

Unterstützt XMP 2666/3000MHz (XMPUnterstützung hängt von dem jeweiligen Prozessor ab)

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

LCD-Optionen

17,3" (43,94cm), 16:9, UHD (3840x2160)/ *QHD (2560x1440)/FHD (1920x1080)

*Hinweis: QHD-Panels sind nur für Systeme mit NVIDIA® G-SYNC™ Technology verfügbar

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/ SSD (7,0mm/9,5mm Höhe)

(Werkseitige Option) Zwei SATA M.2 2280 SSDs, die RAID Level 0/1 unterstützen

Oder (Werkseitige Option) Eine PCIe Gen3 x4

M.2 2280 SSD und eine PCIe Gen3 x2 M.2 2280 SSD

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort Intel PTT für Systeme ohne Hardware TPM (Werkseitige Option) TPM 2.0 (Werkseitige Option) Fingerabdruckleser

Zeigegerät

(Werkseitige Option) Eingebautes Secure Pad (mit Microsoft PTP Multi Gesture & Scrolling Functionality)

Oder (Werkseitige Option) Eingebautes

T ouchpad (mit Microsoft PTP Multi Gesture & Scrolling Functionality)

Deutsch

Tastatur



Intel® Optane™ SSD Modul

Installation

Servicepersonal bitte beachten, dass

Intel® Optane™ Module im SSD1 Steckplatz installiert werden müssen.

(Werkseitige Option) Mit weißen LED beleuchtete WinkeyTastatur in

Originalgröße (mit Nummerntastatur) Oder (Werkseitige Option) Vollfarbig

beleuchtete WinkeyTastatur in Originalgröße mit Nummerntastatur

Audio

High-Definition-Audio-kompatible Schnittstelle S/PDIF Digtalausgang Zwei Lautsprecher Sound BlasterX® Pro-Gaming 720° ANSP™ 3D-Soundtechnologie am

Deutsch

Kopfhörerausgang

Eingebautes Array-Mikrofon

Ein Subwoofer Hinweis: Externe 5.1CH-Audioausgabe bei

Mikrofon-Eingang, Kopfhörer-Ausgang, und 2-in-1 Audiobuchsen

Charakteristika

Unterstützt NVIDIA® G-SYNC™ Technologie im dGPU Modus (NVIDIA® G-SYNC™ Technologie wird nur von einigen LCD-Bildschirmen und Grafikkarten der GTX Serie unterstützt)

Bereit für Virtual Reality

Schnittstellen

Ein USB 3.0 (USB 3.1 Gen 1) Typ-C Anschluss*

*Die maximale Strommenge, die von USB Typ-C Anschlüssen geliefert wird, beträgt 500mA (USB 2.0)/900mA (USB 3.1).

Oder (Werkseitige Option) Ein USB 3.1 Gen 2/ Thunderbolt 3 Kombianschluss (Typ-C)

Quatre USB 3.0 (USB 3.1 Gen 1) Anschlüsse (Verfügt über einen über den USB-Anschluss mit Strom versorgten USBAnschluss)

Zwei Mini DisplayPort (1.3) Anschlüsse Ein HDMI-Ausgangsanschluss Eine 2-in-1 Audiobuchse (Line- und S/PDIF

(optischer)-Ausgang Kombibuchse) Eine Mikrofon-Eingangsbuchse Eine Kopfhörer-Ausgangsbuchse Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse

Kartenleser

Festes Multi-in-1 Push-Push KartenleserModul

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC (bis zu UHS-II)

M.2-Steckplätze

Steckplatz WLAN für Kombinierte Bluetooth und WLAN-Modul

Steckplatz SSD1 für SATA oder PCIe Gen3 x4 SSD

Steckplatz SSD2 für SATA oder PCIe Gen3 x2 SSD

Kommunikation

Eingebautes 10/100/1000Mb Base-TX Ethernet LAN

2,0M FHD PC-Kamera-Modul

WLAN/Bluetooth M.2 Module:

(Werkseitige Option) Intel® Wireless-AC 8265 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Intel® Wireless-AC 3168 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Qualcomm® Atheros Killer™ Wireless-AC 1535 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Qualcomm® WLAN (802.11ad) und Bluetooth

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Integrierter 4-Zellen Polymer Akku, 66WH AC/DC-Adapter für den gesamten

Spannungsbereich AC-Eingang: 100-240V, 50-60Hz

Design I

DC-Ausgang: 19,5V, 11,8A (230W)

Design II

DC-Ausgang: 19V, 10,5A (200W)

Abmessungen und Gewicht

418,5 (B) x 287 (T) x 24,9 (H) mm 3,4kg (Barebone mit

66WH-Akku)

Deutsch

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si

l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. T enez l’ordinateur et son

alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transforma-

teurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur .

Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être perdues si la batterie est vide.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de

Français

l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Sécurité de l'alimentation et de la batterie

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel.

• Votre adaptateur AC/DC peut avoir été conçu pour les voyages internationaux mais il lui faut tout de même une source de courant régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau

électrique local, consultez notre représentant de service ou la compagnie électrique locale.

• L’adaptateur AC/DC que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est un des éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un électricien qualifié de vous en installez une.

• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.

• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez peuvent supporter la consommation électrique de tous les appareils qui y sont reliées.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Utilisez uniquement des batteries conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des fuites et/ou endommager votre ordinateur.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Rechargez les batteries en utilisant le système de l’ordinateur. Un rechargement incorrect peut provoquer l’explosion de la batterie.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Gardez les batteries endommagées hors de portée des enfants et débarrassez-vous en le plus vite possible. Veuillez toujours jeter les batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipulées ou jetées d’une façon non appropriée.

• Gardez la batterie loin des appareils métalliques.

• Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.

• Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

Nettoyage

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.

• N’utilisez pas de pro duit de nettoyage volatil (des distillés pétrôle) o u abrasifs sur aucun des éléments de l’ordinateur.

•(Pour les modèles d'ordinateurs fournis avec un chiffon de net- toyage bleu clair) Certains modèles d'ordinateurs de cette série sont fournis avec un chiffon d e nettoyage b leu clair . Pour nettoyer le boîtier de l'ordinateur avec ce chiffon, suivez les instructions ci-dessous :

• Eteignez l’ordinateur et les périphériques.

• Débranchez l'adaptateur AC/DC de l'ordinateur.

• Humidifiez légèrement le chiffon avec un peu d'eau.

• Nettoyez le boîtier de l'ordinateur avec le chiffon.

• Essuyez l'ordinateur avec un chiffon sec, ou laissez le sécher avant

de l'allumer.

• Rebranchez l'adaptateur AC/DC et allumez l'ordinateur.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fon ctionne pas normalem ent bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Français

Guide de démarrage rapide

Figure 1

Ouvrir le cou-

vercle/LCD/ordi-

nateur avec un

adaptateur AC/DC

branché

135°



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

1. Cliquez sur l'icône du Menu Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

1. Enlevez tous les emballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Lors de la première installation de l'ordinateur utilisez la procédure suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le système avant la première connexion à l'adaptateur AC/DC et initialement installée comme cidessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la

gauche de l’ordinateur, branchez ensuite le cordon d'alimentation AC à une prise murale, puis connectez le cordon d'alimentation AC à l’adaptateur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordi-

nateur, puis rebranchez-le; la batterie est maintenant déverrouillée.

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un angle de vision confortable (ne pas dépasser 135 degrés), de l'autre main (comme illustré dans la Figure 1) maintenez la base de l'ordinateur

Français

(Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

6. Pressez le bouton d'alimentation pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 10.

Prend en charge Intel® Optane™/RAID

Notez que votre système peut être configuré en RAID ou pour prendre en charge Intel® Optane™, mais il ne peut pas être configuré pour prendre en charge les deux systèmes. Vous devez configurer Intel® Optane™ ou RAID avant d'installer votre système d'exploitation Windows 10 (voir la page 93 & la page 95).

Configuration

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de mémoire compatible et du logiciel Technologie de stockage Intel® Rapid. Cette combinaison est conçue pour accélérer les performances de votre système en mettant en cache les données de démarrage, les exécutables, les données accessibles fréquemment et les fichiers de page système sur un SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en mode Intel RST Premium, assurez-vous d'avoir effacé la mémoire Intel Optane (reportez-vous à "Suppression de Intel®

Optane™" à la page 94).

Procédure de configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 et, pour ce faire, vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez “Intel RST Premium”.

8. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifications et réinitialiser” (

9. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour accéder au BIOS.

10. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifications et réinitialiser” ( mais assurez-vous que la condition dans le point à puce ci- dessous est remplie avant de le faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur DVD connecté, ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 10 (vous serez invité à appuyer sur une touche pour démarrer à partir du DVD).

11. Appuyez sur Suivant > Installer maintenant pour continuer à installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

12.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

13. Il est recommandé de sélectionner, puis de supprimer les partitions existantes.

“Save Changes and Reset”).

“Save Changes and Reset”),

Français

14. Cliquez sur Nouveau pour créer une partition pour Windows.

Figure 2 - Technologie de stockage Intel® Rapid - état

15. Il est très important de vous assurer que lorsque vous créez la partition, vous laissez un minimum d'espace non alloué de 5Mo.

16. Suivez les instructions à l'écran pour installer le SE Windows 10.

17. Installez les pilotes Windows comme dans le Tableau 6 à la page

121. Vérifiez que vous avez installé le pilote technologie Intel®

Rapid Storage (IRST) (voir la page 122).

18. Exécutez l'application Technologie de stockage Intel® Rapid.

19. Cliquez sur Activer.

Français

20. Le système affichera un message et vous demandera de sélectionner un lecteur rapide compatible (dans ce cas, il ne devrait y avoir qu'une seule option).

21. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et vous assurer que le système est alimenté par l'adaptateur AC/DC, et non par batterie uniquement.

22. Cliquez sur Oui pour commencer le processus (cela peut prendre un certain temps).

23. Une fois le processus terminé, redémarrez l'ordinateur.

Suppression de Intel® Optane™

Si vous souhaitez supprimer une configuration Intel® Optane™ existante, suivez la procédure ci-dessous pour le faire. Cependant, sauvegardez tous les fichiers et données nécessaires avant de supprimer une configuration Intel® Optane™, car cela entraînera la perte de toutes les données

sur les volumes.

1. Assurez-vous que Intel® Optane™ est activé dans l'application Technologie de stockage Intel® Rapid.

2. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

3. Allez à Intel(R) Rapid Storage Technology (dans le menu Advanced) et appuyez sur Entrée.

4. Sélectionnez Intel Optane, **** (répertoriée sous Optane Volume:) et appuyez sur Entrée.

5. Sélectionnez “Deconcatentate” et appuyez sur Entrée.

6. Sélectionnez <Yes> (Oui) dans l'option “Are you sure you want to perform deconcatentation”.

7. Sélectionnez “Start deconcatentation” et appuyez sur Entrée.

8. Le système retournera au menu standard Intel(R) Rapid Storage Technology lorsqu'il aura terminé.

9. Vous devez ensuite sélectionner le mode SATA approprié pour votre système et réinstaller le système d'exploitation.
