Clevo P957HP3 User guide

Introduction (English)

This Concise User’s Guide introduces the main features
of your computer. The English version of this guide be­gins on page 1. The expanded User’s Manual is on the
Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die
Hauptfunktionen des Computers ein. Die deutsche Ver­sion des Handbuchs beginnt auf Seite 37. Das erweiterte
Benutzerhandbuch finden Sie auf der Disc für die Gerä­tetreiber und Hilfsprogramme (Disc Device Drivers &
Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités
principales de votre ordinateur. La version française de
ce guide commence à la page 73. Le Manuel de l'Utilisa-

teur étendu se trouve sur le disque de Pilotes & Utili­taires + Manuel de l'Utilisateur (disque Device Drivers
& Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las caracterís­ticas principales de su ordenador. La versión española de
esta guía comienza en la página 109. El Manual del usua-

rio completo se encuentra en el disco de Controladores
del dispositivo y Utilidades + Manual del usuario (disco
Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le carat­teristiche principali del computer. La versione italiana di
questa guida inizia da pagina 145. Il Manuale utente
completo si trova nel disco contenente driver e utilità +

Manuale utente (disco Device Drivers & Utilities +
User's Manual).

I

Contents

About this Concise User Guide ......................................................... 1

System Startup ...................................................................................4

Intel® Optane™ ................................................................................. 5

System Map: Front View with LCD Panel Open .............................7

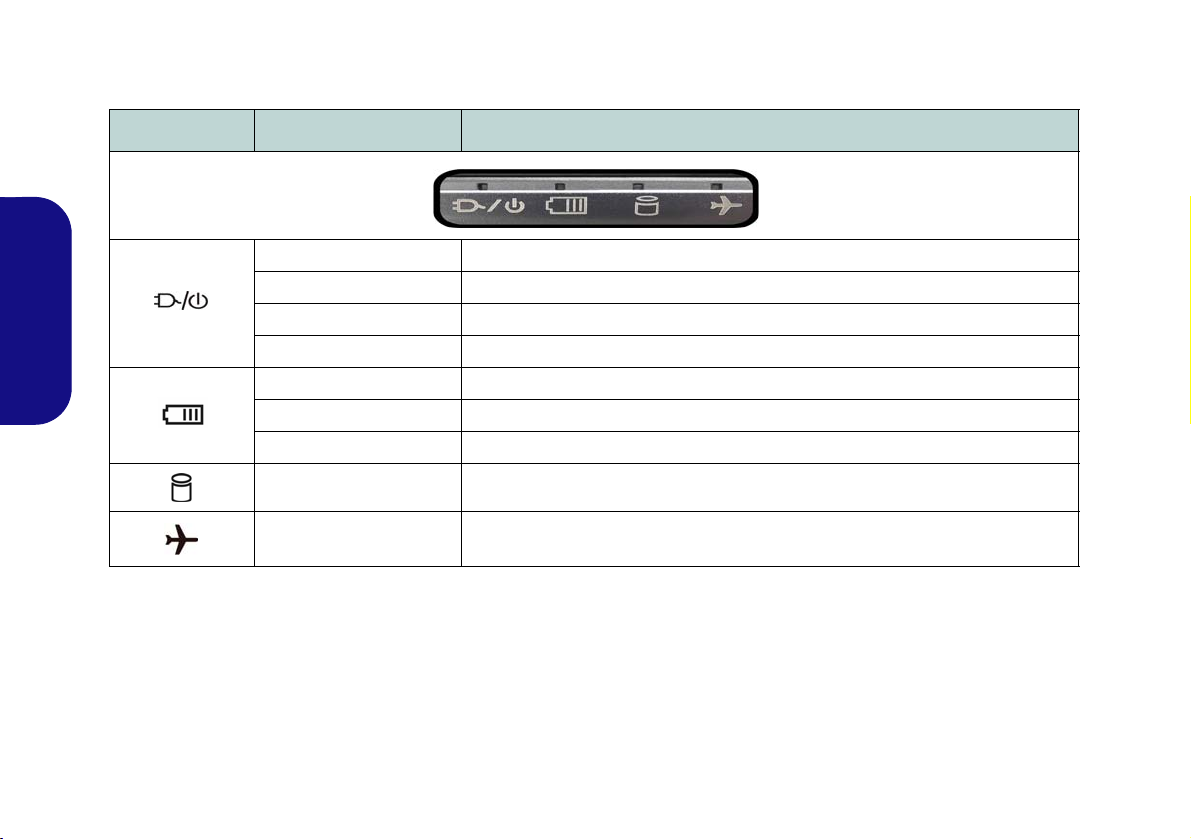

LED Indicators ................................................................................... 8

Keyboard & Function Keys ...............................................................9

System Map: Front, Left & Right Views (Model A) ....................... 12

System Map: Front, Left & Right Views (Model B) ....................... 13

System Map: Bottom & Rear Views ..............................................14

Control Center ................................................................................. 15

Flexikey® Application .................................................................... 17

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings ...................................................................................... 21

Video Features .................................................................................22

Audio Features ................................................................................. 24

PC Camera .......................................................................................26

Power Options ................................................................................. 26

Driver Installation ............................................................................ 27

Wireless LAN Module (Option) ...................................................... 29

Fingerprint Reader (Option) ............................................................31

Bluetooth Module (Option) .............................................................32

TPM (Option) ..................................................................................33

Troubleshooting ............................................................................... 34

Specifications ................................................................................... 35

Inhalt

Über das Ausführliche Benutzerhandbuch ...................................... 37

Schnellstart .......................................................................................40

Intel® Optane™ ...............................................................................41

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................. 43

LED-Anzeigen ................................................................................. 44

Tastatur & Funktionstasten .............................................................. 45

Systemübersicht: Ansicht von vorne, links und rechts (Modell A) . 48
Systemübersicht: Ansicht von vorne, links und rechts (Modell B) .49

Systemübersicht: Ansicht von unten und hinten .............................. 50

Control Center .................................................................................. 51

Flexikey® Anwendung ....................................................................53

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und

Einstellungen von Windows 10 .......................................................57

Grafikfunktionen .............................................................................. 58

Audiofunktionen .............................................................................. 60

PC-Kamera .......................................................................................62

Energieoptionen ............................................................................... 62

Installation der Treiber ..................................................................... 63

Wireless-LAN-Modul (Option) .......................................................65

Fingerabdruckleser (Option) ............................................................ 67

Bluetooth-Modul (Option) ............................................................... 68

TPM (Option) ..................................................................................69

Fehlerbehebung ................................................................................ 70

Technische Daten .............................................................................71

II

Sommaire

A propos de ce Guide Utilisateur Concis ......................................... 73

Guide de démarrage rapide .............................................................. 76

Intel® Optane™ ............................................................................... 77

Carte du système: Vue de face avec l’écran LCD ouvert ................ 79

Indicateurs LED ............................................................................... 80

Clavier & touches fonction ..............................................................81

Carte du système: Vues de face, gauche et droite (Modèle A) ....... 84

Carte du système: Vues de face, gauche et droite (Modèle B) ....... 85

Carte du système: Vues de dessous et arrière .................................. 86

Control Center ................................................................................. 87

Application Flexikey® .................................................................... 89

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 .................................. 93

Caractéristiques vidéo ......................................................................94

Caractéristiques audio ......................................................................96

Caméra PC .......................................................................................98

Options d’alimentation ....................................................................98

Installation du pilote ........................................................................ 99

Module LAN sans fil (Option) ...................................................... 101

Lecteur d'empreintes digitales (Option) ......................................... 103

Module Bluetooth (Option) ...........................................................104

TPM (Option) ................................................................................105

Dépannage ..................................................................................... 106

Spécifications ................................................................................. 107

Contenidos

Acerca de esta Guía del Usuario Concisa ...................................... 109

Guía rápida para empezar .............................................................. 112

Intel® Optane™ .............................................................................113

Mapa del sistema: Vista frontal con panel LCD abierto ................115

Indicadores LED ............................................................................116

Teclado & teclas de función ..........................................................117

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo A) ...................................................................................120

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo B) ....................................................................................121

Mapa del sistema: Vistas inferior y posterior ................................ 122

Control Center ................................................................................ 123

Aplicación Flexikey® .................................................................... 125

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ...................................................... 129

Parámetros de vídeo .......................................................................130

Características de audio ................................................................. 132

Cámara PC .....................................................................................134

Opciones de energía .......................................................................134

Instalación de controladores ..........................................................135

Módulo LAN Wireless (Opción) ...................................................137

Lector de huellas digitales (Opción) .............................................. 139

Módulo Bluetooth (Opción) ........................................................... 140

TPM (Opción) ................................................................................141

Solución de problemas ................................................................... 142

Especificaciones ............................................................................. 143

III

Sommario

Informazioni sulla Guida Rapida per l'Utente ............................... 145

Guida di avvio rapido ....................................................................148

Intel® Optane™ ............................................................................. 149

Descrizione del sistema: Vista anteriore con pannello LCD

aperto ............................................................................................151

Indicatori LED ...............................................................................152

Tastiera & tasti funzione ................................................................153

Descrizione del sistema: Vista anteriore, sinistra e destra

(Modello A) ................................................................................... 156

Descrizione del sistema: Vista anteriore, sinistra e destra

(Modello B) ................................................................................... 157

Descrizione del sistema: Vista inferiore e posteriore .................... 158

Control Center ............................................................................... 159

Applicazione Flexikey® ................................................................ 161

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello

di controllo e Impostazioni di Windows 10 ...................................165

Funzioni video ............................................................................... 166

Funzionalità audio ......................................................................... 168

Camera PC .....................................................................................170

Opzioni risparmio energia .............................................................170

Installazione driver ........................................................................171

Modulo LAN Wireless (Opzione) ................................................. 173

Lettore d’impronte digitali (Opzione) ............................................ 175

Modulo Bluetooth (Opzione) ......................................................... 176

TPM (Opzione) .............................................................................. 177

Risoluzione dei problemi ............................................................... 178

Specifiche tecniche ........................................................................ 179

IV

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information
contained in the expanded User’s Manual on the Device Drivers & Utilities + Us-
er’s Manual disc.

©

September 2017

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

1

Instructions for Care and Opera­tion

The computer is quite rugged, but it can be damaged. To
prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an

English

electrical appliance. If water or any other liquid gets into it, the
computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedur e s for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

• Note that in computer’s featuring a raised LCD electro-pl ated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deter iorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

Power & Battery Safety

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.

• Your AC/DC adapter may be designed for international travel but
it still requires a steady, uninterrupted power supply. If you are
unsure of your local power specifications, consult your service
representative or local power company.

• The AC/DC adapter may have either a 2-prong or a 3-prong
grounded plug. The third prong is an important safety feature; do
not defeat its purpose. If you do not have access to a compatible
outlet, have a qualified electrician install one.

• When you want to unplug the power cord, be sure to disconnect it
by the plug head, not by its wire.

• Make sure the socket and any extension cord(s) you use can sup­port the total current load of all the connected devices.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Only use batteries designed for this computer. The wrong battery
type may explode, leak or damage the computer.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Recharge the batteries using the computer’s system. Incorrect
recharging may make the battery explode.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Keep children away from, and promptly dispose of a damaged
battery. Always dispose of batteries carefully. Batteri es ma y
explode or leak if exposed to fire, or improperly handled or dis­carded.

• Keep the battery away from metal appliances.

• Affix tape to the battery contacts bef ore disposing of the battery.

• Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not touch the battery contacts with your hands or metal
objects.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery according to the
manufacturer’s instructions.

Note the following information which is specific to poly­mer batteries only, and where applicable, this overrides
the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

Cleaning

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer.

• Do not use volatile (petroleum distillates) or abrasive cleaners on
any part of the computer.

• (For Computer Models Supplied with Light Blue Cleaning
Cloth) Some computer models in this series come supplied with a
light blue cleaning cloth. To clean the computer case with this
cloth follow the instructions below.

• Power off the computer and peripherals.

• Disconnect the AC/DC adapter from the computer.

• Use a little water to dampen the cloth slightly.

• Clean the computer case with the cloth.

• Dry the computer with a dry cloth, or allow it time to dry

before turning on.

• Reconnect the AC/DC adapter and turn the computer on.

Servicing

Attempting to service the computer yourself may violate
your warranty and expose you and the computer to electric
shock. Refer all servicing to qualified service personnel,
particularly under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

English

3

System Startup

135°

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In



Shut Down

Note that you should always
shut your computer down by
choosing the Shut down
command in Windows (see
below). This will help prevent
hard disk or system prob­lems.

1. Click
the Start
Menu
icon .

2. Click
the
Power
item .

3. Choose
Shut Down from the
menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the
computer (e.g. keyboard and mouse) to their ports.

4. When first setting up the computer use the following
procedure (as to safeguard the computer during shipping, the
battery will be locked to not power the system until first

English

connected to the AC/DC adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of

the computer, then plug the AC power cord into an outlet, and
connect the AC power cord to the AC/DC adapter and leave it
there for 6 seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and

then plug it back in again; the battery will now be unlocked.

5. Use one hand to raise the lid/LCD to a comfortable viewing angle
(do not to exceed 135 degrees);
illustrated in Figure 1) to support the base of the computer
(Note: Never lift the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software
pre-installed. Where this is not the case, or where you are
re-configuring your computer for a different system, you
will find this manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your

Windows 10 operating system (see Intel® Optane™ on

page 5).

use the other hand (as

4

Intel® Optane™

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press
Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select “Intel RST

Premium”.

English

If you are reinstalling a system that has previously been
setup in Intel RST Premium mode, make sure you have
cleared the Intel Optane Memory (see Clearing Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An attached extern al DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

8. Press F4 and <Yes> to “Save Changes and Reset”.

9. As the computer restarts press F2 to enter the BIOS again.

10. Press F4 and <Yes> to “Save Changes and Reset”, however
ensure that the condition in the bulleted point below is met
before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

11. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

12. Select Custom: Install Windows only (advanced).

13. It is recommended that you select and then delete existing
partitions.

14. Click New to create a partition for Windows.

15. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

16. Follow the on-screen instructions to install the Windows 10
operating system.

5

17. Install the Windows drivers as per Table 5 on page 27. Make

Figure 2 - Intel® Rapid Storage Technology - Status

sure you install the Intel® Rapid Storage Technology (IRST)
driver (see page 28).

18. Run the Intel® Rapid Storage Technology application.

19. Click Enable.

English

20. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

21. You will need to restart the computer after enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

22. Click Yes to begin the process (this may take some time).

23. After the process has been completed restart the computer.

Clearing Intel® Optane™

If you wish to clear an existing Intel® Optane™ setup
then follow the procedure below to do so. However back-

up up any necessary files and data before clearing an
Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

1. Make sure that Intel® Optane™ is enabled in the Intel® Rapid
Storage Technology application.

2. Start-up your computer and press F2 to enter the BIOS.

3. Go to Intel(R) Rapid Storage Technology (in the Advanced
menu) and press Enter.

4. Select Intel Optane, **** (listed under Optane Volume:) and
press Enter.

5. Select “Deconcatentate” and press Enter.

6. Select Yes from the “Are you sure you want to perform
deconcatentation” option.

7. Select “Start deconcatentation” and press Enter.

8. The system will return to the standard Intel(R) Rapid Storage
Technology menu when complete.

9. You should then select the appropriate SATA Mode for your
system and reinstall the OS.

6

System Map: Front View with LCD Panel Open

2 1

9

7

4

3 3

5

6

Figure 3

Front View with LCD

Panel Open

1. PC Camera

2. *Camera LED

*When the camera is in
use, the LED will be
illuminated.

3. Built-In Array
Microphone

4. LCD

5. Speakers

6. Power Button

7. Keyboard

8. Touchpad & Buttons

9. Fingerprint Reader
(Optional)

5

8



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.
Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting

the system in to Airplane Mode.

2 1

9

7

4

3 3

5

6

5

8

Model A

Model B

English

7

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Blinking Orange* The AC/DC adapter is plugged in and the powered USB Port is on*

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green The Hard Disk is in use

Green Airplane Mode is ON (the WLAN, Bluetooth and 3G/4G Modules are OFF)

Table 1 - LED Indicators

*The powered USB 3.0 (USB 3.1 Gen 1) port (see page 12) may be toggled on /off by means of the Fn + Power Button
key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating
devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by
the battery with a capacity level above 20% (this may not work with certain devices - see page 34).

8

Keyboard & Function Keys

Numeric
Keypad

Fn Key

Windows Logo Key

ScrLk &
NumLk

Figure 4 - Keyboard

Function Keys

The keyboard includes a numeric keypad for easy numeric
data input. Pressing NumLk turns on/off the numeric key­pad. It also features function keys to allow you to change
operational features instantly. The function keys (F1 - F12
etc.) will act as hot keys when pressed while the Fn key is
held down. In addition to the basic function key combina­tions, some visual indicators are available when the Con­trol Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

(Press a key to or use touchpad to turn on)

Mute Toggle

Volume Decrease/Increase

Change Display Configuration (see page 23)

Brightness Decrease/

PC Camera Power

Airplane Mode Toggle

Turn LCD Backlight Off

Increase

Toggle

Table 2 - Function Keys & Visual Indicators

Fn +

Fn +

Fn + Power

Button

Fn +

Fn +

*Note: It is recommended that you use Maximum fan speed when
playing games.

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Powered USB Port Power Toggle (see page 12)

Control Center Toggle (see page 15)

Fan Automatic Control/

Full Power/Max-Q

Disable/Enable

Flexikey® (see page 17)

Sleep Toggle

9

Colored Keyboard Backlight LED

123

1

3

2

Figure 5

Keyboard
Backlight

Application

Press Fn plus the key to toggle the keyboard LED on /
off. The keyboard LED may be configured using the Fn +
key combination outlined in the table below. In addition
press Fn plus the key to launch the keyboard backlight
application to configure the settings.

Keyboard Backlight Application

The Keyboard Backlight application can be accessed by
pressing the Fn plus key.

English

10

Keyboard LED Function key Combinations

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Launch the Keyboard Backlight Application

Toggle the Keyboard LED On/Off

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Toggle the Left keyboard LED On/Off

Toggle the Middle keyboard LED On/Off

Toggle the Right keyboard LED On/Off

Table 3 - Keyboard LEDs

Modes

The buttons surrounding the swatch allow you to alter the
effects of the keyboard backlight. Click on any of the but­tons to view the effects on the keyboard. Click Save when
exiting the application to retain the setting.

Mode Buttons

Random Color Wave Up/Down

Custom - Display & Configure

Keyboard Sections & Colors

Breathe (All Colors) Tempo Beat

Cycle Colors

Table 4 - Mode Buttons

Dancing Effect

Flashing

Brightness

Figure 7

Preview

Figure 8

Keyboard

Sections

Click on any of the numbers (0 - 3) on the brightness bar
to set the brightness level of the keyboard backlight.

Preview

The bottom left section of the application allows you to
preview setting changes made to colors on the keyboard.

Color Swatch

The color swatch in the top right of the screen allows you
to select a range of colors for your keyboard backlight by
clicking on the color required. You can choose to display
the swatch either in Full Color or as an 256 Color
Scheme. Click the Custom mode button to select any col­ors from the swatch and to apply your chosen colors to
parts of the keyboard.

Figure 6 - Color Swatch

Keyboard Sections

The bottom right section of the application allows you to
select partial areas, or all, of the keyboard on which to ap­ply the color changes and effects.

Sets

The application allows you to save up to 3 sets of color
and effect combinations. Click Save when exiting the ap­plication to retain the settings.

Save & Exit

Click Exit to quit the application without saving, or Save
to exit and retain the settings.

11

English

System Map: Front, Left & Right Views (Model A)

3

4

5

1

Front

Left

Right

11

7

13

12

10

2

6

Figure 9 - Front, Left & Right Views (Model A)

1. LED Indicators

2. Vent

3. DC-In Jack

4. HDMI-Out Port

5. Mini DisplayPorts

6. USB 3.1 Gen 2 Type-C Ports

7. USB 3.0 (USB 3.1 Gen 1) Ports

8. *Powered USB 3.0 (USB 3.1 Gen 1)
Port
*Toggle power to this port by using Fn
+ Power Button (see Table 1 on

page 8).

9. Microphone-In Jack

10. 2-In-1 Audio Jack
(Headphone & S/PDIF
Out Combo Jack)

11. Multi-in-1 Card Reader

12. USIM Card Reader (for
3G/4G USIM Cards)

13. RJ-45 LAN Jack

14. Security Lock Slot



USIM Card Ejection

Simply press on the
USIM card to eject it,
however do not do
this while a connec­tion is in progress.

If you do eject the card
while a 3G/4G con­nection is ongoing,
you will need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

If you wish to change
USIM cards then you
will also need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

8

9

5

6

7

14



USIM Card

Orientation

Note that the USIM
card’s readable side
(with the gold-colored
contacts) should face
upwards as illustrated.

Overheating

To prevent your com­puter from overheating
make sure nothing
blocks any vent while
the computer is in use.

English

12

System Map: Front, Left & Right Views (Model B)

3 4

5

1

Front

Left

Right

11

8

13

12

10

2

7

Figure 10 - Front, Left & Right Views (Model B)

1. LED Indicators

2. Security Lock Slot

3. Vent

4. DC-In Jack

5. HDMI-Out Port

6. Mini DisplayPorts

7. USB 3.1 Gen 2 Type-C Ports

8. USB 3.0 (USB 3.1 Gen 1) Ports

9. *Powered USB 3.0 (USB 3.1 Gen 1)
Port
*Toggle power to this port by using Fn
+ Power Button (see Table 1 on

page 8).

10. Microphone-In Jack

11. 2-In-1 Audio Jack
(Headphone & S/PDIF
Out Combo Jack)

12. Multi-in-1 Card Reader

13. USIM Card Reader (for
3G/4G USIM Cards)

14. RJ-45 LAN Jack



USIM Card Ejection

Simply press on the
USIM card to eject it,
however do not do
this while a connec­tion is in progress.

If you do eject the card
while a 3G/4G con­nection is ongoing,
you will need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

If you wish to change
USIM cards then you
will also need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

9

6

7

8

14

6



USIM Card

Orientation

Note that the USIM
card’s readable side
(with the gold-colored
contacts) should face
upwards as illustrated.

Overheating

To prevent your com­puter from overheating
make sure nothing
blocks any vent while
the computer is in use.

English

13

System Map: Bottom & Rear Views

Figure 11

Bottom & Rear Views

1. Vent

2. RJ-45 LAN Jack

3. USIM Card Reader (for
3G/4G USIM Cards)

1

1

1



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the
computer is in use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of dev ice upg rad e as th is
may violate the terms of your warranty.

If you need to replace/remove the hard disk/RAM etc., for any reason, please contact
your distributor/supplier for further information.

1

1

2

3

1

1

1

2

3

Model A

Model B

English

14

Control Center

Figure 12 - Control Center

Press the Fn + Esc key combination,
or double-click the icon in the no-
tification area of the taskbar to tog­gle the Control Center on/off. The
Control Center gives quick access to
frequently used controls and enables
you to quickly turn the camera/touch­pad on/off.

Power Modes

You can set a Power Mode by click­ing the appropriate icon at the top of
the Control Center. Each power
mode will affect the Power Conserva­tion Mode, Airplane Mode, Power
Plan and PC camera power etc.

Control Center Menus

The Control Center contains 3 menu
headings (System Program, Device
and Gaming) under the Power Modes.
Click the Control Center icons to
toggle the appropriate function, or
hold the mouse button down and move
the dial control where applicable. Cer­tain functions will automatically be
adjusted when a power mode is select­ed. Click the menu headings and then
click any of the buttons.

Power Status

The Power Status icon will show
whether you are currently powered by
the battery, or by the AC/DC adapter
plugged in to a working power outlet.
The power status bar will show the
current battery charge state.

Brightness

The Brightness icon will show the
current screen brightness level. You
can use the slider to adjust the screen
brightness or the Fn + F8/F9 key com­binations, or use the Fn + F2 key com­bination to turn off the LED backlight
(press any key to turn it on again).
Note that screen brightness is also ef­fected by the Power Mode selected.

Volume

The Volume icon will show the cur­rent volume level. You can use the
slider to adjust the volume or the Fn +

F5/F6 key combinations, or use the
Fn + F3 key combination to mute the

volume.

English

15

Power Conservation

This system supports Energy Star
power management features that place
computers (CPU, hard drive, etc.) into
a low-power sleep mode after a desig­nated period of inactivity. Click either

English

the Performance, Balanced or Pow­er Saving button.

Fan Speed

The fan speed will adjust itself auto­matically to control the heat of the
CPU. However you can adjust the set­ting to maximum if you prefer. Select
Custom and click on the sliders to ad­just the settings to your preference,
however these settings can be overid­den by the system, as a safety precau­tion, if it requires heavier use of the fan.

Sleep Button

Click either the Hibernate or Sleep
button to have the computer enter the
selected power-saving mode.

Display Utility

The Display Utility icon will only ap-
pear in the System Program menu if
your display’s resolution is QHD or
above. The Display Utility allows you
to adjust text size on the screen to
make it easier to view.

Display Switch

Click the Display Switch button to ac­cess the menu (or use the + P key
combination) and select the appropri­ate display mode.

Time Zone

Clicking the Time Zone button will
access the Date and Time Windows
control panel.

Desktop Background

Clicking the Desktop Background
button will allow you to change the
desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle
the Touchpad or camera module’s
power status. Note that the power sta­tus of the camera module is also ef­fected by the Power Mode selected.

Enter Sleep Timer

Enable and then select the amount of
time for which the system is idle be­fore the keyboard LED enters sleep
mode (i.e. the LED keyboard illumi­nation will turn off to save power).

Left Windows Key

Click Disable to disable the Windows
Logo Key on the left side of the key­board. This may be useful if you are
using the gaming keys (W, A, S & D)
and wish to avoid accidentally trigger­ing menus with the Windows Logo
Key.

Headphone

The headphones may be set for differ­ent effects using this menu.

Flexikey®

Click the button to access
the Flexikey® application.

16

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile
functions currently in use by using the Fn + key
combination. Pressing this key combination will toggle you
between the currently selected keyboard or mouse profile
to the standard keyboard and/or mouse settings, and back
again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key ex­cept the Windows Logo Key and P key.

Figure 13

Flexikey®

Applica-

tion

The Flexikey® application is a quick hotkey configura-
tion application, which allows you to assign a single key
to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to
disable certain keys. The application can also be used to
configure the mouse buttons to create hotkeys for gam-

ing etc. All the configuration settings are retained under
(up to12) profiles to which the settings are applied.

The Flexikey® application can be accessed by clicking
the button
ter or by clicking the icon
the desktop taskbar.

in the Gaming section of the Control Cen-

in the notification area of

Profiles

The menus on the left side of the application relate to Pro­files. You can Add or Delete profiles (you can maintain
12 active Profiles), Export and Import profiles from the
menus. If you double-click on a profile you can change the
Profile Name, and change an Image file (images created
using PNG files).

English

Keyboard and Mouse Settings

Click Enable to create settings for the keyboard and/or
mouse by clicking the button on the top left of the screen
(e.g. you may wish to create a profile with settings only
for the mouse or keyboard). Clicking on the keyboard or
mouse icons will allow you to access the settings page for
either the keyboard or mouse.

Figure 14 - Enable (Keyboard & Mouse)

17

123

4

5

Keyboard Settings

The keyboard settings allow you to configure actions for
any single key (or a combination of keys). Click the key
and then select the Action Type (Express Key, Launch
App, Express Text or Disable) from the menu at the bot­tom of the page. You can rename the action by clicking in
the Name box, and click in Tool Tips to type in a note to
remind you of the action’s function.

English

Figure 15 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the
left , right and middle buttons of any attached
mouse, and also for any backward and forward
buttons if applicable (on a gaming type mouse). Click the
button number and then select the Action Type (Express
Key, Launch App, Express Text or Disable) from the
menu at the bottom of the page. You can rename the action

18

by clicking in the Name box, and click in Tool Tips to
type in a note to remind you of the action’s function.

Figure 16 - Mouse Configuration

Flexikey® Application Features:

• EXPRESS KEY - This feature allows you to configure a

single key (or mouse click) to send multiple key combina­tions, or to create more useful shortcut keys This is useful
in gaming or when using applications which have a com­plex set of keyboard shortcuts.

• LAUNCH APP - Th is si mply assigns single keys (or

mouse clicks) to launch any program’s or application’s
executable file.

• EXPRESS TEXT - With this you can assign single keys

(or mouse clicks) to send commonly used strings of text.

• DISABLE - Use this function to disab le any keybo ard

keys or mouse buttons.

• STATISTICS - Use this to quickly record keys in use in

any application, and to disable unused keys.

Keyboard Settings - Express Key

To configure a single key to send multiple key combina­tions, or to create more useful shortcut keys, use Express
Key.

1. Enable and select the keyboard under your chosen profile, click
on a key to select it, and then click to select Express Key in
Action Type.

2. In the following example we want to change an existing game
key configuration which uses the left shift key for sprinting, and
the W key for moving forwards, to use the left Ctrl key to
combine this movement to sprint forward.

3. Click on the chosen key for the shortcut action.

4. Click in the Tool Tips field and type to give the key combination
a name e.g. “Sprint Fwds”, then click back in the Name field (to
avoid adding the recorded keys to the Tool Tips name).

5. Click Start Record and then press the key or keys (in this case
we will press Left Shift and W) required (make sure you press
the key(s) required and do not click on them).

6. Click Stop Record to complete the process.

9. If you want to clear all the settings click Restore to return to the
default key setting.

10. Any assigned Express Keys will appear in orange.

Keyboard Settings - Launch App

You can configure keys to launch any application or pro­gram as follows:

1. Enable and select the keyboard under your chosen profile, click
to select a key to launch the appllication, and then click to select
Launch App in Action Type.

2. Click Browse... at the bottom right of the application window.

Figure 18 - Keyboard - Launch App

English

Figure 17 - Keyboard - Express Key

7. Click Save to save the settings within your chosen profile.

8. If you want to remove any individual key click to select it, and
then click Delete.

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application
under your chosen Profile, and the key will appear in green.

5. If you want to remove any Launch App key, select it and click on
Restore.

6. Click Save to save the settings within your chosen profile.

19

Keyboard Settings - Express Text

A single key can be set to send a string of text within any
application using Express Text.

1. Enable and select the keyboard under your chosen profile, click
to select a key, and then click to select Express Text in Action
Type.

2. Click in Start key if required (the Start key is the key used in your
target program to open a text message), or you can leave it

English

blank if you prefer.

3. Click in the Click to type field and type in your message.

Figure 19 - Keyboard - Express Text

4. Click in Send key if required (the Send key is the key used in
your target program to send a text message e.g the Enter key
would be the most commonly used), or you can leave it blank if
you prefer.

5. The key will now be configured to send the text message in the
target program under your chosen Profile, and the key will
appear in blue.

6. If you want to remove any Express Text key, select it and click
on Restore.

7. Click Save to save the settings within your chosen profile.

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select the keyboard under your chosen profile, click
to select a key to disable, and then click to select Disable in
Action Type.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on
Restore.

4. Click Save to save the settings within your chosen profile.

5. The key will be disabled under your chosen Profile, and the key
will appear in gray.

20

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 20 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by
clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key
on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced
Context Menu of useful features such as Programs and Features, Power Options, Task Manager, Search, File Explorer,
Command Prompt, Device Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re­ferred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con­trol Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick acce ss to a number of system settings control
panels allowing you to adjust settings for System, Devices, Network & Internet, Personalization, Apps, Accounts, Time
& language, Gaming, Ease of Access, Privacy and Update & security.

English

21

Video Features

The system features both an Intel’s Integrated GPU (for
power-saving) and an NVIDIA’s discrete GPU (for per­formance). You can switch display devices, and configure
display options, from the Display control panel in Win-
dows as long as the video drivers are installed.

Microsoft Hybrid Graphics

English

Microsoft Hybrid Graphics is a seamless technology

designed to get best performance from the graphics sys­tem while allowing longer battery life, without having to
manually change settings. The computer’s operating sys­tem (and some applications) will automatically switch
between the integrated GPU and the discrete GPU when
required by the applications in use.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the
menu.

2. Choose the required display settings from the menus.

3. Click Apply to save the settings.

To access the Intel® HD Graphics Control Panel:

1. Right-click the desktop and select Intel® Graphics Settings
from the menu.

OR

2. Click the icon in the notification area of the Desktop taskbar
and select Intel® Graphics Settings from the menu.

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and
Personalization category.

OR

3. Right-click the desktop and select NVIDIA Control Panel from
the menu.

22

Display Devices



4 Connected Displays

Note that when 4 displays are connected, only 2 displays
may be configured in Duplicate mode.

Figure 21

Project

Figure 22 - Display (4 Connected Displays)

Note that you can use external displays connected to the
HDMI-Out port and/or Mini DisplayPort. See your dis­play device manual to see which formats are supported.

Configuring the Displays in Windows

All external and internal displays (up to 4 active displays)
can be configured from Windows by using the Display or
System (in Settings) control panel or the Project menu.

To configure the displays using the Project menu:

1. Attach your external dis­play(s) to the appropriate
port, and turn it(them) on.

2. Press the + P (or Fn
+ F7) key combination.

3. Click on any one of the
options from the menu to
select PC screen only,

Duplicate, Extend or
Second screen only.

To configure the displays using the Display control pan­el:

1. Attach your external display(s) to the appropriate port, and turn
it(them) on.

2. Right-click the desktop and select Display settings from the
menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 4 displays from the Multiple Displays
menu.

English

23

Audio Features

You can configure the audio options on your computer
from the Sound control panel in Windows, or from the

Realtek HD Audio Manager

tion area/Control panel (right-click the notification area
icon to bring up an audio menu). The volume may also
be adjusted by means of the Fn + F5/F6 key combination
or the Speaker icon in the taskbar.

English

/ icon in the notifica-

Setup for Audio Recording

To record audio sources on your computer at optimum
quality follow the instructions below:

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification
area icon

3. Click Microphone Effects (tab) in Microphone (tab), and then
click to select Noise Suppression (button), or adjust the
Recording Volume level to around 60, to obtain the optimum
recording quality.

4. Click OK to close the Sound control panel.

and select Sound Manager).

24

Sound BlasterX® Pro-Gaming

Figure 23

Sound Blaster

Connect 2

(Taskbar Notifica-

tion Area Icon)

Figure 24

Sound Blaster

Cinema 3

(Taskbar Notifica-

tion Area Icon)

Install the Sound Blaster application to allow you to con­figure the audio settings to your requirements for the best
performance in games, music and movies.

Sound Blaster Application Installation

1. Click Option Drivers (button).

2. Click 4.Install Sound Blaster AP > Yes.

3. Choose the language you prefer and click OK.

4. Click Next to accept the terms of the license agreement.

5. Click Next > Next.

6. Click Install > Finish to restart the computer.

Sound Blaster Cinema 3

(Model B Design III Only)

Install the Sound Blaster application to allow you to con­figure the audio settings to your requirements for the best
performance in games, music and movies.

Sound Blaster Application Installation

1. Click Option Drivers (button).

2. Click 4.Install SBCinema AP > Yes.

3. Click Yes to accept the terms of the license agreement.

4. Click Next > Full Installation > Next.

5. Click Finish to restart the computer.

English

Sound Blaster Application

Run the Sound Blaster Connect 2 control panel from the
notification area of the taskbar. Click on the tabs to access
any of the control panel menus. Note that the Sound Blast­er audio effects do not apply to audio generated through
an HDMI/Mini DisplayPort connection.

Sound Blaster Application

Run the Sound Blaster Cinema 3 control panel from the
notification area of the taskbar. Click on the tabs to access
any of the control panel menus. Note that the Sound Blast­er audio effects do not apply to audio generated through
an HDMI/Mini DisplayPort connection.

25

PC Camera

Figure 25 - Power Options

Use the Fn + F10 key combination to toggle power to the
PC Camera module. When the PC Camera is in use the PC
Camera LED will be illuminated (see page 5).

Camera App

Note that you need to use the Camera app in Win-

English

dows to take pictures and capture video.

1. Run the Camera app from the Start menu by clicking on the
Camera app icon in All Apps (you can type “camera” into
the search box to find the Camera app if it is not pinned to the
Start menu).

2. Click to select either photo or video mode.

3. Click the photo icon
turn yellow as the picture is taken.

4. Click on the video icon
capture begins a timer will appear at the bottom of the screen
and the icon will turn yellow).

5. To stop video capture click the video icon again.

6. Captured photos and videos will be saved to a Camera Roll
folder within the Pictures folder in This PC, and to the Photos
app stored in the Start menu.

to take a picture, and the icon will briefly

to start video capture (if video

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F12),
computer lid (when closed), display and sleep mode
(the default power saving state) from the left menu. Note
that the Power saver plan may have an affect on computer
performance.

Click to select one of the existing plans, or click Create a
power plan in the left menu and select the options to cre­ate a new plan. Click Change Plan Settings and click
Change advanced power settings to access further con­figuration options.

26

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is
powered by the AC/DC adapter connected to a working
power source. Some drivers draw a significant amount
of power during the installation procedure, and if the re­maining battery capacity is not adequate this may cause
the system to shut down and cause system problems
(note that there is no safety issue involved here, and the
battery will be rechargeable within 1 minute).

The Device Drivers & Utilities + User’s Manual disc con-
tains the drivers and utilities necessary for the proper op­eration of the computer. Insert the disc and click Install
Drivers (button), or Option Drivers (button) to access
the Optional driver menu. Install the drivers in the order
indicated in Table 5. Click to select the drivers you wish
to install (you should note down the drivers as you install
them). Note: If you need to reinstall any driver, you
should uninstall the driver first.

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Install­er application and browse to the executable file in the ap-

propriate driver folder.

If a

Found New Hardware

stallation procedure, click Cancel and follow the installa­tion procedure as directed.

wizard appears

during the in-

Driver Page#

Chipset page 28
Video (VGA) page 28
NVIDIA Video (NVIDIA VGA) page 28
LAN page 28
Cardreader page 28
Touchpad page 28
Control Center page 28
Airplane Mode (Airplane) page 28
MEI page 28
Audio page 28
Wireless LAN Module (Optional) page 29
Fingerprint Reader (Optional) page 31
Bluetooth Module (Optional) page 32
Sound Blaster Audio page 25
Intel® Rapid Storage Technology (IRST) page 28
Enable Windows Update
*After installing all the drivers make sure you enable Windows

Update in order to get all the latest security updates etc. (all
updates will include the latest hotfixes from Microsoft).

Table 5 - Driver Installation

*

English

27

Chipset

1. Click Install Drivers (button).

2. Click 1.Install Chipset Driver >
Yes.

3. Click Next > Accept > Install.

4. Click Restart Now to restart the
computer.

English

Video (VGA)

1. Click 2.Install VGA Driver > Yes.

2. Click Next > Yes > Next > Next.

3. Click Finish to restart the com­puter.

NVIDIA Video (NVIDIA VGA)

1. Click 3.Install NVIDIA VGA
Driver > Yes.

2. Click AGREE AND CONTINUE
(button) to accept the terms of the
license agreement.

3. Click Next > Close.

LAN

1. Click 4.Install LAN Driver > Yes.

2. Click Next > Install > Finish.

CardReader

1. Click 5.Install Cardreader Driver
> Yes.

2. Click Finish.

Touchpad

1. Click 6.Install Touchpad Driver >
Yes.

2. Click Next.

3. Click the tickbox to accept the
license, and then click Next.

4. Click Finish > Restart Now to
restart the computer.

Control Center

1. Click 7.Install Control Center AP
> Yes.

2. Click Next > Install.

3. Click Finish to restart the com­puter.

Airplane Mode (Airplane)

1. Click 8.Install Airplane Driver >
Yes.

2. Click Next > Install.

3. Click Finish to restart the com­puter.

MEI

1. Click 9.Install MEI Driver > Yes.

2. Click

3. Click the tickbox to accept the

4. Click Next > Finish.

Audio

1. Click 10.Install Audio Driver >

2. Click Next > Finish to restart the

Intel® Rapid Storage Technology
(IRST)

1. Click Option Drivers (button).

2. Click 5.Install IRST Driver > Yes.

3. Click Next > Next.

4. Click the tickbox to accept the

5. Click Next > Next > Next.

6. Click Finish to restart the com-

Next.

license, and then click Next.

Yes.

computer.

license and click Next.

puter

.

28

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not
in Airplane Mode).

WLAN Configuration in Windows

Make sure the Wireless LAN module is turned on (and not
in Airplane Mode) before configuration begins.

WLAN Driver Installation

Follow the instructions below:

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Click the button to accept the license and click Install.

4. Click Finish.

(Qualcomm) WLAN 802.11ac and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Choose the language you prefer and click Next.

4. Click Next > Next.

5. Click the button to accept the license and click Next.

6. Click Finish > Yes to restart the computer.

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click
Connect).

4. Enter a network security key (password) if required, and click
Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will
display Connected.

7. Select any connected network and click Disconnect to
disconnect from a connected access point.

8. You can click the Airplane Mode button to turn the mode On or
Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi
On or Off.

English

29

Wireless Display

Wireless Display (Miracast) uses your Wireless LAN
module/WLAN/Bluetooth Combo module (you need to
make sure that your video adapter/display device is com­patible with your particular WLAN/Combo module) in
conjunction with a compatible video adapter/display
device (purchased separately) to allow you to display the
contents of the notebook display on another display (e.g.

English

HDTV), without the need to have cables stretching across
a room. You can then play games, browse the internet, dis­play videos or photo slide shows on your TV/external dis­play without using HDMI or A/V cables.

Before configuring Wireless Display you will need to set
up your compatible adapter with your display. Connect
the adapter using an HDMI or A/V cable and turn on the
display, and then set the display to the appropriate input
channel (see the documentation supplied with your com-
patible adapter for full details).

Wireless Display Configuration

1. Note that no driver or application is required for wireless display
in Windows 10.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Click Connect to a wireless display (see sidebar if this does
not appear).

5. The system will then search for compatible display devices (this
may take up to 60 seconds so allow time for this to complete).

6. Double-click any detected display device in the list.

7. The display will then connect (for specific settings for your
display see the documentation supplied with your compatible
adapter/display for full details).

8. Press the + P (or Fn + F7) key combination, click Connect
to a wireless display and then click Disconnect to temporarily
disconnect from the wireless display.

30

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader
fails to recognize the fingerprint 3 times it will then block
access to the computer. In this case you will need to use
your PIN (the PIN you used when initially setting up the
fingerprint reader) to access the computer. Alternatively
you can sign-in using your windows password. After us­ing the PIN code (or windows Password) to access the
computer you can go to the Settings > Accounts >
Sign-in options if you wish to change any settings.

Install the driver and enroll your fingerprints as instructed
below before use. The fingerprint reader module uses the
Sign-in options configuration of the Windows Account.

Fingerprint Reader Driver Installation

1. Click Option Drivers (button).

2. Click 2.Install Fingerprint Driver > Yes.

3. The driver will quickly be installed without any further
prompts.

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under
Password).

4. After you have added the password you will need to also add a
PIN.

5. Under Windows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to
scan your fingerprints.

7. You will be instructed to swipe the same finger across the
reader a number of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions
(similar to the various positions you may use when using it, and if
you see red at any point try a different position).

9. Click Close when complete.

10. You can choose to Add another finger (this is recommended) or
Remove the current fingerprint reading.

11. You can now scan your fingerprint to log-on to the computer.

Figure 26 - Accounts - Sign-in options

31

English

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in
Airplane Mode).

Bluetooth Configuration in Windows

Make sure the Bluetooth module is turned on (and not in
Airplane Mode) before configuration begins.

Bluetooth Driver Installation

Follow the instructions below:

English

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next.

4. Click the button to accept the license and click Next.

5. Click Next > Finish > Yes to restart the computer.

(Qualcomm) WLAN 802.11ac and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next > Install.

4. Click Finish > Yes to restart the computer.

1. Click the Settings it em in the Start Menu and then click Devices.

2. Click Bluetooth & other devices.

3. Make sure that Bluetooth is turned on and a list of discovered
devices will appear.

4. Double-click the device you want to pair with the computer and
click Pair.

5. On first connection the computer will provide you with a pairing
code to be entered onto the device.

6. Enter the code into your Bluetooth enabled device and click Yes
on the computer to complete the pairing.

7. Select a device and click Remove Device to disconnect from
any device.

32

TPM (Option)

Figure 27 - BitLocker Drive Encryption

(TPM Administration)

Figure 28

Trusted Plat­form Module

(TPM) Manage-

ment on Local

Computer Ad-

ministration

Figure 29

Actions Menu

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and
select Enable.

6. You will then need to press F4 to save the changes and restart
the computer.

TPM Management in Windows

You can manage your TPM settings from within Win­dows:

1. Go to the Control Panel.

2.

Click

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

English

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to T urn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

33

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module
cannot be detected.

English

The computer is off (or in
Sleep Mode) but powered by
the AC/DC adapter plugged in
to a working outlet or powered
by the battery with a capacity
level above 20%. I have

plugged a device into the
powered USB port in order to
charge it, but the device is not
charging.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the Fn + 1 key

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it
is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key combination to toggle
Airplane Mode on/off (see Table 2 on page 9).

The module is off. Press the Fn + F10 key combination in order to enable the module (see Table 2

on page 9). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + Power Button combination.

This function may not work with certain external USB compliant devices (check your device’s
documentation). If this is the case, power the computer on and connect the external USB
device in order to charge it.

combination to adjust the fan speed.

34

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

Core Logic

Intel® HM175 Chipset

Memory

Two 260 Pin SO-DIMM Sockets Supporting
DDR4 2400MHz Memory

(The real memory operating frequency
depends on the FSB of the processor.)

Memory Expandable from 8GB (minimum)
up to 32GB (maximum)

Compatible with 4GB, 8GB or 16GB Mod­ules

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

LCD Options

15.6" (39.62cm), 16:9, UHD (3840x2160)/
FHD (1920x1080)

Storage

One changeable 2.5" (6cm) 7.0mm (h)
SATA (Serial) Hard Disk Drive/Solid State

Drive (SSD)
(Factory Option) One M.2 SATA/PCIe

Gen3 x4 Solid State Drive (SSD)

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for Systems Without TPM Hard-

ware
(Factory Option) TPM 2.0
(Factory Option) Fingerprint Reader Mod-

ule

Pointing Device

(Factory Option) Built-In Secure Pad (with
Microsoft PTP Multi Gesture & Scrolling
Functionality)

Or
(Factory Option) Built-in Touchpad ( (with

Microsoft PTP Multi Gesture & Scrolling
Functionality)

Keyboard

Full Color Illuminated Full-size Winkey

Keyboard (with numeric keypad)

Audio

High Definition Audio Compliant Interface
S/PDIF Digital Output
Two Speakers
(Model A & Model B

BlasterX® Pro-Gaming 360°
(Model B Design III) Sound Blaster® Cin-

ema 3

ANSP™ 3D sound technology on head­phone output

Built-In Array Microphone

Designs I & II) Sound

English

35

Card Reader



CPU Speed & Computer in DC

Mode

Note that when the computer is in DC
mode (powered by the battery only)
the CPU may not run at full speed.
This is a design feature implemented
in order to protect the battery.

Embedded Multi-In-1 Push-Push Card
Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC (up to UHS-II)

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth

English

Module
Slot 2 for SATA or PCIe Gen3 x4 SSD
(Factory Option) Slot 3 for 3G/4G Module

Interface

Two USB 3.1 Gen 2* Type-C Ports**
Three USB 3.0 (USB 3.1 Gen 1) Type-A

Ports (Including one AC/DC Powered USB
Port)

*2 x USB 3.1 Gen 2 ports with 10Gb shared
bandwidth

**The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
900mA (USB 3.1).

Two Mini DisplayPorts (1.3)
One HDMI-Out Port
One 2-In-1 Audio Jack (Headphone & S/

PDIF (Optical) Out Combo Jack)
One Microphone-In Jack
One RJ-45 LAN Jack
One DC-In Jack

36

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

2.0M FHD PC Camera Module
(Factory Option) M.2 3G/4G Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Wireless-AC 8265
Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Intel® Wireless-AC 3168
Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Qualcomm® Atheros
Killer™ Wireless-AC 1535 Wireless LAN
(802.11ac) + Bluetooth

Features

Intel® Optane™ Technology
Virtual Reality Ready

Supports Windows® 10 Cortana with Voice
(Factory Option) USB Drive

Environmental Spec

Temperature

Operating: 5°C - 35°C
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

Power

Embedded 4-Cell Polymer Battery Pack,
55WH

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz

Model A Design I & Model B Designs I
& III

DC Output: 19V, 7.89A (150W)

Design II (Models A & B)

DC Output: 19.5V, 9.23A (180W)

Dimensions & Weight

Model A:

380mm (w) * 252mm (d) * 18.6mm (h)

1.98kg (Barebone with 55WH Battery)

Model B:

380mm (w) * 255mm (d) * 18.6mm (h)

1.98kg (Barebone with 55WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© September 2017

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

37

Hinweise zu Pflege und Betrieb

Der Computer ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Compu ter fällt, können das Gehäuse
und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Der
Computer und das Netzteil dürfen nicht in der Nähe einer Wärme­quelle stehen. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen,
Monitoren, Magneten etc. erzeugt werden. Die können die Leistung
beeinträchtigen und Ihre Daten beschädigen.

Deutsch

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

• Beachten Sie, dass das Logo bei den Computern, die über ein gal­vanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie
bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie
beschädigt werden oder abgehen und die scharfen Kanten des frei
liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig
bei der Handhabung des Computers, und vermeiden Sie es, das
herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine
Gegenstände in die Tragetasche, da diese während des Transports
gegen den Computer drücken können. Wenden Sie sich in einem
solchen Fall von Abnutzung an Ihr Service Center.

Strom- und Akkusicherheit

• V erwenden Sie nur einen AC/DC-Adapter , der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind.

• Der AC/DC-Adapter kann zwar für internationale Benutzung vorge­sehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro-

38

chene Stromversorgung. Wenn Sie sich über Ihre lokalen
Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren
Servicevertreter oder Ihre lokale Stromgellschaft.

• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten
Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunk­tion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu
einer passenden Steckdose haben, lassen Sie von einem qualifizierten
Elektriker eine solche einbauen.

• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie
es vom Stromnetz trennen möchten.

• Achten Sie darauf, daß die Steckdose und alle verwendeten Ver­längerungskabel die Gesamtstromlast aller angeschlossenen Geräte
trägt.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es
fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt
wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den
Computer beschädigen.

• V erwenden Sie den Akku nicht mehr , wenn er herunter gefallen ist oder
in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Com­puter mit dem beschädigten Akku zu funktionieren schein, können
dadurch Stromkreise beschädigt werden, die schließlich einen Brand
verursachen können.

• Laden Sie die Akkus über den Computer auf. Durch falsches Laden
kann der Akku explodieren.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte
Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus.
Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt
sind oder unsachgemäß behandelt oder entsorgt werden.

• Halten Sie den Akku von Metallgeräten fern.

• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den
Akku entsorgen.

• Entsorgen Sie die Akkus nicht in Feuer. Sie können explodieren.
Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit
metallenen Gegenständen.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen
nationalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosions­gefahr. Tauschen Sie den Akku nur durch den gleichen oder
einen baugleichen Typ aus, der vom Hersteller empfohlen
wird. Entsorgen Sie den verbrauchten Akku entsprechend der
Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf
Polymer Akkus beziehen. Diese Hinweise haben zudem Vor­rang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies
ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur
Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Reinigung

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch.
Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf.

• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdes­tillate) oder Scheuermittel zum Reinigen des Computers.

•(Für Computermodelle mit einem hellblauen Reinigungstuch) Bei
einigen Computermodellen dieser Serie ist ein hellblaues Reinigungs­tuch im Lieferumfang enthalten. Folgen Sie den unten stehenden
Anweisungen, um das Computergehäuse mit diesem Tuch zu reinigen:

• Schalten Sie den Computer und alle Peripheriegeräte ab.

• Trennen Sie den AC/DC-Adapter vom Computer.

• Feuchten Sie das Tuch leicht mit etwas Wasser an.

• Reinigen Sie das Computergehäuse mit dem Tuch.

• Trocknen Sie den Computer mit einem trockenen Tuch, oder lassen

Sie ihn vor dem Einschalten von alleine abtrocknen.

• Schließen Sie den AC/DC-Adapter wieder an und schalten Sie den

Computer ein.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren, können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vor­liegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zer­schlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen
nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde
(berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Compu­ter entweicht.

39

Deutsch

Schnellstart

Abb. 1

Öffnen des Dekkels/

LCD/Computers mit

angeschlossenem

AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der
Computer immer mit dem
Befehl Herunterfahren in

Windows (siehe unten) her-

untergefahren werden muß.
Dadurch werden Festplatten­bzw. Systemprobleme ver­mieden.

1. Klicken
Sie auf
das Start­menü­Symbol

.

2. Klicken
Sie auf
den
Eintrag Ein/Aus

.

3. Wählen Sie aus dem
Menü die Option

Herunterfahren.

135°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt
vor (um den Computer während des Versands zu schützen, wird der Akku
das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/
DC-Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an

der linken Seite des Computers an und verbinden Sie das AC-Netz­kabel anschließend mit einer Steckdose. Schließen Sie das AC-Netz­kabel an den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden

Deutsch

oder länger.

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Com-

puters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt
entsperrt sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 135°). Mit
der anderen Hand halten Sie das Unterteil des Computers fest (siehe

Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD

hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows
10 Betriebssystems installieren

Seite 41

40

).

(siehe "Intel® Optane™" auf

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel
RST Premium Modus eingerichtet wurde, stellen Sie sicher,
dass Sie den Intel Optane Speicher gelöscht haben (siehe

"Intel® Optane™ löschen" auf Seite 42).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie “Intel RST Premium”.

8. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”).

9. Drücken Sie beim Neustart des Computers auf F2, um das BIOS
erneut aufzurufen.

10. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”), stellen Sie jedoch sicher, dass die Bedingung im
Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

11. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

12. Wählen Sie Benutzerdefiniert: nur Windows installieren (für

fortgeschrittene Benutzer).

Deutsch

41

13. Es wird empfohlen, bestehende Partitionen auszuwählen und zu

Abb. 2 - Intel® Rapid Storage-T echnologie - S t atus

löschen.

14. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

15. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der
Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

16. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

17.

Installieren Sie die Windows-Treiber entsprechend Tabelle 5 auf

Seite 63

. Sollten Sie den Intel® Rapid Storage-Technologie

(IRST) Treiber Installieren (siehe Seite 64)

18. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

19. Klicken Sie auf Aktivieren.

.

Deutsch

20. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

21. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

42

22. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

23. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

Intel® Optane™ löschen

Wenn Sie eine bestehende Intel® Optane™ Einrichtung lö­schen möchten, gehen Sie wie folgt vor. Sichern Sie jedoch

alle notwendigen Dateien und Daten vor dem Löschen
einer Intel® Optane™ Einrichtung, da dies zu einem Ver-

lust aller Daten auf den Volumes führen wird.

1. Stellen Sie sicher, dass Intel® Optane™ in der Intel® Rapid Sto­rage-Technologie Anwendung aktiviert ist.

2. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

3. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü
Advanced) und drücken Sie auf die Eingabetaste.

4. Wählen Sie Intel Optane, **** (aufgeführt unter Optane Volume:)
und drücken Sie auf die Eingabetaste.

5. Wählen Sie “Deconcatentate” und drücken Sie auf die
Eingabetaste.

6. Wählen Sie <Yes> (Ja) aus der Option “Are you sure you want
to perform deconcatentation”.

7. Wählen Sie “Start deconcatentation” und drücken Sie auf die
Eingabetaste.

8. Das System kehrt zum Standard Intel(R) Rapid Storage
Technology Menü zurück, wenn es fertig ist.

9. Sie sollten dann den entsprechenden SATA-Modus für Ihr System
auswählen und das Betriebssystem neu installieren.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 3

Ansicht von vorne mit

geöffnetem LCD-Bild-

schirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED.

3. Eingebautes Array-Mik­rofon

4. LCD-Bildschirm

5. Lautsprecher

6. Netzschalter

7. Tastatur

8. Touchpad mit Tasten

9. Fingerabdruckleser
(optional)



Die Benutzung drahtlos angeschlossener Geräte in Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.
Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet

sind, wenn Sie sich an Bord eines Flugzeugs befinden.

2 1

9

7

4

3 3

5

6

5

8

2 1

9

7

4

3 3

5

6

5

8

Modell A

Modell B

schirm

Deutsch

43

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Lampe blinkt Orange* Wenn der AC/DC-Adapter angeschlossen wird, ist der USB-Anschluss eingeschaltet*

Grün Der Computer ist angeschaltet

Deutsch

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Es wird auf die Festplatte zugegriffen

Grün

Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 3G/4G ausgeschaltet

sind)

Tabelle 1 - LED-Anzeigen

*Der eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (siehe Seite 48) kann mit der Tastenkombination Fn + Netzschalter
ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei
ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das
System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder ü ber einen Akku mit mehr als 20 % Ladung mit Strom
versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 70).

44

Tastatur & Funktionstasten

Funktionstasten

Nummemtastatur

Fn Taste

Num & Rollen

Windows-Logo-Taste

Abb. 4 - Tastatur

Die Tastatur hat eine eingebettete Nummerntastatur für
einfache Zahleneingabe. Durch Drücken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es
Funktionstasten, über die Sie direkt zwischen den Funk­tionen umschalten können. Wenn die Funktionstasten (F1 -
F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktio­nieren sie wie Hotkeys. Neben den Tastenkombinationen für
die Grundfunktionen gibt es einige visuelle Anzeigen, wenn
der Control Center-Treiber installiert ist.

Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

aktivieren/deaktivieren
LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

verringern/erhöhen

LCD-Helligkeit verringern/

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

Touchpad

Audio-Lautstärke

Wechseln der Anzeigegerate (siehe Seite 59)

erhöhen

PC-Kamera

schalten

Tabelle 2 - Funktionstasten & visuelle Anzeigen

Fn +

Ein-/Ausschalten der

Nummerntastatur

Fn +

Fn +

Netzschalter

Fn +

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die Lüfter­geschwindigkeit auf das Maximum zu setzen.

Fn +

Ein-/Ausschalten des

Ein-/Ausschalten der Fest-

Ein-/Ausschalten des eingeschalteten USB Anschlusses

Ein-/Ausschalten des Control Center (siehe Seite 51)

Automatische Lüftersteue­rung/Volle Leistung/Max-Q

Flexikey® aktivieren/deak-

tivieren (siehe Seite 53)

Energiesparmodus wechseln

Scroll-Modus

stelltaste

(siehe Seite 48)

45

Farbige Tastatur Hintergrundlicht-LED

1

2

3

1

3

2

Abb. 5

Tastatur-Hinter-

grundlichtan-

wendung

Drücken Sie auf die Fn- und die -Taste, um die Tastatur­LED ein-/auszuschalten. Die Tastatur-LED kann mit einer
Tastenkombination aus Fn + beliebiger Taste wie unten be­schrieben konfiguriert werden. Drücken Sie die Fn-Taste
gleichzeitig mit der -Taste zum Starten des Hinter­grundlichts, um die Einstellungen zu konfigurieren.

Tastatur-LED Funktionstastenkombinationen

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch Drü­kken von Fn und der -Taste.

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

46

Startet die Anwendung für das Tastatur-Hintergrundlicht

Tastatur-LED ein-/auszuschalten

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Linke Tastatur-LED Ein/Aus schalten

Mittlere Tastatur-LED Ein/Aus schalten

Rechte Tastatur-LED Ein/Aus schalten

Tabelle 3 - Tastatur-LED

Modi

Mit den Schaltflächen neben dem Muster können Sie die
Effekte der Tastatur-Hintergrundbelichtung ändern. Klicken
Sie auf eine der Schaltflächen, um die Effekte auf der Ta­statur zu sehen. Klicken Sie auf Speichern wenn Sie die An­wendung verlassen, um die Einstellung beizubehalten.

Modusschaltflächen

Zufallsfarbe

Custom (Benutzerdefiniert):

Tastaturbereiche und –farben

anzeigen und konfigurieren

Atem (alle Farben) Taktschlag

Zyklus

Tabelle 4 - Modusschaltflächen

Auf- und Abbe-

wegung

Tanzeffekt

Blinken

Helligkeits

Abb. 7

Vorschau

Abb. 8

Tastatur

Abschnitte

Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeits­leiste, um die Helligkeitsstufe der Hintergrundbeleuchtung
einzustellen.

Farbmuster

Über das Farbmuster oben rechts können Sie eine Reihe von
Farben für die Hintergrundbeleuchtung auswählen, indem
Sie auf die gewünschte Farbe klicken. Sie können das Far­bmuster entweder in Vollfarben oder als ein 256 Farbschema
anzeigen lassen. Klicken Sie auf die Modustaste Benutzer
um vom Swatch Farben auszuwählen und diese Bereichen
der Tastatur zuzuweisen.

Vorschau

Im Bereich unten links der Anwendung wird eine Vorschau der
gemachten Änderungen an den Farben der Tastatur.

Tastatur Abschnitte

Im unteren rechten Abschnitt der Anwendung können Sie
Teilbereiche oder sämtliche Bereiche der Tastatur auswäh­len, in denen die Farbänderungen und Effekte angewendet
werden.

Sätze

In der Anwendung können bis zu 3 Sätze von Farb- und
Effektkombinationen gespeichert werden. Klicken Sie auf
Speichern wenn Sie die Anwendung verlassen, um die Ein­stellung beizubehalten.

Deutsch

Abb. 6 - Farbmuster

Speichern & Beenden

Klicken Sie auf Beenden, um die Anwendung ohne
speichern zu beenden oder auf Speichern, um die An­wendung zu beenden und die Einstellungen beizubehalten.

47

System

Abb. 9 - Ansicht von vorne, links und rechts (Modell A)

1. LED-Anzeigen

2. Luftungsoffnung

3. DC-Eingangsbuchse

4. HDMI-Ausgangsanschluss

5. Mini DisplayPort Anschlüsse

6. USB 3.1 Gen 2 Typ-C Anschlüsse

7. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

8. *Eingeschaltete USB 3.0 (USB 3.1
Gen 1) Anschluss
*Dieser Anschluss wird mit der
Tastenkombination Fn + Netzschal-
ter eingeschaltet (siehe Tabelle 1 auf

Seite 44).

9. Mikrofon-Eingangs­buchse

10. 2-in-1 Audiobuchse
(Kopfhörer und S/PDIF
Ausgang Kombibuchse)

11. Multi-in-1 Kartenleser

12. USIM-Kartenleser (für
3G/4G USIM-Karte)

13. RJ-45 LAN-Buchse

14. Sicherheitsschloß­Buchse



USIM Kartenauswurf

Drücken Sie einfach auf
die USIM-Karte, um sie
auszuwerfen. Tun Sie
dies allerdings nicht,
wenn gerade eine Ver­bindung besteht.

Wenn Sie die Karte bei
einer bestehenden 3G/
4G-Verbindung auswer­fen, müssen Sie das
System herunterfahren,
die USIM-Karte neu ein­setzen, das System neu
starten und die 3G/4G­Verbindung anschlie­ßend wiederherstellen.

Wenn Sie die USIM­Karten wechseln
möchten, müssen Sie
das System ebenfalls
herunterfahren, die
USIM-Karte neu einset­zen, das System neu
starten und die 3G/4G­Verbindung anschlie­ßend wiederherstellen.



Ausrichtung der

USIM-Karte

Die lesbare Seite der
USIM-Karte (die Seite,
auf der sich die
Goldkontakte befinden)
muss wie abgebildet
nach oben zeigen.

Überhitzung

Zum Schutz vor Über­hitzung Ihres Compu­ters dürfen die
Luftungsoffnung(en)
nicht während das
Notebook in Betrieb ist
verdeckt werden.

3

4

5

1

11

7

13

12

10

2

6

8

9

5

6

7

14

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts (Modell A)

Deutsch

48

System

Abb. 10 - Ansicht von vorne, links und rechts (Modell B)

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. Luftungsoffnung

4. DC-Eingangsbuchse

5. HDMI-Ausgangsanschluss

6. Mini DisplayPort Anschlüsse

7. USB 3.1 Gen 2 Typ-C Anschlüsse

8. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

9. *Eingeschaltete USB 3.0 (USB 3.1
Gen 1) Anschluss
*Dieser Anschluss wird mit der
Tastenkombination Fn + Netzschal-
ter eingeschaltet (siehe Tabelle 1 auf

Seite 44).

10. Mikrofon-Eingangs­buchse

11. 2-in-1 Audiobuchse
(Kopfhörer und S/PDIF
Ausgang Kombibuchse)

12. Multi-in-1 Kartenleser

13. USIM-Kartenleser (für
3G/4G USIM-Karte)

14. RJ-45 LAN-Buchse



USIM Kartenauswurf

Drücken Sie einfach auf
die USIM-Karte, um sie
auszuwerfen. Tun Sie
dies allerdings nicht,
wenn gerade eine Ver­bindung besteht.

Wenn Sie die Karte bei
einer bestehenden 3G/
4G-Verbindung aus­werfen, müssen Sie
das System herunter­fahren, die USIM-Karte
neu einsetzen, das
System neu starten und
die 3G/4G-Verbindung
anschließend wieder­herstellen.

Wenn Sie die USIM­Karten wechseln
möchten, müssen Sie
das System ebenfalls
herunterfahren, die
USIM-Karte neu einset­zen, das System neu
starten und die 3G/4G­Verbindung anschlie­ßend wiederherstellen.



Ausrichtung der

USIM-Karte

Die lesbare Seite der
USIM-Karte (die Seite,
auf der sich die
Goldkontakte befinden)
muss wie abgebildet
nach oben zeigen.

Überhitzung

Zum Schutz vor Über­hitzung Ihres Compu­ters dürfen die
Luftungsoffnung(en)
nicht während das
Notebook in Betrieb ist
verdeckt werden.

Vorderseite

Linke Seite

Rechte Seite

3 4

5

1

11

8

13

12

10

2

767

8

14

6

9

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts (Modell B)

Deutsch

49

Systemübersicht:

Abb. 11

Ansicht von unten und hinten

1. Luftungsoffnung

2. RJ-45 LAN-Buchse

3. USIM-Kartenleser (für 3G/4G
USIM-Karte)



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) n icht wäh­rend das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da
anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder zu entfernen, wenden
Sie sich an Ihren Vertragshändler/Lieferanten.

1

1

1

1

1

2

1

1

1

2

3

Modell A

Modell B

3

Ansicht von u n t e n und hinten

Deutsch

50

Control Center

Abb. 12 - Control Center

Drücken Sie auf die Tastenkombination

Fn + Esc, oder doppelklicken Sie auf
das Symbol im Infobereich auf
der Taskleiste um das Control Center
ein-/auszuschalten. Das Control Cen­ter bietet den schnellen Zugriff auf

häufig verwendete Funktionen, und Sie
haben hier die Möglichkeit, das
Touchpad/das Kamera-Modul direkt
ein-/auszuschalten.

Energiemodi

Sie können einen Energiemodus ein­stellen, indem Sie im Control Center
auf das entsprechende Symbol klicken.
Jeder Energiemodus wird Einfluss auf
den Energiesparmodus, Flugzeugmo­dus, Energiesparplan und PC
Kamerastrom usw. haben.

Control Center Menüs

Das Control Center umfasst 3 Menütitel
(Systemprogramm, Gerät und
Gaming) für die Strommodi. Klicken
Sie auf die Symbole des Control Cen-
ter, um die entsprechende Funktion zu
wählen, oder halten Sie die Maustaste
gedrückt und verschieben Sie den
Regler, falls vorhanden. Bestimmte
Funktionen werden automatisch ange­passt, wenn ein Strommodus aus­gewählt ist. Klicken Sie auf die
Menütitel und anschließend auf eine der
Schaltflächen.

Energiestatus

Das Energiestatus-Symbol zeigt an, ob
die Stromversorgung aktuell über den
Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die
Energiestatus-Anzeige zeigt den aktu­ellen Akkuladestatus an.

Helligkeits

Das Helligkeits-Symbol zeigt die aktu­ell eingestellte Bildschirmhelligkeit
an.Sie können die Bildschirmhelligkeit
entweder mit dem Schieberegler oder
mit der Tastenkombination Fn + F8/F9
ändern. Mit der Tastenkombination Fn
+ F2 wird das LED-Hintergrundlicht
ausgeschaltet (drücken Sie auf eine
beliebige Taste, um es wieder einzu­schalten). Beachten Sie, dass die Bild­schirmhelligkeit auch vom eingestellten
Energiemodus abhängt.

Lautstärke

Das Lautstärke-Symbol zeigt die aktu­elle Lautstärke an.Sie können die Laut­stärke entweder mit dem Schieberegler
oder mit der Tastenkombination Fn +
F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der
Ton ausgeschaltet.

Deutsch

51

Strom sparen

Dieses System unterstützt die Energy
Star-Stromsparfunktionen, die Compu-

ter (CPU, Festplatte usw.) nach einer
längeren Zeit der Inaktivität in einen
Ruhemodus versetzen, bei dem weniger
Strom verbraucht wird. Klicken Sie ent­weder auf die Taste Leistungsmodus,
Ausgeglichen oder Stromsparmodus.

Lüftergeschwindigkeit

Die Lüftergeschwindigkeit wird sich

Deutsch

automatisch einstellen, um die Tem­peratur der CPU zu regeln. Sie können
die Einstellung nach Bedarf auch auf die
maximale Einstellung anpassen. Wäh-
len Sie Benutzer und klicken Sie auf die
Regler, um die Einstellungen nach Ihren
Wünschen anzupassen. Diese Ein­stellungen können allerdings als Sicher­heitsvorkehrung vom System
überschrieben werden, wenn Sie den
Lüfter zu stark beanspruchen.

Schalter

Klicken Sie entweder auf die Schaltflä­che Ruhezustand oder Schlaf, um den
Computer der ausgewählten Stromspar­modus aufrufen zu lassen.

52

Anzeigehilfsprogramm

Das Anzeigehilfsprogramm Symbol
wird nur im Systemprogramm Menü
angezeigt, wenn die Bildschirmauflö­sung QHD oder höher ist. Das
Systemprogramm ermöglicht Ihnen die
Anpassung der Textgröße auf dem Bild­schirm, um das Lesen zu vereinfachen.

Anzeige wechseln

Klicken Sie auf die Taste zum Wechseln
des Anzeigegeräts, um das Menü aufzu­rufen (Sie können dazu auch die
Tastenkombination und P ver-
wenden), und wählen Sie einen An­zeigemodus aus.

Zeitzone

Wenn Sie auf die Schaltfläche Zeitzone
klicken, wird das Windows-System­steuerungsfenster Datum und Uhrzeit
aufgerufen.

Desktop-Hintergrund

Wenn Sie auf die Schaltfläche Desktop-

Hintergrund klicken, können Sie das

Bild für den Desktophintergrund ein­stellen.

Touchpad/PC-Kamera

Klicken Sie auf eine dieser Tasten, um
das Touchpad oder das Kamera-Modul

ein- oder auszuschalten. Beachten Sie,
dass der Energiestatus des Kamera-Mo­duls auch vom ausgewählten Ener-
giemodus abhängen.

Enter Sleep Timer

Aktivieren und wählen Sie anschließend
die Zeitdauer der Leerlaufs, nach der die
Tastatur LED den Schlafmodus aufru­fen (d.h. die LED Tastaturbeleuchtung
wird ausgeschaltet, um Strom zu spa­ren).

Linke Windows Taste

Klicken Sie auf Deaktiviere, um die
Windows-Logo-Taste auf der linken
Seite der Tastatur zu deaktivieren. Dies
könnte hilfreich sein, wenn Sie die
Gaming-Tasten (W, A, S & D) benutzen
und eine versehentliche Aktivierung
von Menüs über die Windows-Logo­Taste vermeiden möchten.

Kopfhörer

Die Kopfhörer können in diesem Menü für
verschiedene Effekte eingestellt werden.

Flexikey®

Klicken Sie auf die Schaltflä­che, um auf die Flexikey®
Anwendung zuzugreifen.

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren od er deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder
Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn
+ drücken. Wenn Sie diese Tastenkombination drücken,
können Sie zwischen den aktuell ausgewählten Tastatur- oder
Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen
und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen
können, außer der Windows-Logo-Taste und P Taste.

Abb. 13

Flexi­key® An­wendung

“Flexikey®” ist eine Direkttasten-Konfigurationsan-
wendung, mit der Sie eine Einzeltaste für das Ausführen
mehrerer Tastenkombinationen zuweisen können, oder
um Programme und Anwendungen auszuführen, um
Textmakros zu erstellen und um bestimmte Tasten zu deak­tivieren. Die Anwendung kann auch zum Konfigurieren der
Maustasten zum Erstellen von Direkttasten für Gaming
usw. verwendet werden. Sämtliche Konfigurationsein­stellungen werden unter (bis zu 12) Profilen gespeichert, für
welche die Einstellungen angewendet werden. Die Flexi-
key® Anwendung kann durch Klicken der Schaltfläche
im Gaming Abschnitt des Control Center oder durch Klik­ken des Symbols
Taskleiste aufgerufen werden.

im Infobereich auf der Desktop-

Profile

Die Menüs auf der linken Seite der Anwendung gelten für
Profile. Sie können Profile in den Menüs Hinzufügen oder

Löschen (Sie können 12 aktive Profile speichern), Expor­tieren und Importieren. Wenn Sie doppelt auf ein Profil

klicken, können Sie den Profilnamen und eine Bild Datei
ändern (mit PNG Dateien erstellte Bilder).

Deutsch

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren, um Einstellungen für die Ta­statur bzw. Maus zu erstellen, indem Sie auf die Taste ganz
links klicken (z.B. wenn Sie ein Profil nur mit Einstellungen
die Maus oder Tastatur erstellen möchten). Wenn Sie auf die
Tastatur- oder Maussymbole klicken, können Sie auf die
Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 14 - Aktivieren (Tastatur & Maus)

53

Deutsch

Abb. 15 - Tastaturkonfiguration

12345

Abb. 16 - Mauskonfiguration

Tastatureinstellungen

Die Tastatureinstellungen erlauben die Konfiguration von
Aktionen für jede einzelne Taste (oder einer Kombination
von Tasten). Klicken Sie auf die Taste und wählen Sie an­schließend Aktionstyp (Express-Taste,

APP ausführen,

Express-Text oder Deaktivieren) aus dem Menü unten auf

der Seite aus. Sie können die Aktion umbenennen, indem Sie
auf das Kästchen Name und Quick-Infos klicken, um eine
Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigura­tionen von Aktionen für die linke , rechte und mittle­re Taste jeder angeschlossenen Maus, sowie für die
Zurück - und Vorwärtstasten falls verfügbar (bei einer
Gaming-Maus). Klicken Sie auf die Tastennummer und
wählen Sie anschließend Aktionstyp (Express-Taste,

APP

ausführen, Express-Text oder Deaktivieren) aus dem

Menü unten auf der Seite aus. Sie können die Aktion
umbenennen, indem Sie auf das Kästchen Name und Quick-

54

Infos klicken, um eine Notiz zu tippen, die Sie an die Funk­tion der Aktion erinnert.

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden
mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming
oder wenn Sie Anwendungen mit vielen Tastaturkürzeln ver­wenden.

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen
oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuwei­sen.

ktivieren - Mit dieser Funktion können Sie sämtliche

• Dea

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht
verwendeten Tasten.

Tastatureinstellungen - Express-Taste

Abb. 17

Tastatur -

Express-

Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer
Tastenkombinationen konfigurieren möchten, oder um nütz­lichere Tastenkürzel zu erstellen, verwenden Sie Express-
Taste.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten
Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie
anschließend Express-Taste unter Aktionstyp aus.

2. Im folgenden Beispiel möchten wir eine bestehende
Spieltastenkombination, welche die linke Umschalttaste zum
Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf
die linke Strg-Taste legen, um diese Bewegung als vorwärts
sprinten miteinander zu kombinieren.

3. Klicken Sie auf die gewünschte Taste für die verknüpfte Aktion.

4. Klicken Sie auf das Quick-Infos Feld und geben Sie der
Tastenkombinationen einen Namen, z.B. “Vorwärts sprinten”.
Klicken Sie anschließend wieder in das Feld Name (um zu
vermeiden, dass die gespeicherten Tasten zum Quick-Info
hinzugefügt werden).

5. Klicken Sie auf Aufnahme starten und drücken Sie anschließend
auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir
die linke Umschalttaste und W) (stellen Sie sicher, dass Sie
erforderliche(n) Taste(n) drücken und nicht anklicken).

6. Klicken Sie auf Aufnahme stoppen, um den Vorgang
abzuschließen.

8. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur
Auswahl auf die Taste, und klicken Sie auf Löschen.

9. Wenn Sie sämtliche Einstellungen löschen möchten, klicken Sie
auf Wiederherstellen, um zu den Standard Tasteneinstellungen
zurückzukehren.

10. Jede zugewiesene Express-Taste wird in Orange angezeigt.

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Pro­grammen wie folgt konfigurieren:

1. Aktivieren und wählen Sie die T astatur unter Ihrem ausgewählten
Profil aus, klicken Sie zum Auswahl einer Taste, um die
Anwendung zu starten und wählen Sie anschließend APP aus-
führen unter Aktionstyp aus.

2. Klicken Sie auf Durchsuchen unten rechts im
Anwendungsfenster.

Deutsch

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

Abb. 18 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und
klicken Sie auf Öffnen.

55

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in
Ihrem ausgewählten Profil konfiguriert und die Taste in Grün
angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

6. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

5. Die Taste wird jetzt zum Senden von Textnachrichten im
Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die
Taste in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings inner­halb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten
Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie

Deutsch

anschließend Express-Text unter Aktionstyp aus.

2. Klicken Sie ggf. auf die Starttaste (die Starttaste ist die T aste, die
in Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu
öffnen), oder Sie können dies auch frei lassen.

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre
Nachricht ein.

Abb. 19 - Tastatur - Express-Text

4. Klicken Sie ggf. auf Versandtaste (die Versandtaste ist die T aste,
die in Ihrem Zielprogramm verwendet wird, zum Senden einer
Textnachricht z.B. wird die Enter-Taste dafür am häufigsten
verwendet, oder Sie können dies auch frei lassen.

56

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte
Tasten zu deaktivieren.

1. Aktivieren und wählen Sie die T astatur unter Ihrem ausgewählten
Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert wer­den soll und wählen Sie anschließend Deaktivieren unter
Aktionstyp aus.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die T aste erneut aktivieren möchten, wählen Sie sie aus
und klicken Sie auf Wiederherstellen.

4. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

5. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil
und die Taste in Grau angezeigt.

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 20 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen.
Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die
Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Programme und
Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte-Manager, Netzwerkver­bindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche
Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen de r Systemsteuerung. Um die Systemsteuerung aufzurufen, wäh­len Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmög­lichkeiten für das System, die Geräte, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten, die Uhrzeit und
Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit.

Deutsch

57

Grafikfunktionen

Dieses System verfügt sowohl über eine integrierte GPU
von Intel (zum Energie sparen) und eine diskrete GPU von
NVIDIA (für die Leistung). Wenn die Grafiktreiber in-

stalliert sind, können Sie bei Windows im Einstellfenster
Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen
konfigurieren.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics ist eine nahtlose Technologie,
mit der bei längerer Akkubetriebsdauer die höchstmögliche
Leistung des Grafiksystems erreicht wird, ohne manuell die
Einstellungen ändern zu müssen. Das Betriebssystem des

Deutsch

Computers (und einige Anwendungen) automatisch bei
Bedarf der genutzten Anwendungen zwischen der integ­rierten GPU (iGPU) und der separaten GPU (dGPU) wech-
seln.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

3. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern.

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Intel® Grafikeinstellungen wählen.

Oder

2. Klicken Sie auf das Symbol im Infobereich auf der Desktop­Taskleiste und dann aus dem Menü die Option Intel®
Grafikeinstellungen wählen.

So öffnen Sie die

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im
Kategorie Darstellung und Anpassung.

NVIDIA Systemsteuerung:

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option NVIDIA Systemsteuerung wählen.

58

Anzeigegeräte



4 verbundene Anzeigen

Beachten Sie, dass beim Anschluss von 4 Anzeigen nur 2
Anzeigen im Duplizieren-Modus angezeigt werden können.

Abb. 21

Projizieren

Abb. 22 - Anzeige (4 verbundene Anzeigen)

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an den Mini
DisplayPort Anschluss angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 4 aktive An­zeigen) können unter Windows konfiguriert werden, indem
Sie die Anzeige oder System (in Einstellungen)
Bedienfenster oder das Projizieren-Menü verwenden.

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n)

Anzeige(n) an den ent­sprechenden Port an und schalten
Sie sie anschließend ein

2. Drücken Sie die T astenkombination
+ P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen

im Menü zur Auswahl von Nur PC-

Bildschirm, Duplizieren,
Erweitern oder Nur zweiter
Bildschirm.

.

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden
Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend
erkennen.

5. Im Menü Mehrere Anzeigen können Sie bis zu 4 Anzeigen
konfigurieren.

59

Deutsch

Audiofunktionen

Die Audioeinstellungen können Sie bei Windows durch An­klicken des Soundsymbols oder des Realtek HD Audio
Manager-Symbols / im Infobereich/in der System-
steuerung aufrufen (wenn Sie mit der rechten Maustaste auf
das Symbol im Infobereich klicken, wird das Audiomenü
aufgerufen). Die Lautstärke kann auch über das Laut-
sprecher-Symbol in der Taskleiste oder durch Drücken der
Tastenkombination Fn + F5/F6 eingestellt werden.

Deutsch

Einrichten der Audioaufnahme

Wenn Sie auf Ihrem Computer Audioaufnahmen mit optima­ler Qualität machen möchten, führen Sie die folgenden
Schritte aus:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit
der rechten Maustaste auf das Symbol
wählen Sie Sound-Manager).

3. Klicken Sie bei Mikrofon (Registerkarte) auf Mikrofoneffekt
(Registerkarte). Klicken Sie dann auf Rauschunterdrückung
(Schaltfläche), oder regeln Sie die Lautstärke bei
Aufnahmelautstärke auf ca. 60. So erhalten Sie eine optimale
Aufnahmequalität.

4. Klicken Sie auf OK, um das Fenster Sound zu schließen.

im Infobereich, und

60

Sound BlasterX® Pro-Gaming

Abb. 23

Sound Blaster

Connect 2 (Sym-

bol im Infobereich

der Taskleiste)

Abb. 24

Sound Blaster

Cinema 3

(Symbol im Infobe-

reich der Taskleiste)

Mit der Anwendung Sound Blaster können Sie die Audio­einstellungen nach Ihren Anforderungen konfigurieren, um
eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Installation der Anwendung Sound Blaster

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 4.Install Sound Blaster AP > Ja.

3. Wählen Sie eine Sprache und klicken auf OK.

4.

Klicken Sie auf Weiter, um die Bedingungen der
Lizenzvereinbarung zu akzeptieren.

5. Klicken Sie auf Weiter > Weiter.

6. Klicken Sie auf
Computer neu zu starten.

Installieren > Fertig stellen, um den

Sound Blaster Cinema 3

(Nur Design III von Modell B)

Mit der Anwendung
einstellungen nach Ihren Anforderungen konfigurieren, um
eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Installation der Anwendung Sound Blaster

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 4.Install SBCinema AP > Ja.

3.

Klicken Sie auf Ja, um die Bedingungen der
Lizenzvereinbarung zu akzeptieren.

4. Klicken Sie auf Weiter > Vollinstallation > Weiter.

5. Klicken Sie auf Fertig stellen, um den Comput er neu zu

starten.

Sound Blaster können Sie die Audio-

Deutsch

Anwendung Sound Blaster

Starten Sie das Sound Blaster Connect 2-Bedienfenster aus
dem Infobereich der Taskleiste heraus. Klicken Sie auf die
Registerkarten, um in die entsprechenden Menüs des
Bedienfensters zu gelangen. Die Sound Blaster-Audioeffek­te können nicht verwendet werden, wenn der Klang über
einen HDMI/Mini DisplayPort-Anschluss erzeugt wird.

Anwendung Sound Blaster

Starten Sie das Sound Blaster Cinema 3-Bedienfenster aus
dem Infobereich der Taskleiste heraus. Klicken Sie auf die
Registerkarten, um in die entsprechenden Menüs des
Bedienfensters zu gelangen. Die Sound Blaster-Audioeffek­te können nicht verwendet werden, wenn der Klang über
einen HDMI/Mini DisplayPort-Anschluss erzeugt wird.

61

PC-Kamera

Abb. 25 - Energieoptionen

Mit der Tastenkombination Fn + F10 können Sie das PC­Kameramodul ein- oder ausschalten. Wenn die PC-Kamera
verwendet wird, leuchtet die LED der PC-Kamera (siehe

Seite 43).

Kamera-App

Wenn Sie bei Windows zum Aufnehmen von Fotos und Vi­deos aufnehmen möchten, benötigen Sie die Kamera-App

.

1. Starten Sie die Kamera-App aus dem Startmenü, indem Sie auf

Deutsch

das Symbol de r Kamera-App bei Alle Apps klicken (Sie
können auch “Kamera” in das Suchfeld eingeben, um die Kamera­App aufzurufen, wenn sie sich nicht im Start-Menü befindet).

2. Wählen Sie den Foto oder Video modus.

3. Klicken Sie auf das Foto-Symbol , um ein Bild aufzunehmen.
Während das Foto aufgenommen wird, wird das Symbol kurz gelb

4. Klicken Sie auf das Video-Symbol , um die Videoaufnahme zu
starten (wenn die Videoaufnahme beginnt, erscheint ein Timer am
unteren Rand des Bildschirms, und das Symbol wird gelb).

5. Um die Videoaufnahme zu stoppen, Klicken Sie wieder auf das
Video-Symbol .

6. Die aufgenommenen Fotos und Videos werden in einer Eigene
Aufnahmen im Ordner Bilder unter Dieser PC und in der Fotos
App im Startmenü gespeichert.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F12) und Zuklappeinstellung (beim Schließen des
Dekkels), den Bildschirm und den Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.
Beachten Sie, dass sich die Energiesparpläne (Ener-
giesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im
linken Menü auf Energiesparplan erstellen, und wählen Sie
die Optionen, um einen neuen Plan zu erstellen. Klicken Sie
auf Energieplaneinstellungen ändern, und klicken Sie auf
Erweiterte Energieeinstellungen ändern, um weitere Op­tionen für die Konfiguration aufzurufen.

62

Installation der Treiber



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der Computer
über den AC/DC-Adapter mit Strom versorgt werden. Einige
Treiber benötigen für den Installationsvorgang sehr viel Strom.
Wenn der Akku nicht mehr über genügend Strom verfügt, kann
sich das System während der Installation ausschalten, was zu
Systemfehlern führen kann (das ist kein Sicherheitsproblem,
und der Akku ist innerhalb von einer Minute wieder aufladbar).

Die Disc Device Drivers & Utilities + User's Manual enthält
die Treiber und Hilfsprogramme, die für das einwandfreie
Funktionieren des Computers notwendig sind. Möglicherweise
wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen
Sie die Disc ein, und klicken Sie auf Install Drivers oder Op-
tion Drivers, um das Treibermenü Optional aufzurufen. In­stallieren Sie die Treiber in der in Tabelle 5 angegebenen
Reihenfolge. Markieren Sie die Treiber, die installiert werden
sollen (notieren Sie zum späteren Nachlesen die Treiber, die
Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die
Schaltfläche Browse CD/DVD und navigieren Sie zu der
ausführbaren Datei in dem Ordner für Ihren Treiber. Wenn
während des Installationsvorgangs der Assistent Neue
Hardware gefunden erscheint, klicken Sie auf Abbrechen.
Befolgen Sie dann die Installationsanweisungen.

Treiber Seite#

Chipsatz (Chipset) Seite 64
Video (VGA) Seite 64
NVIDIA Video (NVIDIA VGA) Seite 64
LAN Seite 64
Kartenleser (Cardreader) Seite 64
Touchpad Seite 64

Control Center Seite 64
Flugzeugmodus (Airplane) Seite 64

MEI Seite 64
Audio Seite 64

Wireless-LAN-Modul (Option)
Fingerabdruckleser (Option)

Bluetooth-Modul

Sound Blaster Audio
Intel® Rapid Storage-Technologie (IRST)

Windows Update aktivieren*

*Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion
Windows Update aktualisieren, um immer die neuesten Sicherheits-
Updates usw. zu erhalten (die Updates enthalten die neuesten Fehler­behebungen von Microsoft).

(Option)

Tabelle 5 - Installationsvorgang

Seite 65
Seite 67
Seite 68
Seite 61
Seite 64

Deutsch

63

Chipsatz (Chipset)

1. Klicken Sie auf Install Drivers.

2. Klicken Sie auf 1.Install Chipset

Driver > Ja.

3. Klicken Sie auf Weiter >
Akzeptieren > Installieren.

4. Klicken Sie auf Jetzt neu starten, um

den Computer neu zu starten.

Video (VGA)

1. Klicken Sie auf 2.Install VGA Driver

> Ja.

2. Klicken Sie auf Weiter > Ja > Weiter >

Weiter.

Deutsch

3. Klicken Sie auf Fertig stellen, um den

Computer neu zu starten

NVIDA Video (NVIDA VGA)

1. Klicken Sie auf 3.Install NVIDIA

VGA Driver > Ja.

2. Klicken Sie auf ZUSTIMMEN UND

FORTFAHREN (Schaltfläche), um die

Bedingungen der Lizenzvereinbarung
zu akzeptieren.

3. Klicken Sie auf WEITER >

SCHLIESSEN.

LAN

1. Klicken Sie auf 4.Install LAN Driver >

Ja.

2. Klicken Sie auf Weiter > Installieren

> Fertig stellen.

Kartenleser (Cardreader)

1. Klicken Sie auf 5.Install Cardreader
Driver > Ja.

2. Klicken Sie auf Fertig stellen.

Touchpad

1. Klicken Sie auf 6.Install Touchpad
Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der
Lizenzvereinbarung, und dann auf
Weiter.

4. Klicken Sie auf Fertig stellen > Jetzt
neu starten, um den Computer neu zu

starten.

Control Center

1. Klicken Sie auf 7.Install Control Cen­tery AP > Ja.

2. Klicken Sie auf Weiter > Installieren.

3. Klicken Sie auf Fertig stellen, um den
Computer neu zu starten.

Flugzeugmodus (Airplane)

1. Klicken Sie auf 8.Install Airplane Dri­ver > Ja.

2. Klicken Sie auf Next > Install

3. Klicken Sie auf Finish, um den
Computer neu zu starten.

.

MEI

1. Klicken Sie auf 9.Install MEI Driver >
Ja.

2. Klicken Sie auf Weiter

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der
Lizenzvereinbarung, und dann auf
Weiter.

4. Klicken Sie auf Weiter > Fertig stellen.

.

Audio

1. Klicken Sie auf 10.Install Audio Dri­ver > Ja.

2. Klicken Sie auf Weiter > Fertig stellen,
um den Computer neu zu starten.

Intel® Rapid Storage-Technologie
(IRST)

1. Klicken Sie auf Option Drivers.

2. Klicken Sie auf 5.Install IRST Driver
> Ja.

3. Klicken Sie auf Weiter > Weiter.

4. Setzen Sie ein Häkchen in die Felder,
um die Lizenzvereinbarung
anzunehmen und klicken Sie dann auf
Weiter.

5. Klicken Sie auf Weiter > Weiter >
Weiter.

6. Klicken Sie auf Fertig stellen, um den
Computer neu zu starten.

64

Wireless-LAN-Modul (Option)

Stellen Sie sicher, dass das WLAN-Modul eingeschaltet ist
(Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das WLAN­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Installieren des WLAN-Treibers

Führen Sie die folgenden Schritte aus:

(Intel) WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung
anzunehmen und klicken Sie dann auf

4. Klicken Sie auf Fertig stellen.

(Qualcomm) WLAN 802.11ac und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Wählen Sie eine Sprache und klicken auf Weiter > W eiter
> Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung
anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Fertig stellen > Ja, um den Computer neu
zu starten.

Installieren.

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung
herzustellen (oder klicken Sie ihn an, und klicken Sie auf
Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk
(passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig
machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird
das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie
das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den
Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur
das Wi-Fi ein- oder auszuschalten.

Deutsch

65

Wireless-Display

Das Wireless-Display (Miracast) verwendet Ihr Wireless
LAN-Modul/WLAN/Bluetooth-Combo-Modul (Sie müssen
sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompa­tibel mit Ihrem speziellen WLAN/Combo-Modul ist) in
Verbindung mit einer bzw. einem kompatiblen Grafikkar-
te/Anzeige-Gerät (separat erhältlich), um den Inhalt des
Notebook-Displays auf einem anderen Display (zB- HDTV)
anzeigen zu können, ohne die Notwendigkeit, Kabel quer
